Можно ли ставить насос на подачу отопления: На подачу или обратку ставить дополнительный насос отопления

На подачу или обратку ставить дополнительный насос отопления

Владельцы коттеджей с индивидуальным отоплением неизбежно сталкиваются с проблемой неравномерного прогрева помещений за счет невысокой скорости движения жидкости (воды) в трубах и радиаторах.

В одних комнатах чрезмерно жарко, в других холодно. В такой ситуации рано или поздно любой владелец приходит к пониманию, что нужен дополнительный насос в системе отопления.

В этой статье будут рассмотрены вопросы выбора места монтажа, схема и порядок установки дополнительного циркулятора, а также необходимость гидравлического разделителя.

Содержание статьи

В каких случаях нужен в системе отопления второй насос

Неравномерный прогрев помещений неизбежно возникает если дом большой. До самых отдаленных от котла комнат вода доходит практически холодной. Если отдаленные помещения еще и большей площади, чем близлежащие — ситуация усугубляется.

Чем больше дом, тем более актуальная проблема.

Решить ее можно двумя способами:
  Установить дополнительные радиаторы в отдаленных комнатах. Однако это малоэффективно. Едва теплая вода плохо нагревает, даже если площадь поверхности батарей отопления большая.
  Установить дополнительный циркуляционный насос. Это решение считается более эффективным. Два насоса в системе отопления дают лучший результат, чем дополнительные радиаторы.

Окончательное решение принимается, исходя из субъективных ощущений. В двухэтажных зданиях практически всегда ставится в отопление два насоса. Однако если температура в доме комфортная, можно ничего не менять. Но так бывает редко.

В подавляющем большинстве случаев в отоплении, дополнительный насос нужен и лучше установить его сразу, чем переделывать что-то задним числом. Остается только определиться, куда поставить 2 насос отопления.

Варианта может быть два: ставится насос отопления на подачу или обратку.

Выбор места: на подачу или на обратку

Споры, о том можно ставить насос на подачу или нет кипят давно. Большая часть мастеров придерживается мнения, что установка насоса на подачу недопустима. Это не совсем так, ведь ставить насос отопления на подачу или обратку, зависит от ряда весьма значимых моментов.

Те, кто придерживается мнения, что циркуляционный насос на подаче неприемлем, объясняют это тем, что температура воды на подаче слишком высока. Если ставить циркуляционный насос на обратку отопления, он эксплуатируется в более щадящих условиях.

Однако на практике многое зависит как от самого насоса, так и от максимальной температуры в системе. В большинстве случаев, вариант куда ставить насос отопления: будь то подача или обратка, не имеет большого значения.

Делая выбор, прежде всего, нужно обратиться к инструкции к конкретному устройству. Если там указано что он выдерживает 100 °С, то ничто не мешает поставить насос на подаче отопления, так как температура жидкости в системе не превышает температуры кипения, обычно максимум составляет 90 °С.

А большинство современных насосов рассчитаны на 110 °С. Поэтому насос на подаче отопления не проблема. По крайней мере, других значимых причин, ставить насос на обратке в системе отопления нет. Препятствием может стать только высокая температура воды.

Найдется немало специалистов, которые ставят циркуляционный насос на обратку, и только так. Они полностью отвергают циркуляционный насос на подаче отопления. Люди просто предпочитают действовать проверенными, испробованными методами, так, как делали раньше, и ставят циркуляционный насос на обратку отопления.

Насос на обратке в системе отопления — это старое, проверенное временем решение. Выбрав его, вы точно не ошибетесь. Если же важно разобраться, ставить насос на подачу или обратку, то постарайтесь определить, какова реальная температура в вашей системе. Может ли закипеть теплоноситель – вода в системе.

Опытные специалисты рекомендуют выбирать то место, которое наиболее удобно, и если серьезно не важно, куда Вы решите ставить насос на обратку или подачу. Главное, чтобы он не мешал, и к нему был удобный подход.

При этом практика показывает, что крупные производители, такие как Meibes, монтируют дополнительный насос в системе отопления именно на подаче. А это серьезные и очень надежные производители.

Схема установки

Схема установки дополнительного насоса в систему отопления зависит от двух факторов: самого насоса и типа системы отопления. Система отопления может быть однотрубной и двухтрубной (обычно используется при полном отсутствии радиаторов).

Инструкция к насосу должна содержать рекомендации по его установке, в т.ч. если подключается 2 насос отопления и перед монтажем рекомендуем с ней ознакомится.

В общем случае схема включает:
  отсечные клапаны вентили до и после насоса, для снятия оборудования при проведении технического обслуживания или ремонте;
  шаровый кран в основном трубопроводе для обеспечения движения теплоносителя через насос;
  механический фильтр перед оборудованием для исключения попадания в циркулятор различных загрязнений.

Установка дополнительного насоса

Независимо от того, что был решено (подача или обратка), насос отопления крепится на трубы с помощью накидных гаек. Это оптимальное решение. При таком крепеже в случае необходимости можно легко снять устройство, открутив гайки. Это не составит труда.

Приступая к работе запомните основные правила установки в насоса в отопление (в том числе 2 насоса):
  Блок с электропроводами должен располагаться вверху. Иначе в случае протечки или образования конденсата их зальет.
  Не имеет значения, в какую часть отопительной системы врезать устройство. Можно выбрать как горизонтально расположенную трубу, так и вертикальную. Главное, расположить агрегат на горизонтальной оси ротора.

Обладая базовыми техническими знаниями и необходимым инструментом установить дополнительный насос отопление можно самостоятельно. При этом важно не забыть установить байпас для перекрытия воды на случай, если потребуется заменить или отремонтировать устройство.

Порядок установки:

  Перед началом работ необходимо слить воду и прочистить трубы (дополнительно прокачать воду по трубам).

  Установить в отопление дополнительный насос по прилагаемой сверху схеме. На каждом крае устанавливают краны для перекрытия движения жидкости. Если установка дополнительного насоса, отопление, прошла неудачно, перекрыв краны, можно будет что-то поправить не сливая воду.

Важно: диаметр отводной (байпасной) трубы, идущей к устройству, должен быть меньше основной.

  Заполнить систему водой и поверить, как работает дополнительный циркуляционный насос.

  На этом установка дополнительного насоса в систему отопления завершена.

Если опыта монтажа оборудования недостаточно или есть сомнения в технических параметрах оборудования, в т.ч. затруднения в контроле температуры воды, то при монтаже в отопление второй насос следует ставить на обратку.

Главное помнить: если нет риска закипания жидкости при циркуляции, можно ставить насос на подачу, не опасаясь эксцессов или каких либо проблем.

Гидравлический разделитель

Важно, при установке дополнительного насоса в системе отопления, установить гидравлический разделитель двух контуров движения. Он необходим для корректного взаимодействия приборов друг с другом. Он позволяет сбалансировать температуру воды в прямом и обратном трубопроводе.

Монтаж системы отопления частного дома или квартиры — это сложная задача. Куда ставить насос подача или обратка, не единственный значимый вопрос, на который нужно ответить. Прочитайте другие статьи по этой теме на нашем сайте, чтобы разбираться во всех нюансах этого вопроса.

Вместе со статьей «На подачу или обратку ставить дополнительный насос отопления» читают:

Насос на подачу или обратку. Куда лучше его поставить?

На сегодняшний день в интернете много информации о циркуляционных насосах и их установке. И все-таки этот вопрос актуальный, потому что в силу свой специальности многим пользователям трудно понять и разобраться в данной системе. В статье разберемся, где лучше ставить насос – на подаче или на обратке.

Где обычно рекомендуют устанавливать насос?

Часто в интернете можно встретить информацию о том, что насос лучше ставить на обратку и конечно, этому есть определенные объяснения:

• Если поставить насос на подаче, то насос быстрее выйдет из строя, потому что тут температура выше, а если поставить на обратке, то агрегат прослужит много лет;
• На подаче плотность воды меньше и ее трудно качать;
• Давление в обратке выше, а соответственно насосу работать легче.

Но все выше приведенные доводы считаются не совсем правильными и мы разберемся почему.

• Во-первых, допустимая температура для насосов является +110 — +115 градусов, но в отопительной системе, обычно температура достигает 80 ^о и в редких случаях 90^о. Поэтому здесь никак не влияет момент куда установить насос на обратку или на подачу.
• Плотность воды также не влияет, потому что разница между этим параметром при температуре 50^о и 80^о настолько мала, что она никак не скажется на работе агрегата.
• Разница давлений, между значением в теплоносители и магистрали также очень маленькая, что и не имеет смысла ее высчитывать.

Исходя отсюда делаем единственный вывод, что устанавливать циркуляционные насосы можно как на подаче, так и на обратке. И где он будет установлен никак не отразиться на его работе и долговечности.  Главным условием, которое должно соблюдаться при установке котла — это удобство обслуживания.

Как правильно должен быть установлен насос?

При установке насоса главное все сделать правильно. Важно чтобы ротор стоял горизонтально. На сегодняшний день современные насосы выпускаются с мокрым ротором, через который омываются поверхности, которые трутся. Клемная коробка, которая установлена на роторе должна располагаться сверху или сбоку. Не допустимо ее располагать снизу потому что не удобно будет ее обслуживать, и в случае прорыва может затопить. Как уже выяснили ранее, то совершенно не важно на подаче или обратке будет стоять насос. Важно совсем другое, а именно насос должен располагаться между котлом и радиаторами. Он может быть перед радиаторами или после них, причем потоки будут совершенно одинаковыми. Ни в коем случае нельзя ставить насос по средине системы, потому что будет образовываться потоки пониженного давления.

Это все  общая информация, но что делать если у Вас твердотопливный котел.

Где ставить насос при твердотопливном котле?

Если такой агрегат перегревается, то потушить его мгновенно нельзя, так как заставить гореть дрова быстрее не возможно. Если насос в данной системе смонтирован на подаче, то при закипании котла образуется пар, который попадает в насос с крыльчаткой и происходит следующее:

• Насос не предназначен для перекачки газов, поэтому аппарат перестает работать, скорость течения падает.
• В бак котла начинает поступать мало охлажденной жидкости, поэтому возникает перегрев, количество пара стремительно растет.
• Когда большое количество пара попадает в крыльчатку, то движение в системе останавливается. Данная ситуация аварийная, срабатывает предохранительный клапан, который выбрасывает пар прямо в помещение.
• Если же дрова в этом случае не потушить, то возможно, что клапан не сможет справиться с давлением и произойдет взрыв.

Если насос установлен на обратке, то:

• Он не при какой сложившейся ситуации не встретит пар;
• И даже если пар попадает в систему, то он проталкивается в радиатор, где превращается снова в жидкость.

Причем разница возможного взрыва в обоих случаях составляет 25 минут, этого времени вполне достаточно, чтобы подойти к котлу, потушить там дрова и не допустить взрыва.

Поэтому в котлах твердотопливных, особенно в которых мало автоматики или вообще отсутствует, нужна ставить насос на обратку. Причем правильно, чтобы было установлено в следующей последовательности: кран —  грязевик — насос —  кран. Если система гибридная, она вполне может работать самотеком, но когда так не справляется устанавливают насос. В этой разветвляющей системе важно установить кран. Но самой распространенной ошибкой, которую допускают все — это установка обратного клапана. Устанавливать его ни в коем случае нельзя, потому что он спровоцирует остановку самотека. Кран можно открывать, когда система работает самотеком и закрывать, когда включается насос.

Очень важно отнести к системе отопления с особой внимательностью, ведь от этого зависит не только тепло в доме, но его безопасность. Поэтому при самостоятельной установке обязательно следовать инструкции без каких — либо отклонений. Ну, а если сомневаетесь в своих возможностях, то лучше обратиться к профессионалам, которые выполнят все правильно и грамотно.

Читайте так же:

Автор: Андрей Елфимов

http://eurosantehnik.ru

Автор проекта eurosantehnik.ru
Автор youtube-канала: Технотерм

нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Важно! При неправильных расчётах отопительной системы установка дополнительного оборудования приведёт к снижению эффективности функционирования отопления.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Гидравлический разделитель

Если есть необходимость в установке дополнительного насоса, то в такую отопительную систему в обязательном порядке должен быть включён ещё один прибор – гидроразделитель. В перечне используемых терминов гидравлический разделитель могут ещё называть анулоидом или гидрострелкой.

Принцип работы гидравлического разделителя

Подобные устройства рекомендовано использовать в отопительных системах, где нагрев теплоносителя проводится при помощи котлов длительного горения. Дело в том, что рассматриваемые отопительные приборы могут работать в нескольких фазах (розжиг топлива, процесс горения и затухание) причём у каждой из таких фаз необходимо поддерживать определённый режим горения.

Установка гидравлической стрелки в систему отопления позволяет создать некий баланс в работе тепла и прогреве системы. Сам анулоид выполнен в виде трубы с четырьмя отходящими патрубками. К основным функциям такого прибора относятся:

• Автоматический отвод накопившегося воздуха;
• Улавливание частиц шлама (работает как грязеуловитель).

Обратите внимание! Из указанных характеристик можно понять, что гидравлический разделитель считается важным прибором отопительной системы, поэтому его нужно устанавливать в обязательном порядке при наличии насоса.

Гидравлический разделитель в системе отопления

Отопление в частном доме выполняет множество функций, которые должны реализоваться независимо от расхода теплоносителя при возможных перепадах давления в трубопроводах. Добиться эффективной работы системы довольно таки сложно, ведь жидкость поступает в контуры трубопроводов из одного источника тепловой энергии — котла, что в конечном итоге приведёт к разбалансировке отопления. Для предотвращения подобных ситуаций и служит гидравлический разделитель, он выполняет функцию развязки.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Обратите внимание! Единственным требованием к установке насоса считается удобство его обслуживания, то есть такой прибор можно монтировать между котлом и радиаторами отопления на прямом или обратном трубопроводе. Между батареями устанавливать подкачивающее оборудование нельзя.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Обратите внимание! В системе «Тёплый пол» циркуляционный насос устанавливают в горизонтальном положении после смесительного узла на участке подающего трубопровода. В некоторых схемах разводки устанавливают по несколько таких приборов, каждый из которых будет перекачивать жидкость в пределах одного этажа.

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

в частном доме, квартире, газовом котле, теплый пол, схемы, как поставить самостоятельно

В водяных отопительных системах движение теплоносителя в греющем контуре обеспечивается работой циркуляционного насоса. В современных газовых или электрических котлах малой мощности нагнетатель уже интегрирован. Если домовладелец приобрёл отопитель без него или модернизирует существующий гравитационный контур, потребуется установка циркуляционного насоса. Схема монтажа и размещения насосного агрегата зависит от типа и компоновки отопительной системы.

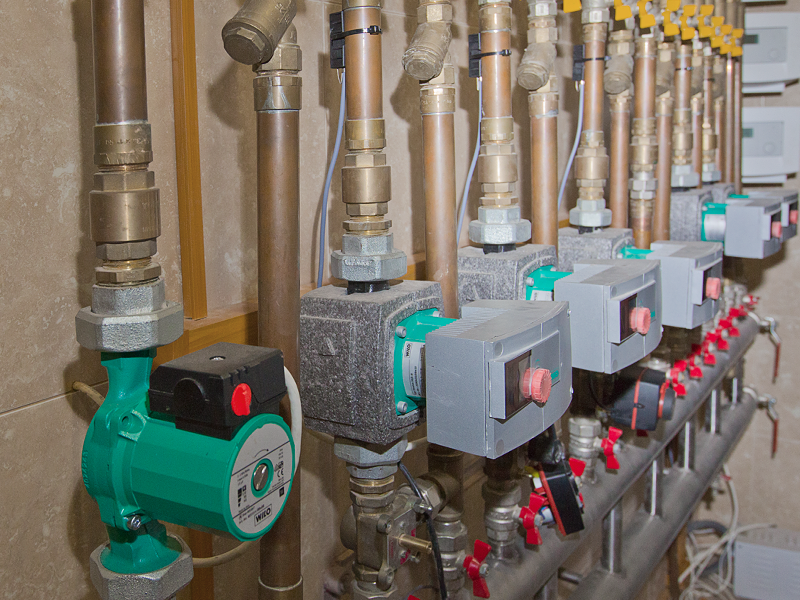

Зачем нужен насос в системе отопления

В автономных отопительных системах передача тепла осуществляется с помощью воды. Ввиду низкой теплопередачи жидкости требуется её постоянное движение. Насос в системе отопления частного дома обеспечивает постоянную циркуляцию греющего агента.

Насосов в греющем контуре может быть несколько, но все они выполняют одинаковые задачи: заставляют двигаться воду в заданном направлении. Как правило, один устанавливают на основной магистрали (подаче или обратке). Если используют обогрев пола или контур приготовления горячего водоснабжения, устанавливают дополнительные с меньшей производительностью. Кроме того, насосы могут использовать для повышения давления воды, когда напора в водопроводе не хватает.

Куда ставить насос в системе отопления на подачу или обратку в частном доме

Монтажники отопительных систем предпочитают устанавливать насосные агрегаты на обратном трубопроводе перед котлом. Это объясняется физическими свойствами воды: в этом месте теплоноситель имеет меньшую температуру и большую плотность. В таких условиях обеспечивается наиболее эффективная и долговечная работа насоса. Однако разница температур между подачей и обраткой в автономных отопительных системах не превышает 20 °C, и плотность теплоносителя при этом практически одинаковая. Исходя из этого, для газового или электрического котла нет принципиальной разницы, куда ставить насос.

Совершенно иная ситуация складывается при использовании котлоагрегатов, работающих на твёрдом топливе. В этом случае предпочтителен монтаж насосного оборудования на возвратной линии. Это продиктовано обеспечением безопасности. В отличие от газового или электрического, твердотопливный котел невозможно остановить одномоментно. В случае неисправности автоматики, регулятора тяги, вентилятора или дымососа возможен перегрев и вскипание теплоносителя. Если насосный узел установлен на подаче, попадание в него пара нарушит циркуляцию воды, что ещё больше усугубит ситуацию. Когда насос установлен на обратке, теплоноситель будет стабильно вливаться в котёл, постепенно охлаждая его. Риск возникновения аварии в таком случае намного меньше.

Внимание!

Циркуляционный насос можно устанавливать в любом положении, но его вал всегда должен быть размещен горизонтально. Кроме того, клеммную коробку недопустимо размещать снизу во избежание скапливания конденсата, который может привести к замыканию.

Куда ставить циркуляционный насос в системе отопления: теплый пол

Обогрев жилища путём нагрева полов набирает всё большую популярность. Для функционирования системы её оснащают смесительным узлом и циркуляционным насосом, обеспечивающим движение теплоносителя по контурам (петлям) отопительного трубопровода. Обусловлено это тем, что температура воды не должна превышать установленное значение, нормированное для используемого напольного покрытия.

«Циркуляционник» устанавливают между трехходовым клапаном и коллектором тёплого пола. Только такая компоновка обеспечит работоспособность системы. Если смонтировать насосный агрегат между подключением к радиаторной сети и трехходовым клапаном, то смесительный узел окажется нефункциональным, а тёплый пол не будет греться. Крепят нагнетатель за фланцы резьбовыми гайками. Если разводка выполнена правильно, с установкой насосного агрегата проблем не возникает.

Как установить насос в газовом котле: можно ли это сделать самому

В конструкцию многих газовых котлов уже интегрирован насосный узел с необходимой арматурой. Однако производительности агрегата может быть недостаточно для «продавливания» разветвлённой системы отопления. Это, а также отсутствие насоса в комплекте вынуждает домовладельцев устанавливать дополнительные «циркуляционники» вне отопителя.

Установить насосный узел можно самостоятельно, если в конструкцию газового котла не будут вноситься изменения. В противном случае доверить работу нужно специалистам. Перед установкой насосного агрегата необходимо проверить, можно ли его использовать в существующей или проектируемой отопительной системе. Для этого производят расчёт требуемой производительности и напора, которые обеспечат эффективное функционирование и обогрев. По полученным параметрам подбирают насос, выбирая типоразмер большего номинала.

Куда правильно ставить насос в системе отопления в квартире

Способ монтажа насосного агрегата в автономных системах обогрева определяется индивидуально, исходя из особенностей компоновки. В общем случае не существует принципиальной разницы, на какой линии его устанавливать. Главное, чтобы агрегат был правильно подключен и располагался в месте, доступном для обслуживания.

Установка нагнетателя должна быть выполнена в соответствии с направлением движения жидкости. Для этого на металлическом корпусе нанесена стрелка, показывающая в какую сторону будет двигаться теплоноситель. Эта метка позволяет правильно сориентировать оборудование при монтаже. Кроме того, насосный агрегат устанавливают совместно с байпасом — обводной линией, предназначенной для перетекания теплоносителя в случае поломки нагнетателя.

Важно!

Байпасная линия позволит без насоса эксплуатировать систему только гравитационного типа. Если конструкцией не предусмотрена циркуляция теплоносителя за счёт конвекции, работа через байпас может привести к перегреву котла и вскипанию воды.

Куда ставить насос: подробные схемы

При установке агрегата учитывают не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно конструкции с «мокрым» ротором монтировали исключительно на возвратную магистраль. Этим обеспечивался более долгий срок эксплуатации. Современные нагнетатели рассчитаны на длительный контакт с горячей жидкостью, поэтому их можно использовать и на стороне подачи.

Какую схему установки лучше выбрать, зависит от конфигурации отопительного оборудования. Каждая компоновка имеет свои плюсы и минусы, которые учитывают при проектировании отопительных систем. Распространённые схемы подключения:

1. На подаче. Насос монтируют на выходе из котла после группы безопасности.
2. На обратке. Устанавливают нагнетатель перед котлом, но после расширительного бака. Его обязательно комплектуют фильтром и запорной арматурой.
3. В открытой отопительной системе. Насосную группу допустимо устанавливать в любом месте, но желательно как можно ближе к котлу. Её обязательно оснащают байпасной линией, позволяющей эксплуатировать систему в 2 режимах: с принудительной и естественной циркуляцией.

Если в открытой системе установлен твердотопливный котёл, монтаж насосной группы выполняют на обратной магистрали. При этом на байпасе должен быть кран, а не обратный клапан, который создаёт дополнительное сопротивление движению теплоносителя.

Можно ли поставить насос самостоятельно

Простая конструкция нагнетателя обеспечивает лёгкость его монтажа. С его инсталляцией справится мастер даже с минимальными сантехническими навыками. Основная трудность заключается в подключении его к металлической магистрали. В этом случае понадобится сварочное оборудование и опыт работы с ним.

Для подключения кроме самого насоса понадобятся соединительные фитинги для врезки насоса, запорная арматура, сетчатый фильтр, подмотка и сантехническая паста. Последовательность монтажа:

1. Сливают воду из системы (если врезку осуществляют в действующую сеть).
2. На участке монтажа устанавливают байпас.
3. Прикручивают запорную арматуру, фильтр и крепёжные фланцы.
4. Врезают кран или обратный клапан в основную магистраль между отводами байпасной линии.
5. Устанавливают насос, заполняют систему водой и проверяют её на герметичность.

Изучив все нюансы монтажа насосного узла, можно выбрать наиболее подходящую схему подключения. После разработки проекта приступают к самостоятельной инсталляции либо приглашают специалистов для проведения ремонтных работ.

Как правильно установить циркуляционный насос в систему отопления

Для частных домов с автономной отопительной системой с естественной циркуляцией свойственна одна общая проблема. Тот факт, что теплоноситель циркулирует по системе неравномерно приводит к тому, что отопительные приборы прогреваются неравномерно. Справиться с такими нюансами поможет установка циркуляционного насоса.

В статье мы расскажем, как подключить циркуляционный насос в систему отопления.

Циркуляционный насос в системе отопления

Монтаж циркуляционного насоса в систему отопления

Правильная установка циркуляционного насоса в систему отопления предполагает его монтаж через обводную трубу — байпас. В данном случае при отключении электрической энергии система перейдет на естественную циркуляцию без трудностей. Для того, чтобы осуществить пуск воды напрямую, достаточно перекрыть вентили на байпасе.

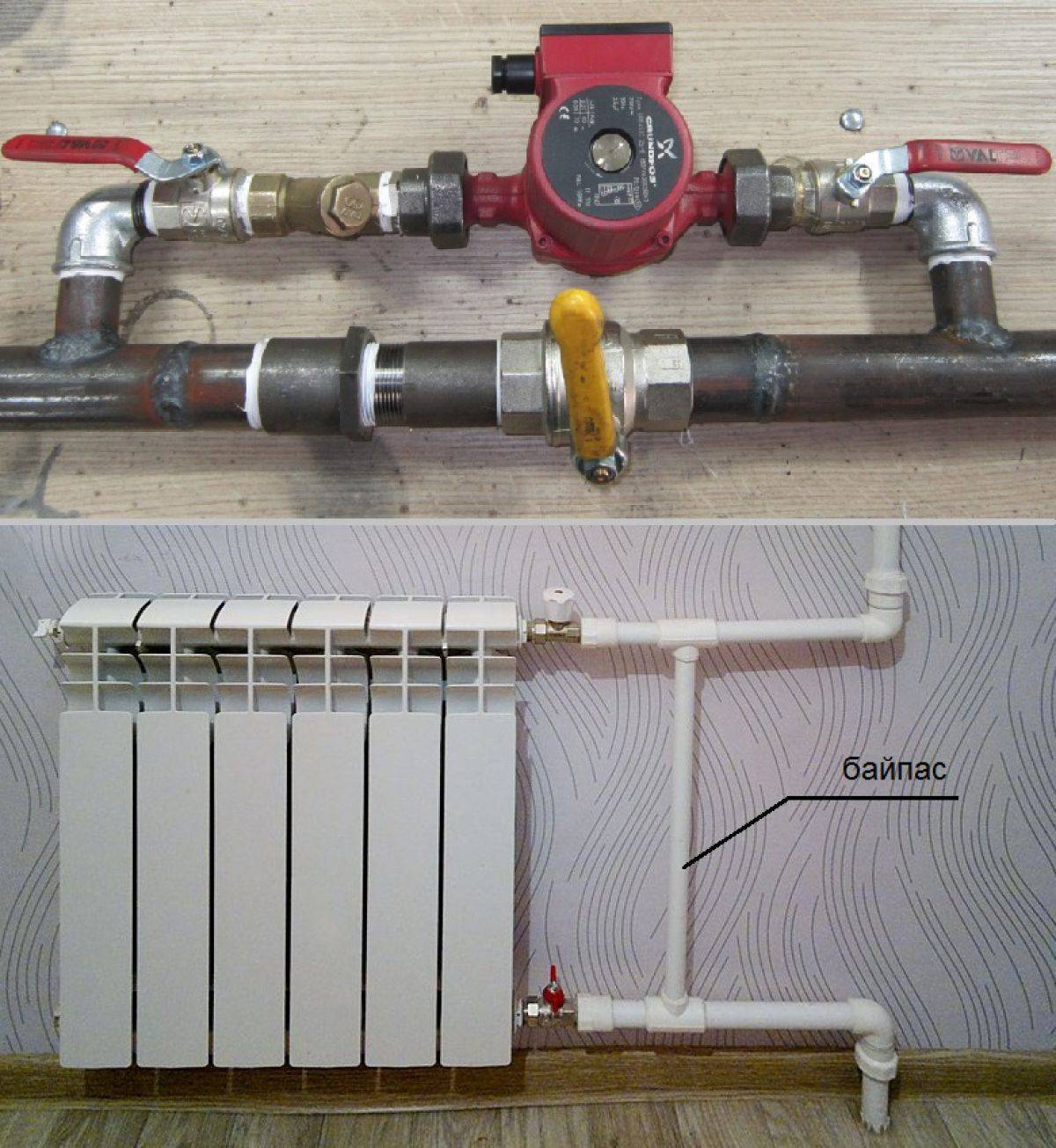

Установка циркуляционного насоса на байпасе

Многие пользователи постоянно задаются вопросом: где ставится циркуляционный насос в системе отопления?
Монтируется он на обратную трубу между крайним радиатором и отопительным котлом. Обусловлено это тем, что насос не толкает воду, а всасывает ее.

Под влиянием горячего теплоносителя в подающей трубе его элементы очень быстро ломаются. Посреди насоса и котла монтируются только манометр, термометр и клапан сброса давления. На байпасе устанавливается фильтр.

В любой отопительной системе скапливается большое количество различного мусора: окалин, ила и т.д. Если пренебречь установкой фильтра, то крыльчатка насоса очень быстро засорится, и как итог — выход оборудования из строя.

О назначение фильтра-грязевика можно прочитать здесь.

Очень важно правильно поставить насос циркуляционный для отопления. Именно поэтому, выполняя эту процедуру, необходимо воспользоваться следующими рекомендациями:

1. Если врезка выполняется в уже функционирующую сеть, то перед тем, как осуществлять ее, необходимо слить всю воду из системы. Трубопровод при этом необходимо хорошо промыть.
2. После того, как установка будет завершена, систему нужно снова заполнить водой.
3. Все соединения обязательно промазываются герметиком.
4. На последнем этапе нужно открыть центральный винт на корпусе насоса и выпустить из него лишнее количество воздуха.

Именно таким образом осуществляется подключение циркуляционного насоса к системе отопления.

Куда монтировать насос — на подачу или в обратку?

Пользователей все время мучает вопрос: можно ли ставить циркуляционный насос на подачу? Несмотря на большое количество разной информации на просторах интернета, трудно понять куда все-таки правильно устанавливать насос на отопление, чтобы присутствовала принудительная циркуляция воды в доме.

Сведения, касаемые этого вопросы — очень противоречивые. Многие говорят о том, что устройство должно устанавливаться только только на обратный трубопровод, аргументируя это тем, что:

• температура теплоносителя на подаче намного выше, чем в обратке, в связи с чем насос будет эксплуатироваться недолго;
• плотность горячей воды в подающей магистрали ниже, поэтому ее сложно перекачивать;
• статическое давление в обратном трубопроводе выше, благодаря чему функционирование насоса облегчается.

Иногда человеку доводится попасть в котельную, которая обеспечивает центральное отопление квартир, и видит, что устройства, использующиеся там, врезаны в обратку. Исходя из этого, он делает вывод, что такое решение — верное, не принимая во внимание тот факт, что в других котельных насосы могут стоять и на подающей трубе.

Специалисты отвечают на описанные утверждения следующим образом:

1. Бытовые циркуляционные насосы предназначены для работы при максимальной температуре теплоносителя — 110°C. В системах отопления в доме, теплоноситель редко нагревается выше, чем до 70°С, а котел нагревает воду не более чем до 90°C.
2. Плотность воды при 50°С равна 988 кг/м³, а при 70°C — 977.8 кг/м³. Для устройства, который развивает давление 4-6 м водного столба и имеющего возможность перекачивать около тонны теплоносителя за час, разница в плотности перемещаемой среды 10 кг/м³ никакой роли не сыграет.
3. На практике также никакого существенного влияния не оказывает и разность статических давлений теплоносителя в подающей и обратной магистрали.

Вывод прост: циркуляционные насосы для отопления можно врезать как в обратный, так и в подающий трубопровод отопительной системы частного дома. Этот фактор никаким образом не отразится на работоспособности устройства или эффективности снабжения теплом здания.

Положение циркуляционного насоса при монтаже

В качестве исключения можно выделить — дешевые твердотопливные котлы прямого горения, которые не снабжены автоматикой. Если теплоноситель перегреется, то он просто начнет закипать, т.к. горящие дрова нельзя потушить в один момент. Если циркуляционный насос стоит на подаче, то появляющийся пар, перемешавшись с водой, начнет поступать в корпус с крыльчаткой. Далее процесс будет выглядеть следующим образом:

1. Рабочее колесо перекачивающего устройств непригодно для перемещения газов. Именно поэтому производительность агрегата резко уменьшается, а теплоноситель будет перемещаться с меньшей скоростью.
2. В бак котла попадает меньше охлаждающей его воды, отчего увеличивается перегрев, а количество пара — еще больше.
3. Повышение скорости пара и его попадание в крыльчатку приводит к полной остановке движения теплоносителя в системе. Это становится причиной возникновения аварийной ситуации и в результате роста давления происходит срабатывание предохранительного клапана, который осуществляет выброс пара непосредственно в помещение котельной.
4. Если меры по тушению дров не будут предприняты, то клапан просто не справится со сбросом давления и случится взрыв с разрушением оболочки котла.

В дешевых теплогенераторах, которые выполнены из тонкого металла, порог срабатывания предохранительного клапана равен 2 Бар. В более качественных ТТ-котлах этот порог задается на уровне 3 Бар.

Как показывает практика, от начала процесса перегрева до того момента, как сработает клапан проходит не более 5 минут. Если производить монтаж циркуляционного насоса на обратке, то пар в него не попадет и временной промежуток да аварии увеличится до 20 минут. Другими словами, установка насоса на обратную трубу не предотвратит взрыв, но даст отсрочку, и у вас будет большее количество времени для решения проблемы.

Насосы для отопительных котлов, которые функционируют на дровах и угле, лучше монтировать на обратном трубопроводе. Для хорошо автоматизированных пеллетных агрегатов место установки принципиального значения не имеет.

Подключение циркуляционного насоса к электросети

Если вы применяли способ монтажа, который мы описывали выше, то вал циркуляционного насоса будет находиться в горизонтальном положении. В таком случае в нем не будет собираться воздух, который мешает смазке подшипников.

Помимо всего прочего, устанавливая агрегат, обязательно нужно следить за тем, чтобы клеммная коробка была размещена сверху. Подключать циркуляционный насос к электричеству необходимо при строгом соблюдении правил безопасности.

Кабель питания должен иметь штекер или выключатель. Минимальная дистанция между осями контактов составляет — 3 мм. Сечение кабеля — не менее 0,75 мм. Безусловно, подключение насоса должно производиться к розетке с заземлением.

Количество насосов

Чаще всего в отопительную систему частного дома монтируется один циркуляционный насос. Мощности выпускаемых сегодня агрегатов вполне хватает для обеспечения оптимальной скорости течения теплоносителя.

Два насоса монтируются в систему в тех случаях, когда общая длина труб выше 80 м.

Правила эксплуатации

Сегодня выпускаются надежные насосы, которые характеризуются длительным сроком эксплуатации. Однако, безусловно, как и любой другой агрегат, циркуляционный насос может выйти из строя. Способствовать этому может ряд причин:

• слишком сильная/слабая подача воды;
• устройство работа в случае, когда теплоносителя в системе нет;
• при длительном простое;
• когда нагрев воды сильно превышает норму (свыше 65°С).

Подводя итог всего вышеописанного стоит отметить, что циркуляционный насос — неотъемлемое звено системы отопления дома. С таким устройством вы будете защищены от всевозможных ошибок, которые впоследствии могут привести к мелким и крупным неприятностям. Выполнить монтаж циркуляционного насоса вы можете как с помощью специалистов, так и самостоятельно. Главное, четко следовать правилам инструкции.

Как нельзя устанавливать насос в отопление | Строительный журнал САМаСТРОЙКА

Как нельзя устанавливать циркуляционный насос

Как нельзя устанавливать циркуляционный насос

Увеличить эффективность системы отопления поможет циркуляционный насос, который позволит, ускорить перемещение теплоносителя в трубах. При этом высокая производительность насоса зависит от правильности его установки. Если насос для отопления будет установлен неправильно, то, возможно, возникновение шумов, снижение мощности, завоздушивание и, неравномерное распределение тепла.

В данной статье строительного журнала будет рассказано о том, как правильно установить насос на отопление, и какие преимущества будут от его установки.

Что даёт установка циркуляционного насоса в систему отопления

Полвека назад наибольшее распространение получило так называемое «паровое отопление». Принцип работы такого отопления основан на разнице температур, а теплоноситель по трубам циркулирует самотёком. Циркуляционные насосы в то время использовались только в централизованных сетях отопления. Они имели большую мощность и такие же габариты.

Во многом ситуация изменилась с появлением небольших и компактных насосов, размеры которых позволили их использовать в бытовых системах отопления. Установка циркуляционного насоса даёт существенный прирост мощности и увеличивает эффективность отопительной системы.

Циркуляционные насосы на отопление ставят для того, чтобы:

• Увеличить скорость перемещения теплоносителя. В данном случае обогрев помещений будет производиться гораздо быстрей;
• Повысить пропускную способность труб, и нагреть тем самым, дальние радиаторы в доме;
• Для принудительной перекачки теплоносителя в закрытых системах отопления;
• При обустройстве систем теплых полов;
• Чтобы, в общем, улучшить эффективность отопления в доме.

При этом единственным недостатком циркуляционного насоса, является зависимость от электричества.

Если его нет, то и насос, работать не будет. Частично проблема решается установкой источников бесперебойного питания и монтажом байпаса, который даёт возможность задействовать систему отопления, когда циркуляционный насос, по каким-то причинам, работать не будет.

Как нельзя устанавливать циркуляционный насос в отопление

Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.

На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.

Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.

На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости. Простыми словами, насос нельзя устанавливать ротором вверх и вниз.

Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.

Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.

Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.

Читайте также:

Циркуляционный насос. На подачу или обратку

Живя в собственном доме, не всегда есть возможность подключиться к системе газоснабжения по разным на то причинам, а отапливать помещение как-то необходимо. И поэтому перед вами стоит выбор, какой же котел в данном случае приобрести: электрический или твердотопливный.

Понять что лучше, можно только детально изучив основные характеристики и принцип работы отопительного агрегата. Поэтому именно в этой статье опишу принцип работы твердотопливного котла, особенности его использования и предоставлю много другой полезной информации.

Что представляют собой твердотопливные котлы

Отопление газом – не всегда самый выгодный вариант получения тепла в жилище с экономической точки зрения.

Электричество – тоже не является панацеей, ведь напряжение в городской сети еще более-менее стабильное, а за городом «скачет» так, что полагаться на него не стоит.

Выхода из такой ситуации всего два: установить дома камин или твердотопливный котел.

Такой вид отопительного оборудования надежен, долговечен и не зависит от переменчивых внешних условий.

Но, если камин, являясь помимо прочего, элитным декоративным элементом, стоит дорого, то котел на дровах доступен по цене и универсален, т.к. может быть установлен где угодно без изматывающей бумажной волокиты.

Основное топливо для твердотопливных котлов это уголь, дрова, дровяные брикеты и прессованные гранулы.

Это основное топливо. Отклонение от этого условия влечет за собой заметное ухудшение процесса горения и коэффициента полезного действия котла на твердом топливе. Также может случиться поломка самого котла и безвозвратный его выход из строя.

Установка в жилом доме твердотопливного котла — задача одновременно проста и понятно, однако при детальном рассмотрении, связана с многочисленными техническими и технологическими сложностями.

Сегодня многие граждане стремятся оборудовать свой дом нагревательным прибором, работающим на твердом топливе. Это объясняется хорошими эксплуатационными характеристиками отопительного оборудования данного вида, отсутствием необходимости получать разрешение на монтаж твердотопливного нагревательного прибора.

Не последнюю роль в плане выбора отопительной техники играет стоимость топливного ресурса и его относительная доступность.

Однако выбрать котел и установить его в доме – этого мало.

Для нормальной работы системы автономного отопления потребуется дополнительная установка различных устройств, приспособлений и механизмов.

Большая часть таких приспособлений обеспечивают нормальное функционирование всего отопительного комплекса и его безопасность.

Буферная емкость или теплоаккумулятор, для твердотопливного котла как раз относится к разряду таких устройств, без которых ни один нагревательный агрегат не сможет полноценно работать.

К преимуществам твердотопливных отопительных котлов относятся следующие качества:

• экономичность;
• высокая надежность;
• длительный срок службы;
• невысокая стоимость;
• обширный модельный ряд;
• возможность использования любых видов твердого топлива.

Недостатками котлов являются такие показатели:

• требовательность к качеству горючего материала;
• необходимость в свободном пространстве для хранения топлива;
• ручная загрузка топлива;
• необходимость постоянного контроля работы устройства.

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

• стальные;
• чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

• с ручной загрузкой топлива;
• с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для

дома:

Постоянного горения — котлы бюджетного сегмента.

Имеют простую конструкцию, когда вокруг камеры сгорания находится водяная рубашка, по которой происходит циркуляция теплоносителя и его распространение по всей системе отопления.

Иногда комплектуются водоохлаждаемыми колосниками или плитой для приготовления пищи.

Котлы длительного горения.

Этот вид твердотопливных котлов подразумевает более современную конструкцию оборудования.

Здесь обязательно присутствуют водоохлаждаемые колосники, развитая система дымоудаления (так называемые конвекционные каналы), форсунки подачи воздуха в камеру сгорания и, конечно же, автоматика (блок управления и вентилятор принудительной подачи воздуха).

Также к котлам длительного горения относятся свечкообразные котлы верхнего горения.

Пиролизные котлы.

Конструкция данного вида котлов имеет сразу две камеры сгорания. В первой сжигаются дрова (влажность не более 25%), а во второй горит выделяемый дровами пиролизный газ. КПД таких котлов достигает рекордных 95%, но есть и, конечно же, ряд своих минусов.

Пеллетные твердотопливные котлы.

Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера. Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Двухконтурные твердотопливные котлы

Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.

Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.

На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.

Эти агрегаты производят двух видов:

• со встроенным в прибор бойлером;
• со встроенным змеевиком.

Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.

Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.

В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.

Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.

Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.

У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.

Схема твердотопливного котла включает в себя следующее:

• регулятор тяги;
• камера сгорания и подогрева; зона горения;
• заслонка;
• телескопная труба;
• распределитель воздуха.

В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.

Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.

Двухконтурный котел создается из стали либо чугуна.

Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.

Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью. Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.

У стального аналога есть множество особенностей.

Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы. >Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.

Оборудование для твердотопливных котлов: буферная ёмкость

Работа твердотопливного оборудования всегда сопряжена с определенной цикличностью – пиковой выработкой тепловой энергии, даже в избыточных количествах, во время основной фазы горения топливной закладки, с постепенным снижением практически до нуля в периоды простоя.

Постоянно пополнять топливо в котле неудобно по целому ряду причин, невыгодно, а во многих моделях – и вовсе технологически невозможно.

Можно ли сделать так, чтобы эффективность работы системы отопления не страдала от этой выраженной неравномерности поступления энергии, чтобы в период горения топливной закладки создавался запас избыточного тепла, который можно будет затем полезно применить, а не «выкидывать в трубу»?

Да, это вполне возможно – подобную проблему успешно решает буферная емкость для твердотопливного котла. Буферная емкость (теплоаккумулятор, аккумулирующая емкость) – это устройство, с помощью которого накапливается и сохраняется тепло.

Он внешне похож на огромный термос, в виде цилиндрического бака с утепленными стенками. Его высота, в несколько раз превышает его объем. Изолирован бак термостойким поролоном, который помогает сохранять и удерживать тепло внутри емкости.

Тепловой аккумулятор, является главным элементом в обогреве и распределении тепла во всем помещении. Его основной задачей, является получение и накопление тепловой энергии, от разных источников тепла (твердотопливный или электрический котел), а затем рациональное распределение по отопительной системе и водоснабжение.

Высокая эффективность буферной ёмкости обусловлена тем, что она способна накапливать и сохранять тепло (определенное количество), а затем постепенно отдавать его. В двух словах буферная ёмкость – это своего рода термос, изготовленная из металла бочка (иногда в утеплителе) объемом от 200 до 7000 литров.

Главным элементом буферной емкости, является термоаккумулирующий материал, который сохраняет и распределяет подачу тепла.

В зависимости от материала, который используется, тепловой аккумулятор может делиться на несколько видов:

• жидкостные;
• твердотельные;
• термохимические;
• паровые;
• с дополнительными элементами нагревания.

Обратим внимание на работу теплоаккумулятора с использованием твердотопливного котла.

В трубопроводе между котлом и аккумулятором тепла, находится циркуляционный насос, который запускается, так начинает работать система.

С нижней половины бака, охлажденная вода перемещается в котел, где она и подогревается. Разогреваясь до нужной температуры, жидкость перемещается в верхнюю часть емкости. Горячая вода находится в верхней части бака, а с помощью насоса жидкость, которая находится внизу, перекачивается в котел.

Во время включения циркуляционного насоса, который установлен в обратной магистрали системы, холодная вода потихоньку поступает в нижнюю половину буферной емкости.

Впоследствии, вытесняется горячая вода из бака и направляется в отопительную систему. После остановки работы топливного котла, тепло из буферной емкости продолжает подаваться в систему, до тех пор, пока холодная жидкость из магистрали не заполнит внутренний объем бака.

Время работы теплоаккумулятора, после остановки котла, зависит от температуры воздуха на улице, объема бака и количества приборов обогревания.

Буферная емкость, является уникальным изобретение, которое обеспечивает теплом дом и помогает экономить.

Буферная ёмкость – металлическая бочка с утеплением объемом от 200 литров, устанавливаемая между источником тепловой энергии и системой отопления дома в качестве разделителя тепловых контуров с разной температурой и накопителя тепла.

Аккумулирующий бак необходим, если в одну систему объединяются несколько различных источников тепловой энергии: газовый, твердотопливный, электрический котлы, тепловой насос и солнечный коллектор.

Теплоаккумулятор собирает тепло в любое время работы каждого из источников. Например, днём – от солнечного коллектора, ночью – от теплонасоса или электрокотла, в любое время работы газового или твердотопливного котла.

Раздача тепла происходит в постоянном режиме. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла. Это позволяет исключить холостой расход тепловой энергии из системы.

Если температура в буферной емкости упадёт, значит ли это что нужно снова топить котёл. В случае системы без буферной ёмкости температура начинает падать сразу и это падение начинает ощущаться человеком через 0,5 – 3 часа (в зависимости от температуры на улице, утепления дома и т.п.).

В схеме же с буферной емкостью увеличивается количество воды в системе(в зависимости от объема буфера от 500 литров до 2000 и более).

Соответственно и остынет этот объём воды в несколько раз медленнее. Вот и получится, что похолодание после остановки котла вы почувствуете не через 0,5-3 часа, а примерно через 6 – 24 часа.

Вот реальная польза и экономия. То самое время, которое Вы можете не топить котёл.

У большинства видов твердого топлива существует три фазы горения – разгорания, интенсивного горения и затухания. В процессе интенсивного горения топливо отдает тепла больше, чем это требуется системе, а вот начальная и конечная фазы, наоборот, дают недостаточно тепла.

При использовании такого топлива в доме часто бывают большие перепады температур, а комфортный для жизни климат образуется редко и случайно.

Буферная емкость призвана сглаживать эти неровности. Благодаря ей, безо всяких усилий и дополнительного оборудования можно все время видеть на термометре свои любимые +22, +25 или любую другую комфортную для вас цифру.

В фазе интенсивного горения емкость забирает на себя излишки тепла, а после затухания котла продолжает отдавать тепло в систему отопления.

Это позволяет не только поддерживать нужную температуру в помещении, но и экономить до 50% энергоносителей. Точно так же буферная емкость работает и в сочетании с тепловым насосом, только аккумулирует она в этом случае не тепло, а холод.

У аккумулирующей емкости есть еще одна важная функция. Если у вас в системе установлен не один, а несколько отопительных приборов, вы можете подсоединить их к одной буферной емкости.

Благодаря этому можно:

• отказаться от лишних деталей системы;
• настроить отопительные приборы для работы по приоритетности;
• избежать ненужных включений одних приборов или отключений других.

Преимущества и недостатки использования буферной ёмкости

Существует достаточно много причин, по которым стоит использовать эту конструкцию:

1. График работы котла. Твердотопливные котлы необходимо регулярно оснащать топливом. Ночью такой процесс, совсем неудобен и в таком случае спасает теплоаккумулятор. Теплая вода сохраняется в буферной емкости. А затем распространяется по системе. Установка теплового аккумулятора позволяет увеличить интервалы между топкой котла и поможет значительно уменьшить расход топлива.
2. Если применяется электрический котел, то экономия происходит ночью. Так как стоимость на электричество днем и ночью отличается в несколько раз. Монтаж буферного бака позволит запрограммировать работу котла только в ночной период работы.
3. Неравномерная подача тепла. Практически у всех котлов существует три фазы работы: разгорание, интенсивное горение и затухание. Из-за такого процесса происходят сильные перепады температуры. Буферная емкость поможет избежать такого явления. В период интенсивного горения бак забирает в себя лишнее тепло, а во время затухания постепенно отдает его в систему отопления.
4. Механическая регулировка работы котла, не позволяет сжигать все вредные вещества. В период работы твердотопливных котлов выделяются вредные вещества (кислоты, деготь). Стандартные котлы обустроены воздушным клапаном, который блокирует подачу кислорода к топливу и провоцирует выделение вредных веществ.Устанавливая буферную емкость можно не только обеспечить дом теплом, но и сохранить здоровье и уменьшить количество вредных выбросов в атмосферу.
5. Защита от перегрева. Интенсивно работая, котел может перегреться, что повлечет за собой плачевные последствия (выход системы из строя, взрыв). Тепловой аккумулятор надежно защищает котельную установку и систему отопления от перегрева.
6. Экономия. Устанавливая тепловой аккумулятор можно сэкономить до 30% топлива и электроэнергию.

К достоинствам автономных твердотопливных систем отопления с теплоаккумулятором можно отнести следующее:

• Энергетический потенциал твёрдого топлива используется в максимально возможной степени. Соответственно, резко возрастает КПД котельного оборудования.
• Работа системы будет требовать гораздо меньшего вмешательства человека – начиная от сокращения числа загрузок котла топливом до расширения возможностей автоматизации управления режимами работы различных контуров отопления.
• Сам твердотопливный котел получает надежную защиту от перегрева.
• Работа системы становится более плавной и предсказуемо, обеспечивается дифференцированный подход к обогреву различных помещений.
• Появляются широкие возможности модернизации системы, в том числе – с запуском дополнительных источников тепловой энергии, без демонтажа старых.
• В большинстве случаев одновременно решается и проблема горячего водоснабжения дома.

Имеется также ряд недостатков:

• Система отопления, оснащенная буферной емкостью, характеризуется очень большой инерционностью. Это означает, что от момента первичного розжига котла и до выхода на номинальные режим работы потребуется весьма немало времени.

Вряд ли это будет оправдано в загородном доме, который в зимний период хозяева посещают только на выходные дни – в таких ситуациях требуется быстрый нагрев.

• Теплооаккумуляторы – это громоздкие и тяжеловесные (особенно – в заполненном водой состоянии) конструкции.

Для них требуется достаточно места и хорошо подготовленное надежное основание. Причем – поблизости от котла отопления.

Не в каждой котельной это возможно. Плюс к этому – сложности с доставкой разгрузкой, а нередко – еще и с заносом ёмкости в помещение (может не пройти в дверь). Все это следует учитывать заранее.

• К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Этот «минус», правда, скрашивает ожидаемый эффект экономии от более рационального использования топлива.
• Теплоаккумулятор в полной мере раскроет свои положительные качества только в том случае, если паспортная мощность твердотопливного котла (или суммарная мощность иных источников тепла) будет хотя бы вдвое выше, чем расчётное значение, необходимое для эффективного обогрева дома. В противном случае приобретение буферной емкости видится нерентабельным.

Регулятор тяги для котлов

Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.

Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.

Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.

Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.

Конструкция изделия от разных производителей может отличаться.

Типовой механический регулятор тяги состоит из следующих элементов:

• Погружная гильза;
• Термостатическая капсула;
• Шток;
• Исполнительный механизм;
• Рычаг;
• Пружина;
• Настроечная рукоятка;
• Цепь.

Функционирует устройство следующим образом:

• жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
• благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
• при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
• за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
• теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
• рычаг перемещается вверх, приоткрывая заслонку;
• регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.

На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.

К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла, следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.

Основными плюсами регулятора тяги являются:

• Простота установки;
• Отсутствие необходимости электрического снабжения;
• Простота эксплуатации;
• Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.

Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:

• Необходимо хорошо прогреть котел вручную;
• Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
• Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.

Следуя этой простой инструкции, можно без труда установить регулятор тяги для твердотопливных котлов, регулируя показатели системы сразу после крепления.

Как заставить насос принудительно подавать к радиаторам наверху дома,

Если я хочу заставить помпу направить все свое внимание на радиатор на чердаке, чтобы посмотреть, смогу ли я их нагреть. Будет просто закрывать термостатические клапаны для всех других радиаторов, которые влияют, или мне также нужно закрыть запорные клапаны

Редактировать, обновлять объяснение моей системы

Я живу в Великобритании с трехэтажным домом. У меня 2-летний котел Worcester Bosch 24R, есть подводящая медная труба 22 мм и обратная медная труба 22 м, круглая вдоль балок первого этажа слева направо через дом, с насосом на подающей трубе возле котла.Подающая труба обслуживает как центральное отопление, так и отопление обычного водонагревателя, я могу контролировать, использовать ли ЦО, горячую воду или и то, и другое, рядом с водонагревателем есть тройник
это контролирует.

На первом этаже есть 15-миллиметровые медные трубы, которые выходят из 22-метрового водопровода и обратно на обратку, то же самое внизу. Радиатор Evey имеет свой шлейф.

Единственная небольшая проблема с этой компоновкой состоит в том, что Т-образный клапан расположен после того, как были поставлены два нижних радиатора, поэтому, если я не выключу их, они всегда нагреваются, даже если указана только горячая вода.

Напротив, на 3-м этаже есть два радиатора (но все же верхняя часть радиатора находится на 1,5 м ниже питающего / расширительного бачка на чердаке), снабженных пластиковой трубкой, хотя кажется, что она тоже 15 мм. Что я вижу, так это один набор труб, разделенных между двумя радиаторами, так что я думаю, это сразу уменьшает поток вдвое?

То, что я не могу сразу увидеть, потому что мне пришлось бы удалить ламинат в ванной, — это место, где они присоединяются к 22-миллиметровой трубе, есть вероятность, что они разделяют петлю с радиатором ванной.

Радиатор, который я описал как более удаленный, а вы говорите, что ближе, физически довольно далеко от котла (то есть начало подводящей трубы 22 мм), но, вероятно, ближе всего к где-то на 22 мм подающей трубе. Итак, что (наиболее) важно: расстояние до начала подающей трубы или расстояние до подающей трубы?

Я подумал, стоит ли заменить пластиковые трубы двумя наборами труб, и это было бы довольно легко, однако все равно будет небольшой пробег под полом ванной от одной 15-миллиметровой трубы к 22-миллиметровой трубе, поэтому, если какая-либо часть трубы будет проложена является общим, это означало бы, что наличие двух наборов труб выше не имело бы никакого эффекта.

Все радиаторы и клапаны были недавно заменены (2 недели назад), поэтому нет никаких проблем с отстоем в нижней части радиатора и вряд ли проблема с клапанами. На самом деле прошлой ночью один из радиаторов действительно прогрелся (но не нагрелся), а другой вообще не прогрелся. Я пролил их снова, и воздуха не было, была вода.

Как установить циркуляционный насос горячей воды

Перед обсуждением
информацию об установке, давайте обсудим тот факт, что
рециркуляционный насос есть и как он работает.Быстродействующий поставщик горячей воды.
к кранам, не дожидаясь, пока вода прогреется. Он не полагается на
низкое давление, поступающее из системы водяного отопления и подающее нагретую воду
к светильникам с той же скоростью.

Для чего нужен циркуляционный насос горячей воды?

Ничего подобного
другая система отопления и не требует каких-либо проблемных установок. Это
в основном работает с циркуляционным насосом, который находится рядом с водонагревателем
и клапан, который установлен рядом с приспособлением.Функция клапана:
чтобы вода не возвращалась в нагреватель до тех пор, пока она не станет достаточно холодной.
Это термочувствительный клапан, который отключает нагреватель, если вода достаточно теплая.
для использования.

Посмотреть видео
ниже, чтобы лучше понять, как работает циркуляционный насос горячей воды:

Используются две основные системы циркуляционного насоса горячей воды. Первый — это тот, кто полагается на насос с электрическим приводом, а второй — тот, кто отвечает на силу тяжести, которая термосуммирует, перемещая воду вперед.

1. Электроэнергетическая система:

Также известна как
интегрированный цикл. Этот тип рециркуляционного насоса чаще всего устанавливается в
дооснащения, но также могут быть установлены на вновь построенных местах. Оно имеет
насос, который установлен дальше всего от нагревателя и рядом с приспособлением.
Он имеет датчик, который сообщает насосу, что температура воды снизилась.
упала ниже 85oF, и он отключает насос, когда температура
поднимается до 95oF.

Вода
возвращается в насос через трубопровод холодной воды, это может повысить температуру
немного на короткое время, но быстро остывает.Он использует наименьшее количество
энергия и экономия электроэнергии, а также воды. Работает с переключателем и
датчик.

2. Система, зависящая от силы тяжести:

Этот тип системы
работает по принципу термосуммирования, заставляя более легкую горячую воду
выходят на поверхность, тогда как более плотная холодная вода остается в нижней строке. Для
такая система должна быть установлена, она должна быть размещена возле крана, который
дать вам горячую воду. Он будет работать эффективно, потому что более короткие конвейеры
сэкономит потребление энергии, а также потерю тепла.Это требует больше энергии, чем
другой, потому что он будет оставаться в рабочем режиме 24/7. Это также
содержит клапан, который контролирует возврат воды к насосу.

Как установить циркуляционный насос горячей воды:

Шаг 1: первый и самый важный шаг
установка заключается в перекрытии крана горячего водоснабжения; это может присутствовать
возле водонагревателя. Убедитесь, что подача воды полностью перекрыта
открытие крана. Если вода все еще течет через него, возможно, вам придется закрыть
основной запас.

Шаг 2: сейчас
демонтировать трубопровод горячей воды от водонагревателя, может понадобиться тряпка для
остатки выходят из трубы. И имейте в виду, вы можете обнаружить, что
применяемые трубопроводы не гибкие, а жесткие. Это может быть
немного сбивает с толку, но с этим тоже можно справиться.

Шаг 3: Присоедините
насос с подачей горячей воды водонагревателя. Когда вы устанавливаете насос,
обязательно поверните таймер лицевой стороной, чтобы его можно было легко
отрегулирован.Внутренняя гайка трубы имеет прокладку, поэтому не требует
сантехническая лента.

Шаг 4: подключите
гибкий трубопровод (который вы отсоединили ранее) к рециркуляционному насосу с
используйте плоскогубцы, чтобы не было утечки.

Шаг 5: теперь это
время для установки клапана рядом с краном, который находится дальше всего от насоса.
Прежде чем что-либо отсоединять, закройте кран с обеих сторон, чтобы
неудобство.

Шаг 6: теперь вы можете
отсоединить трубки подачи крана из-под раковины.Держите сухое полотенце, чтобы
смочите воду, которая собирается вылиться из этой трубы.

Шаг 7: после
отсоединив трубку крана, теперь можно установить туда обратный клапан.

Шаг 8: Теперь прикрепите
оставшиеся части трубки наверху обратного клапана, и держите это
Учтите, что горячая вода идет с левой стороны, а холодная вода
Поставка идет с правой стороны.

Шаг 9: теперь запустите
недавно установленный рециркуляционный насос, чтобы убедиться, что труба прикреплена к
правильное место: горячая вода слева и холодная вода справа.

Шаг 10: включить
воду до самого дальнего крана, чтобы воздух из трубопровода удалялся так
вы можете проверить утечку воды и поток. Таймер, прикрепленный к насосу, позволяет
установить время работы насоса, это сэкономит электроэнергию и воду. В виде
ну и горячую воду можно получить тогда, когда она больше всего нужна.

Преимущества рециркуляции горячей воды
система:

• В большей части нашей семьи мы ждем
несколько минут до подачи горячей воды, за это время мы теряем литры
поливать ежедневно.Что в конечном итоге плохо для нашей земли. Весь этот сценарий
независимо от того, работает ли рециркуляционный насос вручную или
автоматически.

• Также обеспечивает удобство
домовладельца, так как это экономит время и силы, которые мы тратим на ожидание.

• Экономит энергию, обеспечивая
вода, как только понадобится. Потому что, когда вода покрывает более обширную территорию
чем обычно, он может легко простудиться.

Эффективны ли системы рециркуляции горячей воды?

Система рециркуляции горячей воды grundfos дает вам возможность получать горячую воду снежной зимой всего за 400–800 кВтч в год, даже если насос работает круглый год.Летом это может быть не так полезно, потому что может увеличить тепло в вашем доме.

Как работает насос центрального отопления?

Насос центрального отопления в обычной котельной системе проталкивает воду, нагретую котлом, через радиаторы, краны и душевые лейки вашего дома. Без этого устройства горячая вода никуда не денется. Обычно он находится в котле или сушильном шкафу или рядом с ним.

Нагретая вода постепенно остывает по мере движения по системе.Насос подает воду обратно в котел, где ее можно снова нагреть.

Насос работает за счет нагнетания воды с помощью крыльчаток и ее подачи по системе. Ваш насос будет иметь впускной и выпускной патрубки для воды. Входное отверстие — это место, где горячая вода поступает для повышения давления, а выходное отверстие — это место, где вода выходит и обтекает ваш дом. Диаметр входа и выхода будет определять расход воды.

В зависимости от типа используемого насоса может быть установлен регулятор давления, позволяющий увеличивать или уменьшать давление воды в системе центрального отопления.Не рекомендуется постоянно настраивать их — лучше найти настройку и придерживаться ее. Циферблат предназначен для того, чтобы насос можно было установить в доме любого размера с любым количеством радиаторов. Давление увеличивается для больших домов и уменьшается для небольших домов.

Если ваша помпа настроена на слишком высокое давление, вы можете заметить, что ваш счет за электроэнергию очень высок или что насос сильно шумит. Если давление насоса слишком низкое, вы можете обнаружить, что ваши радиаторы не нагреваются должным образом или ваш котел часто перегревается.Большинство насосов имеют три настройки, чтобы вы могли определить, какое давление лучше всего для вас. Имейте в виду, что установка максимального давления в насосе не обязательно приведет к более быстрому нагреву радиаторов.

Ваш насос должен прослужить от 10 до 20 лет, поэтому нет необходимости менять его, если вы не обнаружите, что он издает сильный шум или ваши радиаторы не нагреваются должным образом. Если вы заметили одну из этих вещей, вам следует вызвать квалифицированного инженера, чтобы он осмотрел насос.

Как заменить насос центрального отопления

Перед тем, как начать, мы рекомендуем посмотреть это краткое обучающее видео, а затем прочитать более подробный совет:

В большинстве домов есть насос центрального отопления, который действует как «сердце» в вашей системе отопления. Он обеспечивает циркуляцию нагретой воды из котла, вокруг системы (радиаторов, змеевика горячей воды или того и другого) и обратно в котел для повторного нагрева.

Если этот жизненно важный компонент выйдет из строя, вы не получите ни одной из этих услуг.Поэтому крайне важно знать, как определить неисправность и устранить ее. Винтфикс продает широкий ассортимент насосов центрального отопления по конкурентоспособной цене.

Как узнать, что мой насос отопления вышел из строя?

1. Получают ли ваши радиаторы или змеевик горячей воды горячую воду? Вы можете пощупать корпус насоса, чтобы увидеть, горячий ли он или трубы, идущие к водяному змеевику, радиаторам или отводному клапану.

Совет: если через 10 минут он станет чуть теплее, возможно, он получает небольшое количество тепла за счет конвекции.

2. Вы слышите, как работает насос? Лучший способ сделать это — использовать большую отвертку с плоским лезвием. Нажмите плоским лезвием на конце корпуса насоса, а затем прижмите ухом к рукоятке отвертки. Вы должны услышать жужжание насоса.

Совет: Иногда насос может работать и циркулировать воду, но издает много шума. Обычно это означает, что в подшипниках попала вода или крыльчатка повреждена. Это также может означать, что в насосе скопился воздух.

3.Если в насосе есть спускной винт, можно ли увидеть вращающийся вал насоса? Выверните винт и посмотрите на вал. У них обычно есть вставка с плоским лезвием, чтобы проверить, не заклинило ли насос. Если насос находится в темном сушильном шкафу, слегка вставьте небольшую отвертку в вал насоса. Вы должны почувствовать, как отвертка трясется и, возможно, вращается.

4. Есть ли в насосе электропитание? Попросите квалифицированного электрика проверить соединения на насосе, чтобы определить, есть ли подача.

Если вы не получаете ничего из вышеперечисленного, значит, помпа вышла из строя, и вам необходимо ее заменить.

Зачем покупать собственный насос центрального отопления?

Вы можете купить многие типы насосов центрального отопления в Интернете. Если вы покупаете насос самостоятельно, вы избегаете наценки инженеров, тем самым экономя деньги. Если вы не уверены, какой насос купить, спросите своего инженера-установщика. Он должен вам сказать.

Замена насоса:

1. Выключите все компоненты электрически. Это означает бойлер, насос и любые зональные клапаны.
2. Закройте клапаны насоса, расположенные над и под насосом.Большинство клапанов закрываются по часовой стрелке.
3. Возьмите небольшое ведро и отверните винт на конце насоса или одну из гаек, крепящих насос к клапану. Если вода продолжает вытекать более нескольких минут, значит, клапаны насоса не работают, и вам нужно будет выполнить шаги 4, 5 и 6.
4. Отключите подачу воды. Это может быть на главном этаже или на чердаке.
5. Определите все зональные клапаны и настройте их на открытие вручную (обычно рычаг на боковой стороне корпуса клапана)
6.Найдите самую нижнюю точку слива в системе отопления и с помощью шланга слейте воду из системы.
7. Повторите шаг 3.
8. Когда вода перестанет вытекать, проверьте электрические соединения и убедитесь, что они не работают. Снимите электрические соединения, отметив наличие напряжения, нейтрали и земли.
9. Открутите гайки, соединяющие насос с клапанами, и снимите насос. Убедитесь, что старые уплотнения сняли с клапанов: большинство новых насосов поставляются с новыми уплотнениями.
10.Если вы полностью слили воду из системы, потому что клапаны насоса не выдерживают, замените эти клапаны.
11. Установите новый насос, убедившись, что уплотнения насоса, поставляемые с насосом, находятся на своих местах и ​​что соединительные гайки к клапанам затянуты.
12. Откройте клапаны насоса. Закройте точку слива и повторно заполните систему.
13. Проверить герметичность. Если есть утечки, возможно, потребуется подтянуть одно из стыков или использовать пасту для стыков.
14. Если утечек нет, снова слейте воду из системы и снова залейте подходящим ингибитором (Sentinel x100 или Fernox).
15. Только теперь вы подсоединяете электрические соединения в нужном месте и устанавливаете крышку обратно на насос.
16. Включите электрику и проверьте работу нового насоса.
Совет: Иногда после слива системы отопления могут образовываться воздушные пробки. Даже если насос работает нормально, вы не сможете обеспечить полный поток для всех радиаторов. Лучшее, что можно сделать в этой ситуации, — это включить и выключить помпу. Это внезапно перемещает воду и воздух. Вы должны услышать бульканье воздуха, который движется по сторонам и, в конечном итоге, к вентиляционным отверстиям.Если у вас все еще есть проблемы с тем, что один конкретный радиатор не нагревается, возможно, вам придется подумать о «обратной заправке», о чем мы также расскажем.

Список бытовых насосов:

Grundfos: UPS 15-50, UPS 15-60, Alpha + 15-50, Alpha + 15-60, Alpha2 15-50, Alpha2 15-60, Alpha pro 15-50, Alpha Pro 15-60

Wilo: Gold 50, Gold 60, автоматический бытовой термостат Wilo smart

Рециркуляционные системы для горячего водоснабжения и отопления

Раннее утро, и твоя рутина начинается.Насколько холодным кажется пол в ванной под босыми ногами? Как долго длится душ до того, как на самом деле выльется горячая вода? Сколько холодной и прохладной воды только что ушло в канализацию? Это беды, которые могут раздражать многих ежедневно. Однако есть те, кто никогда с ними не сталкивается. Полы и комнаты нагреваются равномерно, а горячая вода по трубам доставляется быстро, если не мгновенно: войдите в мир рециркуляции.

Используя насосы или естественную конвекцию (в пассивной системе), системы рециркуляции продвигают поток горячей воды из вашего бойлера или водонагревателя через ваш дом и обратно к источнику тепла.Эти системы чаще всего используются для водяного отопления полов и плинтусов или для уменьшения или даже устранения ожидания горячей воды в светильниках по всему дому. Понятно, что главным преимуществом здесь является экономия воды. Рециркуляция экономит много галлонов воды, которые тратятся впустую из кранов для горячей воды, а водяное отопление обеспечивает циркуляцию одной и той же воды снова и снова. Комфорт и удобство обеспечивают быстрое горячее водоснабжение даже в самом дальнем уголке дома. Добавьте к этому, что большинство пользователей полов с подогревом, похоже, более чем удовлетворены этим, и вы даже можете начать рассматривать рециркуляцию для своего дома.Однако речь идет не только об экономии воды, необходимо учитывать ряд важных моментов, касающихся энергоэффективности, удобства и производительности.

Есть два типа рециркуляционных систем: закрытые и открытые.

Закрытые системы: водяное отопление

Насосы чугунные предназначены для закрытых систем. Закрытые системы обычно ассоциируются с системами водяного отопления и охлаждения, такими как теплые полы и системы плинтусов. Это системы, в которые не вводится пресная вода, а избыток кислорода удаляется с помощью какого-либо типа вентиляционного отверстия, воздухоотделителя или воздухоочистителя.Если бы это не было так и пресная вода циркулировала регулярно (как в открытой системе), железо быстро ржавело бы, в конечном итоге загрязняя воду, достигающую арматуры, и приводил к отказу насоса. Вот почему чугунные насосы не следует использовать для питья в циркуляционных (открытых) системах горячего водоснабжения.

В системе отопления дома насос подсоединяется к бойлеру и пополняет горячую воду в трубопроводе системы отопления, одновременно возвращая более холодную воду в бойлер.Многие считают, что водяные системы обогрева полов и плинтусов более удобны, чем стандартные системы с принудительной подачей воздуха. Во многом это связано с тем, что тепло в этих системах распределяется по большой площади пола и / или стены, создавая, по сути, один большой радиатор. Тепло медленно перемещается по воздуху, мягко и эффективно согревая тело. Это контрастирует с большинством систем с принудительной подачей воздуха, где основная часть тепла быстро отводится к потолку, что приводит к неудобному расслоению температуры в помещении.Некоторые пользователи этих типов гидронных систем также отмечают улучшение качества воздуха из-за отсутствия пыли и других частиц, проникающих в воздух их дома. Однако многие системы приточного воздуха можно фильтровать, а в гидравлических системах пыль просто оседает вокруг дома, и с ней все еще нужно бороться.

Лучистому напольному отоплению часто требуется больше времени для повышения температуры в комнате, чем воздушному отоплению, особенно если система была отключена в течение некоторого времени. Однако качество тепла, которое в конечном итоге вырабатывается — сбалансированное, равномерно распределяемое и не содержащее аллергенов — обычно бывает достаточно, чтобы компенсировать временные неудобства.При использовании этих систем особое внимание следует уделять материалу пола, под которым они находятся. В частности, деревянные и ламинатные полы могут быть повреждены из-за слишком высокой температуры воды. Теплый пол обычно не рекомендуется для полов с ковровым покрытием, так как изоляция ковра затрудняет отвод тепла через пол.

Гидравлическое отопление не защищено от замерзания и разрывов. В холодном климате пропиленгликоль часто смешивают с водой в отопительной системе в качестве антифриза.Это важно для домов с трубопроводами, которые потенциально могут подвергаться воздействию отрицательных температур, а также домов, которые могут какое-то время пустовать. Многие циркуляционные насосы могут безопасно обрабатывать смесь воды и пропиленгликоля в соотношении 50/50.

Системы водяного отопления могут быть довольно сложными, а проектирование и установка — непростыми. По этой причине мы настоятельно рекомендуем тем, кто рассматривает такую ​​систему, поручить проектирование и установку профессионалу, хорошо разбирающемуся в водяном отоплении.

Открытые системы: циркуляция горячей воды

Открытая система подключается к основной системе водоснабжения через водонагреватель. Пресная вода подается регулярно, так как вода используется в светильниках. Насосы, используемые в этих системах, изготовлены из бронзы или нержавеющей стали — материалов, которые не ржавеют. Для возврата охлажденной воды для повторного нагрева можно использовать выделенную линию возврата к водонагревателю или существующую линию холодной воды в доме. Эти системы в первую очередь предназначены для использования в системах горячего водоснабжения, например, для подачи «мгновенной» горячей воды ко всем бытовым приборам.Вместо того, чтобы ждать минуты, пока горячая вода достигнет душа в дальнем конце дома, ее можно доставить мгновенно или за несколько секунд. Холодная вода, которая обычно уходила в канализацию, возвращается обратно в обогреватель. Эти системы чаще всего используются в больницах, гостиницах и крупных зданиях, но они нашли применение в большем количестве домов благодаря большей эффективности и более низким ценам.

Пример традиционной системы рециркуляции воды

Специальный обратный или байпасный клапан?

Открытые системы со специальной возвратной линией обычно используются в старых домах или встраиваются в новые дома на этапе строительства.Установка возвратной линии в существующую конструкцию сложна и зачастую обходится дорого. Однако обратные линии идеальны, поскольку они не зависят от линий подачи и не смешивают теплую воду с холодной. Когда обратный трубопровод невозможен, трубопровод холодной воды можно использовать для подачи воды обратно в водонагреватель с помощью насоса, установленного на водонагревателе, и специального перепускного клапана, установленного под арматурой, наиболее удаленной от водонагревателя. Хотя такие системы удобны и просты в установке (и зачастую это единственный вариант модернизации), они могут немного изменить исходную проблему: для получения действительно холодной воды крану может потребоваться немного поработать.Байпасные клапаны закрываются при установленной температуре, поэтому любая вода ниже этого порога будет течь в линию холодной воды: если клапан настроен на закрытие при 103 ° F, около 102 ° F воды будет смешиваться с подающей холодной водой. Хотя ожидание горячей воды не вызывает такого раздражения, об этом следует помнить.

Как и в случае любого механического устройства, перепускной клапан может выйти из строя. Хотя это может быть редкостью, но стоит помнить: если это произойдет, возможно, что вода непосредственно из водонагревателя — с температурой до 140 ° — потечет через линию холодной воды, не оставив ничего, кроме очень горячей воды. ваши приспособления.В качестве меры безопасности вы можете рассмотреть возможность добавления регулирующего клапана в линию горячей воды перед байпасным клапаном. В случае выхода из строя перепускного клапана это гарантирует, что вода, поступающая в холодную линию, будет иметь приемлемую температуру (то есть не обжигающую). Установка обратного клапана между холодной линией и клапаном темперирования гарантирует, что дополнительная горячая вода не попадет в холодную линию.

Также стоит отметить, что когда холодная вода используется в приборе, где установлен специальный перепускной клапан, давление в этой линии падает.Если в это время байпасный клапан открыт, через него будет течь теплая вода. Это, в свою очередь, приведет к выходу воды из нагревателя, которая заменяется водой из основного источника и нагревается. Таким образом, даже когда используется только холодная вода, водонагреватель может включиться, тратя энергию.

Безрезервуарный? Если у вас есть водонагреватель без резервуара, необходимо провести дополнительные исследования, если рассматривается возможность системы рециркуляции. Циркуляционные насосы обычно имеют низкую скорость потока и могут не иметь мощности, необходимой для активации некоторых безбаквальных нагревателей, и может потребоваться включение в систему небольшого накопительного резервуара.Что еще хуже, установка некоторых насосов может привести к повреждению или аннулированию гарантии на безбаковый водонагреватель.

Опции управления

Насосы, используемые в системах рециркуляции воды, могут работать непрерывно или активироваться таймером, термостатом, панелью управления или датчиком движения. Какой тип управления используется, зависит от желаемой экономии энергии и удобства. Постоянно работающий насос гарантирует мгновенную подачу горячей воды в каждом приспособлении, но при постоянной и регулярной работе насоса для нагрева воды будет использоваться энергия, даже если в этом нет необходимости, и это может сократить срок службы насоса.

У тех, кто стремится к эффективности, есть несколько вариантов. Таймеры позволяют насосу работать только в заданное время, когда потребность в горячей воде максимальна. Это часто бывает по утрам и вечерам для душа и мытья посуды. В остальное время спрос значительно снижается (или вообще отсутствует, если в течение дня никого нет дома). Это снижает нагрузку на насос и водонагреватель, но может быть неудобно, если горячая вода необходима вне установленного времени: насос нужно будет включить вручную или кран должен будет работать.Дистанционные переключатели доступны для многих насосов, что позволяет включать насос из любой точки дома.

Термостат можно использовать в дополнение к таймеру или отдельно. Термостат отключает насос, когда в трубопроводе горячей воды достигается высокая температура, и включает его снова, когда температура падает ниже определенной точки. При использовании с таймером термостат будет управлять насосом только во время цикла таймера, что делает систему еще более эффективной. В системах со специальной возвратной линией термостат обычно устанавливается на этой линии, а не на линии горячей воды, чтобы гарантировать, что насос не отключится преждевременно.

Для максимальной эффективности рециркуляции горячей воды с приводом от насоса необходимо отказаться от мечты о мгновенном подаче горячей воды и довольствоваться ожиданием в течение нескольких секунд с использованием системы по запросу. Системы по требованию полагаются на то, что пользователь активирует насос на арматуре, когда потребуется горячая вода. Это можно сделать с помощью кнопки или переключателя на стене или с помощью датчиков движения, которые включают насос, когда кто-то входит в комнату. Поскольку горячая вода подается в линии только при активации, ей потребуется немного времени, чтобы добраться до прибора, в котором вы находитесь.

Одним из самых популярных предложений по запросу является система управления ACT D’MAND. Эта инновационная установка включает рециркуляционный насос, настенный выключатель активации и термодатчик, расположенный на главной линии горячей воды, который выключает насос, когда температура воды, проходящей через него, повышается на 6 градусов. Включение этого термодатчика делает систему более безопасной при использовании холодной линии в качестве обратной, поскольку по-настоящему горячая вода никогда не попадает в нее. А поскольку насос работает не дольше, чем необходимо, также экономится энергия.

При работе только тогда, когда есть потребность в горячей воде, потребление энергии значительно сокращается. Фактически, системы по запросу — единственный тип рециркуляции горячей воды в доме, принятый программой EPA WaterSense, и многие штаты и округа даже предлагают скидки на новые установки.

Стоит ли рециркуляция?

Какими бы ни были опции или элементы управления, эти системы действительно экономят воду. Трудно определить, сколько они экономят, и варьируется в зависимости от семьи. Вы можете получить представление о том, сколько воды тратится впустую, если потратите день, чтобы отслеживать это.Вместо того, чтобы слить холодную воду в канализацию, переложите смесители в ведро и используйте воду для домашних животных, растений, смыва туалетов и т. Д. Вы будете иметь представление о типичных расходах воды и о том, что вы делаете с этой информацией. — это суждение: во многих местах вода дешевле, чем энергия, и добавление стоимости насоса, установки, электричества и потенциально более широкого использования водонагревателя может свести на нет любую экономию денег, которая изначально считалась возможной. Энергопотребление современных рециркуляционных насосов минимально, некоторые потребляют всего 65 Вт.Однако, пожалуйста, также учтите, что основной проблемой, связанной с использованием энергии в любой системе водяного отопления, являются потери тепла из труб горячей воды и последующий повторный нагрев этой воды. Изоляция линий горячей воды имеет решающее значение для предотвращения максимально возможных потерь тепла.

Как всегда, существует компромисс между эффективностью и удобством. Те, кто больше озабочен мгновенной подачей горячей воды и уменьшением потерь воды, могут найти больше преимуществ в непрерывном насосе, приводящем в действие их систему рециркуляции.Хотя счета за электроэнергию могут возрасти, комфорт и роскошь от того, что никогда не придется ждать горячей воды, могут того стоить. Другие могут согласиться на короткое ожидание — особенно если в противном случае им пришлось бы слишком долго — своего горячего душа. И чем лучше будет изолирована линия горячего водоснабжения, тем короче будет ожидание.

Системы рециркуляции — не единственный способ ускорить подачу горячей воды и не единственный способ ее экономии. В зависимости от ситуации они могут оказаться слишком дорогими, неэффективными или непрактичными.Если вы слишком долго ждете горячей воды, устали тратить ее впустую или беспокоитесь о потере энергии из-за потери тепла, есть ряд простых и недорогих вещей, которые вы можете сделать, прежде чем окунуться в рециркуляцию. Если ваши водопроводные линии не изолированы, немедленно устраните это. Попробуйте использовать низкотехнологичные подходы, например, налейте в ведро прохладную воду, пока вы ждете горячей; вы, вероятно, найдете все виды использования этой потенциальной сточной воде.

Новые дома могут обладать теми же преимуществами, что и рециркуляционная система, используя только конструктивные особенности, такие как размещение светильников как можно ближе к водонагревателю.Если вы строите дом, проконсультируйтесь с архитектором и подрядчиком, чтобы узнать, что можно сделать, чтобы минимизировать потери воды и сократить время доставки горячей воды. Если выбрана система рециркуляции, обязательно установите выделенную обратную линию, пока это все еще несложно. Пассивная рециркуляция (или «гравитационная петля») часто упоминается как вариант при некоторых обстоятельствах, но мы не рекомендуем ее. Вместо насоса эти системы используют конвекцию и гравитацию для поддержания постоянного потока горячей воды к вашим светильникам.В этих системах водонагреватель должен быть на более низком уровне, чем домашняя арматура (обычно в подвале). Пассивные системы постоянно возвращают воду в нагреватель, заставляя его работать круглосуточно. Это расходует энергию и может привести к ненужному износу нагревателя.

Все мы знаем, что много воды тратятся каждый день, ожидая, пока она нагреется. Системы рециркуляции экономят эту воду и обеспечивают дополнительное преимущество в виде почти мгновенной подачи горячей воды во все приспособления в доме.Мы изучили некоторые предостережения, преимущества и альтернативы, предоставив вам информацию, необходимую для принятия наилучшего решения для вашего дома. Всегда помните: как бы вы ни решили это сделать, экономия воды жизненно важна, и ваши усилия по достижению этой цели вознаграждаются не только вашим домом и кошельком, но и вашим сообществом!

Готовы купить новый циркуляционный насос Grundfos?

Водонагреватель с тепловым насосом

Водонагреватель с тепловым насосом

Эксплуатация вашего электрического водонагревателя сопротивления может стоить больше, чем необходимо.Водонагреватель с тепловым насосом может сократить расходы на энергию для горячего водоснабжения на 60-75% и сэкономить еще больше энергии за счет производимого им холодного воздуха, который можно использовать для дополнения потребностей в кондиционировании воздуха. Если вы являетесь клиентом с ограниченным спросом, который регулярно использует горячую воду в часы пик, вы сэкономите, снизив плату за потребление с помощью этой технологии.

Как это работает

Водонагреватель с тепловым насосом экономит энергию, передавая имеющееся тепло (БТЕ) ​​в воздухе в бак водонагревателя.Их можно установить для отвода тепла от воздуха в помещении (если требуется охлаждение) или от наружного воздуха. Даже когда температура наружного воздуха опускается до 40 °, водонагреватель с тепловым насосом обычно может извлекать достаточно энергии для удовлетворения потребностей в нагреве воды. Он работает по тому же принципу, что и холодильники, кондиционеры и автомобильные радиаторы. Разница в том, что они используются для отвода нежелательного тепла, а водонагреватель теплового насоса улавливает тепло и заставляет его работать.

Отходы охлаждения

Когда водонагреватель теплового насоса забирает энергию из окружающего воздуха, он охлаждает его.Затраты на энергию для кондиционирования воздуха можно снизить, установив воздуховоды для транспортировки «естественного охлаждения» в места, где это необходимо. Подрядчик по отоплению и кондиционированию воздуха может помочь вам оценить рентабельность установки необходимых воздуховодов и средств управления, а также системы для отвода охлажденного воздуха на улицу во время отопительного сезона.

Применяемость

Водонагреватель с тепловым насосом обеспечивает максимальную экономию энергии при использовании в районах с умеренными температурами. Когда температура наружного воздуха опускается ниже 40 ° или поднимается выше 100 °, водонагреватель теплового насоса может не соответствовать требованиям к производительности и не будет работать так же эффективно.Если вы предоставите резервный источник тепла, такой как дополнительный нагреватель, установленный рядом с местом использования, он может удовлетворить спрос. Однако помните, что более широкое использование резервного водяного отопления приведет к меньшей экономии.

Большинство небольших коммерческих компаний могут использовать водонагреватель с тепловым насосом, рассчитанный на бытовое использование; однако водонагреватель с тепловым насосом для жилых помещений не сможет обеспечить постоянную подачу большого количества горячей воды или воды с температурой выше 135 °. Если существует значительный спрос на большие объемы горячей воды, рассмотрите возможность установки водонагревателя с тепловым насосом промышленного размера.

Типы водонагревателей с тепловым насосом

Существует два типа водонагревателей с тепловым насосом — модернизированный тепловой насос для работы с существующим водонагревателем или единый блок, который включает резервуар для хранения воды и тепловой насос в одном устройстве.

В целом, если существующий водонагреватель находится в хорошем состоянии, установка для модернизации, прикрепленная к водонагревателю, является хорошим выбором. Если замена водонагревателя необходима из-за утечек или неисправных нагревательных змеевиков, интегральный блок является оптимальным решением.

Советы по установке

Следуйте этим рекомендациям при установке дооснащенного или встроенного блока:

• Установите водонагреватели с тепловым насосом для жилых домов на площади не менее 1000 кубических метров.
  ноги. При установке на меньших площадях необходимо обеспечить дополнительную вентиляцию; коммерческие единицы
  требуют еще больших пространств. Обратитесь к документации производителя для точного
  технические характеристики.
• Установите устройство в месте, на которое не будет негативно влиять отработанное охлаждение.
• Разместите блок на расстоянии не менее 6 дюймов от окружающих стен.
• Если возможно, установите блок рядом с оборудованием, вырабатывающим отходящее тепло, например с сушилками,
  котлы или печи.
• Обеспечьте выпускное отверстие для слива конденсата. Во влажную погоду вода теплового насоса
  обогреватель может производить до пяти пинт конденсата каждый час.
• Изолируйте открытые трубы с горячей водой, чтобы уменьшить потери тепла.

При установке модифицированного блока следуйте этим инструкциям по установке:

• Установите запорный клапан на каждой линии между тепловым насосом и баком водонагревателя.
• При необходимости резервный обогреватель. В случае модернизации вы можете оставить электрические нагревательные змеевики и термостаты в резервуаре без изменений. Когда тепловой насос сам по себе не может удовлетворить заданную температуру, это будут делать электрические элементы.
• Если дополнительный нагрев не нужен, отсоедините нагревательные змеевики.

Многие коммерческие здания используют кондиционирование воздуха почти круглый год. Например, в ресторане выделяется столько тепла, что даже в холодную погоду зданию может потребоваться охлаждение.Водонагреватель с тепловым насосом может обеспечивать дополнительное охлаждение одновременно с нагревом воды.

Рециркуляция горячей воды без насоса

Горячая вода менее плотная, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать в более прохладной воде. Он вытеснит более холодную воду, которая затем опускается, потому что она более плотная. Это может стать бесконечной петлей, управляемой горячей водой в водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель находился ниже светильников, в которые вы хотите подавать горячую воду, и чтобы там была небольшая «помощь» для увеличения производительности контура.Эта помощь состоит в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проложите ½-дюймовую трубу обратно к водонагревателю. Сторона подачи отходит от верхней горячей стороны резервуара и возвращается на дно резервуара к тройнику, установленному на выпускном отверстии для слива резервуара.

Несколько лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны быть неизолированы, чтобы петля работала.Теперь вы можете забыть эту информацию. Цикл перезапускается полностью (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми большими и меньшими трубами. Вероятно, есть способы настроить систему дальше, но для практических целей нам не обязательно вдаваться в подробности. Я оставлю нюансы на усмотрение гиков.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и у вас есть удаленная раковина, в которую вы хотите «немедленно» подать горячую воду.Раковины и другие приспособления, расположенные далеко от водонагревателя, могут привести к потере большого количества воды, пока вы ждете, пока туда придет горячая вода. Конечно, сразу же получить там горячую воду придется немало. Бесплатных обедов нет.

В прошлом я писал в блоге о том, насколько просто это можно сделать, но этот пост прояснит некоторую информацию в этом посте. Он также покажет, как можно настроить систему для подачи горячей воды, в то же время поддерживая достаточно высокую температуру воды в контуре, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде во время сна минимальна, не было бы неплохо установить таймер в системе, чтобы мы могли периодически останавливать циркуляцию? Если вода не застаивается, бактерии обычно не являются проблемой. Большинство систем с реальным насосом имеют таймеры, которые можно настроить так, чтобы насос работал только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не так пассивен, как был.Эти низковольтные клапаны могут работать за гроши в год и очень эффективны. Клапан обычно закрыт, и для его открытия требуется питание. Уменьшая количество «открытого времени», мы можем еще больше сократить количество пенсов.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый как «обратный клапан» при возврате в бак петля. Это может произойти с оборудованием, расположенным на том же уровне, что и водонагреватель (ванные комнаты, прачечные на цокольном уровне и т. Д.).Когда вы запускаете горячую воду в эти приспособления, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он меняет направление, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается на дно резервуара. Эту проблему можно решить, установив датчик, который может определять, когда горячая вода забирается другими приборами. Датчик представляет собой переключатель «открывается при повышении», который замыкается, когда температура снова падает.Когда датчик закрывается (из-за того, что температура воды начинает снижаться после использования), клапан открывается и позволяет термосифону снова работать.

Следует также отметить, что на петле не должно быть никаких приспособлений ни до, ни после самой дальней точки. Все, что находится в контуре, должно оторваться от конца контура, иначе упомянутые мной перепады давления снова станут проблемой.

Общая идея сверхизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является сверхизоляция труб, идущих в удаленное место, чтобы трубы удерживали тепло в течение значительного времени, в то время как другие точки использования могут держать клапан закрытым, или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моем обучении с помощью суперизоляции труб позже.) Это также будет очень полезно для систем с насосами. Это также означает, что цикл не обязательно должен работать все время в течение дня — возможно, работает ½ раза — еще раз, что еще больше снижает эти копейки. Чем горячее эти трубы, тем меньше возвратная вода вызовет возгорание водонагревателя, чтобы нагреть его до температуры.

Любая система рециркуляции воды заставит ваш водонагреватель работать чаще, но из-за большего количества воды при более высокой температуре водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще.Насколько эффективна будет система, зависит от затрат на воду, энергозатрат, типа водонагревателя и от того, насколько хорошо вы можете изолировать все. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровня, который может сделать электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной теплоизоляции из стекловолокна вокруг резервуара, я говорю о добавлении значительного количества пены с высоким сопротивлением от 3 до 6 дюймов вокруг нагревателя.Несколько лет назад я добавил к своему 2 ″ — следующий обогреватель получит больше.

Жесткая изоляция из пеноматериала вокруг резервуара

Что касается аргумента, что некоторые производители аннулируют гарантию, если вы добавляете изоляцию, это может быть риском, на который стоит пойти. Кого волнует, сокращает ли добавление изоляции срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на расходах на электроэнергию. Я, например, хотел бы узнать, почему добавление изоляции сокращает срок службы обогревателя.Я предполагаю, что все точки доступа, таблички с данными, предупреждающие таблички, слив, TPRV и т. Д. Останутся доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем с сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным требованиям к энергии, на самом деле имеют незначительное количество изоляции вокруг них — обычно не более R-8 — R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы температура воды в кранах была ниже 120 градусов по Фаренгейту, чтобы предотвратить ожоги.Проблема с такой температурой в том, что она идеально подходит для роста бактерий, в том числе бактерий Legionella. Обычно рекомендуется поддерживать температуру в баке на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уезжаете в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что о бактериальных инфекциях, вызванных водонагревателями, не сообщают.

Решением является установка термостатического смесительного клапана.

Я думаю, что будет хорошей идеей установить один на водонагреватель, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду в зависимости от того, что вы регулируете регулирующим клапаном — обычно будет удовлетворительно температура от 112 до 120 градусов по Фаренгейту. Некоторые люди настаивают на том, чтобы вода была горячее, чем в посудомоечной машине, и в этом случае вы можете захотеть подлить горячую воду до смесительного клапана для этого устройства. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, поэтому это может быть не так необходимо, как можно было бы подумать.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который покрывает обе ванные комнаты (верхнюю и нижнюю) и прачечную (нижнюю). Еще один смесительный клапан находится в конце длинного рециркуляционного контура для кухни.

В каком-то смысле вы можете думать о контуре рециркуляции как о продолжении водонагревателя — оба являются очень горячей водой, чтобы контролировать рост бактерий, в то время как два смесительных клапана сохраняют воду в безопасности, чтобы предотвратить ошпаривание.

Но как насчет затрат на хранение всей этой воды при таких высоких температурах?

Помните то, что я сказал ранее о том, что бесплатных обедов не будет. Дополнительные затраты, связанные с потреблением энергии для поддержания нагревателей при более высокой температуре, можно легко компенсировать за счет сверхизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в светильниках. Является ли более затратным содержание емкости на 80 галлонов при температуре 112–120 градусов по Фаренгейту или емкости на 50 галлонов при температуре 135–140 градусов по Фаренгейту? Опять же, я позволю фанатам разобраться в этом вопросе.Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура в приспособлениях достигается за счет смесительных клапанов.

Ожидание экономии энергии и наличие безопасного горячего водоснабжения в наших домах в лучшем случае может быть компромиссом.

Примечание по сверхизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить подающий и обратный контуры близко друг к другу, при этом каждая линия условно обернута изоляцией из пенопласта — около R-4.Две трубы были проложены внутри 7-дюймового металлического канала, который я затем заполнил аэрозольной пеной — как «Great Stuff». Я собрал трубу секциями по 3 фута и распылял пену внутри трубы, когда собирал ее. На каждой длине трубы просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог смотреть в открытый конец трубы, чтобы следить за тем, как она наполняется. Мой пробег трубы составляет 44 фута. ДЛЯ ЭТОГО МНОГО БАНКОВ ПЕНЫ! И теперь мы находимся на «кривой обучения». По сути, это означает незнание, что для отверждения аэрозольной пены в баллончике требуется воздух и влажность — без этих ингредиентов аэрозольная пена ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба открылась, обнаружив беспорядок

Whodathunkit! Итак, теперь у меня было 44 фута воздуховода с жидким беспорядком на дне, и мне пришлось начинать все сначала.Используя все эти ¼-дюймовые отверстия в качестве пилотных, я просверлил 2-1 / 8-дюймовые отверстия кольцевой пилой по всей длине. Через эти большие отверстия я мог бы нанести пену для спрея по всей длине, добавляя понемногу каждый день. Это дало пене возможность застыть в воздухе. Это заставляет меня задаться вопросом, как часто это случалось с другими людьми, когда они думали, что успешно изолируют внутри полости, когда на самом деле она просто снова превращается в жидкость.

Если бы мне пришлось делать это снова и снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.
