Описание печи ГЕЙЗЕР XXL 2017 Inox Витра ЗК ТО антрацит

Печь ГЕЙЗЕР XXL 2017 Inox Витра ЗК ТО антрацит — печь для бани, материал изготовления нержавеющая сталь. Толщина топки 3мм. Рассчитана на прогрев парилки до 24м3. Именно эта модификация печи имеет дверцу с большим стеклом, закрытую каменку и теплообменник.

Печь конвекционная, т.е. между топкой и кожухом есть расстояние, благодаря чему воздух в парилке быстрее прогревается. В печи есть открытая и закрытая каменка, что позволяет сильнее и равномернее прогревать камни в каменке и получать мелкодисперсионный пар.

Первичный воздух подается в зону горения через зольник, воздух для дожига не отработавших газов поступает через технологические каналы под кожухом печи в верхнюю зону горения, для дожига не догоревших газов. Что бы стекло не коптилось в верхней части дверцы есть технологическая щель, через нее воздух поступает на стекло в топку и отбивает копоть от стекла.

Расшифровка названия:
ЗК — закрытая каменка
ТО — печь с теплообменником штатно
Витра — большая стеклянная дверца
Антрацит— цвет кожуха печи
INIOX — топка из хромистой нержавеющей стали

Документы для печи

Паспорт к печи Паспорт к печи СКАЧАТЬ

Декларация ЕАС Декларация ЕАС СКАЧАТЬ

Как нагреть воду в парилке

Данная печь не предусматривает модификаций с водяным контуром на топке. Организовать нагрев воды можно с помощью следующих элементов из нашего ассортимента:

1. Бак на трубе — возможно установить элемент дымохода с баком, нагрев воды будет осуществляться от трубы.

2. Водяной контур на трубе — с помощью этого элемента можно организовать нагрев воды, допустим в смежном помещении.

3. Штатный теплообменник — у печи есть штатный теплообменник на топке.

Эти элементы находятся на нашем сайте в этом каталоге — баки для воды

Схема подключения печи к внешним баком можно увидеть на этой страничке — как нагреть воду в бане от печи.

Дымоход для печи

Элементы дымохода для этой печи подбираются диаметром 115 мм, их можно подобрать в этом каталоге: Дымоходы из нержавеющей стали. Далее, в каждом помещении дымоход проводят по разному, но есть основные схемы установки дымохода, с ними можно ознакомиться на этой страничке нашего сайта: Схемы монтажа дымохода.

Комплект поставки

Камень для печи

Не каждый камень подходит для банной печи, камень должен быть такой, что бы он выдерживал высокие температуры и сильные ее перепады, поскольку логично что он сильно нагревается и при подаче на него воды резко остывает, причем неравномерно.

Так вот, с этим справляются камни вулканической породы, талькохлорит, жадеит, кварцит и т.д. На нашем сайте, представлен большой ассортимент камня который подходит именно для бани и сауны. Посмотреть и выбрать камень для бани можно в этом каталоге нашего сайта: камень для бани и сауны.

Банная печь с водяным контуром для отопления

Банная печь с водяным контуром для отопления считается более функциональной. Ведь с ее помощью можно обогреть не только парную, но и смежные помещения. Но качество работы такой печи напрямую зависит от материалов, из которых она сделана, а также соблюдения всех правил и норм во время установки агрегата.

Особенности устройства

Банные печи с контуром отопления отличаются от обычных устройств наличием самого теплообменника. Сам контур состоит из таких элементов:

• трубы;
• радиаторы;
• накопительный бак;
• помпа (при необходимости).

Банная печь может быть изготовлена из такого материала:

1. Металл. Существует огромное количество моделей банных печей с водяным контуром, предназначенных для обогрева бани. Они производятся из стали или чугуна. Но металлические печи имеют существенный недостаток – с течением времени они начинают деформироваться из-за воздействия высокой температуры.
2. Кирпич. Для обустройства кирпичной печи необходимо подготовить надежное основание. Такой агрегат отлично справляется с прогревом бани, длительное время сохраняет тепло. Подключение системы водяного контура к печи из кирпича – сложная работа, с которой справится только профессионал.

Какой вариант выбрать? Решать только вам! Взвесьте все за и против, а также примите во внимание тот факт, что кирпичную печь можно сделать уникальной, необычной и очень красивой.

Принцип работы водяного контура

Вода, которая нагревается в теплообменнике, циркулирует по трубам. Сами радиаторы начинают постепенно отдавать тепло помещению бани. Существует 2 варианта работы печи с водяным контуром:

1. Движение воды осуществляется автоматически. Речь идет о том, что прогретая вода поднимается, а затем постепенно поступает в трубы самой системы, радиаторы.
2. Циркуляция воды при помощи электрического насоса. Такой вариант подходит в том случае, когда трубы имеют маленькое сечение, или же система очень большая.

Вам нужна кирпичная банная печь с водяным отоплением? Вы хотите, чтобы устройство было красивым, надежным и практичным? Обращайтесь к нам – компанию «Академия Домашнего Комфорта». Наши мастера построят печь любой сложности!

Печь с водяным контуром своими руками на дровах и отработке

Суть печного отопления заключается в прямом нагреве помещений источником тепла за счет конвекции и инфракрасного излучения, исходящего от горячих стенок. Важное условие, оно же — главный недостаток: отопитель должен находиться в обогреваемой комнате. Вот почему у домовладельцев нередко возникает желание сделать печь с водяным контуром, соединенным с удаленными радиаторами, чтобы равномерно отапливать весь дом. Стоит отметить, что данный вопрос — непростой и не всегда решаемый. Так что давайте рассмотрим разные варианты реализации этой идеи на практике.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Примечание. Отдельная проблема — организация подогрева воды в кирпичной печи, работающей на дровах и угле. Если она уже построена, то переделать конструкцию бывает довольно трудно, а то и невозможно.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Справка. Простейшее, но не самое эффективное решение, которое вы можете взять на вооружение, реализовано в некоторых дровяных печках для бани. Металлический бак с водой монтируется сверху корпуса либо подвешивается сбоку, если топливник имеет прямоугольную форму.

Водяной контур можно изготовить из таких материалов:

• черная или нержавеющая сталь;
• чугун;
• медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Плюсы и минусы различных теплообменников

Установка бака внутрь кирпичной печи практикуется мастерами десятками лет. Это проверенный и надежный способ, позволяющий постоянно нагревать воду и даже организовать ее естественную циркуляцию, только потребуется проложить трубы большого диаметра (около 50 мм) с соблюдением уклонов. Правильно сделанный бак-котел очень редко прогорает, потому что вмещает большой объем теплоносителя, который его охлаждает.

Недостаток варианта – значительные размеры емкости. Она влезет лишь в отопитель, сложенный из кирпича, а в металлических буржуйках слишком мало места. В отличие от бака, размеры и форму регистра из стальных труб можно менять и встраивать в любую печку, но тут возникают другие проблемы:

1. При установке внутрь топливника змеевик постоянно подвергается воздействию высоких температур (в пике до 1000 °С) и конденсата с сажей, а потому прослужит 4—6 лет, после чего прогорит. Нержавеющие либо жаропрочные трубы продержатся дольше – до 10 лет.
2. Более надежный способ — вмонтировать водяной контур внутрь дымоходного канала, где температура ниже. Но тогда упадет интенсивность нагрева и для организации нормального отопления теплообменник придется увеличить в размерах. Получается замкнутый круг.
3. Циркуляция теплоносителя внутри регистра должна быть безостановочной. Иначе вода закипит, превратится в пар, а он своим давлением разорвет трубопровод в слабом месте – где-нибудь на стыке. Значит, организовать самотек нереально, а работу циркуляционного насоса придется подстраховать блоком бесперебойного питания на случай отключения электроэнергии.
4. Вместительность металлических отопителей сильно ограничена, так что вставить туда добротный теплообменник не получится. Практика показывает, что стальная заводская печь с водяным контуром может обслужить не больше 2 радиаторов общей мощностью до 4 кВт.

Разновидности сварных регистров

Важный момент. Любые теплообменники, монтируемые внутрь топливника, забирают приличную часть выделяющегося тепла. Это снижает и без того невысокую теплоотдачу печки плюс уменьшает длительность горения с одной закладки дров или угля.

Экономайзер (слева) и обычный бачок для монтажа на дымоход (справа)

Самоварный теплообменник (экономайзер) лишен всех перечисленных недостатков. Он представляет собой водяную рубашку для дымоходной трубы и отнимает теплоту отходящих газов. А их температура в печах, функционирующих на дровах или отработке, достигает 300 °С. Такое решение зачастую используется в банных отопителях, чтобы греть воду для помывки. Комбинированный вариант – бак, сквозь который пропущена дымоходная труба.

Идею с экономайзером по понятным причинам нельзя реализовать на кирпичной печке. Но для Булерьяна, Бренерана или другой стальной буржуйки независимо от ее размеров такой вариант хорошо подойдет. И последний, самый эффективный метод – устройство водяной рубашки вокруг корпуса обогревателя. По сути, она превращает любую металлическую печь или камин в отопительный котел. Одна беда – вариант довольно сложен в исполнении.

Железная печка конструкции Бутакова с конвекционным кожухом и водяным контуром на задней стенке топливника

Вывод. Лучший способ получить горячую воду от стального отопителя на дровах или отработке (такие применяются в гаражах) – сделать теплообменник самоварного типа или емкость на дымоходной трубе. Для кирпичной печи вариантов немного – встраивание емкости либо регистра.

Оригинальная конструкция наружного теплообменника с импровизированным экономайзером продемонстрирована на видео:

Расчет размеров регистра

Чтобы своими руками сделать для печки водяной контур, нужно определить его размеры, а точнее, — площадь теплообменной поверхности. Для этого воспользуйтесь следующим алгоритмом:

1. Выясните, какова площадь отапливаемых комнат и умножьте ее на 0,1 кВт. Если вы проживаете в одном из холодных северных регионов, умножайте квадратуру помещений на 0,2 кВт. Для дома 100 м² понадобится соответственно 10 и 20 кВт тепловой энергии.
2. Из практических наблюдений следует, что регистр, установленный прямо в топливник, способен передать теплоносителю до 10 кВт теплоты с каждого квадратного метра своей поверхности. Поделите значение потребности в тепле на эту цифру и получите площадь радиатора.
3. Для экономайзера и бака, вмонтированного в дымоходный канал, где температура ниже, принимайте значение удельной теплоотдачи не 10, а 6 кВт с 1 м² поверхности.
4. Зная площадь, размеры прямоугольной емкости рассчитать нетрудно. А вот длина труб, из которых варится регистр, вычисляется по формуле: L = S / πD (S – площадь, D – диаметр трубы).

Схема кирпичной печи с водогрейным котлом, размещенным в топке

Примечание. При расчете отапливаемой площади не нужно брать все 100 или 200 квадратных метров дома, отнимите от них помещения, которые печь обогревает напрямую.

Если в качестве примера взять комнаты дачи с квадратурой 100 м², то теплообменная поверхность встроенного в топку радиатора должна составлять не меньше 1 м². При монтаже в газоход эта площадь увеличится до 10 / 6 = 1,67 м².

Встраиваем бак в кирпичную печь

Первое и важное правило: планировать монтаж водяного контура необходимо еще до постройки отопителя из кирпича. Переделать готовую конструкцию практически невозможно, придется ее снова разобрать как минимум наполовину. Это касается всех чисто отопительных печек – русской, голландки и шведки, не имеющих варочной поверхности.

В этом случае регистр монтируется в дымооборот печки, а не в топливник

Справка. Если у вас дома или на даче выложена отопительно-варочная плита, то переделать ее иногда возможно. Поднимите чугунную поверхность с конфорками и оцените, можно ли под нее поставить котел и какую форму ему придать. Обязательно посоветуйтесь с мастером – печником.

Предлагаем вариант простой плиты с нагревательным котлом, установленным на пути продуктов горения, но за пределами топливника. Благодаря этому бак изготавливается из металла толщиной 3 мм, чего достаточно для долгой и надежной работы. Схематично агрегат выглядит так:

Совет. Если вы подобрали другую конструкцию, где емкость монтируется в топливник, то ее стенки, обращенные к пламени, делайте из металла толщиной 5 мм, остальные – 3 мм. Для изготовления регистра используйте трубы с толщиной стенки 3,5 мм, а при установке не связывайте его со стенками печки, поскольку у металла и кирпича разные коэффициенты расширения.

Порядок кладки варочной плиты

При монтаже оберните бак асбестовым шнуром и зафиксируйте его на нужном ряду кладки. Такая же изоляция асбестом делается на патрубках подачи и возврата теплоносителя, проходящих сквозь стену печи. Как правильно выполняется кладка в соответствии с порядовками, подробно описывается в другом материале.

Кладка печи с водяным контуром, находящимся в камере сгорания, описывается в следующем видеоролике:

Делаем контур для стальной печки

Чтобы изготовить теплообменник самоварного типа на дымоход, подберите 2 трубы: одна по диаметру должна равняться размеру патрубка печки, а вторая – на 3—4 см больше (например, 102 и 133 мм).

Самодельный теплообменник самоварного типа

Дальше действуйте в таком порядке:

1. Определите теплообменную площадь, как описано в предыдущем разделе, после чего отрежьте обе трубы по расчетному размеру.
2. В кожухе водяной рубашки проделайте 2 отверстия 20—30 мм и приварите к ним патрубки подачи и обратки с резьбами.
3. Вставьте одну трубу в другую и сварите между собой, сделав перемычки из стальной полосы. Из нее же изготовьте верхнюю и нижнюю крышку для самодельного водяного контура.
4. Проверьте агрегат на герметичность и установите на дымоход как можно ближе к масляной или дровяной печи. Больше подробностей об изготовлении показано на видео.

В отличие от внутренних водяных контуров, экономайзер без проблем подключается к различным системам отопления – с принудительной и естественной циркуляцией теплоносителя. Во втором случае важно выполнить уклон магистралей 2 мм на 1 м. п. трубы и поставить в верхней точке открытый расширительный бак.

Заключение

О том, насколько полезна в эксплуатации самодельная печь с водяным контуром, судить нелегко. По отзывам пользователей, в небольших дачных домиках и гаражах такие агрегаты работают безукоризненно. Надо учитывать и тот факт, что мастер, изготовивший отопитель своими руками, не станет его критиковать, а постарается найти позитивные стороны. Ясно одно: налицо экономия средств при равномерном обогреве всех комнат здания. А вот в домах площадью свыше 100 м² стоит задуматься об установке твердотопливного котла.

Камины печи с водяной рубашкой для обогрева всего дома

1. Печи с водяным контуром
2. Камины с водяной рубашкой
3. Работа камина с водяным контуром в открытой системе с котлом
4. Работа камина с водяным контуром в закрытой системе с котлом
5. Таблица водных каминов KRATKI и ABX
6. Фотогалерея каминов KRATKI и ABX с водяной рубашкой
7. Печи с водяным контуром в нашем салоне

Печь с водяным контуром от компании KRATKI

Дровяные камины являются одним из популярных источников тепла – важнейшего параметра комфортности жилья. Они просты в эксплуатации, красивы и безопасны, но чаще всего рассчитаны на обогрев одного помещения. Для отопления же всего дома должно использоваться дополнительное оборудование, например, система воздуховодов, либо водных радиаторов, но в последнем случае речь будет идти не об обычных каминах, а о каминах с водяным контуром или аква печах.

Печь камин с водяным контуром

Водяной печь камин с терморубашкой – это стальная камера с трубками теплообменника, по которым горячая вода идет в радиаторную систему отопления: открытого или закрытого типа. Такие печи могут использоваться в качестве основного, либо резервного источника тепла, в дополнении к уже существующему котлу. Они быстро прогревают помещения, имеют хорошую теплоотдачу, автономны и работают на дешевом древесном топливе. Использование такого оборудования позволяет значительно экономить на энергоресурсах и … счетах за отопление. Наконец, они очень декоративны, благодаря красивой каминной облицовке и широкоформатному окну, открывающему замечательный вид танцующих языков пламени. К относительным недостаткам можно отнести только то, что закладку дров для каминов с водяным контуром придется делать вручную.

Аква печи компании ABX

Любая отопительная система с печью с водяным контуром, как открытая, так и закрытая, включает датчики температуры и циркуляционный насос. Разница заключается в модуле, отвечающем за аварийный режим работы, связанный с повышением температуры воды выше 95 градусов Цельсия. В открытой системе это будет расширительный бак, куда сбрасывается горячая вода, выходящая из него в виде пара, а в закрытой – охлаждающий контур, отключающий радиаторную систему и открывающий доступ холодной водопроводной воды в теплообменник. Такая нештатная ситуация может возникнуть при скачке тока и обесточивании насоса, когда вода перестает циркулировать в обменном контуре «печь – радиаторная система» и печь перегревается. При снижении температуры срабатывает датчик отключения из системы охлаждающего контура/расширительного бака, и топка с водяным контуром начинает работать в обычном режиме.

Камины с водяной рубашкой

Печи с водяной рубашкой (KRATKI) с вертикальным и боковыи открытием

Камины с водяной рубашкой имеют конструкцию, отличную от печей со змеевиком, в котором циркулирует горячая вода. Но их также можно использовать для подачи горячей воды в радиаторы системы отопления или ее производства для хозяйственных нужд. Корпус каминов с водяной рубашкой — двойной, заполненный водой, нагреваемой теплом раскаленной топки. Как правило, такие камины являются дополнением к существующему котельному оборудованию и оснащены охлаждающим контуром/расширительным баком и термостатическими клапанами для безопасной работы системы. Управление печью обычно осуществляется через синоптическую панель с индикацией основных параметров прибора и аварийного события (отключение электроэнергии и перегрев печи), при наступлении которого в схему включается генератор и клапан, открывающий модули расширительного бака, либо охлаждающего змеевика. При возобновлении сетевого питания работа системы возвращается в исходное рабочее состояние «котел — печь», когда котловое оборудование включается при падении температуры в теплоносителе и наоборот, находится в спящем режиме, пока работает дровяная печь. Такая схема работы системы отопления считается наиболее эффективной и позволяет пользователю экономить до 40% расходов на обогрев помещений.

Аква печи позволят экономить на счетах за отопление.

Одними из известных европейских производителей, выпускающих топки и камины с водяной рубашкой/водяным контуром, являются чешская компания АВХ и польская KRATKI. Они имеют разную мощность и облицовку, но неизменно отличное качество и высокую тепловую эффективность, благодаря наличию технологии двойного дожига. Дизайн этих отопительных приборов самый разнообразный: как современный, так и классический, облегчающий пользователю выбор наиболее подходящего варианта.

Печь К9 с водяным контуром от компании KRATKI

Работа камина с водяным контуром в открытой системе с котлом

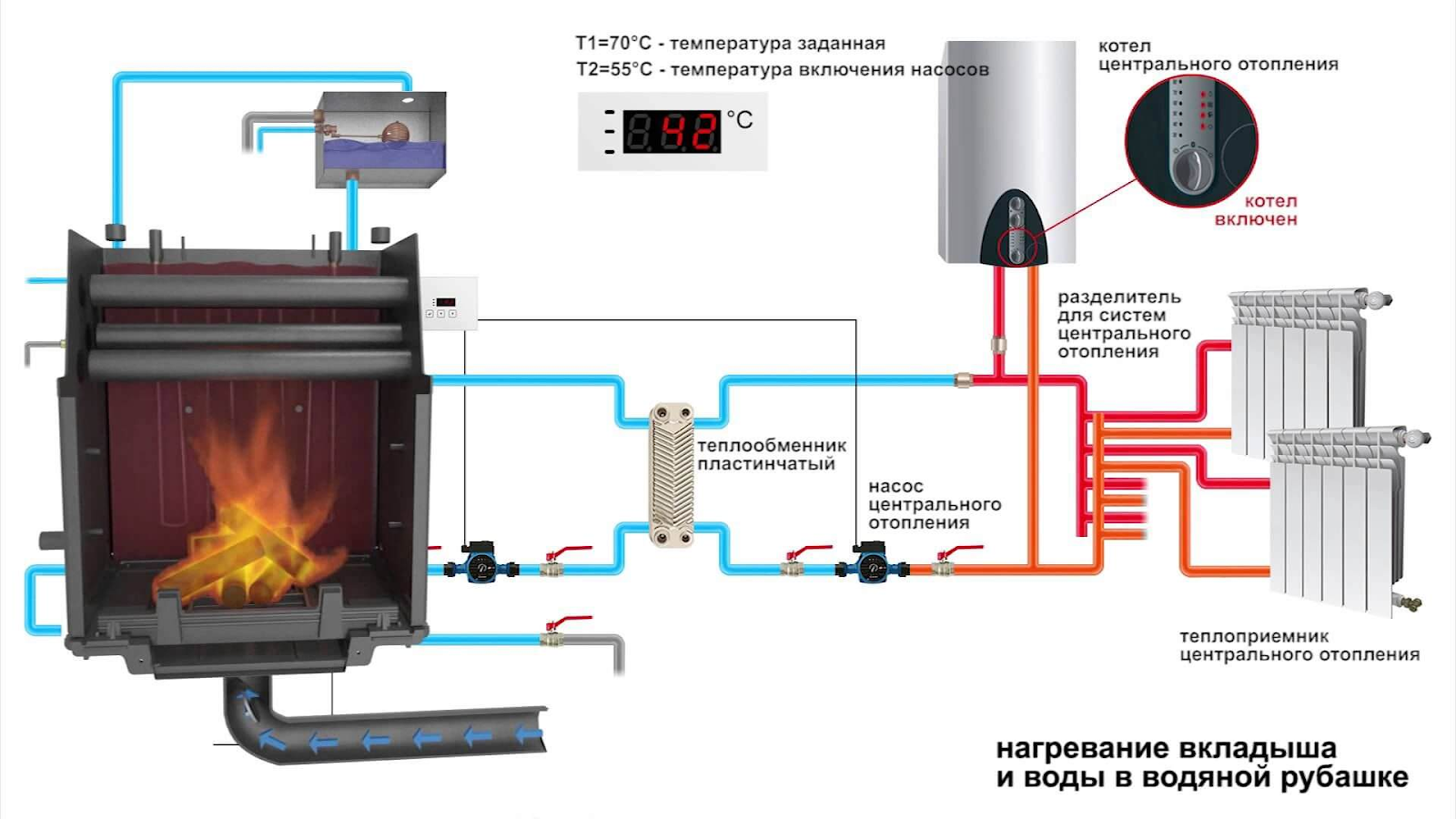

Работа камина с водяным контуром в закрытой системе с котлом

Таблица водных каминов KRATKI и ABX

Наименование	Производитель	Мощность печи	Материал	Габариты	Особенности
Polar 10 Аква	ABX (Чехия)	11 кВт	Серая сталь	1235х650х513	Вторичный дожиг, дровник, система чистое стекло, подача воздуха извне, змеевик(для безопасности вод.контура)
Bavaria K	ABX (Чехия)	6,9 кВт	Сталь/чугун	1000х765х455	Прямой цоколь,кафель
KOZA K6 PW fi 130	KRATKI	7 кВт	Чугун	668х578х500	Зольник, дрова до 66,8 см, старинный дизайн
Iberia K	АВХ	12,4 кВт	Чугун	557х536х413	Кафельная облицовка, теплообменник на 6,9 кВт, объем отапливаемого помещения 104-248 куб. м

Фотогалерея каминов KRATKI и ABX с водяной рубашкой

Встроенная печь с водяным контуром от компании KRATKI

Печи с водяной рубашкой Helvetia и Marina (ABX)

Печи с водяной рубашкой серии Kaledonie (ABX)

Печи с водяной рубашкой Grunt и Stockholm (ABX)

Аква печи серии Iberia (ABX)

Водные печи серии Britania (ABX)

Печи камины с водяным контуром (АВХ)

Печь с водяным контуром для отопления дома

Часто случается так, что хозяева не желают расставаться с дровяной или угольной печкой. И не потому, что нет рядом с домом газопровода или не на что купить дорогой современный котел. Основной причиной является простое стремление к чему-то старому, испытанному, природному. Считается, что тепло, излучаемое печью или камином на натуральном топливе, благотворно влияет на здоровье человека. Экономический фактор также имеет немаловажное значение. Так как этот вид отопления не зависит от сторонних энергоносителей – газа, электричества. Стало модным устраивать печное отопление в новых домах, объединяя три функции в одной:

• возможность приготовления пищи;
• при наличии лежанки – дополнительное спальное место;
• обогрев дома при помощи водяного контура.

Сама по себе печка отапливает дом неравномерно: рядом с ней тепло, а чем дальше от нее – тем прохладнее. А вот устройство печи с водяным контуром для отопления дома – отличный вариант, чтобы и к старине быть ближе, а также дом отопить полностью и равномерно. Удобнее всего это делать на стадии строительства дома, заранее определив модель и размеры печи. Хотя можно устроить переоборудование имеющейся плиты в ходе ремонта, но при этом значительно сужается выбор модификации теплообменника. Печное отопление с водяным контуром имеет массу достоинств и, пожалуй, один существенный недостаток. Приходится постоянно следить за наличием топлива в печке и запасать его на зиму в достаточном количестве.

Принцип работы водяного отопления от печки

Обычная дровяная печь с водяным контуром и теплообменником по своей сути может быть сравнима с твердотопливным котлом. При этом источником тепла является не только теплоноситель, но и сама печка. Если закончилось топливо, его не успели вовремя пополнить, то стенки от плиты будут сохранять тепло дольше, чем радиаторы и дом не остынет. Суть этой отопительной системы заключается в том, что в конструкцию печки монтируют теплообменник, от которого стальными трубами выполняется разводка по всему дому. Получается не что иное, как замкнутый цикл, работающий по обычному принципу любой отопительной сети. Находящийся в теплообменнике теплоноситель нагревается и, циркулируя по трубам и радиаторам, обогревает помещения.

Схема с естественным движением теплоносителя

Пригодна для зданий небольшой площади и объема. К примеру, отопительные печи с водяным контуром для дачи обычно работают с естественной циркуляцией носителя тепла. В этом случае монтаж разводки трубопровода должен осуществляться с обязательным соблюдением уклона по все протяженности. Используются стальные трубы и металлическая запорная арматура. Расширительный бачок должен быть расположен в самой верхней точке системы и иметь полностью открытый верх или его часть. Это необходимо для того, чтобы при слишком резком повышении температуры внутри системы, была возможность свободного выхода воды или пара. Также через открытый верх бачка удобно доливать воду, при необходимости. В качестве отопительных приборов используются обычные чугунные радиаторы, стальные батареи или регистры, изготовленные из стальных труб при помощи сварки. Печное отопление частного дома своими руками выполняется чаще всего именно в таком варианте.

Схема с принудительной циркуляцией

Принудительное движение теплоносителя по теплопроводу обеспечивается циркуляционным насосом. Такая система работает более эффективно, но находится в зависимости от электроэнергии. Поэтому есть резон установки насоса вместе с байпасом, а трубопровод монтировать с соблюдением уклонов. При отключении электроэнергии и остановке насоса движение горячей воды по трубам будет осуществляться через байпас естественным образом.

Как вариант принудительной схемы – применение теплового аккумулятора. Создается два независимо работающих контура:

• в первом происходит естественная передача теплоносителя в отдельно стоящую накопительную емкость, обустроенную по принципу термоса;
• второй контур работает с принудительной циркуляцией и осуществляет движение носителя тепла по трубопроводам и приборам отопления системы.

Такая схема удобна тем, что интенсивная работа печки активно нагревает воду в буферном баке, не затрагивая основную сеть. Радиаторы, питаясь уже от аккумулятора, создают в доме комфортную ситуацию, не перегреваясь и не охлаждаясь сверх меры. Если уголь или дрова в печи перегорели и она перестала греться, то тепла от буферной емкости хватит на достаточно продолжительное время и при остывшей плите.

Модификации теплообменников

Основным материалом для изготовления печных теплообменников служит сталь. Иногда используют медные трубы, однако это «удовольствие» слишком дорогое. Габариты и конструкция определяются в зависимости от площади обогреваемого здания и размеров печи. Кроме того, имеет значение ее конструкция. Так, существует печь длительного горения с водяным контуром и обычная, которую топят не постоянно, а через определенные промежутки времени. Этот факт обязательно учитывается при выборе устройства теплообменника. Он может быть изготовлен в виде:

• бака;
• регистра, сваренного из стальных труб;
• змеевика, изготовленного из изогнутой трубы;
• водяной рубашки или «труба в трубе».

Это разновидности, которые встречаются чаще всего. Однако современные умельцы приспосабливают и используют в качестве теплообменника использованные чугунные радиаторы, полотенцесушители и другие металлические конструкции, имеющиеся в домашних запасниках. Важно, чтобы в эти изделия можно было встроить входной и выходной патрубки и обеспечить их целостность.

Строительство кирпичной печи с контуром отопления

Есть варианты обустройства водяного отопления от существующих печей на твердом топливе. Но все они ограничены выбором размеров и конструкции теплообменника габаритами печной топки и устройством дымохода. Гораздо больше возможностей у новой плиты. В этом случае ее величина и конструкция уже учитывает наличие генератора тепла. И его установка в печь является одним из этапов строительства. Можно сказать, что в этом случае печка и дымоход возводятся вокруг теплообменника.

Изначально следует подготовить ровное и прочное основание. Под само сооружение надо выполнить постамент из огнеупорных материалов, а вокруг него защитное покрытие пола от случайного попадания искр. Кирпичная печь с водяным контуром своими руками возводится поэтапно. Понятно, что в качестве основного материала используется огнеупорный кирпич, а для скрепления – негорючий раствор специального состава. Процедура кладки осуществляется по всем правилам – соблюдение выкладки углов, перевязка горизонтальных и вертикальных рядов, постоянная выверка горизонтов. Процесс выглядит следующим образом:

• первый ряд делается сплошным;
• во втором ряду начинается формирование зольного отделения, устанавливается дверца;
• третий ряд повторяет предыдущий, а в четвертом – обустраивается основание под топочную камеру с вырезами под колосники;
• монтаж колосниковой решетки и установка котла;
• в данном случае котел представляет собой П-образную полую конструкцию с двумя патрубками (входным и выходным) и отверстием на задней стенке для отводов продуктов горения;
• далее кладка кирпичей производится в обычном порядке с соблюдением правил устройства дымоходов, установкой дверец для их прочистки и выемки сажи;
• дверкой закрывается топочная камера, которая усиливается сверху специальной стальной пластиной;
• патрубки необходимо делать с таким расчетом, чтобы они выходили за пределы плиты, также выполнять их изоляцию асбестовыми материалами;
• между котлом и кирпичами необходимо оставлять небольшой зазор на случай расширения стали от нагрева;
• после выведения кирпичной кладки на определенную высоту, над котлом, в заранее приготовленные вырезы, монтируется чугунная варочная панель с одним или двумя отверстиями;
• в одной плоскости с варочной поверхностью, край печи обрамляют стальным уголком.

Для изготовления котла такого типа рекомендуется применять листовую сталь толщиной не менее 5 мм. Более тонкая сталь от сильного нагрева быстро прогорит, особенно если в качестве основного топлива используется уголь.

Патрубок для обратной трубы необходимо располагать как можно ближе к плинтусу. Если такая возможность отсутствует, то для лучшей работы отопительной системы надо установить циркуляционный насос.

Другие виды печей

Для того, чтобы обогреть загородный дом или дачу не обязательно делать новые печи или переоборудовать существующие. Можно приобрести чугунную печь заводского изготовления, установить ее в подготовленном месте. Подключить к ней водяной контур и вывести дымоход. В качестве топлива для такой плиты можно использовать дрова, уголь, брикеты из различного горючего сырья. Они просты в обслуживании, надежны в эксплуатации. Однако, как и другие варианты, требуют обязательного исполнения противопожарных мероприятий.

Не менее популярным сейчас считается строительство каминов с водяным контуром. И здесь тоже есть выбор – приобрести готовую конструкцию и правильно ее смонтировать, или построить кирпичное сооружение и внедрить в него каминную топку. Ее можно подобрать по техническим показателям, наиболее подходящим в конкретному случаю. В паспортах на это оборудование указываются размеры камеры сгорания топлива, а также три величины мощности: самая низкая, наиболее высокая и номинальная.

И, наконец, новомодное явление – печка «Булерьян». Представляет собой стальную конструкцию, сотоящую из топки, которую опоясывают трубы. Несколько напоминает буржуйку, но принципиально отличается от нее по способу обогрева помещения. Можно сказать, что данный агрегат является одновременно и газогенератором и конвектором. Работает обычно на древесном топливе. Выглядит это так:

• в нижние трубы засасывается холодный воздух;
• за время движения он нагревается до температуры в 140 градусов;
• из верхних труб в помещение поступает уже нагретый воздух.

Топка в булерьяне устроена таким образом, что дрова в ней не сгорают моментально, а подвергаются процессу тления. Образующиеся при этом печные газы полностью догорают в отдельной камере.

Производители выпускают булерьяны в различных видах, даже в образе паровозика. Такую печку с красивым дизайном можно вписать в любой интерьер дома, коттеджа, дачи. Ее можно подключить к действующему дымоходу или построить новый. Она занимает очень мало места и экономно расходует топливо при максимально эффективном отоплении помещения горячим воздухом. Булерьян устанавливают на специальную площадку из негорючих материалов или на подставку.

Печи с водяным контуром, котлы отопления в Казани, Челнах, Нижнекамске

Печи с водяным контуром для отопления дома

Дровяные котлы или печи водяного отопления осуществляют нагрев воды в системе отопления. Вокруг топки котла есть «водяная рубашка», которая присоединяется к системе отопления дома. Вода циркулирует по кругу, нагревая батареи во всех комнатах. Таким образом можно без проблем отапливать даже многокомнатные коттеджи.

В ассортименте интернет-магазина «Всё Для Бани» представлены разнообразные по характеристикам модели котлов и печей на дровах с водяным контуром марок «Теплодар», «Костер» и др.

Цены на водяные печи складываются из многих параметров:

• мощности оборудования – она рассчитывается по квадратуре помещения;

• наличия или отсутствия режима длительного горения;
• наличия или отсутствия варочной плиты;
• и др.

Важный составной элемент печи для отопления дома с водяным контуром – теплообменник. Он окружает топку, за что и получил название «водяная рубашка». Он, как и топка, выполняется из конструкционной стали, вода в нем нагревается общими с раскаленной топкой стенками. Котел также может быть оборудован водяным колосником – он соединяется с «водяной рубашкой» и представляет одну систему с ней. Водяной колосник – дополнительный источник тепла при режиме длительного горения печи. Когда дрова в топке уже закончили активно гореть и превратились в раскаленные угли, колосник до последнего снимает с них тепло и отдает системе отопления дома.

Твердотопливные котлы отопления: дровяные, угольные, пеллетные

Базовые комплектации отопительных котлов на твердом топливе предусматривают использование дров, топливных брикетов, угля. Некоторые твердотопливные котлы отопления можно оснастить пеллетной или даже газовой горелкой.

Пеллетные котлы отопления – автоматизированное оборудование, в котором топкой печи заведует система электронной подачи пеллет. Наличие этой системы устраняет серьезный недостаток дровяных котлов, в которые нужно подкидывать дрова каждые 2-12 часов в зависимости от режима горения. Единственный минус использования пеллет – стоят они значительно дороже дров.

Вариант с газовой горелкой удобен в том случае, если к вашему земельному участку пока не проведен газ. Вы можете сейчас купить котел отопления на твердом топливе уже сейчас, а позднее перевести на газ.

Подбирать мощность котла на дровах для отопления частного дома специалисты советуют с запасом. В этом случае можно будет использовать режим длительного неинтенсивного горения, когда с помощью заслонки ограничивается приток воздуха к колоснику. В этом режиме дрова не горят, а медленно тлеют, что экономит как топливо, так и ваши силы.

Отопительные печи с водяным контуром — ВикиСтрой

Устройство: чем отличаются от котлов

1 — вход обратки; 2 — колосник; 3 — конвективные трубы; 4 — инжектор; 5 — выход горячей воды; 6 — камера дожига; 7 — камера сгорания; 8 — водяная рубашка; 9 — холодный воздух

Такие печи интересны своим устройством: при относительно небольших габаритах они имеют два теплообменника — воздушный и водяной. Наличие первого подразумевает, что печь должна устанавливаться в наиболее обитаемых местах, либо служить основным источником отопления в жилой комнате. По этой причине большинство дровяных печей с теплообменником не имеет камер последовательного нагрева и, как следствие, не используются в системах парового отопления.

Исключением можно назвать тот случай, когда печь устанавливается в смежном и необитаемом помещении: мастерской, гараже, полуоткрытой террасе или котельной, где есть возможность правильного и открытого монтажа защитного оборудования. Мощность этих печей значительно выше, их можно использовать как основной источник отопления в домах до 250 м2.

Насколько эффективны печи с теплообменником

Конструкция теплообменников внутри каждой отдельной печи определяет ее продуктивность. Самые простые имеют одну камеру с простым теплообменником из листовой стали. Это более технологичный вариант печки-грубы, дополненной водяным котлом.

Более дорогостоящие и технологичные варианты имеют теплообменник по всему периметру камеры сгорания. Вода из «обратки» может также предварительно подогреваться, проходя по теплообменнику в дымоходном канале. Можно заметить, что нормальный ток воды при этом инвертируется, поэтому печи с водяным контуром не пригодны для использования в открытых гравитационных системах отопления. Но и эта проблема решаема, если укомплектовать печь циркуляционным насосом и закрытым расширительным баком, а при перебоях с электричеством — еще и автономным питанием.

Этого недостатка лишены печи пиролизного типа. Дым из них выходит почти холодный благодаря разделению топки на несколько камер. Внутреннее устройство такого оборудования весьма сложно, каналы с горячим газом разделены с теплообменниками тонкими стенками. Поэтому внимания заслуживают лишь печи от производителя с высоким уровнем доверия и только из стали высокого качества.

Гравитационная и принудительная циркуляция

Несколько несправедливо, что для области наиболее широкого применения печей с водяным контуром — на дачах и в загородных домах — существует слишком мало подходящих технических решений, да и большинство из них лежит в ценовом сегменте выше среднего.

В загородном жилье зависимость от электрической сети для системы отопления неприемлема. К тому же во многих хозяйствах отопление включается лишь на период приезда, постоянные сливы воды не сказываются на технике благоприятно. Исключение составляют печи из чугуна, их и рекомендуется использовать в системах открытого типа.

Принудительная циркуляция увеличивает производительность системы, но возможность естественного протока должна сохраняться. Для этой цели рекомендуется снабжать обвязку котла обратным клапаном.

В некоторых печах циркуляционные насосы устанавливаются не только для воды, но и для воздуха. Это понятие чисто опционально, вентилятор наддува используется лишь как способ быстрее обогреть помещение до комфортной температуры.

Пример обвязки камина с водяным контуром: 1 — подача холодной воды из водопровода при превышении рабочей температуры; 2 — слив в канализацию; 3 — вход обратки; 4 —  подача воздуха с электроуправлением; 5 — пластинчатый теплообменник; 6 — циркуляционный насос; 7 — автоматика; 8 — расширительный бак; 9 — предохранительный клапан

Кратко рассмотрим системы, в которых печь несет дополнительные эстетическую и/или практическую составляющие. Эту категорию печей наполняют печи-камины с прозрачной дверцей, встраиваемые, и с варочной поверхностью, либо те, которые попросту устанавливают для подогрева больших открытых площадей.

Рационально устанавливать такие печи как вспомогательные приборы в паре с более дешевыми и надежными твердотопливными котлами, имеющими полную гидротехническую обвязку и блок защитной автоматики. Также можно рассмотреть вариант с суточным режимом работы: дневное отопление дровами и электрический котел по ночному тарифу.

Типоразмеры и мощность

Дровяные печи с водяным контуром имеют три класса мощности, которая определяется количеством выделяемой теплоты, скоростью прогрева воздуха, энергоэффективностью и продолжительностью непрерывной работы.

Самый маломощный класс приборов имеет устройство обычной буржуйки, в которую вставлен трубчатый теплообменник. Мощность таких печей составляет 6–8 кВт, совсем редко — 10 кВт. Для дачи такое решение идеально подходит, как пример можно рассмотреть продукцию EUROKOM, Lechma, Kratki.

Второй класс устройств — модульные печи средней мощности от 12 до 20 кВт. Устройство не отличается особой сложностью, но в этом сегменте уже более широко распространены агрегаты с блоками автоматического управления. Производители: MBS, Schmid и Harvia.

Печи повышенной мощности обычно устанавливают на цокольных этажах, где конвекции тепла от них вполне достаточно для отопления. Кроме этого, мощная печь может подключаться к приточному вентканалу для подогрева воздуха, либо отдавать тепло в помещение, откуда ведется его забор. Большинство печей этой категории имеют полный набор бортового оборудования: принудительную циркуляцию, автоматику и группу безопасности. Весьма распространены варианты с двумя теплообменниками, один из которых подключают к бойлеру косвенного нагрева, таким образом печь обслуживает домовую систему ГВС в зимний период.

Обратите внимание, что полная мощность котла складывается из мощности воздушного и водяного теплообменников без учета побочного теплового излучения корпуса. Эти параметры варьируются в разных пропорциях, поэтому при определенных затратах времени вы сможете подобрать агрегат с нужным соотношением производительности котла и конвекционного модуля.

Основные проблемы и недочеты конструкции

Главным недостатком ПВК можно назвать низкий уровень безопасности. Конвекционный принцип распределения тепла обуславливает столь же быстрое распространение продуктов горения, если печь вдруг начнет «травить». Поэтому изготавливаться печь должна либо из специальной котловой или нержавеющей стали, либо из чугуна.

Печи средней и повышенной мощности за счет более сложного устройства топки подвержены обильному образованию нагара и окалины. К тому же теплообменник, встроенный в корпус, исключает любой ремонт или замену.

Печи с водяным контуром также нельзя назвать «долгоиграющими» источниками тепла: одной закладки дров хватает, в лучшем случае, на 2–3 часа горения, брикеты могут гореть до 5 часов. И все же при всех своих недостатках, большинство из которых относительно легко нейтрализуются, отопительная печь с водяным контуром может оказаться весьма практичным и полноценным средством обогрева для дома.

рмнт.ру

Использование дровяной печи для нагрева воды

Не могли бы вы оказать нам огромную услугу, поделившись?

Одна из самых недооцененных функций дровяной печи — нагрев воды. Несколько десятилетий назад многие дровяные печи (особенно кухонные плиты) использовали так называемую переднюю часть горячей воды (небольшой резервуар в дровяной печи) в сочетании с котлом серии (большой резервуар для воды) рядом / за дровяной печью для производства бесконечная горячая вода.

Фронт горячей воды (представляющий собой не более чем небольшой резервуар с входом и выходом) помещался в топку печи, и резервуар соединялся медными, стальными, нержавеющими, латунными или чугунными трубопроводами.Ни одна из этих систем не требовала насосов или необычных средств управления.

Вместо циркуляционного насоса горячая вода поднималась бы из передней части воды в верхнюю часть котла серии (большой резервуар для воды). Более холодная вода в баке будет падать из нижней части котла серии (большой бак для воды) и попадет в переднюю часть горячей воды (маленький бак в дровяной печи). В этой системе вода циркулирует сама по себе посредством процесса, известного как термосифонирование. Много лет назад этот тип водонагревателя был бы основным или единственным водонагревателем в доме.Сегодня они чаще используются для предварительного нагрева колодезной или городской воды до того, как она попадет в основной водонагреватель, хотя они могут легко обеспечить достаточное количество горячей воды для типичной семьи в холодные месяцы, когда требуется ваша дровяная печь.

ОБРАЗЕЦ ГОРЯЧЕЙ ВОДЫ СПЕРЕДИ

Эта передняя панель для горячей воды (вверху) изготовлена ​​из нержавеющей стали (но может быть из обычной стали или чугуна) и имеет 1 перегородку, которая заставляет воду течь медленнее и контактирует с горячими поверхностями.

Эта передняя панель для горячей воды (вверху) изготовлена ​​из нержавеющей стали (но может быть из обычной стали или чугуна) и не имеет перегородок.Обратите внимание, как вода проходит от входа к выходу, почти не контактируя с горячими поверхностями.

На приведенных выше иллюстрациях очевидно, что чем больше перегородок вы установите на передней панели с горячей водой, тем больше горячей воды вы можете ожидать от нее. Однако одного обычно бывает много. Сваривать становится очень сложно, чем больше перегородок вы устанавливаете.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ДРУГИЕ ДРОВЯНЫЕ ПЕЧИ СИСТЕМЫ НАГРЕВА ГОРЯЧЕЙ ВОДЫ

THERMA-COIL (не работает)

(или самодельный агрегат)

В Интернете есть относительно новый продукт, который называется «Therma-Coil» (вышедший из употребления), который представляет собой небольшую U-образную катушку, которую можно вставить в вашу дровяную печь и прикрепить к котлу.Их можно установить в любой момент, просверлив два отверстия в дровяной печи и подключив водопровод.

Если вы хотите сделать свой собственный змеевик для горячей воды, используйте внутри топки только прочные материалы, такие как латунь, сталь, нержавеющая сталь с резьбовыми соединениями. Не используйте медные трубы с припаянными фитингами или медные трубы с изгибом на 180 градусов.

Медь слишком мягкая и неумолимая, если в трубе не было воды во время пожара. Паяные соединения просто отпаиваются сразу же при перегреве.

Применяются те же правила, что и при использовании фронта горячей воды. Вы хотите, чтобы система работала без насосов. Установите U-образную трубу горизонтально, как на фото, так, чтобы были верхний и нижний фитинги.

Верхний фитинг должен быть подсоединен к трубопроводу из латуни, меди, стали, нержавеющей стали или другого металла и идти к верхнему фитингу на резервуаре для воды (бойлер).

Нижняя часть U-образной трубы соединяется металлическим трубопроводом с фитингом, ближайшим ко дну вашего резервуара.Чем ближе к дну резервуара находится штуцер, тем больше у вас будет запаса горячей воды. Если ваш самый нижний штуцер находится на расстоянии 8 дюймов от дна резервуара, нижние 8 дюймов резервуара не будут хранить горячую воду.

У нас нет опыта работы с ними, но они выглядят достаточно хорошо, и концепция проверена.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

ЛАТУННЫЕ ФИТИНГИ НА ПЕЧИ

Еще один менее эффективный метод нагрева воды с помощью дровяной печи — это сделать лабиринт из резьбовых фитингов из латуни или нержавеющей стали и положить их на дровяную печь, если у дровяной печи плоский верх.Вы также можете сделать спираль из мягкой медной трубки и установить ее на дровяной печи для того же эффекта.

Хотя это не сделает столько горячей воды, сколько водяной фронт или петля из труб внутри топки, это даст гораздо больше, чем ничего, и не потребует сверления или модификации вашей дровяной печи. Этот метод нагрева воды, вероятно, будет одной из наиболее удобных для страховки систем, так как вы не модифицируете свою дровяную печь, и вы можете легко удалить ее, если ваша страховая компания решит посетить ее для проверки дома.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

3. МЕДНЫЙ РУЛОН ВНУТРИ ТРУБЫ ПЕЧИ

Еще один метод улавливания тепла вашей дровяной печи — это сделать змеевик из медных трубок, который достаточно мал, чтобы поместиться внутри печной трубы. Обычно для этого проекта вы используете мягкую медную трубку 1/2 дюйма (13 мм) и увеличиваете диаметр печной трубы, чтобы компенсировать пространство, занимаемое медной трубкой. Например: если производитель вашей дровяной печи рекомендует использовать трубу диаметром 5 дюймов.вы должны использовать 6 дюймов, чтобы поддерживать правильное количество тяги для вашей дровяной печи.

ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ МЕДНУЮ ТРУБКУ ХОЛОДИЛЬНОГО ТИПА, ТАК КАК ОНА ТОЛСТАЯ И МЯГКАЯ (ДЛЯ УПРОЩЕНИЯ ОБРАБОТКИ)

Самая большая проблема, которую мы обнаружили при использовании этой системы, — это креозит, который образуется на медных трубках из-за большой разницы в температуре между водой и перегретым воздухом, поднимающимся вверх по дымоходу. Все системы, упомянутые в этой статье, в определенной степени образуют креозит, но медные трубки в трубе печи кажутся худшими.

ДАЖЕ С МЯГКОЙ ТРУБКОЙ ХОРОШАЯ ИДЕЯ ИНВЕСТИРОВАТЬ В ТРУБКОГИБ ИЛИ ЗАПОЛНЯТЬ ТРУБКУ ПЕСКОМ (КАК КРЕМНИЕВОЙ Пескоструйный песок) перед попыткой изгиба, чтобы избежать перегиба трубки!

После образования толстого слоя креозита размер печной трубы уменьшается. Другая проблема заключается в том, что система теряет свою эффективность, поскольку креозит действует как изолятор между горячим воздухом и холодной водой.

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

4. МЕДНАЯ БИЛЕТКА ОБЕРТЫВАЕТСЯ ВОКРУГ ТРУБЫ ПЕЧИ

Это пример красивой установки медной трубы, обернутой вокруг 5-дюймовой печной трубы и покрытой 6-дюймовой печной трубой. Холодная вода поступает снизу, а горячая вода выходит сверху. Бак для горячей воды находится на втором этаже.

Последний вариант приготовления горячей воды на плите — улавливать тепло из дымохода, обернув вокруг него мягкую медную трубку или какой-либо другой теплообменник.Из косметических соображений вы можете добавить большую печную трубу, чтобы скрыть медную трубу.

ОБЯЗАТЕЛЬНО ИСПОЛЬЗУЙТЕ МЕДНУЮ ТРУБКУ ХОЛОДИЛЬНОГО ТИПА, ТАК КАК ОНА ТОЛСТАЯ И МЯГКАЯ (ДЛЯ УПРОЩЕНИЯ ОБРАБОТКИ)

Например: если длина вашей печной трубы составляет 5 дюймов, вы можете установить над ней 6 дюймов. Это также будет выступать в роли двустенной печной трубы.

Если вы решите улавливать тепло из трубы печи, а котел должен располагаться над медным змеевиком, вам потребуется либо установить его (теплогенератор) этажом выше, либо использовать циркуляционный насос.

ДАЖЕ С МЯГКОЙ ТРУБКОЙ ХОРОШАЯ ИДЕЯ ИНВЕСТИРОВАТЬ В ТРУБКОГИБ ИЛИ ЗАПОЛНЯТЬ ТРУБКУ ПЕСКОМ (КАК КРЕМНИЕВОЙ Пескоструйный песок) перед попыткой изгиба, чтобы избежать перегиба трубки!

Подобно латунной арматуре на верхней части вашей дровяной печи, эта система печных труб, вероятно, подойдет большинству страховых компаний. Вы никак не модифицировали свою плиту.

Эта система не должна вызывать креозита и никогда не должна нагреваться настолько, чтобы расплавить медные трубки, если система должна работать всухую (без воды).

Вы ДОЛЖНЫ использовать предохранительные клапаны на впускной и / или выпускной трубке.

КОНСТРУКТИВНЫЕ СООБРАЖЕНИЯ В ОБЛАСТИ ТИПА

Поскольку мы не используем никакие насосы для циркуляции воды, мы должны быть очень осторожны, чтобы обеспечить следующее:

• Бак должен располагаться выше дровяной печи
• Бак должен располагаться очень близко к дровяной печи, чтобы избежать длинных участков трубопровода
• Слив водонагревателя должен подключаться к входу передней части или змеевика горячей воды и быть выше его
• Трубопровод горячей воды, выходящий из передней части нагревателя горячей воды, змеевика или U-образного нагревателя, должен входить в верхнюю часть бойлера
• Все трубопроводы должны иметь уклон не менее 12 ″ на каждые 24 ″ участка трубопровода (45 °).
• Чем больше размер трубы, тем лучше (используйте 3/4 ″ или 1 ″).
• По возможности избегайте изгибов под углом 90 градусов или других ограничительных приспособлений

СООБРАЖЕНИЯ БЕЗОПАСНОСТИ

• ИСПОЛЬЗУЙТЕ ТОЛЬКО МЕТАЛЛИЧЕСКИЕ ТРУБЫ (медь, черный чугун, сталь, нержавеющая сталь, оцинкованная). НИКОГДА НЕ ИСПОЛЬЗУЙТЕ PEX, ABS, PVC от печи до резервуара.
• Страховым компаниям эти идеи никогда не понравятся
• Всегда используйте хотя бы один предохранительный клапан (лучше два) между дровяной печью и резервуаром
• Используйте предохранительные клапаны температуры / давления, чтобы сделать систему более безопасной.
• НИКОГДА НЕ УСТАНАВЛИВАЙТЕ КЛАПАНЫ МЕЖДУ ПЕЧЬЮ И БАКОМ ДЛЯ ГОРЯЧЕЙ ВОДЫ

Лучше всего разместить котел на полу над полом, на котором стоит дровяная печь.Это обеспечило бы отличную циркуляцию.

ЦИРКУЛЯЦИОННЫЙ НАСОС

Если дровяная печь и водонагреватель находятся на большом расстоянии друг от друга или вы не можете заставить систему циркулировать под действием силы тяжести, вы всегда можете использовать циркуляционный насос для перемещения горячей воды вперед и назад. Если вы выберете циркуляционный насос, не поддавайтесь искушению купить стандартный насос «с полки». Поскольку вам необходимо вырабатывать электроэнергию, необходимую для насоса, вам понадобится сверхвысокопроизводительный насос, такой как насос постоянного тока Ivan Labs EL SID или циркуляционный насос переменного тока Laing LHB08100086 E1-BCTNRN1W-06 EcoCirc Circulator.

Если вы используете насос, вам понадобится термостатический регулятор для включения и выключения насоса. У вас есть 3 варианта:

1. Используйте термический (нижний предел) мгновенный выключатель — Термический мгновенный выключатель — очень примитивный, но надежный способ управления циркуляционным насосом горячей воды. Они очень дешевы, поэтому купите несколько запасных частей. В них используется биметаллическая полоса, очень похожая на термостат на электрических обогревателях плинтуса, чтобы контактировать, когда в вашей комнате становится прохладно, за исключением того, что он работает в обратном направлении.Когда дровяная печь (или ваша водяная рубашка / петля) нагревается, переключатель включает насос, а когда температура понижается, контакты открываются, включая насос. Я бы порекомендовал включить температуру около 100 F, если она установлена ​​на дровяной печи, так как дровяная печь нагревается дольше, чем во внутреннем контуре или на передней панели с горячей водой.

Вот еще несколько примеров термовыключателей.

2. Используйте аквастат котла (с водяной рубашкой или внешний). Самый надежный (и более дорогой) способ включения и выключения циркуляционного насоса — это аквастат, который используется в водогрейных котлах на протяжении многих десятилетий.Когда вода нагревается в обычном газовом, дровяном или масляном водогрейном котле, аквастат (термостат для воды… отсюда и AQUA) замыкает контур, чтобы запустить циркуляционный насос. По мере остывания котла насос отключается. Они прочные и обычно дольше, чем бойлер с горячей водой. Второй бонус — они полностью регулируются по температуре включения и выключения. Что нужно запомнить … большинство аквастатов построены для включения горелок, работающих на жидком или газе, которые работают прямо противоположно тому, что нам нужно. Y Вам нужен AQUA-STAT ОБРАТНОГО ДЕЙСТВИЯ (ИЛИ НИЗКОГО ПРЕДЕЛА), если вы не знаете, как преобразовать «нормальное» действие в обратное.Honeywell — распространенное имя в аква-статистике Северной Америки.

Имеются внешние модели , которые устанавливаются на дровяную печь или внешний трубопровод с помощью магнитов в некоторых случаях или хомутов для шлангов в старых моделях.

Они также бывают моделей с водяной рубашкой или внутренних моделей, в которых датчик температуры фактически контактирует с водой вашей водяной рубашки, если применимо. Если вы найдете старый котел на свалке металлолома, вы сможете найти подходящий аквастат за небольшие деньги или вообще бесплатно.Они служат почти вечно, если хранить их в сухом виде.

Есть

3. Используйте контроллер температуры горячей воды на солнечных батареях. — Они прекрасны, но менее надежны и пуленепробиваемы (на мой взгляд), чем вышеупомянутые элементы. Для получения дополнительной информации введите в Google «солнечные регуляторы температуры горячей воды». Есть много.

Не покупайте циркуляционный насос, пока не прочтете это.

ВНИМАНИЕ! ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ЭТО В первую очередь !!!

Когда вода нагревается, она расширяется.Холодная вода, которая поступает в систему, нагревается до 120-180 градусов по Фаренгейту и немного расширяется. Это расширение обычно хорошо справляется тем же расширительным баком, который поддерживает постоянное давление в вашей системе водоснабжения. Вот почему «обычный» водонагреватель не всегда создает давление или срабатывает напорный клапан.

Однако , если эта горячая вода превратится в пар, она расширится в 1600 раз . Это не будет обработано резервуаром высокого давления. Вместо этого взорвется бойлер, водяной фронт или трубопровод.Многие люди были убиты этим в прошлом веке.

Всегда имейте предохранительный клапан между бойлером и водяным фронтом, желательно два из них (по одному на каждой линии). Пар очень опасен.

КЛАПАНЫ СНЯТИЯ ДАВЛЕНИЯ

Регулируемый предохранительный клапан горячей воды с выходным отверстием 1/2 ″ или 3/4 ″

Фиксированный предохранительный клапан горячей воды с выпускным отверстием 3/4 ″

Регулируемый предохранительный клапан горячей воды с выходным отверстием 1/2 ″

Фиксированный предохранительный клапан горячей воды с выпускным отверстием 3/4 ″

КЛАПАНЫ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ И ДАВЛЕНИЯ

Предохранительный клапан с фиксированным давлением и температурой с выходным отверстием 1/2 ″

Предохранительный клапан с фиксированным давлением и температурой с выпускным отверстием 3/4 дюйма

Предохранительный клапан с регулируемым давлением и фиксированной температурой с выходным отверстием 1/2 ″

Не устанавливайте клапаны (открытые / закрытые) ни на одной из труб между передней частью горячей воды и бойлером.

Вы просто напрашиваетесь на неприятности, делая это. Кто-то (может, ребенок) закроет вентили, превратив ваш водонагреватель в бомбу!

Несколько десятилетий назад решение проблемы отсутствия предохранительного клапана было таким…

Если ваш огонь горит и вы слышите пузыри в системе, вероятно, вода закипает. Исправление простое. Просто откройте кран с горячей водой (или несколько из них) и слейте лишнюю горячую воду. Ни в коем случае не оставлять без присмотра водогрейный котел… никогда! У наших предков не было клапанов сброса давления, поэтому им приходилось очень хорошо разбираться в производстве пара.Многие погибли от этих подразделений, поскольку они — бомба, ожидающая взрыва.

Попробуйте этот метод приготовления дешевой горячей воды и, пожалуйста, поделитесь (оставьте комментарий / отправьте нам электронное письмо), чтобы сообщить нам, как он работает для вас!

Теги:
воды,
водяное отопление,
дровяная печь к горячей воде

Каменки и печи для саун — nordicmarinesauna

Мы рекомендуем всем нашим клиентам выбирать дровяные печи вместо электрических обогревателей. Когда дело доходит до наших плотов для сауны, это обычно очевидно, потому что электрическая каменка не подходит, если вы хотите перемещать сауну и использовать ее в разных местах.

Электрокаменки

Однако, когда дело доходит до наших кабин для саун, многим клиентам нужны электрические каменки. Это работоспособное решение, но стоит учесть, что дровяная печь намного мощнее, что значительно ускоряет обогрев зимой. Чтобы нагреть сауну электронагревателем зимой, когда температура может быть ниже нуля, нужно время. В этом случае неплохо было бы иметь резервное отопление в кабине сауны.

Напротив, обогреть кабину сауны с помощью эффективной дровяной печи несложно даже в очень холодную погоду.Кроме того, следует отметить, что впечатления от дровяной сауны по сравнению с сауной с электрическим обогревом несравнимы. Огонь в сауне творит чудеса с кислородом и типом тепла.

Поэтому ниже мы описываем только дровяные печи, которые мы используем в наших саунах. Если вы предпочитаете электрический обогреватель, мы можем обсудить это более подробно.

Банные печи дровяные

Мы выбрали дровяные печи Harvia. Для наших меньших моделей Juni, Svea и Leo мы используем Harvia M3E.Эта печь хорошо подходит для нагреваемого помещения. Тем, кто хотел бы иметь возможность ополаскиваться умеренной водой после посещения сауны, мы рекомендуем модель трубы с водонагревателем. Это позволяет нагревать воду, давая вам теплую воду для мытья себя и сауны после купания. Если вам не нужен водонагреватель, мы просто используем полностью изолированный дымоход на всем протяжении от печи.

Для наших более крупных моделей Frank и Wilma мы используем Harvia 20 ES Pro.Эта печь имеет общую мощность 24,1 кВт. Также в него встроен современный резервуар для воды для нагрева воды. Если вам не нужен водонагреватель, мы также можем использовать Harvia 20 Pro без нагрева воды. Как и в меньшей модели M3, у обоих есть большая стеклянная дверь, через которую вы можете наблюдать, как пламя танцует по всей сауне.

Для всех наших печей мы используем собственные защитные стены и плиты пола Harvia, которые позволяют устанавливать их в непосредственной близости от горючих материалов.Это означает, что печь занимает как можно меньше места в сауне и позволяет максимально использовать ее.

Дымоходы, которые мы используем, также от Harvia. Дымоходы имеют маркировку CE и производятся полностью изолированными отрезками из нержавеющей стали. Их красивые поверхности остаются привлекательными даже после продолжительного частого использования.

Как выбрать лучшую каменку для сауны на дровах
— Сауна Finnmark

Выбор подходящей дровяной каменки для сауны, комплекта дымохода и теплозащиты для вашего конкретного проекта сауны может быть трудным, и легко ошибиться, если вы не знаете, что ищете.Ниже приведены некоторые из наших часто задаваемых вопросов о том, какую печь для сауны на дровах купить:

Какая модель каменки для сауны на дровах мне нужна?

Первое, что нужно учитывать при выборе каменки, — это размер вашей сауны. Внутренний объем вашей сауны будет определять, какой размер дровяной каменки вам понадобится, а также от того, потребуется ли вам защита от тепла или нет. Для каждой из наших каменок размер каменки и рекомендации по размеру сауны включены в таблицу технических характеристик продукта на вкладке «Технические характеристики» каждой страницы продукта.Обычно это выглядит следующим образом (но зависит от модели, поэтому проверьте индивидуальный продукт):

Важно отметить, что «фактический» объем и «расчетный» объем вашей сауны могут отличаться.«Фактический» объем — это просто длина x ширина x высота, «расчетный» объем также принимает во внимание такие факторы, как степень теплоизоляции сауны и использование большого количества стекла в конструкции. Сауны с большим количеством стекла и / или небольшой изоляцией потребуют более мощной каменки. Отсутствие изоляции, например, в сауне-бочке, может привести к увеличению вычислительного объема на 50%. В случае стекла, как правило, квадратный метр стекла добавляет кубический метр вычислительного объема.Если у вас есть какие-либо вопросы относительно расчета объемов, просто свяжитесь с нами, и мы будем рады проконсультировать вас.

Если расчетный объем вашей сауны пограничный, в большинстве случаев рекомендуется округлить и использовать обогреватель большего размера. Всегда легче замедлить горение или меньше заправить каменку для сауны на дровах, чем иметь полностью разогретую каменку, которая не достигает желаемой температуры.

Мы настоятельно рекомендуем вам проконсультироваться с квалифицированным сантехником или инженером HETAS для установки и подсоединения этих обогревателей к дымоходу.Стоит предварительно проконсультироваться, чтобы обсудить маршрут дымохода и убедиться, что вы соблюдаете правила дымохода и пожарной безопасности.

Какой тип дымохода мне нужен для дровяной каменки для сауны?

Мы рекомендуем использовать комплект дымохода Kota Steel 15 или комплект дымохода Kota Steel 24, поскольку оба предназначены для использования в саунах и предоставляют все необходимое для установки либо в одноэтажном (в случае 15), либо в двухэтажном здании. (в случае с 24).Сюда входят все прокладки и фланцы, обеспечивающие безопасную установку дымохода через пространство крыши и обеспечивающие водонепроницаемое уплотнение по отношению к самой крыше.

В то время как другие комплекты дымохода могут использоваться вместе с каменками для сауны на дровах Narvi, Aito и Kota, мы рекомендуем комплекты дымоходов Kota Steel, поскольку они предназначены для всех трех марок без необходимости адаптации. Дымоход должен соответствовать техническим характеристикам не ниже T600, подходить для непрерывной температуры дымовых газов до 600 ° C для всех дровяных каменок для саун Narvi, Aito и Kota.Комплекты дымохода с более низким номиналом НЕ ДОПУСКАЮТСЯ использовать .

Мы рекомендуем установить дымоходный комплект сертифицированным сантехником HETAS или инженером-теплотехником, имеющим опыт монтажа дымоходов.

Нужен ли мне тепловой экран для дровяной каменки для сауны, и если да, то сколько и где его взять?

Теплозащита необходима там, где не могут быть соблюдены минимальные безопасные расстояния дровяной каменки до горючих материалов. Например, если скамейка или деревянная обшивка расположены ближе к обогревателю, чем минимальные безопасные расстояния, потребуется тепловая защита.Точно так же, если обогреватель установлен на деревянном полу, потребуется теплоизоляционная основа. В таких случаях мы рекомендуем использовать комплект тепловой защиты Kota и монтажную базу.

Отдельностоящая двухслойная стальная конструкция идеально подходит для обеспечения того, чтобы тепло не передавалось на обшивку позади, и, будучи отдельно стоящей, позволяет вам получить доступ, чтобы избежать ожогов — что невозможно с настенным теплозащитным экраном. Важно периодически проверять это, чтобы убедиться, что не произошло ожогов, и это позволит предотвратить возгорание в сауне.

Необходимость в тепловой защите может быть устранена там, где используются негорючие материалы на стенах и полу вокруг обогревателя. Мы рекомендуем, чтобы сама стена вокруг обогревателя была сделана из материала, подобного бризу, который можно облицовывать плиткой или облицовывать. Облицовка деревянной стены плиткой или облицовка деревянной стеной может привести к ожогам и незаметному возгоранию позади нее, а значит, и к возгоранию. Мы рекомендуем, чтобы плитка в сауне была из камня или фарфора, чтобы предотвратить растрескивание при нагревании.

А как насчет дровяных каменок для саун с резервуарами для воды или туннельных моделей, как они работают?

Туннельная каменка для сауны позволяет использовать дровяную каменку вне сауны, в прихожей или соседней комнате.Благодаря этому ваша каменка для сауны на дровах может использоваться как дровяная печь в другой комнате, при этом пламя будет хорошо видно. Туннель легко регулируется для соответствия разным типам стен и разной толщине. С каменками туннельной модели нет необходимости подавать дровяное топливо в сауну, что помогает содержать сауну в чистоте. Однако это, в свою очередь, означает, что приятный свет от камина в сауне не будет виден.

Нагреватели резервуара для воды позволяют пользователю нагреть большое количество воды в кабине сауны.Обычно это делается для купания и мытья в сауне. Нагреватели для сауны со встроенными водонагревателями особенно полезны в автономных домиках или там, где нет доступа к горячей воде, например, в кабине сауны на открытом воздухе / в саду. Хотя не все наши обогреватели могут иметь встроенный резервуар для воды, существуют и другие варианты установки водогрейных котлов в автономных кабинах, в том числе водогрейные котлы с дымоходом и котлы для сауны (они особенно популярны в Финляндии). .Вода в водонагревателях очень горячая (до кипения!). Следует соблюдать осторожность при наборе воды из бойлера для горячей воды, и эту воду следует смешать с холодной пресной водой перед использованием для купания.

Какие камни для сауны / уголь мне следует использовать для электрокаменки?

Мы рекомендуем использовать диабаз (также известный как долерит), оливиновый диабаз, габбро или оливин. Можно использовать керамические камни для сауны, они более прочные, но тепло не такое мягкое и приятное.В Finnmark мы продаем только финский оливиновый диабаз класса А для большинства наших каменок для сауны на дровах. Для аккумулирования тепла каменками для саун, такими как серия Aito Kiuas AK47-110, мы используем оливин и керамические камни.

Вы также можете использовать облицовочные камни, они чисто эстетичны и дополняют стиль сауны, особенно используемые для современных саун, где требуется контраст.

Какой объем каменки должен быть у моей электрокаменки?

Мы в Finnmark считаем, что сауну нужно делать в традиционном финском стиле.Следуя этой доктрине, финны говорят, что чем больше камня в каменке, тем мягче и приятнее löyly (паровая сауна / атмосфера сауны). По нашему опыту, это очень верно, поэтому ответ на этот вопрос: чем больше камней, тем лучше!

Сколько килограммов камней для сауны мне нужно для дровяной каменки для сауны?

Каждый обогреватель индивидуален, и его количество указано на вкладке «Технические характеристики» на странице продукта.У нас также есть возможность купить каменку с камнями, где мы включаем необходимое количество каменных ящиков для сауны для вашей каменки со скидкой 5 фунтов стерлингов за коробку при покупке вместе (39,99 фунтов стерлингов за коробку при покупке отдельно или 34,99 фунтов стерлингов за коробку при совместной покупке. с утеплителем). Дополнительную информацию о том, сколько камней вмещает каждый из наших нагревателей для сауны, см. На странице продукта.

Могу ли я полить водой камни на дровяной каменке для сауны?

Со всеми каменками для сауны Narvi, Aito и Kota можно не только поливать камни водой, но и активно поощрять это! Эти нагреватели для сауны рассчитаны на то, чтобы во время использования выдерживать большое количество воды на камнях для сауны.Это то, что создает непревзойденный löyly , характерный для всех обогревателей Narvi, Aito и Kota. Просто убедитесь, что вы правильно расположили камни для сауны, чтобы большая часть воды испарялась с камней и минимальное количество воды достигало топки внизу.

Почему стоит покупать дровяную печь для сауны Narvi, Aito или Kota?

Узнав больше о наших брендах каменок, вы спросите: «Зачем мне покупать что-нибудь еще!».

Узнайте больше здесь!

Есть еще вопросы?

Если у вас есть другие вопросы, свяжитесь с нами через страницу «Контакты Finnmark». Вы также можете отправить нам письмо по электронной почте [email protected] или позвонить нам по телефону +44 (0) 1768 489273 (север Великобритании) или +44 (0) 20 8050 2895 (юг Великобритании). Не откладывайте, свяжитесь с нами сегодня!

Дровяные водонагреватели | Как это работает, типы, советы по покупке

Дровяные водонагреватели и дровяные печи — это отопительные приборы, использующие древесину в качестве источника энергии для отопления домов и приготовления горячей воды (ГВС).Они не так популярны, как раньше, в основном из-за современной жизни, городской жизни и наличия газа и электричества практически в любом доме.

Здесь будут рассмотрены дровяные приборы для приготовления горячей воды, поскольку они являются пионерами в отрасли водяного отопления. Мы также дадим несколько полезных советов, если вы заинтересованы в его покупке или изготовлении.

Кроме того, из-за роста стоимости других источников энергии, включая газ и электричество, вы можете решить, что это самый доступный, если не единственный способ для вашего дома или коттеджа.Они идеально подходят для обогрева гидромассажных ванн, надземных бассейнов и резервуаров для хранения.

Мы охватим разные типы; от простой дровяной печи для приготовления горячей воды в большом котле до уличных дровяных печей.

Типы и особенности

Иметь дровяную печь и нагревать воду дровами сегодня — редкость. Дровяная печь обычно используется для приготовления пищи и обогрева жилых помещений, но редко для приготовления горячей воды.

Примечание : Эффективность сжигания древесины среднего качества составляет около 70%.

Основные проблемы с дровяными водонагревателями или бойлерами — это неудобство при использовании, время, необходимое для разжигания огня, поддержание работоспособности агрегата, трудности с контролем температуры, случайное возгорание, загрязнение …

Использование дровяной печи для нагрева воды

Если вам нужна дровяная печь, купите такую, которая оснащена резервуаром для воды, который может удерживать воду, чтобы вы могли использовать ее для нагрева воды, отопления и приготовления пищи, как показано на рисунке.Современные печи имеют тенденцию быть декоративными и могут использовать поленья или пеллеты.

Также можно отремонтировать старую печь. Наиболее рациональная компоновка — установка накопительного бака как можно ближе к плите, в вертикальном положении. Старые дровяные печи используют тягу и количество дров для контроля температуры, в то время как новые печи поставляются с элементами управления.

Самый простой способ получить горячую воду — поставить большую кастрюлю с водой на дровяную печь, чтобы ее можно было использовать для мытья посуды или даже для наполнения ванны или гидромассажной ванны.

Однако сложно нагреть сразу большое количество воды, к тому же процесс трудоемкий.

Дровяная печь с кожухом

Дровяная печь с рубашкой оборудована змеевиком металлических труб, проходящих через топку или вокруг нее. Бак обычно располагается над дровяной печью, поэтому система отопления или контур могут работать по принципу термосифона. Горячая вода движется вверх, а холодная под действием силы тяжести выходит, чтобы нагреться.

Помните, что коллектор, установленный в топке, влияет на горение, охлаждая огонь.Отвод большого количества тепла из топки может привести к задымлению огня и избытку креозота.

Эффект термосифона не такой сильный, но он все же обеспечивает перекачивающее действие из-за поднимающейся горячей воды, и поэтому бак или коллектор необходимо установить над плитой.

Когда коллектор горячей воды устанавливается над плитой, одна из основных проблем заключается в том, что он забирает тепло от горения; горение станет грязным, и печь выйдет из строя.Сертификат эмиссии EPA почти предотвращает этот тип нагрева.

Также, если водопроводная система открыта, температура ограничена точкой кипения, в то время как в закрытых системах это опасно, если температура и давление поднимаются выше точки кипения.

Если необходимо контролировать горячую воду, можно использовать внешние контроллеры и насосы. Следует обратить особое внимание, так как этот водонагреватель на дровах работает в более высоком температурном диапазоне, и если система закрыта, необходимо установить предохранительный клапан давления и температуры, а также расширительный бак.

Температура горячей воды высока, поэтому рекомендуется использовать белые трубы из ХПВХ со специальным клеем, который не растворяется в горячей воде, гладкие железные трубы при воздействии пламени и медные трубы с бессвинцовой пайкой. Старайтесь избегать попадания дешевых труб из ПВХ и оцинкованных труб в зону возгорания.

Водонагреватель уличный дровяной

Уличный дровяной водонагреватель представляет собой дровяную печь, расположенную снаружи на безопасном расстоянии и подающую горячую воду по трубам, закопанным в землю.Перейдите по ссылке, чтобы узнать об одном из производителей дровяных обогревателей или получить представление о том, как сделать это своими руками.

Водонагреватель для горячей ванны на дровах

Если вы ищете водонагреватель для горячей ванны на дровах, обратите внимание на Chofu, японскую компанию по производству оборудования для горячих ванн. Нагреватель Chofu изготовлен из высококачественной нержавеющей стали и может нагнетать 247 галлонов горячей воды 47 F примерно за 3 часа и запускать его без использования электричества, но по принципу термосифона. Вы даже можете модернизировать существующую гидромассажную ванну.

Дровяной водонагреватель этого типа эксплуатировать недорого, так как стоимость — только дрова. Он идеально подходит для использования в коттедже, даже в домах для обогрева джакузи и бассейнов.

Сжигание дров — непрактичный способ нагрева воды, особенно в летние месяцы. Вы просто не хотите зажигать устройство каждый раз, когда вам нужна горячая вода. Но если вы не можете этого избежать, используйте его в сочетании с солнечным отоплением. Убедитесь, что размер бака достаточно велик, чтобы поглощать тепло между циклами использования и предотвращать перегрев.Кроме того, этот тип нагрева воды не для старых и отключенных, поскольку требует значительных физических затрат. Кроме того, требуется много времени для планирования, включая заказ, распиловку и хранение бревен.

Электрическая или дровяная печь: выбор печи для сауны, которая лучше всего соответствует вашему образу жизни

Для многих решение о том, пойти ли им в сауну на дровах или в сауну с электрическим обогревом, сводится к простому предпочтению:

Наборы или черновик?

Циферблаты относятся к панели управления, установленной снаружи нашей горячей комнаты, подобной панели управления для отопления нашего дома.Новые технологии позволяют использовать Wi-Fi, так что можно «запустить» сауну удаленно. Некоторые очень довольны своим «приложением» для каменки сауны: возможностью указать печи, чтобы она нагрелась по дороге домой с работы или в баре. «Кто хочет посетить сауну?» и парой свайпов, альта, греется баня. Для очень подробного обзора имеющихся электрических каменок для сауны щелкните здесь.

Проект относится к ручному демпферу на дровяной печи для сауны, простому ручному рычагу, который контролирует количество воздуха, поступающего в топку, что позволяет пользователю контролировать скорость горения огня в топке.Физический, тактильный контроль ожога вызывает множество радостных ощущений (в постоянно развивающемся мире технологий).

По мере того, как сауна становится все более популярной, интересно рассматривать предпочтения людей — набор или тягу — как отражение их ценностей и образа жизни.

Те, кто увлекаются «приложениями» и гаджетами, находят комфорт и удовольствие, глядя на экран, когда дело доходит до размышлений о предстоящем сеансе в сауне. Те, кто больше увлекается топорами и аналоговыми технологиями, находят комфорт и удовольствие, глядя на свою поленницу, когда дело доходит до размышлений о предстоящем сеансе в сауне.

Электрическая печь Iki с инновационной облицовкой из камня для сауны

В сельской местности, например, в коттеджах на островах или в загородных охотничьих домах, дровяные сауны являются важным выбором. По краям сети много дров, электричество все еще относительно новое и часто ненадежное, так как оно приходит и уходит с ветром. В городских районах, таких как многоквартирные дома и отели на крыше, предпочтительны электрические нагреватели для саун.

Серьезные любители саун будут «ломать голову» над объяснением того, почему дровяное тепло лучше, чем электрическое.Постоянные слушатели подкаста Sauna Talk слышали это мнение от голосов экспертов по сауне, таких как Ристо Эломаа, президент Международной ассоциации саун, и Ярмо Лехтола, пожизненный поклонник сауны. Те, кто посещал тысячи саун в сотнях разных саун, развивают более глубокое понимание того, как тепло работает как функция повышения температуры тела, вызывая потоотделение. Хорошо потеет не от тепла тостера, а от плотного проникающего тепла.

Дровяная печь для сауны Куума излучает глубокое проникающее тепло

Существуют технологические последствия, такие как отрицательные ионы и вентиляция свежим воздухом, которые через различные источники тепла используются для обогрева наших горячих помещений сауны.И мы не говорим об инфракрасных лампах, мы говорим о сауне: внешнем источнике тепла, который нагревает камни, которые позволяют поливать эти камни водой для образования пара.

Некоторым нравятся тактильные, аналоговые отношения с резкой, раскалыванием, штабелированием дерева. Другие считают это утомительным занятием и предпочли бы щелкнуть выключателем. Некоторым можно завязать глаза и пустить их в горячую комнату сауны, и они сразу почувствуют разницу между древесным теплом и электрическим теплом (тепловая масса через лучистое тепло).Хороший жар легко ощутить, но его сложнее понять, потому что лампомасса может быть тонкой, но очень мощной.

Другие могут подумать, что это чушь.

Наконец, есть прецедент для многих, кто выбирает каменку для сауны на дровах для своего проекта сауны. Традиционно считается, что сауна — это одновременно существительное (место) и глагол (опыт). Сауна (место) часто представляет собой отдельное строение, электричества вообще нет. Когда мы сауна (опыт), простая свеча освещает комнату, и мы приветствуем теплое танцующее пламя на обшитых деревом стенах и потрескивание огня от печи сауны, которую мы сами создали из дров, источника тепла, собранного и созданного. мы своими руками.

Это способствует расслабляющему характеру сауны, месту, где можно полностью восстановить силы, восстановить и омолодить.

Для многих рубка дров для обогрева печей для сауны и перенос воды в сауну для купания и лёйлы (пара) — это неописуемое удовольствие и удовлетворение. Польза для здоровья от сауны, основанная на опыте получения тепла и практики наслаждения теплом.

Просветление от дровяной сауны.

фото: Джим Бранденбург, Эли, Миннесота, США

Дровяные печи для саун

27. Система горячего водоснабжения ThermoSiphon на древесном топливе

Хотя за свою почти 40-летнюю строительную практику я ни разу не спроектировал и не построил автономный дом, я знал несколько людей, которые вели такой более самодостаточный образ жизни и иногда помогали в их проектах.

В 2009 году, например, я помог архидруиду из Вермонта уложить последний (из трех) слоев земляного пола внутри его круглого дома из шнуровой кирпичной кладки с живой крышей с ульями (чтобы уберечь их от медведей). недалеко от Монтпилиера, штат Вермонт.

Земляной пол с терракотовым верхом — Змеевик на дымоходе для подогрева электрического бака позади

Впервые меня привлекло в штат Мэн в 2015 году, когда я провел на месте консультацию по поводу пристройки к построенной владельцем восьмиугольной деревянной юрты, наклоненной наружу, которая была ядром автономной усадьбы молодой пары.

Но самая большая инженерная проблема возникла осенью 2016 года, когда я жил с недавно овдовевшим поселенцем, живущим в собственном прямоугольном доме из кирпичной кладки в центре штата Мэн, в котором были две солнечные фотоэлектрические панели для питания 12-вольтных светодиодных фонарей. и привести в действие высокоэффективный холодильник комодного типа.

Ее тепло обеспечивал изготовленный на заказ дровяной обогреватель, а вода поступала из пробуренной скважины, откачиваемой вручную с помощью кувшина Bison из нержавеющей стали, изготовленного в штате Мэн.Горячую воду нужно было нагреть на пропановой плите и вылить на голову в ванну с когтями.

Дом из брусчатой ​​кладки в штате Мэн на основе деревянного балочного фундамента

В доме была простая система отвода сточных вод из кухонной раковины и ванны. Возможно, из-за того, что она в то время выполняла все свои хозяйственные работы на ферме одна (или, возможно, потому, что она думала о том, чтобы в конечном итоге продать это место), моя подруга захотела роскоши в виде проточной воды и горячего душа.

Я закончил установку 12-вольтового водяного насоса RV, подключенного к впускной линии насоса Bison.Обычно колодезная вода остается в обсадной колонне на глубине примерно 15 футов под землей. Этот насос был рассчитан всего на 15 футов напора, но мы были приятно удивлены тем, что он работал до наступления сухого лета, но даже тогда его можно было заправить парой взмахов рукоятки насоса Bison.

Как только мы узнали, что будет течь холодная вода, я установил 6-галлонный пропановый водонагреватель для дома на колесах в изолированном ящике снаружи дома у стены кухонной раковины. Шестигранный бак был хорошо изолирован формованным жестким пенопластом, а дополнительный ватин из минеральной ваты позволял обогревателю сохранять тепло в прохладную весеннюю или осеннюю ночь, и только контрольная лампа поддерживала заданную температуру.

Подав горячую воду в систему дома, я затем снял старую ванну с ножками и построил душевую кабину, установил раковину в унитазе и проложил трубопроводы подачи и слива для ручной стиральной ванны из нержавеющей стали, сделанной амишами.

С новыми линиями подачи воды из полиэтилена PEX, дренажными и вентиляционными линиями из ПВХ система была почти современной. (Пару лет спустя мне пришлось выкопать и перестроить внешнюю дренажную линию до слоя выщелачивания серой воды, так как он был установлен с недостаточным уклоном и засорился.)

Эти улучшения позаботились о летнем горячем водоснабжении. Но из-за того, что резервуар для горячей воды, работающий на пропане, находился за пределами дома, его пришлось отключить и слить до замерзания.

Моя подруга была достаточно прозорливой, чтобы установить U-образную теплообменную трубу из нержавеющей стали в топке, когда был построен каменный обогреватель, и ее покойный муж нашел 30-галлонный медный резервуар для горячей воды, который был испытан под давлением. на предмет утечек. Затем она попросила меня спроектировать и построить систему горячего водоснабжения с термосифоном для зимнего использования, когда каменный обогреватель обеспечивает тепло для дома.

По своей привычке я занялся поиском в Интернете примеров и стандартов для такого водонагревателя, работающего на дровах, и был удивлен, обнаружив, что во всемирной паутине очень мало достоверной информации.

Возможно, это не должно было стать сюрпризом, поскольку ни один из тех правил сантехники, о которых я знаю (и раньше я преподавал сантехнику), не касался автономных термосифонных систем. Таким образом, немногие, если таковые вообще имеются, лицензированные сантехники будут иметь с ними какой-либо опыт. Несколько примеров, которые я нашел в сети, были созданы собственниками и сомнительного качества.

Но я почерпнул все, что мог, и соединил это со своими знаниями в области гигротермической инженерии (еще один класс, который я преподавал), чтобы создать индивидуально спроектированный блок для этой автономной усадьбы.

Схема

Ее муж также оставил ей классический постамент для железного резервуара, который, помещенный на деревянное основание, удерживал высокий медный резервуар над контуром дровяного обогревателя и достаточно близко к потолку, чтобы оптимизировать эффект стека для пассивного теплового сифона.

Как правило, минимальная разница высот между выходом для холодной воды и входом для горячей воды в 3 ‘достаточна для запуска и поддержания петли термосифона.Мне удалось получить более 4 футов напора и использовать медные трубы диаметром 1 дюйм, чтобы минимизировать сопротивление внутреннему потоку.

Поскольку на резервуаре было выбито максимальное значение 80 фунтов на квадратный дюйм, я установил как стандартный клапан сброса температуры / давления на резервуаре, так и дополнительный клапан сброса давления 75 фунтов на квадратный дюйм на стороне подачи контура теплообмена от дровяного обогревателя, чтобы убедиться, что не должно быть проблем с избыточным давлением, которое может быть взрывоопасным, когда источником тепла является дровяной огонь, горящий при температуре в несколько сотен градусов.
