Подключение группы безопасности котла к системе отопления: Группа безопасности котла: установка в закрытую систему отопления частного дома своими руками

Содержание

Монтаж группы безопасности в системе отопления из металлопластиковых труб

Порядок работ

Группа безопасности устанавливается на выходе из котла и монтируется на магистральную металлопластиковую трубу 26 диаметра.

Для монтажа нам понадобятся:
1. Тройник 26×20×26 пресс
2. Соединение 20 пресс × 3/4 нр (наружная)
3. Отрезок металлопластиковой трубы 20 диаметра

Последовательность опрессовки деталей может быть любая. Резьбовые соединения герметизируем льном (за исключением тех мест, где используются резиновые прокладки). Если в котле уже установлена группа безопасности, то дублировать ее в системе отопления нет необходимости.

Группа безопасности котла отопления

Работа системы отопления дома – это уравновешенный процесс, который должен контролироваться автоматически. Кроме поддержания в трубопроводах оптимальных показателей температуры,должны предусматриваться меры предосторожности при появлении внештатных ситуаций. Это может быть резкий перепад давления в магистрали.

Для обеспечения в отопительной системе сброса теплоносителя и необходимого давления, устанавливается группа безопасности.

Функции группы безопасности
При работе отопительного котла теплоноситель испытывает температурное воздействие, что становится причиной его расширения и увеличения давления в трубопроводах.Поэтому при проектировании системы отопления следует учитывать следующие параметры:
— давление – не более 3 атм;
— температуру в пределах 65-95º.

В основном такие показатели зависят от материала, из которого выполнены трубы и их физических параметров.
В отопительных системах открытого типа компенсация производится посредством расширительного бака. Но в закрытых системах необходимо соблюдение мероприятий по безопасности.

Многие газовые и некоторые виды твердотопливных котлов имеют систему контроля температуры и давления. Но она может выходить из строя. Для таких внештатных случаев и требуется монтаж группы безопасности.

Конструкция системы

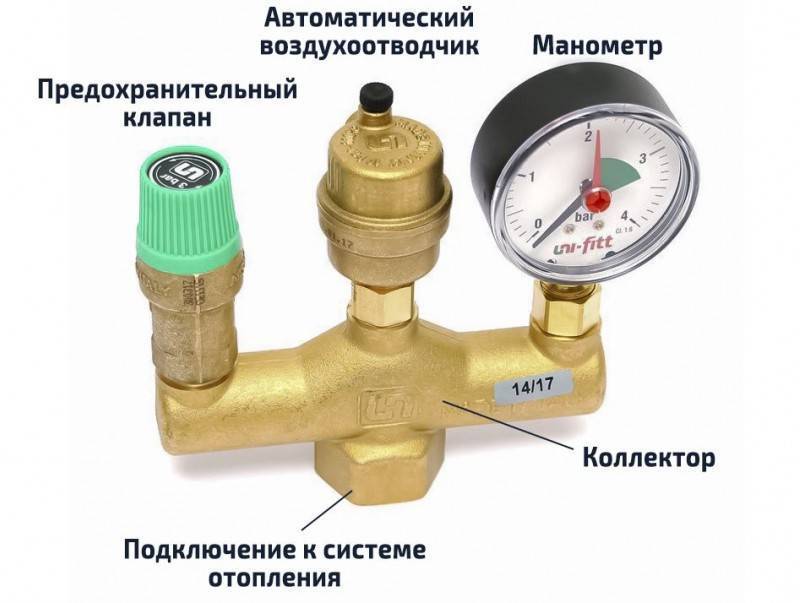

Конструкция группы безопасности состоит из следующих элементов: манометра, воздухоотводчика и предохранительного клапана.

Манометр отображает текущее давление в отопительной системе. Также в устройстве для визуального контроля имеются дополнительные шкалы с минимальным и максимальным параметром давления.
При внезапном увеличении температуры воды в систему выделяется пар. Чтобы быстро нормализовать температуру, следует оперативно вывести избытки воздуха. Эту функцию реализует воздухоотводчик. К дополнительным опциям воздухоотводчика относят защиту отопительных элементов от коррозии и снижение шума при работе отопительной системы.
При нагреве теплоносителя возникает его расширение. При определенном давлении срабатывает предохранительный клапан, ликвидирующий избытки. Клапан — это вентиль, где пружина прижимает закрывающийся шток. Натяжение пружины производится в заводских условиях, клапан регулируется под определенное давление. В процессе установки, клапан можно вручную отрегулировать по показателям манометра. В основном он настраивается на максимальный показатель 2-3 атм.

Такая комплектация группы безопасности отопительных котлов является стандартной. Кроме этих трех элементов, система может включать дополнительные датчики температуры и смесительный узел.

Принцип работы
Если в отопительной системе возникает сбой и избыточное повышение давления в тепловом контуре, пружина клапана не удерживает теплоноситель и открывает вентиль. Возникает сброс избыточного теплоносителя через боковой отвод предохранительного клапана. Чтобы не получить ожог при резком открытии клапана, на боковой отвод устанавливается отводная труба, направляющаяся в канализацию. Избыточной жидкости образуется немного, но при ее застое возможна поломка всей системы.
Чтобы производить визуальный контроль чистоты трубы, сброс выполняется через воронку.

Установка системы
Правильная работа группы безопасности связана с правильной и грамотной установкой. При проектировании системы отопления должна быть предусмотрена установка запорной арматуры, отсекающей приток теплоносителя в процессе выполнения ремонта, или замена некоторых деталей. При этом часто делается ошибка путем монтажа шарового крана перед системой безопасности котла. Такое нарушение является грубым и не соответствует правилам установки. При перекрытии система безопасности не способна реализовывать свои функции.

Чтобы не возникало подобных случаев, монтаж группы безопасности должен проводиться по определенной схеме в вертикальном положении в верхней зоне трубы, подходящей котлу. Не нужно устанавливать запорную арматуру перед группой безопасности или же, если вы поставите, то лучше снять ручку, чтобы никто случайно не повернул ее в закрытое положение.

В некоторых случаях все элементы устанавливаются в отдельности, чтобы предохранительный клапан располагался выше котла. Но в основном несколько прибором заменяются одним, где на полом корпусе монтируется воздухоотводчик, манометр и предохранительный клапан.

После установки, систему необходимо исследовать на герметичность, подвергну испытанию гидравлическим (гидростатическим) способом на основании ГОСТ 24054 и ГОСТ 25136.

Техническое обслуживание и использование
Для работоспособности групп безопасности следует приоткрыть колпачок на автоматическом воздухоотводчике. При эксплуатации нужно не менее 1 раза в год проводить проверку работоспособности предохранительного клапана. В устройстве, долго не срабатывающем, между тарелкой и седлом могут появиться загрязнения. Это становится причиной протечек и утраты давления в системе отопления. Чтобы этого не случилось, необходимо проводить периодическую промывку клапана путем проворачивания поворотной крышки по стрелке.

Стоимость системы
В основном стоимость группы безопасности котла отопления определяется параметрами, изготовителем и наличием дополнительных опций. Главной характеристикой является мощность прибора, на основании которой и подбирается определенная модель. Чем мощнее оборудование, тем больше размер проходного сечения у предохранительных клапанов, выбираемых на основании номинального рабочего давления системы.

Дмитрий

20 октября

Добрый день! Что можете сказать про группу безопасности на полой консоли, к которой сразу крепится гидропневмобак? НапримерVT.495.0.0. Позиционируется как группа безопасности расширительного бака. Достаточно будет поставить такой узел вместе с баком, или есть какие то недостатки?

Ответить

Владимир.

5 мая 2016

Проконсультируйте по подбору группы безопасности. Зависит ли её выбор от мощности котла? Или еще какие-либо параметры нужно учитывать? Предохранительный клапан имеет общую настройку или индивидуальную? У меня мощность котла 11 кВт.

Ответить

Андрей

11 января 2016

вот сломался предохранительный клапан, а крана нет, систему сливай

Ответить

Илья

10 июня 2015

Почему перед группой безопасности не установлен отсечной кран? В случае замены одного из ее элементов нечем отсечь ее от системы!

Ответить

Егор

26 ноября

По видеоролику выглядит просто и элегантно. Конечно, это при способе присоединения «прессованием»! При газосварке — процедура дешевле, но намного хлопотнее и опасней!

Ответить

Обвязка твердотопливного котла – схема обвязки и группа безопасности

При установке ТТ теплогенератора в котельной, обвязка твердотопливного котла более всего напоминает такую же схему для дизельного агрегата. Почему? Потому что настенных ТТ котлов, как известно не бывает, равно как и дизельных. Все остальные теплогенераторы – газовые, электрические и т.п., бывают настенного исполнения.

Соответственно, во многих моментах обвязка твердотопливного котла отопления может быть реализована так же, как и для других напольных котлов. При этом схема подключения твердотопливного котла отопления все-таки отличается на пару моментов. О них – ниже.

Итак, смотрим. Перед тем, как подключить твердотопливный котел отопления, надо готовить к его «приему» котельную. О том, какое это должно быть помещение, будет писать Миша Вохмянин, у него есть для этого материал, он писал недавно статью для строительного журнала, собирал все параметры.

Скажу только, что схема установки твердотопливного котла подразумевает для некоторых моделей усиленное основание. Это не отдельный фундамент как под отопительную печь из кирпича, все таки ни один бытовой ТТ котел не весит 5-7 тонн.

Но и теплогенератор весом в 300-450 килограммов уже не поставишь просто на пол по деревянным лагам в любом помещении жилого дома. А именно столько весят хорошие мощные ТТ котлы, изготовленные из чугуна полностью – и топка, и жаротрубный теплообменник.

Тем более, что большие шахтники с большой объемной топкой тоже, например, весят немало, даже стальные.

Итак, что касается нашего вопроса, посмотрим подключение твердотопливного котла по нескольким вариантам. Схема подключения твердотопливного котла отопления к СО может быть реализована в следующих видах:

  • ТТ котел в открытой системе отопления с ЕЦ и с радиаторами.
  • ТТ котел в закрытой системе отопления с ПЦ с радиаторами.
  • ТТ котел с теплоаккумулятором в закрытой системе с ПЦ с радиаторами.
  • ТТ котел с теплоаккумулятором в закрытой системе с ПЦ с теплыми полами.
  • Комбинированная схема подключения твердотопливного котла в системе отопления с радиаторами и теплыми полами.

Сразу давайте оговоримся, что любые низкотемпературные системы отопления, к которым относится система с ТП, потребуют дополнительных устройств, которые будут отвечать за безопасность системы и за ее беспроблемное функционирование.

Обвязка твердотопливного котла должна будет включать в себя следующие дополнительные элементы:

  1. Тепловой аккумулятор или буферная емкость – у них разные объемы.
  2. Трехходовой клапан для твердотопливного котла – осуществляет подмес холодной воды.
  3. Обязательный термостат в системе управления твердотопливным котлом.

Если говорить о простой системе отопления с радиаторами, то можно подключать ТТ котел напрямую, через группу безопасности. Однако, чтобы исключить закипание системы и смягчить скачки при тепловом расширении системы, когда котле выходит на полную мощность, схема обвязки твердотопливного котла включает в себя буферную емкость.

Буферная емкость – это не теплоаккумулятор. Хотя тепловой аккумулятор можно использовать как буферную емкость. Буферная емкость, она еще называется емкостный гидравлический разделитель, имеет минимальный объем, подбираемый из такого расчета, что на каждые 1000 ватт тепловой мощности котла приходится 10 литров емкости.

То есть на котел в 20 квт надо ставить емкость объемом в 200 литров. Использовать буферную емкость как тепловой аккумулятор не получится. Минимальный объем эффективного теплоаккумулятора для небольшого дома начинается от 800-1000 литров.

Схема обвязки ТТ котла

Правильная обвязка твердотопливного котла своими руками может быть выполнена только при условии полного соблюдения правил таких работ. Про дымоходы для ТТ котлов я уже писал – там есть свои особенности.

Начнем с обратки, то есть, со входа холодной воды в теплогенератор. На обратке ставится циркуляционный насос, в случае использования закрытой СО с принудительной циркуляцией. Насос ставится именно на обратке, он нагнетает воду в котле. Если ЦН будет установлен на подаче из котла, то там он долго не протянет.

Почему? Потому что выход теплоносителя из ТТ котла высокотемпературный.

Если дизельный или газовый котлы выдают на выходе от 40 до 65 градусов, установленные автоматикой котла, то на выходе ТТ котла – от 60 до 90 градусов в штатном режиме.

Труба подачи холодной воды подключается к входному патрубку котла. Обычно он располагается в нижней части котла.



Труба подачи горячей воды из котла подключается к выходному патрубку котла. Обычно этот патрубок расположен в верхней части котла. Такое расположение позволяет использовать ТТ котлы в системах с естественной циркуляцией теплоносителя.

Труба выхода горячей воды из котла имеет температуру в штатном режиме от 60 до 90 градусов Цельсия. В нештатном режиме труба может иметь на внутренней поверхности температуру перегретого пара 105-110 градусов Цельсия, а на внешней части у патрубка котла – до 200-350 градусов Цельсия – от самого перегретого котла.

Потому труба подачи горячего теплоносителя должна исполняться из металла, лучше из меди. Хотя и стальная труба также исправно будет справляться со своими обязанностями.

Далее следует группа безопасности твердотопливного котла. Что входит в ее состав – смотрите ниже.

Далее подключается расширительный бак системы отопления. Бак может быть подключен на подаче, может быть подключен на обратке. Особой роли это не играет.

Основное правило, которое устанавливает схема обвязки твердотопливного котла – между системой отопления и расширительным баком не должно быть никакой запорной арматуры.

Что входит в группу безопасности котла

Группа безопасности твердотопливного котла включает в себя три элемента:

  1. Манометр, показывающий давление в системе на выходе котла.
  2. Аварийный клапан сброса давления, настроенный на верхнее значение допустимого давления в СО.
  3. Автоматический воздухоотводчик.

Для удобства эксплуатации манометр группы безопасности имеет дополнительную стрелку, устанавливаемую вручную, которая показывает предел допустимого давления теплоносителя в системе отопления.

Аварийный клапан сброса давления настраивается на сброс теплоносителя при превышении установленного предельного давления. Обычно рабочее давление в системе отопления составляет 1,5-2 атм, клапан сброса настраивается на 3 атм.

Воздухоотводчик выводит воздух при заполнении системы отопления теплоносителем. При повышении давления в системе отопления до рабочего уровня, клапан воздухоотводчика закрывается.

Далее воздух можно выпускать через верхний кран сброса воздуха в системе или через краны Маевского в каждом отдельном радиаторе.

Группа безопасности твердотопливного котла должна ставиться на выходе из ТТ котла, на подаче горячей воды в систему отопления. Только такая схема обвязки твердотопливного котла с использованием группы безопасности правильная.

Случалось видеть такое, что группа безопасности твердотопливного котла устанавливалась на обратке системы отопления. В этом случае и котел уже сможет взорваться, и трубы системы отопления расплавятся, а группа безопасности все так и не сработает.

Подмес холодной воды в систему отопления с ТТ котлом

Чтобы осуществить подмес холодной воды с систему отопления используется трехходовой клапан для твердотопливного котла. Это устройство позволяет поддерживать установленную температуру в следующих системах:

  • Система отопления с теплоаккумулятором.
  • Низкотемпературная система отопления с теплыми полами.

Трехходовой клапан для твердотопливного котла производит подмес холодной воды из обратки в подачу горячей воды от котла, регулируя тем самым общую температуру подачи. Если установлена температура подачи в теплые полы 45 градусов Цельсия, а на выходе из котла, например, 70 градусов Цельсия, трехходовой клапан будет мешать горячую воду из подачи и остывшую воду из обратки до нужного значения.

Чтобы эффективно использовать трехходовой клапан для твердотопливного котла, нужно ставить его после теплового аккумулятора. В этом случае котел на полной мощности будет греть воду в тепловом аккумуляторе, а трехходовой клапан будет мешать горячую воду из теплоаккумулятора с холодной водой из обратки.

Схема обвязки твердотопливного котла:

Схемы подключения котлов, радиаторов, обвязки в домашнем отоплении

Сделать систему отопления для дома можно самостоятельно в том случае, если имеются навыки ведения сантехнических и строительных работ. По другому сказать, — нужно уметь трубы паять, обрезать, соединять, а также закручивать гайки, знать назначение и технические характеристики применяемого оборудования, иметь представление о гидравлике и теплотехнике и еще много чего…

Тогда, воспользовавшись типовыми проверенными схемами и решениями, можно создать систему отопления для небольшого дома только лишь своими руками.

Но если навыков выполнения работ нет, то придется наблюдать за тем, как делают систему отопления специалисты. При этом крайне желательно также ознакомиться с основными правилами создания системы, схемами размещения оборудования и др., чтобы проконтролировать выполнение работ и вовремя устранить ошибки, если таковые будут допущены.

Ниже приведены отдельные нюансы создания системы отопления в частном доме, на которые стоит всегда обращать внимание в первую очередь. Начнем с подключения котла, так как в котельной зачастую допускается много ошибок.

Подключение настенного котла

Настенные котлы обычно автоматизированные, в них имеются два важных элемента системы отопления:

  • группа безопасности, которая состоит обычно из воздушного клапана, манометра, аварийного клапана избыточного давления;
  • циркуляционный насос, который обеспечивает движение жидкости в системе отопления;

Поэтому подключение настенного котла наиболее простое, оно должно выполняться по следующей схеме (рассматриваем направление «от котла»):

Подача:
– кран с американкой для подключения котла;
— переходной фитинг на трубы – американка.

Кран обязателен, ставится сразу перед котлом, чтобы можно было обслуживать котел без слива системы.

Обратка:
— кран с американкой для подключения котла;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Грязевой фильтр является обязательным элементов любой системы отопления. Он устанавливается отстойником вниз, или, в крайнем случае, горизонтально. Грязь из системы будет скапливаться в фильтре, периодически удаляется из отстойника. При установке нужно соблюдать направленность относительно струи.

Краны возле фильтра обязательны, только закрыв оба крана можно обслуживать, очищать фильтр.

Далее рассмотрим обвязку напольного котла. Она более сложная, так как в напольном котле отсутствуют группа безопасности и насос. Поэтому они устанавливаются самостоятельно, как элементы котельной.

Группа безопасности, циркуляционный насос, расширительный бак

Для группы безопасности лучше приобрести специальный тройник и смонтировать на нем приборы, указанные выше. Важно подобрать приборы в соответствии с параметрами системы отопления, обычно максимальное давление – 4 МПа, рабочее — 1,5 – 2,0 Атм.

Насос приобретается по характеристикам системы. Для обычного небольшого дома (до 150 м кв.) в отопительную систему всегда будет достаточным циркуляционный насос с напором до 4 м (0,4 атм) (нередко для радиаторов и до 250 м кв.)

Соответственно маркировка насоса 25 – 40, где первая цифра указывает диаметр резьбы патрубков подключения, в данном случае 25 мм – 1 дюйм, но может быть и 32 мм и больше. Вторая цифра 40 является обозначением создаваемого давления – до 0,4 атм, а значит косвенно и мощности насоса.

Каждый циркуляционный насос имеет регулировку скорости вращения, не менее чем в 3 положениях, которой будет определяться объем прокачиваемой жидкости и реальная потребляемая мощность.

В первом положении регулировки циркуляционный насос 25-40 будет потреблять не более 30 Вт электроэнергии. Чаще для правильно сделанной системы отопления в утепленном доме до 150 м кв. будет достаточно тепловой энергии, которая сможет подаваться этим насосом на первой скорости.

Часто повторяемой ошибкой при создании системы отопления является установка излишне мощных насосов, невзирая на то, что они стоят в разы дороже и больше потребляют электроэнергии. Там где оптимальным является насос 25 — 40м (в большинстве небольших домов), устанавливают насосы 25 — 60, и даже 25 – 80 и мощнее.

Объем расширительного бака можно подобрать по упрощенной формуле – 1/10 от объема теплоносителя в системе. Лучше чуть-чуть больше, но не меньше. Например, если в системе 200 литров, то лучше установить 35 литровый расширительный бак но не меньше чем 20 литров.

Подключение напольного неавтоматизированного котла

Рассмотрим схему, как должен подключаться напольный котел, не оборудованный автоматикой. (По направлению от котла.)

Подача:
— американка для подключения котла;
— группа безопасности или хотя бы аварийный клапан;
— кран;
— переходной фитинг на трубы – американка.

Обратка:
— кран с американкой для подключения котла;
— циркуляционный насос;
— грязевой фильтр;
— кран;
— тройник с расширительным баком, вентилем отключения, вентилем слива и заливки системы.
— переходной фитинг на трубы – американка.

Между котлом и группой безопасности не должно быть никаких кранов. Если такой кран, установлен и закрыт, то может произойти авария.

С аварийного клапана должен быть отводной трубопровод, чтобы вода при сбросе не попала на котел и другое оборудование.

Вал ротора циркуляционного насоса должен располагаться только горизонтально Установка ротора вертикально – грубая ошибка инструкции по установке, тем не менее, допускается часто.

Насос устанавливается в трубопровод в соответствии с направлением движения жидкости.

Клемная коробка насоса должна быть сверху для удобства подключения и обслуживания. Если она оказывается снизу (при установке насоса в соответствии с направлением жидкости), то ее вместе со статором необходимо развернуть вверх, что позволяет сделать конструкция насоса, при ослаблении специальных болтов.

Расширительный бак ставится всегда со стороны всаса насоса, т.е. перед насосом по ходу движения жидкости. Это обязательное правило.

Выбор схемы отопления и подключение радиаторов

Многие специалисты считают однотрубную систему (ленинградка) неудовлетворительной по многим параметрам. В первую очередь в ней весьма сложно добиться нужного распределения тепловой мощности между радиаторами, но ей присущи и другие недостатки. Рекомендуется использовать двухтрубные системы, чаще – тупиковую или попутную. Подробней узнать о данных схемах подключения радиаторов можно и на данном ресурсе.

Радиаторы к трубам необходимо подключать по диагональной схеме:
– с одной стороны радиатора сверху подача, с другой стороны снизу обратка.

Возможно подключение коротких (менее 1 метра длиной) радиаторов по односторонней схеме:
— с одной стороны сверху подача, снизу обратка.

Все другие схемы включения радиаторов, в том числе и «низ-низ» не желательны к применению из-за большой потери полезной мощности радиаторов.

Краны и раздельная регулировка тепловой мощности радиаторов

У каждого радиатора на его подаче и обратке должны быть установлены краны. Они обеспечивают отключение радиатора без слива всей системы с сохранением ее работоспособности. С помощью отдельных кранов можно регулировать мощность радиатора.

Возможна установка следующих видов кранов в системе отопления:

  • Шаровые. Не предназначены для регулировки потока, должны работать только в двух положениях – «Открыто» или «Закрыто». Устанавливаются на отводах каждого радиатора, для снятия или отключения его от системы.
  • Вентильные. Плавная регулировка потока крайне затруднительна, и на практике редко выполняется. При изменении положения штока на 5 – 95%, объем проходящей жидкости меняется всего лишь на 10%, поэтому подобрать нужное гидравлическое сопротивления затруднительно, краны склонны к заиливанию, на практике, в 95% случаев не работоспособны. К установке не рекомендуются.
  • Клапана нажимного действия. Предназначены для регулировки тепловой мощности радиаторов совместно с тепловыми регулятороами (тепловыми головками). Они могут устанавливаться и работать только в системах с автоматизированными котлами. С твердотопливными котлами автоматические регуляторы мощности на трубопроводах не допускаются, так как закрытие всех радиаторов или их части приводит к перегреву системы и возможной аварийной ситуации.

Выше были рассмотрены несколько значимых вопросов создания системы отопления.
Выполнение указанных рекомендаций по монтажу системы отопления, а также правильный выбор мощности оборудования и подбор диаметра труб, позволит создать принципиально правильную систему отопления для небольшого дома.

Группа безопасности котла Watts KSG 30 E (1″, 3 бар, до 50 кВт) 10005198

Артикул: 10005198

  • Изготовитель:

    Watts

Цена: 3440 руб

Доставка по г. Москве в пределах МКАД:
450 руб

РосТест. Гарантия низкой цены.

Группа безопасности Watts KSG 30 E защищает от превышения давления в системе, выполняет функцию отвода воздуха и газов, а также отображает информацию по давлению в системе на уровне манометра.

Аналогичные товары

Описание

Группа безопасности котла для защиты закрытых систем отопления до 50 кВт. Включает в себя предохранительный клапан с порогом срабатывания 3 бара, автоматический воздухоотводчик (с запорным клапаном) MKV10R и манометр MHR6 3/4¬3/8″, установленные на стальной консоли (с гальваническим покрытием). Подключение 1″ внутренняя резьба.   Группа безопасности котла KSG 30/E применяется в закрытых системах водяного отопления мощностью до 50 кВт. В комплект входят предохранительный клапан, автоматический воздухоотводчик с запорным клапаном и манометр, смонтированные на консоли. Группа безопасности защищает от превышения давления в системе, выполняет функцию отвода воздуха и газов, а также отображает информацию по давлению в системе на уровне манометра.

Группа безопасности котла KSG 30/E

— рабочая температура от -10°С до 110°С.
— подключение 1″, внутренняя резьба.
— материал консоли: оцинкованная сталь.
— предохранительный клапан 1/2″.
— давление срабатывания 3 бар.
— автоматический воздухоотводчик MV 10R.
— производительность по отводу газов — 18 л/мин.
— манометр с диапазоном показаний 0 — 4 бар.

Технические характеристики

Тип группы безопасности — для котлов

Теплоизоляция — есть

Материал изготовления- сталь

Диаметр подключения, дюйм — 1″

Габариты, м 0.22 x 0.197 x 0.06

Вес Брутто, кг — 1.31

Качество товара

Наша компания закупает продукцию у крупных проверенных поставщиков.

Мы рады предложить Вам качественный оригинальный товар!

«ГидроТепло» — официальный продавец арматуры для котельного и отопительного оборудования по бренду Watts

Группа безопасности котла на стену TIM Jh2021-3 (3 бар) с возможностью установки расширительного бака Поделиться:


Группа безопасности котла — это несколько защитных элементов, смонтированных вместе на едином корпусе и предназначенных для предохранения системы отопления от превышения максимально разрешенного рабочего давления. Кроме того, она выполняет функцию спуска воздуха и содержит манометр для визуального контроля.


Группа безопасности Jh2021-3 TIM рассчитана на давление в 3 бара и имеет возможность монтажа расширительного бака с диаметром подключения 3/4″. Присоединительный размер устройства к системе имеет диаметр 3/4″, а крепление осуществляется на стену.


Группа безопасности в автономной закрытой системе отопления нужна всегда, но особенно важна для твердотопливных котлов (так как они характеризуются меньшей управляемостью температуры) и для газовых котлов (по причине взрывоопасности топлива).

Характеристики

  • Максимальная мощность системы — 50 кВт;
  • Подключение — 3/4″ НР;
  • Диапазон температур — от -10°С до +110°С;
  • Материал консоли — оцинкованная сталь;
  • Материал набора элементов — латунь;
  • Показатели предохранительного клапана — 1/2“, 3 бар;
  • Шкала манометра — (0-4) бар.


Крепежная станина имеет сбоку фланец размером 86х70 для монтажа на стене.



Размеры, состав и подключение

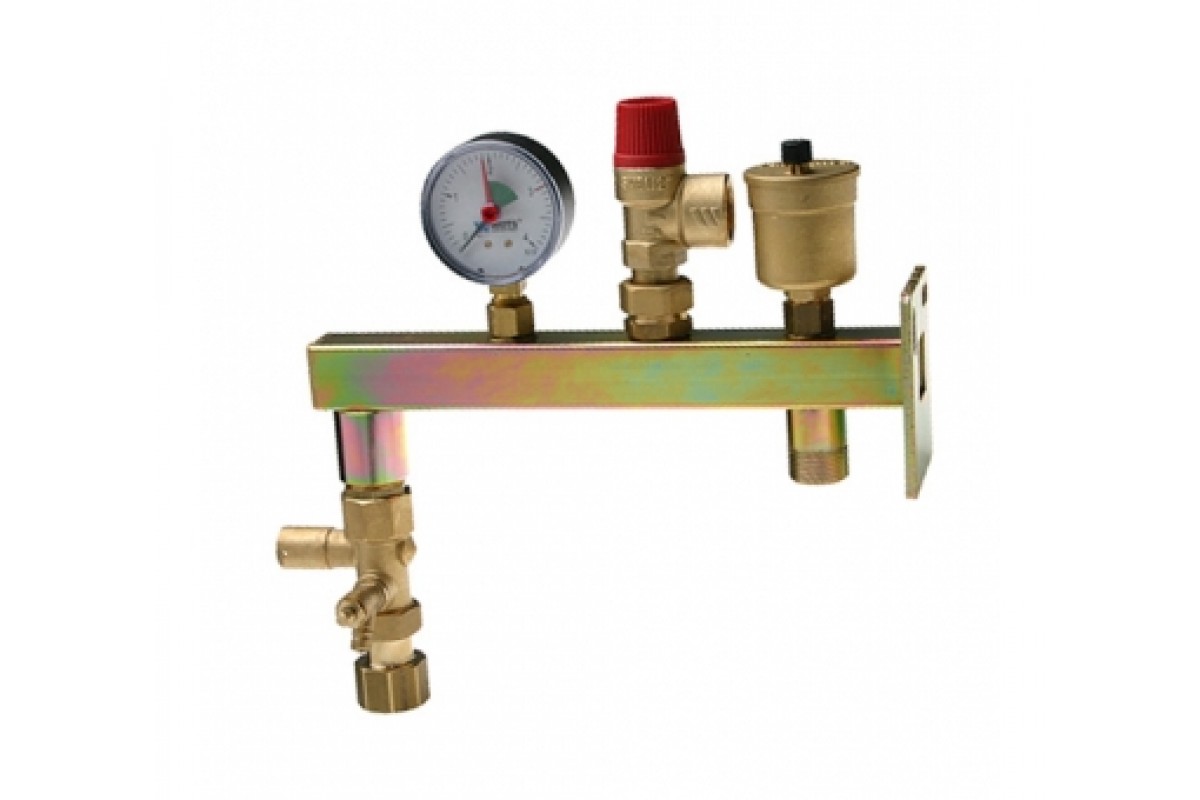

На рисунке отмечены:

  1. Консоль;
  2. Манометр;
  3. Предохранительный клапан;
  4. Подсоединение бака;
  5. Воздухоотводчик;
  6. Расширительный бак.


Особенности


Группа безопасности устанавливается на вертикальную стену в произвольной точке системы отопления, но выше котла.


При этом желательно чтоб в этом месте была наименьшая температура. В целом, между котлом и  группой безопасности не должно быть никакой запорной арматуры или иных компонентов, которые могут перекрыть или уменьшить проходное сечение трубопровода.


Основной принцип действия — при превышении давления выше расчетного происходит сброс излишнего теплоносителя через предохранительный клапан. Поэтому прежде чем купить группу безопасности котла Jh2021-3 убедитесь, что она подходит вам по своим показателям. Проконсультироваться вы можете позвонив к нам по телефону нашего магазина Тепло Дома: +7 (495) 150-26-46.

Как работает группа безопасности котла

26. 12.2016


В котельных конструкциях особое значение имеет антиаварийное оборудование. Группа безопасности для котла предохраняет систему отопления от достижения критического давления и завоздушивания.





Устройство и предназначение


Данное приспособление составляют три прибора: манометр, автоматический воздухоотвод и сбрасывающий автоклапан. Они собираются резьбовыми соединениями на одном коллекторе, который через муфту связывает их с системой отопления. Так одновременно выполняется несколько функций:





1. Манометр помогает наблюдать избыточное давление зрительно. Также он значим при наполнении закрытого трубопровода.


2. Воздухосбрасыватель выполняет сервисную функцию. С помощью поплавка, который открывается, если нет воды, он отводит воздух при наполнении агрегата. Имеется и вспомогательная задача – спуск начального избытка пара, возникающего от перегрева.


3. Сбрасывающий автоклапан высвобождает основной избыток объёма содержимого котлового бака.








Таким способом группа безопасности для котла эффективно предотвращает аварии и катастрофы, без неё за перегревом неизбежно следовал бы взрыв.





Область применения


Даже если в ГБК нет необходимости, она может служить страховкой на случай отказа штатных аварийных механизмов. К примеру, газовые, электрические или дизельные термогенераторы уже обладают хорошей защитой, и способны мгновенно отключиться при перегреве. А вот твердотопливные нагреватели слишком инерционны, чтобы быстро реагировать на опасные изменения.





Даже автоматизированным гранульным термогенераторам необходимо время на сжигание топлива. В ситуации с топкой пылающих поленьев увеличение температуры может закрыть приток воздуха, но топливо мгновенно не погаснет, а станет перетлевать, продолжая греть корпус. Отчего ГБК считается незаменимым атрибутом котлоагрегатов данного типа.





Рекомендации по монтажу


Если котёл не снабжён ГБК, то несложно приобрести или собрать своими руками. Выбор оснащения — основа успеха. Свойства автоотводчика не так принципиальны, а вот манометр и аварийный клапан выбираются строго согласно лимитам, прописанным в инструкции по использованию теплогенератора.





Установка проста, при наличии обычного комплекта слесарных инструментов выполнить её может каждый. Сначала нужно позаботиться, чтобы котловой агрегат и группа безопасности демонтировались без слива всего теплоносителя. Для этого перед нагревателем и после ставятся шаровые краны, которыми сподручно отсекать технологические узлы при замене или ремонте.





Важно: нельзя ставить кран между группой и котлоагрегатом. Такое положение увеличивает риски аварии.





Группа безопасности ставится на выходе после теплогенератора, приблизительно в метре от него. При этом будет удобно, если показания датчика хорошо заметны со входа в котельную. На выход защитного клапана необходимо подключить прозрачный сливной шланг и направить его в отдельную ёмкость (удобно контролировать) или канализацию.





А лучше посмотрите видео:



Заключение


ГБК рекомендовано устанавливать во все отопительные конструкции замкнутого вида. Расходы невелики, однако обеспечивают удобство сервиса и создают дополнительный уровень защиты.

Прайс лист на основные услуги











































































































Если Вы не нашли стоимость интересующей Вас услуги, напишите нам, или позвоните по телефону. Мы с радостью проконсультируем Вас!

Наименование работ Описание ед. измерения Стоимость
Отопление
1 Монтаж настенного котла (одноконтурный) Установка, подключение к дымоходу, подключение к системе отопления и водоснабжения шт. 8 000
2 Монтаж настенного котла (двухконтурный) Установка, подключение к дымоходу, подключение к системе отопления и водоснабжения шт. 10 000
3 Монтаж напольного котла до 60 кВт Установка, подключение к дымоходу, подключение к системе отопления и водоснабжения шт. 14 000
4 Монтаж напольного котла до 140 кВт Установка, подключение к дымоходу, подключение к системе отопления и водоснабжения шт. 20 000
5 Монтаж напольного котла более 140 кВт Индивидуально шт. Индивидуально
6 Монтаж бойлера косвенного нагрева до 200л Установка, обвязка, подключение к системам отопления и водоснабжения шт. 4 000
7 Монтаж бойлера косвенного нагрева свыше 200л Установка, обвязка, подключение к системам отопления и водоснабжения шт. 6 500
8 Монтаж группы безопасности котла Установка, подключение к системе отопления шт. 1 500
9 Монтаж расширительного бака Установка, подключение к системе отопления шт. 2 000
10 Монтаж циркуляционного насоса Установка, подключение шт. от 3 000
11 Монтаж  распределительного коллектора в котельной Установка  гребёнки для насосных групп шт. от 1 000
12 Монтаж насосной группы Установка, подключение к системе отопления шт. от 3 500
13 Монтаж гидрострелки Установка, подключение к коллектору шт. 2 000
14 Установка манометра Установка, подключение к системе шт. от 400
15 Монтаж радиатора отопления Сборка, установка, подключение шт. 2 500
16 Монтаж конвектора отопления Сборка, установка, подключение шт. 2 500
17 Монтаж встроенного конвектора отопления Сборка, установка, подключение шт. 4 000
18 Установка полотенцесушителя Сборка, установка, подключение шт. от 2 500
19 Монтаж водяного теплого пола Укладка утеплителя, укладка труб в клипсы м2 490
20 Монтаж коллекторного шкафа (наружный) Установка шт. от 1 500
21 Монтаж коллекторного шкафа (встроенный) Штроба (кирпич, пеноблок), установка шт. от 5 000
22 Монтаж коллектора отопления (гребенки) до 6 контуров Установка, подключение к системе отопления шт. 4 000
23 Монтаж коллектора отопления более 6 контуров Установка, подключение к системе отопления шт. +500 за контур
24 Теплоизоляция распределительной гребенки Работы по теплоизоляции шт. 1 000
25 Монтаж комнатного терморегулятора Установка шт. от 1 000
26 Монтаж терморегулятора на радиаторы отопления Установка шт. от 500
27 Укладка труб системы отопления Монтаж (разводка) трубопровода от коллектора или стояка до отопительного прибора м.п. от 150
28 Укладка труб системы отопления в штробе (кирпич, гипс) Штробление, монтаж (разводка) трубопровода от коллектора или стояка до отопительного прибора м.п. от 300
29 Укладка труб системы отопления в штробе (бетон) Штробление, монтаж (разводка) трубопровода от коллектора или стояка до отопительного прибора м.п. от 500
30 Монтаж утеплителя на трубу Укладка утеплителя на трубу м.п. 50
31 Опрессовка системы отопления Пуско-наладочные работы, ввод в эксплуатацию шт. 4 000
32 Опрессовка системы теплый пол Пуско-наладочные работы, ввод в эксплуатацию шт. 4 000
33 Монтаж дымохода (внутри дома) Сборка и крепление составляющих дымохода м.п. от 1 400
34 Монтаж дымохода (снаружи дома) Сборка и крепление составляющих дымохода м.п. от 1 800
Водоснабжение
1 Установка водонагревателя проточного типа Установка, подключение к системе водоснабжения шт. от 2 900
2 Установка водонагревателя накопительного типа Установка, подключение к системе водоснабжения шт. от 3 990
3 Монтаж и подключение водорозетки Установка водорозеток под горячую и холодную воду шт. 1 500
4 Монтаж труб системы водоснабжения ХВС, ГВС открыто Монтаж (разводка) трубопровода от источника до потребителя воды м.п. от 150
5 Монтаж труб системы водоснабжения ХВС, ГВС в штрабе (кирпич, гипс) Штробление, монтаж (разводка) трубопровода от источника до потребителя воды м. п. от 300
6 Монтаж труб системы водоснабжения ХВС, ГВС в штрабе (бетон) Штробление, монтаж (разводка) трубопровода от источника до потребителя воды м.п. от 500
7 Монтаж повысительного насоса Установка, подключение шт. 3 000
8 Монтаж скважинного насоса Подключение к системе водоснабжения, установка в скважину шт. 3 500
9 Монтаж погружного колодезного насоса Подключение к системе водоснабжения, установка в колодец шт. 3 500
10 Монтаж насосной станции Установка, подключение к системе водоснабжения шт. 3 000
11 Монтаж гидроаккумулятора Установка, подключение к системе водоснабжения шт. 2 000
12 Монтаж слива в колодце Установка сливного крана шт. 2 000
13 Монтаж реле давления Установка, подключение к системе водоснабжения шт. 1 000
14 Монтаж блока автоматики для насоса (защита от сухого хода) Установка, подключение к системе водоснабжения шт. 2 000
15 Монтаж обратного клапана Установка на насос или напорную трубу шт. 500
16 Установка манометра Установка, подключение к системе водоснабжения шт. от 400
17 Монтаж редуктора давления Установка, подключение к системе водоснабжения шт. от 800
18 Монтаж шарового крана, вентиля Установка кранов на скрутке шт. от 300
19 Устройство утеплителя труб Укладка труб в термофлекс шт. 50
20 Установка счетчика воды ХВС, ГВС Установка, подключение к системе водоснабжения шт. 1 990
21 Установка фильтра грубой очистки воды (грязевика) Установка, подключение к системе водоснабжения шт. 500
22 Монтаж фильтров тонкой очистки Установка, подключение к системе водоснабжения шт. от 700
Канализация
1 Монтаж точки подключения к канализации Установка, подключение к системе канализации шт. 1 500
2 Монтаж труб внутренней/внешней канализации (открыто) Укладка труб с раструбным соединением


диаметр до 50 м.п. 200

диаметр от 50 до 110 м.п. 400

диаметр более 110 м.п. индивидуально
3 Монтаж труб внутренней канализации в штрабе (кирпич, гипс) Укладка труб с раструбным соединением


диаметр до 50 м.п. 400

диаметр от 50 до 110 м. п. 650

диаметр более 110 м.п. индивидуально
4 Монтаж труб внутренней канализации в штрабе (бетон) Укладка труб с раструбным соединением


диаметр до 50 м.п. 600

диаметр от 50 до 110 м.п. 900

диаметр более 110 м.п. индивидуально
5 Монтаж стояка канализации Установка стояка, ревизий и тройников м.п. 600
6 Монтаж трапа Установка слива в нижнем уровне пола шт. 1 000
7 Монтаж обратного клапана канализации Установка обратного клапана с раструбным соединением шт. 1 000
8 Монтаж канализационной насосной установки sololift Установка на место, подключение к системе шт. 4 000
9 Монтаж дренажного насоса Установка, подключение шт. 2 000
9 Монтаж дренажного насоса Установка, подключение шт. 2 000
10 Монтаж септика из бетонных колец Подбор необходимой системы, земляные работы, монтажные работы шт. индивидуально
11 Монтаж септика (Танк, ТОПАС и др.) Подбор необходимой системы, земляные работы, монтажные работы шт. индивидуально
12 Монтаж ЛОС — Локальной очистной системы Подбор необходимой системы, земляные работы, монтажные работы шт. индивидуально
13 Монтаж СБО — Станции Биологической Очистки Подбор необходимой системы, земляные работы, монтажные работы шт. индивидуально
Установка сантехнического оборудования, бытовой техники, сантехнические работы
1 Установка ванны Установка, подключение шт. от 1 000
2 Установка ванны с гидромассажем Установка, подключение шт. от 2 500
3 Установка смесителя на ванну Установка, подключение шт. от 700
4 Замена сифона ванны Демонтаж старого сифона, установка нового шт. от 500
5 Установка душевой кабины Сборка, установка, подключение шт. от 5 000
6 Монтаж душевой стойки Установка шт. от 400
7 Установка смесителя в душевую кабину Установка, подключение шт. от 700
8 Установка раковины Установка, подключение шт. от 700
9 Установка раковины с тумбой Установка, подключение шт. от 1 000
10 Установка смесителя на раковину Установка, подключение шт. от 500
11 Замена прокладки (кранбуксы) Демонтаж старой прокладки, установка новой шт. 150
12 Замена сифона умывальника Демонтаж старого сифона, установка нового шт. от 500
13 Установка унитаза Установка, подключение шт. от 700
14 Монтаж подвесного унитаза Установка, подключение шт. от 2 500
15 Замена арматуры сливного бачка унитаза Демонтаж старой арматуры, установка новой шт. от 500
16 Установка биде, писсуара Установка, подключение шт. от 1 500
17 Установка стиральной / посудомоечной машины Установка, подключение шт. от 1 000
Водоподготовка (водоочистка)
1 Анализ воды Лабораторный анализ воды шт. по запросу
2 Подбор системы водоочистки на основе полученного анализа воды Подбор элементов системы оптимально подходящих для эффективной очистки воды шт. бесплатно
3 Монтаж системы водоочистки Засыпка наполнителей, установка, подключение, настройка головного устройства шт. индивидуально
4 Замена картриджа фильтров Демонтаж старого картриджа, установка нового


замена одного картриджа шт. 750

замена от 2 до 3 картриджей шт. 650

замена более 3 картриджей шт. 550
5 Выезд специалиста Выезд специалиста на объект шт. бесплатно

Группа безопасности

УТЕЧКА в ГРУППЕ БЕЗОПАСНОСТИ НЕ ОЗНАЧАЕТ, ЧТО ОНА НЕ РАБОТАЕТ. В ПРОТИВОПОЛОЖЕНИИ, ЭТО ОДНА ИЗ ЕГО ОСНОВНЫХ ФУНКЦИЙ.

Частые случаи и объяснения для определения того, что нормально, а что нет:

A Каждый вечер в одно и то же время , группа безопасности, установленная на баке горячей воды, протекает. Это нормально?

Да, если поток возникает во время нагрева бака и примерно через 30 минут после окончания цикла нагрева.Это нормальная и ожидаемая функция этого компонента безопасности, который является группой безопасности.
Эта утечка происходит из-за увеличения объема за счет расширения воды, которая нагревается электрическим погружным резистором в резервуаре. Когда вода нагревается, ее объем увеличивается, как и ее давление.

Группа безопасности закрывает свой обратный клапан и тем самым препятствует возврату горячей воды в контур подачи холодной воды. Это невозвратная функция группы безопасности.
Чтобы компенсировать расширение воды на 7 бар, группа безопасности открывается, позволяя вытечь небольшому количеству воды и тем самым компенсируя расширение воды.Поэтому нормальным явлением является наличие струйки воды в виде обычных капель (что соответствует в среднем 3% от объема резервуара).

B Каждый вечер в одно и то же время группа безопасности, установленная на баке горячей воды , протекает, но в большей степени. Это нормально?

№. Как объяснялось выше, для компенсации расширения воды при давлении 7 бар группа безопасности открывается, позволяя вытечь небольшому количеству воды и, таким образом, компенсируя расширение воды.Мы должны найти струйку воды в виде обычных капель, соответствующих в среднем 3% объема резервуара.
Если имеется значительный и постоянный поток, давление подачи в сети ночью слишком велико (часто из-за меньшего потребления воды ночью). Затем необходимо установить редуктор давления воды (типа РЕДУФИКС) рядом с группой безопасности.
Также можно установить расширительный бак, который поглотит расширение воды и предотвратит слишком большое открытие группы безопасности (см. Расширительные баки WATTS и комплект подключения WATTS, арт.22

N).

C Каждый вечер, , но также и днем ​​в разное время , группа безопасности, установленная на резервуаре горячей воды, протекает: это нормально?

Группа безопасности открывается и протекает, как только давление достигает 7 бар.
Следовательно, может быть две причины:
— Давление подачи более 7 бар, так как редуктора на подаче холодной воды нет,
— Редуктор давления негерметичен.

Если у вас есть редуктор давления в вашей установке (где вода поступает в дом или рядом с резервуаром для горячей воды), он обычно устанавливается на 3 бара. Таким образом, каждый раз, когда вы открываете кран с горячей водой, вы уменьшаете давление в баке и снова увеличиваете давление в водопроводной воде до 3 бар.
Проверьте это, когда группа безопасности течет, открыв кран горячей воды и обнаружив, что вентиль течет меньше, а затем совсем.

Если у вас есть редуктор давления, и поток не замедляется при открытии крана горячей воды, вероятная причина — негерметичность редуктора.
Требуется замена.

D Что делать, если группа безопасности работает все время?

Эта неисправность возникает из-за наличия инородного тела, препятствующего закрытию клапана, или из-за того, что вода является слишком агрессивной или агрессивной, и которая повредила группу безопасности, которая не подлежит ремонту.

Обычно это песчинка, окалина или медная / латунная стружка при проведении работ на водопроводе или установке.
Эти частицы прилипают к эластомерной мембране клапана и предотвращают уплотнение мембраны относительно поверхности клапана.
Если частица не проникла глубоко, вы можете попытаться удалить ее, полностью открыв ручку группы безопасности. В противном случае вызовите профессионального сантехника и попросите его демонтировать клапан с помощью специального инструмента и очистить мембрану.
Если эластомерная мембрана повреждена или имеет слишком глубокую маркировку, следует заменить клапанный модуль или даже всю группу безопасности.
Эти частицы не всегда поступают из водопроводной воды и могут образовываться из отложений или накипи, которые со временем образуются в резервуаре для горячей воды.
К сожалению, установка осадочного фильтра не решает полностью эту проблему.

Если при демонтаже клапана сантехник обнаружит, что облицовка клапана подверглась коррозии из-за плохого качества воды (см. Например, 60.1), необходимо изменить группу безопасности. Затем вам настоятельно рекомендуется установить группу безопасности типа SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ.

E Возможно ли открытие группы безопасности до при давлении 3 или 4 бара?

Нет, группы безопасности, соответствующие французским стандартам, и, в частности, клапаны SFR, разработаны в соответствии со строгими требованиями.
При их изготовлении клапан не может открываться при значении всего 3 или 4 бара.
Каждая группа безопасности SFR изготавливается, настраивается и проверяется индивидуально на нашем заводе, сертифицированном BVQI (Bureau Veritas Quality International) ISO9001.
Клапан установлен на 7 бар в соответствии со стандартом NF. Допуск, требуемый этим стандартом, не может быть ниже 6,65 бар.

F Группа безопасности , установленная на 2-х баках горячей воды последовательно или параллельно (часто используется в солнечных установках), очень сильно нагревается. Это нормально?

Мы не разрешаем использовать наши группы безопасности при установке резервуаров горячей воды последовательно или параллельно.
Наши группы безопасности имеют преимущество французского стандартного права использования (NF EN 1487 NF-D 36401) и, таким образом, предназначены, как и все группы безопасности NF, для подключения к домашнему холодному водоснабжению.
Для установок с последовательной установкой резервуаров для горячей воды мы рекомендуем установку бытовых предохранительных клапанов с уставкой, соответствующей рекомендациям производителей резервуаров для воды. Для солнечных установок существуют клапаны, специально адаптированные для высоких температур (модель WATTS SV / E).

G Гидравлический удар (стук, который вы слышите) возникает , когда я закрываю кран своей установки. Что я должен делать?

В современных установках используется все большее количество устройств с быстрым закрытием (однорычажный смеситель, смесители с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. Д.)) усугубляют это явление. Они являются причиной значительного увеличения гидравлических ударов, приводящих к:
• Быстрый износ оборудования, иногда даже его внезапный выход из строя.
• Шумы, не соответствующие настоящим акустическим стандартам.
• Повреждение труб и опасность протечек на стыках.

Когда происходит гидроудар, группа безопасности может открыться, чтобы выпустить немного воды. Когда это происходит, одновременно несколько частиц воды могут попасть между лицевой стороной клапана и эластомерной мембраной, что приведет к утечке.

Необходимо установить одно или несколько устройств защиты от молота как можно ближе к устройству, вызывающему гидравлический удар (однорычажный смеситель, смесители с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. Д. ). Мы рекомендуем выбирать пневматические противоударные устройства, которые более эффективны, чем пружинные модели.

H В чем разница между стандартной группой безопасности и нержавеющей сталью SFR?

Группа безопасности SFR НЕРЖАВЕЮЩАЯ СТАЛЬ — высококлассный прибор, результат многих встреч с профессиональными сантехниками. Он встречается с проблемами на рабочем месте, которые обнаруживают водопроводчики и частные лица, особенно вызванные проблемами качества воды, все более агрессивной и жесткой водой.

• Седло из нержавеющей стали исключает риск коррозии и любых проблем с клапаном.
• Корпус клапана SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ снабжен плоской секцией над сливом, что облегчает его установку и направление монтажа.
• Клапан в виде съемного модуля можно заменить с помощью специального ключа (инструмент, предназначенный только для профессиональных сантехников), без необходимости демонтажа всего клапанного блока.
• Седло клапана из НЕРЖАВЕЮЩЕЙ СТАЛИ практически непобедимо для воды любого качества. После демонтажа клапана можно легко очистить облицовку и снова прикрутить клапанный модуль. Группа безопасности немедленно снова работает.

Группы безопасности SFR, НЕРЖАВЕЮЩАЯ СТАЛЬ SFR, НЕРЖАВЕЮЩАЯ СТАЛЬ SFR и НЕРЖАВЕЮЩАЯ СТАЛЬ GSM 1 «соответствуют стандарту NF-EN 1487 и имеют право использовать знак NF (NF EN1487 NF-D 36401).

I Какую группу безопасности выбрать для какой воды качества ?

Жесткость воды во Франции выражается в концентрации по весовой степени жесткости.Один TH 1F (французская степень) эквивалентен 10 граммам известняка на кубический метр. Мягкая вода более агрессивна и, следовательно, более агрессивна, чем жесткая вода.
Жесткая вода оставляет более твердые накипи, которые забивают приборы и ухудшают водонепроницаемость оборудования. По этой причине съемный и сменный клапан является преимуществом.

Типы водонагревателей

Качество воды

малых емкостей на
или под раковиной макс.мощность 4 кВт

на вертикальной стойке
макс. мощность 10 кВт

вертикально на стене
макс. мощность
10 кВт

горизонтально на стене
макс. мощность
10 кВт

на горизонтальной стойке
макс. мощность
10 кВт

горизонтальный большой объем
макс.мощность
18 кВт

обычная
вода

SFR NA53M2
1/2 «
исх. 54310

SFR NA53M2 Угловой корпус 1/2 «
искусство. 2254311M2

SFR 3/4 «Стандартный
искусство.2252550

Угловой корпус SFR, седло из нержавеющей стали 3/4 «
искусство. 2252571

GSM 1 «угловой корпус
сиденье из нержавеющей стали арт. 2254555M2

жесткая
вода

SFR NA53M2
Седло из нержавеющей стали
1/2 «
искусство.2254312

SFR NA53M2 Седло из нержавеющей стали с угловым корпусом 1/2 «
искусство. 2254313M2

SFR PTFE 3/4 «
искусство. 2252560

Седло из нержавеющей стали SFR 3/4 «
искусство. 2252570

SFR Multi group 3/4 «седло из нержавеющей стали прямое / угловое, корпус
искусство.2252573M2

Угловой корпус SFR, седло из нержавеющей стали 3/4 «
искусство. 2252571

агрессивный
вода

Седло из нержавеющей стали SFR 3/4 «
искусство.2252570

SFR Multi group 3/4 «седло из нержавеющей стали прямое / угловое, корпус
искусство. 2252573M2

SFR Мультигруппа 3/4 «
сиденье из нержавеющей стали прямое / угловой корпус
искусство. 2252573M2

Отопительный бизнес в Нью-Йорке предлагает 5 лучших советов по безопасности котлов осенью и зимой

«Очень мало укусов, которые могут превзойти зимнюю стужу в Нью-Йорке», — сказал Майкл Петри, владелец Petri Plumbing & Heating.«Мы полагаемся на наши котлы, чтобы согреться, и важно, чтобы мы принимали своевременные меры, чтобы избежать преждевременных поломок и устранить такие опасности, как пожары и отравление угарным газом».

Petri Plumbing & Heating предлагает предпринять следующие шаги, прежде чем предположить, что котел безопасен для эксплуатации в этом году:

  1. Замена фильтров котла: Для поддержания оптимальной производительности, обеспечения эффективной работы и предотвращения таких опасностей, как пожары и поломки, фильтр следует регулярно менять в соответствии с рекомендациями производителя. Также рассмотрите возможность перехода на электростатические фильтры. Эти высокоэффективные фильтры не требуют замены, однако рекомендуется чистить их четыре раза в год.
  2. Очистить выхлопные трубы: Заблокированные дыхательные пути могут иметь разрушительные последствия, поскольку повышение давления в котле является основной причиной пожаров, взрывов и накопления угарного газа. Для обеспечения безопасности очистите дымоход и убедитесь, что все возможные препятствия, которые могут вызвать повышение давления, удалены. В случае сомнений обратитесь к профессионалу.
  3. Очистить комнату: Хотя во многих домах в Бруклине пространство ограничено, котельная — это всего лишь котельная. Котлы сильно нагреваются и нуждаются в циркуляции воздуха, чтобы поддерживать агрегат в надлежащем состоянии. Висящая одежда и ящики, хранящиеся в котельных, являются распространенной опасностью пожара, и их следует избегать. Держите легковоспламеняющиеся предметы на безопасном расстоянии от котла, чтобы защитить весь дом и обеспечить доступ профессионалов к агрегату при необходимости обслуживания.
  4. Проверка уровня воды: Проверка уровня воды в котле имеет важное значение для его производительности и безопасности.Если уровень воды низкий, это может повлиять на уровень давления и температуры. При обнаружении утечек обратитесь к специалисту по обслуживанию, чтобы исправить эти проблемы как можно скорее.
  5. Запланируйте ежегодную настройку: Визит специалиста поможет выявить потенциальные проблемы с котлом, прежде чем они могут перерасти в дорогостоящие поломки. Не только для душевного спокойствия, настройки обеспечивают эффективность при более низких счетах за отопление и часто требуются производителем для сохранения гарантии.

«Пропуск технического обслуживания котла увеличивает вероятность поломки агрегата позже, в очень холодные дни, когда система подвергается большей нагрузке», — сказал Петри.«Потеря тепла в середине зимы может привести к замерзанию и разрыву труб, что создает новый набор проблем. Мы бы предпочли, чтобы домовладельцы проявили инициативу и заранее подготовились к отопительному сезону, чем переносили бы любые трудности, когда наступит зима».

Чтобы запланировать ежегодную настройку котла или узнать больше об услугах, предоставляемых Petri Plumbing & Heating, посетите https://www.petriplumbing.com/ или позвоните по телефону 718-748-1254.

О компании Petri Plumbing & Heating, Inc.

Petri Plumbing & Heating, Inc.это семейный бизнес, обслуживающий Бруклин и Нью-Йорк. Основанная в 1906 году, компания предлагает 100-процентную гарантию на все услуги, предварительные цены, а также дружелюбных и знающих специалистов по обслуживанию для всех видов домашнего и коммерческого водопровода и отопления. Предлагаемые услуги включают ремонт и установку утечек в водопроводных и газовых трубах, установку арматуры, осмотр, ремонт котлов, установку водонагревателя, полную реконструкцию ванной комнаты, кухни, прачечной и подсобного помещения и многое другое.Петри также лицензирован и сертифицирован Green Plumbers USA, первым в Нью-Йорке, получившим это обозначение. Для получения дополнительной информации посетите сайт www.petriplumbing.com или позвоните по телефону 718-748-1254.

КОНТАКТЫ ДЛЯ СМИ:
Хизер Рипли
Ripley PR
865-977-1973
[адрес электронной почты защищен]

ИСТОЧНИК Petri Plumbing & Heating, Inc.

Ссылки по теме

https: //www.petriplumbing. com

Правила техники безопасности котла

Эта документация не заменяет владельцев
действующие в компании рабочие процедуры и инструкции по обеспечению безопасности.При эксплуатации следует соблюдать все обычные меры безопасности.
котлы, горелки и топливные системы. Проконсультируйтесь с владельцем завода
органы по эксплуатации и безопасности для получения полной информации. В
в дополнение к классифицированным опасностям, указанным в различных разделах
в данном руководстве есть общие категории типов, которые нуждаются в
акцент:

Инструкции производителя — Оборудование
следует соблюдать инструкции производителя.

Обучение — Сотрудники должны пройти обучение
безопасность до начала эксплуатации оборудования.Обучение в
безопасность должна быть непрерывным процессом с целью
обучение сотрудников тому, как распознавать и сохранять безопасность в своих
умы на протяжении всей своей карьеры. Программа тренировок должна быть
установлено и поддерживается.

Уборка номеров — Хорошая уборка
необходим для безопасности и хорошей работы установки. Плохая уборка
приводит к повышенной опасности. Чистый и аккуратный
окружающая среда будет способствовать безопасности.

Одежда и защитное снаряжение
Необходимо всегда носить подходящую одежду.Избегайте свободной одежды
и украшения. При необходимости необходимо надевать защитное снаряжение.
(например: каски, респираторы, беруши, очки, перчатки, средства безопасности
обувь и т. д.). Никогда не работайте с вращающимся оборудованием механически.
автоматические устройства или с электрическим и пневматическим управлением
компоненты управления, если направляющие, экраны или крышки не находятся в
место.

Горячие поверхности — Существует много горячих поверхностей
в зоне котла и даже неотапливаемые поверхности могут стать
неудобно тепло, поэтому сотрудники, особенно новые
сотрудники должны быть осведомлены об этих условиях.Огнеупорные и
изоляция обычно предусмотрена, чтобы встретить возвышенную поверхность
температуры в некоторых установках. Следует проявлять осторожность, чтобы
не допускать ожогов и других термических опасностей, когда находится рядом с котлом.
Никогда не входите в котел до тех пор, пока не пройдет достаточный период охлаждения.
соблюдены, и процедуры входа Владельца завершены.

Процедуры блокировки и маркировки — Каждый
на предприятии должна быть формализованная процедура блокировки и маркировки, которая
строго соблюдается.

Дистанционный запуск оборудования — Большая часть
оборудование на заводах запускается дистанционно и / или автоматически
без предупреждения; поэтому сотрудники должны быть внимательны и избегать
то оборудование, которое можно запустить удаленно. Если работа должна быть
выполняются на любом оборудовании, процедуры блокировки и маркировки должны быть
последовал. Прикрепите знаки к оборудованию, например, «» НЕ ЗАПУСКАЙТЕ
— МУЖЧИНЫ ЗА РАБОТОЙ ».
Прикрепить аналогичный знак на оборудовании.
панель управления.

Неожиданный шум — Внезапный и / или
неожиданный шум может заставить сотрудников непроизвольно двигаться.Такой
реакция может привести к травме. Меры предосторожности против этого жесткие
выносить, но опыт, вероятно, лучший учитель
предотвратить такие непреднамеренные реакции.

Нетрадиционные виды топлива — Иногда
нетрадиционные виды топлива необходимо сжигать в котлах. Когда это
сделано, особое внимание следует обратить на опасности, которые могут
результат. Тезисы могут быть от характеристик топлива, токсичного
химические вещества в топливе и токсичные химические вещества, производимые
горение.Лица, знающие об использовании таких
нетрадиционные виды топлива следует проконсультироваться по поводу проблем
что можно встретить. Из-за большого разнообразия и ограниченности
использование, такие виды топлива не рассматриваются в данном руководстве.

Опасность пожара и взрыва — А с огнем
котел использует горючее и потенциально
взрывчатое вещество. При приготовлении следует проявлять особую осторожность.
соединения топливных трубопроводов. Используйте правильную прокладку, болты, резьбу.
смазочные материалы и момент затяжки для предотвращения утечек.это
рекомендуется, чтобы сливной клапан и / или выпускной трубопровод были направлены к
безопасные места. Сальник клапана следует периодически подтягивать.
и программа тщательной проверки герметичности должна быть реализована как часть
Программа профилактического обслуживания владельца.

Опасность поражения электрическим током — потенциально
опасные напряжения существуют в шкафах управления и электрически
срабатывают элементы управления. Эти компоненты должны быть
обслуживается при отключении питания системы и только квалифицированным
электромонтажники или КИПиА.

Опасность при эксплуатации

Причина

Эффект

Профилактика

Масло
Обжиг

Низкий уровень топлива
температура (на оборудовании, работающем на мазуте, которое
требует нагрева перед сгоранием.)

Неисправность и / или
загрязненный нагревательный элемент. Настройка контроля температуры масла
слишком низко. Электроэнергия нагревателя отключена. Подача пара закрыта.
Взрыв.

Плохо
распыление. Грязный или дымный огонь. Выгрузка несгоревшего
масло в топке. Взрыв затяжки у камина. Огонь.
Повреждение котла. Материальный ущерб. Потеря жизни и / или
травмы персонала.

Проверить масло
температура периодически. Периодически проверяйте обогреватели.
Следуйте инструкциям производителя.

Высокий уровень топлива
температура

Неправильно
Настройка термостата. Регулирующий клапан пара застрял в открытом положении (пар
обогреватель). Контакты электропитания приварные закрытые
(электронагреватель). Взрыв.

Плохо
распыление. Газификация нефти. Неустойчивое пламя. Fireside
взрыв или затяжка. Огонь. Повреждение котла. Материальный ущерб.
Гибель людей и / или персонала

Проверить нагреватели
и периодически контролирует. Следуйте инструкциям производителя
инструкции.

Низкое распыление
давление воздуха или пара

Линия снабжения
клапаны не работают или открыты не полностью. Неправильный контроль
настройка клапана. Низкое давление питания. Взрыв.

Плохо
распыление.Грязный или задымленный огонь. Выгрузка несгоревшего
масло в печи. Взрыв или затяжка у камина. Огонь. Паровой котел
повреждать. Материальный ущерб. Потеря жизни и / или травмы
персонал.

Изолировать все
паропроводы. Периодически проверяйте правильность работы ловушки.
Следуйте инструкциям производителя.

Влажный пар
во время распыления.

Пар влажный из
источник. Паровая линия не изолирована. Конденсатоотводчики нет
работающий. Взрыв.

Плохо
распыление. Грязный или задымленный огонь. Искры в пламени.
Слив несгоревшего масла в топку. Взрыв у камина
или затяжка. Огонь. Повреждение котла. Материальный ущерб. Утрата
жизнь и / или травмы персонала.

Изолировать все
паропроводы.Периодически проверяйте правильность работы ловушки.
Следуйте инструкциям производителя.

Изношенные или
поврежден распылитель (пластина распылителя).

абразивный
материал в масле. Нормальный износ. Выход из строя
кончик горелки горячей печи.Взрыв.

Огонь.
Неполное или дымное сгорание. Вспышка назад.

Советы по проверке
регулярно. Для чистки наконечников используйте медные инструменты. Следовать
инструкции производителя. Замените прокладки, когда
чистка или замена насадок. Не используйте медные инструменты для
очистка деталей из нержавеющей стали.

Газ
Обжиг

Газовая линия
утечки.

чрезмерное
давление. Неправильно собранные соединения. Повреждение трубопроводов,
клапаны и арматура для подачи топлива. Протекающая прокладка.

Взрыв.
Огонь. Удушье.

Цветовой код
трубопровод. Соответствующая вентиляция. Сохраните все трубопроводы, клапаны и
фурнитура в хорошем ремонте. Перед установкой проверьте герметичность
оборудование в эксплуатации.Избегание использования труб для
поддерживая другое оборудование или идя дальше. Предупреждение
персонал o опасностей, поэтому они незамедлительно сообщают об утечках.
Убедитесь, что предохранительные устройства работают.

Сброс газа
клапан или сброс атмосферного воздуха.

чрезмерное
давление.Разрыв диафрагмы в регуляторах.

Нормальная вентиляция
увольнять.

Взрыв.
Огонь. Утрата жизни или травмы. Материальный ущерб. Труба все
предохранительные клапаны и вентиляционные отверстия до точки безопасного слива.

Газовая линия
ремонт.

Поврежденный трубопровод
или клапаны

Взрыв.
Огонь. Утрата жизни или травмы. Материальный ущерб.

Использование разрешено
методы продувки и заправки газопроводов. Следуйте NFPA
54.

Влажный газ.

Наличие
газовый дистиллят

Flameout и
повторное зажигание. Взрыв. Огонь. Утрата жизни или травмы.
Повреждение котла и имущества.

Следуйте NFPA 54
для системы подачи влажного газа.

Значительный
изменение рейтинга в БТЕ газа.

Несколько газов
источники с разной теплотворной способностью.

Плохо
горение. Взрыв. Огонь. Повреждение котла или имущества.
Утрата жизни или травмы.

Соответствующее
будильники. Используйте регуляторы горения, которые компенсируют БТЕ.
изменения.

Высокий газ
давление

Неисправный газ
регулятор давления

Обогащенное топливо
смесь. Взрыв у костра. Огонь. Потеря травмы. Паровой котел
или материальный ущерб.

Монитор для
работа регулятора. Проверьте работу и настройку
реле давления периодически. Отремонтировать или заменить дефектный
регуляторы и переключатели.

Пар
Утечки

Утечки пара

поврежден или
корродированные трубы и / или другие детали, работающие под давлением

Север горит.

Оставить все
стыки и трубы герметичны. Предупредить персонал об опасности
невидимость утечек перегретого пара.

Горячий
Летучая зола

Горячая летучая зола
скопления в дымоходах и коллекторах котлов.Летающий пепел
накапливается в дымоходах и камерах. Персонал вмешивается
летучая зола еще горячая. Летучая зола может сохранять тепло в течение
количество недель. Нет видимой разницы между горячим и
холодная летучая зола. «Зыбучие пески» действие летучей золы
когда наступили. Взрывное действие воды на лету
пепел.

Сильные ожоги
к ногам и другим частям тела, контактирующим
с горячей летучей золой. Перегрузка систем поддержки, вызывающая
отказ.

Предупреждения для
весь персонал относительно этой опасности. Разрешить достаточно
время охлаждения перед ходом по летучей золе. Удалите горячий
зольную пыль с осторожностью и подходящим оборудованием. Не распылять
вода на горячей летучей золе. Датчик температуры летучей золы перед
ходить по нему.

Пар
Взрыв

Неисправный
предохранительные клапаны.

Препятствие
между котлом и вентилем. Клапан поврежден или корродирован
(внутренний). Рычаг привязан. Препятствие на выходе клапана.

Не поднимается
чтобы сбросить избыточное давление. Окажите избыточное давление на
паровой котел. Разорвите котел. Вызвать смерть и / или
травмы персонала. Нанести материальный ущерб.

Заменить или
ремонт предохранительного клапана.Удалите препятствия. Периодически
испытательный клапан по коду ASME.

Неисправный
паровые манометры.

Сломан калибр.
Датчик не калибруется. Засорение линии от котла
рассчитать. Манометрический кран закрыт. Множественные манометры отсутствуют
соглашение.

Калибр нет
показывая правильное давление. Котел может быть под
чрезмерное давление. Не дает оператору знать о
истинные условия эксплуатации.

Калибровка
регулярно измеряйте. Заменить неисправные манометры. Осмотрите датчик
подключение и трубопровод к котлу на предмет блокировки и / или
закрытый кран.

Низкий уровень воды
уровень.

Неисправный низкий
отключение воды. Обойдено отключение по низкому уровню воды. Неправильная вода
процедура продувки колонки. Ограничение выравнивающих линий или
подключен. Манипуляции с контролем низкого уровня воды. Дефектный
система подачи котловой воды. Ошибка оператора. Неисправный или
неработающее измерительное стекло.

перегрет
поверхности котла. Разорвался котел. Потеря жизни и / или
травмы персонала.Материальный ущерб.

Проверить
периодическая работа системы питания котловой воды. Доказывать
периодическая работа по отсечке по низкому уровню воды. Используйте подходящую воду
процедуры продувки колонки. Обучите операторов котлов. Делать
не вмешиваться в контроль низкого уровня воды. Заменить дефектный низкий
контроль воды. Осмотрите уравнительную линию (особенно
нижняя строка).

Масштаб или
корродированные внутренние поверхности котла.

Плохо
процедуры обслуживания. Неадекватный осмотр. Неправильный
химическая очистка. Загрязненная котловая вода. Бедных
контроль питательной воды. Неправильная очистка воды.

Разорванный
паровой котел. Гибель людей и / или травмы персонала. Имущество
повреждать. Перегрев котла.

Правильный
техническое обслуживание.Регулярные проверки компетентным инспектором.
Вести журнал осмотра. Правильная очистка котловой воды.

Обойден
контролирует.

Неисправный
электропроводка. Манипуляции с элементами управления и электрическими
проводка.

Органы управления будут
не работает.Котел может взорваться. Может вызвать печь
взрыв. Потеря жизни. Материальный ущерб.

Проверить правильность
работа органов управления периодически. Правильная электрическая
неисправности проводки сразу. Не вмешивайтесь в органы управления.

Взлом
Органы управления

Умышленное
действия персонала.Недостаток знаний со стороны
персонал. Неадекватное обучение.

Неправильно
работа котла. Котел может взорваться. Может привести к
взрыв печи. Потеря жизни. Материальный ущерб.

Чтение и
следуйте инструкциям производителя. Запретить доступ с помощью
несанкционированный доступ к блокировке шкафа оборудования.
Правильно обучайте операторов.

Плохо
техническое обслуживание.

Не определено
политика и порядок обслуживания. Отсутствие интереса со стороны
владелец котла. Плохо или недостаточно обученный персонал.
Никто не возложил ответственность за техническое обслуживание.

Опасно для
персонал и имущество.Низкая операционная эффективность.
В конечном итоге высокие затраты на ремонт и замену. Бедных
операция.

Создать
определенная политика и порядок обслуживания. Назначать
ответственность за техническое обслуживание. Настаивайте на выполнении
функции обслуживания. Ведите журнал технического обслуживания.

Конденсат
взрыв танка.

Неправильно
вентилируемый бак. Вентиляционное отверстие слишком маленькое. Вентиляционное отверстие заблокировано. Замороженный
конденсат в ловушке.

Давление в баллоне
может превышать расчетное давление. Танк может взорваться. Утрата
жизнь. Материальный ущерб.

Устранить
ловушки в вентиляционной линии. Устраните ограничения в вентиляционной линии.
Вентиляционное отверстие должно быть полноразмерным (без клапанов).Вентиляционное отверстие для запуска
вертикально от бака.

Печь
Взрыв

Неадекватно
пилот / воспламенитель.

Низкий уровень газа
давление. Низкое давление масла. Неправильно расположен. Тоже
малая насадка. Забит отверстие. Неправильная заслонка выключения света
параметр.

Не воспламеняется
основное пламя. Отсроченное зажигание. Взрыв у костра.
Огонь. Повреждение котла. Утрата жизни и / или травмы.
Материальный ущерб.

Периодический пилот
техническое обслуживание.Правильно расположите пилота, периодический пилот
проверочный тест. Используйте процедуры серии NFPA 85.

С задержкой
зажигание.

Неадекватно
пилот / воспламенитель. Низкое давление топлива. Недостаточный расход топлива.
Чрезмерный расход воздуха. Низкая температура масла.Вода в топливе.

Fireside
взрыв. Огонь. Повреждение котла. Потеря жизни и / или
травмы персонала. Материальный ущерб.

Обеспечить
адекватный пилот. Правильное соотношение топлива / воздуха при зажигании
параметр. Избегайте чрезмерных попыток перезапуска. Обзор и
следуйте инструкциям производителя. Провести пилот
отложенный тест.

Недостаточно
Воздух для горения.

Отсутствие или
недостаточное количество отверстий для воздуха в котельной. Грязное горение
воздуходувка. Нагнетатель воздуха для горения работает слишком медленно или
скольжение. Неправильная установка соотношения топливо / воздух. Впускной вентилятор
засор. Засорение выпускной заслонки. Забит котел на газ
проход.

Плохо
горение. Отсроченное зажигание. Взрыв у костра. Утрата
жизни и / или травм персонала.Материальный ущерб. Огонь.
Повреждение котла. Повышенные выбросы.

Обеспечить
достаточное количество воздуха в котельную. Держите вентиляторы воздуха для горения
очистите и бегите с надлежащей скоростью. Периодически наблюдать
заслонки, входы и выходы воздуха, регуляторы горения
газовые каналы котла, каналы горячих дымовых газов, горячие дымовые газы
температура.

Взлом
контроль безопасности горения.

Умышленное
действия персонала. Незнание со стороны
персонал. Недостаточная подготовка операторов.

у камина
взрыв. Огонь. Гибель людей и / или травмы персонала.
Повреждение котла. Материальный ущерб.

Обзор и
следуйте инструкциям производителя. Запретить доступ с помощью
несанкционированный доступ персонала путем блокировки шкафов с оборудованием.Обучите операторов правильной процедуре технического обслуживания.

Руководство
работа органов управления безопасностью горения.

Умышленное
действия персонала.

Может вызвать
зажигание основного пламени в неподходящее время.Fireside
взрыв. Гибель людей или травмы персонала. Паровой котел
повреждать. Материальный ущерб. Огонь.

Не работать
управление безопасностью горения вручную. Просмотрите и следите
инструкции производителя. Обеспечьте соответствующее обучение
для операторов. Предотвратить доступ посторонних лиц
запиранием шкафов оборудования.

Утечка топлива
предохранительная запорная арматура.

Неисправный
клапан. Посторонний предмет под седлом клапана.

Топливо поступает в
котел. Неконтролируемое возгорание топлива. Fireside
взрыв. Гибель людей и / или травмы персонала.
Повреждение котла. Материальный ущерб. Огонь.

Контрольные клапаны
для правильной работы периодически. Заменить дефектный
клапаны.Проверьте герметичность и проверьте правильность работы клапанов.
периодически.

Взрывы

Чрезмерное
отрицательное давление.

Пламя погасло.
Вызванный разгон тягового вентилятора.

Оборудование
ущерб, повлекший за собой травмы персонала.

Обслуживание
правильная работа контрольной аппаратуры. Не обходить
аппаратура управления. Используйте процедуры NFPA 85G.

Техническое обслуживание

Оборудование
обслуживаются или ремонтируются.Неожиданный запуск
дистанционно управляемое оборудование. Движение оборудования.
Высвобождение электроэнергии. Сброс давления жидкости.

Оборудования нет
заблокирован, не помечен, не помещен в нулевой механический
состояние, или не помещено в состояние с нулевой энергией.

Физический
травма или смерть.

Разместите
оборудование, если состояние нулевой энергии или нулевое механическое состояние.Установите и соблюдайте процедуры блокировки и маркировки.
Обучить и предупредить персонал. Предупреждающие знаки. Использовать блокировку
устройства или стяжки для предотвращения перемещения оборудования.

Деятельность
связанные с уборкой.

Отказ
соблюдать правила техники безопасности при техническом обслуживании
уборка.

Потенциал
травмы или смерть персонала.

Наблюдать
инструкции по эксплуатации и обслуживанию для обслуживания
уборка. Соблюдайте все правила техники безопасности и нормальную
меры предосторожности. Обеспечьте безопасный доступ для
ремонтная уборка. Обеспечить персонал защитными
одежда и оборудование. Установите рутинную процедуру для
часто очищайте и удаляйте остатки (золу, сажу, шлак), чтобы
предотвратить чрезмерное накопление.Сообщать обо всех небезопасных
условия и / или небезопасные методы работы.

Вход в
замкнутое или замкнутое пространство (включая, но не ограничиваясь,
печь, барабаны, кожух, газоходы, каналы, дымоходы, бункеры,
бункеры, цистерны).

Чрезвычайно
опасная среда I.е. токсичный или легковоспламеняющийся кислород
недостаточная атмосфера, горячий материал, темнота. Временный
положения о внутреннем доступе.

Потенциал
опасность для жизни и здоровья.

Соблюдать все
правила техники безопасности и обычные меры предосторожности. Предоставлять
достаточная вентиляция для обеспечения качества свежего воздуха и
количество для поддержания здоровья и безопасности персонала.Тест на недостаток кислорода с кислородом полевого типа
анализаторы или другие подходящие устройства. Развивайте режим ожидания
планы и процедуры на случай чрезвычайных ситуаций. Сообщать обо всех небезопасных
условия и / или небезопасные методы работы. Работайте с партнером.
Проверить на токсичный или горючий газ. Обеспечьте свет до
вход в замкнутое пространство.

Кислород
дефицит

В замкнутом или
закрытые помещения

Потенциал
опасность для жизни или здоровья.

Обеспечить
достаточная вентиляция для обеспечения качества свежего воздуха и
количество для поддержания здоровья и безопасности персонала.
Используйте одобренные средства защиты органов дыхания. Тест на
дефицит кислорода с анализаторами кислорода полевого типа или
другие подходящие устройства. Соблюдайте все правила техники безопасности.
и обычные меры предосторожности. Сообщите обо всех небезопасных условиях
и / или небезопасные методы работы.

В воздухе
загрязняющие вещества, т.е. газы, пары, дым, пыль и туман.

Утечка.
Недостаточная вентиляция или вытяжка.

Потенциал
опасность для жизни и здоровья.

Эксплуатация
системы вентиляции и вытяжки.Одобрено носить
средства защиты органов дыхания. Носить защитные
одежда. Соблюдайте все правила техники безопасности и нормальную
меры предосторожности. Сообщите обо всех небезопасных условиях и / или
небезопасные методы работы.

Неожиданно
Запуск оборудования с дистанционным управлением

Открытие движения
оборудование

Охранников нет
установлены.

Телесные повреждения.
Расчленение.

Переустановить
охранники. Избегайте свободной одежды. Ограничьте длинные волосы.

Открытый вентилятор
лезвия.

Охранников нет
место.

Телесные повреждения.
Расчленение.

Переустановить
охранники.

Открытое движение
части сажеобдувок.

Охранников нет
место.

Травмированы или
потеряли пальцы. Телесное повреждение.

Переустановить
охранники. Избегайте свободной одежды. Ограничьте длинные волосы.

Затруднено
области.

Плохо
ведение домашнего хозяйства.

Потенциал
травмы персонала.

Обеспечьте сейф
средства доступа ко всему оборудованию и рабочим местам.
Поддерживайте все подъездные пути в чистом и безопасном состоянии.

Отсутствие доступа
к оборудованию.

Доступ запрещен
при условии.

Потенциал
травмы персонала.

Обеспечьте сейф
средства доступа ко всему оборудованию и рабочим местам.

Случайно
открытие дверцы доступа.

Отказ
задвижка или замок закрытой двери.

Потенциал
травмы персонала.

Болт или замок
все входные двери.

Электрооборудование

Открыто
электрическая проводка под напряжением.

Поврежден
изоляция или защитное покрытие.

Электрооборудование
шок, повлекший за собой смерть, травму или ожоги.

Будьте осторожны, чтобы
предотвратить повреждение изоляции. Отремонтировать поврежденную изоляцию.

Открыть
электрические коробки.

Отказ
крышки коробки.

Электрооборудование
шок, который может привести к смерти, травмам или ожогам.

Крышка ящиков.
Поручите персоналу держать коробки закрытыми.

Выключатель открывания
коробка без отключения питания.

Безопасность при повреждении
защелка, позволяющая открывать без выключения выключателя.

Электрооборудование
шок, который может привести к смерти, травмам или ожогам.

Техника безопасности при ремонте
ловить. Выключите переключатель перед открытием коробки. Не вмешивайтесь
с блокировками.

Работаем на
электрическое оборудование под напряжением.

Вторая сторона
замыкающий выключатель, который подает питание на оборудование.

Электрооборудование
шок, который может привести к смерти, травмам или ожогам.

Отслеживание блокировки
и процедуры маркировки.

Неправильное использование
инструментов и фонарей.

Отсутствие
заземление. Отрежьте групповой зубец. Использование двухпроводного удлинителя
шнуры. Незаземляющая «читерская» вилка (переходник
затыкать). Контакт тела с мокрой поверхностью. Повреждена изоляция.
Использование фонарей без ограждений.

Электрооборудование
шок, который может привести к смерти, травмам или ожогам.

Не обрезать
заземляющий штырь.Используйте только 3-проводные удлинители для тяжелых условий эксплуатации.
правильно заземлен. Штекер заземления «читер», если
использовал. Используйте переносные инструменты с двойной изоляцией. Используйте низкий
индикаторы неисправности напряжения или индикаторы, работающие от батареи. Делать
на свет установлен охранник.

Горючий
попадание пыли в электрооборудование.

Не хранится
закрытое пыленепроницаемое оборудование. Плохая уборка.

Смерть, ранение
или ожоги. Повреждение оборудования. Взрыв и / или пожар.

Держать пыль
доказательство оборудования закрыто. Практикуйте хорошее ведение домашнего хозяйства
процедуры. Обеспечьте правильную работу продувочного оборудования.

Пожар

Пожарная.

Взрыв.
Электрический или механический отказ. Неправильная работа
оборудование. Плохая уборка.

Потенциал
травмы или смерть персонала. Возможное оборудование или
материальный ущерб.

Эксплуатация
оборудование в соответствии с рекомендациями производителей
операционные процедуры.Провести рутинное оборудование
техническое обслуживание. Практикуйте хорошее ведение домашнего хозяйства. Сообщить обо всех
небезопасные условия и / или методы. Тренируйся и тренируйся
операторы аварийного пожаротушения и тушения
процедуры. Используйте системы противопожарной защиты.

Поставки угля
Пожар.

Самопроизвольно
горение.

Потенциал
травмы или смерть персонала. Возможное оборудование или
материальный ущерб.

Работать в
в соответствии с рекомендованными производителями эксплуатационными
процедуры. Практикуйте хорошее ведение домашнего хозяйства. Сообщать обо всех небезопасных
условия и / или небезопасные методы работы. Тренируйся и тренируйся
операторов по управлению аварийным пожаротушением и
процедуры пожаротушения.Используйте противопожарную защиту и / или
системы вставки. Правильная подача угля.

Пожар в горелке
палубе, заправочных станциях или других местах, прилегающих к
паровой котел.

Электрические или
отказ механического компонента. Утечки топлива.

Потенциал
травмы или смерть персонала.Возможное оборудование или
материальный ущерб.

Эксплуатация
оборудование в соответствии с рекомендациями производителей
процедуры. Найдите топливо, горючие материалы и
управление вдали от поверхностей котла. Сообщать обо всех небезопасных
условия и / или практики. Обучайте и бурильщиков в
порядок пожаротушения и аварийного пожаротушения, Использование
системы противопожарной защиты. Немедленно устраните утечки.

Влажный пар
во время распыления.

Пар влажный из
источник. Паровая линия не изолирована. Конденсатоотводчики нет
работающий. Взрыв.

Плохо
распыление. Грязный или задымленный огонь.Искры в пламени.
Слив несгоревшего масла в топку. Взрыв у камина
или затяжка. Огонь. Повреждение котла. Материальный ущерб. Утрата
жизни и / или травм персонала.

Изолировать все
паропроводы. Периодически проверяйте правильность работы ловушки.
Следуйте инструкциям производителя.

Изношенные или
поврежден распылитель.(пластина распылителя)

абразивный
материал в масле. Нормальный износ. Выход из строя
кончик горелки в горячей печи. Злоупотребление чаевыми. Взрыв.

Огонь.
Неполное или дымное сгорание. Вспышка назад.

Советы по проверке
регулярно. Для чистки наконечников используйте медные инструменты. Следовать
инструкции производителя. Замените прокладки, когда
чистка или замена насадок.Не используйте медные инструменты для
очистка деталей из нержавеющей стали.

% PDF-1.3
%
168 0 объект>
эндобдж

xref
168 81
0000000016 00000 н.
0000002311 00000 п.
0000001916 00000 н.
0000002395 00000 н.
0000002688 00000 н.
0000003417 00000 н.
0000003493 00000 н.
0000003570 00000 н.
0000003615 00000 н.
0000003662 00000 н.
0000003698 00000 н.
0000003744 00000 н.
0000003791 00000 н.
0000003837 00000 н.
0000003884 00000 н.
0000003931 00000 н.
0000021391 00000 п.
0000038342 00000 п.
0000055269 00000 п.
0000072382 00000 п.
0000089100 00000 н.
0000105790 00000 н.
0000106964 00000 н.
0000108139 00000 н.
0000108207 00000 н.
0000108400 00000 н.
0000108571 00000 н.
0000108763 00000 н.
0000108950 00000 н.
0000110120 00000 н.
0000111303 00000 н.
0000111378 00000 н.
0000128418 00000 н.
0000144284 00000 н.
0000156987 00000 н.
0000159656 00000 н.
0000159708 00000 н.
0000172775 00000 н.
0000185600 00000 н.
0000185791 00000 н.
0000186221 00000 н.
0000186488 00000 н.
0000186816 00000 н.
0000187250 00000 н.
0000187640 00000 н.
0000188483 00000 н.
0000201104 00000 н.
0000201297 00000 н.
0000204197 00000 н.
0000248507 00000 н.
0000248937 00000 н.
0000257719 00000 н.
0000265041 00000 н.
0000267182 00000 н.
0000268262 00000 н.
0000271471 00000 н.
0000273000 00000 н.
0000275516 00000 н.
0000276285 00000 н.
0000327367 00000 н.
0000328967 00000 н.
0000330366 00000 н.
0000331405 00000 н.
0000332509 00000 н.
0000348256 00000 н.
0000350948 00000 н.
0000352788 00000 н.
0000353852 00000 н.
0000354848 00000 н.
0000367059 00000 н.
0000369151 00000 п.
0000369997 00000 н.
0000374579 00000 п.
0000376394 00000 н.
0000378036 00000 н.
0000378227 00000 н.
0000397705 00000 н.
0000404203 00000 н.
0000447461 00000 н.
0000457766 00000 н.
0000458461 00000 п.
трейлер
] >>
startxref
0
%% EOF

170 0 obj> поток
xb«c`50X8c = `
fnzrMF = 3K ۝ _, [uM% L3 |

Комплект группы безопасности котла мощностью

Вт

Политика доставки

Стандартные заказы на сумму менее 50 фунтов стерлингов плюс НДС будут нести расходы на пересылку по почте и упаковку в размере 6 фунтов стерлингов плюс НДС за доставку в пределах континентальной части Великобритании.

Мы предлагаем бесплатную доставку для большинства заказов на сумму свыше 50 фунтов стерлингов плюс НДС * (с понедельника по пятницу)

* Дополнительные сборы за доставку могут применяться к стандартным посылкам, доставляемым в отдаленные места и оффшорные острова, эти местоположения включают (но не ограничиваются) Высокогорье и острова Великобритании, не материковая часть Великобритании, остров Уайт и Северная Ирландия. Пожалуйста, обратитесь к странице оформления заказа для получения списка затронутых почтовых индексов.

JTM Plumbing рада предложить услугу доставки на следующий рабочий день всех отправляемых посылок, при условии, что товары есть на складе.95% наших посылок, заказанных до 15:00, отправляются курьером для доставки на следующий рабочий день. Доставка в некоторые отдаленные районы может занять больше времени из-за ограничений / сроков курьерской службы.

Пожалуйста, позвоните по телефону, чтобы узнать о ценах на длинные перевозки в удаленную Великобританию и на все международные заказы до размещения вашего заказа, чтобы мы могли сообщить о дополнительных расходах.

Поскольку мы пользуемся услугами сторонних агентов доставки JTM Plumbing, мы не можем гарантировать, что все поставки будут доставлены на следующий рабочий день.JTM не несет ответственности за любую потерю дохода, упущенную выгоду, потерю рынков, потерю репутации, потерю клиентов, потерю возможности использования, потерю возможности, даже если мы знали, что такой ущерб или убыток могут возникнуть, или за любые косвенные, случайные, особые или косвенные убытки или убытки, независимо от того, возникли ли они.

Если вам нужна дополнительная информация о запасах, почтовых расходах, времени отправки или вариантах доставки и стоимости по времени, позвоните нам напрямую по телефону 01325 488588 или напишите по адресу электронной почты sales @ jtmplumbing.co.uk

Политика возврата

Ваше право на отмену

Вы имеете право расторгнуть договор в любое время в течение 14 дней после получения товара в соответствии с Положениями о потребительских договорах. Обратите внимание, что эта политика имеет некоторые ограничения, которые подробно описаны ниже и не распространяются на бизнес-клиентов.

Чтобы воспользоваться своим правом на отказ, вы должны письменно уведомить JTM Plumbing вручную, по почте или по электронной почте. Уведомления по телефону недостаточно.

За исключением случаев дефектных или неправильно описанных товаров, если вы воспользуетесь своим правом аннулирования после того, как товары были доставлены вам, вы будете нести ответственность за возврат товаров в JTM Plumbing за свой счет. Товар необходимо вернуть по адресу, указанному в бланке возврата. Вы должны принять разумные меры, чтобы убедиться, что товар не был поврежден или коробка каким-либо образом не испортилась во время или во время транспортировки. В случае дефектных или неправильно описанных товаров JTM Plumbing после получения уведомления либо заберет у вас товары, либо попросит вас вернуть товары по согласованной цене, за которую JTM Plumbing оплатит.

После того, как вы уведомите JTM Plumbing о расторжении контракта, JTM Plumbing вернет вам или повторно кредитует вас в течение 30 дней на любую сумму, которая была оплачена вами или списана с вашей кредитной карты за товары. Если вы оплатили дополнительные почтовые расходы для особых отправлений, они не будут возвращены только нашей стандартной стоимости доставки, если она была оплачена в качестве дополнения.

За исключением случая дефектных или неправильно описанных товаров, если вы не вернете товар должным образом, JTM Plumbing может взимать с вас сумму, не превышающую прямых затрат на возврат товара.

Вы не имеете права расторгнуть договор, если заказ предназначен для расходных материалов, которые по своему характеру не могут быть возвращены, за исключением случаев обнаружения неисправности, которая не могла быть обнаружена иначе, как путем распечатывания товара.

Если вам необходимо доставить товар, который вам больше не нужен, но товар уже доставлен нашим курьером, и вы отказываетесь от доставки, после возврата товара с помощью JTM Plumbing из вашего общего возмещения будет вычтено 6,00 фунтов стерлингов. Это связано с тем, что наши курьеры взимают плату за отказ.

Возврат

Мы знаем, что вы останетесь довольны покупками в JTM Plumbing. Однако в некоторых случаях вам может потребоваться вернуть нам товары.

Во всех случаях возврата, пожалуйста, сначала свяжитесь с нами. Вы должны получить «Номер заказа на возврат»

.

Предметы, поврежденные в пути

Если какие-либо стандартные предметы были повреждены при транспортировке, мы просим вас сообщить нам об этом в течение 7 рабочих дней (обратите внимание, что это 48 часов для наших бизнес-клиентов).Если при получении товар заметно поврежден, просто откажитесь от доставки. Товары должны быть возвращены в оригинальной упаковке вместе со всеми принадлежностями и документацией. После получения обратно на наш склад мы произведем замену или полностью вернем вам деньги с помощью вашего исходного метода оплаты и возместим вам разумные расходы на обратную доставку.

Товар неисправен по прибытии

Если ваши товары неисправны по прибытии, у вас есть 28 календарных дней, чтобы сообщить нам о неисправности (обратите внимание, что для наших бизнес-клиентов это 14 календарных дней).Товары должны быть возвращены в оригинальной упаковке вместе со всеми принадлежностями и документацией. После того, как мы проверим неисправность, мы произведем замену или полностью возместим вам деньги с помощью вашего исходного метода оплаты и возместим вам разумные расходы на обратную доставку. Мы проверяем возвращенные товары, и если наши технические специалисты обнаружат, что возвращенный товар не является дефектным, мы вернем его вам, в этом случае вы будете нести ответственность за возврат.

Элементы, неисправные в течение гарантийного срока

Если в какой-либо из ваших покупок возникнет неисправность и прошло более 28 календарных дней с момента получения, то при условии, что ваш товар находится в пределах гарантийного срока, вы имеете право на гарантийный ремонт.В некоторых случаях производители предоставляют специализированное полное обслуживание на месте и / или телефонную справочную службу для вашего удобства, которую мы рекомендуем вам использовать для быстрого устранения неисправности. Для бизнес-клиентов все гарантийные ремонты по истечении 28 дней с момента получения передаются непосредственно производителю (если не указано иное)

Если вы измените свое мнение

Если вы просто передумали в отношении любого заказанного товара и хотите его вернуть, то в соответствии с Положениями о потребительских договорах вы можете сделать это при условии, что вы сообщите нам о своем решении в течение 14 дней с момента получения.Товар нельзя использовать, и он должен быть «как новый» при возврате нам. После того, как вы проинформируете нас о своем желании вернуть товар в соответствии с Положениями о потребительских договорах, у вас будет еще 14 календарных дней с момента уведомления JTM об этом за ваш счет с момента доставки. Как только товар будет получен в JTM Plumbing, мы вернем вам полную стоимость товара, используя ваш первоначальный способ оплаты. Обратите внимание, что эта политика имеет некоторые ограничения и не распространяется на бизнес-клиентов (примером которых являются товары, которые изготавливаются на заказ).Если вы заплатили стандартную плату за доставку (для заказов до 50 фунтов стерлингов), она также будет возвращена, однако мы не возместим любые нестандартные расходы, которые вы могли запросить (например, доставка по времени)

Если вы хотите вернуть какие-либо предметы, выходящие за рамки стандартных Правил потребительских договоров, пожалуйста, свяжитесь с JTM для получения подробной информации. За пределами этого срока у нас могут быть применены сборы за пополнение запасов. Стандартные почтовые расходы на этом этапе не возвращаются.

Адрес для возврата:

JTM Plumbing Ltd

Блок 1 Hannah Court Business Park

Северный Фавердейл

Дарлингтон

DL3 0AW

Основы безопасности вашего котла

В каждой юрисдикции, будь то город, округ, штат, провинция или страна, есть набор законов или руководящих принципов, которым необходимо следовать для обеспечения безопасной эксплуатации сосудов под давлением.Во многих странах набор кодексов, разработанный Американским обществом инженеров-механиков (ASME), принят для единообразия и упрощения дальнейшего регулирования. Цель всех правил техники безопасности, законов и руководств — защитить работников и имущество от небезопасных условий, которые могут возникнуть во время эксплуатации сосуда под давлением. Важно проводить регулярные проверки безопасности, чтобы убедиться, что вы настроены не только на инспекцию, но и чтобы убедиться, что вы ведете безопасную работу.

Хотя для работы котла иногда требуются люди-операторы, и это обеспечивает определенный уровень осведомленности и защиты, защитное оборудование разработано как окончательная защита от катастроф.Когда вода превращается в пар, она увеличивается в размере в 1400 раз, что прекрасно в контролируемой среде правильно функционирующей котельной системы.

Однако, если возникает неисправность и в атмосферу выбрасывается большое количество воды под высоким давлением / высокой температурой, расширение этой воды до пара приводит к катастрофическим повреждениям. Защитное оборудование на котлах обеспечивает защиту от опасных условий, которые могут возникнуть.

Котлы и другое оборудование, работающее под давлением, предназначены для работы только при максимальном давлении и температуре, поэтому превышение расчетных условий может привести к преждевременному выходу из строя и небезопасной работе.Кроме того, система, к которой подключен котел, может быть рассчитана на более низкое давление, чем система котла, и, следовательно, работа на повышенных уровнях может представлять опасность для последующих систем и компонентов.

Не рискуйте! Всегда следите за тем, чтобы вы выполняли безопасную и надежную работу. Если вы считаете, что у вас может быть повреждено оборудование, свяжитесь с нами, прежде чем возникнут более серьезные проблемы.

Типы защитного оборудования котла

В этом разделе мы разберем различные типы защитного оборудования, которые имеют отношение к вашей работе.

Контроллеры горелки / устройства защиты от пламени

Контроллеры, которые обеспечивают правильную последовательность работы горелки, включая зажигание, контроль пламени, продувку, отключение, и обычно включают схемы пределов безопасности и рабочих пределов.

На большинстве котлов микропроцессорный контроллер является компонентом, контролирующим последовательность работы горелки. Эти контроллеры имеют схемы ограничения, встроенные в программу, которые проводят непрерывные проверки безопасности, чтобы контролировать связанные компоненты для обеспечения безопасной работы.

Ограничительные схемы различаются в зависимости от пределов повторного использования и пределов безопасности. Основное отличие состоит в том, что на самом деле требуется вмешательство оператора для подтверждения устранения неисправности, которая привела к срабатыванию ограничения. Эти устройства управляют горелкой и являются первой линией защиты от условий, которые могут вызвать непредвиденную работу или небезопасные условия.

Регуляторы давления или температуры

Набор контроллеров, используемых для управления давлением или температурой котла.В зависимости от типа работы горелки будут использоваться разные типы контроллеров.

В системе парового котла давление в котле поддерживается за счет мощности горелки. Поскольку для насыщенного пара температура и давление пропорциональны, чем больше добавляется тепла, тем выше будут температура и давление в бойлере. Регуляторы давления настроены на желаемое рабочее давление и автоматически регулируют горелку для создания ожидаемых условий. Обычно в регуляторах давления имеется резервирование для отключения всех систем в случае «высокого давления».”

Клапаны сброса давления

Тип предохранительного клапана, используемый для ограничения давления в системе и защиты от избыточного давления.

Эти устройства существуют для предотвращения избыточного давления в системе, будь то бойлер, бак, теплообменник, трубопровод или другой связанный компонент. Есть несколько типов предохранительных клапанов, которые различаются по принципу действия, а также по конкретному применению, но причины для установки все те же — защита системы.

В зависимости от местной юрисдикции эти предохранительные клапаны следует регулярно проверять, чтобы продемонстрировать функциональность и точность настроек. Только сертифицированная компания может производить настройку и тестирование этих клапанов.

Отсечка при низком уровне воды и вспомогательная отсечка при низком уровне воды

Устройство безопасности, используемое для защиты оборудования от опасностей, связанных с низким уровнем воды. Обычно, когда используются два «LWCO», первый будет управлять потоком подпиточной воды в оборудование, а второй будет иметь ручной сброс, связанный с контуром ограничения безопасности контроллера горелки.

Существует два основных типа устройств LWCO: зонд / электрод и поплавок.

Есть две основные функции, которые выполняются устройствами LWCO:

  1. Контроль уровня : Может выполняться с любым типом, но обычно выполняется с помощью поплавкового типа LWCO, который имеет автоматический сброс. Поплавковые контакты подключаются к системе подачи питательной воды (либо клапан питательной воды, либо двигатель насоса питательной воды) и регулируют поток воды в котел.
  2. Отсечка подачи топлива : Может выполняться с любым типом, но включает ручной сброс, который требует вмешательства оператора для отмены этого состояния отказа.Эта функция отключает горелку и выводит котел из строя до тех пор, пока состояние не будет исправлено.

В системе, использующей два LWCO (первичный и вспомогательный), первый контролирует уровень, а второй является предохранительной блокировкой для горелки. По этой причине вспомогательный LWCO установлен на более низкий уровень, чем основной LWCO.

В общем, котлы, хотя и очень безопасны в нормальных условиях, могут быть опасными без надлежащего оборудования и протоколов безопасности. Понимание назначения различных типов защитного оборудования, а также их правильная установка и техническое обслуживание имеют решающее значение для безопасности ваших рабочих и долгосрочного здоровья вашего котла.

Что это такое, как они работают и чем могут помочь дроны

Инспекции котлов имеют решающее значение для любой отрасли, в которой используются промышленные котлы. Узнайте, как компании это делают и какую выгоду они могут получить от использования дронов.

Инспекции котлов имеют решающее значение для любой отрасли, которая использует промышленные котлы в рамках своей регулярной работы.

Котлы

работают в условиях экстремального давления и резких колебаний температуры, часто колебания температуры достигают сотен градусов по Фаренгейту.

Без периодических проверок неисправность в котле может остаться незамеченной. Со временем эта небольшая, необнаруженная проблема усугубится и может, в худшем случае, привести к катастрофическому отказу, который может вызвать взрыв, ранение или даже смерть тех, кто работает поблизости.

Осмотр котла

помогает предотвратить катастрофические отказы, выявляя и отслеживая дефекты, чтобы можно было соблюдать надлежащие процедуры обслуживания.

Это руководство по проверке котлов охватывает основы того, что такое котел и что он делает, что происходит во время проверки котла, и как отрасли, использующие котлы, могут получить выгоду от использования беспилотного летательного аппарата для своих проверок.

Вот список тем, которые мы рассмотрим в этой статье, чтобы помочь вам найти нужную информацию:

Основы проверки котлов — что такое котлы, для чего они нужны и в каких отраслях они используются

Прежде чем мы подробнее рассмотрим, как проводятся проверки котлов, давайте начнем с самого начала и ответим на некоторые основные вопросы о котлах.

Что такое бойлер?

Котел — это закрытый сосуд, предназначенный для производства горячей воды или пара.Затем этот пар используется в качестве источника энергии для различных целей (см. Некоторые примеры в следующем разделе).

Обычно для создания пара в котле уголь, нефть или газ преобразуются в тепло путем сжигания. Затем это тепло передается воде, содержащейся в бойлере, и по мере нагревания она превращается в пар.

Что компании делают с паром, производимым котлом?

Пар, производимый котлом, используется как источник энергии для различных нужд, в том числе:

  • Производство электроэнергии .Пар может использоваться для питания компонентов в различных объектах, таких как насосы, воздуходувки или турбины для выработки электроэнергии.
  • Производство . Электроэнергия с паровым приводом может помочь компании в производстве продукта, обеспечивая электроэнергию, высокую температуру, необходимую для производства, или стерилизацию.
  • Климат-контроль . Пар также может использоваться для питания переменного тока. и нагревательные элементы, чтобы поддерживать температуру, необходимую для оборудования, или создавать комфортные рабочие условия для сотрудников.
Как работает промышленный котел?

Котлы предназначены для передачи максимального количества тепла от горения воде в котле за счет теплопроводности, конвекции и излучения.

Чем эффективнее этот процесс, тем больше будет экономия для компании.

Но котлы не просто нагревают воду для производства пара. Условия внутри котла также оптимизированы для повышения температуры кипения воды за счет повышения давления.Это работает так же в скороварке, где герметичное уплотнение сокращает время, необходимое для кипячения воды или приготовления в целом.

Благодаря сочетанию давления, эффективного источника топлива и эффективного механизма передачи тепла воде котлы могут вырабатывать огромное количество энергии в виде пара.

Котлы используют различные виды топлива для производства тепла и, таким образом, производства пара:

  • Уголь . Это обычный источник топлива для котлов
  • .

  • Газ .Газ означает пропан или природный газ
  • Масло . Масло относится к бензину или жидкостям на нефтяной основе
  • Древесная щепа или пеллеты . Только котлы, работающие на биомассе, могут использовать древесные гранулы в качестве топлива.
Какие бывают типы котлов?

Есть много разных типов котлов. Разница между ними связана с тем, как тепло передается воде или через нее, чтобы превратить ее в пар.

Вот некоторые из наиболее распространенных типов котлов:

  • Котел пожаротрубный . В жаротрубном котле топливо сжигается внутри топки, а затем выделяемое тепло передается по трубам через воду в резервуаре для образования пара. Жаротрубные котлы — один из самых дешевых типов котлов, поскольку их конструкция и конструкция довольно просты. По той же причине они обычно ограничиваются применениями при низком и среднем давлении, поскольку их оболочка недостаточно толстая для более высоких давлений.
  • Котел-утилизатор . Котлы-утилизаторы используются в целлюлозно-бумажной промышленности.Они сжигают черный щелок (побочный продукт варки целлюлозы) и извлекают неорганические элементы для получения перегретого пара.
  • Водотрубные котлы . Водотрубные котлы похожи на жаротрубные котлы, но в водотрубных котлах водяные трубы нагреваются внутри печи для создания пара вместо нагрева дымовых труб, которые затем передают тепло воде внутри резервуара. Водотрубные котлы более эффективны, чем жаротрубные, но также более сложные и, следовательно, более дорогие.
  • Котел на биомассе .Котлы на биомассе похожи на газовые котлы, за исключением того, что они используют биотопливо, такое как древесная щепа, древесные гранулы, бревна или другие формы биомассы для производства тепла вместо использования ископаемого топлива.
В каких отраслях используются котлы?

Некоторые из крупнейших отраслей промышленности, которые используют котлы в своей работе, — это нефть и газ, электроэнергетика, химическая промышленность и сталь.

Но котлы играют важную роль в повседневной работе нескольких других отраслей промышленности. Вот некоторые из них:

  • Алкогольные заводы
  • Цемент
  • Удобрения
  • Краска
  • Фармацевтические препараты
  • Фанера
  • Целлюлоза и бумага
  • Резина
  • Сахар
  • Текстиль

Что проверяется при осмотре котла?

Поскольку котлы подвержены резким колебаниям температуры и экстремальному давлению, они должны быть невероятно прочными.

Промышленные котлы часто изготавливаются путем сварки толстых стальных пластин, которые, как правило, могут выдерживать высокое давление, оказываемое на них.

Но эти пластины со временем могут треснуть и деформироваться, поэтому так важны надлежащие процедуры обслуживания. Если проблема остается незамеченной слишком долго, котел может внезапно взорваться с силой, эквивалентной взрыву бомбы.

Вот почему безопасность является первоочередной задачей при проведении осмотров котла.

Еще одна проблема — сохранение долговечности котла.Даже если катастрофа не является неизбежной, сохранение дефекта без обслуживания может привести к сокращению срока службы актива, что приведет к увеличению затрат для компании.

Как часто проводятся проверки котла?

Большинство законов и руководств страховых компаний рекомендуют ежегодный осмотр котлов. Этот осмотр будет представлять собой тщательный внутренний и внешний осмотр с холодным котлом и без давления.

Однако некоторые организации рекомендуют проводить дополнительный внешний осмотр в середине года, когда котел находится под давлением.

Исследования показали, что увеличение частоты проверок котлов может привести к увеличению срока службы активов и снижению выбросов парниковых газов, но компании должны сопоставить эти преимущества со стоимостью проведения дополнительных проверок.

Кто проводит проверки котлов?

Осмотр котла проводится обученными и сертифицированными техническими специалистами

специалистов по обследованию котлов. Учитывая высокую степень специализации, требуемую для проверки котлов, компании обычно заказывают этот вид работ вместо того, чтобы нанимать кого-то из своих сотрудников.

[Ссылки по теме: Инсорсинг против аутсорсинга вашей промышленной инспекционной программы дронов ]

Нормативные требования к проверкам котлов

Поскольку котлы могут быть чрезвычайно опасными при неправильном обслуживании, процессы их проверки являются строгими и требуются по закону в большинстве стран.

Американское общество инженеров-механиков (ASME) разработало стандарты и нормы для установки котлов, а Американский институт нефти (API) разработал стандарты для инспекций котлов, которым соблюдаются во всем мире.

Одним из аспектов этих требований является то, что инспекции должны проводиться сертифицированным инспектором, обычно в присутствии представителя официального инспекционного органа.

[См. Также: Можно ли использовать дрон в качестве инструмента официальной проверки? ]

Официальные инспекционные органы — это независимые компании, которые были одобрены организациями по стандартизации, такими как API или ASME, для подтверждения того, была ли инспекция проведена в соответствии с соответствующими правилами.

Например, для того, чтобы компания могла провести проверку API 510, она должна использовать инспектора, который сертифицирован API для проверки API 510, а также должен нанять представителя официального проверяющего органа для проверки того, что проверка была проведена в пределах требования стандартов API.

Хотите узнать больше о стандартах проверки котлов? Вот обзоры двух наиболее актуальных стандартов API:

Что проверяется при осмотре котла?

При осмотре котла у инспекторов есть определенный список предметов, которые необходимо визуально осмотреть как внутри, так и снаружи.

Целью как внешнего, так и внутреннего осмотра является визуальный осмотр каждой части котла с целью выявления потенциальных проблем, которые могут потребовать обслуживания.

В то время как внешний осмотр прост и не требует какой-либо специальной подготовки, кроме проверки того, что котел остыл и не находится под давлением, внутренние проверки котла могут быть затруднены из-за ограничений доступа к различным частям котла.

При ручной внутренней проверке котла инспектор должен физически войти в котел, что требует от компании строительства строительных лесов, на которых инспектор сможет стоять во время проверки.После завершения проверки строительные леса должны быть сняты после проверки.

Требование строительных лесов может увеличить время простоя, необходимое для проверки, на несколько дней и часто может стоить от тысяч до десятков тысяч долларов на строительство и демонтаж строительных лесов.

Элементы внешнего осмотра котла
  • Состояние котельной . В рамках проверки котла инспекторы обычно проверяют комнату, в которой установлен котел, чтобы убедиться в отсутствии легковоспламеняющихся обломков или других препятствий, которые могут представлять угрозу безопасности.
  • Заводская табличка . Инспекторы часто начинают свою работу с паспортной таблички, где они могут узнать тип котла, время изготовления котла, максимальное допустимое давление в котле и типы органов управления, необходимых для котла в соответствии с производственным кодом ASME и NBIC ( Инспекционный кодекс Национального совета).
  • Клапан предохранительный . С точки зрения безопасности, предохранительный клапан, возможно, является наиболее важной частью котла и будет важным устройством, которое необходимо проверить во время осмотра котла.Если в котле возникнет проблема, предохранительный клапан (также называемый предохранительным клапаном) поможет предотвратить избыточное давление, которое может привести к взрыву.
  • Контрольно-предохранительные устройства . Также большое значение для безопасности имеют управляющие устройства безопасности. Примеры включают топливную рампу, аварийный выключатель и рабочий выключатель. Все эти устройства необходимо визуально осмотреть во время типовой проверки котла, чтобы гарантировать дальнейшее безопасное использование котла.
  • Трубопровод .Трубопровод котельной используется для подачи воды и топлива в котел и из него. Состояние трубопровода необходимо проверять во время любой проверки котла, чтобы убедиться, что он по-прежнему находится в хорошем состоянии, а также для того, чтобы убедиться, что это правильный тип труб для того, как они используются, в соответствии со стандартами ASME. Также необходимо проверить соединения дымовых труб, чтобы убедиться, что окись углерода выводится должным образом, а не накапливается в котельной.
  • Свежий воздух для горения .Горелки внутри котла должны получать правильное соотношение топлива и воздуха, поэтому инспекторы будут проверять требования к воздуху для горения котла во время осмотра, чтобы убедиться, что воздушный канал открыт и обеспечивает достаточное количество свежего воздуха для правильной работы котла.
Элементы внутреннего осмотра котла
  • Стены и поверхности . Все внутренние стены и поверхности проверяются на предмет каких-либо признаков утечек, коррозии, перегрева или других структурных проблем внутри котла.
  • Прибрежные зоны . Осматриваются все участки воды со стороны котла, включая продувку, водяные соединения и паровые участки.
  • Условия у костра . Внутри котла проверяются все условия возгорания, включая пароперегреватели, деаэраторы и экономайзеры.

Пять преимуществ использования дронов для проверки котлов

Использование дрона вместо человека для сбора визуальных данных при осмотре котла дает несколько преимуществ, самыми большими из которых являются безопасность и экономия.

Но вы не можете использовать любой дрон для проверки котла.

Котлы

представляют собой множество проблем для полетов, поскольку пространство внутри них тесное и полно объектов, которые могут ударить лезвия дрона, что сразу же привело бы к падению обычного дрона.

Кроме того, для сбора полезных визуальных данных дрон должен быть стабилизирован во время полета и иметь источник света, который может позволить инспекторам понять глубину осматриваемых предметов на стене или потолке, таких как точечная коррозия, бороздки и т. Д. или сварные швы.

Дроны

Flyability разработаны специально для инспекций в замкнутых пространствах, таких как котлы, и помогают решать все эти проблемы. Elios 1 и Elios 2 от Flyability находятся внутри клетки, что позволяет дрону столкнуться и продолжить полет, что делает их уникальными для проверки котлов.

Беспилотный летательный аппарат, выходящий из котла после визуального осмотра

Вот список всех пяти способов, которыми компании могут извлечь выгоду, используя дрон для проверки котлов вместо человека:

1.Безопасность

Отправка беспилотника в замкнутое пространство вместо инспектора защищает людей от потенциально опасных сценариев, повышая общую безопасность для тех, кто участвует в процессе проверки котла.

2. Экономия

Использование дрона вместо человека для сбора визуальных данных внутри котла может значительно снизить стоимость проверки, в некоторых случаях на 90% и более.

Эта экономия достигается в первую очередь за счет отсутствия необходимости строить и демонтировать строительные леса, а также за счет сокращения времени обслуживания котла в результате того, что не нужно ждать, пока строительные леса будут построены и сняты.

3. Доступ

Используя дрон, предназначенный только для осмотра помещений, такой как Elios 2, инспекторы могут вблизи рассмотреть горелки, трубы и другие части котла, к которым обычно трудно получить доступ во время осмотра вручную.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
