Размеры алюминиевых радиаторов отопления: объем секции, высота

Алюминий — лёгкий материал, который широко применяется.

Кроме прочего, из него делают батареи отопления.

В их создании очень важен расчёт характеристик.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Влияние размера алюминиевого радиатора отопления

Батареи из алюминия делают в широком диапазоне габаритов. Длина оказывает первоочередное влияние на мощность.

Соответственно, для достижения необходимого обогрева нужно увеличить количество секций. Общая протяжённость батареи зависит от расчётов.

Глубина и высота также изменяют показатели, поскольку затрагивают объём. В отличие от длины, эти два значения — вариативные, благодаря чему существует множество различных моделей.

Следующий показатель — межосевое расстояние. Оно отвечает за скорость прогрева радиаторов, поскольку означает промежуток между трубами подачи и обратки.

На работоспособность также влияет способ изготовления:

1. Отлив из металла повышает прочность и долговечность прибора. В этом случае каждая секция — цельная единица, из которых собирают устройство. Это делают в определённой последовательности: сначала сваривают верхние части, затем нижние.
2. Экструзионный способ предусматривает продавливание нагретого алюминия через решетчатую пластину из металла. Благодаря этому получается профиль заданной формы, который разделяют на части и собирают в радиатор.

   Внимание! Подобные отопительные приборы редко встречаются, а изготавливаются, обычно, на

Размеры радиаторов отопления: требования, терминология, стандарты

Содержание статьи:

Целесообразные размеры радиаторов отопления определяются в первую очередь не внешним видом, а влиянием габаритов на теплоотдачу. Также эти параметры и расположение нагревательных элементов в пространстве комнаты определяют, насколько равномерно будет распределяться тепло.

Требования к выбору радиаторов

Перед покупкой необходимо произвести все расчеты, затем подбирать размер радиатора

Выбирая размеры батарей отопления для размещения под окном, полагается отталкиваться от значений ширины оконного проема и предполагаемой дистанции краев элементов до подоконника и поверхности пола. Перед отправлением в магазин надлежит произвести все необходимые измерения и ориентироваться на них при рассмотрении вариантов. Стандартный показатель ширины проема – 110-120 см. Размер приобретаемой батареи должен составлять не менее 70-75%  от данного значения. Если речь идет о секционном устройстве из алюминия, потребуется радиатор из 10-12 элементов (ширина одного обычно составляет около 8 см).

При выборе размеров радиаторов надо принимать во внимание высоту расположения подоконника. Между ним и верхним краем радиаторных элементов должно быть расстояние в 6-12 см. Высота монтажа отопительных приборов над полом должна быть не менее 8 см. В этом случае достигается отдача тепла, максимально соответствующая заявленной изготовителем.

Также в условиях частного сектора большое значение имеет объем помещающейся в секцию жидкости. Если в многоквартирных домах, жильцы которых пользуются централизованным отоплением, данный параметр не играет роли, то при использовании собственной системы она нужна для расчета объема, когда требуется выяснить эффективность насоса или котла.

Важнейшим показателем при выборе отопительного оборудования является тепловая мощность. Далеко не всегда целесообразно выбирать высокомощные варианты. В жилищах с качественной теплоизоляцией достаточно модели со средним значением данного параметра.

Поскольку площадь поверхности радиатора влияет на равномерность теплоотдачи, лучше выбрать большее число секций, обладающих средней мощностью, чем меньшее с высокой. Это обеспечит отсутствие зон холода и оседания конденсата на оконном стекле.

Терминология

Основными параметрами выбора являются ширина и высота радиатора

В документации, рассматривающей размеры отопительных радиаторов, часто говорится о межцентровом расстоянии. Данный параметр обозначает длину промежутка от центральной точки одного соединительного отверстия до аналогичного места другого. Иногда эту величину называют межосевым или межниппельным расстоянием. Если трубопроводы, запитывающие радиатор, находятся в рабочей кондиции и менять их не планируется, приобретаемый новый обогреватель должен иметь такой же межцентровой показатель, как у старого, чтобы не пришлось вносить изменения в подводку. Иногда названия моделей – как российского, так и зарубежного производства – содержат трехзначные цифры. Они обозначают данный параметр в миллиметрах (к примеру, Modern 500).

Линейные габариты включают в себя:

• монтажную высоту радиатора – ее нужно подбирать так, чтобы обеспечить нужные дистанции до подоконника и пола;
• глубину;
• ширину – для моделей с секционной конструкцией она, как и предыдущий параметр, также относится к размерам элементов, но если глубина радиатора и отдельных его секций одинакова, для вычисления общей ширины нужно перемножить показатель отдельной единицы на их число и прибавить приблизительно 1-2 см, приходящиеся на герметизирующие прокладки.

Зная линейные параметры радиатора, можно приобрести для него защитный экран. При монтаже напольных плоских вариантов габариты важны для подбора подходящих составляющих отопительной системы.

Стандартная высота радиаторов

При замене чугунных батарей учитывают высоту подводки над уровнем пола

Когда рассматривается высота типовой батареи отопления, подразумевается межцентровой показатель в 50 см. Распознать такие модели можно по цифре 500 в названии. За ориентир их берут, потому что таким значением высоты обладали советские радиаторы-гармошки из чугуна. Толстостенные изделия из этого материала очень долговечны – во многих домах они успешно выполняют свои функции по сей день. Чтобы избежать переделок имеющейся системы, потребители стараются найти батареи с идентичными значимыми габаритами. Подходящие по межцентровому расстоянию модели производятся из разных материалов.

Чугун

Представленные на рынке чугунные модели выпускаются в широком диапазоне параметров. Гармошка в 50 см распознается по буквам МС и двух- или трехзначному числу, обозначающему здесь не межосевую длину, а глубину изделия. Она варьируется от 85 до 140 мм. Ширина изменяется от одной модели к другой и принимает разные значения у изготовителей одной модели: например, МС-140 выпускается в исполнениях в 108 и 93 мм.

Помимо гармошки, межосевые 50 см бывают и у других изделий, например, секционного строения. Некоторые из них оборудованы ножками. Есть модели, у которых глубину не обозначают из-за расширенной книзу формы.

Алюминий

Самые тонкие радиаторы, глубиной 5 см, выпускает фирма Термал

Размеры алюминиевых радиаторов характеризуются большей стандартизированностью. Здесь можно обозначить средние значения. Если речь идет о размерах алюминиевых радиаторов отопления с межосевым параметром в 50 см, типовая высота секции будет варьироваться в диапазоне 57-58,5 см. Ширина обычно равна 8 см. Глубина более вариабельна – есть уплощенные варианты (например, отечественный «Термал» с показателем в 5,2 см), но у большинства она находится в пределах интервала от 8 до 10 см.

Среди биметаллических радиаторов плоские модели не встречаются. Большой вариабельностью значений линейные параметры этих продуктов тоже не обладают. Ширина одной секции биметаллического радиатора равна 8-8,7 см, высота – 56,5-57,5 см, глубина – 8-9,5 см. Низкие модели из биметалла – случай редкий. Минимальная высота – 20 см.

Сталь

Изделия из стали реже остальных производятся с межосевым параметром, соответствующим стандартной гармошке. Однако такая продукция на рынке встречается даже у зарубежных производителей. Бренд Kermi спроектировал стальную модель панельного строения специально для использования в качестве замены старых чугунных радиаторов. Отечественная фирма «Конрад» тоже выпускает батареи под данную задачу – РСВ-1. Существуют образцы подходящих размеров с трубчатым строением. Но обычно в качестве ключевого параметра у них указывают суммарную монтажную высоту в расчете на подключение снизу.

Высокие и узкие радиаторы

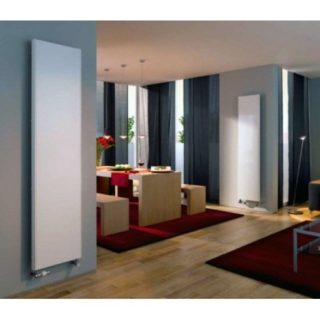

Самые высокие батареи высотой 2 м выпускает фирма Verteo Plan

Отопительные агрегаты подобного вида привлекают потребителей тем, что вносят элемент необычности в интерьер. Хотя в большинстве случаев модель большой высоты не получится разместить под подоконником, сама по себе она смотрится нестандартно и предоставляет простор для дизайнерских решений. Радиатор можно покрасить, совместить с полкой или тумбой. Главное – не располагать поблизости от него материалы, выделяющие токсичные испарения при нагреве, и ответственно подходить к выбору красящего состава.

Из некоторых металлов вытянутые батареи практически не производят. Здесь следует упомянуть чугун, модели из которого по высоте не превосходят метра. Еще ниже биметаллические товары – здесь пиковая величина примерно равна 86 см. Большинство распространенных высоких агрегатов производятся из стали. Это могут быть варианты трубчатой конструкции и панельные образцы. У некоторых из них высота может превышать 2 метра (например, Verteo Plan). Такие модели рассчитаны на подсоединение с нижней стороны. У панельных вариантов встречается как ровная, так и профилированная поверхность. Многие производители данного вида оборудования предоставляют услуги по изготовлению радиаторов по частному заказу.

Низкие и плоские радиаторы

Чугунная модель с межосевым расстоянием менее 40 см

Низкими принято считать модели, которые имеют межосевой показатель меньше 40 см. Этот сегмент отличается большим разнообразием изделий, так как миниатюрные батареи производятся из разных материалов. Среди российских покупателей они пользуются не столь большим спросом, так как радиатор не получится поставить на замену гармошке без внесения затратных модификаций в конструкцию отопительной системы.

Среди чугунной продукции сверхминиатюрные модели не встречаются. Крайний вариант – радиатор фирмы Bolton с межосевым замером в 220 мм и монтажной высотой 33 см. У других небольших приборов из чугуна данные параметры находятся в районе 300-350 мм и 35-40 см соответственно.

У устройств из алюминия минимальное межосевое значение равно 200 мм. Вариантов такого размера на рынке много. Можно вспомнить фирмы Global, Sira и отечественную «Рифар». Эти же фирмы производят низкие модели из биметалла (с высотой в районе 25 см). Несколько более крупные алюминиевые модели (300-400 мм) встречаются у любого производителя, выпускающего отопительные приборы. Миниатюрные, но мощные и дорогостоящие батареи из меди или ее сплава с алюминием обычно имеют высоту 20-22 см, но встречаются экземпляры, выходящие за рамки категории низких.

Миниатюрные неплоские радиаторы изготавливаются из стали компанией Purmo. Сюда относятся две панельные модели, имеющие межосевое расстояние в 15 см. Такой же или чуть больший (на 1-3 см) показатель у ряда трубчатых изделий. И все же у большинства стальных батарей значение этой величины превышает 25 см. На рынке можно встретить невысокие, но длинные конструкции (до 2 метров в длину).

Самые низкие алюминиевые радиаторы

В некоторых условиях размещение даже миниатюрного радиатора в помещении нецелесообразно и противоречит нормам безопасности. В качестве примера можно привести коридоры путей эвакуации – в них не положено монтировать приборы, выходящие за поверхность стены, на высоте менее 2 метров. Для подобных случаев, а также для экономии места в помещении выходом станет конвектор, который встраивается в структуру пола. Такое устройство можно назвать самым низким радиатором. Они выпускаются в большом диапазоне мощностных значений. Их используют как единственный источник обогрева или в дополнение к другому способу. Также конвекторы устанавливают для обогрева сплошного остекления.

Есть случаи, когда критическим (в отношении минимизации) параметром становится глубина, а не высота. Тогда полагается рассмотреть сегмент плоских моделей. Биметаллические и чугунные образцы в этом случае не подходят из-за большой глубины. Российский вариант из алюминия – продукция фирмы «Златоуст» с показателем в 52 мм. Производятся модели для замены гармошки и низкие с межосевым расстоянием в 30 см. У них высокая тепловая мощность. Подойдут и панельные батареи глубиной 6 см.

Выбор модели с подходящими габаритами производится с учетом внутренней планировки и назначения помещения и конфигурации имеющейся системы отопления. Бывают случаи, когда целесообразно подобрать радиатор с наименьшим показателем высоты или глубины.

стандартные, высокие, низкие, их межосевое расстояние

Проектирование систем отопления — непростое занятие. Много нужно учесть нюансов: даже выбор размера радиатора требует определенных знаний.

Какими должны быть размеры радиаторов

Выбор габаритов отопительных приборов основывается далеко не на эстетических соображениях. Главную роль тут играет теплоотдача. Особенно это справедливо, если подбирается модель для установки под окном. Нужно так подобрать модель, чтобы соблюсти сразу несколько требований:

• по длине радиатор должен перекрывать не менее 70-75% ширины оконного проема;
• расстояние от пола должно быть 80-120 мм;
• от подоконника 60-120 мм.


  Выбирая размеры радиатора, нужно подбирать их в зависимости от того, насколько высоко расположен подоконник

Только при таких условиях теплоотдача выбранного вами отопительного прибора будет нормальной: он будет выдавать заявленное производителем количество Ватт.

Терминология

Часто в описаниях и спецификациях присутствует понятие «межосевое расстояние». Иногда встречается термин «межниппельное» и «межцентровое» или присоединительные размеры. Это разные названия одной величины. Определяется она как расстояние между центрами входных отверстий секции или радиатора.

В технических характеристиках радиаторов часто встречается такое понятие, как межосевое расстояние

Этот параметр важен, если подводящие трубы в нормальном состоянии и менять их нет необходимости. В этом случае, чтобы не переваривать подводку, можно подобрать модель с таким же межосевым расстоянием, как старые радиаторы.

Габаритные размеры самой секции или радиатора описываются следующими параметрами:

• монтажная высота;
• глубина;
• ширина.

Если радиатор имеет секционное строение, то глубина и ширина относятся к размерам секции. Причем глубина радиатора будет такой же, а ширина батареи зависит от требуемого количества секций (нужно добавить еще примерно 1 см на прокладки, которые укладываются для герметичности соединений).

В названиях радиаторов часто присутствуют цифры: РАП-350, Magica 400, Rococo 790 или РАП-500. Цифры — это и есть межосевое расстояние, указанное в миллиметрах. Так легче ориентироваться, и покупателю, и продавцу. Дело в том, что при одинаковом межосевом расстоянии монтажная высота может значительно отличаться. Потому в спецификации ставят самое точное значение.

Пример технических характеристик. Это модель Revolution Bimetall

К параметрам радиатора, которые бывает необходимо учитывать, относится объем воды в секции. Для квартир, подключенных к централизованному отоплению,  эта характеристика ни на что не влияет, а для индивидуальных систем бывает важна: когда требуется рассчитать объем системы (для определения производительности котла или характеристик насоса).

И самый важный, пожалуй, параметр — тепловая мощность. Стоит обратить внимание, что самая большая мощность — это не всегда необходимо. Все чаще в квартирах и домах с хорошей теплоизоляцией требуются отопительные приборы средней мощности, а никак не огромной.

При подборе тепловой мощности одной секции нужно помнить, что радиатор под окном должен перекрывать не менее 75% ширины оконного проема. Тогда и тепло будет в комнате, не будет зон холода и стекло «потеть» не будет. Потому и лучше бывает взять 10 менее мощных секций, чем 6 штук с большой тепловой отдачей.

Такой радиатор, может и выдает требуемую мощность, но в комнате будут явно холодные и теплые зоны

Стандартная ширина окна — 1100-1200 мм. Соответственно, 75% это 825-900 мм. Вот такой длины или больше должна быть ваша батарея. Забегая немного вперед, скажем, что средняя ширина одной секции алюминиевого радиатора — 80 мм, значит, вам понадобится 10-12 секций.

Стандартная высота

Говоря о стандартной высоте, имеют в виду межосевое расстояние 500 мм. Именно такие присоединительные размеры были у всем известной чугунной «гармошки» советских времен. А так как срок службы у них большой, то до сих пор эти батареи стоят в сетях отопления. Только сейчас их меняют на новые. Причем часто систему не хотят переделывать, вот и ищут отопительные приборы такого же размера. Что хорошо: они есть почти в любой группе.

Чугунные

Из чугуна сегодня делают не только «гармошку», хотя и она есть, и пользуется успехом. Есть еще с межосевым расстоянием 500 мм радиаторы в стиле ретро, выполненные в современном стиле:

• «Гармошка» называется МС-140, МС-110, МС-90 и МС-85. В этих модификациях отличается глубина: 140, 110, 90 и 85 мм соответственно. Разная получается и ширина. Причем она у разных производителей одной и той же модели отличается. Так МС-140 Минского завода имеет ширину 108 мм, а Брянского и Новосибирского — 93 мм.
• Чугунные радиаторы в стиле ретро с межосевым расстоянием 500 мм внешний вид и габариты иметь будут абсолютно разные. Скажем, модель Modern 500. Секции с ножками размеры 645*100*45 мм, без ножек 572*100*45 мм, тепловая мощность 93 Вт. А другая DERBY M 500 имеет габариты 660*174*63 мм и теплоотдачу 118 Вт (где габариты обозначаются так высота*глубина*ширина).
• Чугунные батареи нового образца тоже имеют приличный разброс параметров. Турецкие Demrad Ridem 3/500 — 572*98,2*60 мм, Demrad Ridem 4/500 — 572*134*60 мм. Чешские Viadrus Style имеют следующие габариты высота 580 мм, ширина — 60 мм, глубина не указывается из-за нелинейной ее формы (вверху уже, внизу шире).


  Такие размеры сегодня могут иметь чугунные батареи

Алюминиевые

Размеры алюминиевых радиаторов более стандартизованы. Тут даже можно говорить о средних величинах. При межосевом расстоянии 500 мм средняя высота секции — 570-585 мм. Практически стандартная ширина — 80 мм.  По глубине есть варианты. Есть практически плоские: радиаторы российского производства «Термал» имеют глубину всего  52 мм. Это самые плоские алюминиевые батареи. У всех других она 80-100 мм.

Биметаллические

Тут ситуация еще более стандартная. Плоских радиаторов в этой категории не нашлось. В среднем габариты такие: ширина 80-87 мм, глубина 80-95 мм, высота 565-575 мм.

Самый низкий радиатор у «Глобал» Gl-200/80/D имеет высоту 200 мм

Стальные

Стальные панельные радиаторы редко выпускаются с межосевым расстоянием 500 мм. Но все-таки, есть и такие. Например, кампания Kermi специально под замену сделала такие подсоединительные размеры: есть они в линейке Plan-K и Profil -K. Есть радиаторы стандартного размера и у российского производителя «Конрад»: модель РСВ-1.

Трубчатые радиаторы радуют обилием моделей и размеров. Тут довольно легко найти требуемые размеры. Есть у российского производителя КЗТО, есть у европейцев. В этой категории больше оперируют общей высотой  — монтажной, так как многие предпочитают нижнее подключение.

Высокие и узкие

Высокие радиаторы даже в обычном исполнении смотрятся необычно. А если его еще покрасить в нестандартный цвет, придать необычную форму, скомпоновать с зеркалом или полочкой, получается вообще, больше похоже на дизайнерскую вещь, чем на банальный отопительный прибор.

Сразу огорчим любителей чугуна: самый высокий чугунный радиатор — это в районе метра. Выше не встречали. То же самое можно сказать о биметаллических — выше метра они не бывают. И вообще, все что есть в биметалле — это 760-860 мм или около того.

Одна из самых привлекательных моделей — вертикальный трубчатый радиатор Arbonia Entreetherm

Стальные панельные батареи в стандартном исполнении идут высотой до 900 мм. Но есть и специальные модели, которые могут достигать двух метров и выше. Например у  Kermi есть две модели Verteo Plan и Verteo Profil — максимально они могут быть до 2,2 м. Есть гиганты и у  Purmo: Kos V, Faros V, Tinos V, Narbonne V и VT, Paros V. Они отличаются типом лицевой панели (гладкая или профилированная) и глубиной. Но у всех у них только нижнее подключение.

Стальные трубчатые радиаторы есть высотой до 3000 мм. Причем, если нужно, некоторые производители могут сделать выше. Есть высокие модели у любого производителя: все, кто присутствует на рынке, предлагают «под заказ» такие нестандартные варианты. Тут перечислим только наиболее интересные с точки зрения дизайна:  Entreetherm, Planterm у «Арбонии», серия Dekor у «Керми», «Гармония» у российского КЗТО, Charleston у «Зендера».

В других типах высоких радиаторов нет. Выбор и так, нужно сказать, немалый. Не растеряться бы.

Все отопительные приборы, межосевое расстояние которых меньше 400 мм можно считать низкими. И тут предлагают много разных моделей.

Стальные панельные радиаторы бывают очень низкими

В группе чугунных минимальное межосевое расстояние у модели BOLTON 220 с монтажной высотой 330 м, чуть выше Hellas 270 от Viadrus: она имеет монтажную высоту 340 мм. Все остальные — более высокие — с межосевым расстоянием 300-350 мм или около того.

Среди алюминиевых радиаторов самые маленькие есть у фирмы Sira их монтажная высота 245 мм, а межосевое — 200 мм. Это модели Alux и Rovall с глубиной 80 мм м 100 мм. Аналогичных габаритов есть модели у  другого известного производителя Global (Глобал)  — модель Gl-200/80/D и у  российского «Рифара» — это «Бэйс 200» и «Форза 200».

Алюминиевые батареи чуть большего размера (с межосевым 300 мм и больше) есть у всех производителей. Тут выбор широкий.

Биметаллические низкие радиаторы есть у тех же Rifar и  Sira: высота 245 мм и 264 мм соответственно.  Но больше всего моделей с присоединительными габаритами 350 мм. Они есть у любого производителя. Такое расстояние тоже, собственно, можно отнести к стандартным — оно есть у всех.

Еще больше выбор в группе стальных радиаторов. Самые маленькие панельные выпускает фирма Purmo — Purmo Planora и Ramo Compact — их межосевое расстояние 150 мм, а высота 200 мм.

У всех остальных производителей высота стартует от 300 мм. Причем длина может быть до 3 метров (шаг ее изменения — 100 мм).

Радиаторы в полу — самые низкие из всех возможных

Трубчатые радиаторы тоже есть очень маленькие: от 150 мм размеры Delta Laserline (производитель Purmo). У  Arbonia высота всех моделей трубчатых радиаторов начинается от 180 мм, у  Zehnder от 190 мм (модель Charleston), у российского КЗТО от 300 мм.

Есть низкие радиаторы медные и медно-алюминиевые. Они выпускаются в основном небольших габаритов — мощность у них большая, да и цена тоже немаленькая. Самые низкие модели есть такие: украинская «Термия» — высота от 200 м,  польские Regulus-sistem — все модели высотой от 215 мм; российский «ИзоТерм» — от 215 мм; китайский Mars  (секционного типа) с высотой от 385 мм.

И самыми низкими можно считать встраиваемые в пол конвекторы. Они вообще не выступают над уровнем пола, а ставятся для отопления сплошного остекления, или встраиваются в подоконники панорамных окон. Есть они разной мощности и назначения, могут использоваться как дополнительное или основное отопление.

Плоские радиаторы

В некоторых случаях играет роль не высота, а глубина радиаторов: нужны плоские батареи. Тут выбор не очень большой.

Малой глубины алюминиевые радиаторы  выпускает Златоустовский «Термал». Их модели РАП 500 и РАП 300 имеют глубину 52 мм, тепловая мощность при этом приличная — 161 Вт и 105 Вт.

Плоскими можно считать панельные радиаторы: они в зависимости от количества нагревательных панелей имеют глубину от 60 мм. Тоже толщина небольшая.

Небольшая глубина бывает у трубчатых стальных радиаторов: двухтрубные делают толщиной от 50 мм, трехтрубные от 100 мм до 110 мм, все остальные уже солиднее — от 135 мм и больше.

Стальной трубный радиатор может меть от двух до шести колон труб

Ни биметалл, ни, тем более чугун, плоским не бывает. Зато есть очень неплохой и совершенной плоский тип отопления — теплый плинтус. При такой системе отопительные приборы располагаются вдоль пола по периметру. Их размеры при этом — около 30 мм глубины и 100-120 мм высоты.

Итоги

Разнообразие отопительных приборов позволяет выбрать вариант для любых условий: есть не только стандартные размеры, но и низкие, высокие, плоские. На любой вкус и цвет.

Размер одной секции алюминиевого радиатора. Размеры радиаторов отопления: алюминиевых, биметаллических и других.

Определить тип радиатора, подходящего конкретно для той или иной системы отопления, не зная его основных характеристик, достаточно сложно. Существуют приборы, устанавливаемые в частных домах, имеющих автономную систему отопления, а также радиаторы, установка которых возможна только в городской квартире.

Биметаллические радиаторы отопления — виды, технические характеристики

Если сравнить алюминиевые радиаторы с биметаллическими, то вторые выгодно отличаются от первых по своим техническим характеристикам. Несмотря на все свои положительные качества, алюминиевые приборы имеют ряд серьёзных недостатков
, не позволяющих их использование в многоэтажных жилых домах. Биметаллические аналоги вполне способны справиться со всеми техническими ограничениями, связанными с установкой в городских квартирах, подключённых к центральной сети отопления.

Устройство биметаллических приборов

По внешнему виду биметаллический радиатор никак не отличается от алюминиевого, ведь оба сделаны из одного и того же металла. Весь «секрет» во внутреннем устройстве батареи.

Биметаллический радиатор имеет внутренние вставки из нержавеющей стали, которые обеспечивают надёжную защиту алюминия от вредного воздействия всяческих примесей, содержащихся в воде. Именно благодаря встроенным стальным секциям, внешний корпус биметаллического прибора напрямую не контактирует с теплоносителем
. Помимо этого, сталь более устойчива к разрушительному воздействию кислот и щелочей, которые в огромных количествах присутствуют в центральных системах отопления, и не вступает в химическое взаимодействие с медными элементами городских коммуникаций (трубы, теплообменники и пр.).

Использование стальных вставок для прохождения воды обеспечивает также и другие полезные свойства биметаллических приборов отопления:

• Долговечность
  . Благодаря тому, что внутренние стальные полости устойчивы к разрушению и коррозии, производитель может устанавливать достаточно продолжительный срок службы прибора — до 20 лет.
• Прочность
  . Корпус изделия может выдержать давление до 30–40 атмосфер. Такой радиатор отопления не боится даже самых сильных гидроударов.
• Экономичность
  . Суженые каналы подачи воды обеспечивают оптимальное сочетание тепловой инертности устройства и расхода энергоресурсов на обогрев.

Добавив сюда все положительные качества, перешедшие от алюминиевых аналогов, таких как компактность, высокая теплоотдача и презентабельный внешний вид, можно с определённостью утверждать, что на сегодняшний день биметаллические устройства являются наилучшим вариантом отопления многоэтажных домов.

Радиатор отопления: размеры

При выборе биметаллического прибора отопления, большое значение имеют размеры изделия.

В целях создания тепловой завесы холодному воздуху, проникающему через стекло, отопительные устройства обычно устанавливаются под окном. Следовательно, прибор должен легко поместиться в нишу под подоконником и обеспечить необходимый уровень теплоотдачи.

По высоте все биметаллические радиаторы имеют стандартные показатели. Расстояние между вертикальными каналами различается в зависимости от модификации устройства и составляет 200 мм, 350 мм и 500 мм.

Однако следует отметить, что расстояние между вертикальными каналами — это ещё не полная высота прибора, а всего лишь размер отрезка между центрами выходного и входного коллекторов. Реальная высота устройства определяется так: межосевое расстояние + 80 мм
. Так, к примеру, радиатор с маркировкой 500 займёт около 580 мм, а 350-я модель — примерно 420 мм. Ширина устройства определяется количеством секций.

Количество секций для всех типов отопительных приборов рассчитывается одинаково.

Согласно техническим требованиям, предъявляемым к отоплению жилых домов в средней полосе страны, мощность равная 1 кВт предназначена для обогрева 10 кв. метра площади.

Производителем обычно указывается значение мощности одной секции для каждой батареи. Зная значение тепловой отдачи секции, можно рассчитать количество требуемых элементов п

Радиаторы отопления размеры по высоте и длине

Размеры батарей отопления и их особенности

Радиатор отопления – это отопительный прибор, в народе привычно именуемый «батарея». Отопительные приборы передают доставленное к ним по трубам тепло в помещения, которые нуждаются в обогреве. Радиаторы отопления изготавливаются из различных материалов, вследствие чего имеют разную теплопроводность и способность выдерживать внутреннее давление.

Содержание

Виды радиаторов отопления в зависимости от материала изготовления.

Алюминиевые радиаторы отличаются хорошей теплопроводностью и теплоотдачей. Приятный внешний вид, легкость, способность выдерживать высокое рабочее давление – это плюсы.Минус: алюминий, вступая в реакцию с водой, выделяет водород, который накапливается в радиаторе. На первых порах необходимо ежедневно спускать с теплоносителей скопившийся газ, иначе система отопления не будет функционировать.

Биметаллический радиатор – модификация алюминиевого радиатора. Они так же красивы и эргономичны, как алюминиевые. Отличаются наличием внутренних стальных элементов. Способны выдерживать давление до сорока атмосфер, имеют больший запас прочности. Неприхотливы к среде.

Чугунные радиаторы отоплениястарого образца совершенно не эстетичны. Красить их неудобно, но можно скрыть под специальными защитными экранами. Сейчас существуют более современные модели чугунных радиаторов усовершенствованного вида. Несомненный плюс чугунных радиаторов в их неприхотливости. Они способны служить до 50 лет без замены, им не страшна ни ржавая вода, ни наличие загрязнений. Минусом чугунного радиатора является низкая теплопроводность по сравнению с радиаторами, выполненными из современных материалов.

Стальные радиаторы отопления выпускаются двух видов: панельные, секционные и трубчатые.Панельные радиаторы недороги, неприхотливы, конструкция их про ста. Трубчатые радиаторы обладают очень высокой теплоотдачей и длительным сроком службы (до 25 лет). Над их созданием трудятся дизайнеры, что позволяет отнести этот вид стальных радиаторов к классу премиум. Секционные представляют собой конструкцию из нескольких секций связанных между собой с помощью точечной сварки. Это значительно увеличивает срок эксплуатации и позволяет выдерживать перепады давления.

Стальной панельный радиатор

Мучаетесь вопросом о покупке водонагревателя, но не можете выбрать марку? Читайте в нашей статье, какой водонагреватель аристон купить.

Читайте интересную статью, как подключить алюминиевые радиаторы отопления тут.

Что необходимо знать о размерах батарей отопления?

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

Мощность и размер

От размера отопительного прибора зависит его мощность.Средняя отопительная мощность секции чугунного радиатора стандартной высоты составляет 160 Вт. тогда как мощность секции алюминиевых и биметаллических радиаторов отопления – 200 Вт. Поэтому для качественного обогрева помещения размер приобретаемого чугунного радиатора должен быть больше, чем размер соответствующих по параметрам радиаторов из алюминия и биметаллических. Рассчитать мощность радиатора отопления для вашего помещения можно следующим образом. Для начала нужно узнать объем помещения. Для этого ширину умножаем на длину и на высоту. Длина – 5м, ширина- 3 м, высота -2,5. 5*3*2,5=37.5 куб.м Для обогрева 1 куб.м в стандартной постройке расходуется 41 Вт тепловой мощности. Для обогрева комнаты объемом 37,5 куб.м потребуется 37.5*41=1537,5 Вт, т.е. приблизительно 1600 Вт. На случай экстремальных холодов, при расчёте полученную мощность лучше увеличить на 15-20%. 1600+20%= 1920Вт = 1,92 кВт Зная мощность отопительного прибора, рассчитаем количество секций радиаторов стандартного размера. Мощность секции чугунного радиатора 160 Вт.1920:160 =11,25 т.е. 12 секций. Мощность секции алюминиевого радиатора 180Вт1920:180=10,6 т.е. 11 секций.Мощность секции биметаллического радиатора 200 Вт1920 :200=9,6 т.е. 10 секций.Мощность секции стального радиатора 140 Вт1800:140 =13,7 т.е. примерно 14 секций.

Округлять мощность всегда следует в большую сторону, занижать ее нельзя!

Это приблизительные данные, многое зависит от модели радиатора, его высоты, теплоотдачи. В принципе, каждый уважающий себя производитель на упаковке указывает, какова мощность одной секции радиатора. Зная ее, можно рассчитать точное количество секций, необходимых для обогрева вашего помещения.

Выбор габаритов батарей отопления

Габариты радиаторов отопления выбирают исходя из вырабатываемой ими тепловой мощности. Если радиаторы отопления помещать, как рекомендуется, под окнами, следует учитывать следующие особенности:

• расстояние от подоконника до верха радиатора не должно быть меньше 100 мм;
• расстояние от пола до радиатора – не менее 60 мм.

Длина радиатора отопления должна быть больше ширины окна на 55 — 75%.

Радиаторы отопления, которые уже, чем ширина окна, могут не создать достаточной тепловой завесы, т.е. не станут преградой для проникающего в помещение через оконные проемы холодного воздуха

Жизнь непредсказуема, а водонагреватель необходим. Если вопрос о покупке стал на первый план, то читайте, где солнечный водонагреватель купить.

Как сэкономить на отоплении расскажет статья «отопление на солнечных батареях: цена, удобство, монтаж». Читаем здесь.

Выбирая размер радиаторов для дома, помните, что расчёт тепловой мощности следует производить исходя не из объема помещения в целом, и учитывая объем каждой комнаты в отдельности. Так, если у вас несколько комнат, подсчитайте объем каждой их них, и вычислите, сколько радиаторов требуется для обогрева спальни, сколько – для кухни, сколько – для зала, для ванной, отдельно заострив внимание на размеры радиаторов отопления. Следует учитывать, что при использовании экрана для радиатора или декоративной решетки, должен быть произведен перерасчёт мощности радиатора в большую сторону.Допускается установка дополнительных радиаторов вдоль глухих стен в угловых комнатах, что предотвращает промерзание стен и защищает от сырости.

При покупке радиаторов отопления не полагайтесь во всем на продавцов.

Сделайте предварительные расчёты мощности, прикиньте необходимые размеры отопительных приборов. В этом случае вы не только приобретете те отопительные приборы, которые наиболее отвечают вашим запросам, но и можете сэкономить немалые деньги.

Смотрите видео о том, как выбрать радиатор отопления:

Представленное видео поможет вам при выборе радиатора отопления

Post navigation

Размеры радиаторов отопления по высоте и ширине, как рассчитать

При обустройстве отопительной конструкции в собственной квартире или доме их владельцам необходимо решить вопрос относительно покупки батарей, при этом учитывая размеры радиаторов отопления.

При этом следует учитывать такие основные параметры:

• размеры отопительных радиаторов;
• степень теплоотдачи одной секции;
• максимальная величина рабочего давления, на которое рассчитаны эти приборы.

Среди изделий на современном рынке разброс основных параметров у батарей достаточно велик, поскольку они представлены в широком ассортименте.

Размеры радиаторов отопления

Стандартная высота наиболее популярных моделей отопительных приборов с межосевым расстоянием по подводкам составляет 500 миллиметров. Именно такие батареи в большинстве случаев можно было увидеть около двух десятилетий назад в городских квартирах.

Чугунные радиаторы. Типичный представитель этих приборов – модель МС-140-500-0,9.

В спецификации на него значатся такие габаритные размеры радиаторов отопления из чугуна:

• длина одной секции — 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 588 миллиметров.

Подсчитать габариты радиатора из нескольких секций не составит труда. Когда батарея состоит из 7-10 секций, добавляют 1 сантиметр, учитывая толщину паронитовых прокладок. Если предстоит монтаж отопительной батареи в нишу, необходимо учитывать длину промывочного крана, так как чугунным радиаторам с боковой подводкой всегда требуется промывка. Одна секция обеспечивает тепловой поток величиной 160 ватт при разнице температур между горячим теплоносителем и воздухом в помещении равном 70 градусам. Максимальное рабочее давление равно 9 атмосферам.

Алюминиевые радиаторы. У отопительных приборов из алюминия, представленных сегодня на рынке, при одинаковом межосевом промежутке подводок отмечается значительный разброс в параметрах (детальнее: «Размеры алюминиевых радиаторов отопления, объем секции, предварительные расчеты «).

Типичными являются такие размеры радиаторов отопления алюминиевых:

• длина одной секции — 80 миллиметров;
• глубина 80-100 миллиметров;
• высота — 575-585 миллиметров.

Теплоотдача одной секции напрямую зависит от площади ее оребрения и глубины. Обычно она находится в пределах от 180 до 200 ватт. Рабочее давление для большинства моделей алюминиевых батарей составляет 16 атмосфер. Испытывают отопительные приборы с большим в полтора раза давлением – это 24 кгс/см².

Радиаторы из алюминия имеют следующую особенность: объем теплоносителя в них в 3, а иногда и в 5 раз меньше, чем в чугунных изделиях. В результате большая скорость передвижения горячей воды препятствует заиливанию и образованию отложений.
Биметаллические радиаторы. Стальной сердечник в таких приборах никоим образом не влияет их внешний вид и размеры радиаторов отопления, но максимальная величина рабочего давления возрастает значительно. К сожалению, рост прочности биметаллической батареи приводит к высокой стоимость. А цена такого изделия и так малодоступна широкому кругу потребителей.

Биметаллические радиаторы отопления размеры секции имеют следующие:

• длина 80-82 миллиметра;
• глубина – от 75 до 100 миллиметров;
• высота – минимум 550 и максимум 580 миллиметров.

По теплоотдаче одна биметаллическая секция уступает алюминиевой около 10-20 ватт. Усредненное значение теплового потока равно 160-200 ватт. Рабочее давление по причине наличия стали достигает 25-35 атмосфер, а при проведении испытаний — 30-50 атмосфер.

При обустройстве отопительной конструкции следует использовать трубы, не уступающие по прочности радиаторам. В противном случае использование прочных приборов теряет всякий смысл. Для биметаллических радиаторов используется только стальная подводка.

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы.
Биметаллические радиаторы. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Высокие радиаторы

Когда подбор радиатора по размерам ограничен по причине недостатка места для размещения стандартного прибора, предпочтение отдается высоким и узким батареям, поскольку эти модели имеют ограниченную ширину.

Чугунные радиаторы. В отличие от отечественных изделий из чугуна стандартных габаритов, среди зарубежной продукции можно встретить дизайнерские приборы, высота которых необычна для российских потребителей. Например, линейка чугунных радиаторов Demrad Retro.

Их размеры следующие:

• высота секции при ширине 76 миллиметров варьируется в пределах 661 – 954 миллиметра;
• глубина – 203 миллиметра.

Рабочее давление – 10 атмосфер, испытывают их при 13 атмосферах.

У самых габаритных секций тепловая мощность достигает 270 ватт. При этом узкие радиаторы отопления размеры по высоте могут иметь 2400 миллиметров. Рабочее давление ограничивается 6 атмосферами. Большая высота способствует солидной теплоотдаче радиатора отопления. при дельте температур, равной 70 градусам, она достигает даже более 433 ватт.

Алюминиевые радиаторы. Обычно у высоких радиаторов из алюминия подводку располагают снизу, чтобы трубы сделать незаметными.

Биметаллические радиаторы. В основном модели высоких и узких биметаллических радиаторов представляют собой оригинальные дизайнерские конструкции, а соответственно у них все размеры нестандартны. В основном эти изделия редко бывают секционными – они, как правило, монолитны.

Примером таких отопительных приборов является радиатор модели Sira RS-800 BIMETALL, имеющий следующие параметры:

• высота секции 880 миллиметров;
• глубина 95 миллиметров;
• длина 80 миллиметров.

Рабочее давление составляет 4 кгс/см², а при проведении испытаний — 6 кгс/см². Следует отметить, что такой радиатор для центрального теплоснабжения не предназначается. Он снабжен сердечниками, расположенными только в вертикальных каналах (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно «).

До того, как рассчитать размер радиатора отопления, необходимо определиться с моделью конкретного отопительного прибора для помещения определенного назначения и площади. Следует помнить, что на теплоотдачу влияет не размер, а мощность отдельных секций, которые собирают в одну батарею.
Выбор, учитывая размеры радиаторов отопления, детали на видео:

Размеры алюминиевых радиаторов отопления различных марок и моделей

Из алюминия сегодня делают массу полезных вещей. Вот и радиаторы из сплава этого металла уже прижились в наших домах – красивые, легкие, быстро нагревающиеся. Однако, при выборе данных отопительных приборов необходимо знать и грамотно подобрать размеры алюминиевых радиаторов отопления. Давайте-ка разберемся, какие размеры бывают и как их правильно подобрать.

Что нужно знать о размерах радиаторов и на что они влияют

Первым важным размером является расстояние между осями. Чаще всего встречаются в продаже алюминиевые радиаторы, имеющие расстояние между верхним и нижним коллектором 35 или 50 см.

Есть и модели, у которых это показатель – 80, 70, 60, 40 и 20 см.

По длине алюминиевые радиаторы имеют практически не ограниченные размеры. Чем длиннее радиатор, тем выше его мощность. Для достижения нужного уровня мощности берут определенное количество секций. Общая длинна радиатора зависит от необходимой мощности, размеров секции алюминиевых радиаторов отопления и их мощности.

Чтобы состыковать радиатор с трубами отопительной системы, используют комплект для монтажа.

• 1. Кронштейны (2 или 4 штуки) для навешивания радиатора на стену.
• 2. Специальный кран для стравливания лишнего воздуха (кран Маевского).
• 3. Ключ для крана
• 4. Радиаторные проходные пробки, имеющие диаметр в 3/4 или 1/2. Они могут быть левого или правого типа.
• 5. Радиаторные заглушки (глухие пробки).
• 6. иногда еще дюбеля для крепления кронштейнов.

Монтажный комплект для алюминиевых радиаторов.

По типу изготовления радиатор из алюминиевого сплава может быть литым или экструзионным.

1. Литье делает прибор более прочным и надежным. В этом случае секции представляют из себя отлитые целиком отдельные детали, которые собираются в один радиатор. Нижняя часть батареи приваривается в самом конце.

2. Применение экструзионного оборудования предполагает продавливание нагретого сплава алюминия через металлическую пластину с отверстиями – фильеру. Это позволяет получить алюминиевый длинный профиль нужной формы. После остывания его надо порубить на отрезки, соответствующие размерам радиатора. Затем приваривают верхнюю и нижнюю части. В этом случае регулировать радиатор по длинне не представляется возможным, секции из него не отнять не прибавить. В продаже встречаются они редко но все же они есть.

Размеры алюминиевых радиаторов различных фирм-изготовителей и их моделей

Ниже в таблицах приведен как размер секции алюминиевого радиатора, так и размеры радиаторов в сборе.

Алюминиевые радиаторы ROVALL

Данная фирма, входящая в состав концерна Sira Group, делает алюминиевые батареи с расстоянием между коллекторами 50, 20 и 35 см. В комплект для их монтажа (который приобретается отдельно) должны входить переходники, заглушки, ниппели с прокладками (для соединения секций), кронштейны для настенного монтажа и кран Маевского.

• Предельное рабочее давление – 20 бар.
• Давление при испытании прибора – 37,5 бар.
• Предел температуры воды – 110 °С.

Характеристики Rovall Alux 200 — расстояние между осями 200 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Climatic Control Corporation LLP

Детище этой компании – радиаторы BiLUX AL с отличной отдачей тепла, которые сделаны с учетом всех нюансов индивидуальных систем отопления. Площадь их поверхности весьма значительная, а сечение вертикальной трубы рассчитано оптимально. Завод по производству данных радиаторов находится в Китае. Расстояние между осями коллекторов может быть 30 см (BiLUX AL M 300) или 50 см (BiLUX AL M 500).

В процессе изготовления отлитые под давлением верхние части соединяются с днищем, которое делается по особой сварочной технологии. После сборки батареи подвергаются обработке химическим и механическим способами. Затем их испытывают, проверяя, насколько они герметичны и прочны. Красят батареи в несколько приемов. После очистки воздействуют на них электростатическим полем. В это время напыляется эмаль на основе эпоксидной смолы. Затем, нагревая до высокой температуры, поверхность изделия полимеризируют.

Торцы радиаторов BiLUX AL имеют особую конструкцию, позволяющую применять в качестве прокладки специальное кольцо. Материал, из которого оно изготовлено, на сто процентов герметизирует стыки. Ниппели при этом используются кадмированные. Протечки абсолютно исключены. Сколько бы раз не перебирались секции батареи, делать это максимально просто.

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Fondital

Данной компанией выпускаются радиаторы Calidor Super. Они приспособлены для российского климата, а также для стран СНГ. При производстве учитываются не только европейские стандарты EN 442, но и российские — ГОСТ Р RU.9001.5.1.9009. Метод изготовления – отливка при высоком давлении. Окраска проходит в два этапа. Сначала наносят защитный слой эмали с помощью анафореза, а затем порошковой эмалью придают красоту изделию. Комплект для монтажа приобретается отдельно. Это кран Маевского, глухие пробки, переходники и кронштейны.

Расстояние между осями:

• 35 см – модель S4, имеющая глубину секции 9,7 см и четыре боковых ребра.
• 50 см – как модель S4 (с четырьмя ребрами и глубиной 9,7 см), так и более легкая модель S3 (с тремя ребрами и глубиной 9,6 см).

• Предел рабочего давления – 16 бар.
• Предел давления на разрыв – 60 бар. Испытания давлением 24 бара проводятся на каждой стадии изготовления.
• Предел температуры воды – 120 °С.

Характеристики радиаторов Calidor Super 350 S4 — межцентровое расстояние 350 мм, секция имеет глубину 96 мм. и 4 боковых ребра:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы фирмы Faral S.p.A.

Эта компания делает специально для России особо прочные радиаторы FARAL Green HP, которые выдерживают 16 атмосфер рабочего давления. Их производят литьевым методом. И внутри, и снаружи они покрыты защитным циркониевым слоем, который проникает глубоко в поверхность алюминия и не смывается. Поэтому выделения газов при контакте батареи с водой не происходит. Электрохимическая коррозия исключена.

Глубина батарей FARAL Green HP – 8 см, а FARAL Trio HP – 9,5 см. А расстояние между осями коллекторов – 35 или 50 см. Отдельно приобретаемый комплект для монтажа включает в себя стандартный кран для спуска воздуха, переходники с заглушками и кронштейны, прокладки из силикона и саморезы с пробками.

• Предел рабочего давления – 16 бар.
• Предел давления испытания – 24 бара.
• Предел температуры воды – 110 °С.

Размеры и характеристики радиаторов FARAL Green HP 350 — расстояние между осями 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Global

Одноименные радиаторы этой компании могут использоваться и в квартире, и в частном доме. Они отличаются элегантностью и оригинальностью дизайна. Самые популярные модели: Global ISEO и Global VOX. Все они могут иметь расстояние между осями 35 или 50 см. Комплект для крепления (продается отдельно) стандартный.

• Предельное рабочее давление – 16 бар.
• Давление опрессовки – 24 бар.
• Предельная температура горячей воды – 110 °С.

Размеры и характеристики радиаторов Global VOX 350 — межосевое расстояние 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Torex

Компанией производятся алюминиевые секционные батареи Torex, выполненные методом литья. Их отличие – необыкновенный дизайн фронтальной части, который образует интересные световые переходы. У моделей с межосевым расстоянием 35 см глубина составляет 7,8 см, а с расстоянием 50 см делают батареи глубиной 7,8 и 7 см. Секций у них может быть четное количество – от 6 до 14. Монтажный комплект в стоимость батареи не входит.

• Предел рабочего давления – 16 бар.
• Предел давления испытания – 24 бара.
• Предел температуры – 110 °С.
• Оптимальный pH воды – 7-8 (можно 6,5 – 8,5).

Размеры и характеристики радиаторов Torex B 350 — межосевое расстояние — 350 мм:

* Все данные взяты из официальных источников производителей.

Алюминиевые радиаторы Rifar

Фирма производит алюминиевые радиаторы моделей BASE с межосевым расстоянием 500, 350 и 200 мм, моделей ALP, которые имеют усовершенствованный внешний вид и улучшенную теплоотдачу, благодаря своей конструкции, межосевое расстояние 500 мм. Модели Alum — это специально разработанные радиаторы, которые можно использовать не только в системах обычного отопления, но и в качестве масляного электрического обогревателя. У производителя также имеется своя собственная уникальная разработка радиаторов Flex, главное достоинство которой это то, что радиатору можно придать необходимый радиус кривизны.

• Рабочее давление не более 20 атм;
• Максимальная температура теплоносителя 135 0 С;
• pH воды 7 — 8,5;

Размеры и характеристики радиаторов Rifar Base — серийно радиаторы выпускаются с количеством секций от 4 до 14:

Межосевое расстояние (мм)

Как рассчитать количество секций радиатора

Существует упрощенный способ, позволяющий сделать это быстро. Для этого нам понадобится нормативная мощность, необходимая для нагревания одного квадратного метра комнаты. Приведем три варианта.

• Если в комнате потолки имеют обычную высоту (от 2,5 до 2,7 метра), стена наружу – одна, окно – одно. Нормативная мощность – 100 ватт.
• Если потолки такие же, стен наружу – две, окно – одно. Нормативная мощность – 120 ватт.
• Если такая же высота потолков, стен наружу – две, окон – два. Нормативная мощность – 130 ватт.

Теперь перемножим две величины – нормативную мощность для нашего варианта и площадь комнаты. Имея потолки повыше или окно побольше (к примеру, если оно с эркером), умножим дополнительно на поправочный коэффициент 1,1. В итоге получим мощность радиатора (общую).

В паспорте радиатора указана тепловая мощность для его одной секции. На нее надо разделить полученную общую мощность. Округляем дробные числа в сторону увеличения.

Например: Комната имеет площадь 16 квадратных метров, в ней одна наружная стена и одно окно с эркером. Батарея FARAL Green HP 500 (тепловая мощность секции – 180 ватт).

Умножаем 100 ватт на 16 квадратных метров и на коэффициент 1,1.

100 х 16 х 1,1 = 1760 (ватт).

Чтобы рассчитать количество секции радиатора делим это число на 180.

1760 / 180 = 9,778 (штук).

Округляем – получаем 10 секций.

Обновлено: 20 Декабрь 2016

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Популярные

Copyright © 2017 — SRBU.RU Перепечатка материалов запрещена!

Войдите на сайт используя:

Или введите свой логин и пароль:

Источники: http://prootoplenie.com/otopitelnoe-oborudovanie/batarei-radiatory/razmery.html, http://teplospec.com/radiatory-batarei/razmery-radiatorov-otopleniya-po-vysote-i-shirine-kak-rasschitat.html, http://srbu.ru/otoplenie/125-razmery-alyuminievykh-radiatorov-otopleniya.html

6063 Алюминиевый радиатор секций штранг-прессования алюминиевый / электронный алюминиевый радиатор

1. Q: Каковы ваши MOQ и срок оплаты?

R: Обычно MOQ составляет 500 кг, но мы можем обсудить это в другом порядке. Платежи следующие: (1) 30% T / T в качестве депозита, 70% до доставки

2. Q: Сколько видов изделий из алюминия у вас есть?

R: Нашей основной продукцией являются финишная обработка, анодирование, порошковое покрытие.

3. Q: Можете ли вы предоставить услуги OEM? Как насчет стоимости пресс-формы?

R: Мы можем предоставить услуги OEM.Стоимость пресс-формы обычно составляет от 200 до 500 долларов за комплект, и мы вернем вам 100% стоимость пресс-формы, когда количество заказов достигнет 3 тонн.

4. В: Все ли цвета одинаковы при одинаковой обработке поверхности?

R: Пока нет, о порошковой окраске, яркие цвета будут выше, чем белые или серые; Что касается анодирования, красочные будут выше, чем у серебра, а черные — выше, чем у красочных.

5. В: Соответствует ли цена ненесущих стен и промышленных алюминиевых профилей окнам и дверям?

R: Стоимость профилей для навесных стен и Industry немного выше обычных окон и дверей.Поскольку толщина и структура навесных стен и промышленных профилей отличаются от обычных окон и дверей, усложняется производство и увеличивается процент брака сырья.

6. В: На какие основные рынки экспортируется ваша продукция?

R: Наши основные зарубежные рынки — это Азия, Африка, Америка, Европа.

7. В: Каким образом вы рассчитываете вес?

R: Мы можем выбрать как теоретический, так и фактический вес, исходя из требований клиентов.

8. В: Как решить проблему качества?

R: Прежде всего, мы уверены в наших продуктах, потому что у нас есть собственный сырьевой завод, и товары будут проходить очень строгий контроль, конечно, есть небольшие повреждения при доставке, которых невозможно избежать. Если вы обнаружите, что многие товары имеют большие проблемы с качеством и действительно вызваны нашим заводским производством, мы можем компенсировать ваши потери путем переговоров.

.

200 * 25 * 100 мм Алюминиевый радиатор Ширина ребра охлаждения 200, высота 25, длина 100 отверстий обработка на заказ радиатор окисления | алюминиевый радиатор | ребра охлаждения охлаждение радиатора

Дополнительное количество, пожалуйста, свяжитесь для получения лучшей скидки и почтовых расходов

Нестандартный размер и форма для всех видов алюминиевых радиаторов, водяных блоков, медных трубок и термоэлектрических охладителей

Предлагаем услугу двойной наклейки для легкой установки

Если у вас есть какие-либо вопросы, пожалуйста, пришлите нам требуемый размер и чертеж , спасибо

(Поддержка оптовых заказов и индивидуальных заказов на обслуживание)

200 * 25 * 100 мм Алюминиевый радиатор Ширина ребра охлаждения 200, высота 25, длина 100 отверстий обработка на заказ радиатор окисления

Мы принимаем Alipay, West Union, TT .Pay pal Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

ESCROW будет удерживать платеж, пока вы не получите свой заказ с удовлетворением.

Доставка

1. Мы отправляем ваши заказы в течение 2-7 рабочих дней после подтверждения оплаты.

2. В большинстве случаев товар доставляется в большинство стран в течение 8-15 рабочих дней. В некоторые отдаленные районы может потребоваться более 20 рабочих дней.

3. Если вы не получили товар в течение 30 дней, свяжитесь с нами, мы рассмотрим и решим проблему доставки.

На заказ

1.Цена, которую вы заплатили за товар, не включает таможенные пошлины. Наш магазин не несет никаких обязательств в стране назначения.

2. Обычно мы отмечаем товары как ваши потребности в профессиональном / коммерческом счете-фактуре, и мы пытаемся помочь минимизировать или избежать любых GST, НДС или других налогов на импорт, но мы не можем гарантировать отсутствие налоговых сборов, поскольку это зависит о политике импорта вашей страны.

3. Если ваш подробный адрес относится к удаленному региону, стоимость экспресс-доставки будет выше стандартной.

4. Может взиматься плата, если доставка отклонена и отправлена ​​обратно в наш офис.

Возврат и возврат

1. Обмен будет предложен только для дефектного продукта.

2. Неисправные продукты должны быть возвращены в течение 30 дней с даты размещения заказа.

3. Обработка возврата может занять до 7 рабочих дней после того, как мы получим ваш продукт.Обратная доставка оплачивается Покупателем. Все возвращенные товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата

4. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получение товара в его первоначальном состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как покупатель и продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.

5.Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Отзыв

1. Мы оставим положительный отзыв после получения оплаты, пожалуйста, не забудьте дать нам и ПЯТЬ ЗВЕЗД на всех подробных рейтингах продавца

2. Если вы не Довольны своим опытом покупок, пожалуйста, свяжитесь с нами, чтобы получить решение, прежде чем вы решите оставить нейтральный или отрицательный отзыв, мы постараемся сделать все возможное, чтобы решить любые проблемы для вас как можно скорее, спасибо.

3. Мы будем предоставлять вам услуги как можно лучше, потому что отзывы ПЯТЬ ЗВЕЗД — это то, к чему мы стремимся. Пожалуйста, напишите мне через «Мои сообщения» или «Почта», если у вас есть какие-либо вопросы о наших объявлениях или вашей покупке

Свяжитесь с нами

Мы приветствуем все сообщения в любое время и с радостью отвечаем на каждое полученное сообщение, обычно в течение 24 часов.

Спасибо за вашу поддержку, желаю вам хорошего дня!

.

Fast Free Ship Нестандартная длина Охлаждающая пластина 150 * 13 * 500 мм, алюминиевый радиатор, ширина 150 мм, высота 13 мм, длина 500 мм Радиатор | радиатор | алюминиевый радиатор, радиатор охлаждения

Больше количества, пожалуйста, свяжитесь для получения лучшей скидки и почтовых расходов

Нестандартный размер и форма для всех видов алюминиевых радиаторов, водоблоков, медных труб и термоэлектрических охладителей

Предлагаем услугу двойной наклейки для легкой установки

Если у вас есть какие-либо вопросы, пожалуйста, пришлите нам нужный размер и рисунок, спасибо

Fast Free Ship Нестандартная длина Охлаждающая пластина 150 * 13 * 500 мм алюминиевый радиатор ширина 150 мм, высота 23 мм, длина 500 мм радиатор

(поддержка оптовых заказов и индивидуальных заказов)

Мы принимаем Alipay, West Union, TT.Pay pal Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

ESCROW будет удерживать платеж, пока вы не получите свой заказ с удовлетворением.

Доставка

1. Мы отправляем ваши заказы в течение 2-7 рабочих дней после подтверждения оплаты.

2. В большинстве случаев товар будет доставлен в большинство стран в течение 8-15 рабочих дней. В некоторые отдаленные районы может потребоваться более 20 рабочих дней.

3. Если вы не получили товар в течение 30 дней, свяжитесь с нами, мы рассмотрим и решим проблему доставки.

На заказ

1.Цена, которую вы заплатили за товар, не включает таможенные пошлины. Наш магазин не несет никаких обязательств в стране назначения.

2. Обычно мы отмечаем товары как ваши потребности в профессиональном / коммерческом счете-фактуре, и мы пытаемся помочь минимизировать или избежать любых GST, НДС или других налогов на импорт, но мы не можем гарантировать отсутствие налоговых сборов, поскольку это зависит о политике импорта вашей страны.

3. Если ваш подробный адрес относится к удаленному региону, стоимость экспресс-доставки будет выше стандартной.

4. Может взиматься плата, если доставка отклонена и отправлена ​​обратно в наш офис.

Возврат и возврат

1. Обмен будет предложен только для дефектного продукта.

2. Неисправные продукты должны быть возвращены в течение 30 дней с даты размещения заказа.

3. Обработка возврата может занять до 7 рабочих дней после того, как мы получим ваш продукт.Обратная доставка оплачивается Покупателем. Все возвращенные товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата

4. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получение товара в его первоначальном состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как покупатель и продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.

5.Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Отзыв

1. Мы оставим положительный отзыв после получения оплаты, пожалуйста, не забудьте дать нам и ПЯТЬ ЗВЕЗД на всех подробных рейтингах продавца

2. Если вы не Довольны своим опытом покупок, пожалуйста, свяжитесь с нами, чтобы получить решение, прежде чем вы решите оставить нейтральный или отрицательный отзыв, мы постараемся сделать все возможное, чтобы решить любые проблемы для вас как можно скорее, спасибо.

3. Мы будем предоставлять вам услуги как можно лучше, потому что отзывы ПЯТЬ ЗВЕЗД — это то, к чему мы стремимся. Пожалуйста, напишите мне через «Мои сообщения» или «Почта», если у вас есть какие-либо вопросы о наших объявлениях или вашей покупке

Свяжитесь с нами

Мы приветствуем все сообщения в любое время и с радостью отвечаем на каждое полученное сообщение, обычно в течение 24 часов.

Спасибо за вашу поддержку, желаю вам хорошего дня!

.

Алюминиевый радиатор с плотными зубьями алюминиевый профиль высокой мощности алюминиевый радиатор шириной 82, высокой длиной 38,5 можно настроить | |

Больше количества, пожалуйста, свяжитесь с нами, чтобы получить лучшую скидку и почтовые расходы

Нестандартный размер и форма для всех видов алюминиевых радиаторов, водяных блоков, медных труб и термоэлектрических охладителей

Предлагайте услуги двойной наклейки для удобства установка

Если у вас есть какие-либо вопросы, пожалуйста, пришлите нам требуемый размер и чертеж, спасибо

Алюминиевый радиатор с плотными зубьями алюминиевый профиль мощный алюминиевый радиатор шириной 82, высотой 38.5 длина может быть изменена

(поддержка оптовых заказов и заказов на индивидуальное обслуживание)

Мы принимаем Alipay, West Union, TT. Pay pal Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

ESCROW будет удерживать платеж, пока вы не получите свой заказ с удовлетворением.

Доставка

1. Мы отправляем ваши заказы в течение 2-7 рабочих дней после подтверждения оплаты.

2. В большинстве случаев товар доставляется в большинство стран в течение 8-15 рабочих дней. В некоторые отдаленные районы может потребоваться более 20 рабочих дней.

3. Если вы не получили товар в течение 30 дней, свяжитесь с нами, мы рассмотрим и решим проблему доставки.

На заказ

1.Цена, которую вы заплатили за товар, не включает таможенные пошлины. Наш магазин не несет никаких обязательств в стране назначения.

2. Обычно мы отмечаем товары как ваши потребности в профессиональном / коммерческом счете-фактуре, и мы пытаемся помочь минимизировать или избежать любых GST, НДС или других налогов на импорт, но мы не можем гарантировать отсутствие налоговых сборов, поскольку это зависит о политике импорта вашей страны.

3. Если ваш подробный адрес относится к удаленному региону, стоимость экспресс-доставки будет выше стандартной.

4. Может взиматься плата, если доставка отклонена и отправлена ​​обратно в наш офис.

Возврат и возврат

1. Обмен будет предложен только для дефектного продукта.

2. Неисправные продукты должны быть возвращены в течение 30 дней с даты размещения заказа.

3. Обработка возврата может занять до 7 рабочих дней после того, как мы получим ваш продукт.Обратная доставка оплачивается Покупателем. Все возвращенные товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата

4. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получение товара в его первоначальном состоянии и упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как покупатель и продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.

5.Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Отзыв

1. Мы оставим положительный отзыв после получения оплаты, пожалуйста, не забудьте дать нам и ПЯТЬ ЗВЕЗД на всех подробных рейтингах продавца

2. Если вы не Довольны своим опытом покупок, пожалуйста, свяжитесь с нами, чтобы получить решение, прежде чем вы решите оставить нейтральный или отрицательный отзыв, мы постараемся сделать все возможное, чтобы решить любые проблемы для вас как можно скорее, спасибо.

3. Мы будем предоставлять вам услуги как можно лучше, потому что отзывы ПЯТЬ ЗВЕЗД — это то, к чему мы стремимся. Пожалуйста, напишите мне через «Мои сообщения» или «Почта», если у вас есть какие-либо вопросы о наших объявлениях или вашей покупке

Свяжитесь с нами

Мы приветствуем все сообщения в любое время и с радостью отвечаем на каждое полученное сообщение, обычно в течение 24 часов.

Спасибо за вашу поддержку, желаю вам хорошего дня!

.
