Центробежные вентиляторы вытяжные: Вытяжные центробежные вентиляторы | Vortice RU

Содержание

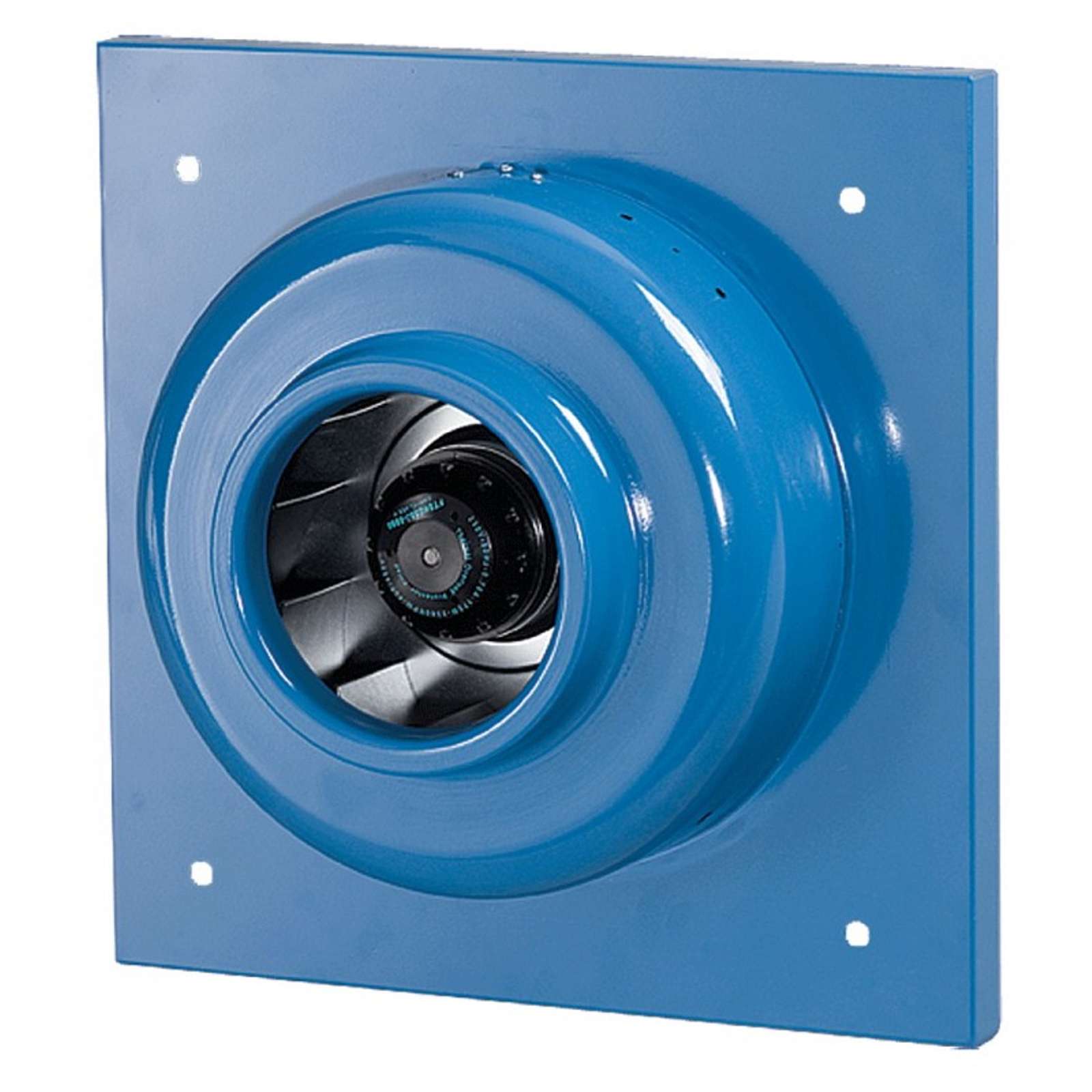

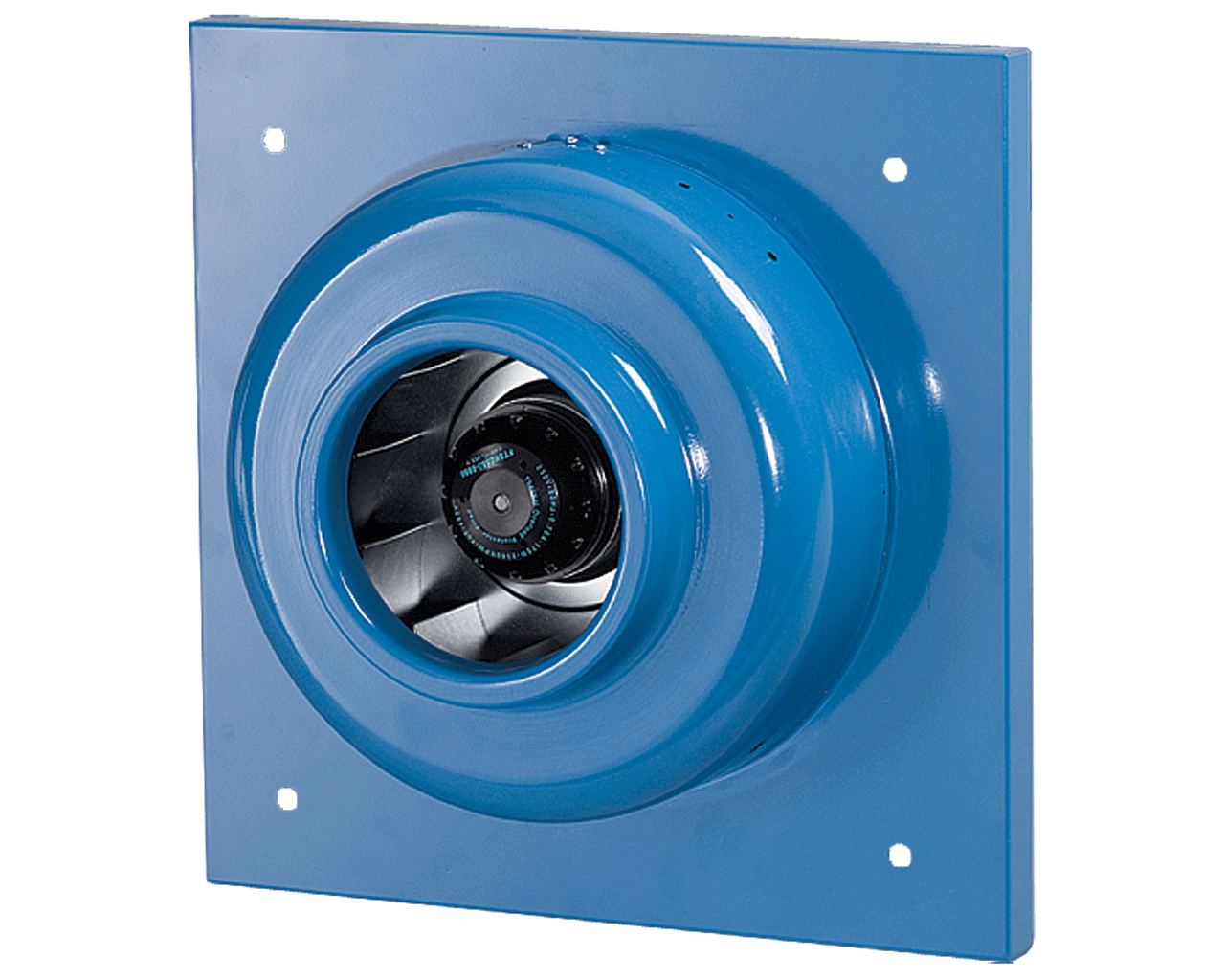

Характеристики и цена вытяжного центробежного вентилятора

Особенности вытяжных вентиляторов

Подобное оборудование монтируют в помещениях, где существует необходимость в постоянном обновлении воздуха. Чаще всего его можно встретить в производственных цехах, ночных клубах и барах.

Вентилятор крепят на стене, присоединяя к системе воздуховода. При этом очень важно, чтобы размер изделия соответствовал диаметру трубы, на которой будет установлен. Настройка режима работы техники происходит с помощью тиристорного или автотрансформаторного регулятора. Благодаря этому пользователь легко может изменить скорость вращения лопастей.

Вытяжной центробежный вентилятор состоит из пропеллера, корпуса, подшипника и электромотора. Другие особенности данного оборудования заключаются в следующем:

  • мотор от попадания влаги защищен пластиковым корпусом;
  • чтобы пропеллер вращался с наименьшим усилием, механизм снабжается несколькими подшипниками;
  • все вентиляторы оборудуются клапанами обратной тяги;
  • для подключения вытяжного устройства не требуется дополнительное оборудование;
  • мотор работает от стандартного сетевого напряжения 220 В;
  • высокая степень защиты IPX4 позволяет устройству выдерживать попадание небольшого количества влаги на внешнюю часть корпуса;
  • вытяжной вентилятор способен работать при температуре до 50 градусов.

Работы по установке

Благодаря простоте установки, всю необходимую работу можно провести самостоятельно, не привлекая специалистов. Используя крепления, которые прилагаются к оборудованию, его плотно фиксируют на выходе вытяжки в помещении. После подключения электричества следует проверить работу установленного механизма.

Правила выбора техники

При покупке вентилятора для вытяжки важно учитывать следующие характеристики:

  • размер сечения трубы вентиляции;
  • давление, создаваемое устройством;
  • число оборотов пропеллера в минуту;
  • производительность механизма.

Оптимальную модель агрегата подбирают, принимая во внимание условия вентилируемого помещения. Для обслуживания небольшой площади подойдет маломощный механизм компактных размеров. Крупные склады и производственные цеха нуждаются в установке габаритной техники с высокими показателями производительности.

Где заказать центробежный вентилятор?

Как известно, от чистоты воздуха зависит комфорт людей, пребывающих в помещении. Для создания приятных условий можно использовать вытяжной центробежный вентилятор, цена которого зависит от его характеристик. Но выгоднее всего покупка обойдется при сотрудничестве с магазином бытового климатического оборудования Lightvent. У нас представлен богатый выбор техники, который способен удовлетворить даже самых требовательных покупателей. Чтобы сделать заказ, позвоните нашему менеджеру по контактному номеру.

Типы вентиляторов — официальный сайт VENTS

Вентиляторы – это механические устройства для перемещения воздуха по воздуховодам, непосредственной подачи либо вытяжки воздуха из помещения. Перемещение воздуха происходит за счет создания перепада давления между входом и выходом вентилятора.

Осевые вентиляторы — это колеса из лопастей (т. наз. крыльчатка) в цилиндрических кожухах, прикрепленные к втулке под определенным углом к плоскости вращения.

При вращении лопастей происходит захват воздуха и перемещение его в осевом направлении. При этом в радиальном направлении воздух почти не перемещается. Чаще всего лопасти осевого вентилятора устанавливаются непосредственно на ось электродвигателя.

Применение: для вытяжки и притока воздуха через свободные проемы или вместе с воздуховодами не более 3-х метров горизонтального участка с небольшим аэродинамическим сопротивлением сети.

Центробежно-осевые вентиляторы могут перемещать воздух в направлении оси двигателя. Широко применяются в системах вентиляции с круглыми воздуховодами.

Круглые канальные вентиляторы имеют типовые размеры от 100 до 450 мм. Их производительность — от 250 до 5200 м3/ч. Вентиляторы оборудованы асинхронными двигателями с внешним ротором, имеющим центробежное рабочее колесо с загнутыми назад лопатками. Для увеличения срока эксплуатации в двигателях применяются подшипники качения. Корпуса вентиляторов выполнены из пластика, стали с полимерным покрытием или оцинкованной стали, что обеспечивает стойкую защиту от коррозии и, вместе с тем, придает эстетичный внешний вид.

Применение: для вытяжки-притока воздуха в системах вентиляции с большой протяженностью воздуховодов и большим аэродинамическом сопротивлении сети.

Центробежные вентиляторы состоят из двух основных частей: турбины и улитки. Рабочее колесо такого вентилятора — это пустотелый цилиндр, в котором установлены лопатки, скрепленные по окружности дисками. В центре скрепляющих дисков находится ступица для насаживания колеса на вал.

При вращении рабочего колеса воздух, попадающий между лопатками, движется радиально от центра и при этом сжимается. Под действием центробежной силы воздух выдавливается в спиральный корпус, а затем направляется в нагнетательное отверстие.

Центробежные вентиляторы производятся с рабочими колесами с лопатками, загнутыми назад или вперед. Применение радиальных вентиляторов с лопатками, загнутыми назад, позволяет экономить электроэнергию примерно на 20%. Другое, немаловажное достоинство вентиляторов с лопатками, загнутыми назад, заключается в том, что они относительно легко переносят перегрузки по расходу воздуха. Центробежные вентиляторы с лопатками, загнутыми вперед, обеспечивают такие же расходные и напорные характеристики, что и вентиляторы с лопатками, загнутыми назад, но при меньшем диаметре колеса и более низкойт частоте вращения. Таким образом, они могут достичь требуемого результата, занимая меньше места и работая более бесшумно.

Применение: для вытяжки и притока воздуха в системах вентиляции с большой протяженностью воздуховодов и большим аэродинамическом сопротивлении сети.

Вентилятор вытяжной из Германии — MARLEY-RUS


Для отведения использованного воздуха из кухни или ванной комнаты в квартирах и частных домах существуют вентиляционные каналы. Часто случается, что каналы вентиляции в квартирах не справляются в должной мере с отводом воздуха. Как следствие, появляется ощущение влажного, застоявшегося воздуха, неистребимого запаха на кухне, даже при открытых окнах.

В большинстве случаев для решения подобных проблем применяются вытяжные вентиляторы. МАРЛЕЙ-РУС предлагает широкий спектр осевых вытяжных вентиляторов из Германии:

  • вентилятор с обратным клапаном;
  • вентилятор с механическим обратным клапаном;
  • вентилятор с электрическим обратным клапаном – вентилятор с жалюзи;
  • вентилятор с датчиком движения;
  • вентилятор с датчиком движения и таймером;
  • вентилятор с таймером;
  • вентилятор с датчиком влажности;
  • вентилятор с датчиком влажности и таймером;
  • вентилятор для кухни;
  • вентилятор для ванной;
  • вентилятор для протяженных каналов;
  • бесшумный вентилятор.

Все представленные на нашем сайте вытяжные вентиляторы могут быть использованы для санузлов, кухонь и иных небольших помещений.

Возможно, Вы сталкивались с такой проблемой: из вентиляции поступает запах от соседей – дым сигарет, жареная рыба, курочка…  Так называемая обратная тяга – бич многоэтажных домов. Справиться с подобной проблемой помогают вытяжные вентиляторы с обратным клапаном.

Вентилятор вытяжной MEROX W 125 V

Осевой вентилятор с обратным клапаном с электроприводом (жалюзи)

  • Осевой вентилятор на подшипниках;
  • Диаметр встраивания 118 мм.;
  • Электрический обратный клапан в виде жалюзи;
  • Уровень шума — 42 dB(A) с расстояния 1м;
  • Производительность: 150 m³/h;
  • Потребляемая мощность: 17 Вт;
  • Категория защиты IP 24;
  • Ударопрочный пластик ABS
  • Двойная защитная изоляция

Купить Вентилятор вытяжной MEROX W 125 V


Вентилятор вытяжной MEROX W 125 VN

Осевой вентилятор с обратным клапаном с электроприводом (жалюзи) и таймером.

  • Осевой вентилятор на подшипниках;
  • Диаметр встраивания 118 мм.;
  • Электрический обратный клапан в виде жалюзи;
  • Таймер задержки отключения регулируется от 2 до 20 минут;
  • Уровень шума — 42 dB(A) с расстояния 1м;
  • Производительность: 150 m³/h;
  • Потребляемая мощность: 17 В. ;
  • Категория защиты IP 24;
  • Ударопрочный пластик ABS
  • Двойная защитная изоляция



Таймер отключения вентилятора устанавливается в диапазоне 2-20 минут: предписано применение в безоконных ванных и туалетных комнатах. Удобный вентилятор для ванной.

Герметичная плата для модели с таймером





Модель A B C D E
W 125 V, VN 184 174 42 46 118



Электрическое подключение

W 125 V

W 125 VN

Купить Вентилятор вытяжной MEROX W 125 VN


Вентилятор вытяжной MEROX W 100 BN

Осевой вентилятор с датчиком движения и таймером.

Во многих случаях, при выключенном вытяжном вентиляторе воздушный канал не должен перекрываться обратным клапаном, а обеспечивать естественную вытяжную вентиляцию. Вентилятор, в данном случае, является дополнительным устройством залповой вентиляции, улучшающим отток воздуха из помещения по желанию пользователя. Удачным решением в таких ситуациях является вытяжной вентилятор MEROX W 100 BN, оснащенный датчиком движения и таймером задержки отключения.

Идеальный вентилятор для ванной. Вытяжной вентилятор приводится в действие встроенным реле, когда человек заходит в помещение, и продолжает работать в течение 20 минут после того, как движение в помещении прекращается. Таймер регулируется от 2 до 20 минут. Чувствительность датчика движения так же имеет бесступенчатую регулировку. После отключения принудительной вентиляции, вентиляционный канал не перекрывается обратным клапаном и продолжает действовать вентиляция с естественным побуждением.



  • Осевой вентилятор на подшипниках;
  • Регулируемая дальность ИК датчика движения — до 5 метров;
  • Таймер отключения регулируется в диапазоне от 2 до 20 минут;
  • Диаметр встраивания — 98мм;
  • Уровень шума 40 dB(A) с расстояния 1м;
  • Производительность: 90 м3/ч,
  • Потребляемая мощность: 13 Вт;
  • Контрольная лампа;
  • Категория защиты IP 22;
  • Ударопрочный пластик ABS;
  • Двойная защитная изоляция.
  • Оптимальное соотношение объем/звук/энергопотребление.
  • Дополнительная Защита вытяжного вентилятора



Настройка таймера отключения вентилятора и зоны действия детектора движения



Электрическое подключение W 100 BN

Габаритные размеры:



Модель A B C D E
W 100 BN 164 154 37 46 98

Купить Вентилятор вытяжной MEROX W 100 BN

Неординарным предложением «МАРЛЕЙ-РУС» являются радиальные вентиляторы для протяженных (длинных) вентканалов. Такие вентиляторы необходимы, когда вытяжному воздуху требуется преодолеть расстояние до 15 м от точки установки до выхода на улицу или в центральный канал вентиляции здания, когда вентиляционная шахта замусорена или имеет большое количество изгибов. Радиальные вентиляторы представлены двумя моделями – для накладного и встроенного монтажа. Радиальные вентиляторы оснащены обратным клапаном.

Вентилятор радиальный вытяжной MEROX L 100 A

Центробежный вентилятор с обратным клапаном.

  • Вентилятор радиальный накладной на подшипниках;
  • Длина воздуховода до 15 м;
  • Диаметр встраивания: 98 мм;
  • Автоматический обратный клапан;
  • Максимальное давление: 90 Па;
  • Производительность: 80 m³/h;
  • Уровень шума: 41 dB(A), с расстояния 1 м;
  • Потребляемая мощность: 25 Вт;
  • Категория защиты IP 24;
  • Двойная защитная изоляция.

Рекомендуется как вентилятор для ванной комнаты.



Купить Вентилятор радиальный вытяжной MEROX L 100 A


Вентилятор радиальный вытяжной MEROX L 100 U

Центробежный вентилятор с обратным клапаном.

  • Длина воздуховода до 15 м;
  • Жировой фильтр особенно полезен при установке на кухне;
  • Автоматический обратный клапан;
  • Максимальное давление: 90 Па;
  • Производительность: 80 m³/h;
  • Уровень шума: 41 dB(A), с расстояния 1 м;
  • Потребляемая мощность: 25 Вт;
  • Категория защиты IP 25;
  • Двойная защитная изоляция.

Монтажная схема:

Электрическое подключение
L 100 A, L 100 U

Купить Вентилятор радиальный вытяжной MEROX L 100 U


Вентилятор вытяжной MARLEY MT 125 V

Осевой вентилятор с обратным клапаном с электроприводом (жалюзи).

Контрольная лампа

  • Осевой вентилятор на подшипниках;
  • Диаметр встраивания — 115мм;
  • Электрический обратный клапан — жалюзи;
  • Уровень шума: 48 dB(A) с расстояния 1м;
  • Производительность: 190 m³/h;
  • Потребляемая мощность: 27 Вт.;
  • Категория защиты IP 24;
  • Ударопрочный пластик ABS;
  • Двойная защитная изоляция — вентилятор в ванную.

Купить Вентилятор вытяжной MARLEY MT 125 V


Вентилятор вытяжной MARLEY MT 125 VN2

Осевой вентилятор с обратным клапаном с электроприводом (жалюзи) и таймером.

  • Осевой вентилятор на подшипниках;
  • Таймер отключения регулируется от 2 до 25 минут;
  • Диаметр встраивания — 115мм;
  • Электрический обратный клапан — жалюзи;
  • Уровень шума: 48 dB(A) с расстояния 1м;
  • Производительность: 190 m³/h;
  • Потребляемая мощность: 27 Вт;
  • Категория защиты IP 24;
  • Ударопрочный пластик ABS;
  • Двойная защитная изоляция — вентилятор в ванную.

Купить Вентилятор вытяжной MARLEY MT 125 VN2


Уникальное предложение для российского рынка!

SMART вентилятор – работает постоянно, исключая обратную тягу.
Потребление энергии — всего 1.1 Вт.!

Бесшумная вентиляция регулируется с помощью интеллектуального датчика влажности и таймера, осуществляя автоматический контроль и поддержание здорового микроклимата в помещении. Запатентованная конструкция крыльчатки вентилятора отличается гибкими композитными краями лопастей и обеспечивает отличную звукоизоляцию. Кроме того, для исключения вибрации, подшипники электродвигателя крепятся к корпусу с помощью эластичных втулок.



Производительность вентилятора SV-100 плавно регулируется микропроцессором в зависимости от скорости изменения уровня влажности в помещении в диапазоне от 18 до 78 куб.м/час. Благодаря уникальной геометрии лопастей, СМАРТ вентилятор способен перемещать воздух в воздушных каналах длиной до 6 метров (в отличие от обычных накладных вентиляторов, работающих в воздуховодах до 1. 5м.)

Купить Бесшумный вентилятор MARLEY SMART SV-100


Нас часто спрашивают, почему Marley не предлагает вентилятор с датчиком влажности?

Политика немецких инженеров в этом вопросе достаточно проста: вентилятор с датчиком влажности включается, когда уровень влажности достигает определенной величины и выключается при его снижении. То есть это устройство, которое или включено, или выключено. Очевидно, что в тот момент, когда Вы готовите или принимаете душ, уровень влажности будет повышен. Излишне подтверждать этот факт датчиком. Покидая ванную, достаточно вентилятора с таймером для нормализации уровня влажности. Обычный датчик влажности не функционален.

Инженеры Marley разработали интеллектуальный процессор для вентилятора SV-100, который обеспечивает постоянную вытяжку и регулирует производительность вентиляции не только в зависимости от уровня влажности в помещении, но и выбирает оптимальный режим работы в зависимости от скорости изменения уровня влажности.

Классификация центробежных вентиляторов, цена , вентиляторы вытяжные от «ТД КОМТЕХ»

Торговый дом «Комтех» осуществляет поставку всего спектра промышленного тепловентиляционного оборудования.



В ассортименте более 1000 наименований: осевые и радиальные вентиляторы, тягодутьевые машины, крышные вентиляторы, водяные, паровые и электрические калориферы, воздушно-отопительные агрегаты, тепловые завесы и комплектующие к ним.



Вся продукция находится в наличии на нашем складе и может быть доставлена в любой регион России в кратчайшие сроки.



Мы гарантируем высокое качество наших изделий, подтвержденное сертификатами соответствия, и выгодные цены, как для оптовых, так и для розничных покупателей. Возможна отсрочка платежа!



Для получения консультации специалиста звоните по телефону +7 (343) 213-08-50



Вентиляционное оборудование:



Теплообменное оборудование:



Вам требуется поставка надежного теплообменного или вентиляционного промышленного оборудования? Ищете выгодные условия? Хотите получить заказ точно в срок?



Тогда звоните по телефону +7 (343) 213-08-50. Будем рады помочь Вам!



Наши преимущества

  • Наличие более 1000 видов вентиляционного и теплового оборудования на складе Екатеринбурга.
  • Выгодные цены, сравнимые с ценами конкурентов.
  • Доставка по всем регионам Российской Федерации.
  • Рассмотрение заявок в короткие сроки и своевременная доставка заказа.
  • Дополнительные скидки на покупки оптом, в зависимости от объема товара, и отсрочку платежа.
  • Качество товара гарантировано, предоставляется вся необходимая документация.





Товар в наличии на складе

Высокое качество

Оперативная доставка

Скидки оптовикам



Схема работы



Вы отправляете заявку
Мы выставляем Вам счет
Вы оплачиваете покупку удобным для Вас способом
Получаете свой товар



Відцентрові витяжні вентилятори — купити вентилятор відцентровий на ROZETKA

Для створення комфортного мікроклімату в приміщенні використовується вентиляційна система. І якщо звичайна витяжка, яка передбачена під час спорудження будівлі, перестала ефективно працювати, знадобиться встановлення додаткового відцентрового витяжного вентилятора.

Відцентрові витяжні вентилятори: особливості обладнання

Особливість відцентрових витяжних вентиляторів полягає в тому, що вони складаються з двох частин — турбіни й завитка (спіралі). Рух потоку повітря відбувається за радіусом спірально закрученого робочого колеса, звідси й назва.

Відцентрові витяжні вентилятори, вони ж радіальні, підходять як для квартир, так і для промислових будівель. Особлива конструкція обладнання дає змогу монтувати вентилятор не тільки всередині, а й зовні вентиляційних систем. Відцентрові витяжні вентилятори забезпечують потужний потік повітря й мають високу продуктивність, що робить їх зажаданими на ринку.

Як і інші витяжні вентилятори, моделі радіального типу можна класифікувати за кількома ознаками:

  • призначенням: в інтернет-магазині ROZETKA представлений великий модельний ряд відцентрових витяжних вентиляторів за демократичною ціною:
    • побутові: для домашнього використання підійдуть компактні моделі, що працюють в автоматичному режимі — вмикаються в разі підвищеної вологості в кімнаті та вимикаються через заданий час;
    • промислові: вирізняються великими розмірами та високим тиском; обладнання підходить для складських і промислових зон, а також великих кухонних приміщень у закладах громадського харчування;
  • напрямком руху повітря: припливні — ті, які заганяють повітря в приміщення, витяжні — витягають вологу з приміщення;
  • типом установлення: на нашому ви зможете замовити такі моделі, що відрізняються способом установлення:
    • настінні — монтуються в стіну;
    • підлогові — габаритні відцентрові витяжні вентилятори промислового використання;
    • настільні — невеликі вентилятори для дому або офісу;
    • канальні — монтуються безпосередньо в повітровід.

Купити відцентровий витяжний вентилятор із доставкою Україною можна онлайн в інтернет-магазині ROZETKA. У каталозі представлений великий асортимент приладів високої якості від відомих українських і світових виробників: Вентс, Europlast, Tornado, Soler&Palau, Горизонт та ін. З докладною інформацією, а також відгуками наших покупців можна ознайомитися в картці товару.

Вентиляторы. Турбовентиляторы. Расчет и подбор вентиляторов

Задача №1. Расчет вентилятора

Условия:

В наличие есть вентилятор, развивающий давление Pmax не более 70 Па, который используется для вентиляции помещения. Забор воздуха из помещения осуществляется по трубопроводу постоянного диаметра, для которого можно принять, что его сопротивление возрастает на 7 Па на каждый метр. Вентилятор был подсоединен к всасывающему и нагнетающему трубопроводам неизвестной длины, после чего замеры показали, что во входе в вентилятор возникает разряжение Pвв, равное -32 Па, на выходе из вентилятора – избыточное давление Pнв, равное 24 Па. Замеренная скорость воздуха ω в трубопроводе оказалась равной 3 м/с. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.

Задача:

Необходимо рассчитать, на какую максимальную длину может быть увеличен нагнетательный трубопровод.

Решение:

Рассмотрим формулу расчета давления вентилятора:

P = (Pнв+(ωн2∙ρ)/2) – (Pвв+(ωв2∙ρ)/2)

где ωв и ωн – скорости воздуха во всасывающем и нагнетательном трубопроводах. Поскольку диаметр трубопровода не меняется, то ωв = ωн, отчего формулу можно представить в следующем виде:

P = Pнв — Pвв = 24 — (-32) = 56 Па

Отсюда следует, что имеющийся в наличии вентилятор при данных условиях работы имеет запас давления в 70-56 = 14 Па.

Увеличение длины нагнетательного трубопровода будет приводить к возрастанию сопротивления в нем, что повлечет за собой увеличение значения напора вентилятора. Следовательно, можно рассчитать, до каких пор можно увеличивать сопротивление нагнетающего трубопровода, пока вентилятор не достигнет своего предела по создаваемому напору:

14/7 = 2 м

Получим, что нагнетательный трубопровод может быть удлинен не более чем на 2 метра.

Задача №2 Расчет производительности и давления вентилятора

Условия:

Из помещения с атмосферным давлением P1 = 0,1 мПа через трубопровод постоянного диаметра d = 500 мм откачивается воздух и выбрасывается в атмосферу P2 = 0,1 мПа. Вентилятор работает с расходом Q = 2000 м3/час, потребляя при этом N = 1,1 кВт, а скорость вращения его вала n составляет 1000 об/мин. Замеры показали, что падение давления во всасывающем трубопроводе составляет Pпв = 60 Па, а в нагнетательном – Pпн = 80 Па. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.

Задача:

Рассчитать создаваемое вентилятором давление, а также вычислить, как изменится производительность вентилятора, если увеличить скорость вращения вала до nн = 1200 об/мин и как при этом изменится мощность.

Решение:

Площадь поперечного сечения трубы равно:

F = (π∙d2) / 4 = (3,14∙0,52) / 4 = 0,2 м2

Чтобы рассчитать давление вентилятора, предварительно необходимо найти скорость воздуха в трубопроводе, которая будет равна как для нагнетательной, так и для всасывающей части вследствие равенства их диаметров. Скорость воздуха можно найти из уравнения расхода:

Q = F∙ω

откуда:

ω = Q / F = 2000 / (3600∙0,2) = 2,8 м/с

После нахождения скорости становится возможным определение давления вентилятора:

P = (P2-P1) + (Pпв+Pпн) + (ω2∙ρ)/2 = (105-105) + (60+80) + (2,82∙1,2)/2 = 145 Па

Расход при увеличенном числе оборотов можно вычислить из следующего соотношения:

Qн/Q = nн/n

откуда:

Qн = Q∙nн/n = 2000∙1200/1000 = 2400 м³/час

Для нахождения мощности при новом числе оборотов воспользуется другим соотношением:

Nн/N = (nн/n)³

откуда:

Nн = N∙(nн/n)³ = 1,1∙(1200/1000)³ = 1,9 кВт

В итоге получим, что давление вентилятора составляет 145 Па, при увеличении числа оборотов до 1200 в минуту расход возрастет до 2400 м3/час, а мощность – до 1,9 кВт.

Задача №3. Расчет КПД вентилятора

Условия:

Из помещения через всасывающий трубопровод диаметром dв = 200 мм с помощью вентилятора откачивается воздух, выбрасываемый в атмосферу через нагнетательный трубопровод диаметром dн = 240 мм. В наличии имеются лишь показания, снятые с датчиков, установленных непосредственно на вентиляторе. Вакуумметр на входе в вентилятор показывает разрежение Pвв = 200 Па, а манометр на выходе вентилятора показывает избыточное давление Pнв = 320 Па. Расходометр откачиваемого воздуха показывает значение Q = 500 м3/час. Потребляемая вентилятором мощность N составляет 0,08 кВт, а скорость вращения его вала n равна 1000 об/мин. При расчетах плотность воздуха ρ принять равной 1,2 кг/м3.

Задача:

Необходимо рассчитать КПД вентилятора и создаваемое им давление.

Решение:

Предварительно найдем скорости движения воздуха во всасывательном и нагнетательном трубопроводах. Выразим и найдем величину скорости ω из уравнения для объемного расхода:

Q = f∙ω

где f = (π∙d2)/4 – площадь поперечного сечения трубопровода. Отсюда получим:

ω = Q/f = (Q∙4)/(π∙d2)

ωв = Q/f = (Q∙4)/(π∙dв2) = (500∙4)/(3600∙3,14∙0,22) = 4,4 м/с

ωн = Q/f = (Q∙4)/(π∙dн2) = (500∙4)/(3600∙3,14∙0,242) = 3,1 м/с

Зная скорости воздуха в нагнетательном и всасывающем трубопроводах, а также давления на входе и выходе вентилятора, становится возможным нахождение давления вентилятора P по следующей формуле:

P = (Pнв+(ωн2∙ρ)/2) – (Pвв+(ωв2∙ρ)/2) = (320+(3,12∙1,2)/2) – (-200+(4,42∙1,2)/2) = 514 Па

Выразим из формулы мощности и найдем величину КПД вентилятора η:

N = (Q∙P)/(1000∙η)

η = (Q∙P)/(1000∙N) = (500∙514)/(3600∙1000∙0.08) = 0,9

Получим, что вентилятор имеет КПД 0,9 и напор 514 Па.

Задача №4. Расчет давления вентилятора

Условия:

Имеется емкость для хранения азота при избыточном давлении P1 в 540 Па. Газ подается в аппарат под избыточным давлением P2 в 1000 Па при помощи вентилятора, соединенного с емкостью для хранения с помощью всасывающего трубопровода, и с аппаратом с помощью нагнетательного трубопровода, при этом потери давления в них составляют Pпв = 120 Па и Pпн = 270 Па соответственно. В нагнетательном трубопроводе поток газа развивает скорость ω равную 10 м/с. При расчетах плотность азота принять ρ равной 1,17 кг/м3.

Задача:

Необходимо рассчитать создаваемое вентилятором давление.

Решение:

Перепад давлений в точках всасывания и нагнетания ΔP будет составлять:

∆P = P2-P1 = 1000-540 = 460 Па

Общие потери Pпоб во всасывающем и нагнетающем трубопроводе будут равны:

Pпоб = Pпв+Pпн = 120+270 = 390 Па

Скоростное давление Pc может быть найдено по следующей формуле:

Pс = (ω2∙ρ)/2 = (102∙1,17)/2 = 59 Па

Зная найденные выше величины можно рассчитать создаваемое вентилятором давление P по следующей формуле:

P = ∆P + Pпоб + Pc = 460 + 390 + 59 = 909 Па

Давление вентилятора составляет 909 Па

Крышный центробежный вытяжной вентилятор-RTC
