Барбекю своими руками — 120 фото лучших вариантов для дачи. Чертежи, инструкция и видео!

Одним из самых прекрасных способов проведения выходных или праздничных дней считается отдых на природе. Времяпрепровождение на свежем воздухе обязательно сопровождается активными играми, интересными беседами, и, конечно же, вкусной едой.

Неизменной частью пикника считается приготовление шашлыка, рёбрышек или рыбы, на выезде можно воспользоваться стандартными раскладными мангалами, но если вы владеете загородным домом или дачей, намного удобнее будет единожды установить на своем участке печь – барбекю, и она долгое время будет служить любимым местом для приготовления вкусной еды на отдыхе.

Если у вас возник вопрос: «Как сделать печь барбекю?», изучите изложенные ниже советы, инструкции и рекомендации, которые помогут вам просто и быстро соорудить на земельном участке эту конструкцию.

Краткое содержимое статьи:

Преимущества барбекю

Главным достоинством этой уличной печи является её многофункциональность, она позволит приготовить на свежем воздухе не только привычный шашлык, но и сочные стейки, бифштексы, запечь любую рыбу, различные овощи, высушить грибы, ягоды, травы, фрукты, сварить плов, суп т.д. Установка на даче барбекю с коптильней позволит вам полакомиться копченым мясом, морепродуктами или рыбой.


Конструкция барбекю это идеальное объединение основных достоинств мангала, решетки–гриля и коптильни, что делает эту печь максимально эффективной и результативной:

  • она оборудована задней стенкой, это дает возможность горячему воздуху равномерно распределяться по всему внутреннему объему, обеспечивать поддержание внутри оптимальной температуры;
  • предусмотренный дымоход отлично справляется с отводом ненужного дыма от места готовки;
  • процесс горения осуществляется в специально оборудованной топке. Это преимущество делает пользование печью более безопасным, защищенным и долговечным;
  • она более рационально расходует созданное тепло, даже по окончанию процесса приготовления конструкция будет теплой.

Если вы планируете установить барбекю в полузакрытых беседках или террасах, дополнительным преимуществом может стать то, что печь будет выполнять обогрев помещения, что позволит вам комфортно отдыхать на природе даже в холодное время года.

Разновидности

Вариантов исполнения барбекю масса, всё будет зависеть от наличия или отсутствия в конструкции каких-либо элементов. Определитесь заранее, какими базовыми деталями и особенными приборами будет оборудована строящаяся печь.

В основном, конструкция дополняется:

  • встроенным вертелом;
  • увеличенной открытой зоной топки, это позволит создать иллюзию садового камина;
  • решеткой для жарки;
  • нишей для установки казана, барбекю с казаном позволит вам приготовить массу вкусных и интересных блюд на свежем воздухе;
  • отдельной площадкой под мангал;
  • сооружением под готовку шашлыка;
  • варочной поверхностью;
  • коптильней и т.д.

Самым универсальным и многофункциональным вариантом станет конструкция, включающая в себя все перечисленные пункты. Посмотреть, как выглядят печи, укомплектованные тем или иным способом, можно изучив фото разнообразных барбекю, выполненных своими руками, включающими два-три или сразу все названые дополнения.

Подготовка к строительству

Первым важным этапом в обустройстве барбекю, станет выбор места, куда будет установлена печь. При выборе участка для её размещения, необходимо руководствоваться следующими рекомендациями:

  • Расстояние от конструкции до дома должно быть не слишком большим, так как приготовление блюда потребует неоднократных хождений на основную кухню за посудой, продуктами, специями и т.д.
  • Вблизи очага не должны расти деревья и кустарники.
  • Учитывайте превалирующее направление ветра на участке, дым от печи не должен уходить в сторону жилых помещений.

Далее, необходимо определиться, как будет выглядеть будущее строение, нарисовать, или подобрать на строительных сайтах, в специальных журналах примерный чертеж барбекю, определиться с её габаритами.

При построении схемы конструкции, обязательно учитывайте индивидуальные особенности ландшафта на участке, планируйте, чтобы решетка или любая другая основная варочная поверхность барбекю была на безопасной и удобной для готовящего человека высоте.

До начала процесса изготовления печи обязательно определитесь с дизайном будущей конструкции, лучше всего, чтобы она была выполнена в едином стиле с загородным домом, выгодно дополняла общее оформление земельного участка.

На большом свободном пространстве можно поместить большое барбекю, совмещающее в себе различные рабочие зоны, на небольшой территории отлично будет выглядеть компактная печь с оптимальным набором функций.



Конструирование

Перед началом работ обязательно нужно заготовить материалы и инструменты, которые понадобятся при строительстве. Ответ на вопрос: «Какой выбрать кирпич для строительно-монтажных работ?», прост: для выкладки барбекю, вам будут необходимы два их вида: шамотный и облицовочный.


Первый тип будет использоваться для обустройства топки и всех мест, которые напрямую контактируют с огнем, второй – для формирования корпуса. Для соединения кирпичей между собой нужно подготовить два вида раствора: для зон, которых будет касаться пламя — глиняный, для оставшихся мест и облицовки — песчано-цементный.

Кроме основного сырья, в процессе конструирования вам понадобятся:

  • щебень либо гравий – они послужат сырьем для фундамента печи;
  • армированная сетка;
  • доски – используются для формирования опалубки;
  • дверцы для топки и поддувала;
  • варочная поверхность с конфорками;
  • основная решетка;
  • дверца для дымохода;
  • уголки из стали для перекрытий;
  • рубероид;
  • болгарка;
  • строительный уровень;
  • молоток;
  • киянка;
  • тара для перемешивания раствора;
  • совковая и штыковая лопаты;
  • мастерок;
  • ведра для воды.

Список необходимых для осуществления строительства вещей составлен приблизительно, он может дополняться, либо, наоборот, уменьшаться, в зависимости от индивидуальности проекта и функционала будущей печи.

После подготовки всех необходимых материалов и инструментов начинается непосредственное конструирование барбекю. Первый этап строительства характеризуется установкой фундамента. Он обязательно должен соответствовать габаритам печи, чем большего размера будет строение, тем сильнее будет подаваемая на него нагрузка.

Можно обратить внимание на вариант ленточного фундамента, но под печь-барбекю возможно устройство более простого, монолитного фундамента. Для этого необходимо вырыть траншею глубиной 30-35 см, полностью засыпать её смесью из песка и гравия, либо из песка и щебня, плотно утрамбовать и полить водой.

После оборудования фундамента сооружают опалубку из досок, укладывают армированную сетку. Затем нужно замесить бетонный раствор из следующих компонентов: цемента, пескогравия, щебня и воды. Бетон заливается в уже смонтированную опалубку, и накрывают полиэтиленом до полного затвердевания.

После того, как фундамент полностью высохнет и отвердеет, на него устанавливают гидроизоляцию, путем нанесения на него гудрона и укладки сверху рубероида.

Наконец, можно приступать к кирпичной кладке. Это нужно делать строго по спроектированной схеме. Необходимо помнить, что те зоны, которые будут напрямую контактировать с огнем, нужно выкладывать шамотным кирпичом, скрепляя его глиняно-песчаным раствором, остальные части печи формируются с помощью облицовочного кирпича.

Главное, четко следовать поставленной схеме, соблюдать количество укладываемых кирпичей в ряд, не забывать о том, что применяемый для строительства раствор дает некоторую усадку, поэтому через каждые 5-7 выложенных кирпичных рядов необходимо обязательно делать перерыв как минимум на сутки, и только по истечению этого времени приступать к укладке следующих рядов.

На самом деле, самостоятельно соорудить барбекю на своем участке не так уж сложно, как кажется на первый взгляд. Главное, составить четкий и подробный проект будущей конструкции, ясную, пошаговую схему строительства, выбрать качественные материалы и инструменты для монтажа, не жалеть времени и сил, отнестись к процессу работ с большим энтузиазмом.

Посвятив строительству несколько дней, вы долгие годы сможете наслаждаться вкусными блюдами, которые приготовите с помощью самостоятельно построенной печи – барбекю.

Фото барбекю своими руками



Сохраните статью себе на страницу:

Пост опубликован: 04.11

Присоединяйтесь к обсуждению:










Copyright © 2020 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1




Барбекю своими руками — фото идеи, чертежи, пошаговая инструкция построения дачного барбекю

Чаще всего отдых за городом ассоциируется с приготовлением прекраснейших блюд из мяса, рыбы или овощей. Прелестью данного занятия является приготовление пищи на углях.

Конечно же, вы можете приобрести готовое приспособление для создание блюд, однако создание подобного устройства собственноручно сэкономит вам силы и финансы. Как сделать барбекю для дачи своими руками, смотрите далее в этой статье.

Происхождения барбекю

Слово «барбекю» переводится как «варварский». Оно подразумевает под собой варвара (чужеземца), который готовит пищу на костре под открытым небом. Горожанам казались необычными странники с подобным способом приготовления пищи, однако позже кулинария на углях завоевала сердца многих людей. Однако чем отличается барбекю от классического мангала? Разберем подробнее этот вопрос.

Мангал представляет собой специальную емкость для углей, верхние края которого служат вместилищем для шампуров с продуктами.

Барбекю, в свою очередь, подразумевает размещение продукта в глубине под бортиком примерно 20 см. На первый взгляд, это различие кажется малозначимым, однако с кулинарной точки зрения разница огромна: в то время, как продукт, приготовленный на мангале, не подвергается воздействию дыма, продукт, сделанный на барбекю, содержит в себе легчайший дымок.

Нельзя забывать о роли бортика в мангале: так как бортики создают объем горячего воздуха, мясо получается более сочным и румяным, в то время как мангал «высушивает» блюдо. Следовательно, со стороны кулинарии, барбекю может подарить вам румяные и сочные блюда, пропитанные приятным дымком.

Печь барбекю своими руками

Для того, чтобы удачно соорудить данную печь, для начала определитесь с наброском механизма. Необходимо учесть такие элементы, как крыша, умывальник, поленница, топочная часть и столешница. После того, как вы изобразили будущую печь, определитесь с ее месторасположением в интерьере. После этого этапа, подготовьте все необходимое:

  • Набор крепежей;
  • Решетка барбекю;
  • Поддон под углями;
  • Кирпич;
  • Песок и глина;
  • Рубероид;
  • Щебень и цемент.

Приведем алгоритм создания печи барбекю из кирпича:

  1. Займитесь подготовкой фундамента. Для этого нужно вырыть котлован ниже точки обычного промерзания. На дно котлована засыпьте песок 6-8 см, утрамбуйте его. Уложите арматурные прутья на дно котлована и залейте его содержимое бетоном.
  2. Примерно через 25 дней, когда застынет бетон, можете приступать к следующему пункту. Используйте рубероид или плотную пленку из полиэтилена для создания гидроизоляции.
  3. Кладка кирпичей не займет у вас большого количества сил и времени. Для этого ознакомьтесь со специальными инструкциями на просторах Сети и подберите себе понравившуюся. Учтите, что кирпич в области топки и печи должен ложиться на глиняный раствор.
  4. После возведения самой печи необходимо зажечь дрова или угол в печи и довести массу до максимальной температуры. Это необходимо для обжига внутренних стен конструкции.
  5. Теперь необходимо просушить печь. В летние дни процедура займет около пяти дней, однако осенью потребуется не менее двадцати суток. Не забывайте о защите печи от влаги: накройте ее защитной пленкой.

Простая жаровня-барбекю за десять минут

Простейший способ создания жаровни, не требующий никаких строительных навыков и даже раствора для кладки кирпичей. Для его создания вам понадобится около ста кирпичей (хотя количество материала зависит от высоты будущего сооружения), лист из металла и решетка.

Размер двух последних должен быть примерно равным, а их ширина определяет ширину всей конструкции.

Сделайте кладку кирпичей прямо на сухую, таким образом, чтобы получившееся прочно стояло, а способ кладки будет напоминать детскую игру в кубики. Между двумя слоями кирпичей нужно расположить лист и решетку.

Готово! Можете наслаждаться приготовлением блюда без особых усилий и затрат.

Беседка с барбекю

Для строительства беседки с барбекю подготовьте кирпич или камень, так как эти материалы не только обладают отличными параметрами пожаробезопасности, а и выглядят просто прелестно.

Металлические элементы конструкции также немаловажны: стоит отдать предпочтение чугуну, так как этот материал является стойким к высоким температурам и безопасным. Как альтернативу чугуну можно выбрать нержавеющую сталь, однако по своим характеристикам она уступает чугуну. Огнеупорная плитка станет хорошим материалом для пола.

Для того, чтобы возвести данную конструкцию, займитесь подготовкой фундамента так, как написано выше. Так, песчаное основание должно располагаться над грунтом, сверху него — бетон с арматурой, а над ними должна быть система гидроизоляции.

Далее займитесь кладкой кирпичей. Для этого вам понадобится раствор, со смешанными 1:3 глиной и песком. Далее добавьте в смесь воду до тех пор, пока консистенция раствора не станет похожей на сметану. Далее сложите печь буквой «П», высота которой должна достигать примерно 1 метра.

Между боковыми стенками печи расположите две чугунные решетки на расстоянии 25 см друг от друга. Первая решетка будет служить в качестве вместилища для пищи, а на второй необходимо разводить огонь.

Барбекю является одним из лучших предметов на даче, так как он способствует приятному времяпровождению на природе и готовке прекраснейших блюд.

Конечно же, можно приобрести готовые устройства для барбекю, однако собственноручное создание конструкции будет вселять в вас гордость за собственный труд и радость в сердцах домочадцев.

Чертежи и схемы самодельного барбекю

Фото подборка самодельных барбекю для дачи

чертежи и инструкция по кладке

Различные печи барбекю из кирпича: проекты, фото, чертежи

Когда вы не можете остановиться на каком-то одном проекте барбекю из кирпича, фото, схемы, чертежи кладки барбекю могут определиться с выбором. Изучите подготовленную нами подборку иллюстраций, чтобы понять, какой из проектов вам больше по душе

Обращайте особое внимание на сложность предлагаемой конструкции: под силу ли вам будет осуществить тот или иной проект собственными руками?

Фото 6. Фрагмент инструкции, показывающей, как складывается из кирпича печь барбекю. Порядовка кладки барбекю, подобная этой, значительно облегчает работу и особенно – тем, кто никогда не строил кирпичный барбекю своими руками. Чертежи, поэтому старайтесь выбирать именно с порядовкой.

Фото 7. Графическая схема барбекю из кирпича. Своими руками сложить барбекю кирпичный для дачи по такому проекту будет совсем несложно.

Фото 8. Компьютерная модель барбекю из кирпича: порядовка и схема постройки. Барбекю сложить будет легче с более подробной схемой, но даже такой чертеж ускоряет возведение конструкции.

Фото 9. Сгенерированная на компьютере приблизительная схема барбекю из кирпича. Кладочные чертежи, приложенные к такой схеме, дадут точную информацию о размере сооружения и порядке его строительства.

Фото 10. Схематичный набросок пьедестала под проект барбекю. Чертежи с размерами необходимы, какого бы типа печь вы ни выбрали – из камня или из кирпича, маленькую или большую, сложную по своей конструкции или нет.

Фото 12. Начинающий печник осуществляет порядовую кладку барбекю из кирпича своими руками. Фото сделано на этапе, когда фундамент уже готов и уже положены несколько рядов кирпичей.

Фото 13. Небольшое уличное барбекю из кирпича. Чертежи такого сооружения предельно простые, однако, если вы решили ставить барбекю из кирпича своими руками, порядовка, подробно описывающая кладку кирпичей, желательна и в данном случае.

ч Фото 14. Кирпичная печь с двумя трубами. На нашем сайте можно увидеть самые необычные барбекю проекты. Фото данной модели, например, показывает, что печка для барбекю и шашлыка, сложенная своими руками, может напоминать очертаниями печку из русской избы.

Фото 15. Существуют самые разнообразные виды барбекю для дачи из кирпича. Фото показывает удлиненную модель, сложенную уголком. Заметно по боковой стенке, что применялась оригинальная схема кладки барбекю из кирпича.

Фото 16. Возле дощатого забора стоит дачное барбекю из кирпича, своими руками выстроенное хозяином участка. Состоит данное сооружение из трех простейших секций. При этом видно, что применялась достаточно необычная раскладка барбекю из кирпича.

Фото 17. Кирпичное сооружение для приготовления различных блюд на открытом воздухе. Чтобы построить даже такую, относительно простую печь барбекю своими руками, порядовка кирпичной кладки может оказаться необходимой.

Фото 18. Задний дворик загородного дома с зоной барбекю и печью с большим дымоходом. Чтобы построить такое, довольно сложное кирпичное барбекю собственными руками, схемы с подробными размерами и очередностью действий просто необходимы.

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Строительство барбекю своими руками

Так же важно, как вы будете готовить блюда. Часть работы может быть выполнена дома, но некоторые должны быть сделаны на месте, на улице

Вот почему эти грили, которые рядом с очаговой камерой имеют рабочую поверхность, а под ней угольную камеру и другие необходимые аксессуары, настолько удобны в использовании.

Кирпичная кладка барбекю — высота, на которой расположена столешница, а также решетка с посудой для выпечки, обычно составляет около 80 см, но вы можете разместить их немного ниже или выше, приспосабливаясь к росту человека, который чаще будет шеф-поваром.

Сторонники «сидячих» собраний могут построить барбекю, в котором очаг и решетка находятся на 50–60 см над поверхностью земли. Скорее, вы не готовите на гриле в одиночку, поэтому вам нужно убедиться, что вокруг камина есть место как для повара, так и для гостей. Лучше всего с асфальтированной поверхностью, на которой стоит (или на время встречи) садовая мебель.

С прелестями выпечки мы также сможем пользоваться садом под дождем, если гриль ставить под укрытие. В расширенной версии он иногда оснащен проточной водой и светом. Однако прежде чем принять решение о таких инвестициях, мы должны спросить себя: будем ли мы часто использовать это место в саду или только несколько раз в течение сезона? Строительство барбекю с фото примерами:

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

  • Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
  • Каким будет сооружаться изделие: стационарным или разборным.
  • Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

  • Соорудить ее раздвижную из двух половинок.
  • Сделать с одной половинки. В таком случае она будет откидная.
  • Съёмную.
  • Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Как правильно класть печной кирпич

Чтобы успешно сложить работоспособную уличную печку, обязательно соблюдайте следующие правила кладки:

  1. Каждый уровень сначала складывайте как конструктор, без раствора. Примерка позволит точно обрезать камни в нужных местах и подогнать друг к другу.
  2. Керамический кирпич замачивается на 2—3 минуты в емкости с водой, затем укладывается на место. Огнеупорный камень только ополаскивается от пыли.
  3. Максимальная толщина шва кладки на глиняно-песчаном растворе – 5 мм. Превышение грозит образованием трещин.
  4. Не перевязывайте огнеупорную стенку с обычной. В зазоры между разносортными кирпичами вставляйте листы базальтового картона.
  5. Проверяйте горизонтальность каждого яруса строительным уровнем, а вертикаль – отвесом.

Выступающий наружу раствор снимайте мастерком, а внутренние поверхности обтирайте влажной ветошью. При недостатке опыта не пытайтесь колоть камни киркой, лучше используйте болгарку с отрезным кругом по бетону.

Как построить большую кирпичную беседку с печью — практические советы

https://youtube.com/watch?v=abZRz8ClENg

Желания современных дачников вполне сопоставимы с ростом общего благосостояния российских граждан. Многим уже недостаточно на участке просто дачного домика, теплицы и бани. К тому же участки увеличились в размерах – традиционные шесть соток остались в прошлом, сейчас загородные владения составляют и десять и пятнадцать соток, а поскольку не всем хочется на даче заниматься только сельскохозяйственными работами, немало желающих еще и отдохнуть, то обустройство зон отдыха все чаще занимает умы владельцев дачных участков. Кому-то вполне достаточно легкой металлической беседки со скромным столом и табуретками, а кто-то не прочь обзавестись фундаментальным и многофункциональным строением, каким по праву можно назвать кирпичную беседку с печью барбекю. Рассмотрим варианты строительства этого объекта на дачном участке.

Как и любое серьезное строительство, возведение сложного инженерного сооружения, каким является кирпичная беседка, требует тщательной подготовки с обязательным проектированием всех элементов будущего строения.

Для начала нужно определиться с типом беседки, для чего самым разумным будет ознакомиться с фото беседок с барбекю, а после анализа понравившихся вариантов и сопоставления возможностей приступить к проектированию уже конкретного сооружения, учитывающего особенности участка и функционального назначения конкретной беседки, по возможности добавляя к стандартным проектам индивидуальные черты.

Устройство фундамента

После выбора проекта кирпичной беседки с барбекю необходимо подготовить территорию (для чего выравнивается площадка) и изготовить фундамент. Так как нагрузка несущих конструкций беседки будет существенной, к тому же сама печь имеет большой вес, фундамент необходимо сделать бетонным, для чего, в зависимости от характеристик почвы, выбрать нужный тип фундамента:

ленточный фундамент – заливается по периметру будущего строения с заглублением на определенное расстояние. При устройстве ленточного фундамента отдельно заливается блок под печь. Этот тип фундамента подходит при плотном грунте, не вызывающем деформацию.

при пучнистом или болотистом характере почвы (подверженном просадке) необходимо изготавливать фундамент в виде монолитной плиты, которая исключит разрушение конструкции от возможных движениях грунта, так как все сооружение будет двигаться вместе с фундаментной плитой.

Виды барбекю

Само понятие барбекю имеет американское происхождение и по смыслу представляет собой устройство для приготовления пищи на углях. Нам более привычно определение мангал или гриль, но для хорошего продукта гораздо важнее его правильно и вкусно приготовить, а название вторично. К тому же сам процесс приготовления в барбекю происходит немножко по-другому, чем на гриле, поэтому в названии тоже заложен определенный смысл.

Печь барбекю может представлять собой сложную по конфигурации конструкцию с несколькими отделениями – очагом, духовкой, металлической решеткой и дымоходом. Возможно даже устройство вертела. Некоторые проекты предусматривают наличие тандыра. Настоящая печь барбекю также включает в себя несколько дополнительных полок для хранения готовых продуктов и кухонной утвари, необходимой для приготовления различных блюд.

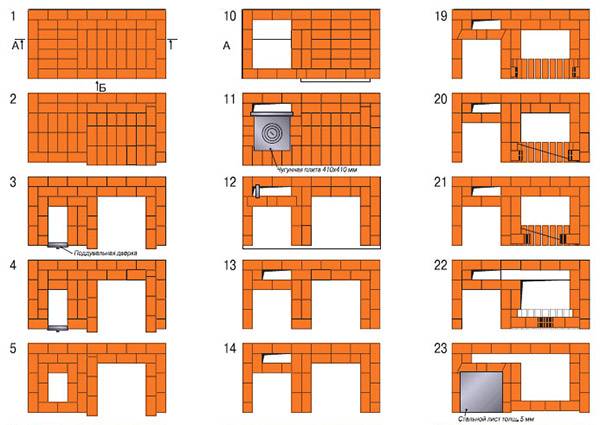

Порядовка барбекю

При изготовлении печи барбекю своими руками чертежи составляются с учетом порядовки барбекю, то есть четкого расположения каждого ряда кирпичей в зависимости от требований к назначению печи, состава и количества материалов (непосредственно кирпича) и геометрических размеров конструкции ( с учетом всех отделений печи, включая дымоход). Пример порядовки показан на рисунке.

Барбекю с казаном

Для разнообразия в печь барбекю можно встроить металлический казан, чтобы дополнительно готовить плов или овощи. Конструкция печи позволит этим блюдам готовиться в жаркой атмосфере, необходимой для качественного тушения.

Поскольку полусферическая форма казана создает большую температуру (и позволяет ее дольше удерживать), принцип длительного приготовления некоторых блюд выдерживается замечательно и барбекю с казаном как раз может стать тем особенным элементом летней кухни, которого нет больше ни у кого из соседей и знакомых.

Создание чертежа с размерами

Перед тем, как приступить к строительным работам, непременно разработайте план сооружения. Учтите в проекте размер беседки, место для камина и его площадь, а также материалы для изготовления. Начальный этап создания — составление грамотного чертежа, в котором будут учтены все требования техники безопасности.

Знаете ли вы? Начало отопительного сезона 1952 года в Великобритании сопровождалось нависшим над городами смогом, состоящим из продуктов горения угля. После фактов гибели граждан правительство запретило использование угольного отопления, тем самым резко повысив спрос на безотходные электрические камины.

Итак, при создании проекта соблюдайте следующие параметры:

  1. При расчёте площади учтите размеры нагревательного устройства. Идеальная глубина мангала из кирпича составляет 750–100 см, ширина — 120 см.
  2. Сбоку от печи для удобства желательно предусмотреть рабочий стол шириной 60–80 см, а рядом вплотную запланируйте установку мойки такой же ширины. С другой стороны уделите место для хранения дров, соблюдая при этом аналогичную дистанцию (для соразмерности).
  3. Перед мангалом нужно оставить свободное место (примерно 1–1,2 м), чтобы в процессе готовки не было тесно, а жар не мешал отдыхающим. Таким образом, для досуга выделите 8–12 м² площади, а под мангал — минимум 240×175 см.
  4. С целью сбережения места можете установить печку в углу беседки.

1- искроулавливатель, 2 -малая труба, 3- большая труба,4- Боковая верхняя левая кирпичная стенка топки, 5- правая кирпичная стена топки,6 – нижняя левая кирпичная стена топки, 7- нижняя правая стена топки,8 – задняя кирпичная стена, 9- основные нога с торца( левая), 10- основные нога с торца( правая), 11- задняя нижняя крашеная стенка, 12- кирпичная полка, 13- декоративная панель,14- основная панель, 15- основная столешница, 16- правая столешница, 17- левая столешница с мойкой, 18- левая дополнительная каменная нога, 19- правая дополнительная каменная нога

Делаем печь-барбекю из кирпича c дымоходом

Рассмотрим пошаговую инструкцию по кладке барбекю из кирпича.

Необходимые инструменты

  • Мастерок.
  • Резиновая киянка.
  • Таз или корыто.
  • Строительный миксер или лопата для перемешивания.
  • Длинная рейка с ровной поверхностью, по которой можно проверять качество работ в процессе их выполнения.
  • Рулетка.
  • Строительный уровень.

Выбор материала

Для улицы подойдут облицовочный и полнотелый керамический камень. В помещении рекомендуют использовать шамотный — он лучше выдерживает высокую температуру и хуже ее проводит. На улице печь охлаждается быстрее, чем в доме.

Подготовка кладочной смеси

Цемент смешиваем с песком в пропорции 1:3. Чтобы масса была более подвижна, можно ввести в состав известь или специальную добавку, повышающую пластичность.

Есть и другой рецепт кладочного раствора. В таз засыпают глину и заливают ее водой. Через 5 дней ее перемешивают, добавляя немного песка и цемента.

Монтаж стенок

Первый ряд лучше сначала выложить без раствора, как показано в фотогалерее. Это нужно, чтобы убедиться, что расчеты размеров проведены правильно и количество сборных элементов соответствует длине и ширине всей конструкции. Чтобы обозначить шов, оставляют зазоры в 1 см.

Основанием служит железобетонный фундамент. Кирпичи укладывают в длину. Каждый последующий ряд смещают так, чтобы шов приходился на центр изделия, расположенного снизу. Разбить керамику на две равные части сложно. Лучше сделать срез болгаркой с диском по бетону. Раствор укладывают одинаковым слоем в 1 см. Для проверки применяют арматурный прут сечением 1 см либо порядовку — рейку с нанесенными на нее размерами. Каждые три яруса проверяют рулеткой и строительным уровнем. Чтобы правильно выставить сборный элемент, по его сторонам и сверху постукивают резиновой киянкой.

Instagram @besedkibarbecue

Instagram @ofensteinbbq

Если на углах перевязку сделать не удается, их армируют проволокой либо перфорированной лентой.

Установка перемычек

При достижении стенками расчетной высоты на них выкладывают горизонтальные опоры под очаг и столешницу.

Способы создания опор
  • Ряд кладут на металлическую пластину, заделанную в боковины. В блоках можно проделать желоб и разместить их на стальных уголках, сложенных сторонами вместе. Стороны должны смотреть вверх. Их помещают в желоба, обращенные к низу. Достаточной прочностью обладает профиль сечением от 45х45 мм. Его грани не должны выступать за пределы кладки. Глубину прорези берут с запасом — сталь расширяется при нагревании и может разрушить керамические изделия.
  • Пустотелые изделия нанизываются на арматурный прут или каркас и скрепляются цементно-песчаной смесью.

Пространства между перемычками могут служить для хранения дров либо кухонных принадлежностей. Чертежи и фотографии барбекю из кирпича помогут найти решение, как еще задействовать эту зону.

Instagram @kamin_mangal_moscow

Instagram @ofensteinbbq

Выкладка топки

Она расположена на уровне перемычек. Опорой для ее дна служат стальные профили. Их заделывают в стены. Очаг представляет собой свод или прямоугольную камеру из шамотного кирпича. Вяжущим служит специальный термостойкий раствор. Он продается в виде порошка. Чтобы правильно развести его водой, нужно изучить инструкцию. Кирпичи располагают горизонтально в два ряда с перевязкой, защищающей нижние швы. Вместо кирпичей снизу можно сделать бетонную стяжку.

Стенки камеры возводят одновременно с внешними — так удобнее вести работы. Между ними делают зазор в 1 см. Он защищает внешнее покрытие от высокой температуры, а внутреннее — от растрескивания при неравномерных термических деформациях. Сборные элементы соединяют в длину.

Чтобы создать арку, потребуется кружало — металлическая или деревянная дуга. Ее фиксируют в проеме, а сверху устанавливают ряд, повторяющий форму дуги. Верхний кирпич помещают в проем последним. Соседние опираются на него и поэтому не падают. Арку изнутри защищает огнеупорная прослойка.

Instagram @kladkakamina

Instagram @kladkakamina

Instagram @mangal_kamin_rostov

Возведение трубы

Огнеупорные материалы не потребуются. Ряды располагают со смещением внутрь на треть ширины, создавая вытянутую пирамиду. На определенном уровне переходят на ровную вертикальную кладку.

Ребристую внутреннюю поверхность сложнее чистить, поэтому иногда ребра срезают либо закрывают плоскими щитами.

Отличие барбекю от мангала и гриля

Шашлык — любимое блюдо россиян на отдыхе. Самый простой способ пожарить шашлык — воспользоваться одноразовым мангалом и шампурами. Но гораздо удобней и цивилизованней делать это на даче, в созданном собственными руками более сложном устройстве. Все такие приспособления — гриль, мангал, барбекю — очень помогают дачному повару, а отличаются лишь некоторыми особенностями конструкции.

Гриль, мангал и барбекю придуманы для жарки мяса, птицы, рыбы, овощей и грибов на углях. Они отличаются лишь сложностью конструкции и дополнительными возможностями.

Мангал

Это самое простое приспособление для жарки: прямоугольный металлический ящик на ножках без решётки для углей. Тлеющие угли лежат прямо на дне мангала, и жар от них направлен снизу вверх. На боковых стенках сверху имеются выемки для шампуров, а в нижней части — перфорация для создания тяги. Часто бывает складным и не имеет крышки. Его проще всего прихватить с собой на пикник или в туристический поход вместе с шампурами или решёткой.

Мангал — прямоугольный металлический ящик на ножках без крышки и решётки для углей

Гриль

Гриль отличается тем, что у него есть решётка для углей и крышка, которая обеспечивает воздействие жара со всех сторон, а не только снизу. Но если отложить её в сторону, то агрегат станет работать как обычное барбекю. В гриле можно регулировать приток воздуха к углям и жарящемуся продукту, для чего в нижней и верхней частях сделаны заслонки. Иногда он оснащён зонтиком для собирания падающих тлеющих углей. Крышка — вещь очень нужная. Во-первых, увеличивается скорость приготовления пищи; во-вторых, готовое блюдо получается скорее тушёным, чем жареным, а значит, более полезным.

Главное отличие гриля — наличие решётки и крышки

Барбекю

О слове «барбекю» до сих пор много споров. Кажется, все же самым лучшим толкованием является происхождение его от французского «barbe et queue» – «от бороды до хвоста». Изначально на решётке жарились не куски, а ягнята или поросята целиком. В русском языке это устройство получило нежное название «барбекюшница». Барбекю отличается от мангала тем, что имеет более сложное устройство. Там, как в печи, имеется решётка для угля, чем обеспечивается хорошая тяга, и решётка для продукта, который должен жариться. Как и мангал, барбекю не имеет крышки. Это более сложное и дорогое устройство. Широко продаются готовые «мобильные» барбекю, представляющие собой металлическую конструкцию на высоких ножках, часто — с крышей и дополнительными откидными полочками. Они неудобны тем, что в непогоду их желательно убирать с участка. В более дорогих моделях расстояние между решёткой для продукта и решёткой с углями может изменяться, что позволяет регулировать силу жара и очень облегчает готовку. Жар в барбекю тоже направлен снизу вверх.

Часто словом «барбекю» называют сооружение из кирпича на садовом участке

Но часто словом «барбекю» называют большое сооружение на участке, «садовый камин». Как правило, оно выстроено из кирпича или камня, с солидной крышей и столом для подготовки. Часто в «садовый камин» вставляют казан (котёл) и раковину для мытья мяса и овощей.

Технология строительства

Качественная порядовка мангала с казаном из кирпича позволит сохранить надолго конструкцию и улучшит ее безопасность при эксплуатации. Данный этап очень важен и требует определенного времени даже у профессиональных строителей.

Фундамент

Переходим к заложению основания под мангал с казаном из кирпича

Здесь важно соблюдать последовательность:

Этап Комментарии
Выкопать траншею под фундамент, после засыпать слоем песка Глубина должна быть примерно 25-30 см
Засыпать песчаной подушкой и залить водой Толщина слоя – 5 см
Поверх слоя песка положить слой гравия или мелкого щебня Толщина слоя – 10 см
Сделать опалубку из досок Выступ над землей должен быть минимум 5 см
Положить слой арматурной сетки Толщина сетки – 15 на 15 или 20 на 20
Залить уровень бетона После заливки подождать минимум три дня
Уложить слои рубероида для гидроизоляции Количество слоев – 4-6

Раствор для кладки

На следующем этапе готовим раствор. Для этого возьмите:

  • 2 ведра цементной смеси;
  • 0,5 ведра гашеной извести;
  • 1 ведро песка.

Смешайте компоненты в специальной емкости, тщательно перемешивайте и доводите массу до состояния густого теста.

Цоколь

Перед тем как приступить к кладке кирпичного мангала с казаном на раствор, сложите будущий мангал по рядам без раствора, всухую. Есть два важных правила реализации данного этапа:

  • Учитывайте, что между кирпичами будет слой раствора толщиной 5-10 мм;
  • При подгонке кирпичей обязательно используйте защитные перчатки, чтобы избежать травм;

Когда все «сложилось» и результат устраивает Вас как архитектора, приступайте к кирпичной кладке на раствор:

  1. Кладку основания, то есть не горячей зоны, выполняете в полкирпича;
  2. При укладке кирпичей обязательно проверяйте все горизонтали и вертикали строительным уровнем;
  3. Когда Вы достигните высоты примерно 70 см с открытой стороны установите 2 стальных уголка 50 x 50 мм полками кверху. Они нужны, так как с этого места нужно укладывать кирпичи четвертой стенки-боковины мангала;
  4. Далее продолжайте кладку в 1/4 кирпича, то есть кирпичи укладывайте на ребро;
  5. Уложив кирпичи на боковые и заднюю стенки в 1/4 кирпича, вы получите опорный выступ для дна по всему внутреннему периметру. Учитывайте, что это уже ряды горячей зоны, поэтому рекомендуется использовать огнеупорный или полнотелый красный кирпич.

Жаровня

До начала кладки жаровни решите вопрос уборки золы из топки. Например, установите металлический поддон, который будет легко вытащить и очистить от продукта сгорания. Многие строители рекомендуют сконструировать топку не ниже 80 см. Эта величина равна 12 рядам кладки из кирпича. Закройте верх конструкции бетонным перекрытием и рядом кирпичной кладки.

Стены и дымосборник

Сооружение дымосборника несколько сложнее, но вполне вам по силам. Для этого стенки очаговой зоны, где непосредственно происходит приготовление, необходимо выложить повыше, так, чтобы вам было удобно. Затем необходимо «сузить» трубу. Укладываем кирпичи, сдвигая каждый новый ряд на полкирпича внутрь. Так формируется колокол печи.

Декоративная отделка

Существует огромное количество вариантов украшения Вашего домашнего очага. Дайте волю своей безграничной фантазии и применить все свои творческие навыки.

Есть несколько вариантов отделки мангала:

  • оштукатурить кирпичный мангал с печкой под казан;
  • облицевать плиткой и изразцами;
  • установить металлические футляры;
  • применить декоративную отделку без облицовки путем расшивки кирпича.

Подготовка к строительству барбекю с казаном

Прежде чем приступать к постройке печи, необходимо определиться с местом её установки, набросать эскиз будущей модели и выбрать подходящий материал для кладки.

Определение места

Печь не должна стоять под деревьями и близко к воспламеняющемуся забору. Оптимально ставить её недалеко от вашего любимого места для еды на участке. Площадка должна быть большой, тогда готовить будет удобно. При желании можно соорудить печь с мойкой, тогда надо подвести к ней воду и канализацию. Если же это сложно, то печь ставится возле садового водопроводного крана.

Выбор материала

Печь-барбекю можно сложить из речного камня (это очень красиво), из керамзитовых блоков или обычного красного кирпича. Но поверхности, соприкасающиеся с огнём, выкладываются из специального огнеупорного кирпича, потому что все перечисленные выше материалы не выдерживают высокой температуры в мангале или под казаном и растрескиваются. То же самое относится к раствору для кладки. Места, где горит пламя, выкладываются на специальном составе. Раствор для остальной печи тоже специфический: цемент не выдержит даже небольшой температуры, поэтому вместо цементной части раствора применяется глина.

Уличная печь из речного камня смотрится эффектно, но требует определённых навыков кладки

Видео: какой кирпич выбрать

Определение модели

Прежде чем рассчитывать количество стройматериала, необходимо определиться с моделью «садового камина». Здесь следует учесть следующие аспекты:

  • габариты печи-барбекю; если конструкция массивная, ей понадобится фундамент;
  • местоположение;
  • форму топочного отделения;
  • форму и размеры дымохода;
  • дополнительные элементы, такие как казан, мойка, духовка.

Мы выбрали для постройки сложную печь. Это мангал-барбекю с плитой для готовки и казаном, проект мастера Валентина Бруя под названием «Стоунхендж».

Авторский проект барбекю с казаном «Стоунхендж» Валентина Бруя

Расчёт количества кирпичей

Расчёт материала делается после выбора модели со схемой порядовки. Считается примерное количество кирпичей в каждом ряду, учитывается их тип (огнеупорные, силикатные, обычные) и форма. Примерные подсчёты производят следующим образом: считают кирпичи в первом, сплошном ряду; полученное число умножают на количество рядов и так называемый заполнительный коэффициент. Для печей барбекю он составляет 0,65. Учитываем, что примерно 15% кирпичей уйдёт в брак, это число надо увеличить до 30%, если предполагается резка кирпичей. Они при этом ломаются.

Таблица: расчёт потребности материалов
Наименование материала Количество
Красный печной полнотелый кирпич 1000 штук
Огнеупорный кирпич для топок 300 штук
Обычный кирпич 300 штук
Огнеупорная глина 100 кг
Речной песок 0,2 м3
Мертель шамотный МШ-28 100 кг
Цемент М400 300 кг
Топочная прочистная дверца 1 штука
Чугунная плита под казан 705х530 мм 1 штука
Утеплитель для печей фольгированный 3 метра
Вьюшка 1 штука
Уголок стальной небольшого сечения 5 метров
Казан 1 штука

Таблица: необходимые инструменты

Инструмент Количество
Мастерки 1 набор
Расшиватель швов 1 штука
Топорик или тяпка для рубки кирпичей 1 штука
Болгарка для резки кирпичей 1 штука
Дрель с комплектом насадок для шлифовки кирпичей на рабочем столе 1 штука

Подготовка фундамента

Прежде чем приступать к кирпичной кладке, необходимо подготовить фундамент для будущей печи.

  1. Для фундамента колышками и нитью разметить нужную площадь с запасом по 1 метру с каждой стороны. Перед печью запас можно сделать и гораздо больше.

  2. Вырыть котлован глубиной 30–50 см. Учитывая размеры и вес печи, нужно делать не ленточный фундамент, а плиту.
  3. На дно котлована насыпать слой щебня или гравия высотой около 10 см; слой плотно утрамбовать.
  4. Армировать фундамент решёткой из металлических прутьев, чтобы сделать его более надёжным.
  5. Приготовить раствор: 1 часть цемента на 2 части песка, хорошо перемешать, залить одномоментно, чтобы не было трещин. Дать плите хорошо застыть.

  6. После высыхания смеси покрыть плиту рубероидом, лучше в два слоя — для обеспечения гидроизоляции.

Обычный кирпич перед кладкой надо вымачивать в воде, иначе он впитывает воду из раствора, раствор быстро высохнет и будет некрепким.

Чертеж мангала | Из металла | Своими руками


Автор admin На чтение 6 мин. Просмотров 5.9k. Опубликовано

На сайте можно скачать чертеж мангала из металла. Есть чертежи мангалов которые можно изготовить из металла без сварки, своими руками, это разборный мангал. Размеры для каждого мангала в чертежах указаны.

Подпишитесь на рассылку, чтобы не пропустить новые статьи и чертежи:

Телеграм канал. Там можно скачать чертежи в ленте, все в одном месте ЗДЕСЬ

Чертеж мангала, разборный

Данный мангал разборный, чертеж выполнен в формате DWG. Чертеж мангала в формате DWG можно отдать на лазерную или плазменную резку. Вам вырежут разборный мангал, после чего вам останется его собрать как конструктор.

Подобие таких мангалов продают, в супер/гипер маркетах, но оин тонкостенные и не долговечные. Наш мангал из листа со стенкой 3мм.

чертеж разборного мангала

Размеры жаровни разборного мангала 600х350х170мм. Стенка листа 3 мм.

Скачать чертеж — разборный мангал

В архиве для скачки находятся файлы в формате DWG, PDF и Solidworks. Если первый формат необходим для резки мангала. То два последних ознакомительные форматы, по этим чертежам без резки на ЧПУ изготовить мангал не получится.

Чертеж разборный мангал

Скачать чертеж можно нажав на ссылку или на кнопку ниже.

Скачать чертеж

Чертеж разборного мангала с гибкой

Частим этого мангала тка-же вырезаются на лазере или плазме, но этот вариант мангала уже требует гибки. Сам мангал из листа толщиной 4 мм. Учитывая что это походный мангал и толщина у него 4 мм, он будет «бесконечно долговечен»

Чертеж разборного мангала

На самом деле можно и не гнуть листы если есть сварочный аппарат. Главный момент где нужна гибка, это боковые стенки, они держат дно мангала. Четверку без станка проблематично согнуть, хотя можно надрезав линию сгиба болгаркой. А можно и приварить на боковых стенках прутки или други кусочки металла.

Скачать чертеж — разборный мангал с гибкой

Этот архив для скачки так-жк содержит файлы DWG для резки на лазере и плазморезе

Чертеж разборного мангала

Скачать чертеж можно нажав на ссылку или на кнопку ниже.

Скачать чертеж

Чертеж мангала для резки 27,07,20

Чертеж мангала для резки Скачать чертеж

Чертеж мангала для резки. СССР

Плазменная резка не тянет, необходима лазерная

Чертеж мангала ссср

ЗD модель мангала

Скачать чертеж мангала СССР

Скачать чертеж

Чертеж мангала для резки СССР 2.0

Чертеж мангала ссср 2.0 для резки

ЗD модель мангала

Скачать чертеж СССР 2.0

Скачать чертеж

Чертеж мангала с топкой

Для изготовления этого мангала своими руками по чертежу, требуется сварочный аппарат и болгарка.

чертеж мангала с топкой

Габаритные размеры жаровни мангала 1000х358х420 мм, Высота мангала с учетом ножек 1120 мм, толщина стенки 4 мм. Вместо ножек как на чертеже, можно использовать съемные ножки из круглой трубы. На мангал наварить гайки, а в ножки вварить шпильки. Для ножек и ручек используется квадратная труба 25х25 мм.

Скачать чертеж — мангал из металла с топкой

Архив для скачки содержит файлы в формате Solidworks и PDF. В PDF можно посмотреть чертеж без спец.программ.

Сборка мангала с топкой

чертеж сборка мангала 1

Деталировка мангала с топкой

Чертеж деталировка мангала с топкой

Скачать фалы с чертежами можно по ссылке или нажав кнопку ниже

Скачать чертеж

Чертеж мангала с передвижным каркасом

Этот мангал состоит из трех частей, это жаровня, съемный стол и каркас.

Чертеж мангала на колесах

Габаритные размеры жаровни мангала 600х350х170 мм, лист стенка 4 мм.

Габаритные размеры каркаса 800х750х400 мм. Труба каркаса 20х20 мм. Трубки для установки съемного стола 25х25 мм.

Съемный стол размером 400х400 мм

Скачать чертеж мангала со столом

Архив для скачки содержит файлы в формате Solidworks и PDF. В чертеже указаны все размеры.

Сборка мангала на каркасе

Чертеж мангала на колесах

Деталировка каркаса

Чертеж мангала на колесах

Жаровня деталировка сборка

Чертеж мангала на колесах

Скачать фалы с чертежами можно по ссылке или нажав кнопку ниже

Скачать чертеж

Чертеж мангала с каркасом в стиле LOFT

Этот мангал выполнен в стиле LOFT, точнее металлический каркас мангала, а жаровня такая-же как и в прошлом чертеже выше.

Чертеж мангала лофт

Каркас выполнен из трубы 40х40 мм и поперечины нижней полки из трубы 20х20 мм. Доска стола размером 360х360 мм.

Скачать чертеж. Мангал LOFT

Ниже чертеж только каркаса от мангала. Чертеж жаровни такой же как и в прошлом мангале здесь

ЛОфт каркас для мангала Сборка спецификация

Чертеж мангала лофт

Скачать фалы с чертежами можно по ссылке или нажав кнопку ниже

Скачать чертеж

изображений, фотографий и векторных изображений для барбекю

В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Выучить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesEditorialEditorial ГлавнаяРазвлеченияНовостиРоялтиСпортМузыкаМузыка домойПремиумBeatИнструментыShutterstock EditorМобильные приложенияПлагиныИзменение размера изображенияКонвертер файловСоздатель коллажейЦветовые схемыБлогГлавная страница блогаДизайнВидеоКонтроллерНовости


PremiumBeat blogEnterprisePric ing

Войти

Зарегистрироваться

Меню

ФильтрыВсе изображения

  • Все изображения
  • Фото
  • Векторы
  • Иллюстрации
  • Редакционные
  • Кадры
  • Музыка

  • Поиск по изображению

барбекю иллюстрация

Поиск по изображению

  • Сортировать по
    • Наиболее актуально

      Свежий контент

  • Тип изображения
    • Все изображения

      Фото

      Векторы

      0 Ориентация

    Ориентация

    ,

    Чертежи барбекю на продажу

    Как продвигается ваша книга?

    Питер К. Вей

    Флип-пряжка

    Ким Варп

    Три женщины стоят вокруг большого котла

    Пол Нот

    This Is It, Мальчики

    Эдвард Стид

    Не бойтесь

    Питер Си Вей

    Мужчина, одетый как дядя Сэм, выступает

    Джек Зиглер

    Жена просит мужа на барбекю

    Джулия Костюмы

    Муж и жена

    Дэвид Борчарт

    Бизон ныряет с доски в бассейн

    Майкл Маслин

    Крылья вызывают привыкание

    Дэнни Шанахан

    Мы построили на их исконном самогоне

    Фрэнк Котэм

    Придорожная засада

    Фрэнк Котэм

    Они делают ужасно большую еду из блюд

    Джеймс Стивенсон

    Вперед, допить пиво

    Чарльз Барсотти

    Фартуки для барбекю для современных парней

    Роз Част

    Это только Эриксоны

    Джек Зиглер

    Житель Нью-Йорка 25 июля 1994 г.

    Эдвард Фраскино

    и как часть вашего выходного пакета

    Дэнни Шанахан

    Житель Нью-Йорка 26 августа 1991 г.

    Арни Левин

    ‘Советы по вежливости от М.T.A.»

    Роз Част

    Какая, черт возьми, новая удобная функция

    Чарльз Барсотти

    Житель Нью-Йорка 17 августа 1987 г.

    Уоррен Миллер

    Понедельник, 7 июля 1986 года. Тихое утро

    Джордж Бут

    Житель Нью-Йорка 18 июля 1988 г.

    Джек Зиглер

    Спасибо, но на самом деле ничего нет

    Чарльз Барсотти

    Нет проблем, Б. Дж. Я могу говорить и убивать

    Чарльз Барсотти

    ‘этим летом

    Роз Част

    Мммммм

    Миша Рихтер

    Гриль чувствует приближающуюся зиму

    Петер Купер

    Никогда не готово

    Питер Си Вей

    День труда — праздник, также известный как национальный

    Давид Сипресс

    Я должен провести черту в фургонах с едой

    Эмили Флейк

    Гриль чувствует приближающуюся зиму

    Петер Купер

    Третья дискуссия

    Лила Эш

    Праздник Дня труда

    Тревор Спулинг

    Последнее барбекю лета

    Али Соломон

    Как собрать

    Карасик Павел

    ,

Добавить комментарий

Ваш адрес email не будет опубликован.
