Экспанзомат это: Что такое экспанзомат и зачем он нужен?

Что такое экспанзомат и зачем он нужен?

Расширительные баки для систем отопления бывают открытого и закрытого типа. Бак закрытого типа называют экспанзомат. Он представляет собой емкость, разделенную герметичной мембраной. Одна часть заполняется теплоносителем, а в другой остается воздух.

08.09.2020

Расширительные баки для систем отопления бывают открытого и закрытого типа. Бак закрытого типа называют экспанзомат. Он представляет собой емкость, разделенную герметичной мембраной. Одна часть заполняется теплоносителем, а в другой остается воздух.

При запуске котла теплоноситель нагревается и увеличивается в объеме. В системе отопления растет давление. Задача экспанзомата—принять на себя излишний объем теплоносителя для снижения избыточного давления, а также возврата теплоносителя в систему для поддержания стабильного давления.

Если бака нет, то система при каждом включении отопления испытывает повышенную нагрузку, что приводит к ее быстрому износу. Кроме того, расширительный бак служит для амортизации элементов отопительной системы при гидроударе.

Как выбрать?

Расширительные баки закрытого типа различаются:
1.
   Объемом бака.
2.
   Параметрами монтажа (диаметр выходного отверстия, тип подсоединения и т.д.).

Объем бака вычисляется, исходя из специфики отопительного контура. Для дома объем экспанзомата должен быть 10% от общего объема воды в системе. То есть, если всего используется 1000 л. теплоносителя, то нужен расширительный бак на 100 л.

Если объем бака выбран правильно, то давление в системе отопления всегда будет находиться в рабочем диапазоне (независимо от интенсивности горения топлива).

Подведем итоги

Расширительный бак в системе отопления – необходимость, а не роскошь. Он существенно продлевает срок службы отопительного контура и предотвращает протечки, которые могут возникнуть из-за повреждений при гидроударе.

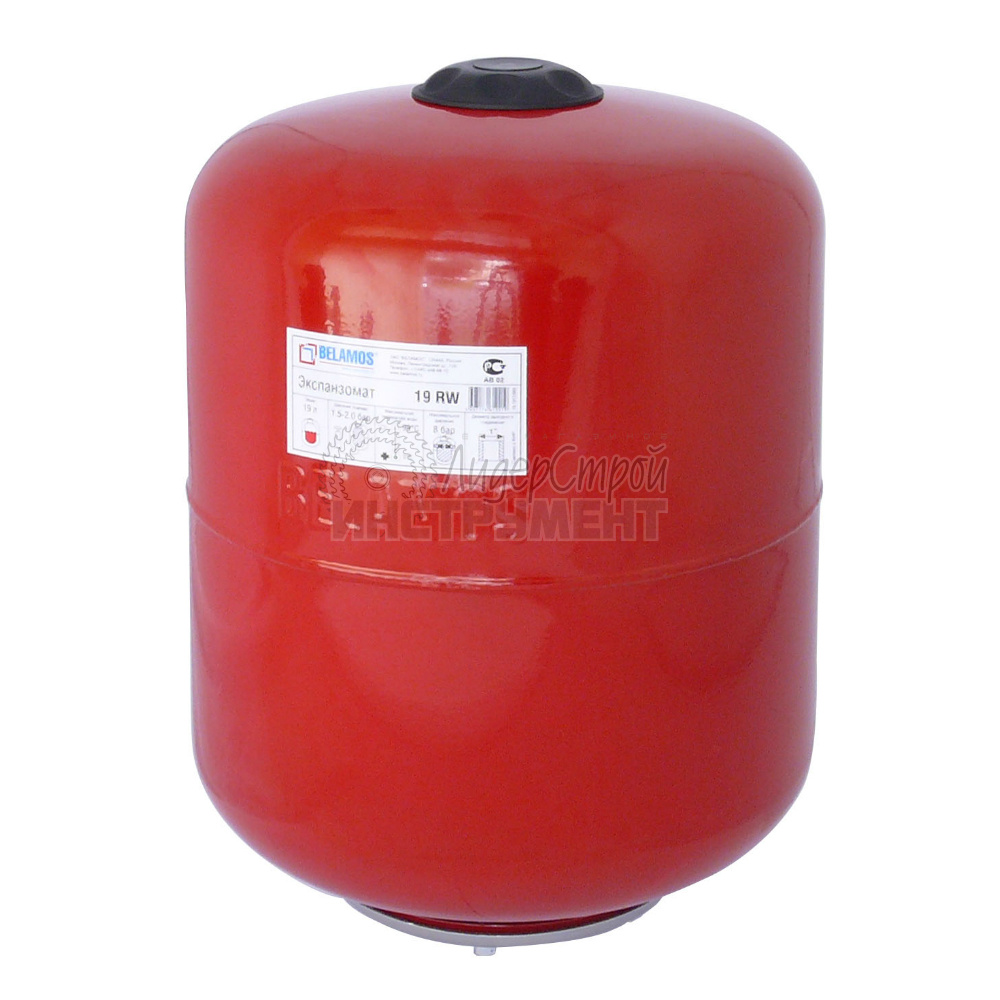

Экспанзомат, что это за устройство для отопления

Экспанзомат, расширительный бак или гидроаккумулятор — это специальный элемент в системе водоснабжения и отопления.

Прибор предназначен для приёма на себя излишнего объема жидкости с целью снижения избыточного давления, а также её своевременного возврата для поддержания стабильного давления.

Отличное средство для амортизации гидравлических ударов в трубопроводах.

Устройство и принцип действия

При повышении температуры внутри отопительного котла на каждые 10^оС наблюдается увеличение объема нагретой жидкости примерно на 0,3%.

Такие показатели очень существенные и могут серьезно отразиться на работоспособности всей системы.

Чтобы предотвратить любые негативные последствия, используется специальное компенсирующее устройство, представленное расширительным баком, который выполняет следующие функции:

• удаляет лишний объем воды в водосточную систему при строго определенном уровне наполняемости;
• пополняет объемы теплоносителя при его утечке или падении температурных показателей;
• сохраняет необходимый уровень гидростатического давления на стабильных значениях при помощи удаления или добавления теплоносителя;
• собирает воздух и водяные пары, выделяемые в результате значительного повышения температуры теплоносителя.


Как правило, в отопительных системах теплоноситель представлен обычной водой, в которой, стабильно, присутствует некоторое количество растворённого воздуха.

А вы знаете про походный, мембранный, керамический фильтр для воды? Прочитайте в полезной статье о том, какой очиститель лучше всего взять с собой в путешествие.

Этапы строительства пруда на даче своими руками описаны на этой странице.

Не смотря на целый ряд положительных моментов, расширительные баки, устанавливаемые в отопительных системах, имеют некоторые недостатки, которые нужно учитывать при выборе и монтаже оборудования:

• значительные размеры затрудняют расположение экспанзомата в небольшом по площади помещении;
• снижается стойкость отопительных приборов к коррозийным изменениям;
• стенками такого оборудования расходуется некоторое количество тепловой энергии.


Конструктивные особенности расширительных баков позволяют выделить пару групп такого оборудования, которые могут быть представлены открытыми и закрытыми моделями.

Открытый гидроаккумулятор

Наиболее простой тип, применяемый в системах с отсутствием циркуляционного насоса и перемещением теплоносителя самотёком, в условиях правильного уклона трубопровода.

Конструкция такого расширительного бака представлена ёмкостью без крышки, установленной в самой верхней точке отопительной системы.

Устройство включает в себя установленные в открытой емкости штуцер и поплавковый механизм, который автоматизирует долив воды в отопительную систему.

Сброс теплоносителя посредством перелива производится в канализацию.

Принцип действия:

• излишки, расширяющейся в процессе работы отопительной системы воды, поступают в емкость расширительного бака;
• в процессе остывания, объем воды уменьшается и уровень в расширительном баке, соответственно, понижается;
• закипание теплоносителя сопровождается выходом пара, что способствует защите от гидроудара в системе отопления, разрушений и разгерметизации (как сделать цепной труборез своими руками, прочитайте здесь).


Недостатки таких расширительных баков представлены:

• быстрым испарением жидкости, которой наполняется система;
• коррозией металлической конструкции.

А что вы знаете про септик Биотанк? Положительные и отрицательные отзывы про установки для переработки канализационных стоков в автономном режиме прочитайте в полезной статье.

Как подключить компрессор для пруда своими руками, прочитайте здесь.

На странице: https://ru-canalizator.com/septiki/stochnye-vody/v-prud.html написано про насос для откачки ила из пруда.

Чтобы избежать коррозийных изменений, целесообразно, устанавливать современные пластиковые модели.

Также следует помнить, что в системах, заполняемых антифризом, экспанзоматы открытого типа не применяются.

Закрытый расширитель

Основой такого устройства является заменяемая или фиксированная диафрагма.

Базовые мембранные баки отличаются довольно сложной конструкцией, представленной:

• стальным корпусом;
• мембраной, разделяющей экспанзомат на пару частей;
• штуцером на закачку воздуха под давлением;
• фланцем для присоединения к корпусу гидрофора.


Установленный в отопительный контур мембранный расширительный бак компенсирует тепловое расширение воды, а также способен выполнять следующие основные функции:

• защищает контур от гидравлических ударов;
• предотвращает протечки радиаторов, трубопровода и соединений, которые могут возникнуть при скачках давления внутри системы;
• обеспечивает долговечность отопительных приборов;
• регулирует давление теплоносителя в гидроаккумуляторе отопления;
• сбрасывает воздух;
• обеспечивает бесперебойную и надежную работу котла (фото схем обвязки котла отопления полипропиленом посмотрите на этой странице).


Главная функциональная часть может быть изготовлена из разных видов резины.

Высоким качеством обладают мембраны на основе эластичной резины, неподверженной воздействию высоких нагрузок и температурным перепадам.

Правила выбора

При выборе оборудования нужно в первую очередь обратить внимание на основные параметры, представленные:

• диапазоном температурного режима;
• типами бака и мембраны;
• сроками эксплуатации гидрофора;
• показателями устойчивости мембранного бака (принцип работы описан здесь) к температурным перепадам;
• показателями устойчивости к давлению теплоносителя;
• показателями динамичности;
• отсутствием специальных санитарных и гигиенических требований;
• принципом функционирования мембраны;
• типом присоединения к контуру.


Наиболее удобным считается фланцевый или штуцерный тип соединения. Следует помнить, что некоторые модели не предназначены для высокотемпературных режимов жидкости.

Особенности расчёта

Безусловно, лучше всего доверить выполнять подсчёт оптимального объема расширительного бака для отопительной системы профессиональным специалистам-теплотехникам.

При проведении самостоятельных расчётов используются основные значения, представленные:

• суммарным объемом теплоносителя для системы отопления;
• номинальным гидростатическим давлением;
• удельной плотностью жидкости;
• величиной теплового расширения;
• рабочими характеристиками клапана, стравливающего воздух из системы.


Примитивный подсчет объема бака на основе общего количества теплоносителя с расчётом 10% допускается выполнять в частном домостроительстве, при использовании простых контуров.

Например, если в трубопроводе и отопительных радиаторах используется 1000 л. теплоносителя, то примерный объём емкости расширительного бака должен составлять 100 л.

Способы монтажа

Самостоятельная установка мембранного расширительного бака в системе отопления (прочитайте здесь) не представляет особых сложностей:

• установка выполняется на обратную трубу;
• монтаж осуществляется перед отопительным котлом;
• отделение для теплоносителя должно располагаться в нижней части;
• отделение для воздуха должно быть расположено в верхней части.


Если в качестве теплоносителя используется не вода (про подземные пластиковые резервуары прочитайте тут), а гликолевые смеси, то следует устанавливать расширительный бак с объёмом, в два раза превышающим расчетную величину.

При использовании циркуляционного насоса, объём расширительной емкости обязательно должен превышать 15-20 литров.

[note]Важно помнить, что расширительные баки синего окрашивания предназначены для водопроводной системы, а экспанзомат красного цвета устанавливается в систему отопления.[/note]

Как проверить герметичность экспанзомата и заменить мембрану в гидроаккумуляторе для системы отопления частного дома или квартиры.

инструкция для новичков и специалистов

Автор Евгений Апрелев На чтение 4 мин. Просмотров 2.7k.

Экспанзомат, или как его привыкли называть, расширительный резервуар, является важнейшим элементом любой автономной системы отопления (СО). Назначение данного устройства – компенсация теплового расширения и пополнение незначительных утечек теплоносителя. Если объем данной емкости будет слишком большой, то будет практически невозможно создать необходимое давление в СО. Слишком маленький резервуар может не принять в себя излишки теплоносителя. Именно поэтому так важно правильно подобрать объем расширительного бака для отопления. О методиках расчета экспанзомата и пойдет речь в данной публикации.

Конечным итогом вычислительных операций является: определение объема бака; минимального диаметра подводящей трубы; значение начального давления в устройстве и рабочее давление в системе.

Сегодня, существует три основные методики расчета объема расширительного бака для отопления: калькуляторы, размещенные на специализированных сайтах, программное обеспечение и самостоятельный расчет при помощи формул. При вычислениях с помощи онлайн-калькуляторов иногда получается значение с высокой погрешностью. Специализированное ПО, как правило, распространяется на платной основе, что довольно недешево. Далее, рассмотрим методику самостоятельного расчета.

Формула расчета экспанзомата

На первый взгляд – это сложно и занимает много времени. На самом деле, выполнить данные вычисления способен любой человек, знающий таблицу умножения.

Vбака = (Vсист * k) / N

где:
Vсист –объём всей СО.
K–температурный коэффициента жидкости в СО
N – величина эффективности экспанзомата.

Первое, что понадобиться сделать – это рассчитать объем теплоносителя в системе. Сделать это можно:

• закачав ее водой (гликолевым антифризом), после чего слив и измерив объем жидкости (при помощи расходомера или измерительной емкости).
• рассчитав объем самостоятельно.

Первый способ требует много времени и сил. Второй способ не требует трудозатрат. Рассчитывается общий объем СО исходя из мощности теплогенератора.

Важно! На 1 кВт мощности котельной установки требуется экспанзомат с емкостью 15 л.

Например: мощность котлоагрегата в СО – 30 кВт. Исходя из этого, общий объем системы будет равняться: 30 кВт х 15л. = 450 л.Итак: первая величина для расчета объема расширительного бака для отопления (Vсист) = 450л.

Второе значение (К) является постоянной величиной. Выяснить ее можно через справочную литературу.

Важно! Для воды константа равна 4%, для 10-ного этиленгликоля, – 4,4%; для 20%-ного 4,8%; Величина действительна для СО, в которых теплоноситель разогревается до 95°С.

На таблице представлена зависимость теплового расширения гликолевых антифризов от температуры нагрева и процентного содержания активного вещества в водном растворе.

Третье значение (N), чаще всего, хорошие производители указывают в документах к эспанзомату. Если данных нет, то произведем вычисления самостоятельно по формуле:

N = (Pmax — Pn) / (Pmax + 1)

где:
Pmax – значение максимально допустимого давления в СО.

Важно! В автономных СО квартир и частных домов, верхние пределы давления находятся в пределах 2,5-3 кг/см². Для того чтобы узнать точное максимально допустимое давление необходимо посмотреть настройку предохранительного клапана в группе безопасности.

Pn – начальное давление в емкости. Расчет делается исходя из 0,5 кг/см² на каждые 5м высоты СО.

Например: теплоноситель – вода; высота системы не более 5м.; допустимое давление 3 кг/см² тогда:

N = (3 — 0,5) / (3 + 0,5) = 0,71

Теперь, имея на руках исходные данные, можно начинать вычисления.

K = (450л x 0,04) / 0,71 = 25,35л

Совет: при вычислении объема экспанзомата в СО с водой в качестве теплоносителя, увеличьте расчетные значения на 15-20%. Если в СО будет циркулировать антифриз, то увеличьте расчетный показатель емкости расширительного бака на 50%.

Правила выбора экспанзомата

Большинство застройщиков, особенно тех, кто впервые сталкивается с созданием автономных СО, интересует вопрос: «Как выбрать расширительный бак для системы отопления?»

Грамотный подбор данного устройства можно условно разбить на четыре этапа. Алгоритм следующий:

• Определите необходимый тип экспанзомата. Тут все просто: для открытых СО – открытый бак; для закрытых – мембранный (баллонный) резервуар.
• Рассчитайте необходимый объем резервуара.

• Обратите внимание на качество изделия. Важными моментами являются: качество металла корпуса и окраски, которая должна защищать устройство от коррозии; наличие регулируемого подрывного клапана; характеристики мембраны и наличие международного сертификата качества.

  Совет: Сегодня, в широком ассортименте представлены баки со сменной мембраной. Если позволяют средства рекомендуем выбрать именно такую модель.

• Определитесь с дизайном, размерами и формой устройства.

На российском рынке климатической техники есть емкости различного объема, горизонтальной или вертикальной ориентации, рассчитанные на разное рабочее и максимальное давление. Обратите внимание на цвет устройства: синий – для водяной системы; красный – для СО.

И последнее. Подбор расширительного бака для отопления – это достаточно ответственный процесс, от которого зависит стабильность работы СО. Доверьте выбор профессионалам.

Как установить расширительный бачок (экспанзомат) на отопление

Чтобы обеспечить теплоносителю возможность расширяться при нагреве, нужна установка расширительного бака в системе отопления. Это весьма важное мероприятие. Оно защитит трубы и радиаторы от ненужных нагрузок и значительно увеличит срок службы функциональных элементов автономной системы обогрева.

Мы расскажем о том, как работает расширительный бачок в открытых и закрытых контурах. Подскажем, как его грамотно установить в оба варианта системы. В представленной нами статье вы найдете описание технологии подключения этой резервной емкости и полезные рекомендации.

Виды и функции расширителей для отопления

Расширительный бак нужен, чтобы компенсировать воздействие, которое оказывает на систему отопления увеличение объема теплоносителя при нагреве. Дополнительная емкость, подключенная к контуру, становится местом хранения образовавшегося избытка воды. Когда температура падает, часть теплоносителя покидает бак и возвращается в трубы.

Процесс повторяется с каждым циклом нагрева и охлаждения. Если бы в системе отсутствовал такой резервуар, то при нагревании воды внутри труб возрастало, а затем уменьшалось бы давление.

Такие перепады отрицательно сказываются на состоянии системы. Они приводят к возникновению протечек в местах соединения приборов и труб и даже могут спровоцировать поломку оборудования.

Мембранный бак для отопления обычно ставят в котельной. Подходящее место – на обратной магистрали между насосом и отопительным прибором

Подбирают расширительный бак в зависимости от особенностей системы отопления. Для закрытых контуров нужен особая замкнутая капсула с мембраной, а для открытых – подойдет негерметичная емкость удобной конфигурации и нужного размера.

Следует выбирать мембранный бак, который предназначен для контакта с горячей водой. Обычно корпус таких устройств окрашен в красный цвет. Емкость для установки в открытом контуре можно сделать самостоятельно, например, сварить из листового металла. Но важно не только выбрать подходящий прибор, но и правильно его установить.

Для закрытых систем отопления в качестве расширительного бака используют емкости с мембраной, которая позволяет хранить теплоноситель под определенным давлением

Монтаж мембранного устройства

Гидроаккумулятор этого типа устанавливают там, где имеется минимальная вероятность завихрений теплоносителя, поскольку для нормальной циркуляции водяного потока по контуру используется насос.

Правильное положение емкости

При подключении расширительного бака к закрытой системе отопления обязательно нужно учесть расположение воздушной камеры устройства.

Резиновая мембрана периодически растягивается и затем сокращается. Из-за такого воздействия со временем на ней появляются микротрещины, которые постепенно увеличиваются. После этого мембрану приходится заменять новой.

Расширительный бак с мембраной лучше устанавливать так, чтобы заполненный воздухом отсек находился сверху, это продлит срок работы устройства

Если воздушная камера такого бака при установке останется внизу, то давление на мембрану усилится за счет гравитационного воздействия. Трещины появятся быстрее, ремонт понадобится раньше.

Разумнее устанавливать расширительный бачок таким образом, чтобы отсек, заполненный воздухом, оставался сверху. Это позволит продлить срок службы устройства.

Особенности выбора места установки

Существует ряд требований, которые нужно учитывать при установке мембранного расширительного бака:

1. Его нельзя ставить вплотную к стене.
2. Следует обеспечить свободный доступ к устройству для его регулярного обслуживания и необходимого ремонта.
3. Подвешенный на стене бак не должен располагаться слишком высоко.
4. Между баком и трубами отопления следует поставить запорный кран, который позволит снимать устройство без полного слива теплоносителя из системы.
5. Трубы, подведенные к расширительной емкости, при настенной установке также нужно прикрепить к стене, чтобы снять возможную дополнительную нагрузку с патрубка бака.

Для мембранного устройства наиболее подходящим местом подключения считается обратный отрезок магистрали между циркуляционным насосом и котлом. Теоретически можно поставить расширительный бачок и на подающей трубе, но высокая температура воды отрицательно скажется на целостности мембраны и сроке ее службы.

При установке расширительного бака необходимо предусмотреть запорные краны, которые позволят отключить устройство от системы и слить с него воду

При использовании твердотопливного оборудование такое размещение опасно еще и тем, что из-за перегрева в емкость может попасть пар. Это серьезно нарушит работу мембраны и даже может ее повредить.

Помимо запорного крана и “американки” рекомендуется при подключении устанавливать дополнительно тройник и кран, который позволит опустошить расширительный бачок перед отключением.

Настройка прибора перед использованием

Перед установкой или непосредственно после нее необходимо правильно настроить расширительный бак, иначе называемый экспанзомат. Это сделать несложно, но сначала нужно узнать, какое давление должно быть в системе отопления. Допустим, приемлемый показатель составляет 1,5 бар.

Теперь нужно измерить давление внутри воздушной части мембранного бака. Оно должно быть меньше примерно на 0,2-0,3 бар. Измерения проводят манометром с подходящей градацией через ниппельное соединение, которое имеется на корпусе бака. Если необходимо, воздух подкачивают внутрь отсека или стравливают его избыток.

Перед установкой мембранного бака в систему отопления следует проверить давление воздуха в воздушном отсеке и отрегулировать его в соответствии с требованиями

В технической документации обычно указано рабочее давление, которое устанавливается изготовителем на заводе. Но практика показывает, что это не всегда соответствует действительности. Во время хранения и транспортировки часть воздуха могла выйти из отсека. Нужно обязательно провести собственные измерения.

Если давление в баке выставлено неправильно, это может привести к подсосу воздуха через устройство для его отведения. Такое явление вызывает постепенное остывание теплоносителя в баке. Предварительно заполнять мембранный бак теплоносителем не нужно, достаточно просто заполнить систему.

Бак как дополнительная емкость

Современные модели отопительных котлов нередко уже снабжены встроенным расширительным баком. Однако его характеристики далеко не всегда соответствуют требованиям конкретной отопительной системы. Если встроенная емкость слишком мала, нужно установить дополнительный резервуар.

Он обеспечит нормальное давление теплоносителя в системе. Такое дополнение будет актуальным и в случае изменения конфигурации отопительного контура. Например, когда самотечную систему переделывают под циркуляционный насос и оставляют старые трубы.

Это верно и для любых систем со значительным объемом теплоносителя, например, в двух-трехэтажном коттедже или там, где помимо радиаторов имеется теплый пол. Если используется котел со встроенным мембранным баком небольшого размера, установка еще одной емкости практически неизбежна.

Расширительный бак будет уместен и при использовании бойлера косвенного нагрева. Клапан сброса, подобный тому, что устанавливают на электрокотлах, здесь не будет эффективным, экспанзомат – адекватный выход из положения.

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

• выбрать самую высокую точку контура;
• поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
• обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении. Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Выводы и полезное видео по теме

Пошаговая демонстрация установки и подключения мембранного бачка в систему отопления:

Интересные советы по установке расширительной емкости в открытой системе:

Хотите рассказать о том, как устанавливали расширительный бачок собственными руками? Владеете полезными сведениями, которые могут помочь посетителям сайта в самостоятельной установке? Пишите, пожалуйста, комментарии, задавайте вопросы и размещайте фото по теме статьи в находящемся ниже блоке.

При монтаже системы отопления, работающей под давлением (закрытая система) требуется установить расширительный бачок, который будет компенсировать расширение жидкости при нагревании. Если его не будет, то при нагревании жидкости, будет увеличение давления в замкнутой системе, что приведёт к её повреждению (нарушению герметичности, в виде разрывов труб или котла).

Для чего нужен расширительный бачок

Это устройство, предназначенное для компенсации расширения жидкости в системе отопления, называется экспанзомат – вольный перевод английского слова «expanse» (расширять) или, если сказать в более привычной версии, расширительный бачок.

Экспанзомат конструктивно выполнен как металлическая ёмкость, разделённая на две части: в одной находится воздух или газ под давлением. Эти части разделены между собой резиновой грушеобразной мембраной, в которой находится жидкость системы отопления.

Когда теплоноситель расширяется от нагрева, мембрана растягивается, увеличивается её объём, что позволяет бачку принять дополнительный объём теплоносителя. При остывании жидкости и уменьшении давления, мембрана сжимается от воздействия противодавления газа, находящегося в другой полости бачка, выталкивая теплоноситель в систему отопления.

Для безаварийной работы системы отопления, требуется установить расширительный бачок необходимого объёма, который должен составлять не менее 10-12% всего объёма жидкости в системе отопления. Просчитать объём теплоносителя в системе отопления можно по рекомендациям, приведённых в статье: расчёт экспанзомата.

Как правильно установить расширительный бачок

Если установить расширительный бачок меньшего объёма, то это может привести к неправильной работе всей системы или, даже, к аварийным ситуациям. При установке экспанзомата большего объёма, на работе системы это не скажется, но будет удорожание стоимости системы в целом.

Установка расширительного бачка меньшей вместительности может привести к неправильной работе всей системы или, даже, к аварийным ситуациям: разрыв трубопроводов или теплообменника. При установке экспанзомата большего объема, на работу системы это не повлияет, но будет удорожание стоимости оборудования в целом.

Это тоже интересно  Теплый пол для дома

Экспанзомат можно установить либо на трубопроводе подачи, либо на обратке, особой разницы нет — изменятся только настроечные параметры давления воздушной и гидравлической полостей бака. Но, так как температура теплоносителя в обратном трубопроводе меньшая, то и установленный на обратке расширительный бак будет работать в менее жестких условиях, что позволит продлить срок службы устройства.

Если на обратке стоит циркуляционный насос, то расширительный бак следует подключать к системе перед насосом, тем самым предохраняя насос от кавитации.

Теперь о способе расположения мембранного бака. Его можно располагать горизонтально или вертикально, гидравлическим выпуском вверх: это нужно для предотвращения скопления воздуха в гидроотсеке:

Неправильно установленный расширительный бачок

Экспанзомат установлен неправильно: в гидравлическом отсеке будет скапливаться воздух:

При монтаже, на мембраннике нужно установить монтажный кран, предназначенный для демонтажа-монтажа бака на действующей системе отопления.

Категория Отопление

Экспанзомат для отапливания или переход на закрытую систему обогрева Домашнее отопление собственными руками

Отопительная система с конвективной циркуляцией или, иначе, гравитационное теплоснабжение, всегда имеет, по собственной конструкции, открытый бак расширительный, куда выходит воздух из трубо-проводов при заполнении их водой и возмещается тепловое расширение воды.

Но открытость бака, во время работы теплоснабжения, имеет недостатков в виде испаряющейся воды (носителя тепла) и насыщения носителя тепла кислородом воздуха. Парообразование воды из бака приводит к надобности часто доливать воду в систему, а изобилие воды кислородом — к окислению поверхностей из металла составляющих систему обогрева (трубы, отопительные приборы, теплообменный аппарат), что делает меньше рабочий срок системы в общем.

Выходом из такой ситуации считается простая перестройка открытого теплоснабжения в замкнутую систему. Сам принцип конвективной циркуляции сохраняется, другими словами тепловой носитель будет циркулировать за счёт физических параметров нагретой и охладившейся воды, но исключительно данный процесс будет проходить по замкнутому трубопроводу с лишним давлением.

Эту модернизацию достаточно хорошо проводить вкупе с установкой насоса циркуляционного, что даст все плюсы современного теплоснабжения на старой системе.

Перевод на закрытую систему обогрева

Перевод на закрытую систему состоит в демонтаже открытого бака расширительного, установке группы безопасности, а еще экспанзомат для отапливания. В начале работы необходимо выбрать экспанзомат для отапливания соответствующего объема, что необходимо для хорошей работы теплоснабжения, правильно просчитав объемы всех компонентов (труб, отопительных приборов и теплогенератора).

Экспанзомат для отапливания

Набор группы безопасности в себя включает: прибор для определения величины давления, клапан для предохранения и автоматизированный кран Маевского, но дорого стоит и, Для снижения расходов, можно собрать данную группу из индивидуальных узлов.

Группа безопасности с сборе

Рассмотрим любой из них:

1. Клапан для предохранения. Служит для спасения герметичных емкостей, также и отопительных систем, от увеличения возможного давления.

Они выпускаются с самым разнообразным пределом заводской тарировки, что дает возможность использовать их в самых разнообразных условиях.

Это тоже интересно Как подобрать трубы системы отопления

Для работы в отопительных системах, в большинстве случаев, используют «взрывники», с пределом 3,5 бара, но, при подборе клапана необходимо обращать собственное внимание на советы завода-изготовителя котлов. Большинство производителей котлов сделанных из стали не советуют (даже запрещают) применять стальные теплогенераторы при гидравлических давлениях выше 1,5 бара

Благодаря этому, если для отапливания подобран стальной котел, то клапан для предохранения необходимо подобрать с пределом срабатывания 1,5 бара.

2. Прибор для определения величины давления. Служит для индикации давления жидкости или газов. Так как теплоснабжение не прекращает работу с лишним давлением, то при помощи прибора для определения величины давления выполняется контроль его величины.

3. Автоматизированный кран Маевского. Представляет собой устройство служит для автоматизированного убирания воздуха из герметичной емкости или трубо-проводов.

Про то, как присоединить экспанзомат для отапливания, мы посвятили отдельную публикацию. Читайте тут.

Наиболее частые неисправности системы отопления

1. Треск комбинированного клапана (обратный и предохранительный — в одном корпусе) на бойлере котла, при открытии крана разбора воды.

Причина: при замере давления воздуха в экспанзомате бойлера выявилось давление 3,0 атм, при давлении холодной воды в системе 2,5 атм.

Устранение: нужно уменьшить давление, стравив воздух из экспанзомата до 2,0 атм. Клапан перестал трещать.

2. Иногда, при нормальной и стабильной работе котла, внезапно котел выключается, индицируя ошибку «нет давления воды». В то же время гидравлический манометр, установленный на котле, показывает стабильное давление, достаточное для функционирования котла. Причина этой неисправности — вышел из строя датчик давления системы отопления. Его необходимо заменить, сделав это самостоятельно или с помощью специалиста из сервис-центра по обслуживанию котлов.

Для устранения этой неисправности нужно отключить экспанзомат от котла и замерить давление в воздушной полости. Если давление 0 бар и не получается накачать воздух в нее (воздух будет выходить через гидравлический штуцер), то бак следует поменять. Очень часто бывает так, что трудно или невозможно подобрать соответствующий котлу экспанзомат. В этом случае можно установить расширительный бак, соответствующего объема, вне котла, подключив его в магистраль обратки и заглушив гибкую подводку к штатному бачку. Если давление в расширительном баке соответствует норме, то имеется утечка в теплообменнике и его нужно заменить.

4. Циркуляционный насос, установленный на минимальную скорость, плохо разгоняет теплоноситель, что хорошо видно при большой разнице температур подачи и обратки на котле. При работе на скорости 2 и 3 — циркуляция в норме.

Бывают случаи, когда обмотка первой скорости насоса имеет короткозамкнутые витки и двигатель перестает выдавать необходимое количество оборотов, что приводит к ухудшению циркуляции. При этом, работа на второй и третей скорости не создает проблем — циркуляция нормальная. В этом случае можно оставить работать циркуляционный насос на повышенных оборотах, либо заменить его на исправный.

5. При попытках первого включения котла, он не включается и на индикаторе высвечивается ошибка.

Что такое Экспанзомат

Если присутствуют данные симптомы, то для начала необходимо проверить следующее: Наблюдая за прибором для определения величины давления, нажмите на золотник гидроаккумулятора, выпуская воздух. Расширительный бачёк, экспанзомат, мембранный бак — это одно и тоже. Обозначение и назначение гидроаккумулятора. В особенности Экспанзомат (красный) – это расширительный бачок который предназначен для компенсации давления в вашей отопительной системе.

Грубо сосчитать объем носителя тепла в системе можно по количеству секций имеющихся отопительных радиаторов. Численность секций помножить на 0,1 литра. Это кол-во добавить к емкости бачка в котле. И очередной момент: совсем не нужно значение емкости бака расширительного подбирать «вплотную» к расчетному. Да, если у вас закрытая отопительная система, если нет тогда вы лично знаете, что обязан быть расширительный бачок, говоря иначе в виде ведра, открытый чтобы булькало.

Экспанзомат используется для отапливания, а мембранный бак для водообеспечения, и характерной спецификой считается то, что один красный (красивых гор.вода), а другой синий (хол.вода). Так вот собственно разница между ними, скажем массовая, в том, что мембранная ткань идёт отдельно пищевая (для водообеспечения) и техническая (из технической резины, для отапливания).

Так вот мы смотрели и не нашли разницу в коде бачка для отапливания и бачка для водообеспечения

Данное инженерное оборудование крайне важно, так как выполняет дополнительное системное давление как теплоснабжения, так и водообеспечения. При нагревании тепловой носитель становится шире, перетекая в расширительный бачок, а воздух в бачке сжимается

А нельзя ли этот избыток воды просто удалить из системы?

Смотреть что такое «Экспанзомат» в иных словарях:

Только вот в центральной Да — вода, а в загородных домах тепловой носитель и каждый раз его подливать будет очень дорого. Это короткий, но максимально эффективный практичный курс по изучению гидроаккумуляторов.

Узнаете сколько необходимо закачивать воздуха в мембранный бак. Все тонкости по применению и процессу установки гидроаккумулятора. Мембранный бак — это особый элемент систем водоподачи и теплоснабжения, служащий для того, чтобы принять на себя объем жидкости, таким образом отбирая лишнее давление.

Третья цель — мало кто про это знает — это гашение гидравлических ударов в системе водоподачи и теплоснабжения. Большинство приходящих, и читающих эту статью, будут натыкаться те посетители, которые имеет проблемы со своим гидроаккумулятором. Если стрелка на манометре резко пошла в низ, значит воздуха довольно мало. Удерживайте золотник и до конца спустите весь воздух. 1. Системное давление стало не стабильным, резко подымается и опускается давление.

Менять мембранную ткань в мембранном баке дело абсолютно не хлопотное

И приобрести металлический автомобильный колпачек с прокладкой из резины, который реализуется в автомагазинах. Вход воды в мембранную ткань выполняется снизу, а другой вывод предназначается для выпуска воздуха с воды или носителя тепла.

В данном случае пипка золотника находится снизу-сбоку. В подобном случае возможны накопления очень маленькой крошки, песка, если нет фильтра. Мембранный бак по-простому, в народе обзывают баком расширительным. Есть синие и красные гидроаккумуляторы! Так договорились, что синий цвет относиться к воде и холодной воде. А красный цвет относиться к теплоснабжению и горячей воде. На рынке есть и бесцветные гидроаккумуляторы.

Благодаря этому мембранный бак и бак расширительный — это синонимы, так как благодаря собственной жизни исполняют одну задачу. А так, по мере остывания и уменьшения объема воды в системе отопления, она будет заполняться водой из расширительного бачка, мешая этим методом завоздушиванию трубо-проводов.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла;
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания;
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре;
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно;
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода;
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны;
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме;

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой;
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки;
• манометром измеряется давление в системе, а потом в воздушной камере бачка;
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Заключение

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Расширительный бак в системе отопленияПоэтому всё будем делать по порядку, и для начала вспомним уроки физики.

Физические свойства воды

Одно из физических свойств воды – практически нулевая способность сжиматься. Это значит, что при попытке уменьшить её объём (то есть сжать) происходит резкое увеличение давления.  А ещё вода (как и другие материалы) может увеличивать свой объем при нагревании. Это свойство называется термическое расширение. У воды оно начинается уже при температуре +4°C. Впрочем, при понижении температуры ниже этой отметки вода тоже начинает расширяться. Это явление называют парадоксом воды. При температуре в +4°C вода имеет наибольшую плотность: вес 1 л = 1 кг. Однако для систем отопления этот парадокс не важен, потому что температура воды, подаваемой котлом в радиаторы, значительно выше.

Увеличение объёма воды при нагревании. Фото с сайта agrovodcom.ru Возьмём ёмкость с переливом, который ограничивает объём, равный 1000 см³. Нальём в неё 1 л воды, имеющей температуру +4°C, а затем приступим к нагреву. Плотность воды начнёт уменьшаться, а объём – увеличиваться.  Так как перелив ограничивает известный объём, излишек воды выльется. При нагреве от +4°C до +90°C (обычная температура воды в системе отопления) этот излишек составит 39,95 см³ (или 34,7 г). Именно этот процесс и происходит в системе отопления, когда котёл нагревает воду.

Что такое расширительный бак

Вспомним: если мы пытаемся сжать воду (то есть в нашем случае уместить увеличившееся количество теплоносителя в заданный объём отопительной системы), растёт давление. Чтобы излишек воды, образовавшийся при нагреве, не испортил трубы и приборы, нужно его куда-то слить, как в мерную ёмкость в опыте. Но сливать воду из системы отопления мы не можем. Значит, излишек нужно временно «отложить» в какой-нибудь «карман», чтобы потом, когда температура воды снизится, а плотность её повысится, он вернулся в систему, и вода заняла тот же объём, что был изначально.

Расширительный бак в системе отопления В системе отопления таким «карманом», принимающим избыток воды, образующийся при тепловом расширении, служит расширительный бак. Его задача – быть демпфером (компенсатором) давления в системе.

Открытые и закрытые расширительные баки

Расширительные баки могут быть открытого и закрытого типа. То есть сообщающиеся с атмосферой или с контролируемым, хотя и изменяющимся давлением.

Открытый расширительный бак

Мензурка из описанного опыта, в которую вылился излишек воды при температурном расширении, и есть самый простой открытый расширительный бак. Его недостаток в том, что вылившуюся воду нужно вернуть в систему в ручном режиме. Попросту говоря, перелив обратно в ёмкость, в которой воду нагревали.  Естественно, для системы отопления такой примитивный способ не подходит. Поэтому расширительный бак открытого типа для отопления схематично выглядит так:

Открытый расширительный бак можно либо купить готовый, либо сделать самостоятельно. Для этого подходит любая ёмкость нужного объёма, например, пластиковая канистра.

Расширительный бак закрытого типа

Сейчас чаще стараются использовать закрытые баки: они более компактны и лишены отрицательных черт открытых, которым свойственно обмерзание, насыщение теплоносителя кислородом, повышенная коррозийность. Баки закрытого типа герметичны и состоят из двух камер: водяной и воздушной.  Компенсация давления происходит следующим образом: излишек воды заполняет водяной отсек и давит на эластичную перегородку между двумя камерами, а воздух (или газ), находящийся в воздушном отсеке, сжимается. В отличие от воды газ можно подвергнуть значительному сжатию без сильного увеличения давления.

В продаже есть два типа закрытых расширительных баков, различающихся по своему устройству:

• с мембраной тарельчатой формы;
• с грушевидной мембраной.

Как правильно установить расширительный бак в системе отопления

Разобравшись с теоретическими основами и видами компенсационных ёмкостей, перейдём к главному вопросу: где и как установить расширительный бак в системе отопления. Правильный ответ на него – где хотите. То есть расширительный бак можно установить и на «подаче» – магистрали системы, ведущей от котла к отопительным приборам, и на «обратке» – трубе, по которой вода возвращается в нагревательный прибор (котёл), отдав своё тепло радиаторам. Свою функцию буфера, сдерживающего рост давления, он будет выполнять в любом случае.

Расширительный бак, установленный на обратной магистрали   И в том и в другом способе есть свои плюсы и минусы. Место установки выбирают, ориентируясь на проектные особенности конкретной отопительной системы. А также на удобство монтажа и последующего обслуживания.

Нюансы

Открытый бак, в отличие от мембранного, можно установить в системе с естественной циркуляцией воды, то есть в энергонезависимой – не требующей электричества. В системе с принуждением необходим насос. Поэтому открытый расширительный бак устанавливается в самой высокой точке, расположенной выше всех отопительных приборов. Чаще всего такая точка находится на чердаке. Сегодня, когда подкрышное пространство в частных домах тоже задействуют, устраивая там жилое помещение, такой вариант часто оказывается неподходящим. Ограничений по размещению закрытого бака нет. Он может стоять в любом удобном месте и в любом положении.

Схема установки открытого расширительного бака. 1 – котёл, 2 –магистраль подачи теплоносителя, 3 – открытый расширительный бак, 4 – отопительный прибор, 5 – насосный узел. Фото с сайта stroim-svoi-dom.ru Хотя мембранный бак можно установить и перед отопительными приборами, и после них, обычно его монтаж проводят по второй схеме (на «обратке»). Потому что после котла вода, как правило, подаётся очень высокой температуры, от которой мембрана бака может в скором времени прийти в негодность. К тому же при таком варианте установки (после отопительных приборов) котёл и насос не подвергаются скачкам давления и работают в более комфортном режиме.   Следует обратить внимание, что если насос в системе внешний (не встроен в котёл), то компенсирующую ёмкость нужно устанавливать перед насосом, а не после него. Иначе расширительный бак будет реагировать на избыточное давление, создаваемое насосом, и работать неправильно. Кстати, не спешите с выбором и покупкой расширительного бака. Прежде уточните, возможно, ваш котёл уже оборудован не только собственным насосом, но и компенсирующей ёмкостью, находящейся в корпусе котла.

Общие правила

Определив гипотетическое расположение расширительного бака, выберите правильно фактическое место его монтажа.

Расширительный бак нужно устанавливать так, чтобы его было удобно обслуживать

• компенсирующую ёмкость нужно устанавливать так, чтобы её было удобно обслуживать: между баком и стеной или другим оборудованием необходимо оставить свободное пространство;
• водоподводящая арматура не должна давить или тянуть за патрубок бака: закрепляйте подводящие трубы отдельно; это также упростит демонтаж ёмкости при необходимости;
• для демонтажа и ремонта или замены установите перед баком отдельный отсекающий кран.

После монтажа закрытой расширительной ёмкости, возможно, потребуется рассчитать давление и произвести её настройку.Используемые источники:

• https://sovet-ingenera.com/otoplenie/otop-oborudovanie/ustanovka-rasshiritelnogo-baka-v-sisteme-otopleniya.html
• https://practikaotoplenia.ru/kak-ustanovit-rasshiritelnyiy-bachok-ekspanzomat-na-otoplenie/
• https://vse-otoplenie.ru/ekspanzomat-dla-otoplenia-ustrojstvo-i-princip-raboty
• https://cotlix.com/kak-ustanovit-rasshiritelnyj-bak-v-sisteme-otopleniya
• https://7dach.ru/natashapetrova/kak-pravilno-ustanovit-rasshiritelnyy-bak-v-sisteme-otopleniya-147779.html

Расширительный бак на отопление (экспанзомат) Екатеринбург-Стройуровень

Расширительный бак (экспанзомат) обеспечивает гидравлический баланс системы. В отоплении это незаменимая вещь.

Теплоноситель циркулирует по замкнутой цепи, нагревается и расширяется. При резких скачках температуры его объём увеличивается в несколько раз, что негативно влияет на производительность котла и связанных с ним устройств. Всё может закончиться разовым отключением или поломкой. Чтобы этого не произошло, нужны мембранные баки.

Расширительный бак это дополнительный резервуар для забора и подачи жидкости, бывает открытым или закрытым. Последний оснащён мембраной из каучуковой резины. Такие расширительные баки считаются более функциональными и безопасными.

Компактные размеры позволяют производить монтаж в кратчайшие сроки, при этом обслуживания требуют минимального.

Открытые расширительные баки более громоздкие, представляют собой ёмкость, которую доливается теплоноситель. Причём делается это вручную с помощью обычного ведра или подключённого крана.

Минус такой конструкции в контроле. Следить за уровнем и состоянием жидкости нужно постоянно

Циркуляция должна быть есть естественной, что сейчас большая редкость. Именно поэтому сегодня востребованы закрытые баки. Корпус надёжно защищён от механических повреждений, в производстве используется штампованная сталь. От ржавчины уберегает эмалевое окрашивание.

Как работает расширительный бак

Расширительный бак разделён на две части. В верхнюю закачана газовоздушная смесь, в нижнюю вода. Между находится мембрана, предназначена для излишков теплоносителя.

В нормальном состоянии размеры обеих частей одинаковые. В случае избытка, мембрана расширяется и забирает лишнюю жидкость. При недостатке, увеличивается доля воздуха, давит на мембрану, которая выталкивает воду

Для корректной работы необходимо отрегулировать давление в баке. Показатель должен быть не меньше уровня верхней точки монтажа. Если мембранный бак приобретается для двухэтажного коттеджа, учитывают расстояние от котла до радиаторов.

Стандартные 7 метров делят на десять и прибавляют погрешность 0,5. Таким образом, получают первоначальный коэффициент. Путём нехитрых подсчётов вычисляют норму. 1 атмосфера.

Объём расширительного бака определяют несколькими способами. Можно воспользоваться сложной формулой, найти калькулятор в интернете или проконсультироваться с мастером.

Лучше пойти к профессионалам. Специалисты не только посчитают, но и сделают замер, конкретно под ваш бак и котельную. Итоговая цифра должна быть не меньше 10 процентов от общего объёма жидкости.

Специалисты Стройуровень всегда ответят на ваши вопросы по телефону 8-906-801-29-72, 8-919-360-55-87

Расширительный бак (экспанзомат) STOUT VR 12 (3/4″, 210х395)

Расширительный бак (экспанзомат) STOUT VR 12 (3/4″, 210х395) используется для защиты от гидро ударов, компенсации температурного расширения в системе отопления и стабилизации давления в закрытых системах.

Бак состоит из стальной емкости, покрытой порошковой краской красного цвета, с эластичной мембраной внутри.

Мембрана изготовлена из специальной резины и имеет расширяющуюся форму.

С помощью резьбового штуцера бак присоединяется к системе.

Колпачок на ниппеле выполнен из пластмассы.

Перед установкой обязательно проверьте давление в баке!

Расширительный бак можно подсоединить к системе с помощью гибкой подводки, представленной в нашем интернет-магазине.

Расширительный бак (экспанзомат)  от производителя «STOUT» — это оптимальное решения для трубопроводных систем отопления.

Надежный и качественный Расширительный бак (экспанзомат) STOUT VR 12 (3/4″, 210х395) — это оптимальный выбор для систем отопления или водоснабжения. Артикул: STH-0004-000012. Информация для покупателей:  Свяжитесь с нашими специалистами по тел.: +7(343) 201-05-00 и получите подробную консультацию о том, как правильно установить, купить и обслуживать сантехническое и отопительное оборудование: Расширительный бак (экспанзомат) STOUT VR 12 (3/4″, 210х395), а также заказать его доставку и монтаж. Мы подскажем и подберем для Вас товар наилучшего качества и по оптимальной стоимости. Наши консультанты сориентируют Вас по ценам, при необходимости отправят на электронную почту дополнительную информацию, фотографии, технические характеристики, паспорт и сертификат на позицию: Расширительный бак (экспанзомат) STOUT VR 12 (3/4″, 210х395).
Интернет-магазин «СанТерм» в Екатеринбурге — это грамотные менеджеры, внимательные кладовщики, пунктуальные водители, а так же водяные теплые полы, электрические теплые полы, греющий кабель, Насосы, Радиаторы, широкий ассортимент отопительного и оборудования для водоснабжения со всеми гарантийными обязательствами!

Оплатить товар вы можете: наличными в офисе, наличными при получении, по расчетному счету, при помощи специального штрих-кода, в банкоматах, в кассах, или через мобильное приложение ( если оно поддерживает данную функцию, достаточно просто навести его на счет). Банковской картой в офисе компании, а так же при получении товара ( обязательно сообщив менеджеру, что планируете оплачивать картой). А так же прямо в корзине, на сайте компании, предварительно оформив заказ.

Технические характеристики товара и фото могут отличаться от указанных на сайте, уточняйте технические характеристики товара на момент покупки и оплаты.  Вся информация на сайте о товарах носит справочный характер.

Отправляем товар во все регионы России, а так же страны СНГ, через любые доступные транспортные компании. А так же собственным транспортом по г. Екатеринбургу и Свердловской области.

Расширительные баки (экспанзоматы) Belamos. Товары и услуги компании «Труба-Обсадная.Ру». +7 (985) 220-24-20 Елена

Расширительные баки (экспанзоматы) Belamos

Ни одно жилое помещение, расположенное в климатическом поясе, где температура опускается ниже нуля, не обходится без системы отопления. Чаще всего в подобных инженерных коммуникациях циркулирует вода, которая выступает в качестве теплоносителя. Как известно, в процессе нагрева она имеет свойство расширяться. Именно поэтому требуется емкость, в которую будет сбрасываться избыток теплоносителя. В роли такой емкости обычно выступает расширительный бак – экспанзомат. Он может изготавливаться самостоятельно, либо приобретаться в магазине.

Одними из самых качественных расширительных баков для систем отопления являются экспанзоматы фирмы Belamos. Качество их сборки находится на очень высоком уровне, а для изготовления используются только высококачественные материалы, при этом купить экпанзомат можно у нас по невысокой цене. Также возможно использовать расширительные баки рассматриваемого типа как гидроаккумуляторы для горячей воды.

Достоинства экспанзоматов Bеlamos

Расширительные баки рассматриваемой фирмы обладают большим количеством преимуществ. В первую очередь это, конечно, высокая прочность – ведь расширительный бак (экспанзомат) Belamos изготавливается из высокопрочной анодированной стали. Она не подвержена коррозии, благодаря чему срок службы данных изделий достигает нескольких десятков лет.

Баки могут быть использованы с теплоносителем, температура которого достигает 990°С. Потому применение экcпанзоматов Belamos возможно в любой отопительной системе.

Расширительный бак мембранного типа оснащается специальным клапаном, который открывается или закрывается в зависимости от давления в системе отопления. Установочное давление клапана независимо от объёма бака составляет 0.15-0.2 МПа.

Экспанзоматы компании BELAMOS выпускает самого разного объема. Для небольших систем отопления, в которых количество теплоносителя невелико, обычно применяется расширительный бак 8 л. Расширительный бак 12 л также может использоваться в таком случае — некоторый запас не будет лишним. Системам отопления, которые применяются для обогрева помещений большой площади, необходим расширительный бак 19 л.

Кроме того, имеются экспанзоматы и больших объёмов. При необходимости можно приобрести расширительный бак на 50 л. Чаще всего такой большой объем требуются для работы системы отопления многоквартирных жилых домов, когда теплоноситель циркулирует в довольно большом замкнутом контуре.

Worcester EXPANSOMAT LOGAFIX ТИП 12 / 1,5 БАР

Информация о доставке

Мы используем DPD и Royal Mail для доставки

Royal Mail Signed For ^® доступен для мелких предметов до 2 кг, ширина 35 см, длина 45 см, толщина 16 см

Подпись для

^® 2-го класса

Цель доставки — 3 дня — 4,90 £

Подпись для

^® 1-го класса

Цель доставки за 1 день — 7,50 фунтов стерлингов

Если вы не уверены в размерах или весе, свяжитесь с нашим отделом продаж по телефону 0330 1248180 или по электронной почте.

Курьерская служба DPD

DPD local доступен для посылок в ваш офис или домой по всей Великобритании.

Если ваш выбор продукта говорит, что он доступен для доставки на следующий день, вы получите его на следующий рабочий день, если заказали до 15:00.
В противном случае мы доставим его вам на 3-й рабочий день с момента заказа.

С помощью службы прогнозирования DPD вы получите текстовое сообщение об 1-часовом временном интервале утром в день доставки.

Клиенты из Уэльса, Англии и Шотландской низменности могут выбрать доставку в будние или выходные дни.

с понедельника по пятницу, заказы получены до 15:00
суббота, заказы получены до 15:00 пятницы

Курьерские услуги DPD — не на материке

Цены и время доставки для доставки DPD отличается для регионов за пределами материка, таких как Шотландское нагорье, Шотландские острова, остров Уайт, остров Мэн, острова Силли и Нормандские острова.

Бесплатная доставка DPD в материковую часть Великобритании, если вы потратите 200 фунтов стерлингов и более! *

Позвоните нам по телефону 0330 1248180 или свяжитесь с нами для получения дополнительной информации.

* Бесплатная доставка только для отправлений DPD UK на материк, кроме субботы. Стоимость других способов доставки DPD будет снижена на 6 фунтов стерлингов. Предложение действует только в том случае, если вы потратите 200 фунтов стерлингов или более без НДС в одном заказе.

Ausdehnungsgefäß 18l, Expansionsgefäß, Membranausdehnungsgefäß, Expansomat, weiß

eBay-Artikelnummer:

121257

Der Verkäufer ist für dieses Angebot verantwortlich.

relttäS hcirllU

51 гнуцтуН

ztiwgnulrebO 35390

ярдов

: nofeleT002114327394

: xaF102114327394 +

: liaM-Eed.reltteas-hgf @ ofni

Artikelmerkmale

Rechtliche Informationen des Verkäufers

Ullrich Sättler e.K. Heizung Sanitär Fachgroßhandel

Ульрих Зеттлер

Nutzung 15

09353 Оберлунгвиц

Германия

Die Plattform der EU-Kommission zur Online-Streitbeilegung finden Sie hier:
https://ec.europa.eu/consumers/odr
Der Anbieter ist weder verpflichtet noch bereit, an Streitbeilegungsverfahren vor einer Verbraucherschlichtungsstelle teilzunehmen. Informationen über die Verwendung Ihrer Daten finden Sie in unseren «Allgemeinen Geschäftsbedingungen für dieses Angebot».

Handelsregistern, лето:
Amtsgericht Chemnitz HRA3746

Umsatzsteuer-Identifikationsnummer:

Die Mehrwertsteuer wird auf meinen Rechnungen separat ausgewiesen.

Anbieter / Verantwortlicher:

Ульрих Зеттлер e. К.
Nutzung 15
09353 Оберлунгвиц
Deutschland
Тел .: 03723-411200
Факс: 03723-411200
Электронная почта: info@fgh-sättler.de

Datenschutzerklärung:

Art und Umfang der Datenerhebung
Ihre personenbezogenen Daten Werden фон UNS gespeichert унд цур Beantwortung Ihrer Anfragen, Zur Verwaltung Ihres Kundenkontos, цур Abwicklung дер мит Ihnen geschlossenen Verträge унд ден damit verbundenen Vorgängen Сових — soweit zulässig — цур Bewerbung eigener gleichartiger Produkte, Bei Newsletteranmeldung weiterhin цу sonstigen eigenen Werbezwecken, verwendet .Weiterhin erfolgt eine Erhebung und Verwendung personenbezogener Daten regelmäßig nur nach entsprechender Einwilligung. Eine Ausnahme позолоченный в solchen Fällen, in denen die vorherige Einholung einer Einwilligung aus tatsächlichen Gründen nicht möglich ist und die Verarbeitung der Daten durch gesetzliche Vorschriften gestattet ist.

Ihre personenbezogenen Daten werden an Dritte nur weitergegeben oder sonst übermittelt, wenn dies zum Zwecke der Vertragsabwicklung или Abrechnungszwecken — insbesondere Weitergabe von Bestelldien an Lieferantenben und Zahlichlichlichlüngsdien.In diesen Fällen beschränkt sich der Umfang der übermittelten Daten jedoch nur auf das erforderliche Minimum. Die Einwilligung auf Weitergabe ihrer Daten können Sie jederzeit mit Wirkung für die Zukunft uns gegenüber widerufen.

Der Verantwortliche bedient sich Paypal as Zahlungsdienstleister. Informationen zur Datenverarbeitung durch Paypal erhalten Sie unter:
https://www.paypal.com/de/webapps/mpp/ua/privacy-full.

Sofern Sie die Zahlungsart «Auf Rechnung» wählen, erhält die Fa. Paypal die von Ihnen angegebenen Daten zur Zahlungsabwicklung und ggfs.Bonitätsprüfung, soweit dies notwendig ist. Eine Bonitätsauskunft kann auf der Basis Mathematisch-statistischer Verfahren bei Auskunfteien wie SCHUFA, Arvato / Infoscore, Creditreform, Bürgel und Accumio eingeholt werden. Bitte beachten Sie insoweit auch die allgemeinen Geschäftbedingungen und die Datenschutzbestimmungen des Zahlungdienstleisters: https://www.paypal.com/de/webapps/mpp/ua/creditchk

Rechtsgrundlage für die Verarbeitung personenbezogener Daten
Sofern die Verarbeitung von personenbezogenen Daten zur Erfüllung der mit uns geschlossenen Verträge erfolgt, dient Art.6 Абс. 1 лит. b DSGVO как Rechtsgrundlage. Dies gilt auch für Verarbeitungsvorgänge, die zur Durchführung vorvertraglicher Maßnahmen erforderlich sind.

Sofern wir für die Verarbeitungsvorgänge personenbezogener Daten eine Einwilligung der betroffen Person einholen, dient Art. 6 Абс. 1 лит. DSGVO как Rechtsgrundlage.
Soweit eine Verarbeitung personenbezogener Daten zur Erfüllung einer rechtlichen Verpflichtung erforderlich ist, der unser Unternehmen unterliegt, dient Art. 6 Абс. 1 лит. c DSGVO как Rechtsgrundlage.Für den Fall, dass lebenswichtige Interessen der betroffenen Person oder einer anderen natürlichen Person eine Verarbeitung personenbezogener Daten erforderlich machen, dient Art. 6 Абс. 1 лит. d DSGVO как Rechtsgrundlage.

Ist die Verarbeitung zur Wahrung eines berechtigten Interess unseres Unternehmens oder eines Dritten erforderlich und überwiegen die Interessen, Grundrechte und Grundfreiheiten des Betroffenen das erstgenannte Interesse nicht, so dient Art. 6 Абс. 1 лит. f DSGVO als Rechtsgrundlage für die Verarbeitung.Datenlöschung und Speicherdauer
Die Löschung der von uns erhobenen personenbezogenen Daten erfolgt, sobald der Zweck der Speicherung entfällt.
Eine Speicherung erfolgt dann, wenn durch den ein Gesetz, eine unionsrechtliche Verordnung oder sonstige Vorschriften vorgesehen ist.
Weiterhin erfolgt eine Löschung dann, wenn eine durch die genannten Normen vorgeschriebene Speicherfrist abläuft, es sei denn, dass eine Erforderlichkeit zur weiteren Speicherung der Daten für einen Vertragsabschlusstegloss odergt.Rechte der betroffenen Personen
Betroffene Personen haben folgende Rechte
— Auskunftsrecht nach art. 15 DSGVO: Betroffene Personen können vom Verantwortlichen Auskunft darüber verlangen, ob personenbezogen Daten verarbeitet werden. Ist dies der Fall so haben betroffene Personen Auskunftsrechte nach Maßgabe nach art. 15 DSGVO

— Recht auf Berichtigung nach Art. 16 DSGVO: Betroffene Personen haben gegenüber dem Verantwortlichen ein Recht auf Berichtigung und / oder Vervollständigung gegenüber dem Verantwortlichen, sofern die verarbeiteten personenbezogenen Daten, die sie betreffen, unrichtig oder sindigung.- Recht auf Löschung nach art. 17 DSGVO: Die betroffene Person kann vom Verantwortlichen die unverzügliche Löschung personenbezogener Daten nach Maßgabe des art. 17 DSGVO verlangen. Der Verantwortliche ist bei Vorliegen der Voraussetzungen des art. 17 DSGVO zur unverzüglichen Löschung verpflichtet.
— Recht auf Einschränkung der Verarbeitung nach Art. 18 DSGVO: Die betroffene Person kann vom Verantwortlichen die Einschränkung der Verarbeitung personenbezogener Daten nach Maßgabe des Art. 18 DSGVO verlangen.- Recht auf Unterrichtung nach Art. 19 DSGVO: Der Verantwortliche ist verpflichtet die Berichtigung oder Löschung der Daten oder Einschränkung der Verarbeitung nach Maßgabe des Art. 19 DSGVO mitzuteilen.
— Recht auf Datenübertragbarkeit nach Art. 20 DSGVO: Betroffene Personen haben das Recht, personenbezogen Daten in einem Strukturierten, gängigen und maschinenlesbaren Format zu erhalten oder die Übermittlung an einen anderen Verantwortlichen zu verlangen
— Widerspruchsrecht nach Art. 21 DSGVO: Betroffene Personen haben ein Widerspruchsrecht gegen die Verarbeitung sie betreffender personenbezogener Daten nach Maßgabe des Art.21 DSGVO
— Recht auf Beschwerde bei der Aufsichtsbehörde nach Art. 77 DSGVO
— Recht auf Widerruf nach Art. 7 Абс. 3 DSGVO: Betroffene Personen können jederzeit mit Wirkung für die Zukunft ihre Einwilligung in die Verarbeitung von Daten widerufen, sofern eine weitere Verarbeitung nicht auf eine Rechtsgrundlage gestur zur einwillzitbee.
Ergänzend verweisen wir auf die jeweils gültige Datenschutzerklärung von eBay. http://pages.eBay.de/help/policies/privacy-policy.html

Informationen und Vertragsbedingungen des Anbieters:

Geltung:

Die folgenden Informationen und Vertragsbedingungen gelten, soweit vertraglich eingebunden und im Angebotstext nicht ausdrücklich anders geregelt, für all Geschäfte des Anbieters auf eBay.Informationen zum Vertragsschluss

а) Zustandekommen des Vertrages
Jedes vom Verkäufer auf eBay eingestellte Angebot stellt ein verbindliches Angebot zum Abschluss eines Vertrags über diesen Artikel für den Zeitraum einer angegebenen Angebotsdauer dar.

Der Käufer nimmt das Angebot durch Abgabe eines Gebots über die Bieten- oder Sofort-Kaufen-Funktion und nachfolgende Bestätigung des Vorgangs an. Alternativ kann, soweit im Angebot angezeigt, das Angebot auch über den Abschluss des Bestellvorgangs über die «Warenkorb» -Funktion angenommen werden.Die Annahme über die Bieten-Funktion erfolgt unter der aufschiebenden Bedingung, dass der Käufer nach Ablauf der Angebotsdauer Höchstbietender ist. Im Falle von Auktionen, in denen ein Mindestpreis festgelegt ist, muss zusätzlich der angezeigte Mindestpreis erreicht sein. Letzteres erkennen Sie daran, dass nach Eingabe des Gebots der Hinweis «Mindestpreis erreicht» erscheint. Ein Gebot erlischt, wenn ein anderer Käufer während der Angebotsdauer ein höheres Gebot abgibt.

Bei vorzeitiger Beendigung des Angebots durch den Verkäufer kommt zwischen diesem und dem Höchstbietenden ein Vertrag zustande, es sei denn der Verkäufer war dazu berechtigt, das Angebot zurückzunehmen und die vorliegen streliegen.Wird ein Angebot vor Ablauf der Auktion, oder bevor das Angebot per Sofort-Kaufen angenommen wurde, von eBay gelöscht, kommt dagegen kein wirksamer Vertrag zustande.

Ist das Angebot mit der Option «Preis vorschlagen» versehen, können Interessenten dem Anbieter das Angebot machen, den Artikel zu einem bestimmten Preis zu erwerben. Der Anbieter kann einen Preisvorschlag annehmen ,blehnen oder einen Gegenvorschlag unterbreiten. Preisvorschläge von Interessenten und Gegenvorschläge des Anbieters sind bindend und well jeweils 48 Stunden ihre Gültigkeit, es sei denn die Angebotsdauer endet vor Ablauf der 48 Stunden.Dann richtet sich die Bindung nach der verbleibenden Angebotsdauer. Ein Vertrag kommt dann zustande, wenn sich Anbieter und Interessent über den Preis einigen, sei es über die Funktion «Preis Vorschlagen» или zum ursprünglichen Sofort-Kaufen-Preis. Mit Vertragsschluss verlieren sämtliche Preisvorschläge und Gegenvorschläge ihre Gültigkeit.

б) Technische Schritte, die zum Vertragsschluss führen
Für eine Bestellung eines Artikels müssen Sie, je nachdem ob es sich um eine Auktion, eine Auktion mit Sofort-Kaufen-Option или einen Sofort-Kaufen-Artikel или einen Artikel mit der Option „Preis Vorschlagen“ i.S.d. AGB von eBay handelt, entweder auf die Schaltfläche «Bieten», die Schaltfläche «Sofort-Kaufen», die Schaltfläche «In den Warenkorb» или Schaltfläche «Preis Vorschlagen» klicken. Sofern Sie noch nicht eingeloggt oder angemeldet sind, werden Sie nun erst hierzu aufgefordert. Nach Eingabe und Bestätigung der erforderlichen Daten können Sie im Modus «Bieten» Ihr Maximalgebot eingeben und dieses durch Anklicken der Schaltfläche «Weiter» bestätigen. Der Vertragsschluss kommt unter den unter a) genannten Bedingungen zustande, wenn Sie hernach die Schaltfläche «Gebot bestätigen» anklicken.Im Modus «Sofort-Kaufen» können Sie nach dem Einloggen / Anmelden den Vertrag durch anklicken der Schaltfläche «Kaufen» abschließen. Im Modus «Warenkorb» werden Sie durch einen Bestellvorgang geführt, wobei Sie den Vertrag mit Betätigung der Schaltfläche «Kaufen und zahlen» abschließen. Im Modus «Preis Vorschlagen» wird durch anklicken der Schaltfläche «Preisvorschlag senden» der Anbieter von dem Vorschlag informiert und kann diesen innerhalb von 48 Stunden bzw. vor dem Angebotsende (je nachdem, было zuerst eintritt), согласно Mail annehmen oder einen Gegenvorschlag unterbreiten.Im ersteren Fall ist damit der Vertrag geschlossen, im letzteren Fall bedarf es der Bestätigung des Gegenvorschlags innerhalb von 48 Stunden bzw. bis zum Angebotsende (je nachdem, было zuerst eintritt), um den Vertrag zu schließen.

c) Speicherung und Zugang zum Vertragstext
Jedes Angebot wird von eBay 90 Tage unter der entsprechenden Artikelnummer gespeichert und kann jederzeit von den Vertragspartnern abgerufen und durch Ausdruck dauerhaft gespeichert werden. Eine Speicherung durch den Verkäufer selbst erfolgt insoweit nicht.Die übrigen Vertrags- und Informationstexte werden Ihnen в текстовой форме spätestens mit der Warensendung übersandt.

г) Erkennen und Berichtigung von Eingabefehlern
Nach Abgabe eines Gebots, nach Abgabe eines Preisvorschlags bzw. nach Erklärung eines Sofortkaufs erstellt ebay eine gesonderte Übersichtsseite, auf welcher Sie vor der endgültigen Bestätigung Ihrer Erklärung Ihre Eingaben überprüfen und etwaige Eingabefehönn erkennen. Um Eingabefehler zu korrigieren, Betätigen Sie die «Zurück» -Schaltfläche Ihres Browsers, um wieder auf die Angebotsseite zu gelangen.Auf der Angebotsseite können Ihre Eingaben sodann berichtigt werden.

Bei Nutzung der «Warenkorb» -Funktion bekommen Sie vor der wirksamen Bestellung eine Übersichtsseite zur Kontrolle angezeigt, mit deren Hilfe Sie all Einzelheiten der Bestellung kontrollierenge und über den Link «desbenders» по датам «бессрочные ссылки» в Интернете berichtigen können.

д) Zur Verfügung stehende Sprachen
Die Vertragssprache ist Deutsch.

Preise und Zahlungsbedingungen

Es gelten die im jeweiligen Angebot angezeigten Preise zum Zeitpunkt der Bestellung.Verpackungs- und Versandkosten werden, soweit solche erhoben werden, zuzüglich berechnet und dem Kunden vor Vertragsschluss angezeigt. Für den Fall der Bestellung aus dem Ausland kann nicht ausgeschlossen werden, dass Ihre Bank или Ihr Land Kosten oder Steuern erheben, wie z.B. (Einfuhr-) Zölle oder Bearbeitungsgebühren für die Zahlung, die dem Verkäufer nicht bekannt sind. Hierbei handelt es sich nicht um Kosten, die über den Verkäufer abgeführt oder в Rechnung gestellt werden.

Es werden die im Angebot beschriebenen Zahlungsarten akzeptiert.Soweit die Zahlungsart «Auf Rechnung» zur Verfügung steht und Sie diese Zahlungsart wählen, so wird darauf hingewiesen, dass die Kaufpreisforderung an die Fa. PayPal (Европа) S.à r.l. et Cie, S.C.A., 22-24 Boulevard Royal, L-2449 Luxembourg abgetreten wird. Zahlungen mit schuldbefreiender Wirkung können nur an die PayPal (Europe) S.à r.l. et Cie, S.C.A. geleistet werden. Sie erhalten eine Rechnung übersandt, die Sie binnen 14 Tagen nach vollständigem Zugang der gekauften Artikel begleichen.Verpackungs- und Versandkosten

Sofern im Angebot Verpackungs- und Versandkosten genannt sind, trägt diese der Kunde.

Rücksendekostenübername durch eBay bei eBay Plus Mitgliedschaft

Haben Sie einen mit dem «eBay Plus» -Logo gekennzeichneten Artikel als eBay Plus-Mitglied gekauft und erklären innerhalb der Widerrufsfrist über den eBay-Rückgabeprozess Ihren Widerruf, eBern denimworldworld. eBay zu beachten sind:

Rücksendeadresse im Inland, Packstationen können nicht als Rücksendeadresse genutzt werden.Gewicht: максимум 25 кг
Paketmaße:
120 см Summe der längsten und kürzesten Seite maximal, oder
375 см Länge plus Umfang
Der Versand von Sperrgut und Gefahrengut ist ausgeschlossen.
Paket- und Teppichrollen mit einer maximalen Länge von 120 cm and einem maximalen Durchmesser von 20 cm sowie Versandtüten sind für den Rückversand zugelassen.

Der eBay-Rückgabeprozess wird eingeleitet, indem Sie в «Mein eBay» beim entsprechenden Artikel die Option «Diesen Artikel zurückgeben» wählen. eBay stellt sodann ein kostenloses Rücksendeetikett des Versanddienstleisters Hermes bereit, das Sie ausdrucken müssen.Ihre gesetzlichen Rechte gegenüber dem Verkäufer bleiben durch dieses Angebot der Fa. eBay unberührt.

Ausschluss bzw. vorzeitiges Erlöschen des Widerrufsrechts, Rückgaberecht für Unternehmer bei eBay-Plus Artikeln

Das Widerrufsrecht besteht nicht, wenn der Kunde bei Abschluss des Vertrags in Ausübung seiner gewerblichen oder selbständigen beruflichen Tätigkeit und mithin als Unternehmer im Sinne des § 14 Bürgerlichen Gesetzbuches (Bürgerlichen Gesetzbuches). Für solche Kunden besteht jedoch ein einmonatiges Rückgaberecht, wenn sie einen mit dem «eBay Plus» -Logo gekennzeichneten Artikel als eBay Plus-Mitglied gekauft haben.Das Rückgaberecht лучший в Diesem Fall unter denselben Voraussetzungen und zu denselben Konditionen, wie das Widerrufsrecht eines Verbrauchers für denselben Artikel.

Das Widerrufsrecht besteht ferner nicht bei Verträgen

— zur Lieferung von Waren, die nicht vorgefertigt sind und für deren Herstellung eine Individual Auswahl или Bestimmung durch den Verbraucher maßgeblich ist oder die eindeutig auf die persönlichen Bedürfnisse des Verbrauchers zugeschnitten;

— zur Lieferung von Waren, die schnell verderben können oder deren Verfallsdatum schnell überschritten würde;

— zur Lieferung alkoholischer Getränke, deren Preis bei Vertragsschluss vereinbart wurde, die aber frühestens 30 Tage nach Vertragsschluss geliefert werden können und deren aktueller Wert von Schwankungen auf demuf demuf kerngter, auf demuf de kerngter;

— zur Lieferung von Zeitungen, Zeitschriften или Illustrierten mit Ausnahme von Abonnement-Verträgen.- bei Verbrauchern, soweit die Bestellung aus einem und die Sendung in ein Land erfolgt, das nicht Mitglied der Europäischen Union ist.

Das Widerrufsrecht erlischt vorzeitig bei Verträgen

— zur Lieferung Versiegelter Waren, die aus Gründen des Gesundheitsschutzes oder der der Hygiene nicht zur Rückgabe geeignet sind, wenn ihre Versiegelung nach der Lieferung entfernt wurde;

— zur Lieferung von Waren, wenn diese nach der Lieferung auf Grund ihrer Beschaffenheit untrennbar mit anderen Gütern vermischt wurden;

— zur Lieferung von Tonoder Videoaufnahmen oder Computersoftware in einer versiegelten Packung, wenn die Versiegelung nach der Lieferung entfernt wurde.Vertragsabwicklung, Lieferung der Ware

Nach dem Vertragsschluss erhalten Sie eine E-Mail über den erstandenen Artikel. In dieser Mail finden Sie einen Link, mit dessen Hilfe Sie zu einer Seite mit allen zur Vertragsabwicklung notwendigen Informationen, wie z.B. die Bankverbindung bei Vorauskasse, gelangen. Soweit Nachnahme angeboten wird, können Sie diese Option dort auswählen.

Die Lieferung von Waren an den Kunden erfolgt durch Drittanbieter (Lieferdienste). Bei Versand per Spedition wird als Erfüllungsort «Lieferung frei Bordsteinkante» vereinbart, d.час die Lieferung erfolgt bis vor Ihre Haustüre, ebenerdig, ohne Stufe.

Teillieferungen sind möglich, венн дер Кунде

а) in unserer Widerrufsbelehrung auf diese Möglichkeit und die sich daraus ergebenden Folgen für das Widerrufsrecht hingewiesen wurde und

б) nicht erkennbar kein Interesse an ihnen hat oder ihm diese erkennbar nicht zumutbar sind. Zumutbarkeit ist dann gegeben, венн
die Teillieferung für den Auftraggeber im Rahmen des vertraglichen Bestimmungszwecks verwendbar ist,
die Lieferung der restlichen bestellten Ware sichergestellt ist und
dem Kunden hierdurch weder erheblicher Mehraufwand noch zusätzliche
Kosten entstehen oder der Verkäufer sich zur Übernahme dieser Kosten bereit erklärt.
Die Kosten für Transport und Verpackung werden, soweit solche erhoben werden, bei Teillieferungen nur einmal berechnet.

Gewährleistung, Garantie:

Es besteht ein gesetzliches Mängelhaftungsrecht, insoweit gelten die gesetzlichen Fristen.

Sollte im Angebot eine Garantie angegeben werden, so bleibt die gesetzliche Mängelhaftung hiervon unberührt.

Verfahren zum Umgang mit Beschwerden, Streitschlichtungsverfahren

Unser Verfahren zum Umgang mit Beschwerden entspricht den Erfordernissen der fachlichen Sorgfalt.Sollten Sie demnach Beschwerden vorbringen wollen, können Sie dies über all hier genannten Kommunikationsmittel und Adressen / Nummern schriftlich oder mündlich tun. Eine zeitnahe Bearbeitung wird zugesichert.

Der Anbieter ist weder verpflichtet noch bereit, an Streitbeilegungsverfahren vor einer Verbraucherschlichtungsstelle teilzunehmen.

Hinweise zur Verpackungsverordnung:

Wir weisen darauf hin, dass wir entsprechend den gesetzlichen Vorgaben einem zugelassenen Dualen System angeschlossen sind.Gerichtsstand, Rechtswahl

Gerichtsstand für all Streitigkeiten im Zusammenhang mit dem Liefergeschäft ist der Sitz des Anbieters, wenn der Kunde ein Kaufmann, eine juristische Person des öffentlichen Rechts oder ein öffentlich-rechtliches Sontdervermögen.

Die Vertragspartner vereinbaren hinsichtlich sämtlicher Rechtsbeziehungen aus diesem Vertragsverhältnis die Anwendung des Rechts der Bundesrepublik Deutschland unter Ausschluss des UN-Kaufrechts, es sei dennrifüs des UN-Kaufrechts, es sei dennrifüs der dergen der dergenden derönchen dergen derés der dergen der der dergen der dergen der dergen der dergen der dergen der dergen der der dergen der der en шляпа seinen gewöhnlichen Aufenthalt.In letzterem Fall gilt das Recht des Staates в шляпе dem der Verbraucher seinen gewöhnlichen Aufenthalt.

Widerrufsbelehrung

Мембранный бак для подачи воды Принцип действия.Экспансомат для горячего водоснабжения

Расширительные баки для систем водоснабжения

Для систем водоснабжения, теплых полов

непроточный, без запорно-сливного клапана

мембрана соответствует DIN 4807 T3

в резервуарах 60 литров и более — сменная мембрана

нанесено антикоррозийное покрытие поверхность, контактирующая с водой

с манометром диаметром 1000 и более

синего цвета

предварительное давление 4 бар

Основная функция расширительных баков — поддерживать постоянное давление в системах водоснабжения.Цена на это оборудование в Московской Тепловой Компании доступна широкому кругу потребителей.

Конструктивно расширительный бак для подачи воды представляет собой емкость определенного объема, внутри которой находится мембрана из бутылки. Горловина мембраны, как и сама мембрана, герметизируется и соединяется с крышкой сосуда съемной трубкой. Все расширительные баки Reflex для водных систем от Reflex оснащены мембраной, которую можно заменить в случае выхода оборудования из строя.

Основные преимущества расширительного бака для водоснабжения

Расширительный бак для водоснабжения пользуется большой популярностью в закрытых системах благодаря своим уникальным техническим и эксплуатационным характеристикам:

• полимерное покрытие отлично защищает резервуар от коррозионных процессов;
• сменная мембрана позволяет значительно продлить срок службы оборудования;
• эргономичный дизайн оптимально вписывается в интерьер комнаты.

При этом мембрана камеры для воды выполнена из резинового износостойкого материала.

Если вы решили купить расширительный бак для воды, в первую очередь обратите внимание на такой параметр, как вместимость бака. В зависимости от объема бака расширительный бак можно использовать не только как дополнительный бак для воды, но и как основной.

Покупая в нашей компании расширительный бак для горячей воды, Вы гарантированно приобретаете качественное, надежное и проверенное годами оборудование, специально разработанное для систем водоснабжения.Вся продукция сертифицирована и соответствует самым высоким международным стандартам и требованиям.

На сегодняшний день автономным водоснабжением уже никого не удивишь. Такая система очень удобна и практична, но для ее бесперебойной работы часто используются дополнительные устройства, о которых обычный человек может даже не догадываться. Одним из таких элементов является расширительный бак для подачи холодной воды. На современном рынке водоснабжения очень много различных моделей такой продукции. Поэтому, чтобы не ошибиться в выборе такого устройства, нужно понимать основы его принципа действия.

Конструктивные особенности и функциональные возможности

Основное назначение расширительных баков — поддержание стабильного уровня давления в автономной системе холодного водоснабжения. Чаще всего в системах водоснабжения используется мембранное устройство закрытого типа.

Такое изделие напоминает резервуар, внутри которого установлена ​​мембрана из резины, разделяющая ее на две отдельные камеры для воздуха и воды. После запуска системы с помощью электронасоса заполняется водная часть бака.В свою очередь, воздушная камера начинает терять объем. В этом случае чем меньше остается воздуха, тем больше нагнетается давление.

В момент, когда давление в воздушной камере превысит заданные параметры, произойдет автоматическое отключение насосного оборудования. В свою очередь, насос включится только тогда, когда уровень давления в расширительном баке упадет ниже минимального значения. В этом случае циклы запуска и остановки оборудования происходят в автоматическом режиме.

Для удобства многие модели расширительных мембранных баков снабжены манометром для контроля давления.Также современные устройства имеют возможность регулировать рабочий диапазон под параметры, подходящие потребителю. Установка расширительного бачка в систему холодного водоснабжения предусматривает выполнение следующих функций:

• поддержание заданного уровня давления, когда насос не работает;
• защита автономной системы водоснабжения от непредвиденных гидравлических ударов, которые могут быть вызваны падением напряжения в электрической сети или образованием воздушных пробок в трубопроводе;
• сохранение определенного объема воды под постоянным давлением;
• дополнительная защита насоса от износа.

Установка расширительных баков для подачи холодной воды позволяет при небольшом расходе водных ресурсов в целом не использовать насосное оборудование , а покрыть потребность за счет жидкости, скопившейся в баке.

Расширительный бак со съемной диафрагмой

Главной отличительной особенностью такого оборудования является возможность замены мембраны по мере ее износа. Для этого его просто снимают через специальное фланцевое приспособление, скрепляемое несколькими болтами.Важно отметить, что в резервуарах больших объемов для стабилизации мембраны ее дополнительно прикрепляют к задней части соски.

Еще одной особенностью этого продукта является то, что жидкость, попадающая в резервуар , расположена внутри мембраны , что предотвращает контакт с внутренними стенками резервуара. Благодаря этому металл корпуса прибора остается защищенным от коррозии, что значительно увеличивает срок его эксплуатации. При этом на прилавках магазинов представлены модели как вертикального, так и горизонтального типа.

Мембранный расширительный бак

Особенностью этого устройства является разделение резервуара на два отдельных резервуара с помощью жестко закрепленной диафрагмы. Поэтому в случае его выхода из строя придется менять весь товар. В такой емкости в части с жидкостью происходит прямой контакт воды с металлическим корпусом устройства, что приводит к образованию коррозии.

Для решения этой проблемы внутренние стенки устройства вскрывают специальными красителями.Однако такая защита недолговечна, и на корпусе все равно появляется ржавчина. Так же, как расширительные бачки со съемной диафрагмой, модели диафрагмы бывают вертикальными или горизонтальными.

Как не ошибиться с выбором устройства?

В первую очередь, выбирая расширительные мембранные баки для холодного водоснабжения, нужно учитывать их объем. Кроме того, не следует забывать о следующих факторах влияющих на основные параметры устройства:

По советам специалистов, при выборе расширительного бака для подачи холодной воды следует руководствоваться следующими нормативными показателями :

• если водой в доме пользуется семья не более трех человек, а насосное оборудование производит 2 куб.метр жидкости на час лучше отдавать бачкам объемом до 24 литров;
• , если в частном или дачном домостроении проживают от 5 до 7 человек, а насос подает до 3,5 куб. метров в час в собранном виде расширитель емкостью 50 литров;
• , если количество жильцов переваливает на 10 человек и установлена ​​мощная помпа на 5 куб., То желательно использовать расширительный бачок объемом 100 литров.

При выборе подходящей модели расширительного мембранного бака для холодного водоснабжения необходимо учитывать тот факт, что чем меньше размеры емкости, тем чаще будет включаться и выключаться насосное оборудование.Также использование небольшого бачка приводит к резким скачкам давления в водяной системе. Плюс в таком устройстве должен аккумулироваться определенный запас водных ресурсов. Только исходя из этих параметров необходимо подбирать объем расширительного бачка.

Также следует знать, что в большинстве конструкций резервуаров предусмотрена возможность установки дополнительных резервуаров для воды. В этом случае все доработки можно проводить без перебоев в основной системе водоснабжения. После установки дополнительного бака общий объем бака будет суммой использованных баков.

Помимо технических параметров, при выборе расширительного бака для холодного водоснабжения следует обратить внимание на производителя. В погоне за экономией можно приобрести изделие, которое будет постоянно ломать , а домовладелец потратит деньги на ремонт.

Часто для удешевления готовой продукции компании используют дешевые материалы низкого качества. Особое значение имеет качество резины, из которой изготовлена ​​мембрана. Это влияет не только на срок эксплуатации мембранного бака, но и на параметры безопасности воды, поступающей в него из дома.

При покупке устройства со сменными мембранами необходимо узнать стоимость запчастей. Очень часто недобросовестные производители наживы на замену запчастей искусственно завышают. В этой ситуации стоит задуматься о покупке модели у другой компании. Часто крупные производители готовы нести ответственность за продукцию, которую они производят, поскольку на первом месте стоит их репутация. Поэтому желательно отдавать предпочтение моделям расширительных бачков известных марок.

Самостоятельная установка расширительного бачка

Все модели расширительных баков раздельные. на две основные группы , которые определяются способом подключения к холодному водопроводу. На рынке представлены модели вертикального и горизонтального исполнения. При этом особых отличий в конструкции таких устройств нет. Первостепенное значение имеют особенности размещения водопроводных труб в помещении, где установлено оборудование. В процессе установки мембранного бака следует соблюдать определенные рекомендации специалистов:

• Установка расширительного мембранного бака должна производиться в месте, доступном для всех.Это необходимо для регулярного обслуживания оборудования.
• Важно предусмотреть возможность демонтажа соединительных патрубков с целью замены или ремонта бака в случае его поломки.
• Важно учитывать, что диаметр присоединяемых труб должен соответствовать входным патрубкам расширительного бачка.
• При установке устройства его необходимо заземлить, что снижает вероятность электролитической коррозии.

Установка расширительного мембранного бака производится на всасывающей стороне насосного оборудования.При этом на отрезке между насосом и резервуаром не должно быть дополнительных элементов, которые могут внести гидравлическое сопротивление.
в водопроводной сети.

Расширительные баки — неотъемлемая часть любой автономной системы холодного водоснабжения. Благодаря этому устройству поддерживается необходимый уровень давления в системе водоснабжения, предотвращается преждевременный износ насосного оборудования и сохраняется определенный объем водных ресурсов. Однако добиться этого можно только при правильном выборе и установке устройства.

Бак для воды (расширительный бак) — это бак, предназначенный для автономного отопления и водоснабжения. Он предотвращает избыточное давление и защищает систему от гидравлических ударов. Расширительные баки подбираются индивидуально для каждой системы с учетом всех параметров и характеристик. Они должны быть устойчивы к избыточному давлению и не подвержены коррозии.

Основная задача расширительных баков для водоснабжения — поддержание оптимального давления в системе. Для этих целей в резервуарах используются компенсаторы, выравнивающие нагрузку на все участки водопровода.Бак и мембрана, контактирующая с водой, изготовлены из материалов, не влияющих на вкус воды. Такие материалы должны быть сертифицированы и соответствовать санитарно-гигиеническим требованиям.

Бак для воды: принцип работы.

Внутри расширительного бачка помещена резиновая мембрана, разделяющая бачок на две части. В одну закачивается воздух, другая часть остается пустой. Пустая часть бака после запуска подачи воды заполняется водой. Часть с нагнетаемым воздухом предназначена для поддержания заданного давления.Давление воздуха выжимает воду из резервуара в трубопроводы, тем самым создавая устойчивое состояние системы. без падений и перегрузок.

Расширительный бак для водоснабжения: особенности работы.

Вода, попадающая в колодец из колодца в резервуар, находясь под давлением, увеличивает диафрагму и уменьшает объем воздуха, создавая, таким образом, некоторое давление. После достижения необходимого уровня давления насос отключается, вода расходуется и давление падает. Для поддержания давления снова включается насос.

Среди других положительных качеств мембранный бак компенсирует гидравлические удары, тем самым значительно снижая частоту включения насоса. Это увеличивает срок службы элементов системы и экономит энергию. Кроме того, в случае отключения электроэнергии резервуар для подачи воды может играть роль устройства «предварительного использования». Те. вода еще некоторое время будет поступать к потребителю.

Расширительные баки бывают горизонтальной и вертикальной формы, открытые и закрытые.Объем воды, а также рабочее давление тоже различаются.

Конструкция аккумулятора не слишком сложна: он представляет собой герметично закрытый контейнер овальной формы. Баки для систем водоснабжения имеют две внутренние камеры: воздушную и жидкостную. От подобных нагревателей эти агрегаты отличаются наличием разделительной мембраны, а также характером материала ее изготовления.

Чтобы не навредить качеству питьевой воды, она изготовлена ​​из экологически чистой резины с отличными гигиеническими свойствами.Что касается размеров баков — они могут быть совершенно разными, от 8 до 100 литров.

Объем бака для водоснабжения

При расчете объема бака учитывается начальное давление воздуха, содержащегося в пустом отсеке бака, и рабочее (при максимальной нагрузке). В основе лежит расчет необходимого давления воды. Хотя потребителю достаточно знать отношение объема резервуара к объему всей системы, неправильно подобранный резервуар приводит к преждевременному выходу из строя оборудования и трубопроводов.

Цистерна открытого типа

Такие устройства устанавливаются на самых возвышенных точках системы отопления (чердаки, крыши зданий). Давление воды компенсируется только атмосферным давлением, из-за которого нет возможности регулировки и есть опасность протечки из-за избытка жидкости. Сейчас танки открытого типа используются крайне редко.

Для того, чтобы выбор оборудования был оптимальным, следует принять несколько правил:

• Необходимо учесть, в какой системе будут задействованы объекты.
• Стоит задуматься, какая температура планируется.
• Обратите внимание на технические параметры оборудования, указанные производителем.
• Если вы планируете остановить выбор на мембранном типе бака, то нужно иметь в виду, что помпа здесь имеет ограниченное количество включений. Однако это замечание не актуально в том случае, если вода будет накапливаться под действием высокого давления.
• Если в системе используется насос поверхностного типа, то к нему следует присоединить гидроаккумулятор небольшого объема, так как он имеет большее количество подключений в течение минуты, чем насос погружного типа.
• Мембранные баки для систем водоснабжения с горизонтальным способом установки следует использовать только вместе с поверхностными насосами.
• Необходимо учитывать специфические характеристики водопровода.

В результате назначение танка сводится к нескольким основным принципам:

• Оборудование помогает избежать гидроудара внутри комплекса.
• С его помощью давление внутри системы стабилизируется и поддерживается на одном уровне.
• Благодаря наличию баков, функции насоса оптимизированы, так как он будет защищен от слишком частых включений.
• Помогает продлить срок службы насоса.

На дачных участках, не обеспеченных центральным водоснабжением, возникает необходимость подавать воду самостоятельно. Однако выкопать колодец или колодец и просто установить электронасос недостаточно по нескольким причинам: давление воды поддерживается на ограниченном расстоянии, которое уменьшается даже с глубиной колодца, количество включений за определенный период времени составляет строго регулируется, чтобы избежать преждевременного выхода из строя.Для поддержания давления в автономную систему включают расширительный бак для подачи воды, накапливающий определенное количество жидкости и позволяющий не включаться насосу при открытии клапана на короткое время. Кроме того, при перебоях с электричеством создается запас воды, компенсируется гидравлический удар, который защищает бытовую технику: бойлеры, стиральные машины.

Емкости для водоснабжения — это металлические емкости, одна часть которых заполнена воздухом, а другая — жидкостью.Горизонтальная или вертикальная ориентация принципиальной разницы не имеет, для каждого конкретного случая подбирается такая форма, которая позволит максимально удобно установить агрегат на предполагаемое место.

По принципу действия существуют расширительные бачки:

• открытого типа;
• мембрана (закрытая), также называемая гидроаккумуляторами или экспансоматами.

Тип подключения баков к системе питьевого водоснабжения зависит от типа.Первое — это просто большая емкость. Крышка здесь есть, но она служит не для герметизации, а скорее для защиты от мусора. Бак ставится в точке значительно выше места анализа, чаще всего на чердаке, и при открытии крана вода уходит самотеком. Эти устройства используются очень редко, так как имеют несколько существенных недостатков:

• требуется установка автоматического реле для отключения насоса при наполнении бака;
• открытый контакт с воздухом приводит к попаданию кислорода в воду, что способствует коррозии металлических деталей;
• необходимо сделать в помещении утеплитель с установленным баком во избежание его замерзания зимой.

В гидроаккумуляторах металлический контейнер Специальная мембрана разделена на две части, одна из которых перекачивает воздух, а другая предназначена для воды. Конструкция герметична, жидкость по мере поступления занимает все больше места, растягивает мембрану и сжимает соседнюю камеру. Когда сопротивление воздуха достигает заданного значения, насос автоматически останавливается и возобновляет работу после того, как резервуар будет опорожнен, а давление упадет до определенного минимума. Следует отметить, что максимальное количество воды составляет лишь треть от общей емкости агрегата, то есть, например, расширительные мембранные баки для подачи воды на 100 литров накапливают 33 литра жидкости.

Основные критерии выбора гидроаккумулятора

Для расчета оптимального объема бака необходимо определить количество потребителей будущей системы водоснабжения. И дело не в количестве проживающих в доме, а в разборе подключенной бытовой техники (посудомоечная машина, бойлер) и смесителей (унитаз, смеситель, душ). В расчетах учитывается вероятность одновременного использования нескольких точек; по результатам и практическому опыту специалисты вывели следующую схему:

• до 3 потребителей — 20–24 л;
• 4–8 — 50–60 л;
• свыше 10-100 литров и более.

Если застройщик предлагает купить емкости для автоматизированных систем водоснабжения — речь идет о станции, состоящей из насоса, гидроаккумулятора и сложного блока управления. Для этого обычно выбирают горизонтальный резервуар (проще его установить на поверхностный насос), оборудованный обратным клапаном, предотвращающим произвольный сброс воды в скважину после остановки. Кроме того, в технической документации должно быть указано, что гидроаккумулятор можно использовать для питьевой воды.Слова «не соответствуют стандартам DIN1988» в паспорте импортной установки означают, что она предназначена только для промышленного или бытового водоснабжения.

Важно обратить внимание на возможность ремонта и обслуживания расширительной камеры, а не просто изучить цены на расширительные бачки для систем водоснабжения. В частности, гидроаккумуляторы бывают двух типов: баллонные и мембранные. Это разделение довольно условно, так как оба имеют в своей конструкции мембрану, которая в первом случае монтируется на входе, является сменной деталью и не допускает попадания воды на металлический корпус, а во втором — установлена ​​глубоко в резервуаре и не подлежит ремонту.Желательно приобретать не подверженный коррозии гидравлический бак цилиндра, в котором заменяются практически все детали.

Варианты обогрева

Внешне все бытовые гидроаккумуляторы выглядят одинаково, но типы обогрева рассчитаны не на создание необходимого давления, а на предотвращение его повышения. Различное устройство баков для систем холодного и горячего водоснабжения не позволяет заменять их друг на друга. В процессе нагрева теплоносителя его объем увеличивается, а давление в трубах отопления повышается.Для предотвращения протечек, а также для удаления воздуха к контуру подключается расширительный бак, в который поступает лишняя жидкость.

В системе отопления с естественной циркуляцией можно поставить открытый бак. Применяется редко из-за множества неудобств, возникающих при использовании. Бак находится только в самой высокой точке отопительного контура, прямой контакт воды с воздухом способствует коррозии металлических деталей, происходит испарение теплоносителя, уровень которого необходимо контролировать и при необходимости доливать.Мембранные баки устанавливаются в любой точке замкнутого контура. Для обеспечения стабильной работы отопительные агрегаты оборудованы компрессором, воздух выпускается с повышением давления или откачивается с понижением. Кроме того, исключается испарение теплоносителя из герметичного бачка.

При расчете емкости расширителя следует учитывать, что при нагревании объем воды увеличивается примерно на 0,3% каждые 10 ° С. Также необходимо обращать внимание на то, поддерживает ли выбранная модель рабочие параметры системы и тип теплоносителя.Технические характеристики обычно указаны в сопроводительной документации.

Например, малогабаритные резервуары Reflex N и NG предназначены для замкнутых отопительных контуров с использованием воды или раствора гликоля с концентрацией до 50%. Мембрана во всех версиях фиксированная, номинальный объем от 8 до 5000 л, поддерживаемое давление 6, 10 или 16 бар, рабочая температура бака 120 ° C, диафрагма 70 ° C.

Стоимость оборудования варьируется в зависимости от его вместимости:

• NG 18 (12 л, 3 бар) — 1 440 руб .;
• NG 50 (50 л, 6 бар) — 4410 руб .;
• NG 100 (100 л, 6 бар) — 9630 руб.

Expansomat для горячего водоснабжения

В основном в автономных водопроводах устанавливаются водогрейные котлы, но есть вариант, когда для горячей воды используется жидкость из системы отопления. В этом случае важно правильно выбрать расширительный бачок, который должен не только поддерживать желаемые функциональные параметры, но и отвечать дополнительным требованиям. Мембрана и другие части, с которыми контактирует вода, изготовлены из материалов, соответствующих гигиеническим стандартам для приборов, работающих с питьевыми жидкостями.

Отечественные товары

Они успешно конкурируют с продукцией известных зарубежных фирм резервуары для систем отопления и водоснабжения Джилекс, нисколько не теряя в качестве, но предлагая потребителю гидроаккумулятор по более низкой цене. Расширительные баки для замкнутого контура имеют стальной корпус, мембрана из этилен-пропилен-диенового мономера (EPDM) снимается на устройствах объемом от 24 литров. В зависимости от номинального объема цена составляет: 18 л — 1170 руб .; 50 литров — 2750; 100 литров — 5300.

Еще одна российская компания, основной продукцией которой являются отопительные котлы, предлагает покупателям мембранный резервуар Evan. Аккумуляторы одного класса производства Эван и Джилекс практически не отличаются: вариант номинального объема 100 литров и максимального рабочего давления 10 бар составляет 3250 и 3400 рублей соответственно.

extensionbehc3a4lter — английский перевод — язык

Expansomat Logafix 18 л / 1,5 бар 8734003108

Выберите запасную часть :

давления воздуха SwitchesAnodesAuto воздуха VentsBurnersBypass ValvesCondensate EquipmentControl & Температура KnobsConversion KitsCovers & PlatesDiaphragmsDiverter ValvesElectricalElectrodesExpansion VesselsFansFlow Переключатели и TurbinesFlue оборудованиеГазовое ValvesGaskets & O»RingsHydraulic ComponentsLow воды Датчики давления & ПереключателиГлавные теплообменникиМикропереключатели и переключателиДругие детали котлаНовые деталиНиппели и винтыДругое оборудование для сборки пилотных пластинПластинчатые теплообменникиДатчики давления и температуры Клапаны сброса давления и предохранительные клапаныПечатные печатные платы — Расширительные сосуды + — Вентиляторы + — Реле потока + — Газовые клапаны + — Теплообменники + — Разное + — Манометр + — Печать Платы ed + — PRV + — Насосы + — Термистры + — Термопары + — Термостаты + — Таймеры и программаторы + — Реле давления воды

{{/данные.data.error}}

{{#text.summary}}

{{text.summary}}
{{# options.result.rssIcon}}

{{/options.result.rssIcon}}

{{/texts.summary}}

{{# data.hits.hits}}

{{# _source.featured}}

ПРЕДЛАГАЕМЫЕ

{{/_source.featured}}
{{# _source.showImage}}
{{# _source.image}}

{{/_source.image}}
{{/_source.showImage}}

{{{_source.title}}}

{{# _source.showLink}}

{{{_source.displayUrl}}}

{{/_source.showLink}}
{{#_источник.showDate}}

{{{_source.displayDate}}}

{{/_source.showDate}}

{{# _source.additionalInfo}}

{{# _source.additionalFields}}
{{#заглавие}}
{{{label}}} {{{title}}}
{{/заглавие}}
{{/_source.additionalFields}}

{{/_source.additionalInfo}}

{{# _source.taxonomy.0.virtuemart_6_filter_by_boiler.length}}

{{# _source.taxonomy.0.virtuemart_6_filter_by_boiler}}
• {{._source.taxonomy.0.virtuemart_6_filter_by_boiler.length}}
  {{# _source.taxonomy.0.virtuemart_6_filter_by_boiler}}
  • {{_source.taxonomy.0.virtuemart_6_filter_by_boiler}}

  {{/_source.taxonomy.0.virtuemart_6_filter_by_boiler}}
  {{/_source.taxonomy.0.virtuemart_6_filter_by_boiler.length}}

  {{/data.hits.hits}}

  {{/data.error}}

  Индукционный котел — лучший источник электрического тепла для систем отопления

  В этой статье: История создания индукционных котлов; принцип работы и устройство котла; плюсы и минусы индукционных котлов; как установить котел в закрытую систему отопления; подбор индукционного котла.

  Органическое топливо, такое как древесина, уголь, нефтепродукты и природный газ, составляют основную группу энергоносителей на Земле, используемых для отопления наших домов и квартир. Однако у любой его разновидности есть два серьезных недостатка, и второй особенно критичен на бытовом уровне — раз уж органического топлива не будет вообще из-за полного производства, то в некоторых регионах СНГ его получить крайне сложно. по каким-то причинам. И в такой безвыходной ситуации домовладельцы обращаются к отопительным электрокотлам, и их выбор оказывается между котлами с ТЭНами и котлами с ТЭНами — т.е.е. выбора как такового нет. Но есть и электрические индукционные котлы, и их рабочие характеристики довольно высоки…

  История индукционного котла

  Примерно с 1822 по 1831 год блестящий английский ученый и исследователь Майкл Фарадей провел серию экспериментов с целью преобразования магнетизма в электричество. . И только в конце августа 1831 года очередной эксперимент Фарадея дал результат, на который надеялся ученый — получив электрический ток в первичной проволочной обмотке, намотанной на круглый железный сердечник, он обнаружил электромагнитную индукцию.

  Открытие Майкла Фарадея первоначально использовалось в трансформаторах, генераторах и двигателях, но по-настоящему востребовано оно стало только 70 лет спустя — с начала 20 века темпы промышленного развития потребовали новых методов плавки металлов в мастерских. А первый индукционный завод был открыт в Шеффилде, Англия, в 1927 году.

  В 80-х годах ХХ века были созданы индукционные котлы, которые использовались для отопления на промышленных предприятиях, в том числе в СССР: первый тип потреблял ток с частота 50 Гц, вторая — частотой 1 кГц и выше.Размеры и вес промышленных индукционных котлов довольно внушительны, теплоноситель в них циркулирует по вторичной обмотке труб, размещенных поверх металлического сердечника с первичной обмоткой. Серийные модели индукционных котлов, предназначенные для бытовых систем отопления и отличающиеся от промышленных аналогов значительно меньшими габаритами и массой, появились в России в 90-х годах прошлого века.

  Следует отметить, что физик-изобретатель Николо Тесла не имеет прямого отношения к индукционным котлам — за исключением, возможно, открытия переменного электрического тока.

  Устройство и принцип работы

  Корпус индукционного котла многослойный — сердцевина с двойной стенкой, затем слой электроизоляции и теплоизоляции, затем внешний (внешний) корпус. В отличие от промышленных индукционных котлов с цилиндрической обмоткой, в бытовых котлах используется тороидальная обмотка из медной проволоки, выполненная между двумя приваренными друг к другу трубами из ферромагнитной стали со стенкой более 10 мм, внутренний диаметр меньше внешнего диаметра. В результате достигается меньший вес, более высокий КПД и небольшие габариты котла по сравнению с промышленными аналогами.Внутренняя трубка с тороидальной обмоткой выполняет роль сердечника (магнитопровода), внутренняя трубка является нагревательным элементом для теплоносителя.

  Охлаждающая жидкость, вода или антифриз, поступает в котел через входную трубу, приваренную к обеим металлическим трубам. Из-за большой внутренней площади внутренней трубы-теплообменника теплоноситель получает около 98% тепловой энергии, вырабатываемой индукционным котлом, и за более короткое время, чем нагрев с помощью нагревательных элементов, из-за меньшей инерции. Индукционный ток, создаваемый высокочастотным магнитным полем от внешней обмотки к внутренней трубе, вызывает нагрев хладагента, а колебания стенок на высоких частотах предотвращают накопление накипи на металлических стенках.Внешний электроизоляционный и теплоизоляционный слой обеспечивает полную защиту от возможных утечек электрического тока и тепловых потерь.

  Переменный ток под напряжением, частота которого около 20 кГц, подается на котел от полупроводникового инверторного преобразователя. В комплект инверторного котла помимо инвертора входит электронный термостат (датчик температуры встроен в корпус котла) и автоматические выключатели.

  Нагрев теплоносителя в индукционном котле происходит за счет нагрева стального сердечника вихревыми токами, вызванными электромагнитным полем, создаваемым током высокого напряжения.При подключении питания котла происходит следующее — ток высокого напряжения течет к первичной тороидальной обмотке котла, возникающее электромагнитное поле вдавливает вихревые токи во внешнюю поверхность стального сердечника, их плотность увеличивается и сердечник трубы нагревается сначала снаружи, а потом полностью. Тепло, вырабатываемое котлом, поглощается циркулирующим по нему теплоносителем и доставляется к отопительным приборам. Для нагрева активной зоны индукционного котла до рабочей температуры 75 ° C требуется около 7 минут.

  Характеристики индукционного котла

  Этот тип отопительных котлов имеет ряд преимуществ перед традиционными нагревательными элементами, но имеет и недостатки, в том числе характерные только для таких котлов. Рассмотрим подробнее плюсы и минусы индукционных котлов, начиная с положительных характеристик:

  • полное отсутствие каких-либо нагревательных элементов, а также подвижных и высоконагруженных элементов, которые подвержены износу в процессе эксплуатации и требуют периодической замены;
  • возможность работы от электросети низкого напряжения и постоянного тока, что обычно недопустимо для других типов электрокотлов;
  • конструкция котла не содержит разъемных соединений, т.е.е. полностью исключена вероятность протечки;
  • значительно более быстрый нагрев до рабочей температуры, по сравнению с любыми другими типами электрических котлов отопления;
  • защита от образования накипи *;
  • высокая пожарная (II класс) и электробезопасность, так как нагревательный элемент (сердечник) электрически не связан напрямую с индуктором (первичной обмоткой), а разница температур между сердечником и теплоносителем не превышает 30 ° С;
  • конструкция котла не требует установки дымохода;
  • нет необходимости устанавливать индукционный котел в отдельном помещении;
  • Как и у любого электронагревателя, КПД такого котла близок к 100%.Кстати, эта величина не меняется за годы ее эксплуатации, в отличие от котлов с ТЭНами и электродом;
  • средний срок службы составляет 25 лет и более (в зависимости от толщины металлических труб, образующих активную зону котла), и никаких работ по техническому обслуживанию данного оборудования не требуется;
  • позволяет использовать практически любую охлаждающую жидкость в системе отопления (воду, антифриз, масло и т. Д.), Причем без какой-либо предварительной подготовки;
  • замена отработанного теплоносителя в системе отопления осуществляется 1 раз в 10 лет;
  • абсолютно бесшумная работа;
  • малая инерция, позволяющая экономить электроэнергию за счет эффективного управления работой котла с помощью электронной автоматики **.Следует отметить, что инерция индукционных котлов ниже, чем у нагревательных элементов, но выше, чем у электродных; Установка котла
  • не требует привлечения высококвалифицированных специалистов; №
  • допускается использование для любых закрытых систем отопления, в том числе для «теплого пола» и для отопления плинтусов — минимальный порог температуры нагрева теплоносителя составляет 35 ° С.

  * — отложения накипи на внутренних поверхностях основной трубы не образуются из-за небольшой разницы температур между нагревателем и теплоносителем, не превышающей 30 ° С, а также из-за высокочастотных колебаний, вызванных вихревыми токами которые отталкивают ионы соли от внутренних стенок трубы.

  ** — электронное управление индукционным котлом обеспечивает меньшее энергопотребление за счет поддержания температуры на строго заданном уровне, т.е. при ее повышении подача питания на котел сразу отключается и возобновляется только тогда, когда температура опускается ниже пользовательской. -заданная температура.

  Следует отметить, что максимально допустимое давление в системе отопления с подогревом теплоносителя от индукционного котла не должно превышать 0,3 МПа.

  Минусы индукционных котлов:

  • значительные габариты и вес.Например, однофазный котел мощностью 2,5 кВт, высотой 450 мм и диаметром 121 мм весит 23 кг;
  • высокая стоимость — от 30 000 руб. и выше. Отчасти цена индукционных котлов обусловлена ​​наличием в системе управления инверторного пускателя, что само по себе недешево;
  • установка только в закрытых системах отопления;
  • при работе, в зависимости от мощности котла, возникают помехи в длинноволновом, средневолновом и УКВ радиодиапазоне на расстоянии нескольких метров от его расположения, которые невозможно полностью экранировать.Однако на человеческий организм это никак не влияет, их могут чувствовать только домашние животные (собаки, кошки).

  Как установить индукционный котел

  Установка таких котлов допускается только в закрытой системе отопления, оборудованной с насосом принудительной циркуляции и расширительным бачком экспансомат. Индукционный котел устанавливается строго вертикально, обратный патрубок контура отопления подключается к приточному патрубку (в зависимости от модели расположен внизу или сбоку, в нижней части корпуса), а подводящий трубопровод подключается к выпускной патрубок (расположен в верхней части корпуса или сверху).Индукционный котел крепится к стене с помощью креплений, способных выдержать его собственный вес и вес теплоносителя, заполняющего котел во время работы. Расстояние от корпуса котла до ближайшего объекта, стен, потолка и пола должно быть не менее 300 мм с его сторон, не менее 800 мм — снизу и сверху.

  Во время монтажных работ индукционный котел необходимо заземлить. Обвязка металлическими трубами не требуется, можно подключить металлопластиковые трубы контура непосредственно к патрубкам котла.В участок трубопровода, расположенный недалеко от выходного патрубка котла, встроена группа безопасности — манометр, автоматический воздухоотводчик и взрывной клапан. Запорная арматура может быть установлена ​​в отопительном контуре за точками размещения групп безопасности, расширительный бак — в обратном отсеке. После того, как установлен экспансомат, и до того, как обратный трубопровод будет вставлен в индукционный котел, в контур последовательно встраиваются отстойный фильтр, фильтр грубой очистки, циркуляционный насос и датчик потока (позволяет контролировать поток теплоноситель по обратному контуру, его поступление в котел).Система управления индукционным котлом устанавливается по правилам ПУЭ и подключается к котлу согласно схемам, приведенным в его техническом паспорте.

  Как выбрать индукционный котел

  На российском рынке в основном представлены одно- и трехфазные индукционные котлы двух отечественных производителей — ООО «Альтернативная энергия» (торговая марка «ВИН») и ЗАО «НПК« ИНЕРА »( марки «САВ») мощностью от 2,5 до 7 кВт (однофазный) и от 7 до 60 кВт (трехфазный).

  Помимо обязательных элементов, которыми оснащена система отопления с индукционным котлом, и для облегчения ее управления допускается комплектование блоком электронного программатора режимов работы котла на одну неделю или программатора, который позволяет управлять работой системы отопления удаленно по каналу GSM.

  Учитывая, что мощность индукционных котлов за годы эксплуатации не снижается, подбор необходимой модели производится из расчета 60 Вт на 1 м площади обогрева ² .Например, для помещения общей площадью 20 м ² необходим котел мощностью 3 кВт. Для точного расчета необходимой мощности котла применительно к конкретному зданию необходимо привлечь специалистов, которые оценят степень утепления помещения в нем.

  Гарантийный срок на индукционные котлы составляет 3 года на сам котел и в год на электрооборудование шкафа, которым он укомплектован. Определяющим моментом в продолжительности безаварийной работы таких котлов является толщина стальной внутренней трубы-сердечника — чем толще ее стенка, тем дольше она сможет выдерживать коррозионные процессы.Оптимальная толщина стенки основной трубы — 10 мм.

  Удобство использования индукционных электрических котлов заключается еще и в возможности поддерживать оптимальную температуру в зданиях, которые время от времени посещают хозяева. В этом случае особо мощная модель не понадобится, так как даже котел мощностью 6 кВт способен поддерживать температуру в доме площадью, например, 120 м ² на уровне 12-15 ° С. . А поскольку в загородном коттедже обычно есть камин, то расплавив его, можно легко и быстро поднять температуру, поддерживаемую индукционным котлом, до комфортного уровня, что было бы невозможно в неотапливаемом доме.

  TLAKOVÉ EXPANZNÍ NÁDOBY s мембрана — Expanzní nádoby «Reflex G», давление 10 бар.

  Obnoven běžný provoz prodejen v Brně a Praze.

  tlakové Expanzní nádoby pro topné a chladicí soustavy, vyměnitelnámbrána ve formě vaku

  ---

  Цена от 29 951 Kč за DPH

  Зобразить все варианты цены

  • Česká pošta
  • Топтранс
  • Osobní převzetí na prodejně v Praze — pobočka Praha 10 — Hostivař
  • Osobní převzetí na prodejně v Brně
  • Zásilkovna CZ
  • Топтранс СК

  Варианты по цене

  Obj.kód	Продукт	Доступность	Каталог цен	Слева
  ZB00008527 Скупина: EXRE1	REFLEX G 400/10 Expanzomat		44 898 Kč s DPH	–
  ZB00019578 Скупина: EXRE1	REFLEX G 600/10 Expanzomat		96 396 Kč s DPH	–
  ZB00019691 Скупина: EXRE1	REFLEX G 300/10 Expanzomat		37 486 Kč s DPH	–
  ZB00019693 Скупина: EXRE1	REFLEX G 500/10 Expanzomat		47 727 Kč s DPH	–
  ZB00019738 Скупина: EXRE1	REFLEX G 200/10 Expanzomat		29 951 Kč s DPH	–
  ZB00035462 Скупина: EXRE1	REFLEX G 1000/10 Expanzomat		138 676 Kč s DPH	–
  ZB00035463 Скупина: EXRE1	REFLEX G 1001/10 1000 мм Expanzomat		143 577 чешских крон	–
  ZB00035465 Скупина: EXRE1	REFLEX G 1500/10 Expanzomat		188 393 Kč s DPH	–
  ZB00035466 Скупина: EXRE1	REFLEX G 2000/10 Expanzomat		225 589 Kč s DPH	–
  ZB00035467 Скупина: EXRE1	REFLEX G 3000/10 Expanzomat		487 578 Kč s DPH	–
  ZB00035469 Скупина: EXRE1	REFLEX G 4000/10 Expanzomat		571 502 Kč s DPH	–
  ZB00035471 Скупина: EXRE1	REFLEX G 5000/10 Expanzomat		668 944 Kč s DPH	–
  ZB00035474 Скупина: EXRE1	REFLEX G 800/10 Expanzomat		124 676 Kč s DPH	–

  Popis

  Provedení:
  Макс.Провозный тлак:	6 барů
  Объём:	400-5000 литров
  Макс. Провозный тлак:	10 барů
  Объём:	100-5000 литров

  Výrobní řada — 10 барů / 120 ° C

  .
