Как подсоединить греющий кабель: 3 способа подключения греющего кабеля к сети при обогреве водопровода.

Как подключить карбоновый кабель к электричеству, чтобы он грел?

Карбоновый кабель — это очень полезная вещь. С помощью него можно нагреть пол, трубу, стену, подстилку для животного, но как подключить карбоновый кабель к электричеству?

Как подключить карбоновый кабель к сети 220 вольт?

Нет ничего сложного. Вам понадобятся следующие элементы:

Термоусадочная трубка и гильзыПлоскогубцы, нож, зажигалка

1. Обрезаете оболочку с карбонового кабеля и с электрического провода ПВ-3
2. Надеваете кусочек термоусадки на любой из кабелей
3. Одеваете гильзу на оголенные элементы кабелей
4. Зажимаете гильзу плоскогубцами
5. Натягиваете термоусадку на гильзу
6. Нагреваете термоусадку зажигалкой, пока она не обожмет стык
7. Проделываете те же действия со вторым концом кабеля
8. Ваш греющий элемент готов к использованию, можно включать в розетку, и он будет греть
9. Такие отрезки можно соединять параллельным способом (электрики знают как это делать) и собирать в систему обогрева, а можно просто использовать один отрезок

Для правильного расчета длины, температуры и мощности используйте наш онлайн калькулятор:

Теперь, посмотрев видео, и прочитав эти пару строк, Вы понимаете как подключить карбоновый кабель к электричеству. Желаем Вам успехов!

Хотелось бы еще добавить пару слов. Советуем Вам не переплачивать за импортные системы обогрева. В этом нет особого смысла, потому что Вы будете платить за европейский бренд. Вместо того, чтобы переплачивать за раскрученные имена, лучше купите Tescabo, и обогрев обойдется Вам в 6 раз дешевле. Этот кабель производится в Украине, его легко подключить, и он не был импортирован, что снижает его стоимость. Он сделан из качественного карбона и силикона, и в нем нечему ломаться, он простой по своей природе. Как Вы увидели из видео вверху страницы, его легко самостоятельно подключить к электричеству. Что еще нужно? Люди делают с его помощью теплые полы, теплые стены, полотенцесушители, обогреватели, керамические обогреватели, теплые подстилки, обогрев курятников, обогрев инкубаторов, обогрев стен и углов от плесени, обогрев плитки на улице, а также воплощают в жизнь другие проекты, ведь Tescabo универсален. Tescabo = качество и эффективность.

монтаж внутри саморегулирующего провода обогрева

Многие владельцы частных домов, особенно в конце зимнего сезона, сталкивались с проблемой, вызванной замерзанием сточных вод в канализации. Она прекращала функционировать до наступления теплых дней и оттаивала естественным образом. Греющий кабель для канализационных труб – наилучшее решение для бесперебойной работы слива и дренажной системы при низких отрицательных температурах.

Виды проводов

Существует несколько видов кабеля, применяемых для подогрева трубопровода, которые имеют различные технические характеристики и способы монтажа, что позволяет использовать тот или иной тип в зависимости от технического задания.

Принцип работы греющего шнура достаточно прост: электрический ток нагревает трубу до плюсовой температуры, не позволяя замерзнуть проходящей жидкости. Кабель, применяемый для обогрева, может быть:

• Экранированный, имеющий металлическую оплетку, использующуюся в качестве дополнительной защиты от механических повреждений.
• Неэкранированный, с двойной изоляцией.
• Зональный. Точечный нагрев определенных участков.
• Саморегулирующийся. Пара медных токопроводящих жил и между ними рабочая матрица.
• Резистивный, одно- или двухжильный.

Монтаж провода обогрева может производиться как снаружи, так и внутри системы, последний вариант экономичен в отношении электроэнергии, но более дорогостоящий при исполнении монтажных работ.

Наиболее эффективно использование наружного обогрева в сочетании с применением теплоизоляционных материалов, которые позволяют уменьшить тепловые потери. Эффективно обогреваются канализационные системы, изготовленные из металла и пластика практически любого диаметра.

Расчет и выбор шнура

Очень важно правильно рассчитать мощность обогревающего шнура, особенно для пластиковых изделий, в противном случае перегрев приведет к деформации, нарушению герметичности и повреждению сети. При расчете следует учитывать такие факторы, как:

1. Диаметр канализационной системы.
2. Материал, из которого изготовлен трубопровод.
3. Глубина укладки сети.
4. Технические характеристики изоляционного материала.

Учитывая совокупность сведений, производится расчет тепловой потери одного погонного метра сети по формуле:

• Qtp – тепловые потери трубопровода(Вт).
• Λ – коэффициент тепловой изоляции.
• Ltp – длина трубы.
• Tbh – температура жидкости в сети.
• Thap – минимальная температура окружающей среды.
• D – наружный диаметр трубы вместе с теплоизоляцией (м).
• 1.3 – повышающий коэффициент запаса теплопроводности.

Необходимая длина кабеля рассчитывается по формуле:

Lk = Qtp / P уд. Каб., где

• Lk – длина шнура в метрах.
• P уд. каб. – удельная мощность кабеля в Вт.

Длительность работы обогрева управляется установленными датчиками и терморегулятором, которые обеспечивают оптимальный и экономичный режим системы.

Устройство наружной системы

Он наиболее востребован, так как занимает гораздо меньший по времени срок по сравнению с установкой внутри трубопровода.

Технология укладки шнура достаточно проста, что позволяет произвести необходимые монтажные работы своими руками. Для наружного обогрева в основном применяется саморегулируемый кабель, состоящий из нескольких проводников и матрицы в полимерной оболочке, которые при малейших колебаниях температуры изменяют сопротивление в электрической цепи.

При понижении температуры происходит уменьшение сопротивления, что автоматически увеличивает прохождение электричества, вследствие чего повышается отдача тепла трубопроводу.

В зависимости от изменения температурных условий тепловая отдача на различных участках сети будет производиться по мере необходимости при оптимальном режиме использования электроэнергии.

Устройство внутренней системы

Обогревательный провод располагается непосредственно внутри трубопровода, и обычно этот метод применяется на уже существующей сети. Что позволяет исключить проведение земляных работ для обустройства защиты от мороза.

Следует учесть, что кабель для внутреннего обогрева нужно использовать на небольших участках с минимальным количеством поворотов. Перегибы и петли будут способствовать образованию заторов и засорению слива.

Проконтролировать расположение кабеля в трубопроводе практически невозможно, так как производится обогрев непосредственно жидкости.

ВАЖНОЕ: Он должен находиться в нижней зоне трубопровода.

Достоинства и недостатки систем внутреннего и наружного обогрева

Положительным качеством внутреннего обогрева можно считать то, что его легко монтировать в уже существующие трубопроводы без вскрытия грунта и использования теплоизоляции. Разогрев непосредственно проходящей сливной жидкости не требует большого потребления электроэнергии.

К негативным моментам можно отнести:

• Уменьшение внутреннего сечения трубы.
• Вероятность образования заторов.
• Трудоемкий процесс монтажа на протяженных участках, имеющих переходы и изгибы.
• Необходимость установки вводного тройника.

Учтите! Шнур хорошо защищен от механических повреждений, но подвержен агрессивному химическому воздействию стоками.

Наружный обогревающий кабель для канализации крепится непосредственно к наружной стенке трубы при помощи пластиковых хомутов или липкой ленты, что значительно облегчает монтажные работы.

К недостаткам наружной обогревающей системы можно отнести:

• Более высокий расход электричества.
• Необходимость вскрытия траншеи при установке на существующий трубопровод.
• Дополнительные расходы на обустройство тепловой изоляции.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

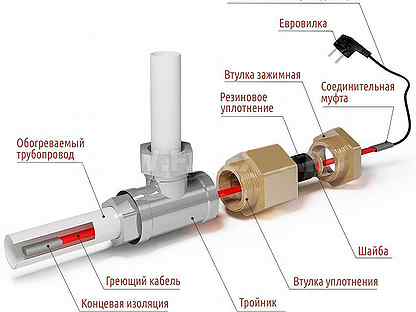

Монтаж внутри трубопровода обогревающего шнура

Прежде всего следует решить, где будет место ввода элемента, оптимальным вариантом является точка внутри здания на выходе трубопровода. Это нужно учесть при прокладке канализационной системы в новом здании, если планируется установка внутреннего кабеля для обогрева сети.

Немного сложнее будет дело с уже существующей канализацией, когда нередко доступ к предполагаемой точке ввода сильно ограничен или невозможен. В таком случае допускается перенести точку доступа на выход трубы из здания, для чего можно обеспечить доступ, выкопав яму возле стены и частично демонтировать магистраль для установки тройника.

Трубы следует очистить, хорошо промыть изнутри и просушить. Самое сложное – это прокладка кабеля внутри, особенно если трубопровод имеет повороты и соединительные элементы. Закладку провода рекомендуется производить до установки муфты, аккуратно проталкивая его, чтобы не повредить изоляционный слой. В случае если не удается по какой-либо причине завести кабель, то необходимо сначала протянуть тонкую стальную проволоку до входного колодца или септика. Затем прикрепив конец шнура к проволоке липкой лентой, протянуть по магистрали.

После укладки кабеля установить тройник и подсоединить к проводу, подающему электроэнергию.

Самостоятельное подключение к электросети

Достаточно часто неисправность возникает именно на соединительном стыке, что влечет обесточивание кабеля для канализации. Правильный монтаж производится в следующем порядке:

• На конец обогревающего шнура надевается термоусаживаемая трубка большого размера.
• Зачищается наружный изоляционный слой от торца на расстоянии 50 мм, оплетка обрезается на 10 мм от края изоляции.
• Производится разделение нагревательных жил и очистка от внутренней изоляции порядка 6 мм.
• Далее на шнур, а также на каждую жилу трубки малого диаметра и трубка среднего диаметра,.
• Необходимо поместить скрученную оплетку в металлическую трубку, обжать для плотного соединения с оплеткой.
• Конец подающего энергию провода очищается от наружной изоляции на 80 мм.
• Производится разделение жил: заземляющий провод остается как есть, а фазный и нулевой провода обрезаются на длину 35 мм.
• Концы проводов освобождаются от вторичной изоляции на 6 мм.
• Зачищенные концы подающего и греющего кабелей последовательно вводятся в термоусаживаемые муфты и соединяются посредством нагрева строительным феном или открытым огнем.
• Дополнительно каждый стык необходимо обмотать изоляционной лентой.
• Заземляющий провод вставляется в металлическую втулку, обжатую на оплетке, и также зажимается.
• На полученный стык сдвигается термоусаживаемая трубка среднего размера, а после термитной обработки – большого размера, с последующим нагревом.

Подобное соединение полностью исключает попадание влаги в соединительный стык, поэтому не произойдет короткого замыкания проводки.

Полезное видео

Специалисты рассказывают о нюансах.

Как нельзя делать!

Греющий кабель Ensto для водопровода

Греющий кабель Ensto для водопровода

Обустройство систем водопровода и канализации в домах необходимо планировать с учётом климатических условий. В холодное время года вода в трубах может замерзать. Обледенение внутри коммуникаций зачастую становится причиной разрыва трубы. Образующийся лёд внутри системы вряд ли получится убрать, не повредив конструкции. В такой ситуации жилье может остаться на некоторое время без водоснабжения и возникнет необходимость капитального ремонта.

Зачем нужен греющий кабель Ensto

При этом стандартные методы теплоизоляции труб не станут «панацеей» от появления сосулек. Потребуется более основательный подход к решению этой проблемы. Опытные мастера в такой ситуации советуют монтаж специального приспособления – греющего кабеля.

Он будет препятствовать обледенению, позволит сделать хороший напор воды регулярным, а также сделает возможным укладку трубопровода на меньшей глубине, что значительно упростит последующие строительно-ремонтные работы. Такой провод сохраняет в системе оптимальную температуру. Он обеспечивает правильный обогрев помещения и не позволяет появляться конденсату.

Применение и характеристики греющего кабеля Ensto

Греющие электрические приспособления для водопровода успешно применяют в строительстве. Это провода, регулирование нагрева которых осуществляется при помощи изменений электрического сопротивления.

Такие устройства предотвращают в сезон холодов замерзание жидкости в трубах, проложенных на открытом воздухе. Подключение электронагрева необходимо, если температура опускается до 5 градусов. Когда приходят морозы, защита сработает и система водопровода не обледенеет. Более позднее включение отопительного элемента (когда на улице уже минусовая температура) приводит к тому, что напор воды становится слабым. Необходимо, чтобы лёд, который уже успел к этому моменту образоваться в трубах, растаял. Этот процесс и вызывает низкий напор в системе.

В состав греющей проводки входят электрический и нагревательный элементы. Первый ещё называют «холодным», а второй – «горячим» проводником. В конструкции также присутствуют термоограничители и штепсельная вилка. Соединение ответвлений происходит при помощи спайки лазером.

Такая система из проводов имеет внешнюю изоляцию без швов. Поэтому саморегулирующий греющий кабель для водопровода влагонепроницаемый, защищён от воздействия высоких температур и химических веществ. Нагрев в трубопроводе может изменяться при помощи термоограничителя. Если температура повышается до 15 градусов, электропитание отключается. Как только снова происходит охлаждение системы до 5 градусов, нагревательный шнур вновь начинает работу. Это позволяет эффективно экономить электроэнергию.

Монтаж греющего кабеля для водопровода раньше проводили в основном на промышленных объектах.

Сегодня такие конструкции применяют и при обустройстве коммуникаций для жилых помещений.

Укладка такого провода для нагрева трубы имеет множество преимуществ:

• Долговечность. Если правильно рассчитать и провести монтаж нагревательных элементов, водопроводные трубы не замёрзнут в течение всего периода их эксплуатации.
• Многофункциональность. Можно подключать греющий кабель для водопровода внутри трубы, а также прокладывать его по внешней стороне системы. Применяют такие устройства для трубопровода, установленного на поверхности или под землёй.
• Безвредность. Нагревательная конструкция абсолютно безопасна – её используют даже для поддержания нужной температуры в системе с питьевой водой.
• Не требует больших энергозатрат. Степень подогрева налаживается автоматически с изменением температуры воздуха.
• Простота использования. Включение кабеля выполняется легко: его нужно подсоединить к водопроводу и включить в электрическую розетку.

Разновидности изделий для защиты водопровода от замерзания

Существует множество типов нагревательных проводов для водоснабжения. По способу выделения тепловой энергии различают резистивные кабели, провода с применением минеральной изоляции и с функцией авторегулировки.

Резистивные устройства, в свою очередь, подразделяют на линейные и зональные. Первый тип провода обеспечивает выделение тепла вследствие прохождения тока по нагревательной жиле. Есть одножильные и двужильные кабели. В некоторых проводах есть несколько линейных жил или элементов в виде спирали. При этом самостоятельно резать такой провод нельзя.

Конструкции саморегулирующегося и резистивного электрошнура похожи. В саморегулируемой системе также присутствуют две токопроводящие жилы, однако, на них нет изоляции. Процесс нагрева по длине кабеля может изменяться: при повышении температуры воздуха сопротивление высокомолекулярного соединения растёт, а тепловыделение при этом уменьшается. Функция автоматической регулировки предотвращает перегрев или сгорание провода. Такой греющий кабель можно резать на части. По длине отрезки составляют от 20 сантиметров до нескольких метров.

Монтаж греющего кабеля Ensto

По сути основное предназначение этого элемента – утепление системы водопровода. Температура нагревания труб регулируется за счёт изменения величины сопротивления. При этом устройство можно устанавливать в самом трубопроводе и по наружной поверхности трубы. Теплопотеря водопровода не должна превышать количество тепловой энергии, которое выделяет конструкция.

Подготовка к монтажу греющего кабеля Ensto

Зачастую греющие провода для водопроводных систем представлены в продаже, однако, цены на них высокие. Тем не менее установить греющий кабель для водопровода своими руками несложно. Многие применяют для самостоятельного монтажа устройство, которое отлично известно военным связистам. Это специальный кабель «полевик». Он представляет собой надёжный провод с достаточной жёсткостью. Используют его, как правило, для создания связи в военно-полевых условиях. Такой кабель имеет хорошую изоляцию, он не боится воздействия влажности.

Система подогрева труб, которую прокладывают самостоятельно, широко применяется в загородных домах. Такой кабель обеспечивает периодический нагрев конструкции по необходимости. Однако этот вариант монтажа предусматривает проведение полевого кабеля по внешней части трубопровода. При этом сила тока в системе должна составлять не более 9 ампер.

Технология установки греющего кабеля Ensto

Укладку провода осуществляют по спирали или параллельными рядами. Закрепляют изделие на системе водопровода при помощи клейкой ленты или специальной металлической сетки. Для надёжной теплоизоляции трубу необходимо обмотать фольгой. Если у вас нет уверенности, что сможете правильно провести установку, желательно пригласить специалистов.

Выбор греющего кабеля Ensto

Существует несколько видов греющих кабелей в зависимости от применения. Например, для обычных жилых помещений целесообразно приобретать провод небольшой мощности. Это уместно, если водопровод имеет маленькую протяжённость.

В зависимости от задач, которые должна решать такая нагревательная конструкция, выбирают соответствующий вид кабеля. Электрический провод можно монтировать и на дачном участке, и в коммунальных системах. Он эффективно защитит систему труб водоснабжения и канализации от обледенения. Как правило, в таких ситуациях используют кабельные конструкции небольшого размера.

Мощность греющего кабеля для бытовых систем должна составлять 50 ватт каждый на метр конструкции. Этого показателя обычно достаточно для отопления некрупных водопроводных сетей.

Кабель с системой саморегулирования выбирают по двум главным показателям: рабочей производительности и мощности в состоянии покоя. Так, провода, обладающие большой мощностью, применяют для предотвращения обледенения трубопровода на крупной магистрали. Мощность кабеля определяется длиной трубы и её диаметром. Для больших систем потребление электроэнергии будет достаточно объёмным.

Перед началом монтажа нагревательной системы важно корректно провести все расчёты и соблюдать технику безопасности во время работы.

Такой провод работает под напряжением в водной среде. Чтобы избежать поражения электрическим током, нужно принимать во внимание все тонкости установки этого нагревательного элемента в трубе. Существует несколько принципов прокладывания системы, которыми нужно руководствоваться во время самостоятельного монтажа:

На участке входа провода в трубу должен быть установлен переходник с учётом герметизации.

В переходнике необходимо наличие специальной вставки.

Врезной элемент непосредственно необходим для заведения в него электрического провода на нужную длину.

Существенное значение имеет также точный замер трубы, которую следует обогреть. В соответствии с этими параметрами и отрезают нужный фрагмент кабеля.

Процесс установки греющего кабеля Ensto

Устанавливать нагревательный провод в трубу через систему запорных клапанов недопустимо.

В точке вхождения кабеля в систему закрепляют табличку, сигнализирующую о присутствии нагревательной системы. Во время работы важно не повредить кабель. Если он деформирован, провод нужно заменить.

Разрыв изоляции нельзя устранять самостоятельно, поскольку существует опасность поражения электрическим током.

В тех местах трубы, где есть острые кромки и резьба, необходимо провести оклеивание лентой, чтобы избежать разрыва провода. При условии соблюдения технологии монтажа греющего кабеля система водопровода будет исправно функционировать даже с наступлением морозов без обледенения.

Таким образом, установка греющего кабеля в системе водоснабжения и канализации является важной составляющей инженерных коммуникаций. Если корректно выполнить подключение и подобрать подходящий кабель, можно избежать обледенения трубопровода и слабого напора воды.

Расчет мощности нагревательного шнура (нагревательный кабель из углерода)

Комментарии (479)2018.12.18

Таблица и калькулятор с расчетом мощности нагревательного шнура (кабеля) из углерода:

Подобные углеродистые нагревательные кабели широко используются для нагрева воздуха в инкубаторах для яиц.
А так же в теплых полах, мы даже теплую грядку в зимней теплице сделали. Кроме этого можно подогревать трубы от промерзания, системы ниппельного поения (ниппельные поилки). Очень удобно можно сделать контейнер для зимнего хранения овощей с защитой от промерзания.

например греющий кабель можно проложить в дно с песком и поставить термореле на +5С, тем самым защитить от промерзания в морозы.

При создании теплых грядок и подогрева земли (почвы) подобными шнурами — надо помнить что большинство из них работают на напряжении 220В и надо быть аккуратными и соблюдать все меры безопасности. Теплые грядки с подобными шнурами копать лопатами и тяпками надо особенно осторожно дабы не повредить оплетку шнура!

Быстроразъемные соединители El-Clic для подключения кабелей и электропитания

      Требуется ли вам подключить саморегулирующий греющий кабель (тип ELSR-N, —LS или –W) к источнику питания, выполнить тройниковое соединение, подсоединить к сети питания два или три саморегулирующих греющих кабеля или просто соединить эти кабели друг с другом – новая система быстродействующих соединительных зажимов El-Clic обеспечит вам идеальное решение. Одно устройство для любых применений.

      Вам больше не потребуется иметь на складе различные быстроразъемные зажимы – соединитель El-Clic универсален.

Оптимизируя складскую наличность, вы получите значительное сокращение затрат. Соединитель El-Clic в высшей степени адаптивен при монтаже и является техническим решением в любых неожиданных ситуациях. Соединители El-Clic всегда к вашим услугам для надлежащего подключения электропитания и соединения кабелей.

     Соединители El-ClicР поставляются готовыми к применению с особо длинным подводящим проводом.

     Вариант El-ClicS представляет собой простой соединитель без подводящего провода для максимум трех греющих кабелей.

     Соединение греющих кабелей и их подключение к электропитанию выполняется быстро и просто, причем из инструментов требуются только отвертка и кусачки. Данная экономия времени обеспечивает значительное снижение расходов на монтаж.

     Соединитель El-Clic не имеет отдельных мелких деталей, благодаря чему монтаж выполняется быстрее и надежнее. Крепежный винт предотвращает случайное раскрытие корпуса.

     Монтаж на стене или на трубе выполняется без дополнительных опор и зажимов. Для монтажа на трубе в комплекте имеются два кабельных хомута, стойкие к воздействию температуры и ультрафиолетовых лучей. (Для монтажа на стене в запасе должны иметься подходящие винты.) Кроме того, соединитель El-Clic отличается компактностью конструкции и чрезвычайно легким весом.

                                                              Преимущества:

•                     Один соединительный элемент для любых применений
•                     Экономит складское пространство
•                     Без отдельных мелких деталей
•                     Компактная конструкция
•                     Малый вес
•                     Быстрый, простой и надежный монтаж
•                     Высокая адаптивность при монтаже
•                     Идеален для монтажа на трубе благодаря встроенным опорам
•                     Для монтажа стене или на трубе не требуются дополнительные опоры или зажимы
•                     Предотвращается случайное раскрытие
•                     Особо длинный подводящий провод

                                                             Применение:

•                      для подключения электропитания и соединения кабелей

Комплекты для оконцевания, для ELSR-N, -LS, -W: просьба заказать отдельно.

ЗАЩИТА ТРУБ ОТ ЗАМЕРЗАНИЯ КОМПЛЕКТОМ ALFAKIT2. Статьи компании «ААА-СНАБ»

Ознакомимся с комплектом греющего кабеля для защиты от замерзания внутри трубы AlfaKit №2 (Рис. 1).

В состав входит инструкция по монтажу и эксплуатации данного комплекта. Сам комплект  AlfaKit №2 состоит из силового кабеля, сальника, и греющего кабеля (Рис.2).

К готовому комплекту  можно подсоединить вилку для включения в сеть, либо напрямую подключить к щитку, можно нарастить на необходимую длину. Сам греющий кабель комплектуется сальником для ввода кабеля в трубу. Соединение силового кабеля и греющего закрыто герметичной термоусадочной трубкой. Сам греющий кабель покрыт специальной оболочкой, которая не выделяет вредных веществ и не изменяет состава воды. Кабель имеет сертификат, позволяющий использовать его в трубах с питьевой водой. Гарантия на кабель составляет 10 лет при условиях правильной эксплуатации (Рис. 3).

Комплекты AlfaKit №2  компании идут от 1 м до 20 м. В чем преимущество готовых комплектов? Концевые и соединительные муфты в этих комплектах изготовлены профессиональными монтажниками, соединения грамотно изолированы от попадания влаги в токонесущие части кабеля, и предотвратят от ударов током. Все выпускаемые комплекты AlfaKit №2  проходят контроль качества. Готовый комплект можно быстро и без усилий установить непосредственно на трубу, не тратя время на муфтирование соединения и установку сальника (Рис. 4).

Секция нагревательная кабельная AlfaKit №2 предназначена для защиты от замерзания труб холодного водоснабжения, дренажа скважин и канализации, водопроводных кранов, накопительных баков, водонапорных насосов, клапанов.

Инструкцию и подходящий комплект можно найти на сайте: https://alfaopt.com/alfakit2/

Характеристика комплекта AlfaKit2:
Максимальная мощность(Вт/м) 16
Максимум поддержание температуры 65°С
Максимальная кратковременная температура воздействия 85°С
Максимальная длина электроцепи 150 метров.

Можно ли на один терморегулятор подключить два пола? Ответ прост: да, но следует учитывать все нюансы

2019-07-15 16:07:12
1
10982

Можно ли к одному терморегулятору подключить два теплых пола?

Ответ: Два и более теплых пола подключить к одному терморегулятору конечно можно. Но следует учитывать следующие факторы:

• Нужно учитывать их суммарную мощность, она не должна превышать мощности, на которую рассчитан регулятор (3-3,2 кВт).

• Так же стоит понимать, что от регулятора выходит только один датчик температуры пола и если комнаты сильно отличаются друг от друга теплопотерями, то одинаковой температуры добиться не получится.   Поэтому такое подключение используют для больших площадей в одной комнате, либо если смежные помещения не разделены дверной перегородкой.

Терморегуляторы по самым низким ценам от 150 грн

    Но если два теплых пола должны иметь независимое управление, можно использовать двухзонный термостат Profitherm EX-02, он рассчитан на подключение двух секций по 1,76 кВт каждая.

Это цифровой терморегулятор. Не поддерживает функцию программирования.

Программируемые можно посмотреть по ссылке от 700 грн/шт

    Так же для больших помещений, в которых используют несколько секций теплых полов суммарной мощностью более 3,2 кВт, подключение осуществляют через магнитный пускатель. Он подбирается в соответствии с мощностью греющих элементов.  Его располагают в электрощите. Выходной сигнал с терморегулятора поступает на управляющие клемы контактора. А коммутацию силовой части осуществляется непосредственно на мощных контактах магнитного пускателя.

    Схема подключения нескольких теплых полов к одному регулятору конечно привлекает внимание своей экономичностью, ведь не только регулятор стоит денег, но и его монтаж требует усилий и финансов. Однако следует тщательно взвесить и просчитать перспективы такой экономии.

    Представьте себе что, все лампочки в доме подключены к одному выключателю, насколько это удобно?

    Первое, что расход электроэнергии вырастает существенно. А главное – работа пола становится почти неуправляемой.

    Дело в том, что у каждого терморегулятора, присутствует защита от перегрева кабеля. Это служит гарантией его продолжительной работы 40-50 лет. Подключая несколько секций к одному регулятору, можно быть уверенным, что только одна из них, та, что с датчиком, будет соответствовать всем нормам.

    Остальные при этом будут работать в разнобой, одни холоднее, другие теплее.

    Поэтому просим обратить Ваше внимание на Китайские регуляторы RTC-70 и E-51 (или М6. 716),

    Их стоимость невелика, они производства Китая, по характеристикам они рассчитаны на мощность 3,2 кВт, однако оптимальной их нагрузкой является 2,5-2,8 кВт.

   Процент брака крайне невелик, практически не отличается от отказов известных и дорогих производителей. Если гарантийный случай все таки наступил, терморегулятор подлежит обмену. Затраты на пересылку мы берем на себя.

    В заключении, можно сказать следующее: если Вы хотите максимально сэкономить, подключая несколько полов к одному регулятору, хорошенько об этом задумайтесь.

    Посетите наш сайт, посмотрите цены, просчитайте сами, а потом проконсультируйтесь с продавцом и сверьте свои расчеты. Для многих покупателей предусмотрена программа лояльности, и совершая покупку нескольких единиц, скидка возрастает.

    Покупатели нескольких полов, строительные организации, прорабы и мастера электрики, всегда могут рассчитывать, на выгодный подход и долгосрочные перспективы, с уважением потребностей обеих сторон.

Общие вопросы о нагревательном кабеле

Мы получаем довольно много вопросов о нагревательном кабеле здесь, в O.E.M. Обогреватели: что это такое, как пользоваться, для чего пригодится и т. Д. Мы собрали эту страницу и статьи, на которые есть ссылки, чтобы попытаться ответить на любые вопросы, которые могут у вас возникнуть, чтобы вы могли быть уверены, что получаете правильный кабель и правильно его используете. Мы хотели бы думать об этом как о «Все, что вам нужно знать о нагревательном кабеле». Если у вас есть вопрос, на который здесь нет ответа, позвоните нам и задайте его по телефону (866) 685-4443 или напишите нам по электронной почте — и ваш вопрос может даже стать темой нашей следующей статьи.

Что такое нагревательный кабель (нагревательный кабель, нагревательный кабель и т. Д.)?

Нагревательный кабель — это просто кабель, который нагревается при пропускании через него тока. Он также известен как нагревательный кабель, нагревательный кабель, нагревательный кабель и другие аналогичные названия, но он отличается от нагревательной ленты и нагревательного шнура (см. Вопрос ниже, чтобы узнать о различиях). Существует много различных стилей нагревательных кабелей, которые могут достигать разной температуры и служить разным целям; у нас есть широкий выбор, который вы можете просмотреть в нашем магазине.У нас также есть некоторая информация о различиях между нагревательными кабелями и их использовании.

Вернуться наверх

Что такое нагревательная лента? Как насчет нагревательного шнура? Есть разница?

Полная статья: Тепловая лента и нагревательный кабель: в чем разница и какой из них мне нужен?

Несмотря на сходство названий — и хотя нагревательный кабель для водосточных желобов и крыш часто продается под названием «тепловая лента» — между ними есть различие.Мы суммировали наиболее важные различия между ними в таблице ниже. Чтобы узнать больше о конкретных характеристиках каждого из них, ознакомьтесь с полной статьей.

Нагревательная лента

, нагревательный кабель, нагревательные шнуры: краткий обзор

Нагревательный кабель	Нагревательная лента	Нагревательный шнур
Более низкие значения плотности мощности и температуры с максимальным диапазоном температур от 150 ° F до 500 ° F, а также кабели низкой интенсивности, хорошо подходящие для предотвращения замерзания.	Более высокие плотности мощности и температуры, от лент с максимальной температурой 305 ° до лент с очень высокой температурой, рассчитанных на температуру до 1400 ° F (760 ° C).	Плотность мощности и конструкция сопоставимы с нагревательной лентой.
Доступен с корпусами, устойчивыми к воде и многим химическим веществам и пригодными для использования на открытом воздухе.	Некоторые стили устойчивы к влаге или подходят для использования на электропроводящих поверхностях, но их нельзя погружать в воду и, как правило, они предназначены для использования внутри помещений.
Достаточно жесткий (примерно такой же гибкий, как садовый шланг), но очень хорошо подходит для спирального наматывания на трубы.	Очень гибкий, чтобы соответствовать узким контурам и необычным формам.	Такая же гибкая, как нагревательная лента, но более проста в использовании неточной упаковки.
Слегка закругленная, напоминающая кабель типа NM или Romex ™. Плотность мощности измеряется в ваттах на фут.	Плоский в поперечном сечении.Плотность мощности измеряется в ваттах на квадратный дюйм.	Круглый в поперечном сечении.
Многие стили можно обрезать до нужной длины и добавить заделки в полевых условиях.	Продаются фиксированной длины от 2 до 20 футов (в зависимости от стиля).	Изготовлен на заказ или продается фиксированной длины от 3 до 24 футов.

Наверх

Какой нагревательный кабель мне следует использовать, чтобы предотвратить образование ледяной плотины в моем желобе?

Многие люди заходят на наш сайт, потому что ищут более надежный нагревательный кабель для защиты от обледенения крыш. Как правило, комплекты, которые доступны в хозяйственных магазинах (от семейных заведений на углу до крупных розничных продавцов), хорошо работают в течение сезона, но в следующем году можно только догадываться. начнут ли они снова работать. У нас на складе есть простое решение этой проблемы: комплект для снеготаяния SpeedTrace Roof & Gutter Snowmelt Kit. Этот комплект основан на популярном и надежном семействе саморегулирующихся нагревательных кабелей SpeedTrace — эти кабели являются прочными изделиями профессионального уровня, и при хорошем обращении, мы знаем, что они прослужат в течение десяти или более лет. Добавьте к этому отсутствие хлопот за счет того, что не нужно каждый год или два подниматься на крышу для замены кабеля, и комплект SpeedTrace стоит вложенных средств.

Добавление любого комплекта нагревательного кабеля к вашей крыше — довольно сложный проект, но комплект SpeedTrace упрощает задачу, включая все необходимое, поэтому вам не нужно беспокоиться о том, заказали ли вы правильный комплект для заделки или отправились на охоту кронштейны для водосточной трубы. Вся информация, необходимая для его установки, содержится в руководстве по установке комплекта (PDF), которое вы также можете найти на странице заказа любого из комплектов. В руководстве также показано, как определить размер комплекта, но для быстрого ознакомления у нас есть таблица на общей странице комплекта SpeedTrace.

Вернуться наверх

Как насчет того, чтобы трубы не замерзли?

Как и в случае с крышами, мы предлагаем универсальный комплект для защиты от замерзания труб, созданных вокруг саморегулирующегося нагревательного кабеля SpeedTrace. Вы также можете заказать SpeedTrace отдельно (в стандартном или экстремальном исполнении, с разной плотностью ватт) или, если вы чувствуете себя комфортно при отключении цепи, вы можете использовать один из наших кабелей, нарезанных по длине, например Freezstop, с комплект концевой заделки.Если у вас есть какие-либо вопросы о том, как установить кабель на ваши конкретные трубы, позвоните нам по телефону (866) 685-4443, и мы будем рады помочь.

Вернуться наверх

Означает ли «саморегулирование» мне не нужен термостат?

Полная статья: Что на самом деле означает «саморегулирование»

К сожалению, нет. «Саморегулирующийся» — это несколько вводящий в заблуждение термин, который был придуман изобретателем продукта. Нам нравится использовать более точный термин «самоограничение».«По сути, это означает, что саморегулирующийся кабель не может перегреться до точки повреждения кабеля. То, что не делает, а , однако, означает, что он не станет горячее, чем необходимо для того, кем бы вы ни были» Низкотемпературные саморегулирующиеся нагревательные кабели обычно достигают максимальной температуры около 160 ° F, то есть намного горячее, чем вам нужно, если вы просто используете его для предотвращения замерзания труб. много энергии пытается достичь максимальной температуры, , если вы не добавите терморегулятор.

Однако контроллер не должен быть очень дорогим. Если вы используете кабель постоянного тока, мы рекомендуем SoliStat ™, который не перегорает, как большинство термостатов при подключении к цепям постоянного тока. Для цепей переменного тока у нас есть много различных элементов управления, которые вы можете просмотреть в нашем магазине.

Вернуться наверх

Какой длины или короткого кабеля я могу проложить?

Как проложить нагревательный кабель от солнечной панели? (Правило трех)

Мы разговариваем с довольно большим количеством людей, которые заинтересованы в прокладке нагревательного кабеля от солнечной батареи — например, на удаленных месторождениях нефти, где некоторые компоненты оборудования необходимо нагреть до соответствующей температуры для работы.Это именно то, для чего подходит низковольтный нагревательный кабель, но вам может потребоваться больше мощности или другая настройка, чем вы планировали. У нас есть практическое правило, которое мы используем здесь, чтобы найти числа для солнечной системы отопления, которая будет работать так, как вам нужно: правило трех для солнечного отопления. Здесь сказано, что:

• Ваша солнечная батарея должна быть способна выдавать 3 раза по максимального количества ватт, которое может потреблять обогреватель.
• Ваша батарея должна выдерживать 3 раза по максимального количества энергии, которое обогреватель может потреблять за ночь.

Может показаться, что избыточность слишком велика, но, по нашему опыту, при любой настройке меньшего размера вы рискуете перебоями в подаче электроэнергии. Правило трех защищает вас от долгих облачных периодов и коротких северных дней. Правильная установка солнечной батареи окупит вложенные в нее деньги за счет сокращения времени простоя.

Вернуться наверх

Нагревательные кабели — Vulcanic

Нагревательные кабели Vulcanic предназначены для косвенного нагрева жидкостей (вода, масло, топливо, гликоль, гидроксид натрия, битум и т. Д.)) для поддержания температуры и защиты от замерзания трубопроводов, резервуаров и люков. Доступны от 15 Вт / м до 60 Вт / м до 600 ° C .

–

–

Саморегулирующиеся нагревательные кабели по своей конструкции ограничивают свою мощность в зависимости от поддерживаемой температуры. Они могут поставляться с механической защитной оплеткой из нержавеющей стали и оболочкой из ПТФЭ от химического воздействия. Для ограничения потребления энергии рекомендуется использовать датчик контроля температуры или термостат.

–

–

Нагревательные кабели постоянной мощности постоянно нагреваются независимо от поддерживаемой температуры и должны быть подключены к системе контроля температуры. Для температур выше 110 ° C внешняя крышка металлическая (нержавеющая сталь или инконель) и полимерная для более низких температур.

–

–

В зависимости от выбранной технологии нагревательные кабели Vulcanic могут поставляться готовыми к использованию, определенной длины с интерфейсом электрического подключения или в катушках по несколько десятков метров, из которых установщик может взять отрезки необходимой длины для конкретного применения.

–

–

Разветвительные и силовые соединители, комплекты концевой заделки и ответвления, герметичные вводы и указатели нормативных требований предлагаются в качестве опций.

–

–

Саморегулирующиеся кабели Vulcanic и их аксессуары также имеют сертификат ATEX в соответствии с Директивой 2014/34 / EU для установки во взрывоопасной атмосфере (зоны риска 1, 2, 21 и 22) и для температурного класса T3 или T6 .

–

Саморегулирующиеся нагревательные кабели

–

–

Нагревательные кабели постоянной мощности

–

–

Разъемы ответвления и питания

Нагревательные кабели с минеральной изоляцией

и наружная металлическая втулка

–

Расследование пожара с использованием электрического нагревательного кабеля

Время чтения: 10 минут Фото 1

1 августа 1998 г., примерно в 8 p.м, пожар произошел в одноэтажном бревенчатом доме площадью 2400 кв. футов в сельском районе Стоуфвилля, Онтарио. Бревенчатый дом открытого типа на первом этаже с тремя спальнями и тремя ванными комнатами. Первоначально он был построен в 1964 году, поэтому на момент пожара дому было 34 года. Пожар возник в передней части дома прямо над крыльцом на уровне крыши. Огонь распространялся вверх по каркасу линии крыши, что привело к значительному повреждению половиной крыши от огня и последующему ущербу от тепла, дыма и воды по всему дому.Ущерб был оценен в 160 000 долларов здания и 40 000 долларов ущерба его содержимому.

ИСТОРИЯ

Для целей этой статьи мы будем называть первоначального владельца данного бревенчатого дома г-жой A, а владельца дома во время пожара — г-на B.

Фото 2

В конце 1992 г. г-жа А. столкнулась с серьезным ремонтом крыши из-за повреждения льда. Плохо утепленный потолок вызвал значительное таяние снега на крыше и нарастание льда по краям крыши, что привело к повреждению свесов крыши.Больше всего пострадало большое нависшее переднее крыльцо дома.

В октябре 1992 года г-жа А. наняла подрядчика для замены черепицы над поврежденной частью крыши в передней части дома, а второго подрядчика — для установки на крыше нагревательного кабеля для защиты от обледенения с напряжением 120 В переменного тока длиной 200 футов. предотвратить повторение. Нагревательный кабель был проложен вдоль свеса и карниза линии крыши в передней части дома. Фасад дома выходил на юго-запад. Ни по бокам, ни за домом нагревательный кабель не прокладывался.Дуплексная розетка была установлена ​​в зоне крыльца, ближайшей к карнизному желобу, а отдельный выключатель наружного типа был установлен возле входной двери для управления розеткой. Рядом с входной дверью была установлена ​​дополнительная дуплексная розетка, также управляемая переключателем. Хотя выключатель не был идентифицирован в отношении его функции, установленный на поверхности кабелепровод, использованный для прокладки проводки к обеим розеткам, сделал совершенно очевидным, что выключатель управляет этими розетками. Шнур питания нагревательного кабеля был вставлен в розетку, ближайшую к желобу карниза.Эта конкретная цепь, защищенная автоматическим выключателем на 15 А, использовалась совместно с дополнительным освещением снаружи дома.

Фото 3

В июне 1997 года господин Б. , владелец дома во время пожара, вступил во владение. Г-н Б. купил недвижимость и дом из-за своего земельного потенциала и признал, что бревенчатый дом нуждается в некоторой доработке.

Хотя массивный бревенчатый дом был хорошо построен 34 года назад, с тех пор в нем не было ничего, кроме обязательного ремонта. Г-н Б. и его жена знали о внешней цепи, поскольку она использовалась для управления некоторыми внешними источниками света, которые были подключены к розетке рядом с дверью, но которые они решили не использовать.Поэтому выключатель наружной установки обычно оставался в положении «выключено». И г-н Б., и его жена не знали о нагревательном кабеле, установленном на их крыше, хотя вилка для нагревательного кабеля была четко видна в розетке рядом с желобом карниза. Идентификационная этикетка производителя также была прикреплена к кабелю питания на вилке.

В конце июля 1998 года г-н Б. организовал у себя дома детский театральный лагерь. При подготовке к мероприятию ему потребовалось электричество вне дома для работы портативной гидромассажной ванны (нагрузка примерно 12 ампер). В пятницу, 24 июля 1998 г., г-н Б. подключил гидромассажную ванну к розетке возле двери и включил ее, запитав цепь. Поскольку нагревательный кабель все еще был подключен ко второй розетке, управляемой переключателем, общая нагрузка в цепи превысила 15 ампер. Это привело к срабатыванию автоматического выключателя примерно через 20 минут. Затем г-н Б. вынул шнур питания гидромассажной ванны из розетки и вставил его в другую внутреннюю цепь через электрический удлинитель. Г-н Б. также сбросил сработавший автоматический выключатель.

Гидромассажная ванна снова заработала без проблем. Однако г-н Б. не вернул переключатель в положение «выключено», в результате чего нагревательный кабель остался под напряжением. Дни после 24 июля 1998 г. были жаркими и засушливыми.

ОГОНЬ

Фото 4

1 августа 1998 г., на следующий день после закрытия детского театрального лагеря, устроенного г-ном Б., произошел пожар. Примерно в 20:15 г-н Б. был снаружи, примерно в 150 футах к юго-западу от дома. Его встревожил тошнотворный запах, который со временем усилился.Это описывалось как «запах, похожий на запах горящих покрышек». Г-н Б. исследовал, исходит ли запах из его дома. В это время из парадной двери дома вышла дочь г-на Б. Когда г-н Б. повернулся, чтобы поговорить со своей дочерью, он заметил дым, идущий с внешней стороны крыши над желобом карниза крыльца и спускным желобом. Он побежал обратно к дому и, приглядевшись, заметил небольшое пламя над желобом карниза и дым в радиусе примерно двух футов, исходящий от листьев на крыше.Через пару минут мистер Б. принес ведро с водой и садовый шланг на крыльцо. Крыша была слишком высокой, чтобы он мог дотянуться до огня и потушить его. Он бросил шланг на крышу и позвонил в службу 911, сообщив пожарным о небольшом пожаре на его крыше, который он пытался контролировать.

Во время беседы с г-ном Б. он объяснил, что огонь продолжал распространяться, несмотря на то, что из садового шланга текла вода (давление воды было невысоким).Г-н Б. поднялся на телебашню в северо-восточной части дома и направился к месту пожара. Он заметил сгоревшие и тлеющие листья на расстоянии одного-двух футов от очевидного пламени. Листья не горели. Г-н Б. направил садовый шланг к основанию пламени, которое, казалось, возникло изнутри карниза, однако пламя и опасность падения с крыши удерживали его на расстоянии.

Фото 5

Г-н Б. позвонил в службу 911 во второй раз, когда стало очевидно, что пожар вышел из-под контроля.Пламя распространялось на 4-6 дюймов над желобом карниза. Через несколько минут пламя прожигло обшивку крыши и распространилось на крышу и чердак. Г-н Б. слышал, как огонь втягивает воздух в крышу и чердак, и наблюдал, как дым выходит из вентиляционного отверстия на крыше поблизости. Он быстро предупредил свою семью о необходимости эвакуации из здания. На выходе миссис Б. выключила главный выключатель питания на панели электрического выключателя. Хозяйская спальня, непосредственно примыкающая к месту возникновения пожара, также загорелась. Недавно установленная система безопасности, включая датчики дыма и скорости повышения температуры, начала срабатывать вскоре после того, как спальня загорелась. К тому времени, когда прибыла пожарная часть, крыша была полностью охвачена пламенем. На тушение пожара ушло более 30 минут. Травм нет.

ИССЛЕДОВАНИЕ

Расследование, основанное на повреждениях от огня и образцах прожогов, показало, что очаг возгорания находится на уровне крыши, рядом с желобом карниза, прямо над крыльцом.

Карнизный желоб металлический с пластиковой перегородкой. Верх крыши над желобом карниза, где был проложен нагревательный кабель, был покрыт несколькими дюймами сухих листьев и маленьких сломанных прутиков и веток. Огонь распространялся вверх по каркасу линии крыши. Однако в дополнение к повреждению крыши от огня главная спальня и прилегающие спальни пострадали от сильной жары и пожара в результате горения при падении.

Фото 6

Нагревательный кабель был проложен вдоль передней линии крыши длиной 38 футов с юго-западной стороны дома. Ни по бокам, ни за домом не было прокладки нагревательного кабеля. Приблизительно 29 футов передней, юго-западной линии крыши было занято нагревательным кабелем, который не был поврежден. Эта крыша длиной 29 футов занимала примерно 83 фута нагревательного кабеля, который, казалось, был установлен правильно. Однако, не считая длины нагревательного кабеля, проходящего через спускной желоб, оставшиеся 9 футов длины крыши (38-29) в зоне возникновения пожара занимали оставшиеся 78 футов нагревательного кабеля. Общая длина нагревательного кабеля составляла 200 футов.Не было никаких доказательств того, что оставшиеся 78 футов нагревательного кабеля на крыше в зоне возникновения пожара были правильно проложены. Осмотр и просеивание обломков пожара не выявили никаких доказательств наличия монтажных зажимов, используемых для крепления нагревательного кабеля к черепице. Кроме того, оставалось всего 9 футов линии крыши для установки 78 футов нагревательного кабеля. Судя по конструкции крыши, оказалось, что вся оставшаяся длина нагревательного кабеля была проложена к 9-футовой секции крыши непосредственно над передним крыльцом, количество кабеля превышало то, что должно было быть проложено в этой области.

Проверка целостности электрической цепи подтвердила, что дуплексная розетка, к которой был подключен нагревательный кабель, управлялась дистанционным переключателем, установленным на внешней стене. На переключателе не было никакой идентификации, указывающей на то, что он работал с нагревательным кабелем, установленным на крыше. В интервью г-ну Б. он подтвердил, что внешний настенный выключатель был включен, а нагревательный кабель был подключен к дуплексной розетке во время пожара.

ЗАКЛЮЧЕНИЕ / РЕКОМЕНДАЦИИ

Фото 7

Установка нагревательного кабеля не соответствовала инструкциям производителя, однако он был использован на металлическом карнизном желобе в соответствии с рекомендациями.

Информация, предоставленная владельцем, показала, что прокладка нагревательного кабеля была им неизвестна, поскольку предыдущий владелец не уведомил его о нагревательном кабеле. Не зная, в чем проблема, когда выключатель сработал во время работы переносной гидромассажной ванны, г-н Б. повторно включил выключатель и подключил свою гидромассажную ванну к другой розетке. Выключатель, который он включил, оставался включенным в течение восьми дней, эффективно запитывая нагревательный кабель в течение восьми дней до пожара. Если бы владелец знал, что работает переключатель, он, вероятно, не оставил бы его включенным.Сочетание сухого теплого лета и сухих горючих листьев и ветвей, покрытых электрическим нагревательным кабелем, в сочетании с плохой установкой и случайным срабатыванием переключателя нагревательного кабеля, являются наиболее вероятной причиной этого пожара.

В результате пожара CSA International, Департамент аудита и расследований Канадской ассоциации стандартов проверил свою компьютерную базу данных и подтвердил, что инцидент этого типа был первым в своем роде. Однако рекомендация была направлена ​​в подкомитет, отвечающий за международный стандарт CSA CAN / CSA-C22.2 № 130.2-93 — «Тепловые кабельные системы для использования на предприятиях, отличных от промышленных», чтобы изучить эту информацию и рассмотреть вопрос о внесении поправок в упомянутый стандарт для предотвращения повторения пожара.

Рекомендация в настоящее время рассматривается подкомитетом для принятия необходимых мер.

Использование нагревательных кабелей и уход за ними

По крайней мере, частично причиной этого пожара было неправильное использование и неправильное обращение с прокладкой нагревательного кабеля. Скопление листьев и веток на нагревательном кабеле изолирует его и может привести к перегреву.Производители нагревательных кабелей рекомендуют ежегодно проверять кабели, чтобы убедиться, что они находятся в надлежащем рабочем состоянии и способны функционировать должным образом. Конечно, листья, покрывающие кабель для защиты от обледенения крыши, будут препятствовать правильной работе кабелей, поскольку тепло от кабелей будет изолироваться обломками, что приведет к образованию льда над листьями.

Аналогичным образом, кабели для защиты труб от замерзания необходимо ежегодно проверять на правильность работы и установки. Если изоляция, окружающая нагревательные кабели трубы, ухудшилась, или если кабель был поврежден каким-либо образом, установку следует отключить.

Если нагревательный кабель или любое другое электрическое устройство подключено к цепи / розетке, защищенной от замыкания на землю, и устройство защиты от замыкания на землю срабатывает при подключении нагревательного кабеля, нагревательный кабель, вероятно, был поврежден и должен быть выведен из эксплуатации.

Для новых домовладельцев также важно полностью ознакомиться не только с любыми нагревательными кабелями, но и со всеми электрическими устройствами, которые могут быть установлены в доме или в доме. Если новый домовладелец не уверен в каких-либо таких электрических устройствах, следует проконсультироваться с квалифицированным электриком.Точно так же предыдущий домовладелец или агент / продавец домовладельца должен также обеспечить надлежащее информирование нового домовладельца о работе любых нестандартных электрических устройств, таких как нагревательные кабели и сауны.

Защита от замыкания на землю для нагревательных кабелей

Версия Канадского электрического кодекса, часть 1 (CEC) 1998 года, правило 62-300, содержит требования к защите от замыканий на землю для стационарных нагревательных кабелей, включая системы обогрева для таяния снега и льда на крышах. Кроме того, большинство производителей настоятельно рекомендуют использовать такое устройство со своей продукцией. Большинство наружных розеток в домах, построенных примерно с 1980 года, содержат устройства защиты от замыканий на землю, которые помогают предотвратить попадание напряжения на поврежденные нагревательные кабели. Однако обратите внимание, что перегрев, вызванный неправильным обслуживанием нагревательного кабеля, не обязательно будет предотвращен устройствами защиты от замыкания на землю, о чем, вероятно, свидетельствует этот пожар. Кроме того, дома, построенные примерно до 1980 г., могут не содержать устройств защиты от замыканий на землю.Для таких ситуаций некоторые компании, производящие нагревательные кабели, предлагают удобные и экономичные подключаемые устройства защиты от замыканий на землю, которые домовладелец может легко подключить (просто вставив их в имеющуюся розетку).

Электрическая система оповещения о пожаре

Направление в CSA International информации о пожарах, связанных с электротехнической продукцией, сертифицированной CSA, способствует совершенствованию канадских стандартов. Несмотря на то, что о пожарах сообщается в пожарную часть или начальнику службы пожарной охраны, а наиболее вероятная причина возгорания установлена ​​и задокументирована, эти отчеты не всегда пересылаются в CSA International.Так было в случае пожара, описанного в этой статье, где CSA International была уведомлена об этом пожаре только письмом домовладельца, написанным непосредственно CSA International, обеспокоенным тем, как этот пожар мог возникнуть. Важно, чтобы обо всех пожарах, связанных с электротехнической продукцией, сообщалось в отдел аудита и расследований CSA International. Это гарантирует, что такие инциденты, как этот, будут должным образом расследованы и задокументированы в компьютерной базе данных аудита и расследований.

земля — ​​проводка УЗО с греющим кабелем

Примечание. Вы не указали свою юрисдикцию, но вполне вероятно, что вам может потребоваться квалифицированный / уполномоченный электрик для выполнения изменений электроустановки в соответствии с Кодексом.

При этом да , на вашем фото вы правильно подключили УЗО.

УЗО (также называемый GFCI или FID в других странах мира) — это устройство защитного отключения, что означает, что оно будет измерять разницу в токе, поступающем с внешней стороны L и выходящем на нейтральную сторону N .Если этот ток превышает его чувствительность (30 мА в вашем случае), соединение разорвется. Однофазные УЗО (как на картинке) не имеют заземления (всего 4 соединения: вход под напряжением, выход под напряжением, вход нейтрали, выход нейтрали). См. Причины отказа ниже.

Также обратите внимание, что маркировка «63A» на УЗО — это , а не , какая-либо мера его защиты, это просто максимальный номинальный ток, на котором можно работать. Если вы перейдете через это, вы уничтожите свое УЗО (чего вы не хотите).

Обратите внимание, что вам также потребуется автоматический выключатель максимального тока (MCB) соответствующего размера (MCB) соответствующего размера в дополнение к RCD (или получите комбинированное RCD / MCB в одном корпусе, иногда называемом RCBO). Например, если ваш нагревательный кабель мощностью 1000 Вт, вы должны установить MCB на 6 А (поскольку это первый MCB размером выше 1000/240). Если это 2000 Вт, вы получите 10 А и т. Д. На вашем рисунке вы предпочтительно подключите его ко входу L перед УЗО.

Вам также необходимо ежемесячно проверять УЗО, нажимая кнопку «Тест» (желтая в вашем примере), и проверять, срабатывает ли УЗО.

Для тех, кто интересуется подробностями, давайте посмотрим на виды отказов вашего нагревательного кабеля:

• в нем может быть очень повреждена изоляция между проводами L и N , что вызовет очень высокие токи короткого замыкания, и в этом случае почти любой MCB немедленно отключится из-за своей электромагнитной составляющей. УЗО здесь не поможет, так как весь ток, идущий от L , уходит через N .

• может быть слегка повреждена изоляция между проводами L и N в нем, что вызовет более высокие (но не очень высокие) токи, и в этом случае ваш MCB (при подходящем размере) отключится через некоторое время (от секунд до минут) !) из-за его термобиметаллической составляющей. Также может возникнуть дуга в том случае, когда может помочь дополнительное устройство под названием AFCI. УЗО здесь не поможет, так как весь ток, идущий от L , уходит через N .

• может быть повреждена изоляция между L и защитной круглой сеткой G . В этом случае ток уйдет на кабель защитного заземления. В этом случае УЗО сработает при очень небольшом токе (утечка 0,03 А), так как не весь ток, поступивший через L , выходит через N .Если бы у вас не было УЗО, MCB сработал бы только в том случае, если изоляция полностью исчезла (не при частичном повреждении), и только если заземление в вашем объекте было с низким импедансом (что может быть, а может и не иметь место). В противном случае поврежденный участок может перегреться, что приведет к опасности возгорания или оплавления изоляции (и, следовательно, к другим видам ошибок).

• может быть повреждена изоляция на L — это такой способ, который обнажается, но не касается защитной круглой сетки G (например, если сетка была сорвана при неправильной установке).
