Как проверить теплый пол перед укладкой

Как проверить теплый пол мультиметром? На фото и видео ниже представлена поэтапная проверка теплого пола.

Так же мы расскажем, как прозвонить электрический теплый пол без мультиметра.

Приобретая электрические теплые полы (теплый пол под плитку, теплый пол в стяжку) помните, что пол (нагревательный кабель, нагревательный мат или тонкий нагревательный кабель) в сеть включают только после монтажа и полного высыхания стяжки либо плиточного клея.

Инфракрасный теплый пол можно включать сразу после монтажа.

Следует заметить, что полное затвердевание и высыхание цементно-песочной стяжки происходит в течении четырех недель.

Проверять исправность приобретенной продукции необходимо на нескольких этапах.

Как проверить сопротивление теплого пола мультиметром перед монтажом?

Первый раз теплый пол проверяют перед его установкой (фото №1 и №2 или видео в конце странице), целостность греющего элемента изоляции определяют прибором мультиметр.

Мультиметр выставляют в режим измерения сопротивления, устанавливают предел 2 КОм. При правильном подключении прибор покажет 0, если замкнуть его щупы.

На каждой упаковке греющего кабеля указано его сопротивление (фото №3). Выполняем измерение между жилами питания. (фото №2). Полученное значение составило 178 Ом, а паспортные данные составляют 176,3 Ом.

Значение сопротивления может меняться в зависимости от температуры, но у исправного кабеля не более чем на 15%.

Для проверки целостности изоляции, переводим прибор в положение измерения максимально возможного сопротивления.

На нашем приборе это 2000 Мом.

Значение, при замере любой из жил с заземляющим экраном, в исправном изделии стремится к единице.(фото №3)

Однако, для корректного измерения сопротивления изоляции, необходимо использовать прибор, которые позволяю выполнить замер на высоком напряжении (мегомметр).

Проверка кабеля теплого пола на целостность мультиметром после монтажа

Повторный замер проводят после монтажа греющего элемента, а также после укладки покрытия до его высыхания.

При показателях соответствующих паспортным данным к кабелям можно подключать питание, производить подключение к терморегулятору.

Как проверить теплый пол без терморегулятора и мультиметра?

Если случилось такое, что под рукой нет мультиметра, то проверку можно выполнить и без него.

Целостность нагревательной жили можно проверить, подав напряжение 220В на несколько минут.

Исправный кабель станет теплым. Целостность изоляции между нагревательной жилой и заземляющим экраном, можно проверить подключив секцию к линии электропитания, которая снабжена устройством защиты от утечки тока (УЗО).

Если УЗО не сработает, то теплый пол исправен. Однако такую проверку следует проводить, только при отсутствии измерительных приборов.

Если у вас остались вопросы: как проверить теплый пол без терморегулятора? Как проверить мультиметром теплый пол? На этом сайте есть бесплатная консультация от специалистов.

Обращайтесь к нашим менеджерам, они с радостью ответят на все вопросы.

Телефоны вы можете найти на любой станице сайта или заказать «обратный звонок».

Так же на сайте представлен большой выбор теплых полов по отличной цене. Поверьте, у нас самые лучшие цены.

Приятных вам покупок.

Теплый пол – это действительно благо цивилизации. Особенно актуален он в том случае, если устанавливается на первых этажах жилых домов или в квартирах, расположенных над подвальным помещением. Теплый пол может сделать жилище уютным. К сожалению, как и любая другая электрическая система, такие полы тоже могут выйти из строя, в один прекрасный момент перестав обогревать помещение. Конечно, система нуждается в тщательной проверке и выявлении неисправностей. Да и сразу после установки, еще до заливки стяжки и укладки финишной отделки, важно выяснить ее работоспособность. Как проверить теплый пол?

Как проверить теплый пол

Конструкции и расположение кабеля

Система обогрева пола, созданная из электрокабеля или инфракрасной пленки, в любом случае имеет определенные элементы. Это непосредственно сам греющий кабель, который является источником тепла, термодатчик, снимающий показатели температуры нагрева провода, а также терморегулятор, который отвечает за соединение всех элементов пола в единое целое и регулирует процессы его включения/выключения в зависимости от уровня нагрева кабеля.

Кабельный теплый пол

Кабель для теплого пола

Терморегулятор или термостат выглядит как небольшой выключатель, он регулирует величину напряжения, которое подается на провода. Подключение его производится к обычной электросети при помощи двух проводов – фазного и нулевого. Прибор регулирует напряжение автоматически, оно подается на нагревательный кабель сразу же, как только полы в помещении остывают. За нагревом полов следит термодатчик, который устанавливается в непосредственной близости от кабеля и заливается стяжкой.

Схема подключения электрического теплого пола

На заметку! Температура, при которой необходимо включение системы теплого пола, задается самими жильцами. Потому можно легко выбрать комфортный уровень подогрева.

Кабель, используемый во время обустройства теплого пола, можно разделить на два типа – это резистивный и саморегулирующий. Последний сам реагирует на изменение температуры и меняет уровень сопротивления. А вот резистивный кабель этой способностью не обладает.

Кабель для теплого пола — резистивный и саморегулирующийся

Внимание! При расчете показателей системы теплого пола и ее монтаже важно помнить, что длина некоторых видов кабеля должна быть определенной. Если же его укорачивать, то можно изменить уровень нагрева и характеристики (показатели) тока, из-за чего провода будут работать неправильно, изоляция на них разрушится.

Для создания теплого пола можно использовать единый двужильный кабель или же два одножильных, имеющих параллельное расположение. Первый – это имеющая заглушку с одной стороны сетка, состоящая из проводов. Резать такой кабель нельзя и он не может укладываться в стяжку там, где будет стоять крупногабаритная мебель или техника.

Строение двухжильного греющего кабеля для теплого пола

А вот что касается одножильных кабелей, то их резать можно как угодно – с изоляцией беды не произойдет. Да и ИК полы можно подрезать по размерам нуждающейся в обогреве площади, но только – по строго обозначенным линиям.

Подключение теплого пола к терморегулятору

Цены на теплый пол Caleo

Неисправности тёплых полов

И вот, казалось бы, система уложена, все подключено, но почему-то пол не желает становиться теплым. Если нагрева не происходит, значит, где-то при монтаже была допущена ошибка или же в системе используется неисправное оборудование.

Таблица. Основные причины неисправностей подогрева пола.

Элемент пола	Неисправность

Внутри терморегулятора может выйти из строя конденсатор или реле. Ремонт этого устройства обойдется дорого, и проще всего заменить его на новое. Главное – посмотреть, какой фирмы был ранее установленный прибор.

Дело в том, что термодатчик и терморегулятор должны быть выпущены одним производителем.Это, можно сказать, расходный материал. Его достаточно легко заменить при необходимости. В зависимости от качества, он может проработать и долго, и совсем незначительное время. Но длительность срока эксплуатации во многом зависит также и от того, насколько правильно он установлен. Он должен находиться внутри гофрированной трубки и располагаться относительно нагревательного кабеля под определенным углом и в определенном месте.Как правило, кабель может испортиться только в случае неправильного монтажа. Могут быть нарушены правила подключения системы к электросети или же ее монтажа. Самая уязвимая часть провода – это соединительная муфта.

Электронный терморегулятор теплого пола

Совет! Чтобы не пришлось часто ремонтировать систему теплого пола в квартире, рекомендуется приобретать надежное оборудование от проверенных производителей.

Методы проверки исправности теплого пола

Проверить работоспособность системы подогрева полов можно лишь двумя способами. Один из них – это визуальный осмотр кабеля и комплектующих на наличие повреждений. Но он позволит выявить только те дефекты, которые можно увидеть – сгоревшее (почерневшее) оборудование, перебитый кабель, отсутствие электричества в доме и т. д. Метод является самым простым и не требующим использования каких-либо приспособлений, но он малоинформативен и не всегда сможет помочь в выявлении причины отсутствия нагрева пола.

Недопустимый поворот нагревательного мата после заводской муфты. При работе кабеля происходит постоянная деформация внешней оболочки

Второй способ – это определение основных параметров питания системы при помощи мультиметра. Он поможет точнее узнать, в чем заключается причина отсутствия работоспособности пола. С помощью прибора можно замерить напряжение сети – достаточно снять терморегулятор со стены и, используя специальные щупы на клеммах, произвести замеры напряжения сети. Оно должно составлять 220 В. Если показатель в норме, значит, виной всему однозначно один из элементов всей системы подогрева полов.

Первым делом изначально всегда производится визуальный осмотр. Важно убедиться, что причиной отсутствия тепла не является отсутствие электричества во всем доме. Далее можно поискать наличие заплавленных или подгоревших частей системы. Если же ничего подозрительного не обнаружено, то самое время взять в руки мультиметр.

Для диагностики системы подогрева полов также используется мультиметр. Измеряется сопротивление кабеля и делится на значение 220 В (это показатель напряжения в электросети). Получившаяся цифра демонстрирует мастеру величину текущего через систему пола тока. Далее этот показатель умножается на напряжение – так выявляется показатель мощности потребления. Именно она должна соответствовать мощности системы, которая обычно указывается в паспорте. Если значение мощности получается больше, чем нужно, то в системе имеются замыкания – где-то повреждена изоляция кабеля.

Внимание! Такой тип неисправности можно заметить и благодаря чересчур нагревающимся участкам пола в некоторых местах.

Инфракрасный теплый пол — потребление электроэнергии

Если же значение мощности меньше, чем указано в паспорте кабеля, значит, где-то имеется обрыв провода. Из-за этого система работает нестабильно.

Совет! Если вся документация относительно оборудования для подогрева полов безвозвратно потерялась, то мощность по паспорту принимается условно равной 150 Вт/м 2 .

Разбираемся дальше: если показатель сопротивления на мультиметре равен 0, то, скорее всего, из строя она была выведена возникшим где-то коротким замыканием. Починить оборудование будет крайне сложно и дорого. Да и поврежденное место найти будет тяжело, если речь идет о кабельном поле. Если же для обогрева используется ИК пол, то достаточно поднять финишную отделку, найти испорченный участок и поменять его.

Укладка инфракрасного теплого пола

Как проверить термодатчик

Если же сам пол исправен, но система все равно не работает, значит, причина кроется в другом. Можно попытаться проверить исправность датчика. Он является резистором, который имеет собственное сопротивление, и его тоже можно измерить при помощи мультиметра. Но показатели последнего сильно варьируются в зависимости от того, какова температура пола в данный момент. Например, при показателе температуры в 5 градусов мультиметр покажет значение 22 кОм, а при показателе в 40 градусов – всего 6 кОм. В целом, показатель должен соответствовать заводскому сопротивлению. Если оно отличается от обозначенного значения более чем на 5 кОм или равно 0, то датчик не работает и его нужно менять.

Датчик теплого пола

На заметку! Современные терморегуляторы, оснащенные дисплеем, часто показывают неисправность датчика самостоятельно.

Диагностика терморегулятора

Терморегулятор также проверяется при помощи мультиметра. Чтобы удостовериться, что причина неисправности находится именно в нем, нужно отключить сам нагревательный элемент пола. Далее регулятор уровня подогрева полов поворачивается на максимум. После этого клеммы без проводов диагностируются обычным мультиметром. По всем правилам в этом случае срабатывает реле и прибор показывает уровень напряжения. При регуляторе, установленном на минимальный уровень нагрева, реле отключится, а напряжение пропадет.

Проверка тестером сопротивления

Как проверить теплый пол

Проверка пола на наличие неисправностей начинается с определенной подготовки. Она включает в себя проверку наличия электроэнергии в доме, выявления, есть ли ее подача на регулятор температуры (обычно достаточно посмотреть на лампочку-индикатор, которая имеется на устройстве).

Далее, если электроток имеется, проверяются настройки температуры. Бывает, что регулятор просто установлен на минимум и кажется, что система не греет. Следует внимательно оценить положение регулятора, чтобы исключить этот вариант. Только после того как удастся убедиться, что с подачей электричества все в порядке, а уровень температуры стоит нужный, но пол все-таки не нагревается, можно переходить к более серьезным методам диагностики.

Как подключить терморегулятор

Внимание! Если человек совершенно не дружит с электричеством, то для диагностики рекомендуется вызвать профессионального электрика, чтобы избежать травм.

Если есть хотя бы какие-то знания об электричестве, то можно попытать

Как проверить теплый пол: методы

Устройство и основные конструкционные узлы теплого пола
Как проверить теплый пол, если он не работает?

Прежде чем вскрывать покрытие пола для того, чтобы выяснить причину, необходимо разобраться с устройством системы и узнать из каких узлов она состоит.

Схема монтажа теплого пола.

Общая конструкция для всех видов включает в себя:

термостат, терморегулятор;
датчик;
греющий кабель.

Схема теплого пола.

Термостат (регулятор теплых полов) представляет собой электронное устройство, регулирующее величину напряжения, подаваемого на кабель. Подключается термостат к однофазной сети при помощи 2-х проводов к фазному и нулевому проводнику. Работа термостата заключается в автоматическом регулировании напряжения, подаваемого на кабель при изменении температуры в комнате. Температура, относительно которой происходит сравнение, задается человеком в ручную. Значение температуры на текущий момент определяется при помощи термодатчика. Располагается датчик в стяжке пола и помещен в специальную оболочку.

Конструкции и расположение кабеля

По принципу действия кабель в конструкции теплого пола может быть:

саморегулирующий;
резистивный.

Схема кабеля теплого пола.

Саморегулирующий кабель в рабочем режиме изменяет свое сопротивление при перепадах температуры. Значение сопротивления резистивного кабеля от температуры не зависит. Если работы по монтажу кабеля выполнены с соблюдением всех требований и рекомендаций, то кабель от температуры не повредится. Основным требованием укладки кабеля является выдержка определенной длины. Если кабель оказывается при укладке длинным, нельзя его укорачивать, так как это вызовет изменение токовых характеристик и нагрева, что приведет к разрушению изоляции. На практике чаще всего используют 2 вида греющего кабеля:

единый двухжильный;
2 одножильных с параллельным расположением.

Единый двухжильный кабель представляет собой сетку из провода, заглушенную с одной стороны. Монтируют такой кабель в бетонную стяжку. Подбор сетки осуществляется строго по площади комнаты, свободной от сантехники и мебели, так как резать его нельзя.

Параллельное расположение 2-х отдельных жил кабеля тоже монтируется в стяжку, но отличается от предыдущего кабеля тем, что его длину можно изменять, не опасаясь за изоляцию.

Пленочный пол на основе инфракрасного подогрева отличается от кабельных конструкций тем, что представляет собой цепочку активных сопротивлений. Достоинство пленочного в его малой толщине и возможности использования практически со всеми напольными покрытиями. Изменять площадь пленки разрешается, но только по специальным разметочным меткам.

Вернуться к оглавлению

Методы проверки исправности теплого пола

Как же проверить исправность теплого пола? Методов определения исправности теплого пола 2:

Схема проверки теплого пола.

визуальный осмотр оборудования, комплектующих элементов;
измерение основных параметров цепи питания мультиметром.

Визуальный осмотр позволяет выявить видимые дефекты, подгоревшие части, отключенные автоматы подачи напряжения питания, а также отсутствие напряжения во всем доме или квартире. Проверить отсутствие напряжения питания можно по показаниям жидкокристаллического дисплея или светодиодного индикатора в составе термостата. Этот метод является самым простым, но и не позволяет выявить более сложные неисправности. Второй метод измерения мультиметром позволяет определить неисправность элементов конструкции более точно. После проведения визуального осмотра при помощи прибора замеряют напряжение сети, вынув регулятор из подрозетника. На клеммах L и N должно быть значение напряжения сети 220 В. Если напряжение соответствует указанному, то подозрение падает на теплый пол, датчик или регулятор.

Теплый пол проверяют путем измерения сопротивления по постоянному тока, используя мультиметр. Как определить неисправность теплого пола? Измеряем сопротивление кабеля или пленки, разделив на значение напряжения 220 В получаем величину тока, протекающего через пол. Умножив значение тока на значение напряжения, получим величину мощности потребления. Эта величина должна соответствовать мощности, указанной в паспорте теплого пола. Если при вычисления значение получается много больше паспортного, это значит, что в теплом полу присутствуют короткие замыкания из-за повреждения изоляции. При такой неисправности может наблюдаться, что часть пола греет очень сильно, а другая не греет совсем. Если при вычисления результат меньше паспортных данных, значит, в кабеле теплого пола есть обрыв. Обрыв уменьшает эффективность теплого пола и ведет к нестабильной работе. Если паспорт на теплый пол утерян, то паспортную мощность можно примерно рассчитать, приняв 150 Вт на 1 м².

Схема устройства теплого пола.

Если значение сопротивления на дисплее мультиметра равно нулю, в этом случае в теплом полу присутствует короткое замыкание. Отремонтировать такую неисправность крайне тяжело, так как кабель находится в бетонной стяжке. Если вы используете пленочный пол, то можно поднять покрытие и отыскать место повреждения.

Что делать если пол оказался исправным? В этом случае необходимо проверить исправность датчика. Датчик – это резистор со своим активным сопротивлением, которое можно измерить мультиметром. Единица номинала сопротивления обычно находится в пределах кОм. При измерении сопротивления необходимо учитывать температуру окружающей среды. Например, при номинальном сопротивлении датчика 10 кОм, измеряя, можно получить значение 22 кОм, если температура пола составляет 5°С и 6 кОм, если температура вокруг датчика находится в пределах 40°С. Оценив номинал сопротивления, можно определить исправность. Более современные термостаты на экранах дисплея отображают неисправность датчика и определить ее можно визуально.

Если теплый пол не работает из-за неисправности, его можно заменить. Замена может проводится, даже если пол залит бетоном, датчик в этом случае помещается в специальной трубке с выводом наружу. Датчик свободно можно приобрести в магазине электротоваров. Да и стоит он не очень много.

В случае исправности датчика необходимо проверить исправность регулятора. Проверить его можно мультиметром. Для проверки отключаем провода подключения кабеля или пленки теплого пола. К отключенным клеммам присоединяют мультиметр и при помощи регулятора выставляем максимальную температуру. Реле должно сработать и на приборе появится значение напряжения питания. Если изменить температуру до минимума, то реле отключается и напряжение пропадает. Самой простой и не дорогостоящей неисправностью считается выход из строя регулятора, так как заменить его очень просто, не потребуется вскрывать пол или место, где расположен датчик.

Почему теплый пол не греет?

Выясняем основные неисправности теплого пола.

Теплые полы являются достаточно надежными система отопления, но бывают случаи, когда теплый пол перестает работать.

Давайте разберемся, в чем может быть причина того, что пол перестал греть.

1. Проверяем наличие питания на терморегуляторе.

Наличие входящего электропитания на терморегуляторе можно проверить индикаторной отверткой или тестером. При отсутствии питания проверяем автомат, наличие контакта на терморегуляторе и автомате, исправность проводки от щита до терморегулятора. Срабатывание автоматического выключателя может свидетельствовать о наличии короткого замыкания или неверном выборе номинала автомата.

2. Проверяем исправность терморегулятора.

Отсоединяем от терморегулятора теплый пол и проверяем срабатывание термостата при увеличении температуры включения. При установке температуры выше температуры в помещении, термостат должен сработать, а индикатор (тестер, мультиметр) должен показать наличие питания на выходе терморегулятора. При этом необходимо учитывать наличие временной задержки или гистерезиса по температуре (обычно эти показатели указываются в инструкциях к терморегуляторам). В случае если на выходе терморегулятора напряжения нет, а датчик температуры проверен и исправен – меняем терморегулятор на исправный.

3. Проверяем исправность датчика температуры.

Исправность датчика температуры можно проверить, измерив его сопротивление. Сопротивление датчика обычно указывается в паспорте на терморегулятор. При несоответствии этого показателя необходимо заменить датчик на исправный.

4. Измеряем сопротивление нагревательного элемента.

В паспорте и на коробках нагревательных матов и секций, как правило, указывается мощность нагревательного элемента. Измерив сопротивление теплого пола, Вы можете определить соответствие фактической мощности паспортной. Формула расчета мощности для сети 220В проста: P=48400/R(Ом), Вт.

Если омметр показывает сопротивление равное или близкое к нулю, то это свидетельствует о наличии короткого замыкания. Слишком большое сопротивление говорит о наличии разрыва в сети.

Как короткое замыкание, так и обрыв нагревательного элемента может быть следствием повреждения токоведущей или нагревательной жилы, кроме этого, возможен локальный перегрев нагревательного элемента. Если визуально место повреждения найти не удается, то локализовать место повреждения возможно уже только с помощью профессионального оборудования.

На фото показано, каким образом происходит определение трассы прокладки греющего кабеля и локализовывается место повреждения.

После выявления повреждения необходимо вскрыть участок пола и установить муфту на место повреждения (для нагревательного кабеля) или заменить участок пленочного пола (для ИК-пленки).

Если Вы только планируете укладку теплого пола или находитесь в процессе монтажа, то Вам пригодятся несколько дельных советов:

1. Зарисуйте схему укладки теплого пола или сфотографируйте помещение перед укладкой напольного покрытия. При очередном ремонте Вы будете точно знать, где не стоит сверлить, а куда можно ставить мебель не опасаясь перегрева.

2. Датчик температуры пола заложите в гофру – в случае поломки это существенно упростит его замену.

3. Перед укладкой напольного покрытия проверьте работоспособность теплого пола!

Фото. Нагревательный мат «Теплый пол номер 1» в процессе монтажа в санузле.

Фото. Греющая инфракрасная пленка ТП №1 в процессе монтажа на лоджии.

Если у Вас возникли вопросы по укладке теплого пола, его эксплуатации или теплый пол перестал работать – обращайтесь за консультацией к нашим специалистам: т.(846) 205-57-70.

Мы с радостью поможем Вам!

Розничные точки продаж и сервиса теплого пола находятся по следующим адресам:

Самара, ул. Дзержинского, д. 48, оф. 305-306;

Самара, ул. Ново-Садовая, д. 359Б;

Тольятти, ул. Коммунальная, д. 32, Галерея строительных материалов, секция 45

Почему не греет электрический теплый пол?

Почему не греет теплый пол? Для каждого типа теплого пола характерны свои причины. Как правильно найти и устранить неисправность. Советы от профессионалов.

Если вы заметили, что электрический теплый пол не греет либо слабо прогревает помещение, нужно немедленно переходить к поиску причины. О том, почему не происходит нагрев и что делать в этом случае, мы рассказали ниже.

Отсутствие питания

Первым делом нужно убедиться в том, что к системе обогрева подходит питание. Как правило, пленку либо греющий кабель подключают через терморегулятор, на который подается напряжение. Если на дисплее регулятора температуры горят индикаторы, значит питание есть, если индикаторы отсутствуют или не горят, придется проверить вручную почему теплый пол не греет. Вам нужно взять мультиметр и проверить, есть ли напряжение на вводных контактах. О том, как пользоваться мультиметром, мы подробно рассказали в соответствующей статье.

Кстати, низкое напряжение в сети также является причиной, по которой теплый пол не нагревается до нужной температуры. Если к клеммам приходит 200 вольт, а не 220, эффективность обогрева снижается на 20%. Чтобы решить эту проблему нужно установить в доме стабилизатор напряжения.

Если на входе напряжение есть, нужно убедиться, что оно нормально подается на сам греющий кабель или инфракрасную пленку. Для этого убедитесь, что никто случайно не задел настройки, т.к. возможно просто температура установлена на минимум, в результате чего включение подогрева не происходит. Также проверьте надежность подключения проводов к клеммам. Плохой контакт также является причиной, по которой электрический теплый пол не греет или слабо нагревается.

С подключением и настройками все в порядке? Замерьте напряжение на выходе из терморегулятора (клеммы, к которым подключается сама система подогрева). Во включенном состоянии оно должно соответствовать параметрам сети. Если это не так, терморегулятор придется заменить.

Убедиться в неисправности терморегулятора можно подключив теплый пол напрямую к сети. Если напольное покрытие начнет нагреваться, значит дело именно в регуляторе.

Повреждение системы

Далее нужно проверить датчик температуры и саму систему электрического подогрева пола. Для этого мультиметром замеряется сопротивление термодатчика и самого кабеля (либо пленки). Если значение не соответствует паспортному, значит устройства вышли из строя. «0» на дисплее тестера будет свидетельствовать о коротком замыкании, а «1» или бесконечность об обрыве цепи (может произойти в результате механического повреждения).

Узнать номинальное сопротивление нагревательного элемента можно, воспользовавшись формулой: R=U²/P, где U – 220 Вольт, а P – мощность электрического пола (ее можно посмотреть в паспорте либо воспользовавшись примерным расчетом 150 Вт/м²).

Также обращаем ваше внимание на то, что сопротивление датчика температуры при нагреве уменьшается, поэтому если разница по сравнению с паспортными данными небольшая, это свидетельствует о его исправности. Если же сопротивление значительно отличается от заявленного производителем, значит датчик неисправен.

Неправильный монтаж

В том случае, если вы проверили все элементы и они оказались исправными, но теплый пол не нагревается выше 22 или, к примеру, 30 градусов, значит причина одна из трех:

Неправильно рассчитана мощность обогрева, в результате чего инфракрасное либо кабельное покрытие недостаточно греет.
Плохо утеплили помещение. Большие теплопотери препятствуют прогреву.
Вы не по правилам выполнили монтаж нагревательных элементов: сделали большой шаг укладки, толстую стяжку или же разместили термодатчики близко к теплому полу.

В этом случае придется все переделывать, т.к. система не нагревается по вашей ошибке и заменить получится в лучшем случае месторасположение датчика, если действительно причина в нем.

Вот и все, что мы хотели рассказать о том, почему электрический теплый пол не греет и что делать для устранения неполадки.

Как проверить нагревательный кабель или мат?. Статьи компании «Boden | консультируем

Проверить теплый пол: нагревательный кабель или мат очень просто, для этого вам понадобится мультиметр.

На отделении Новой Почты и других служб доставки есть возможность проверить товар на работоспособность перед оплатой.

Мы — проверенная компания, данные с Новой Почты (как третьего подтверждающего лица) будут соответствовать данным в ваших гарантийных документах и счете (приложенным к товару)

Узнать как? Звоните:

-096 3578007

-050 6278784

-063 8753818

Мы проверенная компания!

Проверка нагревательных кабелей и матов:

Метод 1

Известно, что нагревательный кабель нельзя включать до момента, когда он находится не в стяжке и пока она не высохнет. А как же тогда проверить его исправность? Проверка на исправность теплого пола важный элемент, его необходимо проводить на всех этапах робот. Тут на подмогу вам придет измерение сопротивления греющих жил прозвонкой (мультиметр, см. картинку, мультиметр очень распространен, есть у каждого электрика), сделав это измерение вы сможете сравнить их с паспортом продукции и убедится все ли в порядке (показатели могут отличаться +-10%)

Сначала прибор нужно настроить на режим сопротивления в две тысячи Ом. Подключив, все верно он покажет – ноль. Далее можно приступить к измерению самого кабеля. Например, прибор показывает сопротивление 420 Ом, сравниваете это сопротивление с паспортом, а там, указано 400 Ом. В нашем случае значение отличается на 5%, а допустимая погрешность до 15%, значит все в порядке. (см. основная статья о теплых полах)

Для того что бы проверить сопротивление изоляции нужно выставить в мультиметре 2000 кОМ. Если все в порядке, то значение будет близко к 1, это будет означать отсутствие повреждений в изоляции, но более подробную информацию об изоляции вам скажет магоометр.

Метод 2 (не рекомендуется производителями)

Просто подключите нагревательный кабель к сети напрямую (или мат) но не более чем на 1-3 минуты (не более!), ощутив легкое нагревание кабеля сразу отключайте.

Проверка инфракрасного пленочного теплого пола

Так как все элементы инфракрасного теплого пола видны через прозрачную пленку его можно проверить визуально (все будет видно как на ренгеновском снимке, пленка не имеет сложных элементов, поэтому другой проверки и не требуется)

Не работает теплый пол, что делать

Тёплый пол — система отопления, обеспечивающая нагрев воздуха в помещении снизу, где отопительным прибором выступает тёплый пол (настил).

Теплые полы становятся необычайно популярными, несмотря на свою относительно высокую стоимость. Тепло, исходящее от поверхности пола, не только согревает воздух в помещении, но и дарит ощущение комфорта, позволяет ходить по дому без обуви и безо всякого преувеличения создает атмосферу домашнего уюта. Особенно это касается помещений с холодным кафельным покрытием пола – ванных комнат, кухонь, коридоров. Но и ламинат или линолеум все чаще скрывают под собой пленочный инфракрасный теплый пол.

Монтаж теплых полов технически не особенно сложен, но вот неисправности такого пола могут принести настоящую головную боль. Пол смонтирован, возможно, что даже залит бетонной стяжкой, и вдруг выясняется, что теплый пол не работает. Что же делать? Попробуем разобраться в этой ситуации.

Устройство теплого пола

Для начала необходимо определиться с устройством электрического теплого пола. Он, в общем случае, состоит из следующих элементов: термостата (регулятора), датчика и собственно греющего кабеля. Кабель бывает саморегулирующий (изменяющий свое сопротивление в зависимости от температуры) или резистивный, сопротивление которого условно от температуры не зависит. В любом случае через кабель пропускается электрический ток, который нагревает проводник, окружающую его изоляционную оболочку, бетонную стяжку и так далее. Если длина кабеля при этом выверена с достаточной точностью, кабелю и изоляции не угрожает повреждение от температуры.

Именно из-за требований термической стойкости кабели теплых полов нельзя резать в произвольном порядке: если греющий провод будет слишком коротким, его сопротивление окажется низким, ток возрастет и вызовет повреждения. Наиболее распространены два вида кабеля:

1) единый двухжильный провод, часто связанный основой в виде сетки и заглушенный с одной стороны. Такой кабель обычно монтируется в бетонную стяжку. Резать его нельзя категорически, поэтому он подбирается строго под площадь помещения, свободную от мебели или сантехники.

2) два магистральных одножильных провода, расположенных параллельно друг другу и соединенных греющими проводами. Это тоже кабель, монтируемый в стяжку. Отличается он тем, что его можно разрезать при монтаже строго поперек, не опасаясь за целостность изоляции.

Пленочный инфракрасный пол работает немного по-другому, но с точки зрения любого электрика – он тоже просто цепь активных сопротивлений. Удобен пленочный пол тем, что из-за его небольшой толщины он может быть установлен под любое напольное покрытие. Резать пленку пола можно, но только поперек и по специальным разметочным линиям.

Термостат теплых полов, или, как его часто называют, регулятор, — это электронное устройство, управляющее подачей напряжения на греющийся провод теплого пола. К клеммам L и N термостата подключаются, соответственно, «фаза» и «ноль» бытовой сети 220 вольт, а провода самого теплого пола подключаются к клеммам, имеющим цифровые обозначения и точно указанным в паспорте регулятора.

В ходе работы термостат постоянно сравнивает температуру среды вокруг греющегося кабеля или пленки пола с температурой, заданной пользователем. Если температура оказывается ниже задания, на теплый пол подается напряжение, возникает электрический ток и происходит нагревание. Когда же температура достигает необходимого уровня, термостат отключает питание и ток течь прекращает.

Выводы о текущей температуре в пространстве вокруг теплого пола термостат делает благодаря термодатчику, который чаще всего заливается в стяжку пола вместе с полом в специальной оболочке. Термодатчик – это резистор, сопротивление которого прямо пропорционально температуре. Выводы этого резистора тоже подключаются к специальным клеммам регулятора.

Непосредственно теплый пол в виде кабеля или пленки, а также регулятор с термодатчиком всегда можно приобрести отдельно на свой собственный выбор – подавляющее большинство марок и моделей сочетаются прекрасно. Дорогие регуляторы, кроме прочего, оснащаются различными дополнительными функциями: такими, как часы с будильником или встроенный радиоприемник. Но суть остается прежней – это просто регулятор температуры пола.

Неисправности и возможные способы решения проблем

Первая неисправность, которая может прийти в голову – это отсутствие напряжения на входе. Сработал автоматический выключатель (для теплого пола желательно дифференциальный) или повреждена линия. Проверить это совсем не сложно: у большинства регуляторов наличие напряжения на входе индицируется символами на ЖК-экране или свечением специального светодиода. Если же этим признакам вы не доверяете, то можно аккуратно вынуть регулятор из подрозетника и замерить напряжение на клеммах L и N мультиметром.

Если питание в порядке, то мы имеем троих «подозреваемых»: теплый пол, регулятор и датчик. Теплый пол можно проверить, измерив его сопротивление постоянному току. Поскольку нагрузка, которую представляет собой такой пол, носит чисто активный характер, то это сопротивление будет равно реальному сопротивлению греющего кабеля.

Итак, замеряем сопротивление кабеля или греющей пленки и делаем выводы. Делим напряжение сети (220 вольт) на полученное сопротивление в Омах – получаем ток, теоретически протекающий через теплый пол. Этот ток вновь умножаем на 220 вольт и получаем мощность, потребляемую полами из сети. Затем мы можем сравнить эту мощность с паспортным значением теплого пола. Если окажется, что полы потребляют существенно большую мощность, то это свидетельствует о наличии коротких замыканий и, скорее всего, повреждений изоляции. При этом некоторая часть пола может не работать, а другая – напротив, будет греть с большей силой, но, вероятно, недолго, так как повышенный ток быстро приведет кабель в негодность.

Слишком маленькая потребляемая мощность говорит о том, что в цепи кабеля есть обрывы, пропускающие электрический ток, но повышающие сопротивление цепи. Это приводит к снижению эффективности работы теплого пола и нестабильной его работе.

Если паспортная мощность пола вам неизвестна, то ее можно определить приблизительно, исходя из расчета 150 ватт на каждый квадратный метр.

Практически полное отсутствие сопротивления кабеля теплого пола говорит о том, что в цепи есть короткое замыкание. Если речь идет о кабеле, заливаемом в пол, то вопрос о поиске неисправности снимается, потому что замена или ремонт кабеля, расположенного в полу, возможны крайне редко. Если это пленочный пол, то можно поднять покрытие и попытаться найти место, где возникло короткое замыкание.

Если сам пол, слава богу, оказался исправен, то переходим к термодатчику. Поскольку датчик является по своей сути резистором, то у него должно быть какое-то активное сопротивление. Исчисляется оно обычно килоомами, а измеряется мультиметром на соответствующих пределах. При этом надо учитывать, что сопротивление датчика впрямую зависит от его температуры (на то он и датчик). Например, для датчика, номинальное сопротивление которого составляет 10 кОм, показания мультиметра могут изменяться от 22 кОм при температуре 5 градусов до примерно 6 кОм при 40 градусах. Определить пропорцию и критически оценить состояние вашего термодатчика получается не так уж и трудно. Некоторые цифровые регуляторы при неисправности датчика выдают на свой дисплей соответствующее сообщение.

Заменить датчик возможно даже для заливаемых полов, так как устанавливается он в специальной защитной трубке, выходящей наружу. Максимум придется немного повредить стену, чтобы до нее добраться. Датчики для теплых полов находятся в свободной продаже и по совсем невысокой цене.

Если же и датчик оказался в порядке, то, скорее всего, вышел из строя сам регулятор. Проверить его можно при помощи все того же мультиметра. Подключаем к термостату питание, подсоединяем датчик, а концы, ведущие к теплому полу, откидываем. Выставляем максимальную температуру. Внутреннее реле должно включиться, и на клеммах, предназначенных для подключения пола, должно появиться напряжение. Выворачиваем ручку регулятора в обратную сторону и выставляем минимальную температуру. Реле должно сработать, а мультиметр показать отсутствие напряжения на рабочих клеммах.

Неисправность регулятора теплых полов – это неисправность, позволяющая обойтись малой кровью. Действительно, намного проще и легче заменить регулятор, чем вскрывать напольное покрытие и искать способы замены самого теплого пола. Замена датчика – тоже не всегда приятная процедура, поэтому, если ваш теплый пол перестал работать, лучше надеяться, что дело только в регуляторе.

Ранее ЭлектроВести писали, что НКРЭКУ планирует выдать НАК «Нафтогаз Украины» лицензию на право перепродажи (трейдинга) электроэнергии.

По материалам: electrik.info.

Ремонт теплого пола (электрического) своими руками

Основная информация про ремонт теплого пола (электрического) своими руками: какие могут быть неисправности и как их отремонтировать, а также как починить систему если пробили кабель.

Хотя теплые электрические полы уже давно перестали быть роскошью, а стали обыденностью, многих потребителей перед покупкой и установкой подобной системы интересует вопрос, как долго она прослужит.

Учитывая стоимость самой конструкции, ее монтажа и энергозатраты при эксплуатации, такие переживания вполне уместны.

Как обещают производители, электрические теплые полы – это надежные системы отопления со сроком годности от 10 лет и это подтверждают те, кто уже долгое время ими пользуется. При этом нужно учесть, что как бы ни был хорош электрический теплый пол, неисправности могут проявиться и у него.

Возможные причины поломки

Принцип работы теплого электрического пола мало чем отличается от других видов электроприборов. Ток, попадая на нагревательный элемент, разогревает его, тот отдает свое тепло стяжке или напольному покрытию, тем самым прогревая воздух в помещении.

Прохождение тока к нагревательной системе осуществляется через терморегулятор, основной функцией которого является включение и отключение пола, и регулирование силы его нагрева. Как только он достигнет заданной температуры, термостат отключается, что происходит так же при сильном перегреве покрытия.

Что же может стать причиной слабого нагрева пола или полного отсутствия тепла?

Как правило, чаще всего виновниками являются:

Терморегулятор, поэтому проверку нужно начинать с него. Чтобы убедиться в его неисправности, следует демонтировать прибор, отключив предварительно свет, и проверить мультиметром.
Если пол кабельный, то причиной поломки может стать его обрыв. Это происходит либо при монтаже, либо какими-то механическими воздействиями, например, дрелью при ремонте. Проверка кабеля проводится измерением его сопротивления и изоляции.Если данные превышают показания техпаспорта более чем на 5%, значит, он поврежден или в нем есть обрыв. В инфракрасной системе возможна быстрая порча пленки из-за недостаточно плотного покрытия.Если был положен, например, тонкий линолеум, то продавить пленочный пол сможет даже женский каблук.
Датчик температуры так же может стать причиной неисправности. Если основание прогревается не на полную мощность, то он попросту не отключается и пол работает без остановки круглосуточно, что приводит к высоким энергозатратам. С другой стороны, если термодатчик находится слишком близко к нагревательным элементам, то он будет быстро разогреваться и отключаться, а пол при этом нужной температуры так и не достигнет.

Какова бы ни была причина поломки, ремонт теплого пола электрического, при наличии необходимых инструментов, можно провести самостоятельно.

Как починить электрический теплый пол читайте ниже.

Ремонт теплого пола (электрического) своими руками

Исправление кабеля

Если причиной поломки стал нагревательный кабель, то действия по ее обнаружению и устранению следующие:

Кабель отсоединить от термостата, а всю систему от электросети.
В наличии должен быть высоковольтный генератор, позволяющий найти место разрыва. Он создаст электрическую дугу на месте поломки.
Если высоковольтного генератора нет, можно воспользоваться аудио-детектором, который на месте разрыва кабеля издаст звук наподобие металлоискателя.
Тестер напряжения – это самый простой и эффективный способ проверки, так как не только показывает, что под стяжкой есть кабель, но и место его разрыва.

Произвести ремонт кабеля, если пробили электрический теплый пол, сложно и дорого, потому что он находится под слоем стяжки, то к поиску неисправности нужно относиться очень серьезно, начав с измерения сопротивления нагревательного элемента на обрыв.

Когда участок с разрывом найден, нужно:

Убрать в этом месте напольное покрытие.
Осторожно разбить стяжку, стараясь не попасть по расположенному под ней кабелю, чтобы не усугубить ситуацию с поломкой. Ремонт можно начинать только в том случае, если освобождено достаточное количество кабеля.
При покупке готового комплекта теплого кабельного пола потребитель получает необходимые для его ремонта «мелочи» — специальные термоусадочные муфты и гильзы. Достаточно зачистить провод в месте обрыва, соединить гильзой, обжать ее плоскогубцами, надеть на кабель муфту и прогреть ее феном. Под горячим воздухом она станет меньше и пленка изолирует отремонтированный участок.
До того, как будет восстановлено напольное покрытие, система подключается и проверяется на исправность.
Делается стяжка и финишное покрытие кладется на место.

Если в наличии нет нужных инструментов, дешевле вызвать мастеров, которые и причину неисправности найдут и устранят ее качественно и быстро.

Устранение неполадок в датчике

Эту деталь теплого пола отремонтировать проще всего:

Так как температурный датчик устанавливается в гофрированную трубку, то и обнаружить его не составит труда.
Прибор нужно вынуть и заменить на новый, вернув затем трубку с датчиком на место.
Хорошая новость в том, что даже если применяется кабельная система с заливкой раствора, пол вскрывать не придется, так как часть гофрированной трубки находится в стене. Достаточно ее достать, потянуть за провод и датчик выйдет.
В обратном порядке новый прибор вставляется в трубку, а затем канавку в стене замазывают и возвращают ей первоначальный вид.

Неисправность в термостате

Частой причиной поломки терморегулятора становятся клеммы, которые соединяют шнур питания, кабель и температурный датчик. Они могут ослабнуть и достаточно их подтянуть, чтобы пол заработал снова. Во включенном состоянии напряжение в питании и на выводах должны совпадать.

Если это не помогло, и замер сопротивления показал на большое отклонение от технических показателей, то терморегулятор подлежит замене.

То самые простые способы, как отремонтировать теплый пол электрический своими руками.

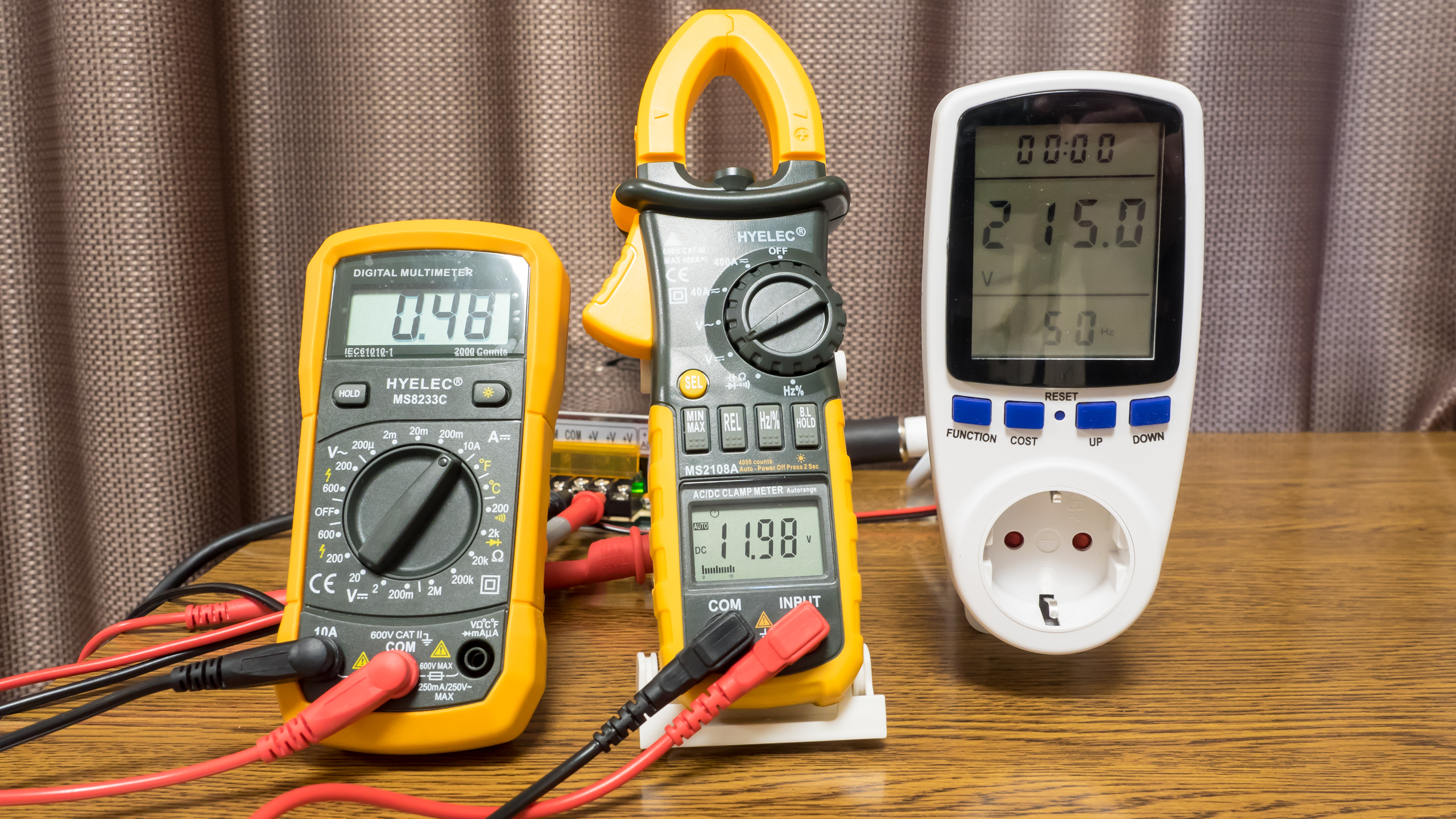

Проверить с помощью мультиметра теплый пол очень просто. Вот шаги!

3 эффективных способа проверки вашего теплого пола

Поделиться — это забота!

Используя мультиметр для проверки теплого пола, это легко сделать самому… Вот как.

Тест 1: Проверка сопротивления между активной и нейтралью нагревательного элемента.

Установив мультиметр на сопротивление Ом, вы сможете определить, исправен ли ваш нагревательный элемент, без поломки нагревательного элемента.Базовый мультиметр за 10 долларов, купленный в Jaycar, Bunnings или в вашем местном хозяйственном магазине, отлично справится с этой задачей. Для более дешевых мультиметров вам нужно будет установить разрешение в диапазоне 2000 и провести тест. Сначала убедитесь, что нагревательный элемент не подключен к источнику питания. Проверяйте коврик только тогда, когда он полностью изолирован от домашней электросети или любого другого источника питания. Затем подключите любой датчик мультиметра к коричневому проводу (активному) на вашем нагревателе, а другой датчик мультиметра — к синему проводу (нейтраль), и вы должны получить показание от 330 для нагревательного мата на 1 квадратный метр до примерно 27 для 12 квадратный метр мат.Соответствующий коврик с подогревом пола должен быть напечатан на этикетке коврика. Или просто сообщите нам, и мы можем вам посоветовать.

Испытание 2: испытание заземления при низком напряжении (испытание изоляции теплого пола)

Опять же, проводите испытания только на коврике, когда он полностью изолирован от домашней электросети или любого другого источника питания. Установив мультиметр на Ом с максимальной разрешающей способностью (около 2000 кОм), поместите один датчик на заземляющий провод (зеленый) нагревательного кабеля, а другой датчик на коричневый (активный) провод нагревательного кабеля. Никаких показаний быть не должно (обрыв цепи). Затем поместите один датчик на заземляющий провод (зеленый) нагревательного кабеля, а другой датчик — на синий провод (нейтраль) нагревательного кабеля. Также не должно быть никакого чтения (обрыв цепи). Во время этого теста важно не прикасаться к проводам любой частью тела, поскольку мультиметр может измерять сопротивление через ваше тело!

Испытание 3: испытание изоляции при 500 В (испытание мегомметром)

Этот тест не может быть проведен с помощью обычного мультиметра и требует специального тестера изоляции или тестера Megger.Этот тест лучше всего проводить технику или электрику, поскольку в этом тесте используется высокое напряжение. По сути, он «испытывает давление» на изоляцию внутри нагревательного кабеля и проверяет его безопасность и отсутствие срабатывания УЗО или прерывателя утечки на землю после установки. В Customheat мы проводим этот тест для каждого поставляемого нагревательного кабеля непосредственно перед тем, как упаковать его в коробку, чтобы мы на 100% знали, что поставляем вам качественный и полностью протестированный продукт, который вам понравится.

Примечание для электриков: не проводите испытания при напряжении более 500 вольт, поскольку это может привести к повреждению нагревательного элемента.

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Вещи ломаются. Это факт жизни, и, как и все остальное, с водяным теплым полом могут возникнуть проблемы. Укладчик плитки бессознательно перерезает проволоку шпателем и продолжает укладывать плитку. Нож для затирки пробивает нагревательный кабель. Предыдущий ремонт, сделанный много лет назад, не работает. В полу просверливается отверстие для нового дверного упора, перерезая нагревательный провод где-то между концевой заглушкой кабеля и автоматическим выключателем.

Это все, что может привести к тому, что ваш электрический теплый пол не будет работать. Однако еще не все потеряно, потому что ремонт полов с подогревом и домашняя проводка, как правило, довольно простой процесс. Сложная часть — найти перерыв. К счастью, у WarmlyYours есть все необходимое для работы.

Теперь, если вы задаетесь вопросом «Как мне найти под землей сломанный электрический провод?» Первый шаг — связаться с нами. Связавшись с представителем учетной записи WarmlyYours или членом нашей группы технической поддержки, вы можете арендовать наш комплект для устранения неполадок (TSK), который состоит из тестера электрической прочности изоляции (Hipot), переменного трансформатора переменного тока (Variac), мультиметра (который может быть используется в качестве тестера цепей или напряжения), рефлектометра с временной задержкой (Shortstop) и, конечно же, некоторых комплектов для сращивания для устранения разрыва после его обнаружения.Также понадобится тепловизионная камера (TIC), которая арендуется отдельно, чтобы помочь нам «видеть» сквозь плитку.

Процесс диагностики электрического теплого пола довольно прост. Всегда начинайте со снятия показаний сопротивления с напольной цепи. Если показания разомкнуты или бесконечны от одного сердечника к другому сердечнику, у вас разрыв. Если у вас есть показания сопротивления между любым проводом с сердечником и оболочкой заземления, у вас короткое замыкание. В одной электрической цепи возможен как обрыв, так и короткое замыкание.Если сопротивление подтверждает разрыв, Hipot будет тем инструментом, который вам понадобится. Если показания подтверждают короткое замыкание (независимо от того, есть перерыв или нет), вы можете использовать Variac.

Шорт-стоп может пригодиться, помогая сузить область, в которой произошел разрыв или короткое замыкание. Это устройство просто измеряет длину провода до места повреждения и сообщает о длине в футах провода. Например, если вы тестируете проект, в котором используются гибкие ролики TempZone, а шорт-стоп дает вам 40 футов, мы будем знать, что повреждение будет в первых 5 или 6 футах нагревательного мата.Знание этого поможет сосредоточить наши усилия на обнаружении повреждений при работе с Hipot.

Но прежде чем мы перейдем к самим процессам, вот несколько советов, которые применимы к обоим. Это помогает сделать комнату как можно более прохладной и темной, чтобы мы могли легче видеть нагретый кабель через плитку с TIC. Обычно я беру с собой черные мешки для мусора, чтобы накрыть окна в комнате, если нет жалюзи или жалюзи. Это поможет ограничить воздействие солнечных лучей на пол.Фактически, все огни должны быть выключены, особенно верхнее освещение лампы накаливания, поскольку оно имеет тенденцию оставлять свой собственный тепловой след.

Hipot Process

Важно: Только лицензированный квалифицированный электрик должен выполнять этот процесс.

Этот процесс включает подачу от 400 до 600 вольт через провод с сердечником с намерением «перепрыгнуть» ток через экран заземления кабеля для покрытия пола, по сути дублируя поведение свечи зажигания.При этом следует соблюдать осторожность из-за опасности поражения электрическим током.

Как только мы сможем перепрыгнуть через эти два компонента провода, мы повторяем процесс, отправляя напряжение через каждые 2 секунды с 2-секундными импульсами. Это утомительная работа. Обычно я использую секундомер или устанавливаю таймер на своем мобильном телефоне и пытаюсь войти в ритм — 2 секунды включен, 2 секунды выключен, при этом постукивая по проводу датчиком одной рукой и удерживая поршень сброса другой. Я делаю это 10 минут.После 10 минут зарядки провода возьмите TIC и просканируйте пол в поисках горячей точки, созданной Hipot.

Тепловой сигнатурой обычно является оранжевая точка размером с десять центов, которая всего на несколько градусов теплее, чем остальная часть пола. Если сигнатуры нет, снимите показания сопротивления еще раз. Иногда такая зарядка провода приводит к слиянию сердечника провода с экраном заземления, создавая короткое замыкание. Если в этот момент у нас есть показания между сердечником и землей с помощью омметра, мы можем перейти к процессу Variac (объяснено ниже), если нет, зарядите провод еще десять минут.Помните: каждые 2 секунды, в течение 2 секунд, в течение 10 минут. При необходимости повторите и снимайте показания сопротивления после каждого цикла. У вас может возникнуть соблазн постоянно заряжать провод в надежде ускорить процесс. Не надо. Подобная эксплуатация Hipot может серьезно повредить оборудование. Это может оказаться дорогостоящим и отсрочить ваши усилия.

Процесс Variac

По сравнению с процессом Hipot, процесс Variac — это прогулка по парку. Риск поражения электрическим током сведен к минимуму, так как теперь мы имеем дело с низким напряжением.В комплекте будет удлинитель с небольшим участком оголенного провода. Этот шнур подключается к Variac, а свободный конец подключается к сердечнику и заземляющему экрану, которые регистрируют значение сопротивления или короткое замыкание.

Короткое замыкание — это просто точка в цепи, где основной провод входит в контакт с экраном заземления. Поскольку этот экран заземления имеет более низкое сопротивление, любое напряжение, с которым он сталкивается, будет направлено от цепи и безопасно к заземлению дома.Электричество ищет путь наименьшего сопротивления, и теперь мы собираемся использовать это в наших интересах с Variac.

Подключив вариак и удлинительный шнур к сердечнику и заземляющему экрану, найдите мультиметр и установите его на измерение силы тока. Поместите зажим вокруг оголенного участка провода на удлинителе. Установив диск на ноль, включите Variac и медленно поверните диск вверх. Старайтесь не превышать 10% номинального напряжения цепи (12 В для нагревательных элементов на 120 В и 24 В для любой цепи на 240 В).Мультиметр должен начать регистрировать показания усилителя. Сила тока должна быть в диапазоне от 1,5 до 2 ампер. Убедитесь, что эта сила тока постоянна. Если сила тока упадет до нуля, короткое замыкание прервано, и вам придется вернуться к процессу Hipot. Старайтесь не пропускать через эту цепь большее напряжение и более высокий ток, так как это может привести к разрыву короткого замыкания. Дайте системе «приготовиться» при 1,5–2 амперах примерно 10 минут. Подготовьте ТИЦ и начните сканировать пол. С этого момента мы должны увидеть нагретую проволоку сквозь плитку.Это будет выглядеть как оранжевая линия в змеевидном узоре, плетущуюся взад и вперед по полу. Оранжевая линия заканчивается там, где находятся основной провод и экран заземления, и вы нашли короткое замыкание.

Теперь все, что осталось сделать, это сломать плитку и начать откалывать куски. Поднесите молоток к центру плитки и тупой отверткой начните поддевать части. Действуйте медленно и осторожно, избегайте использования каких-либо острых инструментов, поскольку мы не хотим еще больше повредить систему отопления, которую мы так усердно пытались исправить.Затем, после того как вы обнажили поврежденный провод, вы можете использовать комплект для сращивания, чтобы отремонтировать его (не используйте изоленту). Как только это будет сделано и все ваши показания вернутся к чистоте, вы можете заменить удаленную плитку.

Чтобы поговорить с представителем WarmlyYours по поводу аренды нашего набора для устранения неполадок, воспользуйтесь нашей страницей «Контакты». Если у вас возникнут какие-либо вопросы, не стесняйтесь обращаться в нашу службу технической поддержки по телефону 1-800-875-5285.

Устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Значение Ом не соответствует диапазону сопротивления, указанному на идентификационной бирке

Ваш омметр может быть настроен на неправильную шкалу, например, шкала 200 кОм измеряет до 200 000 Ом или 200 кОм.

Установите на глюкометре шкалу, соответствующую имеющейся у вас панели. Например, установите значение 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом. Затем повторите тест.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Если показание в омах немного больше или меньше, проверьте сам измеритель.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, установив его на шкале 200 Ом или на самую низкую шкалу на вашем измерителе и удерживая наконечники измерительных щупов непосредственно вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден и его необходимо заменить.Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, вам понадобится мультиметр с меньшей погрешностью, прежде чем продолжить.
Если ваше показание в омах для контура отопления было немного большим, «нулевое показание» омметра можно вычесть из значения сопротивления вашей нагревательной панели. Если панель по-прежнему выходит за пределы допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления панелей UnderFloor следует снимать только с одной панели за раз.

Убедитесь, что вы тестируете только одну панель UnderFloor, и проверьте ее непосредственно с заводских кабелей питания. Если оно выходит за пределы диапазона сопротивления вашей панели, обратитесь к производителю.

Нет показаний в сопротивлении контура отопления

Возможно, ваш омметр неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи.

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для панели UnderFloor с диапазоном сопротивления ниже 200 Ом.Следуйте инструкциям по тестированию панели, как описано в руководстве по установке.

Некоторые из наших панелей UnderFloor имеют диапазон сопротивления более 200 Ом.

Установите омметр на шкалу, достаточно высокую для проверки имеющейся у вас панели, часто на шкале 2000 Ом или 2 кОм. Если показания вашей панели выходят за пределы диапазона, указанного на табличке с паспортными данными, обратитесь к производителю.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее около 0.От 1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит этот калибровочный тест с показанием значительно меньше 1 Ом, один из измерительных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если это более старый счетчик, возможно, ему просто понадобятся новые батарейки.
Если вы не можете заставить ваш глюкометр пройти тест нулевого показания, вам следует попытаться найти мультиметр с меньшим пределом погрешности.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания сопротивления на панели UnderFloor, возможно, поврежден нагревательный кабель.

Кабель был поврежден при установке и требует ремонта

Если место повреждения известно, вам понадобится ремонтный комплект нагревательного кабеля и соответствующие инструменты для завершения ремонта.

Если место повреждения неизвестно, у нас есть инструменты, которые помогут вам найти повреждение. Свяжитесь с нами для получения подробной информации.

Система UnderFloor не утепляет пол

Правильное ли напряжение подается на систему управления?

Проверить напряжение на «стороне линии» на блоке управления. Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.
Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Проверить напряжение на «стороне нагрузки» регулятора, пока регулятор показывает, что нагревает пол.Соответствует ли оно напряжению, указанному для панели UnderFloor на табличке с паспортными данными?

Черно-белые провода питания (с заземляющим проводом) обозначают панель на 120 В.

Черно-синие провода питания (с заземляющим проводом) обозначают панель на 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели управления.

Панель UnderFloor может быть повреждена. Проверить панель на надлежащее сопротивление и проверить отсутствие замыкания на массу с помощью цифрового омметра, как описано в руководстве по установке.

Мультиметр показывает короткое замыкание на массу. Свяжитесь с производителем. У нас есть инструменты, которые помогут найти место, где произошло короткое замыкание, и комплекты для ремонта, свяжитесь с нами для получения подробной информации.
Мультиметр показывает, что контур нагрева находится за пределами диапазона сопротивления для этой панели.Запишите показания сопротивления и обратитесь к производителю.
Мультиметр не обнаруживает замыкания на массу. Эта панель может иметь очень высокое сопротивление замыкания на землю, которое не может обнаружить стандартный мультиметр. Мегаомметр или тестер Hipot могут определить, есть ли на вашей панели проблемы с изоляцией в цепи нагрева. Свяжитесь с производителем для получения дополнительной информации о правильном использовании этих инструментов и других методах тестирования системы UnderFloor.

Плохое соединение может вызвать отключение GFI.Проверьте все соединения проводов между выключателем в панели выключателя и системой обогрева пола.

Иногда другое устройство в доме может вызывать неприятные срабатывания GFI, если с системой UnderFloor все в порядке.

Некоторые устройства, не связанные с системой обогрева пола, могут вызывать неприятные срабатывания GFI вашего управления, часто мгновенно при включении другого устройства. Если ваше управление будет работать некоторое время до того, как произойдет отключение GFI, фактическим источником проблемы может быть электродвигатель или балластная система освещения в доме.Это довольно частая проблема при использовании общего контура для системы утепления пола. Мы рекомендуем выделенную цепь для обеспечения питания наших систем, когда это возможно.
На элементе управления мигает «Предел этажа» в левой нижней части дисплея, но пол не нагревается так, как хотелось бы.

Наши цифровые элементы управления имеют возможность ограничивать максимальную температуру пола для ламината, твердых пород дерева и аналогичных материалов для напольных покрытий, чтобы избежать перегрева и повреждения напольного покрытия.Заводская настройка предела пола по умолчанию составляет 99 ° F для большинства кафельных и каменных полов, но для некоторых напольных покрытий следует установить более низкое значение. При достижении предельной температуры пола на индикаторе в нижнем левом углу дисплея замигает надпись «Предел пола», и пол не станет теплее.

Проверьте предельную температуру пола вашего устройства управления, нажав кнопку «Опции», как описано в инструкции к контроллеру, до тех пор, пока на дисплее не отобразится предельная температура пола. Используйте стрелку вверх (или вниз), чтобы отрегулировать предельную температуру пола до желаемого предела температуры пола.
Если два датчика температуры пола соединены вместе параллельно контроллеру, это даст контроллеру индикацию искусственно высокой температуры пола. В этом случае регулятор обычно показывает очень высокую температуру пола или вообще не может преобразовать сигнал в нормальное значение температуры пола. Убедитесь, что к контроллеру подключен только один датчик температуры пола.
Возможно, датчик температуры пола поврежден, его необходимо проверить.Отключите датчик температуры пола и проверьте его с помощью цифрового мультиметра со шкалой 20 кОм, как описано в нашем руководстве по установке. Если в то время она выходит за пределы допустимой температуры пола, ее необходимо заменить. Позвоните производителю, чтобы обсудить варианты достижения этой цели.
Вы можете использовать режим Air Sense или Regulator для обогрева пола, но это может не соответствовать вашим ожиданиям в отношении долгосрочной эксплуатации системы. Если вы хотите обсудить эти варианты, позвоните производителю.

Изоляция могла быть неправильно установлена или иметь недостаточное значение «r».

Проверьте изоляцию под системой UnderFloor, особенно на концах обогреваемых секций балок, и убедитесь, что в изоляции нет зазоров, через которые может выходить теплый воздух.

Проверьте «R value» изоляции под панелями, он должен быть стекловолокном от R-13 до R-19.

Мы не рекомендуем использовать пенопластовую изоляцию распыляемого типа под этот тип системы. Когда он «расширяется», он может стекать поверх панелей UnderFloor и предотвращать попадание тепла на верхний этаж.

Рекомендуется изоляция из стекловолокна, от R-13 до R-19. Пожалуйста, обратитесь к руководству по установке для получения подробной информации о том, как это должно быть установлено.

Системы UnderFloor обычно нагреваются за час или больше, в зависимости от конструкции пола.

Дайте системе еще час постоянного нагрева, если кажется, что пол не греет, позвоните производителю.

Система UnderFloor продолжает нагрев пола после прекращения нагрева

Управление могло быть «обойдено».

Если регулятор был отключен, пол может оставаться теплым, когда выключатель питания блока управления находится в положении «Выкл.» Или «Ожидание».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).

Ваш блок управления имеет правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать питание на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

Обратитесь к инструкциям по управлению и убедитесь, что все времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Возможно, датчик температуры пола неправильно подключен к контроллеру.Обратитесь к инструкциям по установке вашего блока управления и проверьте имеющиеся соединения датчика температуры пола. С нашими элементами управления «SunStat» провода одиночного датчика температуры пола должны быть найдены только в клеммах 1 и 2, и убедитесь, что они надежно закреплены на месте.
Отсоедините датчик температуры пола и проверьте его с помощью цифрового мультиметра, способного измерять сопротивление до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.
Если кажется, что датчик температуры пола находится в надлежащем диапазоне сопротивления, но регулятор не отслеживает температуру пола должным образом, возможно, датчик температуры пола установлен в неправильном месте. Установить новый датчик температуры пола зачастую проще, чем перемещать датчик в полу. Обратитесь к руководству по установке или обратитесь к производителю, чтобы узнать, как это сделать, не снимая плитку.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Убедитесь, что каждое из соединений проводов выполнено правильно в соответствии со схемой на задней стороне, и что у вас есть 4 гайки для подключения к контроллеру (и 5-й гайковидный зажим для проводов заземления). Если ваш мультиметр обнаруживает линейное напряжение на проводах со стороны нагрузки элемента управления, когда он выключен или находится в режиме ожидания, элемент управления необходимо заменить.

Устранение неисправностей TapeMat

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Возможно, ваш омметр показывает неправильную шкалу.Например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Измеритель обычно должен быть настроен на шкалу 200 Ом (200 Ом) для тестирования кабелей с сопротивлением менее 200 Ом. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм.Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного выше или ниже, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевые показания» измерителя. Часто значение составляет от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, возможно, поврежден один из измерительных проводов или сам измеритель может быть поврежден и нуждается в замене.Если это более старый прибор, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик по-прежнему находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления наших матов необходимо снимать только с одного мата за раз.Возможно ли, чтобы несколько ковриков были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один коврик для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно шкалу 200 Ом для мата с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» («разомкнутая линия» или «превышение предела») не то же самое, что показание 0,1 Ом.

Если калибровка вашего измерителя не проходит эту проверку нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Если ваш мультиметр находится в рабочем состоянии, но вы по-прежнему не получаете показания в сопротивлении цепи обогрева или ваш измеритель показывает короткое замыкание на массу, очевидно, что кабель поврежден. У нас есть инструменты, которые помогут найти повреждение, и у нас есть комплекты для сращивания кабеля для ремонта кабеля после определения места повреждения. Свяжитесь с нами для получения подробной информации.

Проводились ли какие-либо работы в области коврика с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас есть инструменты, которые помогут найти повреждения в полу. Свяжитесь с нами для получения подробной информации.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке, требует ремонта.

Если место повреждения нагревательного кабеля известно, вам потребуется ремонтный комплект нагревательного кабеля и соответствующие инструменты.

Устройство обнаружения повреждений кабеля (только мат)

Устройство обнаружения повреждений кабеля (для WarmWire)

Кабель для утепления пола не греет пол.

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению мата?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Проверьте выходное напряжение «стороны нагрузки» блока управления, пока он указывает, что подает питание на пол. Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают мат на 120 В.

Черно-синие провода питания обозначают мат 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI.

Возможно, неправильно подключена схема управления. Проверьте электрическую схему на задней панели блока управления.Кабель может быть поврежден. Проверить коврик (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш измеритель обнаруживает короткое замыкание, позвоните производителю. Если омметр не обнаруживает замыкание на массу.

Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция цепи нагрева.
Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности. Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Возможно, для регулятора установлено слишком низкое значение предельной температуры пола. Мигает ли контрольная надпись «предел пола» в нижнем левом углу дисплея?

Заводская настройка предела пола по умолчанию составляет 99 ° F, но, возможно, потребуется установить более низкое значение для ламинатных напольных покрытий и других подобных материалов для напольных покрытий.

Коврик сохраняет теплый пол после того, как он прекратил нагрев

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть 4 гайки для подключения к системе управления (и 5-й гайки для заземляющих проводов).

У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

Обратитесь к инструкциям для вашего устройства управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55 в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».

Необходимо заменить блок управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Протестируйте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке. Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Наружная оболочка кабеля для обогрева пола поцарапана или слегка повреждена. Повреждена только внешняя оболочка, кабель по-прежнему проверяется цифровым омметром в пределах допустимого диапазона и показывает бесконечное сопротивление заземляющего провода. Нужно ли его ремонтировать?

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонта нагревательного кабеля.Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить тест мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки.Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются. Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Если проверка мощности не приводит к отключению GFCI, но оголенный кабель не кажется нагревается, возможно, цепь нагрева была повреждена, и использование сетевого напряжения могло привести к сгоранию цепи нагрева там, где был кабель. порезанный или раздавленный. Потребуется дополнительное тестирование.

Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата. Если ваш омметр теперь показывает обрыв цепи или значение в омах вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремонтные комплекты нагревательного кабеля, номер для заказа 81007142. Позвоните производителю для получения дополнительной информации или для размещения заказа на ремонтный комплект.
Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не подает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол. Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола.Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом. Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или в толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ ЧЕМ поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста.После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для просушки. Затем на поврежденную куртку можно нанести тонкий слой подходящего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или два или три слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли у них в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

Устранение неисправностей WarmWire

Значение Ом не соответствует диапазону, указанному на идентификационной бирке

Ваш омметр может иметь неправильную шкалу, например, шкала 200 кОм измеряет до 200000 Ом или 200 кОм.

Некоторые из наших продуктов имеют диапазон сопротивления более 200 Ом.

Установите омметр на достаточно высокую шкалу, чтобы проверить имеющийся у вас продукт. Многие измерители имеют шкалу 2000 Ом или 2 кОм. Если ваш коврик выходит за пределы диапазона, указанного на паспортной табличке, обратитесь к производителю.

Если показание немного выше или ниже, проверьте сам глюкометр.

Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, удерживая измерительные провода вместе, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если ваш измеритель не проходит калибровочный тест с нулевым показанием значительно меньше 1 Ом, может быть поврежден один из измерительных проводов или сам измеритель может быть поврежден, и его необходимо будет заменить.Если это более старый прибор, возможно, потребуются новые батарейки. Если вы не можете заставить ваш глюкометр пройти этот калибровочный тест, попробуйте найти мультиметр с меньшей погрешностью, прежде чем продолжить.
Если показание в омах для контура обогрева было немного большим, «нулевое показание» омметра можно вычесть из значения ома для контура обогрева. Если коврик по-прежнему находится за пределами допустимого диапазона сопротивления, обратитесь к производителю.

Показания сопротивления для кабелей WarmWire необходимо снимать только с одного кабеля за раз.Возможно ли, чтобы несколько кабелей были соединены последовательно или параллельно?

Убедитесь, что вы тестируете только один кабель для обогрева пола, и проверьте его непосредственно с установленных на заводе кабелей питания.

Отсутствует показание сопротивления от контура отопления

Возможно, ваш омметр неправильно настроен, или у него может быть проблема с одним из тестовых проводов, или ему просто нужны новые батареи. Омметр должен быть настроен на правильную шкалу для проверки цепи нагрева, обычно на шкалу 200 Ом для кабеля с диапазоном сопротивления ниже 200 Ом.

Проверить сам омметр. Убедитесь, что ваш измеритель все еще работает и правильно откалиброван, соединив два провода напрямую, чтобы проверить «нулевое показание» измерителя, часто показывающее от 0,1 до 0,4 Ом. Показание «OL» (разомкнутая линия или превышение предела) не то же самое, что показание 0,1 Ом.

Если калибровка вашего измерителя не проходит эту проверку нулевого показания, один из испытательных проводов поврежден или сам измеритель может быть поврежден и его необходимо заменить. Если вы используете старый глюкометр, возможно, ему просто понадобятся новые батарейки.
Если нулевое показание вашего глюкометра не намного меньше 1 Ом, попробуйте получить мультиметр с меньшим пределом погрешности, прежде чем продолжить.

Проводились ли какие-либо работы в области кабеля для обогрева пола с момента последней проверки контура отопления? Кабель мог быть поврежден там, где работали люди.

У нас появятся ремонтные комплекты нагревательного кабеля, как только будет определено место повреждения.

Кабель был поврежден при установке и нуждается в ремонте

Поиск неисправностей кабеля для WarmWire

Кабель для утепления пола не греет пол

Проверить напряжение на «стороне линии» при управлении от L1 до L2. Соответствует ли оно напряжению кабеля?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.
Проверьте выходное напряжение на «стороне нагрузки» блока управления, пока он показывает, что подает питание на пол.Подходит ли он для правильного напряжения?

Черно-белые провода питания обозначают кабель на 120 В.

Черно-синие провода питания обозначают кабель 240 В.

Если система управления указывает на отключение GFI, она не передает питание на этаж. Выполните сброс GFI, выключив его, а затем снова включив. Если он снова отключает GFI …
Управление может быть неправильно подключено. Проверьте электрическую схему на задней панели блока управления. Кабель может быть поврежден. Проверить коврик (-ы) на замыкание на массу с помощью цифрового омметра, как описано в нашем руководстве по установке. Если ваш измеритель обнаруживает короткое замыкание, позвоните производителю. Если омметр не определяет замыкание на массу …

Кабель может иметь короткое замыкание с очень высоким сопротивлением, которое не может быть обнаружено стандартным омметром. Попробуйте найти мегаомметр или тестер Hipot и позвоните производителю в службу технической поддержки, чтобы определить, не повреждена ли изоляция цепи нагрева.
Проверить работу GFI в системе управления. Отсоедините нагревательный кабель (и) от блока управления и закройте провода управления «Сторона нагрузки» проволочными гайками или аналогичным способом в целях безопасности.Попробуйте снова включить регулятор, если он по-прежнему отключает GFI без подключения к системе обогрева пола, регулятор подключен неправильно или неисправен.

Кабель для обогрева пола сохраняет подогрев пола после прекращения нагрева

Управление могло быть «обойдено».

Проверьте электрическую схему на задней стороне блока управления. Убедитесь, что каждое из проводных соединений правильно и у вас есть четыре гайки для подключения к системе управления (и гайка для пятого соединения для проводов заземления).
У вашего блока управления есть правильные соединения проводов, как показано на схеме на задней панели, но ваш мультиметр показывает полное линейное напряжение на «стороне нагрузки» блока управления, когда вы считаете, что он не должен передавать мощность на пол.

Если это программируемый элемент управления, возможна ошибка программирования.

Обратитесь к инструкциям к вашему устройству управления, чтобы убедиться, что все ваши времена цикла запрограммированы правильно, и все времена цикла для каждого дня приходятся на период с 12:05 до 23:55, в логической последовательности в течение дня.

Контакторы в системе управления могут быть заблокированы в положении «Вкл.».
Необходимо заменить элемент управления.

Возможно, проблема в самом датчике температуры пола, или он находится в неправильном месте.

Протестируйте датчик с помощью цифрового мультиметра, способного тестировать до 20 000 Ом (20 кОм), как описано в нашем руководстве по установке.Находится ли оно в надлежащем диапазоне сопротивления для данной температуры пола? Если это не так, обратитесь к производителю.

Незначительное повреждение внешней оболочки кабеля не всегда требует ремонта нагревательного кабеля. Простая проверка кабеля цифровым омметром не всегда позволяет обнаружить повреждение цепи нагрева или изоляции нагревательных элементов. Если у вас есть доступ к мегомметру или тестеру Hipot, эти инструменты могут дать вам быстрое тестирование изоляции нагревательного элемента. Пожалуйста, позвоните нам, прежде чем пытаться использовать этот тип оборудования с любым из наших кабелей для обогрева пола. Если у вас нет мегомметра, есть дополнительные тесты, которые можно выполнить без полного набора профессиональных диагностических инструментов. Вы можете использовать термостат в качестве тестового инструмента с кабелем для обогрева пола, выполнив краткий «Тест мощности». ЗАПРЕЩАЕТСЯ ОБХОДИТЬ УПРАВЛЕНИЕ для выполнения «проверки мощности», это может привести к травмам или необратимому повреждению системы обогрева пола.

Обратите внимание: Если часть кабеля для обогрева пола все еще находится на катушке или часть мата все еще свернута, вы не можете выполнить тест мощности. Это очень быстро приведет к перегреву кабеля для обогрева пола. Кабель для обогрева пола не должен быть полностью погружен в раствор для проведения этого теста, но обязательно удалите листы картона или любого другого материала, который используется для защиты кабелей от движения во время установки. Контроллер, датчик и система обогрева пола подключаются обычным образом, а затем включаются.Убедитесь, что есть потребность в тепле, чтобы система управления передавала питание на кабель для обогрева пола.

Еще раз проверьте сопротивление нагревательного кабеля. Перед выполнением этого теста отсоедините силовые провода кабеля подогрева пола от термостата.Если ваш омметр теперь показывает обрыв цепи или значение в омах вне диапазона сопротивления этого кабеля, кабель необходимо отремонтировать и, возможно, в том месте, где была повреждена оболочка. У нас есть ремкомплекты нагревательного кабеля, заказ № 81007142. Позвоните производителю для получения дополнительной информации или размещения заказа на ремонтный комплект.
Если кабель для обогрева пола находится в пределах указанного диапазона сопротивления, возможно, система управления не подает питание на кабель. Убедитесь, что контроллеру требуется тепло, и используйте цифровой мультиметр для проверки напряжения «стороны нагрузки» на термостате, чтобы увидеть, посылает ли он мощность на пол.Убедитесь, что показания напряжения соответствуют требованиям к питанию этой системы обогрева пола.
Если доступен амперметр переменного тока, это быстрый и эффективный метод определения того, действительно ли ток идет на обогрев пола. Если ваш амперметр показывает, что кабель не потребляет ток надлежащего уровня для данной конкретной системы обогрева пола, потребуется дополнительное диагностическое тестирование, чтобы определить, связана ли проблема с контуром отопления в полу, неправильным напряжением, подаваемым в систему, или возможно что-то связанное с управлением термостатом.Если амперметр показывает правильное потребление тока для этого кабеля (-ов), он выделяет тепло. В слое раствора или в толстой плитке может быть что-то вроде влаги, что может затруднить обнаружение тепла, выделяемого кабелем.

Если при испытании мощности кажется, что кабель нагревается, а GFCI в системе управления не срабатывает, то можно дополнительно проверить целостность изоляции на нагревательных элементах, применив водопроводную воду к кабелю в местах, где имеется внешняя оболочка. был поврежден, и тщательно замочите его.ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: очень важно принять меры предосторожности, чтобы избежать поражения электрическим током, ПРЕЖДЕ ЧЕМ поливать кабель водой. Мы настоятельно рекомендуем выключить управление, а затем выключить автоматический выключатель перед выполнением этого теста. После нанесения воды на поврежденную оболочку кабеля сначала снова включите прерыватель, затем включите регулятор и включите его, чтобы убедиться, что система находится под напряжением. НИКОГДА не прикасайтесь к влажному кабелю, когда он находится под напряжением, это может привести к серьезным травмам!

Если система управления продолжает работать без отключения GFCI, кабелю потребуется некоторое время для высыхания, затем на поврежденную оболочку можно нанести тонкий слой соответствующего герметика для дополнительной защиты. Вы можете использовать тонкий слой 100% силиконового герметика или 2 или 3 слоя термостойкой «жидкой электрической ленты», чтобы снова запечатать куртку. Дайте ему полностью застыть, прежде чем продолжить установку.
Если GFCI в системе управления срабатывает после того, как вода была нанесена на поврежденную рубашку, изоляция на нагревательном элементе (-ах) была повреждена, и ее необходимо отремонтировать с помощью комплекта для ремонта нагревательного кабеля, заказ № 81007142. Вы можете узнать у своего дистрибьютора, есть ли в наличии наши комплекты для сварки, или позвонить нам и разместить заказ.

DITRA-HEAT Системы полов с подогревом | Репетитор по домашнему ремонту

Системы полов с подогревом DITRA-HEAT — отличный способ утеплить плиточные полы.

Лучшее решение, которое мы с женой приняли, заключалось в установке системы полов с подогревом под плитку в ванной. Наш термостат автоматически нагревает плитку за несколько минут до того, как мы просыпаемся.

Это здорово, когда по утрам вас ждет пол с подогревом.

Сегодня мы расскажем, как установить DITRA-HEAT.Вы будете готовы взяться за этот проект, даже если вы совсем новичок.

Расходные материалы DITRA-HEAT

Schluter DITRA — это разъединяющий мат, который укладывается на деревянное или цементное основание. DITRA предотвращает растрескивание плитки и раствора из-за своей геометрической формы.

DITRA-HEAT использует ту же технологию и позволяет прокладывать нагревательные кабели в своей стойке. Это довольно крутая система для домашних мастеров или профессионалов.

Вот необходимые вам расходные материалы:

Мембрана для DITRA-HEAT
Нагревательный кабель для DITRA-HEAT
Термостат DITRA-HEAT (сенсорный экран) (177 долларов США)
KERDI-BAND (28 долларов США)
KERDI-FIX (25 долларов)
Модифицированный тонкий набор (40 долларов)
Немодифицированный тонкий набор (25 долларов)
Мастерок (квадратная выемка 1/4 ″ x1 / 4 ″ x1 / 4 ″) (14 долларов США)
Универсальный нож (9 долларов США) 11 долларов США)
Резиновый поплавок (10 долларов США)
Мультиметр (20 долларов США)
Ведро объемом 5 галлонов (3 доллара США)
Губка (2 доллара США)
Эти ссылки на Amazon помогают поддерживать наставника по ремонту дома… Большое спасибо за их использование

Мы оставил пустыми цены на мембрану и нагревательные кабели, потому что они зависят от размера помещения. Но онлайн-калькулятор Schluter поможет определить приблизительную цену.

Перед установкой DITRA-HEAT важно иметь надлежащую подкладку. Вы увидите, что мы установили DITRA-HEAT на OSB толщиной 3/4 дюйма.

Обратитесь к справочнику DITRA-HEAT, чтобы убедиться, что ваша подложка соответствует рекомендациям Schluter.

Например, Schluter рекомендует, чтобы деревянные черновые полы имели минимальную толщину 3/8 дюйма. В случае сомнений всегда увеличивайте толщину подкладки.

Шаг 1. Планирование систем обогреваемых полов DITRA-HEAT

Перво-наперво определите общую площадь вашей ванной комнаты в квадратных метрах.Затем вычтите области, которые не будут отапливаться, например ванна, тщеславие и туалет.

Имейте в виду, что кабели DITRA-HEAT , а не должны находиться под умывальником. Минимальное расстояние:

2 дюйма от стен, перегородок и стационарных шкафов
2 дюйма от фланцев туалета (вы расплавите кольцо, если будете ближе !!)
6 дюймов от сливов в полу
8 дюймов от источники тепла, например обогреватели плинтусов, форточки, камины и т. д.

Schluter рекомендует добавить буферную зону на план этажа. Буферные зоны полезны, потому что трудно точно знать, где закончится нагревательный кабель.

Это важно, потому что кабели DITRA-HEAT нельзя разрезать.

Буферная зона — это зона, где утепление пола не является существенным и не планируется прокладка нагревательного кабеля (например, рядом с ванной, рядом с дверным проемом или рядом с туалетом).

Это место позволяет разместить лишний нагревательный кабель.Нагревательные кабели также могут быть проложены на расстоянии 6 дюймов (150 мм) от стены для создания буферной зоны.

Если общий ток в вашей установке менее 15 ампер, то два нагревательных кабеля DITRA-HEAT-E-HK могут быть подключены и управляться одним термостатом DITRA-HEAT-E-RT / -RSD / -R.

Если общий ток в вашей установке превышает 15 ампер и требуется несколько нагревательных кабелей, вам потребуются дополнительные термостаты DITRA-HEAT. Или термостат DITRA-HEAT можно комбинировать с силовыми модулями DITRA-HEAT-E-RR.

При подключении кабелей к термостату соблюдайте местные электротехнические нормы и правила.

Шаг 2: Материалы для систем обогрева полов DITRA-HEAT

Лучший способ определить, сколько мембраны DITRA-HEAT вам нужно, — это посетить веб-сайт Schluter.

У Schluter есть фантастический онлайн-калькулятор, который поможет вам выбрать мембрану и кабель.

Щелкните здесь, чтобы перейти на сайт Schluter.

Мембраны DITRA-HEAT поставляются в рулонах или матах.Рулоны подходят для больших ванных комнат, а коврики — для небольших помещений.

Как только вы определите площадь в квадратных футах мембраны DITRA-HEAT, закажите нагревательный кабель, который немного меньше того, что вам нужно.

Причина в том, что нагревательные кабели нельзя разрезать, и лучше иметь меньше, чем больше. Мы обсудим это в видео.

Кроме того, мы рекомендуем приобрести программируемый термостат.

Таким образом, вы можете запрограммировать DITRA-HEAT на включение и выключение, когда вам это нужно больше всего.

Таким образом, вы сэкономите деньги и получите больше комфорта.

Нам нравится термостат с сенсорным экраном, потому что он отлично выглядит и добавляет приятный штрих в ванную комнату.

Также приобретите KERDI-BAND для гидроизоляции швов ковриков DITRA-HEAT.

С помощью KERDI-BAND можно укрепить боковые стороны стен, чтобы обеспечить гидроизоляцию всего пола.

Маты DITRA-HEAT имеют толщину 1/4 дюйма, поэтому Schluter рекомендует использовать шпатель с квадратными зубьями 1/4 ″ x1 / 4 ″ x1 / 4 ″ для затвердевания.

В этом уроке мы устанавливаем мат DITRA-HEAT поверх деревянного чернового пола OSB. Schluter требует, чтобы мат был модифицирован, чтобы его флисовая сторона прилегала должным образом. Мы использовали разбавитель Kerabond от Mapei и добавили к нему Keralastic вместо воды, чтобы модифицировать наш тонкий набор.

Так как вы собираетесь стоять на коленях, неплохо было бы иметь набор наколенников . .. если вам интересно, на видео Стив носит наколенники ProKnee. Их наколенники производятся в США и отлично подходят для тех, кто укладывает плитку или другие напольные покрытия.

Шаг 3: Установка мембраны DITRA-HEAT

Наша ванная комната в этом уроке была довольно большой и требовала использования рулона DITRA-HEAT.

Смешайте тонкую смесь так, чтобы она немного рыхла, но все еще держала гребень шпателя.

Если вы используете систему Mapei, добавьте Keralastic в 5-галлонное ведро, а затем Kerabond.

Затем перемешайте раствор, пока он не приобретет кремообразную гладкую текстуру, которая будет немного тоньше, чем та, которую вы использовали для укладки плитки.

Установите первый лист мембраны всухую. Держите мембрану DITRA-HEAT на расстоянии не менее 1/8 — 1/4 дюйма от стен.

Разрежьте мембраны или маты универсальным ножом.

Если вы используете рулон, неплохо было бы противодействовать ему.

Встречное вращение предотвращает вытягивание мембраны из тонкого слоя.

Очистите черный пол влажной губкой и водой.

Применение влажной губки также предотвратит всасывание древесным черным полом влаги из тонкослойной массы.

Пригните раствор к деревянному основанию, используя плоскую сторону шпателя.

Вернитесь к пригоревшему тонкому слою с помощью шпателя и на этот раз сделайте все гребни в одном направлении, т.е. направьте затирку.

Раскатайте мембрану в тонкую пленку и заделайте ее с помощью резиновой или деревянной терки.

Затем оттяните мембрану и проверьте 100% тонкое покрытие нетканого материала.

Если на верхней части мембраны DITRA-HEAT образовалась тонкая пленка, удалите ее.Высушенный тонкослойный материал не даст нагревательному кабелю правильно защелкнуться на шпильках.

Мы разместили мембрану в центре дверных проемов, потому что эта ванная примыкает к ковровым покрытиям.

Дважды проверьте покрытие под длинными кусками мембраны. Это предотвратит прилипание мембраны к черному полу.

Уложите соседние части мембраны так, чтобы шпильки на каждой части совпадали друг с другом.

PRO СОВЕТ: Мембрана DITRA-HEAT должна покрывать весь пол, даже если вы не собираетесь отапливать определенную площадь.Таким образом пол остается ровным.

Владение арендуемой недвижимостью научило нас, что туалетная зона должна быть водонепроницаемой. DITRA-HEAT и DITRA упрощают этот процесс.

Поместите мембрану DITRA-HEAT на фланец унитаза и обрежьте ее универсальным ножом.

Уплотнить фланец унитаза и мембрану DITRA-HEAT с помощью KERDI-FIX. Это помогает сохранить пол водонепроницаемым.

Шаг 4: Наконечники нагревательного кабеля для DITRA-HEAT

Для DITRA-HEAT требуется выделенная цепь.Если вам неудобно делать это самостоятельно, вызовите квалифицированного электрика. Кроме того, мы использовали металлические трубы в соответствии с местными правилами.

Хотя для DITRA-HEAT требуется GFCI, термостаты DITRA-HEAT-E-RT / -RSD / -R включают GFCI. На картинке ниже задняя часть термостата, она очень похожа на GFCI.

Таким образом, автоматический выключатель GFCI не требуется при использовании этих термостатов. К тому же нам нравится термостат DITRA с сенсорным экраном … он довольно крутой, особенно если вы технарь.Не волнуйтесь, мы покажем вам полную установку термостата в шаге 14 и видео.

Также необходимо заземлить нагревательные кабели. И НИКОГДА не устанавливайте кабель, рассчитанный на источник питания 120 В, на источник питания 240/208 В.

Пожалуйста, прочтите руководство по установке DITRA-HEAT для получения всех подробностей о нагревательном кабеле. Вы можете найти справочник на сайте Schluter.

Компания Schluter требует проведения трех испытаний для системы DITRA-HEAT, чтобы сохранить свою 10-летнюю гарантию.

Испытание 1: сопротивление проводника
Испытание 2: целостность проводника и оплетки заземления
Испытание датчика температуры пола

Испытание сопротивления изоляции рекомендуется, но не обязательно.Однако Schluter продлит гарантию с 10 до 15 лет, если вы проведете тест сопротивления изоляции.

Давайте углубимся в тесты по одному.

Шаг 5: Проверка сопротивления проводника (обязательно)

Настройте мультиметр на измерение сопротивления. Прочтите указания на мультиметре, если не знаете, как это сделать.

Затем поместите красный провод мультиметра на красный провод, а черный провод — на черный провод нагревательного кабеля.

Если показание в сопротивлении силовых проводов отличается на 10% или более от значения, напечатанного на катушке, это означает, что либо кабель поврежден, либо мультиметр неправильно настроен (или он не откалиброван).

Если, с другой стороны, показание в омах находится в пределах 10%, значит, тест на сопротивление проводника в порядке.

Запишите измерение сопротивления в журнал испытаний нагревательного кабеля Schluter.

Шаг 6. Целостность проводника и оплетки заземления (обязательно)

Нагревательные кабели Schluter защищены оплеткой заземления.Электрический изолятор предотвращает контакт между оплеткой заземления и двумя проводниками.

Чтобы убедиться в отсутствии контакта между оплеткой заземления и двумя проводниками, необходимо выполнить проверку целостности. Настройте мультиметр на проверку целостности.

Поместите черный провод мультиметра на красный провод, а красный провод мультиметра — на провод заземления. Если нет непрерывности (это означает, что тест прошел успешно), показания мультиметра должны быть либо «OL» для перегрузки, либо «I» для бесконечности.

Проделайте тот же тест для черного проводника в нагревательном кабеле. Подключите черный провод мультиметра к черному проводу, а красный провод мультиметра — к заземляющему проводу. Опять же, показания мультиметра должны быть «OL» или «I».

Если тест не пройден, вы не увидите ни «OL», ни «I» на мультиметре.

В нашем случае мы действительно увидели «OL» и записали результат теста в журнал испытаний нагревательного кабеля.

Шаг 7: Проверка сопротивления изоляции (рекомендуется)

Этот тест обнаружит очень небольшие разрывы изоляции кабеля, которые не были обнаружены во время проверки целостности.

Небольшие разрывы изоляции кабеля могут вызвать утечку тока на землю. Если это произойдет, утечка тока будет обнаружена GFCI, и GFCI отключит цепь, тем самым отключив систему подогрева пола DITRA-HEAT.

НЕ ХОРОШО.

Для проверки сопротивления изоляции вам понадобится мегомметр (логотип Mohm). Аренда мегомметра — лучший вариант. Даже у Билла, нашего электрика, его не было.

Поместите черный провод мегомметра на оплетку заземления, а красный мегомметр — на красный провод кабеля.

Установите диапазон мегомметра на 1000 В и нажмите кнопку Test. Мегометр подаст напряжение 1000 В в нагревательный кабель и проверит утечку тока.

Schluter рекомендует провести этот тест три раза.

Перед установкой нагревательного кабеля в мембрану
После установки нагревательного кабеля в мембрану
После установки плитки на мембрану

Изоляция Измеренное сопротивление должно быть не менее 1 гигаома (1 гигаом = 1 гигаом = 1000 мегомов = 1000 мегамов).

В нашем тесте мы получили 2200 МОм и прошли тест.

Проведите эту проверку также для черного провода на нагревательном кабеле.

Запишите измерение сопротивления изоляции в журнал испытаний нагревательного кабеля.

Шаг 8: Проверка датчика температуры пола (обязательно)

Датчики температуры пола передают температуру плитки на термостат. Если они не работают, термостат не будет знать, когда включать и выключать нагрев.

Итак, этот тест очень важен.

Вы получите датчик с термостатом и датчик с нагревательным кабелем. Мы упомянем об этом позже в руководстве, но вы будете использовать только один датчик, а другой оставите в электрической коробке в качестве резервного.

Опять же, используйте мультиметр, чтобы проверить точность датчиков. Установите мультиметр на сопротивление 10 кОм +/- 2 (при комнатной температуре) и снимите показания между выводами датчика.

Присоедините один провод мультиметра к красному проводу датчика, а второй провод мультиметра к синему проводу в датчике.

Сопротивление будет изменяться в зависимости от температуры (т. Е. Чем холоднее датчик, тем выше сопротивление).

Вы можете подержать датчик в руке и проверить сопротивление, показания должны быть низкими из-за тепла вашей руки.

Выполните этот тест для обоих датчиков.

Сравните измеренные значения с таблицей ожидаемых значений и запишите в журнал испытаний нагревательного кабеля.

Шаг 9: Установка холодного сращивания нагревательного кабеля

Нагревательный кабель DITRA-HEAT очень прост.

Но помните, что кабели , а не должны находиться под туалетным столиком. Минимальное расстояние:

2 дюйма от стен, перегородок и стационарных шкафов
2 дюйма от фланцев туалета (вы расплавите кольцо, если будете ближе !!)
6 дюймов от сливов в полу
8 дюймов от источники тепла, например обогреватели плинтусов, форточки, камины и т.д.

Мы обозначили место умывальника синим малярным скотчем.

Каждый греющий кабель имеет холодное сращивание. Этот стык должен быть вставлен в мембрану DITRA-HEAT.

Мы рекомендуем вырезать часть мембраны канцелярским ножом и долотом вырезать часть черного пола, например 1/8 дюйма.

Приклейте холодный стык к черному полу с помощью KERDI-FIX или пистолета для горячего клея.

Причина этого в том, что холодное соединение мешает укладке плитки, т.е.е. плитка будет наклонена вверх из-за толщины холодного стыка. Так что холодная сварка заподлицо с мембраной DITRA-HEAT — это хорошо.

Шаг 10: Установка нагревательного кабеля в мембрану

Нагревательный кабель должен располагаться на расстоянии не более или менее 3 шпилек.

Расстояние ближе 3 дюймов может привести к перегреву и повреждению черного пола или окружающих конструкций. Расстояние более 3 дюймов (4 стойки) не обеспечивает достаточной мощности для обогрева пола.

Мы протянули проволоку на 3 гвоздя от стены до синей ленты на туалетном столике, потому что носок имеет отступ на три дюйма.

Нагревательный кабель защелкивается в шпильках мембраны DITRA-HEAT. Мы использовали терку для затирки, чтобы вставить нагревательный кабель.

А если длина нагревательного кабеля превышает 10 футов, вам придется сделать небольшую петлю или ступеньку на этой 10-футовой отметке.

Самое приятное в кабелях DITRA-HEAT — это возможность настраивать расположение и форму нагревательного кабеля.

При прокладке кабеля помните об этой буферной зоне. Например, буферная зона располагалась на расстоянии 6 гвоздей от ванны.

Буферная зона — это в основном область для последних нескольких футов греющего кабеля.

Как вы можете видеть на картинке ниже, у нас также была буферная зона рядом с туалетом.

Шаг 11: Установка датчика термостата

Датчики термостата следует размещать равномерно между нагревательными кабелями.Они также должны находиться на расстоянии не менее 24 дюймов от стены, не перекрывая и не пересекая нагревательный кабель.

Вырежьте небольшой кусочек шпильки мембраны DITRA-HEAT по диагонали и вставьте в нее датчик термостата. Это будет удерживать датчик в коврике.

Провод датчика термостата тоньше нагревательного кабеля, поэтому его нужно проталкивать через каждые три шпильки.

Мы разместили датчик резервного термостата на другом конце комнаты.

СОВЕТ ПРОФЕССИОНАЛА: Размещайте датчики в местах, где нет прямых солнечных лучей, так как это приведет к неправильному считыванию температуры в помещении датчиком.Кроме того, если у вас есть домашнее животное, которое любит сидеть в определенном месте, не размещайте там датчик !!

Шаг 12: Установка термостата DITRA-HEAT

Перед установкой термостата повторно проверьте нагревательный кабель, выполнив тест сопротивления проводника.

Также выполните тест датчика температуры пола для обоих датчиков.

Термостат DITRA-HEAT имеет встроенный GFCI. Таким образом, на задней панели находятся клеммы LINE и LOAD.

L1 (линия 1) получит черный провод от электрической панели. Проденьте черный провод за винт клеммы L1 и затяните его отверткой с плоской головкой.

L2 (линия 2) получит белый нейтральный провод от электрической панели. Проденьте белый провод за винт клеммы L2 и затяните его отверткой с плоской головкой.

СОВЕТ ПРОФЕССИОНАЛА: Только 1/2 дюйма голого медного провода должно быть оголено на горячем и нейтральном проводах, это предотвратит короткое замыкание в электрической коробке в случае, если заземляющий провод касается горячего или нейтрального провода.

Вставьте черные провода нагревательного кабеля в одну клемму нагрузки, а красные провода нагревательного кабеля — в другую клемму нагрузки.

Используйте гайку, чтобы соединить все провода заземления. Билл показывает пошаговые инструкции по монтажу проводов в нашем видео.

В верхней части термостата имеется паз овальной формы.

Пропустите один из проводов датчика термостата через этот паз и уберите другой провод датчика термостата. Убедитесь, что провода не касаются клеммных винтов на термостате.

Также не забудьте защелкнуть пластиковый кожух на термостате. Он закрывает клеммные винты.

Билл использовал для этого проекта электрическую коробку объемом 22,0 кубических дюйма. В первую очередь потому, что в коробке нужно много проводов.

Вставьте термостат в коробку и убедитесь, что он находится лицевой стороной вверх… слова на термостате должны быть читаемыми !!!

Дважды проверьте, чтобы провода заземления не касались клеммных винтов. Последнее, что вам нужно на этом этапе, — это короткое замыкание, которое разрушает термостат !!

Прикрутите термостат к распределительной коробке.

Вставьте синий провод датчика в клемму «C», а красный провод датчика в клемму «D».

Поместите лицевую панель термостата на корпус и закрепите ее, затянув винт снизу.

СОВЕТ ПРОФЕССИОНАЛА: Поскольку термостат имеет GFCI, вы должны проверять его ежемесячно, нажимая кнопку «Тест» в верхней части корпуса термостата.

Шаг 13: Посмотрите наше пошаговое видео

Последним шагом для установки DITRA-HEAT является заполнение всех шпилек неизмененным тонким слоем.

Если у вас есть дополнительный модифицированный тонкий набор от установки мембраны, вы можете использовать его для заполнения шпилек. Но модифицированный тонкий набор должен сохнуть за ночь.

Кроме того, если вы хотите гидроизолировать весь пол, используйте KERDI-BAND на переходах между гипсокартоном и мембраной DITRA-HEAT.

Посмотрите наше полное видео по установке DITRA-HEAT, чтобы увидеть все подробности.

Системы подогрева полов DITRA-HEAT

What’s Next

Помните, что Schluter также производит различные душевые системы, такие как KERDI-BOARD, которые очень легко установить в любой душ.

Если вы занимаетесь реконструкцией ванной комнаты и хотите упростить процесс, зарегистрируйтесь в видеотеке наставника по ремонту ванных комнат

Мы покажем, как построить душевые кабины (Schluter, Wedi, Curbless и т. Д.), Установить плитку, обновить ванные комнаты в подвале и больше.

Дополнительное руководство бесценно

Зарегистрируйтесь сегодня

Ура,

Как использовать цифровой мультиметр

Цифровой мультиметр — незаменимый инструмент для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств.Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые стрелочные измерители. Он используется в основном для измерения напряжения (вольт), тока (ампер) и сопротивления (Ом). Но это только начало того, на что способен этот удивительно полезный инструмент.

🔨 Вы любите крутые сборки. И мы тоже. Давайте вместе сделаем крутые штуки.

Вот пять вариантов использования цифрового мультиметра.Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и способ отображения на экране могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

Лучшие мультиметры

EX470 Мультиметр и инфракрасный термометр

Компактный мультиметр Fluke 115

Fluke

204 доллара.99

$ 161,99 (21% скидка)

Электрический тестер Fluke T5600

Fluke

132,99 $

$ 108,27 (19% скидка)

Цифровые клещи CL380

💡Предупреждение: Работа с электричеством и электрическими компонентами может быть потенциально опасной. При проведении электрических измерений необходимо соблюдать особые меры безопасности.Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, содержащиеся в руководстве пользователя.

Прежде чем погрузиться в подробности использования вашего нового мультиметра, прочтите также вводные статьи Fluke о мультиметрах. Они подробно расскажут, что такое мультиметр, и обо всем, что он может делать, и продолжат читать, чтобы получить несколько советов от наших любимых электриков.

Проверка батарей

Свежая батарея будет производить напряжение немного больше номинального (для этой батареи 1.5 вольт). Обратите внимание, что этот счетчик имеет две отдельные настройки: одну для вольт переменного тока и другую для вольт постоянного тока

.
Тревор Рааб

Начиная с самого простого, самого простого теста, используйте режим напряжения на вашем измерителе, чтобы проверить выход батареи. Сначала подключите черный щуп измерителя к разъему, обозначенному — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или + V (рядом с V вы также можете увидеть символ, который выглядит как перевернутая подкова, мы вернемся к этому через минуту).Большинство современных измерителей делают эту установку практически надежной, поскольку также имеют цветовую маркировку разъемов. Черный общий щуп входит в черный разъем; красный зонд входит в красный разъем. Теперь поверните поворотный переключатель (шкалу) в положение Volts DC; потому что батареи питают постоянный ток (DC), а не переменный ток (AC).

Прижмите кончик красного щупа к положительной (+) наружной клемме аккумулятора, а черный щуп — к отрицательной (-) внутренней клемме. Напряжение батареи будет отображаться на экране дисплея измерителя.Например, полностью заряженная батарея AA должна показывать не менее 1,5 вольт. Вы также можете использовать мультиметр для проверки практически любых батарей, от AAA до автомобильных.

Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи подавать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разрядилась или ее нужно зарядить.

Проверка электрических розеток

Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт.Соблюдайте особую осторожность из-за возможности поражения электрическим током при выполнении этого теста.

Тревор Рааб

Вот как определить, обеспечивают ли розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному разъему COM измерителя, а красный щуп — к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

Этот контент импортирован из {embed-name}.Вы можете найти тот же контент в другом формате или найти дополнительную информацию на их веб-сайте.

Вставьте кончик красного зонда в более короткий (горячий) из двух вертикальных пазов на выходе. Вставьте черный щуп в более длинный паз (нейтраль). Проверьте показания на экране глюкометра. Правильно работающая розетка должна выдавать от 110 до 120 вольт. Затем извлеките черный зонд из выхода — оставьте красный зонд на месте — и вставьте черный зонд в небольшое закругленное отверстие (заземление) под двумя прорезями.Показания должны остаться прежними. Если этого не происходит, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

Проверка настенного выключателя

Неисправный потолочный светильник? Вот как определить, связана ли проблема с переключателем. Сначала выключите питание переключателя, снимите крышку и открутите переключатель от проводов. Перед отключением проводов пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно их подключили.Ослабьте винты клемм переключателя, отсоедините от них провода и снимите переключатель.

Поверните шкалу измерителя в положение «Ом». Установите диапазон сопротивления на X1. Пропустите этот шаг, если у вашего измерителя есть автоматический выбор диапазона (вы можете сказать, что у вас есть измеритель с автоматическим переключением диапазона, если вы повернете диск в положение Volts AC (Vac), на экране появится слово «auto»). Подключите черный щуп к разъему COM, а красный — к красному разъему V.

Для проверки однополюсного переключателя (простейшего типа; имеет два латунных винта и один зеленый винт).Установите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам на стороне переключателя — не имеет значения, какой щуп к какому винту прикасается.

При выключенном переключателе вы должны получить показания O.L (вы также можете получить другие показания, например, 99999 или такой символ, как I, или даже этот: L). Это означает перегрузку или превышение лимита; сопротивление настолько велико, что его невозможно измерить. Сначала это кажется бессмысленным (вы могли бы подумать, что измеритель покажет ноль Ом), но измеритель сообщает вам, что, когда внутренние контакты не соприкасаются внутри переключателя, сопротивление на разомкнутых контактах настолько велико, что счетчик не может это прочитать.Теперь переведите переключатель в положение «Вкл.», И на измерителе должно быть показание менее одного Ом. Если этого не произошло, переключатель неисправен и его необходимо заменить.

Еще один простой тест — повернуть шкалу измерителя в положение для непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на циферблате измерителя представляет собой клиновидную форму, обозначающую шумовые волны, исходящие от точки. Подключите измеритель к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если измеритель издает звуковой сигнал при включенном переключателе.Переключатель неисправен, если измеритель не подает звуковой сигнал, когда переключатель установлен в положение «Вкл.».

Тестирование удлинителей

Обратите внимание на чтение O.L. на циферблате. Это не показание при нулевом сопротивлении. Когда один измерительный щуп касается заземляющего вывода, а другой — намеренно касается пластика, измерительный прибор описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что он будет отображать, когда показание выходит за пределы, за предел или за бесконечное сопротивление.

Тревор Рааб

Разумно использовать глюкометр для проверки старых удлинителей, потому что поврежденные шнуры могут поражать вас током или вызвать пожар. Для начала отсоедините удлинитель от стены и поверните шкалу измерителя в положение «Ом».

Чтобы проверить заземление шнура, вставьте красный щуп в небольшое отверстие на охватывающем конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) выступу, выходящему из охватываемого конца. Непрерывная цепь, измеренная от этих двух концов, будет иметь сопротивление.8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы обеспечить показание O.L. При таком анализе шнура должна быть обрыв цепи; между проводом, соединяющим контакт заземления, и любым из двух других проводов внутри шнура не должно быть контакта.

Затем вставьте красный зонд в короткую (горячую) прорезь на охватывающем конце шнура. Прикоснитесь черным щупом к узкому плоскому выступу на вилке. Электрическая целостность шнура будет иметь сопротивление.8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывность и O.L. для чтения в этих двух положениях.

Наконец, возьмите красный датчик и вставьте его в более длинный (нейтральный) паз на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Непрерывность будет иметь сопротивление 0,8 Ом или меньше. Коснитесь черным щупом узкого штыря, а затем круглого штыря для измерения O.L. чтение.

Убедившись, что шнур не закорочен, проведите тест напряжения.Вставьте шнур в электрическую розетку и поверните шкалу измерителя в положение «Вольт переменного тока». Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую щель. Вы должны получить показание около 120 вольт. Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показание около 0,1 милливольта (между землей и нейтралью розетки и заземлением и нейтралью шнура пренебрежимо мало напряжения).

Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показание напряжения около 120 вольт, подтверждающее, что удлинитель находится в хорошем состоянии.

Показания температуры

Помимо всех удивительных возможностей электрических испытаний, большинство современных мультиметров также могут снимать показания температуры. Просто поверните шкалу измерителя в режим температуры, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

Подключите термопару к измерителю, чтобы считывать температуру воздуха, или вставьте датчик температуры, чтобы снимать показания температуры жидкостей, гелей или отслеживать температуру поверхности газового осушителя.Вы можете наблюдать за температурным циклом прибора, не касаясь его рукой.

А теперь несколько советов от электрика

Дэвид Шапиро — старший электрик в пригороде Вашингтона, округ Колумбия, и один из самых умных парней, которых мы знаем. Он входит в состав различных комитетов по разработке правил электротехники и написал книгу о старых домашних электрических системах. Считается окончательной работой по теме. Вот восемь ключевых предостережений Шапиро по безопасной работе с глюкометром.

Выработайте привычку держать пальцы на пластиковых и резиновых деталях глюкометра, чтобы избежать контакта с металлическими поверхностями под напряжением.
Надевайте защитные очки при выполнении электрических испытаний, особенно чтобы обезопасить себя в случае возникновения электрической вспышки.
Красный по сравнению с черным: измеритель будет работать правильно, если вы перепутаете, какой щуп входит в какое гнездо, но вы получите привычку подключать красный к красному, черный к черному, чтобы научиться связывать эти цвета с полярностью и ее полярностью. символы (знаки + и — и цвета, сопровождающие электрические клеммы и провода).
Любители всегда должны работать с электрически обесточенными системами. Если выяснится, что компонент находится под напряжением (под напряжением, говоря языком электрика), вы можете случайно замкнуть короткое замыкание между стенкой металлической коробки и электрическим устройством, которое вы тестируете. Это может вызвать вспышку дуги, которая напугает вас. Это также может привести к сильному удару электрошока, ожогу или ожогу электрического компонента. Если раньше он не был поврежден, то теперь будет. В худшем случае поражение электрическим током может убить вас.
Да, рекомендуется проверить удлинитель на целостность и сопротивление, но регулярно проверяйте кабели визуально, проверяя наличие порезов, истирания или раздавливания.
Знайте свой счетчик. Знайте, что означают символы на его лице, и когда эти символы появляются на экране, четко представляйте, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Лучше всего начать с вашего глюкометра — это руководство пользователя.
Обычно счетчик не ломается, когда перестает показывать (при условии, что у него хороший аккумулятор). Вы могли перегореть предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами).Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
Температура: Когда электрические детали, такие как переключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям, что если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для самодеятельного ремонта. Отключите питание цепи и вызовите электрика.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Как починить сломанный дверной звонок за 6 простых шагов

Детали проекта

Навык

1 из 5
Легко
если необходимо заменить кнопку или звонок. Если вам нужен новый трансформатор, наймите электрика.

Стоимость

Новая кнопка, около 7 долларов; колокольчик — около 15–80 долларов; трансформатор, около 12 долларов

Расчетное время

Около часа

Q: Дверной звонок в моем доме 1929 года не работает.Какой самый простой и безопасный способ установить новый?

— Скотт Томпсон, Ред-Бэнк, Нью-Джерси

A: Мэтт Томис, старший электрик, Tomis Electrical Contractors, отвечает: В девяноста процентах случаев, когда дверной звонок не работает, это ошибка кнопки снаружи, потому что погодные условия и постоянное использование изнашивают его. Но также возможно, что перестал работать звонок или трансформатор, другие части традиционного проводного дверного звонка.

Как узнать, неисправен ли трансформатор дверного звонка?

Чтобы точно определить проблему, просто протестируйте каждый компонент с помощью мультиметра, который продается в домашних магазинах по цене менее 15 долларов.Нет необходимости отключать питание при устранении неполадок, потому что трансформатор понижает обычное домашнее напряжение 120 вольт до безопасных 16 вольт или около того.

Проводка дверного звонка редко является причиной этой проблемы, но если это так, я рекомендую использовать беспроводную систему и не беспокоиться о перемонтировании. Это упрощает процесс установки в старых домах, подобных вашему. Вам просто придется время от времени заменять батареи.

6 простых шагов, чтобы починить дверной звонок

Шаг 1. Проверьте кнопку

Райан Беньи

Выкрутите винты, крепящие кнопку к кожуху двери.От кнопки откручиваем провода и перекрещиваем. Если раздается звонок, значит, вы нашли проблему. Перейдите к шагу 3 и замените кнопку. Если колокольчик не звонит, переходите к шагу 2.

Шаг 2. Проверьте кнопку

Райан Беньи

Настройте мультиметр на проверку целостности цепи. Поместите щупы на каждый из клеммных винтов на задней стороне кнопки, затем нажмите кнопку. Если стрелка глюкометра не двигается, кнопка неисправна и ее необходимо заменить (шаг 3).Если игла все же двигается, подсоедините провода, установите кнопку и переходите к этапу 4.

Шаг 3. Замените кнопку, если необходимо

Райан Беньи

Присоедините провода к клеммным винтам на задней стороне новой кнопки и прикрепите ее к кожуху двери.

Шаг 4: Проверьте трансформатор дверного звонка

Райан Беньи

Большинство трансформаторов дверных звонков вы найдете возле главной электрической панели.Установите мультиметр на настройку напряжения и поместите его щупы на винты, к которым крепятся провода дверного звонка малого сечения.

Если мультиметр показывает 16 вольт или около того, трансформатор в порядке; переходите к этапу 5. Если напряжение ниже 16 вольт, вызовите электрика для замены трансформатора; это включает в себя работу с 120-вольтовыми проводами и соблюдение электрических норм.

Шаг 5. Проверьте звуковой сигнал

Райан Беньи

Снимите крышку звонка.Оставьте мультиметр на установке напряжения и прикоснитесь щупами к проводам. Попросите помощника нажать на кнопку. Если мультиметр показывает, что ток течет, но колокольчик не звонит, замените его (шаг 6).

Но если нет тока, значит проводка неисправна. Если вы найдете обрыв, сделайте стык проводом 18-го калибра. Если не получается, протяните новые провода или установите беспроводной модуль с батарейным питанием.

Шаг 6. Замените колокольчик, если необходимо

Райан Беньи

Перед тем, как отсоединить старые провода, промаркируйте их полосами изоленты: «Передний» для переднего звонка, «Задний», если есть задний звонок, и «Т» для трансформатора.Установите новый колокольчик на стену и прикрепите каждый провод к соответствующим обозначенным клеммам.

Если старые провода недостаточно длинные, налейте на каждый короткий провод 18 калибра. Нажмите кнопку, чтобы убедиться, что звонок работает, затем наденьте крышку.

Инструменты:

Вам нужна помощь с ремонтом дома? Рассмотрим домашнюю гарантию.

Советы по установке теплового провода

— оригинальные коврики для об / мин

В этой теме я дам несколько полезных советов для успешного проекта по установке электрического лучистого нагревательного провода.Если у вас есть какие-либо вопросы по этой теме, свяжитесь со мной напрямую.

Свяжитесь с нами

Советы по успешной установке теплового провода на катушке

Прежде чем обсуждать эту тему, я хочу вкратце рассказать о том, как я получил знания об успешной установке теплового провода. Более 20 лет в качестве побочного бизнеса в Западном Вашингтоне я занимался поиском и устранением неисправностей и диагностикой электрических проводов обогрева пола, которые каким-то образом были повреждены в процессе установки.Используя электрическое испытательное оборудование, локатор неисправностей и тепловизионную камеру, я могу определить точное место повреждения провода.

За это время я почти все это видел. Я говорю «в значительной степени», потому что, когда я думаю: «Я все это видел», кто-то приходит и повреждает провод так, как я никогда раньше не видел. Кажется, это постоянный процесс составления списка, что можно и нельзя. Совет, который я предлагаю, охватывает наиболее частые проблемы, с которыми я сталкивался при выполнении этой диагностики, и надеюсь, что он поможет вам в успешной установке провода подогрева пола.

Для тех из вас, кто просто хочет версию для быстрых советов, вот она:

Приобретите цифровой мультиметр и проверьте нагревательный провод, прежде чем достать его из коробки.
Возьмите звуковой монитор и подключите к выводам нагревательного провода.
Убедитесь, что секция «холодного ввода» и «концевой стык» установлены в полу и проложены прямо.
Никогда не используйте гвозди или скобы для крепления нагревательного провода к полу.
Никогда не обрезайте нагревательный провод, чтобы сократить его охват.
Никогда не перекрещивайте нагревательный провод через себя.
Не забудьте установить датчик / с датчика термостата.
Никогда не просверливайте пол, чтобы что-то прикрепить к полу, и не снимайте плитку, не зная точное расположение нагревательных проводов. Прочтите подробные советы, как это сделать.
Никогда не вставляйте острый инструмент между плиточными швами для очистки цементного раствора.
Всегда делайте подробные снимки схемы установки нагревательного провода, прежде чем покрывать пол.
Если вы устанавливаете деревянную опорную панель и используете для ее крепления гвозди, обратите внимание на электрические провода, идущие к термостату, и не забивайте гвоздь в накладку рядом с этим местом.

Для получения более подробной информации о советах, перечисленных выше, прочтите далее.

Установка проводов системы обогрева пола — шаг за шагом

1. Получите нужные инструменты

Для начала, единственный наиболее важный инструмент, который вам понадобится, — это цифровой мультиметр (примеры показаны здесь).Стандартный мультиметр с ручным управлением подойдет просто. Их можно приобрести в любом магазине товаров для дома или в электроснабжении. Средняя стоимость тестера приличного качества должна составлять от 15 до 20 долларов. Я бы посоветовал избегать счетчиков, которые стоят 5-10 долларов, поскольку я считаю их ненадежными. Если у вас есть какие-либо технические вопросы относительно настройки и использования счетчика, свяжитесь со мной.

Еще один инструмент, который я бы посоветовал использовать, — это монитор тревог, подобный этому примеру, показанному здесь, однако это скорее удобный инструмент, чем необходимость.Он немедленно подает звуковой сигнал, если провод был нарушен.

Теперь, когда у вас есть инструменты, приступим. Во-первых, перед тем, как вынуть нагревательный провод из коробки, вам нужно провести тест на сопротивление с помощью мультиметра. Это необходимо для подтверждения того, что производитель предоставил вам правильно изготовленный провод. Это случается нечасто, однако, как и любой товар на рынке, бывает бракованный. Вы хотите проверить между двумя выводами нагревательного элемента и заземляющим проводом к каждому выводу отдельно.

Вы также захотите протестировать нагревательный провод после того, как вы его укладываете на пол, затем еще раз перед тем, как покрыть выравнивающим цементом, затем еще раз перед укладкой готового пола. Все это тестирование может показаться излишним и, в зависимости от темпа установки, вполне может оказаться. Однако, если вы покинете проект, вы можете не знать, кто топтал вашу недавно проложенную проволоку или был ли острый металлический шпатель повредил проволоку во время процесса выравнивания цемента. Это две проблемы, которые можно решить с помощью ковриков RPM.По техническим вопросам, касающимся правильного тестирования, свяжитесь со мной.

2. Узнайте, как производится система проводов

Прежде чем вы начнете свой проект, я просто хочу вкратце рассказать, как производится большинство систем проводов. Начальный участок системы проводов часто называют «холодным концом». Это отрезок, который проходит от пола до термостата на стене. Обычно они состоят из трех проводов, два из которых подключаются к нагревательным элементам, а один — к заземлению.

Далее идет сварка холодного конца. Это область, где производитель прикрепляет провода холодного ввода к проводам нагревательного элемента. Обычно на это указывает термоусадочная трубка от 3 до 6 дюймов, диаметр которой больше диаметра проводов по обе стороны от нее из-за соединений под ней. Следующими на очереди идут провода нагревательного элемента, также называемые проводами сопротивления. Это провода, которые выделяют тепло при включении электричества. Провода сопротивления проходят до конца системы проводов и заканчиваются «концевым стыком».

Концевой стык — это место, где производитель соединяет два резистивных провода для замыкания цепи. Причина, по которой я хотел разрезать систему проводов, заключалась в том, чтобы обратиться к двум самым слабым местам большинства систем проводов: «стыку холодных выводов» и «стыку концов». Важно, чтобы стыки холодного ввода были проложены прямо в полу.

Возможно, потребуется вырезать часть пола, чтобы она соответствовала большему диаметру этого стыка. Горячий клей хорошо удерживает секцию соединения на месте.Если вы не установите стык в полу и не проложите прямую прокладку, он может изогнуться до такой степени, что может нарушить соединения производителя при протягивании проводов с холодным вводом через кабелепровод, ведущий к термостату. Это верно и для концевого соединения. Не гнуть, укладывать прямо и клеить горячим клеем.

3. Чего следует избегать при установке провода теплового излучения

Далее, одна из наиболее распространенных проблем — это использование гвоздей или скоб для прикрепления провода к полу.НИКОГДА не используйте гвозди или скобы, чтобы удерживать провод на месте. Даже если нагревательный провод не был физически поврежден из-за использования гвоздя или скобы, если провод будет зажат или сжат слишком сильно, это может вызвать нагрузку электрического тока в этом месте (ах) и вызвать замыкание на землю в системе проводов. Это может привести к срабатыванию термостата цепи защиты провода.

Типичный вопрос, который мне часто задают: «Если у меня слишком много провода на конце, могу ли я обрезать провод, чтобы укоротить и сделать новый стык на концах?» Ответ просто отрицательный.Производители используют проволоку разного калибра в зависимости от ее длины. Если коротко оборвать провод, рассчитанный на передачу электроэнергии определенной длины, со временем провод может перестать выдерживать электрическую нагрузку и может сгореть.

Свяжитесь со мной, если вам нужна помощь в подборе провода, приобретенного для вашего проекта, в отапливаемую зону. Если вы заказали слишком много, я ничем не могу помочь с этой проблемой. Важно знать, что у вас правильный размер, прежде чем разматывать провод и устанавливать его на пол, так как большинство дистрибьюторов не могут забрать обратно размотанный провод.

Следующее обстоятельство случается очень редко, но о нем стоит упомянуть. Никогда не перекрещивайте нагревательный провод через себя. Две точки соприкосновения будут генерировать слишком много тепла в одном месте и, скорее всего, прожигут себя и вызовут неисправность. Поэтому, если вы не спланировали свою планировку должным образом и вы оказались на перекрестке, где единственным вариантом было бы пересечь нагретый провод сам с собой, вам придется начинать заново и переделывать макет.

Не забудьте установить провод зонда датчика термостата после того, как будет проложен нагревательный провод, и перед тем, как покрыть пол.Я говорю об этом, потому что большинство производителей включают датчик датчика в коробку с термостатом, который не устанавливается до тех пор, пока не будут установлены нагревательный провод и пол. Как звучит эта старая поговорка, о да, «с глаз долой, с ума». К тому времени уже слишком поздно, ну не совсем так, но потом устанавливать очень сложно.

Я также настоятельно рекомендую положить второй датчик в пол одновременно с оригиналом. Это случается не очень часто, но могут выйти из строя.Единственный способ исправить это — вернуться к работе, взломать плитку и прорезать еще один канал в растворе, чтобы проложить еще один зонд, и надеяться, что вы не заденете нагревательный провод во время этого процесса. Если вы устанавливаете два одновременно и запускаете оба к коробке термостата, подключая только один, оставляя другой в распределительной коробке неподключенным, в случае отказа одного из них просто отключите и подключите другой, и вы снова в бизнес.

4. Установка полов с подогревом и водопроводные трубы

Другой частой проблемой, связанной с повреждением нагревательного провода, является процесс просверливания в полу для крепления чего-либо к поверхности или полного просверливания пола для установки водопроводных труб.Некоторые общие навесные предметы включают в себя; дверные упоры, складывающиеся в два сложения двери (с кронштейном, который необходимо прикрепить к полу), и единственная наиболее распространенная проблема — основание унитаза и монтажные блоки для унитаза.

Если вы пользуетесь унитазом традиционного стиля, каким они пользовались последние несколько десятилетий, то это вас не беспокоит. Единственное, что вам нужно при использовании этого типа туалета, — держать проволоку на минимальном расстоянии от воскового кольца, рекомендованном производителем. Если вы используете один из унитазов в новом дизайнерском стиле, это вас заинтересует.Многие из этих новых туалетов имеют «монтажные основания», которые необходимо механически прикрепить к поверхности вашего пола. Кроме того, некоторые туалеты настолько длинные спереди, что их необходимо зафиксировать на «переднем монтажном блоке», который также фиксируется механически. Я не буду вдаваться в подробности того, как они крепятся, а только скажу, что ознакомьтесь с инструкциями производителей унитазов о том, как правильно установить ваш новый унитаз. Если вы знаете, что собираетесь использовать этот стиль унитаза, обязательно сообщите установщику нагревательного провода, что нужно планировать в отношении разводки проводов.

Если что-либо из этих вещей необходимо установить после установки нагревательного провода, у вас есть несколько вариантов. Первый вариант — рассчитать вероятность столкновения с проводом диаметром примерно 1/8 дюйма и расстоянием от 2 до 4 дюймов в зависимости от вашей планировки, а затем спросить себя: «Мне сегодня повезет?». Я могу сказать вам по личному опыту, многим людям не повезло в этом отношении и они заплатили цену за эту ошибку.

Теперь все эти системы проводов можно отремонтировать, если вы повредите провод во время этого процесса.Однако имейте это в виду, вам, возможно, придется заплатить подрядчику по плитке за удаление, замену и повторную затирку пола. Затем, если у вас есть специалист по диагностике, такой как я, в вашем районе, который будет определять фактическое поврежденное место, будьте готовы заплатить немалые деньги за наши услуги. Наконец, в большинстве районов страны ремонт нагревательных проводов должен выполняться лицензированным электриком, и это тоже недешево. Второй вариант, которому я настоятельно рекомендую следовать, — это покупка «теплового листа». Это 12-дюймовый квадратный жидкокристаллический лист (ЖКС), который меняет цвет под воздействием тепла.Вы можете приобрести его ЗДЕСЬ. Вы хотите получить модель № LCS-77 по цене 25 долларов в настоящее время.

Лучший метод использования LCS — это начать с отключенной системой нагревательных проводов и иметь холодный пол. Затем положите лист LCS в том месте, где вы планируете сверлить. После этого включите систему нагревательных проводов и подождите, пока на листе не появятся «линии» нагревательных проводов. Итак, теперь вы точно знаете, где проходят ваши провода под полом, чтобы иметь правильный план атаки, чтобы успешно сверлить, не задевая нагревательный провод.Вы должны начинать с холода, потому что как только пол нагреется до полной температуры, лист LCS больше не сможет различать горячую и холодную зону, так как он будет одного однородного цвета на LCS.

Есть некоторые сценарии, при которых у вас может не быть возможности сверлить в месте, отличном от того, где провод проходит под вашим полом. Такие элементы, как дверные упоры, вы можете свободно выбирать, где их можно установить. Однако крепления для унитаза очень специфичны в отношении того, где их нужно просверлить.В этом случае, если нет других вариантов, я бы предложил удалить пол и перенаправить провод, чтобы избежать места сверления. Выполните те же действия для определения расположения проводов перед снятием плитки. Отметив расстояние между проволокой на соседней плитке, вы можете избежать удара по проволоке зубилом во время процесса удаления.

Другая распространенная ошибка, которую допускают в процессе установки нагревательной проволоки, — это использование острого инструмента, например, канцелярского ножа, для очистки тонкого раствора между плитками.Если это необходимо, используйте что-нибудь мягкое, например тряпку или губку, или что-нибудь тусклое, например, старый шпатель с изношенными краями.

Всегда делайте подробные снимки схемы установки нагревательного провода перед тем, как покрыть пол. Иногда эта информация может быть полезна при поиске поврежденного места на проводе. Самая важная часть — это детальная съемка места стыка концов. Причина в том, что если провод поврежден при заводском стыке концов, может быть очень сложно диагностировать это конкретное место расположения нагревательного провода.В этой секции могут использоваться пластиковые соединители и наполнители для защиты конца и затруднения диагностики неисправностей диагностическим оборудованием.

Наконец, если вы устанавливаете деревянную опору и используете гвозди для крепления, помните о электрических проводах, идущих к термостату, и не забивайте гвоздь в накладку рядом с этим местом. Во многих штатах требуется использование кабелепровода для прокладки проводов холодного вывода и проводов датчика термостата к распределительной коробке термостата. Использование металлического кабелепровода защитит провод от повреждения гвоздями, однако металлический кабелепровод может иметь острый край внизу после того, как он будет обрезан по размеру.

Как проверить теплый пол перед укладкой

Как проверить сопротивление теплого пола мультиметром перед монтажом?

Проверка кабеля теплого пола на целостность мультиметром после монтажа

Как проверить теплый пол без терморегулятора и мультиметра?

Конструкции и расположение кабеля

Цены на теплый пол Caleo

Неисправности тёплых полов

Методы проверки исправности теплого пола

Как проверить термодатчик

Диагностика терморегулятора

Как проверить теплый пол

Как проверить теплый пол: методы

Конструкции и расположение кабеля

Методы проверки исправности теплого пола

Почему теплый пол не греет?

Почему не греет электрический теплый пол?

Отсутствие питания

Повреждение системы

Неправильный монтаж

Как проверить нагревательный кабель или мат?. Статьи компании «Boden | консультируем

Не работает теплый пол, что делать

Ремонт теплого пола (электрического) своими руками

Возможные причины поломки

Ремонт теплого пола (электрического) своими руками

Исправление кабеля

Устранение неполадок в датчике

Неисправность в термостате

Проверить с помощью мультиметра теплый пол очень просто. Вот шаги!

3 эффективных способа проверки вашего теплого пола

Используя мультиметр для проверки теплого пола, это легко сделать самому… Вот как.

Тест 1: Проверка сопротивления между активной и нейтралью нагревательного элемента.

Испытание 2: испытание заземления при низком напряжении (испытание изоляции теплого пола)

Испытание 3: испытание изоляции при 500 В (испытание мегомметром)

Ремонт теплых полов | Как найти обрыв провода в теплом полу

Hipot Process

Процесс Variac

Устранение неисправностей | SunTouch

Поиск по продукту:

Коврик для пола

TapeMat

WarmWire

Термостаты SunStat

Кабели ProMelt и SlabHeat

Элементы управления ProMelt

Поиск и устранение неисправностей пола

Устранение неисправностей TapeMat

Устранение неисправностей WarmWire

DITRA-HEAT Системы полов с подогревом | Репетитор по домашнему ремонту

Как использовать цифровой мультиметр

А теперь несколько советов от электрика

Как починить сломанный дверной звонок за 6 простых шагов

Детали проекта

Навык

Стоимость

Расчетное время

6 простых шагов, чтобы починить дверной звонок

Шаг 1. Проверьте кнопку

Шаг 2. Проверьте кнопку

Шаг 3. Замените кнопку, если необходимо

Шаг 4: Проверьте трансформатор дверного звонка

Шаг 5. Проверьте звуковой сигнал

Шаг 6. Замените колокольчик, если необходимо

Инструменты:

— оригинальные коврики для об / мин

Советы по успешной установке теплового провода на катушке

Установка проводов системы обогрева пола — шаг за шагом

1. Получите нужные инструменты

2. Узнайте, как производится система проводов

3. Чего следует избегать при установке провода теплового излучения

4. Установка полов с подогревом и водопроводные трубы

Published by alexxlab

Добавить комментарий Отменить ответ
