Как снять крышку внутреннего блока кондиционера?

Один из самых распространённых вопросов, задаваемых владельцами сплит-систем техническим специалистам – как снять крышку внутреннего блока кондиционера. Демонтаж корпуса потребуется в том случае, если вы решили самостоятельно почистить или отремонтировать устройство. Кроме того, снять крышку и демонтировать весь внутренний блок придётся при ремонте стен и замене отделочных покрытий.

Для того чтобы снять внутренний блок, необходимо отщёлкнуть нижние клипсы, расположенные в нижней части корпуса и обозначенные специальными отметками (обычно стрелками или засечками). Различают несколько типов клипс.

С верхним зацепом за настенную пластину. Для снятия нажмите на клипсы вверх.

С нижним зацепом за настенную пластину. Оттяните крепления вниз от блока.

Клипсы с размещением под декоративной крышкой кондиционера. Перед тем, как отжать такие крепления, потребуется предварительно открыть саму крышку.

Сняв внутренний модуль кондиционера, откройте крышку корпуса и достаньте фильтры. Далее нужно снять корпус, выкрутив саморезы, расположенные внизу под заглушками, а также освободив защёлки вверху (предварительно поинтересовавшись особенностям их крепления в инструкции к кондиционеру). Все имеющиеся электропровода нужно отсоединить. Когда всё будет готово, аккуратно приоткройте жалюзи и, легко потянув на себя корпус, снимите его.

Дальнейшая разборка внутреннего блока

Далее снимаем дренажный лоток кондиционера (в том случае, если моделью не предусмотрена монолитная конструкция, при которой демонтаж невозможен). Перед тем, как снять дренажную ёмкость, открутите саморез и отщёлкните соответствующие нижние клипсы. Обязательно отсоедините от лотка электродвигатель жалюзи.

Следующий этап – самый сложный – демонтаж вала (вентилятора). Во многих моделях кондиционеров для этого достаточно освободить левую часть радиатора, после чего аккуратно раскрутить крепление справа в самом вентиляторе и вытащить конструкцию из корпуса. Имейте в виду, что для выполнения такой работы требуется определённый опыт. Кроме того, в некоторых моделях вал приходится демонтировать справа, что создаёт ещё большие затруднения для неопытного мастера.

Последствия неумелого демонтажа внутреннего блока

Перед тем, как самостоятельно снять крышку внутреннего блока кондиционера без отсутствия опыта, рекомендуем почитать о последствиях неумелого или неаккуратного обращения с климатической техникой. Среди распространённых проблем – механические повреждения корпуса и внутренних деталей, засорение фреоновых патрубков, проникновение влаги внутрь узлов устройства.

Для того чтобы избежать ошибок, приводящих к преждевременному выходу кондиционера из строя, рекомендуем доверять демонтаж крышки внутреннего блока исключительно техническим специалистам, занимающимся обслуживанием сплит-систем. Компания «Термо-Про» много лет специализируется на техобслуживании кондиционеров. При необходимости наши мастера аккуратно снимут крышку и разберут корпус для его чистки или ремонта.

Разборка внутреннего и наружного блоков кондиционера

На чтение 5 мин. Просмотров 119 Опубликовано 24.05.2018 Обновлено 24.05.2018

Регулярное обслуживание кондиционера требует разборки его внутреннего и внешнего блока. Это необходимо при замене деталей сплит-системы и ее полной очистке. Стоит разобраться с особенностями процесса и последствиями неправильной разборки.

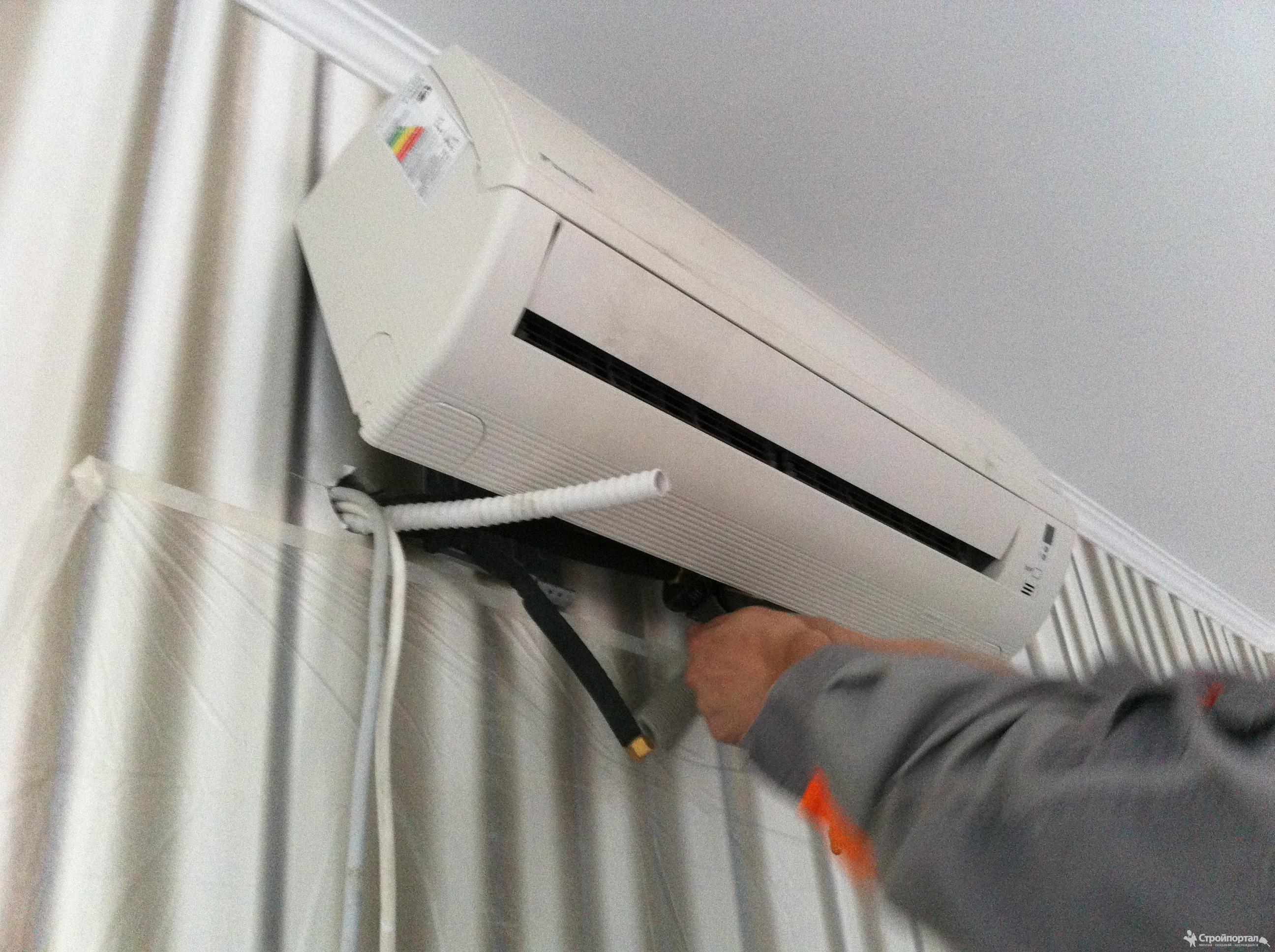

Как снять внутренний блок

Для снятия внутреннего блока кондиционера любого типа требуется отщелкнуть нижние клипсы. У большинства устройств они находятся снизу и обозначены стрелками или засечками. Типы клипс:

Зацеп за настенную пластину произведен сверху. В этих случаях на клипсы нажимают вверх.
Нижний зацеп за пластину. В таких устройствах снизу находятся дополнительные отверстия. Крепления оттягивают вниз от блока.
Клипсы, расположенные под декоративной крышкой. Сначала снимают крышку, а затем отжимают крепления.

Снятый внутренний модуль кондиционера разбирается легче.

Разборка внутреннего блока кондиционера

Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:

У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.
Под крышкой, за которой расположены фильтры, тоже могут оказаться саморезы или защелки. После их откручивания можно приоткрыть нижний элемент корпуса.
Следующая задача – освободить защелки, расположенные в верхней части корпуса. Они довольно жесткие, для их отсоединения нужно узнать особенности крепления. Чаще всего их получается разблокировать, потянув низ корпуса на себя и вверх.
Осталось отсоединить все провода, если они имеются.

Приоткрыв жалюзи, легко снять корпус, потянув его на себя.

Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится. Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место.

Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

Вентилятор внутреннего блока кондиционера (крыльчатка)

Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:

Открутить и освободить левую часть радиатора от корпуса устройства.
Отвинтить крепление справа в самом валу на несколько оборотов. Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти.
Извлечь вал снизу из корпуса, следя за сохранностью деталей. Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт. Винт можно держать отверткой, подталкивая вал.

При монтаже вала в корпус устройства винт должен оказаться точно в исходном положении. Иначе вентилятор будет касаться стенок.

Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.

Последовательность действий:

Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления.
Открутить все крепления электродвигателя. Отсоединить кожух с валом.
Внимательно изучить, как отсоединяется вал от мотора. Осторожно отогнуть медные трубки, подходящие к радиатору.

Разборка внешнего модуля

Демонтаж мобильного или оконного кондиционера не занимает много времени – достаточно извлечь устройство из окна или снять воздуховод. При разборке полноценной сплит-системы требуется сохранить весь хладагент.

Соединительные трубки, по которым транспортируется фреон, обладают разным диаметром. Тонкий канал служит для транспортировки жидкого хладагента. Большая трубка предназначена для перекачивания газообразного фреона. При разборке кондиционера необходимо «загнать» хладагент в наружный модуль. Затем можно отключать магистральные каналы. Для перекачивания хладагента необходимо при работающем приборе завинтить патрубок с жидким фреоном, который уходит из наружного блока в помещение. Устройство за 1 минуту перекачает газообразное вещество в наружный блок. После этого следует немедленно выключить прибор.

Разборку наружного блока кондиционера выполняют вдвоем. Так можно исключить лишний риск и сократить время работ.

После отключения прибора от электросети отсоединяют кабели, пометив клеммы.

Медные каналы, по которым транспортируется хладагент, можно выпрямить самостоятельно, соблюдая осторожность. Вместе с ними в помещение удаляется электрический кабель. Его прикручивают к концу трубки. Затем нужно открутить гайки, которые держат наружный модуль. Снимают блок вдвоем. В последнюю очередь со стены снимают кронштейны.

Снятый наружный модуль требует вертикального хранения и транспортировки. Для исключения возможных повреждений его помещают в коробку с пенопластом.

Снятие компрессора

В некоторых случаях требуется только демонтаж наружного блока, к примеру, когда требуется наладить работу компрессора. Внутренний блок в этом случае остается на месте. Основная задача – правильно снять компрессор:

демонтировать крышку наружного блока;
отсоединить трубки нагнетания и всасывания;
отсоединить электропровода;
отвинтить крепежные элементы вентилятора и конденсатора;
удалить из корпуса конденсатор;
демонтировать крепления компрессора и саму деталь.

Выполняя такую последовательность действий, можно снизить риск повреждения трубопроводов и получить доступ к другим элементам, расположенным в корпусе.

Последствия неправильного демонтажа

При неправильном демонтаже легко повредить кондиционер. Возможные неприятные последствия:

Разгерметизация контура охлаждения, что влечет за собой утечку фреона. При последующей установке прибора придется доплачивать за дозаправку системы хладагентом.
Механическое повреждение корпуса наружного блока, фреоновых патрубков, других деталей.
Засорение контура охлаждения мусором, проникновение влаги. При попадании пыли компрессор быстрее изнашивается. Вода может окислить поверхность медной фреонотрассы, в результате чего вся система выйдет из строя.
Падение наружного блока с высоты. Высота установки модуля не важна – после падения его в любом случае придется заменить.

Кондиционер обычно демонтируют при смене места жительства, на время ремонта и чистки. При разборке простых агрегатов не придется разбираться в их устройстве. Однако полноценные сплит-системы требуют внимательного подхода. Поскольку оборудование дорогостоящее, лучше обратиться к профессиональным монтажникам, которые выполнят работу качественно и с гарантией. Разбирать прибор самостоятельно можно только при полной уверенности в понимании его устройства.

Устройство внутреннего блока сплит системы и как его правильно разобрать

Очистка кондиционера не должна сводиться только к уходу за наружными элементами. Пыль проникает повсюду, накапливается и мешает нормальной работе механизмов. Можно пригласить мастера из сервисного центра для технического обслуживания, но многие умельцы справляются с этой задачей самостоятельно.

Для того чтобы все работы по обслуживанию выполнить самостоятельно, нужно знать устройство внутреннего блока сплит системы. Мы расскажем все о конструкции климатической техники. Дадим рекомендации, согласно которым можно было без опасений разобрать агрегат, почистить и собрать снова.

Содержание статьи:

Основные элементы внутреннего блока

Хотя устройство конкретных моделей от разных производителей различается, принципиальная схема, по которой собирают такую климатическую технику, имеет общие основные элементы.

Внутренний блок современной сплит-системы состоит из:

передней панели;
фильтрующих элементов;
вентилятора и испарителя;
двигателя;
жалюзи;
системы дренажа;
индикаторной панели и т. п.

Чтобы правильно разобрать устройство, нужно аккуратно отсоединять отдельные элементы в правильной последовательности. Сначала следует внимательно изучить все сопровождающие документы, полученные при покупке устройства.

Принципиальное устройство внутреннего блока: 1- лицевая панель; 2,3 – фильтры;4 – вентилятор; 5 – испаритель; 6 – жалюзи; 7 – панель с индикаторами; 8 – вертикальные жалюзи

В них можно найти немало полезной информации о том, как разобрать внутренний блок этой сплит системы для выполнения . Если по какой-то причине документация отсутствует, имеет смысл поискать необходимые сведения в интернете.

Сетчатый фильтр, предназначенный для первичной очистки воздуха, поступающего во внутренний блок, нужно регулярно очищать от загрязнений с помощью моющего средства

Общий порядок работ

Сначала нужно подготовиться к разборке внутреннего блока: отключить устройство от сети, подготовить необходимые инструменты и материалы. Понадобятся разные отвертки, шестигранники, пригодится ветошь, емкость, чтобы слить конденсат, стремянка и т.п.

Через внутренний блок кондиционера постоянно проходят большие потоки воздуха, частички пыли остаются внутри. Нужно периодически убирать этот мусор, чтобы прибор работал корректно

Разные производители используют различные типы креплений: болты, защелки, клипсы и т.п. Особую осторожность следует проявлять при работе с пластиковым крепежом. Чрезмерное усилие приведет к поломке элемента. Вместо очистки прибора понадобится его ремонт.

Сначала снимают переднюю панель внутреннего блока. Придется отвинтить болты или отсоединить клипсы, их можно осторожно поддеть прямой отверткой.

После этого из корпуса вынимают сетчатый фильтр и жалюзи. Обычно эти элементы, которые нужно очищать достаточно часто, просто вставлены в корпус. Производители предусматривают возможность их легкого демонтажа.

Важно учесть, с какой стороны подключена трубка для отведения конденсата. При левом подключении у некоторых кондиционеров Панасоник для демонтажа конденсатосборника эту трубку придется отключать

Теперь нужно найти и отсоединить дренажный лоток, если это возможно. Иногда он встроен в корпус. На этом этапе понадобится емкость для скопившейся жидкости, а также ветошь, на случай, если вода разольется. В кондиционерах LG такой элемент обычно закреплен на одном болте, снизу расположены клипсы, их необходимо отщелкнуть.

Затем следует вынуть вал крыльчатки. В ее пазах обычно накапливается очень много пыли. Вынимают этот элемент обычно снизу или сбоку. Если позволяет конструкция, предпочтительнее использовать первый вариант, он проще.

Делают это так:

Отсоединяют крепления радиатора, расположенного в левой части корпуса.
Ослабляют крепежный винт крыльчатки справа.
Аккуратно опускают вал вниз, придерживая отверткой ослабленный болт, чтобы не задеть лопасти.

Все операции нужно выполнять медленно и осторожно. Винт, который удерживает крыльчатку, затянут очень сильно. Его нужно открутить так, чтобы не повредить резьбу. Не стоит выкручивать его до конца, поскольку поставить его обратно в точно таком же положении может быть непросто.

Если нет возможности вынуть вал снизу, нужно использовать более сложный вариант:

Отсоединить проводку от блока управления.
Снять крепеж и отсоединить блок от сплит-системы.
Убрать крепления мотора, снять кожух с вала.
Разъединить вал и двигатель, отогнув радиаторные трубки.
Снять крыльчатку и провести очистку всех элементов.

При обратной сборке прибора после очень важно правильно соединить все элементы. Лопасти вращающихся деталей не должны задевать стенки корпуса или другие компоненты устройства.

Внимание понадобится и во время присоединения проводки. Неопытным мастерам лучше предварительно нарисовать схему или сфотографировать провода, чтобы ничего не перепутать во время их подключения.

Разборка на примере кондиционера Panasonic

Даже такой качественный прибор с хорошими фильтрами не защищен от попадания пыли внутрь корпуса. Пространство между ламелями турбины здесь оказалось очень маленьким. В этих узких зазорах накапливается пыль, которую стандартным пылесосом не возьмешь.

Чтобы разобрать сплит-систему, не нужно полностью демонтировать внешний блок, можно снять только часть его элементов, стоя на стремянке

У Панасоников предусмотрена возможность вынуть турбину для очистки без особых проблем. Хотя это и не такая простая процедура, как при обработке фильтров. Снимать со стены корпус не придется, все операции можно выполнить, стоя на стремянке.

Электронный блок управления с индикацией и прочие элементы этого типа находятся справа с точки зрения мастера, который стоит прямо перед прибором. Начинать нужно с отсоединения корпуса. Снизу по бокам у него имеются винты, а сверху он удерживается защелками.

Сначала нужно открутить винты. Они находятся по бокам и скрыты аккуратными декоративными заглушками. Чтобы их найти, подвижную часть корпуса придется приподнять. Заглушки поддевают прямой отверткой, затем с помощью крестовой выкручивают крепеж.

Для того чтобы разобрать кондиционер нужно вывинтить шуруп, отсоединить конденсатосборник, затем открутить винт, удерживающий теплообменник, после ослабить, но не снимать скрытый винт турбины. В завершении нужно приподнять теплообменник и вытащить турбину

Теперь корпус нужно поднять аккуратным движением снизу вверх, чтобы отсоединить его. Возможен щелчок, поскольку его удерживают три пластиковые крючкообразные защелки. Теперь можно снять еще одну часть корпуса, которая состоит из крышки, двигателя и конденсатосборника.

Этот блок крепится в пазах, расположенных достаточно глубоко в корпусе, но снимается легко. Нужно осторожно потянуть его вниз с умеренным усилием. Если сразу весь блок не отделяется, можно сначала освободить крепление слева, а потом – справа.

На этом этапе нужно обратить внимание на положение шланга, по которому отводится конденсат. Если он мешает (это бывает при подключении с левой стороны), то его нужно сначала отсоединить от конденсатосборника.

Емкость для влаги полностью от корпуса не отделяется, поскольку она дополнительно соединена с ним парой тонких проводов. Нужно заранее позаботиться о подставке для этой части кондиционера или подвесить ее на шнурке, веревке и т.п.

Под весом конденсатосборника проводки могут оборваться. Как уже раньше упоминалось, на этом этапе может вылиться скопившийся конденсат. Влагу лучше сразу перелить в подходящую емкость. Очень вероятно, что часть воды разольется, поэтому тряпку лучше держать под рукой.

О том, что следует делать, если климатическое оборудование постоянно течет в обрабатываемое им помещение, вы узнаете из , прочитать которую мы крайне настойчиво советуем.

Снятый конденсатосборник обеспечит доступ к технической начинке агрегата: слева станет видна головка винта, фиксирующего теплообменник, и резиновый подшипник турбины. Винт нужно открутить, но вот подшипник трогать не стоит, он должен оставаться в пазах, которые его удерживают.

Если сплит-систему длительное время не чистили, на ее внутренних элементах скапливается пыль, а также появляется плесень, опасная для здоровья жильцов

Теперь нужно руками вращать турбину, чтобы найти на ее правой стороне место, где она закреплена винтом на валу двигателя. Здесь пропущена одна ламель. Винт утоплен глубоко. Его нужно открутить, но вынимать не стоит, чтобы облегчить обратную сборку. После этого следует с умеренным усилием приподнять теплообменник.

Он закреплен на защелках, должен прозвучать щелчок. Здесь нужно действовать осторожно, чтобы не порезаться, края некоторых деталей довольно острые. Когда теплообменник выйдет из защелок и будет приподнят, появится вертикальный просвет, через который можно будет аккуратно вынуть турбину, предварительно сняв подшипник.

Несколько слов об очистке

Завершив разборку внутреннего блока, рекомендуется провести сухую очистку. Для этого нужен бытовой пылесос и кисть.

Действуют ими одновременно: кистью обрабатывают доступное пространство, а край шланга включенного пылесоса держат рядом, чтобы сразу убрать мусор. Некоторые обрабатывают внутренности блока сухим паром, если имеется доступ к парогенератору.

После того, как все элементы, которые можно и нужно помыть, вынуты из внутреннего блока, его следует очистить с помощью бытового пылесоса

Затем можно использовать чистящее средство, например, в виде аэрозоля. Его держат некоторое время, действовать нужно по инструкции. Потом поверхность обрабатывают чистой водой с помощью кисти или пульверизатора, чтобы удалить чистящее вещество, растворившее загрязнения. Понадобится емкость для сбора стекающей воды.

Теперь нужно вымыть турбину, фильтры и прочие элементы, высушить их. Это можно сделать с помощью обычных домашних средств, но в продаже есть удобные комплекты, предназначенные для этих целей. Затем проводится обратная сборка прибора. Все крепежные элементы должны быть установлены на место и тщательно затянуты или защелкнуты.

Специальные средства, предназначенные для очистки климатической техники, способны эффективно растворить скопившиеся загрязнения. Через положенное время состав следует аккуратно смыть

Снятые с устройства детали можно вымыть горячей водой, обработать щеткой. Существует бытовая химия, специально предназначенная для такой техники. Но и обычное хозяйственное мыло даст неплохой результат. Конечно, нужно при этом беречь детали от повреждений.

Например, жесткая щетина может серьезно повредить сетчатый фильтр. Много пыли скапливается на крыльчатке, нужно обработать каждый паз. Все фильтрующие элементы тщательно промываются. Перед установкой их следует высушить.

Особенно тщательно обрабатывают поверхность испарителя и ротора, а также емкость для конденсата. Не помешает проверить состояние трубки, по которой влага уходит наружу. Если прочистить ее отрезком жесткого кабеля, можно обнаружить там серьезные загрязнения. Их просто выталкивают наружу, а трубку промывают.

Специальный комплект для очистки кондиционеров состоит из большого полиэтиленового пакета удобного размера и набора устройств, придающих ему нужное положение

Некоторые умельцы решили отказаться от разборки внутреннего блока. Они снимают только переднюю крышку, фильтр, а затем застилают стену полиэтиленом и промывают внутренний блок тонкой струей воды под большим напором. Это не лучшее решение, поскольку можно и кондиционер так сломать, и повредить декоративную отделку.

Если мероприятия по чистке не дали ожидаемого результата, полноценная работоспособность сплит системы не восстановлена, придется . Руководство по проведению ремонта вы найдете в рекомендуемой нами статье.

Выводы и полезное видео по теме

Как разобрать внутренний блок:

Чтобы выполнить такую разборку, нужно внимание, время и терпение. Процедура не требует сложного инструмента или особых навыков. Но невнимательное отношение во время работы неприемлемо, поскольку так можно полностью испортить сплит-систему.

Хотите рассказать о том, как чистили внутреннюю составляющую климатического агрегата собственными руками? Располагаете полезной информацией, которая пригодится посетителям сайта? Оставляйте, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи.

Как снять переднюю крышку кондиционера. Как разобрать настенный кондиционер. Как снять кондиционер со стены во время ремонта

Рано или поздно любой пользователь бытового кондиционера сталкивается с неприятной проблемой — после включения сплит-системы из выдувного отверстия вырывается прохладный ветерок, наполненный сладковатым запахом застоявшейся плесени.

Это говорит только об одном — пришла пора провести техобслуживание вашего сплита, а точнее, хорошенько его помыть.

Здесь можно поступить двумя способами — вызвать мастера и расстаться с энной суммой денег, или положится на собственные силы и самостоятельно разобрать кондиционер.

Данное руководство по разборке внутреннего блока сплит-системы (на примере Toshiba RAS-07EKH) поможет и тем, кто столкнулся с проблемой поломки кондиционера и жаждет устранить её своими силами.

И самое последнее — алгоритм разборки типовой, и подойдет для большинства современных сплит-систем.

Что понадобится

Да, в общем-то, немного. Несколько плюсовых и минусовых отверток разного диаметра и (для некоторых моделей) набор шестигранных звездочек.

Если вы запаслись столь нехитрым арсеналом, пора приступать!

И чтобы окончательно развеять последние сомнения, уточняю — в процессе всех нижеописанных операций внутренний блок сплит-системы со стены не снимается, медная трасса не разъединяется, фреон не сливается.

Приступаем к чистке кондиционера!

Процесс разборки

Перво-наперво, обесточиваем кондиционер и снимаем защитные фильтры внутреннего блока. Этот процесс подробно описан в руководстве к любому сплиту.

Теперь нужно снять лицевую панель. Откручиваем два болта под защитными заглушками,

и тянем каркас на себя (сверху его держат две защелки).

Внутренняя сторона крышки в пыли и плесени, ей место на мойке.

Теперь снимаем лопасть направления воздушного потока. Для этого нужно приложить немного силы и вынуть её из пазов.

Получаем такую картину.

Теперь отсоедините всю электропроводку, не забыв записать расположение проводов.

Если писать лень, а ваши познания в радиотехнике достойны уважения, при обратной сборке можно воспользоваться электрической схемой, расположенной на внутренней стороне лицевой крышки.

Прежде чем вынуть плату из гнезда, не забудьте отсоединить провода заземления.

Теперь отжимаем крепежные скобы,

и вынимаем корпус электронного блока вместе с трансформатором.

Отожмите три опорные защелки и аккуратно демонтируйте слив вместе с выводным шлангом.

Посмотрите на эти ужасные бурые пятна.

Выдувное отверстие внутреннего блока, равно как и лопасти вентилятора, также покрыты отвратительным налетом, источающим зловоние.

Но, продолжим

Откручиваем болт опоры электродвигателя,

очень аккуратно приподнимаем радиатор и снимаем опору мотора,

после чего вынимаем лопасть вместе с движком из ячейки.

Радиатор аккуратно укладываем обратно, чтобы он не упал.

Снять тепловой замок крепежного болта шкива электродвигателя непросто.

Чтобы не сжечь передающий энергию резиновый элемент, тонким паяльником аккуратно нагревайте головку болта, периодически пробуя его открутить. У меня получилось с третьей попытки.

Когда лопасть отделится от мотора, все грязные элементы должны отправиться на мойку.

Бутылка «Фери», щетка с длинным ворсом и мощная струя из душевого шланга помогут вам избавиться от надоедливой плесени.

Сборку производить в обратном порядке.

Вывод

Как видите, конструкция внутреннего блока бытовой сплит-системы достаточно проста, если не сказать примитивна.

Поэтому если ваши руки растут из нужного места, а портмоне не ломится от обилия излишнего фрика, вполне возможно обслужить любимый кондиционер своими силами…

Как разобрать кондиционер собственноручно, чтобы устранить неприятный запах из сплит-системы? Чтобы разобрать настенный кондиционер своими руками, нужно сначала ознакомиться с некоторыми особенностями бытовых кондиционеров.

Однажды любой пользователь настенного, бытового кондиционера сталкивается со следующей неприятной проблемой: при включении сплит-системы из ее выдувного отверстия вырывается струя прохладного воздуха, наполненная слегка сладковатым запахом уже застоявшейся плесени. Это значит, что Вам пора провести техническое обслуживание своего кондиционера, то есть, тщательно его помыть, причем внутри системы. Для решения этой проблемы предусмотрено два способа: первый — это вызов мастера (однако данный способ дорогостоящий), второй — это самостоятельный разбор сплит-системы и ее последующая очистка собственными силами.

Мы предлагаем Вам все сделать собственноручно, поскольку таким образом Вам удастся сэкономить энную сумму денег, к тому же данное умение в дальнейшем может пригодиться. Представляем Вам подробное руководство по разборке комнатного блока кондиционера, которое поможет вам в решении проблемы неприятного запаха из сплит-системы. Рассмотренный алгоритм разборки кондиционера типовой, поэтому он подойдет для многих марок современных кондиционирующих устройств. Итак, чтобы разобрать кондиционер самостоятельно, вам понадобится несколько минусовых и плюсовых отверток различного диаметра, а также набор шестигранных звездочек (не для всех моделей сплит-систем). Если у вас уже есть такой нехитрый арсенал, то можете приступать к разборке внутреннего блока. Учтите, что в процессе очистки кондиционера, вам не придется снимать устройство со стены, разъединять медную трассу и сливать фреон.

В первую очередь обесточьте кондиционер, после чего снимите с внутреннего блока устройства защитные фильтры. Данный процесс детально описан в стандартном руководстве по обслуживанию вашей сплит-системы. Дальше снимите с блока его лицевую панель, для этого открутите два болта, которые закрыты защитными заглушками, после чего потяните каркас на себя (он держится сверху двумя защелками). Крышка с внутренней стороны будет покрыта плесенью и пылью, поэтому сразу отправляйте ее в мойку. Дальше снимите лопасть, которая направляет поток воздуха, для этого приложите немного физической силы и вытяните ее из пазов. Затем снимите нижнюю часть комнатного блока кондиционера с защелок-креплений, после чего отсоедините дренажный шланг сплит-системы и ее питающий провод.

Дальше нужно отсоединить всю электропроводку, при этом лучше записать, как располагаются провода. Если вам лень записывать, и к тому же вы можете похвастаться своими грандиозными познаниями в радиотехнике, то, когда будете собирать кондиционер обратно, можете воспользоваться его электрической схемой, которая располагается на внутренней стороне передней крышки комнатного блока.

Дальше отожмите крепежные скобы, после чего выньте корпус электронного блока и трансформатор. Затем вам нужно отжать три опорные защелки и аккуратно демонтировать слив и выводной шланг. Отверстие для выдувания воздуха из внутреннего блока, также, как и лопасти встроенного вентилятора, будет покрыто сильным налетом, который и источает неприятный запах. После этого открутите опорные болты электродвигателя кондиционера, аккуратно приподнимите радиатор, и снимите опору мотора. Дальше выньте лопасти, а также движок из ячейки, а радиатор можете аккуратно уложить обратно, чтобы он вдруг не упал.

Затем снимите тепловой замок, который находится на крепежном болте шкива электрического двигателя. Учтите, что сделать это непросто. Чтобы нечаянно не сгорел резиновый элемент, передающий энергию, нужно с помощью тонкого паяльника аккуратно нагреть головку болта, при этом периодически пробуйте его открутить. Когда вам удастся отделить лопасть от мотора, все загрязненные элементы системы отправьте на мойку. Чтобы помыть все детали, вам потребуется бутылка моющего средства, щетка с довольно длинными ворсинками, а также много воды. Сборка кондиционера проводится в обратном порядке.

Сами видите, что конструкция комнатного блока настенной сплит-системы не очень сложная. Поэтому, чтобы не тратить лишние средства, очистку устройства можно проводить самостоятельно, к тому же Вы теперь знаете, как разобрать кондиционер своими руками.

Для эффективной и безопасной работы кондиционера требуется регулярная чистка внутренних элементов системы, причем помимо наружного, в обязательном порядке нужно разбирать и чистить внутренний блок. Чаще всего в офисах, квартирах и частных домах устанавливаются настенные СПЛИТ устройства, представленные разными производителями и модификациями. Учитывая востребованность и популярность климатической техники, наверняка многим людям будет интересно узнать, как выполнять разборку внутреннего блока настенного кондиционера, чтобы уметь делать это своими руками.

Конструкционные особенности внутреннего блока

Настенные СПЛИТ системы марки LG и других, к числу которых можно отнести Daikin, Mitsubishi,Toshiba, Fujitsu, Ballu, Samsung и Hitachi имеют схожую конструкцию внутреннего модуля. Благодаря этому если знать базовые принципы разборки кондиционера, каждый хозяин вполне может справиться с такой задачей самостоятельно, только для этого следует обозначить главные узлы и детали, из которых состоит такой блок:

Стандартная конструкция настенного кондиционера

Передняя (лицевая) панель
Фильтр грубой очистки
Фильтр тонкой очистки
Вентилятор
Испаритель
Горизонтальные жалюзи
Индикаторная панель
Вертикальные жалюзи

Нужно понимать, что правильная разборка заключается в соблюдении определенной последовательности действий, которые позволяют постепенно добраться до тех элементов, которые необходимо очистить. Только аккуратный демонтаж может исключить риск поломки внутренних узлов и модулей, поэтому действовать следует внимательно, не прилагая чрезмерных физических усилий. Из инструментов необходимы несколько фигурных (крестообразных) и прямых (плоских) отверток разного размера, а также несколько шестигранных звездочек.

Перед разборкой следует убедиться в том, что кондиционер выключен от сети! Это очень важно во избежание поражения электрическим током.

Разборка внутреннего блока настенного кондиционера

Начинают разбирать кондиционер со снятия лицевой пластиковой панели, которая может крепиться с помощью клипсовых элементов (LG) или же болтов (Toshiba), в зависимости от производителя. В первом случае нужно воспользоваться прямой отверткой и поддеть клипсы, расположенные сверху и снизу, а во втором – использовать соответствующий инструмент. Следующий шаг – это снятие сетчатого фильтра (грубой очистки) и пластиковых жалюзи из внутреннего блока, которые просто вынимаются из соответствующих пазов.

Сетчатый фильтр, который нуждается в чистке

Далее следует аккуратно демонтировать дренажную систему внутреннего блока кондиционера, которая обычно выполняется в виде лотка. В некоторых моделях он может быть выполнен воедино с корпусом и сниматься только с ним. Перед его съемом следует заранее подготовить емкость или тару, чтобы удалить конденсационное образование. Чтобы отсоединить лоток в моделях LG требуется открутить один болт и отщелкнуть клипсы, расположенные в нижней части.

Дренажный лоток (с правой стороны отсоединяется от электродвигателя жалюзи)

Варианты снятия вентилятора/крыльчатки

Далее требуется снять вентилятор внутреннего блока СПЛИТ системы, выполненный в виде вала. Здесь потребуется очень аккуратная и ответственная работа, поскольку важно не повредить внутренние узлы и компоненты кондиционера.

Извлечение сетчатого фильтра

Существует два способа вытащить вал:

Упрощенный вариант, при котором не потребуется выполнять операции с электромотором и блоком управления (вал вытаскивается снизу). Обычно именно его выбирают при выполнении работы своими руками, что требует меньше времени и усилий. Здесь последовательность операций следующая:

Откручиваем болты/винты и освобождаем радиатор с левой стороны от главного основного корпуса СПЛИТ системы
Аккуратно ослабляем крепление справа, где потребуется осторожно выкрутить винт на самом валу (как правило, он затянут весьма крепко, так что действовать нужно осторожно и медленно, чтобы не скрутить головку элемента крепежа)

Аккуратно извлекаем из корпуса валовый компонент, причем из-под низа, следя за тем, чтобы не повредить лопасти (придерживая винт отверткой)

Важно! При обратной последовательности сборки (монтаже) винт крепления вентилятора должен оказаться в том положении, где он был изначально, так как иначе существует большой риск соприкосновения лопастей вентилятора со стенками внутреннего блока.

Более сложный вариант, когда вал демонтируется с правой стороны, для чего извлекается блок управления и электрический мотор. Для выполнения операции действуем следующим образом:

Отсоединяем проводку и датчики электронного типа от блока управления, отщелкиваем клипсы крепления (в некоторых моделях выкручиваем винты крепления) и аккуратно извлекаем блок
Откручиваем элементы крепления электромотора, отсоединяем вал от кожуха
Очень аккуратно и осторожно, медленными движениями отсоединяем вал от мотора, а также отгибаем радиаторные трубки

При выполнении работы важно запомнить все манипуляции, чтобы все правильно собрать после выполнения сервисного обслуживания СПЛИТ установки.

Что требует очистки?

После выполнения данных манипуляций можно приступать к чистке внутренних компонентов, причем здесь в обязательном порядке удаляют грязевые отложения с ротора и испарителя, используя для этого антибактериальные составы (активную пену), чистую воду и пар (парогенераторный инструмент). От грязи также очищают приемную ванну конденсата, после чего все части тщательно высушиваются. Помимо этого будет не лишним смазать все подвижные части силиконовой смазкой, что продлит их службу.

Чтобы выполнить разборку внутреннего блока кондиционера необходимо запастись терпением, действовать аккуратно и не торопясь. Всегда важно помнить, что СПЛИТ система имеет сложное устройство, где все внутренние компоненты располагаются друг к другу очень близко. Данная инструкция дает последовательность действий, которые выполняются вне зависимости от конструкционных особенностей настенной климатической техники.

СПЛИТ-СИСТЕМА ДАВНО ПЕРЕСТАЛА БЫТЬ ЭКЗОТИЧЕСКИМ ВИДОМ ТЕХНИКИ: ВСТРЕТИТЬ ЕЕ МОЖНО ПОЧТИ В КАЖДОЙ СОВРЕМЕННОЙ КВАРТИРЕ. МНОЖЕСТВО ПРЕИМУЩЕСТВ, УДОБНЫЕ НАСТРОЙКИ, ПРОСТОТА В ИСПОЛЬЗОВАНИИ, А ГЛАВНОЕ, СОЗДАНИЕ ОПТИМАЛЬНОГО МИКРОКЛИМАТА В КОМНАТЕ ДЕЛАЮТ ПОКУПКУ КОНДИЦИОНЕРА СКОРЕЕ НЕОБХОДИМОСТЬЮ, ЧЕМ ПРИХОТЬЮ. НО КАК И ЛЮБАЯ ДРУГАЯ ТЕХНИКА, СПЛИТ-СИСТЕМА НУЖДАЕТСЯ В СВОЕВРЕМЕННОМ УХОДЕ И РЕГУЛЯРНОЙ ЧИСТКЕ. КАК ПОЧИСТИТЬ КОНДИЦИОНЕР В ДОМАШНИХ УСЛОВИЯХ, С ЧЕГО НАЧАТЬ И КАКОВ ПОРЯДОК ПРОЦЕССА?

Чистка кондиционера проводится как с помощью специалистов, так и своими руками. Во втором случае просто не обойтись без инструкции по эксплуатации. Но для начала разберем признаки, по которым становится ясно, что сплит-систему пора чистить.

Накапливаясь, загрязнения ухудшают характеристики и качество работы кондиционера. А главное, загрязненный воздух влияет на Ваше здоровье. Здесь и плесень, и грибок, и пылевые клещи, и целые семейства разных бактерий в воздухе, которым мы дышим. Отсюда , астма, различные дерматиты и прочие заболевания кожи.

Чтобы избежать такой обстановки в квартире, проводится легкая чистка сплит-систем: от одного до трех раз в неделю — в зависимости от интенсивности использования прибора. Существует несколько очевидных показателей того, что Ваш кондиционер загрязнен.

На что стоит обратить внимание?

- 1. Если Вы почувствовали сразу после запуска сплит-системы, то знайте: это самый очевидный признак загрязнения. Возможно, на решетке нагревателя образовалась грязь или начались проблемы с дренажем.
  2. Если расход электричества изменился в большую сторону, а мощность в меньшую — самое время открыть кондиционер и проверить его чистоту внутри.
  3. Своеобразный гул и потрескивание при работе сплит-системы может быть сигналом засорения фильтра или турбины. Стук может исходить и от внешнего корпуса, если засорился он сам. В этом случае лопасти вентилятора не смогут прокручиваться нормально и будут задевать стенки корпуса или другой предмет.
  4. Протечка конденсата — еще один показатель загрязнения кондиционера пылью и грязью.
  5. «Хлюпанье» и «бульканье» появляются в случае плохой работы дренажа или потери хладагента.

После того, как Вы заметили любой из этих признаков ухудшения работы системы, Вы можете либо вызвать профессионалов для ее очистки, либо заняться этим самостоятельно. К чему и как приступить, мы сейчас разберемся.

Собственными силами Вы можете очистить внутренние фильтры, вентилятор, дренажную систему и теплообменник. Что для этого понадобится?

- - инструкция по эксплуатации;
  - зубная щетка;
  - мягкая ткань;
  - теплая вода;
  - мыло;
  - пылесос.

Вряд ли Вам понравится прикасаться к загрязненным внутренним деталям и дышать пылью. Перед началом работы не забудьте надеть респиратор и перчатки.

Процесс очистки сплит-системы в домашних условиях будет проходить в несколько этапов — в зависимости от очищаемой детали. Чтобы разобраться, как получить доступ к каждой из них, рассмотрим их отдельно друг от друга.

Перед промывкой кондиционера обязательно отключите его от сети!
Застелите пол газетами, полиэтиленовой пленкой или влажными тряпками, чтобы не запачкать его.

Начнем с фильтров. Чтобы добраться до них, необходимо понять, как открыть кондиционер. Все просто: подденьте крышку сплит-системы, потяните ее на себя и вверх и доведите до упора. Перед нами откроются фильтры — изогнутые сетчатые пластинки, для извлечения которых необходимо чуть приподнять их вверх, затем потянуть на себя и вниз. Уже на этом этапе Вы можете увидеть степень загрязнения Вашего устройства.

Далее фильтры необходимо помыть прохладной водой. Если грязь не смывается, подержите фильтры в теплой воде около получаса. Для усиления эффекта добавьте туда несколько капель жидкого мыла или покрошите обычное и помешайте — пусть мыло полностью растворится.

Затем снова промойте детали проточной водой, подождите, пока извлеченные детали высохнут естественным путем, и протрите их еще раз мягкой тканью. Сушить фильтры можно на подоконнике, если за окном солнечная погода.

Нельзя сушить фильтры теплыми потоками воздуха, например феном, поскольку это может деформировать их.

Перед обратной установкой фильтров необходимо пропылесосить внутренние элементы сплит-системы и протереть мягкой тряпкой доступные места.

До сих пор речь шла о сетчатых фильтрах. Если Вы используете карманные, то очистить их Вам не удастся — такие фильтры просто меняют по истечении срока эксплуатации.

Промывать фильтры более шести раз крайне не рекомендуется, поскольку фильтр может потерять свои свойства и ухудшить пропускную способность.

Радиаторы предназначены для изменения температуры перегоняемого воздуха и представляют собой одну большую пластину, которая состоит из множества мелких. Расположены они на очень маленьком расстоянии друг от друга, и если пыль забилась в промежутки между ними не так глубоко, то можно убрать ее при помощи щетки с длинным ворсом.

Также хорошо с этой задачей справится пылесос большой мощности. После процедуры очистки протрите площадку влажной тканью до полного устранения пыли.

В случае если грязь ушла глубоко, скорее всего, она уже смешалась с конденсатом и образовала грязевую пленку. Убрать ее самостоятельно не представляется возможным. Для очистки от такого загрязнения используются пароочистители, а эту работу лучше доверить профессионалам.

Найти радиатор можно, открыв нижнюю крышку сплит-системы. Извлеките пластину наружу. После очистки повторите последовательность действий в обратном порядке.

Важным элементом системы является роторный вентилятор. Это продолговатый вал с лопатками, который «толкает» охлажденный воздух в помещение. Его загрязнение может привести к полному выходу из строя, поскольку образовавшиеся налеты пыли и грязи блокируют работу вентилятора.

Чтобы такого не произошло, необходимо растворить немного мыла в теплой воде и разбрызгать ее на лопасти. После того как грязь размокнет, включите вентилятор на самые низкие обороты. Будьте готовы к тому, что капли жидкости будут разлетаться в стороны. Затем прекратите работу и прочистите область вручную: при помощи кисти или зубной щетки и того же мыльного раствора.

Перед началом работы по очистке вентилятора оклейте стену защитной пленкой и постелите на пол газеты, чтобы вылетающая из кондиционера грязь на них не попала.

Стоит быть предельно аккуратными: старайтесь не повредить лопасти вентилятора, в противном случае будет необходима полная его замена.

Если образовавшиеся жир и грязь забьют проходы дренажных каналов, то вода начнет поступать не наружу, а внутрь комнаты. Грибок и не станут долго «сидеть» в патрубках и начнут распространяться: сначала на дренажный поддон, а затем и на радиатор. Все это опять-таки скажется на чистоте вдыхаемого воздуха.

Своими руками прочистить дренаж можно лишь поверхностно: при помощи щетки и моющего средства, например, для мытья посуды. После обработки самого дренажа проверьте чистоту дренажного поддона, а лучше помойте его для профилактики.

Профессиональная обработка системы дренажа заключается в антибактериальном воздействии при помощи пара. Другой вариант — полная очистка всей системы кондиционирования посредством распыления специального вещества.

На этом самостоятельная чистка домашнего кондиционера завершена. Если Вы не хотите тратить много времени, то есть вариант попроще, можно приобрести сплит-систему с автоматической системой очистки. Работает такая система по простому принципу: периодически переходя на «холостой» режим, она просушивает внутренние узлы и детали.

Иногда такие кондиционеры сопровождаются системой ионной очистки воздуха — происходит ионизация пыли, и она легче проходит в пылесборник. Однако, даже такие «умные» кондиционеры приходится чистить вручную, поскольку фильтры сами себе они не помоют, а сама — процесс все еще неоднозначный и загадочный.

Самое сложное в очистке кондиционера — пожалуй, именно внешняя его часть. Наружный блок, как правило, располагается вне помещения, и доступ к нему чаще всего осложнен высотой и расположением с улицы. Хорошо только то, что чистить такой блок необходимо лишь 1-2 раза в год.

Что нужно сделать?

- 1. Отключите питание аппарата.
  2. Снимите верхнюю крышку и сразу представите объем предстоящих работ.
  3. Удалите мусор, который можно убрать вручную.
  4. Возьмите мощный пылесос и обработайте им доступные поверхности.
  5. Старайтесь не задевать электрическую цепь блока — его ремонт могут осуществить только профессионалы.
  6. Прочистите то, что осталось, щеткой со средним ворсом.
  7. Протрите очищенные поверхности мягкой и влажной тряпкой.

Для очистки внешнего блока чаще используют пароочистители или мини-мойки, которые дают больший эффект. Важно помнить, что нельзя запускать кондиционер до тех пор, пока все внутренние детали не высохнут полностью.

Даже если с Вашим устройством все в порядке и оно работает как часы, есть несколько простых советов по уходу за техникой, которые нужно соблюдать.

- 1. Начнем с того, что если Ваша квартира расположена на первых этажах здания — с первого по четвертый — то чистить внешний блок кондиционера рекомендуется раз в три месяца, поскольку загрязнение в этом случае больше и интенсивнее, нежели на верхних этажах.
  2. Если кондиционер расположен на уровне выше седьмого этажа, его чистку можно проводить один раз в два года и реже. Правда, только в том случае, если Вы не заметили признаков загрязнения, которые мы описывали ранее.
  3. На каком бы этаже Вы ни жили, внутренние блоки чистить необходимо 3-4 раза в месяц, потому что даже при хорошей работе на стенках и ответственных деталях оседают пыль и грязь. Лучше потратить несколько минут в месяц на легкую промывку кондиционера, чем несколько тысяч на его ремонт или замену
  4. Не забывайте следить за состоянием внешнего блока в . Наледь, сосульки и снег могут стать причиной поломки кондиционера, а также угрожать жизни людей и машин, стоящих внизу — под Вашими окнами.

Если в паре с кондиционером Вы используете приточную вентиляцию с фильтрами, то кондиционер, как правило, загрязняется реже. Например, подает в комнату уже очищенный воздух. Окна при этом можно закрыть, чтобы не пускать в дом пыль и выхлопы. Кроме того, бризер работает и в режиме рециркулятора, то есть поможет очистить уже находящийся в комнате воздух. Конечно, как и в случае сплит-системы, за техникой необходим уход, но с таким оборудованием он гораздо проще — достаточно периодически менять . Взамен Вы получите чистый свежий воздух внутри помещения, его рециркуляцию, подогрев входящего воздуха зимой, бесшумную работу и полную защиту от пыли и грязи.

- - Для начала проверьте , проконсультируйтесь со специалистами, если сомневаетесь.
  - Следите за тем, чтобы при работе сплит-системы в комнате не было сквозняка. В противном случае прибор работает при повышенных нагрузках на вентилятор и компрессор — это сокращает срок его эксплуатации.
  - То же можно сказать про работу сплит-системы на максимальном обдуве и минимальном температурном режиме. Эти режимы требуют от кондиционера высокой мощности, что при частом использовании негативно сказывается на деталях внутреннего блока.
  - Капитальный ремонт и чистку необходимо проводить минимум раз в год. В случае постоянного использования — два раза в год. Такой «осмотр» Вашего кондиционера повысит его срок службы и уменьшит риск серьезного ремонта в будущем.
  - Устанавливайте сплит-систему в самом закрытом от солнечных лучей месте.

Внутренний блок современной сплит-системы состоит из:

передней панели;
фильтрующих элементов;
вентилятора и испарителя;
двигателя;
жалюзи;
системы дренажа;
индикаторной панели и т.п.
