Размеры огнеупорного кирпича

Размеры огнеупорного кирпича
Industriel par defaut pour les produits specifiques ! NO DELETE !

Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.

Огнеупоры — обобщенное название материалов любых видов и марок, используемых при строительстве сооружений, эксплуатация которых сопряжена с воздействием высоких температур.
К подобным объектам относят печи как бытовые, так и промышленные, камины, дымоотводные каналы, дымовые трубы, топочные камеры.
Жаростойкие материалы имеют способность одинаково распределять тепло в помещении. Это увеличивает эффективность сгорания топлива.

Свойства, обязательные для материалов огнеупорного типа:

  • Устойчивость к жару. Кирпич не должен терять прочность при долгом нагреве.
  • Хорошая теплоемкость. Способность аккумулировать тепло.
  • Тепловая инерция. Черта, позволяющая медленно нагреваться и остывать кирпичной кладке.
  • Термостойкость. Сохранение прочностных характеристик в процессе многократного накаливания и остывания.
  • Слабая теплопроводность. Кладка обязана удерживать тепло внутри конструкции.

Разнообразие видов

Печи любого назначения считаются сложным инженерным сооружением. Размеры кирпича для печи и его конфигурации многообразны.
Есть специальные фасонные кирпичи. Подвесные, сводовые, оконные, пяточные изделия участвуют в выполнении архитектурных особенностей конструкции.
Например, сводовый подвесной кирпич имеет сложную конфигурацию. Им облицовывают внутренние поверхности печей, каминов.
В каждом случае обязательно соответствие стандарту размеров огнеупорного кирпича.
Чаще других в ход идут кирпичи в виде бруска — стандартный прямой кирпич. В качестве вспомогательных элементов при возведении сложных геометрических элементов привлекают блоки трапециевидной и клиновидной формы.

Маркировка и характеристики

Как правило, готовый кирпич имеет клеймо. В нем отражены технические данные изделия. Размеры кирпича для печи, отношение к определенному классу, геометрические показатели. Наносится название компании производителя.

Компоненты

Помимо формы огнеупорный кирпич различается и составом.

  1. Наиболее распространен шамотный (глиноземный) кирпич. Это обусловлено простотой его изготовления и доступностью материала коим является шамот — огнеупорная глина, обработанная по определенной технологии. Очень крепкий и надежный материал. Изделия из него тоже соответствуют стандарту размеров печного кирпича. Наивысшая температура, при которой шамот можно использовать зависит от класса и достигает 14000 С.
  2. Кварцевый кирпич делают из песчаника или кварца (отсюда название). Отличается однородностью, не имеет полостей и пор. Широко применяется при устройстве каминов.
  3. Специальный углеродистый — по сути, это прессованный кокс или графит. Выпускается для промышленного применения. Например, в доменных печах.
  4. Основной — встречается в металлургии. Из него возводят печи для обработки фосфористой руды, стеклодувные установки, устройства для обжига фарфора.

Габаритные параметры

Размеры огнеупорного кирпича, наиболее востребованного в бытовом строительстве:

Марка Длина Ширина Высота
Ш-5 230 мм 114 мм 65 мм
Ш-8 230 мм 124 мм 65 мм

Допустимы некоторые отклонения от нормы, они составляют 2-3 мм. Это не критично.
Помимо классического типа существуют кирпичи полуторный и трехчетвертной. Они схожи по форме с прямым огнеупорным, отличаются габаритами. Но эти параметры входят в стандарт размеров огнеупорного кирпича.

Наименование Длина Высота ширина

Прямой

230-300 мм 65-100 мм 65-150 мм

Полуторный

230-300 мм 65-75 мм 172-225 мм

Трехчетвертной

172-187 мм 65-75 мм 114-124 мм

Форма, размеры и стандарты печного кирпича закреплены нормами ГОСТ 8691–73. Химико-физические параметры регулирует ГОСТ 390–96.
Место хранения огнеупорных строительных материалов должно иметь навес, лучше использовать крытый склад. Особенно актуально для шамота. Попавшая на него влага ведет к потере свойств и разрушению.

Узнайте больше

ФОРМЫ И РАЗМЕРЫ ШАМОТНЫХ ИЗДЕЛИЙ

Размер огнеупорного кирпича и его форма может быть различна. Только по ГОСТ таких типоразмеров  может быть более сотни.

Марка строительного материала зависит от максимальной температуры применения его в ходе эксплуатации.

Таблица: Предельные температуры применения шамотных изделий.

Марка огнеупорного изделия Максимальная температура применения (градусов С)
ШАК, ША 1400
ШБ 1350
ШВ, ШУС 1250
ПБ 1350
ПВ 1250

По свой форме шамотный кирпич может быть —  прямой, клиновой ребровой, клиновой торцевой, трапецеидальный, подвесной и фасонный.



                   Размеры и формы шамотных кирпичей общего назначения (марки ША, ШБ).

1. Кирпич прямой

Номер изделия Размеры, мм Объем, см3
а б в
1 230 65 65 972
2 230 85 65 1271
3 230 114 100 2622
4 230 114 75 1967
5 230 114 65 1704

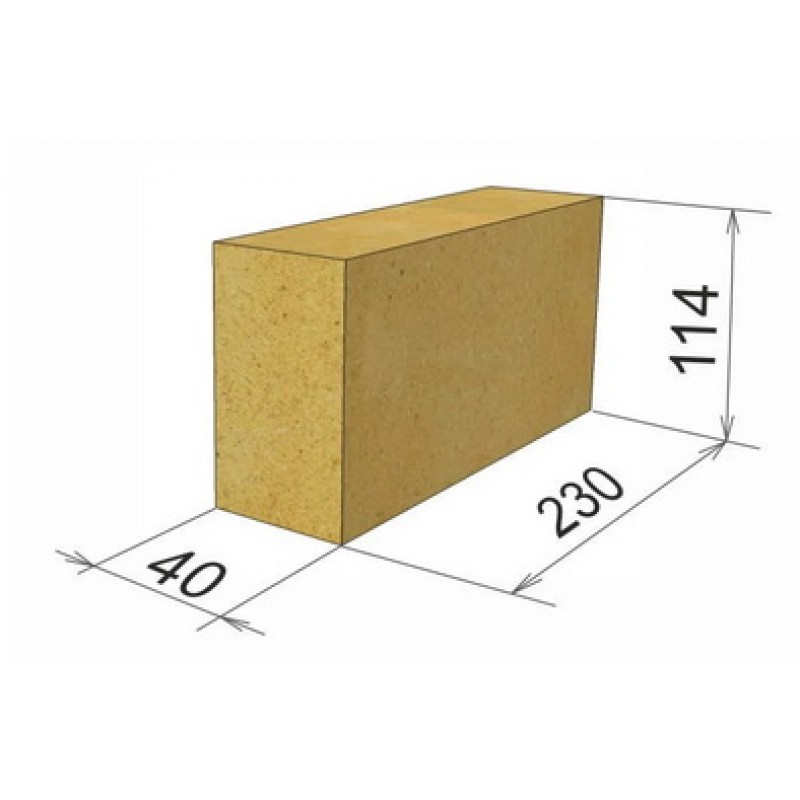

6 230 114 40 1049
7 230 124 75 2325
8 250 124 65 2015
9 250 150 65 2925
10 300 150 75 3881

 2. Кирпич прямой полуторный

Номер изделия Размеры, мм Объем, см3
а б в
11 230 172 75 2967
12 230 172 65 2571
13 250 187 75 3506
14 250 187 65 3039
15 300 225 65 4388



3. Кирпич торцевой (двусторонний и односторонний)

Номер изделия Размеры, мм Объем, см3
а б в в1
20 230 114 75 65 1835
21 230 114 75 55 1704
22 230 114 65 55 1573
23 230 114 65 45 1442
24 250 124 75 65 2170
25 250 124 65 55 1860
26 250 124 65 45 1705
27 172 114 65 55 1176
28 172 114 65 45 1078
29 300 150 65 55 2700
30 300 150 65 45 2475
31 345 150 75 65 3622
32 345 150 75 55 3364

4. Кирпич ребровой (двусторонний и односторонний)

Номер изделия Размеры, мм Объем, см3
а б в в1
42 230 114 75 65 1835
43 230 114 75 55 1704
44 230 114 65 55 1573
45 230 114 65 45 1442
46 250 124 75 65 2170
47 250 124 65 55 1860
48 250 124 65 45 1705



Шамотный огнеупорный кирпич: размеры, вес, раствор

Если вы задумали выложить барбекю, мангал, печь или камин, то материалом может стать только огнеупорный кирпич. Существует несколько его разновидностей, в числе которых диатомитовый, магнезитовый, углеродистый и кварцевый. Однако по своим свойствам выделяется шамотный кирпич, применяемый в местах с температурами порядка 1300 С.

Этот материал обладает универсальными характеристиками. Он хорошо переносит резкие перепады температур при нагревании, демонстрирует отличную теплопроводность, не реагирует на щелочи и ряд других агрессивных химических соединений. Шамотный кирпич несет и эстетическую функцию – изделия из такого материала всегда привлекают взгляд благодаря своему многообразию форм (прямоугольные, арочные, клино- и трапециевидные) и оттенков (от почти белого до светло-коричневого).

Примечание: Чем темнее цвет шамотного кирпича, тем лучше он подходит для строительства топливника печи.

К минусам шамотного кирпича можно отнести следующее:

  • его пористый материал быстро впитывает влагу, что приводит к увеличению веса, а также снижению прочности в период нагрева;
  • плохо переносит промерзание, так что при нерегулярном использовании печи может начать крошиться;
  • сложен в обработке, в частности, плохо режется из-за высокой плотности и требует применения специального раствора во время кладки.

Еще одним серьезным недостатком с точки зрения потребителя является высокая цена на шамотный кирпич.

Расшифровываем маркировку

Шамотный кирпич выпускаются по ГОСТу с размерами 230х113х 65 мм, а также по ТУ, где, в соответствии с современными стандартами, геометрические параметры могут изменяться в любую сторону.

Огнеупорный шамотный кирпич бывает разных марок. Так ковшевый, доменный, торцевой двусторонний и ваграночный применяются на производствах, а вот в частном строительстве в дело идет кирпич с маркировкой ША и ШБ. Здесь буква «Ш» обозначает шамотный, а буква «Б» указывает на класс огнеупорности и говорит о том, что кирпич можно использовать при температуре до 1350 С.

Кирпич с маркировкой ШБКирпич с маркировкой ША-5

Кирпич с маркировкой ШБ является безусловным лидером в возведении печей, каминов и мангалов для индивидуального пользования. Стандартные размеры такого кирпича – ШБ-5 и ШБ-8. Цифры помогают сориентироваться в размерах. Так у ШБ-5 длина составляет 230 мм, ширина 114 мм, высота 65 мм. ШБ-8 крупнее: при аналогичной высоте в 65 мм его длина достигает 250 мм, а ширина – 124 мм.

Кроме вышеперечисленных, в продаже также можно найти шамотный кирпич с маркировкой ШБ-45, ШБ-6, ШБ-94. Каждый из этих видов имеет отличия в габаритах. Например, ШБ-6 при длине в 230 мм и ширине в 114 мм имеет высоту всего 40 мм.

Для грамотного распределения нагрузки на фундамент перед началом кладки следует учесть вес огнеупорного кирпича. Этот показатель для каждой маркировки разный. Если говорить о весе шамотного кирпича, то одним из самых легких является ШБ-6, который «тянет» всего на 2700 гр. Потяжелее будет ШБ-5 со своими 3400 гр., а масса ШБ-8 и вовсе достигает полноценных 4000 гр.

Стандартные размеры становятся одним из критериев выбора огнеупорного кирпича.

Примечание: При покупке этого стройматериала следует обращать внимание на то, чтобы кирпичи были без сколов, трещин и вмятин, с равномерным окрасом.

Кроме того, при постукивании железным предметом качественный кирпич звучит звонко (глухой звук говорит о том, что кирпич пережжен), а при ударе молотком не крошится, распадаясь на крупные куски.

Покупая стройматериал своими силами, убедитесь в его грамотном хранении – шамотный кирпич должен стоять на деревянных поддонах в сухом помещении с хорошей вентиляцией. Правильная транспортировка огнеупорного кирпича производиться в полиэтиленовой упаковке.

Особый раствор

Для кладки огнеупорного кирпича требуется специальный раствор. Его можно купить или сделать своими силами. Если вы отдаете предпочтение готовой сухой смеси, то идите в строительный магазин и покупайте шамотный мертель. В него достаточно добавить чистой воды и перемешать миксером или бетономешалкой до сметанообразной консистенции. Далее мертелю дают настояться около часа, а потом снова мешают и только после этого приступают к работе.

Опытные каменщики рекомендуют для прочности добавлять в эту смесь около 15% портландцемента. А еще лучше сделать раствор своими руками, поскольку шамотный мертель вызывает нарекания по усадке кладки.

Самостоятельно приготовленный раствор из огнеупорной глины и шамотного песка позволяет добиться высокой прочности соединения кирпичей. Однако такая смесь требует больших временных затрат за счет необходимости длительного замачивания глины.

Для огнеупорного раствора подходит молотая белая каолиновая или голубая кембрийская глина. Перед смешиванием раствора глину замачивают, полностью покрыв водой, и оставляют в таком состоянии минимум на 12 часов (а можно и до трех суток) с регулярным перемешиванием. Размоченная глина протирается через сито с размером ячейки не более 3 мм. Отдельно просеивают песок (шамотный или горный). После этого ингредиенты смешиваются в пропорции одна часть глины на две части песка.

Примечание: На сто кирпичей нужно 40 гр. сухого шамотного мертеля, либо три ведра приготовленного своими руками раствора.

Секреты мастерства: для повышения прочности самодельного раствора на одно ведро можно добавить порядка 150 гр. поваренной соли, а для пластичности — около 200 гр. жидкого стекла. Однако надо помнить, что та же соль может позже «выйти» на кладке белесыми разводами. В целом же качественно сделанный глиняно-песчаный раствор будет крепко держать шамотный кирпич без всяких добавок.

технические характеристики, размеры, применение, цена

Что такое шамотный кирпич, известно всем, кто хоть раз обустраивал добротную печь в бане или камин в своем доме. А вот новичкам, которые только познают эти азы, стоит присмотреться к столь необычному материалу. Сегодня мы рассмотрим основные виды печных блоков, их свойства и определимся со стандартными размерами.

Оглавление:

  1. Технические параметры кирпича
  2. Маркировка и размеры
  3. Разновидности и сфера применения
  4. Расценки

Состав и характеристики

Как и традиционный керамический, огнеупорный кирпич изготавливается из глины, но не обычной красной, а из желтого шамота. Камни, на 2/3 состоящие из него, относятся к глиноземным видам жаростойких материалов. Они способны не только выдерживать экстремально высокие температуры, но и сопротивляться деформациям под давлением в таких сложных условиях. Обжиг шамотный кирпич проходит при +1300 °С (керамика спекается при +1100 °С). Да и в процессе своей дальнейшей эксплуатации он спокойно переносит длительный контакт с открытым огнем. Прочие положительные характеристики приобретает благодаря добавкам: графиту, измельченному кварцу, коксу и различным оксидам.

Основные свойства и технические характеристики шамотного кирпича, изготовленного по ГОСТ:

  1. Прочность на сжатие – 15-23 Н/мм2.
  2. Теплопроводность – 0,84-1,28 Вт/м·°С.
  3. Средняя рабочая температура – не менее +1350 °С, хотя фактические показатели огнеупорности значительно выше и достигают +1730 °С.
  4. Средний вес кирпича одинарного размера – 3,7 кг. Изделия, выпускаемые по ТУ, могут иметь массу 2,5-6,0 кг.
  5. Химическая стойкость к щелочам и кислотам.
  6. Водопоглощение (для плотных материалов) – на уровне 7%.

Основным компонентном, который производители вводят в огнеупорную смесь, является оксид алюминия. Он увеличивает механическую прочность блоков и их стойкость к агрессивным веществам. Кроме того, содержание Al2O3 влияет на пористость готового материала, а значит, и на его теплоемкость. Поэтому была введена классификация огнеупоров по показателям пустотности, согласно которой шамотный кирпич разделен на восемь групп – с отношением внутренних пор к общему объему от 3 до 85%. Но в этом случае стоит придерживаться золотой середины, ведь камни с небольшим удельным весом заметно теряют в прочности.

Легкий кирпич (ШЛ или ШЛТ) имеет несколько иной состав, так как для получения высоких показателей пустотности сюда включаются органические компоненты вроде торфа или опилок. После обжига они просто выгорают, оставляя в теле камня поры соответствующего размера. Основные характеристики, которыми обладает огнеупорный кирпич марки ШЛ:

  • Плотность – 0,3-0,9 т/м3.
  • Прочность на сжатие – 1,0-3,5 Н/мм2.
  • Теплопроводность – 0,2-0,7 Вт/м·К.
  • Огнеупорность – +1300 °С.

Несмотря на свой малый вес, такие изделия способны работать при очень высокой температуре, но в основном находят применение лишь в качестве теплоизоляции печей и горячих агрегатов (паропроводов, котлов). Частным застройщикам стоит купить легкий огнеупорный кирпич для сокращения расходов энергоносителей на обогрев. С его помощью можно снизить теплопотери отопительных приборов и сэкономить от 10 до 45% топлива.

Марки и размеры

Согласно ГОСТ 8691-73 различают следующие марки печных блоков:

  1. ША – обычный огнеупорный кирпич, выдерживающий температуру нагрева в +1730 °С. Его кажущаяся плотность – 2-2,1 т/м3, несмотря на достаточно большое содержание оксида алюминия.
  2. ШБ – тот же шамот, но уже общего назначения, который работает при +1670 °С. Весит он чуть меньше, чем ША (1,9-2,0 т/м3), и среди частных строителей пользуется популярностью.
  3. ПБ и ПВ – полукислый шамотный кирпич, в составе которого присутствует большое количество оксида кремния (SiO2). Имеет пустотность около 30% и плотность 0,9 т/м3, что позволяет ему медленнее нагреваться и так же долго остывать. Этим маркам находится применение при строительстве мангалов, тандыров, барбекю и дымоходов – приобрести их можно по очень доступной цене.
  4. ШЛ – уже рассмотренный нами выше жаростойкий материал с малым весом.

Существуют и другие виды огнеупоров, но они более востребованы в металлургической и химической промышленности. Независимо от марки размеры шамотного кирпича, установленные ГОСТ, должны выдерживаться. Определить стандартные параметры для конкретного одинарного изделия можно по индексу, который идет сразу после буквенного обозначения.

Индекс 1 2 3 4 5 6 7 8 9 10
Длина, мм 230 250 300 345
Ширина, мм 65 85 114 150 124 150
Высота, мм 65 100 75 65 40 65 75 65 75

Сам отраслевой стандарт разделяет полнотелый огнеупорный кирпич на несколько видов и серий, где для каждого предусмотрены свои линейные параметры:

  • Прямоугольный – с размерами постели 230х114 и 230х172 мм может иметь высоту 64 или 76 мм. Кирпич 345х114 – только 76 мм.
  • Лещадка – здесь предусмотрено всего два типа: 230х114х64 или 230х114х38 мм.
  • Плитка – шамотный кирпич с квадратной постелью 230х230 мм и высотой 64 либо 76 мм.

У полуторных и трехчетвертных блоков имеется своя маркировка и ряд стандартных размеров.

Тип Полуторный Трехчетвертной
Индекс 11 12 13 14 15 16 17 18 19
Длина, мм 230 250 300 172 187
Ширина, мм 172 187 225 114 124
Высота, мм 75 65 75 65 75 65 75 65

Основные виды

Из шамотной глины кирпич может изготавливаться разными методами: литьем из шликера или расплава, полусухим формованием, горячим или термопластичным прессованием. И это далеко не полный перечень существующих технологий, поскольку сегодня многие заводы всерьез занимаются разработкой новых способов производства огнеупоров с разными характеристиками. Особое внимание уделяется методам, позволяющим сделать кирпич еще и стойким к сверхнизким температурам.

Для потребителей же наиболее полезна классификация, где огнеупорный материал разделен на виды по форме и размеру:

  • Прямые и клиновидные (последние можно купить для выкладки арочных проемов и сводов).
  • Фасонные – нашли применение в отделочных работах.
  • Подвесные – также идут на внутренние своды, но уже в мощных промышленных печах.

Также из шамота делают трубы, жаростойкие кожухи, лабораторные тигли и прочие изделия.

Назначение и применение

Огнеупорность шамотной глины определила основную сферу использования изделий из нее. Это строительство различных печей или футеровка топок и дымоходов. Ведь сжигание топлива в их камерах и отведение раскаленных газов повышает температуру металлических элементов до такой высокой отметки, что на контакте обычный кирпич оплавляется и теряет пластичность, при остывании рассыпаясь в крошку.

Непревзойденная температуростойкость шамота позволяет использовать огнеупорный кирпич не только для строительства и обкладки банных печей или домашних каминов. Он весьма востребован на горячих производствах: в металлургии, на теплоэлектростанциях, в химпроме и стеклодувной промышленности.

Стоимость

Компания Марка Размеры, мм Цена, руб/шт
Боровичский комбинат ША-5

ША-6

ША-8

230х114х65

230х114х40

250х124х65

51

40

50

ОгнеупорЭнергоХолдинг ШБ-5

ШБ-8

230х114х65

250х124х65

36

42

ЗАО «Кэмп» ШЛ-5

ШЛ-8

230х114х65

250х124х65

72

85

Витебский КЗ ПБ-5 230х114х65 25

Размеры шамотного кирпича ша-5 и ша-8, шб-5 и шб-8, стоимость

Дата: 17.09.2014

Одним из популярных видов огнеупорных кирпичей является шамотный или глиноземный. Его производят из смеси глины и особого порошка путем обжига в специальной печи при очень высоких температурах. Размеры шамотного кирпича и его конструктивные особенности регламентируются положениями ГОСТ 8691-73, а эксплуатационные свойства и область применения определяются составом и маркировкой.

Оглавление:

  1. Классификация
  2. Цена

Характеристики

К основным преимуществам строительного материала относят возможность выдерживать воздействие высокой температуры длительное время и способность сохранять все свойства при значительных ее перепадах. Благодаря этому он широко используется не только в бытовом, но и в промышленном строительстве.

Шамотный кирпич производится из качественной огнеупорной глины, поэтому не разрушается под воздействием щелочей и некоторых кислот. Это позволяет применять его для футеровки и кладки котлов, сооружения домен, топливных камер и конструкций для обжига изделий из металла и стекла.

Кроме того, он отличается:

  • небольшим весом;
  • хорошей теплопроводностью;
  • прочностью;
  • декоративностью.

Разнообразие форм дает возможность подобрать стройматериал для сооружений любого назначения. Для дымохода понадобится купить кирпич прямой шамотный, а своды и арки возводят из клиновидного или трапециевидного.

Особенности классификации

В зависимости от применения глиноземный кирпич маркируют следующими аббревиатурами:

  • общего назначения — ША и ШБ;
  • ковшовый — ШКУ;
  • ваграночный — ШАВ;
  • доменный для горнов — ШПД;
  • двусторонний для футеровки печей — ШЦУ.

Наиболее востребован в строительстве материал общего назначения. В промышленности он применяется для кладки печей, топливом которым служат нефть, горючий газ и пылевидные смеси, а в быту — для возведения топок и каминов различной конструкции. Шамотный кирпич имеет точные размеры, при его использовании легко рассчитать нужное количество и придерживаться разработанной технологии сооружения объектов любой сложности.

Состав и свойства изделий общего назначения определяются нормами ГОСТ 390-96. По сравнению с ШБ ША отличается более высоким содержанием оксида алюминия, около 30% вместо 28%. Поэтому он может выдерживать температуру не менее 1690°C. Сопротивляемость воздействию открытого пламени у материала с маркировкой ШБ несколько ниже и составляет 1650°C. При этом его показатели прочности на растяжение, температуры начала размягчения и пористости совпадают с аналогичными параметрами ША.

Кроме букв в маркировке используются и цифры. Они определяют габариты, которые указаны в таблице в ГОСТ 8691-73. Согласно ей стандартный размер огнеупорного кирпича ШБ-8 составляет 250х124х65 мм, что позволяет легко подсчитать необходимое количество для кладки камина или других отопительных приборов определенной конструкции.

Для сооружения производственных объектов, которые служат для преобразования энергии сгорания топлива, необходимо использовать изделия со значительным содержанием оксида алюминия. Это обеспечит надежную защиту различных установок. Поэтому в промышленности обычно применяется кирпич ША-5 шамотный, габариты которого равны 230х114х65 мм.

Изделия больших габаритов позволяют снизить трудоемкость возведения производственных печей и уменьшить затраты на строительство. Шамотный кирпич ША-8 имеет размеры 250х124х65 мм, что дает возможность сооружать промышленные установки несколько быстрее.

Стоимость шамотного кирпича

Маркировка Размер, мм Огнеупорность, °C Число кирпичей в поддоне, штук Оптовая цена, руб/штука Розничная цена, руб/штука
ША5 230х114х65 1 690 385 28 36
ША6 230х114х60 1 690 595 28 34
ША8 250х124х65 1 690 330 32 39
ШБ5 230х114х65 1 690 385 27 35
ШБ8 250х124х65 1 690 330 31 38
Легковесный
ШЛ№5 230х114х65 1 300 420 39 49
ШЛ№8 250х124х65 1 300 324 44 54
Ультралегковесный
ШЛ№5 230х114х65 1 150 420 58 79
Пенодиатомовый
КПД-400 230х114х65 1 465 900 49 59
