Клапаны взрывные предохранительные ПГВУ 091-80

Клапаны взрывные предохранительные служат для предотвращения разрушения энергетических установок в случае взрыва горючих газов, угольной пыли и др. Представляет собой отверстие (окно) во взрывоопасных элементах энергетических установок, закрытое дверцами или материалами (асбестовое полотно и др.), легко разрушающимися во время взрыва. Взрывной клапан, соединенный с отводами для газов, предохраняет персонал от ожогов. Взрывными клапанами оборудуются топочные камеры, газоходы паровых котлов и печей, системы пылеприготовления котельных установок, работающих как под разряжением, так и при избыточном давлении.

Наша компания имеет возможность изготовить по технической документации клапаны взрывные предохранительные прямоугольные следующих сечений:

Также готовы изготовить клапаны взрывные предохранительные нестандартного прямоугольного сечения с разработкой технической документации для прямоугольных газоходов.

Метод расчета сечения взрывного предохранительного клапана и рекомендации по монтажу на газоход.

Размеры взрывных клапанов определяются проектом котла.
Практический опыт показывает что площадь сечения взрывного клапана берется из расчета 0,05м3 на 1м3 газохода:
  Sкл=0,05м2 х Vгазохода.
По полученным результатам подбирают ближайший типоразмер взрывного клапана.

Монтаж и эксплуатация взрывных предохранительных клапанов должны производиться в соответствии с «Правилами устройства и безопасной эксплуатации паровых и водогрейных котлов», «Правилами безопасности в газовом хозяйстве» и др. нормативными документами.
Взрывной клапан обычно устанавливается на газоходе между котлом и дымовой трубой, желательно до газоплотного клапана (место возможного скопления газа, особенно при случайно закрытом газоплотном клапане).
Предохранительные клапаны должны устанавливаться на пылеприготовительном оборудовании таким образом, чтобы исключить поражение персонала взрывной волной и выброшенной из клапанов горячей пылегазовой смесью. При невозможности установки предохранительных клапанов в местах, безопасных для обслуживающего персонала, нужно применять отводы. Для предотвращения несчастных случаев поддерживающие решетки или обоймы с сеткой следует ставить не только при работе клапанов под разрежением, но и при избыточном давлении.

виды, особенности и сфера применения

Клапан ПГВУ бывает как предохранительный или взрывной, так и газоплотный. Область их применения различна, к тому же каждый из этих видов имеет свою внутреннюю классификацию.

Обзор клапанов газоплотных

Клапан газоотводный ПГВУ применяется с целью обеспечения безопасной работы персонала на тепловых электростанциях. Они представляют собой отрезок трубы, в которой расположены регулируемые заслонки. Эта продукция призвана регулировать, вплоть до полного отключения, подачу в пылегазовоздухопроводах продуктов сгорания или транспортирования.

Различаются круглые и прямоугольные клапаны. Их эксплуатация ограничивается следующими условиями:
— Температура среды не должна превышать + 425 °C;
— Минимальная температура среды должна составлять + 10 °C;
— Давление в коробе не должно превышать 0,004 МПа;
— Возможно повышение давления в кратковременном режиме до 0,015 МПа.

Клапан прямоугольный ПГВУ выпускается от одноосного до пятиосного исполнения, характеризующийся количеством створок в устройстве. Устанавливается посредством присоединения через фланцы на трубопроводах, имеющих соответствующее прямоугольное сечение.

Круглые клапаны изготавливаются в следующих вариантах:
— Клапан ПГВУ 291 80, имеющий Ду от 100 до 275 мм;
— Клапан ПГВУ 292 80, характеризующийся Ду от 300 до 1400 мм.

Работа клапана возможна как в ручном режиме, так и путем подключения электропривода при условии наличия АСУ ТП. Ручное управление, несмотря на технический процесс, является традиционным и наиболее надежным.

Согласно нормативам, клапан, находящийся в закрытом положении, может при наличии давления 0,003 МПа пропускать рабочую среду в количествах:
— При сечении до 1 м²не превышая 3%;
— При сечении более 1 м² не превышая 4%.

Клапан ПГВУ от производителя может иметь нестандартное изготовление, однако все они будут соответствовать необходимым критериям безопасности при эксплуатации. При изготовлении по чертежам заказчика, а также в случае разработки продукции под требуемые характеристики, на клапан ПГВУ цена устанавливается в индивидуальном порядке.

Клапан газоплотный ПГВУ 291 80, равно, как и клапан газоплотный ПГВУ 292 80 могут быть изготовлены в следующих модификациях:
— Чугунное литье;
— Стальные сварные;
— Для работы в агрессивных средах из нержавеющей стали;
— С правым, либо левым вращением створки.

Срок эксплуатации газоплотных клапанов составляет 15 лет при условии, что:

— Ввод в эксплуатацию осуществится не более чем через 9 месяцев после отправки в эксплуатирующую организацию;
— Эксплуатация будет производиться в соответствии с нормативными правилами;
— Капитальный ремонт осуществляться не реже, чем 1 раз в 3 года;
— После каждого кратковременного повышения давления, выходящего за рамки рабочих параметров среды, необходимо проводить профилактический ремонт оборудования.

Соблюдение всех правил эксплуатации позволит обеспечить максимальную безопасность — как для обслуживающего персонала, так и для защиты остального оборудования от выхода из строя. Рекомендуются для установки в районах, характеризующихся умеренными или холодными климатическими условиями.

Особенности клапанов взрывных

Чтобы предотвратить разрушение энергетических установок при возможном взрыве пылеугольной или газогорючей смеси, применяется установка клапана взрывного предохранительного ПГВУ. Изначально отверстие в клапане взрывном ПГВУ закрыто мембраной либо створкой, изготовленной из различных материалов, которая в процессе прохождения взрывной волны разрушается. Таким образом, образуется окно, через которое во взрывоопасных элементах происходит выброс опасного вещества. Особенностью эксплуатации данных устройств является то, что после замены разрушенной мембраны новой неповрежденной, эксплуатация продолжается в прежнем режиме, вплоть до появления следующего разрушения.

Клапана предохранительные ПГВУ бывают как круглого сечения, так и прямоугольного. Клапаны с прямоугольным сечением изготавливаются в индивидуальном порядке. Разработка чертежей может быть выполнена как инженерами предприятия-изготовителя, так и по собственным чертежам заказчика. Клапаны с круглым сечением производятся на основании типовых чертежей ПГВУ или ОСТ.

Монтаж взрывного клапана производится в газоходах, в трактах энергетических установок, топках тепловых устройств, в оборудовании, предназначенном для подачи топлива, в установках котельных, осуществляющих работу на твердом топливе. Наиболее востребованные клапаны ПГВУ 091 80, клапаны взрывные ПГВУ 092 80 и клапаны взрывные ОСТ 108.812 03 82 и могут эксплуатироваться как в условиях избыточного давления, так и разреженного.

Габариты взрывного клапана определяются, исходя из проектного решения. Площадь сечения клапана определяется, исходя из расчета 0,05 м³ на объем газохода. Полученное значение сравнивается с имеющимися диаметрами клапана взрывного по ОСТ 108.812 03 82 или ПГВУ, и выбирается наиболее близкий по значению. Местом монтажа стандартно назначается расстояние между котлом и дымопроводом, но перед газоплотным клапаном. В противном случае возможна ситуация по скоплению газа при плотно закрытом газоотводном клапане.

Для предотвращения нештатной ситуации, вызванной взрывом горючих газов либо пылевоздушной смеси, используются клапаны взрывные ОСТ или ПГВУ со следующими конструктивными особенностями:

— Тип I – горизонтального исполнения, имеющие асбестовую или алюминиевую диафрагму;
— Тип II – горизонтального исполнения, имеющие асбестовую или алюминиевую диафрагму и подъемную обечайку.

Типы клапанов ОСТ и ПГВУ классифицируются следующим образом:

— Исполнение 1-го типа. Предназначены исключительно для монтажа внутри зданий. Может эксплуатироваться как под разряженным давлением, так и достигающим 2 кПа. Материал мембраны – асбест;
— Исполнение 2-го типа. Предусмотрен и наружный, и внутренний монтаж относительно строения. Работает на системах, имеющих давление до 40 кПа. Мембрана выполнена из алюминия.
— Исполнение 3-го типа. Предусмотрен и наружный, и внутренний монтаж относительно строения. Выдерживает рабочее давление до 150 кПа. Имеет мембрану, изготовленную из алюминия;
— Исполнение 4-го типа. Предусмотрен и наружный, и внутренний монтаж относительно строения. Рассчитан на давление до 150 кПа. Диафрагма клапана не имеет шва с надрезом посредине. Мембрана изготовлена из алюминия.

Необходимо обращать внимание на правила монтажа оборудования. Для клапанов ОСТ или ПГВУ, устанавливаемых вне зданий, необходимо обеспечить угол наклона к горизонту. Он должен составлять 10 градусов. Обеспечивается угол методом соединения клапана с трактом системы с применением патрубка.

Очень важно исключение возможности поражения обслуживающего персонала горячей пылегазовой смесью или взрывной волной. Если клапаны невозможно установить в местах, недоступных для персонала, то необходимо предусмотреть обеспечение безопасности применением отводов. Монтаж оборудования производится только персоналом, имеющим необходимую квалификацию.

Взрывной предохранительный клапан

Газовые предохранительные клапаны (взрывные клапаны) предотвращают разрушение трубопроводов и энергетических установок при взрыве транспортируемого газа, угольной пыли и т.п. Взрывной клапан — это отверстие или окно в трубопроводе или в опасном элементе энергетической установки, закрытое легкоразрушаемым материалом, створками или мембраной (асбестовая ткань). В момент взрыва и быстрого расширения газа данный материал призван разрушиться первым, чтобы дать выход расширенному газу и высвободившейся энергии, тем самым защитив трубопровод или установку от давления газа в трубопроводе и разрушения. Диаметр условного прохода взрывного клапана Ду от 150 мм до 1500 мм. Изготавливаются с документацией ПГВУ 091-80, ПГВУ 092-80, ОСТ 108.812.03-82.

Существуют две модификации предохранительных взрывных клапанов:
• 1 тип – горизонтальные, с диафрагмой из алюминия или асбеста,
• 2 тип – горизонтальные, с диафрагмой из алюминия или асбеста, и подъемной обечайкой. Используются с отводами в тех местах, где небходимо гарантировать безопасность персонала: вблизи проходов и зон обслуживания оборудования.

Предохранительные взрывные клапаны производятся в четырех модификациях. Клапаны исполнения 1 предназначены для установки внутри здания, исполнения 2, 3 и 4 – как внутри, так и снаружи здания.

• 1 – для монтажа на оборудовании, работающем под разряжением или давлением до 200мм вод.ст. (2 кПа). Используемый материал диафрагмы — асбестовый картон;
• 2 – для пылесистем, рассчитанных на давление 4000мм. вод. ст. (40 кПа). Используемый материал диафрагмы — алюминий;
• 3 – для пылесистем, рассчитанных на давление 15м вод. ст. (150 кПа). Используемый материал диафрагмы — алюминий;
• 4 – для пылесистем, рассчитанных на давление 15м вод. ст. (150 кПа), с диафрагмой без шва с надрезом посередине. Используемый материал диафрагмы — алюминий.

АКЦИЯ!!! Изготовление взрывных клапанов, минимальные сроки и цены!!!

Клапан взрывной предохранительный ОСТ/ПГВУ

Взрывной предохранительный клапан для газохода котлов

Взрывной клапан предохранительный применяется на промышленных газоходах (энергетических установках, в системах (трактах) пылеприготовления котельных установок, на газоходы печей и паровых котлов, топочных камер и пр. ) для предотвращения разрушений при взрыве угольной пыли, горючих газов и пр.

Клапан взрывной представляет собой отверстие в газоходе, закрытое – диафрагмой (алюминиевым листом или асбестовым полотном) — легко разрушающейся в момент взрыва. Стандартный диаметр условного прохода (Ду) от 150 до 1500 мм (по запросу заказчика – требуемый нестандартный Ду)

• 1. Фланец нижний
• 2. Фланец верхний
• 3. Диафрагма
• 4. Прокладка
• 5. Патрубок с решеткой
• 6. Ось
• 7. Болт откидной
• 8. Гайка

Типоразмеры и характеристики выпускаемых клапанов ОСТ108.812.03-82

Предохранительный клапан с подъемной обечайкой

• 1. подъемная обечайка
• 2. обойма
• 3. крюк (2 шт)
• 4. ручка
• 5. клапан

Типоразмеры и характеристики выпускаемых клапанов ОСТ108.812.03-82

Клапаны взрывные предохранительные

Назначение и область применения

Клапаны взрывные (предохранительные) производства «Трансмаш» предназначены для предотвращения разрушения энергетических установок  в случае взрыва горючих газов,угольной пыли и др.   Представляет собой отверстие (окно) во взрывоопасных элементах

 энергетических установок,закрытое мембраной,  створками или материалами (асбестовое полотно и др.), легко разрушающимися во время взрыва.

Взрывной клапан, соединенный с отводом для газов, предохраняет персонал от ожогов.

Взрывными клапанами оборудуются топочные камеры, газоходы паровых котлов и печей, система  пылеприготовления и др. установки.

Краткая техническая характеристика

Диаметр условного прохода от 150 до 1500 мм. изготавливаются с комплектом рабочей документации ПГВУ 091-80, ПГВУ 092-80, ОСТ 108.812.03-82

Клапан предохранительный взрывозащитный горизонтальный

ОСТ 108.812.03-82, ПГВУ 091-80

150-1 ОСТ 108.812.03-82 13 200-1 ОСТ 108.812.03-82 16 250-1 ОСТ 108.812.03-82 22 300-1 ОСТ 108.812.03-82 28 350-1 ОСТ 108.812.03-82 33 400-I 01 ПГВУ 091-80 / ОСТ 108.812.03-82 43 450-I 02 ПГВУ 091-80 / ОСТ 108. 812.03-82 49 500-I 03 ПГВУ 091-80 / ОСТ 108.812.03-82 56 600-I 04 ПГВУ 091-80 59 700-I 05 ПГВУ 091-80 62 800-I 06 ПГВУ 091-80 65 900-I 07 ПГВУ 091-80 79 1000-I 08 ПГВУ 091-80 88 1100-I 09 ПГВУ 091-80 97 1200-I 10 ПГВУ 091-80 105 1500-I 11 ПГВУ 091-80 140

Чертеж-схема. Клапан взрывной предохранительный

Предохранительные клапаны ПГВУ и ОСТ

Клапаны предохранительные (взрывные клапаны) применяются на энергетических установках для предупреждения разрушения при внезапном взрыве горючих газов, угольной пыли и т. д.
 Конструктивно взрывной клапан представляет из себя отверстие (окно) во взрывоопасном элементе энергоустановки, закрытое мембраной, а также створками или материалами (асбестовое полотно и др.),которые с легкостью разрушаются при взрыве.
Предохранительные клапаны монтируются в трактах котельных установок, предназначенных для пылеприготовления и работающих, как в режиме разряжением, так и при превышающем норму давлении.

Согласно «Правилам устройства и безопасной эксплуатации паровых и водогрейных котлов» клапаны такого типа следует устанавливать на топках и газоходах тепловых установок. Также «Инструкция по обеспечению взрывобезопасности топливоподач и установок для приготовления и сжигания пылевидного топлива» рекомендует монтаж взрывных клапанов для обеспечения защиты топливоподачного оборудования, пылеприготовительных и котельных установок на электростанциях, отопительных и промышленных котельных, применяющих в работе твердое топливо.

Производятся два типа предохранительных взрывных клапанов:

• I тип- горизонтальные клапаны с диафрагмой из алюминия или асбеста;
• II тип – горизонтальные клапаны с диафрагмой из алюминия или асбеста и подъемной обечайкой. Поле применения этого типа клапанов те места, где требуется обеспечение безопасности персонала — рядом с зонами обслуживания оборудования и проходов.
• клапаны предохранительные взрывные в четырех модификациях:

• 1.для установки внутри помещения на оборудовании, работающем в разряженном режиме или под давлением до 200мм вод.ст. (2 кПа). Материал диафрагмы — асбестовый картон;
• 2.монтируется как внутри, так и снаружи помещений на пылесистемах, с рассчетным давлением 4000мм. вод. ст. (40 кПа). Материал диафрагмы — алюминий;
• 3.монтируется как внутри, так и снаружи помещений на пылесистемах, с рассчетным давлением 15м вод. ст. (150 кПа). Материал диафрагмы — алюминий;
• 4. монтируется как внутри, так и снаружи помещений на пылесистемах, с рассчетным давлением 15м вод. ст. (150 кПа), с диафрагмой без шва с надрезом посередине. Материал диафрагмы — алюминий.
•


















































  Номер чертежа	Диаметр, мм	Масса, кг
  Взрывной клапан ОСТ 108.812.03-82	150	15,6
  Взрывной клапан ОСТ 108.812.03-82	200	19,2
  Взрывной клапан ОСТ 108.812.03-82	250	26,4
  Взрывной клапан ОСТ 108.812.03-82	300	33,6
  Взрывной клапан ОСТ 108.812.03-82	350	39,6
  Взрывной клапан ОСТ 108.812.03-82/01 ПГВУ 091-80	400	51,6
  Взрывной клапан ОСТ 108.812.03-82/02 ПГВУ 091-80	450	58,8
  Взрывной клапан ОСТ 108.812.03-82/03 ПГВУ 091-80	500	67,2
  Взрывной клапан 04 ПГВУ 091-80	600	70,8
  Взрывной клапан 05 ПГВУ 091-80	700	74,4
  Взрывной клапан 06 ПГВУ 091-80	800	78,0
  Взрывной клапан 07 ПГВУ 091-80	900	94,8
  Взрывной клапан 08 ПГВУ 091-80	1000	105,6
  Взрывной клапан 09 ПГВУ 091-80	1100	111,5
  Взрывной клапан 10 ПГВУ 091-80	1200	120,8

Замена клапана

PCV | Metro Motor

Здравствуйте, владельцы автомобилей постоянного тока, давайте поговорим о вашем часто незамеченном, но чрезвычайно важном клапане PCV. Энергия взрывающегося топлива — это то, что приводит в действие ваш двигатель. Но часть паров от взрывов попадает в нижнюю часть двигателя, называемую картером двигателя. Картер — это место, где находится моторное масло. Эти газы составляют около 70% несгоревшего топлива. Если бы газы оставались в картере, они быстро загрязнили бы масло и превратили его в отстой.Жители Вашингтона знают, что ил — один из главных врагов вашего двигателя, забивая его, что в конечном итоге приводит к дорогостоящим сбоям. Кроме того, повышение давления может привести к разрыву уплотнений и прокладок. Следовательно, эти газы необходимо удалить.

До 1963 года у бензиновых двигателей был шланг, через который вредные пары выходили в воздух. В 1963 году федеральное правительство потребовало, чтобы на газовых двигателях был установлен специальный односторонний клапан, чтобы уменьшить опасные выбросы. (Можете ли вы представить, насколько загрязнен был бы наш воздух в Вашингтоне, округ Колумбия, если бы все автомобили выделяли эти ядовитые пары в течение последних пятидесяти лет?) Дизельные двигатели не обязательно должны иметь эти клапаны.

Клапан принудительной вентиляции картера, или PCV, направляет картерные газы через шланг обратно в систему впуска воздуха, где они снова сжигаются в двигателе. Свежий чистый воздух попадает в картер через сапун. Это действительно довольно простая система, но она выполняет свою работу. Рециркулирующий воздух удаляет влагу и продукты сгорания из картера, предотвращая образование отложений. Это продлевает срок службы не только масла, но и двигателя. PCV снижает давление в картере, предотвращая опасные утечки масла.

Со временем клапан PCV может забиться. Тогда он не сможет пропустить через двигатель достаточно воздуха, чтобы он работал должным образом для автомобилистов DMV. Если клапан PCV заедает достаточно, у вас могут быть утечки масла, чрезмерный расход масла и засорение системы впуска. Если вы испытываете колебания, помпаж или утечку масла, это может быть признаком проблем с клапаном PCV. В руководстве производителя вашего автомобиля может быть дана рекомендация относительно того, когда следует заменить клапан PCV — обычно в диапазоне от 20 000 миль / 32 000 км до 50 000 миль / 80 000 км.К сожалению, некоторые производители не указывают рекомендации в руководстве, поэтому их легко не заметить.

Многие проблемы системы PCV могут быть диагностированы с помощью автомобильного анализа вашим внимательным техническим специалистом Metro Motor. К счастью, замена клапана PCV в Metro Motor выполняется быстро и недорого. Правильная замена масла значительно продлит срок службы клапана PCV. Пропуск нескольких рекомендованных замен масла может привести к скоплению лака и смолы на клапане, что снизит его эффективность. Так что теперь, когда технический специалист по обслуживанию Metro Motor скажет вам, что пора заменить ваш клапан PCV, вы будете знать, о чем он говорит.Если у вас есть машина какое-то время, и вы впервые слышите о значении PCV, проверьте свою в Metro Motor.

10+ VALVE PGVU TOP поставщики из 🇷🇺 Россия, Казахстан [2021]

Экспортный российский клапан ПГВУ:

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Русский Клапан ПГВУ продукт

🇷🇺 ТОП Экспортер Клапан ПГВУ из РФ

Клапан ПГВУ фирм-производителей вы много купите эту продукцию:

Поставщик

Товар из России

Нефтепромысловое оборудование: компенсаторы трубопроводов марок: ПГВУ 242-245-92, ПГВУ 246-249-86, ПГВУ 242-245-76, В10-60, Б10-60, Г 10-120, ОСТ 34-10-569. -680-93, Т1, ТС

Элементы оборудования, выдерживающие давление: трубопроводные компенсаторы (Линза, сальник, сильфон) типов ПГВУ, ОСТ, ТС-579 (серия 5.903-13 выпуск 4), Т1 (серия 4.903-10 выпуск . 7), КДМ, КЛО, КСО, ОПН, КСУ, 1

Промышленная трубопроводная арматура: Дроссельные заслонки диаметром от 50 мм до 3200 мм и давлением до 0,25 МПа типа DH, DHO, DP, DHK, DP, DG; Клапаны круглые и прямоугольные: ПГВУ, МК Клапаны предохранительные ПГВУ 09

Арматура трубопроводная промышленная: регулирующая арматура, модели ПГВУ, ОСТ

.

Клапаны предохранительные на пылеулавливающем оборудовании типов: I и II, исполнения: 1,2,3,4; Клапаны плотного газа и газохода ПГВУ модели по Приложению №1

Элементы пыле-, газо- и воздуховодов и детали трубопроводов ТЭЦ: Линзовые компенсаторы по ПГВУ ОСТ, сальники компенсаторы по Т1 ТС СК, сильфонные компенсаторы КСО КС

Арматура промышленного трубопровода: клапаны для пыле- и газоходов ПГВУ: круглые, прямоугольные (одноосные, двухосные, трехосные, четырехосные, пятиосные, большие),

🇷🇺ТОП 8 проверенных поставщиков из России

Получите текущую цену на клапан pgvu

• Шаг 1. Свяжитесь с продавцами и узнайте о клапане pgvu
• Шаг 2. Получите коммерческое предложение от продавца.
• Шаг 3. Скажите продавцу, чтобы он отправил вам контракт на обеспечение торговых операций.
• Шаг 4: Подтвердите договор и произведите оплату.

Мы можем проверить контрагенты:

• Уровень транзакции
• Оценки и отзывы покупателей
• Последние транзакции
• Торговая емкость
• Производственная мощность
• НИОКР

Информация:

Отправить

RussianGost | Официальная нормативная библиотека — ПГВУ 247-92

Продукт содержится в следующих классификаторах:

Конструкция (макс.) »
Справочные документы »
Типовые строительные конструкции, изделия и агрегаты »
Разработано другими министерствами, ведомствами и организациями »

Ссылки на документы:

ГОСТ 14637-89 — Прокат толстолистовой из углеродистой стали нормального качества

.

ГОСТ 14771-76 — Дуговая сварка в защитных газах.Сварные соединения. Основные типы, элементы конструкции и размеры

ГОСТ 16523-89 — Прокат листовой из углеродистой качественной и обыкновенной стали общего назначения

.

ГОСТ 19281-89 — Прокат из стали повышенной прочности. Общие технические условия

ГОСТ 19903-74 — Листы стальные горячекатаные. Размеры

ГОСТ 2246-70 — Проволока стальная сварочная. Технические характеристики

ГОСТ 5264-80: Ручные сварочные. Сварочные соединения. Основные типы, элементы конструкции и размеры

ГОСТ 535-88 — Пруток углеродистый обыкновенный и фасонные профили.Общие технические условия

ГОСТ 5520-79 — Сталь листовая углеродистая, низколегированная и легированная для котлов и сосудов высокого давления. Технические характеристики

ГОСТ 8509-86 — Прокат стальной равносторонний угловой

.

ГОСТ 9467-75 — Электроды с металлическим покрытием для ручной дуговой сварки конструкционных и жаропрочных сталей. Типы

ТУ 34-42-10189-81 — Компенсаторы линзовые круглые и прямоугольные для пыле- и воздуховодов тепловых электростанций. Технические условия

ВАШ ЗАКАЗ ПРОСТО!

RussianGost.com — ведущая компания в отрасли со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных документов, сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т.д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся на складе, вам будет отправлена ​​ссылка на документ / веб-сайт, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

RussianGost | Официальная нормативная библиотека — ПГВУ 090-93

Продукт содержится в следующих классификаторах:

Конструкция (макс.) »
Справочные документы »
Типовые строительные конструкции, изделия и агрегаты »
Разработано другими министерствами, ведомствами и организациями »

Ссылки на документы:

ГОСТ 103-76 — Лента стальная горячекатаная.Размеры

ГОСТ 10704-91 — Смазки стальные электросварные прямошовные. Диапазон

ГОСТ 10705-80 — Трубы стальные электросварные. Технические характеристики

ГОСТ 10706-76 — Трубы стальные электросварные прямошовные. Технические требования

ГОСТ 11371-78 — Шайбы шайбы. Технические характеристики

ГОСТ 14637-89 — Прокат толстолистовой из углеродистой стали нормального качества

.

ГОСТ 16523-89 — Прокат листовой из углеродистой качественной и обыкновенной стали общего назначения

.

ГОСТ 1779-83 — Шнур асбестовый

.

ГОСТ 19903-74 — Листы стальные горячекатаные.Размеры

ГОСТ 2.303-68 — Единая система конструкторской документации. Строки

ГОСТ 2246-70 — Проволока стальная сварочная. Технические характеристики

ГОСТ 2590-88 — Прутки стальные круглые. Размеры

ГОСТ 2850-80 — Картон древесноволокнистый асбестовый. Технические характеристики

ГОСТ 535-88 — Пруток углеродистый обыкновенный и фасонные профили. Общие технические условия

ГОСТ 5915-70 — Гайки шестигранные марки Б. Конструкция и размеры

.

ГОСТ 8239-89 — Балка двутавровая стальная горячекатаная

.

ГОСТ 8240-89 — Швеллеры стальные горячекатаные

.

ГОСТ 8510-86 — Углы стальные горячекатаные неравнополочные.Размеры

ГОСТ 8731-74 — Трубы стальные бесшовные горячедеформированные. Технические характеристики

ГОСТ 8732-78 — Трубы стальные бесшовные горячедеформированные. Типоразмер

ГОСТ 9467-75 — Электроды с металлическим покрытием для ручной дуговой сварки конструкционных и жаропрочных сталей. Типы

ВАШ ЗАКАЗ ПРОСТО!

RussianGost.com — ведущая компания в отрасли со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности — одна из причин, по которым некоторые из крупнейших мировых компаний доверяют нам разработку своей национальной нормативно-правовой базы и перевод критически важных документов, сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т.д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся на складе, вам будет отправлена ​​ссылка на документ / веб-сайт, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Законы Беларуси | Официальная нормативная библиотека — ГОСТ 16037-80

Товар содержится в следующих классификаторах:

Конструкция (макс.) »
Стандарты »
Прочие государственные стандарты, применяемые в строительстве »
25 Машиностроение »

Правила сварки »
Сварочные работы »

Правила сварки »
Основные материалы »

Правила сварки »
Трубопроводы »

Правила сварки »
Металлоконструкции »

Правила сварки »
Сварочные материалы »

Правила сварки »
Неразрушающий контроль »

Правила сварки »
Сборочные устройства »

Правила сварки »
Основные материалы »
Сталь, чугун »

Правила сварки »
Сварочные материалы »
Электроды »

Правила сварки »
Сварочные материалы »
Флюсы »

Правила сварки »
Сварочные материалы »
Газы »

Стандарты на трубопроводную арматуру (ТПА) »
6.Нормы присоединительных размеров трубопроводной арматуры (ТПА) »
6.2 Сварное соединение »

ПромЭксперт »
РАЗДЕЛ I. ТЕХНИЧЕСКИЙ РЕГЛАМЕНТ »
V Тестирование и контроль »
4 Тестирование и контроль продукции »
4.12 Испытания и контроль продукции металлургической промышленности »
4.12.6 Металлические изделия »

Классификатор ISO »
25 МАШИНОСТРОЕНИЕ »
25.160 Сварка, пайка твердым припоем »
25.160.40 Сварка и сварка »

Национальные стандарты »
25 МАШИНОСТРОЕНИЕ »
25.160 Сварка, пайка твердым припоем »
25.160.40 Сварка и сварка »

Национальные стандарты для сомов »
Последнее издание »
V Металлы и изделия из них »
V0 Общие правила и положения по металлургии »
V05 Сварка и резка металлов.Пайка, клепка »

В качестве замены:

ГОСТ 16037-70 — Сварка сварных соединений стальных трубопроводов. Основные типы и конструктивные элементы

Ссылки на документы:

ГОСТ 1050-88 — Прокат калиброванный из углеродистой конструкционной качественной стали со специальной обработкой поверхности. Общие технические условия

ГОСТ 2789-73 — Шероховатость поверхности. Параметры и характеристики

Ссылка на документ:

АТК 26-18-10-94 — Устройства для установки приборов измерения температуры для работы при номинальном давлении от 0.От 6 до 16,0 МПа. Вилки. Общие технические требования

АТК 26-18-14-98 — Фланцы сосудов и аппаратов стали плоские приварные на условное давление до 0,1 МПа Ру. Конструкция, размеры и общие технические требования

DiOR 05: Методика диагностики технического состояния и определения остаточного ресурса технологического оборудования нефтеперерабатывающих и нефтехимических заводов

ГОСТ 10617-83 — Котлы отопительные с тепловой мощностью от 0,10 до 3.15 мВт

ГОСТ 12367-85 — Мельницы трубные мелющие. Общие технические условия

ГОСТ 12893-2005 — Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия

ГОСТ 13531-74 — Бетоноукладчики для заводов сборного железобетона

.

ГОСТ 13547-2015 — Арматура трубопроводная. Затворы поворотные дисковые. Общие технические условия

ГОСТ 13981-87 — Формы для железобетонных напорных труб, изготовленных методом виброгидропрессования.Технические характеристики

ГОСТ 14771-76 — Дуговая сварка в защитных газах. Сварные соединения. Основные типы, элементы конструкции и размеры

ГОСТ 17380-2001 — Фитинги для стыковой сварки углеродистых и низколегированных сталей. Общие технические условия

ГОСТ 17380-83 — Детали трубопроводов стальные бесшовные сварные на Pn £ 10 МПа (100 кгс / см2). Технические характеристики

ГОСТ 18103-84 — Установки для изготовления железобетонных объемных элементов сантехнических кабин и лифтовых шахт.Технические характеристики

ГОСТ 20572-83 — Насосы и насосные агрегаты двухвинтовые. Спецификация

ГОСТ 21345-2005 — Краны шаровые, заглушки и цилиндрические на номинальное давление не более PN 250. Общие технические условия

.

ГОСТ 23074-85 — Россыпи жидких органических удобрений

.

ГОСТ 23355-78 — Соединения трубопроводов резьбовые. Шариковый ниппель. Строительство

ГОСТ 23484-79 — Установки электрогидравлические для удаления стержней. Технические требования

ГОСТ 24950-81 — Отводы и вставки гнутые для витков прямолинейных частей стальных магистральных трубопроводов

.

ГОСТ 25781-83 — Формы стальные для железобетонных элементов.Технические характеристики

ГОСТ 28016-89 — Соединения трубопроводные резьбовые. Ниппель конический сварной. Строительство

ГОСТ 28759.5-90 — Фланцы сосудов и аппаратов

.

ГОСТ 30767-2002 — Оборудование газлифтное скважинное. Требования безопасности и методы испытаний

ГОСТ 30768-2001 — Оборудование нефтепромысловое управляющее головное. Методы испытаний

ГОСТ 31294-2005 — Клапаны предохранительные прямого действия. Общие технические условия

ГОСТ 31826-2012 — Оборудование газоочистное и пылеулавливающее.Карманные фильтры. Мокрое пылеулавливающее оборудование. Требование безопасности. Методы тестирования

ГОСТ 31830-2012 — Электрофильтры. Требования безопасности и методы испытаний

ГОСТ 31831-2012 — Пылеуловители центробежные. Требования безопасности и методы испытаний

ГОСТ 31832-2012 — Приводы штанговых насосов. Общие технические требования

ГОСТ 31834-2012 — Газоочистители адсорбционные. Требования безопасности и методы испытаний

ГОСТ 31837-2012 — Газоочистители закрытые.Требования безопасности и методы испытаний

ГОСТ 31841-2012 — Нефтяная и газовая промышленность. Оборудование для обслуживания скважин. Общие технические требования

ГОСТ 31844-2012 — Нефтяная и газовая промышленность. Буровое и производственное оборудование. Подъемное оборудование. Общее техническое оборудование

ГОСТ 32569-2013 — Технология стальных труб. Требования к устройству и эксплуатации взрывоопасного и химически опасного производства

ГОСТ 32949-2014 — Дороги автомобильные общего пользования.Опоры стационарного электрического освещения. Методы контроля

ГОСТ 33164.1-2014 — Оборудование горное. Амортизаторы крыши с приводом от длинных забоев. Раздел поддержки. Общие технические условия

ГОСТ 33423-2015 — Арматура трубопроводная. Поворотные и подъемные обратные клапаны. Общие технические условия

ГОСТ 33857-2016 — Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования

ГОСТ 34011-2016 — Системы газораспределения. Заблокируйте станции сдачи газа. Кабинетные станции сдачи газа.Общие технические требования

ГОСТ 34059-2017 — Внутренние коммуникации зданий и сооружений. Устройство систем водоснабжения отопления, отопления и охлаждения. Общие технические требования

ГОСТ 34094-2017 — Трубы стальные. Подготовка концов труб и фитингов к сварке. Общие технические требования

ГОСТ 34293-2017 — Арматура трубопроводная. Металлические шаровые краны для нефтяной, нефтехимической и смежных отраслей. Общие технические условия

ГОСТ 34294-2017 — Арматура трубопроводная криогенная.Общие технические условия

ГОСТ 34473-2018 — Арматура трубопроводная. Краны шаровые стальные цельносварные для водяных тепловых сетей. Общие технические условия

ГОСТ 5264-80: Ручные сварочные. Сварочные соединения. Основные типы, элементы конструкции и размеры

ГОСТ 5464-75 — Понтоны напорных плавучих буровых трубопроводов и трубопроводов. Общие технические условия

ГОСТ 5761-2005 — Клапаны на номинальное давление не более PN 250. Общие технические условия

.

ГОСТ 5762-2002 — Арматура трубопроводная промышленная.Задвижки PN

ГОСТ 7496-84 — Комбайны свеклоуборочные

.

ГОСТ 8713-79 — Сварка под флюсом. Сварные соединения. Элементы дизайна и размеры Maih

ГОСТ Р 50073-92 — Арматура соединительная фланцевых типов трубопроводов. Технические характеристики

ГОСТ Р 51365-2009 — Нефтяная и газовая промышленность. Буровое и производственное оборудование. Устьевое и елочное оборудование. Общие технические условия

ГОСТ Р 51365-99 — Оборудование нефтепромысловое управляющее головное. Общие технические условия

ГОСТ Р 51382-2011 — Котлы отопительные.Часть 4. Отопительные котлы с наддувными горелками. Особые требования к котлам с наддувными жидкотопливными горелками мощностью до 70 кВт и максимальным рабочим давлением 0,3 МПа. Терминология, особые требования, методы испытаний и маркировка

ГОСТ Р 51562-2000 — Оборудование газоочистное и пылеулавливающее. Карманные фильтры. Мокрое пылеулавливающее оборудование. Требование безопасности. Методы тестирования

ГОСТ Р 51707-2001 — Электрофильтры. Требования безопасности и методы испытаний

ГОСТ Р 51708-2001 — Пылеуловители центробежные.Требования безопасности и методы испытаний

ГОСТ Р 51763-2001 — Приводы штанговых насосов. Общие технические требования

ГОСТ Р 51878-2002 — Газоочистители адсорбционные. Требования безопасности и методы испытаний

ГОСТ Р 52153-2003 — Ящики радиационно-защитные. Общие технические условия

ГОСТ Р 52209-2004 — Рукава в сборе для газовых горелок и газовых приборов. Общие технические требования и методы испытаний

ГОСТ Р 52445-2005 — Газоочистители абсорбционные.Требования безопасности и методы испытаний

ГОСТ Р 52664-2006 — Сваи трубные шпунтовые. Общие технические условия

ГОСТ Р 52768-2007 — Центрифуги для производств, работающих с радиоактивными средами. Общие технические требования и методы испытаний

ГОСТ Р 53192-2008 — Конструкции стальные сварные грузовых вагонов. Технические требования

ГОСТ Р 53671-2009 — Арматура трубопроводная. Поворотные и подъемные обратные клапаны. Общие технические условия

ГОСТ Р 53673-2009 — Арматура трубопроводная.Затворы поворотные дисковые. Общие технические условия

ГОСТ Р 53680-2009 — Нефтяная и газовая промышленность. Оборудование для обслуживания скважин. Общие технические требования

ГОСТ Р 53683-2009 — Нефтяная и газовая промышленность. Буровое и производственное оборудование. Подъемное оборудование. Общие технические основы

ГОСТ Р 53790-2010 — Нетрадиционные технологии. Энергетика биоотходов. Общие технические требования к биогазовым установкам

ГОСТ Р 53961-2010 — Оборудование пожарное.Подземные пожарные краны. Общие технические требования. Методы испытаний

ГОСТ Р 54086-2010 — Регуляторы давления. Общие технические условия

ГОСТ Р 54440-2011 — Котлы отопительные. Часть 1. Отопительные котлы с наддувными горелками. Терминология, общие требования, испытания и маркировка

ГОСТ Р 54892-2012 — Монтаж воздухоразделительных установок и другого криогенного оборудования. Общие положения

ГОСТ Р 54960-2012 — Системы газораспределения. Заблокируйте станции сдачи газа.Кабинетные станции сдачи газа. Общие технические требования

ГОСТ Р 55018-2012 — Арматура трубопроводная для объектов энергетики. Общие технические условия

ГОСТ Р 55020-2012 — Арматура трубопроводная. Задвижки ножевые для магистральных трубопроводов. Общие технические условия

ГОСТ Р 55429-2013 — Соединения кольцевые разъемные трубопроводов. Конструкция, размеры и общие характеристики

ГОСТ Р 55474-2013 — Системы газораспределения. Требования к газораспределительным сетям.Часть 2. Газопроводы стальные

ГОСТ Р 55942-2014 — Трубы стальные. Подготовка концов труб и фитингов к сварке. Общие технические требования

ГОСТ Р 56001-2014 — Арматура трубопроводная для объектов газовой промышленности. Общие технические условия

ГОСТ Р 56400-2015 — Нефтяная и газовая промышленность. Проектирование и эксплуатация морских терминалов сжиженного природного газа. Общие требования

ГОСТ Р 58095.1-2018 — Системы газораспределения. Требования к сетям газопотребления.Часть 1. Газопроводы стальные

ГОСТ Р 58249-2018 — Машины для посадки, уборки, послеуборочной обработки картофеля. Технические требования

ИМ 14-51-00: Методические указания и разъяснения по актуальным вопросам создания систем автоматизации. Выпуск 4. Новые типовые чертежи объединения «Монтажавтоматика»

.

Руководство: Руководство для импульсных систем пожаротушения с низким потреблением энергии

MDS 53-1.2001: Рекомендуемая практика монтажа стальных конструктивных элементов

МР 14-02-2003 — Выбор и применение селективных устройств для средств измерения давления

МСН 42-01-2011: Системы газораспределения

МУ 0397-00.004: Методика проведения неразрушающего контроля деталей котельной установки ППУА-1600/100

.

ОСТ 108.030.133-84 — Элементы трубные поверхностей нагрева паровых котлов давлением менее 4 МПа, водогрейных котлов и котлов-утилизаторов. Технические требования, методы приемки и контроля.

ОСТ 108.101.102-76 — Подогреватели пароводяные. Передние водяные камеры (с плоским дном, двусторонние). Дизайн и размеры.

ОСТ 108.101.103-76 — Подогреватели пароводяные. Передние водяные камеры (с плоским дном, четырехходовые).Дизайн и размеры.

ОСТ 108.101.104-76 — Подогреватели пароводяные. Передние водяные камеры (с эллиптическим дном, двусторонние). Дизайн и размеры.

ОСТ 108.101.105-76 — Подогреватели пароводяные. Передние водяные камеры (с эллиптическим днищем, четырехходовые). Дизайн и размеры.

ОСТ 108.101.108-76 — Подогреватели пароводяные. Кормовые водяные камеры (с эллиптическим днищем, двусторонние). Дизайн и размеры.

ОСТ 108.101.109-76 — Подогреватели пароводяные. Кормовые водные камеры (с эллиптическим днищем, четырехходовые).Дизайн и размеры.

ОСТ 108.101.110-76 — Подогреватели пароводяные. Крышки. Дизайн и размеры.

ОСТ 108.101.111-76 — Подогреватели пароводяные. Крышки. Дизайн и размеры.

ОСТ 108.313.102-76 — Подогреватели пароводяные. Оболочки. Патрубки с фланцами. Дизайн и размеры.

ОСТ 24.200.02-91 — Монтаж узлов стальных трубопроводов на номинальное давление

.

ОСТ 26.260.18-2004 — Модули технологические для нефтегазовой отрасли. Общие технические условия

ОСТ 26.260.462-99 — Устройства для установки приборов измерения температуры на PN от 0,6 до 16 МПа. Типы, конструкция, размеры и общие технические требования

ОСТ 26.260.472-2000 — Устройства для установки манометров и отбора давления. Общие технические требования.

ОСТ 26.260.758-2003 — Металлоконструкции. Общие технические требования.

ОСТ 26-01-1159-75 — Трубные вводы-выводы стальных сварных емкостей и устройств. Технические требования.

ОСТ 26-01-1434-87 — Сварка стальных технологических трубопроводов на номинальное давление от 10 до 100 МПа (от 100 до 1000 кгс / см2). Технические требования.

ОСТ 26-02-376-78 — Агрегаты технологические газовой и нефтяной промышленности. Общие технические требования.

ОСТ 26-04-2388-79 — Сварка плавлением сталей. Сварные соединения. Типы, конструктивные элементы и размеры.

ОСТ 26-18-5-88 — Агрегаты технологические газовой и нефтяной промышленности. Общие технические требования.

ОСТ 26-3-87 — Сварка в химическом машиностроении. Основные положения.

ОСТ 34-10-417-90 — Детали и сборные узлы трубопроводов атомных станций рабочие П

.

ОСТ 36-13-90 — Щиты и пульты систем автоматизации технологических процессов. Общие технические условия

ОСТ 36-143-88 — Монтаж технологического оборудования и технологических трубопроводов. Рабочий процесс проекта. Порядок разработки, структура и содержание.

ОСТ 36-145-88 — Трубопроводы стальные технологические на давление Ру до 10 МПа.Автоматическая дуговая сварка под флюсом. Типовой технологический процесс.

ОСТ 36-26-77 — Детали сварные трубопроводов Ду 500-1400 мм из углеродистой стали по Пном

.

ОСТ 36-39-80 — Трубопроводы стальные технологические из углеродистых и легированных сталей на давление Ру до 9,81 МПа (100 кгс / см2). Экранированная ручная дуговая сварка металла. Типовой технологический процесс.

ОСТ 36-62-81 — Оборудование подъемное. Общие технические требования.

ОСТ 36-75-83 — Контроль неразрушающий.Сварные соединения трубопроводов. Ультразвуковой метод

ОСТ 36-79-83 — Трубы стальные технологические из углеродистых и низколегированных сталей Пи до 10 МПа (100 кгс / см2). Полуавтоматическая сварка плавящимся электродом в углекислом газе. Типичный процесс.

ОСТ 95 10440-2002 — Оборудование для радиоактивных сред. Сварные соединения. Типы и размеры и конструктивные элементы.

ПБ 03-108-96 — Правила устройства и безопасной эксплуатации технологических трубопроводов

ПГВУ 021-92 — Элементы унифицированные пыле-воздуховода.Сварные узлы блоков и элементов воздуховодов пыле- и газоводов ТЭЦ. Дизайн и габариты

ПНАЭ Г-10-031-92: Основные положения по локализации сварки элементов системы безопасности на атомных станциях

РД 01-001-06: Сварка стальных газопроводов и газового оборудования в городском коммунальном хозяйстве и энергоустановках.

РД 153-112-014-97 — Методические указания по ликвидации последствий аварий и ремонту магистральных нефтепродуктопроводов

РД 153-34.0-04.185-2003: Машины и оборудование для строительства, технического перевооружения и ремонта объектов энергетики. Требования к конструкции, материалам, изготовлению, приемке и испытаниям

РД 153-34.1-003-01 — Сварка, термообработка и контроль медных трубопроводных систем и трубопроводов при монтаже и ремонте энергетического оборудования.

РД 153-34.1-39.504-00 — Общие технические требования к арматуре ТЭЦ (ТПП ОТТ — 2000).

РД 22-207-88 — Машины подъемные.Общие требования и стандарты производства

РД 22-326-97 — Краны стреловые самоходные и краны-манипуляторы. Капитальный ремонт. Общие технические условия

РД 26.260.010-2002: Ведущий документ по стандартизации. Перечень нормативной документации по стандартизации на ячейки и устройства, работающие под давлением.

РД 26.260.010-97 — Перечень нормативных документов по стандартизации сосудов и аппаратов под давлением

РД 26-02-80-2004 — Ведущий документ.Сварные змеевики для трубчатых печей. Требования к проектированию, изготовлению и доставке.

РД 34.10.130-96 — Инструкция по визуально-измерительному контролю.

РД 34.20.595-97 — Рекомендуемая практика проверки рабочего состояния стальных газопроводов общего пользования и бытовых для систем газоснабжения ТЭЦ, пиковых котельных и котельных систем трубопроводного теплоснабжения. Основные требования. Методы для

РД 36-62-00 — Оборудование подъемное. Общие технические требования.

РД 38.13.004-86 — Эксплуатация и ремонт технологических трубопроводов, работающих под давлением до 10,0 МПа (100 кгс / см2)

РД 39-0147014-348-89 — Методические указания по защите полевого оборудования от коррозии с использованием ингибиторов отечественного производства

РД 39-0147014-535-87 — Инструкция по сварке при монтаже и ремонте трубопроводов и ответственных металлоконструкций в организациях и на предприятиях Министерства нефтегазовой промышленности.

РД 39-0147103-338-88 — Временные нормативы на проектирование электрических обогревательных наземных магистральных трубопроводов (Система электрообогрева осевого АСЭ)

РД 39-110-91 — Указания по ликвидации аварий и повреждений магистральных трубопроводов

.

РД 39-132-94 — Правила эксплуатации, обследования, ремонта и утилизации промысловых трубопроводов 1994

РМД 40-20-2013 Санкт-Петербург: Проектирование и монтаж трубопроводов для систем водоснабжения и канализации Санкт-Петербурга

РМД 40-20-2016 Санкт-Петербург: Монтаж сетей водоснабжения и водоотведения г. Санкт-Петербурга.Санкт-Петербург

РТМ 108.940.08-85 — Сварные конструкции энергетического оборудования. Общие требования к конструктивному и технологическому проектированию

СА 03-005-07: Промышленные трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к настройке и эксплуатации

СНиП 3.05.01-85: Внутренние водопроводные системы

.

СНиП 3.05.03-85: Тепловые сети

СНиП 3.05.05-84: Технологическое оборудование и технологические трубопроводы

.

СНиП 3.05.07-85: Автоматизированные системы

СНиП 42-01-2002: Государственный комитет РФ по строительству и жилищно-коммунальному комплексу (ГОССТРОЙ России)

СНиП III-34-74: Системы автоматизации

СП 42-102-2004 — Проектирование и строительство газопроводов из металлических труб.Заменить СП 42-102-96

СП 70.13330.2012 — Несущие и ограждающие конструкции. Актуализированная живая редакция СНиП 3.03.01-87

.

СП 73.13330.2012 — Внутренние санитарно-технические системы

.

СП 73.13330.2016 — Внутренние санитарно-технические системы

СП 77.13330.2016 — Системы автоматизации.

СТ ЦКБА 025-2006 — Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования

СЗК 4-3-90: Приборы для измерения и регулирования расхода.Установка в трубопровод. Часть I. Счетчики

ТУ 1317-233-0147016-02 — Трубы бесшовные горячедеформированные нефтегазовые повышенной надежности при эксплуатации для месторождений ОАО «Томскнефть» ВНК

.

ТУ 1462-203-0147016-01 — Детали стальные соединительные сварочные для работы в нефтепромысловых средах с повышенной коррозионной активностью. Технические условия

ТУ 1468-010-593377520-2003 — Соединения стальные сварные бесшовные трубопроводов повышенной эксплуатационной надежности, предназначенные для промыслового строительства ОАО «ТНК

».

ТУ 26-18-38-90 — Детали трубопроводов бесшовные сварные из стали марок 15Х5М, 12Х1МФ, 12Х18Н10Т, 08Х22Н6Т

.

ТУ 34-38-20135-94 — Воздухонагреватели трубчатые стационарных котлов.Технические условия на капитальный ремонт

ТУ 34-38-20189-94 — Горелки газомазутные для паровых стационарных котлов. Технические условия на капитальный ремонт

ТУ 34-38-20190-94 — Горелки типов пылевидные паровые стационарные котлы. Технические условия на капитальный ремонт

ТУ 34-38-20191-94 — Котлы головные стационарные. Общие технические условия на капитальный ремонт

ТУ 36-1686-82 — Отводы крутоизогнутые под углом 90 градусов из сталей марок 15Х5М, 08Х18НИОТ, 12Х18НИОТ и 10Х17х23М2Т, бесшовные сварные по Роу менее 10 МПа

ТУ 3631-002-76457067-2012 — Насосы и агрегаты динамические типа МСТ-ЦН и запчасти к ним

ТУ 3742-011-343

-2003 — Клапаны обратные DN 100-1400 PN 8,0 МПа; PN 12,5 МПа; PN 16, 0 МПа.Технические условия

ТУ 4218-008-51216464-01 — Устройство селекционное. Технические условия

ВНТП 04-94. Нормы проектирования заводов по розливу вина

ВНТП 10М-93: Нормы инженерного проектирования для пивоварен

ВНТП 11-93. Нормы технического проектирования предприятий по производству ячменного пивоваренного солода

ВНТП 26-94: Нормы технологического проектирования заводов игристых вин (производство советского шампанского проточно-емкостным способом)

ВНТП 34-93. Нормы инженерного проектирования объектов алкогольной промышленности

ВСН 006-89: Строительство магистральных и промысловых трубопроводов Сварка

ВСН 362-87 — Дезинфекция и травление трубопроводов

ВСН 39-87: Постановление о планово-профилактическом обслуживании и эксплуатации технологического оборудования на предприятиях строительной отрасли Госагпрома СССР.Часть 1

ВСН 41.88: Проектирование ледостойких стационарных платформ

ВСН 411-88: Монтаж смазочных, гидравлических и пневматических систем общепромышленного применения

ВСН 416-81: Общие нормативные нормы строительных материалов. Подборка замечаний 30: Сварочные работы

ВСН 452-84: Нормы расхода материалов в строительстве. Сварка труб из легированной стали, автоматическая сварка под флюсом листовых конструкций, сварочных стержней и клапанных вкладышей, газовая резка

ВСН 461-85: Инструкция по сварке стыков стальных трубопроводов

.

ГОСТ 34587-2019 — Краны подъемные.Металлоконструкции. Требования к производству

ГОСТ Р 55474-2019 — Системы газораспределения. Газораспределительные сети природного газа. Часть 2. Газопроводы стальные

ГОСТ Р 58619-2019 — Магистральный трубопроводный транспорт нефти и нефтепродуктов. Танковое оборудование. Понтоны. Общие технические условия

ГОСТ Р 58620-2019 — Магистральный трубопроводный транспорт нефти и нефтепродуктов. Танковое оборудование. Приемные устройства для цистерн. Общие технические условия

ГОСТ Р 58778-2019 — Системы газораспределения.Газораспределительные сети и потребление газа. Газопроводы высокого давления категории 1а

ГОСТ Р 58880-2020 — Системы питьевой воды судовые. Правила оформления

ГОСТ Р 58934-2020 — Установки для производства объемных железобетонных блоков санитарных кабин и лифтовых шахт. Технические характеристики

ГОСТ Р 58935-2020 — Формы для изготовления железобетонных виброгидропрессованных напорных труб. Технические характеристики

КПО 01.05.12-05: Каталог-перечень оборудования.Котельное оборудование. Том 2

КПО 01.05.12-05: Каталог-перечень оборудования. Котельное оборудование. Том 2

КПО 04.03.13-06: Каталог-перечень оборудования. Приборы для измерения и регулирования расхода, количества, уровня и состава вещества

Пособие к СНиП 3.05.02-88: Пособие по технологии и организации строительства трубопроводов для систем газоснабжения в сельской местности Нечерноземной зоны РСФСР

ОТУ 3-01 — Сосуды и аппараты.Общие технические условия на ремонт корпуса

РД 39-3-221-79 — Инструкция по защите нефтепромыслового оборудования от коррозии ингибиторами типов ИА, ИД

.

РД НИИКраностроения 03-05: Методические указания. Краны консольные универсальные и краны; Капитальный ремонт. Общие технические условия

РТМ 24-85: Информационный указатель государственных, республиканских и отраслевых стандартов, технических условий на материалы и изделия, используемые при проектировании печей и сушилок

СП 129.13330.2019: Наружные сети и сооружения водоснабжения и канализации

СП 341.1325800.2017 — Подземные инженерные коммуникации. Футеровка методом горизонтально-направленного бурения

ТУ 1468-001-17192736-01 — Отводы бесшовные сварные из легированной и высоколегированной стали

ВАШ ЗАКАЗ ПРОСТО!

BelarusLaws.com — ведущая в отрасли компания со строгими стандартами контроля качества, и наша приверженность точности, надежности и точности является одной из причин, по которым некоторые из крупнейших мировых компаний доверяют нам обеспечение своей национальной нормативно-правовой базы и перевод критически важных сложная и конфиденциальная информация.

Наша нишевая специализация — локализация национальных нормативных баз данных, включающих: технические нормы, стандарты и правила; государственные законы, кодексы и постановления; а также кодексы, требования и инструкции агентств РФ.

У нас есть база данных, содержащая более 220 000 нормативных документов на английском и других языках для следующих 12 стран: Армения, Азербайджан, Беларусь, Казахстан, Кыргызстан, Молдова, Монголия, Россия, Таджикистан, Туркменистан, Украина и Узбекистан.

Размещение заказа

Выберите выбранный вами документ, перейдите на «страницу оформления заказа» и выберите желаемую форму оплаты. Мы принимаем все основные кредитные карты и банковские переводы. Мы также принимаем PayPal и Google Checkout для вашего удобства. Пожалуйста, свяжитесь с нами для любых дополнительных договоренностей (договорные соглашения, заказ на поставку и т.д.).

После размещения заказа он будет проверен и обработан в течение нескольких часов, но в редких случаях — максимум 24 часа.

Для товаров, имеющихся на складе, вам будет отправлена ​​ссылка на документ / веб-сайт, чтобы вы могли загрузить и сохранить ее для своих записей.

Если товары отсутствуют на складе (поставка сторонних поставщиков), вы будете уведомлены о том, для выполнения каких товаров потребуется дополнительное время. Обычно мы поставляем такие товары менее чем за три дня.

Как только заказ будет размещен, вы получите квитанцию ​​/ счет, который можно будет заполнить для отчетности и бухгалтерского учета. Эту квитанцию ​​можно легко сохранить и распечатать для ваших записей.

Гарантия лучшего качества и подлинности вашего заказа

Ваш заказ предоставляется в электронном формате (обычно это Adobe Acrobat или MS Word).

Мы всегда гарантируем лучшее качество всей нашей продукции. Если по какой-либо причине вы не удовлетворены, мы можем провести совершенно БЕСПЛАТНУЮ ревизию и редактирование приобретенных вами продуктов. Кроме того, мы предоставляем БЕСПЛАТНЫЕ обновления нормативных требований, если, например, документ имеет более новую версию на дату покупки.

Гарантируем подлинность. Каждый документ на английском языке сверяется с оригинальной и официальной версией. Мы используем только официальные нормативные источники, чтобы убедиться, что у вас самая последняя версия документа, причем все из надежных официальных источников.

Клапан взрывобезопасный: назначение, установка

Котельное оборудование, будь то котел в частном доме или большая котельная на предприятии, является источником опасности. Водяная рубашка котла под постоянным давлением потенциально взрывоопасна.

Для обеспечения безопасности на котлах и других теплогенераторах, производимых сегодня, установлено множество систем и устройств безопасности. Один из самых простых и доступных — установка предохранительного клапана в системе отопления. Иногда его также называют взрывным клапаном.

Причины и последствия перегрева теплоносителя

Проблема повышения давления в системе отопления особенно актуальна для твердотопливных котлов. Аварийная ситуация, как правило, возникает при перегреве воды в контуре котла отопления.Как только перегретый теплоноситель закипает в баке котла, он моментально превращается в пар. Далее следует резкое повышение давления в системе отопления такого парового котла.

Перегрев котла увеличивает риск поломки арматуры и пластиковых труб. Утечки могут начаться в местах соединений трубопроводов системы, вплоть до разрывов труб. Самое страшное — это взрыв котла или короткое замыкание в котельном оборудовании.

Для чего нужен предохранительный клапан?

Неисправности, связанные с избыточным давлением в системе отопления, чрезвычайно опасны для людей и зданий.Взрывные клапаны устанавливаются для предотвращения тяжелых последствий перегрева. Поскольку источником критического повышения давления является сам котел, клапан следует располагать как можно ближе к нему. Устанавливается на трубе подачи тепла.

Производители отопительного оборудования часто выпускают свою продукцию, уже оснащенную группами безопасности — манометром, автоматическим воздухоотводчиком и предохранительным клапаном. Эта группа обычно встраивается в рубашку отопительного котла. Если в приобретаемом котле такой комплектации не предусмотрено, то необходимо установить его самостоятельно.

Когда нужен предохранительный клапан?

В отличие от твердотопливных котлов, при использовании электрических или газовых котлов взрывобезопасные клапаны не устанавливаются. У этих устройств своя автоматика, и инерция практически отсутствует. Это означает, что как только температура охлаждающей жидкости достигает заданной отметки, электрический элемент или газовый водонагреватель автоматически отключается. В этом случае также прекращается нагрев, что исключает риск перегрева, и, соответственно, повышения давления до критических значений.

Твердотопливные котлы, как и печи с водяным контуром, относятся к системам, в которых использование предохранительных клапанов является обязательным. Какая бы автоматика ни была в твердотопливных теплогенераторах, после нагрева жидкости в сети до номинала топка еще какое-то время будет поднимать температуру, хотя доступ в камеру закрыт датчиком, и пламя стало гаснуть. погасить. Так проявляется эффект инерции. Когда температура в топке достигает 90-95 градусов (предельные значения для большинства котлов), испарение неизбежно.Результатом может стать разгерметизация отопительной системы или взрыв котла.

Если на котле в системе установлен предохранительный клапан, то повышение давления после закипания теплоносителя будет предотвращено. Клапан автоматически выпускает избыток пара наружу, снижая давление в системе до нормального. После этого клапан закроется и сработает в следующий раз, только если ненормальная ситуация повторится.

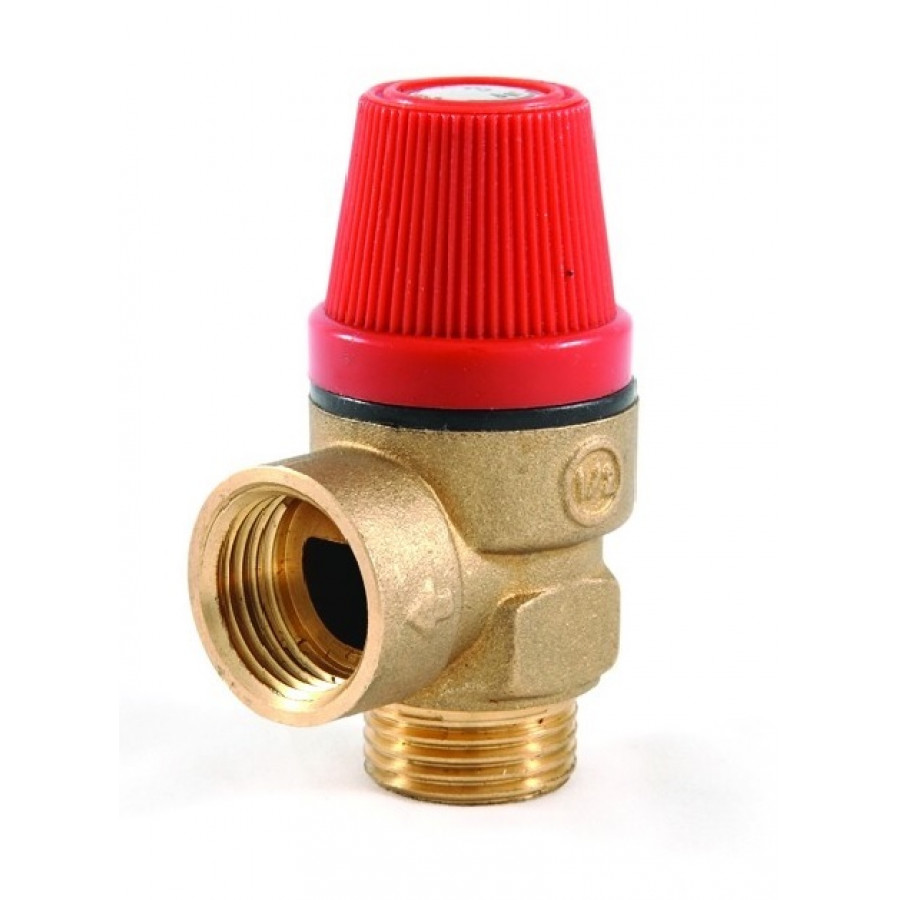

Устройство предохранительного клапана

Клапан изготовлен из сантехнической латуни по технологии горячей штамповки.Он состоит из двух частей в полутвердом состоянии.

Основным элементом клапана является специальная пружина. В зависимости от ее эластичности определяется мощность давления, которое прикладывается к мембране, закрывающей выход наружу. Номинальное положение диафрагмы находится в седле, сжатом этой пружиной.

Пружина верхней частью упирается в металлическую шайбу, которая установлена ​​на стержне, конец которого закреплен на пластиковой ручке. Именно она позволяет регулировку взрывного клапана.Детали уплотнения и сама мембрана выполнены из полимера. Стальная пружина.

Принцип работы клапана

В режиме ожидания вход во внутреннюю камеру закрыт мембраной. В случае аварии смесь пара и воды начинает упираться в мембрану, открывая ее при пиковом давлении. В результате пароводяная смесь попадает в камеру, а затем выходит через отверстие сбоку.

После снижения давления из-за выхода определенного количества воды из системы мембрана встает на место и закрывает выпускное отверстие для воды.Иногда эти клапаны часто срабатывают, особенно когда котлы работают на максимальной мощности. Это нежелательно, так как котел может потерять герметичность и, следовательно, протечь.

При обнаружении следов утечки из предохранительного клапана необходимо срочно осмотреть котел и систему отопления, так как ее работа является признаком работы системы отопления в экстремальных условиях. Однако иногда расширительный бачок также может быть причиной аварийного сброса давления.Поэтому обязательно проверьте это.

Кроме рассматриваемого клапана может применяться клапан ПГВУ — для пылегазовоздушных каналов. Принцип работы такой же. Однако в случае его использования совершенно не имеет значения, паровой котел или твердотопливный, а также что именно будет выброшено — вода, пар или газ.

Как выбрать предохранительный клапан

Если клапан не входит в комплект поставки котла, его придется покупать отдельно. Выбор производится исходя из характеристик котельной установки.Имеет значение тепловая мощность и максимально возможное давление теплоносителя в системе отопления.

Для справки. Большинство известных марок твердотопливных котлов имеют максимально допустимое давление около 3 бар, за исключением продукции STROPUVA. У них есть ограничение в 2 бара.

Лучше всего установить многодиапазонный клапан. Естественно, что значения котла, установленного в котельной, должны находиться в этих пределах. После этого выбирается вентиль по мощности — здесь поможет паспорт на котел, в котором всегда указывается предел мощности агрегата по теплу.

Категорически запрещается устанавливать после насоса взрывной клапан, отвечающий за циркуляцию теплоносителя в системе. Есть еще одно правило. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.

Из эстетических соображений рекомендуется подсоединить к выпускному отверстию клапана трубу, по которой излишки горячей жидкости будут стекать в канализацию.

Что такое пробойный клапан. Клапан взрывобезопасный: назначение, установка

Предохранительный клапан для водонагревателя только снаружи кажется простым, незначительным устройством.Внутри это довольно продвинутое средство защиты котла.

Как работает предохранительный клапан

Итак, берем штатную вентиль от обычного котла.
Не все клапаны имеют ручку принудительного срабатывания. Особой роли в работе клапана он не играет. Итак, периодически, раз в полгода, открывайте-закрывайте, чтобы проверить работоспособность.

Давайте подробнее рассмотрим, что внутри. А внутри 3 (три) независимо работающих клапана.
1.Сам предохранительный клапан
2. Обратный клапан
3. Перепускной клапан

Предохранительный или взрывной клапан

Его цель — предотвратить несчастный случай. Предохранительный клапан состоит из металлического стержня с заглушкой на конце (1), мощной пружины (2) и штуцера для слива воды (3).

Как он работает? Простой.
Допустим, у нашего клапана 6 бар. При нагревании вода внутри бойлера начинает расширяться. Так как деваться ей некуда, давление внутри бака начинает расти.Как только давление поднимается до 6 бар, шток сжимает пружину, и лишняя вода вытекает через штуцер. На самом деле все это происходит плавно и вода просто выкапывается через штуцер.

Обратный клапан

Пускает воду в бойлер, но не обратно. Состоит из резиновой заглушки (1), пластмассового стержня (2) и пружины (3). Пружина в обратном клапане, в отличие от предохранительной, слабая. Ей нужно только закрепить заглушку на седле клапана.

От этого клапана не следует ожидать такой же точной работы, как от обратных клапанов подачи воды.У него нет задачи удерживать обратный поток под давлением. Защищает котел от несанкционированного вытекания воды. Проще говоря, чтобы вода не уходила из него в случае аварии или отсутствия воды в водопроводе.

Перепускной клапан

Незаметный и очень важный клапан. Байпасный клапан, это обратный клапан штока (1) с маленькой пружиной (2). Открывается в направлении, противоположном обратному клапану. Звучит абсурдно, но это так.

Попробуем разобраться, что в нем такого важного.Есть предохранительный клапан. Его задача — сбросить давление выше 6 бар.
Что происходит с бойлером до 6 бар? Вода нагревается, расширяется. Давление поднимается, хотя и не критично: 4 — 4,5 — 5 — 5,5 бар. Котел не резиновый мяч, а его бак сварен из листовой стали, а не из брони. Деформация возникает естественным образом. Бак пытается разбухнуть. На эмали и сварных швах появляются микротрещины. Хотел бы я при случае сбрасывать это избыточное давление где-нибудь.
И тут на помощь приходит перепускной клапан.Как он работает? Квартира. Котел отопительный. Давление в нем растет. Включаю стиральную машину … Она начинает набирать воду. Давление воды в трубах немного падает, перепускной клапан это видит, открывается и сбрасывает лишнее давление из котла в магистраль. Давление в баке выравнивается до давления в кране. Котел продолжает нагреваться дальше. Не обязательно стиральная машина, это может быть бачок унитаза или любой кран.
Как подвести итог?
Предохранительный клапан — самая важная часть водонагревателя.Его доступность и производительность напрямую влияет на срок службы котла.

Предохранительный, взрывной, спускной клапан. Как только он не называется, смешивая различные функции и назначения, не глядя на дизайн и характеристики. Самогонщики до сих пор до хрипоты спорят о необходимости предохранительного клапана, несмотря на огромное количество серьезных аварий. Достаточно набрать в поисковике: «взрыв самогонного аппарата» Чтобы серьезно задуматься над этой проблемой.

Теория

В кубе кипит спиртосодержащая жидкость.Если выход пара заблокирован, давление будет расти. При этом температура кипения жидкости повысится. Энергия щедро льется в куб и накапливается каждую секунду, но этот процесс не бесконечен. Рано или поздно произойдет механическая разгерметизация куба. Например, оторвет зажим и крышка выстрелит в потолок. Если бы все на этом закончилось, то обсуждать было бы нечего. Световой ремонт кухни, замена люстры — дело повседневное.

Однако после разгерметизации давление в кубе резко падает, в результате вся накопленная энергия высвобождается и приводит к резкому взрывному вскипанию всего объема объема (спиртосодержащая жидкость в кубе). Образующиеся пары спирта вылетают из куба, по пути унося изрядную долю.

Опасность в цифрах

Например, в кубе было 40 литров спирта-сырца, избыточное давление, оторвавшее крышку, было всего 0.5 атмосфер, что близко к реальности. В результате из куба вылетит около 10 литров кипящего спирта-сырца и зальет все вокруг, обжигая людей и домашних животных. Еще 10 литров превратятся в пар и мгновенно сформируют в помещении взрывоопасную концентрацию паров спирта. Если самогонщик плохо учится, пренебрегая элементарностью, и работал на открытом огне, взрыв произойдет немедленно.

Если дистиллятор дружил с головой и работал на закрытых источниках тепла, например, ТЭНах, но растерялся и решил поскорее вынуть вилку из розетки или просто щелкнуть выключателем — сразу после этого произойдет взрыв от маленькой искры, которая проскочила при размыкании контактов.

Что ж, если хозяина в этот момент не было на кухне и его не ошпаренное тело сохранило способность мыслить, то он медленно и осторожно откроет все окна, устроит сквозняк и, возможно, избежит более серьезных последствий.

Последствия объемного взрыва очень впечатляющие — это стена, вынесенная соседям, улетевшая через дорогу балконный блок … Есть и другие чудеса. Когда прямо на кухне ничего не происходит, а взрывоопасная смесь воспламеняется от искры в соседней комнате и там произойдет разрушение.

Чтобы предотвратить этот сценарий, необходим спускной клапан. Пары спирта не являются газом и при выбросе не накапливаются до взрывоопасной концентрации. Попадая в воздух, пары спирта сразу начинают конденсироваться и оседать на стенах, окнах, полах. Улетай в капюшон или в окно. Он будет вонять, предупреждая хозяина о нестандартной ситуации. Вероятность взрыва становится намного меньше, хотя это не страхует от пожара.

Как показывает статистика, большие диаметры колонн нисколько не избавляют их владельцев от рисков работы с взрывоопасными жидкостями.В этом специфика нашего увлечения.

Параметры предохранительного клапана

Основная опасность при перегонке самогона заключается вовсе не в механическом разрушении деталей аппарата, а в создании взрывной концентрации паров спирта из-за резкой разгерметизации куба.

На практике это определяет требования к предохранительному клапану.

При второй перегонке давление в кубе составляет 500 мм водяного столба.Искусство. считается аварийным, поскольку указывает на затопление колонны. Но нужно ли это предотвращать с помощью спускного клапана? Точно нет.

Если клапан будет стравливать воду на глубине 400 мм водяного столба. Ст., То с одной стороны колонка не утонет, а с другой стороны мы просто получим имитацию ее нормальной работы. Как только клапан сработает, мокрота схлопнется вниз, нарушив тщательное фракционирование. В результате на выходе будет обычный крепленый самогон, а не очищенный от примесей дистиллят.Клапан не должен мешать или противоречить технологическим процессам, протекающим в аппарате.

Возьмем другой пример. При повышении давления в кубе градусник может выскочить и произойдет разгерметизация — ну, ну опять же, лишнее стечет без угрозы взрыва. Не стоит устанавливать клапан для предотвращения этого события, его следует рассматривать как резервную систему.

Но если оторвать крышку кастрюли или скороварки, выхлоп будет мгновенным.Хомуты в зависимости от качества изготовления могут слетать даже при давлении в 1 атм. Это уже предмет контроля. К тому же, как показано выше, разгерметизация даже при избыточном давлении 0,5 атм. способен создавать в помещении взрывоопасную концентрацию паров. Вот еще один момент.

Вывод: , чтобы не мешать настройке колонки, предохранительный клапан должен срабатывать при давлении не ниже двойного аварийного — 1000 мм вод.Искусство. = 70 мм рт. ул. = 9,8 кПа = 0,1 бар. Чем ближе его срабатывание к 0,5 бар, тем серьезнее будут последствия в случае отказа. Вот и вся логика.

Предохранительные клапаны разных производителей

Начнем с самых неграмотных и не имеющих представления о параметрах процессов в аппарате. Такие производители устанавливают на свои кубики продувочные клапаны скороварок. Обратите внимание — не плей-офф, а именно диверсионный или, другими словами, аварийный.

Клапан для скороварки

Этот дешевый клапан фактически работает при давлении от 1,2 до 1,5 атм. — рубеж последней надежды для скороварки. Понятно, что для целей перегонки и ректификации он бесполезен, так как до порога его срабатывания возможны поломка воротника и взрыв.

Рабочий спускной клапан скороварки выглядит так, его не следует путать с аварийным клапаном.

Выпускной клапан

Рабочий клапан в скороварке поддерживает избыточное давление 80-110 кПа (0.8-1,1 атм.). Предохранительный клапан срабатывает, когда давление внутри скороварки на 50 кПа выше рабочего давления (т.е. 1,6 атм.), Что может произойти, если рабочий клапан забит. Срабатывание предохранительного клапана позволяет пару выходить из скороварки и делает ее безопасной во время работы. Но не в нашем случае. Его характеристики, конечно, ближе к желаемому, но не на столько.

Аварийный клапан можно переделать. Для этого нужно его разобрать, выкинуть пружину и красный шарик.Вместо мяча поместите гирю около 36 граммов. Это снизит порог срабатывания до 700-1000 мм вод. Ст. Ст., Но даже такая переделка не гарантирует нормальную работу клапана. Шток легко наклоняется и клапан не закрывается, а после десятка операций конструкция, не рассчитанная на этот режим, легко загрязняется в районе силиконового уплотнительного кольца и перестает быть герметичной. Как временный выход из ситуации эта переделка имеет право на пожизненное использование, но не на постоянное использование.

Использование предохранительных клапанов от систем отопления и другого водонагревательного оборудования сталкивается с проблемой невозможности регулировки давления срабатывания до требуемого значения.

Предохранительный клапан от системы отопления

Как правило, для этих систем считается аварийное давление выше 1,5-8 бар (150-800 кПа). Для домашнего пивоварения это совершенно возмутительные ценности. Принцип их действия прост, но даже замена пружин на менее жесткие часто не дает желаемого результата, так как клапан просто перестает плотно прижиматься к седлу.

Поэтому мыслящие производители оборудования были вынуждены разработать собственные клапаны, работающие при давлении около 900–1000 мм вод. Ст. Искусство. (70 мм рт. Ст.).

Правильный вариант предохранительного клапана
Правильный вариант предохранительного клапана

Это достаточно простые клапаны невысокой стоимости около 350 рублей с запасными мембранами по цене 40 рублей. Они подходят для стандартного ниппеля с резьбой ½ дюйма.

Как сделать самоварочный предохранительный клапан своими руками

Рассмотрим подробнее конструкцию клапана.

Конструкция предохранительного клапана

Берем старый шланг от душа или гибкий шланг и снимаем с него гайки. Комплектуем прокладкой из фторопласта и силиконовой прокладкой. Прокладку можно снять с пивной пробки. Осталось все собрать. Правда, от оригинала это будет отличаться шайбой с проточкой под мембрану. Толщина мембраны 1 мм, а проточки 1,3 мм, при аккуратном монтаже подойдет.

Есть еще одна довольно простая и функциональная система предотвращения проблем с избыточным давлением.Идея проста: на сливной патрубок надевается трубка, позволяющая заливать (1) или сливать (3) барду. В процессе перегонки (2) эту трубку помещают на 600-800 мм над кубом и сливают в раковину. Высота изгиба трубы над уровнем барды определяет избыточное давление в мм водяного столба. Ст., После чего жидкость начнет литься в раковину. Естественно, сливной кран должен быть открыт.

Система предотвращения избыточного давления

Простая, надежная и предлагает множество модификаций.

Эти недорогие и несложные устройства позволяют избежать серьезных рисков при домашнем пивоварении. Не пренебрегайте их использованием.

Описание:
Клапан взрывобезопасный «АРМАК», пропорциональный, подпружиненный, с дополнительным раструбом, угловой, фланцевый (Si 2501) — устройства, защищающие от повышения давления. Клапан пескоструйный применяется для воды и других нейтральных жидкостей, а также для воздуха, водяного пара и других химически нейтральных газов и паров. Рабочая температура: от -10 ° С до + 200 ° С

Клапаны пробивные с ограничением конструктивного хода диска до значения 0.12 диаметра седла «до», используется для воды и других нейтральных жидкостей. В случае образования конденсата в самой нижней точке продувочной системы необходимо предусмотреть обезвоживание. Отвод воды в гидроблоке выполняется только по желанию заказчика. В случае жидкостей система обдува должна быть спроектирована с уклоном.

Заявка:
Использование пробивного клапана типа 6304C.11A рекомендуется при необходимости: бесшумная работа клапана, повышенная герметичность закрытия, защита уплотнительной поверхности диска от осаждения камня (если агент техническая и питьевая вода) и от мелких механических загрязнений.Категорически запрещается установка продувочного клапана на входе в водонагреватель без предохранительного спускного клапана.

Рисунок:

Клапаны пескоструйные выпускаются в следующих исполнениях:
П — стандарт;
Г — газонепроницаемый;

Пусковой клапан АРМАК с индуктивным датчиком приближения, сигнализирующим момент срабатывания, изготавливается по специальному заказу.

Размеры и габариты:

Нестандартные конструкции :

Соединение, отличное от стандартного, если позволяет корпус клапана.
Версия с индуктивным датчиком приближения — сигнализирует момент открытия предохранительного клапана.

Сортировка :
Фланцы.
Соединительные элементы: винты, гайки, шайбы.
Прокладки уплотнительные (набивки).

Нормативная документация :
Сертификат контроля качества.
Подтверждение соответствия.
Техническая и эксплуатационная документация.

Клапан предохранительный АРМАК (подпружиненный) паспорт

Котельное оборудование, будь то котел в частном доме или большая котельная на предприятии, является источником опасности.Водяная рубашка котла под постоянным давлением потенциально взрывоопасна.

Для обеспечения безопасности на котлах и других теплогенераторах, выпускаемых сегодня, установлено множество защитных систем и устройств. Один из самых простых и доступных — установленный. Его иногда еще называют взрывным клапаном.

Причины и последствия перегрева теплоносителя

Проблема наддува особенно актуальна для твердотопливных котлов. Аварийная ситуация, как правило, возникает при перегреве воды в контуре котла отопления.Как только перегретый теплоноситель закипает в баке котла, он моментально превращается в пар. Далее следует резкое повышение давления в системе отопления такого парового котла.

Перегрев котла увеличивает риск поломки арматуры и пластиковых труб. Утечки могут начаться в местах соединений трубопроводов системы, вплоть до разрывов труб. Самое страшное — это взрыв котла или короткое замыкание в котельном оборудовании.

Для чего нужен предохранительный клапан?

Неисправности, связанные с избыточным давлением в системе отопления, чрезвычайно опасны для людей и зданий.Взрывные клапаны устанавливаются для предотвращения тяжелых последствий перегрева. Поскольку источником повышения критического давления является сам котел, клапан также следует располагать как можно ближе к нему. Устанавливается на трубе подачи тепла.

Производители отопительного оборудования часто выпускают свою продукцию уже оснащенную группами безопасности — манометром и предохранительным клапаном. Эта группа обычно устанавливается в рубашке котла отопления. Если в приобретаемом котле такой комплектации не предусмотрено, то необходимо установить его самостоятельно.

Когда нужен предохранительный клапан?

В отличие от твердотопливных котлов, при использовании электрических или газовых котлов взрывобезопасные клапаны не устанавливаются. У этих устройств своя автоматика, и инерция практически отсутствует. Это означает, что как только температура охлаждающей жидкости достигает установленной отметки, электрический элемент или газовый водонагреватель автоматически отключается. В этом случае также прекращается нагрев, что исключает опасность перегрева, и соответственно повышения давления до критических значений.

Твердотопливные котлы, как и печи с водяным контуром, относятся к системам, в которых использование предохранительных клапанов является обязательным. Какая бы автоматика ни была в твердотопливных теплогенераторах, после нагрева жидкости в сети до номинала печь еще какое-то время будет поднимать температуру, хотя доступ в камеру закрыт датчиком, и пламя стало гаснуть. погасить. Так проявляется эффект инерции. Когда температура в топке достигает 90-95 градусов (предельные значения для большинства котлов), испарение неизбежно.Результатом может стать разгерметизация отопительной системы или взрыв котла.

Если в системе на котле установлен предохранительный клапан, то повышение давления после закипания теплоносителя будет предотвращено. Клапан автоматически выпускает избыток пара наружу, снижая давление в системе до нормального. После этого клапан закроется и сработает в следующий раз, только если ненормальная ситуация повторится.

Устройство предохранительного клапана

Клапан изготовлен из пропитанной латуни по технологии горячей штамповки.Он состоит из двух частей в полутвердом состоянии.

Основным элементом клапана является специальная пружина. В зависимости от ее эластичности определяется сила давления, которое прикладывается к мембране, закрывающей выход наружу. Номинальное положение диафрагмы находится в седле, сжатом этой пружиной.

Верхняя часть пружины упирается в металлическую шайбу, которая установлена ​​на стержне, конец которого закреплен на пластиковой ручке. Именно она позволяет регулировку взрывного клапана.Детали уплотнения и сама мембрана выполнены из полимера. Стальная пружина.

Принцип клапана

В режиме ожидания вход во внутреннюю камеру закрыт мембраной. В случае аварии смесь пара и воды начинает давить на мембрану, открывая ее при пиковом давлении. В результате пароводяная смесь попадает в камеру, а затем выходит через отверстие сбоку.

После снижения давления из-за выхода определенного количества воды из системы мембрана встает на место и перекрывает выход для воды.Иногда эти клапаны часто срабатывают, особенно когда котлы работают на максимальной мощности. Это нежелательно, так как котел может потерять герметичность и, следовательно, протечь.

При обнаружении следов утечки из предохранительного клапана необходимо срочно осмотреть котел и систему отопления, так как ее работа является признаком работы системы отопления в экстремальных режимах. Однако иногда расширительный бачок также может быть причиной аварийного сброса давления.Поэтому обязательно проверьте это.

Кроме рассматриваемого клапана может применяться клапан ПГВУ — для пылегазовоздушных каналов. Принцип работы такой же. Однако в случае его использования совершенно не имеет значения, паровой котел или твердотопливный, а также что именно будет выброшено — вода, пар или газ.

Как выбрать предохранительный клапан

Если клапан не входит в комплект поставки котла, его придется покупать отдельно.Выбор осуществляется исходя из характеристик Тепловая мощность и максимально возможное давление теплоносителя в системе отопления.

Для справки. Большинство известных марок твердотопливных котлов имеют максимально допустимое давление около 3 бар, за исключением продукции STROPUVA. У них есть ограничение в 2 бара.

Лучше всего установить клапан с несколькими диапазонами. Естественно, что значения котла, установленного в котельной, должны находиться в этих пределах.После этого выбирается вентиль по мощности — здесь поможет паспорт на котел, в котором всегда указывается предел мощности агрегата по теплу.

Категорически запрещается устанавливать после насоса взрывной клапан, отвечающий за циркуляцию теплоносителя в системе. Есть еще одно правило. Запрещается устанавливать запорную арматуру между котлом и предохранительным клапаном.

.
