Монтаж и установка внутрипольного конвектора это один из самых первых вопросов перед тем, как начать решать вопрос о покупки встроенного в пол конвектора в целом. Так есть много вопросов о особенностях установки, габаритных размерах, глубины конвектора в пол, будет ли вообще возможно установить конвектор. Поэтому в данной статье мы попробуем ответить на самые распространенные вопросы, которые нам задают наши клиенты. Мы разделили нашу статью на несколько пунктов.

Установка внутрипольного конвектора считается довольно несложным процессом, который можно осуществить как с помощью профессионала, так и самостоятельно. Перед началом установки встроенного в пол конвектора требуется внимательно изучить инструкцию по монтажу и использованию отопительного прибора и тщательно соблюдать все прописанные рекомендации. От правильности установки зависит не только ваша безопасность, внешний вид помещения, но и срок службы конвектора. В зависимости от помещения и размеров оконного пространства, выбирается оптимальное расположение конвектора: на полу, на стене, внутри пола, внутри стены, в ступеньках, в оконном пространстве (под подоконником). Первой задачей является выбор правильного места: удобного, безопасного и позволяющего использовать возможности конвектора по максимуму. Необходимо помнить, что конвекторы нельзя устанавливать под вентиляционными отверстиями, за шторами, жалюзями, дверьми, ширмой.

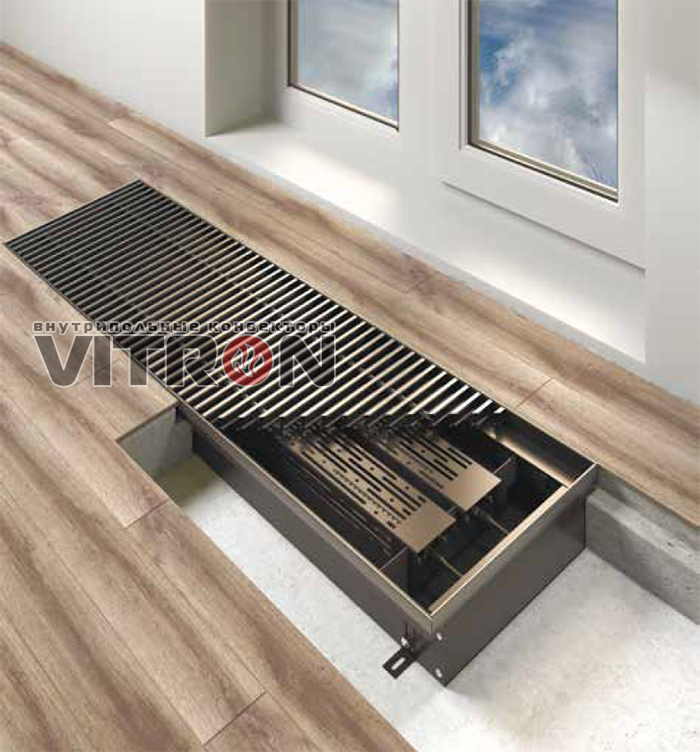

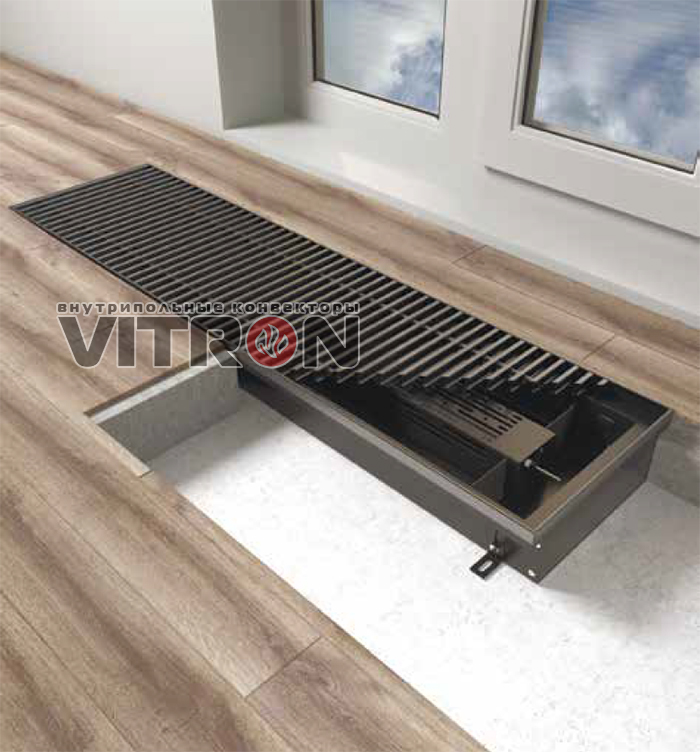

Ниша для внутрипольного конвектора

Впервую очередь необходимо понимать как и какую нишу для самого внутрипольного конвектора надо подготовить. У кждаого конвектора есть определенные габаритные размеры, глубина короба, длина и ширина. Частые вопросы насколько ниша должна быть больше чем точные размеры короба, а особенно самый частый вопрос это по глубине.

Глубина монтажной ниши — должна обеспечить правильную установку декоративной решетки и достаточную конвекцию в теплообменнике. Прибор должен выступать или находиться ниже уровня пола не более, чем на 1мм. Зазор на посадку 10-15 мм.

Зазор на посадку 10-20 мм.

Ширина монтажной ниши — ширина короба конвектора + зазор на посадку 30-50 мм. Для того чтобы была нормальная возможность зафиксировать короб цементирующим раствором, а также при необходимости отрегулировать высоту короба регулирующими болтами и подвести нормально напольное покрытие.

Длина монтажной ниши — длина также как и ширина, берется зазор на установку 30-50 мм. для удобства монтажа, и особенно подключения с одной из сторон. Как правило со стороны подключения оставляют немного больше места.

Зазор на посадку 30-50 мм.

При монтаже приборов предназначенных для влажных помещений либо конвекторов-кондиционеров к отводу нижней части короба присоединяется дренажный трубопровод. При этом необходимо обеспечить монтаж короба под уклоном 1-2 градуса в сторону патрубка, что обеспечит более полное устранение влаги из короба прибора.

Внутрипольные конвекторы в комплекте содержат специальные опорные ножки и регулирующие болты, которыми прибор крепится к полу. Процесс монтажа очень простой: ножки закрепляются на черновом поле, после чего планка высота конвектора регулируется с помощью регулирующих болтов. У разных производителей +/- схема крепления похожая, но есть иногда различия.

Так как стенки и дно короба не предназначены для переноса нагрузки, прежде, чем приступите к заливке короба изоляционным материалом, удостоверьтесь, что установлены распорочные пластины и защитные планки, которые закрывают попадание мусора в конвектор. Ну и конечно не забудьте их снять после монтажа прибора.

В процессе монтажа запрещено попадание строительного мусора в корпус прибора (вентиляторы, теплообменник), так как это может привести к поломке вентилятора и понижению теплопроизводительности теплообменника.

Рекомендуется при установке конвектора под окном соблюдать отступ в пределах 10-15 см. Для того что бы не стоять на пути у теплового потока шторы или гардины рекомендуют подстраивать под конвектор, а не наоборот. Конвектор должен выполнять свою основную функцию отсекать холодный воздух и прогревать помещение и как бы нам не хотелось его спрятать за красивейшими шторами-делать это не стоит.

Подключение конвектора

Гидравлическое подключение

Существует два варианта подключения к системе отопления: это гибкое и жесткое. У каждого вида свои преимущества.

Гибкое подключение — соединение дает возможность выполнить боковое подключение, упрощает уборку самого конвектора. Суть в том, что подключение основано на гибких шлангах. В конвекторах где есть возможность поднимать теплообменник, это очень удобно для чистки конвектора от пыли и грязи.

Жесткое подключение —  считается более надежным из-за используемых материалов при подключении. Но в данном случае тяжелее производит уюорку внутрипольного конвектора, так как нет возможности поднять теплообменник.

Электрическое подключение

Вы выбрали конвектор с вентилятором, тогда нужно учесть такой момент, как подключение к электрической сети. Так как вентиляторы, используемые в конвекторах обычно 12 В, а в сети 220, то необходимо приобрести модуль конвектора(трансформатор). С помощью модуля осуществляется управление комнатным термостатом и наоборот. Комнатный термостат измеряет температуру в помещении при помощи встроенного датчика и поддерживает ее значение на уровне заданной величины. Параллельно с этим он может управлять сервоприводами и плавно регулировать скорость вращения вентилятора.У некоторых производителей предусмотрена возможность укладки трансформатора в короб с конвектором, что упрощает работы при его установке.

Вентилятор, ближе или дальше от окна?

Положение вентилятора внутрипольного радиатора по отношению к оконному проему зависит от целевого назначения прибора. Если конвектор устанавливается только как тепловая завеса, вентилятор должен располагаться ближе к помещению, и направлять поток теплого воздуха на остекление.

Если основная функция впольного конвектора – обогрев помещения, то вентилятор необходимо устанавливать ближе к оконному проему, чтобы он холодный воздух от остекления направлял через теплообменник в комнату.

Мы рекомендуем всегда устанавливать вентилятор ближе к остеклению. Благодаря увеличенной мощности этих приборов в таком положении они будут справляться с обеими функциями: и обогрев, и отсекание холодного воздуха.

Отступы от стен и окна

Производители рекомендуют отступать от окна 10-25 мм. , в зависимости от интерьера. Здесь необходимо вписаться в этот лимит, а как именно это решать клиенту, опираясь больше на дизайн интерьера. От стен также необходимо отступать 10-20 мм., в первую очередь для удобства монтажа и дальнейшей эксплуатации проибора.

Решетки для конвектора

          Выбирая решетку к конвектору стает вопрос деревянная или алюминиевая. На самом деле все зависит от индивидуальных предпочтений. Хотелось бы подчеркнуть , что деревянные решетки изготавливаются только из натурального дерева. Для предохранения решетки, изготовленной из дерева, рекомендуется применять морение или лакирование. Алюминиевые решетки считаются более износостойкими, так как дополнительно проходят процесс аннодирования. Все решетки выдерживают нагрузку от 40 кг на одну планку. Единственный момент, так это то , что деревянная решетка более подвержена внешнему износу, то есть более видны будут затирания от ходьбы по ней.

Декоративная рамка

              Многие производители предлагают обрамление конвектора, это необходимо в первую очередь для того чтобы закрыть стыки, часто плиточники не совсем идеально подводят плитку к конвектору и остаются зазоры и щели, вот в таких случаях и устанавливается обрамление. Оно бывает двух видов: U-образное и F-образное. U-образное менее заметное, так как не ложится на напольное покрытие. F-образное ложится сверху и бывает шириной 1-2 мм, тем самым полностью скрывает стык между конвектором и полом, но в таком случае решетка немного выше пола, то есть образуется небольшой подъем. Если же без рамки, то пол, конвектор и решетка на одном уровне.

Фото галерея установки

Видео галерея установки

Как управлять конвектором встроенным в пол, управление конвектором без вентилятора и с вентилятором

Как управлять конвектором встроенным в пол?

В чем разница в управлении конвектором без вентилятора и с вентилятором?

Конвектор встраиваемый в пол. Отопительный прибор, который уже не нов для украинского рынка отопления, но который оставляет по-прежнему много вопросов. Конечному потребителю не всегда понятно, что это за чудо техники такое, и как с этим прибором управляется в процессе эксплуатации. Многих клиентов все ещё удивляет, зачем продавцы кроме конвектора «навязывают» покупать дополнительную комплектацию к встроенному конвектору и может можно обойтись без неё, чтобы сэкономить бюджет.

• С помощью шаровых кранов
• С помощью термостатического клапана
• С помощью термоголовки с выносным датчиком
• С помощью сервопривода

Хотим открыть занавес для конечного потребителя, какие комплектующие являются обязательными для нормальной работы внутрипольного конвектора, а какие просто увеличивают возможности и упрощают процесс управление внутрипольной батареей.

Управление внутрипольным конвектором без вентилятора, естественная конвекция

1. С помощью шаровых кранов — самый экономный вариант управления. Но это даже тяжело назвать управлением, можно только сделать открыто/закрыто. Для того чтобы это сделать вам необходимо поднять решетку и открыть/закрыть. И так каждый раз. Как это выглядит после монтажа, смотрите ниже.

2. С помощью термостатического и запорного клапана — более бюджетный вариант, это установка на подающей трубе клапанов с ручной регулировкой. В отличии от шаровых кранов, работающих только в режиме открыто/закрыто, такие клапаны позволят вам плавно увеличивать и уменьшать количество теплоносителя, проходящего через теплообменник конвектора. Тем самым Вы будете плавно изменять комфортную температуру в отапливаемой комнате.

3. С помощью термоголовки с выносным датчиком — механизм схожий с термоголовкой на радиатор, только с металлическим проводом, для того чтобы отдалить сам регулятор от конвектора для правильного съема температуры в помещении. Используется как правило с конвекторами с естественной конвекцией.

4. Автоматическое регулирование — вариант управления конвектором без вентилятора, будет автоматический. Для получения авторегулировки потоком теплоносителя используются термостатические клапаны, на подающем трубопроводе. На клапан дополнительно устанавливается элемент автоматического управления. Это может быть сервопривод, термоголовка с выносным датчиком температуры или термоголовка с выносным управлением. (Читайте так же подробную статью об управлении конвекторами при помощи сервопривода). Два последних работают без дополнительных механизмов. Пользователь устанавливает на термоголовке желаемую температуру помещения, и с помощью выносных датчиков прибор, правильно снимает показания температуры. При отклонении в большую или меньшую сторону термостатическая головка закрывает или наоборот открывает шток клапана.

При использовании сервопривода дополнительно необходимо установить термостат (комнатный регулятор). Он устанавливается удаленно от конвектора и именно он снимает показания температуры в помещении и подает сигнал сервоприводу на открытие/закрытие клапана. Плюсом такой системы есть, во-первых, удобство использования, так как термостат устанавливается в доступном месте. Во-вторых, большое разнообразие термостатов позволяет подобрать приборы с возможностью программирования. Запрограммировать температуру на термостате можно как в пределах суток, например, во время Вашего отсутствия температура будет минимальной, и увеличиваться к Вашему приходу, так и в пределах недели, например, с особым температурным режимом в выходные дни.

Автоматический процесс регулирования более дорогой при установке, но он позволяет Вам не только комфортно (без Вашего постоянного участия) регулировать процесс работы отопительного прибора, но и качественно управлять затратами на отопление, что в конечном итоге принесет большую экономическую выгоду.

Принудительная конвекция

Конвекторы внутрипольные с принудительной конвекцией. Это более сложный прибор. В его составляющие входит вентилятор. Благодаря вентилятору мощность встроенного фанкойла может увеличиваться более чем в 2,5 раза. Потому крайне важно понимать, как управлять данной системой.

Кроме самого конвектора и декоративной решетки, к обязательным комплектующим обеспечивающим работу конвектора с вентилятором относятся – модуль (трансформатор) и термостат (комнатный регулятор).

Для чего нужен модуль и термостат в работе конвектора?

Большинство вентиляторов, используемых в радиаторах отопления, 12 или 24 вольтовые. Модуль преобразовывает 220 вольт в вольтажность вентилятора. Именно модуль подает сигнал на вентилятор включая или выключая его. Но как трансформатор понимает, когда нужно включать и выключать обдув теплообменника, спросите Вы. Правильный вопрос. Модуль работает исключительно в паре с комнатным термостатом, на котором задается комфортная температура помещения и в который встроен ее измеритель. Контролер подает сигнал об изменении температуры модулю, а тот в свою очередь передает сигнал на вентилятор.

Можно выделить три основные типа регулирования работы конвекторных вентиляторов – простой включить/выключить, ступенчатый с несколькими скоростями и плавный от минимума до максимума. Это зависит от модели термостата.

Первый тип относится к наиболее бюджетным. При такой схеме, модуль при понижении температурного показателя сначала включает вентиляторы на пониженных скоростях. Если в течении заданного времени (в среднем 5 минут) температура не успевает достичь нужного уровня, вентилятор переходит в максимальный режим оборотов.

В более дорогих термостатах предусмотрено от двух и выше скоростей или плавное регулирование, а так же дневное и недельное программирование. Кроме работы вентилятора термостат может одновременно управлять и скоростью потока теплоносителя, как описано выше в регулировке радиаторов с естественной конвекцией. В таком случае к комплекту необходимо будет добавить сервопривод.

Необходимо ли покупать модуль и термостат для каждого внутрипольного конвектора?

Ответ — нет. Для одной зоны отопления можно покупать один термостат, так как нет необходимости устанавливать разную мощность каждого прибора. А вот количество модулей зависит от потребляемой мощности вентиляторов. Один модуль так же может управлять другими модулями в системе.

И так Вы уже знаете для чего нужны разные виды комплектующих

встраиваемых в пол конвекторов. Подведем итог.

Мы надеемся наша статья об управлении встраиваемыми радиаторами стала полезной для Вас. Хотим добавить, что правильный выбор комплектующих с самого начала позволит Вам в дальнейшем качественно, комфортно и максимально эффективно использовать установленный в пол конвектор отопления, удобно регулировать температуру в помещении, уровень шума вентиляторов, и снизить затраты на отопление.

Внутрипольные конвекторы отопления водяные — монтаж

Современные технологии в строительстве и в благоустройстве жилого фонда не стоят на месте. Вместе с этим постоянно усовершенствуются и системы отопления. Появляются различные виды и типы отопительных систем помещений.

Конвектор

Конвекторы

Конвекция, это процесс движения воздуха в закрытом пространстве, при неравномерном его нагревании. Одними из часто используемых способов обогрева стали различные конвекторные устройства. Это современные и эстетические приборы, которые служат хорошей альтернативой обычным батареям и масляным радиаторам. Они экономят место интерьера и подчеркивают дизайн. Принцип действия заключается во всасывании холодного воздуха, подогретый возвращается в помещение. Систему можно использовать не только для обогрева, но и для охлаждения нужного пространства.

Конвекторные радиаторы отопления, это корпус, где располагается нагревательный элемент с пластинами, которые увеличивают теплоотдачу. Существуют различные виды таких устройств:

• Газовые.
• Электрические конвекторы отопления.
• Водяные системы.

Газовые модели – считаются самыми экономичными, из-за низкой цены на энергоноситель. Места установки таких систем, ограничены. Что бы их использовать необходимо подключение к газовой магистрали, что не всегда возможно. В них применяют коаксиальные воздуховоды (труба в трубе).

Конструкция конвекторов может быть разнообразной. От простых напольных или настенных, до более сложных. Например – встраиваемые в пол конвекторы отопления.

Подвесные вешаются на специальные крепления (кронштейны), для закрепления их на стенах. Они имеют высоту 40 – 45 см. К настенным конвекторам можно отнести так называемый «теплый плинтус». Выполняется в виде длинного декоративного плинтуса с шириной 10 – 15 см, в котором закреплен обогревательный элемент. Его можно устанавливать по периметру помещений или под окнами.

Виды конвекторов

Напольные радиаторы, значительно уже (около 20 см), но более длинные. Монтируются на сам пол, или на небольшие подставки.

Встроенные системы отопления

Встроенное в пол отопление, должно иметь специальное углубление в полу. Для этого перед укладкой полов делается ниша. В нее монтируется электрический конвектор или внутрипольные конвекторы водяного отопления. Такие системы большое применение получили в домах с панорамными, стеклянными панелями. Они не портят вид интерьера комнат. Встроенный отопительный прибор, закрывается декоративной сеткой вровень с полом. Это позволяет обогревать не только помещение, но и двери, окна.

Внутрипольные водяные конвекторы являются более экономичными, чем встроенный в пол, электрический агрегат.

Материалы для изготовления водяных систем отопления, разнообразны. Теплопроводные свойства металла, из которого изготавливаются трубы и оребрение моделей:

1. Железо – 47 Вт/Мк
2. Латунь – 111 Вт/Мк
3. Алюминий – 236 Вт/Мк
4. Медь – 390 Вт/Мк

Устройства

Медные, обладают большей тепловой мощностью. Комбинированные варианты такие как, медно-алюминиевые (оребрение из алюминия) или медно-латунные (оребрение из латуни) имеют меньшую стоимость. Хотя и не уступают медным в теплопроводности. Встраиваемые в пол водяные системы из железа – являются самыми дешевыми. Их тепловая мощность значительно уступает перечисленным экземплярам.

Встраиваемые в пол электрические конвекторы, изготовлены из тэнов, к которым подводится ток. Тэны обычно защищены керамическими рубашками. На их корпус монтируются теплопроводные пластины из металла. Они увеличивают площадь теплоотдачи.

Конвекторы отопления водяные встраиваемые, могут иметь принудительную или естественную конвекцию воздуха. При естественной циркуляции, нагретый воздух сам поднимается вверх. Он выталкивается холодными нижними слоями воздуха. Для принудительной конвекции, необходимо встроить один или несколько небольших вентиляторов. Они способствуют более интенсивному обмену воздуха через теплонагреватель. Это помогает быстрее нагревать нужное помещение. Вентиляторы подключаются к переменному или постоянному источнику питания. Такими устройствами оборудуются и электрические конвекторы, которые встраиваются в пол.

Встроенное отопление может оснащаться термодатчиками, которые подключаются к системе «умный дом». Это помогает повысить экономичность в процессе эксплуатации.

Водяной

Конвектор внутрипольный водяной, может быть применен в летнее время, в качестве кондиционера. Для таких целей используют системы с четырьмя трубами. Они подключаются одновременно к отоплению и к чиллеру (охладителю жидкости). Такие модели носят название фанкойлы.

Монтаж и установка

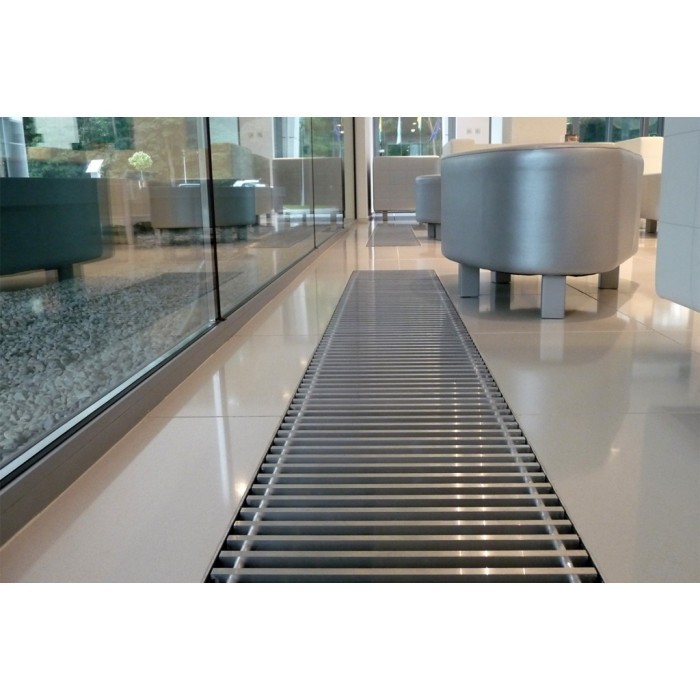

Обычно конвекторы в пол устанавливаются перед входными дверями или большими напольными окнами.

1. Вмонтированные у двери, они помогают быстро прогреть поступающий внутрь холодный воздух.
2. Водяные, встраиваемые в пол конвекторы, установленные вдоль стеклянных стен, не позволяют им покрываться изморозью.

Для монтажа используют как длинные (до 2 м), так и короткие лотки, встраиваемые в пол. Это зависит от места установки прибора. Корпус изготавливают из металла, который имеет П-образную форму. Вставляется в заранее приготовленное углубление в полу. Такие устройства можно менять при необходимости. Другой способ – корпус намертво устанавливается в процессе заливки стяжки полов. Материал короба, выполняется из металлов, устойчивых к воздействию веществ, присутствующих в бетоне. Высота корпуса обычно составляет 5 -15 см. Главное, что бы она была вровень с предполагаемым полом.

Схема монтажа

Внутри лотка устанавливается теплообменник. Это трубка U образной (змеевидной) формы, с тонкими пластинами. На конце трубки, нарезается резьба. С помощью фитингов, она подключается к отопительной системе. Подключение производится при помощи водяных гибких шлангов для отопления. Теплообменник крепится к корпусу на специальных кронштейнах. В короб, при необходимости, устанавливаются вентиляторы. Каркас закрепляется в колодце регулировочными болтами.

Верхняя, открытая часть, закрывается декоративными решетками. Материал для их изготовления может быть любым:

• Пластик.
• Ценные породы дерева, которые подбираются под структуру полов.
• Металл (нержавейка, сталь, алюминий), покрытый специальной краской.

Основные требования к решеткам:

1. Хорошая пропускаемость воздуха. Это обеспечивается размером и конструкцией щелей.
2. Устойчивость к нагреванию, что позволит без последствий, к ним прикасаться в процессе эксплуатации.
3. Прочность.

Решетка ставится на защелки или клеится к полу.

Установка

Конвектор электрический, устанавливается по аналогичной схеме. Только вместо воды он подключается к системе электроснабжения.

Выбор и достоинства внутрипольных систем.

Внутрипольные конвекторы отопления водяные, выбираются из расчета количества обогреваемых помещений, мест установки. В настоящее время при постройке различных промышленных и жилых строений, стали в большом количестве использовать панорамные окна. В таких местах целесообразно, вместо традиционного отопления, применять конвекторы отопления, как водяные, так и электрические – встраиваемые в пол. Это хорошо помогает обогреву, не влияя на интерьер пространства. Так же на их выбор зависит высота и размеры помещений.

Подогрев воздуха

Сейчас в продаже имеется большой выбор относительно недорогих и надежных моделей. Можно купить водяной конвектор на любой вкус и для разных условий использования.

Несколько популярных производителей и параметры их продукции:

• Бельгийские модели фирмы YAGA выпускаются для водяного отопления. Они оборудованы вентиляторами, имеют хорошую теплоотдачу.
• Большой популярностью пользуются изделия словенского производителя KLIMA. Базовые модели (TK) имеют естественную циркуляцию воздуха. Изделия серии TKV – используют принудительную конвекцию.
• По своим показателям, зарубежным производителям, не уступают российские топы фирмы БРИЗ. В базовом исполнении они используют естественную конвекцию. Однако цена на порядок ниже зарубежных аналогов.
• Фирма BARMAN поставляет на рынок, как водяные, так и электрические приборы. Теплоотдача этих устройств несколько ниже, чем у предыдущих. Конвекторы имеют естественный оборот воздуха.
• Конвекторы MINIB, широко представлены на рынке отопления моделями бассейнов, оранжерей, коттеджей. Имеют хорошие мощности и рабочие характеристики.

При покупке стоит обращать внимание на состояние корпуса. Не должно быть механических повреждений, царапин защитного слоя. Это необходимо для более длительной их эксплуатации.

К достоинствам внутрипольных водяных конвекторов отопления, можно отнести:

1. Возможность установки в любом удобном месте, что не всегда позволяют сделать обычные отопительные батареи.
2. Небольшой вес.
3. Безопасность. Их можно ставить в детских комнатах, не боясь ожогов у детей.
4. Возможность монтажа в многоэтажных, частных домах и других производственных помещениях.
5. Доступность приобретения нужных видов конвекторов, в специализированных точках продажи.
6. Простота при монтаже.
7. Неприхотливость. Такие приборы можно использовать в местах с повышенным влажностным режимом.
8. При своей эксплуатации конвекторы не пересушивают атмосферу и помещениях.

Так, как конвекторы расположены непосредственно в самом полу, приходится уделять внимание за их правильным уходом. Необходимо производить очистку внутри короба, не забывая про решетку. Это легко выполняется с помощью обычного пылесоса.

Считать, что цена, на покупку и монтаж внутрипольных конвекторов будет дешевой – неправильно. Однако средства, потраченные на такое отопление, окупятся. Применение таких устройств, значительно улучшает микроклимат помещения, а затраты по оплате коммунальных услуг существенно экономятся.

АдминАвтор статьи

Понравилась статья?

Поделитесь с друзьями:

Конвекторы, встраиваемые в пол: электрические, водяные, установка

Сегодня, благодаря новым технологиям и моде на стильные решения в интерьере, внутрипольные конвекторы отопления приходят на смену стальному радиатору под окном. Нельзя сказать, что конвекторы, встраиваемые в пол — это что-то весьма новое и абсолютно не известное рядовому пользователю. По сути, это такие же батареи центрального отопления с дополнениями, только искусно спрятанные дизайнерами, для создания в доме современного креативного дизайна и особого уюта.

Сфера применения

Внутрипольные конвекторы отопления широко применяются в загородных коттеджах, где остекление выполнено в виде своеобразной галереи или панорамных окон, со стеклянными раздвижными дверями. Также он пригодится и в современных офисных зданиях, банках – панорамное остекление сейчас применяется повсеместно. Именно в таких случаях внутрипольный электрический конвектор приходит на смену радиатору отопления, идеально вписываясь в интерьер. Согласитесь, трудно представить себе вид помещения со стеклянными стенами и одиноко торчащими радиаторами вдоль анфилады окон.

Внутрипольный конвектор водяного или электрического типа создает мощную тепловую завесу вдоль панорамных окон, не допуская холодный воздух в помещение, сохраняя комфортные условия пребывания независимо от погоды за окном.

Поместив конвектор перед входной дверью, вы создаете искусственную тепловую преграду для 90% холодного воздуха, проникающего снаружи.

Итак, напольный или внутрипольный вариант конвекторов применяется:

• в помещениях с высокими окнами от пола до потолка или там, где низкое расположение оконных блоков не позволяет использовать стандартные радиаторы;
• вдоль полностью застекленных стен в спортзалах, оранжереях, торговых комплексах и культурно-массовых центрах развлечений;
• в детских учреждениях — садиках и яслях для исключения травматизма при неудачном падении вблизи радиатора отопления при обычной схеме.

Многие домовладельцы начинают встраивать конвекторы после проведения евроремонта, не желая портить новый современный интерьер устаревшими типами радиаторов. Именно установка внутрипольных конвекторов и их гармоничное распределение считается специалистами правильным вариантом решения таких проблем, ведь они не занимают много места и органично вписываются в любой интерьер, не нарушая создавшейся идиллии.

Принцип работы

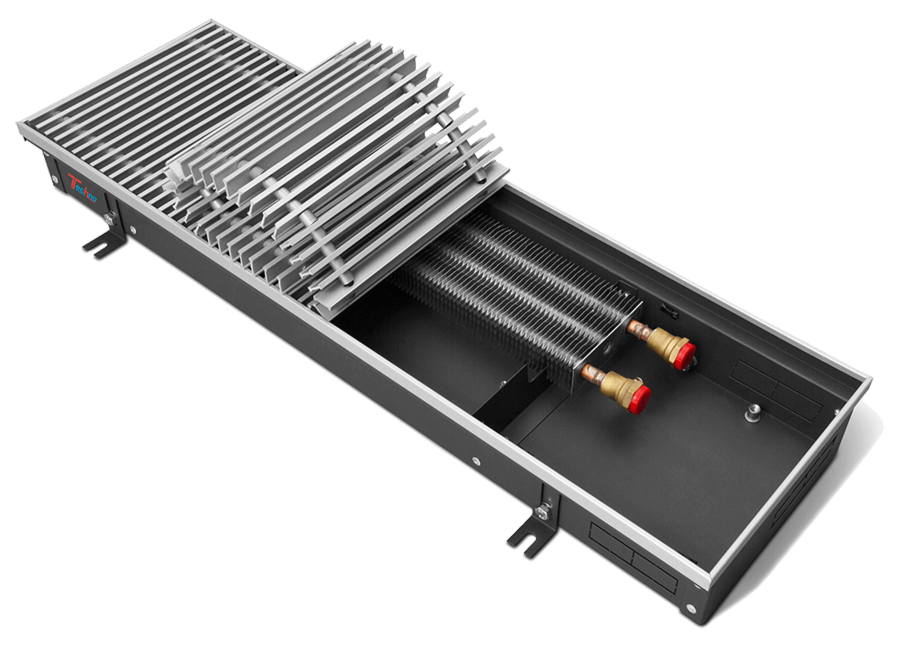

Внешний вид конвектора напоминает длинный пенал, прикрытый ажурной решеткой, которая хрупкая только на вид: она способна выдерживать нагрузку до 40 кг. Принцип действия довольно простой: холодный воздух всасывается, затем нагревается и возвращается в помещение. Теплый воздух по законам физики поднимается, вытесняя холодные потоки вниз — таким образом, происходит теплообмен в помещении.

Обычно у таких устройств, как конвекторы в пол, теплообменник пластинчатого типа — довольно плотный ряд алюминиевых пластин на единой трубе, внутри которой циркулирует горячая вода. Тепло от нее распределяется на пластины, которые нагревают циркулирующий воздух. Устройства бывают как с вентилятором, так и без него. Эффективность первых значительно выше.

Устройство снабжается встроенным регулятором температуры механического или электронного типа для установки заданного температурного режима.

Встраиваемые конвекторы для отопления при правильном подборе и грамотном распределении по всему помещению становятся единственными источниками тепла, справляясь с поставленной задачей за счет планомерной циркуляции теплых потоков воздуха по всему пространству.

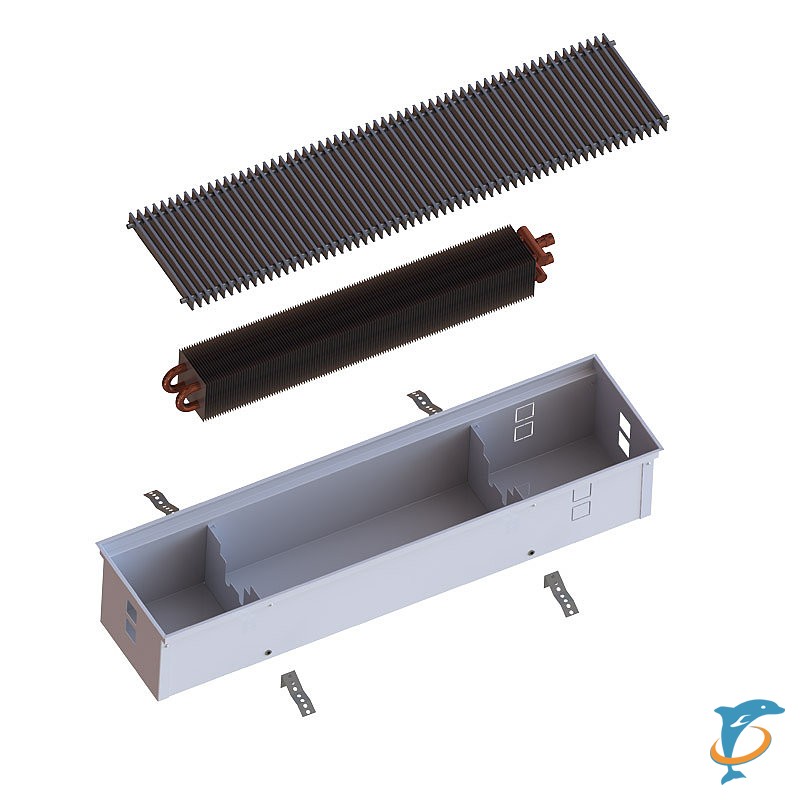

Конструкция изделий

Электрический или водяной конвектор основан на принципе естественной циркуляции воздуха, который нагревается, соприкасаясь с корпусом теплообменника. Простая, известная всем схема, а необычность самого конвектора скрыта в его конструктивном исполнении.

Корпус

Обычно это металлический короб от 1 до 2 м длины. Корпус различается у напольных и внутрипольных изделий.

1. Напольные приборы могут декорировать под скамейки или другую мебель, они имеют опорные ножки. Удобство их оформления в том, что они не требуют проведения сложного монтажа, кроме скрытой подводки труб или кабеля в том случае, когда используется электрический конвектор.
2. Корпус конвекторов внешне непривлекателен — ставка здесь делается на повышение прочности и антикоррозийные способности. Встроенный в пол, такой короб должен функционировать аналогично напольному варианту. Высота короба доходит до 150 мм, но на поверхности нам видна лишь декоративная решетка, которая даже не выступает над уровнем пола — одно из основных требований установки такого вида изделий.

Теплообменник

Внутри находится специальное устройство, конструкция которого напрямую зависит от того, какого вида конвектор: электрический или водяного типа.

Внутрипольный водяной конвектор для отопления, как правило, имеет теплообменник в виде трубы, иногда змеевика, с плотно наваренными ребрами или поперечными пластинами из цветного металла. С обоих концов есть фиттинги, отвечающие за подключение к системе. Этот вид внутрипольных конвекторов наиболее практичен, потому что позволяет подключение к любой системе отопления: центральной или автономной. Обычно все делается по параллельной схеме, чтобы обеспечить равную температуру на всех конвекторах в цепи.

Электрический конвектор, который встраивается в пол, имеет несколько нагревательных элементов с корпусами из нержавеющей стали — такие  ТЭНы не выжигают кислород из воздуха помещения. Иногда такого вида обогреватели укомплектовываются более эффективным пластинчатым радиатором, где пластины выполнены из цветного металла: бюджетные варианты из алюминия, а более дорогие из меди.

Монтаж таких устройств обходится проще — надо только обеспечить подвод силового кабеля. Они, как правило, устанавливаются с вентилятором, который обеспечивает равномерное распределение потоков теплого воздуха по всему помещению. Регулировка у таких конвекторов осуществляется автоматикой, пользователь только устанавливает предел желаемой температуры. Микроклимат постоянный и довольно комфортный, вот только один недостаток — большой расход электроэнергии.

Декоративная решетка

Монтаж внутрипольных конвекторов завершает довольно прочное устройство, выполненное из металла, прочных полимеров или по специальному заказу пользователя из ценных пород экзотических деревьев – декоративная решетка. Специалисты советуют обратить особое внимание на подбор внешнего вида решетки в соответствии с дизайнерским стилем оформления комнаты — она должна гармонично вписываться в интерьер, не препятствуя свободному перемещению жильцов дома, идеально пропускать потоки воздуха.

Дополнительные устройства

Многие конвекторы для повышения эффективности использования идут в комплекте с вентилятором, иногда даже несколькими — в результате получается система принудительной циркуляции. Кроме этого, многие устройства, независимо от источника нагревания воздушного потока, укомплектовываются датчиками и термостатами, которые обеспечивают установку оптимальной температуры.

К особой разновидности встраиваемых конвекторов относятся так называемые фанкойлы — специальные системы, которые способны одновременно обеспечивать вентиляцию с кондиционированием, а также обогрев всего помещения. Самая сложная из них — это встраиваемый вариант из четырехтрубного теплообменника с одновременным подключением к системе отопления и к охладителю рабочей жидкости с экзотическим названием чиллер.

Более простые варианты — одноконтурные, двухтрубные — требуют сезонного переключения с обязательным вызовом мастера.

Все аналоги систем fan coil оснащены вентиляторами, чтобы обеспечивать принудительную циркуляцию воздушных потоков.

Плюсы и минусы использования

Внутрипольный конвектор электрического типа или водяного отопления работает намного лучше системы «теплый пол», где основной недостаток — постепенное растрескивание со временем паркета или ламината. Если у вас есть дети, то преимущества встроенной системы также очевидны: исключаются ожоги кожного покрова от прикосновения, освобождается больше места для подвижных игр.

О ремонте я уже не буду говорить — обслуживание конвектора во много раз дешевле самой простой системы теплого пола, да и встраивание его не занимает много усилий. Подобрать конвектор так же просто, как и обычный обогреватель, а вот выбрать теплый пол для вашей квартиры – довольно трудоемкий процесс.

К минусам конвекторного обогрева помещения относятся:

• во время перемещения воздушного потока вся пыль в помещении оседает на декоративных решетках;
• помещения с высотой потолков выше 3 метров не будут рационально обогреваться.

Встраиваемые конвекторы относятся к дорогим видам отопления, но они позволяют экономить на оплате коммунальных услуг, если правильно рассчитать их мощность.

Выбираем конвектор

Прежде всего, нужно определить достаточное количество конвекторов отопления для последующего их размещения в полу вашего дома. Прежде чем совершить покупку, надо подсчитать, сколько нам потребуется тепла, чтобы обогреть все помещение.

Для комфортного проживания нужно примерно 1 кВт на 10 кв. м, при этом утечки тепла быть не должно — теплоизоляция всего дома должна быть без потерь. В паспорте каждого изделия обязательно указана его мощность, поэтому необходимые расчеты сделать можно, хотя это не так легко, как кажется.

Для этого надо учитывать много причин и специальных коэффициентов в зависимости от стеклопакетов, расположения комнаты и прочего. В специальной литературе это все указано, и каждый домовладелец сам может все просчитать. Главная задача — подобрать устройства таким образом, чтобы во всех комнатах была одинаковая температура, чтобы исключить появление сквозняков.

Эта таблица поможет вам при выборе конвектора, а уж как выбрать наиболее подходящий вариант — самостоятельное решение для каждого домовладельца. Необходимо учитывать, что устройства с вентилятором намного производительнее.

Внутрипольный конвектор, сделанный своими руками — мечта каждого домашнего мастера, но здесь есть много нюансов, от прочности корпуса до слаженной работы всех деталей. Лучше выбирайте проверенного производителя — это спасет вас от подделки и обезопасит в дальнейшей эксплуатации от непредвиденных негативных последствий. Правильно подобранный встраиваемый конвектор станет идеальным дополнением интерьера и согреет вас в холодное время года.

Конвектор отопления в полу

Внутрипольные конвекторы отопления — это отопительные приборы, основным принципом работы которых является конвекция. Принцип работы конвекторов встраиваемых заключается в переносе тепла движущимися частицами воздуха или воды.

Внутрипольные конвекторы отопления — это отопительные приборы, основным принципом работы которых является конвекция. Принцип работы конвекторов встраиваемых заключается в переносе тепла движущимися

частицами воздуха или воды. В процессе работы внутрипольных конвекторов отопления, воздух циркулирует таким образом, что проходя между пластинами нагревательного элемента, нагревается и поднимается вверх. Благодаря непрерывному движению и смешиванию горячего потока воздуха с холодным, и обеспечивается подогрев помещения. Помещение, которое оснащено конвекторами встраиваемыми, непрерывно и равномерно прогревается, не зависимо от количества перегородок, особенностей интерьера и других факторов.

Одной из основных причин купить конвектор отопления и установить его дома, в сравнении с другими способами электрического отопления дома, является возможность прогревания помещения с максимальной скоростью, благодаря интенсивному теплообмену. Для любых помещения с высокой степенью остекления внутрипольный конвектор отопления — идеальный выбор.

Следует отметить, что отапливая электричеством при помощи конвекторов встраиваемых, полностью исключается вероятность получения ожогов от прикосновения, так какнагревательный элемент находится внутри корпуса внутрипольного конвектора и нагревает не корпус прибора, а исходящие потоки воздуха.

Водяные конвекторы отопления.

От степени организации воздухообмена в большой степени зависит микроклимат любого жилого и не жилого помещения. На рынке присутствует большое количество разнообразного оборудования, работа которого направлена на удержание режима температуры и влажности помещения на указанном уровне. Такое оборудование позволяет воссоздавать микроклимат, который бы подходил вашему организму. В перечень такого оборудование входят: сплит-системы, кондиционеры, вентиляционные системы и внутрипольные конвекторы для отопления различных типов помещений.

Принцип работы конвектора встраиваемого основан на естественной конвекции. Возможность купить конвектор отопления на наших рынках появилась относительно недавно, однако внутрипольные конвекторы уже смогли прочно обосноваться там. Конвекторы встраиваемые постепенно и неизбежно вытесняют применяемые ранее стальные радиаторы.

Конвекторы встраиваемые обеспечивают высокий и стабильный теплообмен благодаря циркуляции теплого воздуха.

Существуют различные типы внутрипольных конвекторов, каждый из которых обладает как достоинствами, так и недостатками. Конвекторы встраиваемые отличаются высокой эргономичностью и безопасностью эксплуатации, а главное – наиболее эффективно способны выполнять функции по отоплению электричеством.

Внутрипольный конвектор — это отопительный прибор, усовершенствованный аналог радиатору отопления (батареи). Приятное отличие в том, что прибор прячется в пол, и мы видим только декоративную решетку, которая подчеркивает индивидуальность Вашего интерьера. Конвекторы служат не только для обогрева помещения, но и для снятия запотевания и конденсата с витражных окон. Взависимости от комплектации и назначения, внутрипольный конвектор может служить как основным, так и дополнительным источником обогрева помещения. Теплоноситель данных приборов является вода, поэтому конвекторы можно устанавливать, как в квартирах, так и частных домах. Принцип действия канальных радиаторов (конвекторов) аналогичен обычным батареям, горячая вода проходя через теплообменник, откуда выделяется теплый воздух (конвекция). -температура теплоносителя: как правило, в городских сетях отопления 70 градусов, если частный дом в основном температура воды регулируется котлом (от 60 до 90 градусов) Если у нас стандартная ситуация с характеристиками, а именно: температура воды- 70 градусов, высота потолка- 2,7м., и площадь комнаты к примеру 15 кв.м. то подбираем конвектор с мощностью 1,5 кВт, из расчета 1кв.м.= 0,1 кВт (100 Вт). Решетки на конвекторы –это и есть видимая часть нашего отопительного прибора, они бывают деревянные и дюралюминиевые (цвет сатин, бронза, графит, золото), выбор их зависит от пола помещения (когда в помещении паркет или ламинат, как правило выбирают деревянные решетки, когда плитка- дюралюминиевые). Всё зависит от дизайна интерьера и вкуса заказчика. Polvax — внутрипольный конвектор польско-украинского производства, благодаря достойному качеству и объективной цене Полвакс является одной из самых популярных торговых марок на территории Украины. Компания «Просторы Украины» поддерживает складские запасы по самым востребованным моделям внутрипольных конвекторов Polvax. Verano — конветоры польского производства премиум класса, популярность данных конвекторов велик благодаря большой линейке ассортимента: внутрипольные, напольные и настенные конвекторы. Среди внутрипольных конвекторов, Верано выделяется высоким качеством исполнения теплообменника и короба прибора, а также одни из самых тихих конвекторов с вентиляторами (принудительной конвекцией). Mohlenhoff — конвекторы немецкого производства, является одним из лидеров в сегменте канальных радиаторов в Европе. Постоянное усовершенствование моделей делает внутрипольный конвектор Меленхоф востребованным на рынке отопления. Среди преимуществ данных внутрипольных конвекторов: материал короба алюминиевый, возможность регулировать температуру как благодаря теплоносителю(воде), так и благодаря частоте вращения вентилятора, если конвектор с принудительной конвекцией. Jaga — внутрипольный конвектор бельгийского производства — лидер мирового рынка по производству конвекторов. Конвекторы Яга проходят различные испытания непосредственно на заводе и отвечают высшим европейским стандартам. Производятся конвекторы с естественной конвекцией (без вентилятора) и с принудительной конвекцией (с вентилятором).

Внутрипольные конвекторы, обладают широким рядом преимуществ:

• большая мощность нагрева при малых габаритах;
• малое время нагрева, необходимое для выхода в рабочий режим;
• высокая точность регулирования параметров;
• благодаря особенностям конструктивного исполнения конвекторов встраиваемых сокращается время монтажа приборов;
• прекрасно продуманное оформление предоставит возможность вписать внутрипольные конвекторы в любой интерьер;
• съемные решетки удобно чистятся и обладают повышенной износостойкостью. Если в процессе длительной эксплуатации решеткаконвектора встраиваемого, потеряет свой привлекательный внешний вид, ее всегда можно заменить, не покупая конвектор отопления заново;
• широкий диапазон мощностей и т. д.

Правильно выбрать внутрипольные конвекторы и произвести расчеты технических характеристик, Вам помогут специалисты нашей компании. Обратившись к нам, Вы получите неизменно высокое качество по доступным ценам. Все модели конвекторов встраиваемыхимеют гарантийный срок эксплуатации.

Конвекторы, встраиваемые в пол (внутрипольные): типы, виды, выбор, установка

Одна из последних тенденций в строительстве — панорамное остекление. Очень привлекательное решение, которое нравится многим. Но для отопления таких помещений использовать стандартные отопительные приборы не получается: они портят всю картину. Даже самые привлекательные из них. Специально для таких случаев и были разработаны модели скрытой установки: встраиваемые конвекторы. Чаще всего их монтируют в пол, и называют еще «внутрипольные». Редко встраивают в подоконник, чаще, в подоконник низкий.

Конвекторы были выбраны не случайно. Радиаторы, встроенные в пол, очень неэффективны. Они в большей степени греют помещение за счет теплового излучения, направленного в разные стороны. Внутрипольный прибор с трех сторон закрыт. Получается, что больше греется пол, а не воздух. Одной четвертой мощности, направленной вверх, (пусть даже чуть больше за счет отражения) явно недостаточно. Конвекторы же при любом расположении большую часть тепла выдают наверх. В стороны уходит лишь малая доля, которая становится еще меньше за счет использования изоляционных материалов: корпус при установке изолируют.

Встраиваемые конвекторы иногда устанавливают в подоконники

Строение, типы и особенности

Конструкция встраиваемых конвекторов проста: это корпус-короб из металла, в котором находится нагревательный элемент. Для повышения теплоотдачи на нагревателе закрепляют большое количество конвективных ребер. Сверху конструкция закрывается решеткой, которая находится на одном уровне с полом.

В некоторых моделях для увеличения тепловой мощности ставят вентиляторы. Так скорость нагрева воздуха (при тех же габаритах и мощностях) увеличивается на 70-90%. Но с установкой вентиляторов появляется одна проблема: они шумят. Потому в конструкции для снижения шумов должны быть предусмотрены вставки и пористой резины, которые будут гасить вибрации. Установки могут работать и при выключенном вентиляторе: тогда процессы происходят за счет естественной конвекции. Такая функция нужна, если нет необходимости в большой мощности.

Для регулировки температуры применяют электронные или электромеханические регуляторы. Они находятся внутри корпуса, также как и датчики температуры. Тот же блок контролирует и скорость вращения вентиляторов. Полезно, если имеется функция перевода на «ручное» управление: вдруг вам нужно выставить другие параметры, или пульт управления вышел из строя.

Каждая из деталей выполняет свои функции, изготовлена из разных материалов. Причем качество прибора нужно оценивать в совокупности.

Для увеличения эффективности встраивают вентилятор, а для возможности регулирования температуры термостат

Корпус

Его внешний вид не столь важен — он находится в полу. Но качество исполнения должно быть на высоте: по корпусу определяется класс прибора и можно судить о его общей надежности. Важен также металл, из которого он изготовлен.

Для влажных помещений нужен материал с повышенной стойкостью к влаге — нержавеющие маркитали. Для сухих вполне подойдет черная или оцинкованная сталь. Она все равно покрывается краской, стойкой к внешним воздействиям и защищающей от коррозии. Чаще всего это порошковые составы. Они хорошо защищают металл. Причем желательно, чтобы внутренние стенки и сами детали были выкрашены в темный цвет — так при установке их не видно.

Решетки

На то, как выглядит решетка стоит обратить пристальное внимание. Это единственная часть, которая остается на виду. Именно она будет отвечать за общее впечатление. Делают их из разных материалов:

• алюминий;
• сталь обычная, оцинкованная и нержавеющая;
• древо;
• мрамор.

Решетки бывают двух типов: линейные и рулонные. Рулонные — стоят намного дороже, но удобнее в эксплуатации. Их просто скатывают. Линейные — более дешевые, но поднимать их приходится полностью. При рулонном исполнении планки располагаются только поперек, при линейном — могут и вдоль, и поперек.

Конструкция решетки важна, если по ней будут ходить. Тогда нужно обращать внимание не только на внешний вид, но и на конструкцию. В этом случае она не должна содержать никаких пластиковых деталей (ставят иногда в местах соединения ламелей и рамы). Чтобы плавно распределить нагрузку и сделать конструкцию малошумной некоторые производители ставят в месте соединения ламели и рамки пружины (немецкая фирма VARMANN). Это и уменьшает уровень производимых шумов и повышает комфортность.

Конструкция внутрипольного конвектора

При повышенной нагрузке хорошо бы чтобы сама решетка была с обеих сторон одинаковой. Тогда после того, как она сотрется с одной стороны, ее можно перевернуть на другую и эксплуатировать дальше.

Нагревательные элементы

Во встраиваемых конвекторах ставят два типа нагревательных элементов:

1. водяные внутрипольные конвекторы;
2. встраиваемые электрические обогреватели.

Наиболее востребованы у нас модели, подключаемые к водяному отоплению. Оно и понятно, практически у всех такое отопление есть. Но и электрические внутрипольные конвекторы могут стать основным и дополнительным источником тепла в тех местах, где подвод водяного отопления невозможен.

Электрические модели

Никаких новостей тут нет: используется нагревательный элемент закрытого типа — ТЭН. На нем закреплены пластины для увеличения площади соприкосновения с воздухом. Чаще всего пластины делают из алюминия — это относительно недорогой металл, с хорошей теплоотдачей. В бюджетных моделях может использоваться сталь, иногда — оцинкованная сталь, в дорогих — медь.

Встраиваемые конвекторы могут работать от электричества

Не менее важен материал, из которого изготовлен ТЭН. Именно его долговечность определяет срок работы оборудования. Европейские производители устанавливают часто нагреватели из нержавейки. Они имеют самые длительные сроки эксплуатации.

Так как это бытовые приборы, они имеют высокий класс защиты и по току и по напряжению. Стоят разного рода предохранители и схемы, которые при сбоях отключают устройства. При любых условиях эти приборы безопасны.

Внутрипольные водяные конвекторы

Нагревательный элемент — полая трубка с наваренными или напрессованными металлическими пластинами. В них перенос тепла осуществляется теплоносителем (водой или антифризом, зависит от модели). Подключаются приборы к существующей системе водяного отопления через патрубки, оснащенные резьбой. Используются в системах с принудительной циркуляцией теплоносителя, разводка — однотрубная или двухтрубная.

Для водяных, встраиваемых в пол конвекторов, важны материалы, из которого изготовлен теплообменник. Самую высокую мощность выдавать могут медные и медно-алюминиевые модели (медная труба, алюминиевые ребра). Есть еще модели полностью из меди — и трубы и ребра. Но цена на них немалая. В более бюджетных вариантах используют нержавеющую сталь, а еще более дешевых — оцинкованную.

Внутренность корпуса и теплообменники покрвашены в темный цвет — так их через решетку не видно

Несмотря на большую мощность, установка устройств с медными теплообменниками — далеко не лучший выбор. Медь очень капризна при эксплуатации, требует определенного состава теплоносителя, устройства заземления, совместима далеко не со всеми металлами. Все это вместе делает их эксплуатацию в системах централизованного отопления проблемной (хоть технические характеристики и позволяют это делать). Неплохо она себя покажет только в системах индивидуального отопления, в которых разводка отопления сделана медными, полимерными или металлополимерными трубами. При этом теплообменник котла отопления тоже желательно иметь медный. Фитинги и арматуру нужно устанавливать бронзовые или латунные, а также с никелированным или хромированным покрытием.

Модели и разновидности

Как и в электрических внутрипольных конвекторах, в водяных для увеличения мощности ставят вентиляторы. Это позволяет при тех же габаритах отопительных приборов получать гораздо больше тепла. Вентиляторы могут питаться от сети переменного тока 220 В или от источника постоянного тока на 12 В или 24 В. Для снижения уровня шумов их устанавливают на виброзащитных опорах.

Несмотря на то, что устройства с принудительной конвекцией шумят, они выдают больше тепла. Потому могут эффективно отсекать холодные потоки, поступающие от стекла. Если планируется использовать внутрипольный конвектор как основной источник тепла, лучше ставить именно такие модели — они быстрее нагревают помещение и не дают образовываться конденсату на стекле.

Есть модели, которые могут использоваться не только для отопления, но и для охлаждения. Причем они бывают двухтрубными и четырехтрубными. В четырехтрубных стоят два отдельных теплообменника, подключенных к разным системам — один к отоплению, другой к охлаждению. В двухтрубных моделях один и тот же теплообменник работает с двумя системами. Эффективнее четырехтрубные, но и значительно дороже.

Иногда встречаются модели, которые позволяют подавать в помещение свежий воздух — он забирается через специальное отверстие, очищается во встроенных фильтрах, подогревается, и уходит в помещение. Очень полезная функция там, где стоят стеклопакеты — именно недостаток кислорода и влажности — частая проблема в таких помещениях.

По заказу встраиваемые конвекторы могут сделать угловыми или с радиусом кривизны — это для помещений нестандартной геометрии или для витрин. Часто есть возможность заказать устройство нестандартных разметов — именно под ваше помещение. Некоторые производители делают специальные поворотные нагревательные элементы — так легче убирать внутри корпуса, некоторые предусматривают установку теплообменника на гибких шлангах — его можно вынуть и убрать.

Внутренность корпуса и теплообменники покрвашены в темный цвет — так их через решетку не видно

Отдельно выпускают устройства для обогрева помещений с высоким уровнем влажности. В них применяются стойкие к таким условиям материалы, особое электрооборудование. Также в таких моделях делают дренажный сток для отвода конденсата.

Контролируют температуру в помещении и изменяют мощность конвектора электромеханические или электронные термостаты. Сами устройства расположены в корпусе, управляются с выносного или дистанционного пульта. В электронных моделях есть возможность запрограммировать температуру по времени суток или дням недели.

Как выбирать

При выборе электрического внутрипольного конвектора основное — его габариты и мощность. Еще вам нужно будет определиться с принудительной или естественной конвекцией вы хотите устройство. Вот, собственно, и все тонкости.

Выбор водяных встраиваемых обогревателей гораздо сложнее. Тут нужно учесть больше параметров. Кроме размеров, материала корпуса, труб и ребер, наличия вентилятора нужно обратить внимание на такие характеристики:

1. Давление в системе. Для отопления частного дома, даже двух- трехэтажного коттеджа подойдут любые модели — давление в системе отопления редко бывает выше 3 Бар. Для квартир многоэтажных домов нужно учитывать рабочее и опрессовочное давление. В эксплуатационной организации или управляющей кампании узнайте эти параметры для вашего дома, а потом сравните с характеристиками модели. Обычно для многоэтажек рекомендуют устройства, у которых рабочее давление не меньше 15 Бар (атм).
2. Тип и параметры теплоносителя. И снова — для индивидуального отопления подходят любые — вы сами контролируете и задаете температуру, а также характеристики теплоносителя. Обитателям многоэтажек приходится подстраиваться под то, что течет в трубах. Потому узнаете также температуру и Ph, количество взвесей и содержание кислорода, тип подключения (зависимый или нет). Находите рекомендации по теплоносителю и сравниваете с тем, что есть у вас.
3. Тип системы и диаметры подключения. Большинство моделей работают как в однотрубных, так и в двухтрубных системах. Но не все. Потому обращайте внимание и на это. Диаметры — не самый критичный параметр — есть переходники.

   Отопление в полу — современные тенденции в строительстве и ремонте

Для любого обогревателя, встраиваемого в пол, важный момент — материал корпуса и ТЭНа. Если помещение сухое, не стремитесь поставить корпус из нержавейки. У производителей с именем, это качественная сталь — им нужно поддерживать авторитет. А вот малоизвестные кампании для экономии могут использовать так называемую «техническую нержавеющую сталь». Она по характеристикам часто не лучше, а хуже черной покрытой хорошей краской.

Особенности установки

Устанавливать внутрипольные конвекторы можно двумя способами: конвектором к стеклу и к помещению.

Если развернуть конвектор к окну, будет эффективно отсекаться холодный воздух, гарантировано отсутствие конденсата. Но помещение будет прогреваться медленнее — много тепла уходит на нагрев стекла. Зато в помещении наблюдается равномерная температура: холодные и теплые массы смешиваются равномерно.

Схема монтажа внутрипольного отопления

Развернув конвектор в сторону помещения, получаем быстрый нагрев. Но на стекле может образовываться конденсат. К тому же в помещении наблюдаются зоны с разной температурой, что некомфортно.

Встраиваемые в пол обогреватели устанавливают в готовые желоба в полу. Если пол бетонный, расстояние между корпусом и стенками желоба заполняется раствором, при установке в деревянный пол вокруг делают рамку из брусьев.

Достоинства и недостатки

По сравнению с аналогичными отопительными приборами настенного или напольного монтажа они ничем не лучше и не хуже. Основное их преимущество — скрытая установка, которая дает простор для дизайнерских решений. Тем не менее, для панорамного остекления или для обогрева витрин — это наилучший выбор.

Недостаток — более высокая цена по сравнению с аналогичными приборами той же мощности. И выше в несколько раз. Причем высокие цены не только на оборудование, но и на установку: она значительно сложнее, чем для обычных моделей.

При установке такого типа оборудования трубы подводки неизбежно должны быть в полу. Это популярное решение, но с технической точки зрения очень спорное. К тому же для скрытой установки требуется поднимать пол, что позволяют далеко не все помещения. Тем не менее, радиаторы отопления в полу — популярная сегодня тенденция. И если вам не пугают все сложности — делайте внутрипольный обогрев.

Итоги

Для современных открытых интерьеров отопительные приборы часто становятся проблемой — их некуда спрятать. К тому же во многих домах и квартирах ставят панорамные окна — тут тоже радиатор не повесишь и не поставишь. Тогда вход один — встраиваемые в пол конвекторы. Они могут быть электрическими или водяными, с принудительной или естественной конвекцией. Выбор — за вами.

принцип работы такой системы отопления, плюсы и минусы

Современные встраиваемые конвекторы в пол постепенно вытесняют традиционные радиаторы отопления. Такое оборудование имеет множество преимуществ: оно не портит интерьер и может устанавливаться в любых помещениях, включая квартиры и офисные центры.

Принцип работы

Встраиваемые конвекторы отопления работают примерно так же, как и обычные батареи. Однако из-за особенностей используемого теплообменника функционирование может изменяться. Так, специалисты отмечают целый ряд отличий встраиваемых в пол конвекторов.

• Теплообменник этого прибора отопления представлен одной трубкой. Именно по ней циркулирует теплоноситель. Здесь расположены пластины из алюминия или меди. Причем между такими элементами и самим контуром зазора нет. Если он все же присутствует, производительность прибора отопления, встраиваемого в пол, значительно снижается.
• В подобных моделях предусмотрена воздушная заслонка. Так, циркуляция воздуха происходит принудительно. Благодаря наличию соответствующей решетки потребитель может самостоятельно отрегулировать интенсивность попадания теплого воздуха в квартиру.
• Терморегулятор – важный элемент, с помощью которого удается установить температурный режим. Это действительно удобно для отопления торговых помещений и офисных центров.
• Отдельно стоит упомянуть возможность увеличения мощности. Если производительность одного узла оказалась недостаточной, можно выбрать модель, укомплектованную дополнительным теплообменником, что позволяет увеличивать отапливаемую площадь в 2–3 раза.

Сферы применения, преимущества и недостатки

Встраиваемые конвекторы отопления, которые устанавливаются в пол, станут оптимальным решением для помещений, где слишком низкие подоконники или большие окна. Также подобные водяные приборы отопления часто монтируют в оранжереях, галереях, спортивных залах и торговых комплексах.

Преимущества встраиваемых конвекторов:

• создание теплой воздушной завесы;
• возможность использования в детских учреждениях;
• исключена вероятность получения ожогов или травмирования об острые углы;
• возможность сохранения свободного пространства в помещении;
• сохранение задуманного интерьера;
• возможность использования в качестве основного либо единственного источника тепла при правильном размещении и подборе мощности.

Естественно, у всех водяных конвекторов есть ряд недостатков:

• из-за слишком мощных потоков пыль будет попадать в оборудование;
• отопление окажется неэффективным при наличии потолков высотой в 3 м и более;
• неравномерное прогревание комнаты, из-за чего вдоль пола может возникнуть ощутимый сквозняк.

Особенности системы отопления, встроенной в пол

Как уже упоминалось ранее, устройство встраиваемых конвекторов в целом похоже на обычные радиаторы. В любом случае необходимо упомянуть основные узлы.

• Все каналы выполнены из нержавеющей стали.
• Сам корпус устанавливается в пол, после чего подводятся трубы.
• Напольные решетки закрывают канал, где размещен теплообменник. Подобные элементы бывают съемными и несъемными.
• У такой водяной батареи предусмотрен контур, где расположены пластины из меди или алюминия. При их пайке используется состав на основе серебра, что позволяет пластинам прилегать к контуру действительно плотно. Соединение остается очень прочным даже при повышении температуры.
• Стоит отметить, что большинство производителей отказываются от оборудования, встроенного в пол, где предусмотрена естественная циркуляция воздуха. Это объясняется неэффективностью данного решения.
• Клапан сброса используется для удаления воздуха сразу после того, как система заполняется теплоносителем. Важно учитывать тот факт, что водяной конвектор расположен в самом низу системы, а значит, здесь будет накапливаться воздух, от которого необходимо избавиться, чтобы увеличить КПД.

Выбор встраиваемого в пол конвектора

Чтобы сделать правильный выбор, следует учесть несколько важных факторов.

• В первую очередь необходимо рассчитать число конвекторов. Для этого нужно изучить паспорт изделия, где указана тепловая мощность. Если высота потолка в комнате стандартная, то на 1 м² потребуется около 100 Ватт.
• Следует обратить внимание на место установки. Чтобы конвектор действительно поместился, нужно учесть его длину и высоту.
• Важный фактор – это давление. Такая величина должна иметь определенный запас и соответствовать особенностям системы отопления.
• При выборе материала нужно помнить, что конвекторы с нержавеющим корпусом идеально подойдут для установки в пол. При этом необходимо обратить внимание на гибкие шланги. Материал, из которого они выполнены, должен быть устойчив к коррозии.
• Чтобы конвектор был более производительным, стоит убедиться в наличии вентилятора. Естественно, в данном случае необходимо подвести кабель и организовать место для трансформатора.

Производители отопительных водяных конвекторов

Из-за простоты устройства подобное оборудование массово выпускается, поэтому необходимо отдать предпочтение известным производителям.

• Varmann – это российская компания, которая занимается выпуском климатической техники. Производитель представляет несколько серий оборудования, встраиваемого в пол. У некоторых из них предусмотрена естественная вентиляция, а у других – принудительная. Также в продаже есть двухконтурные модели, с помощью которых можно осуществлять кондиционирование воздуха.
• Eva – это российско-шведское предприятие, которое выпускает конвекторы с учетом условий эксплуатации. В ассортименте компании представлены изделия различной мощности. Это могут быть компактные агрегаты без вентилятора или сверхмощные модели, способные обогреть большую площадь.
• Jaga – бельгийская компания, которая является лидером на рынке климатической техники. Продукция производителя устанавливается в квартирах и частных домах. Это объясняется тем, что большинство моделей имеет компактные габариты и отличается хорошей теплоотдачей. Гарантия на любые изделия составляет 30 лет.
• Klima – словенская организация, которая в течение долгого времени работает над созданием отопительных приборов. В каталоге компании представлено более 130 разновидностей водяных конвекторов, которые устанавливаются в пол. Некоторые модели имеют естественную циркуляцию, а другие – принудительную.

Монтаж оборудования

Встроенные в пол батареи можно устанавливать практически в любых помещениях. Речь идет о квартирах, офисных центрах, магазинах и даже бассейнах.

• Для встраиваемого радиатора необходимо подготовить нишу, размеры которой должны превышать габариты оборудования на 5 мм. При боковом соединении это расстояние составляет 10 см.
• Для обвязки батареи потребуются полипропиленовые трубы. От использования медного трубопровода стоит отказаться.
• В некоторых случаях дополнительно производится подключение оборудования к щитку энергоснабжения.

Современные встраиваемые водяные конвекторы нельзя назвать дешевыми приборами отопления. Однако такое вложение средств действительно выгодное, ведь благодаря ему вам не придется портить интерьер или переплачивать за коммунальные услуги.

Оцените статью: Поделитесь с друзьями!

Напольные конвекторы с принудительной конвекцией (с вентилятором)

Напольные конвекторы с принудительной конвекцией (с вентилятором)

Внутрипольные конвекторы с принудительной конвекцией могут использоваться как первичная или вторичная система отопления. Высокая мощность нагрева была обеспечена добавлением вентилятора.

При использовании перед окнами — там, где наблюдаются наиболее значительные потери тепла — в местах с оконными фасадами, он способствует нагреванию окружающей среды и предотвращает запотевание окна.На входе в аккумуляторную батарею можно использовать термостатический клапан или клапан двигателя. Если конвекторы установлены более чем в одном месте в одном и том же месте, комнатная температура может быть установлена ​​на требуемое значение с помощью комнатного термостата с помощью клапана двигателя.

Его конструктивная конструкция включает в себя алюминиевый корпус, как и в изделиях без вентилятора, нагревательную батарею и тангенциальный вентилятор в дополнение к линейному вентиляционному отверстию. Он продолжает нагревать окружающую среду, даже когда вентилятор не работает, и работает по крайней мере так же эффективно, как серия K.

Используемые тангенциальные вентиляторы работают с низким уровнем шума. Вентиляторы, которые в стандартной комплектации имеют 2 ступени, также имеют 3 ступени и очень быстрые модели для специальных применений. В зависимости от длины конвектора используются тангенциальные вентиляторы с одинарным или двойным ротором.

Двойной змеевик особого дизайна

Может использоваться, когда требуется более высокая тепловая мощность на меньшем расстоянии. Обеспечивая высокий нагрев даже при неработающем вентиляторе, позволяет окружающей среде оставаться в требуемом режиме.

Обеспечивает нагрев окружающей среды, демонстрируя высокую производительность в местах, которые будут использоваться впервые и которые должны быть нагреты за короткое время.

Единственное отличие от серии KFT — это использование батарей с большей площадью поверхности. Анодированные или требуемые линейные варианты могут использоваться, как и в других типах.

Отопление / охлаждение

Внутрипольный конвектор с принудительной конвекцией предпочтительнее, если он также будет использоваться для охлаждения окружающей среды.Контуры отопления и охлаждения независимы друг от друга. Конвекторы, которые производятся трех различных типов в соответствии с требованиями, могут быть выбраны необходимой длины.

Единственное отличие от других типов — это использование двойного змеевика и поддона для конденсата.

Трубные внутрипольные конвекторы серийно выпускаются с вентилятором. Мощность конвектора изменяется в зависимости от режима холодной воды, используемой в системе охлаждения.

Мини серия

Добавляет энергии в места с проблемной высотой пола.Внутрипольные конвекторы серии Mini не оставляют без внимания ни одного нерешенного проекта благодаря особой конструкции корпуса и отделке изделия высотой 7,7 см вместе с линейной. Внутрипольные конвекторы с принудительной конвекцией могут использоваться как первичная или вторичная система отопления. Высокая мощность нагрева была обеспечена добавлением вентилятора.

Его конструктивная конструкция включает в себя алюминиевый корпус, как и в изделиях без вентилятора, нагревательную батарею и тангенциальный вентилятор в дополнение к линейному вентиляционному отверстию.Он продолжает нагревать окружающую среду, даже когда вентилятор не работает.

Используемые тангенциальные вентиляторы работают с низким уровнем шума. Они могут работать в 2 этапа. В зависимости от длины конвектора используются тангенциальные вентиляторы с одинарным или двойным ротором.

(PDF) Исследования условий применения внутрипольных конвекторов с естественной циркуляцией воздуха в системах водяного отопления

49

ИССЛЕДОВАНИЯ УСЛОВИЙ ПРИМЕНЕНИЯ НАПОЛЬНЫХ КОНВЕКТОРОВ

С ЦИРКУЛЯЦИЕЙ ПРИРОДНОГО ВОЗДУХА В СИСТЕМАХ ВОДЯНОГО ОТОПЛЕНИЯ

Viktor

ukhkal

Санкт-Петербургский государственный архитектурно-строительный университет,

Вторая Красноармейская ул.4, Санкт-Петербург, 1

, Россия.

pv a1111 @ ra mb l er. r u

Реферат

Для предотвращения попадания нисходящего потока холодного воздуха от светопрозрачных конструкций в зону обслуживания помещения используются конвекторы

с естественной конвекцией, встроенные в конструкцию пола. Изготовлен стенд для исследования тепловых систем с внутрипольными обогревателями с естественной конвекцией; Проведены исследования теплового потока конвектора с различными вариантами нагрева

элементов в монтажной коробке: со стороны помещения вправо к стене коробки; со стороны

остекления вплотную к стенке коробки; расположение ТЭНа в центре ящика.Исследования проводились

на различных расстояниях от остекления до конвектора. Моделирование работы конвектора проводилось с помощью ANSYS

Fluent 14.5. программа. Определены условия применения внутрипольных конвекторов с естественной циркуляцией воздуха.

Ключевые слова: отопление, внутрипольный конвектор, естественная конвекция

Введение

Внутрипольные конвекторы предназначены для водяного отопления

систем жилых, общественных и административных зданий —

помещений, включая детские сады, коттеджи и т. Д. oces

(Борискина, 2012; Крупов В., Крупов Д, 2010; Майоров,

2014; Махов, 2014; Составной автор, 2012; Науч-

но-техническая рма ООО «ВИТАТЕРМ», 2008; Ба —

биак и др. , 2013).

Конвекторы с естественной циркуляцией воздуха (естественная конвекция —

тион) служат для предотвращения попадания холодного воздуха от остекления

в зону обслуживания помещения и создания комфортного микроклимата в помещении

.

Конвекторы монтируются в половые конструкции вдоль окон и стен

отапливаемых помещений и подключаются к системам водяного отопления. Их можно установить, например,

в вестибюлях, зимних садах и других подобных помещениях в жилых домах

.При установке внутрипольного конвектора короб

с теплообменником скрывается в конструкции пола путем погружения в цементную стяжку или проемов

, организованных в фальшполах. Только ложный фронт остается видимым.

бле. Ложный фронт может быть продольным или боковым. Изготавливается

из анодированного или покрытого полимерной краской алюминия, а также

из нержавеющей стали, латуни или дерева.

Большинство встраиваемых конвекторов имеют коробку, изготовленную

из оцинкованной или нержавеющей стали.В качестве нагревательного элемента чаще всего используется алюминиево-медный теплообменник

, но также применяются полностью медные нагревательные элементы

(в помещениях с повышенной влажностью).

Теплообменные агрегаты изготавливаются как торцевые (подающий и обратный трубопроводы

выведены с одной стороны), так и проходные

для удобства монтажа. Конвекторы с односторонним подключением

имеют следующее преимущество: при подключении к системе отопления с помощью гибких соединителей они

позволяют извлекать теплообменник из коробки

без отключения от системы, что удобно во время очистки.

Используются три варианта расположения ТЭНа в кожухе

(монтажная коробка) (рис. 1):

— вариант 1 — расположение ТЭНа со стороны помещения

прямо у стены бокса;

— вариант 2 — расположение нагревательного элемента со стороны остекления

прямо у стенки коробки;

— вариант 3 — расположение нагревательного элемента в центре коробки

.

Конвектор располагается непосредственно у остекления или на расстоянии 80–350 мм от стены (остекление).

Виктор Пухкал — Страницы 49–52

ИССЛЕДОВАНИЯ УСЛОВИЙ ПРИМЕНЕНИЯ НАПОЛЬНЫХ КОНВЕКТОРОВ

С ЦИРКУЛЯЦИЕЙ ПРИРОДНОГО ВОЗДУХА В СИСТЕМАХ ВОДЯНОГО ОТОПЛЕНИЯ

Решетки конвекторов — BOKI Industries 9000 Division 9000 HEAT
Решетки — единственные видимые части внутрипольного конвектора. Стандартные поверхностные нагрузки по краю конвектора передаются на пол. Форма ламелей, их шаг и расположение эффективно влияют на воздушный поток, параметры которого выражаются в процентах.Решетки поставляются отдельно или вместе с внутрипольными конвекторами. Размеры решеток, включая все комбинации, могут быть в соответствии с требованиями заказчика.

Отделка решетки

Решетки выпускаются в поперечном и продольном вариантах. Поперечные (рулонные) решетки имеют планки вместе с подпружиненными распорками. Этот вариант подходит для всех материалов и планок всех типов и размеров конвекторов. Продольные решетки изготавливаются из алюминиевого сплава или ламелей из нержавеющей стали.Этот вариант нельзя использовать для конвекторов F1S в траншеях высотой 90 мм.

Материалы решетки

Решетки изготавливаются из дюралюминиевых, нержавеющих или деревянных реек со стандартной высотой 20 мм. Решетки из дюралюминия стандартно поставляются в натуральном цвете, анодированном, темной бронзе, светлой бронзе и анодированном черном цвете. Деревянные рейки доступны из бука и дуба, обе версии могут поставляться необработанными, промасленными или покрытыми лаком. Деревянные решетки могут немного деформироваться при изменении влажности в помещении.

Коды заказа решетки

Пример:
Решетка без направляющих, номинальная ширина 420 мм, номинальная длина 3200 мм, поперечная, материал дуб, глянцевый глянец

Код заказа: PMO-42-320-14-22

Пример:
Решетка с L-образной рейкой, номинальная ширина 300 мм, номинальная длина 1500 мм, поперечная, дюралюминий, анодированный черный, черный

Код заказа: PML-30-150-11-04-04

Пример:
Решетка с Z-образной рейкой, номинальная ширина 300 мм, номинальная длина 800 мм, продольная, нержавеющая сталь, материал без покрытия, Z-образные направляющие алюминий, анодированный, светлая бронза

Код заказа: ПМЗ-23-080-23-00-02

напольный конвекторный обогреватель, напольный конвекторный обогреватель Поставщики и производители в Alibaba.

com

 Пора воспользоваться одними из самых эффективных и удобных. Напольный конвектор  обогреватель  на Alibaba.com для эффективного обогрева вашего дома и других мест. Эти мощные устройства и машины очень прочны для использования в различных местах и ​​очень популярны среди клиентов благодаря своей превосходной эффективности. Эти. Внутрипольный конвектор  обогреватель  представлен в модном дизайне, который отлично впишется в ваш дом и другие коммерческие помещения.И наоборот, вы можете получить более крупные варианты продуктов, которые идеально подходят для промышленного использования, особенно с маслом. Это могут вам предложить ведущие поставщики и производители на сайте.  внутрипольный обогреватель  по самым выгодным ценам и невероятным скидкам.
 Гениальный и эффективный. Внутрипольный конвектор  обогреватель , представленный на сайте, изготовлен из очень прочных материалов, которые могут помочь этим продуктам прослужить долгие годы при сохранении их эффективности. Эти блестящие устройства доступны во всех типах настенных или отдельно стоящих версий в соответствии с вашими индивидуальными требованиями.Файл. Напольный конвектор  обогреватель  на объекте оснащены новейшими функциями, такими как освещение, защита от перегрева и светодиодный дисплей для удобства использования. Вы также можете выбрать из.  напольный конвектор, обогреватель , портативные и миниатюрные, а также изделия, которые можно прикрепить даже к вашим рабочим столам.

 Alibaba.com предлагает уникальные категории. Напольный конвектор  обогреватель  различных размеров, цветов, форм, дизайна, характеристик и качества в зависимости от ваших предпочтений. Эти.Напольный конвектор  обогреватель  оснащен энергосберегающими режимами, инфракрасным типом обогрева, регулируемым термостатом, водонепроницаемостью, защитой от опрокидывания и многим другим в зависимости от моделей.  Купите это. Напольный конвектор  обогреватель  для обогрева офиса, ресторана, квартиры, дома и других коммерческих зданий за короткое время и с большей эффективностью.

 Изучите широкий спектр.  напольный конвектор  на Alibaba.com и приобретите эти продукты в рамках своего бюджета и требований.Эти продукты сертифицированы и отличаются простотой установки. Вы также можете выбрать услуги послепродажного обслуживания.


Конвекторы могут быть решением для зданий со сложными потребностями в отоплении

Офисы, гостиницы, школы, магазины, спортивные сооружения и другие типы зданий обычно имеют комнаты, которые можно эффективно обогревать с помощью электрических обогревателей, таких как конвекторы, излучающие потолочные панели или инфракрасные излучающие обогреватели.

Для этих применений «внешний вид» нагревательного элемента так же важен, как и его производительность.

Архитекторы тратят бесчисленные часы на дизайн интерьера, создавая в этих помещениях желаемую атмосферу. Подумайте о том, как использование света и выбор цвета, мебели и материалов влияют на атмосферу в холле отеля или в зале заседаний офиса. Следовательно, нагревательные элементы должны гармонировать с окружающей средой или дополнять ее.

В то же время, эти блоки должны помочь архитекторам и инженерам решить проблемы отопления, такие как противодействие сквознякам возле окон, уменьшение конденсации на стекле и помощь в дератификации воздуха в пространстве.

Учитывая все эти факторы, не существует универсального решения по отоплению для каждого здания. Скорее, указанные архитекторы и инженеры должны решать свои отдельные проблемы с отоплением с помощью настраиваемых решений для обеспечения оптимальной рентабельности и общей функциональности.

Конвекторы могут быть идеальным решением для зданий со сложными потребностями в отоплении, при правильном сочетании индивидуальной настройки и производительности.

МИНИМИЗАЦИЯ ПЫЛИ И ПЫЛЬЦЫ

Конвекторы — это обогреватели без вентилятора с принудительной циркуляцией воздуха, которые используют естественную конвекцию для перемещения нагретого воздуха обратно в кондиционируемое пространство, что делает их намного тише, чем тепловентиляторы.Конвектор можно использовать без использования вентилятора для продувки воздуха, если цель состоит в том, чтобы свести к минимуму циркуляцию пыли и пыльцы.

Конвекторы

подходят для использования в помещениях с большими окнами, таких как офисы, школы и вестибюли гостиниц. Обычно устанавливаемые на уровне пола на внешних стенах и под окнами конвекторы обеспечивают движение воздуха вверх, чтобы противодействовать нисходящим холодным потокам и минимизировать конденсацию.

Доступные в различных размерах, конфигурациях и цветах, конвекторы также обладают универсальностью в дизайне и установке.Подрядчики и инженеры могут использовать настраиваемые функции для разработки конвекторов, которые соответствуют индивидуальным проектным спецификациям проекта, а также для решения проблем отопления, не тратя впустую энергию или пространство. Модели могут быть размещены в траншее, помещены в специальные корпуса или установлены другими способами.

Широкий спектр вариантов управления от встроенных термостатов для управления отдельными блоками до элементов управления кремниевым выпрямителем (SCR), которые можно интегрировать в системы управления зданием (BMS).

КОГДА, ГДЕ И КАК

Конвекторы

обычно устанавливаются по периметру комнат, чтобы блокировать нисходящие потоки, вызванные холодной внешней стеной, охлаждающей воздух рядом с ней, и противодействовать потерям при передаче. В большинстве случаев конвекторы монтируются на уровне пола вдоль наружной стены и под окнами, позволяя нагретому воздуху подниматься из верхней части агрегата и блокировать холодный «нисходящий» воздух.

Конвекторы

втягивают более холодный воздух из зоны пола, нагревают его, а затем выпускают к потолку, где он охлаждается, опускаясь обратно на пол для завершения цикла. Этот эффект цикличности или вращения лучше всего работает с низкими и средними потолками высотой от 8 до 10 футов.

Для эффективного обогрева зданий с большими многоэтажными окнами на каждом этаже можно установить вторую серию конвекторов, чтобы предотвратить каскадный эффект нисходящего потока. В то время как поднимающийся нагретый воздух блокирует нисходящий поток, он также создает завесу из теплого воздуха, которая действует как буфер, предотвращая потерю тепла из помещения в холодную стену.

Для зданий с хорошей изоляцией и небольшим количеством остекления может быть достаточно использования более компактных конвекторов.Эти обогреватели будут устанавливаться только под окном, что позволит установить меньше обогревателей и снизить начальную стоимость. Эти блоки, однако, по-прежнему будут обеспечивать двойную функцию противодействия нисходящему потоку и эффекту передачи.

СТИЛИ И КОНФИГУРАЦИИ

Коммерческие здания охватывают весь спектр — от больниц и домов престарелых до школ, гостиниц и магазинов. Чтобы приспособиться к самым разным условиям в этих помещениях, многие производители конвекторов предлагают различные стили и конфигурации, в том числе:

• Конвекторы с подачей спереди и снизу
• Встраиваемые шкафные конвекторы
• Подвесные конвекторы

Архитектурные конвекторы с элементами дизайна, которые помогают им гармонировать с большинством внутренних помещений или дополнять их.

Как и в жилых помещениях, в коммерческих целях конвекторы следует устанавливать на внешней стене.В отдельных офисных помещениях или конференц-залах лучшим выбором будут прочные плинтусы, конвекторы с защитой от сквозняков или коммерческие конвекторы, расположенные на подоконнике. Декор комнаты, а также ее теплопотери определят, какой стиль лучше всего подходит для применения.

Большие открытые офисы по периметру, рассчитанные на несколько человек, идеально подходят для установки мощных плинтусов, ветрозащитных барьеров или коммерческих конвекторов на подоконнике, а также архитектурных конвекторов, если площадь окна не достигает пола. Размещение конвектора по всей длине внешней стены исключает дискомфорт от эффекта холодной стены для людей, находящихся поблизости.

Использование конвекторов в вестибюлях аналогично использованию в больших офисах открытого типа, за исключением того, что необходимо уделять особое внимание тому факту, что люди больше перемещаются в вестибюлях. Аналогичным образом, в вестибюлях с многоэтажными окнами и атриумами количество нагретого воздуха, необходимое для блокирования нисходящего потока через это большое пространство окна и предотвращения образования влаги в верхней части окна, не может быть произведено конвекцией на уровне пола. только оборудование. В этих случаях конвекторы на подоконнике или пьедестале, установленные на уровне пола и работающие вместе с конвекторами, установленными примерно через каждые 10-15 футов над окном, будут обеспечивать достаточное количество нагретого воздуха.

Независимо от размера офиса или вестибюля, при наличии стекла от пола до потолка следует рассмотреть возможность использования конвекторов на пьедестале.

ТИХАЯ РАБОТА

Поскольку конвекторы не имеют движущихся частей и используют естественный поток воздуха, а не принудительный, они идеально подходят для тихих жилых помещений. Сюда входят спальни и домашние офисы, где конвекторы можно установить вдоль внешних стен под окнами, чтобы обеспечить тихое и мягкое тепло.

Однако при установке конвектора разработчики и инженеры должны обеспечить достаточно места на стене для размещения мебели и драпировки, а также принять во внимание расположение электрических розеток, чтобы избежать опасностей.Конвекторы с электронными жидкостными элементами имеют более низкую температуру поверхности, чем стандартные конвекторы, что делает их безопасным выбором для детской или детской спальни.

В подвальных помещениях стандартные конвекторы следует устанавливать вдоль надземных стен, чтобы исключить холодный нисходящий поток, а также под окнами вдоль других стен. Подвалы с внутренними перегородками должны иметь обогреватель и термостат в каждой зоне. В больших открытых подвалах несколько небольших обогревателей обеспечат лучшее распределение нагретого воздуха, чем один большой обогреватель.Если помещение используется лишь изредка, лучшим выбором могут стать переносные плинтусы. Обогрев подвала имеет дополнительное преимущество, так как он нагревает пол в помещениях выше, повышая уровень комфорта основного этажа.

ПРОМЫШЛЕННОЕ БЕСПЛАТНОЕ ТЕПЛО

Заводы, склады, спортивные комплексы и аналогичные объекты нуждаются в обогревателях, которые могут выдерживать большие нагрузки, но при этом функционируют должным образом при минимальном техническом обслуживании.

Для уборных, столовых, малых и средних мастерских и сборочных площадок с низкими и средними потолками, наклонными верхами или сверхмощные конвекторы корпусного типа обеспечивают равномерное отопление, но при этом сконструированы так, чтобы выдерживать нормальные ежедневные промышленные злоупотребления.

Наклонные конвекторы, устанавливаемые на наружных стенах, не позволяют использовать их в качестве полок или ступенек. Кабинетные конвекторы можно встраивать, когда пространство ограничено и стена, в которую встроен обогреватель, не является внешней стеной. В некоторых промышленных применениях существует вероятность присутствия опасных газов, и взрывозащищенные конвекторы могут лучше подходить для этих помещений.

Конвекционные обогреватели могут удовлетворить потребности в отоплении практически любого здания без ущерба для эстетики или эффективности.Решения для конвекции, легко настраиваемые и изготавливаемые на заказ, позволяют разработчикам и инженерам интегрировать обогреватели в свои конструкции без потери энергии или бюджета. <>

Джим Херринг (Jim Herring) — руководитель комплексных индивидуальных решений и технических услуг в Marley Engineered Products.

Напольный конвектор с вентилятором — AIRPLUS

Линейная решетка и конвектор
рама изделия изготовлена ​​из алюминиевых профилей с высоким
устойчивость к коррозии.

Доступна дополнительная алюминиевая рама.

Наши стандартные нагревательные змеевики
с медной трубкой и алюминиевым оребрением, с зеркалом из оцинкованного листа и латуни
втулка, прикрепленная к внешней стороне корпуса с внутренней резьбой ½ дюйма. Катушки
изготовлены из медных труб с механическим надувом диаметром ½ дюйма и
обеспечение плотного контакта с ламелями.

Катушка изготавливается толщиной 6 мм.
шаг, по геометрической форме 40х35 мм. Краны нагнетания и сброса воздуха расположены
на неподвижном латунном фитинге снаружи корпуса.Таким образом, контакт воды в
кожух исключен, и повреждение электрического компонента предотвращено. Труба
соединения катушек установлены на ножках из листового металла, чтобы их можно было
снят после разборки.

Вентиляторы, используемые в конвекторах
тангенциальные вентиляторы с низким уровнем шума, диаметром ротора 45 мм, напряжением 230 В. Поклонники
имеют две скорости, 1250 об / мин и 1630 об / мин.
Необязательно; Можно использовать тангенциальные вентиляторы на 24 В. Кабель питания вентилятора есть
соединен с электрическим выводом внутри корпуса.Магистральная линия электропередачи с тепловым
реле и предохранители подключаются к электрическому зажиму через разъем на
кожух и необходимая мощность для вентилятора прилагается. По желанию комнатная панель и
можно использовать электронный контроллер. Таким образом,
клапан с электроприводом на змеевике (вкл. / выкл.) и тангенциальную скорость вентилятора (3 ступени) можно
контролируется.

• Внутрипольные конвекторы серии AP.FC
  современное отопительное оборудование, поддерживающее систему теплых полов. Его можно использовать
  с радиаторами, системами теплого пола, приточно-вытяжными установками и т. д.
• Пространство на стене не требуется для
  установка. Благодаря вентилятору мощность нагрева и дальность продувки уменьшились.
  было увеличено. Он размещен в прорези пола и накрыт стильным навесом.
  рулонная решетка со специальной пружиной внутри.
• Особенно с механической
  прочность линейной решетки, параллельной короткой кромке, позволяет использовать ее во всех
  области вашего приложения, и вы можете безопасно перемещаться по нему. Во всех конвекторах
  внутри корпуса есть болты с внутренним шестигранником для облегчения применения.Внутрипольные конвекторы можно использовать везде, где есть стеклянный фасад, например,
  выставочные залы, зимние сады, закрытые спортивные сооружения, бизнес-центры, зимние сады,
  общественные места, банки и жилые дома.

j203c

% PDF-1.5
%
1 0 объект
> / OCGs [7 0 R 48 0 R] >> / Страницы 3 0 R / Тип / Каталог >>
эндобдж
2 0 obj
> поток
Adobe Illustrator CS52011-05-09T15: 55: 24 + 01: 002011-10-11T16: 48: 44 + 01: 002011-10-11T16: 48: 44 + 01: 00

1 Ложь Ложь 210. 001652297.000304Миллиметры

application / pdf

доказательство: pdfxmp.did: 1E30B1F84B7AE011B785E7CF5FF58206uuid: 4633ebfc-3feb-43c4-b95d-a89f51b9bee6xmp.сделал: 1E30B1F84B7AE011B785E7CF5FF58206proof: pdf

Библиотека Adobe PDF 9.90

конечный поток
эндобдж
3 0 obj
>
эндобдж
9 0 объект
> / Resources> / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Thumb 55 0 R / TrimBox [0.
