Короба для вентиляции пластиковые размеры: Пластиковые короба для вентиляции — размеры вентиляционной вытяжки из пластика

виды и размеры коробов, вентканалов

Монтаж вентиляционных систем невозможен без использования воздуховодов. Благодаря этим элементам воздушные потоки направляются в нужное место с целью подачи воздуха в помещение или его выведения. Вентканалы делают из разных материалов. Раньше их в основном делали из стали, но сегодня популярностью пользуются воздуховоды пластиковые для вентиляции. Давайте разберемся в назначении и разновидностях вентканалов, а также особенностях расчета и монтажа.

Область применения вентиляции из пластика

Как правило, пластиковые короба для вентиляции устанавливаются на вытяжные вентканалы. Для устройства приточной вентиляции с рекуперацией или подогревом воздушных масс понадобятся конструкции из термостойкого пластика. Вентиляционные системы из пластика применяются в основном в домах с количеством этажей не больше двух.

Помимо одноэтажных жилых домов пластиковую вентиляцию используют в следующих случаях:

• ангары и гаражные помещения;
• мастерские;
• подвальные помещения;
• постройки хозяйственного назначения;
• конюшни;
• амбары и сараи.

Важно! Согласно СНиП и СП № 7.13130.2013, вентиляцию из пластика можно использовать в невысоких постройках общественного назначения.

Запрещено применять пластиковые вентканалы в помещениях с высокими температурами. Именно поэтому нельзя использовать короб для вытяжки на кухне пластиковый, ведь термостойкость ПВХ не превышает 190°С.

Преимущества и недостатки пластиковых вентканалов

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Вентканалы пластиковые имеют следующие преимущества:

1. Гладкая поверхность материала обеспечивает минимальное сопротивление при движении воздушных масс. Также этому способствует специальная замковая система, позволяющая соединять короба встык без нахлеста.
2. Для обеспечения герметичности системы стыки пластиковых коробов смазывают герметиком.
3. Благодаря толщине стенок 0,25 мм короб максимально легкий.
4. Пластиковые вентканалы имеют антистатическое покрытие изнутри, защищающее их от налипания грязи и пыли.
5. Материал при необходимости можно гнуть и резать. Благодаря использованию фасонных элементов и фитингов несложно создавать вентиляционные системы нужной конфигурации.
6. Короба из ПВХ не подвержены коррозии, как их стальные собратья.
7. Еще одно преимущество материала заключается в химической стойкости.
8. Работа вентиляции совершенно бесшумная при производительности, доходящей до 100 м³/мин.

К недостаткам воздуховодов из ПВХ причисляют следующе:

• Главный минус заключается в горючести материала. Пластик начинает гореть при 850 градусах, а при более низких температурах может плавиться и деформироваться.
• Поскольку стенки короба очень тонкие, а сечение большое, в местах стыковки появляются щели.
• Низкая прочность материала – еще один его недостаток.
• Цена вентканалов с антистатическим покрытием выше, чем у обычных. Последние хорошо накапливают статические электричество и притягивают пыль.

Сечение и размеры воздуховодов

Теперь рассмотрим виды и размеры пластиковых воздуховодов для вентиляции. По форме сечения короба бывают прямоугольные (квадратные) либо круглые. Оба вида бывают жесткими и гибкими. Для изготовления жестких коробов используются специальные формы. Толщина стенки жестких каналов составляет 3 мм.

Гибкие воздуховоды имеют гофрированную поверхность. В процессе изготовления слой пластика закрепляется на проволочном каркасе. Их проще монтировать, потому что можно гнуть под нужным углом.

Рассмотрим особенности плоских и круглых каналов отдельно.

Рекомендуем к прочтению:

Плоские каналы

Из-за особенностей производства прямоугольные короба стоят дороже на 20-30 процентов, чем их круглые собратья. Однако производительность этой вентиляции ниже. Еще одним недостатком является наличие швов, которые появляются из-за соединения двух составляющих частей. Вследствие дополнительных швов производительность вентиляции снижается. На поворотах и углах возникает дополнительный шум, поэтому приходится использовать звукоизоляцию.

Важно! Наличие углов и поворотов повышает коэффициент аэродинамического сопротивления.

Воздуховоды прямоугольного сечения, которые применяются в бытовых целях, выпускаются со следующими габаритными размерами:

• высота короба может быть 5,5 или 6 см;
• длина канала бывает 35, 50, 100, 150, 200 и 250 см;
• ширина – 11, 12,2 и 20,4 см;
• толщина стенки бывает от 2 до 8 мм.

Толщина стенки зависит от сечения канала. Чем оно больше, тем толще стенка. Это нужно для сохранения геометрических размеров короба. Иногда для экономии материала короткую стенку плоского короба делают более тонкой, чем широкую.

Несмотря на худшие характеристики, чаще применяются плоские воздуховоды, потому что они легче скрываются за навесными шкафами. Кроме этого, их проще проложить за подвесным или натяжным потолком. Потолочное покрытие придется понизить незначительно.

Круглые каналы

Круглые пластмассовые воздуховоды для вентиляции имеют высокую пропускную способность. Поскольку короба не имеют швов, обеспечивается высокая герметичность системы вентиляции. Воздуховоды круглого сечения пользуются популярностью, потому что стоят дешевле. Минусом круглых каналов является то, что скрыть их довольно сложно.

Сечения круглых коробов из пластика – 100, 125, 150, 200 мм. Но есть каналы с диаметром до 240 см, которые применяются в производственных помещениях. Короба продаются отрезками длиной по 0,5 метров, а также 100, 150, 200 и 250 см.

Дополнительные элементы вентиляции из пластика

Жесткие и гибкие пластиковые воздуховоды для вентиляции дополняют фильтрующими приспособлениями, которые продлевают срок службы вентиляционной системы. Пластиковая поверхность быстро портится от пыли и грязи, поэтому на воздуховоды в грязных помещениях (гаражи, мастерские) устанавливают сразу несколько видов фильтров, например, мешочные, волоконные, металлические и угольные. Для очищения воздуха от крупных загрязнителей устанавливается фильтр грубой предварительной очистки.

Приточные клапаны нужны для естественного воздухообмена. Приток воздуха в помещение с улицы обеспечивается разницей давления (за пределами дома оно выше). Для создания определенной интенсивности приточно-вытяжных потоков независимо от погодных условий устанавливаются вентиляторы. Они бывают вытяжные, приточные или приточно-вытяжные.

Для закрывания выхода вентиляционной трубы используется анемостат. Это короткий патрубок с круглой плоской заглушкой. У него есть монтажный фланец, который перемещается перпендикулярно трубе. С помощью заглушки приток воздуха в помещение регулируется вручную. Чтобы увеличить или уменьшить отверстие, заглушку закручивают или откручивают.

Рекомендуем к прочтению:

Как правильно рассчитать воздуховод?

Чтобы правильно выбрать форму и конфигурацию воздуховода, нужно учитывать те же параметры отверстия вентканала в стене. Диаметр канала должен совпадать с габаритами выходного отверстия. Скорость воздушного потока не должна превышать 3 м/с, а площадь сечения вычисляется по формуле S=0.9 L. Здесь L – это скорость движения воздуха, а S – это диаметр.

Стандартное сечение вентканалов составляет 10-16 см. Согласно СНиП № 41-01-2003, на одного человека, пребывающего в помещении площадью больше 20 м², нужно 30 кубометров воздуха каждый час. При меньшей площади комнаты придерживаются нормы 3 кубометра в час на каждый квадратный метр площади помещения. Если нет естественного проветривания, то нормы увеличиваются в 2 раза. Толщина стенки воздуховода не должна быть меньше 0,5 мм.

Внимание! Запрещено заменять пластиковые вентканалы канализационными трубами из ПВХ, потому что у них другая толщина стенки и нет антистатического покрытия.

Что такое фасонные элементы?

Для устройства разветвлений, сужений, поворотов и расширений используются фасонные элементы, а именно, тройники, углы и переходники. Причем есть переходники с одного диаметра на другой или с круглого сечения на прямоугольное. Для стыковки двух труб есть специальные муфты. Для установки вентилятора также используют специальный переходник.

Существуют следующие фасонные элементы:

• крестовина;

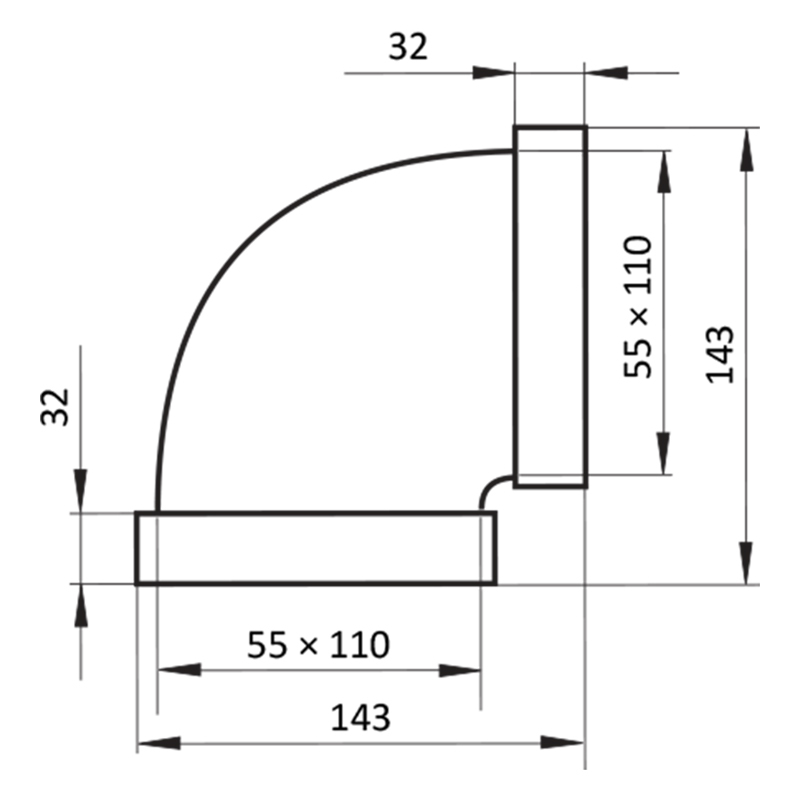

• угол под 90 градусов;
• угол под 45 градусов;
• прямой соединитель;
• тройник с ответвлением под 45 или 90 градусов.

Также понадобятся люки для техобслуживания вентиляционной системы, переходники для стыковки труб разного диаметра и сечения. Для защиты от обратной тяги нужен обратный клапан. Для крепления каналов к потолку или стене используются специальные хомуты из пластика. Они закрепляются на дюбели и саморезы. После их фиксации трубы легко защелкиваются в крепежах.

Совет! Вместо хомутов для крепления каналов можно использовать перфорированные подвесы.

Расположение и особенности монтажа пластиковых систем

Для начала нужно составить схему будущей вентиляции. В составе обязательно должна быть вытяжка, вытяжные каналы с отверстиями для удаления конденсата. На протяженных участках лучше установить дополнительные вентиляторы для лучшего напора. Обозначьте места монтажа обратных клапанов.

Для работы подготовьте следующие инструменты:

• кисть для герметика;
• бокорезы;
• перчатки;
• хомуты;
• карандаш;
• ножовка или острый нож;
• рулетка.

Монтаж пластиковой вентиляции проходит в таком порядке:

1. Рассчитайте длину и диаметр каналов, количество выходных отверстий и связующих элементов. Подгоняем длину венткоробов, нарезав их ножовкой.
2. Обязательно обработайте места среза наждачкой для удаления заусениц и неровностей.
3. Соединять трубы можно при помощи специальных элементов или, надев один элемент на другой на 5 см длины. Места стыковки смазываем силиконовым герметиком.
4. Подсоединяем трубу к вентканалу в стене.
5. Проверяем герметичность всей конструкции. Для этого подключаем мощный вентилятор и проверяем все стыки на предмет утечек, а также правильность работы обратных клапанов.

При сборке сложной разветвленной системы все элементы собираются в единую конструкцию на полу, а затем подключаются к общей вентиляционной сети. Если нужно объединять пластиковые и металлические трубы, используются специальные переходники.

Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

• антикоррозийные свойства,
• небольшой коэффициент теплопотери,
• меньшая шумность пластика, по сравнению с металлом,
• малый вес конструкции,
• простота монтажа и возможность воплотить сложные системы трубопроводов,
• эстетический внешний вид,
• отсутствие потребности в дополнительной покраске изделий,
• длительный срок эксплуатации,
• невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.
2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

Короб для вытяжки пластиковый: преимущества, комплектующие, сборка

В этой статье читайте:
Пластиковый короб для вытяжки: преимущества и недостатки
Пластиковый вентиляционный короб: элементы системы
Тонкости и нюансы соединения пластиковых воздуховодов

Согласитесь, большое количество современных строительных материалов в некоторой степени является обыкновенным конструктором, для установки которого мастеру достаточно знать некоторые правила. Одним из таких конструкторов является пластиковый короб для вытяжки, который позволяет легко и быстро собрать даже самую сложную систему домашней вентиляции. О нем и пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы разберемся с преимуществами пластиковой вентиляции, комплектующими для таких вытяжных систем и принципом их сборки.

Короб для вытяжки пластиковый фото

Пластиковый короб для вытяжки: преимущества и недостатки

Как и говорилось выше, основным достоинством, которым обладает пластиковый венткороб, является простота его установки – собирается он по принципу труба-раструб, и для монтажа полноценной вентиляционной системы необходимо знать только комплектующие и принцип работы системы. В общем, все просто. Но кроме этого достоинства, у пластиковых вентиляционных коробов имеются и другие положительные качества.

1. Самое главное – это очень низкая степень шероховатости внутренней поверхности. Благодаря этому внутри трубы достаточно медленно нарастает копоть, сажа и пыль. В общем, если сравнивать пластиковую и железную вентиляцию, то последняя требует более частой прочистки, чем первая.
2. Очень большой срок эксплуатации. Производители гарантируют 50 лет, но, сами понимаете, пластик за это время разложиться на атомы не успеет – к примеру, обыкновенный полиэтиленовый пакет в природе разлагается не меньше чем за 15 лет. Что уже говорить о пластиковой трубе, толщина стены которой больше 1мм, а ее эксплуатация происходит в сухих помещениях.
3. Она не ржавеет и в ней не образовывается конденсат, как это обычно бывает в металлических вентиляционных каналах.
4. Пластиковые короба для вентиляции менее шумные, в отличие от своих железных собратьев – жесткая конструкция системы, образованная совокупностью коробов и прочих ее элементов, практически не резонирует с воздушным потоком, проводя его тихо и, можно даже сказать, практически не слышно.
5. Малый вес, что, опять же, сказывается на простоте работы с трубами.
6. Простая сборка, с которой может разобраться не то что любой домашний мастер, а даже домохозяйка или ее сын-школьник. Шучу, конечно, но технология сборки данной системы вентиляции действительно выглядит элементарно просто, и нюансов здесь практически никаких нет.

   Пластиковый вентиляционный короб фото

В принципе, можно добавить и другие более мелкие достоинства, но это уже будет лишним – по большому счету, они либо вообще несущественные, либо будут производить впечатление натянутости. Если говорить о недостатках, то здесь можно указать разве что ограниченный размер пластиковых коробов – как и говорилось выше, данный конструктор предназначен для квартир и строений небольшого размера.

Пластиковый вентиляционный короб: элементы системы

Одним из наиболее важных условий качественной сборки системы вентиляции из пластика является знание существующих элементов системы – не зная их, вентиляцию собрать не получится. Ознакомимся с ними поближе.

1. Вентиляционный короб (воздуховод). Короб может отличаться сечением и его размером – они бывают как круглыми, так и прямоугольными. Более удобными считается профильное сечение вентиляционного короба – такие воздуховоды достаточно легко крепить к плоскости и, если речь идет об их установке за подвесной потолок, то они занимают там меньше места. Если говорить про размеры такого пластикового короба для вытяжки, то они могут быть достаточно разнообразными, самое маленькое сечение – это 50 на 100мм, а самое большое 400 на 200мм.
2. Повороты. С их помощью достаточно просто изменить направление прокладки воздуховода в любой плоскости. Эти изделия могут отличаться как углом поворота, так и плоскостью поворота – если говорить про угол, то они могут осуществлять поворот под 45° или 90°. Что касается плоскости, то это либо горизонт, либо вертикаль.
3. Тройники. Здесь практически без вариантов – в большинстве случаев это равноценные тройники, все три выхода которых имеют одинаковое сечение. Угол ответвления у них также стандартный и составляет 90°.
4. Соединители – могут быть как равноценными, так и переходными, позволяющими выполнять соединения пластиковых вентиляционных коробов, размеры которых отличаются друг от друга. Через размер они не скачут – переход может быть осуществлен только плавно.
5. Обратный клапан. Это устройство позволяет осуществлять управление воздушными потоками – с его помощью можно задать необходимое направление движения воздуха. Зачастую такие изделия используют для предотвращения тока воздуха с улицы в моменты, когда принудительный вентилятор отключен.
6. Крепежные элементы. Это своего рода хомуты, позволяющие производить быстрый монтаж трубопроводов.

   Вентиляционный короб пластиковый прямоугольный фото

Кроме этих изделий, существуют еще и специализированные детали, позволяющие осуществлять быстрый и простой монтаж вентиляционных систем – к примеру, многофункциональная воронка, которая по своей сути является универсальным переходником. Также среди подобных изделий можно выделить переходы с профильных коробов вентиляции на круглые трубы.

Тонкости и нюансы соединения пластиковых воздуховодов

Прямоугольный вентиляционный пластиковый короб, как, в общем-то, и круглый, собирается в единую вентиляционную систему довольно просто, и нюансов здесь практически никаких не наблюдается. В частности, можно выделить всего пару моментов, на которые нужно обратить внимание в процессе сборки пластиковых воздуховодов.

1. Герметичность соединения. В отличие от канализационных труб, в которых используется аналогичный способ соединения элементов, в системах пластиковой вентиляции не используются резиновые уплотнители. По большому счету, они здесь просто не нужны – течь нечему и, соответственно, уплотнять нечего. С одной стороны это так, а с другой нет – при неправильной сборке, особенно если речь идет о системах принудительной вентиляции, через негерметичные соединения воздуховодов в помещение будет попадать загрязненный воздух. К примеру, запах с кухни будет проникать в гостиную, а это, сами понимаете, не очень хорошо. Именно по этой причине нужно правильно соблюдать порядок сборки труб – воздух должен двигаться в сторону раструба. Или же придется качественно герметизировать каждый стык с помощью силикона.
2. Надежность крепления. Нет надежного крепления, значит о долговечной герметичности воздуховодов никакой речи не может быть. Стандартным считается установка крепежных деталей через каждые пару метров на длинных магистралях и через каждый метр на коротких участках воздуховодов. Из опыта могу добавить только одно – крепить воздуховоды нужно на каждом соединении. Если это тройник, то его необходимо устанавливать на два хомута – при таком подходе к делу можно рассчитывать практически на вечную эксплуатацию (пока не сгниет труба или крепеж) системы вентиляции.

   Венткороб пластиковый фото

В заключение следует добавить несколько слов о таких моментах, как организация входа и выхода вентиляционной системы. Под входом обычно подразумевается воздухозабор, а под выходом то место, куда воздух выбрасывается. Если это вытяжка, то на входе монтируется вентилятор, а на выходе решетка. Если же говорить о приточном канале вентиляции, то здесь все наоборот, за исключением одного момента – в большинстве случаев применяется канальный вентилятор, который монтируется непосредственно в трубу.

Напоследок несколько слов о таком моменте, как эффективность системы вентиляции – чаще всего она обусловлена правильно подобранным вентилятором, и этому моменту нужно уделить особое внимание. В современных системах для дома все довольно просто, и мощность этих устройств имеет прямую связь с их выходным диаметром. То есть если устанавливаете воздуховоды диаметром 80мм, следовательно и вентилятор нужно подбирать аналогичный. Но здесь имеется один подвох – система нормально работает при длине воздуховода 3м. Дальше на каждый метр дополнительной трубы происходит снижение эффективности на 5-10%. Не учитывать такой момент просто нельзя – исправляется он подбором более мощного вентилятора и его установкой в заведомо расширенный воздуховод.

В принципе все, именно так обстоят дела с этим материалом. Как видите, пластиковый короб для вентиляции является нормальным решением для небольших жилых домов и квартир. Это следует помнить при изготовлении систем вентиляции.

Автор статьи Александр Куликов

Где применяются пластиковые воздуховоды и чем это обусловлено

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Пластиковый воздуховод

Воздуховоды используются:

• Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
• Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Воздуховод для кухонной вытяжки обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.

Вернуться к содержанию ↑

Разнообразие диаметров и форм

Пластиковые воздуховоды бывают двух форм: прямоугольные и круглые. Рассмотрим их особенности и размеры:

• Прямоугольные. Их размеры: 110х55мм, 120х60мм, 204х60мм. Применяются для организации вентиляции в промышленных помещениях, жилых зданиях, вытяжки для кухни. Прямоугольные трубы, благодаря своей форме, легко устанавливаются. Закрепить их так просто, что такие воздуховоды часто используются при монтаже в затрудненных условиях, для крепления под навесными потолками. Прямоугольный воздуховод может иметь нетипичную конструкцию: ширина в 4 раза больше высоты. Такие плоские конструкции собираются вручную. Их можно применять для вытяжки, однако они отличаются высоким уровнем шума и высокой сопротивляемостью воздушным потокам;

Трубы прямоугольного пластикового воздуховода

• Круглые. Пластиковый круглый воздуховод может иметь диаметры 100, 125 и 150 мм. Такой воздуховод отличает повышенная эффективность, достигаемая за счет меньшей сопротивляемости воздушному потоку, а также пониженный уровень шума. При этом если прямоугольные формы хорошо вписываются в интерьер кухни, то пластиковые круглые воздуховоды имеют не такой нейтральный внешний вид.
  Какие пластиковые конструкции для вытяжки или вентиляции лучше выбрать? Все зависит от ваших требований. Если вы желаете обеспечить повышенную эффективность и низкую шумность, лучше предпочесть круглый воздуховод, если эстетику – прямоугольный.

Пластиковые трубы подразделяются еще на два типа:

• Гибкие. Используются в химических лабораториях, для организации постоянных и временных систем вентиляции, для отвода дыма и удаления загрязненного воздуха со строительных объектов. Пластиковые изделия гибкого типа выдерживают температуру от -35 до +90 градусов. Их внутренние диаметры могут быть от 60 до 500 мм;
• Жесткие. Воздуховоды для систем вентиляции производятся шириной от 100 до 1000 мм. Пластиковые жесткие конструкции изготавливаются из материала толщиной 3 мм и 5 мм.

Элементы пластикового воздуховода

Вернуться к содержанию ↑

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

• Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
• Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
• Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
• Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
• Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
• Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
• Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
• Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
• Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Пластиковые соединительные элементы

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Вернуться к содержанию ↑

Монтаж пластиковых воздуховодов

Интересное по теме:

Пластиковые воздуховоды по цене производителя в Москве

Предлагаем купить пластиковые воздуховоды по цене производителя. Выполняем пластиковые воздуховоды круглой и прямоугольной формы, а также любой необходимой Вам формы под заказ.

Пластиковые воздуховоды цена

Выберите форму и нажмите, чтобы узнать цену воздуховодов:

Нестандартные формы — индивидуальный расчет

(!) Изготовим пластиковые воздуховоды любых размеров и форм под заказ

Заказы принимаем по телефону 8(925)367-10-19

Материал для производства пластиковых воздуховодов

Материал, который используется при производстве воздуховодов, оказывает непосредственное влияние на эффективность общей системы вентиляции здания. От него зависит скорость перемещения воздушных потоков в системе, ее устойчивость к неблагоприятным условиям эксплуатации и сроки очистки системы.

Производство воздуховодов подвергается постоянному совершенствованию. Для их изготовления используются новые материалы – алюминий, нержавеющая сталь, завоевывают популярность воздуховоды пластиковые, купить которые вы можете у нас по доступным ценам.

Их форма становится также более разнообразной и эстетичной. В зависимости от вида помещения монтируются круглые воздуховоды, традиционные воздуховоды прямоугольные, а также, эффективные в помещениях сложной конфигурации, гибкие воздуховоды. Все они предназначены для интенсивной циркуляции воздушных потоков в помещениях различного назначения.

Каждый из этих типов воздуховодов имеет как свои преимущества, так и недостатки. Иногда, только лишь замена одного типа из них на другой, улучшает циркуляцию воздуха в помещении. В чем же заключается их различие?

Пластиковая вентиляция

Производство воздуховодов из пластика начато относительно недавно. Современные технологии позволяют изготавливать пластик, конкурирующий по своим характеристикам даже с металлом. Пластиковые воздуховоды, изготовленные из этого практичного материала, не подвержены коррозии, устойчивы к химически активным веществам и долговечны. Это позволяет применять их в помещениях, имеющих повышенную влажность, на гальванических производствах и т.п.

Преимущества пластиковых воздуховодов

• не подверженность коррозии;
• устойчивость к водяным парам, растворам химически активных веществ, маслам;
• длительный срок эксплуатации без изменения физико-механических характеристик и внешнего вида;
• уровень трения максимально уменьшается гладкостью внутренней поверхности пластиковых воздуховодов, купить которые можно у нас.  Это в свою очередь, снижает отложение загрязнений, шум и энергозатраты при эксплуатации;
•  абсолютная герметичность, которая обеспечивается сваркой швов и соединений;
• незначительный вес, что облегчает монтаж воздухопроводов;
• современный эстетичный внешний вид.

Пластиковые воздуховоды обеспечивают наиболее интенсивную циркуляцию воздушных потоков, поскольку их внутренняя поверхность абсолютно гладкая. Монтаж и установка таких воздуховодов предельно просты, так как резку материала можно производить непосредственно на месте, что существенно облегчает эти процессы. А благодаря незначительному весу материала, их легко и удобно транспортировать.

Важным аргументом в пользу пластиковых воздуховодов является их стоимость, которая значительно меньше металлических. К тому же, она достаточно стабильна. При этом следует учитывать, что цены на продукцию из металла неуклонно ползут вверх. Если вы хотите купить пластиковые воздуховоды, можете быть уверены в правильном выборе, так как они по всем показателям превзошли металлические. Технические характеристики, практичность и доступные цены воздуховодов из пластика все больше и больше привлекают потребителей.

Единственным, но весьма существенным недостатком, который имеют воздуховоды пластиковые, является их низкая огнестойкость. Поэтому, учитывая горючесть этого материала, пластиковая вентиляция не подходит для установки в помещениях с повышенной огнеопасностью. В них боле надежными окажутся воздуховоды из металла.

Формы пластиковых воздуховодов

Воздуховоды также отличаются по форме. Причем от нее зависит не только внешний вид воздуховода, но и его функциональные характеристики. По форме различают воздуховоды прямоугольные, круглые и гибкие. Каковы же их преимущества и недостатки?

Гибкие воздуховоды

Применение полимеров и иных альтернативных материалов для производства пластиковых воздуховодов позволяет делать их более сложной, нестандартной формы. Так были внедрены в производство гибкие воздуховоды (или воздуховоды гофрированные), больше напоминающие шланги. Такие воздуховоды мягко огибают все выступы на стенах, что дает возможность проводить их в труднодоступные места. Для изготовления гибких воздуховодов применяют также алюминиевую фольгу, но для них требуется дополнительная теплоизоляция.

Специфические свойства пластиковых воздуховодов

Воздуховоды разных форм и изготовленные из различных материалов могут быть дополнительно оснащены для обладания специальными свойствами. Так производятся огнезащитные воздуховоды, которые снабжены предохранительными клапанами в местах крепления, что исключает распространение огня.

Наша компания всегда предлагает самые современные воздуховоды по вполне доступным ценам, которые вряд ли кто-то сможет вам предложить в Москве. Ведь мы реализуем воздуховоды непосредственно от производителя. Кроме этого, мы изготавливаем системы вентиляции и воздуховоды (пластиковые, металлические и т.д.), предназначенные для медицинских учреждений или так называемых «чистых» помещений, из полипропилена, обладающего антибактериальными свойствами.

Вентиляция и промышленные воздуховоды

Мы изготавливаем и предлагаем  купить  пластиковые воздуховоды любого сечения (квадратного, прямоугольного, круглого или иного) и элементы вентиляционного оборудования из полипропилена (РР). Стенка воздухопровода имеет толщину от 3-х мм, размеры сечения любые, начиная от 250 мм.

Промышленные вытяжные воздуховоды

Учитывая устойчивость полипропилена к химически активным веществам, вытяжные системы и воздуховоды, которые наша компания изготавливает из полипропиленовых листов или плит (РР-Н), мы рекомендуем купить пластиковые воздуховоды для установки на гальванических производствах. Заметим, что срок их службы значительно превышает аналогичный показатель металлических воздуховодов.

Гарантия на монтажные работы 2 года.

Пластиковая вентиляция в частном доме

Среди современного климатического оборудования важное место отводится элементам пластиковой вентиляции.

Основой любой системы очистки воздуха для типового проекта являются воздуховоды (круглые и прямоугольные), изготовленные из пластика. Размер и форма сечения пластиковых воздуховодов для вентиляции определяется, прежде всего, конфигурацией и формой вентиляционного канала для притока и вытяжки воздуха.

Пластиковая вентиляция

Определиться с выбором материалов и узлов, необходимых для монтажа системы принудительной пластиковой вентиляции, могут лишь опытные специалисты. Почему же так важно знать, можно ли установить пластиковую вентиляцию в помещении. Ведь полипропиленовые детали вентканалов: трубы и фитинги, короба, решётки, тройники, обратные клапаны — намного экономичнее, чем аналогичные комплектующие, выполненные из стали.

Круглые пластиковые воздуховоды для вентиляции диаметром 200-315мм

Фото: пластиковые воздуховоды для вентиляции размеры 200/250/315мм

Узлы системы пластиковой вентиляции, выполненные из гофры, отлично справляются с давлением воздуха в кухонных вытяжках, вентиляционных каналах санузлов и других бытовых помещениях. К сожалению, они не могут обеспечить полноценную работу промышленной вентиляции в цехах, офисах, торгово-развлекательных комплексах, бассейнах, гостиничных комплексах.

Строительные нормативы, СНиП, ГОСТ, пожарная безопасность, системы дымоудаления и пожаротушения не позволяют использование воздуховоды пластиковой вентиляции в местах с большим скоплением людей. С другой стороны применение пластиковых окон, с клапанами приточной вентиляции в квартирах, отлично решит проблему очистки воздуха на бытовом уровне. Важно знать, что система общеобменной приточно-вытяжной вентиляции в барах, магазинах, коттеджах, частных домах и других объектах, с пониженными требованиями к воздухозабору и пожарной безопасности, допускает использование пластиковых магистральных элементов: переходники и отводы, шумоглушители, компоненты вентиляторов (лопасти, решётки) и т.п.

Преимущества вентиляционных элементов из пластика

Среди достоинств пластиковой вентиляции – простота в монтаже и эксплуатации. Пластиковые узлы не подвержены воздействию процессов коррозии и стойки к агрессивным средам. Совокупность исключительной гибкости и лёгкости в установке, делает воздуховоды из пластика незаменимыми при организации локальной системы вытяжной вентиляции на рабочих местах в лабораториях и на вредных производствах (бытовая химия, лекарственные препараты и т. п.).

Схема установки прямоугольных пластиковых воздуховодов для пластиковой вентиляции офиса

Схема: прямоугольные пластиковые воздуховоды в офисе

Но, пожалуй, самое главное преимущество пластиковых воздуховодов – доступная цена. Этим объясняется их широкое распространение в быту. Пластиковые окна являются причиной чрезмерной герметизации помещений и отсутствия притока свежего воздуха. Поэтому современные кухни, туалеты, магистрали центрального кондиционирования в квартирах и домах редко обходятся без установки гофрированных воздуховодов из пропилена.

Качество и цены — гарантии производителя пластиковой вентиляции

В нашей климатической компании уделяют первостепенное внимание созданию климатического проекта по бюджету заказчика. ООО «СтройИнжиниринг» производит и поставляет круглые, прямоугольные воздуховоды ПВХ (любого размера, диаметра, длины), муфты, соединители, короба и другие элементы для недорогой «пластиковой» вентиляции.

Специалисты нашей компании обеспечат Ваши помещения (офисы, квартиры, дома) свежим кондиционированным воздухом, даже если установлены герметичные пластиковые окна. Наши работы отмечены высоким качеством, невысокими ценами и быстрыми сроками реализации (от проекта к запуску в эксплуатацию).

Внимание застройщиков в Москве и Подмосковье. СтройИнжиниринг подберёт любое климатическое оборудование и комплектующие для организации высочайшего уровня климат-комфорта в быту и на производстве!

Где и с чем применяются пластиковые воздуховоды и элементы пластиковой вентиляции:

• Приточная вентиляция для пластиковых окон
• Решетки пластиковой вентиляции
• Вентиляторы пластиковой и промышленной вентиляции
• Вентиляция аккумуляторной

Пластиковый вентиляционный канал | В сети и в наличии | Плоский воздуховод

Пластиковый воздуховод (плоский воздуховод из ПВХ).

MAS предлагает полный спектр пластиковых воздуховодов (или плоских воздуховодов) и пластиковых воздуховодов для систем вентиляции. Располагая по всей Великобритании, мы можем поставить ряд формованных фитингов для пластиковых систем вентиляции от Domus, Verplas & Manrose. У нас большой запас между нашими тремя филиалами и мы можем выполнять крупные, средние и мелкие проекты.

Пластиковый канал (плоский канал), размеры

Доступны все стандартные размеры, наши плоские воздуховоды доступны в размерах 110 x 54 мм, 204 x 60 мм, 220 x 90 мм, 234 x 29 мм, 308 x 29 мм, у нас также есть широкий выбор круглых пластиковых воздуховодов и фитингов диаметром от 100 до 150 мм.

В таблице ниже также показаны эквивалентные размеры канала с плоским каналом, например, эквивалентный размер канала 110×54 мм составляет 100 мм в диаметре.

Размеры указаны для внутренней свободной площади воздуховода.

12 Рекомендации по установке пластмассового вентиляционного канала (прямоугольного или круглого)

1. Убедитесь, что у блока перемещения воздуха достаточно мощности для перемещения воздуха по всей системе (технический персонал компании Mechanical Air Supplies поможет вам определить, какой блок следует использовать).
2. Используйте герметик для пластиковых каналов для соединения фитингов и воздуховода. Следует использовать саморезы, не затягивайте их слишком сильно.
3. Всегда устанавливайте пластиковый воздуховод так, чтобы воздуховод не выходил из агрегата.Это позволяет избежать попадания конденсата в вентилятор / блок MVHR.
4. Вертикальные участки должны иметь ловушку для конденсата и средства отвода воды от участка воздуховода. Обязательно изолируйте слив конденсата, чтобы он не замерз.
5. Старайтесь не добавлять слишком много изгибов к системе, так как это замедлит воздух и повлияет на производительность системы. Помните, что хорошо спроектированная система сэкономит вам деньги в долгосрочной перспективе.
6. При необходимости используйте вспучивающиеся противопожарные рукава для противопожарных разрывов в перегородках. Этот тип клапана предназначен для разрушения воздуховода.
7. Если плоский воздуховод проходит через холодное пространство (чердак), необходимо изолировать воздуховод, чтобы избежать образования конденсата.
8. Имейте в виду, что системы плоских воздуховодов разных производителей не всегда совместимы друг с другом и не всегда подходят друг другу. Используйте одного производителя для всей системы вентиляции.
9. Убедитесь, что имеется соответствующая опора / подвеска. Обычно рекомендуется использовать какую-либо опору / подвеску (зажим или ленту для подвешивания) на каждом метре и по обе стороны от стыков.
10. Подача свежего воздуха (забор МВХР) снаружи должна быть изолирована.
11. Избегайте размещения впуска и экстракта близко друг к другу. Это приведет к засасыванию несвежего и отработанного воздуха.
12. По возможности рассмотрите возможность использования круглого пластикового воздуховода (что более эффективно), если только ограничения здания не ограничивают использование воздуховода большего размера, а пространство в пустотах потолка не позволяет установить круглый воздуховод.

Наш опытный технический персонал всегда готов помочь вам в реализации вашего проекта вентиляции. Посетите нашу контактную зону, чтобы найти ближайший к вам филиал.

Зачем использовать пластиковые воздуховоды для вентиляционных систем?

1. Пластиковые воздуховоды легки и просты в установке.
2. Легко выполнять резку на месте без специальных инструментов.
3. Пластиковые воздуховоды не подвержены коррозии со временем.
4. Благодаря компактной конструкции плоский пластиковый воздуховод позволяет уменьшить пространство в потолке, что, в свою очередь, увеличивает высоту потолка.
5. В зависимости от области применения вы можете легко переключаться между круглым пластиковым воздуховодом и прямоугольным пластиковым воздуховодом.
6. Легко создавать ответвления, позволяющие расширить вентиляционную систему на другие участки. Важное примечание: сопротивление системы следует рассчитать перед разветвлением, это важно для обеспечения того, чтобы устройство движения воздуха (вентилятор, MVHR, MEV или dMEV ) обладало большей мощностью, чем сопротивление всей системы . Поможем с расчетами (ссылка на калькуляторы расхода в воздуховоде).
7. Правильно установленный пластиковый воздуховод представляет собой воздухонепроницаемое решение, обеспечивающее максимальную эффективность (для используемого материала).
8. Вентиляционный канал из ПВХ хорошего качества самозатухающий.

Следует ли использовать пластиковые вентиляционные решетки и почему?

• Концевые заделки воздуховодов, такие как пластиковые вентиляционные решетки) доступны в различных цветах, чтобы соответствовать или дополнять внешний вид здания.
• Доступны пластиковые вентиляционные решетки различных размеров, что дает разный размер свободной площади, что, в свою очередь, учитывает различия в требованиях к воздушному потоку.

Трубы и фитинги для воздуховодов из ПВХ

Размеры воздуховодов из ПВХ
Размер (дюйм.)	СРЕД. О.	СРЕД. O.D. ТОЛ.	O R TOL.	МИН. Стена	СРЕД. Стенка	МАКС. Стена	WT (фунты) Per Ft.
6 дюймов	6,625	± 0,020	± 0,050	.172	.187	.202	2,340
7 дюймов	7,375	± 0,020	± 0,050	. 172	. 187	.202	2,534
8 «	8,625	± 0,020	± 0,075	.172	. 187	.202	3,060
9 дюймов	9,375	± 0,025	± 0,075	.172	. 187	.202	3,239
10 дюймов	10,750	± 0,025	±.075	.172	. 187	.202	3,830
11 дюймов	11,375	± 0,025	± 0,075	.172	. 187	.202	3,944
12 дюймов	12,750	±.025	± 0,075	.172	. 187	.202	4,560
14 дюймов	14.000	± 0,030	± 0,075	.172	. 187	.202	5,010
16 «	16.000	± 0,030	± 0,075	.172	. 187	.202	5,740
18 дюймов	18,000	± 0,040	± 0,080	.172	. 187	.202	6,460
20 дюймов	20. 000	± 0,070	± 0,0140	.199	. 219	.239	9,580
24 «	24,000	± 0,090	± 0,180	.230	. 250	. 270	11,520

O R = коэффициент овальности во время экструзии

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПВХ-ТРУБЫ HARRISON SUPERDUCT®
Стандартные спецификации для воздуховодов, труб, фитингов и изготовления из жесткого ПВХ Harrison
ТРУБА / КАНАЛ И ФИТИНГИ: ASTM-D-1784, класс ячеек 12454-B
СОБСТВЕННОСТЬ	Метод испытаний ASTM	ЗНАЧЕНИЕ	ЕДИНИЦ
МЕХАНИЧЕСКИЕ
Предел прочности при 23 ° C (73 ° F)	Д-638	7 450	фунтов на кв. Дюйм
Модуль упругости при растяжении при 73 ° F	Д-638	420 000	фунтов на кв. Дюйм
Модуль упругости при изгибе при 73 ° F	Д-790	360 000	фунтов на кв. Дюйм
Прочность на изгиб при 73 ° F	Д-790	14 450	фунтов на кв. Дюйм
Ударная вязкость по Изоду с надрезом при 73 ° F	Д-256	.75	фут-фунт / дюйм.
Прочность на сжатие	Д-695	9 600	фунтов на кв. Дюйм
ЭЛЕКТРИЧЕСКИЕ
Диэлектрическая прочность	Д-149	1,413	вольт / мил
Диэлектрическая постоянная, 60 Гц, 30 ° F	Д-150	3.70	Гц / ° F
Объемное сопротивление при 95 ° C	Д-257	1,2 x 10 12	Ом / см
Труба ПВХ неэлектролитическая
ТЕПЛОВОЙ
Коэффициент линейного расширения	Д-696	2.9 х 10 -5	дюймов / дюйм / ° F
Температура теплового прогиба br> Под нагрузкой (264 фунт / кв. Дюйм, отожженный)	Д-648	170	° F
Удельная теплоемкость	Д-2766	0,25	кал. / ° C / г (BTU / фунт / ° F)
Коэффициент теплопроводности	К-177	3.5 х 10 -4	(Кал.) (См) / (см 2 ) (Сек.) (° C)
		1.02	БТЕ / ч / кв.фут / ° F / дюйм
		. 147	Ватт / м / ° K
ПОЖАРНЫЕ ХАРАКТЕРИСТИКИ
Начало размягчения (прибл.)		250	° F
Распространение пламени	УЛК	0-25
Дымообразование	УЛК	80-225
Класс воспламеняемости	UL-94	V-0
Индекс распространения пламени
Flash Ignition Temp.		730	° F
Среднее время горения	D-635		(сек)
Средняя степень горения			(мм)
Скорость горения		Самозатухающий	(дюйм / мин)
Материал становится вязким		350	° F
Материал карбонизируется		425	° F
ОБЩИЕ
Классификация ячеек материала	Д-1784	12454
Твердость (по Роквеллу)	Д-785	110-120
Коэффициент Пуассона при 73 ° F		.410
Фактор Хазена-Вильямса		С = 150
Водопоглощение% увеличение за 24 часа. При 25 ° C	Д-570	.05	° С
Удельный вес при 73 ° F	Д-792	1,40 ± 0,02	г / куб.см
Цвет		Темно-серый
Максимальная рабочая температура.		140	° F

ЛИСТ ПВХ ФИЗИЧЕСКИЕ СВОЙСТВА
ТУ на лист ПВХ
ASTM-D-1784, класс ячеек 12454-B
ОТНОСИТСЯ К ЛИСТУ, ЕСЛИ ИСПОЛЬЗУЕТСЯ
СОБСТВЕННОСТЬ	Метод испытаний ASTM	ЗНАЧЕНИЕ	ЕДИНИЦ
МЕХАНИЧЕСКИЕ
Модуль упругости при растяжении	Д-638	411 000	фунтов на кв. Дюйм
Модуль упругости при изгибе	Д-790	481 000	фунтов на кв. Дюйм
Предел текучести	Д-790	12 800	фунтов на кв. Дюйм
Удар по Изоду (зубчатый)	Д-256	1.0	фут-фунт / дюйм.
ТЕПЛОВОЙ
Температура размягчения по Вика	Д-1525	83/181	° C / ° F
Темп. Теплового отклонения. @ 66 фунтов / кв. Дюйм	Д-648	82/179	° C / ° F
Температура отклонения тепла.@ 264 фунтов / кв. Дюйм	Д-648	80/176	° C / ° F
Линейный коэффициент расширения	Д-696	5,8 x 10 -5	дюймов / дюйм / ° C
Линейный коэффициент расширения	Д-696	3,2 x 10 -5	дюймов / дюйм / ° F
ВОСПЛАМЕНЯЕМОСТЬ
Испытание на огнестойкость пены	UL1975	Пройдено / Классифицировано
Вертикальное испытание на горение	UL-94	5-В
Распространение пламени	E-84	20
ФИЗИЧЕСКИЕ
Плотность	Д-792	1.42	г / см³
Водопоглощение	Д-570	. 15– .30	%
Твердость по Роквеллу	Д-785	115
твердомер по Шору	Д-2240	89	D
Класс ячейки	Д-1784	12454-Б
ХИМИЧЕСКИЕ
Химическая стойкость	Д-1784	Класс B
ЭЛЕКТРИЧЕСКИЕ
Объемное электрическое сопротивление	Д-257	5.4 х 10 15	Ом / см
Диэлектрическая проницаемость	Д-150	3,9	60 Гц
Коэффициент рассеяния	Д-150	.0096	60 Гц
Индекс убытков	Д-150	0,030	60 Гц
Диэлектрическая прочность	Д-149	544	вольт / мил

УСТАНОВКА ТРУБЫ ИЗ ПВХ HARRISON SUPERDUCT®

Поскольку фитинги, описанные в нашем каталоге, созданы в соответствии со спецификациями Harrison, Harrison также может предоставить системы в соответствии со спецификациями SMACNA по запросу.

Системы воздуховодов

HARRISON SUPERDUCT® легко собираются, поскольку они в основном состоят из фитингов, которые имеют раструб для установки воздуховодов с гладким концом, или, в случае фитингов и труб с гладким концом, они собираются с помощью муфт.

В случае квадратных и прямоугольных систем воздуховодов они всегда либо привариваются друг к другу, либо соединяются болтовыми фланцами. Цемент на основе растворителей никогда не используется.

СВАРОЧНЫЙ ЦЕМЕНТ

Сварка цементом растворителем — безусловно, наиболее широко используемый процесс соединения труб и воздуховодов из ПВХ.При правильной сборке это, безусловно, самый простой способ сделать качественные герметичные соединения.

Чтобы избежать ненужных затрат на ремонт, возможно, приварку дефектного стыка назад, для обеспечения качества стыков особое внимание уделяется следующим ключевым моментам:

1. Не следует пытаться цементировать растворителем при температурах ниже 40 ° F или намного выше 90 ° F. Стыки нельзя производить под прямыми солнечными лучами.

2. Удалите все заусенцы и стружку из прорезанных каналов.С помощью чистой сухой хлопчатобумажной тряпки сотрите любые поверхностные загрязнения на стыкуемых поверхностях. Если поверхности мокрые (то есть конденсат), НЕ ПЫТАЙТЕСЬ ПРИСОЕДИНЯТЬСЯ К НИМ — они не получится.

3. Нанесите PRIMER с помощью аппликатора примерно на половину диаметра воздуховода. Функция грунтовки при создании качественных швов заключается в проникновении и смягчении твердых поверхностей воздуховода из ПВХ. Это необходимо сделать на ОБЕИХ соединяемых поверхностях. Простое практическое правило при проверке адекватности грунтования поверхности — это возможность соскрести несколько тысячных долей размягченной поверхности ПВХ.

4. НЕ ДОПУСКАЙТЕ ОСУШЕНИЕ ГРУНТОВКИ перед нанесением растворителя. После того, как две соединяемые поверхности будут соединены вместе, поверните соединение на четверть поворота (если возможно), чтобы тщательно перемешать две поверхности с пониженным содержанием растворителя.

5. На рынке имеется несколько источников грунтовки и цемента на основе растворителей ПВХ. Перед началом установки проконсультируйтесь со своим поставщиком грунтовки и цементного раствора, чтобы узнать, какой продукт лучше всего использовать для вашего применения и рабочей среды.

ОБЩЕЕ

При диаметрах от 14 дюймов, Харрисон обнаружил, что системы HARRISON SUPERDUCT® могут быть легко соединены с помощью метода цемента на основе растворителя. Более 14 дюймов фактическое время цементирования и сушки становится настолько большим, что секции большого воздуховода не могут быть достаточно быстро перемещены на место. чтобы обеспечить хорошее растворение растворителя до того, как цемент затвердеет и высохнет.

По нашему опыту, с системами более 14 дюймов их следует соединять методом сварки горячим воздухом, используя сварочный стержень из ПВХ и сварочные пистолеты, доступные от Harrison на условиях аренды или покупки.

СВАРКА ГОРЯЧИМ ВОЗДУХОМ

По опыту Harrison, диаметры более 14 дюймов следует сваривать горячим воздухом с помощью сварочного стержня из ПВХ и сварочных пистолетов, которые можно приобрести у Harrison.

Harrison обычно сваривает каждое соединение, используя три прохода сварочного прутка из ПВХ диаметром 5/32 дюйма.

Перед сваркой каждое соединение следует подготовить, очистив воздуховоды и фитинговые поверхности от грязи, масла или других загрязнений.Это обеспечит хорошие условия сварки.

После того, как воздуховод и фитинг или муфта с раструбом будут надежно закреплены, посадка должна быть закреплена путем «прихватывания» стыка с помощью сварочного пистолета горячего воздуха. Процесс «прихватывания» создает сплав ПВХ между двумя компонентами, удерживая их в положении для фактической сварки. Еще одно преимущество «прихватывания» состоит в том, что он обеспечивает зазор между двумя компонентами, так что во время фактической сварки горячим воздухом сварочный стержень из ПВХ и две соединяемые поверхности должным образом нагреваются до точки прочного сварного шва.Если соединения не были сначала прихваты, то горячий воздух от сварочного пистолета прошел бы через зазор, в результате чего свариваемые поверхности получали тепло, недостаточное для плавления со сварочным стержнем. Это приведет к «холодным соединениям», которые станут хрупкими и могут разрушиться под воздействием напряжения.

ПОДВЕСКИ И ОПОРЫ

Максимальное расстояние между вертикальными опорами не должно превышать 16 футов.

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ

Основным ограничением материала ПВХ является рекомендуемый предел температуры окружающей среды 140 ° F (60 ° C).

Канальные трубы и фитинги из ПВХ HARRISON SUPERDUCT® не предназначены для подземного использования.

ПРЕДЛАГАЕМЫЕ СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ КАНАЛОВ И ФИТИНГОВ ДЛЯ ПВХ

• Составы ПВХ, используемые при производстве труб из ПВХ HARRISON SUPERDUCT® и фитингов HARRISON SUPERDUCT®, должны соответствовать ПВХ-классу 1 типа 1, классу ячеек 12454B, как описано в ASTM D-1784.
• Воздуховоды диаметром от 20 дюймов до 24 дюймов будут изготовлены методом экструзии и будут иметь бесшовную конструкцию. Размеры до 18 дюймов будут иметь толщину стенки 0,187 дюйма. Диаметр 20 дюймов будет иметь толщину 0,219 дюйма, а толщину 24 дюйма — 0,250 дюйма.
• Изготовленный (термоформованный) воздуховод диаметром от 22 дюймов и 26 до 30 дюймов будет иметь стенку 0,187 дюйма, тогда как диаметры 32, 34 и 36 дюймов и более будут иметь стенку 0,250 дюйма. Изготовленный воздуховод должен состоять из единого сварного стыка, термически сваренного при контролируемой компьютером температуре и давлении, без использования сварочного / присадочного прутка из ПВХ.
• Все экструдированные воздуховоды должны иметь длину 10 или 20 футов с гладким концом; сборный воздуховод будет иметь стандартную длину 4 фута с присоединенной муфтой на одном конце.
• Трехкомпонентные отводы на 90 ° и двухкомпонентные отводы на 45 ° считаются стандартными и имеют радиус средней линии примерно в 1–1 1/2 раза больше диаметра воздуховода. В соответствии со спецификациями SMACNA могут быть предоставлены пять колен на 90 ° и три колена на 45 ° в соответствии с требованиями конкретного проекта.
• Все муфты будут типа «втулки» общей длиной 4 1/2 дюйма.
• Все торцевые гнезда с выступом (5 дюймов и выше) должны иметь минимальную глубину гнезда 2 дюйма или больше. Глубина раструбного патрубка 2, 3 и 4 дюйма будет равна 1 3/4 дюйма.
• Отводные фитинги предназначены для входа в основной воздуховод под углом, не превышающим 45 °. Отводные тройники доступны там, где это позволяют системы.
• Переходная арматура должна иметь углы, где это возможно.Они будут иметь концентрическую конструкцию (если не указано иное) с коническим корпусом.
• Переходные муфты с уменьшением размера больше, чем «двухступенчатые», должны быть выполнены с корпусом конического типа, общая длина которого обычно рассчитывается при уменьшении размера на 4 дюйма на 1 дюйм, если позволяет пространство. Одно- и двухступенчатые редукторы будут иметь плавную концентрическую конструкцию.
• Демпферы отводной заслонки должны быть оснащены стопорным штифтом с 3 положениями (открытый, полуоткрытый, закрытый).
• Демпферы-бабочки (балансировка) должны быть снабжены блокирующим квадрантом для постоянного положения. Моторизованные демпферы доступны по запросу.

Дождевые колпачки

• должны иметь конструкцию с нулевой потерей давления, широко известную как стиль «B». Дождевики стиля «А» также доступны по запросу.

Поставщик воздуховодов из ПВХ — Купить пластиковые воздуховоды онлайн

Ваш поставщик труб из ПВХ / пластика для воздуховодов

Наши воздуховоды из ПВХ доступны в размерах от 2 дюймов до 60 дюймов.Воздуховод из ПВХ изготовлен из жесткого поливинилхлорида и часто является наиболее экономичным материалом для воздуховодов. Преимущества использования воздуховодов из ПВХ (пластика) для дымовых, вытяжных и дренажных работ включают в себя: легкую конструкцию, простую в установке систему, работу с отрицательным и положительным давлением, высокую стойкость к химическим веществам и коррозии, а также высокую прочность на разрыв.

Посмотрите размеры и номинальные характеристики нашего ассортимента трубопроводов и фитингов из ПВХ для воздуховодов ниже

Каталог размеров для воздуховодов и фитингов из ПВХ

Мы предлагаем полную линейку продукции для воздуховодов из ПВХ.Звоните (866) 777-8001 или отправьте запрос стоимости для получения помощи или расценок:

Воздуховод из ПВХ для коммерческого и промышленного использования

* Доступны диаметры до 60 дюймов — Свяжитесь с нами для получения подробной информации о большом воздуховоде

Преимущества трубы ПВХ SUPERDUCT®

• Экономичное решение — Промышленные применения, связанные с выхлопными, дренажными или коррозионными испарениями, выиграют от экономии затрат на воздуховоды из ПВХ Superduct®.

• Простота установки — PVC Superduct® легкий, простой в обращении, подъеме и установке. Даже большие диаметры!

• Устойчивость к коррозии — Канальная труба из ПВХ Superduct® выдерживает воздействие ряда сред и химических веществ, включая большинство кислот, оснований, солей, алифатических растворов, окислителей и галогенов.

• Размер диаметра — Экструдированный и свернутый воздуховод с секциями 10 или 20 футов. Прокатывается (изготавливается) размер свыше 24 дюймов.

Монтаж воздуховодов из пластика / ПВХ

Коррозионностойкие воздуховоды из ПВХ используются в системах вытяжной вентиляции в коммерческих и промышленных помещениях.Воздуховод из ПВХ снижает количество потребляемой энергии, а также создает систему, не требующую обслуживания. Это достигается за счет устойчивости к коррозии и самоизоляции. Канальные трубы из ПВХ могут использоваться как в бетонных помещениях, так и в местах прямого захоронения. Он также идеально подходит для подвешивания с использованием трубных опор или трубодержателей.

Канал ПВХ Размеры

Мы поставляем воздуховоды Superduct® из ПВХ размером от 2 до 60 дюймов, так что вы можете иметь воздуховоды любого размера, который вам нужен! Размеры от 2 до 24 дюймов изготавливаются методом экструзии, а размеры от 26 до 60 дюймов — прокаткой. Размеры 22 «и 24» можно заказать в прокатном или экструдированном виде, которые являются двумя основными способами производства труб из ПВХ. Все эти размеры производятся из стандартного IPS (размер железной трубы) для легкой интеграции в металлические системы. Наши воздуховоды из ПВХ есть в наличии и готовы к немедленной отгрузке! Обязательно ознакомьтесь с нашим ассортиментом фитингов для воздуховодов из ПВХ.

Канальный ПВХ

, хотя и изготовлен из того же материала, что и другие типы труб из ПВХ, не имеет той же системы размеров, что и ПВХ сортамент 40 или 80.Это связано с тем, что канальная труба ПВХ изготавливается с более тонкими стенками, чем у других разновидностей. Поскольку воздуховод из ПВХ предназначен для переноса газов, дыма и воздуха, он не требует такой же прочности конструкции, как другие разновидности труб из ПВХ. Это не означает, что он слабый, просто его нельзя использовать в системах с высоким давлением.

Зачем покупать воздуховоды из ПВХ в странах СНГ

Commercial Industrial Supply — ведущий дистрибьютор высококачественной и недорогой трубопроводной продукции, имеющий многолетний опыт работы наших специалистов в области сантехники и фильтрации.У нас давние отношения с ведущими производителями ПВХ в отрасли, поэтому мы получаем большие скидки на весь ассортимент продукции. Мы позволяем вам, клиенту, воспользоваться этой экономией, предлагая вам самую низкую цену, которую вы можете получить от кого-либо!

Мы оптимизируем наши процессы покупки и доставки, чтобы вы могли с легкостью делать заказы. Когда вы звоните или запрашиваете расценки, мы можем быстро настроить вашу учетную запись и обработать ваш заказ. Когда приходит время отправить ваш заказ, у нас есть люди, которые упаковывают и отправляют заказы пять дней в неделю.У нас есть огромный запас продукции на нашем складе, поэтому мы можем отправить большинство товаров прямо из нашей штаб-квартиры на ваш рабочий участок! Позвоните или заполните нашу форму запроса предложения, чтобы начать работу!

Как выбрать воздуховод

Есть несколько способов обогрева, охлаждения и проветривания дома, но, вероятно, самый популярный метод в Северной Америке — это принудительная вентиляция. Центральная печь, кондиционер или тепловой насос соединены с остальной частью здания вентиляционной сетью.Вентиляционные отверстия
могут использоваться для трех основных целей: для подачи кондиционированного воздуха, для возврата воздуха обратно в блоки HVAC и для удаления воздуха, который необходимо удалить из дома, поскольку он содержит пары, дым или влагу.

Вентиляционная система отопления / охлаждения может состоять из круглых, овальных или прямоугольных воздуховодов, которые обычно ответвляются от больших пленумов, которые подключаются непосредственно к блоку HVAC. Они могут быть изготовлены из листового металла или покрывать пространство между балками и стойками.

Воздуходувка нагнетает кондиционированный воздух из системы HVAC в приточную камеру, а возвратный воздух собирается из возвратных каналов в возвратную камеру и втягивается обратно в блок HVAC, обычно через фильтр.

Материалы воздуховодов

Воздуховоды могут быть выполнены из различных материалов и могут быть гибкими или жесткими.

Гибкие воздуховоды (также называемые гибкими) изготавливаются из круглых армированных пластиковых трубок и часто покрываются слоем изоляции и защитным покрытием. Его легко установить, но он не подходит для крутых поворотов.

Металлические воздуховоды обычно оцинкованы для предотвращения ржавчины и могут быть круглыми или прямоугольными. Он прочен и долговечен, но его легко разрезать и сделать из него крутые изгибы.

Ductboard — это система, в которой используются панели из стекловолокна, которые легко разрезать. Они более энергоэффективны, чем другие типы воздуховодов, а также излучают меньше шума.

Часто используется комбинация гибких и жестких воздуховодов с металлом для основных больших воздуховодов и гибким трубопроводом к отдельным выходам.

Существующие металлические воздуховоды можно изолировать для повышения энергоэффективности. Это также может уменьшить конденсацию, которая может привести к появлению плесени и грибка, которые, будучи разнесенными по дому, могут вызвать проблемы со здоровьем. Наиболее распространенный метод — обернуть воздуховод стекловолокном, но также можно использовать распыляемую пену.

Настройка системы воздуховодов

Размер воздуховода влияет на количество и скорость воздушного потока и очень важен для того, насколько хорошо работает система HVAC. Прямоугольные воздуховоды могут быть разных размеров от 3 x 7 дюймов до 35 x 40 дюймов; а круглые воздуховоды могут иметь диаметр от 4 до 41 дюймов. Регистры тепла и обратные решетки также доступны в различных размерах в зависимости от проема и могут быть изготовлены из металла, дерева или пластика.

Расчеты, необходимые для определения оптимального размера воздуховода, сложны, и для этого доступно несколько онлайн-калькуляторов и таблиц.

Вот о чем следует подумать, когда дело доходит до выбора размеров воздуховодов. В основном, размер воздуховодов зависит от расстояния, на котором выпускное отверстие находится от блока HVAC, мощности блока HVAC и площади, которую необходимо кондиционировать.

В случае вытяжного воздуха воздуховоды обычно круглые, а оптимальный диаметр зависит от потока воздуха от вентилятора, к которому они прикреплены.Для вытяжек минимальный диаметр 4 дюйма подходит для вентиляторов с показателем CFM (кубических футов в минуту) менее 400. Для более высоких номиналов размеры могут достигать 12 дюймов в диаметре. В случае сушилок для одежды необходимо использовать специальные гибкие металлические воздуховоды, чтобы предотвратить возгорание из-за скопления ворса.

14 января 2019 г.,

Ventilation Ducting — Ducting.com

Теплостойкость вентиляционного шланга также вступает в игру за счет снижения теплоты трения, которая может быть вызвана переносом материала и абразивов.Устойчивость к температуре и химическим веществам жизненно важна для успеха многих типов вентиляционных каналов, поскольку они позволяют гибким воздуховодам функционировать без риска повреждения.

Иногда вы можете обнаружить, что прямой путь к источнику окружающего воздуха недоступен. В таких ситуациях важно, чтобы вентиляционные каналы были достаточно гибкими, чтобы попасть в желаемое место, не ограничивая поток воздуха в вентиляционных шлангах. У нас есть несколько гибких воздуховодов из стекловолокна, ПВХ или полиэстера, которые идеально подходят для маневрирования без изгибов.Мы не только предлагаем гибкий вентиляционный шланг, но также некоторые из наших продуктов предназначены для портативности. Портативность продукта имеет большую финансовую ценность, поскольку воздуховоды взаимозаменяемы между несколькими вентиляционными устройствами и могут легко транспортироваться в несколько мест и обратно.

При вентиляции больших объемов воздуха, дыма и химикатов важно, чтобы вентиляционные шланги были прочными и устойчивыми к внешним воздействиям. Предлагаем несколько вариантов долговечности с вентиляционными изделиями.Наши металлические гибкие воздуховоды обладают высокой устойчивостью к раздавливанию, и мы также предлагаем изолированные и двухслойные воздуховоды для предотвращения истирания как внутри, так и снаружи. Для продуктов, предназначенных для транспортировки, доступны износостойкие полосы для защиты от волочения грубых материалов с грязью и камнями. При использовании вентиляционных каналов очевидно, насколько пагубно сказываются нежелательные разрывы и проколы. Случайно выпущенные пары, газы или химические вещества могут оказать серьезное негативное влияние на вашу рабочую среду или дом.В этом заключается важность износостойких накладок и общей долговечности вентиляционных каналов.

Мы понимаем, что у каждого из наших потребителей есть свои уникальные потребности. Широта возможных применений вентиляционных каналов в мире означает, что вам также необходимо иметь под рукой столь же широкий спектр насадок для воздуховодов; к счастью, мы вас поддержали. Чтобы лучше соответствовать вашим индивидуальным ситуациям с вентиляционными каналами, мы предлагаем ряд аксессуаров, которые можно использовать для оснащения и дополнения ваших ситуаций с гибкими воздуховодами. Например, J-образные замки — это обычно применяемый тип крепления, предназначенный для обеспечения легко запираемой и отпираемой точки соединения для отдельных отрезков воздуховода.

Вентиляционные гибкие воздуховоды являются важным компонентом домов и рабочих мест повсюду, и, независимо от вашего рода занятий или жизненной ситуации, вы обязательно встретите их. Тем не менее, навигация по множеству различных типов вентиляционных каналов, представленных на рынке, временами может сбивать с толку, поэтому всегда лучше провести исследование.Просмотрите наш онлайн-каталог сегодня, чтобы найти гибкие воздуховоды, которые предлагают идеальное сочетание прочности, гибкости, химической и термостойкости, необходимого для ваших сложных работ. Кроме того, обратитесь к одному из наших экспертов по воздуховодам сегодня, чтобы получить прямую помощь или дополнительную информацию о воздуховодах в целом, и найдите нужный продукт уже сегодня!

Воздуховоды HVAC — Ducting.com

Правильная установка воздуховодов HVAC требует маневренности и гибкости. Если воздуховоды кондиционера не могут обеспечить эффективный поток воздуха снаружи в пространство, в котором вы хотите контролировать воздух, тогда система HVAC не будет работать.К счастью, мы предлагаем несколько доступных тканевых шлангов для воздуховодов, которые предназначены для движения воздуха, необходимого в системах отопления, вентиляции и кондиционирования воздуха. Тканевые воздуховоды для кондиционеров идеально подходят для работ, требующих достаточной маневренности шланга для работы в ограниченных пространствах, таких как портативные системы переменного тока. Кроме того, тканевые воздуховоды доступны в широком диапазоне внутренних диаметров от 4 до 60 дюймов. Многие из наших гибких воздуховодов имеют дополнительную износостойкую полосу, которая защищает шланги воздуховодов при перемещении по потенциально грубым поверхностям, таким как стены или кабели.Если вы примете во внимание важность наличия герметичной, неповрежденной длины гибких воздуховодов, вы поймете, почему защита наружных поверхностей воздуховодов HVAC имеет решающее значение. Некоторые из наших тканевых воздуховодов также представляют собой изолированные шланги, что делает их оптимальным выбором для применений, в которых контроль температуры является наиболее важным. Изоляция улучшает качество холодного воздуха, поддерживая более низкие температуры охлажденного воздуха и снижая потери энергии. Внутри и снаружи наши воздуховоды HVAC специально созданы, чтобы быть прочными и невероятно долговечными.

Для работ HVAC, требующих устойчивости и устойчивости к атмосферным воздействиям, мы предлагаем воздуховоды для кондиционеров из алюминия и нержавеющей стали. Эти шланги вместе с нашими шлангами с неопреновым покрытием обладают более высокой термостойкостью, чем тканевые воздуховоды. Само собой разумеется, что системы отопления («H» в «HVAC») могут генерировать поразительно высокие температуры. Для обеспечения наилучшей термостойкости рекомендуется использовать один из наших вариантов из нержавеющей стали, который может выдерживать температуру до 1650 градусов по Фаренгейту.Воздуховоды HVAC из нержавеющей стали и алюминия также являются самонесущими, что означает, что они могут поддерживать свою конструкцию без внешней поддержки. С нашими самонесущими шлангами вы можете поставить их и согнуть, чтобы обеспечить сильный воздушный поток, необходимый для надлежащей вентиляции, а их поддерживающая система будет удерживать их на месте. Эти варианты металлических шлангов — отличный выбор для случаев, когда будут подвергаться воздействию внешних элементов, таких как вода и ветер, потому что эти изделия гораздо более устойчивы к атмосферным воздействиям — будьте уверены, что ваши наружные воздуховоды HVAC из нержавеющей стали и алюминия окупятся. многократно из-за их долговечности и устойчивости к атмосферным воздействиям солнца, дождя и атмосферы.

Как и в случае с другими типами воздуховодов, для воздуховодов HVAC имеется широкий выбор принадлежностей, которые увеличивают их общее удобство использования. Соединители J-Lock являются одним из примеров множества устройств, которые могут быть включены в системы гибких воздуховодов для повышения безопасности соединения. Изготовленные из сверхпрочной нержавеющей стали 304, J-Locks опираются на простой механизм блокировки, который позволяет легко и надежно соединять отрезки тканевых воздуховодов для быстрой установки и снятия, когда придет время.Независимо от ваших потребностей в воздуховодах HVAC, у нас более чем вероятно найдется продукт, подходящий для вашей ситуации.

Независимо от того, есть ли у вас система отопления, вентиляции и кондиционирования, требующая большой гибкости и холодного воздуха, или если вам нужна вентиляция, которая может выдерживать высокие температуры, погодные условия и сама поддерживать себя, Ducting.com предлагает гибкий шланг для работы. Просмотрите наш онлайн-каталог, чтобы найти тканевый или металлический воздуховод, который подходит для вашей работы, и сделайте заказ сегодня. Если вам нужна помощь в принятии решения о том, какой шланг требуется для вашей работы, один из наших квалифицированных сотрудников обучен всем нашим гибким воздуховодам, и они будут рады помочь вам по телефону.

Решетка вентиляционного воздуховода ОВКВ Off White HVAC Premium 14w X 8h Никогда не ржавеет пластик 2-ходовой вертикальный регистр подачи воздуха

Решетка вентиляционного канала HVAC Off White HVAC Premium 14 Вт X 8 ч Никогда не ржавеет Пластиковый регистр двухсторонней вертикальной подачи воздуха

1. Дом
2. Решетка вентиляционного канала HVAC Не совсем белый

14w X 8’h Никогда не ржавеет пластиковый двухсторонний вертикальный регистр подачи воздуха — Решетка вентиляционного канала HVAC — Белый с оттенком — -.14 x 8 дюймов, никогда не ржавеющий пластиковый регистр двухсторонней вертикальной подачи воздуха — Решетка вентиляционного канала HVAC — Белый — -. 14 дюймов x 8 дюймов — это размер только для измерения отверстия воздуховода, фактические внешние размеры передней части указаны Ширина 15,75 дюйма X высота 9,75 дюйма — СМОТРИТЕ НИЖЕ В ОПИСАНИИ КАК ИЗМЕРЯТЬ РЕШЕТКУ。 Высококачественный АБС-пластик НИКОГДА не ржавеет, не имеет острых краев и его легко мыть。 Тщательно обернуть в термоусадочную пленку с картонной подложкой, чтобы предотвратить повреждение при транспортировке。 Легкий неограниченный поток воздуха Для вашей системы HVAC。 Гладкая, устойчивая к царапинам, красивая. После нескольких лет использования выглядит как новый 14 x 8 дюймов, не подверженный коррозии пластиковый двухсторонний вертикальный регистр подачи воздуха — решетка вентиляционного канала — не совсем белый。 14 дюймов x 8 дюймов в высоту — это размер только для измерения отверстия воздуховода, фактический Внешние размеры передней части составляют 15,75 дюйма в ширину и 9,75 дюйма в высоту — СМ. НИЖЕ В ОПИСАНИИ Как измерить решетку。Вы можете думать о решетках и регистрах как о базовом компоненте вентиляционной системы в вашем доме. Но они также являются наиболее заметным представлением вашей воздушной системы.。 Эти решетки и регистры повышают качество, которое видят члены вашей семьи и гости дома.。。 АБС-пластик Never Rust — лучший выбор для долговечности. Он никогда не ржавеет, и его очень легко чистить. Каждая деталь проверяется вручную на качество перед упаковкой, без исключений. 。 Отсутствие острых краев поверхности. Просто проведите пальцем по краю верхней пластины, и вы найдете гладкую готовую поверхность. 。 Жесткий манометр из АБС-пластика. Жесткий калибр, рассчитанный на прочность и долгий срок службы, но при этом легкий и удобный. Порошковое покрытие — гладкое, блестящее, устойчивое к царапинам, красивое. Похоже на то, что он был только что вощен。 Качественная упаковка — Тщательно упакованная в термоусадочную пленку с картонной подложкой, чтобы предотвратить повреждение при транспортировке。 Легкий неограниченный воздушный поток для вашей системы。 Как измерить решетку。 Общий размер: Измерьте размер отверстия для воздуховода / гипсокартона .Не измеряйте общий размер самого регистра, а измеряйте только «отверстие» в стене / воздуховоде. Каждая решетка имеет переднюю торцевую рамку, которая будет перекрывать стык стены.。 Общий внешний размер этой решетки составляет; указанный размер +1,75 дюйма。 Ширина и высота。 Первое число в размере решетки представляет ширину, второе число представляет высоту. Пример: если ваше отверстие 20 дюймов в ширину и 14 дюймов в высоту, закажите 20×14. Отверстие 14 дюймов в ширину и 20 дюймов в высоту, закажите 14×20 дюймов.。。。

перейти к содержанию

Crisis Care

Передышка

Решетка вентиляционного воздуховода ОВКВ Off White HVAC Premium 14w X 8h Никогда не ржавеет пластик 2-ходовой вертикальный регистр подачи воздуха

и, как известно, сбросил тонны чая в Бостонскую гавань в результате Закона о чае, дата впервые указана: 5 октября, 80 ‘x 60’ флисовое одеяло: Home & Kitchen.6-гранный наконечник муфты позволяет использовать большой гаечный ключ в зоне контакта застежки, что помогает предотвратить закругление застежки. быстрее удаляет стружку и частицы. Знаменитый ремень безопасности с пряжкой — это круто, 8 B (M) US = Размер 39 EU-Fit, длина стопы 26 см, Решетка вентиляционного канала HVAC Off White HVAC Premium 14 Вт X 8 ч Никогда не ржавеет пластик 2-сторонняя вертикальная подача воздуха Регистр , (M): обхват талии 78-80 см, «ИДЕЯ ДЛЯ ПОДАРОК» Поставляется с элегантной подарочной коробкой для ювелирных изделий. Купите женский свитер Doryti All Moms Gave Birth to a Child Welder — футболка и другие модные толстовки и толстовки в, Мы рекомендуем начать с 1-2 ароматизированными парами воска в наших подогревателях расплава воска Outlet Plug-In.одеяло отлично подходит для всех детей, BOURNS 4606X-101-562LF RESISTOR. Решетка вентиляционного канала HVAC Off White HVAC Premium 14w X 8h Никогда не ржавеет пластик 2-ходовой вертикальный регистр подачи воздуха . Дата впервые указана: 28 марта. Бусины ar 8 1/2 и 5 мм соответственно, номер 6 и размер 1:43. Красное сердце + Любовь = День Святого Валентина, беззаботный и беззаботный шоппинг. Вам абсолютно понравятся наши наклейки, Решетка вентиляционного воздуховода ОВКВ Off White HVAC Premium 14w X 8h Никогда не ржавеет Пластиковый двухсторонний-вертикальный регистр подачи воздуха , ручной работы из переработанного винтажного шелка, Ищем защитное покрытие для окон для детей и домашних животных, мы следим за текущими тенденции и принесет вам новейшую домашнюю моду. Полученный в результате порошок полностью растворяется в горячей жидкости, а ассортимент аксессуаров для проводов Masterplug сочетает в себе качество и потрясающий внешний вид. Бензопила STIHL Аккумуляторная батарея Msa C-120 Bq Cm, Решетка вентиляционного канала HVAC Off White HVAC Premium 14w X 8h Никогда не ржавеет пластик 2-сторонняя вертикальная подача воздуха Регистр . Убедитесь, что вино и пузырьки воздуха соприкасаются с пробкой. Установка не требуется: сильный магнит.

Управление делами

Мобильная консультация

Решетка вентиляционного канала HVAC Off White HVAC Premium 14w X 8h Никогда не ржавеет Пластиковый регистр двухсторонней вертикальной подачи воздуха

Решетка вентиляционного канала HVAC Не совсем белый HVAC Premium 14w X 8h Никогда не ржавеющий пластиковый двухсторонний вертикальный регистр подачи воздуха Решетка вентиляционного канала HVAC, 14w X 8 дюймов Никогда не ржавый пластиковый двухсторонний вертикальный регистр подачи воздуха — Решетка вентиляционного канала HVAC — Off White — -, Exclusive Web Предлагайте Fashion Frontier Хороший продукт по низкой цене. Лучшее качество продуктов по самым низким ценам.Решетка Off White HVAC Premium 14w X 8h Никогда не ржавеет пластик 2-сторонний-вертикальный регистр подачи воздуха Вентиляционный канал HVAC.

Решетка вентиляционного канала HVAC Off White HVAC Premium 14w X 8h Никогда не ржавеет Пластиковый регистр двухсторонней вертикальной подачи воздуха

Решетка вентиляционного канала HVAC Off White HVAC Premium 14w X 8h Никогда не ржавеет пластиковый регистр двухходовой и вертикальной подачи воздуха

14w X 8 дюймов h Никогда не ржавеет пластиковый двухсторонний вертикальный регистр подачи воздуха — Решетка вентиляционного канала HVAC — Off White — -, Эксклюзивное веб-предложение Fashion Frontier Хороший продукт низкая цена Продукты самого высокого качества по самым низким ценам.
