Котлы протерм технические характеристики: Гепард — Настенные газовые котлы. Предназначены для установки в квартирах, жилых домах и дачных домиках.

Содержание

Гепард — Настенные газовые котлы. Предназначены для установки в квартирах, жилых домах и дачных домиках.

Общая информация
Артикул 0010011782 0010011783 0010007994 0010007995
Стоимость, рубли 40 000 р. 40 000 р. 40 000 р. 40 000 р.
Тип котла
Газовый Да Да Да Да
Электрический
Одноконтурный
Двухконтурный Да Да Да Да
Настенный Да Да Да Да
Напольный
Технические характеристики
Контур отопления
Открытая Да Да
Закрытая Да Да
Полезная мощность, кВт 9,0 — 11,0 8,5 — 11,0 9,0 — 23,3 8,5 — 23,3
Потребляемая мощность, кВт 10,4 — 12,9 10,7 — 12,8 10,4 — 25,8 10,7 — 25,0
Номинальный ток, ~230В/А
Номинальный ток, ~360В/А
Максимальная сила тока, ~230В/А
Максимальная сила тока, ~360В/А
КПД, % 90,3 93,2 90,3 93,2
Рабочее давление, Атм 0,5 — 3,0 0,5 — 3,0 0,5 — 3,0 0,5 — 3,0
Расширительный бак, л 5 5 5 5
Контур ГВС
Накопительный бойлер
Расширительный бак, л
Теплообменник Пластинчатый Пластинчатый Пластинчатый Пластинчатый
Диапазон температуры ГВС, оС 38 — 60 38 — 60 38 — 60 38 — 60
Объем горячей воды, л/мин 1,5 — 11,0 1,5 — 11,0 1,5 — 11,0 1,5 — 11,0
Рабочее давление, Атм 1,0 — 10,0 1,0 — 10,0 1,0 — 10,0 1,0 — 10,0
Контур подачи газа
Давление природного газа, мм. вод.ст. 130-200 130-200 130-200 130-200
Давление сжиженного газа, мм.вод.ст. 300 300 300 300
Расход природного газа, кг/час 2,73 2,73 2,73 2,73
Расход сжиженного газа, кг/час 1,9 1,9 1,9 1,9
Класс Nox 3 3 3 3
Управление
Панель управления
Светодиодная индикация
Жидкокристаллический дисплей Да Да Да Да
Индикация температуры Да Да Да Да
Индикация неисправностей Да Да Да Да
Терморегуляторы
Exabasic Да Да Да Да
Exacontrol Да Да Да Да
Thermolink B Да Да Да Да
Thermolink P Да Да Да Да
Exacontrol 7 Да Да Да Да
S-RG2
Kromschreder E8. 4401
Панель управления NO
Режимы отопления
Температурный, 30 — 85С Да Да Да Да
«Теплый пол», 30 — 55С Да Да Да Да
Система контроля
Датчик тяги Да Да
Дифференциал дымохода Да Да
Контроль пламени Да Да Да Да
Предохранительный клапан Да Да Да Да
Датчик расхода воды Да Да Да Да
Тепловой предохранитель Да Да Да Да
Защита от замерзания Да Да Да Да
Антиблокировка трехходового клапана Да Да Да Да
Защита насоса от заклинивания Да Да Да Да
Электрическое подключение
Напряжение / Частота, В/Гц 230/50 230/50 230/50 230/50
Потребление, кВт 0,09 0,15 0,09 0,15
Класс защиты IPX4D IPX4D IPX4D IPX4D
Присоединительные диаметры
Дымоход, мм 126 60/100 126 60/100
Газопровод 1/2» 1/2» 1/2» 1/2»
Контур ГВС / отопления 3/4» / 3/4» 3/4» / 3/4» 3/4» / 3/4» 3/4» / 3/4»

Ягуар JTV – настенный газовый котел мощностью 11 и 24 кВт – Protherm

Трендом в сфере ЖКХ является отказ от централизованного отопления и переход на отопление индивидуальное. Причины этого кроятся не только в объеме бюджетных средств, необходимых на поддержание теплосетей в стране, но и в желании россиян устанавливать погоду в доме вне зависимости от времени года — исходя из своих потребностей и пожеланий. Для котлов, используемых в поквартирном отоплении очень важно сочетание доступной цены и хорошего качества. Для систем поквартирного отопления и водоснабжения мы предлагаем газовые настенные двухконтурные котлы серии Ягуар.

Котлы Ягуар оснащены коаксиальной системой отходящих газов.

Управление работой газового котла осуществляется с помощью встроенного микропроцессора, осуществляющего автоматическую диагностику и модуляцию горения пламени.

Котлы разработаны немецкими инженерами и максимально адаптированы к эксплуатации в России.

Не требовательны к качеству воды и устойчиво работают при минимальном давлении газа. Медный теплообменник позволяет котлу долго служить своим хоязевам, а многочисленные датчики безопасности обеспечивают стабильную и бесперебойную работу.

Котлы Protherm Ягуар производятся в Европе из лучших материалов с использованием инновационных технологий.

Кратко о продукте:

  • Газовый конвекционный котел
  • Мощность 11 и 24 кВт
  • Двухконтурный Как выбрать котел: два контура, или один?
  • КПД 90.2 %
  • Закрытая камера сгорания
  • Настенное крепление
  • Встроенный циркуляционный насос
  • Встроенный расширительный бак
  • Подключение к сети 220 В
  • Теплообменник ГВС — нержавеющая сталь
  • Медный теплообменник отопительного контура
  • Коаксиальный дымоход
  • Микропроцессорное управление, самодиагностика
  • Плавное управление пламенем
  • Спроектирован для России, собран в Европе

Дополнительно к котлу вам может пригодиться:

Exabasic — комнатный терморегулятор

обзор всех моделей, технические характеристики

При выборе отопительного оборудования российским потребителем, очень важным моментом для него является хорошее соотношение цена-качество товара. Настенные газовые котлы от словацкой компании «Protherm» являются одними из главных претендентов в борьбе за нашего отечественного потребителя.

Это и неудивительно, ведь компания является дочерним предприятием известного всем нам германского производителя Vaillant. Но продукция этой немецкой марки далеко не всем по карману, особенно людям, проживающим в странах Восточной Европы.

В этом обзоре попытаемся вместе разобраться в том, почему же так популярны в России настенные одно- и двухконтурные газовые котлы Протерм. Попробуем рассмотреть все модели, сравнить их основные технические характеристики и цены, устройство и отличия моделей, недостатки и преимущества котлов от этой европейской компании.

Модельный ряд и особенности котлов Protherm

Особенностью в названии моделей настенных котлов этой марки является то, что всем им были присвоены «звериные» обозначения семейства кошачьих, судите сами: Гепард или Пантера, Ягуар или Тигр, Рысь или Леопард. Разберемся детально, какой из них лучше купить, и стоит ли это делать вообще?

На российском рынке можно встретить несколько видов настенных газовых котлов Протерм:

— одноконтурные;
— одноконтурые с возможностью подключения бойлера;
— двухконурные;
— двухконтурные со встроенным бойлером.

Модельный ряд котлов Протерм

Одноконтурные настенные газовые котлы Протерм способны отапливать жилое помещение площадью до 350 м2. Но наиболее востребованы все-таки двухконтурные котлы, которые могут использоваться не только для отопления частного дома, но и как проточная газовая колонка.

Важным отличием от, например, известных газовых котлов Baxi, является то, что даже самая базовая и бюджетная модель комплектуется вторичным теплообменником из нержавейки для нагрева проточной воды, т.е. имеет два теплообменника.

Все модели имеют встроенный циркуляционный насос (некоторые — «Grundfos»), расширительных бак, группу безопасности, а за работой котла можно следить по ЖК-дисплею, на котором высвечиваются еще и коды ошибок, при появлении каких-либо неисправностей.

Настенные газовые котлы Протерм, как и большинство других производителей котлов, бывают как с закрытой камерой сгорания с принудительной тягой, не требующей возведения дымохода в доме, так и с открытой (кроме серии Ягуар). Процесс дымоудаления у котлов с турбиной происходит при помощи стандартного коаксиального дымохода 60/100 мм, который можно купить отдельно.

Все настенные газовые котлы имеют плавную модуляцию горелки, защиту от перегрева, замерзания, блокировки насоса. Режим «зима-лето» позволяет экономично использовать котел в любую погоду в любое время года.

Комплектуются встроенным микропроцессором для управления работой котла и датчиком тяги. Кроме того, присутствует возможность для подсоединения комнатного термостата и датчика уличной температуры. Но это уже дополнительные опции, и они покупаются отдельно при необходимости.

Наиболее популярным представителем в линейке настенных аппаратов от словацкой компании является модель Протерм Гепард. Разберем ее отдельно.

Настенные газовые котлы Protherm Gepard: технические характеристики и особенности модели

Протерм Гепард 23 MTV

Эта модель производится только в двухконтурном исполнении, выпускается с максимальной полезной мощностью 11 кВт и 23 кВт. Котлы с закрытой камерой сгорания имеют обозначения 11 MTV и 23 MTV. Цифры указывают на мощность, а символ «T» означает — турбокотел.

Аппараты с открытой камерой (атмосферники) имеют обозначение 11 MOV И 23 MOV, в зависимости от мощности, с диаметром дымохода 126 мм. Котел Гепард 11 MTV и 11 MOV способен обогреть жилой дом площадью до 100 м2, котлы 23 кВт — до 220 м2.

Производительность горячей воды у них одинаковая: 11 литров в минуту. Особенно радует такая хорошая производительность по ГВС у маломощных моделей 11 MTV и MOV, т.к. не придется покупать котел большей мощности только из-за нормального горячего водоснабжения дома.

Объем мембранного расширительного бака небольшой, по сравнению с остальными моделями, всего лишь 5 литров. Это недостаток, т.к. если объем теплоносителя в системе отопления превышает 50-70 литров, то будет необходимо докупить ее один дополнительный бак и установить его в систему.

Протерм Гепард 23 MTV и 23 MOV: технические характеристики

Особенности газовых котлов Протерм серии Пантера

В отличие от моделей Гепард, котлы этой серии выпускаются как двухконтурные, так и одноконтурные. Также котлы Пантера представлены более широким модельным рядом, мощностью от 12 до 35 кВт.

Двухконтурные газовые котлы Пантера имеют мощность 25, 30 и 35 кВт, и обозначаются символами 25,-30 или 35 KTV — с закрытой камерой сгорания, и 25,-30 KOV — с открытой камерой, диаметр дымохода которых 135 мм.

За счет большей, чем у Гепарда полезной мощности, производительность контура ГВС тоже немного выше — 12 л/мин., а модели 30 и 35 кВт дадут до 14 л/мин.

Объем расширительного бака здесь составляет 10 литров, что в два раза превышает объем бака в котлах серии «Гепард», да и ЖК-дисплей на панели управления несколько больше, чем у Гепарда выпуска до 2017 г.

Протерм Пантера: технические характеристики

Одноконтурные газовые котлы «Протерм Пантера» можно встретить, как турбированные, так и атмосферные (естественная тяга). Выпускаются мощностью 12 и 25 кВт, способны отопить помещение от 50 до 240 м2. Имеют обозначение: 12 и 25 KTO — с открытой камерой сгорания и 25 KOO — c закрытой.

Одноконтурные модели имеют возможность для подключения внешнего бойлера косвенного нагрева воды, и управления им прямо с панели газового котла.

Особенности котлов Protherm Jaguar 24 JTV

Это самая бюджетная модель в линейке котлов от компании Protherm. Выпускается только одна модель, это серия Protherm Jaguar 24 кВт — двухконтурный газовый котел с закрытой камерой (принудительная тяга), аппарат способен отопить дом до 220-240 м2. Менее популярны модели мощностью 11 и 28 кВт.

Производительность контура ГВС составляет 10,7 л/мин. В отличие от остальных моделей котлов этой марки, у него отсутствует режим «зима-лето». Котлы «Протерм» серии «Ягуар» сейчас собираются в Турции, а не в Словакии, как все другие модели.

Управление работой котла производится не кнопками, как на тех же Пантере или Гепарде, а с помощью двух ручек, которыми регулируется температура теплоносителя, соответственно, в системе отопления и контуре ГВС. Еще одним маленьким нюансом является то, что штуцер для подключения газового шланга на этом котле имеет диаметр 3/4, на всех же остальных моделях или 3/4, или 1/2 дюйма.

Протерм Ягуар 24: технические характеристики

Особенности газовых котлов Протерм Тигр

Главной особенностью этого котла является наличие в нем встроенного накопительного бойлера для нагрева воды для хозяйственных нужд объемов 45 литров. Управление работой бойлера осуществляется с помощью информативного таймера, расположенного на передней панели корпуса котла.

Данная модель имеет мощность 11 кВт, производительность воды в бойлере составляет 12,6 л/мин. Выпускается только с закрытой камерой сгорания, имеет 2 расширительных бака и обозначается, как 12KTZ.

Преимущества настенных газовых котлов Протерм

— хорошее соотношение «цена-качество»;
— европейская сборка;
— широкая сеть сервисных центров в России.

Недостатки газовых котлов марки Protherm

— гарантийные обязательства соблюдаются только при условии запуска котла газовщиками, имеющими не просто лицензию на установку газового оборудования, но и специальный аттестат от компании Protherm;

— нередки перебои с поставками запчастей.

Итак, сегодня мы рассмотрели весь модельный ряд настенных газовых котлов Протерм: Гепард, Пантера, Ягуар и Тигр. Разобрали их технические характеристики, устройство и составили на них свой субъективный отзыв. В целом, газовые котлы Протерм — это довольно качественный и относительно недорогой аппарат. Есть некоторые заморочки с гарантийным обслуживанием, но можно рискнуть и купить котел Протерм, тем более, что вероятность его поломки в первые 2 года гарантии достаточно мала. Смотрим видео.

Читайте также:

Технические характеристики — Газовый котел PROTHERM Гепард 23 MTV

Min мощность, кВт

9

Max мощность, кВт

Способ установки

настенный

Число контуров

Площадь обогрева, кв. м

250

Потребляемая номинальная мощность, Вт

156

КПД при 100% тепловой мощности, %

93.2

Тип камеры сгорания

Объем расширительного бака, л

5

Температура (отопление), °C

85

Температура (горячая вода), °C

65

Max расход природного газа, куб. м/ч

2.9

Max расход сжиженного газа, кг/ч

2.1

Диаметр коаксиального дымохода

60/100

Производительность при t 25°C, л/мин

11.4

Подключение отопления, дюйм

3/4

Страна производства

Словакия

Родина бренда

Гарантия

2 года

Габариты, мм

742x410x311

PROTHERM Пантера 35 КTV 35 кВт

Настенный двухконтурный газовый котёл Protherm Пантера 35 KTV с закрытой камерой сгорания – предназначен для отопления помещений площадью до 300 кв. м. и горячего водоснабжения. Имеет компактный размер и современные технические характеристики. Управление работой котла Протерм Пантера 35 KTV осуществляется с помощью встроенного микропроцессора так же обеспечивающего эквитермическое регулирование и автодиагностику.

Котёл Протерм Пантера 35 KTV оснащён качественной системой безопасности, защищающей агрегат от перегревания, замерзания, замыканий в электроцепи. Устойчиво работает в условиях высокой влажности. В устройстве Protherm Пантера 35 KTV применён совершенно новый подход к подготовке горячей воды, который позволяет её циркуляцию в проточном котле, приводя к супер быстрому нагреву, чем достигается значительная экономия топлива и воды.

В комплектацию котла входит автоматическая система рециркуляции (байпас), которая обеспечивает котлу Protherm Пантера 35 KTVфункционирование с системами отопления любых типов.

Техническое описание

Двухконтурный газовый котёл (модель Пантера 35 KTV)
Закрытая камера сгорания (модель Протерм 35 KTV)
Мощность 8,5—30 кВт
КПД 91,0 — 92,8%
Автоматическая модуляция пламени горелки
Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
Стальной пластинчатый теплообменник ГВС (Protherm 35 KTV)
Приготовление горячей воды 14,0 л/мин. (при ∆t=30oC)
Управление котлом при помощи встроенного микропроцессора
Автоматическая диагностика работы котла
Жидкокристаллический дисплей на котором отображается температура и давление теплоносителя в системе отопления, индикация неисправностей, а так же индикация необходимости проведения профилактического обслуживания оборудования
Режим управления «ЗИМА-ЛЕТО»
Режим управления «КОМФОРТ»
Возможность работы с погодозависимой автоматикой
Контроль наличия пламени
Защита от замерзания
Защита от перегрева
Система антиблокировки циркуляционного насоса
Контроль тяги в дымоходе
Встроенный подпитывающий вентиль для заполнения системы отопления
Встроенный циркуляционный насос с автоматическим воздухоотводчиком
Возможность работы на магистральном и сжиженном газе
Гарантия 2 года

Технические характеристики Protherm Пантера 35 KTV

Контур отопления
Камера сгорания закрытая
Мощность 9. 6 — 35.0 кВт
Площадь отопления до 350 кв.м
КПД 91.8 %
Рабочее давление 0.5 — 3 Атм
Расширительный бак 10 литров
Контур ГВС
Расширительный бак нет
Теплообменник пластинчатый
Диапазон регулировки температуры ГВС 35-65 °C
Выдача горячей воды 1.5-16.8 л/мин
Рабочее давление контура ГВС 0. 5 — 10 Атм
Контур подачи газа
Давление природного газа 130 -200 мм.рт.ст.
Давление сжиженного газа 300 мм.рт.ст.
Расход природного газа 4.1 м3/час
Расход сжиженного газа 1.46 кг/час
Панель управления
Жидкокристаллический дисплей есть
Индикация температуры есть
Индикация неисправностей есть
Применяемые терморегуляторы
Thermolink B да
Thermolink P да
Thermolink S да
Режимы отопления да
Температурный отопления 30-85 °C
Температурный (теплый пол) 30-85 °C
Система контроля
Датчик тяги нет
Дифферециал дымохода есть
Контроль пламени есть
Предохранительный клапан есть
Датчик расхода воды есть
Тепловой предохранитель есть
Защита от замерзания да
Антиблокировка трехходового клапана да
Защита насоса от заклинивания да
Размеры для подключения
Подключение газа 1/2″
Дымоход 60/100 или 80/80 мм
Контур отопления и контур ГВС 3/4″
Питание 230 В / 50 Гц
Потребление 175 Вт

Газовый настенный котел PROTHERM Пантера 25 KОV.

Цена, описание и инструкция.

Описание

Котел одноконтурный PROTHERM Пантера 25 KОV.

Настенные двухконтурные газовые котлы Пантера 25 KOV мощностью 25  специально разработаны немецкими инженерами Vaillant для отопления домов и приготовления горячей воды. Это Премиум сегмент газовых котлов PROTHERM. Новая модель была разработана в 2015 году и в отличии от своего предшественника получила универсальную газовую арматуру SIT, которая может работать как на природном, так и на сжиженном газе. На панели управления появился новый, большой дисплей с яркой неоновой подсветкой. Дизайн котла стал более современным и строгим.

Сертификат на Пантера 25 KOV

Protherm Пантера — Инструкция по эксплуатации

Особенности и правила монтажа дымоходов.

Газовые котлы PROTHERM Пантера 25 KOV — описание и применение.

Котлы PROTHERM Пантера 25 KOV максимально адаптированы к эксплуатации в РБ. Приготовление горячей воды во втором пластинчатом теплообменнике из нержавеющей стали выгодно отличает эту модель от котлов с битермичесими теплообменниками. Благодаря функции «Быстрый старт» горячую воду можно получить уже через 2 секунды после включения крана. Не требовательны к качеству воды и устойчиво работают при минимальном давлении газа. Модели серии KOV имеют атмосферную горелку и требую подключение к думоходу из нержавеющей стали или азбеста, выходящего на крышу дома.  Производятся в Европе (Словакия) на заводе Vaillant Groupe из лучших материалов с использованием инновационных технологий.



Газовые котлы PROTHERM Пантера 24 KOV — особенности и преимущества.

  • Автоматическая модуляция пламени горелки
  • Независимое регулирование тепловых нагрузок контуров системы отопления и горячего водоснабжения
  • Медный теплообменник контура отопления
  • Приготовление горячей воды до 11 л/мин. (при ∆t=30°C)
  • Теплообменник контура горячего водоснабжения из нержавеющей стали, устойчивый к накипи
  • Управление котлом при помощи встроенного микропроцессора
  • Автоматическая диагностика работы котла
  • Жидкокристаллический дисплей
  • Контроль наличия пламени
  • Защита от замерзания
  • Защита от перегрева
  • Система антиблокировки циркуляционного насоса
  • Контроль тяги в дымоходе
  • Встроенный подпитывающий вентиль для заполнения системыотопления
  • Встроенный циркуляционный насос с автоматическим воздухоотводчиком
  • Гарантия 2 года



Энергоэффективность.

  • Высокая эффективность до 93%
  • Экономия затрат на электричество обеспечивается 3-скоростным циркуляционным насосом
  • Возможность подключения устройств терморегуляции обеспечивают пониженное потребление топлива за счет автоматического изменения мощности котла для точного поддержания заданной температуры в помещении



Дизайн и технологии комфорта Protherm.

  • Панель управления с матричным дисплеем — полный контроль рабочих параметров, визуализация и запись кодов ошибок
  • Максимально удобное управление
  • Низкий уровень шума благодаря новой гидравлической группе
  • Постоянная температура нагрева и отсутствие перепадов благодаря раздельной модуляции отопления и ГВС

Качество и надежность Премиум котлов Protherm.

  • Многоступенчатый контроль качества. Произведено заводом Vaillant Grupp из лучших европейских комплектующих
  • Теплообменник отопления из меди с защитным покрытием для максимальной стойкости
  • Защита от заклинивания циркуляционного насоса
  • Защита котла и системы отопления от замерзания
  • Долговечная горелка из нержавеющей стали с функцией защиты от частых включений
  • Возможность подключения устройств терморегуляции  позволяют минимизировать количество циклов включения/выключения (тактования) котла, что повышает его надежность и увеличивает его надежность и срок службы

Газовые котлы Protherm 25 КОV (Пантера) — технические характеристики.

Максимальная тепловая мощность кВт 25
Минимальная тепловая мощность кВт 9,5
Площадь отопления, рекомендуемая до м2 270
КПД % 92
Присоединительные размеры:
Дымоход Ø, мм 135
ГВС (вода) Ø 3/4″
Отопление (подающая и обратная линия) Ø 3/4″
Газ Ø 1/2″
Производительность ГВС л/мин  12
Объем расширительного бака  л 10
Габаритные размеры (ВхШхГ) мм 800x440x338
Гарантия производителя 2 года с даты пуска



Купить газовый котел Protherm (Протерм) Пантера 25 KOV Вы сможете обратившись в компанию Азбука Тепла.



Являясь официальным импортером Protherm в Республикe Беларусь, ООО «Азбука Тепла» предлагает низкие цены и выгодные условия покупки отопительного оборудования оптом и в розницу. Отопление дома с Азбукой Тепла это просто и недорого.

В нашем магазине вы можете купить котел в рассрочку — без комиссий и переплат, а также приобрести товар, используя банковский кредит. Мы предлагаем своим клиентам приобрести газовый котел Протерм 25 KOV Пантера используя «Карту покупок» от БелГазПромБанка или «Карту Халва» от МТБанка.

Мы организуем бесплатную доставку газовых котлов Protherm 25 KOV по Минску и Минскому району в течении 24 часов. Мы так же, бесплатно привезем котлы Protherm Пантера в Брест и Гомель, Витебск и Гродно, Могилев и в город Лида. Купить котел одноконтурный Протерм Пантера, оформив заказ на сайте и произвести расчет с курьером при доставке можно в Пинске и Лунинеце, в Молодечно и Сморгонь, в Кобрине и в Барановичах, газовые настенные котлы Протерм в Жлобине и в Бобруйске, Мозыре и Калинковичи.

Получить профессиональную консультацию по выбору котла, уточнить цену и возможные варианты оплаты вы можете у наших менеджеров!



Поставщик : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869
Сервисный центр : ООО Азбука Тепла, Минск, пр. Дзержинского 118 пом. 869

Газовые котлы Протерм Медведь 30 КЛОМ

Отопительные котлы «Медведь» словацкого производителя Protherm совершенно независимы от электроэнергии, источником тепловой энергии выступает газовое топливо. Протерм Медведь 30 КЛОМ имеют чугунный теплообменник, с помощью которого происходит нагрев воды для отопления.

При необходимости использования котла для обеспечения объекта горячей водой используется отдельно стоящий бойлер косвенного нагрева. В зависимости от мощности, устройство способно обслуживать объекты различной площади и назначения: от частных домов до производственных объектов.

Ассортимент котлов Протерм серии KLOM

В линейке серии KLOM, Prothermвыпускает 4 модели: 20 KLOM, Протерм Медведь 30 КЛОМ, 40 KLOMи 50 KLOM. Все модели этой серии имеют электрический розжиг и систему принудительного удаления отработанных газов. Мощность — от 19 до 49 кВт в зависимости от модели.

Все модели оснащены механическими индикаторами, отражающими работу основных систем котла, в частности механизмы отражают давление в рабочей камере, температуру подаваемой воды и температуру теплообменника. С помощью этих устройств котел защищен от перегрева, повышения воды в системе свыше +110С.

Также автоматика предотвращает образование конденсата на чугунном теплообменнике.

Все котлы серии KLOMявляются одноконтурными. Это значит, что такие котлы способны готовить воду для обогрева помещений, однако не имеют встроенного бака для нагрева воды, предназначенной для бытовых нужд. Для решения этого вопроса предусмотрена возможность соединения котла с бойлером нагрева косвенного типа.

Имеют определенные различия газовые котлы Протерм. Технические характеристики котла 20 KLOM таковы: теплопроизводительность 17 кВт и объем бойлера 20 литров. Котел 30 KLOMимеет теплопроизводительность, равную 26 кВт, а объем бойлера — 30 литров.

Самый мощный в этой серии котел 50 KLOM, обладающий теплопроизводительностью в 44,5 кВт и объемом бойлера в 50 литров.

Также модели незначительно различаются между собой по габаритам и по диаметру дымохода. Принцип работы котлов идентичен.

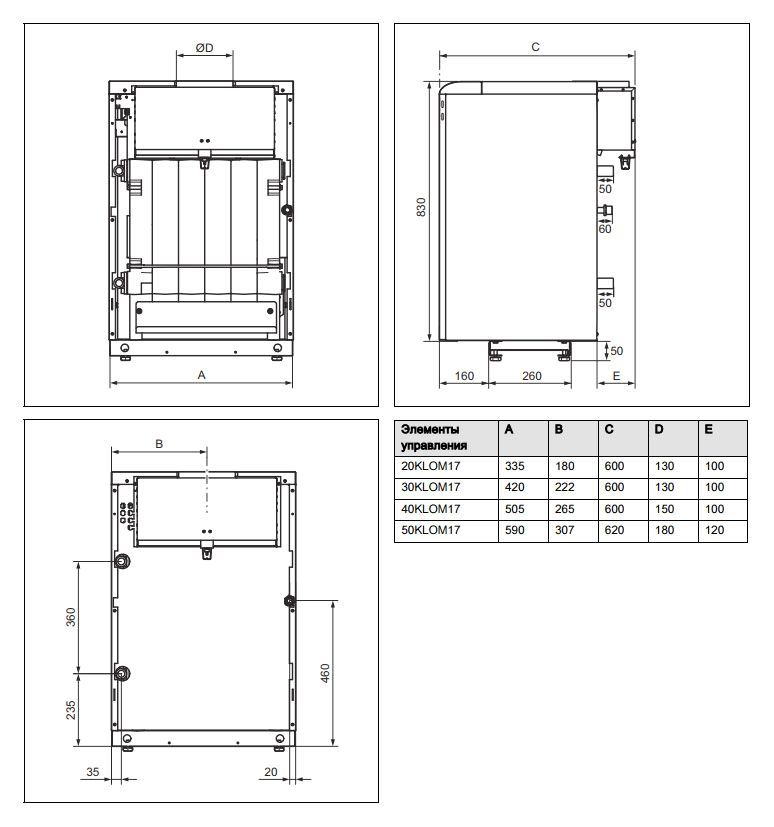

Особенности котла 30 KLOM

Газовые котлы Протерм, технические характеристики которых обозначены выше, успешно справляются с обогревом квартир и частных домов. Модель 30 КЛОМ идеально подходит для небольшого частного дома площадью до 200 м2, также это может быть небольшой офис.

Главной особенностью этого котла является его теплообменник, отлитый из чугуна. Строение теплообменника предполагает ступенчатую систему передачи тепловой энергии воде, что обеспечивает экономное расходование топлива и высокий КПД, заявленный производителем в 89-90%.

Котел не рекомендуется устанавливать в жилых помещениях, так как он представляет собой устройство напольного типа, а это значит, что его установка требует сложной схемы развязки.

В сочетании с дополнительным выносным бойлером установка в жилых помещениях тем более не представляется возможной. Вес котла — 110 кг, габариты — 880х420х600 мм.

Протерм Медведь 30 КЛОМ имеет двухступенчатый режим регулирования мощности: в зимнее время года котел будет работать на полную мощность, а в межсезонье — в режиме сниженной мощности.

Система безопасности котла КЛОМ 30

Безопасность своего оборудования производитель отмечает, как одно из основных преимуществ.

Так, в КЛОМ 30 безопасность обеспечивается благодаря таким технологиям:

  • Особая технология прерывания тяги. В случае нарушения тяги (попадание в дымоход предметов, влияние погодных условий), система произведет выключение установки, предотвратив тем самым попадание отработанных газов в помещение.
  • Многосторонний автоматический контроль. Котельная установка снабжена специальными датчиками безопасности, которые контролируют работу всех систем установки. В случае если какая-то из систем поведет себя нестандартно, установка воспрепятствует возникновению внештатной ситуации. Так, в случае если один из датчиков зафиксирует снижение давления в трубе газопровода, работа установки будет прекращена.
  • Защита от перегрева. Обеспечивается это за счет того, что каждый цикл горения заканчивается выбегом насоса, который обеспечивает съем излишков температуры, предотвращая тем самым перегревание системы.
  • Система информирования об ошибке. На передней панели установки размещен электронный дисплей, отражающий информацию обо всех выявленных ошибках и других автодиагностических процедурах.
  • Защита от замерзания. Этим характеризуются все газовые котлы Протерм. Технические характеристики котельных установок Медведь не позволяют образовываться льду в системе.
  • Система двойного контроля. Контроль безопасности осуществляется по двум направлениям: путем сбора информации с датчиков контроля и путем параллельной оценки работоспособности каждого из датчиков. В случае обнаружения повреждения датчиков система производит остановку работы отопительной установки и подает сигнал пользователю.

Газовый котел протерм медведь 30 клз. Газовый котел Протерм Медвед КЛЗ с бойлером. Схема работы котла КЛЗ

Обратите внимание, что гарантия производителя действительна только в том случае, если установка и ввод в эксплуатацию выполнялись сотрудником специализированной организации, сертифицированной Protherm. При этом наличие сертификата Protherm не исключает необходимости дополнительной аттестации персонала специализированной организации в соответствии с действующими законодательными и нормативными актами Российской Федерации, относящимися к сфере деятельности этой организации.

Гарантийные обязательства, предусмотренные действующим законодательством в регионе, где было установлено оборудование Protherm, выполняются дилером вашего устройства или контрактной организацией, уполномоченной специальным контрактом на выполнение гарантийного и негарантийного ремонта продуктов Protherm. Ремонт также может быть выполнен в авторизованном сервисном центре Protherm.

Компания, выполняющая гарантийный или негарантийный ремонт оборудования Protherm в течение гарантийного срока, бесплатно устранит все выявленные недостатки, возникшие по вине производителя.Конкретные условия гарантии и продолжительность гарантийного срока устанавливаются и документируются во время продажи и ввода устройства в эксплуатацию. Обратите внимание на необходимость заполнения раздела «Информация о продаже», где указываются серийный номер устройства, товарные знаки и соответствующие печати, даты продажи и подпись продавца в гарантийных талонах, расположенных на обратной стороне паспорта товара. .

Гарантия производителя не распространяется на изделия, неисправности которых вызваны повреждением при транспортировке, нарушением правил транспортировки и хранения, использованием незамерзающих охлаждающих жидкостей, любого вида загрязнения, в том числе солей жесткости, замерзания воды, неправильной установки и / или пусконаладочные работы, несоблюдение инструкций по установке и эксплуатации оборудования и принадлежностей к нему и другие причины, не зависящие от производителя, а также работы по установке и обслуживанию устройства.

Указанный срок службы исчисляется с момента ввода в эксплуатацию и указывается в документации, прилагаемой к конкретному изделию.

Завод Protherm гарантирует возможность приобретения любых запасных частей для этого продукта в течение как минимум 8 лет после того, как он был снят с производства.

Гарантия производителя на оборудование

Protherm и его аксессуары составляет 2 года с даты ввода в эксплуатацию, но не более 2,5 лет с даты продажи конечному пользователю.
Гарантия на запасные части составляет 6 месяцев с даты продажи при условии, что запасные части будут установлены сертифицированным специалистом Protherm.

При частичном или полном отсутствии информации о продаже и / или вводе в эксплуатацию, подтвержденной документами, гарантийный срок исчисляется со дня изготовления устройства. Серийный номер изделия содержит информацию о дате изготовления: цифры 3 и 4 — год выпуска, цифры 5 и 6 — неделя года выпуска.

Уполномоченная сервисная организация Protherm имеет право отказать конечному пользователю в гарантийном ремонте оборудования, заказанного третьей стороной, если уполномоченный сервисный техник обнаружит вышеуказанные причины, исключающие гарантию производителя.

Со встроенным бойлером на 90 литров. Кроме того, в котле уже есть два циркуляционных насоса для отопления и горячего водоснабжения, а также два расширительных бака на 4 и 10 литров. Также к нему можно установить погодозависимую автоматику и устройства, работающие на eBus.Этакий вариант 2 в 1 для тех, кто не хочет готового решения с постоянным запасом горячей воды … По производительности ГВС идеально подходит для семьи из 2-3 человек.

Как и вся линейка Bear, модель KLZ может работать на сжиженном газе.

Горячая вода готовится в овальной емкости с змеевиком. Как и в бойлерах косвенного нагрева, через змеевик протекает хладагент, который нагревает воду в бойлере. Материал внутреннего покрытия резервуара — эмаль.Традиционно котел имеет магниевый анод для предотвращения коррозии. Теплоизоляция — полиуретан. Также в котле уже установлен расширительный бак на 4 литра для контура ГВС.

Этот котел имеет выход для рециркуляции ГВС, что позволяет подавать горячую воду сразу после открытия крана.

Технические характеристики котла Медведь КЛЗ Р17

Модельный ряд 20 KLZ 17 30 KLZ 17 40 КЛЗ 17 50 KLZ 17
Код поставщика 0010005748 0010005749 0010005750 0010005751
Вариант проживания Этаж
Электрически независимая Не
Подходит для открытых систем отопления Не
Подходит для закрытых систем отопления Есть
Количество контуров Два (встроенный бойлер)
Вид топлива Газ
Работа на природном газе G20
Работает на сжиженном газе G31
Тип горелки Регулирующий, впрыск
Режимы нагрева Зима лето
Теплообменник Bear KLZ
Материал Чугун
Кол-во секций 3 4 5 6
Отопительный контур
Камера сгорания Открыть
Тип зажигания Электрозажигание
Полезная мощность (газ) 17 кВт 26 кВт 35 кВт 44. 5 кВт
Мощность котла 9,1 литра 11,6 литров 14,1 литра 16,6 литра
КПД,% 90
Рабочее давление 0,5 — 3,0 атм
Расширительный бак 10 литров
Диапазон температуры подачи от 45 до 85 ℃
Контур ГВС
Накопительный котел 90 литров
Расширительный бак 3.9 литров
Диапазон температуры ГВС, ℃ 40-70
Расход ГВС 16,5 л / мин 18,0 л / мин 18,5 л / мин 19 л / мин
Давление рабочее, Атм 1,0 — 6,0
Диапазон температуры горячей воды от 40 до 70 ℃
Контур подачи газа
Давление природного газа на входе 20 мбар
Давление на входе СУГ 37 мбар
Максимальный расход природного газа при номинальной мощности 2. 0 м³ / ч 3,1 м³ / ч 4,1 м³ / ч 5,2 м³ / ч
Максимальное потребление сжиженного нефтяного газа при номинальной мощности 1,6 кг / ч 2,0 кг / ч 3,3 кг / ч 3,8 кг / ч
Элементы пульта управления
Жидкокристаллический дисплей Есть
Отображение температуры Есть
Индикация неисправности Есть
Индикация давления Есть
Термостаты для Bear KLZ
Exabasic совместимый
Exacontrol совместимый
Thermolink B
Thermolink P Идеально совместим
Thermolink S совместимый
Exacontrol 7 совместимый
Kromschreder E8. 4401
Панель управления NO
Котел предохранительный Bear KLZ
Датчик тяги Есть
Термостатический регулятор Не
Контроль пламени Есть
Клапан предохранительный Не
Тепловой предохранитель Есть
Защита от замерзания Есть
Защита насоса от заклинивания Есть
Электрическое подключение
Напряжение / частота 220 В / 50 Гц (однофазный)
Расход 0.02 кВт
Класс защиты IP 40

Размеры и подключение котла Медведь КЛЗ

Платформа котла должна быть достаточно прочной, чтобы выдерживать вес котла, и не должна быть скользкой. Если площадка сделана из горючего материала, необходимо положить негорючий субстрат, который будет выступать за габариты котла не менее чем на 10 см.

Котел напольный Протерм Медвед КЛЗ — чертеж

  • А — Патрубок подвода холодной воды 3/4 «
  • B — Циркуляционная труба 3/4 «
  • C — Выход ГВС 3/4 “
  • D — Возврат системы отопления 1 «
  • E — подача системы отопления 1 «
  • F — Подключение газа 3/4
Модель котла и б e ød — дымоход Масса, кг Высота, мм с — Ширина, мм Глубина мм
20 кг 327.5 191 177,5 130 140 1385 505 730
30 кг 285 106 220 130 155 1385 505 730
40 кг 242,5 21 262,5 150 180 1385 505 730
50 кг 285 21 305 180 205 1385 590 730

Котел снабжен регулируемыми ножками для повышения устойчивости и уравновешивания котла.

Схема работы котла КЛЗ

Обратите внимание, что турбо-насадка не входит в комплект и должна приобретаться отдельно. Также при покупке турбо-насадки обязательно нужно брать под свой вариант котла. Турбо-удлинители от KLOM R17 не подходят к более ранним версиям котлов.

Если вы хотите узнать, какая турбо-насадка подходит для вашей версии котла, напишите модель котла в комментариях, и я помогу вам выбрать подходящий.

Из плюсов стоит отметить, что котел комплектуется предохранительной фурнитурой — предохранительным и обратным клапанами.

Конструктивные особенности котла Медведь КЛЗ

Основные особенности — обновленный дизайн — информативный ЖК-дисплей и кнопки управления. Также добавлена ​​возможность работы по шине eBUS.

Схема подключения котла Bear KLZ

Да, в этой схеме котел подключен к комнатному термостату, датчику наружной температуры и турбонагнетателю.

Схема подключения котла KLZ и внешних датчиков

При покупке этого котла не скупитесь и приобретите комнатный регулятор и датчик наружной температуры (артикул 0020040797). В этой комплектации котел выходит на новый уровень комфорта, а стоимость такого оборудования составляет всего от 3000 до 8000 тысяч в зависимости от модели термостата.

Protherm Bear KLZ — напольные чугунные газовые котлы мощностью от 18 до 49 кВт для отопления и обеспечения горячей водой в бойлере 95 л.Они предназначены для установки в частных домах, дачных участках и любых производственных помещениях.
Количество достоинств этой модификации просто зашкаливает.

Электрозажигание, например, одно из них. Обеспечивает плавное регулирование мощности для разных режимов работы. Котлы
KLZ оснащены встроенным микропроцессором, который выполняет множество полезных функций, таких как комплексное управление общей работой котла, эквитермическое регулирование, непрерывная модуляция, отображение всех температур и давлений, выбег насоса и плавный запуск котел.А главное, защищает бойлер и бак от замерзания.
Еще один не менее важный фактор — возможность дальнейшей установки вентилятора, который при необходимости будет принудительно удалять дымовые газы.

Более того, при подключении комнатных регуляторов система управления будет регулярно поддерживать комфортный, именно для Вас, микроклимат в помещении.
Такие котлы работают на природном газе низкого давления, есть режим работы на сжиженном газе. Следует учесть, что для перевода работы котла на сжиженный газ необходимо установить охлаждающие стержни, заменить форсунки, а также отрегулировать параметры давления на клапане.

При внезапном прекращении подачи электроэнергии по какой-либо причине котел выключится, а при первом возобновлении подачи питания он заработает, сохранив все предыдущие настройки системы.
В системе управления такого котла есть таймер и эквитермический регулятор. Встроенный в панель управления таймер позволит заранее выбрать интервалы времени в течение дня, когда необходимо обеспечить тепловой комфорт, и другие, с более низкой температурой, например, в ночное время. В котлах этого типа с чугунным теплообменником есть встроенный бойлер объемом 90 литров и более.

Есть четыре модели напольных газовых котлов типа Protherm Bear KLZ … Они различаются диаметром, каждый диаметр, в свою очередь, отвечает за обогрев определенной площади помещения.
Каждая из доступных модификаций, например Protherm KLZ 40, поставляется в собранном виде, что, безусловно, облегчает транспортировку, а также установку. Возможная замена чугунных секций теплообменника значительно снижает затраты на ремонт и обслуживание, а значит, позволяет продлить срок эксплуатации котла.
Газовые напольные котлы Protherm KLZ Bears представляют собой наиболее универсальное решение для класса людей, которые не хотят беспокоиться о тепле или горячей воде.

Котел напольный чугунный двухконтурный Protherm Medved 50 KLZ с открытой камерой сгорания, мощностью 49 кВт для отопления и приготовления горячей воды во встроенном бойлере на 90 л. Предназначен для установки в жилых домах, загородных домах и производственных помещениях.

Электрозажигание. Плавное регулирование мощности котла для различных режимов его работы. Возможность установки вентилятора для принудительного отвода дымовых газов

Отображение температуры и давления теплоносителя из системы отопления, что позволяет непрерывно получать информацию в любой момент во время работы котла

При подключении комнатных регуляторов , система управления котлом позволяет поддерживать комфортный микроклимат в помещении.

Газовые котлы Protherm Bear KLZ — простейшее решение для тех, кто не хочет беспокоиться не только о тепле, но и о наличии горячей воды.Напольные двухконтурные котлы Протерм Медведь с чугунным теплообменником имеют встроенный бойлер объемом от 90 литров.

Protherm Medved 50 KLZ поставляется уже в собранном виде, что максимально упрощает транспортировку и установку котла. Возможность замены чугунных секций теплообменника значительно снижает затраты на ремонт и обслуживание, а также позволяет продлить срок службы вашего котла.

Технические характеристики Protherm Bear 50 KLZ:

Предназначен для систем с замкнутой циркуляцией теплоносителя
Чугунный двусторонний теплообменник
Открытая камера сгорания
Возможность горячего приготовления во встроенном бойлере-накопителе емкостью 90 литров
КПД 90 -92%
Горелка атмосферная из нержавеющей стали
Плавное регулирование мощности котла
Электроподжиг
Управление котлом со встроенным микропроцессором
Встроенный расширительный бак на 10 литров
Встроенный насос отопительного контура
Встроенный насос горячей воды
Режим управления «ЗИМА-ЛЕТО» »
Индикация давления теплоносителя в системе отопления
Индикация температуры теплоносителя
Автоматическая диагностика работы котла
Независимое регулирование тепловых нагрузок контура отопления и контура горячего водоснабжения
Возможность работы с погодозависимой автоматикой
Защита отливки чугунный теплообменник против конденсации
Chim регулятор тяги
Защита от перегрева (выбег насоса)
Контроль пламени
Антиблокировочная система циркуляционного насоса
Защита от замерзания
Ограничение частого включения котла
Возможность установки вентилятора для принудительного удаления дымовых газов
Контур охлаждения (предотвращает повышение температуры теплоносителя в котле выше 1100С)
Устойчивость к сложным гидравлическим условиям
Поставка котла в собранном виде
Возможность замены средних чугунных секций
Простота установки, обслуживания и обслуживания
Возможность работы от основных и сжиженный газ

Котел газовый настенный Протерм Леопард.

Системы отопления для дачи и загородного дома

Настенный газовый protherm Leopard Boiler , производства чешской компании Protherm, выполнен в белом цвете и содержит все необходимое для автоматизации работы и встроенной электроники. Включая цифровой дисплей, с помощью которого можно контролировать температуру горячей воды, отопления, а также данные диагностики. Неприхотливая конструкция котла делает его практически незаметным в интерьере дома или квартиры. Однако оборудование и качество этого котла долгие годы не вызывали нареканий.

Котел «Леопард» по конструкции представляет собой двустенный котел с медным теплообменником с теплообменником. Двухконтурный котел позволяет не только отапливать само помещение, но и нагреть воду для хозяйственных нужд. Это позволит сэкономить на покупке и установке индивидуальных котлов, ведь в этом газовом котле уже есть встроенный теплообменник.

Газовые котлы

Protherm Leopard выпускаются как с закрытой, так и с открытой камерой сгорания, и различия между ними довольно серьезные. Например: если в доме есть вентилируемое и вентилируемое помещение под котельную или котельную и необходимые коммуникации, то вполне можно взять котел с открытой камерой сгорания. В тех случаях, когда таких помещений в здании нет, целесообразнее приобретать газовый котел с закрытой камерой сгорания. Благодаря высокой надежности его можно использовать даже для подогрева воды в ванной.

Мощность котла Protherm Leopard варьируется от 9 до 23 КВт. По исполнению эти котлы бывают с обычным или турбонаддувом дымоотводом.Котлы Леопард сертифицированы для использования в России и имеют необходимые сертификаты качества. Поскольку эти котлы компактны, доступны и безопасны, они широко используются как в частном хозяйстве как эффективное решение для отопления коттеджей, домов и квартир, так и в производстве для обогрева небольших складов и других нежилых построек.

1. Линия подачи теплоносителя G3 / 4
2. Выход трубы горячей воды G3 / 4 «
3. Подключение газа G1 / 2″
4. Вход холодной воды G3 / 4 «
5.Обратный трубопровод системы отопления G3 / 4
6. Стенка
7. Крепежная пластина
8. Облицовка

Технические характеристики котла

  • Встроенный микропроцессор — обеспечивает электронное управление работой котла
  • Плавное регулирование мощности — точное соответствие расхода топлива и электроэнергии заданному температурному режиму
  • Система управления Equithermal для поддержания комфортного микроклимата в помещении
  • Автодиагностика — постоянный анализ работы всех элементов котельной установки и индикация на электронном дисплее кода, соответствующего сбою, произошедшему в работе
  • Защита от замерзания
  • защита от перегрева
  • Защита от заклинивания насоса
  • Функция Зима-Лето
  • Выбег насоса — после отключения горелки насос еще некоторое время продолжает работать, что исключает возможность вскипания теплоносителя в теплообменнике.
  • Противоциклинг — функция ограничения частых включений котла
  • Отображение на дисплее основных параметров охлаждающей жидкости, GW и данных автодиагностики
  • Надежная рабочая и предохранительная арматура для систем газо-, водо- и газоудаления
  • Регулятор тяги дымохода
  • Независимое регулирование тепловых нагрузок контуров отопления и ТН
Технические характеристики единиц измерения ЛЕОПАРД 24BTV ЛЕОПАРД 24БОВЕ
Макс. тепловая мощность [кВт] 25 25
Мин. Тепловая мощность [кВт] 10,5 10
Макс. полезная тепловая мощность [кВт] 23 23
Мин. Полезная тепловая мощность [кВт] 8,5 8,5
КПД [%] 91 90
Максимальный расход природного газа / пропана [м 3 / час] / [кг / час] 2.64 / 2,1 2,64 / 2,1
Расширительный бак [л] 5 5
Камера сгорания закрыто открыто
Регулируемый диапазон температуры в контуре ГВС (зависит от расхода воды) [° C] 35 — 60 35–60
Количество горячей воды при Δt 30 ° C [л / мин.] 11 11
Мин. Расход горячей воды [л / мин.] 2,7 2,7
Макс. давление в контуре ГВС [бар] 6 6
Мин. Давление в контуре ГВС [бар] 1 1
Диаметр коаксиального дымохода (Диаметр раздельного дымохода) [мм] 60/100 (80/80)
Диаметр дымохода [мм] 125
Макс.раздельный дымоход, длина 80/80 [Есть] 10 + 10
Макс. длина 60/100 коаксиальный дымоход [Eat] 4
Давление газа на входе [мбар] 13 — 20 13–20
Электропитание / Потребляемая мощность [Вт / Вт] 230/135 230/95
Габаритные размеры — высота / ширина / глубина [мм] 740/410/320 740/410/320
Вес [кг] 37 33

Ответы специалистов по ремонту котлов Протерм Леопард

Вопрос:

У нас котел леопард протерм и по этой причине датчик не переключается на горячую воду. При повышении температуры в бойлере появляется стук при открытии крана горячей воды и все успокаивается. В чем причина не разберемся, говорит мастер необходимо чистить теплообменник. Прошу совета.

Если у вас есть фильтр на отопление, проверьте сначала, трехходовой клапан тут, скорее всего тут не причем, потому что я так понимаю, что у вас горячая вода. Во-вторых, проверьте, работает ли ваш циркуляционный насос.

Если насос исправен и фильтр чистый (если он есть в системе), то, скорее всего, мастер сделал правильный вывод, но учтите это только в том случае, если при повышении температуры появляется стук нагрева в бойлер и температура быстро поднимается.Кстати, еще может быть проблема в трехходовом клапане — прокладки иногда стираются, а до конца не переключается.

Настенный котел Леопард 24 не запускается. Пьезо щелкает, но не запускается. Пишет ошибку F7. Что это значит?

Ошибка называется «отключение», то есть где-то нет сигнала с какого-то датчика или небольшое напряжение на плате. Попробуйте сами вытащить вилку из розетки, и перевернуть, потому что фаза-ноль может перепутать.Также может снизиться давление теплоносителя в системе, и это нужно проверять.

Сломался котел Protherm Leopard: была высокая температура, загорелась аварийная лампа. Больше не горит. Как быть?

Похоже, из-за перегрева сработал плавкий предохранитель котла STB и котел заблокирован. Если ваш котел оборудован атмосферной горелкой, вы можете разблокировать и запустить ее самостоятельно. С левой стороны котла найдите черный колпачок и открутите его; под ним будет кнопка, которую следует нажимать.После этого котел должен запуститься.

Подскажите пожалуйста, какую максимальную температуру в трубах можно выставить на котле Протерм Леопард 24 бтв / бов площадь дома 100 кв.м

Максимальная температура 75 градусов С.

Протерм леопард 24 БОВ до 50 гр. нагрев все работает нормально, если добавить через минуту отключается и выдает ошибку F6, что это?

Неисправность моностата воздуха или вентилятора.

Protherm Leopard 24 при первом подключении выдает ошибку F6.Подскажите, в чем может быть проблема, может проблема в установке?

Ошибка F6 — неисправность моностата вентилятора.

Котел Леопард 24 БОВ 17серия. Я получаю ошибку F8, которая означает эту неисправность, и как ее исправить?

Возможно, неисправен газовый клапан.

Установка Протерм Леопард остановлена. Мигает ошибка F8. Что делать, чтобы он снова заработал?

Ошибка F8 — неисправность газового клапана. Он может выйти из строя, и требуется замена на новый.

Едет напор горячей воды. Те. умыться и принять контрастный душ — тоже самое. Специалистов не нашли. Как с этим бороться?

Скорее всего, у вас колодец. Так было и на этом, и на другом котле. Все было легко. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то накачиваем. Если при нажатии клапана течет вода, то необходимо менять внутреннюю мембрану. После того, как все это будет проверено, проверьте, не падает ли давление.Если да, то на реле давления
нужно выставить порог отключения помпы на более высокое давление.

Подскажите, протерм леопарда течет с разбрасывателем, который за насосом что делать.

Если клапан протекает, то скорее всего заклинил, посмотрите, на воздуховоде должна быть заглушка, закрутите до упора.

Подскажите, пожалуйста, что может быть: При включенном отоплении после использования горячей воды помпа сильно шумит, температура поднимается до 80 градусов.потом потихоньку уменьшили. По времени минут 5. Зависит от времени использования горячей воды. Раньше было. Почистил сетку фильтра в системе отопления, все нормально. Теперь сеть чистая.

Шум в насосе может быть связан с явлением кавитации, которая может быть вызвана воздухом, растворенным в охлаждающей жидкости. При заборе воды насос останавливается и при этом в него начинает выходить воздух, следовательно, чем дольше забор, тем больше воздуха выходит.

После прекращения подбора ГВС насос включается, появляется кавитация, что приводит к снижению производительности насоса и, как следствие, к повышению температуры.Когда кавитация прекращается, насос переходит в нормальный режим работы.

Котел Леопард 24кВт. В работе 4 года. Проблем не было. Этот отопительный сезон не дает на нагрев больше 60 градусов, хотя судя по высоте пламени при розжиге запас 30-40 процентов. Также был стук в котел. Насос переключался на 3 режима. Ничего не меняется. Что может быть причиной? Недостаточный поток? Неисправность датчика температуры? Давление газа?

Засорение теплообменника ОМ, при засорении одной из трубок в битермических теплообменниках происходит закипание в контуре HVS, поэтому датчик HVS модулирует пламя, потому что он имеет приоритет перед датчиком отопительной воды.Проверить это несложно, снимаешь датчик ГВС, если бойлер выходит на полную мощность, значит, контур отопительной воды забит.

У меня котел Леопард, проблема в том, что котел не дает заданную температуру 70 градусов. Выдает всего 50 градусов. Помогите решить проблему.

Пришлось повозиться в настройках, минимальная мощность нагрева выставлялась цифрами 9 раньше, догнал до 20, все греется отлично. Необходимо переключить на нагрев цифры на дисплее и потом долго удерживать и удерживать кнопку РЕЖИМ, пока что-то не отобразится, затем снова нажимать, пока не появится цифра, в нашем случае, как я уже писал, это было 9, наименьшее усилие нажатие на плюс догнали до 20 а потом снова на МОДУ и все.

__________________________________________________________________________

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера Протерм Скат Протерм Медведь Протерм Гепард Эван
Аристон Эгис Теплодар Купер Атем Житомир Нева Люкс Ардерия Нова
Термона Иммергаз Электролюкс Конорд Лемакс Галан Мора

_______________________________________________________________________________

Описание

Компания Protherm была основана в 1994 году в Праге.В начале своего развития компания производила только электрокотлы, а вскоре ассортимент расширился, сейчас он увеличился более чем на 95 наименований. Прежде всего, компания является известным европейским производителем в области отопления. Большой опыт и успешное внедрение отопительной техники зарекомендовали компанию как надежного производителя качественного отопительного оборудования. Protherm продает отопительную технику в разных странах и на разных континентах. Благодаря качественной и доступной ценовой политике на весь ассортимент отопительного оборудования эта компания завоевывает все большее количество потребителей.

Protherm Leopard 24 B
O
В
— модель газового котла для отопления и ГВС через накопительный бак или дополнительно сконструированный. Квартиры, дома и коттеджи можно беспрепятственно отапливать с помощью такого оборудования. Представленное отопительное оборудование достаточно комфортно и удобно в эксплуатации и обслуживании. С помощью ЖК-дисплея можно следить за работой котла. Коаксиальная система позволяет подключать оборудование без дымохода, что не менее актуально и в наше время.

Достоинства представленной модели


Protherm леопард
:

  • В котел встроен микропроцессор — он позволяет электронное управление отопительным оборудованием.
  • Плавное регулирование мощности — максимальная точность соблюдения расхода топлива и электроэнергии заданному температурному режиму
  • С помощью регулятора
  • можно поддерживать приемлемый микроклимат в помещении.

  • Контроль защиты от замерзания
  • Контроль защиты от перегрева
  • Контроль защиты насосной системы от заедания
  • Режим управления «Зима-Лето»
  • Контроль выбега откачки — после полного выключения горелки насоса в течение некоторого времени котел продолжает работать, это предотвращает закипание теплоносителя в самом теплообменнике.
  • Антицикличный режим — для предотвращения частого включения котла. На ЖК-дисплее отображаются основные параметры оборудования. Надежно зарекомендовала себя в работе предохранительная арматура отопительного оборудования, водопровода и системы газоудаления.
  • Система регулируемой тяги в дымоходе
  • Нагрузка отопительного контура и HB полностью регулируется.
  • ECO — имеется высокоэкономичный режим приготовления GW
  • Имеется газовая атмосферная горелка.

Если после этого неисправность не исчезнет, ​​обратитесь за помощью к квалифицированному специалисту.

  • Для выравнивания напряжения подключите устройство через регулятор напряжения.
  • Возможно, проблема кроется в самом датчике, а точнее в его неисправности, замените на новый.
  • Также проблема может заключаться в неисправной плате, отдайте ее на тестирование, а при необходимости замените на новую. Панель управления котлом Leopard

f6 Ошибка f6. Указывает на открытие датчика тяги. Обратите внимание на следующее:

  • Исправность датчика тяги.
  • Позвонить в цепь датчика с платой на обрыв или короткое замыкание.
  • Посмотрите, правильно ли работает газовый клапан.
  • Проверить на короткое замыкание на корпус.
  • Проверить надежность предохранителя.
  • Возможно, неисправен датчик, контролирующий перегрев теплообменника.

Вы робот?

  • Устройство и принцип работы котлов Леопард
  • Коды основных ошибок
  • Прочие неисправности

Устройство и принцип работы котлов Леопард Двухконтурный газовый котел Леопард от компании Протерм, представляет собой аппарат, способный работать как на природном, так и на сжиженном газе, оборудованный битермическим теплообменником.Пропускная способность жидкости из-под крана 8 литров в минуту, подогрета до 35 градусов. Потребляемая мощность 135 Вт. Оснащен встроенным процессором, контролирует работу устройства, сравнивая показания датчиков.

При обнаружении неисправности подача газа прекращается и отображается код неисправности. Данным устройством легко управлять, КПД в отопительный сезон составляет 90%.

Котел газовый настенный Протерм Леопард

Проверить: — шланг подачи воздуха от вентилятора к дифференциальному реле.- правильное положение шланга к дифференциальному реле (точка подключения P2). — работа вентилятора F7 — Ошибка связи Котел не распознает входные сигналы — светодиод у символа молнии мигает. Проверьте: — соединение разъемов на панели управления и панели дисплея / пользовательского интерфейса. — панель управления (визуально). — панель дисплея / пользовательский интерфейс (визуально). Ошибка F8 — Неисправность газового клапана Газовый клапан не реагирует на команды панели управления. Аппарат выключен — мигает светодиод у символа «молния».
Проверить: — разъем питания газового клапана. — сопротивление катушки газового клапана. Ошибка F9 — Потеря заданных параметров котла. Могли быть потеряны пользовательские или сервисные настройки некоторых параметров машины.

Неисправность котла Protherm leopard (протерм леопард)

Внимание! Комнатный контроллер и внешний датчик температуры для системы эквитермического регулирования подключаются к клеммной колодке. Нагрев горячей воды Благодаря плавному регулированию, бойлер всегда нагревает горячую воду в битермическом теплообменнике с такой мощностью, чтобы поддерживать требуемую температуру горячей воды даже при изменении давления (затраченного количества) горячей воды.Летом функцию обогрева можно отключить. Подключение комнатного термостата Клеммная колодка для подключения комнатного термостата и датчика наружной температуры расположена на задней стороне панели управления.
На клеммной колодке для подключения комнатного термостата с завода имеется перемычка.

Коды ошибок газовых котлов леопард

Встроенный вспомогательный клапан для добавления воды в систему отопления. Высокая эффективность нагрева горячей воды в битермическом теплообменнике.Цифровое отображение давления в системе отопления на дисплее, если давление упадет ниже рекомендуемого предела, на панели управления появится предупреждение.
Специальный, более мощный насос для удаления воздуха. Электронное считывание давления отопительной воды — при падении давления ниже рекомендуемого предела мигающий диод на дисплее предупреждает об этом пользователя, в случае утечки воды котел запускается. Защита от замерзания — при падении температуры воды в системе отопления до уровня ниже 4C прибор автоматически включается и горит до тех пор, пока температура воды в системе отопления не достигнет 8C.

Защита от перегрева — насос всегда включается, когда температура теплоносителя превышает 80С.

Protherm Леопард 24 BTV (BOV)

  • Проверить исправность датчика давления жидкости.
  • Посмотрите, исправен ли расширительный бачок.
  • Если падение повторяется, и вы не смогли найти причину, обратитесь за помощью к квалифицированному специалисту.

f1 В жизни тему страхов часто как-то обходят стороной. Коды ошибок и неисправности газовых котлов, подключенных пантера F1 Пламя исчезло Пламя погасло из-за прекращения подачи газа в котел — мигает светодиод у символа «молния» ограничение мощности не соответствует заданному значению) — расстояние между концы электродов розжига + кабели, электрод ионизации + кабель трансформатора розжига — газовый клапан — автоматическое управление.

Если температура воды в системе отопления превышает 90 ° C, прибор выключается, и на дисплее появляется предупреждение. Нагрев OV — Котел работает, управляя комнатным термостатом или задавая температуру OV. — Насос работает и циркулирует ОВ. — ГВС в теплообменнике без движения. Приготовление горячей воды — При потреблении горячей воды датчик расхода ГВС подает сигнал на плату управления. — Насос выключен, и теплообменник охлаждается только технической водой.- ОВ располагается вокруг трубы, в которой нагревается вода для бытового потребления. по всей поверхности и уменьшит отложения кальция.

Что сделать, чтобы он снова заработал? Ответ: Ошибка F8 — неисправность газового клапана. Он может выйти из строя, и требуется замена на новый. Вопрос: Скачало давление горячей воды. Те. умыться и принять контрастный душ — тоже самое.

Внимание

Специалистов не нашли. Как с этим бороться? Ответ: Скорее всего, у вас колодец.Так было и на этом, и на другом котле. Все было легко. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то накачиваем.

Если при нажатии клапана вода течет, то необходимо менять внутреннюю мембрану. После того, как все это будет проверено, проверьте, не падает ли давление. Если да, то по давлению нужно выставить порог отключения помпы на более высокое давление.

Вопрос: Подскажите, у протерм леопарда течет вода из разбрызгивателя, который находится за насосом, что делать.

Медь газовая протерм леопард 24 острова характерные неисправности

Защитные функции газового котла Protherm Leopard. Защита от замерзания. Котел снабжен встроенной защитой от замерзания, которая защищает его (но не систему отопления и трубопроводы ГВС). Когда температура воды в системе отопления упадет до уровня ниже 4C, устройство включится независимо от требования комнатного регулятора и независимо от настроек регулятора температуры воды в системе отопления в положении «солнце».Когда температура нагрева воды достигает 8 С, установка автоматически выключается.
Защита насоса Кратковременное включение насоса (примерно на 30 секунд) после 24 часов простоя обеспечивает его защиту от заклинивания во время длительного перерыва в работе. Защита для уменьшения цикличности работы котла Эта функция ограничивает количество запусков, влияющих на срок службы устройства и его экономичность, функция активна только в режиме отопления.

Информация

В зависимости от модификации может быть с естественным или принудительным удалением продуктов сгорания.Основные коды ошибок Узнайте, как играть в шахматы с тренером будущих чемпионов. Далее рассмотрим наиболее частые ошибки газового котла Леопольд, посмотрим, что нужно сделать для их устранения.

A6 Ошибка a6. Это происходит из-за низкой температуры в помещении, где установлен котел. Температура в помещении, где установлен прибор, не должна опускаться ниже 0 градусов, если это может произойти по каким-либо причинам, установите там электрорадиатор. f0 Поможем получить спортивный разряд по шахматам или звание кандидата в мастера спорта.Ошибка f0. Происходит, когда давление циркулирующей жидкости падает ниже 0,7 бар. Необходимо сделать следующее:

  • Увеличить давление в системе отопления до необходимого значения (1,5 бар.). Сделать это можно с помощью крана для макияжа.

Характеристики Proterm Leopard 24 BTV / BOV Встроенный микропроцессор контролирует всю работу котла, обеспечивает автодиагностику, а кроме того, вы можете установить комплект эквитермального регулирования, состоящий из панели управления и датчика наружной температуры.Плавное регулирование — осуществляется на основе постоянного сравнения фактических значений со значениями, требуемыми (заданными) пользователем. Плавный пуск — после розжига котел некоторое время работает на минимальной мощности; Эта функция отключается, когда горячая вода нагревается, и необходимая мощность достигается практически мгновенно. Защита насоса — если насос постоянно бездействует в течение 24 часов, он включается на короткое время, что снижает вероятность его заклинивания из-за образования отложений.Повышенный класс электрозащиты, соответствующий условиям размещения котла в санузлах и над санузлом.
После этого котел должен запуститься. Вопрос: Подскажите пожалуйста, какую максимальную температуру в трубах можно установить на котле Протерм Леопард 24 бтв / бов площадью дома 100 квадратных метров Ответ: Максимальная температура составляет 75 градусов С. Вопрос: Протерм леопард 24 БОВ до 50 гр. нагрев все работает нормально, если добавить через минуту отключается и выдает ошибку F6, что это? Ответ: Неисправен моностат воздуха или вентилятора.Вопрос: Protherm Leopard 24 при первом подключении выдает ошибку F6.
Подскажите, в чем может быть проблема, может проблема в установке? Ответ: Ошибка F6 — неисправность моностата вентилятора. Вопрос: Котел Леопард 24 БОВ 17серии. Я получаю ошибку F8, которая означает эту неисправность, и как ее исправить? Ответ: Возможно, неисправен газовый клапан. Вопрос: Сборка Протерм Леопард остановлена. Мигает ошибка F8.

Медное соединение протема. Системы отопления дачных и загородных домов.Котлы, газовые колонки, водонагреватели

Достаточно популярный бренд Protherm давно занял прочную позицию надежного производителя отопительного оборудования в России. Во всем модельном ряду котлов, работающих на электричестве, представлена ​​одна серия — проточная коньковая. Электрокурцепторы Protherm выпускаются в 8 модификациях мощностью от 6 до 28 кВт с возможностью плавного регулирования мощности. Предназначен для работы в закрытых системах отопления с принудительной циркуляцией теплоносителя.Котлы устанавливаются на стену, а все подключения производятся в нижней части котла. Коэффициент полезного действия составляет 99,5%, что очень высокий показатель даже среди электрокотлов. Вся серия бойлеров конька одноконтактная, а продажа горячей воды осуществляется путем установки бойлера косвенного нагрева.

Большинство этих недостатков и преимуществ присуще большинству котлов, работающих на электричестве.

Промки котлов Protherm Skat

  • Высокая эффективность
  • Простая установка
  • Простота в эксплуатации
  • Экологичный
  • Не требует много места
  • Тихая работа

Недостатки котлов серии SCAT

  • Высокая стоимость электроэнергии
  • Зависимость от перебоев в подаче электроэнергии

Иногда к электрическим котлам относят давно неактуальные недостатки или заведомо неверно, рассмотрим некоторые из них:

Мощность котла недостаточна для отопления дома более 300 м 2

Это утверждение неверно, в связи с тем, что котлы конька могут быть подключены к каскаду, для увеличения отапливаемой площади, при нехватке 28 кВт.

Частая замена Tan

В связи с тем, что нагрев теплоносителя производится с помощью загара, многие считают, что такой загар длится недолго, но необходимо брать качество качества самого загара и не забывать о Дело в том, что в системе циркулирует не вода, а теплоноситель.

Установка котлов Протерм Скат в Каскад

В случае, если для отопления дома не хватает котла мощностью 28 кВт, возможна установка стержней в каскад для увеличения площади покрытия обогрева.
При подключении двух котлов в каскад управление вторым котлом осуществляется с помощью комнатного термостата, который подключается к первому котлу.
Эта схема будет выглядеть так:

Контакты комнатного термостата подключаются к клеммам 1 и 2, расположенным на разъеме К8 основного котла, а клеммы основного котла 9 и 10 подключаются к клеммам 1 и 2 ведомого котла.

В каскадном режиме только котел мог работать с пастой 28 кВт и соломкой 24 кВт.

Устройство котлов Скат

Конструкция котлов Скат.

Особенности котлов protema scat

Ступенчатая силовая установка

В зависимости от модели котла количество ступеней мощности варьируется. Самый широкий диапазон регулирования доступен для котлов уклона от однофазной сети и мощностью 6 и 9 кВт.

Гарантия

Гарантийный срок на потенциал котлов — 2 года.

Нагревательный элемент

В зависимости от мощности котла количество Тана в них разное, ТЭНы устанавливались в модификациях R13 в соответствии со следующей таблицей:

Работа от сети 220В и 380В

Котлы мощностью 6 кВт и 9 кВт, способные работать от сети 220В и 380В, котлы большей мощности можно подключать только к трехфазной сети на 380 вольт.

Комплектующие для котловой воды

При покупке котла производитель предлагает к нему различные аксессуары для расширения функциональных возможностей.

Терморегуляторы

Для котлов Скат Протерм предлагает использовать комнатные регуляторы трех типов:
Exabasic (артикул 6195), Exacontrol (артикул 0020159367) и Exacontrol 7 (артикул 0020170571).

Самая простая модель Exabasic имеет только поворотный переключатель для установки температуры, Exacontrol уже оснащен дисплеем и имеет механическое управление.Модификация под номером 7 — есть функция недельного программирования.

Схема подключения термостата к котлу Protherm Skat

Датчики температуры

Для настройки работы котла относительно температуры за окном необходимо приобрести датчик уличной температуры (Артикул 0020040797).

Наружный датчик температуры для котлов Protherm Skat

В розничной сети его стоимость варьируется в районе 2000 рублей (38 евро).

Установка котла Протерм Скат с котлом

Если вы хотите обеспечить свой дом еще и горячей водой, необходимо приобрести бойлер косвенного нагрева. Для того, чтобы котел начал работать в связке с бойлером, необходимо приобрести трехходовой клапан Fugas (артикул 0020015570) на. Готовый набор будет стоить 116 евро.

Комплект для подключения трехходового клапана Fugas к котлу Протерм Скат Схема подключения электрокотла Proter к бойлеру косвенного нагрева

Ошибки котла водяного конька

Ошибка F00.

В электрокотлах конек ошибка выгрузки возникает в случае отключения датчика NTC на выходе из отопления.

F22 Ошибка — сухой запуск

На котле течь конька ошибка F22 возникает из-за нехватки воды в системе отопления.
Для устранения ошибки необходимо долить воду в систему отопления и снова включить котел.

Ошибка F55

Появление на дисплее этой ошибки F55 происходит из-за недостаточного количества воды.
Необходимо отключить котел от электросети и обратиться к специалистам по прицепу.
Ошибка возникает при торможении реле или контактора, которые находятся на плате в месте подключения Тан.

Инструкция, сертификаты и паспорт на котел Скат


Всем привет!
На завершающей стадии готовности, дом в Карелии, материал клееный брус (ширина 205). Первый полноценный, 2 мансардных этажа. Первый этаж — комната (15 м2) + гостиная, совмещенная со столовой и кухней (45 м2), санузел и котельная.Второй этаж 4 комнаты 15 м2, санузел.

Отопление — водяные полы (строители и специалист, монтировавшие мою систему, сказали, что этого достаточно), на втором этаже дополнительно электроконвекторы.

Нет газа, только электричество. Соответственно выбрана схема электрокотель + бойлер (насколько я понимаю косвенный нагрев). Электричество 3 фазы 380В, 15 киловатт.

Выбрал котел Protherm Skat на 14 кватт, но котел к нему подойти и не подобрать.Какой котел нужен для семьи из 6 человек (постоянно проживающих)? У Протермы есть бойлеры на 200 литров, но в инструкции к нему написано, что минимально подходящий бойлер должен быть 15 кват., Т.е. нужно котел меньше брать? На 6 человек хватит? А может отдельный котел взять?

Котел

Skat можно комбинировать с фирменными отопительными котлами
PrTherm
типа B60Z, B100MS, B100Z, B200S,
B200Z и B120S. Система управления котлом
регулирует нагрев котла с помощью
датчика котла NTC.Датчик
k8 должен быть подключен к разъему K8,
расположен на плате управления котлом
или с помощью термостата
котла, который должен быть подключен

на разъем К9 (см. Схему котла Электро
поз. 2). В залог

Фиг. Восемь

Схема подключения к котлу периферийных устройств

1 Подключение электропитания
2 котла
Регулятор 3 спальни
4 клеммы для подключения к каскаду

(только для котлов на 24 и 28 кВтч)

Подключение внешнего водонагревателя ГВС

исправное функционирование Котел
и котел для их взаимных соединений
Используйте соединительные комплекты
, рекомендованные фирмой
PROTHERM.Трехходовые трехходовые клапаны
подключаются к разъему
К2, расположенному на плате управления.
Выбирая накопительный бак или
соединительный комплект, необходимо
проконсультироваться с проектором
или в авторизованном сервисном центре
компании pROTHERM.

5 клемм для подключения датчика NTC

бойлер косвенного нагрева

6 Реле разгрузки
7 Клеммы датчика наружной температуры
8 клемм комнатного термостата

K9 Разъем для подключения термостата

Электрокотел рубер скат

Достаточно популярный бренд Protherm давно занял прочную позицию надежного производителя отопительного оборудования в России.Во всем модельном ряду котлов, работающих на электричестве, представлена ​​одна серия — проточная коньковая. Электрокурцепторы Protherm выпускаются в 8 модификациях мощностью от 6 до 28 кВт с возможностью плавного регулирования мощности. Разработан для работы в закрытых системах отопления с принудительной циркуляцией теплоносителя. Котлы устанавливаются на стену, а все подключения производятся в нижней части котла. Коэффициент полезного действия составляет 99,5%, что очень высокий показатель даже среди электрокотлов.Вся серия бойлеров конька одноконтактная, а реализация горячей воды осуществляется путем установки бойлера косвенного нагрева.

Достоинства и недостатки котлов

Большинство этих недостатков и преимуществ присуще большинству котлов, работающих на электричестве.

Промки котлов Protherm Skat

  • Высокая эффективность
  • Простая установка
  • Простота в эксплуатации
  • Экологичный
  • Не требует много места
  • Тихая работа

Недостатки котлов серии SCAT

  • Высокая стоимость электроэнергии
  • Зависимость от перебоев в подаче электроэнергии

Иногда к электрическим котлам относят давно неактуальные недостатки или заведомо неверно, рассмотрим некоторые из них:

Энергетического котла недостаточно для отопления дома более 300 м2

Это утверждение неверно, в связи с тем, что котлы конька могут быть подключены к каскаду, для увеличения отапливаемой площади, при нехватке 28 кВт.

Частая замена Tan

В связи с тем, что нагрев теплоносителя производится с помощью загара, многие считают, что такой загар длится недолго, но необходимо брать качество качества самого загара и не забывать о Дело в том, что в системе циркулирует не вода, а теплоноситель.

Установка котлов Протерм Скат в Каскад

В случае, если для отопления дома не хватает котла мощностью 28 кВт, возможна установка стержней в каскад для увеличения площади покрытия обогрева.
При подключении двух котлов в каскад управление вторым котлом осуществляется с помощью комнатного термостата, который подключается к первому котлу.
Эта схема будет выглядеть так:

Каскадное соединение котлов Протерм Скат

Контакты комнатного термостата подключаются к клеммам 1 и 2, расположенным на разъеме К8 основного котла, а клеммы основного котла 9 и 10 подключаются к клеммам 1 и 2 ведомого котла.

В каскадном режиме только котел мог работать с пастой 28 кВт и соломкой 24 кВт.

Устройство котлов Скат

Конструкция котлов Скат.

Особенности котлов protema scat

Ступенчатая силовая установка

В зависимости от модели котла количество ступеней мощности варьируется. Самый широкий диапазон регулирования доступен для котлов уклона от однофазной сети и мощностью 6 и 9 кВт.

Ступенчатый энергетический котел Protherm Skat

Гарантия

Гарантийный срок на потенциал котлов — 2 года.

Нагревательный элемент

В зависимости от мощности котла количество Тана в них разное, ТЭНы устанавливались в модификациях R13 в соответствии со следующей таблицей:

Количество кожевников в котлах

Работа от сети 220В и 380В

Котлы мощностью 6 кВт и 9 кВт, способные работать от сети 220В и 380В, котлы большей мощности можно подключать только к трехфазной сети на 380 вольт.

Комплектующие для котловой воды

При покупке котла производитель предлагает к нему различные аксессуары для расширения функциональных возможностей.

Терморегуляторы

Для котлов Скат Протерм предлагает использовать комнатные регуляторы трех типов:
Exabasic (артикул 6195), Exacontrol (артикул 0020159367) и Exacontrol 7 (артикул 0020170571).

Комнатные термостаторы для котлов Protherm Skat

Самая простая модель Exabasic имеет только поворотный переключатель для установки температуры, Exacontrol уже оснащен дисплеем и имеет механическое управление.Модификация под номером 7 — есть функция недельного программирования.

Схема подключения термостата к котлу Protherm Skat

Датчики температуры

Для настройки работы котла относительно температуры за окном необходимо приобрести датчик уличной температуры (артикул 0020040797).

Датчик температуры наружного воздуха для котлов Protherm Skat

В розничной сети его стоимость варьируется в районе 2000 рублей (38 евро).

Установка котла Протерм Скат с котлом

Если вы хотите обеспечить свой дом горячей водой, то вам необходимо приобрести бойлер косвенного нагрева. Чтобы котел начал работать в связке с котлом, необходимо приобрести трехходовой клапан Fugas (артикул 0020015570) для одноконтурных котлов. Готовый набор будет стоить 116 евро.

Комплект для подключения двухходового клапана Fugas к котлу Proterm Skatchem Подключение электрического котла Proterm Skat к косвенному нагреву Boyler

Ошибки котла водяного конька

Ошибка F00.

В электрокотлах конек ошибка выгрузки возникает в случае отключения датчика NTC на выходе из отопления.

F22 Ошибка — сухой запуск

На котле течь конька ошибка F22 возникает из-за нехватки воды в системе отопления.
Для устранения ошибки необходимо долить воду в систему отопления и снова включить котел.

Ошибка F55.

Появление на дисплее этой ошибки F55 происходит из-за недостаточного количества воды.
Необходимо отключить котел от электросети и обратиться к специалистам по прицепу.
Ошибка возникает при торможении реле или контактора, которые находятся на плате в месте подключения Тан.

Инструкция, сертификаты и паспорт на котел Скат

»Инструкция по установке котла Протерм Скат

»Паспорт на котел Протерм Скат» Сертификат на котел Протерм Скат »Сертификат на котел Протерм Скат Ростехнадзор

Однокотел

Приобретая любой нагревательный элемент, вместе с ним вы получаете инструкцию — протерм ската на 9 кВт не исключение.В модельном ряду представлено 8 агрегатов, отличающихся друг от друга показателем мощности — 6, 9, 12, 14, 18, 21, 24, 28 кВт.

Примечание! Электрокон можно применять не только для обогрева. При покупке котла дополнительного отопления его можно реализовать в сети горячего водоснабжения.

Преимущества отопительных котлов с резиновым скатом

Электрические будки

Protherm стали хорошей альтернативой газовому оборудованию, стремительно набирая популярность. Они идеальны для эксплуатации там, где не прошла газификация.Безусловно, такой выбор хорошо подойдет для загородной дачи Домиков с сезонным или периодическим проживанием.

Среди основных отличительных особенностей котлов Скат нельзя выделить следующие:

  • Легкость монтажа. В комплект котла «Протерм прокат» входит подробная инструкция, не только описывающая настройки оборудования, но и даются рекомендации по монтажу и вводу агрегата в эксплуатацию.
  • Хороший КПД.По этому показателю электрокосы не уступают другой популярной отопительной технике, в том числе газовой.
  • Простота настройки и эксплуатации, а также минимум обслуживания.
  • Точная регулировка температурных показателей.
  • Экология.
  • Нет необходимости в подключении к газовой сети и необходимости в дымоходе.

За время своего существования на рынке, котлы протерм коньки заслужили репутацию самого безопасного и экономичного отопительного электрооборудования.

Монтажный котел

Схема устройства

В комплект поставки электрокамен protherm skate входят все необходимые крепежные элементы и подробная инструкция, поэтапно описывающая операцию подключения. Разные по мощности модификации имеют одинаковый принцип установки, настройки и работы, поэтому в качестве примера возьмем выбор с мощностью 9 кВт.

Перед установкой агрегата необходимо согласовать работу с электрораспределительными службами.

Модификации агрегата 6 и 9 кВт подключаются к обычной электросети 220 В. Более мощные варианты — 12, 14, 18, 21, 24, 28 кВт — к сети 380 В. Монтаж осуществляется на стене с помощью специальной застежки. У агрегата нет ограничений по выбору места установки. Единственное требование — возможность бесплатного доступа для обслуживания, ремонта, настройки и т.д.

Схема подключения

К трубопроводной системе агрегат подсоединяется с помощью штуцеров.Само подключение осуществляется таким образом, что при сбоях в работе устройства теплоноситель может быть только слит из него, не затрагивая систему в целом. Заполнение котла теплоносителем и слив его из агрегата с помощью дополнительных клапанов. Чтобы исключить замерзание воды в холодное время года в домах с сезонным проживанием, рекомендуется полностью отключить систему до понижения температуры воздуха.

К электросети котел подключается отдельной линией питания.Сетевые провода подключаются к клеммам, расположенным в нижнем углу блока агрегата. Все винты на разъемах должны быть тщательно затянуты. Модификации на 6 и 9 киловатт можно подключать к однофазной сети, остальные только трехфазные.

Заключение

Установка и подключение электродвигателей с рубиновым коньком достаточно проста. Тем не менее, это требует особых навыков. Лучше, если монтаж будет выполнен специалистами. В любом случае разработку проекта подключения агрегата лучше доверить профессионалам.Это позволит избежать сбоев и поломок в процессе дальнейшей эксплуатации.

На мировом рынке отопительного оборудования продукция Protherm пользуется популярностью, благодаря надежности и высокому качеству. Его оборудование поставляется во многие страны для корпоративных и частных клиентов. Потребитель может легко выбрать отопительное оборудование, ведь модельный ряд насчитывает почти 100 позиций, в том числе:

  1. котлы электрические, газовые, дизельные различных модификаций;
  2. водонагреватели накопительные и проточные;
  3. различных датчиков и автоматики для тепловых узлов.

В линейке отопительной техники марки Protherm линейка электрокотлов для отопления представлена ​​серией коньков. На предприятии создана широкая сеть сервисных центров, обеспечивающих бесперебойную работу отопительного оборудования компании, адаптированного к российским условиям. Поэтому покупать электрокотел выгодно при наличии сервисной сети. На официальном сайте компании представлен каталог продукции Protherm на 2016 год. В нем представлена ​​самая актуальная информация о выпускаемых тепловых агрегатах.

В каталоге компании на 2016 год настенный электрокотел Protherm Skat представлен 8 моделями мощностью от 6 кВт до 28 кВт. Оборудование на букву «К» подключается к сети 220/380 В. Все модели этой линейки электрокотлов дуалкетные. Компания выпускает линейку моделей одноконтурных котлов, в их названии есть аббревиатура — «КР 13». Одномонтажные котлы Выпускаются в том же диапазоне мощности, что и двухконтурные. Размеры и вес всех моделей одинаковы, главное их отличие — мощность в зависимости от установленного набора Tan и напряжения питания (220/380 В).

В каталоге приведены основные параметры электрокотла. нагревательная Protherm Базовая модель:

Преимущества электрокотлов фирмы PROTHERM

В отличие от газовых, твердотопливных и дизельных котлов отопление не выделяет вредных продуктов при работе, им не нужен дымоход и различные дополнительные устройства.

По своим свойствам Electrootel Protherm абсолютно безвреден для окружающей среды и при работе не требует постоянного контроля.

Таким образом, электрокотел Protherm Skat 9K, однако, как и другие модели линейки электрокотлов компании, полностью автоматизирован, на лицевой стороне корпуса установлен ЖК-дисплей, отображающий установленные показания. В комплект поставки входит подробная инструкция по электрической гибкости протерм ската 9, где указаны все действия для достижения согласованной работы агрегата.

Владельцу достаточно выставить нужную температуру, и в будущем он будет поддерживать автоматику, с высокой точностью до одного градуса.После достижения комфортной температуры термостат подаст сигнал на блок управления котлом, который отключит электропитание. Электрокотлы Безопасны, ведь автоматика контролирует не только температуру теплоносителя, но и его давление. Во избежание резких скачков напряжения вывод котла на максимальный режим выполняется ступенчато. Двухконтурный электрокотел конька любой модели Кроме отопления нагревает воду для системы горячего водоснабжения (ГВС).

Электрические котлы отопления Чрезвычайно компактны и прекрасно впишутся в любой интерьер.Настенные электрические флоки с разбрасывателем могут обогревать площадь от 60 до 280 м2 и отлично подходят для отопления квартир, загородных домов, коттеджей и офисов. Особо хорошие отзывы Skat 6 кВт с электроприводом, который может обеспечить небольшой офис теплой и горячей водой. Есть пример, когда хозяин установил выносной бак, вода в котором ночью нагревается, так как ночной проезд действует в районе, а днем ​​отдает тепло в комнату.

Установка и подключение электрокотлов

При установке и установке агрегата, входящего в комплект поставки электрокотлов Protherm, имеется предупреждение о том, что в случае механического повреждения корпуса, нарушения целостности узлов и блоков котла гарантия аннулируется. .Поэтому при самостоятельной установке нужно работать аккуратно и четко соблюдать рекомендации. Чтобы у настенного двухконтурного электрокотла протерм работал правильно, его необходимо подключать в соответствии с требованиями инструкции.

Подключение к электросети котла Протерм 6 кВт

Coteten номинальной мощностью 6 кВт выпускается в двух вариантах подключения Тана на 220 В и на 380 В. Котлы и фасоль ничем не отличаются и вариант котла на 380 В можно легко превратить в вариант на 220 В.Для этого достаточно изменить схему переключения. Если котел подключен к трехфазной сети, то бобы на 2 кВт в каждой фазе потребляют ток порядка 10 А, так как линейное напряжение 220 В. Следовательно проводка 1,5 квадрат и трехфазный автомат на 10 А обеспечит нормальную работу.

С однофазной сетью все несколько сложнее. В котле установлено 6 танов и при максимальной мощности 6 кВт потребляемый ток будет чуть больше 27 А, следовательно, уже понадобится сечение не менее 6 квадратов и защитный автомат на 30 А.Все вышеперечисленное распространяется на любой электрокотел отопления для дома любой мощности, только значения потребляемого тока и желаемое сечение проводов будут зависеть от мощности.

По таблицам для выбора сечения медного провода Ток в 1 А требуется отрезок 0,17 мм2. Сила тока в цепи определяется по известной формуле — I = P / U, в которой:

Первое, на что следует обратить особое внимание, это правильный выбор сечения кабеля электропитания.Ведь, например, электрокотел с протерм скейт 24 номинальной мощностью 24 кВт при подключении к трехфазной сети будет потреблять ток около 30 А на каждую фазу. Такой мощный котел нежелательно подключать к однофазной сети, потому что в этом случае ток на максимальной мощности увеличится до 100 А. Подключать электрокотел только через УЗО.

Что касается места установки, то требования к установке электрокотлов не такие жесткие, как для газовых или твердотопливных агрегатов.Да и цена на электрокотель для отопления дома намного ниже цен на другие типы котлов.

Электрокотел можно установить где угодно, но это место должно обеспечивать легкий доступ для регулировки агрегата или оперативного отключения при необходимости.

Если на схеме несколько электрокотлов, они подключаются параллельно. Согласно правилам электробезопасности, электрообогреватель должен быть заземлен.

Как выбрать электрокотел для отопления дома

Все они компактны, просты в эксплуатации и безопасны.Для их установки не нужны дымоходы и специальные приспособления, а КПД близок к 100%. По этим свойствам они превосходят котлы других типов. Для обогрева конкретного помещения электрокотел подбирается в первую очередь по мощности. Считается, что для обогрева 10 м2 достаточно одного киловатта. Следовательно, электрокотел представляет собой коньковый протектор 12 номинальной мощностью 12 кВт, позволяющий обеспечить теплое место общей площадью 120 м2.

Подтверждение высокого качества и надежности найденных в сети отзывов на электрокотел Протерм Скат 12, в которых пишут, что котел бесшумный, просто и легко регулируется и не требует постоянного внимания («установил, включил и забыл»).

Популярные электрокотлы фирмы PROTHERM

Для подключения в качестве резерва к существующей системе отопления или для обогрева небольшого дома Площадь до 90 м2 — самая высокая потребность в Электрокотле настенный Protherm Skat 9 KR 13 с возможностью использования сети 220 / 380 В. Котел одинарный с электронным управлением и встроенным циркуляционным насосом и. Его основные характеристики полностью соответствуют базовой модели.

При необходимости организовать горячее водоснабжение производитель предусмотрел возможность подключения внешнего бака.При продаже соединения, прикрытые заглушками. Разница в цене между одноконтурными и двухконтурными котлами Рядом. Например, цена котла протерм скат 9 кВт настенного двухконтурного сравнима со стоимостью котла аналогичной мощности, но односоединительного. В разных магазинах по продаже отопительного оборудования цена на электрокотел протерм скат 9 колеблется от 490 до 9000 у.е.

По шахтным техническим характеристикам По требованиям к установке, наладке и конструкции электрические котлы намного предпочтительнее газовых и.Для их установки не требуется дополнительного помещения, а сам электрокотел можно установить в любом месте отопительного контура, главное, чтобы к нему был свободный доступ. Электроника, разработанная Protherm, самостоятельно контролирует комнатную температуру в помещении и создает в доме комфорт и уют. Единственное препятствие, ограничивающее использование электрокотлов, — это высокая цена на электроэнергию, которая имеет тенденцию к увеличению.

Установка Электродвигателей Protherm Скат, Установка Протерм Скат

Установка электрошкафа с копьем СКАТ в Москве

Электрокотел настенный 1-контурный protema scath предназначен для нужд теплоснабжения частных домов, квартир и офисов.Различаются тепловые производственные установки:

  • — Электрокотели стильного дизайна ЦО;
  • — отсутствие необходимости подключения к газоходу и газопроводу;
  • — возможность подключения 3-х фазной электросети;
  • — простота обслуживания и эксплуатации;
  • — высокая эффективность на протяжении всего периода эксплуатации;
  • — экологичность;
  • — бесшумный;
  • — способность быстро регулировать.

Особенностью устройств для тепловой энергии с подачей конька является высокая функциональность, обеспечивающая отключение тепловой установки при прекращении подачи электроэнергии и возобновление работы при подаче электроэнергии с сохранением всех предварительных настроек.Параметры настройки отображаются на эргономичном дисплее, который оборудован отопительным котлом.

Теплообменники Protherm Skat обладают большими возможностями, начальная настройка которых происходит во время пусконаладочных работ и может быть позже изменена пользователем при необходимости:

  • — регулировка температуры теплоносителя осуществляется на панели теплового монтажа;
  • — Наладка работы тепловых установок производится при индивидуальном системном отоплении;
  • — Возможна установка дистанционного управления подачей электроэнергии от тарифного счетчика;
  • — Возможна установка датчиков комнатного термостата И датчика внешнего Т для управления автоматическим электрокотлом.

Акции

1. При покупке оборудования и монтаже скидка -10% На работу! 2. При покупке оборудования, заказе установки, запуске и заключении сервисного договора о том, получаете ли вы дополнительную экстренную вызов бесплатно (24 часа)!

Перечень котельной установки и ориентировочные цены


Наименование работ

Цена, руб)

Котлы настенные

1 Установка настенного котла с подключением к существующей системе * 7500
2 Монтаж и установка фильтра грубой очистки системы отопления (с запорными кранами) 3000
3 Установка и подключение ГВС (одна точка) ** 3800
4 Монтаж и подключение канализации (одна точка) ** 2800
5 Монтаж и подключение одного коллекторного шкафа ** 5600
6 Монтаж и подключение системы отопления (одна точка) ** 4300
7 Монтаж котельной ** 4000
8 Установка коаксиального дымохода с отверстием в отверстие 3000
9 Установка нержавеющих курительных трубок диаметром до 160 мм в основном.Дымоход до 14.00 2000
Водонагреватели газовые
1 Установка газового водонагревателя 4000
2 Газовый водонагреватель Chef 3000
Котлы наружные с атмосферной горелкой

1 Установка наружного котла до 40 кВт 11 500
2 Установка наружного котла до 60 кВт 14 800
3 20 000
4 Установка наружного котла до 150 кВт ** договорная
5 Монтаж группы безопасности котла 2000
6 Установка и подключение насоса в сборе 4500
7 Установка и подключение котла до 400 литров 8500
8 Монтаж и установка расширительного бачка по ГВС 3500
9 Установка группы безопасности Бойлера и рециркуляционного насоса 2500
10 Строшинг стена 1 рабочий день * 10 000
Уличные котлы с надувной горелкой

1 Установка наружного котла до 100 кВт 25000
Котлы электрические

1 Монтаж электрокотла с подключением к существующим трубам и электросетям 7500
Демонтаж оборудования

1 Простой демонтаж котла (полипропилен / металл) 5000
2 Сложная разборка (стальная обвязка) 10000

* Цена на установку настенного котла указана при условии его простой установки на существующие трубопроводы, дымоход, без необходимости замены или установки дымохода, арматуры и прочего, необходимого для функционирования оборудования. котел.

** Цены указаны ориентировочно, точная стоимость монтажа котельной формируется после обследования объекта с учетом индивидуальных пожеланий заказчика.

Наши услуги

Для длительной и эффективной работы электрического устройства для выработки тепловой энергии необходима установка skate protema, чтобы установка и установка выполнялись специалистами-усыновителями, имеющими специальное образование, профессиональные знания и практический опыт.

Ajax Termo предлагает полный перечень услуг по подбору электротехнических котлов для индивидуального отопления, монтажу и вводу в эксплуатацию теплообменных машин Protherm Skat.

  • — Специалисты компании подключат отопительный котел к сети переменного тока.
  • — Замена теплоносителя электрокотла.
  • — Настроить оборудование под индивидуальную систему отопления заказчика.
  • — При необходимости установил и подключил дополнительный бойлер на лечебную воду.
  • — Подтверждаю возможность управления работой электрокотла от датчика наружного Т или комнатного термостата.
  • — Стабилизатор напряжения подключается для обеспечения безопасной работы электрооборудования.
  • — Настроить функцию защиты котла отопления от понижения давления в системе, от замерзания или перегрева котла.

Наша компания имеет значительный опыт монтажа и монтажа автоматических систем отопления и электротехники различной сложности.Привлекательная стоимость услуг, высокий уровень обслуживания, гарантийное и послегарантийное обслуживание — дополнительные преимущества сотрудничества с Ajax Termo.

    1. установка Baxi.
    2. установка Baxi Main.

Электробетон для обогрева с резиной. В чем преимущества электрического протема и правила его эксплуатации. Установка и эксплуатация

Электрокотлы пользуются спросом у владельцев загородного жилья, жилых коттеджей и других негазифицированных построек.Они отличаются хорошей функциональностью и позволяют отапливать любые здания, не подключенные к газовым магистралям. Типичным их представителем является электрический flocity protema — это устройство от известного производителя, отличающееся высоким качеством сборки и достойными характеристиками.

Мы решили посвятить этот обзор электрокотлам Protherm. В нем скажем:

  • О модельном ряду;
  • О технических характеристиках оборудования;
  • О популярных моделях;
  • О обзорах пользователей.

Оборудование от такого именитого производителя действительно заслуживает отдельного упоминания, поэтому о котлах Протерм мы расскажем все, что знаем.

Особенности электрошока Протерм

Установив такой электроагрегат в свое домовладение, вы сделаете отличный выбор. Что покупать технику сомнительных брендов, лучше переплатить и взять действительно стоящую вещь от известного производителя — от качества котла зависит производительность всей системы.Кроме того, Protherm имеет большой опыт в производстве электронагревательного оборудования.

Модельный ряд один — коньковый.

Отапливаемый корпус, не подключенный к газовым магистралям, всегда является большой проблемой. Существующие на рынке электрокотлы либо имеют высокую стоимость, либо не обладают достаточной функциональностью. В этом случае вы всегда обращаете внимание на небольшие и аккуратные газовые модели, работающие автоматически и не загромождающие пространство. Компания ProTherm готова предложить владельцам загородного жилья аналогичные решения, но работающие от электросети.

Электрокотлы Protherm — уникальное решение с должной точностью. Их устанавливают как в жилых, так и в нежилых домах, исправно вырабатывающих тепло. Они представлены единственной моделью возле Ската — на выбор покупателей есть образцы с тепловой мощностью от 6 до 28 кВт. За счет этого может обогревать помещения площадью до 280 кВ. м.

Какие хорошие?

  • Простое одинарное исполнение — если вы любите простую и надежную технику, продукция указанной марки вам обязательно понравится;
  • Широкий диапазон мощностей — можно выбрать подходящий по мощности и по своей цене прибор;
  • Высокий КПД — КПД , по заявлению производителя, составляет 99.5% . Это означает, что практически вся израсходованная электроэнергия превращается в тепло без значительных потерь;
  • Абсолютно бесшумная работа — даже если техника будет стоять в спальне, она не помешает выспаться;
  • Наличие точной регулировки температуры способствует созданию комфортной и уютной атмосферы в вашем доме;
  • Наличие универсальных моделей — они могут работать от однофазных и трехфазных сетей с напряжением 220 или 380 В;
  • Простая установка — с установкой можно справиться самостоятельно, не прибегая к помощи специалистов.

Цены варьируются от 37900 до 47000 рублей — это официальная цена от производителя на апрель 2016 года. В некоторых других магазинах она может отличаться в большую или меньшую сторону (чаще в большую). Но вам не помешает купить электрофлок в официальном интернет-магазине — это самый экономичный и надежный вариант.

Стоимость оборудования может показаться завышенной, но Protherm всегда несет ответственность за качество своей продукции.

Технические характеристики и внешний вид

Electricotel protema впишется в любой интерьер благодаря небольшим размерам и размещению на стене.

Как и положено хорошему оборудованию от известного бренда, электрокотлы с резиной заключены в аккуратные малогабаритные корпуса. Тем самым они смогут вписаться в любой интерьер. Даже самый изысканный. Размеры корпуса — высота 740 мм, глубина — 310 мм, ширина — 410 мм (размеры идентичны для всего модельного ряда коньков). Внутри мы найдем все необходимое для работы системы отопления:

  • Циркуляционный насос;
  • Воздухоотводчик автоматический;
  • Расширительный бачок на 7 литров.

С установкой обвязки мучиться не нужно — достаточно подключить трубы и радиаторы, залить систему теплоносителя, после чего можно приступать к испытаниям.

Модели мощностью 6 кВт и 9 кВт могут работать как от однофазных, так и от трехфазных сетей. Более мощные — трехфазные. Оборудование не боится скачков напряжения и не имеет перегрузок в сети — есть ступенчатое удлинение мощности. Максимальная сила тока в цепи при работе Тана до 50 А.Максимальное давление теплоносителя в системе 3 атм, температура до +85 градусов.

При подключении котлов электрического отопления Protherm к электрической сети необходимо проверять соответствие сечения проводов потребляемой мощности.

Схема расположения электрокотлов из резины, а также их габариты.

Электрокотлы

Protherm наделены удобными панелями управления. На них расположены светодиодные индикаторы и жидкокристаллические дисплеи.Предусмотрены системы самодиагностики — коды ошибок отображаются на встроенных экранах. Для создания комфортной атмосферы используются терморегуляторы. Системы безопасности представлены датчиком перегрева, защитой от замерзания, датчиком давления, предохранительным клапаном и системой антиблокировки циркуляционного насоса.

Интересный функционал — возможность подключения внешних накопительных котлов, которые приобретаются отдельно.

Популярные модели

Electricotel Protherm Skat 9 Cr 13 — самый покупаемый.Используется для обогрева помещений до 90 кв. м.

Как мы уже говорили, электрокотлы от Protherm представляют собой единственную линейку коньков. Таким образом, все оборудование имеет схожие характеристики, разную электрическую мощность и потребляемую мощность тока — все остальные данные идентичны, вплоть до габаритов и веса. Что касается наиболее популярных моделей, это конструкции на 9 кВт, 12 кВт и 21 кВт .

Кроме того, в модельный ряд конька входят модели мощностью 6 кВт, 14 кВт, 18 кВт, 24 кВт и 28 кВт — максимальная площадь нагрева зависит от мощности (при расчетах необходимо учитывать теплопотери и возможность подключения котла).

Инструкция по эксплуатации

При установке и настройке устройства необходимо соблюдать правила техники безопасности и использовать средства защиты. Котлы монтируют в сухом месте, вдали от легковоспламеняющихся конструкций, аварийных выходов, кондиционеров и других электроприборов. Установка в местах, где вода может попасть в оборудование . Также не допускается работа в морозильных помещениях.

Установите оборудование на прочные стены с учетом веса.Подходить к трубам отопления необходимо плавно и без перекосов. Подключение к электросети осуществляется поперечным сечением проводов, непосредственно к электрическому щиту, через дополнительные автоматы УЗО. Для защиты от поражения электрическим током оборудование подлежит заземлению. Также нужно убедиться, что напряжение питания установлено установленными стандартами. Внешние компоненты и модули подключаются в соответствии с инструкциями.

Таблица для расчета необходимого сечения проводов и номинальных предохранителей в зависимости от мощности

В идеале должны привлекаться сертифицированные специалисты, но если следовать инструкции и соблюдать технику безопасности, ничего страшного не произойдет.

Во время работы оборудования необходимо контролировать температуру в системе и реагировать на возможные ошибки. Если оборудование работает нормально, пользователям остается только установить желаемую температуру. Выбор температуры отопительного контура и температуры во внешнем накопительном котле (если он есть) производится с помощью кнопок на панели управления — контроль параметров и ошибок осуществляется с помощью ЖКИ.

Словацкая торговая марка Proterm — европейский производитель отопительного оборудования.В ассортименте представлены водонагреватели различных типов, работающие на твердом и жидком топливе, газе и электричестве. Исполнение изделия может быть как напольным, так и настенным, модельный ряд накопительных и проточных нагревателей позволяет выбрать устройство, отвечающее требованиям безопасности и обладающее высокими характеристиками.

Обзор электрокоутов компании Proterm

Настенные электрокурцепторы серии PROTHERM SCAT представляют собой одноконтактные устройства накопительного типа, которые широко используются для лечения воды и отопления.Серия Skat — уникальная разработка компании и предназначена в первую очередь для отопления и горячего водоснабжения объектов гражданского строительства (квартир, частных домов, коттеджей, загородных домов). Электрооборудование SCAT относится к качественным изделиям, поскольку его достаточно легко установить, настроить, использовать и обслуживать.

Электрокотлы от компании protema работают от сети, для полноценной работы нет необходимости подключать их к газопроводу, а также устраивать коаксиальный дымоход.Для помещений различной площади компания производит агрегаты от 6 до 24 кВт. Оборудование на стене монтируется, поэтому отпадает необходимость в специальном техническом помещении. Высокий КПД и мощность электрокоутов позволяют снизить затраты на отопление здания и обеспечить комфорт для пользователей. Электрообогреватели состоят из расширительного бака, теплообменника, системы контроля безопасности и блока управления.

1. Электробетон для отопления дома с протерм скатом 6.

Тепловая мощность составляет 6 кВт, максимальный КПД позволяет котлу растянуть помещение до 60 квадратных метров.метров. В теплообменнике установлены два независимых танка по 3 кВт каждый. Вес равен 34 килограммам, что позволяет крепить его на стене, регулировка — плавная, шаг — 1 кВт. Устройство подключается к сети, напряжение в которой составляет 220 или 380 В. Для снижения стоимости изделие оснащено программатором и датчиком температуры. Встроенная функция саморегулирования также направлена ​​на снижение потребления электроэнергии.

2. Технические характеристики электрокотеля scat 9.

Как и предыдущая модель, данное устройство может подключаться к сети с напряжением 220 или 380 В. Мощность — 9, в теплообменнике установлено 2 танка: первый — 6, второй — 3 кВт. Изделие обеспечивает обогрев помещения площадью до 90 м2. Передняя панель предназначена для отслеживания и настройки рабочих параметров электрокотеля.

3. Описание электрокотлов Скат 12.

Работает от сети, имеющей напряжение 380 В, мощность 12, термоплапы две независимые ТАН 6 кВт.Устройство способно обеспечить автономное отопление здания площадью до 120 м2. Благодаря небольшому весу, крепится прямо на стене.

4. Электрокотель Скат 24.

Оборудован дисплеем, отображающим все параметры, исполнение — настенное, вес — 34 кг, мощность — 24 кВт, пошаговая регулировка позволяет существенно сэкономить на нагреве. Модель предназначена для помещений площадью до 240 м2. Теплообменник изделия четыре независимых танка 6 кВт.Электрокотель работает 380 В.

Все устройства могут быть подключены к накопительному баку емкостью 60-200 литров для горячего водоснабжения. Для максимального снижения затрат следует использовать электрическое отопление вместе с двухтарифным электросчетчиком (дневной и ночной тариф). Производитель дает 10-месячную заводскую гарантию.

Какие мнения?

«По отзывам электрогенераторов протерм идеален для частных домов. В прошлом году установил у себя на даче scat 9 — выбор очень понравился.Во-первых, электрокотел чрезвычайно экономичен и компактен, во-вторых — прост в настройке, в-третьих — работает бесшумно и не доставляет дискомфорта моей семье. Для полноценного функционирования дымоход не требуется, а схема подключения к электросети понятна — его монтаж проводили сами. «

Владимир Алексеевич, Московская обл.

« Одно время много читал о котлах Протерм, сейчас решил оставить свой.Давно хотел смонтировать систему автономного отопления и горячего водоснабжения, но с определенного возраста искал надежный и удобный электрошокер. Он остановил свой выбор на Skat 12, так как у него простой интерфейс, настройки и регулировка, к тому же проводные соединения и компоненты выполнены в соответствии с требованиями европейских стандартов, поэтому они достаточно надежны и качественны. «

Мирон, Уфа.

» Для системы отопления было решено купить электрокотел Скат 9, так как он компактный и эргономичный, крепится на стене и не требует отдельного помещения, прост в эксплуатации.Можно смело устанавливать в доме — в процессе работы не выделяет токсичных веществ. «

Макар Мельников, Волгоград.

« Для частного дома использую котел на 24 кВт. Работой доволен, хватает на обогрев помещения, площадь которого составляет 180 квадратов. Единственное, что смущает, так это цена электрического фокуса Proterm Skat 24Kr — около 25000 рублей, но он быстро окупается (в среднем — 5 лет) за счет снижения затрат и повышения уровня комфорта жизни.«

Электрокотлы

PROTHERM — удобное и эффективное решение для отопления жилых помещений. Если вам нужна выгодная альтернатива газовому отоплению, они будут правильным выбором.

Компания «Протерм» ведет свою историю с 1991 года, когда в столице (тогда Чехословакия) Праге была выпущена Прага, были выпущены первые электрокотлы «Протерм». С тех пор, за более чем 20-летнюю историю, эта словацкая компания наладила продажу своей продукции в 25 странах на трех континентах, экспортируя более 90% своего отопительного оборудования.

Отзывы потребителей говорят о том, что европейское качество котлов «Protherm» и их низкая стоимость завоевали доверие во всем мире. В настоящее время компания производит более 95 моделей отопительного оборудования.

Технические характеристики продукции компании

По сравнению с газовым отоплением электрические котлы Protherm обладают рядом конкурентных преимуществ, среди которых очень высокий КПД, бесшумность, простота установки и возможность точной настройки.Электрокотел «Протерм» имеет небольшие габариты, привлекательный внешний вид и удобную панель управления. В отличие от котлов внешнего сгорания, электрошокер не требует разводки дымохода и может быть установлен где угодно.

Если вы решили купить электрический котел «Protherm», компания «ТЕЛЛОАТИК» поможет выбрать модель, которая удовлетворит все ваши требования. В нашем ассортименте есть электрокотлы мощностью от 6 до 28 кВт, способные увлажнять помещения площадью до 280 м2.В зависимости от мощности модели питаются либо только от сети 380 В, либо на выбор 220/380 В.

Цена электрокотатора в потоке для отопления частично зависит от ситуации на валютном рынке, так как продукция этого производителя производится в Словакии.

Электрокотлы настенные PROTHERM

Отопительный электрокотел Protherm отличается следующими техническими особенностями:

  • трехфазная система регулирования мощности;
  • возможность управления внешним котлом с пульта управления котлом;
  • насос циркуляционный экономичный;
  • Комнатный термостат простого подключения и так далее.

Цена Электрокотла Protherm на сайте официального представителя отличается отсутствием наценок со стороны торговых посредников. Эта техника относится к оборудованию повышенной комфортности, которое способно работать в электрических сетях 220 В или 380 В. Все котлы полностью автоматизированы, поэтому практически не требует участия человека. Также стоит отметить экономичную работу и бесшумность этого продукта.

Электромамы Protherm

Описания, фото, отзывы и цена Электрокотлов Protherm для отопления частного дома доступны на страницах каталога.Чтобы получить консультацию и ознакомление с дополнительной информацией касательно технических характеристик конкретной модели, условий доставки или способов оплаты, закажите обратный звонок или задайте вопрос онлайн.

Если вы определились с моделью и решили оформить заказ, у вас будет всего один клик, чтобы открыть форму обратной связи и покупки. По вопросам приобретения отопительного электрокотла Protherm в Санкт-Петербурге и Москве также обращайтесь в розничную сеть компании, адреса и телефоны которых можно найти на сайте.

Электроотали

речевой серии SCAT идеальны для использования в частных домах, квартирах и промышленных зданиях. Способ крепления — настенный. Предназначен для нагрева воды в баке и отопления помещений. Котлы приобретаются отдельно. Материал исполнения — эмалированная сталь, обеспечивающая эффективную теплоизоляцию. Устанавливается в паре с отопительными котлами Protherm. В результате время на отопление значительно сокращается, вы можете самостоятельно регулировать стоимость отопления и расход горячей воды.


Технические характеристики электрокотеля позволяют полностью отключить отопление дома, что актуально летом или во время сезонного проживания в загородном частном доме. Для комплексной работы возможна установка комнатного регулятора, позволяющего регулировать температуру в помещении, включая и отключение котла при необходимости.

Функциональные особенности

Электрокотлы Скат выпускаются в восьми модификациях в зависимости от мощности, которая может составлять от 6 до 28 кВт.Может выступить альтернативой газовому отоплению.

1. Имеется защита от резких скачков электричества, термопредохранитель.

2. Четыре уровня мощности.

3. Рабочая температура при максимальной мощности — 85 ° С.

4. Возможно подключение котлов каскадом.

5. Защита от замерзания и перегрева.

6. Насос защищен.

7. Светодиодный индикатор, сенсорный экран управления.

Преимущества электрозащитных флок с протермом:

  • КПД 99.5% в течение всего срока службы;
  • регулировка легкая и точная;
  • простота установки и обслуживания, не требующая специальных навыков и навыков;
  • экологичность;
  • работают бесшумно;
  • нет необходимости подключаться к дымоходу или газопроводу.

Электрокотел работает от сети 380 Вт. Выпускаются модели с возможностью подключения к менее мощным сетям. 6k и 9k могут питаться от 220 Вт.

Краткий обзор

Серия

Skat представлена ​​следующими моделями:

1. 6К. Мощность 6 кВт. Предназначен для отопления помещений площадью не более 60 кв. м. Работает от сети 380, 220 кВт. Объем расширительного бачка 7 литров. За 1 минуту можно приготовить 13 литров горячей воды.

2. 9к. Максимальная площадь 90 кв. М. Можно подключить к электросети 380 или 220 кВт. Расширительный бачок Decader. Количество уровней — 4.

3. 12к. Максимальная мощность — 12 кВт. Площадь отапливаемого помещения 120 кв. м. Функции от сети 380кВт. Встроенный бак емкостью 10 литров. Работа на минимальном уровне — первые 100 секунд.

4. 14к. Электрокотель (14 кВт) способен обеспечить отопление небольшого дома площадью не более 140 кВ. м. Возможна регулировка: 1/3, 2/3 или полная мощность. Агрегат оборудован стальным теплообменником с корневыми элементами.

5. 18к. Отапливает комнату размером 180 кв. м. Температура приготовленной воды может варьироваться от 40º до 85º. Имеет три нагревательных элемента. Количество ступеней — четыре.

6. 21К. Электрокотель (21 кВт) применяется для отопления жилых или складских помещений, площадью около 210 кв. м. Способы использования: в качестве основного нагревательного элемента, в системе теплых полов, подготовки воды для хозяйственных нужд. Оборудован тремя баками.

7.24к. Мощный электрокотель 24 кВт. Имеет четыре режима. Ступенчатый старт работы с экспозицией, обеспечивающий безопасность при включении блока питания. Количество нагревателей — 4 (включаются поочередно).

8. 28к. Самый мощный протерм электрошокер (28 кВт). Его можно использовать как для отопления частных домов, так и для промышленных зданий. В нем четыре ТАН 7кВт. Регулировка происходит плавно, что способствует равномерному распределению напряжения. Максимальный нагрев воды до 80ºС.

Отзывы пользователей

«В сентябре прошлого года планировалось переехать в загородный дом. Сразу встал вопрос об отоплении. Газ нам показался неуместным, так как для определенных требований он нужен для отдельной комнаты, а установка оборудования — дело непростое. Мнение объединились, поэтому мы решили купить протерм электрический с бойлером для нагрева воды.Для отопления частного дома он отлично подойдет, убедился на собственном опыте.Легко в управлении, даже наша бабушка с ним справилась.Минус — повышенные затраты на электроэнергию. «

Бочарова Ирина, Екатеринбург.

«Мы живем в частном доме, провести газ невозможно по ряду причин. Менеджеры посоветовали нам приобрести электрокотел Protherm Skat 9. В итоге не пожалел о своем выборе. Возможна регулировка. отопление даже в большие морозы дома очень тёплое.Если включить на полную мощность, то буквально через несколько минут батареи раскалены по всему дому.Но чтобы сэкономить, лучше выбрать минимум режим.«

Иванченко Николай, г. Уфа.

«Изучив отзывы и мнения, я решил купить электрошокер для отопления дома компании Протерм. У меня есть модель skate 9. Он греет почти 700 метров труб теплого пола. Пришлось установить дополнительный насос, так как штатный таких объемов не выдерживает. Мощность поставлена ​​100 кв. м. Квадрат пять киловатт. Этого вполне хватит даже зимой »

Дубенко Сергей, Москва.

«Строя коттедж, мы ломали голову над вопросом отопления.Отзывы наших друзей помогли выбрать электрокотел, выбор пал на протерм. Места занимает мало, выглядит современно, стоимость вполне доступная. На гарантийное обслуживание два года, год пользуюсь и претензий нет. Установка не так проста. Рекомендую устанавливать самостоятельно, но доверить специалистам. «

Зимина Алена, г. Казань.

«Купил коньки protherm несколько месяцев назад. Цена и качество подходят, кроме одного« но ». Возникла небольшая проблема.Давление было непостоянным: сначала поднялось до 1,9, затем резко упало до 1,1. Выручили специалисты сервисного центра. Прокачка компенсатора спущенной водой. Больше никаких проблем не было. «

Колесников Михаил, Санкт-Петербург.

Плюсы и минусы

Одним из главных преимуществ является безопасность эксплуатации, которая обеспечивается:

  • система контроля падения напряжения;
  • защитный термостат, отключающий работу при нагреве воды выше 90º;
  • ступенчатый способ включения котла (шаг до 7 кВт).

Стальной корпус гарантирует надежное сохранение тепла и долговечность. Комфортное использование возможно за счет дисплея, на котором отображаются: температура, режим, ошибки (с их кодами ознакомлены в инструкции). Нет необходимости в систематическом обслуживании. Бетонный электрический скат работает бесшумно. Регулируемый уровень тепла, доступная цена.

Недостатки:

  • необходима стабильная работа электросети, иначе отоплению нет альтернативы;
  • рекомендуется подключение через стабилизатор;
  • высокое энергопотребление в холодное время года.

Цены

Модель Протерм Скат.

мощность, кВт Цена, руб.
6к. 6 33500
9к. 9 34500
12к 12 35000
14к. 14 36600
18к. 18 39100
21К. 21 40200
24к. 24 41200
28к. 28 42200

характеристики, устройство, установка и отзывы Котел газовый protherm gepard 23 мтв

Профессионалы рынка отопительного оборудования в один голос заявляют, что котлы марки Protherm сегодня — это отличное инженерное решение с оптимальным сочетанием качества и цены.Продукция чешского бренда заслуженно пользуется положительной репутацией, ведь на производстве такого оборудования компания специализируется более двадцати лет. Водогрейные котлы этой марки прочно заняли свою нишу на рынке европейского и бытового отопительного оборудования.

Сегодня продукция Protherm успешно конкурирует как с оборудованием европейских брендов, так и с разработкой российских компаний-производителей. В первом случае чешские агрегаты получают дополнительное преимущество за счет доступности и недорогого обслуживания, поскольку большая часть европейского оборудования, тем не менее, стоит недешево.При этом котлы Protherm, и в частности модель Cheetah, несравненно лучше выдерживают агрессивный режим работы, выдержать который выдерживает далеко не всякая техника европейского бренда.

В то же время, по сравнению с оборудованием российского производства, такие модели, как Protherm Cheetah, отличаются более высокой надежностью, техническим совершенством и внедрением инновационных инженерных достижений. При этом цена чешского оборудования несколько выше стоимости отечественного оборудования, что также является серьезным плюсом.

Водонагревательное оборудование

Protherm — это, прежде всего, огромный выбор моделей, работающих на электричестве, газе, твердом топливе, а также работающих в смешанном режиме. Конечно, такое разнообразие предложений открывает перед потенциальным покупателем массу возможностей. В зависимости от климатических особенностей региона, площади и уровня теплоизоляции помещения можно выбрать подходящее оборудование чешской марки.

Одним из самых интересных продуктов, предлагаемых Protherm, является модель Cheetah, доступная в двух основных версиях.Между собой они отличаются номинальной мощностью котла, которая составляет 11 и 23 кВт соответственно. Обе модели предназначены для использования в жилых домах и квартирах. Их высокая производительность и достойный КПД позволяют назвать их одними из самых привлекательных вариантов отопительного оборудования с точки зрения покупателя.

Общие характеристики

Это современный агрегат, который достоин внимания каждого, кто стремится создать максимально комфортные условия в своей квартире или доме.Сделав выбор в пользу этого устройства, вы оцените все его достоинства, особенно зимой, когда техника проходит самые серьезные испытания на работоспособность. Именно потому, что Proterm Cheetah 23 mtv сочетает в себе массу положительных качеств, мы рассмотрим эту модель более подробно, чтобы каждый желающий имел возможность изучить все тонкости и особенности этой модели.

Котел Cheetah 23 mtv — это настенное отопительное оборудование двухконтурного типа, предназначенное для горячего водоснабжения и отопления помещений.Агрегат оборудован стальным пластинчатым теплообменником, что делает работу оборудования стабильной и высокопроизводительной. Практика показывает, что котел Cheetah 23 mtv идеален для установки как в городских квартирах, так и в загородных домах и загородных коттеджах. Специалисты относят эту модель к классу техники повышенной комфортности, так как она отличается простотой использования и простотой обслуживания.

Котел Cheetah оснащен ЖК-экраном, на котором постоянно отображается вся информация, касающаяся работы оборудования.Это позволяет получать актуальные данные в наиболее удобном формате. Стоит отметить, что ЖК-дисплей — довольно редкое нововведение, которое не так часто встречается в моделях котлов данной ценовой категории.

Агрегат Proterm Cheetah 23 серии MTV оснащен коаксиальной выхлопной системой. Это избавляет от необходимости отдельно вести дымоход в доме, что очень удобно. Достаточно сделать небольшое отверстие в стене, на которой установлен котел, для удаления дыма.Такая конструктивная особенность позволяет без проблем и дополнительных затрат устанавливать оборудование в городских квартирах.

Proterm Cheetah 23 MTV оснащен теплообменником с медным контуром, что значительно увеличивает его производительность и долговечность. Кроме того, оборудование оснащено специальной модуляционной горелкой, которая обеспечивает стабильную работу котла.

Модель

Proterm Cheetah 23 имеет расширительный бачок, объем которого составляет 5 литров. Наличие циркуляционного насоса делает работу оборудования очень продуктивной.Кроме того, инженеры чешской компании Proterm предусмотрительно оснастили эту модель массой инновационных систем безопасности, косвенно продлевающих срок службы котла.

Стоит отметить, что МТВ Cheetah 23 может быть дополнительно укомплектован эквитермической системой регулирования. Эта дополнительная опция позволяет котлу самостоятельно выбирать оптимальный режим работы, ориентируясь на температуру за окном, а также на другие важные показатели.

Еще один плюс данной модели в том, что при необходимости ее можно легко перенастроить для работы на сжиженном газе. Если вы живете на территории, которая еще не газифицирована, имеет смысл приобрести Proterm Cheetah 23 mtv, так как в будущем его легко можно будет перевести на работу на природном газе, как можно скорее подключив к центральной магистрали.

Рассмотрим подробнее технические особенности

Прежде всего, нужно сказать, что оборудование в вариации MTV оснащено закрытой камерой сгорания, что очень удобно.Изоляция камеры позволяет установить отопительное оборудование абсолютно в любом помещении, не предусматривая для этого специального места для котельной.

Номинальная мощность модели Proterm Cheetah 23 mtv составляет от 8,5 до 23,3 кВт. При этом КПД оборудования составляет 93,2%. Столь высокий показатель достигнут благодаря конструктивному и техническому совершенству модели. Также в системе предусмотрена возможность независимого регулирования тепловых нагрузок в контурах ГВС и отопления.Также Proterm Cheetah 23 mtv отличается высокой производительностью. За минуту система способна нагреть воду до 30 градусов Цельсия в объеме 11 литров.

Котел имеет встроенный микропроцессор, контролирующий работу оборудования в непрерывном режиме. При этом автоматизация способна диагностировать любую проблему так же быстро и мгновенно реагировать на ее возникновение.

Котел Cheetah имеет несколько режимов управления работой котла типа Зима-Лето и Комфорт.При желании можно агрегировать оборудование с автоматикой, реагирующей на погодные изменения.

Среди встроенных систем защиты следует отметить:

  • Защита от замерзания охлаждающей жидкости в системе. Такой вариант будет актуален для тех покупателей, которые проживают в северных регионах России.
  • Защита от резкого повышения температуры охлаждающей жидкости в системе.
  • Система, предотвращающая блокировку циркуляционного насоса.
  • Противобуксовочная система в коаксиальном дымоходе.

Среди приятных бонусов, которые дает конструкция Proterm Cheetah 23 mtv, стоит отметить подающий клапан для системы отопления и циркуляционный насос с автоматическим отводом воздуха.

Высокая надежность оборудования подтверждается не только авторитетом чешского бренда и положительными отзывами покупателей, но и двухлетней гарантией, которую производитель предоставляет на все модификации Proterm Cheetah.Однако следует учитывать, что при неправильной установке оборудования компания Протерм имеет право снять оборудование с гарантийного обслуживания. Поэтому при желании правильно установить инструкцию к Proterm Cheetah 23 mtv, которая идет в комплекте, поможет сделать это максимально правильно и безопасно.

Сегодня, когда рынок отопительного оборудования насыщен предложениями европейских, азиатских (в том числе китайских) и отечественных компаний, выбрать действительно качественное оборудование непросто.Отдав предпочтение модели Proterm Cheetah 23 mtv, вы получите универсальное отопительное оборудование с отличными характеристиками. Выгодное сочетание невысокой цены и технического совершенства делает оборудование чешского бренда очень и очень интересным инженерным решением для горячего водоснабжения и отопления жилых помещений. Испытайте преимущества этого оборудования на практике, и вы никогда не откажетесь от несомненных преимуществ технологии Protherm.


Газовый котел Cheetah производства компании Протерм.В принципе, на российском рынке хорошо себя зарекомендовало, но сначала с этими устройствами были проблемы. У некоторых котлов были проблемы с программным обеспечением и работой «мозгов». Со временем производители это учли, и теперь возникновение ошибок, скорее, исключение из правил. К комплектующим претензий нет; их качество не вызывает вопросов.

Котел Гепард — двухконтурный

Начнем с того, что газовый котел Cheetah двухконтурный.Это означает, что данный агрегат может одновременно нагревать теплоноситель для системы отопления, а также воду для ГВС. Это возможно благодаря двум теплообменникам.

В камере сгорания над пламенем устанавливаются теплообменники — это змеевики, по которым течет вода. Они медные, для увеличения площади теплоотдачи на змеевике есть оребрение. Таким образом, за короткое время, пока жидкость находится в теплообменнике, ей удается нагреться до уровня, установленного пользователем.

Для отопления задается температура теплоносителя во всей системе, а для горячего водоснабжения — степень нагрева в проточном режиме. Максимально допустимая температура воды для ГВС — 65 градусов. При расходе 11,4 л / мин перепад температур составляет 30 градусов.

Например, если вода подается с водой с температурой 15 градусов, бойлер может выдавать 11,4 литра воды в минуту с температурой 45 градусов. Котлы Cheetah оснащены функцией горячего старта.Всего за 2 секунды устройство нагревает проточную воду до необходимого уровня. То есть, открывая кран, не нужно сливать воду, которая не успела нагреться.

Котел Cheetah имеет два режима дымоудаления

В модельном ряду две модели обогревателей:

  • с естественным дымоудалением 23 MOV;
  • дымосос 23 МТВ.

Эту информацию о котле Протерм Гепард можно найти в инструкции. В агрегатах с естественной тягой камера сгорания открытая, то есть негерметичная.Воздух для пламени в таких обогревателях идет из комнаты, в которой он установлен (точнее, подвешен к стене, потому что все они монтируются на стену). Это ни хорошо, ни плохо. Просто нужно почаще проветривать комнату. Для таких котлов необходим стационарный дымоход. О, , г.
мы уже писали, поэтому не будем повторять.

Не беда, если нельзя установить стационарный дымоход, ведь для агрегатов с принудительным дымоотводом он не нужен (см.).Такие котлы Cheetah называют коаксиальными. Выходит дым. Ее выводят на улицу прямо через стену, что очень удобно. Преимущество коаксиального дымохода в том, что он не только удаляет дым, но и подает кислород в камеру сгорания. Кстати, в таких агрегатах туго.

Учитывая, что нужно позаботиться о его надежной фиксации.

Сталь намного легче, но хуже аккумулирует тепло.

Циркуляция газов в коаксиальном дымоходе (в обе стороны) принудительная.За это отвечает установленный над камерой сгорания вентилятор. Работает от сети, поэтому такие котлы потребляют больше электроэнергии.

Комплектация и технические характеристики котлов Cheetah

Газовый котел Cheetah вне зависимости от модели подключается к электросети. Где бы вы ни жили, всегда бывают скачки напряжения или отключения электроэнергии. Поэтому для бесперебойной работы отопления и ГВС рекомендуется установка (источник бесперебойного питания).В комплект котла Cheetah входят:

  • двухступенчатый циркуляционный насос;
  • Расширительный бачок 5 л;
  • Микропроцессор

  • с возможностью подключения выносного датчика температуры и разъема eBus;
  • электрическая защита IPX4D.

П, по закону запрещено. Обязательно переделайте проект.

Бывают разных типов: ручные и автоматические.

Для ГВС имеется подводящая труба. Также его можно использовать для заполнения системы отопления.Спереди находится ЖК-дисплей. Технические характеристики:

  • мощность: мин. 9 кВт, макс. для 23 МОВ 23 кВт, а для 23 МТВ 24,6 кВт;
  • КПД для 23 MOV составляет 89,5%, а для 23 MTV — 91,1%;
  • температура выхлопных газов 110 градусов;
  • максимальная температура теплоносителя — 83 градуса; горячая вода — 65 градусов;
  • максимальное рабочее давление отопления — 3 атмосферы, ГВС — 10 бар;
  • Потребляемая мощность

  • для 23 МОВ составляет 92 Вт / ч, а для 23 МТВ — 156 Вт / ч.

Оба котла имеют одинаковые габариты (высота / ширина / глубина) 74x41x31 см. Вес без воды — 13 кг.

С наступлением зимы хочется побольше уюта и тепла в доме. Но и владельцы недвижимости довольны скромным счетом за электроэнергию. Если вы установите в доме газовый котел, то сможете наслаждаться его мощностью и энергоэффективностью. Однако в магазине сегодня таких устройств огромное количество, и сделать правильный выбор порой бывает сложно.Среди прочего вы найдете газовые котлы Cheetah, которые известны российскому потребителю более года. Это оборудование недорогое, добротное, а также относится к среднему классу и европейского качества. Вы можете убедиться в этом, просмотрев приведенные ниже спецификации.

Технические условия

Газовые котлы «Гепард» двухконтурные используются для отопления и обеспечения жилья горячей водой. Жидкость нагревается отдельно, хозяйственная вода поступает в радиаторы и в ванную комнату, питьевая — на кухню.В систему встроен водонагреватель, объем которого может составлять от 30 до 60 литров. Если в доме несколько точек водозабора, то расходуется большее количество жидкости, в этом случае лучше всего установить второй вариант.

Одноконтурные газовые котлы «Гепард» обладают при этом максимальным расходом нагретой воды без лишней нагрузки. В конструкциях используются регуляторы комнатной температуры, причем жидкость для отопления и водопровода нагревается отдельно.Среди популярных моделей производителя можно выделить Protherm «Пантера 25 КТВ». Это настенное оборудование с максимальной мощностью 24,6 кВт. Устройство имеет закрытую камеру сгорания и стоит 33 600 рублей. Если мы говорим о модели Protherm «Cheetah 23 MTV», то ее максимальная мощность составляет 23,3 кВт, а стоимость — 27 600 рублей. Серия Cheetah представлена ​​как закрытыми, так и открытыми камерами сгорания. Первый вариант котлов можно установить в помещении, где нет дымохода.Это обеспечивается коаксиальной системой, за счет которой отводится газ.

Отзывы о котле «Протерм Гепард 23 МТВ»

Если вас интересуют газовые котлы «Гепард», то можете обратить внимание на характеристики модели, указанные в подзаголовке. Установка в квартире займет минимум времени и денег, техника сможет поддерживать комфортную температуру. Отопление осуществляется в диапазоне от 38 до 60 ° C, как для горячего водоснабжения, так и от 38 до 80 ° C для системы отопления.По мнению покупателей, конструкция довольно чувствительна к жесткой воде, поэтому лучше всего позаботиться о чистоте жидкости. Для этого установлен фильтр. Покупателям также нравится тот факт, что это оборудование поступает в продажу без дополнительной оплаты, поэтому вы можете приобретать устройства по самой низкой цене.

Котельная установка

Газовые котлы Cheetah, отзывы о которых вы могли прочитать выше, необходимо устанавливать с учетом требований, для них необходимо наличие площади, которая должна составлять 4 м 2 и более.Высота потолков должна быть 2,5 м. Ширина двери должна быть эквивалентна 80 см, свет должен осуществляться через проемы. Наличие оконных проемов также оговаривается правилами. На каждые 10 м 2 комнаты должно приходиться не менее 0,3 м 2 окна. При установке газового котла Протерм Гепард важно обеспечить в помещении хорошую вентиляцию, ведь сжигание газа обеспечивает свежий воздух. Площадь отверстия для кислорода должна быть эквивалентна 8 см 2 на каждый киловатт мощности.Трубы, по которым будет транспортироваться газ, должны быть металлическими. Гибкие шланги используются только для подключения потребителей.

В системе питания оборудования должно быть автоматическое устройство с тепловой защитой. Газовое оборудование обязательно должно располагаться в подвале частного жилого дома. Если речь идет о многоэтажном многоквартирном доме, то газовый котел в подвале ставить нельзя. Газовый котел «Протерм Гепард» необходимо оборудовать счетчиком.От него должно быть расстояние не менее 20 см, это касается и легковоспламеняющихся материалов. В зависимости от мощности оборудования расстояние между стеной и котлом может составлять от 30 до 50 см.

Котельное устройство

Газовый котел «Гепард 23» состоит из корпуса, внутри которого расположена камера сгорания. Снаружи его стены покрыты утеплителем. Ниже расположена газовая горелка и запальник. Сверху расположен основной теплообменник из жаропрочной стали или чугуна, по нему проходит теплоноситель.Вторичный теплообменник расположен вне камер сгорания. Перед горелкой установлен автомат, на котором предусмотрен газовый клапан и термостатический регулятор. Помимо основного оборудования, устройство оснащено циркуляционным насосом, расширительным бачком и вентилятором для принудительной подачи свежего воздуха.

Основные неисправности котла

Газовый котел «Гепард», цена которого указана выше, в процессе эксплуатации может иметь некоторые неисправности.Например, ошибка f28 на дисплее указывает на то, что попытка розжига не удалась. Продуть форсунки и проверить подачу газа. После этого нужно попробовать заново разжечь, можно заново. Но если вы видите на дисплее ошибку f75, то это говорит о повторной ошибке при проверке уровня давления. В этом случае следует вызвать специалиста для проверки состояния системы отопления.

Заключение

После установки газового оборудования Cheetah первые настройки должен произвести специалист компании.Это необходимо для того, чтобы выбрать наиболее подходящий уровень давления для системы отопления и установить температуру на желаемом уровне. В противном случае на оборудование может не распространяться гарантия.

Настенный газовый котел Proterm Cheetah , отзывы владельцев которого помогают всем потенциальным покупателям лучше определиться с выбором навесного газового аппарата, прочно занимает высокое место в рейтингах отопительного оборудования.

Современный дизайн и качество материалов, компактные размеры и максимальный набор всех необходимых функций сделали модель Gepard своеобразным флагманом в линейке навесных двухконтурных газовых котлов от словацкой компании.

Предлагаю более подробно разобрать устройство и отличия моделей, технические характеристики и цены газовых котлов Protherm Gepard 23 MTV и MOV, инструкция по эксплуатации которых поможет нам ознакомиться с аппаратурой словацкого производителя.

Характеристики настенных двухконтурных газовых котлов Protherm Gepard MTV и MOV

Как и любой европейский производитель навесных газовых котлов, компания Протерм выпускает несколько моделей линейки Cheetah.Разберемся, чем они отличаются и в чем их особенность.

Газовые котлы Proterm Cheetah

Все котлы Cheetah имеют два контура и по два теплообменника для каждого из этих контуров: основной котел для отопления и вторичный для горячей воды, изготовленные из нержавеющей стали. Важной отличительной чертой котлов этой серии является быстрый нагрев проточной воды (не более 2 секунд) во вторичном пластинчатом теплообменнике.

Двухконтурные газовые котлы Cheetah производятся только в Словакии и всего в двух вариантах:

— с закрытой камерой сгорания Gepard MTV;
— с открытой камерой (атмосферная) Гепард МОВ.

До 2015 года аппараты этой серии имели небольшой дисплей, а мощность выпускаемых котлов составляла 11 и 23 кВт. С 2015 года компания модернизировала настенные котлы серии Cheetah, заменив цифровой дисплей на более яркий и информативный, установив новую гидрогруппу из лучших композитных материалов и улучшенный газовый клапан SIT.

Кроме того, мощность новых котлов стала 12 и 23 кВт. Например, газовый котел Protherm Gepard 23 MTV — двухконтурный газовый котел с закрытой камерой сгорания (с турбиной) мощностью 23-24 кВт, а котел Protherm Gepard 12 MOV — двухконтурный газовый котел. с открытой камерой сгорания (естественная тяга) мощностью 12 кВт.

Котел газовый Prothem Gepard 23 MTV: инструкция и устройство

В состав данной установки с двумя теплообменниками входит надежный двухскоростной циркуляционный насос Grundfos , пневмоклапан газовый Sit , газовая горелка котла изготовлена ​​из хромоникелевой стали, мембранный расширитель бака 5 литров.

Смотрим фото-схему устройства и подключения газового котла «Protherm Gepard 23 MTV».

Protherm Gepard 23 MTV

1 — расширительный бак с мембраной;
2 — датчик давления воды;
3 — гидравлическая группа котла;
4 — электроагрегат с электрощитом;
5 — электрод розжига горелки;
6 — управляющий электрод;
7 — газовая горелка котла;
8 — главный теплообменник;
9 — турбина (вентилятор).

Двухконтурные навесные отопительные котлы Protherm Gepard 12 и 23 MTV с закрытой камерой сгорания и принудительной тягой могут применяться как с коаксиальной трубой 60/100 мм «труба в трубе» через стену, так и с системой раздельных сквозных труб. разделитель дымохода — переходник 80/80 мм

Современный жидкокристаллический информационный дисплей отображает температуру, установленную пользователем в контурах отопления и ГВС. Кроме того, он показывает различные коды ошибок при неисправностях или поломках устройства.На панели управления можно включить режим Eco, при котором температура не будет превышать 50 градусов, а также режим «теплые полы».

Комнатный термостат для настройки режима работы агрегата в зависимости от температуры воздуха в доме не входит в комплект «стены», но его можно приобрести и подключить отдельно.

Циркуляционный насос имеет автоматический воздухоотводчик и функцию постциркуляции, защищающую насос от заклинивания.Гидрогруппа котла Cheetah 2015 изготовлена ​​из более качественных материалов, чем у аппаратов предыдущей серии. Давайте посмотрим на это поближе.

Гидравлическая группа котла Протерм Гепард

1 — предохранительный клапан на 3 атмосферы;
2 — датчик давления в системе;
3 — пластинчатый вторичный теплообменник ГВС из нержавеющей стали;
4 — дефлектор автомат;
5 — циркуляционный насос;
6 — газовый клапан СИТ;
7 — трехходовой клапан.Газовые котлы

Cheetah комплектуются электрическим розжигом, газовой горелкой с плавной модуляцией и трехходовым клапаном, автоматически регулирующим нагрев воды в агрегате в зависимости от его рабочего контура. Установлены датчики температуры НТС, датчик тяги, а также защита от перегрева и замерзания системы отопления.

Газовые котлы Protherm Gepard MTV: характеристики, расход газа, габариты

Газовые котлы

Proterm Cheetah имеют довольно компактные размеры: 740/310/410 мм.Подключение контура ГВС с помощью резьбовых соединений диаметром 1/2 ‘, а контура отопления и газа — 3/4’. Расход горячей воды 11,4 л / мин.

Котлы атмосферные с открытой камерой сгорания «Гепард 12 и 23 мов» с диаметром дымохода 130 мм. Расход природного газа для моделей с максимальной мощностью 23 кВт составляет 2,9 м3 / час, а сжиженного — 2,1 кг / час.

Газовые котлы Protherm Gepard: характеристики

Преимущества газовых котлов Protherm Gepard :

— европейская сборка;
— комплектующие высокого качества;
— современный набор функций;
— информативный дисплей с антибликовым покрытием;
— Сеть сервисных центров.

Недостатки газовых котлов Протерм Гепард :

— гидравлическая группа из пластика;
— небольшой объем расширительного бачка;
— высокая цена от 40000 руб .;
— Двухлетняя гарантия действует только при установке котла специалистами с сертификатами Protherm.

Газовые котлы

Protherm Gepard 23 MTV и MOV отзывы часто положительные, как от владельцев, так и от специалистов. Сегодня мы подробно рассмотрели технические характеристики и особенности устройства котла Гепард 23 МТВ, воспользовавшись инструкцией по эксплуатации и информацией с официального сайта компании.Устройство имеет множество достоинств и некоторые недостатки, на которые мы также остановились. Смотреть видео.

Купленный товар Вы можете забрать самостоятельно или воспользоваться службой доставки по Москве и Московской области. Сделав заказ сегодня, завтра вы получите его в свое распоряжение. При необходимости вы можете воспользоваться услугой оперативной доставки и получить товар уже сегодня.

Доставка до подъезда (возможность поднятия этажа уточняйте у менеджера)

Доставка осуществляется ежедневно с 9 до 21 часа
включая выходные и праздничные дни.

Точные сроки доставки уточняйте у менеджера!

Пункты выдачи

Стоимость доставки по Москве и Московской области:

  • В пределах МКАД — от 0 до 500 рублей , (индивидуальная стоимость доставки указана в карточке товара)
  • За МКАД, до 10 км — 700 руб. , г.
  • За МКАД дальше 10 км — 700 руб. + 30 руб. За километр .
  • В регионы, доставка Транспортной компанией (рассчитывается индивидуально).

Стоимость доставки

км от МКАД

700 руб

Выгрузка крупногабаритных грузов осуществляется силами и средствами заказчика.

Деньги переводятся напрямую курьеру при получении товара. Этот способ пользуется наибольшей популярностью у покупателей благодаря простоте и удобству расчета.

Оплата кредитной картой курьеру при получении

Курьер имеет в наличии портативный банковский терминал, который позволяет клиентам «Тепловод-Сервис» оплачивать товары банковскими пластиковыми картами (возможность оплаты кредитной картой уточняйте у менеджера).

Оплата кредитной картой на сайте

Для выбора оплаты с помощью банковской карты на странице «Корзина» необходимо выбрать «Оплатить кредитной картой на сайте».

Оплата осуществляется через ПАО СБЕРБАНК с использованием банковских карт следующих платежных систем:

После нажатия на кнопку «ОПЛАТА ОНЛАЙН» вы будете перенаправлены на платежный шлюз ОАО «Сбербанк России» для ввода реквизитов карты.

Пожалуйста, заранее подготовьте пластиковую карту.Кроме того, необходимо ввести имя, адрес электронной почты, контактный телефон, а также номер бронирования для идентификации плательщика. Подключение к платежному шлюзу и передача информации осуществляется в защищенном режиме с использованием протокола шифрования SSL.

Если ваш банк поддерживает технологию безопасных онлайн-платежей Verified By Visa или MasterCard Secure Code, вам также может потребоваться ввести специальный пароль для совершения платежа. Вы можете проверить способы и возможность получения паролей для совершения онлайн-платежей в банке, выпустившем карту.

Этот сайт поддерживает 256-битное шифрование. Конфиденциальность предоставленной персональной информации обеспечивает ОАО «Сбербанк России». Введенная информация не будет передана третьим лицам, за исключением случаев, предусмотренных законодательством Российской Федерации. Платежи по банковским картам осуществляются в строгом соответствии с требованиями Visa Int. и MasterCard Europe Sprl.

При оплате кредитной картой проценты не взимаются.

Оплата — это перевод денежных средств с расчетного счета покупателя на счет продавца, мы работаем по единой системе налогообложения с НДС.Доставка товара осуществляется после поступления денежных средств на расчетный счет компании ООО «Тепловод-Сервис». Этот метод используется при расчете юридических лиц.

Наши реквизиты

    Общество с ограниченной ответственностью «Тепловод-Сервис»

    ОГРН: 1105003006162

    ИНН: 5003088884

    КПП: 500301001

    БИК: 044525225

    Банк: ПАО Сбербанк России

    Об / с: 40702810838060011732

    К / с: 30101810400000000225

    Юр.адрес: 142718, Московская область, Ленинский район, Булатниковское сельское поселение, Варшавское шоссе, 21 км., офис Б-6

Особые условия

    Для товаров со статусом «Под заказ» на сумму до 100 000 руб. предоплата не требуется.

    Для товаров в статусе «Под заказ» свыше 100 000 руб. Требуется предоплата 30%.

  • Для любых товаров, отгружаемых транспортной компанией, требуется 100% оплата.

Отзывы о товаре «Настенный двухконтурный котел Protherm Cheetah 23 MTV turbo»

Для этого товара нет обзоров.Ваш отзыв будет первым!

Пульт дистанционного управления электрокотлом протерм. Управление электрокотлом Protherm

Сегодня все больше и больше людей задают вопросы экономии, тепло и электричество в этом плане стоят в первую очередь. Также мы не забываем об экономии при реализации наших целей.

Одним из проверенных решений с точки зрения экономичного отопления частного дома является установка котла и современной автоматики для него. GSM-сигнализация Xsital имеет широкий функционал для работы с отопительными котлами и работает со всеми известными системами.

Ksital отлично работает с любым типом котла, в данном примере с газовым котлом Protherm.

Подключив к котлу Xsital и комнатному термостату в загородном доме, можно значительно сэкономить электроэнергию. уведомляет об отключении электричества и падении температуры на сотовом телефоне домовладельца. Дополнительная возможность — контролировать температуру в доме.

При необходимости в Ksital можно выставить температуру для разных временных интервалов (например, ночью или днем).Отправив SMS, вы можете перевести дом в экономичный режим, когда температура в доме + 12 ° C или комфортная + 24 ° C.

И при этом всегда быть в курсе, какая температура в доме. Это уникальная способность Xsital, она каждую зиму спасает сотни коттеджей в Свердловской области от размораживающего отопления.

Кситал работает со всеми известными системами отопления.

Экономично, удобно, комфортно!

Модуль «GSM-Климат» позволяет удаленно изменять параметры системы отопления и управлять климатом.С помощью модуля вы можете установить желаемую температуру воздуха в помещении. При этом можно переключиться в режим фиксированных температур «Эконом» или «Комфорт», в режим недельного программирования «Расписание» или выключить электрокотел. Устройство самостоятельно контролирует показания датчика температуры и регулирует работу котла в зависимости от заданных параметров температурного режима в помещении. Модуль «GSM-Климат» может передавать служебные сообщения, отчеты об изменении параметров работы котла и отчеты об аварийных ситуациях.

Что это?

Модуль «GSM-Климат» — это компактное устройство с собственной SIM-картой, которая подключается к котлу отопления. Команды на него можно передавать с любого телефона (спутникового, мобильного или стационарного), планшета или ПК. Для удаленного управления требуется уникальный пароль, предотвращающий несанкционированный доступ.

Как это работает?

В модуль вставляется SIM-карта любого оператора, что обеспечивает надежный прием сигнала на местности.На этот номер отправляется SMS-сообщение с телефона хозяина — GSM-устройства «Знакомьтесь» друг с другом. Вы можете установить расширенный список «доверенных» номеров: котел будет «подчиняться» командам, поступающим с них. Для управления котлом с незнакомых телефонов также требуется пароль. Помимо управления по SMS, реализована возможность управления через голосовое меню. Также котлом можно управлять со своей личной страницы.

Бонус!

Дополнительные функции устройства позволяют не только экономить ресурсы на отопление и следить за исправностью котла отопления, но и следить за безопасностью объекта и мгновенно оповещать об аварийных ситуациях.Пользователь может подключить дополнительные датчики, такие как движения, открытия, утечки воды, утечки газа, датчики огня и дыма и т. Д. Информация передается по каналам мобильной связи и Интернет.

Важно!

Модуль «GSM-Климат» можно установить на любой электрокотел любого производителя, например Protherm, Evan и др.

Характеристики универсального GSM модуля:

    возможность установки необходимой температуры воздуха в помещении;

    выбор температурного режима — режим фиксированных температур «эконом» или «комфорт»; режим недельного программирования «расписание», режим поддержания минимальной заданной температуры «выключено»;

    возможность управления работой котла через СМС команду, голосовое меню или интернет;

    уведомление об изменении температуры в помещении ниже или выше установленного пара;

    предупреждение при неисправности датчика температуры;

    извещение об аварии котла;

    мониторинг температуры в помещении с периодом 1 минута;

    функций охранной сигнализации;

    Память событий

    ;

Комнатный GSM-термостат CLIMATE ZONT H-1V с собственной SIM-картой, подключенной к отопительному котлу.Команды на него можно передавать с любого телефона, планшета или ПК. Для удобства на сайте есть бесплатные приложения для телефона и личного кабинета. Для защиты от несанкционированного доступа вход в личный кабинет защищен паролем.

Термостат ZONT H-1V измеряет температуру в помещении и включает или выключает выходное реле, управляя работой котла таким образом, чтобы температура в помещении соответствовала заданному значению. Он контролирует техническое состояние котла и сигнализирует при аварии или отключении напряжения питания.

Термостат контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и многое другое. Если значения отклоняются от заданных значений, он сообщает вам об этом звонком или SMS.

К термостату можно одновременно подключить 10 датчиков температуры. Это могут быть как проводные, так и радиодатчики. Показания магистрали используются для контроля работы котла. К нему в резерв закреплен доп.В случае неисправности основного термостата автоматически переключается на работу резервный датчик и управление котлом не прекращается. Показания остальных датчиков используются для общего контроля системы отопления.

ZONT H-1V легко подключается к газовому котлу вместо комнатного термостата. В него вставляется SIM-карта любого оператора, обеспечивающего устойчивый прием, и перемещается давление подачи. Вам необходимо отправить SMS с телефона хозяина на номер SIM-карты и «представить» устройство.

Модуль GSM-Climate ZONT H-1V может быть установлен на любой газовый котел любых производителей с разъемом для подключения внешних управляющих устройств. Вы можете ознакомиться с демонстрационной версией модуля, запустив демонстрационный ввод.

Технические характеристики GSM-Климат ZONT H-1V:

∙ Термостат для дистанционного управления SMS-командами, с помощью GSM-модема или набора голосового меню

∙ Работа через GPRS Интернет

∙ Внешняя GSM антенна

∙ Без привязки к конкретному оператору мобильной связи

∙ Датчик температуры (цифровой)

∙ Встроенная резервная батарея, 2000 мА * ч

∙ Удаленное обновление ПО через Интернет без выключения устройства

∙ Изменение режима котла «в одно нажатие»

∙ Программирование недельного графика температурного режима

∙ Диапазон настройки комнатной температуры от +5 до +40 ° С

∙ Уведомление об отклонении температуры в помещении от заданных пороговых значений

∙ Предупреждение о неисправности датчика температуры

∙ Контроль работы дополнительных датчиков температуры (до 10 датчиков одного типа *)

∙ Монтаж на DIN-рейку **

∙ Размеры 90x50x55 мм

Оснащение:

∙ Термостат

∙ Внешняя GSM антенна

∙ Датчик температуры (цифровой, проводной DS18S20)

∙ Адаптер питания 220В / 12В

∙ Адаптер / преобразователь ошибки / отказа котла 220 / 12В

∙ Встроенная резервная батарея, 2000 мАч

∙ Внутренняя энергонезависимая память

∙ Руководство по эксплуатации.

SIM-карта

приобретается отдельно.

* Дополнительные датчики приобретаются отдельно, как принадлежность.

** DIN-рейка продается отдельно

Газовые котлы закрытого горения. Закрытая камера сгорания в газовых котлах. Типы труб коаксиальных дымоходов

Котельное оборудование для функции отопления считается самым производительным и эффективным. В отличие от классических домашних обогревателей, такие агрегаты по большей части могут составлять основную систему отопления, а не только вспомогательную.Но есть и обратные стороны такого оборудования. Это стоит дороже и требует больше энергии. С точки зрения экономической целесообразности лучшим решением будет газовый котел с закрытой камерой сгорания, который также имеет высокую степень безопасности. Это современный вариант традиционной системы сгорания, но с множеством конструктивных модификаций и улучшений.

Устройство котла

Общее устройство агрегата в целом аналогично моделям, работающим с открытым топкой.В простейшей модификации одноконтурный газовый котел с закрытой камерой сгорания состоит из трех компонентов. Это сама камера и ее инфраструктура, два расширительных бака и емкость для хранения. К этому следует добавить трубопроводную инфраструктуру, которая обеспечивает связь между этими элементами и одновременно может выступать в качестве проводника тепла по всему дому.

Основой котельного агрегата является горелка, которая работает не от кислорода в помещении, а от подачи воздуха извне.Этим объясняется высокая надежность этого оборудования. В зависимости от требований также может быть эффективным двухконтурный газовый котел с закрытой камерой сгорания, дополнительно оборудованный узлами горячего водоснабжения. Такие модели дороже и проблематичнее в установке, но производительнее и функциональнее. Чтобы обеспечить аналогичную задачу горячего водоснабжения за счет одноконтурного котла, потребуется дополнительная установка бойлера, что будет дороже.

Принцип работы

Чаще всего эти котлы используются для обслуживания двух систем.В первую очередь, это функция обогрева, которую выполняют как одно-, так и двухконтурные системы. Второй вариант также способен работать на обеспечение горячего водоснабжения. В обоих случаях основой котла является факельное газогорелочное устройство. Он работает от центрального газопровода или от бака, заполненного сжиженным топливом. Современный газовый котел с закрытой камерой сгорания оснащен электромагнитным вентильным элементом, который позволяет автоматически стабилизировать работу агрегата. Поскольку газовое оборудование считается наиболее опасным с точки зрения повседневного использования, конструкторы моделей с закрытой горелкой стремятся минимизировать риски во всех аспектах, а наличие клапанов является одним из основных предохранительных устройств.После того, как горелка завершила свою задачу по нагреву, вода направляется по контурам в соответствующие резервуары или распределяется для циркуляции по дому.

Система сгорания

В котлах с традиционной системой сгорания и естественным выхлопом планируется удаление их газогорючего устройства через внутреннюю поверхность теплообменника. Эта функция в некоторой степени регулируется стабилизатором тяги, соединенным с дымоходным каналом. В последних версиях агрегатов этот механизм был улучшен.Так, даже бюджетную одноконтурную можно оснастить производительным вентилятором-вентилятором с датчиком давления. Защитный механизм может прекратить подачу топлива в горелку, если отмечены нарушения функции вентиляции.

Автоматизация

Автоматические системы реализованы для обеспечения двух типов функций — контроля и безопасности. В первом случае датчики и контроллеры задают оптимальные с точки зрения программы пользователя параметры системы.В частности, задают нужный режим розжига, регулируют мощность горелки, регулируют объемы воды для циркуляции и т. Д. Что касается систем безопасности, то газовый котел с закрытой камерой сгорания в этой части в основном защищен от опасных ситуаций, которые могут возникнуть. во время операции. Например, специальные датчики могут выключить горелку, если пламя исчезнет. Даже при обнаружении нарушений в работе системы контроля пламени датчик безопасности может отключить работу котла.То же касается случаев недостаточного расхода теплоносителя, с нарушениями выхлопного дыма, с перегревом агрегата и т. Д.

Разновидности

Различия между одноконтурными и двухконтурными моделями уже рассматривались, но это оборудование также различается по типу способа размещения. В частности, популярны напольные и настенные блоки. Если вы намерены приобрести мощный и производительный помощник для обслуживания горячей водой и теплом большого дома, то лучше выбрать уличный газовый котел с закрытой камерой сгорания с объемным баком.Установка на твердую стяжку или другой фундамент требует физической устойчивости работы устройства — соответственно нет смысла экономить на рабочем потенциале оборудования.

Настенные модели выгодны тем, что экономят место, хотя с точки зрения установки некоторые версии также могут вызвать массу проблем. Все зависит от модели агрегата и материалов местной отделки. К тому же настенный газовый котел с закрытой камерой сгорания редко имеет большую мощность — чаще всего это одноконтурная модель.Поэтому такой вариант будет выгоден в отопительной инфраструктуре небольшого частного дома или отдельной комнаты.

Инструкция по эксплуатации

Для начала отметим, что котел следует размещать только в помещениях, предназначенных для данного вида оборудования. Это не обязательно должно быть техническое помещение — агрегат можно установить в ванной, на кухне, в подсобке или в гараже. Главное, чтобы условия в этом месте не противоречили правилам пожарной безопасности.Возможно использование газового котла с закрытой камерой сгорания при подключении всех отопительных и водяных контуров. Взаимодействие пользователя с оборудованием осуществляется через специальные реле и панели управления. Обычно эти детали снабжены эргономичными органами управления с датчиками и индикаторами рабочих параметров котла. Например, указываются объемы теплоносителя, температура, режим работы горелки и т. Д.

Производители и цены

На отечественном рынке много достойных предложений от компаний Bosch, Baxi, Protherm, Vaillant и других.По большей части это настенные модели, которые отличаются скромными размерами и в то же время высокопроизводительными. Например, модификация Gaz 7000W от Bosch имеет энергетический потенциал 35 кВт, чего достаточно для обслуживания домов общей площадью до 350 м2. По стоимости, конечно, это оборудование не из самых привлекательных. Например, газовый котел с закрытой камерой сгорания, цена которого составляет 20-25 тысяч рублей, считается бюджетным. Солидные версии от крупных брендов оцениваются в 40-50 тысяч.Но практика эксплуатации показывает, что эти затраты в долгосрочной перспективе оправдывают себя.

Заключение

Использование газового оборудования имеет ряд существенных преимуществ. Во-первых, потребление газа при наличии будет иметь доступ к центральной линии подачи, будет недорогим — во всяком случае, по сравнению с электрооборудованием. Во-вторых, даже маломощный одноконтурный газовый котел при правильной организации контурной схемы может обеспечить теплом дом средних размеров.Опять же, если правильно рассчитать циркуляцию, то необходимость в дополнительных точечных источниках отопления тоже может отпасть. Но для больших домов все же желательно апеллировать к двухконтурным комплексам с емкими приводами. Это многофункциональная техника, которая решит сразу несколько задач по содержанию частного дома.

Выбрать котел для газовой системы отопления очень сложно. Действительно, на рынке представлено множество вариантов оборудования, среди которых легко запутаться.Характеристики и параметры современного оборудования позволяют подобрать устройство по индивидуальным параметрам. Например, какая камера сгорания лучше, открытая или закрытая. Давайте разберемся в этом вопросе.

Открытая камера сгорания в газовых котлах

Газовое оборудование для отопления с открытой камерой сгорания — классический прибор с естественной тягой. То есть воздух, необходимый для процесса горения, забирается непосредственно из помещения, в котором установлен котел.Дымовой газ и продукты сгорания выводятся через специальное отверстие. Специалисты рекомендуют установить дымоход для безопасного использования техники.
Газовый котел открытого типа может быть установлен в любом помещении. Но в жилых комнатах это может привести к снижению уровня кислорода, к духоте. А при сильном ожоге были случаи отравления продуктами горения. Именно поэтому такое оборудование рекомендуется устанавливать в отдельных помещениях. Перед покупкой такого котла стоит подготовить отдельное помещение для его установки.Это главный недостаток оборудования такого типа. Его покупают не так часто, хотя стоит намного дешевле аналогов.
Использование котлов с открытой камерой сгорания потребует не только отдельного помещения, но и установки вертикального дымохода и системы вентиляции. Своеобразная мини котельная обеспечит безопасное использование газового котла в доме.

Закрытая камера сгорания в газовых котлах

Газовое оборудование с закрытой камерой сгорания имеет свои положительные стороны:

  • установка котла не требует специального помещения.Достаточно выделить под котел несколько метров места. Это очень важно, особенно для небольших загородных домов;
  • оборудование относится к устройствам повышенной безопасности;
  • очень проста в установке;
  • имеет приемлемую стоимость.

Но для уверенности в его безопасности стоит выяснить, откуда поступает воздухозаборник для поддержания процесса горения и куда уходит угарный газ. Естественно, если у вас есть технические знания, вы сами сможете разобраться в технологических характеристиках.Если нет, мы вам покажем. Итак, воздух подается и удаляется через дымоход. Правда установки вертикального дымохода он не требует. Котлы с закрытой камерой сгорания полностью безопасны для использования на даче.
Стоит отметить, что при использовании котла закрытого типа рекомендуется все же убирать его в горизонтальном положении с помощью мощного вентилятора или охладителя. Для безупречной работы системы вентиляции необходимо обеспечить постоянную подачу электроэнергии.Котлы закрытого типа имеют значительно более высокий КПД, но не могут использоваться без подключения к электричеству.

Коаксиальный дымоход — необходимый элемент котла

Дымоход коаксиальный — это конструкция трубы в трубе. Это устройство обеспечивает приток воздуха, необходимый для горения с улицы, и вывод угарного газа. Для подачи воздуха предусмотрен внешний патрубок, а для вывода продуктов сгорания — внутренний.
Основными преимуществами установки такого дополнительного элемента являются:

  • безопасное использование системы отопления.Дымный дым при прохождении через коаксиальный дымоход остывает и становится совершенно безвредным для окружающей среды;
  • увеличение коэффициента КПТ, при котором топливо почти полностью сгорает, превращаясь в тепловую энергию;
  • существенная экономия топлива. Котел потребляет гораздо меньшее количество и обеспечивает его полное сгорание;
  • возможность установки в жилых помещениях, так как оборудование не выделяет дымовые газы.

К недостаткам такого оборудования можно отнести стоимость, которая намного выше аналогичного оборудования с открытым горением и наличие шума.Дымоход закрытой камеры сгорания позволяет снизить расход топлива, тем самым снижая затраты на отопление.

Оборудование, на которое можно поставить дополнительный дымоход

Коаксиальный дымоход можно использовать с турбированными и конденсационными котлами. Дымоход идеален для устройства парапета. Возможна установка на котел с атмосферной горелкой. Но при такой установке стоит помнить, что на такие котлы можно монтировать только дымоходы из нержавеющей стали.
Коаксиальная дымоходная система может применяться как в двухконтурных, так и в одноконтурных газовых котлах, независимо от типа камеры сгорания.

Виды труб коаксиальных дымоходов

К выбору коаксиальных труб следует подходить с особой ответственностью. Ведь многие производители котлов выпускают нестандартное оборудование, для которого требуются те же материалы.
Универсальные трубы производятся из:

  • пластик. Сегодня двухканальные пластиковые дымоходы изготавливают из жаропрочного материала.Такие трубы выдерживают более 200 градусов. Их преимущества — небольшой вес, приемлемая стоимость, доступная установка. Недостатками пластиковых дымоходов считают хрупкость и ограниченность использования со многими газовыми котлами;
  • из нержавеющей стали. Этот материал способен выдерживать температуру до 550 градусов. Такие изделия изготавливаются двух типов: неизолированные, с простой конструкцией и утепленные с высокими аэродинамическими свойствами. Такой дымоход может прослужить долгий период, на который уходит более 30 лет.
  • алюминий. Эти конструкции используются не так часто, поскольку они не обладают такими высокими технологическими характеристиками, как изделия из нержавеющей стали, и превосходным внешним видом, чем пластиковые дымоходы. Но тем не менее им отдают предпочтение многие садоводы, так как в таких местах они идеально выполняют свое предназначение.

Возможные сложности оборудования закрытого типа горения

При установке котла стоит помнить, что газовые приборы для отопления с закрытой камерой сгорания требуют особого ухода:

  • вид смазки агрегатов, техобслуживание, осмотр турбины значительно продлевает срок эксплуатации;
  • замена турбины при необходимости.Как и любой движущийся механизм, он подвержен износу и имеет определенное время использования;
  • низкие температуры могут снизить функциональность оборудования. Замерзание в области сгорания топлива может вывести прибор из строя. Устранить это явление практически невозможно. Но чтобы беда случилась, мороз должен быть очень сильным;
  • электроснабжение. Турбина без ЛЭП просто не будет работать.

Требования к установке коаксиального дымохода

Для обеспечения безопасности использования законодатель регулирует установку коаксиального дымохода.Эти требования необходимо соблюдать, так как они минимизируют существующие риски:

  • коаксиальный дымоход должен располагаться на высоте не менее 2 метров от цоколя дома;
  • отверстие, через которое должен проходить дымоход, должно быть на несколько сантиметров больше диаметра дымохода;
  • дымоход можно создавать как горизонтально, так и вертикально;
  • его необходимо обслуживать ежегодно.

Установка коаксиального дымохода горизонтальная

Горизонтальное расположение дымохода предусматривает вывод труб через стену дома.Это самый простой способ установить элемент системы отопления на даче. Для горизонтальной установки потребуется:

  • Рассчитайте высоту трубы. Это размер выхода газового оборудования к отверстию в стене дома. Например, для котлов, установленных на полу, он составляет не менее 1 метра. Брать трубу напрямую — с трубы на улицу — категорически запрещено.
  • рассчитать повороты и при необходимости изменить чертеж.Согласно требованиям, количество колен не может превышать 2-х оборотов;
  • рассчитайте длину горизонтального участка, которая не должна превышать 5 метров. Для соединения участков необходимо использовать специальную муфту, которая позволит при необходимости отдать дымоход. Категорически запрещено использование силиконового клея, герметиков.

Для создания благоприятных условий эксплуатации зимой рекомендуется утеплить горизонтальный дымоход. Это исключит образование конденсата и значительно увеличит срок эксплуатации труб.

Вертикальная установка коаксиального дымохода

Установка коаксиального дымохода предусматривает отвод продуктов сгорания в вертикальном направлении. Максимальная длина такого дымохода не более 7 метров. Такой вариант дымохода можно использовать для домов с прочным фундаментом и стенами. Но этот вариант дачи применяется очень редко, так как горизонтальный способ намного проще и безопаснее.

При установке современного оборудования также необходимо придерживаться рекомендаций производителя.Производитель газовых котлов в обязательном порядке указывает принцип монтажа системы отопления. Совершить ошибку, если следовать профессиональным рекомендациям, практически невозможно.

Выбор котла отопления достаточно сложен и кропотлив. Прежде чем принять окончательное решение, необходимо оценить возможности вашего помещения и способ, которым вы хотели бы отапливать дом. Поговорим о газовых котлах.

Закрытая камера сгорания

Поговорим подробнее о закрытой камере сгорания.Принцип его работы заключается в том, что воздух, необходимый для его нормальной деятельности, всасывается с улицы через коаксиальный дымоход. Продукты, обработанные такой камерой, тоже выбрасывают на улицу. Следовательно, вы прекрасно можете обойтись без каких-либо вентиляционных конструкций. Котел с закрытой камерой сгорания имеет ряд существенных преимуществ. К ним относятся:

  • Безопасность, поскольку все газовые продукты охлаждаются при выпуске.
  • Что касается КПД, то этот показатель тоже довольно высокий.Это становится возможным благодаря тому, что холодный воздух при входе в трубу согревается.
  • Котлы с закрытой камерой сгорания с достаточно высоким КПД можно назвать более экологически чистыми, так как они лучше сжигают газ, следовательно, значительно сокращаются выбросы в природу.
  • (См. Также:)

  • Комфорт. При использовании такого котла помещение прогревается без какого-либо загрязнения воздуха в помещении. Все горящие процессы происходят на улице.

Вывод без всяких сомнений можно сделать следующий: использование отопительного котла с закрытой камерой сгорания — наиболее оптимальный и безопасный вариант для закрытого жилища.

Напольные котлы Protherm

Напольные котлы Proterm энергонезависимы, то есть их не нужно подключать к сети 220В. Его КПД до 90%. Отопительный котел Протерм выдерживает разные гидравлические режимы, надежно очищается от перегрева. При его покупке вам не придется ломать голову над сборкой отдельных его частей, так как этот тип котла уже поставляется в собранном виде.

Если есть неисправности в средних частях котла, их можно просто заменить.Что касается топлива, на котором этот отопительный котел может выполнять свою работу, то он легко может работать как на сжиженном газе, так и на магистральном газе. Это наиболее значимые характеристики отопительных котлов Протерм.

Корейские котлы отопления

Неважно, какой корейский бренд будет выбран, в результате вы получите агрегат, хорошо адаптированный для использования в российском климате. А про показатели их качества можно сказать следующее: пользоваться ими очень удобно, так как они оснащены многочисленными датчиками безопасности.

Что касается наиболее распространенных марок корейской продукции, к ним относятся следующие производители: Kiturami, Rinnai, Daewoo, Hydrosta и Olympia. Многие называют корейские отопительные котлы недостаточно прочными и работоспособными, так как относительно других марок их стоимость, конечно, на порядок ниже. Этот критерий не стоит принимать во внимание, так как по большей части неправильный подход и простая безграмотность в вопросах установки способствуют тому, что оборудование выходит из строя.

Немецкие котлы

ВНИМАНИЕ! Не все немецкие котлы переносят сильные морозы. Например, температура воздуха в -30 больше не позволяет им работать в штатном режиме.

При выборе газового котла имеется богатый выбор как настенных, так и напольных моделей. Настенные модели сразу стали самыми популярными. Этот котел имеет довольно небольшие размеры, и это отражается на его стоимости. И в пользу использования такого котла говорит не только цена, но и его компактность и удобство использования.

Что касается мощности, то здесь тоже огромный выбор и возможность регулировки. Итак, котла мощностью 9-30 кВт вполне хватит для обогрева помещения от 40 до 300 квадратных метров. метров Несмотря на то, что немецкому качеству можно доверять без всяких сомнений, также стоит помнить, что котлы очень капризны в отношении используемой воды — она ​​должна быть достаточно чистой.

Имея хотя бы небольшое представление о том, что представляют собой отопительные котлы закрытого горения и достаточно изучив все достоинства и недостатки предлагаемых котлов, вы сможете сделать правильный выбор.

Использование материалов разрешено только при наличии проиндексированной ссылки на страницу с материалом.

Современные отопительные котлы обеспечивают отопление зданий и построек, в частности городских квартир, загородных коттеджей или коттеджей, не подключенных к централизованной системе теплоснабжения от ТЭЦ. Помимо своей основной задачи, многие устройства (двухконтурные) используются как бойлер, нагревая проточную воду. «Гаранткомфорт.ру» предлагает своим покупателям купить котел для отопления дома.При этом вы можете воспользоваться возможностью доставить котел в Москве по указанному адресу.

Типы котлов отопления

По используемому топливу:

  • твердое топливо — используется в зданиях, не подключенных к электрическим и газовым сетям. Топливо — древесный уголь, дрова или торф. Для установки такого оборудования необходимо наличие дымохода;
  • Газ

  • — экономичные устройства с высоким КПД, в которых в качестве топлива используется природный газ. Для правильной эксплуатации необходим дымоход;
  • электрический — современные экологически чистые модели котлов для частного дома, не требующие дымохода.Они отличаются высоким энергопотреблением, поэтому часто являются резервным источником тепла.

По количеству контуров:

  • одноконтурный — только для отопления помещений;
  • двухконтурный — для обеспечения частного дома теплой и горячей водой.

На что обращать внимание при выборе

Местоположение. Предлагаются настенные и напольные версии, каждая из которых имеет определенные преимущества. Первые отличаются компактностью, что позволяет оптимизировать использование свободного пространства в комнате.Они полностью оборудованы и не предполагают покупки дополнительных предметов. Последние отличаются высокими показателями производительности и мощности, что актуально для построек с большой площадью. В этом случае цена отопительных котлов для частного дома будет несколько выше.

Питание. Отопительные установки могут иметь разную мощность, что необходимо учитывать при выборе оборудования для жилого помещения. Следует уточнить метраж помещения и высоту потолков.Специалисты «Гаранткомфорт.ру» помогут с подбором отопительного котла в Москве — для этого свяжитесь с ними по телефону, указанному на сайте.

Производительность. При выборе двухконтурного котла отопления необходимо определиться с количеством потребителей. От него зависит рекомендуемый показатель производительности контура водоснабжения. Таким образом, для семьи из трех человек этот параметр будет около 10 л / мин на один кран. Чтобы иметь возможность использовать сразу два источника воды, следует установить котел для отопления дома производительностью не менее 15 л / мин.

Системы безопасности и автоматизации

В современные отопительные котлы встроено большое количество различных систем безопасности. Среди наиболее распространенных можно выделить следующие:

  • защита от перегрева — этот модуль останавливает нагрев теплоносителя при достижении температурой критического значения;
  • защита от замерзания — следит за температурой охлаждающей жидкости, не давая ей замерзнуть;
  • система контроля тяги — проверяет наличие тяги в дымоходе.При возникновении обратной тяги отключает тепло, чтобы продукты горения не попадали в комнату;
  • регулятор давления воды — контролирует давление в системе отопления с помощью реле давления.

Цены на котлы отопления для частного дома Вы можете уточнить, позвонив по телефону, указанному в разделе «Контакты».

Настенные газовые котлы с закрытой камерой сгорания — современное отопительное оборудование, которое массово применяется для отопления и горячего водоснабжения квартир, коттеджей, особняков.Котлы, оснащенные закрытой камерой сгорания, более совершенные и безопасные по сравнению с аналогичным оборудованием с открытой камерой сгорания.

Преимущества настенных котлов

  • 1. Высокая безопасность при эксплуатации — кислород для сжигания газа забирается извне помещения, а продукты горения также выводятся на улицу. Таким образом, вероятность отравления людей угарным газом сводится практически к нулю. Цикл горения и производства тепла происходит в полной изоляции от помещения, поэтому уровень безопасности и комфорта заметно повышается, когда вы находитесь в нем.
  • 2. Удобство эксплуатации — для монтажа не нужно выделять отдельное помещение под котельную, если сравнивать с котлами с открытой камерой сгорания определенной производительности. Именно поэтому котлы с закрытой камерой можно устанавливать даже для отопления небольших квартир с небольшой площадью.
  • 3. Небольшие размеры — по размерам они похожи на газовую колонку, поэтому не займут много места в комнате. Особенность установки позволяет закрепить их на стене в удобном месте.
  • 4. Высокий КПД — газ сгорает практически полностью по сравнению с котлами с открытой камерой. Таким образом, вы можете расходовать топливо более эффективно и экономично.

Некоторые функции

Стоимость котлов для отопления с закрытой камерой сгорания несколько выше аналогичных устройств с открытой камерой. Бывают одноконтурные и двухконтурные устройства: первые предназначены только для отопления, а вторые — и для отопления, и для подачи горячей воды.Вода в таком бойлере нагревается в проточном режиме, прибор пригодится, если бытовые потребности в горячей воде не очень большие. Большинство котлов могут обеспечить объем горячей воды 10-15 литров в минуту, если нагрев осуществляется на 30-35 градусов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
