Трехходовые смесительные клапаны и приводы ESBE

Трехходовые смесительные клапаны (краны, вентили) и приводы ESBE

Трехходовые клапаны Эсбе обычно применяются как смесительные клапаны, но могут использоваться как переключающие или разделительные. Необходимо убедиться, что номинальное давление, перепад давления и величина утечки были в допустимых пределах. Данная информация даётся на каждый клапан.
Четырехходовые клапаны обычно применяются, когда требуется высокая температура теплоносителя на обратке (обычно для твердотопливных котлов). В системах с двумя источниками тепла или аккумуляционным баком клапаны помогут организовать приоритет в использования недорогого источника тепла, сохранив при этом хорошее температурное разделение в аккумуляционном баке.
Принцип действия 3-х ходовых клапанов Esbe VRG130. Требуемая температура в системе достигается при помощи добавления в необходимых количествах воды, поступающей из обратного трубопровода, подаваемого к котлу.

Трехходовые клапаны Esbe VRG 131 — 139



Технические характеристики трехходовых вентилей Esbe VRG131, внутренняя резьба


















Артикул DN Kvs Соединение A мм B мм C мм D мм E мм Масса кг
11600100 15 0,4 Rp 1/2″ 36 72 32 50 36 0,4
11600200 15 0,63 Rp 1/2″ 36 72 32 50 36 0,4
11600300 15 1 Rp 1/2″ 36 72 32 50 36 0,4
11600400 15 1,6 Rp 1/2″ 36 72 32 50 36 0,4
11600500 15 2,5 Rp 1/2″ 36 72 32 50 36 0,4
11600600 15 4 Rp 1/2″ 36 72 32 50 36 0,4
11600700 20 2,5 Rp 3/4″ 36 72 32 50 36 0,43
11600800 20 4 Rp 3/4″ 36 72 32 50 36 0,43
11600900 20 6,3 Rp 3/4″ 36 72 32 50 36 0,43
11601000 25 6,3 Rp 1″ 41 82 34 52 41 0,7
11601100 25 10 Rp 1″ 41 82 34 52 41 0,7
11601200 32 16 Rp 1 1/4″ 47 94 37 55 47 0,95
11603400 40 25 Rp 1 1/2″ 53 106 44 60 53 1,68
11603600 50 40 Rp 2″ 60 120 46 64 60 2,3



Технические характеристики трехходовых вентилей Esbe VRG132, наружная резьба


















Артикул DN Kvs Соединение A мм B мм C мм D мм E мм Масса кг
11601500 15 0,4 G 3/4″ 36 72 32 50 36 0,4
11601600 15 0,63 G 3/4″ 36 72 32 50 36 0,4
11601700 15 1 G 3/4″ 36 72 32 50 36 0,4
11601800 15 1,6 G 3/4″ 36 72 32 50 36 0,4
11601900 15 2,5 G 3/4″ 36 72 32 50 36 0,4
11602000 15 4 G 3/4″ 36 72 32 50 36 0,4
11602100 20 2,5 G 1″ 36 72 32 50 36 0,43
11602200 20 4 G 1″ 36 72 32 50 36 0,43
11602300 20 6,3 G 1″ 36 72 32 50 36 0,43
11602400 25 6,3 G 1 1/4″ 41 82 34 52 41 0,7
11602500 25 10 G 1 1/4″ 41 82 34 52 41 0,7
11602600 32 16 G 1 1/2″ 47 94 37 55 47 0,95
11603500 40 25 G 2″ 53 106 44 60 53 1,69
11603700 50 40 G 2 1/4″ 60 120 46 64 60 2,3



Как работает трехходовой клапан Esbe?
Необходимая температура в системе отопления обеспечивается за счет пропорционального добавления более холодного теплоносителя к более горячему потоку теплоносителя от котла.

Как работает четырехходовой клапан?
Клапаны данного типа имеют двойную смесительную функцию, то есть более горячий теплоноситель смешивается с более холодным теплоносителем подающегося к котлу. Это позволяет поднять температуру теплоносителя в обратке (возвращающегося в котел) и снизить риск низкотемпературной коррозии, сто значительно продлевает время эксплуатации котла.

Примеры установки и гидравлические характеристики смесительных клапанов Esbe серий VRG и 3F

Esbe VRG



Esbe 3F



Обозначение смесительных клапанов и приводов Esbe

Принцип действия 3, 4, 5 ходовых и бивалентных смесительных клапанов Esbe

Преимущества сместельных клапанов Esbe:

  • Простота установки приводов.
  • Компактный размер, легкость и удобство монтажа — при установке требуется минимум инструментов.
  • Минимальные габариты смесительных клапанов, облегчающие монтаж в стесненных условиях.
  • Надёжная установка клапана с внутренней резьбой. Грани для ключа шире и имеет два края вместо шести. Это обеспечивает лучший захват и меньший риск скольжения трубного ключа или накидного гаечного ключа.
  • Более гибкое кабельное подсоединение. Приводы поставляются в комплекте с соединительным кабелем, а также с дополнительным кабельным контактом. Преимущество в том, что можно протянуть отдельный кабель, например, непосредственно к циркуляционному насосу без подключения через центральный контроллер.
  • Высокая точность контроля.
  • Минимальная задержка и высокая точность всего цикла, от полного закрытия до полного открытия клапана, клапаны предусматривают возможность использования полного угла поворота. Такая регулировка максимально приближена к идеальной и обеспечивает повышение комфорта и снижение потребления энергии.
  • Клапаны компании Esbe известны своими минимальными внутренними утечками, им присуждена премия «Лучшее изделие сантехнического оборудования 2003 года».
  • Процент утечек снижен от 0,1 до 0,05 %. И это достигается при двойном давлении, т.е. при 100 кПа (1.0 бар). Клапан, обеспечивающий более плотное запирание, трудно найти и купить на рынке поворотных вентилей.
  • Легкое и удобное регулирование, высокая производительность
  • Надежны и имеют длительный срок службы

Что такое Kvs? Каждый смесительный клапан имеет характеристику Kvs (пропускная способность м3/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для вашей системы отопления. Определить Kvs клапана Esbe можно по графику, приведенному ниже.

Выбор размера смесительного клапана Эсбе

Подбор смесительных клапанов Esbe серий VRG и VRB для напольной или радиаторной системы отопления.
Начинаем от тепловой мощности котла в кВт (для примера 25кВт). Двигаемся по вертикали до выбранного температурного режима t (для примера 15°C). Далее двигаемся горизонтально до заштрихованной области (диапазон перепада давления 3-15 кПа) и выбираем меньшее значение коэффициента Кvs (для примера 4,0).
В этом случае подбираем нужный тип клапана с коэффициентом Kvs=4,0

Диапазон выбора для регулирующих/смесительных клапанов Esbe

Значение Kvs принимается для потока только в одном направлении
Для 4х-ходовых клапанов справедливо двойное значение перепада давления P, указанное на графике.

Используемые материалы, требования к теплоносителю.

Клапаны серий VRG, VRB и 5MG изготавливаются из специального сплава латуни (DZR Dezincification Resistant Brass, CW 602N), обладающий преимуществами, которые невозможно достичь в конструкциях, комбинирующих литой чугун и латунь. Это позволяет использовать их для систем водоснабжения с санитарной горячей водой.
Селективная коррозия латуни (из обычной латуни выделяется цинк, оставляя хрупкую, пористую медную массу) является наиболее опасным видом коррозии, приводящей к быстрому уменьшение срока эксплуатации и снижению функциональности. Покрытие внутренней поверхности вентилей и клапанов слоем DZR снижает вероятность прилипания загрязнений и осадков к клапанам, что обеспечивает снижение износа и получение более чистой воды. Сплав также содержит меньше свинца, по сравнению со многими другими изделиями. и особенно подходит для монтажа водопроводных систем холодного водоснабжения.
Все остальные клапаны ESBE могут использоваться только в закрытых системах с водой, не содержащей растворенного кислорода.
Для защиты от замерзания допускается использовать теплоноситель с содержанием гликоля и присадками, нейтрализующими растворенный кислород, концентрацией максимум до 50%. При добавлении гликоля к воде увеличивается ее вязкость и изменяется теплоемкость, поэтому это необходимо учитывать при выборе клапана. Если процентное содержание гликоля 30-50 %, то в этом случае необходимо выбрать другой клапан с большим на один уровень коэффициентом Kv. Более низкое содержание гликоля не влияет на действие клапана.


Наши специалисты помогут Вам подобрать, а также смонтировать арматуру ESBE, найдут приемлемое решение по цене.
Вы останетесь довольны, сотрудничая с нами!

Esbe клапаны трехходовые VRG, 3F, электроприводы ARA. Термостатические клапаны Esbe.



Шведская компания ESBE (Эсби), вот уже на протяжении многих лет является общепризнанным лидером в области систем контроля водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электрические приводы ESBE ARA и 90-й серий — это пример отличного качества и надежности по приемлемой цене. Широкий ассортимент смесительных клапанов Esbe позволяет сделать оптимальный выбор в зависимости от требований системы. В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны выпускаются с резьбовыми или фланцевыми соединениями.



Трехходовые смесительные клапаны Esbe VRG 131, 132

Клапаны Esbe серии VRG131 изготавливаются из специального латунного сплава DZR, что позволяет применять их в системах водоснабжения с санитарной горячей водой. В зависимости от модификации, клапаны Esbe VRG 131 выпускаются в типоразмерах DN15-50. Пропорции смешивания регулируются вручную или посредством автоматического управления. Клапаны серии VRG
имеют низкую утечку. Благодаря компактной конструкции и наличию маркировки, сборка и разборка клапана осуществляется достаточно просто.


Муфтовые соединения, корпус-латунь, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=10 бар

















Модель Артикул DN, мм Подключение Kvs, м³/час  Вес, кг Заменяет
VRG131-15-0.4 цена >> 11600100 15 Rp 1/2″ 0,4 0,40
VRG131-15-0.63 цена >> 11600200 15 Rp 1/2″ 0,63 0,40
VRG131-15-1 цена >> 11600300 15 Rp 1/2″ 1,0 0,40
VRG131-15-1.6 цена >> 11600400 15 Rp 1/2″ 1,6 0,40
VRG131-15-2.5 цена >> 11600500 15 Rp 1/2″ 2,5 0,40 3MG15, 3G15
VRG131-15-4 цена >> 11600600 15 Rp 1/2″ 4,0 0,40
VRG131-20-2.5 цена >> 11600700 20 Rp 3/4″ 2,5 0,43
VRG131-20-4 цена >> 11600800 20 Rp 3/4″ 4,0 0,43
VRG131-20-6. 3 цена >> 11600900 20 Rp 3/4″ 6,3 0,43 3MG20, 3G20
VRG131-25-6.3 цена >> 11601000 25 Rp 1″ 6,3 0,70
VRG131-25-10 цена >> 11601100 25 Rp 1″ 10 0,70 3MG25, 3G25
VRG131-32-16 цена >> 11601200 32 Rp 1 1/4″ 16 0,95 3MG32, 3G32
VRG131-40-25 цена >> 11603400 40 Rp 1 1/2″ 25 1,68 3G40
VRG131-50-40 цена >> 11603600 50 Rp 2″ 40 2,30 3G50
VRG132-25-10 цена >> 11602500 25 G 1 1/4″ 10 0,70 3MGA25
VRG132-32-16 цена >> 11602600 32 G 1 1/2″ 16 0,95 3MGA25

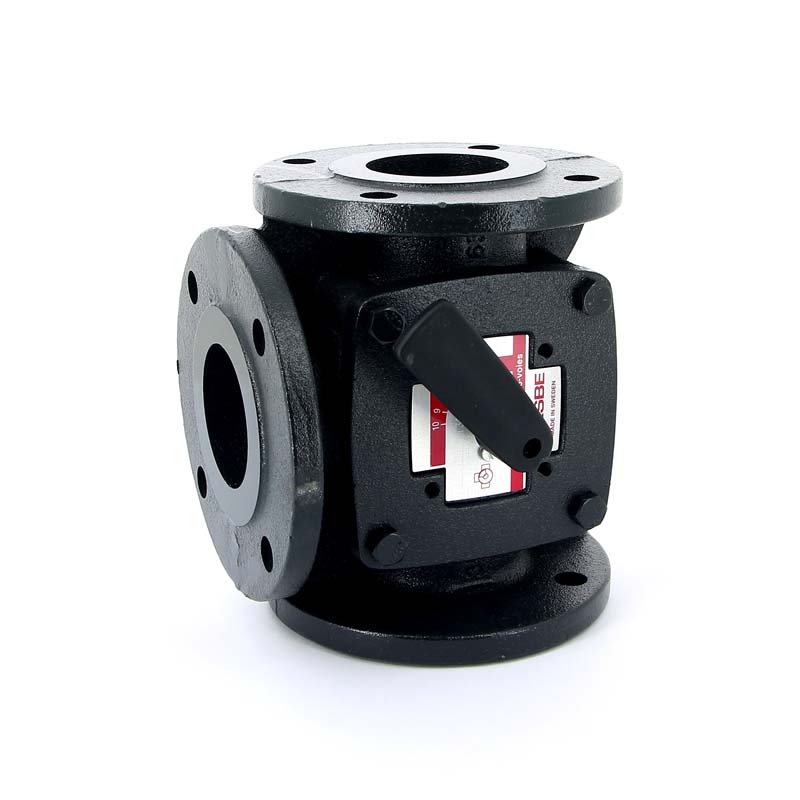

Фланцевые смесительные клапаны Esbe 3F, 4F

Смесительные фланцевые клапаны ESBE 3F, 4F изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Клапаны Esbe 3F могут применяться в закрытых системах с водой, не содержащей растворённого кислорода. При работе клапана Esbe 3F, 4F более горячий теплоноситель смешивается с холодным, поступающим к котлу, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск возникновения низкотемпературной коррозии. Клапаны изготавливаются с типоразмерами DN 32-150.


Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар
















Модель Артикул DN, мм Крутящий момент
требуемого привода, Нм
Kvs, м³/час Вес, кг
3F-20 цена >> 11100100 20 3 12 3,5
3F-25 цена >> 11100200 25 3 18 4,0
3F-32 цена >> 11100300 32 5 28 5,9
3F-40 цена >> 11100400 40 5 44 6,8
3F-50 цена >> 11100600 50 10 60 9,1
3F-65 цена >> 11100800 65 10 90 10,0
3F-80 цена >> 11101000 80 10 150 16,2
3F-100 цена >> 11101200 100 15 225 21,0
3F-125 цена >> 11101400 125 15 280 27,0
3F-150 цена >> 11101600 150 15 400 37,0
4F-50 цена >> 11101900 50 10 60 11,0
4F-65 цена >> 11102000 65 10 90 12,2
4F-80 цена >> 11102100 80 10 150 20,0
4F-100 цена >> 11102200 100 15 225 25,0

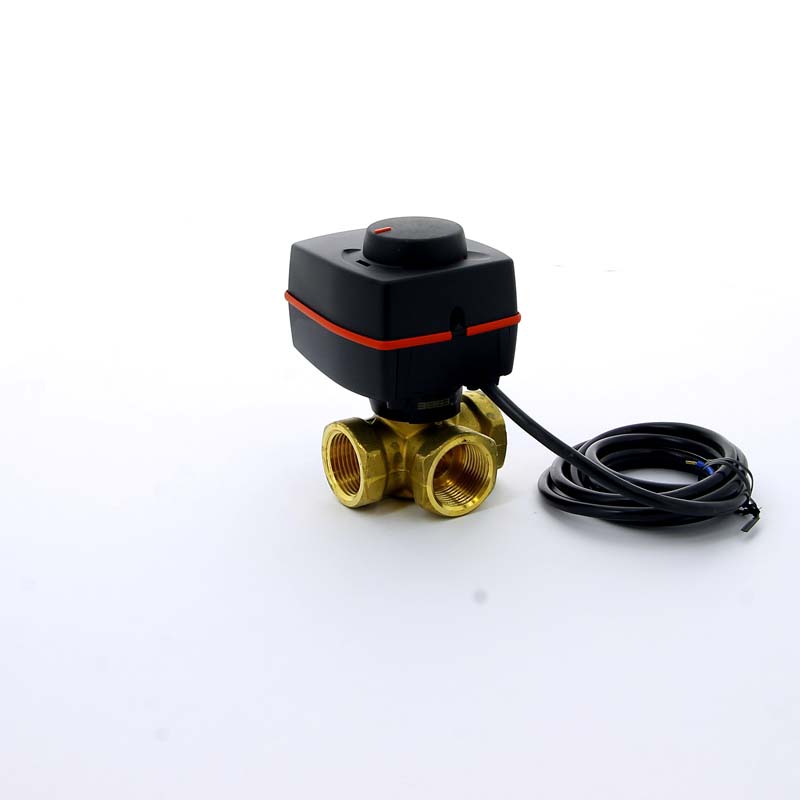

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Приводы Esbe ARA 600разработаны для автоматизации управления клапанами серий VRG, VRB, MG, G, F < DN50. Выпускаются для 24В и 230 В (частота 50 Гц). Некоторые виды клапанов и приводов сконструированы таким образом, что между ними образуется специальное соединение «клапан – привод», образующее устройство с уникальными характеристиками точности и устойчивости. Диапазон действия приводов составляет от 90°. Разные модели предусматривают разное время закрывания, в среднем от 15 до 240 секунд. Надёжность, экономичность и комфорт в использовании – главные принципы, которыми руководствуются специалисты компании Esbe при разработке сервоприводов Esbe ARA.












Модель Артикул Эл. питание Время
закрытия
Управление Усилие Заменяет
ARA639 цена >> 12520100 AC/DC 24 В 15/30/60/120 сек. 0-10 В/4-20 мА 6 Нм
ARA642 цена >> 12101600 AC 230 В 30 сек. 3-точечное с доп. выкл. 6 Нм
ARA651 цена >> 12101200 AC 230 В 60 сек. 3-точечное 6 Нм 65
ARA652 цена >> 12101700 AC 230 В 60 сек. 3-точечное с доп. выкл. 6 Нм 65M
ARA655 цена >> 12120900 AC 230 В 60 сек. 2-точечное 6 Нм 68
ARA659 цена >> 12520200 AC/DC 24 В 45/120 сек. 0-10 В/4-20 мА 6 Нм 62P
ARA661 цена >> 12101300 AC 230 В 120 сек. 3-точечное 6 Нм 66
ARA662 цена >> 12101800 AC 230 В 120 сек. 3-точечное с доп. выкл. 6 Нм 66M
ARA663 цена >> 12100300 AC 24 В 120 сек. 3-точечное 6 Нм 62
ARA664 цена >> 12100800 AC 24 В 120 сек. 3-точечное с доп. выкл. 6 Нм 62M



Электроприводы, приводы Esbe серии 90.

Компактные реверсивные приводы Esbe серии 90 предназначены для
управления регулирующими клапанами Esbe типоразмеров DN 15-150, момент
силы 5-15 Нм. Данные сервоприводы поставляются в трех исполнениях в
зависимости от типа управляющего сигнала: 2-х точечные, 3-х точечные
либо пропорциональные, оснащены концевыми выключателями в крайних
положениях и имеют возможность настройки рабочего угла в диапазоне
30–180°. Электропривод Esbe 90 позволяет управлять клапаном и в
ручном режиме, при этом положение отображается на индикаторном диске. В
данной серии доступны приводы с электропитанием как 24 В, так и 230 В и с
различным временем открытия. Приводы Esbe серии 90 эффективно работают с
клапанами серий VRG100, VRG200, VRG300, VRB100, F, MG, G, BIV и H.














Модель Артикул Эл. питание Время
закрытия
Управление Усилие
92 цена >> 12050600 AC 24 В 60 сек. 3-точечное 15 Нм
92P цена >> 12550100 AC/DC 24 В 60/90/120 сек. 0-10 В/4-20 мА 15 Нм
93 цена >> 12051300 AC 24 В 240 сек. 3-точечное 15 Нм
94 цена >> 12051700 AC 230 В 15 сек. 3-точечное 5 Нм
95 цена >> 12051900 AC 230 В 60 сек. 3-точечное 15 Нм
95-2 цена >> 12052000 AC 230 В 120 сек. 3-точечное 15 Нм
95M цена >> 12052200 AC 230 В 60 сек. 3-точечное с доп. выкл. 15 Нм
95-2M цена >> 12052100 AC 230 В 120 сек. 3-точечное с доп. выкл. 15 Нм
96 цена >> 12052300 AC 230 В 240 сек. 3-точечное 15 Нм
97 цена >> 12052500 AC 230 В 15 сек. 2-точечное 5 Нм
98 цена >> 12052600 AC 230 В 60 сек. 2-точечное 15 Нм

Контроллеры Esbe серий CRB, CRA, 90C, CUA.

Современные контроллеры Esbe серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии электроэнергии. В серию CRA входят комбинированные приводы и контроллеры постоянного уровня температуры с возможностью регулирования температуры от 5 до 95°С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с датчиком комнатной температуры, на основе показаний которого производится регулировка.

Контроллеры ESBE CRB и CRA применяются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F<=DN40, Для клапанов серии F предназначены контроллеры CRA120, CRB 120.

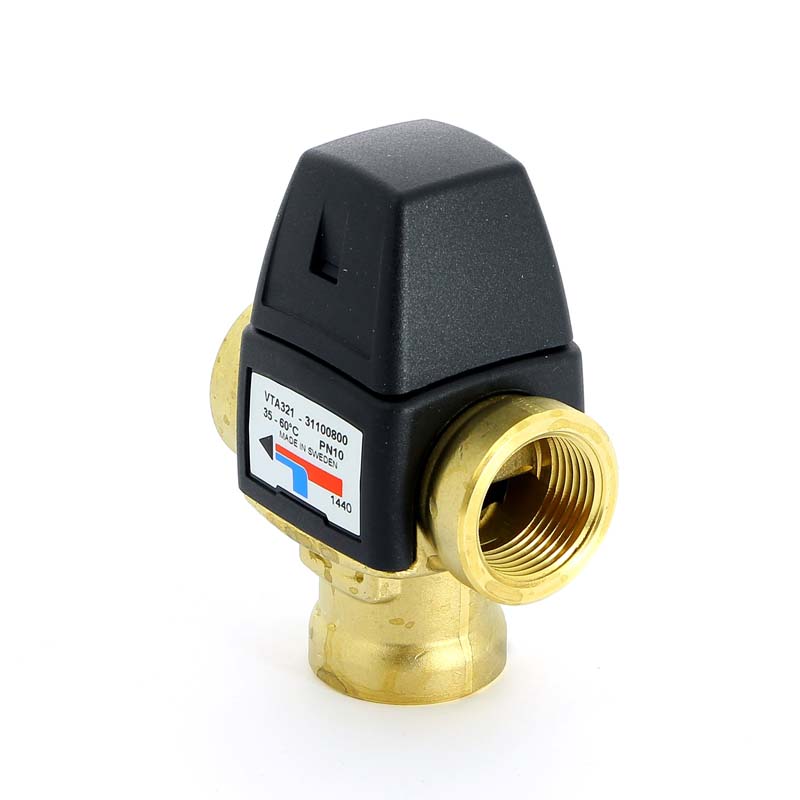

Термостатические смесительные клапаны Esbe VTA320, VTA370, VTA570

Термостатические клапаны Esbe
базовых серий VTA 320, VTA 370 имеют высокую пропускную способность и
обладают повышенной функциональностью. В зависимости от модели, могут
применяться в бытовых системах горячего водоснабжения и напольного
отопления. Основными функциями данных клапанов являются асимметричное
направление потока и защита от ожогов. Защита от ожогов основана на
автоматическом прекращении подачи горячей воды при прекращении подачи
холодной воды.

Муфтовое соединение, корпус клапана- латунь DZR, золотник — латунь, уплотнение EPDM,
PN=10, температура теплоносителя max. 95C.











Модель Артикул Присоединение Kvs, м³/час Темп. диапазон, °С Вес, кг
VTA321-15 цена >> 31100300 Rp 1/2″ 1,5 20 — 43 0,45
VTA321-20 цена >> 31100700 Rp 3/4″ 1,6 20 — 43 0,48
VTA321-20 цена >> 31100800 Rp 3/4″ 1,6 35 — 60 0,48
VTA322-25 цена >> 31101000 G 1″ 1,6 35 — 60 0,48
VTA372-25 цена >> 31200100 G 1″ 3,4 20 — 55 0,52
VTA572-25 цена >> 31702100 G 1″ 4,5 20 — 55 0,86

Седельные регулирующие клапаны ESBE VLA100

2-ходовые и 3-ходовые регулирующие клапаны ESBE VLA100 используются для
смешивания или регулирования потока теплоносителя. Клапаны сделаны из
высококачественного чугуна, позволяющего их
использование в системах отопления и охлаждения с давлением до 16 бар. Серия VLA100 имеет внутреннюю резьбу и производится в типоразмерах DN15-DN50. Клапан предназначен для автоматической работы в комбинации с электроприводами ESBE.

2-ходовой управляющий клапан серии VLA121


3-ходовой управляющий клапан серии VLA131



Седельные регулирующие клапаны ESBE VLE100

2-ходовые и 3-ходовые регулирующие клапаны ESBE VLE100 используются для
смешивания или регулирования потока теплоносителя. Клапаны сделаны из
высококачественной бронзы, позволяющей их
использование в системах отопления и охлаждения с давлением до 16 бар. Серия VLE100 имеет наружную резьбу и производится в типоразмерах DN15-DN50. Клапан предназначен для автоматической работы в комбинации с электроприводами ESBE.

2-ходовой управляющий клапан серии VLE122

3-ходовой управляющий клапан серии VLE132

Седельные регулирующие клапаны ESBE VLA300, VLB300

2-ходовые и 3-ходовые регулирующие фланцевые клапаны ESBE VLA300, VLB300 используются для
смешивания или регулирования потока теплоносителя. Клапаны сделаны из
высокопрочного чугуна, что позволяет их
использование в системах отопления и охлаждения с давлением до 16 бар. Серии VLA300, VLB300 имеют фланцевые присоединения и производятся в типоразмерах DN15-DN150. Клапаны предназначены для автоматической работы в комбинации с электроприводами ESBE.

2-ходовой управляющий клапан серий VLA325

2-ходовой управляющий клапан серий VLB325








Модель Артикул DN Kvs, м³/час Ход штока, мм Bec, кг Заменяет
VLB325-65-63 цена >> 21220100 65 63 25 23. 0 VLB225 21203100
VLB325-80-100 цена >> 21220200 80 100 45 30.0 VLB225 21203200
VLB325-100-130 цена >> 21220300 100 130 45 45.6 VLB225 21203300
VLB325-125-200 21220400 125 200 45 55.0 VLB225 21203400
VLB325-150-300 21220500 150 300 45 71.0 VLB225 21203500
3-ходовой управляющий клапан серий VLA335











Модель Артикул DN Kvs, м³/час Ход штока, мм Bec, кг
VLA335-15-1.6 21200900 15 1.6 20 2,5
VLA335-15-2.5 цена >> 21201000 15 2.5 20 2,5
VLA335-15-4 цена >> 21201100 15 4 20 2,5
VLA335-20-6.3 цена >> 21201200 20 6.3 20 3,2
VLA335-25-10 цена >> 21201300 25 10 20 3,8
VLA335-32-16 цена >> 21201400 32 16 20 6,6
VLA335-40-25 цена >> 21201500 40 25 20 7,5
VLA335-50-38 цена >> 21201600 50 38 20 10
3-ходовой управляющий клапан серий VLB335




Седельные регулирующие клапаны ESBE VLC125

2-ходовые регулирующие фланцевые клапаны ESBE VLC125 используются для
регулирования потока теплоносителя. Клапаны сделаны из
высокопрочного чугуна, что позволяет их
использование в системах отопления и охлаждения с давлением до 25 бар. Серия VLC125 имеет фланцевые присоединения и производится в типоразмерах DN15-DN50. Клапаны предназначены для автоматической работы в комбинации с электроприводами ESBE.

2-ходовой управляющий клапан серии VLC125























Модель Артикул DN Kvs, м³/час Ход штока, мм Bec, кг
VLC125-15-0.25 21300100 15 0.25 20 3.6
VLC125-15-0.4 21300200 15 0.4 20 3.6
VLC125-15-0.63 21300300 15 0.63 20 3.6
VLC125-15-1 21300400 15 1 20 3.6
VLC125-15-1.6 21300500 15 1.6 20 3.6
VLC125-15-2.5 цена  >> 21300600 15 2.5 20 3.6
VLC125-15-4 21300700 15 4 20 3.6
VLC125-20-6.3 цена  >> 21300800 20 6.3 20 4.4
VLC125-25-1.6 21301700 25 1.6 20 4.4
VLC125-25-2.5 21301800 25 2.5 20 4.4
VLC125-25-4 21301900 25 4 20 4.4
VLC125-25-6.3 21302000 25 6.3 20 4.4
VLC125-25-10 цена  >> 21300900 25 10 20 5.6
VLC125-32-16 цена  >> 21301000 32 16 20 7. 7
VLC125-40-1.6 21302100 40 1.6 20 7.7
VLC125-40-2.5 21302200 40 2.5 20 7.7
VLC125-40-4 21302300 40 4 20 7.7
VLC125-40-6.3 21302400 40 6.3 20 7.7
VLC125-40-10 21302500 40 10 20 7.7
VLC125-40-16 21302600 40 16 20 7.7
VLC125-40-25 цена  >> 21301100 40 25 20 8.8
VLC125-50-38 цена  >> 21301200 50 38 20 12.6

Электроприводы для седельных регулирующих клапанов ESBE

Серия линейных приводов ESBE в исполнении на 230 В или 24 В, с аналоговым или импульсныс управлением. Приводы имеют различные усилия и приспособлены для клапанов с разным ходом штока. Так же представлена отдельная линейка приводов, имеющих возвратную пружину. В зависимости от модели, клапаны, укомплектованные такими приводами могут быть нормально закрытыми или нормально открытыми.













Модель Артикул Управление Напряжение Усилие, Н Время действия,
20 мм
Заменяет
ALB144 цена >> 22050100 3-х позиц./0…10 В AC/DC 24 В 800 15 сек.
ALF131 цена >> 22200100 3-х позиц. AC 230 В 600 20 сек. ALA221 22000800
ALF261 цена >> 22200200 3-х позиц. AC 230 В 1000 20 сек. ALA221 22000200
ALD121 22150100
ALD141 22150700
ALF361 цена >> 22200300 3-х позиц. AC 230 В 1500 20 сек. ALD121 22150500
ALD141 22150900
ALF461 цена >> 22200400 3-х позиц. AC 230 В 2200 20 сек. ALD141 22151100
ALF134 цена >> 22201100 3-х позиц./0…10 В AC/DC 24 В 600 20 сек. ALA222 22000700
ALA223 22000900
ALF264 цена >> 22201200 3-х позиц./0…10 В AC/DC 24 В 1000 20 сек. ALA222 22000100
ALA223 22000300
ALD124 22150200
ALD144 22150800
ALF364 цена >> 22201300 3-х позиц./0…10 В AC/DC 24 В 1500 20 сек. ALD124 22150600
ALD144 22151000
ALF464 цена >> 22201400 3-х позиц./0…10 В AC/DC 24 В 2200 20 сек. ALD144 22151200
ALh234 цена >> 22220100 3-х позиц./0…10 В AC/DC 24 В 900 15 сек.
ALh334 цена >> 22221100 3-х позиц. /0…10 В AC/DC 24 В 900 15 сек.

Трехходовой смесительный клапан
имеет достаточно простое устройство. Он состоит из корпуса, имеющего
два входа и один выход, а также штока специальной формы, на который
установлена ручка (для ручного управления) или электропривод (для
автоматического регулирования температуры потока). Шток способен
вращаться по вертикальной оси, перекрывая в той или иной степени вход
горячей или холодной воды, за счет чего создается определенное
соотношение потоков и, как результат, на выходе получается смесь
заданной температуры. Материалом корпуса трехходового клапана чаще
всего выступают латунный сплав или литой чугун. Шток выполнен из
латуни, чугуна или нержавеющей стали.


Управление трехходовым клапаном
осуществляется с помощью, установленного на шток электропривода,
который поставляется отдельно. Основными характеристиками
электроприводов являются: время поворота штока на 90 градусов; усилие, с
которым привод способен вращать шток; электрическое напряжение и
управляющий сигнал (двухточечный, трехточечный, пропорциональный).
Электропривод получает сигнал от общедомового контроллера, который,
основываясь на показаниях различных датчиков температуры, просчитывает
положение штока трехходового клапана для получения заданной температуры
теплоносителя на выходе.


Выбор электропривода для ротационного трехходового смесительного клапана.
Для муфтовых смесительных клапанов ESBE используются приводы серии ARA600, для фланцевых чугунных клапанов – серия ESBE 90. Если клапан будет использоваться как отводной, то привод должен быть с 2-позиционным управлением. Если в качестве смесительного, то необходимо 3-точечное управление или пропорциональное регулирование: сигнал 0-10В. Далее выбираем нужную комбинацию времени поворота штока и назначения клапана. На бытовое горячее водоснабжение будет достаточно 60 секунд, а
для подачи теплоносителя в радиаторы, чаще всего, используют электроприводы с временем поворота штока 120 секунд. При необходимости контролировать внешнее оборудование в зависимости от положения клапана (например, отключить ненужный насос и т.д.) определяем — нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей именно ту, которая будет выполнять все заданные
функции.


Покупая смесительный трехходовой клапан с электроприводом ESBE, вы получаете качественный продукт, хорошо зарекомендовавший себя на европейском рынке. В пользу этого утверждения говорит то, что многие известные европейские производители отопительной техники используют при производстве своей продукции смесительные трехходовые клапаны Эсби.


Получить дополнительную информацию о клапанах, электроприводах и контроллерах ESBE или сделать заказ Вы можете, обратившись в наш офис: тел.: (495) 921-65-00, E-mail: [email protected]

кран ЭСБЕ для теплого пола, разновидности, преимущества


Содержание:


Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Общая информация


Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.



Благодаря трехходовому клапану эсбе достигаются следующие результаты:

  1. Перенаправление потоков из разных сетей.
  2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
  3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ


Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».


Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.



Работа прибора происходит примерно так:

  1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
  2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.


У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности


Трехходовые клапаны бывают трех типов:

  • Гидроприводные.
  • Электроприводные.
  • Пневмоприводные.


Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.



Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.


Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.


В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE


Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.



В отопительных системах приборами данного типа могут оснащаться всего три участка:

  • Смесители системы «теплый пол».
  • Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
  • Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел


Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.


Смесительный узел коммутируется с клапаном и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет сократить затраты на отопление. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.


В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.



 Для выхода из такого положения обычно применяется два варианта действий:

  1. Заужается вторая линия.
  2. Монтируется балансировочный клапан.


Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.


Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов


Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.



С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: «Какой трехходовой клапан для твердотопливного котла лучше выбрать, принцип работы и устройство»). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.


Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.


Кран 3-х ходовой 3F100 «Esbe»

Кран 3-х ходовой 3F100 «Esbe»



Трехходовой смесительный клапан Esbe 3F100  является надежным и компактным механизмом для смешивания теплоносителя и охлаждающей жидкости. Применяется смесительный клапан ESBE 3F-100 в системах отопления, водоснабжения или системах охлаждения. В стандартной комплектации клапан Esbe 3F100 поставляется с регулировочной ручкой для ручного управления положением заслонки клапана и уровнем открытия/закрытия. Трехходовой клапан Эсбе 3F-100 имеет фланцевое соединение с трубопроводом и может комплектоваться автоматическим электроприводом ESBE, производитель рекомендует применять для клапаны 3F 100 приводы Esbe 90 серии с 2-х, 3-х точечным или пропорциональным управляющим сигналом. Клапаны Esbe 3F упакованы в картонные коробки, удобные для транспортировки и хранения. Все основные элементы клапанов Эсби 3F заменяемы и вполне могут подвергаться ремонту.

Модель клапана Esbe 3F 100
Артикул 1110 12 00
Присоединительный диаметр DN100
Тип соединения фланцевое
Пропускная способность Kvs 225
Материал корпуса литой чугун
Материал золотника латунь, нержавеющая сталь
Уплотнение EPDM
Максимальное давление PN6
Температура теплоносителя макс. 110°С, мин. -10°С
Наличие на складе на складе

Примечание: значения Kvs указаны в м³/ч при перепаде давления 1 бар.

Приводы и контроллеры Esbe подходящие для клапана ESBE 3F 100



        ESBE серия 90


  ESBE серия CRA120



Габаритные размеры клапана ESBE 3F 100

Примеры установки 3-х ходового клапана ESBE 3F 100

Все изображенные примеры монтажа могут быть реверсивными.
Плоский выпил на верхней части шпинделя (также как индикатор на рукоятке), показывает положение перекрывающей втулки.


Esbe трехходовой клапан инструкция по регулировке. Трехходовой клапан принцип работы

Несмотря на простую конструкцию, трехходовой клапан esbe относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение всего дома. Приспособления данного типа представлены в продаже в нескольких разновидностях.

Общая информация

Трехходовым клапаном называют устройство для регулировки трубопроводных сетей с жидкой рабочей средой. Если объяснять популярно, после включения в состав отопительной системы прибор будет выполнять функцию хорошо известного крана-смесителя, задача которого заключается в переключении или смешивании потоков.

Благодаря трехходовому клапану эсбе достигаются следующие результаты:

  1. Перенаправление потоков из разных сетей.
  2. Рабочая жидкость приводится к необходимому температурному показателю при помощи смешивания холодной и горячей жидкости.
  3. Динамическое перенаправление дает возможность получить струю стабильной температуры.

Особенности конструкции трехходового клапана ЭСБЕ

Регулировка трехходового клапана осуществляется при помощи штока или шара. В первом случае регулировочный элемент перемещается в вертикальном направлении, во втором – вокруг своей оси. Данный элемент двигается таким образом, что полное перекрывание потока рабочей жидкости не происходит: он лишь смешивается и перенаправляется. Простейшим примером такого приспособления является обычный кран. Его сильная сторона – простая конструкция и невысокая стоимость; слабая – невозможность получения стабильной температуры на выходе. При всех своих недостатках краны широко используются в системах «теплый пол».

Если в конструкцию обычного крана ввести электрический привод, то тем самым удастся заметно увеличить его функциональность: прибор получит возможность регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов заключается в настройке сечения под протекание рабочего потока.

Работа прибора происходит примерно так:

  1. При повороте рукоятки наполовину два потока равномерно перемешиваются, что обеспечивается равенством входных клапанов.
  2. Если повернуть рукоятку до конца, произойдет поджимание первого клапана, из-за чего жидкий поток полностью перекрывается.

У наличествующих в продаже моделей повороты ручек могут несколько отличаться, что никаким образом не отражается на принципе работы устройств.

Основные разновидности

Трехходовые клапаны бывают трех типов:

  • Гидроприводные.
  • Электроприводные.
  • Пневмоприводные.

Приборы с электроприводом (к примеру, модель ESBE) немного отличаются по своему принципу работы. Электрический придаток действует здесь, как обычный термостат: благодаря ему потоки не просто смешиваются, но и удерживаются в нужном температурном режиме. Во время понижения или повышения температуры осуществляется автоматическое изменение положения запорной арматуры. Как результат, сечение прохождения потока увеличивается или уменьшается. Параллельно происходит изменение сечения на участке входа холодного потока, что позволяет сообщить воде на выходе стабильную температуру. При этом трехходовой эсбе клапан полностью обходится без контроля со стороны человека: управление оборудованием ложится на автоматику.

Клапан ESBE с электроприводом и термостатом с успехом может применяться в отопительных системах и в горячем водоснабжении. Строго говоря, таким краном можно оснащать трубопровод любого типа, где требуется смешать два потока жидкости и поддержать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с термостатом есть один общий для изделий данного типа недостаток: входные точки, через которые поступает жидкость, сильно сужены. Как следствие, это провоцирует рост гидравлического сопротивления.

Подобные краны отлично подходят для водопроводов. Клапанами ESBE часто комплектуются теплые полы, хотя при этом и применяют специальную схему подключения. Наряду с упомянутыми выше модификациями в продаже можно встретить трехходовые термостатические клапаны. Несмотря на видимую схожесть этих приборов, их функции во многом отличаются. В термостатических разновидностях применяются термостаты с датчиком выносного типа. Кроме того, принцип работы здесь тоже другой.

В отличие от стандартных моделей, термостатические краны управляют потоком только в одной точке. Два остальных входа находятся в постоянно открытом положении, со стабильным сечением. Приобретая такую конструкцию, важно протестировать на предмет зауженности вторую точку, в противном случае могут возникнуть сложности работы прибора из-за большого гидравлического сопротивления. Если подобный дефект будет обнаружен, проблему можно решить установкой смесительного клапана в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа имеющихся в продаже трехходовых устройств применяется одна схема подключения. Для примера можно рассмотреть установку трехходового крана esbe. Лучше начать с водопроводной системы, где смесительные краны встречаются чаще всего. Клапаны в этом случае препятствуют образованию обратного потока. Дело в том, что холодный и горячий потоки обладают различным давлением, что провоцирует перепады. В результате этого может возникать обратный поток. Системы с клапанами ESBE полностью безопасны в этом отношении.

В отопительных системах приборами данного типа могут оснащаться всего три участка:

  • Смесители системы «теплый пол».
  • Входящая в котел труба. Таким образом достигается стабилизация температуры теплоносителя во входящем трубопроводе.
  • Выходящая труба, для уменьшения подачи нагретого теплоносителя.

Смесительный узел

Применение клапан esbe для теплого пола имеет свою специфику. Местом размещения смесительного узла является дополнительный контур. Коммутация с коллектором-распределителем осуществляется посредством двух точек: это позволяет теплоносителю на входе постоянно циркулировать. Поток на входе открывают только при возникновении потребности в дополнительном тепле.

Смесительный узел коммутируется с клапаном и термостатом. Нужно понимать, что термостат для водяного теплого пола позволяет сократить затраты на отопление. Учитывая зауженность всех клапанов в точке 2, насос может столкнуться с проблематикой недостаточного расхода. Для решения проблемы необходимо прожить вторую линию, уменьшающую уровень потребления электричества. Но такая потребность не всегда возникает, т.к. сечение некоторых трехходовых клапанов достаточно большое.

В ситуации, когда первая линия обладает недостаточной мощностью потока, перекрывание термостатом прохода в нужном масштабе не происходит.

Для выхода из такого положения обычно применяется два варианта действий:

  1. Заужается вторая линия.
  2. Монтируется балансировочный клапан.

Более эффективным считается второй способ, т.к. поток в таком случае настраивается более точно. Существует еще одна схема подключения трехходового клапана esbe для теплого пола – коммутация насоса ко второй линии: тут балансировочный кран не нужен. Это позволяет уровнять температурный режим во входном и выходном потоке.

Монтаж крана с термостатом может осуществляться в одноконтурных системах. Наиболее простая их вариация – теплый пол небольшой площади. Использовать в таком случае габаритный смесительный узел не очень практично. Более целесообразным решением будет подключение одноконтурного теплого пола. Установка трехходового клапана с терморегулятором проводится на обратной трубе, содержащей остывший теплоноситель. Благодаря термостату активизируется запорная арматура, которая увеличивает сечение. Когда труба нагревается, термодатчик это фиксирует и сокращает поток.

Применение клапанов для отопительных котлов

Отдельного внимания заслуживают трехходовые клапаны для котлов отопления. Они выполняют задачу по недопущению попадания остывшего теплоносителя внутрь входящего в котел трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, а в системе возникнет опасная разница температур. Это чревато деформациями стыковочных участков, самым безобидным последствием которых будет появление небольших протечек. Если вовремя не среагировать, система может полностью выйти из строя.

С особенной ответственностью следует отнестись к установке запорной арматуры в обвязку твердотопливного котла, при работе которого возникают значительные температурные перепады (прочитайте также: » «). Смесительный клапан позволяет защитить котельное оборудования от попадания внутрь него теплоносителя с температурой ниже +50 градусов. Таким образом достигается сокращение температурной разницы, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют применять смесительные клапаны также в системах с пластиковым трубопроводом. Хотя полимерные коммуникации и обладают целым рядом преимуществ, однако частое превышение рабочих температурных параметров действует на них разрушающе. Согласно нормативам, наиболее комфортный температурный режим находится в диапазоне +75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К подбору модели устройства нужно отнестись ответственно, взяв в учет технические характеристики инженерной сети.

Трехходовой клапан типа ESBE – всего лишь один из элементов систем жизнеобеспечения жилого дома. С одной стороны, это простая конструкция. С другой, она выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке существует множество моделей, представленных разными производителями. Хорошими эксплуатационными показателями отличаются трехходовые клапаны, выпускаемые под брендом ESBE.


Немного полезных знаний

Трехходовой поворотный клапан ESBE

Трехходовой клапан является регулирующим устройством в системах трубопроводов с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию отопительной сети он будет действовать как всем хорошо знакомый – кран-смеситель, который переключает или смешивает потоки.
Установка клапана позволяет решить ряд практических задач:

  • Перенаправление потоков, идущих от разных трубопроводов.
  • Достижение нужной температуры рабочей жидкости за счет смешивания горячего и холодного потока.
  • Получение струи с постоянной температурой путем динамического перенаправления.

Сложно? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Конструкция

Трехходовой смесительный клапан имеет регулирующий элемент, в качестве которого выступает шток или шар. Шток передвигается вертикально, шар – вокруг своей оси. Так как движение регулирующего элемента не позволяет полностью перекрыть поток рабочей жидкости, происходит ее смешение и перераспределение. Простейшие модели – обычный кран. Основное их преимущество – дешевизна и конструктивная простота. Недостаток – невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран может быть установлен в системах отопления типа «теплый пол». Теперь представим себе клапан-кран с электроприводом. Такая конструкция уже функциональнее, так как она способна регулировать температурный режим автоматически. Простой клапан является балансировочным. Его основная функция – настройка сечения для прохождения рабочего потока. Условно принцип его работы можно описать следующим образом:

  • Рукоятка повернута на 50% – равномерное смешивание двух потоков, так как входные клапаны будут равны.
  • Рукоятка повернута на 100% – первый клапан поджимается полностью и перекрывает движение потока жидкости.

Представленные на рынке модификации могут иметь разные повороты рукоятки, но принцип их работы сохраняется.
Кран и его положение регулируются вручную, тем самым обеспечивается баланс между двумя потоками.

Виды

Существует несколько видов таких приборов:

  • С гидроприводом.
  • С пневмоприводом.
  • С электроприводом.

Трехходовой клапан с электроприводом, например, модель ESBE, будет иметь несколько иной принцип работы. Электропривод выполняет функцию обычного термостата, что позволяет не просто смешивать потоки, а поддерживать заданную температуру. При понижении/повышении температуры привод автоматически изменяет положение запорной арматуры, увеличивая или уменьшая сечение прохождения потока горячей воды. Одновременно изменяется и сечение в месте впуска холодного потока. В результате на выходе получается вода с постоянной температурой. Никакого вмешательства со стороны человека кран ESBE не требует. Его работа регулируется автоматикой.

Принцып работы клапана

Оснащенные электроприводами и термостатами клапаны ESBE одинаково хорошо подходят для использования в системах отопления и горячего водоснабжения.
В принципе, кран может быть установлен в любом трубопроводе, где необходимо смешение двух потоков жидкости с постоянным поддержанием температуры. Каким бы качественным и надежным ни был трехходовой клапан с термостатом, он будет иметь один недостаток, характерный абсолютно для всех приборов этого вида.

Таким недостатком является сильная зауженность входных точек. Зауженное сечение входной точки, в свою очередь, увеличивает гидросопротивление.

Такой кран будет хорошо работать в системах водоснабжения. Клапаны ESBE пригодны для установки в системах «теплый пол», но при этом требуется специальная схема подключения. Помимо описанных выше конструкций, на рынке представлены трехходовые термостатические клапаны. Эти приборы нередко путают между собой, но все же они являются совершенно разными. Термостатические модели имеют термостат с выносным датчиком, но отличаются они не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся находятся открытыми, и их сечение не изменяется. При выборе такой конструкции нужно проверить, нет ли зауженности в точке 2, иначе гидравлическое сопротивление приведет к сложностям в работе устройства. Возможно, для минимизации проблемы придется установить смесительный клапан в альтернативное кольцо.

Схемы подключения

Клапан трехходовой — схема включения

Практически все представленные на рынке трехходовые клапаны подключаются по одной схеме. Рассмотрим ее на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь кран-смеситель используется чаще всего. Основная цель, с которой устанавливается клапан — снижение риска образования обратного потока
. Между двумя потоками – с холодной и горячей водой – неизбежно будет происходить перепад давления. Он может привести к появлению обратного потока. При установке клапанов ESBE подобные казусы встречаются редко. В системах отопления клапаны ESBE применяются только в трех направлениях:

  • В смесительных узлах систем типа «теплый пол».
  • Для стабилизации температуры потока жидкости во входящем трубопроводе котла.
  • Для снижения подачи теплоносителя с высокой температурой от котла на трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «теплый пол». Смесительный узел создает в системе дополнительный контур. С распределительным коллектором он соединяется двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе поток обеспечивается только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключается клапан с термостатом. Так как в точке 2 все клапаны, в том числе и ESBE, заужены, может наблюдаться недостаточный расход насоса. Для его увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием. Вторая линия не всегда требуется. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В том случае, если на первой линии будет недостаточная мощность потока, термостат не сможет открыть проход на необходимую величину.
Проблема легко решается двумя способами: заужением второй линии или установкой на нее балансировочного клапана. Второй способ продуктивнее. Он позволяет точно настраивать поток. Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате температура входного и выходного потоков сравнивается. Кран с термостатом можно устанавливать в системах с одним контуром. Самый простой пример таких систем – теплые полы в небольших помещениях. Создание здесь смесительного узла,
с его немалыми габаритами,
далеко не всегда оправдано. Лучше подключить теплый пол с одним контуром. Трехходовой клапан с терморегулятором устанавливается на обратку, по которой течет уже остывший теплоноситель.
В этом случае термостат приведет в движение запорную арматуру, увеличив сечение и открыв поток. После нагрева трубы термодатчик считает данные и уменьшит поток.

Для котлов отопления

Трехходовые клапаны для котлов отопления стоит рассмотреть отдельно. Основная задача их установки — не допустить холодный поток теплоносителя на входящий трубопровод, подключенный к котлу. В противном случае на трубах начнет образовываться конденсат, а температурные перепады в системе приведут к ее деформации в местах стыков. Говорить о последствиях подобных деформаций не приходится. В лучшем случае образуется небольшая течь, в худшем – систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важно подключение запорной арматуры к твердотопливным котлам, отличающимся существенными перепадами температур во время работы. Подключение смесительного клапана позволяет добиться того, что на вход котельного оборудования не поступит жидкость, температура которой ниже 50 градусов. В результате перепад температур уменьшается, негативное воздействие холода со всеми вытекающими последствиями снижается. Рекомендуется установка смесительных клапанов в системах с пластиковым трубопроводом.
Здесь цель – не допустить попадания в трубопровод теплоносителя высокой температуры. При всех преимуществах полимеров, они плохо выдерживают частое повышение температур выше рабочих параметров. В таких условиях работы трубопровод быстро разрушается. Рекомендованные специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапанов позволяет решить многие проблемы, но модель должна быть подобрана в точном соответствии с техническими характеристиками инженерной сети, и должна иметь достаточный проход.

Заключение

Простейшая запорная арматура – трехходовые смесительные клапаны – важный элемент инженерных коммуникаций. Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Шведская компания ESBE (Эсби), вот уже на протяжении многих лет является общепризнанным лидером в области систем контроля водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электрические приводы ESBE ARA и 90-й серий — это пример отличного качества и надежности по приемлемой цене. Широкий ассортимент смесительных клапанов Esbe позволяет сделать оптимальный выбор в зависимости от требований системы. В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны выпускаются с резьбовыми или фланцевыми соединениями.

Модель
Артикул
DN, мм
Подключение
Kvs, м³/час
Вес, кг
Заменяет
VRG131-15-0.4 цена >> 11600100 15 Rp 1/2″ 0,4 0,40
VRG131-15-0.63 цена >> 11600200 15 Rp 1/2″ 0,63 0,40
VRG131-15-1 цена >> 11600300 15 Rp 1/2″ 1,0 0,40
VRG131-15-1.6 цена >> 11600400 15 Rp 1/2″ 1,6 0,40
VRG131-15-2.5 цена >> 11600500 15 Rp 1/2″ 2,5 0,40 3MG15, 3G15
VRG131-15-4 цена >> 11600600 15 Rp 1/2″ 4,0 0,40
VRG131-20-2.5 цена >> 11600700 20 Rp 3/4″ 2,5 0,43
VRG131-20-4 цена >> 11600800 20 Rp 3/4″ 4,0 0,43
VRG131-20-6.3 цена >> 11600900 20 Rp 3/4″ 6,3 0,43 3MG20, 3G20
VRG131-25-6.3 цена >> 11601000 25 Rp 1″ 6,3 0,70
VRG131-25-10 цена >> 11601100 25 Rp 1″ 10 0,70 3MG25, 3G25
VRG131-32-16 цена >> 11601200 32 Rp 1 1/4″ 16 0,95 3MG32, 3G32
VRG131-40-25 цена >> 11603400 40 Rp 1 1/2″ 25 1,68 3G40
VRG131-50-40 цена >> 11603600 50 Rp 2″ 40 2,30 3G50
VRG132-25-10 цена >> 11602500 25 G 1 1/4″ 10 0,70 3MGA25
VRG132-32-16 цена >> 11602600 32 G 1 1/2″ 16 0,95 3MGA25

Фланцевые смесительные клапаны Esbe 3F, 4F

Смесительные фланцевые клапаны ESBE 3F, 4F изготавливаются из литого чугуна и находят широкое применение в системах отопления и охлаждения. Клапаны Esbe 3F могут применяться в закрытых системах с водой, не содержащей растворённого кислорода. При работе клапана Esbe 3F, 4F более горячий теплоноситель смешивается с холодным, поступающим к котлу, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск возникновения низкотемпературной коррозии. Клапаны изготавливаются с типоразмерами DN 32-150.

Фланцевые соединения, корпус-литой чугун, золотник-латунь, уплотнение- EPDM, T=-10C…110C. Pmax=6 бар
Модель
Артикул
DN, мм
Крутящий момент
требуемого привода, Нм
Kvs, м³/час
Вес, кг
3F-20 цена >> 11100100 20 3 12 3,5
3F-25 цена >> 11100200 25 3 18 4,0
3F-32 цена >> 11100300 32 5 28 5,9
3F-40 цена >> 11100400 40 5 44 6,8
3F-50 цена >> 11100600 50 10 60 9,1
3F-65 цена >> 11100800 65 10 90 10,0
3F-80 цена >> 11101000 80 10 150 16,2
3F-100 цена >> 11101200 100 15 225 21,0
3F-125 цена >> 11101400 125 15 280 27,0
3F-150 цена >> 11101600 150 15 400 37,0
4F-50 цена >> 11101900 50 10 60 11,0
4F-65 цена >> 11102000 65 10 90 12,2
4F-80 цена >> 11102100 80 10 150 20,0
4F-100 цена >> 11102200 100 15 225 25,0

Электроприводы, приводы Esbe ARA 600 для трехходовых смесительных клапанов.

Приводы Esbe ARA 600разработаны для автоматизации управления клапанами серий VRG, VRB, MG, G, F Разные модели предусматривают разное время закрывания, в среднем от 15 до 240 секунд. Надёжность, экономичность и комфорт в использовании – главные принципы, которыми руководствуются специалисты компании Esbe при разработке сервоприводов Esbe ARA.

Модель
Артикул
Эл. питание
Время
закрытия
Управление
Усилие
Заменяет
ARA639 цена >> 12520100 AC/DC 24 В 15/30/60/120 сек. 0-10 В/4-20 мА 6 Нм
ARA642 цена >> 12101600 AC 230 В 30 сек. 3-точечное с доп. выкл. 6 Нм
ARA651 цена >> 12101200 AC 230 В 60 сек. 3-точечное 6 Нм 65
ARA652 цена >> 12101700 AC 230 В 60 сек. 3-точечное с доп. выкл. 6 Нм 65M
ARA655 цена >> 12120900 AC 230 В 60 сек. 2-точечное 6 Нм 68
ARA659 цена >> 12520200 AC/DC 24 В 45/120 сек. 0-10 В/4-20 мА 6 Нм 62P
ARA661 цена >> 12101300 AC 230 В 120 сек. 3-точечное 6 Нм 66
ARA662 цена >> 12101800 AC 230 В 120 сек. 3-точечное с доп. выкл. 6 Нм 66M
ARA663 цена >> 12100300 AC 24 В 120 сек. 3-точечное 6 Нм 62
ARA664 цена >> 12100800 AC 24 В 120 сек. 3-точечное с доп. выкл. 6 Нм 62M

Электроприводы, приводы Esbe серии 90.

Компактные реверсивные приводы Esbe серии 90 предназначены для
управления регулирующими клапанами Esbe типоразмеров DN 15-150, момент
силы 5-15 Нм. Данные сервоприводы поставляются в трех исполнениях в
зависимости от типа управляющего сигнала: 2-х точечные, 3-х точечные
либо пропорциональные, оснащены концевыми выключателями в крайних
положениях и имеют возможность настройки рабочего угла в диапазоне
30–180°. Электропривод Esbe 90 позволяет управлять клапаном и в
ручном режиме, при этом положение отображается на индикаторном диске. В
данной серии доступны приводы с электропитанием как 24 В, так и 230 В и с
различным временем открытия. Приводы Esbe серии 90 эффективно работают с
клапанами серий VRG100, VRG200, VRG300, VRB100, F, MG, G, BIV и H.

Модель
Артикул
Эл. питание
Время
закрытия
Управление
Усилие
92 цена >> 12050600 AC 24 В 60 сек. 3-точечное 15 Нм
92P цена >> 12550100 AC/DC 24 В 60/90/120 сек. 0-10 В/4-20 мА 15 Нм
93 цена >> 12051300 AC 24 В 240 сек. 3-точечное 15 Нм
94 цена >> 12051700 AC 230 В 15 сек. 3-точечное 5 Нм
95 цена >> 12051900 AC 230 В 60 сек. 3-точечное 15 Нм
95-2 цена >> 12052000 AC 230 В 120 сек. 3-точечное 15 Нм
95M цена >> 12052200 AC 230 В 60 сек. 3-точечное с доп. выкл. 15 Нм
95-2M цена >> 12052100 AC 230 В 120 сек. 3-точечное с доп. выкл. 15 Нм
96 цена >> 12052300 AC 230 В 240 сек. 3-точечное 15 Нм
97 цена >> 12052500 AC 230 В 15 сек. 2-точечное 5 Нм
98 цена >> 12052600 AC 230 В 60 сек. 2-точечное 15 Нм

Контроллеры Esbe серий CRB, CRA, 90C, CUA.

Современные контроллеры Esbe серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии электроэнергии. В серию CRA входят комбинированные приводы и контроллеры постоянного уровня температуры с возможностью регулирования температуры от 5 до 95°С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с датчиком комнатной температуры, на основе показаний которого производится регулировка.

Контроллеры ESBE CRB и CRA применяются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F

Модель
Артикул
Эл. питание
Время
закрытия
Усилие
CRA111 цена >> 12720100 AC 230 В 30 сек. 6 Нм
CRA121 цена >> 12742100 AC 230 В 120 сек. 15 Нм
CRA122 цена >> 12742200 AC 24 В 120 сек. 15 Нм
CRB111 цена >> 12660100 AC 230 В 30 сек. 6 Нм
CRB114 цена >> 12661400 AC 230 В 30 сек. 6 Нм
CRB122 цена >> 12662200 AC 230 В 30 сек. 6 Нм
CRC111 цена >> 12820100 AC 230 В 30 сек. 6 Нм
CRC121 цена >> 12842100 AC 230 В 120 сек. 15 Нм
CUA111 цена >> 12640100 AC 230 В 120 сек. 15 Нм
CUA122 цена >> 12642200 AC 230 В 120 сек. 15 Нм
90C-1A-90 цена >> 12601500 AC 230 В 120 сек. 15 Нм
90C-1B-90 цена >> 12601600 AC 230 В 120 сек. 15 Нм
90C-1C-90 цена >> 12601700 AC 230 В 120 сек. 15 Нм
90C-3B-90 цена >> 12603600 AC 230 В 120 сек. 15 Нм
90C-3C-90 цена >> 12603700 AC 230 В 120 сек. 15 Нм

Термостатические смесительные клапаны Esbe VTA320, VTA370, VTA570

Термостатические клапаны Esbe
базовых серий VTA 320, VTA 370 имеют высокую пропускную способность и
обладают повышенной функциональностью. В зависимости от модели, могут
применяться в бытовых системах горячего водоснабжения и напольного
отопления. Основными функциями данных клапанов являются асимметричное
направление потока и защита от ожогов. Защита от ожогов основана на
автоматическом прекращении подачи горячей воды при прекращении подачи
холодной воды.

Муфтовое соединение, корпус клапана- латунь DZR, золотник — латунь, уплотнение EPDM,
PN=10, температура теплоносителя max. 95C.
Модель
Артикул
Присоединение
Kvs, м³/час
Темп. диапазон, °С
Вес, кг
VTA321-15 цена >> 31100300 Rp 1/2″ 1,5 20 — 43 0,45
VTA321-20 цена >> 31100700 Rp 3/4″ 1,6 20 — 43 0,48
VTA321-20 цена >> 31100800 Rp 3/4″ 1,6 35 — 60 0,48
VTA322-25 цена >> 31101000 G 1″ 1,6 35 — 60 0,48
VTA372-25 цена >> 31200100 G 1″ 3,4 20 — 55 0,52
VTA572-25 цена >> 31702100 G 1″ 4,5 20 — 55 0,86
2-ходовой управляющий клапан серии VLA121
Модель
Артикул
DN
Kvs, м³/час
Присоединение
Bec, кг
VLA121-15-1.6 21150100 15 1.6 Rp 1/2″ 1.0
VLA121-15-2.5 цена >> 21150200 15 2.5 Rp 1/2″ 1.0
VLA121-15-4 цена >> 21150300 15 4 Rp 1/2″ 1.0
VLA121-20-6.3 цена >> 21150400 20 6.3 Rp 3/4″ 1.2
VLA121-25-10 цена >> 21150500 25 10 Rp 1″ 1.3
VLA121-32-16 цена >> 21150600 32 16 Rp 1 1/4″ 1.8
VLA121-40-25 цена >> 21150700 40 25 Rp 1 1/2″ 2.7
VLA121-50-38 цена >> 21150800 50 38 Rp 2″ 4.2
3-ходовой управляющий клапан серии VLA131
Модель
Артикул
DN
Kvs, м³/час
Присоединение
Bec, кг
VLA131-15-1.6 21150900 15 1.6 Rp 1/2″ 1.1
VLA131-15-2.5 21151000 15 2.5 Rp 1/2″ 1.1
VLA131-15-4 цена >> 21151100 15 4 Rp 1/2″ 1.1
VLA131-20-6.3 цена >> 21151200 20 6.3 Rp 3/4″ 1.3
VLA131-25-10 цена >> 21151300 25 10 Rp 1″ 1.5
VLA131-32-16 цена >> 21151400 32 16 Rp 1 1/4″ 2.1
VLA131-40-25 цена >> 21151500 40 25 Rp 1 1/2″ 3.0
VLA131-50-38 цена >> 21151600 50 38 Rp 2″ 4.7
2-ходовой управляющий клапан серии VLE122
Модель
Артикул
DN
Kvs, м³/час
Присоединение
Bec, кг
VLE122-15-0.25 21250100 15 0.25 G 1″ 1.0
VLE122-15-0.4 цена >> 21250200 15 0.4 G 1″ 1.0
VLE122-15-0.63 цена >> 21250300 15 0.63 G 1″ 1.0
VLE122-15-1 цена >> 21250400 15 1 G 1″ 1.0
VLE122-15-1.6 цена >> 21250500 15 1.6 G 1″ 1.0
VLE122-15-2.5 цена >> 21250600 15 2.5 G 1″ 1.0
VLE122-15-4 цена >> 21250700 15 4 G 1″ 1.0
VLE122-20-6.3 цена >> 21250800 20 6.3 G 1 1/4″ 1.2
VLE122-25-10 цена >> 21250900 25 10 G 1 1/2″ 1.4
VLE122-32-16 цена >> 21251000 32 16 G 2″ 1.8
VLE122-40-25 цена >> 21251100 40 25 G 2 1/4″ 2.6
VLE122-50-38 цена >> 21251200 50 38 G 2 3/4″ 4.3
3-ходовой управляющий клапан серии VLE132
Модель
Артикул
DN
Kvs, м³/час
Присоединение
Bec, кг
VLE132-15-1.6 21251300 15 1.6 G 1″ 1.1
VLE132-15-2.5 цена >> 21251400 15 2.5 G 1″ 1.1
VLE132-15-4 цена >> 21251500 15 4 G 1″ 1.1
VLE132-20-6.3 цена >> 21251600 20 6.3 G 1 1/4″ 1.3
VLE132-25-10 цена >> 21251700 25 10 G 1 1/2″ 1.6
VLE132-32-16 цена >> 21251800 32 16 G 2″ 2.0
VLE132-40-25 цена >> 21251900 40 25 G 2 1/4″ 2.9
VLE132-50-38 цена >> 21252000 50 38 G 2 3/4″ 4.6
2-ходовой управляющий клапан серий VLA325
Модель
Артикул
DN
Kvs, м³/час
Ход штока, мм
Bec, кг
VLA325-15-1.6 цена >> 21200100 15 1.6 20 2.1
VLA325-15-2.5 цена >> 21200200 15 2.5 20 2.1
VLA325-15-4 цена >> 21200300 15 4 20 2.1
VLA325-20-6.3 цена >> 21200400 20 6.3 20 2.6
VLA325-25-10 цена >> 21200500 25 10 20 3.2
VLA325-32-16 цена >> 21200600 32 16 20 4.6
VLA325-40-25 цена >> 21200700 40 25 20 5.8
VLA325-50-38 цена >> 21200800 50 38 20 8.0
2-ходовой управляющий клапан серий VLB325
Модель
Артикул
DN
Kvs, м³/час
Ход штока, мм
Bec, кг
Заменяет
VLB325-65-63 цена >> 21220100 65 63 25 23.0 VLB225 21203100
VLB325-80-100 цена >> 21220200 80 100 45 30.0 VLB225 21203200
VLB325-100-130 цена >> 21220300 100 130 45 45.6 VLB225 21203300
VLB325-125-200 21220400 125 200 45 55.0 VLB225 21203400
VLB325-150-300 21220500 150 300 45 71.0 VLB225 21203500
3-ходовой управляющий клапан серий VLA335
Модель
Артикул
DN
Kvs, м³/час
Ход штока, мм
Bec, кг
VLA335-15-1.6 21200900 15 1.6 20 2,5
VLA335-15-2.5 цена >> 21201000 15 2.5 20 2,5
VLA335-15-4 цена >> 21201100 15 4 20 2,5
VLA335-20-6.3 цена >> 21201200 20 6.3 20 3,2
VLA335-25-10 цена >> 21201300 25 10 20 3,8
VLA335-32-16 цена >> 21201400 32 16 20 6,6
VLA335-40-25 цена >> 21201500 40 25 20 7,5
VLA335-50-38 цена >> 21201600 50 38 20 10
3-ходовой управляющий клапан серий VLB335
Модель
Артикул
DN
Kvs, м³/час
Ход штока, мм
Bec, кг
Заменяет
VLB335-65-63 цена >> 21221100 65 63 25 19.0 VLB235 21203600
VLB335-80-100 цена >> 21221200 80 100 45 24.0 VLB235 21203700
VLB335-100-130 цена >> 21221300 100 130 45 32.0 VLB235 21203800
VLB335-125-200 21221400 125 200 45 46.0 VLB235 21203900
VLB335-150-300 21221500 150 300 45 61.0 VLB235 21204000

Седельные регулирующие клапаны ESBE VLC125

2-ходовые регулирующие фланцевые клапаны ESBE VLC125 используются для
регулирования потока теплоносителя. Клапаны сделаны из
высокопрочного чугуна, что позволяет их
использование в системах отопления и охлаждения с давлением до 25 бар. Серия VLC125 имеет фланцевые присоединения и производится в типоразмерах DN15-DN50. Клапаны предназначены для автоматической работы в комбинации с электроприводами ESBE.

VLC125-40-16 21302600 40 16 20 7.7
VLC125-40-25 цена >> 21301100 40 25 20 8.8
VLC125-50-38 цена >> 21301200 50 38 20 12.6

Электроприводы для седельных регулирующих клапанов ESBE

Серия линейных приводов ESBE в исполнении на 230 В или 24 В, с аналоговым или импульсныс управлением. Приводы имеют различные усилия и приспособлены для клапанов с разным ходом штока. Так же представлена отдельная линейка приводов, имеющих возвратную пружину. В зависимости от модели, клапаны, укомплектованные такими приводами могут быть нормально закрытыми или нормально открытыми.

ALD121 22150500AC/DC 24 В

2200 20 сек. ALD144 22151200
ALh234 цена >> 22220100 3-х позиц./0…10 В AC/DC 24 В 900 15 сек.
ALh334 цена >> 22221100 3-х позиц./0…10 В AC/DC 24 В 900 15 сек.

Трехходовой смесительный клапан

имеет достаточно простое устройство. Он состоит из корпуса, имеющего
два входа и один выход, а также штока специальной формы, на который
установлена ручка (для ручного управления) или электропривод (для
автоматического регулирования температуры потока). Шток способен
вращаться по вертикальной оси, перекрывая в той или иной степени вход
горячей или холодной воды, за счет чего создается определенное
соотношение потоков и, как результат, на выходе получается смесь
заданной температуры. Материалом корпуса трехходового клапана чаще
всего выступают латунный сплав или литой чугун. Шток выполнен из
латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном

осуществляется с помощью, установленного на шток электропривода,
который поставляется отдельно. Основными характеристиками
электроприводов являются: время поворота штока на 90 градусов; усилие, с
которым привод способен вращать шток; электрическое напряжение и
управляющий сигнал (двухточечный, трехточечный, пропорциональный).
Электропривод получает сигнал от общедомового контроллера, который,
основываясь на показаниях различных датчиков температуры, просчитывает
положение штока трехходового клапана для получения заданной температуры
теплоносителя на выходе.

Выбор электропривода для ротационного трехходового смесительного клапана.

Для муфтовых смесительных клапанов ESBE
используются приводы серии ARA600, для фланцевых чугунных клапанов – серия ESBE 90. Если клапан будет использоваться как отводной, то привод должен быть с 2-позиционным управлением. Если в качестве смесительного, то необходимо 3-точечное управление или пропорциональное регулирование: сигнал 0-10В. Далее выбираем нужную комбинацию времени поворота штока и назначения клапана. На бытовое горячее водоснабжение будет достаточно 60 секунд, а
для подачи теплоносителя в радиаторы, чаще всего, используют электроприводы с временем поворота штока 120 секунд. При необходимости контролировать внешнее оборудование в зависимости от положения клапана (например, отключить ненужный насос и т.д.) определяем — нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит особого труда выбрать из представленных моделей именно ту, которая будет выполнять все заданные
функции.

Отправим материал вам на e-mail

В широком ассортименте запорной арматуры, применяемой в отопительных сетях, есть один элемент, который используется нечасто. По форме он похож на тройник, но внутреннее наполнение от последнего отличается сильно. Да и назначение его совершенно другое. Это трехходовой клапан для отопления с терморегулятором. Схема его установки, а также принцип работы будут рассмотрены в сегодняшнем обзоре.

Трехходовой клапан с термоголовкой зонального типа

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

  • смесительные,
  • разделительные,
  • переключающиеся.

Первые смешивают два потока теплоносителя с разной температурой в один, вторые, наоборот, разделяют один поток на два. А третьи просто переключают движение воды из одного направления (контура) в другой. Две первые разновидности по внешнему виду друг на друга похожи, поэтому на их корпус наносится схема, которая и показывает, для каких целей прибор надо использовать.

Что касается третьей позиции, то его отличить от остальных просто. У него дополнительно есть блок, с помощью которого и происходит переключение. Клапан этого типа обычно устанавливается в двухконтурную , когда необходимо перенаправить поток от отопительной системы к и наоборот.

Статья по теме:

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством. Чтобы было легче понять, что внутри клапана, надо рассмотреть фото ниже, на котором прибор показан в разрезе. Состоит он из трех патрубков (два боковых один нижний), между которыми располагается камера смешивания. С четвертой стороны (верхней) располагается термоголовка , отвечающая за контроль температуры теплоносителя.

Внутри прибора от терморегулятора идет подпружиненный шток с двумя плоскими клапанами круглого сечения. Их диаметр соответствует диаметру седел патрубков. Вместо них может быть установлен один шаровой клапан, размещенный внутри смешивающей камеры между двумя седлами. При давлении на шток клапаны частично перекрывают подачу из нижнего патрубка и открывают верхний. Все то же самое только наоборот происходит, если шток поднимается вверх.

Но тут надо разобраться, по каким законам работает шток, под действием какой силы он опускается или поднимается. Все дело в самой термоголовке. Внутри нее располагается температурный датчик, заполненный специальной жидкостью. Она термочувствительная. Как только температура теплоносителя начнет подниматься, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который расположен в термоголовке. Резервуар сам начинает расширяться, тем и давит на шток. Последний опускается и открывает нижний патрубок, откуда в трехходовой клапан поступает холодная вода. Горячая поступает с левого патрубка (см. фото).

Конечно, просто так при любом повышении температуры воды давление произойти не может. Для этого на термоголовке установлена градация по температуре, которую регулируют вручную. Именно выставленный параметр и является моментом нажатия на шток.

Итак, шток отреагировал на изменение температуры теплоносителя в подающем патрубке, открыл нижний для холодной воды, и внутри клапана произошло смешивание горячей и холодной сред до необходимой температуры. То есть, получается так, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В том случае если теплоноситель продолжает нагреваться, то шток может опуститься до максимально нижнего положения. То есть, он полностью закроет подачу горячей воды и полностью откроет подачу холодной. И это будет продолжаться до тех пор, пока теплоноситель внутри отопительной системы не опуститься до требуемой температуры. После чего откроется верхний клапан, он пустит горячую воду.

Так работает смешивающий регулирующий трехходовой клапан. Что касается разделительной модели, то принцип работы у нее практически такой же, только наоборот. В один патрубок входит теплоноситель, внутри корпуса прибора он разделяется на два потока и выходит через два соседних патрубка.

Этот вид запорной арматуры устанавливается на тех участках, на которых надо поток теплоносителя разделить на два контура. Один из них будет с постоянным тепловым режимом, другой с переменным. Первый – это поток жидкости, к которому предъявляются требования по качеству. Второй с требованиями по количеству. При этом чисто конструктивно поток с постоянным гидрорежимом никогда не перекрывается, потому что в конструкции прибора длина штока сделана таким образом, чтобы клапан не закрывал постоянный контур.

Но необходимо обозначить, что длина штока может регулироваться. Это дает возможность настроить требуемый объем теплоносителя на постоянном контуре. Что касается переменного, то он может полностью перекрываться. Именно таким образом и регулируется расход и давление теплоносителя в отопительной системе. Как видите, принцип работы трехходового крана достаточно прост. Главное – точно выбрать тип прибора и установить его в требуемое место в схеме.

Как работает трехходовой термостатический клапан в системе «теплый пол»

Чтобы было понятно, как работает схема с клапаном, можно привести пример циркуляции теплоносителя в системе теплого пола . Трехходовой клапан для теплого пола является смесительным. Схема циркуляции здесь такова:

  • горячая вода через коллектор поступает в систему теплого пола;
  • у нее должна быть определенная температура, которая отслеживается именно в процессе прохождения через трехходовой клапан;
  • как только ее значение будет превышать допустимое, клапан открывает один из контуров, который соединен с обраткой отопления;
  • внутрь поступает охлажденный теплоноситель, понижая температуру,
  • после чего смешанная вода поступает в отопительный контур теплого пола;
  • как только температура упадет до требуемой, внутри клапана перекрывается штоком контур с обраткой.

Трехходовые клапаны с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика – самая простая и точная. К тому же в ней нет затрат электроэнергии. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но управлять процессом можно и другими способами. Простой из них – ручной. Скажем прямо, не самый точный вариант, потому что диапазон глубины погружения штока выставляется рукояткой, расположенной снаружи корпуса клапана.

Внимание!
Клапан с такой регулировкой рекомендуется использовать лишь в тех отопительных системах, где перепады температуры теплоносителя незначительны.

Второй вариант – это управление температурным режимом с помощью электроприводов. Они получают команды от контроллера.

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, в которых вал не крутиться, а поворачивается на определенный градус. Необходимо отметить, что в эту категорию входят любые типы двигателей, к примеру, тепловые. Главное – выполнять условие поворота, а не вращения.

Производители сегодня предлагают две позиции, касающиеся комплектации. Первая – это полный пакет, в который входит контроллер и температурный датчик. Есть возможность сразу настроить прибор на требуемую температуру, а также на угол поворота, к примеру, от 0 до 180°. При этом возможны любые промежуточные значения. Вторая – это отдельный привод с датчиком внутри, к которому надо добавить контроллер, как отдельно стоящий элемент.

Что касается контроллера, то это прибор, который решает задачи по управлению сигналами. В случае с отоплением он реагирует на температурные изменения, которые ему сигнализирует температурный датчик. Он сигналы обрабатывает и решает, что делать – открывать клапан или закрывать, а точнее, поворачивать по часовой стрелке или против. Сегодня производители предлагают огромную модельную линейку трехходовых кранов с электроприводами. Одна из самых популярных марок – «ESBE» (Швеция).

Трехходовой клапан ESBE с электроприводом

В первую очередь надо обозначить, что у этой марки клапанов внутри располагается шарик со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него в отопительную систему поступает теплоноситель. Градус поворота – 90÷180°.

В магазинах клапан этой модели продается отдельно от сервопривода, поэтому перед установкой их соединяют между собой путем вставки оси (вала) привода в верхнюю часть штока. В нем под ось есть отверстие. После чего надо точно по инструкции, приложенной к прибору, провести настройку в плане температурного режима.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без такового:

Другие модели трехходовых клапанов

Еще один известный бренд – трехходовой клапан Навьен от южнокорейской компании. Необходимо отметить, что этот прибор является неотъемлемой частью двухконтурного котла этого производителя. И устанавливается он внутрь отопительного оборудования. Его основное назначение – разделять теплоноситель на подачу в отопительную сеть и на горячее водоснабжение.

Внимание!
Клапаны Навьен не подлежат ремонту. Основная причина поломки – шестеренчатая передача от мотора к штоку. Запчасти нигде не продаются. При выходе из строя прибор должен заменяться новым.

Датская компания Danfoss – известный производитель трехходовых клапанов. Она предлагает четыре модели, которые предназначаются для разных систем:

Фото Модель Назначение
VF3 Используется в системах кондиционирования и теплоснабжения. Материал изготовления – чугун. С фланцевым соединением.
VMV Применяется только в системах отопления. Материал изготовления – бронза или нержавейка.
VRB3 Это смеситель, который используется и в отопительных системах, и в холодильных установках. Материал – нержавеющая сталь.
VRG3 Устанавливается в отопительных сетях или при транспортировке хладагента. Материал или нержавейка, или чугун.

Схемы подключения трехходового клапана к отопительной сети

После всего разбора относительно конструкции клапана и его принципа работы появилось понимание, как его можно использовать в различных отопительных системах. Чаще всего его используют в трех случаях.

  • В системе теплых полов температура теплоносителя должна быть в пределах +45°С. Именно этот режим и поддерживается с помощью прибора. Об это уже говорилось выше, и было показано, как это должно работать.
  • Для защиты от образования внутри топки конденсата. Это случается, когда относительно сильно холодная вода по обратке попадает в теплообменник генератора. От этого на внешних поверхностях образуются капли воды от сконденсированного пара. Того допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
  • Если есть необходимость поддерживать разный температурный режим в разных частях отопительной системы.

Первый вариант рассматривать не будет, потому что он уже был описан. Что касается второго случая, то надо за основу разбора брать фото ниже.

На схеме двойной контур: один большой проходит через радиаторы, второй – короткий через (это вертикальная красная линия, начало которой вверху до радиаторов, конец упирается внизу в клапан). Пока котел не разогрелся, теплоноситель движется по короткому контуру. Температура поднялась до необходимой, клапан закрывает байпас и открывает обратку (нижняя синяя линия).

И третья позиция, в основе которой лежит распределение теплоносителя по потребителям, в них требуемая температура не всегда является одинаковой. К примеру, для бойлера косвенного нагрева требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Внимание!
В такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед бойлером.

Принципиальная схема разводки с установкой трехходового клапана должна быть приблизительно такой, как показано на фото ниже.

Трехходовые клапаны для отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене он дешевле 30-35% от приборов с приводами. Чем он отличается от всех остальных. В его конструкции нет ни штоков, ни датчиков, ни термоголовок. Внутри установлен так называемый термостатический элемент, который настроен на определенную температуру теплоносителя. К примеру, это может быть или +45°С, или +65°С. То есть, показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирают на заводе и там же устанавливают, поэтому на клапане обязательно указывают, какая температура на выходе будет после него. К примеру, если вам требуется клапан для теплого пола, то выбираем с температурой +45°С. Положительной стороной этих приборов является их дешевизна. Отрицательной – невозможность настраивать температурный режим воды.

Внимание!
Если клапан этого типа устанавливается на байпас твердотопливного котла, то необходимо перед покупкой изучить паспорт самого генератора. Основной показатель для клапана – температура воды в обратном контуре. Именно по ней и подбирается прибор.

Оборудование ESBE — клапаны и электроприводы














Каталог оборудования ESBE

Продукция
Esbe – это шведское качество и надежность, позволяющая добиться
оптимальной экономии энергии, удобства и безопасности, как во время
монтажа, так и во время эксплуатации оборудования ESBE. Сотрудники
отдела продаж с радостью ответят на ваши вопросы по телефону в Москве: 8(495)
220-71-89.

Каталог продукции ESBE включает в себя
большой модельный ряд запорной арматуры и управляющих устройств:
трехходовые и четырехходовые смесительные клапаны Эсбе, электрические
приводы для управления клапанами на расстоянии, всевозможные контроллеры
Esbe – помогающие обеспечить высокий уровень комфорта и хорошую
экономию средств, термостатические и комбинированные клапаны,
разнообразные седельные моторизованные клапаны с приводами. Клапаны
Esbe, приводы Эсби, контроллеры ESBE легко и быстро устанавливаются и
не требуют для монтажа специальных приспособлений. В нашей компании вы
сможете купить продукцию ESBE по хорошей цене, а так же получить ответы
на интересующие вопросы по оборудованию Эсбе.

Краткое описание оборудования ESBE

  Трехходовые клапаны Esbe 3F
имеют фланцевое соединение с присоединительным диаметром от 20 до 150
мм. Чугунный корпус обеспечивает долгий срок эксплуатации и обладает
высокими антикоррозийными качествами. В стандартной комплектации клапан
поставляется с поворотной ручкой. При необходимости автоматического
регулирования их можно доукомплектовать электроприводами Esbe серии 90.
Монтаж клапанов Esbe легко осуществляется при установке клапана в любом
положении. Также, допускается использовать клапаны реверсивно, то есть
подача воды может осуществляться как с одной, так и с другой стороны
клапана. Рабочий угол поворота ручки клапана составляет 90°
 Выбрать клапан →  Esbe 3F-20, 3F-32, 3F-40, 3F-50, 3F-65, 3F-80, 3F-100, 3F-125, 3F-150

Esbe 4F — четырехходовые клапаны ESBE серии 4F

  Четырехходовые смесительные клапаны Esbe 4F
имеют чугунный корпус и фланцевое соединение. Высокопрочные чугунные
клапаны Esbe серии 4F применяются в системах водоснабжения, отопления
или охлаждения (кондицианирования. В стандартной комплектации клапан
поставляется с поворотной ручкой. При необходимости автоматизации работы
четырехходового смесительного клапана могут применяться электроприводы
Esbe. Рабочий угол поворота ручки клапана составляет 90°. Наиболее часто
применяемыми являются клапаны 4F с присоединительным диаметром от DN65
до DN150. Клапаны с меньшим диаметром применяются реже, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением.
 Выбрать клапан →  Esbe 4F-32, 4F-40, 4F-50, 4F-65, 4F-80, 4F-100, 4F-125, 4F-150

  Клапаны Esbe VRG 131
в стандартном исполнении поставляются с ручным регулированием. При
необходимости автоматизации котельной, клапаны VRG 131 могут
комплектоваться электроприводами Esbe серии ARA600 для более точного
управления клапаном. Корпус клапана изготавливается из латуни,
обладающей высокими антикоррозийными свойствами и имеет внутренние
резьбовые соединения. Рабочий угол поворота заслонки клапанов Esbe VRG
131 составляет 90°. Шкала позиции заслонки может быть переключена и
повернута, что обеспечивает возможность установки клапана в любом
положении. Esbe VRG131 применяются в системах отопления частных домов,
административных зданий, а также для систем «теплый пол».
 Выбрать клапан →  Esbe VRG 131-15, VRG 131-20, VRG 131-25, VRG 131-32, VRG 131-40, VRG 131-50

Esbe VRG132 — трехходовые клапаны ESBE серии VRG 132

  Клапаны Esbe VRG 132
в стандартном исполнении наружне резьбовое соединение и поставляются с
поворотной ручкой для регулирования положения клапана. При
необходимости автоматизации котельной, клапаны VRG 132 могут
комплектоваться электроприводами Esbe серии ARA600 для более точного
управления клапаном. Корпус клапана изготавливается из латуни,
обладающей высокими антикоррозийными свойствами и имеет внешнее
резьбовые соединения. Рабочий угол поворота заслонки клапанов Esbe VRG
132 составляет 90°. Esbe VRG132 применяются в системах отопления частных
домов,
административных зданий, а также для систем «теплый пол». Запрещен
монтаж клапана в положении «приводом вниз», это может привести к выходу
электропривода из строя и у повреждению клапана.
 Выбрать клапан →  Esbe VRG 132-25, VRG 132-32, VRG 132-40

  Автоматические электроприводы Esbe 90
поставляются отдельно от клапанов и имеют разную скорость срабатывания
клапана. По типу регулирования клапаны имеют двухточечное, трехточечное
регулирование или цифровое управление (управляющий сигнал). При
установке электропривода вам потребуется лишь заменить поворотную ручку
привода на электропривод и произвести необходимое электроподключение.
Диапазон регулирования положения заслонки составляет от 30 до 180 °С.
При установке погодозависимой автоматики применение электроприводов
является обязательным. В противном случае точность регулирования
температуры обеспечить невозможно. Электроприводы Esbe
поставляются со смонтированным электрическим кабелем, длина которого
ровняется 1,5 метра. Электропривод имеет заводские настройки, которые
при необходимости могут быть изменены.
 Выбрать привод →  Esbe 92, 92-2, 92P, 93, 94, 95, 95-2, 95M, 96, 97, 98

Приводы Esbe ARA 600
применяются для установки на трехходовые клапаны и позволяют
регулировать положение клапана в автоматическом режиме. По типу
регулирования клапана приводы могут быть двухточечным, трехточечными или
пропорциональными (управляющий сигнал). Электропитание клапана может
быть как 230В, так и 24В. Момент силы составляет 6 Нм, а скорость
открытия или закрытия клапана составляет 30, 45, 60 или 120 секунд. Для
установки привода Esbe на клапан может потребоваться дополнительный
монтажный переходник (требуется для некоторых моделей клапанов.
Электроприводы Esbe обеспечивают своевременное срабатывание клапана,
чего невозможно добиться при ручном регулировании.
 Выбрать привод →  Esbe ARA651, ARA655, ARA659, ARA642, ARA661, ARA662

Автоматические контроллеры Esbe 90C, CRB100 и CRA100
применяются для регулирования положения клапана (заслонки клапана) и
комплектуются электроприводом, датчиком температуры, комнатным
управляющим дисплеем и встроенным или внешним контроллером (зависит от
модели контроллера). Электропривод контроллера Esbe CRB100 имеет
трехпозиционное регулирование положения заслонки клапана. Регулирование
температуры тепло осуществляется при помощи управляющего дисплея,
который подключается при помощи кабеля (CRB111, CRB113) или по
беспроводному соединению (CRB 121). Контроллеры серии CRB100
предназначены для обеспечения точности регулирования, высокого уровня
комфорта и экономии энергии для владельца дома.
 Выбрать привод →  Esbe CRA111, CRA112, CRA121, CRA122, CRB111, CRB113, CRB121, 90С-1A, 90С-1B, 90С-1C

Двухходовые седельные клапаны Esbe VLA121 имеют
чугунный корпус и резьбовое соединение. Высокопрочные чугунные
клапаны Esbe серии VLA 121 применяются в системах водоснабжения,
отопления
или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода
Esbe. Клапаны VLA121
производятся и поставляются с присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 16
бар. Клапаны с меньшим диаметром применяются реже, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLA121-15, VLA121-20, VLA121-25, VLA121-32, VLA121-40, VLA121-50

Трехходовые седельные клапаны Esbe VLA335 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные
клапаны Esbe серии VLA 335 применяются в системах водоснабжения, отопления
или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода
Esbe. Клапаны VLA335 производятся и поставляются с
присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 16
бар. Клапаны с меньшим диаметром применяются реже, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLA335-15, VLA335-20, VLA335-25, VLA335-32, VLA335-40, VLA335-50

Трехходовые седельные клапаны Esbe VLB235 имеют чугунный корпус и, фланцевое соединение. Высокопрочные чугунные
клапаны Esbe серии VLB 235 применяются в системах водоснабжения, отопления
или охлаждения (кондиционирования). В стандартной комплектации клапан предназначен для регулирования при помощи автоматического электропривода
Esbe. Клапаны VLB235 производятся и поставляются с
присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 16
бар. Клапаны с меньшим диаметром применяются реже, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLB235-65, VLB235-80, VLB235-100, VLB235-125, VLB235-150

Двухходовые седельные клапаны Esbe VLE122 имеют
латунный корпус и резьбовое соединение. Высокопрочные латунные
клапаны Esbe серии VLE 122 применяются в системах водоснабжения,
отопления
или охлаждения (кондиционирования) и обладают высокой антикоррозийной
устойчивостью. В стандартной комплектации клапан предназначен для
регулирования при помощи автоматического электропривода
Esbe. Клапаны VLE122
производятся и поставляются с присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 16
бар. Клапаны с диаметром от DN15
до DN32 применяются не так часто как DN40 и DN50, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLE122-15, VLE122-20, VLE122-25, VLE122-32, VLE122-40, VLE122-50

Двухходовые седельные клапаны Esbe VLE222 со штекером компенсации давления имеют латунный корпус и резьбовое соединение. Высокопрочные чугунные
клапаны Esbe серии VLE 222 применяются в системах водоснабжения,
отопления
или охлаждения (кондиционирования) и обладают высокой антикоррозийной устойчивостью. В стандартной комплектации клапан
предназначен для регулирования при помощи автоматического электропривода Esbe. Клапаны VLE222
производятся и поставляются с присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 16
бар. Клапаны с диаметром  DN25 и DN32 применяются не так часто как DN40 и DN50, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLE222-25, VLE222-32, VLE222-40, VLE222-50

Двухходовые седельные клапаны Esbe VLE132 имеют
латунный корпус и резьбовое соединение. Высокопрочные чугунные клапаны
Esbe серии VLE 132 применяются в системах водоснабжения, отопления или
охлаждения (кондиционирования) и обладают высокой антикоррозийной
устойчивостью. В стандартной комплектации клапан предназначен для
регулирования при помощи автоматического электропривода Esbe. Клапаны
VLE132 производятся и поставляются с присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 16
бар. Клапаны с диаметром от DN15 до DN32 применяются не так часто как
DN40 и DN50, так как на данные диаметры трубопроводов чаще применяют
клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии
ALA200, ALB140, ALD100, ALD200.
 Выбрать клапан →  Esbe VLE132-15, VLE132-20, VLE132-25, VLE132-32, VLE132-40, VLE132-50

Седельные клапаны Esbe VLС125 имеют
чугунный корпус и, фланцевое соединение. Высокопрочные чугунные
клапаны Esbe серии VLС 125 применяются в системах водоснабжения,
отопления
или охлаждения (кондиционирования). В стандартной комплектации клапан
предназначен для регулирования при помощи автоматического электропривода

Esbe. Клапаны VLС 125 производятся и поставляются с
присоединительным диаметром от DN15
до DN50, а также рабочим давлением рабочей среды (давление воды) до 25
бар. Клапаны с меньшим диаметром применяются реже, так как на
данные диаметры трубопроводов чаще применяют клапаны с резьбовым
соединением. Для управления клапаном применяются электроприводы серии
ALA200, ALB140, ALD100, ALD200.
Выбрать клапан →  Esbe VLС125-15, VLС125-20, VLС125-25, VLС125-32, VLС125-40, VLС125-50

Приводы Esbe серии ALA 200 применяются
для установки на двухходовые и трехходовые клапаны и регулировки положения рабочего (запорного, распределительного) механизма
клапана в автоматическом режиме. По типу регулирования клапана приводы
могут быть трехточечными или пропорциональными
(управляющий сигнал). Электропитание клапана может быть как 230В, так и
24В. Усилие электропривода составляет 400 и 750 (Н), а скорость открытия или закрытия
клапана составляет 35 или 140 секунд. Для установки привода Esbe
на клапан может потребоваться дополнительный монтажный переходник
(требуется для некоторых моделей клапанов). Электроприводы Esbe
обеспечивают своевременное срабатывание клапана, чего невозможно
добиться при ручном регулировании.
 Выбрать привод →  Esbe ALA221, ALA 222, ALA223

Приводы Esbe серии ALB 144 применяются
для установки на двухходовые и трехходовые клапаны и регулировки положения рабочего (запорного, распределительного) механизма
клапана в автоматическом режиме. По типу регулирования клапана приводы
могут быть трехточечными или пропорциональными
(управляющий сигнал). Электропитание клапана 24В. Усилие электропривода составляет 800 (Н), а скорость открытия или закрытия
клапана составляет от 15 до 30 секунд (зависит от типа клапана и длины плунжера). Для установки привода Esbe
на клапан может потребоваться дополнительный монтажный переходник
(требуется для некоторых моделей клапанов). Электроприводы Esbe
обеспечивают своевременное срабатывание клапана, чего невозможно
добиться при ручном регулировании.
 Выбрать привод →  Esbe ALB 144

Приводы Esbe серии ALD100 и ALD200
применяются
для установки на двухходовые и трехходовые клапаныи  регулировки
положения рабочего (запорного, распределительного) механизма
клапана в автоматическом режиме. По типу регулирования клапана приводы
могут быть трехточечными или пропорциональными
(управляющий сигнал). Электропитание привода может быть 24В или 230В (в
зависимости от выбранной модели). Усилие электропривода составляет 900,
1200, 2000, 2200 (Н), а скорость открытия или закрытия
клапана составляет 20 или 40 секунд (зависит от исполнения привода). Для
установки привода Esbe
на клапан может потребоваться дополнительный монтажный переходник
(требуется для некоторых моделей клапанов). Электроприводы Esbe
обеспечивают своевременное срабатывание клапана, чего невозможно
добиться при ручном регулировании.
 Выбрать привод →  Esbe ALD124, ALD224,ALD144, ALD244, ALD121, ALD221, ALD141, ALD241

Термостатические
клапаны Esbe предназначены для поддержания постоянной температуры воды в
системе отопления и горячего водоснабжения. Также, термостатические
смесительные клапаны Esbe применяются в системах отопления «теплый пол» и
при применении горячей воды от двух водонагревателей или котлов.
Постоянная температура обеспечивается путем подмешивания горячей воды и
воды из обратной линии. Допустимая погрешность температуры воды после
клапана составляет (+/-) 1 °C. Достаточно большой диапазон регулирования
температуры воды позволяет создать наиболее комфортные условия в доме.
 Выбрать клапан →  Esbe VTA321-15, VTA321-20, VTA322-25, VTA372-25

Насосные группы и модули контроля обратной температуры ESBE

Насосные
группы Esbe BASE являются идеальной стартовой площадкой для создания
насосной системы отвечающей вашим потребностям. Их можно настраивать в
соответствии с индивидуальными требованиями, просто нужно добавить
подходящий привод Esbe ARA или контроллер Esbe CRB, CRC, CRA и выбрать
желаемый циркуляционный насос любого производителя, монтажная длина
которого 180 мм. Регулируемый теплоизоляционный кожух обеспечивает
идеальное решение изоляции каждого насоса. Насосные группы Esbe
применяются для смесительной функции, фиксирования температуры, прямой
подачи тепла.
 Выбрать → ESBE GRA111, GRA112, GFF111, GDF111, GRA131, GRC111, GDA112

Электроприводы ESBE серий ARD и ARC

Электроприводы ESBE серии ARD и ARC подходит для управления ротационными смесительными клапанами с различными крутящими моментами силы 10, 20 и 30 Hm, а также могут использоваться для управления воздушными заслонками. Приводы Esbe ARC ARD доступны в версиях с питанием 24В или 230В переменного/постоянного тока, с 2-точечным или пропорциональным управляющим сигналом. С помощью установочного комплекта для клапана электроприводы Эсбе ARD ARC легко монтируется на шпиндели квадратного сечения размером от 9 до 18 мм и круглые шпиндели диаметром от 9 до 26 мм. Электроприводы ESBE ARD ARC поставляется с двумя наборами адаптеров, один из которых предназначен для клапанов ESBE 3F/4F, а другой используется для установки на зажимную муфту шпинделя воздушной задвижки.
 Выбрать привод →  ESBE ARD100, ARD200, ARС300

По вопросам приобретения данного оборудования обращайтесь по телефону в Москве8(495)220-71-89

Мы ответим на все ваши вопросы по телефону или по электронной почте:   [email protected]
Мы работаем каждый день с 9 до 18 часов, кроме субботы и воскресенья.





Трехходовые краны с электроприводом Esbe

Трехходовые краны с электроприводом Esbe купить в Москве.

Компания Сантехкомплект ежедневно отгружает запорную арматуру с большого регионального склада, в том числе реализует трехходовые краны с электроприводом Esbe в Москве, либо доставляет до ТК для отправки в любой другой город. Большой выбор кранов позволяет закрывать потребность по всем поступающим заявкам практически на 100% и оперативно подбирать аналоги по отсутствующим позициям.



Узнать актуальные цены на краны и наличие продукции на складе вы можете у менеджеров компании:

Звоните: +7 (499)704-21-01;

Отправляйте заявки: [email protected]



•Расчет заявки за 1 час.
•Отгрузка в день прихода денег.
•Первая доставка до вашего города – бесплатно!



Не переплачивайте! Покупайте у нас трехходовые краны с электроприводом Esbe в Москве, и вы отлично сэкономите, благодаря тому, что наши цены на 10-15% ниже рыночных, за счет официального дилерства с крупнейшими Российскими и зарубежными производителями запорной арматуры. Оптовая цена от 1 шт.



Всегда в наличии краны для трубопроводов следующих систем:

•газоснабжения;
•водоснабжения;
•канализации;
•отопления.



Отгружаем товар в день зачисления денег на расчетный счет. Расчет безналичный. Работаем только с юридическими лицами и ИП. Завод-производитель дает заводскую гарантию. Сертификация по ГОСТ, паспорта в наличии.



•Оптовые цены от 1 шт.
•Ежедневные отгрузки по России.
•Заводские гарантии и замена брака.
•Крупнейший региональный склад в Сибири.
•Прямые поставки с Китая и Российских заводов.



Ежедневно отгружаем краны в такие города, как: Санкт-Петербург, Краснодар, Волгоград, Астрахань, Тольятти, Самара, Оренбург, Воронеж, Екатеринбург, Челябинск, Хабаровск, Владивосток и другие города России.

ESBE Type F, 3-ходовой смесительный клапан: Amazon.com: Industrial & Scientific


В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.

]]>

Характеристики
Фирменное наименование

Данфосс

Ean

038492

42

Кол-во позиций

1

Номер детали

065B8962

Код UNSPSC

40000000

UPC

38492

42

Электронный привод двигателя ESBE Series 60 (в сочетании с 3- и 4-ходовыми поворотными клапанами ESBE)

3-х и 4-х ходовые поворотные клапаны

Области применения: 3-ходовой клапан 4-ходовой клапан 3-ходовые и 4-ходовые поворотные клапаны ESBE типа F предназначены для смешивания или отвода в системах отопления и охлаждения.Клапаны способны управлять и

Подробнее

Зональные клапаны ВКЛ / ВЫКЛ AMZ 112, AMZ 113

Технический паспорт Зональные клапаны ВКЛ / ВЫКЛ AMZ 112, AMZ 113 Описание Зональные клапаны ВКЛ / ВЫКЛ типов AMZ 112 и AMZ 113 обычно используются в следующих случаях: Бытовые и коммерческие системы центрального отопления Бытовые

Подробнее

КОНЕЧНЫЕ ВЫКЛЮЧАТЕЛИ И ИНДИКАЦИЯ ПОЛОЖЕНИЯ

КОНЕЧНЫЕ ПЕРЕКЛЮЧАТЕЛИ И ИНДИКАЦИЯ ПОЛОЖЕНИЯ Инженерные креативные решения для жидкостных систем с 1901 года. ПРЕДЕЛЬНЫЙ ВЫКЛЮЧАТЕЛЬ ТЕХНОПОЛИМЕРА ОПИСАНИЕ КОНЦЕВЫХ ВЫКЛЮЧАТЕЛЕЙ Pratt Industrial MS41-2 представляет новое измерение

Подробнее

Электронные шаровые краны

Электронные запорные клапаны NV без пружинного возврата, вкл. / Выкл., Плавающий: NV24-3 US, пропорциональный (2-0 В постоянного тока по умолчанию): NV24-MFT US NVF, пропорциональный с пружинным возвратом (по умолчанию 2-0 В постоянного тока), вкл. / Выкл., Плавающий: NVF24- MFT US Spring

Подробнее

ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ СЕРИИ 1000

КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ Двухпозиционный поворотный электрический привод серии 1000 Базовый привод: выходной крутящий момент: от 347 дюймов на фунт до 17 359 дюймов на фунт Корпус: NEMA 4X, водонепроницаемый, устойчивый к коррозии, прочный, литой под давлением алюминий Electric

Подробнее

Зональные клапаны и детали (Honeywell)

28/11/14 Зональные клапаны B49 — Зональные клапаны и детали для двухходовых фанкойлов (Honeywell) Двухходовые клапаны для фанкойлов, зональные клапаны высокого давления VU53 используются для управления потоком горячей или охлажденной воды в коммерческой

Подробнее

Тип A — серия приводов PICV

Бесплатный звонок 877-DEI-CTRL (877) 334-2875 Тип A — серия приводов PICV Серия EN90, 24 В перем. Тока, плавающее управление или от 0 до 10 В пост. Тока, без пружинного возврата для регулирующих клапанов 1-1 / 2 и 2 PICV.AC-A-PICV 1-3 EN56 / ES67

Подробнее

SmartX MF и MS

schneider-electric.com 1 SmartX MF41-6043 и MS41-6043 Приводы с прямым соединением без пружинного возврата Рисунок-1 Детали поворотного привода SmartX Описание продукта В этих инструкциях по установке описывается

Подробнее

Z2 050 Q -J + CQB 24 -SR -L

Зонный клапан ZoneTight () (от ½ до ¾) Номенклатура Z2 050 Q -J + CQB 24 -SR -L Тип клапана Z2 = 2-ходовой Z3 = 3-ходовой хромированный латунный шаровой клапан ZoneTight и латунный шток Размер 050 = ½ 075 = ¾ Быстрое подключение E =

Подробнее

Приводы заслонок без пружинного возврата

50 Без пружинного возврата MD5A, MD10A, MD20A, MD40A MD.Серия — это приводы регулирующих заслонок 2-10В, предназначенные для управления воздушными заслонками в системах вентиляции и кондиционирования воздуха в здании

.

Подробнее

Предварительно установленные миди-шунты

Применение Midi Shunt 088U0181 — с одним контуром Midi Shunt 088U0182 — с двумя контурами Midi Shunt 088U0183 — с тремя контурами Midi-шунт Danfoss представляет собой серию предварительно смонтированных шунтов

Подробнее

Электроприводы серии

Электрические приводы Электрические приводы Электрические приводы серии 44000 ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ Электропривод Crane 44000, не требующий технического обслуживания, идеально подходит для клапанов малого и среднего диаметра

Подробнее

РОТАЦИОННЫЕ ПРИВОДЫ СЕРИИ SM-1000

РОТАЦИОННЫЕ ПРИВОДЫ СЕРИИ SM-1000 ОБЩЕЕ ОПИСАНИЕ Серия SM-1000 — это многооборотные поворотные приводы, разработанные для удовлетворения строгих требований к плавному регулированию положения с обратной связью.Разработан

Подробнее

BELIMO CONTROLS

УКАЗАТЕЛЬ ПРИНАДЛЕЖНОСТИ КОМПЛЕКТЫ ПЕРЕХОДНИКОВ МЕХАНИЧЕСКОГО РЫЧАГА … 7-17 ПРИВОДЫ ДЕМПФЕРА ПРУЖИНЫ ДЛЯ ПРИВОДОВ ДЕМПФЕРА ВОЗВРАТА ПРУЖИНЫ … 7-17 РАЗНОЕ … 7-17 МОНТАЖНЫЕ КРОНШТЕЙНЫ … 7-17 ПРИВОДЫ ЗАСЛОНКИ ПОЖАРА И ДЫМА

Подробнее

7 ЗОННЫХ КЛАПАНОВ. Приложения

7 ЗОНАЛЬНЫЕ КЛАПАНЫ Разработаны для использования в компактных помещениях, где требуется включение / выключение.Установка привода выполняется очень просто: его можно легко снять или задействовать одной рукой. Привод имеет синхронный двигатель с заводом

Подробнее

РАСПИСАНИЕ КЛАПАНОВ NETSIAN TECHNOLOGY

РАСПИСАНИЕ КЛАПАНА NETSIAN TECHNOLOGY НАЗВАНИЕ РАБОТЫ: Больница Св. Джо — Академический павильон Sonntag Дата: 10-19-11 1911 CALC. Cv РАСХОД ПРИ ЕМКОСТИ КЛАПАНА 14 1.4 ФАКТИЧЕСКОЕ ДАВЛЕНИЕ. РАЗМЕР КЛАПАНА, галлонов в минуту или фунтов на квадратный дюйм НАПРЯЖЕНИЕ КЛАПАНА

Подробнее

2-ходовые клапаны с электроприводом

Руководство по установке и эксплуатации 2-ходовые моторизованные клапаны с обратной связью для вакуумных систем и систем парового нагрева ниже атмосферного Предупреждение Все элементы управления таймером нагрева и клапаны являются строго рабочими элементами управления и

Подробнее

ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ СЕРИИ 1000

ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ СЕРИИ 1000 КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ Двухпозиционные поворотные электрические приводы серии 1000 Стандартные характеристики ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ СЕРИИ 1000 Диапазон выходного крутящего момента: от 434 дюймов на фунт до 17 700 дюймов на фунт Корпус: NEMA 4,

Подробнее

Позиционер регулирующих клапанов

Регулирующие клапаны Позиционер Позиционер клапана HiFlo Простая калибровка Коррозионностойкая крышка и основание Выдерживает давление 150 фунтов на кв. Дюйм на всех частях Двусторонний кулачок для легкого реверсирования в полевых условиях Опционально / NPT для трубопровода

Подробнее

Позиционер регулирующих клапанов

Регулирующие клапаны Позиционер HiFlo Позиционер клапана HiFlo Коррозионностойкая крышка и основание Простая калибровка Выдерживает давление 150 фунтов на кв. Дюйм на всех деталях Двусторонний кулачок для легкого реверсирования в полевых условиях Опционально / NPT для

Подробнее

ЭЛЕКТРИЧЕСКИЙ ПРИВОД ECON Рис ELA60 Ex

ЭЛЕКТРИЧЕСКИЙ ПРИВОД ECON Рис.7907, тип ELA60 Рис.7907 ELA60 IP67 (опционально IP68) Рис.7907 ELA60 Ex EX ǁ 2G Ex d IIB T4 Gb Маленький и компактный неполноповоротный привод Механический индикатор положения Высокая мощность

Подробнее

Приводные клапаны. Информация о товаре

Клапаны с приводом Информация о продукте Электрический привод HQ4 и HQ6 HQ для шаровых затворов Albion Маленький, легкий и компактный. Высокий выходной крутящий момент.

Подробнее

Руководство по установке и эксплуатации

.Руководство по установке и эксплуатации WE / XE-690, 1350, 1700, 2640, 4400, 5200, 6900, 10500 17500, 25690 1 (Rev. 020113) IOM8011.docx. Содержание Введение Страница Инструкции по технике безопасности ….. 3 Введение

Подробнее

Перекрестная ссылка на продукт

AF120 US, AF120-S US AF230 US, AF230-S US AFBUP, AFBUP-S, AFXUP, AFXUP-S Крутящий момент 133 дюйм-фунт [15 Нм] минимум 180 дюйм-фунт. [20 Нм] минимум ЭКСПЛУАТАЦИЯ Время работы Уровень шума <75 секунд

Подробнее

МС-351, 421, 431, МС-4311

MC-35, 42, 43, MC-43 Трехпроводные, двухпозиционные приводы Общие инструкции Применение Для двухпозиционного управления заслонками или клапанами в системах отопления, вентиляции, кондиционирования и аналогичных

Подробнее

Серия MF / MS

MF41-6153 / MS41-6153 Серия 24 В перем. Тока, трехпозиционный / регулируемый поворотный электронный демпфер без пружины Приводы SmartX Общие инструкции Описание Электронный блок

с прямым подключением, 24 В перем.

Подробнее

Электропривод клапана VA-715x

Продукт / Технический бюллетень VA-7150 Дата выпуска 0513 Электрический привод клапана VA-715x Синхронный моторный привод серии VA-715x обеспечивает инкрементное (трехпроводное), инкрементное с обратной связью или

Подробнее

ESBE 3- и 4-ходовые смесительные клапаны типа G и F Инструкции

Подключение: 91M, 92M, 92-2M и 93M для «плавающих» сигналов (см.).Для приводов ESBE 92P и 92K2 см. Инструкции по установке привода. Предупреждение: Всегда отключайте все электрическое питание перед снятием или обслуживанием привода. — Электропривод питается от трансформатора 24 В переменного тока, минимум 3 ВА. — Снимите четыре винта крышки и снимите крышку с привода. — Удалите одну (или две) заглушки для проводки и установите одну (или две) «штуцеры для кабелепровода». Все провода должны проходить через эти штуцеры. — Подключите «общий» от блока управления (или трансформатора) к клемме «N».- Подключите управляющий выход для вращения по часовой стрелке к «Верхнему контакту L1» и подключите управляющий выход для вращения против часовой стрелки к «Нижнему контакту L1» вспомогательного переключателя — приводы ESBE 91M, 92M, 92-2M и 93M включает один полностью регулируемый вспомогательный переключатель. Электропроводка должна быть подключена, как показано на. Чтобы установить положение переключения, поверните кулачок (см.). Перед включением питания установите на место крышку и закрепите ее. Регулировка степени вращения — приводы ESBE серии 90 не требуют регулировки при использовании с клапанами ESBE .Однако, если привод используется для приложения, требующего разной степени вращения, средний и нижний кулачки можно отрегулировать для обеспечения поворота от 30 ° до 180 °. Для доступа к кулачкам кулачок, управляющий вспомогательным переключателем, должен быть удален. Видеть . Всегда выключайте все питание перед выполнением настроек. Тест: проверьте вращение клапана, чтобы убедиться, что клапан полностью открывается и полностью закрывается. Возможен поворот от 30 ° до 180 ° с помощью среднего и нижнего кулачков в тех случаях, когда они требуются.Для доступа доп. кулачок переключателя необходимо снять. ИНСТРУКЦИИ ПО УСТАНОВКЕ ТРЕХХОДНОГО КЛАПАНА ESBE Подключите клапан к системе • Трехходовые клапаны ESBE могут быть подключены к трехходовому смешиванию или Приложения с 3-ходовым переключением • 3-ходовое Смешивание : 2 входа, 1 выход • 3-стороннее переключение: 1 вход, 2 выхода • Системный порт или порт на клапане, который будет подавать смешанный вода в систему, никогда не должна быть центральным портом.• Установите клапан так, чтобы привод (если таковой имеется) не находился ниже клапана (то есть обращен к полу). Сориентируйте лицевую пластину клапана • Лицевую пластину можно перевернуть и повернуть в соответствии с конфигурацией трубопровода. ТРЕХСТОРОННЕЕ СМЕШИВАНИЕ — Два входа температуры, один смешанный выход A) B) 0 10 10 0 MC) D) N L1 L1 1 2 3 0 За технической поддержкой или дополнительной информацией о продукте обращайтесь: Danfoss Inc. Danfoss Inc. 7941 Corporate Drive 6711 Mississauga Road · Suite 410 Baltimore, MD USA 21236 Mississauga, ON, L5N 2W3 Canada Телефон: (433) 512 — 0266 Телефон: (905) 285 — 2050 Факс: (443) 512 — 0270 Факс: (905) 285 — 2055 10 Электронная почта: heatinginfo @ danfoss.com Эл. почта: [email protected] www.na.heating.danfoss.com www.na.heating.danfoss.com 4 1 10 Art.nr. 98140081 Ritn.nr 3285 Utg PC6 0

RESOL GmbH — Клапаны, 3-ходовой смеситель ESBE для отопления

RESOL GmbH — Клапаны, 3-ходовой смеситель ESBE

Клапаны

Смесители ESBE с 3 портами представляют собой смесительные клапаны высокого класса для систем отопления.В
соответствующий привод ARA661 доступен как опция.

кв s 6,3, ¾ «смесительный клапан DN20

Добавить в список желаний

  • Очень низкая скорость утечки
  • Время работы только 120 с (90 °)
  • Доступны с различным номинальным диаметром и размером резьбы

Привод
Электропитание:
230 В ~ (+/- 10%), 50 Гц
Потребляемая мощность:
5 ВА
Пылевлагозащита:
IP 41
Класс защиты:
II
Температура окружающей среды:
-5… +55 ° C
Время работы:
120 с, 90 °
Крутящий момент:
6 Нм
Электрическое подключение:
3 х 0.5 мм², I = 1,5 м

3-ходовой смесительный клапан
Жидкость:
вода, гликоль
Присоединительная резьба:
Rp 3/4 «/ Rp 1» / Rp 1 «
Макс. Перепад давления:
отвод: 2 бар / смешивание: 1 бар
Давление закрытия:
2 бар
Коэффициент расхода K v / K vmin , A-AB:
100
Уровень утечки:
отклонение: 0.02% / смешивание: 0,05% (Δp = 1 бар)
K и :
6,3 м³ / час / 6,3 м³ / час / 10 м³ / час (Δp = 1 бар)
Корпус смесителя:
латунь, устойчивая к децинкификации DZR
Клапан впускной:
износостойкая латунь
Вал и втулка:
Композитный ППС
Кольца круглого сечения:
EPDM
Номинальный размер:
DN20 / DN25 / DN25
Температура жидкости:
-10… +110 ° C (длительно) / 130 ° C (кратковременно.срок)
Крутящий момент:
(Bei Nenndruck)
Номинальное давление:
PN10

ESBE 3-х портовый смеситель для отопления

kv s 6,3, 1 «смесительный клапан DN25

Добавить в список желаний

Привод ESBE ARA661

подходит для смесительных клапанов ESBE

Добавить в список желаний

Смесительный клапан 3-ходовой 1 дюйм с электроприводом AM8 HPControl

Детали

Смесительный клапан 3-ходовой 1 дюйм DN25 с электрическим приводом AM8

Трехходовой смесительно-переключающий клапан предназначен для систем центрального отопления, охлаждения или системы горячего водоснабжения..Они обычно используются в качестве смесительных клапанов для регулирования температуры подаваемой воды в системе центрального отопления или горячего водоснабжения. Требуемая температура подачи достигается смешиванием теплоносителя из котла, питающего систему, с возвратной средой. .Они обычно используются в качестве смесительных клапанов для регулирования температуры подаваемой воды в системе центрального отопления или горячего водоснабжения. Требуемая температура подачи достигается путем смешивания среды из котла, питающего систему, с возвратной средой. Клапаны также могут использоваться как переключающие или переключающие клапаны.
4-ходовой смесительный клапан используется для регулирования температуры воды в системе. Дополнительным преимуществом является повышение температуры возврата в котел, что делает котел более устойчивым к коррозии.
Компактные 3- и 4-ходовые смесительные клапаны могут управляться вручную с помощью рукоятки или электрически с помощью привода AM8, образуя компактный узел.

Электроприводы AM8 предназначены для управления поворотными 3- или 4-ходовыми смесительными клапанами. Они используются для управления клапанами с поворотом до 90 градусов.Они оснащены концевыми выключателями , которые отключают потребление энергии в состоянии покоя и индикатором положения клапана. Электроприводы AM8 в основном используются для управления потоком жидкости в смесительном клапане для достижения желаемой выходной температуры клапана. .
Электрические приводы Смесительные клапаны AM8 компактны, просты в эксплуатации и установке. Кроме того, привод снабжен ручным рычагом, который в экстренных случаях позволяет вручную открывать или закрывать задвижку.

Электроприводы AM8 могут работать со смесительными клапанами другой компании, такими как ARV AFRISO, ESBE (тип MG, G, F), Seltron, Somatherm, Hora, WIP, PAW, LK, BARBERI, BRV, IMIT, IVAR, HOVAL, OLYMP.

Компактная конструкция делает AM8 идеальным электрическим приводом для смесительных клапанов диаметром до 1¼ «

Достоинством этой версии является бесшумная работа, большая мощность и надежность привода.

Технические параметры клапана:

Рабочее давление: 0-10 бар
Рабочая температура: -28 ÷ 120 ° C
Корпус клапана: латунь CW617N
Уплотнение: EPDM

Размеры:

Тип

Резьба

A [мм]

B [мм]

C [мм]

D [мм]

3-ходовой

1 дюйм

92,5

78

39

54

3-ходовой

1 ¼ ”

92,5

85

42,5

54

4-ходовой

1 дюйм

92,5

78

54

4-ходовой

1 ¼ ”

92,5

85

54

Технические параметры электропривода:

Источник питания — 230 В переменного тока
Мощность — 10 Вт
Концевые выключатели — Да
Крутящий момент — 8 Нм
Время открытия / закрытия — 120 с
Материал корпуса — PA66
Рабочая температура — -5 ÷ 50 ° C
Класс изоляции — IP44
Размеры — см. Рис.
Длина кабеля — 0,9 м x 4 провода

Инструкция по настройке трехходового клапана Esbe. Принцип трехходового клапана

Несмотря на простую конструкцию, трехходовой клапан ESBE относится к числу тех элементов, от которых напрямую зависит жизнеобеспечение. Приспособления этого типа доступны в нескольких вариантах.

общая информация

Клапан трехходовой — устройство для регулирования трубопроводных сетей с жидкой рабочей средой.Если объяснять популярно, после включения системы отопления устройство будет выполнять функцию известного смесителя, задача которого — переключать или смешивать поток.

Благодаря трехходовому клапану ESBE достигла следующих результатов:

  1. Перенаправить потоки из разных сетей.
  2. Рабочая жидкость подается к необходимому температурному индикатору с помощью смешивания холодной и горячей жидкостей.
  3. Динамическое перенаправление позволяет получить поток стабильной температуры.

Особенности конструкции трехходового клапана ESBE

Регулировка трехходового клапана осуществляется стержнем или шариком. В первом случае регулирующий элемент перемещается в вертикальном направлении, во втором — вокруг своей оси. Этот элемент перемещается таким образом, что не происходит полного перекрытия потока рабочего тела: он только перемешивается и перенаправляется. Самый простой пример такого устройства — обычный кран. Его сильная сторона — простой дизайн и невысокая стоимость; Слабым местом является невозможность получения стабильной температуры на выходе.При всех своих недостатках краны широко используются в системах «Теплый пол».

Если ввести в конструкцию обычного крана электропривод, то можно будет значительно расширить его функциональные возможности: устройство сможет регулировать температуру жидкой среды в автоматическом режиме. Задача простых балансировочных клапанов — настроить сечение под поток рабочего процесса.

Работа устройства происходит следующим образом:

  1. При повороте ручки наполовину происходит равномерное смешивание двух потоков, что обеспечивается равенством впускных клапанов.
  2. Если повернуть ручку до конца, произойдет нажатие первого клапана, из-за чего поток жидкости полностью перекрывается.

В продаже модели повороты ручек могут незначительно отличаться, что никак не отражается на принципе работы устройств.

Основные сорта

Трехходовые клапаны трех типов:

  • Гидравлический привод.
  • Электропривод.
  • Пневматический привод.

Электроприборы (например, модель ESBE) немного отличаются по принципу действия.Электрический доводчик здесь действует как обычный термостат: благодаря ему потоки не просто смешиваются, но и поддерживаются в нужном температурном режиме. При уменьшении или увеличении температуры, автоматическое изменение в положении запорной арматуры осуществляется. В результате сечение потока увеличивается или уменьшается. Параллельно с этим изменяется секция на входе холодного потока, что позволяет воде сообщать выходу стабильную температуру. При этом трехходовой клапан ESBE полностью исключает человека: управление оборудованием осуществляется по автоматике.

Электро-термостатический клапан ESBE можно использовать в системах отопления и горячего водоснабжения. Строго говоря, такой кран можно оборудовать трубопроводом любого типа, где необходимо смешивать два потока жидкости и поддерживать стабильную температуру. Даже у самых качественных и надежных моделей трехходового клапана с терморегулятором есть один общий недостаток для изделий этого типа: сильно сужены точки ввода, через которые протекает жидкость.В результате это провоцирует рост гидравлического сопротивления.

Такие краны отлично подходят для водоснабжения. Клапаны ESBE часто оборудуют теплыми полами, хотя и используют особую схему подключения. Наряду с вышеперечисленными модификациями можно встретить трехходовые термостатические клапаны. Несмотря на внешнее сходство этих устройств, их функции во многом различаются. В термостатических видах используются термостаты с выносным датчиком. Кроме того, здесь другой принцип работы.

В отличие от стандартных моделей, термостатические краны регулируют поток только в одной точке. Два других входа находятся в постоянно открытом положении со стабильным поперечным сечением. Приобретая такую ​​конструкцию, важно проверить вторую точку на посев, иначе может возникнуть сложность устройства из-за большого гидравлического сопротивления. При обнаружении такого дефекта проблему можно решить, установив смесительный клапан в дополнительный контур.

Принцип подключения крана ESBE

Для подавляющего числа доступных трехполосных устройств применяется одна схема подключения.Например, можно рассмотреть установку крана трехходового ESBE. Лучше начать С. водопроводную систему, где чаще всего встречаются смесительные краны. Клапаны в этом случае предотвращают образование обратного потока. Дело в том, что холодный и горячий потоки имеют разное давление, что провоцирует различия. В результате может возникнуть обратный поток. В этом отношении клапаны ESBE полностью безопасны.

В системах отопления приборами можно оснастить только три секции:

  • Смесители системы «теплый пол».
  • Входит в трубку котла. Таким образом достигается стабилизация температуры теплоносителя в поступающем трубопроводе.
  • Выходная труба, чтобы уменьшить подачу нагретой охлаждающей жидкости.

Узел для смешивания

Применение клапана ESBE для теплого пола имеет свою специфику. Расположение узла смешения — дополнительный контур. Переключение с коллектором-распределителем осуществляется по двум точкам: Это позволяет теплоносителю на входе постоянно циркулировать. Подача на входе открывается только тогда, когда возникает потребность в дополнительном тепле.

Смесительный блок коммутируется с клапаном и термостатом. Следует понимать, что термостат для воды под землей позволяет удешевить отопление. Учитывая серьезность всех клапанов в точке 2, насос может столкнуться с проблемой недостаточного потока. Для решения проблемы нужно проживать вторую линию, снижающую уровень потребления электроэнергии. Но такая необходимость возникает не всегда, т.к. сечение некоторых трехходовых клапанов довольно большое.

В ситуации, когда первая линия имеет недостаточную мощность потока, перекрытие термостата канала не происходит в желаемом масштабе.

Для выхода из такой позиции обычно применяются два варианта:

  1. Показана вторая строка.
  2. Балансировочный клапан установлен.

Второй способ более эффективен, т.к. Flow в данном случае более точен. Еще одна схема подключения трехходового клапана ESBE для теплого пола — переключение насоса на вторую линию: здесь балансировочный кран не нужен. Это позволяет установить уровень температурного режима во входном и выходном потоке.

Монтаж термостата крана может осуществляться в одноконтурных системах. Самая простая их вариация — теплый пол небольшой площади. В этом случае общий узел смешивания не очень практичен. Более подходящим решением станет подключение одинарного пола. Установка трехходового клапана с терморегулятором осуществляется на обратной трубке, содержащей охлаждаемый теплоноситель. Благодаря термостату, запорные клапаны, что увеличивает поперечное сечение. Когда труба нагревается, термодатчик фиксирует ее и уменьшает поток.

Применение арматуры для отопительных котлов

Особого внимания заслуживают трехходовые краны для отопительных котлов. Они выполняют задачу по предотвращению попадания охлажденного теплоносителя внутрь трубопровода. Если этого не сделать, трубы начнут покрываться конденсатом, и в системе возникнет опасный перепад температур. Это чревато деформациями стыковочных узлов, самым безобидным последствием которых станут небольшие протечки. Если вовремя не отреагировать, система может полностью выйти из строя.

С особой ответственностью, оно должно быть передано на установку запорной арматуры в обвязки на твердом топливе, в течение которого разница значительная температуры происходят (читай также: «»). Смесительный клапан позволяет защитить котельное оборудование от попадания теплоносителя с температурой ниже +50 градусов. Таким образом уменьшается перепад температур, что благоприятно сказывается на эффективности и долговечности системы.

Специалисты рекомендуют использовать смесительные клапаны также в системах с пластиковым трубопроводом.Хотя полимерные коммуникации и имеют ряд преимуществ, однако частое превышение рабочих температурных параметров действует на них губительно. Согласно регламенту, наиболее комфортная температура находится в пределах + 75-85 градусов. Клапаны защищают пластиковые трубы от многих негативных последствий. К выбору модели устройства необходимо отнестись ответственно, учитывая технические характеристики инженерной сети.

Трехходовой клапан типа ESBE — лишь один из элементов систем жизнеобеспечения жилого дома.С одной стороны, это простой дизайн. С другой стороны, он выполняет важную задачу в инженерных сетях. Спрос рождает предложение. На рынке представлено множество моделей от разных производителей. Трехходовые клапаны, выпускаемые под торговой маркой ESBE, отличаются хорошей производительностью.


Немного полезных знаний

Трехходовой поворотный клапан ESBE

Трехходовой клапан — это регулирующее устройство в трубопроводах с жидкой рабочей средой. Говоря простым языком, встроенный в конструкцию тепловой сети он будет выступать в роли хорошо известного знакомого — кран-смесителя, переключающего или смешивающего потоки.Установка клапана позволяет решить ряд практических задач:

  • Перенаправить потоки, поступающие из разных конвейеров.
  • Достижение желаемой температуры рабочего тела путем смешивания горячего и холодного потоков.
  • Получение струи постоянной температуры путем динамического перенаправления.

Жесткий? Только на первый взгляд. Для того чтобы понять принцип работы устройства, рассмотрим его конструктивные особенности.

Дизайн

Трехходовой смесительный клапан имеет регулирующий элемент, который выступает за шток или шар.Стержень движется вертикально, шарик вращается вокруг своей оси. Поскольку движение регулирующего элемента не полностью перекрывает поток рабочей жидкости, происходит ее перемешивание и перераспределение. Самые простые модели — это обычный кран. Их главное преимущество — невысокая стоимость и конструктивная простота. Недостатком является невозможность стабилизации температуры на выходе. Несмотря на недостатки, кран можно устанавливать в системах отопления типа «Теплый пол». А теперь представьте кран-кран с электроприводом.Эта конструкция уже функциональна, так как способна автоматически регулировать температуру. Балансировочный клапан простой. Его главная особенность — установка поперечного сечения для прохождения рабочего потока. Условно принцип его работы можно описать так:

  • Ручка повернута на 50% — равномерное смешение двух ниток, так как впускные клапаны будут равны.
  • Ручка повернута на 100% — первый клапан нажат полностью и перекрывает поток потока жидкости.

Представленные на рынке модификации могут иметь разные обороты ручки, но принцип их работы сохранен. Кран и его положение регулируются вручную, обеспечивая баланс между двумя нитками.

Просмотры

Есть несколько типов таких устройств:

  • С гидравлическим приводом.
  • С пневмоприемником.
  • С электроприводом.

Трехходовой клапан с электроприводом, например, модели ESBE будет иметь несколько иной принцип работы.Электропривод выполняет функцию обычного термостата, что дает возможность не просто перемешивать потоки, а поддерживать заданную температуру. При снижении / увеличении температуры, привод автоматически изменяет положение отсечной арматуры, увеличение или уменьшения поперечного сечения потока горячей воды. При этом меняется и участок в месте забора холодного потока. В результате на выходе получается вода с постоянной температурой.Никакого вмешательства человека из крана Эсбе не требует. Его работа регулируется автоматом.

Рабочий клапан Princesse

Оснащен электроприводом и термостатами Клапаны esbe Одинаково хорошо подходит для использования в системах отопления и горячего водоснабжения. В принципе, кран можно установить на любом трубопроводе, где необходимо смешивать два потока жидкости с поддержанием постоянной температуры. Каким бы качественным и надежным ни был трехходовой вентиль с терморегулятором, у него будет один недостаток, характерный для всех устройств этого вида.

Таким недостатком является сильная строгость точек ввода. Поперечное сечение северита в точке ввода, в свою очередь, увеличивает гидрозист.

Такой кран хорошо подойдет для водопровода. Клапаны ESBE подходят для установки систем «Теплый пол», но для этого требуется особая схема подключения. Помимо описанных выше конструкций на рынке представлены трехходовые термостатические клапаны. Эти устройства часто путают друг с другом, но все же они совершенно разные.Термостатические модели имеют термостат с выносным датчиком, но отличаются не только этим элементом, но и принципом работы. В отличие от обычных моделей, в термостатических кранах поток регулируется только в одной точке, две оставшиеся открыты, и их поперечное сечение не меняется. Выбирая такую ​​конструкцию, необходимо проверить, нет ли ерунды в пункте 2, иначе гидравлическое сопротивление обернется трудностями в устройстве. Можно свести к минимуму проблему, придется установить смесительный клапан в альтернативное кольцо.

Схемы подключения

Клапан трехходовой — схема включения

Практически все трехходовые клапаны, представленные на рынке, подключены по одной схеме. Рассмотрим это на примере кранов ESBE. Начнем с систем водоснабжения, так как здесь чаще всего используют смеситель. Основная цель, с которой устанавливается клапан, — снизить риск обратного потока . Между двумя потоками — с холодной и горячей водой — неизбежно произойдет перепад давления. Это может привести к появлению обратного потока.При установке клапанов ESBE такие повреждения случаются редко. В системах отопления клапаны ESBE используются только в трех направлениях:

  • В смесительных узлах типа «Теплый пол».
  • Для стабилизации температуры потока жидкости в подводящем трубопроводе котла.
  • Для уменьшения подачи теплоносителя с высокой температурой от котла в трубопровод.

Клапан в смесительном узле

Рассмотрим, как используется кран ESBE в системах «Теплый пол».Смесительный блок создает в системе дополнительный контур. С распределительным коллектором он соединен двумя точками, что обеспечивает постоянную циркуляцию жидкости на выходе. На входе струя предусмотрена только в том случае, если необходимо получить дополнительное тепло. К смесительному узлу подключен термостатический клапан. Поскольку в точке 2 все клапаны, включая ESBE, находятся в одиночку, может быть недостаточный расход насоса. Для ее увеличения создается вторая линия, позволяющая снизить потребление электроэнергии насосным оборудованием.Вторая строка требуется не всегда. Некоторые модели трехходовых клапанов имеют достаточный проход.

Схема теплого пола с трехходовым клапаном

В случае недостаточной мощности потока на первой линии термостат не сможет открыть проход на необходимое значение .
Проблема легко решается двумя способами: второй линией или установкой на нее балансировочного клапана. Второй способ более производительный. Это позволяет точно настроить поток.Можно подключить трехходовой клапан и по другой схеме, не требующей установки балансировочного крана. Для этого насосное оборудование подключается ко второй линии. В результате сравнивается температура входящего и выходного потоков. Кран с терморегулятором можно устанавливать в системах с одним контуром. Самый простой пример таких систем — теплые полы в небольших помещениях. Создание сайта микширования здесь ,
при значительных габаритах ,
Не всегда оправдано.Теплый пол лучше связать одним контуром. Трехходовой клапан с термостатом установлен на обратной линии, по которой работал охладитель. В этом случае термостат будет вести запорную арматуру, увеличивая сечение и открывая струю. После нагрева трубы термодатчик считает данные и уменьшает поток.

Для котлов отопления

Клапаны трехходовые для отопительных котлов стоит рассмотреть отдельно. Основная задача их установки — не допустить попадания потока холодного теплоносителя на входящую трубу, подключенную к котлу.В противном случае на трубах будет образовываться конденсат, а перепады температур в системе приведут к его деформации в местах стыков стыков. О последствиях таких деформаций говорить не приходится. В лучшем случае образуется небольшой поток, в худшем — систему придется полностью менять.

Трехходовой клапан в системе отопления

Особенно важен для подключения запорных клапанов к емкостям с твердым топливом, для которых характерны существенные перепады температуры во время работы.Подключение смесительного клапана позволяет обеспечить, чтобы на ввод котельного оборудования не попадала жидкость, температура которой ниже 50 градусов. В результате уменьшается перепад температур, снижается негативное влияние холода со всеми вытекающими отсюда последствиями. Рекомендуемая установка смесительных клапанов В системах с пластиковым трубопроводом. Вот цель — не допускать высоких температур теплоносителя в трубопроводе. При всех достоинствах полимеров они плохо выдерживают частое повышение температуры выше рабочих параметров.В таких условиях работы трубопровод быстро разрушается. Рекомендуемые специалистами температурные показатели составляют диапазон от 75 до 85 градусов. Установка клапана позволяет решить множество задач, но модель должна быть подобрана точно по техническим характеристикам инженерной сети, и иметь достаточный проход.

Заключение

Самая простая запорная арматура — это смесительная трехходовая арматура — важный элемент инженерных коммуникаций.Современные модели, созданные на стыке старых традиций и современных технологий, позволили добиться отличных результатов их использования с самыми разными целями.

Шведская компания Esbe (ESBI) уже много лет является общепризнанным лидером в области систем водяного отопления и охлаждения. Трехходовые смесительные клапаны ESBE серий VRG 131 и 3F, а также электроприводы ESBE ARA и 90-й серии являются примером отличного качества и надежности по доступной цене. Широкий ассортимент смесительных клапанов ESBE позволяет сделать оптимальный выбор в зависимости от требований системы.В качестве материалов используются высококачественные латунные сплавы или чугун. Клапаны доступны с резьбовыми или фланцевыми соединениями.

Модель код поставщика Ду, мм. Соединение КВС, м³ / час Масса, кг Повторы
VRG131-15-0.4 Цена>> 11600100 15 RP 1/2 « 0,4 0,40
VRG131-15-0.63 Цена>> 11600200 15 RP 1/2 « 0,63 0,40
VRG131-15-1 Цена>> 11600300 15 RP 1/2 « 1,0 0,40
VRG131-15-1.6 Цена>> 11600400 15 RP 1/2 « 1,6 0,40
VRG131-15-2.5 Цена>> 11600500 15 RP 1/2 « 2,5 0,40 3МГ15, 3Г15
VRG131-15-4 Цена>> 11600600 15 RP 1/2 « 4,0 0,40
VRG131-20-2.5 Цена>> 11600700 20 RP 3/4 « 2,5 0,43
VRG131-20-4 Цена>> 11600800 20 RP 3/4 « 4,0 0,43
VRG131-20-6.3 Цена>> 11600900 20 RP 3/4 « 6,3 0,43 3МГ20, 3Г20
VRG131-25-6.3 Цена>> 11601000 25 RP 1 « 6,3 0,70
VRG131-25-10 Цена>> 11601100 25 RP 1 « 10 0,70 3 мг25, 3g25
VRG131-32-16 Цена> 11601200 32 RP 1 1/4 « 16 0,95 3 мг 32, 3 г 32
VRG131-40-25 Цена>> 11603400 40 RP 1 1/2 « 25 1,68 3G40.
VRG131-50-40 Цена>> 11603600 50 RP 2 « 40 2,30 3G50
VRG132-25-10 Цена>> 11602500 25 G 1 1/4 « 10 0,70 3MGA25
VRG132-32-16 Цена> 11602600 32 G 1 1/2 « 16 0,95 3MGA25

Фланцевые смесительные клапаны ESBE 3F, 4F

Смесительные фланцевые клапаны ESBE 3F, 4F изготовлены из чугуна и находят широкое применение в системах отопления и охлаждения.Клапаны ESBE 3F могут использоваться в закрытых системах с водой, не содержащей растворенного кислорода. При работе клапана ESBE 3F, 4f более горячий теплоноситель смешивается с холодным, поступающим в котел, что обеспечивает повышение температуры теплоносителя, возвращающегося в котел. Благодаря этому снижается риск низкотемпературной коррозии. Клапаны изготавливаются с размерами DN 32-150.

Фланцевые соединения, корпус чугун, катушка латунная, уплотнение — EPDM, T = -10C … 110C. PMAX = 6 бар
Модель код поставщика Ду, мм. Крутящий момент
Требуемый привод, нм
КВС, м³ / час Масса, кг
3Ф-20 Цена> 11100100 20 3 12 3,5
3Ф-25 Цена> 11100200 25 3 18 4,0
3Ф-32 Цена> 11100300 32 5 28 5,9
3Ф-40 Цена> 11100400 40 5 44 6,8
3Ф-50 Цена> 11100600 50 10 60 9,1
3Ф-65 Цена> 11100800 65 10 90 10,0
3Ф-80 Цена> 11101000 80 10 150 16,2
3Ф-100 Цена> 11101200 100 15 225 21,0
3Ф-125 Цена> 11101400 125 15 280 27,0
3Ф-150 Цена> 11101600 150 15 400 37,0
4Ф-50 Цена> 11101900 50 10 60 11,0
4Ф-65 Цена> 11102000 65 10 90 12,2
4Ф-80 Цена> 11102100 80 10 150 20,0
4F-100 Цена> 11102200 100 15 225 25,0

Электроприводы, приводы ESBE ARA 600 для трехходовых смесительных клапанов.

Приводы ESBE ARA 600 Разработаны для автоматизации клапанов серий VRG, VRB, MG, G, F Разные модели Обеспечивают разное время закрытия, в среднем от 15 до 240 секунд. Надежность, эффективность и удобство использования — основные принципы, которыми руководствуются специалисты ESBE при разработке сервоприводов ESBE ARA.

Модель код поставщика Эл. еда Время
закрыть
Контроль Усилие Повторы
Ara639 Цена> 12520100 AC / DC 24 В 15/30/60/120 сек. 0-10 В / 4-20 мА 6 нм
Ara642 Цена> 12101600 AC 230 B. 30 сек. 3-х точечный с доп. от 6 нм
Ara651 Цена> 12101200 AC 230 B. 60 сек. 3-х точечный 6 нм 65
Ara652 Цена> 12101700 AC 230 В. 60 сек. 3-х точечный с доп. от 6 нм 65 м
Ara655 Цена> 12120900 AC 230 B. 60 сек. 2-х точечный 6 нм 68
Ara659 Цена> 12520200 AC / DC 24 В 45/120 сек. 0-10 В / 4-20 мА 6 нм 62p
Ara661 Цена> 12101300 AC 230 В. 120 секунд. 3-х точечный 6 нм 66
Ara662 Цена> 12101800 AC 230 B. 120 секунд. 3-х точечный с доп. от 6 нм 66м.
Ara663 Цена> 12100300 AC 24 B. 120 секунд. 3-х точечный 6 нм 62
Ara664 Цена> 12100800 АС 24 В. 120 секунд. 3-х точечный с доп. от 6 нм 62м

Электроприводы, приводы ESBE серии 90.

Компактные реверсивные приводы ESBE серии 90 предназначены для управления регулирующими клапанами ESBE типоразмеров DN 15–150, момент силы 5–15 нм. Эти сервоприводы поставляются в трех версиях, в зависимости от типа управляющего сигнала: 2-точечный, 3-точечный или пропорциональный, оснащены концевыми выключателями в крайних положениях и имеют возможность регулировать рабочий угол в диапазоне 30-180 °. °.ESBE 90 позволяет управлять клапаном и вручную, при этом положение отображается на индикаторном диске. В эту серию входят электроприводы как на 24 В, так и на 230 В, с разным временем открытия. Акторы ESBE 90 эффективно работают с клапанами серий VRG100, VRG200, VRG300, VRG200, VRG300, VRG200, F, MG, G, BIV и H.

Модель код поставщика Эл. еда Время
закрыть
Контроль Усилие
92 Цена> 12050600 АС 24 В. 60 сек. 3-х точечный 15 нм
92П Цена> 12550100 AC / DC 24 В 60/90/120 сек. 0-10 В / 4-20 мА 15 нм
93 Цена> 12051300 AC 24 B. 240 секунд. 3-х точечный 15 нм
94 Цена> 12051700 AC 230 В. 15 сек. 3-х точечный 5 нм
95 Цена> 12051900 AC 230 B. 60 сек. 3-х точечный 15 нм
95-2 Цена> 12052000 AC 230 B. 120 секунд. 3-х точечный 15 нм
95м Цена> 12052200 AC 230 В. 60 сек. 3-х точечный с доп. от 15 нм
95-2м Цена>> 12052100 AC 230 B. 120 секунд. 3-х точечный с доп. от 15 нм
96 Цена> 12052300 AC 230 B. 240 секунд. 3-х точечный 15 нм
97 Цена> 12052500 AC 230 В. 15 сек. 2-х точечный 5 нм
98 Цена> 12052600 AC 230 B. 60 сек. 2-х точечный 15 нм

Контроллеры ESBE серии CRB, CRA, 90C, CUA.

Современные контроллеры ESBE CRB серий CRB, CRA, 90C и CUA были разработаны для обеспечения более высокого уровня комфорта и экономии энергии.В серию CRA входят комбинированные приводы и контроллеры постоянного температурного уровня с возможностью регулирования температуры от 5 до 95 ° С. Контроллеры CRB со встроенным приводом и удобным интерфейсом состоят из привода и дисплея с комнатной температурой. датчик, на основании показаний которого настраивается.

Контроллеры

ESBE CRB и CRA используются с клапанами следующих серий: VRG100, VRG200, VRG300, VRB100, G, BIV, H и HG, F.

Модель код поставщика Эл.еда Время
закрыть
Усилие
CRA111 Цена> 12720100 AC 230 B. 30 сек. 6 нм
CRA121 Цена> 12742100 AC 230 B. 120 секунд. 15 нм
CRA122 Цена> 12742200 АС 24 В. 120 секунд. 15 нм
CRB111 Цена> 12660100 AC 230 B. 30 сек. 6 нм
CRB114 Цена> 12661400 AC 230 B. 30 сек. 6 нм
CRB122 Цена> 12662200 AC 230 B. 30 сек. 6 нм
CRC111 Цена> 12820100 AC 230 В. 30 сек. 6 нм
CRC121 Цена> 12842100 AC 230 B. 120 секунд. 15 нм
Cua111 Цена> 12640100 AC 230 B. 120 секунд. 15 нм
CUA122 Цена> 12642200 AC 230 B. 120 секунд. 15 нм
90C-1A-90 Цена> 12601500 AC 230 В. 120 секунд. 15 нм
90C-1B-90 Цена>> 12601600 AC 230 B. 120 секунд. 15 нм
90C-1C-90 Цена>> 12601700 AC 230 B. 120 секунд. 15 нм
90C-3B-90 Цена>> 12603600 AC 230 B. 120 секунд. 15 нм
90C-3C-90 Цена>> 12603700 AC 230 В. 120 секунд. 15 нм

Термостатические смесительные клапаны ESBE VTA320, VTA370, VTA570

Термостатические клапаны ESBE базовой серии VTA 320, VTA 370 обладают высокой пропускной способностью и повышенной функциональностью. В зависимости от модели может использоваться в бытовых системах горячего водоснабжения и уличного отопления. Основные функции этих клапанов — асимметричное направление потока и защита от возгорания.Защита от ожогов основана на автоматическом прекращении подачи горячей воды при прекращении подачи холодной воды.

Соединительный состав, корпус клапана-латунь ДЗР, золотник — латунь, уплотнение EPDM, PN = 10, Макс.температура охлаждающей жидкости. 95C.
Модель код поставщика Присоединение КВС, м³ / час Темп. Диапазон, ° С Масса, кг
VTA321-15 Цена> 31100300 RP 1/2 « 1,5 20–43 0,45
VTA321-20 Цена> 31100700 RP 3/4 « 1,6 20–43 0,48
VTA321-20 Цена> 31100800 RP 3/4 « 1,6 35–60 0,48
Цена VTA322-25>> 31101000 G 1 « 1,6 35–60 0,48
VTA372-25 Цена> 31200100 G 1 « 3,4 20–55 0,52
VTA572-25 Цена> 31702100 G 1 « 4,5 20–55 0,86
2-ходовой регулирующий клапан серии VLA121
Модель код поставщика DN. КВС, м³ / час Присоединение Бек, кг
VLA121-15-1.6 21150100 15 1,6 RP 1/2 « 1,0
VLA121-15-2.5 Цена>> 21150200 15 2,5 RP 1/2 « 1,0
VLA121-15-4 Цена>> 21150300 15 4 RP 1/2 « 1.0
VLA121-20-6.3 Цена> 21150400 20 6,3 RP 3/4 « 1,2
VLA121-25-10 Цена>> 21150500 25 10 RP 1 « 1,3
VLA121-32-16 Цена>> 21150600 32 16 RP 1 1/4 « 1,8
VLA121-40-25 Цена>> 21150700 40 25 RP 1 1/2 « 2.7
VLA121-50-38 Цена>> 21150800 50 38 RP 2 « 4,2
3-ходовой регулирующий клапан серии VLA131
Модель код поставщика DN. КВС, м³ / час Присоединение Бек, кг
VLA131-15-1.6 21150900 15 1,6 RP 1/2 « 1,1
VLA131-15-2.5 21151000 15 2,5 RP 1/2 « 1,1
VLA131-15-4 Цена>> 21151100 15 4 RP 1/2 « 1,1
VLA131-20-6.3 Цена> 21151200 20 6.3 RP 3/4 « 1,3
VLA131-25-10 Цена> 21151300 25 10 RP 1 « 1,5
VLA131-32-16 Цена>> 21151400 32 16 RP 1 1/4 « 2,1
VLA131-40-25 Цена>> 21151500 40 25 RP 1 1/2 « 3.0
VLA131-50-38 Цена>> 21151600 50 38 RP 2 « 4,7
Двухходовой регулирующий клапан VLE122 серии
Модель код поставщика DN. КВС, м³ / час Присоединение Бек, кг
Вле122-15-0.25 21250100 15 0,25 G 1 « 1,0
Вле122-15-0.4 Цена> 21250200 15 0,4 G 1 « 1,0
Вле122-15-0.63 Цена>> 21250300 15 0,63 G 1 « 1,0
Вле122-15-1 Цена> 21250400 15 1 G 1 « 1.0
Вле122-15-1.6 Цена>> 21250500 15 1,6 G 1 « 1,0
Вле122-15-2,5 Цена>> 21250600 15 2,5 G 1 « 1,0
Вле122-15-4 Цена>> 21250700 15 4 G 1 « 1,0
Вле122-20-6.3 Цена>> 21250800 20 6,3 G 1 1/4 « 1,2
Вле122-25-10 Цена> 21250900 25 10 G 1 1/2 « 1,4
Вле122-32-16 Цена> 21251000 32 16 G 2 « 1,8
Вле122-40-25 Цена> 21251100 40 25 G 2 1/4 « 2.6
Вле122-50-38 Цена>> 21251200 50 38 G 2 3/4 « 4,3
3-ходовой регулирующий клапан серии VLE132
Модель код поставщика DN. КВС, м³ / час Присоединение Бек, кг
Вле132-15-1.6 21251300 15 1,6 G 1 « 1,1
Вле132-15-2,5 Цена>> 21251400 15 2,5 G 1 « 1,1
Вле132-15-4 Цена>> 21251500 15 4 G 1 « 1,1
Вле132-20-6.3 Цена>> 21251600 20 6.3 G 1 1/4 « 1,3
Вле132-25-10 Цена> 21251700 25 10 G 1 1/2 « 1,6
Вле132-32-16 Цена>> 21251800 32 16 G 2 « 2,0
Вле132-40-25 Цена>> 21251900 40 25 G 2 1/4 « 2.9
Вле132-50-38 Цена> 21252000 50 38 G 2 3/4 « 4,6
2-ходовой регулирующий клапан серии VLA325
Модель код поставщика DN. КВС, м³ / час Ход штока, мм Бек, кг
VLA325-15-1.6 Цена> 21200100 15 1,6 20 2,1
VLA325-15-2.5 Цена> 21200200 15 2,5 20 2,1
VLA325-15-4 Цена> 21200300 15 4 20 2,1
VLA325-20-6.3 Цена> 21200400 20 6.3 20 2,6
VLA325-25-10 Цена> 21200500 25 10 20 3,2
VLA325-32-16 Цена> 21200600 32 16 20 4,6
VLA325-40-25 Цена> 21200700 40 25 20 5,8
VLA325-50-38 Цена> 21200800 50 38 20 8.0
2-ходовой регулирующий клапан VLB325 серии
Модель код поставщика DN. КВС, м³ / час Ход штока, мм Бек, кг Повторы
VLB325-65-63 Цена>> 21220100 65 63 25 23.0 VLB225 21203100.
VLB325-80-100 Цена> 21220200 80 100 45 30,0 VLB225 21203200.
VLB325-100-130 Цена> 21220300 100 130 45 45,6 VLB225 21203300.
VLB325-125-200 21220400 125 200 45 55.0 VLB225 21203400.
VLB325-150-300 21220500 150 300 45 71,0 VLB225 21203500.
3-ходовой регулирующий клапан серии VLA335
Модель код поставщика DN. КВС, м³ / час Ход штока, мм Бек, кг
VLA335-15-1.6 21200900 15 1,6 20 2,5
VLA335-15-2.5 Цена> 21201000 15 2,5 20 2,5
VLA335-15-4 Цена>> 21201100 15 4 20 2,5
VLA335-20-6.3 Цена>> 21201200 20 6.3 20 3,2
VLA335-25-10 Цена> 21201300 25 10 20 3,8
VLA335-32-16 Цена>> 21201400 32 16 20 6,6
VLA335-40-25 Цена> 21201500 40 25 20 7,5
VLA335-50-38 Цена>> 21201600 50 38 20 10
3-ходовой регулирующий клапан серии VLB335
Модель код поставщика DN. КВС, м³ / час Ход штока, мм Бек, кг Повторы
VLB335-65-63 Цена> 21221100 65 63 25 19,0 VLB235 21203600.
VLB335-80-100 Цена> 21221200 80 100 45 24,0 VLB235 21203700.
VLB335-100-130 Цена> 21221300 100 130 45 32,0 VLB235 21203800.
VLB335-125-200 21221400 125 200 45 46,0 VLB235 21203900.
VLB335-150-300 21221500 150 300 45 61,0 VLB235 21204000.

Клапаны хирургической регулировки ESBE VLC125

Двухходовые регулирующие фланцевые клапаны ESBE VLC125 используются для регулирования расхода охлаждающей жидкости. Клапаны изготовлены из высокопрочного чугуна, что позволяет использовать их в системах отопления и охлаждения с давлением до 25 бар. Серия VLC125 имеет фланцевые соединения и производится в размерах DN15-DN50. Клапаны предназначены для автоматической работы в сочетании с электроприводами ESBE.

VLC125-40-16 21302600 40 16 20 7,7
VLC125-40-25 Цена>> 21301100 40 25 20 8,8
VLC125-50-38 Цена>> 21301200 50 38 20 12,6

Электроприводы для регулирующих клапанов грузовых автомобилей ESBE

Серия линейных приводов ESBE на 230 В или 24 В, с аналоговым или импульсным управлением.Приводы имеют разное усилие и адаптированы для клапанов с разным прогоном штока. Также представлена ​​отдельная линейка приводов, имеющих возвратную пружину. В зависимости от модели клапаны, оснащенные такими приводами, могут быть нормально закрытыми или нормально открытыми.

ALD121 22150500 AC / DC 24 В

2200 20 сек. Ald144 22151200.
ALh234 Цена> 22220100 3 позиция. / 0 … 10 В AC / DC 24 В 900 15 сек.
ALh334 Цена> 22221100 3 позиция. / 0 … 10 В AC / DC 24 В 900 15 сек.

Клапан смесительный трехходовой Имеет довольно простое устройство. Он состоит из корпуса с двумя входами и одним выходом, а также стержня особой формы, на котором установлена ​​ручка (для ручного управления) или электропривода (для автоматического регулирования температуры потока).Шток способен вращаться по вертикальной оси, перекрывая в той или иной степени вход горячей или холодной воды, за счет чего создается определенное соотношение потоков и в результате получается смесь заданной температуры. на выходе. Материал корпуса трехходового клапана — это чаще всего латунный сплав или чугун. Стержень изготавливается из латуни, чугуна или нержавеющей стали.

Управление трехходовым клапаном Осуществляется с помощью смонтированного на приводе электропривода, который поставляется отдельно.Основными характеристиками электроприводов являются: время поворота стержня на 90 градусов; Усилие, с которым привод способен вращать шток; Электрическое напряжение и управляющий сигнал (двухточечный, трехточечный, пропорциональный). Электропривод получает сигнал от общедоступного контроллера, который на основе показаний различных датчиков температуры рассчитывает положение штока трехходового клапана для получения заданной температуры охлаждающей жидкости на выходе.

Выбор электропривода поворотного трехходового смесительного клапана. Для соединения смесительных клапанов ESBE. Применяются приводы серии ARA600, для фланцевых чугунных клапанов — eSBE серии 90. Если задвижка используется как утяжеленная, то привод должен быть с 2-позиционным управлением. Если как микширование, то 3-точечное управление или пропорциональное управление: сигнал 0-10В. Затем выберите желаемую комбинацию временной шкалы поворота и назначения клапана. На горячее водоснабжение хватит 60 секунд, а для подачи теплоносителя к радиаторам чаще всего используются электроприводы с временем вращения стержня 120 секунд.При необходимости управлять внешним оборудованием в зависимости от положения клапана (например, выключить ненужный насос и т. Д.) Определить, нужен ли вспомогательный выключатель. Когда все технические характеристики электропривода определены, не составит большого труда выбрать из представленных моделей ту, которая будет выполнять все указанные функции.

Отправить материал вам по электронной почте

В широком диапазоне запорных клапанов, используемых в тепловых сетях, есть один элемент, который используется нечасто.По форме он похож на тройник, но внутреннее наполнение от последнего отличается. Да и назначение у него совсем другое. Это трехходовой вентиль для отопления с термостатом. Схема его установки, а также принцип работы будут рассмотрены в сегодняшнем обзоре.

Трехходовой клапан с термоголовкой зонального типа

В основном трехходовые клапаны делятся по принципу действия. Здесь три позиции:

  • микширование,
  • деление
  • переключение.

Первые смешали два потока теплоносителя с разной температурой в один, вторые, наоборот, разделены одним потоком на два. А третий просто переключает движение воды с одного направления (контура) на другое. Две первые разновидности внешнего вида. Схема нанесена друг на друга, поэтому на их корпус нанесена схема, которая показывает, для каких целей необходимо использовать устройство.

Что касается третьей позиции, то ее легко отличить от остальных.В нем дополнительно есть блок, с помощью которого происходит переключение. Клапан этого типа обычно устанавливается двухконтурным, когда необходимо перенаправить поток из системы отопления в и наоборот.

Статья по теме:

Устройство и принцип работы трехходового клапана в системе отопления

Итак, в первую очередь разберемся с устройством. Чтобы было легче понять, что внутри клапана, необходимо рассмотреть фото ниже, на котором устройство изображено в разрезе.Он состоит из трех труб (две боковые внизу), между которыми расположена смесительная камера. С четвертой стороны (вверху) расположена термоголовка, отвечающая за контроль температуры теплоносителя.

Внутри прибора от термостата выходит подпружиненный стержень с двумя плоскими клапанами затухания. Их диаметр соответствует диаметру седел форсунок. Вместо этого можно установить один шаровой кран, расположенный внутри смесительной камеры между двумя седлами.При давлении клапана клапаны частично перекрываются от нижнего сопла и открываются сверху. Все равно наоборот, если штанга поднимается вверх.

Но тут надо разобраться, по каким законам работают, под действием какой силы понижается или повышается. Все дело в термоголовке. Внутри него расположен датчик температуры, заполненный специальной жидкостью. Он чувствителен к температуре. Как только температура теплоносителя начинает повышаться, жидкость расширяется и поднимается по капиллярной трубке в специальный сильфон (емкость), который находится в термоголовке.Сам резервуар начинает расширяться, раскручивается и давит на штангу. Последний опускается и открывает нижнее сопло, откуда в трехходовой клапан поступает холодная вода. Из левой трубы идет горячее (см. Фото).

Конечно, попросту при любом повышении температуры воды давления не может быть. Для этого на термоголовке есть градация температуры, которая настраивается вручную. Это параметр, который является моментом нажатия на стержень.

Итак, шток среагировал на изменение температуры теплоносителя в подающем трубопроводе, открыл нижний для холодной воды, а внутри клапана произошло смешение горячей и холодной среды до необходимой температуры.То есть получается, что температура теплоносителя на входе не изменилась, а на выходе стала меньше.

В случае, если охлаждающая жидкость продолжает нагреваться, шток может упасть в самое нижнее возможное положение. То есть полностью закроет подачу горячей воды и полностью обнаружит поток холодной. И так будет до тех пор, пока теплоноситель внутри системы отопления не опустится до нужной температуры. После чего открывается верхний вентиль, запускается горячая вода.

Это то, чем управляет смесительный регулирующий трехходовой клапан. Что касается сепарационной модели, то принцип работы практически такой же, только наоборот. В одном сопле он включает охлаждающую жидкость, внутри корпуса устройства он делится на два потока и выходит из двух соседних сопел.

Запорная арматура данного типа устанавливается на тех участках, где поток теплоносителя должен делиться на два контура. Один из них будет с постоянным тепловым режимом, другой — с переменным.Первый — это поток жидкости, к которому предъявляются требования к качеству. Второй с требованиями по количеству. При этом чисто структурный поток с постоянным гидродистоном никогда не перекрывается, потому что в конструкции устройства длина стержня сделана таким образом, чтобы клапан не перекрывал постоянный контур.

Но необходимо отметить, что длину стержня можно регулировать. Это дает возможность регулировать необходимый объем теплоносителя на постоянном контуре.Что касается переменной, то она может полностью перекрываться. Таким образом регулируется расход и давление теплоносителя в системе отопления. Как видите, принцип работы крана трехходового достаточно прост. Главное, точно выбрать тип устройства и установить его в желаемом месте на схеме.

Как работает трехходовой термостатический вентиль в системе «Теплый пол»

Чтобы было понятно, как работает схема клапана, можно привести пример циркуляции теплоносителя в системе теплого пола.Трехходовой кран для теплого пола смесительный. Схема циркуляции Вот такая:

  • горячая вода через коллектор поступает в систему отвала;
  • он должен иметь определенную температуру, которая отслеживается в процессе прохождения через трехходовой клапан;
  • , как только его значение превышает допустимое, клапан открывает один из контуров, который подключен к реверсе нагрева;
  • внутрь поступает охлажденный теплоноситель, понижая температуру,
  • после этого смешанная вода поступает в контур отопления теплого пола;
  • как только температура упадет до желаемой, внутри клапана перекрывается петля контура с обраткой.

Клапаны трехходовые с приводами

Специалисты утверждают, что регулировка трехходового клапана с помощью термоголовки и датчика является наиболее простым и точным. Кроме того, он не требует затрат на электроэнергию. Именно поэтому этот тип трехходовых клапанов сегодня популярен. Но вы можете контролировать процесс и другими способами. Простое из них — ручное. Скажем прямо, не самый точный вариант, ведь диапазон глубины погружения штока задается рукояткой, расположенной снаружи корпуса клапана.

Внимание! Клапан с такой регулировкой рекомендуется использовать только в тех системах отопления, где перепады температур незначительны.

Второй вариант — регулирование температурного режима с помощью электроприводов. Они получают команды от контроллера.

Трехходовой клапан с электроприводом

Установленные на клапанах двигатели часто называют сервоприводами. По сути, это обычные электродвигатели, у которых вал не крутится, а в определенной степени вращается.Следует отметить, что в эту категорию входят любые типы двигателей, например, тепловые. Главное, выполнять условие вращения, а не вращения.

Сегодня производители предлагают две позиции относительно конфигурации. Первый — это полный комплект, включающий в себя контроллер и датчик температуры. Есть возможность сразу настроить прибор на нужную температуру, а также на угол поворота, например, от 0 до 180 °. В этом случае возможны любые промежуточные значения.Второй — это отдельный привод с датчиком внутри, к которому нужно добавить контроллер, как отдельный элемент.

Что касается контроллера, то это устройство, которое решает задачи управления сигналами. В случае нагрева он реагирует на изменения температуры, которые датчик температуры сигнализирует датчику температуры. Он обрабатывает сигналы и решает, что делать — открыть вентиль или закрыть, а точнее повернуть по часовой стрелке или против. Сегодня производители предлагают огромный модельный ряд кранов трехходовых с электроприводом.Один из самых популярных брендов — «ESBE» (Швеция).

Клапан трехходовой ESBE с электроприводом

Прежде всего, необходимо обозначить, что эта марка клапанов находится внутри шара со сквозными прорезями. Последние открывают или закрывают два канала, третий всегда остается открытым. Через него теплоноситель поступает в систему отопления. Градус поворота — 90 ÷ 180 °.

В магазинах клапаны данной модели продаются отдельно от сервопривода, поэтому перед установкой их подключают, вставив ось (вал) привода в верхнюю часть штока.Имеет отверстие под ось. После этого необходимо точно по прилагаемой к прибору инструкции произвести настройку по температурному режиму.

Сегодня производитель предлагает достаточно широкий модельный ряд трехходовых клапанов ESBE с приводом и без него:

Другие модели трехходовых клапанов

Еще одна известная марка — трехходовой клапан Roven от южнокорейской компании. Следует отметить, что данное устройство является составной частью двухконтурного котла данного производителя.И устанавливается внутри отопительного оборудования. Основное его предназначение — разделить теплоноситель на подачу в тепловую сеть и на горячее водоснабжение.

Внимание! Клапаны Naven ремонту не подлежат. Основная причина поломки — это зубчатая передача от мотора к штанге. Запчасти нигде не продаются. При выходе из строя устройства его необходимо заменить.

Датская компания Danfoss — известный производитель трехходовых клапанов.Предлагается четыре модели, которые предназначены для разных систем:

Фото Модель Назначение
VF3. Применяется в системах кондиционирования и теплоснабжения. Материал изготовления — чугун. С фланцевым соединением.
Vmv Применяется только в системах отопления. Материал изготовления — бронза или нержавеющая сталь.
VRB3. Это смеситель, который также используется в системах отопления и холодильниках.Материал — нержавеющая сталь.
VRG3. Устанавливается в тепловых сетях или при транспортировке хладагента. Материал либо нержавеющая сталь, либо чугун.

Цепи подключения трехходового клапана к тепловой сети

После анализа конструкции клапана и принципа его действия появилось понимание, как его можно использовать в различных системах отопления. Чаще всего его применяют в трех случаях.

  • В самой теплой системе температура теплоносителя должна быть в пределах + 45 ° С. Именно такой режим поддерживается с помощью прибора. Об этом было сказано выше, и было показано, как это должно работать.
  • Для защиты от образования конденсата внутри топки. Бывает, когда в теплообменник генератора обратным ходом попадает относительно сильно холодная вода. Из-за этого на внешних поверхностях образуются капли воды из конденсированного пара. Допускать нельзя, потому что конденсат сокращает срок эксплуатации оборудования.
  • Если необходимо поддерживать разную температуру в разных частях системы отопления.

Первого варианта не будет, потому что он уже описан. Что касается второго случая, то за основу необходимо взять фото ниже.

На схеме двойного контура: один большой проходит через радиаторы, второй закорачивается (это вертикальная красная линия, начало которой вверху к радиаторам, конец упирается в вентиль внизу).Пока котел не прогрелся, теплоноситель движется по короткому замыканию. Температура поднялась до необходимой, клапан перекрывает байпас и открывает реверс (нижняя синяя линия).

И третья позиция, которая основана на распределении теплоносителя по потребителям, у них необходимая температура не всегда одинакова. Например, для бойлера косвенного нагрева воды требуется вода с большей температурой, для батарей с меньшей, а для теплых полов и того меньше.

Внимание! При такой схеме нет необходимости устанавливать регулирующую запорную арматуру перед котлом.

Схема разводки с установкой трехходового клапана должна быть примерно такой, как показано на фото ниже.

Трехходовые клапаны отопления с фиксированной температурой теплоносителя

Это так называемый бюджетный вариант. По цене дешевле 30-35% устройств с накопителями. Чем он отличается от всех остальных. В его конструкции нет ни стержней, ни датчиков, ни термоголовок. Внутри находится так называемый термостатический элемент, настроенный на определенную температуру теплоносителя.Например, это может быть как + 45 ° С, так и + 65 ° С. То есть показатель может быть любым в зависимости от требований потребителя горячей воды.

Элемент выбирается на заводе и устанавливается там, поэтому на клапане необходимо указать, какая температура на выходе будет после него. Например, если вам нужен клапан для теплого пола, то выбираем с температурой + 45 ° С. Положительной стороной этих устройств является их дешевизна. Минус — невозможность регулировать температурный режим воды.

Внимание! Если задвижка этого типа установлена ​​на байпасе твердотопливного котла, то перед покупкой необходимо изучить паспорт самого генератора. Основным показателем для клапана является температура воды в обратном контуре. Именно по ней и выбирается устройство.

Смесительный клапан ESBE 3F для привода Series 90 от MWA Technology

серии 3F — это 3-ходовые клапаны с фланцевым соединением PN6, подходящие для работы в режиме смешивания и отвода до 6 бар.Клапаны изготовлены из высокопроизводительного чугуна, что позволяет использовать их в системах отопления и охлаждения. Серия 3F доступна для диаметров DN20-150 и поставляется с фланцем PN6 для соответствия размерам трубы фланца PN6. Клапан отлично сочетается с приводами и контроллерами ESBE.

  • Превосходная регулировка для наилучшего перемешивания или отвода до 6 бар (PN6).
  • Широкий диапазон размеров до DN150
  • Долговечность и высокая износостойкость
  • Идеальное соответствие клапана и приводов ESBE Series 90
Арт.нет. Ссылка DN Квс * Вес кг
11100100 3F 20 20 12 3,5
11100200 3F 25 25 18 4,0
11100300 3F 32 32 28 5,9
11100400 3F 40 40 44 6.8
11100600 3F 50 50 60 9,1
11100800 3F 65 65 90 10,0
11101000 3F 80 80 150 16,2
11101200 3F 100 100 225 21,0
11101400 3F 125 125 280 27.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
