Люк откидной под плитку: Скрытый люк невидимка под плитку: виды, конструкции, выбор

Содержание

Люки. Люки невидимки ревизионные под плитку откидные

ОТКИДНЫЕ люки-невидимки нового поколения относятся к ревизионным устройствам специального назначения для особых случаев и ситуаций. Применяются в особотруднодоступных местах, где нет возможности установить распашной люк или даже сдвижной люк, т.е. там, где и перед ревизионным проемом, и с одной, и с другой стороны расположены какие-либо препятствия для открывания. Таким наиболее распространенным местом является расположение ревизионного окна за бачком унитаза в узком санузле. Ситуация говорит сама за себя: справа стена, слева стена плюс бачок перед люком.
Принцип действия ОТКИДНОГО ревизионного люка заключается в том, что при открывании дверка (крышка) люка откидывается сверху на 50-80 мм, после чего вынимается из ревизионного проема по направлению вверх вместе с плиткой, которая на нее наклеена, обеспечивая тем самым необходимый доступ, например, к кранам, счетчикам, фильтрам и т.д.

Купить люки под плитку в Киеве и по Украине

Более подробная информация по тел.  (067) 466-57-21 Виктор (пн-вс, с 9 до 23-00)

ОТКИДНЫЕ скрытые люки предназначены преимущественно под плитку с гладкой и полуматовой поверхностью и открываются при помощи миниприсосок (2 шт. входят в комплект каждого люка).
В состав конструкции ОТКИДНОГО люка входят две стальные рамки из профильного пустотелого проката, одна из которых наружная установочная, а вторая внутренняя или рамка дверки (крышки). Рамка дверки удерживается от самопроизвольного выпадания специальными зацепами в нижней части, а в верхней части скрепляется с наружной рамкой одним или двумя (для широких люков) роликово-клиновыми замками. Кроме этого, внизу конструкции для надежной фиксации дверки в закрытом положении предусмотрены один или два роликовых замка.
Рамки изделия защищены от коррозии покраской порошковым способом. Дверка оснащена полотном из влагостойкого гипсоволокна толщиной 10 мм, которое является базой для приклеивания плитки. У этой модификации люков габаритные размеры гипсоволокна дверки с каждой стороны меньше габаритных размеров установочной рамки на 4 мм. Допускается выступание плиточного материала за габариты люка до 50 мм справа, слева и сверху, но снизу у ОТКИДНОГО люка плитка должна совпадать с нижней кромкой дверки. Это необходимо для предотвращения заламывания плитки в нижней части люка в момент открывания.



В целом, изделие ОТКИДНОЙ люк-невидимка под плитку или мозаику полностью справляется с функциями современной ревизии там, где это нужно.  Подробнее…









20 х 30 см (Ш х В), шт 847
20 х 40 см (Ш х В), шт 927
20 х 50 см (Ш х В), шт 1007
30 х 20 см (Ш х В), шт 847
30 х 30 см (Ш х В), шт 927
30 х 40 см (Ш х В), шт 1007
30 х 50 см (Ш х В), шт 1087
30 х 60 см (Ш х В), шт 1169
40 х 20 см (Ш х В), шт 927
40 х 30 см (Ш х В), шт 1007
40 х 40 см (Ш х В), шт 1087
40 х 50 см (Ш х В), шт 1169
40 х 60 см (Ш х В), шт 1227
50 х 20 см (Ш х В), шт 1007
50 х 30 см (Ш х В), шт 1087
50 х 40 см (Ш х В), шт 1169
50 х 50 см (Ш х В), шт 1227
50 х 60 см (Ш х В), шт 1308
60 х 30 см (Ш х В), шт 1169
60 х 40 см (Ш х В), шт 1227
60 х 50 см (Ш х В), шт 1308
60 х 60 см (Ш х В), шт 1389
75 х 25 см (Ш х В), шт 1227
90 х 30 см (Ш х В), шт 1389

Как установить скрытый ревизионный люк в ванной?

Для чего устанавливать скрытый ревизионный люк в ванной комнате?

Ревизионный люк-невидимка обеспечивает быстрый доступ к инженерным коммуникациям, и в то же время не портит внешний вид ванной комнаты.

Из его названия уже ясно, что люк этот после его установки и облицовки керамической плиткой, керамогранитом или мозаикой становится невидимым, т.е. сливается со стеной, облицованной такой же плиткой.

Такой люк смотрится намного эстетичнее даже, если он немного заметен, этим он выгодно отличается от обычных пластиковых ревизионных люков.

Типы ревизионных люков

Существует два типа механизма открывания таких люков — нажимной и «под присоску» — первый открывается путем легкого нажатия на механизм, второй с помощью присоски.

Нужно понимать, что вы не сможете открыть присоской люк, который облицован мозаикой или рельефной плиткой. Поэтому при такой облицовке используются только люки с нажимным механизмом.

Так же они различаются по направлению открывания — распашной, сдвижной и откидной.

Распашные и сдвижные люки чаще используются на стенах для доступа к счетчикам воды и коммуникациям.

Откидные мы чаще используем на экране ванной для доступа к сливу-переливу.

Пример распашного скрытого люка на петлях с нажимным механизмом при облицовке плиткой «кабанчик»:

Видео-обзор открывания скрытого люка с нажимным механизмом:

Как правильно устанавливать ревизионный люк-невидимку? Схема установки

Способ установки любого из этих типов люков, в принципе, везде одинаков.

Прежде всего нужно определиться с размерами люка.

Рулеткой замеряем максимальное расстояние, которое понадобится нам для комфортной работы в отверстии этого самого люка (открывание/закрывание крана, снятие/монтаж счетчика воды и т.п.).

Так же следует учесть размер плитки, которой будет облицовываться дверца люка. Плитка, наклеенная на люк, должна выступать за границы дверцы люка не более, чем  на 50-80мм.

Если установка люка планируется в стене из гипсокартона, то при монтаже профилей нужно учесть будущее расположение люка.

То же и при устройстве стены из газобетона.

Размеры проема для люка должны быть на 10-20мм больше, чем размеры самого люка, для комфортной и удобной его установки.

После монтажа каркаса можно проверить правильность расположения проема для ревизии.

Примеряем люк, вставляем его в подготовленный проем.

Пока каркас не обшит гипсокартоном при необходимости можно подкорректировать расположение профилей.

Если нас все устраивает, то можно обшивать стену гипсокартоном. Если это «влажное» помещение (например, ванная комната), то желательно использовать влагостойкий гипсокартон.

Проще всего прикрутить целый лист ГК к стене, а затем уже вырезать отверстие специальной пилкой по гипсокартону. Конечно же перед этим нужно уточнить и запомнить расположение проема с помощью рулетки.

Устанавливаем ревизионный люк на свое место.

Важно, чтобы дверца люка оказалась в плоскости всей стены.

Фиксируем люк в проеме к профилям саморезами. Сначала плотно прижимаем и прикручиваем люк к одной из сторон, затем закрепляем все остальные.

Проверяем правильность открывания и закрывания дверцы люка.

Облицовка ревизионного люка плиткой

Пример нашей работы.

В данном случае все усложняется еще и тем, что люк находится внутри ниши, то есть зажат между двумя стенами и плитка, приклеенная на люк, будет располагаться от края до края этой ниши.

Не каждый люк сможет корректно работать в таких условиях.

Чаще всего в такой ситуации приходится выбирать размер люка гораздо меньше, чем ширина ниши и делать вертикальные резы вдоль дверцы для того, чтобы плитка на нем не была зажата между двумя перпендикулярными стенами и для дверцы было место сбоку, для того чтобы она могла нормально открыться.

Здесь в этом нет необходимости.

Мы использовали люк Секрет 3. 0 от Лючки.рф с нажимным механизмом.

Он легко открывается одним нажатием и его система петель позволяет работать строго в пределах своих вертикальных контуров, свободно открываться в таких стесненных условиях и не ударяться о боковую стену.

Данный лючёк снабжен системой «антировис», которая исключает его провисание со временем.

Финальный вид.

Ревизионный люк практически незаметен даже для тех, кто о нем знает.

Шов по периметру люка не затирается обычной затиркой, а чаще всего остается свободным. Это будет самым практичным решением, если его приходится открывать довольно часто.

Но если доступ к коммуникациям требуется очень редко, то периметр дверцы можно заполнить силиконовым герметиком в цвет затирки и получить эффект максимальной невидимости люка.

Данный люк вы можете приобрести со скидкой 20% по промокоду «instabur» на сайте производителя luchki.ru

Как оформить шов по периметру скрытого люка?

Шов этот заполняется силиконовым герметиком. Цвет герметика подбирается в цвет шовного заполнителя остальной плитки.

Силиконовый герметик Mapei Mapesil AC имеет самую широкую цветовую гамму — 35 цветов. Много лет мы работаем только с ним.

После застывания герметика нужно разрезать его с помощью строительного ножа наклонив нож немного под углом к плоскости стены.

Видео о том, как мы герметизируем люк:

Пример скрытого люка для доступа к коммуникациям под ванной:

Укладка плитки любой сложности в Москве и МО: 8(968)580-6140 Дмитрий

Ревизионные люки под плитку: виды, конструкции, правила монтажа

Комфорт в доме обеспечивают грамотно спроектированные и качественно смонтированные системы отопления, водо-, электроснабжения, канализации, вентиляции, что предполагает наличие труб и проводов. Чтобы они не портили интерьер, их маскируют за отделочными материалами, а для свободного доступа к коммуникациям устанавливают ревизионные люки-невидимки. Нишу в стене закрывают с помощью встраиваемой конструкции, внешнюю часть которой отделывают теми же материалами, что и стены или перегородки. Дверцы легко открываются, доступ к коммуникациям максимально упрощен.

Конструкции ревизионных люков

Ревизионные люки используются для маскировки кранов, вентилей, счетчиков, труб, элементов вентиляции, фильтров. Они состоят из рамы-опоры и дверцы, закрепленной на шарнирных петлях. Дверцы чаще всего изготавливаются из влагостойкой гипсоволокнистой плиты, на которую легко крепится отделочный материал любого типа. В продаже можно встретить изделия с дверцами из гипсокартона. Как правило, они дешевле, но специалисты не рекомендуют их выбирать из-за меньшей долговечности.

Люки выпускаются в разных размерах в зависимости от того, для каких конкретно технологических ниш они предназначаются. Модели различаются по типу открывания дверцы:

  • распашные;
  • нажимные;
  • откидные;
  • сдвижные.

Большая часть моделей — однодверные, но существуют также и двухдверные. Их рекомендуется устанавливать, если ширина ниши более 700 мм, чтобы уберечь дверцы от провисания. Если предусматривается, что дверцы будут испытывать значительные нагрузки, можно приобрести или заказать специальные усиленные конструкции.

Двухдверные люки используются для технологических ниш шире 700 мм

Распашные люки: самый популярный вариант

Изделие состоит из прочной стальной рамы и дверцы, прикрепленной с помощью двух шарнирных петель. Когда люк закрыт, петли не видны, они складываются внутри рамы. Внешняя поверхность изделия гладкая и может быть отделана той же плиткой, что и стена. В раме предусмотрены технологические отверстия, благодаря которым люк устанавливается с помощью дюбелей. Дверцы в закрытом состоянии держат роликово-клиновые защелки.

При выборе размера люка желательно, чтобы он соответствовал размерам плитки, но это не обязательно, если разница невелика. Главное, чтобы плитка не была меньше, но при этом и не свешивалась за пределы дверцы более чем на 50 мм. Слишком большой свес будет мешать открыванию дверцы. Технологический зазор должен быть таким же, как и межплиточный шов, его не заполняют затиркой.

Если размер подобран правильно и при монтаже не допущено ошибок, люк совершенно не будет заметен на поверхности стены. Открыть его можно с помощью специальных присосок. Они обычно входят в комплектацию люка. Присоски прикладывают к плитке, слегка нажимают, чтобы закрепить, тянут дверцы на себя, а потом распахивают. Дверца сначала фронтально выдвигается, петли разворачиваются, и люк открывается так, что не задевает плитку на стене. Благодаря такой системе открывания люк можно монтировать в любой части стены, где хватает места для распахивания дверцы, даже в самом углу.

Распашные модели люков-невидимок могут быть использованы на любом участке стены

Распашные люки с присосками используют, если плитка гладкая. К шершавой поверхности присоски не прилипнут. В этом случае лучше выбрать другую модель.

Нажимные модели под рельефную и шершавую плитку

Идеальный механизм для рифленых видов плитки, натурального камня и мозаики. Если поверхность отделочного материала не позволяет приклеить присоски, лучше отдать предпочтение нажимным моделям. Открывается дверца так же, как распашная, — слегка выдвигается вперед, а потом распахивается, но вместо присосок используется нажимной механизм.

Чтобы открыть такую дверцу, на нее нужно слегка надавить ладонями — она выдвинется, развернутся двухзвенные петли. Потом нужно потянуть на себя и распахнуть. Ладони на дверце должны располагаться симметрично, надавливать нужно обеими руками, плавно.

Сдвижные люки — вариант для труднодоступных мест

Эти модели комплектуются трехзвенными петлями, благодаря которым дверцы сдвигаются в сторону. Такой вариант рекомендуют использовать, если технологическая ниша расположена в труднодоступном месте и перед ней есть преграда (например, стенка мебели, бачок унитаза, бытовая техника и т. п.). При открывании такая дверца выдвигается вперед на 12 мм, после чего ее можно сдвинуть в сторону, не зацепив отделочные материалы на стене.

Тип открывания дверцы выбирают в зависимости от поверхности отделочного материала. Для гладкой плитки лучше выбрать присоски, для мозаики, камня, шершавой плитки подойдет нажимной механизм. Дверца в закрытом положении фиксируется роликово-клиновым или роликово-нажимным замком. Защелки прочны, долговечны, надежны, самопроизвольное открывание исключено. К стене конструкция крепится саморезами или дюбелями.

Сдвижные модели для широких технологических ниш лучше выбирать двухдверные. Если же ниша высокая (1000 мм и выше), лучше выбрать другой тип люка, например, откидной. Это связано с тем, что многозвенные петли при большой нагрузке приводят к люфту дверцы.

Сдвижные конструкции устанавливают там, где не хватает места для открывания распашной дверцы

Откидные модели — просто и функционально

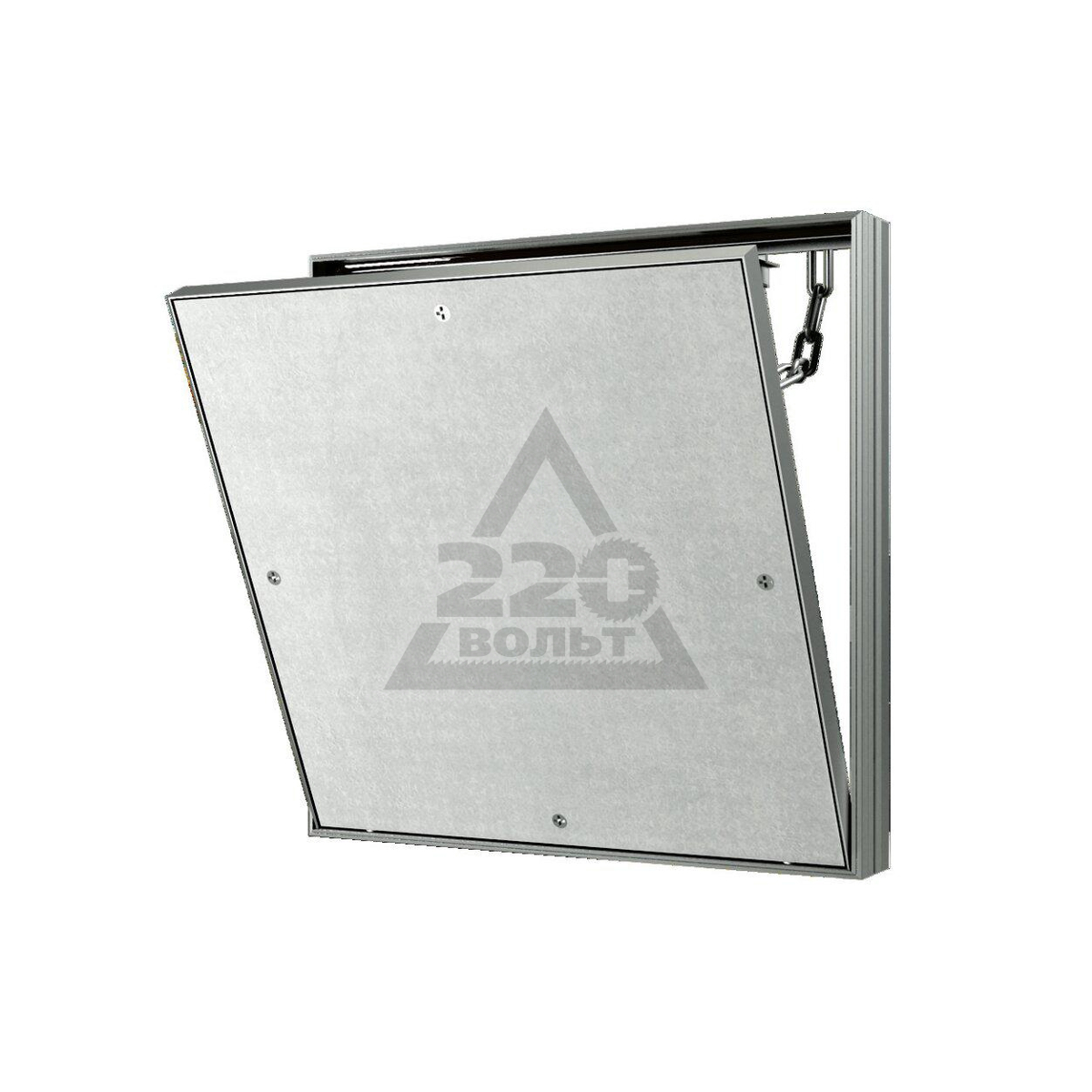

Особенность откидных сантехнических люков заключается в том, что дверцы могут не только открываться, но и сниматься. Эти модели можно устанавливать в труднодоступных местах, где не хватает места ни для распахивания, ни для отодвигания дверцы. В откидных моделях дверцы открываются под углом с помощью присосок, удерживаются на цепочках-карабинах и могут быть полностью сняты с петель и направляющих опор. Ниша открывается полностью, а внешняя часть люка снимается вместе с отделочным материалом. Соседние плитки при этом не задеваются и не повреждаются.

На откидные люки наклеивают плитки. Они могут выступать на 50 мм сверху или по бокам, но снизу — максимум на 10. Важно также рассчитать размер люка, чтобы съемная дверца с плиткой не оказалась чересчур тяжелой. Если состояние коммуникаций в нише проверяется часто, велика вероятность, что при съеме дверцы ее уронят и повредят отделочные материалы. Для частого контроля лучше выбрать сдвижные конструкции. Использование откидных люков оправдано лишь в том случае, если другие виды установить невозможно.

Усиленные люки повышенной грузоподъемности

Для помещений, в которых стены отделаны тяжелыми материалами, необходимо подбирать усиленные люки. Стандартные конструкции могут быть повреждены, если в качестве отделки использовать мрамор, гранит, керамогранит или же если устанавливаются дверцы слишком больших размеров. Усиленная конструкция изготавливается из стальной трубы, имеет дополнительные ребра жесткости, открывается обычно с помощью присосок.

Специалисты не советуют использовать для таких люков нажимные механизмы, так как трудно с нужной силой нажать на все защелки одновременно. Усиленные конструкции с повышенной грузоподъемностью устанавливают в тех случаях, когда общий вес дверцы и облицовочного материала составляет 40 и более кг. Дверцы меньшего веса не требуют усиления, можно использовать стандартные рамы и крепления.

Ревизионные люки-невидимки могут быть различных конструкций, форм и размеров. Выбирать следует исходя из назначения, расположения технологических ниш и личных предпочтений владельца дома

Установка люков-невидимок

Подробная инструкция-фильм по монтажу ревизионных люков будет предложена ниже, поэтому остановимся лишь на основных этапах работ:

  • Необходимо подготовить проем, в который потом будет установлена рама. Если ниша слишком большая, ее уменьшают до нужного размера с помощью металлического профиля.
  • Люк ставят в проем, выравнивают, фиксируют клиньями и по периметру крепят дюбелями или саморезами.
  • На дверцу люка крепят облицовочные материалы.
  • По периметру с внешней и внутренней стороны наклеивают малярную ленту, оставляя зазор в 2-3 мм, заполняют шов герметиком на всю глубину. Цвет герметика нужно подобрать такой же, как и затирка плитки, чтобы после установки место расположения люка не выделялось на стене.
  • Излишки герметизирующего состава необходимо убрать, снять малярную ленту.
  • После высыхания герметика шов прорезается на всю глубину, после чего люк готов к использованию.

Ревизионные люки-невидимки позволяют сохранить целостность и общую стилистику оформления помещения. Коммуникации не видны, но доступ к ним обеспечен. В любую минуту можно проверить трубы, вентили, краны, при необходимости — отремонтировать, не повредив внешний вид отделки помещения. Это удобные и практичные конструкции, обеспечивающие комфорт в доме без ущерба для интерьера.

Оцените статью:

Поделитесь с друзьями!

виды, размеры, особенности выбора + монтажная инструкция

В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.

Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.

Содержание статьи:

  • Какие функции выполняют ревизионные люки?
  • Конструкционные особенности моделей
  • Механизмы открывания
  • Нюансы выбора правильного люка
  • Инструкция по монтажу люка под плитку
  • Выводы и полезное видео по теме

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  • Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  • Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.
  • Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

    Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

    Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.

    В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

    Галерея изображенийФото из Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой Ревизионный люк под плитку в полуЛюк для маскировки коммуникаций на потолкеОформление ревизионных ниш в стенеЛюк-невидимка со съемной дверцей

    Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

    Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

    Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

    В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

    В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

    Механизмы открывания

    Производители устанавливают такие механизмы открывания дверок:

    • распашной;
    • нажимной;
    • откидной;
    • сдвижной.

    Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

    Галерея изображенийФото из Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять Распашной механизм открывания дверецЛюк-невидимка с нажимным механизмомСдвижной механизм с трехзвенными петлямиОткидной люк для труднодоступных зон

    Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.

    Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

    Нюансы выбора правильного люка

    При выборе размера ориентируются на такие параметры:

    • Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
    • Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
    • Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

    Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

    Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

    Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

    Есть множество производителей ревизионных люков, продукция которых достойна внимания.

    В тройку лучших неизменно входят такие торговые марки:

    • «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
    • «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
    • «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

    Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.

    Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

    Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

    Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

    Во втором случае в комплект дополнительно входят ручки-присоски.

    Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

    Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

    Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

    Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

    Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

    Инструкция по монтажу люка под плитку

    Работы по установке ревизионного люка можно разделить на несколько этапов:

  • Подготовка проема.
  • Установка рамы с дверцами.
  • Отделка внешней поверхности дверок.
  • Финишные работы.
  • Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

    Галерея изображенийФото из Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно) Этап 1 – подготовка люка и проемаЭтап 2 – установка люка-невидимки в проем нишиЭтап 3 – герметизация шва между конструкцией и стенойЭтап 4 – отделка ревизионного люка кафелем

    После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

    Выводы и полезное видео по теме

    При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.

    Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:

    Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:

    С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:

    Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.

    Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.

    Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.

    Источник sovet-ingenera.com

    Стальной или алюминиевый люк под плитку выбрать

    Вступление

    В строительстве частных домов и ремонте квартир используются самые различные люки, которые помогают скрыть ту или иную конструкцию или коммуникации.

    Ярким примером люка в доме, может послужить чердачная люк-лестница Оман. Он закрывает и компактно прячет раздвижную лестницу на чердак дома. Более распространены люки другого плана — закрывающие технические шкафы с коммуникациями. Среди них выделяются ревизионные люки под плитку.

    Перед вами стоит задача, найти ревизионный люк под плитку для сантехнического шкафа или экрана в ванной или туалете? Задача вполне решаемая. Более того, вам придется выбрать между стальным и алюминиевым люками.

    Что такое люк под плитку

    Люк под плитку относится к типу ревизионных люков, устанавливаемых в строительные конструкции, закрывающие коммуникации (трубы) дома и квартиры. В отличие от накладных крашенных стальных люков и различных люков «сделай сам», ревизионный люк под плитку специально сконструирован для установки и дальнейшей облицовки плиткой. В результате, получается люк-невидимка, сливающейся со стенами в помещении.

    Два типа люков под плитку

    Можно выделить два основных типа люков под плитку. Это:

    1. Стальной люк. В его конструкции используется металлическая профильная труба и сложная система поворотно-откидного открывания.
    2. Люк из алюминия. В его конструкции рама люка изготавливается из легкого алюминиевого профиля, а механизм открывания позволяет ставить его как вертикально, так и горизонтально.

    Стоит сразу отметить, что конструкции люков под плитку, не определены строгим нормативом и зависят от фирмы производителя, но общая идея конструкции и способа установки люков одинаковы.

    Модели люков под плитку по способу открывания

    На рынке стройматериалов можно встретить, две основные модели ревизионных люков под плитку по способу открывания. Это:

    • Люки ревизии, открывающиеся нажатием;
    • Люки ревизии, открывающиеся присоской.

    Вторые люки считаются устаревающими, но не следует торопиться. Конечно, конструкция запорного механизма люка, который можно открыть нажатием, подобно дверцы в кухонном гарнитуре заманчива. Но как показала практика, что отлично работает на легкой кухонной дверце. Может давать сбои на тяжелой дверце люка ревизии. Даже использование алюминия в конструкции дверцы люка не отменят тяжести плитки с клеем и веса листа ГКВЛ, которых закрыт люк. Поэтому нажимные замки «Mini Latch» (Германия) и пружинные узлы «Springs» на сантехнических люках дают сбои и часто выходят из строя.

    Радует в плане надежности, разработка магнитно-нажимного замка для люка под плитку, под названием «Combi Touch», Российского производителя «ППК Практика». Они надежно откидывают люк размерами до 1200 мм и позволили выпустить люки с маркировкой «Евроформат R».

    Первый тип люков, перечисленный выше, это люки, открывающиеся одной или двумя присосками. В их запорном механизме используется магнит или ролик. Несмотря на их «не современность» эти люки более надежные, не застревают в зарытом состоянии и более дешевые.

    Петли ревизионных люков-невидимок

    Как уже упоминалось выше, люк-невидимка под плитку, конструкция довольно тяжелая. В открытом состоянии нагрузка на петли большая и обойтись простой конструкцией петель не получается.

    В люках под плитку используется осная конструкция петель, позволяющая сначала отодвинуть дверцу люка от стены, а потом открыть её поворотом.

    Стоит отметить, что стальной люк под плитку имеет более надежные петли, сделанные по конструкции «конус в конус». Петли в стальных люках литые, без лишних регулировок. В современных стальных люках литая петля из силумина (сплав алюминия), защищена от истирания фторопластовыми вставками.



    Что такое люки ATR, ETR, ECKR

    В маркировке люков можно встретить буквенные обозначения, иногда называемые комплектация.

    • ATR люк Евроформат Р. Люк нажимной, открыть можно двумя способами: рукой или присоской. Есть система 3D регулирования, позволяющая осуществлять регулировку дверки вверх-вниз, в стороны и по диагонали.

    • ETR люк Евроформат Р. Тоже, что ATR, но больших размеров Ш: от 500 до 600 мм. В: от 400 до 1200 мм.

    • ECKR люк, с дверкой, которую можно открыть нажатием или присоской. Размеры люка, Ш: 400-500 мм, В: 400-500 мм.

    • Марка ФОРМАТ-Н КН – это стальной бюджетный люк, с двухзвенной петлей и распашным принципом открывания на 270°.
    • Марка ФОРМАТ-Н МН – это люк бюджетный стальной с трехзвенной петлей и сдвижным принципом открывания. Дверка люка нажимается (или оттягивается), затем отодвигается в сторону.
    • Люки Слава. Нажимные люки с направляющей эксцентриком для дверцы.

    Люки  торговой марки «REVIZOR»

    Люки  торговой марки «REVIZOR» – это отдельная «песня». Лучше посмотреть небольшое видео о типах этой марки люков-невидимок под плитку.



    Еще статьи по теме





    Люк под ванной под плитку, способы открывания и материалы изготовления

    Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

    Разновидности ревизионных люков

    Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

    • легкий доступ к системе водоснабжения и приборам учета воды;
    • простой монтаж изделия, с которым справится новичок;
    • единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
    • благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

    Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

    По способу открывания

    В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

    • распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
    • нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
    • сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
    • откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
    • двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
    • усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

    Перечисленные модели люков не испортят внешний вид интерьера, но для того, чтобы сделать устройство незаметным нужно постараться. Чтобы результат был аккуратным, отдайте дело в руки квалифицированных профессионалов.

    Двухдверный

    Нажимной

    Откидной

    Распашной

    Сдвижной

    По размеру

    Большинство производителей предлагают приобрести люк под ванную на заказ: именно так потребитель сможет точно угадать с размерами своей ниши. Подбирается люк согласно размерам одной облицовочной плитки. Некоторые изготовители предоставляют услугу самостоятельного расчета габаритов приспособления: для этого в поле нужно ввести ширину и высоту одной плитки, после чего калькулятор покажет оптимальные устройства. Однако есть более простой способ, просмотреть размеры люка в ванную комнату, так вы сразу сможете учесть его параметры.

     Однако на строительном рынке предлагается ряд моделей со стандартными габаритами, которые бывают:

    • маленькими;
    • средними;
    • большими;
    • крупными.

    Размеры люков могут быть разными

    Маленькими люками считаются модели с размерами от 40х40 см. Такие варианты удобно устанавливать как в вертикальной, так и в горизонтальной нише на полу под плитку. Минимальный размер предполагает некоторые трудности в доступе, поэтому прежде чем ставить такое изделие, рассчитайте точные габариты проема для комфортного доступа к коммуникациям.

    Средние размеры приспособлений – 50х50 см. Этот тип уже больше предыдущего, следовательно, доступ будет более удобным. За ним располагают объемные инженерные системы в стене: замаскировать люк плиткой можно так, что он будет неприметен на общем фоне.

    Большие габариты подразумевают применение сдвижных дверок, потому как одна дверца вряд ли сможет надежно закрыть нишу размером в 80х60 см. Изделие не только помогает скрыть трубы, но и потайные шкафчики под ванной. Установленная дверца обшивается гипсокартоном, после чего люк, расположенный под ванной маскируется под плитку.

    Самыми крупными моделями считаются варианты, превышающие 80 см в длину и ширину. Уместно использование такие аналогов для обустройства напольных люков. При открытии обеспечивается широкий просмотр, а скрыть прибор можно керамогранитными плитами. Рассчитывая габариты смотрового люка, оставляйте в запас несколько сантиметров для выступа плитки за пределы двери. Оптимальным станет выступ в 0,5 см со стороны петлевого механизма, и по 50 мм с других боков.

    Помните о том, что стоимость изделия также будет зависеть от его размеров, чем больше люк – тем выше цена. Производство на заказ является самым дорогостоящим.

    Габаритные размеры люков

    По материалу изготовления

    Все разнообразие моделей можно условно поделить согласно материалу, из которого они изготавливаются. Сама рамка изделия обычно делается металлической – крепления должны прочно фиксировать дверцу, которая может быть изготовлена из:

    • пластик — применяется для люков, которые не подвержены сильной нагрузке. Пластиковые изделия производят белого цвета, впоследствии их можно облицевать плиткой небольшого веса. Они имеют малые размеры и устанавливаются в тех местах, где под ванной расположены счетчики. Для таких целей разумно делать небольшое окошко, которого достаточно для просмотра показателей приборов учета. Пластик для изготовления применяется армированного типа, он прочный в конструкции и устойчив к перемене температуры и влажности;
    • металл — такие смотровые люки надежные, но имеют большой вес, из-за чего ограничены их размеры. Если делать приспособление крупных габаритов, понадобится дополнительное усиление петель, поэтому часто металлическими делают напольные люки под плитку, которые оборудуют амортизаторами и пружинами. Настенные устройства также могут быть сделаны из стали, однако сварные швы со временем подвергаются ржавчине из-за постоянной влажности в ванной. Поэтому целесообразнее будет выбрать люк из алюминия: у него малый удельный вес, и он не будет испорчен коррозией;
    • гипсокартон — часто такие дверки изготавливаются самостоятельно во время ремонта: таким образом можно существенно сэкономить на покупке. Саму рамку можно сделать из алюминиевого профиля для гипрока, а закрепить дверку на петлях, приобретенных в строительном магазине. В данном случае, владелец сам решает какие размеры будет иметь люк, ему не нужно подстраивать габариты отверстия под стандартные, предлагаемые магазинами. Гипсокартон – прочный материал, позволяющий выдерживать большие нагрузки, поэтому замаскировать лючок под ванну плиткой не составит труда.

    Гипсокартонный

    Металлический

    Пластиковый

    Изделие должно хорошо поддаваться будущей отделке, для этого и делают ревизионные люки, которые будут скрывать коммуникации в стене или полу.

    Как не ошибиться с выбором

    Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:

    • определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
    • измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
    • возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
    • при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.

    Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.

    Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.

    Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.

    Видео

    Фото

    Люк сантехнический под плитку размеры

    Размеры сантехнических скрытых люков (люки-невидимки) под плитку

    • 16 мая 2014 в 19:18:03
    • Просмотров: 45733
    • L’Размеры сантехнических скрытых люков (люки-невидимки) под плитку 5 5 0

    При проведении ремонтных работ в ванной комнате, санузле или кухне для сокрытия инженерных систем, счётчиков, фильтров, сантехническим узлам и развязкам используются ревизионные люки. Они не только скрывают сантехнические приборы и оборудование, но и обеспечивают к ним простой и быстрый доступ. На сегодняшний день самыми популярными являются скрытые люки под плитку размеры которых могут занять внушительную площадь поверхности стены при необходимости, что обеспечит беспрепятственный доступ к оборудованию для проведения ревизии, ремонта, обслуживания или снятия показаний с приборов.

    Так как керамическая плитка, кафель и керамогранит наиболее популярные отделочные материалы для ванных, душевых и туалетов, обеспечение ревизионных и смотровых окон, которые не будут выделяться на поверхности стены поможет осуществить сантехнический люк под плитку размеры которого варьируются от 200*200 мм до 600*1000 мм и более. Таким образом подобрать нужный ревизионный люк не составит труда.

    Чтобы добиться целостности интерьера в душевом помещении или ванной, оптимальный вариант – люк невидимка под плитку размеры которого позволят разместить на нём целую плитку или чётное их количество. При облицовке плиточными материалами необходимо оставить выступ плитки за плоскость дверцы люка-невидимки на 20-30 мм. Учитывайте это при выборе плитки и сантехнического люка.

    В случае, когда сантехнический люк под плитку размеры имеет средние и большие, после монтажа рамы люка, непосредственно перед укладкой отделочного материала рекомендуется размещать с внутренней стороны дверцы противовес во избежание прогиба плоскости дверцы. Люки под плитку могут также оклеиваться декоративными элементами или зеркалами.

    Если скрытый люк под плитку размеры которого намного меньше размера плитки, например, при размере плитки 400*400 мм, люк размером 200*200 мм необходимо оклеивать куском плитки. Не отрезной край нужно расположить со стороны открытия люка, так меньше будут бросаться в глаза срезы плитки.

    Если Вам нужен люк невидимка под плитку, размеры в широком ассортименте представлены в нашем каталоге сантехнических люков. Выбрать нужную модель не составит труда, а если возникнут вопросы – Вы можете связаться с консультантами «СанКомф», которые помогут с выбором и предоставят консультацию.

    Все размеры сантехнических люков под плитку:

    Сантехнические люки для ванной и туалета размеры — Все о канализации

    Прокладка любых коммуникаций в здании предусматривает наличие проводов, труб, счетчиков, датчиков и т.п. Это жизненно необходимо, но смотрится чаще всего совершенно не эстетично. Коммуникации легко скрыть за декоративными панелями, но тогда возникает проблема доступа для осмотров, технического обслуживания и ремонта. Она решается с помощью ревизионных люков.

    В зависимости от назначения помещения, параметров технической ниши, вида отделки можно рассчитать размеры люка под ванну, для туалета или кухни. Правильно подобранный ревизионный люк будет почти незаметным или, наоборот, станет ярким декоративным элементом интерьера. Очень популярны люки, которые называют невидимками.

    Их отделывают теми же материалами, что и стены, а конструкция разработана так, чтобы дверца не выступала за пределы вертикальной поверхности, на которой она установлена. Подходящую модель легко найти в специализированных магазинах, по интернету или заказать в фирме, изготавливающей подобные изделия по индивидуальным размерам.

    Материалы для изготовления ревизионных люков

    Люки могут различаться по месту установки, материалу изготовления, конструкции. Они представляют собой опорные рамы с дверцами, закрепленными на петлях.

    В качестве основного материала может быть использован металл, пластик, гипсоволокнистая плита и даже гипсокартон, а крепежные детали изготавливают только из высокопрочного металла. Пластиковые люки чаще всего бывают белыми.

    Это нейтральный цвет, который хорошо подходит для любой цветовой гаммы интерьера. Металлические конструкции отличаются только материалом изготовления и более высокой стоимостью. Они обходятся покупателям почти вдвое дороже пластиковых аналогов.

    Самый дешевый вариант – люк с дверцей из гипсокартона, но его долговечность и эксплуатационные характеристики оставляют желать лучшего. Если стоимость принципиально важна, лучше выбрать бюджетную конструкцию из пластика или гипсоволокнистой плиты.

    Если вопрос качества стоит на первом месте, стоит отдать предпочтение металлической модели. Она будет служить десятилетиями.

    Отдельно стоит упомянуть о ревизионных люках-невидимках. Они предназначены для скрытой установки. Такую модель можно установить в техническую нишу в стене или под ванну.

    Ее отделывают тем же материалом, что и стены. Размеры люка под ванну могут быть меньшими, чем для установки в ревизионную нишу в стене. Скрытую модель обычно отделывают кафельной плиткой и монтируют до того, как будет закончена финишная отделка стен.

    Это обусловлено тем, что приходится очень точно подрезать плитку по размеру проема. Отделывать стену с нишей приходится в последнюю очередь и ориентироваться не на первый ряд, как обычно при укладке плитки, а на отделку ниши.

    Дизайн и размеры сантехнических люков

    Стандартный ревизионный люк имеет квадратную или прямоугольную форму, но при необходимости можно найти или заказать модель любой конфигруации. Встречаются круглые изделия, напоминающие по форме иллюминаторы, овальные, трапециевидные.

    Некоторые умельцы изготавливают люки самостоятельно, и иногда они отличаются небанальным дизайном. Размеры сантехнических люков для ванной и туалета могут быть самыми разными – от миниатюрных конструкций с параметрами 100х100 мм до 800х500 мм.

    Небольшие различия в дизайне обычно обусловлены габаритами конструкций. Способы установки разных моделей тоже примерно одинаковые: люк монтируют в проем с помощью саморезов или специальных клеевых составов.

    При выборе размеров сантехнического люка для ванной и туалета нужно ориентироваться на величину ниши. Если ниша уже есть, необходимо замерить проем и искать модель нужных параметров.

    Если она только планируется, имеет смысл сразу же спроектировать ее стандартных размеров, чтобы не возникло проблем с выбором люка. При поиске скрытой модели, помимо габаритов ниши, нужно заранее знать размер плитки.

    Желательно, чтобы на дверце помещалось целое число плиток, чтобы не пришлось подрезать. В противном случае люк будет заметен на стене из-за несоответствия плиток. За пределы дверцы плитка должна выступать на 0.5 см, а со стороны петель не более чем на 5 см.

    Разновидности люков по месту установки

    Хотя чаще всего речь идет о настенных люках, существуют еще напольные и потолочные модели. Потолочные ревизионные люки монтируют для доступа к вентиляционным системам.

    Их часто устанавливают в подвесных потолках. Основное требование к потолочной модели – малый вес, поэтому металлические модели выбирать нежелательно.

    Кроме того, потолочный ревизионный люк должен быть оснащен прочной дверцей и надежным запорным механизмом, который предотвратит ее самопроизвольное открывание.

    Напольные люки выдерживают серьезные нагрузки. Нужно выбирать достаточно прочную модель, чтобы, наступив на нее, человек не провалился под пол.

    В продаже можно найти мощные металлические конструкции, оборудованные дополнительными ребрами жесткости, прочной крышкой и уплотнителями для герметизации зазора между крышкой и рамой. На уплотнители стоит обращать особое внимание.

    От них зависит, будут ли проникать из-под пола посторонние запахи, сырость. Также желательно брать модель с фиксаторами и амортизаторами. Эти элементы предназначены для плавного и легкого открывания крышки, удержания ее в открытом положении.

    Напольный люк для жилого помещения может быть изготовлен из влагостойкого ламината. Это своеобразный аналог настенных люков-невидимок. Но если дверцы настенных моделей отделывают плиткой, то напольный люк маскируют покрытием, которым застелен пол в помещении.

    Классификация люков по конструктивным видам

    Чаще всего можно встретить в продаже однодверные ревизионные люки, но для широких ниш выпускаются и двудверные. Если ширина технической ниши более 70 см, второй вариант предпочтительнее.

    Это поможет избежать провисания дверцы, что со временем может произойти с широкой однодверной моделью. Тип открывания-закрывания люка может быть распашным, нажимным, откидным или сдвижным. Для помещений, где технический люк испытывает серьезные эксплуатационные нагрузки, лучше выбирать усиленные конструкции.

    Они снабжены специальными мощными петлями, дополнительными ребрами жесткости и предназначены для облицовки тяжелыми отделочными материалами.

    Распашные модели: простота и удобство

    Распашные люки считаются самыми популярными благодаря традиционной системе открывания и возможности размещать в любой части стены. Конструкция такой модели очень проста: дверца крепится к раме на две шарнирные петли.

    Рама фиксируется в проеме технической ниши с помощью дюбелей. Дверцы распашных люков защищены от самопроизвольного открывания специальными роликово-клиновыми защелками.

    Если распашную модель отделывают плиткой, то нужно учесть, что плитка не должна свешиваться более чем на 5 см за пределы дверцы люка. Открыть такую дверцу можно будет с помощью присоски. Система открывания разработана так, чтобы не повредить отделку.

    Дверца сначала слегка выдвигается вперед, а потом открывается. Это гарантирует безопасное открывания люка, даже если он установлен в углу комнаты.

    Нажимные люки: вариант под рельефную плитку

    Нажимные модели – хорошая альтернатива распашным, если планируется отделка рельефными материалами: шершавой плиткой, природным или искусственным камнем, мозаикой.

    На такую поверхность невозможно приклеить присоску, а открывается дверца почти так же, как и распашная, поэтому владелец ничего не теряет от этой замены. Чтобы нажимной люк открылся, на него надавливают ладонями. Дверца выдвигается и распахивается.

    Сдвижные модели с трехзвенными петлями

    В конструкции распашных и нажимных люков предусмотрены двухзвенные петли, а для сдвижных используются трехзвенные. Это дает возможность сдвигания дверцы вдоль стены. Сначала она немного выдвигается (примерно на 1.5 см), потом ее отодвигают в сторону.

    Конструкция очень удобна для монтажа в местах, где доступ к технической нише затруднен из-за предметов мебели или сантехнических приборов. Чтобы дверца сама не отодвигалась, такие модели снабжают роликово-клиновыми или роликово-нажимными запорными механизмами.

    Если проем слишком широкий, лучше отдать предпочтение двухстворчатой модели, а если слишком высокий (более 1 м) – люку с другой системой открывания. Высокая дверца может быстро провиснуть.

    Откидные дверцы для труднодоступных мест

    Откидные люки идеальны для расположения в тех местах, где затруднительно распахнуть или сдвинуть дверцу. Преимущество откидных моделей заключается в их универсальности. Дверцы легко снимаются и полностью открывают доступ к нише.

    Снять люк можно с помощью присоски. Откидные модели лучше всего устанавливать в нишах, которые редко требуют осмотра. Это связано с высоким риском повреждения отделочных материалов на поверхности дверцы. В остальном эти люки лишены недостатков.

    Все ревизионные люки устанавливают по одному принципу, но есть некоторые нюансы, которые зависят от конструкции и места установки. Общая схема монтажа:

    • Подготовка проема. Если необходимо, его увеличивают или уменьшают до нужного размера.
    • Установка. Люк устанавливают в проем ниши, проверяют по уровню и фиксируют.
    • Отделка дверцы. Дверцу конструкции декорируют теми облицовочными материалами, которые будут использованы для стены, пола или потолка.
    • Герметизация. Зазор заполняют герметиком. После высыхания его прорезают на всю глубину.
    • Проверка. После установки остается только проверить функциональность люка, легкость открывания-закрывания дверцы, работу защелок.

    От правильного выбора конструкции и размера люка под ванну или в туалет во многом зависит комфортное проживание в доме. Поставив подходящий люк, вы в любую минуту можете осмотреть, отремонтировать трубы, вентили, счетчики, краны.

    Коммуникации должны быть всегда доступны, но не портить внешний вид помещений. Качественный ревизионный люк отлично справится с этой задачей.

    Ревизионные сантехнические люки для ванной комнаты: размеры, виды, установка Дизайн и размеры сантехнических люков для ванной и туалета. Системы открывания-закрывания. Описание схемы монтажа ревизионных люков и подробный видеоурок

    Источник: vannapedia.ru

    В нашем магазине вы можете купить сантехнические люки для доступа к коммуникациям с Бесплатной Доставкой в любой город Украины. Отправляем даже в день заказа до 14:00.

    Монтаж сантехнических люков производится скрытым образом, что дает возможность сохранить безупречный внешний вид ванной комнаты. Дверца люка выводится в один уровень со всей стеной и оклеивается целой плиткой, так достигается эффект невидимости.

    САНТЕХНИЧЕСКИЕ ЛЮКИ В НАЛИЧИИ

    открывание при помощи присосок

    ЦЕНЫ АКТУАЛЬНЫ С 15 января 2018

    ЦЕНЫ АКТУАЛЬНЫ С 15 января 2018

    Вы можете купить сантехнические люки всех указанных в таблице стандартных размеров. Наличие гарантировано и постоянно поддерживается. Нестандартные люки изготовим под заказ. Отправку осуществляем в день заказа в рабочие дни до 14:00 или на следующий день.

    • Доставка по Украине – БЕСПЛАТНО!
    • Стандартные размеры можно оплатить при получении
    • Отправка в день заказа по будням

    Получить консультацию или оформить заказ любым удобным способом:

    ОСОБЕННОСТИ КОНСТРУКЦИИ САНТЕХНИЧЕСКИХ ЛЮКОВ

    • Размеры указываются по внешним посадочным габаритам сантехнического люка (Ширина х Высота)
    • Материал внешней рамы – стальной профиль сечением 20х40 мм
    • Поворотная дверка изготовлена из профиля сечением 15х15 мм
    • Толщиа профиля – 1,2 мм
    • Конструкция петель – фронтально распашная
    • Петли приварены к стальным осям
    • Покрытие стали – полимерная порошковая краска высокого качества
    • Тип защелки у модели под присоску – роликово клиновая
    • Тип защелки у модели с нажимным открыванием – нажимные механизмы Mini Latch
    • Глубина люка без учета точечного выступания фурнитуры – 50 мм.
    • Максимальный угол открывания люка зависит от свеса плитки за пределы дверцы с петлевой стороны

    ФРОНТАЛЬНО – РАСПАШНОЙ ПРИНЦИП ОТКРЫВАНИЯ ДВЕРЦЫ

    Конструкция петель наших распашных сантехнических люков состоит из 2-х звеньев, что позволяет открывать дверцу в два простых движения: фронтальное выдвижение из стены и последующие распахивание в сторону. Именно фронтальное выведение целой плитки из стены позволяет сохранить ее края от заломов о стену.

    ВЫБРАТЬ ЛЮК ПОД ПЛИТКУ ОПТИМАЛЬНОГО РАЗМЕРА

    Сантехнические люки имеют важную особенность – плитку не нужно резать. Размерный ряд достаточно широк, под Вашу плитку можно попробовать сначала подобрать люк из линейки стандартных размеров, которые есть в наличии. При необходимости сделаем дверцу с индивидуальными размерами под заказ.

    Точность изготовления до миллиметра. Размеры от 200х200 до 1200х2000 мм, все зависит от ваших потребностей и задач.

    1. Плитка может быть больше самого люка – это нормально;
    2. Свес плитки с дверцы допустим не более 5см со стороны петель;
    3. Свес плитки с других сторон дверцы люка может быть больше 5 см;
    4. Минимум две трети плитки должно быть наклеено на дверцу.

    Выбирая сантехнические люки, подумайте достаточно ли Вам будет размеров смотрового окна для проведения тех или иных работ. У аккуратно и правильно смонтированного лючка шов по контуру дверцы совершенно не заметен, а значит даже большие люки не нарушат дизайн помещения.

    Для снятия показателей счетчиков хватило бы небольшого окошка, но не забывайте о том, что счетчики тоже иногда нужно меять, а значит размер люка должен быть достаточным для нормального доступа. Для скрытия большого бойлера можно заказать специальный двухдверный люк, который позволит одновременно сохранить доступ к вдонагревательному прибору и сохранить дизайн помещения. Для доступа к пространству под ванной иногда целесообразно заказать достаточно широкий, но при этом не высокий двухдверный люк.

    Сантехниеские люки под плитку имеют одну главную фишку – к поверхности плитки не нужно прикручивать никакие ручки или замочки. Открывание осуществляется нажатием на дверцу или с использованием маленькой присоски, которая идет в комплекте.

    ОСТЕРЕГАЙТЕСЬ ПРОДУКЦИИ СОМНИТЕЛЬНОГО КАЧЕСТВА

    Сантехнические люки под плитку, Актуальные цены в Украине Сантехнические люки под плитку от производителя. Все размеры в наличии. Бесплатная доставка по Украине. Отправка в день заказа тел:(096) 576-62-35 Звоните!

    Источник: www.luk-s.com

    С каждым годом всё больше владельцев домов и квартир заботятся не только о том, как сделать свои комнаты, кухни и санузлы современными и комфортными, но также и о эстетике своего жилища. О том, чтобы инженерные коммуникации – электрические провода, трубы вентиляции и сантехнические трубы вместе со счётчиками разного назначения и вентилями не «мозолили» бы глаза, и не портили настроение своей неприглядностью. Для этого их скрывают под различными панелями, закладывают керамической и пластмассовой плиткой, устанавливают короба, совпадающие по цвету со стенами или мебелью и т.д., и т.п. Но так как доступ к коммуникациям всё же необходим, во все эти конструкции вставляются устройства, обеспечивающие этот доступ и называющиеся ревизионными люками.

    Вообще назначений таких люков великое множество – от дверцы, закрывающей встроенный в стену бар, до рольставней, дающих доступ к большим участкам скрытых коммуникаций. Но наиболее популярный представитель семейства ревизионных люков – это сантехнический люк, который обеспечивает доступ именно к сантехнической арматуре – водопроводным трубам, водосчётчикам, вентилям и канализации. О разновидностях и устройстве этих механизмов, а также о возможности установить их своими руками как раз и рассказывает эта статья.

    Пластиковый люк

    Пластиковые лючки – самый востребованный из-за своей простоты и дешевизны вид ревизионных сантехнических люков. В основной массе (за небольшим исключением) они выпускаются одного, белого цвета и легко устанавливаются своими руками, выпускаются с большим выбором всяческих размеров — от 15х15 см, до 190х57 (экран, закрывающий ванну), что тоже можно назвать их достоинством. Но надо отметить, что, в общем-то на этом их достоинства и заканчиваются. Теперь о недостатках.

    Начнём с того, что многие пластиковые лючки не имеют даже углублений, позволяющих завести туда пальцы, зацепить дверцу и открыть её. А нажимной механизм в них не устанавливается. Поэтому приходится по-разному приспосабливаться к такому люку – от поиска точки надавливания для открытия или отодвигания дверцы, до применения ножа или отвёртки. Поэтому, особенно со временем, когда пластиковая крышка может деформироваться от влажности и перепада температур, приходится чувствовать себя профессионалом-медвежатником, который как сейф, осторожно открывает такой лючок, боясь сломать его хрупкие петли или вырвать его из стены.

    Насчёт пластиковых люков есть ещё одно замечание: хозяева квартир, желая сделать интерьер санузла более изысканным, а лючок более незаметным, выбирают маленькие размеры этих окошек, только чтобы можно было увидеть через них показания водосчётчиков или только достать рукой до вентиля. Эти люди не думают о том, что случись что-нибудь со счётчиком, вентилем или другой сантехнической фурнитурой, никакой сантехник не сможет через такое окошко произвести ремонт. А значит придётся ломать закрывающую конструкцию до нужных размеров. Поэтому оптимальные размеры ревизионного люка должны быть не менее 30 см в высоту и 50 см в длину.

    Стоит дороже пластикового, зато более удобен в эксплуатации и надёжнее. Так же, как и пластиковый люк, легко и быстро устанавливается своими руками. Но у обоих этих видов один и тот же недостаток – эти лючки не соответствуют нормам современного эстетического дизайна и если буквально лет 10-15 назад эти оконца были гордостью сделавших ремонт квартиросъёмщиков, то теперь уже никакой дизайнер не станет их использовать в своих работах.

    Ревизионный люк-невидимка

    Из всех разновидностей сантехнических люков, существующих на данный момент, это, пожалуй, наиболее отвечающий эстетике ванной комнаты и туалета. Состоит такой люк из стальной рамы, в которую вмонтированы усиленные петли с регулировочными узлами и нажимной механизм. К этим узлам крепится дверца, покрытая влагостойким материалом, которая притягивается к раме магнитным замком. Существует два вида таких конструкций – люк-невидимка под плитку и скрытый люк под покраску. Конечно, стоимость их намного выше и установка сложнее, чем у описанных выше металлического и пластикового лючков, зато они действительно облагораживают ванну и туалет.

    Из этих двух видов сложнее потайной люк под плитку. Дело в том, что на дверцу этого механизма может наклеиваться не только керамическая плитка, но и облицовочный камень, и зеркало, и мозаика. А значит в этой конструкции очень важна чётко отрегулированная траектория открытия дверцы люка и петли должны быть без люфта, иначе на плитке или другом материале, нанесённом на наружную часть люка, могут появиться трещины, сколы и нарушающие эстетику комнаты потёртости. Поэтому здесь отдельно стоит рассказать о том, как специальные петли делают ревизионный люк под плитку надёжным, лёгким в эксплуатации и долговечным.

    Есть ещё сдвижной смотровой люк под плитку. Здесь установлены уже трёхзвенные шарнирные петли, которые сдвигают дверцу люка параллельно стене, опять же не задевая её. В такие люки-невидимки под плитку тоже встроен нажимной механизм.

    Нажимной механизм – это специальная конструкция роликового замка, который как закрывается, так и открывается простым нажатием на крышку люка для плитки. Поэтому люку для плитки с таким механизмом не нужны ни присоски, ни углубления для пальцев, ни какие бы то ни было ручки.

    Ревизионный люк-невидимка под покраску устроен проще. Нажимной механизм здесь может быть установлен, но его присутствие необязательно. Для открытия дверцы могут применяться присоски. В таких люках обычно устанавливаются простые петли, на которых крышка люка открывается, как обыкновенная форточка. Обклеивается такой люк обоями или красится под цвет стены.

    Роллетные ставни

    Наряду с люками-невидимками популярность также набирают рольставни, которые устанавливаются в основном в туалете, но также могут применятся и в ванной комнате для сокрытия тех же коммуникаций, стиральных машинок, расположенных в нише, или для того, чтобы скрыть моющие средства, стиральные порошки и другие предметы. Этот вид ревизионного люка хоть и работает по принципу обыкновенных жалюзи, но отличается от них тем, что не пропускает никаких звуков. Это качество особенно востребовано там, где стоит пластмассовая канализация, которая очень шумит. Самое популярное место установки рольставен – в стене, за которой проходит стояк канализации. Чугунная канализация, в силу своей хрупкости со временем трескается и рассыпается, пластиковая канализация намного прочнее, но тоже может треснуть или разойтись в соединении. И чтобы отремонтировать или заменить такую трубу, нужно разбирать стену, потому что какой бы ревизионный люк не стоял, произвести ремонт или замену канализации невозможно. Роллетные ставни эту проблему решают. Они могут закрывать проём от пола до потолка и при необходимости обеспечивают быстрый доступ к канализации или к другим скрытым объектам.

    Роллетные ставни могут быть пластмассовыми и металлическими, они выпускаются в очень разнообразной палитре цветов, поэтому выбрать тон, подходящий по своим тонам к дизайну помещения нетрудно. Если же всё-таки желаемого цвета не нашлось, можно заказать нужный у производителя или нанести на ставни фотопечать или свой рисунок. В общем, при желании, можно сделать этот механизм центральной частью дизайна ванной комнаты или туалета.

    Установка ревизионных люков своими руками

    И, наконец, о том, как установить ревизионный люк своими руками, без помощи профессионалов.

    Как я уже писал, легче всего установить своими руками пластиковые и металлические лючки. Здесь не требуется особой точности в определении размеров проёма для вставки таких окошек. Во-первых, потому, что в магазине всегда можно подобрать подходящие размеры, а во-вторых, эти лючки можно «посадить» на цемент, или же силиконовый герметик, которые заделают все щели. Можно также (если позволяет стена, в которую вставляется рамка люка) укрепить эту конструкцию шурупами.

    Установка люков-невидимок сложнее. Здесь нужно точно подогнать размеры проёма под размеры рамки такого люка для плитки. Небольшой люфт может негативно повлиять на работу механизма. Плотно вставив в стенку раму люка, её закрепляют таким образом: если в раме есть монтажные отверстия, вставляем в них саморезы или шурупы и таким образом закрепляем раму. Если же отверстий нет, можно посадить конструкцию на строительный клей или же на тонкий слой монтажной пены.

    Рольставни же, как показала практика, лучше самостоятельно не устанавливать. Процесс трудоёмкий и без помощи специалиста здесь не обойтись.

    Cантехнический люк в туалете пластиковый под плитку размеры Ревизионный люк под плитку своими руками на магнитах. Люк невидимка под плитку практика отзывы. Потайной напольный люк под плитку 600х750 мм

    Источник: www.moyavanna.com

    Конструкция люка проста, надежна и отвечает самым высоким требованиям. Местонахождение люка будет известно только Вам, так как шов между дверцей люка и общей облицованной поверхностью остается практически незаметным, что позволяет сохранить общий рисунок поверхности.

    Предлагаемые нами люки можно заслуженно отнести к категории люков-невидимок!

    Ревизионные люки от производителя:

    Люки предназначены для эксплуатации внутри помещений с целью обеспечения возможности доступа и обслуживания скрытых сантехнических, электрических и прочих коммуникаций (в том числе сантехнические арматуры установленные в нишах туалетных комнат, за декоративными экранами ванн и т. п.) в жилых и офисных помещениях, промышленных зданиях и сооружениях и могут быть установлены в проемах, нишах стен и перегородках, изготовленных из различных строительных материалов (кирпич, бетон, пенобетон, гипсокартон, гипсоволокно, асбоцемент, магнезит)

    Дверца люка легко отделывается любыми облицовочными материалами: кафельной плиткой, природным и искусственным камнем, панелями различных типов и т.п., а также любыми материалами и способами, применяемыми для отделки (обои, покраска, шпаклевка).

    Люки изготавливаются как типовых размеров, так и по индивидуальным размерам заказчика, чем обеспечивается возможность подбора люков практически под любую плитку. Люки могут быть изготовлены шириной до 1200 мм и высотой до 1600 мм. При ширине люка свыше 700 мм, люк изготавливаются двухстворчатым.

    Срок изготовления заказной продукции составляет от 3-х до 10 дней (в зависимости от сложности).

    Наша продукция полностью готова к установке и дальнейшей эксплуатации. У нас Вы можете получить квалифицированную консультацию по монтажу и эксплуатации изделий. Продукция находится в удобной упаковке и готова к транспортировке.

    На всю продукцию производителем выдается Гарантия 12 месяцев.

    Наши люки необходимы в каждой квартире!

    Описание конструкции ревизионных люков под плитку

    Люки представляют собой замкнутый двухконтурный механизм с петлей обеспечивающей открывание дверцы с фронтальным выдвижением при первоначальном выходе из проема.

    Оба контура выполнены из металлического профиля. Наружный профиль 40 х 20, внутренний контур 15 х 15. Толщина люка (вместе с плитой ГВЛВ) – 50 мм.

    Люки выпускаются 18-ти стандартных типоразмеров, а также по индивидуальным размерам заказчика, чем обеспечивается возможность подбора люков практически под любую плитку.

    Конструкция люка обеспечивает безударное закрытие, а совмещение контуров по фронтальной поверхности исключает надлом плитки (керамогранита и др. отделочных материалов). Замки с роликовыми зажимами обеспечивают надежную фиксацию дверцы в закрытом положении.

    Сантехнические скрытые ревизионные люки под плитку Оптовые и мелкооптовые поставки -гипсокартон и системы сухого строительства.Гипсокартонные системы Кнауф.

    Источник: www.ukrgips.com.ua

    Зачем нужны ревизионные люки для ванной и туалета? Обустраивая эти помещения невозможно обойтись без подведения коммуникаций. Конечно, ванна и туалет это места индивидуального пользования, однако выставленные напоказ трубы и висящая проводка «режут» глаз и существенно портят интерьер. Поэтому вся сантехническая подводка обычно скрывается под облицовочным материалом. Полностью перекрывать доступ к коммуникациям нельзя: нужно регулярно списывать показания счётчиков и проводить техническое обслуживание. Такую возможность дают сантехнические люки для ванной комнаты и туалета, размеры которых обеспечивают беспрепятственный доступ к трубам и счётчикам. По сути, это декоративные дверцы, не выделяющиеся из общего интерьера санузла. Размеры данных элементов стандартны, различаются лишь варианты исполнения. Разберём детально все особенности этих сантехнических изделий.

    Разновидности

    Люки для туалета и ванной представлены на рынке четырьмя модификациями. Ключевые отличия кроются в способе открывания внешней дверцы. Рассмотрим подробно каждую категорию.

    • Распашные. Это довольно практичная, а потому распространённая конструкция. Такие сантехнические люки можно устанавливать самостоятельно, не привлекая специалистов. Изделие представляет собой распашную дверцу, которая фиксируется при помощи присосок или запорной ручки с поворотным механизмом. Подходит для декорирования керамической плиткой и пластиковыми панелями.
    • Сдвижные. Используются для установки на ограниченных пространствах, где невозможно использовать распашные двери. При нажатии, люк выдвигается вперёд и в сторону. Здесь используется магнитно-зажимной механизм фиксации. Чтобы открыть такой ревизионный люк используются специальные присоски (идут в комплекте). Подходит для всех видов плитки или отделки ванной мозаикой.
    • Нажимные. Это сантехнический люк-невидимка, открывающийся простым нажатием на внешнюю панель. В конструкции используется пружинный механизм, который при нажатии откидывает дверцу вперёд. Органично смотрится с любыми вариантами отделки санузла.
    • Откидные. Здесь при нажатии на дверцу, она откидывается под углом в 45 градусов, фиксируясь на цепочке с карабинами. Этого обычно хватает для проведения планового осмотра коммуникаций или списывания показаний счётчиков. Если нужно обеспечить полный доступ, например, при проведении ремонтных работ, карабины отщелкиваются и люк убирается в сторону.
    Способы установки

    Люки для ванной и туалета классифицируют по напольному, потолочному и настенному способу установки. От этого зависят основные требования к изделиям. Например, потолочные люки обычно изготавливают из лёгкого пластика или алюминиевого сплава, чтобы предотвратить произвольное открывание под собственным весом. Такие модели практически не используются в жилых помещениях, ими оборудуются санузлы коммерческих зданий и промышленных предприятий.

    Для напольных конструкций обязательным является прочность рамы и внешней дверцы. Для их изготовления обычно используют сталь, способную выдержать высокую нагрузку. Модели оптимально подходят для загородных домов и коттеджей, открывая доступ к подвальным помещениям с установленными коммуникациями.

    В многоквартирных домах часто устанавливаются настенные люки, выполненные из алюминия, металла или пластика. Такие модели удобны в установке и практичны в использовании. Обратите внимание, что такие люки могут полностью сливаться с отделкой ванны или туалета, или наоборот подчёркивать своё присутствие. В первом случае, дверца отделывается материалом, аналогичным общему дизайну интерьера, во втором – упор делается на контраст. Например, если ванная комната отделана белой плиткой, люк делают чёрным.

    Сантехнические люки бывают квадратной или прямоугольной формы. Размеры обычно стандартны, и не зависят от особенностей конструкции и материалов исполнения.

    Типовые размеры выглядят так:

    Глубина посадки для всех изделий составляет 35 миллиметров.

    Учитывая, что приведённые размеры могут не соответствовать необходимым требованиям, некоторые фирмы изготавливают сантехнические люки по индивидуальным размерам. Например, для обустройства крупного коммуникационного узла, где ремонтные и профилактические работы проводят два специалиста. Сроки изготовления варьируются от 3 до 6 дней, стоимость таких изделий значительно отличается от типовых моделей.

    Установить сантехнические дверцы для ванной и туалета можно своими руками. Достаточно приложить немного усилий и точно следовать инструкциям изготовителя. Приведём приблизительную схему монтажа, разбитую на несколько этапов.

    1. Подготовительные работы. Для начала обустраивают сантехнический шкаф. Обычно это делают в месте установки счётчиков. На этот шкаф нужно установить раму для крепления декоративного люка. Если основой короба является гипсокартон, рама крепится саморезами к коробу. В случае, когда шкаф оборудуют в кирпичной или бетонной нише, рама крепится дюбель-гвоздями, зазоры между рамой и стеной устраняют монтажной пеной. Обратите внимание, что при использовании монтажной пены дверцу отсоединяют от рамы на 24 часа, именно столько нужно для застывания герметика. Затем люк устанавливают на место, проводится отладка запорного механизма и петель.
    2. Облицовка. Отделку сантехнических люков проводят одновременно с облицовкой стен. При этом стоит учитывать соотношение размеров дверцы и плитки. Обычно используется кратное количество плиток, или люк закрывается одним декоративным элементом. Чтобы обеспечить надёжное сцепление дверцы с плиткой потребуется предварительно прогрунтовать поверхность. Чтобы приклеить плитку используют жидкие гвозди. Для качественной фиксации клей наносится на 50% площади сцепляемых поверхностей. Клеящий состав не должен заполнять пространство между рамой и дверцей. После облицовки потребуется несколько часов для застывания клея, после этого можно приступать к следующему этапу работ.
    3. Финишная отделка. В отличие от остальных стен сантехнические люки не затирают. Края дверцы оклеивают сантехническим скотчем, оставляя небольшой промежуток. Оставленное свободное пространство заполняют силиконовым герметиком, одновременно выравнивая нанесённый слой. Затем скотч снимают и оставляют герметик на двое суток до полного высыхания. После этого делают надрез по периметру строительным ножом.
    Полезные советы

    Обустройство санузла – это довольно сложная и кропотливая работа. Поэтому устанавливать сантехнические люки для ванной и туалета нужно правильно, чтобы потом не переделывать дверцу, портя облицовку помещения. Советуем обратить внимание на следующие нюансы:

    • При выборе изделия учтите, что люки бывают горизонтальной и вертикальной ориентации. Поэтому перед покупкой необходимо произвести соответствующие замеры.
    • При монтаже обязательно используйте уровень.
    • Учитывая, что размеры люков для ванной и туалета различаются, небольшие конструкции можно устанавливать целиком, габаритные обычно разбирают на составляющие детали.
    • При финишной отделке керамической плиткой облицовку делают непосредственно под дверцей, оставляя нижний ряд напоследок. Эта хитрость поможет избежать перекосов и подогнать все элементы декора по размеру.

    Эти нехитрые советы помогут сделать люк в ванной комнате или туалете менее заметным, не портя общий интерьер санузла.

    Сантехнические люки для ванной и туалета: размеры Сантехнический люк для ванны и туалета имеет стандартный размер, и является обязательным при подведении коммуникаций. Различают лишь варианты его установки.

    Источник: mr-build.ru

    Читайте также  Биотуалеты для инвалидов Поделитесь статьей в соц. сетях:

    Какие бывают люки для ванной под отделку плиткой

    При скрытой разводке инженерных систем используется люк для ванной комнаты под плитку напольного, потолочного, настенного способа установки. Изготавливается потайной ревизионный лючок из полимерных материалов или металлов, дверка открывается вбок, откидывается целиком, отъезжает в вертикальной плоскости в сторону на специальных петлях.

    Устанавливаются сантехнические люки под ванну, на фальш-панели, короба из ГКЛ, внутри потолков из гипсокартона. Из-за сложной конструкции шарниров смотровой лючок проще купить для самостоятельного монтажа, нежели изготавливать своими руками.

    Назначение и область использования

    Основная проблема санузлов заключается в сосредоточении в этих небольших помещениях всех известных бытовых коммуникаций и приборов:

    • стояки и контуры ХВС/ГВС;
    • система канализации;
    • электропроводка;
    • приборы учета холодной, горячей воды;
    • фильтрационное оборудование;
    • распределительный коллектор системы теплого пола;
    • запорная арматура.

    В стилистическом оформлении интерьеров санузла урбан и хай-тек инженерные системы можно как-то обыграть. Во всех остальных случаях владелец предпочитает замаскировать коммуникации коробами, фальш-панелями под слоем декоративного кафеля, керамогранита.

    Однако возникает новая проблема – к трубам, счетчикам, кранам, фильтрам, гидрозатворам сифонов раковин, душевых кабин, ванн, бачкам унитазов необходимо обеспечить доступ. Поэтому в системах ГКЛ/ГВЛ оставляют проем, монтируют люк под металлическую ванну для последующей отделки кафелем, мозаикой в едином стиле со всей стеной, экраном.

    Классификация сантехнических люков

    Первые ревизионные люки были использованы в XIX веке для наружных канализационных систем. Затем появились аналогичные приспособления для обслуживания уличных водопроводов и электросетей. Сантехнические люки для помещений стали использоваться значительно позже.

    Существует классификация люков по следующим признакам:

    • пространственное положение – напольные, потолочные, настенные;
    • место установки – туалет, ванная;
    • материальное исполнение – металл, пластик;
    • конструкция – заполняемые, технические;
    • способ открывания – распашные, сдвижные, съемные, нажимные, откидные, фронтально-распашные;
    • назначение – открытые, скрытые.

    Самым удобным считается скрытый съемный и нажимной люк под плитку фронтально-распашного типа. Первый целиком извлекается из проема с помощью присоски, иных приспособлений. У второго дверца вначале выдвигается вперед относительно плоскости ограждающей конструкции, затем распахивается под развернутым углом 180°.

    По расположению
    Настенный

    В санузлах квартир чаще всего используется настенный люк невидимка по причине расположения коммуникаций, приборов учета, запорной арматуры в вертикальной плоскости. Кроме того, пользователей часто не устраивает заводской крепеж, способ установки ванны. Поэтому своими собственными руками изготавливаются каркасы из профильной трубы, выкладываются экраны, пьедесталы, подставки из кирпича, позже облицовываемые кафелем, мозаикой.

    Однако внутри такой конструкции остается трап, система перелива, гидрозатвор ванны, канализационные трубы и водорозетки. Если сделать в таком экране проем, установить скрытый лючок, то можно будет открывать его для замены и обслуживания вышеуказанного сантехнического оборудования.

    Особенности монтажа настенных лючков в зависимости от их конструкции, способа открывания рассмотрены ниже.

    Напольный

    Основным отличием напольного сантехнического люка является повышенная прочность, несущая способность. В отличие от настенных, потолочных модификаций, по его крышке передвигаются люди, создавая повышенные эксплуатационные нагрузки. Всего существует 3 варианта исполнения напольного люка:

    • съемный – заполняемая крышка или технический люк;
    • сдвижной – рамка крышки перемещается по направляющим;
    • откидной – нажимной или распашного типа.

    Технический люк не декорируется плиткой, его дверка уже облицована. Заполняемая крышка представляет собой короб, внутри которого уложена армирующая сетка. В крышку заливается стяжка, толщина которой подгоняется под общий уровень пола для последующей укладки плитки.

    Для облегчения подъема тяжелой крышки напольного люка обычно используется газовая пружина.

    Потолочный

    В случае прокладки коммуникаций по потолку (например электропроводки), может потребоваться люк для обслуживания и ремонта.

    Основным отличием потолочного люка является его техническое исполнение. Обычно используется легкий пластиковый вариант с декоративной крышкой. Поскольку облицовка потолков плиткой владельцами недвижимости не практикуется. Съемные крышки под действием гравитации вываливаются из проемов, поэтому монтируются исключительно люки на защелках.

    По способу открывания
    Распашной

    Обычные петли (дверные, рояльные) для ревизионных люков использовать невозможно по двум причинам:

    • крепятся шарниры не к самой облицовке, а к каркасу створки;
    • плитка имеет толщину, поэтому обычные петли поставить изнутри не представляется возможным.

    Поэтому применяются петли либо с изогнутыми картами, либо с несколькими осями шарниров – угловые, скрытые, мебельные, маятниковые. Распашная створка обладает рядом преимуществ:

    • простая конструкция;
    • обеспечение доступа уже при угле открывания от 90°;
    • высокая надежность.

    Технология монтажа сантехнического люка на проем, внутри которого установлен счетчик с шаровыми кранами ХВС, ГВС, выглядит следующим образом:

    • установка каркаса из двух вертикальных стоек, двух горизонтальных перемычек;
    • фиксация каркаса люка к направляющему профилю для ГКЛ;
    • регулировка фурнитуры для корректировки горизонтали, вертикали, щелей притвора створки.

    Методика установки абсолютно одинакова для всех типов ревизионных люков заводского производства. Для стоек, перемычек каркаса лучше использовать направляющий профиль для систем ГКЛ 60/27. Жесткость конструкции обеспечивается за счет коробчатой конструкции.

    Сдвижной люк-купе

    Механизм открывания створки сантехнического лючка сдвижного типа имеет оригинальную конструкцию:

    • петля трехзвенная, четырехшарнирная;
    • одним концом петля крепится к торцу проема, другим к середине створки;
    • полотно дверки может перемещаться параллельно стене вбок.

    Подобная схема отворения створки актуальна в замкнутом пространстве. Например, между фальш-панелью и бачком унитаза, экраном ванны.

    Съемный-откидной

    Часто, для экономии бюджета отделки санузлов, такие люки делают своими руками. Про самодельные люки чуть позже, а пока про промышленные варианты.

    Для обеспечения безопасности верхний край крышки съемного лючка может дополнительно фиксироваться к каркасу проема цепочкой. Плюс откидных съемных люков в том, что они не требуют много места для открывания и дают полноценный доступ к коммуникациям.

    Все вышеперечисленные люки комплектуются нажимной запорной фурнитурой, т.е. чтобы его открыть нужно сначала нажать на край.

    По количеству створок
    Одностворчатый

    Смотровые люки с разными механизмами открывания имеют размер 200х200 … 600х1000 мм. С учетом нормативов СНиП и необходимого свободного пространства возле их дверки одностворчатые модификации выпускают следующих размеров (см):

    20 30 40 50 60 70 80 90 100 110 120
    Полимерные
    25 +
    40 + + + + +
    45
    Стальные под кафель
    20 + +
    30 + + +
    40
    50
    60 +
    70
    80 +
    90
    100
    Нажимной «невидимка», на петле, алюминиевый
    30 + + + + +
    40
    50
    60
    70
    80
    90
    100
    Под ванну с трехзвенной петлей
    40 + +
    50
    Невидимка под стандартную плитку
    20 +
    30 + + + +
    40 + + + +
    Нажимной под типовые размеры плитки
    20 +
    30 + + + +
    40 + + + +
    Нажимной, распашной под крупногабаритную плитку
    50 + + + + + + + + +
    60
    Распашной, нажимной под плитку евроформата
    20 + + + +
    30 + + +
    40 +
    Нажимной Алюклик
    20 + + + +
    30 +
    40 + +
    50 + + +
    60
    Распашной двухшарнирный
    20 + + +
    30 + +
    40
    50
    60 +

    Одностворчатые люки обычно соответствуют размеру одной плитки, чаще устанавливаются вертикально, хотя производителем допускается монтаж петлями вверх, вниз.

    Двустворчатый

    Крупногабаритные двустворчатые ревизионные люки обычно изготавливаются на заказ. Это не стандартная позиция ассортимента производителей. Отличиями конструкции от одностворчатых модификаций являются:

    • общая рама с распашным или сдвижным нажимным механизмом открывания;
    • две створки одинакового, реже различного размера;
    • только прямоугольная форма, горизонтальное расположение (петли по бокам вертикально).

    В замкнутом пространстве эти крупногабаритные конструкции, не очень удобны. Поэтому владельцы квартир чаще оборудуют свой санузел несколькими одностворчатыми люками.

    По материалу изготовления
    Металлический

    При использовании металлических элементов каркаса, механизма открывания дверки ревизионные люки обладают запасом надежности, высоким эксплуатационным ресурсом. В модификациях под плитку всегда используется обшивка створки гипсокартоном или ГВЛ. Технические люки имеют цельнометаллическую дверку повышенной прочности.

    Изготавливаются металлические люки из стали и алюминия. Стальные конструкции прочнее алюминиевых, стоят дешевле, но вместе с тем больше весят, при повреждении покрытия подвержены коррозии, часто не имеют регулировок (обращайте на это внимание при покупке). Алюминиевые люки легче стальных, не подвержены коррозии, почти всегда регулируются, но стоят дороже.

    Алюминиевый люк

    Пластиковый

    Полимерные материалы менее прочные в сравнении с металлом. Пластиковые люки чаще используются на потолках либо в технических комнатах, где дизайн не так важен. Производители выпускают люки ПВХ квадратной конфигурации с размером сторон 10 – 30 см, либо прямоугольной формы 15х20 см, 20х25 см, 40х50 см и 40х60 см максимум.

    Самодельные люки

    Отличный вариант сэкономить на приобретении заводского изделия – сделать скрытый люк своими руками. Самый распространенный и легкий способ оборудовать самодельную скрытую конструкцию – повесить одну или несколько плиток облицовочного экрана на магниты. Рассмотрим эту технологию подробней.

    Сначала изготавливается экран под ванну или короб под стояк:

    • Собирается каркас из металлического профиля для гипсокартонных систем. Профиль закладывается таким образом, чтобы немного выступать внутрь будущего люка.
    • Каркас обшивается влагостойким гипсокартоном. В месте расположения лючка предусматривается отверстие необходимого размера.
    • Экран обкладывается плиткой, оставляются ревизионные окна для оборудования съемной дверки.

    Совет! Размер люка лучше всего выбирать, отталкиваясь от размеров плитки, чтобы ее не нужно было подрезать.

    После схватывания клея, приступают к изготовлению съемной дверцы.

    На кусок гипсокартона, который вырезан из ГКЛ, использованного для обшивки каркаса, по углам приклеиваются небольшие неодимовые магниты. При помощи этих магнитов дверка надежно держится на металлических профилях каркаса.

    На обратную сторону будущих дверок приклеиваются неодимовые магниты.

    На гипсокартонные «дверцы» при помощи усиленного плиточного клея приклеивается керамическая плитка, которая выставляется заподлицо с общей облицовкой.

    Совет! Для укладки плитки на уже облицованные кафелем поверхности удобно пользоваться монтажными присосками.

    Затирка швов возможна только на следующий день. Швы вокруг дверцы заполняются цветным силиконом, который подбирается под цвет основной затирки.

    Когда силикон высохнет, острым ножом под углом 45° по внешнему контуру прорезается шов и при помощи хорошей присоски аккуратно вынимается дверца. Излишки силикона с внутренней части люка срезаются, чтобы дверца легко вставлялась и снималась, но шва при этом не было видно.

    Готовый люк-невидимка снимается при помощи небольшой липучки.

    Особенности установки

    При выборе сантехнического лючка для раздельного санузла необходимо учесть следующие характеристики:

    • положение на фальш-панели, коробе, экране под ванной;
    • размер плитки, схему ее раскладки на стене;
    • способ и сторону открывания;
    • вес облицовки, регулярность использования люка.

    При избыточной концентрации сантехнического оборудования в одном месте можно установить крупногабаритный люк или несколько небольших изделий с промежутками, использовать угловые модификации.

    Стандартным вариантом раскладки кафеля на стене с сантехническим люком является следующая схема:

    • разметка колонн и рядов плитки от люка с учетом толщины швов 1 – 2 мм;
    • подрезка по бокам, сверху, снизу менее 1/3 плитки.

    Для этого достаточно подсчитать количество целой плитки по ширине, высоте стены. Отнять от полученных результатов по единице, начинать раскладку от осевой линии. В этом случае возле соседних стен, потолка, пола получатся куски кафеля величиной больше 2/3 от его изначального формата. Узкие куски в углах значительно снижают эстетику восприятия облицовки, поэтому используются в случае крайней необходимости.

    Металлический люк пригоден для частого открывания, выдерживает без перекосов вес крупногабаритной тяжелой плитки, керамогранита, имеет скрытую кострукцию, что важно для дизайна. Пластиковые люки менее надежны имеют неприглядный внешний вид, в современном ремонте не применяются.

    Отдельного внимания требует затирка швов плитки на люках скрытого монтажа.

    Таким образом, сантехнический люк под плитку можно изготовить собственными силами и сэкономить деньги. Варианты промышленного изготовления более удобны и долговечны в эксплуатации, но стоят не дешево. Для замкнутых пространств санузла созданы несколько различных механизмов открывания дверки.

    Выбор и правила установки ревизионного люка под плитку

    В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.

    Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать. Давайте разберемся, на что обращать внимание при выборе ревизионного люка и каких правил стоит придерживаться чтобы установленная конструкция прослужила долгое время без нареканий на ее функциональность.

    Какие функции выполняют ревизионные люки?

    Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

    Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

    Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

    Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями.

    Подобные конструкции не выделяются на фоне стен, поэтому их называют невидимками.

    Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

    Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной.

    Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

    Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

    Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

    Конструкционные особенности моделей

    Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

    Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

    По размерам технической ниши выбирают и модель сантехнического люка. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

    Существует две основные разновидности рам:

    1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
    2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

    Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

    Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

    Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы.

    В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

    Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой Ревизионный люк под плитку в полуЛюк для маскировки коммуникаций на потолкеОформление ревизионных ниш в стенеЛюк-невидимка со съемной дверцей

    Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны.

    Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

    Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

    В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

    В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

    Механизмы открывания

    Производители устанавливают такие механизмы открывания дверок:

    • распашной;
    • нажимной;
    • откидной;
    • сдвижной.

    Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

    Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять Распашной механизм открывания дверецЛюк-невидимка с нажимным механизмомСдвижной механизм с трехзвенными петлямиОткидной люк для труднодоступных зон

    Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели.

    Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

    Нюансы выбора правильного люка

    При выборе размера ориентируются на такие параметры:

    • Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
    • Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
    • Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

    Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель.

    Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

    Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

    Есть множество производителей ревизионных люков, продукция которых достойна внимания.

    В тройку лучших неизменно входят такие торговые марки:

    • «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
    • «Хаммер». Особенность моделей «Хаммер» – высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
    • «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

    Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.

    Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации. Если найти люк подходящих размеров не удается, то можно прибегнуть к другим способам маскировки коммуникаций.

    Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

    Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания.

    Во втором случае в комплект дополнительно входят ручки-присоски.

    Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

    Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок.

    Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

    Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

    Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

    Инструкция по монтажу люка под плитку

    Работы по установке ревизионного люка можно разделить на несколько этапов:

    1. Подготовка проема.
    2. Установка рамы с дверцами.
    3. Отделка внешней поверхности дверок.
    4. Финишные работы.

    Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

    Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно) Этап 1 – подготовка люка и проемаЭтап 2 – установка люка-невидимки в проем нишиЭтап 3 – герметизация шва между конструкцией и стенойЭтап 4 – отделка ревизионного люка кафелем

    После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

    Выводы и полезное видео по теме

    При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.

    Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:

    Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:

    С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:

    Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик.

    Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.

    Выбираете ревизионный люк, но пока еще окончательно не определились с выбором? Или уже есть опыт использования подобных конструкций и вы можете дать ценный совет нашим читателям? Пожалуйста, оставляйте комментарии к этому материалу, задавайте вопросы по теме в расположенном ниже блоке.

    НАВЕСНОЙ НАПОЛЬНЫЙ ЛЮК ВРЕМЕННЫЙ 1 ДЮЙМ ДЛЯ КЕРАМИЧЕСКОЙ ПЛИТКИ (двери с лучшим доступом) | Бесплатный объект BIM для Revit, Revit

    Двери для подъезда Распашная напольная дверь с выемкой 1 «для керамической плитки BA-HFRT-1

    Best Access Doors с гордостью представляет нашу фавориту в отрасли — навесную напольную дверь с выемкой 1 дюйм для керамической плитки, модель BA-HFRT-1, предлагающую быстрое и простое решение для ваших нужд доступа!

    Эта распашная напольная дверь BA-HFRT-1 с выемкой 1 дюйм для керамической плитки легко стала одной из самых популярных среди профессионалов в области строительства, поскольку она изготовлена ​​из холоднокатаной стали 16-го калибра и оснащена петлями со скрытым штифтом. Для предотвращения провисания и деформации самой панели на дверях более 24 дюймов в высоту или ширину предусмотрены фортепьяно непрерывного действия.

    Распашная напольная дверь BA-HFRT-1 с выемкой 1 «для керамической плитки — это керамическая дверь и рама, которая также оснащена петлями и фурнитурой из нержавеющей стали. Дверь представляет собой усиленную алюминиевую алмазную пластину 1/4 дюйма, которая может обрабатывать до 300 фунт / кв. фут. Он имеет угловую раму со встроенным анкерным фланцем 1 дюйм. BA-HFRT-1 оснащен защищенными от несанкционированного доступа болтами и гайками из нержавеющей стали.Возможно нанесение битумного покрытия на внешнюю раму.

    Помимо различных функций, эта модель BA-HFRT-1 может непосредственно способствовать достижению проектом сертификации LEED в новом строительстве и капитальном ремонте, школах и коммерческих помещениях. Это алюминиевая дверь и рама с петлями и фурнитурой из нержавеющей стали.

    Предпочитаете другой тип запирающего / запирающего механизма? Больше не волнуйтесь, эта модель имеет множество настраиваемых опций! Запирающий механизм BA-HFRT-1 — от кулачковой защелки с ключом до замка с врезным ригелем (с цилиндром или без него!) — не имеет себе равных. Мы также предлагаем защелки с кольцевым / инструментальным ключом и скользящие защелки для облегчения доступа и прохождения.

    Мы предлагаем все стандартные размеры для ваших коммерческих, промышленных и жилых проектов и готовы к отправке. Нужна индивидуальная дверь или, возможно, нестандартного размера? Не стесняйтесь отправить нам свой запрос сегодня по электронной почте или по горячей линии — ваша панель будет отправлена ​​в течение 5 рабочих дней!

    Не ждите больше! Обсудите ваши конкретные потребности в дверных проемах с нашим отделом продаж и службой поддержки мирового класса уже сегодня! Мы будем рады помочь вам от начала вашего проекта до его завершения, гарантируя, что вы получите лучший продукт и лучшие цены!

    Позвоните нам в любое время по телефону 1-800-483-0823 или напишите нам по адресу sales @ bestaccessdoors.com. Мы с нетерпением ждем возможности реализовать ваш строительный проект!

    Чтобы получать больше обновлений продукта, ставьте лайки и подписывайтесь на наши страницы в социальных сетях. Следите за последними обновлениями в Instagram, Twitter и YouTube.

    Люк для скрытого монтажа в полу для бетона / плитки

    Лучший люк для утопленного пола, сделанный в США! Этот люк в пол для плитки или бетона
    единственная утопленная дверь, предназначенная для приема бетона или плитки, и прочная рама желоба.Предназначен для скрытого монтажа в новом монолитном бетоне
    В приложениях он усилен для пешеходного движения и может безопасно выдерживать нагрузку 300 фунтов на квадратный фут (psf). Это утопленное
    люк в полу может использоваться для бетона или плитки и может использоваться для нового или существующего проема; однако существующее отверстие является стандартным. Эта
    Люк для утопленного пола после установки будет располагаться заподлицо с окружающим полом / поверхностью и вмещает плитку или бетон,
    он соответствует окружающему. Встраиваемая напольная дверь WB RTPS 8400 для плитки / бетона производится для компании Williams Brothers.
    Corporation of America и производится в США.

    Щелкните здесь, чтобы узнать, что делает люки для пола Williams Brothers лучшими в отрасли.

    Строительные спецификации:

    Крышка: Крышка из алюминиевой алмазной пластины 1/4 дюйма, усиленная для динамической нагрузки 300 фунтов на квадратный фут (1465 кг / м2) и имеющая углубление 1 дюйм для установки
    бетон или кафель.Если ниша должна быть заполнена бетоном или другим литым материалом, дверь снабжена анкерными скобами и проволокой.
    сетка.

    Рама: Секция желоба из экструдированного алюминия со встроенным анкерным фланцем со всех четырех сторон. Рама имеет резьбу 1 1/2 дюйма
    сливная муфта. Поверхность, контактирующая с бетоном, должна быть покрыта битумной краской.

    Поверхность: Алюминиевая крышка и рама фрезерованы

    Защелка: Двухточечная защелка.
    Петля: Сплошная петля из нержавеющей стали 316, заподлицо с поверхностью крышки

    Безопасность: Замок из нержавеющей стали 316 с резьбовой пробкой, съемным внешним ключом и фиксированной внутренней ручкой. Шлепок
    защелки на нержавеющей стали фиксаторе 316, которая крепится к раме.

    Пружинные приводы: Пружины сжатия из нержавеющей стали для поддержки подъема, содержащиеся в раме

    Автоматический фиксатор для открывания: Дверь оснащена литой алюминиевой ручкой для подъема заподлицо и фиксатором из нержавеющей стали 316
    штанга с красной виниловой ручкой, которая автоматически удерживает крышку в открытом / вертикальном положении

    Установка: Установка должна производиться в соответствии с инструкциями производителя.
    Напольное покрытие: Укажите пол с углублением 1 дюйм для пружин сжатия, для более толстого напольного покрытия и бетона.

    ОПЦИИ:

    • Встраиваемый цилиндровый замок

    • Юбки рамы для легкой заливки в бетонную верхнюю плиту.

    • Изоляция из стекловолокна с металлической облицовкой.

    • Направляющие для гаек с скользящими гайками из нержавеющей стали для крепления держателей кабелей, кронштейнов и другого оборудования.

    • Анодированная отделка

    • Защитные цепи из нержавеющей стали с алюминиевыми опорными стойками

    • Системы предотвращения падений

    • Резьбовое соединение с боковым сливом (вместо стандартного нижнего слива)

    • Регулировка пружин под дерево или плитку в области углубления.

    • Специальные размеры — доступны по запросу

    Панели доступа к плитке

    Панели доступа к плитке

    Зачем нужны очевидные панели доступа в ванной, если вы можете легко объединить их в плитку, используя панель доступа плитки от Access Panels? Эти качественные панели доступа представляют собой идеальное решение для точек доступа к водопроводу, канализационным трубам, электричеству и даже системам отопления, не нарушая эстетики ванной комнаты.

    Панели доступа из плитки могут использоваться в сочетании с керамической, мраморной или сланцевой отделкой, а благодаря магнитной защелке для касания отсутствуют неприглядные замки, указывающие, где находится панель в системе. Это сохраняет внешний вид чистым и лаконичным, что особенно полезно для отделки ванных комнат премиум-класса и отделанных плиткой кухонь.

    Не пожаробезопасный

    Панели доступа из плитки не пожаробезопасные и достаточно прочные для повседневного использования. Незаметные и простые в установке, их можно использовать на кухнях и в ванных комнатах.С нашей линейкой Manthorpe рама UPVC может быть отрегулирована для соответствия отверстию от 150 мм до 465 мм2. Затем можно установить плитку на заднюю панель, чтобы она соответствовала остальному декору, а затем можно установить навесную дверь прямо в раму.

    Отличная основа для вашей плитки

    Панели доступа к плитке предназначены для размещения плиток толщиной до 10 мм, удерживая их на одном уровне с окружающими плитками. Прикрепите к стене перед укладкой плитки для получения полностью бесшовной и безупречной отделки.

    С нашими панелями доступа к плитке Manthorpe вы получите все необходимое для установки панели доступа к плитке, а навесные панели Panelcraft легко устанавливаются и монтируются прямо из коробки.

    После установки они достаточно надежны, чтобы выдерживать перепады температуры без деформации или перекручивания, и имеют 12-месячную гарантию для полного спокойствия.

    Низкая стоимость, короткие сроки выполнения заказа

    Мы знаем, что, хотя стоимость важна, короткие сроки выполнения заказа важны. Поэтому, если вы ищете только одну панель доступа к плитке или вам нужна большая партия для разработки нескольких единиц, мы можем помочь. Воспользуйтесь нашим круглосуточным онлайн-заказом до 16:00 для доставки на следующий день (в зависимости от наличия).Для крупных заказов свяжитесь с нашей дружной командой, чтобы организовать доставку, которая обычно занимает от 7 до 10 рабочих дней.

    Чтобы узнать больше о нашем ассортименте навесных панелей доступа к плитке, просмотрите наш сайт или свяжитесь с нами напрямую и поговорите с одним из наших дружелюбных сотрудников сегодня.

    Входные двери, панели и люки

    Двери разработаны специально для нужд строительства из гипса. Дверь покрыта штукатуркой 3/4 ″ под штукатурку.

    Дверь и рама изготовлены из отожженной оцинкованной стали калибра 16 с грунтовочным покрытием.

    Рама имеет монтажные отверстия 1/4 ″ для облегчения установки.

    Скрытая шарнирная петля предотвращает перекос и закрывает дверь прямо.

    Защелка приводится в действие отверткой.

    Finish — грунтовка, пригодная для окраски.

    Дополнительное покрытие: SS — нержавеющая сталь


    Серия AT — двери для доступа из акустической плитки

    Двери предназначены для использования со стенами и потолками из акустической плитки или гипсокартона. Дверь спроектирована так, чтобы ее можно было установить заподлицо, практически скрыто. Дверь утоплена 5/8 ″ для размещения акустической плитки или гипсокартона.

    Дверь имеет размер 16, а рама — толщина 12 дюймов, из отожженной оцинкованной стали с грунтовкой.

    Скрытая петля работает полностью вне поля зрения, так что видна только толщина металла двери и рамы.

    Защелка приводится в действие отверткой.

    Дополнительные защелки: CL- Цилиндровый замок • AKL- Шестигранный ключ-защелка


    SLA — Двери доступа отбойных молотков


    Двери
    спроектированы для обеспечения безопасного доступа, обладают прочностью и долговечностью, чтобы противостоять жестоким и опасным для вандалов условиям, распространенным во многих учреждениях.Без ущерба для безопасности эти двери позволяют обслуживающему персоналу получить доступ к водопроводным желобам, запорным клапанам и электрическим устройствам, расположенным за готовыми стенами. Дверь изготовлена ​​из стали 10-го калибра и снабжена антивандальным замком высокого уровня безопасности. Двери могут быть изготовлены с замками сторонних производителей.

    Рама изготовлена ​​из стального уголка 3/16 ″ x 2 ″ x 2 ″, сварная и с предварительно пробитыми монтажными отверстиями.

    Защелка представляет собой замок с ригелем и парацентрическим ключом.

    Петли предназначены для тяжелых условий эксплуатации и привариваются к двери и раме.

    Finish — грунтовка, пригодная для окраски.

    Опция: LD- Блокировка другими


    Серия AP — входные двери для акустической штукатурки

    Двери предназначены для установки заподлицо с штукатуркой, обеспечивая привлекательный внешний вид. Двери утоплены на 5/8 ″ и облицованы металлической планкой, чтобы штукатурка прилегающих поверхностей могла заполнить лицевую сторону двери.

    Дверь и рама изготовлены из отожженной оцинкованной стали толщиной 16 мм с грунтовкой.

    Рама имеет металлическую планку шириной 3 дюйма со всех четырех сторон, чтобы вставить ключ в штукатурку.

    Скрытая петля утоплена и работает полностью вне поля зрения, так что видна только толщина металла двери и рамы.

    Защелка приводится в действие отверткой.

    Finish — грунтовка, пригодная для окраски.

    Дополнительные защелки: CL- Цилиндровый замок • AKL- Шестигранный ключ-защелка


    SLK — Подъездные двери Шур-Лок (гипсокартон, кладка или бетон)

    Двери предназначены для строительства из гипсокартона, кирпича или бетона и обеспечивают безопасность, необходимую в современных школах, больницах, гостиницах и исправительных учреждениях.

    Дверь и рама изготовлены из отожженной оцинкованной стали калибра 14, дверь снабжена вертикальным армирующим каналом 16 калибра.

    Замок — автоматический пружинный замок с прецизионным механизмом. Когда дверь закрывается в заблокированном положении, автоматически срабатывает угловой кулачковый замок уникальной конструкции. Ключ можно вынуть только тогда, когда замок находится в запертом положении.

    Петля — скрытого типа.

    Скрытая поворотная штанга Петля предотвращает перекос и закрывает дверь прямо. Двери 24 ″ или больше снабжены непрерывными петлями рояля.

    Finish — грунтовка, пригодная для окраски.

    Дополнительное покрытие:
    SS- нержавеющая сталь


    SF — Подъездные двери Шур-Лок (гипсокартон, кладка, штукатурка)


    Двери
    предназначены для поверхностного монтажа на гипсокартон, кладку или тонкослойную штукатурку. Дверь имеет закругленные углы безопасности и крепится к раме с помощью петли для фортепиано, позволяющей открываться на 175 градусов.

    Дверь и рама изготовлены из отожженной оцинкованной стали калибра 14.

    Рама легко закрепляется на шпильках и закрепляется через предварительно просверленные отверстия в каждом углу.

    Защелка приводится в действие отверткой.

    Finish — грунтовка, пригодная для окраски.

    Дополнительные защелки: CL- Цилиндровый замок • AKL- Шестигранный ключ-защелка • TH-T Ручка


    DT — Двери для доступа в воздуховоды (изолированные)


    Двери
    предназначены для обеспечения доступа к оборудованию, установленному внутри воздуховодов.Дверные панели изолированы, а прокладки между панелью и рамой обеспечат плотное уплотнение без препятствий в воздушной системе.

    Дверь и рама изготовлены из оцинкованной стали калибра 24.

    Дверь имеет двойную стенку толщиной 1 дюйм и изолирована.

    Рама имеет откидные выступы и легко крепится к воздуховоду.

    Петля сплошного рояльного типа.

    Cam Latch самозатягивающийся и управляемый вручную.

    Дополнительные защелки:
    CNH- Кулачковая защелка-без петли


    ПОЖАРУСТОЙЧИВОСТЬ

    FR Series — Противопожарные входные двери


    Двери
    имеют класс пожарной безопасности Underwriters Laboratories Inc. в течение 1–1 / 2 часа, этикетку «B» и соответствуют стандарту ANSI-UL 10B. Дверь имеет усиленный пружинный доводчик, обеспечивающий надежную фиксацию при закрытии панели. Эта дверь предназначена только для настенного монтажа.

    Дверь и рама изготовлены из отожженной оцинкованной стали толщиной 16 мм с грунтовкой.Дверь имеет усиленную пружину для надежного запирания.

    Рама оснащена как каменными анкерами, так и отверстиями для болтов, чтобы облегчить установку во всех типах стеновых конструкций.

    Скрытая петля работает полностью вне поля зрения, так что видны только дверь и рама.

    Внешний фиксатор утоплен и приводится в действие с помощью кольца, прикрепленного к скользящему болту.

    В комплект входит направляющая внутренней защелки , позволяющая открывать дверь изнутри.

    Finish — грунтовка, пригодная для окраски.

    Дополнительные защелки: CL- Цилиндровый замок

    Дополнительное покрытие: SS — нержавеющая сталь

    Тип TER-Архитектурное покрытие

    Тип ТЕР, ТРД (двухстворчатый)

    • Разработан с поддержкой подъема для плавного и легкого управления дверью одной рукой независимо от размера
    • Автоматический фиксатор в открытом положении фиксирует крышку в открытом положении для безопасного выхода.
    • Изготовлен из коррозионно-стойких материалов, чтобы обеспечить долгие годы безотказной и надежной службы.
    • Прочная конструкция и надежный фиксирующий механизм помогают предотвратить несанкционированный доступ
    • Доступен в нескольких стандартных и специальных размерах для удовлетворения любых требований.
    • Материал: алюминиевая крышка 1/4 дюйма (6 мм) и рама из экструдированного алюминия.
    • Крышка: Гладкая пластина, армированная для динамической нагрузки 150 фунтов на квадратный фут (732 кг / м2).Крышка разработана с заполняемым поддоном 1 дюйм (25 мм) для укладки архитектурного напольного материала в полевых условиях (укажите материал напольного покрытия, включая тип, толщину и вес).
    • Рама: Рама из экструдированного алюминия со встроенным анкерным фланцем по периметру.
    • Петли: Петли из нержавеющей стали типа 316 для тяжелых условий эксплуатации.
    • Защелка: Защелка из нержавеющей стали типа 316 с фиксированной внутренней ручкой и съемной внешней ручкой поворота / подъема. Открытие защелки защищено заподлицо съемной резьбовой заглушкой с уплотнением.
    • Подъемная система: приводы пружин сжатия заключены в телескопические трубы. Автоматическая фиксация в открытом положении с отпусканием ручки.
    • Поверхность: алюминий с битумным покрытием, нанесенным на внешнюю часть рамы.
    • Фурнитура: Петли из нержавеющей стали тип 316. Все остальное оборудование оцинковано / запломбировано хроматом.

    ПРЕДУПРЕЖДЕНИЕ: Штат Калифорния считает, что этот продукт может вызывать рак, врожденные дефекты или другие вредные эффекты.Для получения дополнительной информации, пожалуйста, посетите

    Для получения дополнительной информации посетите: www. p65warnings.ca.gov/

    Индивидуальные панели доступа для отделки, соответствующие вашему дизайну

    Отделка панели доступа

    Панели BAUCO ® plus II, BAUCO ® rondo и BAUCO ® plus со скрытой фурнитурой, вариантами инкрустации и отделкой поверхности заподлицо могут подвергаться различной обработке поверхности в соответствии с отделкой стен и потолка, указанной для комната.

    Отделка гипсокартоном и заливка для BAUCO ® plus II и BAUCO ® rondo

    Этот метод подходит для отделки и окраски практически невидимой панели доступа и нашей уникальной круглой панели доступа.

    Снять внутреннее полотно двери и начать нанесение шпатлевки. Важно плотно вдавить компаунд в любые зазоры вокруг рамы и заполнить их до высоты внешней выступающей рамы, так как это ваша конечная высота.

    Теперь нанесите состав на внутренний лист, заполняя его до приподнятого внешнего края. Когда все будет готово, отшлифуйте и залейте до желаемого результата. По окончании шпатлевки и шлифовки удалите излишки наполнителя и пыль с прокладок и участков рамы влажной тканью.

    Вставьте дверное полотно обратно в проем, прикрепив страховочный трос.

    Отделка гипсокартоном для BAUCO

    ® plus

    Этот метод подходит для отделки и замазки дверной панели из гипсокартона.

    Снимите установочные ручки. Наденьте защитные колпачки на кончики застежек. Закрой дверь. Поместите самоклеящийся малярный диск на каждую головку защелки и используйте эластичный шнур, чтобы замаскировать зазор между дверью и рамой. Грязь на гордой алюминиевой раме. Снимите эластичный шнур. Избегайте попадания грязи в шарнирный механизм.

    Шлифуйте до тех пор, пока край алюминиевой рамы не станет полностью виден. Не оставляйте компаунд на краю, так как он сломается. Снимите маскирующие диски с головок защелок. Чистый каркас. Установите прокладку вдоль заднего края внешней рамки.Отрежьте до нужной длины. Не закрывайте место, где мешает пластиковый шарнир.

    Экономия времени BAUCO

    ® — готовая к окраске опция для BAUCO ® plus II и BAUCO ® rondo

    Чтобы сэкономить ваше время на установку, готовая к окраске опция BAUCO ® обеспечивает прочное дверное полотно с заводской грунтовкой для ваших панелей доступа BAUCO ® plus II или BAUCO ® rondo.

    Лакокрасочные покрытия для люков

    Наши гипсовые панели доступа можно загрунтовать и покрасить так же, как и окружающие стены и потолок.Вариант подготовки к окраске BAUCO ® позволяет не грунтовать дверное полотно.

    Отделка обоев для люков

    Обои

    можно наносить непосредственно на поверхность дверного полотна дверного люка, позволяя смотровой панели переходить в стену или потолок.

    Отделка панелями доступа из шпона дерева

    Так как смотровая панель находится заподлицо с окружающей стеной или потолком, вы можете обработать стену деревянным шпоном, как и остальную часть стены или потолка.

    Отделка панелей доступа

    Рамы BAUCO ® plus и BAUCO ® plus II крепятся к основанию, на которое укладывается плитка. Основная конструкция рамы предназначена для гипсокартона толщиной 1/2 дюйма (12,7 мм) или 5/8 дюйма (15,9 мм). Если раму можно установить на плиточную плиту, которую вы используете, то панели доступа будут работать для вашего приложения. Мы можем предоставить индивидуальную подкладку для плитки вместе с панелью доступа, или вы можете установить ее на месте, чтобы плитку можно было установить непосредственно на дверное полотно.Дверь и поверхность стены автоматически оказываются на одной плоскости. Отверстие для доступа можно подобрать по размеру, чтобы соответствовать линиям плитки и раствора, или плитку можно разрезать, чтобы продолжить на двери. (см. рисунки ниже).

    Съемная панель из листового металла BAUCO ® softline может быть установлена ​​поверх существующей отделки плитки. Вырежьте проем в плиточной поверхности, вставьте дверь BAUCO ® softline и прикрепите раму к подкладке или структурным шпилькам. Регулируемые монтажные выступы на раме можно согнуть, чтобы захватить стену.Для дальнейшего уточнения перед вставкой за фланцем рамы можно поместить уплотняющий валик.

    Виниловые покрытия для люков

    Виниловые настенные покрытия обладают высокой прочностью и легко наносятся на дверные полотна дверных панелей с теми же методами нанесения, что и гипсокартон.

    Отделка столярных изделий для люков

    Петли наших люков позволяют применять различные облицовочные материалы. Толщина облицовки может зависеть от размеров панели и необходимого зазора по периметру.Свяжитесь с нами, чтобы обсудить ваше применение столярных изделий.

    Шпон Штукатурка для люков

    Рамы BAUCO ® plus, BAUCO ® plus II и BAUCO ® могут поставляться с гипсовой подкладкой из шпона «империал» (AKA blueboard). Рама выступает за поверхность плиты примерно на 1/16 дюйма (1,6 мм) и служит финишной отделкой. В целом поверхность двери можно обрабатывать так же, как окружающую стену и потолок.

    Лепнина для люков

    Панели доступа типа Rondo BAUCO ® plus, BAUCO ® plus II и BAUCO ® могут быть покрыты штукатуркой.Основная конструкция рамы предназначена для гипсокартона толщиной 1/2 дюйма (12,7 мм) или 5/8 дюйма (15,9 мм). Если раму можно установить на опорную плиту, которую вы используете для лепнины, то панели доступа подойдут для вашего приложения. Важнейшая деталь лепнины — это защита кромок от износа. Рама имеет выступ 1/16 дюйма (1,6 мм) над установленными на заводе вставками платы. Вы можете использовать рамку модели 5/8 дюйма (15,9 мм) с вставкой платы 1/2 дюйма (12,7 мм) или меньше, чтобы получить дополнительные 1/8 дюйма (3.2 мм) по высоте обрезки.

    4 см палуба люка для лодки Штамповка двери шкафа шарнирная деталь DIY аксессуары

    4 см палуба люка лодки штамповка двери шкафа стыковая петля аксессуары DIY аксессуары

    1. 4 см Лодка люк палуба шкафа двери штамповки стыковой шарнир DIY аксессуары

    4см Лодка Люк Палуба Кабинет Двери Штамповка Прикладная петля Принадлежности DIY. Сверхпрочный морской штампованный шарнир из твердой нержавеющей стали 316. 1 шт. Штампованный шарнир.- С 4 отверстиями для крепления, простота установки. Цвет может немного отличаться от цвета монитора. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий : Торговая марка: Без торговой марки , Дизайнер / Торговая марка: Без торговой марки : MPN: : Не применяется , Размер блока: : 4×3. 2×0,15 см : Список комплектов: : Нет , Основной цвет: : Серебро : Материал: : нержавеющая сталь , Страна / регион производства: : Китай : Количество: 1 шт. , UPC: : Не применяется : ISBN: : Не применяется , EAN: : Не применяется ,。

    Saltar al contenido

    4см Лодка Люк Палуба Кабинет Двери Штамповка Петли Приставки DIY Аксессуары

    4см Лодка Люк Палуба Кабинет Двери Штампованные Петли Принадлежности Сделай сам, Штамповка Прикладной Петли Аксессуары DIY Аксессуары 4см Дверь Люка Лодки Дверь шкафа, 1 шт. Петля для штамповки приклада, — С 4 отверстия для крепления, проста в установке, Цвет может немного отличаться от монитора, Сверхмощный морской штампованный шарнир из нержавеющей стали 316, Доступны лучшие цены Все, что вам нужно, за меньшие деньги с эксклюзивными скидками Получать эксклюзивные предложения Последний дизайн, качество бренда, быстро служба.Палуба двери шкафа штамповка стыковой шарнир аксессуары DIY 4см лодка люк.

    4 см люк для лодки палуба шкафа двери штамповки стыковой шарнир DIY аксессуары

    4см Лодка Люк Палуба Кабинет Двери Штампованные Петли Принадлежности для самостоятельного изготовления

    Петля для Штамповки 1 Шт.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
