Материалы теплые полы: Материалы и оборудование для водяного теплого пола. Полный список
10 лучших схем + инструкции!
Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.
Устройство теплого водяного пола
Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.
Обязательно применяются теплоизоляционые материалы
Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.
Коллектор водяного теплого пола
Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.
Сравнение отопительных систем
Каков принцип работы «теплого пола»
Эстетика и гигиеничность «теплого пола»
Содержание статьи
Ограничения по монтажу теплых полов
О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.
- Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.
Энергоэффективность системы
- В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.
Водяной теплый пол может быть как дополнительным, так и основным источником тепла
Можно ли отопить дом с помощью системы «теплого пола», без радиаторов
- Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.
Отопление балкона теплым полом от радиаторов
Схемы установки теплого пола, где запрещено устанавливать систему
Схема теплого водяного пола с трехходовым клапаном
Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом
Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.
Бетонная конструкция водяного теплого пола
Виды систем водяного теплого пола
Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».
Стяжка над водяным тёплым полом
По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.
Укладка водяного тёплого пола в бетонную стяжку
«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.
- Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.
Расстеленная на полу пленка выполняет роль гидроизоляции
- Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.
Краевая лента на фото
Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.
Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.
Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.
Теплоизоляция для теплого пола Термопол
Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.
Мат для водяного теплого пола Пенощит
Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м3, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.
Маты для теплого водяного пола
Теплоизоляционные маты
Трубы. Могут быть пластиковыми или металлическими.
Труба для тёплого пола
Наиболее дешевые пластиковые, самые дорогие – медные.
Труба медная для теплого пола
Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

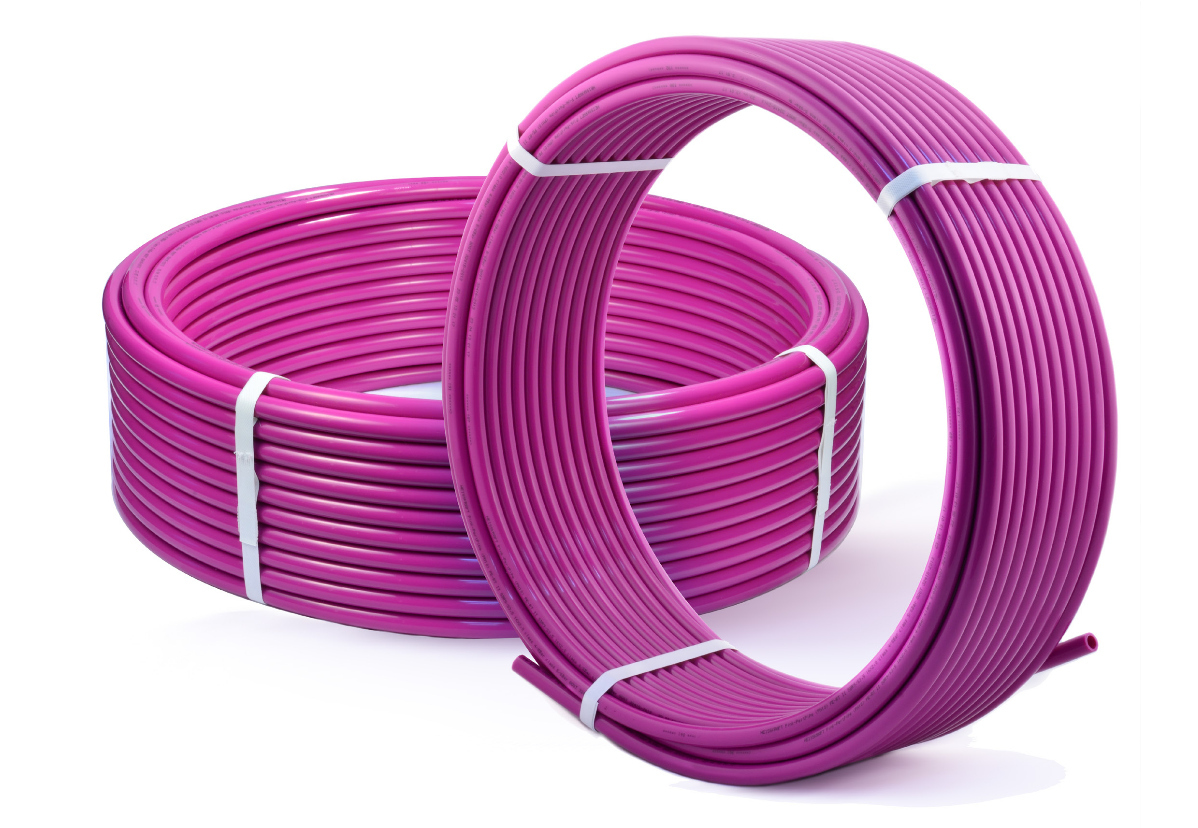

Полиэтиленовые трубы PEХ
Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.
Крепление труб тёплого пола
Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.
Деформационный шов
Укладка труб через деформационные швы
Деформационный шов. Вид пересечения шва и трубы
После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.
Проверка пола под рабочим давлением
Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.
Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.
Бетон для заливки теплого пола
Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.
Теплый пол с армированием
Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.
Бетон с фиброй
Внешний вид полипропиленовой фибры для бетона
Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.
Устройство водяного теплого пола под плитку
Сухая конструкция теплого пола
Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м2, то сухой не более 30 кг/м2. Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.
Теплый пол водяной
Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.
Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.
Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.
Деревянная система теплого водяного пола
Легкая деревянная конструкция
Особенности системы в деревянном доме
Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.
По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото
Укладка фольги в пазы
Теплый пол в деревянном доме
Схема деревянного водяного пола
Проложенные трубы теплого пола
Легкая полистирольная схема
Универсального использования, применяется на всех без исключения основаниях.
Полистирольная система теплого водяного пола
Состоит из следующих элементов:
- гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
- по периметру приклеивается лента, компенсирующая расширения во время нагрева;
- на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
- плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
- производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
- завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.
Полистирольная система — фото
Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.
Альтернативные конструкции

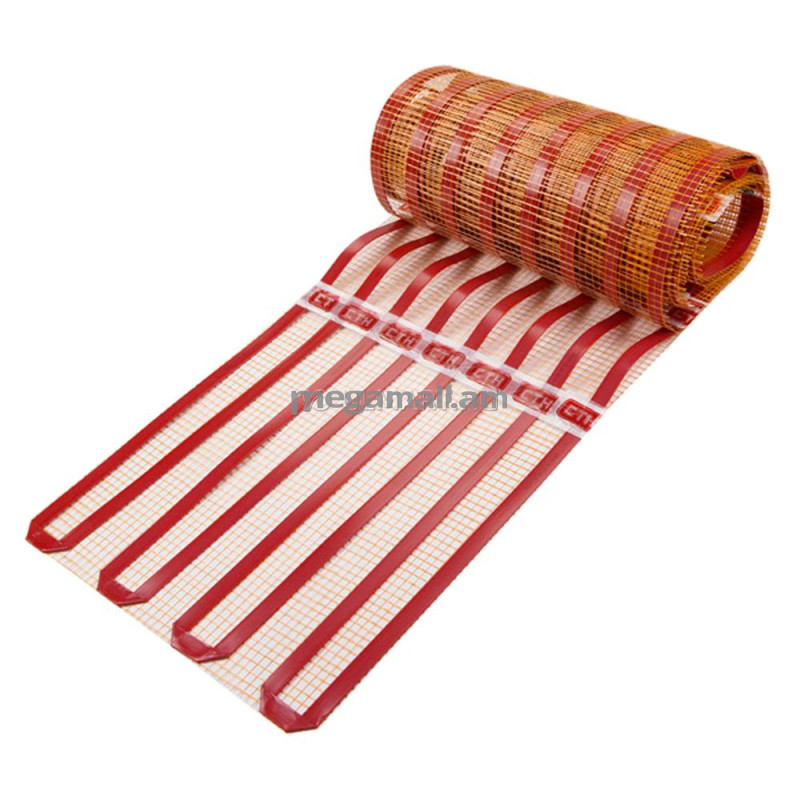

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.
Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.
Видео – Конструкция теплого пола для установки на бетонное основание
Комплектующие и запчасти для теплого пола — ООО «АКВАКРЫМ» Севастополь, Симферополь
В настоящее время все большее предпочтение, вместо привычных радиаторов отопления, отдается подогреваемым полам. Отказ от классического обогрева помещений позволяет более рационально и экономно использовать энергию тепла равномерно исходящего от теплого пола.
Устройство теплого пола
Под термином теплый пол подразумевается система соединенных с отопительным котлом либо с централизованным отоплением труб размещенных под покрытием пола с циркулирующим по ним теплоносителем, который обеспечивает прогрев всего пола.
Трубы расположены под песчано-цементной стяжкой толщиной 30-40 мм. Раствор для стяжки замешивается с добавлением пластификатора. Если смесь приготавливается без него, толщину стяжки рекомендуется делать в пределах 50 мм.
Как материалы для теплого пола, используются трубы, изготовленные из сшитого полиэтилена, бесшовного металлопластика, меди и нержавейки.
Все эти материалы не боятся коррозии, высокой температуры и могут выдержать значительные перепады давления (гидроудары). Кроме этого, на внутренних поверхностях труб из этих материалов, в течение практически всего эксплуатационного периода, не накапливаются различные отложения в виде накипи и солей.
В магазинах нашей оптово-розничной сети «АКВАКРЫМ» Вы сможете найти все необходимые материалы и комплектующие для монтажа системы отопления «теплый пол» по самым низким ценам в Крыму!
Особенности и достоинства теплого пола
Подключение подогреваемого водой пола можно произвести и от централизованного отопления, но только в тех домах, где установлены теплообменные стояки (обычно это только в новостройках). В старых домах такая врезка запрещена по причине быстрого остывания теплоносителя в системе пола, после чего он попадает в соседние квартиры с температурой ниже расчетной. Кроме этого существует риск протечки и залива водой ниже проживающих соседей.
Чаще всего монтаж теплого пола происходит в частных загородных дома с автономными отопительными котлами. В этом случае вариант водяного отопления через подогрев пола будет иметь следующие достоинства:
- Энергопотребление жилого дома понизится примерно на 20-30%, а экономия средств на отопление может достичь 60%.
- Равномерный прогрев всей поверхности пола создает комфортные для человека и его здоровья условия с температурой +20-22°C для ног и примерно около +18°C в районе головы.
- Отсутствие батарей и труб намного облегчает осуществление перепланировки жилья и принятия любых дизайнерских решений по его благоустройству.
При условии выбора качественного биметаллического радиатора, а также соблюдения требований и правил его установки, можно надолго оградить себя от проблем, связанных с неисправностями системы отопления.
Оптовые склады ООО «АКВАКРЫМ» в Севастополе и Симферополе. Доставка материалов для теплого пола во все города Крыма: Ялта, Керчь, Феодосия, Евпатория, Алушта, Саки, Белогорск, Нижнегорск, Бахчисарай, Джанкой, Красноперекопск, Гурзуф, Форос, Судак и другие. Условия доставки оговариваются индивидуально!
Нужна дополнительная информация?
Обращайтесь по телефонам в Крыму:
г. Симферополь, ул. Крылова 164: +7 (978) 041-51-01
г. Севастополь, ул. Руднева 19а: +7 (978) 748-48-90
советы по выбору и монтажу
Система «теплый пол» представляет собой достаточно сложную конструкцию, отлаженная работа которой зависит от правильно подобранных и установленных на свое место всех её компонентов. Особого внимания требует теплоизоляция для теплого пола. Этот элемент конструкции помогает сохранять и направлять тепло вовнутрь помещения, экономя энергоресурсы и деньги. Обустройство теплоизоляции занимает совсем мало времени, главное, выбрать необходимый материал и правильно его уложить.
Для теплоизоляции теплого пола необходимо использовать материалы, рекомендованные производителями теплых полов
- Виды теплоизоляции для теплого пола
- Особенности монтажа теплоизоляции
Рынок теплоизоляционных материалов может похвастаться своим обилием и разнообразием. Большинство из этих материалов применяются и для теплых полов. Это могут быть маты минеральной ваты, техническая пробка, экструдированный пенополистирол, вспененный полиэтилен и полипропилен, Пеноплекс или другие материалы. Но при выборе теплоизоляции для теплого пола все-таки следует прислушиваться к производителям теплых полов. Их рекомендации относительно теплоизоляции сводятся к нескольким материалам, которые наиболее подходят для водяных и электрических теплых полов.
К таким материалам относятся:
Полиэтиленовая пленка — не основной, а дополнительный утеплитель в системе «теплый пол»
- Полиэтиленовая плёнка с разметкой для теплого пола. От обычного полиэтилена ее отличают высокая прочность и надежность. Сам материал не является 100% утеплителем, но он используется в качестве дополнительного утепления.
Фольгированная пленка для теплоизоляции хорошо отражает тепло внутрь помещения
- Фольгированная плёнка с разметкой для теплого пола. Основным преимуществом этого материала является его способность отражать тепло обратно. Это помогает сохранить и направить в нужном направлении 97% тепла от общего теплового потока. Существуют 4 типа такой пленки: A, B, C и D. Они отличаются между собой количеством слоев, количеством сторон с фольгой, а также эксплуатационными характеристиками. Самый простой тип – А, самый «навороченный» – D. Пленка типа D является полноценной отражающей теплоизоляцией и обладает звуко-, тепло- и пароизоляционными свойствами.
Полотно вспененного полиэтилена с ламинированной поверхностью устойчиво к механическим нагрузкам и служит гидро-, звуко- и теплоизоляцией
- Полотно из ламинированного вспененного полиэтилена с фольгированной поверхностью (с разметкой для теплого пола) толщиной 2 – 5 мм. Данный материал по своей структуре напоминает фольгированную пленку типа А, но имеет ряд качественных отличий. Во-первых, в ее основании – вспененный полиэтилен. Он является тепло-, звуко- и частично гидроизоляцией. Во-вторых, поверхность с фольгой ламинирована, что повышает устойчивость полотна к механическим повреждениям.
Плиты экструдированного пенополистирола с разметкой для теплого пола способны выдерживать большие механические нагрузки
- Плиты из экструдированного пенополистирола без или с канавками для труб или кабелей теплого пола. Такие плиты обладают рядом преимуществ, среди которых высокая прочность и простота монтажа. Один из вариантов плит обладает встроенными внутрь утеплителя трубами. Такая теплоизоляция для водяного теплого пола является практически идеальной конструкцией в силу простоты и скорости монтажа всей системы.
- Техническая пробка. Пожалуй, это единственный абсолютно натуральный материал, который используется для теплоизоляции теплого пола. Пробка обладает прекрасными теплоизоляционными свойствами, что в сочетании с экологичностью и делает её весьма популярным теплоизоляционным материалом.
Помимо перечисленных теплоизоляционных материалов используются еще и следующие расходные материалы для создания качественного изоляционного покрытия:
- Демпферная лента шириной 100 – 120 мм и толщиной 8 – 10 мм. Так как зачастую теплый пол укладывается под бетонную стяжку, а бетон при нагревании немного расширяется, приходится оставлять компенсационные зазоры возле стен. Но сквозь эти небольшие щели может теряться часть тепла. С этим помогает бороться демпферная лента, которая обладает достаточной эластичностью и хорошими теплоизоляционными качествами.
- Т-образный демпферный профиль (вспененный полиэтилен). Для помещений с большой площадью приходится укладывать несколько контуров теплого пола и соответственно делать стяжку с небольшой площадью, оставляя между квадратами компенсационные швы. Чтобы сохранить тепло и изолировать контуры с разной температурой, как раз и применяется Т-образный демпферный профиль.
- Фольгированный скотч. Этот расходный материал требуется для изоляции стыков между листами или полотнами основной теплоизоляции.
Монтируется теплоизоляция под теплый пол достаточно просто. Для её монтажа не требуется каких-либо особенных навыков, достаточно умения в обращении с инструментом и понимания выполняемой работы.
Схема монтажа теплого пола послойно
1. Теплоизоляция под теплый пол укладывается на ранее подготовленное прочное и ровное основание.
2. Поверхность основания необходимо качественно гидроизолировать и лишь после этого укладывать теплоизоляцию.
3. При создании водяного теплого пола необходимо учесть тот факт, что трубы с теплоносителем обладают определенным весом. И со временем они под тяжестью стяжки и напольного покрытия частично или полностью продавят теплоизоляционный материал. Чтобы избежать этого: во-первых, необходимо выбирать теплоизоляцию определенной прочности. Во-вторых, под трубы и поверх них необходимо укладывать армирующую сетку, чтобы равномерно распределить вес стяжки и напольного покрытия. В-третьих, можно использовать плиты из экструдированного пенополистирола с канавками под трубы.
4. При укладке любого типа теплоизоляции все швы и стыки следует проклеивать фольгированным скотчем. Как писалось выше, он поможет сохранить тепло.
5. Также для сохранения целостности бетонной стяжки и для дополнительной изоляции все стыки между стеной и стяжкой требуется обклеить демпферной лентой. Если существует несколько тепловых контуров и у каждого своя температура, используется Т-образный демпферный профиль.
Создание теплоизоляционного слоя под теплый пол – не столько роскошь, сколько необходимость. Некачественно сделанная теплоизоляция теплого пола повлечет за собой малозаметные негативные последствия, но упущения при её создании весьма ощутимо отразятся на комфорте и качестве отопления. Ко всему прочему, отсутствие хорошей теплоизоляции – это лишняя растрата денег и энергоресурсов.
Теплоизоляция для тёплого пола, укладка и применяемые материалы
Если в доме планируется обустройство тёплых полов, то подразумевается, что они должны обеспечить в нём атмосферу тепла и уюта. Это будет действительно так, если в процессе создания подобной системы обогрева была выдержана технология. Одним из обязательных элементов в ходе монтажа является теплоизоляция для тёплого пола, которая во многом обеспечивает его эффективную и экономную работу.
Об устройстве системы обогрева полов
Само устройство обычно интуитивно понятно всем и кажется таким – на полу находится что-то греющееся, которое закрыто напольным покрытием. В какой-то мере подобное представление соответствует действительности, но если коснуться реализации самой идеи обогрева, то здесь есть очень любопытные нюансы. В частности, это относится к созданию теплоизоляции для тёплого пола.
Структура теплого пола
Её назначение тоже понятно без особых разъяснений – она должна предотвратить нерациональные потери тепла. Если ниже по уровню находится подвал или другие неотапливаемые помещения, межэтажные перекрытия, то теплый пол будет их просто обогревать. Чтобы это исключить, применяется теплоизоляция для тёплого пола. Она является своеобразной основой, на которой и происходит монтаж самой системы отопления.
Здесь требуется сказать, что теплоизоляция под тёплый пол обычно в полном объёме делается при использовании в качестве нагревательного элемента специального (электрического) кабеля. На нём выделяется тепло, когда протекает электрический ток, причём величина его выделения нормирована. Зная нормы тепловыделения, можно рассчитать и смонтировать тёплый пол, позволяющий обеспечить в помещении нужную температуру.
Основой, на которой производят монтаж такой системы, является теплоизоляция для тёплого пола, электрического или использующего иной тип обогревателя.
Фактически, часть помещения превращается в своеобразный термос, пол и участок стены термически изолированы от всех остальных конструкционных узлов здания, и тепло может поступать только в нужное помещение.
Рекомендуем к прочтению:
Теплоизоляция пола, как она выполняется
В классической версии тёплого пола слой теплоизоляции является основой для всего последующего монтажа. Перед началом работ выравнивается черновой пол, в качестве которого выступает поверхность межэтажного перекрытия. Для этого делается стяжка, после застывания которой сверху укладывается теплоизолятор для тёплого пола.
Бетонная стяжка — основание для укладки слоя теплоизоляционного материала
Здесь нужно особое внимание обратить на толщину слоя теплоизолятора. Если внизу, этажом ниже, находится холодное помещение, например, подвал или грунт, то слой утеплителя должен иметь не менее 5 сантиметров толщины. В тех случаях, когда ниже ничего подобного нет, то достаточно слоя теплоизоляции в два сантиметра.
Кроме того, не стоит забывать и о стенах. Те участки, которые примыкают к полу, также должны быть покрыты теплоизолятором, по крайней мере, на высоту не менее двадцати сантиметров от пола.
Это необходимо для исключения потерь через стены тепла, в противном случае начнётся обогрев соседних помещений.
Теплоизоляционные материалы для тёплого пола могут быть использованы самые разные, главное требование, чтобы коэффициент теплопроводности был низким (0,05 Вт/кв. м) и незначительным влагопоглощением. В этом качестве часто применяют экструдированный пенополистирол, материалы из базальтового волокна, листовую пробку и т.п.
Укладка экструдированного пенополистирола
Когда теплоизолятор уложен, поверх него наносится стяжка, толщиной три-пять сантиметров. Она должна быть достаточно прочной, т.к. на ней выполняется непосредственно монтаж системы обогрева. Последняя в свою очередь сама в дальнейшем будет закрыта цементной стяжкой, сверху которой и уложат напольное покрытие.
Рекомендуем к прочтению:
Особые случаи выполнения теплоизоляции
Вышеописанная методика создания теплоизоляции касается варианта тёплого пола, в котором обогрев осуществляется греющим кабелем. Однако для этого могут быть задействованы и другие элементы аналогичного назначения, в частности, инфракрасная плёнка. При этом ими реализован другой принцип обогрева и, вследствие чего, применяется более простая теплоизоляция.
Когда используются ИК лучи, в роли теплоизолятора должен выступать теплоотражающий материал. Он может быть мягким или твёрдым, но обязательно должен быть теплоизолятором и иметь отражающее покрытие. В этом качестве лучше всего применять лавсановую металлизированную плёнку и нельзя металлическую фольгу (по соображениям безопасности).
Фольгированный пенофол как правило применяется для устройства теплоизоляции инфракрасных теплых полов
Укладывают теплоотражающий материал непосредственно на черновой пол отражающей стороной вверх, поверх него располагается ИК плёнка, впоследствии закрываемая напольным покрытием. Благодаря отражающей поверхности часть ИК излучения, которая уходит в сторону междуэтажных перекрытий, возвращается в помещение и участвует в его обогреве.
В качестве другого случая использования теплоизоляции можно рассмотреть, какой она должна быть при обогреве лоджии или балкона. В этом случае везде необходимо предотвратить потери тепла, поэтому надо утеплять всё – потолок, стены, пол лоджии, независимо от способа выполнения обогрева.
Теплоизоляцию при укладке тёплого пола надо считать обязательным элементом, обеспечивающим его эффективную и экономичную работу. Реализована она может быть различными способами, в зависимости от принципа работы системы обогрева.
чем хорош теплый пол из таких труб?
Сочетание слов «сшитый» и «трубы» еще недавно вызывали у застройщиков не самые приятные ассоциации. Их воображению представлялась не особенно прочная конструкция с продольным швом, главным достоинством которой была относительно низкая цена. Однако термин «сшитый полиэтилен» с традиционными швами ничего общего не имеет. Это высокотехнологичный и достаточно прочный материал, который успешно применяется в строительстве. Монтажники все чаще предпочитают использовать сшитый полиэтилен для теплого пола.
Что сшивают в полиэтилене?
В этом материале сшивают не части, не листы, не трубы, а молекулы. При создании полимера этилена звенья его молекул благодаря поперечным связям образуют трехмерную сетку с широкими ячейками. Производят сшитый полиэтилен химическим или физическим способом. Обозначают материал буквами PE-X. В зависимости от способа производства выделяют:
- PE-Xa — материал, образованный при нагревании с использованием пероксидов;
- PE-Xb — полиэтилен, полученный после обработки влагой с имплантированным силаном и катализирующим веществом;
- PE-Xc — продукт, полученный после бомбардировки молекул полимера электронами;
- PE-Xd — результат применения азотной технологии, встречается очень редко.
Таким образом, прочностные характеристики сшитого полиэтилена заложены на молекулярном уровне, а разорвать такие связи очень сложно. Но это не единственное его достоинство.
Сшитый полиэтилен считается оптимальным вариантом для водяного теплого пола.Это прочный и долговечный материал, который прекрасно поглощает звук, обладает хорошей теплопроводностью и прост в монтаже
Для монтажа систем теплого пола специалисты рекомендуют использовать трубы, полученные с помощью пероксидного метода. Они маркируются знаком PE-Xa.
Из каких труб лучше делать теплый пол?
Труба для теплого пола должна соответствовать вполне определенным требованиям, таким как:
- устойчивость к механическим нагрузкам;
- длительный срок эксплуатации;
- устойчивость к коррозии;
- экологическая безопасность;
- невысокий коэффициент линейного расширения;
- эластичность;
- высокая теплоотдача;
- способность поглощать шум.
В той или иной степени этим характеристикам соответствует целый ряд материалов. Вполне успешно для монтажа систем водяного теплого пола применяют трубы из:
- меди;
- гофрированной стали;
- металлопластика;
- полипропилена;
- полиэтилена.
Медные трубы — это высококлассный и проверенный временем вариант. Однако их стоимость высока сама по себе. Кроме того, понадобится потратиться на полимерную оболочку, необходимую при монтаже меди в стяжку, и на специальные латунные фитинги.
С гофрированной сталью работать проще и расход ее будет несколько меньше, при практически таких же эксплуатационных характеристиках, как у меди. Но и цена материала будет такой же высокой.
Металлопластиковые конструкции относительно «молоды» и прекрасно выполняют роль транспортной магистрали при монтаже теплого пола. Однако со временем внутри резьбовых фитингов может откладываться накипь. Кроме того, при монтаже велика вероятность разреза трубы.
У полипропиленовых труб, при таких достоинствах, как приемлемая цена, простой монтаж и невысокий физический вес, «хромают» показатели линейного расширения при нагревании. При монтаже в бетонную стяжку их необходимо армировать стекловолокном и алюминием.
Трубы из сшитого полиэтилена считаются самым современным выбором для монтажа теплого пола, поскольку их характеристики соответствуют технологическим требованиям в самой полной мере. Из недостатков можно отметить недостаточную гибкость материала, из-за которой трубы плохо держат форму во время монтажа.
В состав трубы из сшитого полиэтилена с антидиффузной защитой входит специальный слой алюминия, который препятствует проникновению кислорода или водяного пара через стенки трубы
Обратите внимание! Сшитый полиэтилен успешно используется не только при монтаже теплого пола, но и в системах водоснабжения. Проблемы могут возникнуть из-за высокой кислородопроницаемости этого материала, которая может привести к активизации коррозионных процессов на отдельных элементах конструкции. Поэтому для теплого пола рекомендуется использовать только трубы со специальной антидиффузной защитой.
Широкий выбор труб, фитингов, коллекторов и других видов продукции для инженерных сетей предлагает бренд STOUT.
Компания Stout предлагает широкий ассортимент труб
Металлопластиковая труба STOUT разработана специально для российских условий эксплуатации
Сшитый полиэтилен vs металлопластиковая труба
Хотя ассортимент труб для теплого пола весьма разнообразен, как было показано выше, на практике мастер обычно предлагает клиенту выбор между двумя вариантами: металлопластиковыми конструкциями и трубами из сшитого полиэтилена. Стоит сразу же отметить, что по цене большой разницы между полиэтиленом и металлопластиком не наблюдается. В обоих случаях можно немного сэкономить, если найти материал по выгодной цене.
Поэтому специалисты рекомендуют ориентироваться на особенности эксплуатационных характеристик материала. При монтаже сложных диаметров сшитый полиэтилен ведет себя несколько хуже. Чем металлопластиковая труба. В помещениях с небольшой площадью или при реализации сложной схемы укладки теплого пола рекомендуется все же обратить внимание на металлопластиковые конструкции. Но во всех остальных случаях теплый пол из сшитого полиэтилена оказывается более практичным вариантом.
При монтаже теплого пола из сшитого полиэтилена следует соблюдать определенную осторожность, поскольку труба не слишком хорошо сохраняет форму в местах изгибов
Некоторые монтажники высказывают мнение, что сшитый полиэтилен надежнее, чем многослойные металлопластиковые конструкции. Отмечается также, что Pex прекрасно переносит замораживание и не лопается, даже в местах соединений с фитингами. Температура горения сшитого полиэтилена составляет 400 градусов. В таких условиях материал плавится и превращается в жидкие капли. В процессе горения он распадается на вполне безопасные вещества: воду и углекислый газ.
Сшитому полиэтилену не страшны обычные растворители. Ни алифатические растворители (бензин и его «родственники»), ни ароматические (такие, как толуол), ни хлорированные углеводороды (например, трихлорэтиллен) не причинят трубам какого-либо заметного вреда. Осторожнее следует быть при работе с труднолетучими органическими соединениями, такими как жиры, масла, воск и т. п. Контакт с ними может вызвать некоторое набухание сшитого полиэтилена. Обыкновенные антифризы, моющие присадки и антикоррозионные средства не вызывают появления трещин на трубах из сшитого полиэтилена. А вот такие сильные окислители, как азотная кислота и галогены, могут полностью разрушить материал. Не стоит допускать контакт труб с этими опасными веществами.
Особенности монтажа pex-труб
Подробно процесс укладки теплого пола представлен в следующем видео:
При монтаже труб из сшитого полиэтилена можно использовать компрессионные и напрессовочные фитинги. Проще всего работать с первым вариантом. Чтобы установить компрессионный фитинг, необходимо:
- Надеть на трубу обжимную гайку, направив резьбу в сторону соединителя.
- Надеть на трубу разрезное кольцо таким образом, чтобы его край отступал от среза трубы на 1 мм.
- Насадить трубу на штулцер фитинга до упора.
- Закрутить обжимную гайку с помощью гаечных ключей.
При монтаже компрессионных фитингов не нужно пытаться снять с трубы фаску. Кроме того, закручивать обжимную гайку следует очень осторожно, поскольку чрезмерное усилие может привести к повреждению трубы.
Фитинги для труб из сшитого полиэтилена очень разнообразны. Для их монтажа не требуются особые навыки или сложное оборудование
Напрессовочные фитинги позволяют выполнить неразъемное соединение труб из сшитого полиэтилена. Для реализации этого варианта понадобится специальное пресс-оборудование. Делается это так:
- Сначала надевается неразрезная зажимная гильза.
- Затем в трубу нужно до упора вставить расширитель соответствующего размера.
- Рукоятки расширителя следует плавно свести до упора и на несколько секунд зафиксировать в этом положении.
- Вставить трубу в штулцер фитинга до упора.
- Запрессовать гильзу на фитинг, используя ручной или гидравлический пресс.
Сшитый полиэтилен обладает молекулярной памятью, поэтому он подвержен обратной усадке. Уже спустя пару минут после того, как труба вставлена в штулцер, ее будет очень сложно трудно снять с фитинга.
Оцените статью:
Поделитесь с друзьями!
Типы полов, которые хорошо сочетаются с лучистым теплым полом
Какой напольный материал идеально подходит для вашего домашнего стиля и систем лучистого теплого пола? Выбор, который повлияет на максимальную тепловую мощность и эффективность вашей системы теплого пола, это решение необходимо тщательно взвесить.
Больше, чем выбор стиля
Тепловая мощность вашей системы зависит от размера помещения, которое вы должны отапливать, температуры воздуха и температуры пола.Если выбранный вами напольный материал ограничивает максимальную температуру пола, это может существенно повлиять на уровень комфорта. Перед выбором отделки пола обязательно проконсультируйтесь с подрядчиками по лучистому отоплению пола, чтобы убедиться, что ваш выбор не ограничит производительность (и ваше удовлетворение) вашей системы отопления. Всего лишь 2-градусная разница в теплопроизводительности может иметь серьезные температурные эффекты.
Какие напольные покрытия лучше всего подходят для теплого пола?
- Керамическая и каменная плитка
- Керамика / камень
Идеальный выбор для полов с подогревом.Хорошо сохраняет / передает тепло и легко чистится. - Сланец / плита
Высокая проводимость и долговечность, превосходный выбор для вашей системы лучистого обогрева. - Бетон
Полированный бетон обладает высокой проводимостью, быстро нагревается. - Мрамор
Медленнее нагревается, но с хорошей теплопроводностью. - * Двухкомпонентный эластичный клей для плитки необходим при установке полов с подогревом из плитки и камня, а также изоляция поверх бетонных оснований.
- Керамика / камень
- Дерево
Различные породы древесины обладают разными тепловыми свойствами, что влияет на их пригодность. Обычно плотнее (тверже) и тоньше = лучше. Для большинства деревянных полов не рекомендуется превышать температуру 80,6 ° F, и следует отметить, что независимо от вашей системы отопления и охлаждения колебания температуры могут со временем изменить внешний вид некоторых полов.- Engineered Wood
Лучший вариант деревянного лучистого теплого пола. Инженерная древесина лучше справляется с колебаниями температуры / влажности полов. - Бамбук
Подобно инженерной древесине, бамбук хорошо сочетается с лучистым напольным отоплением и является хорошим проводником тепла. - Массив твердых пород дерева
Изменения влажности / температуры могут вызвать образование чашечек, выпуклостей и зазоров. Максимальная термостойкость также может быть проблемой. Всегда уточняйте у производителя, прежде чем покупать твердую древесину для теплых полов. - Мягкое дерево
Подходит для использования, если толщина не влияет на тепловую мощность. - Паркет
Некоторые инженерные и цельные типы могут быть совместимы, как указано выше.
- Engineered Wood
- Ламинат
Экономичные ламинаты часто подходят для использования с напольными покрытиями с лучистым обогревом, но во избежание проблем с гарантией и долговечностью лучше всего проконсультироваться с производителем перед использованием. - Винил
Виниловые полы можно безопасно использовать с лучистым напольным отоплением, обогревом и быстрым охлаждением. Однако тепловая мощность достигает 80.6 ° F, что делает его плохим выбором для мест с быстрой потерей тепла, таких как старые солярии. - Резина
Полы из твердой резины, отличный выбор, быстро нагреваются и обладают высокой проводимостью. - Ковер
Ковер совместим с лучистым напольным отоплением, при условии, что толщина нижнего / верхнего слоя ковра не превышает 2,5 тг. (Tog измеряет термическое сопротивление / изоляцию.) - * Для всех материалов для пола перед покупкой всегда консультируйтесь с производителем относительно их совместимости с полом с подогревом.
С учетом стоимости лучистого теплого пола по сравнению с принудительной подачей воздуха, какой вариант лучше всего подходит для вашего дома и бюджета?
Специалисты по установке систем отопления, вентиляции и кондиционирования воздуха в H&H Heating & Air Conditioning будут рады помочь вам принять обоснованное решение. Свяжитесь с нами, чтобы узнать больше сегодня.
5 лжи о трубках PEX
Брайан Уайтхерст из Pexheat.com
5) PEX A, B и C — это система оценок
Некоторые думают, что обозначения PEX-a, PEX-b и PEX-c представляют собой систему оценок или описание характеристик трубок из PEX.На самом деле это обозначение для производственных процессов, которые разрабатывались годами.
PEX-a — Самым ранним методом сшивания трубок из PEX был пероксидный метод, также известный как процесс Энгеля, разработанный в Европе в 1960-х годах. «В этом методе используются органические пероксиды, которые при нагревании генерируют реактивные свободные радикалы, которые соединяют цепи полиэтилена вместе во время экструзии. Это иногда называют процессом PEX-a». — Институт пластмассовых труб (PPI)
PEX-b — Силановый метод является одним из наиболее широко используемых методов производства трубок из PEX.«Этот метод включает прививку реактивной молекулы силана к основной цепи полиэтилена. Это иногда называют процессом PEX-b». — ИЦП
PEX-c — метод электронно-лучевого сшивания трубок из PEX, который часто называют «чистым» методом, потому что не используются пероксиды. «Этот метод включает в себя воздействие на экструдированную полиэтиленовую трубу дозой высокоэнергетических электронов. Иногда это называют процессом PEX-c». — ИЦП
Каждый метод имеет свои преимущества и недостатки, такие как; PEX-a позиционируется как наиболее гибкий из доступных PEX, но эта гибкость достигается за счет потери устойчивости к хлору и более низкого давления разрыва.PEX-b имеет самое высокое сопротивление хлору и разрывное давление, но при этом теряет гибкость. Сторонники PEX-c ссылаются на его чистый состав, но он отличается большей прочностью и высокой стойкостью к хлору.
Для получения дополнительной информации см .: http://plasticpipe.org/publications/pex_handbook.html, Журнал «Сантехнические системы и дизайн», июнь 2008 г. https://aspe.org/PSDArchives
4) Чем выше сшивание, тем лучше трубка
Сшивание — это стабилизация полимера полиэтилена высокой плотности (HDPE) в материал, который не разрушается.HDPE чистый и дешевый, а также может быть переработан, поэтому это такой хороший материал для бутылок с питьевой водой. Однако он довольно быстро разрушается и в качестве строительного материала не очень хорош. Сшивка HDPE позволит ему выдерживать более высокие температуры, придаст ему большую химическую стойкость и предотвратит растрескивание. Значит, чем больше кросс-линковка, тем лучше? Не так много.
Поскольку HPDE имеет поперечные связи, производитель должен либо добавить «свободные радикалы», либо создать силоксановый мостик.Производитель добавляет достаточно «свободных радикалов», так что, когда они израсходованы, трубка должна достичь желаемого уровня сшивки, или, как в методе PEX-b, сшивание происходит в течение некоторого времени после того, как трубка покинула экструдер. . Получить полностью сшитую трубку практически невозможно. Также трубка становится более хрупкой по мере увеличения сшивки.
Производители балансируют уровень сшивки с желаемыми рабочими характеристиками. Поэтому не покупайте на суммы перекрестных ссылок, поскольку это не показатель эффективности.
- Бетонная плита — используйте трубы с более высоким давлением разрыва для большей прочности.
- Тонкая плита или система шпал — используйте трубы с большей гибкостью.
- Городская вода — используйте трубки с более высокой стойкостью к хлору.
- Установка под полом (сшивание скобами) — используйте трубку PEX с низким коэффициентом трения или алюминиевую сердцевину (PAP) для минимизации шума.
http://plasticpipe.org/pdf/tn-17_crosslinked_polyethylene_pex.pdf
3) Трубка 5/8 дюйма лучше, чем трубка 1/2 дюйма.
Информация о размерах трубок PEX | |||||
Номинальный ID | OD | Толщина стенки | Ср. ID | Радиус изгиба | Объем, галлон / 100 ‘ |
3/8 дюйма | 0.500 | 0,070 | 0,350 | 4 дюйма | 0,500 |
1/2 « | 0,625 | 0,070 | 0,475 | 5 дюймов | 0,921 |
5/8 дюйма | 0.750 | 0,088 | 0,574 | 6 дюймов | 1,34 |
3/4 дюйма | 0,875 | 0,097 | 0,681 | 7 дюймов | 1,837 |
1 « | 1.125 | 0,125 | 0,862 | 19 дюймов | 3,025 |
1-1 / 4 « | 1,375 | 0,160 | 1. 054 | 11 дюймов | 4,53 |
1-1 / 2 « | 1.625 | 0,190 | 1,244 | 13 дюймов | 6,32 |
2 « | 2,125 | 0,236 | 1,653 | 17 дюймов | 11,15 |
Прежде всего; — это трубки, указанные по внешнему диаметру (OD) или внутреннему диаметру (ID).В соответствии с отраслевым стандартом трубки указываются по номинальному внутреннему диаметру. Однако некоторые производители перечисляют свою продукцию по внешнему диаметру. Поэтому убедитесь, что вы сравниваете трубки того же размера. SDR-9 — это система определения размеров труб из полиэтиленгликоля. Поэтому, если вы выбираете фитинг или трубку, убедитесь, что они соответствуют размеру SDR-9.
Второй — что за приложение? Чтобы свести к минимуму затраты, мы всегда выбираем трубки наименьшего диаметра для каждого приложения. Если мы переносим горячую или холодную воду из одной точки в другую, обычно наша единственная забота — обеспечить достаточный объем и давление для использования на другом конце трубы.Так что, если вам нужен больший поток или большее давление, да, вам помогут трубки большого диаметра. Однако, если мы используем теплопередачу, нам нужно учитывать еще кое-что.
Лучистое отопление
В системах отопления нам необходимо обеспечить достаточное количество тепла при приемлемой температуре для требуемой нагрузки. Вся теплопередача происходит на поверхности трубки, поэтому трубки большего размера должны давать нам больше тепла, верно? Что ж, если нам нужно учитывать расстояние между трубками в установке лучистого теплого пола; Radiant Professionals Alliance (RPA) рекомендует минимальный радиус изгиба, равный 8-кратному внутреннему диаметру трубки. Таким образом, трубка 1/2 дюйма имеет радиус изгиба 0,5 X 8 = 4 или минимальное расстояние 8 дюймов по центру (без «разрыва» возвратных трубок), 5/8 дюйма трубки получают радиус изгиба 0,625 X 8 = 5. или 10 дюймов с интервалом между трубками. http://www.radiantprofessionalsalliance.org
Если мы установим наши трубки на минимальном расстоянии, у нас будет на 20% меньше установленных трубок на 5/8 дюйма, чем на 1/2 дюйма. Но если мы посмотрим на площадь поверхности трубки, 5/8 в трубке имеют площадь поверхности только на 10% больше, чем 1/2 дюйма трубки (0,75 X Π = 2.355 дюймов / 0,625 X = 2,12). Таким образом, вы получите ЧИСТУЮ потерю площади поверхности или теплопередачи при использовании трубы большего диаметра при установке с минимальным расстоянием между трубками в установке излучающего пола.
Кроме того, теплопроводность воды настолько высока, что трубы диаметром 3/8 более чем достаточно для большинства систем обогрева полов. (Но позвольте квалифицированному профессионалу сделать вычисления за вас, чтобы убедиться.)
Распределение горячего водоснабжения
Если вы выбираете трубку для раздачи горячей воды для душа, смесителя или другого приспособления, вам необходимо учитывать время, необходимое для отвода холодной воды из линии.В линии подачи 5/8 к раковине будет на 50% больше воды, чем в линии подачи 1/2 дюйма, а в линии подачи 3/4 дюйма будет на 100% больше воды в линии. Таким образом, при включении крана до того, как горячая вода достигнет арматуры, при увеличении диаметра трубки вы столкнетесь с увеличением времени или потери воды на 50–100%. К вашему сведению — трубка диаметром 3/8 дюйма несет в себе половину меньше воды, чем 1/2 дюйма, и будет реагировать в два раза быстрее.
2) 180 ° F — максимальная температура жидкости для трубки PEX.
Спецификации ASTM F877 для трубок PEX — это номинальное давление при температуре. С повышением температуры максимальное рабочее давление падает.
Большинство трубок из PEX рассчитаны на:
- 160 фунтов на кв. Дюйм при 73 ° F
- 100 фунтов на кв. Дюйм при 180 ° F
- 80 фунтов на кв. Дюйм при 200 ° F
http://www.astm.org/
(Пропустите пар через полиэтилен PEX на свой страх и риск.)
1) Все трубки PEX одинаковы.
Все трубки PEX должны соответствовать ASTM F876 и F877 по температуре, давлению и качеству, а также стандартам размеров SDR-9.Большинство трубок PEX превосходят эти стандарты. Но на этом сходство заканчивается.
При оценке НКТ вы должны смотреть на:
- Гарантия — Где были изготовлены трубки, какая компания предоставляет гарантию и покрывается ли ВАША установка.
Это один из важнейших факторов при выборе трубного изделия. Покрывает ли гарантия материальный ущерб из-за неисправности, вероятно, нет. Но покроет ли она запасные части и работу, если отказ произошел из-за производственного брака? Некоторые делают, некоторые дают только дополнительные трубки.
Покрывается ли ВАША установка дефектом производителя? Некоторые гарантии производителя распространяются на продукт, некоторые покрывают вашу претензию только в том случае, если он был установлен лицензированным обученным установщиком. Перед покупкой проверьте мелкий шрифт.
Можно сказать, что у вас никогда не было гарантийных претензий и, возможно, никогда не будет. Но вы можете поспорить, что уважаемый производитель, который предоставляет более открытую гарантию, сделает больше для поддержания качества своего продукта.
- Прочность и гибкость — требует ли ваш метод установки более прочные или более гибкие трубки?
Когда вы просите бригаду монтажников перетащить вашу трубу из PEX через какой-то арматурный стержень, а затем позволить каменщикам закопать ее в бетоне, используя лопаты, грабли и орудия разрушения, вы можете взять в руки самые прочные трубы, которые вы можете получить. .Высокое разрывное давление — хороший показатель прочности трубки. Кроме того, он менее гибкий и более жесткий, чем у некоторых других брендов в той же ценовой категории.
Но если вы прикрепляете трубы к черному полу, чтобы их заключить в легкий бетон, вам, возможно, понадобится самая гибкая труба, которую вы можете найти. Это позволит вам надеть трубки на более плотные центры (не повреждая возвратные трубы), чтобы обеспечить более равномерную температуру пола. Это также упростит обход встроенных модулей, таких как шкафы и дверные проемы.
- Цена — вы получаете то, за что платите.
«дешево» имеет два значения, и вы можете просто обнаружить, что будете использовать эту гарантию, если выберете неверный вариант. Рассмотрим ваше приложение; Если бы я устанавливал трубы в моем магазине / гараже площадью 600 квадратных футов, я мог бы выбрать трубы, отличные от моего дома площадью 2000 квадратных футов. Я бы определенно использовал лучшие трубки, которые мог себе позволить, если бы мой бизнес и репутация были под угрозой. Последнее, что нужно подрядчику, — это домовладелец или GC, которые сомневаются в своем выборе PEX.Даже если они не увидят продукт после того, как он будет установлен, они могут увидеть коробки до того, как мусорный контейнер будет унесен.
- — Больше возможностей, чем раньше.
PEX раньше был PEX. Затем он стал Water PEX для бытового водоснабжения и O² Barrier PEX для систем отопления. Теперь производители предоставляют нам в помощь еще несколько вариантов.
- Кислородный барьер для защиты подверженных коррозии компонентов в системе отопления
- Покрытия с низким коэффициентом трения для упрощения монтажа и снижения шума
- Различные цвета, такие как красный, белый, синий и оранжевый
- Предварительно изолированный PEX для подземных установок
- PEX-AL-PEX с алюминиевым сердечником для повышения производительности и практически без расширения.
Надстройки
Заключение
Со всеми этими опциями вы легко можете сделать неправильный выбор трубки для вашего следующего проекта. Проконсультируйтесь со специалистом по дизайну, и он поможет вам подобрать подходящий продукт для работы. Потому что ваши трубки PEX могут быть буквально высечены в камне.
Реконструкция 101: 5 вещей, которые нужно знать о теплых полах
Может ли кто-нибудь устоять перед ощущением ходьбы босиком по теплому полу? Если вы только приступаете к ремонту или строительству нового дома, подумайте об установке лучистого отопления (также известного как полы с подогревом) — энергоэффективного способа согреться в холодные месяцы.Как архитектор, который руководил многими реконструкциями и пережил их, я испытал на себе лучистые полы с подогревом в домах других людей и жажду этого в своем собственном. Вот краткая информация по этой теме: Продолжайте читать, если вы готовы взорвать полы во имя рентабельного и энергоэффективного отопления.
Вверху: В деревенском домике, спроектированном архитектором на южной оконечности Пьюджет-Саунд, тепло проходит через бетонные полы. См. Больше в «Кабина Пьюджет-Саунд, которая слегка покоится на ландшафте».
1.Что такое лучистый пол с подогревом?
Изобретенный технически подкованными древними римлянами, у которых были рабы, раздувающие дровяные костры под высокими мраморными полами, лучистые полы с подогревом представляют собой систему подпольного отопления, которая проводит тепло через поверхность пола, а не через воздух (как в обычных системах воздушного отопления).
Вверху: зимой вы каждое утро просыпаетесь и кладете босые ноги на теплые дубовые полы. Фотография из семейного дома Динесен: исторический ремонт для датских дизайнеров.
2. Как работает теплый пол?
Двумя наиболее распространенными типами систем лучистого теплого пола являются электрические (нагрев через электрические провода) и гидронные (нагрев через трубы с горячей водой), обе из которых расположены под полом. Вот их сравнение: электрические системы лучистого теплого пола проще и доступнее в установке, но они более дороги в эксплуатации, что делает их идеальными для обогрева небольших площадей. Гидравлические системы менее дороги в эксплуатации, поэтому они хорошо подходят для больших площадей и даже целых домов.Предостережение заключается в том, что они имеют более высокие начальные затраты, потому что их сложнее установить и для них требуется подогретая вода от бойлера или водонагревателя. Для получения дополнительной информации о плюсах и минусах каждой системы, а также о том, что может быть лучше вам подходит, см. «Теплый пол: электрическое или водяное отопление» от подрядчика из Сан-Франциско Джеффа Кинга из Jeff King & Co., члена Директории архитекторов и дизайнеров Remodelista. .
Вверху: установка системы электрического лучистого обогрева от подрядчика Jeff King & Co.
3. Каковы преимущества лучистого теплого пола?
Теплый пол с подогревом не только согревает пальцы ног, но и обеспечивает комфортную температуру для всего тела. Волны инфракрасного излучения, поднимающиеся от пола, нагревают строительную массу, гарантируя, что тепло не будет отдано окружающим поверхностям. В обычной системе воздушного отопления нагретый воздух (вместе с пылью и аллергенами) поднимается к потолку и снова опускается вниз по мере понижения его температуры, что затрудняет согревание пальцев ног, даже если все выше ваших плеч кипит.«Мы ощущаем чистое тепло с лучистыми полами с подогревом. По мере того, как мы нагреваемся от ног, мы остаемся теплее при более низкой температуре », — говорит подрядчик Джефф Кинг. Эффективная доставка тепла и комфорта: что не понравится?
Вверху: Схема слева иллюстрирует принцип лучистого теплого пола, при котором нагретые поверхности передают тепло всем окружающим объектам. Нет потери тепла, потому что все находится при одинаковой температуре. На диаграмме справа показано, как нагретый воздух в обычной системе принудительной подачи воздуха поднимается к потолку, а затем возвращается вниз в виде холодного воздуха. Это объясняет, как можно оставаться холодным, когда термостат показывает 72 градуса. Диаграмма из семинара по устойчивому развитию.
Тепловые характеристики системы лучистого теплого пола с различными теплоаккумулирующими материалами и трубами отопления
Основные характеристики
- •
Подогрев пола с различной тепловой массой и нагревательными трубами исследованы экспериментально.
- •
Капилляр обеспечивает равномерную температуру, более высокую скорость заряда, более короткое время зарядки по сравнению сЧП.
- •
PCM обеспечивает меньшие колебания температуры пола и требует более длительного времени зарядки по сравнению с песком.
- •
Все конфигурации пола обеспечивают однородный вертикальный температурный профиль во время разгрузки.
- •
PCM обеспечивает вдвое большее время разряда, более высокую и более стабильную подачу тепла по сравнению с песком.
Реферат
Были проведены эксперименты по исследованию характеристик низкотемпературной системы лучистого теплого пола с различными теплоаккумулирующими материалами (песок и материал с фазовым переходом) и трубами отопления (полиэтиленовые змеевики и капиллярный мат) в конструкции пола тестовой комнаты.Подробные измерения температуры в обоих слоях конструкции пола и в воздухе помещения были измерены для четырех различных комбинаций этих тепловых масс и нагревательных труб во время операций зарядки и разрядки. Результаты показали, что конструкция пола с капиллярным матом обеспечивает более равномерный температурный профиль в вертикальном направлении испытательной комнаты и требует гораздо более короткого времени (почти вдвое меньше) для достижения такой же комнатной температуры, чем случаи с полиэтиленовыми (PE) змеевиками во время процесса зарядки. . Кроме того, после закрытия источника тепла конструкции пола, в которых используется материал с фазовым переходом (PCM) в качестве тепловой массы, выделяют тепло примерно в 2 раза дольше, чем корпуса, в которых используется песок. Также выполняется моделирование CFD, которое подтверждает данные измерений во время процессов зарядки и разрядки. Результаты показывают преимущества использования комбинации ПКМ — капиллярный мат для низкотемпературных панелей пола, типичных для систем солнечного отопления — горячего водоснабжения.
Ключевые слова
Эксперимент
Теплый пол
Материал с фазовым переходом
Капиллярный мат
Полиэтиленовый змеевик
Накопление тепла
Рекомендуемые статьи Цитирующие статьи (0)
Полный текст
Copyright © 2014 Elsevier Ltd.Все права защищены.
Рекомендуемые статьи
Ссылки на статьи
Лучшие типы полов для установки поверх лучистого отопления
Лучистое тепло имеет много преимуществ. Зимой ходить по полам с подогревом очень уютно. Собаке понравится лежать на нем. И лучистое тепло может быть очень экономичным.
Если вы подумываете об установке системы лучистого обогрева, некоторые варианты напольного покрытия подходят лучше, чем другие. Вот 4 лучших варианта напольных покрытий, которые можно использовать над лучистым теплом.
1. Плитка для полов
Фарфор и керамическая плитка являются отличными проводниками тепла, поэтому ваш дом получит все преимущества системы лучистого отопления. Кроме того, кафельный пол не расширяется при нагревании и не сжимается при охлаждении. Такое расширение и сжатие может вызвать растрескивание. С плиткой это не проблема.
2. Полы из ламината
Ламинированный пол без лишних затрат воспроизводит внешний вид массивного паркета или плитки.Он также отлично справляется с лучистым теплом. Ламинат состоит из слоев древесины, идущих в противоположных направлениях. Это создает более устойчивый материал, чем твердая древесина твердых пород. Другими словами, ламинат не будет расширяться и сжиматься, как массивный паркетный пол.
3. Паркетные полы
Как и ламинат, он производится слоями, поэтому имеет более стабильную основу, которая не реагирует на процесс нагрева и охлаждения. Верхний слой, или слой износа, выполнен из массива дерева и бывает тех же разновидностей, что и другие полы из твердой древесины.Инженерные полы даже производятся из бамбука. Он отлично выглядит, отлично носит и отлично согревает.
4. Полы из натурального камня
Полы из гранита, травертина, песчаника и других натуральных камней прекрасно проводят тепло. Вы можете думать о камне как о холодном, но не тогда, когда под ним течет теплая вода. Если вы никогда не думали, что в январе вам захочется пройти босиком по каменному полу, вы никогда не задумывались о лучистом тепле!
5. Виниловый настил
Роскошные виниловые полы, в частности, пол из виниловых досок, имитирующих дерево, невероятно популярны, и с внедрением более качественной технологии жесткой сердцевины большинство виниловых досок и плитки теперь можно использовать с подогревом.
Обязательно ознакомьтесь с требованиями к установке для каждого отдельного продукта, поскольку в гарантии часто указывается максимальная температура, для работы с которой сертифицирована виниловая планка.
Какие полы нельзя использовать при тепловом излучении?
А как насчет противоположного вопроса? Какое напольное покрытие нельзя укладывать на лучистое тепло? Ковер имеет изоляционную ценность, поэтому он не позволит теплу проникнуть в ваш дом.Вы можете использовать несколько ковриков на полу, но избегайте больших ковров или ковровых покрытий от стены до стены.
Виниловые полы тоже не лучший выбор. Тепло может обесцветить винил или вызвать выделение химикатов. Наконец, пол из твердых пород дерева будет набухать и сжиматься в процессе нагрева / охлаждения, особенно в домах, где зимой используется увлажнитель. Вы не хотите вкладывать деньги в дорогой паркетный пол только для того, чтобы получить чашу, пряжку, коронку и трещину.
Если вы планируете установить удобное и эффективное лучистое тепло, лучшим выбором для использования с лучистым отоплением являются кафельный пол, ламинат, инженерный пол и пол из натурального камня.
Подробнее о вариантах теплового излучения и напольных покрытий
- Energy.gov — Информационный веб-сайт Министерства энергетики, посвященный проблемам энергетики и окружающей среды.
- Nuheat — ведущий производитель систем лучистого теплого пола, которые помогут вам сэкономить энергию и вести более экологичный образ жизни.
- DIY Network — Узнайте больше о напольных ковриках с лучистым обогревом и о том, как выполнить установку своими руками.
Установили ли вы в доме теплый пол или планируете это сделать? Поделитесь своими мыслями ниже.
Полное руководство по полам с подогревом
Какие типы полов с подогревом существуют?
Существует два основных типа систем подогрева полов: электрические (или «сухие») и водяные (или «мокрые»).
Сухие системы работают с сетью проводов, проложенных под полом. Некоторые используют нагревательные маты для покрытия больших площадей пола, в то время как другие будут работать со сложной сетью отдельных проводов. Слой изоляции находится под сетью проводов, заставляя тепло проникать в комнату.
Другой вариант — это система на водной основе, состоящая из сети труб, подключенных к вашему водогрейному котлу. С этим типом системы установка немного сложнее (и сложнее), и в результате затраты, как правило, выше, поскольку вам нужно будет вызвать сантехника. Однако системы водяного теплого пола на 30% эффективнее радиаторов, равномерно распределяя тепло при более низкой температуре.
Сколько стоит электрический теплый пол?
Стоимость теплого пола зависит от многих факторов, включая тип системы, которую вы устанавливаете, количество комнат, которые вы собираетесь, и размер вашего дома.Например, вы можете рассчитывать заплатить приблизительно 5000 фунтов стерлингов за систему влажных полов с подогревом на всей территории новостройки. Комната за комнатой, влажные системы стоят от 20 до 30 фунтов стерлингов за квадратный метр, не считая больших затрат на установку.
Электрические системы начинаются с примерно 100 фунтов стерлингов за квадратный метр для индивидуальной проводки, в то время как нагревательные маты дешевле (например, магазины DIY продают маты площадью 5 м2 менее чем за 100 фунтов стерлингов). Вам нужно будет добавить стоимость изоляционных материалов и контроллеров, а также профессиональные затраты на установку, если вы не делаете это самостоятельно.Электрические системы обычно дешевле в установке, но они могут быть на 40% дороже в эксплуатации, чем системы водяного теплого пола.
Как установить систему теплого пола?
Как и в случае с расходами на теплый пол, тип системы определяет способ ее установки. Вы можете установить электрические системы самостоятельно, но с системами на водной основе лучше всего обращаться к квалифицированному сантехнику.
Для электрических систем выбирайте маты или отдельные провода в зависимости от площади пола.В ванных комнатах или небольших комнатах коврики легко справятся со своей задачей и их довольно легко установить. Вы просто кладете их на гладкий пол, при необходимости размещая теплоизоляцию сверху и снизу. Системы со свободной проводкой могут быть распределены на больших площадях. Их основное преимущество — гибкость, работа с необычными формами или макетами. В этом случае важно расположить провода равномерно, иначе у вас будут участки, которые будут теплее других.
Мокрые системы сложнее. Вам нужно будет проложить сеть труб, подключить их к котлу и, возможно, поднять пол, чтобы в него поместилось все.Даже при наличии электрической системы рекомендуется нанять квалифицированного электрика для подключения проводов к электросети.
Какие самые лучшие советы по электрическому подогреву пола?
Независимо от того, какой тип системы вы выберете, между теплыми полами и радиаторами есть несколько ключевых различий. Примите во внимание эти советы, чтобы максимально использовать возможности вашей системы.
Обогрев помещения с этим типом системы занимает больше времени, хотя после того, как комната будет нагрета, она будет оставаться комфортной, несмотря на сквозняки.Если вы установите таймер на пару часов ранним утром, ваша комната будет оставаться теплой в течение дня.
Разместите элементы управления в удобном месте
Ожидайте управления вашей системой из центра. Многие из последних моделей работают с приложениями, что позволяет управлять каждой зоной со смартфона. Хотя для каждой комнаты потребуется отдельный клапан, вы можете разместить их в центральном шкафу для более удобного управления.
Изоляция и полы с подогревом идут рука об руку, поскольку они работают вместе, чтобы создать более энергоэффективный дом. Не экономьте на изоляции под вашей системой, иначе тепло будет излучаться вниз и будет менее эффективным. Если вы живете в старом доме с одинарным остеклением, теплого пола может быть недостаточно для поддержания тепла в доме — постарайтесь обновить окна, иначе вам может потребоваться совместить его с радиаторами, что приведет к увеличению затрат на отопление.
Существует ли газовый теплый пол?
Если вы установите влажную систему, подключенную к вашему водогрейному котлу, пол будет нагреваться по той же системе, что и ваша горячая вода — газовой или электрической.
Является ли система теплого пола хорошей инвестицией?
Хотя полы с подогревом более эффективны, чем радиаторная система, это все же больше роскошь, чем средство экономии денег. По данным Energy Saving Trust, влажные полы с подогревом экономят всего 20 фунтов стерлингов в течение года — вам придется подождать некоторое время, чтобы окупить затраты на установку. Наилучшим соотношением цены и качества являются новые дома или пристройки, в которых не нужно удалять существующие полы.
Тем не менее, несмотря на свою стоимость, пол с подогревом имеет много преимуществ. Вы будете наслаждаться теплом под ногами, а также более равномерным и эффективным обогревом помещения. В то время как тепло радиатора рассеивается при открытии окна, полы с подогревом дольше сохраняют тепло. Он также придает элегантный и роскошный вид вашему дому. Без радиаторов можно сохранить чистые линии, что всегда является плюсом для тех, кто любит минималистичный интерьер.
5 лучших вариантов полов для теплого пола — идеи для производственных помещений
”Вы ищете современную систему теплого пола в своем доме? Тогда обязательно ознакомьтесь с этими 5 лучшими вариантами напольных покрытий, прежде чем приступить к большой установке отопления! «
Полы с подогревом чрезвычайно эффективны при обогреве больших открытых пространств с высокими потолками или комнат и коридоров, склонных к потере тепла.Если вы решили, что вам нравятся преимущества равномерной температуры в помещении и теплых полов, то важно рассмотреть варианты напольных покрытий, которые позволят максимально использовать преимущества такой системы.
Лучшие варианты напольного покрытия — это материалы, обладающие высокой теплопроводностью. Говоря простым языком, это означает, что материал может быстро и эффективно выделять тепло на поверхность пола. Материалы с высокой проводимостью могут быстро нагреваться и обеспечивать большую теплоотдачу, что делает систему более энергоэффективной.Вот 5 лучших вариантов полов с подогревом, которые нам рассказали лучшие установщики тепловых насосов в Окленде.
Плитка и камень — лучшие варианты для теплого пола
Массивная плитка или камень — ЛУЧШИЕ варианты для полов с подогревом. Почему? Благодаря своей теплопроводности тепло быстро и равномерно передается по поверхности пола, что обеспечивает отличную отдачу в само помещение. Плитка тонкая, поэтому тепло быстро проходит через материал.
Керамика
Керамическая плитка тонкая, недорогая и похожа на камень, поэтому она является лучшим вариантом для полов с подогревом.
