Монтаж окна по госту: монтаж по ГОСТ. Инструкции с фото и видео

Монтаж СПК по ГОСТу | Окна Москвы

Требования ГОСТа для окон ПВХ разработаны таким образом, чтобы после монтажа они не пропускали холодный воздух и не создавали сквозняков, не деформировались вследствие усадки. Монтаж пластиковых окон по ГОСТу также определяет необходимые меры при установке крупногабаритных конструкций, чтобы их крепление было надежным и долговечным.

Порядок работ при монтаже окон ПВХ по ГОСТу

1. Демонтаж старых конструкций

Окна устанавливают в подготовленный оконный проем. Для этого в первую очередь следует полностью демонтировать старую раму, очистить проем от осколков, мусора и пыли. Монтаж окон по ГОСТу требует, чтобы разница между параметрами оконного проема и окна не превышала 2-4 см. Если реальные величины больше, это необходимо исправить на этапе подготовки проема.

2. Подготовка оконного проема к установке окна по ГОСТу

Для монтажа окон ПВХ по ГОСТу необходимо, чтобы оконный проем был целостным. Нормативный акт достаточно строг в этом отношении – трещины и сколы не должны быть глубже 10 мм, в противном случае их нужно зашпаклевать. Натеки цемента и штукатурки также нежелательны. При подготовке проема его очищают от штукатурки и других внешних слоев до бетонного или кирпичного основания, которое потом грунтуют. Грунтовка улучшает сцепление материалов, которые будут нанесены дальше, с поверхностью оконного проема.

Важным этапом установки окна по ГОСТу является нанесение на оконный проем антигрибковых составов. Они уберегут стены от образования плесени и грибков. Составы выбирают таким образом, чтобы их компоненты не разрушали материалы, используемые при креплении рамы.

3. Установка рамы

Ввиду значительной массы стеклопакетов раму лучше устанавливать без них. Легкую раму проще перемещать и монтировать. При монтаже окон по ГОСТу раму крепят на анкера или анкерные пластины. Второй способ используют для окон больших размеров, стандартные же рамы крепят, монтируя к ним анкерные пластины по периметру на расстоянии 70 см.

Установка окна ПВХ по ГОСТу требует, чтобы под раму подкладывались деревянные брусья – опорные колодки. Затем ее проверяют уровнем на соответствие горизонтали и вертикали. Допустимое отклонение по этим параметрам – 1,5-3 мм, если оно окажется больше, окно может со временем деформироваться. Зафиксировав раму в нужном положении, ее крепят на анкерные пластины, которые предварительно уже были к ней прикручены.

Важным элементом монтажа окон ПВХ по ГОСТу является подставочный профиль. Его крепят к нижнему торцу рамы, и после установки подоконника и отливов он не виден. Однако его отсутствие заметить достаточно просто – если подставочного профиля нет, и рама не выставлена по уровню, возникает холодный мостик, и зимой такая конструкция будет промерзать.

Основное назначение подставочного профиля при установке окна по ГОСТу – крепление подоконника и отливов. Категорически неправильно крепить отливы и подоконник к раме:

— для такого крепления раму необходимо сверлить, что нарушает ее герметичность и может ее разрушить;

— подоконники, прикрепленные к раме, непрочны и не выдерживают значительных нагрузок и большой вес.

4. Монтажные швы

Установка окон ПВХ по ГОСТу подразумевает наличие трех монтажных швов:

— внутреннего;

— центрального;

— внешнего (наружного).

Внутренний шов — пароизоляционный — предназначен для защиты центрального слоя от влажности, поступающей из квартиры. При монтаже окон по ГОСТу он выполняется герметиками, мастиками и пароизоляционными лентами (алюминиевая фольга с армированием синтетическими нитями). Чаще всего используют ленты, которые крепятся одной стороной к окну, а другой – к стене.

Центральный – теплоизоляционный — шов обеспечивает теплоизоляционные и звукоизоляционные свойства крепления окна. Это слой монтажной пены (пенного полиуретанового утеплителя), который наносят в пространство между рамой и стеной, что также регламентируется ГОСТом для окон ПВХ. Монтажная пена нетоксична, выпускается в зимнем и летнем варианте, благодаря чему установку окна по ГОСТу можно производить и в холодное время года (при температурах до -15 0С), так и в жару (при температурах до +45 0С).

Наружный – паропроницаемый — шов предназначен для защиты монтажной пены от влажности окружающей среды и одновременно с этим для вывода конденсата. Для него используют ленты двух типов:

— предварительно сжатая саморасширяющаяся уплотнительная лента (ПСУЛ) – пенополиуретановая лента, герметизирующая внешние стыки за счет самопроизвольного расширения. Лента обладает гидроизоляционными и паропроницаемыми свойствами;

— наружная лента – нетканая синтетическая лента мембранного типа с высокими гидроизоляционными показателями.

Помимо отвода лишней влаги, наружный паропроницаемый шов служит для компенсации нагрузки, вызванной тепловым расширением и сжатием окна под действием температуры окружающей среды.

Следует отметить, что главное назначение наружного и внутреннего швов при монтаже окон ПВХ по ГОСТу – защита монтажной пены, и значительного вклада в теплопроводность шва они не вносят. Однако пренебрегать их правильной установкой было бы неразумно. Если не обеспечить достаточную гидроизоляцию при установке окна по ГОСТу, монтажная пена будет накапливать влагу, что приведет к появлению грибка и плесени, сделает теплоизоляционный слой более хрупким и в итоге разрушит его.

5. Подоконники

Установка подоконников и отливов – это заключительный этап монтажа окон ПВХ по ГОСТу. Подоконник устанавливается на бетонное основание, на котором сделана цементная стяжка. Только в этом случае подоконник будет иметь достаточную прочность, чтобы выдерживать значительные механические нагрузки.

«Окна Москвы» предлагает широкий спектр услуг по установке окон ПВХ по ГОСТу в Пушкино, Мытищах и других районах города. Получить более детальную информацию можно в нашем офисе или заполнив форму на сайте.

требования и подготовка, технология своими руками

На чтение 10 мин. Просмотров 25 Опубликовано 19.09.2020 Обновлено 03.09.2020

Нормативные документы содержат инструкции и рекомендации по монтажу заполнений проемов. Если выполнена установка окна по ГОСТу, значит рама надежно закреплена, сделаны все защитные слои. Использование пены в качестве крепежа не допускается, т. к. материал разрушается со временем. Образованные промежутки пропускают уличную влагу, холод. Способы крепления окна в проеме оговорены в нормативах и всегда выполняются.

Общие требования к монтажу по ГОСТ

ПВХ окна должны быть установлены с соблюдением норм и стандартов ГОСТ

Дорогое элитное окно с многокамерным стеклопакетом снижает свою функциональность, если оно установлено с нарушением правил. Стандарты разработаны технологами для того, чтобы после установки окон ПВХ по ГОСТу в помещении был оптимальный микроклимат. Не должно быть риска выпадения рамы из проема.

Есть документ, который определяет правильный монтаж окон — ГОСТ 30.971 – 2002. В нем приведены технические условия для организации монтажного шва между оконной рамой и торцом стен.

Шов примыкания включает:

• наружный слой, который изолирует от влаги, но пропускает пар;
• центральный — уменьшает тепловые потери;
• внутренний — изолирует от бытовых паров.

Слои совмещают функции, например, внешний дополнительно защищает от холода, что учитывают при расчете показателей оконной рамы. Конструкция и состав монтажного шва установлены в рабочих приложениях, которые включены в текст ГОСТа. Правила монтажа разработаны в соответствии со строительными правилами и нормами с учетом стандартных требований.

Требования к технологии установки пластиковых окон:

• Швы должны выдерживать эксплуатационные нагрузки, например, осадки, жару, мороз, ветер, не разрушаться при усадке строения.
• Материалы для швов должны быть устойчивы к деформациям, осадочным, температурным изменениям размеров блоков и стеновых торцов, при этом учитывают расчетную степень сжатия.
• Монтажный шов обладает таким показателем теплозащиты, что внутренняя поверхность откоса имеет температуру не ниже нормативной по СНиП.
• материал изоляции не может иметь звукоизоляционные свойства и водостойкость ниже, чем соответствующие показатели оконной конструкции.
• Швы выполняют прямыми, если торец проема не имеет четверти, или угловыми, в случае без четверти.

По нормам правильно устанавливать наружную защиту швов в виде нащельников, отливов, откосов. Внутри промежутки закрывают штукатуркой или делают панельную облицовку, например, из гипсокартона или пластика.

Подготовительные работы

Демонтаж необходимо проводить так, чтобы не повредить наружные откосы

Разборку действующих оконных рам для монтажа пластиковых окон по ГОСТу выполняют аккуратно или распиливают на части. В первом случае старые окна можно использовать в других постройках.

Демонтаж начинают с освобождения рабочего пространства:

• убирают цветочные горшки с подоконника;
• снимают шторы;
• место вокруг окна закрывают строительным целлофаном.

Подготавливают удлинитель, чтобы электрический инструмент доставал до розетки.

Последовательность демонтажа:

• Снимают подвижные части окна.
• В глухих частях снимают штапики (продольные элементы, поддерживающие стекло).
• Убирают подоконник так, чтобы не пострадала целостность оконного проема.
• Снимают наружный отлив.
• Удаляют раму, разрезая ее.

Рама должна быть меньше проема, чтобы осталось место для монтажной пены

Монтаж окон ПВХ по ГОСТу предполагает, что проем освобожден от основных и отделочных частей старого блока. Бетонные подоконные плиты разбивают посередине молотом, режут обнажившуюся арматуру, а половинки затем вынимают из боковых проемов. Подоконники удаляют перфоратором, помогая молотком, если они сделаны из пластика, древесины, МДФ, металла.

Отливы могут крепиться к раме или подоконнику, их открепляют, вынимая метизы. После снятия отливов удаляют оконную конструкцию. Работы ведут монтажной фрезой для профессионалов или применяют электрический лобзик, простую ножовку по дереву. Раму вынимают по частям по мере освобождения. После этого удаляют мешающие наплывы раствора и снимают старый утеплитель, т. к. он не понадобится.

Проверяют монтажный проем в стене, куда будет установлено окно. Он должен иметь одинаковые размеры по горизонтали вверху и внизу, а также по вертикали справа и слева. Погрешность допускается до 1,5 – 2,0 см. Если проем искривлен, рама может не войти в него. В другом случае оконный блок будет болтаться, не хватит длины анкеров или дюбелей, чтобы зафиксировать его боковины.

Необходимые инструменты и материалы

Инструменты для монтажа ПВХ окон

Для демонтажа помимо молотка и электролобзика, потребуется ломик, болгарка с кругом по металлу (для арматуры). Утеплитель вынимают руками в перчатках, можно использовать строительный нож и шпатель для отделения наклеенного материала от торцов.

Отбивают раствор с места посадки с помощью перфоратора с насадкой-лопаткой. Для выкручивания саморезов, шурупов применяют шуруповерт, гвозди удаляют гвоздодером, а дюбели, анкеры перепиливают болгаркой.

Для установки оконных блоков из ПВХ понадобятся следующие инструменты:

• перфоратор, сверла с победитовыми наконечниками, шуруповерт, дрель;
• буры диаметром 6 мм используют для монтажа окна на крепежные пластины, а размер 10 берут для сверления под анкера;
• строительный пистолет под пену;
• нож по г/картону, молоток;
• строительный или лазерный уровень, рулетка 5 м, карандаш, отвес;
• ножницы по металлу, плоскогубцы, отвертка крестовая и плоская, стамеска.

Перфоратор нужен, чтобы делать отверстия в торце проема под дюбели, анкеры. Завинчивать саморезы лучше шуруповертом. В деревянных стенах перфоратор не нужен, подойдет дрель и сверла по металлу разных размеров. Для установки подоконника и отлива часть этих инструментов также понадобится.

Материалы для монтажа рамы со стеклопакетами:

• распоры и монтажные клинья из плотного пластика, количество принимают так, чтобы установить элементы по периметру окна;
• пена монтажная на базе пенополиуретана с малым показателем расширения для заполнения пространства между рамой и стеной;
• паропроницаемый уплотнитель (ПСУЛ) для организации самовентиляции и защиты от увлажнения застывшей пены;
• гидроизоляционная лента для установки внутри комнаты на базе полиэтилена с тонким алюминиевым слоем;
• диффузионная лента для предохранения монтажного шва от осадков и действия лучей.

В качестве крепежа готовят простые или регулируемые анкеры, саморезы, дюбели. Современный способ предполагает монтаж рамы на пластинах. Помимо этого, нужны поддерживающие консоли, герметик силиконовый, подставочный профиль.

Монтаж окна по ГОСТу своими руками

При монтаже без четверти увеличиваются теплопотери

Оконная рама из пластика и торец бетонной или деревянной стены имеют разные коэффициенты расширения, поэтому материал монтажного шва подбирают так, чтобы при усадке или деформации не появлялись трещины и мостики холода.

Эта проблема однослойных стен, например, из керамзитобетона или сплошного кирпича. В этом случае слабым участком служит стена около рамы из-за большой проводимости тепла. Места подвержены выпадению конденсата и образованию плесени. Если торцы без четверти, теплопотери увеличиваются. ГОСТ рекомендует устанавливать коробки толщиной не меньше 13 см, если используется метод без четвертей.

Порядок монтажа по нормативам ГОСТ (со снятием стеклопакета):

• подбирают крепежные анкеры с учетом прочности стен;
• снимают подвижные створки, с глухих частей окна вынимают стеклопакеты;
• в стенах с четвертью перед установкой крепят ленту ПСУЛ;
• раму выставляют по горизонтальному и вертикальному уровню;
• профиль рамы сверят насквозь и крепят к торцу проема металлическим анкером;
• устанавливают распорные клинья, запенивают промежутки;
• навешивают створки и ставят глухие стеклопакеты;
• обрезают пену после застывания.

Анкерные болты должны быть не менее 5 — 7 см длиной

Анкера по нормативам ставят через 50 – 70 см, в бетон анкер заглубляют на 4 см, камень и легкий бетон сверлят на 6 см. Фиксацию начинают с низа рамы. Анкера сразу не затягивают, а проверяют правильность установки блока, после этого дожимают крепежи до упора. Если при этом возникает перекос, отпускают анкера, выравнивают раму и действия повторяют.

Монтаж без снятия створок и стеклопакетов выполняют на специальных пластинах, которые одновременно крепят сбоку рамы и фиксируют к торцу стены. Такой способ позволяет не сверлить коробку, можно беспрепятственно регулировать уровень установки. Но пластины не подходят для окон большой площади.

Окна можно открывать сразу после окончания монтажа. Для больших створок есть ограничение – нужно выждать 24 часа после установки, только затем приводить стеклянные полотна в открытое состояние.

Установка пластиковых откосов и аксессуаров на окна

Откосы в панельных домах можно обустраивать в день установки окон

Откосы из ПВХ монтируют в день установки окна в блочных и панельных зданиях, в кирпичных строениях ставят на второй день.

Используют варианты:

• сэндвич-панели;
• откосы из пластика со снимаемыми наличниками.

Первый вид можно ставить так, что получатся откосы с рассветом (под непрямым углом к плоскости окна). Так рекомендует ГОСТ, чтобы увеличить поступление света в комнату.

Вторую разновидность ставят, если нужно отделывать стены, а откосы уже есть. Края обоев или другого стенового материала аккуратно заводят под наличник. Если одновременно с установкой окон ремонтируют комнату, сэндвич-панели монтируют после окончания ремонта.

Рекомендуется сразу заказать москитную сетку

К категории аксессуаров относят элементы:

• проветриватель ступенчатой формы;
• москитная сетка;
• фиксатор;
• капельники;
• жалюзи, другие приспособления для улучшения работы.

Подоконник ставят после монтажа рамы, но до изготовления откосов. Если боковая отделка уже есть, в ней делают пазы глубиной 1 – 6 см, куда войдут концы подоконной доски. Монтажный шов выполняют при помощи пены. Промежуток от 8 см пенят за несколько раз, делая интервалы по 7 – 8 минут.

Во время монтажа откосов и подоконника стекла на створках закрывают картоном или пленкой.

Саморезы загоняют в подстановочный профиль на расстоянии от низа кромки 1,8 – 2,0 см. Большие зазоры предварительно заделывают слоем штукатурки. При подгонке размеров подоконной доски учитывают допуск на свободное перемещение при жаре или в мороз, панель делают короче на 1 см.

Под подоконник ставят опорные элементы через 50 см, их фиксируют от сдвига саморезами. Доску ставят, контролируют уровень так, чтобы в сторону помещения был небольшой уклон 2 – 4 см, зависит от ширины панели.

Применение ПСУЛ и пароизоляционных лент

Пароизоляционная лента для ПВХ окна

Использование ленты ПСУЛ позволяет начинать формирование монтажного шва еще до установки окна. Ее крепят на самоклеящуюся основу по периметру проема. Так создается защита от внешнего увлажнения, а пена после такой обработки не выдавливается за контуры рамы. СНиПы регулируют производственную технологию выпуска изделий для устройства вентилируемых промежутков при установке окон из ПВХ.

Свойства ленты:

• стойкость против ультрафиолетовых лучей;
• переносит жару и холод в диапазоне -45 — +85°С;
• инертная реакция на химические раздражители в воздухе, жиры;
• не теряет эластичности при эксплуатации;
• отталкивает влагу;
• на поверхности не разводится грибок, мох, плесень;
• пропускает пар порядка 0,15 мг/(м·м·Па).

Выпускают ленту из ячеистого пенополиуретана, который пропитывают и покрывают специальным составом. На одной стороне наносят клеящий слой. В продажу лента поступает в рулонах, которые разматывают перед установкой, чтобы материал не потерял свойства. После удаления пленки с поверхности пропитка реагирует с кислородом и изделие увеличивается в размере. Используют ленту по ширине боковой части коробки.

Поверхность откоса очищают от пыли для лучшего приклеивания, а пористые материалы дополнительно грунтуют. На процесс расширения влияет температура. При комнатной температуре лента расширяется за полчаса, а на морозе процесс продолжается двое суток. После этого монтажный промежуток с установленной лентой задувают пеной.

Монтаж

Основные ЭТАПЫ МОНТАЖА ОКОН ПО ГОСТ

Заказать окна рехау – значит сделать отличный выбор. Данная профильная система по праву считается одной из лучших на планете. В линейке компании можно найти именно то что необходимо, причем как в плане дизайна, так и по части технических требований. Естественно свои минусы имеют и пластиковые окна rehau, цены на них немного выше, чем на изделия более бюджетного сегмента.

1 подготовка проёма

Оконный проем должен быть ровным. Не должно быть выколов и раковин более 10 мм. Рыхлые поверхности укрепляются.

2 Проверка изделий на соответствие размерам

Замер окна делается так, чтобы получился нужный зазор между окном и стеной – ширина монтажного шва, которая должна составлять от 20 до 50 мм.

3 Выравнивание изделия по уровню

Окно монтируется в проем ровно во всех плоскостях: по
горизонтали и по вертикали. Для правильности установки используется уровень.

4 Крепление конструкции к стене

Крепление осуществляется на расстояниях 15 см, расстояние – между крепежными элементами – 70 см для белых окон и 60 см для ламинированных окон.

5 Формирование монтажного шва

Согласно ГОСТу шов должен быть трехслойным: наружный слой – водоизоляция,
центральный слой – теплоизоляция, внутренний слой – пароизоляция

6 Отделочные работы

На заключительном этапе производится установка:

• подоконников;
• отливов;
• откосов;

другие необходимые работы.

ГОСТ на окна ПВХ, требования к монтажу пластиковых окон и технология установки

Около сотни статей на нашем сайте рассказывает о том, какие сложные, продуманные и даже изощренные конструкции оконных профилей применяются в настоящее время в архитектурно-строительной отрасли, какие наукоёмкие решения используются при разработке стеклопакетов, сколько миллионов оконные фирмы тратят на приобретение точного и даже прецизионного оборудования для производства профилей, стеклопакетов, фурнитуры и т.п. Но все эти усилия и истраченные миллионы пойдут прахом в том случае, если устанавливать пластиковое окно к вам придёт некий полутрезвый «дядя Вася»; воткнёт оконный блок сикось-накось в проём, кое-как запенит, спросит монетку на опохмелку и гордо удалится с чувством выполненного долга.

Ни греть такое окно не будет, ни от шума спасать.

Можно ли бороться с такими «особенностями национального монтажа»? И если можно, то как? – Об этом читайте далее в статье на нашем сайте.

Пластиковые окна: СНИП, ГОСТ как условия занятости отечественной бюрократии

Едва в страну в 90-е годы начал вливаться с Запада ручеек пластиковых окон, то сразу же возникло целое соцветие государственных стандартов на эту тему:

на окна пластиковые ГОСТ 23166-99;
ГОСТ 30673-99 на окна ПВХ;
ГОСТ 30674-99 – окна ПВХ;

Конечно, не все они – об одном и том же. На окна ПВХ ГОСТ 23166-99 не только задает общие технические условия, но и содержит нормативную документацию на блоки оконные вообще – деревянные, пластиковые, металлические.

ГОСТ 30673-99 определяет технические условия на профили ПВХ для пластиковых окон и дверей

На пластиковые окна ГОСТ 30674-99 – задает технические условия конкретно на оконные блоки из поливинилхлорида.

Технические условия на профили на окна и двери пластиковые – ГОСТ 30673-99 определяет.

Кроме стандартов на окна ПВХ, ГОСТ 30970-2002 разработан отдельно на пластиковые дверные блоки.

В 2002 г. был разработан отдельный ГОСТ на пластиковый дверной блок

Понятно, что никакие проблемы они не решали и особые требования к пластиковым окнам ГОСТы перечисленные содержать не могли: сама по себе идея стандартизировать поставляемую из-за рубежа (в РФ производство пластокон только еще разворачивалось) продукцию довольно-таки абсурдна. И авторы (в числе которых оказались и специалисты ЗАО «КВЕ Оконные технологии») продублировали единый европейский стандарт, округлив до «российских» величин некоторые параметры и снабдив эти «межгосударственные» (действие их, кроме РФ, распространяется еще на 6 республик бывшего СССР) стандарты неразборчивыми эскизами, выполненными на уровне чертежей троечника-шестиклассника.

С учетом многообразия типов российских проектов зданий и сооружений авторами этих документов не задаются даже размеры окон по ГОСТу пластиковых – только линейка допусков в зависимости от габаритов.

Российский ГОСТ округлил толщину лицевой стенки профиля ПВХ в большую сторону

Зато ГОСТ на окна ПВХ размеры наружных лицевых стенок профилей ПВХ округлил до 3 мм с толщины в 2,8 мм, вмененной евростандартом DIN EN 12608. В результате многие превосходные профили европейских производителей в российский класс «А» не попали. К счастью, в то бурное время (90-е еще только кончались) народ понимал, что греет не ГОСТ, а греет качество профиля.

Зато на руку потребителю оказалось то обстоятельство, что маркировка окон ПВХ по ГОСТу становилась обязательной и должна включать не только товарный знак производителя и марку изделия (т.е. рекламу фирмы), но и дату выпуска и штамп ОТК.

Образец маркировки окон ПВХ

Многие требования к пластиковым окнам в перечисленных ГОСТах сформулированы как рекомендательные. В отношении требований к ряду параметров (шероховатость поверхности, качество отделки и т. п.) ГОСТ по пластиковым окнам попросту отсылает пользователя к нормативной документации производителя конкретных комплектующих.

В то же время ни один ГОСТ на изготовление ПВХ окон никаких норм и требований не задаёт – только на приёмку, упаковку, транспортировку и т.д. Хотя контроль техпроцесса – важный фактор обеспечения качества продукции.

Особой беды в сформулированных подобным образом требованиях к окнам ПВХ не было: к моменту выхода товара на рынок СНГ, на Западе уже был достигнут высокий уровень конкуренции в отрасли, и он заставлял производителей поддерживать на высоком уровне и качество продукции, и сервис, и соблюдение жестких европейских стандартов.

В общем, в 1999 г. разработка ГОСТ на окна из ПВХ и профиля поставленную задачу выполнила: работой в трудный период экономических реформ чиновников Госстроя и т.п. организаций обеспечила.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

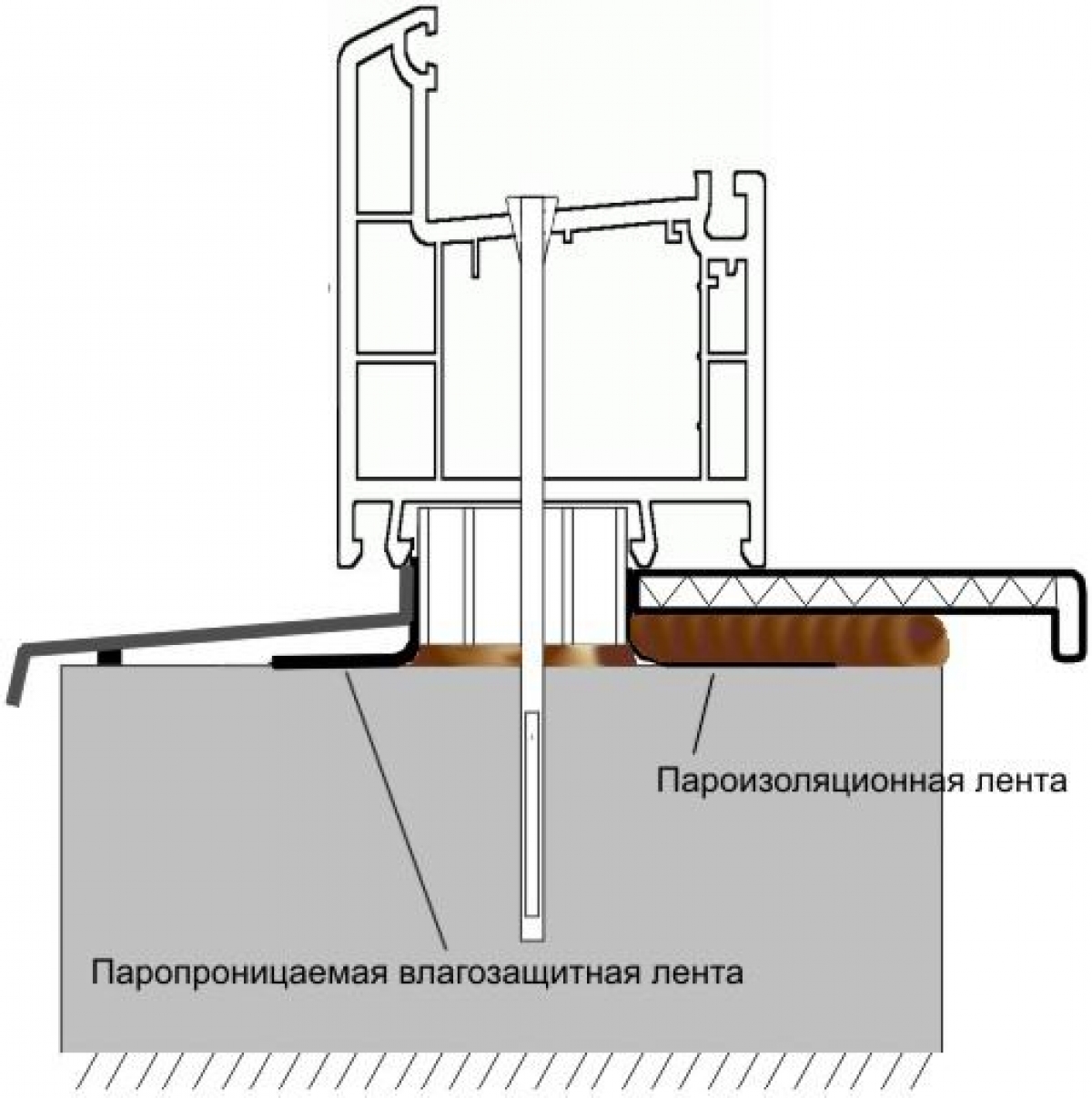

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

Как установить пластиковое окно по ГОСТ

   Если Вы хотите чтобы пластиковые окна прослужили Вам не один десяток лет – Вам необходимо сделать монтаж окон по ГОСТ. Правильно установленное окно будет залогом комфортного микроклимата в Вашей квартире, ведь в противном случае в квартиру или дом может проникать воздух с улицы, даже когда Вы закрыли створки пластикового окна. Монтаж установленный не по ГОСТу может привести к появлению целого ряда проблем с пластиковым окном – появлению продуваний, промерзаний, появлению грибка. Это происходит из за разрушение утеплителя (монтажной пены) внутри стыка. Монтаж окна по ГОСТ будет гарантией того, что ремонт не придется повторять через два-три года. Если все работы будут осуществлены правильно, окно действительно прослужит около 20 лет.

Схема монтажа пластикового окна по ГОСТу:

1. Снаружи в монтажный стык устанавливают ПСУЛ-паропроницаемая саморасширяющуюся уплотнительную лента Bauset ST-II 10/3 (артикул BAU2011). Она предназначена для защиты монтажного шва оконных и дверных блоков снаружи от воздействия всех внешних природных факторов, а так же для обеспечения вентиляции шва наружу. Лента ПСУЛ поставляется в сжатом состоянии в рулонах. Помещенная в стык или шов лента самостоятельно расширяется, полностью заполняя все неровности и зазоры.

2. Внутри стык заполняют пеной Bauset 65 (летняя — арт. BAU1017, зимняя — арт. BAU1018).

3. Изнутри монтажный стык защищают пароизоляционной лентой Bauset ST на основе алюминиевой фольги, нетканным полотном, позволяющей защитить монтажный шов изнутри от влаги и препятствующей ее выходу из шва на поверхность внутренних откосов. Для легкой и надежной фиксации на ленте нанесены две клеевые полосы из клея и бутила, расположенные на разных сторонах. Рекомендуется применять по всему периметру окна под последующую отделку откосов (в том числе штукатуркой). Такие ленты не пропускают в стык избыточную влагу, которая содержится в воздухе помещения.

4. Снаружи, под оконный слив (отлив) пластикового окна, устанавливают паропроницаемую ленту Bauset ST на основе синтетического нетканого материала мембранного типа. Лента позволяет защитить монтажный шов снаружи от влаги и обеспечивает вентиляцию монтажного шва наружу. Для легкой и надежной фиксации на ленте нанесены две клеевые полосы из бутила. Рекомендуется устанавливать под наружным отливом; а также по всему периметру окна в тех случаях, когда установка ПСУЛа невозможна.

Установка окон по ГОСТу — как установить окна по гостовским нормам

Пластиковые окна устанавливают и в многоэтажных зданиях, и в деревянных домах. Они пользуются популярностью заслуженно, так как по сравнению с деревянными рамами имеют много преимуществ. Они:

• прочные,
• долговечные,
• эстетичные,
• экологичные,
• функциональные,
• не продуваются,
• не занимают большого пространства в оконном проеме, что позволяет увеличить подоконник.

Однако некоторые преимущества, например, долговечность и герметичность, достигаются только в том случае, если производится установка окон по ГОСТу. Далеко не все монтажники следуют этим правилам. Это не значит, что оконный блок выпадет из проема окна. Однако после смены сезонов года могут возникнуть щели, которые станут мостиками холода. Окно может перекосить в проеме, из-за чего возникнут проблемы с закрыванием и открыванием створок.

Требования к монтажному шву

Большое значение при монтаже имеет качество прокладки монтажного шва. Именно он обеспечивает герметичность и защиту от влаги. Монтажный шов согласно действующему ГОСТу 30971-2012 должен:

• состоять из трех слоев минимум;
• быть герметичным;
• быть изнутри плотнее, чем снаружи;
• изготавливаться из тех материалов, срок службы которых сопоставим с расчетным сроком эксплуатации окна – не менее 20 лет условной эксплуатации.

Схема установки оконного блока

Изоляционные материалы, используемые при установке окна

Функции слоев монтажного шва различны. Они призваны обеспечить паро-, звуко- и теплоизоляцию:

1. Основной – обеспечивает звуко- и теплоизоляцию.
2. Внешний – защищает шов от проникновения атмосферной влаги.
3. Внутренний – защищает от пара, поступающего из помещения.
4. Дополнительный (устраивается в бетонных и кирпичных зданиях) – защищает от поглощения материалом шва влаги из материала стены.

Слои монтажного шва выполняют разные функции

Поэтому на разных участках применяют разные виды пароизоляционных лент:

1. ПСУЛ – устанавливается для герметизации наружных стыков. Она обладает саморасширяющейся способностью, а потому герметично прилегает к поверхностям.
2. ВС (ВС+) – используется для пароизоляции внутренних откосов, установленных сухим способом, имеется в виду гипсокартон или пластик.
3. ВМ (ВМ+) – применяется при отделке внутренних откосов, которые впоследствии будут покрываться штукатуркой.
4. ГПЛ (ГПЛ+) – универсальная лента, способная выполнять функции паро-, звуко- и шумоизоляции. Изготавливается на основе вспененного полиэтилена, с одной стороны заламинирована пленкой из полиуретана.

Снаружи применяют также гидроизоляционные ленты мембранного типа, которые служат для отведения атмосферных осадков.

Для улучшения характеристик могут использоваться дополнительные элементы, защищающие от атмосферных явлений. Например, нащельники и накладки, а также отлив, устанавливаемый снизу окна.

Изнутри шов штукатурят или устанавливают откосы и подоконник.

Как правильно провести замеры

Высоту, ширину и глубину оконного проема измеряют тщательно. Если используется строительный уровень, то замеры проводят как минимум трижды, проверяя все показатели, т.к. отклонение по вертикали и горизонтали не должно быть более 4 мм на 1 м. Кроме того, может использоваться лазерный нивелир, дополнительный способ – измерение диагоналей проема.

Если отклонение больше допустимого, оконный блок устанавливать нельзя. Сначала следует исправить геометрию оконного проема.

Подготовка оконного проема

Перед проведением работ подготавливается рабочее место. От окна убирается вся мебель, снимаются занавески. С помощью перфоратора, пилы удаляется старый оконный блок.

Во время демонтажа старого блока и установки нового образуется мелкая пыль, которая осядет на пол рядом с окном и на стоящую в комнате мебель.

С оконного проема снимается штукатурка. Если имеются раковины или наплавы размером более 10 мм, их необходимо заделать. Относительно небольшие раковины шпаклюют водостойкой шпаклевкой, более крупные пустоты заделывают штукатуркой, жесткими изоляционными материалами либо обработанной антисептиками древесиной. При использовании минеральной ваты, обеспечивают ее защиту от влаги.

Обрабатывают штукатуркой только те поверхности, которые будут непосредственно влиять на качество монтажа окна: это часть четверти оконного проема шириной около 25 мм, участок поверхности внутреннего стенового откоса, т.е. непосредственно те поверхности, с которыми будет соприкасаться пароизоляционная лента.

Пошаговая инструкция по установке оконного блока по ГОСТу с фото

Таким образом устанавливаются окна по ГОСТу. У профессионала на установку стандартного двустворчатого блока уходит 2-2,5 часа. Непрофессионал затратит на установку гораздо больше времени, причем необходимо тщательно соблюдать инструкцию на каждом этапе, что не всегда получается из-за отсутствия навыков.

Монтаж окон | Евростиль-сервис

Качественный монтаж окон – залог домашнего уюта

Долговечность и эффективное выполнение окнами главных функций напрямую зависит от качества их установки. Монтаж пластиковых окон является не менее важным моментом, чем собственно выбор самих конструкций. Хорошо установленные окна помогут создать комфортный микроклимат, а также уютную атмосферу в доме, на что в итоге, и нацелен каждый покупатель.

Не секрет, что даже самые высококачественные, дорогостоящие и надежные окна ПВХ могут потерять свои свойства и главные преимущества из-за ошибок, допущенных во время их монтажа. Надлежащее внимание к вопросу установки оконных конструкций позволит в будущем избежать типичных проблем, с которыми так часто сталкиваются покупатели пластиковых окон.

Что покупатель окон должен знать о монтаже?

Существует ряд главных правил, соблюдение которых гарантирует высокое качество установки оконных конструкций из ПВХ.

Очень важно, чтобы размеры проёма под окно были сняты правильно. Непременно должна учитываться и ширина монтажных зазоров (для пластиковых окон от одного до трех сантиметров).

Светопрозрачные конструкции устанавливаются при соответствующей температуре. Стена, в которую вставляют оконную раму, должна иметь положительную температуру, поскольку даже при небольшом морозе обычная пена для монтажа теряет свои теплоизоляционные свойства. Поэтому в зимний период для монтажа окон используются специальные морозостойкие материалы.

В случае замены окон, важным этапом в подготовке оконного проема является процесс демонтажа старого оконного блока. Перед установкой новой конструкции проём обязательно очищают и выравнивают, остатки окна, которое было демонтировано, тщательно удаляют, а имеющиеся неровности стены сразу компенсируют.

Немаловажно проследить, чтобы во время установки светопрозрачных конструкций имелось необходимое количество качественных опорных, а также монтажных элементов. При монтаже пластиковых окон должны точно соблюдаться расстояния между крепежными элементами.

Немаловажен и вопрос герметизации стыков между рамой окна и стеной, в которую она устанавливается. Монтажная пена обладает отличными теплоизоляционными свойствами. Однако, с целью усилить акустическую и термическую изоляцию, кроме нее, используются уплотнительные ленты.

Стоит учесть! Применения лишь одной полиуретановой пены для уплотнения стыка будет недостаточно. Незащищенный должным образом пенный слой под воздействием внешних факторов, таких как осадки или УФ-излучение, со временем не сможет обеспечивать необходимую изоляцию. Вскоре последствия такого монтажа становятся более ощутимыми: поблизости от оконных рам образовываются щели, а с ними, следовательно, появляются сырость и утечка тепла. Чтобы повысить уровень энергоэффективности оконных конструкций рекомендуется применять трехслойную систему, известную как «тёплый монтаж».

Монтаж окон ПВХ по ГОСТу: важные этапы

Сегодня синонимом качественного монтажа окон ПВХ в России является технология установки по ГОСТу. Заключая договор с оконной компанией, клиент вправе потребовать внести пункт, регламентирующий проведение комплекса монтажных работ в соответствии с указанным стандартом.

Монтаж оконных конструкций в соответствии с ГОСТом выполняется в несколько этапов.

1 этап: Подготовка ПВХ окна к монтажу

Перед установкой конструкции вначале производятся некоторые манипуляции. С внешней стороны оконного блока удаляется защитная плёнка. Затем с окна снимают поворотные и поворотно-откидные створки. В случае глухих окон снимают штапики (сперва продольные, а потом поперечные) и после вынимают стеклопакет. Их сразу же необходимо перенести на безопасное расстояние, чтобы не повредить в процессе работ по монтажу. Следующий шаг — снять подставочный профиль. Его проклеивают специальной монтажной лентой (ПСУЛ) в местах стыка с рамой и сразу же устанавливают обратно. Кроме того, ПСУЛ наносится и по всему периметру в местах стыка рам. После стыковочный профиль нужно защёлкнуть и также проклеить монтажной лентой. Далее предстоит соединить рамы при помощи стыковочного профиля.

В зависимости от материала стеновой конструкции существуют несколько вариантов фиксации – с помощью анкерных болтов или анкерных пластин. Выбрав подходящий вариант, выполняется разметка мест для установки крепежа.

В случае применения анкерных болтов — сверлом делаются отверстия с внешней стороны рамы. Рекомендованный ГОСТ отступ от углов – 150-180 мм, расстояние между крепежом – в пределах 70 сантиметров. В свою очередь, анкерные пластины крепятся заблаговременно, от края рамы на расстоянии от 120 до 150 мм, шаг между ними не должен превышать 700 мм. Как и в первом случае, все отверстия также проделывают с внешней стороны оконной рамы.

Помимо самой оконной конструкции, в подготовке к монтажу нуждаются отлив и подоконник. Отлив подгоняют по ширине. Если не предусмотрены торцевые заглушки – необходимо загнуть края. Что касается подоконника, его перед установкой необходимо правильно разметить и выпилить.

2 этап: Подготовка оконного проёма

Первой задачей станет демонтировать старое окно. Стоит заблаговременно приготовить мешки для строительного мусора и защитить плёнкой мебель. После демонтажа нужно очистить монтажный шов от пыли, мусора, старой пены и краски. Затем ликвидировать имеющиеся неровности, используя шпатлёвку. Напоследок проём обрабатывают праймером для улучшения сцепления материалов.

3 этап: Установка окна в проём

Под раму окна устанавливаются опорные колодки. Сверху и по бокам оконную конструкцию фиксируют в проёме. После этого намечают место расположения саморасширяющейся уплотнительной ленты со стороны фасада. Сделав необходимые отметки, оконный блок снимают.

Следующим действием является поклейка ПСУЛ на внешнюю сторону рамы (со сдвигом на 5 миллиметров от отметок). Помимо этого, с внутренней стороны проклеивается пароизоляционная лента, которая скрепляется в углах.

Далее оконный блок вновь помещают в проём и выравнивают. Для этого применяют опорные колодки. Установленная рама выверяется по горизонтальному уровню и вертикальному отвесу.

В стене проделывают отверстия под саморезы. Затем необходимо вставить по бокам оконной рамы вертикальные распорные колодки и закрепить конструкцию. Монтаж может производиться на анкерные болты или пластины. Во избежание лишних действий в процессе установки окон, эксперты рекомендуют использовать анкерные пластины, которые закрепляют в оконном проёме при помощи шурупов. После того, как оконный блок был закреплен, навешиваются створки.

Следующий важный момент – герметизация проема. Изделие необходимо запенить по периметру. Заполнять щели рекомендуется на треть их глубины, а швы более 0,5 см — в несколько слоёв. Спустя двадцать минут после нанесения пенный слой закрывают внутренней монтажной лентой.

После этого остается установить фурнитуру и ручки, а также проверить работоспособность створок.

4 этап: Монтаж оконных аксессуаров

В месте стыка подоконника с окном накладывается пароизоляционная металлизированная лента. В свою очередь, под отлив с внешней стороны устанавливают диффузионную паропроницаемую ленту. Затем оконный отлив прикрепляют к раме, используя саморезы.

После этого, можно приступать к установке подоконника. Для удобного крепления применяют специальные скобы. Снизу подоконник необходимо расклинить на опорные подкладки.

Дальнейший шаг — слегка запенить пространство под подоконником полиуретановой пеной. Устанавливая подоконник, необходимо проследить, чтобы он хорошо вошел под раму. Также как и раму, подоконник выравнивают. При этом обязательно делается уклон в сторону помещения около двух градусов. Затем надевают торцевые заглушки.

Последними штрихами являются оформление откосов и заполнение мест стыка оконной рамы с подоконником и откосами силиконовым герметиком. Для эстетики на оконные швы можно поставить нащельники, тогда силиконовые швы не будут загрязняться.

Важно! Фирменную защитную пленку с оконного профиля лучше снимать сразу, иначе потом сделать это может быть весьма проблематично. Под воздействием солнечного света и тепла клеящий слой может способствовать пожелтению белого профиля или обесцвечиванию в случае цветных ПВХ окон. Если в квартире проводится ремонт, защитную плёнку на профиле и подоконнике можно оставить на некоторое время, чтобы не повредить конструкцию.

Почему монтаж окон ПВХ стоит доверить профессионалам?

Совершенным монтажом окон можно назвать монтаж с использованием всех современных паропроницаемых, а также тепло- и гидроизолирующих материалов, которые в комплексе способны обеспечить эффективную и долгую работу пластиковых окон.

Качественная установка способна обеспечить герметичность и устойчивость соединения светопрозрачной конструкции со стеной, защищая от дождя, ветра, снега или водяного пара, который образуется внутри помещения. Правильный монтаж позволит избежать распространённых проблем: продувания, конденсата, грибка и плесени, плохой звукоизоляции.

Поэтому необходимо выбрать надежную оконную компанию, гарантирующую выполнение всех технических требований при монтаже светопрозрачных конструкций. Для покупателя рациональным решением будет обратиться в компанию, предоставляющую полный пакет услуг — монтаж окон ПВХ «под ключ» и их пост-продажное обслуживание.

Внимание! Стоит помнить об оконных мошенниках, присваивающих денежные средства доверчивых покупателей. Нередко россияне становятся жертвами, так называемых фирм-однодневок, наживающихся на своих заказчиках. Так, делая свой выбор, в первую очередь, обратите внимание на компании, завоевавшие доверие клиентов и хорошую репутацию, которые предлагают свои услуги много лет. Кроме того, надежные компании дают гарантию на монтажные работы.

Правильный монтаж окон ПВХ по ГОСТ

При неправильной установке даже самое качественное и дорогое окно потеряет все свои достоинства. Заказывать установку окон ПВХ по ГОСТу рекомендуется в компании, в которой были куплены конструкции.

Это позволит согласовать сроки, а специалист-установщик лучше разберется во всех особенностях и нюансах крепления той или иной оконной конструкции. ГОСТ 30971-2002 был разработан с целью защиты прав потребителей и обеспечения необходимого уровня качества услуг по монтажу конструкций с светопрозрачными элементами, которые предоставляются оконными фирмами и компаниями.

В этой статье мы рассмотрим, на что нужно обратить внимание при установке окон ПВХ по ГОСТу.

1. Монтажный шов в три слоя

Монтаж металлопластиковых конструкций — ответственный процесс, требующий серьезного подхода к вопросу тщательной защиты от всех внешних воздействий. Температура воздуха в любом помещении существенно отличается от температуры на улице. А во избежание образования сквозняков и конденсата монтажный слой наносится в три слоя.

Основной или средний слой — однокомпонентный пенопласт, обеспечивающий шумоизоляцию и теплоизоляцию. Выполняя монтаж окон ПВХ по ГОСТу, рекомендуется использовать пенопласт с меньшим показателем вторичного расширения. Это исключит последующую деформацию оконной конструкции.

Наружный слой. Специальная герметизирующая лента предварительно сжимается и наклеивается на внешнюю часть рамы непосредственно перед установкой. Эта лента, расширяясь, заполняет всевозможные неровности и неровности, а также защищает от влаги и отводит пар из монтажного шва.Для защиты нижнего слоя от влаги ГОСТ на установку окон ПВХ предполагает наклеивание на профиль и вскрытие специальной паропроницаемой (диффузионной) ленты.

Внутренний слой защищает монтажную пену от влаги, образующейся внутри помещения. Этот слой состоит из нескольких самоклеящихся лент, обладающих пароизоляционными свойствами.

2. Качественные изоляционные материалы

Рекомендуется, согласно критериям ГОСТ, установку окон ПВХ производить из качественных материалов.

3. Технология установки окна в проем

Следует помнить, что установка окон ПВХ по ГОСТу не допускает использования только одной монтажной пены.

Подбирать крепеж необходимо, исходя из массы и площади оконной конструкции, с учетом прочности несущих стен и уровня допустимых нагрузок. Анкерные пластины вставляются в специальные пазы. Анкеры в оконном проеме крепятся дюбелями.

Технология установки пластиковых окон по ГОСТу — это непростой процесс, требующий сотрудника с высокой профессиональной квалификацией и глубокими знаниями. Только квалифицированные специалисты могут гарантировать завершенный монтаж.

Монтаж окон ПВХ по ГОСТу — кропотливый процесс, но польза от его соблюдения того стоит. Это обеспечивает усиленную и многоуровневую защиту шва от влаги и дополнительную герметичность, надежное выполнение монтажных работ и комфортную эксплуатацию изделия.

Оконный проем стандартный. Размеры окон ПВХ по ГОСТ. Стандарты производства окон ПВХ.

Проектирование зданий любого типа, жилых или административно-промышленных, предполагает ориентацию на определенные нормы и стандарты. Инженерные коммуникации, дверные и оконные проемы в любом случае должны соответствовать нормам, прописанным в государственной утвержденной документации. Стандарты не придумываются для усложнения жизни, а отталкиваются от определенных данных, полученных экспериментально и лабораторными исследованиями.Параметры оконных проемов не исключение.

Если у вас когда-нибудь была возможность попытаться поднять окно, вы заметите, что оно много весит. По этой причине установка очень утомительна и сложна и требует, чтобы квалифицированный персонал не испортил хрупкие механизмы открывания. Установка окна также должна быть «завершена», чтобы получить обязательные энергетические сертификаты для вновь устанавливаемых светильников.

Как сэкономить при установке новых окон

А потому и стоимость самих светильников небольшая, но растет с увеличением веса и размеров бункера и сложности установки.Чтобы вас сэкономить, предлагаем сравнить расценки нескольких компаний, работающих в вашем регионе. Сравнение нескольких оценок позволит вам понять, каковы средние цены на материалы и установку в вашем городе.

Жилищные стандарты

Стандартизация оконных проемов предназначена в первую очередь для регулировки интенсивности освещения в помещении. Градация по параметрам проемов зависит от назначения помещения. Но учитывается не только это:

Размеры рассчитаны из строительных норм и правил и по-другому просто быть не могут.Для каждого жилища правила определяют обязательное значение коэффициента освещенности в наших широтах — южнее 60˚ и севернее 45˚ широты. Предполагается, что стекло будет очищаться два раза в год в обычных помещениях и четыре раза в год в регионах, где выделяется определенное количество продуктов сгорания. Понятно, что это экологически неблагополучные районы. Тем не менее, на эту тему можно говорить долго, но габариты не меняются. Первая таблица — для стандартных одностворчатых окон.

Нормы оконных проемов для частных домов

Заполнив небольшой запрос с нашего сайта, вы можете запросить расценки, которые нужно выбирать осознанно. Через несколько часов вы получите три подробных предложения с ценами от трех разных компаний, работающих в вашем регионе. Простой и быстрый способ получить всю необходимую информацию, даже не выходя из дома.

Если среди цитат вы попали, то есть кого-то, кто вас мучает, вы уже нашли, кому следует отдать работу быстро и незаметно.Как и в случае со всем оборудованием, даже с окнами, размерами, материалами и типами окон, окончательная цена очень сильно зависит. Для двухстворчатых окон могут быть как проемы, так и вазисты стандартных размеров.

Двойные и тройные окна

Для областей, расположенных в приграничных областях с указанными широтами, существует определенный поправочный коэффициент. Если здание расположено южнее указанного в стандарте региона, то поправочный коэффициент составит 0,75. Если дом построен севернее, то площадь проема следует увеличить — коэффициент увеличивается на 1.2 раза. В последнее время учитывается еще один немаловажный фактор — количество очков в сумке и расстояние между ними. Дело в том, что индивидуально рассчитывать показатель преломления луча в тройном остеклении никто не будет, и эффективность освещения из-за этого ухудшится.

В этом случае они будут доставлены прямо к вам домой или в офис авторизованного установщика. Стоимость квадратного метра для однодверных окон довольно мала, но также может достигать 500 евро за квадратный метр при установке больших окон с двойным остеклением и высокой экономией энергии.

Окна из алюминия

Алюминий — это материал, обеспечивающий хорошую теплоизоляцию и хорошую устойчивость к перепадам температур. Даже здесь затраты могут быть значительно увеличены в случае больших окон или низкого коэффициента теплопередачи. Алюминий часто встречается в сочетании с другими материалами, такими как дерево, образуя только внутреннюю или внешнюю облицовку окна.

Для этого ГОСТ и учтены такие модификации оконных блоков. Однако есть определенные средние размеры, которые подходят для большинства помещений и большинства стеклопакетов.В таблице указаны размеры двустворчатого и трехстворчатого окна, утвержденные ГОСТом.

Алюминиевые окна в частных домах

Если затронуть тему остекления площади дома, то об алюминиевых окнах, которые сдвинул пластик, было бы неприлично умолчать. По понятным причинам — пластиковые окна намного дешевле. Но не о цене разговора, а о размере. И здесь элегантные и роскошные алюминиевые окна находятся на высшем уровне по коэффициенту светопропускания.Алюминиевые окна в силу своего дизайна просто чужды минималистичному дизайну. Стоит один раз увидеть алюминиевые окна и смотреть на пластик не захочется, хотя это может быть субъективным мнением.

Моторизованные окна для крыш и чердаков

Дерево — это материал, который определенно добавляет тепла в окружающую среду. Стоимость квадратного метра около 160 евро. Моторизованные окна vazist очень часто используются вместе с опрокидыванием, для мансардных окон или вообще для недоступных или очень высоких окон.

В некоторые комплекты входят датчики, которые автоматически закрывают окно в случае дождя. Моторизованные окна могут быть оснащены пультом дистанционного управления для дистанционного управления или могут быть подключены к системам удаленного управления домашней автоматикой, которые можно открывать или закрывать даже на большие расстояния, например, с помощью приложения, установленного независимо на смартфоне.

Повышенный коэффициент светопропускания позволяет создавать окна с особыми аксессуарами и фурнитурой. Механические и мехатронные скрытые системы позволили не только повысить надежность системы, но и достаточно серьезно увеличить площадь остекления при тех же стандартных проемах.Алюминиевые конструкции позволяют добиться высочайшего качества изоляции, шумоизоляции и устойчивости к растрескиванию европейского класса WK3.

Окна стандартных размеров — самые удобные!

Остекление с низким уровнем выбросов Окна имеют большую площадь остекления, которая обеспечивает больше естественного света в комнате. Стеклянные панели имеют внешнее закаленное стекло и внутренние энергосберегающие стекла с низким уровнем выбросов, заполненные инертным газом.

Это помогает снизить потери тепла зимой и снизить уровень превышения температуры в помещении летом.Это количество свежего воздуха, поступающего в комнату через окно шириной 78 см или 114 см и перепадом давления 10 Па. Окна шириной 78 см и выше оснащены двумя форточками.

Как и в многоэтажных квартирах, окна выходят в частный сектор. У них много преимуществ перед деревянными рамами, и не все их перечислять, но основные из них мы все же называем:

Пластиковые окна при доступной цене и некоторой однородности могут удовлетворить практически любой инженерный проект.Уместиться по размеру с такими окнами по правилам — несложно. Даже если принять во внимание расчетное значение, очень приблизительное, что окна должны составлять около 2/3 площади пола, это условие легко выполняется. Квадратным окном можно манипулировать как угодно. Только здесь нужно очень много внимания уделять количеству стаканов в упаковке и соответствию их количества высоте над землей. Причина проста — конденсат. Пластик не дышит, как дерево, и внутри пакета может образовываться влага, которая очень долго испаряется, а зимой просто промерзает через внешний пакет.У окон премиум-класса такой проблемы нет, но у более дешевых конструкций такая проблема.

Подходящая конструкция, расположенная посередине окна, позволяет открывать створку в нескольких положениях, а также вращать ее на 180 градусов. Дизайн ручки обеспечивает надежное закрытие. Посредством фиксации и в двух положениях обеспечивается циркулярная вентиляция.

Ручка расположена в нижней части створки, что упрощает и удобство ухода за окном, независимо от высоты, на которой оно установлено.Крылья поворачиваются на 180 ° для легкой очистки внешнего стекла. Стандартные розетки используются для выхода на крышу и освещения крыши. Ручка с застежками позволяет открывать вентиляционное положение. Стандартные выходы предназначены для установки в неотапливаемых помещениях с небольшим перепадом температур на улице.

В целом существующие стандарты на окна, независимо от материала изготовления, полностью покрывают потребность жилого пространства в дневном свете, по-разному реагируя на перепады температуры за окном и в помещении.Тщательно подбирая окна, мы обеспечим светлое, теплое и безопасное жилье на долгие годы.

Регламентируется изготовление окон таким образом, чтобы максимальная площадь оконного изделия из пластикового профиля была не более 6 м2. Также открывающаяся створка по своей площади не должна превышать 2,5 м2.

Ограничитель безопасности останавливает заслонку в открытом положении и предотвращает случайное закрытие. Гидроизоляционная облицовка — важный элемент, позволяющий правильно установить мансардное окно в кровлю.Продуманная система гидроизоляционных мембранных элементов обеспечивает длительную и стабильную установку светового окна. Это очень важно, так как основное назначение гидроизоляционной облицовки — отвод воды и снега из окна и предотвращение его перелива. Конверты изготовлены из алюминия, покрытого прочным полиэфирным лаком.

Только при соблюдении норм и стандартов ГОСТ можно сделать остекление качественным, надежным и практичным. Например, если вы решили построить загородный дом с панорамными окнами, стоит учесть тот факт, что окна должны быть не более 6 м2.

В этом случае вы избавитесь от многих проблем, и найти производителя не составит труда. Практически все компании смогут предложить решения по остеклению такого дома.

Основной цвет — серо-коричневый, благодаря чему окна хорошо сочетаются со стандартными цветами крыши. Предлагаемый ассортимент включает следующие виды гидроизоляционных уплотнителей. Благодаря своему исключительно высокому качеству и отличным техническим параметрам, эти окна более широко используются в кровельных помещениях, открывая новые возможности для внешней и внутренней архитектуры.

Различные модели, типы и размеры мансардных окон, а также соответствующие кровле внешние кровли обеспечивают оптимальный выбор продукта и создают индивидуальность и неповторимость архитектурных решений. Если у вас есть вопросы или вам нужна техническая консультация, обращайтесь к нашим специалистам, они в вашем распоряжении.

Если вы решили купить готовые окна на производстве или в строительной компании, то обратите внимание на площадь открывающихся элементов. Если больше 2.5 м2, затем проверьте наличие сертификатов на проведение специализированных испытаний на безопасность, потому что площадь выше указанной нормы нормам не подлежит.

Больше света В зависимости от наклона крыши, на которой они установлены, окна на крыше обеспечивают на 50% лучшее естественное освещение помещения, чем аналогичные передние окна. Прочность и надежность Деревянный каркас снаружи защищен алюминиевыми профилями из фольги с полиэфирным покрытием, устойчивым к атмосферным воздействиям и ультрафиолетовому излучению.Крепежные винты из нержавеющей стали. Для помещений с повышенной влажностью предлагаем белые лакированные окна с полиуретановым лаком с повышенной влагостойкостью.

Выбирая стеклопакеты, обратите внимание на вес открывающихся створок, он не должен превышать 80 кг. В противном случае это может привести к превышению критической части.

Для справки: Трехкамерный стеклопакет (3 стекла 4 мм) площадью 2,5 м2 весит около 75 кг.

Жалюзи-распашные окна должны открываться в помещения во всех жилых помещениях, кроме первого этажа и окон, выходящих на балконы и лоджии.Остальные случаи вскрытия должны быть прописаны в проектной документации.

Размер стекла в типичных зданиях

Вентиляция Встроенная система вентиляции обеспечивает постоянный регулируемый поток свежего воздуха и имеет очень хорошие фильтрующие и звукоизоляционные свойства. Многослойное дерево с двойным лаком. Закаленное стекло. Эффективная система вентиляции. Стекло с низким уровнем выбросов. Удобная ручка.

Функциональность. Расположенная в нижней части окна ручка обеспечивает удобство даже для окон.высокий уровень. При желании ручку можно установить и вверху. Конструкция корпуса Конструкция фурнитуры обеспечивает безопасное положение створки в открытом положении, а также поворот на 180 °. Таким образом, окно моется легко и удобно.

Размеры глухих окон

Мало кто заказывает окна с 2 или 3 (в зависимости от окна) открывающимися дверьми. Как правило, вторая и третья заслонки остаются глухими, т.е. не открываются. :

5.1.6 Использование неоткрывающихся ставней в оконных блоках жилых домов над цокольным этажом не допускается, за исключением ставней размером не более 400х800 мм, а также в изделиях, выходящих на балконы (балконы) с такими сооружениями. для проветривания помещений.Возможность использования неоткрывающихся створчатых элементов оконных блоков в других типах помещений предусмотрена проектной документацией на строительство.

Циркуляция воздуха За счет фиксации ручки в трех положениях обеспечивается вентиляция кровообращения. Нажмите на фото для увеличения. К каждой модели прилагается несколько видов очков разного размера. Они подходят для установки на крыше с уклоном от 15 ° до 90 °. Крылья повернуты на 180 ° и зафиксированы в устойчивом положении для легкой очистки.Окна со средними окнами имеют встроенную систему вентиляции для регулирования притока свежего воздуха.

Перед выпуском на рынок каждое изделие проходит несколько испытаний. Крыло открывается по центральной оси и может полностью поворачиваться для легкой очистки. Верхняя ручка позволяет свободно использовать мансардное окно, а пространство под ним можно использовать полностью.

Возможные отклонения от линейных размеров окон

В процессе изготовления пластиковых окон возможно несоответствие линейных размеров указанным в проектной документации.Если отклонение составляет +2 .. — 1 мм, то это считается нормальным.

Верхняя ручка обеспечивает легкое и плавное управление и позволяет разместить мебель прямо под окном. Мансардные окна выделяют самые глубокие углы комнаты. Идеальным решением для ванных комнат и других влажных помещений являются окна, покрытые белым полиуретаном, которые устойчивы к влаге и не требуют ухода. Их также можно модернизировать с помощью ручного, электрического или солнечного управления. Они также открываются по центральной оси, разворачивая крыло на 180? Для чистки.Открытие верхней оси до 30? через ручку, расположенную внизу окна.

Разница в длине диагоналей прямоугольных рам не должна превышать 2 мм при длине стороны до 1400 мм. Если длина больше 1400 мм, то допуск составляет 3 мм.

Размеры окон помещений

Нередки случаи, когда размеры окон в панельном доме могут отличаться на 10-15 см, и речь идет об одном доме. То есть о точности говорить не приходится.Именно поэтому при необходимости измерения размеров окон потребуется квалифицированная помощь.

Размер отверстия под оконный блок

Крыло открывается на 45? к раме и стоит в любом произвольном положении. Окна с двумя осями открывания позволяют почувствовать себя посреди природы. Вертикальные элементы соединены с мансардными окнами, чтобы обеспечить панорамный вид и привнести в ваш дом природу. Элегантное продолжение крыши в вертикальных окнах всегда завораживает ценителей утонченного комфорта и придает чердаку неповторимую атмосферу.

После открытия превращается в балкон, добавляя жилой площади комнате. Всего двумя движениями открывается верх и низ окна, и комната сливается с природой на открытом воздухе. Они открываются ручкой, расположенной посередине створки и снабженной вентиляционным отверстием.

Однако в типовых домах есть стандартные размеры окон, к которым следует стремиться при проектировании, чтобы не усложнять жизнь жильцам и компаниям, занимающимся установкой окон.Стандартное двустворчатое окно должно иметь размеры 1300 в высоту и 1400 в ширину. Трехстворчатое окно — ширина от 2050 до 2070, высота — 1400.

Окно комплектуется стеклянной тарой, рамой из натурального дерева и интегрированной алюминиевой оболочкой, окрашенной в серый цвет. Крылья могут быть установлены для открытия верхней или боковой оси. Окно оснащено закаленным стеклом, алюминиевой рамой и встроенным полиуретановым вкладышем, не требующим дальнейшей обработки.

Наружный купол из акрилового или поликарбонатного материала — гарантия легкого отвода воды во время снегопада и дождя.Купол можно заказать в прозрачном или белом цвете. Крылья изготовлены из теплоизоляционного многослойного стекла, обеспечивающего защиту от жары зимой. Естественный свет — незаменимый источник тона и хорошего настроения. Однако часто обширные переговорные, учебные классы и коридоры выглядят мрачно. Система удаления дыма и тепла в случае пожара. Очистка водосточной системы.

Что касается Хрущева, то тут иная ситуация. Итак, размер окна в хрущевке напрямую зависит от ширины подоконника.В случае широких подоконников размер 1450 × 1500 для двух дверей и 2040 × 1500 для трех. Узкие подоконники предполагают размеры окон 1300 × 1350 и 2040 × 1350 соответственно.

Расчет размеров мансардных окон, как правило, исходят из стандартных параметров, но также необходимо учитывать угол ската крыши. Существует закономерность, что высота окна напрямую зависит от ровности крыши. Что касается расстояния между стропилами, то оно должно быть не менее чем на 4-6 см шире оконной коробки.

Нормы для квартир

Это означает, что здания сохраняют свои огнеупорные свойства, а ущерб ценному имуществу максимально ограничен. Водосточная система с плоской крышей. Например, если длина рельса для штор составляет два метра, вы умножаете на полтора-три метра, для тонких занавесок вы умножаете на два, а это значит, что вам понадобится четыре метра ткани.

• Высота занавески — это длина от верха до низа занавески.
• С пола.

Размеры подшипников для рельсов и труб.

На рынке доступны различные типы формованных изделий, но мы можем разделить их на рельсы и трубы. Как правило, они выпускаются с заранее изготовленными размерами профиля. Если же плоский карниз или карниз не совсем подходит вашему размеру, мы советуем вам потратить больше времени и впоследствии разрезать его простым лезвием. Поручни могут быть выполнены из алюминия или ПВХ и чаще всего устанавливаются на потолке.

Исходя из вышесказанного, становится совершенно очевидно, что размеры окон даже в типовых домах не совпадают, но исходя из типа дома, можно определить размер окон на вскидку.Как бы то ни было, но угол падения солнечного света имеет решающее значение в вопросах размеров окна.

Размеры пластиковых окон

Затронув размеры окон ПВХ, отметим, что они могут быть самыми разными и зависеть исключительно от размеров проема. Более того, с учетом современных технологий пластиковые окна можно изготавливать любого размера и абсолютно любой сложности.

Сегодня модна тенденция делать размеры пластиковых окон очень большими, исходя из эстетических соображений, такая тенденция смотрится эффектно и красочно, но не забывает и о практичности.Размер открывающейся створки не должен превышать 900 квадратных метров. мм

Больше никто не запрещает, но такие манипуляции гарантируют, что вскоре конструкция просто выйдет из строя. В случае глухих дверей отметим, что советами лучше не пренебрегать и не делать их больше 1000 кв. мм., это чревато значительной нагрузкой на стекло, что способствует его деформации.

В заключение отметим, что для специалистов нет ничего невозможного и нестандартные размеры пластиковых окон стали скорее правилом, чем исключением.В вопросах экономии желательно подчеркнуть, что стандартное окно дешевле своего аналога, сделанного на заказ. Но будет ли такая экономия оправданной, полностью зависит от размеров оконного проема.

Стандарты ГОСТ

ГОСТ 30971-2002 «Швы монтажные соединения оконных блоков с проемами стен» (вступил в силу с 1 марта 2003 г.)
ГОСТ — 23166-99 «Блоки оконные. Общие технические условия »
ГОСТ — 24700-99« Блоки оконные деревянные со стеклопакетами.Технические условия
ГОСТ — 30673-99 Профили поливинилхлоридные для оконных и дверных блоков. Технические условия
ГОСТ — 30674-99 «Блоки оконные из поливинилхлоридных профилей. Технические условия
ГОСТ — 24866-99 «Стеклопакеты клееные. Общие технические условия »
ГОСТ 26601-85 Окна и двери балконные деревянные для малоэтажных жилых домов. Типы, конструкция и размеры
ГОСТ 11214-86 Стеклопакеты и балконные двери деревянные для жилых и общественных зданий.Типы, конструкция и размеры
ГОСТ 11214-78 Стеклопакеты деревянные и балконные двери для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-86 Окна и балконные двери деревянные тройные для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 16289-80 Окна и балконные двери деревянные стеклопакеты для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 24700-81 Окна и балконные двери деревянные со стеклопакетами для жилых и общественных зданий.Типы, конструкция и размеры
ГОСТ 24699-81 Окна и балконные двери деревянные со стеклопакетами и стеклопакетами для жилых и общественных зданий. Типы, конструкция и размеры
ГОСТ 23344-78 Окна стальные. Общие технические условия
ГОСТ Р 54850-2011 Окна мансардные и зенитные фонари. Метод определения сопротивления теплопередаче
ГОСТ Р 54861-2011 Окна и входные двери. Методы определения сопротивления теплопередаче
ГОСТ 21519-84 Окна и двери балконные, окна и витражи из алюминиевых сплавов.Общие технические условия
ГОСТ 25062-81 Окна и двери балконные из алюминиевых сплавов. Типы, конструкции и размеры
ГОСТ 27936-88 Окна и двери балконные деревоалюминиевые для общественных зданий. Типы и конструкции
ГОСТ 23166-78 Окна и балконные двери деревянные. Общие технические условия

, на что следует ориентироваться при изготовлении |

При установке дверей необходимо придерживаться определенных стандартов ГОСТа. Производя любую продукцию, производитель должен соблюдать определенные правила и стандарты.Ведь они гарантируют потребителю качество продукции. Это касается окон и дверей. Есть определенные стандарты, которые определяются положениями ГОСТ и СНиП. Собственно, этими нормами должен руководствоваться производитель.

Окна и двери жилых домов: СНиП и ГОСТ

При строительстве зданий, которые будут использоваться под жилые помещения, необходимо руководствоваться нормами СНиП, что расшифровывается как «Строительные правила».

Основными документами для жилых домов, в том числе многоквартирных, являются СНиП 31-01-2003 и его «коллега» — СНиП 2.08.01-89, в которых изложены все основные требования к помещениям, в которых будут жить люди, т.к. а также допустимые отклонения от норм строительства.

Ознакомиться со стандартами СНиП и ГОСТ на окна и двери жилых домов можно через Интернет

Что касается окон и балконных дверей, то они «отвечают» по ГОСТ 24699-81.

По его словам, двери можно разделить на:

• Внутренний, деревянный для жилых домов;
• Изготовлен из дерева для производственных помещений;
• Блоки наружные дверные для общественных или жилых домов;
• Конструкция стальная (металлическая);
• Пластик;
• Защитно-пожаробезопасный.

В зависимости от механизма движения двери, находящиеся внутри помещения, могут быть распашными, то есть открываться в любую сторону; маятник, позволяющий крылу распахиваться в обоих направлениях и скользить, работая за счет сдвига в одну сторону.

Наружные двери жилого фонда контролируются по ГОСТ 24698-81, в котором все основные моменты, касающиеся этих дверных полотен, окрашены. А для металлических и стальных дверей есть еще один документ — ГОСТ 31173-2003. Он регламентирует все условия, которые следует соблюдать при изготовлении таких дверных конструкций.

СНиП: двери и окна общественных зданий и стандарты ГОСТ

.

Контроль за строительством общественных зданий «берет на себя» СНиП 31-06-2009.

При установке окон и дверей в общественных зданиях следует руководствоваться стандартами ГОСТ и другими стандартами

.

Кроме того, помимо установки окон и дверей, вы должны соблюдать следующие правила:

• ГОСТ 475-78 (1991) — двери деревянные и применяемые к ним общетехнические. условия;
• ГОСТ 6629-88 — двери межкомнатные деревянные для зданий любого назначения;
• ГОСТ 23166-99 — Тех. состояние оконных блоков;
• ГОСТ 24698-81 — двери входные деревянные для зданий любого назначения;
• ГОСТ 24699-81 — окна и двери балконов деревянные для любых построек;
• ГОСТ 23344-78 (1995) — окна стальные;
• ГОСТ 24700-99 — блоки оконные деревянные;
• ГОСТ 27936-88 (1996) — балконные двери и окна из дерева-алюминия, предназначенные для общественных учреждений;
• ГОСТ 30674-99 — блоки оконные пластиковые.

Учитывая все эти стандарты, следует серьезно подойти к установке окон и дверей в любом месте, независимо от их предназначения.

Маркировка ГОСТ: двери деревянные

Нормы дверных полотен из дерева определяются ГОСТ 475-78. В этом положении описаны общие правила, по которым должны изготавливаться дверные деревянные конструкции. Причем эти стандарты касаются как дверей для жилых помещений, так и для общественных зданий.

По своему назначению, согласно ГОСТу, двери делятся на внутренние, внешние, специального назначения (например, противопожарные), двери — кровельные и технические помещения, а также люки для доступа на чердаки и подвалы.

Двери межкомнатные «контрольные» ГОСТ 6629-88. В этом случае его действие не распространяется на дверные полотна специального назначения и двери из ценных пород дерева.

Изучив ГОСТ, вы можете узнать о маркировке и обозначении дверей на чертежах

Маркировка внутренних деревянных конструкций по ГОСТу выглядит так:

• О — дверь с остеклением;
• К — полотно, имеющее распашную створку;
• D — конструкция с глухой створкой;
• У — усиленная конструкция, способная выполнять функции входной двери в многоквартирных домах.

Также в маркировке должен быть указан номер ГОСТа, которым руководствовались в процессе производства полотна. Если дверь состоит из двух створок с разной шириной полотна, также указывается размер створок.

Внимательно изучив маркировку, можно понять размеры или конструкцию двери. Например, дверной блок обозначается буквой «Д», просто полотно — «П».

Что касается входных дверей из дерева, то они регламентируются ГОСТ 24698-81.По его словам, маркировка входных дверей следующая:

.

• Н — тамбурные и входные двери;
• Л — люки и люки;
• C — официальный.

Кстати, в одной модели двери нельзя использовать разные породы дерева. Материал коробки должен быть идентичен материалу дверного полотна. Это, во-первых, красиво смотрится, а во-вторых — гарантирует нормальное функционирование двери.

Межкомнатные межкомнатные двери из МДФ: ГОСТ и основные виды полотен

.

Двери межкомнатные, как и наружные, регулируются ГОСТом.На эти дверные полотна основным документом является ГОСТ 6629-88. В нем описаны все технические условия и правила, которые необходимо соблюдать при установке таких дверей.

Кроме базового стандарта есть другие документы:

• ГОСТ 24698-81 — в нем можно увидеть все основные виды, параметры и конструкции деревянных полотен;
• ГОСТ 475-78 — «рассказывает» об общих требованиях, предъявляемых к дверям;
• ГОСТ 6629-88 — определяет основные размеры и способы крепления межкомнатных дверей.

По ГОСТ 475-78 полотно межкомнатных дверей может быть:

• Рамы — со стеклянными или глухими панелями;
• Shield — с разным наполнением;
• С порогами или без них;
• Определенная продукция, например, с фрамугами.

Стандарты ГОСТ регламентируют также установку внутренних межкомнатных дверей из МДФ

.

Стеклянные вставки «контролируются» ГОСТом 24698-81, в котором уточняется, как они должны иметь размер, чтобы они были безопасными и долговечными.

Декоративное оформление дверей регламентируется такими документами:

• ГОСТ 8904 — специализируется на ДСП, ДВП и МДФ;
• ГОСТ 2977 — «рассказывает» о шпоне;
• ГОСТ 29944 — контрольные двери с пластиковым покрытием;
• ГОСТ 9590 — эксперт по ламинированным изделиям.

Отдельно стоит сказать о ГОСТ 8904-81. С его помощью вы сможете узнать о видах плит покрытия и их конструкции.

Непосредственно МДФ состоит из древесноволокнистой основы и лакокрасочного покрытия. По внешнему виду эти тарелки могут быть однотонными или иметь декоративный принт. Наружная поверхность покрыта глянцем, а может и просто матовым.

По своей конструкции МДФ может быть гладким, перфорированным, с поверхностью в коробке или полосе.

Требования ГОСТ к дверям (видеообзор)

Занимаясь производством окон и дверей для общественных или жилых помещений, производители должны учитывать все требования, предъявляемые к этому процессу.Ведь это гарантия качества производимого продукта. Принимая товар, покупатель должен обратить внимание на имеющиеся маркировки и штампы, которые «расскажут» ему о том, насколько товар соответствует действующим стандартам.

Что такое фантомное изображение? — Определение из WhatIs.com

Призрачное создание образов, часто называемое клонированием, представляет собой программный процесс резервного копирования данных, который копирует содержимое жесткого диска компьютера в один сжатый файл или набор файлов, называемый изображением.Призрачный образ копирует все содержимое на другой сервер или жесткий диск для хранения, включая информацию о конфигурации и приложения. Программа также при необходимости преобразует фантомное изображение в исходную форму. На персональных компьютерах (ПК) фантомное создание образов используется для резервного копирования всего на жестком диске, часто при переустановке операционной системы (ОС).

Цель фантомного образа — позволить клонировать систему в другие системы или обеспечить быстрое восстановление системы.Призрачное создание образов часто используется для быстрой настройки блоков ноутбуков, планшетов или серверов. Это позволяет выполнять миграцию с одного диска или ПК на другой, например, для переноса с жесткого диска на твердотельный накопитель.

Как работает фантомное изображение

Ghost imaging обычно создает образ диска с программным обеспечением на компьютере, включая системные настройки и подробные сведения. Этот образ позволяет быстро установить новую копию. Призрачный образ часто сжимается для экономии места и ускорения передачи в целевую систему, а также может быть зашифрован в целях безопасности.Типичная установка клонирования имеет несколько альтернативных изображений в библиотеке.

Инструменты

Ghost для обработки изображений позволяют создавать точные копии сотен ПК. Создана мастер-машина, и ее жесткий диск записан в файл. Затем ко всем остальным машинам применяется этот образ, после чего следует процесс настройки, который дает установленной ОС ее собственный идентификатор.

Плюсы и минусы призрачной визуализации

Создание образов

Ghost выполняется намного быстрее, чем установка каждой машины по отдельности, особенно если это связано с установкой множества приложений.

В зависимости от варианта использования существуют разные типы фантомных изображений. Например, центру обработки данных, поддерживающему множество мобильных устройств и настольных компьютеров, потребуется инструмент, ориентированный на обновление мобильных устройств в пакетном режиме, а также на индивидуальное восстановление. Облачный кластер, скорее всего, будет использовать только инструменты создания образов, которые являются частью стека облачного программного обеспечения. В высокопроизводительных вычислительных установках для создания образов на сотнях или тысячах серверов используется двоение.

Ghosting позволяет сэкономить часы времени на установку по сравнению с загрузкой программ с нуля, а также уменьшает количество ошибок в процессе.

Однако обновления не являются инкрементными. Когда новый образ заменяет ОС в месте назначения, локальные пользовательские данные или настройки теряются.

Образы жестко привязаны к одной аппаратной платформе. Если в организации много разных типов целевых систем, создание образов и управление ими затруднено.

Поддержка также может быть проблемой. Например, Microsoft не поддерживает клонирование установленных систем Windows на основе образов.

История создания фантомных изображений

Новозеландский предприниматель Мюррей Хасзард в середине 1990-х разработал «призрак», аббревиатуру «общая аппаратно-ориентированная передача системы».Symantec Corp. приобрела технологию резервного копирования и клонирования дисков в 1998 году и интегрировала ее в свою линейку продуктов Norton, которая теперь называется Symantec Ghost Solution Suite.

В то время Ghost был единственным легко доступным продуктом, который мог делать образ всего жесткого диска. Ghost мог либо сохранить образ как файл на другом диске, либо перенести образ на другой жесткий диск, сделав новый диск точной копией старого.

Примеры ПО для создания фантомных изображений и альтернативы

Symantec Ghost Solution Suite 3.2, выпущенная в 2017 году, включает создание и развертывание образа диска; Поддержка Windows, Apple и Linux; оптимизированная бесплатная база данных для небольших сред; и поддержка файловой системы XFS.

Альтернативы программному обеспечению для создания образов Symantec Ghost:

• Acronis True Image для рынка Windows;
• инструменты с открытым исходным кодом, такие как Clonezilla, dd и Partimage;
• EaseUS Todo Backup;
• StorageCraft инструменты для создания образов дисков; и
• NetApp для быстрого распространения образов.

Введение в консоль Symantec
Ghost Solution Suite 3.0.

Кроме того, облачное программное обеспечение OpenStack и основные поставщики облачных услуг поддерживают инструменты и библиотеки клонирования изображений. Инструменты создания образов в облаке выполняют аналогичную функцию в кластере облака, но ограничены определенным типом облака.

Microsoft и Apple предоставляют инструменты для создания клонов, которые представляют собой смесь менеджера изображений и инструмента для создания фантомных изображений.

SmartDeploy использует другой подход, клонируя виртуальную машину, которую он создает в целевой системе, что обеспечивает независимый от платформы процесс фантомного хостинга.

Призрачное создание образов и аварийное восстановление

Наличие загружаемого образа для всех или части задействованных данных упрощает аварийное восстановление. Например, восстановление вышедшего из строя рабочего стола на новый ПК обычно включает загрузку образа, содержащего ОС, с настройками, за которым следует изображение, содержащее пользовательские приложения.То же самое и на уровне сервера, за исключением того, что будут добавлены настройки для сети и безопасности.

Шестерня восстанавливается на определенный момент времени, а утилита фантомного отображения определяет, как часто данные добавляются к клонированному изображению. Правильное использование сетевого хранилища в качестве точки реплики для текущих данных может практически свести к минимуму потерю данных.

Призрачное создание образа и клонирование диска

Клонирование диска — это копирование содержимого жесткого диска компьютера. Содержимое обычно сохраняется в виде файла образа диска и передается на носитель, например на жесткий диск другого компьютера.

Клонирование диска используется для восстановления системы, как перезагрузка и обновление общедоступного компьютера, а также для воссоздания конфигурации системы на новом компьютере. Этот термин может использоваться как синоним фантомного изображения.

Установка сервера печати PaperCut Mobility

ПРИМЕЧАНИЕ. Если у вас уже установлен PaperCut NG / MF, переходите сразу к шагу 3. Установите Mobility Print в Linux ниже.

Шаг 1. Проверьте системные требования

Перед тем, как начать установку, уделите несколько минут и проверьте системные требования.

• Поддерживается ли версия операционной системы и установлены ли последние обновления? (Подробные сведения см. В разделе «Требования к серверу мобильной печати» в «Системных требованиях PaperCut NG» или «Системные требования PaperCut MF»).
• Установлены и размещены ли принтеры в этой системе и доступны ли они в сети через CUPS или Samba? Перед установкой Mobility Print убедитесь, что очереди печати настроены и работают должным образом.
• В многопользовательской среде принтеры часто используются совместно с другими пользователями сети.Другие рабочие станции должны подключаться к этим принтерам как «сетевые принтеры». Убедитесь, что рабочие станции настроены для печати в общих очередях печати. Например, рабочая станция Windows может подключаться к открытому принтеру samba через \ . Другие рабочие станции Linux или Mac используют IPP через CUPS.
• Убедитесь, что принтеры правильно настроены и работают.

Шаг 2. Создайте учетную запись пользователя хоста и настройки брандмауэра

Mobility Print запускается и устанавливается под учетной записью непривилегированного пользователя, называемой papercut.Место установки приложения — домашний каталог пользователя papercut . Создайте учетную запись пользователя в этой системе под названием papercut . Обычно это делается путем входа в систему как root и использования инструмента управления пользователями с графическим интерфейсом пользователя или ввода в командной строке:

оболочка> useradd -m -d / home / papercut papercut

Синтаксис для useradd и groupadd может немного отличаться в разных версиях Linux.Их также можно назвать adduser и addgroup .

Домашний каталог пользователя (опция -d ) обозначает место установки. / home / papercut — рекомендуемое расположение. Однако администраторы могут также рассмотреть альтернативные места установки в зависимости от личных предпочтений. Альтернативы включают:

• / usr / local / papercut
• / opt / papercut

Предупреждение

В этих инструкциях предполагается, что место установки — / home / papercut .Если определено альтернативное домашнее местоположение, некоторые пути, перечисленные в последующих разделах, потребуют изменения.

Некоторые дистрибутивы Linux налагают строгие ограничения на использование ресурсов для учетных записей пользователей ( ulimit ). Учетная запись papercut — это специальная учетная запись, используемая для размещения приложения, и для нее необходимо предоставить достаточные ограничения ресурсов, например возможность открывать множество файлов. В дистрибутивах Linux systemd это ограничение настраивается автоматически, поэтому вам не нужно ничего делать.Для других дистрибутивов методы установки уровней ulimit на уровне пользователя различаются, однако обычным решением является добавление следующей строки в файл /etc/security/limits.conf :

papercut - nofile 65535

Многие дистрибутивы Linux имеют строгие политики брандмауэра по умолчанию. Mobility Print использует порты TCP 9163 (для HTTP), 9164 (для HTTPS / SSL), и эти порты должны быть открыты. Найдите время, чтобы убедиться, что эти порты открыты. Обратитесь к документации вашего дистрибутива, чтобы узнать, как открыть TCP-порты брандмауэра.

Шаг 3. Установите Mobility Print в Linux

1. Войдите на сервер как непривилегированный пользователь «papercut», затем загрузите установщик.

   ПРИМЕЧАНИЕ. Если вы устанавливаете Mobility Print на вторичный сервер Linux, вам необходимо создать пользователя «papercut».

2. Запустите файл из любого каталога.
   оболочка> su - оболочка papercut> wget https://www.papercut.com/products/ng/mobility-print/download/server/linux/ shell> sh./pc-mobility-print-\*.sh

3. Следуйте инструкциям по установке и при запросе введите пароль root.

   ПРИМЕЧАНИЕ. Для части установки требуется временный root-доступ. Убедитесь, что пароль root или sudo под рукой. Для получения дополнительных сведений о процессе установки, включая установку в другое место, см. PaperCut NG в Linux.

Во время установки вам будет предложено дополнительно установить GhostTrap.Это настоятельно рекомендуется. GhostTrap — это программное обеспечение с открытым исходным кодом, используемое для безопасного преобразования PostScript в PDF.

Объясняя иллюзию привидения перца с помощью Ray Optics

В 2012 году гости калифорнийского музыкального фестиваля Coachella были потрясены, увидев выступление рэп-исполнителя Тупака Шакура на сцене. Почему? Потому что знаменитый музыкант умер почти два десятилетия назад. Вирусные реакции назвали оцифрованное представление «голограммой», что на самом деле неправильно. Этот трюк является примером оптической иллюзии Pepper’s Ghost, которую можно объяснить с помощью лучевой оптики.

Призрак Пеппера: исторический обман и современные иллюзии

В 1860-х годах изобретатель по имени Генри Диркс построил более старую итальянскую оптическую иллюзию, которая манипулировала визуальными эффектами с помощью стекла и света, назвав ее Dircksian Phantasmagoria . Его эффект так и не стал популярным, потому что он был сложным и дорогим, требующим полной перестройки театров, чтобы включить этот трюк.

Джон Х. Пеппер, который в то время читал лекции в Королевском политехническом институте в Лондоне, придумал простой способ реализовать эффект Дирка в существующих театрах, используя всего лишь лист стекла.Поскольку Пеппер популяризировал иллюзию, она стала известна как Pepper’s Ghost . Пеппер начала демонстрировать иллюзию в театрах Англии и Австралии, вызывая недоумение у публики. Одна местная газета даже сообщила, что опытный физик Майкл Фарадей вернулся в Пеппер, увидев иллюзию, и потребовал объяснений.

В оригинальной оптической иллюзии Pepper’s Ghost большой кусок стекла помещают под углом между ярко освещенной «сценой», в которую зрители смотрят прямо перед собой, и потайной комнатой.Стекло отражает скрытую комнату, темную, в которой находится «призрачная» сцена. Когда свет в потайной комнате немного приподнимается, чтобы осветить сцену, свет в сценической комнате немного приглушается, и зрителям появляется привидение.

Закулисье основной иллюзии привидения Пеппера. Изображение Wapcaplet — Собственная работа. Под лицензией CC BY-SA 3.0 через Wikimedia Commons.

С годами парки развлечений и дома с привидениями начали адаптировать различные вариации Pepper’s Ghost для достижения эффекта призрачных явлений на своих дисплеях.

Сегодня, благодаря технологии чрезвычайно высококачественной видеопроекции, сочетающей технологию захвата движения с трехмерной компьютерной визуализацией (CGI), «цифровых двойников» знаменитостей и политических мировых лидеров можно виртуально проецировать на большие толпы с помощью отображения графики. через крупномасштабное изобретение Pepper’s Ghost. Эта быстроразвивающаяся технология компьютерного поколения позволяет создать иллюзию движущихся объектов, комбинируя технологию анимации с ранее записанными цифровыми кадрами, используя множество современных эффектов и программного обеспечения.Этот специальный эффект также часто используется в кино.

В случае с Тупаком Шакуром прозрачная пленка была подвешена под углом перед сценой. Кадры с участием музыканта, снятые с прошлых живых выступлений, были показаны в этом фильме с помощью закулисного проектора. Кадры были улучшены и объединены с программным обеспечением для анимации, чтобы создать кристально чистое видео высокого разрешения для выступления. С помощью анимации видео было обработано так, чтобы казалось, будто Тупак взаимодействует с другими исполнителями на сцене.Вместо прежнего эффекта привидения Пеппера, который был прозрачным и «ужасным», качество анимированной графики заставляет зрителей ошибочно принимать проецируемое изображение за реальную вещь.

Явление лучевой оптики

Pepper’s Ghost можно объяснить с помощью лучевой оптики. Для начала, стекло или прозрачная пленка, используемая в иллюзии Pepper’s Ghost, имеет другой показатель преломления, чем воздух вокруг него; то есть свет в двух средах распространяется с разной скоростью. Когда свет достигает границы между двумя материалами с разными показателями преломления, обычно часть света отражается, а остальная часть преломляется или проходит под углом.Количество отраженного и преломляемого света регулируется уравнениями Френеля и зависит от угла падения и поляризации входящего света, а также от соседних материалов.

Рассмотрим установку, используемую для классической иллюзии Pepper’s Ghost, состоящую из сцены, дополнительной комнаты вне поля зрения публики и стеклянной стены, расположенной под углом между аудиторией и обеими комнатами. Свет от освещенной сцены преломляется при входе и выходе из оконного стекла.Зрители могут видеть сцену, но не стекло, как если бы они смотрели какой-нибудь старинный сценический спектакль. Когда включается свет в боковой комнате, свет распространяется от «призрака» к стеклу. Часть света отражается стеклом и достигает публики. Толпа видит лучи света как со сцены, так и со скрытой комнаты. Это проецирует скрытое изображение полупрозрачным или «призрачным» образом.

В сцене выше, некоторые падающие лучи от освещенной сцены преломляются через стекло в сторону аудитории, в то время как некоторые падающие лучи из скрытой комнаты отражаются стеклом.Образы в двух комнатах достигают аудитории, создавая иллюзию Призрака Пеппера.

Сделайте свой собственный проектор с привидениями перца

Незадолго до Хэллоуина мы с моим коллегой Мэттом Милхоммом создали собственный проектор Pepper’s Ghost из нескольких старых футляров для компакт-дисков и мобильного телефона.

Довольно просто скопировать наше устройство и сделать свой собственный проектор Pepper’s Ghost, если вы выполните следующие действия:

1. Вырежьте четыре одинаковых ромба из футляров для компакт-дисков или другого прозрачного пластика
2. Склейте пластиковые части вместе в форме пирамиды
3. Найдите видео, в котором реализован эффект привидения Пеппера *
4. Включите мобильный телефон для воспроизведения специального видео
5. Переверните пластиковую пирамиду вверх дном и поместите ее над центром мобильного телефона во время воспроизведения видео
6. Не забудьте выключить свет!

* Мы сделали собственное видео для воспроизведения радиочастотной симуляции с помощью нашего DIY Pepper’s Ghost проектора.Вместо этого вы можете выбрать из множества видеороликов на YouTube, в которых реализован эффект привидения Пеппера. Видео просто состоят из четырех идентичных анимаций, отображаемых в симметричной квадратной форме на черном фоне. Вы можете найти подборку видео для воспроизведения с помощью проектора, если выполните поиск по запросу «3D-голограмма видео».

Дополнительная литература

Какой должен быть размер оконных проемов по ГОСТу. Оконная перемычка. Какие формы и виды перемычек бывают

Бывают случаи, когда размеры окон в одном доме могут отличаться от десяти до пятнадцати сантиметров.Именно поэтому в процессе замера окон перед заменой часто приходится прибегать к помощи профессионалов. При этом существуют стандартизированные размеры оконных проемов по ГОСТу, которых необходимо придерживаться при проектировании дома, чтобы не усложнять жизнь оконным компаниям и монтажникам. Исходя из стандартных размеров проемы могут быть расширены или сужены в зависимости от необходимости.

Зная необходимую минимальную площадь окон и размещая их на фасаде здания, можно приступить к процессу расчета размеров каждого проема.Целесообразнее всего будет, если за основу будет взята максимально возможная высота оконного проема, допустимая для конкретного здания в данной его части, что обеспечит улучшение качества освещения.

Очевидно, что максимальная высота оконного проема рассчитывается просто, когда высоту перемычки и выбранную высоту подоконника вычитают из высоты пола — от семидесяти до девяноста сантиметров над уровнем пола в здания без отопления и от восьмидесяти до девяноста сантиметров над полом в зданиях, где предполагается установка радиаторов отопления.При этом окно ставят ниже потолка на двадцать пять сантиметров, чтобы обеспечить возможность установки карниза для штор. Не забывайте также о соблюдении внутренних пропорций, ведь окно не может превышать высоту дверного проема.

После установки высоты вы можете рассчитать ширину окон. Для этого используются данные о необходимой световой площади. Рассчитанная таким образом минимальная ширина оконного проема может быть уточнена, чтобы получить все необходимые пропорции, максимально приближенные к идеальным, чтобы свести к минимуму количество окон в здании разной ширины.Если речь идет об использовании стандартных окон, то минимальная ширина оконного проема позволяет определить тип стандартной обвязки. Напомню, что в этом случае ширина будет конструктивно зависеть от размеров стен.

Очень важным моментом в процессе рендеринга размеров является установление расстояний между привязками, которое при необходимости может быть увеличено. Самый маленький вариант — тринадцать сантиметров, подходящий для переплета без перекрытия, установленный с отдельными коробками, открывающимися внутрь.Сохранение этого расстояния необходимо для того, чтобы форточки могли свободно открываться, а также для обеспечения правильной работы фрамужного блока. Чтобы обеспечить необходимые параметры, необходимо выдерживать расстояние одиннадцать сантиметров между коробками. Если мы говорим о креплениях, в конструкции которых есть поплавки, то в них расстояние должно быть не менее четырнадцати сантиметров.

Стандартные размеры окон по ГОСТ

Существуют типоразмеры оконных проемов, установленные государством на законодательном уровне.Эти параметры максимально соответствуют габаритам типовых построек, но при необходимости могут корректироваться. Типичные размеры распространяются на террасные рамы, а также на оконные блоки с одинарным, двойным или тройным остеклением. ГОСТ предусматривает уровень влажности для нормального функционирования оконных конструкций — в пределах от восьми до двенадцати процентов, а также стандартные размеры по высоте и ширине.

Как оформить

Оконный проем следует проектировать в несколько последовательных этапов.

На первом этапе определяется необходимая площадь окна и размер привязок. На втором этапе рекомендую сделать выбор типа привязки или расчет новой схемы, если использование стандартных размеров при строительстве конкретного объекта невозможно. Третий этап — разработка рабочих чертежей, когда рассчитываются детальные размеры. Как было сказано выше, минимальная площадь, на которой может быть проем без вычитания плиты и обвязки, определяется с учетом норм освещения.Например, в кухнях и жилых комнатах квартир светлая площадь должна составлять 1/5 площади, занимаемой полом. Соответственно, все показатели настраиваются в зависимости от ориентации сторон света и географической широты. На основе этого создается наиболее подходящий по размеру.

Если внешний оконный проем используется для освещения вспомогательных нежилых помещений вторым светом, то его площадь рассчитывается с учетом всех освещаемых помещений. Возникающее в таких перегородках освещение называется прямым.

При необходимости освещения коридора с окнами, размещенными в продольной стене, любая точка противоположной стены должна располагаться на максимальном расстоянии от следующей. В идеале, если это расстояние будет не меньше семи с половиной метров. Освещение коридора, в котором оконный проем используется в конце, допустимо, но только в том случае, когда расстояние до самого дальнего окна составляет не менее двадцати метров. При этом длина сквозного коридора, освещающего внешний оконный проем на двух противоположных стенах, может быть не более пятидесяти пяти метров.

Минимальная площадь, которую может занимать оконный проем в общественных зданиях, устанавливается в соответствии с правилами и назначением помещения.

Из этой статьи вы узнаете, чем отличаются оконные и дверные проемы, имеющие разную форму верхней части. Мы расскажем о преимуществах и недостатках разных типов перемычек, а также приведем примеры из истории, которые повлияли на внешний вид старинных построек.

Форма верхней части оконного или дверного проема — перемычки, изменяется в зависимости от назначения здания и его архитектуры.Размер и образ всего здания задают тон более мелким элементам — окнам, дверям, верандам, фронтонам, цокольному этажу. Особенно это касается религиозных и исторических построек — церквей и храмов, музеев и крепостей.

Перемычка — это не только конструктивное, но и интерьерное решение, особенно в старинной архитектуре или ее имитации. Мы рассмотрим основные виды перемычек.

Отверстие с заграничной перемычкой

Мелкосерийная кладка имеет один минус — отдельные элементы (кирпичи) нельзя соединять по длине или ширине.С этой целью в кирпич или кладку включают посторонние материалы (кроме кладочных материалов), которые имеют хорошую однородность и способны выдерживать линейные нагрузки в свободном или зажатом состоянии. Перемычка проема остается прямой, принимая нагрузки от стен верхних этажей. Из-за концентрации нормальных нагрузок * в центральной части прямая горизонтальная стенка работает на изгиб.

* Нормальные нагрузки — нагрузки, перпендикулярные плоскости контакта.

Заводская железобетонная перемычка

Самый популярный вид этого конструктивного элемента.Распространяется благодаря достоинствам бетона — невысокой стоимости, обилию материала, массовому производству мелких бетонных изделий. Удобен в работе при строительстве любого типа зданий с проемами шириной не более трех метров. Готовые перемычки различаются сечением и длиной. При небольшом сечении возможен ручной монтаж, что делает его пригодным для частного строительства.

Перемычка монолитная железобетонная

Уложено по месту — бетон укладывается в опалубку с каркасом, устанавливаемым непосредственно в проем.Придает хорошее дополнительное сцепление с опорой стен. Часто ассоциируется с бронепоясом. Главное достоинство — возможность сделать своими руками. Недостатком является то, что в 50% случаев используется бетон и каркасы ненадлежащего качества.

Стальной профиль

Это может быть товар практически любого раздела. Самыми популярными считаются уголок, швеллер, двутавр, короб. Металл хорошо выдерживает растягивающие нагрузки, но его стоимость относительно высока. Главное преимущество — простота изделия и простота монтажа.Недостаток — высокая цена и мостик холода, из-за высокой теплопроводности металла.

Видео о стальных перемычках с комментариями

Перемычка деревянная

Атавизм, который до сих пор имеет место при отсутствии возможности установки перечисленных выше опций. Достоинство — дешево. Недостаток — все проблемы с деревом и небольшой срок службы (для каменного дома). Перемычка из дерева в основном использовалась в массовой частной застройке 40-80-х годов, когда вместо цемента использовались глиняные композиции.

Мосты кирпичные

В данном случае под перемычкой понимается ряд камней, ограничивающих проем сверху. Кладка имеет большую массу и перемычка должна ее выдерживать, поэтому кладка верха проемов в старину была уделом особых мастеров. Их работы теперь можно увидеть на зданиях возрастом от 80 до 1000 лет. Эти методы применялись до изобретения дешевых и удобных материалов — стальных профилей и железобетона.

Клиновая планка

Этот вид кладки сейчас применяется на малых и средних (до 2 м) проемах.В этом случае камень (кирпич) кладут на край под углом к ​​центральной вертикали. Участок удерживает груз за счет усилий спейсера, который передается на несущих стен. Расположение под углом обеспечивает постоянную сжимающую силу, которая не дает рассыпаться перемычке. Камень укладывается на заранее подготовленную опалубку с разметкой.

Джемпер с аркой

Длина арки в 1,5 раза больше, чем у прямой перемычки, что дает наиболее эффективное распределение удельной нагрузки.Правильная геометрия любой арочной конструкции дает оптимальное распределение нагрузки, что позволяет возводить подземные сооружения — тоннели, метро, ​​канализацию.

Джемпер Лучковая или сегментный

Самая надежная из всех сплошных линейных форм *. Разновидность арочной перемычки, точнее ее сегмент. Имеет свод, радиус которого намного больше половины расстояния между опорами (как в классической «правильной» арке). Укладывается так же, как отвал и дугообразно, но опалубка имеет заданную форму.Имеет большую грузоподъемность за счет большей длины и площади перемычки (соответственно меньше удельной нагрузки на 1 см 2).

По сути, кирпичная перемычка — это та же кирпичная кладка, только с измененной конструкцией, которая лучше распределяет нагрузку. Общие преимущества таких форм — отсутствие посторонних элементов (лучшее сцепление массива кладки) и мостиков холода. Недостатком является сложность исполнения и длительность выдержки перед демонтажем из формы.Также они отличаются оригинальным внешним видом. Все описанные виды перемычек из кирпича активно используются при строительстве каминов, печей, мангалов. Это отличное решение внешнего вида каменного пода или портала печи.

* Полностью линейная форма — это тип элемента, грань которого представляет собой линию, не прерываемую внутренним или внешним углом, ступенькой или разрывом.

Тестовые перемычки на видео

Убежище

В архитектуре зданий своды стоят особняком, так как назвать их дверными или оконными проемами полностью и в традиционном понимании невозможно.Скорее форма стен, без перемычек вообще. Свод благодаря своей форме рассекает стену по высоте на две части. Соответственно, нагрузка тоже распределяется, и сила на грани арки прилагается не по нормали, а по касательной. Напряжение не концентрируется в области верха проема, как во всех описанных случаях, а рассеивается и передается по несущим стенам на фундамент. Это объясняет, почему края арок такие крутые, иногда почти вертикальные.

Самый яркий образец сводчатой ​​архитектуры — величественные готические храмы. Высота арок в них может достигать десятков метров. Именно оптимальное распределение нагрузки стало залогом невероятной прочности этих конструкций, многим из которых более 900 лет.

Производные сводчатого окна

Есть две популярные разновидности, основанные на идеях античной архитектуры. Они представляют собой нечто среднее между аркой и сводом.

Тепловое окно (Диоклетиана)

Он получил свое название от термина Диоклетиана (ванна), где он был впервые использован. Планировка проема представляет собой арочный свод с опорами на горизонтальной грани, разделенный на три сектора. То есть арочная перемычка имеет дополнительные опоры. Предположительно, эти опоры были нужны для конструктивной надежности на больших пролетах. С развитием строительных материалов внешний вид окна сохранился только из соображений внешнего вида (дополнительных опор не требуется).

Венецианские окна

Окно Advanced Thermal Idea Это окно, разделенное вертикальными столбцами (столбцами) на три части. В центральной верхней части есть арочные перемычки, крайние части имеют горизонтальную верхние, который служит в качестве опорной платформы для колонн. Венецианские окна можно встретить в огромных формах — проходных порталах и опорных элементах старинных мостов. Они были построены как часть величественных замков из-за уникального внешнего вида.

Конечно, любой из вышеперечисленных типов проемов можно воссоздать сегодня. Надежность и несущая способность железобетона позволяет не думать о нагрузках от кладки кирпича в малоэтажном строительстве.

При достаточном запасе средств и желании можно повторить любой архитектурный элемент с использованием современных технологий — силиконовые и полиуретановые формы для лепнины, стальные каркасы и фигурное бетонное литье. Самым надежным и оригинальным, на наш взгляд, решением является арочная перемычка.О том, как создать его самостоятельно, мы расскажем в одной из следующих статей.

Долбинов Виталий, rmnt.ru

Перед тем, как построить дом (это касается не только частных, но и многоквартирных домов), необходимо рассчитать размер окон. Окно — это не просто часть дома. Наполняет комнату светом, теплом от солнца, обогащается кислородом через открытое окно. Кроме того, размер оконного проема определяет технические параметры строительной коробки.Это важно как для оформления документов (в случае нового строительства), так и для последующей эксплуатации жилья. Поэтому стоит отнестись к этому вопросу очень серьезно и провести предварительные расчеты.

Размер окон должен быть оптимальным, соответствовать конкретному помещению и не выходить за пределы, установленные законодательством. Все расчеты выполняются в соответствии с требованиями ГОСТ. Нарушение этих норм влечет наложение административного штрафа и обязанность привести оконный проем в соответствие с правилами.Такие расчеты лучше доверить специалистам, чтобы избежать лишних затрат.

Часто в интернете не указывают размер пластикового окна, а пишут просто «стандарт». Это означает, что размер окна будет 1200 х 1200. Под проем не всегда умещается, поэтому стоит сразу оговорить, какого типа и серии будет будущее окно, чтобы в дальнейшем не возникало проблем с установкой. При этом следует учитывать, что в разных регионах производители могут иметь собственное представление о «стандартном размере».Для уточнения рассмотрим общепринятую классификацию.

Типы квартир в зависимости от оконного проема:

• «Хрущевки»;
• «Сталинка»;
• 600.11 серии;
• 600 серии;
• 505 серии;
• 504 серии;
• серия 137;
• частный дом;
• панельный дом.

Виды пластиковых окон в зависимости от количества створок:

• двухстворчатые;
• трикуспидальный;
• нестандартные.

Каждый тип и внешний вид существует со своими собственными установленными стандартами, которых придерживаются строительные компании. Фирмы, производящие окна, хорошо знают эти стандартные разновидности, поэтому достаточно просто назвать свой тип жилья, и вы подберете нужное окно. Однако даже при таких подробных предписаниях нельзя пренебрегать тщательным измерением измерений. Опираясь на стандарты и не измеряя проем, можно получить окно, которое либо совсем не влезет в отведенное пространство, либо будет образовывать трещины, куда сразу проникнет холод и влага.

Рис. 1. Стандарты двойные окна.

Стандартизация оконных блоков и проемов

При составлении проекта на любой тип здания оконные проемы обязательно предусматриваются. Их размеры стандартизированы и зависят, прежде всего, от площади помещения, его предназначения и расположения. Окна в северной части здания могут быть больше, чем в южной, потому что солнце проникает туда реже и в комнату проникает меньше света. Кроме того, учитывая климатические особенности региона, окна на северной стороне здания должны соответствовать определенному температурному режиму.При несоблюдении технологических моментов окна зимой потекут.

Правила расчета стандартных размеров окна указаны в государственных нормативных документах. По специальным формулам учитывается освещенность помещений любого назначения (для жилых и общественных предусмотрены разные нормы), расположенных южнее 60 и севернее 45 градусов широты. При расчете показателей учитывайте необходимость чистки стекла не реже двух раз в год. Но это предусмотрено только для построек, не подверженных сильному загрязнению.В противном случае чистить придется немного чаще.

Когда здание расположено к югу от 45 градусов широты, в этом случае уровень освещенности умножается на коэффициент 0,75, а если к северу от вышеуказанного предела, то коэффициент увеличивается в 1,2 раза. От точности расчета зависит физическое и эмоциональное состояние. Доказанным фактом является то, что при недостаточном освещении человек становится более раздражительным и быстро впадает в депрессию.

Рис.2. Для каждого типа здания — свои стандарты оконных проемов.

Окна в «хрущевках»

Во времена социализма строились квартиры — хрущевки, с целью обеспечить каждого гражданина личным жильем. Конечно, размеры таких квартир небольшие, поэтому оконные компании приняли меры и начали продавать специальные окна для этого типа жилья. Большая часть хрущевок построена из блоков, что позволило сократить количество швов до минимума. Для таких помещений лучше всего подходят стеклопакеты.

Для этих построек оптимальным вариантом считается двухкамерный стеклопакет следующих типоразмеров:

• толщина рамы 5,8 — 7 см;
• ширина и высота: 145-220 см.

Рис. 3. Окна для хрущевок подходят для квартир типа домов из блоков.

Окна в панельном доме

Панельные дома состоят из специальных панельных блоков. Оконные проемы в таких постройках часто имеют перекосы по диагонали. Часто наблюдается разница между верхней и нижней шириной, образуя проем в виде трапеции.Поэтому снимать мерки требуется очень внимательно. При демонтаже окон в панельных домах остается меньше мусора, чем кирпича.

Оконный проем в рассматриваемом типе дома имеет так называемые четверти — выступы в форме буквы «Г». При установке нужно обращать внимание на то, чтобы каркас уходил в четверть на 10-15 мм.

Рис. 4. Оконные проемы в панельных домах имеют свои особенности.

Окна в домах серии 606

Здания этой серии имеют толстые стены с отличной звукоизоляцией.Оконные блоки в таких домах могут иметь 1-3 створки, широкие подоконники, защиту от сквозняков. Раньше в них вставляли деревянные окна, но теперь можно выбрать отличные пластиковые модели. Они повышают защиту от тепла из помещения. Компании предоставляют специальные стандартные размеры окон для этой серии, поэтому их не нужно настраивать под проем. Их рост 141 см, плюс / минус 2-3 см. Ширина зависит от количества створок.

Рис.5. Двустворчатое окно для дома 600 серии.

Окна в серии домов 600.11

Такие дома были построены в 80-х годах и с тех пор несколько изменились. Но по-прежнему оставался привлекательным для покупателей за счет толстых стен, просторных лестничных клеток и большой жилой площади. Главная особенность таких домов — устанавливаемые на кухне Г-образные окна. Их изобрели для того, чтобы ставить массивные кондиционеры, особенно популярные в те времена. Однако сейчас такие агрегаты не используются, а окна остаются.Компании предлагают качественные окна этого типа. Большая часть открывается с помощью ручки, а маленькое окошко можно сделать стационарным или же распашным.

Рис. 6. Размеры нестандартных окон домов типа 600.11.

Окна в домах серии 600 (Корабль)

Дома этой серии получили свое название из-за схожести с надстройками на вкладышах. Окна в таких постройках имеют проемы, подоконники которых подняты на такую ​​высоту, что находятся на уровне груди среднего человека.Они могут иметь 3 створки, в которые могут быть установлены 2 подвижные части. Окно оформлено таким образом, что его части разделены перемычками. Заменить их можно только удлинителем.

При установке пластиковых окон в домах этого типа используются так называемые планки.

Рис. 7. Трехстворчатое окно в квартире-корабле.

Окна 505 серии

Оконные проемы в этом типе домов являются классикой для панельных домов. Их рост 153 см, но возможны расхождения в 1–3 см.Они могут быть двух- и трехлистными.

Рис. 8. Трехстворчатое окно для дома серии 505.

Окна серии 504

Окна в домах этой серии могут быть разных размеров и пропорций. Стены здесь толстые и отлично изолируют тепло, холод и звук. Проемы имеют глубину более 20 см. Благодаря этому можно сэкономить на отделке откосов. Высота створок обычно 141 см. Окна могут быть узкими двухстворчатыми или трехстворчатыми, а также производиться комплектацией для балконных проемов.

Рис. 9. Балконные окна для квартир типа 504.

Окна серии 137

Установка дужек серии 137 проста и не вызывает затруднений. Варианты размеров окон здесь стандартные — трех- или двухстворчатые, а также балконные блоки. Вопрос при установке окон, в этом случае, может быть только один: какого размера будут ставни и как они будут разделять окно. В старых версиях окон боковые части 45-50 см.В общем, разделить окно створками можно в любой вариации с учетом того, что чистить глухие окна снаружи будет проблематично.

Откосы в таких окнах не более 25 см, а подоконник не превышает 30 см, высота — 138-142 см.

Рис. 10. Windows серии 137 можно разделить створками как угодно.

Окна в частных домах

Частные дома радуют относительной свободой в выборе размеров оконных проемов.Здесь можно установить несколько окон равных размеров, либо сделать целую прозрачную стену. Часто используются окна разного размера для разных комнат. Например, в гостиной выбирайте широкую и просторную, в спальне меньшего размера с двумя дверями. В ванной можно поставить окно с одной створкой. Размеры для них соответствуют общепринятым нормам, подбираются под проемы.

Рис. 11. В частном доме можно ставить разные окна.

Окна в «Сталинке»

Квартиры этого типа имеют просторные внутренние помещения, высокие потолки и большие окна.При установке могут возникнуть трудности. Замена старых деревянных рам сопровождается кучей хлама. Поднять окна в квартиру часто бывает довольно сложно из-за отсутствия лифта. При установке окна потребуется много пенопласта, так как в кирпичных стенах могут быть щели, неровности, которые нужно продуть монтажной пеной, чтобы окно не пропускало влагу, тепло или холод.

Высота окон составляет около 173 см, а ширина зависит от конкретной выбранной модели.

Рис. 12. Размеры окна в сталинке.

Стандарты пластиковых окон

Стандартные размеры пластиковых окон закреплены в ГОСТ и имеют четко определенные нормы. Компании-производители их используют заданные размеры, которые различаются количеством створок, высотой, шириной. Каждый стандарт имеет ряд ситуаций, когда он должен применяться. Например, в маленькой комнате негде поставить большое трехстворчатое окно, поэтому в этом случае предусмотрены стандарты на двух- и одностворчатые модели.

Двойные пластиковые окна

Они универсальны и очень распространены. Такие модели подходят для квартир или частных домов, а также для офисов, небольших магазинов, кафе, детских садов, школ и других построек. Наиболее распространены такие размеры этого типа: 1150 х 1900 мм; 1300 х 2200 мм; 1500 х 1900 мм. Створки могут быть как неподвижными, так и подвижными, а окно можно установить таким образом, чтобы обе части открывались полностью.

Рис.13. Стандартное двухстворчатое окно с одним стеклом.

Тройные пластиковые окна

Эта конструкция довольно большая и пользуется большой популярностью. Трехстворчатые окна ставят в просторных помещениях, где требуется много света. Они могут иметь различный вид и вариацию размещения клапанов и их размеров.

Высота окон с тремя дверьми: 120, 135, 150, 117, 132, 147 см.

Соответственно ширина будет равна: 180, 210, 207, 177 см.

Рис.14. Изделие с двумя открывающимися клапанами.

Окна под заказ

Эти окна очень разнообразны по внешнему виду и имеют декоративный вид.
