Монтаж приточной вентиляции в квартире: все ответы на важные вопросы

08.12.2020

Содержание

Чистый воздух необходим, чтобы оставаться здоровым и бодрым. Поэтому в большинстве помещений, включая жилые, принято устанавливать системы вентиляции. Монтаж приточно-вытяжной вентиляции позволяет обеспечить непрерывный приток свежего воздуха, что благотворно сказывается на микроклимате.

Помимо непосредственной подачи свежего воздуха, качественная система вентиляции также позволяет отфильтровывать различные примеси, что является крайне важным фактором, особенно в районах с неблагоприятной экологической обстановкой. Далее мы расскажем о том, как выбрать наиболее подходящую модель рекуператора, а также о том, как правильно производить монтаж приточной системы вентиляции.

Назначение вентиляции

Основное предназначение вентиляции – насыщение кислородом с улицы закрытых помещений различного типа. С помощью приточных каналов осуществляется эффективное проветривание, позволяя людям, находящимся в помещении, всегда сохранять бодрость и оптимальную работоспособность.

Кроме того, установка приточно-вытяжной вентиляции – это:

Эффективная система фильтрации, позволяющая очищать воздух от пыли, мелких волокон и других вредных примесей.
Увлажнитель. Многие модели рекуперов имеют функцию увлажнения, что дает возможность поддерживать данный показатель на оптимальном уровне.

Важно отметить, что вентиляция не сможет наиболее эффективно выполнять свою функцию, если ее характеристики не будут соответствовать требованиям помещения, либо, если монтаж будет осуществлен с нарушениями. Поэтому монтаж приточно-вытяжной системы вентиляции рекомендуется доверять профессионалам.

Разновидности вентиляционных систем

В недавнее время проветривание большинства зданий осуществлялось с помощью вентиляционных каналов, по которым воздушный поток перемещался естественным образом. Большое количество щелей в дверях и оконных рамах служили своеобразной вытяжкой, с помощью чего воздух попадал в помещение без принуждения.

С тех пор, как в домах начали устанавливать современные герметичные стеклопакеты, естественная вентиляция стала невозможной. Поэтому большинство вентиляционных систем, устанавливаемых сегодня, имеют в конструкции вентиляторы, которые могут либо нагнетать, либо, наоборот, утилизировать воздушные массы. Помимо этого, современные вентиляционные устройства отлично фильтруют воздух, а рекуператоры, в свою очередь, могут подогревать или увлажнять поток.

Виды вентиляционных систем:

Приточная вентиляция. Используется в домах, где по какой-либо причине ощущается недостаток кислорода – например, из-за герметичности стеклопакетов. Монтаж приточной вентиляции позволяет решить эту проблему.
Вытяжная. Данный вид вентиляции используется преимущественно там, где наблюдается излишне высокая влажность – на кухне или в ванной. Также монтаж вытяжной вентиляции дает возможность удалить из помещения неприятные запахи.
Приточно-вытяжная. Универсальная система, которая подходит, как для жилых, так и для производственных помещений. Благодаря возможности качать воздух в обоих направлениях приточно-вытяжная вентиляция является наиболее эффективной системой для проветривания.

Выбирая тип вентиляции, нужно учитывать особенности помещения – влажность, степень загрязненности, количество людей, находящихся в здании. Отметим, что для наибольшей эффективности следует производить установку приточно-вытяжной системы вентиляции, которая, в зависимости от обстоятельств, может либо закачивать, либо выводить воздух.

Виды помещений

Прежде чем выбрать какую-либо конкретную модель вентиляционной системы, проводятся инженерно-проектные работы – изучается здание и на основе полученных данных составляется техническое задание, которое в обязательном порядке учитывает особенности помещения.

Типы помещений:

Жилые помещения и спортивные залы. В помещениях, в которых живут или тренируются люди, должны непрерывно наполняться свежим воздухом. При этом большое значение уделяется температуре и влажности потока.
Комнаты с повышенной влажностью (ванные, кухни, прачечные и т.д.). В подобных местах принято использовать комбинированные системы, оснащенные функциями естественной и принудительной закачки воздуха.
Бойлерные и топочные. В помещениях данного типа предусматривается сооружение дымохода.
Коридоры, кладовые и складские помещения. Как правило, в нежилых помещениях используется естественная вентиляция.
Гаражи и мастерские. Поскольку в гараже могут скапливаться выхлопные газы, для их вывода монтируется отдельный вентиляционный контур.

Этап составления технического задания является одним из важнейших, и потому для его разработки рекомендуется приглашать специалистов. Если допустить даже небольшую ошибку при проектировании, эффективность системы снизится в то время, как расходы на монтаж скорее всего, напротив, возрастут.

Критерии выбора вентиляции

От того, насколько правильно будет подобрана, а впоследствии установлена вентиляционная система, зависит, во-первых, ее функциональность и, во-вторых, количество средств, которые будут затрачены на покупку, монтаж и обслуживание.

Выбирая схему вентиляции, необходимо учитывать такие факторы, как площадь помещения, материал, из которого изготовлены стены, степень загрязнения воздуха, а также, конечно, финансовые возможности.

Факторы, благодаря которым вентиляция может считаться эффективной и удобной:

Хорошая система удобна в управлении и обслуживании. Чтобы самостоятельно управлять климатом, не требуются какие-либо специальные навыки.
Все регламентные работы по обслуживанию вентиляции могут выполняться самими жильцами.
Приветствуется небольшое количество сложных компонентов, что повышает надежность системы в целом.
Неплохо, если вентиляция имеет резервную систему подачи воздуха, которая подключается в момент поломки основных цепей.
Вентиляция должна вписываться в интерьер, не привлекая к себе внимание, и, не мешая окружающим.

Планируя монтаж приточной вентиляции, в обязательном порядке, необходимо рассчитывать свои финансовые возможности. При этом не рекомендуется излишне экономить, потому что, купив некачественное оборудование, можно в будущем столкнуться с проблемами, на устранение которых придется снова тратить приличные средства.

Также нужно учитывать, что на обслуживание воздуховодов и других элементов время от времени придется выделять определенную сумму, размер которой зависит от модели вентиляционной системы. В список затрат также необходимо включить затраты на электроэнергию – соответственно, чем мощнее система, тем больше придется платить за свет.

Возможные возражения

Установка систем приточной вентиляции, впрочем, как и монтаж вытяжки, связан с определенными строительными работами. Вполне понятно, что у многих потенциальных покупателей, возникают опасения, касательно проведения в квартире масштабных монтажных работ.

Однако, современные методы установки позволяют свести к минимуму большинство проблем, связанных с монтажом вентиляции. Предлагаем рассмотреть наиболее часто встречающиеся вопросы:

Нужно ли согласовывать установку вентиляционного оборудования? Если размер входного отверстия, которое сверлят в стене, не превышает 200 мм, согласно действующим строительным нормам, согласование установки не требуется.
Каким образом толщина и материал стен влияет на возможности установки? Практически не влияет. Воздуховод можно пустить сквозь любую стену – кирпичную, бетонную или деревянную.
Как установить вентиляцию в доме с декоративным фасадом? Это не проблема. Если стена облицована кирпичом, его попросту сверлят точно так же, как и обычную стену. В случае с навесными системами, канал пускают сквозь фасад, убедившись при этом, что отверстие не попадет на крепежный профиль. Следует отметить, что в случае повреждения фасада, его, конечно, придется восстанавливать.
Чем отличается монтаж кондиционера от установки вентиляционной системы, не оснащенной функцией охлаждения? Чтобы подвести трубки с хладагентом к кондиционеру, требуется отверстие толщиной 40-45 мм. Для бризера требуется более широкий канал (от 112 мм), на устройство которого приходится затрачивать больше времени и усилий.
Какие трудности могут возникнуть при установке через балкон или лоджию? На балкон или проветриваемую лоджию прибор можно установить таким образом, чтобы он забирал воздух прямо с балкона. Если лоджия утеплена, устройство монтируют непосредственно на улицу, прокладывая воздуховод вдоль стен в квартиру.
Насколько герметичной является конструкция? Если прибор установлен правильно, прибор «сифонить» не будет. Внутренняя часть устройства монтируется вплотную к стене, а внешнее отверстие защищено уплотнительным кольцом.

Также иногда покупатели спрашивают, удобно ли будет оставлять квартиру с дырой в стене? Не стоит об этом беспокоиться. Отверстие можно быстро залить монтажной пеной и замазать небольшим количеством цемента. Сверху попросту наносится слой краски или приклеивается кусок обоев. Другими словами – демонтаж вентиляции не требует больших усилий.

Последовательность установки

Процедура установки вентиляции зависит, как от выбранной модели прибора, так и от параметров помещения. Что касается квартир или частных домов, во многих случаях наиболее приемлемым вариантом является установка так называемого бризера. Дело в том, что бризеры монтируются непосредственно в стену, а также для их подключения не требуется прокладка разветвленных воздуховодов.

Кроме того, бризеры имеют режим рециркуляции, что позволяет не только подавать свежий воздух, но также очищать его. Большинство моделей бризеров относятся к «умным» устройствам – управление может осуществляться со смартфона.

Монтаж бризера происходит следующим образом:

Прежде всего, в стене сверлят отверстие, размер которого зависит от выбранной модели вентиляционной установки. Как правило, ширина канала не превышает 200 мм.

Канал изолируют с помощью морозостойкого герметика. Снаружи устанавливают решетку, которая защищает прибор от пыли, пуха и насекомых.

В завершении монтируется бризер. Крепится он непосредственно к стене с помощью специальных креплений.

Следует отметить, что бурение канала осуществляется с помощью специальной установки, оснащенной промышленным пылесосом. Благодаря этому после завершения работ не остается грязи. В принципе, весь процесс установки занимает около часа.

Заключение

Установка вентиляции и монтаж приточных каналов – это не очень сложное, но крайне ответственное дело, от правильности выполнения которого зависит то, насколько эффективно оборудование будет выполнять свою функцию. Даже малейшая ошибка при монтаже может впоследствии вылиться в серьезные проблемы, на решение которых придется тратить время и деньги. Если у вас нет опыта в области установки вентиляционных систем, крайне рекомендуется обращаться за помощью к профессионалам, потому что, доверив установку специалистам, вы избежите проблем, которые могут возникнуть в результате неправильного монтажа. С другой стороны, если установка произведена с соблюдением технологии, вентиляция прослужит вам долгие годы, не доставляя неприятностей.

НЕ ЗНАЕТЕ ЧТО ВЫБРАТЬ?

ПОЗВОНИТе НАМ 8 (495) 185-02-02
ПОТОМУ ЧТО НИКАКАЯ СТРАНИЦА В ИНТЕРНЕТЕ НЕ РАССКАЖЕТ ПРО
ДОМАШНЮЮ ВЕНТИЛЯЦИЮ ЛУЧШЕ, ЧЕМ МЫ

Выбрать проветриватель

АКТИВНЫЕ ПРОВЕТРИВАТЕЛИ
Домашняя вентиляция с вентилятором, нагревом и высокой очисткой

Новинка

Есть встроенный ионизатор, УФ лампа, ароматизатор, нагрев, подходит аллергикам. 2в1: работает и как приточная вентиляция, и как рециркулятор.

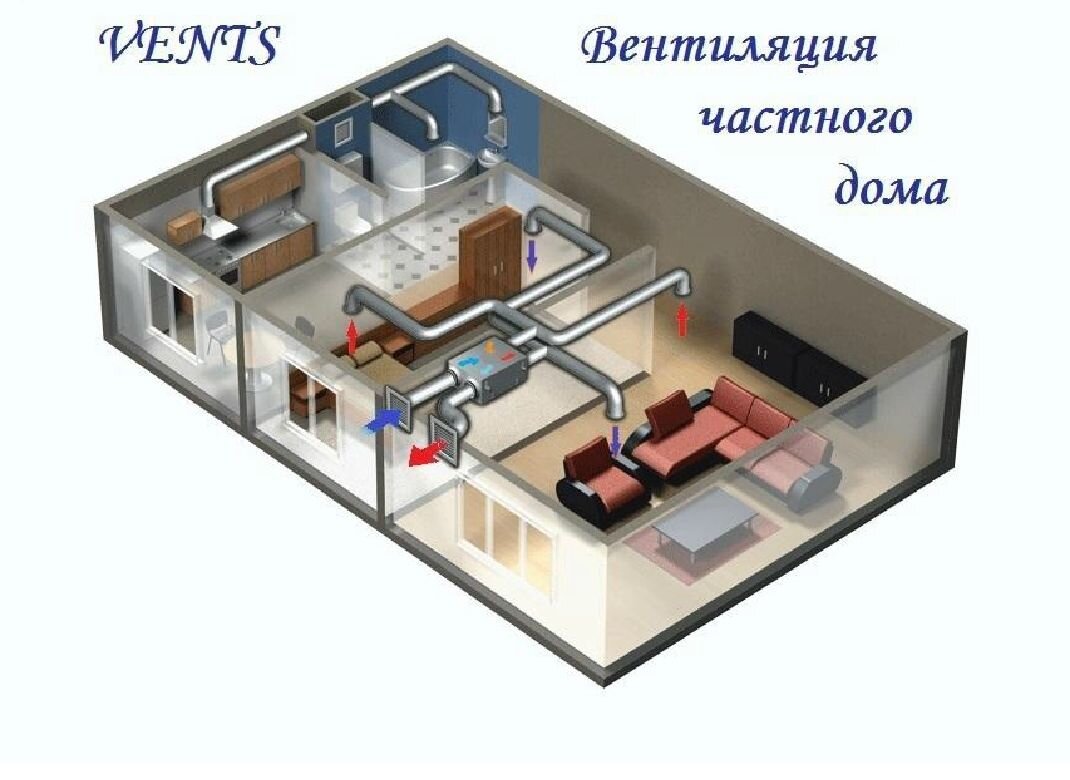

Вентиляцию в квартире осуществляет приточно-вытяжная установка Systemair с роторным рекуператором правостороннего исполнения(индекс R) с производительностью 500 м³/час. Роторный рекуператор в отличие от пластинчатого наиболее эффективен и имеет набольший КПД по теплоотдаче. В установку интегрирован пульт управления с дисплеем для задания производительности работы вентиляторов, установки необходимой температуры приточного воздуха, индикация загрязнения приточного и вытяжного фильтра, задания недельного графика работы установки, настройка параметров разморозки рекуператора. Для нагрева поступающего воздуха с улицы в приточно-вытяжную установку интегрирован предварительный канальный электрический нагреватель мощностью 1,7 кВт. Для очистки приточного воздуха и защиты рекуператора применен штатный фильтр с классом очистки F7. Вытяжной воздух очищает установку фильтром класса G3.

Монтаж приточно-вытяжной установки осуществляется вертикально с помощью идущей в комплект монтажной пластины. Для дополнительной звукоизоляции приточного и вытяжного воздуха непосредственно над установкой смонтированы круглые шумоглушители соответствующие диаметру впускных и выпускных патрубков. Монтаж установки необходимо провести на необходимой высоте с учетом возможности отвода конденсата в канализацию самотеком. Для предотвращения попадания неприятных запахов из канализации установлен гидрозатвор.

Приточно-вытяжная установка полностью готова к монтажу, она укомплектована интегрированной автоматикой – датчиками температуры наружного и вытяжного воздуха, датчиками давления, контроллером температуры, защитой от перегрева электронагревателя, защитой от перегрева двигателей канальных вентиляторов в случае загрязнения воздушных фильтров и т. д. Для удобства дистанционного управления установкой и контроля параметров, предусмотрено подключение дополнительного пульта управления.

Для дополнительной очистки воздуха и снижения уровня шума приточного воздуха произведен монтаж фильтра Ventmachine ФКО с очисткой активированным углем, фотокатализом и пылевым фильтром класса EU7. Производительность фильтра ФКО соответствует расходу воздуха приточно-вытяжной установки и соответствует 600 м³/час. Благодаря компактным размерам фильтра ФКО – высота 285 мм, установка размещена на потолке гардеробной комнаты.

При монтаже соблюдаем все строительные нормы, правила установки, требования пожарной безопасности. Собираем системы вентиляции, которые легко обслуживать, модернизировать, расширять. Подходим к работе комплексно — от первичного осмотра объекта до запуска и последующего обслуживания.

Монтаж естественной вентиляции — важно правильно выбрать точки расположения подающих каналов и приемных отверстий вытяжки, чтобы поток циркулировал по всему помещению. Монтажники компании «ЭРИС» устанавливают элементы так, чтобы обеспечить полноценный воздухообмен в помещениях всех типов.

При сборке механической вентиляции устанавливаем полный комплект оборудования: вентиляторные блоки, фильтры, подогрев, охлаждения, блоки рекуперации, шумоподавления. Цены на все оборудования от производителей. В результате обеспечиваем соответствие требованиям проекта по эффективности, безопасности, параметрам воздухообмена.

Местная приточно-вытяжная вентиляция подходит когда возможна подача и вывод воздуха через наружные стены без прокладки воздуховодов. В этом случае монтируем моноблоки, клапаны, автоматические устройства, другое приточное оборудование для максимально эффективного воздухообмена.

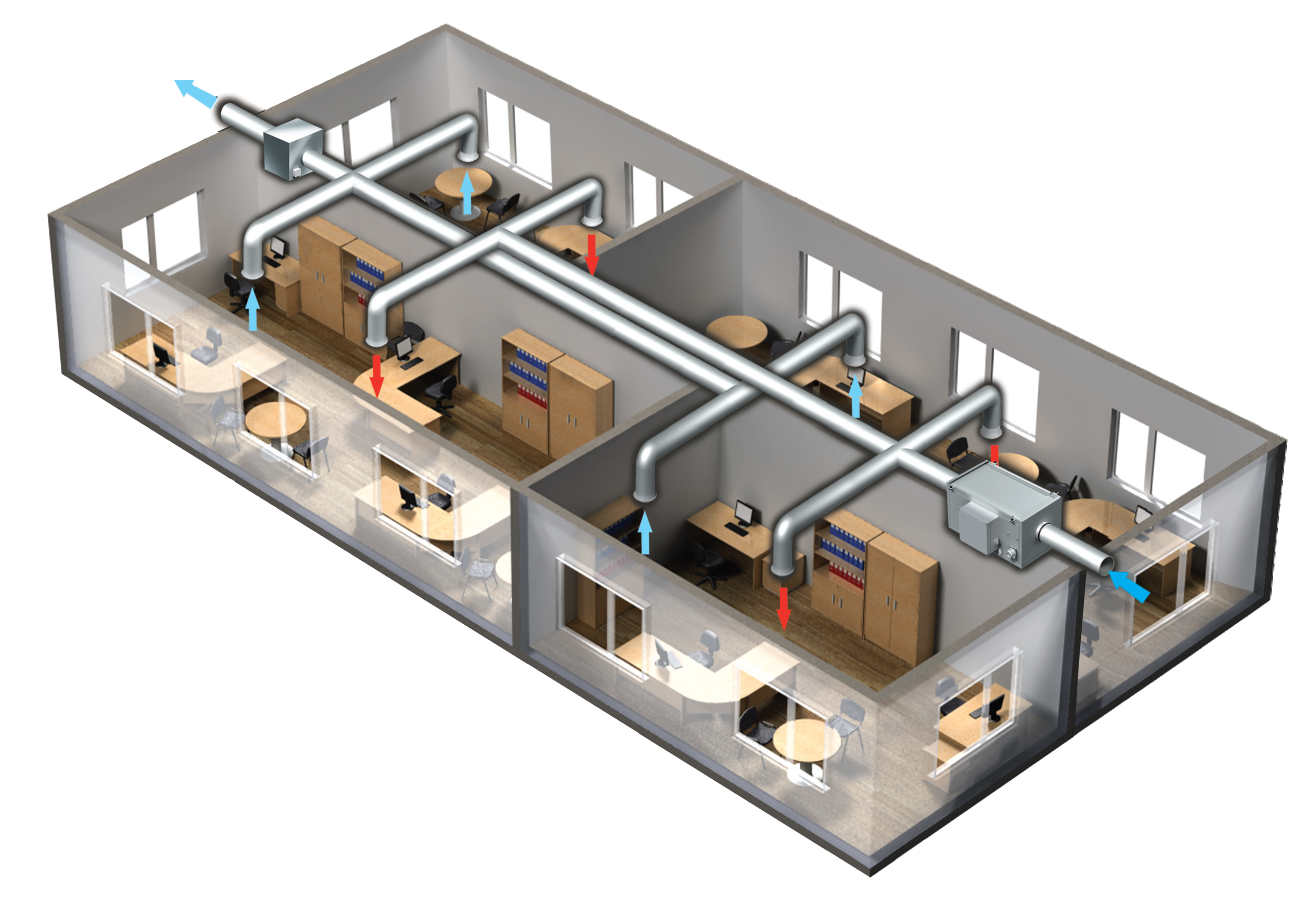

Общеобменная приточно-вытяжная вентиляция монтируется когда нужна контролируемая подача воздуха в удаленные помещения, залы большой площади, производственные здания, склады, подвалы. Работа сети не зависит от разницы температуры и давления воздуха, оборудование работает автоматически или настраивается на определенную производительность.

Рекуператор — это теплообменник, в котором не смешиваясь пересекаются выходящий и входящий потоки воздуха. Зимой выходящий поток подогревает входящий, летом — охлаждает. В результате снижаются затраты на поддержание нужной температуры в помещениях. Установка работает автоматически, без повышения расходов на электроэнергию.

В централизованных (общеобменных) приточно-вытяжных систем вентиляции устанавливается общий рекуператор в точке пересечения объединенных потоков воздуха. Из блока теплообменника воздуховоды разделяются на отдельные каналы к каждому помещению.

Возможно объединение с оборудованием для кондиционирования, VRV и VRF, воздушным отоплением. В приточно-вытяжные каналы встраиваются нагревательные приборы, охладители, радиаторы отопления. Создается максимально эффективное воздухоснабжение, которое обеспечивает помещения нужным количеством воздуха, снижает нагрузку на другие инженерные сети.

Возможен монтаж любого оборудования для автоматического управления, регулировки потоков, настройки нужной температуры, изменения параметров подачи воздуха. Используем рассекатели, устройства для точечной подачи, удаления отработанного воздуха, воздушные клапаны, автоматику для дозированного проветривания по показаниям датчиков.

В ООО «ЭРИС» можно заказать монтаж систем вентиляции для торгового центра, производства, школы, ресторана, загородного дома. Подбираем оборудование для помещений с разным классом пожарной и взрывоопасности, если нужно — используем искрозащищенное исполнение и технологии, детали со специальным покрытием, заземляем оборудование, воздуховоды. Наша компании гарантирует полную безопасность и соответствие требованиям при монтаже.

Сохраняем доступ к швам, соединениям. Любой блок, элемент сети вытяжной вентиляции или часть воздуховода можно снять, установить обратно — для этого не придется демонтировать перекрытие, стену или перегородку. Так легче следить, обслуживать, разбирать при необходимости.

В «ЭРИС» вы можете заказать любые виды работ по монтажу вентиляции: беремся за проекты с нуля, дорабатываем готовые сети, выполняем модернизацию, ремонт, обслуживание. Производим монтаж новой техники, дорабатываем приточно-вытяжные системы вентиляции, объекты с готовой отдельной приточной или вытяжкой, используем действующее оборудование, заключаем договоры на обслуживание и монтаж.

Краткий список нормативных документов: СП 60.13330.2012, СП 73.13330.2016, СП 7.13130.2013, ГОСТ 32548-2013, ГОСТ 30434-96, СП 48.13330.2011, ГОСТ 12.4.021-75, ГОСТ 22270-2018. Дополнительные своды правил и стандарты подбираем с учетом ограничений, требований безопасности, нормативов для сети вытяжной вентиляции, рекомендаций для конкретного объекта. Полный список нормативных документов зависит от параметров объекта, проектных требований, ограничений. Этот перечень и цены вы можете узнать у наших специалистов позвонив по телефону: +7 (499) 400-56-76

Поставка компонентов. В ООО «ЭРИС» можно приобрести все узлы — от вентиляторных блоков и автоматики до крепежных элементов. Вам не придется искать, заказывать подходящие модели — используем профессиональное проверенное оборудование, доставляем полные комплекты.

Общая стоимость зависит от сложности системы, типа оборудования, требований к результатам, начального загрязнения и степени очистки воздуха. Стоимость монтажа рассчитываем каждый раз отдельно— без анализа задачи вычислить невозможно. Чтобы узнать цены позвоните или пришлите проект на почту и получите развернутый ответ с комментариями и рекомендациями.

Рассмотрим техническую документацию, оценим соответствие с конструкцией объекта, рассчитаем оборудование. Цены Вас удивят на монтаж системы вентиляции всех типов, работаем с другими инженерными видами систем, выполняем комплексную сборку с нуля, модернизацию, доработку или объединение действующих систем — и во всех случаях гарантируем качественный монтаж систем вентиляции и оптимальные цены.

Успех любого бизнеса реализуется, когда клиенты остаются довольны. Тогда они с радостью делятся своими положительными впечатлениями с друзьями и знакомыми, от чего рейтинг и доверие к компании растет. И именно на эту задачу нацелено большинство компаний. В том числе и компания Ventbazar, которая занимается проблемами вентиляции и кондиционирования вашего дома или предприятия.

Услуга: Подбор приточно-вытяжной системы вентиляции. Монтаж и пуско-наладка оборудования.

Объект: Кофейня «FINE» площадью 80 м².

Подготовка технического решения и КП: 2 дня.

Сроки выполнения монтажа: 3 дня.

Стоимость: 90 тыс. грн. (1125 грн / м²).

Особенности этой кофейни (как объекта) заключались в том, что в помещении не было места под приточно-вытяжную установку, поэтому её пришлось размещать в помещении для обслуживания. В связи с этим, нам пришлось подбирать установку, которая имеет шумоизолированный корпус, малошумные вентиляторы. К тому же компактные габариты установки позволили смонтировать ее в помещении с низкими потолками.

После произведения всех необходимых расчетов по производительности воздуха и мощности калорифера мы приступили к разработке и визуализации проекта воздухораспределительной сети. Сеть состояла из: воздуховодов, фасонных изделий, круглых и радиальных решеток.

В итоге Заказчик остался доволен выполненными работами. На данный момент кофейня оснащена всем необходимым оборудованием, которое улучшает циркуляцию воздуха в помещении. Баристы могут варить кофе и печь булочки, а клиенты – наслаждаться комфортной атмосферой и горячими напитками.

Вентиляцией называется совокупность структурированных элементов коммуникации и технических устройств, используемых при организации воздухообмена с целью обеспечения требуемых параметров состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами и правилами).

Системы вентиляции классифицируют в зависимости от функционального назначения обслуживаемых помещений, характера производственного процесса, типов выделений в окружающую среду и прочих факторов. В основном классификация систем вентиляции проводится по следующим факторам:

Компания «ЭССИ» (ESSE) предлагает полный комплекс услуг по проектированию, монтажу и наладке и обслуживанию систем приточной, вытяжной и приточно-вытяжной вентиляции и систем кондиционирования воздуха любой сложности:

Работы выполняются высококвалифицированными специалистами, имеющими многолетний опыт работы и аттестаты о прохождении обучения по соответствующим маркам оборудования. Компания является дистрибьютором по большинству марок производителей вентиляционного оборудования.

Монтируемые системы приточной вентиляции предназначены для подачи в помещения необходимого объема воздуха. Воздушный поток в зависимости от технологических требований и назначения помещений подвергается обработке 9увлажнению, изменению температуры, очистке).

Как правило, в помещениях монтируются как приточные, так и вытяжные системы вентиляции. Балансировка производительности данных систем должна быть выполнена с учетом возможности перетекания воздушных потоков между смежными помещениями и наружным воздухом. Для отдельных типов помещений предусматривают только приточную или только вытяжную системы вентиляции, в данных случаях предусматривают переточные каналы в перекрытиях между помещениями.

Лояльная ценовая политика. Обусловлена низкими накладными расходами за счет грамотного менеджмента, постоянного объема заказов, низкими ценами на оборудование и комплектующие от постоянных партнеров-поставщиков. Миссия ESSE

Приоритетом нашей компании всегда являлись и остаются честность ценообразования, профессиональный подход к своей работе, культура в общении с заказчиком. ЭССИ (ESSE) делает ставку на методичность решения поставленных задач и высококвалифицированных специалистов, что позволяет нам гордиться результатами проделанной работы, которая полностью удовлетворяет наших клиентов.

Многолетние партнерские отношения с производителями и крупнейшими поставщиками оборудования позволяют предлагать лояльную ценовую политику на весь ассортимент климатического оборудования. Наши клиенты могут быть уверены, что они платят только за квалифицированный монтаж вентиляции и кондиционирования, не переплачивая за работу посредников и рекламу.

Перечень работ	Единица измерения	Стоимость работ
Монтаж наружной решетки	шт	700
Монтаж воздушного клапана с приводом	шт	700
Монтаж фильтра (бокс)	шт	700
Монтаж нагревателя (калорифера)	шт	2100
Монтаж вентилятора до 2000м³/ч	шт	4200
Монтаж шумоглушителя	шт	1400
Монтаж воздуховодов в теплоизоляции	м²	770
Монтаж воздуховодов без теплоизоляции	м²	700
Монтаж дроссель-клапана	шт	560
Монтаж вентиляционной решетки	шт	700
Монтаж диффузора	шт	500
Монтаж моноблочной приточной установки со встроенной автоматикой до 1000м³	шт	12600
Монтаж моноблочной приточной установки со встроенной автоматикой до 2000м³/ч	шт	16800
Монтаж моноблочной приточной установки со встроенной автоматикой до 4000м³/ч	шт	22400
Монтаж моноблочной приточной установки со встроенной автоматикой до 6000м³/ч	шт	28000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 1000м³/ч	шт	14000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 1000м³/ч	шт	17000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 2000м³/ч	шт	21000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 2000м³/ч	шт	24000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 4000м³/ч	шт	23800
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 4000м³/ч	шт	26800
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой до 6000м³/ч	шт	28000
Монтаж моноблочной приточно-вытяжной установки со встроенной автоматикой с рекуперацией до 6000м³/ч	шт	31000
Расключение щита автоматики для приточной установки	шт	21000
Расключение щита автоматики для приточно-вытяжной установки	шт	21000

Вентиляция такого типа характеризуется своей высокой производительностью. При этом она считается достаточно экономичной и незатратной на протяжении всего периода эксплуатирования. Принцип ее функционирования основан на принудительной подаче воздуха за счет задействования вентиляторов. Установка подобного оборудования сопряжена со значительными сложностями, а сам монтаж может иметь различную стоимость.

Обратите внимание. Цена установки зависит от сложности системы, габаритов контура, протяженности магистрали и задействованного при обустройстве оборудования. Стоимость дополнительных комплектующих также влияет на общий ценник.

Сборка каналов. Работа выполняется после завершения штукатурных работ. Это актуально при проведении видимой установки магистрали. Если же трубопроводы встраиваются в стену, то необходимо выполнение дополнительных мероприятий;

Монтаж оборудования. Установка проводится в соответствии со схематическим планом. Здесь важно не ошибиться со схемой и электросетью. А места размещения приборов и варианты их подключения нужно определить заблаговременно;

Пусконаладочные мероприятия. Завершается установка проведением комплексной пусконаладки. На этом этапе проверяется работоспособность системы, изучается ее герметичность и устраняются все выявленные проблемы. Лишь после этого вентиляция может использоваться в обычном режиме.

от 2,0 квт до 3,5 квт	4,2 квт до 5 квт	от 6 квт до 7 квт	от 9 квт до 10 квт
от 45000	По запросу	По запросу	По запросу

Перед тем как начать работу по установке, проводят дополнительные подготовительные мероприятия: проверяется готовность помещений вентиляционных камер, устанавливаются различные грузоподъемные приспособления. Принимаются и осматриваются детали и секции для установки в сборе или для монтажа. Проверяется соотношение размеров фундаментов, стен, установок.

Монтаж установок производится большими блоками или маленькими секциями. Оборудование должно быть монтировано таким образом, чтобы всегда оставалась возможность свободного подключения к нему каналов, трубопроводов, питания.

В зависимости от размеров вентиляционной установки она может поставляться в разобранном или собранном виде. Сборка начинается с каркаса. В комплекте с установкой есть все необходимые уголки, уплотнители, болты, чтобы собрать устройство полностью.

Следует помнить, что транспортировка агрегатов производится в основном только при помощи грузозахватных приспособлений. Нужно остерегаться скручивания корпуса или других физических повреждений, стягивания вентиляторов.

Понадобилось спроектировать климатическую систему, и потом смонтировать ее. Ну, мы обратились в эту компанию, она показалась нам достаточно надежной. Да и специалисты сразу показали себя настоящими профессионалами: приехали к нам, как договаривались, быстро и внимательно провели осмотр, взялись за работу… В обещанные сроки они уложились, это для нас немаловажно было. По качеству все отлично, система нормально работает.

Изначально обращались по поводу электромонтажа в другую компанию, но она уже в последний момент сказала, что на заказ потребуется больше времени, и сразу взяться за него не сможет. Ну, нас такой расклад не устроил. Мы позвонили сюда, уточнили, когда специалисты смогут сделать электромонтаж. Повезло, что они приехали уже на следующий день. Благодаря им все было готово даже раньше, чем мы ожидали.

Порадовало то, что получилось заказать сразу и проектирование отопительной системы, и установку. Мы поначалу волновались, что для этих работ придется искать две команды специалистов, а на это все-таки больше времени нужно, да и денег, скорее всего. Вам хоть поручили работы, и смогли успокоиться, не переживать. Тем более, что вы с ними хорошо справились.

На последних этапах работы идет подключение всех связующих цепей к центральной установке. Это монтаж воздухонагревателей, монтаж электронагревателей, подключение воздухоохладителей и подключение воздуховодов, которые крепятся к установке посредством гибких вставок (предназначены для защиты от вибрации вентиляторов). Наконец, происходит подключение к электросети и щиту автоматики, осуществляется включение питания для электродвигателей, и процесс сборки завершается. Можно приступать к эксплуатации!

Исторически сложилось так, что вентиляция построек осуществлялась естественным путем, например открывалось окно или дверь, чтобы свежий воздух попадал в помещение. Однако, учитывая все более широкое распространение технологий герметизации воздуха, этого метода недостаточно. Используйте механическую вентиляцию, которая предлагает несколько вариантов удаления застоявшегося воздуха из помещения и свежего наружного воздуха внутрь.К различным типам относятся вытяжной, приточный, сбалансированный и с рекуперацией энергии.

В этом кратком техническом документе мы рассмотрим каждый вариант механической вентиляции и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы поговорим о том, «как и что» вентиляции, но начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в том, чтобы поддерживать здоровье и благополучие людей, находящихся в помещении, за счет улучшения качества воздуха, которым они дышат.

По мере того, как здания становятся более герметичными для экономии энергии, непреднамеренным последствием является накопление внутренних загрязнителей, вызывающих плохое качество воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении — серьезная проблема для всех зданий, поскольку это отрицательно сказывается на здоровье, когнитивной функции, производительности и благополучии людей, находящихся внутри помещений.

Недостаточное качество воздуха в помещении имеет множество побочных эффектов. К ним относятся краткосрочные проблемы со здоровьем, такие как аллергия, головные боли и астма, а также долгосрочные, такие как рак, заболевание печени и повреждение почек. Лаборатория Гарварда и Беркли также определила, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂) может отрицательно влиять на мышление на уровнях, которым большинство американцев обычно подвергаются в помещении. [5]

Лучший способ улучшить качество воздуха в помещении — это усиленная и сбалансированная вентиляция.До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выходит застоявшийся воздух из помещений, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для сохранения свежего и здорового воздуха в домах. [6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещениях, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало Стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязнителей воздуха внутри помещений. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормативами

Как утверждает Министерство энергетики США, энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении.Следовательно, есть четыре системы механической вентиляции всего дома на выбор: вытяжная, приточная, сбалансированная и с рекуперацией энергии [8]. Обратите внимание, что непрерывные системы вентиляции «всего дома» были разработаны в 1980-х годах для удовлетворения требований к качеству воздуха в помещении для хорошо изолированных домов того времени [9].

Системы вытяжной вентиляции работают за счет сброса давления в конструкции.Система удаляет воздух из дома, вызывая изменение давления, которое приводит к вытягиванию макияжа извне через утечки в каркасе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для холодного климата, так как в более теплом климате разгерметизация может втягивать влажный воздух в полости стен, где он может конденсироваться и вызывать повреждение влаги. [10]
Вытяжные системы вентиляции относительно просты и недороги в установке. Обычно вытяжная система вентиляции состоит из одного вентилятора, подключенного к единой вытяжной точке, расположенной в центре дома.Лучше всего подключить вентилятор к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязнители, например, ванных комнат и кухонь. [11]
Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других комнатах для подачи свежего воздуха, а не для утечек в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий может потребоваться больший перепад давления, чем тот, который создается вентилятором. [12]

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что вместе со свежим воздухом они могут втягивать загрязнители.К ним могут относиться: радон и плесень из подполья, пыль с чердака, дым из пристроенного гаража и дымовые газы от камина или водонагревателя или печи, работающей на ископаемом топливе. Эти загрязнители вызывают особую озабоченность, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции. [13]
Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. [14]

Приточная система вентиляции использует вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, каналах ванны и вентилятора, а также преднамеренные вентиляционные отверстия. (если таковые существуют). [15]
Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке.Типичная система приточной вентиляции включает вентилятор и систему воздуховодов, которые подают свежий воздух, как правило, в одну, но предпочтительно в несколько комнат, которые жильцы занимают больше всего, например, спальни и гостиную. Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах. [16]
Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух по сравнению с системами вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции сводят к минимуму загрязнение окружающей среды в жилых помещениях и предотвращают обратный отток дымовых газов из каминов и бытовых приборов.Приточная вентиляция также позволяет фильтровать поступающий в птичник наружный воздух для удаления пыльцы и пыли или осушать для контроля влажности. [17]
Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой приточная вентиляция вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к появлению плесени, грибка и гниения.[18]

Как и системы вытяжной вентиляции, системы приточной вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Таким образом, они могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. [19]
Поскольку воздух поступает в птичник в отдельных местах, перед подачей наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.Другой вариант — проточный канальный нагреватель, но он увеличивает эксплуатационные расходы [20].

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]

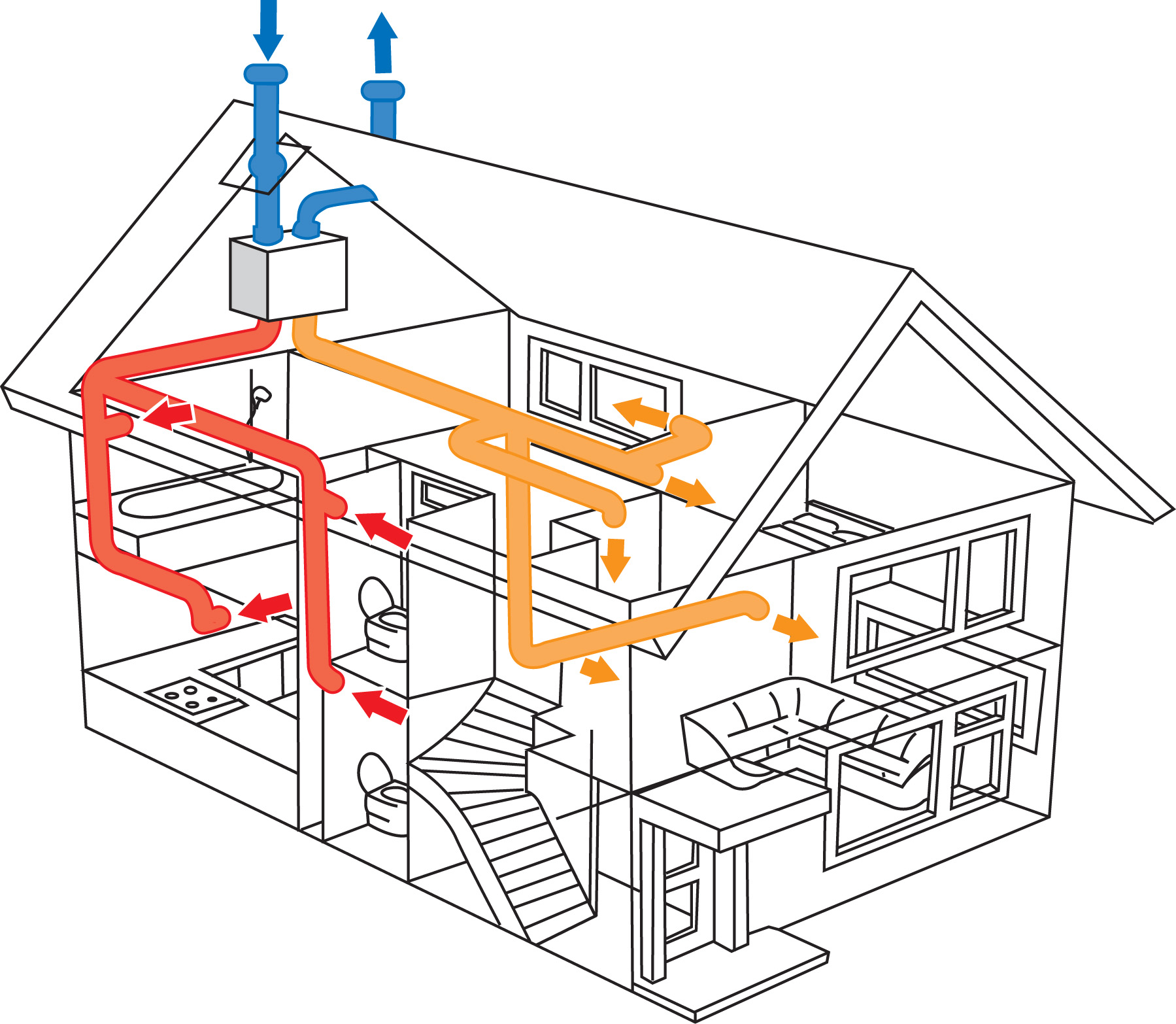

Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Приточные и вытяжные вентиляционные отверстия могут быть установлены в каждой комнате, но типичная система сбалансированной вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где обитатели проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная. [22]
В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед ее подачей в птичник.Сбалансированные системы вентиляции также подходят для любого климата. [23]

Как и приточная, и вытяжная системы, сбалансированные системы вентиляции не регулируют и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Следовательно, они могут способствовать увеличению затрат на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Подобно системам приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков зимой.[24]

Системы вентиляции с рекуперацией энергии обеспечивают управляемый способ вентиляции дома при минимальных потерях энергии. Они сокращают расходы на обогрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) приточному воздуху снаружи.Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение. [26]
Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для проталкивания воздуха через машину и элементы управления. Есть несколько небольших моделей, монтируемых на стену или окно, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами. [27]

Основное различие между ERV и HRV заключается в том, как работает теплообменник.С ERV теплообменник передает определенное количество водяного пара (скрытый) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло. [28]
Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный входящий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием. [29]
Летом ERV может помочь контролировать влажность в доме, передавая часть водяного пара из входящего воздуха в теоретически более сухой воздух, выходящий из дома.Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV. [30]

Установка некоторых систем вентиляции с рекуперацией энергии может быть дороже, чем установка других систем вентиляции.В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют большего обслуживания и часто потребляют больше электроэнергии. [32]

Неудовлетворительное качество воздуха в помещении угрожает здоровью людей, находящихся внутри помещений, в каждом типе дома и здания, и проблема усугубляется с ростом герметичности конструкции.Это плохие новости. Хорошая новость заключается в том, что у нас есть решение — механическая вентиляция, и что существует четыре различных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем улучшит качество воздуха в помещении и улучшит самочувствие жителей.

Естественная вентиляция раньше была наиболее распространенным методом, позволяющим свежему наружному воздуху заменить воздух в помещении в доме. Сегодня это обычно не лучшая стратегия вентиляции, особенно для домов, которые должным образом изолированы от воздуха для повышения энергоэффективности. Естественная вентиляция также обычно не обеспечивает адекватного контроля влажности.

Естественная вентиляция возникает при неконтролируемом движении воздуха или его проникновении через трещины и небольшие отверстия в доме — те же самые, которые вы хотите закрыть, чтобы сделать ваш дом более энергоэффективным. Открывающиеся окна и двери также обеспечивают естественную вентиляцию. Однако из-за систем центрального отопления и охлаждения большинство людей не так часто открывают окна и двери.Поэтому инфильтрация воздуха стала основным способом естественной вентиляции в домах.

Скорость естественной вентиляции дома непредсказуема и неконтролируема, поэтому вы не можете полагаться на нее для равномерной вентиляции дома. Естественная вентиляция зависит от герметичности дома, температуры наружного воздуха, ветра и других факторов. Поэтому в мягкую погоду в некоторых домах может не хватать естественной вентиляции для удаления загрязняющих веществ. С другой стороны, плотно закрытые дома большую часть времени могут иметь недостаточную естественную вентиляцию, в то время как дома с высокой степенью инфильтрации воздуха могут иметь высокие затраты на электроэнергию.

Точечная вентиляция может использоваться для повышения эффективности естественной вентиляции. Однако, если и точечная, и естественная вентиляция вместе не отвечают требованиям вентиляции вашего дома, вам следует подумать о стратегии вентиляции всего дома.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из внутреннего воздуха и / или влаги в их источнике. Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) рекомендует периодическую или непрерывную скорость вентиляции для ванных комнат и кухонь вместо использования окон (естественная вентиляция): 50 или 20 кубических футов в минуту для ванных комнат и 100 или 25 кубических футов в минуту для кухонь соответственно.

Точечная вентиляция повышает эффективность других стратегий вентиляции — естественной и всей дома — за счет удаления загрязняющих веществ из внутреннего воздуха и / или влаги в их источнике.Точечная вентиляция включает использование локальных вытяжных вентиляторов, таких как те, которые используются над кухонными плитами и в ванных комнатах.

Все вентиляторы, вентиляционные отверстия и вентиляционное оборудование в доме работают вместе как «система вентиляции» для обмена внутренним и наружным воздухом без потерь энергии.Системы вентиляции можно разделить на четыре типа: вытяжные, приточные, сбалансированные и с рекуперацией тепла. Правильная система вентиляции для конкретного дома зависит от климата и потребностей конструкции.

Вытяжные системы вентиляции предпочтительны в холодном климате, где они с меньшей вероятностью будут втягивать влажный воздух в здание. Напротив, приточные системы вентиляции лучше контролируют влажность в теплом климате. Сбалансированные системы вентиляции работают как в холодном, так и в теплом климате, но их установка дороже.Системы рекуперации тепла обменивают воздух внутри помещения на воздух снаружи

Вытяжные системы вентиляции работают за счет разгерметизации здания. Уменьшая внутреннее давление воздуха ниже давления наружного воздуха, они извлекают воздух из дома, в то время как подпиточный воздух проникает через утечки в каркасе здания и через преднамеренные пассивные вентиляционные отверстия.

Системы вытяжной вентиляции наиболее применимы в холодном климате. В климате с теплым влажным летом разгерметизация может втягивать влажный воздух в полости стен здания, где он может конденсироваться и вызывать повреждение от влаги.

Предпочтительным вариантом является подключение вентилятора к воздуховодам из нескольких комнат (особенно комнат, где обычно образуются загрязнители, например, ванных комнат).Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены для подачи свежего воздуха, а не для утечек в оболочке здания. Однако пассивные вентиляционные отверстия могут быть неэффективными, потому что для их правильной работы может потребоваться больший перепад давления, чем тот, который создается вентилятором.

Одной из проблем, связанных с системами вытяжной вентиляции, является то, что они могут затягивать загрязнители вместе со свежим воздухом в дом.Например, помимо втягивания свежего наружного воздуха, они могут втягивать следующее:

Это может быть особенно опасным, когда вентиляторы для ванн, вытяжные вентиляторы и сушилки для одежды (которые также сбрасывают давление в доме во время работы) работают, когда также работает вытяжная система вентиляции.

Вытяжные системы вентиляции также могут способствовать более высоким расходам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не смягчают и не удаляют влагу из подпиточного воздуха до того, как она попадет в птичник. Информация предоставлена EERE

Приточные системы вентиляции работают за счет создания избыточного давления в здании. Они используют вентилятор для нагнетания наружного воздуха в здание, в то время как воздух выходит из здания через отверстия в кожухе, воздуховоды ванны и вытяжной вентиляции, а также преднамеренные вентиляционные отверстия. Система приточной вентиляции DOE

Как и в случае систем вытяжной вентиляции, приточная вентиляция. системы относительно просты и недороги в установке. Типичная система имеет систему вентиляторов и воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, которые жители занимают больше всего (например, спальни, гостиная, кухня).Эта система может включать регулируемые оконные или стенные вентиляционные отверстия в других комнатах.

Системы приточной вентиляции позволяют лучше контролировать поступающий в дом воздух, чем системы вытяжной вентиляции. Создавая давление в доме, эти системы препятствуют проникновению загрязняющих веществ извне и предотвращают обратную тягу дымовых газов из каминов и бытовых приборов. Они также позволяют фильтровать воздух, поступающий в птичник, для удаления пыльцы и пыли или осушать.

Зимой приточная система вентиляции вызывает утечку теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если внутренний воздух достаточно влажный, некоторая влага может конденсироваться на чердаке или в некоторых частях внешней стены, что может способствовать появлению плесени, грибка и гниения.

Как и системы вытяжной вентиляции, приточные системы вентиляции не смягчают и не удаляют влагу из воздуха до того, как она попадет в птичник.Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, перед доставкой наружный воздух может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой. Другой вариант — проточный канальный нагреватель, но он увеличит эксплуатационные расходы.

Сбалансированные системы вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в доме.Напротив, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха соответственно. Сбалансированная система вентиляции обычно состоит из двух вентиляторов и двух систем воздуховодов. Она способствует хорошему распределению свежего воздуха за счет размещения приточных и вытяжных вентиляционных отверстий в соответствующих местах. Сбалансированная система вентиляции DOE

Типичная сбалансированная система вентиляции предназначена для подачи свежего воздуха в спальни и общие комнаты, где люди проводят больше всего времени. Он также удаляет воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.

Также, как и в системах приточной вентиляции, наружный воздух может потребоваться смешать с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Это может способствовать увеличению затрат на отопление и охлаждение.

Сбалансированные системы вентиляции подходят для любого климата; однако, поскольку для них требуются две системы воздуховодов и вентиляторы, они обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Системы вентиляции с рекуперацией энергии обычно стоят дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на затратах на установку, многие системы используют существующие воздуховоды.
Сложные системы не только дороже в установке, но часто также требуют большего обслуживания и потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию отработанного воздуха, вероятно, не будет стоить дополнительных затрат.К тому же подобные системы вентиляции пока еще не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.
Как правило, вы хотите иметь приточный и возвратный каналы для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть как можно более короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, повышения производительности. Изолируйте воздуховоды, находящиеся в неотапливаемых помещениях, и заделайте все стыки канальной мастикой.
Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование наледи. Очень холодный приточный воздух может вызвать обмерзание теплообменника и его повреждение. Накопление инея также снижает эффективность вентиляции.
Кроме того, системы вентиляции с рекуперацией энергии необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить образование плесени и бактерий на поверхностях теплообменников.

Обратная тяга — это опасное состояние, когда отрицательное давление в помещении достаточно велико, чтобы втягивать продукты сгорания от топливных приборов в дом (вместо того, чтобы выбрасывать их из прибора через дымоход или вентиляционное отверстие).

Обратная вытяжка потенциально может привести к опасным уровням окиси углерода — ядовитого газа без запаха и цвета, который может вызвать болезнь или смерть. К устройствам для сжигания с возможностью обратной вытяжки относятся печи, водонагреватели, камины или другое оборудование, которое сжигает природный газ, пропан, масло, керосин или дрова.

Вытяжной вентилятор для ванны, используемый для механической вентиляции всего дома и работающий с предписанной нормой продолжительной скорости (например,g., 50-80 кубических футов в минуту) может вызвать обратную тягу, но работа вытяжного вентилятора большей мощности (например, кухонного вытяжного вентилятора 300-1200 кубических футов в минуту или рядного вентилятора для ванны с несколькими входами 150-400 кубических футов в минуту) с большей вероятностью вызовет обратную тягу, если не будет обеспечен подпиточный воздух.

Модернизация существующего дома с улучшением энергоэффективности может значительно снизить естественный обмен воздуха с окружающей средой, потенциально создавая опасность обратного вытягивания. Теперь может потребоваться механическая вентиляция всего дома для поддержания приемлемого качества воздуха в помещении.

Безопасность горения и работу вытяжного вентилятора следует рассматривать вместе. Как правило, чем плотнее дом, тем больше вероятность того, что сброс давления может стать проблемой, даже если соблюдаются требования к воздуху для горения, утвержденные кодексом. Испытание на сброс давления в наихудшем случае поможет определить, будут ли устройства сгорания с непрямым сбросом давления создавать обратную тягу.

Выполните испытание разгерметизации наихудшего случая, если это необходимо, в соответствии с отраслевыми стандартами, такими как от Building Performance Institute (BPI 2012), Air Conditioning Contractors of America (ACCA 2011), The Energy Conservatory (TEC 2012) или других одобренных испытаний. .

В этом руководстве описывается механическая вентиляция всего дома в существующих домах. Обзор систем вентиляции всего здания для новых домов см. В руководстве Building America Solution Center «Вентиляция всего дома для новых домов».

Многие старые дома оборудованы вытяжными вентиляторами для кухонь и ванных комнат. В то время как эти вентиляторы обеспечивают периодическую вентиляцию для удаления загрязняющих веществ вблизи источника, вентиляция всего дома предназначена для непрерывной работы (или с автоматическими интервалами), чтобы обеспечить разбавление потенциальных загрязняющих веществ по всему дому.

Только вытяжка — Только вытяжные системы используют вентиляторы кухни, ванны и / или прачечной для вытяжки застоявшегося воздуха локально и из всего дома; отработанный воздух заменяется воздухом, который втягивается через утечки в оболочке здания или через пассивные вентиляционные отверстия. Вентиляторы настроены на работу непрерывно или с перерывами с таймером управления.

Приточная вентиляция — приточная вентиляция со встроенным центральным вентилятором обеспечивает подачу наружного воздуха через воздухозаборник наружного воздуха, который направляется в обратную сторону воздухоподготовителя системы центрального отопления и охлаждения дома для фильтрации, обогрева или охлаждения и распределения в дом через Воздуховоды системы HVAC.
Сбалансированный — вентиляторы с рекуперацией тепла (HRV) одновременно подают наружный воздух и отработанный воздух в помещении, причем оба канала проходят через теплообменник для рекуперации тепла. Вентиляторы с рекуперацией энергии (ERV) работают как HRV, но передают тепло и влагу. ERV и HRV могут быть подключены к центральному кондиционеру и системе воздуховодов дома или независимо от них.

Дополнительную информацию, включая подробные сведения о расчетах интенсивности вентиляции, можно найти в руководстве Центра решений «Вентиляция всего дома для новых домов» и в разделе «Соответствие нормативным требованиям» настоящего руководства.

При оценке вентиляционного оборудования для существующих домов необходимо учитывать такие факторы, как цели проекта, требования программы, нормы и стандарты, качество воздуха в помещении, контроль влажности, распределение и смешивание наружного воздуха, разгерметизация и другие проблемы с системами вентиляции, а также энергетические последствия.

ASHRAE Standard 62.2 устанавливает минимальные требования к надлежащей вентиляции дома. Многие кодексы и программы ссылаются на этот стандарт в отношении требований к качеству воздуха в помещении. Помимо этого минимума, может потребоваться дополнительная вентиляция и другие меры, связанные с качеством воздуха в помещении, для учета различных уровней занятости, графиков, видов деятельности, проблем со здоровьем, домашних животных и других предпочтений, которые могут повлиять на соответствующие системы вентиляции и работу.См. Вкладку «Соответствие» для получения дополнительной информации об этом стандарте (включая изменения в версиях, выпущенных в разные годы) и других нормах и стандартах, связанных с вентиляцией

Все эти стратегии вентиляции более подробно описаны в разделе «Типы систем вентиляции всего дома» ниже. (См. Рисунок 1 для изображения этих трех стратегий.) Это руководство также включает небольшой раздел по контролю влажности, теме, тесно связанной с вентиляцией и качеством воздуха в помещении.

Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilation Guide for New and Existing California Homes , в котором представлена подробная информация о вариантах вентиляционного оборудования, а также многоэтапный процесс выбора и установки. , и пусконаладку бытового вентиляционного оборудования.

IRC 2012, 2015 и 2018 требует механической вентиляции всего дома для относительно воздухонепроницаемых домов. Расходы вентиляции аналогичны тем, которые требуются в ASHRAE 62.2-2010. В кодах нет кредитов за проникновение, как в стандартах ASHRAE.

IMC 2015 года, который охватывает большинство многоквартирных жилых домов (не охваченных IRC, обсуждаемых ниже), требует, чтобы все занимаемые помещения имели естественную или механическую вентиляцию. Также требуется механическая вентиляция в жилых помещениях со степенью инфильтрации воздуха менее 5 ACH50 при испытании с вентиляторной дверью (подробно описанной в Стратегии 1.4). Если юрисдикция также принимает Кодекс ICC (ICC 2015c) без поправок, требуется проверка дверцы воздуходувки 5 ACH50 или менее, но IMC не требует этого напрямую. Даже если будут приняты оба кода, эту перекрестную ссылку двух кодов можно легко упустить из виду или пренебречь, создавая эффективную лазейку. В результате многие многоквартирные дома по-прежнему полностью или частично полагаются на работающие окна и двери для обеспечения необходимой вентиляции. Это не очень хорошая практика, потому что люди не открывают окна достаточно часто, чтобы обеспечить вентиляцию.

IRC (ICC 2015d), который охватывает отдельно стоящие одно- и двухквартирные дома и таунхаусы высотой не более трех этажей с отдельным входом с улицы, имеет раздел по энергоэффективности, требующий утечки воздуха 5 ACH 50 или меньше. во всех климатических зонах (рис. 1.2-A) и, в частности, требует механической вентиляции. Все больше юрисдикций продолжают принимать требования к механической вентиляции в новых жилищах. Последние версии стандарта ASHRAE 62.2 (ASHRAE 2016b) и местные нормы и правила обеспечивают минимальную интенсивность вентиляции для конкретного жилого помещения.

Может потребоваться время, чтобы коды моделей приняли ставки, опубликованные в стандарте ASHRAE Standard 62.2, и еще больше времени, чтобы местные юрисдикции приняли коды моделей. Юрисдикции также иногда редактируют коды моделей перед их принятием. Следовательно, интенсивность вентиляции в стандарте ASHRAE 62.2 часто выше, чем требуется местными нормами. ASHRAE рекомендует использовать минимальные ставки стандарта ASHRAE 62.2 в качестве наилучшей практики.

Руководство по качеству воздуха в помещениях ASHRAE (Schoen et al.2018) заявляет, что, хотя строительные нормы и правила касались вентиляции наружного воздуха в течение десятилетий, многие жилища плохо вентилируются, что увеличивает вероятность плохого качества воздуха в помещении (IAQ). Многие потенциальные причины недостаточной вентиляции включают несоблюдение применимых норм и стандартов, проблемы с установкой или техническим обслуживанием, которые препятствуют достижению заданной скорости вентиляции, или неправильное использование установленных систем жильцами. Стандарт ASHRAE 62.2 (ASHRAE 2019) охватывает определение целевой мощности вентиляции и расчет размеров вентилятора.

После контроля источника изменения воздуха в доме являются наиболее важным фактором снижения концентраций загрязнения. В существующих домах с естественной скоростью воздухообмена выше 0,35 ACH вентиляция происходит естественным образом через щели и трещины в ограждении. Было показано, что в более новых домах с естественной скоростью воздухообмена менее 0,35 ACH дополнительная механическая вентиляция помогает снизить концентрацию вредных веществ, содержащих опасные альдегиды, такие как формальдегид и ацетальдегид.

Национальная лаборатория Лоуренса Беркли составила подробное руководство по вентиляции для новых и старых домов под названием Ventilate Right: Ventilate Guide for New and Existing California Homes , которое предоставляет подробную информацию о вариантах вентиляционного оборудования, а также многоступенчатый процесс выбора , установка и пуско-наладка бытового вентиляционного оборудования.

Датчики качества воздуха внутри помещений становятся все более доступными. Это могут быть автономные датчики или иногда они могут быть подключены для работы с элементами управления, чтобы активировать или увеличить интенсивность вентиляции в доме для устранения повышенного уровня влажности или загрязнения из-за таких действий в доме, как приготовление пищи, принятие душа или повышенное количество людей.Эти датчики могут автоматически активировать системы вентиляции или работать с системами домашней автоматизации, чтобы предупредить жителей о необходимости активировать вентиляцию. Датчики также могут использоваться с элементами управления для закрытия воздухозаборников на открытом воздухе, если на улице есть неприемлемые условия качества воздуха, такие как повышенная влажность, дым или твердые частицы в воздухе.

В существующих домах установка систем вентиляции всего дома часто является более сложной и дорогостоящей, чем при новом строительстве, особенно с более сложными системами вентиляции.Уровень усилий — и, в конечном итоге, стоимость — необходимых для установки системы вентиляции в существующем доме, зависит от многих факторов, в том числе:

Одним из наиболее распространенных типов вентиляции всего здания является простая вытяжная вентиляция, при которой вытяжные вентиляторы работают непрерывно (или периодически с помощью специального контроллера) для удаления воздуха из помещения.Вытяжные вентиляторы для ванных комнат можно найти во многих существующих домах, но старые вентиляторы обычно не подходят для вентиляции всего здания из-за низкой эффективности, плохого воздушного потока и / или шума. Вентилятор можно заменить на более эффективную модель, и можно будет использовать существующие участки воздуховодов и электрические соединения с новой системой. Другой вариант — установить HRV или ERV. HRV и ERV по отдельности или в сочетании с несколькими системами этого типа могут обеспечить сбалансированную вентиляцию.

В домах с существующим принудительным воздушным отоплением и / или охлаждением возможно, что новая система вентиляции HRV, ERV или с центральным вентилятором (CFIS) может использовать воздуховоды и центральный кондиционер.

Система воздуховодов обеспечивает проход, по которому нагретый или охлажденный воздух распределяется от центрального кондиционера по всему дому. Однако протекающие воздуховоды, проходящие через некондиционированные пространства, могут втягивать и распространять загрязнители с чердаков, гаражей и подползников. Негерметичные воздуховоды также могут влиять на перепады давления внутри дома, что может повлиять на безопасность горения и энергоэффективность или привести к перемещению загрязняющих веществ из одного помещения в другое в доме. По этим причинам системы принудительного воздушного отопления и охлаждения следует использовать для вентиляции только в том случае, если воздуховоды не протекают.См. Эти руководства Центра решений для получения дополнительной информации о системах воздуховодов.

Когда нет существующей системы воздуховодов — или, по крайней мере, нет системы воздуховодов, подходящей для желаемой системы вентиляции — установка новых воздуховодов и выполнение электрического обслуживания вентиляторов может быть инвазивным и дорогостоящим. Эти затраты можно свести к минимуму, если подвал, подвал или чердак легко доступны. Если необходимо провести каналы или электрические линии между этажами или в существующих стенах, секции стеновой панели, как правило, должны быть удалены и заменены.Если другие аспекты ремонта не требуют такого уровня вмешательства, эта инвазивная работа может значительно увеличить стоимость установки и интеграции вентиляции.

Выполнение требований AHSRAE 62.2 к вентиляции в существующих домах может привести к увеличению содержания влаги в помещении во влажном климате. Высокая влажность в помещении может отрицательно сказаться на тепловом комфорте и вызвать проблемы с биологическим ростом. (Подробнее о том, как вентиляция влияет на уровень влажности, см. Отчет Влияние механической вентиляции жилых помещений на стоимость энергии и контроль влажности Мартина, 2014 г.) Во многих жилых помещениях простого использования кондиционера или теплового насоса надлежащего размера для охлаждения помещения достаточно для адекватного контроля влажности, поскольку осушение также будет происходить, когда воздух в помещении охлаждается с помощью системы охлаждения воздуха с хладагентом. Однако система охлаждения настроена на контроль температуры, а не уровня влажности.

Когда уровень влажности в помещении повышается, система не обязательно реагирует, выполняя дополнительное осушение, если только жилище не нуждается в охлаждении.Правильный подбор оборудования, как описано в руководствах американских подрядчиков по кондиционированию воздуха (ACCA) как ACCA Manual S — Выбор жилого оборудования и ACCA Manual J — Расчет нагрузки в жилых помещениях , может улучшить осушение, но некоторым жилищам требуется большее осушение, чем охлаждение система может предоставить. Этим жилищам нужен осушитель. К осушителям относятся автономные осушители, которые часто устанавливаются в закрытых подвалах и подвалах; канальные осушители, которые интегрированы с воздухообрабатывающим устройством в жилом помещении; и осушители-вентиляторы, которые могут осушать наружный воздух, поступающий в дом для вентиляции.

Дополнительное осушение часто необходимо для жилищ во влажном климате. В очень энергоэффективных жилищах и помещениях ниже уровня земли, которые, вероятно, будут использовать меньше кондиционеров, с большей вероятностью потребуются осушители. Осушители могут потреблять значительное количество энергии, и не каждому дому она нужна. Однако, когда необходимо дополнительное осушение, осушение окупается в соответствии с Руководством по качеству воздуха в жилых помещениях ASHRAE : передовые методы приобретения, проектирования, строительства, обслуживания и эксплуатации (ASHRAE 2018).

Не все проблемы с избыточной влажностью лучше всего решаются с помощью осушителя. Для существующих жилищ или при чрезмерной влажности зимой первая стратегия состоит в том, чтобы определить источник влажности и попытаться уменьшить или управлять им. Например, проблемы с конденсацией зимой могут быть вызваны дефектами ограждающей конструкции здания, такими как старые высокопроводящие металлические оконные рамы или отсутствие изоляции. В этих ситуациях удаление холодных поверхностей предотвращает образование конденсата. Проблемы с конденсацией в зимний период также могут быть вызваны чрезмерной влажностью в помещении, которую во многих случаях можно решить с помощью вытяжных вентиляторов для ванной или кухни.

Жилые помещения в климате с очень низкими температурами наружного воздуха могут также находиться в очень засушливых условиях, когда требуется увлажнитель для комфорта людей. Однако увлажнение может угрожать качеству воздуха в помещении, когда система выходит из строя, работает при более высоких настройках влажности, чем требуется, или когда в ней развивается биологический рост. См. Руководство ASHRAE, Руководство по качеству воздуха в жилых помещениях : передовые методы приобретения, проектирования, строительства, технического обслуживания и эксплуатации (ASHRAE 2018) для ознакомления со стратегиями, тематическими исследованиями и другой информацией по контролю влажности.

Местная вытяжная вентиляция для контроля источников должна быть нацелена на участки, где часто образуются загрязнители, особенно влага. Вентиляция всего здания предназначена для уменьшения количества загрязняющих веществ во всем доме за счет их разбавления наружным воздухом. Конечно, удаление загрязняющих веществ и подача наружного воздуха в каждую комнату в доме идеальны, но затраты на установку таких систем могут быть довольно высокими, особенно в проектах модернизации.В некоторых стратегиях вентиляции используются точечные или местные системы вентиляции для удовлетворения требований к вентиляции всего здания (например, вытяжной вентилятор ванны, работающий непрерывно).

Наружный воздух, подаваемый в дом как часть системы вентиляции, должен быть — насколько это возможно — свободным от загрязняющих веществ. Дополнительную информацию по этой теме см. В руководстве «Расположение воздухозаборников для вентиляции».

Системы вентиляции, включая только вытяжные системы и неправильно сбалансированные ERV и HRV, могут разгерметизировать дом, забирая из дома больше воздуха, чем доставляется в дом. Давление ветра и дымовой трубы может способствовать разгерметизации дома. Вентиляторы с вытяжкой, сушилки для одежды и камины также способствуют разгерметизации дома, если не будет обеспечен воздух для макияжа.

Сброс давления в доме может повлиять на работу любых приборов сгорания с естественной тягой, расположенных в доме.Оценщик энергии дома или подрядчик HVAC может выполнить стандартные процедуры тестирования, чтобы оценить эту проблему. Лучшая практика заключается в том, чтобы удалить и заменить приборы с естественной тягой сгорания на приборы с закрытым сгоранием с прямым выпуском воздуха или приборы негорючего действия.

В доме с пристроенным гаражом разгерметизация может втягивать воздух из гаража в дом. Стена, отделяющая дом от гаража, должна быть полностью герметичной, а воздуховоды HVAC не должны располагаться в гараже. Для подтверждения герметичности стены между домом и гаражом можно провести испытания на герметичность.Вытяжной вентилятор может быть установлен в гараже, чтобы выводить воздух из гаража прямо наружу и поддерживать в гараже отрицательное давление по сравнению с жилым пространством дома.
Сброс давления в доме может привести к попаданию воздуха и загрязняющих веществ из подвалов, подвалов, чердаков или пристроенных жилых домов, если ограждающая конструкция здания плохо герметизирована; однако, если наружный воздух попадает в дом через неплотную оболочку здания, он, вероятно, разбавит поступающие загрязнители.Если тестирование на радон показывает неприемлемые уровни радона, необходимо установить систему снижения уровня радона. (См. Руководства Центра решений Building America по Радоновому вентилятору и Вертикальной вентиляционной трубе с радоном для получения дополнительной информации о системах смягчения воздействия радона.)

Приточные и сбалансированные системы были обнаружены в ходе полевых исследований, что они загрязнены воздухозаборниками и обеспечивают меньше поступающего воздуха, чем планировалось. Часто обнаруживается, что они отключаются или закрываются жильцами дома. Для поддержания чистоты воздухозаборных решеток требуется техническое обслуживание.
Любая существующая система вентиляции, будь то вытяжные вентиляторы, ERV, HRV или интегрированные системы подачи центрального вентилятора, должна быть оценена на эффективность, и любые новые установленные системы должны быть введены в эксплуатацию обученным специалистом по HVAC или энергетическим оценщиком для проверки производительности.

Энергия электрического вентилятора сильно различается. Диапазон мощности большинства вытяжных вентиляторов для ванных комнат составляет от 5 до 40 Вт. Потребляемая мощность для многих HRV и ERV колеблется от 30 до 200 Вт. Вентилятор центрального кондиционера или печи — используемый в некоторых стратегиях вентиляции — может потреблять от 200 до 1000 Вт. Это очень общие диапазоны, и потребляемая мощность, безусловно, зависит от воздушного потока и конфигурации системы. Обычно в вентиляционных устройствах с более низким энергопотреблением используются бесщеточные двигатели с постоянными магнитами (BPM) с регулируемой скоростью; они часто имеют надбавку к стоимости.

Второй момент — кондиционирование поступающего наружного воздуха — зависит от климата. ВСР и ВСР, безусловно, могут смягчить этот эффект. Явная эффективность теплообменников ERV / HRV обычно составляет от 55% до 95%. Опять же, более высокие значения обычно имеют более высокую стоимость. Более экстремальные наружные температуры означают большую выгоду от рекуперации тепла. Во влажном климате способность ERV к скрытой теплопередаче может помочь уменьшить количество влаги, попадающей в систему вентиляции. На вкладке «Климат» приведены примеры энергетических и финансовых последствий различных стратегий вентиляции в различных климатических зонах.

Вытяжные вентиляторы для ванных комнат уже несколько десятилетий являются стандартной практикой вентиляции. Чаще всего вентиляторы устанавливаются в потолке ванных комнат с небольшим воздуховодом (обычно диаметром 4 дюйма), по которому воздух поступает к наружному оконечному устройству того или иного типа.Хотя во многих домах уже есть вытяжные вентиляторы, многие старые вентиляторы не работают с желаемой или номинальной скоростью вентиляции. Если местные вытяжные вентиляторы используются для вентиляции всего дома, они должны быть настроены на непрерывную работу или по программируемым таймерам. Свежий воздух втягивается в дом через искусственную инфильтрацию, т. Е. Через трещины в оболочке здания или через пассивные приточные вентиляционные отверстия.

Измерьте воздушный поток, используя вытяжной колпак или другое подходящее устройство, как показано на Рисунке 2. Осмотрите решетку вентилятора на предмет грязи и пыли. Снимите решетку и осмотрите лопасти вентилятора и корпус. Иногда простая очистка корпуса вентилятора и решетки может значительно улучшить производительность. Конечно, отключите питание перед работой с любым электрическим оборудованием.

Найдите наружный терминал участка воздуховода.Выхлопные каналы всегда должны заканчиваться на открытом воздухе — никогда на чердаке, в подвале или в подполье, как вытяжной канал, показанный на Рисунке 3, который заканчивается рядом с вентиляционной решеткой чердака, но не снаружи. Если возможно, измерьте также скорость потока на наружной заделке. Большое расхождение в измеренных расходах подразумевает утечку. Если возможно, отследите участок вытяжного канала и проверьте его на наличие отсоединений, обжимов, утечек и т. Д.

Даже при приемлемой скорости потока многие старые вытяжные вентиляторы не являются энергоэффективными и не рассчитаны на непрерывную работу. Замена вентилятора рекомендуется в большинстве случаев. Осмотрите полость потолка на предмет наличия зазоров, расстояния между балками и конфигураций монтажа. Электрическое обслуживание существующих вентиляторов часто бывает адекватным для новых вентиляторов, но, как всегда, обратитесь к электрику или квалифицированному подрядчику для оценки электрических проблем.

Если в ванной комнате нет вытяжного вентилятора, оцените усилия, необходимые для установки вентилятора и воздуховода.Если ванная комната расположена на верхнем этаже под вентилируемым чердаком, прокладка электричества и воздуховодов может быть не очень сложной задачей. На нижних этажах установка нового участка воздуховода может быть гораздо более проблематичной. Если ванная находится на внешней стене, одним из возможных решений является вентилятор, который выходит прямо через стену.

Цены на сами вытяжные вентиляторы (эффективные вентиляторы с двигателями BPM) варьируются от 100 до 250 долларов в зависимости от расхода, особенностей и т. Д.При установке в качестве обновления (например, в ванной комнате, где уже есть старый вытяжной вентилятор, мощность, воздуховоды и т. Д.), Затраты на установку могут составлять от 100 до 200 долларов. При установке в месте, где раньше не было вентилятора, затраты могут быть намного выше. При установке на потолке под доступным чердаком стоимость установки может составлять от 200 до 400 долларов. Если необходимо снять и отремонтировать гипсокартон или отделку, затраты могут быть существенно выше.

Вентилятор мощностью 10 Вт, работающий круглый год, потребляет 88 кВтч.При цене 0,11 долл. США / кВтч это стоит 10 долл. США в год. Поскольку в этой системе нет рекуперации тепла, наружный воздух, поступающий в здание, необходимо кондиционировать. Затраты на это варьируются в зависимости от климата и оборудования HVAC (см. Вкладку «Климат»), но эти затраты обычно намного превышают затраты на электроэнергию для работы вентилятора.

Таблица 1. Плюсы и минусы только для выхлопных газов
Плюсы только для выхлопных газов	Минусы только для выхлопных газов
Низкая стоимость вентиляторного оборудования и эксплуатации	Может разгерметизировать дом
Простота установки — в большинстве домов уже есть один или несколько вытяжных вентиляторов и воздуховоды, поэтому легко перейти на высокопроизводительную модель	Точечный источник, не забирает воздух равномерно из всех частей дома, поэтому вентиляция и смешивание воздуха в доме вряд ли будут одинаковыми
Простота тестирования и ввода в эксплуатацию	Воздух забирается из-за проникновения через трещины в оболочке здания, а не из контролируемых фильтруемых источников
Потребляет очень мало энергии — от 5 до 12 Вт при расходе от 50 до 80 кубических футов в минуту	Без рекуперации энергии
Высокая надежность	Домовладелец может легко отключить
Тихая работа
Регулируемый расход
Может управляться по таймеру
Требует минимального обслуживания
Некоторая фильтрация и темперирование через ограждающую конструкцию здания
Работает с бесканальной системой

Как только желаемые скорости потока известны (на основе расчета для соответствия требуемым нормам скорости вентиляции, например, ASHRAE 62.2), обычно лучше всего выбирать вытяжной вентилятор, который соответствует этим расходам при давлении 0,25 дюйма водяного столба (дюйм водяного столба). Многие вентиляторы указывают скорость потока 0,1 дюйма вод. Ст., Но большинство участков вытяжного воздуховода имеют гораздо более высокие перепады давления.

Вытяжные вентиляторы с рейтингом ENERGY STAR рекомендуются для большинства применений; Самым очевидным преимуществом этих вентиляторов является более низкое энергопотребление. Требования ENERGY STAR к вытяжным вентиляторам для ванных комнат (с номинальной скоростью потока ниже 90 куб. Футов в минуту) требуют наличия не менее двух вентиляторов.8 кубических футов в минуту / ватт. Для вентиляторов с номинальным потоком от 90 до 200 кубических футов в минуту вентиляторы ENERGY STAR должны обеспечивать производительность не менее 3,5 кубических футов в минуту / ватт. Информацию об оценке номинальных характеристик вентиляторов см. В руководствах Building America Solution Center «Номинальные характеристики непрерывных приточных / вытяжных вентиляторов» и «Номиналы непостоянных приточных / вытяжных вентиляторов».

Хотя эти требования к энергии представляют собой значительный прогресс по сравнению с более старыми вентиляторами, многие производители теперь имеют вытяжные вентиляторы для ванных комнат с эффективностью более 10 кубических футов в минуту / ватт. В этих очень эффективных вентиляторах обычно используются бесщеточные двигатели с постоянными магнитами (двигатели BPM).Эти двигатели также называются двигателями постоянного тока (постоянного тока), ECM (двигатели с электронной коммутацией) или двигателями с регулируемой скоростью. Помимо более низкого энергопотребления, возможность регулирования скорости этих двигателей позволяет этим вентиляторам поддерживать расчетную скорость потока в широком диапазоне статических давлений.

В существующих зданиях вытяжные каналы часто скрыты в стенах или потолках. Очень сложно определить состояние этих прогонов, и многие из них имеют изгибы и повороты, которые приводят к условиям более высокого давления.Вентиляторы с двигателями BPM и усовершенствованными элементами управления являются отличным выбором для таких модификаций, поскольку эти вентиляторы могут увеличивать скорость и поток, чтобы преодолеть большинство ограничений воздуховода. Работа с более высокой скоростью вентилятора несколько увеличивает энергопотребление, но обычно это небольшая плата за достижение целевых показателей воздушного потока.

Еще одно преимущество эффективных вытяжных вентиляторов для ванны — низкий уровень шума. Вентиляторы ENERGY STAR должны соответствовать требованиям к максимальному уровню звука в 2 сона для большинства продуктов. Стандарт ASHRAE 62.2-2016 требует максимум 1,0 сон, когда вытяжные вентиляторы работают непрерывно. Многие вытяжные вентиляторы для ванн доступны с номинальным уровнем шума 0,3 Сон.

При наличии старого вытяжного вентилятора замена вентилятора — но сохранение существующего воздуховода — может быть относительно недорогим проектом. По возможности следует проверить участок воздуховода на предмет утечек, изоляции, препятствий и т. Д. И при необходимости отремонтировать. Размер воздуховода также следует проверить; некоторые старые воздуховоды могут быть всего 3 дюйма в диаметре; слишком маленькие воздуховоды могут резко ограничить поток.Используйте размер воздуховода, рекомендованный производителем вентилятора. Как минимум, следует найти и проверить внешний конец выхлопной трубы. Вытяжные вентиляторы должны выходить прямо на улицу, а не на чердак, в подполье и т. Д. Если существующий вентилятор отключен ненадлежащим образом, необходимо установить новое наружное подключение. Наружные концевые заделки должны быть должным образом герметизированы и снабжены защитным кожухом, а также должны иметь соответствующие экраны или обратные заслонки для предотвращения попадания насекомых и других вредителей в воздуховоды.

Если необходимо установить новый воздуховод, участки воздуховода должны быть как можно более короткими и прямыми до подходящей наружной заделки.Если для изменения направления воздуховода требуется отвод, рекомендуется обеспечить прямой участок от корпуса вентилятора на 2–3 фута перед коленом, при этом следует избегать резких изгибов, таких как изгиб, показанный на Рисунке 4. Обратитесь к документации по вентиляторам, чтобы определить правильный диаметр воздуховода; воздуховоды большего размера обычно обеспечивают лучшую скорость потока и более просты, чем длинные или извилистые воздуховоды. Стыки в системе воздуховодов должны быть заделаны мастикой, а любые воздуховоды, расположенные за пределами кондиционируемого помещения (например,г., чердак) следует утеплить, чтобы предотвратить конденсацию влажного отработанного воздуха.

В идеале замена существующего вытяжного вентилятора потребует минимальных работ по отделке гипсокартона и / или потолка. Однако из-за различий в размерах и конфигурации этих вентиляторов это трудно предсказать. См. Инструкции по модернизации, предоставленные производителем, и, если возможно, выберите новый вентилятор с отверстием в потолке, аналогичным или немного большим, чем у существующего вентилятора.Также рекомендуется осмотреть полость потолка, чтобы убедиться, что зазоры приемлемы. Уплотнение корпуса вентилятора к потолку (герметиком или подходящим материалом) может помочь сохранить целостность оболочки.

Хотя в некоторых ситуациях могут быть приемлемы простые переключатели включения / выключения, обычно желательны элементы управления, обеспечивающие непрерывную работу вентиляторов. Доступен широкий спектр вариантов управления:

Таймеры могут управлять вентиляторами с запрограммированными интервалами (обычно установленное количество минут каждый час).Обычно они включают в себя переключатели блокировки для включения вытяжных вентиляторов при желании.

Ввод в эксплуатацию вытяжного вентилятора обычно очень прост. Во-первых, убедитесь, что вентилятор действительно включается при ручном включении и / или когда он запрограммирован на включение (например, с таймером, датчиком присутствия и т. Д.). Расход отработанного воздуха легко измерить с помощью вытяжного шкафа или расходомера. Если скорость потока не соответствует расчетной, осмотрите систему воздуховодов (если возможно), чтобы убедиться, что нет никаких препятствий, правильно ли работают обратные заслонки и т. Д.Часто можно увидеть, что обратный клапан вытяжного вентилятора ограничен винтами, которые используются для соединения воздуховодов с воротником корпуса вентилятора. Для этого соединения нельзя использовать винты. Вместо этого используйте зажимы плюс мастику или одобренную пленку.

Вытяжные вентиляторы требуют относительно небольшого обслуживания. Однако для поддержания надлежащей скорости потока большинство производителей рекомендуют периодически очищать решетку вытяжного вентилятора пылесосом и очищать корпус вентилятора влажной тканью.Подробную информацию см. В инструкции по эксплуатации. Снаружи дома выпускной патрубок следует периодически проверять на наличие препятствий или мусора.

В системах центральной подачи воздуха с интегрированным вентилятором (CFIS) используется воздухозаборник, направляемый в центральную печь дома или блок обработки воздуха для подачи свежего воздуха по всему дому. Воздуховод проходит между возвратной камерой статического давления и наружным воздухом (Рисунок 5). Контроллеры CFIS запрограммированы на включение вентилятора кондиционера и открытие моторизованной заслонки.Наружный воздух втягивается в вытяжную камеру, смешивается с возвратным воздухом и распределяется по всему дому. Приточную вентиляцию можно обеспечить в доме без системы кондиционирования воздуха, используя вместо этого встроенные вентиляторы, установленные в наружных стенах дома или в наружном приточном воздуховоде, которые предназначены для втягивания воздуха в дом, а не для его вытеснения. Эти дома управляются электроникой, чтобы работать в тандеме с вытяжными вентиляторами, которые имеют эквивалентный объем воздушного потока для подачи воздуха в дом с той же скоростью, что и в других частях дома, те, которые обеспечивают сбалансированную вентиляцию, хотя менее вероятны входящий воздух будут максимально равномерно распределены по дому.

Очевидно, что системы CFIS подходят только в домах с системами воздушного отопления или охлаждения. Осмотрите воздухообрабатывающий агрегат и расположение возвратной камеры. Убедитесь, что это место доступно и есть достаточно места для установки наружного воздуховода.

Определите хорошее место для забора воздуха. Воздухозаборник должен втягивать чистый наружный воздух без ограничений. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от любых выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

Нанесите на карту участок воздуховода. Убедитесь, что воздуховод можно проложить от нагнетательной камеры до места забора наружного воздуха в рамках проекта.Участки воздуховодов должны быть как можно более короткими и прямыми, чтобы обеспечить беспрепятственный поток воздуха.

Осмотрите двигатель вентилятора AHU. Определите тип двигателя вентилятора кондиционера и / или измерьте потребляемую мощность двигателя. Двигатели с регулируемой скоростью (также называемые двигателями ECM или BPM) обычно потребляют на 25-50% меньше электроэнергии, чем более старые двигатели с постоянными разделенными конденсаторами (PSC) при нагреве и охлаждении. (Для получения дополнительной информации см. Руководство «Вентиляторы кондиционера с блоком управления двигателем».) При работе только с вентилятором эти двигатели могут работать на более низких скоростях и обеспечивать дополнительную экономию.Использование CFIS с двигателями вентиляторов PSC не рекомендуется (и не разрешено Международным кодексом энергосбережения, раздел R403.6.1).

Определите расход наружного воздуха и график работы. Приблизительный расход наружного воздуха можно рассчитать по измеренному статическому давлению в обратном трубопроводе и общей эквивалентной длине (TEL) участка воздуховода. Каждый линейный фут воздуховода для забора наружного воздуха считается 1 футом TEL, но изгибы и фитинги также увеличивают TEL. Колена, например, могут добавить 15 футов к общей оценке длины; капот воздухозаборника может добавить 30 футов.См. Руководство ACCA D для получения более подробной информации о расчете TEL. Более подробную информацию и примеры расчетов см. В отчете «Выбор систем вентиляции для существующих домов».

Чем больше наружного воздуха поступает в систему, тем меньше времени должен работать кондиционер для подачи наружного воздуха. Однако ключевым ограничением является температура смешанного воздуха (т.е. смеси возвратного и наружного воздуха), подаваемого в дом. Холодный воздух может создавать проблемы с комфортом зимой, и многие производители печей требуют, чтобы температура воздуха, проходящего через теплообменник, была выше минимальной (обычно от 55 ° до 60 ° F; см. Литературу производителя).Расположение воздухозаборников перед теплообменниками может обеспечить лучшее смешивание и разбавление холодного наружного воздуха. Температуру смешанного воздуха можно рассчитать по соотношению температуры воздуха и расхода. Дополнительную информацию см. В отчете «Выбор систем вентиляции для существующих домов».

Если центральный кондиционер доступен в подвале или на чердаке, а воздуховод можно довольно легко запустить снаружи, общая стоимость установки CFIS может составлять от 500 до 900 долларов (включая элементы управления, моторизованную заслонку, герметичный изолированный участок воздуховода и окончание наружного воздуховода).Если установка наружного воздуховода связана или требует удаления гипсокартона, повторной отделки и т. Д., Затраты могут резко возрасти.

CFIS могут потреблять большое количество электроэнергии, потому что они полагаются на большой вентилятор центрального кондиционера системы HVAC для циркуляции свежего воздуха для вентиляции, даже когда не требуется обогрев или охлаждение, а центральный вентилятор обычно перемещает гораздо больше воздуха при более высокой температуре. потребляемая мощность, чем реально требуется только для вентиляции.Однако вентиляторы с регулируемой скоростью и двигателем с электронной коммутацией (ЕСМ) могут регулировать скорость потока до более низкого уровня в режиме только вентиляции. При использовании относительно эффективного двигателя вентилятора блока обработки воздуха (AHU) (300 Вт) и работе в среднем 8 часов в день для вентиляции (т.е. в дополнение к работе, необходимой для кондиционирования помещения), CFIS будет потреблять 876 кВтч / год. При цене 0,11 долл. США / кВтч это стоит 96 долл. США в год. У большинства центральных кондиционеров есть двигатели, которые не так эффективны, поэтому нередко потребляемая мощность в два или три раза выше.

Basic CFIS не имеют рекуперации тепла, поэтому поступающий в здание наружный воздух необходимо кондиционировать. Примеры таких финансовых последствий см. На вкладке «Климат». Если CFIS используется в системе со значительной утечкой в воздуховоде, эти затраты на термическое кондиционирование могут быть намного выше. Однако общие расходы на оборудование невысоки, поскольку этот метод вентиляции будет выбран только в том случае, если в доме уже есть канальная система отопления, вентиляции и кондиционирования воздуха с центральным устройством обработки воздуха или центральной печью. Плюсы и минусы систем CFIS приведены в таблице 2.

Таблица 2. Плюсы и минусы блока питания с центральным вентилятором
CFIS Pro	CFIS Минусы
Простой и доступный в установке	В доме должна быть система воздушного отопления и охлаждения
Использует существующие воздуховоды и нагнетательный вентилятор	Повышенное потребление электроэнергии. Рекомендуется для центральных кондиционеров с нагнетательными двигателями ECM
Низкие эксплуатационные расходы	Если система воздуховодов негерметична, штрафы за отопление и охлаждение могут быть высокими
Наружный воздух забирается из известного места	Может вызвать проблемы с комфортом в очень холодных или очень жарких влажных условиях
Воздух Oudtoor фильтруется на всасывании и в центральном кондиционере	Ввод в эксплуатацию затруднен
Распределить наружный воздух по всем частям дома	Низкая скорость всасываемого воздуха

Контроллер.На рынке представлено несколько контроллеров CFIS. Эти контроллеры доступны в виде дискретных компонентов, но многие из них также доступны как часть комплекта, который включает контроллер, моторизованный демпфер и трансформатор. Убедитесь, что используемое устройство (или комплект) совместимо с существующей системой обработки воздуха и системой управления.

Воздуховоды и заслонки. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховоды, по которым наружный воздух проходит через кондиционированные помещения, должны быть изолированы. Моторизованные заслонки, которые открываются для поступления наружного воздуха и закрываются, когда квоты на вентиляцию выполнены, часто доступны как часть пакета или комплекта CFIS.Если требуется демпфер другого размера, моторизованные демпферы, безусловно, можно приобрести отдельно. Обратитесь к документации производителя, чтобы убедиться, что заслонки совместимы с контроллером. В дополнение к моторизованной заслонке, ручная балансировочная заслонка в воздуховоде наружного воздуха может помочь отрегулировать объем наружного воздуха, вводимого в систему.

Двигатели вентилятора воздухообрабатывающего агрегата. Как упоминалось выше, системы вентиляции CFIS не рекомендуются с неэффективным двигателем вентилятора AHU. Для старых печей или воздухообрабатывающих агрегатов доступны эффективные замены двигателя вентилятора.(См. Руководство Вентиляторы кондиционеров с ECM.) Хотя потребление электроэнергии этими двигателями во многом зависит от характеристик системы HVAC, эти двигатели могут потреблять на 25-50% меньше электроэнергии для обеспечения той же скорости потока. Если центральные кондиционеры не имеют эффективного двигателя и замена двигателя невозможна или нецелесообразна, рекомендуется другой тип системы вентиляции.

Квалифицированный подрядчик HVAC должен установить контроллер, воздуховоды, заслонки и другие компоненты.Расположение участка воздуховода, подключение к возвратной камере и расположение забора наружного воздуха следует планировать заранее.

Воздуховоды должны быть закрыты одобренной фольгированной лентой или мастикой, в зависимости от обстоятельств. Воздуховоды, проходящие через внутренние помещения, должны быть изолированы для предотвращения конденсации. Воздухозаборники на открытом воздухе должны быть оборудованы сетками для защиты от насекомых и мусора. Наружный воздух также должен быть отфильтрован перед входом в кондиционер; иногда можно использовать фильтр AHU, но отдельный фильтр необходим, если воздухозаборник наружного воздуха находится после этого фильтра.Как упоминалось выше, воздухозаборники на открытом воздухе должны располагаться значительно выше уровня снега, но желательно, чтобы они были доступны с земли для очистки и обслуживания. Наружные воздухозаборники должны быть интегрированы с сайдингом и должным образом промаркированы, чтобы предотвратить проникновение воздуха и воды, а проходы через внешние стены или потолки должны быть надлежащим образом герметизированы для ограничения проникновения. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».

После установки критически важен ввод системы в эксплуатацию.Первым шагом обычно является проверка того, что, когда контроллер запрашивает наружный воздух, воздухоочиститель включается и открывается моторизованная заслонка. Затем следует измерить расход наружного воздуха. Это можно сделать несколькими способами, но два наиболее распространенных метода следующие:

Как всегда, обратитесь к инструкциям производителя по обслуживанию. Одна из привлекательных особенностей систем CFIS — низкие эксплуатационные расходы, но это не означает, что обслуживание «не требуется».Одна очень частая причина выхода из строя — засорение воздухозаборника. Регулярно проверяйте воздухозаборник, чтобы убедиться, что в нем нет мусора (листьев, скошенной травы, мусора, птичьих гнезд и т. Д.).

HRV и ERV являются сбалансированными системами. Это означает, что они одновременно выпускают и подают наружный воздух с очень одинаковой скоростью. Два воздушных потока пересекаются в теплообменнике, где тепло из теплого канала передается в более холодный канал, поэтому зимой большая часть тепла в выхлопном потоке передается приточному потоку (летом наблюдается обратное). .HRV передают только физическое тепло; ERV также переносят влагу (скрытое тепло).

Большинство HRV и ERV размещаются в прямоугольных шкафах, которые содержат вентиляторы, фильтры, теплообменники и т. Д. К этому шкафу обычно подключаются четыре воздуховода: воздухозаборник наружного воздуха, выхлоп на улицу, приток наружного воздуха в дом и выхлоп из дом. Используйте следующие шаги, чтобы оценить жизнеспособность установки HRV или ERV.

Определите место для оборудования.ERV / HRV следует располагать так, чтобы участки каналов были короткими и прямыми, чтобы можно было легко подключать силовую и управляющую проводку, а также обеспечить легкий доступ к блоку для обслуживания. Многие ERV / HRV производят изрядное количество шума; помните об этом, если апартаменты будут расположены рядом с чувствительными зонами (например, спальнями). При модернизации подвалы и чердаки являются обычными местами для ERV и HRV, поскольку трубопроводы, идущие из этих мест, могут быть менее интрузивными.
Определите места забора и выпуска наружного воздуха.Заборник наружного воздуха должен втягивать чистый наружный воздух. Наружный воздух не должен поступать из чердака, подвала, гаража или подполья. Воздухозаборник должен располагаться значительно выше уровня земли и снега, вдали от гаражей или парковок, а также от выхлопных труб. Дополнительную информацию см. В руководстве «Расположение воздухозаборников для вентиляции».
Определите места подачи свежего воздуха. Одним из потенциальных преимуществ системы ERV или HRV является возможность подавать свежий воздух в несколько мест.Хотя подача наружного воздуха во все помещения может показаться идеальным, это редко бывает практичным. Прокладка воздуховодов ко всем частям дома является сложной и дорогостоящей, особенно в существующем доме. Если ERV установлен в подвале, например, подача свежего воздуха в помещения первого этажа может быть простой задачей, но добраться до помещений второго этажа может быть довольно сложно. Однако даже один регистр подачи свежего воздуха, расположенный относительно далеко от регистров вытяжного воздуха, может обеспечить лучшее смешивание свежего воздуха, чем местные системы вентиляции.

В своей документации по продукту некоторые производители рекомендуют интегрировать ERV / HRV с центральными системами воздуховодов, используемыми для отопления и охлаждения, как показано на схемах на Рисунке 6. Это требует гораздо меньше работы, особенно в существующем доме. Короткие участки воздуховода могут подавать свежий воздух в приточную камеру, а выхлоп может выводиться из возвратной камеры. Исследования показали, что эта стратегия не работает. Когда вентилятор центрального кондиционера не работает, наружный воздух следует по пути наименьшего сопротивления.На схеме слева на Рисунке 6 путь наименьшего сопротивления — это движение свежего воздуха назад через устройство обработки воздуха и его выпуск через воздуховод в возвратной камере статического давления. В обоих вариантах в жилое пространство поступает очень мало свежего воздуха.

Включение кондиционера при работе ERV / HRV может решить эту проблему короткого замыкания, но это значительно увеличивает потребление электроэнергии и не рекомендуется.Кроме того, если система воздуховодов негерметична (как и большинство воздуховодов в старых домах), эта утечка может привести к значительным потерям энергии. Одно из решений состоит в том, что по крайней мере одна сторона системы ERV / HRV (т.е. выпускная или обратная сторона) должна быть отведена отдельно. На рисунке 7, например, воздух выпускается через специальный вытяжной канал, а охлажденный наружный воздух подается в обратную камеру. Это может решить проблему короткого замыкания, но не проблему утечки в воздуховоде. Полностью вентилируемая система, в которой приточные и вытяжные вентиляционные каналы отделены от каналов отопления и охлаждения, может обеспечить наилучшее распределение наружного воздуха, но это часто непрактично и дорого при модернизации.

Диапазон стоимости оборудования ERV и HRV достаточно широк. До недавнего времени стоимость основного оборудования составляла от 400 до 2000 долларов.Неудивительно, что устройства с более низким потреблением электроэнергии (> 1 кубических футов в минуту / Ватт) и более высокой эффективностью рекуперации тепла, как правило, являются самыми дорогими. Недавно на рынке США стали доступны некоторые более дорогие европейские продукты. Эти системы могут похвастаться еще меньшим потреблением электроэнергии (около 3 кубических футов в минуту / ватт) и более высокой эффективностью рекуперации тепла, но с ценой от 3000 до 5000 долларов.

Некоторые подрядчики указали стоимость установки от 1000 до 1500 долларов, когда система полностью устанавливается в подвале, на чердаке или другом доступном пространстве (т.е., требуется очень небольшой демонтаж потолка или стены или отделочные работы). Эмпирические правила терпят неудачу при более сложных установках, требующих снятия потолка, стены или пола, строительства пазов, повторной отделки и т. Д.

Чтобы оправдать более высокие затраты на ERV и HRV, производители предложат отказаться от одного или двух вытяжных вентиляторов для ванной комнаты, а вместо этого можно использовать ERV / HRV для непрерывной вытяжки воздуха из каждой ванной комнаты. Такое расположение часто соответствует требованиям кодекса или программы для местной вентиляции, но блоки ERV / HRV обычно не обеспечивают такой же объем выхлопных газов, как специализированные вытяжные вентиляторы.Кроме того, хотя это может быть экономией средств при новом строительстве, в существующем доме, где уже установлены вытяжные вентиляторы, экономия сводится к нулю.

Одним из основных преимуществ ERV / HRV является рекуперация тепла. В более холодном климате экономия от рекуперации тепла более заметна. Энергопотребление этих систем также может существенно различаться. В более мягком климате затраты на электроэнергию могут быть больше, чем экономия тепловой энергии.См. Вкладку «Климат» для получения примеров энергии и затрат. Плюсы и минусы систем вентиляции HRV и ERV сведены в Таблицу 3.

Таблица 3. Плюсы и минусы HRV / ERV
HRV / ERV Плюсы	HRV / ERV Cons
Тепло- и влагообмен	Более высокая стоимость
Может распределять вентиляционный воздух во многие части дома	Больше обслуживания, регулярная замена фильтра
Не учитывает большие перепады давления на здании.	Экономия энергии варьируется
Может быть автономной системой	Могут быть затруднены установка и ввод в эксплуатацию
	Шум

Основное различие между ERV и HRV состоит в том, что ERV переносят влагу (скрытое тепло), а также температуру (явное тепло).HRV передают только физическое тепло; они не переносят влагу. Какой тип выбрать, не всегда является простым решением, но главный вопрос, который следует задать: обычно ли на улице слишком влажно? В таком случае ERV может быть лучшим выбором.

На вопрос ERV / HRV легче всего ответить в жарком влажном климате. Например, во Флориде воздух в кондиционируемых домах обычно прохладный и сухой. Воздух на улице довольно влажный. Когда наружный воздух проходит через ERV, и влага, и тепло переходят от входящего воздуха к выходящему, поэтому входящий воздух будет в некоторой степени охлажденным и осушенным.Это не означает, что ERV осушает дом. Напротив, использование ERV увеличит влажность в доме, но повышение влажности будет меньше, чем при использовании другой стратегии вентиляции.

За пределами жаркого влажного климата выбрать ERV или HRV не так просто. Некоторые производители предоставляют рекомендации или даже карты страны, показывающие, какой тип системы является наиболее подходящим, но рекомендации различаются от производителя к производителю.Ниже приведены несколько примеров ситуаций.

Во многих старых домах с более холодным климатом воздух в помещении зимой часто бывает неприятно сухим — настолько сухим, что многие люди используют увлажнители. ERV может помочь удерживать влагу в доме и потенциально повысить комфорт.
В очень герметичных домах в холодном климате, особенно в небольших домах с большим количеством влаги, влажность воздуха в помещении может быть слишком высокой. В этом случае HRV может помочь снизить влажность в помещении.
В жарком и сухом климате наблюдается аналогичная тенденция: большие или более протекающие дома с низким уровнем образования влаги могут выиграть от ERV (для сохранения влажности в помещении), в то время как меньшие, более тесные дома с более высокой заполняемостью могут выиграть от HRV (для снижения уровня влажности в помещении) .

Не существует однозначного правила о том, какой тип системы более подходит. Особенно в смешанном климате, есть много ситуаций, когда ERV может быть более выгодным во время сезона охлаждения, а HRV может быть более подходящим во время отопительного сезона. Установщики должны руководствоваться своим суждением при выборе систем.

Институт домашней вентиляции (HVI) публикует стандарты для тестирования и оценки эффективности ERV и HRV.Кажущаяся ощутимая эффективность (ASEF) — это наиболее часто публикуемый рейтинг рекуперации тепла в холодную погоду. Ищите значения ASEF выше 80%; наиболее эффективные системы имеют значения выше 90%. Общая эффективность рекуперации (TRE) указана для ERV и учитывает явную и скрытую рекуперацию тепла в течение сезона охлаждения. Для лучшей производительности ищите значения TRE выше 50%. Полный список сертифицированного оборудования доступен на веб-сайте HVI.

Энергопотребление HRV / ERV. Потребляемая мощность может варьироваться от менее 30 Вт до более 200 Вт.Системы с низким энергопотреблением часто имеют двигатели с регулируемой скоростью (ECM), которые позволяют лучше контролировать интенсивность вентиляции. Хотя системы с низким энергопотреблением (> 1 куб. Фут / мин / ватт) часто бывают более дорогими, их настоятельно рекомендуется использовать. Помимо более низкого потребления электроэнергии и лучшей управляемости, они также обычно производят меньше шума.

Элементы управления и функции HRV / ERV. Большинство ERV и HRV доступны с программируемыми таймерами различных типов. Обычно они довольно универсальны и могут быть настроены на различные расписания.Во многих ERV или HRV скорость потока можно регулировать, изменяя скорость вращения вентилятора. Когда требуется больше воздуха, их часто можно увеличить вручную до высокой скорости. Некоторые системы предлагают расширенные функции (часто за дополнительную плату), например:

Установка должна выполняться квалифицированным специалистом. Следуйте инструкциям производителя для правильной установки. Обязательно устанавливайте блок ERV / HRV в таком месте, где к нему будет легко получить доступ для обслуживания, где к блоку можно будет безопасно подавать электроэнергию и где шум системы не будет беспокоить людей. Установите конденсатоотводчики в соответствии с требованиями производителя.

Все участки воздуховодов должны быть максимально короткими и прямыми.Убедитесь, что наружные проходы должным образом изолированы от воздуха и оснащены соответствующими экранами для защиты от вредителей. В идеале к этим проходам будет легко получить доступ с земли, чтобы пассажиры могли убедиться, что на них нет мусора.

должны быть герметизированы (см. Отчет «Герметизация и изоляция воздуховодов в существующих домах »), а воздуховоды, идущие на улицу и наружу, должны быть изолированы. Если ERV или HRV устанавливаются в некондиционном пространстве (например, на вентилируемом чердаке), необходимо также изолировать воздуховоды, по которым проходит отработанный воздух и кондиционированный наружный воздух.

Большинство обсуждаемых здесь HRV и ERV представляют собой системы с воздуховодом, то есть два воздуховода идут от блока к помещению, а два воздуховода идут от блока к наружной части. Стоимость установки этих систем воздуховодов часто составляет большую часть общей стоимости системы. Чтобы помочь решить эту проблему, некоторые производители ввели местные ERV. На рис. 8 показан такой блок, установленный на потолке аналогично вытяжному вентилятору в ванной. Для агрегата требуются два наружных воздуховода (один приточный и один вытяжной), но агрегат выпускает воздух прямо из комнаты ниже и подает прямо в нее.По сравнению с обычными ERV, эта система может значительно упростить установку и снизить затраты; однако наружный воздух не распространяется по всему дому, а только в комнату или зону, в которой находится местный ERV. Кроме того, рекуперация тепла умеренно эффективна, и в холодную погоду эти системы переходят на работу только с вытяжкой.

Как и во всех системах вентиляции, важно измерить расход воздуха и убедиться, что он соответствует спецификациям или требованиям. Измерение расхода на каждом регистре — единственный практический способ проверить балансировку системы.

Если невозможно получить доступ ко всем внутренним регистрам приточного или вытяжного воздуха (например, если воздух подается в обратную камеру системы центрального отопления и охлаждения), на выводах снаружи могут использоваться вытяжные колпаки. Обычно это практично только в том случае, если выводы доступны с земли и в спокойных внешних условиях (т.э., без ветра).

Как описано для систем CFIS, пересечение канала с трубкой Пито или анемометром может обеспечивать скорость и расход. Некоторые блоки ERV и HRV фактически оснащены отводами давления, так что потоки можно измерять, подключив манометр непосредственно к самому ERV / HRV.

Если измерения расхода не соответствуют спецификациям или проектным целям, при необходимости отрегулируйте элементы управления. Если желаемый расход трудно достичь, осмотрите систему воздуховодов, регистры и внешние концевые заделки на предмет препятствий.Если элементы управления имеют расширенные функции (например, таймеры, ускорение потока и т. Д.), Убедитесь, что эти функции работают должным образом.

Как всегда, следуйте инструкциям производителя для надлежащего обслуживания. Требования к техническому обслуживанию HRV и ERV часто более строгие, чем для других систем вентиляции. Многие системы требуют периодической очистки и / или замены теплообменников, фильтров и других деталей, склонных к накоплению пыли и грязи.Кроме того, приточные отверстия для наружного воздуха следует периодически проверять, чтобы убедиться, что они свободны от мусора (листьев, скошенной травы, мусора и т. Д.). Некоторые устройства оснащены световыми индикаторами, которые предупреждают жильцов, когда пришло время для обслуживания. Если их нет, жители должны тщательно соблюдать график.

В результате деятельности человека образуется широкий спектр соединений, которые становятся опасными в достаточно высоких концентрациях, а загрязнители из внешних источников также могут ухудшать качество воздуха в помещении.Системы вентиляции удерживают эти вещества на низком уровне за счет постоянного обновления воздуха в помещении, а также способствуют поддержанию влажности в диапазоне от 30 до 60 процентов, как рекомендовано ASHRAE. Без вентиляции было бы невозможно поддерживать комфортную и здоровую среду в помещении.

Естественная вентиляция зависит от ветровых токов, температуры наружного воздуха и других погодных условий для подачи свежего воздуха. Преимущество естественной вентиляции заключается в том, что она предоставляется бесплатно, а в новых зданиях можно оптимизировать архитектурный дизайн, чтобы добиться от нее максимального эффекта.Однако естественная вентиляция неуправляема и, как правило, недостаточна для полного удовлетворения требований современных зданий.

Обычно, чтобы соответствовать стандартам ASHRAE и Строительным нормам Нью-Йорка, необходимо использовать механическую вентиляцию. В зависимости от конфигурации, системы вентиляции всего дома можно разделить на три основных типа:

Сбалансированные системы можно улучшить с помощью вентиляции с рекуперацией энергии, технологии, которая обеспечивает обмен энергией между приточным и вытяжным воздушными потоками, чтобы максимизировать производительность и минимизировать общие эксплуатационные расходы системы.

Как следует из их названия, в системах вытяжной вентиляции используются только вытяжные вентиляторы. Когда система начинает работать, она создает отрицательный эффект повышения давления в людных помещениях, втягивая свежий наружный воздух для возобновления того, что истощено. Однако важно отметить, что вытяжная вентиляция невозможна в герметичных зданиях, так как наружный воздух должен просачиваться внутрь. Если ограждающая конструкция здания была затянута герметиком и герметиком, вытяжная вентиляция должна быть дополнена воздухозаборными отверстиями. .

имеют единый набор вентиляторов и воздуховодов, что делает их доступными по цене, сокращая время и стоимость установки. Затраты на электроэнергию относительно невелики, поскольку работает только один комплект вентиляторов, а также упрощается обслуживание. Компоновка системы может быть спроектирована таким образом, чтобы нацеливаться на конкретные области, где образуются загрязнители, обеспечивая их удаление до того, как они распространятся в помещении.

Вытяжная вентиляция обычно дает наилучшие результаты в холодном и сухом климате, где наружный воздух не требует осушения.Не рекомендуется для тропического и смешанного климата, потому что теплый и влажный наружный воздух всасывается бесконтрольно, что увеличивает расходы на охлаждение и осушение. Кроме того, имейте в виду, что при разгерметизации воздух забирается из всех окружающих пространств, практически не контролируя содержание загрязняющих веществ. Как правило, вытяжная вентиляция рекомендуется в холодную погоду и при низком уровне загрязнения наружного воздуха.

Другой риск вытяжной вентиляции — это обратная тяга, которая возникает, когда прибор, работающий на сжигании, внезапно втягивает много воздуха, что потенциально может вызвать пробой.Поскольку вытяжная вентиляция вызывает отрицательное давление и не контролирует подачу воздуха, существует повышенная вероятность возникновения обратной тяги.

Приточная вентиляция использует только инжекторные вентиляторы, повышающие давление в помещениях и вызывающие постоянную утечку воздуха из помещения. Главное преимущество приточной вентиляции — это контроль, так как наружный воздух можно фильтровать, увлажнять или осушать по мере необходимости. Кроме того, эффект наддува предотвращает попадание загрязняющих веществ из окружающих помещений или снаружи.

Еще одним преимуществом приточной вентиляции является то, что она устраняет риск возникновения обратной тяги от приборов сгорания из-за избыточного давления. Затраты на установку, эксплуатацию и техническое обслуживание также снижаются благодаря простой конфигурации системы.

Приточная вентиляция лучше подходит для тропических или смешанных климатических условий, где часто требуется осушение и фильтрация. Эта конфигурация имеет тенденцию вызывать проблемы в холодную погоду, так как эффект повышения давления может вызвать конденсацию влажности воздуха в помещении, что приведет к накоплению влаги и его общим побочным эффектам: повреждению мебели и распространению плесени, бактерий и пылевых клещей.

Сбалансированная система вентиляции является результатом сочетания вытяжной и приточной вентиляции: оба потока воздуха можно контролировать, обеспечивая преимущества обеих конфигураций системы. Конечно, это требует более высоких затрат на установку и эксплуатацию, поскольку теперь имеется два комплекта вентиляторов и воздуховодов.

Сбалансированная вентиляция подходит для любых погодных условий, а потоки воздуха можно регулировать для обеспечения любого требуемого эффекта повышения давления — положительного, отрицательного или нейтрального.Рекомендуемые места для каждого набора воздуховодов следующие:

Конечно, можно установить приточно-вытяжные помещения для каждого помещения, но затраты на систему значительно увеличиваются.При использовании представленного выше подхода затраты на систему оптимизируются без ущерба для производительности.

Летом наружный воздух обычно требует охлаждения и осушения. Однако, когда воздух выпускается, он все равно холоднее и суше, чем приточный воздух; поэтому часть энергии, используемой для охлаждения и осушения, теряется.

Важно отметить, что системы HRV и ERV значительно сложнее, чем системы вентиляции, представленные ранее.Их может устанавливать и обслуживать только квалифицированный персонал, что увеличивает их стоимость владения. По сравнению с базовой сбалансированной системой вентиляции, системы HRV и ERV имеют более высокие эксплуатационные расходы, но общие расходы на HVAC снижаются.

HRV и ERV повышают эффективность там, где экстремальные температуры и влажность достигаются летом или зимой, или когда расходы на топливо для отопления высоки. Их преимущества уменьшаются при умеренных погодных условиях, когда добавленные эксплуатационные расходы могут быть выше, чем полученная экономия — сбалансированная вентиляция является лучшей альтернативой в этих случаях.

Точечная вентиляция заключается в использовании вытяжных вентиляторов для удаления загрязняющих веществ и влаги из помещения, в которое они выбрасываются, и предотвращения их распространения в других помещениях. В жилых помещениях точечная вентиляция чаще всего используется в ванных комнатах и на кухнях, чтобы соответствовать минимальным уровням вытяжного воздуха, установленным как в Нормах Нью-Йорка, так и в стандартах ASHRAE:

Точечная вентиляция может быть отличным дополнением к приточным вентиляционным системам, удаляя загрязняющие вещества с ключевых участков. Эта комбинация обеспечивает многие преимущества сбалансированной системы вентиляции без необходимости установки полного набора вытяжных вентиляторов и воздуховодов. Единственный недостаток этой комбинации состоит в том, что системы HRV и ERV неосуществимы, поскольку нет точки, где тепло или влага могут передаваться между воздушными потоками.

Удаление переносимых по воздуху загрязняющих веществ — это работа Source Control вентиляции (то есть вытяжки и вытяжного вентилятора ванны). Разбавление распространенных переносимых по воздуху загрязняющих веществ и обеспечение свежего воздуха является задачей общего фона вентиляции .

Исторически сложилось так, что для вентиляции в зданиях использовались протечки в ограждении здания и открытые окна. Источниковая вентиляция часто неэффективна при таком подходе. Общая фоновая вентиляция показателей не являются контролируемыми и надежными. Случайные утечки при таком подходе наносят серьезный ущерб комфорту, затратам на электроэнергию и борьбе с вредителями.

Совсем недавно была признана необходимость в механической вентиляции, и вытяжные вентиляторы использовались для перемещения воздуха в здания и из них.Обеспечивая более надежный контроль источника вентиляции и некоторый контроль общего фона скорости вентиляции , эти системы по-прежнему полагались на негерметичный корпус здания. Воздух, выходящий из здания, был заменен воздухом, «просачивающимся» обратно в здание. Подход «только выхлоп» не позволяет контролировать, откуда поступает подпиточный воздух. Подпиточный воздух для вытяжки из квартиры может быть не свежим, а через полости здания и из соседних квартир.

Сегодня наша цель — сделать наши ограждающие конструкции герметичными и избежать случайных утечек. Следовательно, системы вентиляции должны включать приточный воздух. Баланс между приточным и вытяжным воздухом в здании поддерживает хорошее качество воздуха в помещении (IAQ) , что является ключом к созданию здоровых домов. Удаляя углекислый газ, загрязняющие вещества, образующиеся при приготовлении пищи, летучие органические соединения и избыточную влажность / влажность, система вентиляции улучшает качество воздуха в помещении и увеличивает долговечность здания, ограничивая возможность роста плесени / грибка.

При капитальном ремонте или новом строительстве строительные нормы и правила будут определять количество свежего воздуха, подаваемого в здания и блоки ( общая фоновая вентиляция) . Они также устанавливают количество воздуха, которое необходимо удалить ( Источниковая вентиляция ) из помещений здания, где часто образуются переносимые по воздуху загрязнители, таких как прачечная и мусорное помещение, а также кухни и ванные комнаты в квартирах. В то время как коды определяют объемную интенсивность вентиляции, коды не обеспечивают эффективности вентиляции.Например, положения кодекса не гарантируют, что предполагаемый свежий воздух действительно достигает квартир, ни то, что вентиляция с контролем источника действительно улавливает или содержит переносимые по воздуху загрязнители. Нормы также не требуют, чтобы системы вентиляции были оптимизированы с учетом эксплуатационных расходов и энергопотребления.

Из-за этого POAH нужны инженеры для капитального ремонта или новых строительных проектов, чтобы спроектировать систему вентиляции, которая не только соответствует нормам, но также эффективна и энергоэффективна.Проект вентиляции будет рассмотрен специалистами по проектированию и строительству и консультантом по энергетике (если применимо). Инженера также попросят предоставить данные об использовании энергии системой вентиляции, расходах и других параметрах системы в качестве средств демонстрации энергоэффективности и эффективности проекта.

Для управляющих недвижимостью и обслуживающего персонала , заменяющих вентиляторы или крышные агрегаты, пожалуйста, используйте предпочтительные продукты, выделенные ниже. Если устанавливается новое оборудование, свяжитесь с POAH для получения указаний.

@article {osti_1171746, title = {Процедуры и стандарты ввода в эксплуатацию систем вентиляции жилых помещений: аннотированная библиография}, author = {Страттон, Дж. Крис и Рэй, Крейг П.}, abstractNote = {Начиная с версии Раздела 24 2008 г., новые дома в Калифорнии должны соответствовать Стандарту 62 ANSI / ASHRAE.2-2007 требования к вентиляции жилых помещений. Имеющиеся ограниченные данные показывают, что там, где они установлены, системы механической вентиляции не всегда работают оптимально или даже не так, как предсказывают многие коды и прогнозы. Ввод таких систем в эксплуатацию при их установке или во время последующей модернизации здания является шагом к устранению недостатков и оптимизации компромисса между использованием энергии и приемлемым качеством воздуха в помещении. Работа, финансируемая Комиссией по энергетике Калифорнии около десяти лет назад в лаборатории Беркли, документировала процедуры ввода в эксплуатацию жилых домов, но не фокусировалась на системах вентиляции.С тех пор стандарты и подходы к вводу в эксплуатацию систем вентиляции стали активной областью работы в Европе. В этом отчете описываются наши усилия по сбору новой литературы по процедурам ввода в эксплуатацию и по выявлению информации, которая может быть использована для поддержки будущих разработок процедур и стандартов для вентиляции жилых помещений. Мы рекомендуем разработать стандартизованный процесс ввода в эксплуатацию и руководство по вводу в эксплуатацию для практикующих специалистов, а также комбинированный стандарт и инструмент оценки эффективности энергии и качества воздуха в помещении, а также диагностическое руководство для оценки непрерывных уровней выбросов загрязняющих веществ в жилых домах (включая базу данных, в которой перечислены выбросы данные испытаний для коммерчески доступных маркированных продуктов).

Монтаж приточной вентиляции в квартире: все ответы на важные вопросы

Назначение вентиляции

Разновидности вентиляционных систем

Виды помещений

Критерии выбора вентиляции

Возможные возражения

Последовательность установки

Заключение

НЕ ЗНАЕТЕ ЧТО ВЫБРАТЬ?

АКТИВНЫЕ ПРОВЕТРИВАТЕЛИ Домашняя вентиляция с вентилятором, нагревом и высокой очисткой

Энергосберегающий проветриватель (рекуператор) Домашняя вентиляция с вентилятором, энергосберегающим нагревом и высокой очисткой.

пассивные ПРОВЕТРИВАТЕЛИ Домашняя вентиляция без вентилятора и низкой очисткой.

Монтаж приточно-вытяжной установки с рекуператором в ruclimat.ru

Установка Systemair VTR 500 с роторным рекуператором в квартире

Приточно-вытяжная вентиляция магазина с применением щелевых решеток Арктос

Мультизональная система Daikin и приточно-вытяжная вентиляция Daikin в коттедже

Electrolux EPVS 1300 – бюджетный и эффективный способ борьбы с избытком влажности

Установка приточно-вытяжной системы вентиляции по низким ценам в Москве

Особенности и преимущества

Профессионально монтируем естественную и механическую вентиляцию

Используем местную, общеобменную и комбинированную системы вентиляции

Встраиваем эффективные системы рекуперации

Грамотно объединяем с другими видами вентиляции

Монтируем все виды автоматики

Комплексно подходим к задаче

Соблюдаем нормы и стандарты

Монтаж цены

Как заказать

Кофейня 80м2. Вентиляция помещения и выполнение монтажных работ

Задачи, которые были поставлены перед подразделениями:

Особенности объекта

Наше решение

1.Вентиляция основных помещений

2.Монтаж системы вентиляции

Монтаж приточно вытяжной вентиляции — Компания ЭССИ (ESSE)

Почему необходим монтаж приточно-вытяжных систем вентиляции в зданиях?

Почему стоит доверить монтажные работы компании ЭССИ?

Приоритеты ЭССИ в области монтажа систем приточно — вытяжной вентиляции

Другие услуги компании ЭССИ ( ESSE)

С уважением и наилучшими пожеланиями Вам и Вашему бизнесу.

Монтаж приточно-вытяжной вентиляции в Москве

Прайс на монтаж вентиляции

Монтаж приточно-вытяжной вентиляции в Москве от Биен Групп

Монтаж приточно-вытяжной — дело кропотливое.

Стоимость работ

Начало монтажа

Монтаж установок

Сборка секций

Монтаж вентиляционных агрегатов

Отзывы о нас

Последние этапы работы

Наши клиенты

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

типов систем вентиляции | HomeTips

Вытяжные системы вентиляции

Приточные системы вентиляции

Сбалансированные системы вентиляции

Системы рекуперации энергии

Механическая вентиляция всего дома: вытяжная, приточная, сбалансированная и обратная

Backdrafting может втянуть яд в дом

Вытяжные вентиляторы могут создавать в зданиях отрицательное давление, ведущее к обратному вытяжке

Приборы для сжигания могут быть проверены на потенциальную обратную тягу.

Затягивание старого дома может вызвать проблемы

Предложения по предотвращению вытяжки и других угроз безопасности горения:

Стратегии вентиляции всего дома для существующих домов

Системы вытяжной вентиляции

Системы приточной вентиляции

Сбалансированные системы вентиляции

Вентиляция с рекуперацией энергии: повышение эффективности сбалансированной вентиляции

Точечная вентиляция: дополнение для вентиляции всего дома

ВЕНТИЛЯЦИЯ — Основа конструкции

ПОЧЕМУ ВЕНТИЛЯЦИЯ — ОБЩАЯ ИНФОРМАЦИЯ:

Процедуры и стандарты для ввода в эксплуатацию систем вентиляции жилых помещений: аннотированная библиография (технический отчет)

Published by alexxlab

Добавить комментарий Отменить ответ

АКТИВНЫЕ ПРОВЕТРИВАТЕЛИ
Домашняя вентиляция с вентилятором, нагревом и высокой очисткой
