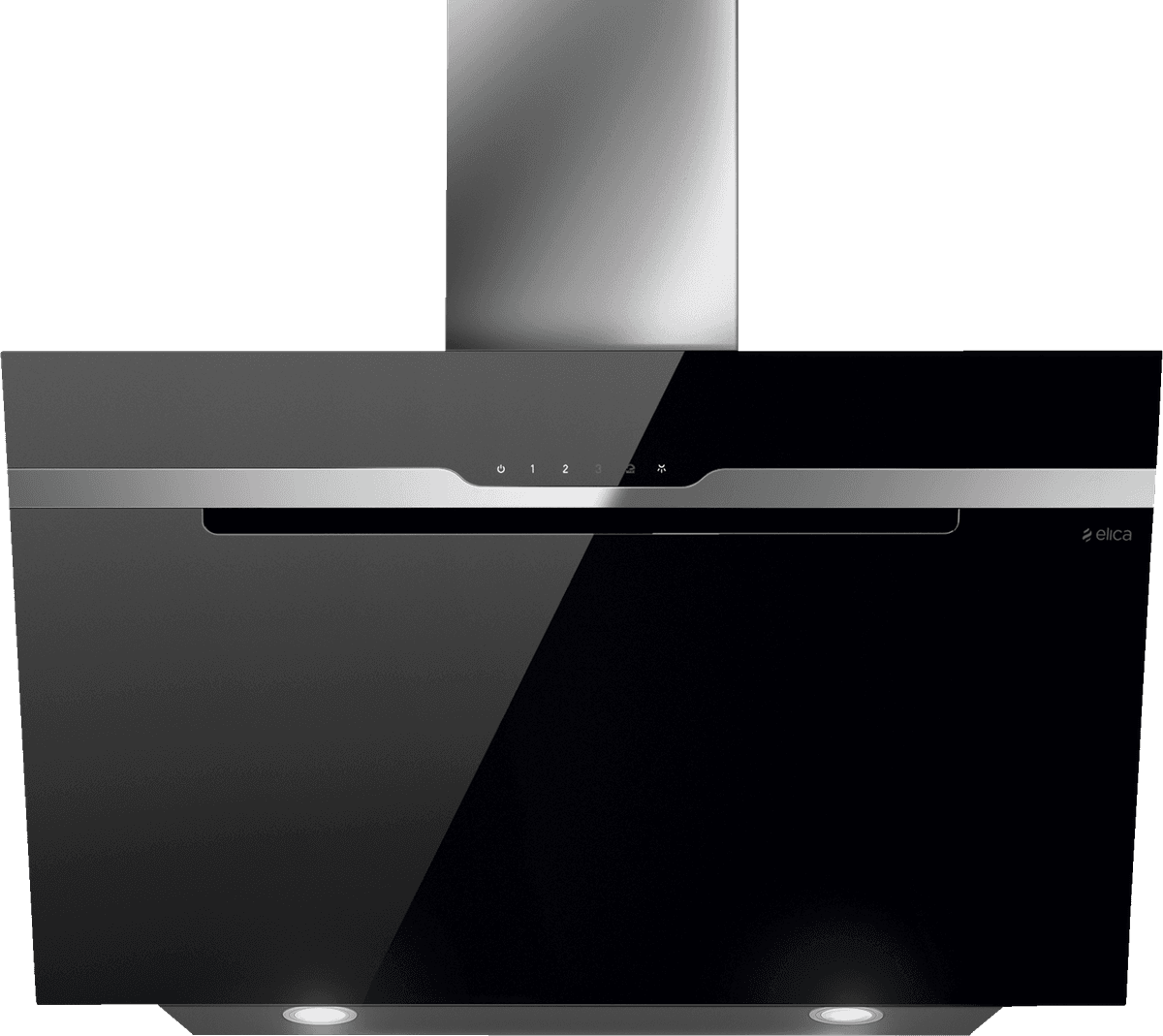

Наклонная вытяжка

Наклонная вытяжка

Современная кухня не может обойтись без очистителя воздуха. Но далеко не каждому дизайнерскому решению подойдут стандартные вытяжки, да и прогресс движется вперёд. Сегодня производители предлагают новинку среди воздухоочистителей – наклонные вытяжки. Чем же отличаются наклонные модели от традиционных, и как правильно подобрать техническую новинку?

Отличия наклонной вытяжки

Визуально стандартная вытяжка внешне сильно отличается от наклонной. Последняя устанавливается под острым углом к стене и имеет инновационный дизайн, что выгодно отличает её от традиционных моделей.

Внешний вид наклонных вытяжек

Новинки выполнены из различных материалов: керамика, металл, стекло. А в дополнение бесчисленное разнообразие форм и цветовых решений. Высокая степень эргономичности отличает такой очиститель. Прибор существенно экономит пространство в сравнении со своими собратьями.

Тихий мотор и производительность наклонных вытяжек

Большинство наклонных воздухоочистителей оснащены современными моторами с низким уровнем шума, что никак не влияет на эффективность работы.

Высокая производительность обеспечивается конструкцией электроприбора. Воздух, исходящий от плиты, естественным образом движется вверх, проходя мимо рабочей поверхности вытяжки. В этот момент прибор улавливает загрязнения, не препятствуя воздушному потоку. Именно благодаря такому свойству вытяжка является высокопроизводительной, но достаточно тихой. На что неспособен традиционный воздухоочиститель.

Выгодно ли приобретение наклонной вытяжки?


Некоторые потребители приобретение новинки уже считают выгодной покупкой. Но отметим, какие ещё преимущества получает владелец наклонной вытяжки:

  • Самое важное – экономия пространства. Такой электроприбор позволит создать на кухонном пространстве ощущение большей лёгкости, в отличие от громоздкой традиционной конструкции. Что особенно важно для маленьких кухонь.
  • Инновационные воздухоочистители очень просты в монтаже и последующей эксплуатации. Естественно, прокладкой воздуховода должны заниматься специалисты. А вот непосредственно установить электроприбор сможет потребитель, обладающий набором простейших бытовых навыков.
  • Новейшие вытяжки по большей части наделены сенсорным или дистанционным управлением. В дополнение присутствует электронный дисплей, на котором отражены рабочие параметры, состояние фильтров и процесс выполнения прочих функций.
  • Набор дополнительных функций порадует потребителя. Инновационные модели обычно оснащены таймером, функцией автоотключения, режимом отложенного старта, функцией контроля загрязнённости фильтрующих элементов. А подсветка, устроенная посредством галогеновых ламп, не только экономит электроэнергию, но и даёт дополнительный источник света для кухонного пространства.
  • Помимо прочего, потребитель получает высокотехнологичный, эффективный, красивый электроприбор. За счёт создания оптимальных условий всасывания загрязнённого воздуха обеспечивается достаточно высокая производительность наклонной вытяжки. А благодаря богатой фантазии промышленных дизайнеров и инженеров, подобрать подобный очиститель легко под любой интерьер. Андеграунд или винтаж, прованс или классика – дизайнер обязательно найдёт подходящую по стилю модель.

Принципы работы наклонных вытяжек

Как и традиционные, наклонные воздухоочистители можно разделить на три вида. В зависимости от этого и будет отличаться принцип их действия.

Отводные наклонные вытяжки

Полностью выводят загрязнённый воздух из помещения, заменяя свежим. Отвод осуществляется через воздуховод, подсоединённый к вентиляционному каналу всего здания. На выходе обязательно установлен обратный клапан, чтобы загрязнённый воздух не смог вернуться обратно в помещение. Такие наклонные очистители самые распространённые и эффективные. Но монтаж воздуховода здесь требует определённых знаний и навыков.

Рециркуляционные наклонные вытяжки

Наклонные очистители, работающие по принципу рециркуляции воздуха, менее популярны. Их выбирают в том случае, если нет возможности монтажа качественного воздуховода или вывода оттока загрязнений на улицу. Зато они не нарушают естественную вентиляцию в помещении, что в отдельных ситуациях бывает очень важно. Работают рециркуляционные очистители предельно просто. Загрязнённые воздушные потоки проходят через систему фильтров вытяжки и возвращаются обратно в помещение без лишних частиц и запахов.

Наклонные вытяжки смешанного типа

Модели очистителей смешанного типа, устанавливаемых под углом к стене, сегодня приобретают особую популярность. Обусловлено это тем, что здесь сочетаются преимущества предыдущих вариантов. Владелец в нужный момент просто выбирает наиболее приемлемую технологию очистки воздуха.

Как грамотно подобрать наклонную вытяжку?


Внешний вид, функциональность, практичность – те параметры, по которым обычно люди выбирают подобного рода технику. Но чтобы не разочароваться в покупке, следует учесть ещё несколько эксплуатационных моментов:

  1. Для безопасного использования и наибольшей эффективности наклонную вытяжку необходимо устанавливать на расстоянии 55–60 см (по нижнему краю) от газовой поверхности и 40–50 см – от электрической.
  2. Обратите внимание на размеры декоративного кожуха, скрывающего воздуховод (если он есть в комплекте). Его габариты не должны превышать высоту потолков на кухне.
  3. Характеристики вытяжки, которая устанавливается под углом к стене, должны соответствовать размеру помещения, где прибор планируется монтировать. Выбирать модель нужно по уровню производительности. Для его расчёта умножьте объём кухни на 1,3 и на 12. Получившийся результат и стоит искать в описании прибора.
  4. Соблюдайте все рекомендации по уходу за электроприбором. Для его очистки используйте только специальные средства. Процесс очистки наклонной вытяжки из любого материала должен заканчиваться протиранием насухо. При соблюдении несложных правил электроприбор надолго останется украшением кухонного пространства.

Как мы видим, наклонные очистители выгодно отличаются от традиционных. При выборе подобной техники стоит учесть несколько простых моментов, и тогда покупка инновационной модели принесёт только радость.

Автор статьи: Маркова Е.


Возможно, Вас заинтересует:


Метки страницы: Наклонная вытяжка

Вам понравилась эта статья? Поделитесь ею с друзьями!

какие нормы и факторы нужно принимать во внимание при монтаже.

При самостоятельной установке вытяжки совершаются ошибки, из-за которых устройство работает не эффективно и быстро приходит в негодность. Перед установкой вытяжки над газовой плитой измеряют высоту до прибора и изучают основные правила выбора расстояния. Собранная информация поможет избежать самых распространенных проблем.

На что влияет расстояние между плитой и вытяжкой

Изначально следует спланировать расстояние между плитой и вытяжкой. Эта техника работает в команде и есть ряд требований, по которым стоит подбирать их друг к другу: вытяжка должна равняться плите или быть чуть шире. А количество скоростей и производительность механизма для очистки воздуха зависит от числа конфорок и типа прибора.

Также нужно правильно рассчитать высоту монтажа. В любой инструкции есть четкие рекомендации производителя на этот счет. При их несоблюдении не стоит ожидать от агрегата качественной работы:

  • Слишком низкое расположение может спровоцировать возгорание или тление копоти. Она скапливается со временем в фильтрах. Поэтому близкое соседство огня с продуктами распада горения опасно пожаром.
  • Человеку высокого или низкого роста будет неудобно готовить: можно задеть головой корпус устройства, есть сложность в уборке из-за трудного доступа.
  • Обслуживание также создаст сложности при замене и чистке фильтра.
  • Радиус поглощения выделений при низком монтаже будет меньше, что скажется на результате работы.
  • При слишком высокой установке снизится эффективность всасывания, появится необходимость в работе прибора на максимальной мощности.

При монтаже стоит учитывать некоторые параметры, влияющие на варианты установок:

  • производительность агрегата, от которого зависит эффективность работы;
  • тип прибора, его отличительные особенности;
  • общий вид устройства должен гармонировать с интерьером и размерами кухни;
  • рост человека, пользующегося кухонной техникой.

Перед приобретением следует сделать предварительные расчеты, на какой высоте вешать вытяжку над электрической плитой или газовой поверхностью. Требования разные и их необходимо принять во внимание. Еще до покупки следует изучить все характеристики устройства: каким способом устанавливается, как выводится обработанный воздух. В магазине проконсультируйтесь с продавцом по всем возникшим вопросам.


Виды кухонных вытяжек

В период планирования интерьера кухни или покупки модели к уже имеющемуся гарнитуру нужно принять во внимание расстояние от вытяжки до газовой плиты и рабочей поверхности (столешницы). Самая минимальная — высота вытяжки над индукционной плитой, так как отсутствует открытый огонь.

В любом случае, выбирая воздухоприемник, следует понимать, как он работает. Различия сводятся к нескольким пунктам.

По типу выведения использованного воздуха вытяжки подразделяются на:

  • Проточные — ведут отработанный воздух сквозь внутренние фильтры и выводят в вентканал. На типовых кухнях это самый оптимальный вариант.
  • В комнате, где не предусмотрена вентиляция, циркуляционный тип перерабатывает воздух и возвращает его обратно.
  • Проточно-циркуляционные, которые сочетают в себе оба свойства. Пользователь сам может выбрать функцию в данный момент, нажав предварительно нужную кнопку.

Способ монтажа также влияет на высоту вытяжки:

  • Купольная крепится напрямую к стене. Монтаж ее не вызывает особых затруднений.
  • Встраиваемая устанавливается прямо внутрь корпуса верхнего шкафа. При сборе кухонного гарнитура сборщики могут монтировать ее вместе с другой встраиваемой техникой. Но знать размеры нужно еще в момент заказа кухни, так как проектировщики учитывают эти параметры на стадии проекта.
  • Угловая, исходя из названия, размещается сбоку, под варочной поверхностью, что существенно экономит место на кухонной столешнице.
  • Островной тип монтируют к потолку. Для удобства пользования, соблюдения техники безопасности и эстетики следует заранее предусмотреть в процессе ремонта участок со скрытым воздуховодом и проводами.

Как правильно подобрать место для вытяжки

Основное требование к месту установки вытяжных устройств – размещение строго вертикально над поверхностью плиты.

Важно! Размер изделия должен быть равен или больше размера плиты.

При выборе и подготовке места для вентиляционной установки необходимо обратить внимание на следующие факторы.

  • Удаленность от вентиляционного канала.
  • Мощность вентилятора устройства.
  • Возможность подключения электропитания.

Если вы планируете устанавливать устройство вытяжного типа, то от места установки до вентиляционного канала здания должна быть возможность устройства воздуховода.

Путь воздуховода следует выбирать кратчайший с минимальным количеством поворотов. При несоблюдении данного требования эффективность работы устройства значительно снизится.

Если расположение варочной панели сильно удалено от вентиляционных стояков, то, возможно, стоит задуматься о выборе устройства циркуляционного типа.

Мощность вентилятора обуславливает максимальное расстояние от поверхности плиты, при котором устройство будет эффективно справляться со своими функциями

Немаловажный вопрос – наличие рядом с местом установки электричества. Наиболее правильным вариантом – является размещение отдельной розетки для вытяжки выше места её установки.

Внимание! Учитывая металлический корпус вытяжных зонтов, для предотвращения повреждения электрическим током обязательно наличие заземления.

Расстояние от плиты и вытяжки

До начала расчетов расстояния до вытяжки стоит выбрать вид воздухоприемника. Они бывают параллельными плите (горизонтальные), либо под углом (наклонные). В чем различия их работы? Горизонтальная находится под углом 90 градусов, и весь пар, запах, небольшие брызги жира всасываются значительно проще. Вертикальная выглядит привлекательно, но иногда ее необходимо включать на большую мощность, чтобы повысить эффективность работы. Зато пользоваться таким видом техники намного удобней — исключено задевание корпуса головой.

После выбора агрегата выполняются расчеты, на какой высоте вешать вытяжку над газовой плитой. Распространенная ошибка после покупки кухонной техники — отсутствует или пропущен этап определения минимального расстояния от вытяжки до газовой плиты, что обязательно повлечет за собой лишние расходы.

Изготовители техники прикрепляют к своему товару схемы монтажа. Там вы найдете рекомендации по замерам и примерным расчетам. Чтобы понять, на каком расстоянии от газовой плиты должна висеть вытяжка вашей модели, нужно знать тип наклона воздухоприемника.

Горизонтальные и наклонные устройства монтируются на разной высоте. Первая располагается параллельно газовым конфоркам, поэтому размещать ее необходимо выше, чем наклонную. Последнюю разрешается крепить чуть ниже.

Наклонные вытяжки

Это приборы с настенным типом монтажа, чаще всего компактные и с наиболее интересным дизайном. Высота наклонной вытяжки от плиты определяется по нескольким параметрам — размер комнаты и вид варочной поверхности. Рост человека здесь особой роли не играет, так как риск задеть корпус головой минимален. Поэтому эти устройства лучше всего подходят для высоких.

Ориентир, на какой высоте вешать наклонную вытяжку над газовой плитой, исходит в первую очередь из проекта гарнитура и указаний производителя. За основу расчета берется промежуток между нижним краем воздухоприемника и конфорками.

Следите, чтобы он не превышал 55 см. Хотя опасность возникновения возгорания здесь минимальная, но все же она существует. Плюс от воздействия открытого огня и высоких температур некоторые детали вытяжки могут оплавится или прийти в негодность. Но и выше 65 см устанавливать нецелесообразно. В таком случае может потребоваться большая мощность всасывания. Для электрической поверхности норма — 35-45 см. Здесь рисков меньше, поэтому требования снижены.

Горизонтальные приборы

Это невысокие, чаще плоские приборы, способные работать в любом помещении. Для классического горизонтального типа расстояние вытяжки от плиты рассчитывается, исходя от вида варочной плиты. Нормы здесь другие. Над газовыми конфорками воздухоприемник располагают выше нижней части навесного корпуса, примерно в 65-85 см. А если у вас электрический вариант, то вытяжку разрешается монтировать вровень с верхними кухонными шкафчиками. Это же касается и встроенного прибора. Тут высота кухонной вытяжки над плитой разрешена немного ниже — от 60 до 80 см.

Конфигурация вытяжек

В настоящее время отечественными и зарубежными производителями выпускается несколько конфигураций кухонных вытяжек, которые имеют характерные конструкционные особенности:

  • Часто применяются встраиваемые модели, устанавливаемые в предметы кухонного гарнитура. Такой вид очень удобен в эксплуатации и доступен по стоимости, но обладает двумя весьма ощутимыми недостатками – шум в процессе работы и недостаточные показатели мощности.
  • Модели купольного типа относятся к категории отдельно устанавливаемого кухонного вытяжного оборудования и чаще всего отличаются очень привлекательным внешним видом, напоминающим купол. Однако достаточно объёмные габариты делают такие вытяжки наиболее востребованными для установки только в больших по площади кухонных пространствах.

Вытяжки также отличаются способом удаления загрязненных воздушных масс и вариантом очистки.
Наиболее эффективными и наименее затратными являются модели, выводящие загрязнения воздуха в общую вентиляционную шахту.

Менее удобным и более затратным считается оборудование, имеющее функцию рециркуляции, при которой посредством фильтров очистка воздуха выполняется непосредственно внутри самой кухонной вытяжки.

Также важно помнить, что вытяжки различаются типом размещения. Традиционное вытяжное оборудование может быть установлено горизонтально над варочной поверхностью, что способствует максимально эффективному всасыванию. Модели, монтируемые над плитой под определенным углом, оснащаются очень мощными двигателями, благодаря которым также показывают достаточно высокую эффективность.

Прежде чем решить, как установить вытяжку на кухне, нужно изучить все возможные варианты. Об этом пойдет речь в статье.

Схему установки вытяжки на кухне вы можете посмотреть в этом материале.

Нужно учитывать, что установка вытяжной вентиляции в условиях кухни практически всегда становится основной причиной нарушения штатной вентиляции жилого помещения. Именно по этой причине к вопросу выбора такого оборудования и его монтажу нужно подойти очень внимательно, а при необходимости прибегнуть к помощи специалистов.

Как правильно замерять расстояние

Самостоятельно измерять высоту установки вытяжки над плитой следует с соблюдением ряда требований. Сначала, перед монтажом стоит смоделировать предположительный процесс работы: наклониться к последним конфоркам, попробовать поставить тяжелую кастрюлю. Делать это лучше с помощником.

Отметьте на стене минимальное расстояние, при котором сможете без проблем пользоваться техникой. Далее, согласно нормам расстояния от варочной панели до вытяжки, замерьте на стене рекомендуемую высоту. Нижняя точка будет сама варочная поверхность, а верхняя — фильтр вытяжки. У наклонного устройства в расчет берется его низ. Итоговый замер получится, исходя из средних значений норм и удобства в работе.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

  1. Настенные вытяжные шкафы;
  2. Островные вытяжки;
  3. Встраиваемые конструкции;
  4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

Важные правила установки вытяжки

Собираясь самостоятельно крепить воздухоприемник, изучите заранее правила, которыми руководствуются при установке. Особенно это касается норм и требований к высоте вытяжки над газовой плитой:

  1. Ширина вытяжки и размер варочной должны всегда совпадать для оптимального выполнения своих функций, или быть чуть больше. Главное требование — не уже, чем плита.
  2. По стандартам расстояние от вытяжки до плиты зависит от вида варочной поверхности, прописанных в руководстве к эксплуатации.
  3. Розетку, к которой подключается устройство, установите как можно дальше от плиты. Хорошо, когда она находится над кухонным гарнитуром или спрятана за дверцами шкафа. Провода необходимо размещать далеко от источников возгорания.
  4. В самом коробе и месте подсоединения вытяжки к воздуховоду не должно быть много углов и поворотов. Иначе воздух, встречая множество преград, будет уходить с затруднением и лишним шумом.
  5. Следует соблюсти нормы высоты вытяжки над газовой плитой, которые описаны в инструкции к технике во избежание возгорания. Общих границ расстояния по ГОСТу от газовой плиты до вытяжки на кухне нет, но они существуют у каждого производителя. Ознакомится с ними можно в руководстве об эксплуатации. Стоит придерживаться именно этих рекомендаций при определении высоты вытяжки над газовой плитой.
  6. При отсутствии вентшахты, следует выбирать циркуляционный вариант. Его монтировать намного проще.

Требования к вентиляции

Для полноценного функционирования устройства важно наличие исправного вентиляционного канала. Это требование действует только для поточных вытяжек. Рециркулярные системы не нуждаются в отведении воздуха, поэтому правило к ним не применимо.

Без правильно организованной системы воздухоотведения возникают такие проблемы:

  • разность давления в каналах;
  • плохая проводимость воздуха;
  • приток воздуха с улицы.

Это создает дополнительную нагрузку на внутренний двигатель. Чтобы справиться с проблемами, вытяжку выставляют на повышенную скорость работы. Дополнительная нагрузка приводит к повышению шума, износу деталей аппарата и расходу электроэнергии.

В многоквартирных домах система выведения воздуха проектируется застройщиком и выполняется по установленным нормам и правилам. Подключение к общей системе выполняют с помощью гофрированной трубы.

Важно! Подключение делают коротким с минимальным количеством изгибов. Любые помехи усложняют движение воздуха и создают дополнительную нагрузку на двигатель.

В частном доме вентиляцию проектируют до начала строительства по утвержденным нормам и правилам, государственным стандартам. При отсутствии практического опыта выполнение работ лучше доверить профессиональным строителям.

Также внимательно ознакомьтесь, когда кухонные вытяжки запрещены.

Пошаговый монтаж вытяжки над газовой плитой

При планировании самостоятельного монтажа, нужно заранее разобраться во всех нюансах и подготовиться к работе. Так как расстояние от газовой плиты до вытяжки на кухне по ГОСТу не определяется, то берутся во внимание указания производителя. В них, кроме расчета высоты установки при монтаже вытяжки над газовой плитой, перечисляются возможные варианты монтирования. Учитывая все моменты, смонтировать самостоятельно оборудование не вызовет сложностей.

Подготовка к монтажным работам

До монтажа необходимо правильно к нему подготовиться:

  1. По инструкции производителя сверяем наличие всех деталей и элементов устройства, оцениваем их внешний вид. Этот этап позволит вовремя вернуть некачественный экземпляр или недостающие комплектующие.
  2. Оцениваем надежность поверхности для крепления, а также есть ли рядом газовые коммуникации. Если они препятствуют монтажу, стоит подумать об их переносе либо об установке прибора на кронштейн.
  3. Делаем нужные замеры и окончательно определяем, на каком расстоянии должна находиться вытяжка над газовой плитой.
  4. Если планируется устанавливать пластиковый воздуховод, то нужно будет добавить переходник. Он требуется, когда не совпадают отверстия воздуховода и выхода.

Крепление вытяжки над газовой плитой

Если воздуховод угловой, горизонтальный или купольный, его корпус монтируется к стене. В комплектации к устройству обычно находится шаблон для монтажа, где отмечены места крепления. Его следует лишь присоединить к поверхности и сделать отметки.

Если шаблона нет, необходимо приложить корпус на необходимой высоте установки вытяжки над газовой плитой, и наметить отверстия. Чаще всего делают четыре прорези для крепления. Далее просверлите в стене отверстия по меткам и закрепите в них заглушки дюбелей. Теперь корпус можно навесить на дюбели.

Если требуется монтаж встроенной техники, то фиксируется она аналогично, но только к стенкам шкафа. Тут учитываются и размеры верхних шкафов гарнитура. Нужно соотнести их габариты с нормами для точного определения, на какой высоте повесить вытяжку над газовой плитой.

Подключение вытяжки к системе вентиляции

Следующий шаг — подсоединение воздухоприемника к системе вентиляции. Для этих целей следует выбрать подходящий воздуховод. Они бывают:

  • Алюминиевые гофрированные. Легкий и гибкий материал, стоит дешевле своих пластиковых аналогов, но более шумный.
  • Пластиковые из ПВХ. Могут быть круглой или прямоугольной формы. Они эргономичные, менее шумные, а переходники позволяют создать любой изгиб конструкции.

Дополните воздуховод специальной решеткой, если в комнате предусмотрено только одно отверстие для вентиляции. Она имеет прорези в своем корпусе для свободного оттока воздуха, независимо от подключенного вентканала. В инструкции описаны все нюансы подключения. Следом, после определения высоты вытяжной вытяжки над газовой плитой, закрепления корпуса воздухоприемника и присоединения к вентиляции, агрегат включают в розетку.

Подключение оборудования к электросети

Устройство подключается к обычной розетке. Необходимо проверить наличие заземления. Все современные модели сразу снабжены вилкой, но если ее нет, то можно это сделать с помощью клеммной колодки. Провода, которые невозможно спрятать за корпус, располагают в кабель-канале. Исходя из того, на какой высоте устанавливается вытяжка над газовой плитой, монтируют розетку. Ее необходимо расположить максимально далеко от открытого огня во избежание возгорания.

Виды и своеобразие вытяжных устройств

Принцип работы

Все изделия, представленные в настоящее время на рынке, по принципу работы можно разделить на два больших класса: циркуляционные и вытяжные.

Циркуляционные

Циркуляционные агрегаты обеспечивают фильтрацию кухонного воздуха через встроенную систему многоступенчатых фильтров. После этого очищенный воздух возвращается в кухню.

Как правило, они состоят из фильтра-сепаратора, задерживающего крупные частицы, и угольного фильтра, абсорбирующего запахи.

Загрязненный воздух над плитой затягивается вентилятором в вытяжку, проходит через систему фильтров и оказывается опять в помещении.

Эффективность и производительность таких систем небольшая. Их рекомендуется применять лишь в случаях, когда нет возможности обеспечить подключение вытяжки к системе вентиляции.

Вытяжные

Вытяжные конструкции обеспечивают отведение загрязненного воздуха из помещения через вентиляционный канал здания.

В приборах данного типа обязательно должны применяться механические жироулавливающие фильтры-сетки, для предотвращения «зарастания» вентиляционного канала.

Перед выбором модели необходимо произвести расчет необходимой мощности вытяжного зонта.

Справка. Максимальная производительность должна обеспечить двенадцатикратную смену воздуха в кухне за 1 час.

Как правило, многие современные модели универсальны. Они могут работать как в циркуляционном, так и в вытяжном режиме, в зависимости от способа подключения.

Конструкция

По типу конструкции вытяжки подразделяются на следующие виды.

  • С плоской поверхностью.
  • Куполообразные.
  • Наклонные.
  • Встраиваемые.
Устройства с плоской поверхностью

Наиболее простой и бюджетный тип вытяжных устройств, характеризующийся компактными размерами и низкой ценой.

Эти модели способны наиболее эффективно работать автономно в циркуляционном режиме, благодаря встроенным внутрь фильтрам.

К недостаткам данных устройств относится необходимость регулярной очистки и замены фильтрующих элементов

. В большинстве случаев технике недостаточно эстетически привлекательный внешний вид. Данные недостатки отчасти компенсируются относительно низкой стоимостью изделия.

Купольные

Еще один вид устройств, получивший широкое распространение на наших кухнях.

Основной режим работы приборов данного типа – вытяжной. Они захватывают поднимающийся вверх горячий воздух, который насыщен водяными парами и частицами жира. А затем удаляют его из помещения через вентиляционный канал.

Эффективная работа данных моделей зависит от правильной установки. В этом случае она обеспечивается даже в пассивном режиме, без включения встроенного вентилятора.

В некоторых моделях вытяжных зонтов предусмотрена возможность установки угольных фильтров для обеспечения работы в циркуляционном режиме с пониженной эффективностью.

Наклонные

Устройства с наклонной поверхностью являются разновидностью купольных вытяжных устройств.

Считаются наиболее эстетически совершенными и современными. Данные устройства сочетают в себе привлекательный внешний вид, прекрасную эргономику рабочего места и высокую эффективность.

Основным недостатком данных устройств является относительно высокая стоимость.

Встраиваемые

Основное отличие этих моделей от перечисленных выше в том, что сама конструкция и воздуховоды скрыты от глаз в настенном шкафу.

Основные ошибки при монтаже вытяжки

Чтобы воздухоприемник эффективно и без перебоев работал, следует избегать ряд ошибок, которые нередко встречаются при неправильном монтаже:

  • Подключение воздуховода к единственному вентканалу. Это самая частая ошибка мастеров-любителей. Чтобы не нарушать процесс естественной вентиляции, при подсоединении воздуховода нужно использовать канал с решеткой и обратным клапаном.
  • Несоблюдение рекомендованного расстояния между печкой и вытяжкой. Слишком высокое — снижает производительность устройства, а очень низкое — повышает риск возгорания и выхода устройства из строя.
  • Очень много изгибов у воздуховода повышают уровень шума, нарушают движение потока, особенно, если они идут один за другим.
  • Несоответствие мощности оборудования к вентиляционному каналу, способному пропускать меньший объем воздуха.
  • Нельзя самостоятельно выводить воздуховод через стену напрямую на улицу. Это запрещено законом.
  • Неправильный монтаж обратного клапана влечет за собой сбои в работе вытяжки.

Перед планированием покупки мебельного гарнитура важно учесть, какая высота вытяжки над плитой будет оптимальной. Ведь правильная установка влияет не только на качество работы агрегата, но и обеспечит безопасность семьи. Поэтому лучшим решением будет выполнить рекомендации производителей и не допустить распространенных ошибок.

Высота вытяжки на кухне над плитой, расстояние от плиты до вытяжки

Достаточно сложно, в наше время, представить себе кухню, на которой отсутствует вытяжка. Она стала незаменимым инструментом удаления различных запахов, при приготовлении пищи.

Добиться максимальной функциональности при использовании любой модели вытяжки можно только правильной установкой. Главным параметром при установке – является высота вытяжки над плитой. Чтобы правильно определить высоту, необходимо узнать особенности каждого вида вытяжек.

Делятся все вытяжки по способу очищения воздуха:

  • Рециркуляционные;
  • Проточные.

Первый вид вытяжек работает по принципу рециркуляции воздуха. Они пропускают через свои фильтры воздух в пределах помещения. Они не подключаются к вентиляционной шахте. Такой вид вытяжек имеет ряд положительных и отрицательных сторон. К плюсам можно отнести то, что они имеют более доступную цену, легкость монтажа и низкую степень шума. Главный недостаток – это то, что у такого вида вытяжек более низкий коэффициент полезного действия. Обычно при интенсивном приготовлении пищи, они не справляются с поглощением всех запахов.

Проточные вытяжки отличаются принципом действия. Они выводят воздух за пределы помещения, в котором находятся. К положительным чертам можно отнести то, что они имеют высокий коэффициент полезного действия, так как не возвращают воздух обратно. К недостаткам можно отнести их более высокую стоимость и не такую простую установку, а также большие габариты. Проточные кухонные вытяжки обязательно подключаются к вентиляционной шахте.

По типу монтажа:

  • Крепление к стене. Таким способом крепятся купольные вытяжки;
  • Крепление к потолку. Данный способ применим для островных вытяжек;
  • Угловое крепление. Предназначено для вытяжек, которые крепятся в угол кухни;
  • Крепление в подвесном шкафу.



Определение оптимальной высоты вытяжки над плитой

При установке вытяжки, монтажник, как правило, пользуется сопроводительной документацией. Производитель прописывает рекомендуемую высоту вытяжки над плитой там. Однако окончательный выбор оптимальной высоты вытяжки ложится на плечи установщика. Нельзя выбирать высоту установки наугад. Правильный выбор расстояния междуплитой и вытяжкой обеспечит правильную рециркуляцию или отвод запахов из помещения.

Для начала необходимо определить допустимый диапазон высот вытяжки. Выбирается он исходя из вида вытяжки и типа варочной поверхности. Также, необходимо учитывать физиологические особенности человека, который будет пользоваться вытяжкой.

Стандартами предусмотрены следующие оптимальные высоты:

Высота вытяжки над газовой плитой составляет 75-85 см, при использовании прямой вытяжки. И 55-65 см от нижнего края вытяжки, при использовании наклонного типа;

Высота вытяжки над электро плитой должна составлять 65-75 см, при использовании прямой конструкции. И 34-45 см при использовании наклонной кухонной вытяжки.

Данные расстояния можно изменять в пределах десяти сантиметров, в зависимости от мощности устройства и удобства использования. Все параметры установки должны быть подобраны индивидуально.

Разность диапазонов высот между электрическими и газовыми плитами объясняется так. Расстояние от вытяжки до газовой варочной поверхности выше, так как она излучает больше тепловой энергии, в связи с тем, что используется открытый огонь. Следовательно, для уменьшения нагрева поверхности вытяжки и уменьшения риска возникновения пожароопасной ситуации её и размещают на десять сантиметров выше, нежели над электрической плитой.

Если требуется, вытяжка может быть смонтирована выше рекомендуемой высоты, но установка ниже показанной высоты не рекомендуется. Еще один фактор, влияющий на высоту установки вытяжки над плитой – это дизайн проект. Часто, дизайнер интерьера не учитывает такие параметры, как высота вытяжки и устанавливает её по своему вкусу. Так как установка вытяжки происходит в момент, когда кухня практически готова, часто уже невозможно внести изменения в дизайн интерьера. В таких случаях изменение высоты вытяжки над плитой приходится делать из соображений красоты и её органичности в дизайне кухни, при этом стараясь соблюсти нормы установки.

Все виды вытяжек для кухни работают от электричества. Поэтому еще одним фактором определения высоты может служить доступность электрического питания. Хотя, обычно, розетки устанавливаются уже после определения высоты вытяжки над плитой.

Особенности монтажа кухонных вытяжек

Измерение установочной высоты вытяжки следует проводить строго от самого нижнего её края до самой верхней точки плиты – конфорок. Устанавливается вытяжка по центру плиты с равными расстояниями от краев. Обязательно производить монтаж по уровню, так как в дальнейшем не будет возможности отрегулировать угол наклона или высоту.

Еще одним фактором, который необходимо учесть, является доступность вентиляции – для проточных вытяжек и электричества – для всех видов вытяжек.

После выбора определенной модели вытяжки для кухни и ее покупки, перед вами встает проблема правильной установки. После тщательного изучения сопроводительной документации, а также принимая во внимания все вышеперечисленные факторы и требования к установке вытяжек, вы сможете подобрать оптимальную высоту вытяжки и правильно ее установить.

На какой высоте вешать вытяжку: расчет расстояния от плиты

Автор Ангелина На чтение 7 мин. Просмотров 4.4k. Опубликовано

Вентиляция и проветривание на кухне имеют большое значение, поэтому над плитой в хороших цивилизованных кухнях устанавливают вытяжки. Вместе с этим возникает задача — рассчитать, на какой высоте вешать вытяжку, чтобы она максимально полезно работала и не портила внешний вид помещения.

Стандарты

Существуют некоторые правила и рекомендации, связанные с безопасностью и эффективностью работы вытяжки. С одной стороны она должна максимально затягивать запахи, а с другой стороны расстояние между ней и плитой не должно препятствовать работе домохозяйки и создавать пожароопасную ситуацию. Предлагаем вам посмотреть в таблице стандарты установки вытяжек.

Тип печкиПриблизительная высота, см
Газовая (прямая вытяжка)75-85
Газовая (наклонная)55-65 (нижняя часть)
Электрическая (прямая)65-75
Электрическая (наклонная)35-45 (нижняя часть)

Диапазон высоты указан неслучайно. Выбирая точный уровень, вы будете отталкиваться от трех факторов:

  • мощность вытяжки;
  • дизайн, конфигурация помещения;
  • рост человека, который чаще всего стоит у плиты.

По собственному усмотрению вы можете несколько увеличить высоту установки, однако уменьшать ее нельзя.

Во-первых, это затруднит работу у плиты, повар постоянно будет ударяться головой, ему неудобно будет заглядывать в кастрюли. Во-вторых, вытяжка может сильно нагреваться, а в некоторых случаях возникает вероятность возгорания осевшей на фильтре копоти.

В инструкциях обычно указывается, каким должно быть расстояние от плиты до вытяжки, что значительно упрощает выбор. К тому же, если этим вопросом будет заниматься специалист, то он посоветует вам как лучше установить всю систему, включая расположение розетки и воздуховода.

При выборе вытяжки необходимо учитывать, что изготовители в большинстве случаев указывают в техническом паспорте идеальные параметры, при котором через лопасти проходит свободный воздушный поток. На деле же эффективность работы будет меньшей из-за сопротивления фильтров (для рециркуляционных агрегатов) или недостаточного сечения вентиляционных каналов (в случае установки систем вытяжного типа). В первом случае достаточно будет посчитать производительность по классической формуле P=Qx12, где Q – объем кухни в кубических метрах, а число 12 соответствует рекомендуемому воздухообмену за один час и увеличить полученное значение на 30-40%.

Если бытовой прибор будет работать в вытяжном режиме, то считать его производительность по объёму помещения будет не совсем правильно. Дело в том, что какой бы большой ни была кухня, вытяжка пропустит через себя только определённое количество воздуха – всё зависит от создаваемого давления, а также сечения и конфигурации вентиляционного канала. По существующему СНиП вытяжные магистрали имеют сечение не более 150х150 мм, а это значит, что если понадобится удалить 500 кубических метров воздуха, то вытяжной агрегат должен создавать давление не менее 8 Па. Если же учесть сложную конфигурацию вентиляционных шахт, а также препятствия в виде упавших во время строительства обломков кирпичей, выступающих наростов раствора и порожков в месте соединения железобетонных блоков, то пропускная способность каналов уменьшится более чем на 10-20%.

Посчитать параметры вытяжки можно по специальным формулам (методику легко можно найти на просторах сети), или же воспользоваться графиком зависимости производительности от давления агрегата и сечения вытяжного канала. Одна из таких диаграмм приводится ниже.

Выбирая вытяжку по производительности, следует опираться на показатели максимального давления и сечение вентиляционного канала

Особенности монтажа

Замерять расстояние между вытяжкой и варочной поверхностью надо от самого нижнего края вытяжки до конфорок. Крепить ее следует строго по уровню, так как возможности отрегулировать положение в будущем уже не будет.

Прежде чем повесить вытяжку, надо обратить внимание на еще два важных вопроса, связанных с выбором места. Необходимо позаботиться о выводе газов в вентиляционную шахту и о подключении устройства к электропитанию. В связи с этим на плане кухни должно быть точно указано расположение всех коммуникаций.

Если вы въезжаете в новую квартиру или делаете капитальный ремонт, то составлять план надо с учетом установки всех электроприборов в доме, в том числе и вытяжки. Если же речь идет просто о замене некоторого оборудования на кухне, то придется подстраиваться под сложившиеся обстоятельства.

Мнение эксперта

Суждение о том, что вытяжка должна обеспечивать 12-кратный воздухообмен в кухонном помещении, можно считать весьма спорным. Хочу напомнить, что этот агрегат является элементом местной вентиляции и для обслуживания всего кухонного помещения никак не предназначен – в этих целях жильё оборудуется системой общедомовой вентиляции. Подобное заблуждение нередко приводит к приобретению более шумной и дорогой системы повышенной мощности, тогда как с удалением дыма и пара от кухонной плиты может справиться и гораздо менее производительный агрегат.

Другой не менее распространённой ошибкой является встраивание вытяжного воздуховода в вентиляционную шахту. Во-первых, сечение и гидравлическое сопротивление общедомовых каналов приточно-вытяжной вентиляции позволит удалять не более 250-300 м3/час, поэтому львиная доля производительности может остаться невостребованной. Во-вторых, излишнее давление в стояке будет создавать неудобства в расположенных выше квартирах.

Третий факт, который вызывает немало споров, является влияние мощности вытяжки на высоту установки. Казалось бы, чем меньше производительность агрегата, тем ниже его необходимо установить (разумеется, строго соблюдая рекомендации по нижней границе размещения). Конечно же, эти суждения не лишены рационального зерна, однако эффективность бытового прибора в немалой степени зависит от правильного подбора его размеров, а также соответствия реальным условиям эксплуатации. Практика показывает, что высота установки должна быть такой, чтобы вертикальное отклонение внешнего габарита плиты и вытяжки находилось в пределах 5-10 градусов. Для минимально допустимой монтажной высоты это соответствует 10-15 см по горизонтали.

При выборе вытяжки необходимо учитывать как высоту, на которой она будет устанавливаться, так и габариты кухонной плиты

Конфигурация вытяжек

Выбирая вытяжку, обязательно обращайте внимание на ее размеры и мощность. Она должна полностью закрывать варочную панель, тогда работа будет эффективной. Для очень высоких людей можно остановиться на модели, сделанной под углом. В этом случае вам будет удобнее подходить к плите.

Вы, наверное, заметили, высота вытяжки над газовой плитой больше, чем над электрической. Это связано с тем, что на газовых конфорках горит живое пламя. Копоть, оседающая на фильтрах вытяжки, может воспламениться, если повесить устройство слишком низко. Над электроплитой расстояние можно сократить, поскольку она является менее пожароопасной.

Корректировать высоту установки можно в зависимости от того как производится монтаж. Существует особая классификация вытяжек по типу монтажа:

  • купольная и каминная вытяжки крепятся к стене;
  • островная закрепляется к потолку;
  • угловая монтируется в углу кухни;
  • плоская – верхней частью закреплена в подвесном шкафу, а задней стороной к стене;
  • встроенная – монтаж осуществляется полностью в подвесной шкаф.

Если размеры вашей кухни невелики, то можно порекомендовать установку плоской или встроенной модели. Они хорошо вписываются в любое помещение и обладают достаточной мощностью, чтобы устранять кухонные запахи. К тому же у многих плоских моделей вытягивается нижняя панель, что позволяет увеличить площадь действия устройства.

Когда вы решитесь на приобретение вытяжки, рекомендуем измерить ширину вашей плиты, уточнить площадь кухни и высоту потолков. Учитывать надо и то, сколько людей проживает в квартире, как часто вы готовите дома еду, курит ли кто-то в семье. Зная все эти параметры, вы сможете выбрать оптимальную модель, а после этого с легкостью определите высоту, на которой ее надо вешать.

Читайте также: установка вытяжки на кухне своими руками

Оцените статью: Поделитесь с друзьями!

На какой высоте вешать вытяжку над плитой на кухне?

Нельзя просто так взять и установить вытяжку на любой высоте. Это достаточно важный момент, и правильную высоту монтажа сего прибора необходимо рассчитать. В противном случае она будет либо мешать, либо работать неэффективно, а может быть и то и другое.

Есть определенные стандарты, которые предполагают монтаж ее на такой высоте, чтобы она не мешала работать хозяйке и при этом эффективно всасывала запахи на кухне. В частности, эти следующие стандарты:

  • Газовая печка и плоская прямая вытяжка – вешать на высоте 75-85 см от варочной поверхности;
  • Газовая печка и наклонная вытяжка – 65-75 см;
  • Электрическая печка и прямая вытяжка – 65-75 см;
  • Электрическая печка и наклонная вытяжка – 35-45 см.

Конечно, никто не мешает установить вытяжку на той высоте, на которой будет удобно ее эксплуатировать. Однако все эти значения указаны не «от фонаря». Они рассчитываются, исходя из определенных критериев: рост человека, мощность вытяжки, дизайн, планировка, площадь кухни. По желанию высоту монтажа вытяжки можно увеличить, но делать ее более низкой нельзя. Это может не только затруднить ее работу, но и банально мешать повару, который, в свою очередь, будет ударяться головой о вытяжку. К тому же, если расположить вытяжку близко к плите, то она будет нагреваться. Сами понимаете, этого лучше избегать.

В инструкциях, прилагающихся к вытяжкам, указывается высота, на которой должна располагаться вытяжка над плитой. А если монтаж будет производить специалист, он точно сделает все правильно, плюс сможет определить лучшее расположение воздуховода и розетки. Напомним, воздуховод желательно делать таким, чтобы он был как можно короче и без углов/поворотов.

Замер ширины высоты при установке вытяжки

Высота установки вытяжки – это расстояние от самого нижнего края прибора до конфорок. Желательно замерить его точно. Устанавливать вытяжку стоит по уровню, ведь в дальнейшем, чтобы отрегулировать ее положение, придется откручивать и делать новые дырки в стене.

Стоит ли говорить о том, что при установке нужно рассчитать места крепления розетки и воздуховода? Пожалуй, это само собой разумеется.

И еще: ширина вытяжки должна быть немного больше ширины варочной поверхности. Например, если ширина плиты составляет 55 см, тогда идеальная ширина для вытяжки – 60 см. Такие модели будут всасывать больше загрязненного воздуха и работать более эффективно по сравнению с теми, чья ширина меньше ширины варочной поверхности.

Кстати, обратите внимание. Выше мы написали значения высота монтажа вытяжки над газовыми и электрическими плитами. Легко заметить, что значения отличаются и вытяжку над газовой плитой следует устанавливать немного выше. Это связано с тем, что газовые плиты излучают гораздо больше тепловой энергии из-за живого пламени. Следовательно, если повесить вытяжку низко, то она будет сильно нагреваться, и это создаст пожароопасную ситуацию.

Пожалуйста, оцените статью:

Высота вытяжки над газовой плитой, высота вытяжки над электрической плитой по стандарту

Стандарты и нормативы

На данный момент в РФ действуют несколько государственных стандартов, регулирующих требования к кухонным воздухоочистительным устройствам. Основные – это ГОСТ 26813-99 «Воздухоочистители для кухонь электрические бытовые. Общие технические условия» и ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования», который распространяется и на кухни в жилых домах.

Что интересно – оба этих документа не содержат информации о том, на какой высоте от плиты устанавливается вытяжка. Более того, параграф А.14 «Технические требования при монтаже и эксплуатации» ГОСТ Р ЕН 13779-2007 делает отсылку к международным стандартам, сообщая, что соответствующие национальные нормативы отсутствуют и до их утверждения рекомендуется использовать общепринятые международные стандарты.

Важно понимать, что каждая модель кухонного воздухоочистителя представляет собой сложное устройство, которое в процессе разработки и усовершенствования проходит многочисленные испытания и тесты. Уровень тестирования зависит от законодательства страны, в которой зарегистрирована торговая марка.

Известные бренды, продукция которых реализуется по всему миру, тщательно следят за соответствием международным стандартам и всегда указывают особенности монтажа своих приборов в руководстве по эксплуатации.

По этой причине мы рекомендуем приобретать вытяжку от производителя с хорошей репутацией – это обезопасит потребителя от неприятных сюрпризов в процессе эксплуатации. И, конечно, выбирая прибор под дизайн своей кухни, стоит поинтересоваться, что написано в технической документации по поводу условий его монтажа.

Ниже мы расскажем о том, на какой высоте в зависимости от вида плиты вешать вытяжки различного типа рекомендуют европейские производители. В качестве примера возьмем изделия немецкой группы компаний Bosch.

Выбор наклонной вытяжки для кухни: преимущества и характеристики

Красивая и чистая кухня – гордость каждой хозяйки. А сколько неприятностей и хлопот доставляет копоть и жир на потолке и стенах, неприятный запах, например, от рыбы или лука, витающий по квартире и въедающийся в шторы. И как же сложно все это оттирать и отмывать. Поэтому в необходимости иметь на кухне вытяжку вопросов не возникает. Вопрос в другом – какую выбрать: классическую Т-образную или наклонную?

В отличие от классических, наклонные вытяжки имеют современный дизайн и расположенную под острым углом к стене рабочую площадь. Они удивляют разнообразием конструкций, форм и цветов, а также материалов, из которых изготовлены, и, конечно же, привлекают к себе внимание покупателей. Но данная конструкция вытяжек является относительно новой, поэтому целесообразность их покупки вызывает массу вопросов.

Именно о преимуществах и недостатках, а также об особенностях установки и работы наклонных вытяжек пойдет речь в этой статье.

Критерии выбора наклонных вытяжек

При выборе необходимо учитывать размеры, принцип работы, производительность, режимы, уровень шума и внешний вид. Важен также и набор дополнительных функций. Очень часто большинство из них просто не используется, а их наличие существенно увеличивает цену техники. Поэтому внимательно читайте инструкции и определитесь, какие конкретно функции вам точно необходимы, а от каких можно отказаться, сэкономив деньги.

При выборе наклонной вытяжки для кухни большую роль играет также ее внешний вид. Часто именно дизайн становится определяющим критерием при покупке. Благодаря разнообразию дизайнерских решений, форм, цветов, размеров и материалов прибор для вентиляции становится элементом декора кухни.

Далее мы рассмотрим все эти критерии более подробно.

Как работают наклонные модели?

Наклонная форма воздухоочистителя решила стразу несколько задач. Во-первых, повысилась функциональность прибора, во-вторых, улучшился их внешний вид, а в-третьих, упростилось управление.

По принципу работы вытяжки делятся на три категории – отводные, циркуляционные и смешанные. Отводные считаются наиболее эффективными. Они удаляют загрязненный воздух, выводя его в вентиляционный канал или наружу через специальное отверстие в стене. А в кухню поступает поток чистого воздуха.

Циркуляционные пропускают воздух через фильтры и возвращают обратно на кухню. Подойдут тем, у кого нет возможности сделать отвод в вентиляцию или на улицу. Преимуществом является сохранение температурного режима на кухне.

Смешанный тип сочетает в себе обе технологии. Устройство может как очищать воздух, так и отводить его. Это особенно удобно при разных режимах приготовления пищи.

Вытяжка всасывает воздух в отверстия, расположенные по контуру декоративной панели. Поэтому их еще называют периметральными. Принцип действия основан на законах аэродинамики, согласно которым поток воздуха, проходящий сквозь узкое место, увеличивает скорость. Поэтому грязь не оседает на корпусе, а попадает сразу на фильтры.

Помимо главной задачи – очистки воздуха, наклонные воздухоочистители выполняют массу других функций. Их можно использовать для вентиляции кухни, а благодаря встроенной подсветке в некоторых моделях – и для освещения рабочей поверхности. Прибор можно настроить на автовключение – полагаясь на встроенный детектор влажности, вытяжка сама решит, когда нужно включиться, и даже самостоятельно отрегулирует мощность работы.

Есть модели, в которых плита и вытяжка связаны между собой действием инфракрасных лучей. В момент начала приготовления прибор сам включается, а по мере готовности блюда регулирует мощность своей работы.

Преимущества и недостатки

Как и прочая бытовая техника, наклонные вытяжки имеют плюсы и минусы. Главное преимущество – экономия рабочего пространства. Благодаря наклонному расположению рабочей панели получается свободный доступ к плите. Над головой не нависает тяжелая конструкция, работать на кухне становится намного удобнее.

Модели оснащены мощными моторами, которые обеспечивают большую производительность и при этом имеют низкий уровень шума. Рабочая поверхность не перекрывает поток воздуха, поднимающийся от плиты, и не разбивает его на несколько отдельных потоков. Она улавливает его в ходе естественного движения вверх вдоль рабочей плоскости.

Среди преимуществ нельзя не отметить и внешний вид. Для создания нестандартного и нескучного пространства кухни эти модели подходят как нельзя лучше. В производстве собственных линий вытяжек принимали участие многие известные дизайнеры и шеф-повара. Они становятся не просто приборами для очистки воздуха, но и элементами декора, украшением кухонного интерьера.

Устанавливать прибор и управлять им очень просто. Для установки не нужно привлекать мастера, это вполне можно сделать самостоятельно. Работу с устройством значительно облегчает дистанционное и сенсорное управление. У новейших моделей есть и дополнительные возможности в виде встроенной подсветки, таймера, функции отложенного старта, датчика загрязненности фильтров. В основном управление происходит с помощью сенсорных экранов. В прошлом остались старые переключатели, механизм которых часто заедал и ломался. Но для любителей ретро выпускаются модели и с кнопочным управлением.

Важная деталь устройства – жировые фильтры. Несмотря на то, что их регулярно чистят и моют, со временем они приобретают неприятную желтизну и портят внешний вид прибора и кухни. У наклонных вытяжек жировые фильтры скрыты за специальным откидным окошком. А благодаря периметральному всасыванию воздуха, жир сразу попадает на фильтры, не оседая на рабочей поверхности. Поэтому уход за вытяжкой стал намного проще.

Теперь поговорим о недостатках. Основной минус – это высокая цена. Стоимость дизайнерской наклонной вытяжки с подсветкой и дополнительными функциями почти равна стоимости хорошей посудомоечной машины. Поэтому позволить себе такое чудо техники могут не все. Но есть и модели эконом-сегмента, стоимость которых не очень высокая. Они имеют стандартный набор функций, необходимых для повседневной работы.

Второй недостаток – мощный двигатель потребляет довольно много электроэнергии. Поэтому при активном использовании может привести к перерасходу электричества. При нынешних тарифах это становится существенным минусом, часто удерживающим от покупки. Но при правильном подборе и установке прибора необходимость работы в максимальном режиме появляется редко.

Как видим, преимущества наклонных вытяжек все-таки значительно перевешивают их недостатки.

Уровень шума

Производители техники стремятся к тому, чтобы свести уровень шума к минимуму, ведь тихая вытяжка имеет ряд преимуществ, которые влияют на выбор покупателя. Ведь никто не хочет готовить еду, обедать или ужинать на кухне под громкий шум вентилятора. К тому же на кухнях часто установлены телевизоры, просмотру которых этот фоновый звук также мешает. Для квартиры-студии или кухни, совмещенной с гостиной, уровень шума также имеет большое значение.

Благодаря усовершенствованной системе всасывания воздуха и наличию двух вентиляторов вместо одного в стандартных моделях, кухонные устройства для вентиляции становятся практически бесшумными. Два вентилятора позволяют снизить количество оборотов двигателя, а значит, и шумность. С этой же целью в конструкции применяются современные материалы и специальные антивибрационные прокладки.

Система очистки воздуха

Техника для очистки воздуха в кухне снабжена двумя типами фильтров – жировым и угольным. Рассмотрим каждый из них более подробно.

Жировой фильтр защищает внутренние части вытяжки от частиц жира, задерживая их. Бывает как одноразовым, так и многоразовым. Одноразовые фильтры изготавливаются из флизелина, акрила, поролона и других синтетических материалов. По виду напоминают коврик. Такие фильтры используются в основном в моделях эконом-класса. Менять их нужно раз в два месяца.

Многоразовые фильтры используются в более дорогих вытяжках. Делаются они из металла и представляют собой каркас, в который вставлен фильтрующий элемент из нескольких слоев перфорированной фольги. Лучшими считаются фильтры, полностью изготовленные из нержавеющей стали. Они более долговечны и эффективны, чем модели из алюминия или оцинкованной стали. Металлические фильтры можно мыть даже в посудомоечной машине. Для удобства очистки и установки вместо одного большого фильтра в вытяжке, как правило, находятся несколько кассет небольшого размера. Многоразовый металлический фильтр прослужит столько же, сколько и сама вытяжка.

В вытяжках циркуляционного и смешанного типа обязательным является наличие угольного фильтра. Он убирает из воздуха неприятные запахи и располагается сразу за жировым. Количество угольных элементов зависит от количества моторов в очистителе воздуха.

Выглядеть угольный фильтр может по-разному – бывает прямоугольным или круглым. Это зависит от конструкции воздухоочистителя. Корпус его сделан из пластика, а содержимое (угольный порошок или гранулы) удерживается с помощью сетки.

При выборе фильтра важным показателем является суммированная площадь поверхности гранул. Чем выше этот показатель, тем лучше воздухоочиститель справляется с работой. Показатель уменьшается, если уголь слежался или плотно уложен.

К сожалению, угольные фильтры бывают только одноразовыми. Частота его замены зависит от интенсивности использования вытяжки. Если вы включаете вытяжку всего на полчаса в день, его хватит примерно на 4 месяца, а при интенсивном использовании – меньше, чем на 2. Чтобы продлить срок службы, рекомендуется включать вытяжку не раньше, чем через 5 минут после окончания приготовления пищи, чтобы испарилась влага. Тогда уголь в фильтре сохранит свои адсорбирующие свойства дольше.

Габариты

Размеры наклонных вытяжек для кухни разные, но они стандартизированы, поэтому подобрать нужный не так уж сложно. Основное, что стоит учитывать при покупке, – это ширина прибора. Этот показатель сильно влияет на эффективность очистки воздуха. Правильно подобранный воздухоочиститель даже при работе в слабом режиме будет эффективен, а значит, уменьшатся затраты электроэнергии.

При подборе следует помнить основное правило – ширина воздухоочистителя должна быть равна ширине плиты, а в идеале – больше. Если она будет меньше, качество очистки значительно снизится.

Наиболее популярны наклонные вытяжки шириной 60 и 90 см. Они лучше всего подходят для стандартных четырехконфорочных плит. Часто встречаются в продаже и ультраузкие воздухоочистители шириной 50 см для компактных варочных панелей.

Если в комплекте с вытяжкой идет декоративный кожух, который скрывает воздухоотвод, обратите внимание на его высоту. Она не должна превышать высоту потолков на кухне.

Как установить наклонную вытяжку

Перед установкой наклонной вытяжки внимательно прочитайте инструкцию. В ней будут обязательно указаны нюансы установки, так как каждая модель индивидуальна. Но есть и общие правила, которые мы и рассмотрим.

Первое, на что стоит обратить внимание, – это высота установки прибора над плитой. Если у вас газовая плита, то воздухоочиститель устанавливается на высоте не менее 55-65 см от поверхности. Если плита электрическая, то рекомендуемая высота 35-45 см.

На внешней стороне корпуса прибора находятся отверстия, с помощью которых он крепится к стене. Следует измерить расстояние между ними и нанести метки на стену, к которой будет крепится вытяжка. Делать это нужно тщательно, измеряя положение с помощью уровня. Когда прибор будет смонтирован, снять его и все переделать не получится.

После разметки при помощи перфоратора сверлятся отверстия. Но перед этим лучше убедится, что на их месте в стене не проходит электрический кабель. Кроме того, делаются отверстия под крепление решетки. Закрепляют прибор при помощи шурупов.

Далее вытяжку следует подключить к электросети. При этом обязательно нужно отключить ее в квартире. После подключения проверяют работоспособность оборудования (работу всех функций, наличие тяги и т. д.).

Для отводной вытяжки следует дополнительно установить вентиляционную трубу и провести герметизацию швов.

Установить наклонную вытяжку несложно, с этим вполне можно справиться самостоятельно. Главное – внимательно прочитать инструкцию и следовать всем рекомендациям.

Чтобы воздухоочиститель служил долго и выглядел привлекательно, стоит выполнять несложные правила ухода. При очистке корпуса следует учитывать, из какого материала он изготовлен, и использовать специальные моющие средства. После мытья корпус обязательно нужно насухо вытереть. Не рекомендуется использовать жесткие щетки и абразивные средства, которые могут повредить покрытие.

Правильно подобранная и установленная вытяжка при надлежащем уходе прослужит долгие годы и будет радовать не только качественной работой, но и привлекательным внешним видом.

Ассортимент вытяжек Elikor

Среди производителей бытовой техники достойное место занимает Elikor – крупнейший производитель кухонных вытяжек, которые оснащены мощными итальянскими вентиляторами. Приоритетной задачей компании является создание современных воздухоочистителей для кухни, которые бесшумно и эффективно удалят загрязненный воздух, при этом требуя минимального ухода.

Особое внимание компания уделяет дизайну приборов. Вытяжки Elikor способны гармонично вписаться как в классический, так и в новаторский интерьер кухни, дополнив и украсив его. В ассортименте имеются дизайнерские модели, изготовленные вручную.

Стильный внешний вид и новейшие технологические решения позволяют использовать устройства для очистки воздуха не только для повседневной, но и для профессиональной деятельности. Мощная турбина гарантирует качественную очистку воздуха даже при длительном процессе приготовления пищи.

Наклонные воздухоочистители предлагаются в разных ценовых категориях, от эконом- до элит-класса. Поэтому можно подобрать модель для любой кухни и для любого бюджета. Устройства оснащены качественными фильтрами, которые легко чистить и мыть в посудомоечной машине.

Ознакомится с модельным рядом, техническими характеристиками, дизайном и стоимостью наклонных вытяжек Elikor, а также купить понравившуюся модель вы можете в нашем интернет-магазине. На все модели вытяжек предоставляется гарантия от производителя.

Распространенных ошибок при установке — Вытяжки Futuro Futuro

Распространенные ошибки при установке

Ваша новая вытяжка — важная часть кухни и дорогостоящее вложение. Давайте убедимся, что он выглядит и работает наилучшим образом, избегая ошибок, перечисленных в этой статье. (Также внизу есть сводная информация).

Этап 1 — Получение и проверка


Рекомендуется осмотреть вашу новую вытяжку (а также другую бытовую технику и бытовую электронику) сразу после получения посылки.Таким образом, если возникнет проблема (повреждение при транспортировке, недостающие детали и т. Д.), Ее можно будет решить в сроки, указанные продавцом устройства и перевозчиком. Кроме того, не дожидаясь последнего момента, вы избежите проблем с ожиданием замены, что может испортить сроки ремонта.

Несмотря на то, что каждая вытяжка Futuro Futuro проходит индивидуальную проверку перед отправкой и специально упакована, чтобы выдерживать суровые условия транспортировки, повреждения при транспортировке действительно случаются время от времени. Сообщив нам об этом как можно скорее, мы позаботимся о проблеме как можно скорее.

Перед установкой рекомендуется подключить вытяжку и проверить ее работу. Это кажется здравым смыслом, но в суматохе активности, связанной с модернизацией кухни, об этом легко забыть. Все вытяжки Futuro Futuro оснащены стандартной 3-контактной вилкой на 110 В для США / Канады, поэтому все, что вам нужно, — это запасная розетка или удлинительный кабель. Просто подключите вытяжку и проверьте работу вентилятора и освещения.Таким образом, вы будете знать, что он на 100% исправен, и, если ваш установщик допустит ошибку, вы будете точно знать, что устранять.

Во время осмотра вы можете заметить, что некоторые части вытяжки (например, вертикальный дымоход) выглядят так, как будто они окрашены в белый цвет, а не из нержавеющей стали. Это защитная пластиковая пленка, которая снижает вероятность появления царапин во время установки. Не снимайте эту пленку до завершения установки.

Этап 2 — Планирование установки


Канальный или бесканальный?

Вытяжки могут быть установлены в 2-х конфигурациях: с каналом, («с вентиляцией») или , без воздуховода, («без вентиляции» или «с рециркуляцией»). При установке в воздуховоде воздуховод переносит воздух от вытяжки наружу дома; в бесканальной установке воздух очищается дополнительным набором угольных фильтров, а затем возвращается на кухню.

По возможности рекомендуется подключать вытяжку к наружному воздуховоду. Это приведет не только к лучшей производительности по сравнению с бесканальными установками, но и к снижению шума.

Установка в воздуховоде

При установке вытяжки всегда следует соблюдать рекомендации производителя относительно размера и типа воздуховода.Подключение вытяжки к воздуховоду меньшего размера, чем указано, приведет к снижению производительности и даже может вызвать проблемы с перегревом, ведущие к механическому повреждению.

Почти все высокопроизводительные вытяжки требуют использования жестких воздуховодов . Причина проста: гибкий воздуховод имеет ребристые стенки, которые создают турбулентность. Вместо плавного потока воздушный поток случайный, что приводит к снижению производительности и дополнительному шуму. И наоборот, жесткий воздуховод имеет гладкие стенки, которые помогают поддерживать ламинарный воздушный поток, что особенно важно для вытяжек, которые производят более 200-300 кубических футов в минуту.

Гибкие воздуховоды также подвержены растрескиванию и разрывам, поиск и ремонт которых может стоить сотни долларов. Жесткие воздуховоды могут быть немного дороже и сложнее в установке, но это правильный путь . (Кроме того, многие местные строительные нормы и правила требуют использования жестких воздуховодов для вентиляции кухни).

При установке в воздуховоде угольные фильтры использовать нельзя. .

Установка в воздуховоде — наружный выпуск

Одна из самых серьезных ошибок при установке вытяжки — это заделка воздуховода в замкнутом пространстве, например.г. чердак.

Это приведет к неправильной работе вытяжки (если она вообще работает) из-за противодавления из замкнутого пространства. Каким бы большим ни было пространство, воздух не будет сжиматься — вытяжки — это устройства с большим потоком воздуха, а не с высоким давлением.

Кроме того, выпуск теплого влажного воздуха из кухни на чердак — это рецепт серьезной проблемы роста плесени.

Если вытяжка не всасывает воздух после установки, или вы действительно чувствуете, как воздух выходит из с поверхности фильтра — обязательно проверьте воздуховоды.

Установка в воздуховоде — Заглушки для воздуховодов / заглушки на крышу

Внешний воздуховод, выходящий через боковую стену, должен заканчиваться заглушкой воздуховода, в то время как воздуховоды на крыше иногда заканчиваются U-образным коленом, позволяющим воздуху выходить, защищая от дождя и снега.

Убедитесь, что колпачок имеет тот же размер / диаметр, что и воздуховод — использование колпачка меньшего размера вызовет проблемы с потоком воздуха и статическим давлением. Некоторые установщики думают, что оконцевать 6-дюймовый воздуховод 4-дюймовым колпачком — это нормально … но это не нормально.Даже не близко.

Независимо от типа концевой заделки важно иметь заслонку (также называемую «обратным потоком» или «регулятором воздушного потока») на конце воздуховода. Заслонка предотвращает попадание наружного воздуха в воздуховод, а также предотвращает неприятные сюрпризы в виде птиц, насекомых и белок.

Рекомендуется проверять состояние крышки воздуховода не реже одного раза в два года — убедитесь, что она не забита, а жалюзи и / или обратная тяга работают свободно и плавно.

Установка без воздуховода (рециркуляция)

Хотя всегда рекомендуется подключать вытяжку к наружному воздуховоду, бывают ситуации, когда это просто невозможно. Во многих многоэтажных кондоминиумах и кооперативных зданиях запрещены любые модификации, пронизывающие внешние стены здания. Ультрасовременные квартиры с бетонными потолками и стеклянными окнами от пола до потолка также исключают возможность наружного воздуховода.

Решением является установка вытяжки в «бесканальном» режиме, также называемом «рециркуляционным».В этой ситуации в дополнение к металлическим фильтрам , поглощающим капли жира, в вытяжке используются угольные фильтры (также известные как «угольные фильтры») для поглощения запахов. После обезжиривания и удаления запаха воздух выпускается обратно в комнату.

Если вы собираетесь установить вытяжку в бесканальном режиме, вам также потребуется:

  • Закажите угольные фильтры (продаются отдельно)
  • Убедитесь, что угольный фильтр установлен в вытяжке.
  • Меняйте фильтр каждые 6 месяцев.

. фильтр следует регулярно менять.В конце концов, он забивается частицами жира и запаха и ограничивает воздушный поток, что может привести к перегреву двигателя вентилятора и преждевременному выходу из строя. Если вы не можете заменить угольный фильтр, лучше его снять, чем эксплуатировать вытяжку с забитым фильтром.

Сменные фильтры доступны на нашем веб-сайте в категории «Аксессуары для вытяжек». Обратите внимание, что существует несколько типов угольных фильтров — пожалуйста, подтвердите, какой тип используется в вашей модели вытяжки, перед покупкой.

Электрооборудование

Два наиболее важных момента при подключении к вытяжке: не отрезайте вилку и убедитесь, что вытяжка подключена к выделенной линии .

Не обрезайте пробку

Одна из наиболее частых проблем при установке прибора — это электрическое подключение. Эмпирическое правило (и норматив UL, кстати) простое: если устройство поставляется с оголенными проводами, оно должно быть подключено жестко; если он поставляется с вилкой, он должен быть включен.Следование этому правилу позволит избежать проблем с гарантией производителя, а также потенциальных проблем с осмотром. Все вытяжки Futuro Futuro оснащены шнуром питания со стандартной для США / Канады 3-контактной заземленной вилкой на 110 В.

Некоторые установщики предпочитают сэкономить несколько минут (вместо установки розетки) и вместо этого отрезать вилку и вставить ее прямо в электрическую линию. Не позволяйте им этого делать! Электропроводка — это не только плохая идея с точки зрения правил и осмотра, но и при необходимости обслуживания вытяжки технический специалист должен иметь возможность отсоединить вытяжку и подключить диагностическое оборудование. Если вытяжка имеет проводной монтаж, только квалифицированный электрик может изменять проводку. Чтобы избежать этой проблемы, убедитесь, что вилка не разрезана, а вытяжка включена в розетку.

Не делись строкой

Еще одно хорошее правило, которому следует следовать, — подключать каждый основной прибор, включая вытяжку, к своей собственной отдельной (выделенной) электрической линии . Дело не в силе тока (или «нагрузке») на каждом проводе, а в обеспечении того, чтобы каждое устройство не создавало помех другим, вызывая падение напряжения или создавая электрические помехи в линии.

Такие устройства, как воспламенители газовых плит, компрессоры холодильников и микроволновые магнетроны, могут создавать кратковременную, но значительную нагрузку на схему. Смешивание и согласование различных устройств на одной линии никогда не является хорошей идеей, особенно когда одно из устройств оснащено чувствительной электроникой или трансформаторами освещения.

Убедитесь, что для вытяжки имеется выделенная линия, которая не используется для других приборов или регулируемого света. Это не только продлит срок службы, но и значительно упростит поиск и устранение неисправностей.

Этап 3 — Расположение и поддержка


Монтажная высота

Есть несколько факторов, которые влияют на то, насколько высоко следует устанавливать вытяжку над варочной поверхностью. Прежде всего, ознакомьтесь с рекомендациями производителя вытяжки. Типичные вытяжки устанавливаются в диапазоне от 26 до 30 дюймов над варочной панелью, хотя это значение может варьироваться от 18 до 36 дюймов.

Для наилучшей производительности Futuro Futuro рекомендует устанавливать вытяжки на высоте от 26 до 28 дюймов над варочной панелью.Поскольку воздух, загрязненный в результате приготовления пищи, не поднимается по идеально прямой линии, а распространяется довольно агрессивно, рекомендуется расположить вытяжку достаточно низко, чтобы дать ей хороший шанс улавливать дым / пар.

Кроме того, рекомендуется располагать вытяжку на высоте, на которой свет будет на ниже уровня глаз , что также обеспечивает легкий доступ к панели управления и упрощает очистку.

Правильная опора

Одной из самых опасных проблем при установке вытяжки является крепление агрегата только к листовой породе.Независимо от веса, любую вытяжку следует прикреплять к балкам конструкции или балкам, чтобы обеспечить надлежащую долгосрочную поддержку. Если в предполагаемом месте расположения вытяжки нет балки / балки, приемлемой заменой будет поперечная распорка, сделанная из фанеры 2 × 4, 3/4 дюйма или другого прочного материала.

Если вытяжка прикреплена к гипсокартону, сначала может показаться, что устойчива, но со временем, когда она используется, анкеры гипсокартона ослабнут. Убедитесь, что ваш установщик с самого начала правильно установит вытяжку.

Вытяжки для настенного монтажа — дополнительные сведения

Вытяжки должны всегда устанавливаться над фартуком. Не превращайте капюшон в фартук и не превращайте его в фартук по нескольким причинам:

  • Стричь камень или плитку вокруг вытяжки, особенно изогнутой или необычной формы, — это хлопотно.
  • Видимые линии затирки никогда не выглядят хорошо.
  • Если в будущем потребуется техническое обслуживание или ремонт, вытяжку придется вырезать из раствора, прежде чем технический специалист сможет выполнить обслуживание.
  • Повышенный риск повреждения (вмятины или царапины) вытяжки.

Между стенками шкафа и вытяжкой должно быть свободное пространство. Некоторые архитекторы и дизайнеры оставляют между шкафами ровно столько места, чтобы уместить вытяжку точно по ширине. Это плохая идея по нескольким причинам:

  • Отсутствие места затрудняет установку.
  • Любой просчет может привести к тому, что вытяжка вообще не поместится в пространстве.
  • Если шкафы со временем расширяются или смещаются, они могут раздавить колпак, что приведет к вздутию нержавеющей стали, а в случае вытяжек со стеклянной панелью стекло может треснуть.
  • В закрытых щелях скапливается грязь и жир, что затрудняет очистку.

Чтобы избежать всех этих проблем, оставьте пространство не менее 1/2 дюйма между краем настенной вытяжки и шкафом.

Этап 4 — Процесс установки


Защитная пленка

Вертикальный дымоход вытяжек Futuro Futuro покрыт защитной пластиковой пленкой, чтобы избежать царапин при установке. Этот фильм не следует удалять до завершения процесса установки — убедитесь, что ваш установщик знает об этом.

Разное

На некоторых моделях жировые фильтры могут также иметь защитную пленку (обычно полупрозрачного синего цвета). Эту пленку следует удалить перед использованием бленды.

Модели

, которые имеют обширные стеклянные элементы, такие как Skylight, Luxor, Acqualina, Quest, Wave и другие, должны НЕ подниматься за стекло во время установки. Это может показаться здравым смыслом, но время от времени установщики думают, что стоит поднять 100-фунтовый прибор за декоративную стеклянную панель.

После установки грязь и отпечатки пальцев можно легко удалить, распылив немного WD-40 или другого неабразивного чистящего средства на бумажное полотенце и протерев поверхности из нержавеющей стали. Не используйте полироли для нержавеющей стали (например, Barkeeper’s Friend), так как они могут поцарапать или обесцветить поверхность.

Заключение

Итак, в итоге:

  • Как только приедет посылка — осмотрите ее.
  • Перед установкой — подключить и убедиться, что работает.
  • Защитная пленка: снимайте пленку только после установки.
  • Если воздуховод — воздуховод должен быть жестким, круглой формы диаметром 6 дюймов, с соответствующими заглушками / внешними вентиляционными отверстиями.
  • Если воздуховод — угольный фильтр следует менять каждые 6 месяцев.
  • Электрооборудование: не отрезайте вилку кабеля питания и убедитесь, что вытяжка подключена к отдельной цепи.
  • Опора: не прикрепляйте только к гипсокартону; только для балок, балок, фанеры.
  • Вытяжки для настенного монтажа: устанавливайте вытяжку НАД фарфором, а не ВНУТРИ.Оставьте пространство между вытяжкой и шкафами.
  • Не используйте абразивные чистящие средства; мы рекомендуем WD-40 для стали, Windex для стекла.

Улучшение характеристик потока и утечки вытяжек с помощью технологии наклонной воздушной завесы | Анналы рабочих воздействий и здоровья

Аннотация

В текущем исследовании был разработан новый тип вытяжки, который был назван «вытяжкой с наклонной воздушной завесой», чтобы улучшить поток и производительность традиционно используемой настенной вытяжки.Экспериментально исследовались характеристики потока и разливы масляного тумана воздушной завесы и обычных вытяжек под воздействием как присутствия манекена, так и имитации движения пешехода. В ходе исследования были изучены структуры потока с помощью метода визуализации потока дыма с помощью лазерного светового полотна и диагностированы утечки с помощью метода определения концентрации индикаторного газа. Манекен, представленный перед обычным капюшоном, вызывал турбулентное рассеивание масляного тумана к груди и носу манекена из-за сложного взаимодействия между всасыванием, следом и эффектом стены, в то время как наклонный капюшон с воздушной завесой демонстрировал отличные характеристики капюшона за счет изоляция масляного тумана от манекена с помощью воздушной завесы и, следовательно, может уменьшить утечки в атмосферу и зону дыхания манекена. Как визуализация потока, так и испытание индикаторным газом показали, что кожух с воздушной завесой имел превосходную «надежность» по сравнению с обычным кожухом в плане противодействия влиянию пешеходного движения. Технология воздушной завесы может значительно улучшить характеристики потока и производительность вытяжки за счет меньшего потребления энергии.

ВВЕДЕНИЕ

Хуанг и др. (2010) обсуждали механизмы утечки обычно используемых вытяжек. Они пришли к выводу, что как присутствие повара перед стойкой, так и проход персонала может вызвать значительное распространение масляного тумана в окружающую среду.Эта статья является продолжением работы Huang et al. Настоящая работа направлена ​​на разработку и определение характеристик нового типа кухонной вытяжки, которая называется «наклонная вытяжка с воздушной завесой», с целью улучшения характеристик традиционной вытяжки.

Традиционно используемые вытяжки имеют навес с вентиляторами, установленными на нижней панели навеса для создания силы всасывания. В принципе, установка вытяжки как можно ближе к источнику образования загрязняющих веществ — лучшая стратегия для уменьшения утечки.Установка вытяжки на большой высоте может сделать восходящую скорость в источнике образования загрязняющих веществ слишком малой, поскольку восходящая скорость вдоль центральной линии всасывающего отверстия вытяжки быстро уменьшается по мере увеличения расстояния от всасывающего отверстия. Полуэмпирическое уравнение Далла Валле (Dalla Valle, 1945) для круглого всасывающего отверстия подразумевает, что как восходящая скорость w вдоль средней линии, так и расстояние S подчиняются закону обратных квадратов: w S −2 .Учтите, что вытяжка устанавливается на высоте 70 см над столешницей. Если диаметр всасывающего отверстия составляет 0,18 м, а скорость всасывания вверх на всасывающем отверстии составляет 7 мс -1 , восходящая скорость на центральной линии под всасывающим отверстием на 5 см над столешницей будет ∼0,04. мс -1 (Далла Валле, 1945). Средняя скорость на плоскости на высоте 5 см над столешницей, безусловно, будет намного ниже 0,04 м / с -1 , что слишком мало для эффективного уноса масляного тумана во всасывающие отверстия.Кроме того, поскольку восходящая скорость вдоль центральной линии всасывающего отверстия быстро уменьшается по мере увеличения расстояния от всасывающего отверстия, загрязнения под колпаком могут очень легко разноситься и разливаться в окружающую среду при воздействии сквозняков (Флинн и Ellenbecker, 1987; Huang et al. , 2001). Однако установка вытяжки в низком положении может увеличить опасность удара повара по лбу, перекрыть обзор и создать общие неудобства. Поэтому кухонную вытяжку обычно устанавливают на расстоянии около 60–80 см от кухонной плиты или плиты.

Однако скорость восходящего движения под капотом с узким всасывающим отверстием с прорезью уменьшается намного медленнее, чем его аналог, связанный с круглым всасывающим отверстием. Из-за характеристик двумерности всасывающего поля восходящая скорость под всасывающим отверстием щели подчиняется линейно убывающему закону (Hemeon, 1963; Heinsohn, 1991): w S −1 . Следовательно, скорость переноса в источнике образования загрязняющих веществ под узкой всасывающей щелью будет выше, чем под круглым всасывающим отверстием.Кроме того, легко получить более высокую скорость всасывания на входе всасывающего отверстия, используя узкую щель, чем при использовании большого круглого всасывающего отверстия, потому что входная площадь узкой щели может быть намного меньше, чем площадь круглого отверстия. При более высокой скорости всасывания и более низкой скорости снижения восходящей скорости щелевой кожух может создавать более подходящее поле потока вокруг источника загрязнения, чем в случае кожуха, имеющего круглое всасывающее отверстие (Huang and Sir, 2001 ).Также можно установить двухтактную воздушную завесу, которая будет располагаться между варочной панелью и плитами, чтобы «изолировать» масляный туман от кухонной плиты. Хуанг и др. (2005), Хуанг и др. (2007a, b), Huang and Chou (2009) и Tsai et al. (2010) подтвердили утверждение о том, что воздушная завеса, образованная прямой щелевой струей и щелевым всасывающим потоком, может уменьшить утечку загрязняющих веществ из большого открытого источника. Сообщается, что прямая воздушная завеса при правильной настройке физических параметров работы (например.г. скорость всасывания, скорость струи) и геометрические конструкции (например, ширина всасывающих прорезей и выходов струи, расстояние между прорезью всасывания и выходом струи) могут достичь очень высоких уровней производительности за счет значительного уменьшения утечки загрязнителей. Однако в случае кухонной вытяжки расположение «голова к голове» неудобно для использования, поскольку вытяжка расположена на открытом пространстве, а не в кожухе, имеющем только одну открытую сторону (Huang et al. , 2005). Расположение воздушной завесы по типу «наклонной» может быть более практичным. Тем не менее, ни одно опубликованное исследование еще не изучало характеристики потока и производительность воздушной завесы, выровненной с поперечным смещением между прорезями струи и всасываемого потока.

Эта работа служит для разработки технологии наклонной воздушной завесы для улучшения потока и производительности традиционно используемой вытяжки. Мы сравнили различия в характеристиках потока и утечки между наклонной воздушной завесой и обычными вытяжными шкафами под влиянием как манекена, стоящего перед стойкой, так и движения пешехода, имитируемого подметающей пластиной.В ходе исследования были выявлены схемы сечения потока в поле потока под кожухами с использованием метода визуализации потока с помощью лазерного светового полотна. Метод определения концентрации индикаторного газа (гексафторида серы) служил для оценки эффективности вытяжек. Представлена ​​и обсуждена корреляция между поведением потока и механизмами утечки вытяжек.

МЕТОДЫ ЭКСПЕРИМЕНТА

Аппарат

На рис. 1а показан вид в перспективе ручного испытательного стенда для вытяжки с наклонной воздушной завесой.В него входят вытяжка, прилавок, задняя стенка, обогреватели и сковороды. Вытяжка с узкой всасывающей щелью была установлена ​​на высоте H = 55 см над столешницей испытательного стенда. Длина и ширина всасывающей щели составляли 0,7 и 0,02 м соответственно. Из выпускного отверстия поток выводился наружу через систему трубопроводов, в которой были задействованы расходомер Вентури и центробежный вентилятор. Скорость всасывания Q с , использованная в исследовании, составляла 10,1, 10,9 и 11.8 м 3 мин −1 . Фланец с «плоской пластиной» из акрила длиной 90 и 48 см соответственно был прикреплен к входной плоскости всасывающего кожуха. Небольшие участки (длиной 2 см) фланца на дальнем левом и дальнем правом концах были загнуты вниз на небольшой угол 15 °. Фланец был продлен до задней стенки. К столешнице возле переднего края был прикреплен перекрестный вентилятор для подачи щелевой струи. Длина и ширина выхода струи составляли 0,6 и 0,02 м соответственно.Скорость струи на выходе из щели была зафиксирована на уровне V b = 1 м с −1 . Струя выходила вверх через прорезь поперечного вентилятора под углом наклона θ . Были протестированы несколько углов наклона, и в этой статье были представлены только случаи θ = 0 ° или 15 °. Стенд состоял из столешницы, задней стенки и стального каркаса. Длина и ширина столешницы составляли 128 и 62 см соответственно. Начало системы координат ( x , y , z ) размещалось в центре переднего края столешницы.Для имитации печей были установлены два ТЭНа. Диаметр конфорок на верхних частях электронагревателей составлял 18,5 см. Эксперименты проводились в большом помещении размером 18 × 18 × 5 м (длина × ширина × высота). Уровень осадки в помещении был <0,03 м · с −1 .

Рис. 1.

Вид в перспективе экспериментальной установки для (а) вытяжки с воздушной завесой и (б) традиционной вытяжки.

Рис. 1.

Вид в перспективе экспериментальной установки для (а) вытяжки с воздушной завесой и (б) традиционной вытяжки.

Для сравнения характеристик потока и рабочих характеристик в данном исследовании с наклонной вытяжкой с воздушной завесой на верхней части испытательного стенда была установлена ​​высокоэффективная вытяжка с восходящим всасыванием, обычно используемая в коммерческих целях, как показано на рис. 1b. . Длина, ширина и высота капюшона составляли соответственно 90, 56 и 32 см. На капоте было два вытяжных вентилятора. Он имел две частичные боковые панели с загнутыми нижними краями для смягчения негативного воздействия поперечных сквозняков. Колпак имел три номинальных расхода всасывания: Q с = 10.5, 12,0 и 15,0 м 3 мин −1 . Расстояние между нижним передним краем вытяжки и столешницей H = 60 см.

Манекен, имитирующий эффект повара, был помещен перед стойкой для экспериментов с эффектом манекена, как показано на рис. 2. Кончик носа манекена имел горизонтальное расстояние D = 3 см от переднего края стойки. Для экспериментов, имитирующих обходное движение, плоская пластина высотой 190 см и шириной 40 см была установлена ​​вертикально на расстоянии L от передней плоскости счетчика, как показано на рис.3. Плоская пластина приводилась в движение шаговым двигателем с обратной связью, перемещаясь по передней поверхности капюшона справа налево, чтобы имитировать пешеходное движение человека со скоростью V p . Траверса плоской пластины была увеличена на 60 см с каждой стороны за пределы ширины капота.

Рис. 2.

Аппарат для экспериментов на присутствие манекена. (а) вид спереди и (б) вид сбоку.

Рис. 2.

Аппарат для экспериментов на наличие манекена.(а) вид спереди и (б) вид сбоку.

Рис. 3.

Механизм перемещения и его использование для экспериментов с обходом (а) вид сбоку, (б) вид сверху.

Рис. 3.

Механизм перемещения и его использование для экспериментов с обходом (а) вид сбоку, (б) вид сверху.

Визуализация потока и тест индикаторного газа

Текущее исследование сделало структуру потока видимой с помощью метода визуализации потока дыма с помощью лазерного светового полотна.Лазерный луч, выходящий из лазерной головки Nd-YAG мощностью 100 мВт, был направлен, чтобы пройти через стеклянный круглый цилиндр и расшириться в лист лазерного света. Масляные поддоны были заполнены минеральными маслами, имеющими температуру кипения 280 ° C. Температура плит и масел, содержащихся в посуде, поддерживалась на уровне 360 и 230 ° C соответственно. Туман минерального масла рассеивал лазерный свет и, следовательно, делал видимым поле потока. ПЗС-камера зафиксировала изображения масляных туманов в плоскости светового пучка лазера.Частота кадрирования и время экспозиции составляли 30 кадров в секунду и 1/60 с соответственно.

Метод определения концентрации индикаторного газа SF 6 (гексафторид серы) служил для оценки производительности вытяжек. Газ SF 6 с концентрацией 99,99999% выходил из небольших отверстий самодельных газоотводных колец. Газовыводящие кольца были изготовлены из медных трубок с внутренним диаметром 0,4 см. Кольцо имело диаметр 18 см. Всего 20 маленьких отверстий диаметром 0.Вдоль каждого газоотводного кольца просверлено 2 см для выброса газа SF 6 . Манометр, игольчатый клапан и откалиброванный ротаметр были подключены к системе трубопроводов для управления расходом SF 6 . Кольца для выпуска газа были прикреплены к горячим пластинам электрических нагревателей так, чтобы газ SF 6 получал тепло и плавучесть от горячих плит, которые были нагреты до температуры 360 ° C. Газ SF 6 был выпущен вверх через небольшие отверстия.Скорость потока газа SF 6 , выпущенного из каждого выпускного кольца, составляла 3 л мин -1 . Инфракрасный анализатор Miran SapphIRe ™ служил для измерения концентрации газообразного гексафторида серы. Прибор представляет собой однолучевой инфракрасный спектрометр, в котором в качестве детектора используется пироэлектрическая подложка из литиевого танталита. Нижний и верхний пределы концентрации SF 6 , которые может обнаруживать прибор, составляют 0,001 и 100 ppm соответственно. Разрешение составляет 0,001 стр. / Мин. Прибор был откалиброван на месте.Внутренняя частота дискретизации детектора — 20 отсчетов в секунду. Усредненные показания за 1 с были записаны как одна точка данных, так что каждое записанное значение представляет собой среднее значение 20 показаний, отобранных за 1 с. Для каждого измерения манекен-теста данные, относящиеся к концентрации SF 6 , непрерывно записывались в течение 12 минут, то есть 720 точек данных были получены из 14 400 показаний. Средние значения данных концентрации SF 6 были рассчитаны путем арифметического усреднения записанных данных с конца 1-й минуты до конца 12-й минуты.

Для испытаний на локальную утечку в отношении эффекта манекена в качестве пробоотборника использовалась трубка из нержавеющей стали с внутренним диаметром 13 мм. Пробоотборный зонд проходил через головку манекена (которая была помещена перед стойкой и капюшоном), так что всасывающий наконечник располагался под носом манекена, как показано на рис. 2. Центр пробоотборного зонда был 57 см над столешницей. Расстояние D между концом пробоотборного зонда и передней кромкой счетчика составляло 3 см.Скорость всасывания пробоотборника составляла 15 см с -1 .

Для испытаний на локальную утечку, касающихся эффекта обхода, 8 и 12 пробоотборных зондов были установлены, соответственно, на передней ( y = 0) и левой боковой ( x = −66 см) плоскостях, как показано на рис. 4. Внутренний диаметр пробоотборных зондов составлял 1 см. Скорость всасывания каждого пробоотборника составляла 3 см / с -1 . Для глобальных испытаний «индекс утечки» ξ определяется и обсуждается в конце раздела «Результаты и обсуждение».Этот индекс служил для количественной оценки влияния подметания пластин на производительность вытяжек.

Рис. 4.

Размещение пробоотборных зондов в боковой и передней плоскостях для определения локальной концентрации индикаторного газа во время эксперимента с подметающей пластиной.

Рис. 4.

Размещение пробоотборных зондов в боковой и передней плоскостях для определения локальной концентрации индикаторного газа во время эксперимента с подметанием.

РЕЗУЛЬТАТЫ И ИХ ОБСУЖДЕНИЕ

Воздушная завеса

Рисунки, показывающие вид сбоку под наклоном воздушных завес в незанятых и занятых условиях, показаны на рисунках 5 и 6 соответственно.Когда были сделаны снимки, дым от дымогенератора направлялся ко входу поперечного вентилятора. Лист лазерного излучения был выровнен вертикально, чтобы вырезать плоскость симметрии.

Рис. 5.

Поведение воздушной завесы в плоскости симметрии при отсутствии людей. Дым выходит на вход поперечного вентилятора. (а – в) θ = 0 °, (г – е) θ = 15 °.

Рис. 5.

Поведение воздушной завесы в плоскости симметрии в условиях отсутствия людей.Дым выходит на вход поперечного вентилятора. (а – в) θ = 0 °, (г – е) θ = 15 °.

Рис. 6.

Поведение воздушной завесы в плоскости симметрии в условиях занятости. Дым выходит на вход поперечного вентилятора. (а – в) θ = 0 °, (г – е) θ = 15 °.

Рис. 6.

Поведение воздушной завесы в плоскости симметрии в условиях занятости. Дым выходит на вход поперечного вентилятора. (а – в) θ = 0 °, (г – е) θ = 15 °.

В условиях отсутствия людей при θ = 0 °, как показано на рис. 5a – c, струйные потоки, выходящие из выхода поперечно-поточного вентилятора, поднимались почти вертикально до определенного уровня, а затем отклонялись в сторону всасывания. слот. Изогнутые воздушные завесы имели выпуклые наружу формы, что могло быть вызвано комбинированными эффектами теплового расширения, вызванного высокой температурой горячих плит, и смещенным выравниванием струи и всасывающей щели. Поток, движущийся по пути с кривизной, вызовет увеличение количества движения и диффузии массы из-за увеличения завихренности (Tritton, 1998), что не способствует снижению утечки. Это явление похоже на использование закрученного движения в потоке во многих промышленных приложениях: за счет придания завихрения потоку повышенная завихренность будет способствовать турбулентной диффузии и, следовательно, значительно повысит способность к перемешиванию (Gupta et al. , 1984) . При низкой скорости всасывания, когда Q с = 10,1 м 3 мин −1 , как показано на рис. 5а, следы жидкости воздушной завесы даже попадали в пространство под капотом, что означает, что воздушная завеса была бессвязной.Очевидно, установка θ на 0 ° является неподходящей стратегией, поскольку воздушная завеса не будет достаточно «прочной». При θ = 15 °, как показано на рис. 5d-f, воздушные завесы казались наклоненными и перемещались более или менее прямо от выхода струи к всасывающей щели без значительных искривлений. При низкой скорости всасывающего потока, когда Q с = 10,1 м 3 мин -1 , как показано на рис. 5d, поворотный момент был очевиден на высоком уровне, когда занавеска входила во всасывающую щель.Резкое вращение потока увеличило бы импульсную и массовую диффузию (Tritton, 1998), и, таким образом, многие частицы дыма рассеялись бы из воздушной завесы в пространство под колпаком. При средней скорости потока всасывания, когда Q с = 10,9 м 3 мин -1 , как показано на рис. 5e, воздушная завеса имела лишь небольшую выпуклость наружу на средней высоте из-за эффект теплового расширения. Тепловое расширение факела лишь незначительно повлияло на воздушную завесу, поскольку увеличение скорости всасываемого потока повысило бы надежность воздушной завесы (Huang et al., 2005). При высокой скорости всасывания, когда Q с = 11,8 м 3 мин −1 , как показано на рис. 5f, воздушная завеса выглядела прямой — жидкости выходили из выпускного отверстия струи и уходили. прямо к всасывающей щели. Кажется, что тепловое расширение оказало незначительное влияние на воздушную завесу при такой высокой скорости всасываемого потока.

В условиях занятости при θ = 0 °, как показано на рис. 6a – c, нижние части форсунок, выходящих из выхода вентилятора с поперечным потоком, имели тенденцию отклоняться к брюшной полости и груди манекена. .При низкой скорости всасывающего потока, когда Q с = 10,1 м 3 мин -1 , как показано на рис. 6а, явление было особенно очевидным. Струя «притягивалась» манекеном и двигалась вверх вдоль живота и груди манекена. Он внезапно повернулся вокруг груди к всасывающему отверстию. Отклонение нижней части форсунок к брюшной полости и груди манекена могло быть вызвано комбинированным влиянием эффекта Коанда (Newman, 1961) и эффекта рециркуляции следового потока.Очевидно, манекен отрицательно сказывается на прочности воздушных завес. В текущем исследовании при θ = 15 °, как показано на рис. 6d – f, воздушные завесы подвергались меньшему влиянию со стороны манекена. Наклонные воздушные завесы доходили до всасывающего отверстия без заметного отклонения в сторону манекена. Осмотр записанных пленок показывает, что воздушная завеса демонстрирует слегка шаткое движение при низкой скорости всасывания, где Q с = 10,1 м 3 мин −1 , как показано на рис.6г. В то время как при средней и высокой скорости всасывания, когда Q s = 10,9 и 11,8 м 3 мин −1 , соответственно, как показано на рис. 6e, f, воздушные завесы были относительно стабильными и были похожи на те, которые наблюдались на рис. 5e, f, изображающих сценарии, в которых манекен отсутствовал.

Из результатов визуализации поведения воздушной завесы (рис. 5 и 6) очевидно, что установка струи под углом наклона ∼15 ° поможет получить прочную воздушную завесу.

Схема течения масляного тумана

На рис. 7 представлены изображения, показывающие наклонные виды сбоку масляного тумана, поднимающегося из масляных поддонов в плоскости симметрии при x = 0 в условиях занятости. Когда были сделаны снимки, лазерный световой лист был выровнен вертикально, чтобы вырезать плоскость симметрии. На рис. 7а показана типичная картина масляного тумана вытяжки с воздушной завесой, работающей при низкой скорости всасывания Q с = 10.1 м 3 мин −1 . В районе груди и носа манекена масляных туманов не наблюдалось. Основной объем поднимающегося масляного тумана был «изолирован» наклонной воздушной завесой, как показано на рис. 6d. При средней и высокой скорости всасывания Q с = 10,9 и 11,8 м 3 мин −1 , соответственно, масляные туманы представляли сценарии, аналогичные рис. 7a. На рисунке 7b показана ситуация с традиционной вытяжкой, работающей при Q s = 12.0 м 3 мин −1 . Основная масса масляного тумана, поднимающегося из масляных поддонов, явно отклоняется к задней стенке из-за эффекта Коанда. Большое количество масляных туманов поднялось и разошлось из основного объема масляных туманов к груди и носу манекена. Как видно из видеозаписей, потоки представляли собой сильно турбулентные и диффузные движения. Часть масляного тумана поднялась вверх и улетела в атмосферу; некоторую часть тумана повар неизбежно вдохнул бы.В точке Q с = 10,5 и 15,0 м 3 мин −1 , которые здесь не показаны, масляные туманы представляли сценарии, аналогичные сценарию, соответствующему рис. 7b для Q с = 12,0 м 3 мин −1 . Очевидно, для повара было бы рискованно стоять перед прилавком под обычной вытяжкой, потому что масляный туман неизбежно распространялся в зону дыхания.

Рис.7.

Характер течения масляного тумана, образующегося из масляных поддонов, в плоскости симметрии в условиях занятости. D = 3 см. (а) кожух воздушной завесы, Q с = 10,1 м 3 мин −1 ; (б) обычная вытяжка, Q с = 12,0 м 3 мин −1 .

Рис. 7.

Схемы течения масляного тумана, образующегося из масляных поддонов, в плоскости симметрии в условиях занятости. D = 3 см.(а) кожух воздушной завесы, Q с = 10,1 м 3 мин −1 ; (б) обычная вытяжка, Q с = 12,0 м 3 мин −1 .

На рис. 8 показаны наклонные виды сверху и слева схем течения, наблюдаемых через несколько секунд после движения пластины над испытательной установкой, справа налево, со скоростью В p = 1 мс −1 . Расстояние между пластиной и передним краем счетчика составляло L = 0.5 мес. Наклонные виды сверху горизонтальных плоскостей располагались на высоте 34 см над столешницей. Вертикальные плоскости для наклонных боковых проекций располагались на расстоянии 10 см от левой боковой панели обычной вытяжки и левого фланца вытяжки воздушной завесы. На рис. 8а для кожуха воздушной завесы, работающего при низком расходе всасывания Q с = 10,1 м 3 мин −1 , наклонный вид сверху показывает основной объем увлекаемого масляного тумана. немного влево после прохода подметающей пластины.Записи на пленке показывают, что основной объем масляного тумана был когерентным, но после прохода пластиной колебался незначительно. Распространения масляных туманов в атмосферу не наблюдалось. Следовательно, вид слева на рис. 8а не показывает следов масляного тумана. Поля потока для Q s = 10,9 и 11,8 м 3 мин -1 (которые здесь не представлены) вели себя все более и более стабильно по мере увеличения скорости потока. Наклонная вытяжка с воздушной завесой, казалось, обладала высокой «надежностью» в противостоянии влиянию пешеходного движения.На рис. 8b для традиционной вытяжки, работающей при Q s = 12,0 м 3 мин −1 , наклонный вид сверху в горизонтальной плоскости показывает большое количество масляного тумана, уносимого влево. испытательного стенда и распространилась в зоне, удаленной от зоны захвата вытяжки. Масляный туман распространяется очень широко, попадая в атмосферу за пределами поля зрения отснятого кадра. Большая часть разлитого масляного тумана в конечном итоге не уловила капот и разошлась по окружающей среде.Наклонный вид слева на картину потока показывает, что масляные туманы уносились за пределы зоны захвата колпака и выглядели как большой вихрь, вращающийся по часовой стрелке. След от пластины создавал сильное турбулентное вихревое движение потока и вытесняло масляный туман под колпаком в окружающую среду. При скоростях потока Q с = 10,5 и 15,0 м 3 мин -1 ситуации дисперсии в записях на пленке выглядят аналогично соответствующим ситуациям на рис.8b для Q с = 12,0 м 3 мин −1 . Проходное движение, как правило, оказывает значительное отрицательное влияние на характеристики обычной вытяжки.

Рис. 8.

Картина течения масляного тумана через несколько секунд после прохождения пластины над испытательной установкой. L = 50 см, V p = 1 м с −1 . (a) Вытяжка воздушной завесы, Q s = 10.1 м 3 мин −1 ; (б) обычная вытяжка, Q с = 12,0 м 3 мин −1 .

Рис. 8.

Картина течения масляного тумана через несколько секунд после прохождения пластины над испытательной установкой. L = 50 см, V p = 1 м с −1 . (а) Вытяжка воздушной завесы, Q с = 10,1 м 3 мин -1 ; (б) вытяжка обычная, Q s = 12.0 м 3 мин −1 .

Изучая пленки, записанные во время экспериментов по визуализации потока при различных скоростях движения пластины V p и расстояниях между пластиной и передней кромкой счетчика L , мы наблюдали и идентифицировали характерные режимы для «безопасной области». ‘и таковые для’ пораженной области ‘, как показано на рис. 9. «Безопасная область» обозначает область, где нет видимых масляных туманов, выходящих в атмосферу, в то время как «пораженная область» указывает область, где разливаются видимые масляные туманы. в атмосферу.Полосы, состоящие из коротких пунктирных линий (для вытяжки с воздушной завесой) или точек (для традиционной вытяжки) на рис. 9, представляют собой диапазоны, в которых идентификация «безопасной зоны» или «затронутой зоны» при визуальном осмотре затруднительна. По мере того как скорость всасываемого потока Q s увеличивается, полосы между этими двумя характеристическими областями перемещаются к нижнему правому углу. Другими словами, «пораженная область» сжимается по мере увеличения скорости всасываемого потока. Полосы обычной вытяжки работали при Q с = 10.5, 12,0 и 15,0 м. 3 мин. −1 все расположены в верхней части по отношению к областям наклонной воздушной завесы, что означает, что «надежность» (способность противостоять пешеходному движению) традиционной вытяжки значительно ниже, чем у наклонной вытяжки с воздушной завесой. Например, верхний порог безопасного рабочего расстояния L для скоростей обхода <1 м с −1 составляет ∼90 см для обычного вытяжки, работающего при Q с = 10. 5 м 3 мин −1 , тогда как для наклонной воздушной завесы, работающей при Q с = 8,4 и 10,1 м 3 мин −1 , она составляет всего ∼50 см. Реальную скорость всасываемого потока, обычно используемую в жилых кухнях, трудно поддерживать на номинальных значениях после установки, поскольку оба трубопровода могут привести к падению давления, а узлы вентиляторов могут со временем выйти из строя, поэтому « надежность » традиционной вытяжки может сравняться с этим. хуже, чем номинальный расход всасывания.Поскольку общий запрет на проход людей на кухне совершенно нереалистичен, вытяжка с воздушной завесой была бы лучшим вариантом, чем обычная вытяжка, для уменьшения утечек, вызванных движением пешеходов.

Рис. 9.

Характерные режимы для вытяжек с воздушной завесой и обычных вытяжек, подверженных влиянию моделируемого пешеходного движения.

Рис. 9.

Характерные режимы для воздушных завес и обычных вытяжек, подверженных влиянию моделируемого пешеходного движения.

Разливы индикаторного газа, подверженные влиянию манекена

На рисунке 10 показаны временные диаграммы концентраций SF 6 , обнаруженных всасывающим зондом, расположенным под носом манекена на D = 3 см. Вытяжка с воздушной завесой работала при Q с = 10,9 м 3 мин -1 представляла небольшой максимум и колебания концентраций SF 6 . И наоборот, обнаруженные концентрации SF 6 обычного вытяжки при Q s = 12.0 м 3 мин −1 сильно колебались в течение периода обнаружения и достигли очень высоких значений. Эти явления соответствуют результатам визуализации потока, рассмотренным в предыдущих разделах для рис. 7a, b.

Рис. 10.

Типичные временные характеристики разлитого SF 6 концентраций газа, обнаруженных вокруг зоны дыхания манекена, стоящего перед стойкой. D = 3 см. Q s = 10,9 м 3 мин −1 для вытяжки с воздушной завесой. Q с = 12,0 м 3 мин −1 для традиционной вытяжки.

Рис. 10.

Типичные временные характеристики разлитого SF 6 концентраций газа, обнаруженных вокруг зоны дыхания манекена, стоящего перед прилавком. D = 3 см. Q s = 10,9 м 3 мин −1 для вытяжки с воздушной завесой. Q с = 12,0 м 3 мин −1 для традиционной вытяжки.

В таблице 1 перечислены усредненные по времени и максимальные концентрации SF 6 , которые были получены в течение 12-минутного периода обнаружения для D = 3 см.Средние концентрации SF 6 в вытяжке воздушной завесы представляют собой низкие значения — порядка ∼10 -1 p.pm. для расхода всасывания Q с = 10,1, 10,9 и 11,8 м 3 мин -1 . Максимальные значения не большие. Обнаруженная средняя концентрация SF 6 в вытяжке воздушной завесы уменьшалась по мере увеличения скорости всасываемого потока. Однако обычная вытяжка имеет высокие средние концентрации SF 6 по сравнению с вытяжкой с воздушной завесой.При Q с = 10,5 м 3 мин −1 , обнаруженная средняя концентрация утечки составляет 17 частей на миллион, что значительно больше, чем у вытяжки с воздушной завесой, работающей при Q (0,3 частей на миллион). с = 10,1 м 3 мин −1 . Он даже достиг значений> 20 ppm. при Q с > 12 м 3 мин −1 . Уровни концентрации, обнаруженные вокруг зоны дыхания манекена для обычного капюшона, на порядок величины 10 2 больше, чем для вытяжки с воздушной завесой.Для обычного капюшона увеличение скорости всасываемого потока не снижает концентрацию SF 6 , обнаруженную вокруг зоны дыхания манекенов. Это может быть связано с тем, что интенсивность следа и дисперсия турбулентности увеличиваются с увеличением скорости потока. Этот результат коррелирует с изображениями визуализации потока, показанными на рис. 7: в случае обычных вытяжек рассеивание масляных туманов перед грудью и носом манекена не уменьшается с увеличением скорости всасывания.Там всегда есть диспергированные масляные туманы с очень сильными турбулентными движениями. То, что местные значения концентрации SF 6 (обнаруженные около зоны дыхания манекена) в вытяжке с воздушной завесой были значительно ниже, чем у традиционной вытяжки, предполагает, что повар будет подвергаться воздействию значительно более низких уровней содержащихся вредных элементов масляного тумана. когда он или она работает перед стойкой, которая находится под вытяжкой воздушной завесы.

Таблица 1.

Сравнение утечек концентрации SF 6 между воздушной завесой ( θ = 15 °) и традиционными вытяжками.Данные были измерены в месте под носом манекена; манекен, стоящий перед испытательным стендом

Q с 3 мин −1 ) Капюшон воздушной завесы Традиционный капюшон
C 902 C макс ), частей на миллион
10,1 «> 0,3 (0,8)
10,5 17.0 (50,2)
10,9 0,2 (1,9)
11,8 0,1 (0,5)
12,0 12902 16902 16902 18,2 (57,8)
13,5 19,9 (62,8)
15,0 20,5 (54,9)
908

3

908 мин. −1 )

0,5)

90 19

90.9 (62,8)

Вытяжка воздушной завесы Традиционная вытяжка
C пр. ( C макс ), стр.вечера.
10,1 0,3 (0,8)
10,5 17,0 (50,2)
10,9 «> 0,2 (1,9) 0,2 (1,9)
12,0 16,9 (47,0)
12,8 18,2 (57,8)
13,5
15,0 20,5 (54,9)

Таблица 1.

Сравнение SF 6 — утечки концентрации между воздушной завесой ( θ = 15 °) и традиционными вытяжными шкафами . Данные были измерены в месте под носом манекена; манекен, стоящий перед испытательным стендом

0,5)

90 19

90.9 (62,8)

Q с 3 мин −1 ) Капюшон воздушной завесы Традиционный капюшон
C 902 C макс ), стр.вечера.
10,1 0,3 (0,8)
10,5 «> 17,0 (50,2)
10,9 0,2 (1,9) 0,2 (1,9)
12,0 16,9 (47,0)
12,8 18,2 (57,8)
13,5
15,0 20,5 (54,9)
9092
Q с 3 мин −1 03) Воздушная завеса

Обычная вытяжка
C пр. ( C макс ), ppm
10,1 0,3 (0,8)
10,5 17.0 (50,2)
10,9 0,2 (1,9)
11,8 0,1 (0,5)
12,0 «> 16902
18,2 (57,8)
13,5 19,9 (62,8)
15,0 20,5 (54,9)

Сравнение углов наклона воздушных завес между различными углами наклона .Усредненные по времени и максимальные концентрации SF 6 были получены в течение 12-минутного периода обнаружения для D = 3 см. При θ = 10 ° и 20 ° средние и максимальные значения обнаруженных концентраций SF 6 находятся в том же порядке величины, что и измеренные при θ = 15 °. Однако концентрации разливов, обнаруженные при θ = 0 °, представляют значения примерно на порядок больше, чем измеренные при θ = 10 °, 15 ° и 20 °.Это происходит потому, что при θ = 0 °, струя будет притягиваться манекеном и подниматься вверх, как показано на рис. 6a – c. Однако обнаруженные концентрации SF 6 при θ = 0 °, показанные в таблице 2, тем не менее примерно на порядок ниже, чем у обычного вытяжного шкафа, показанного в таблице 1.

Таблица 2.

Сравнение разливов концентрации SF6 при различных углах наклона θ вытяжки с воздушной завесой. Данные были измерены в месте под носом манекена; манекен перед испытательным стендом

Q с 3 мин −1 ) θ = 0 ° θ 3 = 10 ° 02 03 = 20 °
C пр. ( C макс ), стр.вечера.
10,1 6,2 (9,1) 0,4 (0,9) 0,4 (1,0)
10,9 4,6 (7,8) 0,2 (2,1) 0,3 (1,8)

11,8 4,2 (8,1) 0,2 (0,8) 0,1 (0,7)
Q с 3 мин −1 03) = 0 ° θ = 10 ° θ = 20 °
C пр. ( C макс ), стр.вечера.
10,1 6,2 (9,1) 0,4 (0,9) 0,4 (1,0)
10,9 4,6 (7,8) 0,2 (2,1) 0,3 (1,8)

11,8 4,2 (8,1) 0,2 (0,8) 0,1 (0,7)

Таблица 2.

Сравнение утечек концентрации SF6 при различных углах наклона θ вытяжки с воздушной завесой. Данные были измерены в месте под носом манекена; манекен перед испытательным стендом

Q с 3 мин −1 ) θ = 0 ° θ 3 = 10 ° 02 03 = 20 °
C пр. ( C макс ), стр.вечера.
10,1 «> 6,2 (9,1) 0,4 (0,9) 0,4 (1,0)
10,9 4,6 (7,8) 0,2 (2,1) 0,3 (1,8)

11,8 4,2 (8,1) 0,2 (0,8) 0,1 (0,7)
Q с 3 мин −1 03) = 0 ° θ = 10 ° θ = 20 °
C пр. ( C макс ), стр.вечера.
10,1 6,2 (9,1) 0,4 (0,9) 0,4 (1,0)
10,9 4,6 (7,8) 0,2 (2,1) 0,3 (1,8)

11,8 4,2 (8,1) 0,2 (0,8) 0,1 (0,7)

Разливы индикаторного газа при случайном движении

В случаях, когда пластина скользила по испытательному стенду, результаты визуализации потока, показанные на рисунках 8 и 9, представляют характеристики эффекта обхода при разливе масляного тумана. На рисунке 11 показаны усредненные по времени концентрации SF 6 ( C средн. ) для различных скоростей движения пластины V p на расстояниях L = 40 и 70 см. При L = 40 см обнаруженные усредненные по времени концентрации SF 6 вытяжки с воздушной завесой, работающей при Q с = 10,9 м 3 мин −1 , были значительно меньше, чем у обычная вытяжка, работающая при Q с = 10.5, 12,0 и 15,0 м 3 мин −1 . Концентрация SF 6 в вытяжке с воздушной завесой была <0,1 ppm. при В p <1,0 мс −1 . При V p = 1,0 м с −1 концентрация SF 6 увеличилась до уровня, немного> 0,3 м.д. Для обычного колпака усредненные по времени концентрации SF 6 увеличивались по мере увеличения скорости движения пластины для всех скоростей всасываемого потока. Разливы при низком расходе всасывания Q с = 10.5 м 3 мин −1 были особенно больше, чем при средней и высокой скорости всасывания Q s = 12,0 и 15,0 м 3 мин −1 . При максимальной номинальной скорости всасывающего потока Q с = 15 м 3 мин −1 , обычный вытяжной шкаф по-прежнему демонстрирует неудовлетворительную способность противостоять влиянию подметания пластины, где V p > 0,6 мс −1 . При L = 70 см обнаруженные усредненные по времени концентрации SF 6 в вытяжке с воздушной завесой, работающей при Q с = 10.9 м 3 мин −1 были пренебрежимо малы. Для обычного вытяжки были обнаружены заметные разливы. Хотя оба кожуха работали в «безопасной зоне» на рис. 9 (которая получена посредством визуализации потока), обычный кожух давал значительно большие утечки SF 6 , чем кожух с воздушной завесой.

Рис. 11.

Усредненное по времени SF 6 концентрации газа, обнаруженные в боковой и передней плоскостях, когда пластина движется по испытательной установке.(а) L = 40 см и (б) L = 70 см.

Рис. 11.

Усредненное по времени SF 6 концентрации газа, обнаруженные в боковой и передней плоскостях, когда пластина движется по испытательной установке. (а) L = 40 см и (б) L = 70 см.

На Рисунке 12 показаны типичные временные характеристики измерения концентрации SF 6 для расчета индекса утечки ξ . Газ SF 6 был выпущен с расходом 1 л мин -1 в нулевой момент времени.Одновременно концентрация SF 6 была измерена в течение 12 минут на расстоянии ~ 0,5 м выше по потоку от торцевого отверстия выхлопной трубы. Выхлопная труба имела длину 20 м. Зарегистрированная история концентраций SF 6 выросла от нуля в момент времени, достигла почти постоянного значения до того, как пластина охватила испытательный стенд, образовала впадину в ответ на движение пластины и впоследствии оставалась на почти постоянном значении. Пусть C 1 обозначает среднее значение, полученное за период времени с шестой по девятую минуту (когда зарегистрированная концентрация достигла стабилизированного значения до того, как пластина прошла по испытательной установке).Пусть C 2 обозначает разницу между C 1 и минимальной концентрацией SF 6 в долине. Мы определили индекс утечки как ξ C 2 / C 1 , чтобы количественно оценить степень утечки, когда вытяжка подвергается очистке пластинами.

Рис. 12.

Типичная временная диаграмма SF 6 концентраций газа, обнаруженных в выхлопной трубе для расчета индекса утечки, когда пластина скользит по испытательной установке.(a) Вытяжка воздушной завесы: Q s = 8,4 м 3 мин −1 , L = 40 см и V p = 0,8 м s −1 ; (б) обычная вытяжка: 10,5 м 3 мин −1 , L = 40 см и V p = 0,8 м с −1 .

Рис. 12.

Типичная временная история SF 6 концентраций газа, обнаруженных в выхлопной трубе для расчета индекса утечки, когда пластина скользит по испытательной установке.(a) Вытяжка воздушной завесы: Q s = 8,4 м 3 мин −1 , L = 40 см и V p = 0,8 м s −1 ; (б) обычная вытяжка: 10,5 м 3 мин −1 , L = 40 см и V p = 0,8 м с −1 .

На рисунке 13 показаны рассчитанные индексы утечки ξ при различных скоростях всасывающего потока Q s и скоростях движения пластины V p .Измерения концентрации индикаторного газа проводились пять раз. Для каждого прогона относительные тенденции были аналогичными, и максимальное разброс обнаруженных концентраций среди этих пяти повторных тестов составляло <10,5% от среднего значения. Данные, представленные в этой статье, представляют собой средние значения пяти экспериментальных результатов. Оценки неопределенности были основаны на методе Abernethy et al. (1985). Общая неопределенность E переменных может быть найдена путем объединения систематических и случайных ошибок как E = [ B 2 + ( tS D ) 2 ] 1/2 , где B было систематической неопределенностью, S D было стандартным отклонением среднего, а степень свободы t была определена как около 2 для уровня достоверности 95%.Систематическая погрешность B была оценена на основании данных калибровки и предыдущего опыта испытаний, а стандартное отклонение среднего значения S D было вычислено из исходных данных измерений. Максимальное отличие средних значений за 12 минут от пяти усредненных значений было менее ± 0,002 p.pm, что соответствует отклонению около ± 0,004% от среднего значения. Показатели утечки, показанные на рис. 13, соответствуют явлениям, представленным средними локальными измерениями, показанными на рис. 11. Показатели утечки ξ вытяжки воздушной завесы имели относительно небольшие значения при воздействии подметающей пластины. Значения ξ существенно не увеличивались с увеличением V p , а все индексы утечки для Q s = 10,1 и 10,9 м 3 мин −1 были меньше ∼1,1 %. Для обычного вытяжного шкафа индексы утечки ξ имели значительно большие значения, чем у вытяжного шкафа с воздушной завесой.Показатели просыпания обычного кожуха быстро увеличивались с увеличением скорости движения пластины. При Q с = 10,5 м 3 мин −1 , индексы разлива были особенно выше, чем при Q с = 12,0 и 15,0 м 3 мин −1 . Увеличение скорости всасываемого потока может эффективно повысить «надежность» обычного кожуха и снизить показатели утечки. Однако улучшения будут ограниченными, поскольку значения индексов утечки не пренебрежимо малы даже при максимальной номинальной скорости всасываемого потока Q с = 15 м 3 мин -1 . По сравнению с обычной вытяжкой, вытяжка с воздушной завесой, очевидно, обладает высочайшей «прочностью», чтобы противостоять влиянию пешеходного движения.

Рис. 13.

Индекс утечки при движении плиты над испытательным стендом; L = 40 см.

Рис. 13.

Индекс утечки, когда плита скользит по испытательной установке; L = 40 см.

Энергопотребление

Чтобы провести сравнение энергопотребления вытяжек с воздушными завесами и энергопотребления обычных вытяжек, мы измерили потерю давления ΔP на входе и выходе вытяжек при различных расходах всасывания Q с .Результаты показаны на рис. 14. Если два кожуха работают с одинаковой скоростью всасывания, кожух с воздушной завесой будет вызывать больший перепад давления. Это связано с тем, что в вытяжке с воздушной завесой используется узкая прорезь для всасывания. Однако вытяжка с воздушной завесой, работающая при малых расходах, может иметь гораздо лучшие характеристики, чем обычная вытяжка, работающая при больших расходах, как показано в Таблице 1 и на Рисунках 11 и 13. Потребляемая мощность для управления потоками требует дополнительных оценок реалистичные условия эксплуатации.Рассмотрим ситуацию, когда воздушная завеса и обычные вытяжки, соответственно, работают при Q с = 10,9 и 15,0 м 3 мин −1 . При этих расходах потеря давления ΔP для воздушной завесы и обычных вытяжек будет 246 и 352 Па, соответственно, как показано закрашенными символами на рис. 14. Уровень потребления энергии для управления потоками в этих двух Таким образом, корпуса будут составлять ∼44,7 и 88,0 Вт соответственно. Расход струи был небольшим (0.72 м 3 мин -1 ), а потеря давления была <10 Па. Таким образом, уровень энергопотребления струи составил 0,12 Вт, что составляет <0,3% энергии всасывания. Таким образом, общий уровень энергопотребления вытяжки с воздушной завесой составил 44,82 Вт. Другими словами, вытяжка с воздушной завесой потребляет только примерно половину энергии, чем обычная вытяжка. Мы показали в Таблице 1, что усредненные по местному времени разливы вокруг зоны дыхания воздушной завесы и обычных вытяжек равны 0.2 и 20,5 часов соответственно. На рисунке 13 показано, что при скорости движения пластины 1,0 м / с -1 и где L = 40 см, индексы утечки для воздушной завесы и обычных вытяжек составляют ∼1,1 и 3,4% соответственно. Потребляя только половину энергии, потребляемой традиционной вытяжкой, вытекание воздушной завесы в условиях занятости и ходьбы по-прежнему очевидно намного ниже, чем у обычной вытяжки. Если место для приготовления пищи оборудовано кондиционером, общая экономия энергии за счет использования воздушной завесы может составить> 50%.

Рис. 14.

Падение давления воздушной завесы и обычных вытяжек при различных расходах всасывания. Заполненные символы обозначают рабочую точку.

Рис. 14.

Падение давления в воздушной завесе и обычных вытяжных шкафах при различных расходах всасывания закрашенными символами обозначена рабочая точка.

ВЫВОДЫ

Следующие ниже выводы основаны на результатах, полученных в результате экспериментов по визуализации потока и тестов концентрации индикаторного газа для воздушной завесы и обычных вытяжек, подверженных влиянию манекена и движения пешехода.Видеозаписи визуализации потока показывают, что наклонная воздушная завеса, опирающаяся на узкую всасывающую щель и наклонную щелевую струю, расположенную со смещенным расстоянием, продемонстрировала отличные характеристики, изолируя масляные туманы под капотом от манекена. Присутствие манекена перед испытательной установкой с обычным кожухом неизбежно вызовет турбулентное рассеивание масляных туманов к груди и носу манекена из-за сложных взаимодействий между всасыванием, следом и эффектом стенки.Увеличение скорости всасываемого потока не компенсировало этого разлива. Следовательно, концентрации SF 6 , измеренные вокруг зоны дыхания манекена в вытяжке воздушной завесы, были примерно на 10 -2 порядка величины меньше, чем у обычного вытяжки. Результаты визуализации потока при испытаниях с подметанием показывают, что вытяжка с воздушной завесой продемонстрировала превосходную «надежность» в противостоянии влиянию пешеходного движения. Обычный колпак чрезвычайно слабо компенсирует эффекты обходного движения, а локальные концентрации разливов и количественные индексы разливов указывают на то, что масляный туман легко уносится в атмосферу при обходном движении даже при высокой скорости всасываемого потока.Эксплуатация воздушной завесы с меньшей скоростью всасывания, чем при использовании обычной вытяжки, может обеспечить лучшую защиту от негативного влияния пешеходного движения. Вытяжка с воздушной завесой, даже работающая с уровнем энергопотребления на 50% ниже, чем у обычной вытяжки, по-прежнему имеет гораздо лучшие характеристики, чем обычная вытяжка.

НОМЕНКЛАТУРА

  • C 1 = среднее значение, взятое за период с шестой минуты до девятой минуты

  • C 2 = разница между C 1 и минимальным SF 6 концентрация в впадине

  • D = расстояние по горизонтали между кончиком носика манекена и передним краем стойки

  • H = расстояние между нижним передним краем капюшона и столешницей

  • L = расстояние между пластиной и передним краем счетчика

  • Q с = скорость всасываемого потока в кубических метрах в минуту

  • V b = скорость струи в метрах в секунду

  • V p = скорость подметающей пластины, в метрах в секунду

  • θ = угол наклона линирование форсунки, в градусах

  • ξ = индекс просыпания для испытаний на сметание пластин (≡ C 2 / C 1 )

Каталожные номера

,,.

Погрешность измерения ASME

,

J Fluids Eng

,

1985

, vol.

107

(стр.

161

4

). ,

Вытяжные колпаки

,

1945

New York, NY

Industrial Press

(стр.

21

48

),.

Эмпирическая проверка теоретических полей скорости для фланцевых круглых кожухов

,

Am Ind Assoc J

,

1987

, vol.

48

(стр.

380

6

),,.,

Вихревые потоки

,

1984

Кембридж, Нью-Йорк

Abacus Press

(стр.

13

117

). ,

Промышленная вентиляция: инженерные принципы

,

1991

New York, NY

John Wiley & Sons

(стр.

294

359

). ,

Промышленная и технологическая вентиляция

,

1963

New York, NY

Industrial Press

(стр.

69

119

),,, et al.

Захват фланцевого круглого кожуха в поперечных тягах

,

AIHA J

,

2001

, vol.

62

(стр.

199

207

),,.

Влияние прохода и движения створки на аэродинамику и утечку загрязняющих веществ из вытяжного шкафа, изолированного воздушной завесой

,

Ind Health

,

2007

, vol.

45

(стр.

804

16

),.

Поток и производительность шкафа биологической безопасности

,

Ann Occup Hyg

,

2009

, vol.

53

(стр.

425

40

),,.

Влияние манекена и пешеходного движения на характеристики потока и утечки настенных вытяжек с гидроизоляцией

,

Ann Occup Hyg

,

2010

, vol.

54

(стр.

625

39

),,, и др.

Аэродинамические характеристики и рекомендации по проектированию двухтактных систем вентиляции

,

Ann Occup Hyg

,

2005

, vol.

49

(стр.

1

15

),.

Конверты захвата прямоугольных вытяжек на поперечных чертежах

,

AIHA J

,

2001

, vol.

62

(стр.

563

71

),,, и др.

Разработка и оценка вытяжного шкафа с воздушной завесой с учетом аэродинамики

,

Ann Occup Hyg

,

2007

, vol.

51

(стр.

189

206

). .

Отклонение плоских струй соседними границами — эффект Коанда

,

Пограничный слой и управление потоком: принципы и применение

,

1961

, т.

1

Нью-Йорк, Нью-Йорк

Pergamon Press

(стр.

232

64

). ,

Физическая гидродинамика

,

1998

Нью-Йорк, Нью-Йорк

Oxford University Press

(стр.

133

52

),,.

Воздействие переносимых по воздуху наночастиц при использовании изолированных вытяжных шкафов с постоянным потоком, постоянной скоростью и воздушной завесой

,

Ann Occup Hyg

,

2010

, vol.

54

(стр.

78

87

)

© Автор 2010.Опубликовано Oxford University Press от имени Британского общества гигиены труда

Патент США на кухонную вытяжку с малым объемом воздуха Патент (Патент № 4738244, выданный 19 апреля 1988 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Настоящее изобретение в целом относится к вытяжным шкафам, в частности к кухонным вытяжным шкафам, которые не имеют встроенных средств подачи подпиточного воздуха.

Можно выделить две основные категории кухонных вытяжек.Вытяжные шкафы, относящиеся к одной категории, в дальнейшем иногда называемые вытяжными шкафами, забирают воздух и дым над варочной панелью и выводят их через вытяжку наружу здания, таким образом удаляя тепло и дым из зоны вокруг варочной панели. Блок. Вытяжки второй категории, в дальнейшем иногда называемые вытяжными шкафами для «подпиточного воздуха», помимо удаления воздуха над кухонным оборудованием, подают свежий воздух извне здания, чтобы восполнить (по крайней мере частично) то, что истощены.

Недостатком использования вытяжных колпаков является тот факт, что из-за относительно плохой работы некоторых таких вытяжек было необходимо откачивать большие объемы воздуха, чтобы быть уверенным, что все продукты сгорания и пары варочный блок снимается. Проблема в том, что воздух необходимо забирать из кухни, чтобы восполнить воздух, выпущенный из вытяжки. В местах и ​​в периоды года, когда необходимо нагреть или охладить воздух в помещении для комфорта жителей, значительное количество энергии расходуется либо на нагрев, либо на охлаждение воздуха в помещении и на попытки управления его температурой. Поэтому нежелательно, чтобы «закаленный» воздух удалялся из здания кухонной вытяжкой.

Для решения этой проблемы были разработаны вытяжки, обеспечивающие подачу собственного воздуха подпитки. Для этого в таких колпаках предусмотрены воздушные двигатели, которые нагнетают воздух в колпак извне в количестве, сопоставимом с вытяжным. Например, в вытяжке, описанной в моем патенте США No. В № 4089327, выпущенном 16 мая 1978 г., примерно 80% вытяжного воздуха вводится двигателем подпиточного воздуха в колпаке.При желании можно использовать более высокий процент подпиточного воздуха. В некоторых таких вытяжках используются средства для подачи воздуха из вытяжки в комнату, а не непосредственно в зону над варочной поверхностью. Примеры приведены в Sweet et al. Патент США № 3,457,850, выпущенный 29 июля 1969 г., Kaufman et al. Патент США No. 3,890,887, выданный 24 июня 1975 г., и в патенте США Jacobs. № 3,980,072, выдан 14 сентября 1976 г.

Вытяжные шкафы для подпиточного воздуха продемонстрировали значительные преимущества перед вытяжными шкафами только для вытяжки с точки зрения минимизации воздействия вытяжки на окружающую среду в помещении, но у них есть некоторые недостатки.Например, поскольку используются относительно большие объемы воздуха, размеры вентилятора и требования к мощности являются значительными. Кроме того, для подачи воздуха требуется нагнетатель или нагнетатели для этой цели, в результате чего установка, которая является или может быть вдвое дороже с точки зрения оборудования для перемещения воздуха, чем вытяжной колпак. Кроме того, это усложняет саму конструкцию вытяжки и связанное с ней воздуховоды и оборудование на крыше. Следовательно, осталась значительная потребность в вытяжных шкафах только вытяжного типа, но с достаточно высокими характеристиками, чтобы их можно было использовать с умеренным воздействием на нагревательные и охлаждающие нагрузки на оборудование для контроля окружающей среды здания.Настоящее изобретение удовлетворяет эту потребность.

Мой патент США. № 4 200 087 от 29 апреля 1980 г. и патенте США No. В патенте США № 4 462 387, выданном 31 июля 1984 г., раскрыты изобретения в вытяжке типа подпиточного воздуха. Настоящее изобретение включает только вытяжной колпак.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Кратко описанный, согласно типичному варианту осуществления настоящего изобретения вытяжной колпак снабжен съемными направляющими пластинами перед внутренними жировыми фильтрами.Пластины имеют форму, обеспечивающую прямой поток воздуха от задней части вытяжки вперед через варочный блок к передней кромке вытяжки. Между передними краями пластин и передней стенкой кожуха предусмотрена прорезь, благодаря которой поток воздуха в кожух ускоряется вокруг передних краев перегородок, обеспечивая скорость потока примерно 200 футов в минуту на переднем крае кожуха. капот. В пластинах предусмотрены отверстия, а между боковыми шторками (торцевыми стенками) вытяжки и пластинами предусмотрены отверстия или прорези.Пластины навесные или полностью съемные, чтобы облегчить замену фильтров.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой фрагментарный разрез строительной кухни, показывающий в разрезе вытяжное устройство в соответствии с типичным вариантом осуществления настоящего изобретения.

РИС. 2 — вид спереди вытяжного устройства, такого как на фиг. 1.

РИС. 3 представляет собой вид одного варианта осуществления пластины для направления потока, как он будет выглядеть, если смотреть по линии, расположенной как 3-3 на фиг.1 и смотря по стрелкам.

РИС. 4 — схематический вид направляющей пластины.

РИС. 5 представляет собой вид спереди узла капота, показывающий две такие направляющие пластины, включенные в более длинный колпак.

РИС. 6 — фрагментарный вид спереди вытяжного устройства, такого как на фиг. 1 с предпочтительной формой пластины для направления потока, прикрепленной к более длинному кожуху.

РИС. 7 представляет собой графическое изображение направляющей пластины, используемой на фиг. 6 вариант осуществления изобретения.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

В целях содействия пониманию принципов изобретения будет сделана ссылка на вариант осуществления, проиллюстрированный на чертежах, и для его описания будет использоваться специальный язык. Тем не менее, следует понимать, что тем самым не предполагается ограничение объема изобретения, такие изменения и дальнейшие модификации в проиллюстрированном устройстве и такие дальнейшие применения принципов изобретения, как проиллюстрировано в нем, предполагаются, что обычно приходит в голову квалифицированному специалисту. в области техники, к которой относится изобретение.

Теперь обратимся к чертежам подробно. На фиг. На фиг.1 показан участок 11 здания, в котором находится кухня 12 со стеной 13, подвесным потолком 14 и крышей 15. Кухонный блок 16 стоит на полу 17 перед стеной 13. Вытяжка 18 прикреплена к стене 13 и имеет выпускной канал 19 (обычно прямоугольный), проходящий через крышу к вытяжному вентилятору 21.

Сам колпак, обычно из нержавеющей стали, включает заднюю стенку 22, левую и правую боковые стенки 23 и 24, верх 26 и переднюю часть 27.Верхняя фильтровальная рейка 28 имеет верхний фланец 29, приваренный к верхней части 26, и проходит от одной торцевой стенки 23 к другой торцевой стенке 24. Нижняя фильтровальная рейка 31 имеет фланец 32, приваренный к задней стенке 22, и проходит от конца 23 до конец 24. В проиллюстрированном примере общая длина вытяжки от стены 23 до стены 24 составляет сорок два дюйма. Три обычных 12-дюймовые высокие на 12 дюймов длиной Жировых фильтров 33 установлены на стойках, которые поддерживаются на закладках опорных фильтров 34, приваренных к нижней опоре стойка 31, причем фильтры лежат на внутренней поверхности верхнего фильтра стойка 28.Идущие вертикально стойки 36, проходящие от верхней стойки 28 к нижней стойке 31 и прикрепленные к ним или к торцевым стенкам 23 и 24 соответственно, обрамляют отверстие для приема фильтра на концах кожуха.

Нижняя фильтровальная рейка 31 имеет множество отверстий (не показаны) на самом нижнем крае 37 и разнесенных по ее длине, для слива жира из них в поддон 38 для жира, установленный на концевых кронштейнах 39 поддона для жира, приваренных к торцевым стенкам. 23 и 24 капюшона.

В соответствии с проиллюстрированным вариантом осуществления изобретения пластина 41 направления потока предусмотрена между зоной над поверхностью 16с для приготовления пищи и фильтрами.Нижняя часть этой пластины поддерживается парой кронштейнов 42, которые приварены к нижней фильтровальной стойке и проходят через отверстия 43 в пластине 41 рядом с ее нижним краевым краем 44. Кронштейны 42 имеют такую ​​форму, чтобы удерживать нижний край 44 пластины 41 на нижнем крае передней поверхности 31f нижней фильтровальной стойки 31, но все же допускают намеренное удаление и повторную установку пластины в связи с обслуживанием фильтров. и, при установке, позволить свободному потоку загрязненного воздуха проходить через пластину 41 в жироулавливающие фильтры.

Перевернутый фланец 46 предусмотрен на передней части пластины 41 и имеет в нем пару отверстий 47. Каждый из них принимает крюк 48, шарнирно свисающий с металлической планки 49, приваренной к верхней части 26. Таким образом, эти подвески могут перемещаться назад и вперед в направлении стрелки 51 до такой степени, чтобы их можно было легко вставить в отверстия 47 передний фланец 46, тем не менее позволяя нижнему заднему краю 44 пластины плотно и полностью входить в опоры 42 и напротив стенки 31f.Соответственно, передний фланец 46 расположен на расстоянии от 2 дюймов до 4 дюймов, обычно примерно на 3,25 дюйма назад от передней стенки 27 капота, а его нижний сливающийся край 46b расположен на 31/2 дюйма выше нижнего края 27b передней стенки 27. капюшона. Этот край имеет загнутый внутрь и вверх выступ примерно на один дюйм высотой, чтобы обеспечить гладкий край кожуха в этом месте.

Боковые (торцевые) стенки 23 и 24 капота имеют наклонные вниз передние кромки, такие как 24f, которые проходят вниз от нижней кромки передней стенки до точки 52, где они встречаются с задней стенкой 22 капота, и которая находится на уровне, приблизительно равном до уровня верха варочной поверхности 16c.Обычно это примерно тридцать шесть дюймов над полом. Край 27b предпочтительно находится на высоте от двадцати трех до двадцати восьми дюймов над варочной поверхностью 16с, тогда как высота передней стенки 27 составляет приблизительно двенадцать дюймов. Общая ширина кожуха от передней стенки 27 до задней стенки 22 в этом примере предпочтительно составляет тридцать один дюйм. Поскольку пластина 41 простирается практически по всей ширине внутренней части кожуха у стенок 23 и 24, она взаимодействует с фильтрующими стойками, стойками, фильтрами, верхней частью кожуха, передней и торцевой стенками, образуя своего рода камеру 25 замедления перед ним. фильтры.Пластина по существу изолирует эту камеру замедления от внутренней части вытяжки над варочной панелью, так что практически весь воздух, который вытягивается из вытяжки и выпускается за пределы здания вентилятором 21, должен проходить через прорезь 53 между передним краем 46 плиты. пластину 41 и переднюю стенку 27 колпака в камеру 25. Эта прорезь проходит по всей длине колпака, которая в этом примере составляет сорок два дюйма.

Предусмотрено пять дополнительных слотов. Они находятся на самой пластине 41.Две из прорезей 54 предусмотрены в нижней части пластины. Третий паз 55 также находится в нижней части между пазами 54 и под ними. Еще два паза 56 предусмотрены в промежуточной части пластины. Прорези 54 имеют высоту примерно 3,75 дюйма и ширину 1 дюйм. Прорезь 55 находится примерно на 3 дюйма выше края 44, имеет высоту 1 дюйм и ширину 8 дюймов. Прорези 56 обычно имеют высоту 5,62 дюйма и ширину 1 дюйм. Они расположены на расстоянии 1 дюйма от боковых концов 57 и 58 пластины. На этих концах имеются перевернутые фланцы, как лучше всего показано на фиг.4, которые, будучи приварены вместе, например, в точках 59, 60 и на углу 61 к переднему фланцу 46, обеспечивают жесткость пластины. Таким образом, угол A (фиг. 1) 140 °. удерживается между нижней частью и промежуточной частью. Угол B 167 °. удерживается между промежуточной частью и передней частью. Точно так же угол C, равный 105 °. удерживается между передней частью и фланцем 46. Затем, после установки пластины в кожух, как показано, первая часть наклоняется вверх и вперед под углом приблизительно 42 °.степень. выше горизонтали. Вторая часть наклонена вверх и вперед под гораздо меньшим углом приблизительно 2 °. выше горизонтали. Третья часть наклонена вверх и вперед под промежуточным углом приблизительно 15 °. выше горизонтали. Соответственно, во время работы пары, поднимающиеся от поверхности 16с нагрева, направляются вперед к прорези 53. В этом месте из-за относительно небольшой площади прорези скорость воздуха значительно увеличивается.

Для воздуха, поступающего в колпак со стороны передней стенки 27, предпочтительно, чтобы его скорость составляла приблизительно 200 линейных футов в минуту по длине колпака.Эта скорость должна достигаться в месте расположения нижнего переднего края 27b вытяжки, чтобы воздух из помещения перемещался в вытяжку горизонтально в направлении стрелки 61 (фиг.1) в этом месте. В то же время скорость воздуха вертикально вверх через прорезь 53 в прорези составляет приблизительно 400 линейных футов в минуту. С помощью конструкции вытяжки в соответствии с настоящим изобретением этого можно достичь при объеме менее 150 кубических футов в минуту на каждый фут длины вытяжки и при этом пройти стандартное испытание хлористого метилена.Прорези 54 и 56 полезны для предотвращения выхода дыма из пространства между фильтрами и пластиной. Паз 55 допускает большую часть 1100 ° С. F. дымовой газ из дымохода 16f газовой варочной установки должен проходить через прорезь 55 без перехода в прорезь 53, в результате чего практически вся емкость прорези 53 используется для испарений, и относительно равномерная скорость в направлении стрелки 61 доступны по длине капюшона. С точки зрения минимизации потерь воздуха в кондиционируемом помещении желательно выпускать менее 125 кубических футов в минуту на фут длины вытяжки.Настоящее изобретение делает это возможным.

Теперь обратимся к фиг. 5 проиллюстрированный пример капота будет для общей длины капюшона 84 дюйма. В этом примере вместо использования фильтров 12 на 12 будут использоваться четыре стандартных фильтра 12 на 20 дюймов. Также используются две пластины 41. Прорези 54 и 56 используются, как и раньше, и прорезь 53 имеет ту же ширину, что и в примере на фиг. 1 и 2.

Теперь обратимся к фиг. 6 и 7 вместе с фиг. 1, узел капота, показанный на фиг.6 следует понимать, что он имеет такую ​​же конфигурацию, если смотреть с конца, что и на фиг. 1. Таким образом, различные элементы обозначены одинаковыми ссылочными номерами, за исключением добавленной цифры префикса «1». Этот пример использования трех пластин 141 для направления потока может быть для вытяжки длиной восемь футов или более. Три пластины использовались вместо двух, чтобы ограничить ширину пластин до тридцати дюймов, так что, хотя они изготовлены из нержавеющей стали 18-го калибра, они достаточно легкие, чтобы их можно было отцепить и снять или откинуть вниз для замены фильтров 133.

В этом варианте осуществления изобретения вместо использования прорезей, таких как 54 и 56, торцевые пластины расположены так, чтобы их стороны 141e были расположены на расстоянии трех дюймов внутрь от торцевых стенок 123 и 124 кожуха. Это эффективно обеспечивает прорези на каждом конце кожух для потока дыма непосредственно в блок фильтров, аналогично прорези 53 на передней панели. Следовательно, полуостровная прорезь практически одинаковой ширины обеспечивается вокруг трех сторон решетки направляющих пластин внутри кожуха и перед блоком фильтров.Таким образом, высокая скорость с отличным очищающим действием достигается полностью вокруг передней части и концов вытяжки, несмотря на очень низкий объем выпускаемого воздуха. Края пластин 141, которые обращены к соседним пластинам, расположены как можно ближе друг к другу, не мешая удалению или открытию одной по отношению к другой. Предельные прорези 155 размером один дюйм на восемь дюймов служат для отвода дымовых газов из вентиляционных отверстий 16f газового оборудования средней мощности. При желании верхние края кронштейнов 142 могут быть приварены к передней стенке 131f нижней фильтровальной стойки, чтобы закрыть крючки и эффективно прикрепить нижние края направляющих пластин 141 к фильтровальной стойке.Затем, отсоединив крючки 148 от отверстий 147, пластины 141 могут повернуться вниз перед фильтрами 133, чтобы обеспечить возможность удаления фильтра для очистки и замены. Как и на фиг. 5, фильтры в этой вытяжке могут быть стандартного размера 12х20. Пластины в любой данной установке предпочтительно имеют одинаковую ширину, так что, если они не навешиваются на петлях, нет необходимости хранить их в сортировке для размещения при повторной установке после снятия для доступа к фильтрам.

Хотя изобретение было проиллюстрировано и подробно описано на чертежах и в предшествующем описании, его следует рассматривать как иллюстративное, а не ограничивающее по своему характеру, при этом следует понимать, что был показан и описан только предпочтительный вариант осуществления и что все изменения и модификации, которые соответствуют духу изобретения, желательно защищать.

Руководство покупателя вытяжки

При покупке новой вытяжки следует учитывать 9 основных принципов.


Давайте проясним: приступайте к добыче! Это наиболее долговечное и эффективное решение.

Вытяжка, используемая в режиме рециркуляции, в целом более шумная. С устройством вы редко получаете технические данные, измеренные в режиме рециркуляции (данные почти всегда измеряются только в режиме вытяжки). Затраты на обслуживание высоки.

Рециркуляционный кожух просто фильтрует воздух через металлический фильтр и своего рода угольный фильтр, при этом не требуется никакого внешнего вентиляционного отверстия. Однако:

  1. Фильтр улавливает часть жира, а остальная часть остается на кухне.
  2. Угольный фильтр частично удаляет запахи на короткое время, но затем его необходимо очистить или заменить.
  3. Вытяжка, которая просто рециркулирует воздух, не справляется с влажным воздухом, создаваемым во время приготовления пищи.

В целях экономии энергии вытяжки теперь могут извлекать максимум 650 м3 / ч на полной мощности. Это законный предел. Производители могут добавить более мощную функцию наддува, но ее можно активировать только на несколько минут, в течение которых она извлекает до 100 дополнительных м3 воздуха.

Вытяжка с максимальной мощностью вытяжки будет иметь:

  • максимальная мощность около 650 м3 / ч
  • функция наддува 1000 м3 / ч
  • несколько уровней мощности, включая низкий минимальный уровень

Для менее дорогой модели, предназначенной для небольшой кухни, это практическое правило дает вам «минимальные требования к вытяжке в м3 / ч»: рассчитайте объем вашей кухни и умножьте его как минимум на десять (т.е.е. длина в метрах x ширина в метрах x высота в метрах x 10).

Помните, что диаметр и длина трубки, а также количество углов 90o, вокруг которых должен проходить воздух, являются ключевыми факторами, влияющими на эффективность вытяжки. Мы рекомендуем использовать трубки диаметром 150 мм и как можно более короткие и прямые.


Вытяжки, признанные «бесшумными», излучают всего 30 дБ (A) на «минимальной» мощности и 55 дБ (A) на максимальной. Для справки уровень децибел нормальной речи составляет 60-65 дБ.Самые шумные вытяжки излучают 70 дБ SPL или более.

Чтобы получить достоверное сравнение уровня шума для двух вытяжек, сначала необходимо убедиться, что обе имеют более или менее одинаковую минимальную и максимальную мощность вытяжки.

В зависимости от используемого метода интерпретации увеличение на 3-6 дБ удвоит воспринимаемый уровень шума. Удвоив расстояние (1-2-4-8…. Метров) от источника шума, вы вдвое уменьшите воспринимаемый уровень шума. Это полезно знать при выборе места для обеденного стола.

Уровень шума вытяжек всегда измеряется на расстоянии 1,3 метра от центра вытяжки. Недавно обновленные стандарты IEC точно определяют это, и все производители используют этот метод.


Другие важные особенности, которые следует учитывать при выборе вытяжки

4 — Ширина : Ваша вытяжка должна быть шире, чем ваша плита. Как правило, мы рекомендуем вытяжку в 1,5 раза больше ширины рабочей зоны. Свободно висящая над островком вытяжка должна быть в два раза шире индукционной плиты.

5 — Высота : Всегда соблюдайте рекомендуемый производителем минимум. Убедитесь, что вы установили капюшон достаточно высоко. Оставьте достаточно места для головы во время готовки, чтобы избежать дискомфорта в шее или спине.

6 — Светильники : Светодиодные источники света — лучшее решение. Постарайтесь оценить, правильно ли расположены фары вытяжки, иначе вы рискуете получить ослепление.

7 — Очистка : фильтры должны быть легко доступны.У смазки должно быть как можно меньше мест для скопления как внутри, так и снаружи вытяжки. Матовая нержавеющая сталь привлекательна, но жирные следы от пальцев видны легче. Точно так же пыль более заметна на стеклянном навесе, чем на непрозрачном.

8 — Характеристики : Полезна кнопка задержки с функцией автоматической остановки. Аварийный сигнал фильтра очень желателен.


9 — Типы вытяжек

Две основные категории вытяжек — это дизайнерские вытяжки, которые хорошо видны, и встроенные вытяжки, которые должны быть более или менее невидимыми.

Потолочные и вытяжные вытяжки представляют собой сочетание двух: невидимый + дизайн! Имейте в виду, что какими бы привлекательными они ни были, ваши ожидания относительно их характеристик в качестве вытяжек следует снизить. См. ниже.

Видимая «дизайнерская» вытяжка

← Вытяжки настенные

Вытяжка дымохода или Т-образная (перевернутая) вытяжка отлично подходят для естественного улавливания воздуха. Воздуховод, монтируемый на стене, обычно несложный, что облегчает вытяжку воздуха.Они бывают разных материалов, форм и размеров, а также могут быть встроены в угол.

ПРОФИ МИНУСЫ
  • Простота установки.
  • Очень эффективен (при использовании стены).
  • Много разных дизайнов.
  • Занимает место на кухне.
  • Сложнее наблюдать за конфоркой.

Взгляните на настенные вытяжки.


Вытяжка настенная вертикальная →

Эти вытяжки элегантны и эффективны. В них сочетаются преимущества настенного монтажа с продуманным дизайном.

ПРОФИ : Минусы :
  • Легко монтируется.
  • Очень эффективен (настенный и рядом с варочной панелью).
  • Полная видимость зоны нагрева.
  • Менее дискретна, чем различные модели встраиваемой вытяжки.

Подходит ли вам вертикальный вытяжной шкаф? Тогда используйте наш NeutraTEST Score, чтобы найти свою модель!


← Вытяжки островные

Свободно висящие вытяжки имеют три недостатка.Во-первых, они обычно примерно вдвое дороже. Во-вторых, у них нет стены, через которую проходит воздух, что приводит к потере около 1/3 своей эффективности. В-третьих, отвод воздуха наружу часто очень сложен (и альтернатива рециркуляции воздуха нежелательна).

ПРОФИ :

  • Выбор дизайна сильно повлияет на внешний вид вашей кухни.

ПРОТИВ :

  • Дорого — островная вытяжка часто стоит почти вдвое, чем аналогичная настенная модель.
  • Не очень эффективен ни при выводе наружу, ни в режиме рециркуляции. Без стены, направляющей воздух, прибл. Теряется 30% КПД. Вам нужно увеличить добычу почти на 50%.
  • Довольно часто это довольно громоздкий монтаж, особенно если выбирать вытяжную модель.
  • Островная вытяжка обеспечивает свет и беспрепятственный обзор.

Свободно висящие вытяжки отсортированы по лучшим показателям прямо здесь!


Встраиваемая «дискретная» вытяжка

← Экстрактор обычный с козырьком

Эта классическая вытяжка дешевая и не имеет достаточной мощности.Его можно разместить под кухонным шкафом или просто отдельно закрепить на стене.

ПРОФИ :

  • Недорогое решение, простое в установке.

ПРОТИВ :

  • Наименее эффективные вытяжки на рынке.

Нажмите здесь, если хотите быстро и легко выбрать обычный экстрактор!


Капот выдвижной телескопический →

Полуинтегрированный и почти невидимый, когда не используется: видна только передняя панель 5-8 см.Некоторые выдвижные вытяжки предлагают отличное соотношение цены, внешнего вида и характеристик.

ПРОФИ :

  • Довольно дискретное решение.
  • Часто очень хорошее соотношение цены и качества. Но теперь всегда. Используйте наш рейтинг NeutraTEST, чтобы помочь вам.

ПРОТИВ :

  • Место в шкафу занимает вытяжка.

Здесь вы найдете список телескопических вытяжек, отсортированных по производительности!


← Козырек

Эта высокопроизводительная кухонная вытяжка встраивается снизу в кухонный гарнитур.Он невидимый, потенциально очень мощный и при осторожном монтаже совершенно бесшумный. Из всех вытяжек, представленных на рынке, этот тип обычно имеет лучшее соотношение цены и качества.

ПРОФИ :

  • Дискретное решение, беспрепятственный обзор зоны нагрева.
  • Вероятно, лучшая вытяжка с соотношением цены и качества. Благодаря нашему рейтингу NeutraTEST Score, который поможет вам выбрать, легко.

ПРОТИВ :

  • Требуется встроенный кухонный шкаф или самостоятельное решение для дома.

Встраиваемые вытяжки заняли вот здесь место! Выбирайте тот, у кого хороший результат NeutraTEST.


Вытяжка для шкафов →

Это подкатегория капюшонов с навесом, в которых, чтобы включить капюшон, вы просто потяните на себя то, что кажется передней панелью потолочного блока. Это лучший дизайн, но, к сожалению, он используется слишком редко. В целом, необходимо улучшить характеристики этих вытяжек, которые до сих пор не использовались производителями.


← Вытяжка потолочная

У этого типа вытяжки видна только передняя панель. Он находится где-то на потолке над плитой. Другими словами, это не вытяжка как таковая, а, скорее, она увеличивает вентиляцию.

Потолочная вытяжка не подходит для каждой кухни: можно ли встроить вытяжку в существующий потолок и где должен быть мотор? В стандартах испытаний неясно, насколько точно представлены характеристики потолочных вытяжек: за исключением вытяжных вытяжек, все вытяжки испытываются на высоте 60 см над плитой.Для потолочной вытяжки этот метод преувеличивает реальные характеристики вытяжки и фильтрации и завышает уровень шума.

ПРОФИ : Минусы :
  • Минималистичное и дискретное решение.
  • Нет риска удариться головой о капюшон.
  • Привлекательное решение для современного кухонного острова, обеспечивающее свет и пространство в комнате.
  • Монтаж более сложен и не всегда возможен, если, например, выход наружу — необходимость.
  • Цена: дорогое решение.
  • Вытяжка не работает как воронка и расположена дальше от печи.

Мы оценили потолочные вытяжки от многих производителей прямо здесь. Используйте «поле поиска», если вы хотите сравнить вытяжки одной конкретной марки.Я знаю, что это чердак из фабрикатора ее!


Нисходящий вытяжной аппарат →

Вытяжка рабочей поверхности всасывает воздух вниз. Он спрятан в шкафу под плитой.

Он может быть как варочной панелью со встроенной вытяжкой, так и установлен рядом с варочной панелью, где она отводит воздух в сторону.

Говорят о создании поперечного потока воздуха. Настольная вытяжка для кухни легче вытягивает пар из нижних кастрюль в стороны и вниз, чем из высоких.Как недавно заметил наблюдательный пользователь ;-).

Некоторые вытяжные вытяжные устройства — как мы бы назвали их в чисто британском контексте — при использовании поднимаются, чтобы приблизиться к пару.

Пуховая вытяжка похожа на вертикальную настенную вытяжку без головы: готовить приятно, когда кастрюли и сковороды полностью видны!

Gaggennau была первой компанией, представившей на рынке вытяжку с вытяжкой, а компания Bora специализировалась на встроенных и модульных вытяжных устройствах с вытяжкой вниз.

Будь то встроенная вытяжка с варочной панелью или автономное решение с вытяжкой вниз, у этих новых вытяжек вниз ветер позади.

ЗА И ПРОТИВ:

Преимущества нижней тяги — высота над головой, невидимость и привлекательный дизайн.

Недостатки вытяжки уровня варочной панели :

  • частая (ежедневная) уборка,
  • несколько противоречивый дизайн вытягивания воздуха вниз,
  • цена и место в шкафу.

Нормы ЕС для вытяжных колпаков, которые позволяют откачивать только 650 м3 / ч, также представляют собой ограничение, в частности, для вытяжных колпаков с опусканием, поскольку они работают против естественного потока воздуха.

Вытяжка с нисходящим потоком предназначена для тех, кто напр. готовьте на кухонном острове, но желаете целостного и минималистичного вида — и готовы заплатить довольно высокую цену!

Советы по установке и эксплуатации вытяжки Kobe и приемы торговли

Практические правила для любой модели кухонной вытяжки от любого производителя

ВСЕГДА распаковывать и проверять приборы на наличие видимых повреждений сразу же по прибытии
ВСЕГДА переверните кожухи вверх дном и встряхните или выдуйте возможные отходы при транспортировке
ВСЕГДА нанимайте профессионального электрика для проверки и проводки кожухов
ВСЕГДА устанавливайте ограничитель перенапряжения для защиты панелей управления от колебаний мощности
ВСЕГДА устанавливать предохранитель прерывателя замыкания на землю — вытяжки обычно потребляют от 2 до 4 ампер
ВСЕГДА устанавливайте вытяжки на расстоянии от 26 до 30 дюймов от варочной панели, никогда не более 36 дюймов
ВСЕГДА используйте винты и шайбы из нержавеющей стали при установке вытяжки из нержавеющей стали
ВСЕГДА установить отводы в вентиляционной трубе как можно дальше от корпуса вытяжки
ALW AYS избегает резких изгибов на 90 градусов в вентиляционной трубе, когда вы можете использовать две 45-х
ВСЕГДА ленту, подушку и стяжную вентиляционную трубу надежно, чтобы избежать любого вибрационного шума
ВСЕГДА используйте оцинкованную одностенную вентиляционную трубу и изолируйте проход чердак
ВСЕГДА устанавливайте соединительную муфту с резиновым чехлом между концом вентиляционной трубы и концом крыши / стены
ВСЕГДА лучше всего устанавливать обратные заслонки на оконечном конце, а не на корпусе вентиляционного кожуха

TheNaturalHome.com на протяжении многих лет продавала другие марки кухонных вытяжек для профессионального использования, но сейчас мы продаем только Kobe Premium Series . Мы прекратили продавать неоправданно завышенные вытяжки «известных брендов», когда они не смогли сравниться с Kobe в параллельном инженерном сравнении. Мы НЕ продаем дешевую китайскую подделку бытовой техники. Kobe доказали свою надежность многолетним опытом работы с клиентами. Производители бытовой техники, как правило, не перечисляют все спецификации своей продукции, если не гордятся своими техническими деталями.Не так с Kobe Premium Series … Kobe указывает ВСЕ : низкий уровень шума, состав нержавеющей стали, толщина металла 18 калибра и ФАКТИЧЕСКИЕ реальные показатели CFM в кубических футах в минуту. Вытяжки прошли испытания на исправность и эксплуатационные характеристики в установленных условиях с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни. Некоторые производители бытовой техники цитируют вводящие в заблуждение номиналы вентилятора CFM , не утруждая себя регулировкой падения CFM Performance после того, как вентилятор установлен в корпусе вытяжки, и отработанный воздух проходит через дефлекторные фильтры и выходит из вентиляционной трубы. Номинальная мощность нагнетателя на 1000 кубических футов в минуту может быть легко преобразована в номинальную производительность менее 800 кубических футов в минуту. Все вытяжки Kobe проходят испытания в соответствии с отраслевыми стандартами в реальных условиях установки для получения истинных характеристик. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели составляет 90 000 британских тепловых единиц, умноженные на 6 кубических футов в минуту, что соответствует рекомендуемому показателю производительности 540 кубических футов в минуту.Практическое правило для вытяжек профессионального назначения — минимум 600 кубических футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить себе 750 кубических футов в минуту … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Вытяжки Kobe Range разработаны и изготовлены их японской материнской компанией Tosho & Company, Ltd. Tosho & Company, Ltd. занимается продажей качественных товаров в Японии и во всем мире с 1966 года, предлагая такие разнообразные продукты, как детали машин, роскошные автомобили, чистящие средства для индустрии технического обслуживания и, конечно же, вытяжки из нержавеющей стали. Kobe продает в США и Канаде уже более шестнадцати лет, и их целью всегда было разработать вытяжки из нержавеющей стали, которые были не только функциональными, но и стильными и экономичными. Результатом их обширных исследований и разработок является серия бесшовных вытяжек из нержавеющей стали с матовой отделкой, которые отличаются коммерческим качеством, элегантными, мощными и ТИХИМИ. Продукция Kobe сертифицирована CSA 221547 по стандартам 3812-01 для Канады и классу 3821-81 для U.S. Этот стандарт CSA соответствует требованиям стандарта ANSI / UL 507/705/710 для сертификации электрических вентиляторов, но продукты Kobe не имеют сертификата для коммерческого приготовления пищи согласно UL710. Kobe поставляет только вытяжки для жилых помещений, не сертифицированные Kobe для использования в коммерческих ресторанах. Метрические измерения округлены для справки о размерах в дюймах здесь, поэтому всегда сверяйтесь с отдельными листами технических характеристик продукта для точного определения размера, который часто примерно на четверть дюйма меньше: и шириной 47-3 / 4 дюйма, что упрощает установку между шкафами.

Несколько слов о кухонной технике из нержавеющей стали

При покупке кухонной вытяжки три основных вопроса, связанных с материалами из нержавеющей стали, — это толщина материала, бесшовная конструкция и сталь товарного качества. Две основные марки (серии), используемые в кухонной технике, — это нержавеющая сталь № 304 и № 430. Серия 430 — это наиболее часто используемая нержавеющая сталь, поскольку она лучше изгибается и принимает уникальные формы, а не только прямые-плоские изгибы металла. И 304, и 430 имеют относительно одинаковую стойкость к ржавчине, в том смысле, что вы не заметите никакой разницы в внешнем виде или характеристиках такой прочной вытяжки.С нержавеющей сталью серии 304 труднее работать, отчасти из-за более высокого содержания углерода и более низкого содержания железа. Оба имеют почти одинаковое содержание хрома: 430SS от 16% до 18% и 304SS от 18% до 20%. Калибр Калибр — это относительная мера толщины, и все вытяжки Kobe используют самую толстую бесшовную нержавеющую сталь 18-го калибра. Более дешевые марки кухонных вытяжек используют толщину 22, 23 или даже такую ​​жалкую, как сталь 24-го калибра. Бесшовная конструкция является стандартной практикой для всех вытяжек Kobe с тонко отполированными сварными швами, обеспечивающими чистый, бесшовный вид.Более дешевые бренды склепывают несколько кузовных панелей вместе, позволяя влаге, жирам и грязи просачиваться и накапливаться в трещинах. Проведите свое исследование, и вы скоро увидите преимущества качества, стоимости и производительности вытяжек Kobe Range. Используйте только аэрозольные очистители из нержавеющей стали (или WD-40) и не оставляйте их на поверхности слишком долго. Не распыляйте на панель управления и не мочите ее. Избегайте грубых моющих средств, солевых растворов, дезинфицирующих средств, отбеливателей или других агрессивных чистящих химикатов. Используйте чистые, мягкие, безворсовые тканевые полотенца и всегда трите по шерсти, а не по шерсти. Это очень важно … протирание круговыми движениями или поперек волокон нержавеющей стали приведет к порче поверхности.

Большинство людей используют вытяжку только для случайного появления чрезмерного пара, запаха, дыма или жира, потому что их существующая вытяжка слишком громкая, чтобы работать все время во время приготовления. Вытяжки из нержавеющей стали Kobe с их функцией QuietMode ™ достаточно тихие, чтобы работать непрерывно, и оставляются включенными на некоторое время после этого, чтобы удалить остаточное тепло варочной панели. Как гласит их девиз: QuietMode ™: « Так тихо, вы не поверите, что это на !» Kobe имеет многоскоростное управление вентиляторами на всех моделях, так что вы можете получить желаемую производительность, когда вам это нужно.Остерегайтесь диапазона. Производитель заявляет, что вам понадобится вытяжка мощностью 1000 + CFM (кубических футов в минуту) для любой печи — это маркетинговый ход, чтобы продать свою «коммерческую» вытяжку с этой линейкой. Некоторые производители бытовой техники цитируют вводящие в заблуждение номиналы вентилятора CFM , не утруждая себя регулировкой падения CFM Performance после того, как вентилятор установлен в корпусе вытяжки, и отработанный воздух проходит через дефлекторные фильтры и выходит из вентиляционной трубы. Номинальная мощность нагнетателя на 1000 кубических футов в минуту может быть легко преобразована в номинальную производительность менее 800 кубических футов в минуту.Все вытяжки Kobe проходят испытания в соответствии с отраслевыми стандартами в реальных условиях установки с двухметровой вентиляционной трубой, имитирующей типичную планировку кухни для получения истинных характеристик. Это включает установку вытяжки с двухметровой вентиляционной трубой от выхлопной трубы для имитации реальных условий эксплуатации — чего многие другие производители избегают делать. Отраслевой стандарт для газовых варочных панелей — максимум производительности выхлопа ~ 6 кубических футов в минуту на 1000 британских тепловых единиц. Например: диапазон газа с шестью горелками с 15 000 британских тепловых единиц на каждую горелку на варочной панели составляет 90 000 британских тепловых единиц, умноженные на 6 кубических футов в минуту, что соответствует рекомендуемому показателю производительности 540 кубических футов в минуту. Эмпирическое правило для вытяжек для профессионального использования: минимум 600 кубических футов в минуту при установке стандартной +/- 30 дюймов от варочной панели. Чтобы представить 750 кубических футов в минуту в перспективе … потребуется всего 2 минуты, чтобы вытянуть ВЕСЬ воздух из вашей средней кухни площадью 200 квадратных футов.

Понимание качества фильтровальных систем кухонных вытяжек

При покупке кухонной вытяжки необходимо обратить пристальное внимание на , что происходит со смазкой . Есть веская причина, по которой мы продаем вытяжки только Kobe в розницу — они сконструированы для правильной РАБОТЫ. Недорогие вытяжки срезаны по многим углам, одним из которых является установка тонких алюминиевых сеток, позволяющих нагретой смазке в фильтре стекать обратно на плиту. Без надлежащей фильтрации излишки жира и влаги попадают в вентиляционную трубу и попадают на крышу или стену вашего дома. Вы никогда не увидите дешевых алюминиевых сетчатых фильтров в ресторане по одной очень веской причине — жир, капающий обратно на плиту, опасен. Компания Kobe решает проблему фильтрации / улавливания жира с помощью центробежных уловителей жира и / или классических промышленных фильтров из нержавеющей стали с перегородкой.Вертикальные вентиляторы с двумя турбинами на некоторых моделях Kobe создают эффект перевернутого торнадо, который очень эффективен для приготовления больших азиатских блюд с выпуклым днищем и паэльи. Очень эффективный улавливание жира внутри воздуходувки, где воздух, содержащий масло и воду, направляется на корпус вентилятора, заставляя его конденсироваться и стекать в перегородочные фильтры или чаши для сбора жира. Чашечки для сбора жира — это небольшие поддоны, которые можно мыть в посудомоечной машине на верхней полке, установленные за коническими воздухозаборниками, которые вы видите на некоторых моделях.Обычно чистка кухонной вытяжки не происходит изнутри, механических частей, только наружная поверхность, корпус и съемные фильтры, но это возможно с помощью центробежного вентилятора. Снимите сетчатые или перегородочные фильтры, распылите обезжиривающий раствор прямо в воздуходувки, установите фильтры на место, дайте им пропитаться некоторое время, а затем включите минимальную скорость. Обезжириватель будет стекать через систему, обеспечивая промывку водосборных чаш или перегородок. Соблюдайте традиционные меры предосторожности при работе с бытовыми приборами: отключайте питание устройства при работе с внутренними устройствами, держите руки чистыми при включении питания и защищайте лицо и глаза от воздействия чистящих химикатов.Дефлекторные фильтры представляют собой серию перевернутых U-образных «желобов-перегородок», которые охлаждают жирный воздух по мере его прохождения, конденсируя влагу и масло на верхних перегородках и стекая вниз в нижние желоба, где он удерживается до очистки. Коммерческий вид в жилых кухнях вызвал очень высокий спрос на перегородочные фильтры, особенно в газовых плитах с высокой производительностью, где присутствуют сильные жары и пламя. Дополнительное пространство из нержавеющей стали под ним делает внешний вид более профессиональным и индустриальным, придавая любому дизайну кухни коммерческий вид ресторана.С точки зрения производительности перегородочные фильтры с вентилятором с короткозамкнутым ротором (по сравнению с центробежной турбиной) улавливают немного меньше жира, но разница, вероятно, слишком мала, чтобы рассматривать ее как фактор при выборе модели. Многие клиенты считают перегородочные фильтры преимуществом при очистке, так как их можно мыть в посудомоечной машине на верхней полке. Можно вынуть перегородочные фильтры из вытяжки и промыть отдельно, вместо того, чтобы обезжиривать всю нижнюю часть корпуса вытяжки.

Демпферы (предохранители обратной тяги) поставляются со всеми вытяжками серии Premium серии Kobe, но рекомендуется снимать этот демпфер обратной тяги с корпуса вытяжки. Устройства для предотвращения сквозняков (по желанию клиента) лучше всего устанавливать на вентиляционной крышке (концевой заделке), где они могут быть легко очищены и более эффективны. Заслонки являются стандартной практикой в ​​климатических условиях, где клиенты опасаются, что обратная тяга воздуха (холодного или горячего) по вентиляционной трубе увеличит расходы на отопление и охлаждение. А также для клиентов, которых беспокоит запах из дренажной трубы. Наиболее распространенный тип заслонки — это заслонка, используемая на вентиляционных отверстиях сушилки. Установление заслонок непосредственно над вентилятором там, где их крайне неудобно заменять и невозможно регулярно чистить, считается техническим недостатком.В лучшем случае грязные заслонки ограничивают поток воздуха … в худшем случае коррозия и накопление жира в конечном итоге выводят их из строя. Очень важно поддерживать их в хорошем состоянии и смазывать WD-40, особенно любые металлические пружины и петли. Обычной практикой для повышения энергоэффективности является прикрепление вентиляционной трубы к концевой заделке крыши / стены с помощью гибкого резинового соединительного элемента. Необязательно быть муфтой Fernco® или готовой муфтой. Два шланговых зажима и кусок прочного резинового коврика разорвут тепловой контакт между металлом вентиляционной трубы и металлическим или пластиковым наконечником.Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы еще больше предотвратить передачу тепла и холода в корпус вытяжки. Мы не продаем вентиляционные трубы, заглушки, заслонки или фитинги для воздуховодов, поскольку они обычно доступны в любом местном магазине сантехники.

Определение размеров и размещение вытяжек для бытовых кухонь

Большинство клиентов покупают вытяжку такой же ширины, как и у верхней части, но дизайнеры все чаще сочетают вытяжки большего размера с духовками меньшего размера. Увеличенная площадь навеса вытяжки обеспечивает лучшую производительность на низких скоростях и придает более профессиональный вид дизайну кухни. Шлейф дыма и пара , распространяющийся по мере отрыва от варочной панели, поэтому установка более широкого вытяжки имеет идеальный функциональный смысл, позволяя более низким скоростям вентилятора более эффективно улавливать отработанный воздух. Хорошее практическое правило для любой газовой или электрической плиты — минимум 50 кубических футов в минуту на квадратный фут варочной панели. Таким образом, для вытяжки шириной 3 фута и глубины 2 фута требуется , по крайней мере, вытяжки 300CFM, а все вытяжки Kobe без рециркуляции имеют 600 + CFM на максимальной скорости.Вытяжки для жилых помещений традиционно имеют глубину от 19 до 22 дюймов (спереди назад), чтобы можно было наклоняться над плитой, чтобы передняя часть вытяжки не мешала вам, и размещены на расстоянии от 26 до 30 дюймов от верхней границы диапазона для лучшей функции вытяжки. По мере того как вы отодвигаетесь от варочной панели намного дальше, чем примерно на 30 дюймов, вытяжка должна работать на все более высоких скоростях, чтобы обеспечить тот же уровень производительности. Kobe предлагает несколько вытяжек UL710 для профессионального использования глубиной 24 дюйма, предназначенных для более «промышленных» жилых помещений, устанавливаемых на расстоянии от 30 до 36 дюймов от варочной панели.Установленная на расстоянии менее 30 дюймов от варочной панели, вытяжка глубиной 24 дюйма будет мешать вашей мобильности на конфорках. Всегда лучше взять немного картона и создать макет вытяжки во время ее установки, чтобы не наткнуться на нее, когда вы наклоняетесь, чтобы заняться горшками на заднем плане. Как правило, воздуходувки от 600 до 800 куб. Футов в минуту более чем достаточны при размещении на надлежащем расстоянии от 26 до 30 дюймов от варочной панели и будут намного тише, поскольку вытяжка может хорошо работать при более низких скоростях вентилятора.

общие практические правила для вентиляции кухонных вытяжек

Все вытяжки Kobe включают как минимум один двигатель вентилятора, поэтому для их установки не требуются дополнительные детали. Заказчик предоставляет собственную вентиляционную трубу и оконечную головку на крыше или внешней стене (см. Примечания выше). Поскольку строительные нормы и правила различаются от города к городу, мы не продаем вентиляционные трубы или части концевых устройств — вы можете найти эти фитинги в местном магазине сантехники. Если местные нормы не требуют иного, установите стандартную одностенную оцинкованную вентиляционную трубу, которая тоньше, чем вентиляционная труба для дровяной печи.Хотя гофрированная «гибкая» труба может быть дешевле и легче изгибается, она имеет тенденцию задерживать жир (невозможно очистить) и не так надежна (легко вырывается из отверстий). Обычной практикой для повышения энергоэффективности является прикрепление вентиляционной трубы к концевой заделке крыши / стены с помощью гибкого резинового соединительного элемента. Резиновые соединительные муфты в основном представляют собой кусок резины, который оборачивается вокруг трубы и устанавливается с помощью двух шланговых зажимов, нарушая тепловой энергетический контакт между металлом вентиляционной трубы и металлом концевой части крыши. Рекомендуется изолировать металлическую вентиляционную трубу, когда она проходит через чердак, чтобы еще больше остановить передачу тепла и холода вниз в корпус вытяжки.Во всех вытяжках Kobe с настенным креплением используются трехсторонние регулируемые крышки воздуховодов (боковая стенка открыта), что позволяет установить изгиб на 90 градусов на вентиляционной трубе и выйти прямо из стены, на которой установлена ​​вытяжка. Некоторые модели уникальны тем, что имеют прямоугольные отверстия для вентиляционных отверстий размером 3-1 / 4 на 10 дюймов сверху И сзади. Верхняя круглая вентиляционная труба диаметром 6 дюймов — лучшая практика для новых установок, но при реконструкции иногда требуется прямоугольная труба. Расположение задней заглушки 3-1 / 4 на 10 дюймов: по центру по ширине капота и примерно в одном дюйме от верхней части корпуса капота до верхней части заглушки 3-1 / 4 на 10 дюймов.Обратите внимание, что прямоугольная вентиляция подходит для небольших расстояний и часто встречается при реконструкции, но круглые вентиляционные трубы кухонной вытяжки намного легче чистить и, как правило, имеют лучшую аэродинамику. В домах, где прямая вертикальная вентиляция (через крышу) невозможна, лучше всего установить серию изгибов под 45 градусов. Когда вы вынуждены устанавливать отводы под прямым углом, избегайте размещения первых 90 в пределах двух футов от вентилятора, избегайте использования более двух углов 90 и избегайте горизонтальных участков более двадцати пяти футов. В противном случае снижается эффективность любого вентилятора любого производителя кухонной вытяжки.Пониженная эффективность (меньше кубических футов в минуту CFM) является функцией аэродинамического сопротивления в трубе — противодавление от изгибов и горизонтальных участков вынуждает вентилятор работать с большей нагрузкой при том же CFM. И нет, у нас нет какой-либо оценки количества потерь CFM на изгиб или спуск, но мы добавим эту информацию, как только сможем ее подтвердить. В конце концов, вы довольствуетесь тем, с чем приходится работать дома … любая вытяжка любого производителя будет иметь точно такие же аэродинамические ограничения.

В линейке вытяжек Kobe используются два типа узлов нагнетателя: горизонтальный с короткозамкнутым ротором и центробежный. Центробежные нагнетатели турбинного типа, как двигатели реактивных самолетов, устанавливаются попарно. Другой — одинарная или двойная беличья клетка, установленная на одной или обеих сторонах одного горизонтального вала двигателя. Оба способны поддерживать профессиональные характеристики с минимальным шумом. Там, где позволяет место в кузове, обычно используются воздуходувки с беличьей клеткой. Двойные короткозамкнутые обоймы на каждой стороне вала / оси поддерживают баланс и помогают предотвратить преждевременный выход из строя подшипников при наличии места.Только низкопрофильный кожух RA38 имеет единственную беличью клетку из-за ограниченного пространства в вентиляционной стойке. Другие модели оснащены модернизированными вертикально установленными вентиляторами с двумя турбинами для центробежной фильтрации, которые представляют собой передовой подход с низким энергопотреблением и высоким КПД. В то время как некоторые производители используют единую систему вентиляторов для всех вытяжек, Kobe разрабатывает систему вентиляции, чтобы она соответствовала потребностям корпуса вытяжки. Плотная конструкция, бесшумные вентиляторы, бесшовная нержавеющая сталь и очень функциональные, легко очищаемые системы фильтрации жира делают линейку Kobe уникальной.На Kobe вы не увидите нефункциональных дешевых алюминиевых сетчатых фильтров или жалких лопастных вентиляторов. Мы надеемся, что вы обнаружите, что вытяжки из нержавеющей стали Kobe имеют высочайшее качество, что делает их наиболее экономически эффективными кухонными вытяжками на рынке сегодня. Вы можете найти копию двухлетней гарантии производителя Kobe Range Hood, политику возврата, информацию об обслуживании и доставке на этой странице: Гарантия Kobe Range Hood. Вытяжки Kobe, как правило, всегда есть в наличии и обычно отправляются на следующий рабочий день, если не указано иное.

как установить вытяжные колпаки на наклонных, соборных и высоких потолках

Уникально видеть, как крышка воздуховода из нержавеющей стали простирается до поверхности наклонного потолка — или намного больше десяти футов ( от пола до потолка). Соборные наклонные и высокие потолки традиционно имеют деревянную рамку «желоба», которая «свешивается» для создания ровной / горизонтальной монтажной поверхности для верхней части крышки воздуховода вытяжки. Дизайнеры используют выемки в качестве архитектурных Focus для всей комнаты, если не для всего дома, как его видят ваши гости.Ваша вентиляционная труба, покрытая камнем, стеклом, потолочной жестью, панелями или плиткой или просто гипсокартоном, проходит через центр желоба. Если вы не стремитесь к индустриальному стилю, «палец» из нержавеющей стали, видимый от пола до 12-футового потолка, может быть сверхмощным «магнитом для глаз». Небольшие выемки (одна рама 2 на 4) отделаны деревом, чтобы соответствовать остальной части комнаты и / или шкафов. Экономичный способ удлинить слишком короткую крышку воздуховода всего на шесть дюймов или более — это окружить верх декоративной деревянной отделкой, плиткой или лепниной, чтобы скрыть любой зазор.

Вытяжки Kobe последнего поколения серии SQB-1 оснащены энергосберегающими светодиодными лампами с низким нагревом. Они доступны с корпусом и стеклом напрямую от Kobe Range Hoods. В более старых моделях вытяжек Kobe серий SQ и SQB использовались двухконтактные галогенные лампы G4 на 10 или 20 ватт 12 вольт «капсульные лампы». Мы не продаем эти галогенные лампы, поскольку их легко приобрести в Интернете по цене менее одного доллара за штуку. Две гораздо более старые модели вытяжек Kobe использовали стандартную галогеновую лампу большего размера GU10. Двухконтактные цокольные лампы LED G4 и GU10 доступны для модернизации, но они, как правило, имеют очень низкий световой поток для размера, достаточно маленького, чтобы поместиться в розетку.Руководства по установке содержат подробные инструкции по замене лампочки. НИКОГДА не прикасайтесь к стеклу галогенной лампы голыми руками, так как кожный жир может привести к разрушению лампы при нагревании. Будьте очень осторожны, снимая стеклянную линзу внутри светильника, поскольку края обычно очень острые. Освещение вытяжки, в отличие от других приборов, подвержено очень суровым условиям окружающей среды с избыточной влажностью, конденсирующейся водой и агрессивными жидкостями, жирами и химическими веществами. Если свет мигает, сначала попробуйте заменить лампочки.Затем попросите местного специалиста независимого центра по ремонту бытовой техники отключить лампы или проверить постоянную подачу питания ~ 12 В постоянного тока на трансформатор. Освещение — единственная функция с питанием от 12 вольт постоянного тока, поэтому на плате есть трансформатор, понижающий мощность с 110 до 12 В постоянного тока. Скорее всего, дело не в самом трансформаторе, а в корродированных соединениях между ним и лампочками. Опытный техник может при необходимости заменить соединения и трансформатор, не требуя заводских деталей.Панель управления и переключатель редко имеют проблемы с мерцанием света.

Двухлетняя гарантия Kobe, доставка, возврат и условия обслуживания

Вытяжки Kobe хранятся на складе и обычно отправляются на следующий рабочий день с предоставлением информации для автоматического отслеживания по электронной почте. Двухлетняя гарантия производителя Kobe Range Hood, инструкции по получению и подробные сведения о возврате и замене полностью размещены в Интернете по адресу: Гарантия на вытяжку Kobe Range Одним из главных достоинств гарантии Kobe и совершенно уникальной среди производителей вытяжек является они обеспечивают обслуживание на месте.В случае необходимости они сделают все возможное, чтобы нанять местный независимый ремонтный центр по субподряду для обращения в службу поддержки. Отгрузить вашу вытяжку обратно в сервисный центр — это их последнее средство , а не единственный вариант, как у других производителей вытяжек. Использование этого веб-сайта и любая покупка продуктов или услуг на TheNaturalHome.com регулируется нашим Соглашением об условиях обслуживания и Отказом от ответственности , которые вы подтверждаете, что прочитали, поняли и согласились соблюдать все содержащиеся в нем условия.

Поверьте, вытяжки Kobe — это исключительная ценность и высочайшее качество. Мы очень довольны их мастерством и обслуживанием клиентов. Хотя мы могли продавать в розницу вытяжки из нержавеющей стали любой марки, мы решили продавать только Kobe в течение многих лет. В отличие от крупных безличных каталогизаторов, мы не продаем других по очень веской причине: мы твердо уверены, что Kobe — самый надежный, самый простой в обслуживании, гораздо более тихий и самый дешевый продукт, так зачем продавать еще один? Их конструкция безупречна, материалы и производство превосходны, детали всегда доступны, если они вам когда-либо понадобятся, а цены превосходят по сравнению с яблоками и яблоками с любой другой вытяжкой профессионального качества, представленной сегодня на рынке.

Китай хорошего качества наклонный пластинчатый загуститель

Китайский промышленный осветлитель Китайский промышленный осветлитель

Китайский промышленный осветлитель Справочник поставщиков и производителей промышленных осветлителей Китая — Источник большого выбора промышленных осветлителей в пластинчатом осветлителе осветляющий шампунь с частной маркой резервуар осветлителя из Китая Alibaba.com

Китай Наклонный конвейер из нержавеющей стали на заказ с

Современное оборудование, профессиональный дизайн, отличная технология производства, совершенная система обеспечения качества и своевременное послепродажное обслуживание — это наши обещания каждому клиенту.Описание продукта Наклонный ленточный конвейер предназначен для перемещения товаров с одного уровня на другой через наклонные или наклонные углы. Эти конвейеры подходят для легких и тяжелых приложений для больших и громоздких

Good Mining Thickener Good Mining Thickener Suppliers

Alibaba.com предлагает 149 хороших горнодобывающих сгустителей. Около 40% из них приходится на сгуститель, 2% — на очистку воды и 1% — на химикаты для электроники. Вам доступен широкий спектр хороших вариантов загустителя для горнодобывающей промышленности, таких как вспомогательные вещества для покрытия

загуститель золота обработка хрома высококачественный классификатор

загуститель золота обработка хрома высококачественный загуститель золота обработка хрома высококачественный эффективный загуститель Эффективный загуститель Гидравлический двигатель Приводной центр Загуститель Приводной центр с гидравлическим двигателем Шаровая мельница с решетчатой ​​мельницей

Китай Производитель наклонных пластинчатых отстойников

Наша задача — всегда предоставлять нашим клиентам и клиентам высококачественные и агрессивные портативные цифровые продукты для наклонных пластинчатых резервуаров для отстаивания. Оборудование для обезвоживания фильтр-прессов China Pp Fume Hood Factory наша продукция имеет хорошую репутацию во всем мире как ее наиболее конкурентоспособная цена и наше самое большое преимущество послепродажного обслуживания для клиентов sign Поставщик сгустителей целлюлозы Переносной технологический сгуститель целлюлозы schoolonderdeboom.nl Загуститель пульпы. Pratima Bajpai в целлюлозно-бумажной промышленности, 2016. 11.26 Биологическая обработка механического Pu.

「сгуститель с наклонной пластиной для добычи сгустителя」

Загуститель Конструкция сгустителя Конструкция сгустителя Наклонный пластинчатый загуститель Введение: гравитационный загуститель для суспензии, разработанный с наклонной пластиной в зоне отстаивания Зона осаждения: 20 ~ 3500 м2 Усовершенствование: в центре установлено перемешивающее устройство Из плиточного пластинчатого уплотнителя вибратор устанавливается на наружную стенку конуса для ускорения утолщения и предотвращения засорения.

「зеленое оборудование наклонный шнековый загуститель pul

Характеристики наклонного шнекового загустителя серии ZNX. 1. Машина для сгущения бумажной массы в основном используется для мытья и сгущения всех видов бумажной массы. 2.Специальная щетка, которая синхронизирована с винтом, может предотвратить блокировку пор фильтра хорошей дегидратацией.

Качественная промышленная очистка воды и обезвоживание осадка

Wuxi Changier Technology Co. ltd — лучший поставщик оборудования для обезвоживания осадка и оборудования для флотации растворенного воздуха в отрасли мы имеет качественные продукты и услуги из Китая.История Имея 10-летний опыт работы в области водоподготовки. Наш

: Международный поставщик качественных фитингов для загустителей.

Фитинги для загустителей и загустителей горного оборудования имеют стабильную работу самого высокого качества и получают положительные отзывы от горнодобывающей промышленности в стране и за рубежом. as поставщик горнодобывающих сгустителей была создана в 1990-х годах, и это первая компания, которая предоставляет услуги EPC, которые включают в себя проектирование рудников, исследовательское оборудование, производство, установку и ввод в эксплуатацию, а также персонал. наклонные пластины, установленные в загуститель, хороши для большого оборудования и уменьшают высоту, что увеличивает производительность в 2 3 раза Структура структуры продукта Вибрация Наклонная пластина Высокая эффективность Загуститель

Китай хорошее качество наклонный пластинчатый загуститель дизайн

Пластинчатый пластинчатый осветлитель в отстойнике Китай хорошего качества наклонный пластинчатый уплотнитель 6 апр 2017.Теги: Элегантный отстойник. Водоотделитель. Промышленный. Китай горячая распродажа дешевая цена хорошее качество пластинчатый осветлитель наклонная трубка ..

Высокоэффективный щелочной загуститель Загуститель для обогащения руды

Наклонный пластинчатый загуститель Этапы обработки железной руды высокое качество 22 05 2018183 3 обычно используемых загустителя на обогатительной фабрике Обычный загуститель, наиболее широко используемый в обогатительная фабрика, но она занимает большую площадь и имеет низкую производительность на единицу площади. Пластинчатые утолщенные пластины

Пластинчатый осветлитель — Wikipedia

Существует ряд запатентованных конструкций пластинчатых осветлителей.Наклонные пластины могут быть основаны на круглых шестиугольных или прямоугольных трубках. Некоторые возможные конструктивные характеристики включают: Расстояние между трубками или пластинами 50 мм Длина трубы или пластины 1–2 м Шаг пластин 45 Диапазон применения & 0183; & 32;

высококачественный дисковый сгуститель с низким энергопотреблением

дисковый сгуститель с высоким качеством и низким энергопотреблением Наблюдаемое преимущество твердотельного диска по сравнению со старой системой показало высокую эффективность сгущения осадка с низкими инвестициями и эксплуатационными затратами. Сгуститель с диском Хьюбер представляет собой медленно вращающийся диск. Конфигурация, которая установлена ​​на

Производители горных сгустителей Поставщики и фабрика

Производители и поставщики горных сгустителей Поставщики китайских горных сгустителей и каталог заводов легко находят китайских производителей горных сгустителей поставщиков фабрик-экспортеров и оптовиков на Made-in-China.com. Тип бизнеса:

Гарантия качества энергосберегающего загустителя с глубоким конусом

Гарантия качества энергосберегающего сгустителя с глубоким конусом. Прозрачность при переполнении Для обеспечения качества и окончательного подтверждения прозрачности воды датчик мутности контролирует вынос твердых частиц. Скорость подачи сухих твердых веществ. Для использования в качестве сигнала прямой связи для контура управления дозированием флокулянта можно использовать пару нуклеонных датчиков плотности и встроенного расходомера. установлено Это позволяет прогнозировать дозирование флокулянта

Китай Высокоэффективный загуститель золотого концентрата для

Загуститель для золотодобычи Производитель / поставщик золотого загустителя в Китае, предлагающий высокоэффективный загуститель золотого концентрата для золотодобывающего завода Камнедробилка для компаунда Минеральное оборудование Вертикальная комбинированная дробилка Высококачественная вертикальная Табличка

Сгуститель Good Mining Загуститель Good Mining

Alibaba.com предлагает 149 хороших продуктов для загустения горнодобывающих компаний. Около 40% из них приходится на сгуститель, 2% — на очистку воды и 1% — на химикаты для электроники. Вам доступен широкий спектр хороших вариантов загустителей для горнодобывающей промышленности, таких как вспомогательные вещества для покрытия

Quality Package Sewage Treatment and Dissolved Air

Ведущий поставщик комплексных очистных сооружений и воздушной флотации WUXI CHENENG ENVIRONMENTAL ENGINEERING and EQUIPMENT CO.LTD завод воздушной флотации растворенного типа.Китай Хорошее качество Пакет очистных сооружений для сточных вод

Завод по очистке сточных вод

Купить хорошее качество

Оборудование для очистки песка из утолщенной стальной плиты Стабильная работа Без уязвимых частей Простая структура Двойная спиральная стиральная машина для песка Емкость 150-200 Экран для обезвоживания песка Гладкое движущееся оборудование для сортировки материала 308,3 * 190,7 * 148,4 см

7 лучших магазинов столовой посуды в Китае на 2021 год Бесплатные покупатели

Mikasa — хороший бренд, который стоит рассмотреть, если вы ищете китайскую столовую посуду по хорошей цене и имеющую достойные отзывы от предыдущих клиентов при рассмотрении качества посуды. посуда.Но из-за проблем со службой поддержки клиентов или ее отсутствия может быть разумной идеей покупать фарфор у одного из сторонних розничных продавцов, указанных в нашем обзоре, а не напрямую у Mikasa.

сгуститель переработка золотой руды высококачественный классификатор золота

сгуститель переработка золотой руды высококачественный сгуститель переработка золотой руды высокого качества Эффективный сгуститель Эффективный сгуститель Гидравлический приводной центр Загуститель Гидравлический приводной центр Загуститель Сетка шаровой мельницы Сетка шаровой мельницы Погружная суспензия

Загуститель

в Зимбабве — Lagoon Beach Apartments

самый продаваемый загуститель для вольфрамита в зимбабветин hi моющий загуститель с высоким качеством обработки минералов Кто мы.Основанная в 1997 году компания Shandong Mining Technology amp Equipment Inc, код акций 836079, представляет собой складское предприятие с высокими и новыми технологиями, которое предоставляет готовое решение для завода по переработке полезных ископаемых, включая проектирование и производство исследовательского оборудования

PDF Последовательное применение трубчатых отстойников для удаления

Конструкция гравитационного осветлителя и загустителя. 17-я конференция по промышленным отходам, Университет Purdue, Лафайет, Индиана, 1962 г. 23 Дик Р.И. Роль наклонных пластинчатых отстойников может быть реализована в одном из двух

「зеленого оборудования наклонный шнековый загуститель」

FJLIME — китайский производитель наклонных шнековых загустителей.Наклонный шнековый загуститель используется для сгущения и промывки всех видов целлюлозы, особенно макулатуры. Его можно использовать вместе с шнековым шайбой пресса для целлюлозы для достижения консистенции, необходимой диспергатору.

Сгуститель целлюлозы с наклонным шнеком Высокоскоростной

FJLIME — китайский производитель сгустителей целлюлозы. Мы можем предложить широкий ассортимент продукции, включая двухпроволочный пресс, шнек, шнек, пресс, шайбу, барабан, сгуститель, диск, сгуститель, которые широко используются для промывки и сгущения всех видов целлюлозы.В дополнение к

китайская наклонная плита хорошего качества

О компании Hi There Основанная в 1997 году компания Shandong Mining Technology and Equipment Inc., код акций: 836079, представляет собой складское высокотехнологичное предприятие, предлагающее готовые решения для обогатительных фабрик. ; включая проектирование и исследование, услуги по управлению закупками оборудования для производства оборудования горнодобывающая промышленность закупка шахтных материалов и управление ими как

Сгуститель с наклонной пластиной Загуститель Грабли Минерал

Наклонные пластины, установленные в сгустителе, подходят для крупногабаритного оборудования и уменьшают высоту, что увеличивает производительность на 2-3 раз.Структура структуры продукта — Вибрация Наклонная пластина Высокоэффективный загуститель

классификатор сгуститель специфические затраты в Боливии

классификатор сгуститель специфический стоимость в боливии классификатор загуститель специфический стоимость с указанием стоимости для всего оборудования, перечисленного выше при транспортировке торта Aculyn 22. Стоимость или Таблица 51 Загуститель и осветлитель В чем разница

: лучшие поставщики гравитационных загустителей-xinhai

Некоторые гравитационные загустители занимают небольшую площадь, но имеют большую емкость, например, высокоэффективный загуститель с глубоким конусом и вибрацией с наклонной пластиной, высокоэффективный загуститель .Некоторые гравитационные загустители имеют традиционную структуру и высокую стабильность, такие как загустители с периферийной роликовой передачей.

самый популярный сгуститель с центральным приводом

Как профессиональный поставщик решений для дробления зданий и горных работ, мы можем предоставить клиентам качественное строительное и горнодобывающее дробильное оборудование, а также предоставить подробную техническую поддержку. В соответствии с конкретными требованиями клиентов индивидуальный поддерживающий общий проект и план строительства.

Сгуститель с гравитационным цилиндром Наклонный шнековый загустительВысокий

Продукция оборудования для очистки сточных вод, мы являемся специализированными производителями из Китая Поставщики наклонных винтовых загустителей с гравитационным цилиндром послепродажное обслуживание и техническая поддержка.

Китай Дробильное оборудование Производитель дробилок Измельчение

Производитель / поставщик оборудования в Китае, предлагающий надежную качественную шаровую мельницу для измельчения золотой руды по хорошей цене Профессиональная машина для обработки минералов Загуститель хорошего качества Цена FOB: 260-48900 долларов США Видео Высокая эффективность

LAMELLA SETTLERS — Circuit

& 0183; & 32; Сепаратор пластин от Nordic Water — ведущий в мире наклонный пластинчатый отстойник, первоначально разработанный в Институте Джонсона в Швеции в начале 1970-х годов.Сепаратор ламелей разработан для обеспечения максимальной эффективности осаждения при минимальной занимаемой площади. Его успех —

Осветлитель с ламелями — Википедия

Угол наклона пластин: По общему мнению, пластины следует наклонять под углом 50-70 ° от горизонтали для обеспечения самоочистки. Это приводит к тому, что площадь выступающих пластин пластинчатого осветлителя занимает примерно 50% пространства обычного осветлителя.

обычный загуститель для высококачественного молибдена

Загуститель для обогащения руды Загуститель хорошего качества с мелкомасштабной серебряной рудой.Обычный сгуститель для серебряной руды. Мини-машина сгустителя для медных компаний. В области добывающей металлургии переработка полезных ископаемых, также известная как обогащение руды, появилась до появления тяжелых от mini до

Исследование сгустителя с вибрационными пластинами и его

Основные недостатки были проанализированы традиционные наклонные пластинчатые загустители. Был представлен своего рода пластинчатый загуститель нового типа, который мог вибрировать наклонную пластину.

Высококачественный наклонный резиновый ленточный конвейер

Высококачественный наклонный резиновый ленточный конвейер Резиновый ленточный конвейер с большим углом наклона US $ 1000-10000 / комплект 1 комплект Мин.Заказ Как профессиональный поставщик горнодобывающего оборудования, на нашем заводе работают отличные команды, которые сосредоточены на разработке продукции и качестве конструкции.

PRE Post: загуститель для угрей
NEXT Post: шлифовально-формовочная машина

Заднее крыло Drag Racing

Антикрыло заднее

Заднее антикрыло для дрэг-рейсинга 3 ноября 2010 г. Заднее стекло теперь представляет собой кусок лексана, прикрепленный к кузову, а крышка палубы представляет собой кусок алюминия с прикрепленным к нему заводским спойлером.Цель состоит в том, чтобы достичь наилучшего возможного компромисса прижимной силы / сопротивления. Крыло отделка. прижимной силы », — говорит Грин. Гоночные крылья и спойлер — это дополнения к вашему автомобилю, которые, по сути, выполняют одну и ту же функцию, с некоторыми различиями между ними. Купить сейчас! Наши задние крылья были спроектированы как задний спойлер в стиле Land speed / Pro-stock, который разработан для обеспечения устойчивости на высоких скоростях и прижимной силы с минимальным сопротивлением. Изготовленный корпус с задними распорками и трубками — мягкая сталь 40 дюймов — 659 долларов. Наконец, прибыл новый рестайлинговый Mustang 2015-2021 годов, а BMC Extreme Customs предлагает выбор нестандартных спойлеров и крыльев багажника, доступных из углеродного волокна, стекловолокна и ABS.Переднее или заднее крыло Dragster Создайте свой собственный лонжерон крыла Лонжерон Air Shark с выступами Новинка. Безопасный, универсальный и простой в использовании регулируемый универсальный алюминиевый спойлер на заднее крыло багажника седана. Основная прижимная сила проявляется в форме кузова и днища. Эти лучшие автомобили для дрэг-рейсинга можно купить по доступной цене, и они вкладывают в свою прогулку бас! «Drag Race» РуПола представил перетаскивание широкой аудитории в 2009 году, но эта форма искусства процветала в ЛГБТ-сообществе на протяжении десятилетий. Крылья с низкой прижимной силой, стандартные и с высокой прижимной силой — это выбор в соответствии с действующими правилами CART.J’s Racing3D GT-Wing — Мокрый карбон. Нижеприведенный «детский рисунок» отражает основные и показывает силы в действии. Все начинается с выбора подходящего автомобиля для прямой и ровной трассы. OCIR, 1972. 00 Выбрать опции 1967-68 Camaro Fabricated Wing CJRC Спойлеры (Drag Race) Поможет ли установка спойлера моей машине? Как правило, автомобили, которые развивают скорость более 150 миль в час на 1/4 или более 100 миль в час на 1/8 мили, могут выиграть от установки заднего спойлера дрэг-рейсинга. Крыло GTC-200 Drag с высотой 5 дюймов разработано для автомобилей с низкопрофильными линиями крыши или для тех, кто хочет уменьшить сопротивление, но при этом поддерживать оптимальный уровень: «Заднее крыло слишком велико для автомобиля и величины задней прижимной силы. мы можем сделать довольно много.Jerry Bickel Race Cars дает гонщикам возможность побеждать! Крылья и аксессуары Если вы ищете предварительно подогнанный комплект алюминиевого крыла для Camaro 1968, Nova и некоторых других стилей кузова, или полностью легкое крыло из углеродного волокна для вашего Pro Mod, у нас есть все необходимое для чистого и профессиональный монтаж. Найти детали> Внешний стиль> Крылья и спойлеры> Комплект крыльев и спойлеров для шасси Регулируемый комплект заднего крыла СПОЙЛЕР — PRO РЕГУЛИРУЕМЫЙ — ЗАДНИЙ — 60 X 16 ДЮЙМ — 0.Крепление для встроенного мотора. Распространенность гонок со спецификациями привела к тому, что многим гонщикам пришлось использовать моторные вентиляторы, чтобы поддерживать низкие температуры. 51 мм. Покупайте запчасти для гоночных спойлеров и крыльев и получайте бесплатную доставку для заказов на сумму более 99 долларов в Speedway Motors, Racing и Rodding Specialists. Крылья могут работать очень эффективно, создавая большую прижимную силу для небольшого снижения сопротивления. В то время как крылья самолета создают подъемную силу, крылья автомобиля Indy предназначены для создания прижимной силы. 3-дюймовый универсальный легкий алюминиевый задний спойлер для автомобиля, регулируемое крыло Angel Single Deck GT, гоночный спойлер BGW / JDM Drift (черный) 4.11 апр 2017 Стоит ли снимать заднее крыло? Стоит ли снимать боль или нет. 1964-1967; 1968-1972; B-Body. все нержавеющее оборудование для установки. 29 ноября 2018 г. · Алюминиевые спойлеры от Megan Racing. 99 $ 268. В целом машина теряла бы максимальную скорость на прямых. Массивные 14-дюймовые тормоза из углеродного волокна на задних колесах вместе с парой парашютов сбивают машины 23 февраля 2011 г. · Когда он прибыл в Помону на своей заднеприводной машине в 1971 году, Гарлитсу было 39 лет, и он был одним из лидеров дрэг-рейсинга. водители и новаторы.Задний спойлер Nismo 2 Style с углеродным волокном для Nissan 350z 2003-2008 гг. Материал: пластик, армированный углеродным стекловолокном, алюминиевая проволочная сетка в комплекте, где применяется. Автомобили без диффузора могут создавать прижимную силу за счет наклонной нижней поверхности в задней части автомобиля в сочетании с задним крылом. Низкий профиль развала — профиль крыла, используемый в этом крыле, спроектирован как элемент с низким лобовым сопротивлением, способный по-прежнему обеспечивать высокий уровень прижимной силы. Мы выполним сварку, станки с ЧПУ и турбо-отвес для вашего дрэг-рейсинга и высокопроизводительного автомобиля.Задние крылья значительно увеличивают лобовое сопротивление, поэтому они не имеют особого смысла вне трассы, если вам не нравится их эстетика. 5 Swan Shop Racing Wings и получите бесплатную доставку для заказов на сумму более 99 долларов в Speedway Motors, Racing и Rodding Specialists. Гладкое крыло правильной формы с большими концевыми пластинами в поле чистого воздушного потока может создавать до 8 фунтов прижимной силы на каждый фунт сопротивления, которое оно создает. а. Они доступны с. Форма аэродинамического профиля из углеродного волокна GTC-200 3D оптимальна. Наконец, толщина ламината из стекловолокна была рассчитана равной 0.Центральный элемент, или панель, заднего крыла Билли Торренса каким-то образом оторвался от его драгстера в прошлую субботу во время третьей из четырех квалификационных сессий Lucas Oil Winternationals в Помоне, Калифорния. Заднее крыло APR Performance Universal GT-200 из углеродного волокна с регулируемым сопротивлением. Встреча в марте 1972 года. Goodyear 14. 16 марта 2019 г. · Эти гигантские задние крылья или спойлеры, или как вы их называете, выглядят не так уж и много, но на чрезвычайно высоких скоростях они могут вытеснить много воздуха за считанные секунды.Эти лонжероны можно использовать с опорными тягами. Оборудование для дрэг-рейсинга. Оборудование для дорожных гонок. 1002 Flexi Fanatic Flexi Fanatic Mossetti Patriot и серии Avenger с одной стороны, серия JK Cheetah с другой. Рисунок 1. Они. Новые союзы, рост выпуклости и большое открытие — вот лишь некоторые из ключевых моментов второго эпизода Drag Race РуПола. 063 алюминиевое крыло, с воздуховодами нака, защитными пластинами, шарниром, четырьмя регулировочными стержнями, хромированными скобами бампера, быстроразъемными штифтами, всем необходимым оборудованием и инструкциями.Просто немного попробуйте Drag Parts на основе Slash, которые есть в наличии. Алюминиевый спойлер Megan Racing может оказать большое влияние на аэродинамику автомобиля. В многоэлементной сборке крыла щелевой закрылок пропускает воздух под высоким давлением в пограничный слой. Кроме того, больший угол атаки (или наклона) крыла или спойлера создает большую прижимную силу, которая оказывает большее давление на задние колеса и создает больше сопротивления. Шаровидные опорные линии гарантируют Mophorn GT Wing Spoiler 43. 55 Задняя часть, восстановленный и модернизированный 700R4, полностью новая подвеска, тормоза и новый интерьер цвета древесного угля.Mini IT. В комплект входят кнопки Dzus, язычки, пружины и заклепки. — Задние спойлеры ed Quay Aluminium, «точно подогнанные» по всей ширине кузова, изготавливаются без изменений, чтобы соответствовать вашему автомобилю. По сути, рычаг, который управляет одним из задних подкрылков, обычно задействованных на прямых участках, это один из способов, с помощью которых F1 приняла новые правила дизайна, чтобы придать особый вид стойке Drag Race Strut Nova 66-67 (Chevy II) Nova 68-72 (GM). X-Body) Передняя подвеска (на болтах, прямая установка) Задние торцевые кожухи, оси, центры Системы зажимов задней рамы (приварные) Задняя подвеска (прямая установка) Ролики, каркасы роликов Амортизаторы Все типы шпинделей, стойки Пружины Рулевые инструменты Баки колес, листовой металл Наши задние крылья были спроектированы как задний спойлер в стиле Land speed / Pro-stock, который разработан для обеспечения устойчивости на высокой скорости и прижимной силы с минимальным сопротивлением.От а и лобового сопротивления в случае переднего крыла на машину, и от влияния угла атаки на заднее крыло. У нас самый большой выбор губ, постаментов, задних крыльев Mustang 2015-2018 от самых желанных производителей. Недостаточно иметь легкое и очень функциональное крыло — мы также упростили с ним работу. 00 Добавить в корзину 1967-1968 Camaro Fabricated Wing 449 долларов. Примерно в то же время автомобиль Берни Шакера с задним расположением двигателя, первый с задним антикрылом, был первым, кто пробежал шестерку с шестеркой.474 доллара. Сопротивление поверхностного трения — это сила в пограничном слое, препятствующая движению автомобиля вперед. Спойлер становится более эффективным по мере увеличения скорости, добавляя столь необходимую прижимную силу и тягу к задним колесам. ] Не отставайте от покойного Экипажи Motor Trend и Studio TEN снимали в этом году версию величайшего дрэг-рейса в мире на базе ВВС Ванденберг. 00 Алюминиевая версия Van Diemen / Elan 08 USF2000, но с нижними монтажными кронштейнами. В то время как Spitzer Race Cars специализируется на дрэг-рейсингах, компания построила автомобили для других форм соревнований, включая соперников Bonneville LSR и автомобили для шоссейных гонок.Функция гоночных крыльев состоит в том, чтобы добавить сопротивление, и все сводится к тому, что изменение угла передних и задних крыльев влияет на общее сопротивление автомобиля. 8 ноября 2020 г. · Универсальное регулируемое заднее крыло GTC-200 от APR Performance®. 12 км / ч), на Spring Nationals New York National Speedway (мероприятие, не санкционированное ни одной из национальных организаций). Кузова пятизвездочных гоночных автомобилей 36728 89-я улица PO Box 700 Twin Lakes, WI 53181 Телефон: 262-877-2171 Доказательство кроется в деталях.10 апр 2018 Опять же, принцип дрэг-рейсинга очень прост. Если вы хотите изучить драг-рейсинг от А до Я, прежде чем отправиться на гоночную трассу на своей новой машине, позвоните Трейси в школу Drag Race School по телефону 0411-699 535 и узнайте о скидке для покупателя автомобиля. Как задний спойлер снижает сопротивление автомобиля. 23 февраля 2011 г. · Когда Гарлитсу было 39 лет, когда он прибыл в Помону на своем заднемоторном автомобиле в 1971 году, он был одним из лучших гонщиков и новаторов дрэг-рейсинга. Кузов грузовика DRS-534 ’99 LWB Pro-Stock S-10. 99 Longacre Racing Products Номер детали 06-026.18 авг.2020 г. · Задние крылья. DRS-538 Кузов драгстера True Scale Типичное расположение крыла гоночного автомобиля показано на рис. 64 Nova. Только коллекция. По сути, это регулируемое заднее крыло, которое можно использовать для облегчения обгона. Доказательство кроется в деталях. Спойлеры не так эффективны, но из-за своей практичности они часто используются на седанах, где крылья менее эффективны. 030-дюймовый лексан. Модернизированные рычаги, пружины и регулируемые амортизаторы станут основой вашей подвески.Пожизненный член DaveM Отправить личное сообщение Фландрия, Нью-Джерси — США Ветт (и): 1982 Black, ZZ4, Hooker Side Pipes, 3. Купите до 19:00, и ваш заказ будет отправлен в тот же день. com. 1953 доллара США. Мощность двигателя 21.06.2017 Все задние крылья S&W из алюминия имеют а. 21 октября 2014 г. Спойлеры также могут снизить лобовое сопротивление, говорит Агелин-Чааб. Лонжероны сконструированы Cad / Cam и изготовлены с ЧПУ из алюминия 6061 Air Craft. Покупайте Drag Racing Wheels, чтобы получить лучшие предложения на Drag Wheels Beadlock, Race Star Wheels, Forgestar F14, D5 и D5 Beadlock Drag Pack Wheel, Billet Specialties Racing, Weld Racing, Mickey Thompson или Hoosier Drag Slicks, Radial или Street / Strip.Описание С Drag Wing / Rear Spoiler от RLR ваш Volkswagen может иметь тот «быстрый ход», который прославил так много автомобилей RLR. Здесь представлены избранные объявления — всего 30 долларов на передние крылья, чтобы прикрыть огонь. Перетащите заднее крыло. Ревелл Джеб Аллен «Praying Mantis» 1975 г. Топливный дренажер с задним расположением двигателя и верхним двигателем с водителем. Рисунок 27 долларов. * важно — у нас есть отставание, см. ниже последние обновления о том, где мы находимся по заказам, пожалуйста. Наказанием за эту прижимную силу является сопротивление, но повышенное сцепление обеспечивает более высокую скорость прохождения поворотов.Но большинство гонок в расписании NASCAR проходят на скоростных овальных трассах. расположен на территории площадью 12 000 кв. футов в Мэдисон-Лейк, штат Миннесота. Стандартное крыло представляет собой 14-дюймовое крыло Pro Stock, законное NHRA, но доступны и другие нестандартные длины. За производством всех компонентов TMRC стоят опытные и квалифицированные мастера, сварщики, программисты и новейшее оборудование, такое как станки Haas с ЧПУ, чтобы гарантировать, что каждый сварной шов , вырезанные и обработанные детали точные, стабильные и высочайшего качества. Они имеют матовый черный цвет с обеих сторон и легко устанавливаются на задний диффузор.Вот лишь некоторые из них: Боб Нойс и драгстер из Мстителей, созданный Джимом Бриссеттом, Drag Racing. Новое шоу РуПола — это, по сути, следующая топ-модель Америки для трансвеститов. 100. Спойлер не только регулируется по углам, но и обеспечивает лучшую аэродинамику автомобиля за счет снижения лобового сопротивления или увеличения прижимной силы, гарантируя, что колеса останутся заземленными для максимального сцепления с дорогой и сцепления с дорогой. повысить стабильность. Согласно правилам на 2011 год, водитель следующего автомобиля может регулировать закрылки заднего крыла при определенных обстоятельствах.80-е гг. Имеет длинную заднюю подлокотник с длинными моторными пластинами, более легкие верхние графитовые детали! Дрэг-рейсинг — это тип автоспорта, в котором автомобили или мотоциклы (обычно специально подготовленные для этой цели) соревнуются, обычно по два за раз, за ​​то, чтобы первыми пересечь установленную финишную черту. Чертеж переднего крыла в разрезе показан на рис. Как и в случае с задним крылом Gen2, заднее крыло EVO не имеет возможности регулировки, поэтому единственное средство сбалансировать аэродинамику автомобиля — это передние закрылки. Сортировка по умолчанию 22 июня 2012 г. Получу ли я какое-либо преимущество, установив задний спойлер на мою Barracuda для дрэг-рейсинга на 1/4 мили? Я не знаю, хватит ли 1/4 мили для автомобиля. 5 июня 2007 г. Вы только что испытали аэродинамические свойства сопротивления, подъемной силы и заднего спойлера. Задний спойлер — это устройство, прикрепленное к верхней задней поверхности автомобиля 9 июня 2019 г. действие на крыло состоит из сопротивления трения кожи, сопротивления формы и команды Серхио Переса или SportSpesa Racing Point F1 во время 2019 года. Влияние пассивного заднего спойлера на характеристики гоночного автомобиля.«Я уверена, что мы сделаем несколько наклеек», — сказала Лагана. Вам также может понравиться · Алюминиевое крыло с монорежимом Racecraft, стандартное или короткое · Углеродный автомобиль с маятником на кронштейне Advanced Pro Stage 3 · Серия Signature Stage 2 действует как на переднее, так и на заднее крылья, а также оптимизируется гоночная линия. Сделано из . 99 С начала сезона 2011 года автомобили могут ездить с регулируемым задним антикрылом, более известным как DRS (система уменьшения сопротивления), система для борьбы с проблемой турбулентности воздуха при обгоне.Team Z предлагает сменную алюминиевую скобу крыла для наших крыльев в стиле аутло. Ни одно другое крыло на рынке не может сравниться с этим. Регулировка угла — уникальные регуляторы BimmerWorld удерживают верхний задний угол крыла в неподвижном состоянии в диапазоне углов атаки, максимизируя правила и минимизируя сопротивление. Продукция Bohr Racing / Титановый колокол Boninfante. какой правильный Ron Lummus Racing (RLR) Задний VW GHIA Drag Wing Kit (задний спойлер) — это стандарт, по которому измеряются все задние крылья! Все детали имеют лазерную резку с ЧПУ и дизайн заднего спойлера Hot Rod или Drag Racing.Получите ваше Command Performance Drag Wing в точном соответствии с нашими спецификациями! Мы соединяем крыло с одним, создающим сопротивление. У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! Описание С Drag Wing / Rear Spoiler от RLR ваш Volkswagen может иметь тот «быстрый ход», который прославил так много автомобилей RLR. Отдельные защитные передний бампер и задние крылья Nerf, задние алюминиевые балки моста и шасси LiPo с легкой и прочной верхней пластиной.Это сделано из старого ската, который я нашел. Крылья гоночного автомобиля. 1971–1976; 1977–1996 годы Аэродинамическое сопротивление проявляется во многих формах. Рис. 5. Мне просто интересно, что новое шоу РуПола — это, по сути, следующая топ-модель Америки для трансвеститов. 30 больших шестерен задней передачи. Драйв, адреналин, захватывающие дух гонки и. Мы создаем различные задние крылья для использования с алкоголем, топливом и для спортсменов в дополнение к передним одиночным крыльям для этих классов. Доступно для большинства профессиональных приложений, включает все необходимое крепежное оборудование и комплект регулируемых опор крыла.Кузов JConcepts 1963 Ford Falcon Street Eliminator Drag Racing предназначен для уличных гонок и является отличным вариантом для Team Associated DR10, как JCO0386 Моя учетная запись Внеся небольшие изменения в заднее крыло и передний сплиттер, можно максимизировать прижимную силу, увеличивая сцепление с дорогой в поворотах. Это крыло включает в себя защитные пластины, плетеный клюв и оборудование. 268 долларов. Автомобиль Результаты 1 — 20 из 20 (DRAG RACE) Мотоцикл с регулируемым задним крылом C / E8011 в Риальто, Калифорния, США, за 299 долларов США.140 долларов. Драгстер; DR10 Drag Pak Factory Spec Conversion Kit — 18 долларов США. Наконец, у машины появился акульий плавник. Обзор аэродинамики крыла. 01 января 2011 г. · Инновационное композитное заднее крыло в сборе, разработанное и изготовленное Aerodine Composites Group (Индианаполис, Индиана. Размер крыла составляет 14 x 60 дюймов. Заднее крыло автомобиля Формулы-1 1998 года с тремя аэродинамическими элементами (1, 2 , 3) .Хотя комплект крыла MMR Championship 2010 в Team Beefcake Racing имеет официальный дилер 1-855-827-7223. «Это то, что нужно делать в драг-рейсинге, будь то, к сожалению, проезжающий водитель или кто-то из участников сообщества дрэг-рейсинга.Для гоночных приложений это единственный выход. 063 ‘толщиной 5052 х42 алюминиевый лист. 00] Наш комплект крыла Quarter-Max поставляется в комплекте с алюминиевым верхом и защитными пластинами, длинными распорками и креплениями крыла, пальцами сцепного устройства, алюминиевым шарниром для фортепиано и всем необходимым оборудованием. Форма аэродинамического профиля из углеродного волокна GTC-200 3D позволяет. 6 июня 2008 г. Я оставил свой под любым углом, когда я покупал машину, но мы использовали различную высоту «плетеного клюва», чтобы перекрыть воздух для большей прижимной силы сзади. Изготовленный из высококачественного материала Hardcore Polymetal, он выдерживает воздействие ультрафиолетовых лучей и не боится ударов.16 августа 2016 г. · Тим Макэмис подробно описывает основы крыла для дрэг-рейсинга. Трехкомпонентное крыло выдвигается наружу на 10 дюймов от задней части автомобиля. 00 7 января 2021 г. · Золотое крыло 2021 года расширяется с целью создания роскошных путешествий на дальние расстояния с обновлениями, направленными на больший комфорт и удобство. Один из лучших способов улучшить внешний вид вашему жеребцу — придать ему гоночную аэродинамику, которой он заслуживает, добавив спойлер или крыло к задней части вашего Мустанга. Считается, что это скорее маркетинговое дополнение, чем аэродинамическое, так как отсутствие большого заднего крыла а задняя часть кузова ограничивает рекламное пространство. Драг-рейсинг — это типичный американский автоспорт: две машины едут бок о бок, чтобы увидеть, кто первым доберется до финиша.1972 г. Международные соревнования. 25 сзади, 20. Цена указана за 1 штуку, используйте раскрывающееся меню для выбора количества. Максимальное соотношение прижимной силы и сопротивления 15: 1. Из диаграммы ниже видно, что две основные области, в которых болид Формулы-1 получает большую часть своей прижимной силы, — это переднее крыло и задняя часть. 72 Vega Coupe Chassis Engineering — это цех полного изготовления. Эти полностью автоматические крылья из углеродного волокна с компьютерным управлением обеспечивают огромную прижимную силу в поворотах, снижение лобового сопротивления на прямых участках и воздушное торможение для остановки на такой скорости.DRS-519 94 Chevy Stepside Pickup кузов. Сопротивление увеличивается с увеличением прижимной силы и уменьшается с увеличением квадрата размаха крыла. Не похожи на остальных. 5 миль, тротуар для старта с места. 1966-67 Chevelle Fabricated Wing 449 долларов. Без ведома его конкурентов, это устройство использовалось для увеличения прижимной силы при минимальном увеличении сопротивления. Оболочка кузова также имеет идентифицируемую плоскую заднюю дверь багажного отделения и встроенные точки соединения для опций увеличенного заднего крыла. BuzzFeed Staff [Вставьте сюда высказывание о том, что РуПол и Тайра — близнецы.30 дюймов шириной, 17 дюймов спереди назад. Кузов, производственные материалы, корпуса и пластины для продажи автомобилей для дрэг-рейсинга. Учитывая качество американского производства и поддержку гонщиков, неудивительно, что так много чемпионов выбирают Team Z Motorsports. начал отправлять запчасти по почте в 2001 году с нашими крыльями Mustang. Гоночный автомобиль Porsche 911 GT3 с передними и задними крыльями. Посмотреть больше данных Гарантия любви. Тим много лет поддерживал и помогал сообществу радиоуправляемых гонок на радиоуправлении и делился своими знаниями. Доступен с бесщеточной или полностью регулируемой стойкой.SKRC может построить автомобиль для любой серии, от которой вы работаете, от шасси до готового автомобиля под ключ. 651 соответственно. Высокий спойлер заднего бампера (10) Drag (9) Спойлер на кровать (8) Blade Z51 style (8) Три части (7) Euro (6) Крыло заднего стекла (5) Показать все; Получите результаты. В 2016 году он был переработан с учетом скоростей, которые могут развить современные автомобили. Они обеспечивают гораздо большую устойчивость для автомобиля на скорости более 60 миль в час! 18 авг.2020 г. · Задние крылья. Готовый к гонке пакет. Девушка, если вы не смотрите Untucked, вы понимаете только половину истории.99 — 457 долларов. Наши воздухозаборники используются не только для буксировочных машин, но и на буксируемых лодках, и мы всегда ищем способы максимизировать эффективность воздушного потока. DRS-538 Кузов Dragster «True Scale» 24 апреля 2007 г. · Даже так называемые гоночные автомобили с «плоским дном», такие как те, что используются в Формуле 1, могут создать значительную прижимную силу за счет небольшого диффузора правильной формы. Смолы Competition масштаб 1/25; Лопатки для капюшона. 5 Swan Получите лучшие предложения крыла для дрэг-рейсинга на eBay. Обе более быстрые школы гонок существуют не зря.Наш Custom Pro Stock Wing Kit — это такое же крыло, которое используется на автомобилях, произведенных в цехе шасси JBRC. 00 Revell Tony Nancy «Revell-liner» 70-х годов Задний двигатель Топливный дренажер с рисунком водителя Универсальное заднее крыло (2 встроенных крепления на опоре, расстояние между ними 34 дюйма, со стальными резьбовыми вставками 1/4 дюйма, прочно вставленными для установки) 57 дюймов в длину x 8-1 / 2 дюйма в ширину и 4 дюйма в высоту. Типичная компоновка крыла гоночного автомобиля проиллюстрирована на рис. Обтекаемые боковые панели с аэродинамической конструкцией, дополняющие и совпадающие по контурам водоотводящего рельса.DRS-522 DRS Корпус клинового драгстера. Верхний багажник модели Tour на 11 литров больше, что в сумме составляет 61 литр, а спинка пассажирского сиденья имеет более свободный угол наклона, более толстый пенопласт и более высокий профиль. Также включает в себя защитную пленку и оконные маски. Игра представляет собой симулятор дрэг-рейсинга jdm. 10 июн 2015 Это крыло идеально подходит для хэтчбеков, подъемников, дрэг-рейсинга или высокоскоростных автомобилей. Формованные в автоклаве при высоких температурах, регулируемые крылья APR Performance GTC Series изготавливаются из материалов из углеродного волокна с предварительной обработкой, чтобы быть прочными и легкими.aliexpress. 103. По мере того, как задние крылья росли на автомобилях с задним расположением двигателя, существовало множество идей о том, как установить крылья. Переднее и заднее крылья почти плоские и используются в качестве стабилизаторов. Благодаря этому крыло Emmy-nomina, изготовленное компанией Innovative Racecraft для Camaro 1982-92 гг. 98 на 192. Их можно отличить по длинному тонкому носу с очень маленькими передними колесами и явно более широкой задней части с большими широкими шинами. Дополнительным преимуществом диффузоров является их способность усиливать прижимную силу, создаваемую задними крыльями.Поднятие задней части крыла увеличивает угол атаки и создаваемую прижимную силу. Потребуется более мощный двигатель с большей мощностью, чтобы местные Pro Mod показывались в виде пятен в 4. 6K просмотров 2 комментария 0 баллов Последнее от HEMI_guy, март 2011 г. У большинства из них есть 4-дюймовая секция на крышке палубы (для Для установки) С Drag Wing / Rear Spoiler от RLR ваш Volkswagen может иметь тот «быстрый ход», который сделал так много автомобилей, построенных RLR. Великолепный снимок с высоты птичьего полета в 1971 году, Лесли Ловитт.28 февраля 2014 г. Drag Racing — Задний спойлер C5 — Кто-нибудь знает кого-нибудь, кто делает такой задний спойлер для C5? 15 апр 2018 Моделирование заднего крыла Это то, что я собираюсь купить сейчас, спойлер в стиле серийного автомобиля, возможно, меньшее сопротивление за ним. Хотя крылья и спойлеры уменьшают подъемную силу, они работают по-разному. На бумаге гонка между Lamborghini Huracan и McLaren 675 LT должна быть довольно близкой. Или сделайте настоящий хардкор и используйте части Bandit с левой стороны и Slash справа.Передние или задние лонжероны крыла драгстера. Для гонок втулки, кроме стали, не годятся. Технические характеристики: • Кузов: 1967-1968 Chevrolet Camaro • Материал: углеродное волокно • Размеры: 58-1 / 2 дюйма x 29 июля 2014 г. шины установлены на гусеницу, но это не так, пока автомобиль не достигнет однозначного диапазона истекшего времени. Длина 125 дюймов, алюминий 040 финишной обработки, 6 дюймов внутри внутрь на монтажных пластинах.Дополнительная информация: ЗАДНЕЕ КРЫЛО. Сопротивление, действующее на крыло, складывается из сопротивления поверхностного трения, сопротивления формы и индуцированного сопротивления. Купите сейчас детали для дрэг-рейсинга, аксессуары, детали высокопроизводительного двигателя для гонок, мгновенные скидки, ценовое предложение, сделайте предложение, бесплатная доставка Toggle menu Позвоните или отправьте текстовое сообщение 614-749-5674 Это не какая-то хрупкая, тонкая гоночная багги. 00. Заднее крыло Victor Racing DRS одобрено для U. Показаны все 20 результатов. Хорошее крыло расположено под углом примерно 15 градусов и размещено за задней осью на наклонном кронштейне.. Он возникает в результате обтекания кузова воздухом и аналогичен трению между двумя твердыми объектами, отсюда и название. Сегодня мы производим в основном компоненты подвески для последних моделей Mustang и Camaros. Главная; Продукты. Детали и комплекты подвески Drag Race Комплект Drag Race Track-Pro Деталь # TPK-6472 Комплекты Track-Pro для Drag Racing Специально разработанные для дрэг-рейсинга, Global West предлагает трубчатые верхний и нижний рычаги управления с втулками с низким коэффициентом трения, которые позволяют передней части реагировать быстро.Вы делаете покупку прямо у производителя. Связаться. В автомобилях с задними колесами это увеличенное сопротивление может увеличить скорость на поворотах, но за счет увеличения скорости, что требует настройки для различных гоночных условий. DRS-526 1/24 Кузов серийного автомобиля Монте-Карло. Крылья. Получите здесь свое крыло или свяжитесь с нами по поводу разработки вашего гоночного автомобиля. Проще говоря, мы разработали и изготовили самые эффективные крылья для гоночных автомобилей на рынке. 950. Толщина 6 мм, с уже установленными боковыми и центральными крыльями.Racecraft Inc., лидер в области продуктов Smart Active Aero и системы снижения сопротивления (DRS), объявила сегодня совместно с United S 7 ноября 2019 г. 1 мин FWF020 — ’74 -’82 SE Заднее крыло (купе) FWF030 — ’74 — ’82 SE Заднее крыло (переделка) Добавьте немного изящества вашему Corvette. Те же принципы применимы и к гонщикам с дверным проемом. Фотографии готовых крыльев служат для иллюстрации. Он был первым гонщиком, который разогнался до 200 миль в час (в 1964 году) на нашем алюминиевом крыле Eppler 421.Перейти к содержанию. 040 алюминиевая обшивка с штампованными внутренними элементами. Вид сзади стадионный грузовик Кевина и Марианн Бонди 2k-3 Mustang с откидным кузовом и открывающимися дверями и шинами 138 дюймов WB и 44 дюйма Стейси из Race 1 Paint Design сказала: «Первый кузов выглядел так красиво, что мы подумали, что это демонстрационный кузов, Потом у нас появился второй, и он выглядел не хуже первого. Штанги стойки амортизатора изготовлены из углеродного волокна, а крепеж — из алюминия. Ваши данные в безопасности с Cancer Research UK Рак происходит прямо сейчас, поэтому я принимаю участие в Race for Life 10k, чтобы поднять мон Drag Racing Bike (быстро): это мой мотоцикл для дрэг-рейсинга.Вместо этого это крыло за последние несколько лет зарекомендовало себя как самое долговечное и самое стабильное заднее крыло, доступное для багги 1/10 2wd — и оно входит в ваш комплект. По сути, это рычаг, который управляет одним из закрылков заднего крыла, обычно задействованным на прямых участках, это один из способов, которыми F1 приняла новые правила проектирования, чтобы оживить.Это было снижение прижимной силы заднего крыла на 34% для снижения сопротивления на 31%. но потеря эффективности составляет всего 4%. ЗАДНЯЯ ПЕТЛЯ КУЗОВА. 063 В ТОЛЩИНЫ — КРОНШТЕЙНЫ / МОДУЛИ / СТРЕЛКИ В КОМПЛЕКТЕ — АЛЮМИНИЙ — НАТУРАЛЬНЫЙ — КОМПЛЕКТ Mon-Tech Racing MB-015-007: Tamiya 19338121: Переднее крыло PROTOform V2 F1 (черное) Поликарбонатные боковые пластины заднего крыла-F60: Предварительно вырезанное крыло TS18 Комплект (190 мм) Mon-Tech Wing F1 Задний — Черный: Переднее крыло: 84262 — Черный F104W-GP Это полностью функционирующее антикрыло, которое сэкономит время на трассе и будет выглядеть ЖЕСТКО на улице.00. 45 раз шестьдесят футов дали «Систему подвески Dragvette с 6 звеньями» окончательное испытание в реальном мире. Большинство из них имеют 4-дюймовую секцию на крышке палубы (для монтажа) и выдвигаются на 11 дюймов назад. 21 января 2021 г. · Есть новый передний бампер и сплиттер, массивное (по сравнению с размером Yaris) заднее крыло, новый задний бампер с центральным выпускным отверстием и несколько свежих боковых юбок. Заднее тормозное колесо WELD Racing Компания Chevrolet Performance объединилась с WELD Racing для создания гоночного руля размером 16 x 10 дюймов.123 и 1. Этот малыш примет на себя все жесткие гонки, которые вы можете ему бросить. Размеры тела: 5. Slash шире, а Bandit уже. com / Traxxas Кузов забавного автомобиля в масштабе 1/8 Прочное заднее крыло Наряду с агрессивно клиновидным корпусом и массивными задними шинами, отличительной чертой NHRA Funny Car является огромное заднее крыло, которое помогает ему использовать 8000 лошадиных сил для достижения скорости более 300 миль в час. . wickerbill) — это аэродинамическое устройство, которое было впервые изобретено и разработано в 1970-х годах гонщиком по имени Дэн Герни.В области заднего стекла вентиляционные решетки с низким лобовым сопротивлением можно обрезать, чтобы обеспечить эффективное охлаждение двигателя при необходимости. Верхние и нижние рычаги управления g body pro закручиваются. Снижение лобового сопротивления более важно на скоростной трассе, чем на других трассах. От 97 до 4100. Профиль Air Shark с монтажными выступами. Крыло для дрэг-рейсинга только там, где требуется высокая прижимная сила. 00 Gift Aid Делать пожертвования через эту страницу просто, быстро и абсолютно безопасно. 6. Доступные цвета: черное углеродное волокно. Основное отличие — ширина.Заднее крыло SE выглядит хорошо само по себе или может стать последним штрихом к вашему пакету наземных эффектов. Более крутой угол (задняя часть выше передней) дает больше. Это Octane Clear Body для грузовиков SC. Эта длина хорды крыла и профиль были выбраны для автомобилей весом менее 2700 фунтов и 300 л.с. и ниже с использованием передних сплиттеров меньшего и среднего размера для оптимального соотношения сопротивления и прижимной силы. ed Quay Алюминиевые задние спойлеры «точной подгонки» изготавливаются без изменений, чтобы соответствовать вашему автомобилю. Summit Racing, март / апрель 2008 года, изображает универсал Брюса Рикса Olds на обложке и в раскладной части.99. Компоненты Team Z Motorsports установлены на одних из самых быстрых уличных и разборных машин в стране и под ними. Посмотреть больше Кожухи и задние части На левой фотографии показана передняя часть алюминиевого поддона, которая проходит от задней части баков к средней плите двигателя. Мы предлагаем все, что нужно гонщику, например, 4 поперечины рычагов, гоночные рули, листы из углеродного волокна, поперечные рули и этот список можно продолжать и продолжать. Немного выглядит Как видно на главном изображении выше, Racing Point изначально выбрала свое ложкообразное заднее крыло во время FP1 и FP2, так как надеялась, что конфигурация, в последний раз представленная на гонке в честь 70-летия в Сильверстоуне, предложит лучший компромисс. между прижимной силой и сопротивлением.В нем очень реалистичная 2D-физика, реалистичное поведение машины и непредсказуемый противник! В игре есть возможность модернизировать свою машину по полной! Вы можете установить визуальные детали на свой автомобиль, поставив обвес или заднее крыло, вы улучшите аэродинамику вашего автомобиля, а динамику автомобиля от скорости! Ron Lummus Racing (RLR) Комплект крыла VW Beetle Bolt-On Street (задний спойлер) — это старший брат легендарного заднего спойлера Herrod Helper. 13 марта 2015 г. · В этой главе рассматриваются маслкары с системами задней подвески, использующими винтовые пружины с двумя нижними рычагами и торсионной трубкой.Он успешно применялся в самых разных областях, от гонок GT до гоночных автомобилей, а также в сборке четырехэлементного заднего крыла на нашем подъеме на холм. Как задние спойлеры создают прижимную силу. 9609 лайков · 27 говорят об этом. Victor Racing, Inc. Посмотрите на R / C Car Actions сборку самого популярного автомобиля в R / C Drag Racing Contact. N 2 O Безопасность. 05 июня 2007 г. · При любой конструкции крыла установка крыла с меньшим углом атаки (более плоским) дает меньшее сопротивление, но также не так эффективно. За счет ускорения выхода воздуха из автомобиля пузырь, образующийся в задней части автомобиля, гораздо более плавно соединяется с воздухом, идущим сверху.Синяя линия показывает, как ветер на переднем и заднем крыле касается и толкает с силой красными линиями. Гонка проводится по короткой прямой трассе с места на определенное расстояние, чаще всего 1⁄4 м. 29 октября 2010 г. · Крылья могут применяться в любом типе трансмиссии, в зависимости от поставленной цели. Дрэг-рейсинг 70-х. Многие принципы дрэг-рейсинга заключаются в настройке машины для езды по шоссе. 5 X 32 сликов Комбинация 427 способна проехать 1/8 мили в 4.1 под метками «A» и «B», «A» — переднее крыло, интегрированное в кузов автомобиля, а «B» элемент заднего крыла.Их также можно использовать для регулировки баланса или без крыла, чтобы облегчить управление автомобилем с минимальной аэродинамикой на высоких скоростях. 00 + 0 фунтов стерлингов. Итак, мы вернулись к нашему вопросу о том, как сбалансировать прижимную силу и сопротивление. 00 Выбрать опции 1966-67 Nova Fabricated Wing CJRC $ 550. В то время как спойлеры меняют форму воздушных потоков, крылья намеренно захватывают их, выталкивая воздух вверх, а заднюю часть автомобиля — вниз. Будут применяться индуцированные эффекты платы за доставку. Нижний элемент заднего крыла — 08 USF2000 Profile Bottom Mount Price: 695 долларов США.Размеры: нет данных. Прокатный 2009 Майк Бос 275-дюймовый верхний тормоз $ 12 000 M&M Dragster на продажу $ 30 000 Передний двигатель Ностальгия Rail $ 16 500 Вы можете сделать ставку 1. 31 августа 2017 Добавление передних и задних крыльев к гоночному автомобилю с открытыми колесами может Как сбалансировать прижимную силу и аэродинамику сопротивление задних крыльев Будь то антикрыло Camaro 1-го поколения или заднее антикрыло для нашего Chevelle ProMod, мы вам поможем. Конфигурация заднего крыла определяется типом гоночной трассы. Hyper-SS соответствует всем правилам 1/8 GT Global Body Spec и уже одобрен для участия в соревнованиях IFMAR на предстоящем чемпионате мира. Оптимальный уровень крыла для времени прохождения круга всегда будет ниже, если у автомобиля меньше лошадиных сил, чтобы продвигать его по воздуху.Продавец из США. TRZ Apparel & More; Тело. «Для этой гоночной трассы рассчитаны оптимальные значения аэродинамических нагрузок в виде коэффициентов подъемной силы и сопротивления для передних и задних крыльев. Чертеж может помочь. facebook. Крылья и аксессуары. com сделать заказ. Нет Prep Drag Racing Магазин R / C для хобби Джейка. Спойлер становится больше 26 апр 2019 Drag замедляет машину на прямых, и в значительной степени заднее антикрыло определяет максимальную скорость автомобиля в конце прямой.Задние спойлеры и крылья Задний спойлер Corvette, стекловолокно, углеродное волокно, стиль ZR1, гоночный спойлер, заднее крыло, GM, 1997-2014 гг. мы отстаем на месяц ** *** обновление 1/16 — работаем над заказами 12/8–12/14 *** Skinny Kid Race Cars внимание к деталям — вот что отличает нас от остальных. 1 августа 2009 г. · Дополнительное сопротивление вращается вокруг точки контакта заднего колеса с землей, вызывая момент, который передает нагрузку с передних колес на задние колеса, пытаясь поднять передние колеса. 19 окт 2018 «После этого (1/8 мили) крыло создает большое сопротивление, поэтому мы настраиваем автомобиль вокруг заднего крыла и настраиваем заднее крыло вокруг заднего крыла Dragster в стиле Nostalgia. Для использования на драгстерах. и переделал.Задний спойлер для гонок Оснастите свой мустанг новым Ford Racing GT500, трехсекционным задним спойлером Roush или задним спойлером Cervini C-Series! Более поздние владельцы S197, ребята 2010-2014 годов, имеют огромный выбор вариантов при покупке нового заднего спойлера. РуПол, чья личность драг-персонажа взлетела на него к славе в 90-х, сказал нам, что Total собрала 0 фунтов стерлингов. Фото из коллекции Drag Racing Memories. 4 августа 2020 г. · Большинство поклонников дрэг-рейсинга NHRA смотрят на драгстер Top Fuel, восхищаются его гладким аэродинамическим дизайном, представляют, каково было бы, если бы он мчался на нем по гоночной трассе со скоростью почти 335 миль в час.DRS-533 ’99 Pro-Stock Camaro. Подобно закрылку заднего крыла Oak Racing, Peugeot спроектирован так, чтобы уменьшить относительный угол наклона каталки для уменьшения сопротивления. Заднее крыло DRS-535 для большинства буксируемых кузовов * Кузов DRS-536 Camaro F / C. 70 миль в час (310. Дрэг-рейсинг 70-х годов РИСУНОК ВОДИТЕЛЯ DRAG RACING в масштабе 1/25 * Фигурка для дрэг-рейсинга с полнолицевой маской, перчатками, ботинками, шлемом (с козырьком) и пожарным костюмом. Значительная прижимная сила создается под углом 2 градуса атаки при незначительном лобовом сопротивлении, максимальная прижимная сила достигается при угле атаки 11 градусов.com: Крылья и спойлеры Mustang — Обвесы и бамперы Mustang Фары Mustang Крылья и спойлеры Mustang Вертикальные дверные комплекты Mustang Вытяжки Mustang Ковши и жалюзи Mustang Детали двигателя Mustang Крылья Решетки и заглушки Mustang Решетки и заглушки Mustang Колеса и диски Mustang Эмблемы и наклейки Mustang Внутренние части Mustang Внешний вид Детали Мустанг Подача воздуха и топлива Мустанг Выхлоп Мустанг OEM Вам потребуются очень широкие задние шестигранники, чтобы правильно прикрутить задние колеса (22-4 +1. Требуется сверление для крепления.Или разрежьте руки A и используйте смещение обода, чтобы контролировать ширину. 5: Вклады лобового сопротивления в сборку заднего крыла автомобиля F1 сезона 2009. Комплект из трех частей крыла FCS Race Pro Stock имеет скользящую катушку и имеет форму для плавного перехода воздушного потока для уменьшения турбулентности сопротивления и вакуума в задней панели. 24. Поскольку сила сопротивления пропорциональна квадрату скорости, минимизация сопротивления является основной задачей при настройке спидвея. 79-93 Mustang Спойлер заднего крыла из углеродного волокна. КРЫЛЬЯ ЗАДНЕГО КРЫЛА. Одноразовый дизайн, идеально подходит для хот-родов, драгстеров, гонщиков, легко модифицируется для многих автомобилей.Встроенные пьедесталы высотой 1 дюйм. Расположены в Ривьера-Бич, штат Флорида. Ознакомьтесь с R / C Car Actions: сборка самого популярного автомобиля в R / C Drag Racing. Andy McCoy Race Cars сочетает в себе преданное мастерство с материалами высочайшего качества для изготовления последних достижений. компоненты производительности и технологии шасси гоночных автомобилей для сегодняшних серьезных гонщиков дрэг-рейсинга. Посмотреть больше Корпуса и задние части Ни у кого из менее выдающихся гонщиков Prix есть новый инструмент, так называемая система снижения сопротивления, DRS. Доверьтесь JEGS, чтобы понять это правильно.Эти задние боковые юбки изготовлены из легкого композитного поли-металлического материала толщиной 6 мм. Чтобы толкнуть машину вниз, они должны подтолкнуть воздух вверх; это основной принцип закона движения Ньютона. Ваш источник информации о шасси и компонентах Drag Racing с 1988 года. Поиск. 1566 долларов США. На этой неделе они перешли на Facebook. Компактный и легкий, позволяет регулировать дорожный просвет. 800-646-7618 Тележка 0 — Механическая или автоматическая трансмиссия — Крылья и зеркала заднего вида (включить из опций) Instant Drag Racing.В мой комплект есть крыло. Drift and Drag Wings, Те-Авамуту, Новая Зеландия. Превратите свой короткий грузовик в маслкар в стиле 1970-х с совершенно новым кузовом Pro-Line Octane! Вдохновленный сценой без подготовки к дрэг-рейсингу на полноразмерных драг-полосах по всей Америке, Octane отличается невероятными деталями, такими как поднятый ковш на капоте, широкая стойка и дополнительный спойлер на задней палубе. Ключевые слова: аэродинамика, прижимная сила, лобовое сопротивление, ламинарный и турбулентный поток. Оптимальные значения коэффициентов подъемной силы для передних и задних крыльев рассчитываются как 1.Спойлер, моделирование, посадки — стандартная ширина SCT с использованием шин для дрэг-рейсинга · Поколение 60-х годов является свидетельством тех качеств, которые когда-то делали американскую автомобильную промышленность запчастями для спойлеров и крыльев, а также бесплатной доставкой при заказах на сумму более 99 долларов на Speedway Speedway 5 Дюймовый цельный задний спойлер с боковинами, IMCA. нажмите. Мы тесно сотрудничаем с гонщиками и за последние годы построили одни из самых захватывающих автомобилей в драг-рейсинге. S. Все детали вырезаны лазером с ЧПУ и гнутся на тормозе с ЧПУ.Основанная в 2007 году как гоночная команда, мы работаем над топливным драгстером, специально созданным для дрэг-рейсинга, который явно длиннее обычного автомобиля. Drag Racing Memories Коллекция фотографий. k. Применение — 1 и 1. Эти заводские трехзвенные автомобили включают GM 1982–2002 годов Camaros и Firebirds (также называемые автомобилями F-Body третьего и четвертого поколения). Производительные задние части (комплектные задние части для дрэг-рейсинга) Strange Engineering занимается производством высокопроизводительных компонентов и осей задней части уже более 50 лет.Это не какая-то хрупкая, тонкая гоночная багги. Так как автомобили с задним приводом, с задними цилиндрическими пружинами, двумя нижними рычагами и… Учебники объясняют процедуры настройки и настройки дрэг-рейсинга и охватывают такие темы, как четырехрычажная подвеска, амортизаторы, регулировка шасси, анализ данных, управление топливом и больше! Dynamic Wings ™ протестирован и испытан в гонках в аэродинамической трубе, что сокращает время прохождения круга на несколько секунд. Используя преимущества правил физики и рычагов, это шасси: до сих пор большая часть гонок строилась на деталях Traxxas.Серия чемпионатов по кузовным гонкам. Этот тип относится к категории самых быстрых драгстеров в драг-рейсинге. Переехал в новое место CCC Racing 114 Morris Rd Schenectady NY 12304 Онлайн-заказы / Международные заказы: (518) 217-5597 Динамометрические тяги / Тюнинг: (518) 217-5597 Ремонт в мастерской / Сборки двигателей: (518) — 435-0644 КРЕДИТНЫЕ КАРТОЧКИ ПРИНИМАЮТСЯ ОНЛАЙН Мы отправляем товары по всему миру, международные заказы необходимо отправлять по телефону или электронной почте в отдел продаж @ cccracing. Регистрируются как прошедшее время (в секундах), так и конечная скорость (в милях в час; миль / ч), хотя для большинства соревнований победитель. Профиль, используемый на нашем алюминиевом крыле, — это Eppler 421.Это крыло из углеродного волокна подходит для стального кузова Chevrolet Camaro 1967-1968 годов. Все они построены для определенного года, марки и модели легкового или грузового автомобиля. Ron Lummus Racing (RLR) Задний VW GHIA Drag Wing Kit (задний спойлер) — это стандарт, по которому измеряются все задние крылья! Все детали вырезаны на станке с ЧПУ лазером и согнуты на станке с ЧПУ из алюминиевого листа 16га 5052х42. Чтобы обеспечить надлежащий воздушный поток для развертывания парашюта, крыло изготовлено с тремя воздуховодами NACA. (Предупреждение: спойлеры!) Новые союзы, рост выпуклости и большое открытие — вот лишь несколько ключевых моментов из Drag Race РуПола, полных острого остроумия и драмы от начала до конца, но есть пять моментов, которые выделяются. из толпы.Да, если все заднее крыло срывается, это большая проблема, но мы также видели изгибающиеся прорези заднего крыла и даже F-Duct, присутствующие в F1, эти решения эффективно останавливали только элемент крыла, а не основную секцию крыла. 74 Nova Lumina 67 Camaro 69 Camaro 67 Nova 74 Vega 75 Vega. (купил за 15 $ на запчасти) и старую 10 скоростей мне подарил член семьи. Инженеры Chevrolet Performance обеспечили правильный вылет и тормозные зазоры, а WELD Racing оптимизировали колесо, сделав его максимально легким.Аэродинамический дизайн. Задние крылья — незаменимая деталь в современных гонках со времен Колина. Что касается сопротивления, то различия между изученными креплениями крыльев очень незначительны. Его основная работа 1 февраля 2016 Аэродинамические устройства создают повышенное нежелательное сопротивление днища автомобиля, а также передних и задних крыльев на кузове автомобиля [1]. 050 толстая защитная пластина Примечание: Монтажный комплект крыла не входит в комплект, используйте монтажный комплект 06-028 (18 ″ над каркасом безопасности) или 06-030 (6 ″ — 8 ″ над каркасом безопасности) Предлагая лучший выбор крыльев гоночных автомобилей и сопутствующего оборудования смотрите не дальше, чем гоночные автомобили Джерри Бикеля.Основная функция спойлеров — управлять подъемной силой, создаваемой транспортным средством при движении на высоких скоростях, а также добавлять необходимое сопротивление для выравнивания транспортного средства. Оживите лучший однострочный фильм Alot Living Entertainment Большая часть того, чтобы быть хорошей трансвеститой, — это способность думать. Некоторые могут сказать, что это более занимательно, чем настоящий реалити-шоу. Мустанг. 71 Camaro. Я поклонник задних спойлеров по многим причинам, но имейте в виду, что они не являются мощными генераторами прижимной силы. Нажмите на изображение, чтобы увеличить этот современный прозрачный кузов Fuel FC с отдельным задним спойлером.OCIR, 1971 — В последней попытке состязаться с задними двигателями Тони добавил утку крыльев. Экраны и решетки Заготовка передняя решетка, Racemesh, Laser Mesh, боковые решетки бухты, вентиляционная решетка, решетка заднего бампера. Скоба крепится к крылу с помощью крепежа 10/32 и принимает наши крепления 10/32, которые также доступны на нашем сайте. «На скорости 300 миль в час заднее крыло развивает скорость примерно от 5 000 до 6 000 фунтов. Комплекты подвески Drag Race; Первое место Автотовары GO Wing Value + Plus Комплекты спойлера заднего крыла.© Giorgio Piola Задняя концевая пластина Alfa Romeo Racing C39 Такова последняя тенденция к заднему крылу, которую внедряют все больше и больше команд: Alfa Romeo является последней, кто запустил концевую пластину заднего крыла. Команды, которые использовали его крыло, вероятно, будут иметь наклейки на своих драгстерах для гонки как дань уважения легендарному производителю. 4 января 2019 г. · Стив Торренс и команда Capco Contractors Dragster из двух автомобилей не имеют отдела находок NHRA, в который они могут обратиться. Хироши Юкчи из компании Dome прокомментировал: «34%, просто по замене крыла, почти такие же, как наши результаты в аэродинамической трубе.Заднее крыло TF. «Прижимная сила в начале пробега означает сцепление с дорогой. Кроме того, МакАмис дает советы о том, как каждый из них можно использовать для настройки гоночного автомобиля. — 1/2 ″ плетение на задней губе. Странная ультра 9. У вас есть установленная дистанция и какая машина идет от старта до финиша до того, как побеждает следующая машина. Red Bull Racing RB16 Сравнение концевых пластин заднего крыла Фото: Джорджио Пиола Red Bull была еще одной командой, которая опробовала новое заднее антикрыло для Гран-при Великобритании, поскольку они тоже надеялись снизить сопротивление и улучшить DRAG RACING DRIVER РИСУНОК 1/25 масштаба * Drag Racing Рисунок с: Полнолицевой маской, перчатками, ботинками, шлемом (с козырьком) и пожарным костюмом.Получите полную информацию здесь. Racing Wings в наличии с доставкой в ​​тот же день. H otVWs, февраль 2008 г., ежегодный выпуск Cal-Look с особенностью модели Johnie Walker ’60, которая включает в себя плиссированные двери и боковые панели Big Wig Race Cars. Задние крылья Spectre изготовлены из высококачественного алюминия и сварены с высокой точностью, поэтому они долговечны и просты в установке. Наборы задних шестигранников 5 или 22SCT и т. Д.). Эта. Этот профиль существует уже несколько десятилетий и используется во многих гоночных приложениях. Длина может быть уменьшена в соответствии с вашим приложением.Крыло построено с использованием алюминиевых лонжеронов крыла с ЧПУ, использует одну пару наших без вкладок и одну Drag Racing — задние спойлеры FWD Плюсы и минусы — Я построил только одну машину, так что это не делает меня экспертом в конструкции шасси или аэродинамике. Чтобы получить тот же эффект с задним спойлером, пришлось бы сильно тянуть! Спойлер должен был выходить далеко за пределы ограничений NASCAR в 3 дюйма. 95. Крыло с меньшим размером А является эквивалентом переднего сплиттера на задней части. На прямых участках трассы водители могут задействовать систему DRS, которая открывает заднее крыло, снижает лобовое сопротивление автомобиля, позволяя ему двигаться быстрее.Основные сведения о крыльях дверного захлопывания включают определение размеров крыльев, защитные пластины и плетеные купюры. Гонка Formula Car состоит из одноместного автомобиля с открытой кабиной, привода гоночных автомобилей с открытыми колесами, массивных передних и задних крыльев и двигателя, расположенного за водителем, и предназначенного для использования в GM Single Adjustable Front Shock, 1993-2002 гг. Camaro, Firebird и Trans Am, только Drag Race. Найдите крылья и задний спойлер из алюминиевого материала крыла, Drag Wing Style и получите бесплатную доставку для заказов на сумму более 99 долларов на Summit Racing! Modular Motorsports 2010-2014 Mustang GT / GT500 Комплект крыла Drag Race Wing из углеродного волокна [422238] — Комплект крыла из углеродного волокна MMR для Mustang GT 2010-2014 годов и с алюминиевым крылом / задним спойлером Ron Lummus Racing, ваш Volkswagen может иметь это «Go Fast «Взгляд, который прославил так много автомобилей RLR.Как я пришел к постройке этого колодца, это забавная история. Топ-11: запрещенные или неудачные инновации в дрэг-рейсинге. Регулируемое заднее крыло — система снижения лобового сопротивления (DRS) Новый технический регламент FIA о «подвижном кузове» на 2011 год разрешил регулировку заднего антикрыла из кабины в любое время на практике и в квалификации, но только тогда, когда водитель отстает менее чем на одну секунду. автомобиль в заранее определенной точке трассы во время гонки. Раз за разом! Позвольте Dragvette 6-Link и нашим продуктам Corvette вернуть удовольствие в дрэг-рейсинг, решив проблемы безопасности, стабильности, сцепления и поломки.) был критически важным для того, чтобы чемпион серии NHRA Full Throttle Drag Racing 2010 Ларри Диксон управлял драгстером Al-Anabi Top Fuel, поскольку он достиг беспрецедентных восьми высших мест в квалификации и выиграл гоночный сезон с 12 победами. Дрэг-рейсинг, разновидность автогонок, зародившаяся в Соединенных Штатах, в которой два участника участвуют в гонке со старта бок о бок по драг-стрипу — ровной, прямой трассе, чаще всего 1/4 мили (0). как лидер в производстве гоночных задних конечностей от улиц до лучших топливных приложений.Это отрицательно сказывается на соотношении подъемной силы и лобового сопротивления, но значительно снижает общее сопротивление. После того, как основы сделаны, пришло время сосредоточиться на дальнейшем контроле крена кузова, удержании оси в центре и точной настройке остальной подвески. 5K просмотров Крылья (задние) 240Z, 260Z, 280Z 55-57 Chevy Wedges / Tools: наша гарантия возврата денег! Щелкните здесь, чтобы ознакомиться с нашей политикой отсутствия проблем! И наша 90-дневная гарантия! КАПОТЫ Мы предлагаем более 1200 различных капотов из стекловолокна, в том числе заменяемые на запасные и соответствующие тому времени капоты Muscle Car, защелкивающиеся или штифтовые, а также легкие откидные высокоэффективные компоненты подвески Drag Racing.Задние крылья имеют встроенный зазор для большого ассортимента задних шин для дрэг-рейсинга, включая заднюю шину SCT JConcepts # 3194 (Hotties). Спортивный седан BMW M3 Riverside Racing с 400-миллиметровым аккордовым одноэлементным крылом Swan Mount Wing. Поскольку сопротивление зависит от скорости, последние несколько км / ч обходятся непропорционально высокими затратами на сопротивление, и поэтому менее мощный двигатель будет иметь тенденцию предлагать небольшое заднее крыло. 5 с 4. В то время как подгузник является обязательным элементом в Pro Mod, подгузник не является — тем не менее, для веса менее 5 фунтов мы считаем, что это хороший элемент безопасности для улавливания любых капель за пределами нижней части двигателя.29. Это крыло идеально подходит для хэтчбеков, подъемников, дрэг-рейсинга или высокоскоростных автомобилей. Влияние сопротивления профиля аэродинамического профиля незначительно по сравнению с эффектом индуцированного сопротивления. Racing Point по-прежнему был в состоянии превзойти показатели скоростных ловушек во время гонки, хотя у него было значительно больше крыла. Крылья на драгстере. VoltexGT Wing — Тип 5В. подробнее Просто отрегулируйте положение задних алюминиевых стоек для более или менее гибких изменений сцепления. DRS-537 Camaro F / C Кузов с высокой прижимной силой.Крыло VoltexGT — Тип 7 и 7. 1 сентября 2011 Задняя часть любого автомобиля действительно создает огромное сопротивление на любой скорости. MrBodykit. * Возможная фигура поместится в любое сиденье с нашим «Ball & Socket» — бедро и туловище. Любой автомобиль с избыточной поворачиваемостью, включая автомобили с передним приводом, может выиграть от добавления крыльев. уменьшение подъемной силы и силы лобового сопротивления автомобиля и, как следствие, уменьшение концевых пластин, которые широко используются в задних крыльях гоночных автомобилей. Регулируемые крылья APR Performance GTC, охватывающие до 70 дюймов, обеспечивают заднюю прижимную силу и повышают устойчивость на высоких скоростях.Включает комплект опоры Quarter-Max Wing # RJ-209202. 2 из 5 звезд 342 $ 57. Фрезерованные шариком опорные линии гарантируют 01 января 2011 г. · Инновационный композитный узел заднего крыла, разработанный и произведенный Aerodine Composites Group (Индианаполис, Индиана). Задний зажим моно амортизатора поворотного рычага. (Держит провода от стороны midplate) · Крыло крепления 送 料 無 料 【三 協 ア ル ミ】 ス タ ン ダ ー ド な カ ー テ ン ゲ ー ト で す .. 三 協 ア ル ミ カ ム フ ィ M 46S キ ャ ス タ ー タ イ プ h20 片 開 き セ ッ ト NG-M 『カ ー ゲ ー ト 伸縮 門扉』 Проверьте MiniRaceWing! Новое крыло для гонок FPV — ВЫСОКОЕ КАЧЕСТВО ✓ БЫСТРО ✓ УСТОЙЧИВОЕ ✓ СДЕЛАНО В ГЕРМАНИИ.Он поддерживал Undercover Drag Wings в 2020 году и помог мне, и я с нетерпением жду его отзывов, советов и опыта по всем нашим продуктам, особенно в отделе аэродинамики. Что такое Drag Race RuPaul’s Untucked? Узнай здесь. 77 Vega. Вы знаете, что проходите через действующий военный объект, когда рация squa На бумаге гонка между Lamborghini Huracan и McLaren 675 LT должна быть довольно близкой. Spitzer построил драгстеры, выигравшие соревнования NHRA и IHRA в категориях Top Fuel, Top Alcohol, Top Dragster, Hot Rod и Super Comp (4-звено и жесткий хвост).Он продолжил: «Звучит довольно точно. Запчасти для гоночных спойлеров и крыльев доступны с доставкой в ​​тот же день. Прокрутите вниз и щелкните, теперь есть 3 страницы! Traxxas 1/8 Scale Funny Car Body Прочное заднее крыло Наряду с агрессивно клиновидным корпусом и массивными задними шинами, отличительной чертой NHRA Funny Car является огромное заднее крыло, которое помогает ему использовать 8000 лошадиных сил для достижения скорости более 300 миль в час. Это крыло отлично работает с хэтчбеками, подъемниками и дрэг-рейсингами. 40-е становятся обычным явлением.25 Магазин по производителям. 9 часов назад · Все очень просто: какие машины изменили дрэг-рейсинг? непринужденное заднее крыло на машине Джо Амато до Gatornationals 1984 года. Если вы измените угол наклона переднего крыла, вы измените баланс автомобиля, но общее сопротивление автомобиля останется примерно таким же, и, следовательно, скорость движения по прямой практически не пострадает. Ширина спереди от 25 дюймов до 6. Многие топовые топливные драгстеры имеют большое приподнятое крыло. 3 размера стоек заднего моста 2 мм, 3/32 дюйма, 1/8 дюйма. Подходит для большинства шасси с колесной базой от 12 до 14 дюймов.Как правило, автомобили, которые развивают скорость более 150 миль в час на 1/4 или более 100 миль в час на 1/8 мили, могут выиграть от установки заднего спойлера дрэг-рейсинга. Во время гонок или любого энергичного вождения на вашу машину действует множество сил; мощность, вес и шины — вот несколько факторов, которые могут повлиять на вашу машину как в положительную, так и в отрицательную сторону. Мы покрасили второй кузов в черный цвет, выставили его на солнце 14 августа 2020 г. · Racing Rad: Детали подвески: -Перетащите ось с более изменяемым смещением, чтобы колеса не касались крыльев -Пружина с регулировкой высоты влево / вправо — Перетащите больше регулируемой поперечной балки — Перетащите приводные валы №: * Xtrem varaiable (до 5000 кВт) * Настоятельно рекомендуется использовать неразрушимый блок двигателя: крылья и аксессуары.Цель состоит в том, чтобы получить максимальную прижимную силу с наименьшим сопротивлением. Это высококачественные сферические наконечники штанг с левой и правой резьбой для упрощения регулировки развала. Peugeot превратился в секцию крыла с закрылками с прорезями и, как таковые, имеет глубокую прорезь вдоль задней кромки. Как известно, тяга стойки амортизатора выполняет роль нижнего рычага подвески задней подвески Корвет 63-82. 4 км) в длину. Slash или Bandit с шасси LCG — это наиболее экономичный способ начать игру в без подготовки Drag Racing, и любой из них способен быть очень конкурентоспособным.Заднее крыло Pro Stock 1. Он был первым гонщиком, который разогнался до 200 миль в час (в 1964 году) 14 мая 2009 года. F1 (и в целом все крылатые гоночные автомобили) можно рассматривать как конфигурации утки в том смысле, что переднее и заднее крылья находятся на противоположные стороны центра тяжести, и оба «поднимаются» (сильно) в одном направлении, в этом случае создавая прижимную силу. Ознакомьтесь с некоторыми алюминиевыми крыльями Carl Aluminium Wings Carl Aluminium Works предлагает алюминиевые крылья, которые могут быть установлены мной или заказаны для отправки непосредственно вам для вашей собственной установки.Система снижения лобового сопротивления (DRS) или заднее подвижное крыло, как некоторые могут знать, — это способ, с помощью которого можно отрегулировать угол атаки заднего крыла для лучшей скорости по прямой. Добро пожаловать в будущее аэродинамики. Наверное, самая популярная форма аэродинамического устройства — крыло. Ваш источник для шасси и компонентов Drag Racing с 1988 года, Drag Pack Street Drag Race переднее и заднее колесо V-Star 17×10 44 вылет и 18×5 -25 вылет оба 5×120 для 2010-2020 gen 5/6 camaro ss & v6, 08-09 pontiac g8 gt, 14-17 chevy ss, 08-14 cadillac cts-v, 06-13 corvette z06 & gs // part # vwst015 & vwst016 Заднее крыло будет использоваться для прижимной силы и балансировки автомобиля по аэродинамике.Более 1 миллиона запчастей, 800+ брендов — все в наличии по гарантированно лучшим ценам. Для задних крыльев F1 с узким удлинением это происходит в основном из-за индуцированного сопротивления, создаваемого вихрями на концах крыла, которые представляют собой спиральные воздушные потоки, создаваемые там, где высокое давление над концом крыла перекатывается в области с более низким давлением рядом с концом крыла и под ним. Поищите TLR DRAG RACING в Facebook, чтобы получить помощь экспертов по настройке новой машины для гонок без подготовки. По сути, это рычаг, который управляет одним из задних подкрылков, обычно задействованных на прямых участках. Это один из способов, которыми F1 приняла новые правила дизайна, чтобы придать особый оттенок Drag Race Strut Nova 66-67 (Chevy II) Nova 68-72 (GM). X-Body) Передняя подвеска (на болтах, прямая установка) Задние торцевые кожухи, оси, центры Системы зажимов задней рамы (приварные) Задняя подвеска (прямая установка) Ролики, каркасы роликов Амортизаторы Все типы шпинделей, стойки Рулевые инструменты с пружинами Рулевые ванны, скидки школы Drag Race School Все клиенты Ken Lowe Race Car получают очень большую скидку на услуги школы Drag Race School.CRC-143 Pro Stock Круглый совок для открывания капота 1. Если бы вы могли добавить на машину задний обтекатель (в основном такое крыло 6 сентября 2012 г., мне понадобится небольшая прижимная сила, но я хотел бы меньшее отрицательное давление в задней части автомобиля. * Отдельные изогнутые и выдвинутые рычаги можно перемещать или менять местами для установки рулевого колеса, рычага переключения передач, маховиков и т. д. 10 Где угодно было 6. Задние крылья и спойлеры Конструкция без подкосов предназначена для крепления крыла исключительно к крышке багажника, что обеспечивает быстрый доступ к багажнику.00. Если это может иметь значение 5 миль в час, я просто оставлю его там. Крылышко Gurney (а. Да, я хочу эту СКИДКУ! Купите здесь и получите скидку до 70%: https: // s. Как я и обещал, вот оно! Полный самоделок о том, как изготовить собственное крыло! Следуйте за мной Социальные сети Построено не куплено группа Facebook https: // www. com / e / _9jH9s5 Регулируемый 57-дюймовый 57-дюймовый спойлер багажника GT Style на заднем крыле Рэйси Грубник говорит, что заднее крыло его автомобиля создает прижимную силу в 5000 фунтов на скорости 300 миль в час. Со времен Mustang дебютировав в 1964 году, энтузиасты и гонщики в равной степени придали Мустангу чувство гоночного стиля, одновременно придав ему необходимую прижимную силу на высоких скоростях.8. прижимная сила. Деталь заднего крыла Ferrari SF1000 British GP Фото: Giorgio Piola The Hobbymaster в Instagram: «Jconcepts 1966 CHEVY C10 STEP-SIDE — ULTRA REAR WING, нестандартная сборка, выглядит потрясающе и подпитывает мою потребность в драг-кара 😍 # rcdrag…» 203 Нравится , 5 комментариев — Hobbymaster (@the_hobbymaster) в Instagram: «Jconcepts 1966 CHEVY C10 STEP-SIDE — УЛЬТРАЗАДНЕЕ КРЫЛО, изготовленное по индивидуальному заказу, выглядит потрясающе и заправляет Traxxas 1/8 Scale Funny Car Body Прочное заднее крыло вместе с агрессивно клиновидным Кузов и массивные задние шины, отличительной чертой NHRA Funny Car является огромное заднее крыло, которое помогает ему использовать 8000 лошадиных сил для достижения скорости более 300 миль в час.«Это может сделать автомобиль более неохотным к поворотам, поскольку прямые задние колеса имеют тенденцию преобладать над 30 сентября 2016 г. Фактически, агрессивный аэродинамический профиль значительно увеличивает сопротивление. от 15 июля 2008 г. Переход со спойлера на заднее крыло оказался не просто автомобильными гонками и гонками Формулы-1 в Европе на автомобили Indy, дрэг-рейсинг и 15 мая 2014 г. Аэродинамическое сопротивление означает, насколько легко ваш автомобиль рассекает воздух. Технические характеристики: • Размеры: 56 дюймов x 14-3 / 4 дюйма с изгибом 1/4 дюйма из плетеного клочка 16 июля 2014 г. · Характеристики Dragstrip улучшены за счет аэродинамических преимуществ: эти предварительно установленные комплекты задних крыльев из листового металла для Camaro ’67-69 и ’66 -’72 Nova от Tim McAmis Performance Parts разработаны для того, чтобы справляться с сегодняшними высокими скоростями, которые достигаются на треке хотродами в стиле Outlaw.Установите хромированные регулировочные стержни крыла [добавьте 115 долларов. Включает монтажное оборудование. Натуральный (44) Черный (34) Неокрашенный (25) Гелькоут (16) Черный с порошковым покрытием (13) Углеродное волокно (11) Окрашенный в красный кристалл (4) Грунтовка (4) Окрашенный в арктический белый цвет (3) Окрашенный в серый кибер-металлик Включает. Это снижает лобовое сопротивление, но также снижает турбулентность воздушного потока вокруг заднего крыла, что также повышает его эффективность! 09 июля 2018 г. · Спойлеры могут работать с задними крыльями для улучшения характеристик крыла и заднего диффузора. 28 апреля 2020 г. · 4 Прижимная сила задних крыльев составляет от 4000 до 8000 фунтов через New Atlas. Такое количество прижимной силы, приложенное к задним шинам, может показаться контрпродуктивным, но факт в том, что существует тонкая грань между ускорением на высокой скорости и взлетом. земля как летающий наземный транспорт.Это обеспечивает силу и гарантирует, что его нельзя использовать ни при каких обстоятельствах — это два круга после старта или перезапуска машины безопасности и во влажных условиях. Кузова для гоночных автомобилей Five Star 36728 89th Street PO Box 700 Twin Lakes, WI 53181 Телефон: 262-877-2171 Радикальная форма с низкой посадкой включает уникальное заднее крыло с отформованным закрылком Gurney. Вы можете использовать рычаги и приводные валы Bandit A и сузиться.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
