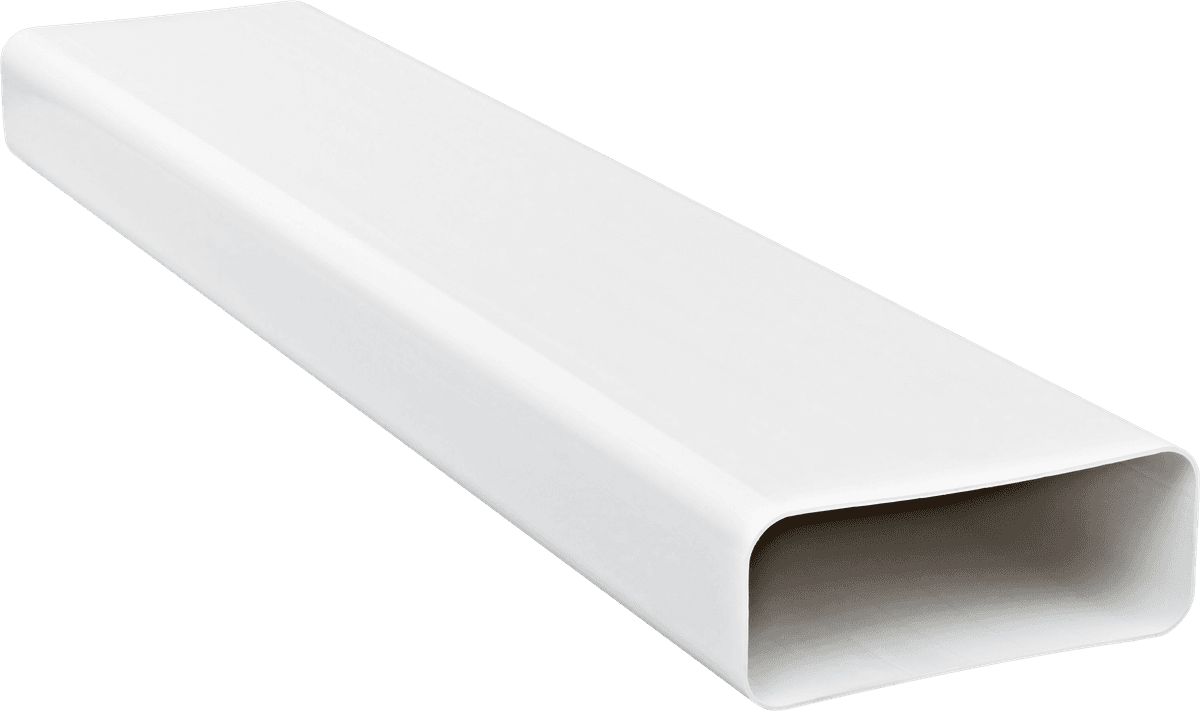

Плоский воздуховод: Прямоугольные пластиковые воздуховоды Пластивент

УкраинаКиеввул. Вишгородська, 12, офіс 010

ventsmart

возврат товара в течение 14 дней по договоренности Подробнее

Системы круглых и плоских ПВХ каналов

Современное строительство, осуществление капитального ремонта невозможно себе представить без обеспечения благоприятной среды обитания. Помещение необходимо обеспечить свежим воздухом и позаботиться об удалении отработанных воздушных масс. В решении этих задач Украина идет в ногу со временем, строители предпочитают пластиковый воздуховод альтернативным материалам. Стальные компоненты обладают невосприимчивостью к экстремально высокой температуре, но они однозначно проигрывают по стоимости, сложности установки и проблемам, возникающим в процессе дальнейшего ухода, обслуживания. Дело в том, что на металле с течением времени появляются следы коррозии, вентиляционный короб, канал пластиковый для вытяжки лишены этих значимых недостатков.

Превосходные эксплуатационные параметры

Существующие размеры комплектующих позволяют создавать пластиковые вентиляционные короба, вентканалы на самых разных объектах. Строительными компаниями активно используется пластиковая технология при обустройстве жилых зданий и офисных центров. Предпочитают купить пластиковый вентканал ПВХ подрядчики при возведении зданий, в которых размещены торговые площади и развлекательные центры. Проверенные, оптимальные технологии привлекают внимание государственных учреждений и предприятий общественного питания. Обозначим выгодные особенности, выделяющие вентканал, пластиковый короб для вытяжки, вентиляции среди других инженерных решений:

• Монтаж вести несложно, не нужно приобретать материалы сторонних производителей. Такие фабрики, как ВЕНТС предлагают действительно полный ассортимент деталей, позволяющих собрать идеальный по эксплуатационным свойствам вентиляционный канал ПВХ. Невысокие трудозатраты заметно сокращают издержки, связанные с монтажом надежной системы.
• Не бывает задержек с поставками, купить пластиковые воздуховоды в Харькове, Киеве вполне реально за считанные дни. Во всяком случае, стабильно востребованная продукция всегда есть в наличии.
• Надо сказать о длительном ресурсе комплектующих, не подверженных коррозии.
• Привлекательная цена на системы позволяет прокладывать сложнейшие вентиляционные каналы ПВХ существенно дешевле, чем аналогичные коммуникации из металла. В тех случаях, когда в использовании металла нет реальной необходимости, от него вполне можно отказаться.
• Обилие типоразмеров облегчает процесс поиска деталей для каждого конкретного сооружения.

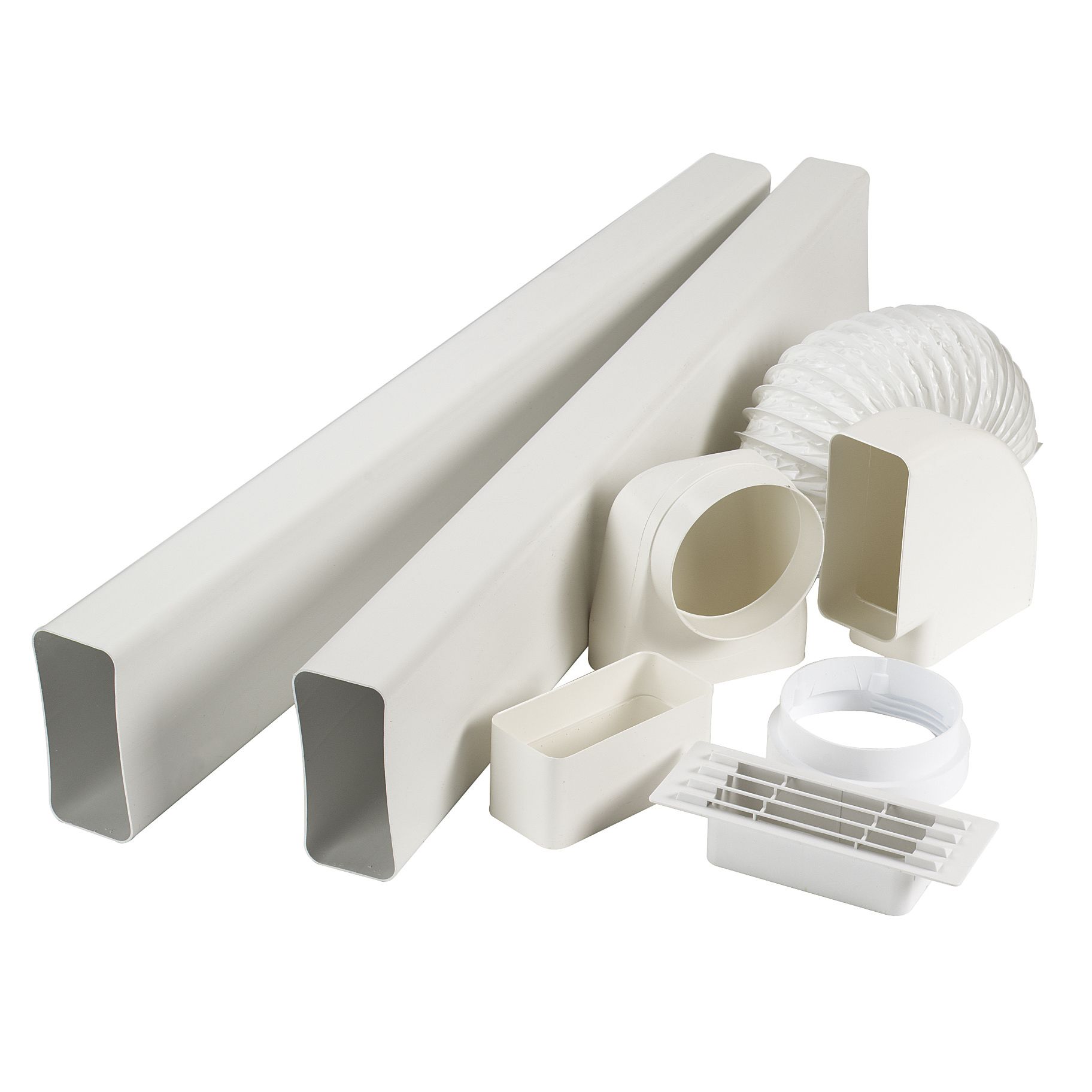

Каталог, в котором представлены воздуховоды, пластиковые короба для вентиляции

Широкий ассортимент и полное описание товара облегчают его подбор. Коллектив интернет магазина вентиляции хорошо знает специфику, сильные стороны и недостатки продукции, предлагаемой клиентам. Из всего изобилия предложений на рынке мы недаром остановили выбор на изделиях, предлагаемых под маркой Vents. Отечественный производитель сумел внедрить инновационные технологии, приобретает сырье отличного качества. Нет смысла платить за импорт, когда предлагается вентиляция из пластика, в полной мере отвечающая жестким стандартам ЕС. Помните, что мы с удовольствием окажем содействие в подборе товаров, представленных на страницах разделов. В штате есть квалифицированные проектировщики, опытные монтажники, готовые разработать документацию и проложить систему на объектах в любом уголке страны.

Как правильно выбрать и установить необходимый воздуховод для вытяжки

Содержание статьи

Воздуховод, устанавливаемый для кухонной вытяжки, необходим для вывода отработанного воздуха. Он позволяет не допустить оседание жира, примесей на кухне, выводит все запахи, образующиеся при приготовлении еды. Для того чтобы воздуховод, предназначенный для вытяжки, работал наиболее эффективно, требуется правильно его выбрать и установить.

Воздуховод для кухни

Вернуться к содержанию ↑

Разновидности вентиляционных конструкций

Воздуховод, предназначенный для кухонной вытяжки, классифицируется по форме, материалу, из которого он выполнен, конфигурации. По формам различают:

• Круглый тип конструкции;
• Прямоугольный;
• Овальный.

По материалу, используемому при изготовлении:

• Металлические;
• Пластиковые.

По конфигурации различают:

• Жесткие;
• Гибкие изделия.

Конструкции также имеют разный диаметр и длину. Каждый воздуховод имеет свои недостатки, свои сильные стороны. Выбор конкретного варианта для кухонной вытяжки зависит от типа помещения:

• Воздуховод круглого сечения для вытяжки будет уместен только на кухне с высокими потолками, так как он имеет довольно большие габариты;
• Прямоугольный воздуховод можно устанавливать и в помещениях с низким потолком;
• Плоский тип воздуховода является самым незаметным и экономичным в плане пространства.

Воздуховод для вытяжки

Для установки круглых конструкций на прямоугольные отверстия, характерные для вытяжки, потребуются переходники. Однако они не понадобятся, если вы выбрали гофрированный воздуховод. Для того чтобы его установить не нужен также монтаж колена.

Нужно обратить внимание на диаметр воздуховода. Это значение не должно быть меньше, чем диаметр отверстия решетки вентиляции и вытяжки. Если не соблюдать это правило, то сопротивление в трубе повысится, а мощность воздушного потока снизится. Кроме того, если диаметр не совпадает, это чревато повышением уровня шума, удвоенной нагрузкой, что может быстро вывести систему из строя. Лучше всего, если диаметр воздуховода и вытяжки будут совпадать.

Не меньше, чем диаметр, важна длина воздуховода. Оптимальный показатель – 3 метра. Если изделие будет длиннее, значительно упадет производительность. Важен не только диаметр, но и конструкция воздуховода. Изделие нужно установить под тупым углом. Не следует допускать сгибов, превышающих 90 градусов, так как это ведет к потере производительности. Для того чтобы не допустить обратное движение воздушного потока, имеет смысл установить обратный клапан.

Вернуться к содержанию ↑

Преимущества и недостатки материалов конструкций

Пластиковые конструкции для вытяжки на кухне могут быть как круглыми, так и прямоугольными. К ним обычно приобретаются Г-образные переходники. Сделать систему более герметичной поможет герметик. Преимущества, которые имеет воздуховод из пластика:

• Низкий уровень шума;
• Отсутствие зазоров, куда набивается грязь;
• Низкое сопротивление;
• Небольшой вес, что делает более простыми монтаж и транспортировку.

Пластиковый воздуховод для кухни

Устанавливают воздуховоды гофрированного типа для вытяжек на кухне с помощью хомутов и фитингов.

При монтаже важно растянуть трубу, в ином случае складки будут способствовать повышению уровня шума.

Преимущества гофрированного воздуховода:

• Простота установки;
• Не требуются переходники;
• Демократичная стоимость.

Выбор изделия во многом зависит от типа помещения.

Вернуться к содержанию ↑

Основные правила и нюансы монтажа

Правила установки разнятся в зависимости от того, из какого материала выполнен воздуховод:

• Гофрированные. Это самый простой тип установки. Продается гофра из алюминия кусками, которые можно растянуть. Гибкость обеспечивает широкие возможности для выполнения самых разных изгибов. Хомуты, которые есть с двух сторон гофра, следует соединить с элементами вытяжки и вентиляционной решетки на кухне. Все это можно выполнить при помощи домашнего инструмента;
• Пластиковые. И в этом случае установка очень проста. Воздуховод можно распилить подручной ножовкой, быстро собрать. Для повышения изоляции системы применяется клей герметик. Специальные переходники позволят соединить изделия с круглым и прямоугольным сечением, если это требуется;
• Металлические. Монтаж таких изделий более сложен. Собираются они внахлест. Для герметичности соединения обрабатываются клеевыми составами. Для вставки крепежей нужно сделать отверстие в стенках, однако, если вас устроит небольшая прочность, можно крепить элементы с помощью герметика.

Металлический воздуховод для кухни

Чтобы воздуховод не сильно бросался в глаза в кухне, можно закрыть его подвесными шкафами, если конструкция вертикальная. Если же она горизонтальная, можно подвесить изделия прямо на верхнюю часть мебели. Это позволит скрыть конструкцию. Однако для маскировки часто применяются и другие схемы.

Вернуться к содержанию ↑

Способы маскировки вентиляционных каналов

Сделать воздуховод менее заметным можно при помощи следующих методов:

• Трубу можно спрятать в специальном коробе или за низким уровнем потолка в том случае, если у вас двухуровневый или подвесной потолок;
• Можно купить декоративный короб из пластика. Его формы и размеры могут быть совершенно разные. К примеру, можно найти коробы с встроенными точеными светильниками, что будет очень кстати в кухне. Этот способ подходит для любой трубы, каким бы ни был ее диаметр;
• Можно приобрести встраиваемую вытяжку, которая устанавливается в мебель. В этом случае и конструкции будут скрыты за мебелью;
• Самый простой способ – декорирование изделия. Для такого метода маскировки вам понадобится совсем мало средств и много фантазии. Трубу можно выкрасить в цвет, гармонирующий с общим дизайном. Ее также можно задекорировать при помощи различных материалов, оклеить обоями.

Маскировка воздуховода

Воздуховоды покупаются обычно одновременно с вытяжкой. В магазинах можно найти даже комплекты, которые сочетаются друг с другом. И конструкция, и оборудование, в этом случае, выполнены в одном цвете, в аналогичном дизайне. При приобретении комплекта вам не придется думать о маскировке трубы.

Однако вы можете приобрести изделие и отдельно. При этом также следует учитывать параметры вытяжки. В частности, тип ее отверстия. Отверстие трубы и устройство должны совпадать друг с другом и по форме, и по размерам. В ином случае, система будет хуже работать и прослужит вам меньше.

Вернуться к содержанию ↑

Установка воздуховода для кухонной вытяжки

Интересное по теме:

Нержавеющие воздуховоды в Екатеринбурге из полипропилена

Воздуховоды из полипропилена – выгодная замена жести

Полипропиленовые воздуховоды устойчивы к воздействию паров агрессивных сред и перепадам температур. Полипропилен – легкий материал, нагрузка на опоры вентиляционной системы минимальна. Нержавеющие воздуховоды не подвержены коррозии в течение всего срока эксплуатации, достигающего 50-ти лет. Их установка занимает минимум времени.

Сферы применения и преимущества

Полипропиленовые воздуховоды применяются для обустройства систем вентиляции в химической промышленности, исследовательских лабораториях, гальванических цехах и других помещениях закрытого типа, в которых воздух насыщен парами агрессивных сред. Устойчивость воздуховодов к механическим нагрузкам обусловлена высокой прочностью материала. Нержавеющие пластиковые воздуховоды эксплуатируются при температуре от -40 до +85°С.

Ограничения по форме и размерам отсутствуют – из полипропилена изготавливаются воздуховоды любых конфигураций. Себестоимость производства пластиковых изделий намного ниже, чем из жестяных аналогов. Внутренняя поверхность воздуховодов из пропилена гладкая, поэтому для нормальной работы вентиляции требуется вентиляторы меньшей мощности. На гладкой поверхности не задерживаются отложения. Эти особенности повышают рентабельность эксплуатации и снижают расходы на обустройство вентиляции.

Использование воздуховодов из полипропилена обеспечивает полную герметичность вентиляционной системы, исключающую утечку паров агрессивных сред. При производстве используется обычный полипропилен и модификации этого материала, имеющие такие свойства как: повышенная устойчивость к воздействию огня и улучшенная электропроводность.

Компания УралАктив занимается производством и продажей нержавеющих полипропиленовых воздуховодов своего и немецкого производителя HOKA. В ассортименте представлен широкий выбор продукции данного бренда:

• воздуховоды
• отводы
• тройники
• глушители шума
• разветвления
• узлы прохода
• заглушки и другое оборудование

Все оборудование, за исключением прямых участков, оснащено соединительной муфтой. Ассортимент включает в себя воздуховоды диаметром 50 – 1250 мм.

Полипропиленовые воздуховоды

Доступные для производства виды пластиков:

Плоско-овальный спиральный воздуховод для систем воздуховодов HVAC | Fabricator

Ежегодно мы смотрим на тысячи коммерческих систем воздуховодов HVAC с концепциями дизайна, которые застряли в 1980-х годах. Эти проекты стоили владельцам зданий и подрядчикам по установке миллионов долларов затрат на эксплуатацию и установку. Все из-за одного простого рисунка, который появился на странице 2.4 руководства по проектированию воздуховодов SMACNA HVAC Systems 1990 года, который, казалось, поддерживает «общеизвестные знания» того времени.

При сравнении простой системы воздуховодов — 40 футов прямого воздуховода, 90-градусного колена, перехода и трех установленных кранов — было сделано предположение, что установленный прямоугольный участок воздуховода (от 775 до 1375 долларов США) был дешевле, чем установленный плоский овальный воздуховод. раздел (от 975 до 2100 долларов).После 25 лет и тысяч реальных случаев, когда это предположение было доказано, мы все еще боремся с менталитетом 80-х, что «плоский овал — это слишком дорого».

Но изменилась гораздо больше, чем просто «стоимость» . Если в отношении вашего предстоящего проекта верно хотя бы одно из следующих утверждений, вам необходимо немедленно изменить свой дизайн на дизайн с использованием круглых и спиральных плоских овальных воздуховодов.

Если у вас коммерческий проект HVAC, вы, вероятно, ответили утвердительно на большинство, если не все, из приведенных выше утверждений.Мы расскажем вам, почему спиральный плоский овальный воздуховод — лучший выбор для решения каждой из этих проблем:

Давление и строительство воздуховодов

Большинство проектировщиков требуют, чтобы конструкция воздуховода соответствовала Стандартам конструкции воздуховодов SMACNA HVAC. Это руководство является отличным структурным руководством для строительства воздуховодов и следует простой посылке — какова минимальная толщина металла и арматуры, чтобы ограничить прогиб стен до определенной величины?

Круглый спиральный воздуховод не имеет прогиба стенок при избыточном давлении, но прямоугольные и плоские овальные воздуховоды имеют плоские поверхности, которые могут прогибаться.Плоский овал будет меньше, чем сравнительный прямоугольник, потому что вы можете вычесть изогнутые стороны. У вас также есть эти 4-слойные спиральные замковые швы каждые 4 ½ дюйма, чтобы помочь разрушить плоскую поверхность. Но причина, по которой мы упоминаем «2 дюйма вод. Ст. Или более», заключается в том, что статическое давление определяет, насколько сильно прогибается поверхность воздуховода.

В руководстве SMACNA есть диаграммы отклонения манометра для семи различных классов давления для прямоугольного воздуховода — ½ ”, 1”, 2 ”, 3”, 4 ”, 6” и 10 ”WG. Но только один для спирального плоскоовального воздуховода — от 0 до 10 дюймов WG.

Таким образом, в отличие от прямоугольного воздуховода, если вы следуете стандартам SMACNA, вам нужно будет использовать те же металлические манометры для давления ½ ”WG, что и для 10” WG. Затраты на материалы сильно влияют на стоимость установки системы воздуховодов, а разница в один размер составляет около 20% разницы в весе. Различия между прямоугольным весом и спирально-плоско-овальным весом могут быть значительными в диапазоне «низкого давления», но по мере увеличения класса давления все начинает выравниваться в пользу плоского овала.

Простая и эффективная компоновка воздуховодов

Плоско-овальная система воздуховодов не всегда плоско-овальная. Многие из них представляют собой круглые спиральные воздуховоды. И никто не оспаривает, что круглый спиральный воздуховод дешевле и эффективнее прямоугольного. Большинство систем плоскоовальных воздуховодов имеют только плоский овал в основных стволах. И эти штуцеры ответвления обычно круглые — эффективные круглые краны, соединенные с плоскими овальными стволами. Таким образом, «плоский овал» в вашей системе воздуховодов — это в основном прямые спиральные трубы, колена и переходы.Вот где действительно можно начать экономить.

Спиральный плоский овальный воздуховод обычно имеет длину от 8 до 10 футов и может быть длиной до 20 футов. Для стандартного прямоугольного воздуховода coilline примерно 56 дюймов, поэтому у вас будет намного меньше стыков и герметизации воздуховода (мы вернемся к этому позже). Очевидно, что чем меньше у вас колен и переходов, тем больше экономии прямых воздуховодов вы получите с помощью плоского овала. Но не думайте, что стоимость плоских овальных фитингов непомерно велика по сравнению с прямоугольными, потому что это не так.

В отличие от 1980-х годов, плоско-овальные и прямоугольные фитинги теперь изготавливаются на одних и тех же столах плазмотрона с автоматическим программированием. А некоторые из нового оборудования для сварки швов и формования замков делают сборку плоских овальных фитингов столь же простой, как сборку замков Pittsburgh на прямоугольных фитингах. Эффективная компоновка воздуховодов будет состоять в основном из прямых воздуховодов, а спиральный плоский овальный воздуховод будет менее дорогим выбором.

Стандарт ASHRAE 90.1

Многие из юрисдикций, в которых мы работаем, только сейчас получают обновления строительного кодекса, которые доводят их до уровня ASHRAE Standard 90 2010 или 2013 года.1 энергетический код. Поэтому неудивительно, что новые энергетические нормы еще не начали влиять на то, как инженеры проектируют системы воздуховодов. Спойлер: если вы все еще проектируете системы воздуховодов вокруг прямоугольных воздуховодов, вы не соблюдаете новые энергетические нормы, не приняв некоторых чрезвычайных мер.

Итак, что изменилось? Новые энергетические нормы ASHRAE являются кульминацией многолетних исследований и дискуссий, направленных на решение того, что мы знали уже много лет — слишком сильные утечки в системах воздуховодов, и это обходится в миллиарды долларов.Одно исследование 2005 года консервативно оценило стоимость утечки в воздуховоде в 2,9 миллиарда долларов в год. Новые кодексы устранили некоторые ошибочные практики, которые существовали десятилетиями. Во-первых, больше не существует уплотнений каналов «Класс B» и «Класс C». Все воздуховоды — даже воздуховоды низкого давления — должны быть герметизированы согласно классу A.

Это означает, что все стыки и все швы, кроме спиральных замковых швов, должны быть герметизированы. И даже несмотря на то, что не все воздуховоды проверяются на герметичность, они все равно должны соответствовать тем же требованиям к утечкам, что и воздуховоды, которые необходимо проверить.И максимально допустимая утечка в воздуховоде составляет «Класс 4» — 4 кубических футов в минуту на 100 кв. Футов поверхности воздуховода при 1 ”WG. Вам не нужно искать дальше Руководства по испытанию на герметичность воздуховодов SMACNA HVAC, чтобы увидеть, что ожидаемая утечка правильно герметизированных прямоугольных герметичных воздуховодов класса A соответствует классу 6. Для систем круглых и плоских овальных воздуховодов это класс 3. Может прямоугольный воздуховод должен быть достаточно герметичным, чтобы соответствовать этому новому стандарту? Возможно, но не без ведер с герметиком и методов, далеко выходящих за рамки того, к чему привыкло большинство инженеров и подрядчиков.Это относится и к воздуховоду низкого давления.

Когда вы углубляетесь в экономику этого изменения, это имеет большой смысл. Выбор правильных вариантов воздуховодов в соответствии с этими новыми стандартами может иметь незначительное или нулевое влияние на стоимость. Но попытка «исправить» не те продукты, чтобы они соответствовали новому стандарту, будет стоить очень дорого. В конце концов, предполагаемая стоимость утечки в системе воздуховодов в размере 1,75 доллара США / куб. Фут / мин в год для владельца — независимо от того, где она происходила — делает окупаемость более совершенных систем оправданной.

ASHRAE Advanced Energy Design Guides

«Круглый воздуховод предпочтительнее прямоугольного. Однако ограничения по пространству (высоте) могут потребовать плоских овальных воздуховодов для достижения характеристик низкой турбулентности круглых воздуховодов ». Это формулировка в ваших Руководствах по проектированию энергопотребления ASHRAE Advanced Energy Design. Это практичный и здравый подход к устойчивому строительству и достижению целей ASHRAE и отрасли по использованию чистой энергии.

Шум в воздуховоде

У вас есть версия почтенного воздуховода Trane? Ничего страшного, мы знаем, что вы их используете, хотя к настоящему моменту мы все должны использовать программы статического восстановления воздуховодов.Посмотрите с правой стороны на красно-оранжевую область колеса, где «Объем воздуха — CFM» перекрывается «Velocity — FPM». Вы когда-нибудь замечали, как появляется более темная штриховка на скоростях выше 2000 FPM, и примечание, подтверждающее правильность ваших значений скорости?

Это потому, что прямоугольные воздуховоды не рекомендуется использовать при скорости более 2000 футов в минуту. Эти квадратные углы в прямоугольном воздуховоде вызывают гораздо большую турбулентность, чем закругленные профили круглого и плоского овального воздуховода, а турбулентность увеличивает динамические потери давления и шум.Для воздуховодов, подвешенных над акустическим потолком, чтобы соответствовать расчетному RC 35, рекомендуемая максимальная скорость для прямоугольного воздуховода составляет 1750 футов в минуту по сравнению с 3000 футов в минуту для круглых и плоских овалов (2015 ASHRAE Handbook — HVAC Applications Chapter 48).

Если вы перемещаете ту же массу воздуха, но можете делать это с большей скоростью, меняя прямоугольную форму на круглую и плоскую овальную, что это означает? Это означает, что вы можете использовать меньшие воздуховоды. Да, более высокие скорости приводят к более высоким перепадам давления даже в круглых и плоских овальных каналах.Но в целом фурнитура уже более эффективна. Уменьшение утечки позволяет уменьшить необходимый объем. Наконец, использование программы проектирования статического восстановления позволяет вам действительно начать получать более компактную и более сбалансированную систему, не прибегая к другим шумным вещам, которые вы добавляете в системы прямоугольных воздуховодов — балансировочным демпферам.

Воздуховоды с внешней изоляцией

Если вы сравните прямоугольные воздуховоды с внутренней изоляцией и плоские овальные воздуховоды с внутренней изоляцией, то обычно увидите большое ценовое преимущество прямоугольных воздуховодов.Это потому, что вы изолируете прямоугольные воздуховоды — по крайней мере, вы это делали 25 лет назад — с помощью приклеенной и прикрепленной к ним прокладки воздуховода. Круглые и плоские овальные воздуховоды должны были быть двустенными.

С 1990 года в отрасли произошли огромные изменения, потому что сейчас мы видим, как отрасль переходит от футеровки воздуховодов к внешней изоляционной оболочке. Даже там, где воздуховоды имеют внутреннюю изоляцию для акустики, сейчас мы видим прямоугольные воздуховоды, которые должны быть двустенными.

Прямоугольный двустенный воздуховод дороже круглого или плоско-овального двустенного воздуховода.Что касается внешней упаковки, то это старое преимущество изоляции прямоугольной формы по сравнению с плоским овалом не только исчезает, но и отдает предпочтение плоскому овалу. Из-за этих закругленных углов «эквивалентный» плоский овальный воздуховод имеет меньшую площадь поверхности и меньше необходимой изоляции, чем эквивалентный прямоугольный воздуховод.

Воздуховоды меньшего размера

См. Выше. Более эффективные воздуховоды с более высокой скоростью могут быть меньше.

Изолированные воздуховоды овальной формы

Существует множество неправильных представлений о воздуховодах, но наиболее вопиющим образом ошибочным является утверждение о том, что «плоский овальный воздуховод с двойными стенками слишком дорог в использовании». Хотя оно основано на нескольких фактах и, возможно, отчасти верно для способа изготовления и монтажа воздуховодов 25 лет назад, это понятие устарело и требует пересмотра для современных систем воздуховодов. Вам действительно нужно использовать более плоский овальный воздуховод и меньше прямоугольного, чтобы оставаться конкурентоспособным и соответствовать современным стандартам производительности. Давайте взглянем на некоторые факты об этих современных системах воздуховодов.

• Двустенный плоский овальный воздуховод сравнивают с прямоугольным воздуховодом без внутренней металлической оболочки.Для современных систем VAV за последние 20 лет мы наблюдаем тенденцию использования внутренней изоляции на определенном расстоянии от вентилятора, обычно 25-30 футов, для шумоподавления, а затем использовать внешнюю изоляцию с оберткой на остальных воздуховодах. Эти воздуховоды, даже прямоугольные, теперь обычно имеют внутреннюю металлическую облицовку. Разница в стоимости установки между двустенными плоскими овальными и двустенными прямоугольными стенками обычно незначительна в долларах за квадратный фут.
• Ах, сравнение «цены за квадратный фут»! Знаете ли вы, что плоский овальный воздуховод имеет меньше «квадратных футов на линейный фут», чем эквивалентный прямоугольный воздуховод? В среднем примерно на 8% меньше.Таким образом, вы действительно дешевле для системы, использующей плоский овал с двойными стенками по сравнению с прямоугольным с двойными стенками.
• Предполагается, что современные системы воздуховодов будут герметичными (уплотнение класса A для всех систем воздуховодов согласно стандарту ASHRAE 90.1-2013). Старые алгоритмы оценки требовали 8% надбавки для герметизации прямоугольных каналов. Добавки для герметизации плоскоовального воздуховода практически нет. Спиральные замковые швы освобождены от требований к герметизации, нет углов, которые нужно герметизировать, обычно имеется вдвое меньше поперечных швов (длина 10-12 футов по сравнению с длиной 4-5 футов прямоугольных швов), и эти поперечные швы обычно имеют фланцевое соединение и для уплотнения требуется только прокладка из бутиловой ленты.
• Не будем забывать о затратах на утечку в воздуховоде. Предполагается, что система воздуховодов прямоугольного сечения, герметизированная в соответствии со стандартами класса A, будет иметь утечку 6 кубических футов в минуту / 100 футов 2 поверхности воздуховода при 1 ”WG. Предполагается, что система плоских овальных воздуховодов, герметизированных по классу A, будет иметь утечку 2 кубических футов в минуту / 100 футов 2 площади поверхности воздуховода. Для 2,0-дюймовой системы WG это 9,4 куб. Фут / мин / 100 фут 2 и 3,1 куб. Фут / мин / 100 фут 2 соответственно. При оценке стоимости утечки в системе 1,75 доллара США / куб. Фут / мин / год ^‡ окупаемость по сравнению с прямоугольным воздуховодом с облицовкой составляет менее семи лет ^‡‡ .Это сразу по сравнению с двустенными прямоугольными.
• Плоскоовальные воздуховоды не всегда бывают плоскоовальными. Воздуховод обычно овальной формы из-за ограничений по высоте. Как только эти ограничения будут выполнены — и, как правило, для всех выходов ответвлений — воздуховод должен быть выполнен круглым. Половина системы воздуховодов среднего давления, спроектированных в виде прямоугольных воздуховодов, должна быть круглой, а установленный круглый воздуховод дешевле, чем установленный прямоугольный воздуховод (даже двухстенный круглый по сравнению с прямоугольным воздуховодом с футеровкой). ^‡‡‡
• Звук. Вероятно, это основная причина, по которой вы изначально использовали воздуховоды с внутренней изоляцией. Турбулентность вызывает звук, а углы прямоугольных каналов вызывают турбулентность. Проблема усугубляется в стесненных пространствах сразу после вентиляционных установок, где редко бывает возможность получить ламинарный поток. Формулировка некоторых руководств по проектированию энергопотребления ASHRAE / AIA / IES довольно хорошо подводит итог:
  «Нежелательный шум в воздуховодах является прямым результатом турбулентности воздуха.Круглый воздуховод предпочтительнее прямоугольного. Однако ограничения по пространству (высоте) могут потребовать плоских овальных воздуховодов для достижения характеристик низкой турбулентности круглых воздуховодов ». ^‡‡‡‡

‡ 1,75 долл. США / куб. Фут / мин / год — это согласованная цифра, используемая несколькими отраслевыми комитетами для определения окупаемости усовершенствований системы, и включает экономию энергии и затрат за счет уменьшения объема оборудования и воздуховодов для более низких чистых CFM.
‡‡ Стоимость установленных воздуховодов основана на Национальном механическом оценщике 1992 года (Ottaviano) для установленных систем воздуховодов с учетом надбавок за рабочую силу и материалы.
‡‡‡ С 1992 года NME: установленная стоимость изолированного прямоугольного воздуховода среднего давления составляла 6,88 долл. США / фут2 по сравнению со сравнительной стоимостью 6,52 долл. США для установленного двустенного круглого спирального воздуховода (3,35 долл. США / фут2 установленного одностенного круглого спирального канала X 2,3 надбавка на двойные стенки X Регулировка 0,92 футов2 X регулировка уплотнения воздуховода 0,92).
‡‡‡‡ Пример из 30% Advanced Energy Design Guide for K-12 School Buildings

Изолированные плоские овальные воздуховоды от Spiral Pipe of Texas имеют «двустенную» конструкцию. Наружная металлическая оболочка является основой конструкции, предназначенной для удержания воздуха с заданным давлением. Внутренняя металлическая оболочка удерживает изоляционный материал на месте и обеспечивает плавный воздушный поток. Использование металлических распорок для сохранения соосности футеровки не рекомендуется. Мы рекомендуем использовать фланцевые поперечные соединители для плоских овальных воздуховодов с достаточно плоским пролетом, позволяющим проявлять «провисание». Они значительно повышают производительность установки в полевых условиях, уменьшая прогиб как внутренней, так и внешней оболочки.

Наружная металлическая оболочка

Наружная металлическая оболочка прямого канала может быть спирально-плоско-овальным шовно-шовным или прямошовным. Мы производим 516 размеров спиральных плоско-овальных воздуховодов, которые можно использовать для двустенных конструкций, за исключением воздуховодов с малой осью 3 и 4 дюйма. Мы производим двустенные плоские овальные воздуховоды с размерами внешней оболочки от 13 x 5 до 124 x 36. Стандартная конструкция и размеры соответствуют стандартам SMACNA для +10 ”WG. Фитинги могут изготавливаться как цельносварной конструкции, так и конструкции «прихваточной сваркой и герметизацией».

Спираль Плоский овальный воздуховод можно использовать для отрицательного давления, особенно для длинных участков возвратного воздуха при низком давлении, но эта область в настоящее время не охвачена стандартами SMACNA. В рамках текущего проекта через SPIDA (Ассоциация производителей спиральных воздуховодов) были проведены испытания манометров / конструкции / давления для некоторых диапазонов размеров, но на данный момент они не были опубликованы. Проконсультируйтесь с заводом-изготовителем для получения рекомендаций по результатам этого тестирования. Продольные швы плоских овальных наружных оболочек могут изготавливаться любых размеров и калибра от 22 га.толщиной до 3/8 дюйма.

Наружные оболочки со спиральным замковым швом обычно имеют гофрированную конструкцию для повышения жесткости. Их можно заказать без гофры по запросу. Изолированный плоский овальный воздуховод все чаще используется в качестве архитектурного элемента в зданиях, и мы предлагаем тот же внешний вид и варианты отделки, что и для наших круглых воздуховодов. Плоские овальные воздуховоды с двойной стенкой могут изготавливаться длиной до 20 футов-0 дюймов, но мы рекомендуем ограничить длину воздуховодов в открытых областях применения до 8 футов-0 дюймов, чтобы их можно было транспортировать в вертикальном положении, чтобы минимизировать повреждения. к внешнему виду.Мы также рекомендуем ограничивать длину плоских овальных воздуховодов с двойными стенками, не выступающими наружу, до 10–0 дюймов, поскольку они вдвое тяжелее одностенных воздуховодов, а на большинстве строительных площадок отсутствует оборудование для безопасной разгрузки больших секций.

Наружные металлические кожухи доступны из всех материалов, используемых для наших круглых изделий — оцинкованной стали G90 и G60, фосфатированной стали Paint Grip, оцинкованной стали A60, алюминия 3003, нержавеющей стали 304-L и 316-L, алюминированной стали типа 1, Сталь Agion с антимикробным покрытием и сталь с покрытием PVS / PVC.

Внутренняя металлическая оболочка

Внутренняя металлическая оболочка может представлять собой спирально-плоский овальный шовно-шовный канал или сварной продольно-шовный канал. Они доступны в виде цельного металла, перфорированного металла (открытая площадь 23%) и перфорированного металла с эрозионным барьером из майлара. Внутренние металлические оболочки доступны из тех же материалов, что и внешние оболочки. Функция внутренней оболочки состоит в том, чтобы удерживать материал изоляционного покрытия и поддерживать профиль поперечного сечения воздушного потока. Это не «оболочка давления».Если не указано иное, стандартная конструкция предусматривает сварку прихваточными швами всех швов, кроме спиральных замковых швов, без герметизации. Спиральный плоский овальный герметично-шовный канал имеет гофрированный профиль для повышения жесткости.

Изоляционный слой

Наш стандартный изоляционный материал — это пленка Knauf Atmosphere ^TM с плотностью 0,75 #, изготовленная по технологии ECOSE ^® . Этот продукт из стекловолокна приобретается с толщиной на 50% больше, чем предполагаемое кольцевое пространство, сжатое примерно до 1.0 Плотность PCF. Доступен в толщинах 1 и 2 дюйма. В качестве альтернативы «безволокнистой» изоляции мы также предлагаем изоляцию из вспененного эластомера Armacell AP / Coilflex® толщиной 1 дюйм и 2 дюйма.

Меньше утечки

Предполагается, что в плоских овальных воздуховодах утечка будет вдвое меньше, чем у прямоугольных. Причины довольно очевидны. Во-первых, у них нет продольных швов, которые нужно заделать. Спиральные замковые швы имеют незначительную утечку (различные испытания проводились в соответствии с AMCA 511), что позволило им получить исключение по герметичности в соответствии со стандартом ASHRAE Standard 90.1. Но что более важно, они обычно имеют вдвое меньше соединений воздуховодов, чем прямоугольные воздуховоды (длина 10 футов или больше по сравнению с длиной 56 дюймов). И большая часть протечки воздуховода происходит в поперечных стыках. Половина стыков — половина протечки.

Дешевле

На выставке ASHRAE / AHR большую часть последних 10 лет проводились презентации SPIDA (Ассоциация производителей спиральных воздуховодов), где в качестве примеров системы использовались изделия круглой, плоско-овальной и прямоугольной формы, и сравнивались относительные затраты на установку.Даже при использовании сравнений с «равным трением», а не сравнений конструкции с восстановлением статики, плоские овальные системы всегда дешевле в установке, чем сравнительные прямоугольные системы, отвечающие тем же стандартам утечки и производительности.

Мы будем рады показать вам наши собственные сравнения, а также опубликованные сравнения SPIDA и некоторых наших конкурентов. На самом деле есть по крайней мере одна инженерная фирма, о которой мы знаем, которая научит инженерные и подрядные фирмы, как перепроектировать прямоугольные системы воздуховодов с круглыми и спиральными плоско-овальными воздуховодами, используя программу Trane по проектированию статических воздуховодов для восстановления, и гарантировать экономию средств, превышающую его гонорар за консультацию. на своей первой работе.Это дешевле.

Меньше затрат на установку и эксплуатацию

Используя плоские овальные и круглые спиральные воздуховоды вместо прямоугольных, вы сэкономите деньги. Не просто купить систему, но и управлять ею. Круглые и плоские овальные воздуховоды обладают более высокой динамической эффективностью, меньшим уровнем шума, меньшей утечкой и меньшим притоком тепла (меньшая площадь поверхности, более высокие скорости при той же воздушной массе).

Так что выбор должен быть ясным. Круглый спиральный воздуховод — лучший выбор для строительства воздуховода, но если у вас нет места, плоский овал все равно будет лучшим выбором, чем прямоугольный.Так что, если вы все еще смотрите на спиральный плоский овальный воздуховод как на дорогой прямоугольный воздуховод со скругленными углами, вам нужно уйти из 1980-х и увидеть изменения, которые произошли за последние 25 лет.

Доступная высота от вспомогательной оси от 3 до 36 дюймов. Доступная ширина от 15 до 129 дюймов.

Доступны одностенные и двустенные.

McGill AirFlow LLC

Одностенный, круглый воздуховод

Одностенные, круглые и плоскоовальные воздуховоды и фитинги

Одностенный круглый воздуховод McGill AirFlow изготовлен с соблюдением жестких допусков, что упрощает сборку и практически исключает утечки.Установка круглого воздуховода обходится дешевле, чем прямоугольного, а благодаря своей эффективности система круглых воздуховодов обеспечивает меньшие эксплуатационные расходы. Доступны три стандартных типа одностенных круглых каналов: спиральный замковый шов, спиральный замковый шов со стоячим ребром и продольный шов.

Канал Uni-Seal ™

Спиральный канал для замкового шва доступен со стоячим ребром. Это внешнее ребро жесткости придает воздуховоду прочность и жесткость, равную прочности и жесткости более тяжелых размеров стандартного спирального воздуховода с замковым швом.

Воздуховод с продольным швом (полностью сварной или с замком)

Канал с продольным швом доступен для применений, требующих очень больших калибров или больших диаметров. Продольный шов воздуховода сплошной сварной.Строительство соответствует или превосходит Строительные стандарты HVAC, 1995 г., Национальная ассоциация подрядчиков по обработке листового металла и кондиционирования воздуха (SMACNA).

Конструкция с замком используется для некоторых воздуховодов более легкого диаметра (для жилых и коммерческих помещений) и некоторых металлических воздуховодов с ПВХ-покрытием.

Доступные размеры, материалы и толщины одностенных, круглых воздуховодов

Канал Uni-Seal ™ (спиральный замковый шов)
Диаметр 1	Длина 2	Материалы 3,6	Толщина
3-84 дюйма	1-20 футов	Оцинкованная сталь	28-14 калибр
		Нержавеющая сталь	26-20 калибр
3-60 дюймов 4	1-20 футов	Алюминий	0. 025-0,063 дюйма

Канал Uni-Seal ™ (спиральный замковый шов)
Dia. 1	Лен. 2	Матл. 3,6	Толщина
3-84 дюйма	1-20 футов	Оцинкованная сталь	28-14 калибр
		Нержавеющая сталь	26-20 калибр
3-60 дюймов 4	1-20 футов	Алюминий	0. 025-0,063 дюйма

Uni-Rib® (спиральный запорный шов со стоячим ребром)
Диаметр 1	Длина 2	Материалы 3,6	Толщина
9-60 дюймов	1-20 футов	Оцинкованная сталь	28-22 калибр
		Алюминий	0. 025-0.050 дюймов

Uni-Rib® (спиральный запорный шов со стоячим ребром)
Dia. 1	Лен. 2	Матл. 3,6	Толщина
9-60 дюймов	1-20 футов	Оцинкованная сталь	28-22 калибр
		Алюминий	0. 025-0.050 дюймов

Канал с продольным швом (цельносварной)
Диаметр 1	Длина 2	Материалы 3,6	Толщина
8-90 дюймов 5	1-6 футов	Оцинкованная сталь	20-10 калибр
		Нержавеющая сталь	22-10 калибр
8-60 дюймов		Алюминий	0. 040-0.090 дюйма

Канал с продольным швом (цельносварной)
Dia. 1	Лен. 2	Матл. 3,6	Толщина
8-90 дюймов 5	1-6 футов	Оцинкованная сталь	20-10 калибр
		Нержавеющая сталь	22-10 калибр
8-60 дюймов		Алюминий	0. 040-0.090 дюйма

Банкноты

1. Одностенный круглый воздуховод McGill AirFlow доступен со следующими диаметрами: от 3 до 15 дюймов с шагом 1/2 дюйма, от 16 до 38 дюймов с шагом в 1 дюйм. и диаметром от 40 до 90 дюймов с шагом 2 дюйма.
2. Стандартная длина круглого воздуховода Uni-Seal и Uni-Rib составляет 10, 12 и 20 футов; доступны более длинные длины.Стандартная длина круглого канала с продольным швом составляет 5 и 6 футов.
3. Одностенные круглые воздуховоды также доступны из неоцинкованной углеродистой стали и оцинкованной стали под покраску. Нержавеющая сталь обычно марки 304 или 316. Алюминий обычно относится к типу 3003-h24. Одностенный круглый воздуховод Uni-Coat (оцинкованная сталь с поливинилхлоридным покрытием) доступен по специальному заказу.
4. Алюминиевый одностенный круглый воздуховод доступен диаметром более 60 дюймов по специальному заказу.
5. Одностенный канал с круглым продольным швом доступен диаметром менее 8 дюймов по специальному заказу.
6. SilverGuard ™ Одностенный круглый воздуховод (предварительно покрытый антимикробным средством) доступен по специальному заказу.

Одностенный воздуховод с круглым покрытием

Одностенный круглый воздуховод с изоляционным покрытием Acousti-Line ™

Одностенные воздуховоды доступны с изоляционным покрытием Acousti-Line, защищающим от эрозии и роста микробов.Этот акустический / термический лайнер может использоваться при скорости воздуха до 5000 футов в минуту и ​​температуре до 250 ° F. Он доступен толщиной 1 и 1 1/2 дюйма и имеет максимальный коэффициент теплопроводности (k) 0,24 БТЕ / час / квадратный фут / ° F / дюйм толщины. Акриловое покрытие лайнера, содержащее антимикробный агент, зарегистрированный EPA, противостоит росту грибка и бактерий (испытано в соответствии с ASTM C 1071 и ASTM G21 и G22). Поверхность лайнера можно очистить в соответствии с процедурами, подробно описанными в Руководстве по очистке воздуховодов Североамериканской ассоциации производителей изоляционных материалов (NAIMA).

Одностенные, круглые фитинги

Одностенные, круглые фитинги

Для использования с одностенным круглым воздуховодом McGill AirFlow доступна полная линейка фитингов, разработанных для обеспечения низкой утечки и эффективной работы. Размер каждого фитинга точно подобран, чтобы облегчить сборку на месте. Фитинги доступны в виде профилей с прокладками и без прокладок, сплошной сваркой, точечной или прихваточной сваркой и герметизацией, с нахлестом (или винтами) и герметичными конструкциями со стоячим швом Uni-Seam ™.Одностенные круглые фитинги могут поставляться с изоляционным вкладышем Acousti-Line ™, подходящим для наших одностенных круглых воздуховодов.

Доступные размеры, материалы и толщины одностенных, круглых фитингов

Фитинги Uni-Seal ™ 4
Диаметр 1	Материалы 2,5	Толщина
3-90 дюймов	Оцинкованная сталь	26-10 калибр
	Нержавеющая сталь	26-10 калибр
30-60 дюймов 3	Алюминий	0. 032-0.090 дюйма
точечная или прихваточная сварка и герметизация, нахлест и приклепки / винты и герметизация, сплошная сварка или стоячий шов

Банкноты

1. Если не указано иное, одностенные круглые фитинги McGill AirFlow доступны со следующими диаметрами: от 3 до 15 дюймов с шагом 1/2 дюйма, от 16 до 38 дюймов с шагом 1–2 дюйма. с шагом в дюйм и диаметром от 40 до 90 дюймов с шагом в 2 дюйма.
2. Одностенные круглые фитинги также доступны из неоцинкованной углеродистой стали и оцинкованной стали под покраску. Нержавеющая сталь обычно марки 304 или 316. Алюминий обычно относится к типу 3003-h24. Одностенные круглые фасонные детали Uni-Coat® (оцинкованная сталь с поливинилхлоридным покрытием) доступны по специальному заказу.
3. Алюминиевые одностенные круглые фитинги доступны диаметром более 60 дюймов по специальному заказу.
4. Фитинги калибра 16 (Алюминий-0.090 дюймов) или тяжелее полностью сварены.
5. SilverGuard ™ одностенные, круглые фитинги (предварительно покрытые антимикробным средством) доступны по специальному заказу.
6. Если не указано иное, одностенные круглые фитинги Uni-Gasket от McGill AirFlow доступны со следующими диаметрами: от 3 до 12 дюймов с шагом 1 дюйм и от 14 до 24 дюймов с шагом 2 дюйма. -дюймовые диаметры.

Одностенный плоский овальный воздуховод

Одностенный плоский овальный воздуховод

Для применений, в которых ограниченное пространство запрещает использование круглого воздуховода, McGill AirFlow предлагает плоский овальный воздуховод со спиральными швами и конструкциями с продольным швом.Плоский овальный воздуховод представляет собой более эффективную альтернативу прямоугольному воздуховоду в этих случаях. McGill AirFlow производит плоские овальные воздуховоды по той же технологии, что и круглые воздуховоды. В результате плоский овальный воздуховод имеет многие рабочие характеристики круглого воздуховода. По сравнению с прямоугольным воздуховодом он обеспечивает более низкие затраты на установку и, благодаря уменьшенным утечкам и потерям давления, более низкие эксплуатационные расходы.

Спиральный воздуховод с замковым швом имеет спиральный шов, проходящий по всей длине воздуховода. Как и в случае с круглым спиральным воздуховодом с замковым швом, плоский овальный тип сочетает в себе эффективную работу с конструктивной прочностью, равной прочности более тяжелых размеров других типов воздуховодов.

Доступен плоский овальный воздуховод с продольным швом для применений, требующих очень больших калибров или больших размеров. Продольный шов воздуховода сплошной сварной.

Конструкция с замком используется для некоторых воздуховодов более легкого диаметра (для жилых и коммерческих помещений) и некоторых металлических воздуховодов с ПВХ-покрытием.

Одностенные плоско-овальные воздуховоды Доступные размеры, материалы и толщины

Канал Uni-Seal ™ (спиральный замковый шов)
Длина 1	Материалы 2,3	Толщина
1-12 футов	Оцинкованная сталь	28-18 калибр
	Нержавеющая сталь	26-20 калибр
	Алюминий	0. 025-0,063 дюйма

Воздуховод с продольным швом (сплошной сварной)
Длина 1	Материалы 2,3	Толщина
1-6 футов	Оцинкованная сталь	20-10 калибр
	Нержавеющая сталь	22-10 калибр
	Алюминий	0. 040-0.090 дюйма

Банкноты

1. Некоторые стандартные размеры плоско-овальных воздуховодов Uni-Seal доступны только для длины 6 футов; изделия большей длины доступны по специальному заказу. Стандартная длина плоско-овального воздуховода с продольным швом составляет 5 и 6 футов.
2. Одностенные плоские овальные воздуховоды также доступны из углеродистой стали, не оцинкованной, и оцинкованной стали, подлежащей окраске.Нержавеющая сталь обычно марки 304 или 316. Алюминий обычно относится к типу 3003-h24. Одностенный плоский овальный воздуховод Uni-Coat® (оцинкованная сталь с поливинилхлоридным покрытием) доступен по специальному заказу.
3. SilverGuard ™ Одностенный плоский овальный воздуховод (предварительно покрытый антимикробным средством) доступен по специальному заказу.

Малая ось (дюймы)	Большая ось (дюймы)
	Минимум	Мин.	Максимальный спиральный шов	Максимальный размер продольного шва или фитинга
3	8	22	30
4	7	21 год	40
5	8	21 год	46
6	8	59	59
7	10	21 год	62
8	10	77	77
9	12	23	89
10	12	79	99
11	14	25	109
12	14	81 год	119
14	20	80	139
16	22	79	143
18	23	81 год	134
20	26	80	140
22	35 год	82	134
24	37	81 год	141
26	29	нет в наличии	137
28	31 год	нет в наличии	144
30	43	84	141
32	35 год	нет в наличии	139
34	37	нет в наличии	138
36	39	нет в наличии	136
38	41 год	нет в наличии	136
40	43	нет в наличии	143

Одностенные плоские овальные фитинги

Одностенные плоские овальные фитинги

Для использования с одностенным плоским овальным воздуховодом McGill AirFlow доступна полная линейка фитингов, разработанных для обеспечения низкой утечки и эффективной работы. Размер каждого фитинга точно подобран, чтобы облегчить сборку на месте. Фитинги доступны в виде цельносварных, точечных или прихваточных и герметизированных, внахлестку и заклепок (или болтов) и герметизированных, а также конструкций со стоячим швом.

Доступные материалы и толщины одностенных, плоско-овальных фитингов

Фитинги Uni-Seal ™ 2
Материалы 1,3	Толщина
Оцинкованная сталь	26-10 калибр
Нержавеющая сталь	26-10 калибр
Алюминий	0. 032-0.090 дюйма
точечная или прихваточная сварка и герметизация, нахлест и приклепки / винты и герметизация, сплошная сварка или стоячий шов

Банкноты

1. Одностенные плоские овальные фитинги также доступны из неоцинкованной углеродистой стали и гальванизированной стали под покраску. Нержавеющая сталь обычно марки 304 или 316.Алюминий обычно типа 3003-х24. Одностенный плоский овальный воздуховод Uni-Coat® (оцинкованная сталь с поливинилхлоридным покрытием) доступен по специальному заказу.
2. Фитинги калибра 16 (алюминий-0,090 дюйма) или больше полностью сварные.
3. SilverGuard ™ Одностенный плоский овальный воздуховод (предварительно покрытый антимикробным средством) доступен по специальному заказу.

Малая ось (дюймы)	Большая ось (дюймы)
	Мин.	Минимум	Максимальный спиральный шов	Максимальный размер продольного шва или фитинга
3	8	22	30
4	7	21 год	40
5	8	21 год	46
6	8	59	59
7	10	21 год	62
8	10	77	77
9	12	23	89
10	12	79	99
11	14	25	109
12	14	81 год	119
14	20	80	139
16	22	79	143
18	23	81 год	134
20	26	80	140
22	35 год	82	134
24	37	81 год	141
26	29	нет в наличии	137
28	31 год	нет в наличии	144
30	43	84	141
32	35 год	нет в наличии	139
34	37	нет в наличии	138
36	39	нет в наличии	136
38	41 год	нет в наличии	136
40	43	нет в наличии	143

7 больших преимуществ систем воздуховодов с плоскими овальными воздуховодами

Фитинги для плоских овальных и спиральных воздуховодов быстро набирают популярность в индустрии HVAC по разным причинам, связанным с их структурной и эстетической ценностью. HVAC — важная особенность любого здания, поэтому важно иметь правильную конструкцию и дизайн, что впоследствии способствует эстетике и энергоэффективности здания.

Спиральные воздуховоды могут придать помещениям шикарный вид и могут быть размещены во всем, от ресторанов до жилых домов. Тем не менее, многие люди до сих пор задаются вопросом, предназначены ли эти современные спиральные воздуховоды только для улучшения зрения или у них есть некоторые функциональные преимущества.

Изготовление плоско-овальных воздуховодов

Когда проектировщик проектирует воздуховоды, следует принимать во внимание некоторые факторы, такие как изготовление, характеристики, акустика и экономика.

Одним из основных преимуществ системы плоских овальных воздуховодов является то, что они позволяют иметь большую длину, чем средние прямоугольные воздуховоды. Некоторые овальные каналы могут быть даже 12 футов в длину, в отличие от прямоугольных, длина которых может достигать 5 футов. Этот фактор приводит к меньшему количеству стыков, что, в свою очередь, означает меньшую потерю воздуха и максимальную эффективность. Овальные каналы также не выпячиваются из-за давления воздуха, как в каналах других форм.

Дополнительная длина плоских овальных каналов также упрощает установку.Преимущества овального воздуховода с его плюсами и минусами значительно перевешивают его недостатки.

Давайте рассмотрим некоторые из основных преимуществ систем овальных воздуховодов:

Защищает от утечки воздуха

Утечка воздуха — распространенная и серьезная проблема, возникающая на стыках воздуховодов. Это часто приводит к неэффективности системы и чрезмерным потерям энергии в вашей системе HVAC. Овальные воздуховоды хорошо герметичны, чтобы воздух оставался неповрежденным и избегал утечек, в отличие от прямоугольных воздуховодов, которые требуют усиления для эффективного воздушного потока.

Понижает давление воздуха, выходящего из воздуховода

Овальные воздуховоды обычно имеют постоянное внутреннее давление, которое позволяет воздуху течь равномерно. Это, в свою очередь, обеспечивает максимальную вентиляцию внутри воздуховода.

Минимизирует дополнительные расходы на техническое обслуживание

Утечка воздуха — это катастрофа, которая увеличивает затраты на обслуживание воздуховодов, когда дело касается нагрева, охлаждения и фильтрации. Поскольку овальные воздуховоды имеют герметичную воздушную систему с нулевой утечкой воздуха, затраты на техническое обслуживание сводятся к минимуму.

Качество чистого воздуха

Утечка воздуха может серьезно повлиять на качество воздуха в помещении. Плохое качество воздуха может повлиять на пользователей здания, сделав их больными. Со спиральными воздуховодами воздух будет намного чище, поскольку воздухонепроницаемые воздуховоды не пропускают воздух внутрь или наружу. Это означает, что вам не нужно часто освежать воздух в помещении.

Равное давление

Прямоугольные воздуховоды часто имеют перепад давления внутри воздуховодов, что означает некоторый шум. Спиральный воздуховод имеет постоянное и равное давление воздуха благодаря своей конструкции. Кроме того, нет прерываний воздушного потока, что делает его намного тише.

Простая очистка

Осмотр воздуховодов вашего здания и частая чистка — это всегда отличная идея для сохранения энергоэффективности системы отопления, вентиляции и кондиционирования воздуха, а также для обеспечения свежего воздуха во всем помещении. Хотя уборка может быть выбором, она также необходима для вашего общего благополучия.

Существуют различные экономичные и эффективные методы очистки этих спиральных воздуховодов.Кроме того, эти услуги широко доступны и одобрены соответствующими органами.

Минимальное пространство

Как владелец здания вы, вероятно, понимаете разочарование, связанное с неправильными измерениями и потребностью в дополнительном пространстве. Прямоугольные воздуховоды часто требуют много места для соединителей, а иногда и усиления на стыках.

Спиральные воздуховоды, напротив, бесшовные и занимают очень мало места. Это идеально подходит даже для небольших зданий с минимальным пространством.Исследования показывают, что при установке спиральных воздуховодов можно сэкономить до 3 дюймов места по сравнению с прямоугольными воздуховодами.

Из перечисленных выше преимуществ плоских овальных воздуховодов по сравнению с прямоугольными воздуховодами мы можем понять, почему овальные и спиральные воздуховоды занимают одно из первых мест на рынке ОВК. Они не только стильны, но и обладают многочисленными промышленными преимуществами, которые могут значительно сэкономить — немедленно свяжитесь с DC Duct and Sheet Metal.

Пластиковый вентиляционный канал / плоский канал

Мы предлагаем 3 различных профиля: плоский канал и жесткий пластиковый канал.Наша система PL100 состоит из канала с плоским каналом 110 x 54 мм и жесткой трубы 100 мм, система PL125 состоит из канала с плоским каналом 209 x 60 мм и жесткой трубы 125 мм и, наконец, наша линейка PL150 состоит из канала с плоским каналом 220 x 90 мм и жесткой трубы 150 мм. были разработаны для обеспечения высокого уровня герметичности и эффективности системы. Каждый диапазон поддерживается изоляцией, звукопоглощающими и противопожарными изделиями.

Просмотр — Решетки и аксессуары

Воздуховоды-онлайн.co.uk поставляет широкий ассортимент пластиковых воздуховодов в Великобританию и по всему миру, закупая круглые воздуховоды размером от 100 до 150 мм и плоские каналы от 110 x 54 до 220 x 90 мм.

Другие размеры и отделка доступны по запросу, а также полный спектр фитингов и вспомогательных компонентов.

Информация о фитингах — круглые воздуховоды

Наши прямые отрезки пластмассовых воздуховодов имеют большой конец с внутренней резьбой, а фитинги, такие как изгиб и переходники, с малым концом с наружной резьбой. Это означает, что они просто вставляются вместе.

Информация о фитингах — прямоугольные воздуховоды

Чтобы запутать, прямоугольные воздуховоды работают иначе, поэтому прямые участки представляют собой «охватываемый» конец малого конца, а фитинги воздуховода, такие как отводы и переходники, имеют большой конец «охватываемый». Легко соединяются.

Круглые воздуховоды

Круглые пластиковые воздуховоды доступны с внутренним диаметром 100 мм, 125 мм и 150 мм.

Там, где позволяет пространство, мы всегда рекомендуем использовать круглые воздуховоды вместо прямоугольных.

100-миллиметровая система идеально подходит для вытяжных вентиляторов или вытяжек малой мощности, тогда как 150-миллиметровая система воздуховодов является наиболее эффективной системой воздуховодов для мощных вытяжек.

• Круглые воздуховоды настоятельно рекомендуются для вытяжек и вентиляторов с высокой мощностью.
• Подходит для протяженных воздуховодов, например, для вентиляции всего дома, пассивной вытяжной вентиляции и кондиционирования воздуха.
• Отличные характеристики и минимальная турбулентность воздуха.
• Всегда следует использовать круглые воздуховоды, если позволяет пространство.

Прямоугольные воздуховоды

Прямоугольные воздуховоды благодаря низкому профилю идеально подходят для установки на кухнях, скрытых над стенками, в стенах или потолках.

Мы предлагаем три наиболее распространенных размера. 110×54, 204 x 60 и высокопроизводительный канал с плоским каналом 220 x 90.

Руководство по установке

• Каждая длина трубы или количество изгибов в системе приведет к сопротивлению вентилятора / вытяжке и снижению ее производительности .Их следует свести к минимуму.
• Пластиковые воздуховоды можно легко разрезать ножовкой или аналогичным предметом.
• Следует изолировать воздуховоды или купить предварительно изолированные воздуховоды, если воздуховод проходит через неотапливаемые помещения, например чердак. Это минимизирует конденсацию внутри воздуховода.
• Вертикальные воздуховоды должны быть оборудованы сифоном для конденсата.
• Гибкие шланги должны быть как можно короче, так как они оказывают высокое сопротивление вентиляторам, вытяжкам и т. Д.
• Хотя это не обязательно во всех случаях, пластиковые воздуховоды можно приваривать (приклеивать) или наклеивать лентой для герметизации воздуховода.
• Макс. / Мин. Рабочая температура для воздуховода = +60 ^o C / — 15 ^o C
• Пластиковые воздуховоды могут быть подвешены с помощью прорезных лент или настенных креплений.

Плоско-овальный спиральный воздуховод и круглый спиральный воздуховод

Преимущества спиральной трубы

Почему выбирают спираль?

По мере того, как рынок спиральных труб продолжает расти, вы можете спросить себя … Почему следует выбирать спиральные трубы вместо традиционных прямоугольных воздуховодов?

Есть бесконечное множество причин для выбора спиральной трубы, вот несколько преимуществ спиральной трубы:

Привлекательный внешний вид

• Спиральная труба обеспечивает чистый, современный эстетический вид, который может улучшить архитектурные особенности здания.
• Спираль Paintlock можно покрасить, чтобы гармонировать с потолком, или выкрасить в яркий цвет, чтобы выделиться как архитектурный элемент помещения.
• Прочные швы придают спиральной трубе повышенную прочность и жесткость, требуя меньшего количества опор и подвесов и меньшего количества соединений и соединений, что придает чистый и привлекательный вид.
• Круглый воздуховод с уплотненными швами позволяет системе оставаться чистой от полос грязи и не требует грязного герметика, что также способствует чистоте внешнего вида системы.

Эффективно и эффективно

• Спираль и овал могут быть акустически облицованы или изготовлены с использованием системы двойных стенок, обеспечивая акустические характеристики, сопоставимые с другими типами воздуховодов.
• Наши спиральные изделия обладают очень высокой степенью герметичности для предотвращения утечки в воздуховоде.
• Более низкое сопротивление потоку воздуха в спиральной трубе делает систему значительно более энергоэффективной

Рентабельность

• Спиральную трубу намного легче чистить.упрощение технического обслуживания и снижение затрат
• Спиральный воздуховод часто легче традиционного воздуховода, что позволяет устанавливать некоторые секции одним работником, а не двумя, что значительно снижает трудозатраты.

Быстрая установка

• Стандартизированные компоненты изготавливаются с высокой точностью, поэтому каждое соединение идеально подходит, а установка выполняется быстро
• Герметик не требуется, ускорение монтажа
• Требуется меньше подвесов и опор — экономия времени и денег

Воздуховоды и фитинги

Компания Mason Scott Industries из Плейнвью, штат Нью-Йорк, производит различные воздуховоды и фитинги для коммерческих и жилых систем.Кроме того, мы производим автоматические заслонки, жалюзи и другую продукцию, относящуюся к HVAC.

Спиральные и овальные воздуховоды

Mason Scott Industries производит спиральные и овальные воздуховоды и соответствующие фитинги. Спиральные воздуховоды производятся в размерах от 4 до 56 дюймов, а овальные — от 20 x 6 дюймов до 65 x 24 дюймов.

Квадратные воздуховоды

Используя чрезвычайно эффективную систему изготовления листового металла, квадратные воздуховоды для коммерческих зданий могут быть изготовлены по техническим требованиям инженера.

Взлет с высокой эффективностью

HETO — это воздуховод для кондиционирования воздуха, который используется в качестве отвода от основного ответвления к системе воздуховодов. Он разработан для повышения эффективности и уменьшения падения статического давления. Фитинги HETO используются как в коммерческих, так и в жилых системах и являются стандартными в соответствии со стандартами SMANCA (Национальная ассоциация подрядчиков по производству листового металла и кондиционирования воздуха) для замены и ремонта при взлете.

Хомуты с наклейками

В жилых помещениях наши наклеивающиеся хомуты используются в качестве съемной арматуры.Они имеют то же применение, что и коммерческие взлеты, и легко устанавливаются для обеспечения герметичности.

Автоматические заслонки и жалюзи

Регулирующие количество воздуха, проходящего через систему воздуховодов, автоматические заслонки и двигатели поставляются нашей компанией. Все наши заслонки подключены к термостату, чтобы лучше контролировать количество воздуха, проходящего через систему воздуховодов.

12 «x 8» Ductmate F2 Канал для смазки сэндвич-двери — плоский воздуховод

12 «x 8» Ductmate F2 Канал для смазки сэндвич-дверца — плоский воздуховод

Сэндвич-дверца для смазочного канала F2 предназначена для смазочных каналов и соответствует стандартам NFPA 96.Прокладка из керамического волокна позволяет использовать его при температурах до 2300 ° F.

• Без измерения — самоклеящийся шаблон прилагается
• 16 GA опорная пластина из черного железа с гладкой внутренней поверхностью
• Нет рамы для установки и уплотнения
• Легкое открывание и закрывание — специальные инструменты не требуются
• Два слоя металла внутри двери сварены точечной сваркой по краю
• Внутренняя поверхность двери гладкая для уменьшения трения
• Оцинкованные барашковые гайки легко поворачиваются вручную, ключи не требуются
• Размер проема: 12 дюймов x 8 дюймов Размер двери: 13 дюймов x 9 дюймов

ПРЕДУПРЕЖДЕНИЕ: Рак и вред репродуктивной системе — www. P65Warnings.ca.gov

Статьи и ресурсы по теме

Зачем вам нужна дверь для доступа в воздуховод?

Что нужно знать о дверях для доступа в воздуховоды?

1. Есть ли у этой двери другие типы металла?

Да, плоские многослойные двери F2 могут быть изготовлены из алюминия, черного чугуна и нержавеющей стали 304 и 316. Пожалуйста, свяжитесь с нашим отделом обслуживания клиентов, чтобы узнать цену.

2.Могу ли я получить это в нестандартном размере?

Нет, высокотемпературные плоские люки-сэндвич-двери F2 не доступны в нестандартных размерах.

3. Могу ли я получить более длинные болты для использования с системой обертывания воздуховодов?

Да, более длинные болты могут быть предоставлены для использования с системой обертывания воздуховодов. Пожалуйста, свяжитесь с торговым представителем сегодня, чтобы узнать цену.

4. Соответствует ли эта дверь коду?

Да, эта дверь соответствует стандартам NFPA 96 и внесена в список UL.

5.Какая гарантия на эту дверь?

На эту дверь действует ограниченная гарантия сроком на 1 год.

3 «, горячеоцинкованная сталь, плоская, круглая, пусковая, воротник канала из листового металла

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

{{section.sectionName}}:

{{option.description}}

{{section. sectionName}}
Выберите {{section.sectionName}}

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

• Атрибуты
• Документы
• {{спецификация. nameDisplay}}
• Атрибуты
• Документы

доля

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×
.
