Как подключить вентилятор с таймером | Полезные статьи


Понравилось видео? Подписывайтесь на наш канал!

Как правило, естественная вентиляция в домах старой постройки не выдерживает никакой критики. Она не может поддерживать нужный уровень влажности, не гарантирует отсутствие неприятных запахов и не может правильным образом организовать циркуляцию воздуха. В таких условиях наиболее рациональным решением является установка вытяжных вентиляторов.



Существует несколько видов подобных устройств, которые отличаются конструкцией рабочих органов и мелкими дополнительными устройствами. Распространенным типом приборов является вытяжной вентилятор с таймером. Встроенный таймер позволяет включать прибор одновременно с включением освещения в ванной комнате и выключать через определенное время после его выключения. Благодаря этому отпадает необходимость следить за вытяжкой, оптимальные условия внутри помещения будут поддерживаться автоматически.

Основные особенности вентиляторов с таймером

Вентилятор следует подключать к отдельной распределительной коробке или напрямую вести к распределительному щитку.

Для подключения понадобится прокладка дополнительных проводов, ведущих к вентилятору с таймером от выключателя управляющего освещением.

Таймер нужно всего один раз настроить на подходящий режим работы, и он будет работать в этом режиме постоянно, не требуя дальнейшей корректировки параметров.

Сам таймер – несложный прибор и он ненамного повышает стоимость всего устройства.

Советы, как подключить вентилятор с таймером

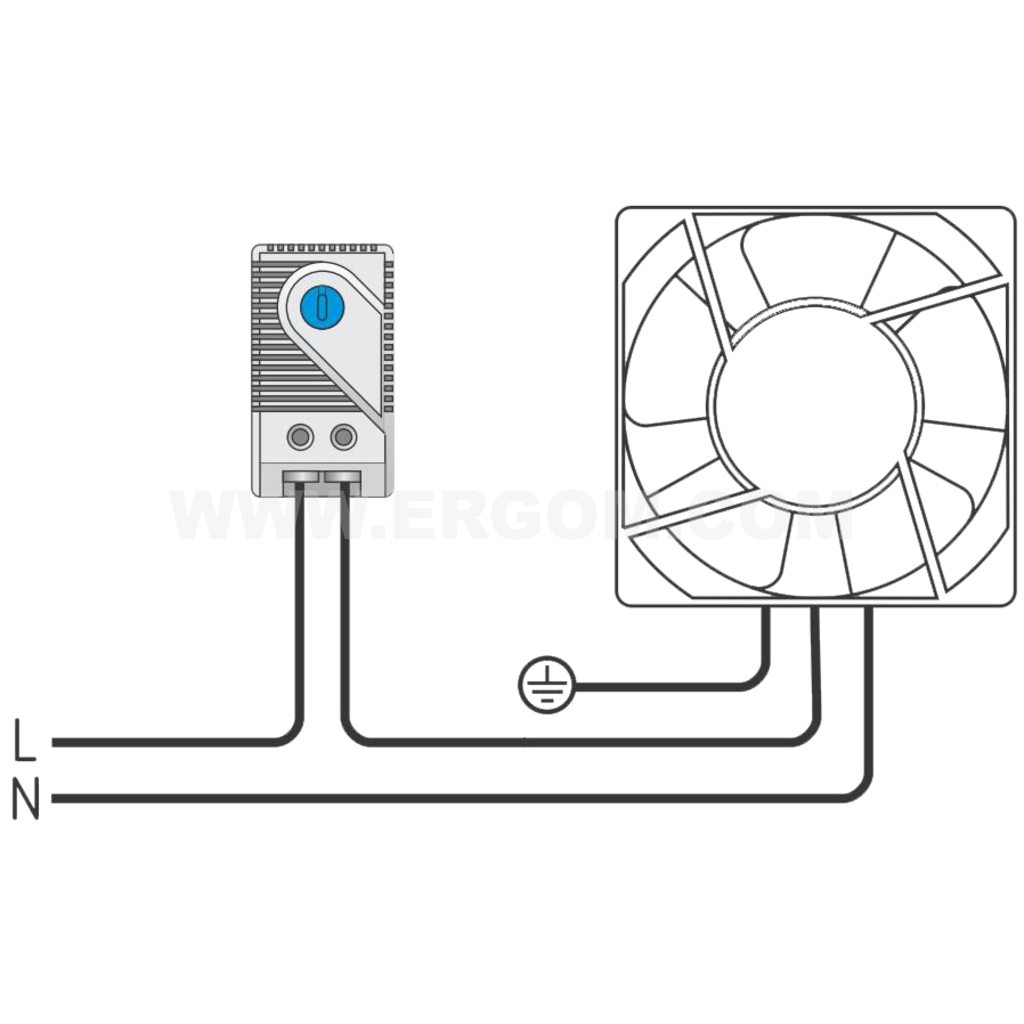

Принципиальная схема работы вентилятора выглядит следующим образом: человек, входя в помещение, где установлен прибор, включает освещение, вместе с которым включается и сам вентилятор. Выходя из помещения, свет отключается, но вентилятор продолжает свою работу и функционирует он ровно столько времени, сколько было указано при настройке таймера.

Для того, чтобы подключить вентилятор нужно подвести к прибору 3 провода: постоянную фазу основного питания, эта фаза не будет прерываться никакими выключателями, за исключением автоматического выключателя в электрическом щитке; управляющий фазный провод, который приходит от выключателя; нулевой проводник.

При таком способе подключения, включение вентилятора происходит при замыкании второго фазного провода, одновременно с этим будет происходить включение освещения. При выключении, фаза со второго провода пропадает, и свет выключается, но вентилятор продолжает работать благодаря наличию первого постоянного фазного провода, который остается подключенным до тех пор, пока его не разомкнет сработавший таймер.



3 схемы подключения вентилятора в ванной

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

  • через датчик открывания двери или движения
  • датчик влажности
  • напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

  • кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

  • клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

  • сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Electrolux EAFM-100THERA SB D100 OptimaVents 100 KДомовент 100 CERA D 100 E 100SCBallu Green EnergyERA D 100 4C ETVents 100 Quiet

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

  • туалет — верхнее положение специальной перемычки
  • ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

  • один спускается вниз к переключателю (Выкл)
  • второй — это питание приходящее с распредщитка (Гр. Осв)
  • третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

  • L-фаза питания
  • T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

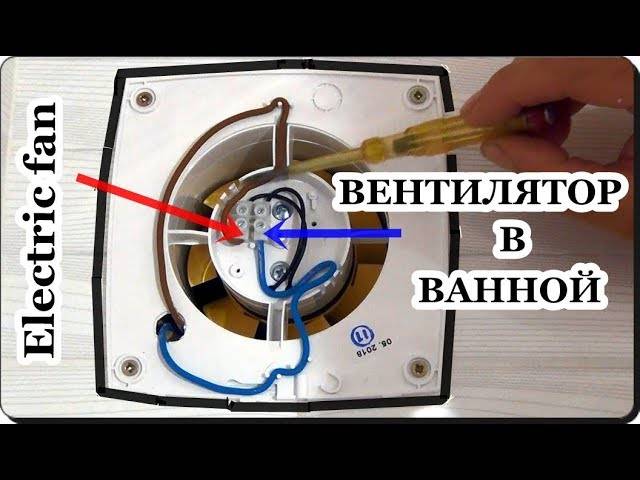

Теперь подключаете кабеля на соответствующие клеммы:

  • фазную жилу питания L — к клемме с аналогичной маркировкой
  • фазу таймера вентилятора — на средний контакт с надписью Т
  • нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

  • либо отверстия расположены близко от края плитки
  • либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

  • напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
  • через отдельную клавишу выключателя света

Ошибки подключения

1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.
Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — //cable.ru, Кабель.РФ

Статьи по теме

Как подключить вентилятор в ванной к выключателю (с датчиком влажности и таймером): схема, оборудование, инструкция

Установка принудительной вентиляции в ванной и прочих помещениях важна для обеспечения нормального микроклимата.

Подача свежего воздуха и своевременный вывод отработанного сделают пребывание в помещении комфортным и приятным.

Подключение вентилятора – этап, от которого напрямую зависит работоспособность и эффективность всей вентиляции в целом.

Когда необходим вытяжной вентилятор

Чаще всего помещения проветриваются за счет естественной вентиляции. Но часто система воздуховодов или расположение комнаты таково, что в ней плохо циркулирует воздух.


Подключение вытяжного вентилятора поможет решить проблему с проветриванием в помещении.

Установка принудительной вытяжки благоприятно влияет на атмосферу в ванной. Отводится лишняя влага, улучшается санитарное состояние помещения.

Установлено, что такое устройство помогает избавиться от сырости и не дает развиваться плесени и прочим микроорганизмам. К тому же металлические предметы меньше подвергаются коррозии, а воздух становится более свежим.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции

В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.


Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.


Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

  • Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
  • Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
  • Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

  1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
  2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
  3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.


Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями.

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

  • Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
  • Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать  более эффективный воздухообмен.
  • Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
  • Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
  • Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая  неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
  • Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
  • Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену.  Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

  1. С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
  2. Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
  3. Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения.

К плюсам следует отнести:

  • простоту монтажа;
  • низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).


Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Сам переключатель может находиться на корпусе вытяжного устройства или монтируется в стену в виде отдельной клавиши.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.


Таким образом, помещение  достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель.  Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

  • Вентилятор включается одновременно со светом.
  • Пока горит лампочка, вытяжка работает.
  • После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
  • Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Этапы подключения вытяжного вентилятора

Подключение вентилятора в ванной комнате и в туалете необходимо для обеспечения воздухообмена в помещении.


Для  нормальной работы прибора требуется выполнить правильно вся этапы монтажа, начиная от планировки и заканчивая подключением к выключателю.

Перед установкой устройства необходимо убедиться в том, все условия для его подключения соблюдены:

  • Общий воздуховод не загрязнен, и тяга хоть и слабая, но есть.
  • Диаметр отверстия, в которое требуется монтировать агрегат, и размеры самого вентилятора одинаковые.
  • Подготовлена проводка для подключения выбранной модели.

Если вентиляция устанавливается в домах старой постройки, то в ванной, в туалете и на кухне уже есть сделанные на этапе строительства дома вентиляционные отверстия. Их можно использовать.

Однако  если проводилась перепланировка и требуется перенести воздухоотвод на другое место, допустимо в это отверстие установить дополнительную трубу.


Для подключения вентилятора нужно подвести к нему соответствующие электрические провода. Лучше всего их убрать в стену, но допустимо и использование кабель-канала.

Второй способ может испортить интерьер помещения, но при этом делает монтаж более простым и доступным.

К проводам и розетке предъявляются следующие требования:

  • важно подобрать кабель с таким сечением, которое бы соответствовало предполагаемой нагрузке;
  • запрещено устанавливать провода в металлической оплетке;
  • требуется полная изоляция всех проводов;
  • важно обеспечить систему устройством защитного отключения и заземлением.

Вентилятор собирается одновременно с его установкой в систему вентиляции. Вначале монтируется корпус. Затем необходимо подключить электрические провода. И последний этап – установка декоративной решетки.

Вентилятор без встроенного таймера

Самые простые в подключении модели вентилятора без таймера. При этом оптимальной схемой является подключение в ванной комнате через выключатель. Работа под силу даже начинающему мастеру.

Расположение самого выключателя может варьироваться. Его можно установить у входа как снаружи помещения, так и внутри. Главное — обеспечить защиту от попадания влаги.

Для подключения вентилятора рекомендуют использовать трехжильный кабель. Однако один провод не всегда получается задействовать. Во многих простых и дешевых моделях вентиляторов не предусмотрена возможность заземления.


Вентилятор можно как подключать на одну клавишу с освещением, так и на отдельную.

После подключения проводки устройство монтируется в венткороб.

Вентилятор со встроенным таймером

Многие, обустраивая ванную комнату, выбирают для более эффективной работы системы воздухообмена вентилятор с таймером. Однако не все знают, как правильно его подключить.

При необходимости можно самостоятельно провести подключение вытяжного вентилятора с таймером в ванной комнате. Для этого в первую очередь необходимо купить накладную конструкцию, которую можно закрепить на вентиляционном отверстии на стене.

Перед началом монтажа требуется тщательно прочитать инструкцию по применению. Несмотря на то что все вентиляторы, по сути, одинаковые, могут быть нюансы в работе и установке устройства.

Чаще всего сам таймер уже входит в комплект с устройством, и докупать отдельно его не требуется.

Существует несколько схем подключения прибора со встроенным таймером. Оптимальным является применение четырехжильного провода.

В этом случае для устройства монтируется отдельный выключатель, а дополнительная жила, которая обычно используется для заземления, подключается к таймеру.

Монтаж выключателя для вытяжки

В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.

Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.


Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.

Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.

Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.

Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.


Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.

Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.

Установка вентилятора в вентиляционный канал

Перед тем как окончательно монтировать устройство на его место в канал вентиляции, важно убедиться, что все необходимые провода подведены. Чаще всего кабель прокладывают в стене напрямую от распределительной коробки.

При подключении важно совместить фазу на клемме и на проводе. Если устанавливается канальный вентилятор с таймером, то необходимо подключить третий, сигнальный, провод.


Для монтажа необходимо демонтировать декоративную панель, закрывающую воздуховод. Если фиксировать устройство предполагается с помощью саморезов, необходимо предварительно просверлить отверстия в стене под дюбели.

Затем следует забить дюбели в стену, установить прибор и в конце закрутить саморезы в подготовленное для них место. Второй вариант крепления устройства – с использованием специального клея или герметика.

Крепление получается не таким надежным, зато оно более простое.

В заключение

При самостоятельном монтаже системы вентиляции в доме важно знать, как правильно подключить вентилятор в ванной комнате и в туалете к выключателю света или автономно.

Это устройство обеспечит вывод излишней влаги и приток свежего воздуха, уменьшит риск образование плесени, а также защитит предметы от образования ржавчины. Нормализация микроклимата окажет благоприятное воздействие на самочувствие человека.

Но для того чтобы воздухообмен в помещении был эффективен, важно не только правильно выбрать сам вентилятор, но и подобрать соответствующую схему подключения, а также обеспечить грамотный монтаж всей системы.

Как подключить вытяжной вентилятор

При подключение вытяжного вентилятора необходимо соблюдать несколько правил, которые не лишним будет повторить:

  • прочитать паспорт вентилятора
  • проводить подключение только при снятом напряжении сети.
  • стационарная проводка должна быть оборудована автоматическим выключателем. Подключение необходимо осуществлять через автоматический выключатель QF, встроенный в стационарную проводку. Зазор между контактами автоматического выключателя на всех полюсах должен быть не менее 3 мм.



Подключение 220 В производится к вентилятору через встроенную клеммную коробку. Находится она под лицевой крышкой вентилятора. Все клеммы на вентиляторе подписаны.

  • L — сюда подключаем провод с фазой,
  • LT — подключаем провод с фазой, который идет от внешнего выключателя (для моделей с таймером, датчиком влажности
  • N — ноль

Подключение вентилятора без датчиков

Если вам нужно подключить вентилятор без датчиков, то эта схема ваша. Любой клавишный стандартный выключатель подходит для такой задачи. В качестве включателя можно использовать регулятор скорости РС-1-300, который встраивается в стандартную монтажную коробку.

Такой регулятор скорости может включать вентилятор и менять производительность вытяжки. При уменьшении производительности уменьшается уровень шума, при необходимости быстрого удаления воздуха можно выбрать максимальную производительность.


Вентилятор с шнурком-выключателем

Включение и выключение вентилятора производится с помощью шнурочка, который прикреплен к корпусу вентилятора. К вентилятору подводится фаза и ноль.

Такие вентиляторы чаще всего используются для вентиляции кухни или других помещений, где уже заведено питание к месту установки без возможности вывести отдельный выключатель.


Вентилятор с таймером или с датчиком влажности

Схема подключения вентилятора, оборудованного таймером и вентилятора с датчиком влажности одинакова. Вентилятор с таймером начинают свою работу при подаче напряжения от внешнего включателя на клемму LT. После нажатия на клавишу выключателя, вентилятор продолжит работать время, которое выставляется на таймере. Такой вентилятор можно завязать на включение вместе с освещением.

Такой вентилятор целесообразно использовать для вытяжной вентиляции туалета, ванной.

Вентилятор с датчиком влажности можно включить принудительно или он включается автоматически при превышении выставленного уровня влажности. Влажность устанавливается в диапазоне от 60 до 90%. Вентилятор будет работать пока влажность не уменьшится до необходимого уровня, после чего проработает еще время по таймеру задержки и выключится.

Такие вентиляторы используют для вентиляции ванной, постирочной или помещения сушки белья. Также их применяют для вытяжной вентиляции подвальных помещений частного дома с повышенным уровнем влажности.


Вентилятор с датчиком движения

Вентилятор включается автоматически при движении человека на расстоянии 1-4 метра с углом обзора 100. После того, как человека покинул помещение, вентилятор продолжит работать время по таймеру и выключится. Время задержки можно выставить под лицевой панелью вентилятора от 2 до 30 минут.

Как и вентилятор со шнурком-выключателем, такой вентилятор можно установить для вентиляции помещений, где к месту установки вентилятора выведена постоянная фаза и ноль и нет возможности установить отдельный внешний выключатель.


Подключение вентилятора оборудованного встроенной лампой

В нашем магазине есть вентиляторы, оборудованные подсветкой или лампой. Такие вентиляторы могут включаться вместе с подсветкой или вентилятор может включаться отдельно, а встроенная подсветка отдельно.

Для одновременного включения вентилятора с встроенным освещением подойдет эта схема

Для раздельного включения вентилятора и встроенного света подойдет эта схема

Как подключить вентилятор к выключателю

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

На клеммах вентилятора есть маркировка английскими буквами:

  • «L» для подсоединения фазной жилы;
  • «N» для подсоединения нулевой жилы;
  • «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

Теперь в распределительной коробке необходимо произвести следующие соединения:

  • Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
  • Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
  • Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

  • Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
  • Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Подключение таймера вытяжного вентилятора в санузле — RozetkaOnline.COM

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Зачем нужен таймер для вентилятора санузла ?



Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Подключение таймера санузла

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

Сам прибор достаточно компактный, вы можете видеть его на изображении ниже. Максимальная мощность подключаемого к нему вентилятора не должна превышать 300Вт.

Как видите, для подключения у таймера есть сразу шесть контактов, которые при монтаже задействованы все. И хотя выглядит это довольно пугающе, ничего сложного здесь нет, особенно если разобраться в схеме подключения.

Схема подключения таймера санузла



К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Схема электропроводки в санузле для вентилятора с таймером



Как видите, до вытяжного вентилятора необходимо прокинуть трехжильный кабель.

Теперь, зная схему подключения, можно переходить непосредственно к монтажу.

Монтаж таймера вытяжного вентилятора

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Так как провода достаточно короткие, их необходимо нарастить.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.

Вентилятор с таймером для ванной комнаты: выбор и подключение


Принудительная вентиляция ванной комнаты в большинстве домов – вещь совершенно необходимая. Как правило, стандартные вытяжки не до конца справляются с удалением влаги из помещения. В результате в ванной повышается уровень сырости, что чревато развитием плесени, грибка и вредных для здоровья бактерий. Чтобы принудительная вентиляция работала максимально эффективно, для ее устройства стоит использовать современные приборы, например, вентилятор в ванную с таймером. Об особенностях этого устройства, методах его выбора и технологии подключения, рассказывается ниже.

Содержание статьи

Принцип работы вентилятора с таймером

Для того чтобы в ванной не скапливалась сырость, в ней должен осуществляться непрерывный воздухообмен. В действующих санитарных правилах даже указана его скорость – 25 куб. м. в час. Однако поддерживать этот параметр силами одной только естественной вентиляции невозможно. Требуется установка дополнительных устройств, увеличивающих скорость воздушного потока.

Естественно, что данные устройства не могут работать непрерывно. Это ведет к перерасходу электроэнергии, да и по большому счету не имеет смысла. Для предотвращения сырости вполне достаточно обеспечить хороший воздухообмен в совмещенном санузле в момент его использования, а также в течение некоторого времени после. Поэтому стандартные вентиляторы обычно подключают таким образом, чтобы они включались одновременно с освещением ванной, и выключались с ним же. Второй вариант монтажа – вывод кнопки включения вентилятора на отдельную панель. В этом случае пользователь сам определяет, когда необходимо включить и выключить прибор.

Рекомендуем узнать об особенностях мебели для ванны бренда Какса-А.

Читайте: какими бывают водопроводные тройники.

Вентилятор с таймером для ванной комнаты действует немного иначе. Нет, он не включается самостоятельно с определенными промежутками, как можно было бы предположить. Данные устройства рассчитаны на два режима работы:

  • вентилятор включается одновременно с выключением освещения ванной и работает еще 15–45 минут после того, как свет погаснет;
  • вентилятор не включается, если свет в ванной горел менее 1,5 минут.

Длительность проветривания пользователь может регулировать самостоятельно. Для этого на корпусе прибора имеется специальный переключатель.

Преимущества устройств с таймером

По сравнению с обычными вентиляторами, устройства с таймером обладают заметными преимуществами. Во-первых, они экономят электроэнергию. Вентилятор, запитанный вместе с освещением, включается даже тогда, когда человек просто заглядывает в ванную на пару минут вымыть руки или загрузить машинку. То есть они работают даже в том случае, если повышенный воздухообмен в помещении не требуется. Модели с таймером начинают работать только в том случае, если ванной пользовались долго. Соответственно, работают они реже и только «по делу».

Во-вторых, используя вентилятор с таймером, хозяин ванной не подвергается действию сквозняка во время приема водных процедур. Устройство начинает работать уже после того, как он покидает помещение. Таким образом снижается риск подхватить банальную простуду, принимая теплый душ.

Далее: вентилятор с таймером более эффективно осушает воздух в помещении. Проветривания в процессе приема водных процедур не всегда достаточно для того, чтобы отвести из ванной всю влагу. Дополнительная вентиляция после процесса позволяет гарантированно устранить весь скопившийся на стенах и в воздухе конденсат.

И последнее: наличие таймера избавляет от хлопот с включением и выключением вентилятора. Нужно просто один раз выставить необходимое время его работы, все остальное прибор делает сам. Этот момент точно оценят люди, привыкшие пользоваться вентилятором с отдельным выключателем.

Как правильно выбрать устройство для вентиляции?

При покупке вентилятора для ванной комнаты необходимо обратить внимание на такие его характеристики, как:

  • показатель производительности;
  • уровень шума;
  • степень электробезопасности.

Данные параметры важны как для устройств с таймером, так и для обычных вентиляционных приборов.

Советуем прочитать, как выбрать шкаф для встроенной стиральной машинки.

Читайте: какие виды водопроводных труб сегодня есть в продаже.

Узнайте, что такое разрыв струи канализации.

Производительность прибора выбирается исходя из объема ванной комнаты и количества человек, которые ею пользуются. Объем вычисляем по школьной формуле, перемножая длину, ширину и высоту помещения. Затем полученный результат умножаем на кратность проветривания. Согласно требованиям строительных норм кратность для семьи до трех человек равняется 6. Если в вашей квартире проживает большее количество людей, показатель кратности следует принять за 8. Число, полученное в результате перемножения всех этих величин, и будет минимальной необходимой производительностью вентилятора для вашей ванной.

Совет: лучше выбрать прибор, производительность которого несколько превышает расчетный показатель.

К уровню шума предъявляется одно требование – чем меньше, тем лучше. Для комфортной обстановки в квартире рекомендуется подключение вентилятора с таймером в ванной, шумность которого при работе не превышает 30 дБ. Это особенно важно, если планируется использовать принудительную вентиляцию в ночное время.

Степень электробезопасности любого электроприбора, работающего в ванной, должна варьировать от IPX3 до IPX5. Такие модели достаточно хорошо защищены от попадания брызг, влаги из воздуха и даже прямой струи воды. Вентиляторы с более высоким классом защиты для ванной покупать не стоит, это нецелесообразно.

Совет: из существующих моделей устройств для вентиляции с таймерами наиболее надежными считаются Vortice M 100/4 AT и Elicent E STYLE 100 PRO T.

Как подключить вентилятор с таймером?

Лучший момент для установки нового вентилятора – капитальный ремонт ванной комнаты. В этом случае можно проложить скрытую электропроводку и избавить себя от необходимости делать отверстия в уже уложенном кафеле. Однако, если отделка помещения давно закончена, а установить прибор надо, допускается устройство внешней проводки. В этом случае ее необходимо будет поместить в специальные пластиковые короба, которые крепятся на стену с помощью саморезов или клея.

Схема подключения вентилятора с таймером в ванной немного отличается от схемы монтажа обычного прибора. В распредкоробку заводят кабель питания. От коробки к выключателю освещения прокладывают двужильный провод. К осветительным приборам от выключателя кидают тройной кабель, а к вентилятору подводят четырехжильный шнур.

Подключают провода следующим образом:

  • ноль питания, светильника и вентилятора зачищают и соединяют скруткой;
  • фазу вентилятора, питания и выключателя скручивают вместе, предварительно зачистив;
  • землю питания, светильника и вентилятора скручивают между собой, зачистив;
  • фазу светильника, провод питания таймера и ноль от выключателя зачищают и скручивают вместе;
  • проверяют работоспособность системы;
  • все скрутки пропаивают, опрессовывают, устанавливают на каждую дополнительную изоляцию.

После этого все провода укладывают в распредкоробку. Существуют и другие схемы соединения, но эта, по мнению профессиональных электриков, является наиболее надежной.

При отсутствии опыта проведения подобного рода работ лучше пригласить для их выполнения профессионала.

Как установить таймер для вентилятора в ванной комнате

Недавно мы построили новый дом по индивидуальному заказу. Однако в нем не было переключателя таймера вентилятора в ванной. В начале своей карьеры я работал электриком, поэтому мне было очень комфортно выполнять эту задачу после переезда.

Существует множество таймеров обратного отсчета для переключателей вентилятора в ванной, которые можно выбрать. Вам не нужно много тратить, чтобы получить приличный с лучшим качеством воздуха. Я точно знал, что мне нужен цифровой, а не механический или подпружиненный.

У меня также есть крупный проект по замене выключателей в остальной части нашего дома на беспроводные диммеры Lutron Caseta. Хотя я не видел необходимости автоматизировать «управление туалетной комнатой», я все же решил остаться с брендом Lutron.

Таймер обратного отсчета Lutron

Для этого проекта я выбрал переключатель Lutron, номер детали MA-T51MN-WH. Lutron также производит менее дорогую версию этого переключателя, для которой не требуется нейтральный провод (MA-T51-WH).

Я выбрал более дорогой, так как знал, что наличие нейтрального провода для меня не проблема.Недавно мы построили наш новый дом, используя действующие электрические стандарты.

Из того, что я читал о менее дорогой версии переключателя таймера обратного отсчета, минимальное требование для нагрузки вентилятора составляло 0,3 А или 40 Вт. Поскольку у нас новый дом со встроенной системой энергоэффективности, я не хотел рисковать, чтобы это стало проблемой.

Сам переключатель прост в использовании. Вы нажимаете на переключатель, чтобы включить или выключить его. Вы можете установить таймер от 5 до 60 минут.

Если вы хотите оставить его включенным до выключения таймера, оставьте его в покое.Переключатель запоминает настройку таймера с момента последнего его использования. Если вы хотите изменить настройку таймера, используйте тумблер вправо.

Также есть таймер, позволяющий работать непрерывно. В нашем предыдущем доме был переключатель с разными настройками таймера, который можно было нажимать, но не было возможности работать постоянно. Иногда вы хотите иметь возможность это сделать, поэтому я нашел это отличной функцией.

Ни один из этих переключателей не совместим с системой умного дома Lutron Caseta.Не думал, что в туалетной комнате нужна функциональность.

Соответствующий цифровой переключатель Lutron

Этот таймерный переключатель вентилятора в ванной комнате находился внутри туалета. Это крошечная комната с дверью внутри нашей большой главной ванной комнаты.

В результате вентилятор также имел встроенную светодиодную подсветку для самой комнаты. Лампа управлялась отдельно от вентилятора, поэтому мне нужно было решить, заменить ли оба переключателя или найти новую комбинированную пластину. Я также решил заменить выключатель света.Конечно, это тоже должен был быть цифровой коммутатор от Lutron.

У Lutron есть переключатели и пластины разных стилей. Может быть несколько запутанным понимание всех их различных соглашений об именах. Я выбрал переключатель таймера обратного отсчета Maestro, поэтому соответствующий переключатель света должен был быть в стиле Maestro.

Переключатель, который я купил, имел номер детали Lutron MA-S8AM-WH. В описании на Amazon указано, что это диммер. Это не; переключатель только включается или выключается.

Я читал где-то еще, кроме «диммера» с Lutron указывает на стиль. Если так, то опять же это неочевидно.

В деталях продукта указано: «Нажмите один раз, чтобы включить / выключить свет». Это то, что он делает, и ВСЕ, что он делает. Это все, что мне было нужно.

Номера деталей Lutron для таймера обратного отсчета и переключателя.

Настенная пластина Lutron Claro

Последним предметом, который мне нужно было купить, была настенная пластина Lutron Claro Decorator (Two-Gang, номер детали CW-2-WH).

Стеновые панели Claro привлекательны тем, что они «безвинтовые».«Без винтов, что означает отсутствие видимых винтов. Отсутствие винтов придает коммутатору чистый, гладкий вид.

Выключатели и настенные панели Lutron бывают разных цветов. Все розетки и выключатели в нашем доме в настоящее время белые , поэтому я остановился на этом цвете.

Если вы посмотрите на настенную пластину сбоку, вы увидите, что есть две отдельные части:

На задней стороне настенной пластины вы можете увидеть шесть пластиковых зажимов, которые удерживают две штук вместе:

В результате получилась красивая, современная, аккуратная настенная тарелка.

Я совместил новую настенную пластину с существующей, чтобы убедиться, что ее размер примерно такой же. Из-за стиля тарелки она кажется немного уже. Поскольку у нас новый дом, это не было проблемой. Однако, если вы перекрасили стену и т. Д., Вам может потребоваться подкрасить краску этой новой настенной пластиной.

Снятие старого переключателя вентилятора и света

Снятие крышки старой настенной панели

Первым шагом для установки нового таймера вентилятора ванной комнаты является снятие старых.Несмотря на то, что старая крышка настенной панели может показаться беспорядочной, это довольно чистая электрическая коробка (лучше в новом доме!):

Удаление старых переключателей

Сняв переключатели, вы можете начать чтобы увидеть провода, участвующие в установке.

Комбинированные блоки вентилятора и освещения для ванной обычно подключаются с помощью кабеля 14-3 Romex. Этот Romex включает в себя медный провод заземления, белый провод для нейтрали и два «горячих» провода (переключаемых) для вентилятора и света.Один черный, а другой красный. Неважно, какой из них идет к вентилятору или светодиоду.

Эти провода можно увидеть на изображении ниже. Все белые провода соединены с помощью гайки. Мне нужно будет добавить к этому соединению еще два провода, по одному для каждого из новых переключателей Lutron.

Вы можете видеть, что электрик обжал вместе медные заземляющие провода медным обжимом. Я не собираюсь разбирать это. Вместо этого я буду использовать соединители для существующих медных проводов, идущих от старых переключателей.

Отсоедините старые провода переключателя

В наши дни многие электрики подключают зачищенные провода к задней части переключателя или розетки, используя предусмотренные отверстия. Не многие тратят дополнительное время, чтобы прикрепить их винтами сбоку.

Якобы есть способ «отсоединить» эти провода от переключателя. Мне легче отрезать их кусачками.

Если вы еще этого не сделали, сейчас самое время отключить питание этих переключателей.

Подготовка проводов для новых коммутаторов

На рисунке ниже вы можете видеть, что я готов к установке новых коммутаторов. Я добавил два новых нейтральных провода к соединению (увеличил размер с помощью красной гайки) и зачистил все провода, готовые к работе.

Управление одним или несколькими точками Lutron?

Стоит ли использовать синий винт?

Обычно при установке одно-, трех- или четырехпозиционного переключателя вы покупаете разные переключатели.Lutron предоставляет своим цифровым коммутаторам функциональные возможности для выполнения всех этих конфигураций переключения.

Когда вы впервые откроете свой новый коммутатор Lutron, вы увидите синий провод. Не то, чего вы ожидали.

На первом изображении ниже показаны обе стороны одного из этих новых переключателей. Нижний черный винт слева — это место, где вы подключаете линию питания. В то время как средний серебряный винт будет подключаться к новому нейтральному проводу.

Верхний левый латунный винт используется для соединения с вентилятором или светом.Латунный винт предназначен для конфигурации с одним местом, которую я устанавливаю.

Для установки в нескольких местах латунный винт и синий винт на противоположной стороне предназначены для «путевых» проводов. Эти дополнительные провода облегчают управление в нескольких местах. Поскольку я не выполняю установку в нескольких местах, я не использую синий винт.

Lutron MA-T51MN-WH Задняя сторона коммутатора

Дополнительный вид с задней стороны коммутатора:

Lutron MA-T51MN-WH Single-Location Instructions

Включенные инструкции также содержат вам в помощь несколько полезных диаграмм.Оба переключателя однопозиционные. Они не являются трехсторонними или многопозиционными.

Установка нового переключателя таймера вентилятора освещения и вентиляции ванны

Подключение новых переключателей

На этом этапе все необходимые подключения для новых цифровых переключателей Lutron выполнены. Следующий шаг — вернуть все обратно в электрическую коробку. Судя по этой картинке, это кажется невозможным?

Удалите излишки грязи для гипсокартона

Хотя новые переключатели не такие уж глубокие, вам понадобится все возможное горизонтальное и вертикальное пространство.

В моем случае на внутренней стороне коробки было немного грязи для гипсокартона. Грязь не имела большого значения, когда электрик установил стандартный выключатель. Для меня это нужно уйти.

Я всегда использовал старую отвертку с прямым лезвием и легкий молотковый инструмент (например, линейные плоскогубцы). Аккуратно расколите засохшую грязь вдоль края коробки и удалите ее.

Удалите внутренние металлические выступы

f»> На изображении ниже я сломал верхнюю часть только на левом переключателе. Я отломал остальные пять перед установкой переключателей.

Повторно подключены новые коммутаторы

Установка обоих новых коммутаторов завершена, и пора снова включить питание.

Автоматический выключатель снова включен

После того, как питание было снова включено, таймер обратного отсчета уже был включен, установленный на 15-минутный интервал времени.Маленький светодиодный индикатор слева загорается и гаснет, пока идет обратный отсчет.

Завершающие шаги установки

Установка задней панели Claro

Установить настенную панель Lutron Claro очень просто. Затяните четыре прилагаемых винта.

На задней панели есть отверстия для винтов, используемых для крепления переключателей. Эти отверстия пригодятся, если вам нужно их затянуть или ослабить. Таким образом, вам не нужно сначала снимать заднюю пластину.

Установка передней панели Claro

Последний шаг — защелкнуть переднюю часть настенной панели Claro. Установить было легко.

Наш «туалетный шкаф» наконец-то готов! Новый таймер вытяжного вентилятора в ванной работает отлично!

Продукты, используемые в этой установке

  • Переключатель таймера обратного отсчета Lutron Maestro для галогенных ламп и ламп накаливания, 5-амперный свет / 3-амперный вентилятор, однополюсный или универсальный, MA-T51MN-WH, белый
  • Цифровой диммер Lutron для галогенных ламп и ламп накаливания, 120 В / 8 А, однополюсный или многоцелевой, MA-S8AM-WH, белый
  • Lutron Claro 2 Gang Decorator Wallplate, CW-2-WH, белый

Установка таймера вентилятора в ванной :: Building Moxie

*******

*******

Хотите угадать, какой я чаще всего советую домовладельцам улучшить качество воздуха в помещении, повысить уровень комфорта и сэкономить энергию? Это не герметизация воздуха, установка новых окон (попробуйте последнее для этого), добавление изоляции или что-то подобное.

Все очень просто, это установить таймер за 20 долларов на вентиляционные отверстия в ванной . Как назло, пришлось заменить несколько (спасибо ребятам…). И я подумал, что покажу вам процесс установки таймера для вентилятора в ванной.

Прежде чем мы начнем, воспользуйтесь здравым смыслом. При необходимости обратитесь за помощью к квалифицированному электрику. Хотя это довольно простая задача DIY , совсем несложно получить шок, обжечься или даже разжечь огонь, если вы не знаете, что делаете.

Если вы обнаружите, что у вас есть алюминиевые провода, вам, вероятно, будет лучше нанять электрика. По крайней мере, убедитесь, что ваш таймер совместим с алюминиевой проводкой, и при необходимости используйте специальный антиоксидантный крем.

*******

В этой статье мы рассмотрим Замена существующего таймера вентилятора ванны . Многие из этих шагов также применимы к Замена стандартного переключателя на таймер вентилятора ванны . Таймер вентилятора для ванны, используемый в этой статье, находится на Amazon , здесь.

Для получения дополнительной информации о Работа с электриками и основах ремесла см. Нашу категорию «Электрика». Чтобы получить быстрый совет по удалению переключателей с задним зацеплением, перейдите к нему ниже.

*******

Замена таймера вентилятора ванны

— Пусть игра начнется — в этом случае у нас уже установлен таймер, но я покажу вам оба переключателя.

— Если у вас есть такой старый таймер, просто снимите ручку и снимите маленькую гайку.

* Снимите пластину переключателя

— После того, как вы открутите пластину, мне всегда нравится проверять свой тестер, чтобы убедиться, что батарея все еще в порядке.

* Выключите выключатель

— Отключите соответствующий прерыватель — я обычно закрываю его изолентой, чтобы никто не проходил и не уходил, ох, он должен быть включен…

— Всегда стоит дважды проверять, полностью ли отключено питание там, где вы работаете. Как мы показали ранее, удивительно, что некоторые люди будут делать с электричеством, когда не знают ничего лучшего.

Для получения более подробной информации о вашей коробке выключателя, пожалуйста, прочтите нашу статью «Осмысление панели выключателя».

* Удалите существующий переключатель

— Отвинтите существующий выключатель вентилятора. Наконечник : Я всегда рекомендую сфотографировать проводку и соединения, прежде чем откатывать их дальше, поскольку некоторые коробки могут быть совершенно уникальными.

* Работа с переключателем с задним ударом

— У существующего таймера был винт, доступный спереди для ослабления проводов.Теперь, если у вас есть переключатель, как показано справа, он будет либо вбит обратно, либо ввинчен в клеммы.

  • Если он вкручен, просто ослабьте винты.
  • Если он нанесен ударом сзади, вам, как правило, также придется ослабить винты и / или вставить небольшую обычную отвертку в прорезь, показанную на рисунке, чтобы освободить провод
* Подключение таймера вентилятора ванны

— В зависимости от вашего таймера вам, возможно, придется использовать проволочные гайки, задний удар, боковой удар или прикрепить его с помощью боковых винтов.В каждой посылке будет указано, что требуется и куда идет провод. В нашем случае у нас есть три многожильных провода, которые нужно аккуратно скрутить по часовой стрелке.

Срабатывание таймера справа — два черных идут вместе, а зеленый опускается на землю. Если бы таймер заменял переключатель справа, один из черных проводов перешел бы в черный цвет, другой — на белый, а зеленый все равно пошел бы на землю.

* Установите таймер вентилятора

— Как только вы закончите подключать таймер, снова вставьте его в стену и затяните.Включите выключатель и проверьте его. Если все работает нормально, установите пластину, похлопайте себя по спине и поговорите со всеми о том, как ее использовать, зачем и когда. Тогда не стесняйтесь расслабиться (или заняться следующим блюдом) и насладиться любимым напитком — Любое сливочное пиво? 🙂

Если вам интересно, мой второй и третий по частоте совет, к сожалению, касается не только вентиляции ванной комнаты, но и вентиляционных отверстий сушилки, поскольку многие из них не выходят наружу, и их давно не убирали.

*******

electric — Как подключить таймер к вытяжному вентилятору в ванной?

electric — Как подключить таймер к вытяжному вентилятору в ванной? — Обмен стеками товаров для дома

Сеть обмена стеков

Сеть Stack Exchange состоит из 177 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.

Посетить Stack Exchange

  1. 0

  2. +0

  3. Авторизоваться
    Зарегистрироваться

Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.

Зарегистрируйтесь, чтобы присоединиться к этому сообществу

Кто угодно может задать вопрос

Кто угодно может ответить

Лучшие ответы голосуются и поднимаются наверх

Спросил

Просмотрено
3к раз

У меня есть вентилятор для ванной, но он работает, только когда горит свет (т.е. без задержки). Сам вентилятор действительно хорош, но он действительно должен работать после (я думаю, что это может быть частью Строительных норм здесь, в Великобритании).

Я не хочу заменять вентилятор, поэтому мне было интересно, можете ли вы просто заставить блок таймера прикрепить где-нибудь в линию.

Я проверил, есть ли проводка как для постоянного, так и для коммутируемого напряжения, так что я надеюсь, что это будет просто!

Тестер101

1k7272 золотых знака1112 серебряных знаков569569 бронзовых знаков

Создан 22 июн.

x3jax3ja

3,135 золотых знаков77 серебряных знаков1818 бронзовых знаков

Насчет Великобритании я не уверен, но в США у нас есть встроенные таймеры, которые часто используются для этой цели.Как этот таймер Maestro от Lutron.

Создан 23 июн.

Тестер101 Тестер101

1k7272 золотых знака1112 серебряных знаков569569 бронзовых знаков

Вы сказали, что «Я проверил, есть ли проводка как для постоянного, так и для коммутируемого напряжения», поэтому я предполагаю, что один переключатель подключен к обоим из них.

В этой конфигурации у вас будет горячее соединение от линии, подключенной к коммутатору, а затем коммутатор, подключенный к двум точкам для света и вентилятора. Используйте проволочную гайку и прикрепите два скругленных хвоста к входящей горячей линии. Подключите один к переключателю, а другой к таймеру, а затем подключите горячий свет и вентилятор к переключателю и таймеру. Если у вас только коробка с одним блоком, вам понадобится комбинированный таймер / переключатель. В качестве альтернативы вы можете снять коробку и установить электрическую коробку большего размера, в которой разместятся выключатель и таймер.

Вы упомянули в своем комментарии, что у вас возникли проблемы с поиском таймера. Вот один, который я нашел на Amazon.

Глорфиндель

9111 золотой знак1010 серебряных знаков1818 бронзовых знаков

Создан 24 июн.

СтивенСтивен

26.1,977 золотых знаков4848 серебряных знаков8585 бронзовых знаков

3

Если у вас есть постоянный ток на вентиляторе, вы также можете заглянуть в вентилятор с датчиком влажности. Они включаются автоматически, когда чувствуют влажность выше определенного уровня, а затем автоматически выключаются.

Создан 24 июн.

АаронАарон

6,14555 золотых знаков3333 серебряных знака5959 бронзовых знаков

1

Просто зайдите в магазин сантехники и попросите таймер для вытяжного вентилятора в ванной.Таймеры поставляются с инструкциями по подключению, а тот, который я установил, был с 3 проводами.

Создан 25 июн.

Hookenzhookenz

92055 серебряных знаков1414 бронзовых знаков

2

Я нашел пару вариантов — таймер Swiftair и Manrose 1351.Я выберу Swiftair, так как это всего 10 фунтов стерлингов. Намного дешевле, чем новый вентилятор или датчик влажности.

Спасибо за совет всем хоть.

Создан 25 июн.

x3jax3ja

3,135 золотых знаков77 серебряных знаков1818 бронзовых знаков

Обмен стеклами товаров для дома лучше всего работает с включенным JavaScript

Ваша конфиденциальность

Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в ​​отношении файлов cookie.

Принимать все файлы cookie

Настроить параметры

Замена переключателя вентилятора ванны

В этой статье описываются этапы замены переключателя вентилятора ванны на электронное устройство отсчета времени.Стандартный однополюсный переключатель будет заменен электронным переключателем времени для управления вытяжным вентилятором в ванной комнате. Это устраняет проблему включения выключателей вентилятора ванны.

Оригинальная розетка на 4 группы с тремя переключателями и розеткой GFCI

В то время, когда я писал эту статью, у нас дома было три ванные комнаты, а в нашем бизнесе — две. У всех был стандартный вентилятор для ванны, управляемый настенным выключателем. Их цель довольно проста.

ОДНАКО…. Ничто так не сводило мою жену Сэнди с ума, как то, что один (или несколько) из этих вентиляторов для ванной работают без остановки. Сэнди очень раздражает, если мы с Лайлом (моим сыном) оставляем вентилятор в ванне включенным после душа или других приспособлений. Или, что еще хуже, обнаружить, что один из фанатов офисной ванной не работал все выходные.

К счастью, есть решение — заменить стандартный выключатель вентилятора ванны на таймер. Это позволит вам удалить влагу из воздуха с помощью вентилятора, но ограничить работу вентилятора предварительно выбранными интервалами в 10, 20, 30 и 60 минут (это будет варьироваться в зависимости от модели и типа таймера). SO … больше не будет тратиться впустую энергии из-за того, что вентилятор будет работать постоянно, и больше не будет разочарований для Сэнди — ИДЕАЛЬНО!

В примере, который мы используем в этой статье и дополнительном видео, у нас есть существующая 4-местная розетка с тремя переключателями и розетка для замыкания на землю в стиле устройства decora или decorator. Мы заменим выключатель, который управляет вентилятором в ванной комнате, на электронный таймер Leviton.

Если вы еще не смотрели видео этого проекта, вы можете сделать это по следующей ссылке:

ВИДЕО: ВЫКЛЮЧАТЕЛЬ ТАЙМЕРА ВЕНТИЛЯТОРА ВАННЫ

Материалы и инструменты, необходимые для проекта

Инструменты:

  • Отвертки (стандартное лезвие 3/8 дюйма и ¼ дюйма и / или Phillips and Robertson по мере необходимости)
  • Плоскогубцы диагональные (бокорезы)
  • Плоскогубцы линейные
  • Плоскогубцы длинные
  • Нож
  • Устройство для проверки напряжения (мультиметр, силовой карандаш и т. Д.
  • Инструмент для зачистки проводов

Материалы:

  • Электронный таймер Leviton (или аналог)
  • Разъемы для проводов

Шаг первый — Убедитесь, что питание отключено. Убедитесь, что питание цепи отключено, и установите альтернативный источник света (либо с батарейным питанием, либо электрический свет, подключенный к другой цепи в другом месте).

Шаг второй — Снятие крышки Выкрутите все винты 4-позиционной декоративной крышки.

Шаг третий — проверка цепи Дважды проверьте вольтметром, силовым карандашом и т. Д., Чтобы убедиться, что питание цепи отключено.

Убедитесь, что питание отключено в цепи путем тестирования

Шаг четвертый — Удаление существующего переключателя Снимите существующий переключатель для вентилятора ванны. Обратите внимание, что в этом примере у нас есть много проводов и стыков позади переключателя, поэтому у нас не будет достаточно места для нового устройства, поскольку оно намного больше и глубже, чем обычный однополюсный переключатель.

Снятие переключателя существующего вентилятора ванны

Шаг пятый — Удаление дополнительных переключателей По указанной выше причине и тому факту, что новое устройство требует нейтрального подключения, нам придется удалить все переключатели в этой розетке.

4-местная коробка со всеми снятыми переключателями

Шаг шестой — Определение необходимых соединений Теперь, когда переключатели убраны, мы можем определить, к каким соединениям и стыкам нам потребуется доступ.Новое устройство имеет четыре (4) провода, выходящих из корпуса устройства:

        • A зеленый заземляющий провод
        • A белый нейтральный провод
        • A черный провод для питания в
        • И синий коммутируемый провод

Шаг седьмой — Подключение

Изучив электрическую схему, прилагаемую к переключателю времени (да, чтение инструкций является обязательным), определите, какие соединения требуются.

В розетке нам понадобится доступ к одному из винтов заземления в задней части коробки, чтобы подключить к нему провод заземления таймера.

Доступ к винту заземления в коробке

Зеленый провод заземления, подключенный к винту заземления в коробке

Белый провод от таймера необходимо добавить к нейтральному стыку.

Соединения белого провода

Черный провод необходимо добавить к стыку черных проводов, у которых есть гибкие провода, которые подключаются к одной стороне каждого из существующих переключателей, и к линии в клемме розетки GFCI.

Снимите соединительный провод и снимите жгут, идущий к существующему переключателю вентилятора ванны. На его место нужно приправить черный провод к таймеру.

Черный провод от нового подключенного таймера

Шаг восьмой — Подключение питания к новому таймеру

Черный провод , который был подключен к другой стороне существующего переключателя вентилятора ванны, необходимо соединить с синим проводом от переключателя таймера.

Соединение ножки переключателя синего на черный

Шаг девятый — Замена проводов обратно в коробку

Теперь нам нужно вставить все соединения в коробку, убедившись, что у вас есть место для нового устройства.

За однополюсными переключателями больше места, поэтому большую часть стыков вставьте за ними и будьте осторожны, чтобы при переустановке устройств не было точек защемления или давления на провода.

Заправка стыков без точек защемления или давления на провода

Обратите внимание, что в этом конкретном устройстве для измерения времени есть выступы, которые необходимо удалить, чтобы они поместились в пространстве, доступном в многогнездной коробке. Вкладки отмечены для облегчения удаления.

Удалить язычки на устройстве синхронизации

Шаг десятый — переустановите устройства и пластину

Переустановите все устройства. Проверьте установку крышки и при необходимости отрегулируйте положение устройства.

Переустановите устройства и убедитесь, что заглушка подходит.

Шаг одиннадцатый — заменить пластину и восстановить питание

Установите на место крышку и винты пластины. Восстановите питание и проверьте устройство.

Крышка включена, питание восстановлено, устройство протестировано

И вот оно — простое решение распространенной бытовой дилеммы.

Схема подключения:

Раньше:

После:

Видео:

НАЖМИТЕ ЗДЕСЬ, чтобы посмотреть видео об этом проекте.

Вытяжные вентиляторы для ванных комнат: руководство домовладельца

В этом руководстве есть все, что вам нужно знать о вытяжных вентиляторах для ванной комнаты.

Преимущества.

Виды и стоимость.

И ресурсы, которые охватывают все, что касается вентиляторов для ванных комнат.

Другими словами:

Это универсальный магазин для домовладельцев, которые хотят понять, приобрести и установить вентиляторы для ванных комнат. От безопасности до контроля запаха — есть много причин, по которым наличие вытяжных вентиляторов для ванной в вашем доме является необходимой необходимостью.

Содержание

Глава 1: Цель и преимущества

Глава 2: Рекомендации по вентиляции и шуму

Глава 3: Характеристики вытяжных вентиляторов для ванных комнат

Глава 4: Установка : общие проблемы и исправления

Глава 5: Эффективные вытяжные вентиляторы для ванной

Глава 6: Уход за вентиляторами и техническое обслуживание

Глава 1

Назначение и преимущества

Основное назначение вытяжного вентилятора — удаление влаги из ванной комнаты.Эти вентиляторы помогают контролировать и устранять запахи в ванной.

Кроме того, они повышают безопасность дома и его жителей, уменьшая испарения чистящих средств, которые потенциально могут вызвать проблемы со здоровьем. Вытяжные вентиляторы для ванной помогут улучшить качество воздуха в помещении.

Преимущества вытяжного вентилятора для ванной

1. Устранение запахов

Одной из основных причин использования вытяжного вентилятора является контроль запаха. Если в ванной появляется неприятный запах, его легко вытеснить с помощью вытяжного вентилятора.

Таким образом, система вентиляции позволит вам поддерживать свою ванную комнату в хорошем состоянии, обеспечивая при этом чистую атмосферу для следующего человека.

2. Снижение влажности

Снижение влажности в ванной комнате жизненно важно для ее ухода. Избыточная влажность может нанести ущерб стенам ванной комнаты, вызывая отслаивание краски и обоев. В крайних случаях это может даже вызвать деформацию дверей!

Самое главное, что влажность может вызвать накопление плесени .Эти споры могут быстро расти, и от них бывает трудно избавиться. Поэтому крайне важно иметь вытяжные вентиляторы для ванной, чтобы этого не происходило.

3. Уменьшить количество переносимых по воздуху загрязняющих веществ

Ванные комнаты обычно чистят агрессивными химикатами, которые при вдыхании могут вызвать различные проблемы со здоровьем. Это серьезная проблема, особенно для маленьких детей, пожилых людей или людей с текущими заболеваниями легких.

Кроме того, если в ванной уже возникла плесень, вентилятор поможет удалить скопившиеся в воздухе споры.Это, в свою очередь, также поможет замедлить рост плесени.

4. Помогите устранить синдром туманного зеркала

Вытяжные вентиляторы для ванной помогут контролировать влажность и удалять водяной пар с зеркал и стен.

Глава 2

Рекомендации по вентиляции и шуму

Требования к вентиляции (на основе цифр)

Необходимость надлежащей вентиляции и движения воздуха является важным аспектом для вытяжных вентиляторов для ванных комнат.

Движение воздуха обычно измеряется в кубических футах в минуту (CFM), это стандартное измерение воздушного потока вентилятора. HVI, Институт домашней вентиляции, добавляет:

«Обычно рекомендуется скорость вентиляции на основе восьми воздухообменов в час. Для большинства ванных комнат это соответствует одному кубическому футу в минуту на квадратный фут площади ванной комнаты. Например, для ванной размером 7 футов 10 футов потребуется вентилятор 70 кубических футов в минуту

Вот полезная таблица HVI, созданная для использования в качестве руководства по вентиляции ванной комнаты.

Для ванных комнат площадью от 50 до 100 квадратных футов оценивайте 1 куб. Фут в минуту на квадратный фут площади пола. Для небольших ванных комнат (менее 50 кв. Футов) — 50 куб. Футов в минуту. Если площадь превышает 100 квадратных футов, вам необходимо подсчитать требования CRM для каждого сантехнического оборудования, чтобы оценить свои потребности. Добавьте 50 кубических футов в минуту для каждого туалета, ванны или душа. И 100 кубических футов в минуту для гидромассажных ванн.

Чем больше ваша ванная комната, тем выше рейтинг CFM вам потребуется. Компания Home Depot составила простую формулу для определения размера вашей ванной комнаты:

Длина x Ширина x Высота x 0.13 = Минимальный рейтинг CFM

Большинство вентиляторов рассчитаны на диапазон от 50 до 110 кубических футов в минуту.

Уровень шума, который следует учитывать при выборе вентиляторов для ванной

Уровни звука в вентиляторах для ванной измеряются в звуках, а не в децибелах. Рейтинг звуков — это мера того, как звук воспринимается слушателем.

Чем ниже рейтинг, тем тише вентилятор.

Услышьте разницу между 4+ звуками и 2 звуками.

Сравнение шума вытяжного вентилятора в ванной

Лучший вытяжной вентилятор будет обладать двумя важными характеристиками: бесшумность и удаление влаги и запахов.

Воспользуйтесь формулой, чтобы лучше всего рассчитать размер вентилятора, подходящий для вашего помещения. Отсюда вы можете определить рейтинг сонона. Всегда хорошо иметь вентилятор, который всасывает больше воздуха при меньшем уровне шума.

Совет: Очистка вашего устройства помогает снизить уровень шума. ( См. Главу 6)

Глава 3

Характеристики вытяжных вентиляторов для ванных комнат

Вытяжные вентиляторы можно выбрать исходя из вашего собственного стиля и общей производительности.

Вентиляторы для ванной комнаты, представленные на сегодняшнем рынке, могут включать в себя вентиляторы с подсветкой, датчиками влажности / влажности и нагревательными лампами.

Комбинация вентилятора и света обычная. Есть продукты, которые предлагают линейку встраиваемых вентиляторов / светильников, которые будут выглядеть как стандартные встраиваемые светильники. Потолочный вытяжной вентилятор прост в установке.

Вы когда-нибудь оставляли вентилятор наверху в ванной на весь день?

У вас есть выбор добавить вентилятор с таймером. Установка таймерных переключателей может помочь уменьшить образование плесени без потерь энергии. .Conservation Mart недавно обновил сообщение Таймеры для вытяжных вентиляторов в ванной: идеальное решение для забывчивых людей. Это отличное решение для вентиляции и повышения эффективности работы.

Кроме того, есть датчики влажности для включения и выключения вентилятора в зависимости от уровня влажности в ванной комнате.

Вытяжной вентилятор для ванной может быть «умным». Не нужно, чтобы ваш вентилятор работал весь день.

«Датчик влажности включает ручной переключатель вентилятора, но если датчик настроен правильно, он должен включаться и выключаться в зависимости от влажности в помещении.С помощью большинства датчиков вы также можете определить, сколько времени он должен проработать, когда он обнаружит определенный уровень влажности ».

Как установить датчик влажности в ванной комнате

Вытяжные вентиляторы с нагревательными лампами также возможны. Вентилятор и обогреватель могут работать вместе или независимо, обеспечивая вентиляцию и тепло, если это необходимо.

Глава 4

Установка

: общие проблемы и исправления

Хотя в большинстве домов уже установлены вытяжные вентиляторы, не все из них эффективны.

Чтобы получить максимальную отдачу от вентилятора для ванной, важно установить тот, который будет обеспечивать все необходимые функции.

Общие проблемы при установке, которых следует избегать

Хотя есть много причин для использования вытяжных вентиляторов для ванных комнат, многие люди часто этого не делают. В большинстве случаев это связано с тем, что вентилятор работает громко и раздражает. Это обычная проблема, возникающая при неправильной установке вентилятора.

Плохая установка также часто связана с отсутствием изоляции, что может привести к утечке тепла на чердак.К счастью, всего этого можно избежать с помощью соответствующего вытяжного вентилятора и правильной установки.

Ключ к вентиляции и установке — обеспечение выхода воздуха наружу. В более старых домах, где вентиляция выводится на чердак, может образовываться плесень из-за накопления влаги.

For the Do-It-Yourselfer’s, наши друзья на выставке Lowes,

Шаг 1. Определите размер вентилятора

Если производитель рекомендует количество кубических футов в минуту на квадратные футы, используйте формулу: Длина x Ширина = Квадратные футы.Если производитель рекомендует количество кубических футов в минуту — используйте формулу: Длина x Ширина x Высота = Кубические футы.

И некоторые будут использовать формулу, обсуждаемую в главе 2; Длина x ширина x высота x 0,13 = количество кубометров в минуту (округлить до ближайшего 10).

Шаг 2. Определите, где вы будете выпускать воздух

Ваш вытяжной вентилятор должен выходить наружу.

Шаг 3. Изучите свои электрические параметры

Если вам неудобно выполнять этот шаг, обратитесь к электрику.

Шаг 4. Снимите старый вытяжной вентилятор

Есть много шагов и вариантов для завершения этого раздела. Lowes предлагает пошаговые инструкции с изображениями для вариантов крепления.

Вариант 1 предусматривает установку вытяжного вентилятора с доступом на чердак .

Вариант 2 предусматривает установку без доступа на чердак .

Решите, что подходит вашей текущей ситуации.

Вытяжные вентиляторы для ванной — важный элемент, который нельзя упускать из виду в вашем доме.Важно, чтобы вы установили вытяжной вентилятор высокого качества, чтобы вы могли быть уверены, зная, что сделали разумное вложение.

Глава 5

Эффективные вытяжные вентиляторы для ванной

ENERGY STAR® — это «поддерживаемый правительством символ энергоэффективности, предоставляющий простую, достоверную и объективную информацию, на которую потребители и предприятия полагаются при принятии обоснованных решений».

Получение Energy Star означает, что «продукт соответствует строгим требованиям по энергоэффективности, установленным Агентством по охране окружающей среды США.«

Одним из сертифицированных продуктов, которые они предлагают, является Greenheck SP-80-VG как один из премиальных вентиляторов для ванн.

Согласно Energy Star, «в этом вентиляторе используется двигатель с электронным управлением, который чрезвычайно энергоэффективен и позволяет установщику сбалансировать вентилятор для точного удовлетворения требований вентиляции данного помещения». [источник]

Это обеспечивает лучшую эффективность и комфорт при меньшем уровне шума.

Он также включает освещение, три скорости и рейтинг 0,3 сона. Установка приемлемой вентиляции поможет контролировать влажность и удалить неприятные запахи.

Simple Toilet собрал лучших вытяжных вентиляторов за 2018 год. Они провели опрос и просмотрели отзывы клиентов, чтобы составить свой список — обзоры и руководство лучших вытяжных вентиляторов для ванной комнаты.

Факторов, которые вошли в список:

  • Производительность по воздуху
  • особенности
  • фасон и цвет
  • уровень шума
  • бюджет
Глава 6

Уход за вентиляторами и техническое обслуживание

Не пора ли почистить заброшенный вытяжной вентилятор в ванной?

Если вы видите пыль на вентиляторе, вам уже давно пора.Если вы заметили на зеркале больше пара, чем обычно, вам уже давно пора.

Нужен быстрый тест, чтобы увидеть, насколько эффективен ваш вытяжной вентилятор?

Поднесите к вентилятору кусок туалетной бумаги. Если вентилятор засасывает его, значит, он все еще работает.

Наличие чистого и функционального вентилятора в ванной комнате так же важно, как и любая другая работа по уборке дома. (стиральная машина, холодильник и т. д.) Хватит откладывать задачу.

Необходим воздушный поток и замена.Глубоко очищайте вентилятор не реже одного раза в год.

10 шагов, которые необходимо выполнить для вентилятора без грязи и плесени:

Шаг 1: Выключите вентилятор автоматическим выключателем или выключателем. Электричество запрещено.

Шаг 2: Снимите крышку. Осторожно потяните крышку вентилятора вниз. Если с каждой стороны есть металлические штифты / пружинные зажимы, осторожно нажмите, чтобы освободить крышку вентилятора. В зависимости от модели вы можете увидеть только вкладку.

Шаг 3: Вымойте крышку вентилятора в раковине теплой водой с мылом.Или пропылесосить вентиляционную крышку.

Шаг 4: Отключите приспособление от сети.

Шаг 5: В зависимости от модели вентилятора снимите видимые винты и снимите двигатель. (идем на генеральную уборку)

Шаг 6: Очистите лопасти вентилятора и окружающие детали двигателя влажной тканью. Если вам неудобно снимать двигатель, вы можете просто пропылесосить внутри корпуса вентилятора и вокруг двигателя.

Шаг 7: Очистите выпускное отверстие и прилегающую территорию.Дайте всему высохнуть, прежде чем заменять вентиляционную крышку.

Шаг 8: Переустановите вытяжной вентилятор.

Шаг 9: Снова включите электричество.

Шаг 10: Получите более чистый и эффективный выхлоп.

Нужен визуал?

Наши друзья из One Good Thing дадут вам пошаговую инструкцию с изображениями и всем остальным.

Заключение

Если вы позаботитесь о вытяжном вентиляторе в ванной, он позаботится о том, чтобы в вашей ванной был воздух.

Ваш дом состоит из систем отопления и кондиционирования, которые необходимы для комфорта и благополучия вашего дома и выходят далеко за рамки вашей ванной комнаты.

Вентиляция является частью системы отопления, вентиляции и кондиционирования воздуха, которая обеспечивает комфорт и хорошее качество воздуха. Важно выбрать компанию HVAC, которая разбирается в правильной вентиляции, а также в системах отопления и охлаждения.

Если вам нужно обслуживание HVAC, один из наших технических специалистов будет рад вам помочь.

Топ 5 лучших таймерных переключателей для вентиляторов в ванной (* Обзор 2021 года *)

Вы хотите найти лучший таймер для вентиляторов в ванной?

Таймерные переключатели позволяют управлять вентилятором (или другим устройством), нажимая кнопку в течение заданного времени, и автоматически выключать вентилятор по окончании таймера.

В этом обзоре продукта я перейду к …

  • Мой лучший выбор №1 для лучшего таймерного переключателя
  • Плюсы и минусы таймерных переключателей с самым высоким рейтингом
  • Советы по покупке таймерных переключателей

Давайте начнем с этим руководством!

  • Таймер от 5 до 60 минут
  • Показывает оставшееся время по светодиодному индикатору
  • Простая установка
  • Включает кулисную кнопку
  • Всемирно известная компания

Мой главный выбор для лучшего таймера для вытяжного вентилятора для ванной — Lutron.Этот настенный переключатель таймера находится в диапазоне от 5 минут до 60 минут, что более чем достаточно для вентилятора в ванной. В этом таймере Lutron хорошо то, что светодиодный индикатор покажет вам оставшееся время, в отличие от большинства других таймеров. Для работы вы просто нажимаете кнопку пуска, а затем с помощью переключателя выбираете настройку таймера.

  • Светостойкость от 5 минут до 4 часов
  • Светостойкость 91
  • От 5 минут до 4 часов
  • Светодиодная лампа
  • Ударопрочная
  • 60 мин

  • Светодиодная лампа
  • Схема подключения

  • Изображение Продукт

    Top Pick

    Top Pick

    Lutron

    • От 5 минут до 6010 минут
    • Остаток
      • Время
        • от 5 до 60 минут
        • Показывает оставшееся время
        • Всемирно известное
    Посмотреть на Amazon

    Enerlites

    • Ударопрочный
    Посмотреть на Amazon

    BN-LINK

    • От 5 минут до 60 минут
      • Две панели управления
      • от 5 до 60 минут
      • Ручка управления
      • Two Wa ll Plates
    Посмотреть на Amazon

    Лучший бюджет

    Лучший бюджет

    Maxxima

    • от 1 до 60 минут
    • Светодиодный индикатор
    • 03

      Вкл. / Выкл. до 60 минут

    • Светодиодный свет
    • Включение / выключение вручную
    Посмотреть на Amazon

    Woods

    • От 10 минут до 60 минут
    • Светодиодный свет
    • Схема подключения

    Посмотреть на Amazon

    Топ 5 лучших таймерных переключателей для вентиляторов для ванной

    Мои лучшие выборы для лучших таймеров для вытяжных вентиляторов для ванной имеют предустановленные таймеры в диапазоне от 1 минуты до 60 минут (и даже 4 часа).Эти таймеры можно установить в стене, чтобы заменить стандартный тумблер, и для них требуется нейтральный провод.

    Большинство этих таймеров имеют светодиодные индикаторы, поэтому вы можете найти их в темноте и знать, что таймер установлен правильно. Ознакомьтесь с ними ниже …

    1. Lutron Maestro (Top Pick)
    2. Enerlites
    3. BN-LINK
    4. a Макс. (Лучший бюджет)
    5. Woods

    Введение

    Домашние инспекторы часто рекомендуют своим клиентам установить таймеры для вытяжных вентиляторов в ванных комнатах.Переключатель таймера позволяет пользователю выбрать предустановленное время, и по истечении этого времени вентилятор в ванной автоматически выключится.

    Эти переключатели отлично подходят для вентиляторов для ванной, потому что вы хотите, чтобы вентилятор для ванны работал не менее 15–30 минут. После вы приняли душ, чтобы удалить всю влагу. И если у вас нет идеальной памяти, вы, скорее всего, забудете выключить вентилятор в ванной.

    Существует два основных типа таймеров задержки выключения: нажимная кнопка и поворотная ручка.С помощью кнопки обычно достаточно просто выбрать желаемое время, например, от 5 до 60 минут, и нажать кнопку. На поворотной ручке нет кнопок, но вы буквально поворачиваете ручку на желаемое время, как ручку таймера на тостере.

    Читайте также: Как предотвратить появление плесени в ванных комнатах без вентиляторов?

    Светодиодные индикаторы

    Большинство таймеров имеют светодиодные индикаторы, и это полезная функция, которая позволяет вам подтвердить, что вы выбрали правильное время.Вдобавок ко всему, светодиодный индикатор иногда бывает достаточно ярким, чтобы вы могли выбрать правильную настройку даже в темноте.

    Однако это одна из причин, по которой таймеры не всегда лучше всего устанавливать в спальне, потому что светодиодный свет может раздражать.

    Существует также по крайней мере одна марка переключателя таймера с таймером обратного отсчета. С переключателем таймера Lutron светодиодный индикатор будет фактически изменяться по мере того, как ваше оставшееся время уменьшается, поэтому вы можете визуально увидеть, сколько времени осталось на переключателе таймера.

    Читайте также: Какие воздуховоды подходят для вентиляторов для ванных комнат?

    Нейтральный провод

    Одна из проблем при установке таймерных переключателей заключается в том, что для некоторых из них требуется нейтральный провод.

    Если настенный переключатель вентилятора в ванной не имеет нейтрального провода, вам придется установить его, чтобы эти переключатели с таймером работали. Если у вас более старый дом, есть большая вероятность, что у вас нет нейтральных проводов, и я бы проверил это, сняв настенный выключатель после того, как вы отключите питание.

    Читайте также: Почему перестал работать вытяжной вентилятор в ванной?

    Какой самый лучший таймер для вентилятора в ванной?

    Вот мои полные обзоры лучших таймеров для вентиляторов для ванной комнаты с их плюсами и минусами. Проверьте это ниже …

    Мой лучший выбор — Maestro от Lutron. Это высококачественный таймер от всемирно известного производителя интеллектуальных переключателей.

    Этот таймер имеет шесть предустановленных таймеров до 60 минут. Все, что вам нужно сделать, это нажать кнопку «Пуск», а затем с помощью переключателя выбрать желаемый таймер до 60 минут.

    Светодиодный индикатор покажет вам оставшееся время. Переключатели Lutron просты в установке, и у Lutron есть видеоролики по установке самостоятельно.

    • Простая установка
    • Показывает оставшееся время с помощью светодиода
    • Кулисная кнопка
    • Настенная пластина продается отдельно
    • Жалобы на легкость взлома

    Таймер Enerlites — отличное дополнение к любой ванной, позволяющее автоматически отключать вентилятор в ванной.

    С помощью этого таймера вентилятора для ванной вы можете выбрать 5 минут, 10 минут, 30 минут, 60 минут, 2 часа или 4 часа.Просто нажмите на желаемое время, и вентилятор отключится для экономии энергии.

    Он также оснащен синим светодиодом, чтобы вы знали, что таймер установлен, а также помогает выбрать правильный таймер в темноте. Эти таймеры просты в установке и изготовлены из термопласта, устойчивого к высоким температурам и ударам.

    • 6 предустановленных таймеров (до 4 часов)
    • Синий светодиод помогает в темноте
    • Ударопрочный пластик
    • Простота установки
    • Необходим нейтральный провод
    • Непонятный световой индикатор (отсутствие света означает, что переключатель всегда включен )

    Таймер обратного отсчета BN-Link — это настенный выключатель премиум-класса, который автоматически отключает вентилятор в ванной в желаемое время.

    С удобной ручкой этот сверхмощный таймер может легко настроить время до 60 минут и выключить вентилятор в ванной. Созданный с учетом простоты, этим ручным таймером можно легко управлять в темноте или мокрыми руками.

    Он даже поставляется с двумя пластинами переключателя, чтобы соответствовать вашему переключателю или пластине декоратора. Этот таймер будет легко работать с любым вентилятором для ванной, но вы также можете использовать его для отключения света, нагревательных ламп, бытовых приборов и многого другого.

    • Простое ручное управление
    • Таймер до 60 минут
    • Поставляется с двумя настенными пластинами
    • Ограничено до 60 минут
    • Нет светового индикатора
    • Слышимый тикающий звук

    Maxxima — это выключатель света премиум-класса с таймером, который можно использовать для вытяжного вентилятора в ванной комнате.Он имеет шесть предустановленных таймеров от 1 до 60 минут.

    Я всегда рекомендую оставлять вентилятор ванны включенным как минимум на 20-30 минут после душа, чтобы удалить всю влагу.

    Этот таймер также имеет кнопку ручного включения / выключения вентилятора. Переключатель таймера Maxxima имеет световые индикаторы, поэтому вы знаете, что он работает.

    • Шесть предустановленных таймеров до 60 минут
    • Светодиодный индикатор
    • Кнопка ручного включения / выключения
    • Ограничено до 60 минут
    • Нет в списке UL
    • Требуется нейтраль

    Настенный таймер Woods — недорогой прибор для автоматического выключения вентилятора в ванной.

    Имеет 4 предустановленных таймера от 10 до 60 минут. Он включает светодиодные индикаторы, показывающие, какой таймер вы выбрали.

    Светодиодная подсветка также достаточно яркая, поэтому вы можете найти переключатель в темноте и выбрать желаемую настройку.

    Переключатель таймера Вудса включает настенную пластину, а электрическая схема напечатана прямо на самом переключателе таймера для удобства.

    • Четыре настройки таймера до 60 минут
    • Светодиодный индикатор горит ярко
    • Распечатанная схема подключения сбоку
    • Нет ручного включения / выключения
    • Жалобы на неточный таймер

    Мой главный выбор в пользу лучшего таймера для вентилятора для ванной комнаты — Maestro от Lutron.Вот почему …

    # 1. Шесть настроек таймера

    Этот переключатель таймера имеет 6 настроек таймера в диапазоне от 5 минут до 60 минут. Для работы вы просто нажимаете кнопку пуска, а затем с помощью многопозиционной кнопки выбираете желаемое время.

    № 2. Светодиод показывает оставшееся время

    В отличие от большинства других таймеров, Lutron фактически покажет вам оставшееся время с помощью своей светодиодной подсветки. По мере того, как время идет вниз, светодиод будет опускаться.

    № 3. Всемирно известная компания

    Я думаю, что почти все слышали о Lutron, и они всемирно известны своими выключателями света.Некоторые из самых дорогих домов, которые я когда-либо проверял, были заполнены настенными выключателями Lutron.

    SmartExhaust ™ | AirCycler

    ВЫКЛЮЧАТЕЛЬ ВЕНТИЛЯТОРА И ОСВЕЩЕНИЯ С ТАЙМЕРОМ ЗАДЕРЖКИ И КОНТРОЛЕМ ВЕНТИЛЯЦИИ

    Вентилятор / выключатель освещения для ванны SmartExhaust ™ — это простое и эффективное решение для обеспечения надлежащей вентиляции ванной комнаты и соответствия требованиям вытяжной вентиляции. SmartExhaust ™ разработан для замены вентилятора и выключателей света в ванной на один интеллектуальный контроллер и имеет программируемые настройки для автоматической работы вытяжного вентилятора в зависимости от вашего желания.


    ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

    • Заработайте баллы LEED и ENERGY STAR за усиленную вытяжную вентиляцию *
    • Сделайте стандартные вентиляторы для ванн, соответствующие требованиям ASHRAE 62.2 *
    • Интеллектуальный микропроцессор для точной вентиляции под управлением пользователя
    • Работает с большинством ламп накаливания, КЛЛ, люминесцентных и светодиодных ламп
    • Дополнительный свет и время отключения вентилятора через 60 минут (только Rocker)
    • Доступны модели с тумблером и кулисой в различных цветах

    * При использовании с ASHRAE 62.2 совместимых вентилятора

    ОПИСАНИЕ ПРОДУКТА

    SmartExhaust ™ — это вентилятор для ванны и выключатель света *, который также служит в качестве контроллера вентиляции и таймера задержки вентилятора. Этот продукт обеспечивает вытяжную вентиляцию всего дома. (* Подключение SmartExhaust ™ для управления освещением является необязательным)

    С другими вентиляторами и выключателями света время, в течение которого кто-то находится в ванной, не всегда обеспечивает достаточное время работы для вентилятора, чтобы устранить влажность или загрязняющие вещества в ванной.Используя настройки вентиляции и задержки SmartExhaust ™, вентилятор можно настроить на работу по таймеру, чтобы обеспечить достаточную вентиляцию даже после того, как кто-то выйдет из ванной.

    Используя параметр «Вентиляция», пользователь может установить количество минут в час, в течение которых вытяжной вентилятор ванной комнаты должен работать для достижения желаемой / необходимой вентиляции. Используя настройку задержки, пользователь может установить количество минут, в течение которых вентилятор должен работать после выключения переключателя SmartExhaust ™. Когда переключатель выключен, вентилятор продолжает работать в течение установленного времени задержки.

    Благодаря объединению переключателя вентилятора с переключателем света SmartExhaust ™ также становится датчиком присутствия людей.


    ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

    • Переместите переключатель вверх, чтобы включить вентилятор и свет
    • Переместите переключатель вниз, чтобы выключить свет. Вентилятор будет продолжать работать в течение предварительно установленного времени ЗАДЕРЖКИ (если не отменен вручную).
    • Чтобы отменить время ЗАДЕРЖКИ для версии с переключением, выключите и снова включите в течение трех секунд.В течение следующих трех секунд выключите выключатель, и вентилятор выключится, отменив ЗАДЕРЖКУ для этого использования. Для версии с качалкой просто снова выключите выключатель после использования.
    • ЗАДЕРЖКА не активируется, пока свет / вентилятор не проработает не менее 10 секунд.
    • Вентилятор будет автоматически включаться один раз в час на предварительно установленное время ВЕНТИЛЯЦИИ.

    Любая ручная работа вентилятора и операция ЗАДЕРЖКА будут вычтены из предварительно установленного времени ВЕНТИЛЯЦИИ для этого часа.Если ручная работа вентилятора и операция ЗАДЕРЖКА превышают предварительно установленное время ВЕНТИЛЯЦИИ, дополнительное время будет вычтено из общего времени ВЕНТИЛЯЦИИ следующего часа.

    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Свет: 450 Вт при 120 В переменного тока (синий провод)
    Вентилятор: 150 Вт при 120 В переменного тока (красный провод)
    Работа: 120 В переменного тока 60 Гц ± 10% (красный провод)
    Рекомендуется минимальная настенная коробка размером 2,5 дюйма
    Крышка не входит в комплект. Используйте любую стандартную пластину переключателя.

    Совместимость ламп

    Наши кулисные переключатели SmartExhaust ™ (арт.SED-S) совместимы с большинством, но не со всеми светодиодными лампами. В настоящее время доступно большое количество различных типов ламп и различных характеристик ламп — мы рекомендуем использовать светодиодные лампы с возможностью затемнения, чтобы избежать проблем с мерцанием света.

    Нам не известно об изменениях продукта, внесенных производителями ламп, поэтому мы рекомендуем обращаться к производителю ламп для получения текущих технических характеристик.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
