Содержание

Проектирование водяного спринклерного пожаротушения от НПФ «Гарант» | Заказать проектирование водяных систем пожаротушения


Компания НПФ «Гарант» оказывает услуги по проектированию водяного спринклерного пожаротушения. Мы предлагаем оптимальные решения для коммерческих, административных и промышленных объектов, а также жилых зданий.


В большинстве случаев спринклерное пожаротушение оптимально подходит как по выбору огнетушащего вещества (вода), так и по цене, так как имеет относительно небольшую стоимость в расчете на м2 площади объекта. Водозаполненная система спринклерного пожаротушения состоит из трубопроводов с установленными на них оросителями, узла управления, где расположены спринклерные клапаны, и насосной станции. Для открытия спринклеров в случае пожара необходимо поддерживать дежурное давление воды в трубопроводах, что и выполняет насосная станция. В случае использования системы пожаротушения при минусовых температурах используются сухотрубные спринклерные системы. В этом случае в трубопроводах в дежурном режиме нет воды, но поддерживается давление воздуха, достаточное для открытия спринклеров, дренчерных клапанов и запуска автоматики. В такой системе вместо спринклерных клапанов используются дренчерные клапаны и автоматические компрессоры. При отсутствии на объекте водопровода с достаточным расходом и напором воды необходимо предусмотреть противопожарные резервуары. Мы выполняем проекты и монтаж сварных надземных резервуаров противопожарного запаса воды.


Спринклерная система тушения пожара служит для быстрой и эффективной ликвидации локальных очагов воспламенения в помещениях закрытого типа. Оборудование управляется в автоматическом режиме, поэтому не требует тщательного контроля и непосредственного участия людей в пожаротушении.


Спринклерная противопожарная система представляет собой разветвленную сеть труб с оросителями, которые закрыты термочувствительными колбами. При возрастании температуры выше заданных параметров колпачки оросителей лопаются, и в очаг возгорания подаются огнетушащие вещества. Если площадь помещения слишком большая для монтажа единой системы, то её разделяют на секторы и устанавливают в каждом спринклерную сеть со звуковым оповещением.


При срабатывании спринклеры раскрываются в течение 2–3 минут, после чего водный уровень доходит до оборудования водоподпитки. Оповестительный механизм включает противопожарные насосы, которые закачивают в систему необходимый объем воды для тушения пожара. Распыление огнетушащего вещества в зону пламени осуществляется под большим давлением.


Наша компания выполняет проектирование систем водяного спринклерного пожаротушения различных типов:

  • спринклерные — лучше всего подходят для помещений, в которых возможно развитие пожара с интенсивным выделением тепла. Обычно работают в автономном режиме без необходимости срабатывания пожарной сигнализации;

  • дренчерные — используются в помещениях с повышенной взрыво- и пожаробезопасностью, а также для отсечения различных отсеков. Срабатывают только от внешнего сигнала, поступающего от сигнализации.


Они отличаются способом подачи огнетушащего состава и масштабами воздействия.


Наша компания выполняет полный комплекс работ по проектированию, в том числе — насосных станций и резервуаров запаса воды на пожарные нужды. Насосная станция, как правило, проектируется для работы как с внутренней системой пожаротушения, так и с наружным противопожарным водопроводом В2.


Проектирование выполняется как традиционным способом в AutoCAD, так посредством 3D моделирования в MagiCAD. Преимущества проектирования в MagiCAD:


  • модель учитывает высотные отметки, уклоны;


  • автоматически формируются спецификации с максимально возможной точностью;


  • проектирование и гидравлические расчеты по СП и по NFPA;


  • можно выполнять любые гидравлические расчёты, в т. ч. по уравнению Хазена-Вильямса и Дарси-Вейсбаха;


  • любые изменения в проекте не влекут длительную переделку отдельных чертежей, все гидравлические расчеты, спецификации, ведомости отверстий, разрезы скорректируются автоматически;


  • существует бесплатный просмотрщик, позволяющие клиенту, тех. надзору и др. просматривать 3D модель, гидравлические параметры и параметры оборудования.

Преимущества проектируемых систем водяного пожаротушения


Проекты спринклерных систем пожаротушения разрабатываются, как правило, для объектов с большой площадью — торгово-развлекательных комплексов, спортивных сооружений, гостиниц, автомобильных стоянок и складов помещений. Главное их преимущество — экономическая доступность, обусловленная простотой исполнения и дешевизной воды. Используются в тех местах, где потоки огнетушащего вещества не способны навредить имуществу, коммуникациям или несущим конструкциям.


В случае необходимости мы выполняем проекты, удовлетворяющие требованиям не только российских, но и зарубежных норм, таких как FM Global и NFPA.


Кроме того, проектируемые системы водяного пожаротушения отличаются:

  • возможностью оперативного монтажа;

  • высокой скоростью срабатывания;

  • надежностью;

  • безвредностью для людей.


Установка таких систем возможна даже в местах большого скопления людей.

Почему выгодно заказывать проектирование водяного пожаротушения в НПФ «Гарант»?


Проект спринклерной системы пожаротушения разрабатывается опытными специалистами, исходя из результатов обследования объекта, объемно-планировочных решений, технологических особенностей и категорийности по взрывоопасности. На их основании подбираются тип и производительность оборудования, рассчитывается количество огнетушащего вещества. Многолетний опыт работы и высокая квалификация специалистов проектного отдела — это гарантия высокой эффективности и надежности разработанных систем. Также наша компания выполняет профессиональный монтаж, пусконаладочные работы и комплексное техническое обслуживание установок.


Заказать проектирование водяного пожаротушения можно, позвонив нам по телефону или оставив заявку на сайте. Мы подберем лучшие условия и сформируем наиболее выгодное коммерческое предложение.


Наша компания имеет все необходимые лицензии МЧС России и допуски СРО для производства проектных работ на объектах промышленного и гражданского строительства.

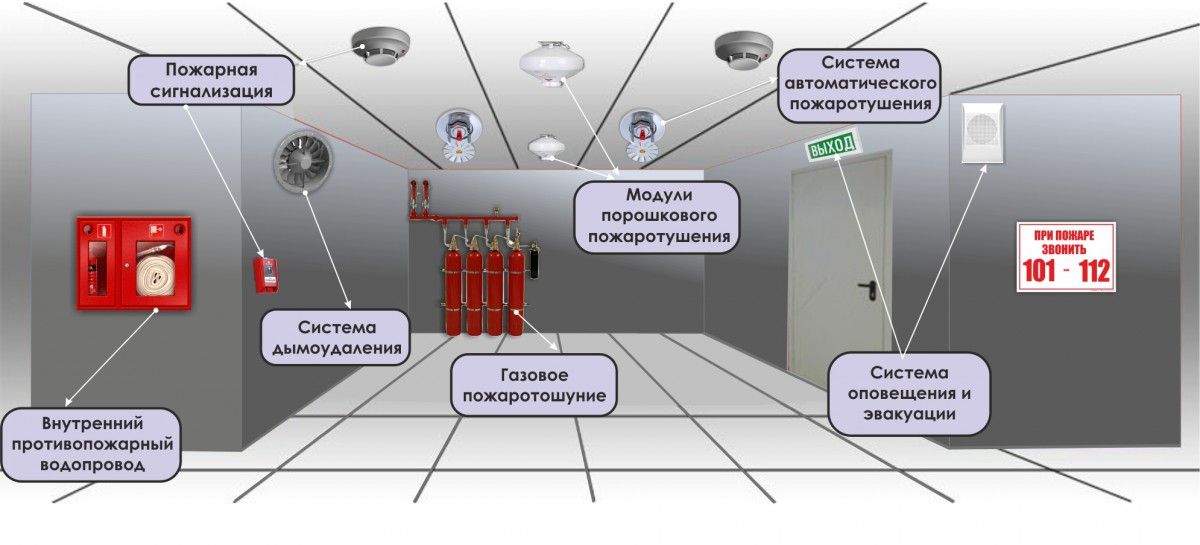

установка, системы, принципы работы автоматической установки АУВПТ

Извещателями называют датчики, которые служат для определения появления признаков возгорания. К признакам возникновения пожара относят резкое увеличение температуры, задымление, свечение, не характерное для объекта. На анализе этих факторов основано устройство пожарных датчиков.
Существует пять видов пожарных датчиков:

  • Дымовые датчики
  • Датчики огня
  • Тепловые датчики
  • Датчики комбинированные
  • Ручные извещатели.

Датчики дыма
Дымовой извещатель состоит из разборного корпуса, внутрь которого помещена электронная печатная плата. К ней монтируется оптическая пара светодиод — фотоэлемент. Эти две детали расположены в корпусе на разной высоте и при обычных условиях никак не взаимодействуют. То есть луч от светодиода не попадает на фотоэлемент. Но при попадании дыма внутрь оптической системы, частицы сажи рассеивают направленный луч и свет попадает на фотоэлемент. Энергия света преобразуется в электрический импульс, который передается на контрольный пульт.
Датчики дыма предусматривается устанавливать на потолочном пространстве, поскольку теплый дым концентрируется именно под потолком.
Но при всей простоте и надежности этот тип извещателей имеет недостаток. Преломлять световой поток может не только дым, но и водяной пар. Это обстоятельство учитывают при монтаже пожарных извещателей во избежание ложных срабатываний
Датчики дыма не устанавливают в душевых, саунах, кухнях, местах курения. Целесообразно монтировать дымовые извещатели в местах потенциально большого образования дыма от тления проводов, текстиля, напольного покрытия, мебели, бумаги и так далее. Датчики дыма устанавливаются на складах, промышленных предприятиях, в общественно-культурных зданиях, лабораториях.

Тепловые извещатели
Встречаются двух видов:

  • Пороговые датчики.
  • Интегральные датчики.

Оба вида извещателей устанавливаются под потолком, так выделяемое горением тепло стремится вверх.
Пороговые извещатели реагируют на повышение температуры выше заданного предела. Как правило это 60-70 0С. В корпусе датчика находится плавкая вставка, которая при превышении температуры окружающей среды определенного значения плавится, тем самым влияя на электрическую цепь. Разрыв в электроцепи фиксируется на пульте получения сигналов о возгорании.
Интегральные извещатели устроены таким образом, что они реагируют не на превышение предела температуры, а на скорость изменения этого показателя. Обычно датчики программируются на 50 в минуту. Такая ситуация характерна при воздействии открытого очага пламени. Работа интегрального извещателя основана на изменении сопротивления металлов при нагреве. В корпус датчика встроен термоэлемент. Если температура в помещении растет быстрее заданной скорости, сопротивление термоэлемента увеличивается, а сила тока уменьшается. Датчик фиксирует это отклонение и сигнализирует о пожаре.
Тепловые датчики эффективно проявляют себя при выявлении возгораний продуктов нефтепереработки, горючих жидкостей, твердых горючих материалов и веществ, при горении которых выделяется недостаточно дымных продуктов для оперативного срабатывания дымового датчика.

Датчики пламени
Детекторы пламени – сложный электронно-оптический прибор. Принцип их работы строится на спектральном анализе излучения в видимом и невидимом диапазоне. Извещатель срабатывает при возникновении в зоне контроля открытого огня или очага тления. В корпусе датчика установлен фотоэлемент. При воздействии на него излучения определенного спектра на модуль контроля и приема приходит тревожный сигнал. Извещатели такого типа выпускаются инфракрасные, ултрафиолетовые и многоспектральные. Датчики пламени имеют высокую стоимость по сравнению с дымовыми и тепловыми. Используются в промышленных условиях. Дешевые устройства этого класса дают ложные срабатывания на излучение сварочной дуги, люминисцентных ламп, яркого солнца. В этом случае целесообразно применять специальные фильтры, которые исключат несанкционированное срабатывание извещателя. Для дешевых устройств этого класса характерны ложные срабатывания от света люминесцентных ламп, яркого солнца, сварочной дуги, а также при воздействии электромагнитных помех оптического спектра. Предотвращение ложных срабатываний обеспечивается при помощи специальных фильтров.

Комбинированные извещатели
Комбинированные датчики — пожарные детекторы, которые в конструкции совмещают функционал тепловых, дымовых, световых, а иногда и газовых датчиков- устройства, способные оценивать уровень угарного газа в окружающем воздухе. В зависимости от количества совмещенных функций бывают двух, трех или четырех канальными. Чаще всего установка детекторов такого класса требуется на ответственных и пожароопасных объектах. В зависимости от требований проектной документации, извещатели могут настраиваться на срабатывание как одного признака возгорания, так и только на совместное возникновение признаков пожара.

Ручные извещатели
Согласно требованиям пожарной безопасности, пожарная сигнализация должна оснащаться не только автоматическими датчиками, но и ручными извещателями. Ручной извещатель — это тревожная кнопка, размещенная в корпусе и защищенная от случайного нажатия крышкой. При нажатии на кнопку происходит срабатывание сигнализации, тревожный сигнал поступает на пульт диспетчера, активируются звуковые оповещатели. Ручной извещатель устроен таким образом, что нажимать на кнопку необходимо один раз, она блокируется и при снятии нажатия система остается в активированном состоянии. Отключение извещателя производится при помощи специального ключа, который хранится у ответственного за пожарную безопасность. Значение ручного извещателя заключается в том, что любой человек, при появлении признаков возгорания может подать тревожный сигнал. Тем самым создается возможность срабатывания пожарной сигнализации даже при отказе автоматического режима. Тревожные кнопки устанавливаются на промышленных, складских объектах и в общественных зданиях.

Водяное (спринклерное) пожаротушение

Автоматические установки водяного пожаротушения (АУП) бывают следующих типов:
АУП-Д — дренчерные автоматические установки пожаротушения
АУП-С — спринклерная автоматическая установка пожаротушения
АУП-Св — спринклерная автоматическая установка пожаротушения, воздухозаполненная
АУП-СД — спринклерная АУП с дренчерным узлом

Этапы монтажа водяного (спринклерного) пожаротушения

  • Аудит проекта, устранение ошибок и оптимизация

  • Проведение технического совета

  • Выпуск документов перед началом монтажа (приказы, журнал работ)

  • Составление графика производства работ

  • Организация участка производства распределительных трубопроводов (лучей)

  • Выполнение работ, приемка этапов работ по качеству, план-факт графика производства работ, опрессовка участков системы

  • 100% монтажная готовность системы и опрессовка

  • Проведение предварительных комплексных испытаний противопожарных систем (КИПС)

  • Итоговые КИПС

  • Выпуск исполнительной документации

  • Передача систем в эксплуатацию

Особенности монтажа систем водяного (спринклерного) пожаротушения

Монтаж по проекту, аудит проекта

Монтаж установок автоматического пожаротушения производится по проекту. Этого требует 123 ФЗ «Технический регламент о требованиях пожарной безопасности», статья 83, п.1 «Автоматические установки пожаротушения и пожарной сигнализации должны монтироваться в зданиях и сооружениях в соответствии с проектной документацией, разработанной и утвержденной в установленном порядке...»

Монтаж строго по нормативам

Монтаж водяного пожаротушения производится согласно:

  • СП 5.13130.2009 «Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования»,

  • СП 75.13330.2011 «Технологическое оборудование и технологические трубопроводы»

  • инструкции завода-производителя

Монтаж точно в срок и взаимодействие с другими подрядчиками

Окончание работ точно в срок, несмотря на проектные ошибки, несогласованные технические решения, не своевременную передачу фронтов работ — один из важнейших принципов работы «Звезды-СБ».
Для его реализации в компании внедрены:

  • планирование со строгой отчетностью план/факт

  • квалифицированный персонал

  • IT продукты: «Мегаплан» и система фотоконтроля собственной разработки «Молния»

  • руководитель проекта — отвечающий, в том числе за взаимодействие с другими подрядчиками и заказчиком

  • кадровые резервы: мы крупная компания и имеем возможность кратковременно концентрировать значительные резервы на одном участке.

Качественная исполнительная документация

Монтаж водяного (спринклерного) пожаротушения  требуют ведение документации как по ходу проекта (актуально для объектов капитального строительства): приказы, журналы, акты скрытых работ и исполнительные схемы, так и по сдаче системы в эксплуатацию: комплект актов, перечень паспортов и сертификатов на оборудование, проект и исполнительные схемы.

Этого требуют целый перечень документов:

  • СНИП 3.01.01-85 «Организация строительного производства», п. 1.14;

  • СНиП 3.05.06-85 п.1.7; СНИП 12-01-2004 «Организация строительства» п 5.14;

  • СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения. п3.5.;

  • а также ряд РД и ВСН.

При этом «Правила противопожарного режима» в п. 61 требуют: «на объекте должна храниться исполнительная документация на установки и системы противопожарной защиты объекта.«

Требования подготовке и хранению комплекта исполнительной документации при сдаче систем в эксплуатацию критически важны для дальнейшего технического обслуживания, ремонта и модернизации систем пожарной автоматики, особенно на больших объектах. Это значительно упрощает обслуживание систем и сокращает сроки ремонта.

В компании «Звезда-СБ» выпуск качественной исполнительной документации — одна из составляющих качества монтажа  установок автоматического пожаротушения.
