Шаровый кран устройство: устройство, конструкция, виды, классификация и маркировка

Содержание

его ремонт, замена и установка в квартире, как выбрать изобретение маевского

Многие люди в качестве запорной арматуры используют шаровые краны. В нашей статье мы предлагаем рассмотреть устройство шарового крана, узнать где он применяется, расскажем о его достоинствах и недостатках, а так же на что следует обращать внимание при покупке.

Очень часто, при ремонте или монтаже нового водопровода или системы отопления нами бывает предусмотрена и замена кранов в квартире. И сразу возникает вопрос: «А какой кран выбрать?». В настоящее время большим спросом пользуются шаровые системы.

Шаровой кран – разновидность трубопроводного крана, регулирующий или запирающий элемент которого имеет форму сферы. Конструкция данного вида запорной арматуры известно уже более 100 лет.

Поначалу эти системы не пользовались особым спросом, но с появлением современных материалов таких, как синтетический каучук и фторопласт шаровые краны стали пользоваться успехом, благодаря простоте конструкции.

Предлагаем рассмотреть устройство крана шарового подробнее.

Как и любое устройство крана водопроводного, это изделие имеет корпус и подвижный элемент. Корпус может быть любой формы, в зависимости от его назначения (смеситель или запорная арматура).

Подвижный элемент везде одинаков. Это шар обрезанный с 2-х противоположных сторон закрепленный в седлах (уплотнительные кольца). В шаре есть сквозное отверстие, через которое и проходит поток воды. Открытие и закрытие подачи воды производится поворотом ручки на 900. Шаровый смеситель в разрезе

В кранах, которые мы используем дома, чаше всего диаметр проходного отверстия шара совпадает с диаметром трубы, такие краны называются полнопроходными. Такой тип запорной арматуры используют не только для водо- и газопроводов, а и для системы отопления.

При установке батарей возникает потребность не только перекрывать воду на радиаторы, еще требуется устройство для спуска воздуха из системы.

Эту проблему прекрасно решает установка крана маевского. Можно выбрать шаровый кран с клапаном маевского, получится и спуск воздуха и запорная арматура одновременно. Просто и быстро.

Преимущества шаровых кранов заключаются в следующем:

  1. Простота конструкции.
  2. Небольшие размеры.
  3. Эстетичность.
  4. Высокая герметичность.
  5. Отсутствие застойных зон.
  6. Удобное управление.

Шаровые смесители для ванной

Но с повышением спроса на шаровые краны, появились поддельные изделия, которые сильно портят репутацию известных фирм производителей. Эти краны очень часто и быстро ломаются, постоянно протекают или даже растворяются прямо на глазах.

Поэтому мы хотим уделить особое внимание тому, как выбрать кран шаровый, на что стоит обращать внимание.

Совет! Конечно на глаз, определить из какого металла или сплава изготовлен кран нельзя. Еще одним немаловажным фактором при определении подлинности служит толщина стенок, но ее на глаз тоже не определишь, для этого надо распилить кран. Поэтому, самый надежный способ – заказать изделие у официальных дистрибьюторов.

Также при выборе шарового крана не стоит покупать изделия имеющие очень низкую цену. Действительно качественный и настоящий товар не может стоить дешево. При покупке не забудьте попросить чек и если есть гарантийный талон, на поддельные изделия вряд ли будет гарантия, да и чек давать не особо спешат.

Однако можно действовать наверняка. Например, приобрести шаровые краны от бренда STOUT. Вся линейка шаровых кранов разработана ведущими специалистами из Европы и ориентирована специально на эксплуатацию в России. Шаровой кран

Шаровые краны производятся на итальянском заводе IVR, что в 70 километрах к северо-западу от Милана.

Основные преимущества шаровых кранов STOUT интересны как профессиональным монтажникам, так и конечным потребителям:

  • расчетный срок службы – 50 лет;
  • рабочий диапазон температур от -Порядок разбора шарового крана0 °С до +150 °С;
  • 55 000 циклов открытия/закрытия;
  • каждый элемент шарового кран рассчитан на эксплуатацию в тяжелых условиях;
  • конструкция позволяет устранить течь даже в случае разгерметизации корпуса.

В шаровых кранах STOUT используется прокладка из PTFE, которая позволяет при необходимости производить многократный монтаж и демонтаж изделия. Продукция спроектирована и изготовлена таким образом, чтобы установив ее один раз, больше никогда не возвращаться к этому вопросу.

Как выбрать кран мы узнали, теперь предлагаем разобраться, как выполнять ремонт водопроводного крана шаровой конструкции.

Наиболее частой поломкой является неравномерная подача воды или подтекания. Скорее всего, это связано с тем, что износились или загрязнились уплотнители внутри крана. Эту проблему легко устранить самостоятельно. Порядок разбора шарового крана

Снимаем с него ручку, для этого отверткой или шестигранником отвинчиваем винт, снимаем уплотнительную резинку, а затем аккуратно снимаем ручку крана. После этого нам надо снять резьбовое кольцо.

Для этого понадобится отвертка, которую вставляем по него и молоток. Им надо аккуратно постучать по отвертке. Откручиваем против часовой стрелки, стараясь не поворачивать весь кран. Когда резьбовое кольцо снято, берем плоскогубцы и аккуратно достаем куполовидную деталь (наиболее часто она хромированная).

Отсоединяем уплотнители. Это такие детальки белого или желтого цвета. Если они сильно загрязнены, тщательно промываем их. Так же можно использовать средства для удаления ржавчины. Не забудьте очистить пространство под уплотнителем.

Теперь медленно из ремонтируемого шарового крана вытаскиваем шаровую деталь. Проводим его ревизию на наличие повреждений. При помощи отвертки меняем уплотнители внутри крана, если это требуется, заменяем направляющие пружины. После этого собираем кран в обратном порядке. Ремонт выполнен.

Надеемся, наша статья дала вам ответы на вопросы, что такое шаровый кран + устройство, для чего он применяется, как его выбрать, на что обращать внимание при покупке, как ремонтировать. И теперь вы сможете применить свои знания на деле.



Устройство шарового крана для воды: ремонт и причины поломки

Достаточно часто случается ситуация, когда ломается шаровой кран для воды. Нет разницы, какой у него производитель: Roca или Kaiser, или какой-то другой. Люди часто не знают, какие действия предпринимать, из-за разницы в конструкции с подобными устройствами. Важно понимать, какое устройство шарового крана для воды, ремонт какие особенности имеет? Чтобы понимать, как чинить это устройство, надо знать конструкцию шарового крана для воды  и способ подачи воды.

Шаровый водопроводный кран устройство и ремонт на первый взгляд сложный. В обычном кране достаточно для ремонта заменить резиновую прокладку, но с шаровым краном процедура будет другая.

Устройство шарового крана для воды

Шаровой кран работает следующим образом: внутри крана или смесителя есть специальный металлический шар, задача которого заключается в том, чтобы перекрывать ток воды. Внутри этого запорного устройства есть два отверстия, которые дают возможность воде пройти. Если этот шар поворачивать, то напор или вовсе уменьшается, или заканчивается. В самом смесителе есть отверстия для того, чтобы подавать горячую и холодную воду. В результате, выдается вода нужной температуры.

Распространенные проблемы с шаровым краном

Стоит посмотреть на сам кран изнутри и снаружи. Если на нем видны трещины, то увы, его отремонтировать не получится. Очень часто подобные дефекты можно обнаружить на моделях бюджетного ценового сегмента, поскольку они делаются из некачественных материалов.

Вторая распространенная проблема – уменьшение напора. В этом случае не надо сразу бить тревогу. Возможно, причина кроется в самом доме. Возможно, давление воды снизилось в самой системе. Чтобы узнать, так ли это, спросите у соседей. Если у них напор воды уменьшился, значит необходимо звонить в коммунальные службы и узнавать там. Вторая причина уменьшения напора кроется в засорении сеточки на выходном канале. Здесь достаточно просто ее промыть.

Бывает, что из смесителя течет рыжая вода. Обычно это проблема, связанная с системой водоснабжения, а не с конкретно вашей квартирой. Итак, самые распространенные проблемы, связанные с шаровым краном:

  1. Протекание воды из смесителя.
  2. Уменьшение напора воды.
  3. Плохо регулируется температура воды.

Протечка воды

Наиболее часто встречающаяся причина протечки воды – это засорение места между шаром и резиновыми прокладками в картридже. Часто достаточно всего лишь песчинки, и герметичность нарушается. Как следствие, вода протекает. В этом случае необходимо разобрать смеситель и убрать все загрязнения с этого места. Иначе через некоторое время протечка будет еще сильнее.

Снижение давления

Итак, проблема может крыться, как уже сказано выше, в коммуникациях в самом доме. Трубы могут ремонтироваться, и тогда часто уменьшают напор, чтобы можно было починить их. Тем не менее засорение затвора также может быть причиной уменьшения давления воды. Чтобы этого не было, надо перед смесителем поставить фильтр.

Уменьшение температуры

Причиной уменьшения температуры может служить засорение одного из отверстий, которые подают воду, из-за чего она проходит хуже. Смещение может осуществляться как в сторону излишнего холода, так и излишнего тепла.

Чтобы не было проблем, стоит покупать только качественные краны. Причина того, что бюджетные смесители так быстро портятся, является то, что они изготавливаются из силумина. Этот материал очень непрочный. Достаточно небольшого механического воздействия, и появляются малозаметные трещины. Хотя часто они могут быть хорошо видны невооруженным глазом.

Ремонта шарового крана

Шаровый кран устройство, которое может потребовать ремонта. Советов много, некоторые из них:

  1. Перед починкой обязательно перекрывайте холодную и горячую воду.
  2. Далее следует выкрутить тот винт, который удерживает поворачиваемый рычаг в смесителе. Далее снимается сам рычаг. Для этого необходимо пошатывать его со стороны в сторону с определенным усилием.
  1. Далее берем плоскогубцы и убираем купол в смесителе и пластиковый элемент.
  2. Если кран протекает, проверьте уплотнитель на отсутствие повреждений, а также посмотрите, нет ли засорений. Если да, то их нужно убирать предельно осторожно. В ином случае вы рискуете повредить уплотнитель, что приведет к еще большей протечке.
  3. ДалееДаПотом нужно проверить, нет ли повреждений в шаре смесителя. Если они есть, то придется менять его.
  4. Далее убираем уплотнители поворотного элемента. Это сделать несложно с помощью плоской отвертки.
  5. Деформированные прокладки заменяем.
  6. Если пружинки потеряли упругость, их также стоит заменить.

Собирать кран в обратном порядке. При этом на все прокладки надо смазать, независимо от степени их новизны. Причем к вопросу выбора смазки необходимо отнестись ответственно, потому что от этого зависит эффективность ремонта. В некоторых случаях можно сделать еще хуже.

Устройство Шарового Крана, Его особенности и Правила Эксплуатации.

Сегодня мы с вами поговорим о запорной арматуре. А конкретно, о шаровых кранах. достаточно просто, он состоит из корпуса внутри которого расположен шар. Соответственно через которую проходит наша магистраль. То есть это жидкость или газ. И также из тефлоновых уплотнительных колец которых герметизируют шар и корпус. Также рукоятки, рукоятка при этом может быть в виде ручки либо так называемой бабочки. Шаровые краны применяются во всех инженерных системах, это могут быть системы отопления или системы холодного и горячего водоснабжения и газоснабжения, холодильные установки и так далее. Основное назначение шарового крана — это открыть либо закрыть магистрали. То есть он работает только в двух положениях. Зачастую самая большая ошибка это применение шарового крана для регулировки магистрали. То есть пропускной способности за счёт повороте ручки где-то посередине крана применять нельзя, и на это есть несколько причин. Давайте разберем, когда шаровый кран открыт, жидкость или газ могут воздействовать только на боковые части корпуса и может быть на резьбу. Также соприкасаются с шаровым элементом и уплотнительными кольцами и никаким образом не воздействует на центральную часть корпуса. Когда же у нас перекрыт то есть мы его закрыли. Жидкость или газ могут воздействовать только на одну и части корпуса и уплотнительное кольцо а также соприкасаться с закрытым шаровым элементом. В этом случае у нас опять никакого воздействия на центральную часть корпуса. Жидкость или газ транспортируется среда не оказывает давления. Когда шар поворачивается и оказывается в центральном положении у нас приоткрывается центральная часть корпуса и жидкость или газ, то есть давление жидкости или газа воздействует также и на центральную стенку нашего корпуса. У многих производителей стенка достаточно танка. При этом если возникает в системе гидроудар она может повредиться, и мы затопим помещения. Это зачастую встречаются если установлен радиатор вместе с шаровыми кранами, когда жарко людям ставят в центральное положение шаровый элемент, забывают об этом оставляют и уходят на работу. При этом если какая-то замена радиатора у кого-то из соседей сверху или снизу, то это может привести к обычной ситуации, при неправильном запуске системы возникает гидроудар стенка лопается и мы затапливали полностью кипятком и свои помещения, и также все квартиры. Чтобы этого не происходило необходимые элементы используют только в двух положениях, то есть либо в закрыт, либо в открытую. Вторая причина почему нельзя использовать шаровый кран в центральном положении заключается в том что транспорте жидкость начинает стирать уплотнительные кольца элемент перестает закрывать на магистрали. То есть кран перестает быть запорным. Представьте что вам необходимо обслужить радиатор, либо поменять трубу, почистить или заменить смеситель. Вы не можете перекрыть магистраль. Придётся вызывать обслуживающую компанию и сливать стояки. А это опять же деньги. Третья причина почему нельзя использовать шаровый кран в среднем положении заключается в том, что вместе с жидкостью как попадает при этом в центральную часть туда также забивается грязь в итоге шар элемент можно просто-напросто закиснуть. И вы не сможете уже больше двигать, придётся менять весь элемент по исполнению. Шаровые краны бывают с разным цветоми ручек: черной, красной, либо может быть это синие ручки. Используются как правило для систем холодного и горячего водоснабжения и отопления. То по традиции жёлтые ручки указывают на то что шаровый кран подходящий для газоснабжения. Если это холодное и горячее водоснабжение удобно использовать краны с разным цветом ручек.Например синий соответственно для холодной воды и красным для горячей. Но при этом совершенно спокойно кран синей ручкой можно также поставить на горячую. горячее водоснабжение подсветка ручки температура эксплуатации совершенно не зависит По корпусу шаровые краны могут иметь внутренней резьбы на наружную резьбу внутреннюю и наружную резьбу выполнены могут быть везде углового элемента также иметь быстроразъемное соединение американка для того чтобы было это была его удобно монтировать корпус шарового крана изготавливается обычно из латуни либо никелированной латуни Но существуют также краны которые изготавливаются из обычной стали, это как правило приварные краны. Диаметр подключения кранов стандартные, с дюймовой резьбой, то есть это может быть пол дюйма, может быть три четверти дюйма, и так далее. А для больших магистральей используется уже фланцевое присоединение. Существует также разновидности по проходному сечению шаровых кранов. Есть так называемыя полнопроходные, краны, когда нет заужения внутри никакого. А есть зауженные внутри краны стандартнопроходные как правило стоит дешевле. При выборе шарового крана необходимо также учитывать максимальное рабочее давление. Оно указывается как правильно корпусе с аббревиатурой PN, например, PN 50. Это означает что шаровый кран может выдержать максимально 50 бар. На этом всё! Спасибо за внимание!

Типы шаровых кранов: особенности выбора

В. Поляков, С. Шовкопляс

Рынок водопроводной арматуры предлагает широкий выбор шаровых кранов для водопровода разных типоразмеров, конструкций и исполнений. Их цены могут различаться в разы. Наряду с высококачественными изделиями торговля может предлагать менее качественную арматуру практически по одной и той же цене. На что нужно обращать внимание при выборе шаровых кранов для внутридомовых водопроводных сетей?

Шаровые краны во внутридомовых водопроводных сетях сейчас практически полностью вытеснили пробковые конусные краны благодаря своей надежности и долговечности, которая на порядок выше, чем у старых конструкций. Главное, чем обеспечивается надежность шаровых кранов в качестве запорной арматуры по сравнению с затворами с конусной пробкой – рабочая среда (вода) с твердыми абразивными частицами пропускается в шаровом кране мимо уплотняемых поверхностей через отверстие в сферическом затворе, на проход, а в кране с конусной пробкой –вокруг нее.

Притертая пробка конусного крана уже через несколько циклов открывания/закрывания может потерять герметичность из-за абразивного воздействия нерастворимых механических примесей в рабочей среде, омывающей уплотняющую поверхность. Кроме того, пробковые краны имеют значительное гидравлическое сопротивление.

Шаровые же краны (с полнопроходным сечением, которое примерно совпадает с условным диаметром трубы Ду) в открытом виде практически не оказывают сопротивления потоку. Частично проходные шаровые краны – специальное решение, которое применяется там, где нужно намеренно ограничить поток.

Частично проходные шаровые краны различают на:

  • стандартнопроходные – круглое отверстие в сферическом затворе такой арматуры на один типоразмер меньше внутреннего диаметра трубопровода, пропускная способность шарового крана составляет от 70 до 90% потока;
  • неполнопроходные – отверстие для пропуска потока значительно меньше внутреннего диаметра трубы, пропускная способность такого шарового крана снижается до 40-70%.

Шаровый кран предназначен для полного перекрывания потока, работает в режиме открыто/закрыто и не предназначен для дросселирования потока! Более того, производители шаровых кранов снимают их с гарантии, если у неисправного крана обнаруживаются признаки того, что он использовался для частичного перекрывания потока (в качестве регулировочного вентиля).

Шаровые краны были разработаны довольно давно, но лишь с появлением надежных уплотнений приобрели широкую популярность и массовый спрос. Уплотнения, применяемые в водопроводных шаровых кранах, изготавливаются из износостойкого нитрил-бутадиенового синтетического каучука (NBR, как правило, черного цвета) или тефлона (политетрафторэтилен, фторопласт, как правило, белого или желтоватого цвета) с термоприсадками и с добавками антифрикционных веществ (например, графита или дисульфида молибдена).

Благодаря улучшению технологии производства сферических затворов и современным материалам для уплотнений было достигнута высокая надежность, снижены усилия поворота затвора, повышена герметичность и обеспечена долговечность шаровых водопроводных кранов, что обусловило массовый спрос на них и предложение от большого числа фирм-изготовителей.

Главный элемент устройства шарового крана – подвижный и гладкий затвор сферической формы со сквозным круглым отверстием, служащим для прохода потока вещества, см. рис. 1.

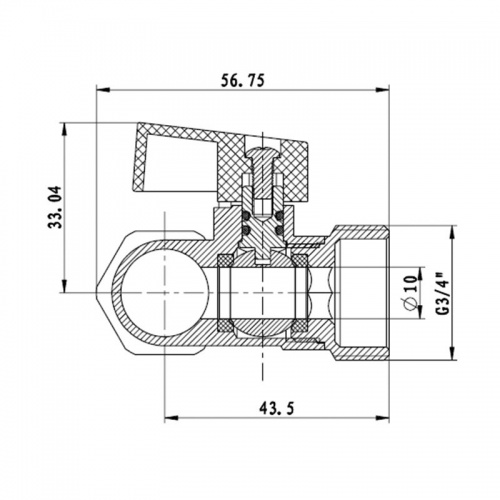

Рис. 1. Схема водопроводного шарового крана

Сферический затвор (поз. 2) располагается в центральной части корпуса крана между седлами (поз. 3) – двумя спрофилированными уплотнительными кольцами. Затвор, в свою очередь, закреплен на поворотном штоке (поз. 5) с ручкой-рычагом (поз. 12) или двулепестковой ручкой (ручкой «баттерфляй»,«бабочка», поз. 6).

Для полного открывания или закрывания шарового крана нужно в определенную сторону повернуть затвор ручкой на 90° до упора.

В закрытом положении пропускное отверстие в шаровом затворе располагается перпендикулярно оси корпуса и трубопровода. При открывании затвора отверстие в нем занимает положение вдоль оси трубы, создавая свободный проток через корпус крана. Положение ручки сразу позволяет понять, закрыт или открыт кран – в открытом положении рычаг или лепестки ручки-бабочки располагаются вдоль трубы (корпуса крана) и поперек – когда поток перекрыт.

Виды шаровых кранов

Помимо отношения диаметра пропускного отверстия по отношению к диаметру условного прохода Ду трубопровода шаровые краны (условно) подразделяют по различным признакам.

По способу крепления к трубе шаровые водопроводные краны делят на:

Муфтовые – присоединяются к трубам внутренней конической или цилиндрической резьбой. Обычно применяются во внутриквартирных и внутридомовых коммуникациях небольших диаметров (до 50 мм).

Сварные – присоединяются к трубам с помощью сварки. Это обеспечивает максимальную герметичность стыков и используется на ответственных и труднодоступных участках протяженных наружных магистралей. К этому виду арматуры относят и пластиковые шаровые краны, в которые ввариваются трубы из синтетического материала, например, полипропилена.

Фланцевые – монтируются на трубах с диаметром, как правило, более 50 мм с помощью разборных или неразборных фланцев. Фланцевый крепеж применяют там, где возможен частый монтаж/демонтаж трубопроводной арматуры, а также в помещениях, где запрещены сварочные работы.

Комбинированные – присоединяются к трубам разными способами. Такие изделия применяются в системах коммуникаций с разными соединениями – резьба/сварка, фланец/сварка и т. п., включая хомуты. По материалу корпуса краны шаровые разделяются на:

Латунные – также называемые металлическими, они встраиваются в стальные и пластиковые трубопроводы.

Пластиковые – встраиваются в трубопроводы из сантехнической пластмассы.

Силуминовые – изготавливаются из более дешевого и менее качественного аналога латуни – силумина, сплава алюминия с кремнием. Такие изделия отличаются хрупкостью и требуют осторожности при монтаже. Из-за склонности к образованию трещин их рекомендуется использовать только в трубопроводах холодной воды.

Порошковые – изготавливаются из цветных материалов методами порошковой металлургии – спекания под давлением; склонны к растрескиванию корпуса и срыву ниток резьбы.

По конструкции запорного элемента шаровые краны бывают:

С плавающим шаром – в таких изделиях сферическая пробка не плотно соединена со шпинделем и относительно него может смещаться. Под действием давления входного потока, закрытый затвор прижимается к уплотнительному кольцу на выходе, тем самым, перекрывая кран. Такая арматура используется в трубопроводах диаметром не более 200 мм, поскольку на линиях с большими диаметрами и давлением, затвор создает слишком высокую нагрузку на уплотнениях и работа крана затрудняется.

С шаром в опорах – в таких изделиях сферическая пробка имеет специальные опоры. Осевой выступ (цапфа) в нижней части шара входит в особое углубление, а седла под действием давления прижимаются к поверхности шарового затвора. Благодаря опорам усилия, необходимые для управления краном, значительно уменьшаются, что позволяет применять менее мощные приводные устройства, чем в случае с кранами с плавающим шаром. Из-за более сложной конструкции устройства такого типа стоят намного дороже обычных шаровых кранов.

С дополнительными функциями – например, для стравливания воздуха, с дренажем, с фильтром, с регулятором и т. д.

Материал корпуса шарового крана

Самое главное, на что следует обратить внимание при приобретении шарового крана для водопровода – это материал корпуса. Для внутридомового водопровода лучшим материалом признана латунь, а не цинково-алюминиевый сплав (ЦАМ), предлагаемый некоторыми недобросовестными производителями. Сплав ЦАМ содержит порядка 96-98% цинка, 2-3% алюминия и до 1% меди и значительно легче латуни (удельный вес ЦАМ – 6,7 г/см3, а у латуни 8,4÷8,7 г/см3). Цинково-алюминиевые изделия широко применяют в автомобильной промышленности (карбюраторы, арматура для масло- и бензопроводов), но использовать их для водопроводов нельзя. Кран из ЦАМ в домовом водопроводе просто рассыплется через год-два на куски (рис. 2). Причина этого довольно проста – цинк на самом деле корродирует в воде самым первым из других металлов в изделии. Для масла и углеводородных жидкостей ЦАМ имеет достаточную коррозионную стойкость, а в воде – нет, цинк защищает другие металлы от коррозии, соединяясь с водой первым.

Рис. 2. Кран из цинково-алюминиевого сплава (ЦАМ) через 2 года эксплуатации

Отличить, сделан ли кран из латуни или из ЦАМ можно по весу: кран из ЦАМ заметно легче. Но сравнивать по весу конструктивно подобные краны надо без ручек – недобросовестные производители часто «компенсируют» недостаток веса применением более массивного рычага (ручки) из крашеного черного металла.

Латунь имеет характерную желтизну. Если шкуркой или надфилем слегка снять гальванопокрытие на корпусе крана, то можно увидеть, латунь ли это. Цвет ЦАМ – серебристый, не меняющийся при окислении. Безопаснее всего приобретать кран, у которого естественный цвет латуни виден на каком-либо участке без гальванопокрытия, (рис. 3).

Рис. 3. Естественный цвет латуни виден на резьбовом патрубке крана Valtec Base

Качественные латунные шаровые краны обычно изготавливают методом горячего объемного прессования из свинцовосодержащей латуни марки CW617N по EN 12165, похожей по составу на латунь марки ЛС59-2 по ГОСТ 15527. Это способ предпочтительнее центробежного литья под давлением, так как горячепрессованные детали намного прочнее литых. Латунные детали кранов из прутка (шаровой затвор, шток, сальниковая гайка), как правило, делаются из латуни марки CW614N (ЛС 58-3), см. таблицу 1. Краны с корпусами из нержавеющей стали применяются в пищевой промышленности и излишне дороги для водопроводной арматуры.

Таблица 1. Состав латуни для водопроводных шаровых кранов

Сальниковые узлы

Сальниковый узел шарового крана обеспечивает его герметичность по отношению к внешней среде. Конструктивные решения этих узлов могут быть различными (таблица 2) и во многом именно они определяют эксплуатационные свойства крана.

Таблица 2. Распространенные конструкции сальниковых узлов шаровых кранов

Самой надежной и практичной на сегодня день признана конструкция с прижимной гайкой с наружной резьбой, см. поз. 7, таблица 2, она применяется, в частности, в кране Valtec Base.

При выборе крана следует учитывать, что шаровые краны с неремонтопригодными сальниковыми узлами прослужат до первой протечки по штоку, после чего весь кран подлежит замене.

У крана, в котором шток вставлен снаружи, а не изнутри корпуса, давление может выбить этот шток. С одной стороны, такое решение делает кран ремонтопригодным, но с другой стороны, имеется опасность выбивания штока давлением рабочей среды. Сальниковая гайка может не удержать шток от выдавливания – незаконтренное резьбовое соединение под действием продольной силы в условиях знакопеременных нагрузок и вибрации стремится к раскручиванию даже при самотормозящей резьбе.

При вибрации сила трения в резьбе существенно ослабевает, что ведет к самопроизвольному раскручиванию. Такая же проблема возникает в накидных гайках обжимных фитингов. Именно поэтому их полагается время от времени докручивать.

Сила давления рабочей среды стремится вытолкнуть шток шарового крана из сальникового патрубка. Если шток вставлен изнутри – эту выталкивающую силу воспринимает буртик штока, опирающийся на корпус крана (рис. 4; поз. 5, 7 табл. 2).

Когда шток вставлен снаружи, выталкивающую силу воспринимает резьба сальниковой гайки (рис. 5). Вибрации крана и знакопеременные температурные нагрузки приводят к самопроизвольному откручиванию сальниковой гайки и появлению течи. При отсутствии должного контроля гайка может частично выйти из резьбового зацепления. В этом случае при малейшем скачке давления часть резьбы, оставшаяся в зацеплении, будет смята и шток будет выбит из крана.

Самый неудачный вариант сальникового узла – если опорный буртик штока смещен вверх и прижимается сальниковой гайкой (рис. 6). В этом случае, по замыслу конструкторов, сальниковая гайка одновременно выполняет функцию ограничителя хода штока и прижимного элемента в уплотнении.

Кроме возможного выбивания штока давлением, в данной конструкции добавляется опасность полного заклинивания шара штоком. Это может произойти при пережатии уплотнения сальниковой гайкой.

Шаровый затвор

В большинстве латунных шаровых кранов для внутридомовых водопроводов затвор представляет собой шар (рис. 7 А). Иногда снизу затвора выполняют круговую проточку (рис. 7. Б). При этом под затвором образуется «отстойник», где неизбежно будет скапливаться шлам. Если в кране с обычным шаром расстояние от поверхности затвора до стенки корпуса везде примерно одинаковое, то в шаре с проточкой появляется зона малых скоростей потока, что приводит к осаждению нерастворимых частиц.

Иногда шар обтачивают в псевдокуб, протачивая еще и его боковые стороны (рис. 7 В). Это решение применимо для кранов, которые редко используются для открывания/закрывания потока, поскольку кромки боковых проточек при частом повороте затвора могут деформировать или повредить кольца седельных колец, что существенно сократит срок службы крана.

Для борьбы с пресловутой «сальмонеллой» и устранения застойной зоны в нижней глухой проточке, как показано на рис. 7 Б, производители в последнее время стали выпускать краны со сквозным отверстием в нижней части шарового затвора (рис. 7 Г). Однако в этом случае сальниковый узел при открытом кране может подвергаться воздействию гидравлических ударов без их ослабления.

Рис. 7. Сечения шаровых затворов

Для уплотнений шаровых кранов применяется тефлон, он почти полностью вытеснил остальные материалы. Тефлон – достаточно дорогой материал, поэтому на нем пытаются сэкономить. Толщина тефлоновых колец в седлах крана может быть настолько мала, что при повышении температуры тефлон из кольца превратится в некую волнообразную структуру, не способную выполнять функцию уплотнения.

Уплотнительные элементы из тефлона дешевых марок отличает зернистость и шероховатость, что заметно визуально. Такой тефлон прослужит недолго, так как может выкрашиваться кромками шарового затвора.

Тефлоновые седельные кольца предварительно обжаты. Рабочая кромка кольца при этом деформируется, принимая сферическую форму. В связи с этим, шаровой кран должен открываться и закрываться с некоторым усилием. Если кран открывается совершенно свободно, это свидетельствует либо о недостаточном усилии предварительного обжатия, либо о том, что под седельные кольца установлены «демпферы» из эластомера. Эластомеры имеют меньшую температурную стойкость и долговечность сравнительно с тефлоном, т. к. эластомер со временем уменьшает предварительное поджатие, его материал «релаксирует» и впоследствии теряет свои уплотняющие свойства.

Шаровой затвор постоянно находится под воздействием потока рабочей среды, в которой могут присутствовать нерастворимые абразивные частицы, «бомбардирующие» поверхность затвора. Поэтому важно, чтобы наружная поверхность затвора имела высокую твердость. Особенно страдает шаровый затвор, если его используют для регулирования потока и устанавливают в промежуточном положении (рис. 8).

Рис. 8. Шаровой затвор крана после года интенсивной эксплуатации

Для снижения абразивного износа поверхность затвора, как правило, имеет полированное твердое гальванопокрытие из хрома. Хром наносится на медную или никелевую подложку. Её отсутствие резко снижает срок службы крана. При гальванизации хром осаждается в виде «островков», между которыми имеется сетка микротрещин. При эксплуатации эти микротрещины заполняются продуктами коррозии подслоя (медь или никель) и таким образом получается прочное монолитное покрытие.

В последнее время появились шаровые краны с тефлоновым покрытием шарового затвора. Тефлоновое покрытие предназначено в основном для уменьшения трения при повороте затвора. Даже кратковременная эксплуатация этих кранов выявляет крайне низкую стойкость такого покрытия из-за недостаточной твердости тефлона в условиях потока рабочей среды с механическими включениями. Часто для затвора используется не коррозионностойкая латунь, а черный металл. Это можно проверить отверткой с магнитным наконечником. Качественный сферический затвор должен быть отлично отполирован и быть зеркально-блестящим, а не матовым.

Конструкция шарового крана

Несмотря на кажущуюся простоту, шаровый кран имеет ряд конструктивных особенностей.

Рис. 9. Продольный распил корпуса шарового крана

На рис. 9 видны следующие элементы конструкции корпуса:

а – резьба, соединяющая корпус крана с резьбовой полумуфтой, должна иметь не менее трех ниток. Как правило, это метрическая резьба с шагом 1,25 мм;
b – длину присоединительной трубной резьбы для кранов из горячепрессованной латуни допускается уменьшать на 10%. В частности, для кранов с номинальным диаметром 1/2″ размер «b» должен составлять не менее 11 мм;
с – минимальная ширина буртика, ограничивающего присоединяемую трубу в муфтовом патрубке крана при завинчивании;
d – минимальная толщина стенки корпуса для заявленного номинального давления (PN) у литых кранов «d» должна быть примерно втрое больше по
сравнению с кранами с горячепрессованными корпусами.

Рис. 10. Регулирование потока шаровым краном

Регулирование потока шаровым краном не допускается, поскольку кроме активного износа уплотняющей поверхности (см. рис. 8) шаровые краны имеют весьма тонкую стенку корпуса. Она способна выдержать заявленные в паспорте давления и температуру, но, при попытках использовать шаровой кран в качестве регулирующего органа, стенка не в состоянии противостоять длительному воздействию кавитации дросселированного потока и разрушению стенок корпуса абразивными частицами (рис. 10) в напорной зоне.

Крепление рукояти

Даже такая незначительная особенность, как способ крепления рукояти шарового крана, может сказаться на его долговечности и безопасной эксплуатации.

Рис. 11. Узлы крепления рукоятки шарового крана

На рис. 11 представлены наиболее распространенные конструктивные решения этого узла. Самым надежным считается крепление с самоконтрящейся гайкой (рис. 11 В). Интегрированное в гайку полиэтиленовое кольцо с внутренним диаметром, меньшим, чем диаметра штока, предотвращает самопроизвольное откручивание гайки из-за переменных усилий и вибрации трубопровода. Крепление рукояти обычной гайкой (рис. 11 Б) требует обслуживания: время от времени гайку приходится подтягивать. Слабая затяжка гайки превращает рукоять в рычаг, которым можно сломать шток. Наименее удачным является узел, в котором рукоять крепится винтом (рис. 11 А). Внутренняя продольная резьба в штоке значительно его ослабляет, т. к. ее живое сечение (по впадинам резьбы) чрезвычайно мало (рис. 12).

Рис. 12. Излом штока по внутренней резьбе

Виды шаровых кранов

Компании, производящие шаровые краны для внутридомовых водопроводных инженерных систем, обычно предлагают нескольких серий кранов разных типоразмеров, каждая из которых рекомендована для строго определенных условий эксплуатации. В таблице 3 приводится перечень типов шаровых кранов VALTEC, которые многие годы успешно эксплуатируются в нашей стране.

Таблица 3. Серии шаровых кранов производства VALTEC

Маркировка на корпусе шарового крана

На внешних сторонах корпуса шарового крана производители обязательно наносят ряд обозначений (см. рис. 13). Все маркировочные символы должны быть максимально четкими. Расплывчатость и нечеткость обозначений может свидетельствовать об изношенности форм или о том, что перед покупателем – дешевая подделка.

Рис. 13. Маркировка на корпусе шаровых кранов

На шаровом кране обычно указываются:

Эмблема (торговый знак, клеймо) компании-производителя – обязательный атрибут качественного изделия.
DN – номинальный диаметр, который может быть указан в миллиметрах (15, 20, 25, 32, 40 и 50 мм), или в дюймах (например, ½, ¾, 1, 1 ¼, 1 ½ и 2”).
PN – рабочее давление в барах. В зависимости от диаметра и конструктивных особенностей конкретного изделия, это значение может находиться в пределах от 15 до 40 бар.
Материал корпуса – марка латуни по EN.
Дата производства изделия – 04/11.

Устранение неисправностей шаровых кранов

Несмотря на простоту конструкции и длительный ресурс, запорная арматура шарового типа может сломаться. В определенный момент шаровые краны могут перестать герметично перекрывать воду или поворачиваются с большим трудом. Это первые признаки износа таких изделий, длительность эксплуатации которых часто уменьшается из-за жесткости воды, к тому же содержащей механические загрязнения и абразивные частицы.

Видео. Устранение неисправности в шаровом кране VALTEC BASE

С течением времени соли откладываются на внутренних частях изделия, в том числе – и на запорной сфере, и она при повороте начинает царапать уплотняющие кольца. Со временем вся поверхность затворной сферы будет постепенно покрываться налетом, контаминанты могут внедряться в поверхность уплотнителя, которые затем царапают сферическую поверхность затвора. В результате этих двух процессов герметичность крана может нарушиться. Почему шаровой кран не пригоден для регулирования потоков и должен эксплуатироваться в полностью открытом/закрытом положении, описано выше.

Процесс осаждения солей жесткости на поверхность затвора быстрее протекает в трубопроводах систем горячего водоснабжения и отопления. Особенно – в централизованных городских сетях, где качество теплоносителя обычно оставляет желать лучшего. В процессе монтажа перед кранами рекомендуется устанавливать фильтр грубой очистки воды. Это несколько защитит запорный элемент от износа мелкими частицами ржавчины.

Защитить шаровые краны от налета можно только путем качественной водоподготовки. В качестве профилактики, раз в квартал, а лучше – раз в месяц, шаровой кран нужно несколько раз проворачивать из одного крайнего положения в другое, чем снять отложения.

Если шаровой кран внезапно перестал работать вообще, то дело может быть не во внутренних неисправностях, а в поломке его ручки (рычага) и износа ее посадочного отверстия. Чтобы убедиться в исправности самого крана нужно открутить крепежный винт, снять рукоять и попробовать провернуть шток изделия разводным ключом или плоскогубцами. Если шток заблокирован, то арматурный элемент надо заменить.

Если при повороте ручки в положение «закрыто» вода продолжает поступать, то вероятнее всего произошло налипание солей на затворную сферу. Такой кран нужно заменить. Для восстановления частичного функционирования нужно несколько раз повернуть ручку в крайние положения, если необходимо – с использованием инструмента, соблюдая осторожность, чтобы не сломать изделие.

Если шаровый кран потек по штоку, то поступать в этой ситуации нужно в зависимости от конструкции сальникового узла (см. табл. 2). Резиновые уплотнительные кольца со временем теряют свои герметизирующие свойства, теряют эластичность, вследствие чего возможно протекание. Исправить эту неполадку можно только на шаровых кранах с сальниковой гайкой. Для этого ее нужно подтянуть, предварительно сняв ручку изделия. Если кран не снабжен сальниковой гайкой, его придется менять на новый целиком. Кроме того, течь может возникнуть и по причине появления трещины в корпусе или по резьбовой муфте. Такие неисправности характерны для дешевых изделий из довольно хрупкого силумина – со временем микротрещины, образованные при монтаже и затяжке резьбы, разрастаются. Очевидно, что такой кран нужно заменить как можно быстрее.

В целом же шаровые краны – надежные и долговечные изделия для водопроводных внутридомовых систем. Это явно не то устройство, на котором можно сэкономить – последствия от того, что кран, отсекающий магистраль, неожиданно перестанет исправно функционировать, очевидно, будут дороже разницы в цене между качественным изделием и дешевой подделкой. Выбрав кран от изготовителя с проверенной репутацией, следует применить его точно по назначению и соблюсти рекомендации по эксплуатации и монтажу. В таком случае шаровый кран прослужит долгое время без поломок и неожиданностей.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Просмотрено: 31 546


Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

Как разобрать шаровый кран и починить вентиль на кухне

Наверное, в современном мире невозможно найти жилой дом без водопровода. Чаще всего на кухне используют шаровые смесители, которые регулируют смешивание горячей и холодной воды при помощи одного рычага.

Рано или поздно приходит время, когда смеситель начинает выполнять свои функции не так, как это было прежде, или вообще выходит из строя. Причем нередко необходим срочный ремонт смесителя и нет времени ждать приезда сантехников. Наиболее частыми поломками являются:

Для того, чтобы узнать причину поломки, необходимо разобрать деталь. В этой статье мы расскажем вам как разобрать шаровой кран на кухне. Некоторые считают, что работать с сантехникой очень сложно, но на самом деле это не так. Кроме того, данное руководство подойдет для большинства моделей других однорычажных кранов. Однако не следует выбрасывать на первый взгляд ненужные инструкции, поставляющиеся в комплекте с товаром. В них может быть полезное описание конструкции нестандартного смесителя.

Устройство шарового крана

Бесполезно проводить ремонт какого-либо механизма, не зная его устройство. Современные шаровые краны сильно отличаются от старых смесителей. Именно благодаря современной конструкции поломки случаются крайне редко. В нем практически отсутствуют изнашиваемые узлы. Тем не менее вечного ничего нет и поэтому иногда приходиться устранять неполадки даже в современной сантехнике.

В большинстве случаев шаровой кран состоит из следующих компонентов:

Многие из этих частей подвергаются замене, причем комплектующие можно купить в любом хозяйственном магазине. Иногда помогает обыкновенная чистка компонентов или перебор запчастей.

Процесс разборки шарового крана

При проведении любых работ с сантехникой, необходимо обязательно перекрыть подачу воды. Обычно это можно сделать, закрыв вентили на стояке.

Если вы жалуетесь на слабый напор, то перед разборкой необходимо прочистить все имеющиеся в системе фильтры. Потому что нередко именно из-за накопившегося осадка происходит понижение давления в кране. В случае если это не помогло – значит, дело в смесителе.

Для того, чтобы выполнить разборку смесителя такого типа, вам потребуется запастись следующими инструментами:

Если посмотреть на такой кран, то можно подумать, что его невозможно разобрать из-за отсутствия видимых крепежных элементов. Однако под сине-красной заглушкой или под эмблемой производителя находится винт, ослабив который вы сможете снять ручку. На многих моделях для того, чтобы ее повернуть. потребуется шестигранный ключ.

Чтобы снять ручку удобно воспользоваться плоской отверткой. Под ручкой вы увидите хромированный купол, снять который можно вытащив резьбовое кольцо. При этом важно не провернуть весь кран, чтобы не повредить трубки подачи воды.

Далее вы увидите уплотнительный щит, который нужно осмотреть на наличие ржавчины и при возможности удалить ее. Если уплотнение изношено, вода будет просачиваться из-под крана.

За уплотнением идет шар, который удаляется простым поднятием вверх. Главное, запомнить положение шара перед его съемом, иначе в процессе установки можно запутаться.

В случае его повреждения или сильной изношенности вам потребуется заменить шар. Под шаром вы увидите резиновые уплотнения на пружинах. Нередко именно они являются причиной протекания воды в смесителе.

В случае износа резинок, рекомендуется менять их вместе с пружинами, так как со временем они теряют свои свойства и плохо прижимают уплотнители.

Сборка шарового смесителя

Перед сборкой рекомендуется смазать все уплотнители силиконовой смазкой. Она не токсична и не смывается водой, защищая трущиеся детали от износа. Делать это удобнее тоненькой плоской отверткой, добавив на нее капельку смазки.

Собирать кран необходимо в обратном порядке, начиная от пружинных уплотнителей и заканчивая закрепляя шаровые вентили. При установке шара необходимо обратить внимание на самый длинный вырез. Он должен попасть на выступ в верхней правой части края крана.

Уплотнительный щит должен встать пластиковым усиком в паз на смесителе. Перед тем как устанавливать купол, рекомендуется открутить от него пластиковое кольцо и осмотреть резьбу: она должна быть чистой, без повреждений и свободно вращаться. Установив купол, его нужно затянуть плоскогубцами.

Ну и напоследок остается вставить ручку, закрутить винт, вставить декоративную заглушку и проверить открыв воду.

Устранение прочих проблем

Бывает, что после такой разборки, кран продолжает подтекать в районе ручки или у его основания. В таком случае нужно проверить еще пару уплотнительных колец. Чтобы добраться до них, нужно после вытаскивания шара взять за носик и потянуть вентиль вверх. Там вы увидите две прокладки, которые тоже нередко изнашиваются. После их замены, также рекомендуется смазать силиконовой смазкой, которая защитит их от износа.

Существуют различные модели шаровых кранов. Поэтому перед тем как разобрать шаровый кран на кухне, рекомендуется ознакомиться с руководством пользователя — посмотреть все варианты. в которых выпускаются шаровые вентили https://giacom.market/truboprovodnaya-armatura/krany-sharovye/.

Если после сборки детали у вас все равно остались проблемы, рекомендуется проделать все операции еще раз. В случае если и это не помогло, многие меняют сам смеситель. Ведь он стоит недорого, а при вызове профессионального сантехника нет гарантии, что через некоторое время после выполнения работ неполадки не возникнут снова.

Таким образом можно отремонтировать шаровой смеситель любого производителя, не используя дорогостоящие услуги сантехника. Главное, тщательно подготовиться к ремонтному процессу и начать делать.

К счастью, все компоненты имеются в продаже и легко меняются.

Типы шаровых кранов, виды, конструкция, сфера применения

Водопроводные краны той или иной конструкции имеются сегодня практически в любом доме. Наибольшее распространение получили шаровые изделия, изобретенные более 100 лет назад. Они долговечны, практичны, удобны в эксплуатации, легко устанавливаются и ремонтируются.

Блок: 1/6 | Кол-во символов: 264
Источник: https://InfoTruby.ru/armatura/kran-sharovyj

Устройство

На поясняющем рисунке изображены:

  • корпус крана (1);
  • сёдла в виде уплотнительных колец (2);
  • затвор в виде шаровой пробки (3);
  • рукоятка для ручного управления (4);
  • шпиндель крана, передающий усилие от рукоятки затвору (5).

Шаровые краны имеют большое разнообразие исполнений, но основные их различия — в конструкциях запорных органов: с плавающим шаром и с шаром в опорах.

Блок: 2/6 | Кол-во символов: 384
Источник: https://ru.wikipedia.org/wiki/%D0%A8%D0%B0%D1%80%D0%BE%D0%B2%D0%BE%D0%B9_%D0%BA%D1%80%D0%B0%D0%BD

Что такое шаровой кран?

Речь идет о трубопроводном кране, в котором в качестве запирающего или регулирующего элемента используется сфера. Изначально кран шар не обеспечивал необходимой плотности закрытия, но с появлением фторсодержащих полимеров и их внедрения в изготовление сантехнического оборудования кран подобного типа снова стал пользоваться популярностью. Производство седел из синтетических каучуков обеспечило необходимую герметичность и существенно снизило усилия, прилагаемые для управления этим устройством.

Устройство шарового крана

Все краны шаровые для воды состоят из:

  1. Корпуса крана.
  2. Седел, имеющих вид уплотнительных колец.
  3. Затвора или шаровой пробки.
  4. Рукоятки, используемой для ручного управления.
  5. Шпинделя, который передает усилие от рукоятки затвору.

Принцип работы шарового крана

Чтобы открыть запирающий кран, нужно повернуть рукоятку на 90°. При этом внутренняя пробка сферической формы с отверстием посередине встанет по ходу перемещения внутренней среды. Если снова повернуть ручку на величину прямого угла, то ось переместится в плоскость, перпендикулярную направлению потока, тем самым перекрыв ток воды или какого-то другого транспортируемого вещества. В домашних условиях рукояткой или рычагом шарового крана управляют вручную, а вот на производстве для этого используют разные виды привода – механический, электрический, гидравлический.

Блок: 2/9 | Кол-во символов: 1368
Источник: https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy

Использование шаровых кранов

Основываясь на высоких показателях моделей этого типа, сфера их применения достаточно широкая:

  1. В повседневной жизни части применяются для осуществления подключения посудомоечных машин, сантехнических приборов и стиральных машин. Также применяется при обустройстве систем очистки воды при обустройстве кранов с питьевой водой.
  2. Монтажные работы осуществляются в трубопроводах, которые используются для транспортировки пищевых растворов, бытовых и промышленных стоков, агрессивных веществ, нефтепродуктов, масла.
  3. При организации различных ответвлений, отходящих от главной магистрали, и в стояках с транспортируемой питьевой водой. Могут применяться как в хозяйственных целях, так и на пожарных гидрантах.
  4. В связи с высоким качеством и конструктивной простотой, применяются при обустройстве систем водоснабжения, отопления и других магистралей, отвечающих за транспортировку природного газа.

Блок: 3/6 | Кол-во символов: 953
Источник: http://www.admiral-omsk.ru/kran-sharovoy-reguliruyuschiy

Сфера применения в бытовом хозяйстве

Владелец квартиры в многоэтажке, собственник индивидуального дома, сталкивается с шаровыми кранами в следующих видах коммуникаций:

  • Краны шаровые отвечают за перекрытие общей линии подачи холодной и горячей воды в квартирах, их устанавливают рядом с водными счетчиками около канализационных стояков.
  • При помощи шаровых кранов осуществляют отключение и подачу холодной воды на смеситель, унитаз, располагая их на трубах перед гибкой подводкой.
  • Также краны ставят для отключения и подачи воды на стиральные машины, посудомоечную технику.
  • В любой газоподающей магистрали перед плитой или другим газопотребляющим прибором устанавливают запорную газовую арматуру.
  • В системах отопления краны играют важную роль, с их помощью сливают и заливают теплоноситель, перекрывают поток жидкости перед водонагревательным оборудованием и котлами, теплообменными радиаторами, циркуляционным насосом, расширительным баком и другими узлами для того, чтобы можно было провести их ремонт, обслуживание или замену без слива рабочей среды.
  • В системах индивидуального водоснабжения посредством кранов перекрывают подачу воды во внутридомовую магистраль, отсекают от трубопровода различное оборудование, подают воду для полива растений.

Рис. 3 Основные детали и физические характеристики типового крана

Блок: 3/5 | Кол-во символов: 1314
Источник: https://montagtrub.ru/tipy-sharovyh-kranov-konstrukciya-primenenie/

Для чего нужен шаровой кран?

Данная арматура может не только перекрывать поток внутренней среды, но и регулировать ее параметры – расход, давление, скорость и даже смешивать различные носители в нужных пропорциях. Однако, есть мнение, что такое устройство нельзя эксплуатировать при частичном повороте шара из-за его повышенного абразивного износа. Сантехники советуют владельцам собственных квартир почаще крутить ручку данного запорного элемента во избежание закисания его внутренних частей.

Шаровые краны для водопровода с консольной ручкой имеют так называемую «мертвую» зону, но этот недостаток легко компенсировать краном с ручкой-барашком. В народе его еще называют «бабочкой» или «бантом». Однако, это нисколько не уменьшает популярности такого сантехнического оборудования в быту. Шаровой кран охотно приобретают и устанавливают на радиаторах отопления, сушилках, системах «теплый пол» и так далее.

Блок: 3/9 | Кол-во символов: 908
Источник: https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy

Устройство и принцип работы

Корпус запорного приспособления представляет собой отрезок трубы, расширенный в средней части. В расширении установлено седло из уплотнительного материала, внутри которого находится главный элемент – шар, он же затвор или пробка.

Шар может свободно вращаться внутри седла. В запорной арматуре у него только одно сквозное отверстие.

В регулирующих устройствах и кранах, перенаправляющих поток, могут быть 2 или 3 отверстия. Если кран служит для регулирования напора горячей или холодной воды, то отверстий два, если устройство является смесителем, то отверстий три.

Шаровой кран приводят в действие поворотом рычага, к которому через шток присоединен шаровой затвор с отверстием. Разворачивая отверстие относительно оси трубопровода, мы открываем/закрываем проход среде или пропускаем ее частично

Принцип работы очень прост: когда ось отверстия в шаре оказывается совмещённой с осью корпуса крана, из него начнёт поступать вода.

Т.е. когда пробка развернута так, что ее отверстие совпадает с направлением трубопровода, как бы продолжая его. В этой позиции поток жидкости, пара, газа проходит по трубопроводу, в том числе через кран, свободно.

При повороте шарового затвора на 90º проход для воды, пара, газа перекрывается той стороной, на которой нет отверстий. В этой позиции течение среды полностью останавливается, потому что она упирается в сплошную стенку затвора.

Однако этим простым приспособлением можно и регулировать параметры потока. При повороте на 45º, к примеру, течение будет перекрыто лишь наполовину.

Для управления шаром используется шток, соединённый с рычагом. По обеим сторонам штока располагаются уплотнительные кольца. Отверстие в корпусе, через которое проходит шток, так же оснащено шайбой и уплотнительным кольцом.

Шаровой однорычажной смеситель оснащен затвором с двумя отверстиями для пропуска холодной и горячей воды и еще одним отверстием для выхода смешанной струи

Краны шарового типа изготавливаются из латуни или различных марок стали. Латунные устройства считаются более надёжными, срок их службы превышает 10 лет. Изделия из стали очень редко применяются в быту, в основном используются для промышленных трубопроводных систем.

Совсем недавно производители стали выпускать краны, корпус которых выполнен из высокопрочного пластика. В отличие от латунных, такие устройства не подвержены коррозии, стоят значительно дешевле.

Единственный недостаток пластиковых изделий заключается в том, что их нельзя использовать для горячей воды.

Все уплотнительные кольца выполнены из резины высокой плотности, это самые “слабые” места крана, которые становятся причиной протечек, но легко заменяются при помощи обычного ремкомплекта

Эти краны получили наибольшее распространение в быту. Особенностью их конструкции является то, что шар не связан жёстко со штоком и может двигаться под действием воды, прижимаясь к уплотнительному кольцу, таким образом герметизируя кран.

Плавающий шар используется в механизмах, номинальный размер которых не превышает 20 см. Такие устройства устанавливаются в системах внутреннего водо- и теплоснабжения. Практически во всех бытовых смесителях отечественного и импортного производства также установлен плавающий шаровой механизм.

Исполнение корпуса кранов с плавающим шаром может быть как сварным, так и разборным. Уплотнительные элементы могут быть различной жёсткости. Небольшие бытовые устройства обычно являются разборными и имеют мягкие уплотнители.

Краны с плавающим затвором устанавливаются на магистралях диаметром до 200 мм с постоянным движением рабочей среды. Шар под напором среды прижимается к уплотняющим кольцам, герметизируя арматуру

Есть краны, в которых запорный элемент зафиксирован на оси штока, а уплотнения прижимаются к шару при помощи стяжных болтов или пружин. Для облегчения закрывания/открывания цапфа оснащена подшипниками.

Данная конструкция является самой надёжной, но ввиду высокой стоимости используется в быту крайне редко и обычно на самых ответственных участках системы водоснабжения.

Блок: 3/8 | Кол-во символов: 3980
Источник: https://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html

Виды шарового крана

Существует два основных типа шаровых кранов:

  1. Полнопроходные. Внутренний шар в таком типе имеет отверстие, диаметр которого соответствует самому сечению трубопровода. Это предоставляет возможность снизить гидравлические потери по сравнению с запорной арматурой другого типа.
  2. Стандартнопроходные или редуцированные. Отверстие в сфере такого устройства на один типоразмер меньше диаметра трубы. Такой шаровой кран газовый устанавливают там, где допускается частичная потеря напора.

По направлению потока и числу патрубков они делятся на:

  1. Угловые. Их используют при работах в местах изгиба и труднодоступных участках.
  2. Проходные. Самый распространенный вариант, не меняющий направления потока.
  3. Трехходовые. У них имеется два входных патрубка и один выпускной. Используются при монтаже на разветвленных магистралях в случае, когда требуется смешать разные среды.
  4. Многоходовые. Способны соединить еще большее количество потоков и смешать их содержимое.

Муфтовый шаровой кран

Такие изделия оборудуют внутренней конической или цилиндрической резьбой. Как правило, кран шаровой с накидной гайкой устанавливаются на трубах, диаметр которых варьируется в пределах от 1,5 до 4 см. Основная сфера применения – коммунальное хозяйство. Их устанавливают в домах и квартирах на трубах с горячей и холодной водой, батарея и тому подобное. Монтировать и демонтировать такой кран легко и просто, он легкий, удобный в применении, к тому же владелец может сам выбрать комфортное для него положение ручки – на работе регулирующего механизма это никак не скажется.

Фланцевый шаровой кран

Этот вид выбирают в случаях, когда предусмотрена частичная разборка и сборка трубопровода, а также его соединительных элементов. Газовые краны шаровые этого типа устанавливают и в тех помещениях, где запрещено применять сварку. Они способны работать даже в загрязненной, илистой среде, что во многом определяет область их применения. Такая запорная арматура крепится к трубопроводу с помощью специальных пластин – фланцев. Их стягивают гайками и болтами или гайками и шпильками. Такой кран шаровый угловой можно монтировать и демонтировать.

Сварной шаровой кран

Этот тип используется на производстве, где пролегает ответственный или труднодоступный участок трубопровода. Шаровой кран под приварку наделяет перекрытие полной герметичностью и обеспечивает прочное и надежное соединение. Такое изделие отлично зарекомендовало себя при транспортировке жидких, паровых и газовых сред, масел. Такая запорная арматура не требует обслуживания и профилактических работ, поэтому часто применяется на магистральных линиях и отдаленных участках коммуникаций.

Комбинированный шаровой кран

Это универсальное изделие, которое можно применять во всех вышеописанных сферах. С одной стороны оно может иметь муфтовое соединение, а с другой – фланцевое или приварное. Это более дорогая разновидность, являющая собой комбинацию из трех вышеописанных моделей. Кран шаровый полнопроходной используется повсеместно – в газовой промышленности, горячем и холодном водоснабжении, системах отопления, пищевой, химической и других областях. Отсутствие застойных зон предоставляет возможность эксплуатировать эту запорную арматуру и в вязких средах.

Блок: 7/9 | Кол-во символов: 3205
Источник: https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy

Плюсы и минусы шарового крана

Данная запорная арматура имеет массу преимуществ перед другими разновидностями, но и недостатки у нее тоже имеются. К первым относят:

  1. Легкость и простоту эксплуатации. Незначительным движением руки можно открыть или закрыть шаровый газовый кран.
  2. Герметичность. Такой механизм обеспечивает 100% плотность закрытия без протечек.
  3. Долгий срок эксплуатации по сравнению с вентилем.
  4. Простота конструкции.

Из недостатков можно отметить:

  1. Наличие «мертвой» зоны у кранов с консольной ручкой.
  2. Невозможность использования для сред с температурой выше +200°С – плавятся детали из фторопласта.
  3. При резком открытии или закрытии крана возможен сильный скачок давления.
  4. Возможное «залипание» сферы внутри шарового крана, поэтому его нужно периодически открывать и закрывать.

Блок: 4/9 | Кол-во символов: 789
Источник: https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy

Монтаж и правила эксплуатации

Устройство шарового водопроводного крана позволяет легко установить его самостоятельно там, где это требуется. Кран необходимо монтировать в таком месте, чтобы в процессе эксплуатации он не мешал и не подвергался механическим воздействиям.

Одновременно с тем к крану должен быть обеспечен беспрепятственный доступ на случай контроля работы, исправления устранимых повреждений и демонтажа при необходимости замены.

Монтаж запорного устройства производится на металлические или пластиковые трубы по следующему алгоритму:

  1. Снимается старый кран (при его наличии), очищается резьба от остатков пакли и герметика.
  2. Производится плотная намотка резьбового уплонителя.
  3. Накручивается новое, подходящее по размеру запорное устройство. Обратите внимание, что резьба, на которую накручивается изделие, не должна быть гнилой, на ней должно быть не меньше четырёх витков. В противном случае необходимо менять всю трубу или её часть.

При монтаже водопровода с нуля, прежде всего, необходимо наметить место, где будет монтироваться кран. Затем труба отрезается в этом месте, делается соответствующая резьба, на которую накручивается запорное устройство.

У вас водопровод из металлопластиковых труб? О видах трубореза для такого трубопровода можно прочесть а другой нашей статье.

В обоих случаях перед монтажом нужно обратить внимание на стрелку, указывающую направление потока и обязательно соблюдать это условие. Перед тем как прикрутить кран рекомендуется обмотать резьбу ФУМ-лентой. Это обеспечит максимально надёжную герметизацию.

После установки необходимо проверить работоспособность запорного устройства. Для этого надо включить воду и проконтролировать, нет ли утечек, постепенного образования капель, подтёков. Также необходимо убедиться, что управлению краном ничего не мешает, т.е. рычаг или “бабочка” имеют свободный ход.

Для монтажа устройства методом приварки используется электросварка. В процессе сварки важно не повредить шаровой механизм и уплотнительные кольца.

Сначала приваривается один патрубок, затем второй, при этом на вертикальных участках кран должен быть установлен в положении “закрыто”, а на горизонтальных – “открыто”.

Используя фитинг и контргайку шаровой кран можно установить не только на металлическую или пластиковую трубу, но и соединить им трубы из разных материалов

Эксплуатация шаровых механизмов не вызывает сложностей, они используются или в закрытом, или в открытом виде. Осуществлять регулирование водоподачи при помощи шарового крана теоретически можно.

Однако стоит учесть, что такой кран является, прежде всего, запорным устройством и слишком интенсивная эксплуатация приведёт к быстрому износу уплотнителей. Для регулирования потока лучше использовать смесители шаровой конструкции или игольчатый вентиль, если смеситель установить невозможно.

Нельзя устанавливать бытовые краны там, где по трубам проходит техническая вода, содержащая твёрдые примеси, т.к. они быстро повредят уплотнительные кольца, выводя запорное устройство из строя.

Перед покупкой шаровых регулирующих кранов для устройства водопровода необходимо свераться с планом и определить, сколько проходных и поворотных штук потребуется

Блок: 5/8 | Кол-во символов: 3143
Источник: https://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html

Из чего сделан шаровой кран?

Для производства данной запорной арматуры применяют самые разные материалы:

  1. Латунь. Отличный вариант для сетей водо- и газоснабжения. Кран шаровый латунный – идеальное решение по соотношению цены и качества. Главный минус состоит в том, что он не переносит высоких температур носителя.
  2. Сталь. Такой шаровой кран является самым бюджетным и доступным вариантом, имеющим большой выбор типоразмеров. Однако, он плохо зарекомендовал себя в сетях холодного водоснабжения из-за подверженности коррозии.
  3. Нержавеющая сталь. Имеет массу преимуществ перед своими аналогами. Предпочтительный вариант в быту.
  4. Чугун. Очень тяжелый, поэтому практически не использующийся в домашних условиях.
  5. Полипропилен. Изделие из такого материала чаще других применяется для монтажа трубопроводных систем из пластика. Легкое, удобное, не подверженное коррозии и стоит недорого.

Блок: 5/9 | Кол-во символов: 879
Источник: https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy

Преимущества и недостатки шаровых кранов

Шаровые краны очень популярны в самых различных сферах хозяйства. Они считаются надёжными запорными устройствами, входят в состав системы водоснабжения городской квартиры и частного дома.

Кроме надёжности и простоты конструкции изделия такого типа имеют много других преимуществ:

  • большой рабочий ресурс, длительный срок эксплуатации;
  • редко ломаются, легко ремонтируются;
  • высокая степень герметичности, при правильной установке полностью отсутствуют протечки;
  • удобное использование, для перекрытия водного потока достаточно поворота или нажатия рычага;
  • огромный ассортимент размеров и типов;
  • простота монтажа, можно установить своими руками не привлекая специалиста-сантехника.

У кранов шарового типа нет никаких недостатков, они доступны по цене, в каждом хозяйственном магазине вам предложат на выбор несколько изделий различных размеров.

Смеситель с шаровым механизмом избавит своих владельцев от трудоёмкой и частой замены прокладок, а также проблем с утечкой воды, которые так часто встречаются у устаревших вентильных кранов.

Шаровые смесители очень редко выходят из строя, основной причиной поломки является жёсткая вода, поэтому производители рекомендуют устанавливать водопроводные фильтры в системе водоснабжения

Блок: 6/8 | Кол-во символов: 1251
Источник: https://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html

Управление шаровым краном

В быту шаровой кран сможет повернуть даже ребенок, ведь для этого не требуется много усилий, а вот в промышленности – на компрессорных станциях, тепловых сетях, инженерных сооружениях по транспортировке газа и нефти применяется привод. Все дело в том, что движение носителя осуществляется в трубах большого диаметра, поэтому и запорная арматура используется громоздкая и тяжелая. Кран шаровый с электроприводом осуществляет поворот сферы на нужное расстояние, причем иногда роль управления пневмоприводом играет сама внутренняя среда, транспортируемая по трубопроводу.

Блок: 6/9 | Кол-во символов: 595
Источник: https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy

Как выбрать кран

Чтобы не ошибиться с выбором крана, следует учитывать ряд важных моментов:

  • Предназначение устройства. В соответствии с ГОСТ изделия для газопроводов идентифицируются по черной или желтой окраске рукоятки, для сетей холодного водоснабжения – по голубой. Красным цветом маркируются шаровые краны, предназначенные для сетей горячего водоснабжения.
  • Способ монтажа детали. На магистралях, предназначенных для транспортировки кислотных, щелочных сред, либо жидкостей с высокими температурами, предпочтение отдается устройствам под приварку.

Обратите внимание! Условный диаметр шарового крана обозначается литерами DN.

Помимо номинального прохода, на маркировке изделия присутствует информация о значениях номинального (PN) и рабочего давления, предельной допустимой температуры эксплуатации, дате выпуска детали.

При покупке устройство следует внимательно осмотреть на наличие брака – зазубрин, сколов, вмятин. Также стоит проконтролировать комплектацию, куда обязательно включаются:

  • Корпус.
  • Стальной или латунный шар.
  • Уплотнительная шайба.
  • Ручка управления.
  • Регулировочная гайка.
  • Шток уплотнения.

Также, стоит быть внимательным, чтобы вместо дорогого и долговечного латунного изделия не приобрести за те же деньги низкокачественную подделку из силумина, которая прослужит, в лучшем случае, 2-3 года. Распознать попытку обмана можно по весу – настоящая латунь очень тяжелая.

Для подключения душевых кабин, стиральных и посудомоечных машин, внутренней разводки системы водоснабжения подойдут разборные краны с резьбовым креплением. Вообще, при выборе между цельносварными и разборными деталями лучше отдать предпочтение последним, поскольку они легко поддаются ремонту, просты в эксплуатации, компактны, а также характеризуются хорошим уровнем герметичности.

Что касается стоимости, это не тот вопрос, где следует любым способом пытаться сэкономить. Дешевый кран плохого качества не только прослужит на порядок меньший срок, но и имеет все шансы стать причиной серьезных неприятностей – от затопления соседей снизу до опасной для жизни утечки газа.

Самыми дешевыми ожидаемо считаются изделия умельцев из Поднебесной, наиболее дорогими – итальянские устройства. Российские краны относятся к средней ценовой категории, предлагая разумный компромисс между экономией и качеством.

Обратите внимание! Своеобразным знаком качества изделия служит характерный блеск металлического корпуса. Блеск появляется после опыления латунного сплава дорогостоящим хромом или никелем.

Блок: 4/6 | Кол-во символов: 2476
Источник: https://InfoTruby.ru/armatura/kran-sharovyj

Установка шарового крана

Прежде чем осуществлять установку шарового крана, необходимо правильно выбрать место, чтобы не возникло проблем в монтаже, а движение поворотного рычага не мешало другим устройствам.  Диаметр трубы должен соответствовать размеру крана.

Шаровой кран выпускается с фланцами двух типов: с внешней и внутренней резьбой или комбинированного типа.

Шаровой кран комбинированного типа

Монтаж шаровых кранов в отопительные батареи или другие бытовые устройства производится с использованием различных типов фланцев.

При этом следует соблюдать направление установки крана, на корпусе которого находится специальная стрелка, указывающая направление водного потока.

Соединять кран необходимо при использовании специальной ленты или пакли для того, чтобы не возникало протечек воды при эксплуатации. Ленту нужно наматывать по направлению закручивания крана, иначе надежного соединения может не получиться.

После присоединения шарового крана необходимо проверить отсутствие протечек путем открытия воды.

При решении вопроса о том, как установить шаровой кран правильно и быстро, необходимо внимательно изучить инструкцию по его устройству и монтажу. Потери давления рабочего потока подобных устройств весьма незначительны при соблюдении всех правил установки. Это преимущество дает возможность установки шарового крана не только для бытовых приборов, но и для мощных современных трубопроводов по доставке нефти и газа.

Блок: 4/4 | Кол-во символов: 1466
Источник: https://canalizator-pro.ru/ustanovka-sharovyx-kranov-i-princip-ego-dejstviya.html

Выводы и полезное видео по теме

Подробная инструкция об установке арматуры шарового типа по шагам:

Проблемы шаровых водопроводных кранов:

Шаровой кран – полезное изобретение, значительно упростившее устройство безопасной системы водоснабжения. Установка осуществляется без проблем, нет необходимости вызывать сантехника или использовать сложный инструмент.

Ознакомление с устройством разных видов шарового водопроводного крана поможет выполнить ряд несложных ремонтных операций своими руками без привлечения сантехников.

Вы подбираете запорную арматуру для системы водоснабжения? Возможно у вас остались вопросы после прочтения материала? Задавайте их в комментариях – постараемся помочь вам с выбором.

А может вы недавно занимались ремонтом крана с шаровым механизмом? Все ли у вас получилось или поломка оказалась слишком сложной и пришлось покупать новый кран? Поделитесь своим опытом в блоке – он может быть полезен другим пользователям.

Блок: 8/8 | Кол-во символов: 936
Источник: https://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html

Кол-во блоков: 24 | Общее кол-во символов: 31751
Количество использованных доноров: 8
Информация по каждому донору:

  1. https://womanadvice.ru/sharovoy-kran-chto-eto-takoe-ustroystvo-princip-raboty-dlya-chego-nuzhen-plyusy-i-minusy: использовано 6 блоков из 9, кол-во символов 7744 (24%)
  2. https://sovet-ingenera.com/santeh/kran/ustrojstvo-vodoprovodnogo-krana.html: использовано 5 блоков из 8, кол-во символов 10241 (32%)
  3. https://InfoTruby.ru/armatura/kran-sharovyj: использовано 3 блоков из 6, кол-во символов 3648 (11%)
  4. https://ru.wikipedia.org/wiki/%D0%A8%D0%B0%D1%80%D0%BE%D0%B2%D0%BE%D0%B9_%D0%BA%D1%80%D0%B0%D0%BD: использовано 2 блоков из 6, кол-во символов 628 (2%)
  5. http://www.admiral-omsk.ru/kran-sharovoy-reguliruyuschiy: использовано 2 блоков из 6, кол-во символов 2580 (8%)
  6. https://trubypro.ru/dopolnitelnye-elementy/krany/sharovye.html: использовано 1 блоков из 3, кол-во символов 4130 (13%)
  7. https://canalizator-pro.ru/ustanovka-sharovyx-kranov-i-princip-ego-dejstviya.html: использовано 1 блоков из 4, кол-во символов 1466 (5%)
  8. https://montagtrub.ru/tipy-sharovyh-kranov-konstrukciya-primenenie/: использовано 1 блоков из 5, кол-во символов 1314 (4%)

Ремонт шарового крана своими руками- что внутри? Инструкция +Видео

Ремонт шарового крана можно осуществить своими руками. Стоит заметить, что люди привыкли называть все механизмы регулировки подачи воды кранами. Это ошибочно.

Запорный шаровой кран предназначен для установки непосредственно на трубы подачи воды или ее перекрытия.

А шаровой однорычажный смеситель – это устройство устанавливающееся на раковину, мойку и ванну для подачи и смешивания воды при помощи шара с полостью.

Не путайте со смесителем с катриджем, где при помощи дисков специальной формы подается и смешивается вода, потому что внешне их трудно отличить непрофессиональным взглядом.

Содержание статьи:

Общие сведения

Виды

Кран запорный с шаровым механизмом бывает двух типов:

  1. Цельносварный.
  2. Разборный.

Ремонтабельность изделия

Цельносварный корпус, как не трудно догадаться, ремонту не подлежит и в случае неисправности меняется полностью.

А вот кран, состоящий из нескольких частей с шаровым механизмом отремонтировать не сложно.

Достаточно знать:

  • устройство корпуса
  • особенности конструкции
  • последовательность разбора крана

Перед тем, как приступить к поиску неисправности и разбору конструкции, первым дело необходимо перекрыть воду. Слить оставшуюся жидкость.

Исправляем поломку крана

Виды поломок

ПЕРЕЧИСЛИМ РАЗНОВИДНОСТИ ПОЛОМОК И ИХ УСТРАНЕНИЕ.

Протечка крана

Это происходит при нарушении герметичности уплотнителей шара при долговременном пользовании. Так же при попадании мелких частиц в поворотный механизм шар, в результате чего уплотнительная резинка недостаточно плотно прилегает или быстрее изнашивается. Так же сам шар может иметь повреждения, если изготовлен из некачественных материалов или при попадании мелких частиц.

При нарушении герметичности конструкции, поможет усиленная докрутка соединения конструкции по резьбе заводным ключом, создав более плотное прилегание к шару.

При засоре, следует разобрать конструкцию и промыть, почистить внутренние детали. Почистить фильтр, возможно он засорился. Так же ставят дополнительную сетку на трубы, для удержания мелких песчинок и кусочков ржавчины, чтобы исключить очередную поломку.

Заменить шар, если он имеет повреждения. Заменить уплотнители при их износе.

Трещина на корпусе крана

В этом случае, ремонт конечно же невозможен и приходится менять весь корпус.

Хотя, можно использовать холодную сварку для временного устранения течи, предварительно очистив и обезжирив трещину ацетоном. Таким образом можно устранить поломку, до покупки нового крана и смены конструкции.

Вентиль подачи воды с трудом закрывается

…или открывается, а то и вовсе перестает поворачиваться.

Значит сломался или засорился поворотный механизм затвора. Необходимо разобрать, снять ручку затвора, открутить все прилегающие детали и заменить на новые.

Протечка воды непосредственно в месте соединения штока и корпуса крана

Значит износились уплотнители и шайбы. Ремонтировать тут нечего, их только заменить, тем более, это пустяковое дело, по сравнению с остальным ремонтом.

Снижение напора воды

Не спешите разбирать кран. В первую очередь включить воду в остальных устройствах подачи воды. Уточнить у соседей, не уменьшился ли у них тоже напор, чтобы исключить снижение напора коммунальщиками.  Так же может быть причина в засорении очистительной сетки.

На рынке популярностью пользуются фланцевые шаровые краны. Они отличаются надежностью конструкции и применяются в установке на трубах от малого до крупного диаметра. Они зарекомендовали себя с наилучшей стороны.

Для качественного и оперативного ремонта понадобятся:

  • Плоскогубцы
  • Разводной ключ
  • Молоток
  • Торцевой шестигранный ключ
  • Запасные детали (при уверенности в причине неисправности)
  • Тряпочки для протирки и минимизации грязи
  • Жидкое специальное средство для удаления ржавчины
  • Силиконовая смазка для сантехнических целей
  • Отвертка

Предварительное ознакомление с правильной и безопасной инструкцией демонтажа – залог успешного начала ремонта.

Ремонт однорычажного смесителя с шаровым механизмом

Устройство смесителя

Виды поломок и их устранение:

  1. Кран закрыт, вода течет. Засорилось пространство между шаром и седлами. Сломался или треснул шаровой картридж (он не подлежит ремонту, только замене).
  2. Напор хороший, а вода из смесителя еле течет. Дело может быть в аэраторе. Из-за жесткой воды он забился.
  3. Нарушена регулировка температуры.

Для того, чтобы устранить неисправность и произвести замену прокладок или основного механизма потребуется демонтировать смеситель:

  1. Снять декоративную заглушку, через отверстие открутить регулировочный рычаг.
  2. Снять рычаг.
  3. Далее демонтируются эксцентрики и купол смесителя.
  4. Водный камень, ржавчину и грязь аккуратно удалить.
  5. Достать шаровой механизм. При нарушении целостности деталь заменить.
  6. Произвести замену всех уплотнителей, сделать это необходимо в независимости от состояния прокладок, в целях профилактики.
  7. Собрать смеситель в обратном порядке.

Если точно следовать инструкции, смеситель начнет работать исправно.

Не подлежат ремонту корпус и шар, если они имеют механические повреждения. Все остальное можно исправить.

Рекомендация!

В целях профилактики следует регулярно чистить аэратор.

Следить за чистотой смесителя. Постараться минимизировать прохождение через смеситель ржавой воды.

Блокировка клапана — Блокировка газового клапана

Блокировка клапана гарантирует, что любое оборудование, которое работает с клапаном, остается выключенным во время обслуживания или работ по техническому обслуживанию. Блокировка клапана работает путем прикрепления прочного блокирующего устройства к рабочей части клапана. Затем он закрепляется на месте с помощью замков или замков.

Ознакомьтесь с нашим широким ассортиментом блокировок вращающихся запорных клапанов, блокировок газовых клапанов под давлением, блокировок шарового клапана клинового типа, блокировок шарового клапана с герметичным уплотнением и регулируемых блокировок шарового клапана ниже.

Отображение 1–5 из 15 результатов

Сортировка по умолчанию Сортировать по популярности Сортировать по средней оценке Сортировать по последней Сортировать по цене: от низкой к высокой Сортировать по цене: от высокой к низкой

  • Master Lock Блокировка четвертьоборотного клапана с 4 ножками (от 12,7 мм до 50,8 мм)

    Артикул: S3080

    Блокиратор четвертьоборотного клапана Master Lock с 4 ножками (от 12,7 до 50,8 мм) отличается простой в использовании регулируемой конструкцией, которая помогает предотвратить случайное срабатывание закрытого шарового крана или деактивацию открытого шарового крана. .

    € 34,71

    Запрос по электронной почте

    ×

    Простой запрос по электронной почте

    Закрыть

    В корзину


  • Блокировка шарового клапана Master Lock (от 6 мм до 76 мм)

    SKU: S3477

    Master Lock Ball Блокировка клапана (от 6 мм до 76 мм) Подходит для ручных четвертьоборотных ручек шарового клапана для защиты от случайного открывания.

    € 36,15

    Запрос по электронной почте

    ×

    Простой запрос по электронной почте

    Закрыть

    Добавить в корзину


  • Блокировка поворотного клапана Master Lock S3920

    SKU: S3920

    9 Устройство блокировки клапана-бабочки Master Lock 9000 S блокирует практически любую дроссельную заслонку за считанные секунды с помощью регулируемого фиксирующего троса S806 . Простое в использовании устройство клиновидной формы оснащено заклепкой из нержавеющей стали, которая позволяет устройству плавно открываться и закрываться для обеспечения правильной посадки, а стрелки направления позволяют упростить установку и минимизировать ошибку. Изготовленное из прочного и легкого термопластического материала Zenex ™, устройство устойчиво к химическим воздействиям и эффективно работает в экстремальных условиях.

    € 27,55

    Запрос по электронной почте

    ×

    Простой запрос по электронной почте

    Закрыть

    В корзину


  • Блокировка поворотного клапана Master Lock S3921

    SKU: S3921

    9 Устройство блокировки клапана-бабочки Master Lock 21 9000 S блокирует практически любую дроссельную заслонку за считанные секунды с помощью регулируемого фиксирующего троса S806 .Простое в использовании устройство клиновидной формы оснащено заклепкой из нержавеющей стали, которая позволяет устройству плавно открываться и закрываться для обеспечения правильной посадки, а стрелки направления позволяют упростить установку и минимизировать ошибку. Изготовленное из прочного и легкого термопластического материала Zenex ™, устройство устойчиво к химическим воздействиям и эффективно работает в экстремальных условиях.

    € 47,72

    E-mail Ваше сообщение

    ×

    Простой запрос по электронной почте

    Закрыть

    Добавить в корзину


  • Мастер блокировки Задвижка Lockout (25 мм до 330 мм)

    Артикул: 484

    Мастер блокировки ворот Блокировка клапана (от 25 мм до 330 мм) работает, окружая рабочую ручку клапана и, таким образом, защищая клапан от случайного открытия.Блокиратор вращающейся задвижки Master Lock подходит для клапанов диаметром от 1 ″ (2,5 см) до 13 ″ (33 см).

    € 79,68

    Запрос по электронной почте

    ×

    Простой запрос по электронной почте

    Закрыть

    Добавить в корзину


Устройство блокировки шарового клапана для ручки трубы 1½ — 2½ ”

Подходит для ручек диаметром от 25 до 63,5 мм (1–2½ дюйма)

ES — 02 — GVL

Подходит для ручек диаметром от 63. От 5 до 127 мм (2½ — 5 дюймов)

ES — 04 — GVL

Подходит для ручек диаметром от 127 до 165 мм (5–6½ дюймов)

ES — 06 — GVL

Подходит для ручек диаметром от 165 до 254 мм (6½ «- 10» дюймов)

ES — 08 — GVL

Подходит для ручек диаметром от 254 до 355 мм (10–13 дюймов)

ES — 10 — GVL

Регулируемые Задвижка Блокировка из — Обычные (25 мм — 165 мм)

ES — AGV

Регулируемая блокировка задвижки — маленькая с вырезом (25 мм — 165 мм)

ES — AGV — SC

Для шарового крана — диаметр трубы 3/8 «- 1¼» (макс. Длина ручки 7½ «)

ES — BV 01

Для шарового крана — диаметр трубы 1½ «- 2½» (макс. Длина ручки 10 дюймов)

ES — BV 01 EX

Для шарового крана — диаметр трубы 2–8 дюймов (большой размер)

ES — BV 02 L

Для шарового крана диаметром 1/2 «- 1¼» (максимальная длина ручки 8 дюймов)

ES — TR BVL — S

Для шарового крана диаметром 2–8 (макс. Длина ручки 10 дюймов)

ES — TR BVL — L

Двухкомпонентный ПВХ — блокировка малого шарового клапана

ES — 2PP — SBVL

One Piece Steel — Малый блокиратор шарового крана

ES — 1PS — S BVL

One Piece Steel — Блокировка большого шарового клапана

ES — 1PS — L BVL

Регулируемый блокиратор шарового клапана малого размера — с малым рычагом

ES — SSBVL — SET (малый)

Регулируемая блокировка шарового клапана большого размера — с большим рычагом

ES — LSBVL — НАБОР (большой)

Дополнительная рука — малая (с 4. Стержень из нержавеющей стали 5 дюймов)

ES — МАЛЫЙ — РЫЧАГ

Дополнительный рычаг — малый — выдвинутый (со штангой из нержавеющей стали 10,25 дюйма)

ES — МАЛЕНЬКИЙ — РЫЧАГ — EX

Дополнительный рычаг — большой (со штангой из нержавеющей стали 5,75 дюйма)

ES — БОЛЬШОЙ — рычаг

Дополнительный рычаг — большой — выдвинутый (со штангой из нержавеющей стали 10,25 дюйма)

ES — БОЛЬШОЙ — ARM — EX

Универсальная блокировка клапана

ES — UVL

УВЛ с 2 метрами.Оцинкованный стальной трос

ES — UVL + C

УВЛ с 2 метрами. Оцинкованный стальной трос и большая рука

ES — UVL + C + LA

UVL с малым рычагом

ES — UVL + SA

UVL с 2 стрелками

ES — UVL + 2SA

UVL с большим рычагом

ES — UVL + LA

Блокировка поворотного клапана

ES — BFV 04

Блокировка поворотного клапана — Цветной

ES — BFV 04 — CR

Универсальный блокиратор клапана-бабочки, красный

ES — UBFVL — R

Универсальный блокировочный клапан-бабочка, желтый

ES — UBFVL — Y

UBFVL с ES — GTMCL + 2C

ES — UBFVL — COMBO

Блокировка пробкового клапана (9.50 — 22,20 мм)

ES — PVL 922

Блокировка пробкового клапана (23,80 — 34,90 мм)

ES — PVL 2334

Блокировка пробкового клапана (44,50 — 54,00 мм)

ES — PVL 4454

Блокировка пробкового клапана (55,55 — 63,50 мм)

ES — PVL 5563

Блокираторы шаровых кранов

| Брэди

{{product.ProductDescription}}
{{product.FamilyDisplayName}}
{{product.ProductDescription}}

Номер детали: {{product.Товар}}

КОЛ-ВО / ЕДИНИЦА: {{product.UnitOfMeasure}}

Вариант тестирования 0

Вариант тестирования 1

Вариант тестирования 2

+2

Доступны несколько вариантов

{{formatCurrency (product.Цена, ‘,’, ‘.’, ‘$’, »)}}

(CAD)

из
{{formatCurrency (product. PriceMin, ‘,’, ‘.’, ‘$’, »)}}
(CAD)

Блокираторы клапанов | Клапанные замки

  1. Бесплатная доставка по Великобритании *

    Гарантия соответствия цены

    Просмотрите продукт для поиска альтернатив.Перед покупкой этого продукта нам потребуется дополнительная информация.

    Звоните 01642 931 332

Посмотреть больше

Устройства блокировки клапана для полной блокировки клапана

Стоп Работа клапана

Процесс блокировки клапанов гарантирует, что оборудование, с которым работает клапан, остается выключенным, пока персонал выполняет работу, которая может быть чрезвычайно опасной, если клапан останется включенным.

Руководящий орган, который наблюдает за процедурами блокировки / маркировки — Управление по безопасности и гигиене труда (OSHA) — заявляет, что любое энергоизолирующее устройство (клапан, переключатель и т. Д.), Установленное после 1 ноября 1994 г., должно быть спроектировано так, чтобы принимать устройство блокировки. который удерживает его в выключенном или безопасном положении и предотвращает работу. Любое изолирующее устройство, которое было заменено, отремонтировано, капитально отремонтировано или модифицировано с 1 ноября 1994 г., также должно быть способно принять устройство блокировки.

Это означает, что любые клапаны, которые вы используете, должны быть в состоянии принять устройство блокировки, и чрезвычайно важно приобрести правильное оборудование для блокировки клапана для того типа клапана (ов), который необходимо заблокировать.

Блокираторы клапанов, которые мы продаем, подходят для колокольных клапанов, задвижек, пробковых клапанов, шаровых кранов и дисковых затворов. При использовании этих устройств клапаны полностью блокируются, что предотвращает использование клапана кем-либо, в то время как персонал может выполнять работу в потенциально опасных ситуациях.

Блокираторы клапана

работают путем прикрепления прочного запирающего устройства к рабочей части клапана перед его фиксацией на месте с помощью замков или замков. Для дополнительной безопасности рекомендуется, чтобы каждый человек, выполняющий работу, прикреплял свой собственный замок к блокировке клапана и снимал свой замок только после того, как они завершили свою работу и ушли с работы.

Блокировка шарового крана

— SafeSite

Шаровые краны бывают разных размеров, и эффективная блокировка шарового крана является критическим элементом любой программы маркировки блокировок. Важно, чтобы устройство блокировки шарового клапана обеспечивало надежную изоляцию при каждом использовании. В противном случае рабочие могут подвергнуться воздействию опасных источников энергии, таких как газы, пар, гидравлическое давление и жидкости.

Программа SafeSite от Mayo Hardware включает широкий спектр устройств блокировки шарового клапана Master Lock.Эти устройства имеют легкий вес и компактную конструкцию, поэтому они хорошо работают в тесноте и в изолированных трубах. Изготовленные из прочных материалов, которые выдерживают экстремальные температуры, S3068 и S3080 предназначены для зажима на ручке шарового клапана, в то время как 0468L закрывает шток шарового клапана со снятой ручкой, что делает случайное повторное включение практически невозможным. Устройства блокировки шарового крана Master Lock, шаровые краны блокировки размером до 4 дюймов.

Для получения дополнительной информации об устройствах блокировки шарового клапана Master Lock, свяжитесь с Mayo Hardware по телефону 1300 360 211

Регулируемая блокировка шарового клапана

  • Простое в использовании устройство предотвращает случайное срабатывание закрытого шарового крана
  • Регулируемая конструкция на 12 шт.Клапаны от 7 мм до 50,8 мм
  • Прочный и легкий термопластический материал устойчив к химическим воздействиям и эффективно работает в экстремальных условиях.
  • Съемная вставка для ручек различных конструкций и размеров
  • Совместимость с устройством блокировки кабеля S806 для наиболее надежной фиксации
  • Номер детали: S3080

Регулируемая блокировка шарового клапана

  • Плотно зажимает стопор ручки для предотвращения ее движения
  • Может применяться 0.Клапаны размером 6 см x 10,1 см
  • Работы по изолированным трубам и в закрытых помещениях
  • Прочная конструкция из алюминия и стали, стойкая к агрессивным средам и температурам до 538 ° C
  • Работает со всеми замками и замками безопасности Master Lock
  • Легкий и компактный для удобной переноски и хранения
  • Номер детали: S3068

Регулируемая блокировка шарового клапана

  • Инновационная конструкция исключает риск повторного срабатывания клапана при снятии ручки
  • Простая ручка для снятия и хранения, закрывающая шток клапана для надежной блокировки
  • Универсальная установка — эффективная блокировка всех клапанов от 0. 9 см x 10,1 см
  • Работает практически со всеми клапанами — металлическими и ПВХ клапанами, изолированными трубами, трубами, установленными близко к стене или потолку, и клапанами с закрытым доступом из-за близости к другим клапанам или трубам
  • Эффективно противостоит агрессивным средам и работает в экстремальных условиях от -40 ° C до 121 ° C
  • Номер детали: 0468L

Блокировка шарового клапана

  • Подходит для ручных четвертьоборотных ручек шарового крана для защиты от случайного открывания
  • Простая в использовании цельная конструкция запирает клапан в положении ВЫКЛ.
  • Два ряда точек фиксации для надежной фиксации
  • Металлический корпус с термостойким порошковым покрытием
  • Номер детали: S3476 подходит для клапанов от 6.Диаметр от 35 мм до 25 мм
  • Номер детали: S3477 подходит для клапанов диаметром от 31 до 76 мм

Блокировка шарового клапана — LotoMaster

Код товара

Для шарового крана размером

LM-BVL1

Маленький

1/2 дюйма — 1-1 / 4 дюйма

LM-BVL2

Средний

1-1 / 2–3 дюйма

LM-BVL3

Большой

2–8 дюймов

Блокираторы шарового клапана Lotomaster доступны в 3 размерах, чтобы заблокировать ваши клапаны начиная с 9. От 5 мм (3/8 дюйма) до 200 мм (8 дюймов). Эти простые и удобные в использовании блокираторы зажимают рычаг клапана, предотвращая его работу, и фиксируются на месте с помощью нашего навесного замка для блокировки.

Инструкция по эксплуатации:

  • Поверните ручку клапана в положение выключено / закрыто
  • Наденьте блокировочное устройство на клапан как можно дальше и поместите его над угловой частью рукоятки клапана
  • .

  • Наденьте вторую часть на ручку клапана до тех пор, пока она не войдет в ручку клапана, и вставьте замок блокировки в отверстие, обеспечивающее максимально плотную посадку
  • При правильной установке клапан не должен двигаться в сторону открытого конца

Шаровые краны

— Шаровые краны из нержавеющей стали

Мы можем предоставить API-6A, API-6D, пожаробезопасность, NACE, металлическое седло, плавающее, цапфовое, резьбовое, сварное внахлест, стыковое соединение, двухпоршневое седло, экзотические материалы корпуса и отделки и т. Д. Для всех ваших применений. потребности.

Мы являемся дистрибьютором шаровых кранов ViNtrol.

ХАРАКТЕРИСТИКИ ШАРОВОГО КЛАПАНА

Тип

Основные характеристики

Размер и класс

Цапфа

  • Двух- или однопоршневые седла
  • Двойной, блокирующий и выпускной
  • Пожаробезопасность и стандарт NACE
  • HNBR и материал уплотнения Devlon
  • Standard Хорошо для 325 ° F
  • блокиратор Стандартный
  • Порты для впрыска смазки и уплотнения
  • Антистатическое устройство, встроенное в
  • Доступны из низкотемпературных, нержавеющих и дуплексных материалов
от 2 до 60 дюймов в классах давления ANSI от 150 до 2500,
Также от 2 до 4 дюймов API-6A 2000, 3000 и 5000 фунтов на кв. Дюйм

Плавающий

  • Стандарт трима из нержавеющей стали 316
  • Седла из RTFE классов CL 150 и CL 300
  • Сиденья Derlin в классах от CL 600 до CL 1500
  • Полный и уменьшенный порт
  • Пожаробезопасность и стандарт отделки NACE
  • Замок Devine Standard
  • Внешний порт для смазки в штоке
от 1 до 8 дюймов в классах давления от 150 до 1500

Резьбовые серии «A» и «B»

  • Стандарт трима из нержавеющей стали 316
  • Стандартное сиденье Derlin
  • Полный и уменьшенный порт
  • Корпуса с болтами и резьбой
  • Пожаробезопасность и стандарт отделки NACE
  • Замок Devine Standard
  • Внешний порт для смазки в штоке
от 1 до 4 дюймов при рабочем давлении от 1000 до 5000 фунтов на квадратный дюйм WOG

Резьбовая серия «C»

  • Одно- и двухэлементная конструкция корпуса
  • блокиратор Стандартный
  • Корпус сварной с уплотнением
  • Углерод / нержавеющая сталь и нержавеющая сталь с наполнителем
от 1/4 «до 2» при рабочем давлении от 100 до 6000 фунтов на квадратный дюйм WOG

Нажмите здесь, чтобы запросить ценовое предложение, или позвоните нам сегодня по телефону 1-800-665-1488

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
