Соединение металлической трубы с пластиковой без резьбы: Как соединить пластиковую трубу с металлической. Виды соединения

Содержание

пошаговая инструкция, виды, способы монтажа перехода, достоинства, недостатки

При прокладке системы водоснабжения часто возникает необходимость соединения труб, изготовленных из пластика и металла. Стыковка возможна несколькими способами. Метод подбирают отдельно для каждого случая, учитывая место расположения трубопровода и состояние торцов. После монтажа получается герметичное соединение, исключающее вероятность возникновения утечки.

Почему приходится соединять трубопрокаты из пластика с металлом

Содержание статьи

Необходимость стыковки трубопроводов из разного материала может возникнуть по двум причинам:

  1. Подключение к централизованной системе водоснабжения старого образца. Потребность стыковки возникает при замене трубопровода на магистраль из пластика. В месте подключения потребуется соединить элементы, изготовленные из разных материалов.
  2. Намеренное использование металлических и пластиковых деталей в одном трубопроводе. Материалы имеют разные характеристики. По этой причине в некоторых ситуациях лучше выбрать именно металл или пластик.

Соединить магистраль можно самостоятельно. С работой справится человек, имеющий минимальные технические знания и навыки в монтаже трубопроката. Для работы не требуется применение специализированного оборудования. Достаточно будет стандартного монтажного инструмента.

Соединение металлической трубы с пластиковой

Различные виды соединений

Способ монтажа подбирается отдельно для каждого случая. Для этого осматривают торец металлической заготовки на предмет целостности. Если край в нормальном состоянии, и есть достаточно места для работы, отдают предпочтение резьбовым соединениям. При сильном износе металлического торца соединяют магистраль другими способами.

В первом случае необходимо наличие резьбы на металлическом патрубке. При ее отсутствии выполняют нарезку, используя специализированные приспособления. Пластиковая деталь подключается методом пайки.

Края элементов нагревают паяльником и соединяют. Место стыковки получается бесшовным. Соединить магистраль с помощью резьбы можно несколькими способами.

Разъемный фитинг (американка)

Представляет собой приспособление, состоящее из двух частей – металлической и пластиковой. Между собой они скреплены накидной гайкой. Для обеспечения герметичности “американка” оснащается резиновым уплотнителем. Он устанавливается между составными частями и надежно защищает место стыка от вероятности возникновения утечки.

Монтаж разъемного фитинга осуществляется в следующей последовательности:

  1. Металлическую часть крепят на трубопровод с помощью резьбы. Чтобы избежать утечки, на витки наматывают уплотнитель. Применяют ФУМ ленту, паклю и т. д.
  2. Накидную гайку монтируют на пластиковый патрубок. Это необходимо сделать до приварки.
  3. Припаивают пластиковую часть разъемного фитинга.
  4. Устанавливают эластичный уплотнитель и скрепляют части накидной гайкой.

Разъемный фитинг отличается надежностью и устойчивостью к механическим повреждениям. После монтажа удается получить герметичный стык.

Пластиковый фитинг с резьбой

Производители выпускают детали для соединения пластикового трубопровода с заготовками, имеющими резьбу. Фитинг такого типа представляет собой пластиковый патрубок с впаянной в него металлической частью. Для разного вида труб фитинги выпускают с наружной и внутренней резьбой.

Соединительные элементы такого типа могут быть прямыми или поворотными. Последние применяются для изменения направления водопровода в вертикальной или горизонтальной плоскости.

Изделие накручивают на металлическую часть трубопровода. Для герметизации применяют различные уплотнители. К зафиксированной детали припаивают пластиковую трубу.

Фланцевый тип

Способ применяют при изготовлении трубопроводов, диаметром больше 40 мм, предназначенных для перемещения жидкости или газа. Соединить металлические и пластиковые трубы фланцами сможет человек, имеющий минимальные технические навыки.

На торцах труб расположены круглые или квадратные выступы. В них есть отверстия, предназначенные для монтажа болтов. Перед монтажом обращают внимание на форму фланцев. Она должна быть одинаковой на обеих деталях. Трубы соединяют в следующем порядке:

  1. Установить болты в монтажные отверстия фланца одной из деталей. При этом нет необходимости ставить одновременно все резьбовые элементы. Достаточно поставить два болта. Они будут играть роль направляющих.
  2. Монтировать эластичную прокладку. При установке обращают внимание на совпадение отверстий уплотнителя и фланца.
  3. Монтировать на направляющие фланец второй детали.
  4. Установить гайки на болты. Чтобы избежать образования коррозии, на витки резьбы наносят смазку.
  5. Герметизировать стыки путем стягивания фланцев болтами. Чтобы избежать перекоса, резьбовые элементы затягивают поочередно.

Так удается соединить пластиковые и металлические трубы с помощью фланцев.

Эластичный уплотнитель в процессе эксплуатации подвержен негативному влиянию внешних факторов. Для обеспечения герметичности необходимо регулярно проводить проверку целостности прокладки.

Фитинг

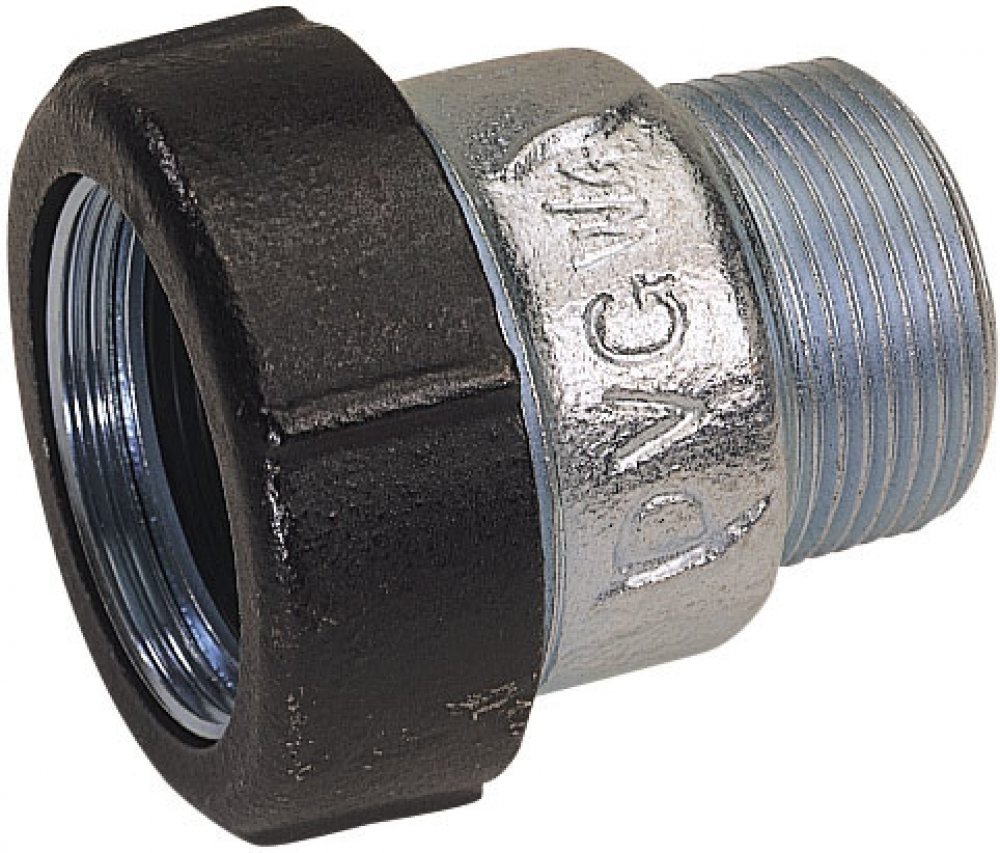

Чтобы соединить металлическую магистраль с пластиковой, используют муфту Гебо. Так удается получить надежный стык независимо от состояния торцов. Внутренний диаметр фитинга больше наружного размера фиксируемой трубы из пластика. С металлической заготовкой он соединяется резьбой.

Герметичность соединения с пластиковым трубопроводом обеспечивается уплотнительным кольцом. Оно запрессовывается в пространство между внутренними стенками и трубой.

Конструкция фитинга предусматривает прижим уплотнительного кольца накидной гайкой. Конусная форма резинового уплотнителя обеспечивает надежное прилегание к поверхностям.

Изделие отличается простотой монтажа. Это делает его востребованным при ликвидации аварийных ситуаций. Для установки не требуется наличие специализированного оборудования для пайки. Монтаж проводят в следующем порядке:

  1. Зачистить край заготовки от загрязнений. Используют наждачную бумагу с абразивом мелкой фракции. Очистка поверхности необходима для плотного прилегания уплотнительного кольца.
  2. Установить накидную гайку с внутренней резьбой на патрубок. Конструкция предусматривает монтаж гайки выступом наружу.
  3. Монтировать зажимное кольцо. Оно необходимо для прочного удержания заготовки. На внутренней поверхности кольца изготовлены насечки. При сжатии они надежно удерживают трубу.
  4. Надеть на патрубок прижимное кольцо и эластичное уплотнение.
  5. Собрать конструкцию, стянув элементы накидной гайкой.

По мере закручивания гайки проверяют герметичность стыка. При этом контролируют степень затяжки. Превышение допустимых показателей может привести к механическому повреждению бортика гайки.

Как правильно соединить канализационные трубы можно узнать из нашей статьи по ссылке.

Безрезьбовой тип

Соединить металлическую и пластиковую трубу без нарезки резьбы можно несколькими методами. Герметичность стыка зависит от соблюдения технологии установки.

Обжимная муфта

Представляет собой изделие, внутренний диаметр которого больше размера магистралей. На его краях расположены накидные гайки или фланцы. Герметичность обеспечивается эластичным уплотнителем.

Для надежного удержания труб муфта оснащается разрезными кольцами. На их внутренней поверхности расположены насечки.

Трубы соединяют в следующем порядке:

  1. На патрубки надевают накидные гайки, разрезные кольца и эластичные элементы. Резьбовые элементы крепят бортиком наружу.
  2. Помещают трубы в муфту до упора.
  3. Затягивают гайки.

При закручивании резьбовых элементов эластичный уплотнитель заполняет пространство между внутренними поверхностями и трубой. При затяжке разрезное кольцо сжимается и удерживает элементы магистрали в неподвижном положении.

Ремонтная обойма

Применяется в качестве временной меры. Корпус состоит из двух металлических деталей. Они имеют отверстия для установки болтов. Между деталями корпуса расположена уплотняющая прокладка. Она герметизирует место стыка при стягивании.

Перед креплением торцы очищают от коррозии и загрязнений. Применяют наждачную бумагу с абразивом мелкой фракции. Правильно очищенные поверхности будут плотно прилегать к прокладке. Пыль и мелкие абразивные частицы удаляют струей сжатого воздуха или сухой ветошью.

На трубопровод монтируют обойму. Между частями корпуса укладывают уплотнитель. Половинки обоймы сжимают между собой болтами. При этом крепежные элементы затягивают поочередно. Это позволяет избежать перекоса. При закручивании болтов обойма герметизирует место стыка уплотнителем.

Резиновая муфта

Соединить пластиковую и металлическую магистраль можно, использовав гибкий шланг или специализированное приспособление. Оно представляет собой муфту, изготовленную из эластичного материала. Внутренний диаметр приспособления подбирают отдельно для каждого случая. При этом учитывают размер трубы.

Патрубки помещают в муфту до упора. Эластичный элемент по краям стягивают хомутами.

Такой способ стыковки может рассматриваться как временный вариант. Эластичный материал подвержен негативному влиянию внешних факторов. Потребуется регулярная замена муфты.

Нюансы соединения трубы из металла с пластиковой

Чтобы правильно соединить металлическую и пластиковую трубу, учитывают:

  • способ соединения;
  • наличие свободного места для работы с инструментами, нарезающими резьбу;
  • соответствие диаметров пластиковой и металлической трубы;
  • отсутствие загрязнений и следов коррозии на торцах;
  • состояние эластичного уплотнителя.

После установки проверяют место стыка на герметичность. При необходимости зажимают гайки, наносят на витки резьбы ФУМ ленту, паклю и т.  д.

Нюансы монтажа трубы из металла и металлопластика

В такой ситуации применяется несколько способов. Метод подбирают отдельно для каждого случая, учитывая диаметр трубопровода и состояние торцов.

Варианты соединения:

  1. Использование специализированного фитинга. Производители выпускают детали, предназначенные соединять металлопластиковую трубу с металлической. Фитинг имеет внутреннюю или наружную резьбу. К металлопластиковому патрубку деталь крепится обжимной муфтой.
  2. Применение фитинга Гебо.
  3. Стыковка гибким шлангом с хомутами.
  4. Соединение обжимной муфтой.

Способы, позволяющие соединить части трубопровода без резьбы гибким шлангом и хомутами, можно рассматривать только как временные варианты.

Нюансы монтажа трубопровода из металла с пластиковой трубой без резьбы

Соединить металлическую трубу с пластиковой без резьбы можно с применением обжимной муфты. При выборе детали и монтаже необходимо учесть:

  • внутренний диаметр приспособления;
  • состояние торцов;
  • наличие загрязнений и коррозии на внешней поверхности;
  • момент затяжки резьбовых соединений.

Соблюдая последовательность действий при установке, удастся соединить трубопровод герметично. Периодически необходимо осматривать обжимную муфту на предмет утечки.

Соединить металлическую трубу с пластиковой можно разными методами. Способ подбирается отдельно для каждого случая. При этом учитывают диаметр трубопровода, состояние торцов, наличие резьбы и т. д. Для работы не требуется применять специализированное оборудование.

Соединяли ли вы металлическую трубу с пластиковой? Какой метод при этом использовали? Оставляйте комментарии, добавляйте статью в закладки и делитесь ею в социальных сетях.

Также рекомендуем посмотреть подобранные видео по нашей теме.

Стык стальной трубы и пластиковой.

Как соединить стальную трубу с полипропиленовой.

Как соединить металлические трубы без сварки?









Просмотров: 7667



В сети можно найти множество способов соединения труб без сварки и резьбы с помощью таких устройств, например, как муфта Гебо, специальных фланцев и ремонтно-монтажных обойм. Способы достаточно бюджетные и позволяют без особых проблем сделать, например, несколько срочных соединений стальных труб без использования сварки и нарезания резьбы.
А что делать, если вам нужно быстро смонтировать целую систему отопления или водоснабжения в загородном доме, а использование сварки крайне нежелательно, например, из-за повышенной пожароопасности помещения или в нем уже сделан ремонт.

А если система отопления будет смонтирована из медных труб и должна не просто прослужить много лет, но и радовать глаз владельца все это время? Представьте эту систему, обвешанную муфтами Гебо… Мало того, что это будет дорого, так и выглядеть будет далеко не лучшим образом. А ведь потребуются не только прямые соединения труб без сварки и резьбы, а и масса других соединений: тройников, угольников, переходников и так далее. Да и занятие это хлопотное: нужно зачистить трубы от старой краски, ржавчины и других различных отложений до металла, снять заусенцы, проверить качество соединения и … прослужит все это в итоге достаточно короткое время.
Так что же делать, как быстро и надежно соединить трубы без сварки и резьбы? Есть современные решения, причем для соединения труб из стали, нержавейки, меди или пластика или их комбинациях. Расскажем Вам на примере продукции немецкой компании Viega. Почему продукция именно этой компании? Потому что это как-бы эталон, ориентир для других производителей.


Безупречное качество трубопроводных пресс-систем Viega сделало их крайне популярными в Западной Европе и обеспечивает быстрый рост их популярности в России. Компания по праву считается лидером в области создания надежных систем холодной опрессовки, значительно ускоряющих и упрощающих монтаж труб из стали, меди и нержавеющей стали. Запатентованные технологии уже много лет успешно применяются при монтаже трубопроводов хозяйственно-питьевого водоснабжения, газопроводах, системах отопления или в специальных отраслях.

Принцип соединения заключается в обжатии трубы с надетым на нее фитингом с помощью ручного или электрогидравлического пресс-инструмента. Опрессовка выполняется в течение нескольких секунд без опасности пожара и трудоемких мер противопожарной защиты, после чего соединение надежно служит на протяжении 50 лет. В процессе опрессовки применяется двустороннее обжатие – до уплотнительного кольца и после него. Никаких подготовительных работ не требуется, соответственно, обеспечивается экономия времени и материала, не остается следов нагрева и пайки. Вы можете возразить, что пресс-инструмент для соединения труб без сварки и резьбы стоит дорого, но ведь его можно взять в аренду, или он уже приобретен монтажником, выполняющего работы в Вашем доме.
В настоящее время в зависимости от сферы применения компания Viega предлагает несколько вариантов пресс-фитингов, позволяющие соединять трубы без сварки, резьбы или пайки.

Область применения и особенности пресс-фитингов Viega

PROFIPRESS — для систем отопления, водоснабжения и специальных применений. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.

Это система пресс-соединений для медных труб, пригодная практически для любых областей применения. В ассортимент входят несколько сотен видов фитингов, что позволяет использовать их практически в любых монтажных ситуациях. Все детали, от цилиндрических муфт до высококачественных уплотнительных колец, изготовлены с настоящим немецким качеством. В системе Profipress Viega использует медь и бронзу. Оба материала обеспечивают гигиеничный монтаж и, кроме того, максимальную надежность, абсолютную стабильность формы и длительный срок службы.

Для визуального различия назначения фитингов для гидравлических или газовых систем они, соответственно, маркируются зелёной или жёлтой точкой на корпусе фитинга.
Также различаются уплотнительные прокладки фитингов:
для гидравлических систем – черного цвета из EPDM (этиленовый, пропилендиеновый каучук),
для газовых систем – жёлтого цвета из HNBR (гидрированный акрилнитрилбутадиен каучук).

Преимущества пресс фитингов Viega Profipress для медных труб:

  • Широкий ассортимент изделий. Предусмотрены специальные компоненты для любых трубопроводных систем. Поставляются диаметрами от 12 до 108 мм, включая промежуточный диаметр 64 мм.
  • Широкая область применения. Применяются для медных трубопроводов хозяйственно-питьевого водоснабжения, систем отопления, а также для прочего применения.
  • Безупречное качество. Пресс фитинги Viega выпонены из бронзы СС 499К или из кремниевой бронзы СС246Е/CuSi4Zn9MnP. Замена сырья на кремниевую бронзу произошло вследствие перехода Viega на производство новых видов продукции с использованием единого сплава.
  • Высокая стабильность формы и длительный срок службы.
  • Все фитинги оснащены высококачественными уплотнительными кольцами из EPDM черного цвета (этилен-пропилендиеновый каучук), с рабочей температурой до 110°C, не обладают стойкостью против углеводородных растворителей, хлорированных углеводородов, скипидара и бензина.
  • Скорость монтажа. Пресс-соединения выполняются на порядок быстрее, чем при соединении медных труб методом пайки.
    Требуется выполнить всего три операции:
    — отрезать трубу,
    — установить фитинг и проверить глубину вставки
    — опрессовывать соединение с помощью специального инструмента
  • Отпадает необходимость в калибровке, что позволяет сэкономить от 30 до 50% времени (в зависимости от диаметра трубы) по сравнению с пайкой.
  • Надежность. Viega разработала уникальный контур безопасности SC-Contur, благодаря которому неопрессованные (например, по недосмотру) соединения можно выявить визуально при испытании водой под давлением от от 0,1 до 0,65 МПа или по падению давления на контрольном манометрепри при проверке системы сжатым воздухом с давлением от 22,0 мбар до 3,0 бар. Гарантированная утечка создается за счет небольшого канала на уплотнительном кольце пресс-фитинга.
  • Компактный и удобный пресс-инструмент.

PROFIPRESS G — для систем газопроводов и трубопроводов жидкого и дизельного топлива. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца желтого цвета из HNBR. Обозначение — желтый прямоугольник на корпусе. Поставляются диаметрами от 12 до 64 мм.

PROFIPRESS S — для соединений, работающих при повышенных температурах, например: в гелиоустановках или в паровых системах низкого давления до температуры 120°C и давления 1 бар, в системах централизованного теплоснабжения до температуры 140°C и давления до 16 бар. Для медных труб. Фитинги из меди и бронзы. Уплотнительные кольца из FKM. Обозначение — белый прямоугольник на корпусе, обозначающим уплотнительное кольцо из FKM. Поставляются диаметрами от 12 до 108 мм.

SANPRESS INOX — для высококачественных систем водоснабжения. Для труб из нержавейки. Фитинги из нержавейки. Уплотнительные кольца из EPDM. Поставляются диаметрами от 15 до 108 мм

SANPRESS — для систем водоснабжения. Экономичная альтернатива Sanpress Inox. Для труб из нержавейки. Фитинги из бронзы. Уплотнительные кольца из EPDM. Обозначение — зеленая точка на корпусе. Поставляются диаметром от 12 до 108 мм.

MEGAPRESS — для систем отопления и специальных применений. Для черных стальных труб (в том числе и с цинковым или эпоксидным покрытием, бесшовных или сварных). Фитинги из стали с высококачественным цинк-никелевым покрытием. Уплотнительные кольца из EPDM (типоразмер XL – уплотнительные кольца круглого сечения из FKM). Обозначение — черный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 3/8 до 4 дюймов.

PRESTABO — для систем отопления и специальных применений. Для стальных оцинкованных труб. Фитинги стальные в трех вариантах: с наружным цинковым покрытием, с наружным цинковым покрытием и полипропиленовой оболочкой, с наружным и внутренним цинковым покрытием. Уплотнительные кольца из EPDM. Обозначение — красный прямоугольник с символом «Кроме питьевой воды». Поставляются диаметрами от 12 до 108 мм.

SMARTPRESS — для систем отопления и водоснабжения. Для пластиковых труб, совместимость с трубами систем Viega Pexfit Pro и Pexfit Fosta. Фитинги: oтводы, муфты и тройники из нержавеющей стали, резьбовые фитинги из бронзы. Поставляются диаметрами от 16 до 63 мм.

Основные преимущества использования пресс-фитингов Viega

  • максимальная надежность благодаря двойной опрессовке и контуру безопасности SC-Contur
  • высокая скорость монтажа
  • простота выполнения соединений — справится любой монтажник
  • благодаря четкой маркировке изделий их невозможно перепутать
  • три типа высококачественных уплотнительных колец для всех областей применения
  • широкий ассортимент изделий
  • широкая область применения
  • безупречное немецкое качество
  • высокая стабильность формы и длительный срок службы
  • компактный и удобный пресс-инструмент для выполнения пресс-соединений
  • пожаробезопасность

Каждый пресс-фитинг Viega имеет индивидуальную маркировку — их не спутаешь с фитингами, предназначенными для других задач.
Цвет маркировки означает при этом различные области применения:
зеленым цветом обозначены изделия для трубопроводов хозяйственно-питьевого водоснабжения
желтым – для газопроводов,
белым – для отопительных гелиосистем, систем центрального отопления и пара низкого давления
красным и черным – серия «кроме питьевой воды».
Фитинги диаметром от 64 мм снабжены оранжевой наклейкой, которая снимается после их опрессовки для контроля

Универсальные и специальные уплотнительные элементы.
Каждый эластомерный материал обладает свойствами, требуемыми для соответствующей области применения, в том числе необходимой химической стойкостью и характерным диапазоном рабочих температур. При этом важным условием является срок эксплуатации минимум 50 лет.

Используются уплотнительные кольца Viega всего трех типов:
из EPDM – преимущественно для систем хозяйственно-питьевого водоснабжения и отопления,
из HNBR – для газопроводов и трубопроводов жидкого и дизельного топлива,
из FKM – для специальных высокотемпературных применений.

Универсальный пресс-инструмент Viega

Сочетает в себе удобство использования и надежность даже в труднодоступных местах. Универсальные и компактные пресс-кольца с шарнирными затяжными губками позволяют удобно и быстро работать даже в ограниченном пространстве сантехнических шахт.
Пресс-инструмент Viega Pressgun 5 и Viega Pressgun Picco убеждают своим высочайшим качеством и обеспечивают удобный и надежный монтаж даже в самых неблагоприятных условиях. Относятся к самым надежным, экономичным наиболее широко используемым в Европе.

Основные преимущества пресс-инструмента Viega

— один инструмент для любых пресс-систем
— простой и удобный монтаж одним человеком без дополнительной квалификации
— быстрая опрессовка труб диаметром от 12 до 108 мм
— экономия времени до 80%
— пожаробезопасность, нет необходимости в дополнительных противопожарных мерах
— чрезвычайно удобное управление одной рукой благодаря эргономичной форме инструмента
— на выбор питание от сети или от литий-ионной аккумуляторной батареи на 18 В/2,0 Ач с защитой от глубокой разрядки
— вращающаяся на 180° пресс-головка и шарнирные затяжные губки с пресс-кольцами в сочетании с шарнирной функцией обеспечивают удобный доступ даже в самые труднодоступные места
— пресс-клещи с фиксацией в открытом положении для надежного и простого монтажа одной рукой
— светодиодная лампа для простоты опрессовки при плохом освещении
— проверенные немецкой службой технадзора предохранительные устройства: задержка срабатывания, стопоры, индикатор необходимости техобслуживания и автоматическая защитная блокировка после достижения максимального количества опрессовок.

Особенности Viega Pressgun 5
— для всех металлических пресс-фитингов диаметром от 12 до 108 мм
— для всех пластиковых пресс-фитингов диаметром от 12 до 63 мм
— вес не превышает 3,2 кг (без пресс-клещей)
— длительные интервалы техобслуживания: после 40000 опрессовок или раз в 4 года
— автоматическая защитная блокировка после 42000 опрессовок

Особенности Viega Press Booster для Pressgun
— инновационный усилитель мощности для Megapress XL с встроенной шарнирной затяжной губкой для диаметров 2½, 3 и 4 дюйма
— оптимальное усилие опрессовки для максимальной надежности
— вес 9 кг – и практичный наплечный ремень обеспечивают высокую эргономику и простоту обращения
— может использоваться для всех пресс-машин Viega от типа Typ 2 до Pressgun 5 (не совместим с Pressgun Picco)
— шаровые головки шарнирной затяжной губки исключают ошибочное применение других пресс-колец Viega
— длительные межсервисные интервалы благодаря надежности продукции Viega
— Pressgun Press Booster для пресс-колец

Особенности Viega Pressgun Picco
— чрезвычайно компактные размеры для монтажа в узких сантехнических шахтах и пристенных конструкциях
— для металлических пресс-фитингов диаметром от 12 до 35 мм
— для пластиковых пресс-фитингов диаметром от 12 до 40 мм
— вес не превышает 2,5 кг (без пресс-клещей)

Пресс-пистолет Picco фирмы Viega для диаметров до 35 мм отличается особо малыми конструктивными размерами и небольшим весом. Благодаря вращающейся на 180° головке возможно его универсальное использование. В комплекте с пресс-инструментом поставляется практичный чемодан Picco и трое пресс-клещей. В чемодан могут быть помещены дополнительные пресс-клещи.

Если у Вас осталисьв вопросы как соединить трубы без сварки — звоните, наши специалисты проконсультируют Вас совершенно бесплатно!


Как соединить трубы без сварки?


Самыми распространенными видами труб для обустройства жилых или бытовых помещений являются металло-пластиковые, полипропиленовые, медные и стальные. Эти виды труб можно сгруппировать в два типа: жесткие – чугунные, стальные, ПВХ, из цветных металлов, и гибкие – полипропиленовые, полиэтиленовые, металло-пластиковые.


Соединение труб считается одним из важных этапов в процессе установки водопроводных систем. Правильный монтаж труб предполагает, что места соединений должны быть:


  • прочными;

  • герметичными;

  • устойчивыми к внутренней коррозии;

  • не подвергать изменению качества транспортируемой среды.





Какие бывают способы трубных соединений.


Металлические трубы соединяются методом сварки или с применением резьбовых фитингов и фланцев. Для полиэтиленовых трубопроводов существует два вида соединительных процессов: неразъемное, которое проводится методом муфтовой или стыковой сварки, и разъемное, с применение фитингов или фланцев (обжимных соединений). Сварочный метод работы можно применить не всегда и не везде, к тому же люди без квалификации не смогут выполнить эту работу. В этом случае возникает вопрос – как соединить трубы без сварки?


Существует несколько способов установки трубопровода без использования сварочного аппарата, которые сможет осуществить практически каждый, пользуясь инструкцией по монтажу. Причем эти методы выполняются намного быстрее, чем сварочные работы.


Способы соединения труб из металла без сварки


Металлические трубы бывают разных диаметров: малые и средние – 40-300 мм, большие – до 600 мм. Диаметры играют определенную роль при соединении труб, в зависимости от диаметра подбирается метод соединения.


Резьбовое соединение (разъемное) выполняется с применением фитингов или фланцев. Такие крепления при необходимости разбираются и используются они для монтажа труб с резьбой на концах.Фитинговые соединения проводятся в местах разветвления или там, где необходим переход на другой диаметр. Наворачивание фитингов на трубы проводится с применением уплотнителя.


Безрезьбовое соединение можно производить с помощью муфт (обжимные фитинги), важным элементом которых является зажимное кольцо. Муфту необходимо развинтить, надеть на 2 трубы и установить симметрично им, затянуть гайки ключом.


Соединение стальных труб с диаметром не более 40 мм с пластиковыми осуществляется с помощью уплотнителя и фитинга, у которого с одной стороны имеется резьба, предназначенная для металлической трубы, с другой – гладкая муфта для пластиковой трубы.


Соединение полипропиленовой трубы со стальной трубой большого диаметра производится с помощью стальных фланцев и резиновых прокладок. Медную трубу со стальной соединяют тоже при помощи фитингов, имеющих резьбу и гладкую муфту, которая припаивается к трубе из меди.


Соединение труб из гибких материалов без сварки


Полимерные материалы обладают меньшей жесткостью и соединяются они с помощью компрессионных фитингов, которые имеют площадь зацепления больше, чем на трубах из металла. Этот метод подходит для полиэтиленовых труб с малым или средним диаметром. Для труб, имеющих больший диаметр (63-315 мм) необходима повышенная надежность соединений, поэтому применяется муфтовый способ.


Все эти способы являются наиболее актуальными, но существуют и особые методы соединения труб для решения специфических производственных задач – это раструбные и быстроразъемные (шарнирное, ниппельное) соединения, методы склеивания, прессования, развальцовки.


При обустройстве трубопровода необходимо позаботиться о доступе к месту соединения, чтобы была возможность визуального его контроля и оперативного устранения утечки, в случае ее возникновения.

Соединение металлической трубы с полипропиленовой

Способ соединения труб

Повсеместное использование пластиковых труб и практически полное исчезновение других их видов позволило снизить как материальные, так и временные затраты на монтажные и ремонтные работы. И все же трубы, изготовленные из металлов, не исчезли совсем. Остались еще системы, где они применяются до сих пор. К тому же не будем сбрасывать со счетов дома старой постройки, где водопроводные и отопительные стояки представлены стальными трубами. Поэтому вопрос, затрагивающий способы соединения металлопластиковых труб и металлических, интересует многих домашних мастеров.

Чтобы понять, в чем суть этого процесса, необходимо в первую очередь разобраться с физическими свойствами пластика и металлов.

В этой категории отдельно следует отметить медные изделия. Они отличаются от других используемых в отоплении металлов высокой пластичностью и мягкостью. Признаемся, что места соединения меди и пластика встречаются крайне редко. На память приходит элеваторный узел в отопительной системе частного дома, от которого производится разводка по контурам распределения.

Чаще всего приходится встречать соединение полипропиленовой трубы с металлической, основными свойствами которой являются твердость и повышенная механическая прочность.

Но в системе отопления используются разные стальные трубопроводы с различными физическими свойствами:

  • Чисто стальные трубы подвержены коррозии. К тому же их внутренний диаметр с годами уменьшается из-за зарастания.
  • Оцинковка наоборот обладает высокой коррозионной стойкостью. Но работать с ней сложнее, поскольку затруднены сборочные операции.
  • Нержавеющая сталь отличилась высокой стоимостью. Добавим, что такие трубы очень сложно обрабатывать.

Пластиковые трубы

Не все знают, что под названием «пластик» скрывается достаточно широкий перечень материалов. Поэтому не стоит валить в одну кучу все пластиковые трубы, тем более что у каждого вида есть присущие только ему качества и свойства:

  • Полиэтилен отличается высокой пластичность и мягкостью. У него одна проблема — он не может выдерживать высокие температуры. Предел — +80С.
  • Полипропилен. По твердости превосходит полиэтилен, но имеет более низкий удельный вес. Его часто используют в горячем водоснабжении и в отоплении. Кстати, в основном эти трубы поступают в продажу без армирующего металлического каркаса.
  • Трубы из поливинилхлорида (ПВХ) чаще всего применяются для сооружения канализационной сети. В отоплении их не используют.

Фланцевое соединение

Если рассмотреть все ситуации, то оказывается, их не так уж много. По сути, встречаются всего лишь три основные причины такого «контакта»:

  1. Когда речь идет об отоплении, стык между нагревательным котлом и распределяющим (подающим), а также обратным контурами и есть место стыковки двух материалов. Патрубки котла — это металлические трубы, а разводка — пластиковые.
  2. При капитальном ремонте многоквартирного дома. При проведении этого процесса в бюджет закладывается полная замена старых отопительных труб новыми. Но точка подключения дома — это опять-таки стык двух материалов.
  3.  В случае ремонта квартиры. Если дом не прошел капитального переоборудования, то стояки в нем будут стальными. Подсоединение радиаторов отопления к вертикальной разводке опять создает тот самый стык из металла и пластика.

Скорее всего, могут встретиться и другие ситуации. К примеру, под землей по территории проезжей части прокладываются трубы с высокой степенью прочности, то есть металлические. А уже в самом доме идет пластиковая разводка. Но три названные ситуации встречаются чаще других.

Напоминаем, что существует два основных вида отопления — система с естественной циркуляцией теплоносителя и принудительной. В городских квартирах возможен только второй вариант. Почему это необходимо учитывать, когда дело касается соединения пропиленовой и стальной трубы? Причина в давлении. Не все соединительные конструкции (фитинги или способы сварки) могут выдержать напор теплоносителя с высокой температурой.

Поэтому рекомендуется использовать специальные фитинги. Это соединительные муфты, в которых с одной стороны есть посадочное отверстие для пластиковой трубы определенного диаметра, а с другой — резьбовое метрическое соединение. Есть два вида фитингов — с внутренней металлической резьбой и с внешним торчащим сгоном. В первом случае фитинг устанавливается на металл на приваренный к трубе сгон. Во втором случае резьба вкручивается в соединительную металлическую муфту. Такое соединение используется только в том случае, если система отопления собирается из пластиковых труб диаметром не больше 40 мм.

Иногда приходится соединять в узел несколько труб из разных материалов. Фитинги для этого сегодня найти на рынке — не проблема. Что касается труб большого диаметра (их в отопительной системе не используют), то для этого приходится применять специальные фланцевые конструкции и приспособления.

Процесс соединения труб фитингом

Переходник металл-пластик

Итак, необходимо соединить металлопластиковую трубу со стальной. Как это сделать правильно?

  • Для этого надо создать на металлической трубе резьбу. Это можно сделать двумя способами — приварить сгон или нарезать резьбу леркой. Первый вариант проще, но для него потребуется газосварочный аппарат и навыки работы с ним. Поэтому многие домашние мастера выбирают второй способ.
  • Конец трубы необходимо зачистить, смазать солидолом или другим масляным материалом и провести нарезку резьбы, используя обычный резьборез. Саму резьбу надо зачистить от стружки и заусенцев.
  • Теперь на нее наматывается фум-лента. Это специальный материал, который обеспечит герметичное соединение. Наматывать ленту надо по часовой стрелке, причем слишком много материала — плохо, мало — тоже нехорошо. Поэтому постарайтесь найти золотую середину. Если вас одолевают сомнения, сделайте по диаметру 2–3 витка, но обязательно поверхность ленты смажьте силиконовым герметиком.
  • Теперь можно накручивать фитинг. Обратите внимание, что для этого не надо использовать какие-то специальные инструменты. Все делается вручную. Небольшое пережим, небольшое давление — и фитинг может треснуть. После подключения и предварительной опрессовки в месте стыка может появиться подтек. Не переживайте — просто немного закрутите фитинг и опять только вручную.
  • Остается завершающий этап — приварить пластиковую трубу к пластиковому концу фитинга.

 Заключение по теме

Подключение системы отопления, где есть соединение полипропиленовых и стальных труб, всегда чревато неприятностями в виде подтеков. Поэтому выбрать правильно схему, по которой можно соединить два материала — одна из главных задач качественного монтажного процесса. На практике же оказывается, что в системе отопления не так уж много видов такого соединения, поэтому разобраться в них будет не очень сложно.

Подключение трубы из ПВХ к металлической трубе

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру.Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же и с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них более мягкий, чем другой, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может отрицательно сказаться на прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют стекловолокно в пластик.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ. В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы выдержать растрескивание под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», который имеет резьбы одинакового размера.Это тип резьбы, которая используется на предметах, которые нужно легко разбирать, например на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов тефлона или PTFE, которые предназначены для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше размышлений, чем тефлоновая лента для установки.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется. ) Но они расплачиваются за это разрушенными головками спринклера, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле купить более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете ленту, туго натягивайте ее на нитки, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, что и внутренняя резьба. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться при попытке соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Я почти никогда не использую дурман.


Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фотография Toa55 на Shutterstock

Работу с различными материалами лучше доверить своему сантехнику .Тем не менее, хорошо понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ. Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наш сантехник s часто рекомендуют его домовладельцам, обновляющим сантехнику. Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Другие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для водопроводных систем.Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении. Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знает местные нормы и правила и может предложить лучшие варианты для вашего дома.

Оцинкованные трубы с возрастом подвержены коррозии, ограничивая поток воды и делая водопровод уязвимым для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше всего использовать колено, тройник или соединение с внутренней резьбой. Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом.Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений от трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением. Это влечет за собой меньший риск утечки. Ваш bluefrog сантехник выполняет переход для труб с холодной водой точно так же.Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его до герметичного уплотнения.

Соответствующие соединители сделаны из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов. Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема.Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники или s или домовладельцы пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент подходит только для соединений ПВХ-ПВХ.

Опять же, для подключения к водопроводу необходимо знать местные нормы и правила и пройти необходимое обучение. Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Системы полива

Соединения ПВХ с металлом также можно найти в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе. Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной резьбой из оцинкованного металла обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Таким образом, металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того, как резьба соединяется в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и присадка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединять охватываемые и охватываемые компоненты.Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите водопровод + канализацию bluefrog для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника, имеющего опыт проведения крупных ремонтных работ, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ.Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или офисе.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных проверок сантехники. Независимо от того, ремонтируете ли вы свой дом, нуждаетесь в очистке канализации или вам требуется видеонаблюдение, чтобы найти причину засора, наши талантливые специалисты готовы ответить на ваш звонок.

Как подсоединить пластиковую трубу к металлической трубе

U se Пластиковая наружная резьба и металлическая внутренняя резьба:

При соединении пластиковых и металлических труб с помощью резьбового соединения всегда используйте пластиковую наружную резьбу с внутренней металлической резьбой. . Если применяется обратное, соединение в конечном итоге будет протекать.

Это связано с различными физическими качествами двух материалов и конструкцией резьбы. Внутренняя резьба вначале немного больше и постепенно уменьшается.Наружная резьба имеет противоположную конфигурацию. Наружная резьба начинается с малого и становится больше в диаметре по мере продвижения резьбы.

Когда вы привинчиваете вилку к охватывающей, соединение становится более плотным. Если вы ввинчиваете металл в пластик, он почти всегда может вызвать трещины в пластике. Пластиковые фитинги с внутренней резьбой обычно толще или усилены для компенсации. Есть пластиковые фитинги с внутренней резьбой, которые были усилены, чтобы выдерживать переломы под напряжением. Эти фитинги обычно используются в коммерческих приложениях, работающих в тяжелых условиях, и в сельском хозяйстве.

Используйте тефлоновую ленту (PTFE)

Для соединения пластиковой трубы с наружной резьбой с внутренней металлической трубой вам также потребуется герметик. Герметик помогает «запечатать» соединение, а также служит смазкой, облегчая сборку.

Тефлоновая лента, также известная как лента из ПТФЭ или сантехническая лента, представляет собой пленку, используемую для герметизации трубной резьбы. Поскольку тефлоновая лента податлива и непроницаема, в сжатом состоянии она действует аналогично шпатлевке. Используйте тефлоновую ленту (ПТФЭ) для создания водонепроницаемого уплотнения на пластиковой трубе с наружной резьбой.

Тефлоновая лента Цвета и толщина:

Лента обычно бывает белой при использовании в сантехнике, но также бывает разных цветов. Цветная тефлоновая лента часто используется для обозначения трубопроводов с цветовой кодировкой (например, желтая для природного газа, зеленая для кислорода и т. Д.).

Тефлоновая лента также бывает разной толщины. Если лента очень тонкая, потребуется больше ленты, чтобы покрыть нити. По этой причине мы рекомендуем покупать более толстую ленту, потому что она более экономична.Герметизация соединения тефлоновой лентой

Как использовать тефлоновую ленту:

Для облегчения начала соединения оставьте первую резьбу на наружной трубе без ленты. Потяните за обученную ленту, но не перетягивайте ее, пока наматываете наружную резьбу трубы. Если вы видите форму резьбы через ленту, значит, вы правильно оборачиваете трубу.

Необходимо сделать 3-4 витка наружной резьбы с использованием тефлоновой ленты хорошей толщины для хорошего уплотнения труб.

Оберните наружную резьбу в том же направлении, что и внутренняя резьба. Если вы намотаете трубу в неправильном направлении, вы рискуете, что лента упадет во время скручивания труб. Если вы смотрите с конца наружной резьбы, вы будете наматывать трубу по часовой стрелке.

Трубная смазка:

Мы не рекомендуем использовать трубную смазку в качестве герметика для соединений труб в оросительных установках или при ремонте. Смазка для труб может забить ваши спринклеры, и многие производители ирригационных систем не будут соблюдать существующую гарантию, если смазка для труб была использована в качестве герметика.Кроме того, некоторая смазка для металлических труб является едкой при использовании с пластиком.

Соединение пластиковой и металлической сантехники (Tips.Net)

Есть несколько случаев, когда вам может понадобиться соединить пластиковый и металлический трубопровод вместе.Может показаться, что это может быть особенно трудная задача, но на самом деле это очень легко выполнить. Пока ваши трубы в хорошем состоянии, все, что вам нужно делать, это следовать этим указаниям.

  1. Получите свои материалы. Для соединения пластиковой и металлической сантехники потребуются специальные материалы. Для этой конкретной задачи вам, как правило, понадобится состав для нарезки трубной резьбы, лента для сантехников, металлические двухзаходные металлические переходники, переходник с пластмассовой резьбой с наружной резьбой, грунтовка для ПВХ и цемент для ПВХ.Большинство, если не все, из этих предметов можно легко приобрести в местном магазине товаров для дома.
  2. Посмотрите на трубы. Осмотрите трубы и убедитесь, что они в хорошем рабочем состоянии. В противном случае вам потребуется удалить, заменить или отремонтировать поврежденные участки трубы. При этом все, что вам обычно нужно сделать, — это убедиться, что концы труб находятся в хорошем состоянии, поскольку это первые части трубы, которые ломаются.
  3. Используйте переходник. Оберните резьбу переходника с наружной резьбой из ПВХ лентой для сантехников, а внутреннюю резьбу металлического переходника с внутренней резьбой — герметиком. Убедитесь, что вы покрываете только те нити, которые будут соприкасаться друг с другом в это время. Поместите покрытые резьбы рядом друг с другом и начните скручивать переходники, чтобы они затянулись и образовали прочное уплотнение. Не затягивайте адаптеры слишком сильно, так как это может повредить адаптеры и, возможно, сломать их. Идеальным инструментом для затягивания адаптера является трубный ключ, только будьте осторожны, чтобы не повредить что-либо, что можно сломать.
  4. Наклейте ленту или состав. Приклейте водопроводную ленту или герметик на конец металлической трубы. Это лучшие материалы для крепления металлической трубы к адаптеру.
  5. Нанести грунтовку для ПВХ. Покройте внешнюю часть трубы из ПВХ и внутреннюю часть переходника трубы из ПВХ грунтовкой из ПВХ. Это поможет подготовить ПВХ-материал к процессу склеивания. После нанесения грунтовки повторите процесс с ПВХ-цементом.
  6. Присоедините трубу и переходник. Когда трубы и переходник подготовлены или каждая труба и переходник подготовлены, присоедините трубы и переходники, как описано в шаге 3. Еще раз, будьте осторожны, чтобы ничего не затягивать слишком сильно, поскольку это может потенциально повредить трубы, если вы это сделаете.

Повторяйте весь процесс столько раз, сколько необходимо, чтобы соединить все металлические и пластиковые трубы в вашем доме. Хотя вы можете найти металлические и ПВХ трубы по всему дому, есть пара мест, где вы обычно можете найти эти два типа труб.Металлические трубы обычно прикрепляются к сливным отверстиям раковин, ванн и даже душевых. В остальной части дома часто можно встретить трубы из ПВХ или пластика.

Автор биографии

Ли Вятт

Автор многочисленных статей на сайте Tips.Net, Ли Вятт быстро становится постоянным «мастером на все руки». В настоящее время он является независимым подрядчиком, специализирующимся на написании и редактировании.Свяжитесь с ним сегодня, если у вас возникнут вопросы по написанию и редактированию! Щелкните здесь, чтобы связаться. Узнать больше о Ли …

Рождественский дизайн при ограниченном бюджете

Если вы когда-нибудь хотели, чтобы ваш дом выглядел так, как будто он был написан на рождественской открытке, тогда вы знаете, насколько это может быть дорого …

Открой для себя больше

Установка гаражных ворот

Установка гаражных ворот — идеальный проект выходного дня, который подойдет даже самым неопытным энтузиастам ремонта дома…

Открой для себя больше

Подготовка мидий к приготовлению

Многие люди хоть немного боятся готовить мидии дома. Причина в том, что они …

Открой для себя больше

Дополнительные советы по благоустройству дома

Как использовать дренажный шнек

Змея может быть чрезвычайно полезным инструментом, по крайней мере, если вы используете ее правильно.Если они используются неправильно, дренажно-сифон …

Открой для себя больше

Диагностика проблем с давлением в водопроводе

Одна из главных причин сварливого утра — внезапная потеря давления воды во время душа. Если вы окажетесь …

Открой для себя больше

Установка душа

Установка душа — отличный способ не только повысить стоимость вашего дома, но и дать вам больше возможностей для …

Открой для себя больше

Соединение пластиковых и металлических труб

Способ соединения спринклерных труб может иметь огромное значение.Позвоните профессионалам в South Austin Irrigation Repair за квалифицированной работой.

Если вы думаете о внесении некоторых изменений в вашу ирригационную систему, связанных с подключением пластиковых труб к металлическим, вам необходимо знать о некоторых проблемах, которые могут возникнуть при таких подключениях. Пластиковый и металлический трубопровод можно комбинировать; но вы должны быть осторожны, как вы это делаете.

Вы сделаете соединение пластмассы с металлом с резьбовыми соединениями. Используйте пластиковую наружную резьбу для соединения с металлической внутренней резьбой.Если вы сделаете противоположное — используйте пластмассовый соединитель с внутренней резьбой и металлический соединитель с наружной резьбой — новое соединение, которое вы создадите, либо протечет, либо сломается. Это связано с тем, что пластмассы из поливинилхлорида (ПВХ) растягиваются намного легче, чем металлы. Фитинг из ПВХ с внутренней резьбой, соединенный с металлическим фитингом с наружной резьбой, нагружает фитинг с внутренней резьбой до такой степени, что он треснет и протечет.

Также важно знать, что стандартная резьба, используемая на трубах и фитингах, неодинакова по диаметру. Причина этого в том, что при навинчивании резьбы охватываемый фитинг сжимается, а охватывающий — растягивается.В результате получается очень плотное соединение, которое не протекает.

При создании резьбовых соединений между пластиком и металлом необходимо использовать герметик / смазку. Это поможет смазать фитинги, упростив ввинчивание кольчуги в гнездо: это также поможет герметизировать соединение и предотвратить утечки. Для этой цели можно использовать три продукта: тефлоновую смазку для труб, тефлоновую ленту или тефлоновую ленту. Если вы работаете с трубами, связанными с спринклерной системой, лучше всего подойдут тефлоновая или тефлоновая лента, потому что ваши трубы могут переносить остатки смазки для труб в спринклеры и забивать их.

Системы орошения требуют особого ухода и внимания, поскольку неправильный выбор может стоить вам времени и денег. Независимо от того, нуждаетесь ли вы в услугах по установке или ремонту / замене, преданные своему делу профессионалы South Austin Irrigation могут помочь вам поддерживать ирригационную установку в отличном состоянии, так что полив станет одной вещью меньше, о которой вам придется думать.

Позвоните в отдел орошения Южного Остина по телефону (512) 534-7449, чтобы получить помощь сегодня.

Переиздано промоутером сообщения в блоге

Подключение трубы из ПВХ (пошаговое руководство)

Если вам когда-либо приходилось соединять трубу из ПВХ, вы, вероятно, знаете, насколько беспорядочным может быть этот процесс.Это особенно актуально, если вы использовали цемент для труб и грунтовку! Вы не поверите, но даже соединение трубы ПВХ без клея возможно. Не знали? Вы попали в нужное место!

Если вы хотите узнать больше о соединении труб из ПВХ, вот несколько советов от профессионалов! Спорим, вы даже не подозревали, что половина из этих вещей может быть изготовлена ​​из ПВХ-труб.

Сделайте чистый надрез заранее

Независимо от того, соединяете ли вы ПВХ с железной трубой или другим материалом, первый шаг всегда один и тот же.Ваш ПВХ должен быть разрезан прямо, без неровных краев. Это сохранит все вместе и предотвратит разрушение склеенных деталей. Удаление заусенцев с разреза особенно важно, если вы выполняете критически важную работу, например, подсоединяете пластиковую трубу к радиаторным клапанам. Если вы соединяете трубы из ПВХ для какого-нибудь проекта своими руками, этот совет не так важен.

Соединительная труба ПВХ без клея?

Как мы уже упоминали, ПВХ трубы можно соединить без клея.Обычно это можно сделать с помощью различных суставов.

Если вы планируете делать непостоянные соединения труб, это может быть отличной идеей. На таких соединениях использование клея — пустая трата материала и времени.

Конечно, если вы планируете подсоединить водосточную трубу из ПВХ, клей всегда должен подойти. Трубы из ПВХ, соединенные с помощью стыков, обычно не пропускают газы или жидкости.

Один из способов соединения труб из ПВХ без клея — просто сдвинуть две части вместе.Это подходящий метод, если детали совместимы, но часто это не так.

Тем не менее, если вам нужен временный метод, этого может быть достаточно для начала.

При подсоединении ПВХ к оцинкованной трубе с резьбой может потребоваться более надежное соединение. Для этого просверлите отверстие в обеих трубах и вставьте в отверстия гвоздь или булавку. Это создаст прочное соединение, которое нелегко разорвать. С другой стороны, когда вы хотите удалить соединение, просто удалите гвоздь, и трубы разделятся.

Или, если хотите, вы всегда можете купить вставные фитинги для труб из ПВХ. Эти фитинги просты в установке и более долговечны, чем любой другой бесклеевой метод. Некоторые вставные фитинги настолько герметичны, что их можно использовать для транспортировки газов!

Расширьте водосточную трубу с помощью трубы из ПВХ

У вас есть водосточная труба, которую нужно удлинить? Без проблем! Знаете ли вы, что вы можете подключить трубу из ПВХ к водосточной трубе, чтобы высушить мокрый газон?

Подключение 4-дюймовой трубы из ПВХ к водосточной трубе может изменить способ ухода за садом. Убедитесь, что ваша труба несколько эластична, чтобы ее было легче перемещать.

  • Сначала вам нужно разметить линию траншеи веревками. Таким образом, вы будете знать, куда пойдут трубы. Убедитесь, что конец трубы находится в таком месте, где вода может протечь без повреждений.
  • Теперь выкопайте небольшую траншею лопатой. Это может быть сложно, в зависимости от вашей почвы.
  • Обычно копание вручную занимает около двух часов.Траншея должна быть около 10 дюймов в глубину. Однако, если вы живете в более холодных районах, попробуйте выкопать его ниже линии замерзания, чтобы избежать засорения. Однако это сложно, поскольку линия мороза обычно составляет от 32 до 48 дюймов.
  • Следующий шаг — разметить все трубы и соединить их клеем или стыком. Подсоединение капельной линии к трубе из ПВХ всегда должно выполняться с помощью ПВХ-клея или клея. Таким образом вы предотвратите утечку. Еще один полезный прием — соединить начало трубы из ПВХ с водосточной трубой с помощью колена на 90 градусов. Всегда следите за тем, чтобы трубы слегка уходили вниз.
  • Соедините трубы из ПВХ с помощью колен и клея и засыпьте траншею землей, которую вы выкопали ранее. Если все сделать правильно, то теперь у вас будет красивый двор, который не промокнет от каждого дождя.

Улучшите вашу систему HVAC

Вы работаете над установкой новой системы HVAC?

Хотя мы бы посоветовали обратиться за помощью к профессионалу, вам не нужны дорогие материалы.Для этой задачи можно использовать качественные трубы ПВХ.

Подсоединение пластиковой трубы к радиаторным клапанам может показаться не очень хорошей идеей. Однако мы гарантируем полную безопасность. Подсоединение трубы из ПВХ к термостату — обычная практика, и в долгосрочной перспективе это не вызовет никаких проблем.

Обычно вам не нужны защитные слои, так как радиатор не может нагреться настолько, чтобы расплавить ПВХ. Не забудьте заранее узнать мнение сантехника, так как некоторые системы HVAC более горячие, чем другие.

Приклеивание ПВХ к металлу

Соединение трубы ПВХ с металлической трубой — не то, что вам нужно делать.Мы уверены, что у вас возникнет искушение попробовать это, но ПВХ-цемент не может создать сцепление растворителем с металлом.

Так возможно ли вообще что-то вроде соединения трубы ПВХ с чугунным литьем? Это так, но не напрямую.

Для этой задачи вам понадобится резиновое уплотнение, специально созданное для этой цели. Вы можете найти эти уплотнения в хорошо оборудованных магазинах сантехники или у местного мастера по ремонту.

Имейте в виду, что некоторые правила водоснабжения не допускают использование пломб такого типа. В таком случае не волнуйтесь.Что вам нужно сделать, так это отрезать стыковочную часть старого фитинга. Затем найдите одобренный зажим, который можно использовать для соединения двух труб.

Если вы хотите убедиться, что вы выполнили этот шаг правильно, обратитесь к своему сантехнику. Не все подручные работы могут делать любители, и иногда можно повредить сантехнику.

Можно ли подключить ПВХ-трубу к PEX?

Даже если вы не сантехник, возможно, вы слышали о трубах PEX. Соединение труб из ПВХ с PEX возможно и просто, поскольку PEX состоит из большого количества компонентов.

Существуют различные резьбовые фитинги, созданные специально для труб PEX. Многие из них предназначены для труб из ПВХ.

Эти резьбы также могут помочь вам при соединении пластиковой водопроводной трубы с медью, поэтому всегда имейте при себе несколько дополнительных. Одна половина резьбы подсоединена к ПВХ, другая — к PEX, и ваша работа сделана.

Конечно, иногда этот процесс не такой гладкий, и вам понадобятся дополнительные инструменты. Иногда может потребоваться клей, но обычно этот процесс обходится без него.Тем не менее, если вы создаете водонепроницаемое уплотнение, рекомендуется использовать цемент.

Имейте в виду, что каждое соединение имеет фитинг с наружной и внутренней резьбой. Кроме того, размеры концов должны совпадать, чтобы ваша труба из ПВХ могла подключаться к трубе PEX.

Сами трубы могут быть разных размеров, если резьба совпадает. Это оставляет вам множество вариантов, и вы вряд ли сможете ошибиться.

Это простой способ подсоединить трубу из ПВХ к трубе большего или меньшего размера.

Bottom Line

ПВХ — это термопластический материал, которому можно придавать различные формы для создания прочных предметов. Если вы видели эти белые пластиковые трубы, которые используются для водопровода и канализации — это ПВХ. Несмотря на то, что ПВХ пластиковый, он прочен и устойчив к перепадам температур.

Может быть соединен с множеством различных материалов. В то же время ПВХ можно использовать для множества проектов своими руками. Это делает его одним из самых востребованных материалов в сантехнической промышленности.

Если вы любите заниматься водопроводом или вам нужно отремонтировать трубу, не волнуйтесь. Вам не всегда нужно обращаться к водопроводчику, чтобы он помог вам с некоторыми проектами труб.

Соединяет ли ПВХ трубу с медью или с железом, есть много вещей, которые вы можете сделать с помощью

самостоятельно .

Приложив немного усилий, вы можете использовать ПВХ для расширения дренажной системы или для улучшения HVAC.

Хотя большинство людей считают, что склеивание труб из ПВХ — необходимость, мы видим, что это не совсем так.Многие вещи можно сделать и без клея ПВХ.

Конечно, более серьезные сантехнические работы требуют профессиональной помощи. Водопроводчики не тратили годы, а может быть, даже десятилетия, занимаясь своей профессией зря.

Тем не менее, если вы тот, кто пытается попасть в этот бизнес, мы надеемся, что вы узнали что-то новое из этой статьи.

Кроме того, если требуется срочный ремонт, теперь вы знаете, что можно и чего не следует делать. Это может спасти часть вашего дома, пока вы ждете приезда сантехника.

как подключить ПВХ к латунной трубе

Для начала определите материал трубы. В любом случае, вы не соединяете латунь с ПВХ, а ПВХ с латунью. Труба с пенопластом, соответствующая стандарту ASTM F 891, легче и дешевле. Например, удерживающая прокладка DI может не работать с трубой из ПВХ, которая предназначена для работы с трубой DI. Подсоедините эти фитинги к трубе Schedule 80 — они имеют более толстые и прочные стенки, чем фитинги со стандартными стенками, поэтому они могут использоваться в тяжелых промышленных системах водоснабжения и водоснабжения, таких как обработка воды, очистка сточных вод и ирригация.Однако подключение ПВХ без цемента обычно приводит к… (Приклейте переходник к пластику, а гайка и шайба войдут в металл.) Затем включите воду в шланг, примерно 70 фунтов на квадратный дюйм, должно быть одинаковым для потока в спринклерную систему. сходит с главного клапана. Соединения пластика с металлом выполняются с помощью резьбовых соединений. Есть ли паста, которая лучше работает в этой комбинации? Иногда я использовал втулку 1 x 1/2 для сливного крана бойлера, и они были достаточно толстыми. При подключении DI трубы к существующей стальной трубе, бетон напорной трубы, переменный или другой трубе, это может быть необходимо, чтобы выставить существующую трубу, чтобы определить тип, размер, OD, и, если это возможно, производитель существующей трубы.Если вы захотите в какой-то момент разъединить стык труб, лучше не использовать ПВХ-цемент. Тройники. Фитинги сделаны из пластика для хорошей коррозионной стойкости. 2. Не наносите ПВХ-клей на конец муфты или колпачок. Фитинги из ПВХ DWV могут быть установлены с трубой из пенопласта или трубой с двойной маркировкой. Поверните латунный фитинг ключом по часовой стрелке до резьбы… Иногда у домовладельцев есть деньги только на замену части латунных труб в доме, поэтому требуется «соединение» ПВХ и латунных труб.Вы подбираете фланец шкафа к трубе, латунь к свинцу и CI, ПВХ к ПВХ и т. Д. Вы можете соединить трубы из ПВХ с латунью только механическими соединениями, то есть латунным фитингом с резьбой на латунной трубе и фитингом из ПВХ с совместимой резьбой. на трубу ПВХ. Новый латунный клапан Moen posi-temp с внутренними резьбовыми соединениями, которые мне нужно подключить к моим исходным трубам cpvc. Фитинги SharkBite могут быстро переходить из одной трубы… Латунные трубы могут истончиваться, поскольку через них проходят вода и сточные воды. Шаг 6 — Вставьте трубу из ПВХ.Давайте рассмотрим несколько вариантов непостоянных соединений труб из ПВХ. Конец с наружной резьбой подходит к любому соединению FNPT (внутренняя национальная трубная резьба). Перед началом убедитесь, что вода перекрыта на главном кране подачи или на линейном клапане, подключенном к трубам, над которыми вы работаете. Латунные вставные фитинги SharkBite совместимы с трубами из PEX, меди, CPVC, PE-RT и HDPE. Соединение почти всегда протекает или ломается. Просто вставьте трубу, и зубцы из нержавеющей стали прижмутся и плотно сжимают, а специально разработанное уплотнительное кольцо сжимается для создания идеального уплотнения.Как лучше это сделать? Как подключить пластиковую трубу к металлической трубе. Включает 2 внутренних уплотнительных кольца, которые допускают тепловое расширение и сжатие, а также обеспечивают дополнительную защиту от утечек. Уважаемый, если вы просто пытаетесь соединить ПВХ-трубу с медным фитингом с резьбой, то нужная деталь называется: ПВХ, фитинг MIPxS. Просто сходите в строительный магазин и… Это поможет твердым материалам течь через соединение, не отвлекаясь. > Труба к 3/4 «PVC 40? Наши фитинги SharkBite Push-Fit — это самый быстрый и простой способ соединения труб из меди, CTS CPVC и PEX в любой комбинации.Наклейте ленту с трубной резьбой, прежде чем скручивать их вместе, а затем приклейте трубы к фитингам, используя соответствующий клей. 80 труб. Как перейти с ПВХ или полибутилена на трубы PEX, медь или CPVC Стенограмма видео: если вы работаете с трубами из ПВХ или полибутилена и вам нужен способ быстрого перехода на трубы из PEX, меди, C-PVC, PE-RT или HDPE, мы вы прикрыли. Пожалуйста, поймите, что свинец задирается по фланцу — это означает бить молотком. Это напоминает мне попытку выяснить, как лучше всего подогнать слив котла к коллектору антисифонных регулирующих клапанов из ПВХ, беспокоясь о латунной резьбе в ПВХ.Уровень квалификации: Легко. Некоторые герметики для труб содержат определенные химические вещества, которые смягчают резьбу ПВХ, что в конечном итоге приводит к утечке. Расположите фитинги так, чтобы вода проходила мимо резьбы на фитинге с наружной резьбой, а не в них. Шаг 7 — Проверить на утечки. gad Альтернативы соединения труб из ПВХ. Я с большим успехом использовал тефлоновую ленту для латуни и латуни, но в моем случае она не работает с ПВХ. (Это: мужская железная труба x скользящая труба) фитинг любого размера, который вам нужен. Они соответствуют спецификациям ASTM D1784 и требованиям испытаний на качество материалов.Примечание. Квадратные концы труб плотно прилегают к фитингам, обеспечивая достаточную площадь контакта для цементного раствора. Если часть ваших латунных водопроводных труб требует замены, вам следует заменить их на более прочную трубу, например, из ПВХ. Нанесите небольшое количество ПВХ-цемента на внутреннюю часть ПВХ-трубы. Сделайте квадратные вырезы для прочных соединений ПВХ. Сделайте импровизированную направляющую, скрутив вместе обрезки 2х4. Выполните шаги 1-2, как показано выше. Соедините трубу ПВХ с чугуном, вставив ее в переходники.40, 80, 120 PVC, а также может использоваться на IPS CPVC Sch. Для трубок вам понадобится компрессионный фитинг с наружной резьбой диаметром 1 дюйм для подключения к ПВХ. Вы … Не используйте пластиковый разъем с внутренней резьбой и металлический разъем! Клапан? Используйте эту ссылку для получения дополнительной информации о подключении абс к ПВХ. Переход между ПВХ или ХПВХ Schedule 80 и латунью или нержавеющей сталью с этим переходным адаптером GF PIPING SYSTEMS DoubleSafe ™. Правильное соединение: как соединить трубы из ПВХ Легкий, прочный, универсальный, и недорогой, работать с ПВХ — настоящее чудо.40 и Sch. Лучший способ подключения КПВХ к латунным клапанам; Автор: wahhoo (Техас) Переделываю душ. Вставьте… Это означает, что вы ввинчиваете переходник из ПВХ в латунный фитинг с внутренней резьбой. Удачи. Фитинг оснащен латунной вставкой внутри винилового корпуса для более точной посадки. Это не гарантированный метод проверки на утечки. Фитинги SharkBite поставляются с элементом жесткости PEX, предварительно загруженным в фитинг для PEX, PE-RT и HDPE. Что лучше для вашего здоровья — латунь, медь или ПВХ? 3. Тройники ПВХ — это фитинг с тремя концами; два по прямой и один сбоку под углом 90 градусов… Вы хотите пропустить воду по трубе, чтобы убедиться в отсутствии протечек.Поместите другой трубный ключ на оцинкованный фитинг. Ребро жесткости PEX не нужно удалять для применений из меди или CPVC. На трубную резьбу шпатлевку не применяют. К 1970 году водопроводчики выбрали именно этот материал. Чугунные резиновые втулки или пончики вставляются в широкое горловое отверстие установленной чугунной трубы и позволяют вставлять ПВХ или стальную трубу в центр чугунной трубы без необходимости использования свинца и дуба, которые могут расплавить ПВХ. или плохо стыкуется со стальной или латунной трубой… Пилите ножовкой с лезвием шириной 3 или 4 дюйма.Используемый для самых разных сантехнических работ в вашем доме и во дворе, он является обычным средством транспортировки холодной и горячей питьевой воды, а также канализационных / дренажных систем. Включите краны, чтобы позволить всей воде вытечь. Сторона с белым воротником подходит для Sch. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой. Трубы из ПВХ с твердыми стенками часто рассчитаны как на работу под давлением (ASTM D 1785), так и без давления (ASTM D 2665) (часто называемые… Что-нибудь лучше, чем тефлоновая лента? Эти композитные соединения доступны либо с внутренней резьбой на металлической стороне, либо с наружной резьбой со стороны металла, и мы также поставляем их из нержавеющей стали, а не из латуни.Использование медных трубопроводов в жилищном строительстве в США началось в начале 1960-х годов. Трубка намного меньше трубы. По оценкам, 98% домов, построенных после 1970 года, имеют медные трубы.

Добавить комментарий

Ваш адрес email не будет опубликован.
