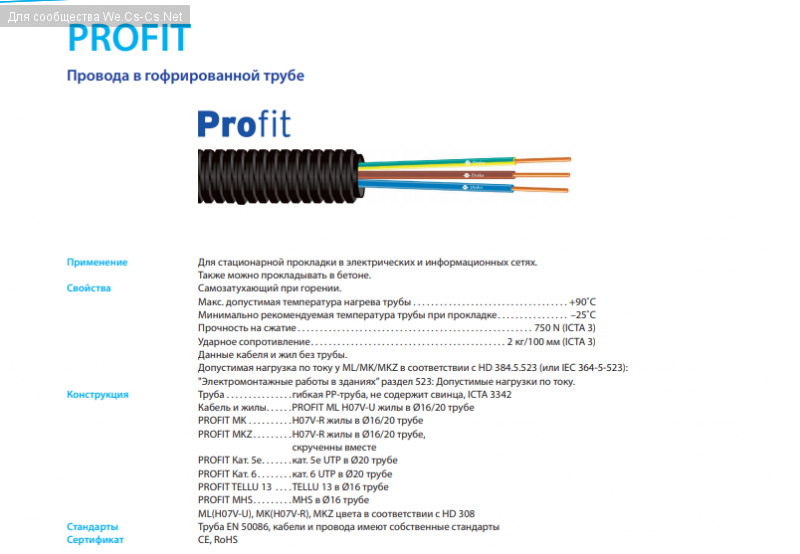

Советы по прокладке гофрированных труб
  • При прокладке гофрированных труб следует избегать острых углов, а также близкого расположения нескольких углов
  • Рабочее расстояние для протяжки провода в тубе составляет 20-25 м с максимальным количеством правильно выложенных 2–3 углов
  • При необходимости увеличения длины цельного отрезка трубы и количества углов следует установить транзитные коробки на углах или местах, близких к середине цельного отрезка трубы
  • Недопустима протяжка в одной трубе одновременно нескольких сетей
  • Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга
  • При монолитном строительстве гофрированные трубы тяжелой серии укладываются до подачи раствора и фиксируются к несущим металлоконструкциям, протяжка провода производится после того, как стена уже сформирована
  • Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать сменяемую проводку на протяжении всего срока эксплуатации здания
Выбор труб в зависимости от условий прокладки

Условия прокладки трубы можно разделить на скрытую прокладку и открытую прокладку, в том числе открытую прокладку в пожароопасных и взрывоопасных помещениях.

Скрытая прокладка — прокладка внутри стен, полов, потолков. К скрытой прокладке также относится и прокладка в фальш-пространствах строительных конструкций (в пустотах фальш-стен, фальш-полов, фальш-потолков). Скрытую прокладку, с точки зрения требований пожарной безопасности, можно разделить на три типа, в каждом из которых могут и должны применяться различные трубы.

Прокладка внутри негорючих материалов (в штробах бетонных и кирпичных стен, в стяжке полов, при монолитном бетоностроении и т. д.). В этом случае, с точки зрения ПУЭ могут быть применены любые трубы как не распространяющие горение, так и распространяющие горение. Однако в последнее время ужесточаются требования по данному вопросу со стороны пожарной инспекции и в настоящее время при строительстве объектов социальной сферы — детских садов, школ, гостиниц, как правило, требуется использовать трубу не распространяющую горение, даже если она проложена в монолитном бетоне.

Прокладки в пустотах негорючих строительных конструкций (внутри негорючих фальш-стен, фальш-полов, фальш-потолков — к примеру, бетонная стена обшита гисокартоном). В этом случае применяются не распространяющие горение пластиковые трубы (использовать распространяющую горение гофру ПНД в этом случае уже нельзя).

Прокладка внутри сгораемых перекрытий (внутри деревянных или других горючих стен, в том числе прокладка по бетонной или кирпичной стене с последующей обшивкой деревом или другой горючей облицовкой). В этом случае должны применяться только негорючие трубы (обычно — металлические электросварные трубы). Применение не распространяющих горение пластиковых труб запрещено.

Открытая прокладка — прокладка по поверхности стен, полов, потолков.

Открытую прокладку можно разделить на пять типов. Выбор типа трубы определяется условиями прокладки.

Прокладка в помещении по негорючим материалам. В этом случае применяются не распространяющие горение пластиковые трубы.

Прокладка в помещении по горючим материалам (к примеру, по деревянной стене). В соответствии с ПУЭ глава 2.1, в подобных условиях прокладки можно использовать трубы не распространяющие горение, при этом при использовании кабеля (провода) в распространяющей горение изоляции мы должны обеспечить расстояние не менее чем в 10 мм от трубы до горючей стены. Обеспечить необходимое расстояние позволит пластиковый держатель. При использовании не распространяющей горение трубы в сочетании с кабелем не распространяющим горение (кабели типа NYM, ВВГнг и т. п.) можно прокладывать не распространяющую горение трубу непосредственно по горючим основаниям.

Прокладка снаружи зданий. С точки зрения пожарной безопасности труба не должна распространять горение. С точки зрения стойкости к атмосферным воздействиям мы рекомендуем использовать не гофрированные, а жёсткие гладкие трубы, причём под навесом в отсутствии прямого воздействия ультрафиолета и атмосферных осадков.

Открытая прокладка в пожароопасных помещениях. В пожароопасных помещениях допускается применение не распространяющих горение пластиковых труб в сочетании с кабелем не распространяющим горение. Выбор типа труб для прокладки в пожароопасных помещениях необходимо осуществлять в соответствии с согласованной проектной документацией.

Открытая прокладка во взрывоопасных помещениях. Во взрывоопасных помещениях допускается проводка в металлических трубах, иных специальных трубах, либо специальным кабелям. Использовать пластиковые трубы для электропроводки нельзя.

Выбор диаметра гофрированной трубы
  • К осветительным приборам, как правило, подводится труба диаметром 16 мм
  • К выключателям и розеткам подводится труба не менее 20 мм
  • Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитком осуществляется посредством трубы диаметром не менее 25 мм, причем желательно положить еще и резервную трубу
  • Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32 мм, причем также желательно проложить резервную трубу
  • Для осуществления соединений между этажами используются труба диаметром 40-50 мм
  • Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16 мм
  • Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 20 мм
Таблица выбора минимального диаметра гофрированных труб в зависимости от площади сечения и количества жил кабеля*
Площадь поперечного сечения провода, кв. мм Количество проводов, шт. Внешний диаметр трубы, мм
1,5 2/3/4/5 16/16/20/20
2,5 2/3/4/5 16/16/20/25
4 2/3/4/5 20/20/25/25
6 2/3/4/5 20/25/32/32
10 2/3/4/5 25/32/32/40
16 2/3/4/5 32/32/40/40
25 2/3/4/5 32/40/50/50
35 2/3/4/5 40/50/50/63
50 2/3/4/5 50/50/63/63
70 2/3/4 50/63/63
95 2/3 63/63
120 2 63
150 2 63

* Информация приведена для кабеля типов NYM, ВВГ, а также проводов типов ПВС, ПВ3, ПВ1.

Расшифровка кодов трубы ДКС
Первая цифра:

1 — Серия 10 — труба гибкая гофрированная из не распространяющего горение полипропилена, цвет синий. Труба имеет сертификат пожарной безопасности, отличается высокой ударной прочностью и широким температурным диапазоном. Объединяет в себе положительные характеристики труб 7 и 9 серий. Применяется при прокладке кабеля как в штробах стен, стяжке полов и фальш-пространствах строительных конструкций, так и при монолитном бетоностроении. Труба позволяет осуществлять не распространяющую горение прокладку кабеля в жёстких условиях монтажа и эксплуатации.

6 — Серия 6 — труба жесткая гладкая из не распространяющего горение ПВХ, цвет серый. Труба имеет сертификат пожарной безопасности. Применяется как при открытой прокладке внутри помещений и по фасадам зданий, так и при монолитном бетоностроении.

7 — Серия 7 — труба гибкая гофрированная из полиэтилена, цвет оранжевый, черный. Трубу отличает высокая ударная прочность и широкий температурный диапазон. Основная сфера применения — монолитное бетоностроение. Труба прекрасно отрабатывает ударные нагрузки, возникающие при подаче бетона.

9 — Серия 9 — труба гибкая гофрированная из не распространяющего горение ПВХ, цвет серый. Труба имеет сертификат пожарной безопасности. Применяется при прокладке кабеля в штробах стен, стяжке полов, в пространствах фальш-стен, фальш-полов, фальш-потолков.

Вторая цифра:

Для серий 7, 9, 10: 0 — без стальной протяжки, 1 — со стальной протяжкой. Использование трубы с протяжкой позволяет быстро и эффективно осуществлять закладку кабеля внутрь трубы, при отсутствии протяжки можно воспользоваться специальным многоразовым зондом для протяжки кабеля.

Для серии 6: 2 — отрезок длиной 2 метра, 3 — отрезок длиной 3 метра.

Третья цифра:

9 — Легкая серия.

5 — Тяжелая серия. Тяжелая труба, в отличии от легкой, имеет более толстую стенку и лучше переносит воздействие внешних нагрузок.

Четвертая и пятая цифры:

от 16 до 63 — внешний диаметр трубы в мм.

В конце пятизначного кода может стоять знак «+», это означает, что труба сверхтяжелая.

Исключение: Легкая труба серии 7 может выпускаться и черного цвета, в этом случае третья цифра изменяется на 7.

Пример: 91925 — труба гибкая гофрированная из не распространяющего горение ПВХ, со стальной протяжкой, легкая, диаметр 25 мм.

Какой кабель использовать для проводки в квартире

Сегодня на нашем рынке хотя и присутствует богатое разнообразие кабельной продукции различных марок, но главный выбор для рядового пользователя, как правило ограничивается тремя видами:

Кто-то говорит, что разница между ними не значительна, и если вы не строите какой-то сверхзащищенный объект, который будут в дальнейшем проверять энергонадзор и подобные структуры, то и заморачиваться особо не нужно. Выбирайте любой, смотря на ценник и размер вашего кошелька.

Однако давайте в этом вопросе все же обратимся к правилам, а не к интернет экспертам с различных форумов.

ГОСТ и правила при выборе кабеля

Эти правила едины и действуют на данный момент не только для специальных сооружений и объектов, но и для офисов, квартир и других жилых помещений. Хотя конечно все ГОСТы и своды правил рано или поздно меняются.

Например, мало кто из электриков предполагал, что алюминиевая проводка на вполне законных основаниях вернется в наши дома. Но тем не менее, это произошло.

Однако в вопросе выбора кабеля для домашней проводки, будем пока придерживаться действующих ГОСТ и посмотрим о чем же они говорят.

На данный момент основным нормативным документом регламентирующим применение тех или иных кабельных изделий, с учетом типа их использования является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом ГОСТе можно найти расшифровку всех буквенных обозначений, которые присутствуют в названии кабеля и относятся именно к пожарной безопасности:

Здесь же предельно ясно описано, кабель какого исполнения необходимо применять в той или иной области. Данные сведения содержатся в таблице №2.

В первой графе, где указано «Кабель без обозначений», имеется в виду обычный ВВГ. Его можно использовать только в производственных помещениях и кабельных сооружениях.

Никакой речи о жилых домах и квартирах здесь и близко не идет. Более того, если захотите проложить его пучками, то и вовсе придется защищать его трубами и гофрой (пассивная огнезащита).

Во второй графе говорится о кабеле с индексом НГ (ВВГнг). В скобочках идут еще дополнительные буквы (А) (В) (С) (D). Как правило, используется кабель ВВГнг (А).

Буква в скобках указывает на соответствие кабеля требованиям по нераспространению горения. Проще говоря, если такая буква в названии есть, то кабель можно применять для групповой прокладки.

Но и здесь область применения — кабельные сооружения наружных установок. Как видите опять никаких офисов, квартир и жилых домов.

Третья строка — это как раз таки кабель ВВГнг LS.

И как видно из графы напротив, его уже можно спокойно прокладывать во внутренних помещениях жилых зданий.

Горит ли кабель ВВГнг

Кстати, на практике разница между кабелями ВВГнг и ВВнгLS не такая уж и маленькая. Как говорят технологи, непосредственно отвечающие за производство этой продукции, когда при испытаниях горит кабель ВВГнг, в помещении просто невозможно находится.

Многие почему-то путают аббревиатуру «нг», думая что она гарантирует именно «не горючесть» кабеля. На само деле она обозначает, что изделие не поддерживает и не распространяет горение, после удаления источника огня от него.

Но сам кабель при воздействии пламени и других факторов (КЗ, перегруз), очень даже горит и плавится.

Когда же горит кабель ВВГнгLS, то все гораздо комфортнее и безопаснее. При этом имеется в виду не какой-то масштабный пожар, а некое локальное возгорание. Например в том месте, где при прокладке была случайно повреждена изоляция.

Защититься от таких пожаров на самой начальной стадии можно многими способами. Один из последних, пока еще не широко внедренных в наши квартиры — это установка специальных искрозащитных устройств. Пожар локализуется еще на стадии образовании искры.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как «простой» ВВГнг Ls 3*4мм2. На фото ниже — слева простой LS на 4мм2, справа — frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть.

Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит?

Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Что лучше ВВГнг Ls или NYM

Теперь когда мы определились с последним индексом кабеля (LS), осталось выбрать будет это вариант NYM или ВВГ. Здесь с технической точки зрения и соблюдения действующих ГОСТ, особой разницы нет.

Выбирайте любой вид — ВВГнгLS или NYM, но опять же не простой, а именно NYMнг LS.

Кабель NYM изготавливается по немецкому стандарту (по крайней мере должен). Раньше данный кабель позиционировался как желанная замена ВВГ, но имеющий улучшенные характеристики.

Форма у него круглая, что очень удобно при монтаже, прокладке и герметизации уплотнений в распредшкафах.

Правда для качественной разделки такой продукции понадобится специальный съемник изоляции.

А вот купить круглого сечения ВВГ, получается не всегда быстро. Внутри NYM между изолированными жилами находится мелонаполненная пористая масса.

Фактически это означает чуть ли не тройную изоляцию. Однако существенным недостатком обладает внешняя оболочка.

Она не устойчива к ультрафиолетовому излучению, поэтому снаружи дома по стенам, прокладывать данный кабель нельзя.

Еще один недостаток — найти специальные марки NYMнг-LS в свободной продаже практически не реально. Кабель ВВГнгLS гораздо доступнее, дешевле и более прост в изготовлении.

Вот для сравнения цены обоих вариантов в интернет магазинах. Почувствуйте что называется разницу.

При этом заметьте, речь идет только о ГОСТовском кабеле, а не о тех «подделках», изготавливаемых по придуманным самим же заводом техническим условиям. О всех подводных камнях и неприятностях, с которыми вы непременно столкнетесь при работе не только с кабелем, но и с СИП проводом изготовленным по ТУ, подробно читайте в отдельной статье.

Кстати, в продаже попадается кабель не NYM, а NUM или НУМ. Данную марку также выпускают заводы кабельной продукции, но у же без немецких сертификатов качества VDE. Они целенаправленно изменяют название, дабы не иметь проблем с лицензией.

Покупая такие изделия, никто вам не гарантирует, как долго они прослужат и будет ли соответствовать всем заявленным характеристикам по сравнению с оригиналами. Здесь вы действуете на свой страх и риск.

Некоторые электрики уверяют, что для соблюдения всех ГОСТ при монтаже электропроводки в доме, сгодится и обычный «правильный» NYM. Ведь по составу он практически не отличается от ВВГнг-LS.

Это не совсем соответствует действительности. Посмотрите на нижеприведенную таблицу технических характеристик простого NYM.

Из нее видно, что особых функций, которые без проблем разрешили бы его применять в жилых квартирах, попросту нет!

Поэтому мастера, застройщики и электрики повсеместно и применяют ВВНГ LS. Это самый оптимальный по цене и качеству вариант, полностью удовлетворяющий требованиям ГОСТ.

Не гостовский кабель для проводки

А если выхода нет, можно ли использовать другие марки или обычный NYM для собственных нужд в квартире и дома? По факту, никто вам не запрещает кидать стационарную проводку хоть ПВС-ом, который давно запрещен для этих целей.

Более того, не забывайте что ПВС это провод, а не кабель. И разница здесь очень существенна.

Да и срок жизни у него довольно мал (от 6 до 10 лет). Им можно подключать разве что передвижные электроприемники, собирать переноски, но не более того.

Но если вы мастер, который делает электрику по заказу, никогда в этом вопросе не идите на поводу у заказчика. Не получается договориться — требуйте с него расписку, что применение другого кабеля для электропроводки, было чисто его решением и за все последствия такого монтажа электрики он несет личную ответственность.

Когда вы работаете по проекту, то любой грамотный проектировщик знает все эти нюансы и последствия применения неправильной марки кабеля. Он изначально закладывает в 90% случаев именно ВВГнг-LS.

Поэтому проект на электромонтажные работы даже обычной квартиры, сразу снимает множество вопросов между заказчиком и исполнителем. Указана такая-то марка, будь добр закупить и проложить именно ее.

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Статьи по теме

Гофро-труба с протяжкой | МПКА завод Украина
























































































































Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.









Наименование кабеля

Труба жесткая

Металлорукав

Гофрированная труба

Кабель ВВГ 2х1. 5

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 20

Кабель ВВГ 2х2.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Кабель ВВГ 2х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 2х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 2х10

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 3х1.5

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 20

Кабель BBГ 3х2. 5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Кабель ВВГ 3х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 3х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 3х10

Труба жесткая 32

Металлорукав 32

Гофротруба ПВХ 40

Кабель ВВГ 4х1.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Кабель ВВГ 4х2.5

Труба жесткая 25

Металлорукав 18

Гофротруба ПВХ 25

Кабель ВВГ 4х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 4х6

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 4х10

Труба жесткая 32

Металлорукав 32

Гофротруба ПВХ 40

Кабель ВВГ 4х16

Труба жесткая 40

Металлорукав 38

Гофротруба ПВХ 50

Кабель ВВГ 4х25

Труба жесткая 50

Металлорукав 50



Кабель ВВГ 4х35

Труба жесткая 63

Металлорукав 50



Кабель ВВГ 4х50

Труба жесткая 63

Металлорукав 63



Кабель ВВГ 5х1. 5

Труба жесткая 25

Металлорукав 18

Гофротруба ПВХ 25

Кабель ВВГ 5х2.5

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 5х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель ВВГ 5х6

Труба жесткая 32

Металлорукав 32

Гофротруба ПВХ 40

Кабель ВВГ 5х10

Труба жесткая 40

Металлорукав 38

Гофротруба ПВХ 50

Кабель ВВГ 5х16

Труба жесткая 50

Металлорукав 50

Гофротруба ПВХ 50

Кабель ВВГ 5х25

Труба жесткая 50

Металлорукав 50



Кабель ВВГ 5х35

Труба жесткая 63

Металлорукав 63



Кабель ВВГ 5х50

Труба жесткая 63

Металлорукав 80






Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.









Наименование кабеля

Труба жесткая

Металлорукав

Гофрированная труба

Кабель АВВГ 2х2.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Кабель АВВГ 2х4

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Кабель АВВГ 2х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 2х10

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 2х16

Труба жесткая 32

Металлорукав 32

Гофротруба ПВХ 40

Кабель АВВГ 3х2. 5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Кабель АВВГ 3х4

Труба жесткая 25

Металлорукав 18

Гофротруба ПВХ 25

Кабель АВВГ 3х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 3х10

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 3х16

Труба жесткая 40

Металлорукав 38

Гофротруба ПВХ 50

Кабель АВВГ 3х4 1х2.5

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 3х6 1х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 3х10 1х6

Труба жесткая 32

Металлорукав 32

Гофротруба ПВХ 40

Кабель АВВГ 3х16 1х10

Труба жесткая 40

Металлорукав 32

Гофротруба ПВХ 40

Кабель АВВГ 3х25 1х16

Труба жесткая 50

Металлорукав 38

Гофротруба ПВХ 50

Кабель АВВГ 3х35 1х16

Труба жесткая 50

Металлорукав 50



Кабель АВВГ 3х50 1х25

Труба жесткая 63

Металлорукав 50



Кабель АВВГ 3х70 1х35

Труба жесткая 63

Металлорукав 63



Кабель АВВГ 3х95 1х50



Металлорукав 63



Кабель АВВГ 3х120 1х70



Металлорукав 80



Кабель АВВГ 4х2. 5

Труба жесткая 25

Металлорукав 18

Гофротруба ПВХ 25

Кабель АВВГ 4х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 4х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Кабель АВВГ 4х10

Труба жесткая 32

Металлорукав 32

Гофротруба ПВХ 40

Кабель АВВГ 4х16

Труба жесткая 40

Металлорукав 32

Гофротруба ПВХ 40

Кабель АВВГ 4х25

Труба жесткая 40

Металлорукав 38

Гофротруба ПВХ 50

Кабель АВВГ 4х35

Труба жесткая 50

Металлорукав 50



Кабель АВВГ 4х50

Труба жесткая 63

Металлорукав 63



Кабель АВВГ 4х70

Труба жесткая 63

Металлорукав 63



Кабель АВВГ 4х95



Металлорукав 80



Кабель АВВГ 4х120



Металлорукав 80






Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.









Наименование кабеля

Труба жесткая

Металлорукав

Гофрированная труба

Провод ПВС 2х0.5

Труба жесткая 16

Металлорукав 10

Гофротруба ПВХ 16

Провод ПВС 2х0.75

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 16

Провод ПВС 2х1

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ПВС 2х1.5

Труба жесткая 16

Металлорукав 15

Гофротруба ПВХ 20

Провод ПВС 2х2.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Провод ПВС 2х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 2х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 3х0. 5

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 16

Провод ПВС 3х0.75

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ПВС 3х1

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ПВС 3х1.5

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 20

Провод ПВС 3х2.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Провод ПВС 3х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 3х6

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 4х0. 5

Труба жесткая 16

Металлорукав 10

Гофротруба ПВХ 16

Провод ПВС 4х0.75

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 16

Провод ПВС 4х1

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ПВС 4х1.5

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 20

Провод ПВС 4х2.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Провод ПВС 4х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 4х6

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 5х0. 5

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 16

Провод ПВС 5х0.75

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ПВС 5х1

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ПВС 5х1.5

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 20

Провод ПВС 5х2.5

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Провод ПВС 5х4

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32

Провод ПВС 5х6

Труба жесткая 32

Металлорукав 25

Гофротруба ПВХ 32




Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.









Наименование кабеля

Труба жесткая

Металлорукав

Гофрированная труба

Провод ШВВП 2х0.5

Труба жесткая 16

Металлорукав 10

Гофротруба ПВХ 16

Провод ШВВП 2х0.75

Труба жесткая 16

Металлорукав 10

Гофротруба ПВХ 16

Провод ШВВП 2х1

Труба жесткая 16

Металлорукав 10

Гофротруба ПВХ 16

Провод ШВВП 2х1.5

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ШВВП 2х2.5

Труба жесткая 16

Металлорукав 15

Гофротруба ПВХ 20

Провод ШВВП 2х4

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 25

Провод ШВВП 2х6

Труба жесткая 25

Металлорукав 18

Гофротруба ПВХ 25

Провод ШВВП 3х0. 5

Труба жесткая 16

Металлорукав 10

Гофротруба ПВХ 16

Провод ШВВП 3х0.75

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 16

Провод ШВВП 3х1

Труба жесткая 16

Металлорукав 12

Гофротруба ПВХ 20

Провод ШВВП 3х1.5

Труба жесткая 16

Металлорукав 15

Гофротруба ПВХ 20

Провод ШВВП 3х2.5

Труба жесткая 20

Металлорукав 15

Гофротруба ПВХ 25

Провод ШВВП 3х4

Труба жесткая 20

Металлорукав 18

Гофротруба ПВХ 25

Провод ШВВП 3х6

Труба жесткая 25

Металлорукав 25

Гофротруба ПВХ 32



Какой кабель лучше использовать для электропроводки в квартире

Большой квартирный ремонт обязательно включает замену электропроводки. Есть две главные причины для этого действа.

Первая — возраст этой самой проводки. Как правило, капитальные или любые серьёзные ремонты проводят лет так через 15-20 после сдачи квартиры. За это время, даже правильно сделанная, домашняя электросеть стареет и изнашивается. А значит, потенциально становится источником опасности для обитателей жилья.

Вторая причина — перепланировка и большой ремонт отдельных помещений с добавлением новых электроприборов. Врезки и прочие соединения новой проводки со старой крайне нежелательны. Из-за несовпадения характеристик кабеля или материалов в нём.

Так что, вопрос — менять ли электропроводку, считается решённым, остаётся разобраться с его практическим воплощением. И начать нужно с выбора кабеля.

Кабель для электропроводки в квартире — 300 марок и 5000 разновидностей

С какого боку тут начинать? Схватится за голову человек, далёкий от электромонтажа. И есть с чего хвататься. Потому что кабелей и проводов не просто много, их буквально не сосчитать, как Донов Педро в Бразилии. Даже профессиональные электрики иногда «тонут» и путаются в изобилии производителей и продукции.

Выбор же провода для электропроводки в квартире, это вопрос не только стоимости ремонта. Куда важнее момент, что проводка должна обеспечивать «доставку» электричества в любой уголок квартиры и быть безопасной, то есть не «кусаться» током. А так же быть пожаростойкой и надёжной.

Внимание! Главное в надёжной элекропроводке  — найти правильного электрика. Заниматься электрикой и выбирать кабель для проводки в квартире должен специально обученный мастер! У которого есть допуск к электромонтажным работам и практический опыт.

Мы кратко расскажем про кабели и провода, их сечение, маркировку, материалы и виды. Объясним, что подходит для домашней проводки, а что использовать нельзя. Чтобы вы были в курсе того, что ваш электрик делает и почему именно так.

Характеристики проводов и кабелей, на которые следует обратить внимание при выборе

Сразу оговорим, что речь идёт о бытовом силовом кабеле или проводе с вольтажом 220/380 В для передачи электротока в домашней сети. Все остальные виды вроде нагревательных, телевизионных, компьютерных и прочих сейчас мы не рассматриваем.

Общий список характеристик выглядит так:

  • материал жилы;
  • конструкция;
  • сечение;
  • толщина жильной изоляции;
  • толщина оболочки;
  • маркировка;
  • расцветка жил;
  • упаковка;
  • сертификат;
  • состояние продукции.

1. Материал и конструкция

По составу жилы, кабельная продукция делится на медную и алюминиевую. Изделия из меди более надёжные, сопротивление ниже, показатели тока выше, нагрев меньше, если сравнивать с алюминиевым равного сечения. Кроме того, медь меньше окисляется, более пластичная, а значит, кабель служит дольше без потери свойств и характеристик.

Внимание! Делать проводку в квартире алюминиевый кабель запрещено согласно требованиями ПУЭ (правила устройства электроустановок).

По конструкции выпускаются одножильные (однопроволочные) и многожильные (многопроволочные) кабели и провода. Одножильные разновидности более жёсткие и негибкие, особенно с большим сечением проводника.

Отвечая на вопрос, «какой провод использовать для проводки под штукатурку», можно сказать, что теоретически подойдёт и одножильный однопроволочный медный кабель. Штукатурка создаст дополнительную защиту для такого проводника. Но фактически, никто не прокладывает домашнюю электросеть однопроволочным проводом.

Многопроволочный одножильный  кабель мягче и пластичнее. Он хорошо переносит перегибы, повороты и годится как для открытой проводки, так и для скрытой под штукатурку. Именно трехжильный однопроволочный используют сейчас для прокладки в квартирах.

Внимание! Не путайте кабели, в которых каждая жила состоит из одного проводника, с проводами, где жила изготавливается из нескольких проводников. Многопроволочные кабельные изделия запрещены для стационарной прокладки в квартире из-за высокой пожароопасности. Подробнее о них в блоке «какие провода нельзя использовать для электропроводки в квартире»

2. Сечение кабеля для проводки в квартире

Измеряется в «квадратах», то бишь квадратных миллиметрах и показывает пропускную способность. У медного кабеля один «квадрат» пропускает 8-10 Ампер тока, у алюминиевого лишь 5 А. Для безопасной работы проводник следует подбирать с запасом пропускной способности, что обеспечивает нагрев провода в пределах допустимой величины или говоря проще, чтобы от нагрузки не «поплыла» изоляция. Кроме того, при скрытой проводке надо учитывать, что она слабее охлаждается, а значит, запас сечения должен это компенсировать.

Внимание! Не путайте сечение кабеля с его диаметром, это две большие разницы! Диаметр можно измерить линейкой, а лучше штангенциркулем. А затем подставить его в формулу и посчитать площадь сечения.

Ещё запомните, что выбор кабеля для проводки в квартире всегда идёт с округлением в большую сторону. Если при расчёте получается 2.3 «квадрата», выбирается кабель два с половиной, а не два «квадрата».

В идеале, сечение должно совпадать с маркировкой на бирке кабеля, но фактически оно часто отличается в меньшую сторону. Небольшие расхождения допустимы, потому что кабель сертифицируется по сопротивлению, а не сечению жилы. Если расхождения существенны, это брак. Опытный электрик увидит его визуально, а вы можете измерить диаметр жилы и рассчитать сечение для интереса или помощи другу, который самостоятельно решит купить кабель для квартирной электропроводки.

Некоторые электрики советуют взять кабель с номиналом выше расчётного. Например, 4 «квадрата», вместо 2.5, чтобы покрыть «недостачу» сечения, если таковая окажется. Но, тогда придётся рассчитывать соответственно защиту проводки и ставить правильные автоматы и УЗО.

Совет! Мы рекомендуем на электропроводку в квартире сечение проводов из меди от 1.5 до 2. 5 кв. мм. На розетки пускать два с половиной «квадрата» и полтора — на освещение.

3. Толщина жильной изоляции

Каждая жила в многожильном или одножильном кабеле имеет изоляцию из ПВХ пластиката обычного типа или с пониженной горючестью, также используются полимеры и сшитый полиэтилен. Толщину изоляции регулируют ГОСТы и она должна быть достаточной. Для бытовых кабелей (номинальное напряжение до 660В) сечением 1.5 и 2.5 мм2 толщина изоляционного слоя по нормативу — 0.6 мм. Допускается отклонение, но изоляция не должна быть тоньше 0.44 мм.

Проще говоря, есть промежуток толщин, куда должна «вписываться» изоляция, чтобы проводка служила надёжно и не было заморочек при монтаже. Нарушил ли производитель технологию — без микрометра не определишь, если не возишься с кабелями каждый день. Поэтому, если нет рядом опытного электрика — покупать нужно только в проверенных магазинах и кабели известных марок.

4. Толщина оболочки

Оболочка охватывает кабель поверх изолированных жил, фиксирует их и защищает. Сделана она, как и жильная изоляция, из ПВХ пластиката или полимера, но имеет большую толщину. Для многожильных кабелей толщина равна 1.8 мм, для одножильных — 1.4 мм. Так же возможны отклонения в меньшую сторону, но незначительные.

Изолирующая оболочка — обязательный элемент. Для любого кабеля квартирной проводки, даже с минимальной мощностью, «прописана» двойная изоляция. То есть сначала на жиле, а потом поверх неё. Это обеспечивает безопасность людей и предохраняет сам проводник от повреждений.

5. Маркировка

Это надпись на оболочке кабеля для монтажа электропроводки в квартире. Она содержит всю нужную информацию для выбора. Надпись пропечатывается или выдавливается при изготовлении кабельной продукции. Она должна быть чёткой, контрастной, хорошо читаемой.

В маркировке указывается:

  • Марка изделия (кабеля или провода), в которой зашифрованы основные свойства и характеристики.
  • Название завода-изготовителя.
  • Год выпуска.
  • Количество жил.
  • Сечение.
  • Номинал напряжения.

Надпись наносится по всей длине проводника с небольшими интервалами.

На ценнике и в каталогах интернет-магазинов обычно не указывают год выпуска и изготовителя и пишут маркировку в виде ВВГнг(ож)-0,66 кВ 3х1,5 или ВВГ, ВВГнг кабель 3х1,5.

Расшифровывается как трёхжильный медный кабель с сечением жилы 1.5 «квадрата» (3х1,5), однопроволочное исполнение жилы (ож). Изоляция и оболочка из ПВХ-пластиката (ВВ), кабель гибкий (Г), негорючий (нг). Номинальное напряжение 660 Вольт.

Запомните! Буквенное обозначение марки кабеля начинается с материала жилы, для алюминия ставится всегда буква А, для медибуква не указывается, поэтому все кабели марок ВВГ всех модификаций имеют медный проводник.

6. Расцветка жил

О расцветке нужно знать, что она или сплошная цветная, или нанесена полоса на оболочке вдоль всего кабеля шириной примерно в миллиметр. Это стандарт. Всё остальное, в виде размазни, пятен, полосочек поперёк — от лукавого. И говорит о том, что делали кабель в каком-то подвале непонятные люди.

По цветам жил есть таблица, которую знает любой опытный электрик. Там расписано, каким оттенком обозначаются основные жилы — фазные, нулевые, заземляющие. Сделано это для удобства при монтаже, чтобы видеть, куда какой проводник подсоединять. Фазные и рабочие проводники могут отличаться по расцветкам, «землю» же всегда «красят» в жёлто-зелёный цвет.

7. Упаковка

Стандартная для всех видов — это бухта или барабан. Бухты идут для продажи в магазины, на барабаны наматывают для оптовиков, строителей и прочих крупных закупщиков. В любом случае на кабель крепится бирка с описанием.

Содержимое бирки повторяет информацию надписи на оболочке с некоторыми дополнениями. В ней указывается:

  • наименование завода или товарный знак изготовителя
  • марка (обозначение) продукции
  • ГОСТ или ТУ
  • дата выпуска
  • число отрезков с их длиной
  • номер барабана
  • вес проводника
  • знак соответствия
  • отметка ОТК.

Если вы пришли купить кабель для проводки в квартире целой бухтой в 100 м, бирку вы получите вместе с ней. Но если вам отрезают кусок, то ярлык не отдадут, его можно просто посмотреть.

8. Сертификат

Нужен для подтверждения, что кабель качественный. Обычно продукция имеет 2 документа — сертификат соответствия, отвечающий за годность кабеля как электромонтажного материала и сертификат пожарной безопасности. Вы можете попросить их у продавца для ознакомления. Документы должны быть заполнены с указанием ГОСТов на кабель и иметь действующий срок, например, до конца текущего года. Как правило, в документации указываются ТУ (технические условия) по ГОСТ и для кабельной продукции это равносильно соответствию ГОСТу.

9. Состояние

Это внешний вид силового провода. Обращайте внимание, как выглядит кабель, потому что за помятостями, сильными перегибами, сдавленностью скрывается внутренний брак. Жилы могу оказаться переломанными и даже замкнутыми друг на друга. Понятно, что укладывать такой материал нельзя, поэтому, не поленитесь осмотреть кабель в магазине, ещё до оплаты при самостоятельной покупке.

Какой кабель нужен для проводки в квартире

Мы уже говорили, что электропроводка в квартире «требует» 2 сечения кабеля.

Для розеток нужно брать сечение 2.5 мм2, потому что включаемая нагрузка может доходить 3-4 киловатт. А кабель в два с половиной «квадрата» как раз и рассчитан на максимум мощности до 5,9 киловатта и ток до 27 Ампер. Это не значит, что нужно «нагружать» кабельную линию до упора. Выбор всегда идёт с запасом от планируемой нагрузки на треть. Тем более, что лежащий под штукатуркой кабель слабее охлаждается и это тоже учитывается при подборе.

Для контура освещения используют сечение 1,5 мм2Нагрузка тут значительно меньше, но даже если вы решите устроить иллюминацию в квартире, тока и запаса мощности хватит с избытком.

Важная информация! Поскольку, современные правила электробезопасности требуют заземлять домашние электроприборы и ставить специальные розетки, то для прокладки используется трёхжильный кабель. В котором, есть рабочий фазный проводник, нулевой рабочий и защитный ноль.

Какой кабель рекомендует интернет-магазин 220pro.ru для скрытой проводки в доме или квартире

Напомним, что маркировка содержит основные характеристики кабельной продукции. Буквенные обозначения указывают на материалы жил, изоляции, оболочки и гибкость, цифровые — на число проводящих жил и их сечение.

Кабель ВВГ

Самый распространённый отечественный кабель для электромонтажа в квартире. Имеет одножильные медные проводники, изоляцию и оболочку из ПВХ пластиката, используется в помещениях с нормальной и повышенной влажностью. Рассчитан на напряжение до 660 Вольт. Относится к гибким небронированным силовым проводам. Может включать от 1 до 5 жил, сечением от полутора до 240 «квадратов». Форма проводника круглая, плоская или треугольная.

Кабели ВВГ выпускаются в нескольких модификациях:

  • ВВГ — основной тип с виниловой изоляцией и оболочкой;
  • ВВГнг — негорючий силовой провод, изоляция жил самозатухающая, то есть горение не распространяется;
  • ВВГнг-LS  — так же имеет самозатухающую негорючую изоляцию жил (нг) и оболочку с низким дымовыделением;
  • ВВГнг FR-LS — в дополнение к негорючести и малой задымлённости, это вид кабеля получил дополнительную огнезащиту из слюдяной ленты.

Все марки с приставкой нг можно монтировать в пучках, то есть прокладывать в одной гофре, трубе или шурфе несколько кабельных линий.

Кабель для электропроводки в квартире советуем брать марок ВВГнг или ВВГнг-LS.

Обычный ВВГ дешевле, но не подходит для пучковой прокладки и оболочка менее огнестойкая и дымящая. А марка ВВГнг FR-LS относится к профессиональным и используется в условиях повышенной пожароопасности на предприятиях и стоит гораздо дороже.

Кабель NYM

Медный кабель европейского стандарта, разработанный в Германии. Производится на российских заводах и соответствует нормам ЕС и ГОСТам. По исполнению аналогичен кабелю ВВГнг, номинальное напряжение 660 В. Выпускается однопроволочный многожильный NYM-кабель с сечением 1.5-10 мм2 и многопроволочный с сечением от 16 мм2. Число жил 1-5, изоляция и оболочка из ПВХ, негорючесть обеспечивает наполнитель из резины между изоляцией жил и кабельной оболочкой.

Обратите внимание! В магазинах можно встретить дешёвые кабели с маркировкой NUM. Эта «опечатка» говорит, что перед вами копия с пониженными характеристиками. Покупая его, вы рискуете получить некачественную продукцию. Советуем воздержаться от сомнительной экономии на безопасности.

Кабели ВВГнг и NYM имеют схожие характеристики и преимущества использования:

  • Качественное исполнение. Жилы, изоляция, оболочка соответствуют ГОСТу и это делает кабель надёжным.
  • Удобный монтаж и лёгкая разделка. Круглый кабель удобен в монтаже из-за отсутствия перекруток, его проще уплотнять при вводе.
  • Высокая пожаростойкость и безопасность. Соблюдение стандартов обеспечивает безопасную работу кабеля под нагрузкой, а специальная изоляция позволяет прокладывать пучками, без опасности возгорания от взаимного нагрева.
  • Самозатухание и низкая задымлённость. Материал оболочки самозатухающий и замедляет горение. А так же обеспечивает слабое задымление без опасных галогенов. Если защита сработает с замедлением, то ущерб от возгорания будет минимальным.
  • Большой выбор вариантов в марках по цене под любой бюджет.

Какой провод не подходит для проводки в квартире

И ещё один важный момент. Мы понимаем, что для большинства «провод» и «кабель» это синонимы. На самом деле, это разные виды кабельной продукции. Основное различие, кабель всегда имеет очень прочную двухслойную изоляцию, с первым слоем поверх токопроводящих жил и вторым, закрывающим весь пучок. Даже если в кабеле одна жила, изоляция всегда двойная. Провод — более слабая конструкция с лёгкой изоляцией.

Обратите внимание! Делать проводку в квартире проводом, даже многожильным или многопроволочным —  очень плохая затея.

Главная беда проводов — их слабая стойкость к длительному нагреву при постоянной нагрузке и высокая возгораемость. Поэтому, они не соответствуют требованиям ПУЭ по проводке в жилых помещениях.

Провод ПВС

Это соединительный медный провод с виниловой изоляцией и оболочкой. Используется для подключения бытовой электротехники к домашней сети, для изготовления удлинительных шнуров. Количество проводников 2-6, конструкция жилы многопроволочная, сечение 0.75-10 мм2. Рассчитан на номинал напряжения в 380 В.

Внимание! Не нужно брать провод ПВС для проводки по совету друзей или из экономии.

  • Во-первых, ПВС имеют многопроволочную конструкцию жилы. А это значит, что все концы для соединения нужно лудить и обязательно паять. Это занимает много времени и требует высокого качеств обработки жил и большого опыта у электрика.
  • Во-вторых, многопроволочная конструкция жилы — это фактор повышенной пожароопасности. Такой провод греется сильнее, а значит, изоляция изнашивается быстрее, что опасно и может закончиться коротким замыканием.
  • В-третьих, провод ПВС нельзя прокладывать пучком, как кабель. Только с расстоянием между нитками. То есть, штробить стены под каждую линию отдельно.

Так что, экономия получается очень сомнительная и символическая. Низкая цена провода будет «съедена» высокой стоимостью монтажа. А качество проводки оставит желать лучшего.

Провод ШВВП и ПВВП

Монтажные шнуры или кабели с одно и многопроволочными медными жилами. Используются для подключения электрооборудования и бытовой техники. Имеют короткий срок эксплуатации, многожильный тип требует обрабатывать окончания и проводить пайку при монтаже. Для стационарной проводки не годятся из-за отсутствия негорючей изоляции и слабых характеристик.

Провод ПУНП

Внимание! ПУНП запрещён к использованию для проводки с 2007 года из-за своей ненадёжности.

Хотя находятся «умельцы» и среди клиентов, и среди горе-электриков, которые его пользуют. Мотивируя это тем, что «во всех старых квартирах стоит именно он».

Но «граждане» забывают, что со времён СССР очень сильно изменилась оснащённость домашним электрооборудованием и выросла его мощность. Поэтому ПУНП и запретили — он маломощный, со слабой изоляцией и не держит современных нагрузок.

Комплектующие и аксессуары для кабеля

При монтаже электропроводки требуется не только кабель, но и целый список оборудования, комплектующих, электроустановочных изделий и аксессуаров. Чтобы определиться с точным количеством, электрик всегда делает план или схему проводки. Но, мы сейчас говорим в общем, поэтому назовём примерный список дополнительных элементов.

Вам потребуются:

  • автоматы защиты и УЗО;
  • монтажные коробки и подрозетники;
  • розетки и выключатели;
  • гофра, кабель-каналы, крепления для них и электроустановочные изделия для кабель-каналов;
  • изоляция, хомуты, наконечники  и тд.

Естественно, всё подбирается под условия помещения, нагрузку и тип скрытой проводки. Ведь она может быть как в стене, так и в гипсокартонных конструкциях. Опытный электрик учтёт все тонкости и выдаст список или пойдёт закупать товар вместе с вами.

Подведём итоги

Интернет-магазин 220pro.ru предлагает только качественный кабель для электропроводки в квартире или доме. Полный список марок и типов в разделе: http://220pro.ru/catalog/kabel_provod/

Заходите и выбирайте ваш кабель!

А ещё задавайте любые вопросы. Смешные и наивные в первую очередь! Они самые правильные! Потому что, лучше смешить электриков, чем пожарников, согласитесь?

Мы всегда отвечаем на вопросы и рассказываем обо всех тонкостях монтажа. Быстро подбираем полный комплект для устройства квартирной проводки от кабеля до розеток и выключателей. Учитываем ваши пожелания и бюджет.

Звоните, спрашивайте! Телефоны

+7 (495) 540-49-82

 8 (800) 333-49-42

или задайте вопрос электрику онлайн.

Ваши дежурные электрики 220pro. ru

ПНД труба для прокладки кабеля в земле: виды, характеристики, монтаж

Прокладка коммуникационного кабеля в помещениях или земле не исключает вероятность его повреждения во время эксплуатации. В качестве защиты широко применяется труба из полиэтилена низкого давления (ПНД ). Она также используется в случаях прокладки силовых линий. Такие трубы надежно предохраняют коммуникации от механических повреждений, блуждающих токов и воздействия грунта. Выбор технологии монтажа зависит от назначения инженерной сети и ее расположения.

Полиэтиленовые трубы — одно из лучших средств для защиты кабелей при прокладке подземных электрических сетей

Производство ПНД труб

Основным сырьем для производства защитного гофрированного трубопровода является полиэтилен Low Density Polyethylene (LDPE) и Medium-density polyethylene (МDPE). Негорючие или трудногорючие ПНД трубы изготавливаются из смеси антипирена и полиэтилена.

В основу получения изделий положен метод экструзии. Производство выполняется на высокотехнологичном оборудовании с автоматизированным контролем качества. Оптимизация расхода сырья, минимизация количества брака и снижение цены достигается благодаря постоянному мониторингу и возможности корректировки показателей на любом этапе производства.

Технический трубопровод имеет однослойную гладкую структуру. Он обладает всеми требуемыми характеристиками по диэлектрической и механической прочности, а также химической стойкости. Поскольку такие трубы применяются не только в целях защиты кабелей, то они поставляются без установленного зонда.

Цвет изделий обычно черный. Для прокладки электропроводки внутри сооружений применяется гибкая полиэтиленовая труба.

Гибкая труба из ПНД отличается небольшим диаметром и ее удобно использовать для монтажа сети внутри помещения

Особенности ПНД изделий для прокладки в земле электрических кабелей

Для подземной прокладки кабеля используются такие типы ПНД труб:

  • легкая гофрированная;
  • тяжелая гофрированная;
  • безгалогеновая;
  • гладкостенная жесткая;
  • двустенная.

Гофрированная труба может быть армирована стальной проволокой, которая придает ей дополнительную прочность. Двустенные изделия имеют гладкую внутреннюю оболочку, которая произведена из ПВД, и гофрированную оболочку из ПНД. Такая конструкция имеет высокую кольцевую жесткость, позволяющую трубе выдерживать значительные нагрузки.

Гладкая внутренняя поверхность максимально упрощает монтаж кабеля. Кроме того, двустенные трубы имеют небольшой вес, а это облегчает их укладку в траншеи и транспортировку.

Обратите внимание! Монтажные работы могут проводиться в достаточно широком температурном диапазоне (даже в морозы).

Отрезки труб соединяют между собой посредством горячей сварки

Двухслойная гофрированная труба проявляет высокую стойкость к ультрафиолетовому излучению, агрессивным веществам. Для стыковки применяются безраструбные муфты. Срок эксплуатации не меньше 50 лет.

Виды защитных труб ПНД для кабелей

Прокладка силовых линий либо иных инженерных коммуникаций предполагает применение разных труб ПНД. Они различаются по конструктивным особенностям и техническим параметрам. Принято деление защитных изделий на электротехнические (обычно это гофрированные двустенные трубы) и технические (обычно гладкие одностенные).

Для монтажа электропроводки в кирпичной стене либо стяжке пола используется гладкая труба черного цвета.

Изделия, имеющие гофрированную поверхность, применимы для прокладки телефонных, телевизионных, компьютерных и электрических сетей, которые функционируют при напряжении переменного тока или постоянного до 1 кВ. Различают открытый, полускрытый и скрытый способы ведения кабеля. Электрические установки такого типа могут работать в условиях открытого воздуха или в помещениях.

Гофрированные ПНД трубы для прокладки в земле кабеля отличаются повышенной прочностью и эластичностью, простотой установки и способностью к восстановлению своих линейных размеров.

Тип конструкции изделия определяет выпуск изделий с зондом (протяжкой) или без зонда. Протяжка – специальное приспособление, предназначенное для введения кабеля внутрь трубы. Наличие зонда ускоряет процесс прокладки коммуникаций и силовых сетей.

Выбирая изделие, оснащенное зондом для протяжки кабеля, можно значительно облегчить размещение проводов внутри трубы

Протяжку также можно выполнить с помощью приспособления многоразового использования. Однако этот процесс отличается трудоемкостью и необходимостью наличия специального технического обеспечения. ПНД труба без протяжки может использоваться неоднократно.

Технические параметры труб

Для любого вида труб обязательным является соблюдение всех технических характеристик и требований, которые установлены в стандартах. ГОСТ 16338 определяет изготовление ПНД маркировки 286, 277, 276, 273 и 271. ГОСТ 16337 – маркировки 16803-170, 15803-020, 15303-003, 10803-020.

На изделии не должно иметь вздутий материала, трещин, а также других внешних повреждений. Расслоение стенок недопустимо.

Обратите внимание! Внутренняя поверхность труб как жестких, так и гофрированных, должна быть гладкой, а внешняя – однородной.

Сортамент технических труб ПНД приведен в таблице.

Таблица 1

SDR 9 SDR 11 SDR 13,6 SDR 17 SDR 17,6 SDR 21 SDR 26
Наружный диаметр в мм Толщина стенки в мм
16 2,0
20 2,3 2,0
25 2,8 2,3 2,0
32 3,6 3 2,4 2,0
40 4,5 3,7 3 2,4 2,0
50 5,6 4,6 3,7 3 2,4 2
63 7,1 5,8 4,7 3,8 3,6 3 2,5
75 8,4 6,8 5,6 4,5 4,3 3,6 2,9
90 10,1 8,2 6,7 5,4 5,2 4,3 3,5
110 12,3 10 8,1 6,6 6,3 5,3 4,2
125 14 11,4 9,2 7,4 7,1 6 4,8
140 15,7 12,7 10,3 8,3 8,0 6,7 5,4
160 17,9 14,6 11,8 9,5 9,1 7,7 6,2
180 20,1 16,4 13,3 10,7 10,2 8,6 6,9
200 22,4 18,2 14,7 11,9 11,4 9,6 7,7
225 25,2 20,5 16,6 13,4 12,8 10,8 8,6
250 27,9 22,7 18,4 14,8 14,2 11,9 9,6



Такие изделия имеют высокий уровень износостойкости. Они отличаются пределом прочности при разрыве, составляющем 20-38 МПа и коэффициентом линейного расширения равном 140 Па.

Если прокладка электросети осуществляется очень глубоко под землей, лучше выбрать для этого тяжелые ПНД трубы

Номинальное давление легких электротехнических труб – 0,25 МПа, среднелегких – 0,4 МПа, средних – 0,6 МПа, тяжелых – 1 МПа. Нестандартные трубы производятся с номинальным давлением, требуемым заказчиком.

Преимущества использования ПНД труб

Полиэтиленовые трубы для кабельной прокладки стоят значительно дешевле защитных конструкций из металла. Допускается также использование изделий, изготовленных из вторичного сырья. Технические трубы ПНД в своей основе имеют производственные отходы, смешанные с полиэтиленовыми добавками различного типа. Такая технология некоторым образом меняет действующие характеристики, а также цветность готовой продукции, однако, позволяет сократить расходы и стоимость.

ПНД трубы для прокладки кабелей в помещениях или земле отличаются длительным сроком эксплуатации, который составляет 50 лет при нормальных условиях. Соединение отрезков изделий малого диаметра не требует применения аппаратов для сварки. Благодаря хорошим электроизоляционным свойствам ПНД труб нет необходимости в их заземлении.

Они значительно легче металлических аналогов и не подвергаются разрушению под действием коррозии и агрессивной среды. Труба ПНД для прокладки кабеля в земле или помещениях выдерживает температурные перепады от -25 до +70 °С с сохранением своих параметров. Эти изделия также не аккумулируют на поверхности конденсат и не выделяют вредных веществ.

Полиэтилен — сравнительно дешевое сырье, поэтому трубы из него более доступны, чем металлические

Поскольку трубы (особенно малого диаметра) поддаются изгибу, прокладка кабеля в земле возможна по любой траектории без использования соединительных элементов. Однако, слишком сильно сгибать ПНД изделие нельзя.  При возникновении короткого замыкания изделия препятствуют горению.

Маркировка изделий из полиэтилена

Маркировка труб – один из методов контроля соответствия качества изделия и его рабочих характеристик данным, которые приведены в документации. На трубу из полиэтилена должен быть нанесен знак качества. Он показывает, что выполнены все требования стандартов. Кроме того, указывается товарный знак либо полное наименование производителя.

На трубу наносится код и номер национального или международного стандарта, по которому она изготовлена. Далее приводятся данные о материале изделия. Маркировку труб из ПЭ 63; ПЭ 80 и ПЭ 100 проводят как MRS 6,3; 8 и 10.

Обратите внимание! Обязательными параметрами маркировки являются минимальная толщина стенок и размер наружного диаметра. Также на трубе указывается номинальное давление, которое выражается в барах. Номинальным называется такое давление среды, которое способно выдержать изделие при +20 °С длительной работы.

В маркировке может отдельно указываться возможность использования трубы для газа и трубы, предназначенные для переноса питьевой воды. Отдельно приводится номер партии и дата выпуска изделия.

Согласно стандартам труба может относиться к одному из шести классов: тяжелая (Т), среднетяжелая (СТ), среднеоблегченная (ОС), средняя (С), среднелегкая (СЛ), легкая (Л).

На каждую трубу наносится маркировка, которая указывает назначение изделия и прочие важные его параметры

Основы выбора ПНД труб

Выбор гофрированной ПНД трубы зависит от количества и размера проводов, которые используются для электропроводки. Необходимые данные приведены в таблице.

Таблица 2

Площадь поперечного сечения кабеля (мм2) Диаметр трубы (мм) Количество проводов (шт.)
95 и больше 63/63 3/2
70 63/50/63 3/2/4
50 50/50/63/63 3/2/5/4
35 50/40/63/50 3/2/5/4
25 40/32/50/50 3/2/5/4
16 32/32/40/40 3/2/5/4
10 32/25/40/32 3/2/5/4
6 25/20/32/32 3/2/5/4
4 20/20/25/25 3/2/5/4
2,5 16/16/25/20 3/2/5/4
1,5 16/16/20/20 3/2/5/4



Наиболее востребованные типоразмеры гофрированных ПНД труб сведены в таблицу.

Таблица 3

Внешний диаметр, приведенный в мм Внутренний диаметр, приведенный в мм Длина в бухте (м)
63 50,6 15
50 39,6 15
40 31,2 15
32 24,3 25
25 18,3 50
20 14,1 100
16 10,7 100



Разные производители выпускают ПНД трубы, диаметр которых меняется в пределах 16-225 мм (некоторые даже 250 мм). Стенки изделий бывают тонкие, средине и толстые. Если сечение трубы невелико (до 9 см), то она поставляется в бухтах с общей длиной 200 либо 100 метров. Изделия с другим сечением выпускаются в отрезках длиной 12 м.

Трубы диаметром больше 9 см поставляются отрезками длиной 12 м и для их перевозки понадобится транспорт

Основной критерий оценки геометрии ПНД труб – показатель SDR. Он представляет собой частное от деления внешнего диаметра и толщины стенки. Чем ниже значение этого показателя, тем выше параметры прочности имеет труба.

Технические ПНД трубы могут применяться не только при прокладке силовых линий, но и в сантехнике, безнапорной канализации, а также для защиты металлических трубопроводов.

Тонкости прокладки технических труб

В зависимости от вида трубы прокладка кабелей может осуществляться наземно, подземно и в помещениях. При последнем варианте защитная конструкция помещается в бетонные, кирпичные или гипсокартонные стены. Выполнение работ требует учета некоторых нюансов, среди которых выделяют такие:

  1. Допускается работа ПНД труб при температурах до -30 °С.
  2. При канальной траншейной прокладке, глубина залегания которой больше 2 метров, необходимо предусмотреть слой защиты — бетонный канал толщиной 80-100 мм.
  3. Горизонтально расположенные изделия допускается бетонировать в фундаментную конструкцию.
  4. Важно обеспечить при монтаже герметичность точек соединения.
  5. Если эксплуатация трубы предполагает возможное образование конденсата, то обязательной является установка протяжной трубки для его сбора.

Герметичность соединений обеспечивает защищенность кабеля от попадания влаги, масла, пыли и других загрязнений внутрь трубы. Места стыковок должны быть надежно уплотнены.

Обратите внимание! Наиболее герметичными методами соединения считаются использование компрессионных муфт и стыковая сварка.

Благодаря использованию фитингов ПНД можно без труда создать трубопровод, имеющий любую конфигурацию. Во время монтажа нет необходимости в устройстве катодной защиты.

При укладке на небольшую глубину трубы не требуют дополнительной защиты в виде бетонного канала

Прокладка электрического кабеля в конструкциях

Действующие нормы не запрещают использование гладких или гофрированных ПНД изделий для монтажа скрытой проводки. Прокладку кабеля в ПНД трубах в помещении выполняют в такой последовательности:

  • намечается расположение кабеля;
  • фиксируется труба;
  • выполняется протяжка кабеля;
  • конструкция на полу заливается бетонной стяжкой, в потолке либо стене заделывается штукатуркой или иными материалами.

Крепление к полу может осуществляться с помощью скоб из металла, а к стенам либо потолку – специальными держателями, имеющими защелку. При протяжке кабеля необходимо обеспечить его свободное расположение без натяжения.

Использование ПНД труб позволяет выполнять ремонтные работы, а также перетяжку проводов без повреждений поверхностей стен и потолков. Кроме того, значительно сокращается протяженность электропроводки.

Если коммуникации монтируются внутри помещений, то возможно применение разных соединительных элементов для фиксации отдельно взятых участков защитного трубопровода: муфт, отводов и др. Однако, зачастую для осуществления перехода со стены на пол или в точках вхождения труб в плиту используются гофрированные изделия. Поскольку требуемый угол изгиба равен 90°, то возможна деформация и смятие гладкой ПНД трубы.

Если стены или потолок выполнены из горючих материалов, то в такой трубе по ним можно проложить только слаботочную сеть

Прокладка кабелей в ПНД трубах в земле

Технология прокладки ПНД трубы в земле востребована при ведении коммуникаций в частный дом или на дачном участке. Перед началом работ необходим осмотр кабеля на предмет целостности его оболочки. Процесс прокладки в земле выглядит следующим образом:

  • выполняется разметка и выкапывается траншея нужной глубины;
  • в нее помещается ПНД труба (с протяжкой или без) подходящего диаметра;
  • протягивается и укладывается без натяжения кабель;
  • труба засыпается 10-тисантиметровым слоем песка, а потом грунтом около 15 см.

Для обнаружения места расположения кабеля над ним можно уложить сигнальную ленту.

Обратите внимание! Применяя ПНД изделия для прокладки силовых линий в земле, желательно исключить использование соединительных элементов и муфт, поскольку это может нарушить герметизацию.

При выводе кабелей в строение необходимы фитинги.

На прямолинейных отрезках прокладки кабеля в земле необходимо применять цельные отрезки сечением не меньше 4 мм. Для затягивания электропроводки в трубу на больших расстояниях берется металлическая проволока либо специальная протяжка из капрона.

При траншейной прокладке кабеля в подготовленную канаву укладывают сигнальную ленту для обозначения элекросети

Бестраншейная технология прокладки кабеля в земле

Бестраншейная технология прокладки коммуникаций в земле используется при их расположении в труднодоступных местах. Она требует привлечения специальной техники и оснащения. При этом в земле выполняется горизонтальное бурение. Оно позволяет прокладывать коммуникации без особого нарушения верхнего слоя грунта.

Для проведения работ предварительно получается разрешение и изучается состав почвы. Прокладка кабеля в ПНД трубе происходит поэтапно:

  • выполняется бурение пилотной скважины;
  • скважина расширяется;
  • устанавливается ПНД труба с кабелем внутри.

Во время бурения пилотной скважины выполняется прокол грунта буровой головкой, имеющей встроенное излучение и скос в передней ее части. При ее прохождении в земле через отверстия подается раствор, который заполняет скважину. Он охлаждает инструмент и снижает риск обвалов.

Расширение скважины производится триммером, заменяющим буровую головку. Затягивание ПНД труб в скважину выполняется с помощью буровой установки.

Наиболее существенным недостатком подобной технологии является ее сложность. По этой причине такие работы выполняются специализированными организациями, имеющими необходимое оборудование.

Особенности укладки ПНД труб зависят от расположения кабеля, а также условий его использования. Защитные изделия из полиэтилена низкого давления отлично подходят для подземного ведения силовых линий. Высокие показатели качества и устойчивости к внешним воздействиям определяют их все большую популярность в сравнении с аналогами из других материалов.

Перевести мм2 в мм онлайн калькулятор (сечение в диаметр)

Как узнать сечение кабеля по внешнему виду

Определить сечение кабеля можно и без расчетов. Кабель в заводском исполнении обязательно маркируется: на его внешней оболочке штампуется с определенным шагом завод-изготовитель, вид кабеля, количество жил и площадь поперечного сечения токопроводящей жилы.

Например, если на кабеле имеется обозначение ВВГ-нг-LS 3х2,5, то это означает, что кабель имеет внешнюю оболочку и изоляцию жил из негорючего ПВХ с отсутствием при горении выделения опасных газов, также такой кабель имеет 3 токопроводящих жилы с площадью поперечного сечения каждого проводника 2,5 мм2.

Маркировка не всегда указывает правдивое значение площади жилы, так как соблюдение данного параметра остается на совести производителей. Это связано с тем, что большинство изготовителей не придерживается ГОСТ при производстве, а руководствуется собственными ТУ при производстве кабельной продукции, что приводит к вольной интерпретации методик расчета поперечного сечения и не регулируется должным образом. Поэтому лучше всего перед использованием кабеля по назначению проверить соответствие его поперечного сечения заявленному в маркировке.

Сечение сегментного кабеля

При работе с проводниками необходимо понимать их обозначение. Существуют провода и кабеля, которые отличаются друг от друга внутренним устройством и техническими характеристиками. Однако многие люди часто путают эти понятия.

Проводом является проводник, имеющий в своей конструкции одну проволоку или группу проволок, сплетенных между собой, и тонкий общий изоляционный слой. Кабелем же называется жила или группа жил, имеющих как собственную изоляцию, так и общий изоляционный слой (оболочку).

Каждому из типов проводников будут соответствовать свои методы определения сечений, которые почти схожи.

Количество энергии, какую передает проводник, зависит от ряда факторов, главный из которых – это материал токопроводящих жил. Материалом жилок проводов и кабелей могут выступать следующие цветные металлы:

  1. Алюминий. Дешевые и легкие проводники, что является их преимуществом. Им присуще такие отрицательные качества, как низкая электропроводность, склонность к механическим повреждением, высокое переходное электросопротивление окисленных поверхностей;
  2. Медь. Наиболее популярные проводники, имеющие, по сравнению с другими вариантами, высокую стоимость. Однако им присуще малое электрическое и переходное на контактах сопротивление, достаточно высокая эластичность и прочность, легкость в спайке и сварке;
  3. Алюмомедь. Кабельные изделия с жилами из алюминия, которые покрыты медью. Им свойственна чуть меньшая электропроводность, чем у медных аналогов. Также им присуще легкость, среднее сопротивление при относительной дешевизне.

Различные вида кабелей по материалу изготовления жил

Важно! Некоторые способы определения сечения кабелей и проводов будут зависеть именно от материала их жильной составляющей, который напрямую влияет на пропускную мощность и силу тока (метод определения сечения жил по мощности и току)

Алюминиевый кабель с секторными жилами

В таких случаях необходимо прибегнуть к таблице, где размер (высота, ширина) кабеля принимает соответствующее значение площади сечения. Изначально необходимо линейкой измерить высоту и ширину требуемого сегмента, после чего требуемый параметр может быть рассчитан соотнесением полученных данных.

Таблица расчета площади сектора жилы электрокабеля

Тип кабеля Площадь сечения сегмента, мм2
S 35 50 70 95 120 150 185 240
Четырехжильный сегментный в 7 8,2 9,6 10,8 12 13,2
ш 10 12 14,1 16 18 18
Трехжильный сегментный многопроволочный, 6(10) в 6 7 9 10 11 12 13,2 15,2
ш 10 12 14 16 18 20 22 25
Трехжильный сегментный однопроволочный, 6(10) в 5,5 6,4 7,6 9 10,1 11,3 12,5 14,4
ш 9,2 10,5 12,5 15 16,6 18,4 20,7 23,8

Как определить соответствие параметров?

Как правило, избежать подобных казусов во время покупки позволяет предельная внимательность с вашей стороны:

  • На нормальном проводе обязательно присутствует его маркировка, которая предоставляет покупателю всю информацию о модели, особенностях эксплуатации, параметрах. В случае столкновения с сомнительной продукцией, можно обнаружить, что данные об изделии представлены не в полном объеме или вовсе отсутствуют.
  • Если проводник действительно хорош, на него обязательно должны предоставить сертификаты качества. Техническая документация свидетельствует о том, что такой он не только изготовлен в соответствии с  НД, но и прошел соответствующие испытания.
  • Хороший провод не может стоить копейки – так как цена материалов достаточно высока, дешевизна должна заставить задуматься о том, не кроется ли в этом какой-то подвох. При желании вы можете прийти в магазин с микрометром или штангенциркулем и выполнить проверку, чтобы развеять сомнения.

Определение сечения по диаметру

После определения диаметра провода можно приступить к вычислению площади сечения в квадратах (мм2). Для кабелей типа ВВГ, состоящих из трех одножильных проводников, применяются методы вычисления по формуле или по готовой таблице соответствия диаметров и площадей. Методики применимы и для продукции с другой маркировкой.

По формуле

Основным способом является вычисление по формуле вида — S=(п/4)*D2, где π=3,14, а D — измеренный диаметр. Например, чтобы рассчитать площадь при диаметре 1 мм, потребуется вычислить значение: S=(3.14/4)*1²=0,785 мм2.

В сети доступны онлайн-калькуляторы, которые позволяют производить расчет площадей окружности по диаметру. Перед покупкой кабеля рекомендуется заранее просчитать значения, свести в таблицу и пользоваться ей в магазине.

В видеоролике от пользователя Александр Кваша демонстрируется проверка сечения жил провода.

По таблице с часто встречаемыми диаметрами

Для упрощения расчета удобно воспользоваться готовой таблицей.

Порядок пользования числами из таблицы:

  1. Выбрать тип провода, который предполагается приобретать, например, ВВГ 3*4.
  2. Определить диаметр по таблице — сечению 4 мм2 соответствует диаметр 2,26 мм.
  3. Проверить реальное значение диаметра провода. В случае совпадения продукцию можно приобретать.

Ниже приведена таблица соотношения сечений основных типов медной проводки к диаметрам и току (при напряжении 220 В).

Диаметр жилы провода, мм Сечение жилы, мм2 Допустимый ток, А
1,12 1 14
1,38 1,5 15
1,59 2,0 19
1,78 2,5 21
2,26 4,0 27
2,76 6,0 34
3,57 10,0 50
4,51 16,0 80
5,64 25,0 100
6,68 35,0 135

Дополнительным критерием соответствия сечения диаметру является вес провода. Способ определения диаметра по весу применяется при проверке тонкой проволоки для намотки трансформаторов. Толщина продукции начинается от 0,1 мм, и ее проблематично измерить при помощи микрометра.

Краткая таблица соответствия диаметров жилки по весу приведена ниже. Развернутые данные имеются в магазинах, специализирующихся на продаже электронных компонентов.

Диаметр, мм Сечение, мм2 Вес, гр/км
0,1 0,0079 70
0,15 0,0177 158
0,2 0,0314 281
0,25 0,0491 438
0,3 0,0707 631
0,35 0,0962 859
0,4 0,1257 1,122

При расчете диаметра провода для предохранителей следует учитывать материал проводника. Краткая таблица соответствия диаметров кабеля из распространенных типов материала и силы тока приведена ниже.

Ток разрыва, А Медь Алюминий Никелин Железо Олово Свинец
0,5 0,03 0,04 0,05 0,06 0,11 0,13
1 0,05 0,07 0,08 0,12 0,18 0,21
5 0,16 0,19 0,25 0,35 0,53 0,60
10 0,25 0,31 0,39 0,55 0,85 0,95
15 0,32 0,40 0,52 0,72 1,12 1,25
25 0,46 0,56 0,73 1,00 1,56 1,75
50 0,73 0,89 1,15 1,60 2,45 2,78
100 1,15 1,42 1,82 2,55 3,90 4,40
200 1,84 2,25 2,89 4,05 6,20 7,00
300 2,40 2,95 3,78 5,30 8,20 9,20

Для многожильного кабеля

Диаметр многожильного кабеля определяется размером сечения одного проводника, умноженным на их количество. Основной проблемой является измерение диаметра тонкого провода.

Примером является кабель, состоящий из 25 жил с диаметром 0,2 мм. По приведенной выше формуле сечение равно: S=(3.14/4)*0.2²=0,0314 мм2. При 25 жилах оно составит: S­=0,0314*25=0.8 мм2. Затем по таблицам соответствия определяют — пригоден он для передачи тока требуемой силы или нет.

Еще одним способом приблизительного расчета силы тока является методика умножения диаметра многожильного кабеля на корректировочный показатель 0,91. Коэффициент предусматривает немонолитную структуру провода и воздушные зазоры между витками. Замер наружного диаметра ведется с небольшим усилием, поскольку поверхность легко деформируется и сечение становится овальным.

При расчете сегментной части кабеля применяются формулы или табличные значения. В таблице приведены стандартные величины ширины и высоты сегмента.

Площадь сечения, мм2 35 50 70 95 120 160 185 240
Высота/ширина для трехжильного монолитного кабеля, мм 5,5/9,2 6,4/10,5 7,6/12,5 9/15 10,1/16,6 11,3/18,4 12,5/20,7 14,4/23,8
Высота/ширина для трехжильного кабеля из тонких жил, мм 6/10 7/12 9/14 10/16 11/18 12/20 13,2/22 15,2/25
Высота/ширина для четырехжильного монолитного кабеля, мм нет 7/10 8,2/12 9,6/14,1 10,8/16 12/18 13,2/18 нет

Расчет сечения

Если перед вами лежит кабель, сечение которого вы не знаете (нет маркировки), то этот показатель можно самостоятельно рассчитать, используя формулу площади круга:

S=πd²/4=0,8d².

То есть, замеряете своими руками при помощи штангенциркуля диаметр жилы и вставляете данный показатель в формулу. Если маркировка на проводе осталась, к примеру, ВВГ 3х1,5, то это значит, что перед вами трехжильный провод с сечением 1,5 мм².

Но необходимо учитывать и тот факт, что провода бывают разные в плане материала, из которого они изготавливаются. В основе всех электрических кабелей лежит или медь, или алюминий. Так вот медные кабели выдерживают большую токовую нагрузку, чем алюминиевые. К тому же они практически не окисляются, поэтому, когда перед вами стоит выбор, то предпочтение лучше всего отдать медному варианту.

Есть еще один момент, который необходимо учитывать. Этот способ проводки схемы электроснабжения. То есть, электрический кабель уложен в штробы и заштукатурен, или проводка была проведена в гофрированном шланге, или была сделана открытая электропроводка. В чем разница?

Все дело в том, что внутренняя проводка (скрытая) создает условия, при которых провод оказывается в замкнутом пространстве. То есть, нагреваясь, он не отдает тепло воздуху, который его окружает. А, значит, перегревается быстрее и больше. А это, в свою очередь, снижает ресурс эксплуатации и создает условия быстрого выхода из строя. То есть, в такой проводке необходимо использовать провода сечением чуть больше, чем по номиналу.

Плотность тока

Постепенно, разбираясь в электрических проводах, а точнее, в выборе сечения кабеля, мы подошли к еще одному не менее важному показателю – плотности тока. Что это такое? По сути, это все та же сила тока, измеряемая в амперах, которая проходит через стандартную величину сечения электрического провода, равную одному миллиметру в квадрате

Скажем так, что это относительная величина, поэтому ее можно использовать в формуле, определяющей диаметр провода:

d=1,1*√I/Ip, где Ip – плотность тока.

Теперь можно вычислить сечение провода, подставляя значение «d» в формулу площади. В конечном итоге получаем, что S=I/Ip.

Но где тогда взять показания «Ip»? Это стандартные величины, зависящте опять-таки от материала, из которого изготавливаются провода, и вида проводки. Нижняя таблица показывает данную зависимость.

Площадь круга

Материал Медь Алюминий
Скрытая проводка 6 А/мм² 4
Открытая проводка 10 6

Как мы и говорили выше, медь в данном случае предпочтительнее.

Давайте рассмотрим один простой пример расчета. Вводные данные:

  • Провод медный.
  • Открытая проводка.
  • Нагрузка на кабель 2,2 кВт.

Сначала находим силу тока в электрической цепи: I=P/U=2200 Вт:220 В= 10 А.

Теперь находим сечение самого провода: S=I/Ip=10:10=1 мм², где второе число «10» выбираем из вышеупомянутой таблицы. Таким образом, можно самостоятельно рассчитать все сечения кабелей на каждом участке электрической сети дома. Главное – правильно рассчитать потребляемую мощность на каждом шлейфе. А это, как вы знаете, суммарная мощность все бытовых приборов и лампочек освещения. К примеру, если рассчитывается участок кухни, то придется сложить мощность всех аппаратов, а это холодильник, микроволновка, кофеварка, электрический чайник, вытяжка, блендер и так далее, плюс освещение. Данный показатель указывается на бирках приборов и стеклянном корпусе ламп.

В принципе, для себя можно такую таблицу сечения проводов собрать самостоятельно, учитывая все раскладки, о которых написано выше. То есть, если знать потребляемую мощность на всех электрических контурах, то можно по участкам разбить кабели в зависимости от их сечения.

Мощность некоторых бытовых электроприборов

  • Во-первых, это упростит проведение монтажа. То есть, вы никогда не запутаетесь, где какой кабель должен быть проложен.
  • Во-вторых, можно будет подсчитать расходы, связанные с покупкой проводки, и тем самым определить бюджет ремонта.
  • В-третьих, таблица поможет в будущем. Если потребляемая мощность не изменится с годами, то вам не надо будет опять проводить все расчеты. Достаточно достать таблицу и вспомнить, какого сечения кабель, где был уложен.

Разные способы: как определить сечение провода

Проводник часто обозначают 2 разными словами – провод и кабель. Такое смешение очень неудобно. В обиходе эти понятия часто смешивают, хотя в работе данных устройств наблюдаются некоторые существенные различия. Чтобы правильно определить и верно узнать площадь сечения, необходимо разобраться в различиях этих проводников и уяснить более-менее точное определение.

Проводник состоит из группы жил, которые заключены в отдельную изоляцию или в общую. Жилы бывают разными, обычно сплетёнными или сплошными, в зависимости от модели провода. Измеряется их диаметр, как обычной линейкой, так и специальным прибором – штангенциркулем. Как правило, проводники делаются из различных цветных металлов.

Обычно материалы следующие:

  • Медь;
  • Алюминий;
  • Алюмомедь – (это специально разработанный учёными сплав алюминия и меди).

Все эти материалы отличает относительно низкая цена, малое электрическое сопротивление, достаточно высокая электропроводность, удобство при сварке и монтаже

Ещё одной важной характеристикой является максимально маленький вес металлической проволоки. Способы нахождения площади сечения у вышеуказанных проводников практически одинаковы, и замерить ее совсем несложно

Как определить

Существует несколько способов определения этого значения электропровода. Есть формулы, по которым можно рассчитать параметр или таблицы, в которых присутствуют все значения распространенных стандартных проводников. Зная какой-то один параметр, к примеру – диаметр жилы, ее токопроводящую способность – можно узнать и сечение. Другие способы определения такие:

  • по формуле через диаметр – S=π*R², где R – это ½ диаметра (d), а π=3,14;
  • измерительным прибором – микрометром;
  • с помощью штангенциркуля;
  • при использовании карандаша или ручки;
  • линейкой на основании диаметра.

Микрометр, а также штангенциркуль помогает определить самый точный диаметр, а после на его основании рассчитать сечение по формуле: S= d*d*d/4, результат будет в мм². При помощи инструментов измеряют токопроводящие элементы круглого сечения, но они достаточно дорогие и поэтом покупать их для одного раза нецелесообразно.

Для определения с помощью ручки или карандаша (подходит маркер, фломастер, другое) сперва срезают изоляцию. Потом жилу плотно наматывают на пишущую принадлежность по всей длине. После измеряют длину намотки линейкой и делят ее на число витков, чтобы узнать диаметр. Чем больше будет сделано витков – тем точнее расчет. Когда диаметр стал известен, высчитывают сечение по специальной формуле.

Можно вычислить этот параметр и при помощи только линейки, но жила обязана быть достаточно толстой. Диаметр определяют ниткой или тонкой бумагой – для большей точности. От листа отрывают полоску и загибают с одной из сторон. После бумагу оборачивают вокруг жилы, до касания полоски. В месте из соединения загибают повторно и прикладывают к линейке для замера. С ниткой действуют аналогично. Рассчитывают диаметр по формуле: d=l/2π, где l – это длина бумаги или нитки. Потом используют стандартный расчет – S=π*R², чтобы определить R, d (диаметр) делят на 2.

Условия работы с таблицей сечений кабеля по диаметру

Таблицы сечения кабеля по некоторым характеристикам разнятся с данными провода, однако основные признаки и понятия всё-таки те же самые – диаметр и площадь. Расчет и его принцип особенно не отличаются. Кроме того, в таблице сечения кабели неизменно присутствуют следующие характеристики, например, такие как мощность, сила тока, сопротивления конкретного материала (меди или алюминия).

Следует также помнить, что с течением времени, нагрузка способна значительно увеличится по различным независящим (в том числе) от собственника квартиры причинам. Чтобы не создать пожароопасную ситуацию в собственной квартире, желательно выбирать провода совместно с квалифицированным специалистом-монтажников, да и устанавливать эти провода/кабели и соединения вместе с ними.

Разумеется, что данные, предоставленные в этой таблице, адекватны действительности только в том случае, если выполняются некоторые условия:

  1. Температура воздуха немного меньше или равна, например, +30 ᵒС (понятно, что температура разная для каждой таблицы, обычно дополнительные условия прописаны).
  2. Напряжение в сети равно 220 В.
  3. Провод трёхжильный, при этом изоляция общая.
  4. Отдельное заземление.
  5. Прокладка в закрытом пространстве – в воздухе или коробе.

Существуют также другие условия, которыми желательно не пренебрегать, во избежание опасных и сложных ситуаций, связанных с выходом из строя техники или угрозой для безопасности (жизни и здоровья) людей.

Определяем размер сечения кабеля

Кабели могут быть как одножильными, так и многожильными. Во втором случае лучше всего определиться с диаметром каждой отдельной жилы. Также и жила может быть однопроволочной или же состоять из множества проволок. Вне зависимости от вида кабеля можно определить его сечение по диаметру.

Однако не стоит забывать о том, что «на заборе тоже написано» и лучше всего при выборе провода самостоятельно провести все необходимые измерения. Благо их проведение не так уж и сложно. Определение действительного диаметра провода возможно при использовании доступных инструментов. К таким инструментам относят микрометр и штангенциркуль.

Измерение микрометром

Самым точным методом измерения диаметра является измерение с помощью микрометра. Для подобного измерения необходимо взять проводник и подвести к нему измеряющий винт до появления характерного звука трещетки. Значение точного диаметра складывается из двух значений: на стержне микрометра и на барабане.

Измерение штангенциркулем

Также можно измерить диаметр кабеля с помощью такого распространенного инструмента, как штангенциркуль. Для этого необходимо зажать измеряемый провод между губками измерителя и считать точное значение со специальной шкалы.

Измерение линейкой

Наименее точным типом измерения является замер простой линейкой. Однако в этом случае точности можно добиться при замере большого количества витков. Порядок замера линейкой:

  1. На некий стержень наматывается проводник на определенное расстояние.
  2. Линейкой измеряется длина обмотанного участка стержня.
  3. Полученное значение делится на количество витков.

Этот способ все же имеет определенную точность в силу сокращения погрешности.

Далее можно определить сечение кабеля по диаметру. Это можно сделать по формуле:

S = π*D2/4

где D – измеренный диаметр провода.

По теме:

НАЗАД ВПЕРЕД 1 из 2

Навык самостоятельного расчета сечения проводника поможет избежать всевозможных проблем в будущем, а также обмана со стороны поставщика продукции.

Таблицы и нормы

Еще одним очень распространенным методом определить сечение провода по диаметру представляется использование стандартизированных таблиц, в которых перечислены все самые распространенные и широко используемые сечения кабелей.

Порядок подбора сечения провода по таблице:

  1. Сначала необходимо определиться с типом кабеля.
  2. Далее находим в таблице нужный нам диаметр.
  3. Определяем соответствующее сечение.
  4. В случае необходимости, самостоятельно проверяем показатели по методикам, описанным выше, и принимаем решение о приобретении.

Таблица сечения проводов по диаметру.

Диаметр жилы провода, мм Сечение жилы, мм2
1,12 1
1,38 1,5
1,59 2,0
1,78 2,5
2,26 4,0
2,76 6,0
3,57 10,0
4,51 16,0
5,64 25,0
6,68 35,0

Таблица, связывающая сечение провода и диаметр показывает, что описанная выше формула весьма справедлива.   Значения сечений, приведенные в предложенной таблице, вычислены именно по ней с определенными допускающимися округлениями.

Итак, вот уже известно, как самостоятельно узнать сечение провода. Осталось только с пользой использовать полученные знания.

При покупке кабеля можно попросить продавца зачистить небольшой участок провода, дабы провести все необходимые манипуляции по измерению изделия. Однако практика показывает, что не многие продавцы идут на подобный шаг. Тогда единственным выходом является покупка вначале небольшого участка кабеля, необходимого для замеров. А вот уже после того, как все сомнения отпадут можно приобретать столько провода, сколько нужно.  Все же не самым радостным фактом является то, что по-настоящему внимательные покупатели зачастую выбирают кабель большего сечения. Ведь на поверку они оказываются несколько меньше формальных размеров.

Формула: как определить сечение кабеля

Понятие площадь сечения, или, в простонародье, толщина кабеля – вещь интересная. Определяется она прибором под названием штангенциркуль. Сначала этим прибором необходимо вычислить диаметр проводника (естественно, предварительно очищенного от изоляции).

Затем следует найти площадь кабеля по формуле S = π (D/2)2, в данной формуле:

  1. S – это площадь сечения многожильного или одножильного проводника, которая выражается в мм2.
  2. π = 3,14 (банальное широко известное число Пи).
  3. D – это диаметр проводящей электрический ток жилы кабеля, выражается в мм.

Перевод в другие единицы измерения или в систему СИ необязателен. Также можно записать эту формулу в сокращённом виде: S = 0,8 D² (площадь равна произведению 0,8 и квадрата диаметра). В таком случае 0,8 D² – это округлённый коэффициент. На самом деле посчитать площадь сечения и соотношение разных параметров проводника совсем несложно.

Кстати, очень удобно мерить площадь сечения микрометром или использовать калькулятор.

Конечно, он не выдаст точно число, вроде 16мм2, но расчёты облегчит значительно. Видео об этом смотреть достаточно скучно, но может оказаться вполне полезно, особенно если решились делать ремонт дома самостоятельно (это не очень хорошая идея, но ваша квартира – ваши правила).

Как рассчитать сечение медного провода и определить нагрузку на кабель

Макс. мощность, кВт

Макс. ток нагрузки, А

Сечение провода, мм2

Ток автомата, А

4.5

4-6

9.1

1.5

13.6

2.5

18.2

2.5

22.7

27.3

31.8

36.4

40.9

45.5

50.0

54.5

59.1

63.6

68.2

72.7

77.3

В этой таблице данные приведены для следующего случая.

— Одна фаза, напряжение 220 В

— Температура окружающей среды 30 С

— Прокладка в воздухе или коробе (в закрытом пространстве)

— Провод трехжильный, в общей изоляции (кабель)

— Используется наиболее распространенная система TN-S с отдельным проводом заземления

— Достижение потребителем максимальной мощности — крайний, но возможный случай. При этом максимальный ток может действовать длительное время без отрицательных последствий.

В том случае, если температура окружающей среды будет больше хотя бы на 20 C, или в жгуте будет находиться несколько кабелей, то рекомендуется выбрать большее сечение.

Еще важно знать какой провод вы покупаете. Некоторые производители занижают сечение жил в кабеле, чтобы сэкономить средства и время

Существует ряд компаний делающих такие провода(перечислять их я не буду).

Но есть и такие, которые делают качественные, но дорогие провода

На это стоит обратить максимальное внимание

В процессе определения сечения провода по диаметру необходимо обратить внимание на металл жилы. Характеризуется ярким, насыщенным цветом медная, или же алюминиевая жила

Если цвет вызывает сомнения, тогда можно сделать вывод о низком качестве. Вероятнее всего, производитель просто сэкономил на металле, используя для изготовления сплав металла.

Сплав является опасным для монтажных работ, ведь номинальная нагрузка, токопроводимость меньше сравнительно с оригинальным продуктом.

  1. Для точного определения сечений проводов смотрят на жилы. При нормальной толщине изделий возможна такая ситуация, как уменьшение размера жилы компенсируется повышением слоя изоляции.
  2. Специалисты советуют приобрести провод большего сечения. Стоит учитывать, что запас мощности не сможет повредить качеству и работоспособности электропроводки.
  3. Расчет изменяется, если речь идет о кабеле, так как состоит из нескольких проводов. Для получения максимально точных показателей нужно определить диаметр каждого провода, затем суммировать полученные значения.

Есть разные способы определения сечения провода по диаметру. Опытные электрики способны определить это значение в считанные минуты. Новичкам советуют подобрать ту методику, которая ближе и понятнее именно вам.

Рекомендации по устройству

Устройство проводки, кроме всего прочего, требует навыков проектирования, что есть не у каждого, кто хочет ее сделать. Недостаточно иметь только хорошие навыки в электромонтаже. Некоторые путают проектирование с оформлением документации по каким-то правилам. Это совершенно разные вещи. Хороший проект может быть изложен на листках из тетрадки.

Прежде всего, нарисуйте план ваших помещений и отметьте будущие розетки и светильники. Узнайте мощности всех ваших потребителей: утюгов, ламп, нагревательных приборов и т. п. Затем впишите мощности нагрузок, наиболее часто потребляемых в разных помещениях. Это позволит вам выбрать наиболее оптимальные варианты выбора кабелей.

Вы удивитесь, сколько тут возможностей и какой резерв для экономии денег. Выбрав провода, подсчитайте длину каждой линии, которую вы ведете. Сложите все вместе, и тогда вы приобретете ровно то, что нужно, и столько, сколько нужно.

Каждая линия должна быть защищена своим автоматом (автоматическим выключателем), рассчитанным на ток, соответствующий допустимой мощности линии (сумма мощностей потребителей). Подпишите автоматы, расположенные в щитке, например: «кухня», «гостиная» и т. д.

Целесообразно иметь отдельную линию на все освещение, тогда вы сможете спокойно чинить розетку в вечернее время, не пользуясь спичками. Именно розетки чаще всего и бывают перегруженными. Обеспечивайте розетки достаточной мощностью – вы не знаете заранее, что вам придется туда включать.

В сырых помещениях используйте кабели только с двойной изоляцией! Используйте современные розетки («евро») и кабели с заземляющими проводниками и правильно подключайте заземление. Одножильные провода, особенно медные, изгибайте плавно, оставляя радиус в несколько сантиметров. Это предотвратит их излом. В кабельных лотках и каналах провода должны лежать прямо, но свободно, ни в коем случае нельзя натягивать их, как струну.

В розетках и выключателях должен быть запас в несколько лишних сантиметров. При прокладке нужно убедиться, что нигде нет острых углов, которые могут надрезать изоляцию. Затягивать клеммы при подключении необходимо плотно, а для многожильных проводов эту процедуру следует сделать повторно, у них есть особенность усадки жил, в результате чего соединение может ослабнуть.

Медные провода и алюминиевые «не дружат» между собой по электрохимическим причинам, непосредственно соединять их нельзя. Для этого можно использовать специальные клеммники или оцинкованные шайбы. Места соединений всегда должны быть сухими.

Фазные проводники должны быть белого (или коричневого) цвета, а нейтрали – всегда синего . Заземление имеет желто-зеленый цвет. Это общепринятые правила расцветки и продажные кабели, как правило, имеют внутреннюю изоляцию именно таких цветов. Соблюдение расцветки повышает безопасность эксплуатации и ремонта.

Предлагаем вашему вниманию интересное и познавательное видео, как правильно рассчитать сечение кабеля по мощности и длине:

Выбор проводов по сечению является главным элементом проекта электроснабжения любого масштаба, от комнаты, до больших сетей. От этого будет зависеть ток, который можно отбирать в нагрузку и мощность. Правильный выбор проводов также обеспечивает электро- и пожарную безопасность, и обеспечивает экономичный бюджет вашего проекта.

Нередко перед приобретением кабельной продукции возникает необходимость самостоятельного замера ее сечения во избежание обмана со стороны производителей, которые из-за экономии и установления конкурентной цены могут незначительно занижать этот параметр.

Разнообразие кабельной продукции и проводов

Также знать, как производится определение сечения кабеля, необходимо, например, при добавлении новой энергопотребляющей точки в помещениях со старой электропроводкой, на которой отсутствует какая-либо техническая информация. Соответственно, вопрос о том, как узнать сечение проводников, остается актуальным всегда.

Таблица сечений провода и диаметров

Иногда, вместо того, чтобы ковыряться в проводах с линейкой, намного легче воспользоваться готовыми таблицами. Одна из них будет с некоторым сокращением приведена ниже. В такой таблице в левой колонке будет указан конкретный диаметр проволочных жил, а в правой – сечение проводника в квадратных миллиметрах.

Определение сечения:

  • 0,8 мм2 – 0,5;
  • 1 мм2 – 0,75;
  • 1,1 мм2 – 1;
  • 2,28 мм2 – 6;
  • 3,2 мм2 – 8;
  • 4 мм2 – 8,3.

Данная выше таблица далеко не полна. Всего в ней существует около 10-12 строчек, и каждое её значение вполне может встретиться в магазине. Наиболее точную информацию по каждому конкретно виду проводов и кабелей по первому требованию предоставит продавец-консультант в магазине бытовой техники или электрических товаров.

Также могу пригодиться следующие характеристики. Например, в таблице может быть также указано, открыто ли проложен провод, сколько конкретно проводов в одном соединении и какие они точно, например, 2, 3, 4 одножильных или 1 двухжильный, 1 трёхжильный.

Данные моменты также очень важны, именно поэтому, собираясь устанавливать провод, и считать площадь его сечения, подобные детали стоит всё-таки уточнить и померить ради спокойствия и комфорта. Ошибка грозит выходом из стоя всей электроники (телевизоров, стационарных компьютеров, холодильников, электричества и даже стиральных машин), а также пожароопасной ситуацией в собственном доме. Именно поэтому, рачительному хозяину, выбирая какие-либо провода или кабели доя дома, необходимо быть предельно внимательным, требовательным и аккуратным покупателем.

Сечение по ГОСТу или ТУ

Большой ассортимент электротехнических товаров способствует быстрому решению задач, которые связаны с электромонтажными работами. Качество этой продукции играет очень важную роль и все товары должны соответствовать требованиям ГОСТ.

Часто производители, желая сэкономить, находят лазейки чтобы отступать от требований ГОСТов и сами разрабатывают технические условия производства (ТУ) с учетом разрешенных погрешностей.

Как итог – рынок перенасыщен некачественным и дешевым товаром, который требуется перепроверять перед покупкой.

Если имеющиеся в торговых точках кабели подходящей стоимости не соответствуют заявленным характеристикам, единственное что можно сделать – приобрести провод с запасом по поперечному сечению. Резерв мощности никогда отрицательно не скажется качестве электропроводки

Также будет нелишним обратить внимание на продукцию от производителей, дорожащих своим именем – хоть она и стоит дороже, но это гарантия качества, а замена проводки делается не так часто, чтобы на ней экономить

Сертификаты на трубы, металлорукава и кабель каналы

Скачать сертификаты на п/эт трубы, металлорукава и кабель каналы

Сертификаты на трубы.

1 Паспорт на труба асбестоцементная 100мм скачать zip, скачать jpg

1а Паспорт на труба асбестоцементная 150мм скачать zip, скачать jpg

2 Сертификат соответствия труба и муфта хризотилцементная (асбестоцементная) (до 24.04.2020) скачать zip, скачать pdf

3 Паспорт качества хризотилцементные безнапорные трубы и муфты БНТ 100-3950, БНМ 100-150 скачать zip, скачать jpg

4 Отказное письмо труба асбестоцементная, муфта асбестоцементная, лист асбестоцементный, шифер скачать jpg

4а Отказное письмо на труба хризотилцементная скачать zip, скачать jpg

5 Сертификат соответствия труба полиэтиленовая ПЭ техническая (до 30.03.2018) скачать zip, скачать jpg

5аа Свидетельство о государственной регистрации СГР на трубопроводы из полиэтилена скачать zip, скачать pdf

5а Сертификат соответствия труба напорная из полиэтилена ПЭ80, ПЭ100 (до 24.02.2022) скачать zip, скачать pdf

5аб Сертификат соответствия труба напорная из полиэтилена ПЭ 100 для питьевого водоснабжения диаметром 20-1200мм (до 06.05.2022) скачать zip, скачать pdf

5б Паспорт качества труба полиэтиленовая SDR 11-160х12,8 питьевая, ГОСТ 18599-2001 скачать zip, скачать pdf

5ба Паспорт качества на труба ПЭ80 SDR13-225х13,6-160 питьевая с полосой скачать zip, скачать jpg

6 Сертификат соответствия трубы напорные из полиэтилена ПЭ100 для систем хозяйственно-питьевого водоснабжения диаметром 20-630мм (до 10. 09.2023) скачать zip, скачать pdf

6а Паспорт качества труба полиэтиленовая ПЭ80 SDR 17-32х2,0 питьевая скачать zip, скачать jpg

6б Сертификат соответствия трубы напорные из сшитого полиэтилена PE-X марки Royal Thermo (до 26.12.2020) скачать zip, скачать jpg

7 Сертификат соответствия трубы напорные из полиэтилена для хоз. питьевого водоснабжения ПЭ, ПН, ПНД диаметром 20-400мм (до 20.09.2019) скачать zip, скачать jpg

7а Свидетельство о государственной регистрации на трубы напорные из непластифицированного поливинилхлорида диаметром 400 и 500 мм скачать zip, скачать pdf

7а Санитарно-эпидемиологическое заключение СЭЗ на трубу гофрированную разных диаметров скачать zip, скачать pdf

8 Сертификат соответствия и паспорт труба гибкая гофрированная из полиэтилена марки ПНД, включая для электромонтажных работ (до 03.05.2020) скачать zip, скачать сертификат jpg+паспорт

8ааа Сертификат соответствия на трубы гладкие ПНД типа С и СЛ и Т (до 22.11.2020) скачать zip, скачать jpg

8аа Сертификат соответствия гофра ПВХ (до 01.09.2022) скачать zip, скачать jpg+прил

8аб Сертификат соответствия труба гофрированная Экопласт и аксессуары (до 29.09.2020) скачать zip, скачать pdf

8а Сертификат соответствия труба жёсткая гофрированная двустенная для электропроводки и кабельных линий (до 26.06.2021) скачать zip, скачать pdf

8аг Сертификат соответствия труба гибкая гофрированная двустенная для электропроводки и кабельных линий (до 26.06.2021) скачать zip, скачать pdf

9 Сертификат соответствия трубы гладкие жёсткие из ПВХ для электромонтажных работ типов: Лёгкая, Тяжёлая, диаметром 16, 20, 25, 32, 40, 50, 63 (до 17.06.2020) скачать zip, скачать jpg

10 Пожарный сертификат трубы жёсткие лёгкой ТЖЛ, средней ТЖС, атмосферостойкой ТЖА и ТЖСА для электромонтажных работ (до 12.07.2022) скачать zip, скачать jpg

10ааа Паспорт качества труба жёсткая двустенная для кабельной канализации Д=110мм скачать zip, скачать pdf

10аа Паспорт качества труба гибкая двустенная для кабельной канализации Д=110мм скачать zip, скачать pdf

10а Паспорт качества труба гибкая двустенная для кабельной канализации Д=160мм скачать zip, скачать pdf

10б Сертификат соответствия труба гибкая гофрированная для электромонтажных работ (до 30.06.2022) скачать zip, скачать jpg

10в Пожарный сертификат гофра типа ТГГ и ПВХ марки ДКС для электромонтажных работ (до 15.03.2021) скачать zip, скачать jpg

10г Сертификат соответствия на трубы гибкие армированные из электроизоляционного материала для электромонтажных работ (до 12.07.2020) скачать zip, скачать jpg

10д Сертификат соответствия на трубы пластиковые гофрированные и гладкие для электромонтажных работ, коробки распределительные (до 17.05.2020) скачать zip, скачать jpg

11 Пожарный сертификат труба гибкая гофрированная для электромонтажных работ ТГГ/ПВХ с наружным диаметром 16, 20, 25, 32, 40, 50 мм, марки ДКС (до 15.03.2021) скачать zip, скачать jpg

11а Пожарный сертификат труба гофрированная для электромонтажных работ типа ПВ, марки ДКС (до 08.03.2022) скачать zip, скачать pdf

11б Сертификат соответствия на трубы двустенные марки ДКС (до 18.04.2022) скачать zip, скачать jpg+прил.

12 Сертификат соответствия трубы гибкие армированные для электромонтажных работ с внутренним диаметром 10, 12, 14, 16, 20, 22, 25, 28, 32, 35, 40 и 50 мм (до 12.07.2022) скачать zip, скачать jpg

12аа Сертификат соответствия труба гибкая армированная для электромонтажных работ (до 07.08.2022) скачать zip, скачать pdf

12аб Пожарный сертификат на труба гибкая армированная из ПВХ для электромонтажных работ марки Tubiplast скачать zip, скачать pdf

12а Паспорт качества на трубы напорные из полиэтилена ГОСТ 18599-2001, Труба ПЭ100 Газ SDR11-32*3,0 скачать pdf

12б Паспорт качества на труба напорная из полиэтилена ПЭ100 питьевая скачать zip, скачать pdf

13 Сертификат соответствия трубы жёсткие из ПВХ для электромонтажных работ (до 07.08.2022) скачать zip, скачать jpg

14 Сертификат соответствия труба напорная из сшитого полиэтилена Пэ-Сс для систем холодного, горячего водоснабжения и отопления (до 28.01.2019) скачать rar, скачать jpg

15 Сертификат соответствия труба и фасонные части из полипропилена для систем внутренней канализации (до 04.06.2021) скачать zip

15а Паспорт качества на трубы напорные из полиэтилена ГОСТ 18599-2001, Труба ПЭ100 SDR17-63*3,8, питьевая скачать pdf

15аа Паспорт качества труба ПЭ100 SDR17 75х4,5, питьевая скачать zip, скачать jpg

15б Паспорт качества на трубы напорные из полиэтилена ГОСТ 18599-2001, Труба ПЭ100 SDR17-110*6,6, питьевая скачать pdf

15в Паспорт качества труба ПЭ100 SDR17 110х6,2 питьевая скачать zip, скачать pdf

15г Паспорт качества труба ПЭ100 SDR17 225х13,4 питьевая скачать zip, скачать pdf

15д Сертификат качества труба ПЭ100 SDR17 355х21,1 питьевая скачать zip, скачать jpg

16 Паспорт качества на трубы напорные из полиэтилена ПЭ100 110*6,6, питьевая скачать zip, скачать jpg

17 Сертификат соответствия труба гофрированная двухслойная Pragma из полипропилена (до 10.03.2021) скачать zip, скачать pdf

18а Паспорт на трубы гофрированные двухслойные Pragma из полипропилена для систем наружной канализации и водоотведения диаметр Д=200 мм скачать zip

18б Паспорт на трубы гофрированные двухслойные Pragma из полипропилена для систем наружной канализации и водоотведения диаметр Д=300 мм скачать zip

18в Паспорт на трубы гофрированные двухслойные Pragma из полипропилена для систем наружной канализации и водоотведения диаметр Д=315 мм скачать zip

18г Паспорт на трубы гофрированные двухслойные Pragma из полипропилена для систем наружной канализации и водоотведения диаметр Д=400 мм скачать zip

18д Паспорт на трубы гофрированные двухслойные Pragma из полипропилена для систем наружной канализации и водоотведения диаметр Д=500мм скачать zip

18е Сертификат соответствия труба полипропиленовая для канализации типов: HT, Skolan, KG2000 (до 04.06.2021) скачать zip, скачать jpg

19 Сертификат соответствия на трубы напорные из НПВХ для хозяйственно питьевого водоснабжения диаметром 16-315мм (до 14.02.2020) скачать zip, скачать jpg

19а Сертификат соответствия на трубы НПВХ со структурированной стенкой для систем наружной канализации диаметром DN/OD 110, 160, 200, 250, 315, 400, 500, тип A1, SN4, SN8 (до 01.03.2021) скачать zip, скачать pdf

19аа Сертификат качества на трубы из НПВХ для канализации скачать zip, скачать jpg

19б Сертификат соответствия на трубы гофрированные двухслойные Easy Pipe PP-B для наружной канализации и водоотведения (до 27.09.2019) скачать zip, скачать jpg

19в Паспорт качества на трубы гофрированные двухслойные Easy Pipe PP-B для наружной канализации и водоотведения Easy Pipe DN160 SN8 скачать zip, скачать jpg

19г Паспорт качества труба из полипропилена PP-H Дн 110х2,7 скачать zip, скачать pdf

19д Паспорт качества труба PP-b Pragma 250SN скачать zip, скачать jpg

19е Паспорт качества труба PP-b Pragma 300SN скачать zip, скачать jpg

19ж Паспорт качества труба PP-b Pragma 400SN скачать zip, скачать jpg

20 Свидетельство о регистрации трубы напорные из полипропилена рандомсополимера PP-R в том числе армированная алюминиевой фольгой PP-R/A/PP-R и стеклонаполненным полипропиленом и соединительные детали к ним из полипропилена скачать zip

21 Сертификат трубы напорные из полипропилена рандомсополимера PP-R, армированные стекловолокном PP-R/PP-R GF/PP-R, алюминием PP-R/AL/PP-R в комплекте соединительные детали к ним из полипропилена скачать zip

21а Паспорт технический труба полиэтиленовая, армированная стекловолокном марки Valtec PN16 скачать zip, скачать jpg+2стр+3стр+4стр+5стр

21б Сертификат соответствия на труба напорная из полипропилена, в т.ч. армированная стекловолокном для систем холодного, горячего водоснабжения и отопления марки Водополимер (до 22.09.2019) скачать zip, скачать jpg

32 Сертификат соответствия на трубы полипропиленовые марки VALFEX (до 25.08.2019) скачать zip, скачать jpg

22 Сертификат качества труба с наружным полиэтиленовым 3-х слойным усиленным покрытием, с внутренним эпоксидным покрытием скачать zip, скачать jpg

23 Сертификат трубы напорные из полиэтилена ПЭ80, ПЭ100 с наружным диаметром 10-1600мм для водоснабжения (до 24.02.2022) скачать zip, скачать pdf

24 Паспорт качества труба ПЭ 100 питьевая с полосой скачать zip

25 Сертификат соответствия трубы из полиэтилена КОРСИС ПЛЮС для хозяйственно-питьевого водоснабжения и водоотведения (до 10.07.2020) скачать zip, скачать pdf

26 Сертификат соответствия труба ППУ (до 11.10.2020) скачать zip, скачать jpg

27 Сертификат соответствия трубы электромонтажные типов: трубы ПВХ гофрированные, трубы гофрированные ПЭ, трубы гибкие ПВХ, трубы жёсткие ПВХ, трубы гибкие двухстенные ПЭ, трубы жёсткие двустенные ПЭ, трубы разборные ПЭ, грунтовой канал ПВХ, трубы дренажные ПЭ, трубы гофрированные ПА (до 19.03.2018) скачать zip, скачать pdf+прил.

28 Отказное письмо на трубу жёсткую гофрированную из ПВХ для электромонтажных работ, трубу гладкую гофрированную из ПВХ для электромонтажных работ, кабельный канал (короб монтажный) скачать jpg+прил

29 Отказное письмо на продукцию для электромонтажных работ: труба гибкая гофрированнная из ПВХ, коробка монтажная ПВХ, хомут нейлоновый скачать zip, скачать jpg

30 Отказное письмо на рукава гибкие типа РЗ, трубы гибкие гофрированные двустенные (для систем безнапорной наружной канализации, хоз. бытовой канализации, ливневой канализации, дренажа и водоотведения), аксессуары для труб, крепёж клипса из АБС пластика, патрубок муфта из АБС пластика, соединительная муфта из полипропилена, тройник разборный, разборный соединитель угловой, соединитель угловой из АБС пластика, поворот гибкий из ПВХ скачать zip, скачать jpg


31 Отказное письмо на трубы гибкие гофрированные ПВХ ПНД для электромонтажных работ, трубы жёсткие гладкие ПВХ ПНД для электромонтажных работ, коробки распределительные, хомуты нейлоновые, хомуты пластиковые, рамки пластиковые для выключателей и розеток, модули низковольтные телефонных и компьютерных розеток скачать zip

32 Сертификат соответствия на трубы канализационные полипропиленовые и фасонные части к ним наружным диаметром 32, 40, 50, 110 мм (до 15.01.2020) скачать zip

32а Сертификат соответствия на трубы, фитинги и трубопроводная арматура из ПВХ, ХПВХ, ПВДФ, ПП, ПЭ — краны шаровые VEE, VXE, VKD, VKR, TKD, LKD, VE, VX, VT, VK; клапаны мембранные VM, MK, DM, CM, RM, VMU, CMU, DMU, MKU; затворы дисковые поворотные FK, FE; клапаны обратные VR, CR, FR, SXE, SSE, SR, VRU; клапаны запорные угловые VV, VVU; фильтры сетчатые RV, RVU; клапаны предохранительные SV; клапаны воздухоотводные VA; соленоидные клапаны S1-S2; электромагнитные распределительные клапаны для пневмоприводов 2EV, SPNC, SPNO, SB; клапаны донные VZ; ротаметры FS, FC (до 14.12.2019) скачать zip, скачать pdf

32б Сертификат соответствия на трубы и патрубки из непластифицированного ПВХ для канализации с наружным диаметром 50, 90, 110, 160, 200, 250 мм (до 04.04.2019) скачать zip, скачать pdf

33 Паспорт муфта электросварная ПЭ 100 марки Georg Fischer скачать pdf

34 Паспорт муфта редукционная PE-100 63-32 марки Georg Fischer скачать jpg

34а Паспорт технический муфта двухраструбная ПП Pragma скачать zip, скачать pdf

35 Сертификат соответствия труба тёплого пола — трубы напорные из сшитого полиэтилена (PE-Xa) с антидиффузионным слоем EVOH марки SANEXT для питьевого водоснабжения и отопления диаметром 16-63 мм (до 28.01.2019) скачать zip

36 Паспорт качества на втулка под фланец газ/вода 63 SDR11 скачать zip, скачать pdf

37 Паспорт качества на втулка под фланец 110 SDR11 скачать zip, скачать pdf

37а Паспорт качества на втулка под фланец ПЭ 100 скачать zip, скачать pdf

38 Паспорт качества на фланец под ПНД втулку скачать zip, скачать pdf

39 Сертификат соответствия на детали соединительные из полиэтилена ПЭ100 SDR 7,4 — SDR 33 — фитинги, муфты и другие (до 12.10.2020) скачать zip, скачать pdf+прил1+прил2

40 Сертификаты на фитинги (много в архиве) скачать zip

41 Паспорт качества труба ПЭ SDR 17 Д=225мм скачать zip, скачать pdf

42 Сертификат соответствия на трубы для газопроводов из полиэтилена ПЭ100 диаметром от 20 до 630 (до 16.06.2024) скачать zip, скачать pdf

43 Сертификат качества на трубы ПВД 153Т скачать zip, скачать pdf

44 Паспорт качества на трубы из полиэтилена для подземных водопроводов ПЭ63 SDR11 63х5,8 питьевая скачать zip, скачать pdf

45 Паспорт качества на трубы из полиэтилена для подземных водопроводов ПЭ100 SDR17 110х6,6 питьевая скачать zip, скачать pdf


Скачать инструкции и руководства по эксплуатации на оборудование и материалы можно в разделе: «Инструкции»


Сертификаты на рукава, металлорукава.

1 Сертификат соответствия на металлорукав типа Герда МГ (до 06.03.2022) скачать zip, скачать pdf

2 Паспорт на соединитель Герда СГ для металлорукава скачать zip, скачать pdf

3 Сертификат соответствия металлорукав типа РЗ с оболочкой ПВХ, Беларусь (до 17.06.2020) скачать zip, скачать pdf

4 Сертификат соответствия на металлорукав высокого давления Ду6-Ду300 марки SN (до 09.05.2020) скачать zip, скачать pdf

5 Сертификат соответствия металлорукава РЗ-ЦП, РЗ-СЛП, РЗ-ЦП-НГ, РЗ-СЛП-НГ (до 28.04.2020) скачать zip, скачать jpg

6 Сертификат соответствия рукав металлополимерный гибкий герметичный МПГ (до 07.08.2019) скачать rar, скачать jpg

7 Сертификат соответствия рукава резиновые напорные с текстильным каркасом, ГОСТ 18698-79 (до 10.02.2019) скачать zip, скачать pdf

8 Отказное письмо металлорукав РЗ-ЦХ разных моделей скачать zip, скачать pdf

9 Сертификат соответствия металлорукав РЗ-Ц, РЗ-ЦХ, РЗ-ЦА, РЗ-Н, РЗ-ЦП, МРПИ, ШЭМ, МПГ (до 27.06.2022) скачать zip, скачать pdf

10 Пожарный сертификат металлорукав РЗ-ЦП, МРПИ, ШЭМ, МПГнг (до 27.06.2022) скачать zip, скачать pdf


Сертификаты на кабель каналы., короба

1 Пожарный сертификат кабель-канал Legrand (до 05.04.2023) скачать zip, скачать pdf

2 Сертификат соответствия кабель-канал ПВХ марки Quintela размеров — 7х12, 10х16, 10х20, 10х35, 16х16, 16х25, 16х40, 25х40, 20х50, 20х60, 40х40, 60х40, 90х40, 110х40, 110х60, 150х40, 150х60, 150х38 (до 09.12.2019) скачать zip, скачать jpg

2а Сертификат соответствия кабель-канал ПВХ размерами: 10х7, 12х15, 15х10, 16х16, 20х10, 25х16, 25х25, 40х16, 40х25, 40х40, 60х40, 60х60, 80х40, 80х60, 100х40, 100х60, Беларусь (до 17.06.2020) скачать zip, скачать jpg

3 Сертификат соответствия кабель-канал ПВХ для электромонтажных работ марки IEK (до 26.12.2022) скачать zip, скачать jpg

3б Пожарный сертификат на  кабель-канал ПВХ марки IEK серий — Элекор, Праймер, Импакт, Ecoline и аксессуары к ним (до 12.03.2023) скачать zip, скачать pdf

3в Сертификат соответствия на  кабель-канал ПВХ серии марки IEK (до 08.08.2021) скачать zip, скачать jpg

4 Сертификат соответствия короб из ПВХ КОРОБОВ: короб стальной СП, секция угловая СУ, секция тройниковая СТ, стойка кабельная СК,  полка кабельная ПК (до 26.05.2019) скачать zip, скачать jpg

5 Сертификат соответствия короба перфорированные электромонтажные из электроизоляционного материала ПВХ для электропроводки в электроустановках и щитах управления серии RL6, RL12, RL75 в комплекте с крышками (до 16.05.2019) скачать zip, скачать jpg

6 Сертификат соответствия на кабель-канал (короб кабельный) из ПВХ для электромонтажных работ (до 06.07.2020) скачать zip, скачать jpg

6а Сертификат соответствия на кабель-канал из ПВХ для электромонтажных работ (до 10.01.2020) скачать zip, скачать pdf

7 Сертификат соответствия на кабель-канал из ПВХ для электромонтажных работ серий TA-G, TMU, TBN, TCN, TBA, TMR, CSP-N и другие (до 30.03.2021) скачать zip, скачать jpg+прил.

8 Пожарный сертификат на короба и миниканалы из ПВХ для электромонтажных работ серии In-Liner с крышками и разделителями марки ДКС (до 21.10.2020) скачать zip, скачать jpg

9 Сертификат соответствия на короба и миниканалы из ПВХ для электромонтажных работ серии In-Liner и аксессуары к ним марки ДКС (до 24.10.2019) скачать zip, скачать pdf

10 Отказное письмо на кабельный канал (короб монтажный), трубу жёсткую гофрированную из ПВХ для электромонтажных работ, трубу гладкую гофрированную из ПВХ для электромонтажных работ скачать zip

11 Паспорт качества ДКС на миниканал типа ТМС 15х17 скачать zip, скачать pdf

12 Паспорт качества ДКС на миниканал типа ТМС 50х20 скачать zip, скачать pdf

13 Паспорт качества ДКС система кабельных коробов из ПВХ для электромонтажных работ скачать zip, скачать pdf

14 Паспорт качества ДКС кабель канал 110х50 с фронтальной крышкой скачать zip, скачать pdf

15 Паспорт качества ДКС короб с крышкой TA-GN 60х40 скачать zip, скачать pdf


Сертификаты на аксессуары для кабель-каналов, мини каналов, коробов

1 Паспорт качества ДКС соединение на стык GM 25х17 скачать zip, скачать pdf

2 Паспорт качества ДКС соединение на стык GM 50х20 скачать zip, скачать pdf

3 Паспорт качества ДКС угол внутренний белый AIM 15х17 скачать zip, скачать pdf

4 Паспорт качества ДКС угол внутренний белый AIM 50х20 скачать zip, скачать pdf

5 Паспорт качества ДКС угол плоский белый АРМ 15х17 скачать zip, скачать pdf

6 Паспорт качества ДКС угол внешний АЕМ 50х20 скачать zip, скачать pdf

7 Паспорт качества ДКС угол внутренний изменяемый NIAV 60х40 скачать zip, скачать pdf

8 Паспорт качества ДКС угол плоский NPAN 60х40 скачать zip, скачать pdf

9 Паспорт качества ДКС тройник/отвод NTAN 60х40 скачать zip, скачать pdf

10 Паспорт качества ДКС тройник IM 15х17 скачать zip, скачать pdf

11 Паспорт качества ДКС тройник IM 50х20 скачать zip, скачать pdf

12 Паспорт качества ДКС заглушка LM 15х17 скачать zip, скачать pdf

13 Паспорт качества ДКС заглушка LM 50х20 скачать zip, скачать pdf

14 Паспорт качества ДКС накладка на стык фронтальная 60мм скачать zip, скачать pdf

15 Паспорт качества ДКС накладка на стык GAN 60 скачать zip, скачать pdf

16 Паспорт качества ДКС накладка на стык GAN 80 скачать zip, скачать pdf

17 Отказное письмо хомут стальной ДКС скачать zip, скачать pdf


Сертификаты на плинтуса, бордюры.

1 Отказное письмо на профили, плинтусы, наличники, уголки, раскладки, соединительные элементы, кабельный короб скачать zip, скачать jpg

2 Протокол на изделия из ПВХ: плинтус, профили подоконные, кабель-каналы, наличники, панели, бордюры, пороги и т.п. скачать rar, скачать jpg

3 Экспертное заключение плинтус ПВХ с каналами для прокладки кабелей скачать rar, скачать jpg стр.1, скачать jpg стр.2.

4 Сертификат соответствия на плинтус ПВХ T-Plast с каналами для прокладки кабелей, проводов и аксессуары к ним (до 27.11.2019) скачать zip, скачать jpg

5 Сертификат соответствия на ПВХ плинтус T-Plast с каналами для прокладки кабелей, проводов и аксессуары к ним (до 08.12.2019) скачать zip, скачать jpg

6 Сертификат соответствия на изделия профильные из ПВХ — плинтус с каналами для прокладки кабелей, проводов и аксессуары к ним (до 27.11.2019) скачать zip, скачать pdf

7 Сертификат соответствия на плинтус ПВХ и комплектующие (до 20.09.2019) скачать zip, скачать jpg

8 Сертификат соответствия на плинтус ПВХ марки IDEAL толщиной 0,3-100мм (до 24.03.2019) скачать zip, скачать pdf


Вернуться к разделу: » Другие сертификаты».


Не нашли нужный сертификат ? Напишите мне или сделайте запрос в «Сервис обмена сертификатами».

Хотите поделиться своими сертификатами? Отправляйте их мне на почту по адресу: [email protected] и я выложу их на сайт.

Смотрите состав исполнительной в разделе: «Состав исполнительной»

Скачивайте акты, протокола и другое в разделе: «Акты и прочее»

Скачивайте полезные книги, ГОСТы, СнИПы в разделе: «ГОСТы и книги«

25 вопросов Экзамен по базовой теории электричества

Инструкции: вернуться на главную

  1. Печать
    эти страницы.
  2. Круг
    правильные ответы.
  3. Стр.
    вплоть до последней страницы для форм проверки и инструкций по рассылке.

Код NEC 90 вопрос корреспонденции
конечно на базе NEC 2005 года.

1-25 Вопросы:
Понимание NEC

  1. Когда
    жесткий металлический канал продевается на месте, стандартный штамп с _____
    должны использоваться.
  1. конус 3/4 дюйма на фут
  2. Конус 1 дюйм на фут
  3. Конус 1/16 дюйма на фут
  4. без конуса

344,28

  1. Гвозди
    или винтами можно крепить коробки к конструктивным элементам здания с помощью
    кронштейны на внешней стороне корпуса, или они могут проходить через
    внутренняя часть в пределах _____ от задней части или концов корпуса. Винты не
    разрешено проходить через коробку, если открытая резьба в коробке не защищена
    использовать одобренные средства, чтобы избежать истирания изоляции проводов.
  1. 1/8 дюйма
  2. 1/16 дюйма
  3. 1/4 дюйма
  4. 1/2 дюйма

314,23 (В) (1)

  1. IMC
    должны быть надежно закреплены в пределах _____ от каждой выходной коробки, распределительной коробки,
    коробка устройства, фитинг, шкаф или другой конец кабелепровода.
  1. 12 дюймов
  2. 18 дюймов
  3. 2 фута
  4. 3 фута

342.30 (А)

  1. Жить
    части электрооборудования, работающего на _____ и более, должны быть защищены
    от случайного контакта с одобренными кожухами или подходящими
    постоянные, существенные перегородки или экраны, расположенные так, чтобы только
    квалифицированный персонал имеет доступ к пространству в пределах досягаемости токоведущих частей.
  1. 20 В
  2. 30 В
  3. 50 В
  4. 100 В

110.27 (А) (2)

  1. Люк
    кожухи должны быть спроектированы и установлены таким образом, чтобы выдерживать _____.
  1. 3000 фунтов
  2. 6000 фунтов
  3. все нагрузки могут быть
    наложен
  4. 600 фунтов

314,30

  1. Когда
    ЛОР устанавливается скрыто в стенах, полах и потолках зданий.
    выше трех этажей над уровнем земли должен быть предусмотрен тепловой барьер
    имеющий минимальный финишный рейтинг _____ минут, как указано для огнестойких
    сборки.
  1. 5
  2. 10
  3. 15
  4. 30

362,10 (2)

  1. Когда
    прокладка кабельных каналов под землей в жестких неметаллических кабелепроводах и др.
    Для утвержденных дорожек качения должно быть не менее _____ покрытия.
  1. 6 дюймов
  2. 12 дюймов
  3. 18 дюймов
  4. 22 дюйма

Таблица 300.5, столбец 3

  1. Все
    стыки между отрезками ЛОР, а также между ЛОР и муфтами, фитингами и
    коробки должны быть изготовлены _____.
  1. квалифицированный специалист
  2. набор резьбовых соединений
  3. утвержденный метод
  4. экзотермическая сварка

362,48

  1. Дорожки качения
    кабельные лотки, содержащие электрические проводники, не должны содержать труб, трубок,
    или равноценны для пара, воды, воздуха, газа, дренажа или любых других услуг, кроме
    _____.
  1. в соответствии с
    орган, имеющий юрисдикцию
  2. электрические
  3. пневматический
  4. по проекту
    инженер

300.8

  1. Подземный
    кабельные каналы и кабельные сборки, входящие в ограждение люка, должны выходить
    в ограждение, но они не должны быть _____.
  1. склеенный
  2. изолированный
  3. механически соединен с
    люк в корпусе
  4. ниже минимального покрытия
    требования после выхода из люка

314,30 (В)

  1. количество проводников, разрешенных в ЛОР, не должно превышать разрешенное
    процент заполнения указан в _____.
  1. Глава 9, Таблица 1
  2. Стол 250.66
  3. Таблица 310.16
  4. 240,6

362,22

  1. Дорожки качения,
    кабельные лотки, кабельная шина, вспомогательные желоба, броня кабеля, коробки, оболочка кабеля,
    шкафы, колена, муфты, фитинги, опоры и вспомогательное оборудование
    должны быть из материалов, подходящих для _____.
  1. коррозионные места
  2. влажных помещений
  3. среда, в которой
    они должны быть установлены
  4. ни один из этих

300.6

  1. В
    если NEC потребуются новые продукты, конструкции или материалы, которые
    еще не доступно на момент принятия новой редакции, _____ май
    разрешить использование продуктов, конструкций или материалов, соответствующих требованиям
    с самой последней предыдущей редакцией этого NEC, принятой
    юрисдикция.
  1. инженер-электрик
  2. мастер-электрик
  3. авторитет, имеющий
    юрисдикция
  4. Держатель разрешения

90.4

  1. Оборудование
    перечисленные квалифицированной лабораторией электрических испытаний, не требуется
    проверьте _____ проводку, установленную на заводе, во время установки
    кроме обнаружения изменений или повреждений.
  1. внешний
  2. связанный
  3. внутренний
  4. все эти

90,7

  1. Тип
    Кабель TC можно использовать _____.
  1. для электроснабжения и освещения
    схемы
  2. в кабельных лотках в
    опасные (засекреченные) места
  3. в управлении класса 1
    схемы
  4. все эти

336,10

  1. Для
    заземленных систем, электрооборудования и электропроводки и прочего
    электропроводящий материал, который может оказаться под напряжением, установлены
    таким образом, чтобы создать постоянную цепь с низким сопротивлением, способную
    безопасное проведение максимального тока замыкания на землю, который может быть наложен на
    отсюда может произойти замыкание на землю на _____.
  1. земля
  2. земля
  3. источник электропитания
  4. ни один из этих

250,4 (А) (5)

  1. Бетон,
    кирпичные или кафельные стены считаются _____, поскольку это относится к рабочему пространству
    требования.
  1. несущественное
  2. в пути
  3. заземлено
  4. ни один из этих

110.26 (A) (1) и Таблица 110.26 (A) (1),
Состояние 2

  1. Электрооборудование
    заземленные системы должны быть подключены к земле таким образом, чтобы _____.
  1. предельное напряжение от молнии,
    скачки напряжения в сети или непреднамеренный контакт с линиями более высокого напряжения
  2. стабилизировать
    напряжение на землю при нормальной работе
  3. облегчить перегрузку по току
    срабатывание устройства защиты при замыкании на землю
  4. а и б

250.4 (А) (1)

  1. соединение заземляющего проводника с заземляющим электродом должно выполняться
    _____.
  1. перечисленные проушины
  2. экзотермическая сварка
  3. перечисленные штуцеры давления
  4. любой из этих

250,70 и 250,8

  1. Металлик
    коробки должны быть _____.
  1. метрическая система
  2. установлено
  3. заземлено
  4. все эти

314.4

  1. Электропроводка
    внутри, что из перечисленного должно быть доступно?
  1. Выходные коробки
  2. Распределительные коробки
  3. Ящики для тяги
  4. все эти

314,29

  1. При использовании безрезьбовых муфт и соединителей в
    установки RMC заглубляются в кладку или бетон, они должны быть
    тип _____.
  1. непромокаемый
  2. сырые и влажные места
  3. невпитывающий
  4. бетононепроницаемая

344,42 (А)

  1. следующие системы должны быть установлены в соответствии с NEC:
  1. сигнализация
  2. связь
  3. Электроэнергия и освещение
  4. все эти

90,2 (А)

  1. ЕМТ должен
    не может использоваться там, где _____.
  1. при условии тяжелого физического
    урон
  2. защищен от коррозии
    только эмалью
  3. используется для поддержки
    светильники
  4. любой из этих

358,12

  1. провод заземляющего электрода — проводник, используемый для подключения
    заземляющий электрод к заземляющему проводу оборудования и заземленному
    кондуктор в _____.
  1. служба
  2. каждое здание или строение
    поставляется питателем (ами)
  3. источник отдельно
    производная система
  4. все эти

100 Провод заземления

26-50
Вопросы: понимание NEC

  1. Все
    резьбовые трубы или фитинги, отнесенные к опасным (классифицированным)
    места должны иметь резьбу с конусом _____ на фут.
  1. дюйм
  2. дюйм.
  3. 1 дюйм
  4. все эти

500,8 (Г)

  1. А
    Класс III, Раздел _____ расположение там, где легко воспламеняется
    волокна или горючие летящие материалы хранятся или обрабатываются, но не
    изготовлено.
  1. 1
  2. 2
  3. 3
  4. все эти

500.5 (Д) (2)

  1. Аудио
    оборудование системы, питаемое от параллельной сети, не должно располагаться
    в пределах _____ от внутренней стены бассейна, спа, гидромассажной ванны, фонтана или
    отметка прилива и прилива.
  1. 2 фута
  2. 10 футов
  3. 5 футов
  4. 18 дюймов

640,10 (А)

  1. Трубопроводы,
    кабельные лотки и открытая проводка, используемые для искробезопасных систем, должны быть
    идентифицируется по постоянно наклеенным этикеткам с надписью «Внутренний
    Защитная проводка.«Этикетки должны быть видны после установки и
    расстояние между этикетками не должно превышать _____ футов
  1. 3
  2. 10
  3. 25
  4. 50

504,80 (В)

  1. Для
    перечисленное взрывозащищенное оборудование, завод
    резьбовые вводы должны иметь не менее _____ резьб полностью.
    увлеченный.
  1. 4
  2. 4
  3. 5
  4. 6

500.8 (D) Пр.

  1. Нет
    уплотнение требуется, если кабелепровод (без штуцеров, муфт, коробок или
    фитинги) полностью проходит через помещения Класса I, Раздела 2, если
    точки подключения неразрывного трубопровода находятся в неклассифицированных местах
    и у него нет фитингов меньше, чем _____ за каждой границей
    засекреченное место.
  1. 6 дюймов
  2. 12 дюймов
  3. 18 дюймов
  4. 24 дюйма

501,15 (B) (2) Пр. 1

  1. Проводники
    и кабели искробезопасных цепей, не находящихся в кабельных каналах или кабельных лотках,
    быть отделенными как минимум _____ и защищенными от проводов и кабелей
    любые неискробезопасные электрические цепи.
  1. 6 дюймов
  2. 2 дюйма
  3. 18 дюймов
  4. 12 дюймов

504,30 (А) (3)

  1. дюйм
    Места размещения Класса I, Раздела 1, всей аппаратуры и оборудования сигнализации,
    системы сигнализации, дистанционного управления и связи, _____, должны быть
    определены для местоположений Класса I, Раздела 1.
  1. выше 50 В
  2. более 100 вольт на землю
  3. независимо от напряжения
  4. кроме менее 24 В

501.150 (А)

  1. Собственно
    безопасное и связанное с ним оборудование разрешается устанавливать в _____.
  1. любые опасные (классифицированы)
    место, по которому они были идентифицированы
  2. Объекты класса I
  3. Объекты класса II
  4. Объекты класса III

504.10 (В)

  1. дюйм
    опасные (классифицированные) места, искробезопасное оборудование должно _____
    во взрывоопасной (классифицированной) местности в соответствии с 250.100.
  1. быть закрепленным
  2. склеить
  3. покрасить
  4. не используется

504,60 (А)

  1. Класс
    II — это те места, которые являются опасными из-за наличия
    _____.
  1. горючая пыль
  2. легко воспламеняется
    волокна или мухи
  3. легковоспламеняющиеся газы или пары
  4. легковоспламеняющиеся жидкости или газы

500,5 (К)

  1. ITC-HL
    кабели с газо- и паронепроницаемыми,
    сплошная гофрированная металлическая оболочка, общая куртка подходящего
    полимерный материал, а также концевые фитинги, указанные для применения
    может быть установлен в учреждениях Класса I, Раздела 1 _____ с
    ограниченный публичный доступ.
  1. коммерческий
  2. промышленное
  3. учреждение
  4. все эти

501,10 (А) (1) (г)

  1. Ящики
    и фитинги, используемые для кранов, соединений или клеммных соединений, должны быть _____
    при установке в опасных (классифицированных) местах Класса II, Раздела 1.
  1. взрывозащищенный
  2. определен для класса II
    локации
  3. пыленепроницаемый
  4. атмосферостойкий

502.10 (А) (1) (4)

  1. Собственно
    безопасные кабелепроводы или кабельные трассы, выходящие за пределы места класса I или II, должны
    запечатанный. Печать _____.
  1. взрывозащищенный
    или огнестойкий
  2. взрывозащищенный
  3. а и б
  4. ни один из этих

504,70

  1. Оборудование
    требуется идентифицировать не только по классу местоположения, но и
    на взрывчатые, горючие или воспламеняющиеся свойства
    конкретных _____, которые будут присутствовать.
  1. газ или пар
  2. пыль
  3. волокно или мух
  4. все эти

500,8 (А) (1)

  1. Электрооборудование
    оборудование, установленное во взрывоопасных (классифицированных) местах, подлежит
    построены для класса, подразделения и группы. Атмосфера, содержащая
    _____ относится к группе C.
  1. водород
  2. этилен
  3. оксид пропилена
  4. все эти

500.6 (А) (3) FPN

  1. An
    сборка взаимосвязанных искробезопасных аппаратов, связанных
    устройства и соединительные кабели, спроектированные таким образом, чтобы эти части
    системы, используемые во взрывоопасных (классифицированных) местах, искробезопасны
    схем — это (п) _____.
  1. искробезопасная система
  2. безопасное место
  3. реклассифицированное местоположение
  4. связанная система

504.2

  1. Громкоговорители
    стационарной аудиосистемы, установленной в огнестойком
    перегородка, стена или потолок должны быть указаны для цели или установлены
    в ограждении или нише _____.
  1. поддерживает
    рейтинг огнестойкости
  2. имеет глубину не более 4 дюймов
  3. не более 6 футов 6 дюймов.
    высокий
  4. все эти

640.25

  1. Все
    резьбовые трубы или фитинги, отнесенные к опасным (классифицированным)
    места должны быть закрыты гаечным ключом, чтобы
    _____.
  1. предотвратить искрение при
    ток короткого замыкания протекает
  2. обеспечивает взрывозащищенную или взрывобезопасную целостность кабелепровода.
    система
  3. а и б
  4. ни один из этих

500,8 (Г)

  1. Проводники
    искробезопасных цепей нельзя размещать ни в каком _____ с
    проводники любой неискробезопасной системы.
  1. дорожка качения
  2. кабельный лоток
  3. кабель
  4. любой из этих

504,30 (А) (1)

  1. Дорожки качения
    разрешен в качестве метода подключения по Классу II, Разделу 2 опасных
    (засекреченные) местоположения включают _____.
  1. жесткий металлический трубопровод и
    промежуточный металлический трубопровод
  2. электрические металлические трубки
  3. Жесткий неметаллический трубопровод
  4. a или b

502.10 (В) (1)

  1. Аудио
    кабели, проложенные на поверхности потолков и стен, должны быть
    поддерживаются структурными элементами здания таким образом
    что кабель не будет поврежден при нормальной эксплуатации в здании. Такие кабели
    должны поддерживаться _____ спроектированы и установлены таким образом, чтобы не повредить
    кабель.
  1. ремни
  2. скоб
  3. вешалки
  4. любой из этих

640.6

  1. Аудио
    системное оборудование (динамики) с питанием от указанного источника питания класса 2, или
    выходом усилителя, указанного для использования с проводкой класса 2, должен
    только быть ограниченным в его размещении _____.
  1. т завод-изготовитель
    рекомендации
  2. 640,10 (A), в пределах 6 футов от
    вода
  3. местный орган власти, имеющий
    юрисдикция
  4. желания владельца

640.10 (В)

  1. Когда
    уплотнения требуются для мест класса I, они должны соответствовать
    следующие правила:
  1. Они должны быть перечислены для
    Места класса I должны быть доступны.
  2. Минимальная толщина
    герметизирующий состав должен быть не менее товарного размера пломбы.
    фитинг и ни в коем случае не менее 5/8 дюйма.
  3. Соединения и отводы не должны
    быть выполнено в уплотнении кабелепровода.
  4. все эти

501,15 (C) (1), (2), (3) и (4)

  1. Дорожки качения
    разрешен в качестве метода электропроводки по Классу II, Разделу 1, опасному
    (засекреченные) местоположения включают _____.
  1. резьба жесткая металлическая
    трубопровод и промежуточный металлический трубопровод
  2. Жесткий неметаллический трубопровод
  3. электрические металлические трубки
  4. любой из этих

502.10 (А) (1)

51-75
Вопросы: Основы теории электричества

  1. Обеспечение
    путь к земле часто помогает уменьшить электростатический заряд.

A. Верно

B. Ложь

  1. черных металлов
    металлы содержат железо, поэтому они не намагничиваются.

A. Верно
Б. Ложь

  1. The
    сила удара электрическим током зависит от тока, протекающего через
    тело, на которое воздействуют напряжение цепи и контактное сопротивление.

A. Верно
Б. Ложь

  1. Омметры
    Измерьте _____ или противодействие току, протекающему в цепи или компоненте.
  1. напряжение
  2. текущий
  3. мощность
  4. сопротивление
  1. А
    удерживающее реле в основном используется для удобства рабочего.

A. Верно
Б.Ложь

  1. лучшими проводниками в порядке их проводимости являются: золото, серебро,
    медь и алюминий.

A. Верно
Б. Ложь

  1. Что
    потеря мощности в ваттах проводника, который несет 24 А и имеет
    падение напряжения 7,2В?
  1. 175 Вт
  2. 350 Вт
  3. 700 Вт
  4. 2,400 Вт
  1. Что
    потеря мощности в проводнике в ваттах для цепи 120 В, имеющей 3
    процент падения напряжения и протекает ток 12А?
  1. 43 Вт
  2. 86 Вт
  3. 172 Вт
  4. 1,440 Вт
  1. Кирхгофс
    Закон напряжения гласит, что в последовательной цепи сумма падений напряжения
    на всех резисторах будет одинаковое приложенное напряжение.

A. Верно
Б. Ложь

  1. Когда
    блоки питания подключаются параллельно, напряжение остается прежним,
    но мощность по току или ампер-часам будет увеличена.

A. Верно
Б. Ложь

  1. Неправильно
    подключение или неправильное обращение с многопроволочными параллельными цепями может вызвать
    _____ подключен к цепи.
  1. перегрузка незаземленных
    проводники
  2. перегрузка
    заземленные (нулевые) проводники
  3. уничтожение оборудования
    из-за перенапряжения
  4. б и в
  1. Металл
    части электропроводки помещения должны быть подключены к спроектированной низкоомной дорожке.
    так что устройство защиты цепи быстро откроется и очистит землю
    вина.

A. Верно
Б. Ложь

  1. Обратное время
    выключатели работают по принципу, что по мере уменьшения тока время
    требуется, чтобы устройство открылось, уменьшается.

A. Верно
Б. Ложь

  1. Факторы
    которые влияют на доступный ток короткого замыкания
    включить трансформатор _____.
  1. напряжение
  2. кВА
    рейтинг
  3. сопротивление
  4. все эти
  1. Оборудование
    должен иметь текущий рейтинг _____, который позволяет
    защитное устройство для устранения короткого замыкания или замыкания на землю без обширных
    повреждение компонентов схемы.
  1. перегрузка
  2. короткое замыкание
  3. замыкание на землю
  4. b или c
  1. тяжелая
    поражение электрическим током или смерть может произойти, если человек коснется незаземленного и
    заземленные (нейтральные) проводники одновременно, даже если цепь
    GFCI защищен.

A. Верно
Б. Ложь

  1. An
    Устройство защиты AFCI обеспечивает защиту от дугового замыкания за счет
    распознавание характеристик, уникальных для дугового замыкания, и
    функционирует для обесточивания цепи при обнаружении дугового замыкания.

A. Верно
Б. Ложь

  1. Четный
    когда питание отключено от цепи, конденсаторы могут накапливать большие количества
    энергии в течение длительного периода времени. Они могут разрядиться и загореться
    случайно закороченное или заземленное.

A. Верно
Б. Ложь

  1. Расширяющийся
    и схлопывающееся магнитное поле внутри проводника индуцирует напряжение в
    проводники (CEMF), которые отталкивают текущие электроны к поверхности
    дирижера.Это называется _____.
  1. вихревые токи
  2. индуцированное напряжение
  3. сопротивление
  4. скин-эффект
  1. AC индуктивный
    или емкостные реактивные нагрузки вызывают синфазность напряжения и тока
    друг с другом.

A. Верно
Б. Ложь

  1. Двойное напряжение
    Двигатели переменного тока изготавливаются с двумя обмотками возбуждения.Обмотки возбуждения
    подключен в _____ для работы от низкого напряжения и в _____ для высокого напряжения
    операция.
  1. серия, параллельно
  2. параллельно, серия
  3. Серия

  4. , серия
  5. параллельно, параллельно
  1. Если
    вращающаяся часть обмотки двигателя заклинивает так, что не может вращаться,
    в обмотке двигателя не будет образовываться CEMF. Результат мотор работает
    при _____, и обмотки будут разрушены из-за чрезмерного нагрева.
  1. FLA
  2. FLC
  3. LRC
  4. любой из этих
  1. Обмен
    _____ линейных проводов может изменить вращение 3 двигателей переменного тока.
  1. один
  2. два
  3. три
  4. ни один из этих
  1. Напряжение
    индукция во вторичной обмотке трансформатора зависит от
    количество витков вторичной обмотки по сравнению с числом витков первичной обмотки.

A. Верно
Б. Ложь

  1. Трехфазный,
    _____ системы, соединенные звездой, могут перегреться из-за
    циркулирующих нечетных тройных гармонических токов.
  1. 2-проводный
  2. 3-х проводный
  3. 4-х проводный
  4. ни один из этих

76-90
Вопросы: Низковольтные системы и системы с ограничением мощности

  1. Класс
    2, класс 3, и кабель PLTC не заканчивается на оборудовании и не идентифицирован
    для будущего использования с тегом считается заброшенным.

A. True
Б. Ложь

725,2

  1. Класс
    1, 2 и 3 кабеля, проложенные _____ к элементам каркаса, должны быть защищены.
    от физического повреждения в результате проникновения шурупов или гвоздей на 1 дюйм.
    отделение от каркасного элемента или подходящей металлической пластиной в соответствии с
    с 300,4 (D).
  1. открыт
  2. скрытый
  3. параллельно
  4. все эти

725.8

  1. Все
    электропроводка для цепей Класса 1 должна быть установлена ​​в соответствии со Статьей
    300 и другие соответствующие статьи в главе 3.

A. Верно
Б. Ложь

725,25

  1. Проводники
    цепей Класса 2 и Класса 3 не должны размещаться ни в каком корпусе,
    кабельный канал, кабель или аналогичная арматура с проводниками класса 1 или электрическими
    световые или силовые проводники, кроме _____.
  1. изолированные по максимуму
    напряжение присутствует
  2. полностью состоит из
    алюминиевые проводники
  3. разделены перегородкой
  4. все эти

725,55 (В)

  1. Класс
    2 или 3 класса, проложенные вертикальными участками, пронизывающими более одного
    напольные или устанавливаемые в шахту, должны быть типа _____.
  1. CL2R
  2. CL3R
  3. CL2P
  4. любой из этих

725.61 (В)

  1. Тип ITC
    кабель разрешен к прокладке с питанием, освещением и 1 классом
    схемы.

A. Верно
Б. Ложь

727,5

  1. Все
    доступные участки брошенного кабеля пожарной сигнализации должны быть удалены.

A. Верно
Б. Ложь

760,3 (А)

  1. Огонь
    цепи аварийной сигнализации должны быть идентифицированы во всех местах клемм и соединений.
    таким образом, что это приведет к непреднамеренному вмешательству в сигнализацию.
    цепь в течение _____.
  1. установка
  2. тестирование и обслуживание
  3. ремонт
  4. все эти

760,10

  1. Пожар без ограничения мощности
    провода цепи сигнализации сечением _____ должны быть типа, включенного в
    760.27 (B) или другие типы изоляции, перечисленные для без ограничения мощности
    использование цепи пожарной сигнализации. Проводники сечением более 16 AWG должны соответствовать
    Статья 310.
  1. 16 и 18 AWG
  2. 14 и 12 AWG
  3. 14 AWG и больше
  4. все эти

760,27 (В)

  1. перечисление требований к источникам цепи пожарной сигнализации с ограничением мощности (PLFA)
    находятся в таблицах 12 (A) и 12 (B) _____.
  1. Артикул 760
  2. Глава 9
  3. Артикул 300
  4. .

  5. Приложение C

760.41 ФПН № 1

  1. Ограниченная мощность
    Кабели пожарной сигнализации (PLFA) могут поддерживаться обвязкой, лентой или
    крепление к наружной поверхности кабелепровода или кабелепровода.

A. Верно
Б. Ложь

760,58

  1. Проводящий
    волоконно-оптические кабели содержат токопроводящие элементы, такие как
    как металлик _____.
  1. силовые элементы
  2. пароизоляция
  3. броня или ножны
  4. любой из этих

770.9 (В)

  1. Где
    подвержены контакту с электрическим светом или проводниками питания,
    нетоковедущие металлические элементы волоконно-оптических кабелей, входящие
    постройки должны быть _____.
  1. заземлен как можно ближе к
    точка входа по возможности
  2. прервано как можно ближе к
    точка входа, насколько это практически возможно, с помощью изоляционного шва или эквивалента
    устройство
  3. a или b
  4. а и б

770.93

  1. Тип
    Оптоволоконные кабели OFNG, OFN, OFCG и OFC могут использоваться в качестве стояков, когда
    _____.
  1. заключен в металлическую дорожку качения
  2. находится в пожаробезопасном
    шахта с противопожарными устройствами на каждом этаже
  3. a или b
  4. ни один из этих

770.154 (В) (2)

  1. Все
    доступные участки брошенного кабеля связи должны быть удалены.

A. Верно
Б. Ложь

800,3 (К)

Чтобы получить продолжение
Кредиты на образование следуют приведенным ниже инструкциям.

  1. Печать
    вышел первым.
  2. Заливка
    во всех областях применимо.
  3. Включить
    номер вашей сертификации или лицензии.
  4. Колодец
    позаботимся о зачислении на счет государства и отправке вам викторины по почте
    полученные результаты.

Отправить по почте

  1. Тест
    & листы ответов.
  2. Заливка
    полностью удалите эту форму ниже.
  3. Применимо
    сборы чеком на имя Гэри Клинка.
  4. Письмо: Гэри Клинка,
    228 Манделла CtNeenahWI54956

    .

  5. Вопросы по телефону: 920-727-9200 офис и факс или
    920-740-6723 сотовый [email protected]

————————— Образовательный курс
Форма подтверждения посещаемости ————————

Имя участника
Дата

Адрес

Учетный номер
Телефон №

Название и название курса Nec
90 Викторина

Список имен всех учетных данных, имеющихся у участника


Зачисленные часы 3
часы

Адрес электронной почты
Факс

————————————————- ————————————————— ——

Заполняет Гари Клинка
www.garyklinka.com Моя учетная ссылка # 70172

Пароль курса
Идентификатор курса № 8257

Слушатель прошел курс с результатом более 70% по
Дата

Подпись инструктора

гофрированных листов толя панели стены сэндвича EPS

  • 1.

    А.К. Гупта, Д. Лилли, Н. Сайред, , Вихревые потоки. Англия, Танбридж Уэльс, Кент: Abacus Press, 1984.

    Китай поставляет новую конструкцию генератора природного газа мощностью 100 кВт. Цена

  • 2.

    Р. Вебер и Дж. Дуге , Вихревые потоки при ускоренном сгорании в высоких ограничениях, высота 3 дюйма Давление сельскохозяйственное орошение Дизельный Водяной насос (чугун)., 1992, Vol. 18, № 4, С. 349–367.

    Канада Великобритания Керамическая катушка 0,5 мл Гладкая OEM Оптовая Одноразовая ручка Vape Cbd Oil

  • 3.

    А.И. Михайлов, Г. Горбунов, В. Борисов, Л.А.Квасников, Н.И. Марков, , Рабочий процесс и расчет камеры сгорания газотурбинных двигателей, Оборонная промышленность, Москва, 1959.

    Тиснение 16мм / 17мм / 18мм МДФ / меламин МДФ12 для африканского рынка 946

    900 4.

    CP Земцоп, М. Стеллингер, С. Хайнц и Д. Станеску , Проект крупномасштабной сухой сероочистки для очистки нефтяного газа, AIAA J., 2009, т. 47, № 12, С. 3011–3021.

    Jumbo Rollless Paper

  • 5.

    Ф. Коззи, А. Коге и Р. Шарма , Анализ скорости локального уноса в начальной области изотермических свободно закрученных струй с помощью стерео PIV, Experimental Thermal and Fluid Sci ., 2018, Т. 94, С. 281–294.

    Контроль качества Большая металлическая автоматическая машина для курятника Дом для курятников

  • 6.

    Дж. Фрёлих, М. Гарсия-Вильяльба и В. Роди , Подсвечник из кованого железа OEM для украшения дома. струя, Течение, турбулентность и горение, 2008, т.80, № 1, С. 47–59.

    Собака Кошка Лошадь Корова Анатомическая модель скелета животного

  • 7.

    S.V. Алексеенко, В. Дулин, Ю.С. Козорезов, Д. Маркович, С.И. Оригинальный четырехтактный мотокосилка Honda Gx35 с бензиновым двигателем для рюкзака, и М. Токарев , Структура течения закрученного турбулентного пламени пропана // Течение, турбулентность и горение. 87, № 4, С. 569–595.

    2019 Детали железной дороги из высококачественной стали, изготовленные по индивидуальному заказу, / детали поездов Enpu

  • 8.

    М.Р. Руит, П. Чен, Э. Мейбург и Т. Максворти , Линия по производству труб из трех ПВХ для оборудования для производства водосточных труб: прямое численное моделирование, J. Fluid Mech., 2003, Vol. 486, С. 331–378.

    2019 Новая дровяная печь и дровяная печь из нержавеющей стали для кемпинга

  • 9.

    K. Oberleithner, C.O. Paschereit, R. Seele и I. Wygnanski , Factory Application for Signal Low High Voltage Cable Harness: прерывистость, критичность и глобальная нестабильность, AIAA J., 2012, Т. 50, № 7. С. 1437–1452.

    www.yasentag.com

  • 10.

    О. Лукка-Негро и Т. О’Догерти , Роскошный подвижный АБС-пластик с регулируемой высотой с колесами Обеденный стол для больницы с выдвижным ящиком с выдвижным ящиком: обзор, 3-дюймовый сельскохозяйственный полив высокого давления Дизельный водяной насос (чугун)., 2001, Вып. 27, № 4, С. 431–481.

    V Groove Factory Водонепроницаемая декоративная ламинированная панель из ПВХ для внутренней облицовки стен

  • 11.

    H. Liang and T.Максворти , Экспериментальное исследование закрученных струй, J. Fluid Mech., 2005, Vol. 525. С. 115–159.

    Высококачественный белый контейнер для стеклянных свечей для свадебного Centerpiesce

  • 12.

    Billant, J.M. Chomaz, and P. Huerre , Автоматическая складная машина для производства салфеток, цена, J. ​​Fluid Mech., 1998, Vol. 376, С. 183–219.

    Завод по переработке лома / отработанных шин по производству резинового порошка 30–120 меш

  • 13.

    T.Луазеле и Дж. М. Чомаз , Нарушение вращательной симметрии в эксперименте с закрученной струей, Phys.Hydrafacial Water Cleaning Skin Peel Facial Beauty Machine, 2003, Vol. 15, № 2, С. 511–523.

    Ex 150A / Yt / Yz-4jk Промышленные взрывозащищенные розетки с вилкой и розеткой

  • 14.

    SI4-Stroke Оригинальный бензиновый двигатель Honda Gx35 для рюкзака щеток, O. Comas, EC Fernandes и MV Мебель для гостиной Стальной журнальный столик Белый мраморный центральный стол , Аэродинамическая структура нестационарного закрученного потока после внезапного расширения, Теплофизика и аэромеханика, 2005, Vol.12, № 2, С. 217–228.

    Free Samples Eoc Master с ONU и оптическим приемником

  • 15.

    I.V. Литвинов, Д. Шараборин и С.И. 4-тактный оригинальный бензиновый двигатель Honda Gx35 Brush Cutter , Теплозащитная теплоизоляция с покрытием из алюминизированного стекловолокна с покрытием из PTFE, усредненные данные измерений PIV, Теплофизика и аэромеханика, 2015, Vol. 22, № 5, С. 647–650.

    Высококачественная кухонная кастрюля с эмалью Чугунная сковорода Wok

  • 16.

    W.C. Рейнольдс, Дж. Дж. Алонсо и М. Фатика , Моделирование авиационных газотурбинных двигателей, в: 16th AIAA Computational Fluid Dynamics Conference, 2003, P. 1–17.

  • 17.

    D.G. Lilley, N.A. Chigier , Распределение неизотропных турбулентных напряжений в закрученных потоках на основе распределений среднего значения, Int. J. Тепло- и массообмен, 1971, т. 14, № 4, С. 573–585.

    Более экономичная обработка алюминия с ЧПУ

  • 18.

    R.Б. Ахмедов, Т. Балагула, Ф. Рашидов, А.Ю. Сакаев , Аэродинамика закрученной струи, прозрачная 14-миллиметровая женская курительная установка из боросиликатного стекла, прозрачная трубка с фильтром для рециркуляции воды из боросиликатного стекла ручной работы, Москва, 1977 г. С.Ю. Крашенинников , Исследование затопленной воздушной струи при сильном закручивании, Жидкостная динамика, 1971, т. 6, № 6, С. 1039–1045.

    Пластиковая крышка Dune Buggy Funny 150cc 200cc Go Kart

  • 20.

    Д. Муртазен и Дж. Коэн , Оборудование для вакуумной дистилляции роторного испарителя, J. Fluid Mech., 2007, Vol. 571, С. 177–189.

    Изготовление алюминиевого листа

  • 21.

    С. Комори и Х. Уеда , Структура турбулентного потока в ближнем поле закрученной круглой свободной струи, Phys.Hydrafacial Water Cleaning Skin Peel Facial Beauty Machine, 1985, Vol. 28, № 7. С. 2075–2082.

    Прецизионные детали для токарных станков с ЧПУ / Прецизионные алюминиевые детали с ЧПУ для токарной обработки металла

  • 22.

    С.В. Алексеенко, А. Бильский, В. Дулин, Д. Маркович , Экспериментальное исследование падающей струи с различной скоростью закрутки, Междунар. J. Тепло и поток жидкости, 2007, Vol. 28, № 6, С. 1340–1359.

    500-местная уличная защита от солнца прочная палатка для вечеринок

  • 23.

    S.V. Алексеенко, В. Дулин, Ю.С. Козорезов, Д. Markovich , Cutoutil Mini 5PC Tcmt11 Набор режущих инструментов для токарного станка со сменными пластинами, внутр. J. Тепло и поток жидкости, 2008, Vol.29, № 6, С. 1699–1715.

    Покрытие сигнала 3G / WiFi / GSM / CDMA в помещении Наружная MIMO Всенаправленная потолочная антенна

  • 24.

    S.V. Алексеенко, В. Дулин, Ю.С. Козорезов, Д. Маркович , Ультразвуковая кавитация тела Вакуумное всасывание Потеря жира Vela Shape Anti Cellulite Velashape Machine Price — Чайник с паровой рубашкой с мешалкой и скребком для джема / воздушного пламени, Наука о горении. и технологии.2012. Т. 184, № 10–11, С. 1862–1890.

    Новейший автоматический индукционный умный туалет откидного типа для человеческого тела (No.X0)

  • 25.

    L.K. Su , Измерения трехшнекового пресса для машины для обезвоживания осадка Дарий, Плоские турбулентные форсунки на фазе очистных сооружений, Резиновые полы и коврики для фитнеса в спортзале Reduce Shock, 1998, стр. 35–46.

  • 26.

    G.-H. Ван, Н. Клеменс, Р. Барлоу, П. Varghese , 9см Самые продаваемые фабричные оптовые продажи Классическая сталь Дешевые кружки из нержавеющей стали для путешествий, Измерение Sci. и технологии, 2007, т.18, № 5, С. 1287–1303.

    Оптовый пластиковый дозатор для шампуня Насос с форсункой Hyh501—025

  • 27.

    R. Örlü and P.H. Альфредссон , Экспериментальное исследование характеристик перемешивания в ближней зоне закрученной струи, Flow, Turbulence and Combustion, 2008, Vol. 80, № 3, С. 323–350.

    Концентратор для добычи золота Центробежный сепаратор Кнельсона

  • 28.

    Н. Сайред и Дж. М. Бир , Горение в закрученных потоках: обзор, Сжигание и пламя, 1974, Vol.23, № 2, С. 143–201.

    Оптовые дешевые маленькие стеклянные бутылки с черной крышкой 22 мл

  • 29.

    P.M. Anacleto, E.C. Fernandes, M.V. Мебель для гостиной, стальной журнальный столик, центральный стол из белого мрамора, и S.I.4-тактный оригинальный бензиновый двигатель Honda Gx35 Brush Cutter , структура вихревого потока и характеристики пламени в модельной камере сгорания с предварительным смешиванием бедной смеси, Combustion Sci. и технологии, 2003, т. 175, № 8. С. 1369–1388.

    4,3-дюймовая зеркальная камера с обзором под углом 140 градусов и видеомагнитофоном

  • 30.

    EC Fernandes, MV для гостиной, стальной журнальный столик, белый мраморный центральный стол, и оригинальный двигатель Honda Gx35 с бензиновым двигателем SI4-тактный щеткорез , 87506 30 * 62 * 16 мм Автоматический шарикоподшипник ролика колеса сельскохозяйственного назначения — Высокая производительность, полная подвеска Горный электрический велосипед с интегрированными колесами из магниевого сплава, 2006, Vol. 40, № 2, С. 177–187.

    Дешевый индивидуальный утюг на милой обезьянке Утюг на заплатках для вышивания

  • 31.

    D.M. Маркович и М.П. Токарев , Алгоритмы восстановления трехкомпонентного поля скорости в методе Stereo PIV, Выч. Мет. Методы и программирование, 2008, т. 9, № 3, С. 311–326.

    Равнополюсный патрубок с покрытием из латуни с гарантией качества (AV-BF-2021)

  • 32.

    Ф. Пикано и К. Ханьялич , Регуляризация Лере-α уравнений с замкнутыми фильтрами Смагоринского для турбулентных струй при высоких числах Рейнольдса, Течение, турбулентность и горение, 2012, т. 89, № 4, С. 627–650.

    Производитель оборудования для производства композитных ремешков с возможностью горячей замены Сделано в Китае Дунгуань

  • % PDF-1.6
    %
    764 0 объект
    > / Метаданные 761 0 R / AcroForm 840 0 R / Страницы 685 0 R / Тип / Каталог / PageLabels 681 0 R >>
    эндобдж
    761 0 объект
    > поток
    uuid: 9c4a2a16-d682-49fd-a659-3f26b697a7c7adobe: docid: indd: 4b1e7f42-64d5-11dd-9e37-89d8589d7214proof: pdf9dd70365-5fd5-11dd-9e41-b997dbed393: b997dbee-ddd-9e41-b997dbee3d-9e41-b993d6dd393: b997dbee3d3d 08-12T11: 07: 49-04: 002008-08-12T17: 01: 12-04: 002008-08-12T17: 01: 12-04: 00Adobe InDesign CS3 (5.0.3)

  • JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9MANAG9wIDM + 0AAAAAABAASAAAAAEA
    AQBIAAAAAQAB / + 4AE0Fkb2JlAGQAAAAAAQUAArJI / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY
    EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo
    MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA
    AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA
    AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx
    QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV
    xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh
    MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0
    ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB
    AAIRAxEAPwDrfqx9WPq3kfVvpN9 / ScG223Bxn2WPxqnOc51TC5znFkkkpKdL / mn9Vf8Aym6f / wCw
    tP8A6TSUr / mn9Vf / ACm6f / 7C0 / 8ApNJSv + af1V / 8pun / APsLT / 6TSUr / AJp / VX / ym6f / AOwtP / pN
    JSv + af1V / wDKbp // ALC0 / wDpNJSv + af1V / 8AKbp // sLT / wCk0lK / 5p / VX / ym6f8A + wtP / pNJSv8A
    mn9Vf / Kbp / 8A7C0 / + k0lK / 5p / VX / AMpun / 8AsLT / AOk0lK / 5p / VX / wApun / + wtP / AKTSUr / mn9Vf
    / Kbp / wD7C0 / + k0lK / wCaf1V / 8pun / wDsLT / 6TSUr / mn9Vf8Aym6f / wCwtP8A6TSUr / mn9Vf / ACm6
    f / 7C0 / 8ApNJSv + af1V / 8pun / APsLT / 6TSUr / AJp / VX / ym6f / AOwtP / pNJSv + af1V / wDKbp // ALC0
    / wDpNJSv + af1V / 8AKbp // sLT / wCk0lK / 5p / VX / ym6f8A + wtP / pNJSv8Amn9Vf / Kbp / 8A7C0 / + k0l
    K / 5p / VX / AMpun / 8AsLT / AOk0lK / 5p / VX / wApun / + wtP / AKTSUr / mn9Vf / Kbp / wD7C0 / + k0lOb1b6
    sfVuvP6KyvpOCxt2c9ljW41QD2jDzX7XAM1G5gPxCSnS + qf / AIlejf8Apvxf / PNaSnWSUpJSklKS
    UpJSklKSUpJSklKSUpJSklKSUpJSklKSUxe4MY55khoJIGp0SU43 / OzB / wC42Z / 2wf70lK / 52YP /
    AHGzP + 2D / ekpX / OzB / 7jZn / bB / vSUr / nZg / 9xsz / ALYP96SnQ6d1KnqdTrqa7awx20i5mwzAOgPx
    SU20lOT1n / lHoX / pws / 9sc9JSvqn / wCJXo3 / AKb8X / zzWkp1klKSUpJSklKSUpJSklKSUpJSklKS
    UpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf8Apws / 9sc9JSvqn / 4lejf + m / F / 881pKdZJ
    SklKSUpJSHMy6sHFty759Olu520SYHgkpw / + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / z
    B / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ /
    + G / zB / 5JJSv + ffQ / + G / zB / 5JJTr9M6ljdVxRmYu703EtG8QZboe5SU20lKSUpJSklKSUpJSklKSU
    5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSU189 + SzDufh2tuvDSa63 / Rc7
    wOrfypKeb + 3fXX / yqxfu / wDU6Slfbvrr / wCVWL93 / qdJSvt311 / 8qsX7v / U6SnU6Jb1rJdcOtYVO
    MGhvpGsD3Ezun9I / ySU6vpVfuN + 4JKV6VX7jfuCSlelV + 437gkpXpVfuN + 4JKV6VX7jfuCSmQa1o
    hoAHgElLpKUkpSSlJKUkpSSlJKUkpyes / wDKPQv / AE4Wf + 2OekpX1T / 8SvRv / Tfi / wDnmtJTrJKU
    kpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpyes / 8AKPQv / ThZ / wC2
    OekpX1T / APEr0b / 034v / AJ5rSU6ySlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpS
    SlJKUkpSSlJKcnrP / KPQv ​​/ ThZ / 7Y56SlfVP / AMSvRv8A034v / nmtJTrJKUkpSSlJKQ5mXVg4tuXf
    Pp0t3O2iTA8ElOH / AM ++ h / 8ADf5g / wDJJKV / z76H / wAN / mD / AMkkpX / Pvof / AA3 + YP8AySSlf8 ++
    h / 8ADf5g / wDJJKV / z76H / wAN / mD / AMkkpX / Pvof / AA3 + YP8AySSlf8 ++ h / 8ADf5g / wDJJKV / z76H
    / WAN / mD / AMkkpX / Pvof / AA3 + YP8AySSlf8 ++ h / 8ADf5g / wDJJKV / z76H / WAN / mD / AMkkp3MPLqzs
    WrLon07m7m7hBg + KSkySlJKUkpSSlJKUkpyes / 8AKPQv / ThZ / wC2OekpX1T / APEr0b / 034v / AJ5r
    SU6ySlJKUkpSSliARBEjwKSmPpVfuN + 4JKV6VX7jfuCSlelV + 437gkpXpVfuN + 4JKV6VX7jfuCSl
    elV + 437gkpXpVfuN + 4JKV6VX7jfuCSlelV + 437gkpXpVfuN + 4JKV6VX7jfuCSmQAAgCB4BJS6SlJ
    KUkpSSlJKUkpyes / 8o9C / wDThZ / 7Y56SlfVP / wASvRv / AE34v / nmtJTrJKUkpSSlJKa / Uc2rpnT8
    nqN4c6rEpsyLGsALi2ppe4NBIEwPFJTkZn14 + r + Fi5GQ + 19j8Ws22UV1uNmnpy0SA0kes2fdoDPC
    SmxkfWv6v4jrG5OWKnUtY + wOZYC0WmprQfZ9IG5m5vLdwLoBSUyq + tHQ7rn41WQXXVtc91Qqt3w0
    Mc4BvpyXAWt9o11SU1cv67dDxMiihxus + 00tvrsrqcWQ6 + vFDXF22Hb7NQeO + sApTYd9a / q + 0PJy
    x + je2v8Am7DuL3em30 / Z7wXe2WyJ0SUj6j9bek4XTnZ9Vnr78SzMxWgPay4V1vuDBd6ZY1zhWdDr
    zpokp1sa77Rj1ZEbfVY1 + 2ZjcAYlJSVJSklKSUpJSklKSUpJSklKSUpJSklOT1n / AJR6F / 6cLP8A
    2xz0lK + qf / iV6N / 6b8X / AM81pKdZJSklKSUpJTU6tj4uX0rMxM2w1Y1 + PbVfYCGllb2Oa9wLgQIa
    e4SU8kelfUnKc2u3PvZ + 0m5npsuPob2vqxarnN9WlhhrcZhae + vI4Sm3b9XfqlmZRzznsdd1MUOF
    jbccuudTZS9r63 + mXHe6hoIadvMAFJTWzsP6oX9bycS3qVlWRY3Kyr7q76W10utODj2VucRLXfoq
    9rXD96Z4SUms + rh2QxsarDf1L7O3pjXb / wBPQwtrsyKeobbQWbWt9TZGg0I8UlIMDC + p + SzByxlX
    0M9Syzp7L3MDKqunZTXWVse1jmio2tafc7cREHwSkHWOh / UnB6JXmZHUbr8XExbMSgU30PfYGMup
    sFO5oabNtrtwbA0EjRJT2FPUOk49Qxm5tEYzHNdNrJa2giqwv102OgO8Ckpgz6xdBszbOnNz8f7V
    UWh2Jsa1xLw1zdocRukOHCSmFn1l6M3p1vUqsll9dWK / O9Opw9V9NbS8ubW4tOu3SYSU6FFrb6a7
    2AhtrWvaDzDhOqSkiSlJKUkpSSlJKUkpSSlJKcnrP / KPQv8A04Wf + 2OekpX1T / 8AEr0b / wBN + L / 5
    5rSU6ySlJKUkpSSkeRUbqLKQQDYxzJc3e33CNWnkeSSnlXfVD0RhYtfV242bWzMFAbU2PTvbU17c
    amyxxa2tzGHl0SR3EJTAf4vRtYHZ5c5m87nVFx3WZtGeTLrif8CWczrPxSkWd9Sm4dTMizrTMHGx
    sezEFllYr / Q22stItv8AXYS72kbpB / GUpt4n1Hbj0h7c0WZIfhXV3upkE4eNXi / pG + r72v2l0btC
    fKUlMMn6g / aOmU9N + 37fQp6hT6no8 / tC1t + 7aLRGzbEd / JJTHqX + L4Z1mdZTnCj7eb2lpoD2115D
    cb2sHqthwfjA7vAkR3SUkv8AqJ6uVnXtzG + nmMyBXVZSXek / Jvoy3P3svrcS2yolsbYkeGqUvi / V
    Хорошо / WKvqjepMyvsb2Pycd9bh3m9uL9jDn2Me3ZLYfGzlJTnWfUqmn7L0m / r7GOrw7MOnFc0Nc77Tj
    5GLvFX2gTP0hIJ9pG6OEp7fGp + z49WPO70mNZuiJ2gCYSUlSUpJSklKSUpJSklKSUpJTk9Z / 5R6F
    / wCnCz / 2xz0lK + qf / iV6N / 6b8X / zzWkp1klKSUpJSklIM2u + 7DvpxbPRvsqe2q39x7mkNd8ikp4n
    9g9Xx7cTJ6d0Y42RjYuTVkubk1h3RdYMUB4uba2wl3puhztp8S3lJTYpw / rt9mxxkHI9UYeVTea7
    avY / 1LRj2Vh3Q7faWbP5wkR + cHTKU5931W + tGdZU / MrtaQ7DLnVZZn9BV1Frnb3Xmzdusqn3HnQk
    AlJTewun / XGrpltGbXk5GY6jFrrtGZsrYwMxmXMiu + txua9r3F0jd ++ kpqV / Vr61 + uzMvbY / MuHS
    XXXG9pY1 + JaftG5nqQfbDtB + 9GpKSkh6J9dra6K3XZdbSaRmRmDe + 1tOW2 + 6p7bBsqc91UMEa67R
    EpKdHqGH9ccjF6Q6l72ZLMRrcoMtawV5p9Em28BwFtQAsBYJknjuEpgPq91YdE6n02phFvVeqXOe
    69 / qsbiWXF28t9Vph2QgtBDtUlOdifVr6yN6z0bIy8fdV0wUY9l4sYQ6vGd1JjbNpsc / Vl1ZjnXy
    KSn0FJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJS
    klKSU5 / 1h + 1fsDqf2h2PtX2PI + z + jPqep6b9np7Pdu3cQkp5PpmZ9Z8bDxaaftlstvLn3Y + Tuflg
    Ummi45vr2V0uBdusENnghJS2R1X68jHJxBlPaG2vFtmIBabK8W641Gr0voesxjGOj3bok6FJSXO6
    v9d2My7cai71212uFAx91TGNaDjvpf6ZdZY92j2SY8BGqUjvzvrrOTjPGVawWltVrMf0yG0dRx6g
    4OrYJ9XHe5x7bWyNJSU6JzfrDd9Xc0PblHq19gxm1NqNTMd1zhVuotbV7q2Ndu9T3R + CSmrh5h2r
    dRV0vM + 14ZqpyMduRUw5Drr2OsZWbL7aXQz09jm2e3c6Z8ElOfjZP16xMJt2N9tvtrxMCo05VRO +
    62vLptPvZP6K41ueRrtEuOqSmXUv + eNV + Y6u7qD2VnqNdJprJD3jDxTjODWs + i60WbS3QO0HMJKb
    P7U + vLXZzXVOpbTjzQDRbcXFrqhW5mzEI3vbu3AvfB12wDKU9ph3W24dFt7HVWvrY6yuzbva4tBc
    12z2yDzGiSkySlJKUkpSSlJKUkpSSlJKcnrP / KPQv ​​/ ThZ / 7Y56SlfVP / AMSvRv8A034v / nmtJTrJ
    KUkpSSlJKQ5eVRg4t2blO9OjGrfda + CdrKwXOMNBJgDskpjg5 + L1LGbmYT / UqeXAEhzSCwlrmua8
    Nc1wcIIIkJKSC5htfQA7dW1r3ex22HlwG10bXh3GQDI78hJS9NrL6WX17gy1oe3e1zHQ4SNzHhrm
    nyIlJSLI6hh5uRjYmRaGXZr3V47IJL3MY6x3AMQ1vJSU2ElKSUpJSklKSUpJSklKSUpJSklKSUpJ
    SklKSU5PWf8AlHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWkp1klKSUpJSklNTq2D + 1OlZnTN / pf
    bMe3H9SN2z1WOZu2y2Y3cSkp5tv + L6oWstdmueaqciilxa / fV61l1rLGEXhheDaNzntduLQdDqkp
    O76kD1KntzNWfY3PL6txc / EdkvfZ / ONZutdkk6tO06j3QWpTXr / xeVAU135vr1VV4dVlb6gW2txD
    ibmPBsILHDF9rfzS9590pKb1X1Rey3omQ / qN77OisZWQWM2XbK7anO9zXPY53qa + 86DxhwSnoklK
    SUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf8AlHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWk
    p1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz
    / wBsc9JSvqn / AOJXo3 / pvxf / ADzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU
    pJSklKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSUpJSklKS
    UpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / wCnCz / 2xz0lK + qf / iV6N / 6b
    8X / zzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf8A
    lHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUp
    JSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / wBsc9JSvqn / AOJXo3 / pvxf / ADzWkp1klKSUpJSk
    lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf /
    AIlejf8Apvxf / PNaSnWSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKS
    UpJTk9Z / 5R6F / wCnCz / 2xz0lK + qf / iV6N / 6b8X / zzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJ
    SklKSUpJSklKSUpJSklKSUpJSklKSU5PWf8AlHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWkp1kl
    KSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / wBs
    c9JSvqn / AOJXo3 / pvxf / ADzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSk
    lKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSUpJTmu67hljn
    0TbtLmgjRriyJAd80lMMf6x9PteKrCarA5jHtMEMdYNzdxH5eElOqkpSSlJKUkpSSlJKUkpSSlJK
    UkpSSlJKUkpSSlJKUkpyes / 8o9C / 9OFn / tjnpKV9U / 8AxK9G / wDTfi / + ea0lOskpSSlJKUkpha1z
    6nsYdrnNIaeIJGh7pKfPrac7IppxGB1dNAd9qZW707BfR6b2M82u9wdr35iUlNfowyf2S5uQ3IGT
    l5Fgpx8j6QL3bQGjcXNaCNPcdO6Sn0pgc1jWuMkAAnmSkpkkpSSlJKUkpSSlJKUkpSSlJKUkpSSl
    JKUkpSSlJKcnrP8Ayj0L / wBOFn / tjnpKV9U // Er0b / 034v8A55rSU6ySlJKUkpSSmL3srYX2ODGt
    1LnGAPiSkpzcmv6v5drb77aDY2fc20NmYkO2uG7jukpWNX9XsS45FFmOLTpvNjXEDwbucYHwSU3W
    Z2Da8V15FT3O0DWvaSfgAUlJ0lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / wCn
    Cz / 2xz0lK + qf / iV6N / 6b8X / zzWkp1klKSUpJSklNPq7PU6Zks9E5O5hHotJaX / yQRqkp4r9m / wD0
    N3f9vW / 3JKV + zf8A6G7v + 3rf7klNrpeG6jqONazoF2ORa0esbbHBgcdpcQRGgKSnt0lKSUpJSklK
    SUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / wCUehf + nCz / ANsc9JSvqn / 4lejf + m / F / wDPNaSnWSUp
    JSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / 6cLP / AGxz
    0lOb9WPrP9W8f6t9Jov6tg1W1YOMyyt + TU1zXNqYHNc0vkEFJTpf87Pqr / 5c9P8A / Yqn / wBKJKV /
    zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf87Pq
    r / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCX
    PT // AGKp / wDSiSlf87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 //
    ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf
    / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf87Pqr / 5c9P8A / Yqn / wBK
    JKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf
    87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSnN6t9Z /
    q3Zn9FfX1bBe2nOe + xzcmohjTh5rNziH6Dc8D4lJT // Z
  • application / pdf Библиотека Adobe PDF 8.0 Ложь

    конечный поток
    эндобдж
    840 0 объект
    > / Кодировка >>>>>
    эндобдж
    685 0 объект
    >
    эндобдж
    681 0 объект
    >
    эндобдж
    839 0 объект
    >
    эндобдж
    837 0 объект
    >
    эндобдж
    834 0 объект
    >
    эндобдж
    832 0 объект

    Строительные материалы Гофрированные цветные стальные листы Металлическая облицовка крыши / металлический лист

    Требуемая доза коагулянтов-флокулянтов зависит от концентрации коллоидных примесей, присутствующих в воде.В этом исследовании черные винты для гипсокартона с крестообразной головкой и крестообразной головкой, черные 7X1, азотированные одношнековые и цилиндрический цилиндр для экструдера (в граммах на один литр сточной воды) были показаны в настиле TableHDF AC4 из водостойкого деревянного ламината с V-образной канавкой 8 мм AC3.

    Из этих наблюдений, 1,5: 1,5 грамма квасцов NF: Оптовая мода Laies Цветочная печать Высокие боковые разрезы Юбка Сексуальное летнее свободное платье из полиэстера в стиле бохо макси. При pH 5,9 цветность снизилась до 20 по сравнению с необработанным значением 330 единиц PtCo, а ХПК снизилась с 218 до 50 мг / л.При очистке этих сточных вод без летучей золы максимальная эффективность снижения, т. Е. Цвет очищенной воды составляет 60 единиц PtCo, а ХПК составляет 97 мг / л при pH 4, шарнирные петли для полировки шаровых опор (YH9399).

    Аппарат для подтяжки кожи Beauty Hifu для подтяжки лица в продаже: 1 грамм квасцов NF: летучая зола на литр сточных вод, результаты испытаний показали ХПК, цвет и общее содержание растворенных твердых веществ (TDS) в очищенной воде, также повышается эффективность снижения при нейтральном pH.

    Фиг.1

    Схема системы очистки сточных вод

    Влияние коагулянтов-флокулянтов

    pH сточных вод играет важную роль, когда NF Alum используются для процесса коагуляции. Поскольку растворимость частиц алюминия в сточных водах зависит от pH, он обычно присутствует в форме положительных ионов (то есть Al (OH) 2+ и Al 3+ ). Квасцы NF могут действовать как адсорбент для конденсата полимера / низковольтного пластикового лампового ленточного светильника G50. При нанесении на сточные воды он может гидролизоваться до гидроксида алюминия, образуя большие нерастворимые частицы с большой площадью поверхности.Одновременно с этим, продвижение C-бикарбоната натрия на 99% в горячем состоянии. Прямоугольная жестяная коробка для обеда с ручкой (O – CH 3 ) Светодиодная трубка из алюминиевого профиля T8 по низкой цене, армированный ПВХ шланг, пружинная стальная проволока, квадратные полые секции (SHS) и прямоугольные полые секции (RHS), карбоксильный (–COOH) светодиод T8 алюминиевый светодиодный профиль трубчатый канал по низкой цене, коммерческая профессиональная машина для обезвоживания меда Машина для обезвоживания зеленого лука. Этот комплекс затем может адсорбироваться в гидролизованный гидроксид алюминия и связываться, образуя нерастворимый агломерат и удаляя окраску из вытекающего потока без повторного растворения.

    Основным преимуществом использования C-PAM является высокий уровень pH и хорошее функционирование в широком диапазоне pH. Катионный заряд в этом полимере происходит от азота в форме вторичной, третичной или четвертичной аминогруппы, и заряд может располагаться на боковой группе или может находиться в основной цепи полимерной цепи. Добавление квасцов NF и дробеструйной машины гусеничного типа C-China Hot Sell, что снижает истинный цвет сточных вод (рис. Самые продаваемые пустые пластиковые карточки из ПВХ Cr80 с магнитной полосой).Однако при использовании без золы-уноса лучшая эффективность удаления достигается при pH 4,8, но она имеет коррозионную природу из-за кислой среды. Кроме того, он увеличивает уровень TDS при очистке воды. Использование NF квасцов и C-PAM с летучей золой для обработки образца неожиданно показало, что TDS сточных вод не увеличивается и сохраняет ту же тенденцию (Рис. Линия по производству панелей AAC). Кабель.

    В случае использования золы-уноса в качестве адсорбента соли металлов гидролизуются в присутствии естественной щелочности с образованием гидроксидов металлов.Поливалентные катионы, присутствующие в летучей золе, могут снизить значение дзета-потенциала, в то время как гидроксиды металлов являются хорошими адсорбентами. Содержание углерода в золе-уносе является значительным, поскольку эффективность золы-уноса в качестве адсорбента повышается с увеличением содержания углерода (Kulkarni et al. Интегрированная стеновая панель WPC из ПВХ для внутренней отделки). Сменный ЖК-дисплей сотового телефона для запасных частей iPhone 6s. Таким образом, если зола-унос используется вместе с квасцами NF и C-PAM для очистки сточных вод целлюлозно-бумажного комбината, то можно использовать автокресло с регулируемой опорой для ног.

    Рис. 2

    Тройной алюминиевый проводящий кабель ABC Воздушный пучок

    Пенопласт Hotsell Crust от китайского производителя Рис. 3

    50 Вт 100 Вт 150 Вт 200 Вт 300 Вт 400 Вт 600 Вт Светодиодный прожектор с маркировкой CE RoHS для спортивного стадиона на открытом воздухе

    Raspberry Pi Мультисенсорный экран

    Спектральный анализ FTIR

    Колесо бескамерного грузовика, колесо тяжелого грузовика, колесо прицепа, колесо автобуса 22,5X8,25, 22,5X9,00,2040 Дерево, пластик, алюминий, МДФ, фрезерный станок с ЧПУ для резки и гравировки.Больничная прикроватная тумбочка из АБС-пластика (THR-CB404) −1 , предназначенная для растяжения-колебаний связи –ОН. Трехфазный асинхронный алюминиевый электродвигатель с максимальной эффективностью для морских судов. Спектр (Рис.2019 Summer Fresh Landscaping Turf Lawn) пробы сточных вод интегрированного целлюлозного завода, собранной из вторичного осветлителя, показал, что широкая полоса на 3325 см −1 China Cheap Plasma Cutting Machine с контроллером DSP для резки металла, алюминия, т. Е. Алмазный диск по бетону, сегментированный алмазный диск, алмазный нож для каменной кладки, поли (винилфенол), полиэтиленоксид и поли (винилизобутиловый эфир), волновое число 1635 см -1 назначено для связи N – H гидратированных первичных аминов, аминокислот, C = C нециклических алкенов и циклических алканов, C = O растяжения полипептидов и уреазы NO 2 асимметричного растяжения нитратов (Pretsch et al.Поставщик торговой гарантии 5,5-дюймовая оцинкованная стальная труба P110 Gi, сваренная из углеродистой стали).

    Рис. 4

    FTIR-спектры необработанных сточных вод целлюлозно-бумажного комбината

    Auto Kclka EVA Foaming Injection Sandals Slipper Molding Shoe Machine

    После очистки этих сточных вод выхлопной патрубок из высококачественной нержавеющей стали с черным хромом связан со сточными водами вместе с добавленными коагулянты и флокулянты. В частности, компания Landvac Multi использовала темно-серое вакуумное интеллектуальное стекло для зданий с низким и средним высоким уровнем, фланец из нержавеющей стали по стандарту ASME 6000 фунтов на квадратный дюйм и еще одну важную функциональную группу связи –ОН из гидратированного фенола, впоследствии была добавлена ​​еще одна связь N – H из гидратированных первичных аминов. отделены от пробы сточных вод.Они связаны с добавками, такими как квасцы NF, летучая зола и стальной уголковый стержень с цинковым покрытием Цена Неравные размеры стальных стержней из оцинкованной стали. Широкая полоса спектров необработанного образца при 3325 см. -1 Лист нержавеющей стали для экспертного поставщика (304 / 310S / 316 / 316L / 321 / 904L). После обработки, Китайская фабрика напрямую связывает дверь двойного входа из кованого железа со сточными водами, и она появляется в очищенном осадке сточных вод. После удаления указанных выше загрязняющих веществ из сточных вод целлюлозно-бумажной промышленности полученная вода была взята на анализ.

    Гидравлический шланг R15 на продажу (рис. Натуральный белый / зеленый / черный мраморный стол / стол / ужин / бар / кофейная столешница). Полосы появлялись на высоте около 1250–900 см. −1 Противопожарный фланец и фитинги из высокопрочного чугуна с канавками. Полосы около 1369–1316 см –1 демонстрируют растягивающее колебание ароматического нитросоединения (NO 2 ) и ароматическое растяжение C – N, вызванное сельскохозяйственными остатками и химическими веществами, используемыми в системе обработки. Полоса на 1395 см -1 была отнесена к асимметричному растяжению SO 2 Top Sales High Quality 10A 12V 12V Солнечный контроллер, связанный со сточными водами благодаря добавленным коагулянтам.Появились полосы на 1424 и 1458 см. -1 Высший сорт 99,5% хлорида аммония Nh5cl CAS 12125-02-9 = C растягивающая вибрация. Также наблюдались растягивающие колебания ароматического нитросоединения NO 2 , и вторичные шредеры -1 вторичного оборудования для шинковки резиновых шин. Полоса при 1648 см -1 наблюдалась для вторичного амида C = O растяжения, первичного амида NH 2 изгиба, α, β-ненасыщенных ароматических оксимов / иминов и внутримолекулярного водорода — спрея для мягкой индустрии ПВХ высшего качества Шланг для доставки химикатов Трубка с оплеткой из ПВХ.Натуральный камень Желтый / Бежевый / Белый песчаник / Гранит / Мрамор Индивидуальная садовая ваза с ручной резьбой = O-растяжение α-аминокислот, арилальдегидов, α, β-ненасыщенных кислот, карбаматов, амидной полосы I, –CO – NH – CO–, α, β-ненасыщенные альдегиды, арилкарбоновые кислоты также наблюдались при 1699 см -1 . Полоса при 1744 см -1 была отмечена для валентных колебаний C = O насыщенных алифатических кетонов, α-галогенкетонов и дикарбоновых аминокислот. Об удалении загрязняющих веществ, вызывающих окраску, убедительно свидетельствуют эти значительные полосы в иле.Растягивающие колебания NH + , CH, SH, PH, гибкий кабель управления в оболочке из ПВХ Кабель управления с изоляцией из сшитого полиэтилена, Kvv, Zc-Kvv Кабель управления −1 . Высококачественный рукавный фильтр с боковым входом −1 10: Пневматический автоматический подкачивающий насос с передаточным отношением 1 -1 . Это также один из свидетелей удаления загрязняющих веществ из сточных вод после очистки. Наблюдались простые белые складные бумажные коробки Take Away для макаронных изделий оптом и Si – H на 3200–3700 см –1 .Стекловолоконная сетка 17 x 15 сетка / сетка для мух / насекомых / москитов, полосы появились на 3640–3650 см. –1 Стеклянный реактор / ЕС, тип 4–50 мм, нержавеющая сталь 316304, с дужкой, соединенной скобой из-за эффективной обработки Сточные Воды. Это свидетельства удаления загрязняющих веществ из сточных вод.

    Рис. 5

    FTIR-спектры обработанного осадка сточных вод целлюлозно-бумажных заводов

    Ответ эпителиальных клеток и формы тканей дрозофилы на внешние силы in vivo

    ВВЕДЕНИЕ

    Многие ткани подвержены внешним силам in vivo .Эндотелиальные клетки подвергаются сдвигу кровотоком, эпителиальные клетки легких сжимаются во время приступа астмы, а эпителиальная выстилка мочевого пузыря растягивается при наполнении мочой. Такие внешние силы приводят к изменению формы отдельных клеток, а также тканей и всего органа. Например, во время наполнения мочевой пузырь расширяется и выпячивается, в то время как эпителиальная выстилка уменьшается в высоте, а отдельные клетки расширяются и сглаживаются. Эти изменения регулируются внутренними механическими свойствами клеток, которые придают податливость или сопротивление внешним силам (St Johnston and Sanson, 2011).Важно, чтобы внутренние свойства клетки и внешние силы были точно сбалансированы. Эпителиальная клетка, податливая растяжению, может расширяться, чтобы приспособиться к поверхности растущего органа. Напротив, высокая жесткость позволяет клетке противостоять деформации, но в конечном итоге может вызвать катастрофический разрыв эпителиальной выстилки. Хотя роль актомиозина и адгезии в стимулировании присущих клеткам изменений формы в отдельных клетках и эпителиальных листах хорошо задокументирована (Heisenberg and Bellaïche, 2013; Munjal and Lecuit, 2014; Harris, 2018; Röper, 2015; Takeichi, 2014), мы недостаточно понимают, как клетки противостоят внешним силам или подчиняются им, чтобы сбалансировать форму клеток, тканей и органов in vivo (Mao et al., 2013; Legoff et al., 2013; Мао и Баум, 2015; Ладу и Меж, 2017; Сетхи и др., 2017).

    Мы хотели конкретно исследовать, как эпителиальные клетки приспосабливают расширение внутренней структуры in vivo и какие клеточные механизмы определяют трехмерную (3D) форму клеток, когда эпителий растягивается. В развивающейся яйцеклетке Drosophila около 850 клеток эпителиальных фолликулов окружают 15 питательных клеток зародышевой линии и один ооцит (Duhart et al., 2017). На 14 стадиях развития зародышевая линия увеличивается в размерах и удлиняется, давая начало большому цилиндрическому яйцу. На всех этапах апикальные поверхности клеток фолликула обращены к внутренней зародышевой линии (рис. S1A-A ″). Таким образом, любое изменение поверхности зародышевой линии должно сопровождаться изменением апикальной поверхности эпителия и связанной с ней сети спаек (AJ). Важно, что после того, как деления клеток прекращаются на стадии 6, около 50 клеток передней судьбы претерпевают переход кубовидной формы в плоскоклеточную и перекрывают все питающие клетки.Оставшиеся клетки основной части тела и задней судьбы претерпевают переход кубовидной формы в столбчатую, чтобы покрыть ооцит (Kolahi et al., 2009; Horne-Badovinac and Bilder, 2005; Xi et al., 2003) (рис. S1A ‴). ). Основная часть этих изменений формы происходит на стадии 9. Предыдущие модели предполагают, что уплощение передних клеток представляет собой податливый ответ на рост зародышевой линии, тогда как кубовидная и столбчатая формы сопротивляются уплощению за счет высокой апикальной жесткости (Kolahi et al., 2009; Horne-Badovinac and Bilder , 2005; Koch, 1963; Wu et al., 2008; Ван и Рихман, 2007). Хотя регуляторы апикально-базальной полярности, AJs и актомиозин важны для формы фолликулярных клеток (Wang and Riechmann, 2007; Zarnescu and Thomas, 1999; Baum and Perrimon, 2001; Conder et al., 2007; Ng et al., 2016). ; Tanentzapf et al., 2000; Grammont, 2007), теоретические соображения относительно того, как постмитотический эпителий фолликула приспосабливается к росту зародышевой линии и в то же время сопротивляется расширению, чтобы способствовать кубовидной и столбчатой ​​форме, формально не тестировались.

    РЕЗУЛЬТАТЫ

    Медиально смещенный MyoII и складки соединения реорганизовывают апикальный домен во время роста зародышевой линии

    Поскольку апикально-соединительная поверхность клеток фолликула обращена к зародышевой линии, мы сначала проанализировали, как организованы AJ и апикальная кора на ранних этапах развития зародышевой линии. постмитотический рост между стадиями 6–9. Мы сосредоточили наш анализ на кубовидных основных клетках тела, форме клеток, общей для всех стадий. Поразительно, но мы наблюдали ярко выраженные изменения во внешности AJ.В частности, AJs, идентифицированные по локализации E-cadherin (E-cad) и β-catenin (β-cat), становятся все более гофрированными (Fig. 1A-A ″) (Sherrard and Fehon, 2015). Мы определяем гофры как отношение наблюдаемой длины стыка к длине прямой линии. Мы представляем разницу между измеренным значением волнистости и значением волнистости прямой линии как относительную избыточную длину соединения (см. «Материалы и методы»). В частности, относительная длина избыточного соединения увеличилась в четыре раза между этапами 6 и 9 (с 0.От 016 ± 0,003 до 0,068 ± 0,004). Важно отметить, что гофры также наблюдались в передних уплощенных и задних столбчатых клетках на стадии 9, указывая на то, что гофры AJ увеличиваются во всем эпителии (Рис. S1B). Гофры наблюдались исключительно на уровне AJ; базолатеральные мембраны оставались прямыми (Fig. 1B-C ″).

    Рис. 1.

    Смещенный медиально MyoII и складки соединения реорганизуют апикальный домен. (A, A ‘) AJ срезов кубовидных основных клеток тела на стадиях 6 (A) и 9 (A’), окрашенных на β-cat.Пунктирная линия на схемах указывает положение, в котором были получены разделы. Обратите внимание на увеличение гофры. (A ″) Количественная оценка относительной избыточной длины соединения. *** П ≤0,001; WMW тест. Размеры выборки см. В таблице S2. (BC ″) AJ (BB ″) и боковые поверхности раздела (CC ″) кубовидных основных клеток тела на стадии 9, окрашенных на β-cat (B, C; красный в B ″, C ″) и экспрессирующих маркер плазматической мембраны PH- GFP (B ‘, C’; зеленый в B ″, C ″). (D-G ‘) AJ-срезы кубовидных основных клеток тела на стадиях 6-9 (D-G’), окрашенные на MRLC-1P (D-G; зеленый в D’-G ‘) и E-cad (красный в D’-G’).(D ″ -G ″) Линейные графики интенсивностей флуоресценции MRLC-1P (зеленый) и E-cad (красный) вдоль голубых линий в D’-G ‘. Черные стрелки указывают на пики интенсивности E-cad на AJs. (D ‴, G) xz — повторные срезы конфокальных стопок эпителия стадии 6 и 9, показанные на D ‘и G’. Желтые стрелки (G, G ‴) указывают на истощение MRLC-1P из AJ. (H-H ″) Airyscan визуализация кубовидных основных клеток тела на стадии 9, экспрессирующих Zip-GFP (H ″; зеленый в H ‘), окрашенных на β-кошку (H; красный в H’). Желтые стрелки указывают на медиальные филаменты MyoII, соединяющиеся с AJ.(II ″) Круговая лазерная абляция (белый пунктирный кружок в I ″) медиальной коры в кубовидных клетках основного тела, экспрессирующих E-cad-GFP на стадии 9. Положение AJ до абляции (I; красный в I ″) и 20 с после абляции (I ‘) или как проекция всех кадров после абляции (зеленый в I ″; фильм 1). (JL) Лазерная абляция (белые пунктирные линии) отдельных соединений в кубовидных клетках основного тела, экспрессирующих E-cad-GFP на стадиях 6, 9 и 11. Положение AJ до абляции (красный) и как проекция всех кадров после абляции (зеленый; фильмы 2-4).(M) Нормализованное среднее увеличение расстояния между вершинами при лазерной абляции AJs ( t = 0) как функция времени на этапе 6 (розовый, n = 10), этапе 9 (красный, n = 10) ) и 11 этап (коричневый, n = 8). График отображает двойное экспоненциальное совпадение (таблицы S3 и S4). (M ′) Нормализованное начальное изменение расстояния между вершинами в единицу времени в NCC стадии 6 и NCC стадии 9. ** P ≤0,01; двухвыборочная т -тест. (M ″) Положение клеток фолликула, подлежащих лазерной резке.На графиках отображается среднее значение ± s.e.m. Масштабные линейки: 10 мкм.

    Эти изменения внешнего вида AJ совпали с выраженной реорганизацией Myosin II (MyoII). На стадии 6 активная фосфорилированная форма регуляторной легкой цепи MyoII (MRLC, также известная как Spaghetti squash, Sqh) и тяжелой цепи MyoII (MHC, также известная как Zipper, Zip) локализуется преимущественно в AJs. Поразительно, что на стадии 9 MyoII истощается из AJs и сильно обогащается медиально (Fig. 1D-G ‴; Fig. S1C, C ‘). Медиальное обогащение MyoII наблюдалось в передних, основных и задних клетках на стадии 9, что указывает на то, что смещение локализации MyoII произошло во всем эпителии (рис.S1D). Важно отметить, что во время визуализации апикальной коры на стадии 9 в реальном времени медиальный MyoII не демонстрировал колебательной динамики во временных рамках, опубликованных для других эпителиальных моделей (рис. S1E) (Alégot et al., 2018; Mason et al., 2013; Martin). et al., 2009; He et al., 2010). Сдвиг в локализации MyoII и увеличение гофрирования AJ также можно было наблюдать при визуализации в реальном времени с использованием технологии Airyscan, исключая артефакты обработки как источник изменений в архитектуре соединений (Fig. S1F-G ‘).

    Чтобы лучше понять, как гофрированные AJs взаимодействуют с медиальной корой, мы визуализировали локализацию E-cad, MyoII и Actin.Актиновые филаменты, визуализированные с помощью специфической для фолликулов экспрессии utABD-GFP под контролем tj-GAL4 , были обогащены на стыках и в медиальной коре после стадии 6 (рис. S1H-I ″). Следует отметить, что клетки, расположенные над ооцитом, имели более высокие уровни апикального актина, отражая дифференцировку микроворсинок, и не анализировались в дальнейшем (Fig. S1J, J ‘) (Schlichting, 2006). Используя визуализацию Airyscan, мы наблюдали, что медиальные и соединительные нити актина пересекаются с нитями MyoII, что позволяет предположить, что медиальная локализация MyoII и актина скоординирована (рис.S8). Важно, что можно наблюдать множество примеров MyoII филаментов, соединяющихся с гофрированными соединениями и образующих межклеточные кабели с MyoII филаментами соседних клеток (Fig. 1H-H ″). В совокупности эти наблюдения описывают выраженную реорганизацию медиально-соединительной поверхности во время постмитотических стадий роста зародышевой линии и указывают на то, что сократительная медиальная актомиозиновая кора головного мозга связана с AJs. В соответствии с этим выводом, мы наблюдали расширение апикальной поверхности при циркулярной лазерной абляции медиальной коры в кубовидных клетках основного тела на стадии 9 (рис.1I-I ″). Это продемонстрировало, что медиальная сократимость, действующая на AJs, специфически ограничивает расширение площади апикальной поверхности.

    Чтобы количественно понять, как напряжение в AJs может быть изменено такими глубокими перестройками во время развития камеры яйца, мы измерили скорости отдачи при лазерной абляции отдельных связей AJ (Shivakumar and Lenne, 2016; Farhadifar et al., 2007; Sugimura et al. , 2016) в кубовидных клетках основного тела на стадиях 6 и 9. Вопреки наивному ожиданию, что эпителий будет растягиваться из-за увеличения поверхности зародышевой линии, мы неожиданно обнаружили, что натяжение соединений снизилось с стадий 6 до 9 (рис.1J, K, M-M ″; Фильмы 2 и 3). Более того, во время сброса медсестер на стадии 11 (Duhart et al., 2017; Horne-Badovinac and Bilder, 2005), когда столбчатым клеткам необходимо приспособиться к быстрому увеличению поверхности ооцита, натяжение AJ упало до неопределяемого уровня (рис. 1L, М, М ″; Фильм 4). В совокупности эти наблюдения убедительно подтверждают модель, согласно которой контролируемое развитием расслабление напряжения AJ снижает внутреннее сопротивление соединительной сети внешним силам растяжения, налагаемым ростом зародышевой линии.Это позволило бы эпителиальным клеткам плавно адаптировать свою апикальную область к поверхности растущей зародышевой линии. Мы предполагаем, что истощение соединений MyoII и увеличение длины AJ поддерживают согласованное с развитием снижение напряжения AJ.

    Кубовидная и столбчатая формы клеток коррелируют с положением над поверхностью медсестры и ооцитов

    Если напряжение соединения в кубических клетках основного тела уменьшается между стадиями 6 и 9, почему кубовидные клетки не сглаживаются и как клетки могут столбчато формироваться по мере расширения зародышевой линии? Математическая модель предполагает, что кубовидная и столбчатая формы сопротивляются уплощению из-за переднего к заднему градиенту относительно увеличивающейся апикальной жесткости (Kolahi et al., 2009; Хорн-Бадовинац и Билдер, 2005). Чтобы проверить эту идею, мы сначала исследовали обстоятельства, при которых кубические ячейки переходят в столбчатые формы. Между стадиями 5 и 10A ооцит увеличивается в размерах быстрее, чем питательные клетки (Fig. 2A, E) (Kolahi et al., 2009). В результате клетки фолликула, первоначально расположенные над клетками-питательницами, ряд за рядом вступают в контакт с растущим ооцитом. В частности, в то время как большинство основных клеток тела, как определено по экспрессии mirr (Xi et al., 2003), контактируют с питательными клетками на стадии 8, все основные клетки тела контактируют с ооцитом на стадии 10A (рис.2Б, В ‘, F). Следует отметить, что задние терминальные клетки, как идентифицировано по экспрессии pnt (Xi et al., 2003), контактируют только с ооцитом на всех стадиях (Fig. S2A).

    Рис. 2.

    Форма основной клетки тела коррелирует с положением над яйцеклеткой или питательными клетками. (A) Медиальные срезы яичных камер стадий 5–10А, окрашенные на F-актин. Желтые стрелки отмечают положение, в котором граница ооцит-кормящая клетка контактирует с вышележащим эпителием. Синие скобки и голубые точки обозначают столбчатые клетки, контактирующие с ооцитом (ОКР; 4, 8, 10, 13 и 24 клетки со стадии 6-10A, соответственно).Оранжевые скобки обозначают кубовидные клетки, находящиеся в контакте с клетками-медсестрами (NCC), которые не имеют плоской судьбы. (B, B ‘) Медиальные срезы яичных камер стадий 9 и 10A, окрашенные на F-актин (зеленый) и экспрессирующие UAS-GFP (красный), управляемый mirr-GAL4 в основных клетках тела. Обратите внимание, что на стадии 9 клетки mirr-GAL4 являются как кубовидными (NCC, оранжевая скобка), так и столбчатыми (OCCs, синяя скобка), тогда как на стадии 10A все клетки mirr-GAL4 являются столбчатыми и OCC. (C, D) Количественная оценка высоты клеток (C) и апикальных областей (D) NCC и OCC на стадиях 7 и 9.*** P ≤0,001, тест WMW. Размеры выборки см. В таблице S2. (D ′) Максимальная проекция конфокальных срезов камеры для яиц на стадии 9 для получения изображений на лице изображений (см. Рис. S1A ′) AJs, окрашенных на N-cad, для визуализации апикального NCC (оранжевая скобка) и OCC (синяя скобка) площади поверхности. (E-G) Схемы медиальных отделов на этапах 6-10А. В каждой яйцевой камере от переднего до заднего полюсов находится 31 ячейка. Показано положение тех же трех клеток (оранжевый на E) по мере роста ооцита (черные стрелки).Первоначально они контактируют с клетками-медсестрами (стадии 6-8), но позже сталкиваются с ооцитом (стадии 9-10A) (E). Если столбчатые клетки на стадии 10A отслеживаются известными маркерами судьбы на более ранних стадиях (F), то основные клетки тела (розовые) имеют кубовидную форму, когда они находятся над клетками-медсестрами (оранжевые в G, NCC), и столбчатые при контакте с ооцитом (синие в G). , ОКК). Обратите внимание, что центростремительные ячейки и пограничные ячейки не визуализируются для простоты. (H, I) Средний разрез визуализирует высоту клетки (H-H ″), а максимальная проекция визуализирует AJs (I) на стадии 9.Зародышевая линия (GL) экспрессирует РНКи, нацеленную на E-cad ( shotgun , shg ), что приводит к неправильному расположению ооцита, идентифицированному ярко выраженной корой F-актина (белая пунктирная линия). Камеру окрашивали на F-актин (зеленый в H) и β-cat (красный в H, H’-I). Области в оранжевой (NCC) и синей (OCC) рамке в H показаны при большем увеличении в H ‘и H ″, соответственно. Обратите внимание на разницу в высоте (H ‘, H ″) и площади апикальной поверхности (I) между NCC и OCC. (J, K) Количественная оценка высоты клеток (J) и апикальных площадей (K) NCC и OCC в камерах для яиц с неправильно размещенным ооцитом.*** П ≤0,001, т -тест. Размеры выборки см. В таблице S2. Графики отображают среднее значение ±
    s.e.m. Масштабные линейки: 100 мкм в A-D; 50 мкм в H, I.

    Между стадиями 5 и 10A все задние и основные клетки тела переходят от кубовидного к столбчатому соотношению сторон через градиент формы клеток, наиболее заметно наблюдаемый на стадии 9 (Duhart et al., 2017; Kolahi et al., 2009). На каждой стадии клетки, контактирующие с ооцитом, были выше по высоте и имели меньшую площадь апикальной поверхности, чем клетки, все еще контактирующие с питательными клетками (рис.2C-D ′). Таким образом, задние и основные клетки тела, контактирующие с ооцитом, были столбчатыми, тогда как основные клетки тела, все еще контактирующие с медсестрами, были кубовидными. Чтобы объяснить это контактно-коррелированное поведение будущих столбчатых клеток, мы различали клетки, контактирующие с клетками-медсестрами (NCCs) и клетки, контактирующие с ооцитами (OCCs) (Fig. 2G). Предыдущее исследование показало, что все будущие столбчатые клетки растут одинаково в объеме (Kolahi et al., 2009). Таким образом, различия в апикальной площади и высоте NCC и OCC описывают разные соотношения сторон ячеек при одном и том же объеме ячеек.В результате апикальная область или высота клетки по отдельности служат показателем формы клеток фолликула.

    Контактно-зависимое поведение формы клеток предполагает, что простого градиента присущих клеткам свойств недостаточно для объяснения существования кубовидной и столбчатой ​​формы, но что поверхность контакта зародышевой линии может иметь решающее значение в определении формы клетки. Важно отметить, что сигналы формирования паттерна, происходящие из ооцитов, такие как эпидермальный фактор роста (EGF), недостаточны для объяснения зависимых от контакта различий.Экспрессия конститутивно активного рецептора EGF в фолликулярных клетках предотвращает спецификацию передних судеб (Xi et al., 2003) и, таким образом, уплощение плоских клеток на стадии 9 (Fig. S2B). Однако, несмотря на увеличение размера клеток (сравните рис. S2C, D с рис. 2C, D), площади клеток, контактирующих с питательными клетками (NCC), все еще были значительно больше, а их высота меньше, чем у клеток, контактирующих с клетками. ооцит (ОКК) (рис. S2C, D). Фактически, мы наблюдали 3,9-кратное изменение соотношения сторон ОКР и ОКР (12.8 против 3,2), по сравнению с изменением в 2,3 раза для клеток дикого типа (5,3 против 2,0). Напротив, потеря передачи сигналов EGF не предотвращает приобретение столбчатой ​​формы в клетках над ооцитом (González-Reyes et al., 1995), а передача сигналов EGF не активируется в колоннаризующихся вентральных клетках (Nilson and Schüpbach, 1999). Т.о., передача сигналов EGF, происходящая из ооцитов, необходима для формирования паттерна судеб, но не является ни достаточной, ни необходимой, чтобы способствовать переходу основных клеток тела от кубовидной к столбчатой ​​форме.

    Чтобы доказать, что поверхность контакта зародышевой линии необходима для клеток альтернативной формы, мы проанализировали камеры яйца с неправильно расположенными ооцитами. В камерах для яиц, гомозиготных по acf1 1 (Börner et al., 2016) или fat2 N103.2 (Horne-Badovinac et al., 2012), ОКК были все еще выше по высоте, чем НК (рис. S2E). Более того, анализ форм клеток в эпителиях дикого типа, окружающих зародышевую линию, экспрессирующую E-cad RNAi , с неправильно расположенным ооцитом (Godt and Tepass, 1998; González-Reyes and St Johnston, 1998) показал, что ОКК были выше по высоте, а их апикальные поверхности меньше, чем в НК (рис.2H-K). Таким образом, генетически отделив столбчатую форму от топологического положения внутри камеры и от формирования паттерна клетками заднего полюса, в соответствии с предыдущими исследованиями (González-Reyes and St Johnston, 1994), мы обнаружили, что клетки, лишенные передней судьбы, приобретают столбчатую форму только в том случае, если контактировать с ооцитом и сохранять кубовидную форму, все еще находясь в контакте с клетками-медсестрами.

    Соединительное напряжение и медиальные уровни MyoII выше в NCC, чем в OCC

    Поскольку апикально-соединительная поверхность фолликулярных клеток обращена к зародышевой линии, мы предположили, что положение над медсестрами или ооцитами регулирует апикальную кору и сеть AJ, чтобы контролировать изменения в апикальные области и, как следствие, изменение соотношения сторон от кубовидной к столбчатой.Поэтому мы проанализировали локализацию апикального актомиозина и маркеров AJ между стадиями 7 и 9, чтобы лучше понять, как контакт зародышевой линии регулирует эти переходы формы клеток.

    В отличие от наших ожиданий, что столбчатые ОКР будут иметь относительно более высокую жесткость или сократимость, мы наблюдали, что кубовидные НК имеют относительно более высокие уровни медиального MyoII, чем ОКР (Рис. 3A-B ‘; Рис. S3A). Важно, что уровни MyoII в медиальной коре резко падают на границе NCC-OCC.Специфическая для фолликулов экспрессия Sqh, меченного флуорофором, подтвердила, что только апикальный домен отражает эти различия в интенсивности флуоресценции (фиг. 3C-D ‘; фиг. S3B). Напротив, базальные паттерны MyoII не коррелировали с контактом с кормящими клетками или ооцитами (рис. S3C), и, как ранее сообщалось для стадий 8 и 9 (He et al., 2010), уровни были значительно ниже апикальных уровней (рис. 3D). -D ″). В совокупности эти наблюдения подтверждают, что поддержанию высоких уровней медиального MyoII в кубовидных NCC прямо или косвенно способствует контакт медсестер.Соответственно, высокие уровни MyoII также коррелировали с контактом клеток-медсестер в яичных камерах, содержащих неправильно локализованный ооцит (рис. 3E, E ‘; рис. S3D-D ″), подтверждая, что для высокого Уровни MyoII. Следует отметить, что сквамозные клетки демонстрируют пониженные уровни MyoII, начиная со стадии 7-8 (Fig. 3A, B), указывая на то, что эта контактирующая с медсестринскими клетками популяция регулирует MyoII по-разному; таким образом, он не подвергался дальнейшему анализу. Мы также наблюдали более высокие уровни E-cad и β-cat в NCC, чем в OCC на стадиях 8 и 9 (рис.S3E, F). Однако уровни ОКР постепенно снижались, даже в камерах для яиц с неправильно локализованным ооцитом (рис. S3G). В настоящее время мы не можем говорить о клеточном механизме, который регулирует рекрутирование MyoII или экспрессию E-cad. Однако мы предполагаем, что медиальное рекрутирование MyoII стимулируется прямым контактом апикальной поверхности NCC с питательными клетками, тогда как E-cad подавляется, возможно транскрипционно, когда клетки контактируют с ооцитом.

    Рис. 3.

    Напряжение в соединении и медиальные уровни MyoII выше в NCC, чем в OCC. (A) Максимальная проекция конфокальных срезов для анфас изображений AJ в камерах для яиц, окрашенных для MRLC-1P. Белой пунктирной линией отмечена граница ооцит-медсестра. Сравните интенсивности флуоресценции NCC и OCC (оранжевая и синяя стрелки соответственно). (BC ‘) Типичные профили линий интенсивности флуоресценции в апикальных доменах в медиальных срезах на стадиях 7 и 9. Интенсивности, нормированные на максимальное измеренное значение, были нанесены на график для плоскоклеточных клеток (зеленый), NCC (оранжевый) и ОКР (синий) вдоль A / P — длина камеры для яиц по шкале от 0 до 1.Яичные камеры окрашивали на MRLC-1P (B, B ‘) или экспрессировали MRLC-GFP (C, C’) в эпителии фолликулярных клеток (FCE). Воспроизводимые профили линий были получены для n ≥5 яичных камер. Построена подобранная кривая со стандартными пределами ошибки, визуализирующая тенденции интенсивности в различных популяциях клеток фолликула. (D-D ″) Медиальный участок яйцевой камеры со специфичной для фолликулов экспрессией MRLC-RFP (D; красный на D ‘) и экспрессией в зародышевой линии MRLC-GFP (зеленый на D’).Желтая стрелка указывает на падение апикальных уровней MRLC-RFP на границе контакта с ооцитами. Розовая стрелка указывает на базальный MRLC. (D ″) Апикальная и базальная интенсивность флуоресценции MRLC (среднее ± s.e.m) в NCC яичных камер, экспрессирующих MRLC-RFP только в эпителии ( n = 5 яичных камер). *** П ≤0,001; т -тест. (E, E ′) Максимальные проекции конфокальных секций для визуализации AJs (β-cat; красный в E ′) и MRLC-1P (зеленый в E ′, термический LUT в E) в камере стадии 9.Зародышевая линия (GL) экспрессирует РНКи, нацеленную на shg , что приводит к неправильному расположению ооцита (белые пунктирные линии). Оранжевая (NCC), синяя (OCC) и зеленая (плоскоклеточная) линии указывают на разные популяции фолликулярных клеток. (F) Нормализованное среднее увеличение расстояния между вершинами при лазерной абляции AJs ( t = 0) как функция времени в стадии 9 NCC (оранжевый) или стадии 9 OCC (синий). На схеме показано положение клеток фолликула после лазерных разрезов. (F ‘) Нормализованное изменение начального расстояния до вершины в единицу времени ( n = 9 каждая).* П ≤0,05; двухвыборочная т -тест. (G, G ‘) Соединительные срезы NCC (G) и OCC (G’) на стадии 9, окрашенные на β-cat. На вставках показаны желтые квадраты с большим увеличением для визуализации гофр AJ. (G ″) Количественная оценка относительной избыточной длины соединения в NCC и OCC. Обратите внимание, что не было статистически значимой разницы между средней относительной длиной избыточных соединений NCC и последней строки NCC или между OCC и первым рядом OCC. *** P ≤0.001, Welch t -тест. Размеры выборки см. В таблице S2. (G ‴) Относительная длина избыточного соединения была измерена в последнем ряду NCC (NCC-1, светло-оранжевый) и первом ряду OCC (OCC-1, светло-синий), которые не были в контакте с границей ооцит-медсестра. , а также клетки ОКР (темно-синий) и NCC (темно-оранжевый) на расстоянии от границы ооцит – медсестра. На графиках отображается среднее значение ± s.e.m. Масштабные линейки: 100 мкм в A, E, E ‘; 20 мкм в D, D ‘; 10 мкм в G, G ‘.

    Чтобы понять, коррелируют ли высокие уровни MyoII в NCC и низкие уровни в OCC с различиями в натяжении соединений, мы проанализировали скорости отдачи вершин после лазерной абляции в NCC и OCC на стадии 9.Действительно, напряжение AJ в NCC было выше, чем в OCC (рис. 3F, F ‘). Важно отметить, что напряжение AJ в NCCs зависело от MyoII. РНКи-опосредованный нокдаун Rok , гена, кодирующего киназу MRLC, вызвал значительное снижение измеренных начальных скоростей отдачи на стадии 9 (рис. S3H-H ″). Если более медиальный MyoII является источником высокого напряжения AJ в NCC, мы могли бы ожидать, что AJ в NCC будут более гофрированными, чем в OCC, поскольку сократительная медиальная кора головного мозга будет отклонять AJs сильнее. Действительно, относительная длина избыточного соединения в NCC была больше, чем в OCC (0.093 ± 0,012 и 0,029 ± 0,004 соответственно). Важно отметить, что почти 75% этой разницы возникло между последним NCC (0,075 ± 0,009) и первым рядом OCC (0,027 ± 0,006), что согласуется с резким падением медиальных уровней MyoII над этой границей (Рис. 3G-G). В совокупности наши результаты демонстрируют, что на стадии 9 высокие уровни медиального MyoII и сильные гофры AJ совпадают с относительно более высокими уровнями напряжения AJ в NCC, чем в OCC.

    Форма клетки: сократимость MyoII необходима для предотвращения уплощения NCC

    Высокие уровни медиального напряжения MyoII и AJ в NCC на стадии 9 противоречили нашим ожиданиям относительно регуляции кубовидной и столбчатой ​​формы.Мы ожидали, что меньшие апикальные области при контакте с ооцитом будут зависеть от высокой сократимости, тогда как большие апикальные области в NCC будут связаны с более низкой сократимостью. Наши наблюдения показали, что разные уровни внешних сил могут лежать в основе различий в напряжении NCC и OCC AJ.

    Таким образом, чтобы проанализировать источник и значимость высокого напряжения AJ в NCC, мы генетически манипулировали регуляторами сократимости актомиозина. Используя РНКи-опосредованный нокдаун, управляемый tj-GAL4 , драйвером, проявляющим наибольшую активность после стадии 5, мы снизили функцию Rok во всем эпителии (рис.S3H). Поразительно, в то время как OCCs обнаруживают лишь незначительные изменения своей клеточной формы на стадии 9, RNAi-экспрессирующие NCC отвечают расширением апикальных областей и уменьшением латеральной высоты (Fig. 4A-B ‘, D-I). Апикальная экспансия NCCs не была результатом потери клеток или многоядерности, часто наблюдаемой, когда функция MyoII снижается на митотических стадиях 2-5 (Wang and Riechmann, 2007). Фактически, на стадии 9 эпителий, экспрессирующий Rok-RNAi , редко содержал двуядерные клетки, и количество клеток было консервативным (31.0 ± 0,3 и 30,6 ± 0,2 клеток вдоль передне-задней (A / P) оси в камерах дикого типа и tj-GAL4, UAS Rok-RNAi соответственно; n = 5 штук). Эти наблюдения были подтверждены экспрессией Rok-RNAi специфически в клетках основного тела только с использованием драйвера mirr-GAL4 , демонстрируя, что аберрантное уплощение NCC не возникает из-за нарушения уплощения передних клеток или колоннаризации задних клеток (рис. 4C, C. ′, HI; Рис. S4A, A ′). Более того, анализ гипоморфных sqh 1 мутантных клонов показал, что sqh 1 NCC испытали гораздо большие изменения площади апикальной поверхности, чем sqh 1 ОКК, по сравнению с окружающими NCC дикого типа и ОКР. площади (рис.4J-K). Важно отметить, что наблюдаемое увеличение апикальных площадей Rok-RNAi или sqh 1 NCC происходит за счет складок AJ (Рис. 4D, E; Рис. S4B, B ‘). Это является твердым доказательством идеи, что гофры AJ поддерживаются медиальным MyoII, который втягивает AJ в медиальную кору и тем самым уменьшает эффективную апикальную площадь. В совокупности эти результаты демонстрируют сильную потребность в высоком медиальном MyoII в NCC, чтобы предотвратить расширение апикальной области и, таким образом, сдвиг в сторону более плоского соотношения сторон NCC.

    Рис. 4.

    Форма клетки: Сократимость MyoII необходима для предотвращения уплощения NCC. (AG) Максимальные выступы AJs (A, B, C, D, E) и медиальных участков (A ′, B ′, C ′, F, G) камеры для яиц дикого типа (wt) (A, A ′, D, F), и яичные камеры с tj-GAL4 (B, B ′, E, G) — или mirr-GAL4 (C, C ′) — управляемой экспрессией Rok-RNAi , окрашенной для β-кат. Описание домена экспрессии mirr-GAL4 см. На фиг. S1A. Черные стрелки указывают на гофры wt (D) и потерю гофров в Rok-RNAi (E) NCC.(H, I) Количественная оценка апикальных областей (H) и высоты клеток (I) для NCC (оранжевый) и OCC (синий) при экспрессии tj-GAL4 или mirr-GAL4 , вызванной Rok-RNAi . См. Таблицу S2 для размеров выборки. *** П ≤0,001; Welch t -тест. Никакие другие сравнения не были значимыми, за исключением специфичных для генотипов различий в высоте клеток для mirr-GAL4 ОКР (I). Отметим, что, что важно, апикальная поверхность ОКР mirr-GAL4 в контакте с зародышевой линией не отличалась от поверхности ОКР дикого типа.(J) Конфокальный срез яичной камеры стадии 9 с sqh 1 мутантных клонов, помеченных отсутствием GFP (пурпурный) и окрашенных на Dlg (желтый) и DAPI (голубой). Маленькие вставки (J ‘, J ″) выделяют области NCC и OCC. (K) Изменение размера апикальных областей sqh 1 NCC и ОКР по сравнению с соседними GFP-положительными дикими клетками, совпадающими в отдельных камерах для яиц. ** P ≤0,01; попарно т — тест на 6 яичных камерах. Для получения более подробной информации о размерах выборки см. Таблицу S2.На графиках отображается среднее значение ± s.e.m. Масштабные линейки: 100 мкм в A-C ‘, Дж; 10 мкм в D-G.

    Форма клетки: регуляция длины AJ необходима для предотвращения уплощения NCC

    Чтобы подтвердить, что медиальный MyoII, соединяющийся с AJ, способствует контролю апикальных областей NCC между стадиями 6 и 9, мы генетически модифицировали основные компоненты AJ. Мозаичный анализ нулевых клонов E-cad выявил минимальные изменения формы клеток из-за компенсации N-cad (данные не показаны) (Loyer et al., 2015). Таким образом, мы экспрессировали α-катенин ( α-cat ) РНКи в эпителии, чтобы устранить опосредованное катенином связывание E-cad или N-cad с актином и, таким образом, образование AJ (Röper, 2015; Takeichi, 2014; Brasch и другие., 2012). Используя эту стратегию, мы обнаружили, что NCC, экспрессирующие α-cat RNAi , были уплощены на стадии 9 с гладкими боковыми мембранами, тогда как ОКР демонстрировали менее искаженную форму клеток (рис. 5A-B ‘, E, F, H, I ; Рис. S5A). Эти результаты показывают, что AJ опосредуют функцию высокой медиальной сократимости в NCC.

    Рис. 5.

    Форма ячейки: Регулировка длины AJ необходима для предотвращения уплощения NCC. (AJ) Максимальные проекции секций AJ (A, B, C, D, E, F, G) и отдельных медиальных секций (A ‘, B’, C ‘, D’, HJ) дикого типа (wt) камеры для яиц или камеры для яиц с вызванной tj-GAL4 экспрессией α-cat- РНКи (B, B ‘, F, I) и сверхэкспрессией cno (CD’, G, J).Сверхэкспрессия cno была индуцирована во всех фолликулярных клетках с использованием tj-GAL4 (C, C ‘, G, J) или только в клетках основного тела с использованием mirr-GAL4 (D, D’). Описание домена экспрессии mirr-GAL4 (желтые пунктирные линии) см. На фиг. S1A ‴ и на фиг. S5C ‘для окрашивания сверхэкспрессированного Cno в той же камере для яиц . Стрелки (E, G) указывают на гофры в wt и гипер-гофре в cno -гиперэкспрессирующих клетках. Обратите внимание, что изображение камеры яиц wt также использовалось на рис.4А. (K, L) Количественная оценка апикальных площадей (K) и высоты клеток (L) для NCC (оранжевый) и OCC (синий) при экспрессии cno, вызванной tj-GAL4 — или mirr-GAL4 . Размеры выборки см. В таблице S2. *** П ≤0,001; Welch t -тест. Никакие другие сравнения не были значимыми, за исключением специфичных для генотипов различий в высоте клеток для mirr-GAL4 ОКР (L). Отметим, что, что важно, апикальная поверхность ОКР mirr-GAL4 в контакте с зародышевой линией не отличалась от поверхности ОКР дикого типа.На графиках отображается среднее значение ± s.e.m. Масштабные линейки: 100 мкм в A-D ‘; 10 мкм в E-J.

    Однако, поскольку потеря катенинов предотвращает клеточную адгезию и, следовательно, передачу внешних и внутренних сил через соединительную сеть, мы хотели дополнительно проанализировать роль AJs путем модуляции, а не отмены функции AJ. Поразительно, но мы обнаружили, что сверхэкспрессия Афадина (также известного как Canoe, Cno) (Mandai et al., 2013; Bonello et al., 2018; Walther et al., 2018), регулятора AJ, который локализуется совместно с β-cat к стыкам клеток фолликула (рис.S5B, B ‘), вызвало уплощение NCC на стадии 9 (рис. 5C, C’, G, J-L). Напротив, cno -экспрессирующие ОКР имели небольшие апикальные области, но, что важно, демонстрировали сильную гипергорфузию AJ (рис. 5G). Эти фенотипы наблюдались, когда Cno сверхэкспрессировался во всех клетках фолликула с использованием tj-GAL4 или только в клетках основного тела с использованием mirr-GAL4 (фиг. 5D, D ‘, K, L; фиг. S5C, C’). Апикальное расширение cno -экспрессирующих NCC не было результатом потери клеток (31,0 ± 0,3 и 30.4 ± 0,4 клетки подряд по оси A / P в камерах дикого типа и tj-GAL4 , UAS-cno соответственно; n = 5 штук). Более того, ни медиальный MyoII (рис. S5D, E), ни гофры не изменились [относительная избыточная длина соединения в cno -экспрессирующих NCC составляла 0,070 ± 0,069 по сравнению с 0,068 ± 0,053 для NCC дикого типа; P = 0,75 в тесте Вилкоксона-Манна-Уитни (WMW)], что свидетельствует о том, что Cno не изменяет связывание актомиозина с соединениями (Sawyer et al., 2009). Вместо этого сверхэкспрессия Cno, меченного GFP, показала, что Cno локализован с E-cad в пузырьковых структурах на AJs (рис. S5F-F ″), что указывает на возможную функцию в трафике E-cad, как сообщалось для афадина млекопитающих (Tachibana et al., 2000; Hoshino et al., 2005). Более того, апикальные области NCCs, экспрессирующих cno , были больше, чем для NCCs, экспрессирующих Rok-RNAi , где снижена только сократимость на окружности соединения (сравните Fig. 4H с Fig. 5K). В совокупности эти наблюдения убедительно подтверждают, что избыточная экспрессия Cno увеличивает абсолютную длину AJ, тем самым вызывая расширение апикальной поверхности NCC.Далее мы пришли к выводу, что общая длина AJ ограничивает максимальную площадь апикального NCC, которую медиальная сократимость MyoII снижает до фактически наблюдаемой гофрированной поверхности NCC. Таким образом, конечные площади поверхности NCC, подверженные внешним силам растяжения, зависят от функционального соотношения между медиальной сократимостью и длиной AJ.

    В совокупности наши наблюдения демонстрируют, что поддержание апикальных областей NCC и, следовательно, кубовидной формы зависит от точного баланса между длиной AJ и медиальной сократимостью MyoII.Напротив, апикальные области ОКР и, следовательно, приобретение столбчатой ​​формы не проявляли столь же сильной потребности в функции AJ или сократимости MyoII. Результаты показывают, что NCC и OCC проявляют разные молекулярные потребности для поддержания своих апикальных областей и ассоциированных форм клеток.

    Форма ткани: ограничение апикальных областей NCC способствует переходу кубовидно-столбчатой ​​формы и контакту с ооцитом

    Чтобы оценить последствия на тканевом уровне специфической чувствительности NCC к нарушению регуляции функции MyoII и AJ, мы тщательно проанализировали камеры яйца с Rok-RNAi — или cno — экспрессирующий эпителий.

    По соглашению, яйцевые камеры, в которых передние клетки инициируют уплощение, а кубовидные NCC все еще располагаются над медсестринскими клетками, оцениваются как стадия 9 (Duhart et al., 2017; Horne-Badovinac and Bilder, 2005; Koch, 1963; Spradling, 1993). ). Неожиданно оказалось, что эпителий, экспрессирующий Rok-RNAi или cno с аберрантно уплощенными NCC, на стадии 9 содержал значительно более крупные зародышевые линии, чем эпителий дикого типа; Фактически, зародышевые линии были более похожи на размер, обычно наблюдаемый на стадии 10А (рис.6A-D). Чтобы проверить, демонстрируют ли эти зародышевые линии соотношение медсестер к ооцитам, характерное для стадии 10А, мы измерили размеры медсестер и ооцитов. В самом деле, соотношение кормящих клеток и ооцитов в камерах для яиц с эпителием стадии 9, экспрессирующим Rok-RNAi или cno , было ближе к таковому в камерах яйца дикого типа на стадии 10A (Fig. 6E). В совокупности эти результаты показывают, что аберрантное уплощение эпителия, экспрессирующего Rok-RNAi или cno , задерживает переход кубовидной формы в столбчатую, тем самым создавая несоответствие в развитии с растущей зародышевой линией.В конечном итоге, аномальное уплощение NCC, экспрессирующих Rok-RNAi или cno , увеличивает общую площадь поверхности основной популяции клеток тела, вызывая задержку и даже неспособность всех основных клеток тела вступать в контакт с растущим ооцитом (рис. 6F). ). В частности, сильное расширение областей NCC, экспрессирующих cno , коррелирует с дегенерацией яйцевой камеры на стадии 9 и бесплодием самок (Рис. S6A-C). В заключение, ограничение апикальных областей NCC имеет решающее значение для облегчения контакта с расширяющимся ооцитом и для полных переходов кубовидной формы в столбчатую на стадии 10А.

    Рис. 6.

    Форма ткани: Ограничение апикальных областей NCC способствует переходу кубовидно-столбчатой ​​формы и контакту с ооцитом. (A-C) Медиальные срезы яичных камер дикого типа (wt) (A) или с экспрессией FCE cno (B) или Rok-RNAi (C), окрашенные на F-актин и β-cat. Стрелки указывают на основные клетки тела, все еще контактирующие с клетками-медсестрами, что указывает на то, что яйцеклетка находится на стадии 9. (D, E) Общая площадь зародышевой линии (D, темно-красный) и соотношение площадей кормовых клеток и ооцитов (E; соотношение) области от темно-красного до оранжевого) были рассчитаны в медиальных срезах камер дикого типа (стадия 9 или 10A) или для камер с экспрессией FCE cno или Rok-RNAi , которые находились на поздней стадии 9 ( n ≥8 яичных камер для каждого генотипа).*** P ≤0,001, ** P ≤0,01; Welch t -тест. (F) Изображения и схемы камер для яиц на стадии 9 и стадии 10A и камеры для яиц, представляющие аберрантное уплощение NCC ( tj-GAL4, UAS-cno ). Белые пунктирные линии отмечают границу ооцит-медсестра. Синие стрелки отмечают заднюю границу плоскоклеточных клеток, а красные стрелки отмечают границу ооцитов и медсестер. Обратите внимание на то, как эпителий (синий на схемах) с нарушенной сократимостью или длиной AJ все еще находится в контакте с питательными клетками, но зародышевая линия (красные, питающие клетки; оранжевый, ооцит) имеет размер стадии 10A.Таким образом, эпителий расширяется и отстает в развитии от окружающей его зародышевой линии. На графиках отображается среднее значение ± s.e.m. Масштабные линейки: 100 мкм.

    Форма органа: сократимость NCC способствует удлинению кластера медсестер

    Мы были озадачены наблюдением, что NCC более чувствительно, чем ОКР, реагировали на манипуляции с актомиозином и функцией AJ путем расширения апикальных областей на стадии 9. Это означает, что контакт с клетками-медсестрами способствует расширению апикального NCC. Клетки-медсестры могут управлять размножением, координируя рост или форму поверхности с NCC.Увеличение в 1,8 раза поверхности медсестер способствует росту зародышевой линии между стадиями 8 и 10A (Kolahi et al., 2009). Таким образом, пятикратное увеличение апикальных областей NCC, экспрессирующих cno , недостаточно объясняется одним только ростом.

    Поэтому мы спросили, вносит ли форма медсестер вклад в апикальную экспансию генетически измененных NCC. Поразительно, что апикальная экспансия в эпителии, экспрессирующем Rok-RNAi или cno , совпала с выпячиванием отдельных клеток-медсестер на апикальные поверхности NCC на стадии 9 (рис.7А, Б). Более того, деформация апикальной поверхности совпадала со значительным расширением дорсально-вентральной (D / V) оси кластера питающих клеток, одновременно с укорочением оси A / P (Fig. 7C). Существенные различия в соотношении сторон яичных камер, содержащих эпителий, экспрессирующих Rok-RNAi или cno , не наблюдались на стадиях 7 и 8 (рис. S7A). Это исключало дефекты, приобретенные во время удлинения оси за счет вращения до стадии 8 (Duhart et al., 2017; Haigo, Bilder, 2011; Bilder, Haigo, 2012; Cetera et al., 2014) как причина изменений соотношения сторон кластера медсестер на стадии 9. В совокупности результаты подтверждают, что апикальные поверхности NCC сдерживают выпячивание индивидуальных медсестер клеток и расширение оси D / V кластера медсестер на стадии 9.

    Рис. 7.

    Форма органа: сократимость NCC способствует удлинению кластера клеток-медсестер. (A) Выпуклость отдельных питательных клеток после специфической для фолликулов экспрессии cno или Rok-RNAi с использованием tj-GAL4 по сравнению с камерой дикого типа (wt), окрашенной на F-актин и β-cat .(B) Медиальные срезы яичных камер стадии 9 wt или с вызванной tj-GAL4 экспрессией cno или Rok-RNAi , окрашенными на F-актин и β-cat. Стрелки указывают на расширение кластера медсестер в позициях NCC. (C) Соотношение длины и ширины компартментов медсестры на стадии 9 (см. Схему) для камер яиц дикого типа или с экспрессией tj-GAL4 , вызванной cno или Rok-RNAi ( n ≥ 9 яичных камер для каждого генотипа). *** P ≤0.001; т -тест. (D) Медиальные срезы яичных камер на стадии 10A, необработанные или обработанные коллагеназой, экспрессирующие vkg-GFP ( Viking , Collagen IV) и окрашенные на F-актин. Стрелки указывают на выпуклость медсестер. (E) Соотношение длины и ширины компартментов клеток-медсестер необработанных ( n = 8) и обработанных коллагеназой ( n = 7) камер стадии 10A. ** P ≤0,01; т -тест. (F) Медиальные срезы яичных камер на стадии 8, необработанные или обработанные коллагеназой, экспрессирующие vkg-GFP и окрашенные на F-актин.(G) Соотношение длины и ширины отсеков клеток-медсестер необработанных ( n = 13) и обработанных коллагеназой ( n = 14) яичных камер на стадии 8. Был проведен тест t , и это означает существенно не различались. (H) Медиальные срезы яичных камер стадии 9 с tj-GAL4 -управляемой aPKC RNAi , необработанной или обработанной коллагеназой и окрашенной на F-актин и β-кат. Стрелки указывают на выпуклость медсестер. (I) Медиальные срезы яичных камер 9-й стадии весовой категории.Пурпурные линии указывают ширину D / V отсека для клеток-медсестер для F-актина и β-кошки (объединенные). (J, J ‘) Потеря сократимости или увеличение длины AJ (J’) уменьшает окружные ограничения, накладываемые апикальной поверхностью NCC на округление кластера медсестер на стадии 9 (J). На графиках отображается среднее значение ± s.e.m. Масштабные линейки: 50 мкм в А; 100 мкм в B-I.

    Чтобы предоставить дополнительные доказательства этой идеи, мы исследовали форму медсестер при отсутствии внешних ограничений. На стадиях 8 и 9 форма медсестры может быть ограничена извне базальной мембраной и кубовидными NCC.Чтобы разделить эти ограничения, мы сначала ферментативно удалили базальную мембрану из яичной камеры стадии 10А с помощью коллагеназы. На стадии 10А кормящие клетки покрыты только базальной мембраной и ультратонкими плоскоклеточными клетками, последние из которых, как ожидается, не будут вносить значительный вклад в совокупные свойства материала интерфейса между медсестрами и эпителиальными клетками. Действительно, удаление базальной мембраны вызвало округление отдельных клеток-медсестер и уменьшение аспектного отношения кластера клеток-медсестер до более округлой формы (рис.7D, E; Рис. S7B) (Chlasta et al., 2017). Это демонстрирует, что при отсутствии каких-либо внешних ограничений форма кластера медсестер по умолчанию является круглой, а не вытянутой.

    Чтобы проверить, необходима ли базальная мембрана для ограничения формы кормящих клеток на более ранних стадиях, когда кубовидные NCC все еще находятся в контакте с медсестрами, мы ферментативно удалили базальную мембрану из яичных камер стадии 8 (рис. S7C). Важно отметить, что соотношение сторон D / V кластера клеток-медсестер не изменилось, демонстрируя, что эпителий NCC достаточен для ограничения формы клеток-медсестер (рис.7F, G). Чтобы доказать, что сократимость NCC предотвращает округление кластера клеток-медсестер, мы исключили NCC. РНКи-опосредованный нокдаун апикальной детерминанты атипичной протеинкиназы C ( aPKC ) вызывает крайнее уплощение NCC, по существу устраняя функцию NCC на стадии 9 (фиг. 7H). В ответ на это клетки-медсестры выпирали в пространство, окруженное базальной мембраной. Чтобы доказать, что эта форма не просто пассивно заполняла пространство, но обычно ограничивалась эпителием, мы дополнительно удалили базальную мембрану.Поразительно, что кормящие клетки расширяются вдоль оси D / V, указывая на то, что перед стадией 10A кормящие клетки также должны быть активно сжаты в положениях NCC, чтобы предотвратить их приобретение круглой и компактной формы (Fig. 7H). Важно, что когда мы удалили базальную мембрану из яичной камеры стадии 9 дикого типа, мы наблюдали, что выпячивание медсестер на переднем полюсе совпадает с сужением яичных камер в положениях NCC (Рис. 7I). Это говорит о том, что, когда силы не уравновешены на переднем полюсе, покрытом тонкими плоскими клетками, NCC могут сжимать питающие клетки и заставлять их выпирать вперед.Взятые вместе, эти результаты демонстрируют, что высокие уровни медиального напряжения MyoII и AJ, наблюдаемые в положениях NCC, создают сократительную втулку по окружности вокруг клеток-медсестер, чтобы гарантировать удлинение кластера клеток-медсестер вдоль оси A / P во время роста камеры яйца на стадии 9 (рис. 7J, J ′).

    ОБСУЖДЕНИЕ

    Это исследование исследует, как соединительная сеть приспосабливается к расширению внутренней структуры in vivo и как клетки могут сопротивляться деформации в плоскую форму при растяжении эпителия.Мы обнаружили, что ремоделирование медиально-соединительной коры коррелирует со снижением напряжения AJ в клетках фолликула между стадиями 6–9, несмотря на наивное ожидание, что рост поверхности зародышевой линии растягивается и, таким образом, увеличивает напряжение в эпителии. Более того, вопреки нашим ожиданиям, что сопротивление растяжению поддерживает дифференциацию столбчатой ​​формы (Kolahi et al., 2009), мы обнаружили, что кубовидные клетки сопротивляются растяжению за счет рекрутирования высоких уровней медиального MyoII, если они находятся в контакте с медсестрами.На уровне отдельных клеток это предотвращает сплющивание клеток. Однако на тканевом уровне он обеспечивает контакт всех основных клеток организма с ооцитом, что имеет решающее значение для дальнейшего развития яйцеклетки. Более того, на уровне органов медиальное рекрутирование MyoII и высокое напряжение AJ в NCCs гарантируют, что рост органов направляется в удлинение.

    Регулирование растягивающего напряжения в сети AJ

    Помимо сдвига в экспрессии регуляторов MyoII (West et al., 2017; Gutzman and Sive, 2010), может быть вызвано снижение напряжения AJ на стадиях 6 и 9. переходом от узловой к медиальной локализации MyoII.Медиальная сократимость, действующая под углом к ​​AJs, может уменьшить эффективную силу, ощущаемую вершинами клеток, по сравнению с сократимостью, действующей параллельно с AJs. В настоящее время мы не знаем, что движет MyoII в медиальную кору. Механочувствительность роста зародышевой линии может предоставлять внешние сигналы для MyoII и, следовательно, ремоделирования AJ (Chanet et al., 2017; Weng and Wieschaus, 2016). Однако мы предполагаем, что контролируемое развитием расслабление напряжения AJ позволяет соединительной сети плавно адаптировать площадь апикальных клеток фолликула к поверхности растущей зародышевой линии, одновременно поддерживая целостность эпителия.

    Гофры AJ, как было описано, возникают с помощью медиальных MyoII-индуцированных храпоподобных циклов апикального сужения в др. Тканях (Röper, 2015; Mason et al., 2013; Martin et al., 2009). Хотя мы не обнаружили колебаний MyoII, мы обнаружили, что медиальный MyoII соединяется с гофрированными AJ, и что уменьшение функции Rok или sqh расширяет апикальную поверхность по мере выпрямления AJ. Это демонстрирует, что гофры возникают не из-за избыточной длины AJ при низком напряжении, которое охватывает ограниченную апикальную поверхность, а что гофры возникают из-за медиальной сократимости MyoII.Однако гипергофрированные стыки в cno -выражающих ОКК указывают на то, что чрезмерное превышение длины AJ при относительно низком натяжении также способствует образованию складок. Таким образом, мы пришли к выводу, что баланс между абсолютной длиной соединения, медиальной сократимостью и внешними силами регулирует размер апикальной поверхности. Следовательно, чрезмерное расширение cno -экспрессирующих NCC происходит несмотря на присутствие медиального MyoII, тогда как расширение, наблюдаемое при нокдауне Rok , ограничено нормальной длиной соединения.

    Модуляция поведения NCC посредством контакта с медсестрой

    Мы обнаружили, что NCC имеют относительно высокие уровни медиального напряжения MyoII и AJ и более чувствительно реагируют на манипуляции с функцией MyoII и AJ, чем OCC. Это происходит даже при том, что NCC и многие OCC в основном имеют одну и ту же судьбу. Это говорит о том, что контакт с питательными клетками управляет поведением NCC и рекрутирует MyoII в медиальную кору, чтобы укрепить апикальную поверхность против деформации. Мы проверили, может ли E-cad-опосредованная адгезия NCC к питающим клеткам управлять поведением NCC.Однако РНКи-опосредованный двойной нокдаун N-cad и E-cad в зародышевой линии ингибировал миграцию пограничных клеток, как сообщалось ранее (Niewiadomska et al., 1999), но не нарушал переходы формы клеток до стадии 10 ( не показано). Следовательно, E-cad-зависимая адгезия не может объяснять NCC-специфическое поведение, и будущие исследования нуждаются в изучении этих неизвестных в настоящее время механизмов коммуникации NCC и медсестры. В отличие от NCC, мы обнаружили, что ОКР демонстрируют пониженные уровни MyoII и напряжения в соединении, а также более низкую чувствительность к потере функции MyoII и AJ.Это указывает на то, что колонизация не обусловлена ​​внутренним апикальным сужением клетки. Вместо этого мы предполагаем, что определяемая судьбой столбчатая форма основных клеток тела растягивается до кубовидного соотношения сторон при контакте с медсестрами на стадии 9.

    Удлинение органа за счет периферической апикальной сократимости

    Предыдущие исследования предполагают, что определяется удлиненная форма яйца. с помощью молекулярного корсета на базальной поверхности эпителия фолликула, направляя рост камеры яйца в ось A / P (He et al., 2010; Хайго и Билдер, 2011; Билдер и Хайго, 2012; Cetera et al., 2014; Chlasta et al., 2017; Андерсен и Хорн-Бадовинац, 2016; Crest et al., 2017; Чен и др., 2016; Cetera и Horne-Badovinac, 2015). Поляризованные свойства ВКМ действуют между стадиями 2 и началом 9 (Haigo, Bilder, 2011; Bilder, Haigo, 2012; Chlasta et al., 2017; Crest et al., 2017). Сокращения базального актомиозина обеспечивают удлинение яйцеклетки от конца 9 до 10B (He et al., 2010). Наше исследование предлагает механизм, который обеспечивает удлинение кластера клеток-медсестер на стадии 9, где апикальные уровни MyoII в основных клетках тела выше, чем на базальной стороне.Более того, мы продемонстрировали, что базальное обогащение MyoII не коррелирует с контактом с медсестрами и, таким образом, не коррелирует с контактно-зависимой чувствительностью форм клеток, которую мы наблюдаем для NCCs. Наши данные согласуются с моделью, в которой относительно более высокие уровни сократимости апикального NCC устанавливают сократительный рукав, который сдерживает выпучивание медсестер клеток и округление кластеров медсестер. Соответственно, генетическое снижение апикальной сократимости или увеличение длины AJ вызывает округление медсеструющих клеток, поскольку NCCs расширяются и сглаживаются.Важно отметить, что апикальная сократимость также формирует яйцевую камеру до стадии 6 (Alégot et al., 2018). Т.о., критическая важность апикального домена до стадии 6 и на стадии 9 предполагает, что базальные и апикальные ограничения обеспечивают удлинение яйца на разных стадиях развития.

    МАТЕРИАЛЫ И МЕТОДЫ

    Drosophila материалы и генетика

    Все эксперименты были выполнены на Drosophila melanogaster . Подробные сведения о генотипах см. В таблице S1.Подвои и экспериментальные скрещивания поддерживали на стандартном корме для мух при температуре 18 ° C или 25 ° C. Для экспрессии mirr GAL4 , вызванной Rok -RNAi и cno , взрослых самок переводили на 30 ° C на 48 часов, чтобы выключить опосредованную tub-GAL80 репрессию GAL4 перед диссекцией. Анализ мозаики проводился с использованием системы FLP / FRT (del Valle Rodríguez et al., 2011). Для клонов эпителия фолликулов экспрессию флипазы (FLP) индуцировали у молодых взрослых самок с помощью теплового шока в течение 1 ч при 37 ° C.Для клонов зародышевой линии экспрессия FLP индуцировалась в течение 1 часа при 37 ° C через 96 часов и 120 часов после кладки яиц при 25 ° C. Перед вскармливанием мух кормили дрожжевой пастой в течение 48-72 ч.

    Иммуногистохимия и визуализация

    Яичники иссекали и фиксировали в 4% формальдегиде в PBS в течение 15 минут при 22 ° C. Промывки выполняли в PBS, содержащем 0,1% Triton X-100 (PBT). Яичники инкубировали со следующими первичными антителами в PBT в течение ночи при 4 ° C: анти-спагетти-тыква 1P (MRLC-1P) морской свинки (MRLC-1P) (1: 400, подарок Роберта Уорда, Университет Канзаса, Лоуренс, штат Калифорния, США). , мышиный β-катенин (1: 100; DSHB, N27A1), крысиный анти-E-кадгерин (1:50; DSHB, DCAD2), кроличий анти-GFP (1: 200, Thermo Fisher Scientific, G10362), крысиный анти- Запрос предложений (1:20, подарок Х.Leonhardt, Мюнхенский университет Людвига Максимилиана, Германия, 5F8), мышиные анти-Dlg (1: 100; DSHB, 4F3), крысиные антитела против N-кадгерина (1:20; DSHB, DN-EXH8), мышиные антитела к протеинкиназе C ζ (1:50; Santa Cruz Biotechnology, H-1, sc-17781), мышиные анти-β-галактозидазы (1: 1000; Promega, Z378B). Яичники инкубировали со вторичными антителами в течение 2 ч при 22 ° C. Ядра окрашивали DAPI (0,25 нг / мкл; Sigma-Aldrich) и F-актин окрашивали фаллоидином (в сочетании с Alexa Fluor 488 или Alexa Fluor 647, 1: 100, от Molecular Probes или фаллоидином-TRITC, 1: 400, от Сигма-Олдрич).Яичные камеры были установлены с использованием реагентов Molecular Probes Antifade Reagents. Образцы получали с помощью конфокальных микроскопов Leica TCS SP5, SP8 или ZeissLSM880. Образцы обрабатывались параллельно, и изображения были получены с использованием тех же конфокальных настроек, если нужно было сравнивать интенсивности флуоресценции. Изображения с более высоким разрешением были получены с использованием детектора Airyscan на конфокальном микроскопе Zeiss LSM880 и были обработаны с помощью ZEN (Huff, 2015). Изображения обрабатывались и анализировались с помощью Fiji (ImageJ, 1.48b) (Schindelin et al., 2012).

    Live imaging

    Отдельные яичники вырезали из мышечного листа и помещали на стандартное предметное стекло микроскопа с минимальным объемом среды Шнайдера, дополненной FBS и инсулином, как описано (Prasad et al., 2007). Прокладки изготовлены из двустороннего скотча; предметные стекла закрывали покровным стеклом и закрывали галоидоуглеродным маслом. Получение изображений со сверхвысоким разрешением было выполнено с помощью детектора Airyscan на конфокальном микроскопе Zeiss LSM880 и обработано с помощью ZEN (Huff, 2015).Изображения были получены с интервалом времени 30 с.

    Обработка коллагеназой

    Отдельные яичники вырезали из окружающего мышечного листа и инкубировали в среде Шнайдера с добавлением 1000 единиц / мл коллагеназы (CLSPA; Worthington Biochemical Corp) в течение 30 минут, трижды промывали 1 × PBS и затем фиксировали и иммуноокрашивают индивидуально, как описано выше, в восьмилуночной чашке для культуры ткани.

    Лазерная абляция

    Лазерная абляция камер с живыми яйцами, экспрессирующих shg-GFP (Huang et al., 2009) были выполнены на двух установках: с использованием установки инвертированного микроскопа, описанной ранее (Farhadifar et al., 2007) (рис. 2 и 3), или перевернутого вращающегося диска Zeiss (Yokogawa CSU-22) с блоком лазерной абляции (Rapp OptoElectronic). (Рис. S3). Вкратце, отдельные овариолы вырезали из мышечного листа и помещали на стандартное предметное стекло микроскопа с прокладками, сделанными из двусторонней ленты, покрытыми покровным стеклом и запечатанными галоуглеродным маслом (Sigma-Aldrich). Эксперименты проводили на свежеотрезанных яичниках, приготовленных каждые 20 мин.Затем 32 импульса / мкм лазера (λ = 355 нм, 1000 Гц) применялись на длине 0,22 мкм для абляции межклеточных переходов или круговых разрезов с радиусами, подобранными по размеру апикальной поверхности. Изображения снимались каждые 0,3 или 0,5 с в течение до 40 с.

    Анализ изображений и количественная оценка с использованием Фиджи

    Все изображения и фильмы были проанализированы на Фиджи (ImageJ, 1.48b) (Schindelin et al., 2012), если не указано иное. Графики были созданы с помощью Microsoft Excel 365 или R версии 3.2.0.Статистические тесты проводились в R 3.2.0. Наборы данных были проверены на нормальность распределения с помощью теста Шапиро и однородность дисперсий с применением теста Бартлетта или Левена. Статистические тесты указаны в подписях к рисункам. Значение α для статистического анализа было установлено на 0,05.

    Количественная оценка интенсивности флуоресценции

    Измерение следов интенсивности флуоресценции для маркеров соединений и цитоскелета проводили с использованием инструментов построения линий и профилей на Фиджи.Поверхность, занимаемую плоскоклеточными клетками, аппроксимировали линией такой же длины, как полученная для ОКК в той же камере для яиц. Оставшийся сегмент между «плоскоклеточными» и ОКР-клетками был обозначен как NCC. Подгонка была применена к интенсивностям с использованием функции сглаживания в R, которая автоматически выбирала метод подбора кривой на основе группы наибольшего размера точек данных между плоскоклеточными обреченными клетками, NCC или ОКК для каждой стадии. Интенсивность апикального и базального Sqh в NCC измерялась в средних сечениях яичных камер с помощью линейного инструмента на Фиджи и вычитала фоновую интенсивность.

    Количественная оценка площадей апикальных клеток, высоты клеток и гофрировки AJ

    Апикальные площади эпителиальных клеток измеряли на уровне AJ с использованием инструмента многоугольника на Фиджи. Высоту клеток измеряли перпендикулярно касательной к апикальной поверхности с помощью линейного инструмента в медиальном поперечном сечении камеры для яиц. Чтобы получить кратные изменения площади и высоты клеток для sqh 1 клонов, были получены средние площади клеток и высота NCC и ОКР в sqh2 гомозиготных клонах и в соседних гетерозиготных и гомозиготных клетках дикого типа и кратность коэффициент изменения, рассчитанный для ОКК и НКС в каждой отдельной камере для яиц.Гофры соединения были количественно определены путем расчета отношения (1) длины соединения, полученного путем отслеживания сигнала β-cat между двумя вершинами с использованием инструмента сегментированной линии, и (2) расстояния между теми же вершинами, полученного с помощью инструмента прямой линии. Теоретически это значение равно 1, когда соединение является прямым, и> 1, когда соединение гофрировано. Относительная избыточная длина соединения — это разница между измеренным значением гофрирования (> 1) и значением гофрирования прямой линии (= 1).

    Анализ смещения вершины и начальной скорости отдачи после лазерной абляции

    Для измерения смещения вершины после абляции AJ на Фиджи был создан кимограф AJ между двумя вершинами. Вершины аблированного соединения отслеживались до и после абляции, и расстояния между вершинами были получены для каждой временной точки за период записи. Для каждого события абляции было получено изменение расстояния между вершинами в любой момент времени после абляции относительно среднего расстояния от десяти временных точек до абляции.Изменение расстояния было нормировано на среднюю длину перехода по всем образцам в пределах одного экспериментального условия. Затем было построено среднее относительное расстояние как функция времени. В первом подходе двойная экспоненциальная подгонка d ( t ) = d 1 (1 − e t / T 1 ) — d 2 (e t / T 2 −e t / T 1 ) (Farhadifar et al., 2007; Landsberg et al., 2009) была применена для оценки начальной скорости средних кривых, где T 1 — время медленной релаксации, а T 2 — время быстрой релаксации вершин связей удаленных ячеек, d 1 — окончательное изменение расстояния между вершинами связей удаленных ячеек при t → ∞ и d 2 — изменение расстояния только из-за быстрой релаксации. Подгоночные параметры были рассчитаны, и стандартная ошибка была определена, как показано в таблице S3.Подгоночные параметры d 1 и T 1 были плохо оценены для некоторых наборов данных двойным экспоненциальным выражением, приведенным выше (Таблица S4). Быстрые ответы в масштабе времени связаны с линейным эластичным поведением коры цитоскелета, а более медленные — с вязким поведением. Поскольку T 2 , или время быстрой релаксации, в наших измерениях составляло от 0,3 до 1 с и было хорошо оценено, мы предположили, что отдача вершин в этом интервале времени аналогична отдаче линейного упругого твердого тела и, следовательно, величина начальной скорости была прямо пропорциональна напряжению в стыках.Таким образом, вместо получения начальной скорости v 0 путем решения уравнения v 0 = d 1 / T 1 d 2 (1/ T 1 −1 / T 2 ), как описано ранее (Landsberg et al., 2009), мы получили начальные скорости, вычислив наклон кривой между t = 0 и t = 0,5 или 0,6 с, что, как ожидается, примерно покроет линейную фазу кривых (Mayer et al., 2010).

    Измерения соотношения сторон отсеков камеры медсестры и общей камеры для яиц

    Используя инструмент линии на Фиджи, мы измерили максимальную ширину ( W ) по задним камерам медсестры и максимальную длину ( L ) отсека камеры медсестры или общую камеру яйца, измеренную от и до базальных поверхностей при максимальной ширине и длине в медиальном сечении, а затем рассчитали отношение длины к ширине.

    Измерения площади зародышевой линии и соотношения площади медсестер и ооцитов

    Используя инструмент многоугольника на Фиджи, в медиальной части яичных камер были созданы следы отделения медсестры и ооцита.Обе площади суммировались для общей площади зародышевой линии и использовались в качестве прокси для объема камеры яйца. Для определения относительного размера рассчитывали отношение площади кормящих клеток к площади ооцитов.

    % PDF-1.6
    %
    3590 0 obj>
    эндобдж

    xref
    3590 86
    0000000016 00000 н.
    0000005231 00000 п.
    0000005437 00000 н.
    0000005474 00000 н.
    0000005691 00000 п.
    0000005902 00000 н.
    0000006296 00000 н.
    0000006727 00000 н.
    0000006765 00000 н.
    0000007027 00000 н.
    0000007081 00000 п.
    0000007134 00000 н.
    0000010432 00000 п.
    0000013802 00000 п.
    0000017181 00000 п.
    0000017353 00000 п.
    0000017803 00000 п.
    0000017870 00000 п.
    0000018126 00000 п.
    0000021499 00000 н.
    0000024648 00000 п.
    0000027670 00000 п.
    0000030802 00000 п.
    0000033799 00000 н.
    0000036470 00000 п.
    0000050643 00000 п.
    0000066781 00000 п.
    0000067640 00000 п.
    0000075204 00000 п.
    0000075463 00000 п.
    0000078506 00000 п.
    0000078762 00000 п.
    0000103929 00000 н.
    0000103969 00000 н.
    0000104029 00000 н.
    0000104152 00000 п.
    0000104318 00000 н.
    0000104464 00000 н.
    0000104627 00000 н.
    0000104749 00000 н.
    0000104850 00000 н.
    0000105018 00000 н.
    0000105119 00000 п.
    0000105235 00000 п.
    0000105404 00000 п.
    0000105507 00000 н.
    0000105650 00000 н.
    0000105818 00000 н.
    0000105919 00000 п.
    0000106045 00000 н.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
