Передающий тепло. Теплообменник для печи универсальный

Информационная статья

Теплообменник универсальный — предназначен для эффективного нагрева воды в выносном баке или отопительной системе за счет естественной циркуляции, в печах-каменках для бани и отопительных печах.

ПЕРЕДАЮЩИЙ ТЕПЛО. Теплообменник универсальный


Теплообменник — одна из ключевых опций системы Свободной Трансформации (FT), с помощью которого производится быстрый нагрев воды в выносном баке или в отопительном контуре за счет естественной циркуляции.


В настоящее время наше предприятие производит 2 вида теплообменников, они выглядят одинаково, но отличаются применяемой при их изготовлении разной нержавеющей стали. Есть теплообменник из жаростойкой нержавеющей стали AISI 430, а есть теплообменник из жаропрочной нержавейки AISI 304 (не магнитится) — эта сталь более высокого качества и отличается большей прочностью при различных тепловых нагрузках, стойкостьтью к агресивным средам и кислотам (не вступает в реакцию)

Уникальность фирменного теплообменника с торговой маркой «Ермак» подчеркивают следующие отличительные свойства:

  1. Эффективность. Конструкция печи и встраиваего в нее теплообменника, разработана таким образом, чтобы максимально обеспечить быстрый нагрев воды в баке или системе отопления.
  2. Универсальность.Использование теплообменника, как опции, позволяет его использовать в целом ряде печей — это относится к новой линейке банных печей на основе (FT), а также, к отопительному оборудованию — печь-камин «Садовый». При разработке новых изделий, будет, также, учитываться применение данной опции. Пользователь, который уже после приобретения новой печи (FT), задумался об использовании теплообменника, может всегда его приобрести и расширить функциональность оборудования. ;
  3. Простота монтажа и демонтажа.
    В зависимости от условий планировки печи и размещения бака в банном помещении, возможно использование теполобменника либо с правой, либо с левой или с двух сторон изделия одновременно. Смонтировать теплообменник может неподготовленный пользователь в течении 20-30 минут. Замена его, производится, также, оперативно, не потребует разборки печи и ее транспортировки в сервис.
  4. Надежность. Безопасность и долговечность теплообменника обеспечивается технологией непрерывного сварного шва на специальном оборудовании. А заложенном в изделие большого запаса прочности, позволяют говорить испытания теплообменника, где давление было в 3 раза выше, предусмотренного техническим заданием.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ


В теплообменнике применяется специальная жаростойкая нержавеющая сталь, технические характеристики приведены в таблице — 1. В корпус теплообменника- 5, закручиваются два удлиненных сгона 4. Изделие монтируется из топки печи на одну из боковых стенок 3 и через распорные втулки 2, закрепляется гайками 1.

Возможные варианты использования теплобменника изображены на рисунке 3 (банная печь) и 4 (отопительная печь)


1. Планки. 2. Кожух печи. 3. Заглушки. 4. Гайки. 5. Шайбы. 6. Теплообменник. 7. Втулки. 8. Гайки. 9. Сгоны

ВАРИАНТЫ ИСПОЛЬЗОВАНИЯ ТЕПЛООБМЕННИКА В ПЕЧАХ-КАМЕНКАХ И ОТОПИТЕЛЬНЫХ ПЕЧАХ

ПРИМЕНЕНИЕ ТЕПЛООБМЕННИКА В БАННОЙ ПЕЧИ — ЕРМАК-16 (2012)


При планировке бани, где есть необходимость размещения бака нагрева воды или контура отопления в смежном помещении, используют один или два теплообменника. За счет нагрева и естественной циркуляции пользователь получает горячую воду в выносном баке (рисунок 4-5) и в системе водяного отопления (рисунок — 6). Эффективность использования печи возрастает за счет более равномерного распределения теплового потока.

ПРИМЕНЕНИЕ ТЕПЛООБМЕННИКА С ОТОПИТЕЛЬНЫМ ОБОРУДОВАНИЕМ — ПЕЧЬ-КАМИН «САДОВЫЙ» ОВ/ЧП/С


При использовании системы отопления в помещении, для качественного и быстрого нагрева, теплообменник встраивается в отопительную печь. Возможно использовать сразу два теплобменника для двух различных независимых контуров отопления, в этом случае общая теплоотдача сети и коэффициент полезного действия оборудования возрастут.

  1. Печь-камин
  2. Теплообменник
  3. Подающие трубы
  4. Расширительный бак
  5. Батарея отопления
  6. Обратная труба
  7. Предохранительный клапан
  8. Биметаллический термометр


Более подробная информация представлена в руководстве по эксплутации теплообменика. Руководство по эксплуатации на теплообменник (PDF, 5.1 Mb)


Подобрать и купить теплообменник вы можете в этом каталоге

как правильно рассчитать и самостоятельно сконструировать — Справочная информация по банным печам, водогрейным котлам и печам калориферам.

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.

Теплообменник Жара — печь для бани Жара Добросталь, печь каменка, металлические печи для бани, буржуйка, печи банные производства Тольятти Самара

Описание

Инструкция по монтажу и эксплуатации теплообменника.

Существует несколько способов получения горячей воды на банных печах «Жара».

Один из вариантов это установка, либо навеса, бака на корпус печи (форма и размеры бака могут меняться с учётом пожеланий и технических особенностей места установки)

При выносе бака из отопительного помещения, либо удаления от печи, используется вариант получения горячей воды, при помощи установки теплообменника в банные печи «Жара»

Возможно применение теплообменника (подключив его к отопительной системе) для обогрева смежного помещения объемом до 25 м. куб.

Теплообменник изготавливается из жаростойкой нержавеющей стали, толщиной не менее 3-4 мм и устанавливается неразборным соединением в топочное пространство. Срок службы составляет 25 лет, что превышает срок службы самой печи. Поэтому банные печи «ЖАРА» никогда не выйдут из строя по причине порчи теплообменника.

Комплектация теплообменником дает возможность выноса бака с горячей водой в любое место в банном комплексе. Обычно бак размещают в моечной комнате. Преимущества применения теплообменника в конструкции печи дает небольшую экономию места, более быстрый нагрев воды и самой парильной комнаты.

При монтаже не требуется специальных устройств в системе, циркуляция воды происходит самостоятельно. Для этого бак надо располагать выше уровня печи на расстоянии не менее одного метра. Присоединение надо производить стальными трубами. В нижней точке системы необходимо предусмотреть кран для слива воды и предотвращения размораживания при минусовых температурах.

Возможен выход патрубков теплообменника на задней стенки, на левую или на правую стороны печи. Стандартный теплообменник рассчитан на баки объёмом 50, 60, 80, 100 литров. Мы выпускаем теплообменники повышенной мощности для баков объемом до 200 литров. Время нагрева воды до 95 гр.С в среднем составляет 30-40 минут. Размер водопроводной арматуры — 3/4″.

Теплообменник — нержавеющая сталь, толщина 4мм, выход 2 патрубка 3/4″

Разновидности теплообменников на печах для бани


Теплообменник – важный элемент банной печи, который позволит нагревать довольно большие объёмы воды, не используя для этого бойлер. Принцип работы теплообменника прост – ёмкость с водой меньшего размера, нагревающаяся от горения печи передаёт тепло в нагревательный бак, расположенный в смежном помещении. При этом используется физическое свойство воды – более горячая поднимается вверх, по трубе в нагревательный бак, а более холодная из бака по трубам поступает в теплообменник, за счёт чего происходит быстрое и эффективное нагревание всего объёма воды в баке.


В этой статье мы рассмотрим виды теплообменников, а также преимущества и недостатки каждого из них.

Внутренний


Внутренний теплообменник располагается в теле печи, но без прямого контакта с пламенем. Он хорош тем, что быстро и эффективно нагревает воду до высоких температур. Установка такого бака также не вызывает сложностей, однако при необходимости демонтажа могут возникнуть некоторые трудности и неудобства. Такой теплообменник прекрасно сохраняет тепло весь период горения печи.


Минус такого теплообменника в том, что при недостаточной мощности печи большая часть тепла будет уходить на обогрев воды, плохо прогревая саму парную. Поэтому, планируя установку внутреннего теплообменника, стоит учитывать этот момент.

Внешний


Внешние теплообменники бывают двух типов – расположенные возле корпуса печи, и непосредственно на дымоходе. Расположенные возле корпуса печи теплообменники дают довольно высокую эффективность нагрева воды.


Теплообменники, размещённые непосредственно на дымоходе имеют одно существенное преимущество перед прочими – они не забирают для нагрева воды тепло от горения печи, а используют тепло, которое до этого в прямом смысле вылетало в трубу. Покупка такого теплообменника поможет не только рационально использовать топливо, но и равномерно нагревать воду. Единственный минус такого решения – теплообменник находится на трубе над печкой, а накопительный бак должен быть выше теплообменника, то высота в парной/моечной должна соответствовать для обеспечения нормальной работы теплообменника и накопительного бака.


Изготавливаются теплообменники из нержавеющей стали или чугуна. Выбирая теплообменник, важно учитывать, что чем меньше у него сварных швов, тем долговечнее он будет. Выбирая же теплообменник из чугуна необходимо быть особо внимательными, чтобы не допускать в нём резкого перепада температур – не заливать в горячую систему холодную воду.


Выбрать подходящий вам теплообменник вы можете в каталоге товаров нашего магазина. Мы гарантируем высокое качество и долговечность покупаемого у нас печного оборудования.




Газовая конвекционная печь и теплообменник для нее (Патент)


Ван Кэмп, Р. Х. Газовая конвекционная печь и теплообменник для нее . США: Н. П., 1987.
Интернет.


Ван Кэмп, Р. Х. Газовая конвекционная печь и теплообменник для нее . Соединенные Штаты.


Ван Кэмп, Р. Х.Вт.
«Газовая конвекционная печь и теплообменник для нее». Соединенные Штаты.

@article {osti_6728861,
title = {Газовая конвекционная печь и теплообменник для нее},
author = {Van Camp, RH},
abstractNote = {Описана газовая конвекционная печь, содержащая: камеру нагрева, включающую в себя камеру сгорания газа, сформированную в ней; средство конвекционного нагнетателя, расположенное внутри камеры сгорания, для циркуляции воздуха через камеру нагрева и камеру сгорания.Воздуходувка имеет вход низкого давления, расположенный в центре камеры сгорания, для приема воздуха из камеры сгорания и нагнетания воздуха через камеру сгорания и обратно в камеру сгорания вокруг внешних краев камеры сгорания; средство газовой горелки, проходящее в камеру сгорания для сжигания соответствующей смеси газа и воздуха, средство газовой горелки включает в себя средство отклонения для по существу одинакового разделения и направления пламени и продуктов сгорания в двух разных направлениях; и средство раздвоенного теплообменника для пропускания через него продуктов сгорания от средства газовой горелки, причем средство теплообменника имеет первый и второй трубчатые каналы, по существу совмещенные с средством конвекционного нагнетателя и охватывающие его. },
doi = {},
url = {https://www.osti.gov/biblio/6728861},
журнал = {},
номер =,
объем =,
place = {United States},
год = {1987},
месяц = ​​{3}
}

Газовая конвекционная печь с яйцевидной трубкой теплообменника (Патент)


Бэгготт, Г. Т., и Куперрайдер, М. Т. Газоконвекционная печь с яйцевидной трубкой теплообменника . США: Н. П., 1986.
Интернет.


Baggott, G. T., & Cooperrider, M. T. Газовая конвекционная печь с яйцевидной трубкой теплообменника . Соединенные Штаты.


Бэгготт, Г. Т., и Куперрайдер, М. Т.Вт.
«Газовая конвекционная печь с яйцевидной трубкой теплообменника». Соединенные Штаты.

@article {osti_7226577,
title = {Газовая конвекционная печь с яйцевидной трубкой теплообменника},
author = {Бэгготт, Г. Т. и Куперрайдер, М. Т.},
abstractNote = {В этом патенте описана система нагрева, содержащая нагревательный отсек, трубчатый теплообменник внутри нагревательного отсека, средства ввода тепла для подачи горячей жидкости в теплообменник для протекания в нем, а также средства для обеспечения протекания другой жидкости через тепло теплообменник в направлении, обычно поперечном продольной оси теплообменника, для передачи тепловой энергии от теплообменника к такой другой текучей среде, протекающей поперек него.Теплообменник имеет яйцевидное поперечное сечение, ориентированное так, чтобы его узкий конец был обращен вниз по потоку от потока такой другой жидкости, при этом нагревательный отсек имеет стеновые средства, совместно расположенные относительно теплообменника, кроме того, чтобы направлять поток такой другой жидкости на обоих стороны теплообменника. Средство стенки включает стенку, смежную и в целом параллельную продольной оси теплообменника, а большая ось поперечного сечения в форме яйца ориентирована под углом к ​​направлению потока такой другой жидкости и под углом. к стенке с более узким концом, ближайшим к стене, чтобы определить с помощью такой стенки ограниченный проход потока для такой другой текучей среды на более узком конце.Здесь такая другая текучая среда, протекающая через теплообменник, будет принудительно течь близко по существу по всей его внешней протяженности, чтобы максимизировать передачу тепловой энергии при минимизации концентрации тепла на стороне выхода теплообменника.},
doi = {},
url = {https://www.osti.gov/biblio/7226577},
журнал = {},
номер =,
объем =,
place = {United States},
год = {1986},
месяц = ​​{11}
}

теплообменник для газовой духовки, теплообменник для газовой духовки Поставщики и производители на Alibaba.com

Испытайте непревзойденную эффективность в регулировании температуры с помощью эффектного. Теплообменник для газовой печи доступен на Alibaba.com. С наиболее подходящими. Теплообменник для газовой печи , вы можете сэкономить много энергии в домашних или производственных процессах и легко достичь своих целей. Обширная коллекция файлов. Теплообменник для газовой печи на сайте представлен в нескольких марках и моделях. Изучите их и найдите наиболее подходящие для вашего дома, офиса, промышленности или инвентаря для вашего бизнеса.

Все. Теплообменник для газовой печи на Alibaba.com обладает замечательными функциями, которые не только повышают эффективность, но и делают их эстетически привлекательными. Они сделаны из прочных материалов, чтобы прослужить вам долгую жизнь. Благодаря отличному рабочему механизму. Теплообменник для газовой печи демонстрирует превосходные возможности регулирования температуры. При необходимости вы будете поддерживать определенную температуру в окружающей среде. Исключительная скорость потока жидкости в них.Теплообменник для газовой духовки убедитесь, что вы получаете от них максимальную производительность.

Простота обслуживания. Теплообменник для газовой печи делает их наиболее идеальным и практичным выбором для различных сред. Все их детали и трубки легко чистить, что предотвращает накопление накипи или любых других загрязнений, которые могут помешать работе. Теплообменник для газовой духовки . Потрясающая устойчивость к утечкам удерживает все жидкости в соответствующих отсеках.Теплообменник для газовой печи , который обеспечивает лучшую производительность и экономию энергии.

Примите правильное решение сегодня и ощутите максимальную эффективность процессов теплообмена. Оцените широкое и благоприятное. Теплообменник для газовой духовки Модельный ряд на Alibaba.com и выберите идеальный для себя. Если вы деловой человек, воспользуйтесь предложениями от разных стран. Теплообменник для газовой печи. оптовиков и поставщиков, которые получают фантастическую прибыль.

Аналог теплообменника печей для покраски автомобилей

Основные моменты

Аналогия печи для покраски автомобилей как трехпоточный теплообменник с перекрестным потоком.

Три потока: кузова транспортных средств, носители и горячий воздух.

Коэффициенты конвекции и температуры входящего воздушного потока по результатам устойчивого моделирования CFD.

Аналогия, полезная для общего анализа энергоэффективности конвейерных печей в целом.

Реферат

Расчетное прогнозирование температуры транспортного средства в печи для покраски автомобилей имеет важное значение для прогнозирования качества краски и ее технологичности. Сложная геометрия транспортных средств, различные масштабы потока, переходный характер процесса и тесная сопряженная теплопередача делают численные модели очень дорогими с точки зрения вычислений. Здесь разработана новая упрощенная модель печи с использованием аналогии с трехпоточным теплообменником с перекрестным потоком, который передает тепло от воздуха к ряду движущихся тел и поддерживающих носителей. Аналогичные уравнения теплообменника разработаны и решены численно. Вычислительная гидродинамика (CFD) в установившемся состоянии выполняется для моделирования поля потока и определения коэффициентов теплопередачи вокруг тела и носителей.Распределение температуры воздуха из моделей CFD используется в качестве граничного условия в аналогичной модели. Коэффициенты коррекции используются по аналогии для учета различных допущений. Они определяются на основе существующих данных испытаний. Те же поправки используются для прогнозирования температуры воздуха для измененной конфигурации печи и другого транспортного средства. Этот метод можно использовать для проведения анализа контрольного объема печей для определения энергоэффективности, а также для изучения новых конструкций транспортных средств или печей.

Ключевые слова

Автомобильная печь для покраски

Трехпоточный теплообменник

Конвейерная печь

CFD

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

Copyright © 2013 Elsevier Ltd. Все права защищены.

Рекомендуемые артикулы

Ссылки на статьи

Теплообменник — горизонтальный / вертикальный

Сердце линейки: термомасляный котел для одинарной, тандемной и тройной установки — горизонтальное / вертикальное исполнение

Daub предлагает широкий спектр проверенных типов теплообменников на высочайшем техническом уровне для оптимизации системы в соответствии с вашими индивидуальными требованиями.

Система термомасляного нагрева эффективно и успешно использует энергию при выпечке. Дауб задает тенденции в разработке духовок на основе термомасляной системы отопления. Теплообменник и печь могут быть размещены отдельно или могут быть объединены и установлены в соответствии с индивидуальными требованиями заказчика. Плавная теплопередача и стабильная кривая выпечки гарантируют равномерный и стабильный результат выпечки — всегда высочайшего качества. Выбор Дауба означает успех и удовлетворение.

В расчете на экономию и окружающую среду

Термомасляная нагревательная система Daub гарантирует оптимальную теплопередачу за счет излучаемого тепла.Стабильные кривые выпечки и абсолютно равномерное распределение температуры обеспечивают воспроизводимые результаты выпечки. Система термомасляного обогрева работает очень экономично. Простота в обращении, эффективность 87 процентов и низкие потери при выпечке — преимущества, которые значительно снижают производственные затраты. Таким образом, это экологически безопасное решение. Превосходный результат гарантирован: продукты, выпеченные в печах Daub Thermo Oil, всегда на высоте. Это обеспечивает максимальную производительность — каждый раз.

Принцип работы масляной системы Daub Thermo Oil аналогичен принципу системы центрального отопления с водяным обогревом. Компактный теплообменник поставляется в полностью собранном виде. Он состоит из одинарной или двойной катушки для достижения максимальной мощности на газе, масле или электричестве. Тепловое масло передается в определенные контуры радиаторов и печей именно через клапаны с регулируемой температурой. Компоненты, не требующие особого обслуживания и обладающие высокой износостойкостью, гарантируют долгий срок службы.

Ваши преимущества

  • Котельные имеют чрезвычайно высокий КПД 87%. Уменьшите свои затраты на электроэнергию.
  • Раздельная установка печи и котельной. Снижайте уровень шума и занимаемое пространство, а также тепловое излучение в производственную зону.
  • Используя полную экономичную систему горелки, можно повысить КПД более чем на 5%. Экономьте на рекуперации энергии, не потребляя энергию.
  • Простота в обращении и линейное исполнение сокращают расходы на обслуживание и сокращают источники ошибок.Уменьшите свои затраты.
  • Компоненты только известных производителей. Мы используем только лучшее. Вы получаете качество, а не компромиссы.
  • Сервисная гарантия 24/7. Лучшая котельная настолько хороша, насколько хороша ее эксплуатационная характеристика. Играть безопасно. Воспользуйтесь нашей всемирной сетью сервисных станций и повысьте безопасность своей работы.

(PDF) Аналог теплообменника печей для покраски автомобилей

, полученный из моделирования CFD, но температура окружающего воздуха печи

не может быть получена в реалистичные сроки.Для прогнозирования температуры воздуха

требовалось, чтобы моделирование переходных процессов

CFD с подвижной сеткой выполнялось с несколькими телами в длинной печи

e, что действительно требует больших вычислительных затрат. Ограничения

более подробно объясняются в той же статье [1].

В этом отчете описан новый метод получения температуры воздуха в печи

без больших вычислительных затрат. Метод

основан на анализе печи для краски как теплообменника (HX)

, обменивающего тепло между тремя потоками непрерывного воздуха, BiW

и носителем.Эта аналогия будет объяснена более подробно позже

в этом разделе. Ниже приводится краткий обзор существующей литературы по трем потоковым теплообменникам

.

1.1. Трехпоточные теплообменники с перекрестным потоком

Трехпоточные теплообменники используются в нескольких приложениях в

аэрокосмической, нефтехимической и химической промышленности [2]. Теория

и методы анализа двухпоточных теплообменников

хорошо разработаны и доступны в учебниках [3e5].Исследования по теории

трехпоточных и многопоточных теплообменников

доступны в опубликованной литературе, хотя и реже по сравнению с

техникой для двухпоточных теплообменников. Многие из этих статей посвящены

анализу трехпоточных теплообменников с параллельным и противотоком

, как описано в Refs. [6,2,7] и ссылки в нем. Примерно

недавних работ по алгоритмам для анализа трех перекрестно проточных теплообменников

можно найти в статьях.[8,9], которые представляют исследование

переходного поведения трехкомпонентных пластинчатых теплообменников и пар-

аллельных теплообменников. Одна из самых ранних работ по трехпоточным теплообменникам

с перекрестным потоком содержится в работе Ref. [10]. В нем содержится

фундаментального анализа рабочих характеристик в установившемся режиме и

критериев проектирования простого трехпоточного теплообменника с перекрестным потоком

. Аналогично этому мы разработаем уравнения для аналогичного теплообменника

.Аналитическое решение:

, предоставленное для той же конфигурации с простыми граничными условиями

в [4]. [11]. Аналитическое решение было получено для температур на выходе

с использованием преобразования Лапласа в форме последовательного расширения.

Хотя применение аналогии теплообменника к промышленной печи IN-

не встречается в литературе, анализ энергетического баланса

, аналогичный тому, что выполнен для двухпоточных теплообменников, содержится в

в работе.[12]. Там динамическое моделирование выполняется для комбинированного тепло- и массообмена

в процессе выпечки печенья

туннельного типа, работающего на природном газе.

2. Предположения и приближения

Ниже приводится список предположений, сделанных в последующем анализе

автомобильной печи как теплообменника. Некоторые из этих предположений

, упомянутых здесь вкратце, подробно объясняются позже в отчете

во время разработки теории.Следует отметить

, что приведенные ниже предположения сделаны для упрощения, а

быстро вычисляет общий эффект печи. Задача

состоит в том, чтобы вычислить среднюю температуру воздуха по длине печи

, а не получить очень подробное распределение температуры тела, носителя и воздуха во всех точках внутри печи.

1. Пренебрегайте эффектами проводимости в потоках, как описано в

Приложении A.

2. Незначительная теплопередача между BiW и носителем:

Носители используются для поддержки BiW и, следовательно, обычно находятся в минимальном тепловом контакте

с BiW.

3. Три отдельных потока для передачи энергии:

Масса носителей составляет приблизительно 200-250 кг, что составляет

того же порядка, что и у BiW, которая обычно

варьируется от 400 до 600 кг. Следовательно, BiW и носитель

рассматриваются как два отдельных потока.Два потока

обмениваются теплом с воздушным потоком, исходящим из сопел печи.

4. Рассмотрение линии BiW и несущих как непрерывных потоков

:

Хотя каждый BiW и несущая являются дискретными объектами, расстояние

между каждым BiW составляет примерно менее

3 фута, и каждый носителей соприкасается со следующей в очереди во время производства

, как схематично показано на рис. 1. Рассматривая общую картину

печи, заполненной BiW, мы пренебрегаем дискретным характером

потока BiW и носителей, и предположим, что

они представляют собой непрерывные потоки для потока тепла и массы.

5. Направление потоков:

Траверсы BiW и носителя идут в одном направлении.

Воздушный поток во всех печах обычно исходит от сопел, расположенных на стенках

. Затем воздушный поток заканчивается в каналах возвратного воздуха

Номенклатура

a

Коэффициент температуропроводности, м

2

/ с

d

толщина, м

g

безразмерное соотношение длин, Уравнение (21)

r

плотность, кг / м

3

q

безразмерная температура, уравнение (11)

x

,

h

безразмерные координаты

Aarea, м

2

A, Отношение скорости конвективного нагрева к производительности

тел, Уравнения 17 и 18

a, b безразмерное отношение скоростей, Уравнение (22)

Скорость пропускной способности, Дж / м

3

K

c

p

удельная теплоемкость, Вт / кг K

D

a1

, D

a2

, D

c

безразмерная разница температур на входе 9000 2 Уравнения 30e32

E, Отношение скорости конвективного нагрева тел к производительности

скорости воздуха, Уравнения 19 и 20

Высота потоков, м

Коэффициент теплопередачи, Вт / м

2

K

kТепловая проводимость, Вт / м · K

L Длина, м

ммасс, кг, Уравнение (39)

N

u

Число Нуссельта, уравнение

Pпериметр, м

Отношение площади компонента представленная площадь в

аналогичный теплообменник

линейная скорость, м / с, уравнение (39)

T температура, K

v скорость, м / с

x, y, z координаты направления, м

()

a

, ()

b

, ()

c

значение для воздуха, BiW и носителя (салазок)

()

i

, ()

o

значение на входе, выход

()

x

, ()

y

, ()

z

значение в направлении x, y, z

P. П. Рао / Прикладная теплотехника 61 (2013) 381e392382

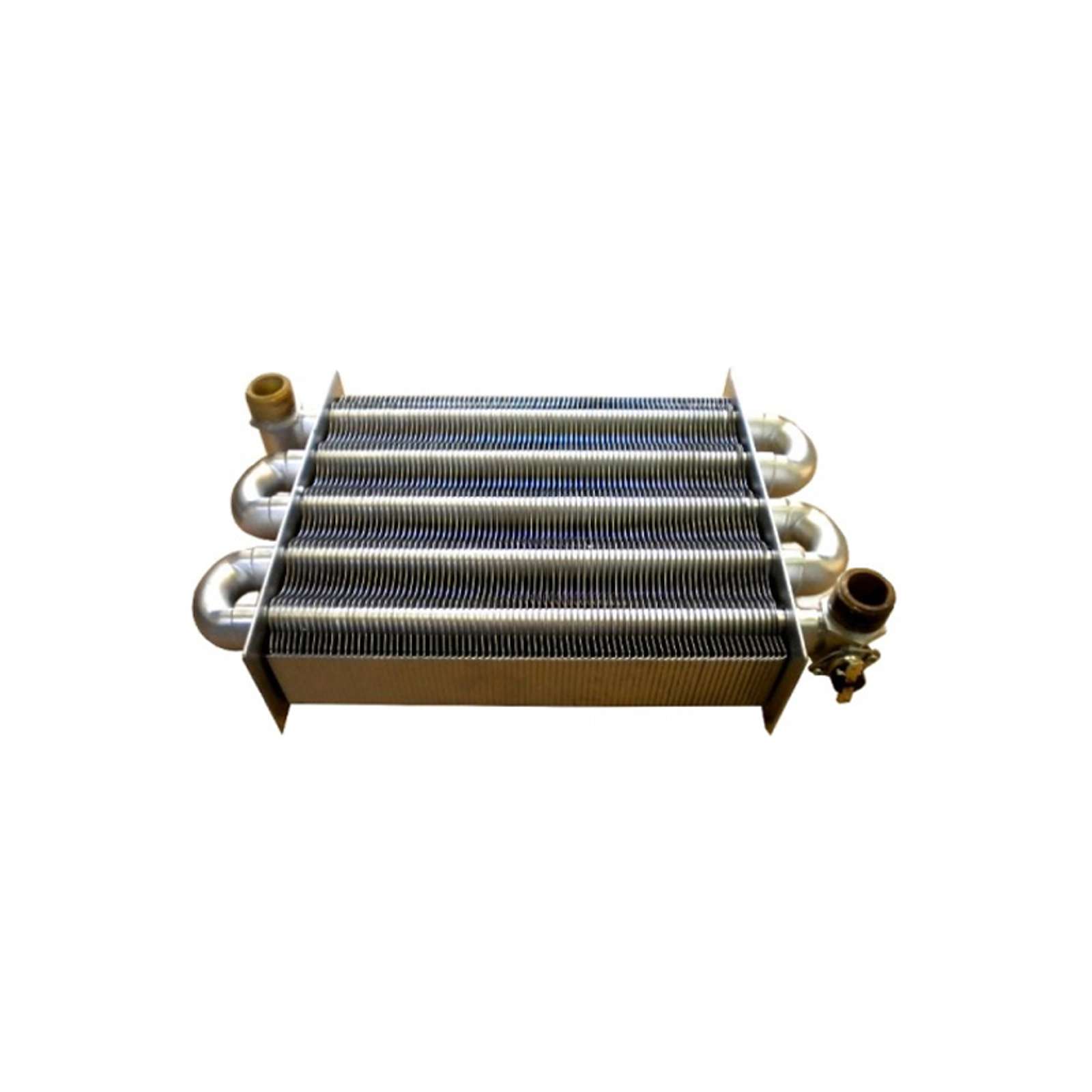

Amazon.com: Blodgett Oven R10982 Кронштейн теплообменника: Industrial & Scientific


Цена:

74 доллара.87

+

Депозит без импортных пошлин и доставка в Российскую Федерацию $ 25,73

Подробности

  • Убедитесь, что это подходит
    введя номер вашей модели.
  • Оригинальная запасная часть OEM

  • Духовки Blodgett выдержали испытание временем, чтобы стать лидером коммерческих печей и пароварок.

Добавить комментарий

Ваш адрес email не будет опубликован.
