Теплый пол Devi – инструкция, фотографии, обзор, видео

Эффективность отопления любого объекта жилого или промышленного назначения возможна с помощью системы датского теплого пола Devi. Она устанавливается в новостроях, старых реставрируемых помещениях для основного или дополнительного теплового источника. Установки системы Дэви быстро нагревают воздушные массы. Самотеком теплые слои подымаются вверх, остывая, опускаются к источнику тепла вниз. Небольшая скорость передвижения не вызывает циркуляцию пыли. Люди, страдающие аллергическими реакциями, будут чувствовать себя комфортно. Ассортимент нагревательных кабелей и матов Devi дает возможность выбрать систему под любой запрос: для жилой комнаты, ванной, детской, для снеготаяния, для гаражей, водостоков, спортивных залов и т.д.

Оглавление:

  1. Преимущества теплого пола электрического Devi
  2. Теплый пол Devi. Монтаж своими руками
  3. Тёплые полы электрические Devi. Цена установки системы и отдельных материалов
  4. Теплый пол Devi. Инструкция по установке нагревательных матов своими силами
  5. Теплый пол Devi под плитку
  6. Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

Преимущества теплого пола электрического Devi

  • Легкое и удобное расположение обогревательных кабелей. Установка системы Дэви в конструкцию пола позволяет производить эффективный обогрев за счет естественной конвекции воздуха. Помещение быстро прогревается, создавая зону комфорта в области ног и не перегревая воздух в области головы.
  • Нет ограничений по планировке дизайна. Расставляя мебель в обычной квартире, хозяева вынуждены учитывать выступающие радиаторы, выдерживать определенное расстояние техники до источников тепла, оставлять неиспользованными большие площади. Теплый электропол не ограничивает владельца в дизайнерском оформлении интерьера.
  • Идеальное направление потоков тепла. Фактор особенно важный для семей с маленькими детьми. Они могут играть на полу без риска простудиться. Обогрев пола и некоторого расстояния от него производится системой сильнее, чем верхних слоев. Самотек воздуха не создает сквозняки, потоки пыли, не перегревает тело и позволяет бегать босиком по не застеленной коврами поверхности.
  • Экономное отопление. Точная регулировка температурного режима при помощи терморегуляторов снижает теплопотери и позволяет экономить до 10-15 % энергопотребления. К тому же, для тёплого пола devi цена за установку гораздо ниже, чем обустройство традиционных систем отопления. Экономия на начальном этапе монтажа составляет 20-25%.
  • Многофункциональное применение системы электроподогрева Дэви. Монтаж системы не имеет ограничений по предназначению комнаты, по финишному покрытию или по материалу основания.
  • Долгий рабочий ресурс. Многолетний опыт работы компании Devi на рынке электрообогрева, позволяет фирме выпускать продукцию с гарантией качества и обещать эксплуатационный период системы в течение 50 лет. Единственно, что придется делать хозяевам за этот срок, менять терморегулятор по мере появления усовершенствованных моделей.

Теплый пол Devi. Монтаж своими руками

Установка электрического обогреваемого пола Devi не составит труда при самостоятельном проведении работ. При отсутствии опыта рекомендуется привлекать профессионалов.

  • Сведения о часто встречающихся ошибках при установке теплого пола:
    • Выбрать зоны в помещении для обогрева и зоны без него. Планирование производится для жилой площади. Участки под мебелью и сантехприборами можно исключить из системы.
    • Реализуемый фирменный кабель имеет определенную длину. При выборе кабеля, длиннее необходимого размера у вас не будет возможности укоротить его, обрезать. Это запрещено инструкцией к продукции.
    • Первое включение системы, включая тестовое, производится после полного высыхания стяжки, клеящего раствора, используемого для укладки кабелей.
    • До монтажа системы производится очистка поверхности от строительного и бытового мусора. Выполняется грунтование основы.
    • Хождение по нагревательному кабелю в обуви на каблуках или на толстой подошве не допустимо. Оболочка кабеля имеет свой предел прочности. При точечном нажатии она повреждается.
    • Установку датчика температурного режима производят в гофротрубе. Его не маскируют бетонным раствором, не прячут под обои.
    • Устанавливая теплый кабельный пол, постоянно контролируют показатель сопротивления до начала и после окончания работы. Сверку производят по рекомендуемым в паспорте данным.
    • Составляя схему укладки теплого пола Devi, учитывают расстояния до стен, габаритных объектов, используя их как ориентиры-маяки.
    • Изоляцию теплого пола выполняют без воздушных прослоек. Наличие сфер воздуха приводит к выходу из строя отдельного кабеля или системы полностью.
    • Теплый пол не предназначен для нагревания и сушки стяжки или раствора клея над собой. В 99 случаях использования теплого пола не по назначению приводит к поломке.
  • Общий принцип монтажа теплого пола devi под стяжку:
    • Демонтировать мебель, убрать осветительные напольные приборы и оргтехнику.
    • Снять старое покрытие.
    • Провести разметку маяками, определить наивысшую точку перепада высот, определить нулевую точку.
    • При необходимости выровнять основание цементным раствором или самовыравнивающейся смесью. Дать ему застыть. Прогрунтовать 2-3 раза.
    • На ровном основании заделать швы, выемки и дефектные участки. Убрать мусор. Прогрунтовать поверхность 1-2 раза.
    • Разложить теплоизоляционный материал по всей площади системы. Стыки проклеить монтажным скотчем.
    • Сверху на поверхность изолятора уложить монтажную сетку.
    • Определить место размещения терморегулятора. По необходимости сделать вывод изолированной точки подключения к электросети. Установка и подключение терморегулятора выполняется перед монтажом кабеля.
    • Уложить на монтажную сетку кабель. Рекомендуемый шаг равен 200-250 мм.
    • Приготовить цементный раствор из готовой смеси или смешать самостоятельно, выдерживая пропорции воды, цемента, песка 3:1:2.
    • Накрывать финишным покрытием не ранее пяти суток.
    • Через 5 дней сделать начальный запуск системы теплого пола.

Тёплые полы электрические Devi. Цена установки системы и отдельных материалов

  • Набор Devi для теплого пола с двужильным кабелем Deviflex используется для укладки на бетонную поверхность и монтажа полного или локального обогрева. Средняя цена кабеля за 1 погонный метр 12.5 $. Производитель выпускает комплекты с минимальной длиной в 7 м. Максимальная длина кабелей 170 м.
  • Обогрев при помощи матов используется для тонких полов, под покрытие.1 м2 двужильного мата стоит 146 $. Размер матов начинается от 0.5 м2 и заканчивается максимальной площадкой в 12 м2.
  • Специальные нагревательные маты для деревянных покрытий Devidry выпускаются с подключением в розетку, коммутационным блоком, кабелем-удлинителем от 250 до 2000 мм. Стоимость обогревательных поверхностей варьируется от площади и от способа подключения.  В среднем 1 м2 обходится 112 $.
  • Терморегуляторы Devi средняя цена 62 $.
  • Монтаж теплого пола Devi у профессионалов обходится клиенту в 200-235  $ за м. кв.

Не стоит сразу закрывать для себя тему обогрева пола. Просто разделите стоимость монтажа на количество отапливаемых дней. Вы увидите разницу в пользу электрического подогрева пола: стоимость коммунального отопления на 15-20% выше, чем у индивидуального.

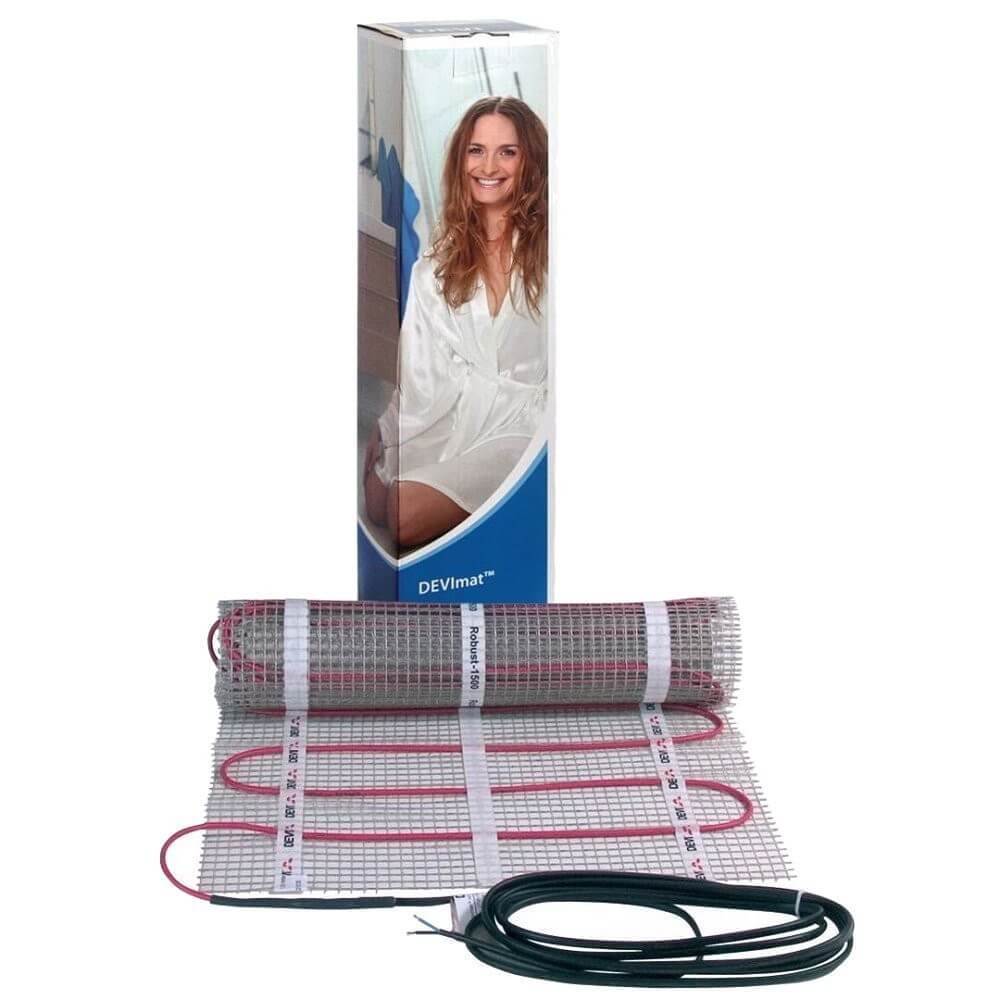

Теплый пол Devi. Инструкция по установке нагревательных матов своими силами

Начальный этап:

  • Проверяется возможность электроподвода на предмет подсоединения теплого пола. Суммируется мощность всех включенных в сеть приборов.
  • Проверяется допустимая величина тока автоматов. Мощные маты, потребляющие более 2 кВт подключают отдельной подводкой и устанавливают для них автомат.
  • Не разворачивая мат, измерить сопротивление кабеля. Сверяют результат с паспортными данными на материал. Допускается погрешность +/- 10%.
  • Проверяют состояние поверхности для укладки мата. При наличии трещин, выпуклостей или впадин, перепадов уровня, проводят стяжку самовыравнивающимся раствором.
  • На подготовленной поверхности, очищенной от мусора, сделать разметку расположения мебели, приборов, сантехники. От этих участков сделать отступ 50-100 мм. Такой же отступ выполнить от стен.  На обогревательный мат Devi категорически запрещено устанавливать мебель и оргтехнику.
  • На размеченную площадку разложить мат. В точке разворота материала в другую сторону выполняется надрез сетки, а потом делается разворот. Кабель не режется.
  • Убедившись, что разворот мата позволил точно и плотно прилечь материалу к поверхности, разметить участок под гофротрубу с датчиком температуры. Начало линии штробы расположить в зоне обогрева, посередине витков кабеля на мате. Продлить линию к месту установки датчика. Заранее вывести провод для тока.
  • Свернуть мат и вырезать по намеченной линии штробу 20х20 мм и участок под монтажную коробку.
  • Убрать мусор.
  • Загрунтовать поверхность основания.
  • Закрыть конец гофрированной трубы изолентой или скотчем и вставить ее в штробу.
  • Установить монтажную коробку для терморегулятора.

Установка мата:

  • Намазать поверхность клеящим веществом, наклеить подготовленный мат.
  • Замерить сопротивление изоляции, нагревательного элемента, сверить с начальными показаниями, занести запись в гарантийный талон техпаспорта.
  • В талоне в схему укладки занести расположение основных и вспомогательных элементов мата, указать отступ от предметов и стен.
  • Подключить терморегулятор и проверить работу обогревательного мата.
  • Отключить систему до установки верхнего отделочного слоя.
  • Приступить к монтажу плитки. Она выступит защитой кабеля и электрических частей от случайного механического повреждения.

Теплый пол Devi под плитку

  • Если зона обогрева превышает 4 м2, то предварительно покрывают (затягивают) нагревательный мат 1-2 слоями клея для плитки. Рекомендуемая толщина слоя клея 5-7 мм. Вместо клея используют самовыравнивающийся состав для теплого пола.
  • Дать клею или составу полностью высохнуть. Время схватывания и отвердения указывается на упаковке к стройматериалу.
  • Принести в рабочую зону плитку. Положить ее с края от мата.
  • Уложить плитку на специальный клей. Осторожно пристукивать каждый участок, но не прижимать. Выгнать воздух из-под края керамики можно несильным прижатием и удерживанием 1-2 минуты.
  • После окончания монтажа плитки необходимо 3-3.5 недели для просыхания клеящего раствора.
  • Включить установку и эксплуатировать обогрев пола.

Теплый пол Devi, отзывы о неординарном использовании подогревательной системы

  • Пользователь построил турецкую баню. Он сделал ее с помощью обогревательной системы Devi. Способ оказался простой, легкий и экономный. Главным элементом бани хамам является массивная мраморная глыба, нагреваемая снизу до 450. Пользователь установил теплую систему под камень, выбрал мат с изолированной поверхностью и площадью 0.5 м 2. На пол, в скамьи по над стенами и в нижней части стен тоже установил систему Дэви, только кабельную. Секрет бани – обогрев в сочетании с большой влажностью объема.
  • Для обогрева камня использован кабель Devi мощность в 300 Вт/м2. Для скамеек и пола применил кабель мощностью 200 Вт/ м2.
  • В Англии с помощью нагревательной кабельной системы Devi был построен 100 метровый мост. При строительстве в бетонную основу заложили кабель Devi Flex с мощностью 200Вт/ м2. Общая длина кабеля составила 33. 5 км. Вся работа по монтажу заняла 3 дня.  Обогрев обеспечивается в холодное время, когда обледеневают тротуары.
  • Никто не задумывался, как выдерживают солдаты у Кремлевской стены несколько часов неподвижного стояния на вытяжку в сильные морозы. Оказывается, в стеклянных конструкциях фундамента проложен обогревательный кабель Devi. Площадка для обогрева небольшая 0.5 м2.

По отзыву директора компании, решение установить систему данного бренда пришло после нескольких лет неудачной эксплуатации отопительной системы конкурирующей фирмы. Постоянные сбои, выход из строя важных узлов, заставлял простаивать людей на лютом морозе. После замены оборудования на кабели Дэви, проблем с отоплением не стало.

Видео об укладке матов Devi:
