Расстояние между трубами теплого пола — правила расчета

На чтение 4 мин.

Системы для нагрева половых покрытий устанавливаются в коттеджах, частных домах. Они пришли на смену громоздким радиаторам. Чтобы отопление работало эффективно, нужно учитывать ряд особенностей монтажа, правильно рассчитывать расстояние между трубами теплого пола. Если проект разработан неправильно, тепло будет неравномерно распространяться по помещениям, отопление будет работать в холостом режиме.

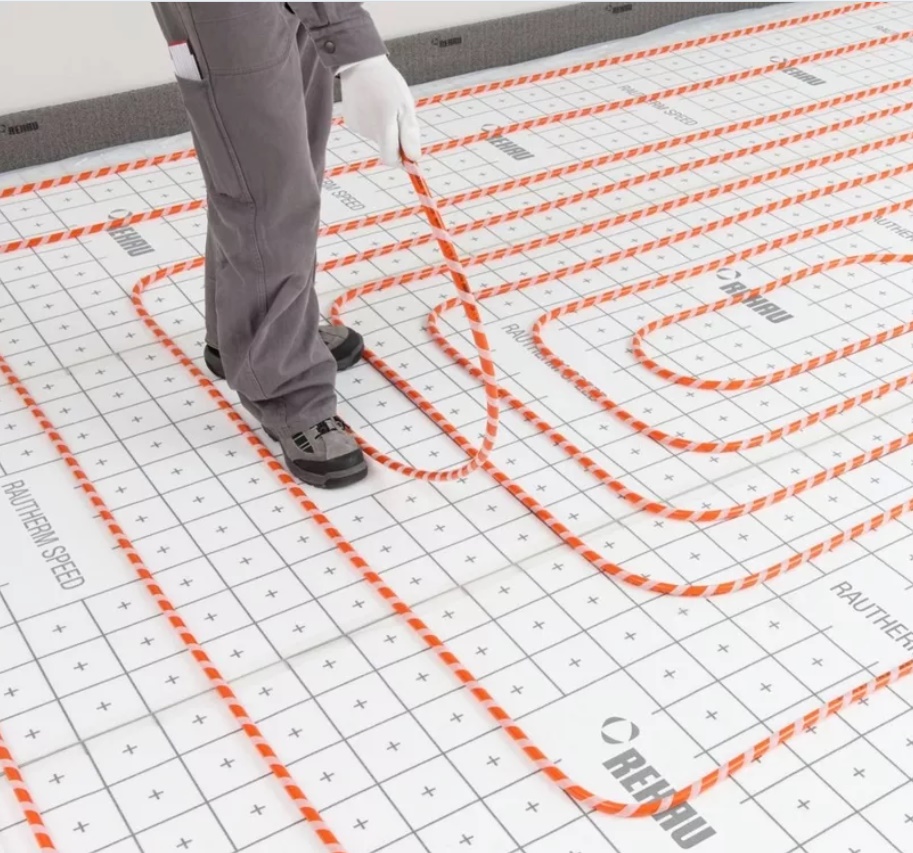

Расстояние между трубами теплого пола

Что такое теплый пол?

Водяной теплый пол — замкнутая конструкция, которая подключается к центральной системе отопления или нагревательному котлу. Горячая вода циркулирует по трубкам благодаря работе насоса. Выделяющегося тепла достаточно для прогревания комнат. Можно отказаться от установки громоздких радиаторов, дополнительных отопительных приборов.

Если укладка труб теплого пола выполнена правильно, прогрев будет равномерным. Если работы проведены неверно, в комнатах будут зоны перегрева полового покрытия, холодные точки. Укладку труб теплого пола, работающего от воды, можно выполнить самостоятельно. Для этого нужно научиться рассчитывать шаг между отдельными элементами, выбрать схему монтажа.

Особенности системы

Прежде чем обучаться укладке труб теплого водяного пола нужно уделить внимание особенностям системы:

Помещения с системами подпольного отопления прогреваются равномерно. Этого нельзя сказать про комнаты с радиаторами.
Система подпольного отопления не подходит для помещений с низкими потолками.

Срок службы обогревающей конструкции зависит от того, из каких элементов она изготовлена. Если для этого используются металлополимерные, полимерные составляющие, он может достигать 50 лет. Электрические нагревательные элементы прослужат 20 лет, а металлические радиаторы рекомендуется менять раз за 25 лет.

Как определить площадь комнаты?

Прежде чем заниматься установкой отопительной конструкции нужно рассчитать ее мощность зависимо от площади помещения, чтобы конструкция могла прогревать комнаты равномерно. Чтобы трубопровод функционировал в оптимальном режиме, нужно установить циркуляционный насос. При выборе мощности нужно обращать внимание на некоторые факторы:

диаметр трубок;
количество дополнительных ответвлений, соединительных фитингов, метраж трубопровода;
требуемое давление;
количество теплоносителя.

Площадь комнаты (Фото: Instagram / santexnik_altai)

Правила расчета и варианты укладки

Прежде чем изучать, как уложить трубы для теплого пола, соединять отдельные элементы трубопровода, нужно научиться рассчитывать метраж трубок. Для этого необходимо учитывать некоторые правила:

Для расчета количества отдельных элементов конструкции нужно учитывать шаг между спиралями. Если между отдельными витками 10 см, для выполнения монтажа понадобится около 10 метров трубок. Если расстояние 30 см — необходимо подготовить 3,4 метра. При этом расход не изменяется зависимо от выбранного способа укладки конструкции.
Максимальное количество метров расходного материала на один водяной контур отопления не должно превышать 70. Для обогрева больших помещений нужно монтировать несколько отопительных контуров.
Важно учитывать расположение мебели. Если она будет длительное время стоят на одном месте без перемещения, систему под ней можно не монтировать.
Минимальное расстояние от крайних элементов трубопровода до стен, межкомнатных перегородок — 20 см.

Для равномерного прогрева помещения площадью 20 м² понадобится около 55 м трубок. После расчета нужно выбрать способ укладки конструкции.

Змейка

Особенности монтажа труб по схеме змейка:

Для эффективного отопления, достижения равномерного прогрева без холодных зон лучше сделать два отопительных контура.
Облегчить монтаж помогут специальные маты с выемками под трубки.
Нужно использовать специальные крепежные элементы, которые не зажимают отдельные элементы трубопровода. При нагревании стенки деталей изменяются в размерах.

Актуально применять способ укладки нагревающегося основания змейкой в тех местах, где невозможно применить технологию улитки.

Улитка

Укладка труб теплого пола улиткой считается более эффективной для прогрева больших помещений. Главное рассчитать шаг между отдельными витками конструкции, чтобы не появлялось холодных зон. Укладка труб теплого пола происходит по закручивающейся спирали. При этом между витками горячей воды должны быть расположены контуры обратки. Благодаря такой конструкции, поверхности основания не перегреваются. Оптимальное расстояние между витками — 10 см.

Комбинированный способ

Если помещение большое раскладку труб водяного теплого пола можно комбинировать. Для этого выполняется два витка улитки, 3–4 ряда змейки. Эффективнее всего расположить полосы змейки по краям комнаты, в центральную часть выложить в форме улитки.

Разный способ укладки труб (Фото: Instagram / santexnik_altai)

Выбор шага

Шаг укладки труб водяного теплого пола зависит от диаметра составных элементов. Например, малое расстояние недопустимо для трубок большого диаметра. Большой промежуток между деталями малого сечения приведет к появлению холодных зон.

Для обогрева комнат в частном доме часто внутрь напольной стяжки или под декоративное покрытие основания устанавливаются нагревательные трубопроводы. Такие системы избавят хозяина дома от установки громоздких радиаторов, будут равномерно прогревать комнаты, обеспечивая высокий уровень комфорта.

Страница не найдена — Все о трубах

Строительные конструкции

12 579 просмотров

Я приветствую всех читателей этой статьи. Хочу написать, как построить сарай из профильной трубы

Металлические

668 просмотров

Оглавление1 Введение в тему2 Основные характеристики3 Ржавеет ли нержавеющая сталь4 Классификация и виды4. 1 Разница

Канализация

717 просмотров

Добрый день, уважаемый читатель. Канализационная система – это неотъемлемая часть любого жилого помещения. От

Монтаж и ремонт

17 424 просмотров

Здравствуйте, дорогие читатели! Обнаружить свищ в трубе отопления или водоснабжения вы сможете с легкостью

Строительные конструкции

1 819 просмотров

Если вы решили установить на своем участке ворота, то перед вами может стать вопрос,

Фитинги и заглушки

1 258 просмотров

Здравствуйте, уважаемые читатели! Фитинги для капельного полива образуют вместе с трубами единую целостную систему

Страница не найдена — Все о трубах

Монтаж и ремонт

7 797 просмотров

Я приветствую моего уважаемого читателя и предлагаю ему статью о том, как выполнить соединение

Водоснабжение

13 090 просмотров

Добрый день, дорогой читатель! Относиться с осторожностью к монтажу и эксплуатации трубопроводов газоснабжения и

Монтаж и ремонт

7 342 просмотров

Доброе время суток, дорогой читатель! Сборка или ремонт систем отопления, водопровода, канализации из современных

Гофрированные

872 просмотров

Здравствуйте, уважаемый читатель! Для отведения паводковых или грунтовых вод устраивают дренажную систему. Её оборудуют

Фитинги и заглушки

999 просмотров

Здравствуйте, наш постоянный читатель! Еще примерно 20-30 лет назад монтаж водопровода или отопления требовал

Канализация

8 553 просмотров

Добрый день, дорогой читатель! Система отвода сточных вод – одна из основных коммуникаций, без

Расстояние между трубами теплого пола, оптимальный шаг укладки

Краткое содержание

В качестве полноценного отопления обогрев пола начали применять еще в древнем Риме. Учитывая, что в те времена радиаторов еще не было, римляне размещали в подвалах печи, отапливаемые дровами, которые обогревали помещение теплым воздухом. На современный рынок такие системы обогрева пришли с момента внедрения технологии производства пластиковых труб, которые не только снижали стоимость самой системы отопления, но и продлевали срок ее службы.

Схема укладки теплого пола

Выбор отопительной системы как залог комфорта

Несмотря на растущую популярность подобных конструкций, большинство жителей частных домов не спешат отказываться от традиционных радиаторов. Между тем, эксплуатация системы теплого пола имеет неоспоримые преимущества. Чтобы их оценить, следует разобраться в особенностях обоих способов обогрева.

Установка радиаторов производится локально. То есть местом их расположения чаще всего становятся самые холодные места в доме. А укладка теплого водяного пола производится на большей площади помещения.
Спецификация подключения радиатора
Отличительной особенностью системы радиаторного отопления являются потоки воздуха, которые поднимаются вверх. Так как высота их установки над полом составляет порядка 12 см, нижняя часть помещения остается холодной, а на уровне головы температура воздуха становится слишком высокой. Используя альтернативный способ отопления, жильцы домов получают нужный эффект, при котором ноги остаются в тепле, а голова – в прохладе.
Недостатком радиаторов является слишком высокая температура теплоносителя, достигающая 80°С. Альтернативному варианту отопления достаточно воды, нагретой до 40-45°С, что значительно экономит потребление энергоресурсов.

Безусловно, альтернативный обогрев не лишен недостатков. Но их совсем немного, и заключаются они в следующем:

энергозависимость, связанная с необходимостью прокачивать теплоноситель по длинным трубам;
узкий спектр применения, не позволяющий использовать этот способ для обогрева ступеней и лестничных маршей.
Установка радиатора

Монтаж радиаторного отопления требует тщательного расчета. Эффективность такого отопления зависит от множества факторов, одним из которых является высота радиаторов над уровнем пола. Также необходимо учитывать, что установка радиаторов производится таким образом, чтобы оставалось определенное расстояние между подоконником и батареей, а также между стеной и нагревательным прибором. Поэтому очень важно выбрать правильный размер радиаторов, в противном случае их придется менять.

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

Медь.
Сталь.
Металлопластик.
Сшитый полиэтилен.
Полипропилен.
Расстояние между опорами для трубопровода

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.
При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.
Трубы SANEXT для теплого пола

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
В санузлах шаг укладки должен составлять 15 см.
Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Комбинированное отопление

Каждый способ обогрева имеет свои достоинства и недостатки. Применение радиаторов эффективнее в местах, где традиционно циркулирует холодный воздух (к примеру, под окнами). В этом случае они создают тепловую завесу, но при условии, что между ними и подоконником соблюдено расстояние, равное 10 см, а высота радиатора над полом равна 12 см.

Расположение радиаторов отопления

А альтернативный обогрев целесообразнее использовать в местах, где по каким-либо причинам установка радиаторов невозможна. К таким помещениям относятся подсобки, туалеты и ванные комнаты, а также холлы и коридоры.

Если систему теплого водяного пола планируется использовать в качестве дополнительного источника тепла, при ее монтаже необходимо учитывать некоторые особенности, связанные с эксплуатацией радиаторов.

Водяной теплый пол: характерные особенности и монтаж

Монтаж теплого водяного пола производится чаще всего путем заливки бетонной стяжки, что на несколько сантиметров увеличивает толщину перекрытия. Чтобы высота радиаторов от уровня чистового покрытия составляла оптимальный параметр, их контуры следует монтировать уже после проведения работ по установке напольного отопления.

Заключение

Схема правильного шага укладки теплого пола

Так какое же расстояние между петлями контура станет оптимальным? Здесь все зависит от того, как предполагается эксплуатировать систему водяного теплого пола. Если она будет включаться периодически, шаг укладки может составлять максимальные 30 см.

При ее использовании в качестве альтернативного обогрева, в жилых помещениях лучше соблюдать шаг укладки в пределах 15 см. При необходимости интенсивность нагрева можно будет регулировать путем уменьшения или увеличения температуры воды в котле.

Не следует забывать, что в помещениях с недостаточной степенью теплоизоляции необходимо применять комбинированное отопление, при котором соблюдаются нормы установки батарей, в том числе оптимальная высота над уровнем финишного покрытия.

Видео: Простые секреты укладки труб

Расстояние между трубами теплого пола: материалы, выбор шага укладки

На чтение 7 мин Просмотров 87 Опубликовано 01. 01.2020 Обновлено 15.12.2019

Теплый пол – это дополнительное или основное устройство обогрева. Для обеспечения комфортной температуры в помещении нужно правильно смонтировать систему. При создании плана отопления, включающего теплый пол, нужно учесть разные показатели, к которым относится межтрубное расстояние. Его расчет зависит от многих индивидуальных параметров помещения.

Достоинства системы

Достоинством водяного контура теплого пола является долговечность при правильном монтаже

При обустройстве жилого дома важно уделить внимание отоплению. Комфортным и экономичным способом является создание теплого пола. Он позволяет сохранить до 30% тепла при высоте потолка 2,5 м и около 50% при высоте более 3,5 метров. Водяной теплый пол – сложная конструкция, при создании которой нужно учесть многие факторы.

К достоинствам относят:

Обогрев всей площади помещения. Для этого используется самый комфортный метод – наибольшее тепло внизу и меньшие температуры на уровне головы.
Отсутствие сильной конвекции. Тепло не поднимается до уровня потолка, поэтому нет излишних расходов и потерь. Это также приводит к экономии.
Отсутствие загрязнений системы и ее гигиеничность. На радиаторах быстро накапливается пыль, которая может мешать работе оборудования. Водяной пол меньше накапливает грязи, удалить ее проще.
Теплый пол занимает минимальное пространство. Обеспечению максимального тепла не будут препятствовать мебель и перегородки.
Безопасность. Конструкция не наносит вреда окружающей среде и здоровью людей.
Доступность системы. Все необходимые материалы можно найти в любом строительном магазине на различный бюджет.
Прочность. При соблюдении условий монтажа и правильной эксплуатации пол прослужит десятки лет.
Саморегуляция системы. Она включается и выключается при достижении заранее выставленных температур. Это же приводит к значительной экономии и отсутствию пустых трат тепловой энергии.

Создать комфортный обогрев можно только после тщательных расчетов теплого пола и коммуникаций, обеспечивающих движение теплоносителя.

Факторы, учитываемые при расчете

Важнейшим параметром является расстояние между трубами теплого пола, которое также называется шагом укладки. Показатель зависит от коэффициента теплопроводности, диаметра трубы, места прокладки трубопровода, а также возможных тепловых потерь. В случае некорректного расчета есть риск перегрева поверхности или перепада температур. Эти явления дают дополнительную нагрузку на систему и могут привести к ее выходу из строя.

Влияние коэффициента теплопроводности

Нужно заранее ознакомиться со всеми разновидностями труб, которые традиционно применяются для обогрева дома при помощи теплого пола. Лучше всего проводят тепло следующие материалы, расположенные в порядке убывания:

медь;
сталь;
металлический пластик;
сшитый полиэтилен;
полипропилен.

Чем выше показатель теплопроводности, тем больше шаг между трубами. Лучшим вариантом являются гофрированные трубы из меди и стали, но их используют редко для водяного теплого пола из-за высокой стоимости. Полипропиленовые трубы хуже всего проводят тепло. Они также используются редко из-за своей плохой эластичности.

Влияние диаметра трубы

Расход материала в зависимости от шага укладки и диаметра труб

Сечение трубопровода также влияет на расстояние. Чем меньше диаметр основного элемента системы, тем меньшая дистанция должна быть между петлями в контуре теплого пола. Шаг укладки трубы 16 мм будет составлять 10-15 см. Если диаметр 20 мм, шаг составляет 15-20 см.

Рекомендуется использовать элементы с диаметром 16-25 мм, чтобы не ухудшилась эффективность обогревательной системы.

Тепловые потери и местоположение

При дополнительном утеплении пола и стен шаг укладки может быть шире

Отопительный контур представляет собой сложную систему, поэтому шаг между петлями может быть непостоянным. Если теплый пол используется в помещениях с жесткими требованиями относительно температуры воздуха (ванная, промышленные объекты), шаг может быть постоянным. Соблюдаются следующие значения:

Большие промышленные помещения, бассейны, аквапарки – 20 см между петлями при диаметре труб в 20 мм.
Санузел – шаг укладки 15 см.

В остальных случаях значения примерные и неодинаковые по длине всего трубопровода. Необходимо соблюсти минимальное расстояние между витками вдоль стен, так как здесь наблюдаются наибольшие тепловые потери. При отдалении от стен шаг возрастает. Если тепловые потери горячих труб составляют менее 50 Вт/кв.м., шаг будет равняться 30 см. При превышении теплопотерь 80 Вт/кв.м. нужно соблюдать минимальный шаг.

Традиционно трубы укладываются таким образом, чтобы между ними была дистанция в 100-300 мм. Более точные значения получают после общего расчета.

Примерное расстояние в ванной комнате составляет 10-15 см. В жилой комнате интервал увеличивается до 25 см. Для коридоров, кухонь, подсобках, кладовок оптимальное значение составляет 40-35 см. Значения могут варьироваться в разных частях помещения.

Формы укладки

Способы укладки водяного контура теплого пола

Способ укладки трубопровода также влияет на эффективность обогрева теплого пола и расстояние между трубами. К наиболее популярным относятся змейка и улитка. Как раскатать теплый водяной пол, зависит от индивидуальных особенностей и назначения помещения.

Змейка

При таком способе размещения трубопроводы укладываются параллельно друг другу. Обогрев комнаты осуществляется неравномерно, поэтому метод применяется в небольших помещениях. Также требуется дополнительный обогрев от радиаторов и небольшая дистанция между трубами.

В случае использования угловой змейки труба укладывается вдоль наружного угла, а следующие витки прокладывают параллельно.

При двойной змейке начало и конец одного контура укладывается параллельно. Такой метод обеспечивает самый равномерный прогрев комнаты.

Улитка

Этот способ также называют ракушкой или спиралью. Трубы укладываются по спирали, благодаря чему обеспечивается равномерный обогрев всего помещения. Подходит для использования в больших комнатах.

Какой метод лучше

Возле внешних стен шаг укладки может быть уже, чтобы уменьшить теплопотери

Добиться лучшего эффекта можно путем комбинации двух способов коммуникации под напольным покрытием. В больших комнатах (гостиные, залы) используют улитку, а в маленьких комбинацию из разных видов змейки. В ванной, коридоре подходит обычная змейка. В комнатах среднего размера – двойная. Угловой способ используется только при комбинированной укладке.

Если используется комбинированный вариант, лучше дополнительно подогреть следующие зоны и уложить их улиткой:

участок у рабочего стола, фортепиано или другого предмета, где человек сидит неподвижно в течение длительного времени;
игровая часть детской комнаты;
места рядом с кроватью, зоной отдыха с мягкой мебелью.

Предварительно расчерчивают схему размещения трубопроводов со всеми расстояниями и выделяют отдельно участки, где нужен более/менее интенсивный прогрев. Только после этого можно укладывать трубы под теплый пол.

Укладка труб теплого пола: варианты

Содержание:

1. Преимущества использования пола с обогревом

2. Как выбрать трубы для водяного пола

3. Расчет количества труб

4. Порядок монтажа теплопроводящих контуров

Отопление при помощи системы водяного теплого пола является одним из вариантов теплоснабжения частных домовладений. В квартирах, расположенных в многоэтажных зданиях, прокладка труб отопления в полу связана с многочисленными проблемами, поэтому такой вид обогрева помещений в них используется крайне редко.

Преимущества использования пола с обогревом

Обеспечение необходимого температурного режима в жилых и подсобных помещениях при помощи конструкции теплого пола обладает целым рядом преимуществ по сравнению с традиционными радиаторами отопления. Теплоноситель, которым является вода, подогретый примерно до 30-40 градусов, двигаясь по расположенному на полу трубопроводу, равномерно снабжает теплом комнаты, а при необходимости и подсобки. Когда для теплоснабжения задействуют радиаторы, потоки горячего воздуха от них поднимаются вверх к потолку вдоль стен и там остывают, в результате чего энергоресурсы используются неэффективно.

Чаще всего укладка труб теплого пола делается под напольное покрытие, выполненное из керамической плитки, обладающей великолепной теплопроводностью. Особенно это касается таких помещений как санузел, ванная, кухня, столовая, прихожая, коридор и крытая лоджия.

Что касается ламината и ковролина, то эти материалы имеют незначительную теплопроводность. Их использование снижает эффективность отопления при помощи водяного подогрева жидкого теплоносителя. Специалисты рекомендуют применять для ламината и ковролина пленочные инфракрасные теплые полы. Безвредное для человека излучение не нагревает данные напольные покрытия, а проникая через них, обогревает стены, потолок и предметы, находящиеся в помещении.

Устанавливать электрический кабель для обогрева, особенно в комнатах, где часто находятся дети, крайне нежелательно, поскольку электромагнитное излучение, возникающее при работе такой системы теплоснабжения, оказывает негативное воздействие на их здоровье (прочитайте также: «Расчет теплого пола электрического: основные параметры»).

Как выбрать трубы для водяного пола

Выбрать, какой трубой делать теплый пол, несложно, поскольку можно использовать:

медные трубки;

металлопластиковые изделия;

полипропиленовые трубы;

продукцию из сшитого полиэтилена.

Оптимальным считается выбор трубы для теплого пола из меди, так как этот металл имеет высочайшую степень проводимости тепла. Изделия из него отличаются долговечностью, но у них высокая стоимость, малодоступная для многих потребителей.

Кроме этого монтаж трубопровода требует использования профессионального оборудования, что приводит к значительным финансовым расходам.

Укладка труб теплого пола из металлопластика обойдется значительно дешевле, чем из меди. У них первый внутренний слой представляет собой полиэтиленовую трубку, затем следует клеящий состав, благодаря которому крепится алюминиевая труба, необходимая для обеспечения жесткости и теплопроводности системы. Последним из слоев является трубка из полиэтилена, защищающая трубопровод от возможных механических повреждений. Читайте также: «Какие лучше трубы для теплого пола выбрать – различия и особенности».

Когда выполняется раскладка труб теплого пола, сделанных из полипропилена, тогда установка конструкции обойдется еще дешевле. Но поскольку эти изделия обладают плохой эластичностью, их применяют крайне редко. Читайте также: «Правильная раскладка теплого пола – водяного и электрического».

Неплохим выбором являются трубы для теплого пола, произведенные из сшитого полиэтилена, так как им присуща прочность, долговечность, они неплохо проводят тепло и доступны по цене для многих владельцев недвижимости.

Диаметр трубы для теплого пола находится в пределах 16 — 20 миллиметров.

Расчет количества труб

После того, как сделан выбор, нужно рассчитать расход трубы на теплый пол. Для этого потребуется миллиметровая бумага. На листе с помощью линейки и карандаша следует начертить план помещения, придерживаясь масштаба.

Как видно на фото, существует два способа укладки труб контуров обогрева:

спираль;

змейка.

Схема монтажа, называемая спиралью, обеспечивает равномерный прогрев напольного покрытия, поскольку соединение труб теплого пола выполняется таким образом, что горячие трубки и уже остывающие чередуются.

Второй способ используется гораздо реже, так как у него имеется существенный недостаток – пол прогревается неравномерно. Теплоноситель теряет температуру постепенно в направлении от дальней точки к месту врезки. Подобную схему монтажа системы обогрева применяют, когда, например, около ванной требуется сделать пол более теплым, чем у входной двери.

Выбранный вариант укладки водяного теплого пола наносят на подготовленный миллиметровый лист. По мнению специалистов, расстояние между трубами теплого пола не может превышать 35 сантиметров. Как показала практика, трубка, имеющая 16-миллиметровый внутренний диаметр, в состоянии прогреть 15-сантиметровую полосу с обеих сторон. По этой причине шаг укладки труб теплого пола меньше 15 сантиметров считается неприемлемым. При этом трубопровод для водяного пола нельзя монтировать ближе, чем 20 сантиметров от стен помещения.

На схеме следует отметить место нахождения смесительного коллектора. Чтобы сделать расчет трубы на теплый пол, необходимо измерить ее длину линейкой на чертеже, умножив на масштаб, ведь трубка нагревательного контура начинается и заканчивается в специально оборудованном коллекторном шкафу. К вычисленному результату прибавляют 10%, которые требуются на подрезку и закругления. Читайте также: «Как рассчитать метраж трубы для теплого пола».

Укладка теплого пола, подробное видео:

<br />

Порядок монтажа теплопроводящих контуров

Укладка трубопровода для обогрева пола начинается с удаления старого напольного покрытия. Если на стяжке имеются трещины, их устраняют при помощи цементно-песчаного раствора. Далее с использованием саморезов закрепляют демпферную ленту из вспененного полиэтилена 8-миллиметровой толщины, чтобы компенсировать температурные расширения стяжки в процессе нагревания системы (детальнее: «Укладка теплого пола в стяжку: основные правила»).

Затем на старую поверхность помещают полипропиленовую подложку, имеющую с одной стороны слой фольги, который должен располагаться сверху. Для скрепления полотен между собой используют скотч. На подложку укладывают специальную арматурную сетку в виде ячеек со стороной 10 сантиметров, ее скрепляют вязальной проволокой.

Трубопровод помещают на сетку. Чтобы обеспечить крепление для труб теплого пола к ней, пользуются пластиковыми хомутами (прочитайте: «Какое крепление труб теплого пола лучше – способы крепления, преимущества и недостатки методов»). Их применяют с интервалом 30-50 сантиметров. При этом шаг укладки труб должен составлять 15-30 сантиметров. Вместо арматурной сетки можно использовать маты из пенополистирола с бобышками для крепления трубопровода.

В месте, где трубки выходят из стяжки, надевают металлические кожухи, предназначенные для защиты их от истирания.

После подключения уложенных труб к коллектору и источнику теплоносителя выполняют проверку отопительной системы. Когда опрессовка завершена, монтируют маяки и поверх труб делают песчано-цементную стяжку толщиной не менее 30 и не более 70 миллиметров.

Схемы укладки труб теплого пола

Вступление

Наверняка вы знаете, что водяной теплый пол это система обогрева пола, теплоносителем (чаще водой), двигающимся по трубам, уложенным в пол. Для понимания дальнейшего изложения, напомню, что элементами водного теплого пола являются: коллектор теплого пола; трубы, уложенные по замкнутому контуру; конструкция пола.

Особенность укладки труб теплого пола

Принцип работы теплого пола ничем не отличается от радиаторного отопления. От источника тепла, нагретая вода, циркулирует по системе, отдавая тепло в помещение. Передача тепла от труб осуществляется через слой стяжки или отражается от конструкции пола.

Ключевое словом в принципе работы теплого пола, важное для дальнейшего рассказа, является слово – циркулирует, то есть движется по условно замкнутой траектории, в нашем случае движется по условно замкнутому контуру.

Контур теплого пола это труба, проложенная в строительной конструкции пола или стены, по траектории, начинающейся от коллектора и заканчивающейся в нём же.

Длина контура

Вода не электричество, для циркуляции она должна втекать и вытекать. В контур теплого пола, вода втекает нагретой. Обычно, до температуры 50-55˚C. Совершая движение по контуру, вода, естественно остывает, отдавая тепло, и вытекает из контура уже охлаждённой. В коллекторе вода смешивается с горячей водой, тем самым опять подогревается и поступает в контур температурой 50-55˚C.

Чтобы теплый пол не охлаждал сам себя, максимально допустимой длиной контура теплого пола, считается:

Для труб 20 мм — макс. длина 120 метров;

Для труб 16 мм — макс. длина 100 метров.

Оптимальная длина контура теплого пола, рекомендована до 90 и 70 метров соответственно.

Фиксируем первый параметр важный для схемы укладки труб теплого пола: длина каждого контура теплого пола должна быть не более 100 (120) метров, оптимально не более 70 (90) метров для труб 16 (20) мм.

Напомню, что в доме может сколько угодно контуров теплого пола, а также возможно установить несколько коллекторов. Для примера проект теплого пола.

Схемы укладки труб теплого пола

Замкнутость контура теплого пола не единственная его особенность. В теории, проложить замкнутый контур из труб можно по хаотической траектории. На практике, трубу контура нужно проложить так, чтобы она не только возвращалась туда откуда началась, но и не пересекалась по трасе. Кстати, это же условие не пересечения. Относится и к разным контурам теплого пола.

Вы сами можете попробовать нарисовать линию с двумя перечисленными условиями, не пересекаться и заканчиваться, там, где началась. Получатся у вас схемы укладки труб теплого пола, называемые «улитка», «змейка 1», «змейка 2». Все остальные схемы будут производными от этих простейших схем.

Чем отличаются схемы укладки

Обратим внимание на отличия этих схем. Схемы «улитка» и «змейка 2», нарисованы так, что теплая и холодная половики контура смешиваются, образуя чередование веток тепло-холод-тепло-холод. Такая схема обеспечивает равномерный прогрев пола, не создавая отдельных холодных и теплых зон.

Схема «змейка 1», создает отдельную, теплую зону и отдельную холодную зону. Эта схема используется в комнатах имеющих наружные стены с окнами, для большего прогрева именно зон примыкания к наружным стенам.

Обращу ваше внимание, что используемы понятия холодная и теплая зоны весьма условны. Температура теплоносителя в «холодной» зоне выше 30˚C.

Расстояние между трубами

Составляя схемы укладки труб теплого пола, кроме длины и рисунка контура, встает вопрос шага водяного теплого пола или расстояния между ветками (нитками) этих хитрых схем. Очевидно, что они тоже должны быть определены.

И здесь самое интересное. Шаг водяного теплого пола зависит от расчетной тепловой нагрузке, которая в свою очередь рассчитывается от тепловых потерь дома, диаметра выбранных труб, длины контра и температуры теплоносителя на входе.

Эти расчеты я покажу в другой статье, здесь выводы. Шаг водяного теплого пола принимается равным:

300 мм для тепловой нагрузки 50 Вт/кв. метр;

150 мм для тепловой нагрузки 80 Вт/кв. метр;

200/250 мм, для помещений с высокими потолками или большими площадями.

Для зон примыкания к наружным стенам шаг теплого пола может снижаться.

Фиксируем второй параметр для схемы укладки труб теплого пола – шаг теплого пола 150 мм для тепловой нагрузки 80-90 Вт/кв. метр.

Выводы

Схемы укладки труб теплого пола составляются по рисунку змейка или зигзаг, с возможной комбинацией этих рисунков;

Оптимальная длина контура теплого пола 70-90 метров для труб 16-20 мм;

Оптимальный шаг теплого пола дома – 150 мм.

Еще статьи

Инструкция по монтажу теплого пола

ВАЖНОЕ ЗАМЕЧАНИЕ

При планировании компоновки вашей новой системы теплого пола рекомендуется использовать расстояние 200 мм между центрами труб. При изменении этого размера это влияет на тепловую мощность в этой области, поскольку более близкие расстояния между центрами труб увеличивают тепло, в то же время увеличиваясь. расстояние между центрами труб соответственно уменьшит нагрев. Рекомендуемое расстояние между трубой и стеной составляет 100 мм.Чтобы удерживать трубу на месте, мы предлагаем три варианта; во-первых, стандартные хомуты для труб теплого пола на таких поверхностях, как Kingspan.

Они предназначены для фиксации трубы на такой поверхности, как изоляционные плиты Kingspan с фольгированной основой. Во-вторых, мы поставляем поручни (1 метр), которые обеспечивают заранее заданные расстояния и могут быть размещены с помощью самоклеящихся полос вдоль нижней стороны. Наконец, у нас есть алюминиевые распорные пластины. Они используются в подвесных деревянных полах и обеспечивают предварительно расставленные канавки, проходящие через плиты.При использовании стяжки рекомендуется нанести на трубы песчано-цементную смесь толщиной 65 мм.

НАЗНАЧЕНИЕ

Блок контроля температуры является центральным элементом контроля и регулирования температуры воды, подаваемой в систему теплого пола.
Термостатическая смесительная головка регулирует заданную температуру подачи. Температура воды, поступающей в систему, контролируется термостатической смесительной головкой
, которая открывается / закрывается по мере необходимости. Термостатическая смесительная головка смешивает часть более холодной воды, возвращающейся из контура теплого пола,
, с горячей водой, поступающей в систему непосредственно из бойлера, обеспечивая тем самым постоянную и идеальную температуру теплого пола.Требуемая температура воды
может быть отрегулирована по желанию на термостатической смесительной головке. Термостатическая смесительная головка открывается / закрывается, чтобы подавать воду
непосредственно обратно в контур и возвращать часть воды в бойлер для повторного нагрева по мере необходимости.

ПРОКЛАДКА ТРУБЫ

Начиная с коллектора, проложите трубу в желаемом месте начала.
Проведите линию на полу в 100 мм от стены, от которой вы хотите начать.
Начните с отметки на полу и раскатайте бухту трубы параллельно стене, соблюдая расстояние 100 мм от стены.
Обрезайте трубу по мере продвижения на максимальном расстоянии 1 м.
Чтобы сделать поворот и идти назад параллельно только что уложенной трубе, сформируйте изгиб трубы, закрепите его и начните откатывание, сохраняя необходимое расстояние между трубами (обычно 200 мм).
Если вы делаете расстояние ближе 200 мм от изгиба, чтобы сформировать C-образную форму (форма лампочки), это должно гарантировать, что радиус изгиба не меньше, чем достигается при расстоянии 200 мм.
Убедитесь, что оставлено достаточно трубы на рулоне, чтобы вернуться обратно в коллектор.

ПОДГОТОВКА ТРУБЫ

Используйте рекомендованный труборез, входящий в комплект поставки, чтобы обрезать трубу, и используйте развертку для очистки внутренней части.

ЗАПОЛНЕНИЕ СИСТЕМЫ

Перед укладкой стяжки залить трубы водой и оставить под давлением.
Можно подключиться к коллектору и проверить тоже. Убедитесь в отсутствии утечек и падения давления. Коллектор с манометрами (маленькие прозрачные пластиковые пузырьки) — это коллектор потока, другой коллектор — это коллектор возврата.Убедитесь, что вы выпили из системы весь воздух, это может занять некоторое время.

Коллектор подключается к котлу как радиатор. Если ваш котел имеет выход с высокой температурой, например, газовый или масляный котел, обязательно используйте какую-либо форму термостатического контроля для снижения температуры воды. Используйте либо термостатический клапан блендера, либо, если вам тоже нужен насос, вы можете сделать это проще с помощью термостатического смесителя и помпы.

КОНТРОЛЬ

Для систем до 15.00mtr2, подключенный к радиаторной системе, возможно использование существующих элементов управления. Это означает, что отопление будет включаться и выключаться вместе с радиаторами. При желании можно использовать термостат и клапан с электроприводом.

Если вам требуется больший контроль над каждой зоной или участком трубопровода, на коллекторе можно использовать приводы. Их можно контролировать с помощью термостата. Вы можете иметь отдельный термостат для каждого порта / зоны, если вам требуется полный контроль.

Вам нужно будет подключить исполнительные механизмы (на коллекторе) к термостатам (в комнатах), используя проводное или беспроводное управление.Проводные системы обычно более надежны и экономичны. Вам нужны кабели, например. 1,5 м 3 сердечника), идущие от коллекторов к термостатам, обычно оба подключены к контроллеру центра коммутации, который можно разместить в любом удобном месте (обычно рядом с коллектором).
Расход через каждый порт можно регулировать на коллекторе для балансировки системы. Расходомеры показывают скорость потока через каждый порт. Чтобы изменить их вверх и вниз, потяните вверх стопорное кольцо (красное) и поверните расходомер по часовой стрелке (уменьшение потока) или против часовой стрелки (увеличение потока).Работайте над одной зоной за раз, чтобы сделать процесс немного проще. Закройте все порты, отключив приводы от коллектора, а затем подключите их по одному. Оставьте насос работать, подключив его к сети и запитав каждый привод. Убедитесь, что горячая вода поступает, измените регулятор потока, чтобы увидеть эффект, и сделайте то же самое с термостатическим клапаном, если он у вас есть. Наконец, сбалансируйте не только саму зону, но и зоны друг относительно друга.

Если у вас есть зона без потока, убедитесь, что в коллекторе нет воздушного затвора или каких-либо препятствий.Когда все присоединено, включая термостаты и приводы, проверьте работу каждой комнаты, изменив ее стат, чтобы убедиться, что каждый привод работает правильно. Убедитесь, что вы даете им время выполнить свои обязанности.

Постарайтесь все время не возиться с термостатом. Сильно нагрейте пол, вы встанете, чтобы снизить показатель. Точно так же, если вы будете слишком мало нажимать, в комнате никогда не будет тепло. В летнюю жару сложно получить хорошую настройку.Желательно подождать, пока станет прохладнее, чтобы все получилось правильно. С теплым полом терпение может обеспечить идеальный баланс.

Теплый пол — это ступенька трубы. Как рассчитать шаг или расстояние между трубами теплого водяного пола

Укладка труб для теплого водяного пола своими руками становится все более популярной. Такая система отопления может быть как дополнительной, так и основной. Чтобы провести правильный монтаж системы отопления, нужно знать о ее особенностях.

Для устройства водяных полов можно использовать изделия из следующих материалов:

медь;
полиэтилен сшитый или линейный;
комбинация алюминия и полиэтилена или полипропилена;
композит полиэтилена и поливинилэтилена (стекловолокно).

Медный трубопровод имеет лучшие характеристики. Обладает высочайшей теплоотдачей, очень прочен, не подвержен коррозии. Однако изделия из меди стоят дорого, для их монтажа требуется дополнительное оборудование.Кроме того, такую систему необходимо защищать от щелочи.

Оптимальный вариант — выбрать изделия из полиэтилена для устройства теплых полов. Он может быть сшитым (PE-X) или линейным (PE-RT).

Достоинства продукции:

Высокий уровень теплопроводности.
Длительная износостойкость.
Повышенная гибкость.
Внутренние стенки гладкие, за счет чего очень медленно забиваются отложениями.
Материал не подвержен коррозии.
Выдерживает многократное замерзание охлаждающей жидкости.
Самостоятельная сборка таких сетевых элементов проста, так как для их правильной установки не требуются специальные инструменты и инструменты.

Самый надежный PE-X-A. Этот материал имеет самую высокую плотность сшивки (85%). Благодаря этому у него ярко выраженный эффект «памяти». Другими словами — . Это дает возможность использовать осевой вид фурнитуры со скользящими кольцами, их легко заделать в стяжку без проблем.

Аналоги PE-RT не обладают феноменом «памяти». Из-за этого с ними используются только фитинги цангового типа. Их запрещено блокировать. Однако, когда контуры системы проложены цельными сечениями, то все интерфейсы будут только на коллекторе. В этом случае использование ПЭ-РТ оправдано.

Производители также производят трубы для водяного пола из композита. В этом случае верхний и нижний слой изготавливаются из полиэтилена, между ними наклеивается алюминиевая фольга (PE-X-Al-PE-X или PE-RT-Al-PE-RT).Металл усиливает элементы теплого водяного пола и служит барьером для кислорода.

Недостатком алюмопластов является их неоднородность. Различная степень теплового расширения металла и полимера может привести к расслоению материала.

Исходя из этого, лучше всего подойдут изделия из полиэтилена, армированного поливинилэтиленом (EVOH). Это значительно снижает проникновение кислорода в охлаждающую воду через стенки трубы. Это усиление может быть верхним слоем или размещаться между слоями полиэтилена.Второй вариант предпочтительнее.

Водяные теплые полы можно укладывать из труб таких размеров:

16 × 2;
17 × 2;
20 × 2 мм.

Как рассчитать расстояние между элементами для сборки системы?

Перед их установкой необходимо произвести расчет водяных полов. Для этого составляется схема системы с водяными контурами. Что учитывать при расчете:

Везде, где будет установлена мебель, напольное оборудование, трубопроводная техника, в этом нет необходимости.

Длина контуров сечением 16 мм не должна быть более 100 м. Длина труб 20 мм для устройства теплого пола не должна превышать 120 м. В противном случае давление в тепловой сети будет слабым. Поэтому каждый контур должен располагаться на площади не более 15 м².

Разница между их длиной не должна быть более 15 м. Другими словами — делать их нужно примерно одинаковой длины. Объемное помещение следует разделить на несколько отопительных ветвей.
Оптимальный шаг прокладки труб водяного теплого пола — 15 см, если использовать эффективную теплоизоляцию. В условиях сурового климата и частых заморозков от -20º и ниже зазор между витками у наружных стен уменьшается до 10см.
При расстоянии между трубами 15 см их стоимость составляет около 6,7 м на 1 м² площади пола. При установке с шагом 10 см — 10 м.

Схемы устройства водяного теплого пола

Схема укладки трубы теплого пола может быть выполнена «змейкой», «улиткой» или комбинированной.

Прокладывать водяной контур змейкой проще всего. Выполняется петлями. Такая схема установки оптимальна в помещении, разделенном на функциональные зоны, в которых планируется применять различные температурные режимы.

Когда первая петля монтируется по периметру комнаты и внутри нее запускается одиночная змейка, половина площади будет достаточно нагрета горячей водой. В другой части помещения будет циркулировать остывший теплоноситель.Поэтому в нем будет круто.

Применяется и другой вариант этой схемы — двойная змейка. При нем по всему помещению бок о бок проходят подающая и обратная водяные ветви.

Третий вариант такой схемы — разводка поворотов угловой змейкой. Применяется в угловых помещениях, когда две стены внешние.

Намотки змейки можно отрегулировать равномерно. Однако изгибы водяных петель в этом случае будут сильно изогнутыми.

Достоинством схемы является простая разводка трубы теплого пола змейкой.Легко спланировать и смонтировать.

перепад температур в одной комнате;
Изгибы трубопровода слишком крутые, что при небольшом шаге укладки может привести к перегибам.

Устройство водяного пола улиткой еще называют «ракушкой» или «спиралью». При такой схеме подающие ветви и спинки монтируются по всей площади помещения и проходят по спирали параллельно друг другу. Монтаж осуществляется от периметра стен до середины комнаты.

Ветка для кормления в центре комнаты заканчивается петлей. От него параллельно своими руками монтируется обратка и проходит от середины комнаты по ее периметру дальше к коллектору. Когда в комнате холодная наружная стена, по ней можно уложить двойную улитку.

Укладка труб теплого пола с улиткой имеет следующие преимущества:

Помещение прогревается равномерно.
Гидравлическое сопротивление в системе небольшое.
Установка панциря требует меньших материальных затрат, чем змейки.
Изгибы витков получаются плавными, благодаря этому шаг между витками можно сделать меньше.

Минус улитки — сложная планировка и трудоемкий монтаж.

Не все помещения имеют прямоугольную конфигурацию, в помещении также могут быть две внешние холодные стены. Чтобы было тепло, можно использовать комбинированную укладку контуров своими руками.

Для обогрева помещения по наружным стенам туда помещают петли подводящих труб. Устанавливать их лучше всего под углом 90 ° друг к другу.

Способы устройства теплого водяного пола

Способы укладки труб теплого водяного пола делятся на бетонные и укладочные.

Этот метод требует много труда и времени. Время высыхания зависит от толщины бетонного покрытия. Только после того, как бетон наберет полную прочность (около 28 дней), его можно укладывать на напольное покрытие.

При настилочном методе используются готовые материалы. Из-за отсутствия мокрой работы такая укладка теплого пола своими руками происходит быстро. Однако стоимость оснащения системы возрастает, так как необходимые материалы дороги. При использовании метода настила в качестве основы:

пенополистирольный утеплитель;
деревянные модульные или стоечные панели.

Установка контуров на профильные теплоизоляционные маты

Аналогичный вариант для теплого пола — самый простой.В качестве основы для водяного пола используются изоляционные плиты из пенополистирола. Эти коврики для установки имеют размеры 30 × 100 × 3 см. Они оснащены пазами и невысокими стойками. В эти крепления защелкивается труба теплых полов. На них осуществляется укладка финишного покрытия.

Этот способ не требует обязательного использования бетонной стяжки. Если в качестве финишного покрытия используется напольная плитка или линолеум, сначала на основание кладут плиты ГВЛВ. Толщина листов должна быть не менее 2 см.

Модульные и стоечные типы теплых водяных полов

Такие системы чаще всего используются в деревянных домах. Укладка труб выполняется по черновому основанию пола или по лагам.

В модульной системе используются готовые панели ДСП для укладки труб. Их толщина 2,2 см. В модулях есть каналы для крепления алюминиевых пластин и труб. Утеплитель при таком способе монтажа устанавливается в деревянный пол.

Полосы монтируются с интервалом 2 см.Исходя из шага между трубами используются полосы длиной 15-30 см и шириной:

Чтобы не терять тепло, плиты снабжены защелками для труб. Если отделка полов — линолеум, на трубы следует укладывать один слой плит ГВЛВ. Когда финишная вагонка — ламинат, паркет, то без нее можно обойтись.

Ракетный вариант напольных покрытий практически идентичен модульному. Отличие в том, что вместо панелей в нем бруски шириной 2.Используется 8 см.

Зазор между планками в модулях должен быть не менее 2 см. Стеллажная система укладывается только на бревна. Шаг между ними должен быть 40-60 см. В качестве теплоизоляционного материала в этом случае используется пенополистирол или минеральная вата.

Последовательность укладки труб в бетонную стяжку

При всей своей сложности устройство тепловой сети в бетонную стяжку сейчас является самым распространенным. Технология выглядит так:

Сначала готовится база.Черновой пол очищают от мусора, если на нем есть трещины, насыпи, их удаляют перфоратором.
Затем на полы помещения укладывается гидроизоляция.
После этого поверх него устанавливается теплоизоляция.
Далее правила прокладки требуют между заранее рассчитанными участками и по периметру стен помещения монтировать компенсационную (демпфирующую) ленту.
Навесная арматурная сетка.
По выбранной схеме происходит укладка труб теплого пола.К арматуре они прикрепляются своими руками с помощью гарпунов.
Чтобы проверить систему, она заполнена водой и находится под давлением.
Затем устанавливаются направляющие маяки.
В завершение заливается цементно-песчаная стяжка.

Укладка теплого водяного пола на армирующую сетку и без нее

Возможны два варианта заливки теплых полов с бетонной стяжкой — с использованием арматурно-крепежной сетки и без нее.

Если в качестве утеплителя используются маты из пенополистирола с пазами для контуров, то сетку использовать нельзя.Бетон можно заливать сразу после укладки теплого пола.
При использовании обычного утеплителя необходимо использовать тонкую металлическую или полимерную сетку для усиления и фиксации контуров. Он должен быть немного приподнят над теплоизоляционным материалом.

Выбор оптимального шага

Расстояние между трубами при прокладке зависит от типа помещения, тепловых потерь от него и расчетной тепловой нагрузки. Обычно шаг составляет от 10 до 30 см. Может быть переменным или постоянным:

При тепловой нагрузке менее 50 Вт на квадратный метр оконтуривание выполняется вручную с постоянным шагом 20-30 см.
При большой тепловой нагрузке (от 80 Вт на квадратный метр и более) рекомендуемое расстояние между витками — 15 см.
В остальных случаях используется переменный шаг. Например, вдоль внешних стен, через которые происходит наибольшая потеря тепла, расстояние между петлями сети становится наименьшим (10 см). На внутренних участках комнаты зазоры между витками сети увеличиваются (до 20 см).

Количество витков с наименьшим шагом рассчитывается при расчете обогрева.Расстояние 25-30 мм чаще всего используется в очень больших помещениях. Для подачи теплоносителя в них используются контуры сечением 20 мм.

Важные нюансы обустройства системы отопления в бетоне

Водонагревательная сеть в бетоне должна быть правильно замурована. Поэтому необходимо учитывать некоторые тонкости.

Полы перед установкой системы на первом, цокольном этажах необходимо гидроизолировать. Так помещение будет защищено от капиллярного отсоса влаги из земли.На следующих этажах гидроизоляция будет страховкой на случай аварии.

В качестве гидроизоляции в большинстве случаев используются специальные полиэтиленовые пленки толщиной 150-200 мкм. Обязательное правило: их полотнища на полу должны накладываться друг на друга на 10 см. Стыки следует заклеить специальной лентой. На стены полотно также высаживают внахлест не менее 10 см.

Для теплоизоляции бетонных полов лучше всего подходит экструдированный пенополистирол.Обладает необходимой прочностью и жесткостью. К тому же он влагостойкий, поэтому его не нужно защищать пароизоляцией.

Для использования внутри помещений достаточно плит из пенополистирола толщиной 5 см. Только в регионах с очень суровым климатом слой теплоизоляции доводят до толщины 10 см. Теплоизоляционный материал необходимо уложить друг к другу, а стыки между ними продуть монтажной пеной.

Перед заливкой стяжки стены помещения по периметру, а также все препятствия (например, колонны, выступы) и границы контуров необходимо оклеить демпферной лентой.Подавляет растрескивание раствора при его высыхании, усадке и расширении. Это связано с тем, что материал образует компенсационные области. Демпферная лента изготовлена из пенополиэтилена, имеет толщину 0,5-1 см, ширину 10 см, в рулоне от 15 до 50 м.

Способы закрепления контуров

Системы водяного отопления можно монтировать несколькими способами:

Хомуты полиамидные. Они используются для закрепления контуров к армирующей сетке.Затраты на крепление две штуки на 1 погонный метр.
Проволока стальная. Его сетевые элементы крепятся к сетке, расход такой же.
Строительный степлер и скобы. Этот метод подходит для быстрого крепления контуров к утеплителю.
Крепежная тележка. В этом U-образном устройстве из поливинилхлорида компоненты системы защелкиваются при установке.

Монтажные маячки

Для упрощения работ применяется приспособление для укладки стяжки, как маячки.Они представляют собой планки, установленные на одной строго горизонтальной плоскости и с одинаковым шагом друг от друга. Маяки представляют собой ровный металлический профиль, поверх которого будет заливаться стяжка. Планки определяют его будущий уровень.

Для определения уровня 0 используется лазерный или водяной уровень. С их помощью по периметру комнаты, на стенах на высоте 30 см рисуются контрольные точки. Их по два в каждом углу и по 3-4 на стенах. Бирки соединяются между собой перфорацией, образуя линию точного горизонтального уровня.

Затем в углах измеряется высота от пола до оси уровня. Его минимальное значение закладывается от линии уровня и отмечается по периметру помещения. Затем метки соединяются перфорацией. Самая высокая точка называется нулевой точкой. С него начинают устанавливать маяки. Делается это при помощи саморезов или раствора.

Раствор для стяжки пола

Раствор стяжки изготовлен из портландцемента марки М-400 и кварцевого крупнозернистого песка (0.8 мм) в соотношении 1: 3. В сухую смесь добавляют воду до достижения консистенции, удобной для легкого разравнивания смеси. Для увеличения пластичности в раствор можно добавить жидкое мыло.

Замешивание компонентов стяжки для водяного теплого пола лучше производить не своими руками, а в бетономешалке. Для увеличения прочности покрытия в жидкий раствор можно добавить полимерное волокно.

Опрессовка

Наддув осуществляется после того, как был проведен монтаж контуров, и они были подключены к коллектору.Прикус до конца этой процедуры заполнить нельзя.

Испытание под давлением позволяет убедиться, что вся система работает должным образом, ее интерфейсы герметичны и контуры не имеют дефектов. Если при осмотре обнаруживаются неисправности, они оперативно устраняются перед заливкой стяжки.

Система заполнена хладагентом, к нему приложено максимальное давление. Во время теста сеть расширяется до рабочего размера. Это позволяет во время эксплуатации избежать сильного давления на стяжку.

Присоединение контуров к коллекторам

Коллекторы помещаются в специальный шкаф:

ширина и высота ящика могут составлять 0,5 × 0,5 или 0,4 × 0,6 м;
мощность — 0,12-0,15 м.

При установке шкафа в него должны быть выведены питатель (с нагретой водой) и обратный (с охлажденным теплоносителем) патрубок:

К подающему патрубку с помощью штуцера или переходника (при разном сечении элементов) подключается коллектор, подающий горячий теплоноситель.
Коллектор прикручивается к обратной магистрали с охлажденной водой.

Между трубопроводом и коллекторами следует ставить запорную арматуру на случай аварии и ремонта. С противоположной части гребешка необходимо подключить сливной кран. Чтобы точно контролировать температуру пола на коллекторах, необходимо смонтировать регулирующий клапан и смесительное устройство.

Где я могу установить

При установке системы теплого пола не допускайте типичных ошибок.

Теплый пол в большинстве случаев устраивают в собственных домах. Тепловые сети многоквартирных советских времен не рассчитаны на такой способ отопления. Техническая возможность его реализации есть, но велик риск, что вам или вашим соседям станет холодно.

Нередко весь стояк остается холодным, т.к. Гидравлическое сопротивление напольной сети намного выше, чем у батарейного отопления. Он останавливает поток охлаждающей жидкости.

Поэтому управляющие компании не дают разрешения на установку труб теплого пола в старых домах.Если вы сделаете это без сверки, вам придется заплатить штраф и демонтировать систему.

Тем не менее, в новостройках можно проводить водяное отопление полов, и разрешение на его использование не требуется. Их тепловые сети изначально рассчитаны на повышенное гидравлическое сопротивление.

Регулировка температуры охлаждающей жидкости

Для удобства ног температура воды не должна быть выше + 45º. В этом случае напольное покрытие прогреется до +28 градусов. Практически вся отопительная техника не может дать такие температуры (минимум + 60º).Исключение составляют конденсационные котлы на газе.

При использовании любого другого оборудования необходимо установить тестомес. В нем к нагретому теплоносителю от котла добавляется холодная вода из обратки.

Принцип работы устройства:

Нагретая вода из котла поступает на термоклапан. Если заданная температура превышена, он открывается для смешивания охлаждающей жидкости с обратным потоком.
Перед циркуляционным насосом перемычка с двухходовым клапаном.
Когда он открыт, вода добавляется из обратной линии.
Смешанный теплоноситель течет через насос к термостату. Он регулирует работу термоклапана. При достижении определенной температуры обратный поток перекрывается.

Распределение по контурам

Из узла смешения вода поступает в распределитель или коллектор. Одно дело, когда теплый пол делают в маленькой комнате (например, в ванной). В нем можно проложить только один виток сети.Тогда инструкция не рекомендует этот узел.

Когда поворотов несколько, надо как-то перераспределять воду между ними. Затем соберите его и отправьте обратно. Эти функции возложены на коллектор. Это пара патрубков на подающем и обратном патрубках. Они подключаются к выходам / входам цепей.

Когда теплый пол в нескольких комнатах, оптимальным вариантом будет поставить гребенку с регулировкой нагрева теплоносителя. Часто в разных помещениях вам не нужна одинаковая температура.

Заключение

Установка сети теплого пола повысит комфорт проживания в доме зимой. Есть разные способы прокладки такого отопления. Выбирать их нужно, исходя из термических нагрузок, климата вашего региона, финансовых возможностей.

Теплый водяной пол — это отличное решение для его установки в кухонной зоне, ведь его технологическая система выбрана таким образом, чтобы создать максимально комфортную для человека температуру.

Шаг 1: Преимущества

Наличие

Установить такой вариант пола можно на базе любого радиаторного отопления. Цена также доступна для любого уровня дохода.

Комфорт

Теплый пол, как водяной, так и инфракрасный, позволяет создать наиболее правильное распределение тепла по помещению. Нагретый воздух поднимается сверху вниз, чтобы ноги не чувствовали себя постоянно дискомфортно. По такому полу ходить приятно и абсолютно безопасно.

Гигиена

Если рассмотреть процесс передачи тепла в пространстве от источников тепла, таких как радиаторы или конвекторы, можно увидеть, что вместе с воздухом осевшая на поверхности пыль поднимается вверх. В случае с теплым полом этот процесс исключен. Это очень удобно, особенно если в семье есть дети или люди, страдающие астмой.

Экономичный

Минимальная температура образуется только под потолком. Но зачем человеку это пространство? Таким образом, вся территория помещения, в котором принято располагаться, отапливается равномерно, это создает эффект значительной экономии энергии.

Прочность

Конечно, срок службы во многом будет зависеть от материалов и режима работы. Но для систем водоснабжения он все равно намного выше электрического пола.

Саморегулирование

Одной из важных характеристик теплого пола является то, что он поддерживает заданный режим без постороннего вмешательства. Это связано с внутренними процессами, когда пол нагревает воздух до совпадения температур.

Простота

Пол с водяным подогревом, как и пленочный, монтировать очень просто, и это можно сделать, не приобретая специальных навыков.Наверное, самый сложный этап — проектирование. Схематическая планировка и продумывание оптимального расположения требует внимательного подхода. А вот установка труб, их подключение — это не сложно.

Шаг 2. Ограничения

Теплый водяной пол возможен для установки в изначально продуманных для этого помещениях. То есть, если в коттедже проектом предусмотрена возможность проведения труб через пол, то сделать это можно в любой момент.В квартирах многоэтажных домов это, к сожалению, невозможно. Объясняется это тем, что в радиаторы подается вода под определенным давлением, которое рассчитано на все квартиры, и если создать расхождение, оно изменится, и пострадают соседи.

Если принято решение об установке водяного пола, то сразу нужно рассматривать вариант полов. Для него лучше всего подойдет кафель или ламинат. Линолеум не очень рекомендуется специалистами, потому что не весь он сделан из качественных материалов.Некоторые компоненты при нагревании могут выделять ужасный запах или вредные ядовитые вещества.

Паркет или ковролин также не подходят из-за их высокой теплоотдачи. То есть они не будут проводить тепло наружу, а будут отдавать внутрь, что, конечно, нежелательно.

Шаг 3. Выбор компонентов

Распределительный узел. Он состоит из трех частей: коллекторной группы, насоса и смесителя. Насос отвечает за циркуляцию воды, а смеситель обеспечивает необходимую температуру.Если пол устанавливается на небольшой площади, то можно регулировать его вручную, а если кухня очень большая, то для этого есть специально приспособленные помпово-смесительные устройства.

Контур теплого пола. На самом деле это система лежащих труб. Оптимальный вариант использования — материал на основе PEX или PERT-стойкий. Это сырье легкое, прочное и гибкое. В нем сочетаются такие качества, как невысокая цена, хорошие технические характеристики и долгий срок службы. Температура воды равномерно распределяется по всей поверхности.Если произошла ошибка и вы неправильно соединили стыки, в отличие от металлопластика или металла, трубы не потеряют своих свойств, и вы легко сможете исправить ошибку.

Шаг 4. Проектирование

На этом этапе следует определиться, будет ли система теплого пола единственным способом обогрева или просто дополнением к основному. В первом случае температура, распределенная по всей поверхности, будет намного ниже, чем в радиаторах.Это примерно 30-40 ° С, а во втором случае 60-90 ° С. Соответственно, нужно учитывать это при настройке котла отопления.

Для расчета количества труб принята формула, когда на 1 кв. Квадратный метр берется 5 метров трубы. То есть на кухне площадью 6 кв. м., нужно 30 метров труб. Самая благоприятная температура для восприятия — 24-26 ° C, а значит, на входе она должна быть на 2-3 градуса выше.

Все вышеперечисленное относится к системе отопления только в напольном покрытии.Если конструкция будет размещена в дополнение к имеющемуся радиатору, необходимо создать блок смещения, который будет переключать с высоких температур в радиаторах на нижний, который подводится к полу. Принцип работы аналогичен обычному смесителю на смеситель, им можно управлять как вручную, так и автоматически.

Для этого нужно выбрать ступеньку с учетом таких моментов:

Определите области активных тепловых потерь.Они расположены возле окон, дверей, балкона. Здесь шаг должен быть 10-15 см.
Труба контура должна касаться этих зон или проходить прямо под ними.
Для центральной зоны кухни желательно использовать шаг 20-30 см.
Трубу можно укладывать двумя способами: змейкой или спиралью. Для маленькой кухни лучше всего выбрать второй вариант. Места изгиба будут меньше, а значит, меньше вероятность деформации трубы.
Расстояние от стены до контура должно быть не менее 15 см.

Шаг 5. Установка

Первый шаг — подготовка поверхности. Для монтажа труб необходимо исключить падение даже незначительной высоты, а для этого необходимо провести стяжку по всей поверхности.

Слой для предотвращения попадания влаги. В комплекте мастика и обычная пленка.
Слой для устранения потерь тепла с использованием материала, включающего вспененный полиэтилен и пенополистирол.

После того, как слои уложены, необходимо сделать разметку на полу в соответствии с нанесенным расположением труб. Это можно сделать обычным маркером. Крепление труб к поверхности может осуществляться несколькими способами. Первый — это использование арматуры, к которой прикручиваются хомуты или обычные провода. И второй — плиты из пенополистирола. Это специальная маркировка для прокладки труб. У нее маленькие горбочки, расположенные в определенном порядке. Между ними установлена труба.

После того, как все детали разложены, подключены и подключены к распределительным узлам, необходимо протестировать систему. Это делается для того, чтобы стыки были хорошо загерметизированы, ничего никуда не текло, а трубы выдерживали давление.

Если все прошло удачно, делается бетонная стяжка, на которую впоследствии будет укладываться напольное покрытие.

Нюансы формирования стяжки водяного теплого пола

Есть определенные особенности в формировании стяжки для водяного теплого пола.Это связано с принципом распределения тепла по его толщине и используемым напольным покрытием.

1. При укладке теплого водяного пола под плитку необходимо сделать стяжку толщиной от 3 до 5 см или рассчитать трубы так, чтобы зазор составлял 10-15 см. В противном случае тепло от труб не согреет пространство между ними.

2. При укладке на ламинат, линолеум и т. Д. Стяжка становится тоньше. В этом случае для прочности можно поверх теплого пола использовать еще одну армирующую сетку.Это уменьшит путь тепла от труб к поверхности напольного покрытия. Под ламинат слой утеплителя не укладывается, потому что он только ухудшает эффективность теплого пола.

Советы мастера

Назад Вперед

Чтобы масляная краска при хранении не высыхала и на ней не образовывалась пленка, положите на поверхность краски кружок плотной бумаги и «залейте его тонким слоем олифы».

«Полиэтиленовая пленка, покрывающая балкон или теплицу, предохраняющая от разрыва ветром, натянутая с двух сторон с промежутками примерно 10-15 см.«

«С бетонной смесью легче работать, обычно в нее добавляют глина, но глина снижает прочность смеси». Добавьте в него ложку моющего средства из расчета на ведро воды. «

«Чтобы винт, головка которого скрыта за препятствием, не вращался вместе с затянутой гайкой, необходимо набросить на него несколько витков резьбы или тонкой проволоки и слегка затянуть концы». «Благодаря трению винт хорошо удерживается на месте». Концы нити можно обрезать после затяжки.«

«Вырезать скворечник можно без коловера. Достаточно разделить лицевую сторону доски по центру и вырезать стамеску или топор с полуоткрытым отверстием нужного размера, после чего соединить половинки заново. »

Деревянные шурупы для шурупов рассыпаются и выпадают из стекла. Не спешите разрезать новую пробку. Плотно заделайте дырку в стене нейлоном из старого чулка. Нагрейте покрасневший ноготь подходящего диаметра, проделайте отверстие под саморез. Ра плавленый капрон превратится в прочную пробку.

«Столярный уровень можно легко превратить в теодолит, снабдив его прицелом из паза и мушкой».

«Чтобы две линии линолеума стояли встык, удобно использовать самоклеящуюся декоративную пленку, кладя ее под основу ли нолеума».

«Чтобы гвоздь ходил в нужном направлении и не гнулся при ударе в глубокую ямку или бороздку, его следует поместить внутрь тубуса, зафиксировать мятой бумагой или пластилином.«

Перед тем, как проделать отверстие в бетонной стене, прикрепите лист бумаги прямо под ним. Пыль и осколки бетона не разлетятся по комнате.

«Чтобы отрезать трубу точно под прямым углом, советуем прикрепить ее следующим образом: возьмите ровную полоску бумаги и проденьте ее на трубу по линии пропила». Плоскость, проходящая через край бумаги, будет строго перпендикулярна оси трубы. «

«Переворачивать бревна или деревянную балку поможет несложный метод — отрезок мотоциклетной или велосипедной цепи, заправленный с одной стороны крюком и прикрепленный к лому с другой стороны.«

«Для того, чтобы работать двуручной пилой, мы рекомендуем простой метод: переместить ручку пилы из верхнего положения в нижнее».

Отрезать кусок шифера необходимого размера можно распилить, но лучше и проще пробить линию предполагаемого пропила гвоздем с частотой 2-3 см, после чего сломать шифер на опоре.

«Лучший способ приклеить плитку к стене — взять битум, растопить и капнуть всего четыре капли на углы плитки.«

Фигурные отверстия при производстве гнутых оконных рам удобнее всего вырезать ножовкой с точеным полотном.

«Изготовление витражей — дело долгое и сложное, вы можете быстро имитировать витраж, взяв тонкие стойки или веточки лозы, приклеив их к листу стекла, а затем покрасив стекло и нанеся покрытие. с лаком «.

«Если под рукой нет дюбеля, то его можно сделать из куска пластиковой трубки, а также можно приподнять шариковую ручку.Отрезав кусок нужной длины, сделайте продольный надрез, примерно наполовину, и дюбель готов ».

«Известно, как сложно повесить дверь, работающую в одиночку, но достаточно укоротить нижний штифт на 2–3 мм, и работать станет намного легче».

«Очень прочная, безусадочная и достаточно водостойкая замазка получается из бустилата, смешанного с любым порошком — мелом, гипсом, цементом !, опилками и т. Д.»

«Если нужно вкрутить шуруп в торец ДСП, просверлите отверстие чуть меньше диаметра шурупа, залейте отверстие клеем« Момент »(только не эпоксидкой!), Вкрутите шуруп день за днем, но груз не сваривается.день. «

«Крепить портреты, фотографии, картины в деревянных рамах со стеклом удобнее не гвоздиками, а согнутыми под прямым углом канцелярскими ручками». Кнопки аккуратно нажимаем отверткой. «По сравнению с гвоздями опасность поломки тонких рамок сведена к минимуму».

«Не так-то просто вкрутить шуруп в твердую древесину». Если винтом вкрутить отверстие для шурупа, а сам шуруп сильно натереть мылом, то после такой операции работа пойдет как по маслу.«

В целях экономии времени край обоев можно обрезать острым ножом, не разворачивая рулон. Для этого необходимо сначала выровнять конец рулона и простым карандашом обвести край кромки с внешней стороны. При работе ножом валок нужно постепенно поворачивать в направлении прокатки.

Для переноски больших листов фанеры, стекла или тонкого железа в домашних условиях удобно использовать проволочный держатель с тремя крючками внизу и ручкой вверху.

ЕСЛИ требуется разрезать вдаль круглую палку, эту работу удобнее всего выполнять с помощью шаблона. Он представляет собой металлическую трубку с проточкой посередине. Диаметр подбирается таким образом, чтобы узор свободно скользил по палочке.

Для работы ножовкой мне будет легче, если в средней части у меня будет высота 1/3 зуба.

15 февраля 2013 г., 22:45

Запад уже давно перешел на такую систему отопления.Практически с начала 80-х от 30 до 50% построенных домов было оборудовано таким теплым полом. Но почему же тогда у нас не было такой системы? И сейчас не многие решаются сделать такое отопление в своем доме. Но я серьезно рассматриваю этот вариант, пока только читаю информацию, и честно говоря о технологии укладки написано мало, например до сих пор не могу найти, какого размера должна быть ступенька при укладке воды- пол с подогревом?

19 февраля 2013 г., 12:32

Думаю, вы вполне справитесь с этой задачей.Только сначала нарисуйте схему раскладки и все просчитайте. При укладке труб водяного теплого пола следует помнить, что идеальный шаг укладки должен составлять от 10 до 35 сантиметров. Расстояние от трубы до ближайшей стены должно быть не менее 7 см. И помните, что длина одной цепи должна быть 50-60м.

Что делать для прокладки труб водяного теплого пола?

20 февраля 2013 г., 13:03

Выбор шага кладки определяется в зависимости от типа помещения и от того, какова величина его расчетной тепловой нагрузки.Есть два типа укладки: с постоянным и переменным шагом. Водяной пол с постоянным шагом укладывается при тепловой нагрузке менее 50 Вт / м2, при этом шаг укладки должен составлять 30 см. А при высоких тепловых нагрузках (более 80 Вт / м2) рекомендуется шаг укладки 15 см. В других, промежуточных случаях обычно принимают переменный шаг укладки — по наружным стенам, где имеют место наибольшие теплопотери, используется более частый шаг укладки, а во внутренних зонах помещений — реже.

Что делать для прокладки труб водяного теплого пола?

21 февраля 2013 г., 8:30

Мне лично этот вариант не нравится. Это хоть и не дорого, но поначалу в такой системе под всем полом течет «тухлая» вода, говорят о том, что это негативно влияет на здоровье. Во-вторых, трубы могут протекать, арматура не прикручена или забракованная задвижка зацеплена, это чревато затоплением соседей и полной разборкой пола с применением перфоратора и отбойного молотка.Мароксов не будет! гораздо проще смонтировать электрический теплый пол.

Что делать для прокладки труб водяного теплого пола?

22 февраля 2013 г., 20:19

Да, это, конечно, вполне логично, но по предварительным подсчетам оказывается, что водяной пол на площади 50 квадратных метров намного экономичнее электрического. возможно, мои расчеты и не соответствуют действительности, о чем я писал выше — пока я только что вник в эти вопросы.

Что делать для прокладки труб водяного теплого пола?

14 марта 2013 г., 6:50

Sergey N писал (а): Мне лично этот вариант не нравится. Это хоть и не дорого, но поначалу в такой системе под всем полом течет «тухлая» вода, говорят о том, что это негативно влияет на здоровье. Во-вторых, трубы могут протекать, арматура не прикручена или забракованная задвижка зацеплена, это чревато затоплением соседей и полной разборкой пола с применением перфоратора и отбойного молотка.Мароксов не будет! гораздо проще смонтировать электрический теплый пол.

Вариант экономичный и полностью надежный.
Вода «гнилая» из области эзотерики, а не инженерии.
Трубы нормальных производителей не протекают, если не превышают допустимое давление — вопрос нормальных проектировщиков. Но стыков в стяжке нет, что за разбор пола перфоратором? Фитинги и краны могут течь по водопроводу, что теперь из плюсов циализации отказываться и унитаз на улице устраивать?
Если это так, то электрический теплый пол тоже может «замкнуться», значит — пожар! Еще предстоит увидеть, что страшнее — пожар, сначала все загорится, потом приедут пожарные и все затопит! или банальный неплотный кран.

Что делать для прокладки труб водяного теплого пола?

18 марта 2013 г., 10:18

Я уважаю электриков больше, чем воду. Конечно, у воды есть неоспоримые преимущества, например, температурная стабильность, но кровотечение при ней тоже немалое. Сложная система раздачи, сложность регулирования температуры, огромное количество различных подключений.

Электрическое поле простое, регулируется простым простым датчиком.
Если по теме вопроса — шаг укладки зависит от температуры.расчет. Увеличивать шаг ниже номинала уменьшать нельзя — можно.

Одним из ключевых компонентов теплого водяного пола являются трубы, от правильного выбора и правильной компоновки во многом зависит эффективность и практичность встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы поговорим в статье.

Загорая с идеей основного или дополнительного обогрева помещения или жилища в целом, необходимо выбрать самые ответственные трубы под.Мысль о том, что из остатков и обрезков можно обойтись более дешевым материалом, следует сразу же отбросить.

От качества, параметров и точного расчета комплектующих в конечном итоге зависит уровень комфорта в доме, экономичность системы, ее долговечность и надежность.

Не каждый вариант может удовлетворить ряд требований, в силу специфики, а также работы выбранной системы отопления:

Долговечность системы теплого пола, уложенной, как правило, под стяжку, должна быть соизмеримой со сроком эксплуатации самого здания, по крайней мере, до его капитального ремонта.Несмотря на то, что сегодня существуют способы установки контуров без, муфта предпочтительнее, так как обеспечивает более надежную защиту от повреждений труб, а также более мягкий, равномерный нагрев, распределение и теплоотдачу.

В целях снижения гидравлического сопротивления системы, повышения эффективности ее работы специалисты рекомендуют выдерживать соотношение диаметра трубы для теплого водяного пола и длины контура:

16 мм — максимальная длина трубы для теплого водяного пола (на 1 контур) в пределах 60-70 м;
20 мм — до 80-90 м;
25 мм — до 100-120 м.

Чем больше расстояние между трубами водяного теплого пола или шаг в каждом контуре, тем выбирается диаметр труб больше.

При расчете, сколько труб потребуется для теплого водяного пола, нужно определить количество контуров. Существует правило, согласно которому площадь, отапливаемая контуром, не должна превышать 20 квадратных метров. Если площадь комнаты больше, следует организовать несколько контуров.

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, отличающиеся своими достоинствами и недостатками:

Расчет перед укладкой

Надо определиться с.Есть 2 основных варианта — змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом габаритов комнаты в масштабе составляется контурная схема расположения. Расчеты, скорее всего, придется делать несколько раз. Так что при расчете труб теплого пола неоценимую помощь может оказать калькулятор воды онлайн.

Планировка должна включать расположение мебели. Под тяжелой тяжелой мебелью установка встроенного отопления нецелесообразна.

Расстояние от стены до первой нитки от 20 см и более. Определить, какое расстояние между трубами водяного теплого пола (ступеньки) можно исходя из размера диаметра, а также необходимой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительно , базовый).

Во избежание неравномерного нагрева и холодных зон шаг трубы для теплого водяного пола не должен превышать 35 см. Диаметр 16 мм достаточен для нормального нагрева до 15 см поверхности в обоих направлениях.

Заключение

Определить, какие трубы нужны для теплого водяного пола, вы можете сами. Однако правильный расчет метража, а также выбор оптимальной схемы и шага труб водяного теплого пола поможет опыт специалиста.

Есть много видов отопления жилья. Эта вода, пар,
, который может работать с разными нагревателями. Сегодня мы поговорим о трубах для теплого пола — что лучше, как выбрать диаметр и рассчитать длину конуры, учтем правила укладки.Низкотемпературный контур, по сравнению с традиционными системами отопления с батареями, более равномерно обогревает помещение. В таком доме приятно ходить босиком, это удобно, если в доме есть маленькие дети. К тому же здесь нет массивных радиаторов и ничего не портит эстетичный вид.

Из какого материала выбрать трубы для теплого пола

Труба металлопластиковая.

Если вы предпочитаете нагрев плова традиционной системе отопления, первое, что вам нужно сделать, это выбрать трубы для теплого пола.Какие из них лучше? Вариантов в принципе не так много, всего три:

металлопластик;
полиэтилен;
медь.

В этом случае действительно необходимо продумать, какую трубу выбрать для теплого пола среди первых двух вариантов. Трубы из цветных металлов не только используются для низкотемпературных систем отопления, но и для традиционных уже не используются. Это связано с тем, что полимеры по всем параметрам лучше:

не ржавеют — несмотря на то, что медь является цветным металлом, она подвержена химической коррозии от контакта с алюминием и при воздействии на него вихревых токов;
простая установка;
низкая стоимость;
устойчивость к механическим воздействиям.

Мы можем выбрать, какие трубы для теплого водяного пола лучше всего подходят из полимерных изделий, за счет того, что теплоноситель не нагревается более 55 градусов в низкотемпературном контуре. В принципе, максимальная рабочая температура, которую выдерживает пластик, составляет 95 градусов. Поднять до 110 градусов можно, но ненадолго. В этом случае полимер сильно расширяется (тепловое расширение). Именно поэтому так важно, чтобы температура в теплом полу не превышала 55 градусов.В идеале стяжку следует прогреть до температуры тела. В противном случае из-за теплового расширения трубы теплого пола слой стяжки разорвется.

Полиэтиленовые трубы по надежности лучше металлопластиковых. Они монолитные, поэтому не расслаиваются. Но у металлопластиков за счет алюминиевого армирования меньше тепловое расширение и они сохраняют форму после изгиба. Несмотря на это, специалисты рекомендуют все же выбирать сшитый полиэтилен.

Расчет параметров трубы

Изделие из сшитого полиэтилена.

После того, как вы определились с материалом, нужно сделать расчет трубы для теплого пола. Он заключается в подборе диаметра и длины контура. Эти два значения тесно связаны, так как от них зависит полное гидравлическое сопротивление. Рассмотрим пример:

контур металлопластиковых труб наружным диаметром 16 мм может достигать не более ста метров, а труб 20 мм — ста двадцати метров;
: контур полиэтиленовых труб с внешним диаметром 18 мм может достигать максимум 120 м.

Тогда нужно рассчитать длину трубы для теплого пола. Для расчета нам понадобится величина шага и площадь зон укладки. Конечно, важно учитывать тепловую мощность будущего отопления, но для таких расчетов существуют специальные программы с множеством вводных. Чтобы разобраться во всех тонкостях, потребуется много времени и усилий, поэтому можно положиться на основные принципы. Расстояние укладки — это расстояние между трубами теплого пола, которое варьируется от 150 до 300 мм.Чем ближе трубы друг к другу, тем теплее будет в помещении и, соответственно, материала уйдет больше.

отступ от стены 300 мм;
не кладите трубу там, где будет мебель и бытовая техника.

Имея все необходимые значения, можно приступать к расчету длины контура низкотемпературного отопления.

Длина трубы = (полезная площадь / шаг штабелирования) + 10%

Непосредственный монтаж труб теплого водяного пола

Две основные схемы для подключения низкотемпературного водяного контура.

Осталось понять, как уложить трубу для теплого пола. Для максимального использования тепловой энергии от низкотемпературной системы отопления необходимо провести
. Для этого подойдет любой плотный утеплитель (пенопласт, EPP, минват, керамзит), но в приоритете, конечно,
.

Совершенно бессмысленно использовать световозвращающую изоляцию. Во-первых, исправно работает только при наличии буферной зоны воздуха. Во-вторых, раствор разъедает алюминиевую фольгу, и через пару лет от отражающей поверхности уже ничего не останется.При укладке труб для теплого водяного пола желательно сделать гидроизоляцию, чтобы соседи не затопили в случае протечки.

Существует четыре способа укладки труб теплого пола:

змея;
двойная змейка;
змейка угловатая;
улитка.

Рассмотрим алгоритм редактирования. Для начала выравнивается рабочая поверхность и укладывается утеплитель. Затем положите гидроизоляцию и приклейте демпферную ленту по периметру комнаты.После гидроизоляции на будущую стяжку укладывается армирующая сетка — лучше брать лист, а не рулонами. К арматурной сетке крепится труба по выбранной схеме. Важно хорошо закрепить контур, чтобы он не двигался во время заливки стяжки. Поверх труб заливается бетон. Толщина слоя должна быть не менее 3 см, в идеале 5-7 см. В противном случае пол треснет.

Будьте предельно осторожны, чтобы не повредить трубы.Определить место протечки в теплом полу сложно. Явных признаков ДТП —
. Определить точное местоположение можно только тепловизором.

Результаты

Для теплого пола используйте металлопластиковые трубы с внешним диаметром 16 и 20 мм, а также трубы из ПЭН с внешним диаметром 18 мм. Для расчета длины контура нужно знать полезную площадь укладки и расстояние между трубами (от 15 до 30 см). Монтаж сопровождается утеплением пола и устройством гидроизоляции.Прокладывать трубы там, где будет мебель и бытовая техника, не нужно.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Как определить правильный размер и расстояние между трубками для вашего проекта

Трубки являются неотъемлемой частью любой системы водяного водяного отопления. Как и вены, он переносит теплую жидкость и тепло по полу, превращая их в удобные теплые поверхности.Мы предлагаем лучшие трубки из PEX и PERT для наших гидравлических систем, доступные в различных размерах от 3/8 ″ до 1 ″. Эти трубки обеспечивают отличные характеристики в излучающих системах и предоставляют разработчику системы самые большие возможности для выбора компонентов. Имея пять доступных размеров, как узнать, какой из них лучше всего подходит для вашего проекта? Эти общие правила могут помочь. Трубки
PEX и PERT бывают разных размеров. Наиболее распространены размеры 3/8 ″, 1/2 ″, 5/8 ″ и 3/4 ″. Как правило, для системы обогрева пола в жилых помещениях мы рекомендуем трубы 3/8 ″ и 1/2 ″.Размер трубки определяет скорость потока, которая может быть достигнута, а также указывает максимальную длину контура в зависимости от напора. Обычно мы рекомендуем трубки 5/8 ″ и 3/4 ″ для крупных коммерческих предприятий и при таянии снега.

Такие факторы, как размер трубок, расстояние между трубками и температура воды, напрямую представляют тепловую мощность (в BTH / кв. Фут / час) системы лучистого отопления. Последнее особенно важно, поскольку расчет теплопотерь является начальным этапом каждого проекта лучистого отопления и позволяет установщику определить, какой размер трубы использовать и какой длины будет максимальная длина.

Для увеличения производительности пола для выбранных размеров и длины трубок может потребоваться увеличение потока, расстояние между трубками может быть ближе друг к другу или повышение температуры воды. Например, при увеличении потока через трубку PEX 1/2 дюйма всего на 0,1 галлона в минуту выходная мощность пола увеличится на 5 БТЕ / кв. фут / час

С трубкой 1/2 ″ 6 ″ шаблон иногда используется в небольших помещениях, таких как ванные комнаты, и для экстремально холодного климата, в то время как узоры 8 ″ и 9 ″ являются стандартными для большинства жилых помещений в большинстве климатических условий, а 12 ″. узор используется в гаражах.Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки 5/8 ″ с кислородным барьером из PEX или InfloorPERT®. Для трубок диаметром 5/8 дюймов стандартным является шаблон от 9 до 12 дюймов. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) кислородная трубка 3/4 дюйма является стандартной. Для трубок диаметром 3/4 дюйма используется расстояние 12 дюймов или 18 дюймов, в зависимости от климата и желаемой температуры помещения.

Теперь, когда вы выбрали размер и расстояние между трубами для своего проекта, просто умножьте квадратные метры обогреваемого помещения на один из следующих множителей, чтобы определить общий линейный метр трубы, который вам понадобится.Обязательно используйте правильный множитель, который соответствует выбранному вами интервалу:
6 ″ интервал = квадратный фут x 2,0
8 ″ интервал = квадратный фут x 1,5
9 ″ интервал = квадратный фут x 1,34
Расстояние 12 дюймов = квадратный фут x 1,0
Шаг 18 дюймов = квадратный фут x 0,67

После того, как вы определили фактическую общую длину трубок, которые вам понадобятся, следующим шагом будет определение количества петель или контуров труб. Для трубок 1/2 дюйма длина контура 300 футов является стандартной, но контуры от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association.С трубкой 5/8 ″ 400 ′ и 3/4 ″ трубки 500 ′ контуры являются стандартными. Например, если вы используете трубку 1/2 дюйма и определили, что вам потребуется 900 футов трубки, у вас будет три контура по 300 футов каждая и трехпортовый коллектор. Если вы используете трубку 5/8 дюйма и определили, что вам потребуется 3000 футов трубки, у вас будет восемь контуров по 375 футов каждая и восьмипортовый коллектор.

Мы ответим на любые Ваши вопросы по дизайну. Мы также предлагаем бесплатные услуги по проектированию в составе продаваемых нами систем. Свяжитесь с нами сегодня чтобы начать.www.infloor.com

Максимальная длина участка трубопровода:
3/8 дюйма Петли трубки не должны превышать 200 футов
1/2 дюйма Петли трубки не должны превышать 300 футов
5/8 дюймов Петли трубки не должны превышать 400 футов
3/4 дюйма Петли трубки не должны превышать 500 ′

Присоединяйтесь к нашему онлайн-сообществу и оставайтесь в курсе событий с Infloor Heating Systems:

Теплый пол с подогревом | Трубы из PEX | Напольное отопление

Существует несколько способов подбора размера комплекта труб и коллектора RHT PEX для вашего магазина, ангара или дома.Самый простой способ определить количество труб, которые вам понадобятся, — это сначала выбрать подходящий размер и расстояние между трубками для вашего приложения, а затем определить общую линейную длину трубопровода на основе приведенных ниже множителей площади в квадратных футах.

Для жилых помещений, а также малых и средних магазинов и гаражей O ₂ кислородный барьер PEX-трубка входит в стандартную комплектацию. С трубой ½ «6» шаблон иногда используется в ванных комнатах и для экстремально холодного климата, шаблон 8 «и 9» является стандартным для большинства жилых помещений в большинстве климатических условий, а шаблон 12 «используется в гаражах и жилые помещения в более теплом климате.Для большинства крупных магазинов и небольших коммерческих предприятий обычно используются трубки из полиэтилентерефталата с кислородным барьером & frac58; «. Для трубок & frac58;» стандартным является 12 «образец, но 16» образец может использоваться в более теплом климате или при очень низких желательна температура окружающей среды. Для больших магазинов и больших коммерческих зданий (обычно более 5000 квадратных футов) стандартная труба PEX с кислородным барьером ¾ «. Для трубок» используется расстояние 16 или 18 дюймов, в зависимости от климата и желаемых условий. температура для пространства.

Теперь, когда вы выбрали размер и расстояние между трубами PEX для своего проекта, просто умножьте квадратные метры обогреваемого пространства на один из следующих множителей, чтобы определить общую линейную метраж трубы, которая вам понадобится. Обязательно используйте правильный множитель, соответствующий выбранному вами интервалу:

Интервал 6 дюймов = квадратный фут x 2,0
Расстояние 8 дюймов = квадратный фут x 1,5
Расстояние 9 дюймов = кв. Фута x 1,34
Расстояние 12 дюймов = кв.футов x 1,0
Интервал 16 дюймов = кв. Фута x 0,75
Расстояние 18 дюймов = кв. Фт. X 0,67

После того, как вы определили фактическую общую длину трубы, которая вам понадобится, следующим шагом будет определение количества петель или контуров трубы. С трубкой ½ дюйма длина цепи 300 футов является стандартной, но цепи от 250 до 350 футов находятся в пределах диапазона, рекомендованного ассоциацией Radiant Panel Association. Для трубок & frac58; «и ¾» стандартными являются контуры длиной 500 футов. Так, например, если вы используете ½-дюймовую трубу и определили, что вам потребуется 900 футов трубы, у вас будет три контура по 300 футов каждый и трехходовой коллектор.Если вы используете НКТ & frac58; «и определили, что вам потребуется 3000 футов трубы, у вас будет шесть контуров по 500 футов каждый и 6-канальный коллектор.

Если вам нужна дополнительная помощь в определении размеров, расстояния и / или компоновки трубок из полиэтиленгликоля для вашего проекта, компания BlueRidge будет рада помочь вам в этом. Предлагаем бесплатные услуги по проектированию и компоновке НКТ при покупке НКТ и коллекторов. Просто посетите нашу страницу Free Radiant Design и заполните форму запроса на дизайн, чтобы получить бесплатную оценку материалов, необходимых для вашего проекта: http: // www.blueridgecompany.com/quote

Для всех применений внутри плиты BlueRidge Company рекомендует использовать один из следующих изоляционных материалов для поддержания эффективности и минимизации ненужных потерь тепла (перечислены в порядке эффективности):

1. FOAMULAR 250 2 «жесткий пенопласт R-10.
2. FOAMULAR 250 1 1/2 «жесткий пенопласт R-7,5.
3. FOAMULAR 250 Жесткая пенная изоляция 1 дюйм R-5
4. Барьерная «изоляция» R 1.7
5. Пузырьковая фольга Пузырь (немного лучше, чем ничего)

Инструкции по установке системы теплого пола — Underfloor Heating Systems Ltd

В рамках вашей системы теплого пола мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена на 3-ю скорость.Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов. Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов.Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как тепловые потери в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением.Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, и комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами.Также обратите внимание, что система подогрева пола должна быть полностью отдельной системой , то есть подающая и обратная линия для подогрева пола должна полностью идти обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного продавца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь расширительный зазор для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем водопроводчику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью выпущен воздух. Когда закончите, закройте торцевые крышки.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать пять минут и снова выпустить воздух через спускной клапан на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90-100 метров 100% открыт

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Техническая информация о теплых полах — ООО «Системы теплого пола»

Перед тем, как устанавливать теплый пол с подогревом, необходимо учесть ряд вещей. Дойдя до заказа материалов и их доставки, мы будем исходить из предположения, что имеется достаточная глубина для стяжки в тех случаях, когда установка в бетонные полы, полиуретановая изоляция установлена и любые мембраны и краевая изоляция установлены или будут установлены. .

Убедитесь, что инструкции по установке, прилагаемые к заказу системы теплого пола, прочитаны и поняты. Будь то бетонный пол или деревянный подвесной пол, он должен быть чистым и свободным от предметов. Рекомендуется разметить любые кухонные гарнитуры и тому подобное на полу, чтобы установщик мог избежать прокладки труб в таких местах. Часто планы этажей показывают расположение квартир, но они могут быть только приблизительными. Это также защищает от любых изменений макета в последнюю минуту.

Специалист по установке теплого пола сначала должен решить, где должен быть установлен коллектор; в идеале коллектор должен располагаться в центре участка, чтобы предотвратить длинные участки трубопровода и ненужные помехи. Также обратите внимание, что коллектор следует располагать так, чтобы к нему можно было получить доступ в случае необходимости при любом потенциальном обращении за обслуживанием в будущем.

Проверьте конструкцию на предмет предлагаемой компоновки контура и расстояния между трубопроводами. Обычно мы проектируем наши системы теплого пола с шагом труб 200 мм, но центры труб могут варьироваться от 150 до 250 мм c / c в зависимости от источника тепла, конструкции пола, тепловых потерь и т. Д.

Центры труб диаметром 250 мм были стандартом в отрасли при использовании многослойных труб, но компания Underfloor Heating Systems Ltd с последнего десятилетия сразу перешла на расстояние между центрами 200 мм, чтобы учесть потенциальную смену источника тепла в долгосрочной перспективе. В бесшовных полах наша система будет работать с расстоянием между трубами 250 мм, если в качестве источника тепла используется бойлер.

Если система должна работать в паре с тепловым насосом и с температурой воды около 35 ° C, то следует рассмотреть вопрос о расстоянии между трубами 150 мм.Пожалуйста, свяжитесь с отделом продаж, если вы думаете, что это может иметь место — вам может потребоваться не только больше трубы, но и, возможно, больший коллектор, чтобы максимально использовать систему. Большинство тепловых насосов, доступных на рынке, могут производить воду с температурой 45 ° C, и при этом стандартное расстояние между центрами труб 200 мм будет достаточно в большинстве случаев.

Для установщика может быть полезно посетить объект перед началом установки, чтобы убедиться, что все вовлеченные стороны понимают, что от них требуется для выполнения установки теплого пола. E.грамм. Застройщику потребуется несколько месяцев для высыхания типичного пола с бетонной стяжкой. Электрики должны были проложить кабели к каждому месту расположения термостата — если штукатурка уже завершена, всегда есть возможность модернизировать управление до беспроводной (термостатной) системы.

Во время установки имущество должно быть защищено от атмосферных воздействий и не должно быть риска замерзания. Необходимо установить окна и двери, а также обогреватель, если существует риск 0 ° C или минусовых температур, чтобы предотвратить просачивание воды в трубах.

Водопроводная вода должна быть доступна на месте, чтобы гарантировать, что система может быть заполнена, а монтажники системы теплого пола могут выполнить испытание под давлением. Электроснабжение также должно быть доступно на месте. Если установщик планирует работать после наступления темноты, очевидно, что на месте также может потребоваться рабочее освещение.

Свяжитесь с нами для получения бесплатного предложения

Опубликовано 8 февраля 2013 г.

Полы с подогревом: полное руководство по полам с подогревом

Полы с подогревом (UFH) имеют множество преимуществ: они согревают ноги и позволяют сэкономить деньги на счетах.Полы с подогревом отлично сочетаются с возобновляемыми источниками тепла, поэтому они станут идеальным выбором для тех, кто пытается сделать свой дом более экологичным.

Звучит идеально, но как узнать, правильно ли это отапливать дом? Какие бывают типы? Можете ли вы его переоборудовать? Сколько стоит установка? Бежать дорого? Работает ли он только под определенными типами полов?

Независимо от того, какой у вас вопрос о теплых полах, найдите ответ в нашем экспертном руководстве.

Узнайте больше о различных типах отопления в нашем справочнике.

Как работает теплый пол?

Полы с подогревом бывают двух типов. Мокрая, так называемая, потому что горячая вода перекачивается по трубам в полу, или сухая — так называются электрические системы, работающие от сети. Влажные системы питаются от горячей воды, часто нагретой котлом, но также хорошо работают с возобновляемыми источниками энергии, такими как солнечные батареи или тепловые насосы.

Оба метода нагревают пол и используют тот факт, что горячий воздух поднимается вверх, нагревая при этом комнату.Вы можете сравнить преимущества влажной и сухой систем ниже.

Сколько стоит установка теплого пола?

Ожидайте потратить более 100 фунтов стерлингов за квадратный метр на водопроводные системы и от 50 фунтов стерлингов за квадратный метр на электрические, за исключением подготовки, подкладки и установки. Имейте в виду, что установка электрических систем на площади до 20 м намного дешевле ².

Только материалы:

Электрический мат = от 35 до 80 фунтов за м ²
Электрический в стяжке = от 20 до 90 фунтов за м ²
Горячая вода, первые 20 м ² = От 80 до 120 фунтов за м ²
Горячая вода, последующие м ² = от 25 до 35 фунтов за м ²
Элементы управления = от 80 до 150 фунтов за комнату

Установленная система:

Электрический мат = от 70 до 120 фунтов за м ²
Электрический в стяжке = от 60 до 110 фунтов за м ²
Горячая вода, первые 20 мес ² = от 120 до 160 фунтов за м ²
Горячая вода, последующий м ² = от 45 до 95 фунтов за м ²
Органы управления = от 100 до 200 фунтов за комнату

Дорогое ли использование теплого пола?

Системы УВГ с теплой водой создают температуру от 40 ° C до 65 ° C, что означает, что фактическая температура пола будет в среднем от 23 ° C до 32 ° C.Это ниже, чем у стандартных радиаторов, поэтому расходы на отопление со временем следует сократить.

По сравнению с радиаторной системой отопления, UFH, по оценкам, на 25% более эффективен в сочетании с современным конденсационным котлом и до 40% дешевле в сочетании с тепловым насосом.

Электроэнергия имеет более высокие удельные затраты, поэтому эти системы могут оказаться немного дороже. Однако для оптимизации производительности можно использовать таймеры. Поскольку электрический UFH не зависит от системы центрального отопления, он позволяет обогревать определенный пол без необходимости отапливать весь дом.

Какие бывают типы полов с подогревом?

ЗНАЕТЕ ЛИ ВЫ?

Существует два основных типа систем теплого пола: теплый водяной или влажный теплый пол, который проходит через трубы как часть системы отопления; и электрический.

Теплые полы, закопанные в землю

Системы теплой воды включают заглубление 1.6 см труб в стяжку пола. Затем стяжка завершается выбранным вами покрытием, и зонированная система управляется коллектором, обычно расположенным в шкафу магазина. Тепло выделяется не радиаторами, а всей плитой пола.

Плюсы: Самый энергоэффективный способ доставки UFH. Низкие эксплуатационные расходы.

Минусы: Требует капитального ремонта существующей конструкции пола и поэтому лучше всего подходит для пристройки или новых построек.

Эта водная система для поверхностного монтажа LoPro Max имеет низкие эксплуатационные расходы по сравнению с эквивалентной электрической системой UFH.Например, 30-метровая электрическая система подпола ² будет стоить около 720 фунтов стерлингов в год для эксплуатации, в то время как LoPro Max стоит 240 фунтов стерлингов при работе с газовым котлом. Однокомнатная, 4 м ² комплект, от 970,80 фунтов стерлингов, Nu-Heat

(Изображение предоставлено Nu-heat)

Теплые полы с подогревом на поверхности

Если Если вы не хотите откапывать конструкцию пола, подумайте о системах теплого пола от таких компаний, как Nu Heat и Polypipe.Они состоят из изолированных панелей с каналами, проложенными для труб диаметром 1,2 см, которые можно уложить поверх существующей конструкции пола. Панели увеличивают высоту пола всего на 1,5 см и используют теплую воду так же, как и подземные системы.

Плюсы Простая в установке низкопрофильная система.

Минусы Относительно дорого, и добавление этой системы к выбранным комнатам, которые являются частью одного этажа дома, вызовет изменение уровня между помещениями.

Электрическая

Электрическая система позволяет избежать необходимости поднимать уровень пола в существующих помещениях и является популярным выбором для отопления отдельных комнат.Электрические системы состоят из ковриков, на которых кабели подключаются к электрической цепи дома. Управляется термостатами. Электрические коврики UFH тонкие, их можно укладывать на плиточный клей, что делает их очень популярными для ванных комнат.

Плюсы Легко модернизируется. Идеально подходит для отдельных комнат. Недорого в установке.

Минусы Относительно высокие эксплуатационные расходы по сравнению с системами водоснабжения.

Джейсон Орм, эксперт по ремонту

Плиточные полы идеально подходят для использования с UFH из-за их низкого термического сопротивления и высокой тепловой массы.Шестигранная напольная плитка, от 29,95 фунтов стерлингов за м ² и настенная плитка Mono Patchwork, 49,95 фунтов стерлингов за м ² , как Стены, так и пол

Влажный или сухой пол системы отопления

Поскольку электрические системы устанавливаются непосредственно под напольным покрытием и работают независимо от вашей системы центрального отопления, они особенно полезны для установки в одной комнате или там, где уже установлен уровень черного пола.Проволока или маты очень тонкие (около 3 мм) и не должны вызывать проблем с разными уровнями пола — таким образом, мало нарушая существующее помещение.

В мокрых системах теплая вода циркулирует по пластиковым трубам, установленным под полом и подключенным к основному источнику центрального отопления. Эта система, как правило, работает лучше всего, когда трубы заделаны в стяжку, поскольку это помогает рассеивать тепло, поэтому она подходит для новых конструкций пола, где на черновом полу можно разместить трубопроводы и цементную стяжку.Таким образом, влажные системы с большей вероятностью будут использоваться в новостройках и пристройках или во время крупных ремонтных работ.

Мартин Конвей, менеджер по технической поддержке Pimlico Plumbers

Какая изоляция нужна для полов с подогревом?

Тип необходимой изоляции будет зависеть от типа выбранной вами системы.

Для помещений первого этажа и проектов реконструкции с твердым полом, системы UFH необходимо укладывать непосредственно на предварительно установленную изоляцию из пенопласта или полистирола, чтобы соответствовать строительным нормам.

Существуют также системы для твердых полов, которые включают изоляцию в их системную конструкцию, например, система Floating Floor System от компании Polypipe, в которой используются панели пола из полистирола высокой плотности, которые служат основой для труб отопления, но также улучшают изоляцию.

Для комнат наверху требуемая изоляция снова будет зависеть от выбранного вами продукта. Для этих немного более сложных систем требуются системы подогрева пола, которые можно устанавливать на полы без прочного основания, часто на подвешенных деревянных или деревянных поверхностях.Здесь мы всегда рекомендуем использовать решение, включающее изоляцию в его конструкцию, чтобы вы могли быть уверены, что изоляция идеально подходит для требований вашей системы.

Например, система подвесного пола Polypipe имеет изоляцию, специально разработанную для размещения между опорными балками, в то время как решение модульных нагревательных панелей представляет собой систему, состоящую из предварительно сконфигурированных панелей с уже встроенной изоляцией 3 см с панелями, которые можно просто соединить. и затем установили между балками на месте.

Получить Real Homes Журнал доставлен прямо к вашей двери и вашему устройству

Не можете добраться до магазинов, но не хотите пропустить последний номер вашего любимого домашнего журнала? Не волнуйтесь, когда вы подпишетесь сегодня, вы будете получать каждый выпуск журнала Real Homes прямо к вашей двери и вашего устройства.

От потрясающих завершенных проектов до последних идей украшения, которые вы можете попробовать в своем собственном пространстве, вы найдете множество вещей, которые будут развлекать и вдохновлять вас в каждом выпуске.
Посмотреть сделку

Является ли теплый пол лучшим вариантом для моего дома?

UFH особенно эффективен для больших пространств открытой планировки, особенно с высокими потолками, поскольку весь пол излучает тепло вверх, согревая ноги и создавая равномерную температуру в помещении. Это лучистое тепло также означает уменьшение сквозняков, снижение уровня влажности и количества переносимых по воздуху аллергенов.

Обычно теплых полов более чем достаточно в качестве автономного обогрева. Однако его возможности часто будут определяться другими факторами, такими как напольные покрытия (см. Ниже) и уровни изоляции здания (особенно стены и окна).Вот почему расчеты теплопотерь так важны, а индивидуальные тепловые характеристики здания показывают, сколько тепла вам нужно генерировать.

Например, плохо изолированное помещение с большим количеством остекления может не отапливаться полностью, когда на улице холодно (что означает, что может потребоваться дополнительная изоляция или дополнительное отопление).

Существует предел температуры пола, при котором система теплого пола может комфортно работать, поэтому это может означать, что она не подходит для очень маленьких помещений, где отношение площади пола к объему помещения низкое.

Полы с подогревом — хороший выбор для обогрева кухни, особенно гостиной открытой планировки. Он хорошо сочетается с твердым полом, который часто используется на кухне, и означает, что вы можете использовать пространство на стене для хранения вещей вместо радиаторов.

Подходит ли теплый пол для старого дома?

UFH может быть хорошим выбором для старого дома. Однако это не подходит, если исторический пол будет поврежден или фундамент подорван. Помните также, что бетонные полы и влагонепроницаемые мембраны могут нарушить равновесие конструкции, вызывая проблемы с влажностью.Альтернативный, дышащий вариант — Limecrete. Это особенно хорошо работает с полом с подогревом и включает совместимый слой изоляции.

Также имейте в виду, что UFH может не иметь достаточной мощности для обогрева большого старого здания с плохой изоляцией.

Какой пол для теплого пола лучше?

Наилучшим напольным покрытием для совместимости с полом с подогревом является керамическая плитка, которая обладает прекрасными теплопроводными свойствами. В основном вам нужно что-то, что поможет быстро и быстро вывести тепло на поверхность.Камень и дерево — тоже отличные варианты; пол из смолы, хотя и не такой проводящий, как керамический, все же хорошо совместим с полом с подогревом. Бетон менее эффективен, и вы можете обнаружить, что с этим материалом ваши полы будут прохладнее, чем с полимером или фарфором. Наименее подходящим напольным покрытием для теплого пола является любой тип коврового покрытия — на самом деле, если у вас есть ковровое покрытие, вам, вероятно, все равно не понадобится пол с подогревом.

Можно ли совместить теплый водяной пол с подогревом и радиаторы?

Комбинация обеих систем может быть ответом для многих домов, поскольку радиаторы можно легко встроить в систему под полом.

Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Насколько легко контролировать теплый пол?

Специализированные элементы управления UFH жизненно важны для обеспечения комфорта, оперативности и энергоэффективности. Напольное отопление требует больше времени для нагрева и охлаждения по сравнению с радиаторами, поэтому для преодоления этого промежутка времени необходимы программируемые элементы управления.

Для домашних хозяйств с нерегулярной или ограниченной заселенностью, а также для домов отдыха полезно иметь дистанционное управление, чтобы вы могли включить отопление за час или два до прибытия. Пульт дистанционного управления также пригодится, если вы забыли выключить обогрев.

Как выбрать правильную тепловую мощность

Ваш инженер-теплотехник или поставщик UFH разработает для вас систему, согласовав мощность на квадратный метр с потребностями помещения в тепле, исходя из объема, характеристик теплопотерь стен, пола , крыша, окна и вентиляция, а также напольное покрытие на ваш выбор.

Какие типы полов и черновых полов лучше всего подходят для полов с подогревом?

Лучшее напольное покрытие для использования с UFH — узнайте больше в наших руководствах

Лучший тип основания пола — это стяжка, которая полностью изолирует трубопроводы и обеспечивает плотную и проводящую среду для распространения и отвода тепла течет по трубам. Это затем позволяет использовать более низкую температуру трубы, обычно около 35 ° C, и делает систему UFH гораздо более эффективной.

Твердые напольные покрытия, в том числе каменные и керамические, являются лучшим выбором для настила полов и обеспечивают хорошую теплоотдачу.

Если вы предпочитаете пол из массивной древесины, всегда уточняйте у своего поставщика, подходит ли он для использования с UFH, или подумайте о конструкционных деревянных плитах, которые в силу своей конструкции имеют тенденцию быть более устойчивыми при изменении температуры. Опять же, уточните у поставщика, рекомендуется ли ваш конкретный выбор для использования с UFH.В обоих случаях имейте в виду, что температура поверхности не должна превышать 27 ° C.

Большинство высококачественных ламинатов и винила также могут использоваться с UFH.

Ковры можно использовать с UFH. Тем не менее, ознакомьтесь с совокупным рейтингом ковра и подложки. Он должен быть менее 2,5 тг, чтобы система теплых полов могла работать эффективно.

Получите дополнительную консультацию по выбору ковра.

Как происходит установка теплого пола?

Системы электрического теплого пола может легко установить компетентный домашний мастер, хотя большинство проектов по-прежнему выполняется подрядчиком, например плиточником или электриком.

Большинство систем UFH укладываются на изоляцию с покрытием стяжкой. В этой ситуации прокладку трубопроводов и подключение коллекторов может выполнить любой грамотный специалист.

Если вы делаете это самостоятельно, выбранная вами компания должна предоставить вам чертежи компоновки труб, а также руководства по установке или видеоролики, посвященные аналогичному проекту. Это просто вопрос следования чертежам трубопроводов — проложить каждый отдельный контур от коллектора, закрепить трубу на полу с помощью предоставленных скоб, а затем вернуть трубопровод в коллектор.Перед окончательной укладкой пола необходимо провести испытания всех укладок.

Для электрических или газовых подключений необходим квалифицированный монтажник.

Как измерить

Стандартные системы UFH имеют глубину 15-16,5 см, включают 10 см изоляции, 5-6,5 см стяжки с теплой водой или электрическими нагревательными элементами внутри, после чего следует отделка пола.

Может ли протекать теплый пол?

Если гвоздь случайно не вонзится в трубы на каком-то этапе, этого просто не произойдет.В полу нет стыков, а трубы спроектированы и испытаны на расчетный срок службы 50 лет при температурах и давлениях, превышающих требуемые системой.

При случайном повреждении отдельные трубы можно испытать под давлением, чтобы найти нужную. В деревянных полах труба обычно может быть открыта для ремонта, в то время как стяжка пола должна быть выкопана, чтобы открыть трубу. Что касается электрических систем, то это просто подъем напольного покрытия и замена поврежденной цепи.

Есть ли гарантия на теплый пол?

Ищите системы, на которые в стандартной комплектации распространяется расширенная гарантия. Влажные системы состоят из различных компонентов, и вы можете обнаружить, что на каждую из них предлагается разная продолжительность гарантии — например, 25 лет на трубы и, возможно, два года на коллекторы. Как правило, коллекторы проще заменить, чем трубы, поэтому очень желательна длительная гарантия на сами трубы.

В случае электрических систем расширенная гарантия обычно составляет порядка одного года для термостатов, которые легко заменяются, и 10 лет для нагревательных кабелей, которые нет.Для некоторых брендов также доступны пожизненные гарантии.

При рассмотрении гарантий убедитесь, что компания, которая их поддерживает, имеет какое-то обоснование. Появился ряд онлайн-компаний, предлагающих расширенные гарантии на свои системы, но если они больше не существуют, когда система выйдет из строя, эта гарантия будет бесполезной.

Полы с подогревом в сравнении с радиаторами

Там, где стоимость является проблемой, затраты на установку теплого пола могут перевесить преимущества, особенно если это связано с удалением бетонных полов и повторной стяжкой.В домах, в которых днем нет людей, вам может не подойти медленный прогрев и охлаждение полов с подогревом (которое может составлять от четырех до шести часов).

Комбинация обеих систем часто может быть лучшим решением для многих домов, поскольку радиаторы можно легко встроить в систему пола. Хорошим компромиссом является установка полов с подогревом на первом этаже с радиаторами наверху, чтобы удовлетворить различные требования к жилым и спальным помещениям, тем более, что многим людям по-прежнему нужны полотенцесушители в своих ванных комнатах.

Система электрического теплого пола Sticky Mat от WARMUP PLC. с самоклеящимся клеем для быстрой низкопрофильной установки. От 48,92 фунтов стерлингов за м² без НДС

Существуют ли другие системы невидимого отопления?

В качестве альтернативы полам с подогревом можно рассмотреть как системы плинтусов, так и панельное отопление.

Обогрев плинтусов

Влажные или электрические системы обогрева плинтусов — отличный вариант.Влажные системы могут использоваться как с тепловыми насосами, так и с обычными котлами из-за их большой площади поверхности и равномерного распределения тепла по помещению.

Прямые электрические версии легче и проще установить в зданиях, где нет газа или трубопроводов, но они более дороги в эксплуатации. Однако их быстрое время отклика и даже распределение тепла компенсируют некоторые дополнительные расходы по сравнению с другими формами электрического обогрева.

Установка системы обогрева плинтуса в типичном двухквартирном доме с двумя спальнями будет стоить от 3600 до 6000 фунтов стерлингов, хотя доступны и более дешевые варианты, доступные только для самостоятельной поставки; рассчитывайте заплатить от 500 до 720 фунтов стерлингов за номер.

Настенное панельное отопление

Модульные настенные и потолочные отопительные панели Variotherm — это решение для помещений, где полы с подогревом не подходят, будь то ремонт или новое строительство. Их легко адаптировать для стен, наклонных потолков и сложных кровельных конструкций. Полные системы начинаются от 70 фунтов стерлингов за квадратный метр, включая коллектор, панели и элементы управления, у поставщика UFh2.

Расстояние между трубами теплого пола — правила расчета

Что такое теплый пол?

Особенности системы

Как определить площадь комнаты?

Правила расчета и варианты укладки

Змейка

Улитка

Комбинированный способ

Выбор шага

Страница не найдена — Все о трубах

Страница не найдена — Все о трубах

Расстояние между трубами теплого пола, оптимальный шаг укладки

Выбор отопительной системы как залог комфорта

Теплый пол: что учитывается при расчете

Коэффициент теплопроводности

Диаметр труб

Тепловые потери и место расположения

Комбинированное отопление

Заключение

Видео: Простые секреты укладки труб

Расстояние между трубами теплого пола: материалы, выбор шага укладки

Достоинства системы

Факторы, учитываемые при расчете

Влияние коэффициента теплопроводности

Влияние диаметра трубы

Тепловые потери и местоположение

Формы укладки

Змейка

Улитка

Какой метод лучше

Рекомендации по монтажу

Особенности фиксации труб

Укладка труб теплого пола: варианты

Преимущества использования пола с обогревом

Как выбрать трубы для водяного пола

Расчет количества труб

Порядок монтажа теплопроводящих контуров

Схемы укладки труб теплого пола

Вступление

Особенность укладки труб теплого пола

Длина контура

Схемы укладки труб теплого пола

Чем отличаются схемы укладки

Расстояние между трубами

Выводы

Еще статьи

Инструкция по монтажу теплого пола

ВАЖНОЕ ЗАМЕЧАНИЕ

НАЗНАЧЕНИЕ

ПРОКЛАДКА ТРУБЫ

ПОДГОТОВКА ТРУБЫ

КОНТРОЛЬ

Теплый пол — это ступенька трубы. Как рассчитать шаг или расстояние между трубами теплого водяного пола

Как рассчитать расстояние между элементами для сборки системы?

Схемы устройства водяного теплого пола

Способы устройства теплого водяного пола

Установка контуров на профильные теплоизоляционные маты

Модульные и стоечные типы теплых водяных полов

Последовательность укладки труб в бетонную стяжку

Укладка теплого водяного пола на армирующую сетку и без нее

Выбор оптимального шага

Важные нюансы обустройства системы отопления в бетоне

Способы закрепления контуров

Монтажные маячки

Раствор для стяжки пола

Опрессовка

Присоединение контуров к коллекторам

Где я могу установить

Регулировка температуры охлаждающей жидкости

Распределение по контурам

Заключение

Что делать для прокладки труб водяного теплого пола?

Что делать для прокладки труб водяного теплого пола?

Что делать для прокладки труб водяного теплого пола?

Что делать для прокладки труб водяного теплого пола?

Что делать для прокладки труб водяного теплого пола?

Расчет перед укладкой

Заключение

Из какого материала выбрать трубы для теплого пола

Расчет параметров трубы
