Установка вытяжки на кухне своими руками. Подключаем сами

Выбор режима работы вытяжки

Способ установки этого устройства будет зависеть от его режима работы, которых всего насчитывается 2:

Режим отвода
Режим рециркуляции

Установка вытяжки, которая работает в вытяжном режиме, включает в себя вывод воздуховода в систему вентиляции. Для этого очень важно правильно выбрать диаметр воздуховода — он не должен превышать допустимых параметров в 120-150 мм.

Совет! При установке воздуховода его не нужно ни сгибать, ни удлинять, так как все это значительно увеличивает потерю мощности: каждый поворот снижает мощность на целых 10 %.

Выбирая воздуховод, нужно отдавать предпочтение тем, которые имеют гладкую поверхность, потому как гофрированные жесткие трубы слишком громко «звучат» во время работы оборудования.

Установка вытяжки с угольным фильтром не требует вывода в вентиляцию, потому как весь воздух, который в нее попадает, очищается и вновь возвращается в помещение. Монтаж такой вытяжки довольно прост, однако периодически придется менять фильтры.

Не менее важно и то, как именно будет крепиться вытяжка, это зависит от ее вида.

Виды вытяжек

Вытяжки бывают:

Какие инструменты понадобятся

Для установки кухонной вытяжки нужны будут такие инструменты и материалы:

Гофр и пара хомутов для его крепления
Решетка для вентканала
Перфоратор
Шуруповерт
Ножовка для резки металла
Строительный уровень
Отвертка
Рулетка (для разметки).

Монтаж вытяжной вентиляции

Монтаж вытяжки начинают, как правило, с самого сложного — подключение вытяжки к вентиляционной шахте. И лучше всего будет не пробивать еще одно отверстие, увеличивая окно вентиляционной шахты, а установить дополнительный короб со специальным клапаном, который будет препятствовать возвращению воздуха обратно в помещение.

Вот его схематический вид:

Как все это работает? Если клапан закрыт (клапан — красная черта) — воздух просто выходит через отверстие вентиляции, а если вытяжка запускается, и начинает работать вентилятор, то он изменяет свое положение и закрывает одно из окон, а вентиляция в этом случае осуществляется при помощи самой вытяжки.

Основная задача всей этой системы — предотвращение возникновения обратной тяги и возможность осуществления естественной вентиляции, если вытяжка будет отключена.

Для сооружения механизма понадобится пружина и алюминиевый или пластиковый лист для сооружения клапана.

Какой воздуховод лучше

Из всех возможных видов воздуховодов лучше выбирать те, что изготовлены из пластика, либо же из алюминия.

Пластиковые трубы очень легкие и не создают шума при работе вытяжки, к тому же, прятать их не нужно, они отлично вписываются в дизайн помещения и не уродуют его.

Алюминиевые гофрированные трубы тоже не шумят во время работы, но имеют не очень привлекательный внешний вид, поэтому многие ломают голову над тем, как спрятать гофр от вытяжки. Одним из лучших способов считается его устройство в гипсокартонный потолок.

Прежде чем приступить к монтажу

Перед монтажом нужно выяснить все моменты, касающиеся подключения вытяжки к электричеству. При этом чрезвычайно важно соблюдать все нормы электробезопасности, ведь на вытяжку в процессе эксплуатации будут постоянно попадать капли жира, влага и все такое прочее, поэтому его корпус и требует обязательного заземления для отвода напряжения.

Для подключения вытяжки нужно 3 провода: фаза, ноль и земля. Нужно обязательно обеспечить оборудование заземлением. Сделать это можно при помощи заземляющего контура (если таковой имеется), просто подключив провод к соответствующей клемме.

Но что делать, если заземления в квартире нет? В этом случае придется подключить провод к глухой нейтрали. Для этого нужно открыть электрощиток со счетчиками и найти там трубу со всеми проводами или же специальную шину, как на картинке:

На ней нужно найти штырь, на котором уже находятся нулевые провода. Нужно будет накинуть поверх них свой провод и затянуть шайбу. После этого провод проводится на кухню, а сама вытяжка подключается через автомат-разделитель.

Установка вытяжки в шкаф

Прежде чем приступить к монтажу оборудования, необходимо заняться изготовлением короба-хлопушки. Он изготавливается в соответствии со схемой (рисунок выше), или же можно пойти более простым путем и приобрести антивозвратный клапан. Вся конструкция будет устанавливаться перед вентиляционным отверстием в стене.

После этого можно подготавливать шкаф. Для этого нужно разметить его нижнюю стенку и в соответствии с проставленными отметками просверлить там отверстие под вытяжку. Если в шкафу есть полки, то в них также нужно будет просверлить круглые или квадратные отверстия под воздуховод.

Верхняя стенка шкафчика должна быть просверлена в форме квадрата и с некоторым запасом (3-5 мм) — для короба-хлопушки.

Когда шкаф будет готов, можно приступать к подключению воздуховода. Для этого его нужно протянуть через все просверленные отверстия, обрезать трубу и загнуть ее края наружу. После этого шкафчик можно повесть на стену.

Важно! Все стыки воздуховода нужно обработать герметиком, чтобы впоследствии вытяжка не потеряла своей мощности.

Протянутый в шкафу воздуховод соединяется с вентканалом через антивозвратный короб. Хлопушка крепится на шкаф на силикон.

После того как основные элементы будут подключены, можно закреплять сам корпус вытяжки в шкафу. Прикручивается он на саморезы или дюбели. Гофр крепится к нему при помощи хомута.

Если же нужно закрепить не гофр, а пластиковый воздуховод, то следует просто правильно соединить все комплектующие:

Высота установки вытяжки над плитой

Очень важным фактором, который нужно учесть перед монтажом вытяжки, является ее высота над варочной поверхностью плиты. Этот параметр будет зависеть от типа самой плитки:

Если нужно установить воздухоочистительное оборудование над электрической плиткой, то расстояние между ними не должно быть менее 70 см.
Для газовой плиты этот параметр составляет 80 см.

Соблюдение этих параметров позволяет обеспечить эффективную очистку воздуха в кухне. Если же высота между плитой и вытяжкой будет менее 70-80 см, то нагретый воздух, исходящий от варочной поверхности, может повлиять на работоспособность прибора и повредить его важные элементы.

Как установить вытяжку на стену кухни

В случае монтажа устройства не в шкаф, а прямо на стену, можно воспользоваться встроенными креплениями или же соорудить П-образную раму из уголков. Такая рама будет служить надежной опорой для корпуса вытяжки.

В некоторых случаях обычные дюбели не подходят для закрепления, это является довольно частой проблемой для тех, у кого трубы газовой плиты мешают нормальному креплению. Для решения проблемы нужно воспользоваться длинными саморезами-шпильками. На одном из концов они имеют резьбу с гайкой к которой можно прикрутить корпус устройства.

Как подключить вытяжку к электросети

Окончательный этап — это подключение вытяжки к электросети. Он осуществляется двумя способами:

Через розетку
Через предохраняющий автомат

Очень важно помнить про заземление, о котором уже было указано выше статье. Благодаря ему можно убрать напряжение с корпуса и вентилятора вытяжки.

Как только все будет готово, можно оформить вытяжку в декоративный колпак и защитные воздуховоды и смело пользоваться всеми преимуществами этого оборудования.

Устройство кухонной вытяжки — это достаточно простая процедура, особенно при соблюдении всех правил электробезопасности и наличии необходимых инструментов и материалов. И единственное, что потом потребуется, так это 2 раза в год очищать оборудование от жира и копоти для предотвращения возгорания.

Установка вытяжки над газовой плитой — видео

Видео, которое поможет подробнее разобраться в установке вытяжки и подборе нужных элементов для монтажа:

Больше информации

Задать вопрос

процесс и этапы монтажа. Как установить вытяжку на кухне своими руками – видео, инструкция и советы мастеров

Функции вытяжных устройств на кухне, их отличие от вентиляции

Важность и необходимость применения рассматриваемого оборудования подтверждается задачами, которые оно решает:

Из зоны, прилежащей к плите, отводится загрязненный воздух с частицами продуктов сгорания, испарений, дыма и запахами.
На место отведенного воздуха с загрязнениями обеспечивается приток комфортного – чистого, который имеет меньшую влажность и температуру.
Благодаря работе вытяжки не создаются условия для нежелательного появления и размножения вредных микроорганизмов.
Значительное или полное отведение воздуха, загрязненного жиром, копотью и грязью, помогает длительное время сохранять презентабельным внешний вид кухонной мебели, предметов интерьера, бытовой техники, увеличивает их долговечность.
Благоприятные комфортные условия создаются не только для работающих на кухне, но также для находящихся в соседних комнатах и помещениях членов семьи и гостей вашего дома.

Воздухоотвод, который обеспечивается вытяжными системами, не может быть заменен классической вентиляцией. Последняя лишь создает условия для воздухообмена на каком-то ограниченном пространстве. Отвод воздуха, насыщенного продуктами сгорания и парами, при этом не осуществляется. Эту проблему решает установленная вытяжка. Соединяясь специальными трубами с вентиляционной шахтой, она обеспечивает выведение загрязненного воздуха наружу.

Важно! Труба вентиляции, соединяемая с патрубком вытяжки, должна иметь сечение, совпадающее или превышающее сечение самого патрубка (в последнем случае для соединения потребуется переходной фасонный элемент). Соблюдение этого условия делает отведение воздуха более эффективным.

Принцип работы естественной вентиляции

Естественная вентиляция в наших квартирах сконструирована таким образом, чтобы воздушные потоки могли свободно перетекать из одних помещений в другие, двигаясь из области высокого давления в область более низкого давления, т.е. от тепла к холоду. Один воздух выходит, а на его место другой заходит. Это физика или закон природы, и против него мы бессильны.

С появлением в наших жилищах прекрасных и герметичных пластиковых окон, а также металлических дверей с качественными уплотнителями, приточный воздух не может поступать в квартиры и естественное движение воздуха или воздухообмен, прекращается. Свежего воздуха в жилищах больше нет, в квартире духота и повышенная влажность. И тут наш человек придумывает себе дополнительную проблему – это установку вытяжных вентиляторов и «зонтов» над кухонными плитами .

Виды кухонных вытяжных устройств, их важные параметры

Устанавливаемые кухонные вытяжки представлены следующими видами:

Подвесные – бюджетные, самые распространенные устройства для крепления под полку.

Встраиваемые – хорошо гармонируют с кухонной мебелью; выдвигаемая панель делает их компактными.

Купольные – универсальные вытяжки каминного типа с возможностью работать в проточном и рециркуляционном режимах.

Островные – используются на больших кухнях с центральным расположением плиты.

Перед покупкой вытяжки обязательно снимают линейные размеры (длина х ширина) варочной поверхности кухонной плиты. У приобретаемого изделия эти размеры должны быть немного больше или, по крайней мере, совпадать. При меньшей площади эффективность отвода воздуха будет снижена. Это сразу отразится на общем микроклимате кухонного помещения и вызовет определенное разочарование покупкой. Следующий параметр – производительность – зависит от объема помещения (который легко просчитать умножением площади кухни на ее высоту). Производительность (м3/ч) должна в 10 и более раз превышать полученное значение объема.

Вытяжка должна быть установлена на 65-75 см от варочной поверхности электрических и индукционных плит. Над газовой плитой это расстояние увеличивается на 10-15 см. Уменьшение высоты расположения устройства приведет к неудобствам работы у плиты и может создать пожароопасную ситуацию из-за перегрева техники.

Необходимый инструмент

Для монтажа оборудования и подготовительных работ могут понадобиться:

перфоратор или дрель с функцией удара;
шуруповерт;
электрический лобзик;
строительный уровень;
рулетка, линейка;
молоток;
набор отверток.

С чего начинать монтаж вытяжки

Очень важный вопрос, нужно обращать на него пристальное внимание, в противном случае вместо положительного эффекта получится отрицательный.

Действие Краткое описание

Проверка технического состояния существующего вентиляционного канала	Снимите декоративную решетку, внимательно осмотрите поверхности канала. Для облегчения ревизии пользуйтесь фонариком. Канал должен быть чистым, дым от горящей бумаги должен полностью втягиваться в него. Если есть паутина, черная копоть и иные посторонние отложения, то это свидетельствует о плохой естественной вентиляции, надо вызывать представителей управляющей компании для исправления проблем. Дальнейшее переоборудование делается самостоятельно, как именно мы расскажем немного ниже.
Определение типа вытяжки	Может быть проточной и циркуляционной. Первая подключается в канал и выбрасывает отработанный воздух наружу. Как мы уже выше упоминали, имеет несколько важных ограничений по монтажу, выполнять требования необходимо в обязательном порядке. Второй тип вытяжек не связан с каналами, агрегат очищает воздух и возвращает его обратно в помещение. Это полностью автономная и безопасная система, но имеет один существенный недостаток – требуется часто менять фильтры.
Технические параметры вытяжки	Главное – надо подбирать устройства с учетом объема помещения и минимальной кратности обмена воздуха. Производительность вентилятора должна минимум на 20% превышать требуемый объем обмена воздуха, работа электрического двигателя на пределе возможностей заметно сокращает время его эксплуатации. Если главный фактор определен, то можно подбирать вентиляцию по размерам, уровню шумности, наличии дополнительных функций, дизайну, типу управления и т. д. Эти показатели не влияют на чистоту воздуха в кухне, они только повышают комфортность пользования устройством.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Правильный монтаж приобретенной вытяжки: как установить и закрепить

Рассмотрим наиболее распространенные способы установки.

В комплекте с приобретаемой вытяжкой предусмотрена схема установки электроприбора на кухне. Обязательно ознакомьтесь с ней до проведения монтажных работ.

Установка в шкафчик

Способ предусматривает постоянное расположение электроприбора в подвесном шкафчике над плитой. Если монтаж вытяжки совпадает с общими работами по обустройству кухни, логично заказать специальный шкаф со всей мебелью по индивидуальному эскизу. Главная особенность мебельной единицы – отсутствие дна и надежно закрепленная, прочная средняя полка, на которую придется вся нагрузка после крепления к ней корпуса электроприбора. Расстояние от низа шкафчика до полки должно соответствовать высоте приобретенного устройства. Во всех полках и верхней крышке заказывают наличие отверстий нужной формы для воздуховода. Размеры определяются в зависимости от используемой трубы для отвода воздуха. Отверстия не делаются для приборов, работающих по принципу рециркуляции (очищенный фильтрами воздух снова попадает в помещение).

Если мебель была установлена раньше, придется самостоятельно размечать и делать нужные вырезы в полках и крышках шкафчика электрическим лобзиком. Идеальная точность при этом не требуется – после монтажа возможные огрехи будут скрыты.

В зависимости от комплекта прилагаемого крепежа вытяжка фиксируется к полке саморезами или соединением винт-гайка через предварительно просверленные в полке отверстия. После навешивания шкафчика на стену, надевают и закрепляют на выходном патрубке трубу воздуховода. Электрическую розетку желательно подвести и разместить в самом шкафчике. Провисание провода и другие неэстетические детали будет скрывать закрытая дверца.

Установка под шкафчиком

Данный способ очень похож на первый вариант. Только оборудование крепится книзу шкафа. Такое крепление применяют при сокращении расстояния от вытяжки до плиты для эффективного всасывания загрязненного воздуха. Подбираются приборы, которые будут легко смотреться в кухонном интерьере. При желании скрыть переднюю панель вытяжки, устанавливают декоративную фальш-панель из материала, аналогичного фасаду дверцы шкафчика.

Как крепить к стене

Находясь над плитой, мебель подвергается действию высоких температур и пара. Из-за этого может пострадать ее внешний вид, уменьшится срок эксплуатации. Поэтому над плитой часто образуется разрыв между элементами мебели. При отсутствии шкафчиков над варочной поверхностью, вытяжку можно монтировать на стену. Это простой и надежный способ.

Сначала определяется высота расположения электроприбора и по уровню проводится горизонталь. Теперь вытяжка прикладывается к стене на требуемой высоте и делаются метки под сверловку через отверстия ее задней панели. После разметки производится сверловка посадочных мест под дюбеля (минимальная глубина – 50 мм). Затем закручиваются верхние саморезы и вешается вытяжка. Если она расположена без отклонений и висит надежно, через отверстия панели вкручиваются нижние саморезы.

При отсутствии на задней панели мест для крепления, вытяжка устанавливается на специально изготовленную рамку из уголка. Сама рамка крепится к стене саморезами. При отсутствии возможности закрепить ее вплотную к стене (в этом месте проходит труба или другие коммуникации, стена с обшивкой), для крепления рамки применяют цанговые шпильки или длинные саморезы-шпильки (саморез с резьбой под гайку на другой стороне изделия).

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

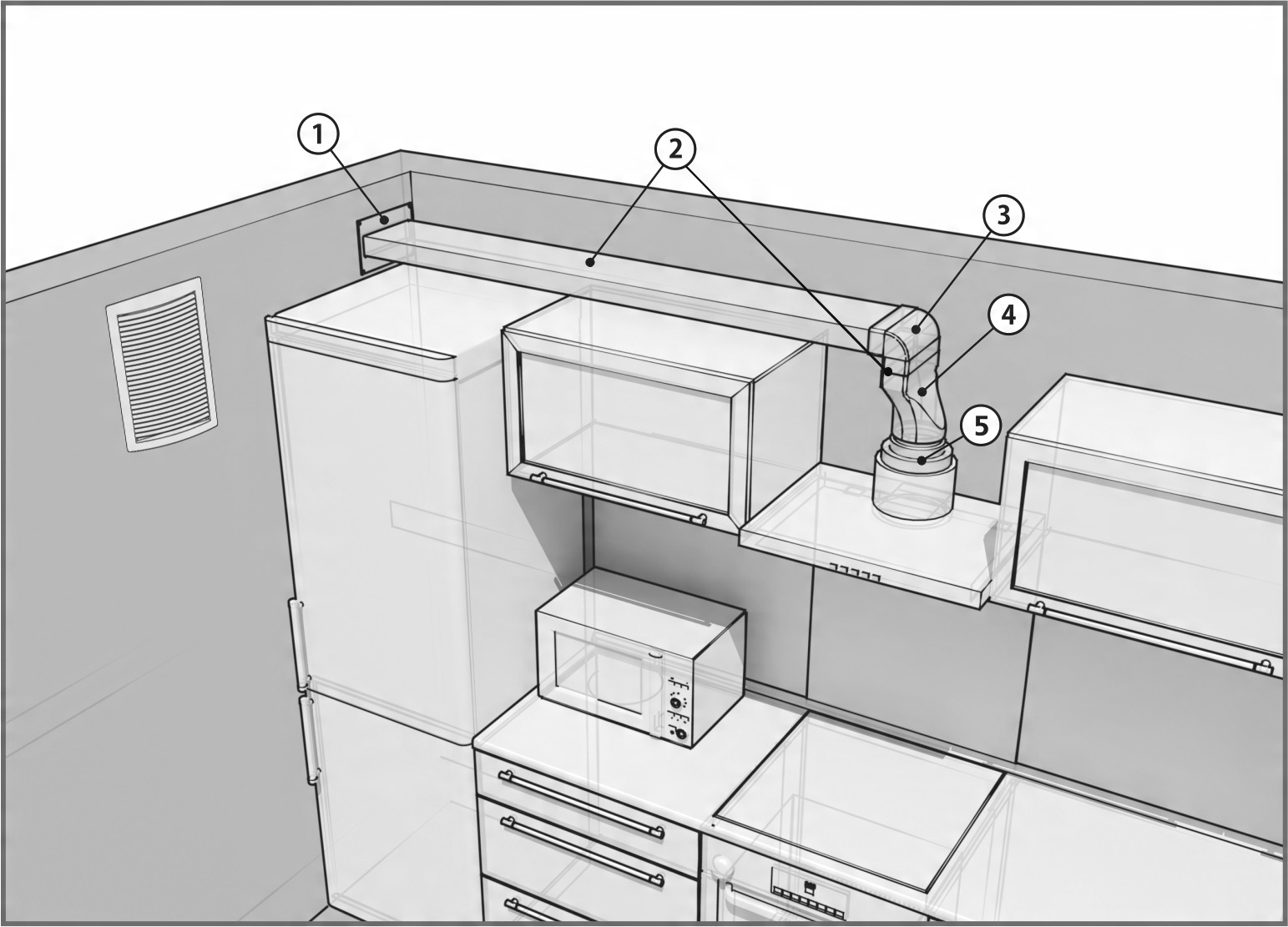

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Монтаж встроенной вытяжки

Кухня стандартной квартиры советской планировки редко превышает 12-15 м2. Места немного, поэтому, для того чтобы установить вытяжку, приходится отказываться от настенного шкафа над столешницей, или чаще всего коробку вытяжной системы, диффузор и систему приходится монтировать внутри мебели.

Более современные модели вытяжки для кухни изготавливают в виде прямоугольного бокса, размеры которого напрямую соотносятся с размерами газовой плиты.

Бокс оборудуется выдвижной кромкой воздухозаборника, позволяющей захватывать воздух по всей плоскости варочной поверхности. Монтаж боксовой вытяжки требует предварительной подготовки и полного переоборудования мебельного шкафчика, расположенного над плитой.

Установка купольной вытяжки

Одной из наиболее эффективных конструкций из всех существующих схем считается купольная или пирамидальная вытяжка. Воздухозаборник вытяжки представляет собой перевернутый купол или равнобокую пирамиду, на вершине которой крепится воздухоотводный канал или поворотное колено.

От формы купола и места расположения приемного отверстия воздуховода зависит, насколько эффективно и равномерно забирается горячий поток по всей кромке диффузора. При выполнении основных правил монтажа плиты воздух и пары поднимаются к воздухозаборнику вытяжки равномерным потоком.

В идеале купольный вариант вытяжки приходится делать в виде равносторонней пирамиды, а посадочное отверстие располагать строго по центру конструкции. Монтаж такой системы предполагает, что трубу нужно будет отодвигать от стены кухни, и тем самым усложнять крепление и вводить дополнительное переходное колено.

Монтаж купольной вытяжки выполняют как в виде самостоятельной надстройки, так и в виде встроенной в мебельный шкафчик пирамиды. В первом случае основание вытяжки крепится непосредственно к стене кухни с помощью опорной металлической рамки и консольного хомута или кронштейна.

Если над плитой и столешницей кухни уже установлены подвесные мебельные шкафчики, то монтаж купольной вытяжки можно существенно упростить, например, как на видео

Вытяжку можно оставить, как есть, только закрыть вытяжную трубу декоративной накладкой. Большинство хозяев предпочитают выполнять монтаж вытяжной системы с трубами и вентиляторами так, чтобы лицевую часть можно было закрыть декоративной панелью или коробком от снятого ранее мебельного шкафчика.

Монтаж наклонной вытяжки

Чаще всего передняя кромка купольной вытяжки находится на уровне головы взрослого человека. Даже если правильно выполнить монтаж воздухозаборника, все равно выступающая часть создает определенные неудобства для работающего у плиты.

Поэтому разработчики и производители предложили новую схему вытяжной системы с наклонным расположением плоскости воздухоприемника. С основными условиями и требованиями, предъявляемыми к монтажу необычной вытяжки, можно ознакомиться на видео

Процесс монтажа разделен на несколько этапов:

Устанавливается несущий каркас короба и поворотного колена;
Выполняется монтаж переходной деки воздухоприемника;
Крепится дефлектор воздухозаборника и защитная панель;
Выполняется монтаж труб – воздуховодов.

К сведению! Верхняя кромка защитной панели должна находиться в одной вертикальной плоскости с передним рядом газовых конфорок или нагревателей электроплиты.

Воздух поднимается от рабочей поверхности плиты, соприкасается с наклонной плоскостью деки и засасывается вентилятором через щель между декой и защитной панелью. По отзывам пользователей, вытяжки наклонной схемы практически не шумят в работе, они легко обслуживаются, чистятся и промываются для удаления следов загрязнений.

Установка хлопушки

В просторечии хлопушкой называют обратный клапан, без которого не обходится практически ни одна система вентиляции, в которой существует риск опрокидывания потока. Обычно все вытяжки для кухни или даже ванной комнаты при монтаже или капитальном ремонте вентиляции обязательно дооборудуются хлопушками.

Конструкция обратного клапана представляет собой пластиковую кольцевую или прямоугольную рамку, внутри которой установлены один или два пластиковых лепестка. Под действием воздушного потока лепестки отклоняются и пропускают воздух в нужном направлении. Если воздух меняет направление, то лепестки хлопушки ложатся на рамку и запирают поток.

Монтаж хлопушки может выполняться непосредственно на корпусе вытяжки, обязательно после фильтра, перед фланцем присоединения вытяжной трубы. Некоторые производители рекомендуют выполнять монтаж в месте подключения воздуховода к центральной вытяжной трубе или к выводу на улицу. Например, такая схема монтажа обеспечивает надежную работу системы естественной вентиляции, если вытяжка подключена к общей вентиляционной трубе с санузлом и ванной комнатой.

Для квартирной кухни чаще всего хлопушку ставят непосредственно на корпусе вытяжной системы. Перед монтажом клапанной коробки необходимо удостовериться в работоспособности лепестков и проверить положение стрелки на корпусе, обозначающей направление воздушного потока.

Установка приточного клапана

Система организации притока свежего воздуха крайне важна для исправной работы вытяжки кухни. Приточный клапан необходим для того, чтобы обеспечить полноценный приток свежего воздуха с улицы, а не из соседних жилых помещений, и тем более санузла или ванной комнаты.

По нормам и условиям СНиП 2.08.01-89 монтаж приточного клапана обязателен, если в помещении нет оконных фрамуг, форточек со щелевыми клапанными заборниками, или конструкция кухни не позволяет забирать воздух с улицы естественным притоком. После завершения монтажа вытяжки в помещении кухни, при включенном электровентиляторе, разрежение или падение давления в комнате не должно превышать 40 Па.

Обычный механический приточный клапан по устройству полностью совпадает с обратным горизонтальным клапанным механизмом, с той только разницей, что приток дооборудован сеткой и сборником конденсата. Чаще всего в качестве приточного клапана устанавливают вентилятор с клапанной решеткой.

Для монтажа приточника в стене кухни рядом с окном кольцевым алмазным сверлом пробивается отверстие диаметром, равным сечению клапана. Канал под монтаж клапанной трубы сверлят с уклоном в 4-5о для обеспечения стекания конденсата за пределы помещения кухни.

Монтаж корпуса вытяжки в готовый шкаф

Процесс монтажа или встраивания вытяжки, после того как на кухне был собран и навешен верхний ряд мебельных шкафов, всегда связан с риском не угадать с габаритами корпуса и размерами шкафчика. Если мебель заказывали без учета размеров и характеристик будущей вытяжки, перед тем как приступить к монтажу, выбранный шкаф снимают, удаляют тыльную стенку и днище, после чего выполняют обмер габаритов. Разница между шириной корпуса и расстоянием между стенками должна быть не более 3 мм.

Далее в верхней стенке шкафчика размечают отверстие под вытяжную трубу, контур вырезают электролобзиком или кольцевым сверлом.

Таким же способом из куска фанеры или ДСП вырезают внутреннюю переборку.

Шкафчик переворачивают кверху дном, вставляют корпус вытяжки и размечают линию, по которой необходимо выполнить монтаж внутренней полки.

Следующим этапом на шкафчик навешивают и регулируют дверь так, чтобы створка не мешала открываться нижнему лотку вытяжной системы. Остается выполнить монтаж хлопушки и вытяжной трубы, после чего шкаф с встроенной вытяжкой отправляется на прежнее место на стену кухни.

Сборка корпуса шкафа и вытяжки

Значительно проще и удобнее выполнить монтаж вытяжки еще на этапе сборки мебели и установки ее на кухне. Всегда есть возможность подогнать габариты навесного шкафа к размерам корпуса встраиваемой вытяжной системы.

В первую очередь по размерам корпуса вытяжки собираем обычный прямоугольный шкаф с одной внутренней полкой.

Полочку опускаем на выходное отверстие на корпусе и переносим разметку для сверловки отверстия под вывод трубы. Пластиковый переходник обрезаем по диаметру будущего вытяжного воздуховода.

С тыльной стороны корпуса вырезаем паз под прокладку электрической проводки.

Собираем мебельный шкафчик, далее идет монтаж корпуса вытяжки, его крепят обычными саморезами к плите ДСП. В верхней стенке вырезается отверстие под выход трубы.

После навешивания шкафа на стену кухни подходит черед монтажа воздуховода. Его можно собрать по-разному, но чаще всего используют плоские короба, которые легко спрятать на «крыше» мебельного ряда.

Встраиваемые

Встраиваемые вытяжки требуют соответствующей мебели, чаще всего – навесного ящика под размер устройства. Поэтому, скорее всего, старый шкаф придется демонтировать или просто видоизменить. Монтаж такого оборудование предполагает прикручивание задней панели к стене.

Встраиваемые вытяжки требуют соответствующей мебели, чаще всего – навесного ящика под размер устройства.

Для начала необходимо вырезать все необходимые отверстия, предварительно измерив вытяжку и диаметр вытяжной трубы. После чего просверлить углубления в стене для монтажа самого прибора, установить крепежные элементы и закрепить вытяжку.

Для начала необходимо вырезать все необходимые отверстия, предварительно измерив вытяжку и диаметр вытяжной трубы.

Если вытяжной прибор рекреационный, то это гораздо упрощает работу, поскольку нет необходимости вырезать отверстие для вентиляционной трубы и думать, как все присоединять.

Стоит позаботиться о том, чтобы выдвижная каретка могла свободно выезжать без препятствий.

Подвесные

Такие конструкции можно разместить на стене, в навесном шкафу либо на потолке. Сначала необходимо наметить места для необходимых креплений.

Такие конструкции можно разместить на стене, в навесном шкафу либо на потолке.

Главное, чтобы не стене или потолке не было трещин и других неровностей. Далее для монтажа требуется просверлить на поверхности отверстия, прикрутить крепежные изделия и закрепить вытяжку. В основном, крепежные детали идут в комплекте с устройством.

Главное, чтобы не стене или потолке не было трещин и других неровностей.

При присоединении вентиляционной трубы к самому устройству следует убедиться в герметичности всех швов.

Важно! Вытяжка должна висеть ровно, параллельно потолку. Это необходимо проверить с помощью уровня.

Угловые

Такие устройства крепятся на 2 стороны стены. Потолок при этом задействован тоже для вентиляционного рукава. Установка занимает минимум времени.

Такие устройства крепятся на 2 стороны стены.

Необходимо сделать разметку на всех сторонах поверхностей. Просверлить отверстия, прикрепить дюбели и повесить вытяжку. В конце закрепить оставшиеся элементы саморезами.

Необходимо сделать разметку на всех сторонах поверхностей.

Главное – удостовериться в герметичности соединений устройства с гофрированным рукавом.

Островные

Островные отнимают много времени и сил при установке, поскольку крепятся такие приборы к потолку. Сложность заключается не столько в креплении, сколько в проведении кабеля питания и расположения розетки. В основном, провода проходят под потолком и стеной.

Островные отнимают много времени и сил при установке, поскольку крепятся такие приборы к потолку.

Совет. Монтаж островной вытяжки лучше доверить специалисту, который профессионально выполнит работу в кратчайшие сроки.

Антивозвратный механизм

Антивозвратный клапан не даст воздуху возвращаться обратно на кухню

Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Крепление на стену без шкафа

- Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
- А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
- В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Крепление вытяжки рядом с газовой трубой

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Крепление к стене навесной или купольной модели

По внешнему виду вытяжки над плитой навесной и купольной моделей весьма различны между собой, но, при этом, они обе должны крепиться к поверхности стены. Для этого, их задний корпус имеет четыре отверстия: по два с каждой стороны. Кроме того, производители снабжают свои изделия схемами установки, монтажными инструкциями и шаблонами, с отметками мест для крепежа.

Всё, что Вам потребуется, это приставить промышленный шаблон к стенке и сделать отметины (в случае отсутствия шаблона, надо произвести замер расстояния между отверстиями и, потом, перенести на стенку).

Затем всё гораздо проще: надо взять дрель и сделать отверстия. Вставить в них пластиковые заглушки и навесить вытяжку на дюбель — гвозди, проверив уровень горизонтальности установленной системы.

Данный вариант особенно подходит при наличии идеально ровной стенки, когда ничто не мешает. Но, зачастую рядом со стеной проходит газовая труба, не позволяющая повесить вытяжку вплотную со стеной.

Возьмите на заметку! Если такое происходит, то прибейте к стенке бруски из дерева. Затем, к ним, крепите вытяжную систему. Но, не забывайте, что со временем эти бруски будут покрываться слоем копоти и жира.

Имеется ещё и второй способ, как установить вытяжку на кухне своими руками за трубами. Для этого надо воспользоваться шуруп – шпильками (или шпильками сантехническими).

Как крепятся такие шпильки? Они имеют нарезку для вкручивания в стенку. Их использование позволит закрепить вытяжку для кухни, отдалив её от стены (при этом, шпильки выпускаются различных размеров, а все гайки сделаны под биту, либо восьмигранный ключ).

На какой высоте от плиты устанавливается вытяжка?

Высота вытяжки над электрической плитой – не меньше 70 см. Над газовой панелью аппарат можно устанавливать на расстоянии не меньше 80 см.

Перед монтажом вытяжной системы, пришлось поспрашивать на этот счёт мнение мастеров. Некоторые говорили, что расстояние между газовой плитой и вытяжкой может быть 70 см. Якобы, этого достаточно, чтобы все испарения уходили.

Однако, помните, что от газовый плиты исходит более горячий воздух, чем от электропечки, поэтому мощности прибора может не хватить, чтобы втянуть в себя продукты сгорания. К тому же, от такой температуры могут испортиться фильтры и другие детали вытяжной системы, а это влияет на работоспособность прибора. Стоит ли так рисковать, пытаясь сохранить минимально возможное расстояние, — решать вам?!

Расстояние между вытяжкой и плитой также зависит от роста того, кто будет стоять у варочной панели. Систему нужно зафиксировать на такой высоте, чтобы человек не ударялся головой о корпус прибора.

Заземление и зануление

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности. Ведь бывают случаи, когда прибор может ударить током при простом прикосновении, даже если на нем нет влаги. Поэтому во время монтажа кухонной вытяжки следует выполнить заземление для корректной дальнейшей работы устройства. Такой провод зачастую желтого цвета с зеленой полоской. Если под прибор устанавливается специальная евророзетка, то в таком случае заземление можно не делать.

Любая бытовая техника, работающая от подачи электричества, требует заземления по правилам техники безопасности.

О занулении также не стоит забывать. Нулевой провод необходимо подсоединить к глухой нейтрали. На щите со счетчиками находится скрытая труба в стене, из которой могут выходить провода. Именно в это место следует присоединять провод зануления.

О занулении также не стоит забывать.

Совет. Не стоит делать зануление к трубам или батареям.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Источники

https://diz-kitchen.ru/%F0%9F%A4%A6%E2%80%8D%E2%99%82remont/ustanovka-vytyazhki-na-kuxne-svoimi-rukami. html
https://mr-build.ru/newteplo/montaz-ventilacii-na-kuhne.html
https://mebel-expert.info/vytyazhka-na-kuhne/
https://stroychik.ru/kuhnya/ustanovka-vytyazhki
https://domikelectrica.ru/10-oshibok-pri-podklyuchenii-kuxonnoj-vytyazhki/
https://2proraba.com/interer/kuxnya/ustanovka-vytyazhki-na-kuxne.html
https://www.dizainvfoto.ru/interer/kuxnya/kak-ustanovit-vytyazhku-na-kuxne-osobennosti-pravila-nyuansy.html
https://remboo.ru/inzhenernye-seti/ventilyatsiya/ustanovka-vyityazhki-na-kuhne-svoimi-rukami.html
https://AeroClima.ru/ventilyaciya/ustanovka-vytyazhki-na-kuhne-svoimi-rukami/
https://ventilation-conditioning.ru/montazh/ustanovka-vytyazhki-na-kukhne.html

Пошаговая инструкция установки вытяжки на кухне своими руками: как правильно крепить прибор

Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне — никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне, чтобы избавиться от вышесказанных проблем.

Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

Виды кухонных вытяжек

От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
Угловые изделия – соответственно монтируются в угол.
Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

Основные режимы работы вытяжки

Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции.

Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

Выбор мощности прибора

Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

Обратите внимание! Обязательно при покупке узнайте уровень шума, который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

Заземление прибора

Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

Вентиляция в квартире

Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

Какой воздуховод выбрать

Существует два варианта воздуховодов.

Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

Монтаж вытяжки

Монтаж нужно начинать с изготовления короба для хлопушки. Сделать его можно из алюминия или оцинкованной стали. Если не хотите мучиться с коробом и устанавливать в него хлопушку, то стоит приобрести антивозвратный клапан, который устанавливается непосредственно перед вентиляционной шахтой.

Корпус можно установить на настенный шкаф, расположенный над плитой. Обязательно заделайте все щели монтажной пеной. Для начала просто примерьте корпус и нарисуйте разметку для проделывания будущих отверстий. После этого снимите шкаф и прорежьте отверстие электролобзиком. Если в шкафу есть полки, то в них также нужно сделать ровно такое же отверстие.

Следующий этап – это подключение воздуховода. Для этого нужно просунуть гофру в отверстия, которые вы прорезали в шкафу. После того как вы вставили гофру, шкаф можно повесить на место. Если в гофре есть стыки, их нужно заделать герметиком. Теперь нужно прикрутить саму вытяжку на шкаф при помощи саморезов.

При создании воздуховода своими руками старайтесь как можно меньше делать изгибов трубы, чтобы не терялась мощность тяги воздуха.

Вот и все. Вытяжка готова! Осталось сказать, что проводить чистку вытяжки необходимо как минимум два раза в год, чтобы обезопасить свое жилище от возгорания.

правила и особенности, основные этапы монтажа

На чтение 10 мин. Просмотров 27 Опубликовано 07.03.2020 Обновлено 27.02.2020

Установка вытяжки на кухне не является обязательным мероприятием и осуществляется по инициативе владельцев недвижимости. Присутствие и использование этой техники позволяет поглощать большую часть пара, тепла от печи, масляных и жировых испарений. Даже если еда на плите подгорит, установка предотвратит задымление квартиры, удалив продукты горения. Правильная установка кухонной вытяжки обеспечит более долгий срок службы мебели и отделки, которая будет всегда чистой и презентабельной. Монтаж изделия не представляет особой сложности и может быть выполнен самостоятельно. К приборам прилагается понятная схема, гарнитура и описание правил крепления. При этом необходимо обеспечить приток чистого и отвод отработанного воздуха, иначе техника окажется бесполезной.

Правила установки вытяжки на кухне

Чтобы конструкция не обвалилась, стена или мебель должны выдерживать вес вытяжки

Выбор и подключение вытяжки осуществляется исходя из планировки и размера помещения, места расположения плиты и характеристик самого устройства — вида, формы, размера, веса, набора опций. Различные модели можно вешать на стену или потолок, встраивать в гарнитур или столешницу. По принципу работы изделия подразделяются на вытяжные, где загрязнения удаляются по трубам, и циркуляционные, оснащенные фильтрами. В первом случае очистка проходит более эффективно, но сооружения сложнее в установке и требуют дополнительных вложений. Смонтировать циркуляционную систему проще, но она не удаляет тепло, задерживает не все испарения и влагу.

При установке вытяжки рекомендуется придерживаться следующих правил:

соответствие прочности несущей стены или элемента кухонного гарнитура весу изделия;
дизайн и размер, сочетающийся с интерьером помещения;
отсутствие контакта с газовой трубой;
расстояние между варочной панелью и прибором в пределах 65-80 см;
размер экрана равен или больше поверхности плиты;
мощность, обеспечивающая качественную вентиляцию помещения;
удобство обслуживания и эксплуатации;
возможность подключить самостоятельно.

Следует брать в расчет рост человека. Выступающий экран не должен быть на уровне его головы, иначе готовить будет неудобно и опасно для здоровья. Но если прикрепить технику слишком высоко, уменьшится ее эффективность. Кроме этого, чтобы включить или выключить устройство, придется пользоваться табуретом.

Особенности установки своими руками

В квартирах на кухне изначально предусмотрен вариант для подсоединения вытяжки к вентиляции

Установка в частном доме не предполагает наличия каких-либо существенных ограничений, так как владелец жилья сам выбирает планировку объекта. Выбор конструкции во многом определяется материалом, из которого построено здание, и его высотой.

Особенности монтажа:

Отсутствие вентиляционной шахты. Необходимо прокладывать дополнительный канал. При этом можно выбрать любой вариант, наиболее подходящий с эстетической и практической точки зрения.
Низкая высота строения. Из-за этого отсутствует достаточная естественная тяга. Нужно устанавливать механическую систему, что в деревянном доме связано со сложностью прокладки электросети.
Соблюдение правил пожарной безопасности. Если в многоквартирных зданиях они изначально учтены, то частнику нужно разрабатывать проект самостоятельно.

Намного проще в техническом плане установить вытяжку на кухне городской квартиры. Изначально проектом предусмотрены вертикальные шахты, проходящие по всем уровням здания. К ним можно подключаться без получения специального разрешения от управляющих компаний. Владельцу жилья остается выбрать вытяжку, закрепить ее на основании и подсоединить к общей коммуникации.

Переносить газовые трубы самостоятельно не разрешается

При этом следует учитывать такие нюансы:

Самостоятельно переносить газовые трубы запрещается. Если есть необходимость поставить плиту на другое место, к ней можно протянуть от стояка сертифицированный шланг.
Вентиляционные шахты могут иметь разное предназначение. Они служат для вывода продуктов горения, канализационных испарений и выделений из жилых помещений. Не разрешается соединение разных по назначению конструкций, чтобы не допустить проникновение отработанного газа в магистрали, проходящие по залам и спальням.
Чтобы обеспечить качественный крепеж в кирпичных домах, необходимо использовать анкерные болты толщиной 8-10 мм.

Поскольку вытяжки островного типа в городских квартирах практически не применяются, целесообразно остановиться на технологии сборки изделий встраиваемого, наклонного и подвесного типа.

Выбор места и подготовка инструмента

Инструменты для установки вытяжки

Чтобы монтировать вентиляционную систему для кухонной плиты, не требуются особые навыки и специальное оборудование.

Для работы потребуется:

перфоратор, электрическая дрель, электролобзик;
уровень, рулетка;
молоток, отвертка;
ножовка по металлу, напильник;
разводной ключ или сантехнические клещи;
силикон;
карандаш;
малярный скотч;
строительные рукавицы, защитные очки;
пакля или ФУМ лента.

Поскольку работать придется на высоте, целесообразно подготовить устойчивое основание. Затем нужно продумать подготовительный этап. Перед тем как повесить вытяжку, ее нужно на что-то положить. Для этого подойдет картон, фанера или ДСП.

Если предстоит сборка вытяжного канала, целесообразно подготовить небольшую стремянку. На время монтажа плиту лучше отодвинуть в сторону. Это позволит избежать повреждения ее поверхности и крышки в случае падения вытяжки или тяжелого инструмента.

Крепить технику допускается только на прочное и устойчивое основание. Это требование обусловлено не только вопросом сохранности оборудования. Падение изделия чревато разрывом газовой трубы и силового кабеля. Сочетание топлива и искр неминуемо вызовет пожар и даже взрыв.

Современные вытяжки комплектуются крепежными планками и декоративными коробами для маскировки труб, если их дизайн не сочетается с интерьером кухни. Благодаря этому ставить технику стало намного легче, чем это было раньше, когда использовались дюбели, саморезы и крюки.

Встроенная вытяжка позволяет экономить место

Наиболее оптимальным вариантом является интегрирование техники в кухонную стенку. Такой способ позволяет экономить место. Следует учесть, что расстояние от прибора до холодильника и мойки должно быть не менее 50 см. Такие правила обусловлены требованиями техники безопасности по обращению с электрическими приборами.

Если стены из гипсокартона, потребуется сделать инсталляцию. Лучше всего для этого подходят профильные трубы из нержавеющей стали. Металл можно не декорировать, а оставить как есть. Если несущая конструкция не вписывается в интерьер, она окрашивается под цвет стен, оклеивается плиткой, обоями или заключается в самодельный короб из негорючего материала.

В кухнях большой площади рабочая зона иногда размещается посередине комнаты или у стены напротив гарнитура. В первом случае выбирается вытяжка островного типа с потолочным креплением. Прибор оснащается фильтрами или отдельным вытяжным каналом. Чтобы скрыть коммуникации, можно установить натяжной потолок, опустив его на 1-2 см ниже воздуховода. Во втором случае лучшим решением будет каминная вытяжка с настенной фиксацией. Чтобы соединить ее с вентиляционной шахтой, используется канал из пластиковых труб круглого, прямоугольного или квадратного сечения.

Основные этапы монтажа вытяжки на кухне

Рециркуляционная вытяжка подойдет, если вентиляционный канал расположен далеко

Если позволяют требования техники безопасности, плиту и вытяжку лучше установить напротив выхода в общую вентиляционную систему. Если такой возможности нет, придется покупать трубы и заниматься их прокладкой. Вариант с фильтрами можно рассматривать как временный, так как циркуляционная система не отличается должной эффективностью очистки воздуха и удаления загрязнений.

Независимо от типа оборудования, любая работа начинается с его распаковки и контрольного осмотра. Изделие могло получить внутренние и внешние повреждения во время транспортировки. Затем следует провести контрольный пуск прибора с целью проверки его работоспособности. Часто бывает так, что идущие в комплекте винты и кронштейны не соответствуют необходимой прочности. Если их надежность вызывает даже малейшее сомнение, изделия нужно заменить.

Пошаговый путь монтажа навесных моделей:

Проведение разметки. Проводится вертикальная линия от центра плиты и горизонтальная, отмечающая нижнюю часть экрана. Затем делается вторая горизонтальная линия, по которой крепиться кронштейн.
Установка подвеса. Сначала высверливаются отверстия, затем в них забиваются дюбели. Если ниже находится слой выступающей отделки фартука, для компенсации перепада по вертикали используется деревянная рейка со сквозными отверстиями. В последнюю очередь проверяется горизонталь и прикручивается монтажная планка.
Навешивание вытяжки. Делать это нужно медленно и аккуратно, чтобы не потерять равновесие и не выронить изделие. Прорези на задней крышке корпуса совмещаются с выступами на планке, после чего его нужно опустить вниз до касания стены.

Заключительным этапом является фиксация фильтров в посадочных гнездах.

Трубу вытяжки можно закрыть декоративными дверцами

Встраиваемые модели требуют больше времени и сил для установки. Чтобы встроить вытяжку в стенку кухонного гарнитура, потребуется выполнить следующие манипуляции:

Проверить с помощью уровня горизонталь шкафа, к которому будет прикреплено оборудование. При необходимости провести корректирование.
Снять шкаф, разобрать его так, чтобы получить свободный доступ к днищу и крышке. Дверку лучше снять, чтобы она не мешала работе.
Приклеить малярным скотчем шаблон к днищу, перенести на него метки под отверстия для болтов и воздуховода. Повторить операцию на крышке.
С помощью дрели и электролобзика изготовить отверстия нужного диаметра, обработать их грунтовкой или акриловой краской для защиты от сырости.
Установить на вытяжку переходник для подвода вентиляционного канала.
Поставить шкаф на прибор, совместить отверстия, выполнить соединение предметов.
Повесить собранную конструкцию на крепежные элементы на стене.
Провести монтаж вентиляционного канала.

Шкаф с проходящей через него трубой не является декоративным элементом. Его можно использовать для хранения посуды, специй и прочих предметов кухонного обихода.

Установка воздуховода

Алюминиевая гофра для соединения вытяжки и вентиляционного канала

Воздуховод предназначен для вывода жара от плиты, пищевых испарений, дыма, влаги и продуктов горения топлива. Конструкция представляет собой трубопровод, один конец которого соединен с вытяжкой, а другой выведен в вентиляционную шахту или на улицу сквозь отверстие в стене дома.

Существуют такие варианты обустройства воздуховода:

Алюминиевая гофра. Изделие недорогое, простое в установке и устойчивое к коррозии. Минусов у него тоже достаточно. Гофра сильно шумит, в складках скапливается грязь, эстетика оставляет желать лучшего.
Пластиковые коробы. Продаются детали длиной 50-200 см. Сечение круглое, квадратное и прямоугольное. Комплектуются муфтами, коленами, переходниками и планками.
Железные трубы. Как правило, выпускаются в квадратной форме с размером стороны 10-20 см. Соединение проводится в раструб, возможно последующее декорирование под мебель или отделку кухни.

Чем меньше поворотов воздуховода, тем лучше работает вытяжка

Чтобы собрать воздуховод для кухонной вытяжки, необходимо выполнить следующие мероприятия:

Провести замеры, составить чертеж коммуникации. На основании полученных данных сделать расчет необходимых материалов.
Прикрепить к стене планку, через которую будет выходить труба.
В соответствии со схемой выпилить фрагменты канала, снять с краев заусенцы, слегка скруглить внешние углы.
Провести сборку воздуховода, начиная от вытяжки. Устранить недочеты, если таковые обнаружены.
Разобрать конструкцию, разложить фрагменты в порядке соединения.
Еще раз собрать воздуховод, но уже с использованием силикона для герметизации стыков. Излишки раствора удалить влажной тканью или губкой.

Если вентиляционное отверстие в кухне единственное, его нельзя полностью закрывать трубой. Это приведет к нарушению циркуляции воздуха в комнате. В таких случаях нужно использовать комбинированную решетку, где верхняя ее часть закрыта съемной сеткой, а нижняя оснащена отверстием для входа воздуховода. Чтобы предотвратить проникновение в жилье соседских запахов, лучше приобрести решетку с обратным клапаном.

Кухонные вытяжки не обладают большой мощностью и безопасны в плане вероятности поражения током. Их можно подключать к стандартной розетке без заземления. Если длины кабеля не хватает, его можно заменить или подвести к прибору дополнительную розетку. Чтобы замаскировать кабель, используется пластиковый короб или труба.

Монтаж вытяжки своими руками: как крепить?

Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.

Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
С помощью приложенной вытяжки отмерить 4 метки.
Проделать дрелью отверстие над плитой в 8 мм.
Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

высокая скорость и упрощенная схема монтажа;
обширная область использования;
прекрасная замена традиционного дымохода;
быстрое выведение пыли и грязи за пределы помещения;
установка в любой точке;
выведение любых неприятных запахов;
дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

перфоратор;
шуруповерт;
измерительные инструменты;
молотки разного размера;
дюбели, шурупы.

Порядок установки каминной вытяжки:

Точно определить размеры будущего устройства.
Точки крепления вытяжки отметить горизонтальной линией.
Отметить место крепежа.
Просверлить отверстия глубиной более 50 мм.
Зафиксировать дюбеля в готовых проемах.
Повесить вытяжку на крепежные элементы.
Проконтролировать прочность фиксации устройства.
Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

Установка вытяжки на кухню своими руками + видео, инструкция

Установка вытяжки на кухню может быть выполнена по-разному, все будет зависеть от ее типа, а бывают они такими:

Подвесные, которые закрепляются под шкафом, находящимся над плитой;
Встраиваемые – их установка происходит внутрь подвесного шкафа и благодаря этому они великолепно вписываются в общий интерьер помещения;
Настенные – устанавливаются на стене над плитой;
Угловые – это те вытяжки, которые устанавливаются в угол;
Островные – крепить их можно в любом месте помещения, подвешивая к потолку.

Очень важно уяснить одно правило – установка кухонной вытяжки возможна только не ниже чем 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее чем 80 см. Это нужно для того чтобы работа вытяжки была эффективной.

Также вытяжки различаются по режимам вентиляции, бывают проточные, принцип работы которых заключается в вытягивании грязного воздуха. Этот способ самый эффективный и называется он отвод.

Второй вид – это циркуляционные вытяжки, воздух здесь пропускается через угольные фильтры, после чего на выходе остается уже чистый воздух. Установка ее довольно простая, но так как вентиляция для нее не нужна, то эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Достаточно важным является то, какой будет производительность вытяжки, измеряемая в куб. метрах за 1 час. При покупке обязательно учитывайте, насколько вытяжка будет создавать шум при включенной вентиляции. Модели, которые издают шум выше, чем 50 Дб приобретать не стоит. Вместо них, лучше купить вытяжки с 2-мя или же даже 1-м вентилятором, они же и вовсе не будут шуметь, и плюс ко всему имеют в своем оснащении прокладки, что поглощают звук.

Прежде чем разбираться, как установить вытяжку на кухне своими руками нужно вспомнить об электрической безопасности. Очень аккуратно надо подключать вытяжку к сети, так как кухня является таким помещением, где всегда что-то может попасть внутрь корпуса (это может быть жир, скопившаяся внутри влага), что и может привести к нехорошим последствиям, а именно к удару током.

Вот поэтому подключение вытяжки к сети должно проводиться 3-мя проводами – 1) фаза; 2) земля; 3) ноль. Стандартно провод заземления окрашен в желтый цвет из зеленой полоской. Перед установкой необходимо заземление, чтобы использование было как можно безопаснее.

Если в вашем помещении есть евро-розетки или же контур заземления, то проблем возникнуть не должно. Может быть такое, что на технике нет разъема под заземление, в этом случае сделать его не составит труда и самому, нужно всего лишь прикрутить провод к металлическому корпусу.

Но много у кого может не быть евро-розетки и заземления на кухне. Вот тогда встает вопрос – как же провести подключение? Сделать это можно и самому, вот только первое, чего не надо делать, так это пробовать подключать нулевой провод на трубы или батареи. Подключение необходимо проводить к глухой нейтрали.

Важно знать, что если к занулению уже подключены провода, не вздумайте их отключить, потому что вас может ударить током. Вам надо всего лишь затянуть свой провод сверху тех, которые уже есть. Если же их нет, то нужно зачистить трубу и закрепить контакт провода.

Вентиляция на кухне

Чтобы хорошо сделать подключение вытяжки на кухне к вентиляции нужно, конечно же, правильно сделать монтаж:

Для монтажа вентиляции на кухне лучшим вариантом будет установить короб, имеющий клапан-хлопушку. На нем же должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, то это значит, что он закрыт, воздух, выходя через окно, будет обеспечивать отличную вентиляцию на кухне;
В случае когда появляется давление при работе вентилятора, то клапан первое окно закрывает и поэтому вентиляция проходит через вытяжку. Эта схема имеет довольно большой плюс, который заключается в том, что будет отсутствовать обратная тяга, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Проводить регулировку клапана вы сможете с помощью тоненькой пружины.

Делаем выбор воздуховода

Кухонные воздуховоды можно поделить на такие:

Гофрированный воздуховод из алюминия – он является достаточно простым материалом и установка вытяжки своими руками на кухне с его использованием будет вовсе не тяжелой. Все это благодаря тому, что материал легко можно согнуть до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего не скажешь о жестких коробах. Но если вы хотите, чтобы воздуховод был гармонично вписан в вашем помещении, то вам придется продумать варианты как его можно скрыть, ведь его недостаток заключается в некрасивом виде;
Еще один вид воздуховодов – это воздуховоды из ПВХ, в первую очередь, стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

Монтаж вытяжки

Естественно, что все хотят знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что монтаж будет зависеть от того, где располагается вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, ее мы сейчас и рассмотрим.

Если вы хотите, чтобы все было сделано качественно, то для начала у вас должен быть короб для хлопушки. Корпус без проблем можно изготовить из такого материала, как алюминий или оцинкованный лист. Также как вариант вы можете купить клапан, открывающийся как бабочка, который ставится у вентиляционной шахты.

Для большего удобства корпус ставьте над плитой на настенный шкаф, после чего заделайте все щели монтажной пеной, дабы не было резонанса.

Изначально необходимо лишь примерить корпус хлопушки и на шкафе и сделать разметку для отверстия. Далее можно снять шкаф и с помощью электролобзика делать отверстие. Чтобы это было аккуратно, просверлите сначала сверлом отверстие внутри, а затем уже лобзиком вырезайте ту форму, которая вам нужна в шкафе.

Так же сделайте отверстия и во внутренних полках под воздуховод, если они, конечно, имеются, а в верхней стенке нужно проделать квадратное отверстие, чтобы в нем было 3-5 мм запаса под хлопушку.

Подключаем воздуховод

Подключение воздуховода поделим на такие этапы:

Для начала сделайте следующее — гофру надо просунуть в проделанные отверстия и в верхней стенке шкафчика, согнуть ее в форму квадрата, а затем обрезать, чтобы остался запас, загнуть углы наружу;
Далее уже можно приступать к прикреплению шкафчика в гофрой на стену, при этом обязательно обработайте все стыки воздуховода силиконом, дабы не терялась мощность;
Следующим шагом будет закрепление непосредственно сделанного собственноручно короба на шкаф, это делается с целью соединения гофры с вентиляционной шахтой. Если имеются большие щели, то их необходимо будет заделать пеной;
Теперь мы уже можем приступить к закреплению вытяжки в шкафчике. Для крепления можно использовать саморезы;
Гофра с помощью хомута должна быть зафиксирована очень надежно, данное соединение герметиком можно не заделывать, но для более высокой надежности это можно сделать;
Если подключение вы хотите сделать напрямую, то воздуховод надо примкнуть к шахте, а чтобы это качественно сделать, надо применять специальную решетку, имеющую круглое отверстие;
Планируете использовать ПВХ воздуховоды? Тогда здесь тоже все будет просто – трубы надо соединить с комплектующими углами и провести к вентиляции;
Если вам нужна установка вытяжки на кухне в частном доме с максимальным качеством, то обязательно знайте, что при монтаже вентиляции старайтесь как можно меньше допускать изгибов трубы, ведь это нужно для хорошей тяги воздуха. После каждого изгиба мощность будет теряться где-то на 10 %.

Крепим вытяжку на стену без шкафа

Правильная установка втяжки на кухне далеко не у всех ассоциируется с навесным шкафом, это объясняется тем, что многие люди просто не хотят, чтобы их шкаф быстро стал некрасивым от излишней влаги на кухне и загрязненного воздуха. Также часто бывает так, что желают установить вытяжку побольше, а внутрь шкафа можно поместить вытяжку не столь больших размеров.

Поэтому, чтобы повесить вытяжку на стену без шкафа, для начала надо прикрепить к стене П-образную раму из уголков на дюбели, это же крепление будет опорой для корпуса.

Но может случиться часто и так, что с помощью обычных дюбелей крепление к стене вытяжки не будет получаться. Тогда встает вопрос, что же в этом случае делать? Такое может случаться, как правило, у тех, кто имеет на кухне газовую плиту, в этом случае труба и будет препятствовать нормальному креплению.

Для такого случая идеально могут подойти длинного размера саморезы-шпильки, их одна сторона выглядит как резьба с гайкой, а другая именно как саморез. Их просто же нужно вкручивать в стенку, как и дюбеля, а затем к ним крепить корпус вытяжки, немного отступая от стены.

На последнем этапе остается лишь провести правильное подключение вытяжки к сети. Осуществить это возможно, подключив ее просто в розетку или же сделать постоянное подключение, используя предохранитель. Очень важно, первым делом подключить зануление, так как при работе вентиляторов оно уберет возможное напряжение, которое может быть на корпусе.

Теперь же вам остается всего лишь задекорировать вытяжку и наслаждаться приятной на кухне атмосферой, а главное — чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо делать очистку вытяжки от пара, чтобы предотвратить возгорание. Как видим, установка вытяжки на кухне своими руками не такое уж сложное дело, главное, при этом просто придерживаться необходимых правил безопасности с электричеством и у вас в итоге все получится.

монтаж и подключение к вентиляции своими руками

Вытяжка — незаменимое устройство, которое улучшает микроклимат кухни

Последовательность этапов при монтаже вытяжки

Установка вытяжки на кухне позволяет эффективно выводить из помещения дым, пар и неприятные запахи, не позволяя им проникать в другие комнаты. Провести ее монтаж можно самостоятельно, для этого нужно знать последовательность действий:

Установка вытяжки непосредственно на кухне. Можно располагать ее как открыто, так и сделать встроенной (то есть спрятать в верхний кухонный модуль). Вариант установки кухонной вытяжки зависит от ее формы и размеров, а также от предпочтений хозяев.
Подключение прибора к электропитанию.
Монтаж вытяжной трубы.
Подсоединение вытяжки к вентиляционному каналу.

Важно! При подсоединении к вентиляционному каналу обязательно нужно помнить, что естественная вентиляция должна быть сохранена.

Есть три варианта установки вытяжки на кухне своими руками:

в шкафчик;
под шкафчик;
отдельно.

Каждый из вариантов имеет свои особенности, поэтому желательно перед установкой (а лучше перед покупкой вытяжки) ознакомиться со всеми и решить, как выполнить проще.

Розетка должна располагаться близко к вытяжке, чтобы уменьшить количество висящих проводов. Лучше делать розетку в кухонном шкафчике или над ним, но от розетки до потолка должно оставаться минимум 3 см.

Внимание! Подключение вытяжки на кухне к электричеству лучше доверить специалисту. Если же такой возможности нет, то нельзя забывать о заземлении и месте размещения розетки — лучше обустроить ее внутри шкафчика, непосредственно возле вытяжки.

Монтаж вытяжки в кухонный шкаф

Как установить вытяжку на кухне в верхний шкафчик? Встроенная вытяжка впишется в любой дизайн кухни. Но для установки такого варианта потребуется разобраться в последовательности работ:

Нижняя полка шкафчика снимается полностью, либо в ней делают отверстие, по форме и размеру четко подходящее к размерам рабочей поверхности вытяжки.
Затем демонтируется средняя полка шкафчика. В ней необходимо проделать отверстие для воздуховода и электрокабеля.
Последний этап — подключение вытяжки и сборка шкафчика (установка полки и дверцы).

Данная вытяжка встроена в подвесной кухонный модуль и скрывается за его дверками. Чтобы не делать отверстие под вытяжку в нижней полке, ее полностью открутили. Вытяжка прикреплена к средней полочке шкафа саморезами.

Вырезать детали в полках ДСП удобнее всего с помощью лобзика. При квадратной форме воздуховода необходимо просверлить четыре отверстия по углам и затем лобзиком выпилить квадрат. Если же форма воздуховода круглая, то достаточно просверлить одно отверстие и затем использовать лобзик.

В средней полочке шкафчика, к которой и будет прикрепляться вытяжка, необходимо сделать и отверстие для электрокабеля.

Внимание! Установка вытяжки над газовой плитой проводится на высоте не менее 75-85 см, или 65 см в случае с установленной электрической плитой.

Затем вытяжка вставляется в шкафчик, на полочке отмечают будущие места крепления. По этим отметкам прикручиваются саморезы, и вытяжка прочно закрепляется в шкафчике.

Последним этапом является размещение верхнего модуля на своем месте и прикручивание дверцы.

В данном случае встроенная вытяжка выглядит более аккуратно за счет использования пластиковой вентиляционной трубы и отсутствия проводов. Подключение к электросети осуществлялось напрямую.

Монтаж вытяжки под кухонный шкаф

Как установить вытяжку над газовой плитой непосредственно под кухонным шкафчиком? Такой вариант используется преимущественно в тех кухнях, где нет необходимости в активной готовке, и регулярно работает только одна-две конфорки.

Важно! В этом случае в полочках шкафчика также придется делать отверстия для воздуховода (в каждой полочке придется просверлить круглое или квадратное отверстие). Крепление вытяжки осуществляется к нижней полочке.

Вытяжка, установленная под шкафчик, выглядит очень аккуратно и прекрасно вписывается в дизайн кухни

Единственным отличием такого варианта монтажа вытяжки на кухне является то, что панель остается открытой. Ее можно закрыть при помощи фальш-панели, которую легко подобрать под дизайн кухни. Прикрепить панель можно с помощью двустороннего скотча или клея.

Монтаж вытяжки на стену

Как установить вытяжку на стену? Этот способ является самым простым и надежным. Его легко выполнить своими руками без дополнительной траты времени и сил на высверливание отверстий в полочках кухонного шкафчика.

Прежде всего отмечают, на какой высоте от плиты будет располагаться вытяжка, и обводят место будущих креплений через заднюю стенку вытяжки.

Внимание! Чтобы не потерять мощность всасывания, нужно знать, как правильно установить вытяжку над газовой плитой, и какие параметры являются нормой. Над газовой плитой вытяжку лучше располагать на высоте 65-90 см.

Вытяжка установлена непосредственно на стену. Чтобы скрыть все провода и воздуховод, был использован специальный короб из хромированной стали, подходящий по стилю к панели вытяжки.

Следующее действие — просверливание отверстий в стене при помощи дрели (сверло 8 мм). Минимальная длина дюбеля должна быть 5 см. В верхние дюбели вкручиваются саморезы таким образом, чтобы на них можно было повесить вытяжку.

Если вытяжка крепко держится на верхних саморезах, то их можно полностью вкручивать, а в нижние дюбеля саморезы вкручиваются через отверстия в металлической задней панели вытяжки.

Подключение вытяжки к воздуховоду

В качестве воздуховода может использоваться пластиковая или гофрированная труба. Решая вопрос, как подключить вытяжку на кухне к вентиляции, необходимо определить, какие трубы будут использоваться, и выбрать способ их расположения от вытяжки до вентшахты.

По данной схеме легко понять, каким образом осуществляется устройство отведения воздуха от вытяжки до вентиляционного отверстия

«Гофра» — бюджетный вариант. Такие трубы изготавливаются из тонкого алюминия, не требуют покупки переходников, но имеют плохую шумоизоляцию. Фиксация гофрированной трубы осуществляется за счет хомутов.

Важно! Чтобы снизить уровень шума, необходимо как можно больше растянуть гармошку гофрированной трубы.

Пластиковые трубы при подключении вытяжки на кухне к вентиляции используются гораздо чаще, они практичные, легкие, имеют хорошую шумоизоляцию. Сечение ПВХ труб может быть прямоугольным или круглым. Кроме труб, для обустройства вентиляционного канала понадобится приобрести Г-образные переходники и герметик.

Вытяжка встроена в специальный шкаф. В этом случае заранее было подготовлено место под вытяжку и вентиляционную трубу в кухонном модуле.

Внимание! Диаметры вытяжки и воздуховода должны быть одинаковыми.

Если сузить диаметр вытяжной трубы, то вытяжке придется работать в усиленном режиме, что приведет к поломке двигателя очень быстро. Уровень шума при сужении трубы также значительно увеличится. Без веских причин никогда нельзя сужать диаметр вентиляционной трубы от вытяжки до вентиляционной шахты.

Важно! При монтаже вентиляции вытяжки на кухне необходимо соблюдать все тонкости, чтобы сделать дальнейшую эксплуатацию вытяжки безопасной.

Желательно использовать как можно меньше переходников и отдавать предпочтение трубам с круглым сечением. В них не только будет снижаться сопротивление, но и будет гораздо меньше оседать грязи и пыли, нежели в прямоугольных (особенно в переходниках, где угол составляет 90 градусов).

Нельзя полностью перекрывать вентиляционное отверстие при установке трубы в вентиляционную шахту. Обязательно нужно установить специальную решетку с клапаном, благодаря которой при работе вытяжки клапан естественной вентиляции будет закрыт, и воздух не будет повторно попадать в помещение. Когда же вытяжка будет выключена, то клапан откроется, и кухня будет вентилироваться естественным путем.

Очень красивый дизайн кухни с необычной вытяжкой. Так как плита имеет большую рабочую площадь, вытяжка также установлена максимального размера и по стилю оформлена под старину.

Разобравшись с вопросом, как установить вытяжку на кухне своими руками, можно смело приступать к работе и затем наслаждаться отличным результатом.

Устанавливаем вытяжку своими руками — мастер-класс (+ фото и видео) | Своими руками

Большую часть жизни мы проводим в комнатах, в большинстве из которых нет принудительной вентиляции.

И если комнату можно проветривать, то на кухне мы вынуждены бороться не только с запахами, но и с налетом жира, который при готовке оседает на всех поверхностях.

Вот почему на кухне нужна вытяжка.

Установлено, что в процессе приготовления пищи для семьи из 3-4 человек человек на кухне в течение года выделяется и оседает на стенах и мебели до 9 кг жировых соединений, паров различных жидкостей и паров, содержащих канцерогенные вещества. составляющие.Оседающий жир создает благоприятную среду для развития патогенной микрофлоры и со временем начинает источать неприятный затхлый запах.

Конструкция любой вытяжки проста: приемный раструб над тарелкой снабжен первой ступенью улавливания жира — мелкоячеистой сеткой. За ним внутри корпуса находится вытяжной вентилятор радиального типа — такой же, например, как в автомобильной печке.

Вентилятор пропускает воздух через угольный фильтр, который служит вторым этапом очистки и устраняет некоторые запахи.Для обеззараживания воздуха некоторые воздухоочистители оснащены кварцевой лампой. Качество вентиляции будет выше, если воздух будет принудительно проходить через вентиляционный стояк в квартире или вентиляционное отверстие в частном доме.

Мощность установленной вытяжки определяется объемом вентилируемого помещения. Замену воздуха следует производить от 5 до 10 раз в час, то есть для кухни объемом 40 м3 производительность вентилятора должна составлять 200-400 м3 / час.

Основными источниками загрязнения воздуха на кухне являются плита и духовка, поэтому важно забирать воздух оттуда.Для этого над пластиной размещается воздухозаборник.

ДЛЯ СНИЖЕНИЯ УРОВНЯ ШУМА , вытяжной кухонный зонт с жироуловителем можно подключить непосредственно к вентиляционному каналу, а вентилятор можно разместить отдельно в канале на значительном расстоянии. Комплект обойдется дешевле.

Его размеры зависят от размера плиты-панно — шириной 60 или 90 см. Растянутый с зонтом шириной от 90 до 120 см — не много. Высота установки зонта над плитой определяется удобством и пожаробезопасностью.Если это расстояние сделать менее 50-65 см, вытяжка может сильно нагреться до возгорания жира, скопившегося на решетке зонта.

Читайте также: Как установить вытяжку на кухню — пошаговый процесс работы и фото

Установка вытяжки

В этом примере требуется установить вытяжку над печью у передней стены дома, чтобы вентиляцию можно было проложить прямо через потолок и чердак на крышу. Вентиляционный канал можно пропустить и сразу наружу через внешнюю стену, но тогда короб может испортить внешний вид фасада.Независимо от того, как проходит канал, он должен заканчиваться за пределами дома. Никогда не оставляйте его конец на чердаке!

Ссылка по теме: Декор кухни

Установка вытяжки своими руками — progress

На поверхности тарелки выберите зонт и дефлектор. Сделайте замеры на стене и определите место для крепления зонта. Его следует устанавливать точно над пластиной, а его нижний край — на высоте 600 или 750 мм над ее поверхностью.
Пилой вырежьте отверстие для круглого вентиляционного отверстия. Чтобы пластина оставалась чистой во время работы, накройте ее плотной бумагой и попросите помощника немедленно собрать пыль пылесосом.
По оси пропиленного проема в потолке просверлите отверстие длинным сверлом в крыше 0 10 мм. Он послужит разметкой для расположения центра канала на крыше.
Мелом нарисуйте контур выхода канала на крыше и распилите, выпилив крышу и облицовку под ней.
Установите вентилятор на проем в крыше. Вставляем насадку сверху в отверстие через крышу и облицовку. Присоедините фланец и заделайте стык по контуру.
Подсоедините нижнюю часть вентиляционного канала к разъему вентилятора и подключите его двигатель к электросети. Проведите провода в кухню через потолок.
Подсоедините ниппель зонта к гибкому вытяжному каналу. Все стыки вентиляционной трубы должны быть максимально прочными, а стыки обернуть фольгой.
Поместите зонт на стену горизонтально и на высоте не более 750 мм над поверхностью плиты. Такая высота позволит зонту максимально качественно и эффективно собирать все испарения с тарелки.
Повесьте зонт на кронштейны, прикрепленные шурупами к стене, и подключите провод от вентилятора к электросети. Теперь кухня готова и готовить, и жарить любые продукты.

Читайте также: Добыча в стиле прованс своими руками — мастер-класс

Монтаж вытяжки на кухню своими руками — фото

Установка воздуховода вытяжки на кухню своими руками — видео

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Как установить вытяжку скрытого типа на кухне

Этот пост спонсируется Lowe’s. Все мысли и мнения — наши собственные.

Помните этот рендеринг дизайна кухни # pearlround2, который мы поделили? (Если вы этого не сделали, вы можете наверстать упущенное здесь и получить DL по всему проекту здесь).

Ну друзья, шкафы и полы поставили, и мы их очень любим! Шкафы марки Diamond, и они ПРОЧНЫЕ. Мы действительно впечатлены качеством и очень рады, что выбрали этот бренд.

Выбранные нами паркетные полы также установлены и выглядят даже лучше, чем мы ожидали. Они очищены вручную и в то же время кажутся простоватыми и изысканными, а также по разумной цене (чуть менее 5 долларов за квадратный фут).Мы впервые зажигаем свет на полу, и мы так счастливы, что приняли решение попробовать что-то новое.

На нашем рендере вы могли заметить, что вытяжки нет. Не волнуйтесь, он там, но спрятан в шкафу над плитой! Сегодня мы собираемся показать вам, как мы спланировали и установили нашу вставку, чтобы она выглядела так, будто ее даже нет.

1. Выберите правую пластину

Планирование очень важно, когда вы скрываете вытяжку или собираете ее по индивидуальному заказу… возможно, это самый важный шаг во всем процессе.На рынке представлено множество различных вставок разных размеров, поэтому при поиске мы знали, что нам нужно найти ту, которая поместится в нашем конкретном шкафу. Мы остановились на вставке для вытяжки под шкафом GE 30 дюймов от Lowe’s.

GE Вставка вытяжки

Мало того, что у этого есть 10/10 5-звездочных обзоров, но мы увидели, что размеры, перечисленные в разделе «Технические характеристики» в списке продуктов, соответствуют тому, что нам нужно. Размер вставки 11,125 ″ x 9.625 дюймов в высоту и 20,44 дюйма в ширину, что идеально подходит для нашего шкафа 12 дюймов в глубину, 15 дюймов в высоту и 30 дюймов в ширину.

После того, как мы нашли нашу вставку для вытяжки, мы отправили ее команде кухонь Lowe, с которой мы работаем, чтобы убедиться, что она будет работать, прежде чем завершить наш заказ шкафа.

PS — На сайте Lowe’s есть действительно информативное руководство по покупке вытяжек, которое стоит проверить, если вы ищете новую вытяжку или вставку для вытяжки.

2.шкаф установить

Команда Lowe’s установила наши шкафы на этой кухне, что стало приятной сменой темпа для Брайана, который обычно делает это сам. (Примечание: знаете ли вы, что Lowe’s предоставляет услуги по установке и действительно может выполнять полную реконструкцию и обрабатывать разрешения? Мы этого не сделали до этого проекта!) Все рамы были установлены и закреплены до того, как мы начали установку вставки вытяжки, но команда оставил двери на шкафах нижнего яруса закрытыми для облегчения доступа.

3.Измерьте отверстие вставки

Мы ссылались на инструкцию по эксплуатации, чтобы узнать, какого размера сделать проем в шкафу.

Мы поместили вставку в нужное место (по центру шкафа) и нарисовали карандашом линию вокруг нее.

После того, как мы нарисовали наши линии, мы могли начать вырезать отверстие.

5. разрез

Для вырезания отверстия можно использовать несколько различных инструментов. Брайан использовал циркулярную пилу для прямых линий и колеблющийся многофункциональный инструмент для углов.Вы также можете использовать лобзик. Ниже мы связали фаворитов Брайана с Dewalt (он любит беспроводные!)

Перед резкой он использовал угольник, чтобы убедиться, что вытяжка перпендикулярна краю шкафа.

1 // 2 // 3 // 4

6. БЕЗОПАСНОСТЬ

После того, как отверстие было вырезано, мы закрепили вытяжку прилагаемыми винтами.

7. Вентиляционное отверстие

Эта вставка представляет собой вентилируемую вставку, поэтому мы будем выпускать ее над шкафами и к внешней стене справа.Вот рисунок того, как это будет работать.

Мы знаем, что это займет часть синего пространства шкафа над вставкой, но поскольку все синие верхние шкафы имеют глубину 24 дюйма, у нас все равно будет много полезного места для хранения перед воздуховодом. После того, как у нас будет вентиляция, мы добавим немного отделки, чтобы скрыть воздуховод над шкафами, и вы никогда не узнаете, что он там.

Вы когда-нибудь устанавливали вытяжку скрытого монтажа? Тебе нравится внешний вид? Делитесь в комментариях ниже!

Моя кухня своими руками: как я построил вытяжку над существующим шкафом

Так скажи мне.. . Вы мечтали обновить свою строительную кухню? У вас ограниченный бюджет? Если вы ответили утвердительно, я приглашаю вас продолжить чтение, потому что я собираюсь поделиться с вами, как я снял свою микроволновую печь сверх диапазона, установил вытяжной колпак и построил вытяжку над моим существующим шкафом за три дня! !! Я знаю, что этот пост ДОЛГО просрочен, и это главным образом потому, что это ДОЛГОВЕЧНЫЙ пост, поэтому я не хочу ничего говорить со мной, и если я что-то упустил или у вас есть какие-либо вопросы, не стесняйтесь спрашивать :).

Раньше я объяснял, как я склонен быстро переходить к проектам, и этот проект ничем не отличался.Я сделал много снимков, но, кроме снятия микроволновой печи, я сделал это сам, поэтому большинство снимков не «красивы».

Мой муж и сын помогли мне начать работу, убрав старую микроволновую печь. Он начал действовать, и наш первоначальный план состоял в том, чтобы заменить его, когда у меня возникла идея попробовать построить вытяжку. Вот откуда я черпал вдохновение: здесь и здесь. Мы смогли убрать микроволновую печь и купить микроволновку поменьше, которую мы храним в шкафах для хранения вещей — она идеально подходит!

Когда дело дошло до стилей вытяжек, я не мог выбрать между двумя стилями, и я фактически передумал, когда создавал их.

Когда микроволновка выключилась, я попросил мужа отключить розетку, чтобы показать мне провода для установки вытяжного колпака. Мы выбрали это венчание Broan, у которого внизу есть кнопки, чтобы они были легко доступны.

Установить вытяжку на самом деле было довольно просто, как установку светильника. Честно говоря, самым сложным для меня было подтянуть винты, чтобы поставить его на место. Проложив провода через отверстие в нижней части шкафа (через которое проходили предыдущие микроволновые провода), я подключил их и убедился, что все работает и работает.Поскольку я планировал построить вытяжку поверх существующего шкафа, я вырезал отверстие в верхней части шкафа (не показано), чтобы при необходимости иметь доступ к проводке.

Как вы можете видеть, мне нужно было отремонтировать стены с помощью анкеров для микроволновой печи, а также немного почистить, что было одной из основных причин, по которым я хотел убрать микроволновую печь, это постоянно был жирный беспорядок, который, как мне кажется, был сделать с неправильной проблемой вентиляции.

В то время как большинство людей все планируют, я в большей степени работаю над собой и строю свою раму по ходу работы, а не заранее строю раму и устанавливаю ее.

Я начал измерять и резать 1 × 2 на глубину вытяжки плюс один дюйм (просто исходя из личных предпочтений). Оглядываясь назад, я понял, что вентиляция с верхними элементами управления, возможно, сработала, оставив дополнительное пространство для ваших пальцев, и могла бы сэкономить мне немного денег, но это тоже личное предпочтение.
1 × 2 были прикреплены к внутренней части шкафов, которые обрамляют вентиляционную решетку, с помощью 1,5-дюймовых гвоздей и моего пистолета для гвоздей Campbell Hausfeld.

Затем я измерил, вырезал и прибил гвоздями 1 × 2 по ширине вентиляционного люка, чтобы построить полурамку.Именно здесь пришел муженек и решил, что ему нравится идея наклонной вытяжки, в отличие от более квадратной вытяжки, которую я планировал построить. Я принимаю большинство дизайнерских решений в доме, поэтому я решила отдать ему это. Поэтому я добавил две скошенные рамы 1 × 4 и прибил их к каждой из верхней части шкафа, и они будут опираться на переднюю часть рамы 1 × 2 (см. Выше).

Чтобы измерить угол, я использовал кусок картона, чтобы сделать шаблон.

Я просто поднял его и согнул над 1 × 4, пока он не оставил след, а затем нарисовал и вырезал форму на куске березовой фанеры.

Я повторил этот процесс для другой стороны и прибил его к раме.

Между тем. . . Кайл работал над организацией нижних шкафов. . . Я на самом деле даже не пытаюсь организовать этот шкаф, этот шкаф принадлежит ему, и у него есть часы, ну минуты веселья, выкидывая все из шкафа несколько раз в день.

Для передней части я измерил ширину вентиляционного люка и длину 1 × 4 (до скошенной короткой кромки, хотя я считаю, что мне следовало бы сократить его здесь немного короче, я объясню почему позже.Оглядываясь назад, я бы хотел, чтобы эта деталь была вырезана в магазине, чтобы обеспечить ровные края.

Как видите, лезвие моей пилы немного затупилось, что привело к расколу дерева. Так что я отшлифовал его как мог.

Я сделал молдинг для фоторамки для передней части вытяжки. Я собирался добавить еще, но решил отложить, потому что хотел более простой вид.

Тут я действительно начал импровизировать.Я добавил несколько прокладок по бокам, чтобы они служили формовкой, а также заделал швы и отверстия для гвоздей.

Этот кусок накладки на плиту был установлен под вытяжным колпаком, чтобы закрыть эти открытые швы, и в целом сделал вытяжку более законченной после уплотнения. Вы можете видеть это на картинке ниже (хотя она немного размыта).

Затем я добавил искусственный молдинг короны, вы можете прочитать все об этом здесь.

Я также «обработал снятым слоем» боковые стороны вытяжки с помощью dry dex, чтобы сгладить неровные края грубого пильного полотна.

Краска была следующей. У меня возникла небольшая дилемма, потому что я не знала, что мне делать с обоями на фартуке, которые раньше упирались прямо в дно микроволновой печи. Я не хотел все это разбирать, по крайней мере, пока, поэтому решил просто раскрасить все это белым цветом своих шкафов.

Затем я добавил решетку, чтобы закончить внешний вид. После того, как он был закрашен, похоже, он всегда должен был выглядеть так.

И вот вам простая и функциональная крышка вытяжки!

Follow:

Как выбрать правильную вытяжку для кухни: полное руководство для начинающих

Как важный кухонный прибор, вытяжка оказывает прямое влияние на ваше общее впечатление от приготовления пищи, но с таким количеством брендов, доступных на рынке, даже быстрый взгляд на списки на Amazon может легко оставить вас ошеломленным.

Как вы увидите, когда начнете исследование, есть варианты для любого бюджета. В общем, цена каждой вытяжки в конечном итоге зависит от ряда факторов, таких как возможности фильтрации, скорость двигателя, уровень шума и общая простота использования, и это лишь некоторые из них.

Итак, как же выбрать вытяжку, соответствующую вашим уникальным кулинарным потребностям?

【 Общие сведения о различных типах вытяжек】

Вытяжки различаются в зависимости от методов вытяжки и установки.

1) Методы вытяжки: рециркуляция и внешняя

Вытяжки с рециркуляцией

Эти вытяжки работают, фильтруя жир и дым изнутри, а затем возвращая воздух обратно в комнату.

Установка относительно проста, потому что вытяжки с рециркуляцией воздуха могут быть добавлены на любую кухню без сверления отверстий в стене.

Многие недавно построенные дома и квартиры включают в себя эти типы вытяжек, чтобы соответствовать требованиям, однако стоит отметить, что строительные компании в основном склонны включать дешевую бытовую технику, которая может работать не так эффективно или тихо, как их более дорогие аналоги.

И хотя наличие вытяжки с рециркуляцией, безусловно, лучше, чем ее отсутствие, когда дело доходит до приготовления китайских и других азиатских блюд, вытяжки с рециркуляцией воздуха просто не справляются с этой задачей.

Вытяжные вытяжки с наружной вытяжкой

Это наиболее эффективные вытяжки, они работают, сначала отфильтровывая жир и дым из воздуха, а затем выпуская оставшиеся газы или пары из помещения.Обе серии FOTILE EM и JQ состоят из внешних вытяжных колпаков.

Для установки внешней вытяжной вытяжки необходимо, чтобы выхлопные трубы выходили из кухни через внешнюю стену (обязательно ознакомьтесь с нашим руководством по установке, чтобы получить подробное пошаговое руководство).

2) Способы установки: настенная установка, установка на острове и установка с нисходящим потоком

① Настенные вытяжки

Сначала установите крюк на стене там, где вы хотите разместить вытяжку, а затем прикрепите ее к указанному крючку.Если у вас есть шкаф, расположенный над вытяжкой, вы можете закрепить его на нижней поверхности шкафа винтами, чтобы надежно удерживать его на месте.

Этот метод установки является наиболее распространенным для вытяжек в Северной Америке, так как он позволяет дыму подниматься естественным образом для эффективного всасывания.

Все вытяжки текущей линейки FOTILE разработаны для легкой настенной установки.

Недостатки

Нет.

② Островные вытяжки

Островные вытяжки в основном используются на кухнях с большой площадью, которая соединена с гостиной.Они прикреплены к потолку с помощью прочного крючка, чтобы удерживать их на месте.

Поскольку островные вытяжки обычно управляются с обеих сторон, они подходят для приготовления пищи с друзьями и семьей или для общения с гостями во время приготовления еды.

В настоящее время самая популярная островная вытяжка на рынке изготовлена из нержавеющей стали дугообразной формы. Как правило, лучше всего установить вытяжку отдельно стоящего кухонного гарнитура, которая проходит мимо вашей плиты, поскольку это обеспечивает более эффективное всасывание переносимого по воздуху дыма и паров жира.Так, например, если ваша островная печь имеет ширину 36 дюймов, вам нужно выбрать вытяжку 42 или 48 дюймов.

Недостатки

Поскольку размещение этих вытяжек требует, чтобы они были окружены открытым пространством, важно понимать, что пары все еще могут выходить за пределы рабочей станции, даже когда устройство работает.

③ Вытяжки с нисходящим потоком

Предыдущие два метода, которые мы упомянули, основаны на естественной восходящей силе дыма, чтобы всасывать пары вверх в соответствии с их движением.

И наоборот, вытяжной колпак всасывает дым и пары снизу в сторону головки печи. Поскольку эта траектория идет против естественного потока выходящих паров, вытяжные шкафы с нисходящим потоком воздуха несколько менее эффективны, чем настенные и островные вытяжки. Несмотря на это, вытяжки с нисходящим потоком являются отличным вариантом для освобождения пространства наверху шкафа и создания более открытого внешнего вида на кухне, где в остальном много людей.

Недостатки

К сожалению, вытяжки с нисходящим потоком не особенно удобны для кухонь с газовыми плитами.Из-за нисходящего направления воздушного потока и непосредственной близости к горелкам печи эти вытяжки могут создавать трудности в поддержании постоянной температуры и даже могут гасить пламя для приготовления пищи или создавать другие потенциальные угрозы безопасности.

Не говоря уже о том, что способность улавливать дым и другие частицы в воздухе также несколько ограничена из-за конструкции и размещения вытяжки этого типа.

В конечном счете, вытяжки с нисходящим потоком воздуха лучше всего использовать на кухнях с электрическими варочными панелями и с небольшим или умеренным объемом дыма / паров жира.

3） Внешний вид: Микроволны с выходом за пределы диапазона, вытяжки под шкафом и вытяжки с вытяжкой

① Микроволны с выходом за пределы диапазона

Этот тип диапазона Вытяжка состоит из микроволновой печи и слабого вытяжного вентилятора, который всасывает небольшую часть паров и частиц масла.

Эти вытяжки легко устанавливаются без перфорации или слива, что делает их идеальными для квартир, где они чаще всего используются.

Поскольку выхлопные отверстия расположены на передней части этих вытяжек, сверхвысокочастотные микроволны не слишком эффективны для удержания вредных кулинарных испарений из воздуха, которым вы дышите, — и даже самые легкие масляные пары могут содержать более 300 различных вредных веществ. вещества, которые потенциально могут вызвать заболевание легких.

Недостатки

Поскольку сверхдлительные микроволны используют меньший вытяжной вентилятор, чем упомянутые выше модели вытяжек, они, как правило, демонстрируют низкую мощность всасывания, слабую фильтрацию и чрезмерный шум во время работы.

② Вытяжки под шкафом

Эти вытяжки устанавливаются в нижней части верхнего шкафа над плитой и могут быть размещены ближе к низу шкафа или даже спрятаны внутри него. .

К сожалению, поскольку эти вытяжки спроектированы так, чтобы поместиться в таком небольшом пространстве, они часто имеют небольшие двигатели, узкие трубы и тонкие корпуса, что делает их неэффективными для улавливания дыма от печей с четырьмя или пятью конфорками.

Боковая всасывающая машина FOTILE JQG7501, выпущенная в Северной Америке в 2016 году, была первой, кто решил эту конструктивную проблему.

Не только JQG7501 установлен под шкафами для экономии места, но эта вытяжка также уникальна тем, что имеет пару центробежных вентиляторов под углом 45 градусов для создания мощной боковой тяги. При использовании устройство регулирует свою высоту, чтобы быть ближе к плите, для быстрого и эффективного поглощения дыма в «Золотой зоне сбора».Простым прикосновением руки автоматическая дымовая завеса, расположенная под углом 90 градусов, увеличивает глубину вытяжки до 22 дюймов, успешно закрывая варочные панели с четырьмя-пятью конфорками. Это эффективно исправляет недостатки конструкции, ранее замеченные в вытяжках под шкафом, для более тщательного и эффективного улавливания дыма.

③ Вытяжка с дымоходом

Как следует из названия, вытяжка с дымоходом имеет декоративную крышку из нержавеющей стали, которая интегрирует прибор в кухню и создает ощущение великолепия.Однако, кроме скрытия внутренних труб, крышка сама по себе не имеет практического применения.

Вытяжка этого типа предназначена для использования на кухнях без верхней мебели. Из-за этого дизайн обычно использует меньшее количество ограничений. Например, двигатель может быть больше, чем у вытяжки под шкафом, а внутреннее пространство может иметь более сложную конструкцию, чтобы максимально увеличить способность устройства улавливать пары в воздухе.

Один из таких примеров вытяжки с такими конструктивными усовершенствованиями можно найти в серии W от FOTILE.Наша модель EMG9030 — первая в мире вытяжка, которая автоматически регулирует высоту.

Обладая двигателем постоянного тока для плавного регулирования скорости, вытяжка использует инфракрасный датчик для обнаружения и измерения общего объема дыма и частиц масла в воздухе. Затем всасывающая пластина либо опускается, либо поднимается соответственно, образуя воздушный круг, который позволяет ей улавливать поднимающиеся пары и дым.

Как найти правильный размер

В поисках идеальной вытяжки помните о важности выбора устройства подходящего размера для вашей плиты.

Большинство вытяжек, разработанных для домашних кухонь в Северной Америке, имеют ширину 30 дюймов, однако вам может потребоваться более крупный блок, в зависимости от дизайна и планировки вашей кухни. Например, вытяжные шкафы с островным покрытием часто имеют ширину 42 дюйма, в то время как коммерческие вытяжки обычно имеют ширину не менее 48 дюймов.

【Общая производительность: 6 ключевых факторов, на которые стоит обратить внимание】

1） Воздушный поток

Многие продукты подчеркивают ценность CFM как основной коммерческий аргумент — так что вы можете задаться вопросом: что именно такое CFM ?

CFM (кубических футов в минуту) относится к воздушному потоку вытяжки каждые 60 секунд в стандартном лабораторном испытании.Однако в настоящее время эти ярлыки CFM несколько вводят в заблуждение.

Большинство производителей вытяжек определяют значение CFM, проводя лабораторные испытания с использованием стандартного устройства IEC (Международной электротехнической комиссии), а затем конвертируя его в CFM для маркировки — однако это создает проблему, поскольку стандарт ветровых испытаний IEC не эквивалентен к тесту CFM, и нет надежного метода преобразования.

Следовательно, эти несоответствия в маркировке мешают клиентам по-настоящему понять, что они покупают.Например, вытяжка, проданная с расчетом на производительность 1000 кубических футов в минуту, не сможет обеспечить ожидаемых результатов дома.

Итак, как точно измерить CFM?

К счастью, есть бренды, использующие подлинную маркировку CFM. Эти производители применяют строгие методы тестирования, сертифицированные HVI (Институтом домашней вентиляции), авторитетной организацией, которая устанавливает стандарты для определения силы ветра в домашних вытяжных системах.

FOTILE с гордостью присоединился к HVI в 2016 году, а в 2018 году главный инженер HVI Джон Роуз присоединился к нашей североамериканской пресс-конференции, чтобы поделиться своей оценкой наших вытяжек!

Тем не менее, хотя более высокая скорость потока означает более высокую скорость выхлопа, одно только число CFM не отображает всей картины, поскольку скорость потока является лишь одним из многих факторов, влияющих на способность вытяжки улавливать и удалять дым от готовки.

Вытяжки FOTILE уникальны тем, что оснащены большими дымовыми завесами для предотвращения сопротивления, позволяя нашим вытяжкам улавливать пары в воздухе во время стадии улавливания дыма. В результате степень фильтрации масла превышает 95%, а запах снижается на 98%, поэтому вы можете готовить ароматные блюда, такие как карри, не беспокоясь о стойких запахах.

Посмотрите на быструю демонстрацию бокового вытяжного кожуха FOTILE:

2） Зона охвата

Вытяжка должна быть достаточно большой, чтобы закрывать все края и углы плиты.Точно так же отверстие для курения также должно быть закрытым, чтобы поглощать любые пары, образующиеся во время приготовления пищи — на любой горелке — не позволяя этим частицам улетучиваться.

Варочные пары распределяются в три этапа: жарка, подъем и распространение. Как только эти частицы поднимаются примерно на 23 дюйма над плитой, они начинают распространяться по воздуху.

Боковые вытяжки FOTILE предназначены для установки на расстоянии примерно 23 дюйма от конфорок (также известное как «Золотое расстояние»), чтобы в достаточной степени покрыть рабочую станцию и предотвратить распространение дыма и паров.

3） Скорость вентилятора

Поскольку при разных методах приготовления выделяются разные пары (например, при жарке с перемешиванием образуется сильный дым, а при приготовлении супа может образовываться только легкий пар), важно выбрать вытяжку, оснащенную несколько настроек скорости на выбор.

В то время как почти все вытяжки имеют как минимум две скорости вращения вентилятора, некоторые из них имеют до шести, но это не обязательно означает лучшее поглощение или более чистый воздух. Главное — найти подходящую настройку — и это не всегда означает использование максимально возможной скорости вентилятора.

Новейшая вытяжка FOTILE, модель JQG7505, имеет четыре различные настройки скорости: самая низкая скорость идеальна для варки супов, а самая высокая скорость идеальна для жарки. Две промежуточные скорости лучше всего подходят для большинства небольших, легких блюд и общего приготовления соответственно. Эта модель также может похвастаться функцией отсрочки выключения, чтобы вентилятор продолжал работать в течение двух дополнительных минут после того, как вы закончили готовить, чтобы пары не задерживались.

Узнайте больше о характеристиках и производительности JQG7505 на FotileGlobal.com

4） Очистка / техническое обслуживание

На рынке есть несколько «не требующих очистки» вытяжек, в которых для очистки внутренних поверхностей устройств используется распылитель с высокотемпературным паром. К сожалению, очистка внутренних углов вентиляторов с помощью этого метода оказалась довольно сложной, а масляные пятна быстро образуют липкие темные пятна при воздействии высоких температур. А пренебрежение разборкой вытяжки для действительно тщательной очистки в конечном итоге начнет значительно снижать производительность устройства.

С учетом сказанного, регулярная внутренняя чистка имеет решающее значение для продления срока службы вытяжки, и поэтому вы захотите подумать о том, насколько легко можно выполнять регулярную чистку и обслуживание при сравнении моделей.

В отличие от большинства других вариантов, представленных на рынке, вытяжки FOTILE оснащены внутренним вентилятором с жиронепроницаемым покрытием, которое для дополнительного удобства можно протирать мягким моющим средством.

Узнайте больше о том, как тщательно очистить вытяжку FOTILE.

5） Уровень шума во время работы

При использовании многие вытяжки начинают работать на высокой скорости, вызывая чрезмерный шум.Из-за этого попытка поговорить во время готовки может быть довольно сложной задачей.

К счастью, эта проблема касается не всех вытяжек.

JQG7505, выпущенный компанией FOTILE в 2019 году, является первой вытяжкой в мире, оснащенной двумя двигателями постоянного тока с бесконечным ускорением и сверхтихой работой, достигающей уровня шума всего 39 дБ.

Узнайте больше о характеристиках и производительности JQG7505.

6） Цена

В зависимости от факторов, упомянутых выше, цены на вытяжки могут варьироваться от 40 до 2000 долларов.

При бюджете от 40 до 200 долларов вы в основном найдете базовые вытяжки без внешнего выхлопа. Устройства стоимостью от 200 до 400 долларов обычно изготавливаются из нержавеющей стали и могут включать дополнительные функции, такие как светодиодные индикаторы и кнопки управления. Эти варианты, как правило, подходят для приготовления большинства блюд в западном стиле (кроме тяжелого жарения), и некоторые из ведущих брендов в этом ценовом диапазоне включают, среди прочего, Broan и Cosmo.

Что касается бюджетов от 400 до 700 долларов, то Pacific Ocean и Sakura входят в число ведущих брендов.Вытяжки этого уровня, как правило, имеют более высокую мощность всасывания, чем их менее дорогие аналоги, и поэтому их достаточно для основных азиатских и китайских рецептов. Уровни шума среди этих устройств средние, а общий дизайн относительно традиционный.

И, наконец, если ваш бюджет составляет от 800 до 2000 долларов, лучшие бренды на выбор включают FOTILE, Miele и Zephyr, и это лишь некоторые из них. В этом ценовом диапазоне всасывающая способность и общий режим работы спроектированы таким образом, чтобы обеспечить максимальное удобство для пользователя при использовании различных методов приготовления.Возможности и общие функции спроектированы таким образом, чтобы пользователям было удобнее пользоваться различными способами приготовления.

Сравните модели вытяжек FOTILE или сделайте покупки сейчас.

Подробнее о FOTILE

FOTILE имеет почти 100 магазинов в США. Наши продукты и услуги заработали нам отличную репутацию на основных платформах электронной коммерции, и мы создали большую сеть обслуживания, охватывающую более 50 городов по всей стране.

В дополнение к тщательным предпродажным консультациям мы также предоставляем нашим клиентам установку на месте, пятилетнюю ограниченную гарантию FOTILE (которая покрывает затраты на работу и аксессуары в течение первых 2 лет) и пожизненную ограниченную гарантию на нашу вытяжку. моторы.

А поскольку более 3500 технических специалистов-партнеров доступны по всей территории США для обслуживания на месте, легко увидеть, как бренд и продукты FOTILE заработали нашей компании такую прочную репутацию.

Узнайте больше о FOTILE и нашей ведущей в отрасли гарантийной политике.

Отделка вытяжки «сделай сам» деревом и белым бетоном

Вытяжки на заказ могут быть ДОРОГИМИ, но вы можете сделать это сами довольно легко! Наша изготовленная на заказ кухонная вытяжка с супер крутой бетонной отделкой и деревянными деталями — это простой и недорогой DIY, который привнесет стиль в любую современную кухню.Прочтите, чтобы узнать, как создать свой собственный!

Привет, друзья! Многие из вас спрашивают о нашей вытяжке DIY с тех пор, как недавно мы представили нашу красочную обновленную кухню . Я так взволнован, так что многим из вас это нравится — мы, конечно, любим!

Когда мы планировали кухню, мы действительно изучали индивидуальную отделку вытяжки, которую изготовил наш краснодеревщик, но она была ДОРОГОЙ и казалась слишком традиционной для того внешнего вида, который мы хотели. Итак, мы решили сделать это своими руками.В этом посте я подробно расскажу, как мы это сделали.

Теперь позвольте мне уточнить. Этот пост не научит вас, как выполнять установку вытяжки — наш подрядчик установил вытяжку Broan. Этот пост призван научить вас тому, как мы сделали самодельную открытую часть нашей вытяжки. Есть смысл? Хорошо!

На фотографиях это непросто сказать, но мы закончили вытяжку белым бетоном и добавили простую полосу из кедрового дерева внизу.Готовый вид выглядит гладким и современным. Он может работать даже на кухне в сельском стиле. Нам это нравится, и это почти ничего не стоит нам делать!

Этот пост содержит несколько партнерских ссылок для вашего удобства. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

Вытяжка DIY из бетона и дерева

Необходимые материалы:

Шаги:

Шаг 1:

Установите вытяжку.Как я уже упоминал, наш подрядчик фактически установил нашу вытяжку Broan , которую мы получили от Build.com. Мы выбрали именно такую вытяжку Broan. В установку вытяжки также входила обшивка ее простой фанерой. В этом процессе не было ничего особенного, и мы могли бы сделать это сами, но, поскольку вентиляция включает в себя проверки и т. Д., Наш подрядчик не позволил нам выполнить эту первую часть работы своими руками.

Поскольку нам нужен был очень обтекаемый дизайн, нам не нужны были молдинги в верхней части вентиляционного колпака.Вместо этого мы закончили верхнюю часть деревом 1 x 6, которое я заделал и покрасил.

Это тот момент, когда мы приступили к отделке вытяжки своими руками. Вот как это выглядело до того, как мы начали (я сделал это фото, когда мы занимались укладкой плитки на фартук — простите за беспорядок).

А вот как это выглядело внизу.

Примечание: мы ИЗУЧАЕМ нашу вытяжку Broan с сайта Build.com. Наш подрядчик рекомендовал Broan по сравнению с любым другим брендом, и он работает невероятно хорошо.Когда он на высоте, это немного громко, но ДЕЙСТВИТЕЛЬНО вытесняет воздух из кухни, чего мы и хотели.

Шаг 2:

Используйте малярную ленту, чтобы защитить любые окружающие шкафы — вы не хотите, чтобы белый бетон случайно попал на ваши шкафы.

Шаг 3:

Затем вы готовы смешать белый бетонный грунтовочный слой . Это продукт, который мы использовали раньше. Мы использовали именно этот белый бетонный защитный слой на этих деревянных ступеньках, сделанных своими руками.И мы использовали естественную серую версию для нашего бетонного камина DIY и нашей бетонной накладки на туалетный столик DIY . Это супер недорого и действительно просто в использовании! Мы большие поклонники.

Чтобы смешать грунтовку, налейте небольшое количество сухой смеси в поддон для гипсокартона, добавьте воды и перемешайте небольшим шпателем. Вы хотите перемешать его до консистенции густого теста для блинов. После смешивания дайте ему постоять несколько минут, а затем снова перемешайте. Теперь он готов к работе.Он будет работать около 5 минут, поэтому смешивайте только небольшие партии за раз! Когда смесь станет слишком густой, слейте остатки смеси и начните с новой партии.

Шаг 4:

Теперь вы можете нанести свой первый слой skimcoat. Длинными ровными движениями нанесите ТОНКИЙ слой бетонной смеси ножом для гипсокартона. Вы хотите нанести ТОНКИЙ слой — не стремитесь к полному покрытию первого слоя. Это будет похоже на беспорядок, но не нервничай.Я использовал свой большой нож для гипсокартона, чтобы нанести его на большую часть поверхности вытяжки. Пальцами нанесла на углы.

Шаг 5:

Дайте первому слою полностью высохнуть. Он сохнет довольно быстро, но если вы хотите быть в полной безопасности, я бы позволил первому слою высохнуть в течение ночи. Когда он высохнет, слегка отшлифуйте его вручную. ПРИМЕЧАНИЕ: Если вы нанесли первый слой слишком густо и на нем есть заметные неровности или дефекты, возможно, вам лучше использовать электрическую шлифовальную машинку.

Шаг 6:

Повторяйте шаги 4 и 5, пока не получите желаемое покрытие. Я был счастлив после 3-х слоев, но у меня достаточно опыта использования этого продукта, так как мы использовали его на нашем бетонном камине DIY , и я могу наносить его довольно плавно. Если у вас больше дефектов, вам, вероятно, потребуется больше слоев, чтобы сделать его красивым и гладким. На фото ниже показано, как выглядит второй слой при высыхании — пятнистый беспорядок! НЕ ПАНИКА!

Шаг 7:

После того, как вы будете довольны покрытием, вам нужно будет выполнить заключительную ручную шлифовку всей поверхности и нанести герметик.Я рекомендую использовать акриловый герметик для бетона с матовой отделкой на водной основе, такой как Quikrete 873002 Concrete Cure And Seal Satin Finish . Это придает бетону красивую гладкую поверхность с легким блеском. Когда вы нанесете герметик, он будет иметь молочный оттенок. Не волнуйтесь, он ясно сохнет. Тщательно следуйте инструкциям — не наносите герметик слишком густо и / или не оставляйте луж и тщательно следуйте инструкциям по сушке и повторному нанесению покрытия.

Step 8:

Наконец, вы можете нанести древесный акцент на нижнюю часть вытяжки.Как я уже упоминал, мы использовали кедр из старого забора, который мы сняли (то же самое дерево, которое мы использовали для нашей стены из досок из елочки, сделанной своими руками). Но вы можете использовать все, что захотите! ПРОСТОЙ способ сделать это — скосить углы и просто нанести его на поверхность вытяжки с помощью клея для дерева Dap Rapid Fuse Wood Adhesive . Вот что я бы порекомендовал.

Джо хотел получить немного больше «фантазии» и обернуть его вокруг нижней части вытяжки для более законченного вида (на случай, если кто-то засунет голову под нашу вытяжку ?!).Поскольку я не думаю, что многие люди захотят это сделать, я избавлю вас от всех деталей. Но вот как выглядела наша конструкция, если вам интересно.

Мы нанесли наш клей для дерева Dap Rapid Fuse Wood , а затем использовали зажимы, чтобы удерживать кедр на месте, пока клей застывает.

Вот и готовый продукт в разных ракурсах!

Этот снимок дает вам представление о классной текстуре бетона.

И это дает вам представление о том, что такое вид снизу (не то чтобы мы когда-либо действительно смотрели на это так, лол)!

Что вы думаете? Нам нравится, насколько это просто. И хотя на фотографиях это сложно сказать, текстура бетона при личной встрече придает ему неповторимый характер, который нам так нравится!

Прежде чем отправиться в путь и приступить к работе, обязательно ознакомьтесь с моими БЕСПЛАТНЫМИ руководствами по дизайну, которые помогут вам создавать пространства, которые вам абсолютно нравятся! Подпишитесь сейчас, и вы получите пароль, чтобы вы могли получить доступ ко всему в одной удобной электронной библиотеке.

Как построить гипсовую вытяжку

При разработке отделки нашей новой кухни мы знали, что хотим, чтобы общий вид был очень чистым и сочетал в себе современное и традиционное. Мы хотели, чтобы вытяжка имела цельный вид, ниспадая со стены и потолка.

После некоторых исследований мы решили, что лучше всего подойдет гипсовая вытяжка. И после еще нескольких исследований я узнал, что информации о том, как ее построить, не так уж и много.

На этом этапе я решил, что это будет один из проектов, над которыми я работал в новом доме. Я задокументировал процесс, чтобы поделиться им с вами.

Готовы научиться делать гипсовую вытяжку? Давайте начнем!

Шаг 1. Определите размер вытяжки

Первым делом я определил размер капюшона. Наиболее очевидным решающим фактором является размер вашего диапазона. Мы выбрали 48-дюймовую газовую линейку ZLINE, а это означало, что нам понадобится вставка в вытяжку, чтобы приспособить ее к этому размеру.Мы выбрали вставку для вытяжки 46 ″ x21 ″ от ZLINE.

Еще одним определяющим фактором является тип фартука, который вы будете делать. Мы знали, что нам нужен кварцевый фартук полной высоты, и мы хотели, чтобы он был такой же ширины, как и готовая вытяжка, и хотели, чтобы он был на несколько дюймов шире, чем наш ассортимент.

Таким образом, ширина нашего каркаса капота составила 51 1/2 ″ , а глубина — 23 ″ . Высота вытяжки определяется высотой потолка и рекомендуемым расстоянием от нижней части вытяжки до верхней границы диапазона.Высота потолка 10 футов, рекомендуемое расстояние от 30 до 36 дюймов. Это дало нам высоту 49 ″ .

Шаг 2: обрамление вытяжки

При создании капюшона можно использовать два подхода. Вы можете собрать все это вместе, а затем прикрепить к стене и потолку. Или вы можете закрепить его на стене.

Поскольку я работал один и не было никого, кто мог бы помочь мне установить его на место, я решил установить его на место.

сверху снизу

Я начал с нижней и верхней рамок.Я использовал 1 × 6 кусков сосны для основания и 1 × 4 сосны для верха.

Я приклеил их и прибил гвоздями. Позже я добавил винты к каркасу, где это было необходимо для дополнительной прочности.

Затем я добавил вертикальные части 1 × 4 по бокам, чтобы соединить верх и низ. Я прибил и приклеил их на место, как показано на иллюстрации выше.

Затем я добавил по горизонтальной части к каждой стороне с передними концами, обрезанными под углом 12 градусов. Я соединил их с помощью куска спереди, как показано на иллюстрации выше.Вертикальное расположение и длина этих деталей будут определять количество свупа на передней стороне капюшона.

Поскольку 1x сосна не очень хорошо гнется, я решил использовать МДФ для передних частей, которые создали свуп. Я равномерно распределил семь частей 1 × 4 поперек передней части капюшона, прибил и приклеил их на место.

После того, как я выполнил вышеуказанные шаги, я почувствовал, что каркас был прочным, но для большей меры я добавил еще несколько частей, чтобы усилить его.

Шаг 3. Установите вставку вентиляционного колпака

Как упоминалось выше, мы выбрали вставку для вытяжки 46 ″ x21 ″ от ZLINE, которую очень легко установить.Но любая вставка по вашему выбору должна работать. Вы можете обратиться к инструкциям по установке, прилагаемым к вставке вентиляционного колпака. Я не буду здесь вдаваться в подробности, поскольку все они разные.

Шаг 4: гипсокартон

Поскольку я не занимаюсь гипсокартоном и у меня нет желания когда-либо делать это, я попросил бригаду по гипсокартону обернуть каркас вытяжки и закончить его. Таким образом я получу красивую и гладкую основу под венецианскую штукатурку.

Шаг 5: Венецианская штукатурка

Я много исследовал, какой гипс использовать для вытяжки.В конце концов я остановился на продукте под названием Marmarino Piatto от VenetianPlaster.it. Тонировать его можно практически любым цветом. Я выбрал тот же цвет, что и наши стены: Sherwin Williams Pure White. Я заказал 1 галлон Marmorino Piatto и 1 литр Anchor Primer.

При нанесении штукатурки на гипсокартон необходимо использовать специальную грунтовку, которая помогает штукатурке прилипать к поверхности.

Перед тем, как нанести грунтовку, я заклеил все края вытяжки и заклеил плиту и столешницы пластиком.Штукатурка может запачкаться.

Если честно, ребята из гипсокартона проделали такую большую работу, что мне было плохо, когда поверх нее накладывали штукатурку. Но нужно было добиться того, что мы хотели.

Гладким валиком я нанес ровный слой грунтовки, он очень толстый и зернистый. Я даю грунтовке высохнуть в течение ночи. На следующий день приступил к гипсу.

Я залил своего ястреба гипсом и приступил к работе. Не пугайтесь цвета. Мокрая штукатурка намного темнее ее окончательного цвета.Когда он высохнет, он станет того цвета, который вы заказали.

Поскольку я не работал с большой площадью, я выбрал большой нож для суставов, а не шпатель.

Совет: Я рекомендую поэкспериментировать и потренироваться со следующей техникой на обрезке гипсокартона перед тем, как наклеить его на вытяжку.

Сначала я нанес базовый слой. Начиная с верхнего левого угла стороны, над которой я работал, я нанес тонкий слой, держа нож под углом примерно 15 градусов.Затем я увеличил угол примерно до 30 градусов, чтобы распределить штукатурку разной длиной мазков. Я перезарядил свой нож и повторял это, пока у меня не было ровного покрытия со всех сторон капюшона.

Совет: Периодически очищайте высохший гипс от ножа.

После того, как базовое покрытие полностью высохло, пришло время нанести текстурное покрытие. Я сделал это так же, как и базовое покрытие, но на втором проходе с ножом я использовал пропускающее движение.Это оставляет в штукатурке тонкие пустоты и придает ей текстуру.

Если вы хотите, чтобы вытяжка была более деревенской, можно оставить больше пустот.

Совет: Потратьте больше времени на углы, чтобы убедиться, что они ровные и ровные.

После полного высыхания текстурного покрытия я отполировал поверхность. Я сделал это чистым ножом для суставов, держа его под углом 30 градусов. Круговыми движениями обошла весь капюшон. Это придает штукатурке полированную поверхность.

Наконец, я протер всю вытяжку влажной тканью, чтобы удалить пыль.

Вот снимок крупным планом, чтобы дать вам представление о том, как должна выглядеть текстура.

Купи этот образ

Включите JavaScript для просмотра содержимого

Tacoma Converted Garage // Учебное пособие по встроенному вытяжному вентилятору «Сделай сам» — зернистость и полировка

TACOMA CONVERTED GARAGE
Этот пост спонсируется Lowe’s.

Есть несколько вещей, которые я люблю видеть на кухне больше, чем встроенную вытяжку. Они красивые, простые и придают ощущение старосветства, которое я люблю. Но, что самое главное, их легко построить. Даже если вы новичок в домашнем хозяйстве, эти индивидуальные вентиляционные отверстия подойдут для , и сегодня мы покажем вам, как это сделать. Прочтите руководство Grit and Polish по встроенным вентиляционным отверстиям в вытяжке.

Само собой разумеется, что встроенные вытяжки стали неотъемлемой частью ремонта наших кухонь.Мы построили две вытяжки из гипсокартона (здесь и здесь) и мечтали о плиточной вытяжке (# 6daykitchenreno, кто-нибудь?), Но мы не создавали панельную вытяжку раньше. Поэтому, когда пришло время заняться переоборудованным гаражом в Такоме, я поручил Гарретту создать квадратный, негабаритный вентилятор на капоте, обшитый утилизированными панелями типа «язычок и роща» (t & g). Мальчик, он доставил!

Встроенные вентиляционные отверстия капота, естественно, будут отличаться от проекта к проекту, поэтому рассматривайте это руководство как дорожную карту. Наши шаги проведут вас через ваш собственный проект, но размеры, размещение и облицовочный материал вашей кухни будут определять ваше предназначение.

Если вы воспользуетесь этим руководством, мы будем рады услышать о нем! Отметьте нас в Instagram или оставьте комментарий ниже. pssst: ознакомьтесь с видеоверсией этого урока «Сделай сам» ниже.

РУКОВОДСТВО ПО ВСТРОЕННОЙ ВЫТЯЖКЕ ДЛЯ СДЕЛКИ

Материалы

GE Ducted Undercabinet Вставка вытяжного шкафа

Доска обрезная 2х4

Облицовка, мы использовали утилизированный шпунт, но обычно используются гипсокартон и древесина для сараев

Шурупы строительные, мы использовали тип 17 точка

Гвозди чистовые 16-го калибра

Строительный клей, * опционально

Герметик

Праймер

Краска

Воздуховод, мы использовали колено 90 градусов, короткую секцию и вентиляционную крышку диаметром 8 дюймов.

Алюминиевая лента

Инструменты

Ударная отвертка Dewalt

Отрезная пила Dewalt

Гвоздезабиватель Porter-Cable Cordless Finish

Зажимы Irwin * опционально, но полезно

Сабельная пила Dewalt * опционально, необходимо только в том случае, если в вашей внешней стене требуется новое отверстие

Уровень

Инструмент для зачистки проводов

Шаг 1 // Создание рамы 2X4

Сделать каркас довольно просто, если вы определитесь с дизайном.Мы выбрали негабаритный капюшон, который простирается на 42 дюйма между окнами, но большинство людей выбирают размеры, близкие к ширине их диапазона и вентиляционной вставки (обычно ~ 30 дюймов). Как только вы определите свои габаритные размеры, начните с создания рамы из 2х4. Начните с коробки в нижней части вентиляционного отверстия вытяжки, убедившись, что ваши размеры соответствуют толщине облицовочного материала.

Одно замечание о размерах: наше вентиляционное отверстие находится на высоте 36 дюймов над плитой, что было максимальным рекомендованным нашим производителем расстоянием.Обязательно ознакомьтесь с местными правилами и рекомендациями производителя, когда решаете, где разместить вытяжку. Совет Pro: размещение вытяжки на внешней стене облегчает вентиляцию.

Нам повезло, что наши стены и потолок покрыты толстыми еловыми досками, потому что мы могли прикрепить наш каркас непосредственно к ним саморезами. Но из-за отсутствия толстой древесины на стенах вам захочется найти шпильки, чтобы прикрепить 2х4 к стенам и потолку. Вентиляционное отверстие капота будет тяжелым и требует прочного крепления.

Продолжайте прикреплять каркас к потолку, используя 2×4, и сделайте множество креплений с помощью шурупов.

Прежде чем вы сможете перейти к следующему шагу, все внешние края рамы должны находиться в одной плоскости, чтобы можно было прикрепить облицовку. Видите, как наши вертикальные элементы сидели внутри 2х4 внизу нашей рамки на фотографии выше? Это не сработает. S мы добавили дополнительные 2×4, чтобы отделать их.

Перед тем, как перейти к следующему шагу, убедитесь, что ваша рама надежно закреплена, потянув (или свесив) за раму.

Шаг 2 // Добавьте облицовку

После того, как обрамление установлено, вы можете облицовывать фасад. Мы начали этот процесс с углов. Так как мы использовали шпунт, а не гипсокартон, мы решили установить угловой элемент отделки, чтобы мы могли приклеить к нему край t & g. При использовании гипсокартона в этом не было бы необходимости. После того, как угловые элементы закреплены, прикрепите облицовку с помощью гвоздей и строительного клея (или шурупов для гипсокартона, если вы используете гипсокартон или подкладку для плитки).

Хорошо иметь в виду окончательную установку вентиляционной вставки перед тем, как завершит облицовку.Гаррет решил создать панель доступа на одной стороне вытяжки, чтобы в дальнейшем подключить воздуховоды и электричество. Он создал панель доступа, закрепив небольшую секцию t & g винтами, а не гвоздями. Таким образом, мы можем удалить небольшую панель с помощью отвертки, чтобы получить доступ к вентиляционному отверстию, а затем снова прикрутить ее на место. Если съемная панель не подходит для вашей конструкции, обязательно установите вентиляционную вставку (и выполните электрические соединения и соединения с воздуховодами) до завершения облицовки.

Облицовку низа капюшона лучше всего производить с подручной вставкой. Вырежьте из куска облицовки прямоугольник размером со вставку и прикрепите его к нижней стороне каркаса. pssst: Поскольку наша вытяжка была значительно больше, чем наша вентиляционная вставка, Гаррет добавил две опоры 2×4 поперек нижней части рамы, чтобы прикрепить вентиляционную вставку и облицовку.

Шаг 3 // Заливка, грунтовка и краска

Этот шаг не требует пояснений.Завершите капюшон тем, о чем мечтали. Для нас это означало герметик, а затем грунтовку и краску, но это также может включать глину для гипсокартона, штукатурку, плитку или полиуретан.

Шаг 4 // Установите вставку и подсоедините электрические и воздуховоды

Теперь, когда вытяжка собрана, пора установить вентиляционную вставку и подключить ее. Начните с решения проблемы вентиляции. Все швы в воздуховоде нужно заклеить алюминиевой лентой. Поскольку мы работаем над внешней стеной, мы прорезали 8-дюймовое отверстие в стене за вытяжкой, чтобы подготовить вентиляцию.

Затем установите вентиляционную вставку, удерживая вставку на месте и прикрутив ее к раме 2×4. Эту работу лучше всего выполнять с двумя людьми. Перед тем, как убрать руки, убедитесь, что вентиляционная вставка надежно прикреплена к каркасу капюшона.
