Установка напольного газового котла и его подключение

Газовое отопление обладает широким спектром преимуществ, поэтому большинство домовладельцев, мечтающих об автономной отопительной системе, выбирают именно это топливо.

Но у такой системы отопления есть существенный недостаток – хотя, устанавливать газовый котёл можно своими силами, монтировать приборы должны специалисты.

Документация

Чтобы провести в жилище газовое отопление, нужно оформить ряд документов.

Важно! Прежде всего обратитесь в газовую службу, чтобы выяснить, возможна ли в ваших условиях установка такого оборудования. Напишите соответствующее заявление. Сроки рассмотрения варьируются от 1 до 14 недель.

Результатом рассмотрения заявления станут либо отказ с обоснованием причин, либо разрешение на установку. Вместе с разрешением вы получите технические условия. При получении разрешения закажите проект установки.

В проекте будут представлены схемы прокладки газовой магистрали внутри здания, а также схемы подключения оборудования.

Занимаются всеми вышеописанными вопросами газовые службы, прикреплённые к району вашего проживания. Горгаз или иная контролирующая служба также проверяет техническую документацию оборудования.

Внимание! Перед подачей документов для разработки проекта, присмотрите котёл и другие приборы, ознакомьтесь с их техническими требованиями, но не покупайте.

Особенности установки напольного газового котла

Напольные аппараты помещаются на специально оборудованное основание таким образом, чтобы промежуток между агрегатом и стенами помещения был достаточным для обслуживания и ремонта.

Важно! Трубу дымохода необходимо размещать как можно дальше от окна.

Напольный газовый котёл монтируется в отдельном помещении с большим окном. Стены комнаты отделывают негорючими материалами. Наличие в помещении фальшпола или потолка неприемлемы. От мощности котла зависит объем помещения.

Фото 1. Газовый напольный котел Viessmann Vitogas 100-F, установленный в отдельном помещении с негорючими стенами.

Напольный котёл устанавливается так, чтобы его можно было легко отключить и демонтировать. С этой целью в контурах подачи и обратки монтируются специальные запирающие краны. После их закрытия аппарат свободно отключается от системы отопления. Теплоноситель при этом остаётся в системе.

Порядок работ

Установка котла на газу осуществляется в следующем порядке:

• зачистите участок стены, рядом с которым будет располагаться оборудование. Между слоем огнеупорного материала и непосредственно стеной должен быть зазор не менее 4,5 см;
• подготовьте оборудование к монтажу. Под большим напором воды очистите все входные трубки от мелкого сора;
• установите на трубке для подачи теплоносителя фильтр и запорные устройства;
• смонтируйте дымоход в соответствии с техническими требованиями оборудования;
• проверьте тягу и работу автоматики;
• с помощью стальной трубы в присутствии специалистов произведите врезку в газовую магистраль и подключите прибор к системе газоснабжения;
• при необходимости подключите аппарат к электросети.

Материалы и инструменты

Перед тем, как начинать работы по установке напольного газового котла, запаситесь необходимыми инструментами и материалами. Для работы вам потребуются:

• инструкция по эксплуатации оборудования;
• цемент и песок для создания бетонной стяжки;
• деревянная окантовка;
• тара для цементного раствора;
• лопата для нанесения цемента;
• трубы для газохода и дымохода;
• дрель для проделывания отверстий;
• болты, молоток и гвозди;
• сам котёл.

После подготовки всех необходимых инструментов и материалов можно приступать к подготовке места для установки напольного газового котла.

Важно! Перед установкой тщательно ознакомьтесь с инструкцией и сверьте соответствие заявленных технических характеристик оборудования данным самого прибора.

Вам также будет интересно:

Подготовка места

Перед установкой газового оборудования тщательно подготовьте комнату для топочной и место непосредственно для установки котла. Основными требованиями к помещению являются:

• площадь топочной составляет не менее 4 кубических метров;
• стены комнаты покрыты огнеупорными материалами;
• наличие широкого дверного проёма и окна;
• присутствие дымохода.

Само помещение должно быть свободным. В комнате должны отсутствовать ниши и другие полости, где могла бы со временем накапливаться взрывоопасная газовая смесь.

При установке котла в квартире под аппаратом необходимо постелить несгораемый лист из металла. Асбоцементный лист не подойдёт, так как его пожаростойкие качества оставляют желать лучшего, а СЭС не допустит наличия в жилом помещении асбестосодержащих материалов.

При установке котла в частном доме для него также оборудуют специальное помещение. Кроме того, котёл устанавливают в поддон, находящийся ниже уровня пола не менее, чем на 30 см. Поддон обшивают металлическими листами либо делают бетонную стяжку.

Монтаж дымохода

Установка газового оборудования невозможна без монтажа дымохода. От наличия устройства отведения продуктов сгорания во многом зависит безопасность работы всей системы отопления.

Современное оборудования снабжено автоматикой, которая обеспечивает контроль за тягой в дымоходе. При этом автоматически регулируется подача газа. При отсутствии необходимой тяги подача газа немедленно прекращается.

К дымоходу предъявляют обязательные требования:

• диаметр дымохода должен соответствовать размерам, указанным в эксплуатационной документации оборудования;
• дымоход должен выходить за пределы крыши минимум на 50 см;
• желателен дымоход круглого диаметра;
• оптимальным материалом для дымохода является сталь.

Сборка дымохода осуществляется в вертикальном положении. При сборке должны отсутствовать щели и зазоры. После сборки все детали тщательно крепятся к стене.

Подключение к системе отопления

В нижней части котла имеются трубки для присоединения горячего и холодного водоснабжения. Обратку и подачу горячей воды к радиаторам следует подключать, тщательно соблюдая все требования и правила. При обвязке используются герметики, изолирующие систему и исключающие течи воды при пуске системы.

При подключении системы отопления в трубе подачи воды используется фильтр, который поможет избежать попадания загрязнений в котёл. Обязательно позаботьтесь о запирающих вентилях. Это поможет облегчить ремонт и демонтаж оборудования.

Как подключить к газопроводу

Сначала подключается патрубок к ответвлению газовой трубы. На ней обязательно должен быть установлен запирающий кран. Газ подводится к котлу посредством гибкого стального шланга.

Особое внимание уделите герметизации всех соединений газопровода. Для этих целей используются специальные силиконовые прокладки, пакля и краска.

Важно! При присоединении оборудования к газопроводу запрещено применять шланги из резины.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается про установку и запуск газового котла.

Заключительные работы

После присоединения оборудования ко всем системам, не запускайте его сразу в работу. Спешка может привести к весьма плачевным последствиям.

Проверьте ещё раз правильность подключения систем водо- и газоснабжения к оборудованию. Вода и газ не должны нигде просачиваться. Для проверки герметизации газопровода намочите места соединений мыльным раствором.

В месте протечки образуются пузырьки. Если все присоединено правильно с соблюдением требований и правил, никаких неприятностей возникнуть не должно.

Первый пуск оборудования все же лучше проводить со специалистами Горгаза, даже если вы самостоятельно устанавливали отопительное оборудование.

Правила установки газового котла в квартире и частном доме: нормы СНиП

Газовые отопительные котлы являются отличным способом создания системы обогрева помещений.

правила установки газового котла

Они достаточно экономичны и способны демонстрировать приличный коэффициент полезного действия. Однако такие системы обогрева являются источниками повышенной опасности и, поэтому при процессе строительства необходимо соблюдать правила установки газового котла.

Требуется ли специалист?

Прежде всего учтите, что все оборудование, предназначено для работы с газом (будь это котел, трубы, соединительные фитинги или другие устройства) должно иметь соответствующий сертификат. Нельзя использовать для создания газовых коммуникаций оборудование, предназначенное, например, для водопроводных систем. Как правило, для установки газовых котлов и систем отопления на основе таких устройств также требуется привлекать работников, имеющих соответствующий допуск и прошедших обучение. Но в крайнем случае вы сможете установить систему обогрева на основе газового котла и самостоятельно.

Единые правила установки газовых котлов в домах

газовая котельная

Чтобы обеспечить безаварийную и безопасную работу газового отопительного оборудования необходимо соблюдать ряд строгих, но достаточно простых в выполнении правил.

Требования к помещению под котельную

Прежде всего помните, что природный газ является чрезвычайно пожароопасным веществом и его использование в неподготовленных и несоответствующих помещениях может привести к очень неприятным последствиям.

Впрочем, газовые отопительные котлы с мощностью до 60 киловатт можно устанавливать в любых, даже неподготовленных помещениях. Но при этом котлы должны быть одноконтурными. В том случае, если в обогревательном котле имеется второй контур – его установка в кухонном помещении запрещена.

подключение дымохода

Тем не менее, не рекомендуется устанавливать газовое оборудование в жилых помещениях. Желательно в частном доме выделить под котельную отдельную комнату и предусмотреть, чтобы она имела окно в наружной стене здания.

Для установки газовых отопительных котлов мощностью до 150 киловатт можно выбрать любой этаж вашего жилища. Однако, если вы планируете установить более мощную отопительную систему, то ее можно будет разместить только в подвале или в цокольном этаже.

Учтите, что по существующим нормативам на 1 киловатт мощности газового котла должно приходиться 0,2 кубометра объема помещения, в котором он установлен. Также помещение газовой котельной в частном дому должно иметь высоту потолков не менее 2,5 метров и обеспечивать удобный доступ к любому из элементов системы отопления. Стены газовой котельной должны быть огнестойкими с показателем не менее ¾ часа. Также как и при других вариантах размещения – в помещении отдельной газовой котельной должно иметься естественное освещение, то есть она должна иметь окно в наружной стене дома.

Требования к дымоходам газовых котлов

Дымоходы газовых котлов систем отопления также имеют свои правила установки. Неправильная их работа может привести к накоплению продуктов сгорания и к трагическим последствиям.

Необходимый минимальный диметр дымохода указан в спецификации к вашему газовому котлу. При этом его входное сечение должно совпадать с сечением выходного отверстия газового котла.

Для обеспечения удаления продуктов сгорания верхний обрез дымохода необходимо разместить не ниже полуметра от конька крыши. Как правило, для газового отопления используются дымоходы круглого сечения, стенки которых изготовлены из черного металла или нержавеющей стали.

При создании проекта системы отопления необходимо предусмотреть, чтобы дымоход газового котла имел не более трех изгибов или поворотов. Начальный отрезок дымохода, непосредственно примыкающий к газовому котлу должен быть не менее 25 сантиметров.

Получение разрешительных документов

Из-за того, что газовое отопления является источником повышенной опасности – перед его монтажом необходимо получить ряд разрешительных документов.

На начальном этапе нужно закрепить договором подключение к трубе газоснабжения. Перед строительством системы отопления разрабатывается и утверждается проект газификации. Только после утверждения проекта в уполномоченной организации можно приступать к приобретению оборудования и непосредственно к монтажу.

Правила установки настенного газового котла

После утверждения проекта, на этапе покупки обязательно проверьте наличие крепежных устройств в комплекте поставки. Если производитель не вложил их в комплект – их необходимо приобрести отдельно. Обязательно потребуйте сертификат на приобретаемый газовый котел. Проведите сверку маркировки котла и сведений, указанных в сертификате безопасности.

настенный газовый котел

На предварительном этапе установки тщательно продуйте внутреннюю трубопроводную систему котла. Уберите все транспортные заглушки. Трубы прочищаются водяным потоком с малым давлением, вода уберет мелкий мусор и пыль.

Убедитесь, что материал стены, на которой вы планируете разместить газовый котел выполнена из негорючего материала. В противном случае ее необходимо усилить пожаробезопасным покрытием толщиной более 3 мм. Сам котел при таком размещении должен быть вынесен не менее, чем в 45 мм от поверхности стены.

Высота установки газового котла составляет то 80 до 160 см. На расстоянии не менее 20 см от него не должно находиться другое электрическое или газовое оборудование, либо любых легковоспламеняющихся материалов..

При установки монтажных кронштейнов проверьте строительным уровнем их горизонтальное и вертикальное положение.

В том случае, если конструкция газового котла требует тягу в дымоходе – формируем и проверяем пути вывода продуктов сгорания. Существуют и так называемые «не дымоходные» котлы, в которых продукты сгорания удаляются принудительной циркуляцией воздуха через вытяжной вентилятор.

Подключение газа к котлу проводится с обязательным участием сертифицированного специалиста. При монтаже используются только металлические трубы и специальные соединительные устройства.

Если на вашем газовом котле имеются электрические приборы – подключаем его к электросети через отдельный автомат защиты от короткого замыкания и перегрева.

Первый запуск газового обогревательного котла необходимо проводить в присутствии специалиста из газовой компании, после тщательной проверки соблюдения всех правил установки.

Правила установки напольного газового котла

Напольные газовые котлы имеют большую мощность по сравнению с настенными и требуют соблюдения более строгих правил при установке.

котельная с напольным котлом

При установке напольного котла, как правило, монтируется и разветвленная отопительная система, распределяющая тепло в несколько помещений или на несколько этажей. Следовательно, еще до покупки котла необходимо составить проект отопительной системы и уяснить расположение всех ее элементов, в том числе соответствие расположения выходных патрубков напольного котла входным патрубкам отопительной системы.

Напольный котел можно устанавливать и на прочный деревянный пол, однако (в отличие от бетонного) его необходимо защитить оцинкованным железом или клинкерной плиткой. При этом негорючее основание должно выходить за фронтальную сторону котла не менее, чем на полметра.

Как и настенный вариант – напольные газовые котлы при установке тщательно выверяются по строительному уровню. При установке таких котлов обязательно оборудуется качественная дымоходная система

Системы водяного отопления на основе газовых котлов требуют установки фильтра жесткости для входящего водяного потока.

система газового отопления

Учтите, что каждый патрубок подвода и забора воды должен быть оборудован устройствами, облегчающими их демонтаж. Это делается для того, чтобы заменять в случае ремонта любой из элементов системы. Также на всех патрубках устанавливаются вентили.

Правила установки газового котла в напольном исполнении также требуют его подключения и первого запуска только с участием специалиста из газовой компании.

Правила установки газового котла: обучающее видео

Установка напольного котла — газ отопление вода электричество

    Основа системы отопления частного дома – напольный котел. От того, насколько правильно и тщательно выполнен его монтаж, зависит безопасность и комфорт жильцов. Новичку работаУстановка напольного котла по подключению этого устройства может показаться достаточно простой. На самом же деле действия монтажников подчинены требованиям множества нормативов. Любая забытая или проигнорированная «мелочь» создает серьезные проблемы в период эксплуатации.

О том, как должна выполняться установка напольного котла и какие этапы этого процесса требуют особого внимания, мы расскажем более подробно.

Готовимся к монтажу

    До начала монтажа в доме нужно установить радиаторы и выполнить разводку труб водоснабжения. Электрическая сеть, канализация и теплые полы также должны быть в работоспособном состоянии.

    Большой вес и высокая пожарная опасность агрегата требуют наличия прочного фундамента, качественной термоизоляции стен и пола. Стандартный вариант защиты – стальной оцинкованный лист, прибитый к несгораемому асбестовому картону. Облицовывая им стены, учтите, что противопожарный экран должен выступать за габариты котла не менее, чем на 10 см с каждой стороны.

    Нормы устанавливают минимально допустимый 10-ти сантиметровый зазор между отопительной установкой и несгораемой стеной. Для удобства осмотра и обслуживания рекомендуем увеличить это расстояние, чтобы к котлу можно было свободно подойти со всех сторон.

    Если пол достаточно прочный, но сделан из горючего материала, то его необходимо защитить от высокой температуры. Проще всего это можно сделать, выложив площадку из бетонных блоков общей высотой не меньше 10 см. Сверху ее накрывают стальным листом толщиной 0,8-1,2 мм.

    Опытные специалисты всегда тщательно проверяют новый аппарат. Начинают они со сверки его паспортных данных с информацией о технических характеристиках, нанесенной на корпусе. При выявлении несоответствий владельцу нужно обратиться к продавцу оборудования. После этого с котельной установки снимают заглушки и промывают трубы. Случайный мусор, попавший в них при сборке, может доставить неприятности на этапе пробного пуска.

Обустраиваем дымоход

    Сечение труб дымоходаМесто под дымоход должно быть определено заранее, до установки напольного котла. При этом следует учесть, что тип газоотводного канала должен соответствовать его конструкции. Для моделей с открытой камерой сгорания будет достаточно одинарной металлической трубы. Ее сечение подбирают исходя из номинальной мощности:

• до 30 кВт – не менее 14 см;
• 40 кВт и более – не менее 16 см.

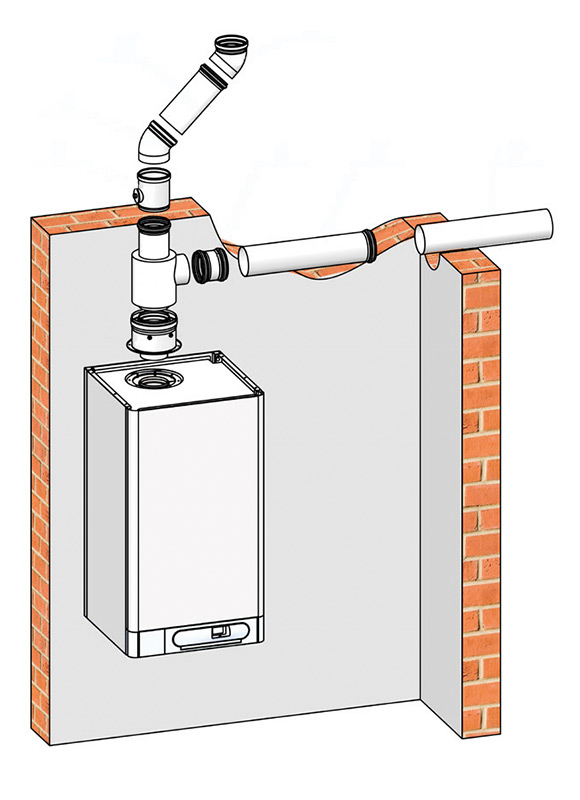

    Турбированные котлы оснащают совмещенными дымоходами (коаксиального типа).

    Максимальная длина трубы, соединяющей агрегат с дымоотводным каналом, не должна превышать 25 см. От оконного проема ее должно отделять не менее 60 сантиметров. Это требование обусловлено тем, что при близком расположении к окнам часть дымовых газов может вернуться в помещение.

Последовательность установки

1. Безопасная и эффективная работа котельного агрегата зависит от целого ряда «мелочей». Одна из них – точность установки. Корпус устройства снабжается ножками, которые можно регулировать по высоте. Если таковых не имеется, то котел выравнивают, подкладывая под него кусочки стального листа. Качество выполнения этой операции проверяется строительным уровнем.
2. Отверстие в стене, в потолке или крыше здания, устраиваемое для пропуска дымовой трубы, должно быть немого больше ее диаметра. Воздушного зазора должно быть достаточно для заполнения герметизирующим материалом.
3. Подготовив отверстие, на выходной патрубок агрегата надевают адаптер-переходник и соединяют его с дымоходом. Использовать тонкий гофрированный алюминий в этом случае запрещено. Адаптер изготавливают только из листовой стали. После его установки на газоотвод ставят тройник и ревизию.
4. Монтируют прямые сегменты трубы. Для прохода через потолочную конструкцию и кровлю применяют специальные фасонные детали, снабженные противопожарными разделками. Горизонтальный участок газохода должен иметь уклон, позволяющий отводить конденсат. Его величину, как правило, указывают в техдокументации к котельному агрегату.
5. Оголовок дымохода снабжают металлической насадкой, защищающей его от попадания мусора и атмосферных осадков.
6. По мере наращивания трубы ее крепят к стене или к потолочному перекрытию. Для этого используют кронштейны, ставя их через 4 метра и хомуты (шаг установки 2 метра).

Подключение отопительного контура

    Одноконтурный агрегат подключается достаточно просто. Для этого к нему на резьбовых соединениях присоединяют две ветки магистрали: подающую и сливную (обратку). На этом этапе монтажа основное внимание следует уделить герметичности стыков. Для этого можно использовать льняное волокно (паклю), устанавливаемую на масляную краску, или современные герметизирующие составы.

    К двухконтурному агрегату кроме подключения к системе отопления нужно подвести воду из внутридомовой сети.

    Для защиты теплообменника котла от попадания накипи и грязи на обратную ветку ставят фильтр механической очистки. Если вода в вашей местности жесткая, то производители котловЗащита теплообменника котла рекомендуют ставить в контур отопления полифосфатный дозатор или ионообменный картридж. Альтернативный вариант – заполнение системы подготовленной (умягченной) водой.

    В обе магистрали (подающую и обратную) необходимо врезать запорные краны с быстроразъемными соединениями (американки). Их наличие позволяет отключить котел для проведения ремонта, не сливая теплоноситель из системы.

Подключение газовой трубы

    Нормативы разрешают выполнение данной операции специалистам, имеющим соответствующий допуск. Сначала на газовую магистраль ставится отсекающий кран, снабженный фильтром. Затем выполняется ее соединение с топливным патрубком котельной установки. Для этого используют медную трубу диаметром от 15 до 32 мм или гофрированный шланг.

    Герметизацию жесткого трубного стыка следует делать только на пакле. Монтажники утверждают, что другие материалы не обеспечивают необходимой степени герметичности. Для варианта с гибким подключением в накидной гайке обязательно должна быть прокладка из паронита.

    Завершается монтаж контролем качества всех соединений. Для этого используется мыльный раствор. О неплотности контакта свидетельствует появление пузырей.

    Работы по установке напольного котла завершает его подключение к однофазной силовой сети. Электроэнергия нужна циркуляционному насосу, управляющей автоматике и вентилятору (для турбированной модели). Напрямую включать агрегат в розетку не следует. Скачки напряжения следует гасить с помощью стабилизатора, установленного в линию электропитания.

Пробный пуск

    Ему предшествует заполнение магистрали отопления теплоносителем. Эту операцию следует выполнять медленно. В противном случае не удастся полностью вытеснить из контура воздух. Закачку жидкости завершают, когда давление в нем достигнет 2 атмосфер. Проверив все стыки на предмет отсутствия протечек, вызывают мастера газовщика. Он должен убедиться в том, что подключение котла выполнено правильно, проверить наличие тяги в трубе и разрешить подачу газа.

    Запустив агрегат в рабочий режим, нужно еще раз осмотреть все трубы, чтобы выявить возможные неплотности в газовых соединениях и места протекания теплоносителя.

5 ошибок установки напольного газового котла, которые приводят к отравлениям и поломкам | Технотерм

Не за горами осень. Большинство жителей необъятной страны (и других стран тоже) займутся заменой и установкой новых газовых котлов. По сей день львиную долю на рынке занимают напольные газовые котлы. О самых частых ошибках установки данных модификаций и поговорим.

1. Установка в неположенном помещении

По сей день можно встретить частные дома, где напольные газовые котлы установлены в жилых помещениях. Чаще всего это кухни. Монтируя котел в жилых помещениях, вы рискуете пострадать.

При определенных сценариях работы газового котла выделяется угарный газ, который, в отличии от природного, уже не имеет запаха. Если надышаться угарным газом, можно отравиться. Не редки летальные случаи.

Запомните! Для котлов с атмосферной горелкой необходимо отдельное помещение. Помещение так же должно соответствовать прописанным нормам и правилам. Более детальную информацию можно получить у вашей газовой службы.

2. Дешевый дымоход

В виду доступной стоимости многих напольных газовых котлов отечественного производства, клиент часто предпочитает не вкладываться и в дымоход. Берет обычную стальную трубу, выводит на крышу и врезает в котел.

Напольные атмосферные котлы тягозависимы. Чем лучше тяга, тем лучше прогорает газ. Эффективное прогорание газа влияет на итоговое КПД котла. За тягу в котле как раз отвечает дымоход. Если он не утепленный, установлен не по технологии, производительность напольного котла снизится и расходы на отопление будут выше. Все по причине того, что дымоход будет давать плохую тягу.

Более подробно про это рассказывается в данном видео:

3. Врезка в кирпичный дымоход

Еще одно нарушение, которое допускают многие. Кирпичный дымоход – это не герметичная среда. Соответственно, угарные газы могут попадать с дымохода в помещение. Вы рискуете подвергнуть себя опасности. Для газовых котлов используйте только герметичные дымоходы.

4. Отсутствие приточки

Для напольных атмосферных газовых котлов обязательно наличие приточной вентиляции. При ее отсутствии котел в определенных сценариях может «задыхаться». Чем меньше воздуха в камере сгорания, тем больше ваши расходы на газ. Позаботьтесь о том, чтобы в помещение с газовым котлом всегда попадал свежий воздух.

5. Отсутствие групп безопасности

Если у вас современная закрытая система отопления, то помимо котла, необходимо обязательно врезать группу безопасности в виде автоматического воздухоотводчика и предохранительного клапана. Данные клапана спасут вас, если произойдет какая-нибудь аварийная ситуация. Самая частая – когда идет перегрев.

При таком сценарии котел начинает закипать, давление внутри котла так же увеличивается. Чтобы котел не лопнул, не взорвался, не потек, необходим предохранительный клапан с той защитной характеристикой, которая написано в паспорте вашего котла.

Предохранительный клапан

Например, напольные стальные газовые котлы чаще всего требуют клапан на 3 бара. Бывают стальные котлы, которые с трудом справляются с 1 баром. Поэтому тут все индивидуально.

Если вам будет интересно, продолжу еще рассказывать об ошибках при установке котлов отопления. Отписывайтесь, требуется ли продолжение. Подписывайтесь на канал и не забудьте нажать на «большой палец вверх».

По ошибкам установки настенного котла, посмотрите данное наглядное видео:

Монтаж напольного газового котла: инструкция по установке

Об автономном газовом отоплении задумывались многие хозяева как в частном доме, так и в городской квартире. Только оно на сегодняшний день позволяет надежно обеспечить комфортную температуру в доме гораздо дешевле центрального.

Перед установкой газового котла нужно оформить специальное разрешение и помнить, что от правильности выполненных работ зависит жизнь всех людей проживающих в доме.

Однако установка газового напольного котла своими руками – дело очень ответственное и сложное, требующее оформления соответствующего разрешения. Браться за установку газового напольного котла имеет смысл лишь в том

Принцип работы котла.

случае, если вы располагаете достаточными финансами для покупки двухконтурного котла с бойлером и комплектом автоматики, а ваше жилье подходит для установки газового напольного котла по ТУ.

Второй случай, когда нужна установка газового напольного котла, – если вы ограничены в финансах, а горячей воды в доме вовсе нет и не предвидится. В данном случае вы можете установить простейший бюджетный одноконтурный газовый котел, позволяющий принять душ и вымыть посуду. Газовый напольный котел стоит дороже, чем электробойлер, однако учитывая стоимость установки газового счетчика, при современных тарифах он окупается достаточно быстро.
Газовые котлы: разнообразие решений

Если установка котла будет доверена специализированной компании, то она также оформит вам все необходимые документы и даст гарантию на свою работу.

Упомянутые выше котлы – это лишь крайности широчайшего разнообразия моделей газовых водогрейных устройств. Именно такие модели можно установить самостоятельно. Установка любых других газовых напольных котлов требует профессиональной работы. Однако в том, чтобы обратиться к услугам профессионалов, есть и свои плюсы: специализированные компании берут на себя оформление документов и подготовку помещения.

Конструкция простейшего газового котла действительно очень проста: теплообменник, газовая горелка – и все. Достаточно просто подключить к нему газ, воду, вывести выхлоп в дымоход, и можно пользоваться. Нужно лишь предварительно оформить соответствующие бумаги, иначе придется платить штраф.

Еще один отличный вариант для дома – двухконтурный котел с бойлером и полным набором автоматики. Он до того «умный», что устанавливать его настолько же просто, как и предыдущую модель. В таком котле полная система с микропроцессором и двойным термостатом отслеживает температуру на улице и в доме, по установленной программе уменьшает подогрев до минимума согласно санитарной норме, когда никого нет дома. Расход газа таким устройством на 30-70% ниже, чем при ручной или полуавтоматической регулировке. Однако подобная домашняя котельная имеет и серьезный недостаток: при нарушении электроснабжения автоматика отключается, а сам котел переходит в режим минимального обогрева. Поэтому такое устройство требует дополнительного расхода на организацию гарантированного электропитания.
Монтаж газового котла: доступные и недоступные места

Котел нужно устанавливать в соответствии с определенными правилами и требованиями.

Газовый котел нужно устанавливать в отдельном помещении, где высота потолка будет составлять не менее 2,5 м., а площадь самого помещения не менее 4 м².

Монтаж газового напольного котла должен осуществляться в отдельном помещении – котельной (топочной) площадью не менее 4 м² и высотой потолка от 2,5 м. В правилах указывается, что объем помещения должен быть более 8 м³. Встречаются указания на допустимость высоты потолка в 2 м. Однако это неверно, так как 8 м³ – это минимальный свободный объем.

В котельной обязательно должно быть открывающееся окно. Ширина двери (не дверного проема) – не менее 80 см. Отделка котельной горючими материалами, наличие в ней фальшпола или фальшпотолка недопустимы.

В топочное помещение должен быть обеспечен приток воздуха через незакрываемую сквозную продушину сечением не менее 8 см² на 1 кВт мощности прибора. Учтите, что объема помещения, равного 8 м³, будет достаточно лишь при мощности газового котла до 30 кВт. Если устанавливается устройство мощностью от 31 до 60 кВт, необходимо помещение от 13,5 м³, а для мощности от 61 до 200 кВт – 15 м³.

Для газовых котлов с замкнутой камерой сгорания объем котельной не нормируется, однако размеры все равно необходимо соблюдать.

Для любых типов котлов должны выполняться общие нормы.

Выхлоп газового котла не должен быть соединен с вентиляцией дома, так как это вредно для здоровья людей проживающих там.

Выхлоп котла должен быть выведен в отдельный газоход (который часто неправильно называют дымоходом). Для этого нельзя использовать вентиляционные каналы, так как опасные для здоровья и жизни продукты сгорания могут попасть в другие комнаты или же к соседям. Длина горизонтальной части газохода должна быть не более 3 м в пределах котельной и иметь не больше 3 углов поворота. Газоход должен иметь вертикальный выход, который должен быть поднятым над коньком крыши либо наивысшей точкой фронтона на плоской крыше не меньше чем на 1 м. Так как продукты сгорания в процессе остывания образуют химически агрессивные вещества, газоход должен быть выполнен из химически- и термостойких цельных материалов. Использование для его изготовления слоистых материалов, к примеру, асбоцементных труб, допустимо на расстоянии от 5 м от обреза выхлопного патрубка устройства.

Перед тем как выполнять монтаж газового напольного котла, необходимо правильно подготовить помещение. Пространство под устройством должно быть свободным. На пол под газовым котлом необходимо простелить несгораемый прочный металлический лист 1х1 м. Прочности асбоцемента пожарники и газовики не признают – со временем он истирается, а СЭС запрещает иметь в жилом помещении что-либо, содержащее в своем составе асбест.

В комнате не должно быть полостей, в которых могли бы накапливаться продукты сгорания или взрывоопасная газовая смесь. Если газовый котел используется для отопления, то газовики обязательно проверят и состояние системы отопления в доме или квартире. Горизонтальные участки труб должны иметь положительный уклон, но не превышающий 5 мм на погонный м по току воды. В самой высокой точке системы необходимо установить воздушный кран и расширительный бак. Убеждать газовщиков в том, что вы купили современный и дорогой котел, в котором уже все предусмотрено, попросту бесполезно: правила есть правила. Состояние системы отопления должно допускать ее опрессовку под давлением 1,8 бар.

Требования действительно достаточно жесткие, но полностью оправданные: газ есть газ. Поэтому монтаж газового котла, даже самого простого водогрейного, недопустим, если:

1. Вы живете в так называемой «хрущевке» или любом другом многоквартирном доме без магистрального газохода.
2. Если в вашей кухне установлен фальшпотолок, убирать который вы не хотите, или капитальная антресоль. На антресоли с днищем из ДВП или дерева, которое можно и убрать, газовики в большинстве случаев не обращают внимания.

В квартире можно устанавливать только котлы для нагрева воды.

Если вы живете в неприватизированной квартире, можете рассчитывать только на установку водогрейного котла, потому что монтаж газового котла для обогрева квартиры подразумевает выделение отдельного помещения под котельную, что означает перепланировку, право делать которую имеет исключительно владелец жилья.

В частном доме можно выполнять монтаж любого котла: правилами не требуется, чтобы топочная была расположена непосредственно в доме. Если пристройка для топочной будет сделана снаружи, то у инстанций будет гораздо меньше поводов для проверок и замечаний. В ней можно выполнять монтаж газового напольного котла более высокой мощности для обогрева не только самого дома, но и хозяйственных помещений. Для частного же жилья среднего класса наиболее оптимальным решением станет настенный котел, так как под него не нужно возводить бетонный или кирпичный поддон с бортами в 50 см, как под напольный.

Подготовка к установке напольных газовых котлов своими руками

Установка газового котла требует наличия определенных инструментов и материалов. Вам понадобится:

• инструкция по установке или эксплуатационное руководство;
• цемент;
• песок;
• деревянная окантовка;
• емкость для замеса раствора;
• лопата;
• трубы для газохода;
• дрель;
• болты;
• молоток;
• гвозди.

Перед тем как выполнять монтаж газового котла, нужно правильно подготовить для него место. Как уже было сказано ранее, напольный котел необходимо устанавливать на бетонное основание, то есть стяжку. В крайнем случае можно использовать ровный металлический лист, который необходимо подложить под ножки котла таким образом, чтобы он выступал за его периметр не меньше чем на 300 мм. Основание для напольного котла должно быть прочным и ровным.

В квартирах многоэтажных домов и во многих домах индивидуальной застройки используются котлы с закрытой камерой сгорания. Такие котлы подготовлены к работе коаксиальным дымоходом, выводимым наружу через стену. В зависимости от конструкции газового котла отверстие для газохода может быть расположено на верхней панели прибора или на его задней стенке. Чаще всего данное отверстие расположено сзади, и дымоход выводится наружу прямо через стену.

Вернуться к оглавлению

Установка газового напольного котла

После подготовки основания установите на него прибор (расстояние между стеной и задней стенкой котла должно быть достаточным для обслуживания и осмотра оборудования) и разметьте место дымохода. Согласно нормам, труба дымоотвода должна быть расположена в стороне, не ближе 60 см от оконного проема, для предотвращения возможности попадания отработанных газов назад в помещение. Однако во многих домах (особенно в многоэтажных домах старой постройки и на маленьких кухнях) оборудование устанавливается прямиком под окном. В данном случае (если такой монтаж был разрешен службами надзора за газовым оборудованием) дымоход необходимо устраивать как можно дальше от открывающегося окна или форточки.

Затем на месте разметки проделываются отверстия такого диаметра, чтобы в него могла свободно войти труба дымохода. Снова установите газовый котел и смонтируйте его с дымоходом. Труба должна иметь уклон в сторону улицы (величина уклона указывается в инструкции к оборудованию). Уклон необходим для отвода конденсата из трубы, образуемого в результате разницы температур. После окончательной установки нужно закрепить трубу дымохода в отверстии стены, а само отверстие заделать раствором.

При установке котлов в частных домах нужно учитывать то, что прибор должен находиться ниже уровня пола. Его устанавливают в специальном углублении (кармане) глубиной порядка 30 см. На дно кармана делается бетонная стяжка. Стенки можно облицевать несгораемым материалом или заштукатурить.

Установка напольного газового котла в Нижнем Новгороде

Проект «ЭКОНОМ»

1. Теплогенерация дома осуществляется за счёт газового котла Bosch GAZ 2000 F:

• A — Максимальная полезная тепловая мощность 80/60°C — 24 кВт;
• B — Минимальная полезная тепловая мощность 53/47°C – 7,2 кВт;
• C — Максимальная полезная тепловая мощность ГВС – 22 кВт.

2. Возмещение теплопотерь осуществляется посредством отопительных приборов, Алюминиевый радиатор Rommer (Китай), теплопередача одной секции Q = 155 Вт., отопления и температурного графика 70/55.

3. Балансировка системы осуществляется за счёт регулировочных кранов на приборах отопления.

4. Прокладка горизонтальной магистрали трубопровода осуществляется открытым способом вдоль плинтуса. Вертикального стояка внутри короба, параллельно канализационной магистрали. Применена двухтрубная, тупиковая система движения теплоносителя.

5. Подача горячего водоснабжения (ГВС) осуществляется газовым котлом с удельным расходом T = 30°C – 10 л/мин

ЗАКАЗАТЬ

Проект «СТАНДАРТ»

1. Теплогенерация дома осуществляется за счёт газового котла BAXI Котел LUNA-3 240 Fi:

• A — Максимальная полезная тепловая мощность 80/60°C — 25 кВт;
• B — Минимальная полезная тепловая мощность 53/47°C – 9,3 кВт;
• C — Максимальная полезная тепловая мощность ГВС – 22 кВт.

2. Возможность управления котлом по открытому протоколу OpenTherm. Котел оснащен погодозависимой автоматикой, с возможностью установки недельного графика работы котла.

3. Возмещение теплопотерь осуществляется посредством приборов, Алюминиевый радиатор Термал (Россия) теплопередача одной секции Q = 161 Вт., отопления и температурного графика 70/55.

4. Балансировка системы осуществляется термостатическим клапаном, с возможностью последующей установки термостатической головки.

5. В качестве создания зоны комфорта используется зональное применение системы тёплых полов. Ограничение температуры теплоносителя, узлом подмеса, до 45°C.

6. Прокладка горизонтальной магистрали трубопровода осуществляется в стяжке пола. Вертикального стояка внутри короба, параллельно канализационной магистрали. Применена двухтрубная, тупиковая система движения теплоносителя.

7. Подача горячего водоснабжения (ГВС) осуществляется газовым котлом с удельным расходом T = 35°C – 10,2 л/мин

ЗАКАЗАТЬ

Проект «ПРЕМИУМ»

1. Тепло генерация дома осуществляется за счёт газового котла BAXI Котел LUNA-3 (Comfort) COMBI:

• A — Максимальная полезная тепловая мощность 80/60°C — 25 кВт;
• B — Минимальная полезная тепловая мощность 53/47 °C – 9,3 кВт;
• C — Максимальная полезная тепловая мощность ГВС – 22 кВт.

2. Возможность управления котлом по закрытому протоколу OpenTherm. Котел оснащен погодозависимой автоматикой, с возможностью установки недельного графика работы котла. В котел встроен бойлер косвенного нагрева 80 л.

3. Возмещение теплопотерь в помещении осуществляется посредством приборов, Purmo Ventil Compact (Финляндия) с нижним подключением. Приборы подобраны согласно теплопотерь конкретного помещения, по таблице типоразмеров.

4. Балансировка системы отопления осуществляется термостатическими головками и расходомерами на коллекторном узле.

5. В качестве создания зоны комфорта повсеместно применена система тёплых полов. Ограничение температуры теплоносителя, узлом подмеса, до 45°C.

6. Прокладка горизонтальной магистрали трубопровода осуществляется в стене. Вертикального стояка внутри короба, параллельно канализационной магистрали. Применена двухтрубная, тупиковая система движения теплоносителя.

7. Подача горячего водоснабжения (ГВС) осуществляется газовым котлом посредсвом бойлера косвенного нагрева. Диапазон регулирования температуры в контуре ГВС — 35-65°С.

ЗАКАЗАТЬ

Монтаж газового котла / установка газовоых котлов — Услуги монтажа — Kotel24

            Газовые котлы бывают нескольких типов, соответственно и требования предъявляемые к монтажу котлов ко всем разные. Принципиально, газовые котлы делятся на напольные и навесные. Напольные котлы предназначены для работы на систему отопления, а для нагрева горячей воды для сантехнических нужд к такому котлу необходимо подключить бойлер косвенного нагрева. Навесные котлы бывают турбированные и дымоходные, и те и другие, делятся на двухконтурные и одноконтурные. Отдельным направлением в индустрии газовых котлов являются высокоэффективные конденсационные котлы с коэффициентом полезного действия более 103% который в свою очередь также могут быть как одноконтурными, так и двухконтурными.

Монтаж напольного котла.

            Напольный котел представляет собой теплообменник горелку и автоматику. В нем нет ни каких дополнительных элементов и нет конура ГВС. Поэтому при установке газового котла необходимо его обязательно комплектовать системами безопасности, такими как сбросным клапаном, воздухоотводчик, и манометром. При монтаже котла в закрытую систему отопления, в обратную линию необходимо установить расширительный бак для компенсации расширения жидкости при нагреве, и циркуляционный насос. В случаях сложных современных систем с несколькими управляемыми контурами и погодным регулированием, топочная комплектуется гидро-стрелкой и коллектором с насосными группами на каждый контур с трех ходовым клапанами и сервоприводами. Если кроме обогрева помещений еще требуется горячая вода, то в таком случае к напольному котлу необходимо осуществить монтаж бойлера косвенного нагрева. Объем бойлера рассчитывается исходя из количества проживающих людей и мощности основного оборудования и при монтаже необходимо установить на него сбросной предохранительный клапан, и отдельный расширительный бак.

            Все дополнительное оборудование устанавливается в соответствии с требованиями связанными с ремонтом и обслуживанием, с установкой кранов с американками для быстрого обслуживания. Монтаж газового котла осуществляется по предварительно выбранной схеме обвязки, в соответствиями с техническим заданием, и согласно проекту гидравлики и автоматики.

Монтаж навесного котла

            Навесной газовый котел – это более сложное устройство, которое уже в своей комплектации имеет все необходимые элементы обвязки такие как расширтельный бак, насос, автоматику, и системы безопасности. При этом установка газового котла на стену более проста и не занимает много времени. Мастер по установке газового котла может выполнить такую работу за пол дня. Основными условиями при монтаже двухконтурного котла, является подключение его к двум трубам отопления, к подводу газа, к подводу холодной воды и выходу горячей воды. Подключение навесного котла осуществляется через монтажные краны с установкой газового и водяного сетчатого фильтра. Для подключения к сети необходимо использовать стабилизатор напряжения (это условие гарантии на плату и на котел). Дымоходные котлы подключаются коленом или участком прямой трубы из нержавейки к существующему дымоходу. А монтаж турбированного котла предусматривает бурение отверстия через наружную стену для подключения коаксиального дымохода к котлу.

            Отдельным случаем является установка одноконтурного котла. Такие котлы могут использоваться как и просто для отопления, так и для нагрева бойлера через змеевик. В случае, когда необходима горячая вода, к специальным выводам контура на котле подключаются трубы для подачи тепла на бойлер косвенного нагрева. При установке бойлера, необходимо подключить сбросной клапан и расширительный бак.

Специфика монтажа газового конденсационного котла

         Установка конденсационных котлов практически  ни чем не отличается от монтажа навесных двухконтурных и одноконтурных котлов. Точно так же подключаются выводы подачи обратной трубы и трубы подачи, так же подключается газовая труба специальным газовым шлангом, и подключается контур змеевика ГВС в одноконтурных котлах и выводы горячей воды в двухконтурных котлах.

            Конденсационные котлы имеют собственную коаксиальную трубу которая должна выводится через стену наружу с уклоном в сторону котла, чтобы конденсат образующийся в трубе, скатывался в камеру сгорания котла. Для отвода конденсата образованного в камере сгорания, в нижней части котла имеется сифон, который необходимо кодключить к системе канализации.

Стоимость монтажа газового котла

            Так как монтаж газовой топочной может производится по простой схеме с подключением подачи и обратки системы отопления и контура ГВС, а может быть использована более сложная современная схема обвязки котла с несколькими контурами, теплыми полами, подогревом бассейна, или бойлера косвенного нагрева, то и цена на монтажные работы по монтажу котла формируется индивидуально в каждом случае.

            Для предварительной оценки предлагаем несколько стандартных вариантов формирования стоимости работ по монтажу газовых котлов:

            — Монтаж газового напольного котла цена – 3000 грн.

            — Установка напольного котла с бойлером ГВС цена — 5500 грн.

            — Монтаж газового навесного котла (двухконтурного, одноконтурного, дымоходного или турбированного) стоимость услуги – 1500 грн.

            — Монтаж одноконтурного котла с бойлером косвенного нагрева – 5500 грн.

            — Стоимость монтажа конденсационного котла –  3000 грн.

Установка котлов, системы теплого пола Mequon

Тепло на ощупь

Котлы нагревают воду и подают горячую воду или пар для отопления. Горячая вода может распределяться через плинтусы, радиаторы или теплые полы. Важно, чтобы котел соответствовал системе распределения тепла в вашем доме для максимальной эффективности, экономии энергии и комфорта. Специалисты Cliff Bergin & Associates могут помочь определить лучший выбор для вашей системы отопления, включая дополнительные функции, такие как косвенный водонагреватель для обильного горячего водоснабжения или энергосберегающие устройства, такие как внешние элементы управления сбросом, чтобы сэкономить на счетах за топливо.В Cliff Bergin наши специалисты по обслуживанию и установке хорошо осведомлены и хорошо осведомлены об этих системах, от традиционных котлов, которые мы все еще ремонтируем в старых домах, до внутрипольного излучаемого тепла, которое мы устанавливаем в новых и реконструированных домах.

Котлы предлагают множество преимуществ, в том числе повышенный комфорт

Люди выбирают бойлеры и внутрипольное лучистое отопление, потому что они бесшумны, доступны по цене и не наносят вреда окружающей среде. Кроме того, они полезны для людей, страдающих аллергией.Но большинство домовладельцев привлекает осязаемое тепло — особенно теплые деревянные или кафельные полы.

Лучистое тепло согревает вещи, а не только воздух. С печью вы почувствуете теплый воздух, но он движется быстро, оставляя предметы в комнате холодными. Когда лучистое тепло медленно поднимается от земли вверх, вещи в комнате могут сохранять тепло и поддерживать постоянную температуру. Что еще более важно, пол и мебель теплые на ощупь, что делает любой дом более уютным и привлекательным.

Два способа нагрева воды

Гидравлическое тепло начинается с котла, поэтому в Cliff Bergin мы начинаем с объяснения ваших вариантов:

• Традиционный котел имеет чугунный теплообменник, который передает тепло примерно с 80-процентной эффективностью. . Насос направляет горячую воду к радиаторам или линиям в полу, откуда она направляется для обогрева ваших комнат. В большинстве случаев вентиляция в этих котлах проходит через дымоход.
• Конденсационный котел включает более эффективный стальной теплообменник, который утилизирует тепловую энергию от выхлопных газов для нагрева возвращающейся холодной воды.В результате этого процесса образуется влага, которая требует надлежащего дренажа и защиты от замерзания зимой.

Другие особенности дома с котлами

Котел состоит из меньшего количества комплектующих, однако он все равно нуждается в ежегодном обслуживании специалистом, знакомым с его уникальными характеристиками. Доверьтесь техническим специалистам компании Cliff Bergin, чтобы убедиться, что ваш котел вентилируется должным образом, очистить от отложений и проверить наличие отложений извести, признаков износа или утечек.

Котлы — отличный вариант для отопления, но летом они не могут обеспечить прохладный воздух.Для этого Клифф Бергин может порекомендовать варианты кондиционирования воздуха — с воздуховодами или без них — чтобы вы чувствовали себя комфортно круглый год.

Хотя начальная стоимость жидкостного тепла может быть немного выше, чем у традиционной печи, излучающая система имеет много преимуществ, и наши клиенты говорят нам, что с комфортом нет никакого сравнения — «тепло на ощупь» всегда побеждает!

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным.Жидкость остается там до тех пор, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены . Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP).Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления. Для этого есть много веских причин, например:

1.Котлы по своей конструкции делают очень горячую воду. Бытовые водонагреватели вырабатывают воду умеренной температуры. Конструктивно. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требуется дорогостоящий смесительный клапан или специальные регуляторы для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды. Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель обычно стоит меньше , чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность из-за тепла, хранящегося в баке. Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу , а не в дорогой дымоход.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual
Комбинированный котел

для радиантного проекта | 2018-02-08

Вы помните, что в прошлом году в июльском выпуске мы обсуждали установку радиационных труб в бетонную плиту. Если вы помните, с коллекторами была проделана некоторая тщательная подготовительная работа, чтобы поставить их в нужное место и избежать повторной установки.

Итак, бетон залит, давайте установим котел. Но прежде чем мы это сделаем, давайте немного поговорим о бетоне.

Я встретился с подрядчиком по бетону и генеральным подрядчиком после установки труб и перед заливкой бетона. Бетонный подрядчик был тихим парнем; Я не верю, что он сказал хоть слово от себя. Единственный способ получить что-нибудь от него — это задать ему прямой вопрос и пять минут смотреть ему в глаза, пока он нехотя пробормотал трехсложный ответ.У меня нет проблем с людьми, которые не любят светскую беседу, но этот парень взял торт! Я искал каких-то заверений в том, что моя лучистая трубка не будет повреждена, а я ничего не получал. Тем не менее, с моей точки зрения, я объяснил необходимые процедуры. Я сказал им, что в трубке было давление, и если где-то возникла утечка, они должны были остановиться и позволить моему парню, стоявшему рядом, произвести ремонт.

Я покинул собрание, чувствуя себя немного обеспокоенным происходящим, но я ничего не мог с этим поделать.Конкретный парень был независимой птицей и собирался делать все, что ему хотелось. И только он один знал, что это было.

Результаты заливки были далеко не идеальными. Судя по всему, подрядчик по бетону решил сделать все 8624 SF за одну заливку, и у него не было рабочих рук, чтобы сделать это правильно. В некоторых местах бетон был высотой в дюйм, а в других — слишком низким. У некоторых водостоков нужно было отрезать дюйма бетона сверху и оставить без наклона, чтобы вода направлялась к ним.Но это еще не самое худшее. Через пару месяцев после заливки заметил довольно большой зазор в компенсаторах. Зазор возникает из-за усадки бетона по мере его высыхания, и это говорит мне о том, что они заливали бетон, чтобы намочить. Если бы мы не установили 6-дюймовые изоляционные рукава поверх трубок в местах компенсаторов, трубка наверняка получила бы непоправимые повреждения, в результате чего вся излучающая система стала бесполезной до первого отопительного сезона.

Этот рукав над трубкой спас положение! Это говорит о том, что вы не можете позволить себе ничего оставлять на волю случая, когда дело доходит до излучающих трубок в бетонной плите.

Но перейдем к более интересным вещам. Я выбрал котел NTI VMAX153P. Комбинированный котел с дымовым теплообменником. В бойлер встроен небольшой водонагреватель на 16 галлонов. Он также поставляется с насосом котла и первичным вторичным трубопроводом, уже установленным в котле. Эти функции экономят время на установку, а также сокращают пространство на стене и полу, необходимое для установки. Это хорошо, потому что пространство было дорого. Мне предоставили комнату размером 10 на 8 футов для котельной, ГВС, водопровода и, о, эй, мы также ставим там ванную комнату!

Почему люди продолжают поступать с нами так?

Думаю, это потому, что мы им позволили.Нагревательное оборудование становится все более компактным, а наши методы прокладки трубопроводов совершенствуются, занимая все меньше и меньше места. Каждый раз, когда мы поднимаем планку с более аккуратной и плотной установкой, отнимается больше места.

Входящая вода для бытового потребления поднимается снизу слева. Он обеспечивает питание встроенного водонагревателя косвенного нагрева, а также PRV в систему котла. Затем ГВС выходит из нижней части непрямого трубопровода и направляется влево вверх к потолку.

На рисунке ниже показаны излучающие коллекторы и трубопроводы котла.Коллекторы были прикреплены к импровизированному забору и герметизированы перед заливкой бетона. После того, как здание было возведено и установлена ​​стеновая панель, мне оставалось только прикрепить кронштейны коллектора к стене. Немного дополнительного времени, потраченного на измерения и выравнивание, избавило меня от необходимости ослаблять и повторно присоединять все эти трубки, чтобы правильно расположить коллекторы.

Система имеет четыре зоны излучения; два из них очевидны. Каждый из этих лучистых коллекторов представляет собой зону.Большой коллектор имеет 5/8-дюймовые трубки, расположенные на расстоянии 18 дюймов, и покрывает наибольшую площадь в квадратных футах. Меньший коллектор также имеет трубки диаметром 5/8 дюйма, но эти петли расположены на расстоянии 15 дюймов. В нижней части рисунка B вы видите две полудюймовые петли черного PEX, входящие в пол. Эти петли обслуживают две ванные комнаты. Каждая ванная — это, так сказать, своя зона. Управление этими зонами осуществляется не с помощью термостата и зонного клапана, как в случае с более крупными зонами, а с помощью TRV, установленных непосредственно на каждом контуре.В одном контуре есть оператор прямого монтажа, а в другом — привод с оператором удаленного монтажа. Оператор удаленного монтажа находится в соседней ванной комнате и подключен к приводу через капиллярную трубку.

Использование TRV таким образом — отличный метод для достижения микрозонирования без коротких циклов работы котла. Вот как это работает. Две большие зоны имеют термостаты и могут посылать сигнал на нагрев котла. Котел работает по кривой ODR, что означает, что он будет пытаться соответствовать требованиям к тепловой нагрузке здания, регулируя температуру подаваемой воды пропорционально температуре наружного воздуха.В свою очередь, это означает, что котел и системный насос будут работать большую часть отопительного сезона, предоставляя микрозонам, управляемым TRV, доступ к потоку и теплу. ТРВ измеряют температуру в помещении и регулируют поток, проходящий через контур, открывая и закрывая клапан, на котором они установлены. ТРВ не могут посылать сигнал котлу на тепло, но, как объяснялось ранее, котел и системный насос в любом случае работают большую часть отопительного сезона.

TRV можно рассматривать как интеллектуальные устройства динамической балансировки, которые автоматически синхронизируют зону, которую они контролируют, с любой другой зоной, требующей тепла.

Это отличный вариант управления для дома. Особенно для тех небольших ванных комнат, которые действительно нуждаются в собственном контроле температуры, но имеют слишком маленькую зону, чтобы можно было включить котел и работать независимо.

Единственное предостережение: нужно соблюдать осторожность, чтобы поддерживать минимально возможную, разумно достижимую величину Delta-T в контурах излучающего теплого пола. Это проблема комфорта. Чем плотнее дельта-Т по контуру, тем более стабильной будет температура пола.Использование более широкого Delta-T может вызвать неравномерность температуры пола, которую можно почувствовать при ходьбе по полу босиком или даже в тапочках или носках. Вот почему так важно, чтобы температура подаваемой воды контролировалась с помощью внешнего регулятора сброса. Это позволяет TRV оставаться открытым и дальше, увеличивая поток и сужая Delta-T, тем самым нагревая пол с более постоянной температурой поверхности.

Такие методы, как использование TRV для микрозон, помогут продлить срок службы и эффективность нагревательного оборудования, а также убрать некоторые беспорядки в трубопроводах.Это сэкономит клиенту много денег по сравнению с альтернативными методами, такими как установка буферного резервуара для работы с микрозонами. Это не универсальный инструмент, который работает не во всех сценариях, но это бесценный инструмент, который нужно держать в своем арсенале гидравлических знаний.

Пока мы обсуждаем советы и рекомендации, вот еще несколько, которые помогут вам ускорить установку и сделать работу более аккуратной при загрузке. Аккуратная и профессиональная установка имеет большое значение для клиента. Если это механически надежная установка, но выглядит хаотично, клиент не будет выписывать вам чек с той же доброжелательностью, как когда вы дадите ему аккуратно пропущенную без лишних проблем установку

.

Взгляните на картинку ниже.Горизонтальная красная линия, которую вы видите, на самом деле является линией лазерного мела. Есть несколько производителей, которые производят самонивелирующиеся лазеры, которые наносят на стену как горизонтальные, так и вертикальные линии мелом. Это невероятно полезный инструмент для выравнивания труб и поддержания их ровно и прямо.

Если у вас его еще нет в грузовике, отправляйтесь в Home Depot или Lowes и купите его! Вы будете благодарить себя за это.

Переходим к следующему совету.

Я вижу много изображений установки котла, и я также вижу много установок в полевых условиях.Единственное, чего, на мой взгляд, часто не хватает, — это углов трубы. Подавляющее большинство имеет почти все, если не все, углы 90 градусов. Теперь я абсолютно ничего не имею против углов 90 градусов, но есть так много мест, где использование угла 45 градусов позволит сэкономить на трубопроводах и фитингах, а также улучшить внешний вид проекта.

Признаюсь, если вы не знаете формул или не имеете подходящих инструментов, выполнение некоторых из этих углов может быть обременительным. Первое, что следует помнить, это то, что все размеры трубопровода следует снимать от средней линии трубы.

Итак, вот что нужно сделать, чтобы определить длину трубы, когда вы делаете угол в 45 градусов. Во-первых, представьте себе квадрат. Затем проведите диагональную линию от одного угла квадрата к другому углу. Это разделит квадрат на два одинаковых равнобедренных прямоугольных треугольника. Прямоугольный равнобедренный треугольник — это тот, у которого один угол равен 90 градусам, а два других угла — четырем градусам. Этот треугольник — одна из самых простых геометрических фигур для математической обработки.

Чтобы найти отрезок треугольника, который будет вашей диагональной линией (длиной вашей 45-градусной трубы), все, что вам нужно сделать, это умножить длину одного из отрезков треугольника на 1.414. Возьмите результат этого упражнения и вычтите взлеты для фитингов на каждом конце. Затем у вас остается идеальная длина для отрезания трубы, и все, что вам нужно сделать, это сделать одно простое измерение. Отводы для фитингов — это расстояние от пересекающихся осевых линий фитинга до посадочного места, где конец трубы будет заходить внутрь фитинга.

Большинство производителей публикуют свои установочные размеры, в которых будут указаны все взлеты. Я использую Microsoft OneDrive, облачную систему хранения файлов.Среди множества других технических документов, которые я храню там, у меня также есть несколько каталогов размеров фитингов от различных производителей. Charlotte Pipe и Viega — одни из основных, которые я использую. Поскольку они находятся в облачной файловой системе, я могу получить к ним доступ со своего смартфона во время работы. Вы также можете скачать их, распечатать каталоги, вложить их в папку и хранить копию в своем грузовике. У всех нас есть свой способ справляться с этими вещами.

Давайте еще раз посмотрим на Рис. B и рассчитаем длину трубы 1-1 / 4 дюйма под углом 45 градусов на обратной линии котла, которая соединяет вертикальную обратную линию, идущую вверх в котел, с горизонтальной обратной магистралью, возвращающейся из системы. .

Допустим, расстояние между осевой линией горизонтальной и вертикальной труб составляет 12 дюймов.

12 x 1,414 = 16,968

Теперь нам нужно вычесть взлеты. На одном конце у нас есть фитинг под углом 90 градусов; а на другом конце у нас есть фитинг под 45 градусов.

Вылет для фитинга под углом 90 градусов составляет 1,28 дюйма.

Вылет для фитинга под 45 градусов составляет 0,58 дюйма.

12 x 1,414 = 16,968

16.968 — (1,28 + 0,58) = 15,108

Итак, наша точная длина для этой трубы 15,108.

Поскольку наша рулетка показывает дроби, теперь мы должны преобразовать результаты во что-то, что мы можем использовать. Обычно я конвертирую в фракции 1/16 дюйма.

Итак, 15,108 дюйма.

. 108 x 16 = 1,728

Округлить до ближайшего целого числа в большую или меньшую сторону.

1,728 = 2

Что составляет 2/16 дюйма или 1/8 дюйма.

Что в итоге дает нам точную длину 15-1 / 8 дюйма, чтобы отрезать трубу.

Если вы привыкнете, это самый быстрый и точный способ прокладки трубопроводов с углами. Есть также некоторые приложения, которые вы можете использовать на своем смартфоне, чтобы сделать расчеты быстрыми и безболезненными. Я использую один под названием Quick-Plumber.

Сколько на самом деле стоит установка теплого пола

Мы не можем все быть Эльзой из «Холодного сердца» — холод действительно беспокоит нас. И если бы у нас был выбор, мы бы предпочли выйти из горячего душа на комфортно теплый пол, чем на ледяной.Для этого в зимние месяцы мы полагаемся на лучистые полы с подогревом — своего рода искусственное волшебство, если хотите.

Лучистое напольное отопление происходит из труб, проходящих под поверхностью пола. В жилых системах используется два типа лучистого отопления: электрическое и водяное. Тип лучистого отопления, который вы используете, повлияет на цену установки, но ряд других факторов также повлияет на вашу прибыль. Вот что вам нужно знать — и сколько будет стоить ваш проект.

Зачем устанавливать лучистое отопление?

Лучистые полы с подогревом стали популярным решением для холодной плитки и ледяных полов в коридорах. По сути, это та же концепция, что и отапливаемая подъездная дорожка, но она была перенесена в закрытое помещение по двум основным причинам:

1. Это более комфортно. С правильно установленным лучистым полом с подогревом вам больше никогда не придется ступать на неприятно холодный пол в ванной комнате. Тепло, которое проходит через пол, улавливается и излучается предметами в комнате.Это сохраняет тепло в помещении и обеспечивает равномерный обогрев всего помещения. Кроме того, поскольку воздух не обдувается (как это было бы с традиционной системой отопления, вентиляции и кондиционирования воздуха), вы не будете вдыхать перемещенную пыль и аллергены.

2. Эффективнее. Излучающий пол с подогревом работает на 10–30 процентов эффективнее, чем стандартные системы отопления, вентиляции и кондиционирования воздуха, что часто приводит к заметному изменению ваших счетов за отопление. Согласно одному исследованию Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE), дома с лучистым подогревом пола обычно более комфортны при температуре на 6-8 градусов ниже, чем в стандартной комнате с воздушным отоплением.

Кроме того, в отличие от систем с фиксированным воздухом, которые концентрируются на обогреве верхней половины комнаты, лучистое отопление сосредотачивается на обогреве нижней части. Тепло поднимается, поэтому теплый воздух, поднимающийся от пола, может дрейфовать к вам и предметам в комнате и вылетать за потолок только после того, как согреет вас.

Какие полы хорошо сочетаются с лучистым отоплением?

Этот тип отопления лучше всего работает в сочетании с материалами для пола, которые хорошо проводят тепло. Поскольку тепло излучается, а не просто дует, важно учитывать плюсы и минусы различных типов напольных покрытий.

• Керамическая плитка очень хорошо проводит тепло, что делает их оптимальным выбором для напольного покрытия в сочетании с лучистым отоплением.
• Stone будет удерживать тепло довольно долго, но для первоначального достижения желаемой температуры может потребоваться немного больше времени.
• Деревянный пол может работать с лучистым обогревом, но нагревание воздуха может привести к расширению и сжатию древесины со временем.
• Линолеум может обесцветиться из-за нагрева или быть несовместим с лучистым обогревом по иным причинам.Лучше всего обратиться к производителю за информацией о совместимости.
• Ковер уже достаточно изолирующий, что может эффективно препятствовать проникновению тепла. Чем толще ковер, тем лучше он изолирует.

Если ваш пол удерживается на месте с помощью клея, важно убедиться, что клей также совместим с лучистым напольным отоплением.

Типы лучистого отопления

В коммерческих и промышленных помещениях могут быть полы с воздушным обогревом, теплоносителем в которых является воздух.Согласно Energy Saver — потребительскому ресурсу, предоставленному Министерством энергетики США, — излучающие воздушные полы нерентабельны в жилых помещениях и используются редко. Вместо этого домовладельцы используют электрическое и водяное лучистое отопление.

Электрический: Поскольку электрические системы используют вашу электроэнергию для поддержания тепла, они более дороги в эксплуатации, чем гидравлические системы. Тем не менее, поскольку электрические системы по сути представляют собой просто большую грелку, установленную под тонким цементом, их установка значительно дешевле.Согласно Руководству по истинным затратам HomeAdvisor *, установка электрической системы может стоить от 1760 долларов за ванную комнату до примерно 16 500 долларов за дом площадью 1500 квадратных футов.

Hydronic: В гидравлических системах используется бойлер для горячей воды и насос для циркуляции горячей воды по трубам под полом. Если вы отапливаете небольшую комнату, например ванную, вы можете подключить эту функцию к существующему водонагревателю. В больших комнатах, вероятно, потребуются собственные водонагреватели.Если вам действительно нужно установить водонагреватель, будьте готовы заплатить за него: водонагреватель на 50 галлонов может стоить от 770 до 1450 долларов. Использование бойлера вместо водонагревателя обычно стоит от 3500 до 7700 долларов.

В типичном доме площадью 2400 квадратных футов система излучающего водяного пола для всего дома стоит от 14 000 до 48 000 долларов. Это значительно дороже, чем средняя стоимость установки электрической системы, но эксплуатационные расходы будут ниже, потому что вода очень хорошо проводит и удерживает тепло, поэтому фактическое время работы меньше.

Другие факторы затрат, которые следует учитывать

Средняя стоимость установки системы лучистого отопления по стране составляет 3800 долларов, и большинство людей будут платить в диапазоне от 1770 до 5900 долларов. Как упоминалось ранее, тип используемой системы лучистого отопления (электрическая или водяная) будет влиять на стоимость, как и другие факторы:

Площадь пола: На самом деле небольшие проекты обычно стоят больше на квадратный фут, чем более крупные. просто потому, что большие пространства могут быть более открытыми и удобными для работы.

Текущее состояние пола: Лучшее время для установки любого типа лучистого отопления — во время нового строительства или капитального ремонта. Это когда полов нет, поэтому вы не добавите к расходам на строительство из-за того, что вам придется просверлить или удалить существующий пол.

Температурные зоны : Если вы устанавливаете лучистый напольный обогреватель по всему дому, в разных комнатах может потребоваться разное количество тепла для обеспечения комфорта. Для этого вам понадобится более сложная система, установка которой, вероятно, будет дороже.

Обычные расходы по контракту: Как и в случае любой другой работы, наемный специалист может скорректировать свою ставку в зависимости от расстояния до места работы, общей рабочей нагрузки, местных ставок и затрат на уборку и утилизацию.

Сделай сам или нанять?

Установка системы лучистого отопления — обширный проект, и хотя некоторые домовладельцы могут попытаться решить эту проблему самостоятельно, мы рекомендуем сначала проконсультироваться с профессионалом. Он или она может оценить вашу текущую ситуацию с полом и объяснить лучший способ действий для вашего конкретного дома.Обученный профессионал также должен иметь возможность дать вам приблизительную оценку стоимости вашего конкретного проекта.

Найдите подрядчика по установке лучистого отопления в вашем районе

* — Все оценки цен в этой статье основаны на Руководстве по истинным затратам HomeAdvisor, базе данных с возможностью поиска, которая дает домовладельцам представление о том, сколько они могут рассчитывать заплатить за проекты дома в их районе.

Еще дом и сад:
Дом 101: Как предотвратить возгорание сушилки
Как снизить счета за отопление (и при этом оставаться в тепле)
Контрольный список работы зимнего двора
Вот что может вам стоить замерзшие трубы

Источники:
Сколько стоит теплый пол?
Теплый пол 101
Теплый пол: как это работает и его преимущества

Стоимость замены котла на 2021 год — Калькулятор затрат на реконструкцию

Если вы строите новый дом или делаете капитальный ремонт, установка бойлера вместо центральной печи обеспечит гораздо большую эффективность и улучшенный контроль температуры во всем доме.

Установка котла — один из самых эффективных и функциональных вариантов отопления всего дома. Средняя стоимость установки составляет от 6500 до 11000 долларов.

Мы рассмотрим цены на бытовые котлы и затраты на установку, а также энергоэффективность.

Что такое котел отопления?

Котел (газовый или масляный) в качестве теплоносителя использует воду. Вода нагревается внутри котла, а затем насос направляет ее по трубам, которые могут быть подключены к обогревателям плинтуса, трубам излучающего пола или радиаторам.

Котлы составляют около 1,5% всех систем отопления, установленных в США. На самом деле котлы и радиаторы устанавливаются в основном в северных штатах, где очень низкие температуры сохраняются в течение многих месяцев.

В большинстве случаев дома уже оснащены радиаторами горячей воды и бойлерами, и домовладельцы их придерживаются. Следовательно, они ремонтируют или заменяют старые котлы, насосы, радиаторы, трубы и другие компоненты системы, которые повреждены или старые не подлежат ремонту.

Стоимость нового котла

Котел принудительный горячей воды стоит

В США домовладельцы потратили около $ 6 500–10 000 на установку отопительного котла.По сравнению со стоимостью топочной системы с принудительной подачей воздуха установка котла с радиаторами примерно в 3 раза дороже. Тем не менее, это превосходная система отопления в районах с продолжительной холодной погодой.

Ваша общая стоимость будет зависеть от:

— размер дома
— трудоемкость
— количество циркуляционных клапанов
— количество радиаторов
— другие части системы, такие как воздуховоды, трубы и т. Д.

Новые радиаторы стоят $ 100-500 каждый, в зависимости от их размера.Установка радиаторов на плинтус стоит $ 400–1300 в зависимости от количества радиаторов и сложности работы.

Если вы хотите установить теплый пол, рассчитывайте заплатить 3-7 долларов за квадратный фут в дополнение к затратам на установку котла.

Имейте в виду, что вам может потребоваться отремонтировать или полностью заменить старые водопроводные трубы, чтобы котел заработал. Средняя стоимость ремонта трубопровода $ 550-1200 . Однако замена всей основной линии может стоить от 1575 долларов до 4900 в зависимости от размера трубы и сложности труда.

Средняя цена котла

Установка или замена газового котла стоит от $ 3,000-7,000 или больше (включая оплату труда).

Полная стоимость замены будет зависеть от типа котла и сложности работы. Имейте в виду, что высокоэффективный газовый котел стоит минимум на $ 1000–2000 дороже, чем стандартная газовая модель.

В целом цена котла (масляного или газового) зависит от двух факторов: марки и эффективности (AFU).Этот рейтинг эффективности описывает, какая часть энергии котла фактически преобразуется в тепло, а не тратится впустую в реальных условиях.

Котлы стандартного КПД имеют AFU 80-85%.

Котлы с высоким КПД имеют AFU не менее 90%. Хотя они стоят на несколько тысяч долларов больше, чем стандартный бойлер, они также могут сэкономить до 30% на ваших расходах на отопление.

Масляный котел на стоит на 20-35% больше, чем на газовый.

Котел принудительный горячей воды стоит

Как определить правильный КПД котла для вашего дома

Если вы хотите точно определить мощность котла в БТЕ, которая даст наибольшую экономию, лучше всего попросить специалиста по HVC провести ручной расчет J.Часто профессионалы делают это бесплатно в рамках предоставления вам сметы на установку котла.

Однако вот как вы можете сделать эту оценку самостоятельно:

— Если ваш дом расположен в холодном климате, ваш котел должен иметь выходную мощность не менее 50-60 БТЕ на квадратный фут

— Если в вашем доме много окон и дверей, а погода часто бывает холодной, 60 БТЕ могут быть более подходящими

— Плохая изоляция стен и крыши потребует более высокого выхода BTU.Если ваш дом плохо изолирован, подумайте о том, чтобы сначала сделать это обновление, прежде чем вкладывать деньги в более мощный котел

.

— Если ваш дом находится в тени (вокруг много деревьев), вам потребуется более высокая мощность для обогрева вашего дома по сравнению с домом, полностью освещенным солнцем

— Если вы живете в теплом климате, для вашего котла может быть достаточно 30-35 БТЕ.

— Для более старого дома потребуется более мощный котел, чем для дома новой постройки.

Чтобы получить точную оценку, вы также можете использовать наш калькулятор нагрузки HVAC

Стоимость перехода с газового на масляный котел

Поскольку газовый котел значительно более эффективен, чем котел, работающий на жидком топливе, многие домовладельцы рассматривают возможность замены одного котла другим.

Если вы хотите перейти с масляного котла на газовый, вам следует выделить не менее $ 2 000 дополнительных на эту замену. Однако часто затраты на рабочую силу даже выше, особенно если речь идет о очистке окружающей среды.

Однако вы должны иметь в виду, что может возникнуть ряд дополнительных скрытых затрат:

При замене масляного бойлера необходимо проверить бак на возможные утечки, так как они представляют опасность для окружающей среды. Один только тест стоит около $ 500-650 .Кроме того, необходимо было проверить грунт вокруг резервуара, а это стоит $ 300-500 .

Если масляный бак расположен над землей, его демонтаж будет стоить $ 1,200-2,000 . Однако, если он расположен под землей, плата за удаление может достигать 3000 долларов.

В случае незначительного загрязнения почвы в результате разлива нефти его очистка обычно стоит 3 000–4 5 000 долларов. Однако, если это более крупная работа, цена может достигать $ 10 000 .

В случае сильного загрязнения почвы очистка окружающей среды обойдется в десятки тысяч долларов. Нередко домовладельцы тратят до $ 90 000–1 000 000 на ликвидацию крупного разлива нефти.

Также помните, что когда вы переходите с масляного котла на газовый, вам нужно будет установить новый газовый штуцер и счетчик. Это стоит 1000-1700 долларов и выполняется вашей местной газовой компанией.

Подключение газопровода между счетчиком и вашим домом добавит еще $ 500–1100 к общей стоимости установки.

Хотя переход с нефти на газ может показаться очень дорогостоящим обновлением, следует помнить о нескольких вещах:

— газовое котельное оборудование значительно дешевле масляных котлов. Для качественных устройств разница в цене может достигать 4000 долларов США

— цена на газ значительно ниже цены на нефть как источник тепла. Хотя в настоящее время нефть стоит недорого, ее цена может сильно колебаться и может вырасти, когда вы меньше всего этого ожидаете.

— установка газового котла позволяет избежать ржавчины масляного котла и образования утечки, что очень дорого обходится.

— если что-то сломается, масляный котел в ремонте дороже, чем газовый. Разница в цене может быть 250-500 $

Лучшие варианты газового котла

Котел принудительный горячей воды стоит

Вот лучшие газовые котлы, которые специалисты по HVAC рекомендуют домовладельцам.

1. Отопительный котел Elite FT: высокоэффективный настенный газовый котел с показателем AFUE до 97%. Он доступен в 6 моделях различных размеров, от 55 000 до 399 000 БТЕ. Теплообменник из жаротрубной стали из нержавеющей стали обеспечивает оптимальную теплопередачу. За последние 3 года Energy Star оценила Elite FT как самый эффективный котел. 3 000–5200 долл. США

3. Котел Lennox GWM-IE: газовый модулирующий конденсационный водогрейный котел с возможностью настенного монтажа.Обеспечивает высокий КПД 95% AFUE. В этом блоке есть электронное управление зажиганием, которое контролирует температуру воды. При необходимости он автоматически включает горелку. Также имеется горелка из коррозионно-стойкой сетки из нержавеющей стали. Обратите внимание: если вас интересует этот котел, вам необходимо найти местного дилера через веб-сайт Lennox, так как эти устройства не доступны у сторонних продавцов. 3000–4 500 долл. США.

3. Bosch Greenstar: газовый конденсационный котел с КПД 96.1% AFUE и помогает снизить выбросы закиси азота. Может быть установлен как отопительный или комбинированный котел. Доступен как напольный, так и настенный. 2400–3000 долл. США

4. Комбинированный котел Westinghouse: модулирующий конденсационный газовый котел со встроенной опцией нагрева воды. Настенный блок обеспечивает эффективность AFUE до 95%, а напольный блок обеспечивает эффективность AFUE до 93,2%. Имеет горелку из керамического волокна с высокой эффективностью сгорания и низким уровнем выбросов NOx. 2100–2300 долл. США

5. Наклонный сторожевой котел: газовый котел с КПД 84,4% AFUE. Он доступен в 5 размерах, от 34 до 150 MBH. Предлагает передовую технологию теплового наведения, которая отслеживает потребность в тепле, экономя ваши деньги на топливе. 1,500–1800 долл. США

Топовые марки масляных котлов

Вот лучшие масляные котлы, которым доверяют профессионалы HVAC.

1. Конденсационный масляный котел Firebird — FB P90 HYDRO: уникальный агрегат, потому что это один из немногих действительно конденсационных котлов на рынке.Он имеет сверхпрочную изоляцию, обеспечивает 95 000 британских тепловых единиц и эффективность 91,5% AFUE. Такой высокий рейтинг сопоставим с рейтингом настенного высокоэффективного газового котла. 3 300 долл. США

2. Burnham PV8h5WT-TBWF Водяной / паромазутный котел: этот котел без конденсации имеет секционную чугунную конструкцию, несколько вариантов жидкотопливных горелок и интеллектуальную систему управления. Он обеспечивает эффективность AFUE 85,3% и выходную мощность 141 000 БТЕ. 3 700 долл. США

3.Buderus G125BE / 21 Logano 63 MBH: — это топовая конденсационная модель с КПД 90,7% и мощностью 63 000 БТЕ. Этот котел оснащен горелкой инновационной конструкции, которая горит при более низкой температуре и рециркулирует дымовые газы. В результате получается более полное сгорание с очень низкими выбросами оксидов азота и почти без сажи.

4. Жидкотопливный паровой котел с наклонным ребром TR-30-PZ: — котел без конденсации, который имеет чугунную конструкцию, 84.Рейтинг КПД AFUE 15% и выходная мощность 101 000 БТЕ. Этот агрегат имеет больше БТЕ на секцию, чем обычные котлы. 2 300 долл. США

5. Паровой масляный котел Weil-McLain P-SGO-3: — это котел без конденсации, обеспечивающий 83,8% AFUE и выходную мощность 85 000 БТЕ. Простая чугунная конструкция и легкодоступная панель делают это устройство простым и быстрым в обслуживании. 2100 долл. США .

Преимущества котла перед печью

Самым большим преимуществом котельной системы отопления является ее эффективность, простота и универсальность.

Обычно для нагрева жидкости используется бойлер (газовый или масляный), который затем распределяется по системе труб в подпольные, настенные или плинтусные радиаторы.

Охлажденная вода возвращается обратно в котел, нагревается и снова используется в рециркуляции. Насос постоянно перекачивает воду из котла в трубы и обратно.

Причина, по которой котел более эффективен, чем печь, заключается в том, что жидкость является лучшим проводником тепла по сравнению с воздухом. Фактически, воздух считается очень плохим проводником тепла.

Воздух имеет теплопроводность 0,024 Вт на метр по Кельвину. Для сравнения, проводимость воды составляет 0,58 Вт на метр по Кельвину. Это означает, что вода может поглощать и передавать выделяемое тепло намного лучше, чем воздух, поэтому вы будете терять намного меньше тепла и тратите меньше своих счетов за электроэнергию.

Может ли котельная охладить дом?

Стоимость печи с принудительным нагревом воздуха (дома площадью 1800 кв. Футов)

Оказывается, современные котельные системы отопления предназначены также для охлаждения.Они работают так же, как и при необходимости тепла, за исключением того, что в качестве теплоносителя используется холодная вода. Есть некоторые системы, которые только нагревают, поэтому, если вам также нужен кондиционер, убедитесь, что вы устанавливаете соответствующую систему.

Интересно, что многие домовладельцы понятия не имеют, что котельная может охладить их дом, и делает это более эффективно, чем система принудительной подачи воздуха. Это связано с тем, что большинство людей устанавливают котел из-за его преимуществ в отоплении, потому что другие системы не обеспечивают почти такой же уровень комфорта и эффективности.

Нагрев котла более эффективен, чем приточный воздух?

Если вы хотите повысить энергоэффективность своего дома и снизить ежемесячные расходы на отопление, система водяного отопления дает наибольшее преимущество.

Министерство энергетики США рекомендует лучистое водяное тепло по сравнению с другими традиционными системами по ряду причин:

— более эффективен, чем отопление плинтуса, а также принудительное отопление горячим воздухом
— нет потерь энергии через воздуховоды
— может работать от различных источников энергии
— создать равномерное распределение тепла по полу, что намного более удобный
— предлагает максимальную эффективность в домах с меньшими размерами комнат и более низкими потолками.
— использование программируемого термостата с рейтингом Energy Star для управления системой может помочь вам сэкономить сотни долларов в год.
— в нем нет частиц пыли, поэтому в вашем доме нет пыли и аллергенов.

Примеры затрат на систему водяного отопления для пола

Одним из факторов, влияющих на стоимость установки внутрипольного лучистого отопления, является метод, который будет использоваться для нагрева горячей воды.

В жилых проектах малого и среднего размера мы часто можем использовать имеющийся у вас водонагреватель. Устанавливаем блок под названием «лучистый X-Block» (X-Block).Он перекачивает горячую воду из водонагревателя через теплообменник для обогрева пола. Вода в полу не контактирует с остальной горячей водой. Стоимость X-Block и установки составляет приблизительно 3000 долларов США.

В более крупном проекте должна быть установлена ​​полная бойлерная система, которая может обогревать ваш лучистую воду, горячую воду, бассейн, подъездную дорожку и т. Д. Строительство котельной обычно будет стоить приблизительно 13 000 долларов США.

Когда требуется заливка гипса, существуют некоторые минимальные затраты, которые в конечном итоге делают затраты на квадратный фут несколько выше для небольших проектов.

Установка систем лучистого отопления во время строительства нового дома, как правило, более рентабельна по сравнению с модернизацией существующих домов или установками во время ремонта.

Ниже приведены несколько примеров типичных проектов, которые вы можете использовать, чтобы составить представление о затратах на парк мячей.

Чтобы узнать, сколько будет стоить ваш проект, позвоните нам по телефону 905-538-1661.

Пример № 1
Бетонный цокольный этаж существующего дома: 12 ‘x 24’ (288 кв. Футов)

Трубка прикреплена к полу, залить гипсобетоном 1 ½ дюйма, чтобы покрыть, установить излучающий X-Block (X-Block).

Ориентировочная стоимость: 8000 долларов США или 28 долларов США за 1 кв. Фут.

Пример № 2
Бетонный цокольный этаж существующего дома: 1500 кв.м

Трубопровод, прикрепленный к полу, залить гипсобетонным покрытием толщиной 1 ½ дюйма, установить X-Block.

Ориентировочная стоимость: 14 500 долларов США или 9,67 долларов США за 1 кв. Фут

Пример № 3
Полный подвал при строительстве нового дома: 1500 кв.м

Присоедините трубы к сетке, установите X-Block, домашний строитель заливает бетонный пол до покрытия.

Ориентировочная стоимость: 8800,00 долларов США или 5,86 долларов США за 1 кв. Фут

Пример № 4
Новый дом, включая подвал: 4000 кв.м

Оснастите весь дом лучистым подогревом пола и независимыми термостатами в каждой комнате. Установить настенный газовый котел с КПД 95,1% и подогревом горячей воды.

Приблизительная стоимость: 54 000,00 долларов США или 13,50 долларов США за 1 кв. Фут

Пример № 5
Полы с подогревом на первом этаже существующего дома

Установите трубы между балками с отражающей пленкой.

Приблизительная стоимость: 10–20 долларов за кв. Фут.

Чтобы запросить бесплатную, бесплатную квоту, позвоните нам по телефону 905-538-1661.

Установка котла

| Гидравлическое и лучистое отопление

Многие дома в Меррилле, Ваузау, Марафоне и Северном Центральном Висконсине по-прежнему используют котлы для получения тепла. Обслуживание котлов — дело непростое. Многие компании по отоплению и охлаждению не имеют необходимого опыта работы с котлами и системами лучистого отопления, поэтому найти надежное и честное обслуживание может быть непросто.

Если ваш дом зависит от котельной, вы можете положиться на Merrill Sheet Metal Works для обслуживания и ремонта вашего устройства. Наши сертифицированные специалисты NATE могут отремонтировать котлы всех марок и моделей. И мы готовы помочь, если ваше устройство выйдет из строя в самый неподходящий момент — при отрицательной температуре! Звоните (715) 536-2262 для немедленной помощи.

ВЫБЕРИТЕ КОТЛ И ИЗЛУЧАЮЩИЙ / ГИДРОННЫЙ ОТОПИТЕЛЬ ДЛЯ ТЕПЛОГО, ЭФФЕКТИВНОГО ДОМА

Многие домовладельцы выбирают котлы и системы лучистого / водяного отопления вместо газовых печей, поскольку они обеспечивают больший комфорт.Благодаря принудительному воздушному теплу от печи самая теплая часть любого помещения находится у потолка. С котлами и жидкостными системами все наоборот, тепло исходит от пола — гораздо ближе к тем местам, где живут семьи и где им нравится заниматься. А если у вас есть лучистое отопление (трубы под полом) — кому не нравится комфорт босых ног при прикосновении к теплому полу холодным зимним утром?

КАК ГИДРОННЫЙ ОТОПИТЕЛЬ РАБОТАЕТ?

При водяном отоплении теплая вода из вашего бойлера или водонагревателя циркулирует по всему дому с использованием плинтусов, радиаторов или труб, установленных под полом вашего дома.Это позволяет теплу мягко распространяться по каждой комнате. Еще одно преимущество жидкостного обогрева заключается в том, что он уменьшает количество переносимой по воздуху пыли, твердых частиц и пыльцы, которые являются обычными для систем с принудительной подачей воздуха.

MERRILL SHEET METAL SERVICES РАЗЛИЧНЫЕ КОТЛЫ И ГИДРОННЫЕ СИСТЕМЫ

Рассматривая новый котел, вы хотите приобрести его у надежного поставщика и установить его у компании, которой вы можете доверять — Merrill Sheet Metal. Наши газовые и масляные котлы с рейтингом ENERGY STAR® от Bryant® являются одними из самых надежных и энергоэффективных на рынке.Мы обслуживаем бренды, в том числе:

• Triangle Tube работает более 60 лет, предлагая полную линейку продуктов для нагрева воды из нержавеющей стали.
• Burnham Commercial — производитель и продавец высококачественных котлов и систем управления для коммерческого и промышленного применения, базирующийся в США.

Мы также предлагаем широкий выбор оборудования для водяного отопления, включая устройства управления, термостаты и насосы.

ГРАФИК ОБСЛУЖИВАНИЯ КОТЛА ЕЖЕГОДНО И ПОДДЕРЖИВАЙТЕ УСТАНОВКУ В ХОРОШЕМ ФОРМЕ

Качество воды является ключом к эффективной системе отопления котла, поэтому обязательно проводите промывку электроэнергии. Он удаляет шлам, ржавчину и другой мусор из вашей системы отопления, что может помочь продлить срок ее службы. Если ваш котел регулярно отключается, нуждается в переналадке или слишком шумный, услуга промывки может помочь исправить ситуацию.
