Теплоизоляция трубопроводов наружных сетей пенополиэтиленом (Изолоном)

В последнее время на рынке появляется все больше и больше новинок в области теплоизоляционных материалов. Но многие специалисты и владельцы загородных домов по привычке пользуются старыми технологиями теплоизоляции трубопроводов и других коммуникаций.

Случается, что происходит и наоборот, т. е. стараются использовать новые материалы, не учитывая их теплотехнических и эксплуатационных качеств. Такая стратегия чревата ухудшением теплоизоляции и приводит к большим потерям тепла.



Выбирая для теплоизоляции коммуникаций те или иные материалы, следует обращать внимание не только на параметры «цена – качество», но и оценивать условия, в которых будут работать сети, а также теплотехнические характеристики теплоносителя.



Основные рекомендации по выбору теплоизоляционного материала



Имея массу предложений, неопытный потребитель зачастую испытывает трудности при выборе того или иного теплоизоляционного материала. Бывает, что покупается совсем не тот материал, который требуется. Чаще всего виновата в этом навязчивая реклама. В рекламных роликах и объявлениях часто дается недостоверная информация. За обман покупателя никто ответственности не несет.



Каждый продавец старается убедить покупателя в том, что его товар имеет сертификат качества.



Сертификация бывает обязательная и добровольная. Все технические и эксплуатационные параметры материала проверяются при добровольной сертификации. Поэтому, прежде чем сделать окончательный выбор в пользу того или иного материала, следует проверить, какого рода сертификация была проведена, и ознакомиться с ее результатами.



Добровольная сертификация включает в себя независимые проверки и испытания, по результатам которых должны быть оформлены соответствующие акты и протоколы.



Самыми популярными и широко используемыми материалами, имеющимися на российском рынке, являются:


  • минеральная вата;

  • стекловата;
  • пенополиэтилен;

  • вспененный синтетический каучук и пр.



Каждый из перечисленных материалов имеет свою область применения, обладает достоинствами и недостатками.



Большой популярностью в утеплении трубопроводов пользуется пенополиэтилен (компенсационные маты и ленты уплотнительные
на основе пенополиэтилена), так как легко и быстро монтируется и сравнительно недорого стоит. Полиэтиленовые трубы можно использовать и на вновь прокладываемых, и на уже действующих системах. Трубы имеют защелку, что очень удобно, особенно в тех местах, где производится постоянный демонтаж изоляции.



Последовательность выполнения теплоизоляции трубопроводов:


  • В подготовленную траншею засыпается слой песка толщиной 15 – 20 см с уклоном (или горкой ) в сторону;

  • На песок укладывается лист пенополиэтилена ППЭ
    γ = 33 кг/м³ толщиной 50 мм шириной 70-80 см; на него насыпается еще слой песка толщиной 3-4 см, на который укладываются трубы канализации и водоснабжения. Перед их укладкой они должны быть обернуты лентой из пенополиэтилена ППЭ γ = 33 кг/м³ толщиной 10 мм в 2 слоя, дублированной алюминиевой фольгой с одной стороны, а с другой – клеем;

  • На трубы насыпается также слой песка, укладываемого горкой, Песок накрывается вторым листом пенополиэтилена ППЭ γ = 33 кг/м³ с напуском по краям на нижний лист.

  • Все это закапывается вынутым грунтом, трамбуется, затем засыпается слоем в 20 см растительной почвой.



Утепление внутренних трубопроводов в подвале и санузлах также необходимо. Через трубы горячего водоснабжения очень много теряется тепла по длине их прохождения по этажам. В свою очередь, трубы холодного водоснабжения забирают тепло из помещений. Происходит переток тепла в воду, которая, циркулируя, уносит его с собой. На трубах образуется конденсат, который стекает и портит прилегающие перекрытия этажей, Обернутые пенополиэтиленом ППЭ
трубы в этом случае не конденсируют влагу и не ржавеют. И те и другие трубы должны быть покрыты слоем теплоизоляции пенополиэтилена ППЭ γ = 33 кг/м³, как показано на рисунках № 1 и 2.



Схемы укладки труб вне зданий




Теплоизоляция трубопроводов наружной сети



Схема теплоизоляции трубопроводов водоснабжения




Изоляция прямого участка труб

УТЕПЛЕНИЕ КАНАЛИЗАЦИОННЫХ ТРУБ

Зачем необходимо утеплять канализационную трубу.

Некоторые застройщики считают, что утеплять трубу не нужно. Основано это утверждение на том, что стоки, как правило, имеют комнатную или еще более высокую температуру. Более того, жидкость внутри канализационных труб наружной канализации не задерживается, попав в трубопровод, она стекает в септик.

Однако промерзание труб канализации не такое уж редкое явление, особенно если не соблюдена требуемая глубина их заложения, а также сама магистраль имеет длину более 5 метров. Если жидкость в трубе замерзнет, то, во-первых, остановится работа системы, так как стоки не смогут продвинуться по трубе, путь им преградит ледяная пробка. Во-вторых, замерзая, жидкость расширяется, и это расширение может привести к разрушению трубы, и тогда система потребует серьезного ремонта, который выполнить в зимний период будет достаточно сложно.

Существует три способа, которые помогут предотвратить замерзание трубы канализации:

1. Прокладка труб канализации в земле на глубине, которая меньше глубины промерзания грунта в этой местности на 30 см. В Уфе и по Республике Башкортостан глубина заложения составит 1,4 метра. Сразу скажем, что данный способ является не практичным и экономически нецелесообразным.
Во-первых — это большой объем земляных работ при копке траншеи. Во-вторых из-за глубокой траншеи придется глубже делать сами канализационные колодцы, чтобы сохранить требуемый рабочий объем септика и фильтрационного колодца. В-третьих, при значительном заглублении труб сильно осложняется ремонт трубопровода, особенно если возникнет необходимость провести его зимой.

2. Утепление канализационных труб в земле с применением саморегулирующего греющего кабеля. Его фиксируют с помощью клейкой алюминиевой ленты. Сначала лента наклеивается на трубопровод, затем поверх нее укладывается сам кабель. И уже после этого с помощью ленты закрепляют кабель на трубе. Алюминиевая лента позволяет быстрее распространить тепло от кабеля по трубе за счет высокой теплопроводности алюминия. Сам кабель укладывается либо вдоль нижней части трубы, либо витками вокруг трубы с определенным шагом. При использовании такого утепления достаточно использовать минимальную глубину траншей 0,5 метра.
Минус такого способа — система получится энергозависимой и при отключении электроэнергии работать не будет. Также существует вероятность выхода из строя самого греющего кабеля, и тогда потребуются ремонтные работы, а это опять денежные затраты.

3. Утепление канализационной трубы в грунте с использованием различных утеплителей.
Самое важное в процессе утепления внешней канализации – выбор материала, который определит особенности монтажа и обеспечит заданный уровень снижения потерь тепла.

Утепление канализационных труб наружной канализации

Автор Монтажник На чтение 9 мин. Просмотров 3.1k. Обновлено

Обустройство загородного дома при отсутствии общих коммунальных водопроводных и канализационных систем является непростой задачей для любого домовладельца. Помимо обеспечения жильцов питьевой водой, приходится решать задачи отвода серых вод и канализационных стоков, не забывая при этом про утепление канализационных труб наружной канализации.

Данная задача решается различными способами, для выбора подходящего варианта полезно знать, чем утепляют трубы наружной канализации в земле и изучить данную технологию. Это позволит провести правильное и долговременное утепление канализации с минимальными временными и финансовыми потерями.

Схема наружной канализацииСхема наружной канализации

Рис. 1 Канализация частного дома – устройство

Нужно ли утеплять канализацию и проблемы при замерзании труб

При отводе канализационных и серых вод частного дома при минусовых температурах внешней среды они могут замерзнуть, а это вызовет следующие неприятные последствиям:

  • Замерзшая вода будет препятствовать отведению стоков из дома, создавая тем самым значительные трудности для проживания в частном секторе в зимнее время.
  • Также при размораживании вода расширяется, что вызывает повреждение трубопроводов и засорение земли канализационными стоками, ухудшающими экологическую обстановку.
  • Ледяные пробки, препятствующие оттоку загрязненной воды, будут вызывать ее застой в отводящей системе – в результате этого в жилище появятся неприятные запахи, мешающие комфортному проживанию.

Карта глубины промерзанияКарта глубины промерзания

Рис. 2 Карта уровня промерзания грунта – пример

Утепление канализационных труб наружной канализации – общепринятые способы

Решая, как утеплить канализацию в частном доме, рассматривают ряд способов, основные из них:

  • Углубление в земле. Для реализации данного метода обязательное условие – помещение трубы на улице в траншею ниже максимальной точки замерзания для данной местности.
  • Использование электрокабеля. Данная технология утепления наружной канализации легко реализуются благодаря производителю, который выпускает надежные влагостойкие электрические нагревательные кабели, помещаемые внутри трубопровода или специальные гнезда в трубах.
  • Применение утеплителей. Данный способ теплоизоляции может быть довольно просто реализован благодаря выпускаемым оболочкам из различного вида утеплителей с диаметром, подходящим для изоляции канализации.
  • Комбинированные способы. Отличным решением тепловой изоляции канализационных трубопроводов является применение дополнительного утепления помещением их в оболочку из утеплителя на средней глубине в земле. Еще один распространенный вариант – помещение нагревательного электрического кабеля в оболочку из утеплителя, при этом канализационная магистраль находится на малом расстоянии от поверхности земли.

Монтаж труб наружной канализацииМонтаж труб наружной канализации

Рис. 3 Монтаж труб в траншею

Утепление с помощью грунта при укладке трубопровода ниже глубины промерзания

Утепление канализационных труб в земле данным способом является наиболее доступным процессом, ведь в районах с умеренным климатом глубина промерзания почв составляет около 1,5 метра. При определении глубины можно руководствоваться специальными картами промерзания земли для разных регионов, укладка трубопровода ниже глубины промерзания имеет следующие особенности:

  • При установке трубопровода в средней полосе или северных широтах предстоит большой объем земляных работ – это приведет к высоким финансовым расходам.
  • Объемы выборки земли и расходы еще более вырастут при слишком большом расстоянии канализационной магистрали от дома, ведь на всем пути следования 110 мм. трубопровода необходимо обеспечить минимальный технический уклон в 20 мм. на погонный метр. Соблюдение данного условия приводит к тому, что на 50-метровом расстоянии перепад высот может достигать одного метра – следовательно, самая нижняя точка будет находиться на глубине в 2,5 метра.
  • Глубокое залегание трубопровода под землей затрудняет проведение ремонтных работ в случае его повреждения.

Обогрев греющим кабелем канализационной трубыОбогрев греющим кабелем канализационной трубы

Рис.4 Теплоизоляция канализации греющим кабелем – вид провода

Обогрев внешней канализации с помощью кабеля

Решая, как утеплить канализационные трубы в частном доме, многие выбирают греющий кабель. При монтаже его располагают вдоль или обматывают вокруг трубопровода, если требуется сильный подогрев, распространенный вариант – помещение греющего провода внутрь магистрали. Использование электроподогрева имеет следующие особенности:

  • Электрический кабель довольно дорог, цена одного погонного метра приблизительно составляет около 15 у.е.
  • С электроподогревом возможно размещать канализационную магистраль в земле не слишком глубоко, обычная глубина ее залегания составляет не более 0,5 метра и может быть уменьшена при использовании мощного электрического кабеля с малым шагом намотки.
  • Подогревающий провод можно размещать в трубных каналах, специально сделанных для его укладки или крепить к пластиковому трубопроводу своими руками фольгированной клейкой лентой.

Утепление канализационных труб наружной канализацииУтепление канализационных труб наружной канализации

Рис. 5 Утепление труб канализации греющим кабелем – схемы расположения

  • Силу нагрева кабеля можно регулировать или подключать его в режиме, зависящем от наружной температуры. Если хозяева длительное время отсутствовали в загородном доме и трубы замерзли, их в любое время можно разморозить.
  • Электрокабель часто укладывают в канавку оболочки специально изготовленного для этих целей утеплителя.

На рынке представлены два вида нагревательных электрокабелей: резистивные и саморегулирующиеся. Последние позволяют экономить электроэнергию за счет изменения проводимости в зависимости от температуры поверхности трубы, увеличивая тепловыделение на холодных участках – естественно, что стоимость их выше, чем обычных резистивных видов.

Утепление посредством теплоизоляционных материалов

Определяя, как утеплить канализационную трубу на улице, часто выбирают изоляцию при помощи утеплителей, широко применяемых в строительной отрасли. Обычно для удобства монтажа они имеют оболочку цилиндрической формы с внутренним диаметром, соответствующим стандартному размеру канализационной трубы.

Стекловата

Основной данного теплоизолятора являются длинные стеклянные нити, которые получают из битого стекла посредством нагрева до 40º С. и выдувания из центрифуги – это существенно удешевляет процесс изготовления.

Стеклвата для утепления трубСтеклвата для утепления труб

Рис. 6 Утеплитель для труб канализации из стекловаты

Волокна толщиной 3 – 15 мкм. находятся в воздушной среде во взвешенном состоянии, поэтому материал имеет низкую плотность и высокую устойчивость к вибрации, помимо этого стекловата обладает следующими полезными свойствами:

  • Материал не горюч, обладает высокой термоустойчивостью и может выдерживать диапазоны температур от -400 до +700 С.
  • Его теплопроводность колеблется в диапазоне от 0,045 до 0,065 Вт./м.*C., что является довольно низким показателем, уступающим лишь некоторым полимерным материалам.
  • Стекловата пропускает пар и не боится влаги, устойчива к большому количеству агрессивных химических веществ и биологическому воздействию.
  • Материал является экологически чистым и безвредным для здоровья человека.

К недостаткам стекловаты как утеплителя можно отнести ее низкую плотность, склонность к усадке и неудобство монтажа.

Стекловата выпускается в рулонах и плитах, для утепления канализации наиболее подходят фольгированные цилиндрические оболочки с соответствующим внутренним диаметром.

При монтаже под слой земли стекловата будет подвергнута сжатию и может напитать влагу – это существенно уменьшает ее теплоизолирующие свойства и ограничивает использование в качестве теплоизолятора для канализационной магистрали.

Утепление труб наружной канализацииУтепление труб наружной канализации

Рис.7 Теплоизоляция канализационных труб в земле минватой

Минеральная вата

Минвата выпускается двух типов – шлаковата и базальтовая. Первая имеет низкую плотность и высокое водопоглощение, ее не рекомендуется использовать на металлических поверхностях и в жилых помещениях – благодаря этим свойствам она имеет очень ограниченное применение.

Базальтовая минеральная вата, которая производится путем расплавления базальта и формирования из него тонкого волокна, по праву занимает лидирующее положение среди утеплителей, обладая следующими полезными свойствами:

  • Низкая теплопроводность 0,04 Вт./м.*C. способствует широкому применению материала в строительной отрасли для утепления различного вида поверхностей и трубопроводов.
  • Материал не горюч, стоек к воздействию многих химических веществ и температурным перепадам, является экологически безопасным.
  • Вата устойчива к влиянию влаги, но может ее напитывать, поэтому ее рекомендуется применять в сухой среде.
  • В отличие от стекловаты, базальтовая вата имеет более высокую плотность, благодаря чему ее легче монтировать и эффективнее использовать в условиях давления на поверхность.

Для утепления трубопроводов базальтовую вату выпускают в виде сегментных цилиндрических рулонов, часто имеющих фольгированное покрытие.

Хотя базальтовая вата имеет высокую плотность и может опускаться под землю достаточно глубоко без изменения толщины и потери своих свойств, ее способность напитывать влагу ограничивает использование материала в качестве утеплителя.

Утепление трубкамиУтепление трубками

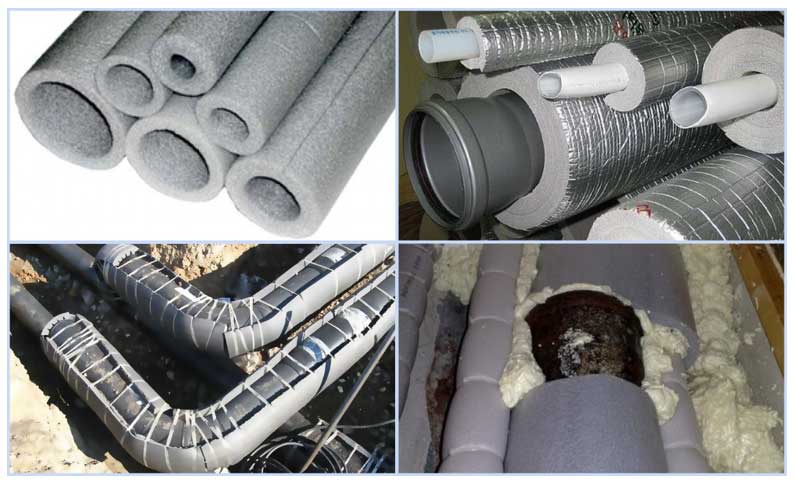

Рис. 8 Изолон – внешний вид и применение

Фольгированный изолон

Изолон (еще одно популярное название материала – Пенофол) является продуктом, полученным из вспененного полиэтилена, выпускается в виде фольгированных рулонов, иногда покрытых клеевой пленкой, для утепления трубопроводов используются цилиндрические оболочки разных диаметров с разрезом посередине.

Основные свойства материала следующие:

  • Теплопроводность в среднем составляет 0,04 Вт./м*C., что обуславливает его широкое использование качестве теплоизолятора.
  • Материал имеет низкое водопоглощение около 0,1% и паропроницаемость, хороший показатель пластичности (удлинение может достигать 250%), обладает высокой степенью шумоподавления (до 20 дБ.)
  • Изолон может работать в диапазоне температур от -60 до +125 С., не поддерживает горение, имеет высокий срок службы.

Изоляция изолоном подземных линий вследствие его низкой плотности практически не применяется, материал очень часто используют при теплоизоляции всех видов трубопроводов внутри помещений.

Утепление наружной канализации пенопластомУтепление наружной канализации пенопластом

Рис. 9 Защита канализации от промерзания труб пенопластовой скорлупой

Пенопласт

Пенопласт (пенополистирол) является продуктом, полученным из вспененного полистирола, имеет в составе до 98% воздуха, материал обладает следующими основными техническими характеристиками:

  • Его теплопроводность лежит в диапазоне от 0,03 до 0,04 Вт./м*C., температурный рабочий диапазон составляет от – 200 до + 80 С.
  • Пенопласт имеет высокий показатель жесткости и различную степень плотности в зависимости от марки, не напитывает влагу, боится ультрафиолетового излучения.
  • Материал может эксплуатироваться длительное время (около 40 – 50 лет) без потери своих физических качеств.

Основным преимуществом пенопласта является его невысокая стоимость и простота монтажа оболочки, позволяющая справиться с задачей установки одному человеку в короткое время.

Производитель выпускает пенопластовые оболочки для утепления трубопроводов из двух или более сегментов, которые могут быть сделаны под заказ, они легко монтируются при помощи скотча, клея или хомутов.

Пенопластовая скорлупа является практически идеальным материалом для изоляции подземных трубопроводов благодаря своей низкой цене, жесткости и влагонепроницаемости, поэтому широко используется в качестве утеплителя канализационных магистралей.

Еще одно важное преимущество пенопластовых оболочек – возможность разборки конструкции без разрушения утеплителя при ремонтных работах.

Утепление наружной канализации пеноплексомУтепление наружной канализации пеноплексом

Рис.10 Утепление канализационных труб наружной канализации пеноплексом

Пеноплекс ЭПП

Экструдированный пенополистирол (ЭПП) является одним из видов пенопласта, выпускаемым по иной технологии посредством выдавливания цилиндрической оболочки или плиты из экструдера. Он обладает всеми положительными параметрами пенопласта, но в отличие от него имеет высокую жесткость и чуть меньшую теплопроводность (около 0,03 Вт./м*C.), срок службы материала составляет около 50 лет.

При утеплении трубопроводов пеноплексовой скорлупой производится работа, аналогичная использованию пенопласта – сегменты оболочки ставятся на трубы со сдвигом и защелкивается в замках, для страховки их фиксируют скотчем.

Как утеплить канализацию в частном доме

Если возникает необходимость утепления канализационной пластиковой трубы в доме, можно использовать все приведенные выше материалы. С экономической точки зрения, удобства монтажа и эстетичности, наибольшее количество домовладельцев отдают предпочтение изолону. Он просто фиксируется на утепляемой поверхности сквозь боковой разрез, может склеиваться или соединяться липкой лентой. Дополнительным преимуществом материала является его наиболее высокое шумопоглощение среди всех теплоизоляторов.

Утепление труб наружной канализации своими рукамиУтепление труб наружной канализации своими руками

Рис.11 Утепление канализации в частном доме изолоном

Решая, чем утеплить канализацию в земле, исходят из климатических условий, удобства проведения работ, стоимости материалов. Оптимальный выбор утеплителей для подземной канализации при большом разнообразии не слишком велик – это может быть электрический кабель или скорлупа из твердых, не пропускающих влагу материалов – пенопласта или пеноплекса. Часто для теплоизоляции используется сочетание нагревательного кабеля и изолирующей скорлупы.

Изолон, Утепление изолоном

Изолон – эластичный материал, любимый дизайнерами и любителями домашнего рукоделия. Цветы из изолона, изготовленные своими руками, удивительно живые и отлично вписываются в интерьеры. Не только цветы, но и игрушки для детей, компоненты спортивного и туристического снаряжения и самые разные предметы быта, от утилитарных до совершенно сумасшедшего креатива делают из изолоновых материалов. Изолон – полимер, абсолютно инертный к биосреде, безвредный для людей и животных, к тому же исключительно привлекательный благодаря мягкости и пластичности, тонким и сочным оттенкам окраски. Но художественное и легко-промышленное применение изолонов – только малая часть диапазона этих удивительных материалов. Изолон – общее название огромного ассортимента, и чтобы перечислить способы и возможности использования изолонов, нужно начать с типа и формы выпуска конкретного материала. Важный момент: каждый вид изолона имеет свою стоимость, от вполне демократической до неприлично высокой.

Изолон 9668

Кратко о применении изолонов:

Термоизоляция: без ограничений – все плоскости дома или хозпостройки, любая часть дома, любая площадь или местная заделка. Актуально – работать с изолоновым утеплением может не только мастер по изоляции, но полный новичок. Например – утеплить лоджию или выполнить отражающий экран за отопительным радиатором пластиной фольгированного изолона очень просто. Рулонные изолоны выпускаются в форме, удобной для термоизоляционных работ и по плоскости, и для труб, и для индивидуальных конструкций. У изолона закрыто-пористая структура, высокая эластичность и прочность (опасны только режущие и точечные усилия), и слой фольги – отличный рефрактор тепловых лучей. Все тепло останется в помещении. Отделать стену изолоном за батареей, печью, титаном, котлом – значит снизить теплопотери жилища, сэкономить ресурсы и повысить комфорт.

Изолон 9669

Изолон – гидрофобный материал, не боящийся влаги и воды, есть виды изолона для выполнения непростой задачи: отсечка пара в пирогах ограждающих конструкций. Во влажных помещениях теплоизоляция изолоном будет работать корректно, а слой изоляции при этом всего около сантиметра.

Изолон 9675

Все виды изолона шумоизоляторы, поскольку основа материала – легкая пористая структура. Происходит не только гашение звуковых волн, для специальных видов изолона предусмотрено гашение вибраций и ударного шума, демпфирование, ослабление всех видов колебаний. Применяют изолоновые прокладки в силовом оборудовании, в различной технике на производстве и в быту. А также и в автомобилях – для тепловой и шумовой изоляции. Удобный и эффективный изолон очень любят автомобилисты. Эту гибкую и легкую изоляцию легко смонтировать и убрать, подогнать по месту в самых сложных и неудобных участках. Фольгированный изолон хотя и считается недешевым материалом, но бытовое применение его очень популярно: переносные самодельные контейнеры с холодильным эффектом, всевозможные ухищрения для утепления домов, гаражей и техники.

Изолон 9672

Демферные ленты необходимы для устройства стяжки пола, для прослойки между перегородкой из ПГП (пазогребневая плита), полом и наружной стеной. Цель эластичной ленты – отсечка материалов с разной усадкой, гашение вибраций, минимизация холодных мостиков. Монтаж каркаса или подвесная конструкция, облицовка или внутренняя отделка – везде нужны тонкие, эластичные и прочные изоляторы. Изолоновые клеящие ленты знакомы многим, кто выполнял ремонт пола, обустраивал перегородки в квартире и так далее. Видов демпферных лент очень много, в том числе и на основе изолона.

Изолон 9674

Утепление изолоном

Утепление изолоном – всего один из видов применения этого материала, отличающегося широчайшей эксплуатационной перспективой. Утепление тесно связано с противошумовой изоляцией, и внутри помещений выполняется комплексно. Например, изолоновые подложки под отделку стен обоями: тонкая прослойка изолона внутри, а с двух сторон бумажная обертка, наклеенная настолько прочно, что оторвать от полимерного заполнения бумагу невозможно. Бумага совершенно белая, удобна под любые обои – под тонкие и тканевые, под маскирующие неровности и совершенно не способные к выравниванию основы. Подложки под тонкие обои – отличное решение, ровная основа и хороший результат ремонта. А к тому же и тепловая изоляция стены – даже холодная наружная стена станет теплой. Клеят изолоновые подложки на обычные тяжелые обои, толщины подложек 3 – 5 мм, ширина рулона удобна для обойных работ – обычные 0,5 м, но длины рулонов почти в полтора раза больше – не 10 м, а 14. Уникальность изолоновой «подготовки» под обои: получается противошумовая защита по всей поверхности стены, прямо под отделочным слоем, и плюс к этому нивелирование мелких дефектов основания, полная защита от биоагрессии (у грибков и плесени нет никаких шансов поселиться под обоями). Плюс к этому, как уже было сказано – теплые стены.

Изолон 9670

Утепление пола изолоном

Укладка финишного покрытия пола, особенно элитного класса – это необходимость в точных замковых соединениях и совершенной гладкости итоговой отделки. Кроме того, основная задача любого пола – быть теплым, комфортным и не допускать в комнату шумы и звуки с улицы и из других помещений дома. Подложки на изолоновой основе сегодня одно из лучших решений, и единственным минусом данных материалов можно назвать разве что высокие цены. Но учитывая будущую беспроблемную эксплуатацию пола и ряд плюсов комфорта, выбор напольного изолятора и демпфера можно сделать в пользу Изолон EcoHeat. Подложка недеформативна (сшитый вспененный полиэтилен, база Изолон 500), имеет толщину 2-3 мм и при этом гасит 15-25 дБ ударных шумов. Но способность впитывать влагу, хотя и очень небольшая, все же имеется – полы, как обычно, следует беречь. Для работы рулонный изолон удобен: ширина 1,0 м, длина рулона 8-10 м.

Изолон 9673

Под пирог плавающего пола и под теплые полы также имеется нужная модификация изолоновых подложек. В системе теплого пола и теплого плинтуса изолон дает маскировку дефектов основы, выравнивание, но главное – повышает эффект от нагревательных элементов.

Изолон 9678

Противошумовые эффекты плюс тепловая изоляция: важный критерий для выбора изолятора для квартиры в панельном доме. Ударный и структурный шум распространяется по элементам здания на этажи, порой слышны и лифты, и звук «падающей воды» в канализационных стояках. Демпфирование по всей плоскости пола в системе плавающей стяжки – один из лучших способов сделать квартиру тихой. Толщины упругих подложек намного больше – до сантиметра, а не 3 мм, как для обоев или пола «вип-класса», соответственно и значения поглощения ударных шумов рекордные – порядка 40 дБ.

Изолон 9671

О видах и характеристиках изолонов: Материал изолон.

Оборудование и изоляция трубопроводов »Мир трубопроводной техники

Изоляция трубопроводов необходима для сохранения тепла, поддержания стабильной температуры процесса во время изменений температуры окружающей среды, предотвращения конденсации, предотвращения ожогов персонала или ограничения уровня шума в соответствии с назначенной классификацией.

Требуются три типа изоляции:

  1. Холодная изоляция,
  2. Горячая изоляция и,
  3. Персональная защита.

Различные типы изоляционных материалов:

  1. Минеральные волокна.
  2. Ячеистые пластмассы.
  3. Ячеистое стекло.

Расчетный срок службы изоляции около 25 лет.

Изоляция для защиты от ожогов и замерзания необходима для трубопроводов с рабочей температурой выше 54 град. C или ниже 10 град. C

Калькулятор толщины изоляции

Изоляция для индивидуальной защиты

Изоляция средств индивидуальной защиты должна быть до 2.1 метр над уровнем земли и возвышением платформы и 0,6 метра за пределами платформ, проходов и т. Д. Полностью изолированные средства индивидуальной защиты необходимы для линий, работающих на высоте более 200 градусов. С.

Корпус и фланцы патрубков теплообменного оборудования не должны быть изолированы. Все трубопроводы и оборудование, работающие с температурами жидкости ниже 27 град. C должен быть изолирован для предотвращения конденсации («защиты от пота»). Сопла, компоненты и принадлежности должны быть изолированы и покрыты пароизоляцией и атмосферостойкой облицовкой.

Изоляция наносится только после испытаний сварных швов, опрессовки и окраски.

  1. Полиуретановая изоляция обычно используется для изоляции при низких температурах.
  2. Жесткая пена уретана может использоваться при температуре до 100 град. С.
  3. Силикат кальция используется в качестве звукоизоляции.
  4. Пеностекло можно использовать до 260 град. С.
  5. Утеплитель из минеральной ваты можно использовать до 500 дг. С.
  6. Решетка из нержавеющей стали на расстоянии 32 мм может использоваться в качестве средства индивидуальной защиты.В противном случае можно использовать горячую или холодную изоляцию.

Изоляционные изделия

Нравится:

Нравится Загрузка …

,

Пример задачи — Расчет толщины изоляции для трубы

Пример постановки задачи

Рассчитайте толщину изоляции (минимальное значение), необходимую для трубы, по которой проходит пар, при температуре 180 0 C. Размер трубы составляет 8 дюймов, а максимальная допустимая температура внешней стены изоляции составляет 50 0 C. Теплопроводность изоляционного материала для диапазона температур трубы можно принять 0,04 Вт / м · К. Потери тепла от пара на метр длины трубы должны быть ограничены до 80 Вт / м.

Решение

Решение этой проблемы, как показано ниже, довольно простое.

Согласно статье о теплопроводности EnggCyclopedia,

Для радиальной теплопроводности через цилиндрическую стенку скорость теплопередачи выражается следующим уравнением:

Для данной задачи образца

T 1 = 50 0 C
T 2 = 180 0 C
r 1 = 8 «= 8 × 0.0254 м = 0,2032 м
k = 0,04 Вт / м · K
N = длина цилиндра

Q / N = Тепловые потери на единицу длины трубы
Q / N = 80 Вт / м

Следовательно, подставляя указанные числа в уравнение радиальной скорости теплопередачи сверху,

80 = 2π × 0,04 × (180-50) ÷ ln (r 2 / 0,2032)

ln (r 2 / 0,2032) = 2π × 0,04 × (180-50) / 80 = 0,4084

Следовательно, r 2 / = r 1 × e 0,4084
r 2 / = 0.2032 × 1,5044 = 0,3057 м

Следовательно, толщина изоляции = r 2 — r 1
толщина = 305,7 — 203,2 = 102,5 мм

Следует взять некоторый запас на толщину изоляции, потому что, если скорость кондуктивной теплопередачи окажется выше, чем скорость конвективной теплопередачи за пределами изоляционной стены, температура внешней изоляционной стены вырастет до более высоких значений, чем 50 0 C. Следовательно, скорость кондуктивной теплопередачи должна быть ограничена более низкими значениями, чем оценки, используемые в этом примере задачи.Цель этой примерной задачи — продемонстрировать расчеты радиальной теплопроводности. Практические расчеты толщины изоляции также требуют учета конвективной теплопередачи на внешней стороне изоляционной стены.

,

изоляционная труба с транспортом труб с покрытием из пенополиуретана и Хдпе для проекта

водного хозяйства

изоляционная труба с покрытием из пенополиуретана и полиэтилена высокого давления. Транспортировка труб для проекта водного хозяйства

Введение предварительно изолированной трубы

Предварительно изолированная труба состоит из стальной трубы для теплоносителя, изоляционного слоя из жесткого пенополиуретана и внешней защитной трубы HOPE ,

Полиэтиленовый полимерный материал: Shanghai Jin Fei HHMTR480AT, Qilu petrochemical DGDB2480, Tianjin zhongsha petrochemical PN0499level 100)

Полиэтиленовый изоляционный слой с хорошими механическими свойствами, в соответствии с требованиями клиентов, мы можем предоставить водонепроницаемую изоляцию без CFCIPI, изоляцию для защиты окружающей среды. его низкая теплопроводность, небольшие теплопотери, высокие механические характеристики и длительная термостойкость, с одной стороны, улучшают окружающую среду, а с другой стороны, улучшают характеристики и качество продукта.

Материал полиуретана: Bayer AG44V20 22 HK84C1013; BASFm20S.

Рабочая стальная труба: не более DN150, мы используем бесшовную стальную трубу 20 #, более DN200. Мы используем спиральную стальную трубу Q235B.

Для предварительно изолированных труб используется наше собственное устройство для изготовления изнашиваемых трубок, гидравлический пресс для линии подачи вспенивания и другое специализированное оборудование.

Мы можем предоставить предварительно изолированную трубу с сигнальной линией по требованию заказчика. Имеется строительный автомобиль, машина может генерировать электричество, производить пескоструйную очистку и вспенивание под высоким давлением.

Термоусаживаемая ленточная муфта и электросварная муфта сварного типа для соединения труб на строительной площадке.

Спецификация предварительно изолированной трубы

110

0

180

6300

4

0 900,5

DN

Стальная труба (мм

Труба HDPE (мм)

Толщина изоляционного слоя (мм)

диаметр

толщина

диаметр

толщина

25

32

3.0

90

2,5

26,5

40

45

3,5

2,5 9000

0

0

50

57

3,5

120

3,0

28,5

70

49 76

000

120

3,0

29

80

89

4,0

3,049

0

100

108

4,5

180

3,0

33

125

13349

9005

225

3,5

42,5

150

159

5,0

250

200

219

6,0

315

4,8

43,1

250

273

250

2730

365

5,6

40,4

300

325

7,0

420

7,0

350

377

7,0

500

7,8

53,7

400

4260

560

8,8

58,2

450

478

8,0

600

600

900

500

529

8,0

655

9,8

53,2

600

760

11,5

53,5

700

720

8,0

850

850

900

800

820

10,0

960

14,0

56

900

9200

1055

14,0

53,5

1000

1020

10,0

1155

1155

1100

1120

12.0

1256

14.0

54

1200

1200050002

1200

120002 9000

1370

16,0

59

1200

1220

14,0

1370

1370

1370

9000

0

1400

1420

14,0

1580

16,0

64

1400

14200

1600

18,0

72

insulation pipe with pur foam and hdpe coated Pipes transportation for water conservancy project

insulation pipe with pur foam and hdpe coated Pipes transportation for water conservancy project

производитель или торговая компания?

Мы производитель с более чем 20-летней историей.

2: Где находится ваш производитель? Как его посетить?

Наш завод расположен в зоне экономического развития Юйтянь, Таншань, Китай.Примерно 1,5 часа езды до Пекина и аэропорта Тяньцзинь. В основном производит предварительно изолированные трубы, внешнюю защитную трубу из полиэтилена высокой плотности и антикоррозионную трубу из 3 полиэтилена.

Вы можете сесть на самолет до Пекина или Тяньцзиня. Тогда мы можем забрать вас в аэропорту.

3: Как мы контролируем качество нашей продукции?

У нас есть профессиональные работники по контролю качества и центр контроля качества (лаборатория CNAS) для контроля качества всей продукции.

4: Как вы перевозите эти продукты?

Мы используем ремни для подъема предварительно изолированных труб, они не могут повредить нашу продукцию, а также крюки для подъема труб напрямую.Во время обработки строго запрещены столкновения, подбрасывание и повторное скольжение по земле.

При транспортировке на большие расстояния трубы должны быть закреплены и не повредить наружные защитные трубы и изоляционные слои.

5: Могу ли я настроить продукты других размеров?

Да! Можем по желанию заказчика.
Если у вас есть другие вопросы, не стесняйтесь, свяжитесь с нами.

Давайте немедленно начнем общаться >>>

1

,Труба изоляции

с трубой пены изоляции оболочки Хдпе вне оболочки

СБОРНАЯ ИЗОЛЯЦИОННАЯ ТРУБА

Выбирайте меня, не сомневайтесь:

1. Первый производитель изоляционных труб, антикоррозионных труб и паропроводов в Китае с 20-летним опытом.

2. Наша компания занимается производством сырья, разработкой продукции, дизайном, продажей на предприятиях одного масштаба.

3. Наши годовые объемы продаж и годовой оборот занимают первое место в Китае за последние 10 лет.

4. Наше качество: пройти ISO9001, ISO14001

5. Наша цена конкурентоспособна, поскольку мы являемся производителем, мы являемся источником.

6. Международное современное производственное оборудование, доступны точно все спецификации

7. Мы установили долгосрочные деловые отношения со многими крупными проектами, как и компания Beijing Shougang Co., Ltd, Beijing 201 Thermal Co., Ltd и так далее.

Спецификация сборной изоляционной трубы

39

3

3

67

560 * 8,8

900 ,0

900.2

655 * 9.8

900.2

655 * 9.8

900.2 117

900 ,

Спецификация

(мм)

Внешний диаметр стальной трубы * Толщина стальной трубы

(мм)

Внешний диаметр оболочки труба * толщина трубы кожуха (мм)

Толщина изоляционного слоя (мм)

Масса устройства

(кг / м)

32/90

32 * 2.8

90 * 2,5

26,5

3

45/110

45 * 2,8

110 * 2,5

8

3

8

30,0

900 4

57/120

57 * 3,0

120 * 2,5

29,0

6

76/140

76 * ,0

140 * 3,0

29,0

9

89/150

89 * 4,0

150 * 3,0

8

3

3

8

27,5

900 11

108/180

108 * 4,0

180 * 3,0

33,0

13

133/200

133 * ,5

200 * 3,2

30,3

17

133/225

133 * 4,5

225 * 3,5

8

3

000 18

159/225

159 * 4,5

225 * 3,5

29,5

21

159/250

159/250

,5

250 * 3,9

41,6

22

219/315

219 * 6,0

315 * 4,9

900,1

273/365

273 * 6,0

365 * 5,6

40,4

49

273/400

273/400

,0

400 * 6,3

57,2

52

325/420

325 * 7,0

420 * 7,0

325/450

325 * 7,0

450 * 7,0

55,5

70

377/500

377/500

377/500

,0

500 * 7,8

53,7

81

426/560

426 * 7,0

560 * 8,8

02 94

478/600

478 * 7,0

600 * 8,8

52,2

104

529/630

630 * 9,8

40,7

114

529/655

529 * 7.0

655 * 9.8

630/760

630 * 8,0

760 * 11,5

53,5

158

720/850

720/850

850 * 12,0

53,0

181

820/960

820 * 10,0

960 * 14,0

02

02

920/1050

920 * 10,0

1055 * 14,0

53,5

281

1020/1155

0

1155 * 14,0

53,5

326

1220/1370

1220 * 12,0

1370 * 16,0

1370 * 16,0

1370 * 16,0

442

1420/1580

1420 * 14,0

1580 * 16,0

64,0

585

свободный конец

трубы и фитинги): 220 ± 30 мм

Наружный диаметр стальной трубы ≤150 мм делится на стальную бесшовную и прямую.Стальная бесшовная: 159,133,108,89,76,57; прямая сталь: 159,140,114,88,5,75,5,60.

Поскольку мы являемся производителем, мы можем предоставить другие спецификации прямых труб и фитингов в соответствии с вашими особыми требованиями.

ELECTRONIC IMAGE

СТРОИТЕЛЬНАЯ ПЛОЩАДКА

МЫ ЯВЛЯЕМСЯ КРУПНЕЙШИМ ПРОИЗВОДИТЕЛЕМ ТРУБОПРОВОДОВ В КИТАЕ ЗА 20 ЛЕТ

НАШ ЗАВОД

000

НАШ ЗАВОД

000

контактное лицо: он быть

тел .: 86-18331518911

скайп: hebema86

офис: 86-315-5773300

добавить: промышленный кластер хоуху, округ Ютянь, провинция Хэбэй, Китай

1

1

9000
,

Добавить комментарий

Ваш адрес email не будет опубликован.
