Одноконтурный или двухконтурный газовый котел: что лучше?

Хотя на протяжении последних нескольких лет такое топливо как газ сильно подорожало, все равно одними из наиболее практичных остаются газовые котлы, используемые в системе отопления. И как раз одна из причин — это то, что ими удобно пользоваться. Но при этом нужно подумать, какой газовый котел можно назвать лучше. Ведь есть одноконтурные и двухконтурные модели. Важно также знать, какая между ними существует разница?

Особенности одноконтурных котлов

Конструкция данного отопительного оборудования очень простая. Там есть горелка и автоматика для ее управления. Газ зажигается при помощи специального устройства. А над горелкой проходит труба, по которой протекает теплоноситель. Он нагревается и подается дальше в систему отопления помещений. Необходимо обратить внимание на то, что такое оборудование способно нагревать только ту воду, которая идет для обогрева труб и батарей.

Какие преимущества газового котла с одним контуром? Их всего два: во-первых, более приемлемая стоимость, а во-вторых, такое оборудование отличается простотой конструкции. А вот минусов оно имеет значительно больше.

  1. Для подогрева технической воды в ванную комнату и на кухню нужно покупать отдельно бойлер.
  2. Такие агрегаты отличаются большими размерами, и они обычно устанавливаются на полу.
  3. Сложность монтажа, потому что приходится отдельно подключать и бойлер.
  4. Вода в ГВС, если используется контур косвенного нагрева, остывает значительно быстрее, поэтому чаще приходится включать ее подогрев.

Естественно, общая стоимость одноконтурного котла с бойлером обойдется дороже.

Преимущества двухконтурных котлов

А теперь стоит рассмотреть, в чем заключаются достоинства газовых котлов, которые имеют два контура. Если исходить из того, что здесь не понадобится отдельно покупать устройство для подогрева воды, то такое оборудование является более выгодным. Его преимущество и в компактных размерах, поэтому для его установки не понадобится отдельное техническое помещение. Нужно учитывать, что его можно установить даже на кухне, потому что почти все модели предназначаются для размещения на стене.

Один контур здесь идет для подачи воды в отопительную систему, а другой направляется на кухню и в ванную комнату. Как та, так и другая вода нагревается от одной и той же горелки, поэтому здесь явно наблюдается экономия газа. Но вместе с тем газовые двухконтурные котлы имеют свои недостатки. Один из них заключается в том, что если одновременно открыть кран на кухне и в ванной комнате, то температура воды начнет сразу падать. Так что такое оборудование никак не подходит для большой семьи, где могут одновременно купаться, мыть посуду на кухне или использовать горячую воду для других целей. В этом случае нужно такое оборудование, но с одним контуром и отдельным бойлером.

Какой лучше настенный двухконтурный газовый котел


В последнее время для устройства автономной системы отопления многие хозяева выбирают двухконтурные газовые котлы, позволяющие обеспечить дом не только теплом, но и горячей водой. Благодаря совмещению этих функций пользователь в одном устройстве получает сразу два технологических решения и экономит на покупке. Двухконтурный котел обойдется дешевле, чем одноконтурный и водонагреватель одновременно, и будет расходовать меньше энергоресурсов. Оборудование может использоваться даже летом — для нагрева горячей воды. Для чего на корпусе предусмотрена специальная кнопка, переключающая прибор на обеспечение ГВС.



Двухконтурные котлы стабильны и эффективны в работе, имеют высокий КПД. При установке занимают гораздо меньше места, чем несколько отдельных приборов. Кроме того, сегодня производители предлагают широкий модельный ряд двухконтурных котлов, рассчитанных на разные площади отопления и производительность ГВС. Большинство устройств специально разработаны под эксплуатацию в российских климатических условиях. Все эти преимущества делают двухконтурный газовый котел одним из лучших вариантов для оснащения квартир, загородных и частных домов.

Что нужно учесть при выборе двухконтурного газового котла


Принципиальное отличие двухконтурных котлов от одноконтурных — наличие второго теплообменника и дополнительной регулирующей арматуры, отвечающей за распределение потока по контурам. В остальном принцип действия похож — газовая горелка нагревает теплоноситель, который используется для системы отопления. В нашем случае и для нагрева воды в контуре ГВС.



Подобное исполнение накладывает некоторые ограничения на использование оборудования. Маломощные устройства не всегда способны обеспечить требуемую температуру теплоносителя, если в доме расходуется много горячей воды. При интенсивной эксплуатации ГВС возможно снижение уровня обогрева помещений. Выбирая оборудование для дома, обязательно учитывайте эту особенность. Например, настенные модели с двумя контурами до 30 кВт нормально обслуживают 3-4 точки водоразбора. При большом водопотреблении лучше приобрести одноконтурный котел и бойлер по отдельности.

Как выбрать лучший двухконтурный газовый котел


При подборе оборудования есть несколько критериев, которые обязательно учитывают. Это мощность, конструкция камеры сгорания и тип теплообменника, влияющие на возможность использования прибора в заданных условиях. Остальные параметры, например, энергонезависимость или вид управления (механический или электронный), не критичны и подбираются в зависимости от личных предпочтений.

Мощность


В первую очередь определяют мощность котла. Для квартир и загородных домов, как правило, достаточно настенных моделей на 17-30 кВт. Конкретное оборудование подбирается с учетом площади дома и планируемого водопотребления, при этом последнее играет определяющую роль. Чтобы правильно выбрать двухконтурный газовый котел, воспользуйтесь нижеприведенной таблицей.













Объем водопотребления, л


   Площадь помещения


 30л


  50л


  70л


 100л


 120л


 150л


  200л


  250л


  300 —


350л


  400л


30 м2


7


7


7


7


10


12


16


20


25


30


50 м2


7


7


7


7


10


12


16


20


25


30


70 м2


7


7


7


7


10


12


16


20


25


30


100 м2


10


10


10


10


10


12


16


20


25


30


120 м2


12


12


12


12


12


12


16


20


25


30


150 м2


16


16


16


16


16


16


16


20


25


30


200 м2


20


20


20


20


20


20


20


20


25


30


250 м2


25


25


25


25


25


25


25


25


25


30


300 м2


30


30


30


30


30


30


30


30


30


30


Не приобретайте прибор большей мощности, чем это необходимо, — котел будет постоянно работать на малой производительности. В то же время не рекомендуется экономить, выбирая маломощные модели — котел не справится с поддержанием заданного режима нагрева воды. Особенно если в доме много точек водоразбора.


Посмотрите подробное видео, что еще стоит учесть при выборе мощности двухконтурного газового котла:


Тип теплообменника


В большинстве двухконтурных котлах установлено два монотермических теплообменника — первичный, отвечающий за обогрев помещений, и вторичный, нагревающий воду для ГВС. Устройства работают попеременно:

  • Первичный теплообменник функционирует большую часть времени и постоянно подогревает теплоноситель, циркулирующий по отопительному контуру до заданной температуры.
  • Вторичный задействуется только при водопотреблении. При открытии любого смесителя трехходовой клапан котла отключает отопительный контур и перенаправляет поток теплоносителя на теплообменник ГВС. При закрытии крана возвращается в исходное положении.


Такая схема не позволяет двухконтурному котлу работать одновременно в обоих режимах, но при умеренном водопотреблении временное отключение отопления практически не сказывается на обогреве помещений.



Реже встречаются модели с биометрическим теплообменником, на который замыкаются оба контура — отопления и ГВС. Это оборудование имеет меньшие размеры, стоит дешевле, но требовательно к качеству подаваемой воды.

Конструкция камеры сгорания


Для квартир и домов лучше выбирать двухконтурные газовые котлы с горелкой закрытого типа, которые можно устанавливать в любых помещениях, без ограничений. Отработанные продукты сгорания здесь отводятся через коаксиальный дымоход принудительным образом, поэтому вентиляция в комнате не потребуется.


Для оборудования с атмосферной горелкой необходимо создать условия для обеспечения естественной тяги — обустроить внешний дымоход и вентиляционную систему. А это дополнительные расходы.

Двухконтурные газовые котлы


Несомненное преимущество двухконтурного котла перед другим отопительным оборудованием — экономичность и функциональность. При правильном подборе он станет выгодным приобретением, которое надолго обеспечит дом и отоплением, и ГВС. Разумеется, если оборудование качественное. По роду своей деятельности специалисты «Мособлгаза» сталкивались с моделями самых разных производителей — устанавливали, обслуживали и ремонтировали. И не раз помогали покупателям своими рекомендациями. Выбирая двухконтурный газовый котел, какой лучше подойдет для вашего дома, обратите внимание на следующие модели.

Buderus Logamax U072-24K


Настенный газовый котел, стабильно работающий при перепадах давления газа, воды и напряжения. Отличается высоким уровнем надежности и безопасности, оборудован закрытой газовой горелкой, имеет компактные габариты и бесшумен в работе. Подходит для оснащения домов, квартир и нежилых помещений площадью до 240 м2.



Logamax U072-24K полностью подготовлен к установке — в комплект входит расширительный бак, встроенный циркуляционный насос, предохранительный и обратный клапан, датчик протока, регулирующие устройства. Вода нагревается по проточному принципу при прохождении потока через вторичный теплообменник. Управление котлом выполняется с помощью пяти кнопок, параметры отображаются на LCD-дисплее. Корпус защищен дополнительной теплоизоляцией от перегрева, предусмотрена опция защиты от замерзания. Кроме того, прибор можно перевести на работу с сжиженным газом, подключить комнатные терморегуляторы.

Wolf FGG-K-24


Благодаря закрытой камере сгорания, компактным размерам и низкому уровню шума эта настенная модель от крупного немецкого концерна считается одним из лучших вариантов двухконтурного котла для установки во внутренних помещениях загородных домов и коттеджей площадью до 240 м2. Прибор легко встраивается в инженерные коммуникации любой конфигурации, предоставляет большие возможности по регулированию температуры в системе отопления и ГВС. Адаптирован к российским условиям эксплуатации — устройство будет работать даже при падении давления воды и газа до критических отметок или снижении напряжения в электросети до 160 В. В комплектацию прибора входит трехступенчатый циркуляционный насос, первичный медный и вторичный теплообменник из нержавеющей стали, латунный гидравлический блок и встроенный манометр.



Также в Wolf FGG-K-24 воплощены передовые технологии, делающие эксплуатацию оборудования простой и комфортной. Прибор оснащен электронным авторозжигом, удобными терморегуляторами, отдельно для отопления и ГВС, и цифровым дисплеем, отображающим выставляемые температурные значения. Оборудован системой антизамерзания, есть возможность подключения комнатных датчиков температуры.

Viessmann Vitopend 100-W A1JB


На сегодняшний день лучший настенный двухконтурный котел среди всей модельной линейки немецкого производителя, отличающийся хорошим оснащением и множеством полезных опций. Здесь предусмотрена горелка с увеличенной степенью модуляции пламени, обеспечивающая плавное изменение мощности и возможность работы с пониженным расходом газа. Камера сгорания — закрытая, есть реле, отслеживающее уровень давления воды. Вся обвязка (предохранительная арматура и расширительный бачок) встроена в корпус. Модель рассчитана на обогрев площади до 240 м2.



Особого внимания заслуживает автоматика котла. В Vitopend 100-W A1JB реализовано программируемое управление, позволяющее с помощью четырех кнопок задавать не только температуру отопления и ГВС, но и режим работы в разные дни недели. Прибор поддерживает погодозависимое управление, регулирование уровня нагрева по температуре помещения. Возможно подключение к автоматике другого котла в качестве резервного.

Navien DELUXE 24K COAXIAL


Этот южнокорейский газовый двухконтурный котел — хороший выбор для покупателей, предпочитающих комфортабельность. Для удобства пользователей DELUXE 24K COAXIAL оснащен выносным пультом, входящим в комплектацию. Управление — электронное, с русифицированной панелью и возможностью программирования.



Прибор имеет тепловую мощность в 24 кВт, которой достаточно для отопления домов и квартир площадью до 240 м2. Мало чувствителен к низкому давлению воды и газа, защищен от перепадов давления. Оснащен закрытой камерой сгорания, внизу которой установлена турбина вентилятора, изменяющая свою производительность в зависимости от показаний датчиков и обеспечивающая оптимальное соотношение подаваемого воздуха и газа. Благодаря такой конструкции котел экономичен в потреблении энергоресурсов и отличается низкими теплопотерями.

Ferroli Fortuna F 24


Этот итальянский двухконтурный газовый котел — лучший вариант для большинства отечественных регионов. Модель эконом-класса выпущена специально для эксплуатации на территории России, поэтому при разработке устройства учитывались сложные климатические условия, вероятные перепады давления газа, скачки напряжения в электросети. Котел имеет компактный прямоугольный корпус, удобный для монтажа в углах и нишах, горелку закрытого типа и коаксиальный дымоход, что позволяет устанавливать модель в любых внутренних помещениях дома. Площадь обогрева — 190-240 м2.


Ferroli Fortuna F 24 продается с уже предустановленными значениями, выставленными на производстве, поэтому при монтаже не нужно выполнять пусконаладочные работы. Достаточно скорректировать настройки под индивидуальные условия эксплуатации с помощью электронного управления с программатором.

Navien DELUXE PLUS 24K COAXIAL


Еще одна модель от южнокорейского производителя, оснащенная усовершенствованной модулируемой системой турбонаддува, что делает этот двухконтурный котел лучшим по производительности. Здесь в камеру сгорания подается ровно столько воздуха, сколько необходимо для наиболее полного сгорания газа. Это позволяет снизить до минимума теплопотери, связанные с дымоудалением, повысить КПД оборудования и сэкономить топливо.



Котел также адаптирован под работу в России и мало чувствителен к нестабильной работе отечественных коммуникаций. Панель управления на русском языке встроена в корпус, имеет ЖК-дисплей, на котором отображаются вводимые параметры и режим работы устройства.

Navien DELUXE PLUS 16K COAXIAL


Менее мощный вариант предыдущей модели, рассчитанный на дома и квартиры площадью до 160 м2. Navien DELUXE PLUS 16K COAXIAL также имеет высокую производительность, экономичен в расходе топлива, нечувствителен к скачкам давления в газопроводе и защищен от перепадов в напряжения в электросети. Электронное управление, обеспечивающее простую и удобную регулировку температуры и настройку режимов, располагается на корпусе.

Отличия двухконтурных газовых котлов от одноконтурных


Экономика должна быть экономной — таков девиз современной коммунальной системы, который никак не могут ощутить на себе потребители. В стремлении снизить расходы на оплату счетов за газ, увеличить независимость от теплоподающей компании, потребители с большим интересом относятся к автономному оборудованию, в частности к газовым котлам отопления.


Преимущества такой бытовой техники очевидны: ощутимая дешевизна топлива, простота в эксплуатации, автономность. Кроме того, потребитель может выбирать оборудование исходя из своих потребностей, то есть покупать котлы исключительно для отопления либо попутно использовать их еще и для подогрева воды.


Одноконтурный или двухконтурный газовый котел


Для того чтобы использовать оборудование максимально экономно, подбирать его нужно по характеру задач, которые оно должно будет выполнять.


Для отопления помещений целесообразно использовать одноконтурный котел. Дополнительной функцией, обеспечивающей подогрев воды для бытовых нужд, наделен двухконтурный газовый котел. При этом ни внешне, ни по размерам он практически не отличается от одноконтурного аналога, чем и привлекает внимание покупателей.


Виды оборудования


Понятно, что двухконтурные котлы обладают повышенным КПД, так как, потребляя практически тот же объем топлива, они снабжают помещение и теплом, и горячей водой. Настенные конструкции обладают различной мощностью, благодаря чему исключается нерациональное использование отопительной системы. Двухконтурный газовый котел последнего поколения оснащен массой настроек, которые отвечают за его нормальное функционирование, но и не требуют постоянного контроля за работой системы со стороны потребителя. Это повышает удобство использования этого типа оборудования, обеспечивает полную безопасность.


Одноконтурный котел конструкционно проще, в связи с чем считается более надежным. При необходимости к нему можно подключить бойлер для подогрева воды. Благодаря компактным размерам он прекрасно подходит для установки в квартире.


Конкуренция между производителями автономных систем отопления положительно отражается на потребителях. Сегодня одноконтурные котлы, становятся своеобразной базой, к которой можно подключать нужное дополнительное оборудование. Вследствие чего эти модели обладают повышенным покупательским спросом.

Другие статьи

Какой производительности должна быть газовая колонка?

Читать

Одноконтурные газовые котлы

Читать

Экономим на отоплении с помощью термостата

Читать

Одноконтурные и двухконтурные газовые котлы Protherm.

Особенности и отличия.

Основное отличие состоит в том, что двухконтурный котёл, помимо нагрева теплоносителя может также нагревать воду с помощью проточного встроенного водонагревателя. В одноконтурном котле за нагрев воды отвечает подсоединённый бойлер косвенного нагрева.

Отличие двухконтурных котлов от одноконтурных

Основное отличие состоит в том, что двухконтурный котёл, помимо нагрева теплоносителя может также нагревать воду с помощью проточного встроенного водонагревателя. В одноконтурном котле за нагрев воды отвечает подсоединённый бойлер косвенного нагрева.

Поэтому, для начала давайте рассмотрим принцип работы и конструкцию одноконтурного котла. В его состав включена горелка в камере сгорания, автоматика и теплообменник. При запуске котла происходит открытие клапана, подающего топливо и осуществляется розжиг горелки – горит топливо.

Далее энергия тепла идёт на теплообменник, сквозь который течёт теплоноситель. Он получает тепло и передаёт его дальше – на радиатор. Автоматика котла отвечает за регулирование температуры и подачи газа. Если установлен бойлер, то тепло от теплоносителя идёт на его теплообменник.

Одноконтурный котёл Protherm Пантера

Наличие дополнительно установленного бойлера усложняет рабочий процесс системы отопления за счёт добавки нагрузки на котёл. Нужно регулировать режимы работы котла. В двухконтурном котле этот вопрос решается, как уже было сказано выше, в основном, за счёт второго теплообменника.

Теперь остановимся поподробнее на устройстве двухконтурного котла. Он также включает в себя горелку и уже два раздельных теплообменника или один битермический. Плюс работает автоматика для контроля за безопасностью эксплуатации котла.

Но, помимо этого, он оборудован циркуляционным насосом для циркуляции теплоносителя в отопительной системе и, вместе с тем, расширительным баком для того, что чтобы компенсировать избыток давления нагревающегося теплоносителя.

Двухконтурный котёл Protherm Ягуар

Нагрев воды в котле с двумя контурами обладает более высоким приоритетом, нежели отопление. Когда вы открываете кран горячей воды, прекращается нагрев теплоносителя и ресурсы котла идут на нагрев воды. Если горячую воду в загородном частном доме потреблять относительно умеренно, то теплоноситель не будет остывать до критической отметки.

Вообще, чтобы в подобных случаях или в холодное время теплоноситель не остывал полностью и не замерзал, двухконтурные котлы оснащают специальными системами для защиты теплоносителя против замерзания.

Выбор между двухконтурным и одноконтурным котлом

Данный выбор является не настолько очевидным, как может показаться поначалу. Для приготовления горячей воды подойдёт как двухконтурный, так и одноконтурный котёл, а с бойлером косвенного нагрева на одноконтурным котле это получается даже комфортнее. Более того, многие рекомендуют устанавливать на двухконтурный котёл дополнительный бойлер, например, для горячей ванны и душа.

На данный момент можно сделать следующий промежуточный вывод – котлы с двумя контурами отопления отлично устанавливать в домах, имеющих хорошую изоляцию тепла и автономную систему отопления. В загородных коттеджах отдаётся предпочтение одноконтурным котлам.

Атмосферные и турбированные котлы

Не будет лишним упомянуть, что двухконтурные, также как и одноконтурные котлы также имеют своё разделение, а именно — на атмосферные и турбированные. Это зависит от конструкции горелки котла.

Атмосферные котлы оснащены открытой камерой сгорания, для которой воздух берётся из одного с котлом помещения. Дым из камеры сгорания выводится через классический вертикальный дымоход, с облицовкой, выполненной из нержавеющей стали.

Атмосферный котёл Protherm Медведь

Турбированные котлы имеют на оснащении закрытую камеру сгорания. Воздух забирается вентилятором в котёл извне помещения через коаксиальный дымоход, через него же выводятся продукты сгорания топлива.

Такой котёл можно устанавливать где угодно, никакого отдельного или специального помещения для него не требуется. Настенные турбированные котлы весьма нечасто могут выдавать мощность выше 35 кВт. Напольные котлы имеют чугунный теплообменник поэтому ограничений по мощности не имеют

Турбированный котёл Protherm Гепард

Одноконтурные и двухконтурные котлы Protherm

Protherm – это хорошо зарекомендовавшая себя словацкая фирма, производящая котлы отопления. Они отлично конкурируют с продукцией как отечественных, так и западных фирм. Котлы Protherm оснащены микропроцессорами для контроля баланса температуры в теплообменнике и безопасности рабочего процесса котла с выявлением ошибок.

Помимо этого, они отличаются горелками с автоматической модуляцией и возможностью погодозависимого управления, выбором между зимним и летним режимом (отопление + ГВС или просто ГВС). Котлы Protherm можно использовать, в том числе с водой высокой жёсткости.

Одноконтурные котлы Protherm представлены серией Пантера. В модельном ряде есть котлы с закрытой и открытой камерами сгорания. Котлы, которые имеют камеру с открытой конструкцией, подключаются к классическому дымоходу, во втором случае – к коаксиальному. Чтобы подогреть воду, купите к котлу бойлер, желательно того же бренда, для более корректной работы.

Самые ходовые модели двухконтурных котлов Protherm также представлены в серии Пантера, плюс в сериях Гепард, Рысь и Ягуар. Котлы Пантера имеют первичный отопительный теплообменник и пластинчатый – для ГВС.

Помимо этого, котлы оборудованы защитой от перегрева и замерзания контуров, и встроенной высококачественной современной электроникой, управляющей рабочими процессами котла и проводящей диагностику его работы для выявления неисправностей.

Для изготовления теплообменника первичного контура котла Гепард использовалась медь, для изготовления теплообменника контура ГВС пластинчатой формы – нержавеющая сталь. Есть модели с открытыми и закрытыми камерами сгорания. Помимо этого, котлы также оснащены погодозависимой автоматикой и встроенной современной электроникой, контролирующей горение пламени, а также розжиг горелки. Помимо этого, она диагностирует работу котла и выявляет ошибки в ней.

Котёл Protherm Рысь

Котлы Ягуар обладают, по большей части, закрытой камерой. Для работы котла может быть использован сжиженный и магистральный газ, за счёт раздельных теплообменников котёл может работать в условиях жёсткой воды. По части теплообменников тоже самое и что у котлов Гепард. Отопление – медь, ГВС – нержавеющая сталь.

Как и у всех двухконтурных котлов Protherm, у моделей Ягуар есть циркуляционный насос Grundfos, защищённый от блокировки. Контуры защищены от перегрева и замерзания. Как и остальные серии от Protherm, Ягуар оснащён защитой контуров от замерзания и перегрева.

В целом, всё то, что говорилось обо всех сериях двухконтурных котлов Protherm, можно отнести и к серии Рысь. Её отличительной особенностью является проточный тип отопления. В отличие от котлов других серий может быть установлено только на стену.

По итогам нашего небольшого обзора можно только подтвердить выводы, к которым мы пришли в середине статьи. Двухконтурные котлы, производимые компанией Protherm действительно будут отличным вариант для комфортного загородного коттеджа с хорошей тепловой изоляцией. В то время как одноконтурные котлы Protherm полностью отвечают всем требованиям для отопления небольшого частного загородного дома. Подключите к ним бойлер, и к вашим услугам будет также и горячее водоснабжение.

Как выбрать двухконтурный газовый котел: правила, особенности.


От правильного выбора газового котла зависит многое:

  • качество отопления;
  • возможность горячего водоснабжения;
  • количество потребляемого топлива;
  • долговечность самого прибора.


На помощь потребителю придет статистика: большая часть рынка котлов представлена двухконтурными моделями. Этот вид энергетического оборудования наиболее соответствует потребительским нуждам.


Двухконтурный котел отлично агрегатируется с системой отопления для частного сектора. Принцип его работы довольно прост. Такой котел характеризуется повышенной надежностью.


Стоит отметить, что монтаж и подключение устройства — непростая затея. Поэтому, чтобы ответить на вопрос: «как выбрать двухконтурный газовый котел», стоит определиться с кругом задач, которые призвано решить данное оборудование.


Современные системы отопления оснащены надежной автоматикой, которая следит за процессом горения. Они отключаются от инженерных сетей без вмешательства человека. Этот факт не может не радовать, так как газ оказывает отравляющее воздействие на организм человека и является взрывоопасным веществом. Его утечка может привести к непоправимым последствиям.


Преимущество двухконтурного газового котла


Основное преимущество двухконтурного газового котла заключается в том, что контуры отопления и горячего водоснабжения компактно заключены в единый корпус. Нет необходимости оснащать систему бойлером косвенного нагрева, отбирающего тепло у теплоносителя на технические нужды. Так экономится полезная площадь и минимизируются неизбежные потери энергии.


Одноконтурные газовые котлы имеют более компактные размеры, но для устройства горячего водоснабжения придется приложить немало усилий. При данной схеме понадобится дополнительное место для бойлера косвенного нагрева и сам прибор. Именно поэтому двухконтурный газовый котел получил широкое распространение.


По типу установки двухконтурные системы разделяются на:

  • напольные энергозависимые;
  • напольные энергонезависимые;
  • настенные.


Энергозависимые двухконтурные котлы напольной установки применяются там, где нет частых перебоев электропитания. Основной недостаток данной системы — большие габариты. Примером такого котла служит «Мимакс КСГВ-12.5» мощностью 12,5 кВт.


Напольные двухконтурные газовые котлы энергонезависимого исполнения оборудованы системой автоматизации, которая работает без электроснабжения. Такая система актуальна в сельской местности и дачных районах, где для транспортировки электричества используются ЛЭП. Энергонезависимая автоматика работает превосходно.


Настенные газовые котлы выполняются в компактных размерах. Их вес снижен за счет применения меди для изготовления частей теплообменника. Все настенные котлы являются энергозависимыми, так как снабжены электронасосом и электронной автоматикой.


Южнокорейская фирма Navien предлагает устройство марки Navien Deluxe 20 k мощностью 20 кВт. Оно характеризуется компактными размерами и завидной теплопроизводительностью.


Разработчикам котельного оборудования, благодаря использованию современных технологий, удалось использовать скрытую теплоту сгорания газа, которая накапливается в водяных парах. Такая система называется конденсационной. Ее преимущество очевидно: в сравнении с другими, она имеет более высокий КПД.

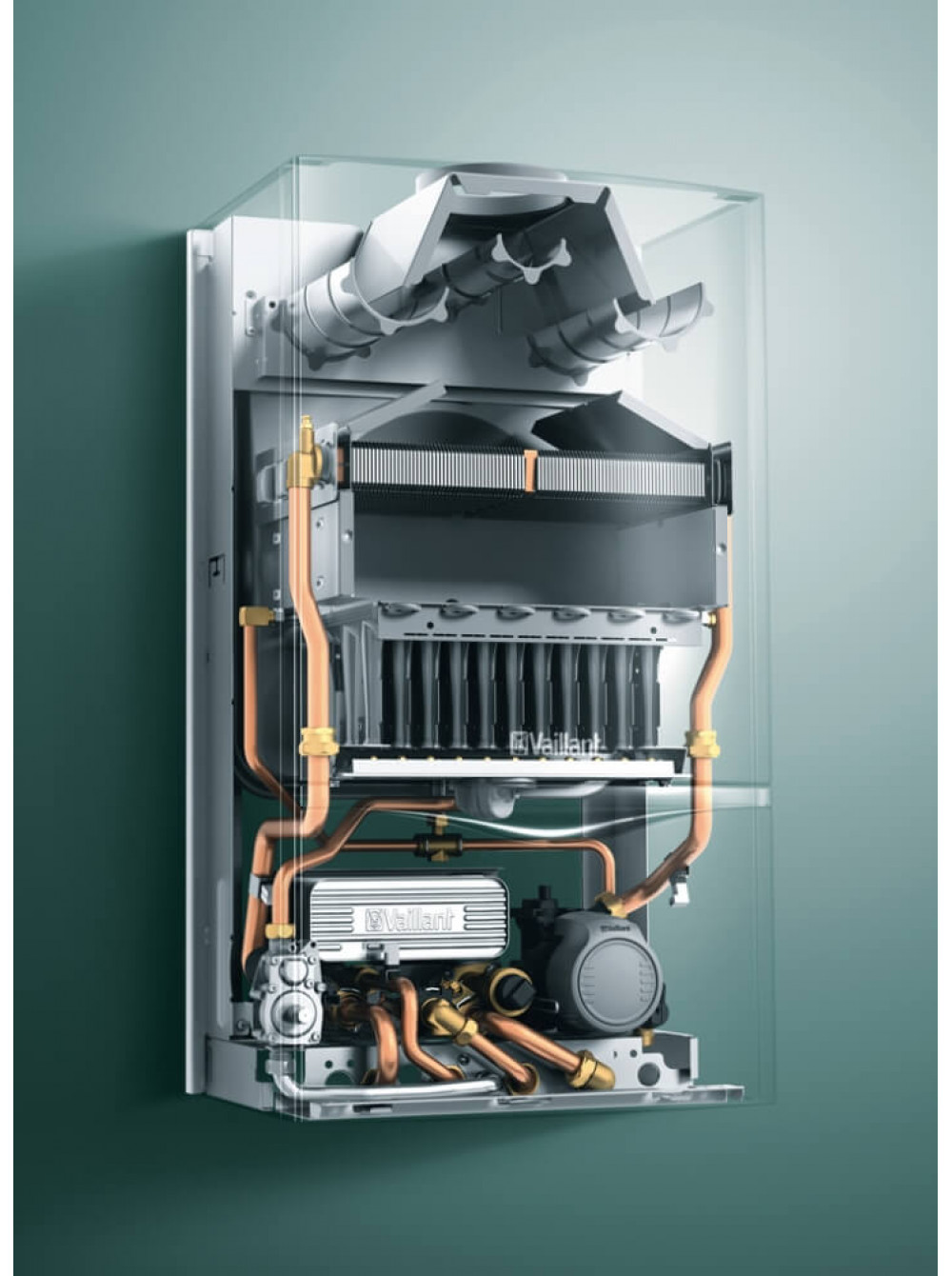

Устройство двухконтурного газового котла


Правильный выбор двухконтурного газового котла основывается на его характеристиках, которые зависят от особенностей конструкции.


Основные узлы установки:

  1. Топливная горелка. Ее функция заключается в образовании качественной топливной смеси, при сгорании которой выделяется энергия, необходимая для нагрева рабочего тела.
  2. Теплообменное устройство. Его назначение — это отбор тепла от продуктов сгорания газовой горелки. Двухконтурные котлы могут оборудоваться вторичным пластинчатым теплообменником или битермальным теплообменным устройством.
  3. Дымоотводная система. Она выполняет функцию удаления продуктов реакции из камеры сгорания. Система может быть как пассивной, так и активной (с использованием вентилятора).
  4. Циркуляционный насос. Его задача — обеспечить постоянное перемещение рабочего тела по замкнутому контуру отопления, независимо от разницы уровней системы. Именно насос циркуляции обеспечивает быстрый прогрев помещения.
  5. Мембранный бак. Он используется в качестве емкости для сбора воды, вытесненной при нагревании. Чаще всего его называют расширительным баком.
  6. Защита от замерзания. Данная система устанавливается не на всех котлах. Она нужна для оборудования, работающего в режиме энергосбережения.
  7. АСУ. Автоматизированная система управления контролирует работу установки и осуществляет ее диагностику в реальном времени. А наличие индикаторной панели позволяет провести все необходимые настройки котла и получить диагностические сообщения. Также в систему встроена защита от обесточивания.


Современные котлы двухконтурного типа, которые получили широкое распространение за рубежом, — это конденсационные. Они позволяют значительно снизить энергопотребление за счет извлечения скрытой теплоты сгорания.


При окислении газа выделяются углекислый газ и водяные пары. На образование последних уходит часть энергии. Именно ее извлекают в котлах конденсационного типа, что позволяет повысить КПД установки. Несмотря на дороговизну такого решения, оно получило большую популярность за границей.


На нашем рынке конденсационные двухконтурные котлы представлены слабо из-за малого спроса на данный товар. Поскольку их конструкция является достаточно сложной, цена на них соответствующая. Однако, никто не застрахован от подорожания ресурсов, и скоро конденсационные модели будут устанавливаться повсеместно.


Горелки двухконтурного газового котла


Топливные горелки двухконтурной газовой установки имеют сложное устройство и управляются электронной автоматикой либо более простым механическим аналогом. Назначение данных устройств — это правильное образование и сжигание газовоздушной смеси. Фактически горелки являются сердцем котла.


Устройства для смешения и горения газовоздушной смеси бывают следующих типов:

  1. Атмосферные. Это классический вариант. В таком устройстве смесь обеднена кислородом. И для того, чтобы выйти на заданную мощность, горелка расходует больше топлива.
  2. Диффузионные. Отличительной особенностью этих устройств является образование газовой смеси непосредственно в камере сгорания котла. Такая система обладает неплохими показателями КПД, но не составит конкуренцию следующему типу горелок.
  3. Инжекционные. Данные устройства отличаются тем, что в них происходит полное или неполное образование смеси непосредственно перед сгоранием. Такие горелки расходуют меньше топлива.
  4. Рекуперативные. В данном случае наблюдается значительное повышение коэффициента полезного действия установки за счет предварительного подогрева топлива: после смешения с воздухом камеры сгорания, процесс горения происходит более интенсивно.
  5. Регенеративные. Такие устройства отличаются наличием теплообменного устройства, которое разогревает газовоздушную смесь до сжигания в котле. Таким образом достигается повышенная экономия топлива.
  6. Наддувные. Такие горелки устанавливаются в высокопроизводительных установках, рассчитанных на большую мощность и разветвленную систему отопления. Интенсивность горения топливной смеси, в наддувных горелках, достигается путем ее нагнетания в рабочую полость электровентилятором.

Режимы горелок двухконтурного газового котла


По характеру управления пламенем горелки различают:

  1. Одноступенчатого режима. Горелка работает на полную мощность, но система автоматики отключает ее по достижении верхнего предела температуры, установленной на панели индикации. В таком режиме устройство полностью останавливает свою работу. После достижения нижнего предела температуры оно снова запускается, произведя подачу и воспламенение топливной смеси.
  2. Двухступенчатого режима. Изначально устройство запускается на полную мощность. По достижении установленной температуры происходит переход прибора на 40% от изначальной производительности. Данная схема не нуждается в повторном зажигании смеси.
  3. Плавной регулировки. В отличие от двухступенчатой, такая система предусматривает постепенное снижение продуктивности до тех же 40%.
  4. Модулируемого режима. Такие горелки позволяют регулировать мощность котла в широких пределах и легко добиться желаемой температуры на отапливаемом объекте. Данный режим значительно снижает расход топлива. Горелки этого подтипа получили положительные отзывы потребителей.

Теплообменные устройства двухконтурного газового котла


По способу организации горячего водоснабжения двухконтурные газовые котлы различаются:

  • со вторичным теплообменником;
  • с битермическим теплообменником.


Установки со вторичным теплообменным устройством позволяют получить подогретую техническую воду с температурой, исключающей получение ожогов. Однако, производительность такой ГВС низкая. Данное оборудование подойдет для небольшой жилой площади.


При использовании ГВС, автоматика водогрейного прибора перенаправляет воду на контур вторичного теплообменника, а также останавливает циркуляционный насос, и отопление временно отключается. Переключателем служит трехходовой кран. При отключении потребителей ГВС, снова запускается система отопления.


Другое дело — установка с битермическим теплообменником. Она обладает повышенной производительностью и способна полностью обеспечить нужды горячего водоснабжения. Отключение системы отопления происходит при использовании ГВС: останавливается циркуляционный насос, а горячая вода, под напором питательной системы, поступает к потребителю.


Стоит отметить, что даже при всей сложности конструкции котла с битермическим теплообменником и большом риске образования накипи, его ремонт будет дешевле, чем с двумя отдельными. Поэтому такие системы будут привлекательны как с точки зрения ремонтопригодности, так и с точки зрения потребления.

Камера сгорания и дымоотводная система


Для двухконтурных газовых систем отопления характерны две конструктивные разновидности:

  • с открытой камерой сгорания;
  • с закрытой камерой сгорания.


Котельное оборудование с открытой камерой сгорания является низкопроизводительным из-за использования естественной конвекции, и требует постоянной вентиляции помещения. Оно больше подойдет для небольших загородных домов.


Котлы с закрытой камерой сгорания относятся к высокопроизводительным приборам. Они осуществляют забор уличного воздуха для образования горючей смеси. Это снижает влияние агрегата на микроклимат в помещении, где установлен прибор.


Нагнетание воздуха осуществляется специальным вентилятором. Поэтому приборы отлично подойдут для больших и средних жилых помещений с необходимостью в ГВС.


Пассивная дымоотводная система небезопасна, а потому повсеместно используется принудительная вытяжка. Также большое распространение получили решения с коаксиальными дымовыми трубами (типа «труба в трубе»). Эта конструкция упрощает процесс монтажа. Коаксиальная труба одновременно осуществляет забор воздуха и отвод продуктов горения.

Вывод


Чтобы понять, как выбрать двухконтурный котел, нужно помнить, что газовые котлы, как и любая другая техника, имеют свои недостатки и преимущества. В первую очередь стоит опираться на личный бюджет, а уже потом изучать преимущества той или иной системы


Выше даны рекомендации и оценка популярных двухконтурных конструкций. Изучая их, вы обязательно придете к правильному выбору. Также посетите популярные интернет‐магазины, чтобы узнать цену и, возможно, подобрать нужное решение.


28.06.2017

Возврат к списку

Двухконтурный настенный газовый котел | Отопление дома и квартиры



Вступление

Само название, двухконтурный газовый котел, подразумевает использование этого котла для системы отопления (один контур) и нагрева воды в системе ГВС, горячего водоснабжения (второй контур). Ведущим производителем различных видов двухконтурных котлов отопления является компания KD Navien. Вы можете приобрести газовые котлы navien в Краснодаре у дистрибьютора «Мамонт». На первый взгляд, двухконтурный котел, устройство удобное и может заменить два устройства. Но так ли это на самом деле, попробуем разобраться.



Два типа двухконтурных газовых котлов

В любом газовом котел отопления, система нагрева воды для водопровода, априори, является вторичной. То есть, конструктивно ГВС это, дополнительные возможности котла, а отсюда его недостатки. Что бы их понять разберем, как в двухконтурном котле нагревается вода в ГВС. Какие типы газовых котлов бывают, можно прочитать в статье Типы газовых котлов отопления.

Для выполнения своей задачи по нагреву водопровода ГВС разделяют два типа двухконтурных газовых котлов.

  • Первый тип двухконтурного котла нагревает воду ГВС проточным способом,
  • Второй тип, нагревает ГВС в ёмкости, которая установлена в котле.

Проточный двухконтурный котел, по понятным причинам, меньше размера, отсюда компактнее и изящнее. Но у него есть недостатки.

Нагрев воды проточным способом подразумевает не мгновенный нагрев воды. После открытия горячего крана вода начнет прогреваться через 10-15 секунд. Также, при большом потреблении воды, сама вода будет охлаждать проточный нагреватель, как следствие падение температуры воды.

Отсюда вывод, двухконтурные газовые котлы отопления не подойдут для домов с большим потреблением горячей воды. Рекомендуемое комфортное потребление горячей воды для таких котлов 15 литров  в минуту.

Частично устраняют эти недостатки двухконтурные газовые котлы со встроенным бойлером. Котлы такого типа, устраняют проблему проточного прогрева, вода всегда нагрета и готова к использованию. Но остается проблема, малого количества горячей воды. Максимальная ёмкость встроенного бойлера 60 литров, оптимальная 40 литров. Опять-таки, такой котел не подходит для домов с большим потреблением воды.

Вывод

Из всего вышесказанного, делаем простой вывод. Двухконтурный газовый котел подходит для небольших помещений (домов) с небольшим потреблением горячей воды в системе ГВС.

Популярные марки двухконтурных котлов

В популярных марках ничего сверхнового, все ведущие производители котлов выпускают свои марки двухконтурных котлов со своими изюминками.

©Obotoplenii.ru

Другие статьи раздела: Газовые котлы отопления



Что такое двухконтурный котел | Строительный блог

Отопление дома или квартиры очень важная составляющая. Зимы у нас холодные, а поэтому нужно максимально ответственно подходить к системе отопления. Конечно тем, у кого отопление центральное беспокоиться особо не о чем (если только какие радиаторы поставить алюминиевые или чугунные), а вот тем у кого отопление через собственный котел (сейчас есть и в квартирах) нужно думать – какой вариант выбрать! Причем сейчас появились так называемые двухконтурные котлы! А что это такое, поговорим сегодня …

Небольшое определение

В современном мире котлы шагнули далеко вперед, появились более экономичные варианты с электронной системой управления, которые нагревают не только систему отопления, но и горючую воду – именно такие варианты и называются двух контурными, один контур котла идет на обогрев (отопление), другой контур котла идет на нагревание горячей воды.

Различие двухконтурных котлов

Нужно отметить, что первый контур отопления практически на всех котлах одинаковый, он проточного типа. А вот второй контур, который работает на горячую воду, может различаться на два типа:

1)      Котел со встроенным бойлером – рядом с контуром отопления, такой котел имеет встроенный бойлер для накапливания горячей воды. То есть второй контур работает как обычный накопительный водонагреватель, правда нагрев воды происходит намного быстрее, чем в электрических бойлерах. Такие котлы являются самыми экономичными по потреблению газа, ведь для нагрева бойлера не нужно большого потребления газа, а вода которая там накапливается, нагревается не таким интенсивным пламенем. Как правило, такие котлы ограничены бойлерами в 130 – 150 литров (это максимум), если вам этого не хватает, то можно посмотреть в сторону второго типа котлов.

2)      Котел без встроенного бойлера – у такого котла нет встроенного бойлера, второй контур также как и первый проточного типа (что-то похожее на газовую колонку), то есть бойлера нет, а есть второй проточный контур. Минусы такого котла, это большее в разы потребление газа, а также не такой сильный напор горячей воды.

Минусы и плюсы двухконтурных котлов

Плюсы:

—          Настенные варианты сильно экономят место

—          Технологичные, не нужно поджигать пламя самому все сделает электроника

—          Система защиты если нет электричества или газа котел не включится, тем самым убережет от утечки газа.

—          Заменяет в себе котел + газовую колонку

—          Экономия денег на установке двух систем

—          Можно отключать любой контур по усмотрению, например отопление не нужно летом, его можно отключить

Минусы:

—          У многих двухконтурных котлов низкая производительность горячей воды, что заставляет пользоваться небольшим напором

—          Нагрев и отопление не пропорциональны, мощность первого отопительного контура практически всегда намного больше

В любом случае двухконтурные котлы это современное решение для квартиры – дома, у меня у нескольких друзей стоят такие варианты – очень довольны.

Выбор газового котла — с одним или двумя контурами

Поделиться в соц. Сетях:

Поделиться на другом:

Самый принципиальный вопрос при выборе газового котла — приобретать одноконтурный или двухконтурный.

Как правило, с требуемой мощностью вопросов не возникает, с производителем, а также с типом камеры сгорания — закрытой или атмосферной — выбор не составляет труда.Но полезен ли второй контур котла и в каких случаях, и как его правильно использовать … или лучше одноконтурный.

Как работает и работает двухконтурный котел

Двухконтурные котлы дороже, так как имеют дополнительный теплообменник. Это пластинчатое устройство, в котором нагретый теплоноситель передает тепло воде, используемой для горячего водоснабжения. Таким образом, мы можем подавать холодную воду из водопровода в двухконтурный котел, а на выходе получаем горячую.Учитывая, что мощность отопительных котлов становится все более солидной — 15 — 25 кВт, получаем вполне неслабый проточный нагреватель.

Какая мощность нужна для горячего водоснабжения

Ориентировочная пропускная способность проточных труб для нагрева воды «нормальной водопроводной» температуры до «горячей».

  • 10 кВт — прием скромной душки, или смесителя на кухне уже предусмотрен.
  • 15 кВт — более впечатляющий душ.
  • 20 кВт — получить маленькую баню можно за разумные сроки — 15-20 минут.
  • 25 кВт — ванна побольше, водные процедуры бодрее.

Как видите, двухконтурный котел малой мощности как бы совсем не интересен. Ниже представлена ​​типовая схема подключения котла с двумя контурами.

Как работает одноконтурный котел

В одноконтурном котле может быть еще и дополнительное оборудование, помимо только контура теплоносителя для отопления.Это контур управления бойлером косвенного нагрева.

Когда вода в бойлере ГВС остывает, автоматика переключает теплоноситель с выхода «отопление» на «бойлер», и теплоноситель циркулирует по змеевику котла до тех пор, пока вода в последнем не нагреется до заданной температуры.

Но, не обязательно, чтобы внутри одноконтурного газового котла всегда была такая схема — выбор не обязателен. Контур управления бойлером косвенного нагрева может быть установлен отдельно от бойлера, снаружи, и, в принципе, подключен к любому домашнему теплогенератору.

Итак, мы видим, что для организации горячего водоснабжения, при одноконтурном котле, бойлере косвенного нагрева необходимо использовать дорогостоящее оборудование. А также его обвязка в виде насоса, расширительного бачка.

Недостатки горячего водоснабжения от двухконтурных и одноконтурных котлов

Недостатки двухконтурного котла в плане создания горячего водоснабжения более чем существенны.

  • Низкий расход воды достаточной температуры.Слишком долгое наполнение ванны.
  • При непостоянной подаче воды горячая вода может обжечься. Температура воды не стабильна, горит, то холодно — всегда меняется напор воды в водопроводе, особенно существенно он меняется при регулировке расхода краном «более-менее».
  • Котел включается при каждом открытии клапана — повышенный износ.

Как-то все это можно исключить, если просто включить в контур водоснабжения горечи электрокотел, который будет нагревать охлаждающую воду, а также даст сразу большой расход, при этом газовый котел будет сознательно отключен на экономия моторных ресурсов.

Недостаток одноконтурного котла:

  • Повышенная цена на оборудование горячего водоснабжения, громоздкость оборудования и сложность монтажа.

Но при этом бойлер с подогревом горячей воды, обычно 120 — 200 литров, сразу наполняет ванну, а мощная стабильная горячая вода всегда и строго заданной температуры, а самый дешевый — с газовым отоплением.

Сложный выбор

Ясно одно — одноконтурный котел дешевле двухконтурного, но с дополнительным оборудованием для горячего водоснабжения намного дороже.К тому же эта техника занимает место, ее нужно где-то размещать, и зачастую в небольшой квартире для нее нет отдельной площади. Также при установке горячее водоснабжение обычно не устанавливают сами, нужно пригласить квалифицированного слесаря. Но за счет дополнительных сотен долларов и всех этих неприятностей всегда есть «море» горячей воды.

С двухконтурным во всем проще — при покупке явно сэкономили, потом подключили шланг к котлу и из него сразу течет струйка нагретой воды, то горячая, то не очень… Стоит ли …

Купить бойлер косвенного действия для двухконтурного котла «если что …»

Иногда думают, что можно сразу сэкономить и взять двухконтурный, а потом, если он не понравится, купить косвенный бойлер и подключить его к другому контуру … Ошибка в том, что это технически сложно подключить бойлер косвенного действия ко второму контуру газового котла, но даже если вам это удастся, то он не нагреет бойлер до приемлемой температуры.Этот контур предназначен для прямого нагрева воды и все … Котел можно, конечно, подключить, но в первый контур с теплоносителем, а потом весь контур управления котлом повесить на стены, что недешево, получены переплаты за бездействующий второй теплообменник.

Один из вариантов — два в одном

Можно обратить внимание на то, что существуют модели одноконтурных газовых котлов в одном корпусе с бойлером косвенного нагрева и контуром горячего водоснабжения.Это значительно экономит место и упрощает домашнюю установку. На полу по газовому проекту устанавливается прибор, похожий на холодильник …

Поделиться в соц. Сетях:

Поделиться на другом:

принцип работы, инструкция и схема. Разница между одноконтурными и двухконтурными котлами Что такое двухконтурный котел

Двухконтурные котлы

Корейские котлы отопления

Не зависеть от качества центрального отопления и горячего водоснабжения довольно просто.Стоит только установить котел дома и самостоятельно регулировать температуру и продолжительность отопительного сезона. И если в многоквартирных домах установка автономного отопления из соображений безопасности может быть запрещена в зависимости от этажности, то в одноэтажных коттеджах и частных домах это лучшее решение проблемы отопления и горячего водоснабжения.

Главное в автономной системе отопления конечно котел. Их несколько видов.В качестве топлива используется как традиционное топливо — газ и уголь, так и альтернативное топливо — щепа и брикеты. Наиболее предпочтительны для установки в коттедже одно- и двухконтурные котлы.

Одноконтурные отопительные котлы

Одноконтурный котел в первую очередь предназначен для обогрева помещений и создания в них комфортной температуры. Как следует из названия, через котел проходит один контур теплоносителя. При желании теплообменник для нагрева воды можно подключить к источнику тепла.Принцип работы одноконтурного котла предельно прост. В топку подается топливо, которое нагревает теплоноситель, циркулирующий по трубопроводам внутри котла. Теплоноситель циркулирует по отопительному контуру либо за счет разницы температур, либо с помощью циркуляционного насоса. Для качественного обогрева помещения циркуляция воды в контуре должна быть постоянной.

одноконтурный котел с подключенным котлом, горячая вода идет от котла

Что касается подключения дополнительного отопительного контура, который находится вне котла, то подключить его не составит труда. Но есть ли в этом польза? Дело в том, что подключение бойлера к нагреву воды приведет к нестабильной работе котла. Это связано с тем, что количество тепла, необходимое для нагрева воды, не является постоянным в течение дня. Максимальное потребление воды приходится на утренние и вечерние часы. Необходимо перестроить котел и подать в горелку больше топлива. После прекращения потребления котлу нужно только работать в системе отопления. Такая эксплуатация одноконтурного котла будет неэкономичной и приведет к перерасходу топлива.

Преимущества одноконтурного котла:

  • Такие котлы оборудованы автоматической системой безопасности. Именно он позволяет выбрать оптимальный режим работы оборудования и расхода топлива.
  • На базе одноконтурных котлов можно создавать самые разные системы отопления с разной разводкой в ​​помещениях. Правильный выбор позволяет увеличить срок эксплуатации котла, а также улучшить его технические характеристики.
  • В новые модели одноконтурных котлов встроены датчики погодорегулирования. Это означает, что в зависимости от температуры наружного воздуха регулируется подача топлива к горелке, и поэтому температура в подающем трубопроводе понижается или повышается.
  • Простота конструкции делает модели одноконтурных котлов очень надежными и простыми в управлении и регулировании.

Двухконтурный котел

Если проживание без горячей воды не входит в планы, то стоит задуматься о покупке двухконтурного котла. Он отличается от одноконтурного тем, что в его конструкции предусмотрен дополнительный теплообменник для нагрева воды.В зависимости от мощности котла можно организовать нагрев воды и подачу ее в две точки водоснабжения одновременно. Чтобы свести к минимуму охлаждение воды по пути к точкам анализа, желательно разместить котел поближе к ним.

Есть два типа двухконтурных котлов: с одним и двумя теплообменниками. В первом случае теплоноситель проходит через теплообменник для нужд отопления. Если необходимо нагреть холодную воду, подача теплоносителя в теплообменник перекрывается, и открывается подача холодной воды на отопление. Это не очень удобно, особенно в холодное время года.

Более популярны котлы с двумя теплообменниками. Они работают независимо друг от друга. В одном теплообменнике нагревается отопительная вода, а в другом — холодная для нужд горячего водоснабжения. Современные двухконтурные котлы оснащены стальными нагревателями, которые нагревают воду за короткий промежуток времени.

котел двухконтурный, горячая вода идет от котла

Преимущества двухконтурного котла:

  • Покупка такого котла обойдется дешевле, чем комплект, состоящий из одноконтурного котла и бойлера.
  • Котел достаточно компактный.
  • Вода не накапливается в накопительном баке, но нагревается именно то количество воды, которое необходимо в данный момент. Это снижает потери тепла из-за охлаждения.

Как выбрать котел подходящей мощности

Если выбор в пользу одно- или двухконтурного котла уже сделан, то необходимо выбрать котел соответствующей мощности. Чтобы температура воздуха в помещении была комфортной, а температура горячей воды была около 50 градусов по Цельсию, можно произвести несложный расчет мощности установленного котла. Для этого площадь всех отапливаемых помещений суммируется и делится на 10. Это приблизительно соответствует тепловой нагрузке. Увеличив ее примерно на 15-20%, мы получаем общую мощность котла с учетом горячего водоснабжения. Однако, как советуют профессионалы, котел следует приобретать с чуть более высокой производительностью, чем расчетная. Все дело в том, что со временем производительность оборудования снижается, теплоотдача от топлива к теплоносителю уменьшается, из-за загрязнения поверхностей нагрева.Кроме того, при выборе оборудования следует учитывать величину тепловых потерь от трубопроводов, возможные перепады напряжения.

Производители котлов — какая модель лучше?

В разнообразии брендов, предлагающих свою продукцию, легко запутаться. Как выбрать котел и не ошибиться с выбором. Сейчас на рынке теплоэнергетической продукции предлагается в основном оборудование нескольких стран. Это Германия, Италия, Корея и Россия. Все котлы имеют некоторые отличия, связанные с техническими характеристиками работы, а также существенные различия в стоимости.
Немецкие отопительные котлы.

Котлы Bosh давно зарекомендовали себя с лучшей стороны. Их конструкция постоянно совершенствуется. Котел снабжен устройствами автоматики и безопасности, которые регулируют подачу топлива к горелке и срабатывают в случае аварии. Для улучшения теплоотвода при работе котла все теплообменники изготовлены из меди, которые покрыты специальным составом для предотвращения коррозии. Расчетный срок службы такого котла — 20 лет.

Еще одна немецкая компания, производящая котлы высокого класса — company viessmann . Они специализируются на производстве как одно-, так и двухконтурных котлов. Их оборудование отличается прекрасными сборочно-техническими характеристиками. По заявленным характеристикам КПД таких котлов достигает 93%. Кроме того, инженеры компании разработали уникальную конструкцию дымохода, предотвращающую конденсацию дымовых газов в трубе и, как следствие, их замерзание.

Итальянские котлы отопления

Котлы итальянских компаний также отличаются хорошим качеством сборки. Один из самых известных итальянских брендов — Beretta, производит котлы большой мощности. В модельном ряду можно выбрать отопительное оборудование мощностью до 24 кВт. Это могут быть как одноконтурные, так и двухконтурные котлы, котлы со встроенным и отдельно стоящим котлом. Отличительной особенностью оборудования Beretta является то, что оно может работать даже при очень низких температурах наружного воздуха.

Baxi на рынке отопительного оборудования несколько лет.За это время специалисты постоянно разрабатывают и внедряют новые решения. В котлах пятого поколения установлена ​​горелка атмосферного типа, которая работает практически бесшумно. Техника Baxi представлена ​​широким ассортиментом продукции мощностью от 10 до 80 кВт. Котлы имеют относительно небольшие размеры и большой КПД — до 90%.

Корейские котлы отопления

Котлы корейского производства сочетают в себе современные технологии и надежность. Они оснащены системами защиты от скачков напряжения, повышения давления и температуры в коллекторах. Также в котел встроен детектор утечки природного газа. При его обнаружении автоматика котла отключит подачу газа к горелке.

Navien — лидер среди производителей котлов. Выпускает котлы, работающие на другом виде топлива с другим количеством контуров. Оборудование оснащено горелочными устройствами, которые работают даже при низком давлении природного газа. Кроме того, в котел встроен стабилизатор напряжения, который защищает систему от перегрузок.

Компания «Олимпия» специализируется на производстве двухконтурных котлов, оборудованных системой погодорегулирования.Диапазон мощностей моделей этой марки достаточно широк, что позволяет подобрать котел для помещения любого размера. Все модели котлов оснащены новейшей системой автоматики, которая позволяет плавно контролировать работу оборудования и даже защитить систему от замерзания.
Котлы бытовые.

Котельное оборудование «Данко» регулярно получает хорошие отзывы пользователей и экспертов. Из представленного компанией модельного ряда в диапазоне от 7 до 15 кВт выбрать котел для отопления небольшого загородного дома или квартиры несложно, если у вас есть разрешение. Котел укомплектован газовым фильтром, стальным теплообменником и экономичной микровзрывной горелкой.

Еще одно предприятие-производитель конкурентоспособного котельного оборудования — ОАО «Боринское ИШМА БСК». Отличительной особенностью этих котлов является то, что они доступны со встроенным циркуляционным насосом. При этом работа котла возможна как с работающим насосом, так и без него. Это очень удобно при частых перебоях в подаче электроэнергии.

На что обращать внимание при покупке котла

  1. Горелка.От этого зависит экономичность работы котла. Важно, что конструкция горелки способствует качественному смешиванию газа и воздуха, а значит, полному сгоранию топлива без химического недожога. Наиболее экономичными считаются автоматические горелки со встроенным вентилятором. Перед подачей в топку газ смешивается с воздухом, а затем подается в котел. Недостатком этой горелки является дополнительный шум, создаваемый вентилятором.
  2. Теплообменник. Качество передачи тепла от продуктов сгорания к среде зависит от материала теплообменника. Лучшим выбором станет теплообменник из стали или меди. Они отличаются высокой теплопроводностью и устойчивостью к агрессивным воздействиям окружающей среды. Кроме того, следует учитывать, что под воздействием высоких температур и коррозии его элементы часто выходят из строя. Чем известнее будет марка котла, тем проще будет подобрать деталь для замены.
  3. Электроника и автоматика. Котел оснащен датчиками и позволяет регулировать работу всего несколькими кнопками, прост и удобен в использовании.Но стоит учесть, что при отключении питания сработает защита котла и подача топлива в него прекратится. Следует выбирать оборудование, на котором в любых случаях можно вручную управлять его работой.

По отзывам покупателей, лучшими по их мнению являются котлы немецкого и отечественного производства. За ними легко ухаживать. Ремонт тоже несложный, так как существует множество сервисных центров, которые заказывают комплектующие и запчасти для ремонта напрямую у производителя.Котлы итальянской марки, наоборот, вызывают нарекания потребителей из-за небольшого гарантийного срока, сложностей с ремонтом и подбором запчастей.
Важно соблюдать осторожность при выборе котла. Ведь он прослужит не один десяток лет и создаст ощущение комфорта и уюта зимними вечерами.

Из заданного вопроса понятно, что коттедж предполагается отапливать. То есть объект находится за городом, вдали от магистралей с горячим водоснабжением.Горячая вода всегда нужна для различных хозяйственных нужд, поэтому скорость и доступность отопления не для всех последняя ценность. Особенность двухконтурного газового котла в том, что он выполняет две функции: он обогревает помещение и нагревает воду для водоснабжения. Он выполняет обе эти задачи независимо друг от друга.

Устройство и принцип работы двухконтурного настенного газового котла

Практически все газовые котлы имеют подобное устройство. В любом из них есть горелка, теплообменник и электронная автоматика.Горелка расположена в камере сгорания, которая может быть как открытой, так и закрытой. Второй более практичный и безопасный. Горелка создает пламя с заданной электроникой интенсивности. Это пламя нагревает теплообменник, в котором циркулирует вода. Автоматика поддерживает параметры горения, запрограммированные пользователем, и выполняет аварийное отключение агрегата в случае технических проблем, включая перегрев, снижение или повышение давления в системе.

Двухконтурный котел отличается от одноконтурного только устройством теплообменника.Во втором он выглядит как единая трубка с ребрами жесткости, внутри которой течет вода из системы отопления и нагревается пламенем. В двухконтурном котле теплообменник сдвоенный, что позволяет использовать энергию не только для отопления, но и для нагрева воды в водопроводе. Контур отопления работает непрерывно, если его не выключать, что бывает летом. Водяной контур активируется при открытии крана горячей воды на раковине или в душе.

Следует учитывать, что двухконтурные котлы имеют проточную систему водоснабжения, поэтому дождаться полного ее нагрева потребуется всего несколько секунд.

Преимущества двухконтурного настенного котла

Двухконтурные котлы имеют ряд преимуществ:

  1. Использование газа для отопления и нагрева воды. Это намного дешевле электричества. Для частного дома или дачи — лучшей идеи не придумаешь.
  2. Простая установка, которую специалист произведет очень быстро. При желании его даже можно установить самостоятельно.
  3. Минимум неудобств в эксплуатации. Четкий контроль может освоить каждый.Это проще, чем пульт от телевизора.
  4. Превосходная эффективность. При небольших размерах и небольших затратах на газ котел способен обогреть большие площади помещения.
  5. На рынке представлено огромное количество котлов разной мощности, что позволяет выбрать лучший.

В заключение можно добавить, что двухконтурный котел умеет автоматически переключаться между отоплением и водоснабжением. Вот что такое двухконтурный газовый котел. Выбирать такой котел или нет — решать пользователю.

Можно ли отапливать дом и подавать горячую воду в кран? Да, если это устройство — двухконтурный котел со встроенным бойлером (он же «встроенный бойлер для горячей воды»).

На фото:

Схема «двухконтурного» котла: одна часть отвечает за нагрев воды в системе отопления, другая — за горячую воду из-под крана.

Понятие «двухконтурный котел» подразумевает, что агрегат работает на нужды сразу двух систем: горячего водоснабжения (ГВС) и отопления.Однако многие модели устроены по принципу приоритета горячей воды. То есть, когда вода начинает расходоваться (открывается водопроводный кран), мощность котла перераспределяется в пользу контура ГВС. Теплоноситель в системе отопления не нагревается.

Однако в такой схеме работы нет ничего плохого: даже при активном использовании воды в течение некоторого времени температура в доме упадет не более чем на 1-3 градуса.

Котлы двухконтурные бытовые и напольные.

Котел настенный двухконтурный
Обладает относительно невысокой мощностью и производительностью. Его преимущества — компактность и небольшой вес. Настенные двухконтурные котлы хорошо подходят для небольших домов с 2-3 точками розлива.

Система приготовления горячей воды в этих устройствах аналогична проточным водонагревателям: в них также используется пластинчатый теплообменник, нагреваемый за счет работы газовой или дизельной горелки. Существуют накопительные модели двухконтурных котлов: внутри котла установлена ​​небольшая емкость в несколько десятков литров.Однако объем бака встроенного котла невелик. Такой агрегат, в отличие от проточного, не в состоянии полностью удовлетворить потребности большой семьи в горячей воде. Двухконтурный котел накопительного типа можно установить только в загородном доме.

На фото:

Настенный двухконтурный котел разместится в небольшом помещении и не испортит интерьер своим внешним видом.

Котел напольный двухконтурный
имеет гораздо более вместительный накопительный бак для системы горячего водоснабжения.Однако его емкость редко превышает 100–150 литров (иначе корпус устройства был бы непомерно большим).

Горячая вода готовится так же, как и в водонагревателях косвенного нагрева. Двухконтурный уличный котел позволяет удовлетворить потребности семьи из 4-6 человек, несмотря на то, что в доме 2-3 санузла. При большем количестве точек водозабора запасов воды от встроенного котла будет недостаточно. В этом случае необходимо будет использовать дополнительные водонагреватели или полностью отказаться от двухконтурного котла, остановив свой выбор на автономной схеме ГВС на базе отдельного водонагревателя.

На фото:

Напольный двухконтурный котел придется вынести в отдельное бытовое помещение, но при этом он будет обеспечивать водой и теплом весь дом.

Что лучше: иметь автономную систему горячего водоснабжения и отопления или купить двухконтурный котел?

Преимущества двухконтурного котла:

  • Экономия места.
  • Снижение затрат на установку оборудования и обслуживание.Значительно дешевле обслуживание только одного устройства (пусть и комбинированного).
  • Две системы ГВС и отопления будут работать на одной топливной трубе, дымоходе. Им нужен только один набор средств автоматизации, контроля и безопасности.
  • Все включено. В большинстве случаев такие агрегаты поставляются в комплекте со всеми необходимыми дополнительными устройствами (трубопроводами) — циркуляционными, расширительными баками и т. Д.
  • Летом не «топит» .
    Двухконтурный котел очень просто перевести из режима «отопление и горячая вода» в режим «только горячая вода».

Недостатки двухконтурного котла:

  • Низкая производительность по горячей воде в двухконтурном котле любого типа.
  • Заставляет экономить воду. Из-за жесткого ограничения ее объема горячую воду приходится расходовать очень экономно.
  • Горячая вода / отопление = непропорционально. Если вы увеличите емкость бака, вам понадобится более мощный (более дорогой) котел. И это совершенно неоправданные затраты. Ведь четверти номинальной мощности устройства иногда хватает на обогрев дома.

В статье использованы изображения sankon. com.ua, sogreemdom.com,

Комментарий в ФБ Комментарий в ВК

Также в этом разделе

Большой или маленький? Электрический или газовый? Текущий или кумулятивный? Выбор водонагревателя — дело ответственное, от него зависит комфорт вашей жизни.

Водонагреватели делятся на проточные и накопительные. Оба газовые и электрические. У каждого типа свои принципы работы и технические нюансы. Какой выбрать?

Что нужно знать об электрических проточных водонагревателях? Какую модель выбрать: давление или гравитацию? Вам нужны фильтры и качественная теплоизоляция устройства?

Выбрать водонагреватель — проточный или накопительный, газовый или электрический? Мы ценим особенности.Разбираемся, какая модель оптимальна для вашего дома.

Устройство обрастало новыми функциями, датчиками безопасности и другими функциями, повышающими комфорт использования устройства. Изучаем технические нюансы, чтобы выбрать подходящую модель.


Теплогенераторы в нашем доме, помимо отопления, предназначены для нагрева воды в системе горячего водоснабжения (ГВС). Потребитель может выбирать между двумя наиболее распространенными вариантами отопительного оборудования: это одноконтурные котлы спаренные с отдельным накопительным водонагревателем (бойлером) косвенного нагрева емкостью 100-300 л и более или комбинированные двухконтурные отопительные котлы. .

Чтобы понять, что такое хорошие и не очень двухконтурные отопительные котлы, их характеристики и возможности стоит сравнить с альтернативной системой: одноконтурный котел и котел. Стоит отметить, что производители предлагают и отопительные котлы со встроенным бойлером косвенного действия, которые иногда условно называют двухконтурными, но находят гораздо меньшее применение, поскольку объем бойлера небольшой (всего 15-60 литров), а цена наоборот довольно высока.Единственное их серьезное преимущество перед вариантом с отдельным водонагревателем — компактность.

Котел со встроенным бойлером (он внизу) нельзя подвешивать над столешницей на кухне, по размерам он сопоставим с холодильником. Но все же он не такой громоздкий, как водонагреватель на сотни литров

Минусы двухконтурных котлов

Сразу оговоримся: перечисленные ниже недостатки присущи двухконтурным котлам в разной степени в зависимости от конструкции теплообменника.В лучших (более дорогих) моделях они сведены к минимуму.

  • При использовании двухконтурного котла необходимо соблюдать заранее установленный баланс потребления горячей воды и газа. Мощность струи ограничена, уменьшение расхода горячей воды без регулировки газа приводит к заметному повышению ее температуры.

Рекомендуется использовать только один кран за раз, открывая горячую воду на установленный максимум (в этой конструкции поток регулируется и ограничивается на линии ГВС самого котла), иначе может произойти перегрев.Если открыть горячую воду в несколько кранов, то температура воды в них может сильно различаться, в ближнем к котлу будет слишком жарко, в дальнем — холодно.

Бойлер косвенного нагрева большой мощности, интегрированный в систему с одноконтурным котлом, способен без скачков температуры обеспечить несколько водовыпусков горячей водой; все миксеры можно использовать одновременно.

  • При изменении давления в водопроводе температуру нагрева (баланс расхода воды и газа) двухконтурного устройства придется заново регулировать.
  • Теплообменники ГВС двухконтурных котлов склонны к накоплению солевых карбонатных отложений при условии использования жесткой воды. Это может привести к снижению производительности или даже отказу теплообменника.

Выход — установить дорогую станцию ​​умягчения воды или регулярно проводить очистку от накипи специальными реагентами, что тоже стоит денег и довольно хлопотно.

В котле косвенного накопления солей не происходит; температура катушки не поднимается выше уровня, на котором они осаждаются.

  • Первые или половину минуты после включения смесителя холодная вода напрасно будет течь из крана, пока теплообменник не нагреется. Системы с накопительным бойлером на потребление воды более экономичны.

Сам котел тоже не обеспечивает мгновенную подачу горячей воды, но при наличии обратного контура и принудительной циркуляции в системе ГВС всегда будет тепло.

Плюсы двухконтурных котлов

  • Имея два теплообменника, двухконтурный котел способен одновременно нагревать теплоноситель и горячую воду, чего не могут одноконтурные.
  • При обслуживании ГВС двухконтурный котел немного экономичнее по потреблению газа.
  • Двухконтурный теплогенератор дороже одноконтурного, но заметно дешевле комплекта из одноконтурного и встроенного котла большой мощности.
  • Настенный двухконтурный котел имеет компактные размеры и, в отличие от громоздкого набора котел + накопительный водонагреватель, занимает минимум места, может быть установлен как в топке, так и на кухне, в других нежилых помещениях. помещения при определенных условиях.

Хотя по комфорту двухконтурные котлы существенно проигрывают системам с бойлером косвенного нагрева, компактность и относительная дешевизна обеспечивают им стабильную популярность. Это наиболее практичный вариант для квартиры или небольшого частного дома с локальным отоплением. Правда, бойлер со встроенным бойлером предпочтительнее, но стоит он гораздо дороже.

Котлы газовые двухконтурные

В отличие от одноконтурных газовых котлов, оборудованных одним теплообменником, в двухконтурных два.По конструкции дополнительные теплообменники для ГВС можно разделить на три типа:

  • Отдельный дополнительный первичный теплообменник. Первичный — означает, что нагрев происходит непосредственно пламенем. По сути, это уменьшенный аналог теплообменника отопления. Такая конструкция больше всего отличается указанными выше недостатками. Но это самый простой и дешевый вариант, к тому же в случае выхода из строя одного из теплообменников каждый из них ремонтируется или заменяется независимо от другого.

Первичный теплообменник газового теплогенератора по конструкции очень похож на автомобильный радиатор

  • Битермический теплообменник представляет собой «трубу в трубе» и также является первичным. По внешней части трубы циркулирует теплоноситель, по внутренней — для горячего водоснабжения. Такая схема обеспечивает более стабильный температурный режим, но при этом обходится дороже в обслуживании и ремонте таких котлов.

Такая форма битермической трубы обеспечивает ее жесткость при равномерном нагреве.

  • Вторичный теплообменник получает тепло не от сгорания топлива, а от теплоносителя, нагретого в теплообменнике первичного нагрева.

Пластинчатые теплообменники ГВС. Охлаждающая жидкость циркулирует по двум трубам, горячая вода проходит через пару других, и множество тонких стальных пластин передают тепло

Во вторичном теплообменнике нет необходимости сильно «зажимать» поток воды, поэтому при такой конструкции использование одновременного использования нескольких смесителей не приводит к большой разнице температур в кранах, перепады температуры не такие резкие. Кроме того, вторичный теплообменник в некоторых моделях может быть интегрирован в систему циркуляции ГВС.Увы, за комфорт приходится платить, аналогичные котлы стоят дороже.

Схема двухконтурного котла в режиме отопления и ГВС. Обратите внимание, что при приготовлении горячей воды отопление временно отключается, как и в системе с бойлером косвенного нагрева

Двухконтурные котлы на другие виды топлива

  • Жидкостные двухконтурные отопительные котлы, т.к. Как правило, имеют автономный первичный теплообменник для горячего водоснабжения, реже вторичный.Соответственно и у системы есть те же плюсы и минусы. Также есть варианты со встроенным бойлером.

Водяной змеевик горячего водоснабжения жидкотопливного теплогенератора работает автономно от отопления

  • Твердотопливные двухконтурные отопительные котлы, несмотря на серьезную конструктивную разницу в отношении газа и жидкого топлива , осуществляют нагрев ГВС по аналогичному принципу, используя отдельный (первичный) теплообменник или встроенный (вторичный) змеевик, или в небольшом встроенном бойлере-накопителе.Вторичный теплообменник и бойлер можно подключить к системе циркуляции горячей воды. К сожалению, твердотопливный котел не может полностью обеспечить стабильную температуру из-за общей неравномерности тепловыделения, за исключением пеллетных котлов с автоматической загрузкой топлива.

В большинстве твердотопливных двухконтурных котлов с бойлером-накопителем горячей воды вода в баке нагревается непосредственно за счет первичного тепла

  • Современные двухконтурные электрические котлы отопления оснащены вторичным теплообменником и горячей водой. циркуляционный насос воды, поэтому режим их использования достаточно комфортный, хотя и не дотягивает до уровня котельная система + бойлер косвенного нагрева.Увы, электричество для отопления стоит дорого.

Для приготовления горячей воды в двухконтурных электрокотлах также используются пластинчатые теплообменники.

Как подключить оборудование

Схема подключения двухконтурного отопительного котла определяется не видом топлива, на котором работает теплогенератор, а типом системы отопления (с принудительной или естественной циркуляцией, одноконтурной). контурный или двухконтурный и др.), котельное оборудование. Например, двухконтурные газовые и электрические котлы для отопления дома с вторичным теплообменником часто уже оснащены насосами, что позволяет сразу подключить их к системе циркуляции как отопления, так и ГВС.Жидкостные и твердотопливные котлы, часто не имеющие насосов, при необходимости устанавливаются отдельно.

Двухконтурный котел с теплообменником первичного типа, помимо вводов подающей и обратной линий отопления, имеет еще два подключения: вход для холодной воды и выход для уже нагретой.

Схема подключения двухконтурного газового котла к отоплению и ГВС без циркуляции. Следует стремиться к тому, чтобы длина трубопроводов горячей воды от теплогенератора до смесителя была как можно равной, это снизит разницу температур при одновременном использовании нескольких кранов.

Обвязка двухконтурного отопительного котла, схема которого предусматривает возможность подключения к ГВС с циркуляцией, будет немного отличаться; добавлено подключение обратной магистрали (циркуляционной линии) горячего водоснабжения.

Схема подключения твердотопливного котла с накопительным котлом и циркуляцией горячей воды. Обратите внимание, что обратные клапаны устанавливаются на линиях подачи холодной и горячей воды.

Подключение котла отопления — серьезная задача.Для всех типов теплогенераторов это означает проектирование и монтаж трубопроводов, интеграцию котла в систему отопления. А что касается газового оборудования, он также подключен к газопроводу подачи природного газа, для чего требуются специальные разрешения и лицензии. Работы в котельной технически сложнее прокладки отопительных коммуникаций в помещении, ошибка в расчетах и ​​установке может привести к сбоям в работе системы и даже серьезной аварии. Чтобы быть уверенным в надежности и безопасности отопления дома, ответственную работу следует доверить сертифицированным специалистам.

Видео: двухконтурный котел отопления

Но также для бытовых / гигиенических целей. Обе проблемы решает котел. Рассмотрим устройство одноконтурного и двухконтурного газового котла, плюсы и минусы обеих конструкций.

Особенности котлов

Чем отличается одноконтурный газовый котел от двухконтурного? Одноконтурный отвечает только за отопление: один или несколько трубопроводов обеспечивают радиаторы и / или теплоноситель.

Проблема горячего водоснабжения требует отдельного решения.Есть два возможных решения, о них ниже.

Что означает двухконтурный газовый котел: есть возможность использовать один и тот же агрегат для нагрева воды для отопления и для хозяйственных нужд (). Это связано с наличием сдвоенного теплообменника или двух отдельных теплообменников в конструкции котла.

Теплообменники двухконтурные бывают проточные и котельные. Проточные, как правило, маломощные, подходят для домов или квартир с небольшим количеством пользователей.

Модель котла

включает резервуар для воды объемом до 180 литров.Вода в таких котлах нагревается как в накопительном, так и в проточном режиме. В проточной воде холоднее, потому что не успевает нагреться.

Вторым конструктивным отличием двухконтурных агрегатов является конструкция теплообменника. Комбинированный теплообменник состоит из двух емкостей разного размера, встроенных друг в друга. Вода во внутреннем баке, предназначенном для нужд горячей воды, нагревается теплоносителем во внешнем (нагревательном) теплообменнике. В случае отдельных теплообменников эти два бака расположены рядом.

Главное, чем одноконтурный котел отличается от двухконтурного: использование горячей воды от котла никак не влияет на процесс нагрева. В двухконтурных моделях приоритет ГВС следующий: когда требуется горячая вода для душа или кухни, котел переключается на их обслуживание, а теплоноситель в отопительные контуры не подается.

Переключение контура осуществляется трехходовым клапаном, который реагирует на открытие / закрытие крана горячей воды: в открытом положении крана клапан переключает котел на подачу горячей воды, в закрытом положении — в контур отопления.Обе цепи не могут работать одновременно.

Второе ограничение — количество точек розыгрыша. Котел качественно работает на горячей воде, если их не больше двух, а расстояние до обоих небольшое. Когда есть две точки (душевая кабина и смеситель для кухни), они стараются разместить агрегат между ними. При большом расстоянии от бойлера до крана горячей воды ждать придется долго.

Одноконтурный или двухконтурный отопительный котел — в чем разница? В одноконтурной модели над горелкой расположен только один теплообменник ().

Проблема с ГВС в этом случае может быть решена одним из двух способов:

  • установка бойлера косвенного нагрева;
  • установка отдельного отопителя;

При использовании бойлера косвенного нагрева принцип работы одноконтурного котла становится аналогичным работе двухконтурного: движение теплоносителя между контурами регулируется специальным вентилем (). В этом случае трубопровод ориентируют таким образом, чтобы теплоноситель при необходимости мог попасть из котла в отопительный контур, минуя котел.

Очки за и против

Что лучше для частного дома — одноконтурное или двухконтурное? Обе модели могут обеспечить дом горячей водой. В каких случаях лучше отдать предпочтение тому или иному варианту?

Отличия одноконтурного газового котла от двухконтурного:

  • низкая цена. Покупка и установка одноконтурного котла обойдется дешевле, чем двухконтурного;
  • Тепловой КПД

  • выше, особенно если вы приобретаете напольную модель ().Напольные котлы изготавливаются из чугуна, дольше удерживает тепло, чем стальные;
  • На

  • мощность меньше — для работы второго контура при покупке котла приходится закладывать дополнительно около 25% мощности;
  • , если проблемы отопления и горячей воды решаются раздельно (для производства горячей воды используется не бойлер, а отдельный водонагреватель), то вместо воды в отопительном контуре можно использовать незамерзающую жидкость.

Когда нужно определиться, что лучше — одноконтурный котел с котлом или двухконтурный, учитывается главное преимущество последнего — компактность.Он занимает намного меньше места, чем одноконтурный котел + бойлер (или автономный отопитель). Это важно для небольшого дома или квартиры.

А вот двухконтурный котел лучше всего использовать в большом доме и маленькой семье. Чем больше дом, тем длиннее отопительные контуры, тем выше инерционность системы. В длинном контуре охлаждающая жидкость охлаждается медленнее, чем в коротком (это неизбежно при включении горячей воды). Соответственно, чем больше пользователей, чем чаще он включается, тем дольше отключается нагрев.

Plus двухконтурная модель — контуры можно использовать индивидуально. Например, летом отопление не нужно, котел может работать только на горячей воде.

Чтобы определиться, выбирать ли котел газовый двухконтурный или одноконтурный, нужно учесть другие недостатки двухконтурных моделей
:

  • Температура нестабильная, особенно при двух точках забора воды. Давление тоже нестабильное. Может быть недостаточно напора или вода в кране / душе будет недостаточно горячей;
  • Теплообменник

  • dHW страдает от накипи.Некоторые модели трудно чистить;
  • не используйте для отопления антифриз, только воду;
  • Если семья большая, потребность в горячей воде высока. Собственной мощности котла недостаточно, и вам все равно придется дополнять систему котлом. Одноконтурный котел с бойлером или двухконтурный котел с бойлером занимает одинаково много места, поставить систему на кухне не получится, придется выделить место под котельную.

Наконец, одноконтурный котел и двухконтурный котел различаются по оснащению.Дополнительным преимуществом двух контуров перед одним является то, что в комплект обычно входит все необходимое: насос, трехходовой клапан, расширительный бак.

Одноконтурный котел часто продается в стандартной комплектации: котел, насос и другие необходимые элементы системы нужно покупать отдельно. Установить двухконтурный котел проще, чем одноконтурный котел и бойлер.

Видео о выборе между одноконтурным котлом и двухконтурным.

Двухконтурный электрический котел: особенности / Паултюрнер-Митчелл.com

Очень важно создать комфортные условия для Жизни там, где люди живут долгое время. К таким местам относятся дома, квартиры, загородные дома. Конечно, отопление совершенно незаменимо, но не всегда его можно использовать в виде централизованного снабжения. Двухконтурный электрокотел в этой ситуации может стать достойной альтернативой. Стоит рассмотреть их наиболее подробно.

Электрокотел двухконтурный представляет собой устройство, которое предназначено для обеспечения помещения большой площади, а также горячего водоснабжения.Такое устройство может относиться к одной из основных групп: устройство косвенного нагрева и устройство прямого действия. В первом случае нагревательным элементом является реостатический картридж, а во втором — штыри или электроды. Второй вариант — это более требовательные котлы к качественной воде. Такие устройства целесообразно использовать как в качестве основного отопительного оборудования, так и в качестве альтернативного источника тепла для дома или квартиры. Они идеально подходят для дачных участков. Кроме того, двухконтурный электрокотел может успешно применяться для отопления офисных, складских, торговых и производственных помещений.Производительность таких устройств очень высока, поэтому их можно использовать в совершенно разных условиях эксплуатации. Двухконтурные электрокотлы, цена которых составляет 38 тысяч рублей, отличаются тем, что они намного дороже газовых. Нельзя сказать, что это существенный недостаток, так как такие устройства отличаются более удобным управлением, а также простотой и удобством. К такому устройству нужно только подключить электричество. В плане монтажа котел двухконтурный, в этом плане он очень прост и удобен, а все работы выполнить в кратчайшие сроки.Этот факт для многих может стать довольно важным моментом.

Можно выделить основные достоинства таких устройств. Среди основных преимуществ — бесшумность, удобство, компактность, минимальные требования к очистке, отличная безопасность, простота эксплуатации. Однако у таких устройств есть несколько недостатков. Они не подходят для тех регионов, в которых есть электрические капли. Минус — образование накипи, из-за которой прибор часто выходит из строя. Для частных домов такие устройства не подходят, так как при большом потреблении электроэнергии КПД очень низкий.Очень часто двухконтурный отопительный котел требует отдельной линии. Обычно люди покупают несколько устройств разного типа, чтобы использовать их с максимальной пользой и комфортом.

На данный момент производители не только работают над тем, чтобы эти устройства были исправными и долговечными. Также важно, чтобы они имели привлекательный дизайн, который позволит им стать украшением интерьера.

Изучаем двухконтурный твердотопливный котел

Сегодня ассортимент отопительного оборудования, работающего на разных видах топлива, довольно разнообразен.Вы легко сможете приобрести котлы на газ, солярку, электричество. Однако в нашей стране традиционно предпочтение отдается традиционным твердым видам топлива — древесине и углю.

Такие котлы не требуют разрешительной документации на установку, и наша цель — рассказать вам, как выбрать подходящий.

В сельской местности такое оборудование часто используется не только для отопления, но и для горячего водоснабжения. Поэтому в нашем обзоре мы рассмотрим именно такие котлы, остановившись на их технических характеристиках.

Характеристики оборудования

Перед покупкой котла любой модели ответьте для себя на три вопроса:

  • какое топливо вы решили использовать в больших количествах?
  • какой принцип горения вас больше всего интересует?
  • какой тип теплообменника следует установить?

Топливо

Дрова
  1. Самыми доступными видами топлива сегодня являются уголь и дрова.Следует учитывать, что не все модели могут работать с антрацитом; лучше использовать бурый уголь.
  2. При использовании дров нужно следить за их влажностью — сырые поленья не дадут желаемого результата. При этом хорошо просушенные дрова имеют гораздо более высокую эффективность, чем брикеты и пеллеты.
  3. Выбирайте модели, которым на 12 часов нормальной работы хватит одной закладки.
Пеллеты
  1. Продукт переработки вторичного сырья, оставшегося от сельскохозяйственных отходов и древесины.
  2. Выбирая оборудование для нагрева пеллет, нужно быть уверенным, что их можно свободно приобрести в любое время и в нужном количестве.
  3. Котел удобен в эксплуатации, позволяет установить автоматическую подачу сырья в топку.

Сейчас такое оборудование больше сконцентрировано в промышленном секторе.

Щепа и опилки
  1. Оборудование для работы на древесной щепе, опилках и брикетах целесообразно устанавливать вблизи или на территории деревообрабатывающих предприятий.
  2. Инструкция не рекомендует использовать такие котлы для дома в качестве основного источника тепла при отсутствии постоянного доступа к топливу.

Совет: Для максимальной экономии лучше выбирать модели, которые могут эффективно работать на нескольких видах топлива.

Принцип горения

Важный аспект, от которого зависит комфорт использования оборудования. Согласитесь, не все согласятся бросить топливо в топку через 4-6 часов, особенно ночью.Кроме того, зимой требуется, чтобы в доме постоянно находился кто-то, кто будет следить за котлом ().

Можно выбрать вариант с большой топкой или управляемым горением. Хотя в первом случае оборудование будет в несколько раз дешевле, это все равно не решит проблему, а только отложит ее вовремя.

Предлагаются котлы двух типов:

  1. Модели газогенераторов — спроектированы таким образом, чтобы в процессе сгорания использовалось максимально возможное количество тепловой энергии.

Конструкция состоит из двух камер:

  • крупный — для загрузки и предварительного сжигания топлива;
  • меньший — для дожига остальных.

В результате КПД установки достигает 98%, что часто играет большую роль при выборе.

Из минуса — дорогие газовые котлы длительного горения, которые могут работать на твердом топливе. Тем более что выбор моделей невелик. Но, если есть желание максимально сэкономить на топливе и получить автономность, рекомендуем присмотреться к ним.

  1. Котел с верхним принципом горения может работать и в автономном режиме … Он очень часто имеет керамическую топку и довольно сложную автоматику, что значительно увеличивает стоимость продукта.

Из плюсов:

  • не требует постоянного ухода;
  • высокий КПД;
  • Автоматика

  • позволяет оставлять котел без присмотра на длительное время;
  • можно подключить к системе отопления, где не требуется принудительная циркуляция;
  • безопасен в эксплуатации;
  • Производители

  • дают долгосрочную гарантию на оборудование.

Минусы:

  • металлические детали внутри котла плохо охлаждаются;
  • загружать вручную только сухую древесину определенного размера;
  • сложно избавиться от конденсата, который может образоваться из-за давления воды или увеличения тяги;
  • Трудно зажечь печь, наполовину загруженную топливом;
  • Запрещается использовать опилки или мелкую стружку.

Материал теплообменника

Это важный аспект, его необходимо учитывать при выборе твердотопливного котла, способного долго гореть.

Обычно используются сталь, керамика и чугун.

  1. Стальные детали позволяют снизить стоимость оборудования … Нормально переносят перепады температур, но быстро ржавеют. Срок службы такого теплообменника не превышает 15 лет.

Совет: этот вариант подходит для временных отопительных нужд.

  1. Керамический вариант тоже из стали, но верх керамический напыленный … Такие детали используются в котлах нового поколения.По всем своим характеристикам они превосходят любые другие варианты.
  1. Теплообменник собран вручную из чугуна … Материал не боится ржавчины, но достаточно дорогой и подвержен механическим нагрузкам. Срок службы до 30 лет.

Заключение

Вышеперечисленные варианты оборудования длительного горения имеют как положительные, так и отрицательные технические характеристики, поэтому при выборе для дома это необходимо учитывать.Рекомендуем отдавать предпочтение моделям, у которых в данном районе избыток топлива ().

Видео в статье поможет вам найти дополнительную информацию по этой теме.

Популяризация загородного жилья и интенсивное его строительство привели к увеличению спроса на отопительное оборудование.

Но поскольку централизованного горячего водоснабжения в таких домах нет, хозяевам приходится приобретать твердотопливный двухконтурный котел. Он способен не только поддерживать в доме комфортную температуру, но и обеспечивать потребности жителей в горячей воде.

Если предполагается использование различных горючих веществ, то прекрасным выбором могут стать твердотопливные комбинированные двухконтурные котлы.

В чем преимущества этой техники?

Не так давно на отечественном рынке появился новый вид твердотопливных аппаратов — модели двухконтурных газогенераторов. Принцип их действия основан на пиролизе. Хотя эти котлы не являются энергонезависимыми, как классические твердотопливные устройства, их высокий КПД и возможность контролировать процесс горения делают их все более востребованными у жителей загородных домов.

Двухконтурный твердотопливный газогенераторный котел отличается от обычных моделей тем, что в них горит не только сами дрова, но и выделяемый ими газ под воздействием высокой температуры и при недостатке кислорода. Но самое главное преимущество — это возможность не только обогревать помещение, но и использовать горячую воду в необходимом количестве.

Виды твердотопливных аппаратов

Представленные на отечественном рынке модели отопительного оборудования, работающего на древесине или другом твердом топливе, делятся на:

  1. Обычные — имеют традиционный способ сжигания и могут работать на всем, что горит, в эту группу также входят классические твердотопливные устройства
  2. Комбинированные двухконтурные твердотопливные котлы — работающие на дизельном топливе
  3. Пиролизные установки являются одними из самых сложных в конструктивном отношении в данной линейке оборудования, они работают по принципу сублимации древесины с последующим сжиганием одного из элементов (газа), на который она разлагается, их еще называют установками длительного горения.
  4. Пеллеты — в качестве топлива используются пеллеты, они загружаются из специального хранилища, что дало возможность назвать котлы данного типа автоматическими

Выбирая одну из представленных разновидностей, следует помнить, что двухконтурные твердотопливные котлы длительного горения имеют один существенный недостаток — необходимость постоянно контролировать процесс горения и дозаправлять топливо.

Но это правило не распространяется на пиролизные и пеллетные машины, которые могут работать в автоматическом режиме. Их чаще всего приобретают жители загородных особняков.

Как сделать правильный выбор?

Аппараты длительного горения могут работать от одной нагрузки до семи суток. Добиться таких результатов позволил совершенно новый принцип донного сжигания. В этом случае воздух, необходимый для поддержания процесса, подается снизу и с боков, что делает горение плавным и увеличивает КПД устройства… Кроме того, двухконтурный твердотопливный котел длительного горения представляет собой оборудование, в котором установлены различные устройства автоматики и управления, значительно упрощающие его эксплуатацию.

Датчики, установленные в помещении, передают данные на блок управления, который, в свою очередь, увеличивает или уменьшает количество кислорода, подаваемого в топку, и, как следствие, изменяет интенсивность горения топлива. Это делает твердотопливный двухконтурный отопительный котел более эффективным по сравнению с классическими моделями.

Из множества моделей подобных устройств можно выделить модель EKO-CKB 50 Wirbel.

Это устройство может работать на всех видах твердого топлива и его всеядность не влияет на производительность. Если сравнивать КПД аппарата, работающего на угле или антраците, и универсального, то различия в КПД будут незначительными. Поэтому при выборе модели следует обращать внимание не столько на вид топлива, сколько на возможность его покупки и цену в том или ином регионе.

Технология производства, на основе которой изготавливаются двухконтурные твердотопливные отопительные котлы, позволяет оборудовать их регуляторами мощности, позволяющими регулировать необходимую рабочую температуру… Если рассматривать модели отечественного производителя Danko TE и Danko THE, то в них установлен контроллер Euroster 1100 WB. Он управляет насосом и поддерживает заданную температуру.

Смотрим ролик о котлах марки Данко:

В зависимости от материалов, из которых изготовлены теплообменники, устройства делятся на чугун и сталь, но у каждого из них есть преимущества и недостатки, что дает возможность выбора. Но даже профессионалы пока не смогли сделать вывод о лучших из них.

Особенности работы двухконтурных котлов

Твердотопливное оборудование изначально предназначалось для максимального использования тепла и горячего водоснабжения … Поэтому работа первого контура направлена ​​на обогрев помещения, а второго — на горячее водоснабжение.

При его выборе нужно обращать внимание на стабильность. температурный режим … Например, комбинированный твердотопливный котел с электрическим нагревом, работающий по принципу проточного водонагревателя, не всегда может избежать попадания капель в очищенную воду.

Среди достоинств твердотопливных двухконтурных устройств следует выделить:

  • Простота установки и эксплуатации
  • Низкая стоимость топлива и его доступность
  • Прибыльность
  • Надежность

Однако комбинированные твердотопливные отопительные котлы имеют свои недостатки, такие как:

  1. Необходимость ручной загрузки топлива
  2. Обязательное оборудование котельной
  3. Дрова для предварительной сушки

Еще один недостаток такого оборудования — это невозможность точного регулирования нагрева воды.Поэтому очень часто котлы используются в паре с таким котлом. косвенный нагрев.

В загородном доме необходимы твердотопливные котлы

В таком отопительном оборудовании в качестве топлива можно использовать практически все: дрова, уголь, брикеты, кокс и другие.

А поскольку твердотопливный комбинированный котел представлен на современном рынке в большом ассортименте, то для отопления частного дома всегда можно выбрать подходящую модель, способную работать на любых горючих материалах.

Однако, прежде чем принять решение, нужно изучить возможности приобретения твердого топлива в вашем регионе, выбрать лучшее по цене и доступности и только потом отправиться за покупками.


Отсутствие возможности подключения к газовой сети и высокая стоимость электроэнергии заставляет владельцев загородного жилья искать альтернативный способ отопления собственного объекта. Все чаще для таких целей используют твердотопливные двухконтурные котлы для дома. Они отличаются значительной экономичностью, простотой использования и другими качествами, которые описаны ниже. Как выбрать и что учесть — все подробно.

Принцип работы и особенности твердотопливного котла

В отличие от традиционной дровяной или угольной печи, агрегат модернизирован и оптимизирован под реалии каждого дома — необходимого нагрева и нагрева воды для бытовых потребности.Котлы различаются по принципу горения:

  1. Пиролизный. Помимо основной деятельности — сжигания топлива, система собирает выделяющийся газ, обычно CO, и смешивает его с кислородом, а затем воспламеняет. В результате сгорания смеси снова сбрасывается определенная температура, которая идет на нагрев носителя.
  2. Камера сгорания верхняя. Принцип не работает снизу вверх, а, наоборот, позволяет процессу идти медленно и с большей отдачей.

Конструкция теплообменников для агрегатов разная. В первом варианте он расположен горизонтально над камерами сгорания, во втором — вертикальный теплообменник полностью окружает топку. Как правило, емкости делают в виде спиралей.

Плюсы и минусы двухконтурных твердотопливных котлов

Любой двухконтурный твердотопливный котел идеальным не назовешь. Однако популярность обусловлена ​​следующими достоинствами:

  1. Долговечность.Срок службы 15-20 лет, что на порядок больше, чем у электрических или газовых агрегатов.
  2. Надежность. Это включает в себя наличие топлива, автономный процесс, автоматический контроль над уровнем расхода топлива и использование аварийного блока.
  3. Удобство эксплуатации. Чтобы загрузить котел и очистить камеры от продуктов распада топлива, не нужны специальные знания. Также блок управления помогает оптимизировать расход топлива, поэтому экономия значительна.

Двухконтурные твердотопливные отопительные котлы не могут обойтись без недостатков. Чтобы определиться с приобретением, следует также учесть их:

  • Зависимость котла от энергоресурсов. Автоматика работает от сети. В случае отключения электроэнергии такие котлы могут лишиться принудительной вентиляции.
  • Из первого пункта следует, что требуется хорошее устройство газохода, устроенное по всем правилам. Если относиться к работе небрежно, то минимум, который ждет хозяев, — это невозможность дышать в собственном доме.
  • Котел имеет слабую сторону — теплообменник для выработки горячей воды для бытовых нужд. Он небольшой, и накопление накипи приводит к его быстрому разрушению.
  • Место для установки котла и хранения топлива должно быть обустроено по правилам. Кроме того, общий блок занимает драгоценные квадратные метры.
  • Для обслуживания котла необходимы физические усилия — дозаправка не реже двух раз в день, чистка, регулярное обслуживание. Они лишены всего этого электрокотлов и газовых мини-котлов.

Модельный ряд предлагает потребителю широкий выбор агрегатов, характеристики которых могут быть идеальными для конкретного объекта.

На что обратить внимание при покупке твердотопливных двухконтурных котлов отопления — подробности ниже.

Как выбрать двухконтурный твердотопливный котел для отопления дома

Перед покупкой любой системы отопления важно рассчитать необходимую мощность для восполнения потерь тепла в доме. Расчеты сложные, их лучше выполнять специалист с учетом строительного материала, утеплителя, количества оконных и дверных проемов, а также общей площади объекта.

Когда окончательная цифра найдена, мы можем рассматривать модели, которые удовлетворяют этому значению. Также необходимо обратить внимание на следующие пункты:

Последний пункт требует подтверждения. При покупке твердотопливного двухконтурного котла в первую очередь стоит оценить отзывы о нем. Итак:

Котел на дровах мы установили давно. Мы ни разу не пожалели, что сделали выбор в пользу отечественного производителя. Наше подразделение называется Smoke, с завода Zota.Многофункциональный — отопление, горячая вода, готовка. Встроенные ТЭНы позволяют не вставать ночью для загрузки топлива или даже оставлять котел без присмотра на долгое время.

Владислав, Астрахань

Котел Данко ТЭ пользуемся уже две зимы и ни разу не пожалели. Теплая, сухая, горячая вода все время. Контроллер позволяет выставить желаемый режим нагрева, вам не нужно постоянно работать. К сожалению, особой экономии топлива мы не заметили — у нас лютые зимы, и все остальным довольны.

Анна, Березники

EKO-CKB 50 Wirbel был установлен несколько лет назад. Такой агрегат может работать на любом виде топлива, что очень хорошо — уголь есть не всегда. Но при этом не снижается производительность при переходе с одного вида топлива на другой. Регулятор мощности понятен даже нашей бабушке — если нужно потеплее, она умеет это делать. Если бы была возможность использовать голубое топливо, мы бы, конечно, это сделали, но сравнив газовый котел и твердотопливный двухконтурный котел, мы не пожалели о покупке последнего — КПД почти такой же.

Выбрать отопительный котел для дома — серьезная задача. И если вы уже определились с типом топлива, то задача № 2, которая стоит перед вами, — это выбор количества контуров в оборудовании. И здесь уже нужно разбираться более основательно и подробно. Наверняка у вас возникнет целая куча вопросов: от преимуществ каждого типа до простоты установки и их возможностей. Постараемся провести подробное сравнение этих видов по нескольким пунктам.Готовый? Идти!

Разница между одноконтурный и двухконтурный котел

Установленный двухконтурный котел

Само название уже частично дает потребителю ответ на вопрос: чем отличаются такие котлы? Очевидно — по количеству контуров.

Одноконтурные отопительные котлы могут обогревать только комнаты квартиры / дома … Они подключаются к системе батарей (радиаторов) и нагревают воду только для них.Такой котел не нагревает воду для бытовых нужд: об этом потребителю придется позаботиться отдельно.

Двухконтурные котлы предназначены как для отопления дома, так и для нагрева воды для мытья посуды, принятия душа и других хозяйственных нужд. В их конструкции предусмотрен дополнительный теплообменник для нагрева воды. Поставляется 2-х типов:


  • Теплообменник проточного типа
    — у таких котлов есть режим «Приоритет ГВС». Если нужно принять душ или помыть посуду, то нужно установить этот режим: тогда бойлер перейдет на 2-й контур ГВС.Такие модели подходят для домов и квартир небольшой площади (до 70-80 кв.м.), поскольку в такие модели встраиваются теплообменники малой мощности.

  • Котлы со встроенным накопительным котлом
    — объем бака варьируется в среднем от 150 до 180 литров. Они могут нагревать воду как в накопительном, так и в проточном режиме. Однако следует отметить, что в последнем случае (при проточном способе) вода будет немного холоднее, чем при хранении.

Принцип работы и устройство двухконтурного котла

Данная модель изначально оснащена дополнительным теплообменником для горячего водоснабжения: в нем идет вода из системы холодного водоснабжения (холодное водоснабжение). нагревается горячим теплоносителем первого контура (отопление). Для организации работы производитель предусмотрел специальный клапан , контролирующий направление движения теплоносителя.

Во всех двухконтурных котлах заложен принцип приоритета системы ГВС … Теперь объясним, что это такое. Когда вентиль находится в определенном положении, нагретый теплоноситель перемещается в систему отопления, и дом начинает прогреваться. Однако, если кто-то из домочадцев откроет кран горячей воды, котел сразу перестанет нагревать воду для отопления дома и начнет ее нагревать для системы ГВС.

Получается, что при использовании горячей воды контур отопления дома не работает. В момент закрытия крана горячей воды котел сразу направляет теплоноситель в радиаторы.

Таким образом, 2 контура не могут работать одновременно.

Двухконтурные котлы могут работать на 1 или 2 точках водозабора. Если точек 2, то котел лучше разместить примерно посередине между ними. Если один — то как можно ближе к ней.

Дело в том, что на нагрев воды нужно время: если открыть кран с горячей водой, то сначала потечет холодная жидкость, а уже потом — теплая. Чем дальше от крана расположен бойлер, тем дольше вы будете ждать, пока потечет горячая вода.

Принцип работы и устройство одноконтурного котла

Схема котла с одним контуром и с двумя

В их конструкции всего один теплообменник , который нагревает воду для системы отопления … Если если вы хотите, чтобы он снабжал вас горячей водой, тогда вам нужно будет купить и установить бойлер косвенного нагрева отдельно.

Основными элементами являются камера сгорания , где расположены горелка и змеевик … Теплообменник расположен поверх последнего. Жидкость может циркулировать естественным путем или с помощью циркуляционного насоса.

Кстати, все модели сконструированы таким образом, что в будущем к ним можно будет подключить этот котел.

В этом случае система будет работать так же, как и двухконтурная котельная: Принцип приоритета ГВС с использованием клапана, который контролирует перемещение теплоносителя из одного контура в другой.

Плюсы и минусы одноконтурного котла

Одноконтурный котел с котлом

Самое главное, что влияет на наш выбор, — это достоинства и недостатки той или иной модели.

плюс


  • Более низкая стоимость — по сравнению с двухконтурной моделью. Затраты на приобретение, установку и обслуживание такого котла будут для вас значительно меньше, чем у его аналога с двумя контурами.

  • Высокая мощность и КПД … Многие одноконтурные модели имеют установку на открытом воздухе, что, в свою очередь, позволяет производителям использовать чугунный теплообменник вместо стального. А у чугуна, как известно, более высокая теплоемкость, а значит, более быстрый и эффективный нагрев теплоносителя, а значит, такие котлы справятся даже с обогревом больших площадей (более 100 кв.м.). Кроме того, котлы с чугунным теплообменником можно использовать для систем отопления старого типа, что тоже немаловажно.

  • Меньше расхода газа на — это вполне логично, так как у таких котлов всего 1 контур. Однако при подключении котла расход будет значительно превышен.

Минусы


  • Возможно только отопление дома — как мы уже говорили выше, если вы купите «голую» одноконтурную модель, вам будет обеспечено только тепло.Чтобы иметь возможность нагревать воду для горячего водоснабжения, вам придется заняться установкой БКН (бойлера косвенного нагрева). Для этого вам нужно будет выбрать, купить, соответствующие детали для его установки и т.д.

  • Требуется отдельное помещение — котел и котел лучше устанавливать в отдельном помещении, так как система развязки труб будет смотреться не очень эстетично, и займет много места.

Плюсы и минусы двухконтурного котла

Нам нужна аналогичная информация по двухконтурным котлам.

плюс


  • Малые габариты — так как конструкция котлов с 2 контурами изначально заточена под отопление и горячее водоснабжение, ее не нужно чем-либо дополнять. Это означает, что модель какого размера вы купили изначально, она займет у вас столько места.

  • Возможность размещения в подсобном помещении — в отличие от одноконтурного котла вам не нужно искать место для котельной, чтобы разместить там котел.Все трубопроводы и соединения выглядят очень аккуратно и занимают мало места. Подходит для домов и квартир с ограниченным пространством.

  • Простое управление — как упоминалось ранее, второй контур отвечает за нагрев воды. Это означает, что вам не придется мучиться с выбором и подключением BKN, а также необходимых для этого принадлежностей.

Минусы


  • Нестабильное давление воды и температура теплоносителя — это особенно заметно, если котел работает на 2-х точках водозабора.Из-за не очень большой мощности оборудования вода из-под крана может не всегда течь с сильным напором и не такой горячей, как вы заказывали. Кстати, для одноконтурных с котлом такой проблемы не наблюдается

  • Высокие требования к обслуживанию — второй теплообменник котла (для горячего водоснабжения) очень чувствителен к повышенному содержанию солей в теплоносителе и очень быстро обрастает накипью и отложениями. Поэтому нужно регулярно чистить оборудование или следить за содержанием примесей в теплоносителе.

  • Более высокая цена
    — по сравнению с одноконтурным котлом БЕЗ бойлера косвенного нагрева. Конечно, если учесть покупку и установку БКН, то двухконтурный котел выходит дешевле.

Мощность и габариты

Это первые два параметра, по которым мы будем сравнивать наших «конкурентов».

Power

Итак, сначала разберем одноконтурный отопительный котел .

Рассчитать мощность устройства достаточно просто: на 10 кв.м. площадь требует 1 кВт мощности. Кроме того, не забывайте о 20% акций. Здесь все просто. Однако особое внимание стоит обратить на объема бойлера косвенного нагрева , который вы планируете установить на одноконтурный агрегат. Именно в нем содержится вся «соль» выбора. Если вы выберете бойлер с комплектным бойлером, то его объем в среднем составит 100-120 литров. При экономном расходе такого количества воды хватит на 2-3 человека.Однако можно забыть о частом купании в ванной.

Если выбрать БКН отдельно, то здесь уже стоит исходить из предпочтений своего домочадца. Итак, для большой бани вам понадобится бойлер объемом более 300 литров.

Двухконтурный котел : его мощность — важнейший параметр при выборе, ведь от него зависит, какой температуры и какого давления вода будет течь из крана. Если у вас 1 точка водозабора и вы планируете пользоваться только душем, то в среднем вам хватит бойлера на 10 кВт.Тем, кто любит периодически париться в бане, понадобится оборудование на 18 кВт. Но для стабильной подачи воды в обе точки водозабора советуем покупать котел на 24 кВт одновременно. При меньшей мощности

Габаритные размеры и компактность

Как мы уже говорили ранее, двухконтурный отопительный котел в этом плане намного практичнее , чем одноконтурный, так как это уже готовый продукт без необходимости подключения чего-то лишнего. . Его можно установить в любом удобном для вас помещении.

Для одноконтурного нужно оставить много свободного места, так как скорее всего в будущем потребуется подключить расширительный бак, предохранительный клапан, сам котел и т.д.

Оборудование

отопительный котел с 1 схема

Этот параметр напрямую связан с габаритами устройства.

Котел двухконтурный — готовое изделие, мини-котельная, в конструкции которой уже есть все необходимое для отопления и горячего водоснабжения оборудование (вентиль, циркуляционный насос, арматура и т. Д.)) Никаких дополнительных устройств приобретать не нужно — только трубы для подачи и отвода воды, а также для организации системы газоудаления.

Котел одноконтурный — это базовая комплектация. Отдельно потребуется приобрести бак косвенного нагрева, насос, мембранный бак и другое оборудование для полноценного обеспечения дома теплом и горячей водой. Настенные одноконтурные котлы, которые укомплектованы частью необходимых агрегатов, более комплектны.

Особенности работы одноконтурных и двухконтурных котлов

Напоследок дадим вам несколько полезных советов, которые окончательно помогут вам определиться с выбором.

  • Если вы остановили свой выбор на двухконтурном котле, то вам необходимо знать одну из его особенностей: после открытия крана с горячей водой придется подождать некоторое время (несколько минут), пока холодная вода не станет теплой. Это серьезный недостаток, так как, во-первых, неудобно стоять и ждать, пока он сольется. А, во-вторых, в это время будет активно крутиться счетчик воды. То есть каждый раз вы просто будете выливать деньги на ветер.

Чтобы хоть как-то компенсировать этот недостаток, специалисты рекомендуют размещать котел от точки водозабора не дальше 5-7 метров.Большее расстояние значительно снижает эффективность работы.

  • У одноконтурных устройств такого недостатка нет, но есть еще один. Если сразу не употребить нагретую воду в БКН, то она остынет и снова нагреется. В результате на его нагрев будет постоянно расходоваться энергия.

Заключение

Итак, какой котел лучше: одноконтурный или двухконтурный? Однозначного ответа на этот вопрос нет — каждая семья выбирает устройство под свои нужды и условия.

Если вы за экономию топлива и площади — то вам обязательно стоит остановить свой выбор на двухконтурном котле. Он начинает нагревать воду только тогда, когда в этом есть необходимость. Для сравнения: одноконтурный будет включаться каждые несколько часов — когда вода в бойлере остынет.

Также двухконтурный предпочитают жители квартир, в которых не так много свободного места, как хозяева своих коттеджей.

Если вы за удобство и повышенную надежность — тогда одноконтурный — ваш выбор.Никакого контрастного душа, если второй кран открыт, и слабого напора воды.

Выбор между одноконтурным и двухконтурным: видео

Обязательно посмотрите это видео: оно поможет вам определиться с выбором:

Мы надеемся, что наша статья дала вам приблизительное представление об этом два типа котлов, и вы уже сделали свой выбор. Удачи!

Традиционное отопительное оборудование постепенно уходит в прошлое. Концепция большого вместительного агрегата с высоким тепловым КПД при всех его достоинствах не применима даже в загородных домах… На смену таким конструкциям приходят компактные, функциональные и в то же время эффективные установки с программным управлением. Один из самых популярных представителей нового поколения в этом сегменте — двухконтурный твердотопливный котел, способный обслуживать как дачу, так и большой коттедж.

Конструкция агрегата

Конструкция основана на камере сгорания. Он получает топливо, после чего действует как источник распределенного тепла. Циркуляция тепловых потоков разделена на два контура, один из которых предназначен для обслуживания воды, а второй — исключительно для функции обогрева помещений.Но об особенностях двухконтурной системы как таковой мы поговорим позже. В двухконтурном твердотопливном котле помимо контуров и камеры сгорания предусмотрены зольник, переключающая заслонка, регулятор тяги, телескопическая труба и камеры нагрева воздуха. В зависимости от модификации, конструкция может быть улучшена дополнительными включениями — например, модулем подачи топлива, варочной панелью и т. Д.

Принцип действия

В целом работа таких печей основана на общем принципе преобразования энергии сгорания в тепло. .В традиционных твердотопливных котлах топливо подается в камеру сгорания, после чего достигается прогрев стен, прилегающих к конструкции. В этом случае можно говорить о нескольких улучшениях, повысивших КПД агрегата. В первую очередь, это циркуляция ручьев, которую двухконтурный твердотопливный котел длительного горения разносит по дому. Цена на такую ​​конструкцию может составлять порядка 15-20 тысяч, но высокая производительность котла оправдывает эти вложения. Циркулировать могут как воздушные, так и водяные потоки — это зависит от инфраструктуры, которая была организована в доме и подключена к оборудованию.Кроме того, важно не забывать о внедрении автоматических систем управления, которые позволяют практически без вмешательства пользователя настраивать систему управления на суточные, недельные и даже месячные интервалы самостоятельной работы.

Основные характеристики

Средняя тепловая мощность 30-50 кВт. Это касается котлов средней категории, но есть и промышленный сегмент, в котором энергетический потенциал превышает 100 кВт. Объем камеры составляет примерно 50 см 3.Но важно понимать, что это только основная камера — камера вторичного сгорания примерно на 20-30% меньше. По материалам изготовления ситуация в целом однозначная. Используются жаропрочные стальные сплавы или чугун. Например, вполне оправдано приобретение двухконтурных твердотопливных котлов для отопления частного дома с чугунным корпусом. В домашних условиях этот металл сложно деформировать, а если речь идет о стали, то есть риск, что он лопнет от неправильной работы котла.Это может происходить на фоне взаимодействия конструкции с повышенными тепловыми нагрузками. В промышленности, наоборот, практического применения становятся. В случае деформации компания сможет отремонтировать корпус в штатном режиме, но чугунный котел придется утилизировать, если он серьезно поврежден.

Особенности двухконтурной системы

Двухконтурные агрегаты работают по принципу тех же комбинированных теплообменников в радиаторных системах.В них камера нагрева воздуха сопрягается с контурами, в которых нагревается вода. То есть, если в обычных одноконтурных моделях, прежде всего, тепловая энергия, то двухконтурный твердотопливный котел обеспечивает, по сути, одновременный нагрев и воздуха, и воды. Затем вода циркулирует по каналам отопления или используется для нужд горячего водоснабжения.

В некотором смысле такое оборудование аналогично котельным. Но котлы ориентированы на работу на газовом топливе или электричестве.Редко встречаются двухконтурные твердотопливные отопительные котлы, но их использование оправдано наличием дров, угля или другого однотипного сырья.

Особенности моделей длительного горения

Концепция длительного горения реализована по двум принципам. В описании конструкции уже было сказано, что у таких котлов есть узел регулировки наддува. Благодаря этому механизму пользователь может с высокой точностью увеличивать или уменьшать объем кислорода, поступающего в камеру сгорания.Соответственно, уменьшение открытого пространства в воздуходувке приведет к менее интенсивному сгоранию. Небольшое количество дров или того же угля будет тлеть дольше. Также двухконтурные твердотопливные котлы длительного горения могут содержать две камеры. Первая — основная камера сгорания, а вторая предназначена для рециркуляции газовых смесей. То есть осуществляется двойное сгорание, что дает возможность производить большее количество тепла с меньшими выбросами вредных продуктов сгорания.

Топливное сырье

Основными источниками топлива являются древесина и уголь.Это традиционное сырье, доступное как с точки зрения финансирования, так и с точки зрения рыночной доступности. Как и прежде, это самые популярные виды топлива, на которых твердотопливные двухконтурные котлы продолжают работать и сегодня. Дома, расположенные в регионах без газоснабжения, оправданно отапливают твердым топливом. Это более выгодно, чем эксплуатация электроустановок, хотя могут возникнуть проблемы с транспортировкой.

В то же время домовладельцы все чаще переходят на более оптимизированные модели комбинированных котлов, которые также позволяют использовать биотопливо.Например, двухконтурный твердотопливный котел этого типа может работать на пеллетах, щепе и топливных гранулах … Это не только выгодное по цене и транспортировке сырье, но и экологически чистое.

Положительные отзывы

Главный недостаток классического дровяного котла — проблематичность его обслуживания. Современные модели оборудования длительного сжигания обеспечивают полное сгорание вторичных продуктов, минимизируя трудозатраты на очистку.При этом повышается и КПД агрегатов, которые выжимают максимум из топливного сырья за счет вторичного использования. У комбинированного теплообменника, который поставляется к твердотопливному двухконтурному котлу, много преимуществ. Цена таких моделей в 20 тысяч, конечно, смущает значительную часть заинтересованных потребителей, но это компенсируется оптимизированной системой циркуляции. Одна тепловая станция объединяет как точку горячего водоснабжения, так и отопительный контур.Кроме того, многие указывают на замкнутый характер системы, что также повышает безопасность эксплуатации оборудования.

Отрицательные отзывы

Вместе с преимуществами комбинированных теплообменников двухконтурный котел взял и их недостатки. Наиболее существенным является появление конденсата во время обслуживания двух линий нагрева. Неправильное обслуживание оборудования, по мнению многих пользователей, приводит к необходимости капитального ремонта с заменой внутренних деталей.Кроме того, двухконтурные твердотопливные котлы длительного горения страдают рядом эксплуатационных ограничений. Среди них владельцы отмечают невозможность загрузки рыхлого топливного сырья, проблемы с розжигом неполной топки и т.д.

Заключение

Выбор в пользу двухконтурных агрегатов с системой длительного горения более чем понятен в современные условия … Такое решение для частного дома оправдано как с точки зрения эксплуатационных характеристик, так и с точки зрения денежных затрат.Другой вопрос, насколько использование твердого топлива может оправдать себя в конкретных условиях. Поскольку газ самый дешевый, а электричество, конечно, самое дорогое по затратам, но позволяет конструировать очень удобные и надежные агрегаты. За счет чего в этом случае выиграет двухконтурный твердотопливный котел длительного горения, цена которого не так сильно отличается от альтернативного оборудования и составляет в среднем 15-20 тысяч? Прежде всего, такие модели надежны. Они не требуют введения специальной защиты от пожара и взрыва, как в случае с газовыми котлами… Что касается преимуществ перед электрическими аналогами — в основном минимальные затраты при эксплуатации, но есть и серьезный плюс, который касается высокой производительности при быстром нагреве.

Настенные газовые отопительные котлы: виды, правила установки

Настенные газовые отопительные котлы

Отопление дома или квартиры — пожалуй, один из самых основополагающих элементов комфортной жизни, ведь в холодном помещении сама эта жизнь будет казаться такой. сущий ад, особенно зимой.Решить проблемы с теплоснабжением сейчас очень просто, так как возможностей и различных приспособлений для этого очень много. К таким устройствам смело можно отнести газовые настенные котлы, ведь они не только несут в себе тепло, но и удобны в эксплуатации и установке.

Содержание

  • Типы навесных газовых котлов
  • Документы, необходимые для установки
  • Монтаж настенного газового котла
  • Шаг 1.Крепление котла к стене
  • Шаг 2. Подключение к водопроводу
  • Шаг 3. Подключение к газопроводу
  • Шаг 4. Подключение газового котла к сети
  • Шаг 5. Подключение котла к трубе дымохода
  • Шаг 6. Заполнение системы отопления водой
  • Шаг 7. Запуск газового котла

Виды навесных газовых котлов

Настенные газовые котлы отопления, как уже было сказано выше, очень удобны в установке, а все потому, что все их содержимое заключено в один корпус.Внутри находится практически все, что необходимо для нормального функционирования всей котельной — теплообменник, горелка, циркуляционный насос, регулирующее устройство, расширительный бак, манометр, градусник и другие элементы.

Но привлекает потенциальных покупателей не только простота установки, но и удобство эксплуатации, ведь большинство современных моделей газовых настенных котлов оснащены простейшей системой управления, с которой справится даже пенсионер или школьник.

По функциональности навесные газовые котлы делятся на два типа:

Одноконтурные котлы обеспечивают только отопление дома или квартиры, то есть используются по прямому назначению.

Устройство одноконтурного газового котла

Двухстенный газовый котел но он может одновременно обогревать помещения дома и обеспечивать хозяев горячей водой.

Безусловно, у этого типа газовых котлов есть преимущество перед одноконтурными типами отопительных приборов, ведь один котел решает сразу две проблемы, только учтите, что если в вашем доме центральное отопление, то потратиться на покупку такое устройство нерационально.

Навесной двухконтурный газовый котел отопления осуществляет нагрев теплоносителя и подает горячую воду

Устройство двухконтурного газового котла

По способу отвода отработанных газов навесные газовые котлы делятся на два типа:

  • с открытой камерой
  • с закрытой камерой сгорания.

В котлах с открытой камерой воздух для поддержания процесса горения поступает непосредственно из помещения, в котором установлено отопительное оборудование, а все выхлопные газы проходят через дымоход.

Если у вас нет дымохода или вы решили установить в квартире газовый котел (естественно, у этого типа жилья нет дымохода, предусмотренного нормативными документами), то можно использовать котлы с закрытой камерой сгорания. . В комплект этого отопительного прибора входит система дымоудаления, которая с помощью специальной турбины принудительно удаляет продукты сгорания из котла.

Котлы с закрытой камерой сгорания имеют ряд преимуществ:

  1. не сжигают кислород в доме;
  2. не требуют установки дымохода;
  3. не требует свежего воздуха снаружи.

Хотя традиционный дымоход в данном случае не нужен, аналогичная система отопления должна быть оборудована коаксиальным дымоходом, стоимость которого в несколько раз меньше стоимости установки стандартной вытяжной трубы. Подобный прибор можно смонтировать даже в квартире, тогда вы сможете самостоятельно регулировать интенсивность подачи воды и отопления, а также существенно сэкономить на коммунальных платежах.

Коаксиальный дымоход еще называют «труба в трубе» — через внешнюю трубу дымохода в квартиру попадает воздух, а через внутреннюю выводятся продукты сгорания.

Коаксиальный дымоход выполняет две функции: отвод продуктов сгорания и подачу кислорода извне

По типу розжига настенные газовые котлы бывают:

  • с электронным розжигом
  • с пьезоподжигом

Котлы, которые запускаются пьезозажиганием, имеют специальную кнопку на панели управления, после чего запускается нагрев.

Котлы с электронным розжигом запускаются автоматически. Этот вид нагревательного устройства намного экономичнее своих «ручных» аналогов, так как здесь нет запальника с постоянно тлеющим пламенем. Кроме того, при внезапном отключении электроэнергии (что довольно часто бывает в России) котел включится самостоятельно, а модель с пьезоподжигом придется включать вручную.

Преимущества навесных газовых котлов

  1. Практически все модели газовой приставки оснащены системой регулирования мощности горелки, что позволяет плавно регулировать подачу газа в диапазоне от 30 до 100% в зависимости от ваших потребностей.Благодаря этой системе ваш котел всегда будет в идеальном состоянии, ведь вероятность образования накипи в этом случае сводится к минимуму.
  2. Газовый настенный котел способен сохранять работоспособность практически при любых показателях давления газа (не сверх того, конечно). Для России это очень важно, ведь по всей стране постоянные проблемы с подачей газа, а точнее с перепадами давления. Некоторые модели навесного оборудования даже при давлении 5 мбар способны достаточно стабильно работать, конечно, мощность снижается, но тем не менее вы вполне можете поддерживать благоприятную температуру в доме или квартире.
  3. Современные газовые котлы оснащены всеми возможными степенями защиты. Вы покупаете не просто обогреватель, а полностью безопасное устройство. Настенные котлы имеют сразу две степени защиты от образования накипи: систему контроля температуры в первом контуре и магнитную систему для уменьшения образования накипи. Первый мгновенно реагирует на любое критическое повышение температуры, что позволяет избежать образования накипи, а второй разделяет соли таким образом, чтобы они не оседали при нагревании.

Необходимые документы для установки

Вы не ошиблись, для того, чтобы установить газовый котел в своем доме, вам понадобятся документы, ведь вы приобрели не просто прибор, а прибор, работающий на опасном топливе — газе.

Итак, вам понадобятся следующие документы:

  • оригинал договора на обслуживание;
  • оригинал договора на ввод в эксплуатацию;
  • Акт разграничения между официальной организацией (например, Горгаз) и предприятием по обслуживанию оборудования

Монтаж настенного газового котла

Для наглядного примера рассмотрим технологическую установку газового котла двухконтурного типа, мы Только учтите, что все операции должны выполняться сотрудниками компании, имеющей все необходимые сертификаты и документы.

Шаг 1. Крепление котла к стене

Газовые настенные двухконтурные котлы монтируются с помощью специального кронштейна, входящего в комплект. Его необходимо закрепить строго параллельно полу, иначе ваш котел будет висеть неровно, что может вызвать поломку, связанную с образованием накипи.

Шаг 2. Подключение к водопроводу

Поскольку мы устанавливаем двухконтурный котел, который будет не только обогревать дом, но и обеспечивать его горячей водой, нам придется позаботиться об установке фильтра.Этот фильтр устанавливается на входе отопительной воды обратно в котел. Такой подход к установке предотвратит засорение теплообменника и, как следствие, его выход из строя. Также рекомендуется установить шаровые краны с обеих сторон фильтра и на всех патрубках котла.

Важно: не забудьте снять с форсунок все заглушки, которые поставил производитель.

Подключение водопровода к газовой котельной

Шаг 3. Подключение к газопроводу

Эту операцию должны проводить только сертифицированные специалисты газовой службы, поэтому мы не будем углубляться в тонкости и нюансы данного комплекса. процесс.Правда, стоит отметить, что перед котлом необходимо установить шаровой кран или газовый кран с газовым паспортом (иначе газ попадет в ваш дом или квартиру), газовый счетчик, газоанализатор и термопрокладочный вентиль. Не забывайте, что газовый кран должен находиться в удобном месте и иметь легкий доступ к себе.

Подключение котла к газовой сети

Шаг 4. Подключение газового котла к сети

Для подключения газового котла к сети. электрическую сеть нужно использовать трехжильный кабель с вилкой такой длины, чтобы доходить до ближайшей розетки.Если в зоне досягаемости такой нет, то придется заняться установкой розетки 220 В с заземлением.

Важно: не путайте фазный провод с нулем, иначе ваш котел не заработает.

Шаг 5. Подключение котла к трубе дымохода

Коаксиальная труба, входящая в комплект, подключается к газовому котлу и выводится в специально просверленное отверстие в стене за пределами помещения.

Шаг 6. Заполнение системы отопления водой

Перед запуском котла необходимо залить водой всю систему, предварительно отключив газовое оборудование от сети.Для того чтобы провести эту операцию, нужно открыть встроенный вентиль, расположенный в нижней части котла, а при достижении давления 0,8-1,2 бар сам этот вентиль необходимо закрыть. Система готова к работе ..

Важно: заполнять систему водой нужно медленно, чтобы весь воздух постепенно выходил из нее через специальные вентиляционные отверстия.

Шаг 7. Запуск газового котла

Итак, ваш газовый настенный отопительный котел установлен, остался последний и самый важный этап — его запуск.Сначала убедитесь, что системы водо- и газоснабжения полностью герметичны, а после можно «перерезать красную ленточку».

Вставив вилку в розетку и установив реле термостата на максимальное значение, вы дадите добро своему новому питомцу. Он включится сам, потому что для этого у него есть все возможности.

Специалисты, выполняющие монтаж и запуск вашего котла, должны ознакомить вас с правилами эксплуатации и эксплуатации агрегата.

Пусть Ваш навесной газовый котел прослужит Вам долгие годы!

Котел водогрейный газовый двухконтурный. Настенный газовый котел с бойлером

Двухконтурный газовый котел с котлом послойного отопления уверенно завоевывает рынок и сердца домовладельцев. Однако производители отопительного оборудования уверены, что ряд моделей с трубчатым теплообменником может с ним уверенно конкурировать. Дело в том, что в некоторых случаях очень быстро выходят из строя агрегаты со стратифицированным подогревом.В этой статье мы раскроем возможные альтернативы такому устройству и расскажем вам множество технических нюансов.

Трубы и плиты: в чем принципиальная разница?

Традиционный трубчатый теплообменник представляет собой трубу небольшого диаметра, расположенную по спирали. Вода для системы отопления и горячей воды движется внутрь, нагревается. Система практична, но довольно громоздка, так как модели большой мощности оснащены автономным котлом. Часто для организации котельной нужно выделить отдельное помещение.

Проблема решилась с появлением котлов послойного отопления. Внутри этого агрегата расположен ряд тарелок, между которыми оставлено небольшое пространство. Эти пластины нагревают воду, циркулирующую в котле. В итоге:

  • вода нагревается намного быстрее, чем в трубчатом котле;
  • Котел

  • встроен непосредственно в газовый котел;
  • устройство очень компактное;
  • стоимость оборудования заметно ниже, чем при использовании традиционного теплообменника.

Однако многие домовладельцы очень скоро обнаруживают, что послойное отопление также имеет ряд недостатков.На пластинах образуются минеральные отложения, пространство между ними забивается, и установка выходит из строя. Особенно важно учитывать эту особенность пластинчатых теплообменников там, где вода отличается повышенной жесткостью.

В пластинчатом теплообменнике вода нагревается примерно до 80 градусов, что способствует активному осаждению отложений и закупорке узких каналов. Если содержание минеральных веществ превышает 140 мг / л, рекомендуется отказаться от пластинчатого нагревателя в пользу альтернативных устройств.

Альтернативой стали более компактные модели двухконтурных газовых котлов, оборудованные встроенным бойлером косвенного нагрева. На трубах, по которым движется вода, тоже могут откладываться минералы, но этот процесс протекает гораздо медленнее, чем при послойном нагреве. Конструкция такого котла практически ничем не отличается от комплекта из одноконтурного котла и котла с трубчатым теплообменником. Оба эти элемента, а также насосы и прочая арматура встроены в аккуратный компактный корпус.

Обратите внимание, что минералы также оседают на трубчатом теплообменнике, хотя это происходит довольно медленно. Для эффективной работы котла рекомендуется чистить его каждые несколько месяцев. Кроме того, чтобы снизить интенсивность осаждения, следует установить регулятор нагрева на 54 градуса или ниже.

Эта диаграмма иллюстрирует разницу в работе двух типов котлов, описанных выше.

Какой вариант подходит для большой площади?

Специалисты считают, что для системы ГВС большого дома трубчатый теплообменник предпочтительнее пластинчатого.Так как расстояние от водонагревателя до места забора воды может быть значительным, придется долго ждать, пока потечет холодная вода. Проблема решается с помощью системы рециркуляции. Это отрезок водопроводной системы, по которому между водонагревателем и местом демонтажа постоянно циркулирует горячая вода, сохраняя заданную температуру. С пластинчатым теплообменником такое устройство использовать нельзя, так как на пластинах очень интенсивно будут образовываться минеральные отложения.

В небольшом доме важен размер оборудования.Оптимальным выбором может стать компактный котел, который вставлен в большой трубчатый теплообменник. В этом случае трубы размещают по спирали по всей высоте котла, чтобы быстро нагреть сразу весь объем воды. Повышает эффективность правильное расположение катушки, например, в виде двух параллельных спиралей. Такое устройство позволяет с комфортом пользоваться даже небольшим бойлером, объемом всего 10-20 литров.

Газовые двухконтурные котлы Vaillant — оптимальное сочетание качества и доступной цены.Это отопительное оборудование давно известно и пользуется заслуженной популярностью.

Несколько слов о производительности котла

При выборе котла важно правильно оценить его производительность. Часто производитель указывает только начальную емкость, которая учитывается при полном баке горячей воды. Для потребителя важнее учесть производительность, которую котел выдает при обычном расходе воды. Этот показатель значительно ниже исходной производительности.

Еще один важный момент, влияющий на производительность — повышение температуры. Чем ниже этот показатель, тем дольше проработает котел, и тем меньше будет повреждений. Указывая производительность котла, производители руководствуются разными данными по увеличению. Вообще следует придерживаться правила: чем больше мощность оборудования и объем котла, тем производительнее оборудование.

Подробнее о выборе газового отопительного котла смотрите в видео:

Предлагаем Вашему вниманию онлайн-калькулятор для подбора котла в зависимости от характеристик вашего помещения:

Обзор производителей и цены

Интересная линейка двухконтурных газовых котлов со встроенным бойлером — итальянский производитель Baxi.Популярны следующие напольные и настенные модели:

  • Baxi SLIM 2.300i;
  • Baxi SLIM 2.300 Fi;
  • Baxi NUVOLA 3 COMFORT 240Fi;
  • Baxi NUVOLA 3 280B40i;
  • Baxi NUVOLA 3 COMFORT 280i.

Большинство газовых котлов оборудовано электронными системами самодиагностики, контроля пламени, защиты от перегрева и другими модулями безопасности. Есть электронное зажигание, возможность перехода на сжиженный газ, программируемый таймер и т. Д.Цены варьируются в районе 1500-2000 долларов.

Двухконтурные газовые котлы Baxi со встроенным бойлером отличаются компактными размерами, привлекательным внешним видом, удобной панелью управления и возможностью автоматического управления работой оборудования.

Не менее востребованы газовые котлы

другого популярного итальянского производителя — Ferroli. Чаще всего покупатели выбирают модели:

  • Ferroli DIVAtop 60 F 32;
  • Ferroli DIVAtop 60 F 24;
  • Ferroli DIVAtop 60 C 32;
  • Ferroli PEGASUS D 30 K 130;
  • Ferroli PEGASUS D 40 K 130.

Эти газовые байпасные котлы различаются по мощности и типу установки (напольная и настенная), но все они отличаются повышенной коррозионной стойкостью и удобной панелью управления с ЖК-монитором. Снаружи теплообменник покрыт слоем алюминиевого антикоррозионного состава, внутри находится ионизационный электрод для защиты от электрохимических процессов. Практически все модели имеют электрозажигание, два микропроцессорных управления, защиту от блокировки помпы и так далее.Стоимость газовых байпасных котлов Ferroli варьируется в довольно широком диапазоне: от 1200 до 3000 долларов.

Двухконтурные газовые котлы итальянского производителя Ferrolli хорошо известны на рынке. Их главная особенность — европейские стандарты качества и повышенная надежность.

Качественные газовые котлы, отличающиеся Nova Florida, появились на рынке сравнительно недавно — в 1992 году. Это торговая марка итальянской компании Fondital. Чаще всего покупатели обращают внимание на модель:

  • Нова Флорида Весы Dual Line Tech BTFS
  • Нова Флорида Весы Dual Line Tech BTFS 28
  • Нова Флорида Весы Dual Line Tech BTFS 32
  • Нова Флорида Pegasus Compact Line Tech KBS 24

Компактные настенные котлы этой марки стоят относительно недорого: 1200-1500 долларов.Цена на более мощные модели может достигать 2500-3000 долларов. Для работы котлов можно использовать металл или сжиженный газ. Оборудование имеет высокую степень электрозащиты, панель управления оснащена удобным ЖК-монитором. Возможно автоматическое управление работой котла с помощью комнатных и внешних датчиков температуры.

Совет! Из-за колебаний температуры эмалевое покрытие корпуса трескается. В этом плане практичнее корпус из нержавеющей стали, хотя такие котлы дороже.Повышает стойкость оборудования к электрохимической коррозии, расположенного в аноде резервуара.

Напольные газовые котлы из чугуна обычно дешевле и оснащены одноуровневой горелкой. Для регулирования работы такого котла необходимо установить смесительный узел, в который встроен автоматический трехходовой клапан. В результате экономия будет минимальной. Хорошие возможности для снижения затрат на отопление предоставляют конденсационные модели, использующие энергию, генерируемую конденсацией пара.

Отопительный газовый котел с котлом в частном доме может быть установлен при наличии магистрального газопровода, проходящего в непосредственной близости от дома. Природный газ — наиболее распространенное и экономичное топливо в нашей стране.

Современные производители газового оборудования для бытовых нужд предлагают потребителям следующие типы таких устройств:

  • Одноконтурный — котлы предназначены исключительно для отопления небольших помещений.
  • Двухконтурный — отлично справляется с реализацией двух функций по обогреву помещения и по подогреву проточной воды.

Современные газовые котлы, выпускаемые производителями отечественной и зарубежной промышленности, также различаются по принципу подачи газа.

Так, например, некоторые модели котлов могут успешно работать при естественных способах подачи топлива, при этом вывод продуктов сгорания осуществляется через дымоход. Правильная работа такого типа оборудования возможна только при условии постоянного наличия свежего воздуха в помещении, что обеспечит поддержание процесса горения.

Газовые котлы других типов дополнительно комплектуются продуктами принудительного (коаксиального) сгорания газа. При этом подача воздуха происходит с улицы, там же выводятся продукты сгорания топлива.

Стена и пол

Помимо функциональных особенностей модели оборудования для отопления и водяного отопления различаются между собой по принципу самого крепления:

  • Котел отопительный газовый с настенным котлом.Устройство предназначено для обогрева небольшого квадратного помещения. Котлы этого типа крепятся к стене помещения с помощью специальных кронштейнов. Отличительной особенностью этого типа оборудования являются его компактные размеры и относительно небольшой вес — около 100 кг.
  • Отопление газовый котел с котельным полом. Доля таких агрегатов, как правило, превышает отметку в 100 кг. Объясняется это тем, что под одним корпусом по сути два устройства — накопительный котел и рабочий агрегат.Оборудование данного типа выпускается только в одной вариации — напольной.
  • Отопительный котел газовый без котельного пола. Высокая стоимость таких устройств обусловлена ​​конструктивными особенностями — в агрегате установлен высокопрочный теплообменник из чугуна. Такие котлы неплохо уживаются с системами центрального отопления старого типа.
  • Котел отопительный газовый без котла настенный. Небольшой вес и компактные габариты — главные преимущества этого типа оборудования. Устройство отлично справляется с функциями мини-мотеля.Агрегат укомплектован расширительным баком, насосом, предохранительным клапаном. Практичное решение для малогабаритных квартир и домов.

Оптимальный объем котла

Объем бойлера стандартного одноконтурного котла колеблется в пределах 60-300 литров. Выбирая оборудование, необходимо определиться с показателем объема устройства.

Этот показатель зависит от уровня потребления воды всеми членами семьи. Обратите внимание: если есть ванная комната с гидромассажной ванной или джакузи, тем больше мощность и объем прибора.

Горелка атмосферная или паяльная

Стандартный газовый котел с котлом напольного типа может работать со съемным нагнетателем или встроенной атмосферной горелкой. Ввиду этого агрегаты существенно различаются между собой, например, КПД устройства с атмосферной горелкой намного выше, чем у аналога с дутьевой горелкой. Агрегаты с атмосферными горелками намного безопаснее в эксплуатации, стоимость таких образцов довольно высока.

Главное преимущество котлов с дутьевыми горелками — доступная стоимость и низкий уровень шума.Помимо прочего, такое оборудование может работать на жидком топливе — достаточно просто установить сменные элементы. Стандартная номинальная мощность уличного котла, оснащенного атмосферной горелкой, составляет от 10 до 80 кВт. Для сравнения: мощность котла с паяльной лампой может достигать нескольких тысяч кВт.

Подключение и установка

Этот процесс профессиональных установщиков отопительного и водонагревательного оборудования называется обвязкой. Включает в себя весь комплекс работ: монтаж труб и агрегатов, мероприятия по подключению котла к системе отопления (водоснабжения), наладка, подключение котла.

Схема подключения газового котла с бойлером косвенного нагрева

Важно: монтажные работы следует доверять только профессионалам. Если вы сами решили справиться с этим вопросом, обязательно ознакомьтесь с техническим паспортом устройства и рекомендациями по его установке и подключению.

Газовый котел находит свое применение во всех типах зданий, особенно если нет подключения к системе центрального отопления.Если взять в качестве примера настенный газовый двухконтурный котел с бойлером, то его преимущество заключается в том, что второй контур может легко удовлетворить все потребности в ГВС в любое время года.

Система отопления с двухконтурным газовым котлом

В связи с тем, что мощность настенных агрегатов составляет от 12 до 35 кВт, их стоимость примерно в 1,5-2 раза ниже, чем у наружных аналогов. Такой диапазон мощностей позволяет выбрать оптимальное решение для дома площадью от 50 до 350 кв.м. Цены также различаются в зависимости от марки производителя — рынок заполнен агрегатами различных марок, и вам не составит труда выбрать устройство с оптимальным соотношением цены и качества.

Немаловажным моментом является простота монтажа этого котла. Вряд ли кому-то приятно возиться в течение нескольких дней во время монтажа установки. Двухконтурный газовый котел не обязательно выносить в отдельное помещение, его привлекательный современный дизайн и небольшие габариты позволят сэкономить приличное количество места и денег, как на установку, так и на дизайн.

Классификация газовых пароварок

Газовые котлы можно классифицировать по следующим характеристикам:

Двухконтурный газовый котел со встроенным котлом

  1. Мощность — основная характеристика. Естественно, чем мощнее газовый котел, тем больше он обогревает помещение. Ориентируйтесь на площадь своего дома, если она небольшая, то очень мощный котел не понадобится. Если отапливаемая площадь достаточно велика, то следует исходить из формулы, что 1 кВт произведенной тепловой энергии отапливает примерно 10 квадратных метров площади при условии, что потолки в доме не превышают 3 метра.
  2. Второй контур. Это важная характеристика, ведь если котел однопоточный, это накладывает определенные ограничения на использование агрегата. Одноконтурные агрегаты намного дешевле и не хуже справляются с отоплением помещения, особенно если от него только это требуется. Если вы хотите, чтобы котел еще и нагревал воду для бытовых нужд, то вам обязательно понадобится настенный газовый двухконтурный котел с бойлером. Агрегат с бойлером полностью удовлетворит ваши потребности в горячей воде, в отличие от проточного водонагревателя, который при больших объемах не справляется со своей задачей.
  3. Выхлопная система выброса топлива. Этот параметр напрямую отвечает за безопасность, ведь если котел сжигает кислород и воздух в помещении, то как минимум неприятные побочные эффекты возникают у всех в доме. По этой причине устройства с системой естественной тяги подходят только при наличии специальных дымоходов для отвода газов. В остальном такой ели не было; система принудительного отвода газа будет оптимальным выбором. Суть которого — двойная труба, выхлопные газы отводятся по внутренней, а свежий воздух всасывается по внешней.Они более экономичны при установке, за счет того, что не нужно строить специальный дымоход.
  4. Метод зажигания. Это не важный аспект, но тем не менее может помочь немного сэкономить на работе котла. Основные методы — использование пьезоэлемента и полная автоматизация. Автоматика намного экономичнее из-за отсутствия запальной лампы, а значит, и огня в ней нет. Кроме того, вам не нужно нажимать кнопки и повторно зажигать пламя каждый раз, когда происходит перерыв в подаче газа.В автономном режиме все будет зажигаться и регулировать температуру.

В конструкции настенных газовых котлов предусмотрены различные технические датчики. Самые распространенные из них:

  1. Датчик пламени. Обязательное устройство, поскольку оно блокирует поток газа на случай, если пламя внезапно погаснет
  2. Термостат. То же касается и основных датчиков, ведь он отключает газовый котел, если вода в нем достигает критической точки температуры.
  3. Датчик блокировки котла при внезапном отключении электроэнергии.
  4. Датчик — затвор, срабатывающий при перебоях в подаче газа.
  5. Датчик контроля тяги. Отключает котел при отсутствии тяги.
  6. Датчик уровня газа. В случае небольшого количества поступающего газа отключают котел.

Производители газовых котлов

Как это не печально, но отечественные производители таких брендов, как «Конорд», «Лемакс», «Боринское» не могут полностью удовлетворить потребительский спрос на рынке газовых котлов. Не самого лучшего качества, это одна из главных причин.Как это ни печально, но до импортных моделей отечественным еще очень далеко, качество хромает, но дело даже не в экономии и надежности. Рассмотрим основные особенности импортных моделей котлов.

VAILLANT . Самая востребованная серия этих котлов — «ecoTECB». В этой линейке газовых котлов реализована система снижения выбросов продуктов сгорания. Они выводятся по типу принудительного выхода газа, то есть труба в трубе. В этом плане его труба отличается немного длинной.

VIESSMANN. Основная особенность — небольшие габариты и достаточно высокая мощность. Произведено в Германии, а значит, надежно будет работать даже при высоком давлении газа.

ДЖУНКЕРЫ . Также у немецкого производства есть особенность, представленная турбиной второго контура. Эта турбина обеспечивает очень быстрый нагрев воды до нужной температуры, что выгодно отличает этот котел от конкурентов.

BAXI. Агрегат с высоким КПД и бесшумной работой.Также может работать при пониженном давлении газа.

ПРОТЕРМ. Сложно выделить какие-то стороны, просто хороший настенный газовый двухконтурный котел с бойлером по доступной цене.

ГЕРМАН. Интересный дизайн и экономичность.

IMMERGAS. Котлы Compact от итальянского производителя небольшие, привлекательные и достаточно мощные.

Ferroli Все водосоединительные элементы изготовлены из нержавеющей стали, что гарантирует долговечность.

БЕРЕТТА. Разнообразные модели надуют глаз. Самые разные модели для разных целей. Особенность — работа при температуре не ниже 25 градусов Цельсия.

АРИСТОН. Всем известна марка, которая славится не только газовыми котлами. Его особенность — простота обслуживания, обусловленная простотой конструкции и наличием базовых модулей.

Также стоит отметить корпоративную гарантию именитых брендов. Это около 10-15 лет, но отечественные производители такими цифрами похвастаться не могут.По истечении этого срока желательно сменить оборудование.

Опыт специалистов, занимающихся разработкой систем отопления на природном газе и проведением испытаний, в том числе в наших климатических условиях, позволит Вам сделать правильный выбор. Просто следуйте советам ниже:

  • Приобретая малогабаритный котел, обязательно смотрите на меньшие значения мощности. Если оно немного выше расчетного, то стоит дополнительно купить термостат.Это позволит сэкономить деньги на эксплуатации оборудования в долгосрочной перспективе, а также прилично увеличит срок его службы за счет уменьшения количества запусков оборудования.
  • Известно, что теплообменник страдает одним серьезным заболеванием — отложением солей и извести. Чтобы этого не произошло, в условиях «жесткой» воды следует брать оборудование с битермическими теплообменниками. Если вода проходит предварительную обработку, так называемое «умягчение», то лучше, чтобы теплообменник был отдельным, в первом случае вы уменьшите образование извести, а во втором — сэкономите.
  • В случае кушания большой площади дома, а расход горячей воды тоже большой из-за большого количества точек потребления, лучше было бы купить такую ​​замечательную вещь, как бойлер. В некоторых двухконтурных котлах он уже присутствует, но если нет, то необходимо добавить. Бойлер увеличит расход горячей воды в разы, поэтому недостатка в ней вы не испытаете.

Информация!

Важно помнить, что газовые котлы в большинстве своем предназначены для работы с центральным газопроводом, если такового нет, и необходимо, чтобы оборудование работало на сжиженном газе, обязательно сообщите об этом продавцу и при настройке и установке пользуйтесь услугами только квалифицированного специалиста, не подвергайте себя и близких лишнему риску.

  • Также в случае необходимости подключения к котлу таких вещей, как теплый пол, вентиляция и другие сторонние контуры, важно всегда доверить расчеты и подбор комплектующих специалисту.
  • При покупке котла следует позаботиться о покупке и установке СКУД в доме. Автоматика в долгосрочной перспективе окупится не только сама по себе, но и значительно снизит затраты на отопление помещения. Они работают по принципу регулировки и регулирования мощности котла при повседневной работе.Купив СКУД один раз, вы сможете сэкономить на топливе около 20%, что обязательно скажется на вашем кошельке.

Вопрос отопления жилища и обеспечения горячей водой требует максимальной ответственности и внимательности. Купить настенный газовый двухконтурный котел с бойлером необходимо в специализированных магазинах и центрах с обязательной предварительной консультацией. В противном случае невнимательность и легкомыслие могут привести к несчастным случаям и плачевным последствиям. Только квалифицированные специалисты и консультанты могут гарантировать правильную работу такого тонкого оборудования на протяжении всего периода эксплуатации.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Описание котельной системы

(LTHW) — инженерное мышление

Описание котельной системы (LTHW). В этом уроке мы рассмотрим типичную современную систему отопления в коммерческом здании. Есть много вариантов того, как это можно настроить, но эта версия довольно типична для коммерческих зданий новой конструкции.

Прокрутите вниз, чтобы просмотреть обучающее видео на YouTube по системам кипячения

В этой системе у нас есть два больших котла, которые подключены параллельно. Это означает, что оба котла могут работать одновременно или по отдельности. Один из котлов может быть изолирован, отключен и открыт для обслуживания, в то время как другой котел продолжает работать и обеспечивать отопление здания. Это наиболее распространенный тип конфигурации для современных систем отопления. Другая версия будет подключена последовательно, но это устаревшая конструкция, которая не так практична, по крайней мере, для коммерческих офисов.

Пример разных котлов
Котлы

бывают разных исполнений, несколько примеров я привел выше. Это может быть пара больших котлов или несколько более мелких. В лучших проектах будет использоваться сочетание размеров, чтобы эффективно удовлетворить спрос. Возможно большой зимой и меньший летом.

Эти котлы служат источником тепла для системы отопления. Это тепло передается циркулирующей воде системы отопления, которая затем выталкивается наружу и вокруг здания.

В системах такого типа вы встретите два термина: первичные и вторичные цепи.

В первичном контуре горячая вода будет циркулировать от котлов до гидравлического коллектора. Гидравлический разделитель будет подавать горячую воду во вторичные контуры, а затем возвращать использованную горячую воду из охладителя обратно в другой конец гидравлического коллектора.

Вода первичного контура может течь прямо через гидравлический разделитель и обратно в котел, чтобы забрать больше тепла, или может течь вверх через вторичные контуры. Путь прохождения воды будет зависеть от потребности в горячей воде во вторичных контурах.Вода может протекать прямо, потому что котлам для работы требуется минимальный расход, иначе они могут повредить или разрушить свои внутренние части.

Каждый первичный и вторичный контуры будут иметь свои собственные насосные агрегаты.

Первичные насосы обычно представляют собой более крупные насосы, обычно центробежного типа, приводимые в действие асинхронным двигателем. Это зависит от размера системы, хотя они также могут быть встроенными, особенно в небольших офисных помещениях.

Подробное описание первичной и вторичной сторон , описанных здесь

Первичные насосы будут проталкивать воду только вокруг первичного контура.Эта горячая вода выходит из котла, попадает в этот трубопровод, всасывается первичным насосом и затем выталкивается в гидравлический разделитель.

Эта вода может затем либо выйти через вторичные насосы, выходящие из коллектора с малыми потерями, и течь в стояки, либо некоторая ее часть будет проходить через другую сторону коллектора. В любом случае вода достигнет дальнего конца коллектора и продолжит течь обратно в котел, но при более низкой температуре, чтобы собрать больше тепла и повторить этот цикл.

Из коллектора с горячей стороны выходят несколько небольших насосов, которые подключены к трубам, известным как стояки. Стояки поднимаются вверх по зданию, чтобы подавать нагретую воду в разные контуры. Например, кондиционеры восточного или западного крыла.

В этом примере у нас есть четыре вторичных цепи. Вторичные контуры 1–3 имеют сдвоенный насос, а четвертый — только один, поскольку тепловая нагрузка небольшая и находится поблизости, возможно, возле стойки регистрации.

Вторичные насосы

Выше вы можете увидеть пример некоторых вторичных насосов меньшего размера.Это могут быть и большие центробежные насосы, это зависит от размера системы отопления. Эти насосы нагнетают горячую воду туда, где это необходимо, но только для выбранной области здания, к которой подключен трубопровод.

Установки с двумя насосами обычно работают в рабочем и резервном режимах. Это означает, что один насос работает в любой момент времени, а другой действует как резервный на случай отказа рабочего насоса.

Вторичные контуры будут подавать воду на определенную площадь здания.Например, первый контур может обеспечивать горячей водой радиаторы на первом этаже. Второй, вторичный контур может обеспечивать горячей водой вентиляционные установки и фанкойлы только на восточной стороне здания и т. Д. И т. Д.

После того, как горячая вода проходит через теплообменник и теряет часть своей тепловой энергии, она возвращается через возвратный стояк, откуда она течет обратно в разделитель с низкими потерями и обратно в бойлер для сбора большего количества тепла.

Горячая вода

В этом примере у нас также есть вторичный контур, идущий в водонагреватель.Водонагреватель — это место, где производится горячая вода, это горячая вода, которая выходит из кранов.

Почему мы отделяем бытовую воду от горячей воды, циркулирующей по всему зданию? В систему первичного отопления системы LTHW, в систему горячего водоснабжения с низкой температурой поступает много химикатов, и вы действительно не хотите пить их.

Горячая вода подается из котла во вторичный контур, где она затем нагнетается насосом в теплообменник в водонагревателе.Затем он будет передавать свое тепло свежей воде, которая находится внутри резервуара. Температура пресной воды неизбежно повысится из-за теплообменника. Эта подогретая пресная вода затем подается на кухни, чайные зоны и раковины в ванных комнатах, где она используется и стекает в канализацию. Он не вернется обратно в систему отопления. Между тем, подаваемая горячая вода из бойлера во вторичном контуре будет вытекать из теплообменника в водонагревателе с более низкой температурой, потому что она отдала часть своего тепла пресной воде, и она вернется обратно в Гидравлический разделитель и обратно в котел.

Блок наддува

Выше вы можете увидеть пример расширительного бака и блока повышения давления. Давление в системе изменится, например, если включается вторичный насосный агрегат, тогда первичный насосный агрегат будет испытывать снижение давления, потому что теперь больше воды течет из коллектора во вторичный контур.

То же самое, если температура воды повышается или понижается, ее плотность изменится, и это также повлияет на давление.Вода расширяется при нагревании и сжимается при охлаждении.

Расширительный бак и блок повышения давления подсоединяются к главному трубопроводу, обычно где-то около гидравлического коллектора. Если давление становится слишком высоким, то, очевидно, расширительный бак поглотит часть этого, а когда оно станет слишком низким, блок повышения давления заставит его вернуться в систему, чтобы выровнять его.

Система дозирования

Выше вы можете увидеть пример дозирующей емкости. Обычно это устанавливается с помощью тонких трубопроводов, соединенных через гидравлический разделитель.Затем он будет использовать перепад давления, чтобы пропустить через него горячую воду. Дозатор просто позволяет заливать химические ингибиторы в систему, что сохраняет ее чистоту и отсутствие бактерий.


.

Добавить комментарий

Ваш адрес email не будет опубликован.
