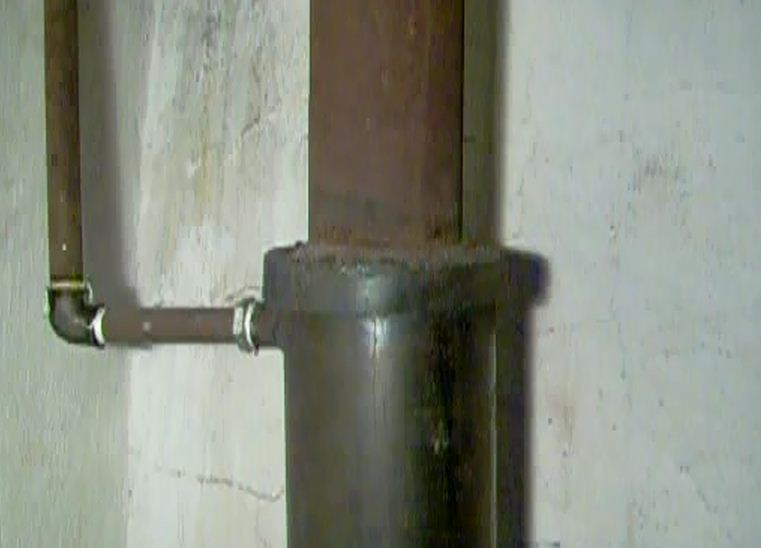

Котел из трубы своими руками: Этот самодельный дровяной котел отопления сделан из толстостенной трубы большого диаметра и помещенного внутрь нее прямоугольного…

Содержание

Котел для бани своими руками из подручных материалов: 3 варианта

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Самая простая конструкция котла — на основе бочки

Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

О том, как быстро высушить дрова, расскажет статья http://stroy-banya.com/banshikam/kak-byistro-vyisushit-drova.html

Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

Особенности конструирования котла длительного горения

В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью http://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html

Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.

О том, как чистить дымоход, подробно описано в статье http://stroy-banya.com/delaem_pech/chistka-dymoxoda.html

Вот и вся премудрость, как делаются котлы для бани своими руками – изучайте чертежи, смотрите видео и смело беритесь за сварочный аппарат. Все получится!

Как сделать котел для бани своими руками — Все о печи в доме

Своя баня — это мечта многих людей. Построить собственную парную может практически любой человек, имеющий минимальные строительные навыки. Одним из наиболее ответственных этапов обустройства такого помещения является монтаж котла. Готовые котлы для бани стоят достаточно дорого. Именно поэтому многие хозяева предпочитают не тратить деньги на покупку готового оборудования, а делать котел для бани своими руками.

Схема работы пиролизного котла.

Как сделать котел в баню из металлической трубы

Проще всего изготовить котел в баню своими руками из железной трубы. Такой агрегат можно расположить как горизонтально, так и вертикально — и первый, и второй способ имеют свои преимущества и недостатки.

Чтобы сделать такой котел для бани своими руками, вам понадобятся следующие инструменты и материалы:

  1. Болгарка с дисками по металлу.
  2. Бензиновый или дизельный генератор.
  3. Сварочный аппарат.
  4. Отрезок трубы длиной порядка 100 см и диаметром около 80 см или бочка емкостью 200 л с толстыми стенками.
  5. Металлический круг толщиной от 50 мм для дна трубы.
  6. Отрезки арматуры длиной 30 мм и диаметром 14 мм.
  7. Круг металла толщиной до 50 мм для колосника.
  8. Круг металла толщиной 5-10 мм для крышки котла.
  9. Лист металла для короба и перегородки.
  10. Бак из оцинкованной стали для воды (подойдет и нержавеющий).
  11. Дверца для топки.
  12. Отрезок трубы для дымохода.

Схема котла в маленькой семейной бане.

Трубу необходимо положить и заглушить с одного края. С другой стороны монтируется дверка. Полученная в результате конструкция является топкой, в которую в дальнейшем можно будет вварить колено для воды. Сверху устанавливается металлический бак. Каждая новая порция воды в процессе нагревания в колене, будет поступать в данный бак, а холодная — перейдет на место ранее подогретой жидкости. Процесс нагревания будет достаточно равномерным.

Сбоку трубы устанавливается каменка — самая обыкновенная полка с камнями. Разобраться, из каких элементов состоит данный самодельный котел, поможет.

Если вы установите эту трубу на заглушенную сторону и вварите в ее середину еще одну заглушку, то верх послужит баком для воды, а низ будет выполнять функции топки. Каменку можно приварить сбоку.

В случае если котел для бани своими руками создается из трубы с достаточно толстыми стенками, то нижнюю и верхнюю часть такого агрегата удобнее изготовить отдельно — по причине общей массивности конструкции.

Для бака подойдет и тонкостенная бочка, в то время как низ можно изготавливать исключительно из трубы с толстыми стенками. Чем толще будут стенки, тем больше будет срок службы такого котла для бани.

Схема устройства твердотопливного котла.

Между баком и топкой можно устроить каменку, вырезав для нее дополнительную дверцу и вварив внутрь чугунные колосники. Труба от подобного котла устанавливается строго по центру конструкции, а сама бочка — надевается уже на нее. Место соединения обваривается до абсолютной герметичности. Желательно сделать заслонку для трубы, которая обычно закрывается после прогорания дров. Из котла необходимо выпустить металлическую трубу, а надеть на нее можно и асбестовую. Такой вариант — с металлическим низом и асбестовым верхом — наиболее безопасный. Верхняя труба должна свободно надеваться на нижнюю, т.к. данные материалы имеют разные коэффициенты температурного расширения.

Такие котлы для бани своими руками — замечательная временная альтернатива готовому фабричному изделию, которое можно приобрести через несколько лет — тогда, когда на это будут деньги.

Вернуться к оглавлению

Как сделать котел для бани из бочки?

Отличный отопительный агрегат в баню своими руками изготавливается из бочки. Технология предельно проста и понятна. Для этого нужно раздобыть или купить прочную бочку с толстыми стенками.

Схема металлической печи для бани.

Разобраться в том, как сделать котел на основе бочки поможет. А на следующем вы можете ознакомиться с фотографиями каждого этапа работы.

Сначала нужно вырубить верхнюю часть бочки при помощи топора или зубила. Далее для выхода дыма нужно отдельно отрезать кусок трубы — на 15 см. Затем в бочке вырезается отверстие, к которому приваривается подготовленная труба.

Теперь уже из другой бочки на 200 л (подойдет даже тонкостенная) необходимо вырезать нижнюю крышку, а в ее центре сделать отверстие под 100 мм трубу. Высота трубы должна быть немного больше, чем высота бочки.

После этого следует отрезать 4 куска швеллера, а затем приварить их к крышке бочки. С другой стороны крышки приваривается десятисантиметровая труба.

Далее из обыкновенного металлического листа изготавливается верхняя крышка для самодельного котла. При помощи зубила подготавливается специальное отверстие для трубы диаметром 10 см. Затем котел подсоединяется к дымоходной трубе через хомут. Перед этим обязательно выполняется утепление стеклотканью или асбестом.

После этого в котел можно класть дрова примерно на 1/3 объема — такого количества вполне достаточно для первой проверки. Сверху устанавливается труба с надежно приваренной крышкой, сразу на дрова — ее необходимо выровнять по центру агрегата таким образом, чтобы при движении вниз ничего не цепляло стенки котла. Сверху на трубу надевается верхняя крышка.

http://1popechi.ru/youtu.be/kg-EHB45dGg

Остается лишь плеснуть в трубу небольшое количество керосина и бросить зажженную спичку. Ни запаха, ни дыма не будет — все вытягивается через трубу. Чтобы дрова не сгорели слишком быстро, необходимо прикрыть поддувало.

Вернуться к оглавлению

Как сделать котел длительного горения?

В простом дровяном котле топливо сгорает достаточно быстро — примерно за 2-3 часа. Но банные процедуры, как правило, затягиваются на более продолжительное время. Поэтому гораздо удобнее и рациональнее установить котел длительного горения. Такой же объем дров благодаря ограничению поступления воздуха будет расходоваться за 20-30 часов.

Котел работает по следующему принципу: через загрузочное отверстие, расположенное выше середины корпуса агрегата, поступают дрова и поджигаются в ее верхней части. Над топливом расположен ограничитель, который опирается на него коническим хвостовиком. В процессе горения дров данный ограничитель подачи воздуха опускается в нижнюю часть печи и выполняет функции своего рода сигнализатора необходимости дозагрузки следующей партии дров. Ознакомиться со строением такого агрегата можно.

Для изготовления котла длительного горения вам понадобится толстостенная стальная труба. Подойдет изделие длиной 85 см и диаметром 30 см. В верхней части трубы вваривается отводок, в качестве которого используется другая труба — длиной до 40 см и диаметром 10 см.

http://1popechi.ru/youtu.be/OC5oWf0lOn0

Верхняя часть котла закрывается круглой съемной крышкой с отверстием по центру. Диаметр отверстия должен немного превышать наружный диаметр штока ограничителя. В нижней части корпуса нужно подготовить прямоугольное отверстие и установить дверцу — для периодического удаления продуктов сгорания. В ходе эксплуатации такого котла образуется гораздо меньше копоти и золы. Тепло, образующееся в результате сгорания дров, сразу же используется для обогрева теплоносителя с жидкостью. Для этого в баке устанавливается труба и приваривается к дымоходу печи. Также к баку присоединяются трубопроводы, по которым будет осуществляться подача и отвод воды.

Электрический котел отопления своими руками





Система отопления небольшого загородного коттеджа – дело непростое. Вариантов много, но придется выбирать оптимальный. Самый экономичный и дешевый – газовый котел с трубной разводкой и радиаторами. Но не во всех загородных поселках проходит газовая труба.

Остаются другие варианты, где отдельной статьей выделяется электрический прибор, врезанный в систему водяного отопления. Готовые агрегаты стоят дорого, поэтому некоторые владельцы коттеджей стараются сделать электрический котел своими руками. По надежности и эксплуатационным характеристикам он не уступит заводским, а вот по цене в несколько раз дешевле.

Рис. 1 Электрический котел из трубы

Конструктивные особенности электрических приборов

Самодельный котел – это емкость, в которую встроен ТЭН. С помощью этого трубчатого электронагревательного прибора производится нагрев теплоносителя, который заливается в систему отопления дома. Изготовить емкость можно из металлических листов толщиною 4-5 мм. Или можно использовать любой металлический резервуар определенных размеров.

Оптимальный вариант – труба с толщиною стенки не меньше 6 мм. Необходимо обратить внимание на ее размеры. Считается, что чем меньше объем нагреваемого теплоносителя, тем меньше расходов на потребление электроэнергии. Поэтому труба диаметром 219 мм и длиною 0,5 м подойдет для организации отопления в доме с двумя или тремя комнатами.

Внимание! Проводить сборку самодельного котла своими руками непросто. Здесь необходимы навыки работы со сварочным аппаратом не на уровне любителя. Прочность и надежность сварочных швов – это гарантия безопасности самого электрического прибора и системы отопления в целом.

Разновидности электрокотлов

Существует несколько типов самодельных котлов, которые отличаются способом подключения.

  • Электрический мини-котел. Это труба, которая врезается в трубную разводку системы отопления в подающий контур. Ее диаметр больше диаметра труб, установленных в контуре, в 4-5 раз. В эту трубу своими руками врезается ТЭН, подключаемый к сети переменного тока. Крепление электрического мини-котла осуществляется по средству фланцев с установкой прокладок. Это делается на случай проведения своими руками ремонтных работ. Сделать такой электрический прибор самому не проблема, а, тем более, грамотно установить.
  • Отдельно стоящий самодельный электрический котел. Это сложная конструкция, изготовленная из трубы и подключенная к системе отопления. В ее устройство обязательно устанавливаются приборы безопасности: манометры, термометры, отсекающие вентили.

Первый вариант может быть использован для организации отопления в небольшой даче. Второй потянет и достаточно большой дом. Все будет зависеть от того, какой мощности ТЭН будет установлен в электрическом котле. Считается, что 5 кВт – это мощность, которая может обеспечить теплом коттедж в несколько комнат. Поэтому приходится точно подсчитывать данный показатель для каждого дома в отдельности.

Рис. 2 Мини-котел из трубы

Сборка электрокотла

Чтобы сделать котел своими руками, необходимо к процессу подготовится.

Для этого понадобится:

  • Труба диаметром 219 мм.
  • Металлический лист толщиною 4-5 мм.
  • Труба диаметром 25 мм и 50 мм.
  • Штуцера под термометр и манометр.
  • Сварочный аппарат, болгарка, рулетка, карандаш (мел), электроды.

Из трубы диаметром 219 мм вырезается отрезок длиною 500 мм. В нем с двух концов делаются отверстия под трубу 25 мм. Отверстия могут располагаться на одной стороне (по одной линии) или с двух противоположных. Второй вариант лучше, потому что эти отверстия являются местами соединения патрубков для двух контуров системы отопления: подающего и обратного. При их расположении по диагонали происходит более эффективный нагрев теплоносителя.

В самодельном приборе вырезается еще одно отверстие с боку снизу. Это место для установки ТЭНа. К нему необходимо приварить трубу диаметром 50 мм с внутренней резьбой. Если резьбу нарезать невозможно (тонкая стенка), тогда придется приварить переходник. Из трубы 25 мм вырезаются пять отрезков по 5-10 см. Три из них будут использованы для ножек электрического котла, две для патрубков системы отопления.

Из металлического листа своими руками вырезаются два блина диаметром 231 мм (это 219 мм плюс две толщины стенки трубы по 6 мм). Один из блинов приваривается с одного края будущего электрического котла. Второй необходимо предварительно подготовить. Это будет верхняя крышка прибора, поэтому в нем делаются отверстия под штуцера термометра и манометра. После чего крышку можно приварить к электрическому котлу отопления.

Рис. 3 Простейшая конструкция

Последовательность сборки и монтаж

  • В первую очередь привариваются два металлических блина.
  • Ножки под электрический котел.
  • Патрубки для контуров отопления и под ТЭН.

Внимание! Патрубок для обратки устанавливается своими руками выше края самодельного котла на 5-7 см. С противоположной стороны ТЭН (можно сбоку). Патрубок подающего контура отопления располагается ниже верхней крышки на 5-7 см.

Электрический котел отопления своими руками изготовлен, его можно подключать к отоплению дома. Если трубная разводка отопления состоит из металлических труб, то соединения патрубков и контуров производится при помощи газосварки. Если трубы отопления пластиковые, то на патрубки необходимо установит переходники от металла на пластик. Самому это сделать несложно.

Окончательный этап – установка своими руками ТЭНа. Он просто вкручивается по резьбе, плотно прижимаясь к краям переходника. Герметичность стыка обеспечивает прокладка из жаростойкой резины или пластика. Устанавливаются своими руками термометр и манометр.

Теперь необходимо подключить ТЭН к питающей сети. Рекомендуется это сделать через отдельный автомат, установленный в распределительном щитке. Предварительно придется позаботиться о проведении питающего кабеля от щита до самодельного котла отопления. Сделать это самому тоже несложно. Проводится тестирование установки на предмет обнаружения неисправностей и неправильной работы: отопление заполняется водой и включается ТЭН.

Если все сборочные детали были собраны правильно, надежно проведена сварка, точно подобран ТЭН, то самодельный электрический котел отопления должен работать корректно.

Статьи по теме:

Электрический водонагревательный котелСамый экономичный электрический котел отопленияНастенный электрический котел отопления

самодельный электрический котел для отопления дома, блок управления, чертежи, схема с ТЕНом, из трубы

Отопление дома при помощи электричества — наиболее технологичный вариант. Электрическая энергия без потерь преобразуется в тепловую, удобно и дешево транспортируется.

Есть ряд типовых решений для организации отопления — тепловые насосы, обратные кондиционеры, керамические инфракрасные излучатели, конвекторы, электрокотлы. Популярной является установка электрического котла.

Электрический котел для отопления дома

Преимущества установки центрального электрического отопителя:

  1. Применение других видов топлива параллельно с электричеством.
  2. Возможность встроить в уже существующую систему отопления.
  3. Экономия на нагревателях.
  4. Простота конструкции и ремонтопригодность.
  5. Экономия при наличии дифференцированных тарифов на отопление.
  6. Низкая стоимость оборудования, возможность дистанционного контроля.
  7. Доступность технологии, возможность собрать отопитель своими руками.
  8. Возможность установки в систему отопления частного дома и подсобных помещений.
  9. Оптимальное решение при наличии альтернативных источников энергии: солнечной панели или ветрогенератора.

Устройство электрокотла

Есть различные методы реализации электрического котла, но любой содержит три компонента:

  1. Нагреватель.
  2. Корпус.
  3. Группа управления и безопасности.

Различия электрических котлов, как правило, это вариации этих параметров и опций.

Как работает

Устройство подключено к жидкостной системе отопления. Система заполнена теплоносителем, который нагревается ТЭНом. Насос или гравитация постоянно заставляют жидкость циркулировать.

Жидкость отдает тепло в помещение через теплообменники — батареи. Холодная жидкость подается опять к котлу.

На протяжении магистрали или в определенных точках помещения устанавливаются датчики. Они подают сигнал на контроллер, который снижает или повышает напряжение или выключает котел.

Управление электрическим котлом в зависимости от схемы подключения и применяемых комплектующих бывает ступенчатым или плавным.

Подбор мощности нагревателей зависит от размеров емкости нагревателя и мощности радиаторов. Установка слишком мощных нагревателей способно привести к закипанию теплоносителя и разрыву системы.

Внимание! Для повышения безопасности применяйте предельный механический термостат с реле, который предупредит закипание жидкости, если электроника контроллера не справится.

Подключение к сети и блок управления

Для безопасного подключения к сети потребуются:

  1. Провода соответствующего сечения. Сечение рассчитывается исходя из мощности и длины, для мощной системы лучше подключение силового кабеля и 380 вольт.
  2. Заземление: металлические детали стоит присоединить к контуру заземления.
  3. Отдельный дифавтомат — выключит потребителя, если защитная трубка проржавеет и будет «пробивать» в дом.

Чтобы регулировать силу тока, приобретают:

  1. Контроллер или блок управления.
  2. Амперметр.
  3. GPS-модуль.
  4. Механический клапан, отключающий электроэнергию при закипании жидкости в котле (надежный механизм, работает от давления).

Схемы самодельных электрокотлов

Домашний мастер без труда соберет электрический обогреватель в своей мастерской. Есть ряд схем и решений, которые оптимальны для различных условий.

Из чугунной батареи с ТЕНом

Если обогреть планируется небольшое утепленное помещение (бытовка, гараж, изолированная комната) дешевым вариантом будет превращение чугунной батареи в электрический обогреватель. Этот вариант выполняет роль электрического котла и теплообменника.

Для сборки потребуется:

  1. Чугунная батарея. Длина батареи выбирается исходя из теплопотерь помещения. Одно стандартное ребро способно выделять 0,1—0,2 Квт/ч.

  2. ТЭН должен быть жидкостной, с возможностью герметичного резьбового присоединения. Длина нагревателя по возможности на длину батареи — тогда добьетесь максимального КПД.

    Мощность ТЭНа меньше, чем возможность теплопередачи батареи — можно не применять регулятор.

  3. Регулятор мощности. С небольшой мощностью справится ШИМ, если батарей несколько, можно приобрести многополосный контроллер.
  4. Электропровода необходимого сечения.

ТЭН устанавливается в нижнюю пробку батареи. Если батарея будет изолирована, противоположные пробки заглушены, а над ТЭНом в пробку врезается дополнительный расширительный бачок, который служит также «лейкой» для заполнения и развоздушивания батареи.

Если батарея будет служить электрокотлом, к противоположной стороне батареи внизу подключается подача холодной воды, вверху батареи — отбор холодной воды.

Обязательно при монтаже применяем правила безопасного монтажа электропроводки.

Внимание! При малом сечении проводов, не заизолированных скрутках или слабых контактах есть риск пожара.

Вам также будет интересно:

Из трубы

Есть следующие виды электрических котлов, изготавливаемых из трубы.

Индукционный

Работает на принципе электромагнитной индукции.

Внутрь пластиковой трубы помещается металлический штырь.

Сверху через диэлектрик навивается спираль из толстого медного провода.

На провод подается постоянный ток, сердечник нагревается и передает температуру протекающему теплоносителю.

С теплоэлектронагревателями

Простейший котел можно собрать из металлической толстостенной трубы или огнетушителя на 10 килограммов. Нагреватель в этой системе — обычный ТЭН. Он состоит из нагревающейся нихромовой спирали, погруженной в теплопередающий сердечник и гидроизолирующую оболочку. ТЭН, по сути, бытовой кипятильник.

ТЭН устанавливают как внизу, так и вверху емкости. Спирали нагревателя легко вставляются и вынимаются без проведения сварочных работ, так как срок службы нагревательных спиралей ограничен, их потребуется периодически менять. Нить нагревателя при пропускании тока раскаляется, и греет воду.

Если требуется большая мощность, можно собирать проточный комбинированный котел из нескольких блоков, соединенных перемычками.

Электродный котел

Суть работы электродного котла — принцип электролиза. Котел состоит из трубки — корпуса, внутрь которой через диэлектрическую прокладку опущен штырь из металла. Корпус подключен к «нулевой» фазе и заземлен.

С одной стороны корпуса — подача холодной воды, с другой — отвод нагретой. Важный элемент — теплоноситель, в него добавляются определенные присадки.

Вода нагревается за счет движения электронов между анодом и катодом.

Электродный котел своими руками несет потенциальную опасность. Система отопления в этом случае является элементом электрической цепи. Если провод заземления из-за каких-то причин повредится, система становится опасной — если коснуться корпуса, можно получить удар током.

Изготовление своими руками

Постройка котла состоит из двух этапов — проектирование и сборка.

Проектирование и подготовка чертежа

На этапе проектирования определяют:

  1. Вид котла. Разница в КПД котлов небольшая, поэтому лучше выбрать проверенную годами ТЭНовую схему.
  2. Мощность котла. Определяется по сумме мощностей нагревателей и зависит от теплопотерь помещения, а также тепловой мощности батарей.
  3. Общую схему и рисуют проект.

Сборка

Сборка состоит из нескольких этапов.

Поиск и подготовка

Для нашей конструкции потребуется обрезок трубы 150 мм диаметром, две заглушки, электронагреватели, штуцера для входа/выхода теплоносителя, подключения нагревателей и клапана развоздушки.

Обработка материалов

Трубу требуется герметично заварить, подключить штуцера. Для этого обращаемся к знакомым сварщикам. Задача облегчается, если есть корпус от огнетушителя — он выполнен из стойкой к коррозии стали, толщина и габариты вполне подойдут. Остается только приварить резьбовые соединения.

Окончательная сборка

Чтобы собрать электрический котел, нам потребуются:

  1. Инструменты: разводные и рожковые сантехнические ключи, отвертка и индикатор электричества.
  2. Расходники: уплотнительные прокладки, льняная пакля или фум-лента.

Сборка идет по логическим этапам:

  • Присоединение ТЭНов в корпус. Желательно, чтобы они располагались в нижней части — так нагрев будет равномернее.
  • Монтаж к стене. Для этого заранее привариваются монтажные кронштейны. Можно воспользоваться стяжными хомутами.
  • Подключение к системе отопления. Все соединения должны быть с кранами — это облегчит снятие электрического котла в случае ремонта.
  • Присоединение к контактам ТЭНа электрических проводов. Подключать лучше через регулятор мощности.
  • Обязательно заземлить корпус. Это исключит поражение электрическим током в случае «пробоя» изоляции нагревателя.
Испытания

Котел запускается только на заполненной системе отопления. При проверке особое внимание стоит уделить целости контактов, наличия электрического «пробоя». Для этого потребуется индикатор. Если при присоединении проводов лампочка индикатора светится — отключаем прибор и проверяем, где произошла утечка тока.

Сложности при постройке

Конструкция электрического котла проста и ошибок допустить сложно. Главное — подобрать целый ТЭН, который будет в размер с корпусом. Все сварные соединения должен выполнять профессионал, иначе возможны протечки.

Герметизировать стыки лучше льняной паклей и специальной пастой. Наматывая много льна, можно повредить соединения.

Для безопасной работы котла в систему встраивают термостат предельного действия — при достижении высокой температуры теплоносителя это устройство отключает ТЭН.

Для более эффективной работы электрический котел теплоизолируют, поместив его в утепленный пенопластовый корпус.

Самодельный на ТЭНах или заводской

При желании приобретают электрический котел заводского изготовления. Однако, стоит понимать, что самодельная конструкция выйдет дешевле при одинаковом КПД, к самодельному котлу можно подключать различные вариации управления, дополнять обвязку новыми узлами. В готовом заводском изделии этой возможности не будет.

Фото 1. Электрический настенный котел одноконтурный, модель ЭВПМ-Next, производитель — «ЭРДО», Россия.

Правильно работающий электрический котел оптимально справляется с нагревом дома, не допускает пробоев электроэнергии на батареи.

Проектирование и реализация сложных и малопонятных схем подключения проводится под надзором опытных специалистов.

Жидкость в котле не закипать, нагрев равномерный и постоянный. Предпочтение отдают низкотемпературным системам — они безопаснее и более контролируемы. Если есть скачки температуры — замените нагреватель и регулятор.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается, как самостоятельно изготовить электрокотел.

Заключение

Электрический котел — комфортный и технологичный вид отопления. Он практически не требует ремонта и ухода и способен работать длительное время.

Газовый котел своими руками: Инструкция +Видео

Газовый котел является главным составляющим автономной системы отопления. Он служит для отапливания и горячего водоснабжения жилища. Он вполне может быть сделан своими руками, главное качественно произвести все расчеты и четко следовать схеме. Основная трудность может возникнуть лишь при попытке установить самодельный газовый котел отопления в жилом доме. т. к. для этого необходимо получить разрешение соответствующего органа.

Нужно не забывать, что любой газовый прибор по определению является устройством повышенной опасности и за его самостоятельное изготовление будете нести ответственность только вы.

Общие сведения

Важно: Законом запрещается использование и установка газового оборудования без получения надлежащего разрешения ответственной организации, которая потребует наличие сертификата соответствия на прибор.

Вы должны понимать, что получить такого вида документ на самодельный прибор будет крайне сложно. Незначительные отклонения от норм будет сулить полным запретом на установку самодельного устройства.

Разновидности газовых агрегатов

Котлы различаются по следующим параметрам:

  • Количеством контуров — одноконтурные и двухконтурные. Одноконтурными выполняется только одна функция, а именно нагрев воды и труб дома. Второй вид обогревает дом и обеспечивает гвс;
  • методом отведения продуктов горения — имеющие естественную тягу и с приточной тягой. Воздух для первого варианта поставляется с улицы, а для второй необходимо наличие дымоотводной трубы;
  • методом розжига -электрический вид, когда работа происходит , и имеющие пьезоэлемент, при котором устройство зажигается собственноручно;
  • в зависимости от способа крепления — настенные и напольные;
  • способом регулирования — одноступенчатые и двуступенчатые;
  • способом подключения — к центральному газопроводу или к газовому баллону;
  • по материалу изготовления — стальные, чугунные и медные.

Принцип устройства

В конструкции газового агрегата находятся такие элементы: горелка, устройство для теплообмена, насосное устройство, расширительный бак, автоматическая система, прибор для вентиляции, защитная система, прибор для измерения температуры, электромагнитный клапан, воздухоотводчик.

Включая прибор происходит загорание газовой горелки, которая производит нагревание теплообменника с водой либо антифризом. Действием насосного устройства создается избыточное давление, благодаря чему происходит непрерывная циркуляция передатчика тепловой энергии в трубах и отдача тепловой энергии посредством радиаторов. Затем уже холодный теплоноситель перетекает обратно в котел.

Котел своими руками

Весь процесс можно разделить на этапы:

  • Подбираются подходящие чертежи;
  • производят расчеты требуемой энергии для выбранного размера помещения. Из чего получается необходимый объем котла. А также рассчитывается вся гидравлическая система, учитываются расходы на дымоотводную трубу с дефлектором, определяют какого диаметра нужны трубы, подбирается насос нужной мощности, рассчитывается сопротивляемость системы;
  • далее подбирается соответствующие материалы и инструменты;
  • выбор и подготовка места для установки агрегата;
  • непосредственное изготовление.

Нюансы изготовления

Сразу нужно подготовиться к тому, что эта работа не быстрая и требует определенных навыков. Все части аппарата соединяются свариванием.

И здесь иметь в виду следующие особенности:

  • Ни в коем случае без соответствующего разрешения специалиста газовой службы нельзя производить подключение самодельного устройства к центральной магистрали;
  • Для получения такого разрешения вы должны показать прибор специалисту -аналитику организации;
  • Все детали для котла должны иметь сертификаты соответствия и паспорта;
  • При изготовлении следует четко пользоваться чертежными данными.

Необходимы материалы

Лучше сразу запастись всем необходимым для работы. Понадобится: прибор для сверления, для зажима и захвата труб, ватерпас, уголки, измерительная лента, металлическая труба, стальной лист, газопроводный патрубок, дверка для печки, глина, терморегулятор, автоматическая система, аэродинамическое устройство,  устройство для сваривания деталей, оцинкованная жесть.

Заметка: Терморегулятор и дефлектор лучше приобрести промышленного производства, а не мастерить своими руками.

Процесс изготовления

Для создания котла своими руками лучше выбрать напольную модель. Он может быть установлен внутри жилища, в гаражном помещении или на улице.

  1. Агрегат ставится на специально подготовленную основу, для которой вырывается яма 80 см в глубину и шириной равной ширине устройства. На дне делается песочная подушка, которую следует хорошо пролить водой и дать напитаться. Затем сверху насыпают щебень либо битый кирпич.
  2. Собирается опалубка и каркас из арматуры. Опалубка заливается раствором бетона. Через 24 часа опалубку следует убрать, а на ее место насыпать смесь из гравия и песка. Все это закрывается влагоизоляцией, в качестве которой можно использовать гудрон.
  3. Далее делается кирпичная стенка для защиты стены от горячего котла. И приступать к непосредственному конструированию.
  4. Котел варится по чертежу. Для того, что бы сделать теплообменник, понадобится наличие стальной емкости и сорока или пятидесяти сантиметровой медной трубы. Снизу и сверху в баке делаются отверстия в соответствии с диаметром трубки. На концах трубы устанавливаются и запаиваются фитинги.
  5. При запуске устройства посредством горелки нагревается медная спираль, которая будет передавать тепло баку. А уже бак будет способствовать подогреву воды.
  6. Как уже говорилось ранее, прибор для автоматизации работы, прибор для поддержания постоянной температуры и аэродинамическое устройство лучше приобрести, т. к. сделать их самостоятельно крайне сложно.
  7. Установка дефлектора производится в верхнюю часть дымохода. Он выполняет роль вытяжки. Вполне подойдет модель в виде стального конусного зонтика.
  8. Автоматика собрана из таких элементов, как блок управления пламенем, защитное устройство от перегревания, контролер тяги, предохранительный вентиль.

На заметку: Для оптимального функционирования вашего прибора нужны все эти приспособления.

После установки агрегата на основание, т, к нему приваривается дымоотводная труба. Она представляет собой железную трубу для удаления угарного газа из котла. Эта труба должна быть более двадцати сантиметров в диаметре, а по длине, чтобы она более, чем на 30 см поднималась над кровлей.

В дымоходе монтируется вытяжка для более легкого удаления продуктов горения. Для которой понадобится небольшой вентилятор и решетка. Вентилирующее устройство ставится внутрь у конца наружней трубы. Решетка крепится на край трубы. Она служит для того, чтобы в дом не попадал различный мусор.

Также может быть предусмотрен устройство бесперебойного питания на случай внезапного отключения электроэнергии, а приспособление для для стабилизации будет защищаться ваше устройство от перегрузок при возможных скачках напряжения. На рынке огромное разнообразие различных стабилизаторов и бесперебойников, на любой цвет и вкус. Конечно его также можно попробовать собрать самостоятельно, но это уже другая история.

Итоги

Котел является важной составляющей отопительной системы, который требует к себе повышенного внимания. Каждый сам должен понять целесообразность его самостоятельного изготовления и то, что могут возникнуть проблемы с разрешением его подключить



Котел для бани своими руками

Баня на загородном участке давно перестала быть дорогостоящей роскошью. Она не только заменяет маленькую неудобную ванную или душевую, но и является местом, где вылечиваются многие болезни. Основным помещением внутри нее всегда являлась парилка, в которой устанавливалась каменная печь «каменка». Если заниматься возведением столь сложной конструкции нет времени, можно построить небольшой котел для бани своими руками из подручных средств: трубы, бочки и т. д.

Ниже представлены варианты обустройства и установки котла:

Для увеличения кликните по изображению

Содержание статьи:

Приступаем к работе

Для того, чтоб самостоятельно соорудить надежный и несложный металлический котел, необходимо обзавестись следующими материалами:

  • Полутораметровая труба диаметром более 0.5 м
  • Метровая труба диаметром около 0.35 см
  • Стальные петли, ручки и задвижки
  • Листовой металл
  • Арматура для изготовления колосниковой решетки или уже готовая решетка

Очень важно обратить внимание на толщину выбираемого металла – не менее 0. 8 см. Чем меньше будет данное значение, тем быстрее материал начнет прогорать и придется задумываться над изготовлением нового котла. Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей.

Необходимо раскроить полутораметровую трубу на два отрезка:

  1. Первый, длиной 0.9 м, будет предназначаться для изготовления топочной части
  2. Второй, длиной 0.6 м, будет предназначаться для изготовления бака для воды

Если имеется возможность отыскать подходящего диаметра нержавеющую емкость для воды – это будет большим плюсом. Сталь, как и большинство иных металлов, в ближайшее время начнет покрываться ржавчиной.

Видео о внутреннем устройстве банного котла

Если у вас возникает вопрос: как отапливать теплицу зимой ? — читайте ответ здесь

В собранном виде котел будет состоять из следующих зон:

  1. Поддувала и топочная
  2. Каменка
  3. Емкость с водой
  4. Дымоход

Ниже представлены несколько наиболее популярных вариантов чертежей:

Делаем поддувало и топочную

Вначале работы ведутся с большим отрезком трубы. Внизу у любого котла для бани своими руками необходимо болгаркой прорезать отверстие для зольника размером примерно 200х70 мм. Отрезанные куски не следует сразу выбрасывать в урну – они могут понадобиться, к примеру, в качестве основы для дверок. Останется лишь отшлифовать края, приварить завесы, ручку и задвижку.

Далее необходимо вырезать отверстие для топочной большего размера, например, 200х300 мм. Через него должна легко укладываться внутрь охапка дров. И снова из оставшегося кусочка делается дверца.

Теперь следует подготовить колосниковую решетку. Если готового подходящего изделия нет, его можно выкроить из стального листа 1.5-2 см и наделать необходимое количество прорезей при помощи болгарки. Второй вариант – уложить определенное количество арматурных прутков и сварить между собой, однако он менее долговечен.

Основное предназначение решетки, разделить топочную камеру и подувало. На нее будут укладываться горящие паленья, поэтому привариваться внутри трубы она должна максимально надежно. Через прорези будут осыпаться угли и зола.

Когда колосник будет установлен, можно из стального листа 1.5-3 мм вырезать дно для будущего котла и надежно снизу приварить. Так как устанавливать котел на него не рекомендуется, чтобы горячая поверхность не соприкасалась с полом или фундаментом, нужно сделать 3-4 ножки из широких уголков. Один из приемлемых вариантов – вварить днище таким образом, чтоб остался рант высотой 3-4 см, в котором вырежется подставка.

Приступаем к обустройству каменки

Когда топочная будет готова, нужно подумать над тем, какой из вариантов изготовления каменки выбрать:

  1. Берутся толстые арматурные прутья и сооружается решетка, напоминающая колосниковую, которая приваривается над топочной камерой
  2. Берется кусок трубы диаметром 0.3-0.4 м и срезается верхняя часть, чтобы получился совок. Внутрь основной трубы он устанавливается перпендикулярно и наглухо приваривается

На лицевой стороне котла прорезается еще одно отверстие и устанавливается дверца – через него будет вестись закладка камней

Если сравнивать оба варианта, второй будет надежнее и долговечнее, однако первый значительно проще и позволит камням прогреваться быстрее. Располагать каменку в обоих случаях необходимо на одной высоте – около 12-15 см от края сверху.

Бак для воды

Продолжаем варить котел для бани своими руками. Теперь нужно взять меньший отрезок трубы и приступить к изготовлению бака для воды. Снизу следует приварить дно из стали толщиной 0.6-0.8 см. Посередине днища проделывается отверстие, равное по диаметру дымоходной трубе. Последняя приваривается наглухо, при этом длина у нее должна быть больше высоты емкости для воды.

Когда углекислый газ и дым будут удаляться по трубе из топочной, они смогут отдавать свое тепло жидкости. Снизу емкости вваривают небольшой кран, через который будет набираться вода.

Необходимо следить насколько герметично и качественно проварены швы. В противном случае топочное отделение будет заливаться водой или же часть угарного газа вместо дымоходной трубы будет попадать в помещение.

Вверху бак рекомендуется закрыть крышкой. Для этого вырезаются две полуокружности: первая приваривается наглухо, а вторая устанавливается на петли, чтобы иметь возможность свободно приоткрываться. Не стоит забывать, что сквозь крышку должна пройти дымоходная труба. Остается сварить между собой обе части котла. Бк можно дополнительно закрепить стальной муфтой.

Как правильно установить банный котел

Недостаточно сварить котел для бани своими руками, его необходимо грамотно установить. Если соблюсти несколько важных правил, в дальнейшем не нужно будет беспокоить себя о безопасности:

  1. Нельзя устанавливать каменку вплотную к стене, даже если она возведена из кирпича, минимальное удаление – 20 см
  2. Под печкой необходимо залить монолитную или выложить кирпичную площадку размером 0.7х0.7 м и глубиной около 0.25 м
  3. Если выбран кирпичный фундамент, следует воспользоваться огнеупорными изделиями, которые между собой скрепляются печным глиняным раствором
  4. Устанавливать металлический котел нужно таким образом, чтобы его топочная дверца располагалась в сторону выхода
  5. Около стены, где будет устанавливаться котел, рекомендуется обустроить полки, при этом должна быть подобрана грамотно их высота, чтобы головой не касаться потолка
  6. На потолке нельзя размещать световые и прочие электрические приборы, так как он будет самой горячей поверхностью

В деревянной бане рекомендуется изолировать металлическую печь и обложить ее при помощи огнеупорного кирпича. Это необходимо чтобы не допустить сильного разогревания древесины. Размеры кладки должны быть немного шире фундамента – 0.8х0.8 м. Высота делается равной 100-120 см.

Рекомендуем к прочтению руководство по установке электрокотла

Обустройство дымохода

Устанавливая дымоходную трубу, рекомендуется на высоте 0.3-0.4 м от бака с водой приварить толстую металлическую пластину. Далее на ней будет выкладываться кирпичная трубы, посередине которой располагается задвижка для регулирования тяги.

Видео о том как сделать проход трубы через потолок в бане своими руками

Так как дымоходная труба будет выходить наружу, она обязательно пройдет через крышу. Очень важно предусмотреть, чтобы она не соприкасалась с другими поверхностями напрямую:

  1. Проходя через кирпичную кладку, необходимо предусмотреть утолщение около 10-15 см
  2. Проходя сквозь деревянные конструкции, они должны быть надежно укрыты негорючим теплоизоляционным материалом, поверхность которого обрабатывается асбестом или глиняным раствором
  3. Участок трубы, который будет располагаться непосредственно внутри крыши, между потолком и улицей, обязательно белят или оштукатуривают

Последнее время набирают популярность керамические дымоходные трубы. Их основное преимущество – повышенные защитные свойства и способность противостоять высоким температурам. В комплекте продаются базальтовое волокно, труба и защитные блоки, устанавливаемые в качестве защитной оболочки.

Подводим итоги

Самое важное – безопасность. Металлические печи более пожароопасны, чем аналогичные кирпичные конструкции. Каждый этап следует продумывать до мельчайших деталей.

Имея пусть и малый опыт работ со сварочным аппаратом и желание, можно в короткие сроки смастерить котел для бани своими руками – простую и сложную конструкцию одновременно. По желанию, в нее можно внести некоторые конструкционные изменения, направленные на улучшение характеристик, надежности и долговечности.

Как сделать дровяной котел отопления своими руками


Автор Евгений Апрелев На чтение 6 мин. Просмотров 1.2k.

Дрова являются наиболее доступным, экологически чистым и недорогим видом топлива, которое использовалось человеком еще с начала времен. Основными преимуществами дровяных отопительных установок являются, энергонезависимость, высокая эффективность при сравнительной простоте в эксплуатации. Несмотря на многообразие газовых и электрических отопительных систем, дровяные котлы отопления и сейчас не утратили актуальности и популярны среди большинства россиян. У дровяных установок есть еще одно неоспоримое преимущество – это простота конструкции, которое позволяет без особого труда сделать котел для отопления дома своими руками. Об этом и пойдет речь в данной публикации.

[contents]

Конструкция и принцип работы

Прежде, чем перейти непосредственно к инструкции по созданию самодельного твердотопливного котла, необходимо разобраться, как работает дровяная котельная установка.

В простейшем дровяном котлоагрегате с теплообменником, при сгорании дров выделяется тепловая энергия, которая нагревает стенки теплообменника (водяной рубашки) и непосредственно сам теплоноситель. Продукты горения, проходя через сажесборник, выводятся через дымоход. Тяга регулируется положением дверцы зольника и заслонкой дымохода. Теплообменник соединен с системой отопления, в которую входят магистральные трубы, радиаторы и расширительный бак. Циркуляция теплоносителя может осуществляться , как естественным образом, так и принудительно, посредством включения в систему отопления (СО) циркуляционного насоса.

Простота такого котла «компенсируется» низкой эффективностью данной конструкции: большая часть тепловой энергии, в буквальном смысле «вылетает в трубу» вместе с продуктами горения. Но основным недостатком является низкий уровень автоматизации: все операции по загрузке топлива в топку и поддержанию процесса горения необходимо производить вручную. Поэтому наиболее популярными считаются дровяные котельные установки пиролизного горения. Сделать такой отопительный котел своими руками не составит труда для любого домашнего мастера.

Самодельный пиролизный котлоагрегат

Топливо загружается в топливную камеру сразу в полном объеме. В условиях недостатка кислорода в камере газификации происходит тление топлива с выделением пиролизного газа. Тление происходит с выделением тепла, которое расходуется на нагрев теплоносителя в теплообменнике. Пиролизный газ вместе с продуктами горения поступает в камеру дожига, которая в данной конструкции, служит и зольником. Благодаря тому, что доступ кислорода в камеру дожига не ограничен, то сгорание горючего газа происходит с выделением большой температуры, в результате чего эффективность прибора значительно увеличивается. Всю работу пиролизного котла можно условно разделить на четыре этапа:

  1. На первом этапе происходит сушка дров и выделение из топлива пиролизного газа.
  2. Второй этап работы данной установки – это сгорание смеси вторичного воздуха с горючим газом в камере дожига.
  3. Третий этап – проход раскаленных газов через теплообменник.
  4. Отвод отдавших «львиную долю» тепловой энергии продуктов горения.

Самодельный твердотопливный котел должен быть оснащен органами управления и автоматикой, которые позволяют максимально упростить и обезопасить его обслуживание. Управлять работой установки можно посредством изменения положения дверцы поддувала (зольника) и заслонки дымоотвода. Автоматика самодельного дровяного котла обычно представлена манометром, воздухоотводчиком и подрывным клапаном (группой безопасности). Достаточно часто, отечественные «Кулибины» оснащают свои отопительные установки: датчиком температуры, благодаря которому происходит включение и выключение вентилятора первичного воздуха, а также датчиками давления в водяном контуре.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

Подготовка материалов и инструмента

Прежде, чем ответить на вопрос, как сделать твердотопливный котел самому, следует определиться с конструкцией устройства. Наиболее простой вариант – это котлоагрегат классического горения. Другими словами, «Буржуйка» с водяным теплообменником. Более эффективным котлоагрегатом считается установка классического горения, разделенная на две камеры: в нижней будет происходить процесс горения дров; в верхней – нагрев воды для нужд владельца.

После выбора оптимальной конструкции дровяной отопительной установки, следует определиться с размерами устройства. В идеале, следующий этап создания котла отопления своими руками – чертежи, которые можно заказать в специализированной организации.

Важно! Мы заведомо не публикуем чертежи дровяной отопительной установки. Вся информация дана исключительно в ознакомительных целях.

Выбор материала

Если вы владеете искусством сварочных работ и возможностью плазменной разки, то для создания дровяного котла нужно использовать листовой металл, толщиной 3-5 мм. Из металла вырезаются заготовки котла, которые свариваются согласно схеме.

Наиболее простой вариант корпуса – это отрезок толстостенной стальной трубы, толщиной 4-6 мм; длиной 800 – 1000 мм; диаметром 300 мм. Колосники и опоры можно сделать из арматуры, проката или швеллера. Также вам понадобится металл для создания днища котла (толщина 50 мм), крышки (толщина 3-5 мм), воздухораспределителя (толщина 10 мм), петли и задвижки. Кроме этого, необходимо запастись металлической трубой, диаметром 60 мм. Высота трубы должна быть на 50 мм больше высоты корпуса. Для дымохода потребуется стальная труба, диаметром 100 мм.

Для сборки простейшего дровяного котла потребуется инструмент, а именно:

  • Сварочный аппарат.
  • Мощная углошлифовальная машинка («Болгарка»).
  • Дрель и сверла по металлу.

Процесс сборки можно разделить на несколько этапов:

  1. Из металла 50 мм следует вырезать круг, соответствующий диаметру корпуса. После сварки он будет днищем дровяного котла.
  2. Из металла следует вырезать круг, который имеет на 20 мм меньший диаметр, чем корпус. После чего, в середине круга необходимо просверлить отверстие, диаметром 20 мм. К отверстию следует приварить отрезок воздухораспределительной трубы (d 60мм). С противоположной стороны круга наваривают пластины в форме крыльчатки.
  3. Из листового металла, толщиной 3-5 мм вырезается круг, который будет выполнять функцию верхней крышки котла. В середине круга следует сделать отверстие в котором будет свободно перемещаться воздухораспределительная труба (d 60 мм).
  4. К верхней части корпуса приваривается дымоход.

Важно! Для правильного дымоотведения необходимо, чтобы отрезок дымоходной трубы, длиной 50 см находился от котла строго горизонтально.

Топливо в такой котел загружается через верхнюю крышку. Загружать пространство топливной камеры необходимо максимально плотно, чтобы не оставалось промежутков. Розжиг производится через верх. Как только топливо разгорится, следует установить воздухораспределитель и верхнюю крышку на штатные места. По мере прогорания диск воздухораспределителя будет опускаться, нагнетая давление в нижней камере. За счет этого, в топливной камере будет снижено количество кислорода, процесс горения перейдет в медленное тление. Вся конструкция данного дровяного котла выглядит следующим образом

Совет: данная схема самодельной котельной установки требует наличия дымохода. Если нет возможности обустройства дымоотводящего канала, а потребность в отопительном устройстве существует, то можно создать простейший индукционный котел отопления своими руками, если под рукой есть сварочный инвертор.

Из медной проволоки сечением 2 мм следует сделать обмотку 50 -100 витков, сердечником которой будет стальная труба. Под воздействием магнитной индукции будет происходить нагрев участка трубы (сердечника) по которому будет перемещаться теплоноситель.

Монтаж сантехники — Котлы EZ

Трубная арматура, необходимая для установки, доступна в большинстве местных хозяйственных магазинов и центров по ремонту жилья. Мы также можем порекомендовать SupplyHouse, онлайн-продавца, который предлагает хорошие цены на сантехнические детали. SupplyHouse


При первом розжиге печи очень важно дать воде нагреться до рабочей температуры (от 160 ° до 180 °) до того, как вы начнете нагревать дом или другое строение. Если вы слишком рано начнете отводить тепло из воды, печь не сможет его догнать, и креозот, вероятно, забьет дымоход. Не выключайте водяной насос (-ы), но не включайте внутренний термостат наружной печи до тех пор, пока не будет достигнута рабочая температура.


Печь водопроводная

Завершенная сборка

Изолированная линия PEX имеет две водяные трубы: красную, по которой нагретую воду из печи поступают в ваш дом, и синюю, по которой охлажденная вода возвращается из дома в печь.Вот изображение задней части печи без прикрепленного внешнего корпуса, на котором показаны порты для подключения сантехники.

Фитинги на задней части печи имеют внутреннюю резьбу 1 дюйм. Вот схема основных фитингов, необходимых для присоединения трубопроводов PEX к печи, взятая из нашего Руководства по эксплуатации.


Вот фотография фитингов, необходимых для установки сдвоенного насоса с двумя соединенными вместе обратными линиями. Мы рекомендуем вам использовать Y-образный фитинг вместо тройника, показанного здесь. Y-образный фитинг позволит двум потокам воды в возвратных линиях более плавно слиться в один поток. Показанный здесь тройник должен был быть установлен так, чтобы один из более длинных прямых концов направлял возвратную воду непосредственно в резервуар для воды печи. Он по-прежнему работает, но приводит к ненужной турбулентности воды, которая может замедлить поток.

Заземляющий стержень вбивается в землю рядом с печью и подключается к плите с помощью провода большого сечения.

Вот и законченная установка. Насосы и клапаны также должны быть покрыты изолирующей тканью, чтобы минимизировать тепловые потери. Держите эту изоляцию прикрепленной достаточно просто, чтобы обеспечить быстрый доступ к насосам при необходимости.


Если у вас есть две возвратные линии для вашей системы, добавьте Y-образный фитинг, чтобы соединить две возвратные линии с портом возврата. Это обеспечит более плавный поток воды, чем тройник.

Если вам сложно найти Y-образный фитинг, подойдет обычный тройник, латунь или PEX, в зависимости от того, с какими трубами вы работаете. Просто обязательно сориентируйте фитинг таким образом, чтобы поток воды был максимально плавным. Подойдет иллюстрация выше, на которой заказчик установил двойную обратную линию, но ниже показана предпочтительная ориентация фитинга.

Тройник для установки двойной обратной линии.


Вот изображение соединений водопровода с теплообменником в камере статического давления на чердаке.Установив байпасную линию между подающей и обратной линиями, вы можете перекрыть поток нагретой воды в топку в теплые периоды весной и осенью. В теплый день дом может перегреться, даже если вентилятор не работает. Затем ночью или в более холодный день можно просто снова открыть клапаны. Просто убедитесь, что вода течет ЛИБО через змеевик печи ИЛИ через байпасный клапан, чтобы насос мог свободно циркулировать через нее.

Схема «Монтаж насоса» показывает, что для крепления водяного насоса необходимы 2 фланца насоса.Обратите особое внимание на направление потока воды здесь. Сбоку от водяного насоса есть стрелка. Он ДОЛЖЕН быть направлен ВНИЗ, от печи к красной линии PEX в земле. Мы рекомендуем снимать насосы для тщательной очистки рабочих колес при сливе воды из печи весной. Избыточные минеральные отложения на крыльчатках насоса снижают эффективность и в конечном итоге вызывают перегрев и выход насоса из строя.

Водяной насос оснащен пластиковым обратным клапаном, который не нужен для этого применения.Просто удалите и выбросьте его перед установкой.

Есть регулировка соединения «Слив бойлера», если добавить туда анодный стержень. Мы НАСТОЯТЕЛЬНО рекомендуем установить анодный стержень из магния , чтобы защитить водяную рубашку от коррозии. Магниевые стержни хорошо работают вместе с нашей нитритной очисткой воды. Эта же простая технология используется для защиты водонагревателей от преждевременного выхода из строя. Добавьте тройник к сливному отверстию, затем прикрепите сливной кран под тройником, и вы можете вставить протекторный анодный стержень диаметром 42 дюйма прямо через тройник в водяную рубашку печи.Вам потребуется переходной фитинг для более мелкой резьбы анодного стержня. Когда стержень разрушается, материал упадет на дно резервуара в виде осадка, поэтому тщательно промойте его весной, когда будете сливать воду из резервуара. Слегка приподняв переднюю часть печи с помощью домкрата, все будет полностью стекать.

Убедитесь, что резьба на всех фитингах чистая, и всегда используйте герметик для сантехнической резьбы, чтобы обеспечить установку без утечек.В конце отопительного сезона, после того, как вы осушите печь, вытащите анодный стержень и осмотрите его. Замените его, когда он изношен. Мы не можем предоставить график, когда потребуется замена, потому что качество воды у всех разное. Коррозия, которую вы видите на анодном стержне, могла бы возникнуть на водяной рубашке, если бы анодный стержень не был там, чтобы пожертвовать собой.

Адаптер анодного стержня Тройник дренажного порта Нанесение смазки на трубку

Когда вы все проверили, чтобы убедиться, что нет утечек и правильно ли циркулирует вода, обязательно оберните все изоляцией.Удаление черных стальных панелей с задней части печи упрощает использование трубного ключа для соединений. Это также упрощает установку трубной обертки вокруг возвратной линии, ведущей к верху печи. Любые открытые водопроводные линии или трубы снижают эффективность печи и увеличивают вероятность замерзания воды, если огонь неожиданно погаснет.


Сантехника внутри помещений

На каждом этапе помните, что то, что вы делаете, представляет собой простой одиночный контур, от наружного котла к внутренней печи, затем к внутреннему водонагревателю, а затем обратно к наружному котлу.

Необходимая арматура будет отличаться в зависимости от существующей сантехники. Вам также следует установить запорные клапаны на каждом соединении, чтобы упростить техническое обслуживание в будущем. Если у вас есть старая сантехника, которую собирали за долгие годы, возможно, сейчас самое время ее починить. Линии PEX упрощают задачу.

Водонагреватель

Если вы планируете также отапливать воду для бытового горячего водоснабжения с помощью наружного бойлера, вам необходимо направить горячую воду из уличной печи в печь с принудительной подачей воздуха в вашем доме , прежде чем направит ее на внутренний водонагреватель.Вот прекрасное видео, показывающее правильно установленный пластинчатый теплообменник. В видео действительно говорится, что сначала нужно направить нагретую воду от уличной печи к водонагревателю. Однако мы полагаем, что это приводит к тому, что горячая вода для бытового потребления оказывается намного горячее, чем необходимо, что увеличивает риск ошпаривания.

Помните, пластинчатый теплообменник подключается к линии подачи воды COLD резервуара для воды. Нагретая вода из уличной печи сначала подключается к внутренней печи, затем идет оттуда в водонагреватель и, наконец, возвращается в уличную печь.В ситуациях, когда над баком водонагревателя недостаточно места для установки теплообменника, как показано выше, теплообменник можно расположить по-другому. Однако для максимальной эффективности лучше всего устанавливать его как можно ближе к водонагревателю. Мы можем дать вам конкретный совет для вашей уникальной ситуации.


Печь с нагнетанием воздуха

Ваш наружный котел Ezboilers отапливает ваш дом с помощью теплообменника вода-воздух, установленного в камере статического давления домашней печи.Единственное особое внимание следует уделить ситуациям, когда центральная система кондиционирования уже установлена ​​вместе с печью. Новый теплообменник горячей воды нельзя устанавливать слишком близко к теплообменнику кондиционера, поскольку это может привести к замерзанию воды во время работы кондиционера. Если теплообменник должен быть установлен очень близко к змеевику кондиционера, вам необходимо слить воду из теплообменника перед использованием кондиционера. Мы хотим избежать этого варианта.Лучше всего установить теплообменник как можно ближе к печи, но не менее чем на 4 дюйма над печью, между печью и змеевиком кондиционера. Вот пара видеороликов, показывающих, как установить обменник.

Вы, безусловно, можете установить теплообменник, разрезав только одну сторону камеры статического давления и прикрепив угловые кронштейны к внутренним сторонам камеры статического давления, чтобы теплообменник мог опираться на нее. Ключ к его хорошей работе — обязательно заклейте все металлической лентой, чтобы максимальное количество воздуха проходило через теплообменник, а не вокруг него.

Бывают ситуации, особенно в старых домах, где кажется, что слишком мало места для работы на пленуме. Мы всегда готовы помочь вам разобраться. Мы не просто бросаем вашу новую плиту и уезжаем, когда ее доставим. Мы проведем вас через весь процесс установки, включая осмотр вашей существующей системы отопления, чтобы убедиться, что вы понимаете, как это сделать правильно.


Внутренняя котельная

Если вы отапливаете свой дом с помощью внутренней бойлерной системы, а не с помощью системы принудительной подачи воздуха, вы используете пластинчатый теплообменник вода-вода для передачи тепла от печи Ezboiler в систему внутреннего бойлера. Это та же процедура, что и для подключения к водонагревателю. Опять же, вы включаете только «холодные» обратные линии от внутреннего котла. Вот несколько хороших видеороликов, описывающих простую процедуру.


EZ Котлы-печи также работают с системами водяного теплого пола.Вот изображение примерного коллектора для распределения нагретой воды по различным зонам нагрева.

Распределительный коллектор водяного отопления

Для получения помощи в установке поверхностного отопления мы рекомендуем наших друзей из Radiantec. Они предлагают БЕСПЛАТНУЮ помощь в дизайне, инструкции по эксплуатации и брошюры, даже если вы делаете это сами. Они помогут вам сделать работу правильно.

Radiantec

Теплообменник для вашей печи можно установить даже в тех случаях, когда печь расположена на чердаке.

Дом

Как укрыть некрасивые котельные трубы и котлы

Котельная с большим количеством различного оборудования, бойлером, нагревателем, трубами, расширительным баком и прочим

Каким бы ни был ваш котел, трубы не являются акцентом дизайна. Вот как укрыть некрасивые трубы котлов и котлы в вашем доме.

В прошлом году домовладельцы потратили 400 миллиардов долларов на проекты по ремонту домов, чтобы повысить уровень комфорта и стоимость недвижимости.

Маскировка неприглядных котлов и котельных труб может улучшить и то, и другое в вашем доме.

Этот тип ремонта дома прост, если его спланировать безопасно. Есть несколько экономичных способов сделать это. Вот основные моменты, которые следует учитывать, прежде чем накрывать котел или трубы.

Ваш котел

Ваш котел является важной частью вашей системы отопления, вентиляции и кондиционирования воздуха. Но, насколько бы вам это ни было нужно, ваш котел может быть раздражающим бельмом на глазу, мешающим дизайну вашего интерьера.

Так как же сделать, чтобы он вписался? Возможны разные варианты.Прежде чем двигаться дальше, вам нужно будет учесть свой бюджет и другие факторы.

На что следует обратить внимание

Перед тем, как приступить к проекту модернизации котла, вот несколько ключевых моментов, которые помогут вам решить, как и чем покрыть котел.

Где это находится?

Местоположение вашего котла и его труб повлияет на то, как вы можете их лучше всего скрыть. Вы можете обнаружить, что у вас мало места или что то, что хорошо работает на кухне, не подходит для ванной.

Подумайте об элементах дизайна, где он расположен, и о том, как крышка котла может легко вписаться в него.

Какой у вас бюджет?

Стоимость разных чехлов будет отличаться. Если вы работаете с небольшим бюджетом, придерживайтесь дешевых методов, сделанных своими руками.

Если у вас большой бюджет, вы можете позволить себе более изысканные материалы или нанять профессионала. В больших бюджетах можно также разместить постройку котельного шкафа или подсобного помещения.

Насколько это практично?

Естественно, вам нужен чехол, который подходит к вашему интерьеру. Но вам также нужно оставаться практичным. Выберите укрытие, обеспечивающее надлежащую вентиляцию.Убедитесь, что ваш котел доступен для обслуживания и ремонта.

Требования производителя проверены?

Еще один фактор, который следует учитывать перед упаковкой котла, — это требования производителя. В них указано, что необходимо вашему котлу для вентиляции и пожарной безопасности.

Убедитесь, что в вашем проекте не используются горючие или коррозионные вещества. Если вы не уверены, позвоните нам по номеру (402) 731-2727, чтобы помочь вам безопасно завершить проект.

Как укрыть некрасивые трубы котла

У вас есть ряд вариантов на выбор, чтобы укрыть котел и его непривлекательные трубы.Когда вы узнаете свой бюджет и имеющиеся у вас материалы, выберите один из следующих методов.

Обшивка котловой трубы

Если вам нужно спрятать некрасивые трубы, которые водопроводчик модернизировал, то простой кожух трубы может быть простым решением.

Обшивка трубы котла — это простая коробка, которая надевается на трубы, чтобы они сливались со стеной. Он предназначен не для всего котла, а для покрытия неприглядных труб.

Модернизированные трубы котла могут выступать из потолка или пола.Они могут быть как горизонтальными, так и вертикальными. Кожух может быть установлен поверх них независимо от того, в каком направлении они движутся. Вы можете отделать его краской или обоями в тон стенам.

Превратите его в шкаф

Вас может беспокоить и ваш котел, и его неприглядные трубы. Если это так, вы можете спроектировать большой шкаф, чтобы вместить и то и другое.

Это более крупный домашний проект, требующий тщательного планирования и дополнительных ресурсов. Конечный результат того стоит, потому что вы можете спроектировать шкаф так, чтобы он соответствовал дизайну интерьера комнаты.

Шкаф — отличный вариант, если бойлер стоит на кухне. Он впишется в остальную часть комнаты. Убедитесь, что у него есть дверца, чтобы к котлу был доступ.

Дешевые варианты для дома

Ежегодно продается более 30 000 котлов. Это дорогостоящее вложение, и у вас может остаться мало денег. Если у вас небольшой бюджет, простой проект DIY может дать вам экономичное покрытие.

Вот две возможности:

  • Повесьте шторы, чтобы скрыть котел и трубы. Их можно отодвинуть, чтобы получить доступ.
  • Сделайте обложку для классной доски своими руками.Используйте его для составления служебных записок или списков

Преимущества замаскированных труб

Инвестиции в покрытие трубы котла окупятся. Он может добавить уровень безопасности вашей кухне или ванной, когда он надежно скрыт от маленьких детей.

Это также может повысить стоимость вашего дома, если вы решите продать его. Потенциальным покупателям будет интереснее, если они не увидят изъянов в дизайне интерьера.

Крышка трубы котла может быть простым проектом, обеспечивающим долгосрочные преимущества.

Это руководство поможет вам научиться закрывать неприглядные трубы котла простым и безопасным способом. Не забывайте следовать рекомендациям производителя по технике безопасности при создании маскировки.

Хотите узнать больше о сантехнике в вашем доме и о том, как за ней ухаживать? Ознакомьтесь с этим руководством по домашней сантехнике в нашем блоге, чтобы узнать, как работает сантехника.

Закрытая система | | Теплый пол своими руками

Введение

При таком подходе для излучающего пола используется специальный источник тепла.Жидкость в замкнутой системе повторно циркулирует по полностью замкнутому контуру. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПРОСТРАНСТВА»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не обманет компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как радиант (отопление помещений), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрический или масляный … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошая идея — закрыть систему с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев каждого года могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к нулю,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (водяной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке… Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы из нее не выходил воздух… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторый антифриз поставляется «предварительно разбавленным». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Схема закрытой котельной системы
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с котлом «Электро».

Источником тепла, таким как электрический бойлер («Электрокотел», показанный выше), можно управлять термостатически так же, как обычным водонагревателем резервуарного типа, чтобы направлять воду низкой температуры (120–135 градусов) на пол.Однако, если вы используете в качестве источника тепла обычный бойлер (температура воды 185 градусов), вам потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

Поскольку большинство обычных котлов предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладный теплый пол может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный манифольд для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в лучистую трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, исходящей от существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию гидравлических циркуляторов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Вот ссылка для тех из вас, кто желает узнать больше о технических деталях удивительного циркуляционного насоса ALPHA.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода.Если вас интересуют тонкости этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте. Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их вместе с лучистым напольным отоплением.Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас есть дровяной котел для улицы и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые наружные дровяные котлы являются многотопливными системами (т.е.е. они могут сжигать древесину и на газе или масле) или у них есть встроенный змеевик теплообменника для подачи горячей воды. При таком типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема относится к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подводящую и обратную линии от вашего котла ниже линии замерзания. Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше).Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута.), экономя много труда и / или дорогостоящих затрат на земляные работы (очевидно, что при постоянной циркуляции горячей воды в подающей и обратной линиях замораживание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в котле расслоение исключается. Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная. Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится равной 145 градусам воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания.Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы.

Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подключения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа включены в каждую систему Closed и Heat Exchanger .

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по ОВК, компания DC Cheek Heating and Cooling, из Камминга, Джорджия.Будучи компанией, приверженной целостности и качеству, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating и повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

5 причин, по которым вам следует нанять сантехника для установки нового водонагревателя

Если вы подумываете об установке нового водонагревателя самостоятельно, возможно, вы захотите пересмотреть свое решение после того, как оцените все риски. Это непростой проект, и последствия ошибки серьезны. Точно так же, как вы, вероятно, не будете представлять себя в суде или быть собственным врачом, вам также не следует устанавливать собственный водонагреватель.

На первый взгляд установка водонагревателя своими силами может показаться самым дешевым способом. К сожалению, если вы не профессионал, это опасно без надлежащей подготовки и опыта. Большинство водонагревателей — газовые, поэтому даже самые незначительные ошибки, допущенные при установке, могут привести к дополнительным расходам, материальному ущербу, травмам или даже смерти.

5 основных причин, по которым вам следует нанять профессионала для установки водонагревателя:

1. Опасность пожара и взрыва

В большинстве водонагревателей в Нью-Мексико используется природный газ, а это означает, что для нагрева воды необходимо сжигать горючее топливо. Это топливо легко воспламеняется, поэтому даже одна ошибка при установке может вызвать серьезный пожар или даже взрыв! Самостоятельная установка не стоит того, чтобы подвергать опасности жизнь членов своей семьи, не говоря уже о нанесенном им материальном ущербе.

2. Отравление угарным газом

Вентиляция необходима для газовых водонагревателей. Когда воздушного потока не хватает, накапливается окись углерода. Отравление угарным газом — это неотложная медицинская помощь, и люди, подвергшиеся воздействию высоких уровней угарного газа, рискуют необратимым повреждением мозга и смертью. Окись углерода — это газ без запаха, поэтому в случае утечки вы не сможете ее обнаружить (если у вас нет исправного детектора угарного газа). На первый взгляд небольшие ошибки могут иметь серьезные последствия, когда дело доходит до установки изделий, работающих на природном газе.

3. Знание продукта

Помните, что продавцы в сети и лично обычно не являются профессионалами в области нагрева воды. У них могут быть добрые намерения, но они не могут сравниться со знанием продукции обученного и лицензированного сантехника. Чтобы получить водонагреватель, который наилучшим образом соответствует потребностям вашей семьи, вам нужно обратиться к профессионалу.

4. Проблемы перепродажи дома

Может наступить время, когда вы захотите продать свой дом. Если вы установили водонагреватель самостоятельно, вам придется заплатить за его осмотр и разрешение.Несоблюдение требований проверки может означать ремонт и, возможно, даже повторную установку. Так что вполне возможно, что вам придется заплатить дважды. Вам не понадобится этот стресс и неудобства при попытке продать дом!

Лицензированный специалист по сантехнике гарантирует, что ваш водонагреватель разрешен и соответствует нормам при установке. Выберите надежную компанию, которая поддерживает их работу и предлагает гарантию или гарантирует их работу. Если проблема возникает, пока устройство находится на гарантии, обратитесь к специалисту.

Например, недавно компания TLC помогла пожертвовать свое время и продукты для помощи местной некоммерческой организации. Во время пошагового руководства техники обнаружили, что установка водонагревателя вышла из строя. В частности, одна часть, T&P (который является предохранительным клапаном), была установлена ​​неправильно. Эта часть должна иметь наклон вниз, а клапан T&P должен иметь возможность открываться и сбрасывать давление, в противном случае минералы и вода могут заморозить диафрагму, что может вызвать избыточное давление и может вызвать извержение!

5.Душевное спокойствие

Когда вы идете с дипломированным водопроводчиком, вы не просто покупаете хорошо выполненную работу — вы даете себе и своей семье душевное спокойствие. Приятно знать, что вы не столкнетесь с материальным ущербом, потерей здоровья или жизни или какими-либо проблемами, если решите перепродать свой дом.

Не рискуйте безопасностью и комфортом своей семьи, чтобы сэкономить несколько долларов. Это того не стоит. Подарите себе душевное спокойствие и вызовите профессионала.

Как приготовить паровой котел с кастрюлей и миской

Эта статья является частью 10-недельного цикла из 10 рецептов, который поможет вам стать более крутым, умным и уверенным в себе пекарем. .

Моя мама — кстати, отличный пекарь — всегда держала на нашей кухне пароварку. Как ее официальный су-шеф-повар, я наблюдал, как она достает набор почти одинаковых горшков, одна сложена и заперта точно поверх другой, как двухэтажный автобус, и знала, что мы собираемся приготовить пирожные (держите орехи ). Когда мы были детьми, ее рецепт включал плавление масла и шоколада.

Никакой тени для моей мамы, но то, что пароварка — это инструмент, который, как я теперь знаю, совершенно ненужен, как покупка набора ножей из девяти предметов (вам действительно нужно только три) или слайсера для авокадо (все, что требуется для Для работы нужны острый нож и ложка).

Дело не в том, что в пароварке нет необходимости — она ​​необходима всякий раз, когда вы разогреваете чувствительные к температуре ингредиенты, требующие мягкого непрямого нагрева (например, шоколад). Просто собрать свой собственный с оборудованием, которое у вас уже есть (или, безусловно, должно быть у ). Зачем вкладывать деньги в пароварку, если вы можете сделать самодельную с кастрюлей среднего размера и жаропрочной металлической или стеклянной миской для смешивания?

Для этого просто доведите до кипения пару дюймов воды (кипячение здесь не требуется, потому что вы собираетесь делать слабый огонь ), а затем поставьте миску с ингредиентами внутри сверху. Вы хотите, чтобы он плотно прилегал, не касаясь воды (если он погрузится в воду, он станет слишком горячим). Вот так! К вашим услугам пароварка.

Вид сверху.

Фото Челси Крейг, Food Styling от Pearl Jones

Вариант «сделай сам» не только более экономичен, но и его легче собирать и разбирать, что делает его более удобным для очистки и хранения (эффективность FTW!). В пароварке с одним трюком части часто слипаются, особенно после длительного использования.Кроме того, есть ненужная крышка. Крышка действительно никогда не понадобится. (На самом деле, есть веская причина, по которой вам, , не нужна крышка: она способствует конденсации, которая превращается в капельки, что может привести к катастрофе для растопленного шоколада.) Используйте пароварку «сделай сам» дважды: сначала для размягчения сливочного сыра, который сам по себе может нагреться до комнатной температуры, но слишком нежный для прямого нагрева, а затем для медленного плавления сливочного масла, какао-порошка и сахара. Эта смесь должна нагреться, чтобы сахар начал растворяться, но вы не должны рисковать поджарить масло или подгореть какао.

Вам понадобится собрать пароварку, когда вы нагреете яичные белки и сахар для безе, которое будет иметь жесткие пики, или для голландского соуса, где вы можете разрушить неустойчивую эмульсию, если яичные желтки перегреются. И, конечно же, когда вы растапливаете шоколад или, иногда, когда работаете с какао-порошком. Но в остальном ваша миска и горшок будут жить свободно и доступны для многих других целей.Может ли на это претендовать полностью сформированная пароварка?

А теперь извините, пока я отправлю эту статью своей маме, которая очень скоро освободит место в шкафу, а затем, надеюсь, сделает пирожные, чтобы отпраздновать это событие.

Получить рецепт:

Камуфляжное шоколадное пирожное с помадкой

Секрет самых вкусных шоколадных пирожных — это какао-порошок, а не растопленный шоколад. Мы позаимствовали методику эксперта по шоколаду Алисы Медрич, а затем добавили сырную начинку для пикантного баланса. Не переусердствуйте со своим камуфляжным дизайном; нарезанные пирожные будут выглядеть еще лучше.

Посмотреть рецепт

Сколько уместится в бойлере?

Сколько стоит установка нового котла?

Средняя стоимость найма инженера-теплотехника для установки нового котла обычно составляет около 2000–3000 фунтов стерлингов , причем цена зависит от качества котла, который вы выбираете, от того, насколько легко его установить, какие дополнительные опции вы выбираете / нужно и ваше местонахождение.

Цены на новый котел

Ниже приведены приблизительные затраты на найм мастера для установки нового котла и дополнительных функций:

Должностная инструкция Ср. Стоимость
Котел с термостатом £ 2 100
Котел с термостатом и 10 термостатическими клапанами радиатора (TRV) 2 500 фунтов стерлингов
Котел с термостатом, 10 ТРВ и промывка системы £ 3 000
Котел с термостатом, 10 ТРВ, промывка системы и новый резервуар цилиндра £ 3500

Калькулятор разбивки затрат

Индивидуальные расходы по найму мастера для установки среднего котла с термостатом и 10 ТРВ — Общая стоимость: 2500 фунтов стерлингов

Средняя стоимость установки нового котла

Типичные затраты на рабочую силу для установки нового котла составляют около 500 фунтов стерлингов для простой работы, которая будет включать простую замену существующего котла на новую модель и использование существующих трубопроводов газа и воды. Но стоимость замены системы центрального отопления, включая котел плюс термостат / регуляторы, плюс новые трубы подачи газа и изменение маршрута водопроводных труб радиатора, легко может превысить £ 3,000 . Местные подрядчики по отоплению часто предлагают финансовые пакеты или схемы «ежемесячной оплаты нового котла», чтобы вы могли распределить платежи на несколько лет в соответствии с вашим бюджетом и смягчить удар!

Тип системы и цены на установку

Затраты на установку или установку новых котлов составляют около £ 1,000 для всех типов котлов.Ниже не указаны цены на установку заднего котла, поскольку эти системы теперь необходимо удалить и заменить на более эффективный тип котла. Если у вас есть задний котел, который необходимо заменить, используйте указанные ниже затраты, но добавьте около £ 1,000 за дополнительную работу по удалению старой системы. Обратите внимание, что указанные ниже расходы относятся только к установке и не включают стоимость самого котла или каких-либо дополнительных трубопроводов.

Тип котла Ср.Стоимость
Стоимость установки нового мазутного котла £ 1,100
Стоимость установки нового газового котла £ 900
Стоимость установки нового системного котла £ 1 050

Стоимость труда и сроки

Инженер по газобезопасности часто взимает около фунтов стерлингов от 150 до 200 фунтов стерлингов в день. котел нужно переместить.Также имейте в виду, что промывка всей системы может добавить еще один день к работе, в зависимости от количества радиаторов и того, насколько сильно система нуждалась в промывке.

Специалисты по котельным часто работают в парах, чтобы выполнить работу быстрее, а также из соображений здоровья и безопасности. В этих случаях вы можете рассчитывать на оплату труда около 250-30 фунтов стерлингов фунтов стерлингов в день.

Должностная инструкция Продолжительность
Котел с термостатом 1 день
Котел с термостатом и 10 термостатическими клапанами радиатора (TRV) 1 день
Котел с термостатом, 10 ТРВ и промывка системы 2 дня
Котел с термостатом, 10 ТРВ, промывка системы и новый резервуар цилиндра 2-3 дня

Что влечет за собой установка нового котла

Котел является сердцем почти каждого современного дома и обеспечивает горячую воду как для радиаторов, так и для кранов.Средний домовладелец может сэкономить от 79 до 237 фунтов стерлингов в год , просто заменив старый неэффективный котел новым современным конденсационным котлом (согласно данным, опубликованным uSwitch). Это означает, что вы потенциально можете окупить первоначальную стоимость нового котла в всего за 9 лет , плюс новый котел может повысить стоимость собственности, если вы пытаетесь продать.

Однако следует отметить, что вопреки распространенному мнению, нельзя всегда просто заменить котел на новый, с апреля 2005 года все новые котельные установки и замены должны производиться на современные конденсационные котлы.Таким образом, вы не можете сделать аналогичную замену на более старом традиционном котле.

Тем не менее, эти современные системы более энергоэффективны, даже несмотря на то, что на начальном этапе они требуют дополнительной работы и стоят дороже. Кроме того, новые правила гласят, что температура в каждой комнате должна регулироваться, поэтому термостатические клапаны должны быть установлены на каждом радиаторе в каждой комнате, чтобы помочь сократить счета за отопление и снизить выбросы углерода. Возможно, вам придется заменить радиаторы, чтобы можно было добавить клапаны термостата, но в долгосрочной перспективе это окажется экономически выгодным.

Вам также может потребоваться новая газовая труба, чтобы соответствовать новым правилам, касающимся падения давления между газовым счетчиком и котлом. В зависимости от возраста собственности, это может означать установку трубы большего размера, но в большинстве домов, построенных после 2000 года, уже должны иметь подходящую трубу для подачи газа. Таким образом, приобретение нового котла может потребовать больше работы, чем ожидалось, но оно того стоит в долгосрочной перспективе, поскольку вы не только экономите деньги на счетах за отопление, но и получаете более теплый и комфортный дом с элементами управления обогревом в каждой комнате!

Когда у вас будет установлен новый котел, у вас будет возможность одновременно проводить дополнительные работы, что имеет смысл, поскольку значительно снижаются затраты на рабочую силу.Типичные связанные вакансии:

  • Установка обновленных клапанов TRV на все радиаторы.
  • Новые настенные термостаты и пульты дистанционного управления.
  • Магнитная система фильтрации.
  • Промывка системы центрального отопления.
  • Добавьте дополнительные радиаторы.
  • Установить бак накопителя с горячей водой.

Когда дело доходит до приобретения нового бойлера, вы можете рассмотреть несколько других вариантов. Flow — это тип газового конденсационного котла, который также имеет небольшую турбину, которая вырабатывает электроэнергию, которая обеспечивает около 60% средней потребности дома в электроэнергии .Котел Flow действительно подходит только для больших домов, но можно получить котел Flow без предоплаты, используя самофинансируемый пакет в течение пяти лет, пока вы оплачиваете стоимость котла и установки.

Стоимость котла будет оплачиваться за счет экономии энергии и платежей по зеленому тарифу за вырабатываемую электроэнергию, но, по словам производителей Flow, ваши счета за электроэнергию все равно будут уменьшены, пока вы оплачиваете котел, потому что вы будете так экономить. много энергии.По истечении пяти лет оплата котлов прекращается, и вы получаете льготы по льготным тарифам. Доступность бойлера Flow в настоящее время ограничена, но если вы заинтересованы в этой новой технологии, стоит узнать больше.

Различные типы котельных систем

В Великобритании существует три основных типа котлов: комбинированный котел, системный котел и котел с открытым воздухом.

Комбинированный котел

Комбинированные котлы или комбинированные котлы на сегодняшний день являются самыми популярными и в настоящее время используются почти в 70% объектов, обеспечивающих отопление и горячую воду.Их называют комбинированными котлами, поскольку они объединяют в себе традиционный водонагреватель и бак для холодной воды в один компактный блок.

Такие бренды, как Baxi, Glow Worm, Worcester Bosch и British Gas, предлагают комбинированные котлы, которые различаются по форме, размеру и стоимости в зависимости от характеристик агрегата.

Комбинированные котлы обычно стоят £ 500-2200 .

ПРОФИ
  • ✔ Комбинированные котлы компактны и аккуратны.
  • ✔ Устанавливается в любом удобном месте.
  • ✔ Идеально подходит для небольших домов с одной или двумя ванными комнатами.
  • ✔ Меньше трубопроводов, поэтому установка обычно обходится дешевле.

МИНУСЫ
  • ✖ Не идеально, если у вас большая семья или много ванных комнат.

Системные котлы

Системные или герметичные системные котлы используют накопитель баллонов, обычно в сушильном шкафу, для обеспечения отопления и горячей воды.

Котлы системы

могут стоить от 1000 до 2500 фунтов стерлингов .

ПРОФИ
  • ✔ Идеально подходит для больших домов с 2 и более ванными комнатами.
  • ✔ Подходит для домашних хозяйств с одновременной большой потребностью в горячей воде.

МИНУСЫ
  • ✖ Вам нужно подождать, пока вода в цилиндре нагреется.
  • ✖ В современных домах действительно нет сушильных шкафов, поэтому бывает сложно найти место для накопителя с горячей водой.

Обычные котлы

Бойлеры с открытым воздухозаборником или обычные бойлеры обеспечивают отопление и горячую воду с помощью накопительного водонагревателя и бака холодной воды на чердаке.

Конвекционные котлы стоят около 1300-2700 фунтов стерлингов .

ПРОФИ
  • ✔ Высокая скорость потока воды, поэтому можно принять мощный душ.

МИНУСЫ
  • ✖ Они занимают много места с цилиндром и баком для воды.
  • ✖ Когда закончится горячая вода, нужно подождать, пока нагреется еще вода.

Электрокотлы

Электрокотлы набирают все большую популярность благодаря своей экологичности.Они представляют собой жизнеспособную альтернативу, если газ тоже не подходит. Электрический котел может быть более дорогим в эксплуатации, чем газовый, но он дешев в покупке и установке, требует меньше обслуживания, компактен и экологичен.

Комбинированный или системный котел — что лучше?

Комбинированный котел — это водонагреватель, который нагревает холодную воду по запросу непосредственно от сети. Но если вы используете много горячей воды, например, если кто-то принимает душ, а кто-то одновременно управляет краном горячей воды на кухне, вы можете заметить, что температура ваших радиаторов падает, как и там. просто не хватает горячей воды, чтобы сделать все сразу.Это обратная сторона того, что в баллоне, готовом к использованию, нет запаса горячей воды. Система отопления системного котла основана на резервуаре для горячей воды, поэтому у вас есть резервуар с горячей водой, который может снабжать несколько пользователей одновременно. Но недостатком является то, что воду сначала нужно нагреть внутри резервуара, поэтому нет необходимости в мгновенной горячей воде по запросу.

Чтобы определить, какой тип бойлера подойдет вам лучше всего, вам необходимо учесть несколько факторов, таких как давление в водопроводной сети, потребность в горячей воде, потребность в домашнем отоплении, а также размер вашего дома или количество комнат, которые будут влиять на принятие правильного решения.Если у вас хорошее давление в сети и небольшой дом с 1-2 ванными комнатами, Combi почти наверняка будет вашим лучшим выбором. Но если у вас плохой напор воды или есть. В более просторном доме, где, вероятно, есть несколько потребностей в горячей воде, возможно, больше подойдет системный бойлер.

Комбинированный котел стоит

Помимо оплаты нового комбинированного котла, вам также необходимо оплатить установку. Стоимость монтажа будет зависеть от имеющегося котла и объема работ.Поскольку комбинированные котлы не нуждаются в чердачных баках или накопительных баках для горячей воды, установка обычно выполняется быстрее и, следовательно, дешевле. Замена существующего комбинированного котла на новую модель в том же месте и использование существующей системы трубопроводов, очевидно, намного дешевле, чем установка комбинированного котла на новом месте или замена обычного котла, для чего потребуются дополнительные трубопроводы. Если вы сравниваете цены на установленные комбинированные котлы, то рассчитывайте заплатить от 1100 фунтов стерлингов до фунтов стерлингов 3000 фунтов стерлингов, в основном в зависимости от типа существующего котла и размера собственности.Прямая замена нового комбинированного котла на старый может быть произведена за день, тогда как замена обычного котла на комбинированный может занять 2-3 дня, в зависимости от того, сколько трубопроводов задействовано.

Цена на установку комбинированного котла

Тип установки Стоимость установки
Заменить комбинированный котел новым на том же месте, что и существующий котел £ 610
Заменить и переместить комбинированный котел в другое место £ 1,600
Заменить обычный котел на комбинированный стоимостью 2 500 фунтов стерлингов

Комбинированный котел предложения

Цены на котлы

Combi сильно различаются по цене в зависимости от производителя, мощности, установки и размеров.Но рассчитывайте заплатить примерно от 500 фунтов стерлингов до 2 800 фунтов стерлингов. Комбинированный котел — самый популярный бойлер, устанавливаемый в Великобритании, поскольку он является эффективным, компактным агрегатом и не требует резервуара для холодной воды или резервуара для хранения горячей воды. Современные комбинированные котлы имеют тенденцию быть наиболее энергоэффективными, поскольку они обеспечивают мгновенную подачу горячей воды всякий раз, когда открывается горячий кран, поэтому вода не тратится впустую. При выборе пароконвектомата всегда следует сравнивать модели и стоимость самых надежных брендов.

Первым шагом при выборе комбинированного котла является выбор правильного размера с точки зрения мощности кВт (не габаритов).Вам нужен бойлер, который может производить достаточно тепла и горячей воды для ваших нужд, но выбор бойлера, который способен производить намного больше, чем вам нужно, — пустая трата денег, если вы не планируете расширять свой дом в ближайшем будущем. Цены на котлы, указанные ниже в этом разделе, предназначены только для поставки и не включают стоимость установки (но включают НДС ).

Для небольших домов с 1-2 спальнями вам, вероятно, понадобится котел мощностью от 24 до 27 кВт. Baxi 200 Combi по цене около фунтов стерлингов 650 — хорошая цена, но поставляется только с трехлетней гарантией.К моделям этого размера с более длительной гарантией относятся Worcester Bosch Greenstar по цене около 730 фунтов стерлингов или 25 кВт Glow-worm Energy Combi по цене 800 фунтов стерлингов с 7-летней гарантией. Самый дешевый вариант (от известного бренда) — это Biasi Inovia Combi со стартовой ценой от £, 600 и приличной 5-летней гарантией.

Типичному двухквартирному дому с 3 спальнями, вероятно, понадобится бойлер на 30 кВт. Цены на этот размер Combi начинаются примерно от 500 фунтов стерлингов , что немного дешевле, чем у меньших котлов, указанных выше, но это потому, что это самый популярный размер с большой конкуренцией.Лучшие покупки в этом сегменте включают Vokera Compact A по цене чуть менее £ 500 , Baxi 400 Combi примерно за £ 660 и котел Ideal Logic Max Combi по цене примерно £ 1,000 , но с лучшим в своем классе 10- год гарантии.

В больших домах с 4 и более спальнями потребуется бойлер мощностью от 35 до 45 кВт. Цены начинаются от фунтов стерлингов, 700 и доходят до фунтов, 1500 фунтов стерлингов в этом секторе. Рекомендуемые большие котлы Combi включают Ferroli Modena HE 850 фунтов стерлингов , Potterton Titanium 750 фунтов стерлингов , Baxi EcoBlue Advance 40 кВт 1250 фунтов стерлингов и Vaillant ecoTEC Plus 38 кВт по цене 1500 фунтов стерлингов .

Преимущества комбинированного котла

Большинство людей просто придерживаются уже установленного котла, когда они переезжают в собственность, если он не неисправен. Однако ожидание выхода бойлера из строя перед его заменой может стоить вам денег. Инвестируя в новый экономичный котел, вы можете ежегодно экономить сотни фунтов на счетах за газ и электричество.

Вероятно, самым большим преимуществом установки комбинированного котла является то, что они обеспечивают минимальные потери энергии с меньшим углеродным следом.Забирая воду непосредственно из водопровода, они нагревают только ту воду, которую вам нужно использовать по мере необходимости, а не нагревают воду для хранения в баке или баллоне. Комбинированные бойлеры обеспечивают мгновенное получение горячей воды, поэтому вам не нужно ждать, пока она нагреется, прежде чем принимать горячую ванну или душ. Еще одним преимуществом является то, что эти современные котлы аккуратны и компактны, поэтому их можно установить практически в любом месте и не выглядеть лишним. Большинство конденсационных комбинированных котлов имеют опрятный и современный вид, чтобы они не выглядели неуместными в доме.Они также достаточно малы, чтобы их можно было установить в квартирах или домах, где пространство ограничено.

Комбинированные котлы

(комбинированные) имеют ряд преимуществ перед обычными системами центрального отопления, но это не всегда означает, что современный комбинированный конденсационный котел будет лучшим выбором для каждого дома. Наряду с преимуществами, комбинированные котлы имеют несколько недостатков, к ним относятся:

  • Часто возникают проблемы с одновременным обеспечением отопления и горячей воды.
  • Не подходит для очень больших участков.

Обычные котельные системы обычно нуждаются в баке на чердаке и баке с горячей водой в сушильном шкафу, а для комбинированных котлов баки вообще не нужны. Комбинированные котлы относительно просты в установке, а из-за отсутствия резервуаров и связанных с ними трубопроводов затраты на установку значительно ниже. Хотя комбинированные котлы легче установить, чем обычные системы, они все же не являются делом своими руками! Комбинированные газовые котлы должны быть установлены инженерами, зарегистрированными в Gas Safe, а комбинированные котлы на жидком топливе должны быть установлены инженерами, зарегистрированными в OFTEC .

Что нужно для перехода на комбинированный котел?

Установщики газового сейфа осушат существующую систему отопления и горячего водоснабжения, затем снимут старый котел, термостат и элементы управления. Затем они снимут все баллоны с горячей водой и чердаки с холодной водой. Старые трубы подачи газа могут не подходить, поэтому при необходимости они модернизируют газовую трубу до 22 мм , а затем установят новый комбинированный котел и произведут промывку на всей системе отопления.Некоторые установщики также устанавливают деаэраторы и / или магнитные фильтры.

Следующим этапом обычно является установка регуляторов / термостатов, часто с использованием интеллектуальных систем беспроводной связи / доступа в Интернет, а затем их настройка для работы с новым котлом. Затем котел и вся система будут проверены, и во время передачи и ввода в эксплуатацию нового котла, управления и наилучшего использования будет предоставлено уведомление о соответствии нормам строительства с сертификатом . Весь процесс перехода с обычного бойлера на комбинированный займет около 2 полных дня , но добавьте еще один день, если вам нужно установить бойлер в другом месте.

Готовы получить предложение от местных торговцев?

Опубликуйте свою вакансию за считанные минуты и получайте котировки от местных и надежных сделок. Это БЕСПЛАТНО . Никаких обязательств.

Получить цитату

Гранты на установку нового котла

Субсидируемые или даже полностью бесплатные заменяемые котлы доступны через ECO (Обязательство энергетической компании) , это государственная схема, известная как схема бесплатного котла, и была создана, чтобы помочь домохозяйствам с низкими доходами в повышении эффективности дома. для снижения затрат на отопление и уменьшения углеродного следа.Если вы соответствуете критериям, которые в основном связаны с льготами, и ваш текущий котел не менее 5 лет, а не современный конденсационный котел , вы можете претендовать на это право.

Эти субсидии на котел не подлежат возврату, и если вы соответствуете требованиям, вы можете установить новый котел вместе с новыми регуляторами отопления, если это необходимо. Сумма финансирования, которую вы можете получить, зависит от эффективности вашего дома, и оценка энергопотребления будет проведена бесплатно. В большинстве случаев новый котел будет полностью бесплатным, но в некоторых случаях может потребоваться небольшая сумма.Это не только субсидии на установку газового центрального отопления, но и субсидии на газовые, масляные и газовые котлы центрального отопления и даже электрические накопительные нагреватели. К сожалению, грантовое финансирование теперь доступно только для частных жилых помещений в соответствии с новыми правилами ECO3 . Частные жилые помещения определяются как жилые помещения, которые не принадлежат или не сдаются в аренду социальным арендодателям, хотя есть исключения.

Все больше и больше пенсионеров борются с кажущимися постоянно растущими затратами на счета за электроэнергию, и поскольку у многих из них ограниченные доходы, новый котел или система центрального отопления — это расходы, которые многие пенсионеры просто не могут себе позволить.Тем не менее, есть некоторые гранты от правительства:

  • Получатели пенсионного гарантийного кредита
  • Те, кто получает рабочий налоговый кредит

В дополнение к государственной схеме ОЭС в Англии и Уэльсе, гранты Age Concern доступны для жителей Северной Ирландии.

Аренда котла

Другой вариант вместо покупки нового котла — просто арендовать его! Если вы не имеете права на получение субсидии на бойлер или бесплатную замену котла и у вас нет денег на покупку, вы можете подумать об аренде котла.Но в долгосрочной перспективе это более дорогой метод, и вы будете связаны длительным контрактом на покрытие стоимости котла и установки, а также текущим контрактом на техническое обслуживание котла.

Нормы и сертификаты котельных

Новые котлы требуют утверждения Строительными нормами из-за потенциальных проблем безопасности и с точки зрения энергоэффективности. Обычно это достигается с помощью установщика, зарегистрированного в соответствии с утвержденной государственной схемой.Для газовых котлов установщик должен иметь регистрацию Gas Safe Registered . Установки котлов, работающих на жидком топливе и твердом топливе, требуют наличия установщика, зарегистрированного в одной из соответствующих схем для компетентных лиц . Для газовых котлов требуется минимальный рейтинг энергоэффективности 86% , для жидких котлов требуется минимальный рейтинг энергоэффективности 85% . Почти все газовые котельные сегодня, вероятно, будут использовать конденсационный котел для максимальной эффективности, если нет веской причины, по которой он не может быть установлен.Конденсационный котел с рейтингом SEDBUK A или B является рекомендуемым вариантом по умолчанию и должен быть установлен, если только специалист по установке Gas Safe Registered не предполагает, что он нежизнеспособен, и в этом случае менее эффективный котел с рейтингом SEDBUK C или D можно установить, но они все равно должны будут соответствовать минимальным показателям эффективности.

Топливные системы отопления, работающие на жидком топливе, для которых требуется новый резервуар для хранения, имеют дополнительные правила , изложенные в Утвержденном документе J по пожарной безопасности и ограничивают риски загрязнения грунта нефтью.Во многих случаях запасные резервуары для хранения масла не могут быть установлены в том же месте, что и старый резервуар, поскольку правила менялись с годами! Местные власти могут отложить указания по размещению резервуара, если они сочтут это необоснованным, поэтому, если вы не хотите, чтобы резервуар находился в другом месте, вы должны уведомить их, и они рассмотрят каждый случай индивидуально по существу.

Если использованный установщик не является членом одной из утвержденных схем компетентных лиц , они не смогут самостоятельно сертифицировать свою работу, поэтому вам нужно будет уведомить местные органы власти о намерении установить новую котел заранее, затем оплатите сбор за уведомление отделу управления зданием, чтобы зарегистрированный инженер проверил, что работы были выполнены в соответствии с необходимыми стандартами, и предоставил вам акт выполнения строительных норм.

Сертификат безопасности котла

Все газовые котельные должны быть зарегистрированы в местных органах власти , чтобы гарантировать соответствие строительным нормам. В Великобритании незаконны. устанавливать котел без сертификата строительных норм, который обычно предоставляется зарегистрированным инженером, который может самостоятельно сертифицировать свою работу, а затем уведомить о газовой безопасности установки. Компания Gas Safety, в свою очередь, уведомит местные органы власти, и они пришлют вам сертификат соответствия строительным нормам в течение 10–15 рабочих дней.

К сожалению, некоторые домовладельцы по-прежнему будут использовать подрядчиков, которые не имеют сертификата Gas Safe, зарегистрированного и способного самостоятельно сертифицировать, просто для экономии средств или, в некоторых случаях, потому что они могут даже не знать, что это незаконно! Если вы покупаете недвижимость и у нее нет сертификата на котел, то вы можете попросить продавца заплатить зарегистрированному инженеру Gas Safe, чтобы он осмотрел котел и подписал с установкой или при необходимости исправил его. Если будут обнаружены какие-либо проблемы, а продавец не желает платить за безопасную установку, инженер по газовым сейфам отключит подачу газа до завершения работ.

Стоимость технического осмотра котла и подписания договора на установку Gas Safe обычно составляет около 200 фунтов стерлингов при условии, что установка безопасна и никаких других работ не требуется.

Рекомендации по промывке с усилителем

Ржавчина и различные другие вещества (обычно называемые «шламом») начнут образовываться в вашем котле с годами и будут откладываться по трубам и радиаторам по мере старения вашей отопительной системы, это практически неизбежно.Эти вещества можно удалить с помощью процесса очистки, известного как промывка.

Механическая промывка удаляет шлам внутри вашей системы центрального отопления, чтобы предотвратить его отрицательное влияние на эффективность вашей системы отопления. Профессиональный смыв может не только очистить и поддерживать вашу систему центрального отопления, но также увеличит количество тепла, которое вы получаете от радиаторов. Если отстой в вашей системе не вымывается регулярно и не накапливается в течение многих лет, это в конечном итоге приведет к засорению и отказу центрального отопления, что приведет к преждевременному повреждению котла.Перед установкой нового котла специалисты рекомендуют произвести промывку. Это сделано для того, чтобы любой осадок, уже находящийся в трубопроводах или радиаторах, не повредил ваш новый котел. Большинство производителей котлов аннулируют гарантию и не соблюдают претензии к котлу, если промывка была проведена не надлежащим образом!

Сколько стоит промывка Power Flush?

Цена на смыв с электроприводом будет варьироваться и во многом зависит от размера и сложности вашей системы отопления, но ожидайте, что цены начинаются от около 300 фунтов стерлингов.Это может показаться дорогим, но промывка может действительно помочь вам сэкономить деньги в долгосрочной перспективе. Не пытайтесь выполнить электрическую промывку своими руками, это сложный и рискованный процесс с использованием специальных химикатов и дорогостоящего оборудования, которое опасно и может даже повредить систему центрального отопления. Всегда привлекайте квалифицированного инженера, имеющего статус Gas Safe, для выполнения любых работ с вашей системой отопления.

Установка центрального отопления с нуля

Установка нового газового котла на участке, где нет существующей системы центрального отопления, обычно дороже, чем простая модернизация существующей системы новым котлом.В настоящее время это делается редко, кроме как в рамках нового строительства или переоборудования, так как очень мало жилых домов без центрального отопления! Но если вы строите дом или перестраиваете сарай или другое коммерческое здание в жилую недвижимость, вам потребуется внести в бюджет установку новой котельной системы, включая все трубопроводы и радиаторы.

Стоимость этого нового котла и трубопроводов будет зависеть от размера собственности и сложности работы. Новые постройки будут не такими дорогими, как вы думаете, поскольку, несмотря на более высокую стоимость материалов из-за необходимости всех новых трубопроводов и радиаторов в дополнение к котлу, работа становится проще и быстрее, поскольку трубопроводы можно установить до пола. и внутренние стены закончены, плюс нет людей, которых можно было бы обойти!

После того, как вы согласовали план системы отопления, инженер обычно начинает с радиаторов, которые устанавливаются первыми.Затем будут проложены трубопроводы от радиаторов к месту установки нового котла и будут установлены органы управления. Затем в согласованном месте устанавливается сам котел, система заполняется водой, котел включается, проверяется и регулируется.

Установка нового котла на чердаке

Есть много возможных причин для желания переместить котел, наиболее распространенными из них являются ремонт дома, нежелательный шум и эстетика. Перемещение котла на чердак может быть хорошей идеей, но помните, что котлы необходимо размещать на внешней стене или рядом с ней, поскольку современные строительные нормы требуют, чтобы все новые котлы были эффективного конденсационного типа, что означает выпускную трубу. избавляться от конденсата необходимо.

Перед установкой котла на чердаке чердак должен быть обнесен чердачной лестницей и из соображений безопасности должен быть хорошо освещен. Котел также необходимо надежно прикрепить к внешней стене, способной выдержать вес. Но даже если вы сможете выполнить эти требования, не все лофты подойдут. Вам понадобится чердак со стоячим местом, в противном случае вам может быть сложно найти инженера, который установит его, и еще сложнее найти человека, готового проводить ежегодный осмотр после установки! Вам также необходимо проверить, что у котла есть защита от замерзания, так как чердаки не отапливаются.Но если у вас есть подходящий чердак, не нужно беспокоиться о том, чтобы забираться на чердак каждый раз, когда вам нужно перезагрузить котел или отрегулировать температуру.

Современные интеллектуальные элементы управления можно установить в любом месте дома для удобства, поэтому вам нужно только подняться на чердак, чтобы получить доступ к самому котлу. Еще одно возможное соображение заключается в том, что в доме с более чем 2-мя этажами горячая вода может быть очень далеко до ванной или кухни на первом этаже, поэтому больше тепла можно тратить.Если вы хотите разместить котел вне поля зрения без ущерба для внутреннего пространства, но чердак не подходит, альтернативный вариант — поставить котел в гараже или другом хозяйственном здании.

Часто задаваемые вопросы

Предполагая, что вы заменили старый котел на новый конденсационный котел в том же месте, чтобы не было проблем с трубопроводами, а ваши органы управления отоплением и настенный термостат довольно современные, поэтому их можно сохранить (по современным меркам вы должны, по крайней мере, иметь возможность контролировать температуру для краны и радиаторы отдельно).Тогда типичная цена будет около 2000-2500 фунтов стерлингов. Это предложение будет включать установку клапанов TRV на радиаторы, новый котел и промывку системы центрального отопления.

Цена также предполагает стандартный котел, на который можно установить до десяти радиаторов. Однако, прежде чем покупать новый котел, проверьте, имеете ли вы право сократить расходы, потребовав грант от правительства или даже получив бесплатный котел! Согласно правительственной схеме обязательств энергетических компаний, некоторые домовладельцы и частные арендаторы могут бесплатно заменить свои старые неэффективные котлы или, по крайней мере, получить значительные субсидии на стоимость замены котла.

Схема была создана, чтобы помочь семьям с низкими доходами повысить энергоэффективность своих домов и помочь сократить углеродный след. Если вы соответствуете критериям дохода, то вы должны соответствовать критериям, если вашему котлу больше восьми лет. Однако в настоящее время государственное финансирование этой схемы ограничено, а критерии, касающиеся льгот, довольно жесткие. Но если вы претендуете на пособие, его обязательно стоит проверить!

Короткий ответ: очень! Если установить полную систему центрального отопления, включая радиаторы и связанные с ними трубопроводы, то это займет около недели, и весь пол придется удалить с большим беспорядком и повреждениями.Уезжайте на неделю, если можете!

Только замена котла — около суток.Котел плюс радиаторы в небольшом доме без дополнительных работ — 3 дня. Полная система центрального отопления с нуля — 7 дней и более.

Это будет сильно различаться в зависимости от типа неисправности или повреждения.Мелкий ремонт будет стоить от 150 фунтов стерлингов, тогда как более серьезные неисправности будут стоить 250 фунтов стерлингов и более.

Да, новые котельные и системы центрального отопления — это самые выгодные улучшения дома, которые вы можете сделать в Великобритании!

Для нового котла их сложно рекомендовать, по какой? Контракт на обслуживание должен быть ложной экономией, поскольку средняя стоимость ремонта котла составляет всего 188 фунтов стерлингов, поэтому у вас может возникнуть множество текущих проблем с вашим котлом, чтобы оправдать дополнительную стоимость контракта на обслуживание котла.Лучше сравнить надежность котлов онлайн, выбрать надежную марку, а потом отложить деньги на покрытие возможных проблем с котлом.

Конечно, если вам нравится идея фиксированного ежемесячного платежа и никогда не беспокоиться о непредвиденных расходах на ремонт котла, тогда есть множество планов обслуживания на выбор, многие из которых также включают электрику и сантехнику.

Источники

https: // www.energysavingtrust.org.uk/home-energy-efficiency/boiler-replacement

https://www.planningportal.co.uk/info/200130/common_projects/7/boilers_and_heating/

https://www.gassaferegister.co.uk/help-and-advice/gas-safety-certificates-records/

https://assets.publishing.service.gov.uk/government/uploads/system/uploads/attachment_data/file/697525/DBSCG_secure.pdf

https://www.ncm-pcdb.org.uk/sap/

https://www.gov.uk/energy-company-obligation

Давление в комбинированном котле продолжает расти?

Когда дело доходит до вашего котла, существует ряд мелких проблем, которые могут снизить его эффективность.Лучшее, что вы можете сделать, — это определить проблему и убедиться, что она устранена, прежде чем она станет более серьезной (и более дорогой) в будущем.

В конечном итоге, чтобы котел работал с максимальной эффективностью, многие параметры должны быть правильными, включая давление. Если давление воды внутри вашего бойлера слишком низкое или слишком высокое, система отопления просто не будет работать должным образом.

Что такое давление в котле?

Давление в котле — это баланс воды и воздуха, протекающего внутри вашей системы отопления, и он измеряется манометром на панели или под котлом.

Проще говоря, чтобы бойлер мог эффективно нагревать воду, давление должно оставаться на идеальном уровне. Низкое давление может вызвать отключение системы, в то время как высокое давление может привести к перегрузке системы и ее отказу. По этой причине очень важно проверять уровни давления и поддерживать их в норме.

Проверка давления в котле

Давление в котле необходимо регулярно проверять, чтобы все было на должном уровне. Большинство комбинированных котлов имеют встроенный манометр, к которому можно легко получить доступ и проверить.Для некоторых моделей манометр будет отображать уровни давления с помощью шкалы, но для более новых моделей дисплей может больше походить на цифровые часы, которые также могут отображать дополнительную информацию, такую ​​как температура и предварительно установленные таймеры. Дисплей будет отличаться от модели к модели, поэтому обратитесь к руководству по эксплуатации котла для получения более подробной информации.

Какое идеальное давление в котле?

В частности, для комбинированных котлов идеальные уровни давления примерно следующие:

  • Когда обогрев выключен, манометр должен показывать от 1 до 1.5 баров.
  • Когда отопление включено, давление в идеале должно быть около 2 бар.

Как уже упоминалось, любое количество мелких проблем может вызвать колебания давления в котле, которые могут повлиять на всю вашу систему отопления. Одна из самых распространенных проблем, о которой мы слышим, — это рост давления. Но помните: повышение давления в котле — не повод для беспокойства сразу! Давление в котле должно изменяться в зависимости от того, включено ли отопление — на самом деле, небольшое повышение давления между выключением котла и его нагревом является признаком того, что котел работает безупречно.

Однако следует обратить внимание на предупреждающий знак, если давление в котле поднимается выше указанных выше уровней. Если вы замечаете, что давление в бойлере не соответствует этим идеалам, это обычно является признаком основной проблемы, которую может решить либо квалифицированный инженер, либо, в зависимости от проблемы, самостоятельно дома.

Высокое и повышающееся давление

Итак, вы проверили манометр и заметили повышение уровня. Вы также заметили, что котел внезапно отключается после повышения давления.К сожалению, это признак того, что что-то не так.

Высокое и непрерывно повышающееся давление в котле по своей сути не опасно, но может привести к дорогостоящему повреждению линии. Если давление становится слишком высоким, чаще всего ваша система отопления просто отключается из-за установленного клапана сброса давления (PRV). В этом случае эффективность вашего котла будет сильно снижена. Постоянно высокое и повышающееся давление подвергнет котел большой нагрузке и может повредить жизненно важные компоненты, такие как клапаны, что приведет к утечкам.В этих ситуациях эти компоненты, возможно, придется заменить, а в более серьезных случаях может потребоваться установка полностью нового котла.

Хорошая новость в том, что если вы выявите причину достаточно рано, исправление может быть довольно простым.

Высокое и повышающееся давление может быть вызвано множеством факторов. Вот некоторые из наиболее распространенных, а также некоторые решения, которые вы можете выполнить самостоятельно.

Слишком много воды

Если в котле в прошлом было низкое давление, наиболее вероятно, что устранение проблемы заключалось в повышении давления путем добавления уровня воды.Однако, если манометр теперь начал показывать высокое давление, скорее всего, бойлер был переполнен. В этой ситуации выход прост — нужно слить немного воды из системы.

Как вы это делаете? К счастью, это одно из самых быстрых решений. Вот как слить воду из вашей системы отопления:

  • Удаление воздуха из радиатора — Если вы когда-либо читали о повышенном давлении в бойлере, вы найдете это одним из наиболее рекомендуемых методов слива воды из вашей системы отопления.Первый шаг — выключить котел и просто найти вентиль на радиаторе. С помощью радиаторного ключа поверните клапан против часовой стрелки. При этом вы должны начать слышать выходящий воздух, прежде чем увидите, что выделяется небольшое количество воды — большого количества не должно быть, но все же может быть хорошей идеей убедиться, что у вас есть что-то, что можно поймать или стереть с потом.
  • Откройте клапан фильтра — Некоторые котлы могут не иметь одного из них, но они распространены в большинстве моделей.В системах отопления часто есть фильтр, который пропускает воду и удаляет любые загрязнения. Этот фильтр и его клапан также могут действовать как дренажная система. Если вы подозреваете, что у вас переполнен бойлер, откройте вентиль фильтра, чтобы слить часть воды и стабилизировать давление в системе.

Если после использования этих рекомендаций вы обнаружите, что давление стабилизируется и остается в идеальных пределах, значит, проблема решена! Однако, если вы видите, что давление снова начинает расти, это может быть признаком другой проблемы, которую, возможно, потребуется решить специалисту по котлам, в том числе:

Заблокированные и поврежденные трубы

Все закрытые системы (т.е. комбинированный котел) имеют расширительный бак, чтобы учесть избыточный уровень воды. В этих случаях от штатного котла к резервуару идет труба. К сожалению, эти трубы могут забиваться грязью и мусором, что приводит к повышению давления в системе. Чтобы проверить это, выключите систему отопления и посмотрите, нет ли скоплений в трубе. Если это так, очистите его и верните на место. Если это было причиной, вы должны увидеть, как уровень давления вернется к норме. В некоторых случаях труба могла быть повреждена, что привело к засорению.В этом случае необходимо вызвать инженера, чтобы отремонтировать или заменить рассматриваемую трубу.

Расширительный бак

Одной из основных причин, по которой давление в котле может продолжать расти, является неисправность самого расширительного бака. Как упоминалось выше, расширительный бак предназначен для поддержания давления из-за расширения газа и воды всякий раз, когда система нагревается. В случае неисправности расширительного бака давление в системе не будет регулироваться.Итак, если вы проверили клапаны и удалили воздух из радиаторов, но давление все равно растет. В данном случае, скорее всего, это расширительный бак. Однако невероятно важно не пытаться работать над этим самостоятельно. Если вы подозреваете, что проблема связана с расширительным баком или повреждением компонента котла, вызовите квалифицированного инженера, чтобы он осмотрел его.

Источники:

https://www.doityourself.com/stry/boiler-pressure-keeps-rising

https: // обогреваемый.co.uk/boiler-advice/boiler-pressure-too-high

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
