Схема котельной с гидрострелкой и коллектором: Гидрострелка чертеж и схема котельной

Содержание

Гидрострелка чертеж и схема котельной

Гидрострелка чертеж

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно  просто. Но, есть много подвохов.



Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная  или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.



В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.



Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.

схема







гидрострелка чертеж d1



Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:



Назначение гидрострелки:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.





Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут…





котельная с коллектором и гидрострелкой a1

Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.



Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.



Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.



Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.



На данной схеме котельной видно расположение всех составляющих в котельной.



схема гидрострелки и котельной b2





гидрострелка чертеж схема отопления e1



 Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.



Схема котельной вместе с Бойлером косвенного нагрева в разрезе

 бойлер косвенного нагрева со змеевиком



Схема подключения теплого пола

схема теплого пола



схема изготовления, чертеж, особенности использования и отзывы

Очень многие современные люди задаются вопросами о том, каким образом ставится гидрострелка с коллектором (схема изготовления ниже). При этом даже многие профессионалы с течением времени начинают понимать, что использование специализированных гидравлических разделителей для подключения котлов является довольно эффективным средством, которое позволяет значительно поднять эффективность установленной системы отопления.

Проблемы старых технологий

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, и именно вместо такого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Из котлов с насосами эти устройства просто-напросто вынимались, вследствие чего устанавливались на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать далеко не в любых ситуациях, так как, если на данный момент на котел пока еще остается гарантия, то в таком случае из него нельзя будет удалять насосы, а если же речь идет о чугунном котле, то в случае такого демонтажа его комплектующих при первом включении отопления могут лопнуть даже отдельные секции котла, не выдержав такой разницы температур.

Что дает эта технология

гидрострелка с коллектором схема изготовления

Чтобы избавиться от всего этого, сегодня используется специализированная гидрострелка с коллектором (схема изготовления представлена в статье). Данное устройство предназначается для разделения гидравлики, а если говорить более точно, разделяет котел непосредственно с остальной системой отопления. Таким образом, к примеру, гидрострелка с коллектором (схема изготовления проиллюстрирована) может предусматривать единственный насос в котле, в то время как в системе устанавливается еще несколько таких агрегатов разной мощности.

Как она работает

Устройство такого оборудования является предельно простым. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим только основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которого изготавливается гидрострелка (гидроразделитель). Расчет гидрострелки позволит вам понять, какие основные характеристики должно иметь такое устройство и какие лучше всего использовать материалы для его изготовления.

В чем ее назначение

изготовление коллектора отопления гидрострелки

В первую очередь проектировщики стараются исходить из того, что стрелка предназначается именно для разделения гидравлики. В преимущественном большинстве случаев производители на сегодняшний день стараются выпускать котлы, оснащенные собственными насосами, причем такие устройства являются достаточно мощными.

К примеру, есть котлы с закрытой камерой сгорания, в которых устанавливаются встроенные насосы. Мощность таких устройств может составлять примерно 300 ватт, но на самом деле ее не хватит для того, чтобы полностью продавливать систему отопления, если требуется обеспечение объекта на 1000 м2, а именно на такую среднюю площадь отопления приблизительно рассчитано такое оборудование.

В связи с этим нужно монтировать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи тот насос, который изначально используется в котле, будет просто-напросто мешать, и именно в таких случаях может использоваться гидрострелка (назначение, расчет, изготовление — об этом дальше в статье). При этом стоит отметить тот факт, что такое высокомощное оборудование в преимущественном большинстве случаев изначально поставляется с заводской гидрострелкой в комплекте или хотя бы есть довольно точная инструкция того, как нужно ее подключать.

Если брать котлы поменьше, то с ними в основном обстоит точно такая же история, но в данном случае уже придется самостоятельно изготавливать.

Куда ее устанавливают

соединение котла гидрострелки и коллектора

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большой разницы в температурах во время первого старта отопительной системы. К примеру, при помощи данного оборудования стандартные стальные котлы могут защититься от создаваемого конденсата, в то время как чугунные устройства можно обезопасить от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидрострелка. Чертеж и схема котельной в данном случае играют немаловажную роль, так как в зависимости от особенностей отапливаемого объекта нужно выбирать и соответствующее оборудование. Единственное, что стоит отметить – нужно использовать также дополнительный насос для различных напольных котлов.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на нее при этом разумные деньги, и в данном случае начинается все именно с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет крепиться на стену. При этом нужно правильно понимать, что в преимущественном большинстве случаев для обеспечения нормального распределения теплоносителя в данной системе может потребоваться индивидуальное изготовление коллектора отопления гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться свои насосы и что нужно сделать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто-напросто демонтировать насос из котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств сделана таким образом, что проделать эту процедуру вряд ли получится. Именно в таких ситуациях идеальным решением становится соединение котла гидрострелки и коллектора.

Как в такой ситуации осуществляется монтаж

гидрострелка гидроразделитель расчет гидрострелки

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

  • Два контура теплых полов.
  • В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрического котла, а также контур гидрострелки, то есть 5 контуров.

В данном случае нет ничего сложного в том, как нарисовать схему коллектора – достаточно иметь хоть какое-то понимание того, как осуществляется работа такой системы.

Изготовление и расчет

схема изготовления гидрострелки своими руками

Стоит отметить тот факт, что можно самостоятельно регулировать мощность, которую будет иметь ваша гидравлическая стрелка. Как расчитать мощность, нужно уже исходить непосредственно из особенностей вашего помещения и используемых устройств.

Если мощность приобретенного вами устройства вам не нужна, то в таком случае можно будет сократить резьбы в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях общую мощность купленного оборудования целесообразно уменьшить в мощности до двух раз, так как, к примеру, устройства на 80 кВт нужны далеко не в каждом доме, и в подобных случаях вполне оптимально будет оставить оборудование с мощностью от 40 кВт.

Как ее расположить

гидравлическая стрелка как расчитать

Некоторые, кем используется схема изготовления гидрострелки своими руками, предпочитают устанавливать ее в непосредственной близости возле котла, но многие специалисты говорят о том, что неплохим вариантом является также монтаж данного устройства на коллектор, что в конечном итоге позволяет добиться законченной и гармоничной конструкции, которая будет в дальнейшем легко использоваться, проверяться и обслуживаться.

Котел при этом может монтироваться приблизительно за три метра до места монтажа стрелки, в то время как магистрали подачи и обратки котла могут монтироваться через пол, если в доме присутствует пирог напольного отопления. В остальном нет никаких принципиальных отличий того, где будет монтироваться ваша стрелка, и главное в этом случае – это установка оборудования с подходящей мощностью и обязательно в вертикальном состоянии. Если вами изготавливается гидрострелка для системы отопления (схема/расчет выше), в которой установлен котел без предохранительного клапана, то в таком случае рекомендуется приварить к верхней части устройства дюймовую резьбу для монтажа специальной группы безопасности.

В нижней части также рекомендуется приварить небольшую резьбу, чтобы обеспечить нормальный слив и заполнение стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для монтажа термометров. В процессе дальнейшей эксплуатации это сможет облегчить вам жизнь, так как позволит безо всякого труда мониторить состояние системы отопления.

Как ее сделать

гидрострелка назначение расчет изготовление

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в таком случае нет ничего сложного в том, чтобы самостоятельно сварить полноценную гидрострелку. Однако при этом нужно правильно понимать тот факт, что в процессе выполнения данной работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и какого-то определенного шаблона не существует. Строение гидрострелки каждый специалист видит по-разному, но есть определенные правила, которые соблюдаются абсолютно всеми.

Сама по себе стрелка представляет собой определенную металлическую емкость, к которой привариваются патрубки, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встраиваются патрубки потребителей.

Опционально можно использовать патрубки, предназначенные для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней же части устанавливается патрубок для крана, чтобы обеспечить отвод различного шлама и грязи. Помимо всего прочего, в каком-нибудь месте также можно поставить патрубок для подпитки воды в систему.

Первое правило

Наиболее важное правило, которое нужно всегда соблюдать – это так называемое «правило трех диаметров», то есть диаметр установленной вами гидрострелки должен быть в три раза больше по сравнению с данным параметром у патрубков. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

  • отделять из системы шлам;
  • выводить газы;
  • выравнивать гидравлическую разницу;
  • подавать подогретую воду котлу, чтобы обеспечить его большую долговечность.

Многие предпочитают экономить и изготавливать гидрострелки самостоятельно из полипропилена, но на самом деле это абсолютно неверное решение, принимаемое в основном людьми, мало понимающими особенности работы такого оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой технологии и будут действительно эффективно себя показывать на протяжении всего срока эксплуатации такой системы.

Гидрострелка с коллектором — схема изготовления и расчет. Жми!

Одна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.

Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.

Принцип действия

Гидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.

Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.

Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.

Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.

Конкретный пример дисбаланса в отопительном контуре

Пусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.

При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.

Это будет проявляться:

  • в падении производительности каждого из насосов;
  • в поломках и преждевременном износе оборудования при сильных перепадах давления;
  • в отличающемся от нормы режиме эксплуатации всей системы. Общем снижении ее эффективности, неэкономичности и разбалансированности;
  • в перегреве радиаторов, температура которых оказывается выше нормы даже при отключении насосов входящих в данный конкретный контур;
  • в повышенной вероятности возникновения тепловых ударов, а также в других проблемах, решать которые предназначен коллектор с гидрострелкой.

Необходимость применения

Приведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:

  1. При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным. Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
  2. В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
  3. В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.

Замечание специалиста: для получения права гарантийного обслуживания отопительной системы, приобретение и установка гидрострелки обычно обязательны.

Самостоятельное изготовление

Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Принципы расчета

Типы исполнения гидравлического разделителяТипы исполнения гидравлического разделителяТипы исполнения гидравлического разделителяПервым делом займемся математикой.

Расчет параметров гидравлического разделителя осуществляется в следующем порядке:

  1. Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
  2. Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.

Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.

Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0.1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)

Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:

В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.

Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:

Оцените статью: Поделитесь с друзьями!

особенности конструкции, чертеж, материалы исполнения

Гидрострелка с коллектором используется в системах отопления различной мощности. Это может быть загородный дом, коттедж на два хозяина, торговое или муниципальное учреждение. Необходимость данных изделий продиктована устройством котельного оборудования, в частности теплогенератора, который нуждается в защите от резких скачков давления на контурах.



Гидрострелка с коллектором обеспечит равномерное распределение рабочей жидкости по линиям системы, а также исключит их влияние друг на друга. В многоконтурном отоплении это особенно важно. В нашей новой статье мы попробуем разобраться с устройством гидравлического разделителя и коллектора, рассмотрим чертеж и материалы, применяемые в производстве.



Содержание



1. Гидрострелка отопления

2. Коллектор отопления

3. Гидрострелка с коллектором отопления из стали или полипропилена

4. Расчёт гидрострелки





Гидрострелка отопления



Гидрострелка это компенсирующий элемент, создающий в системе обменную зону, благодаря которой теплоноситель может забирать практически неограниченное количество потребителей. Конечно, сначала нужно определить оптимальный расход насоса, установленного на котле. Как правило, он всегда мощнее, чем все элементы.









Чертеж гидрострелки разрабатывается профессиональными инженерами и проектными организациями. Также на просторах интернета попадается довольно много схем от самоучек. Кому верить — решайте сами. Если цените своё время и деньги, то обращайтесь в профильные компании. Второй вариант подойдёт начинающим мастерам и даже со стажем, при условии, что есть несколько свободных дней для подготовки и реализации. Сложного ничего нет, главное правильно произвести расчёты.







Стрелка представляет собой сварное изделие с патрубками. Обычно её делают из стальных профилей квадратного или круглого сечения. Заготовки режут специальными ножницами и обрабатывают на фрезерных станках. В полой конструкции предусмотрено минимум четыре выхода, по два с каждой стороны. Первые для котла, вторые для контуров. Когда их больше трёх, целесообразно вывести стрелку на гребенку.



Коллектор отопления



Подающая и обратная гребенка соединяются с гидрострелкой через выходы. В результате сварки получается комбинированное изделие или, как часто говорят монтажники, балансировочный коллектор. С точки зрения функциональности он лучший в своём сегменте, действует комплексно, начиная с забора и заканчивая отдачей носителя.







Здесь стандартным чертежом не обойтись. Пользователю нужно знать расстояние от стены до трубопровода, точные габариты модуля и другие характеристики, которые у каждой котельной разные. Как бы не стремились компании вводить типовые параметры, приоритет остаётся за индивидуальностью. Все нюансы построения обвязки знают и на практике применяют опытные монтажники. Именно с ними мы и советуем вам проконсультироваться.





Гидрострелка с коллектором отопления из стали или полипропилена



Варианты исполнения из металла и более лёгкого пп-пластика почти сравнялись в популярности. Однако многие забывают, что полипропилен не рассчитан на большую разницу температур. Это хорошо видно на примере твердотопливного котла. Дело в том, что эта группа тепловых генераторов обладает некоторой инертностью и не сразу реагирует на изменение условий.



Повышение температуры до 95 градусов гребенка ещё выдержит, а дальше расплавится. Например, при внеплановом отключении электричества происходит резкий выброс носителя, его температура может достигать 130 градусов. Для полипропилена это максимум, после которого восстановлению он не подлежит.





Во избежание внеплановых ситуаций обвязку рекомендуется делать полностью металлической. Однако тут снова возникает вопрос, какой металл лучше. Ориентируйтесь на рыночную стоимость и то, сколько денег готовы потратить лично вы.



Конструкционная сталь традиционно используется для производства недорогих коллекторов. Прочная, легко обрабатывается, прослужит не менее 10 лет. Единственный недостаток, предрасположенность к ржавчине минимизируется при помощи отделки. Порошковое напыление глубоко проникает в структуру металла, создавая непроницаемую оболочку для химических сред и вредных веществ.





Коллекторы с гидрострелками из нержавеющей стали имеют более высокую цену. Причина в улучшенных свойствах металла. Ржавчине не подвержен, устойчив к механическим повреждениям, надолго сохраняет форму. Гарантийный срок моделей из нержавейки составляет 10 лет. Фактически вы получаете вечное изделие.



В заключение бонус для наших читателей. Инструкция по расчёту гидрострелки.



Вам нужно определить диаметр поперечного сечения и количество патрубков. Первое обычно не вызывает сложностей, с габаритами немного трудней. Нам понадобится формула




S=Q/3600V



S м2 площадь сечения трубы

Q м3/ч расход теплоносителя в соответствии с системой

V м/с скорость носителя (по умолчанию 0,1)





Располагать патрубки следует на определённом расстоянии для этого можно воспользоваться следующими правилами







Покупка гидроразделителя с коллектором требует ответственного подхода. Обязательно посоветуйтесь с вашим мастером и помните, что потратив деньги один раз, вы обеспечиваете бесперебойную работу котла на многие годы вперёд.



Схема котельной с гидрострелкой и коллектором

Гидравлический разделитель — устройство, овеянное множеством мифов. Чтобы разобраться, с какими задачами гидрострелка действительно способна справляться, а какие её свойства — лишь необоснованные заявления маркетологов, предлагаем подробно рассмотреть принцип действия этого узла и его назначение.

Схема котельной с гидрострелкой и коллектором

Как устроена гидрострелка

Гидрострелка представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком. На боковой поверхности корпуса врезаются патрубки для присоединения магистральных труб отопления. Внутри гидрострелка абсолютно полая, в нижней части может врезаться резьбовой патрубок для установки шарового крана, предназначение которого — слив отстоявшегося шлама со дна разделителя.

Схема котельной с гидрострелкой и коллектором

По сути своей гидравлическая стрелка — это шунт, закорачивающий потоки подачи и обратки. Целью работы такого шунта является выравнивание температуры теплоносителя, а также его расхода в генерирующей и распределительной частях гидравлической системы отопления. Для получения реального эффекта от гидросепаратора требуется тщательный расчёт его внутреннего объёма и мест врезки патрубков. Однако большинство представленных на рынке устройств изготавливается серийно без адаптации под конкретную систему отопления.

Схема котельной с гидрострелкой и коллектором

Часто можно встретить мнение, что в полости колбы обязательно должны присутствовать дополнительные элементы, такие как рассекатели потока или сетки для фильтрации механических примесей или отделения растворённого кислорода. В реальности такие способы модернизации не демонстрируют сколь-нибудь значимой эффективности и даже наоборот: например, при засорении сетки гидрострелка полностью перестаёт работать, а вместе с ней и вся система отопления.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Схема котельной с гидрострелкой и коллектором

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф. Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части. Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними. Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз. Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий. Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Схема котельной с гидрострелкой и коллектором

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени. Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается. Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

Схема котельной с гидрострелкой и коллекторомПример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта. Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Схема котельной с гидрострелкой и коллектором

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

О сепарационных коллекторах

Напоследок кратко коснёмся темы многовыводных гидрострелок, также известных как сепколлы. По сути своей это коллекторная группа, в которой подающий и возвратный разветвитель объединены разделителем. Такого рода устройства крайне полезны при согласовании работы нескольких контуров отопления с разной нормой расхода и температурой теплоносителя.

Сепарационный коллектор вертикального монтажа позволяет обеспечить градиент температур в выходных патрубках за счёт смешивания порций теплоносителя. Это делает возможным прямое подключение, к примеру, бойлера косвенного нагрева, радиаторной группы и петель тёплого пола без смесительной группы: разница температур между соседними выводами сепколла будет естественным образом поддерживаться в пределах 10–15 °С в зависимости от режима циркуляции. Однако стоит помнить, что такой эффект возможен только если возвратный патрубок генераторной части расположен выше возвратных отводов потребителей.

Схема котельной с гидрострелкой и коллектором

В качестве итога дадим важную рекомендацию. Для большинства бытовых систем отопления мощностью до 100 кВт установка гидравлического разделителя не требуется. Гораздо более правильным решением будет подобрать производительность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока связать магистрали трубкой-байпасом. Если же проектная либо монтажная организация настаивают на установке гидрострелки, это решение обязательно должно обосновываться технологически.

Схема котельной с гидрострелкой и коллекторомОдна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.

Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.

Принцип действия

Схема котельной с гидрострелкой и коллекторомГидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.

Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.

Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.

Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.

Конкретный пример дисбаланса в отопительном контуре

Схема котельной с гидрострелкой и коллекторомПусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.

При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.

Это будет проявляться:

  • в падении производительности каждого из насосов;
  • в поломках и преждевременном износе оборудования при сильных перепадах давления;
  • в отличающемся от нормы режиме эксплуатации всей системы. Общем снижении ее эффективности, неэкономичности и разбалансированности;
  • в перегреве радиаторов, температура которых оказывается выше нормы даже при отключении насосов входящих в данный конкретный контур;
  • в повышенной вероятности возникновения тепловых ударов, а также в других проблемах, решать которые предназначен коллектор с гидрострелкой.

Статью об изготовлении гидрострелки для отопления своими руками читайте здесь.

Необходимость применения

Схема котельной с гидрострелкой и коллекторомПриведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:

  1. При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным. Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
  2. В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
  3. В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.

Самостоятельное изготовление

Схема котельной с гидрострелкой и коллекторомЕсли говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Статью о конденсационных отопительных котлах читайте здесь.

Принципы расчета

Схема котельной с гидрострелкой и коллекторомТипы исполнения гидравлического разделителя Первым делом займемся математикой.

Расчет параметров гидравлического разделителя осуществляется в следующем порядке:

  1. Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
  2. Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.

Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.

Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0.1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)

Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:

В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.

Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно просто. Но, есть много подвохов.

Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.

В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.

Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.

Схема котельной с гидрострелкой и коллектором

Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.

Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут.

Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.

Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.

Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.

Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.

На данной схеме котельной видно расположение всех составляющих в котельной.

Помимо Гидрострелки вам так же понадобится коллектор распределительный. В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.

Схема котельной вместе с Бойлером косвенного нагрева в разрезе

Коллекторы отопления с гидрострелкой до 100 кВт

Коллекторы отопления расширенного исполнения с гидрострелкой используются для разделения, распределения, смешивания теплоносителя, удаления шлама и воздуха, а также в качестве базы для сбора модуля отопления в котельных частных домов и других строений, обогреваемых котлом или котлами суммарной мощностью до 100 киловатт включительно.





гидрострелка с коллектором BM-100-3DU

 BM-100-3DU — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 1 направлен вниз, 1 вверх (м.о.р 125 мм), 1 в сторону (м.о.р 160 мм). Последний можно использовать для подключения резервного котла или  дополнительного контура.





гидрострелка+коллектор на 3 контура

BM-100-3D — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 2 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





Гидрострелка с коллектором BM-100-4D

BM-100-4D — это балансировочный коллектор (гидрострелка+коллектор) на 4 контура: 3 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





гидрострелка с коллектором BM-100-5DU

 BM-100-5DU — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 2 направлено вниз, 2 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





гидрострелка с коллектором BM-100-5D на 5 контуров

 BM-100-5D — это балансировочный коллектор (гидрострелка+коллектор) коллектор расширенного исполнения на 5 контуров: 4 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





гидрострелка с коллектором на 6 контуров BM-100-6D

 BM-100-6D — это балансировочный коллектор (гидрострелка+коллектор) на 6 контуров: 5 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





гидрострелка с коллектором BM-100-7D на 7 контуров

BM-100-7D — это балансировочный коллектор (гидрострелка+коллектор) 7 контуров: 6 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





гидрострелка с коллектором BM-100-7DU



BM-100-7DU — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 3 направлено вниз, 3 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.







гидрострелка из нержавеющей стали BMSS-100-3D



 BMSS-100-3D — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 2 направлено вниз, 1 вверх (м.о.р 125 мм), 1 в сторону (м.о.р 160 мм). Последний можно использовать для подключения резервного котла или  дополнительного контура.





гидрострелка с коллектором из нержавеющей стали BMSS-100-3DU

BMSS-100-3DU — это балансировочный коллектор (гидрострелка+коллектор) на 3 контура: 1 направлен вниз, 1 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.





гидрострелка с коллектором из нержавеющей стали BMSS-100-4D

BMSS-100-4D — это балансировочный коллектор (гидрострелка+коллектор) на 4 контура: 3 направлено вниз, (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





гидрострелка с коллектором из нержавеющей стали BMSS-100-5D

BMSS-100-5D — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 4 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





гидрострелка с коллектором BMSS-100-5DU из нержавеющей стали

BMSS-100-5DU — это балансировочный коллектор (гидрострелка+коллектор) на 5 контуров: 2 направлено вниз, 2 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





гидрострелка с коллектором BMSS-100-6D из нержавеющей стали

BMSS-100-6D — это балансировочный коллектор (гидрострелка+коллектор) на 6 контуров: 5 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.







гидрострелка с коллектором из нержавеющей стали BMSS-100-7D

BMSS-100-7D — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 6 направлено вниз (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или дополнительного контура.







гидрострелка с коллектором BMSS-100-7DU из нержавеющей стали

BMSS-100-7DU — это балансировочный коллектор (гидрострелка+коллектор) на 7 контуров: 3 направлено вниз, 3 вверх (м.о.р 125 мм), 1 в сторону. Последний можно использовать для подключения резервного котла или  дополнительного контура.





*На чертежах представлены стандартные габариты (длина, ширина, высота и расстояние между патрубками). Если какой-то параметр не соответствует вашим запросам, вы можете заказать коллектор по индивидуальному проекту.



Как работает солнечная электростанция?

Солнечная электростанция — это любой тип объекта, который преобразует солнечный свет либо напрямую, как фотоэлектрические установки, либо косвенно, как солнечные тепловые электростанции, в электричество.

Они бывают разных «вкусов», в каждом из которых используются отдельные методы, позволяющие использовать силу солнца.

В следующей статье мы кратко рассмотрим различные типы солнечных электростанций, которые используют животворный солнечный свет для производства электроэнергии.

1. Фотогальваника

Фотогальванические электростанции используют большие площади фотоэлектрических элементов, известных как фотоэлектрические элементы или солнечные элементы, для прямого преобразования солнечного света в полезную электроэнергию. Эти элементы обычно изготавливаются из кремниевых сплавов и являются технологией, с которой большинство людей знакомо — есть вероятность, что у вас есть один на вашей крыше.

Сами панели бывают разных форм:

— Кристаллические солнечные панели — как следует из названия, эти типы панелей сделаны из кристаллического кремния.Они могут быть монокристаллическими, поли- или поликристаллическими. Как показывает практика, монокристаллические версии более эффективны ( около 15-20%, ), но дороже, чем их альтернативы (как правило, имеют КПД 13-16%, ), но со временем прогресс сокращает разрыв между ними.

— Тонкопленочные солнечные панели. Эти типы панелей состоят из ряда пленок, которые поглощают свет в различных частях электромагнитного спектра. Как правило, они изготавливаются из аморфного кремния (aSi), теллурида кадмия (CdTe), сульфида кадмия (CdS) и диселенида меди, индия (галлия).Этот тип панелей идеально подходит для применения в качестве гибких пленок на существующих поверхностях или для интеграции в строительные материалы, такие как кровельная черепица.

Эти типы станций вырабатывают электроэнергию, которая затем, как правило, напрямую подается в национальную сеть.

solar power plant PV ФЭ-панель в Марке, Италия. Источник: CA ‘Marinello 1 / Flickr

Эти типы электростанций обычно состоят из следующих основных компонентов: —

— Солнечные панели, преобразующие солнечный свет в полезное электричество.Они имеют тенденцию генерировать постоянный ток напряжением до 1500 В ;

— Этим предприятиям нужны инвесторы для преобразования постоянного тока в переменный ток

— У них обычно есть какая-то система мониторинга для контроля и управления заводом и;

— Они напрямую подключены к какой-либо внешней электросети.

— Если установка вырабатывает более 500 кВт и , они обычно также используют повышающие трансформаторы.

1.1 Как работает солнечная фотоэлектрическая электростанция?

Солнечные фотоэлектрические электростанции работают так же, как небольшие бытовые фотоэлектрические панели или крошечные фотоэлектрические панели на вашем калькуляторе, но на стероидах.

Большинство солнечных фотоэлектрических панелей изготовлено из полупроводниковых материалов, обычно из кремния. Когда фотоны от солнечного света попадают на полупроводниковый материал, генерируются свободные электроны, которые затем могут протекать через материал, создавая постоянный электрический ток.

Это известно как фотоэффект в физике. Затем постоянный ток необходимо преобразовать в переменный ток (AC) с помощью инвертора, прежде чем его можно будет напрямую использовать или подавать в электрическую сеть.

Фотоэлектрические панели отличаются от других солнечных электростанций, поскольку они используют фотоэффект напрямую, без необходимости в других процессах или устройствах.Например, не нужен жидкий теплоноситель, такой как вода, как в солнечных тепловых установках.

Фотоэлектрические панели не концентрируют энергию, они просто преобразуют фотоны в электричество, которое затем передается в другое место.

2. Солнечные тепловые электростанции

Солнечные тепловые электростанции, с другой стороны, фокусируют или собирают солнечный свет таким образом, чтобы генерировать пар для питания турбины и выработки электроэнергии. Солнечные тепловые электростанции также можно подразделить на три различных типа: —

2.1 Линейные, параболические желобные солнечные тепловые и солнечные электростанции

Это наиболее распространенная форма солнечной электростанции, которая характеризуется использованием полей либо линейных U-образных параболических желобных коллекторов, либо солнечных тарелок. Эти типы объектов обычно состоят из большого «поля» параллельных рядов солнечных коллекторов.

Обычно они состоят из трех дискретных типов систем:

2.1.1. Системы параболических желобов

В параболических желобах используются отражатели в форме параболы, которые способны фокусировать на коллекторе от 30 до 100-кратных нормальных уровней солнечного света.Этот метод используется для нагрева особого типа жидкости, которая затем собирается в центральном месте для генерирования перегретого пара под высоким давлением.

Эти системы наклоняются, чтобы следить за солнцем в течение дня. Благодаря своей параболической форме отражатели такого типа способны фокусировать на коллекторе от 30 до 100 раз нормальной интенсивности солнечного света.

Самая долго действующая солнечная тепловая установка в мире, система производства солнечной энергии (SEGS) в пустыне Мохаве, Калифорния, является одной из таких электростанций.Первая установка, SEGS 1, была построена в 1984 году и проработала до 2015 года, а вторая, SEG 2, работала с 1984 по 2015 годы.

Solar power plants parabolic trough Пример системы параболического желоба. Источник: USA.Gov/Wikimedia Commons

Последняя построенная электростанция, SEGS IX, с мощностью выработки электроэнергии 92 мегаватт (МВт) , была введена в эксплуатацию в 1990 году. В настоящее время существует семь действующих станций SEGS с общей мощностью. 357 МВт — это делает ее одной из крупнейших солнечных ТЭЦ в мире.

2.1.2. Как это работает?

Эти солнечные тепловые электростанции работают за счет фокусирования солнечного света от длинных параболических зеркал на приемные трубки, которые проходят по длине зеркала в их фокусной точке. Эта концентрированная солнечная энергия нагревает жидкость, которая непрерывно течет по трубкам.

Эта нагретая жидкость затем направляется в теплообменник для кипячения воды в обычном паротурбинном генераторе для выработки электроэнергии.

2.2. Линейные концентрирующие системы

Линейные концентрирующие системы, иногда называемые отражателями Френеля, также состоят из больших «полей» зеркал, отслеживающих солнце, которые имеют тенденцию быть выровненными в направлении север-юг для максимального захвата солнечного света.Эта установка позволяет рядам зеркал отслеживать солнце с востока на запад в течение дня.

2.2.1. Как это работает?

Подобно своим собратьям с параболическими зеркалами, линейные концентрирующие системы собирают солнечную энергию с помощью длинных прямоугольных U-образных зеркал. Однако, в отличие от параболических систем, в линейных системах отражателей Френеля приемная труба размещается над несколькими зеркалами, чтобы обеспечить большую мобильность зеркал при отслеживании солнца.

В этих типах систем используется эффект линзы Френеля, который позволяет использовать большое концентрирующее зеркало с большой апертурой и коротким фокусным расстоянием.Такая установка позволяет подобным системам фокусировать солнечный свет примерно в 30 раз нормальной интенсивности.

2.3. Солнечные тарелки и двигатели

В солнечных тарелках также используются зеркала для фокусировки солнечной энергии на коллекторе. Они, как правило, состоят из очень больших спутниковых тарелок, покрытых мозаикой из маленьких зеркал, которые фокусируют энергию на приемнике в точке фокусировки.

2.3.1. Как это работает?

Подобно параболической и линейной системам, зеркальная поверхность в форме тарелки направляет и концентрирует солнечный свет на тепловом приемнике в фокусе антенны.Этот ресивер передает выделяемое тепло двигателю-генератору.

Наиболее распространенным типом теплового двигателя, используемого в системах тарелка / двигатель, является двигатель Стирлинга. Нагретая жидкость из приемника посуды используется для перемещения поршней в двигателе для создания механической энергии.

Эта механическая энергия затем поступает в генератор или генератор переменного тока для выработки электроэнергии.

Солнечные антенны / двигатели всегда направлены прямо на солнце и концентрируют солнечную энергию в фокусе антенны.Коэффициент концентрации солнечной тарелки намного выше, чем у линейных концентрирующих систем, и она имеет температуру рабочей жидкости выше 749 градусов Цельсия .

solar power plants linear Электростанция с линейным отражателем Френеля. Источник: energy.gov

Электрогенерирующее оборудование может быть установлено либо непосредственно в центральной точке антенны (отлично подходит для удаленных мест), либо собрано из множества тарелок и выработки электроэнергии, происходящей в центральной точке.

У.S. Army разрабатывает систему мощностью 1,5 МВт на складе армии Туэле в штате Юта с 429 солнечными батареями двигателя Стирлинга.

3. Башни солнечной энергии

Башни солнечной энергии представляют собой интересный метод, в котором от сотен до тысяч плоских зеркал слежения за солнцем (гелиостатов) отражается и концентрируется солнечная энергия на центральной башне. Этот метод позволяет концентрировать солнечный свет в 1500 раз , чем это обычно возможно только от прямых солнечных лучей.

Интересный пример такого типа электростанции можно найти в Юлихе, Северный Рейн-Вестфалия, Германия.Комплекс расположен на площади 18000 квадратных километров , на которой размещено более 2000 гелиостатов , которые фокусируют солнечный свет на центральной башне высотой 60 метров и высотой .

Министерство энергетики США и другие электроэнергетические компании построили и эксплуатировали первую демонстрационную солнечную электростанцию ​​недалеко от Барстоу, Калифорния, в 1980-х и 1990-х годах.

Некоторые в настоящее время также находятся в разработке в Чили.

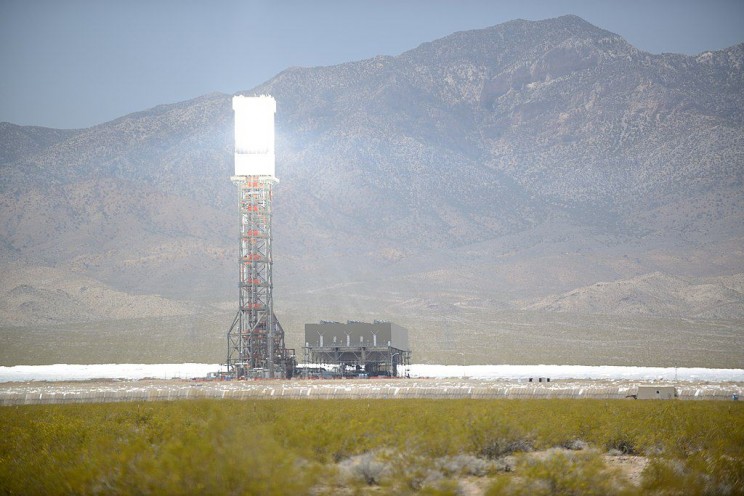

solar power plants tower Башня солнечной энергии Иванпа. Источник: Aioannides / Wikimedia Commons

Сегодня в США.С., в эксплуатации находятся три солнечные электростанции. Это объект солнечной энергии 392 МВт, Ivanpah в Айвенпа-Драй-Лейк, Калифорния, проект солнечной энергии 110 MВт Crescent Dunes в Неваде и 5 MW Sierra Sun Tower в пустыне Мохаве, Калифорния.

3.1. Как это работает?

Концентрированная солнечная энергия используется для нагрева воздуха в градирне до 700 градусов Цельсия . Тепло улавливается котлом и используется для производства электроэнергии с помощью паровой турбины.

Некоторые башни также используют воду в качестве теплоносителя. В настоящее время исследуются и испытываются более совершенные системы, в которых будут использоваться соли нитратов из-за их более высоких свойств теплопередачи и хранения по сравнению с водой и воздухом.

Возможность аккумулирования тепловой энергии позволяет системе производить электроэнергию в пасмурную погоду или ночью.

Эти солнечные электростанции идеально подходят для работы в районах с неблагоприятными погодными условиями.Они используются в пустыне Мохаве в Калифорнии и выдерживают град и песчаные бури.

4. Солнечный пруд

Солнечные пруды Солнечные электростанции используют бассейн с соленой водой, который собирает и накапливает солнечную тепловую энергию. Он использует технику, называемую технологией градиента солености.

Этот метод действует как тепловая ловушка в пруду, которую можно использовать напрямую или хранить для дальнейшего использования. Такая электростанция используется в Израиле на электростанции Бейт-ха-Арава с 1984 года.

Есть и другие примеры в Бхудже в Индии, строительство которого было завершено в 1993 году.

solar power plant pond Источник: Quora

4.1. Как это работает?

Солнечные пруды используют большой объем соленой воды для сбора и хранения солнечной тепловой энергии. Соленая вода естественным образом образует вертикальный градиент солености, известный как галоклин, с водой низкой солености вверху и водой высокой солености внизу.

Уровни концентрации соли увеличиваются с глубиной, и, следовательно, плотность также увеличивается от поверхности к дну озера, пока раствор не станет однородным на заданной глубине.

Принцип довольно прост. Солнечные лучи проникают в пруд и в конечном итоге достигают дна бассейна.

В обычном пруду или водоеме вода на дне водоема нагревается, становится менее плотной и поднимается вверх, создавая конвекционное течение. Солнечные водоемы предназначены для того, чтобы препятствовать этому процессу, добавляя соль в воду, пока нижние уровни не станут полностью насыщенными.

Поскольку вода с высокой соленостью не смешивается легко с водой с низкой соленостью над ней, конвекционные потоки содержатся в каждом отдельном слое, и между ними происходит минимальное перемешивание.

Этот процесс концентрирует тепловую энергию и снижает потери тепла из воды. В среднем вода с высокой соленостью может достигать 90 градусов Цельсия , а слои с низкой соленостью поддерживают около 30 градусов Цельсия .

Эту горячую соленую воду можно откачать для использования в производстве электроэнергии, через турбину или в качестве источника тепловой энергии.

.

Hot Since 82 Boiler Room x Warehouse Project DJ Set by Boiler Room

► Загрузите аудио в нашем приложении: http://blrrm.tv/BR_APP ► Смотрите здесь: http://blrrm.tv/hot82
► Горячо с 82 повышения температуры в The Warehouse Project.

лучший технический набор по сей день

Превосходно

Комментарий от A +

мое сердце оживает

id

id

😵😵😈😈👽👽💃💃👍🏻👁️💣💣🕶️🕶️

la mejor follada con esa canción me encanta

@randogless priku гостевой дом

😍🎶😍

красивый набор 🎼🔊

отличный микс !!

безумно !!!! отслеживать идентификатор, пожалуйста ??

Вот такой красивый, простой набор! Очень нравится и купил немало треков…

@randogless: см. Верхний комментарий здесь, к видео этого https://www.youtube.com/watch?v=byAbXUeNLgM

название первого трека? не могу найти плейлист на сайте котельной

@ aramis-torres: О да, да, да!

Mentle !!!

@ aramis-torres: О да !!!!!

мне нравится

жестокий…

Loveeee

Ницца

Конфетка 😉

?

Преступник !!!!

@ katerina-vasilyeva: ТЫ НРАВИТСЯ. лол

делаю делаю !! мне бы?

выбросить выбросить !!

!!!!!

поздравления !!!

.

технических книг в формате PDF | Технические книги Pdf

перейти к содержанию

Технические книги Pdf

]]]]]]]]>]]]]]]]>]]]]>]]>

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

An Introduction to Quantum Physics A First Course for Physicists, Chemists, Materials Scientists, and Engineers by Stefanos Trachanas

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

Electrical Installation Handbook 2nd Edition Volume 2 Electrical Devices by Abb Sace

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

How to Use a Multimeter Made Simple by Dennis Ferry

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

Industrial Power Systems by Shoaib Khan

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

Solar Cell Technology and Applications by A.R. Jha

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

Electrochemical Power Sources Batteries, Fuel Cells, and Supercapacitors by Vladimir S. Bagotsky, Alexander M. Skundin and Yurij M. Volfkovich

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

Physics of Solar Cells from Basic Principles to Advanced Concepts 3rd Edition by Peter Wurfel and Uli Wurfel

]]]]]]]]>]]]]]]>]]]]>]]>]]]]]]]]>]]]]]]>]]]]>]]>

Handbook of Petroleum Product Analysis 2nd Edition by James G. Speight

Навигация по сообщениям

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
