Трехфазный электродный котел: Трехфазный Электродный котел 3/6

Трехфазный Электродный котел 3/6

В Екатеринбурге нашем магазине вы можете купить трехфазный электродный котел мощностью 6 кВт для отопления небольшого жилого или нежилого помещения площадью от 60 до 120 квадратных метров.

Технические характеристики

1. В ЭОУ применяется нагревательный элемент из спецсплава, разработанный на основе новых технологий российских ученых, благодаря чему ЭОУ обладает высоким КПД — 98%.

2. Один киловатт мощности ЭОУ отапливает 60 куб. м. (20 кв. м).

3. Продолжительность работы ЭОУ в системе водяного отопления от 1 до 8 часов в сутки в зависимости от температуры окружающей среды (автоматический режим работы с датчиком-реле температуры), поэтому при отоплении площади от 40 до 750 кв. м. потребление электроэнергии в сутки составляет от 2 до 288 кВт/ч (в зависимости от модификации, смотрите прайс-лист).

4. ЭОУ во время эксплуатации в системе водяного отопления осуществляет подъём нагретого теплоносителя на высоту от 3 до 24 метров (в зависимости от модификации) за счет большой разницы температур на входе и выходе электроустановки, что позволяет отопить одноэтажные и многоэтажные помещения без использования циркуляционных насосов.

5. ЭОУ подходит для всех типов систем водяного отопления и используется как основной вид отопления, так и резервный.

6. Вход и выход ЭОУ монтируется в систему водяного отопления через сантехнические муфты, сантехнические переходники или сантехнические шланги. Вход ЭОУ монтируется в обратную линию, а выход в подающую линию системы водяного отопления.

7. В систему водяного отопления, в которой уже установлен котёл (котлы), ЭОУ монтируется параллельно этому котлу (котлам) в качестве основного или резервного.

8. В системе водяного отопления с принудительной циркуляцией циркуляционный насос монтируется в подающую или обратную линию системы водяного отопления.

9. Все работы по монтажу электроустановки в систему водяного отопления проводятся также, как с обычными электрокотлами, газкотлами, печами и т.д.

10. Температура на выходе электроустановки — до 95?C.

11. Рабочая среда (теплоноситель) — вода, незамерзающие жидкости для систем водяного отопления.

12. Рабочее напряжение ~380В ±25%.

13. Длина (трёхфазная модификация) — 400 мм.Присоединительные размеры — вход G1??, выход G1??.

14. Гарантийный срок эксплуатации ЭОУ — 10 лет.

15. Срок службы ЭОУ — 30 лет.

16. В комплекте поставляется реле-терморегулятор BRC накладного типа.

Электрические котлы трехфазные (380 В)

В эту категорию вошли отопительные агрегаты, питающиеся от трёхфазных электрических сетей. Их мощность составляет от 6 кВт, что позволяет обогревать площадь до 60 кв. м. и выше. Модели мощностью 6/9 кВт могут работать как от однофазных, так и от трёхфазных электросетей на выбор потребителя.

Трёхфазные электрические котлы представлены в продаже множеством модификаций. Самые простые модели представляют собой несколько ТЭНов, помещённых в трубу-теплообменник. Они лишены автоматики и не могут самостоятельно управлять температурой теплоносителя. Более продвинутые котлы наделяются автоматикой, способной отслеживать заданный температурный режим. Они управляют температурой теплоносителя, ориентируясь на указанные пользователями параметры. Также возможен температурный контроль по внутренним или наружным датчикам температуры.

Электрические котлы, питающиеся от трёхфазной сети, наделяются не только автоматикой, но и встроенной обвязкой. Она включает:

• Группы безопасности;
• Циркуляционный насосы;
• Расширительные баки (экспанзоматы).

Группы безопасности включают в себя предохранительные клапаны, воздухоотводчики и манометры. Циркуляционные насосы служат для принудительной циркуляции теплоносителя по отопительной системе, а расширительные баки используются для забора излишков расширившегося теплоносителя. Наличие обвязки обеспечивает быстрое и лёгкое включение котла в отопительную систему. А подобные котлы нередко называются мини-котельными.

Также трёхфазные электрические котлы подразделяются на одноконтурные и двухконтурные. Одноконтурные модели обеспечивает подготовку теплоносителя в соответствие с заданными параметрами. Двухконтурные модели подготавливают горячую воду для одной или нескольких точек разбора на манер классического электрического проточного водонагревателя. По принципу нагрева трёхфазные котлы подразделяются на ТЭНовые, электродные и индукционные. Первые греют теплоноситель за счёт традиционных ТЭНов, вторые – с помощью погруженных в теплоноситель электродов. Индукционные электрокотлы используют для нагрева теплоносителя вихревые токи.

Планируете подобрать и купить трёхфазный электрический котёл? Загляните в каталог интернет-магазина Теплодвор. Мы подготовили для вас десятки удачных моделей от известных мировых производителей – к ним относятся образцы от Bosch, Buderus, Protherm и многие другие. Также в продаже имеются электрические котлы от проверенных отечественных разработчиков – в их число вошли модели от Галан, ЗОТА и других российских брендов. Подберите котёл по электрической мощности и типу нагрева, уточните наличие циркуляционного насоса и расширительного бака. Также вы найдёте у нас модели с погодозависимой автоматикой и умной электроникой с дистанционным управлением через интернет. Доставим оборудование по всей России, сопроводим официальной заводской гарантией.

Электродный котел для отопления частного дома

Природный газ, безусловно, самый дешевый на сегодняшний день источник энергии для отопления дома. И там, где он подведен, или где прокладка сети планируется в ближайшей перспективе, хозяева частных домов в подавляющем большинстве случае отдают предпочтение именно ему. Но приходится констатировать, что до всеобщей газификации жилья еще далеко, и многим домовладельцам волей-неволей приходится искать альтернативные источники. В регионах, богатых лесом или углем, выходом становится твердотопливное отопительное оборудование, хотя по степени удобства эксплуатации оно никак не может конкурировать с газовым.  Котлы на солярке – дорогое удовольствие, та и дизельное топливо дешевым никак не назовешь.

Электродный котел для отопления частного дома

Поэтому многие владельцы домов все чаще посматривают в сторону электрического обогрева. Действительно, представить населенный пункт в наше время без электроэнергии – попросту невозможно. То есть этот источник, в принципе, общедоступен, установка электрооборудования и не требует утомительных согласительных процедур с контролирующими организациями. Сами электрические котлы, как правило, компактны, просты в установке и эксплуатации, а система отопления становится легко управляемой, поддающейся очень тонким настройкам.

Вся проблема – в довольно высокой стоимости электроэнергии. И потенциальные владельцы начинают поиск максимально экономичного оборудования, рассматривая различные варианты. Так, например, весьма большой интерес вызывает электродный котел для отопления частного дома — оборудованию такого типа приписывают чуть ли не «волшебные качества». Но стоит ли всему верить? Давайте пристальнее разберемся с этим типом электрических генераторов тепла.

Что такое электродный котел?

Прежде всего, необходимо получить понятие, на каких принципах зиждется работа этого типа электрических котлов, разобраться с их устройством.

На чем базируется работа электродного котла?

Принцип работы электродного котла прекрасно демонстрирует пример, который многие из нас наверняка видели воочию, а многие даже практиковали в пору своей студенческой или армейской молодости. Того разнообразия электрических чайников или иных кипятильников просто не было, а попить горячего чайку вечером в общаге или казарме хотелось. Да и под запретом были все нагревательные бытовые приборы – за этим неустанно следили комендантши со своими помощниками.

Выход находился – из двух лезвий, нескольких спичек и отрезка кабеля с вилкой в течение нескольких минут собирался мини-кипятильник, который давал очень быстрый нагрев стакана или банки воды до стадии кипения. А затем такой «девайс» можно было разобрать или просто спрятать – места он занимал немного.

Знакомый многим по молодости кипятильник из двух лезвий – не что иное, как «электродный котел в миниатюре»

Краткий рассказ о «студенческом кипятильнике» дан исключительно для примера, и не должен побуждать читателя к проведению подобных, весьма небезопасных экспериментов. Да и смысла особого в этом сейчас не видится – для нагрева воды вполне достаточно недорогих приборов промышленного производства.

Пример – примером, но следует еще понять, что же способствует быстрому разогреву воды в области погруженных в нее на небольшом расстоянии электродов. А все объясняется известным физическим явлением электролиза. При подключении постоянного напряжения к погруженным в электролитическую жидкую среду электродам, за счет окислительно-восстановительных процессов происходит ионизация раствора и начинает проходить электрический ток. Положительно заряженные ионы направляются в сторону катода, отрицательно заряженные – к аноду.

Явление электролиза лежит в основе принципа работы электродного котла. Но с существенными оговорками…

Та вода, что мы употребляем в повседневной жизни, далека от известной «чистой» формулы Н₂О – на деле это водный раствор различных солей в той или иной концентрации. Во многом это зависит от качества источника и используемых систем водоподготовки. То есть она представляет собой вполне электролитический раствор, что, в принципе, и объясняет ее токопроводящие качества.

Но речь пока что шла о постоянном токе. А что будет, если подать на электроды переменное напряжение? А ровно то, что анод и катод будут в течение одной секунды 50 раз меняться местами (принятая у нас частота переменного тока – 50 Гц). Соответственно, и ионы с такой же периодичностью изменяют направление своего движения. Представьте себе это «столпотворение» и постоянно изменяющееся встречное движение в плотной водяной среде… За счет высокого сопротивления среды, встречаемого этими заряженными частицами, кинетическая энергия их движения преобразуется в тепловую, что и вызывает очень быстрый нагрев раствора.

В технической литературе электролитические проводники, к которым можно отнести недистиллированную воду, принято называть проводниками второго рода. А вот нагрев этой жидкой среды считается первичным – нет «промежуточного звена». Просто для сравнения – в других электрических нагревателях тепловая энергия передается воде или от поверхности ТЭНа, или, как в индукционных котлах – от корпуса прибора. То есть жидкость выполняет пассивную роль переносчика тепла – это вторичный нагрев. В рассматриваемой же нами схеме нагревается непосредственно сам электролит, находящийся в зоне между погруженными в него электродами переменного тока.

Как видно, в названии самого котла уже в переделённой мере фигурирует принцип его работы. Кстати, можно встретить и другие наименования. В частности, подобные приборы еще частенько именуют «ионными». Объяснять почему – наверное, не надо. Но имеет смысл все же внести небольшую ремарку.

Дело в том, что некоторые производители, вполне понятно пытающиеся каким-то образом выделить свои приборы, пытаются внести некое разграничение между электродными и ионными котлами. В ход идут пояснения, что их ионные модели оснащены специальной электронной системой, которая отслеживает степень ионизации раствора. То есть регулировка режима работы оборудования происходит уже на уровне количественного и качественного изменения ионизированной среды.

Не беремся категорично судить о достоверности этих утверждений или об эксплуатационной значимости таких систем. Но, если честно, такое разграничение больше похоже на некий маркетинговый прием. Ведь в любом случае котел не может обойтись без блока управления, а процесс ионизации теплоносителя в большей мере зависит от сбалансированности его химического состава. Так что в дальнейшем будем полагать, что вся информация, рассматриваемая в статье, в равной мере касается как ионных, так и электродных котлов, и различия лишь в терминологии.

Но вот те, кто по непонятным причинам называет такие котлы «катодными» (или «анодными» — неважно), допускают принципиальную ошибку. Причина уже понятна из изложенного выше – в режиме постоянного тока сколь-нибудь существенного повышения температуры электролита не наблюдается, и нагревательный прибор становится принципиально невозможным.

Цены на электродный котел отопления

электродный котел

Устройство электродных котлов отопления

Как мы уже убедились, принцип действия электродного котла – прост и понятен. Этим объясняется и относительная простота его конструкции. И несмотря на довольно большое разнообразие моделей, в том числе по своим размерам и по мощности, подавляющее большинство из них очень схожи по строению и даже по компоновке.

Электродные котлы разных производителей – несложно заметить, что никаких принципиальных отличий в устройстве и компоновке приборов нет.

Классическая форма электродного котла – цилиндр, внутри которого размещены электроды. А вот их количество может различаться – в зависимости от того, какое тип сети обеспечивает питание отопительного прибора.

В котлах, работающих от однофазной сети 220 вольт электрод один, и он располагается по центру цилиндра. Роль второго электрода в данном случае берут на себя сами стенки цилиндра. Хотя, встречаются однофазные модели и с двумя электродами, разнесенными на необходимое расстояние, и с полностью изолированным корпусом.

Схематично наиболее распространенные модели однофазных котлов с центральным расположением электрода можно изобразить примерно так:

Примерная схема устройства однофазного электродного котла

Металлический цилиндрический корпус (поз. 1) в данном случае играет роль одного из электродов. Соответственно, на нем предусматривается клемма для подключения нулевого провода (поз. 2).

Цилиндр с одного торца закрыт герметичной заглушкой (поз. 3), которая одновременно является площадкой для размещения строго по центру второго электрода (поз. 4). Снаружи имеется клемма для подключения фазного провода (поз. 5).

Подача теплоносителя в полость цилиндра осуществляется через входной патрубок (поз. 6), который у большинства моделей расположен сбоку, ближе к блоку электродов. Для выхода разогретого теплоносителя имеется второй патрубок (поз.7), как правило – на противоположном от электродов торце цилиндра. На обеих патрубках предусматривается резьбой участок для сантехнического соединения котла с контуром отопления.

Некоторые модели, помимо этого, заключаются в дополнительный корпус-кожух (поз. 8), который повышает степень безопасности эксплуатации прибора. В обязательном порядке предусматривается клемма подключения к контуру заземления (поз.9). Как правило, корпус или внешний кожух покрывается специальным защитным полиамидным составом с хорошими диэлектрическими характеристиками.

При работе системы отопления циркуляционный насос обеспечивает создание потока теплоносителя через рабочий цилиндр котла. Проходя в пространстве между электродами, жидкость разогревается благодаря рассмотренным выше физическим процессам, и поступает на теплообменные приборы системы отопления – радиаторы, конвекторы и т. п.

Отличие конструкции электродного котла, работающего от трехфазной сети

Если требуется достичь высоких показателей мощности (как правило, более 9÷11 кВт), прибегают к использованию трехфазных электродных котлов. Их устройство отличается только количеством и расположением электродов.

В этом случае в работу вовлечены три электрода, расположенных на диэлектрической площадке торцевой заглушки по вершинам равностороннего треугольника. Каждый из них подключен к своей фазе, что обеспечивает значительно большее напряжение, и, стало быть – выходную мощность прибора. А клемма на корпусе предназначена для соединения с заземляющим контуром.

Сходные внешне модели электродных котлов, но уже по количеству клемм можно судить об их предназначении для однофазной или трехфазной сети питания

Электроды в определённой мере можно отнести к расходным материалам. Если точнее, то это съемная деталь, которую можно заменить в случае выхода из строя или большого износа. Ломаться там, конечно, в принципе – и нечему, но при длительной эксплуатации коррозия все же может сделать свое «черное дело».

Электрод или блок электродов – деталь съемная, и ее при необходимости можно заменить на новую.

А вот по размерам электродные котлы могут очень существенно различаться. Самые миниатюрные из них легко помещаются в ладони, и при этом способны обеспечивать эффективный нагрев, например, на отдельно взятом радиаторе для отопления конкретного помещения.

Миниатюрный электродный котел тем не менее вполне способен обеспечить эффективное отопление в отдельно взятом помещении.

Мощные трехфазные модели, безусловно, более габаритные, но тоже не отличаются чрезмерной громоздкостью. А нередко поступают так – чтобы электрическая котельная обеспечивала необходимую тепловую мощность в самый неблагоприятный (холодный) период зимы, устанавливают целую батарею параллельно подключенных электродных котлов. При таком подходе всегда можно гибко отреагировать на изменение погодных условий – запустить или, наоборот, отключить требуемое количество котлов. То есть так, чтобы обеспечивался нагрев, адекватный текущим температурам на улице, и при этом оборудование работало в оптимальном режиме, а не на пределах своих возможностей.

«Батарея» из трех параллельно подключённых электродных котлов – могут работать как в «ансамбле», так и поодиночке.

Как видно из самой конструкции котла, никаких управляющих устройств на нем не предусмотрено. Значит, необходим внешний блок, которые будет подавать напряжение питания на клеммы в определённом режиме. Степень сложности этих внешних модулей управления может быть различной.

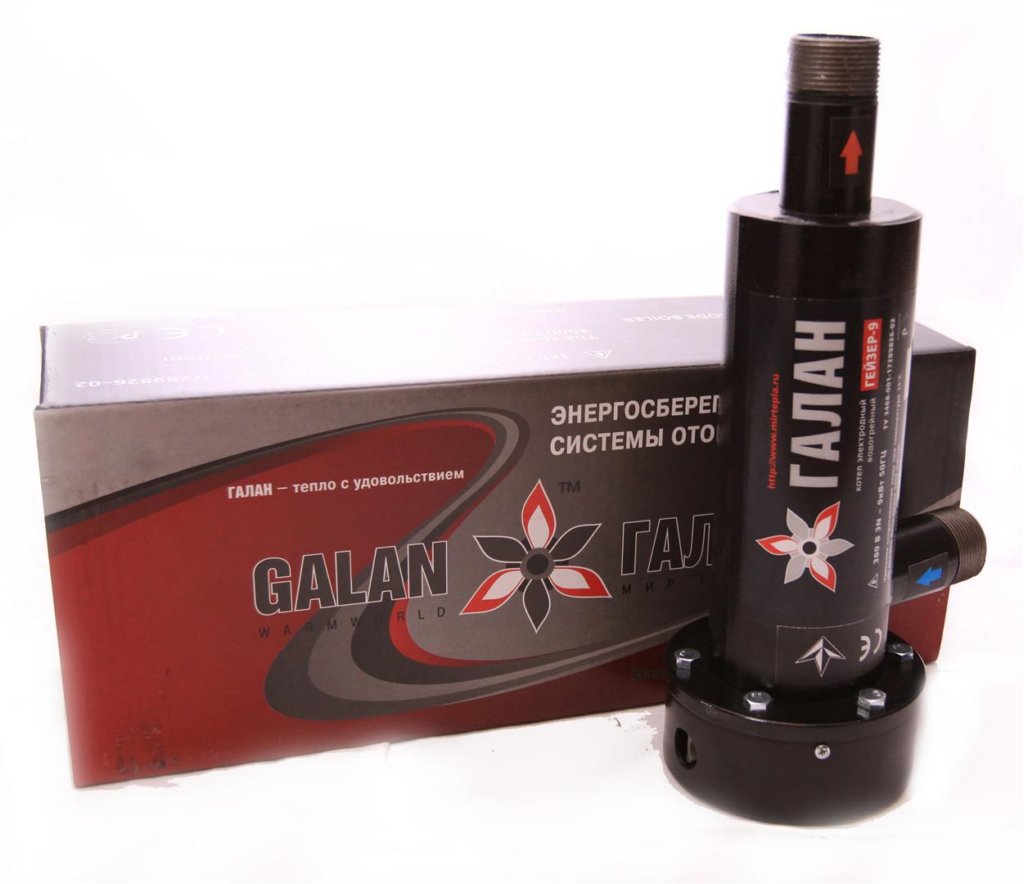

Электродный котел «Галан – Гейзер» в комплекте с электронным блоком управления типа «Навигатор»

• Самые простые предполагают всего лишь наличие одного термодатчика, который традиционно устанавливается перед входным патрубком. То есть когда температура в трубе «обратки» отопительного контура выйдет на запланированный уровень, блок управления отключит котел. И, соответственно, наоборот.
• Более точными и обеспечивающими более гибкий и «щадящий» режим работы оборудования является система с двумя термодатчиками, установленными и на трубе подачи, и на «обратке» отопительного контура. Автоматика анализирует эти текущие значения и подает управляющие сигналы на включением или выключение электродов в зависимости от установленного диапазона (гистерезиса).

Цены на отопительные котлы

отопительный котел

Выпускаются и более сложные системы, предназначенные для достижения максимально возможных комфортных условий при минимальных энергозатратах. Очень часто именно такие блоки становятся основной отличительной особенностью серий оборудования различных производителей (как мы видели, устройство самих котлов принципиальной разницы не имеет). Безусловно, это весьма серьезно сказывается и на стоимости комплекта. В таких модулях учитываются еще и текущие погодные условия (погодозависимая автоматика), вырабатывается оптимальный алгоритм работы, а управление не ограничивается только лишь включением или включением электродов — возможны изменения и в параметрах поступающего тока питания.

Практикуется такой подход, что котел является отдельной товарной единицей, а совместимые с ним блоки управления предлагаются потребителю в ассортименте – он может выбрать наиболее подходящий, оценивая и его эксплуатационные возможности, и ценовую доступность.

Достоинства и недостатки электродных котлов – где правда, а где «мифы и легенды»?

Наверное, ни один другой тип отопительного оборудования, работающего от электропитания, не вызывает столь ожесточенных споров. Электродным котлам, как уже говорилось, приписывают чуть ли не идеальные качества, и так же «до хрипоты» их ругают.

Где же правда? А как обычно – где-то посередине.

Идеала, понятно, быть не может, да и не должно быть, по большому счету – иначе просто не к чему будет стремиться. А наряду с массой неоспоримых достоинств, у электродных котлов целый «букет» и явных недостатков. Так что давайте без спешки пройдемся и по тем, и по другим.

Расхожие суждения о достоинствах электродных котлов

Итак, рассматриваем те особенности, которые приписываются к явным преимуществам оборудования такого типа, и разбираемся вдумчиво по каждому пункту.

• Такие котлы славятся своими компактными размерами, если их сравнивать с другими, аналогичными по показателям мощности.

Не поспоришь – действительно, это явное преимущество, предопределяемое простотой конструкции самого прибора. Если котлы с ТЭНами еще могут в определенной мере соперничать, то индукционные отличаются и громоздкостью, и большой массой.

• В продолжение темы – компактные электродные нагреватели можно устанавливать в качестве резервных или дополнительных источников нагрева теплоносителя.

Да, и практикуется это довольно широко. Резервный электродный котел не займет много места, может быть смонтирован как в котельной, так и непосредственно в отапливаемом помещении. То есть хозяевам предоставляется возможность самостоятельно решать, какой режим работы системы отопления им выгоднее использовать в текущий момент.

Например, можно запрограммировать работу электрического котла таким образом, чтобы во время действия льготного ночного тарифа выработанное тепло накапливалось в аккумулирующем резервуаре (буферном баке). Способен помочь электродный котел, смонтированный параллельно основному, при необходимости проведении ремонтных или профилактических работ. А иногда требуются и «совместные усилия» — и это тоже несложно организовать.

• Установка электродного котла не потребует согласования проекта. Нет нужды организовывать сложные системы дымохода и принудительной приточной вентиляции.

Это, конечно, правда. Но такое явное достоинство свойственно любому электрическому отопительному оборудованию, и каких-то преимуществ в этом плане использование именно электродных котлов – не дает.

• Такое оборудование безопасно при разгерметизации системы отопления – перегрев ему не грозит.

Действительно, с этой точки зрения безопасность электродных котлов гарантирована самим принципом их работы. Отсутствие воды в рабочем цилиндре «автоматически» подразумевает разрыв цепи и отсутствие токопроводности между электродами. То есть работать «на сухую» такая схема не может априори.

• Электродные котлы в полтора — два раза экономичнее, их мощностные показатели при равном потреблении энергии значительно выше — за счет прямого нагрева и чрезвычайно высокого КПД, стремящегося к 100%.

Так, сразу скажем, что это было утверждение, а отнюдь не констатация факта. Потому что с подобным «преимуществом» можно и нужно поспорить.

Начнем с КПД. Всем современным электрическим нагревателям свойственно высокое значение этой характеристики – практически весь энергетический потенциал тока преобразуется в тепловую энергию. А что касается прямого нагрева, то здесь стоит рассудить так.

Действительно, при прямом нагреве отсутствует «промежуточное звено». В самом деле, при работе ТЭНа или индукционного котла вначале идет разогрев корпуса, и лишь потом тепло передается от него жидкой среде. Но ведь это тепло все равно не расходуется напрасно, и оно, так или иначе, будет передано «по назначению». То есть потерь никаких не предвидится, и говорить, что из-за этого снижается КПД – наивно.

Другое дело – скорость нагрева. Вот в этом плане электродный котёл способен выиграть. Но это – лишь на начальном этапе работы. А при выходе на оптимальный режим никаких преимуществ уже нет. За счет более выраженной инерционности котел с ТЭНом или индукционный «догонит» электродный, и суммарный показатель производительности вряд ли будет сколь-нибудь значимо отличаться.

Еще одна «сказка» из этой же категории — что энергопотребление при равной тепловой отдаче у электродного котла ниже. Иными словами, что моделью с меньшей мощностью можно обогреть помещение большей площади.

Если к этому относиться всерьез, значит, придется согласиться, что производители этой «чудо-техники» нашли способ обойти закон сохранения энергии, или отыскали какой-то источник, дающий приток энергии извне. Понятно, что совершенно невозможно ни то, ни другое. Так что с надеждами на «волшебную экономичность» следует расстаться сразу же.

В масштабах одного-двух часов работы такой обманчивый эффект может быть и будет заметен, но рассуждать-то нужно более значимыми категориями. Уверяем вас, даже в масштабах одного дня работы системы отопления в нормальном режиме никакого выигрыша уже не почувствуется.

И количество необходимого тепла для обогрева помещений вовсе не зависит от конкретного способа его преобразования из электрической энергии.

Кстати, не столь оно зависимо и от площади отапливаемых комнат. Точнее, зависимость, безусловно, есть, но она должна еще учитывать целый перечень иных важных критериев, от климатической специфики региона проживания и до особенностей здания и конкретного помещения. И раз эту статью, надо полагать, читает человек, заинтересованный в приобретении котла, ему следует знать, как произвести такой расчет необходимой мощности.

Поможем и в этом – сейчас продолжим рассмотрение достоинств и недостатков электродных котлов, но в приложении к статье вы найдете описание алгоритма расчета с приложением удобного и точного онлайн-калькулятора.

• Следующий приписываемый электродным котлам «плюс» — нагрев происходит настолько быстро, что создается высокая разность в плотности теплоносителя на входе и выходе. И это позволяет обойтись без циркуляционного насоса — дескать, еще один аргумент в пользу  экономичности электродного котла.

Напрашиваются возражения.

— Во-первых, любой котел можно использовать без принудительной циркуляции – но это обуславливается особенностями конструкции самого отопительного контура.

— Во-вторых, стадия быстрого нагрева характерна лишь для пускового периода системы. А ее запускают, в идеале, один раз в году, на старте отопительного сезона. После того как любой электрический (да и не только электрический) котел выйдет на номинальную мощность, и при правильно настроенной системе управления — разность в температурах обратки и подачи становится стабильной, и никаких преимуществ в этом плане у электродного прибора не останется.

Цены на циркуляционные насосы

циркуляционный насос

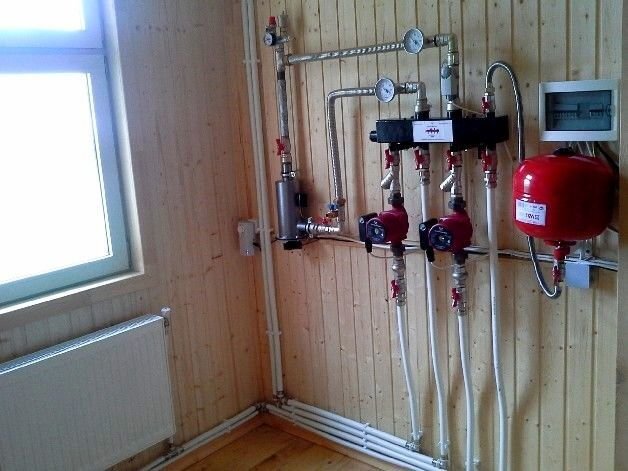

Практически на всех иллюстрированных примерах использования электродных котлов в их обвязку входит и циркуляционный насос.

Кроме того, система с естественной циркуляцией теплоносителя становится менее производительной и более сложной в настройке и автоматизации управления. Часть энергии затрачивается практически впустую — на обеспечение естественной циркуляции теплоносителя по трубам. А в случае с электрическими котлами это становится непозволительной роскошью. Потребление самого насоса – значительно меньше подобных потерь. Так что и рассуждать особо не стоит – ставьте циркуляционный насос, и будете в выигрыше.

• Электродные котлы не боятся перепадов напряжения в сети питания.

Да, действительно не боятся, но это в равной мере относится и к котлам с ТЭНами, и к индукционным. Падение напряжения всего лишь снизит мощность нагревателя в текущий момент, а превышение (в разумных пределах, конечно) им обычно не страшно из-за заложенного запаса надежности. В чем же здесь преимущество электродного?

Кроме того, перепады напряжения представляют серьезную угрозу не самим котлам, а тем самым блокам управления, электроника которых может быть чувствительна к таким скачкам. Так что от необходимости стабилизировать напряжение, подаваемое на котельное оборудование (по крайней мере – на его управляющие модули), электродный котел никак не избавляет.

Желаете стабильности в работе системы отопления? – Приобретайте стабилизатор напряжения для котла!

Существует несколько разновидностей подобных приборов. Какую модель выбрать, по каким критериям оценить, как посчитать необходимую вольт-амперную характеристику – обо всем этом в статье, посвященной стабилизаторам напряжения для газовых котлов.

• Очередной тезис – электродный котел характеризуется очень низкой тепловой инертностью, что расширяет возможности очень точной настройки системы отопления.

Ой, а не наоборот ли? Как кажется, такое свойство, в сочетании с несложной системой управления может привести к слишком частым пускам и остановкам оборудования. Согласитесь, пользы в этом немного. Кроме того, инерционность системы зависит все же не только, и даже не столько от особенностей котла, сколько от характеристик теплообменных приборов, установленных в контуре.

А насчет простоты регулировки и управления – здесь все даже с точностью до наоборот. Загвоздка в том, что проводимость электролитов (в том числе и воды) очень сильно зависима от температуры. Причём зависимость эта – весьма сложная, нелинейная. Так что управлять, например, котлом с ТЭНом или индукционным – не в пример проще.

• Применение электродных котлов не сопровождается ущербом окружающей среде.

Хорошее качество, но почему его приписывать только электродным? Да любой котел, использующий электроэнергию, не дает вредных выбросов в атмосферу или токсичных продуктов сгорания, опасных для здоровья проживающих в доме.

И, кстати, если уж на то пошло, то в этом плане именно электродные котлы – наименее благополучные среди всех остальных электрических. Для эксплуатации подобных систем зачастую используются специальные теплоносители с выверенным химическим составом, в который вполне могут входить не совсем «благоприятные» соединения. Существуют даже специальные правила  утилизации выработавших свой ресурс теплоносителей, с категорическим запретом их прямого выливания на грунт или в канализационные коллекторы.

• Особым преимуществом выделяется доступная стоимость электродных котлов на фоне других электрических «собратьев».

Так ли однозначно? Да нет, если разобраться.

Да, сам по себе котел, ввиду несложности конструкции, обычно не особо дорог. Но давайте прибавим к этому еще и стоимость блока управления с термодатчиками, циркуляционный насос, расширительный бак, приборы группы безопасности. И вот только после этого сравним полученный результат с ценой электрического котла с ТЭНом, в конструкции которого все эти необходимые элементы уже предусмотрены. Предсказать «победителя» — довольно сложно.

Приобретать же только «голый» котел – совершенно бессмысленная и даже весьма опасная затея. Устанавливать мощный «кипятильник», не позаботившись о термостатическом управлении и обеспечении безопасности – это обрекать себя на сумасшедшие растраты и жить в постоянной опаске, что рано или поздно «рванет».

Стоимость самого котла, как правило, невысока. Но настроившийся на недорогую покупку клиент зачастую уже в магазине узнает, что потребуется приобрести и дополнительное оборудование, цена которого в разы выше.

Так что не попадайтесь в эту рекламную ловушку. Любой котел должен оцениваться по стоимости обязательно в совокупности со всеми необходимыми для его эффективной и безопасной работы приборами и устройствами.

Так ли серьезны отмечаемые недостатки электродных котлов?

Теперь перейдем к рассмотрению недостатков котлов электродного типа. Честно говоря, их им приписывают столько, и настолько серьезные, что без вдумчивого подхода у многих потребителей может создаться явно негативное отношение, которое сразу отвратит от подобной покупки. Но так ли все справедливо, а если и справедливо – настолько ли страшно?

• Не всякая система отопления позволяет установить именно электродный котел – многое зависит от типа используемых или планируемых к монтажу радиаторов.

Это действительно так. Загвоздка в том, что коррозионные процессы, которые никак нельзя исключить в стальных или чугунных радиаторах, могут серьёзно изменить химический состав теплоносителя. Для других котлов – это не принципиально, а вот для электродных – чрезвычайно важно.

Чугунные батареи категорически противопоказаны в системах с электродным котлом. Малопригодными становятся и стальные радиаторы.

Чугунные батареи несовместимы еще по одно важной причине. Они – чрезвычайно теплоемкие и объемные, обладают выраженно высокой тепловой инерционностью. А в сочетании с особенностями электродного котла весьма вероятной становится ситуация, когда оборудованию придётся работать практически без пауз. То есть эксплуатация системы станет крайне затратной, без каких-либо выгод в плане улучшения комфортности.

Малопригодны в связке с электродным котлом и алюминиевые радиаторы, изготовленные из вторичного металла (переработка алюминиевого лома). Они намного дешевле, но во вторичном алюминии часто встречаются посторонние примеси, что может дать и внутреннюю коррозию, и нарушение оптимального химического состава теплоносителя.

Что остается в итоге? Или биметаллические радиаторы, или высококачественные алюминиевые.

• Сразу есть смысл остановиться на втором важном недостатке – к теплоносителю в системе отопления с электродным котлом придется относиться по-особому.

Посудите сами – в обычных системах отопления основные требования ограничиваются высокой теплоемкостью и, если это необходимо – стойкостью к низким температурам (антифриз). Здесь же играет роль еще целый ряд критериев. В их числе – оптимальный для ионизации химический состав и сбалансированное сопротивление, так как недостаток проводимости может привести к тому, что ток и вовсе не пойдет через жидкую среду. Стало быть – и нагрева никакого не случится.

Самостоятельно подобрать сбалансированный состав теплоносителя для оптимальной эффективности работы системы отопления – весьма непростая задача. Причем, результаты могут быть неочевидны, то есть котел работает вроде бы как надо, но по итогам месяца или сезона выявляется совершенно ненормальный перерасход энергии. То есть по банальной причине недостаточного качества теплоносителя полностью «испарятся» все основные достоинства электродного котла.

Производители электродных котлов дают свои рекомендации по использованию специальных теплоносителей. А это – дополнительные затраты.

Многие производители подобного оборудования поставляют в продажу и теплоносители или специальные добавки для воды. И стоит это все весьма прилично. Мало того, игнорирование правилами использования теплоносителя указанного бренда вполне может стать поводом для прекращения действия гарантии на оборудование.

Ситуация усугубляется тем, что любой теплоноситель-электролит со временем растрачивает свои качества и требует замены. За этим тоже необходимо следить, то есть приглашать специалиста, каждый визит которого оборачивается дополнительными затратами. Да плюс стоимость нового объема теплоносителя…

Одним словом — есть над чем подумать.

• Следующая особенность, тоже касающаяся теплоносителя – если устанавливается электродный котёл, то система отопления должна быть только закрытой, то есть с герметичным расширительным баком мембранного типа. А это автоматически подразумевает и наличие «группы безопасности» — предохранительного клапана и автоматического воздухоотводчика.

Это объясняется просто – следует исключить вероятность испарения дорогостоящего теплоносителя и возможное в связи с этим изменение концентрации содержащихся в нем солей, обеспечивающих необходимый уровень ионизации.

Цены на расширительные баки

расширительный бак

В обвязку электродного котла в обязательном порядке включается мембранный расширительный бак и «группа безопасности»

Впрочем, системы с открытым расширительным баком уже и так считаются «вчерашним днем». Куда удобнее и компактнее становится монтаж небольшого расширительного бачка.

• Есть еще один «недостаток», приписываемый электродному котлу в связи с особенностью теплоносителя. Так, не рекомендуется производить забор горячей воды из системы для хозяйственных нужд.

Не знаю, но лично мне, как хозяину частного дома, сложно представить ситуацию, которая бы вынудила меня пользоваться водой из батарей (хотя у меня и обычный газовый котел). Существует немало других способов нагрева. Поэтому относить это к недостаткам электродного котла можно лишь с очень большой натяжкой.

• Существует порог нагрева в системах с электродными котлами – температура не должна превышать 75 градусов.

Это действительно так. Дело в том, что при более высоких температурах резко изменяются токопроводящие характеристики теплоносителя-электролита. А  это вызывает совершенно не нужный расход электроэнергии, причем, не сопровождающийся адекватной тепловой отдачей. Работа попросту становится крайне неэкономичной.

Да, это недостаток. Но по правде говоря, и 75 градусов обычно «за глаза» хватает, чтобы обеспечить должный уровень отопления в частном доме.

• Электродные котлы – это приборы с повышенным уровнем опасности поражения электрическим током. Наличие заземления для них является обязательным условием.

Первое утверждение – это из разряда «легенд», ничем не обоснованных. Ровно с такими же претензиями можно обратиться к другим электрокотлам, бойлерам, духовкам, плитам, чайникам в конце концов. Выведем за скобки самодельные котлы – уровень их безопасности на совести изготовителей. А вот все без исключения приборы заводского производства прошли необходимые испытания и имеют соответствующую сертификацию. То есть при соблюдении требований по монтажу и правил эксплуатаций (ничем, кстати, особо не примечательных), никакой «сверхъестественной» угрозы они не несут.

Насчет заземления. Да, требование является обязательным к исполнению. УЗО или дифавтомат в конкретном случае помощниками не станут – почти наверняка будут частные несанкционированные срабатывания защиты. Значит, без надежного заземления никак не обойтись.

Но тоже вряд ли это можно считать недостатком – почитайте инструкции любых мощных бытовых электроприборов, и убедитесь, что правило распространяется на большинство из них. То есть электродный котел в этом плане – отнюдь не «белая ворона». А коль в нашей статье идет речь именно о частных домах, то вопросами качественного заземления должен интересоваться любой хозяин, независимо от того, какое у него стоит отопительное оборудование.

Надёжное заземление – важный вопрос обеспечения безопасности

Хозяин частного дома, в котором еще нет контура заземления, просто обязан как-то раз все отложить в сторону, и вплотную заняться этим вопросом. Тем более – это не столь сложно, потребует не так много времени и средств. Подробнее об организации заземления в частном доме – в специальной статье нашего портала.

• Электроды в котлах такого типа требуют частой замены.

Не похоже на правду. Можно привести множество примеров, когда они безотказно служат по многу лет. Другое дело, если такое мнение выразили те хозяева, что наплевательски относились к качеству теплоносителя. Тогда действительно может появиться слой накипи, значительно снижающий эффективность работы котла.

С другой стороны, любой электрический нагревательный прибора требует периодической замены «рабочего» элемента. И рассматриваемый нами котел не является исключением. Но и стоимость электродов, и несложный процесс их замены – вряд ли заслуживают столь пристального внимания, чтобы относить это к выраженным недостаткам.

• Электродные котлы очень сложны в установке и отладке системы.

Противоречивое утверждение. Котлы очень компактны, и именно установка с обвязкой как раз никаких трудностей у мастеров, знакомых с сантехническими работами, не вызывает. Не скрывает никаких «подводных камней» и подведение линии питания необходимой мощности.

А вот насчёт отладки – весомая доля правды в этом есть. И об этом уже говорилось выше – главная проблема кроется в оценке оптимального химического состава теплоносителя и связанной с ним эффективности работы системы в целом. При составлении раствора и настройке «на глаз» вполне можно совершить серьёзную ошибку, которая потом выльется в немалые финансовые потери. Здесь требуется опыт, специальное диагностическое оборудование. То есть, скорее всего, не обойтись без приглашения профессионала.

*  *  *  *  *  *  *

С вопросами о достоинствах и недостатках закончим. Надо полагать, благодаря этому разделу статьи у читателя сформировалось определённое мнение об электродных котлах. И если перспектива его приобретения выглядит оправданной, то можно вкратце познакомится и с предположениями рынка.

Наиболее популярные модели, представленные на российском рынке

Несмотря на противоречивость мнений об этом оборудовании, электродные котлы пользуются довольно широкой популярностью. Соответственно, растет и ассортимент предлагаемых в продаже моделей.

И вот здесь уместно будет весьма приятное замечание о том, что электродные котлы – как раз тот случай, когда нет никакой особой необходимости изначально присматриваться к образцам импортного производства. Напротив, судя по отзывам, в этой сфере лидирующие позиции как раз занимает качественная отечественная техника.

Компаний, освоивших выпуск таких отопительных котлов, уже немало, но остановимся на наиболее популярных и авторитетных производителях.

Цены на электродные котлы «Галан»

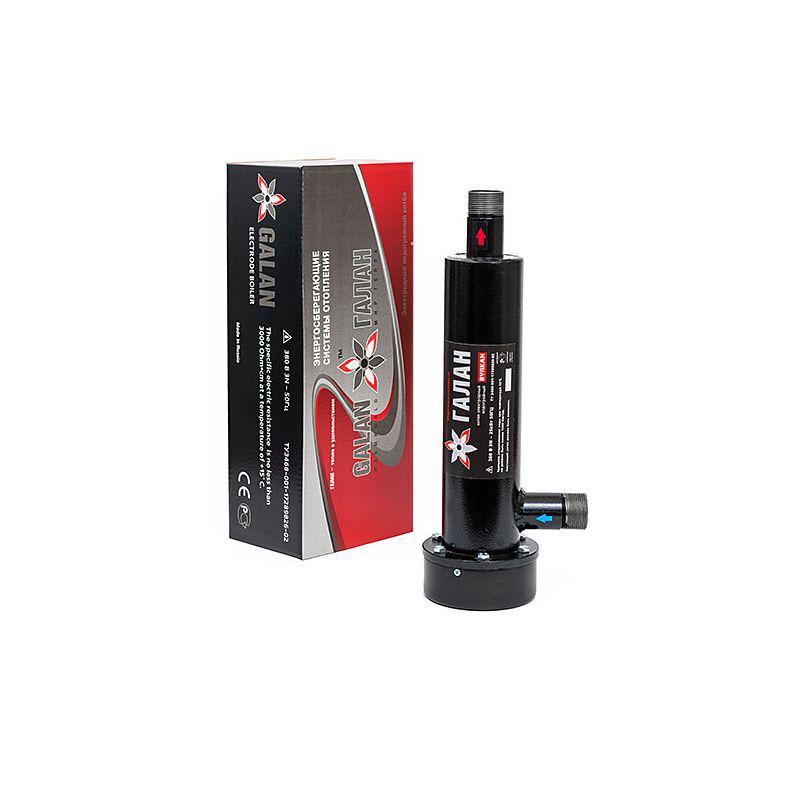

электродный котел «Галан»

Электродные котлы марки «Галан»

Московскую компанию «Галан» безо всякого преувеличения можно назвать первопроходцем в сфере выпусков котлов с таким принципом работы. Причем не в локальном понимании, а в более широком масштабе.

Первые электродные котлы она начала поставлять в продажу в уже далёком 1990 году. Ряд косвенных признаков позволяет с высокой долей уверенности предполагать, что в основу серийного производства легла конверсионная разработка, пришедшая от «оборонки». Котлы такого типа, в частности, широко применялись для нагрева воды на военных подводных лодках.

В ассортименте выпускаемой продукции марки «Галан» — и сами котлы трех типов, и все необходимое для их установки, контроля и управления, эксплуатации и обслуживания

Под маркой «Галан» выпускается три серии электродных котлов

• Самый компактные – котлы серии «Галан-Очаг». Они представлены тремя моделями разной мощности – 3, 5 и 6 кВт. Работают от однофазной сети питания.
• «Галан-Гейзер» — серия средней мощности, отлично подходящая и именно для систем отопления среднестатистических частных загородных домов. Котел может иметь мощность 9 кВт (возможны две модификации – для однофазной или трехфазной сети), или 15 кВт –только трехфазные.
• Наконец, для больших особняков может потребоваться котел повышенной мощности. Это – серия «Галан-Вулкан», трехфазные котлы мощностью 25 и 50 кВт.

Помимо котлов, в ассортименте компании все необходимые приборы контроля и управления системой отопления. В частности, для приборов среднего класса рекомендуется блок управления «Навигатор» той или иной степени сложности. Но это – не единственный вариант: может быть и более «навороченная» комплектация, тем более что производитель постоянно работает над усовершенствованием этой управляющей аппаратуры.

Подробно с ассортиментом выпускаемой продукции и ценами от производителя можно ознакомиться на очень информативном сайте компании «Галан». Но при выборе модели котла не забывайте сразу оценить и стоимость необходимых приборов контроля и управления.

Видео: Презентационный ролик о продукции компании «Галан»

Электродные котлы «ЭОУ»

Это – тоже российская компания, а «загадочная» аббревиатура расшифровывается емким полным наименованием «Энергосберегающие отопительные установки». Продукция пользуется довольно широким спросом, причём не только в пределах России – успешно экспортируется и в ряд зарубежных стран.

Котлы «ЭОУ» представлены двумя типоразмерами – для однофазной и для трехфазной сети.

Две базовых модели электродных котлов «ЭОУ»

Однофазные модели могут обладать мощностью от 2 до 12 кВт ( с градацией по 1 кВт). А вот мощность трёхфазных моделей может достигать даже 120 кВт. Но при этом размеры моделей в каждой из линеек не изменяются.

Котлы считаются очень надежными – об этом говорит десятилетняя гарантия производителя. А вообще заявленный срок службы при соблюдении правил эксплуатации – не менее 30 лет.

Вместе с тем, цены на электродные котлы «ЭОУ» — из разряда вполне умеренных. Не поражает воображение и стоимость необходимых для эксплуатации щитов управления в базовой комплектации.

Котлы марки «Берил»

Это — латвийская компания, выпускающая довольно популярную марку электродных котлов и необходимого для их эксплуатации оборудования.

Сами котлы представлены двумя линейками моделей – однофазной и трехфазной. Их размеры показаны на иллюстрации ниже:

Котлы «Берил» представлены двумя базовыми линейками моделей

Однофазные модели могут обладать мощностью от 2 до 9 кВт. Мощность трехфазных доходит до 33 кВт.

Есть интересная особенность – в отличие от большинства своих «собратьев», электродные котлы «Берил» имеют блок коммутации сверху. Вроде бы мелочь, но все работы по профилактике, подключению или, скажем по замене электродов выполнять при таком расположении — значительно проще.

Потребителю предлагается весьма широкий ассортимент аппаратуры контроля и управления работой отопления – от несложных блоков с ручной регулировкой до современных электронных полностью автоматизированных систем, позволяющих выбирать наиболее оптимальный режим работы в зависимости от изменения текущих внешних условий. Вплоть до того, что некоторые модули управления оснащены симисторными блоками, которые способны не только оценивать условия в реальном времени, но и прогнозировать их изменения, внося корректировки в режим работы котла, что дает немалый эффект экономии.

Котлы «Берил» с интегрированным симисторным модулем управления

Кстати, выше по тексту упоминалось, что иногда делается акцент на то, что котлы не просто электродные, но именно ионные. Вот это – как раз тот случай. Некоторые модели блоков управления «Берил», по заверениям разработчиков, отлеживают качественные и количественные характеристики создаваемой ионной среды для выработки соответствующих корректив в текущий режим работы котла.

Существуют и другие марки, пользующиеся довольно высоким спросом. Например, «Градиент» (Россия), «STAFOR» (Латвия), «Форсаж» (Украина) и другие. Обо всех подробно рассказать – сложно, поэтому в статье были упомянуты те, что, как говорится, «больше на слуху».

ПРИЛОЖЕНИЕ: Как рассчитать потребную тепловую мощность для системы отопления?

Многочисленные рекомендации, что при подсчетах мощности исходят из соотношения 1 кВт на 10 м², все же не отличаются корректностью. Согласитесь, что такой подход не учитывает массу важных критериев – от климатических особенностей региона проживания и до специфики как самого здания, так и каждого его помещения в отдельности.

Поэтому предлагаем воспользоваться иным алгоритмом расчета. В его основе лежит оценка особенностей каждого из помещений, то есть результат получается именно для конкретной комнаты. Ну а затем несложно будет просуммировать полученные значения, чтобы получить итоговую мощность, необходимую для отопления всего дома или квартиры.

Проще всего – вооружиться планом своих жилых владений, составить таблицу, в которой построчно перечислить все помещения, которые будут отапливаться. А сам расчет для каждой комнаты времени много не займет, если вы воспользуетесь нашим калькулятором.

По ходу работы с калькулятором обычно вопросов не возникает. Но если появятся те или иные неясности – ниже приведены краткие пояснения по алгоритму расчета.

Калькулятор расчета тепловой мощности для отопления помещений дома или квартиры

Перейти к расчётам

Расчет проводится для каждого помещения отдельно.
Последовательно введите запрашиваемые значения или отметьте нужные варианты в предлагаемых списках.
Нажмите «РАССЧИТАТЬ ПОТРЕБНУЮ ТЕПЛОВУЮ МОЩНОСТЬ»

Площадь помещения, м²

Высота потолка в помещении

до 2,7 м2,8 ÷ 3,0 м3,1 ÷ 3,5 м3,6 ÷ 4,0 мболее 4,1 м

Количество внешних стен

нетоднадветри

Внешние стены смотрят на:

Положение внешней стены относительно зимней «розы ветров»

Уровень отрицательных температур воздуха в регионе в самую холодную неделю года

— 35 °С и нижеот — 30 °С до — 34 °Сот — 25 °С до — 29 °Сот — 20 °С до — 24 °Сот — 15 °С до — 19 °Сот — 10 °С до — 14 °Сне холоднее — 10 °С

Какова степень утепленности внешних стен?

Внешние стены не утепленыСредняя степень утепленияВнешние стены имеют качественное утепление

Что расположено снизу?

Холодный пол по грунту или над неотапливаемым помещениемУтепленный пол по грунту или над неотапливаемым помещениемСнизу расположено отапливаемое помещение

Что расположено сверху?

Холодный чердак или неотапливаемое и не утепленное помещениеУтепленный чердак или иное помещениеОтапливаемое помещение

Тип установленных окон

Количество окон в помещении

Высота окна, м

Ширина окна, м

Несколько пояснений по работе с калькулятором

Для каждого из помещений необходимо последовательно указать запрашиваемые данные. Некоторые из значений (например, уровень зимних температур), понятно, будут общими для всех комнат.

• Площадь комнаты и высота потолков – позволяет оценить объем помещения, который предстоит прогреть.
• Чем больше в помещении стен, непосредственно контактирующих с улицей, тем выше теплопотери – это учитывается при расчетах.
• Имеет значение и то, получают ли стены дополнительный тепловой «солнечный заряд», или же никогда не видят солнечных лучей.
• Для домов на открытой местности, где чувствуется явное преобладание зимних ветров с конкретного направления, модно учесть и расположение внешней стены относительно этой «розы ветров». Понятно, что наветренная сторона всегда выхолаживается быстрее. Этот пункт можно и не указывать, например, если нет достаточной информации. Но тогда вычисления пойдет, как для наиболее неблагоприятных условий.
• Следующий пункт – нормальный уровень температур для самой холодной декады зимы. Подчеркиваем – нормальный для данного региона, а не какая-то аномалия, которая случилась когда-то, и оттого, в принципе, и запомнилась.
• Следует оценить степень термоизоляции внешних стен. Под полноценным утеплением принято понимать такое, что было проведено на основании теплотехнических расчетов в полном объеме. Средняя степень утепления – это примерно два кирпича кладки или 200÷250 мм бревна или бруса. А вот неутепленных стен быть и вовсе не должно – иначе электрический обогрев просто разорит хозяев.
• Немалое количество теплопотерь приходится на полы и потолки. Поэтому в следующих двух пунктах необходимо будет указать, с чем «соседствует» помещение сверху и снизу.
• Количество, размеры и качество окон – важнейшие критерии при расчете необходимой тепловой мощности. Следующие четыре пункта ввода данных уделены именно этому.
• Наконец, если в комнате есть дверь, выходящая в холодное помещение или на улицу (балкон), то каждое ее открытие будет сопровождаться притоком холодного воздуха. На это тоже следует сделать поправку.
• Итоговый результат покажет, какое количество тепла необходимо для полноценного обогрева, причем – для самых неблагоприятных условий. Понятно, что на такой мощности отопительное оборудование будет работать очень ограниченный срок, но тем не менее.

Полученное значение для комнаты поможет еще и правильно подобрать радиаторы отопления с нужной тепловой отдачей. Ну а после суммирования по всем помещениям — будет получен искомый результат для всей системы отопления в целом.

Электрический котел: однофазный или трехфазный?

31 августа 2015 г.

Несмотря на экспансию дизельных и газовых котлов, электрические котлы считаются востребованными в деле отопления домов с относительно небольшой площадью. И правда, если отопительная площадь составляет не более 80-100 кв.м, зачем покупать дорогостоящее тепловое оборудование?

Для отопления частных домов среднего размера рекомендуем купить небольшой однофазный электрический котел, который подключается к стандартной электрической розетке на 220 В. Котел сразу же начнет функционировать — вначале обогревать с помощью тэна теплоноситель (воду), который далее начнет отдавать аккумулированное тепло радиаторам отопления. Принцип его работы практически не отличается от любого нагревательного прибора, не требуется получение специального разрешения.

Для домов с большей отопительной площадью рекомендуется установка трехфазного электрического котла, для работы которого понадобится дополнительная третья фаза. Мощность данных котлов составляет более 10 кВт и для них требуется проводить дополнительный третий провод с траверзы. Но в плюсе – постоянный подвод электрический энергии по проводам. Проводить отдельную газовую трубу и устанавливать понижающую станцию, как это принято при инсталляции с газовыми котлами, не придется. Покупать внушительные топливные емкости, как это принято в отношении дизельных версий котлов, также не придется. Экономия выходит существенная.

2 вида трёхфазных электрокотлов

Процесс нагрева трехфазного электродного отопительного котла осуществляется за счет воздействия электротока непосредственно на теплоноситель. Преимущество — быстрый нагрев жидкости.

• Индукционные.

Нагревание происходит за счет создания магнитного поля. Сердцевина электрокотла представляет собой медную обмотку, как в трансформаторе. Индукционный трехфазный электрический котел 380В работает за счет преобразования постоянного и переменного тока. Плюс — экономичный расход электроэнергии. Минус — большой вес и дороговизна.

Преимущества и недостатки работы электрических котлов

Электрические котлы отличаются абсолютной бесшумностью в работе, они не сушат воздух, стоят недорого и способны к мгновенной инсталляции. Если нужно обогреть дом быстро и с минимальными финансовыми издержками, то выбирается безотказная версия электрического котла.

Последние версии электрических котлов могут иметь дополнительный расширительный бак, в котором будет аккумулироваться горячая вода, необходимая для домашних нужд. С помощью циркуляционного насоса вода будет подаваться на кран ванной комнаты и кухни.

Но учтите — электричество в наше время стоит недешево.  Для минимизации расходов на электричество (в России на обогрев дома с помощью электричества уходит более 100 Евро на дом) рекомендуется устанавливать дополнительный двухтарифный электронный счетчик электрической энергии. В данном случае дом будет на максимальной мощности обогреваться с помощью электрического котла ночью, а днем, когда энергия окажется дороже, котел будет работать только на поддержание заданной температуры.

Если в Вашем городе или населенном пункте часто случаются перебои с электроснабжением, электрический котел лучше использовать совместно с твердотопливным.

Производители

Рынок электрических котлов представлен как отечественными, так и зарубежными производителями.

Немецкие электрокотлы (Bosch, Wespe Heizung, Protherm) считаются лидерами электрического отопительного оборудования благодаря гарантированному производителем качеству. Отсюда и высокая стоимость.

Чешские модели (Dakon) не уступают по уровню качества продукции из Германии, а цена здесь несколько ниже.

Российские электрические котлы (РусНИТ, Ромстар) характеризуются тем, что их дополнительные функциональные возможности минимальны, упор здесь делается на качестве основного блока.

Электрокотел отопление 380 в разных типов и их особенности

Электрические котлы для отопления дома – это разумная альтернатива твердотопливным и газовым агрегатам. Такие отопительные аппараты имеют высокий КПД, бесшумны в работе, не требуют отдельного помещения и дополнительных разрешений для установки.

В зависимости от номинальной мощности, электрокотлы разделяют на два вида: однофазные (мощность 1–10 кВт) и трехфазные (мощность от 12 кВт и выше). Сегодня познакомимся с более мощными аппаратами, требующими подключения к напряжению 380 вольт.

Виды электрических котлов

В зависимости от способа передачи тепловой энергии теплоносителю, электрические котлы разделяют на три вида:

1. Тэновые.
2. Индукционные.
3. Электродные.

Все эти отопительные агрегаты производятся в двух вариантах: 220 и 380 вольт.

Тэновые котлы

Такие электрические котлы для отопления дома самые популярные. Принцип их действия такой:

• Трубчатый элемент нагревает циркулирующую в замкнутой системе воду.
• Благодаря циркуляции обеспечивается быстрое и равномерное нагревание всей системы.
• Количество необходимых нагревательных элементов зависит от мощности аппарата и может варьироваться от 1 до 6 тэнов.

Такие котлы оборудуются надежной системой автоматики, позволяющей следить за температурой теплоносителя и регулировать ее. Преимуществами тэновых агрегатов отопления является:

• Простота и надежность конструкции.
• Легкость установки.
• Дешевизна конструкции.
• Возможность использования в качестве теплоносителя практически любые жидкости.
• Такие котлы 380 вольт имеют современный дизайн и удачно вписываются в любой интерьер.

Индукционные котлы

Принцип электромагнитной индукции давно и с успехом используют для отопления жилых помещений. Такой котел имеет следующее устройство:

• В цилиндрический корпус (обычно используется отрезок трубы) вставляется металлический сердечник, на который намотана катушка.
• При подаче напряжения на катушку и обмотку возникают вихревые потоки, в результате чего труба, через которую циркулирует теплоноситель, нагревается и передает тепло воде.
• Циркуляция воды должна быть постоянной, чтобы катушка и сердечник не перегревались.

Эта система электроотопления имеет такие плюсы:

• Высокий КПД, достигающий отметки в 98%.
• Такой котел 380 вольт не подвержен образованию накипи.
• Повышенная безопасность – отсутствуют нагревательные элементы.
• Малые размеры и незначительный вес обеспечивают легкий и быстрый монтаж индукционных котлов.

Совет! Индукционные электрокотлы могут обходиться без циркуляционного насоса. Но это не относится к большой системе отопления двухэтажного дома.

Электродные системы

В своей работе электродный котел 380 вольт использует специально подготовленную воду. Подготовка теплоносителя заключается в растворении в нем определенного количества солей для придания нужной плотности. Общий принцип работы электродных аппаратов отопления следующий:

• В трубу подходящего диаметра вставлены два электрода.
• Благодаря разнице потенциалов и частой смене полярности, ионы начинают хаотичное перемещение. Так теплоноситель быстро нагревается.
• Вследствие быстрого нагрева теплоносителя, создаются мощные конвекционные потоки, позволяющие быстро прогреть большой объем без применения циркуляционного насоса.

Электродный котел обладает очевидными преимуществами, среди которых:

• Небольшие размеры.
• Быстрый выход на номинальную мощность.
• Компактность и простота конструкции.
• Отсутствие аварийной ситуации, даже если вода вытечет из системы отопления.

Совет! Электродные котлы требуют особого подхода к оборудованию заземления. Подключается к заземляющему контуру не только сам котел, но и система отопления дома, особенно металлические радиаторы.

Производители электрических котлов

На отечественном рынке представлен довольно большой выбор популярных брендов, выпускающих электрические котлы отопления 380 вольт. Среди всего разнообразия производителей, наиболее полный модельный ряд электрического отопительного оборудования представляют такие отечественные и зарубежные компании:

1. Bosch.
2. Данко.
3. Ferroli.
4. Kospel.
5. TermIT.
6. Protherm.

Все эти компании представляют электрокотлы разного принципа действия, широкого мощностного диапазона и всех видов подключения: однофазного и 380 вольт.

Правила монтажа и эксплуатации электрических котлов

В процессе подключения электрического котла необходимо следовать определенным правилам, которые сейчас более детально разберем.

Электрическое подключение

Подключая электрический котел, необходимо правильно рассчитать сечение силового кабеля. Именно от этого показателя зависит безопасность всей системы отопления.

Стоит отметить, что электрокотлы 380 вольт довольно мощные, поэтому и кабель должен быть соответствующим. Для расчета сечения провода применяется формула, согласно которой на 1 мм2 сечения кабеля должно приходиться не более 8 A тока.

Согласно этой формуле, чтобы подключить 10 кВт агрегат отопления к напряжению 380 вольт, необходимо произвести такие расчеты: 10000/380/8. Результат показывает, что каждая токопроводящая жила кабеля должна иметь сечение не менее 3,3 мм.

Совет! При выборе сечения кабеля, округлять дробные значения необходимо только в большую сторону!

Подключение в систему отопления

Все электрические котлы к системе отопления подключаются по схожей схеме:

• Для подсоединения используют пластиковые трубы или перемычки из диэлектрического материала.
• Циркуляционный насос необходимо устанавливать на трубе обратной подачи.
• На трубе подачи горячего теплоносителя (не далее 50 см от котла) необходимо установить группу безопасности.
• Если в системе отопления используется малый контур, то устанавливать запорную арматуру необходимо после него.
• Расширительный бак открытого типа устанавливается в самой верхней точке системы труб без применения запорных приспособлений. Расширительный бак закрытого типа устанавливается недалеко от котла, до запорной арматуры.

Во время эксплуатации электрокотла 380 вольт необходимо следить за исправностью электропроводки и не допускать протечек теплоносителя.

Совет! Особое внимание при эксплуатации отопительного электрооборудования следует уделять исправности заземляющей жилы. При повреждениях следует немедленно обесточить котел и заняться восстановлением заземления.

В заключение хотелось бы отметить, что электрокотлы 380 вольт отлично показывают себя при длительной эксплуатации. За счет большей мощности они реже работают на пределе возможностей, что положительно отражается на их сроке службы. Установить такой котел – отличное решение, позволяющее решить проблему отопления большого дома.

Електродний котел — купити у Києві: ціна на електродні опалювальні котли, відгуки

Інноваційні електродні котли опалення відрізняються високою енергоефективністю. У таких приладах перетворення електричної енергії у теплову відбувається під час пропускання струму безпосередньо через теплоносій. Останній має певний опір, завдяки чому й відбувається нагрівання.

Параметри електрокотла електродного багато у чому залежать від фізико-хімічних властивостей теплоносія, який використовується у системі опалення. Переважно теплоносієм є підготовлена вода зі спеціальними добавками. Теплотехнічні пристрої описаного типу дуже вимогливі до хімічного складу та властивостей рідини.

Основні різновиди теплотехнічного обладнання

Котли електродні широко застосовуються для опалення приватних будинків і квартир у багатоповерхових будинках з індивідуальними системами обігрівання. Допускається їхнє використання й у складі обладнання теплої підлоги. У каталозі ROZETKA представлені всі різновиди таких приладів:

• Однофазні. Під’єднуються до побутової електромережі та використовуються для опалення переважно житлових приміщень порівняно невеликого розміру. У ланцюзі живлення встановлюються пристрої захисту, щоб уникнути його перевантаження.
• Трифазні. Потужність такого теплотехнічного обладнання істотно вища і вони застосовуються для обігрівання виробничих будівель, торгових залів та інших об’єктів. За наявності технічної можливості допускається їхнє використання у житлових котеджах з великою опалювальною площею.

Виготовляються також електродні котли опалення, які можуть працювати і в однофазних, і у трифазних мережах. Під’єднання таких приладів в останньому випадку відбувається через клемний розгалужувач, водночас використовуються дві фази, третя й нуль застосовуються для живлення побутової техніки.

Виробники електродних котлів опалення

Серійний випуск котлів електричних електродних сучасних моделей налагоджений на багатьох українських підприємствах. Інтернет-магазин РОЗЕТКА пропонує продукцію провідних вітчизняних виробників:

• «Інноватор»;
• «Галан»;
• Ion.

Опалювальні прилади виготовляються у настінному та підлоговому варіантах встановлення. Корпуси котлів виготовляються зі спеціальних марок сталі або термополімерів, які мають стійкість до дії високих температур. Пристрої комплектуються електронними системами керування, що підвищує їхню експлуатаційну надійність.

Технічні характеристики опалювальних приладів

Описане обладнання відповідає вимогам нормативно-правових актів і пройшло сертифікацію в атестованих лабораторіях. Безпека котлів електродних перевіряється згідно з положеннями чинного національного стандарту ДСТУ 3135.0-95.

Електричні опалювальні прилади цього типу мають такі технічні характеристики:

• Робоча напруга: 220 і 380 В відповідно.
• Теплова потужність: від 2 до 24 кВт.
• Площа приміщення, яке обігрівається: від 40 до 480 кв. м.

Середньодобове споживання електроенергії визначається залежно від потужності з розрахунку сумарного часу роботи приладу упродовж 8-10 годин. У потужних електродних котлах опалення застосовуються пристрої покрокового увімкнення на 1/3, 2/3 і повну потужність. У такий спосіб забезпечується можливість вибору найбільш вигідного режиму функціонування.

Переваги електродних котлів

Сучасні теплотехнічні установки мають виключно високий ККД, який у переважній більшості зразків сягає 98%. Цей різновид електричних котлів має низку переваг перед аналогами:

• Електрична потужність безпосередньо залежить від температури теплоносія, яка визначає показники іонної провідності. Споживання приладом струму у робочому режимі — мінімальне.
• Виключно низька інертність теплотехнічного обладнання, що забезпечує високу точність регулювання параметрів теплоносія.
• Пристрої мають дуже невеликі параметри маси і габаритів, тому можуть розміщуватися в обмеженому просторі.

Водночас електродні котли опалення виготовляються тільки в одноконтурному варіанті. Тобто для гарячого водопостачання потрібне окреме обладнання.

Вибір електродного котла й оформлення замовлення

Теплотехнічне обладнання підбирається з урахуванням розмірів опалювальної будівлі та параметрів електропостачання. Потужність потрібного вам котла розраховується з огляду на нормативу 1 кВт на 20 кв.м площі, яка обігрівається. Робітники інтернет-магазину РОЗЕТКА готові надати вам допомогу у виборі обладнання.

Скористайтеся можливістю вигідно купити котел — оформляйте заявку онлайн або за телефоном. Доставка придбаних теплотехнічних приладів відбувається поштою або кур’єрськими службами. Отримати покупку можна також у пунктах видачі або у найближчому демонстраційному залі ROZETKA у вашому місті.

Паспорт «КОТЛЫ ЭЛЕКТРОДНЫЕ ВОДОГРЕЙНЫЕ ТРЕХФАЗНЫЕ»

1.Назначение

Электродные котлы «ГАЗДА» предназначены для:

— обустройства индивидуальных систем отопления замкнутого типа

— построения комбинированных систем отопления замкнутого типа путем параллельного подключения электродного котла в существующую систему газового (твердотопливного и др. ) котла

— обустройства систем теплого пола

— построения системы горячего водоснабжения — при условии работы котла на теплообменник

2. Устройство и принцип работы

Трехфазный электродный котел состоит из металлического корпуса с входным и выходным патрубками, штыревых электродов, установленных в корпус через герметичные изоляторы, и клемм в защитных кожухах для подключения проводов питания.

Принцип работы электродного котла — прямое преобразование электрической энергии в тепловую при прохождении переменного тока через теплоноситель от одного электрода к другому.

Функцию нулевого электрода выполняет металлический корпус котла, поэтому к корпусу подключаются провода «ноль» и «земля», а к штыревым электродам — провода фаз.

Нагревательным элементом в электродном котле служит теплоноситель, поэтому от его электропроводимости (удельного сопротивления) напрямую зависит мощность котла.

Отличительной особенностью работы электродных котлов есть плавное увеличение потребляемого тока и, соответственно, увеличение мощности, отдаваемой в систему, пропорционально росту температуры теплоносителя.

3. Основные технические характеристики

4. Указание мер безопасности

         Котел использует опасное для жизни напряжение!

Монтаж электрической схемы питания и управления котлом должны производить электрики, изучившие настоящее руководство по эксплуатации и имеющие соответствующие квалификацию и допуск.

При эксплуатации и техническом обслуживании котлов необходимо соблюдать требования «Правил технической эксплуатации электроустановок потребителей» и «Правил техники  безопасности при  эксплуатации електроустановок потребителей».

Котел должен эксплуатироваться во взрывобезопасном помещении при относительной влажности до 80%.

Атмосфера не должна содержать кислоты, щелочи и другие агрессивные элементы.

Корпус котла и открытые электропроводящие части системы отопления должны быть заземлены. Конструкция заземлителя должна соответствовать требованиям ПУЭ. Сопротивление заземления котла — не более 4 Ом.

Провода питания и заземления котла должны иметь сечение, не меньшее указанных в п.7 таблицы 1.

Коммутационная и управляющая котлом электроаппаратура должна быть рассчитана на токи, не менее указанных в п.5 таблицы 1.

Система отопления, в которую монтируется котел, не должна содержать какой-либо запорной или регулирующей арматуры на участке от выходного патрубка котла до Группы безопасности или расширительного бака.

Перед входным патрубком котла должен быть установлен фильтр грубой очистки теплоносителя (фильтр-грязевик).

Теплоноситель (вода или низкозамерзающая жидкость) должен иметь электропроводность, не превышающую значение п.6 таблицы 1.

5. Монтаж в систему отопления

Перед установкой котла снимите защитные заглушки и произведите осмотр на предмет отсутствия видимых повреждений и наличия посторонних предметов внутри котла после транспортировки и хранения.

Котел должен устанавливаться строго вертикально, на негорючей стене (кирпич, бетон, пенобетон и т. д.).

Котел должен крепиться к стене хомутами, поставляемыми в комплекте с котлом (п.10). При этом трубы, присоединяемые к котлу, должны иметь свое крепление к стене.

В системе без циркуляционного насоса котел должен быть закреплен таким образом, чтобы его входной патрубок располагался  ниже оси нижнего патрубка ближайшего радиатора.

Для всех систем — от нижней точки котла до пола должно остаться расстояние, не меньше высоты котла — для возможности извлечения электрода при его замене или очистке.

Если котел устанавливается в систему без циркуляционного насоса, высота вертикального стояка над котлом должна соответствовать проекту.

Если котел устанавливается в систему с циркуляционным насосом, высота вертикального стояка над котлом — не менее 0,4м (для работы котла на ближайший радиатор при выходе из строя насоса).

Система отопления должна иметь фильтр грубой очистки теплоносителя (фильтр-грязевик), установленный перед входным патрубком котла.

Система отопления закрытого типа обязательно должна содержать Группу безопасности (клапан избыточного давления, манометр и автоматический воздухоотводчик) на горизонтальном участке — как можно ближе к вертикальному стояку выхода котла.

Участок системы отопления от выхода котла до Группы безопасности должен быть выполнен из металлических труб и соединительной арматуры.

6. Приготовление теплоносителя

Главный и определяющий параметр теплоносителя для электродного котла — его электропроводность. Электропроводность — это численное выражение способности раствора проводить электрический ток. Единица измерения электропроводности — S/sm (S -«Сименс»). Чем выше числовое значение электропроводности теплоносителя — тем выше ток и, соответственно, мощность нагревателя. Прибор для измерения электропроводности растворов — кондуктометр.

Числовое выражение электропроводности обратно пропорционально числовому выражению удельного сопротивления теплоносителя, которое измеряется в Ом/см. Т.е., чем ниже числовое значение удельного сопротивления — тем выше ток (и мощность) нагревателя.

Наиболее эффективная работа всех электродных нагревателей достигается при электропроводности теплоносителя на уровне 300…500 µS/sm (удельное сопротивление 1600…1300 Ом/см) при температуре 20°С (при изменении температуры теплоносителя значение тоже изменяется).

Если для управления работой электродного котла используется полупроводниковая автоматика с функцией регулирования мощности («КРОС-25/50» и аналогичные) электропроводность теплоносителя может быть в пределах 300…1500 µS/sm. Т.е., в качестве теплоносителя можно использовать водопроводную воду.

При использовании механической автоматики («БАК-3-15/25» и аналогичные)  — электропроводность теплоносителя должна составлять 350…450 µS/sm. В таком случае в качестве теплоносителя могут использоваться либо специализированная низкозамерзающая жидкость (для построения незамерзающих отопительных систем), либо приготовленный на основе воды раствор, имеющие указанный уровень электропроводности.

Для самостоятельного приготовления теплоносителя рекомендуется применять очищенную от всех примесей (дистиллированную, дождевую, талую) воду, в которой растворяется активатор АТ-400 (поставляется в бутылках на 10/25/50/100 литров воды). Такой теплоноситель будет иметь электропроводность 400 µS/sm и обладать рядом полезных качеств для всей системы (см. в описании АТ-400).

Для приготовления теплоносителя можно также использовать пищевую соду (натрий двууглекислый) — из расчета 30 гр. на 100 л воды.

Теплоноситель необходимо готовить в чистой стеклянной или пластиковой емкости. Через 15…20 минут после полного растворения соды измерить кондуктометром электропроводность полученного теплоносителя. Если значение не равно 350…450 µS/sm, его необходимо изменить корректировкой до нужного, то есть добавлением пищевой соды (электропроводность увеличивается) или дистиллированной воды (электропроводность уменьшается).

 Если нет кондуктометра — залить в систему первично приготовленный раствор (30 гр. соды на 100 л воды) и выполнить корректировку в процессе первичного пуска котла. Заключается она в измерении по амперметру или токоизмерительными клещами минимального тока в начале запуска  и/или максимального тока  при достижении максимальной (заданной) температуры воды, и подгонки тока к паспортным значениям (указаны в разделе 8 “Запуск системы, эксплуатация и техническое обслуживание”). Подгонку тока производить  добавлением в теплоноситель пищевой соды (ток возрастает) или дистиллированной воды (ток уменьшается) путем замещения порций теплоносителя порциями корректирующей жидкости.

7.  Варианты и монтаж автоматики  управления котлом

Для управления системами отопления с трехфазными котлами «Газда» компания  «IS-TOK» поставляет три варианта автоматики: «Эконом», «Классика» и «Люкс».

7.1. Автоматика «Эконом»  управляет котлом и насосом по команде от комнатного термостата, автоматически удерживая заданную пользователем температуру в помещении. Несмотря на простоту, предусмотрен режим «экономный» — снижение температуры на 3°C на 6 часов. При активации этого режима, заданное понижение температуры будет циклически повторяться (цикл — 24 часа), пока режим не будет деактивирован.

Кроме этого, автоматика имеет второй коммутационный вход для подключения второго термостата или иного управляющего аппарата.

В комплект автоматики входят (см. Рис.1):

1 — автоматический выключатель С25/С40/С100

2 — коммутатор нагрузки КН-40, осуществляющий включение/выключение насоса и котла с

фиксированной задержкой включения котла  после включения насоса

3 — контактор 3 х 25/40/100А

4 — комнатный термостат «AURATON-3003»

(или аналогичный)

5 — бокс, в котором смонтированы автоматический выключатель 1, коммутатор нагрузки 2 и контактор 3

7.2. Автоматика «Классика»   управляет котлом и насосом по командам от двух термостатов: комнатного, и термостата температуры теплоносителя, автоматически удерживая заданную пользователем температуру в помещении при постоянной (установленной пользователем) температуре теплоносителя.

Температура теплоносителя поддерживается в заданном пользователем диапазоне одноканальным терморегулятором, выносной датчик которого прикреплен к выходному патрубку котла.

      В комплект автоматики входят (см. Рис.2):

1 — автоматический выключатель С25/С40/С100

2 — коммутатор нагрузки КН-40, осуществляющий включение/выключение насоса и котла с фиксированной задержкой включения котла после включения насоса

3 — контактор 3 х 25/40/100А

4 — терморегулятор одноканальный

PT16/D01

5 -комнатный термостат «AURATON-3003»

(или аналогичный)

6 — цифровой датчик температуры DS18B20

7 — бокс, в котором смонтированы автоматический выключатель 1,  коммутатор нагрузки 2 и терморегулятор 3

7.3. Автоматика «Люкс»   — это контроллер-регулятор отопительной системы «КРОС». Данная автоматика значительно упрощает запуск и эксплуатацию системы с электродным котлом, имеет широкие функциональные возможности и наивысшую степень защиты от всех известных рисков эксплуатации электрических отопительных систем:

— коммутация силовых цепей котла и насоса производится полупроводниковыми приборами, чем достигнута бесшумность (отсутствие щелчков контакторов), надежность (нет износа контактов), безопасность (невозможно «залипание» и пригорание контактов)

— плавная регулировка и стабилизация мощности котла — пользователь может устанавливать (стабилизировать) мощность на уровне 5…100%, что позволяет выбрать наиболее экономичный режим работы (особенно — при слабых электрических сетях)

— встроенный кондуктометр с выводом показаний текущей электропроводимости теплоносителя в µS/sm на цифровое табло

— применение в качестве теплоносителя водопроводной воды с электропроводимостью до 1000 µS/sm

— возможность эксплуатации отопительной системы при отключении электроэнергии, установив потребляемую мощность котла под имеющийся источник бесперебойного питания или бензиновый генератор

— система полностью работоспособна и сохраняет параметры при колебаниях напряжения сети ± 30%

— управление двумя системами циркуляции теплоносителя — отдельный канал (датчик температуры и управляющая группа контактов трехходового клапана) для обустройства системы горячего водоснабжения (в летнее время — без нагрева отопительной системы) или теплого пола, с установкой независимых температур в системах

> — возможность параллельного подключения неограниченного количества внешних управляющих устройств (комнатные термостаты, радиоуправляемые исполнительные механизмы, коммутаторы системы «Умный дом», и т.д.)

    Полнофункциональная схема системы представлена на Рис.3, где:

1 — контроллер-регулятор КРОС

2 —  цифровой датчик температуры теплоносителя

3 — трехходовой клапан

4 — цифровой датчик температуры отдельного канала

5 -комнатный термостат «AURATON» (или аналогичный)

В стандартном комплекте поставки — контроллер-регулятор КРОС (1) и один цифровой датчик температуры DS18B20 (2).

Конкретный комплект поставки, как и модели оборудования, выбирает заказчик.

     Допускается работа котлов «Газда» с автоматикой других производителей при условии соответствия ее технических характеристик требованиям настоящего Руководства

Монтаж электрической схемы должны производить специалисты-электрики (п.4), строго соблюдая требования настоящего Руководства и монтажных схем на конкретную автоматику.

Для монтажа необходимо использовать медный провод, сечение и марка которого соответствуют требованиям п.7 таблицы 1 и требованиям нормативных документов на устанавливаемую автоматику и дополнительное оборудование.

При подключении проводов к клеммникам необходимо строго соблюдать места подключения «фазы» (L) и «ноля» (N) — в соответствии с информационными табличками клеммников электрооборудования.

8. Запуск системы, эксплуатация и техническое обслуживание

Независимо от состояния трубопроводов и радиаторов отопительной системы (новые или б/у), всю систему перед закачкой приготовленного теплоносителя необходимо тщательно промыть, для чего закачать чистую воду в систему, подключить циркуляционный насос на 3…6 часов. Если система старая, промывку необходимо производить с применением ингибитора коррозии — согласно инструкции на его применение. Одновременно с промывкой устранить все течи в системе.

После этого промывочную воду надо полностью слить и очистить фильтр-грязевик.

Закачать приготовленный теплоноситель в систему.

Перед первым запуском системы необходимо убедиться в завершенности монтажа электротехнической и сантехнической частей системы, проверить правильность и надежность крепления проводов и оборудования.

Запустите систему — включите питание автоматики и установите желаемые параметры работы. Контролируйте показания температуры теплоносителя на выходе из котла и тока котла, и сверяйте их с приведенными в таблице 2.

При запуске системы отопления в охлажденном помещении большой площади и длительном росте температуры воды в системе рекомендуется на время выхода котла на режим отключить 30-50% радиаторов. Это позволит сократить время нагрева воды в «укороченной» системе отопления и уменьшить общее время корректировки электропроводимости теплоносителя, если такое будет необходимо.

Если после выхода на максимальную температуру воды ток не соответствует значению таблицы 2, то есть возникает необходимость корректировки электропроводимости теплоносителя,  то на время добавления очередной порции соды или дистиллированной воды необходимо открыть все радиаторы и дождаться полного перемешивания воды во всей системе.

Если после выхода «укороченной» системы на заданный режим ток соответствует паспортному —  включить все радиаторы и дождаться установившегося режима для всей системы отопления, после чего снова замерить ток нагрузки. Если при температуре 65°С  ток потребления котла находится в пределах, указанных в таблице 2 —  настройку системы можно считать завершенной.

Через 7…10 дней эксплуатации системы (особенно актуально для систем со старыми трубопроводами и радиаторами) произвести замеры тока и, при необходимости, снова произвести корректировку электропроводимости теплоносителя.

Дальнейшая эксплуатация котла не предусматривает какого-либо вмешательства пользователя, кроме корректировки настроек параметров автоматики для наиболее комфортного и экономичного обогрева помещения.

Следует понимать, что экономичность отопительной системы — это, прежде всего, хорошая теплоизоляция обогреваемого помещения.

Если система работает корректно — котел не предусматривает его техническое обслуживание, кроме проверки затяжки гаек крепления проводов — один раз в год, перед началом отопительного сезона.

В отопительной системе необходимо по окончанию каждого отопительного сезона очищать фильтр-грязевик.

В период эксплуатации системы с открытым расширительным баком доливать в него до нормального уровня:

дистиллированную (дождевую, талую) воду — если уменьшение уровня происходит из-за испарения;

«базовый» (см. п.6) теплоноситель, если уменьшение уровня происходит из-за появившейся течи

9. Возможные неисправности и способы их устранения

10. Комплект поставки

  Котел «Газда» КЕ-3-6/10/18/25/50                                         1 шт

  Крепление (хомут 1 1/4”)                                                     2 шт

  Руководство по эксплуатации / Паспорт                           1 экз.

  Индивидуальная упаковка                                                  1 комплект

11. Правила хранения

Котлы «Газда» должны храниться в упаковке изготовителя в отапливаемых помещениях при температуре от +1 до +25 С при относительной влажности до 80%.

Штабелирование — не более 10 штук.

12. Гарантийные обязательства

Гарантийный срок эксплуатации — 24 месяца со дня продажи.

В течение гарантийного срока изготовитель безвозмездно производит ремонт котла при соблюдении пользователем требований данного Руководства.

Для произведения гарантийного ремонта предоставление данного Паспорта обязательно!

Котел «Газда» не подлежит гарантийному ремонту (обслуживанию) в следующих случаях:

1. Условия эксплуатации не соответствуют требованиям Руководства по эксплуатации.

2. Котел используется не по назначению или в комплектации, не соответствующей Руководству по эксплуатации.

3. Корпус котла или его части имеют следы механических повреждений или коррозии от агрессивных веществ.

4. Наличие грязи и/или посторонних предметов внутри котла.

Электродные котлы и энергопереход

Электродный котел, котел с электрическим приводом, в котором вода, которая должна быть нагрета, сама используется в качестве электрического сопротивления, обеспечивает надежный и надежный способ преобразования энергии в тепло, способный напрямую использовать напряжения до 24 кВ без ступенек. понижающих трансформаторов и достижения очень высоких скоростей разгона (чему способствует отсутствие поверхностей нагрева и трубопроводов котла). Эта технология существует уже несколько лет, но вновь вызвала интерес как средство, помогающее поддерживать стабильность в сетях с высоким процентом возобновляемых источников энергии, и как экономичный вариант преобразования энергии в тепло.Мартин Лёвланд, технический директор, PARAT Halvorsen, Норвегия

В электродном котле переменный ток течет в воде между тремя или более электродами. Электрическое сопротивление воды напрямую генерирует тепло. Тепло можно использовать для обеспечения горячей водой системы отопления или для производства пара для промышленных процессов.

Электродный котел используется в Европе более 70 лет. Он был очень популярен в 1960-х годах, особенно в странах со значительными гидроэнергетическими ресурсами (например, в Норвегии).До того, как электрические сети в Европе были подключены, электродные котлы давали возможность использовать дешевую избыточную энергию, вырабатываемую гидроэлектростанциями в периоды перепроизводства, и использовать ее для производства горячей воды или пара.

В 1980-х годах, с улучшением сетевых соединений между странами и ростом цен на электроэнергию, хранение тепловой энергии стало менее привлекательным, а популярность электрических котлов снизилась даже в Норвегии.

Тем не менее, несмотря на спад на рынке, норвежская компания PARAT Halvorsen AS приняла решение продолжать предлагать эту технологию и поддерживать ее как можно более современной, предлагая ее для нишевых приложений, например, для больниц, которым требовалось электрическое оборудование. котел в качестве резервного для дополнения к масляному котлу.

Компания также поставила оффшорную версию для приложения FPSO (соответствует требованиям зоны опасности «EX»).

Появляются новые рынки

Впоследствии, примерно в 2010 году, появился новый рынок для электродных котлов: регулирование сетей, справляющееся с растущей долей непостоянной ветровой генерации. Первые запросы поступили от датских муниципальных ТЭЦ, от которых регулирующий орган Дании потребовал установить аккумуляторы тепла, чтобы предотвратить потенциальную нестабильность сети, возникающую из-за значительной ветровой мощности в сети.

В Дании электродный котел PARAT Halvorsen использовался преимущественно для регулирования первичной сети. В этом приложении вся мощность котла выставляется на отрицательное регулирование сети. Это означает, что когда в сети слишком много мощности, котел автоматически регулируется, достигая полной тепловой мощности за 30 секунд, помогая стабилизировать частоту сети. Электродный котел с минимальным количеством трубопроводов и без поверхностей нагрева особенно подходит для такого быстрого нарастания температуры.

В других странах, особенно в Германии, рынок электродных котлов развивался в приложениях с отрицательным вторичным регулированием, т. Е. С потреблением энергии из сети, но на более длительные сроки.

Другой рынок — ТЭЦ, которые сталкиваются с ситуацией, когда поставка тепла для централизованного теплоснабжения приносит больше доходов, чем продажа электроэнергии. Они могут использовать электродный котел для преобразования своей энергии в тепло вместо того, чтобы поставлять дешевую электроэнергию в сеть.

Электродный котел также может использоваться для регулирования внутренней нагрузки в многоблочных ТЭЦ при запуске или остановке агрегата, что позволяет поддерживать нагрузку на поршневые двигатели или газовые турбины на оптимальном уровне.

Кроме того, некоторые пользователи считают, что электродный котел может стать важной частью резервного плана на случай отказа газоснабжения или других частей инфраструктуры. В таких условиях электродный котел может подавать центральное отопление или пар критически важным клиентам. Электродный котел может выйти на полную нагрузку из холодных условий за 5-10 минут, что является преимуществом для резервного котла.

В Норвегии пользователи используют электродный котел, поскольку в качестве источника тепла электроэнергия может конкурировать с нефтью и газом.Использование электричества также улучшает экологические показатели.

Принципы и преимущества электродного котла

Электродный котел PARAT состоит из внешнего и внутреннего резервуаров. Электроды подвешены внутри внутреннего контейнера, который электрически изолирован от внешней оболочки.

Вода и внутренний контейнер образуют изолированную нулевую точку в соединении звездой между электродами.

Циркуляционный насос подает воду в емкость с электродом.Мощность котла пропорциональна уровню воды на электродах.

Для традиционного топочного котла требуется камера сгорания и секция трубы для передачи тепла от пламени воде. Это приводит к большому, тяжелому и дорогостоящему строительству. В электродном котле тепло генерируется непосредственно в компактном водяном объеме между электродами.

Электродный котел работает на среднее напряжение в диапазоне 6-24 кВ. В отличие от типичного низковольтного нагревателя, он не требует трансформатора низкого напряжения, что позволяет избежать затрат, связанных с трансформатором, кабелями и низковольтным распределительным устройством.

Технология электродного котла хорошо отработана и хорошо изучена на основе многолетнего опыта.

Используемая в настоящее время высоконадежная электродная система была разработана PARAT Halvorsen в 1993 году в сотрудничестве с Университетом Тронхейма. Ранее использовавшиеся электроды, как правило, изнашивались из-за сильноточных магнитных потоков, и их приходилось часто заменять. На основе практических экспериментов и компьютерного моделирования была разработана концепция симметричного электрода PARAT.Потоки тока были снижены до уровня, при котором электроды больше не изнашивались.

В ответ на рост возобновляемых источников энергии, которые становятся важной частью производства электроэнергии, электродные котлы постоянно совершенствуются. Вариант на 24 кВ был разработан в 2015 году и сейчас успешно эксплуатируется на четырех заводах. Система управления котлом также была улучшена, а время отклика сокращено, чтобы котел мог выполнять сложную задачу первичного регулирования.

Диапазон мощности электродного котла ПАРАТ 5-60 МВт.

Опыт реализации проекта

PARAT Halvorsen AS была первой компанией в мире, которая применила паровой электродный котел для регулирования сети. В Германии в настоящее время используется более 250 МВт паровых котлов PARAT.

Проект на предприятии Currenta в Леверкузене, Германия (см. Рисунок слева вверху), является хорошим примером того, как электродный котел мощностью 7 МВт может быть интегрирован в паровую сеть промышленного парка.Котел претендует на вторичное регулирование, и когда он работает, для производства пара можно использовать меньше газа и угля. Электродный котел в Леверкузене подает насыщенный пар под давлением 32 бара, а пароперегреватель низкого напряжения обеспечивает температуру пара до 380 ° C.

Также на фото (вверху справа) электродный котел мощностью 15 МВт, используемый в проекте по преобразованию электроэнергии в тепло на электростанции ŠKO-ENERGO в Млада-Болеславе. В этом случае электродный котел PARAT соединен с теплообменником, который подает вырабатываемое тепло в существующую систему централизованного теплоснабжения, обеспечивая буфер во время пиковых нагрузок в электросети общего пользования.

Электростанция была спроектирована совместно ŠKO-ENERGO и E.ON Czech Republic.

Еще одной недавней установкой (см. Справа) был высоковольтный электродный котел PARAT Halvorsen мощностью 10 МВт для A2A Calore e Servizi, крупнейшей компании централизованного теплоснабжения Италии. Котел был введен в эксплуатацию в начале 2018 года и будет использоваться для пиковых нагрузок и регулирования сети в Милане.

Мысли о будущем

PARAT Halvorsen всегда ищет новаторские способы разработки электродных котлов.Недавняя награда от Statoil, например, предусматривает поставку системы отопления с электродными котлами мощностью 2 x 12 МВт 11 кВ (смонтированная на салазках) для месторождения Johan Sverdrup Phase 2. Морское месторождение будет полностью эксплуатироваться на возобновляемых источниках энергии, передаваемых с материковой части Норвегии, а не на обычных электростанциях, установленных на платформе.

Мы также считаем, что бизнес возобновляемых источников энергии в настоящее время сталкивается с проблемой, в решении которой могут помочь электродные котлы. С тех пор, как мы вышли на рынок регулирования энергосистем в 2010 году, мы стали свидетелями значительного роста использования возобновляемых источников энергии в европейской энергосистеме.Однако, путешествуя, мы замечаем, что многие ветряные турбины не работают даже в ветреную погоду. Причиной этого в основном являются устаревшие налоговые структуры, препятствующие использованию электроэнергии в качестве источника тепла, или высокие сетевые тарифы, даже если сеть не загружена. По этим причинам каждый день тратится много ГВтч возобновляемой энергии, поскольку она никогда не производится. Поэтому мы обращаемся к политикам с таким же вызовом, чтобы они работали над созданием подходящей основы для использования возобновляемой энергии так же усердно, как они делали это над установкой технологий возобновляемой генерации.

Электродные (ионные) котлы марки Галан от 2 до 50 кВт по низким ценам.

Электродные (ионные) котлы марки Галан от 2 до 50 кВт по низким ценам.

Знаете ли вы, что электродные котлы можно использовать для отопления частного дома? В последнее время проблема энергосбережения привлекает большое внимание во всем мире. Энергия постепенно дорожает, а окружающая среда загрязняется продуктами ее распада и переработки.По этой причине производители и ученые внедряют новые технологии, чтобы снизить затраты и максимизировать отдачу. Разработка электрокотла — одна из таких идей централизованной системы отопления жилых домов.

Главное преимущество электродных электрокотлов заключается в том, что они могут быть встроены в существующую систему отопления, работающую на природном газе. Принцип работы электрокотлов довольно прост: ТЭН нагревает воду (теплоноситель) и подает ее в систему отопления, где отдает тепло через радиаторы и трубы.Этот вид отопления в последнее время приобрел популярность на рынке нетрадиционных электрокотлов. В таких котлах вода играет роль как нагревательного элемента, так и теплоносителя. Эти котлы называются ионно-электродными котлами или электродными котлами. Электродные котлы работают по следующему принципу: вода в котле ионизируется, отрицательно и положительно заряженные ионы движутся к соответствующим электродам, энергия, выделяющаяся в результате этого процесса, нагревает воду, которая является теплоносителем.Поскольку направление тока постоянно меняется, ионы не оседают на поверхности пластин.
Преимущества электродных котлов:

1. Автоматический контроль температуры.

2. Надежность.

3. Очень высокий КПД.

4. Доступность.

5. Высокое тепловыделение при относительно низкой мощности.

6. Без затрат на дополнительное оборудование, его установку и эксплуатацию.

№

7. Электроды сменные, их стоимость 50% от стоимости котла.

КПД таких котлов составляет порядка 98%, что очень высокий показатель. Кроме того, электродные котлы оснащены автоматической системой регулирования и контроля температуры. Такие возможности позволяют подобрать оптимальную температуру в помещении и контролировать ее в зависимости от сезона и времени суток, что приводит к значительной экономии электроэнергии. Например, вы можете установить программу снижения температуры в рабочее время, когда вас нет дома, и повышения ее вечером, когда вы вернетесь.
Также предусмотрено аварийное отключение котла: в случае протечки теплоносителя котел не горит, так как нет нагревательного змеевика, который нагревает теплоноситель. Котел просто выключится. К тому же такие котлы исключают возможность короткого замыкания. Электродные котлы
могут использоваться как дополнительная или как основная система отопления с котлом, работающим на твердом, жидком или газовом топливе. Вы можете включить электродный котел в существующую систему отопления, а при необходимости просто переключить отопление между газовым и электродным котлами.
Электродный котел пригоден для использования в помещениях без централизованной системы газификации или в местах, не газифицированных, так как работа котла не требует дополнительного монтажа газового оборудования и потребления природного газа. Помимо прочего, котел небольшой мощности может обогреть большое пространство. Например, котел мощностью 3 кВт отапливает площадь 40-50 квадратных метров, если высота потолков не превышает 2,5 м. (См. Таблицу здесь)

Недостатки:

плохая совместимость с различными типами радиаторов и труб, особенно с чугунными радиаторами, проблемы могут возникнуть из-за:

• неоднородной внутренней поверхности радиатора;

• большой объем воды (2.5 литров) в радиатор.

Дополнительные отказы могут произойти при наличии в системе стальных пластиковых труб. Оптимальный вариант — полипропиленовые, медные или железные трубы.

Второй недостаток — постоянное поддержание сопротивления воды (теплоносителя). Оно должно быть не менее 1300 Ом на см3. В любом случае этот недостаток легко исправить. Если водонепроницаемость низкая, в систему можно добавить дистиллированную воду. Если сопротивление выше требуемого, в воду можно добавить соль или бикарбонат соды.Раствор соли или бикарбоната соды эффективно проводит электричество и, таким образом, снижает сопротивление воды в вашей системе отопления.
Защитное заземление — необходимый этап при установке электродного котла. На момент установки котла отопительная система уже должна быть полностью заземлена и протестирована. Защитное заземление должно соответствовать нормам электрического монтажа.

Несмотря на все недостатки электродных котлов, они являются прекрасной заменой существующим системам отопления, которые, вполне возможно, в ближайшее время будут полностью заменены.

Стоимость электродного котла от 180 евро. Однако с учетом дополнительного оборудования (системы автоматического управления), которое может различаться по техническим характеристикам и цене, цена котла может увеличиться.

Электрические и электродные парогенераторы

HVJ Высоковольтный реактивный электродный котел

Производительность: от 2700 до 140000 PPH (от 80 до 4200 л.с.) при КПД 99,5%
Стандартная модель: ASME, раздел I, часть PEB
Соответствие: UL508A, ANSI / NFPA 79

Электродный котел HVJ сконфигурирован для работы от одного из трех различных трехфазных источников питания: 4160 В, 6900 В и 13.2 кВ, а его стандартное рабочее давление составляет от 100 до 400 фунтов на квадратный дюйм; по поводу моделей с более высоким давлением обращайтесь на завод.

Особенно хорошо подходит в качестве вспомогательного котла для электростанций и центральных паровых установок, а также в качестве котла-пони для расширения или дополнения промышленных процессов. Электродный котел HVJ подает практически мгновенный пар при необходимости, переходя от режима ожидания к полной мощности за минуты или даже секунды, и может значительно снизить затраты на электроэнергию, используя непиковую мощность.Он обычно используется для водяного отопления, стерилизации, увлажнения и технологического пара. Электродный котел HVJ — действительно одна из самых замечательных инноваций в отрасли, обладающая рядом преимуществ, в том числе превосходным качеством пара (чистота 99,8%), высокой производительностью и лучшим фактическим КПД в отрасли (99,7% против 65% для котлов, работающих на ископаемом топливе). Общая стоимость владения HVJ ниже, чем у большинства котлов, работающих на ископаемом топливе, благодаря: более низким установленным капитальным затратам, страховым ставкам, затратам на персонал, затратам на техническое обслуживание, снижению затрат на энергию и более низким затратам на очистку воды.Электродный котел HVJ без продуктов сгорания также является безопасным и экологически чистым вариантом, а в некоторых областях, где качество воздуха не соответствует стандартам EPA, он может быть единственным жизнеспособным вариантом.

• Циркуляционный насос с ЧРП непрерывно регулирует подачу пара в соответствии с потребностью в технологическом паре, обеспечивая динамический диапазон 100: 1 для почти бесконечной модуляции
• Рабочая температура резервуара никогда не превышает температуру генерируемого пара, поэтому HVJ может перейти от режима ожидания к полной мощности за минуты или даже секунды, что обеспечивает самый быстрый отклик в отрасли.
• Пар образуется в верхних двух третях сосуда над поверхностью воды, обеспечивая достаточно места для частиц воды, которые отделяются от пара, и выходят лучше 99.8% сухой пар
• Когда HVJ не вырабатывает пар, нет дымохода, позволяющего отводить тепло, а его очень малый объем воды (одна пятая от сопоставимого котла, работающего на ископаемом топливе) уменьшает количество энергии, потраченной впустую, чтобы поддерживать его в состоянии ожидания
• В условиях низкого уровня воды циркуляционный насос не имеет воды для выработки пара, что делает его «отказоустойчивым» в условиях низкого уровня воды
• Не требует вентиляционной трубы, воздухозаборников или жалюзи для воздуха для горения; без местных выбросов, для установки не требуется разрешение Управления по охране окружающей среды (Title V)
• В большинстве юрисдикций не требуется наличие специального оператора котла в круглосуточном режиме без выходных для ухода за котлом, что снижает затраты на персонал

Руководство по эксплуатации и обслуживанию | Материал спецификации | Принцип действия

Электрод котла ГВС

(57) Реферат:

Изобретение предназначено для использования в системах оборотного водяного отопления преимущественно офисов и коттеджей.Корпус котла выполнен в виде усеченного трехосного эллипсоида, состоящего из двух одинаковых полукорпусов 1 и 2 с фланцами 3 и 4, патрубками 5 и 6 для установки в систему отопления и пазами 7 и 8 соответственно для монтаж электродов 9 в однофазном или трехфазном исполнении с нулевым и без него. Такая конструкция котла снижает его расход, повышает технологичность, позволяет собирать его несколькими способами в зависимости от требуемых характеристик и обеспечивает удобный и простой монтаж в системе циркуляционного водяного отопления.1 п. ф-кристаллы, 3 ил.
Изобретение относится к электронике, а именно к устройствам для электродного нагрева жидкости, и может найти применение в системах циркуляционного водяного отопления преимущественно в сельской местности, без центрального отопления. Устройство для нагрева проточной жидкости, встроенное непосредственно в трубопровод системы циркуляционного журнала. Это нулевой и фазный электроды, выполненные в виде двух отдельных блоков, подключенных к внешней электрической цепи (1). Недостатки известных устройств ограничены по мощности из-за однофазного питания и сложности изготовления, монтажа электродов.Известен трехфазный электродный котел, содержащий корпус с входным и выходным патрубками, внутри которого установлены электроды, выбранные для прототипа (2). Однако при достаточной теплоемкости и простоте сборки и монтажа электродов основной недостаток Характеристики этого котла заключается в том, что он не может быть встроен непосредственно в циркуляционный водонагреватель, проходя, как правило, стены помещения и поэтому требует дополнительного места для его установки и обслуживания. К тому же котел не высокотехнологичный и трудоемкий в изготовлении материалов.Задачей изобретения является создание электродного котла горячей воды, преимущественно для систем циркуляционного водяного отопления помещений и коттеджей, который при достаточной мощности имел бы простую конструкцию, высокую технологичность, малый расход и позволял бы раствор трехфазного электрода котел, состоящий из корпуса с входным и выходным патрубками, внутри которого установлены электроды, корпус выполнен в виде трехосного эллипсоида, разделенного в средней плоскости перпендикулярно его большей оси и усеченного на своих концах двумя нормальными она диаметрально эквидистантные плоскости плоскости с образованием поперечных сечений двух одинаковых эллипсов, на одном конце которых выполнены трубы, сообщающиеся с внутренней замкнутой полостью корпуса, а на другом конце установлены электроды.Таким образом, корпус в виде усеченного с двух концов трехосного эллипсоида состоит из двух идентичных полутел с внутренней полостью, сопла для прохождения жидкости и крепежных электродов, соединенных между собой, например, посредством означает наличие фланцев в основании полукорпусов на плоскости соединителя, которая совпадает с диаметральной плоскостью, перпендикулярной большой оси трехосного эллипсоида. Все размеры определены конструктивно. Собрать поликарпа в единое тело можно разными способами.Как с соединениями (узлами крепления электродов), расположенными на одной оси, с одной стороны от большой оси оболочки, так и с соединениями (узлами крепления Е. стрелы полукорпусов, так и с электродами, разделенными на две группы, группа в каждом Polycarpus. Как в трехфазном, так и в однофазном исполнении. Исполнение определяется только требованиями котла. Высокая конструктивность, технологичность и низкий расход котла за счет его формы, что упрощает монтаж. в нем всевозможные электроды и отливают его на высокопроизводительных винтовых прессах из жаропрочного пластика.Такая форма котла позволяет легко интегрировать его в систему циркуляционного водяного отопления, работающую нормально на стене. На рис. 1 изображен электродный котел ГВС, в продольном разрезе, на фиг. 2 первый вариант — поперечный разрез по аа на рис. 1; На фиг. 3 изображен котел с частичной варочной камерой второго варианта корпуса в сборе котла. Во всех последующих модификациях котла есть вариации первого и второго вариантов с разными электродами. Электродный котел горячей воды включает корпус в виде трехосного эллипсоида, сплющенного на концах по большой оси и разрезанного в диаметральной плоскости на две части. идентичны поликарпусам 1 и 2, предусмотрены для сборки реляционного нагревателя и прорези 7 и 8, соответственно, для установки электродов 9.10 — уплотнение между полукорпусами 1 и 2. 11 — проводники, прикрепленные к электроду 9. 12 — защитный кожух. В зависимости от сборки котла трубы 5 и 6 полукорпусов 1 и 2 могут находиться на одной оси (см. Фиг. 1) или на разных осях сторон шасси (см. Фиг. 3). Электроды 9 могут быть либо сплошными, полутелами 1 и 2, прикрепленными с обоих концов в гнездах 7 и 8, образующих одну группу электродов (см. Фиг. 1), либо разделенными на две отдельные группы (см. Фиг. 3). В первом варианте сборки котла электроды 9 могут быть как сплошными, так и разбитыми на две группы, каждая из которых подключена к внешней электрической цепи независимо.Конструкция котла позволяет устанавливать электроды как в однофазном варианте, так и в трехфазном вариантах с общим нулем или без него. Все это значительно увеличивает возможности котла. Поликарпус 1 и 2 полностью идентичны, для высокопроизводительных винтовых прессов желательно изготовление из жаропрочного пластика. Электродный котел горячей воды работает следующим образом. Котел встраивается, монтируется, в системе циркуляционного водяного отопления в нужном месте, что легко сделать, например, рис.1). Система отопления заполняется водой, проходит обычную обработку с развитием ее сопротивления до 2000 … 4000 Ом / см и подключает котел к внешней электрической цепи. Охлажденная вода из радиатора по патрубку 6 поступает в корпус котла, где нагревается, пропуская через него ток между электродами 9. Нагретая вода по патрубку 5 поступает в радиаторы. Источники информации
1. США патент N 2474637, кл. 392-318, 19452. Авторское свидетельство СССР N 639158, кл. H 05 B 3/60, 1970 г.
1.Электродный котел горячей воды, содержащий корпус с входным и выходным патрубками, внутри которого установлены электроды, отличающийся тем, что корпус выполнен в виде трехосного эллипсоида, разделенного в средней плоскости, перпендикулярно его большей оси. , и усечен на своих концах в двух плоскостях, перпендикулярных ей и равноудаленных срединной плоскости с образованием сечений двух одинаковых эллипсов, на одном конце которых выполнены трубы, сообщающиеся с внутренней замкнутой полостью корпуса, а на другом конце установленные электроды.2. Котел по п. 1, отличающийся тем, что корпус выполнен в виде двух идентичных полукорпусов, изготовленных из термостата.

Электродный котел Электродный паровой котел

Маршалл Фаулер Электродный паровой котел

Электродный котел HVJ — Работа — Прецизионные котлы . 2018-7-13 · Электродный котел HVJ — Эксплуатация В струйном электродном котле используются проводящие и резистивные свойства воды для проведения электрического тока и выработки пара: Циркуляционный насос котла (1) подает воду в коллектор сопла (2), где вода течет через сопла (3), чтобы воздействовать на электроды под напряжением (4) и

Получить ценовое предложение

Поставщики электродных котлов, все качественные электродные котлы

Электродные котлы, электродные котлы Справочник поставщиков — Найдите различные поставщики электродных котлов, производителей, компании со всего мира на энергетический котел, детали котла, паровой котел, бойлеры

Получить расценки

Коммерческие электрические котлы и электрические паровые котлы

2019-10-22 · Коммерческие электрические котлы и электрические паровые котлы Электроэнергия — жизнеспособная альтернатива газовым и паровым котлам. Масляные котлы.Если у вас возникнут вопросы об установке, преобразовании в электрическую и экологическую, пожалуйста, свяжитесь с нами или для получения дополнительных технических данных выберите модель ниже.

Получить ценовое предложение

HVJ Высоковольтный реактивный электродный котел — механический

HVJ Высоковольтный реактивный электродный котел от 2700 до 140000 баррелей в час (от 80 до 4200 л.с.) КПД 99,5% HVJ сконфигурирован для работы от одной из трех различных трехфазных сетей источники питания: 4160 В, 6900 В и 13,2 кВ, а его стандартные рабочие давления находятся в диапазоне от 100 до 400 фунтов на квадратный дюйм; по поводу моделей с более высоким давлением обращайтесь на завод.

Получить ценовое предложение

Паровые котлы, электрические котлы, водоочистка —

Все котлы собираются и тестируются в наших мастерских перед отправкой. В нашем ассортименте 16 моделей электродных паровых котлов и 5 моделей водогрейных котлов, работающих на 1000 кПа. Электродные котлы могут подавать пар от 64 кг / час до большого котла на 4000 кг / час. Бойлеры высокого давления также доступны по запросу.

Получить ценовое предложение

Паровой котел — Электродные паровые котлы

Мы производим и поставляем полностью автоматический электрический электродный паровой котел самого высокого качества, оснащенный специальным регулятором уровня воды на основе ампер, регулятором давления и автоматической продувкой.. Некоторые из основных особенностей нашего электродного парового котла заключаются в следующем. Процедура быстрой пропаривания в электродном паровом котле доступна при полном рабочем давлении, достигнутом в течение

. Получить предложение

Электродный котел — WikiMili, Бесплатная энциклопедия

2019-12-5 · Электродный котел Последнее обновление 5 декабря 2019 г. Электродный котел (струйный) — это тип котла, который использует электричество, протекающее через потоки воды для создания пара. Проводящие и резистивные свойства воды используются для проведения электрического тока.. Содержание. Технический принцип; Преимущества; Недостатки; Меры предосторожности; Использованная литература; Технический принцип. Наиболее распространенный тип

Запросите предложение

Электродные котлы и энергетический переход — современный

Электродный котел в Леверкузене подает насыщенный пар под давлением 32 бар, а пароперегреватель низкого напряжения обеспечивает температуру пара до 380 ° C. Также на фото (вверху справа) электродный котел мощностью 15 МВт, используемый в проекте по преобразованию электроэнергии в тепло на электростанции ŠKO-ENERGO в Млада-Болеславе.

Получить предложение

Электродный паровой котел с паром

Электродные паровые котлы доступны в размерах от 3 000 до 34 000 кВт, от 10 000 до 113 000 PPH, напряжении питания от 4 160 до 14 400 вольт и обеспечивают КПД более 99%. Электродный котел Vapor Power обеспечивает эксплуатационные преимущества благодаря своей уникальной конструкции, которая обеспечивает высокий КПД и высокое качество парового котла. Использование электроэнергии в качестве

Получить предложение

Высоковольтный электродный котел — vapec.ch

Котлы используются для эффективного производства пара и горячей воды для централизованного теплоснабжения, а также в ядерной, химической, фармацевтической, бумажной и пищевой промышленности.В нашем ассортименте есть водогрейные и паровые котлы мощностью от 1 до 90 МВт. Эти котлы разработаны для модели

Получить предложение

Электродный котел — Википедия

2020-5-2 · Электродные котлы могут работать как с однофазным, так и с трехфазным питанием. Если используется постоянное напряжение, происходит электролиз воды, разлагая воду на элементы H 2 на катоде (отрицательный электрод) и O 2 на аноде (положительный электрод). Электродный котел имеет КПД 99,9%, при этом почти вся потребляемая энергия производит пар.

Получить ценовое предложение Электродный паровой котел

— strahlentherapie-nord.de

Электродный паровой котел

: паровая энергия. Электродный котел Vapor Power обеспечивает эксплуатационные преимущества благодаря своей уникальной конструкции, которая приводит к высокопроизводительному и качественному паровому котлу. Используя электричество в качестве чистого, эффективного и легко контролируемого топлива, вся энергия, потребляемая котлом, преобразуется в пар с эффективностью 99%. Онлайн-чат Электронная почта

Получить ценовое предложение Электродный паровой котел

— Китайский газовый котел

Электродные котлы

имеют особую, простую в установке конструкцию и поэтому могут быть удобно размещены на крышах зданий, в подвалах, под лестницами и во многих других помещениях. другие места, которые в противном случае остались бы вакантными.Этот электродный паровой котел также дает значительную экономию на монтажных работах на месте, потому что все, что требуется, это

Получить предложение

Производитель электродного парового котла | Соединенные Штаты |

Здесь мы в основном озабочены последним, так как Electric Steam Generator Corp. производит электрические котлы электродного типа под торговой маркой SPEEDYLECTRIC. Электрокотлы электродного типа доступны от одной до четырех тысяч котельных лошадиных сил. Давление пара достигает 1200 фунтов на квадратный дюйм.

Запросить расценку

электродный котел электродный паровой котел

электродный котел — russianpatents.com. Электрические водонагреватели и паровые котлы, Счетчики, Госэнергоиздат, 1953, стр.37), состоящие из корпуса, электрода, фарфорового изолятора, штуцера для вывода продувочного воздуха для подключения к паросборнику.

Получить расценки

Высоковольтный электродный котел — scan-industries.com

2014-9-23 · более 7 электродных котлов PARAT в сети Дании. Пар и горячая вода Электродный котел поставляется как в паровом, так и в водяном исполнении с максимальным давлением 30 бар изб.От холодной до полной нагрузки менее чем за 15 минут 30 секунд от минимальной до полной нагрузки Минимальная нагрузка ниже 2% Отсутствие тока заземления Компактная конструкция — до 50 МВт в одном блоке

Получить предложение

Электродный котел — russianpatents.com

Известный электрод котел, состоящий из корпуса с соплом и крышкой и коаксиальных электродов с фазными выводами / см., например, справочник: Зыков А.К. Паровые и водогрейные котлы. — М .: Энергоиздат, 1987, с. 55 — 56, рис. 16 «Устройство электродного котла-цоколя-250 / 0,4 /.Недостаточно нижней поверхности электродов.

Запросить расценку

электродный котел электродный паровой котел

электродный котел — russianpatents.com. Электрические водонагреватели и паровые котлы, Счетчики, Госэнергоиздат, 1953, стр.37), состоящие из корпуса, электрода, фарфорового изолятора, штуцера для вывода продувочного воздуха для подключения к паросборнику.

Получить предложение

Китайские электродные котлы, производители электродных котлов

Если вы заинтересованы в Китайских электродных котлах, вы будете поражены разнообразием предлагаемых продуктов, таких как парогенератор высокого давления, высокотемпературный парогенератор, взрывозащищенный пар генератор.Кроме того, их конкурентные разработки. дешевая цена на заводе электродных котлов даст вам преимущество на собственном рынке.

Получить расценки

Электродный котел — Электродный паровой котел, промышленный

2020-6-8 · Введение в электродный котел CEJS. Основанная в 1929 году компания Cleaver-Brooks в настоящее время имеет 11 производственных предприятий. Не только крупнейший производитель паровых котлов в Северной Америке, но и ведущий поставщик комплектного котельного оборудования во всем мире. CB имеет зрелую технологию интеграции котлов; среди которых высоковольтный электродный котел CEJS является уникальным в отрасли.

Узнать цену

Котлы | Производитель коммерческих котлов | Acme

Высоковольтный электродный паровой котел. Модель CEJS High Voltage Electrode Steam Boiler — признанный лидер с большим количеством часов опыта эксплуатации по сравнению с

Получить предложение

Электродные электрические котлы промышленного и коммерческого назначения

2020-7-2 · Электродный котел Cleaver-Brooks CEJS включает полностью автоматизированный ПЛК, который обеспечивает модуляцию и управление для производства больших объемов пара — вся электрическая энергия преобразуется в тепло, без дымовой трубы и без парниковых газов.Область применения: технологический пар, промышленные процессы, теплоэнергетика, коммунальные услуги и нефтеперерабатывающие заводы.

Получить ценовое предложение

Электродный паровой котел — Het Koerhuis in Epen

Электродный паровой котел | Промышленный электрический котел. ELECTRA — Паровые котлы электродного типа (промышленный электрический котел) производятся в виде монтируемого агрегата и шасси, установка включает в себя фитинг паропровода, подачу холода, продувку, слив, предохранительный клапан, воздухоотводную трубу и соединение электроснабжение.

Получить предложение

Электрический паровой котел — ABamp; CO Process Heaters amp; Котлы

2020-4-14 · Котлы электрические паровые типа DH amp; Dh3 — это промышленные паровые котлы, специально разработанные для тяжелых условий эксплуатации. По сравнению с другими электрическими паровыми котлами на рынке, ЦТ имеет значительно более длительный срок службы. Как говорят многие покупатели: «Его нельзя убить!».

Получить расценки

Коммерческие электрические котлы и электрические паровые котлы

2019-10-22 · Коммерческие электрические котлы и электрические паровые котлы Электрические — жизнеспособная альтернатива газовым и масляным котлам.Если у вас возникнут вопросы об установке, преобразовании в электрическую и экологическую, пожалуйста, свяжитесь с нами или для получения дополнительных технических данных выберите модель ниже.

Получить ценовое предложение

Электродный котел — Waterloo Manufacturing

Электродный котел 750-272 1 1 — ВВЕДЕНИЕ Это руководство содержит описательную, техническую и эксплуатационную информацию, а также информацию о деталях парового котла с электродом Cleaver-Brooks модели CEJS. CEJS — трехфазный четырехпроводной паропроизводящий котел высокого напряжения с функциями автоматического регулирования и ограничения.1.1-Описание

Получить ценовое предложение

Паровой котел — Электродные паровые котлы

Мы производим и поставляем электрический электродный паровой котел самого высокого качества, который является полностью автоматическим и оснащен специальным регулятором уровня воды на основе ампер, регулятором давления и автоматической продувкой. Некоторые из основных особенностей нашего электродного парового котла заключаются в следующем. Процедура быстрой пропарки в электродном паровом котле доступна при полном рабочем давлении, достигаемом в течение

Получить предложение

Модель CEJS Steam — R.F. MacDonald Co. — Ваш котел и электродные котлы

модели CEJS 02/2013 4 Стандартное оборудование Описанное ниже оборудование предназначено для стандартных паровых электродных котлов, предлагающих: A. Котел модели CEJS 1. Каждый котел спроектирован и изготовлен в соответствии с Код ASME и устанавливается на цельную стальную раму.

Получить ценовое предложение

Электродный котел — Производители, поставщики amp;

Цена: Получить предложение Тип: электрический электродный котел Мощность: от 20 до 200 кг / час Топливо: электричество Предоставленное послепродажное обслуживание: БЫСТРО Давление: 150 psig Фирменное наименование: Котел уникальной конструкции UNI-THERM, электродные парогенераторы принципиально отличаются от любой другой метод производства тепла для производства пара.тепло в этом котле генерируется за счет сопротивления, оказываемого водой проходу

Узнать цену

Паровой котел с электродом высокого напряжения | Паровой котел

Электродные котлы используют проводящие и резистивные свойства воды для проведения электрического тока и выработки пара. Ток переменного тока течет от электрода одной фазы через нейтраль к электроду другой фазы, используя воду в качестве проводника.

Получить ценовое предложение

Пожарный электрод для паровых котлов — S.T.HINDU COLLEGE OF

Электродные котлы — VKK STANDARDKESSEL GmbH.Электродные котлы могут преобразовывать избыточную мощность непосредственно в тепло, пар и т. Д. За очень короткое время. Благодаря короткому времени включения и быстрому регулированию котла, электродный котел идеально подходит в качестве резервного котла для теплогенераторов, работающих на ископаемом топливе, и парогенераторов. Читать больше; Электрод amp; Электрические котлы — G

Запросите предложение

Паровые котлы | Elpanneteknik Sweden AB

Электродный котел имеет внутренний резервуар, установленный на керамических изоляторах внутри корпуса (внешнего резервуара). Трехфазные электроды, каждый из которых состоит из ряда стержней, установленных на одной электродной пластине, расположены во внутреннем сосуде.Каждый электрод подвешен в изолированных втулках (полых керамических изоляторах) в верхней части котла.

Получить предложение

электродный паровой котел, электродный паровой котел

Alibaba.com предлагает 195 электродных паровых котлов. Около 1% из них — котлы. Вам доступен широкий спектр вариантов электродных паровых котлов, таких как использование, местный сервисный центр и тип.

Получить расценки

Свод правил безопасной эксплуатации электрического пара

19.12.2017 · 2.1.1 Электродный паровой котел 12 2.1.2 Электрический паровой котел накаливания 13 2.2 Основные фитинги 15 2.2.1 Предохранительный клапан 15 2.2.2 Датчик уровня воды 16 2.2.3 Манометр пара 17 2.2.4 Запорный клапан 18 2.2.5 Воздух Vent 18 2.2.6 Продувочный дренажный клапан 19

Получить предложение

Электродный котел — Производитель электродного парового котла

ВОЗДУШНЫЙ ЭЛЕКТРОДНЫЙ КОТЛ: IBR amp; НЕ-IBR. Детали операции. Электродные паровые котлы спроектированы для обеспечения постоянной подачи сухого пара при изменяющихся нагрузках, полностью автоматизированы с возможностью ручного управления и генерируют пар за очень короткое время после холодного запуска.

Получить расценки

Электродный котел — Электродный паровой котел, промышленный

2020-6-8 · Введение в электродный котел CEJS. Основанная в 1929 году компания Cleaver-Brooks в настоящее время имеет 11 производственных предприятий. Не только крупнейший производитель паровых котлов в Северной Америке, но и ведущий поставщик комплектного котельного оборудования во всем мире. CB имеет зрелую технологию интеграции котлов; среди которых высоковольтный электродный котел CEJS является уникальным в отрасли.

Получить предложение

Электродные электрические котлы промышленного и коммерческого назначения

2020-7-2 · Электродный котел Cleaver-Brooks CEJS включает полностью автоматизированный ПЛК, который обеспечивает модуляцию и управление для производства больших объемов пара — вся электрическая энергия преобразуется в тепло , без стека, без парниковых газов.Область применения: технологический пар, промышленные процессы, теплоэнергетика, коммунальные услуги и нефтеперерабатывающие заводы.

Получить предложение

Электродный котел | NZ Energy Systems

В NZ Energy systems мы уверены, что переход на электрические котлы сэкономит деньги вашего бизнеса. Знаете ли вы, что в среднем электрические котлы работают эффективнее газовых. Даже самые лучшие новые газовые котлы, как правило, работают с КПД ниже 90%, который со временем снижается. Вот

Получить расценку

Allmech, Водогрейные котлы, электродные котлы, масляные

Добро пожаловать в Allmech.Мы являемся одним из ведущих производителей котлов в Южной Африке и предлагаем широкий ассортимент электрических, газовых и масляных котлов, а также соответствующие решения для очистки воды. Компания начала свою деятельность в 1995 году и имеет прочную репутацию специалиста по котельным и водоподготовке с сильной системой поддержки клиентов. Наша команда очень хорошо осведомлена и имеет большой опыт работы в

Получить предложение

Ведущий производитель паровых котлов | Miura America

Наши котлы работают вместе и спроектированы таким образом, чтобы сберегать энергию и одновременно защищать ресурсы, чтобы создавать устойчивые решения для отраслей промышленности будущего.Пар по требованию Простым нажатием кнопки котлы Miura производят пар за пять минут или меньше после холодного запуска.

Узнать цену

Кливер-Брукс | Электродный паровой котел

2019-9-9 · Посмотреть презентацию по электродному котлу. Конструкция электродного котла CEJS включает полностью автоматизированный ПЛК, который обеспечивает модуляцию и управление для производства больших объемов пара. Простая в эксплуатации и обслуживании, вся электрическая энергия преобразуется в тепло. Автоматика снижает потребность в обслуживающем персонале.

Получить ценовое предложение Электродный паровой котел

— China Gas Fired Boiler

Электродные котлы

имеют особую, простую в установке конструкцию и поэтому могут быть удобно размещены на крышах зданий, в подвалах, под лестницами и во многих других местах. В противном случае этот паровой котел с электродом также значительно сэкономил на монтажных работах на месте, потому что все, что требуется, это

Получить предложение

ACME — Серия CEJS — Котлы — Электрод высокого напряжения

В электродных котлах

используется проводящие и резистивные свойства воды проводить электрический ток и генерировать пар.Переменный ток ток течет от электрода одной фазы через нейтраль к электроду другой фазы, используя воду в качестве проводника.

Получить ценовое предложение

Высоковольтный электродный котел — Parat Halvorsen as

2015-4-9 · Принципиальная схема системы производства пара электродного котла. Решения для пара Паровая сеть — идеальное место для использования избыточной энергии из возобновляемых источников. Когда электродный котел работает, традиционные котлы могут снизить свою нагрузку и сэкономить ископаемое топливо. Steam

Запросить цену

Электродный котел — патенты россии.com

Электрические водонагреватели и паровые котлы, Счетчики, Госэнергоиздат, 1953, стр.37), состоящая из корпуса, электрода, фарфорового изолятора, штуцера для выхода продувочного воздуха для подключения к парогенератору. Недостатком этого электродного котла является низкий КПД электродного котла

Получить предложение

Электродный котел — WikiMili, The Free Encyclopedia

2019-12-5 · Электродный котел Последнее обновление 5 декабря 2019 г. Электродный котел (струйного типа ) представляет собой тип котла, который использует электричество, протекающее через потоки воды, для создания пара.Проводящие и резистивные свойства воды используются для передачи электрического тока. Содержание. Технический принцип; Преимущества; Недостатки; Меры предосторожности; Использованная литература; Технический принцип. Самый распространенный тип

Получите предложение

Ведущий производитель паровых котлов | Miura America

Наши котлы работают вместе и спроектированы таким образом, чтобы сберегать энергию и одновременно защищать ресурсы, чтобы создавать устойчивые решения для отраслей промышленности будущего. Пар по требованию Простым нажатием кнопки котлы Miura производят пар за пять минут или меньше после холодного запуска.

Получить ценовое предложение

Производитель паровых котлов с электродом — Котлы Hi-Therm

Паровой котел с электродом Hi-Therm представляет собой сборный котел, предназначенный для применения в промышленности с паром высокого давления. Электродный паровой котел — Обзор Электродные паровые котлы серии Hi-Therm работают по принципу прохождения электричества через воду, что вызывает повышение температуры воды.

Получить ценовое предложение

VAPEC ваш партнер по промышленному котлу

Малайзия — паровой котел 5 x 27 МВт / 25 кВ.Компания VAPEC оказывает содействие своему партнеру по сотрудничеству Кимуре в поставке пяти высоковольтных паровых котлов мощностью 27 МВт. ПОДРОБНЕЕ Теплоэлектростанция 24 МВт — СТЭП Види, Лозанна. Компания VAPEC получила награду за проектирование и строительство водогрейного котла на 24 МВт

Получить предложение

Электродный котел с высоким напряжением — DBDH

21.12.2018 · Электродные котлы и рынки Statoil 19 МВт, паровой, 201 ° C 1990 Felleskjøpet Trondheim 5 MW Пар 201 ° C 1991 T. Skretting 4 MW Пар 180 ° C 1994 Aker Kværner (Lastbank) 48 MW Steam 191 ° C 1996 Sentralsykehuset i Akershus 12 MW Steam 195 ° C 1996 Nytt Rikshospital 8 MW Steam 180 ° C 1996 Nytt Rikshospital 8 MW Горячая вода 180 ° C 1996

Запросите предложение

Электродный котел и изолятор для него

УРОВЕНЬ ТЕХНИКИ

Настоящее изобретение относится к электродному котлу и к изолятору для него.Более конкретно, это изобретение относится к электродному котлу для производства пара или горячей воды.

До сих пор были известны различные типы электродных котлов для производства пара или горячей воды. Обычно такие электродные котлы конструируются с резервуаром, который частично заполнен водой и который содержит по меньшей мере один электрод, который может быть подключен к источнику переменного тока для нагрева воды внутри резервуара. Кроме того, электрод был установлен внутри сосуда с помощью электрического изолятора из керамического материала, который расположен над уровнем воды.

Как правило, котлы вышеуказанного типа имеют противоэлектрод, связанный с электродом, который также электрически связан с емкостью. В таких случаях вода, попадающая между электродом и противоэлектродом, образует путь электрического тока. Однако во время работы было замечено, что вещества, содержащиеся в воде, переносятся водяным паром и / или брызгами воды в область изолятора и осаждаются на поверхности изолятора в виде кристаллов.В результате может возникнуть опасное состояние, если отложения сливаются с образованием электропроводящих слоев, которые могут вызвать короткое замыкание. Кроме того, отложения воздействуют на керамический изолятор химически, так что поверхность изолятора постепенно становится шероховатой, что способствует образованию отложений и, таким образом, увеличивают риск коротких замыканий. В результате изоляторы необходимо часто менять, что приводит к нежелательным перебоям в работе.

Соответственно, цель изобретения состоит в том, чтобы уменьшить или полностью предотвратить отложение водяных отложений на изоляторе электродного котла.

Другой целью изобретения является предотвращение накопления водяных отложений на изоляторе электродного котла.

ПРЕДПОЧТИТЕЛЬНЫЙ ВАРИАНТ ОСУЩЕСТВЛЕНИЯ ИЗОБРЕТЕНИЯ

Вкратце, изобретение обеспечивает изолятор для электродного котла, который состоит из керамического электрического изолятора, имеющего на нем слой фторопласта толщиной, достаточной для предотвращения образования на нем водяных отложений. При этом слой фторопласта может иметь толщину от 20 до 50 мкм.

Изолятор подходит для использования в электродном котле, имеющем емкость для приема воды, по меньшей мере, один электрод в емкости для нагрева воды и средства для подключения электрода к источнику питания переменного тока. В этом отношении электрический изолятор служит для крепления электрода в сосуде.

Покрытие, по крайней мере, той части поверхности изолятора, которая подвергается воздействию пара и / или брызг воды, может существенно снизить, если не устранить, образование отложений воды на изоляторе.В этом отношении длительные испытания показали, что на чрезвычайно гладком фторопластовом слое изолятора практически не возникает отложений. Таким образом, исключается коррозия изолятора и последующая необходимость замены изолятора, а также риск короткого замыкания. В результате электродный котел, в котором используется такой изолятор, может работать более экономично.

Фторопласт, используемый для покрытия, может представлять собой политетрафторэтилен, который особенно выгоден при высоких температурах, которые имеют место в парогенерирующих электродных котлах.

Эти и другие цели и преимущества изобретения станут более очевидными из следующего подробного описания, взятого вместе с сопровождающими чертежами, на которых:

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Фиг. 1 показано поперечное сечение электродного котла водоструйного типа, в котором используется изолятор в соответствии с изобретением;

РИС. 2а — вид в разрезе изолятора, сконструированного в соответствии с изобретением;

РИС.2b показан вид в разрезе увеличенной детали изолятора с фиг. 2а; и

фиг. 3 показан электродный котел, который работает по принципу водопада с использованием изолятора в соответствии с изобретением.

ПОДРОБНОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Как показано на фиг. 1, электродный котел является водоструйным и включает цилиндрический вертикально расположенный сосуд 2, закрытый с обоих концов и заполненный водой 3 примерно наполовину.Как показано, бойлер имеет электрод 4 для нагрева воды, который поддерживается керамическим электрическим изолятором 6, который зависит от верхнего конца емкости 2. Этот изолятор 6 электрически изолирует электрод 4 от емкости 2, а другой керамический изолятор 7 поддерживает электрод 4 у вертикальной стенки сосуда 2, чтобы предотвратить горизонтальный прогиб электрода 4, например, в случае землетрясений.

Насос 10, который приводится в действие электродвигателем 11 и который погружен в воду 3, подает воду через центральный стояк 12 к сопловому узлу 13 и в соседний корпус 15, снабженный переливным каналом 16, через который вода течет обратно. в нижнюю часть сосуда 2.

Узел 13 сопел имеет ряд сопел 14, которые расположены вертикально одно над другим, образуя параллельные водяные струи, направленные на электрод 4. Вода, попадающая на электрод 4, падает на пластину 18 сопел, которая находится в форме перфорированного листа, который прикреплен к нижнему концу электрода 4.

Противоэлектрод 5 расположен между пластиной 18 с соплами и уровнем воды в резервуаре 2. Этот противоэлектрод 5 имеет форму металлическая пластина с вертикально расположенными отверстиями, прикрепленная к емкости 2 с электропроводностью, как известно.

Ссылаясь на фиг. 2а, верхний изолятор 6 является по существу трубчатым и жестко соединен снизу с электродом 4, а сверху — с проходящим каналом 8 с помощью средств крепления (не показаны). Кроме того, предусмотрено средство в виде проводника 9 для подключения электрода 4 к источнику питания переменного тока 19. Как указано, проводник 9 проходит от электрода 4 через отверстие изолятора 6 и через канал. 8 электрически изолированным от источника питания 19.

Изолятор 7, конструкция которого аналогична изолятору 6, имеет один конец, жестко соединенный со стенкой емкости 2, а противоположный конец шарнирно соединен с электродом 4. Резервуар 2 также снабжен заземляющим проводом 9 ‘, поэтому что водяные струи между пластиной 18 с соплами и противоэлектродом 5 образуют путь для переменного тока. Из-за электрического сопротивления водяных струй вода в них нагревается и частично испаряется. Образующийся пар выходит через выпускной патрубок 30 в емкости 2 к потребляющим устройствам (не показаны).Подходящий входной патрубок 31 также предусмотрен в стенке емкости 2 для подачи воды в емкость 2.

Мощность электродного котла регулируется с помощью цилиндрического регулирующего кожуха 20, который перемещается по вертикали. вокруг стояка 12 и узла форсунки 13. Этот кожух 20 несет на верхнем конце грязесъемное кольцо 21, которое скользит по узлу 13 форсунки. Для обеспечения осевого движения кожуха 20 к кожуху присоединена вертикальная соосная рейка 23. 20 и зацепляет шестерню, которая приводится в движение посредством вала 26 через реверсивный мотор-редуктор 27.Чем больше поднимается регулирующий кожух 20, тем больше сопел 14 закрывается грязесъемным кольцом 21, и меньшее количество водяных струй попадает на электрод 4, так что количество воды, достигающей противоэлектрода 5, уменьшается, как и количество пара. .

Электропроводность воды можно оптимизировать, добавляя электролиты (соли или основания). Однако эти и другие вещества, содержащиеся в воде, имеют тенденцию оседать в кристаллической форме внутри емкости 2. Поскольку это влияет на изоляторы 6, 7 над уровнем воды, отложения могут иметь серьезные последствия.Чтобы предотвратить такие отложения на изоляторах 6, 7, каждый изолятор 6, 7 покрыт слоем 6 ‘фторопласта, например политетрафторэтилена, который настолько гладкий и устойчивый к химическому воздействию, что заметных отложений не происходит. Как показано на фиг. 2а, защитный слой 6 ‘проходит по всей внешней поверхности изолятора 6.

Чтобы нанести слой 6′, поверхность обожженного керамического элемента делают шероховатой, например, путем пескоструйной обработки и покрывают базовым слоем. приблизительно 10 мкм фторопласта, которому затем дают полностью высохнуть.Затем базовое покрытие обжигают, после чего наносят по крайней мере один покровный слой из фторопласта толщиной от 10 до 20 мкм и тщательно сушат. Каждое покровное покрытие впоследствии запекается индивидуально.

Ссылаясь на фиг. 3 электродный котел может быть выполнен по принципу перелива или водопада. При этом котел имеет емкость 42, в которой размещены три электрода в виде кольцевых тарелок 44, расположенных вертикально один над другим вокруг стояка 52 и над уровнем воды.Каждую кольцевую тарелку 44 несет радиальный стержень, который проходит через внутренний изолятор 46 и внешний изолятор 47 и проходит через вертикальную стенку емкости 42. Три стержня также соединены с соответствующими фазами R, S, T, трехфазного источника питания переменного тока.

Котел 42 стоит на земле с электрической изоляцией и подключен к нейтральной фазе N источника питания переменного тока. Кроме того, насос 50 подает воду через стояк 52, который содержит регулирующий клапан 51, в чашу 53, снабженную горизонтальным переливным краем 53 ‘.

Три кольцевые тарелки 45 прикреплены к стояку 52 хомутами 55 посредством трех соответствующих рычагов 54 таким образом, чтобы их можно было регулировать по высоте. Эти тарелки 45 действуют как противоэлектроды и чередуются с тарелками 44.

Как показано, поперечное сечение каждой из кольцевых тарелок 44, 45 имеет форму наклонной буквы «S». Кроме того, каждая тарелка 44 имеет внутренний закругленный край, который образует переливной край 44 ‘, параллельный переливному краю 53’ тарелки 53, и внешний край заканчивается на более высоком уровне, чем переливной край 44 ‘.S-образные поперечные сечения тарелок 45 расположены в зеркальном отображении, так что внешний закругленный край каждой образует переливную кромку 45 ‘, параллельную переливной кромке 53’ тарелки 53.

Во время работы вода течет через переливной край 53 ‘тарелки 53 на кольцевую тарелку 44 непосредственно под ней. После этого вода перетекает через внутренний переливной край 44 ‘в следующую кольцевую тарелку 45 и так далее до уровня воды 3 на дне сосуда 42. Электрический ток протекает через переливающуюся воду между тарелками 44, функционирующими. в качестве электродов и тарелок 45, функционирующих как противоэлектроды, которые электрически соединены с сосудом 42.При нагревании переливающейся воды образуется пар, который выходит через патрубок выхода пара 49 в верхнем конце емкости 42. Впускной патрубок 56 также предусмотрен в емкости 42 для подачи воды.

Регулируя высоту тарелок 45, которые функционируют как противоэлектроды, можно настроить высоту водопада так, чтобы сопротивления в трех фазах оставались равными, хотя количество воды уменьшается сверху вниз из-за испарения воды. Таким образом предотвращается неравномерная загрузка трех фаз.

Мощность бойлера с водопадными электродами регулируется с помощью регулирующих клапанов 51 для регулирования количества циркулирующей воды и, возможно, путем изменения скорости насоса 50.

Как и в варианте осуществления, показанном на фиг. 1, внутренние изоляторы 46 внутри сосуда 42 подвержены отложению солей из-за брызг и пара. Соответственно, эти изоляторы 46 покрыты фторопластом, предпочтительно политетрафторэтиленом, как описано выше.

В бойлере с водоструйным электродом, показанном на фиг. 1 и котел с водопадными электродами, показанный на фиг. 3, мощность можно отрегулировать так, чтобы производилась только горячая вода. В таком случае температура может быть настолько низкой, что вместо использования политетрафторэтилена в качестве покрытия 6 ‘для изоляторов 6, 7 или 46 можно использовать эластомерный фторопласт, например, формулы ## STR1 ##. Этот эластомер фторопласт обладает большей эластичностью, чем политетрафторэтилен, что может быть выгодным в отношении механических напряжений.

Изоляторы с покрытием могут также использоваться в других типах электродных котлов, например, в тех, в которых электрод и противоэлектрод расположены коаксиально один внутри другого и полностью погружены в воду.

Толщина фторопластового слоя 6 ‘на изоляторах настолько мала, что электроизоляционными свойствами слоя можно пренебречь. В этом отношении слой 6 ‘имеет толщину, достаточную для предотвращения накопления на нем водяных отложений, и предпочтительно имеет толщину от 20 до 50 мкм.

Таким образом, изобретение обеспечивает изолятор для использования в электродном котле, который препятствует накоплению на нем водяных отложений. Таким образом, изолятор снижает риск возникновения коротких замыканий, а также защищает изолятор от поверхностной коррозии.

Изобретение, кроме того, обеспечивает изолятор, который можно использовать в электродном котле для продления срока службы котла.

Монтаж электрокотлов всех марок

Server Service Company — это команда специально обученных инженеров с большим опытом, оснащенными автомобилями, наличием инструментов и запчастей, необходимых для работы, оперативным ответом на звонок.Специалисты компании «Сервер Сервис» в короткие сроки обеспечат качественный монтаж отопительного оборудования.

Котлы бытового отопления нагревают теплоноситель и поступают в отопительную магистраль, поэтому обеспечивают нагрев до заданной температуры.

Чтобы выбрать котел подходящего производителя, мощности и типа, специалисту и хозяину дома необходимо объединить усилия. При этом необходимо учитывать множество нюансов, которые помогут котлу создать комфортные бытовые условия.

Конструкция электрокотлов проще тех, что работают за счет газа. Они не нуждаются в регулярном уходе, а главное безопасны и не наносят вреда окружающей среде.

Первое, на что стоит обратить внимание при выборе котла, — это на каком топливе он будет работать. Конечно, если в дом подведен газ, желательно выбрать котел с атмосферной газовой горелкой, либо подключить и запитать его от автономного газового баллона.

Электрокотлы подключаются к однофазной или трехфазной электросети в зависимости от объема потребляемой мощности.Также следует учитывать, что такой котел потребляет много электроэнергии и, вероятно, будет плохо работать в сетях с малой мощностью.

Отопительные электрокотлы могут обогревать помещения любого назначения — от домов до гаражей, причем как источник тепла или резерв.

Типы электрокотлов

Электрокотел (электронагреватель) — Достаточно простое устройство. Его основных элементов:

— внутри установлен теплообменник, состоящий из бака внутреннего нагревателя.

— Блок управления и регулирования.

Основным преимуществом электрокотла является возможность автоматической работы котла и простого поддержания заданной температуры. К тому же электрокотлы недорогие, их просто устанавливают и не нужно выделять отдельное помещение. Главный недостаток использования электрокотлов — дорогое электричество.

Котлы отапливают здания любого назначения, когда централизованное отопление отсутствует или неэффективно.

Котел электродный (ионный котел) — лучший представитель энергосберегающих отопительных приборов, который широко применяется и в то же время прост, надежен и безопасен в эксплуатации.Он появился в результате использования оборонной промышленности в мирных целях. КПД электродных котлов может составлять 98%.

Устройство электрокотлов

Однофазные котлы состоят из следующих частей:

— Корпус металлический с патрубками входа и выхода охлаждающей жидкости. Другое тело действует как второй электрод и ионизационная камера.

— Электрод стержневой с токоподводом и герметичной проходной изолятором

— 2 клеммные группы с защитными крышками.

Нижняя часть однофазных котлов занята клеммой-фазой, сторона — проводом клемма-ноль, клеммным заземляющим проводом.

Котлы трехфазные состоят из таких частей как:

— корпус металлический с патрубками, в которые входит и выходит теплоноситель.
