Автоматические воздухоотводчики в системе отопления: Автоматический воздухоотводчик: конструкция, принцип работы, монтаж

Автоматический воздухоотводчик: работа, виды, установка

Читайте в этой публикации:
Автоматический воздухоотводчик: принцип работы
Виды автоматических сбросников воздуха
Что лучше: автомат или ручной кран Маевского

Воздух в системе отопления – это даже не плохо, это критично и негативно сказывается на эффективности отопления дома. И самое неприятное в нем, что он образуется в трубах постоянно. Следовательно, его удаление – это нескончаемый процесс. То есть человеку приходится либо постоянно стравливать его вручную посредством крана Маевского, либо же автоматически, что гораздо привлекательнее. Именно для этого и был создан такой прибор, как автоматический воздухоотводчик, который и является темой данной статьи – вместе с сайтом stroisovety.org мы разберемся с его конструкцией, ознакомимся с разновидностями и принципом работы, а также расскажем о том, как и где он устанавливается.

Автоматические воздухоотводчики в системе отопления фото

Автоматический воздухоотводчик: принцип работы

Вы, наверное, сильно удивитесь, если я скажу, что автоматический кран Маевского работает практически по такому же принципу, как и бачок унитаза – и в том и в другом устройстве основную работу выполняет поплавок. В случае с унитазом перемещение поплавка перекрывает и открывает игольчатый клапан, через который проходит жидкость, а в случае с автоматическим сбросом воздуха через игольчатый клапан из системы отопления удаляется газ. По сути, в такой системе имеются всего два рабочих положения клапана – поплавок вверху и поплавок внизу.

1. Поплавок вверху – клапан закрыт. Такое положение говорит только о том, что в корпусе воздушного клапана не содержится воздух или он там есть, но в малом количестве, и его недостаточно для того, чтобы поплавок опустился вниз настолько, чтобы клапан сработал. То есть по мере того, как воздух вверху корпуса воздушного автомата будет добавляться, он будет вытеснять воду – вместе с водой будет опускаться и поплавок, который, в свою очередь, тянет игольчатый клапан. Неровен тот час, когда поплавок опустится настолько низко, что клапан откроется полностью, и весь воздух, находящийся в автомате, благодаря давлению теплоносителя в системе отопления выйдет наружу.
2. Как только это случится, пространство, ранее занимаемое воздухом, заполнится водой. Что произойдет с поплавком? Все правильно – он поднимется вверх, и игольчатый клапан закроет выпускное отверстие, предотвратив тем самым выход наружу теплоносителя. Все. Клапан вернулся в исходное положение Закрыто и будет находиться в нем, пока скапливающийся в корпусе автоматического сбросника воздух не опустит поплавок настолько, чтобы игольчатый клапан открылся.

   Работа автоматического воздухоотводчика фото

Все прекрасно, все работает, и воздух удаляется в автоматическом режиме – контролировать этот процесс вручную теперь не нужно. Есть правда одно «но» – вся эта система работает только при вертикальном положении поплавка, то есть самого автоматического воздушного клапана, чего добиться в системе отопления не всегда возможно. В принципе, и это не проблема, так как, осмыслив эту ситуацию, производители подобных устройств быстро нашли выход, и в результате этих поисков появились альтернативные конструкции – так сказать, разновидности.

Виды автоматических сбросников воздуха

Всего существует три разновидности этих приспособлений – невзирая на это, работа автоматического воздухоотводчика, а вернее ее принцип, остается неизменным. Во всех случаях применяется все тот же игольчатый клапан и все тот же поплавок, открывающий и закрывающий его – разница только в положении корпуса относительно присоединительного патрубка, т.е. резьбового соединения.

1. Прямой автоматический воздушный клапан для отопления. Наиболее распространенное приспособление для автоматического удаления воздуха. Он предназначен только для вертикальной установки – в смысле того, что если вы вдруг надумаете использовать его для батареи, то дополнительно понадобится уголок под 90 градусов. Оптимальная область их применения – это трубопроводы, а вернее их верхние точки, куда по всем законам физики устремляется образовывающийся в отоплении воздух. Если бы не подобные приборы, то сбрасывать воздух в самых верхних точках отопительных систем было бы очень неудобно. Кроме того, автоматическими сбросниками с прямыми присоединительными патрубками оснащается и некоторое оборудование систем отопления. К примеру, автоматический воздушный клапан является неотъемлемым элементом группы безопасности котла, в которую также входит манометр и взрывной клапан. Воздушниками еще оборудуются бойлеры косвенного нагрева и прочее оборудование, вверху которого возникает вероятность образования скоплений воздуха.

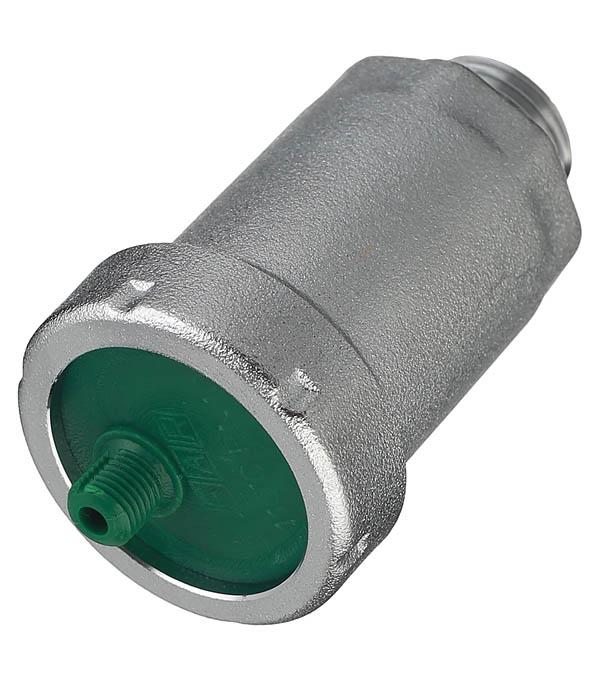

   Автоматический воздушный клапан фото

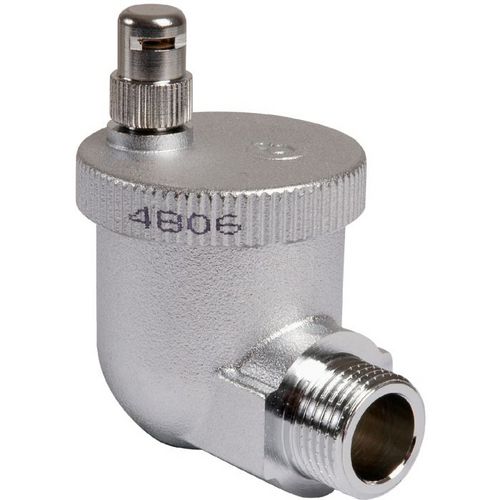

2. Угловой сбросник воздуха. Если говорить коротко, то используются угловые воздушные автоматы там, где отсутствует возможность установить его прямого собрата – он может либо не помещаться в нужном месте, либо оборудование иметь боковой отвод с резьбой. В общем, ситуаций различных много, и перечислять их все не имеет никакого смысла, тем более что суть и принцип работы остаются без изменений – меняется только расположение выходного присоединительного патрубка с резьбой и, как результат, внешний вид автоматического крана Маевского. Очень важным условием правильного функционирования углового автомата для сброса воздуха является строго вертикальная установка его корпуса. Горизонтально и даже под наклоном с небольшим углом автомат не сможет работать адекватно – поплавок будет застревать и, как результат, удаление воздуха будет несвоевременным или оно вообще не будет производиться.
3. Автоматический воздухоотводчик для радиаторов. По сути, это разновидность углового автомата для удаления воздуха, хотя с виду этого и не скажешь – все эти нюансы спрятаны внутри корпуса. Наружная часть воздушника для батарей создается исходя из эстетических соображений. Кроме того, эти приспособления отличаются и диаметром присоединительного патрубка – на современные радиаторы они устанавливаются прямиком в батарею, без использования футорных гаек. На старые батареи они монтируются через футорку с проходным резьбовым отверстием, а для стальных конвекторов применяются специальные автоматы с полудюймовым патрубком.

   Автоматический воздухоотводчик для радиаторов фото

Это и все разновидности, которыми может похвастаться автоматический воздушный клапан для систем отопления. В принципе, большего и не нужно, так как невзирая на различные условия установки, какой-нибудь из них все равно подойдет.

Что лучше: автомат или ручной кран Маевского

Как бы привлекательно ни выглядела работа автоматического клапана сброса воздуха, какие бы преимуществами она ни сулила, все же существуют некоторые обстоятельства, которые говорят не в ее пользу. Или как минимум говорящие об экономической нецелесообразности установки автомата. Таких обстоятельств немного, но тем не менее они встречаются.

1. В первую очередь, это системы центрального отопления с чугунными батареями. Причин, по которым автоматику лучше не ставить, несколько. Во-первых, это грязь, которой в металлических трубах и чугунных батареях очень много – автомат быстро забьется илом, и его придется часто чистить. Если вас это не смущает, то возникает другой вопрос – снять автомат при заполненной системе и почистить его не получится. Хотя если вам все-таки захочется его установить, можно дополнительно перед автоматом поставить небольшой клапан, который не даст теплоносителю вытекать из системы после того, как вы снимете автоматический сбросник воздуха. Если и это вас не остановило, то тогда подумайте о том, как часто вы будете стравливать воздух с батареи центрального отопления. Я совершенно уверен, что 90% жителей многоэтажных домов этим не занимаются даже один раз в отопительный сезон. А ставить на всякий случай как-то неразумно – на всякий случай можно обойтись и дешевым ручным краном Маевского.

   Воздухоотводчик автоматический фото

2. Чтобы понять второй нюанс, следует разобраться, почему в системе отопления образуется воздух. А образуется он потому, что некоторые химические элементы при повышенной температуре вступают в реакцию с материалом батареи – причем следует понять, что делают они это интенсивно далеко не с каждым из них, а только с алюминием. Именно поэтому на алюминиевых и биметаллических батареях автоматические воздухоотводчики устанавливаются обязательно. В случае со стальными, чугунными и прочими материалами выделение газов в системе отопления происходит очень медленно – причем настолько, что необходимость в сбросе воздуха возникает только в случае перезаполнения системы теплоносителем. Отсюда вывод, что в таких ситуациях вполне можно обойтись и обычным ручным краном Маевского.

Спросите, к чему такие разграничения? Все достаточно просто – автоматический воздухоотводчик стоит как минимум раз в 10 больше, чем кран Маевского. Так что если особой необходимости в нем нет, можно воздержаться от излишних расходов.Кстати, совсем забыл сказать – любой автоматический сбросник для воздуха можно использовать в ручном режиме. Для этого он дополнительно оборудуется золотником – стоит только нажать спичкой или чем-то другим тонким на его внутренний штифт, и воздух сойдет. Как вариант, если его нет, пойдет водичка.

Автор статьи Александр Куликов

Воздухоотводчик автоматический — принцип работы, установка, для чего нужен |

Cложности в эксплуатации системы обогрева жилища часто возникают еще в самом начале отопительного сезона. Самой большой проблемой является сброс накопившегося воздуха из системы, при этом нет разницы, установлена ли у вас автономная схема теплоснабжения или же вы подключены к центральному паровому отоплению. Но эту проблему можно решить довольно просто, установив воздухоотводчик автоматический, который обеспечит полный сброс воздуха без вашего участия.

Оглавление

Откуда берется воздух в системе

Вопрос по поводу появления воздуха в системе центрального отопления даже не оговаривается: он там есть всегда. Так как на больших промежутках трасс аварии случаются каждый день, на летний сезон воду часто сливают, а на ее место поступает воздух.

Что касается автономного типа отопления, то тут все сложнее. Набранная система, конечно, если она правильно спроектирована, должна быть полностью заполнена теплоносителем, но в процессе ее заполнения неизбежно попадание воздуха, в том числе и растворенного в воде. При неправильно спроектированной схеме или при недостаточной надежности запорной аппаратуры возможен также подсос воздуха извне уже во время эксплуатации системы.

Еще один вид поступления воздуха в закрытую систему автономного отопления – это выделение из воды водорода с примесью других газов в результате химических реакций.

Сброс воздуха

Основной, если не единственной задачей, которую выполняют автоматические воздухоотводчики в системе отопления, является сброс всех газов из обогревательного контура, то есть из труб. Более простой конструкцией для ручного сброса является кран Маевского, где необходимо участие человека. Автоматические воздухоотводчики лишены этого недостатка. Следует учитывать, что сброс воздуха будет происходить только при избыточном давлении, что важно при эксплуатации системы автономного отопления.

Как устроен автоматический воздухоотводчик для радиаторов

Находящийся внутри корпуса (1) воздухоотводчика поплавок (2) из нержавеющей стали прикреплен посредством коромысла (3) к подпружиненному золотнику (4). В то время как в самом воздухоотводчике находится воздух, поплавок опущен в крайнее нижнее положение, а золотник открывает сбросное отверстие.

По мере убывания воздуха и поступления воды в камеру поплавок поднимается, а коромысло, перемещая золотник, закрывает сбросное отверстие.

На штуцере, который закрывает золотник, имеется колпачок, предотвращающий выход воздуха при проведении монтажных работ или в случае поломки воздухоотводчика. К тому же, колпачок не допускает попадание пыли и грязи в сбросное отверстие, защищая отводчик от поломки.

Правила установки

Разобравшись с принципом работы автоматического воздухоотводчика, следует разобраться в его правильной установке. Диаметр резьбы воздухоотводчика автоматического – 1 /2 дюйма, вкручивается прибор непосредственно в пробку радиатора, точнее, в ее верхнюю приподнятую часть. Радиатор должен быть установлен с небольшим уклоном, чтобы обеспечить легкий выход воздуха. Закручивать воздухоотводчик следует рожковым ключом, а использование газового ключа недопустимо, так как избыточное усилие на сжатие, создаваемое этим инструментом, может повредить прибор.

Неважно, какой марки автоматический воздухоотводчик – Данфосс или Valtec – при неверной установке или недостаточном наклоне радиаторов отопления сброс воздуха будет производиться не полностью или же не будет происходить вовсе.

Перед тем как устанавливать автоматический воздухоотводчик Wind или Danfoss, следует перед ними расположить запорный клапан для простоты демонтажа устройства в случае его поломки. Такая маленькая предосторожность позволит вам без остановки системы заменить вышедший из строя воздухоотводчик.

Как выбрать

Правильный выбор невозможен без знания, как работает автоматический воздухоотводчик.

В крупных строительных маркетах, как правило, есть гарантия от подделок, но даже на обычном рынке можно по внешним признакам отличить качественный товар от фальсификата.

Первое, что необходимо сделать – это посмотреть на сайте производителя, как выглядит аппарат и какой товарный код проставляется на упаковке. Когда вы придете на местный рынок или в маленький магазинчик и попросите у продавца посмотреть выбранный вами товар, обратите особое внимание на качество надписей. Они должны быть хорошо читаемыми, с ровными точными контурами.

Не забудьте про литье корпуса – на нем не должно быть неоднородных наплывов и заусенец. Со стороны крепежной части обратите внимание не только на толщину стенки, но и на равномерность этой толщины.

Теперь маркировка. Например, автоматический воздухоотводчик ду15 – это указание диаметра резьбы, который соответствует 1/2 дюйма, по другой шкале исчисления. Также стоит помнить одно простое правило, что хорошее оборудование не может стоить слишком дешево, и низкая цена – это первое, что должно вас насторожить.

Отдельного внимания заслуживают автоматические воздухоотводчики насоса котла Navien. Установленные прямо на котле, который находится, как правило, в самой верхней точке, они позволяют обойтись без сбросников на радиаторах, но их стоимость значительно выше, так как это оборудование специализировано и не выпускается широким тиражом.

 Загрузка …

Рекомендуем прочесть!

Воздухоотводчик — Построй свой дом

Инженерная система любого дома состоит из большого количества различных приборов и узлов. При этом каждый ее элемент, например, котел, расширительный бак, обратный клапан или кран двойной регулировки, выполняет свою важную функцию, влияющую на работу всей системы. Вот о том, для чего нужен в системе отопления воздухоотводчик, мы и поговорим в этой статье.

В теплоносителе системы отопления могут присутствовать воздух и другие газы. При чем попадать в трубопроводы они могут по разным причинам. Основная их масса попадает в систему отопления при первичном заполнении. Далее, в процессе работы системы может происходить подсос воздуха из-за неправильно спроектированной системы. Также завоздушивание системы часто происходит при подпитке системы, при ее частичном осушении.

Воздух в системе отопления

Активное выделение воздуха в работающей системе может происходить: в результате повышения температуры теплоносителя, при замедлении скорости движения жидкости или при снижении давления. Происходит это потому, что растворимость воздуха в теплоносителе снижается.

Выделившийся из теплоносителя воздух устремляется в верхние точки системы, поэтому воздушные пробки чаще всего образуются в коллекторах, отопительных приборах и П-образных участках.

Опасность наличия воздуха в системе отопления состоит в том, что он приводит к коррозии металлических элементов отопительных приборов, арматуры и оборудования, а также вызывает появление воздушных пробок, препятствующих правильному работе системы. Коррозия приводит к неправильной работе приборов системы отопления, а в некоторых случаях к их поломке. Вред наносит не только сама коррозия, но продукты, образовавшиеся в результате ее появления, которые распространяются по всей системе отопления.

Последствия завоздушивания системы отопления

Завоздушивание котлов, бойлеров и других элементов системы отопления может привести к разрыву их корпуса. Наличие воздуха в приборах отопления снижает их фактическую теплоотдачу. Несмотря на то, что температура теплоносителя в подающих трубопроводах соответствует расчетной, завоздушенные радиаторы и конвекторы будут находиться в холодном состоянии. С такой ситуацией сталкивался практически каждый владелец загородной недвижимости. Наряду с воздухом в теплоносителе могут присутствовать и другие газы. Так, например, водород, выделяется в системах отопления с алюминиевыми радиаторами при повышенной щелочности теплоносителя.

Для того чтобы избежать проблем с завоздушиванием системы отопления применяются воздухоотводчики.

Воздухоотводчик в системе отопления

Воздухоотводчики бывают двух типов: ручной и автоматический. Ручной воздухоотводчик, в наших системах отопления присутствует в виде «крана Маевского».

Он применяется для удаления газов из верхних точек приборов отопления или полотенцесушителей. Кроме крана Маевского, существуют специальные автоматические радиаторные воздухоотводчики.

В современных системах отопления воздухоотводчик устанавливается в самой верхней точке системы. Иногда его приходится располагать под самым потолком.

В стандартных конструкциях воздухоотводчиков выход золотника располагается сверху устройства, что часто затрудняет его монтаж и дальнейшее обслуживание в условиях стесненного пространства. Зная эту проблему многие производители воздухоотводчиков изменили конструкцию прибора, сделав его обслуживание более удобным. Поэтому золотник таких воздухоотводчиков располагается сбоку корпуса, что обеспечивает возможность монтажа и эксплуатации воздухоотводчика под самым потолком.

Стоит помнить, что при заполнении системы отопления выпуск воздуха должен производиться через шаровые или дренажные краны. Использовать для этих целей автоматический воздухоотводчик недопустимо, так как его пропускная способность не рассчитана на пропуск больших объемов воздуха. Открытие воздухоотводчика при заполнении системы может вывести его из строя.

Автоматический воздухоотводчик

Автоматический воздухоотводчик как правило используется в системах, транспортирующих жидкие среды, не агрессивные к материалам самого изделия. Для систем отопления чаще всего это вода или растворы пропиленгликоля и этиленгликоля. Обратите внимание, автоматический воздухоотводчик монтируется только в вертикальном положении. Исключение составляет горизонтально располагаемый радиаторный воздухоотводчик.

Стандартные автоматические воздухоотводчики имеют следующую конструкцию: латунный корпус 10, внутри которого свободно перемещается полый пластиковый поплавок 9. Поплавок шарнирно связан с коромыслом 15. На конце коромысла находится эластомерный золотник 3, фиксируемый обоймой 1, подпружиненной пружиной 2. При отсутствии воздуха в корпусе воздухоотводчика поплавок находится в крайнем верхнем положении, и золотник перекрывает отверстие воздушного штуцера 5.

Но прогресс не стоит на месте, и в продаже появились воздухоотводчики, имеющие более совершенную конструкцию, благодаря которой количество деталей в конструкции уменьшилось, к тому же в них отсутствуют шарнирные сопряжения деталей. Такое решение обеспечивает высокую надежность прибора и продлевает срок его службы.

Такой воздухоотводчик состоит из двух латунных (CW617N) никелированных полукорпусов 1 и 2, соединенных между собою на резьбе с уплотнительным кольцом из EPDM 10. Внутри корпуса свободно перемещается полипропиленовый поплавок 3, который своей скобой воздействует на держатель золотника 5, выполненный из нейлона. Золотник 6 с держателем 5 при помощи пружинной связи 7 (материал – нержавеющая сталь марки AISI306) связан с жиклером 4 (нейлон). При накоплении воздуха или газа в верхней части полукорпуса 2 поплавок 3 опускается, воздействуя на держатель 5. При этом золотник 6 открывает калиброванное (1,5 мм) отверстие жиклера 4. Благодаря избыточному давлению транспортируемой среды воздух или другие газы, скопившиеся в верхней части воздухоотводчика, удаляются наружу по каналу жиклера 4. Пробка 9 при поставке находится в закрытом положении. Благодаря этому пыль и грязь не могут проникнуть в корпус. Уплотнительное кольцо на присоединительном патрубке позволяет монтировать воздухоотводчик без дополнительной герметизации соединения.

Принцип действия автоматического воздухоотводчика напоминает хорошо известный колесный ниппель. Нажали на золотник – клапан открылся и пошел воздух, отпустили – клапан закрылся. Разница только в том, что в случае с ниппелем удаление излишнего воздуха происходит вручную, а в случае с воздухоотводчиком – автоматически, за счет механического воздействия скобы, закрепленной на поплавке. Получается, что здесь воздух сам выпускает себя наружу.

Обслуживание воздухоотводчика

Несмотря на то, что конструкция воздухоотводчика достаточно проста, данному устройству все равно требуется периодическое обслуживание. Пыль и грязь, находящиеся в системе до заполнения, в процессе работы отопления могут вызвать засорение запорного механизма жиклера и, как следствие, подтекание теплоносителя. Иногда даже правильное заполнение системы через дренажные краны не гарантирует отсутствие грязи в трубах.

Думаю, что хоть раз вы слышали от сантехника фразу: «воздухоотводчик сопливит», это говорит о том, что прибор подтекает, и его необходимо снимать для обслуживания или менять на новый. Это, в свою очередь, может потребовать слива теплоносителя из системы, что достаточно трудоемко. Для этих случаев производители инженерного оборудования нашли решение. В частности, в системе отопления устанавливается отсекающий клапан.

Отсекающий клапан дает возможность замены автоматического воздухоотводчика без осушения системы. Состоит такой клапан из никелированного латунного корпуса, пластикового золотника и уплотнительного кольца. В верхнем положении золотник удерживается пружиной из нержавеющей стали. При установке воздухоотводчика пружина сжимается, открывая тем самым клапан.

Воздухоотводчик, наряду с предохранительным клапаном или расширительным баком, является важным элементом безопасности системы отопления. От его правильного выбора, монтажа и последующей эксплуатации будет зависит общая надежность системы отопления вашего дома.

В следующей статье я расскажу о гидравлическом ударе в водопроводной сети дома.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Воздухоотводчик автоматический: как работает, где применяется

Внутри отопительных систем и трубопроводов всегда будут скапливаться воздушные массы, и каждый раз в разном объеме. Они всегда остаются внутри магистрали в процессе заполнения ее рабочей средой или теплоносителем. К тому же в растворенном виде вода и так содержит примесь из кислорода. Своевременное и полное удаление пузырей является первостепенной задачей в большинстве случаев, ведь в большом объеме они могут заблокировать циркуляцию воды внутри системы. Во избежание подобных ситуаций и используются воздухоотводчики.

Что собой представляет и для чего используется

Счастливые обладатели систем отопления старого образца, которые подразумевают использование радиаторных батарей, иногда замечают, что в некоторых местах батареи вовсе не греются, даже при наличии горячего теплоносителя внутри системы. Аналогичная ситуация может приключиться и при наличии теплого пола водяного. Причины могут быть разные, однако зачастую речь идет именно о возникновении существенного препятствия, которое не позволяет горячей воде свободно циркулировать внутри системы.

Если внутри магистрали скопилось слишком много воздуха, то образуется специфическая пробка, которая блокирует теплоноситель на отдельном участке, после чего происходит завоздушивание всей линии. При использовании открытого контура, постепенно весь воздух отправится в расширительный бак, который будет высшей точкой системы.

А вот при использовании систем с закрытым контуром, спуск воздуха крайне необходим в каждом из имеющихся контуров и отдельных приборах. Нормальному функционированию системы будут мешать имеющиеся пробки, для удаления которых используются автоматические и механические спускные агрегаты. К наиболее простым и часто используемым следует отнести обычный вентиль, который монтируется на верхней точке радиатора.

Для удаления воздушных масс необходимо открыть вентиль и немного подождать, без воздуха, поток в системе станет равномерным. При использовании индивидуальных линий отопления, которые применяются в частных домах, вместо вентилей, на радиаторы принято устанавливать специальные запоры, которые могут регулироваться автоматически или вручную. Таким образом можно не только быстро и эффективно удалить воздушные массы из системы, но и избежать ускоренной коррозии агрегата.

Устройство и принцип функционирования

В связи с влиянием многих факторов на систему отопления, в ней может скапливаться много воздуха, который будет препятствовать свободному перемещению теплоносителя внутри магистрали. В результате часть батарей будет сильно быстро остывать или вообще нагреваться не будет, при этом стояк или ветвь будет использоваться одна. Для того, чтобы скопившийся воздух мог самостоятельно выйти из системы, необходимо в нужных местах произвести установку воздухоотводчиков, которые могут действовать и в автоматическом режиме. Представлены в виде цельного металлического корпуса, который оснащен патрубками, которые находятся внизу. Внутри корпуса будет расположен специальный поплавок, для изготовления которого принято использовать полимерные материалы, которые присоединены к игольчатому клапану и тяге, а отверстие расположено в верхней части крышки.

В нормальном состоянии воздухоотводчика – корпус полностью заполнен посредством рабочей среды, в то время как поплавок будет находиться в максимально верхнем положении, а клапан игольчатый полностью закрыт. Спустя некоторое время воздушные массы будут выходить из системы небольшими частями, и проходить в камеру основного прибора, тем самым вытесняя теплоноситель. Постепенно поплавок начнет опускаться и, дойдя до критического показателя, посредством тяги откроется клапан, который сообщается с давлением окружающей среды. Благодаря этому все скопившиеся пузырьки воздуха быстро покинут систему через имеющееся отверстие.

После того, как система полностью очистилась, камера заполнится водой, тем самым устанавливая поплавок в исходное положение. После того, как клапан закроется, воздухосбрасыватель перейдет в свой обычный режим. Автоматический поплавковый воздухоотводчик играет немаловажную роль, в процессе очистки системы и отдельных ее участков. При снижении уровня теплоносителя в основной камере, рычаг поспособствует открытию клапана, что позволит воздушным массам пройти внутрь системы, тем самым ускоряя процесс очистки.

Места установки

Основываясь на принципе работы воздухоотводчика автоматического типа, агрегат используется при установке:

1.
   Отопительных приборов.
2.
   На трубопровод уже запущенной системы при выявлении отдельного участка, в котором происходит наибольшее скопление воздушных масс, чаще всего из-за несоблюдения угла наклона трубы.
3.
   При использовании циркуляционного насоса, для улучшения его эксплуатационных показателей при условии, что его конструктивные особенности позволяют осуществлять установку агрегата, предназначенного для сбрасывания воздушных масс. Перекачивание теплоносителя вместе с воздухом, негативно сказывается на работоспособности всей системы и в частности насосного оборудования. Сильно объемные скопления воздушных масс могут спровоцировать остановку циркуляции, а также работы подшипника и крыльчатки, которые изнашиваться будут в ускоренном режиме. При помощи этого устройства также можно удалять скопления перегретой воды – пара.
4.
   При обвязке котла, в системе безопасности котла закрытого типа. Такой элемент устанавливается вместе с манометром непосредственно на коллекторе и клапаном аварийного типа. Таким образом можно с легкостью и за весьма небольшой промежуток времени полностью вытравить пузырьки воздуха из системы.
5.
   На торцевых элементах тупиковых ответвлений.
6.
   На самых высоких точках используемого контура отопления. Именно туда и стремятся попасть пузырьки воздуха.

Автоматический воздухоотводчик

В основе функционирования автоматического воздушного клапана лежит применение силы тяжести используемого поплавка. Если он будет поднят, то кран, в этот момент, будет находиться в закрытом положении. Если поплавок опустится, то и клапан откроется. В корпусе изготовленного из латуни поплавок будет из нержавейки или полипропиленовый, присоединяется посредством коромысла, оснащенного золотником подпружиненным. Если внутрь корпуса пузырьки попадают через саму систему, то поплавок будет отжиматься вниз, в этот же момент посредством золотника откроется отверстие, через которые выйдут газы. Корпус будет заполняться водой по мере выхода воздуха из системы. Поплавок подниматься, а золотник смещаться, постепенно перекрывая отверстие.

Утечку предотвращает колпачок расположенный на золотнике при наступлении поломки агрегата и защищает устройство от возможного загрязнения и скопления пыли в отверстии, используемом для сброса воздуха. В последние годы особым спросом начали пользоваться агрегаты, в которых предусмотрена функция автоматического перекрытия используемого воздушного клапана. Таким образом, воздух будет удаляться исключительно под надзором специалиста. Специальные конструкции обратных клапанов оснащаются автозапором, который позволяет осуществлять ремонтные работы и необходимую замену комплектующих, исключая необходимость отключения системы. Устройство способно функционировать при температурном режиме -10°С — +120°С, однако требуют более существенного ухода, периодических осмотров, замены и очистки.



Воздухоотводчик автоматический с боковым подключением никелированный, UNI-FITT

Воздухоотводчик автоматический с боковым подключением никелированный UNI-FITT

Воздухоотводчики автоматические Uni-Fitt используются для удаления воздуха из гидравлических систем. Для удобства обслуживания воздухоотводчиков рекомендуется их использование с отсекающими клапанами. В качестве теплоносителя может использоваться вода или незамерзающие жидкости, предназначенные для использования в системах отопления.

Воздухоотводчики устанавливаются в строго вертикальном положении, на верхних участках системы отопления и в местах возможного скопления воздуха (завоздушивания). При необходимости возможна установка нескольких воздухоотводчиков на одну систему отопления. Между трубопроводом и воздухоотводчиком рекомендуется установка отсекающего клапана, позволяющего его обслуживание без опорожнения системы.

• Поплавок из полипропиленовой смолы
• Монтажное положение: корпус – вертикально
• Боковое подключение

 Приобрести оборудование UNI-FITT в интернет-магазине G-SCM.ru с доставкой по РФ

• Размещение заказа: [email protected] | личный кабинет | online-консультант | купить в 1 клик
• Техническая поддержка
• Система скидок
• Доставка автотранспортом интернет-магазина G-SCM. ru; доставка транспортными компаниями


      Нажмите на логотип для расчета ориентировочной стоимости

Производитель:

UNI-FITT

Страна:

Италия

Рабочее давление:

PN10

Материал корпуса:

Латунь

Материал уплотнения:

NBR

MAX рабочая температура:

+110°C

Конструктивная особенность:

Боковое подключение

Назначение использования:

Системы отопления

Среда:

Вода или незамерзающие жидкости

Присоединение:

Резьбовое

Технический паспорт (unifitt_pasport_vozduh.pdf, 318 Kb) [Скачать]

Автоматический воздухоотводчик AFRISO 7773510 — цена и описание.

Описание

Автоматический воздухоотводчик AFRISO арт. 7773510 с отсечным клапаном

  Воздухоотводчики AFRISO арт. 7773510 предназначены для автоматического вывода воздуха из отопительных систем. Стандартные воздухоотводчики отлично работают на вертикалях, коллекторах и в других местах отопительных систем, где может собираться воздух.

  Стандартные системы отопления построены на основе оборудования и разветвленных трубопроводов с циркуляцией воды или другого специального теплоносителя. Правильно работающая система не должна быть завоздушена, что бы экономно потреблять топливо и обеспечивать комфорт для потребителя. Поэтому крайне важно оборудовать систему автоматическим устройством, удаляющим накопившийся воздух. Самое простое и одновременно самое эффективное решение – вертикальные автоматические воздухоотводчики.

  Новый автоматический воздухоотводчик AFRISO имеет ряд инновационных решений, позволяющих добиваться наилучших параметров развоздушивания системы отопления. Самые важные изменения скрыты в конструкции механизма воздухоотводчика, расположенного внутри латунного корпуса.

  Получение патента — является подтверждением уникальности конструкции нового воздухоотводчика и эффективности его работы

Принцип работы воздухоотводчиков AFRISO арт. 7773510

Автоматический воздухоотводчик AFRISO оснащен поплавком, расположенным в цилиндрическом корпусе. Освобожденный из системы воздух поступает в верхнюю часть воздухоотводчика, что приводит к снижению уровня воды. Вместе со снижением уровня, поплавок опускается и тянет за собой рычаг, открывающий овальное выпускное отверстие — это позволяет удалить воздух из корпуса. Отсутствие воздуха приводит к повышению уровня воды, в результате чего, поплавок перемещается вверх и закрывает отверстие для выпуска воздуха.

Конструктивные особенности воздухоотводчика AFRISO

  Сердцем нового поколения воздухоотводчика AFRISO является тефлоновый поплавок, который благодаря плавной и точной работе мгновенно реагирует и удаляет мельчайшие пузырьки воздуха. Новый воздухоотводчик AFRISO способен удалить вдвое больше воздуха, чем предыдущие конструкции и другие решения на рынке.

	Механизм выпускного отверстия Новый рычаг выполнен полностью из нержавеющей стали. Монолитное соединение между рычагом и выпускным отверстием увеличило герметичность воздухоотводчика. Это гарантирует закрытие выпускного отверстия даже при загрязненном поплавке.
	Овальное выпускное отверстие На крышке воздухоотводчика расположено овальное выпускное отверстие. Благодаря овальной форме, сокращена площадь прилегания отверстия и рычага поплавка, что создает более плотное прилегание.
	Механизм поплавка воздухоотводчика Выпускное отверстие расположено вдоль центральной оси поплавка. Когда в верхней части корпуса формируется воздушная подушка, то поплавок устанавливается вдоль оси отверстия. Это предотвращает заклинивание при перемещении. видимые насечки на поверхности поплавка нейтрализуют эффект капиллярности жидкости.

Фильтр промышленного котла BoilerMag, усовершенствованный с автоматическим отводом воздуха

Компания BoilerMag усовершенствовала фильтр промышленного котла BoilerMag XT, добавив в него автоматический воздухоотводчик , который значительно снизит потенциально опасные последствия скопления воздуха в системе отопления. Воздух вызывает процесс окисления, которое, в свою очередь, вызывает коррозию ; частая причина холодных пятен в радиаторах, проблем с циркуляцией и неэффективности системы.

Разработка полезных продуктов

Хотя ручное удаление воздуха является обычным явлением, оно требует от сервисного инженера выпуска воздуха, который мог оставаться в системе в течение нескольких месяцев, что может привести к образованию коррозии. Эта полезная разработка продукта для фильтра промышленной системы отопления BoilerMag позволяет использовать фильтр в качестве точки выпуска воздуха . Таким образом, он будет особенно полезен инженерам по техническому обслуживанию и владельцам собственности, позволяя им следить за тем, чтобы в системах отопления не было воздуха.Установка автоматического вентиляционного отверстия также позволяет моделям серии XT удовлетворять технические требования к сепараторам «воздух и грязь».

Эффективное устройство фильтрации для промышленных систем

Стив Макаллорум, директор по продажам и маркетингу BoilerMag, сказал: «Это большой шаг вперед для BoilerMag XT. Новая система автоматической вентиляции позволяет фильтру автоматически выпускать воздух , не только сокращая потребность в техническом обслуживании, но и решая множество проблем, вызванных скоплением воздуха в системе.Выслушав мнения различных подрядчиков и основных точек выпуска, добавление автоматического вентиляционного отверстия стало логическим следующим шагом в позиционировании линейки XT как одного из самых эффективных фильтрующих устройств , которые могут быть установлены на промышленных системах отопления и охлаждения ».

В наличии в филиалах BSS и Pipe Center

Новый улучшенный BoilerMag теперь доступен в филиалах BSS и Pipe Center и идеально подходит для больших систем отопления.Он эффективно предотвращает накопление закиси железа и накипи , поэтому сокращает счета за электроэнергию , увеличивает срок службы котла , а сокращает количество обращений за техобслуживанием . BoilerMag XT, простой в установке и теперь еще более простой в обслуживании, доступен в размерах от 2 до 12 дюймов и имеет рабочее давление до 12 бар.

1 Автоматический воздухоотводчик диаметром 4 дюйма. Дыхательный канал автоматический для отопления

Содержимое

1. Воздух в системе отопления — чем он плох?
2. Устройство и принцип работы автоматического дефлектора
3. Типы и маркировка, популярные модели
4. Установка в систему отопления

Введение

Наличие воздуха в системе отопления крайне нежелательно.Однако он как-то туда попадает. Это очень пагубно сказывается на качестве системы отопления в целом и сокращает срок службы ее отдельных узлов. Для того, чтобы удалить скопившийся воздух и нужен автоматический воздухоотводчик.

В этой статье мы подробно расскажем об этом устройстве, принципе его работы, особенностях маркировки и популярных моделях, а также о том, как правильно установить его в системе отопления.

Воздух в системе отопления — чем он плох?

Казалось бы, закрытая система отопления, полностью заполненная теплоносителем, причем тут воздух? Способов появиться внутри несколько, среди них можно выделить несколько основных:

• В процессе заливки теплоносителя

  Пока вы заливаете в систему отопления воду или другой теплоноситель, она смешивается с воздухом.Избежать этого практически невозможно, поэтому нужно воспринимать это как должное.

• Через низкокачественные компаунды

  Неправильная установка системы отопления, или другого нагревательного устройства, низкое качество, брак или поломка запорной арматуры или других элементов — все это приводит к проникновению воздуха внутрь.

• Химические реакции

  Помимо воздуха внутри могут накапливаться и другие газы. Например, если вы используете охлаждающую жидкость с повышенной кислотностью и алюминиевые радиаторы, водород будет выделен в результате химической реакции.

Фото 1: Автомат для систем отопления

Как видите, причин у этого явления масса. Но что в этом плохого? Первое, к чему это приводит, — это кавитация. Это значительно ускоряет износ оборудования и приводит к появлению шума при работе. Вторая причина — коррозия. Он разрушает элементы системы отопления, и часть их частиц будет с потоком теплоносителя для других устройств, забиваясь и мешая их нормальному функционированию. В-третьих, наличие воздуха снижает реальную теплоотдачу отопительных приборов и приводит к нарушению работы насосов.Это может даже стать причиной взрыва корпуса отопительного котла.

Для устранения всех этих проблем установлен автоматический дефлектор. Разберемся, как работает в системе отопления и от каких узлов идет.

Вернуться в категорию

Устройство и принцип действия воздухоотводчика

Конструкция этого небольшого устройства очень проста. Внутри латунного корпуса находится полипропиленовый поплавок, соединенный коромыслом с золотником. По мере наполнения корпуса воздухом поплавок опускается вниз и открывает выпускной клапан.Освободившееся пространство заполняется водой, и поднимающийся поплавок закрывает золотник. Во избежание разной пыли, мусора и грязи внутри катушки ее выход закрывается пластиковой крышкой.

Фото 2: Конструкция автоматического вентиляционного отверстия поплавкового типа

Существуют модели с несколько иной реализацией этого процесса, но в целом он всегда один и тот же: когда поплавок ниже, клапан открыт и выпускает воздух, если он поднят — золотник перекрывается и прибор снова заменяет газ.Этот цикл повторяется снова и снова в автоматическом режиме.

Вернуться в категорию

Типы и маркировка, популярные модели

Есть несколько типов автоматических воздухоотводчиков. Все они делятся на два крупных типа: автоматические и.

В зависимости от диаметра резьбового соединения они бывают двух типов: 1/2 и 3/4 дюйма. Первый больше известен российской маркировкой как автоматический дефлектор Ду 15, второй — Ду 20.

По способу крепления делятся на классические прямые и боковые.На самолете второго типа резьбовое соединение повернуто на 90 градусов. Клапан выпуска воздуха также может быть сверху или сбоку. Производитель выпускает различные модификации для облегчения их монтажа в сложных местах системы отопления или для установки сбоку от радиаторов.

Фото 3: Автоматический воздухоотводчик Du15 «Valtec» VT 502 с напорным клапаном

На внутреннем рынке наиболее известны два производителя: «Valtec» и «Danfoss». Компания Valtec поставляет автоматический воздухоотводчик VT.502 с монтажным диаметром 1/2 (DU15). Модель хорошо зарекомендовала себя и пользуется большой популярностью у установщиков автономных систем отопления в частных домах. Он имеет латунный корпус, покрытый слоем никеля, который рассчитан на максимальное давление 10 бар и температуру 110 ° C. Средняя цена, по которой на данный момент можно купить эту модель, составляет 280 рублей.

Фото 4: Автоматический воздухоотводчик 1/2 «Данфосс» серии «Орел» и «Ветер»

На втором месте находится компания «Данфосс».Выпускает автоматические дефлекторы двух серий «Орел» и «Ветер». Имея общие характеристики, они лишь немного отличаются друг от друга по внешнему виду. Модели выполнены в латунном корпусе и рассчитаны на предельное давление 10 бар и температуру 120 ° С. Помимо стандартной монтажной резьбы DU15 (1/2), «Данфосс» также производит автоматический воздухоотводчик из крепления 3. / 8 (DU10). Цены на эти устройства также лежат в пределах 300 рублей.

Пробки в трубах и радиаторах — характерная проблема систем отопления.С такими проблемами знаком каждый, кто живет в домах с подобным типом отопления. Если в открытой системе отвод воздуха ничем не ограничен, то на закрытой магистрали, в частности, централизованной, свободной от газа, отопительные приборы можно получить с помощью специальных приспособлений — воздухоотводчика

Характеристики воздухозаборников

Технические характеристики устройства удобно представлены в таблице.

Эти параметры необходимо выбирать в зависимости от типа сети.Для индивидуального отопления выбор неограничен, для централизованных систем необходимо выяснить давление и температуру вашего дома в HWU.

Стоимость воздуховыпускного устройства зависит от модели, производителя, материала, подключения (1/2 дюйма — дороже на 10-15%). Бюджетный вариант можно приобрести за 5 долларов, самый дорогой — 15 долларов.

Стоит потратить время на выбор поставщика: в одном магазине автоматический воздухоотводчик для Danfoss DU 15 предлагается за 7 долларов.63, в другой такой же модели — за 11,5 долларов.

При покупке фирменных устройств известных брендов (Danfoss, Wind, Valtec) остерегайтесь подделок. Разнос запорный клапан — от $ 1,1 до $ 1,8.

Цены на автоматический дефлектор

Каталог цен на дефлектор

Самые популярные модели

На данный момент популярны вентиляционные отверстия от компаний «Valtec» и «Danfoss». Каждое устройство отличается определенными качествами, преимуществами и особенностями применения.

Виды приточных вентилей в системе отопления

По принципу действия различают автоматические устройства шаровые и игольчатые, Исполнение — прямые, угловые и радиаторные.Несмотря на разную область применения, принцип работы всех айронов один.

Особой популярностью пользуются специальные методы плавающего плана. Это автоматический воздухоотводчик, обеспечивающий боковые выбросы в атмосферу. Устройство работает при рабочем давлении 10 бар, а максимально допустимая температура равна 110 градусам. Устройство может работать не только с водой, но и с различными растворами гликоля с концентрацией до 25%, а присоединительная резьба — 1/2.

Все современные автоматические дефлекторы делятся на несколько видов, которые между собой различаются. Всего различаются три основных типа подобных устройств:

• Уголок;
• Прямой;
• Радиатор.

Важно! Независимо от определенных внешних отличий и разнообразия приложений, общий принцип работы таких устройств одинаков.

Прямая воздушная привязка

Самый распространенный — это первый тип с прямой трубой.Он незаменим в самых высоких точках системы, где по всем законам физики скапливается максимальное количество газов, а ручной сброс воздуха в таких местах зачастую затруднен.

, который постоянно находится под давлением, обеспечивается охраной котла. Его обычно ставят на подающую трубу, выходящую из теплогенератора. Помимо манометра и предохранительного клапана, автоматический воздухоотводчик для обогрева, взбивающий воздух при заполнении бака жидкостью. Если агрегат установлен правильно, то его можно в любой момент отсоединить от системы и бесплатно обслуживать с помощью газовой ловушки.Для котлов, работающих на твердом топливе, группа безопасности обязательна.

Вы можете встретить падение с воздуха и c. Его задача — создать условия для бесперебойного водоснабжения. Проблема в том, что блок исправления может работать только с несжимаемой средой. Попадание воздуха на крыльчатку крыльчатки угрожает ее полной остановкой. Активная циркуляция жидкости и контролирует подачу газа.

Важно! Отсутствие форточки в обогреве может привести к тому, что сброс воздуха придется производить вручную, что довольно сложно

Уголок воздушный

Если места для установки простой задвижки слишком мало (например, труба расположена горизонтально), используйте угловой вариант задвижки.Его труба, развернутая на 90 градусов, может быть соединена с горизонтальной частью. Стоит отметить, что угловая модификация с наружной резьбой помимо расширенного сопла от аналогов практически не отличается, поэтому эти виды полностью взаимозаменяемы.

Радиатор автоматического дефлектора

Иногда на радиаторах вместо традиционного автоматического углового клапана. Это всего-навсего чуть больше аналога, чуть дороже (около 2 долларов), но ежедневного участия человека не требует.Такой выбор оправдан, если газы в аккумуляторе регулярно накапливаются из-за химической реакции алюминиевого сплава, из которого сделана секция и горячая вода.

Хотя такие корпуса выпускаются специальным автоматом с диаметром, похожим на трубку для радиатора (см. Фото). Устройство разработано специально для алюминиевых и частично биметаллических радиаторов, имеет подходящий тип подключения.

Для чугунных батарей и системы старого типа больше подходит кран Маевского и сливной трубы.

Угловой и современный радиатор Air Sweets

В самых разнообразных системах квартирного отопления могут возникнуть ситуации, когда необходимо срочно удалить образовавшиеся заглушки из самых удаленных и труднодоступных мест. В определенных ситуациях несложная конструкция клапана монтировать затруднительно или невозможно, труба с потрескавшейся резьбой располагается строго горизонтально. В таких случаях идеально подойдет специальный уголок. Такой элемент, как насадка, идет снизу, а потом поворачивается под прямым углом, потому что идеально подходит для крепления на горизонтальных участках.

Важно! Угловые форточки, оснащенные внешним резьбовым соединением от стандартных моделей, практически ничем не отличаются, есть только поворотное сопло. Именно по этой причине угловой можно использовать вместо прямого

.

Очень часто для автоматического заграждения пробок от систем отопления вместо обычного крана специалисты производят установку угловой задвижки. Это идеально, особенно если в тепловой сети всегда образуются газы, и это происходит в радиаторной части.В основе этого лежит обычная химическая реакция различных веществ, которые есть в некоторых типах воды и алюминиевых батареях и при достаточно высокой температуре. Все клапаны, снабженные угловой формой, с насадками для крепления, так как уже есть специальная автоматическая водоотливка.

Радиаторные устройства

изначально предназначены для установки на аккумуляторы, имеющие специально для этого резьбовые соединения. Вместо ручных вентилей для биметаллических и алюминиевых радиаторов, т.е. там, где есть определенный контакт с водой.Здесь установка дефлектора радиатора обязательна. Во всех остальных случаях такое устройство ставится строго по желанию, которое напрашивается у многих, так как обеспечивает удобство в процессе использования.

Важно! Стандартные Чугунные радиаторы, которые подключаются к стандартным системам централизованного отопления. В этих случаях оборудование лучше укомплектовать обычным ручным краном и обязательно все это совмещать со сливной трубой

.

Комплектующие к автоматическому вентиляционному отверстию

Полное техническое обслуживание для продажи и комплектных устройств.Автомат летательный с клапаном представляет собой резьбовой переходник с пружинным лепестковым клапаном. Он прикручивается перед подачей газа, чтобы при работе в сети была возможность его обслужить. Такими переходниками комплектуются модели Valtek, Danfoss и других авторитетных брендов.

Разобраться в особенностях каждого типа дренажа поможет это видео:

Где установлены вентиляционные отверстия

В закрытой системе при установке устройства для эффективного газоудаления необходимо соблюдать определенные правила:

• Трубы набиты так, чтобы векторы движения воды и воздуха совпадали, а горячая жидкость направлялась с основного стояка на выносной.
• Воздухосборник следует устанавливать в самой высокой точке, например, вокруг дверного проема сверху, так как воздух из жидкости выходит с низкой скоростью воды.
• Устройства удаления воздуха должны стоять в местах, где гарантированы газы: на поворотах стояков, в местах перехода трубы на другой размер сечения, на всех батареях, сепараторах, гребнях.

IN обязательно На алюминиевых радиаторах устанавливаются форточки, из которых при контакте с хладагентом выделяется водород.Для частично биметаллических аккумуляторов проблема не так актуальна, но в их составе есть алюминий, а значит, газ придется делать, хотя и не так часто. В 100% биметаллических алюминиевых моделях нет алюминия, но производители настойчиво рекомендуют использовать их вместе с воздушными стрелами.

Из стальных панельных аккумуляторов в силу их особой конструкции клапан воздушной заслонки устанавливается в заводских условиях.

На традиционных чугунных батареях и трубах современные вентиляционные отверстия неэффективны.Газовая стрела в таких конструкциях возможна только с частью теплоносителя, поэтому используются стандартные и шаровые варианты кранов. Мнение специалиста о том, где и как целесообразно устанавливать авиалайнер, на этом видео:

Предпосылки и последствия образования пробок

В системах отопления в качестве теплоносителя чаще всего используется насыщенная воздухом сырая вода. При нагревании выделяется кислород, постепенно накапливающиеся микропузырьки создают серьезную трубку, блокирующую свободную циркуляцию воды.

Если при заполнении системы жидкость подается слишком быстро, газы не успевают выйти. Заливать конструкцию нужно постепенно: для заполнения одного этажа разветвленной системы требуется не менее 1 часа.

При обнаружении утечки воды в системе разъединить соединения Также недостаточно плотно, в тепловую сеть будет поступать воздух. Возможно проникновение и в процессе ремонта труб.

Герметичность зависит от типа материала: стенки полимерных труб без антидиффузионного слоя, проницаемые для кислорода.Некоторые металлы (например, алюминий) вступают в реакцию, способствуя выделению газов из хладагента.

Причиной скопления микропузырьков газа могут быть ошибки при установке отопления. В большей степени это относится к отсутствию перекоса труб, предупреждающему застоя воздуха в отдельных местах, откуда воздух не попадает в автоматический воздухоотводчик для обогрева. Установка требует установки в таких проблемных местах. дополнительные устройства Удаление воздуха.

Микропузырьки воздуха снижают эффективность системы:

• Уменьшение теплоотдачи радиаторов: заполненная воздухом верхняя часть остается холодной.
• Внутренняя коррозия: кислород воздуха разрушает внутреннюю оболочку оборудования.
• Нарушение циркуляции: Движение охлаждающей жидкости может быть частично или полностью прекращено.
• Быстрый износ насоса: лопасти и подшипники циркуляционного насоса испытывают регулярные перегрузки, это приводит к преждевременному выходу устройства из строя.
• Дополнительный шум: радиаторы, помпа, трубы постоянно шипят.

Эффективным способом устранения всех перечисленных проблем будет установка ручного или автоматического воздухоотводчика — устройства для отвода воздуха из сети.

Алюминий, входящий в состав современных сплавов аккумуляторов, служит катализатором разложения воды. Пузырьки газа скапливаются в местах скопления для свободной циркуляции и создают пробки.

Часто воздушные пробки наблюдаются в верхней части отопительных батарей. В таких местах металл при контакте остается холодным. Поэтому в отопительных приборах установили ручную форточку — кран Маевского, знакомый не одному поколению россиян с 1930 года.Еще одно название редкой модели — игольчатый воздушный клапан радиатора.

На сегодняшний день для современных аккумуляторов разработаны различные типы автоматических клапанов для удаления газов, не требующих регулярного контроля. Вы можете увидеть такую ​​модель в разобранном виде в этом видеоролике:

Устройство автоматической подачи газа

Устройство выполнено в виде полого корпуса с насадкой, которая расположена внизу корпуса. В цилиндр помещен полимерный поплавок, соединенный игольчатым клапаном.

Принцип действия устройства Основан на использовании силы тяжести плавающего поплавка. Когда он находится в верхнем положении, клапан закрыт, если не установлен, кран открывается. Пластиковый поплавок соединен с пружинной катушкой. Когда пузырьки газа попадают внутрь устройства, поплавок опускается, и в определенный момент золотник освобождает отверстие для выхода газа. После его снятия корпус снова заполняется охлаждающей жидкостью, поплавок возвращается в исходное положение, золотник перемещается, закрывая отверстие.Механизм находится в дежурном режиме. Подробно с устройством воздухозаборника можно посмотреть на фото.

1. Запорная крышка предупреждает прохождение воды во время аварии и защищает отверстие от загрязнения. В новых моделях можно встретить вариант принудительного закрытия клапана, позволяющий удалить воздух и вручную.
2. Обратный клапан со встроенным автоматическим режимом дает возможность поддерживать подачу газа без слива воды.
3. Поплавковое устройство пригодится и при выпуске системы или отдельной секции.Поскольку снижение уровня воды в камере автоматически переключает клапан, это поможет воздуху проникнуть внутрь, чтобы ускорить опорожнение.
4. Надежность работы газоснабжения зависит от гидростатического давления, а это значит, что в системе отопления должны соблюдаться нормативы теплового давления.

Принцип работы дефлектора можно увидеть на этом ролике:

К недостаткам конструкции можно отнести требовательность к чистоте теплоносителя.Грязная вода постепенно забивает отверстие, нарушая герметичность выпускного клапана. Чтобы исключить протекание, механизм разбирают и чистят.

Еще одно уязвимое место в таких моделях — протечка на участке с резьбой между корпусом устройства и верхней крышкой. Проблема возникает после отделения пломбы. Кольцо-прокладку необходимо заменить или намотать нити фум-ленты.

Особенности установки дефлектора

На радиаторы обычно устанавливают угловые модели, изготавливают и альтернативные варианты Специально для современных отопительных приборов. Если? Коллектор не совпадает с соединительным? Клапаны используют переходники. Если модель устройство подачи газа не обеспечивает запорный клапан, то желательно, чтобы купить его дополнительно.

Современные автоматические дефлекторы устанавливаются в вертикальном положении. При этом необходимо следить за тем, чтобы штуцер для воздуха был направлен вверх. Монтаж выполняется в самых высоких частях трубопровода, котлах, отопительных приборах, резервуарах и в местах, где наблюдается большое скопление воздуха.

Сам процесс установки осуществляется с помощью специального рожкового ключа, который прикладывается к шестиграннику самого корпуса. Он под колбой.

Важно! Установка с помощью рычажного ключа недопустима. Это может привести к значительным повреждениям и ухудшению работы всего устройства в целом.

IN современные системы Подача газа с воздушным клапаном является одним из важных компонентов, обеспечивающих нормальную циркуляцию жидкости.Дизайн устройства не очень удачный, все в отличном состоянии, поэтому при правильном обслуживании вполне надежно, если выбрать качественную модель проверенного производителя.

Попавший в систему отопления воздух способен вызвать ряд негативных эффектов, среди которых прекращение работы системы, возникновение коррозии и даже разрушение трубопровода. Особенно вреден воздух для закрытых систем отопления больших размеров. Чтобы этого избежать, необходимо использовать вентиляционное отверстие диаметром 1 дюйм (25.4 мм, ближайший российский аналог ДУ25) — это специальные устройства, не прерывающие поток рабочей жидкости. Обычно их устанавливают вверху коллектора радиатора отопления, так как в этих местах скапливается теплый воздух.

Виды и исполнения

Конструктивное вентиляционное отверстие представляет собой поплавок в середине корпуса, который перекрывает клапан, если в системе нет воздуха, и открывает его при появлении газа. Клапан наружного воздуха выливается во внешнюю среду.

В зависимости от принципа действия эти элементы арматуры делятся на:

• прямой с вертикальным взаимным расположением резьбы и корпуса;
• угловой с перпендикулярным расположением;

Радиатор

• , на котором резьба совпадает с соответствующей резьбой на радиаторах.

В классе 1-дюймовых дефлекторов также есть горизонтальные, поплавковые и неблокируемые, но встречаются они реже. Также популярны краны Маевского с ручным управлением.

Производители предлагают несколько видов дефлекторов, которые различаются по следующим параметрам:

• производственные материалы;
• размеров;
• управление (ручное и автоматизированное).

Цена на ручные модели немного ниже, они меньше по габаритам, поэтому для решения бытовых задач чаще всего выбирают именно их.

В зависимости от материалов изготовления вентиляционные отверстия из латуни, пластика и стали (нержавеющей стали) изолированы.

Вентиляционное отверстие диаметром 1 дюйм имеет относительно большой диаметр отверстия, поэтому используется в больших и мощных тепловых системах.

Особенности установки дефлектора 1 дюйм

Обязательно требует установки на алюминиевых батареях газопроводящих клапанов, так как там образуется водород. По этой же причине на биметаллических радиаторах необходимо установить дефлектор.

Чугунные и трубчатые радиаторы, регистры и батареи устаревших типов не требуют подобной системы, так как для удаления воздуха необходимо удалить и большое количество рабочей среды теплоносителя, что недопустимо для дефлектора. Монтаж и демонтаж этих видов арматуры лучше в присутствии специалиста.

В нашем интернет-магазине Хедпрок. А вместе с другой отопительной техникой в ​​широком ассортименте представлены форточки, а также их подробное описание, с которым вы можете ознакомиться с подробным описанием товара.Правильный выбор Вам всегда помогут сделать наши высококвалифицированные консультанты. Все вентиляционные отверстия, представленные в нашем интернет-магазине, сертифицированы и имеют ряд разрешительных документов, которые вы можете запросить при покупке товара. Заказав товар, в нашем магазине вы не сможете отойти от компьютера через корзину сайта или по телефону. Для подтверждения заказа наши менеджеры перезвонят вам, а также согласятся согласовать время, сроки и стоимость доставки. Доставка по Москве и Московской области. (Волоколамск, Раменское, Пушкино и др.) осуществляется курьерской службой магазина в течение дня, а также в Краснодаре, Астрахани, Нижнем Новгороде и др. Регионами России транспортными компаниями в кратчайшие сроки. Совершив покупку в нашем магазине, вы получаете статус постоянного покупателя, благодаря которому можно приобретать товары по ценам со скидкой.

В любой трубопроводной системе, в которой в качестве рабочего тела используется вода, периодически может скапливаться определенное количество воздуха. Скопившийся воздух может привести к разным неприятным последствиям — коррозии трубопроводов и установленного оборудования, появлению посторонних звуков в трубопроводе, возникновению воздушных пробок и преждевременному выходу из строя системы в целом.Чтобы обеспечить нормальную циркуляцию рабочего тела в водопроводе или отоплении, необходимо принять соответствующие меры по удалению воздуха — установить ручной или автоматический воздухоотводчик.

Воздушные сладости для систем отопления

Вентиляционные отверстия, установленные на трубопроводе для систем отопления, позволяют справляться с воздухом, который появляется в системе. С их помощью можно вовремя слить воду и удалить из труб лишние газы и воздух, тем самым обеспечив дальнейшую стабильную работу системы.Вентиляционные отверстия могут использоваться в трубопроводных системах, рабочая среда в которых неагрессивная жидкость является одновременно холодной и горячей.

В ассортименте компании «Терем» широкий выбор ручных и автоматических дефлекторов для систем отопления от ведущих европейских производителей — лидеров рынка арматуры безопасности — ITAP, Luxor, Watts.

Авиационная автомат 1/2, 3/4

Представлены в каталоге нашего интернет-магазина Автоматические дефлекторы имеют разный диаметр. Присоединение к трубопроводной системе.Например, есть вентиляционное отверстие. Автомат ДУ15 и автоматический воздухоотводчик (1/2, 3/4), цена на которые очень доступная. Также среди продуктов, реализуемых интернет-магазином, представлены товары с боковыми подключениями и модели с прямым выпуском; Ручные вентиляционные отверстия; Угловые модели и модели с запорным клапаном. Вся арматура безопасности этого типа Изготовлена ​​из исключительно качественных и надежных износостойких материалов — латуни или никелированной латуни и подходит для установки на трубопроводных системах квартир и домов.

Купить дефлектор автоматический — цены

Вентиляционный автомат Купить который Вы можете в компании «Терем» по выгодной цене — это устройство, обеспечивающее работоспособность системы в целом. Именно поэтому в ассортименте представлены только надежные модели с длительным сроком службы, качество которых не вызывает сомнений. Выбирая подходящую модель данной арматуры, следует учитывать такую ​​характеристику, как цена — автоматический дефлектор, приобретенный в компании «Терем», полностью оправдывает свою стоимость и качественно выполняет поставленную функцию.

Используйте автоматические вентиляционные отверстия на радиаторах.

Повышение энергоэффективности систем отопления за счет использования автоматических вентиляционных отверстий.

Чтобы повысить эффективность и работу радиаторов и обогревателей, необходимо иметь в наличии вентиляционные клапаны. В основном они могут быть двух типов:
— Ручные вентиляционные клапаны: присутствуют на большинстве старых радиаторов, они требуют вмешательства человека для откручивания клапана.
— Автоматические воздушные клапаны: компонент полностью автоматизирован и не требует вмешательства внешнего оператора.
Настоящая проблема ручных — неэффективность из-за задержек с открытием клапана. Фактически, эта операция выполняется только тогда, когда система становится шумной или не гарантирует правильный тепловой поток. Однако это представляет собой лишь кульминацию более или менее длительного периода неисправности и неоптимального выхода энергии.
С автоматическими клапанами выпуска воздуха эта проблема устраняется, потому что, как только устройство обнаруживает неисправность, оно работает в противоположном направлении, стремясь устранить ее почти мгновенно.Этот механизм обеспечивает оптимальную работу как с точки зрения шума, так и с точки зрения энергии.

Как работает автоматический воздушный клапан?

Основных компонентов для работы автоматического клапана выпуска воздуха по существу два:
— Поплавок: необходим для автоматического считывания уровня воды и, когда он опускается ниже заданного уровня, перемещает заслонку, обеспечивая выход лишнего воздуха;
— Заслонка: необходимо открывать и закрывать форточку.Впоследствии закрытие происходит автоматически.
Следует обратить внимание на тот факт, что, несмотря на то, что клапан работает в автоматическом режиме, системы по-прежнему требуют вмешательства человека для обслуживания, контроля и заполнения любой жидкости через соответствующий кран.

Автоматические воздуховыпускные клапаны от Gnali Bocia

В дополнение к двум важным компонентам, упомянутым выше, есть ряд других функциональных частей, обеспечивающих эффективный и длительный выпуск воздуха с течением времени.
— Стакан: изготовлен из латуни CW617N, обладает отличной коррозионной стойкостью и хорошими механическими свойствами;
— Крышка: изготовлена ​​из Hostaform, разновидности полиоксиметилена (ПОМ), материала, который хорошо сопротивляется как при различных температурах, так и трении и износу;
— Поплавок и движущиеся части: изготовлены из полипропилена, очень распространенного термопластичного полукристаллического полимера, обладающего замечательной химической стойкостью;
— Уплотняющая прокладка: из «антипригарного» эластомерного материала;
— Пружины: из нержавеющей стали.
Кроме того, для улучшения отделки может потребоваться никелированная обработка поверхности, которая гарантирует отличные свойства сопротивления агрессивным средам и жидкостям, таким как вода, транспортируемая в системе. Максимальные гарантированные температуры составляют около 100 ° C, а максимальное давление — 10 бар.

27.07.2020
Смотрите также

27/11/2019 Вентиляционные клапаны даже для котлов Автоматические воздуховыпускные клапаны для удаления газов, которые накапливаются в системах и могут их заблокировать

27.07.2017 Радиаторы и воздуховыпускные клапаны, идеальная пара Автоматические воздуховыпускные клапаны для радиаторов устраняют воздух без ручного вмешательства

27.01.2018 Воздуховыпускной клапан, управляемый поплавком С поплавковой системой выпускной воздушный клапан устраняет скопления газа в системах

27.06.2017 Вам не нужен оператор, все вам нужны вентиляционные клапаны. Использование вентиляционных клапанов для предотвращения накопления воздуха и газа в вашей системе важно для оптимальной производительности системы.

27/08/2016 Использование вентиляционных клапанов в системах солнечных панелей. и компактная версия для непосредственного монтажа на радиаторах.

Содержимое этого материала не подлежит периодической печати и не используется в качестве редакционного продукта.

Caleffi VALCAL® 502243A Автоматический воздухоотводчик, 1/2 дюйма, MNPT, макс.150 фунтов на кв.дюйм, 250 градусов F, латунь

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{раздел.sectionName}}
Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}}
{{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}

Технические характеристики

{{спецификация.nameDisplay}}

Делиться

Электронное письмо было успешно отправлено.Электронное письмо не было отправлено, проверьте данные формы.

×

Что такое автоматический воздухоотводчик в системе центрального отопления?

Автоматические вентиляционные отверстия (AAV) представляют собой удобные устройства, которые могут быть оснащены для автоматического удаления воздуха из систем горячего водоснабжения . Большинство котлов включают в себя некоторую форму AAV, часто скрытую под внешним кожухом, и поэтому вне досягаемости для любого самодельного или незарегистрированного установщика.

Нажмите, чтобы увидеть полный ответ

Так что же делает автоматический воздухоотводчик?

В установке воздух собирается в самых высоких точках, которые могут нарушить поток или даже полностью остановить его.Этот может привести к сбоям в установке . Автоматический воздухоотводчик обеспечивает быстрое и эффективное удаление воздуха . Узнайте больше об автоматическом вентиляционном отверстии Spirotech .

Далее возникает вопрос, как мне удалить воздух из моей системы отопления? Откройте спускной клапан. Затем удерживайте емкость под спускным клапаном. Убедитесь, что клапан направлен в чашу, а не на вас, так как немного горячей воды может вытечь, если система отопления работала.Медленно поворачивайте отвертку или ключ радиатора до тех пор, пока не услышите, как воздух шипит из клапана.

Итак, что делает автоматический воздухоотводчик в котел?

Автоматические вентиляционные отверстия Ингибитор препятствует взаимодействию воды с внутренней частью радиаторов и внутренней частью компонентов системы отопления. Без какого-либо ингибитора вода вступает в прямой контакт с внутренней частью радиатора, вызывая образование ржавчины и шлама в вашей системе отопления.

Что вызывает задержку воздуха в радиаторах?

Если хотя бы один (или несколько) из ваших радиаторов не нагревается, наиболее частой причиной этого является захваченный воздух .Если вы только что снова включили отопление после лета, воздух может стать захваченным в ваших радиаторах , , из-за чего станет теплым внизу, но холодным вверху. Ваш радиатор скоро должен стать красивым и теплым.

Прочный и качественный автоматический воздухоотводчик в системе отопления, вентиляции и кондиционирования воздуха

Если вы пытаетесь приобрести. автоматический дефлектор в системе вентиляции и кондиционирования по самым конкурентоспособным ценам и бескомпромиссному качеству, Alibaba.com — идеальное место для вас. Отличные разновидности. Автоматический воздухоотводчик в системе отопления, вентиляции и кондиционирования воздуха , предлагаемые на сайте, отличаются высоким качеством и изготовлены с использованием новейших технологий, обеспечивающих долгосрочное качество и долговечность. Представленные здесь товары продаются ведущими. автоматический воздухоотводчик в системе отопления, вентиляции и кондиционирования воздуха поставщиков и оптовых торговцев, обеспечивающих превосходное качество и стабильную производительность. Эти продукты можно использовать как в коммерческих, так и в домашних проектах, они легко устанавливаются и ремонтируются.

Многочисленные типы. Автоматический воздухоотводчик в системе вентиляции и кондиционирования воздуха , продаваемый здесь, на сайте, изготовлен из прочных и жестких материалов, таких как металлы, АБС-пластик и т. Д., Которые обладают высокой прочностью и устойчивы к любым видам использования и внешним воздействиям. Файл. автоматический воздухоотводчик в системе вентиляции и кондиционирования воздуха усовершенствован и эффективно контролирует окружающую среду в вашей комнате. Эти. автоматический воздухоотводчик в системе вентиляции и кондиционирования воздуха работает над температурой, влажностью, качеством воздуха, движением воздуха и чистотой воздуха, чтобы сделать воздух вокруг вас более безопасным и комфортным.

Alibaba.com имеет несколько функций. автоматический воздухоотводчик в системе вентиляции и кондиционирования воздуха различных цветов, размеров, форм, характеристик и т. Д. В зависимости от ваших требований и выбранной модели. Эти продукты оснащены самыми современными типами охлаждения и теплообменниками для повышения эффективности работы. Файл. автоматический воздухоотводчик в системе отопления, вентиляции и кондиционирования воздуха также оснащены мощными компрессорами различной мощности. Выберите из этих мощных. автоматический воздухоотводчик в системе ОВК для удовлетворения всех ваших индивидуальных требований по улучшению качества воздуха, обогрева и охлаждения.

Исследуйте различные отличия. автоматический воздухоотводчик в системе отопления, вентиляции и кондиционирования воздуха варианта, чтобы приобрести эти продукты в рамках вашего бюджета и сэкономить деньги при покупках. Эти сертифицированные ISO продукты предлагаются с подробными инструкциями и простыми процессами установки. Они идеально подходят для всех зданий, нуждающихся в первоклассном управлении внутренней средой.

автоматический воздухоотводчик — Французский перевод — Linguee

Например, многие из ловушек […] today featur e a n автоматический воздухоотводчик t o a автоматически […] выпускает начальный воздух при запуске. tlv.com	Par instance, bon nombre de purgeurs utiliss aujourd’hui […] comporten t un vent d’air qu i expulse l ‘air autom at iquement […] lors de la mise в пути. tlv.com
Конденсатоотводчик со свободным поплавком […] X-element ty p e автоматический воздухоотводчик , f или использование в процессе […] оборудования. tlv.com	Purgeur de vapeur flotteur ferm libre […] инкорпоратор u n vent d ‘ air automatique ave c l me nt X, […] для утилизации на установках. tlv.com
Автоматический воздухоотводчик v a lv es предназначены для удаления воздуха, который накапливается в системах отопления, кондиционирования и охлаждения […] системы без […] необходимость ручного вмешательства. caleffi.nl	L e purgeu r d ‘air automatique a pou r fonction d’liminer, sans ncess d’intervention manuel le , l’air qui ..] на цепях […] установок для перевозки, кондиционирования воздуха и охлаждения. caleffi.nl
One оснащен специальным быстродействующим воздухозаборником для выпуска воздуха […] начальный воздух, когда начинается подача жидкости, а […] другая деталь s a n автоматический воздухоотводчик t o d нагнетательный воздух […] во время работы. tlv.com	Une des gammes comprend un vent d’air Rapide […] spciale me nt conu pour vacuer l’air i nit ialement p rsent […] Lorsque Le Liquide Est aliment. tlv.com
Характеристики […] an X-element ty p e автоматический воздухоотводчик . D — емкость заряда […] примерно 1 т — 25 т конденсата в час. tlv.com	Compre nd un ven t d ‘air automatique a vec lm en t X. Dbit […] de 1 25 тонн конденсата par heure. tlv.com
Автоматический воздухоотводчик v a lv e для систем отопления, кондиционирования и охлаждения. caleffi.nl	Purgeur d’air automatique p our i ns talation de chauffage, condition ne ment d’air ou rfr ig рацион. caleffi.nl
Подача воздуха t h e автоматический воздухоотводчик i s r выпускается быстро, даже […] при транспортировке водой или жидкостью или во время работы. tlv.com	L ‘air e ntran t d ans l’vent d’air automatique es t rap id ement […] vacu, mme lors du transport d’eau ou de liquide, ou en cours de fonctionnement. tlv.com
T h e автоматический воздухоотводчик d e si gn открывает воздушный клапан при запуске для разгрузки […] — низкотемпературный воздух внутри системы при ее запуске. tlv.com	La Conception avec vent d’ai r automatique o uvr e la so upape de l’ven t d’air l a mise [… ] в пути для пылесоса l’air basse […] temprature se Trouvant l’intrieur du systme. tlv.com
Предохранительный клапан a n d автоматический воздухоотводчик f o r солнечные системы. caleffi.nl	P urge ur d’air automatique et soupa pe de scurit […] для установки солей. caleffi.nl
Конденсатоотводчик со свободным поплавком из литой стали […] со встроенным отбойником и a л автоматический воздухоотводчик , f или использование в процессе [. ..] оборудования. tlv.com	Purgeur de vapeur flotteur ferm libre en acier moul pour quipements. […] Compre nd un ven t d’air b im talli qu e automatique i nc orp or . tlv.com
То же, что и версия X […] кроме биметалла (вместо x-elem en t ) автоматический воздухоотводчик . tlv.com	Idem que la version ‘X’, mais […] comprend u n ven t d ‘ air bim tal liqu e automatique ( au l ieu d ) tlv.com
Автоматический сброс воздуха i s p с небольшим отверстием […] дырка в ведре. e-armstrong.com	U ne pu rge automatique de l ‘air est as sure p ar un […] petit orifice dans le flotteur. e-armstrong.com
Также установите l a n автоматический воздухоотводчик i f i t необходимо для выпуска воздуха во время работы. tlv.com	Установщик u n vent d’air automatique s ‘ il es t ncessaire d’ va cuer l’air e de n cou 90s fonctionnement. tlv.com
Концевые фитинги с многопозиционным шаровым клапаном ve s , автоматический воздухоотводчик , d если комплект перепускного механизма и наполнение / слив […] шланговое соединение. caleffi.nl	Ensembles de terminaison avec vannes sphre [. ..] multiposit io ns, pur geu rd ‘air aut omatique, k it b y- pass pour contrl e 9013 de la press re ntielle […] raccord ttine pour remplissage / vidange caleffi.nl
250 se ri e s автоматический воздухоотводчик i s m ade, чтобы […] проверка внутреннего механизма. caleffi.com	Le purgeu r srie 250 est con st ruit de faon […] permettre la maintenance du mcanisme interne. caleffi.nl
Автоматический воздухоотводчик . tlv.com	Ev ent d’air au tomatique . tlv.com
Особенности […] X-element ty p e автоматический воздухоотводчик . U ni que трехточечный […] Посадочное место обеспечивает идеальное паронепроницаемое уплотнение даже в условиях холостого хода. tlv.com	Comprend un vent d’ai r automatique a vec lm en t X. Assise […] unique en 3 очка залить парфе танчит, мме дбит нуль. tlv.com
автоматический воздухоотводчик : b ra корпус из нержавеющей стали, поплавок из полипропилена, латунь […] направляющая и шток поплавка, рычаг и пружина поплавка из нержавеющей стали; — сливной кран из хромированной латуни caleffi.nl	pur geur d ‘air automatique : corp s en l aiton, […] flotteur en PP, guide flotteur et ax en laiton, levier flotteur et ressort en acier inox caleffi. fr
Установка manua l o r автоматический воздухоотводчик d e vi ces предотвращает скопление воздуха […] в системе. thermo2000.com	Установка […] de purg eu rs d ‘air manue ls o u automatiques p rvi ent l’ 903 дан s le systme. thermo2000.com
латунный концевой фитинг wi t h автоматический воздухоотводчик , f il l / сливной кран; […] — Заглушка латунная кал. Ч.	ensemble de terminaison en laiton […] ave c purgeur d ‘ air automatique, ro binet d e remplissage / vidange caleffi.fr
Затем они поднимаются к верхней части устройства, откуда […] они выпускаются поплавком на e d автоматический воздухоотводчик v a lv e (2). caleffi.com	Elles s’lvent ensuite vers le haut du dispositif o […] elles s на t vaches p ar l e pur geu r d ‘air automatique fl otteu r (2). caleffi.fr
Автоматический воздухоотводчик DISCA LA I R v a lv e […] для проверки внутреннего механизма. caleffi.com	L e pur geu r d ‘air automatique D ISC ALAIR a t conu […] pour permettre d’effectuer les oprations d’entretien et de nettoyage. caleffi.fr
Воздухозаборник ( Автоматический воздух V e nt ing) tlv.com	E ve nt d ‘ air (liminati on automatique de l’air ) tlv.com
Деаэратор-грязеотделитель at o r автоматический воздухоотводчик , l oc расположен в верхней части […] Устройство , снабжено длинной камерой для перемещения поплавка (2). caleffi.nl	L e purgeu r d ‘air automatique du sparate ur d’air-p ot de dc an tation, [ plac au sommet de l’appareil, est dot d’une longue […] Chambre pour le mouvement (2) du flotteur. caleffi.nl
Высокий уровень производительности этой серии s o f автоматический воздухоотводчик v a lv es, необходимый, кроме того, в солнечных системах отопления, обеспечивается […] […] с использованием материалов, обладающих высокой термостойкостью. caleffi.com	Предметы от до и от солнечной энергии, предназначенной для использования в цепях первичных установок. caleffi.nl
T h e автоматический воздухоотводчик o n t коллектор потока всегда […] подключен и не может быть отключен. caleffi.nl	L e purge ur d’air automatique, ins high s ur le collecteur […] de refoulement, est toujours reli et ne peut pas tre bloqu. caleffi.nl
Автоматический воздухоотводчик w i th запорный кран для [. Published by alexxlab View all posts by alexxlab Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
