Циркуляционный насос для отопления устройство: механизм работы, виды применяемых агрегатов, советы по выбору

Содержание

Циркуляционные насосы: принцип работы, виды | Насосы

Если площадь, которую необходимо отопить исчисляется несколькими сотнями квадратных метров, и эти метры занимают несколько этажей, то классического отопления, которое основано на естественной циркуляции теплоносителя будет не хватать. Давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повышения давления и улучшения циркуляции воды в таких системах можно добиться двумя способами: построить замкнутую систему с трубами большого диаметра или ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся в довольно большую денежную сумму, поэтому для отопления помещения в 100-150 кв.м. идеально подойдет циркуляционный насос.



Как появились насосы для систем отопления



Решить проблему циркуляции теплоносителя в системе водяного отопления инженеры пытались еще век назад, сделать это они пытались при помощи насоса с электродвигателем. Такие насосы в ХХ веке имели открытые контакты, если на них попадала влага, могла возникнуть авария.



В 20-х годах прошлого века немец Готтлоб Баукнехт создал первый в мире закрытый электродвигатель. Спустя несколько лет после этого Вильгельмом Оплендером была разработан циркуляционный насос, в котором использовался электродвигатель конструкции Баукнехта.  Уже в 1929 году такие насосы стали выпускаться повсеместно по всей Европе и США.



Основным недостатком циркуляционного насоса Опледера было сальниковое уплотнение, которое изнашивалось за короткий период времени при небольших неровностях на поверхности вала, материал сальниковой набивки так же не отличался особой прочностью. Насос требовал частой смены сальников, а поверхность вала нуждалась в постоянной шлифовке.



Первый циркуляционный насос «мокрого» типа был создан 70 лет назад, его изобретателем стал швейцарец Карл Рютчи. Электродвигатель в насосе конструкции Рютчи монтировался на колене, по которому проходила вода, он был надежно герметизирован. Вода выступала в роли смазки.



Спустя несколько лет, колено по которому проходил теплоноситель было заменено на «улитку», с того момента «улитка» используется в конструкции всех циркуляционных насосов.



Принцип работы и устройство циркуляционного насоса



Циркуляционные насосы – это узкоспециализированные приборы, которые были созданы для принудительной циркуляции теплоносителя в системе. Приборы имеют схожую конструкцию с дренажными насосами. Корпус насосов изготовляется из нержавеющих металлов или сплавов, ротор выполняется из стали или алюминия, роторный вал оснащен лопастным колесом-крыльчаткой, есть вращающийся ротор и электродвигатель.



Циркуляционный насос устанавливается в систему отопления, там происходит засасывание воды с одной стороны, далее она нагнетается в трубопроводе с другой стороны за счет центробежной силы. Центробежная сила возникает при вращении крыльчатки, на вводном патрубке возникает разрежение, а на выводном компрессия. Задача циркуляционного насоса заключается в содействии теплоносителя в преодолении сопротивления, которое возникает на отдельных участках отопительной системы.

Типы циркуляционных насосов

Циркуляционные насосы можно подразделить на две большие группы: сухие и мокрые.

Сухие насосы не вступают в контакт с водой, рабочая часть таких приборов отделена от электродвигателя уплотнительными кольцами, которые выполняются из угольного агломерата, гораздо реже и нержавейки, керамики, стали или карбида вольфрама. Когда происходит запуск насоса уплотнительные кольца начинают вращаться по отношению друг к другу, между подогнанными друг под друга кольцами располагается тончайший слой пленки, которая герметизирует соединение за счет разницы давление в отопительной системе и во внешней атмосфере.



Пружина подталкивает одно уплотнительное кольцо к другому, в процессе работы кольца изнашиваются и сами подгоняются друг под друга. Срок службы таких колец не превышает 3 года. Кольца являются намного эффективнее сальниковой набивки. КПД насосов с сухим ротором не превышает 80%. Такие приборы издают характерные громкие шумы во время работы, их необходимо устанавливать в помещениях с хорошей звукоизоляцией.



Стоит брать в расчет, что циркуляционные сухие насосы могут вызывать воздушные завихрения, которые притягивают частицы пыли и взвеси в теплоносителе, которые приводят к разгерметизации поверхности колец уплотнения. Независимо от того, какой уплотнитель использован в насосе, в процессе работы происходит его разрушение. Поэтому им все время требуется жидкость, которая выполняет роль смазки.



Насосы с сухим ротором могут быть: горизонтальными, вертикальными и блочными. У горизонтальных приборов всасывающий патрубок располагается на торцевой стороне «улитки», а нагнетательный патрубок находится на корпусе. Крепление электродвигателя осуществляется горизонтально.



Вертикальные насосы оснащаются патрубками одинакового прохода, которые расположены по одной оси. Электродвигатель располагается вертикально. В блочные насосы теплоноситель поступает в направлении оси, а его выход производится в радиальном положении.



Мокрые циркуляционные насосы имеют в своей конструкции крыльчатку, которая погружается в теплоноситель вместе с ротором. Теплоноситель выполняет функция смазки и охлаждает рабочий двигатель.



Разделяющий ротор и статор металлический стакан, материалом для которого служит нержавеющая сталь, отвечает за герметичность той части электродвигателя, которая находится под напряжением. Ротор мокрых насосов выполняют из керамики, корпус преимущественно из чугуна. Для систем отопления лучше всего приобретать насосы в латунном или бронзовом корпусе.



Приборы данного типа являются менее шумными, они не требуют частого тех обслуживания, они легко ремонтируются и настраиваются. Однако мокрые насосы имеют один огромный минус – низкий уровень КПД, который не превышает 50%. Причиной такой низкой производительности служит то, что герметизировать гильзу, которая служит разделителем практически невозможно. Из-за низкого КПД насосы мокрого типа используют для улучшения циркуляции в отопительных системах небольшой протяженности.



Современные мокрые насосы имеют модульную конструкцию. Таких модулей 5: корпус, коробка с клеммниками, рабочее колесо, картуш с ротором и валом, электромотор со статором. Единый блок картуша позволяет сразу же устранить воздух, который скапливается в корпусе насоса. Модульная схема конструкции облегчает ремонтные работы, достаточно будет изменить неисправный модуль на новый.



Циркуляционные насосы мокрого типа комплектуются одно- или трехфазным двигателем. С трубопроводом систем отопления насосы крепятся резьбовыми или фланцевыми соединениями. Вода выполняет роль смазки подшипников, поэтому вал должен располагаться в строго горизонтальном положении, любое другое положении приведет к сбою в работе прибора.



Выбор циркуляционного насоса



Прежде чем совершить покупку необходимо рассчитать какое количество теплоносителя проходит через котел за минуту. К примеру, при мощности котла в 30 кВт через котел за минуту пройдет 30 литров воды. Рассчитывая расход теплоносителя применительно к определенному участку кольца циркуляции можно воспользоваться тем же способом. Расход воды рассчитывается соответственно мощности отопительных радиаторов.

На очереди — вычисление расхода теплоносителя в трубопроводе, согласно диаметру труб, из которых он построен:

  • в трубах диаметром ½ дюйма расход воды составит 5,7 л/мин;
  • в трубах диаметром ¾ дюйма расход воды составит 15 л/мин;
  • в трубах диаметром 1 дюйм расход воды составит 30 л/мин;
  • в трубах диаметром 1¼ дюйма расход воды составит 53 л/мин;
  • при диаметре труб 1½ дюйма расход воды составит 83 л/мин;
  • при диаметре труб 2 дюйма расход воды составит 170 л/мин;
  • при диаметре труб 2½ дюйма расход воды составит 320 л/мин.

Скорость движения теплоносителя принята за 1,5 м в секунду, это средняя скорость для воды в системах отопления.

На 10м трубы понадобится напор в 0,6 метра, т.е. для 100м трубы напор должен быть 6 метров. Если в системе отопления использованы трубы меньшего диаметра, то мощность насоса необходимо повысить, т.к. гидравлическое сопротивление будет выше. При большем диаметре трубы покупается циркуляционный насос меньшей мощности.

Стоит учитывать, что выбрать на 100% подходящий насос не удастся, т.к. у каждой отопительной системы есть свои нюансы, насосы являются серийно-выпускаемым агрегатом со средним параметром. Покупая насос излишней мощности может привести к шуму в трубах. Предпочтение стоит отдать модели, которая имеет несколько режимов мощности. Оптимальным будет прибор, мощность которого превышает норму для конкретной системы на 5-10%.

Ремонт насоса отопления (циркуляционного): неисправности

Содержание

Для отопления дома часто используют насос циркуляционный. Несмотря на множество моделей, принципы их функционирования одинаковы. Всякая его неисправность приводит к остановке всей системы. В этом нет ничего хорошего, ведь  в холодном доме неуютно.

Необходимо срочно прибегнуть к помощи профессионала в сервисный центр или же, имея инструменты и соответствующие навыки, выполнить ремонт самостоятельно. Также необходимо уметь разобрать его.

Основные неполадки

Перед устранением повреждений, необходимо проверить электропитание. Напряжение должно быть равно тому, которое указано в паспорте.

Рассмотрим неисправности оборудования, которые встречаются чаще всего:

  • шум насоса отопления;
  • отсутствие вращения оборудования и характерных звуков;
  • шум при включении;
  • не включается оборудование;
  • происходит включение насоса, а затем его отключение в течение нескольких минут;
  • большая вибрация;
  • малый напор;
  • нагрев.

Устройство циркуляционного насоса для отопления

к меню ↑

Возможные причины неполадок и способы их устранения

  1. Насос может шуметь по следующим причинам:  долгое простаивание и окисление вала или блокировка колеса посторонним предметом.
  2. Оборудование может не вращаться и не издавать характерных звуков из-за проблем с электропитанием и величины напряжения.
  3. Если насос шумит при включении, то это вызвано скоплением воздуха в трубопроводе.
  4. Проблема с включением оборудования вызывается неполадками с электропитанием.
  5. Отключение насоса через несколько минут после включение вызывается неправильным подсоединением проводов и окислением контактов.
  6. Сильная вибрация может быть вызвана амортизацией подшипника.
  7. Причинами малого напора являются вращение колеса и лопастей в неверном направлении и вязкость воды из-за засорения фильтра.
  8. Нагрев насоса отопления может быть вызван неправильным монтажом, засорённостью системы, инородным телом, недостатком смазки подшипников, пониженным напряжением в сети.

к меню ↑

Насос гудит

При гудении насоса, вызванном тем, что вал двигателя застопорён из-за простоя, необходимо разобрать насос после отключения электропитания оборудования. Затем удалить из насоса и трубопровода остатки теплоносителя, снять винты для фиксации корпуса и двигателя. Разобрать двигатель и ротор, и провернуть ротор рукой, опираясь о насечку. Также неработающая крыльчатка может прилипнуть к валу. Если колесо застопорилось из-за постороннего предмета, просто удалить его и система возобновит работу.
к меню ↑

Не запускается двигатель

Если двигатель не запускается, не слышны характерные звуки, то, прежде всего, необходимо проверить плавкий предохранитель при его наличии. При скачках напряжения, на которые реагирует такой предохранитель, он плавится и цепь размыкается. Замена предохранителя вернёт обоудование к работе. При целости предохранителя необходимо «прозвонить» питающий провод и электропроводку, выполнить проверку автоматического выключателя или предохранителя в распределительной коробке. Может, его или участок кабеля необходимо заменить.

Если нет проблем с проводкой, могла сгореть обмотка электродвигателя. Для проверки её состояния используют мультиметр для измерения сопротивления. Сопротивление рабочей обмотки должно составлять 10-15 Ом, пусковой -35-40 Ом. При отображении «бесконечности» на дисплее прибора, можно говорить о том, что обмотка перегорела. Нулевые показания свидетельствуют о замыкании между витками обмотки. Попытка включения насоса в этом случае приведёт к срабатыванию предохранителя. Также причиной неисправности может быть пробой неполярного конденсатора пусковой обмотки. Емкость конденсатора исправного насоса составляет 10 – 40 мкФ.

Правильная и неправильная установка циркуляционного насоса

При показаниях, отличающихся от нормы, необходима замена конденсатора. Электрическую часть можно ремонтировать самостоятельно только при наличии опыта. В противном случае лучше обратиться к помощи профессионала.
к меню ↑

Шум в процессе работы

При непривычном шуме оборудования при включении необходимо стравить воздух вручную, после чего насос прекратит шуметь. Рекомендуется установить автоматический воздухоотводчик, что позволит избежать такой проблемы.
к меню ↑

Вибрация

При сильной вибрации помпы необходимо выполнить проверку состояния подшипника. Вероятно, он подвергся износу и требует замены. Подшипники устанавливают на вал и в посадочное отверстие с натягом, то есть запрессовывают.

В мастерских и на предприятиях замену подшипников производят при помощи специального инструмента-съёмника.

Дома можно выбить подшипники, осторожно ударяя деревянным молотком или изготовив простой съёмник своими руками. Его делают из 2 пластин с отверстиями, в которые продевают 2 шпильки с гайками. Одна пластина упирается в торец вала, другая в подшипник (её одевают на вал, для этого в ней проделывают отверстие необходимого диаметра). После необходимо по очереди и очень медленно закручивать гайки. К вибрации может привести и чрезмерная кавитация. Чтобы решить такую проблему необходимо увеличить давление на входе в насос, увеличив уровень теплоносителя в системе.
к меню ↑

Слабый напор или отключение насоса

При недостаточном напоре или быстром отключении насоса после включения нужно искать проблему в неправильном подключении электрической части или ненадёжном соединении контактов.

Тестирование электрических узлов циркуляционного насоса

Если контакты перепутаны, возможно вращение крыльчатки в обратную сторону (в насосах с 3-хфазным двигателем), что приводит к снижению напора. Нужно внимательно изучить схему подключения в инструкции, найти ошибку и подключить насос правильно.
к меню ↑

Нагрев оборудования

Для устранения нагрева оборудования необходимо понять, чем это вызвано. На начальном этапе он греется из-за неправильного монтажа, что потребует помощи специалиста. Засорённость системы приводит к накоплению различных отложений, что вызывает сужение диаметра прохода для жидкости. Насос работает с повышенной нагрузкой, что приводит к перегреву двигателя. Необходимо провести внеплановое обслуживание системы отопления. Чтобы не допустить попадания инородного тела, необходимо вовремя разбирать и прочищать циркуляционный насос.

При недостаточной смазке подшипников лучше выполнить демонтаж насоса и отнести его в мастерскую. При пониженном напряжении происходит перегрев двигателя и быстрый его выход из строя. Если происходит перегрев, то необходимо измерить напряжение в сети, и убедиться, с чем связан перегрев

Покупая оборудование для отопления, лучше уточнить, можно ли отремонтировать насос собственными руками, можно ли будет приобрести запчасти. Иногда дешевле поставить новое оборудование, чем ремонтировать старое.
к меню ↑

Как сделать РЕМОНТ НАСОСА СВОИМИ РУКАМИ? (ВИДЕО)


 Главная страница » Насосы

Циркуляционный насос для отопления: принцип работы, устройство, выбор

Что такое циркуляционный насос?

Циркуляционный насос — одна из главных составляющих системы отопления и горячего водоснабжения. Основная задача устройства – обеспечение принудительной циркуляции теплоносителя в замкнутых отопительных системах.

Система отопления с циркуляционным насосом является более эффективной: обогрев небольшого дома осуществляется в течении нескольких минут после запуска отопительного котла. Правильная установка циркуляционного насоса в систему отопления обеспечивает ее эффективность и экономичность — нагретый теплоноситель будет быстрее подаваться на радиаторы и быстрее возвращаться в котел менее охлажденный, а теплый теплоноситель быстрее подогреть, соответственно снижается нагрузка на котел, который к тому же будет реже включаться. Такая система отопления называется системой отопления с принудительной циркуляцией. Купить циркуляционный насос для отопления Вы можете на нашем сайте по доступной стоимости.

Устройство циркуляционного насоса

  • Корпус, выполненный из металла с антикоррозионными свойствами — стали, латуни, чугуна, бронзы. На корпусе предусмотрен соединительный элемент – улитка, который обеспечивает присоединение к трубам контура;
  • Рабочая часть – ротор;
  • Вал с крыльчаткой в виде колеса с лопастями, обеспечивающий циркуляцию теплоносителя по контуру. С одной стороны всасывает воду и со второй стороны гонит ее по системе;
  • Электродвигатель;
  • Принцип действия помпы – создает разряжение на входе и рабочую компрессию на выходе.

Какие бывают циркуляционные насосы?

Виды циркуляционных насосов отопления и их особенности



Циркуляционный насос с сухим ротором работает, не погружаясь в теплоноситель, так как его рабочая поверхность и электродвигатель разделены специальными уплотнительными нержавеющими кольцами. Такие устройства экономят электроэнергию, имеют высокий КПД (до 80%), но более шумные и требовательные в обслуживании. Циркуляционные насосы с мокрым ротором находятся в прямом контакте с теплоносителем. Они характеризуются более низкой эффективностью – КПД до 50%, бесшумной работой, высокой надежностью и долговечностью, а также неприхотливостью. Они больше подходят для отопительных систем частных домов.

Как подобрать циркуляционный насос?

Выбирая насос циркуляционного типа, необходимо обратить внимание на следующие характеристики:

  • Производительность — количество воды, которое насос может подать в минуту/час. Производительность циркуляционного насоса привязывают к мощности котла: каждый киловатт должен быть обеспечен циркуляцией 0,7 л теплоносителя в минуту. Например, если мощность котла 35 кВт, производительность насоса должна быть не менее 25 л/мин.
  • Рабочее давление — зависит от протяженности системы отопления, а также наличия дополнительных элементов сопротивления, таких как терморегуляторы и запорная арматура.
  • Максимальная температура воды, при которой насос может работать.

Напорно-расходные характеристики насосов приводятся в графиках, которые содержатся в документации оборудования.

На графике — характеристики насосов UPC 25-160, UPC 25-200. Н — напор в метрах, Q — производительность в кубометрах в час.

Также следует учитывать такие параметры, как материал, из которого изготовлен насос, диаметр присоединительного патрубка и проходное сечение, монтажную длину. Позвонив нашим специалистам, вы можете получить консультацию по выбору насоса с учетом всех нюансов.

Для организации системы отопления мы предлагаем недорого купить отопительный котел.

Если вы не нашли ответа на свой вопрос, пожалуйста, оставьте его в комментариях под статьей — и мы обязательно ответим вам.

подбор модели и правила установки

Повысить эффективность и надежность автономных отопительных систем, используемых для обогрева частных домов, можно с помощью установки специального насосного оборудования. Врезанный в трубопровод циркуляционный насос для отопления способствует ускорению движения теплоносителя в системе, что обеспечивает быстрый прогрев всех помещений в доме.

В больших загородных коттеджах, жилая площадь которых превышает сотню квадратных метров, без установки подобного насосного оборудования не обойтись. Регулируя мощность встроенного насоса, владелец дома может активно влиять на работу системы отопления в зависимости от погодных условий. Правильно подобранное оборудование позволяет экономно расходовать электроэнергию, не допуская ее необоснованного перерасхода.

В данном видеоролике представлено устройство циркуляционного насоса Grundfos Alpha2, в конструкции которого производитель использовал энергосберегающие технологии. Авторы видео отмечают ряд преимуществ данной модели перед другими аналогичными изделиями. Помимо этого в ролике показан способ монтажа данного насоса, который может быть поможет вам получить общее представление о предстоящих работах.

Типы циркуляционных насосов и их устройство

Корпус любого циркуляционного насоса для отопления выполняется из нержавеющего металла или сплава. Корпус может быть стальным, чугунным, алюминиевым, латунным или бронзовым. Внутри корпуса находится стальной или керамический ротор, на вал которого насажено лопастное колесо-крыльчатка. Оборудование работает от однофазного или трехфазного электродвигателя. В зависимости от того, контактирует ротор с водой или нет, насосы принято делить на «мокрые» и «сухие».

Насосы с «мокрым» ротором

«Мокрый» циркуляционный насос характеризуется тем, что его крыльчатка с ротором взаимодействуют с теплоносителем (горячей водой). При этом вода осуществляет смазку и охлаждение движущихся деталей прибора. Ротор и статор циркуляционного насоса данного типа разделяют стенки металлического стакана. В результате такое конструктивное решение обеспечивает герметичное расположение статора электромотора, находящегося под напряжением.

Насосное оборудование «мокрого» типа можно эксплуатировать в течение длительного времени без всякого обслуживания. Ремонт данных изделий, как и настройка,  не отличается особой сложностью. Приборы компактны, легки, энергоэкономичны, бесшумны, что позволяет монтировать их непосредственно в доме. В конструкции циркуляционных насосов с мокрым ротором предусмотрено наличие резьбовых или фланцевых соединений, облегчающих монтаж изделий в систему отопления дома.

Так выглядит модель циркуляционного насоса для системы водяного отопления частного дома или дачи. Ротор насоса контактирует с теплоносителем

Установка насоса в систему отопления производится таким образом, чтобы ось его вала обязательно располагалась в строго горизонтальной плоскости. Именно такое расположение позволит теплоносителю непрерывно обмывать подшипники, обеспечивая при этом их смазку. При игнорировании данного требования вероятна поломка насоса из-за повышенного износа подвижных деталей вследствие дефицита смазывающего вещества.

Одна из возможных схем подключения циркуляционного насоса «мокрого» типа к системе отопления загородного дома с принудительной циркуляцией теплоносителя

Главный недостаток «мокрых» насосов кроется в низком значении КПД, составляющем всего 50%. Этот факт надо учитывать при выборе, так как данное оборудование имеет смысл устанавливать лишь в системах водяного отопления, имеющих небольшую протяженность трубопровода. Подобные модели рекомендуется использовать для обеспечения принудительной циркуляции теплоносителя в системе отопления небольшого частного дома.

Насосы с «сухим» ротором

Конструкция «сухого» циркуляционного насоса спроектирована таким образом, что ротор прибора не вступает в контакт с водой, циркулирующей по трубам. Рабочая часть и электромотор насоса данного вида герметично отделяются друг от друга специальными уплотнителями. Существует три подвида циркуляционных насосов с сухим ротором:

  • блочные;
  • вертикальные;
  • горизонтальные (консольные).

Насосное оборудование данного вида отличается высоким КПД, достигающим 80%, а также повышенным уровнем шума. Поэтому установку циркуляционного насоса «сухого» типа рекомендуется проводить в отдельном подсобном помещении, при этом уделить особое внимание его звукоизоляции.

Вам также пригодится материал о том, как правильно выполнить расчёты требуемой производительности насоса для отопления: https://aqua-rmnt.com/otoplenie/raschety/raschet-nasosa-dlya-otopleniya.html

Как выбрать подходящую модель насоса?

Следует помнить, что подбор циркуляционного насоса осуществляют исходя из гидравлических параметров отопительной системы, спроектированной для конкретного жилого объекта. Обеспечение комфортного микроклимата в доме возможно при выполнении грамотного расчета необходимого количество тепла, который производят специалисты с учетом следующих критериев:

  • наличие особых метеоусловий в регионе;
  • теплопроводность материала, используемого для возведения стен дома, и способа их утепления;
  • ориентации дома по сторонам света;
  • устройство межэтажных перекрытий и пола дома;
  • характеристики установленных в помещении окон;
  • наличие в системе термостатических вентилей и др.

В результате произведенных вычислений определяется объем подачи теплоносителя в системе водяного отопления, измеряемый в кубических метрах в час. Данная величина и берется за основу при выборе подходящего оборудования. Помимо этого следует обращать внимание на напор насоса, количественное значение которого исчисляется общим гидравлическим сопротивлением в системе. Не следует выбирать насос с «запасом» мощности, так как это повлечет во время эксплуатации его работу «вхолостую» в течение длительного времени. Мало того, что оборудование будет работать впустую, так еще и электросчетчик намотает лишних киловатт-часов.

Если проводится реконструкция действующей системы отопления, то рекомендуется выбирать специальную модель регулируемого циркуляционного насоса. При производстве данного оборудования используются технологии, которые позволяют приборам автоматически реагировать на изменившиеся условия работы отопительной системы, подстраиваясь к ним.

Как произвести монтаж оборудования?

При выполнении установки насосного оборудования в систему отопления, рассчитанную на принудительную циркуляцию теплоносителя, проводится врезка насоса в трубопровод на заранее выбранном участке. При этом обвязка циркуляционного насоса состоит из следующих элементов:

  • двух запорных кранов, которые располагают по обе стороны от прибора;
  • фильтра грубой очистки;
  • обратного клапана, используемого в закрытых системах, которые снабжаются пневматическим гидроаккумулирующим баком.

Если проводится установка в отопительную систему, в которой предусмотрено использование естественной и принудительной циркуляции теплоносителя, то к вышеперечисленным деталям обвязки еще добавляется байпас (труба, устанавливаемая параллельно насосу и позволяющая пускать теплоноситель в обход насоса). Для переключения системы на режим естественной циркуляции на байпасе закрывается кран, предусмотренный специально для этих целей.

Для интенсивного обогрева больших зданий, в том числе и двухэтажных коттеджей, требуется установка циркуляционного насоса в монтируемую систему отопления объекта

В отопительной системе частного дома, рассчитанной на естественную и принудительную циркуляцию теплоносителя, монтаж насоса производится на байпасе

Более подробно про процесс установки вы можете прочитать в статье: Установка насоса в систему отопления: разбор основных монтажных правил и хитростей.

Монтажом систем отопления в частных домах и установкой насосного оборудования должны заниматься специализированные компании, имеющие в своих штатах компетентных специалистов. Профессионалы, знающие, как установить такой насос, и не раз выполнявшие данную операцию, выполнят все работы качественно и дадут гарантию. К тому же они могут посоветовать, как подобрать конкретную модель для системы отопления вашего дома.

Оцените статью:

Поделитесь с друзьями!

Циркуляционный насос для системы отопления

Насос циркуляционный для отопления – это небольшой прибор, который устанавливается в систему трубопровода отопления. Он способствует перегону теплоносителя по всем веткам отопления, тем самым, обеспечивая циркуляцию горячей воды.

Есть большое количество таких насосов, они бывают «сухие», «мокрые», исходя из того, соприкасаются с водой или нет. У каждого вида свои особенности и преимущества, главное – правильно подобрать к конкретному строению, в которое будет устанавливаться насос. Например, для частных домов, лучше всего подойдут «мокрые» насосы, они не шумят, в отличие от «сухих», а для частного дома это один из важных показателей, согласитесь. К тому же, из плюсов можно отметить надёжность и небольшие размеры насоса, а также экономичность и долговечность. Всё это идеально подходит для небольшого коттеджа или иной конструкции.

Насос циркуляционный для отопления

Плюсы насосов «мокрого» типа:

  • Бесшумность.
  • Длительный срок эксплуатации.
  • Простота в настройках.
  • Низкое потребление электроэнергии.
  • Компактные размеры.
  • Небольшой вес.

К недостаткам относится низкий КПД, не превышающий 50%, что ограничивает область использования, поэтому такие циркуляционные насосы для систем отопления подходят только для небольших домов и коттеджей.

Насосы «сухого» типа. Основное преимущество насосов «сухого» типа — это высокий коэффициент полезного действия, он составляет около 80%. Но уровень шума настолько высок, что устанавливают их только в отдельных помещениях , да ещё и желательно сделать шумоизоляцию. Насосы данного вида подходят для обогрева больших помещений, многоэтажных зданий.

Какой насос выбрать?

При выборе насоса нужно учитывать:

  • климатические условия;
  • насколько утеплено здание;
  • качество теплоизоляции пола и потолка;
  • герметичность окон и дверей;
  • размеры здания.

Только учитывая эти пункты, можно правильно выбрать насос циркуляционный для отопления, а от этого будет зависеть и качество отопления. При помощи специальных вычислений определяется объём и температура теплоносителя, которым чаще всего является вода.

Рекомендуем к прочтению:

График расчета циркуляционного насоса

При выборе модели нужно тщательно изучить её технические характеристики, желательно, чтобы они были немного ниже максимальных, это поможет избежать холостой работы насоса. Тем более, что при недостаточной загрузке они начинают издавать шум в тепловой магистрали, а это нежелательно.

Преимущества использования циркуляционных насосов

Хороший вопрос: нужна ли принудительная циркуляция вообще? Ответ будет утвердительным. За более чем два десятилетия применения данных насосов они хорошо зарекомендовали себя. Из достоинств циркуляционных насосов можно отметить:

  • равномерное распределение тепла по всему зданию, благодаря чему все комнаты обогреваются достаточно хорошо и одинаково качественно, температура распределяется равномерно, то есть, нет такого, чтобы в комнате с большей площадью было прохладней, чем в небольшой;
  • есть возможность регулировать систему;

Циркуляционный насос со встроенным регулятором напора

  • использование автоматики обеспечивает бесперебойную работу насоса, а также работу в установленном режиме;
  • экономия электроэнергии может составлять до 50%. Это возможно благодаря настройке необходимых параметров работы насоса;
  • возможность контроля вращения прибора, что поможет обеспечить ту температуру в помещении, которая требуется именно на данный момент. Это можно сделать даже у тех насосов, у которых нет автоматического режима. Данная функция поможет уменьшить температуру в более тёплое время года и максимально увеличить в холодное, зимнее.
  • функциональность. Циркуляционные насосы могут работать как с водой, так и с этиленгликолем, а их температура варьируется от +2 до + 130 С.
  • тишина и КПД. В зависимости от того, какой размер отапливаемого помещения, выбирают «сухой» или «мокрый» тип циркуляционного насоса. «Мокрые» идеально подходят для небольших зданий, при этом обеспечивая тишину, в то время, как «сухие» хорошо подойдут для более больших в связи с высоким КПД;
  • напор. Если в системе отопления создан необходимый напор, то обеспечивается исправная работа всей связанной с ней техникой;

Циркуляционный насос позволяет обеспечить нормальную циркуляцию теплоносителя в двухэтажном доме

  • большой срок эксплуатации. Если установлен качественный, правильно подобранный к данному помещению циркулярный насос для отопления, то несколько лет можно не беспокоиться о необходимости ремонта. А позже, если будет нужно отремонтировать, то это не составит труда, так как всё делается очень просто, без особых изощрений;
  • насосы достаточно универсальны и подходят практически для всех систем теплоснабжения;
  • без данного вида оборудования невозможна нормальная работа и функционирование современного скрытого теплоснабжения, по тонким трубам невозможно обеспечить естественную циркуляцию теплоносителя.

Материалы, используемые при производстве циркуляционных насосов

То, из чего создан циркуляционный насос для отопления, тоже очень важно, так как это отражается на качестве его работы, длительности эксплуатации, да и на стоимости. Так как контакт с водой имеет довольно таки негативное влияние на детали и узлы насоса, то производители их начали использовать высокопрочные материалы, которые могут противостоять воде даже высокой температуры.

Составные части теплонасоса

Например, таким материалом может быть керамика. В некоторых моделях ротор и подшипники керамические, благодаря чему они достаточно прочные и имеют большой срок эксплуатации. Ну и, конечно, они не боятся воды, так как керамика не подвержена образованию ржавчины, коррозии и других неприятностей. Ещё один плюс — это бесшумная работа таких деталей.

Обычно, средний гарантийный срок работы циркуляционных насосов составляет 10 лет. Но для этого необходимо строго выполнять все условия их эксплуатации, иначе никто гарантий не даст.

Какие же главные требования для успешной работы насосов? Они просты. Это и правильный подбор насоса, если в большое помещение будут установлены циркулирующие насосы для отопления, предназначенные для небольших объёмов, то хорошей работы ожидать от них не следует, соответственно, они не будут справляться и быстро выйдут из строя. Тоже относится и к насосам для больших зданий, которые стоят в маленьких домах, они будут работать вхолостую, не выполняя полного своего объёма, что также приведёт к неполадкам.

График подбора оптимального насоса для системы отопления

Необходимо выполнять правильное и качественное устройство циркуляционного насоса для отопления, причём желательно, чтобы это делал специалист-профессионал, тогда прибор будет работать исправно и прослужит долгое время. Некоторые условия:

Рекомендуем к прочтению:

  • Недопущения нахождения воздуха внутри отопительной системы.
  • Правильно подобранный и подготовленный теплоноситель.

При соблюдении этих простых требований, циркуляционный насос будет работать исправно и качественно, не доставляя каких-либо неудобств для пользователей.

Нюансы использования циркуляционных насосов

Современный циркуляционный и рециркуляционный насос для отопления для небольших домов производят довольно малых габаритов, по сравнению в предыдущими, но при этом, они достаточно эффективны и хорошо перегоняют теплоноситель по разветвлённым и длинным трубам, в которые, к тому же, врезаны радиаторы отопления, котёл, бойлер и иные сантехнические приборы.

Что важно, это небольшое потребление электроэнергии, хотя можно подумать, что наоборот — насос для хорошей работы должен потреблять много энергии.

Но это не так. Дело в том, что основная часть приборов потребляет электричество не больше, чем обычная лампочка, и это факт. Кроме того, есть такие приборы, которые очень экономично используют электроэнергию, мощность потребления может составить всего 6-8 Ватт.

При использовании системы «тёплый пол» появилась возможность установить специальные циркуляционные насосы, созданные именно для данного вида отопления. Они отличаются мощностью, которая больше, чем у обычных, так как у системы «тёплый пол» больше отводов, в которых теряется напор воды или давление. Тем более, что здесь создаётся небольшой температурный перепад.

Нужно учитывать тот факт, что во всех помещениях, где установлена система «тёплый пол», нужно устанавливать насос. Это достаточно затратно.

В данное время, самыми эффективными являются системы отопления с насосной циркуляцией. У них и высокое качество теплоотдачи, а самое главное, хороший КПД, что позволяет одинаково качественно отапливать все помещения в здании. А также они достаточно экономичны, как показывают отзывы, а это тоже немаловажно для многих, особенно для тех, кто живёт в частных домах.

установка, обвязка, схема подключения — Нибко-юг

Источник:www.master-forum.ru- официальный сайт журналов «Инструменты», «GardenTools» и «Всё для стройки и ремонта» серии «Потребитель»

В простейшей системе отопления циркуляция теплоносителя происходит естественным путём за счёт разности объёмных весов нагреваемой и остывающей воды. Горячая вода, как более лёгкая, поднимается по стоякам и разводящим магистралям. Затем она остывает, отдавая тепло батареям, по обратной магистрали устремляется к исходной точке — источнику тепла, и всё начинается сначала.

Такая схема жизнеспособна, если давление воды достаточно для преодоления всех препятствий. В противном случае вода остынет раньше, чем пройдёт весь контур, и система, как говорят, «встанет». Чтобы этого не произошло, в систему отопления встраивают циркуляционный насос. Он не только обеспечивает постоянное движение воды, но и поддерживает нужный для этого напор. Напором называют разницу давления между начальной и конечной точками движения теплоносителя. Это сумма всех потерь на трение в трубах и на преодоление местных сопротивлений — радиаторов, регулирующих кранов, фильтров, приборов учёта тепла.

Второй важной задачей циркуляционного насоса является экономия тепла и материалов. За счёт более высоких скоростей движения воды в насосных схемах используются трубы меньших диаметров и отопительные приборы меньшей поверхности нагрева. Поэтому происходит разовая экономия материалов при монтаже.

В дальнейшем, если у каждого радиатора установлен термостат (регулирующий кран, обеспечивающий постоянную температуру в помещении), то насос, управляемый частотным преобразователем, прокачивает ровно столько воды, сколько необходимо подать через термостаты. Таким способом — за счёт плавной регулировки скорости вращения ротора — обеспечивается постоянное энерго­сбережение.

Когда тонкое игольчатое отверстие термостата перекрывается при достижении необходимой температуры, в нём резко возрастает гидравлическое сопротивление и, как следствие, возникает шум. В этом случае насос с частотным регулированием переходит на малые обороты, обеспечивая низкие шумовые характеристики системы отопления.

СХЕМЫ УСТАНОВКИ

Основных вариантов установки циркуляционного насоса два — на подающей линии и на обратной. С точки зрения гидравлики нет принципиальной разницы, где располагать насос. В основном циркуляционный насос монтируется на «обратке». Первая причина — конструктивная — заключается в том, что до и после насоса устанавливаются резиновые гибкие вставки. Их назначение — предотвращать передачу механических вибраций от насоса по транспортируемой среде, то есть по воде. Гибкие вставки могут также использоваться в качестве компенсаторов тепловых удлинений трубопроводов.

Хотя предельной температурой эксплуатации гибкой вставки считается 95 оС, существует зависимость срока службы от температуры теплоносителя. При температуре 60 и более градусов этот срок резко сокращается.

Вторым, и основным, аргументом в пользу установки циркуляционного насоса на обратном трубопроводе является угроза закипания воды при неисправности и завоздушивание котла. Насос не предназначен для перекачки пара, его крыльчатка в этом случае превращается в мощное сопротивление для пароводяной смеси. В результате циркуляция останавливается, тогда как давление на выходе из котла продолжает расти и котёл может взорваться. Это не относится к современным отопительным агрегатам, которые защищены автоматикой от перегрева и закипания.

Кроме чисто циркуляционных схем, существуют варианты с подмесом обратной воды в подающую линию. Например, если в частном доме установлен общий котёл, который должен обеспечить водой и систему отопления с максимальной температурой 90 оС, и контур тёплых полов с более низкой температурой воды. В этом случае на обратной линии основной системы устанавливается циркуляционный насос. А на перемычке между подающим и обратным трубопроводом системы обогрева полов — отдельный смесительный насос, который часть остывшей воды из обратной линии направляет снова в подающую, снижая, таким образом, температуру подачи. При этом насос также обеспечивает циркуляцию в системе.

ОБВЯЗКА НАСОСНОГО УЗЛА

Циркуляционный насос устанавливается не сам по себе, а в комплекте с необходимым дополнительным оборудованием, которое принято называть обвязкой насосного узла. Во‑первых, это уже упомянутые гибкие вставки. Они изготавливаются из полихлоропреновой резины. У неё высокая термостойкость, хорошая адгезия к тканям и металлам, стойкость к атмосферным воздействиям и естественному окислению. При растяжении такая резина кристаллизуется, благодаря чему гибкие вставки обладают высокой прочностью. Для присоединения к трубопроводу они имеют чугунные присоединительные патрубки с накидными гайками и внутренней резьбой или стальные фланцы. При диаметре 100 мм и больше гибкие вставки комплектуются стальными контрольными стержнями, которые ограничивают их растяжение.

По ходу движения воды после насоса устанавливается обратный клапан. Корпус его может быть латунным, из нержавеющей стали или чугуна, запорный элемент — также из различных материалов. По способу присоединения к трубопроводу существуют обратные клапаны с внутренней резьбой (корпус из латуни), фланцевые (чугунные), с наружной резьбой и дополнительно заказываемыми резьбовыми или приварными присоединительными патрубками с накидными гайками, а также клапаны, зажимаемые между двумя ответными фланцами. Последние два типа бывают с чугунными и стальными корпусами. Открытые обратные клапаны обладают определённым гидравлическим сопротивлением, которое рассчитывается при подборе насосов.

До и после насоса необходимо врезать штуцер (короткий отрезок трубы диаметром 15 мм) с трёхходовым клапаном. К нему подсоединяют манометр для контроля исправности и правильной работы насоса. Можно сразу установить оба манометра, но обычно обходятся одним прибором, перенося его по точкам измерения. Также нелишним бывает, при большом диаметре трубы и значительных габаритах насосного узла, спускной кран.

Граница насосного узла — шаровые краны, позволяющие отключить насос или демонтировать весь узел для ремонта или замены.

Диаметр присоединительных патрубков насоса, как правило, меньше диаметра трубопровода, на котором его устанавливают. Распространённой ошибкой является подбор гибких вставок, обратного клапана и даже отключающих кранов по диаметру насоса. По действующим нормам переход нужно делать возле самого насоса, а всю обвязку насос­ного узла принимать по диаметру основной трубы.

В отопительный сезон насос должен постоянно работать. Поломка насоса превращает его в дополнительное препятствие для циркуляции воды. При сильных морозах в отсутствие постоянного контроля выход из строя насоса может даже привести к размораживанию системы. Чтобы избежать такой ситуации, разработаны различные способы резервирования. Более простой и дешёвый — установка сдвоенного насоса, так называемого моноблока. Эти насосы — своеобразные «сиамские близнецы», у них два электродвигателя, соединённых параллельно в одном корпусе, и общий присоединительный трубопровод. Управляемая потоком перекидная крышка препятствует обратному потоку через стоящий насос. Каждый из насосов подключается к электропитанию отдельно. На заводе сдвоенные насосы настраиваются на переменный режим работы. Это означает, что оба насоса работают поочерёдно. Переключение происходит через 24 часа. Если работающий насос выключается из-­за неисправности, сразу включается второй насос.

Можно перевести сдвоенные насосы в резервный режим. Тогда один из насосов будет работать постоянно. Второй через определённые отрезки времени (например, раз в сутки) будет запускаться на короткое время с низкой частотой вращения, чтобы избежать блокировки при длительном простое. Это так называемый автоматический тест резервного насоса. Одновременная работа продолжится всего 40 секунд. Если основной работающий насос отключится из-­за поломки, запустится резервный. Один из насосов можно перевести в режим «Стоп», но тогда управлять их работой придётся вручную.

Недостаток моноблочного насоса в том, что резервируется только электродвигатель. При выходе из строя деталей, отвечающих за перекачку воды, насос всё равно придётся снимать, а для этого отключать котёл и сливать воду. Зимой это не всегда можно сделать. Поэтому самым надёжным способом резервирования является параллельная установка двух одиночных насосов — каждого со своими гибкими вставками, манометрами, обратным клапаном, спускником и отключающими кранами. Управление такими насосами выносят в отдельный щит автоматики.

По ходу воды перед насосным узлом необходимо установить фильтр или грязевик. Общие правила их установки таковы. Косая часть фильтра направляется по движению воды, бочонок грязевика должен находиться снизу. Фильтр устанавливается на горизонтальном участке или на спуске, грязевик — только на горизонтали. Нужное направление воды показывает стрелка на корпусе. Даже если насосов два — основной и резервный — перед ними устанавливается один общий фильтр. Сетка, внутри фильтра задерживает на себе механические примеси, со временем её отверстия забиваются минеральными отложениями. В результате гидравлическое сопротивление фильтра возрастает. Чтобы следить за пропускной способностью и свое­ временно выполнять очистку сетки (или бочонка грязевика), до фильтра по ходу воды также врезают штуцер с трёхходовым клапаном под установку манометра. Второй контрольной точкой при этом служит манометр перед насосом.

Большинство современных циркуляционных агрегатов — с водяным охлаждением ротора. Присоединение по воде может быть и горизонтальным, и вертикальным. Однако, чтобы насос не вышел из строя, вал ротора при монтаже должен располагаться строго горизонтально. Иначе внутри насоса произойдёт завоздушивание, детали перегреются, подшипники останутся без смазки. Также нужно обращать внимание на стрелку, нанесённую на корпус. Она показывает направление движения теплоносителя. Насос, установленный с отступлением от горизонтали, может терять до трети своей производительности. Клеммная коробка также должна быть наверху.

ТЕХНИЧЕСКИЕ ПРАВИЛА УСТАНОВКИ НАСОСОВ. ЭЛЕКТРОБЕЗОПАСНОСТЬ

Контроль над работой насосов выполняется по сигналу датчиков перепада давления, установленных на каждом насосе. В систему автоматизации входят датчики температуры — погружные для теплоносителя и наружные для определения температуры воздуха.

Используются различные режимы управления насосом: автоматический по программе, заданной с базового блока; дистанционный с базового блока; местный с помощью кнопок, установленных на силовом щите.

Нужно помнить, что по действующим нормам надёжность электроснабжения насосного узла должна соответствовать требованиям второй категории потребителей электроэнергии. Насосное оборудование запитывается через собственную панель автоматического переключения на резерв (ЩАП), который устанавливается рядом с вводно-­распределительным устройством жилого дома.

Управление электродвигателями предусматривается как ручное с помощью кнопок, так и автоматическое со щита автоматики, а выбор режима выполняется избирателями управления на дверях распределительных щитов. Все электродвигатели обеспечиваются выключателями безопасности.

Металлические корпуса электрооборудования, нормально не находящиеся под напряжением, должны быть занулены, в качестве зануляющих проводников используются нулевые защитные проводники. Электродвигатель насоса зануляется в клеммной коробке, где к болту заземления подключается нулевая жила провода.

Датчик наружного воздуха ставится вне прямой досягаемости на северном фасаде, выше человеческого роста и на расстоянии не меньше метра от ближайших окон. Корпус датчика желательно выбирать в антивандальном исполнении.

ПРЕИМУЩЕСТВА РЕГУЛИРОВАНИЯ НАПОРА

Когда жилец вручную прикрывает вентиль радиатора или автоматический термостат уменьшает подачу тепла в отопительный прибор, резко увеличивается количество воды в остальных частях системы, то есть в магистралях и стояках. В системе с нерегулируемым насосом сразу возрастает давление, а значит, и шум.

Большинство современных насосов имеют возможность пропорциональной регулировки давления. На практике это означает, что при повышении или понижении температуры воздуха насос изменяет скорость вращения, тем самым уменьшая или увеличивая подачу теплоносителя в систему.

Если же установить насос с частотной регулировкой, то обороты агрегата сразу снизятся, уменьшится потребление электроэнергии и исчезнет шум. То есть при снижении расхода воды гасится избыточный напор насоса, а при увеличении расхода теплоносителя, когда растёт поступление воды в отопительные приборы, напор снова возрастает. При этом увеличивается срок службы насоса. Кроме того, частотные преобразователи обеспечивают плавный пуск электродвигателей и аварийную остановку насосов, выравнивают входное напряжение и выполняют функции автоматики в составе насосных станций.

Частотные преобразователи бывают встроенными в насос, но при необходимости станцию частотного регулирования можно приобрести отдельно. Программируется это устройство вводом команд с кнопок, контроль ввода — по монитору. Эту работу лучше доверить профессионалу. Недостатком использования частотного преобразователя считается увеличение стоимости насосного оборудования.

УСТРОЙСТВО ОБВОДНОЙ ЛИНИИ

Систему отопления частного дома, в которой установлен циркуляционный насос, нужно обезопасить от рисков отключения электричества в самый неподходящий момент, когда на улице мороз. На этот случай желательно иметь источник бесперебойного питания, который позволит насосу проработать несколько часов. Но что делать, если аккумуляторы всё­-таки разрядились, а света по-­прежнему нет?

Решить проблему поможет обводной трубопровод вокруг насоса (его также называют шунт или байпас). У него несколько задач. Рассмотрим их по порядку.

Существуют системы, в которых диаметры труб и площадь нагревательных приборов рассчитаны на естественную циркуляцию теплоносителя при небольших отрицательных температурах. Насос вступает в работу только при похолодании до –10 оС, а основную часть времени вода проходит мимо насоса по байпасу. Это циркуляционно­-подкачивающая схема.

В системах, изначально рассчитанных на принудительную циркуляцию, обводная линия позволяет демонтировать насос для ремонта, не останавливая в целом работы системы. Потому что даже плохая циркуляция лучше, чем никакая.

Наконец, без байпаса невозможно заливать воду в систему и делать подпитку, потому что в обвязке насоса устанавливается обратный клапан, препятствующий подаче воды через обратный трубопровод.

Байпас принимают на диаметр меньше обратного трубопровода и оборудуют запорным краном. Когда работает насос, этот кран закрыт. При отключении насоса перекрывают краны в его обвязке, а байпасную линию, наоборот, открывают.

Можно автоматизировать переключение «насос–байпас», если заменить шаровые краны электромагнитными клапанами и дополнить схему датчиком давления. При отключении насоса давление после него сразу упадёт. Датчик пошлёт импульс прибору автоматики, а тот откроет клапан на байпасе, одновременно перекрыв насосный узел. Когда насос вернётся в работу, произойдёт обратное переключение. Главное, чтобы поток перекрывался плавно, иначе может случиться гидравлический удар.

РАСЧЁТ ЦИРКУЛЯЦИОННОГО НАСОСА

В закрытой системе жидкость движется по замкнутому кругу. При условии, что из системы полностью удалён воздух и она закрыта, на насос не влияет статическое давление. Поэтому существуют всего два параметра, по которым подбирают циркуляционный насос отопления — напор и подача. Напор — это давление, которое необходимо развить, чтобы преодолеть имеющиеся сопротивления. Измеряется он по­-разному — в паскалях, метрах водяного столба, атмосферах, барах — все эти единицы взаимно переводимы. Обозначается буквой H — это условная «высота всасывания» насоса.

Чтобы теплоноситель дошёл до самых удалённых точек системы, напор насоса должен превосходить сумму всех гидравлических потерь. Первое слагаемое — это требуемый напор. Он складывается из сопротивления труб, отопительных приборов и регулирующих кранов. Второе слагаемое — потери в обвязке насоса. Это сопротивление фильтра, обратного клапана, а при наличии — также теплосчётчика и регулирующих клапанов. Третье — свободный напор, который принимается равным двум-­трём метрам водяного столба. В сумме эти величины и дают расчётный напор насоса.

Подача насоса — объём воды, которую он должен перекачать. Подача обычно обозначается как G, а измеряется в тоннах в час или метрах кубических в час. Для определения подачи или, как ещё говорят, расхода насоса, нужно знать тепловую мощность системы — количество тепла, которое вырабатывает котёл. Обозначается буквой Q. Подача насоса — это тепловая мощность, делёная на разность температур подающего и обратного теплоносителя, то есть

G =» (Q)/(T1 — «T2), м3/ч, Q — в киловаттах (T1 — T2) — в градусах Цельсия

Температура подающей воды, как правило, 85–95 оС, обратной — 60–70 оС.

После того, как определены напор и подача, подбор конкретного насоса ведут по номограммам, на которых показана рабочая область именно этого агрегата. По оси абсцисс — подача, по оси ординат — напор. При выборе нельзя ошибиться. Более мощный, чем нужно, насос вызовет шум, перерасход энергии и сам быстро выйдет из строя. При недостатке мощности не будет обеспечена циркуляция по всему контуру.

Нужно помнить, что эксплуатация насоса при минимальной подаче, находящейся ниже рабочей области, вызовет перегрев и остановку насоса. Но и к максимальной точке стремиться нельзя — лучше всего насос работает при КПД порядка 80 %.

Расчёты желательно делать в двух вариантах — для зимнего времени с максимальной температурой воды и для переходного периода. Насос должен одинаково хорошо работать во всех условиях. Установка частотного преобразователя дополнительно этому поможет.

«МОКРЫЙ» И «СУХОЙ» РОТОР

Основные элементы насоса, кроме электродвигателя, — это ротор и вал с рабочим колесом, лопасти которого при вращении создают необходимое давление теплоносителя в трубах. На всасывающей стороне создаётся разрежение, благодаря которому вода устремляется в насос, а на выходе из насоса крыльчатка нагнетает теплоноситель в ограниченном стенками трубы пространстве, и развивается необходимое для циркуляции давление.

По способу охлаждения насосы делят на два вида. Погружные, или «мокрые» насосы называются так потому, что ротор и крыльчатка у них погружены в теплоноситель. Насосы с «мокрым» ротором малошумны — вода глушит звук вращающихся деталей. Они не требуют постоянного обслуживания для смазки и замены прокладок — эту функцию тоже выполняет теплоноситель. Такие насосы невелики по размеру и экономны в потреблении электричества. При этом они обладают возможностью быстро и гибко перестраиваться под изменяющиеся условия работы. В небольших системах отопления частных домов они зарекомендовали себя с лучшей стороны.

В насосах этой конструкции отсутствуют вентилятор, подшипники качения и муфта вала. Эти детали являются тремя из четырёх источников шума любого насосного агрегата. Четвёртый источник шума от насоса — это шум воды, которая протекает через его гидравлическую часть. При подачах, для которых выпускаются насосы с «мокрым» ротором (до 70 м3/ч), шум протекающей через насос воды крайне низок. В интервале мощности двигателя от 20 Вт до 1 кВт уровень звукового давления составляет всего от 22 до 45 дБ. Для сравнения: допускаемый уровень звука в жилой квартире днём — 40 дБ, ночью — 30.

Недостатком «мокророторных» насосов является относительно невысокий КПД — примерно 50 %. Связано это с тем, что статор (неподвижная часть двигателя) «мокрого» насоса изолируется от ротора металлическим стаканом — гильзой, и не существует способа полностью и с гарантией герметизировать это соединение.

Роторы «мокрых» насосов изготавливают из нержавеющей стали или износостойкого пластика, рабочее колесо — из керамики, угольного агломерата или нержавеющей стали. Такие насосы, по опыту эксплуатации, в течение двадцати и более лет работают без капитального ремонта. Конечно, к качеству воды при установке «мокрого» насоса предъявляются повышенные требования. Как минимум должны быть фильтры и тонкой, и грубой очистки, а не только простой грязевик.

Первоначально насосы с «мокрым» ротором рекомендовались для установки только в обратный трубопровод. Сейчас материалы, из которых изготавливаются соприкасающиеся с водой детали, позволяют устанавливать такие насосы и на подаче.

Насосы с «мокрым» ротором не требуют установки до и после себя гибких вставок.

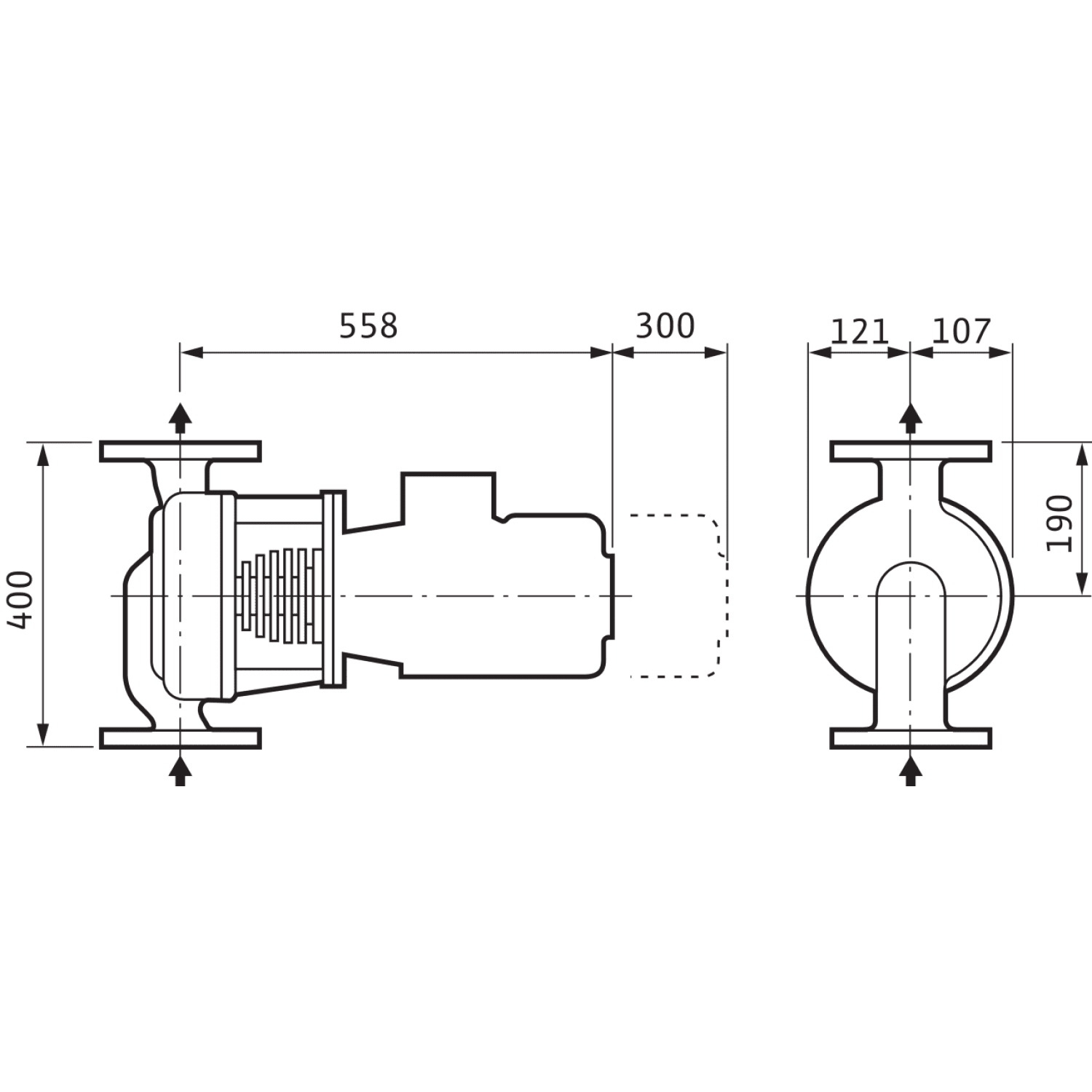

В «сухих» циркуляционных насосах ротор лишь частично погружён в жидкость, а двигатель изолируется от рабочего вала стальными полированными кольцами. При запуске насоса эти кольца начинают вращаться, между ними образуется водяная плёнка, герметизирующая соединение за счёт разницы давления в системе отопления и внешней атмосфере. КПД насосов с «сухим» ротором достигает 80 %. Однако эти насосы настолько шумные, что по действующим нормам их нельзя располагать смежно с жилыми комнатами.

Уплотнительные элементы «сухого» насоса нужно регулярно смазывать, иначе разрушится торцевое уплотнение и внутрь корпуса попадут частички пыли, которые интенсивно притягиваются вращающимся ротором. Скапливаясь на кольцах, пыль может повредить их и привести к разгерметизации насоса.

До и после насоса с «сухим» ротором рекомендуется установка гибких вставок для исключения передачи вибраций и шума.

В настоящее время ведущие компании насосного оборудования практически не уступают друг другу по основным позициям. Разница небольшая — возможно, чуть ниже средние розничные цены одной фирмы, но при этом более развито послепродажное обслуживание у другой и немного ниже энергозатраты двигателей у третьей. Обладатели насосов любой известной марки впервые обращаются в сервис только после десяти–пятнадцати лет непрерывной работы оборудования.

Циркуляционные насосы — устройство, особенности, монтаж, ремонт



Насос циркуляционный – это агрегат, выполняющий функцию принудительной циркуляции теплоносителя в отопительных системах закрытого и открытого типов. Использование этого агрегата ускоряет скорость потока воды в радиаторах отопления, за счет чего воздух в помещениях нагревается быстрее и равномернее.

Устройство циркуляционного насоса для отопления

Насос циркуляционный состоит из нержавеющего стального корпуса, в котором фиксируется электрический узел. В конструкцию последнего входит ротор, расположенный внутри обмотки статора.

В устройство насоса циркуляционного входит крыльчатка, закрепленная на валу ротора. При подаче электричества крыльчатка вращается, что приводит к всасыванию теплоносителя с одной стороны насоса и выталкиванию его с другой стороны. Образуемый агрегатом напор подавляет гидравлическое сопротивление узлов отопительной системы, что приводит к увеличению скорости передвижения теплоносителя.

Принцип работы циркуляционного насоса

Принцип действия насосного оборудования для отопления основывается на вращении крыльчатки. В момент подачи электричества запускается двигатель агрегата, который приводит в действие рабочий вал и зафиксированную на нем крыльчатку. Теплоноситель попадает внутрь прибора через всасывающий патрубок. В рабочей камере жидкость поддается воздействию крыльчатки, и ускоряется, после чего попадает в выталкивающий патрубок.


Насос циркуляционный повышает эффективность системы отопления, так как обогрев жилых помещений начинается в течении пары минут после запуска котла. Правильная установка, как промышленного, так и бытового насоса для систем отопления, уменьшит расходы на их содержание – на практике экономия газа приблизится до отметки 30 %. Снижение затрат происходит за счет того, что разогретый теплоноситель будет быстрее поступать к радиаторам, и быстрее возвращаться к котлу, потеряв минимальную долю своей температуры. Таким образом, немного охлажденную жидкость будет легче подогреть, а сам котел будет включаться для этого значительно реже.

Как выбрать циркуляционный насос для отопления дома?

Выбирая насос циркуляционный, следует учесть ряд очень важных характеристик. К ним относится:

  • Мощность – обычно для обслуживания больших частных домов нужно выбирать устройства средней и высокой мощности. Если дом имеет только один этаж из нескольких комнат, то для его отопления вполне хватит насоса с небольшой мощностью;
  • Максимально допустимая температура теплоносителя – очень важный параметр, который всегда указывается в паспорте насоса. Используя агрегат для горячей воды, необходимо всегда контролировать, чтобы температура жидкости не превышала максимально допустимую норму. Настроить уровень нагревания воды можно на котле отопительной системы;
  • Диаметр трубопровода – этот параметр указывает, какого диаметра трубы удастся подключить к устройству для водоснабжения дома;
  • Напор – этот параметр обозначает, на какую дистанцию насос будет проталкивать теплоноситель. Как правило, бытовые агрегаты способны создавать напор в диапазоне от 20 до 60 м;
  • Производительность – это количество жидкости, которую всасывает и выталкивает насос циркуляционный за определенный период работы. Для расчета этого показателя следует учесть общую площадь обогреваемых помещений и выбрать соответствующий агрегат;
  • Наличие автоматики – большинство современных насосов для горячего водоснабжения обладают встроенными защитными устройствами, которые отключают агрегат при изменении давления и других параметров в системе. В продаже можно найти насосы с терморегулятором, с защитой от сухого хода и другими полезными функциями;
  • Размеры насоса – важно помнить, что маленький агрегат не способен обслуживать большие по площади дома. Вместе с тем, мини насосы практически не издают шум при работе и потребляют меньше электроэнергии.


Изучив все эти параметры, покупателю будет гораздо легче подобрать насос циркуляционный насос. Знание о характеристиках агрегата поможет сэкономить деньги и время.

Как установить циркуляционный насос в систему отопления правильно?

Прежде, чем подключить циркуляционный насос, потребуется выбрать место для его монтажа. Следует помнить, что насос нуждается в управлении и регулярном обслуживании, поэтому к нему должен быть свободный доступ.

Самым подходящим местом для установки насоса считается участок перед котлом системы отопления. Это связано с тем, что вверху котла со временем начинает скапливаться воздух. Если установить водяной насос циркуляционный на подаче теплоносителя к котлу, то это приведет к образованию вакуума в верхней части котла. Если установить насос перед котлом, то он будет выталкивать жидкость в него, благодаря чему будет исключена возможность образования воздушных пробок. Еще один плюс такого метода заключается в том, что насос будет работать с теплоносителем, обладающим более низкой температурой, что существенно продлит сроки эксплуатации прибора.

Еще один важный момент монтажа поверхностного циркуляционного насоса – это положение его рабочего вала. Нужно помнить, что вал агрегата должен быть установлен четко в горизонтальном положении. В противном случае насос не будет полностью погружен в воду, что приведет к значительной потере в производительности.

Приняв во внимание все эти факторы, можно приступать непосредственно к монтажу прибора своими руками. Порядок действий выглядит следующим образом:

  • На выбранном участке трубопровода следует установить обводную линию – байпас. Таким образом, теплоноситель будет продолжать циркулировать по основному трубопроводу даже в случае отключения электричества или поломки насоса. При этом нужно помнить, что диаметр байпаса должен быть немного меньше диаметра основного трубопровода;
  • Перед насосом потребуется установить фильтр, который защитит агрегат от попадания в него мелких твердых частиц;
  • По обе стороны насоса необходимо вмонтировать напорную арматуру в виде одного сдвоенного шарового крана и обратного клапана. Их наличие позволит выполнить демонтаж и ремонт оборудования без слива с него теплоносителя. И кран, и обратный клапан крепятся при помощи фланцевого соединения. В итоге должна получиться такая схема:
  • Выполнив все необходимые соединения, к насосу нужно подключить электрическое питание.


Выполнив подключение циркуляционного насоса к системе отопления, нужно протестировать оборудование. Первые несколько часов работы насоса должны пройти в условиях небольшого напора и не высокой производительности. Далее давление можно постепенно увеличивать, пока система отопления не будет работать в привычных условиях.

Неисправности насоса циркуляционного насоса – причины поломок

Существует ряд типичных неисправностей, с которыми чаще всего сталкиваются владельцы циркуляционных насосов. Среди них выделяется:

  • Агрегат издает шум, но нет вращения – причиной подобной проблемы чаще всего является окисление вала мотора из-за длительного простоя агрегата;
  • Насос не вращается и не издает шума – проблема связана с отсутствием электропитания или слишком низким напряжением в сети. Чтобы разобраться в поломке, нужно воспользоваться тестером и проверить напряжение на клеммах;
  • Прибор запускается, но через пару минут отключается – причина кроется в скоплении накипи между ротором и статором. Решить проблему можно путем демонтажа мотора и его тщательной очистки от известняка;
  • Агрегата начал сильно гудеть при запуске – неисправность связана с воздушными пробками в определенной части трубопровода;
  • Оборудование создает сильную вибрацию – проблема связана с полным износом подшипника, который отвечает за вращение рабочего колеса. Устранить поломку можно путем замены изношенной детали.

Отремонтировать прибор достаточно просто в домашних условиях. Ниже рассмотрим способы устранения каждой из поломок более подробно.

Насос отопления циркуляционный шумит – решение своими руками

Чтобы решить подобную проблему, в первую очередь, потребуется выпустить весь воздух, который скопился в трубопроводе и радиаторах отопления. Чтобы в будущем тратить на эту процедуру уходило меньше времени, специалисты советуют установить в верхней части трубопровода автоматику.

Если шум насоса циркуляционного насоса сопровождается сильной вибрацией, то нужно увеличить давление на входе теплоносителя в агрегат. В некоторых случаях недостаток давления может быть компенсирован увеличением объемов теплоносителя.

Циркуляционный насос греется – причины и устранение

Существует масс причин, из-за которых агрегат может нагреваться. Среди них нужно выделить:

  • Неправильная установка – определить, что агрегат нагревается именно по этой причине достаточно просто – прибор будет греться уже в начале эксплуатации;
  • Скопление твердых частиц в системе – с каждым месяцем внутри трубопровода откладываются частицы известняка и ржавчины, вследствие чего диаметр труб становится меньше. Из-за этого агрегат начинает работать в условиях повышенной нагрузки. Избавиться от этой проблемы поможет полная очистка труб системы отопления;
  • Слишком малое количество смазки в подшипниках насоса – из-за этого подшипник стираются в разы быстрее, чем в обычных условиях. В таком случае прибор нужно снять и залить новую смазку;
  • Особенности модели насоса – некоторые приборы изначально изготовлены таким образом, что могут нагреваться сильнее, чем их аналоги. Как правило, это больше касается промышленных агрегатов, но иногда встречаются и бытовые устройства;
  • Низкое напряжение в сети – если этот показатель ниже заявленных 220 В, то мотор прибора начинает греться, что приводит к его поломке. Чтобы не допустить поломки, насос лучше на время отключить.

Не нужно спешить демонтировать циркуляционный насос и нести его в ремонт. Вполне возможно, причина нагревания кроется даже не в самом приборе. В первую очередь потребуется замерить напряжение сети. Если этот показатель в норме, то нужно промыть трубопровод каустической содой. Жидкость нужно оставить в трубах минимум на час, после чего слить ее. Если эта процедура не помогла, значит, потребуется обратиться за помощью к специалистам.

Что делать, если прибор гудит, но не крутит?

С этой проблемой сталкиваются те владельцы насосов, которые не часто пользуются приборами и игнорируют необходимость обслуживания отопительной системы. Чтобы устранить проблему, потребуется:

  1. Отключить питание агрегата;
  2. Слить теплоноситель из насоса и прилегающих к нему труб;
  3. Снять винты, которые крепят корпус мотора;
  4. Снять двигатель вместе с ротором;
  5. Провернуть ротор отверткой, упираясь в насечку.

Если причина поломки кроется в попадании в прибор инородных предметов, значит действовать нужно в следующем порядке:

  1. Отключить питание насоса;
  2. Слить воду;
  3. Открутить винты, удерживающие корпус мотора;
  4. Найти и удалить посторонний предмет;
  5. Установить на входном патрубке сетчатый фильтр.

По окончанию ремонта прибор снова начнет работать. Фильтрационный элемент защитит устройство от попадания твердых частиц, что существенно продлит сроки эксплуатации всей системы.


Почему вам следует подумать о рециркуляционном насосе / насосе комфорта

Есть эпизод из телешоу Seinfeld , в котором один персонаж шутит о том, чтобы включить кран с горячей водой, а затем пойти за покупками, пока он ждет воды. разогреть.

Доставка горячей воды может занять вечность, и если вы не хотите ждать, вы можете подумать об установке рециркуляционного или комфортного насоса. Это устройство перекачивает охлажденную воду обратно в водонагреватель для нагрева и может быть легко добавлено в вашу водопроводную систему.

Преимущества рециркуляционного насоса

Основным преимуществом рециркуляционного насоса является получение горячей воды по запросу. Каждый раз, когда вы открываете кран, вы без промедления получаете нагретую воду. Циркуляционный насос поддерживает поток горячей воды к крану и нагнетает холодную воду обратно в нагреватель. Без него обогреватели начинают работать только после того, как вы включите кран.

Еще одно преимущество — меньшее количество отходов. Даже если вы на самом деле не отправляетесь за покупками, пока ждете, пока нагреется вода, вы все равно пропускаете через кран много воды, пока ждете, пока она нагреется.Циркуляционный насос обеспечивает почти мгновенную подачу горячей воды, уменьшая потребность в проточной воде. Это может быть особенно полезно в районах с меньшим количеством воды.

Как они работают?

Эти насосы используют механическую энергию (приводимую в действие электричеством) и силу тяжести для поддержания циркуляции воды. Большинство насосов имеют простую конструкцию и могут устанавливаться на большинство стандартных труб. Они маленькие и легко интегрируются в водопроводные системы. Обычно насос устанавливается на самом дальнем приспособлении для мойки и подключается к трубопроводу холодной воды.

Типы рециркуляционных насосов

  • Контроль температуры — В этой модели датчик проверяет температуру воды, спускаемой в канализацию после открытия крана. Если он обнаруживает, что температура падает ниже определенного уровня, срабатывает клапан, чтобы отправить воду обратно в насос. Одновременно с этим приводится в действие электродвигатель насоса, и вода проходит через систему фильтрации и снова нагревается.
  • Интервал — Эта модель может быть запрограммирована на включение и выключение через определенные интервалы.Он рассчитан на минимальное потребление энергии.

Если вы хотите сэкономить до 10% на счетах за воду и получить горячую воду мгновенно, подумайте об установке рециркуляционного насоса горячей воды. Квалифицированный сантехник поможет решить, какая модель лучше всего подходит для ваших нужд.

Использование циркуляционных насосов в автономном доме

Не могли бы вы оказать нам огромную услугу, поделившись?

Это почти неизбежно, что вам понадобится по крайней мере один циркуляционный насос для вашей автономной усадьбы.Будь то лучистое отопление дома, поддержание жизни рыб в аквапонике или аквакультуре или создание самодельной системы кондиционирования воздуха, циркуляционные насосы очень важны.

Если вы пойдете в местный хозяйственный магазин и купите тот же циркуляционный насос, который используют все остальные, вы удивитесь, обнаружив, что он потребляет больше электроэнергии, чем многие другие предметы в вашем доме. Давайте посмотрим на потребление электроэнергии некоторыми из обычных бытовых приборов, с которыми вы захотите работать:

  • Холодильник — 100-200 Вт х 8 часов в сутки =.От 8 до 1,6 кВтч в день
  • Фен — 1500 Вт x 0,25 часа в день = 0,375 кВтч в день
  • Стиральная машина с фронтальной загрузкой — 150-200 ватт-часов на загрузку x 2-6 загрузок в день = от 0,3 до 1,2 кВтч в день
  • Портативный компьютер — 60-120 Вт x 8-10 часов в день = от 0,48 до 1,2 кВтч в день
  • Циркуляционный насос — 150-200 Вт x 12-24 часа в день = от 1,8 до 4,8 кВтч в день

Достаточно просто установить циркуляционный насос для вашего уличного дровяного котла, только чтобы обнаружить, что у вас недостаточно электроэнергии для его использования.

Давайте посмотрим на характеристики обычного циркуляционного насоса Grundfos, используемого многими:

МОДЕЛЬ: # UP 26-64 F

НАПРЯЖЕНИЕ: 115

МОЩНОСТЬ: 1/12

АМПЕРАЦИЯ: 1,7

МОЩНОСТЬ: 185

РАСХОД: ДО 34 галлонов в минуту

Вышеупомянутый насос представляет собой высококачественный и очень надежный циркуляционный насос, который может перекачивать большое количество воды со скоростью до 34 галлонов в минуту (128 литров в минуту). Он идеально подходит для владельца дома, подключенного к сети, поскольку 3 или 4 кВт / ч в день, потребляемые насосом, составляют лишь небольшую часть их счета за электроэнергию. Если он используется для системы отопления, установщики HVAC не хотят, чтобы клиенты жаловались на недостаток тепла в конкретном помещении, поэтому они устанавливают насос гораздо большего размера, чем необходимо, например Grundfos UP 26-64 F.

Это не место для дома вне сети. Он просто потребляет слишком много энергии.


Если вам нужен насос для системы отопления, такой как лучистое отопление, плинтус с горячей водой или старые радиаторы, лучший способ — использовать один высокоэффективный насос (например, агрегаты, обсуждаемые в оставшейся части этой статьи) на нагревательный контур, и каждый насос управляется собственным термостатом.Если зона нуждается в тепле, термостат будет передавать питание на насос, пока зона не нагреется, когда термостат отключает питание насоса. Никаких зональных клапанов, никаких отходов. Чтобы узнать больше, перейдите к Лучшей автономной отопительной системе.


Эффективные циркуляционные насосы

В прошлом единственными высокоэффективными циркуляционными насосами, которые мы рекомендовали бы, были насосы El Sid производства Ivan Labs Inc.

Ivan Labs была первой компанией, которая создала надежный насос, потребляющий всего 3 штуки.5 и 20 Вт. Мы по-прежнему настоятельно рекомендуем все, что произведено Ivan Labs Inc. Они даже делают регуляторы перепада температуры специально для своих насосов. Очень круто!

Сегодня существует множество вариантов, включая насосы прямого действия от аккумуляторных батарей, насосы прямого действия (фотоэлектрические / солнечные) и циркуляционные насосы переменного тока на 120 вольт.

Мы испробовали множество высокоэффективных насосов и остались очень довольны перечисленными ниже агрегатами.

Циркуляционные насосы постоянного тока El SID от Ivan Labs Inc.

El SID — это революционный бесщеточный циркуляционный насос постоянного тока, в котором нет подшипников или уплотнений, которые могут изнашиваться или протекать.Все эти насосы постоянного тока работают от батареи или солнечной панели и работают от 12 или 24 вольт в зависимости от модели.

Модели насосов Ivan Labs El SID следующие:

PV Direct (работает через солнечные модули)

SID3.5PV — Работает от солнечного модуля на 12 В, потребляет 3,5 Вт и перекачивает до 2,0 галлона в минуту.

SID5PV — Работает от солнечного модуля на 12 В, потребляет 5 Вт и накачивает до 2.5 галлонов в минуту.

SID10PV — Работает от солнечного модуля на 12 В, потребляет 10 Вт и перекачивает до 3,3 галлона в минуту.

SID20PV — Работает от солнечного модуля на 12 В, потребляет 20 Вт и перекачивает до 6,0 галлонов в минуту.

Battery Direct (подключен к более стабильному напряжению)

SID10B12 — Работает от батареи 12 В, потребляет 10 Вт и перекачивает до 3,3 галлона в минуту.

SID20B12 — Работает от батареи 12 В, потребляет 20 Вт и накачивает до 6.0 галлонов в минуту.

SID10B24 — Работает от батареи 24 В, потребляет 10 Вт и перекачивает до 3,3 галлона в минуту.

Вышеупомянутые насосы идеально подходят для лучистого тепла (один насос на контур), солнечной горячей воды, самодельных кондиционеров, небольшой аквапоники и рыбных прудов. Узнайте все о циркуляционных насосах компании Ivan Labs Inc. El SID DC.

Циркуляционные насосы Bell & Gossett ecocirc e3

Bell and Gossett производит насосы в течение многих лет и является первым крупным производителем

, который разработал высококачественный, высокоэффективный циркуляционный насос переменного тока на 120 Вольт.Эти насосы были разработаны для использования в контуре в качестве циркуляционных насосов горячей воды для бытового горячего водоснабжения. Посмотрите на фото справа.

В этой системе есть петля трубы, которая проходит от водонагревателя до самого дальнего крана и обратно к водонагревателю. Каждый кран горячей воды просто подсоединяется тройником к контуру горячей воды. Насос работает (24 часа в сутки), чтобы постоянно поддерживать горячую воду в трубах. Таким образом, из каждого крана всегда будет горячая вода без промедления.

Фактически это экономит воду, поскольку вам больше не нужно открывать кран с горячей водой и сливать галлоны воды в канализацию, ожидая, пока вода нагреется.

Насколько я понимаю, они были разработаны для больших зданий, таких как гостиница, поскольку водонагреватель может находиться в сотнях футов от определенного крана.

Некоторые заявляют, что делают это для экономии воды, а некоторые делают это потому, что не хотят ждать 10-15 секунд, которые могут потребоваться, чтобы вода в кране нагрелась.Любое коммерческое предложение, которое мне дали в магазинах сантехники, заключается в том, что вам больше не нужно ждать у кухонной раковины горячей воды. По-видимому, для Bell & Gossett создать особый насос — достаточно большая проблема.

Существует много проблем (насосы потребляют электроэнергию 24 часа в сутки / контур горячей воды обогревает дом летом и т. Д.) Для автономного домохозяйства (пожалуйста, прочтите комментарии ниже), созданного с помощью упомянутой выше системы, но это не меняет факта ecocirc e3 — супер насос.

Эти насосы идеально подходят для солнечной горячей воды, лучистого отопления, аквакультуры, прудов, аквапоники (они могут преодолевать несколько футов напора) и самодельных систем кондиционирования воздуха, поскольку они очень эффективны и рассчитаны на долгие годы.

ecocirc e3 — это насос переменного тока на 120 В, потребляющий от 2 до 30 Вт в зависимости от модели. Мы используем e3-4, поскольку он разработан для перекачки до 5 галлонов в минуту с использованием до 10 Вт. Подробнее об ecocirc e3 и о том, как им пользоваться.

Теги:
циркуляционные насосы,
насосы

Как работают рециркуляционные насосы для горячей воды

Вы думаете об установке циркуляционного насоса на свой водонагреватель? Это простое устройство не только сэкономит вам деньги, но и может обеспечить почти мгновенную подачу горячей воды. Циркуляционный насос поддерживает постоянную подачу горячей воды через водопроводную систему дома, поэтому, когда открывается кран с горячей водой, вода сразу становится горячей.

Циркуляционный насос поможет вашему водонагревателю невероятно быстро подавать горячую воду. Вот почему так важно поддерживать свой обогреватель в оптимальном состоянии и регулярно выполнять работы по техническому обслуживанию водонагревателя. Мы также настоятельно рекомендуем установить противоударный фильтр на входящий водопровод.

Зачем устанавливать циркуляционный насос

Для чего нужен циркуляционный насос?

Если у вас установлен циркуляционный насос, горячая вода циркулирует по всей системе водопровода, чтобы ускорить подачу.Давайте подробнее рассмотрим, что происходит, когда у вас установлен циркуляционный насос, а когда нет.

Как ваша домашняя сантехника работает БЕЗ циркуляционного насоса

  • Когда кран горячей воды закрыт, подача воды прекращается.
  • Когда горячая вода не требуется, она остается внутри труб и охлаждается.
  • Когда кран горячей воды снова открывается, холодная вода, которая застряла в водопроводе, должна быть «протолкнута» через трубы, прежде чем горячая вода из водонагревателя достигнет крана.

Итог: В канализацию идет много отходов. В течение года это может добавить до сотен галлонов воды!

Как ваша домашняя сантехника работает с циркуляционным насосом

  • После закрытия крана горячей воды подача горячей воды временно прекращается, прежде чем она снова начнет циркулировать по водопроводу.
  • Когда горячая вода не требуется, вода в трубах непрерывно циркулирует, готовясь к следующей потребности в горячей воде.
  • Когда открывается кран горячей воды, горячая вода подается почти сразу.

Итог: Когда открывается кран с горячей водой, вода сразу становится горячей. Это экономит время и деньги.

Однако, несмотря на все преимущества циркуляционного насоса, есть ряд вещей, которые следует учитывать перед покупкой и установкой насоса.

Плюсы и минусы циркуляционного насоса горячей воды

Плюсы установки циркуляционного насоса

Циркуляционные насосы не новость.Они уже много лет используются в ресторанах и гостиницах высокого класса. Но только относительно недавно домовладельцы смогли воспользоваться удобством и экономией.

Преимущества циркуляционного насоса

  • Простота установки — Циркуляционные насосы довольно просты в установке. Как правило, никаких специальных разрешений или инструментов не требуется. Доступно множество моделей, разработанных специально для домашних сантехнических систем.
  • Selection — Доступно множество производителей и опций.
  • Convenience — Горячая вода доступна почти сразу после открытия крана. Удобство наличия почти мгновенной подачи горячей воды — огромная выгода для домовладельцев.
  • Простота эксплуатации — Большинство устройств очень просты в эксплуатации. После того, как они установлены, вам редко нужно вносить какие-либо изменения.
  • Использование воды — Тратится меньше воды, так как горячая вода подается почти сразу. Это особенно полезно в районах, где не хватает воды.Ежегодно можно сэкономить значительное количество воды.

Недостатки установки циркуляционного насоса

Кто не хочет получать горячую воду по запросу и экономить время и деньги? Но учтите, что у всякого хорошего обычно есть несколько недостатков.

Недостатки циркуляционного насоса

  • Тепловые потери — Водопровод вашего дома может сильно терять тепло. Поскольку по вашим трубам циркулирует горячая вода, тепло теряется, пока оно ожидает использования.Тем не менее, вы можете минимизировать потери, изолировав трубы с горячей водой.
  • Начальная стоимость — Будьте готовы заплатить несколько сотен долларов за качественный насос. Существуют и менее дорогие насосы, но покупка модели высокого класса — хорошая идея и оправданное вложение.
  • Потребляемая мощность — Циркуляционные насосы значительно улучшили потребляемую мощность. Многие из первых блоков работали без перерыва, потребляя больше электроэнергии и требуя от водонагревателя круглосуточно и без выходных.Сегодня большинство насосов спроектировано таким образом, чтобы обеспечить баланс между энергосбережением и удовлетворением потребностей в горячей воде.
  • Шумный . Старые и более дешевые модели могут добавить дополнительный шум к обычному нагреву воды.

Проконсультируйтесь с местным сантехником

Типы циркуляционных насосов

Существует 3 основных типа циркуляционных насосов. Давайте внимательнее рассмотрим каждый из них:

Основной циркуляционный насос

В этой системе используется небольшой насос, который постоянно циркулирует по основным водопроводным линиям дома, также известным как магистральные трубопроводы.Если вода не используется, она возвращается обратно в водонагреватель.

Grundfos Comfort PM

Циркуляционный насос по запросу

Система по запросу работает, когда есть потребность в горячей воде. Если кран с горячей водой открыт, датчик движения или дистанционный выключатель запустит насос.

После включения насоса он продолжит циркуляцию воды по трубам до тех пор, пока вода не достигнет заданной температуры.

Pro’s
  • Существует возможность отключить датчик движения, чтобы насос можно было активировать вручную.
  • Горячая вода доставляется быстро, экономя время, воду и деньги.
  • Система по требованию может снизить потребность в энергии вашего водонагревателя, тем самым сэкономив деньги на счетах за коммунальные услуги.
  • В модернизированных домах сократится переход горячей воды в водопровод холодной воды.

Con’s

  • Горячая вода не подается мгновенно, потому что насос необходимо активировать.
  • То, как в вашем доме будет водопровод, определит количество времени, необходимое для подачи горячей воды.
  • В модернизированных домах на каждом контуре горячего водоснабжения необходимо будет использовать источник энергии и насос.

Циркуляционный насос Bacoeng

Циркуляционный насос времени и температуры

Система времени и температуры позволяет запрограммировать насос в соответствии с вашими потребностями в горячей воде. Вы можете установить регулируемый таймер и аквастат на время, когда вам понадобится горячая вода. Например, если вы всегда принимаете душ в 7 утра и запускаете посудомоечную машину в 8:30, вы можете настроить насос на включение в 6 утра и выключение в 10:30.

Pro’s

  • Настройки насоса можно легко отрегулировать.
  • Чтобы горячая вода циркулировала по водопроводу, необходимо активировать настройки времени и температуры.
  • При необходимости настройки можно легко изменить.
  • Горячая вода подается почти мгновенно, что позволяет экономить время, деньги и воду.

Con’s

  • Эта система может на увеличить ваше энергопотребление в случае чрезмерного использования.
  • В модернизированных домах могут возникнуть проблемы с краном, наиболее удаленным от водонагревателя. Иногда трубопроводы холодной воды могли нагреваться.

Циркуляционный насос

Вт

Когда в доме имеется водопровод для циркуляционного насоса, имеется выделенная обратная линия. Эта линия отправляет горячую воду обратно в водонагреватель, чтобы снова нагреть ее до нужной температуры.

Дома, которые модернизируются, обычно не имеют выделенной обратной линии. Однако можно установить перепускной клапан под раковиной, наиболее удаленной от водонагревателя.В этой конфигурации используется циркуляционный насос по времени и температуре.

Перекрестные клапаны открываются, когда температура горячей воды опускается ниже 95 градусов по Фаренгейту. Когда клапан открывается, холодной горячей воде позволяют течь в линию холодной воды, пока вода в линии горячей воды не достигнет 105 градусов по Фаренгейту. Когда температура горячей воды достигает 105 градусов, клапан закрывается.

Имейте в виду, что когда перепускной клапан открыт, теплая вода течет в линию холодной воды.Это, скорее всего, приведет к тому, что холодная вода станет теплее, чем обычно.

Система измерения времени и температуры — это очень распространенный циркуляционный насос. У них много преимуществ, и они очень удобны. Однако, когда дело доходит до модернизации вашего дома, систему по требованию немного проще установить.

Проконсультируйтесь с местным сантехником

Циркуляционные насосы для водонагревателей и более быстрого нагрева воды

Как быстрее получить горячую воду с помощью рециркуляционных насосов — Важность установки циркуляционных насосов для горячей воды.

Не слишком ли долго идет горячая вода в кухне и в раковине в ванной или в душе? Вы устали от приливов холодной воды в ожидании хорошей горячей ванны?

Решение?

Используйте циркуляционный насос горячей воды, чтобы больше не ждать.

Циркуляционный насос Grundfos

Ознакомьтесь с руководством по покупке и советами, и узнайте, какие популярные модели циркуляционных насосов для водонагревателей.

В большинстве домов, особенно больших, есть длинные водопроводные трубы, по которым горячая вода проходит долгое время от водонагревателя или бойлера до точки подачи (смеситель, душ, раковина и т. Д.)). Это замедляет процесс нагрева и вынуждает пользователей слить немного воды в канализацию до того, как будет подана теплая вода, тратя время, энергию и воду, теряя при этом деньги.

Кроме того, это может быть очень неприятно, так как в первые минуты душа в основном вызывает дискомфорт и неприятные ощущения в целом, поэтому пользователи, естественно, винят водонагреватель. Чтобы остановить долгое ожидание и уменьшить количество отходов, нет ничего лучше, чем купить циркуляционный насос и установить его в рециркуляционный контур.

Да, есть и другие варианты вроде; установка усилителя водонагревателя или безбакерного агрегата со встроенным насосом или модернизация агрегата, но циркуляционный насос представляется наиболее эффективным и экономичным решением.

Циркуляционные насосы — отличное решение в бытовых системах водяного отопления, поскольку они гарантируют быструю подачу воды, теплой или горячей, от водонагревателя по водопроводным трубам и к арматуре. Можно сказать, что горячая вода подается мгновенно, но это зависит от типа.

Это достигается за счет циркуляции горячей воды по трубам, даже когда кран закрыт и нет потребности в горячей воде.

Эти системы известны как системы рециркуляции. К установленному насосу идет выделенная обратная линия, соединяющая арматуру и водонагреватель. Выделенная обратная линия рекомендуется из-за ее независимости от линии подачи и, в основном, в новых домах, поскольку ее установка в существующей может быть дорогостоящей.

Если выделенная линия не является жизнеспособным вариантом, то можно использовать существующую линию холодной воды в сочетании с перепускным клапаном, где холодная вода возвращается обратно в нагреватель, а не в канализацию.

Но не все циркуляционные насосы для горячей воды стоят своих денег. Так что вам нужно будет узнать, что вам следует делать, прежде чем покупать его.

Популярное

Типы рециркуляционных насосов

Циркуляционные насосы, упомянутые здесь, относятся к группе центробежных насосов, наиболее часто встречающихся в домашнем водопроводе и отоплении. Насосы работают за счет использования механической силы от двигателя и передачи на крыльчатку, увеличивая скорость воды.

В открытых системах, таких как системы водяного отопления, в которые регулярно подается свежая вода, нельзя использовать чугунные насосы, потому что, когда чугун подвергается воздействию кислорода, он быстро ржавеет.Вместо этого выберите насос из нержавеющей стали или бронзы.

В системах водяного отопления используется несколько типов циркуляционных насосов; продолжает (ВКЛ / ВЫКЛ) насосы, по запросу, с контролем температуры и времени.

Насосы непрерывного действия или двухпозиционные насосы

Это простой тип насосов. Он работает без остановок (непрерывно), что приводит к дополнительному стрессу, сокращению срока службы и ненужному потреблению энергии, когда горячая вода не требуется.

Циркуляционный насос по запросу

В насосах по запросу для включения насоса используется датчик движения или ручной переключатель.После активации в арматуру подается горячая вода.

Насосы с управлением по времени

Этот тип насоса использует таймер для работы, но только в установленное время или когда, например, потребность в горячей воде является самой высокой.

Термостатический насос

Термостатический насос — это насос с регулируемой температурой, который обеспечивает постоянную подачу воды с заданной температурой в арматуру. По достижении заданной температуры насос выключается или включается при понижении температуры.

Этот тип также можно комбинировать с таймером.

Как выбрать циркуляционный насос

Существует список особенностей, которые следует учитывать при выборе рециркуляционных насосов для водопровода или водяного отопления. Несмотря на то, что они выглядят простыми и понятными, некоторые функции могут полностью изменить ваш опыт при установке и использовании, например:

Присоединительный размер

Когда мы говорим о размере, мы имеем в виду не размер устройства, а размер соединений.Они могут варьироваться от 1/2 дюйма до 3/4 дюйма и более. Это подскажет, подходит он к системе труб вашего дома или нет, и что необходимо сделать.

Таймер

В циркуляционном насосе горячей воды нет ничего полезнее таймера. Это позволяет пользователям быстро удовлетворять свои потребности, следуя своим обычным режимам использования воды. Большинство насосов оснащены 24-часовым таймером, что делает их более эффективными и простыми в использовании.

Расход

Рециркуляционные насосы помогают подавать горячую воду быстрее, чем в среднем, но именно скорость потока или галлоны в минуту (галлоны в минуту) скажут вам, насколько быстро работает устройство.Большинство насосов обеспечивают показатели от 0 до 9 галлонов в минуту, но все зависит от длины вашей трубопроводной системы; чем он дольше, тем больше GPM вам понадобится.

Вместимость

Идеальный водяной насос поможет пользователям сэкономить много воды за год. Эффективная модель может сэкономить от 12 000 до 30 000 или даже больше галлонов. Это означает от 30 до 100 галлонов в день. Чем эффективнее продукт, тем больше воды и денег вы сэкономите в долгосрочной перспективе.

Эти функции полностью зависят от модели и типа устройства.Чтобы помочь вам найти подходящую модель, вы можете рассмотреть несколько интересных вариантов.

Популярные циркуляционные насосы для воды

Циркуляционный насос Grundfos серии Comfort

Благодаря однофазному двигателю 115 В и конструкции, не требующей технического обслуживания, Grundfos обеспечивает фантастические характеристики, когда дело доходит до рециркуляции воды. Он имеет конструкцию из нержавеющей стали, что делает его намного более прочным, чем другие. Работает с подключением с низким энергопотреблением и может помочь вам сэкономить до 38 000 галлонов воды в год.

Он также может похвастаться 24-часовым таймером, который позволяет пользователям использовать его в соответствии со своими потребностями. Более того, его легко установить рядом с водонагревателем менее чем за 2 часа, и он поможет без проблем повысить эффективность бытовой техники.

Вт Система рециркуляции горячей воды со встроенным таймером

Циркуляционный насос модели 50800 от Watts помогает экономить до 15 000 галлонов воды в год благодаря своей конструкции с эффективностью 10%. Его установка очень проста, и профессионал может сделать это за час или около того.Устройство поставляется с шнуром питания длиной 10 футов и 24-часовым таймером для большего удобства.

Он работает только с водонагревателями в резервуарах, но обеспечивает лучшую производительность, чем большинство других, благодаря отличному GPM. Он не требует обслуживания и включает две дополнительные 12-дюймовые линии подачи для продуктивного использования.

Laing AutoCirc ACT E1

Разработанный с использованием технологии ECM / PM, он очень эффективен и прост в использовании. Он идеально подходит для рециркуляции и не требует использования дополнительной рециркуляционной трубы.Он поставляется с регулируемым 24-часовым таймером и шнуром питания длиной 6 футов для легкой установки. Его можно установить под раковиной, подальше от водонагревателя.

Он работает путем автоматического включения, когда температура воды составляет 89 ° F или ниже, нагревая его до температуры 95 ° F, когда он снова автоматически выключается. Лучше подходит для безрезервуарных водонагревателей. Работает с мощностью всего 14 Вт и может сэкономить до 17 000 галлонов воды в год.

Преимущества использования рециркуляционных насосов

Удобство

Использование рециркуляционного насоса сразу обеспечивает повышение эффективности и комфорта горячей воды.Больше никаких жалоб на то, что горячая вода слишком долго достигает душа. Никаких брызг холодной воды. Горячая вода появляется практически мгновенно, как только вы открываете кран. Они экономят ваше время и деньги.

Экономия воды

Без циркуляционного насоса системы водяного отопления, как правило, сбрасывают сточные воды пользователей перед подачей горячей воды в кран. С циркуляционным насосом для горячей воды неэффективное расходование воды осталось в прошлом.

Простая и быстрая установка и использование

Большинство рециркуляционных насосов намного проще установить, чем другие системы аналогичного назначения, для установки требуется всего час или около того.Более того, большинство из них работают автоматически, без вмешательства человека. Для установки не требуются специальные разрешения. После установки насоса техническое обслуживание практически не требуется.

Сводка

Ожидание, пока в раковину пойдет горячая вода, — головная боль… Решение — приобрести качественный рециркуляционный насос. Покупка подходящей модели и профессиональная установка гарантируют экономию энергии и воды, а также повышенный комфорт и удобство.Будьте готовы заплатить несколько сотен долларов, особенно за лучшие, например, рассмотренные выше.

Статьи по теме

Сливной клапан — Как заменить нагревательные элементы
— Руководство по покупке, испытание и замена Термостаты
— как установить, проблемы, тестирование и замена
Как заменить анодный стержень
Как заменить термопару
Замена клапана TPR
Погружная трубка — как работает и замена наконечников
Газовый клапан
Смесительный клапан
Тепловые ловушки

Дома

Части

Циркуляционные насосы для нагрева воды

Преимущества циркуляционного насоса водонагревателя

Приходится ли вам какое-то время включать кран, просто ожидая горячей воды, необходимой для работы вашего ресторана? Гости вашего отеля жалуются, что кран с горячей водой нагревается слишком долго?

У этой проблемы с горячей водой может быть ряд причин.Если ваше оборудование имеет правильный размер, осмотр квалифицированного специалиста по водонагревателям может выявить относительно простое решение: добавить циркуляционный насос к вашей коммерческой системе горячего водоснабжения.

Прочтите сообщение полностью…

Горячая вода… пока вы ждете…?

Часто причина того, что горячая вода длится так долго, заключается в том, что когда кран с горячей водой закрывается, в трубе, идущей от водонагревателя к крану, все еще остается горячая вода. Итак, допустим, горячая вода не используется всю ночь.Как вы могли догадаться, горячая вода в этой трубе остынет и в конечном итоге останется где-то около комнатной температуры или ниже.

К утру вы почувствуете, как вся эта холодная вода, которая стояла всю ночь, сначала выходит из вашего крана, пока вы ждете нужной горячей воды. Всю остывшую воду необходимо слить до того, как в кран попадет еще больше нагретой воды, и только после того, как она выйдет из водонагревателя.

Но не всегда нужно, чтобы вода остыла за ночь.Все зависит от того, как часто открывается и закрывается тот или иной кран.

В большинстве коммерческих и промышленных приложений ожидание горячей воды в течение нескольких часов работы замедлит бизнес — напрасно тратя воду, время и деньги.

Горячая вода полного цикла

Вы увидите, что их называют циркуляционными насосами, циркуляционными насосами и даже рециркуляционными насосами. В сфере водоснабжения и водоснабжения мы называем их циркуляционными насосами . Они существуют, чтобы поддерживать движение горячей воды по всей системе трубопроводов, гарантируя, что вы получите эту горячую воду сразу же — без времени ожидания.

Крыльчатка двигателя — внутренняя форма.

По сути, циркуляционный насос состоит из двух основных компонентов: электродвигателя и его крыльчатки, заключенной в корпус. Эта крыльчатка вращается внутри корпуса и работает почти как вентилятор, но вместо того, чтобы толкать или циркулировать воздух, она толкает или циркулирует горячую воду по системе. Путем прокладки отдельной линии от самой дальней точки распределения горячей воды обратно к водонагревателю создается петля трубопровода. Этот контур — единственный дополнительный трубопровод, необходимый для установки циркуляционного насоса.

Когда циркуляционный насос присоединяется к этому контуру трубопровода, он работает так, как следует из его названия: путем непрерывной циркуляции горячей воды по вашей системе трубопроводов. В результате вы получаете горячую воду по требованию, поэтому ваш бизнес всегда будет получать горячую воду, когда она вам понадобится. С точки зрения обслуживания, это вопрос смазки подшипников и содержания циркуляционного насоса в чистоте.

Да, и если у вас нет существующей петли для медных трубопроводов или если вас беспокоит стоимость дополнительных трубопроводов, можно протянуть линию с помощью гибких трубок из полиэтиленового полиэтилена.Трубки PEX — это очень эффективный и экономичный способ избежать дополнительных затрат на медные трубопроводы.

Циркуляционный насос Преимущества

Не только ваш ресторан, отель, жилой комплекс или другое коммерческое учреждение будет получать горячую воду, которая вам нужна, когда она вам нужна, но вы сэкономите лодку на расходах на воду и канализацию, конечно во времени и энергии.

Установка циркуляционного насоса — это простой и экономичный способ сократить расходы на горячую воду. Вопросов? Не стесняйтесь звонить нам в Reliable Water Services (800-356-1444) — мы будем рады помочь вам со всеми вашими потребностями в коммерческих циркуляционных насосах.


Изображение любезно предоставлено Somani Engineering.
Показанное изображение любезно предоставлено пользователем Flickr j. боттер.

Солнечный насос | Солнечные водонагревательные насосные станции

Solar Panels Plus предлагает ряд различных насосных решений для солнечных систем горячего водоснабжения и солнечного отопления помещений. Эти насосы входят в состав наших солнечных водонагревательных агрегатов и используются для циркуляции жидкого теплоносителя в первичных или вторичных контурах горячей воды солнечной энергии.

У нас есть ряд решений с циркуляционными насосами для всех типов применений, от систем горячего водоснабжения для частных домов до промышленных систем отопления и кондиционирования воздуха. Обладая различными характеристиками, они обеспечивают быструю, эффективную и оптимизированную установку и эксплуатацию.

Эти насосы имеют размер и расход от 3 галлонов в минуту до 500+ галлонов в минуту. Материалы варьируются в зависимости от потребностей и включают бронзу, чугун и нержавеющую сталь.

Конфигурации продукта включают (но не ограничиваются):

  • Линейные циркуляторы
  • Вертикальные насосы в линию
  • Насосы моноблочные и монтируемые на раме
  • Многоступенчатые насосы
  • Регулируемая, трехскоростная и ручная
  • Потребление постоянного и переменного тока в различных диапазонах напряжения и силе тока

Если у вас есть конкретная работа или приложение, и вам нужна помощь в поиске насосного решения, свяжитесь с нами сегодня.

Солнечная насосная станция

Эти солнечные насосные станции используются в солнечном контуре солнечной тепловой системы для циркуляции теплоносителя через массив. Они также используются для контроля температуры в вашем солнечном резервуаре.

Насос в насосной станции солнечных батарей приводится в действие сигналом дифференциального регулятора солнечной энергии. Сдвоенная насосная станция (показанная слева) содержит как подающее, так и обратное соединение и широко используется в большинстве солнечных тепловых систем.Также доступна однопроводная насосная станция с обратным подключением.

Эти насосные станции предварительно смонтированы и проверены на герметичность перед отправкой и внесены в список UL для обеспечения безопасности. Эти станции содержат ряд важных приспособлений и устройств безопасности, критически важных для установки и эксплуатации солнечной тепловой системы:

  • Шаровые краны на подаче и возврате в сочетании с обратными клапанами предотвращают нежелательную гравитацию и термоциркуляцию.
  • Порты для промывки, наполнения и опорожнения системы с использованием стандартных фитингов для садовых шлангов для простоты использования.
  • Вентиляционное отверстие позволяет легко вручную удалить воздух из системы, чтобы удалить скопившийся со временем воздух.
  • Расходомер входит в комплект и отображает текущий расход солнечных контуров. Также позволяет регулировать поток солнечного контура.
  • Термометр, установленный как на подающей, так и на обратной стороне, отображает оба набора температуры.
  • Манометр встроен и легко читается, что позволяет быстро и просто контролировать давление в контурах солнечной батареи.
  • Предохранительный клапан обеспечивает безопасность пользователей, разряжая солнечный контур в случае избыточного давления.

Документация для солнечной насосной станции

Солнечная коммерческая / высокопроизводительная насосная станция

Коммерческие солнечные насосные станции используются в контуре циркуляции солнечной тепловой системы для коммерческих, промышленных и других применений, требующих высокого расхода, или когда насос необходим для преодоления большого напора.

Подобно солнечной насосной станции (выше), коммерческая станция активируется сигналом от солнечного дифференциального регулятора. Этот насос поставляется с патрубками подачи и возврата, со стандартной наружной резьбой 1 дюйм (доступны другие комплекты соединений, свяжитесь с нами для получения подробной информации).

Эти насосные станции предварительно смонтированы и проверены на герметичность перед отправкой и внесены в список UL для обеспечения безопасности. Эти станции содержат ряд важных приспособлений и устройств безопасности, критически важных для установки и эксплуатации солнечной тепловой системы:

  • Насос Wilo Star S-30 поддерживает поток от 1 до 10 галлонов в минуту и ​​напор до 30 футов.
  • Трехскоростной насос и расходомер позволяют легко регулировать и контролировать.
  • Шаровые краны и обратные клапаны включены для предотвращения гравитации и термоциркуляции.
  • Порты для промывки, наполнения и опорожнения включены.
  • Ручной воздухоотводчик в комплекте.
  • Термометр и манометр позволяют легко контролировать и обслуживать большие коммерческие солнечные батареи.
  • Предохранительный клапан предотвращает избыточное давление в системе, обеспечивая безопасность обслуживающего персонала.

Документация к насосной станции для коммерческих / высокопроизводительных солнечных батарей

Солнечный насос постоянного тока

Солнечный насос постоянного тока может использоваться для большинства циркуляционных насосов без подключения к традиционной электросети. Высокопроизводительный солнечный насос постоянного тока может быть подключен непосредственно к фотоэлектрической панели.

Благодаря небольшому размеру и высокой эффективности он имеет исключительно низкое энергопотребление.Безвальный сферический двигатель обеспечивает бесшумный срок службы, не требующий технического обслуживания.

Этот насос идеально подходит для небольших или односемейных солнечных систем горячего водоснабжения, а также для любых других небольших циркуляционных насосов, где обычная энергия недоступна.

Документация к солнечному насосу постоянного тока

Служба быстрого обслуживания

Циркуляционные насосы водонагревателя

Служба

Quick Appliance Service устанавливает насос рециркуляции горячей воды для использования с вашим водонагревателем, что сэкономит вам время, воду и деньги.Если вы не хотите ждать, пока горячая вода достигнет ваших кранов, вам может пригодиться рециркуляционный насос.

Как работают эти рециркуляционные насосы?

По трубопроводу горячей воды в вашем доме горячая вода от водонагревателя поступает в различные раковины, ванны и душевые в вашем доме. Если вы включите кран с горячей водой в доме без системы рециркуляции, вся вода, находящаяся в водопроводе, должна пройти по трубам, прежде чем горячая вода из вашего водонагревателя достигнет вашего крана. В результате галлонов воды было потрачено впустую на ожидание поступления горячей воды.

Система рециркуляции горячей воды управляет возвратной линией от конца вашего последнего крана обратно к водонагревателю, поэтому горячая вода доступна мгновенно. Вместо того, чтобы тратить воду в канализацию в ожидании горячей воды, она уже есть! Это приводит к экономии воды, снижает затраты на электроэнергию и обеспечивает удобство мгновенного получения горячей воды.

Основные характеристики и преимущества этих рециркуляционных насосов:

Обеспечивает мгновенную подачу горячей воды всякий раз, когда вы включаете кран, душ или ванну — не тратьте время на ожидание

Рециркуляционная система горячего водоснабжения экономит средней семье из четырех до 17000 галлонов воды в год — отлично подходит для окружающей среды, вашего счета за воду и вашего счета за канализацию

24-часовой таймер в комплекте — позволяет запускать рециркуляционный насос в соответствии с вашим графиком

Хотелось бы получить горячую воду без долгого ожидания.Как я могу это сделать?

Два самых простых решения:
А) Неблагодарный водонагреватель у источника.
B) Система рециркуляции горячей воды. Он состоит из небольшого насоса и обратной линии от вашего дальнего приспособления. Насос устанавливается рядом с нижней частью водонагревателя вместе с поворотным обратным клапаном.

Расходует ли система рециркуляции горячей воды много энергии?
Оба варианта используют энергию.Но не так много, как думает большинство людей. В системе рециркуляции мы настоятельно рекомендуем заизолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии.

Регулируется ли термостат?
Термостатический регулятор автоматически выключает циркуляционный насос, когда температура превышает примерно 105 ° F, и снова включает, когда температура опускается ниже примерно 85 ° F. Термостат не регулируется.

Почему вы не рекомендуете заказывать термостаты с сетевыми насосами?
Из-за того, что эти насосы были предварительно смонтированы, для использования термостатов потребуется их повторное подключение, поэтому мы рекомендуем вам приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

В чем преимущество установки дополнительного таймера или термостата?
Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время. Поэтому, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос выключается.Если таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, и только при соблюдении температурных условий термостата. То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.

Типовая система горячего водоснабжения перед рециркуляционным насосом.


Обычная установка рециркуляционного насоса.


Крупный план насосной установки.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
