Где ставят циркуляционный насос в системе отопления: Правильная установка циркуляционного насоса: место, обвязка, положение

Содержание

На подачу или обратку ставить дополнительный насос отопления

Владельцы коттеджей с индивидуальным отоплением неизбежно сталкиваются с проблемой неравномерного прогрева помещений за счет невысокой скорости движения жидкости (воды) в трубах и радиаторах.

В одних комнатах чрезмерно жарко, в других холодно. В такой ситуации рано или поздно любой владелец приходит к пониманию, что нужен дополнительный насос в системе отопления.

В этой статье будут рассмотрены вопросы выбора места монтажа, схема и порядок установки дополнительного циркулятора, а также необходимость гидравлического разделителя.

Содержание статьи

В каких случаях нужен в системе отопления второй насос

Неравномерный прогрев помещений неизбежно возникает если дом большой. До самых отдаленных от котла комнат вода доходит практически холодной. Если отдаленные помещения еще и большей площади, чем близлежащие — ситуация усугубляется.

Чем больше дом, тем более актуальная проблема.

Решить ее можно двумя способами:
  Установить дополнительные радиаторы в отдаленных комнатах. Однако это малоэффективно. Едва теплая вода плохо нагревает, даже если площадь поверхности батарей отопления большая.
  Установить дополнительный циркуляционный насос. Это решение считается более эффективным. Два насоса в системе отопления дают лучший результат, чем дополнительные радиаторы.

Окончательное решение принимается, исходя из субъективных ощущений. В двухэтажных зданиях практически всегда ставится в отопление два насоса. Однако если температура в доме комфортная, можно ничего не менять. Но так бывает редко.

В подавляющем большинстве случаев в отоплении, дополнительный насос нужен и лучше установить его сразу, чем переделывать что-то задним числом. Остается только определиться, куда поставить 2 насос отопления.

Варианта может быть два: ставится насос отопления на подачу или обратку.

Выбор места: на подачу или на обратку

Споры, о том можно ставить насос на подачу или нет кипят давно. Большая часть мастеров придерживается мнения, что установка насоса на подачу недопустима. Это не совсем так, ведь ставить насос отопления на подачу или обратку, зависит от ряда весьма значимых моментов.

Те, кто придерживается мнения, что циркуляционный насос на подаче неприемлем, объясняют это тем, что температура воды на подаче слишком высока. Если ставить циркуляционный насос на обратку отопления, он эксплуатируется в более щадящих условиях.

Однако на практике многое зависит как от самого насоса, так и от максимальной температуры в системе. В большинстве случаев, вариант куда ставить насос отопления: будь то подача или обратка, не имеет большого значения.

Делая выбор, прежде всего, нужно обратиться к инструкции к конкретному устройству. Если там указано что он выдерживает 100 °С, то ничто не мешает поставить насос на подаче отопления, так как температура жидкости в системе не превышает температуры кипения, обычно максимум составляет 90 °С.

А большинство современных насосов рассчитаны на 110 °С. Поэтому насос на подаче отопления не проблема. По крайней мере, других значимых причин, ставить насос на обратке в системе отопления нет. Препятствием может стать только высокая температура воды.

Найдется немало специалистов, которые ставят циркуляционный насос на обратку, и только так. Они полностью отвергают циркуляционный насос на подаче отопления. Люди просто предпочитают действовать проверенными, испробованными методами, так, как делали раньше, и ставят циркуляционный насос на обратку отопления.

Насос на обратке в системе отопления — это старое, проверенное временем решение. Выбрав его, вы точно не ошибетесь. Если же важно разобраться, ставить насос на подачу или обратку, то постарайтесь определить, какова реальная температура в вашей системе. Может ли закипеть теплоноситель – вода в системе.

Опытные специалисты рекомендуют выбирать то место, которое наиболее удобно, и если серьезно не важно, куда Вы решите ставить насос на обратку или подачу. Главное, чтобы он не мешал, и к нему был удобный подход.

При этом практика показывает, что крупные производители, такие как Meibes, монтируют дополнительный насос в системе отопления именно на подаче. А это серьезные и очень надежные производители.

Схема установки

Схема установки дополнительного насоса в систему отопления зависит от двух факторов: самого насоса и типа системы отопления. Система отопления может быть однотрубной и двухтрубной (обычно используется при полном отсутствии радиаторов).

Инструкция к насосу должна содержать рекомендации по его установке, в т.ч. если подключается 2 насос отопления и перед монтажем рекомендуем с ней ознакомится.

В общем случае схема включает:
  отсечные клапаны вентили до и после насоса, для снятия оборудования при проведении технического обслуживания или ремонте;
  шаровый кран в основном трубопроводе для обеспечения движения теплоносителя через насос;
  механический фильтр перед оборудованием для исключения попадания в циркулятор различных загрязнений.

Установка дополнительного насоса

Независимо от того, что был решено (подача или обратка), насос отопления крепится на трубы с помощью накидных гаек. Это оптимальное решение. При таком крепеже в случае необходимости можно легко снять устройство, открутив гайки. Это не составит труда.

Приступая к работе запомните основные правила установки в насоса в отопление (в том числе 2 насоса):
  Блок с электропроводами должен располагаться вверху. Иначе в случае протечки или образования конденсата их зальет.
  Не имеет значения, в какую часть отопительной системы врезать устройство. Можно выбрать как горизонтально расположенную трубу, так и вертикальную. Главное, расположить агрегат на горизонтальной оси ротора.

Обладая базовыми техническими знаниями и необходимым инструментом установить дополнительный насос отопление можно самостоятельно. При этом важно не забыть установить байпас для перекрытия воды на случай, если потребуется заменить или отремонтировать устройство.

Порядок установки:

  Перед началом работ необходимо слить воду и прочистить трубы (дополнительно прокачать воду по трубам).

  Установить в отопление дополнительный насос по прилагаемой сверху схеме. На каждом крае устанавливают краны для перекрытия движения жидкости. Если установка дополнительного насоса, отопление, прошла неудачно, перекрыв краны, можно будет что-то поправить не сливая воду.

Важно: диаметр отводной (байпасной) трубы, идущей к устройству, должен быть меньше основной.

  Заполнить систему водой и поверить, как работает дополнительный циркуляционный насос.

  На этом установка дополнительного насоса в систему отопления завершена.

Если опыта монтажа оборудования недостаточно или есть сомнения в технических параметрах оборудования, в т.ч. затруднения в контроле температуры воды, то при монтаже в отопление второй насос следует ставить на обратку.

Главное помнить: если нет риска закипания жидкости при циркуляции, можно ставить насос на подачу, не опасаясь эксцессов или каких либо проблем.

Гидравлический разделитель

Важно, при установке дополнительного насоса в системе отопления, установить гидравлический разделитель двух контуров движения. Он необходим для корректного взаимодействия приборов друг с другом. Он позволяет сбалансировать температуру воды в прямом и обратном трубопроводе.

Монтаж системы отопления частного дома или квартиры — это сложная задача. Куда ставить насос подача или обратка, не единственный значимый вопрос, на который нужно ответить. Прочитайте другие статьи по этой теме на нашем сайте, чтобы разбираться во всех нюансах этого вопроса.

Вместе со статьей «На подачу или обратку ставить дополнительный насос отопления» читают:

что ставить при малой мощности котла, для чего нужно включать

Повысить эффективность работы автономных систем обогрева загородных домов и дачных домиков позволяет такое устройство, как циркуляционный насос на отопление. Установка этого насоса в систему отопления не представляет особых сложностей, поэтому выполнить такую процедуру, обладая хотя бы минимальными навыками работы с техническими устройствами, можно самостоятельно, без привлечения квалифицированных специалистов.

Циркуляционный насос в системе отопления

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

  1. Сечение труб, к которым будет подключаться циркуляционный насос.
  2. Габариты места, отведённого для установки перекачивающего агрегата.
  3. Максимальную температуру теплоносителя.
  4. Мощность и пропускную способность теплогенератора.
  5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Особенности устройства системы отопления с насосной циркуляцией изучены в данной статье:

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.

Какую ставить скорость на насосе отопления при малой мощности котла

Регулировка мощности циркуляционного насоса, как правило, проводится с целью повысить или, наоборот, снизить его производительность. Чем выше его скорость, тем быстрее горячая вода проходит по трубам и тем больше тепла она отдаёт. В свою очередь, чем она ниже, тем медленнее жидкость проходит по системе, быстрее остывает и соответственно теплоотдача будет меньше.

Минимальную мощность отопительного оборудования устанавливают преимущественно весной. В это время на улице уже довольно тепло, но сам дом прогревается недостаточно и есть необходимость в небольшом подогреве помещения.

Скоростные режимы насосов могут отличаться в зависимости от модели и комплектации. В среднем минимальный показатель составляет 30—35 л/мин, максимальный — 80—90 л/мин.

Для чего нужно проверять настройки

Чтобы удостовериться в максимальной производительности прибора перед началом эксплуатации рекомендуется проверить его настройки. Делается это, как правило, по двум параметрам.

Шумоизоляция. Существует несколько причин, по которым отопительный прибор может издавать сильный шум:

  • неправильный монтаж;
  • воздух в трубах;
  • перепады напряжения;
  • неисправность устройства.

Чтобы избежать этих проблем установку лучше доверить мастеру, который проведёт комплексную диагностику, убедится в правильности монтажа и функциональности аппарата.

Равномерный обогрев. Главной причиной неравномерного обогрева радиаторов является недостаточная мощность. Невысокая скорость способствует быстрому остыванию воды, в результате чего тепло просто не доходит в конец системы.

К аналогичной проблеме приводит также завоздушенность или неправильно подобранный режим терморегулятора. Может повлиять на производительность прибора и неправильный монтаж. Особенно это касается алюминиевых и биметаллических батарей, которые должны быть установлены максимально ровно.

Определение места врезки насоса в систему

При установке циркуляционного насоса необходимо учитывать не только рекомендации производителей, но и возможность его периодического обслуживания. Совсем недавно насосы с «мокрым» ротором рекомендовалось устанавливать исключительно на обратку – считалось, что так они проработают намного дольше, поскольку будут находиться в более щадящем температурном режиме.

Типовая схема подключения насоса, обеспечивающего принудительную циркуляцию теплоносителя, к автономной системе отопления частного дома или загородного коттеджа

Современные агрегаты рассчитаны на длительный контакт с горячей жидкостью, поэтому их смело можно устанавливать и на стороне подачи. Мало того, специалисты нередко рекомендуют монтировать насос именно на подающий трубопровод, чтобы повысить давление в зоне всасывания. В этом случае указанный участок будет иметь самую высокую температуру, поэтому следует обязательно убедиться в том, способно ли электрическое устройство контактировать с высокотемпературной жидкостью. Достоинства подобного способа смогут оценить, например, обладатели тёплых водяных полов, поскольку в этом случае исключается образование воздушных пробок.

Для оптимизации схемы отопления используется распределительная гребёнка. Подробности:

Для систем обогрева с мембранными баками, напротив, рекомендуется вести монтаж байпаса с насосом на стороне обратки, поближе к расширительной ёмкости. Если же такая схема затруднит обслуживание насоса, то его врезают непосредственно в магистраль, обязательно оснащая контур обратным клапаном.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

  • на обогрев здания требуется более одного котла;
  • схема обвязки наделена буферной емкостью;
  • отопительная система разветвляется на несколько линий;
  • используются гидроразделители;
  • протяженность тепломагистрали превышает 80 метров;
  • нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам. Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Циркуляционный насос и элементы его обвязки: рекомендации специалистов

Выбрать циркуляционный насос и определиться с местом его установки – это всего лишь полдела. Не менее важно грамотно выполнить обвязку – только в этом случае можно рассчитывать на долгую, беспроблемную работу и возможность комфортного обслуживания агрегата. В рекомендациях специалистов нет ничего сложного:

  1. Место установки насоса следует оборудовать шаровыми кранами. С их помощью можно будет отсечь агрегат от теплоносителя во время профилактических или ремонтных мероприятий.
  2. Со стороны входа теплоносителя необходимо установить фильтр грубой очистки, который послужит барьером для механических частиц. Как показывает практика, наличие подобного устройства замедляет процесс абразивного износа крыльчатки в несколько раз. Если же говорить об опасности повреждения помпы, то здесь значение фильтрации и вовсе трудно переоценить.
  3. Крайнюю верхнюю точку байпаса следует оборудовать клапаном для развоздушивания.
  4. Направление движения теплоносителя должно совпадать со стрелкой на корпусе прибора.
  5. Поскольку в насосах «мокрого» типа охлаждение и смазку выполняет перекачиваемый теплоноситель, ось вращения должно находиться в параллель с горизонталью.
  6. Для обеспечения герметичности сопряжённые детали и места их соединений уплотняют при помощи прокладок и герметиков.

Не менее важно правильно подключить насос к электрической сети. Тип и сечение кабеля должны соответствовать мощности агрегата, а подключение необходимо выполнять только при наличии защитного заземления.

Как правильно подключить к электросети

Циркуляционный насос необходимо подключить к дифференциальному автомату и терморегулятору.

С дифференциальным автоматом

Подключение циркуляционного оборудования к дифференциальному автомату выполняется в следующей последовательности:

  1. Отрезается трехжильный кабель требуемой длины, протягивается через гофру.
  2. Гофра с кабелем прокладывается от щитка, в котором установлен диффавтомат, к насосу, с креплением к стене хомутами.
  3. Кабель заводится в клеммную коробку ЦН и подключается к клемме «L» фазным проводом (коричневым или белым), к клемме «N» нулевым проводом (синим или бело-синим), к клемме «PE» проводом заземления (желто-зеленым).
  4. Противоположный конец кабеля подключается в щитке: фазный и нулевой провод кабеля — к соответствующим клеммам диффавтомата, земляной провод — к клемме заземления щитка.

Подсоединение к терморегулятору

Термостат устанавливается в разрыв фазного провода:

  1. Нулевой провод и провод заземления от диффавтомата подключаются к ЦН.
  2. Фазный провод подключается к одной клемме термостата. Вторая клемма термостата соединяется подходящим отрезком провода с фазной клеммой ЦН.

Основные правила монтажа

Любое оборудование поставляется в сопровождении инструкции производителя, в которой отражается вся важная информация об его устройстве, принципе работы и правилах монтажа. Прочитав внимательно данный технический документ, можно понять основные правила обращения с ним.

Очень важно при самостоятельной установке выбрать нужную позицию изделия относительно горизонта. Расположение вала электродвигателя должно быть строго горизонтальным. В противном случае могут образоваться воздушные пробки, которые оставят подшипники без смазки и достаточного охлаждения. Это приведет к быстрому износу деталей и скорой поломке оборудования. На корпусе насоса есть стрелка, по направлению которой должен двигаться теплоноситель в системе.

Варианты правильного и неправильного расположения циркуляционного насоса с «мокрым» ротором. Категорически запрещено размещение оборудования так, как показано в нижнем ряду

Необходимость фильтрации воды

Перед насосом устанавливают грязевик, функция которого заключается в фильтрации теплоносителя. Фильтр-грязевик задерживает абразивные частицы, песок, окалины и другие загрязнения, попавшие в воду. При попадании подобных элементов внутрь насоса может произойти разрушение крыльчатки и подшипников. Так как диаметр врезки для монтажа насоса имеет небольшой размер, то можно использовать обыкновенный фильтр грубой очистки. Обратите внимание, что бочонок, служащий для сбора различных взвесей, направляют вниз. Находясь в таком положении, фильтр не послужит препятствием для циркуляции воды. При частичном заполнении бочонок не утратит способности пропуска теплоносителя.

Важно! Большинство фильтров снабжены стрелкой, указывающей правильное направление потока воды в контуре. Если проигнорировать направление стрелки, то придется намного чаще чистить грязевик.

Расположение насоса в отопительном контуре

В принципе, большинство моделей современных насосов способно одинаково хорошо работать как на подаче, так и на обратке. Оборудование можно врезать в любой части отопительного контура. При этом следует учитывать, что длительность работы подшипников и пластиковых деталей устройства будет зависеть от величины температуры теплоносителя. Поэтому лучше врезать оборудование на обратном трубопроводе после расширительного мембранного бака и перед котлом отопления.

Один из вариантов правильной врезки циркуляционного насоса в трубопровод системы отопления частного дома с длиной контура не более 80 метров

Для чего нужен байпас?

Циркуляционный насос является энергозависимым устройством. При отключении электричества система отопления должна работать на условиях естественной циркуляции. Для этого необходимо минимизировать сопротивление в контуре за счет уменьшения количества изгибов и поворотов, а также использования в качестве запорной арматуры современных шаровых вентилей. В открытом состоянии просвет в шаровом вентиле совпадает с диаметром трубы.

Циркуляционный насос устанавливают на байпасе, который отсекается от основной системы с помощью двух шаровых кранов. Такое размещение оборудование позволяет произвести его ремонт или замену без ущерба для отопительной системы дома. В межсезонье система отопления может работать без насоса, который перекрывается с помощью все тех же шаровых вентилей. При усилении морозов насос включают в работу, открывая запорную арматуру по его краям и закрывая шаровый вентиль на основном контуре. Так осуществляется регулировка направления потока теплоносителя.

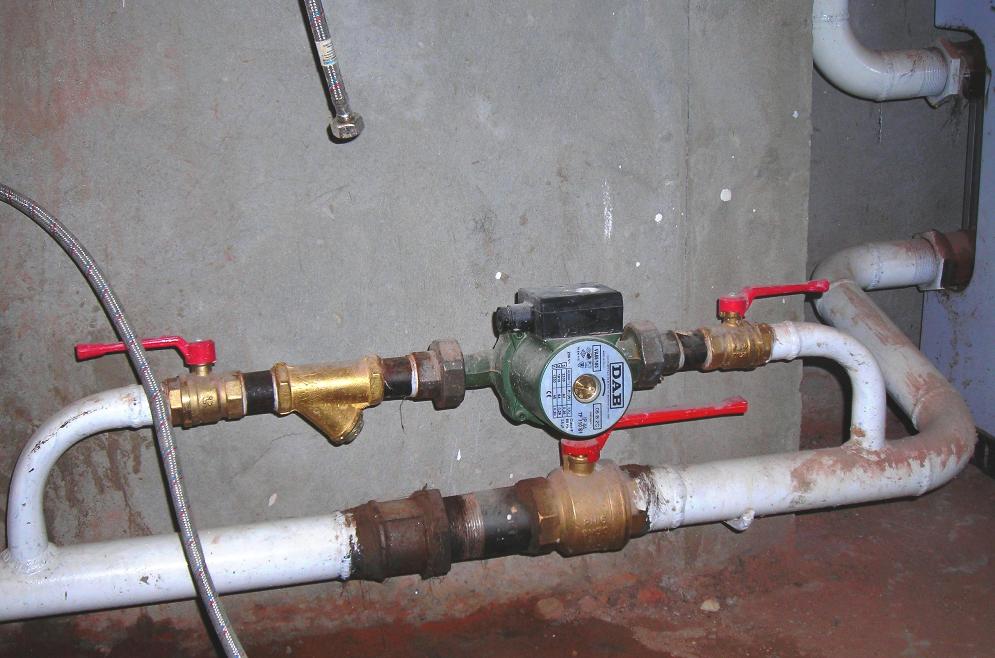

Монтаж циркуляционного насоса на байпасе (обводной трубе) с использованием трех шаровых кранов обеспечивает ток теплоносителя по нужному направлению

Электрическое подключение

Если система отопления устроена по принципу принудительной циркуляции, то в случае отключения электричества насос должен продолжать работать от резервного источника питания. Поэтому рекомендуется устанавливать источник бесперебойного питания, который позволит функционировать системе отопления пару часов. Этого времени обычно хватает специалистам для устранения причины аварийного отключения подачи электричества. Продлить автономную работу оборудования могут внешние аккумуляторы, подключенные к резервному источнику питания.

Подключение насоса к источнику бесперебойного питания (ИБП), который дополнительно усилен тремя аккумуляторными установками, последовательно соединенными в единую цепь

Осуществляя электрическое подключение оборудования, необходимо исключить вероятность попадания в клеменную коробку влаги и конденсата. Термостойкий кабель используют в том случае, если теплоноситель разогревается в системе отопления более, чем на 90° С. Не допускается соприкосновение силового кабеля со стенками труб, двигателем, корпусом насоса. Подключение силового кабеля к клеменной коробке производится с левой или правой стороны, при этом переставляется заглушка. При боковом расположении клеменной коробки кабель заводят только снизу. И да, заземление обязательно!

Ответить на вопрос, зачем ставить циркуляционный насос, поможет следующий материал:

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Проверка работы и запуск в работу

После завершения монтажных работ отопительная система наполняется водой. Затем удаляется воздух путем открытия центрального винта, расположенного на крышке корпуса насоса. Появившаяся вода будет сигнализировать о полном удалении воздушных пузырьков из устройства. После этого насос можно запускать в работу.

Ознакомившись с инструкцией и прочитав данную статью, можно провести монтажные работы самостоятельно. Если вы не поняли, как установить насос на отопление, то пригласите профессионального мастера.

Какая модель лучше для отопления теплиц

Многие владельцы теплиц обустраивают системы отопления с естественной циркуляцией. Это самый простой и дешевый вариант. Зачастую циркуляционный насос – непозволительная роскошь, если обогрев необходим лишь несколько недель в году. Если же теплица или оранжерея должны обогреваться в течение всего отопительного сезона, без насоса не обойтись. В этом случае его выбирают по тем же критериям, что и для дома. Лучше всего подойдет модель с автоматической регулировкой скоростей. Это позволит поддерживать нужный температурный режим в теплице без участия человека, и при резком похолодании растения не перемерзнут.

При подборе циркуляционного насоса обращайте внимание на производителя. Популярные марки – Grundfos, Wita, Speroni, Wilo, Wester. Претензии к их качеству бывают крайне редко. Приборы работают долго и безотказно, стоимость – приемлемая. От приобретения «китайцев» лучше отказаться. Разница в цене с «авторитетными» брендами не так уж велика, зато в качестве очень заметна. Китайские модели часто не отвечают заявленным характеристикам, шумят при работе, быстро выходят из строя. Экономия на насосе обернется дополнительными расходами – проверено.

Циркуляционный насос в системе отопления: зачем нужен

Содержание статьи:

Вступление

Принудительная циркуляция в отопительной системе имеет большое количество преимуществ, и используется очень часто. Для монтажа отопления используется циркуляционный насос. Они подходят для всех современных котлов независимо от типа нагрева.

Что такое циркуляционный насос

Циркуляционный насос является одним из главных элементов в отопительной системе. Благодаря такому типу установки, осуществляется равномерное распределение воды в отопительной системе. Небольшой агрегат устанавливается непосредственно в трубопровод. Изделие имеет чугунный корпус и занимает немного места в помещении. Данный тип насосов подразделяются на устройства с сухим и мокрым ротором. Отличительные особенности заключаются в способе монтажа.

Зачем нужен циркуляционный насос

Для подержания тепла в помещении необходимо использовать не только котел, но и специальный насос, с помощью которого происходит принудительное передвижение жидкости по системе. Правильно подобранное устройство обеспечивает отсутствие сбоев в период отопительного сезона.

Где ставят циркуляционный насос

Использоваться циркуляционный насос может абсолютно в любом месте, где проходит отопительная система. Используется чаще всего для жилых помещений, или производственных цехов. Устанавливается на любом участке водной системы. Однако для увеличения производительности изделия установку рекомендовано проводить в местах с низким гидравлическим давлением. Данный тип насоса чаще всего применяется:

  • в отоплении;
  • подаче горячей воды;
  • канализации;
  • в системе теплый пол.

Могут использоваться насосы с опорой. Если таковых опор нет, изделие крепиться на фундамент или трубу.

Преимущества циркуляционных насосов

Выбирая циркуляционные насосы необходимо учитывать следующие положительные особенности:

  • потребляют небольшое количество электроэнергии;
  • маленькие размеры;
  • простая установка и эксплуатация;
  • длительный период службы

Устройства доступны и могут устанавливаться без помощи специалиста. Уход не требователен, также следует отметить высокий коэффициента полезного действия.

Ведущие бренды

Среди наиболее известных брендов, которые предлагают циркуляционные насосы необходимо выделить:

  • Grundfos;
  • RUDES;
  • ARUNA;
  • ECOMAX;
  • Инсэл;
  • ВИХРЬ;
  • Leberg;
  • ДЖИЛЕКС.

Производители имеют большой ассортимент и неоднократно доказывали качество своего товара. Модели различной ценовой категории, зависимо от размера магистрали. Для небольших помещений могут использоваться бюджетные приборы, для больших магистралей предпочтение необходимо отдавать мощным устройствам которые легко справятся с поставленными задачами.

©remont-kuxni.ru

Еще статьи

Поделись статьей с друзьями:

Похожее

Как нельзя устанавливать насос в отопление | Строительный журнал САМаСТРОЙКА

Как нельзя устанавливать циркуляционный насос

Увеличить эффективность системы отопления поможет циркуляционный насос, который позволит, ускорить перемещение теплоносителя в трубах. При этом высокая производительность насоса зависит от правильности его установки. Если насос для отопления будет установлен неправильно, то, возможно, возникновение шумов, снижение мощности, завоздушивание и, неравномерное распределение тепла.

В данной статье строительного журнала будет рассказано о том, как правильно установить насос на отопление, и какие преимущества будут от его установки.

Что даёт установка циркуляционного насоса в систему отопления

Полвека назад наибольшее распространение получило так называемое «паровое отопление». Принцип работы такого отопления основан на разнице температур, а теплоноситель по трубам циркулирует самотёком. Циркуляционные насосы в то время использовались только в централизованных сетях отопления. Они имели большую мощность и такие же габариты.

Во многом ситуация изменилась с появлением небольших и компактных насосов, размеры которых позволили их использовать в бытовых системах отопления. Установка циркуляционного насоса даёт существенный прирост мощности и увеличивает эффективность отопительной системы.

Циркуляционные насосы на отопление ставят для того, чтобы:

  • Увеличить скорость перемещения теплоносителя. В данном случае обогрев помещений будет производиться гораздо быстрей;
  • Повысить пропускную способность труб, и нагреть тем самым, дальние радиаторы в доме;
  • Для принудительной перекачки теплоносителя в закрытых системах отопления;
  • При обустройстве систем теплых полов;
  • Чтобы, в общем, улучшить эффективность отопления в доме.

При этом единственным недостатком циркуляционного насоса, является зависимость от электричества.

Если его нет, то и насос, работать не будет. Частично проблема решается установкой источников бесперебойного питания и монтажом байпаса, который даёт возможность задействовать систему отопления, когда циркуляционный насос, по каким-то причинам, работать не будет.

Как нельзя устанавливать циркуляционный насос в отопление

Выше было сказано, что от правильности установки циркуляционного насоса в системе отопления, зависит эффективность работы оборудования. Рассмотрим основные ошибки при установке циркуляционного насоса, что поможет в дальнейшем их избежать.

На обратку или подачу? Учитывая достаточно большую разницу температур, на обратной и подающей магистралях отопления, ставить насос лучше всё-таки на обратку. В таком случае, насос будет меньше перегреваться и не закипит при возникновении критических температур.

Фильтр-грязевик. Обязательное условие для нормального функционирования циркуляционного насоса, это наличие фильтра грубой очистки (с металлической сеткой внутри). В противном случае, насос может быстро засориться, и выйти из строя. Также, чтобы можно было бы отремонтировать или заменить существующий циркуляционный насос, должны быть установлены две крана, для быстрой замены.

На каком участке ставить? Насос в отоплении можно ставить практически на любых участках трубопровода: вертикальных, горизонтальных и, даже наклонных. Единственный момент, который нужно будет учесть, связан с тем, чтобы ротор циркуляционного насоса находился только в горизонтальной плоскости. Простыми словами, насос нельзя устанавливать ротором вверх и вниз.

Как правильно ставить? При установке, коробка на насосе с клеммами должна находиться вверху или на крайний случай, сбоку. Не допускается устанавливать циркуляционный насос, таким образом, чтобы пластиковая коробка была расположена внизу. В противном случае, может произойти замыкание, что повлечёт за собой выход насоса из строя.

Куда должна смотреть стрелка на насосе? Ну и, конечно же, при установке насоса нужно учитывать направление потока теплоносителя в системе отопления. Если насос устанавливается на обратке, то его стрелка должна смотреть в сторону отопительного котла. Если наоборот, то, соответственно, стрелка должна быть направлена в другую сторону.

Грамотный монтаж циркуляционного насоса в отоплении, поможет избежать ряда проблем связанных с эксплуатацией дорогостоящего оборудования.

Читайте также:

В каких случаях есть причины устанавливать циркуляционный насос?

Задача такого оборудования — поддерживать теплоноситель в системе в постоянном движении, что обеспечивается благодаря созданию перепадов давления в трубопроводах. При очень большой общей площади отапливаемого помещения и наличии нескольких этажей в здании традиционной системы отопления, где теплоноситель будет циркулировать естественным путем, будет недостаточно.

Давление в системах, которые основаны на естественной отопительной циркуляции — не более 0,6 мПа, повысить его для улучшения циркуляции жидкости можно двумя способами:

• создать замкнутую систему при помощи труб большого диаметра;
• ввести в систему циркуляционный насос.

Для установки труб большого диаметра понадобятся достаточно серьезные финансовые затраты. Установить циркуляционный насос в имеющуюся систему отопления дешевле, а эффект будет одинаковый. Особенно в загородном доме, где площадь составляет 100-150 м2.

Если в вашем частном доме система отопления работает плохо, котел закипает, а трубы при этом остаются холодными, установка циркуляционного насоса — отличное решение. Однако стоит учесть то, что в некоторых случаях установка насоса не увеличит эффективность работы отопительной системы в общем. Поэтому перед приобретением оборудования нужно разобраться в причинах недостаточно эффективной работы системы отопления.

Есть несколько значимых причин для монтажа циркуляционного насоса:

• несоответствие нормам уклона горизонтальных труб отопления (она составляет 5 мм на один погонный метр). Лучше купить насос, чем ломать стены и в соответствии со стандартами корректировать уклон труб;

• отопительная система смонтирована без радиаторов, установленных по периметру дома. На двух сторонах трубы (прямой и обратной) разница температуры — более 30 градусов, тогда как оптимальная разница — 15 градусов;

• есть смысл установить циркуляционный котел для экономии энергопотребления (по некоторым данным, до 30%).

Монтаж такого оборудования даст возможность выровнять температурный режим на всем протяжении системы, что поспособствует равномерной теплоотдаче приборов. Устройство также поможет устранить воздушные пробки, которые мешают циркуляции теплоносителя.

Бассейн из композитных материалов – удобство и комфорт
Ванна: какие бывают модели, как выбрать и на что смотреть в магазине?

Установка насоса в систему отопления на жидком теплоносителе


Автор Евгений Апрелев На чтение 4 мин. Просмотров 366

Естественная циркуляция теплоносителя по трубам за счет разницы температур на подаче и обратке возможна только в условиях скромной по размерам сети и малой обогреваемой площади с минимальными гидравлическими сопротивлениями. При большом количестве радиаторов, поворотов, отводов на теплотрассе возможна остановка движения потока вплоть до остановки функционирования всей системы и выхода ее из строя вследствие локального перегрева участков подачи. Правильная установка насосов в систему отопления позволяет добиться равномерной и качественной доставки теплоносителя через разветвленную отопительную систему во все помещения жилища.

[contents]

Роль насоса в системе отопления

Установка насоса в систему отопления позволяет решить главнейшую проблему автономной сети – неравномерность подачи отдачи тепла в дальних комнатах. Такая ситуация образовывается вследствие гидравлического сопротивления, из-за которого при самоциркуляции поток носителя либо сильно снижает скорость, либо вовсе прекращает движение. Физически это проявляется в неравномерности работы отопления:

  1. Помещения, которые расположены по теплотрассе ближе к источнику тепловой энергии пышут жаром и прогреваются до высокой температуры.
  2. Отдаленные комнаты довольствуются остатками тепла, попадающими в радиаторы за счет тепловой диффузии через рабочую жидкость носителя.

При этом также снижается общий коэффициент полезного действия из-за повышающейся разницы температур на входе и выходе теплопункта.

Вариантов решения данной проблемы в данное время существует всего два:

  1. Реконструкция трассы с заменой стандартных труб на продукцию большего проходного сечения. Редко используется по причине больших материальных и временных затрат. Иногда нет возможности физического воплощения такого проекта.
  2. Модернизация существующего контура врезкой специального насоса. Актуальный метод повышения продуктивности и выравнивания теплового режима здания.

Критерии выбора насоса для системы отопления

Принцип «мощнее — лучше» в данной ситуации совершенно не применим. Чем более мощный насос применяется, тем больше он создает неприятного фонового шума своей работой. Потому лучше всего будет заранее грамотно просчитать требуемые параметры обратившись к специализированной литературе, или воспользовавшись услугами инжиниринговой компании/знакомого теплотехника.

Приблизительные расчеты можно выполнить, самостоятельно воспользовавшись эмпирической формулой, из расчета 0,6 м напора насоса на каждые 10 метров теплотрассы. То есть — установка циркуляционного насоса в системе отопления общей протяженностью 50 метров требует минимального напора в 3 метра. Рекомендуется для надежности накинуть к полученному значению 10%, обеспечив тем самым задел «на прочность».

Помимо продуктивности, насосы разнятся еще и по типу исполнения рабочего органа:

  1. С сухим ротором. Отличаются дешевизной по сравнению с устройствами второго типа, но создают при этом весьма ощутимый неприятный звуковой фон. Поэтому их удел – многоэтажные здания, торговые и развлекательные комплексы, производственные помещения.
  1. С мокрым ротором. Рабочая часть полностью омывается перекачиваемой жидкостью, играющей одновременно роль смазывающего материала для трущихся частей. Внутренние детали выполнены из устойчивых к коррозии веществ – нержавеющая сталь, керамика. Наружный корпус изготавливается из бронзы или латуни. Используются преимущественно в индивидуальных контурах отопления коттеджей, частных домов, загородных дач. Высокая стоимость компенсируется бесшумностью в работе и большой наработкой на отказ. Из-за особенностей конструкции предъявляет повышенные требования к чистоте теплоносителя.

Особенности установки насосов

Главнейшая задача при монтаже – обеспечить устройству условия работы, рекомендованные заводом-изготовителем. Поэтому для начала стоит досконально изучить руководство по установке и эксплуатации, которое прилагается к каждой единице и поставляется вместе с сопутствующей документацией.

На основании анализа рекомендаций разных производителей можно составить универсальный перечень требований, подходящий к подавляющему большинству моделей:

  1. Для отсекания твердых частиц в жидкости и с целью минимизации абразивного износа крыльчатки с подшипниками скольжения обязательно нужно поставить перед насосом фильтр грубой очистки. Патрубок фильтра необходимо направить вертикально вниз для осаждения отфильтрованных элементов в грязевике и недопущения излишних завихрений потока.
  2. С точки зрения эффективности нет никакой разницы где ставить подкачку – на подаче, или на обратке. А вот долговечности разница уже существенна – температура на выходе из котла может достигать 70 градусов, соответственно насос также прогреется до такой же величины. А вот ресурс подшипников и пластиковых деталей при этом снизится больше чем наполовину.
  3. Вал двигателя нужно выставить по уровню в строго горизонтальное положение, чтобы исключить образование воздушной пробки и выхода из строя подшипников от перегрева без отвода тепла рабочей жидкостью.

Советы и рекомендации

Для снижения гидравлического сопротивления следует минимизировать количество поворотов и избегать применения вентилей седлового типа.

Как установить циркуляционный насос в систему отопления

Содержание

Принцип принудительной циркуляции теплоносителя стал непременным атрибутом современных систем водяного отопления. Тот факт, что нагнетание воды насосом имеет преимущество перед старыми самотечными системами, ни у кого сомнений уже не вызывает. Поэтому в большинстве частных жилищ уже выполнена или в скором времени произойдет установка циркуляционного насоса в систему отопления. Не говоря уже о вновь монтируемых инженерных сетях, где он присутствует еще со стадии проектирования. Рассмотрим, как правильно выполнить работы по монтажу насоса и его подключению.

Где надо ставить насос?

Роль перекачивающего устройства в отопительных системах всем ясна. Но часто возникают вопросы по месту его монтажа. Тут вариантов всего два:

  • на подающем трубопроводе после котла и группы безопасности,
  • на обратной магистрали непосредственно перед котлом.

Количество сторонников монтажа в обратном трубопроводе велико, но мало кто из них может аргументировать свою позицию, как и любители ставить агрегат на подаче. Так вот, на практике место установки абсолютно не играет роли и не оказывает никакого влияния на работу и тепловую мощность системы. Также ошибочны утверждения, что благодаря более низкой температуре в обратке насос прослужит дольше, тянуть легче, чем толкать и прочие высказывания в том же духе.

В частных домах температура в подающей магистрали редко достигает 70 ºС, не говоря уже о расчетных 90 ºС. Исключение – холодные северные регионы, но там подход к вопросам обогрева зданий стоит несколько серьезнее. Сами же циркуляционные агрегаты рассчитаны на высокую температуру воды и заклинивают они по другим причинам, например, из-за низкого качества теплоносителя, содержащего разные примеси. С точки зрения гидравлики монтаж циркуляционного насоса можно осуществлять на любую из двух ветвей, параметры системы от этого не изменятся.

Тогда почему чаще всего агрегат ставят на обратную магистраль? Все достаточно просто. В случае какой-то неисправности и перегрева котла вода в его баке начнет закипать, и пароводяная смесь двинется в систему. Но ведь насос может перекачивать только несжимаемую среду, то есть, жидкость. Когда в него попадет пар, процесс перекачки прекратится, теплоноситель в сети остановится, а котел ожидает взрыв, если не принять меры.

Важно. Большинство современных теплогенераторов хорошо защищены от перегрева, тут беспокоиться не о чем. В этом отношении опасность представляют лишь твердотопливные котлы, поэтому около них надо выполнять монтаж насоса только в обратку.

Рекомендации по монтажу

Перекачивающий агрегат монтируется в сеть с соблюдением определенных правил и требований. С целью ознакомления перечислим все правила установки насосов:

  • агрегат может работать как в вертикальном, так и в горизонтальном положении. При монтаже надо соблюдать направление потока жидкости, указанное на корпусе стрелкой,
  • при установке агрегата необходимо соблюдать его ориентацию в пространстве. Насос надо ставить так, чтобы его ротор находился в горизонтальном положении, а не «головой» вверх или вниз, как показано ниже на рисунке,
  • чтобы насос можно было снять для обслуживания или ремонта, до и после него ставится запорная арматура,
  • агрегат устанавливается на байпасной линии, а на прямой ставится кран, тогда в случае его отключения система сможет продолжить работу без принудительной циркуляции,
  • если производится установка циркуляционного насоса в открытую систему отопления, то сетчатый фильтр (грязевик) лучше поставить на байпасе, перед насосом, но после крана. В напорных сетях грязевик должен быть установлен перед байпасом, а при обвязке твердотопливного котла – перед трехходовым клапаном.

Совет. Агрегат не рекомендуется также ставить горизонтально клеммной коробкой вниз. Если не получается иначе, то нужно отвернуть 4 винта крепления корпуса, повернуть его на 180º вместе с коробкой и закрутить винты на место.

Есть один тонкий момент. В схеме, где принудительная циркуляция теплоносителя была задумана изначально, ставить байпас часто не имеет смысла. Ведь без насоса вода по трубам все равно не потечет, поскольку не те уклоны, диаметры и так далее. Поэтому смело можно встраивать агрегат в обратный трубопровод между расширительным баком и котлом, что и демонстрирует представленная на рисунке схема установки циркуляционного насоса в систему отопления:

Байпасную линию для насоса надо монтировать только в системах, ранее сделанных как самотечные. Ниже на рисунке показана соответствующая этому случаю схема монтажа:

Совет. Иногда вместо шарового крана на прямой линии гравитационной системы устанавливают обратный клапан лепесткового типа. Пока функционирует насос, он своим давлением подпирает лепесток клапана и прямая линия закрыта. Но как только отключат электричество, перекачивающий агрегат останавливается, давление падает и клапан на прямой линии открывается. Таким образом, система переходит в режим естественной циркуляции автоматически.

Порядок выполнения работ

Чтобы установить и подключить насос своими руками, нужно соблюдать следующий порядок производства работ:

  • если котел работает, то надо его остановить и дать время теплоносителю остыть,
  • опорожнить систему либо котловой контур, если предусмотрена такая возможность. Когда обвязка теплогенератора выполнена правильно, сливать из него воду не придется, достаточно отсечь его от системы с помощью соответствующей арматуры,
  • если система – самотечная, то байпасный узел с насосом и кранами можно собрать заранее,
  • выполнить врезку узла либо только насоса в подающий или обратный трубопровод, придерживаясь правил, изложенных выше,
  • произвести электрическое подключение циркуляционного насоса.

Совет. Мы не будем изобретать велосипед и предлагать здесь схему электрических соединений. Таковая имеется в инструкции по эксплуатации любого агрегата, даже китайского производства.

Дальнейшие действия заключаются в заполнении системы водой и стравливании из нее воздуха с помощью кранов Маевского и клапанов. Далее, не помешает произвести осмотр места монтажа с целью обнаружения протечек. Если их нет, то можно смело запускать циркуляционный насос в работу. Не забудьте открыть краны, отсекающие агрегат и перекрыть прямую линию, если он установлен на байпасе.

Что в итоге?

С первого взгляда можно подумать, что правильно установить циркуляционный насос не представляет особого труда. Это и на самом деле так, если имеется опыт монтажных работ. Когда такого опыта нет, советуем хорошо изучить документацию, прилагаемую к изделию производителем.

Установка рециркуляционного насоса для горячей воды

Насос рециркуляции горячей воды можно использовать для подачи горячей воды в душевые и смесители, когда это больше всего необходимо, без потери воды в канализацию, пока вы ждете, пока горячая вода поступит из водонагревателя. Если у вас есть ванная комната и душ, расположенные на некотором расстоянии от водонагревателя, вы можете обнаружить, что вам нужно включить душ в течение 30 секунд или более, прежде чем горячая вода из водонагревателя потечет по трубам и достигнет душа.

При установленном рециркуляционном насосе вода в трубопроводе горячей воды постоянно рециркулирует обратно в водонагреватель, а это значит, что она всегда теплая и готова к использованию. Существует несколько различных конструкций таких систем, но систему рециркуляции горячей воды, которую мы вам здесь покажем, довольно легко установить в существующую систему.

Механизм

В отличие от некоторых других систем, эта система не требует специального контура горячей воды и работает с помощью циркуляционного насоса, установленного на водонагревателе, и обратного клапана, установленного на раковине, наиболее удаленной от водонагревателя.Обратный клапан — это термочувствительный клапан, который направляет воду обратно в водонагреватель, пока она не станет достаточно теплой, а затем отключается, когда вода в трубопроводах горячей воды становится достаточно теплой для использования. В результате вода в трубах с горячей водой всегда теплая, когда вам это нужно, и вам никогда не придется сливать воду в канализацию, пока вы ждете, пока она нагреется.

Хотя рециркуляционный насос потребляет небольшое количество электроэнергии, эта стоимость энергии компенсируется экономией воды. В качестве функции энергосбережения большинство рециркуляционных насосов имеют встроенный таймер, который позволяет настроить насос на работу в течение дня, когда вам, скорее всего, понадобится горячая вода.Вы можете выключить насос на ночь, например, когда горячая вода не нужна.

Инструменты и материалы

В комплект рециркуляционного насоса входит большая часть того, что вам нужно, в том числе обратный клапан и подающие трубки, которые устанавливаются под раковиной.

  • Комплект рециркуляционного насоса (включая гибкие подающие трубки и обратный клапан)
  • Плоскогубцы или трубный ключ
  • Отвертка
  • Ведро и полотенце

Для подключения вашего рециркуляционного насоса потребуется розетка на 120 В.Убедитесь, что рядом с водонагревателем есть доступная розетка. Кроме того, в зависимости от конфигурации водопроводных труб водонагревателя могут потребоваться некоторые сантехнические работы и дополнительные детали для установки рециркуляционного насоса на выпускной трубе горячей воды на водонагревателе. Это наиболее вероятно, когда водонагреватель подключен к жесткому медному трубопроводу, а не к гибкому трубопроводу.

Инструкции

  1. Начните с перекрытия воды на запорных клапанах на трубопроводе холодной воды, идущей в водонагреватель.Этот клапан обычно находится наверху нагревателя. Убедитесь, что поток горячей воды полностью остановлен, открыв кран горячей воды где-нибудь в доме и проверив, течет ли горячая вода. Если запорный клапан не полностью остановил поток, возможно, вам придется перекрыть подачу воды в дом.
  2. Отсоедините гибкий водопровод на горячей стороне водонагревателя, где он входит в водонагреватель. Держите поблизости тряпку, чтобы уловить остатки воды, которая выйдет при отсоединении гибкой трубы.Примечание. Вы можете обнаружить, что эти соединения труб не являются гибкими линиями, а представляют собой жесткие трубы. В таком случае процесс сварки в рециркуляционном насосе будет немного сложнее, но все же возможен.
  3. Наверните насос на горячую сторону водонагревателя. При затягивании убедитесь, что циферблат таймера повернут в сторону, в которой его можно легко отрегулировать. Ленту сантехника можно использовать на резьбе ниппеля водонагревателя, но обычно в этом нет необходимости, если внутри внутренней гайки штуцера насоса есть резиновая прокладка.
  4. Подсоедините линию горячей воды к верхней части рециркуляционного насоса и затяните плоскогубцами. При необходимости можно сделать петлю гибкой лески, но убедитесь, что нет перегибов, которые могут ограничить поток воды.
  5. Теперь подойдите к раковине, которая находится дальше всего от водонагревателя, чтобы установить обратный клапан. Перекройте подачу воды в краны, закрыв оба клапана подачи, управляющие трубами подачи горячей и холодной воды.
  6. Отсоедините кран трубки питания от запорной арматуры под раковиной.Подготовьте полотенце и емкость для сбора воды, которая может вытечь при отсоединении трубок. Теперь вы подсоедините обратный клапан к трубкам подачи крана.
  7. Прикрутите существующие подводящие трубы, идущие вниз от патрубков смесителя, к двум верхним выпускным отверстиям на обратном клапане, при этом линия горячей воды расположена слева, а линия холодной воды — справа.
  8. Теперь проложите новые трубы подачи воды от обратного клапана к запорным клапанам горячей и холодной воды. Убедитесь, что они подключены к правильным клапанам.Обычно труба с горячей водой находится слева, а труба с холодной водой — справа, когда они выходят из стены или поднимаются через пол.
  9. Плотно подключив новые подающие трубки, вы можете прикрепить обратный клапан к стене с помощью винтов, входящих в комплект.
  10. Включите подачу воды как в смеситель для раковины, так и в водонагреватель. Налейте воду в дальнюю раковину, пока весь воздух не выйдет из линий. Перед подключением источника питания к рециркуляционному насосу убедитесь в отсутствии утечек в любом из соединений.
  11. Настройте насос, запрограммировав время, в которое он должен работать. Таймер позволяет настроить работу таким образом, чтобы насос работал тогда, когда больше всего необходима горячая вода.

Если вам когда-нибудь придется перекрыть подачу воды в дом, обязательно отключите насос от сети, чтобы он не сгорел. Когда насос работает, через него должна циркулировать вода. В случае отключения электроэнергии таймер на рециркуляционном насосе необходимо будет сбросить, чтобы он запускался и останавливался в нужное время.

Как установить циркуляционный насос горячей воды

Перед обсуждением
информацию об установке, давайте обсудим тот факт, что
рециркуляционный насос есть и как он работает. Быстродействующий поставщик горячей воды.
к кранам, не дожидаясь, пока вода прогреется. Он не полагается на
низкое давление, поступающее из системы водяного отопления и подающее нагретую воду
к светильникам с той же скоростью.

Для чего нужен циркуляционный насос горячей воды?

Ничего подобного
другая система отопления и не требует каких-либо проблемных установок.Это
в основном работает с циркуляционным насосом, который находится рядом с водонагревателем
и клапан, который установлен рядом с приспособлением. Функция клапана:
чтобы вода не возвращалась в нагреватель до тех пор, пока она не станет достаточно холодной.
Это термочувствительный клапан, который отключает нагреватель, если вода достаточно теплая.
для использования.

Посмотреть видео
ниже, чтобы лучше понять, как работает циркуляционный насос горячей воды:

Используются две основные системы циркуляционного насоса горячей воды.Первый — это тот, кто полагается на насос с электрическим приводом, а второй — тот, кто отвечает на силу тяжести, которая термофонирует, перемещая воду вперед.

1. Система, зависящая от электричества:

Она также известна как
интегрированный цикл. Этот тип рециркуляционного насоса чаще всего устанавливается в
дооснащение, но также может быть установлено на вновь построенных местах. Она имеет
насос, который установлен дальше всего от нагревателя и рядом с приспособлением.
Он имеет датчик, который сообщает насосу, что температура воды снизилась.
упала ниже 85oF, и он отключает насос, когда температура
поднимается до 95oF.

Вода
возвращается в насос через трубопровод холодной воды, это может повысить температуру
немного ненадолго, но быстро остывает. Он использует наименьшее количество
энергии и экономит электроэнергию, а также воду. Работает с переключателем и
датчик.

2. Система, зависящая от силы тяжести:

Этот тип системы
работает по принципу термосуммирования, заставляя более легкую горячую воду
выходят на поверхность, тогда как более плотная холодная вода остается в нижней строке.Для
такая система должна быть установлена, она должна быть размещена возле крана, который
дать вам горячую воду. Он будет работать эффективно, потому что более короткие трубопроводы
сэкономит потребление энергии, а также потерю тепла. Это требует больше энергии, чем
другой, потому что он будет оставаться в рабочем режиме 24/7. Это также
содержит клапан, который контролирует возврат воды к насосу.

Как установить циркуляционный насос горячей воды:

Шаг 1: первый и самый важный шаг
установка заключается в перекрытии крана горячего водоснабжения; это может присутствовать
возле водонагревателя.Убедитесь, что подача воды полностью перекрыта
открытие крана. Если вода все еще течет, возможно, вам придется закрыть
основной запас.

Шаг 2: сейчас
демонтировать трубопровод горячей воды от водонагревателя, может понадобиться тряпка для
остатки выходят из трубы. И помните об одном: вы можете обнаружить, что
применяемые трубопроводы не гибкие, а жесткие. Это может быть
немного сбивает с толку, но с этим тоже можно справиться.

Шаг 3: Присоедините
насос с подачей горячей воды водонагревателя.Когда вы устанавливаете насос,
обязательно поверните таймер лицевой стороной, чтобы его можно было легко
отрегулирован. Внутренняя гайка трубы имеет прокладку, поэтому не требует
сантехническая лента.

Шаг 4: подключите
гибкий трубопровод (который вы отсоединили ранее) к рециркуляционному насосу с
используйте плоскогубцы, чтобы не было утечки.

Шаг 5: теперь это
время для установки клапана рядом с краном, который находится дальше всего от насоса.
Прежде чем что-либо отсоединять, закройте кран с обеих сторон, чтобы
неудобство.

Шаг 6: теперь вы можете
отсоединить трубки подачи крана из-под раковины. Держите сухое полотенце, чтобы
смочите воду, которая собирается вылиться из этой трубы.

Шаг 7: после
отсоединив трубку крана, теперь можно установить туда обратный клапан.

Шаг 8: Теперь прикрепите
оставшиеся части трубки наверху обратного клапана, и держите это
Следует учитывать, что подача горячей воды идет с левой стороны, а холодная вода
Поставка идет с правой стороны.

Шаг 9: теперь запустите
недавно установленный рециркуляционный насос, чтобы убедиться, что труба прикреплена к
правильное место: горячая вода слева и холодная вода справа.

Шаг 10: включить
воду до самого дальнего конца крана, чтобы воздух из трубопровода удалялся так
вы можете проверить утечку и поток воды. Таймер, прикрепленный к насосу, позволяет
установить время работы насоса, это сэкономит электроэнергию и воду. Как
хорошо, как вы можете получить горячую воду, когда она больше всего нужна.

Преимущества рециркуляции горячей воды
система:

• В большей части нашей семьи мы ждем
несколько минут до подачи горячей воды, за это время мы теряем литры
поливать ежедневно.Что в конечном итоге плохо для нашей земли. Весь этот сценарий
независимо от того, работает ли рециркуляционный насос вручную или
автоматически.

• Также обеспечивает удобство
домовладельца, так как это экономит время и силы, которые мы тратим на ожидание.

• Экономит энергию, обеспечивая
вода, как только понадобится. Потому что, когда вода покрывает более обширную территорию
чем обычно, он может легко простудиться.

Эффективны ли системы рециркуляции горячей воды?

Система рециркуляции горячей воды grundfos предоставляет вам преимущества, связанные с получением горячей воды в снежную зиму всего за 400–800 кВтч в год, даже если насос работает круглый год.Летом это может быть не так полезно, потому что может увеличить тепло в вашем доме.

Циркуляционные насосы горячей воды

Экономьте более 10 000 галлонов в год (производитель заявляет до 17 000), установив циркуляционный насос для горячей воды. Этот насос делает горячую воду более доступной повсюду в доме, тем самым сокращая время ожидания горячей воды (и, следовательно, экономию, поскольку вся эта холодная и теплая вода не спускается в канализацию во время ожидания горячей воды).

Насосы рециркуляции горячей воды могут быть расположены либо на самом водонагревателе, либо в месте использования (приспособлении) в здании, и либо с таймером с аквастатом, либо по запросу и с аквастатом

Насос на водонагревателе (выделенная обратная линия)

Насосы, расположенные на водонагревателе, подходят для установок с предварительно смонтированной возвратной линией горячей воды. Основная линия горячей воды в здании всегда заполнена горячей водой, без попадания горячей или теплой воды в систему холодного водоснабжения.Тем не менее, ответвления подачи горячей воды от главной линии подачи к отдельным приборам не поддерживаются горячими, и при открытии крана горячей воды будет небольшая задержка на продувку этой воды. Этот тип установки чаще встречается в новостройках.

Насос на месте использования

Насосы, расположенные в месте использования (например, под раковиной), не требуют и не используют выделенную линию возврата горячей воды. Они возвращают негорячую воду в линию подачи холодной воды до тех пор, пока горячая вода не будет обнаружена в арматуре (вода возвращается в водонагреватель через линию холодной воды).Поскольку насос расположен прямо на приспособлении, горячая вода поступает в приспособление очень быстро. Другие приспособления в здании должны будут удалить негорячую воду между основной линией горячей воды и индивидуальной арматурой, прежде чем будет доступна горячая вода. Этот тип установки доступен для любого здания, особенно если выделенная обратная линия не установлена.

В любой из двух вышеперечисленных конфигураций струи рециркуляционные насосы используют либо механизм таймера и термостата, либо работают «по запросу».«

Системы с таймером / аквастатом

Конструкция с таймером и термостатом (аквастатом) поддерживает горячую воду во внутренней системе водопровода в течение времени, в течение которого таймер на устройстве настроен на это. Таймер и аквастат работают вместе для эффективной и действенной работы. Таймер легко настраивается потребителем и обычно настраивается на работу в те периоды дня, когда ожидается использование горячей воды. В течение активного времени насос работает, чтобы поддерживать горячую воду в трубах — выключая и включая, если необходимо, для поддержания подачи горячей воды в месте расположения термостатического датчика.Важно понимать, что насос на самом деле не работает постоянно, а только по мере необходимости, когда аквастат определяет, что вода ниже порогового значения температуры, и только в течение времени, установленного на таймере. Таким образом, горячая вода быстро становится доступной в то время, когда вы ожидаете в ней необходимости, но при этом эффективно.

Дополнительным преимуществом этого типа является то, что горячая вода не только быстрее (как и во всех рециркуляционных насосных установках), но и становится еще горячее! Это связано с тем, что трубы предварительно нагреваются циркулирующей горячей водой.Обычно первые минуты горячей воды теряют тепло из-за прогрева самой линии горячего водоснабжения. Когда эта линия поддерживается горячей водой, она будет меньше терять тепла на трубе на пути к вашему прибору.

Системы по запросу

Системы по запросу требуют, чтобы пользователь активировал насос, который быстро забирает горячую воду из водонагревателя, направляя холодную воду, которая все еще находится в трубопроводе горячей воды, в сторону холодной воды. Органы управления активацией насоса могут находиться в нескольких местах по всему зданию, а не только там, где находится насос.Когда в насосе обнаруживается горячая вода, циркуляция отключается до того, как горячая вода заполняет линию холодной воды. Дистанционное управление может быть расположено по всему зданию, чтобы инициировать поток. Переключатели дистанционного управления также могут иметь форму детекторов движения, поэтому, например, когда вы заходите в ванную комнату, горячая вода будет готовиться автоматически. Этот тип системы очень эффективен тем, что насос не работает, кроме случаев, когда это необходимо, и потери тепла меньше, поскольку основная линия горячей воды не поддерживается горячей в выбранное время дня.

Я лично рекомендую ACT D’MAND для удаленной системы на дальнем конце (вдали от водонагревателя) — хотя и не самый дешевый, я думаю, что он лучший. http://www.gothotwater.com/ Посмотрите видео ниже об установке одного из них.

Самостоятельная установка

Установка под мойку с таймером

Я устанавливаю этот под раковиной в ванной, в точке, наиболее удаленной от водонагревателя. Это лучшее место. В зависимости от фактической конфигурации сантехники на месте установки (т.е.например, расстояние от других светильников до основного водопровода), может быть небольшая задержка подачи горячей воды в другие приспособления, в то время как вода между основной линией горячей воды и приспособлением используется. Тем не менее, это будет по-прежнему более быстрая доставка и изначально более горячая вода во всех приспособлениях, чем без установленного насоса.

Насос, установленный на этом видео, произведен компанией LAING в США. http://completewatersystems.com/brands/laing-thermotech/
Существуют другие бренды и варианты.

Система по запросу под мойку

Это видео, снятое ACT Inc. D’MAND Systems (http://www.gothotwater.com/), объясняет особенности и преимущества рециркуляционного насоса ACT D’MAND System, а также включает пошаговые инструкции по как установить помпу.

Дополнительные ресурсы по установке насосов этой серии (серия STS) см. В информации по установке производителя по адресу: http: //www.gothotwater.com / установка-сантехника / установка-стс-серия

Замена рециркуляционного насоса

В этом видео Грег демонстрирует удаление старого вышедшего из строя рециркуляционного насоса и его замену современным насосом Grundfos COMFORT. http://www.grundfos.com/products/find-product/comfort.html

Вы узнаете, как работает насос, его преимущества в конструкции и пошаговые инструкции, начиная с слива воды из водонагревателя, снятия старого насоса и типичной установки нового водопровода для заменяющего насоса.

Основы системы циркуляционного насоса горячей воды

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Стандартная система водяного отопления нагревает воду только в баке, а оттуда она должна проходить по вашим трубам, чтобы достичь выхода. Это приводит к задержке между включением горячей воды и выходом горячей воды из крана.

Чтобы сократить количество отходов и повысить эффективность, система рециркуляции горячей воды будет поддерживать движение горячей воды по вашим трубам (по петле), так что вода будет готова к использованию, как только вы включите кран. Продолжайте читать, чтобы узнать, подходит ли вам эта система.

Где используются рециркуляционные насосы?

В течение многих лет рециркуляционные насосы были стандартным оборудованием в качественных отелях, спортзалах и ресторанах, но они также становятся все более распространенными в частных жилых помещениях.Преимущество наличия горячей воды по запросу в сочетании со сниженными затратами на электроэнергию делает использование таких устройств привлекательным по ряду причин.

Если раньше они предоставлялись для удобства клиентов, то теперь они используются как способ сократить расходы по дому. Некоторые из лучших на сегодняшний день моделей безбаквальных водонагревателей даже оснащены встроенным рециркуляционным насосом.

Преимущества

Когда открывается кран горячей воды, горячая вода всегда находится на расстоянии нескольких секунд.Вместо того, чтобы проталкивать горячую воду по всей системе из резервуара для горячей воды, ее нужно протолкнуть только через линию, ведущую от линии первичной воды к самому крану.

Циркуляционный насос поддерживает подачу горячей воды по трубам горячего водоснабжения в вашем доме постоянно, по запросу или по заданному времени с помощью таймера (в отличие от таймера водонагревателя). Если горячая вода не используется, она просто возвращается обратно в бак.

Эта основная экономия затрат достигается за счет меньшего количества воды, спускаемой в канализацию до того, как температура станет подходящей для использования.Рециркуляционные насосы сокращают потребление в регионах, чувствительных к воде, и в зимний период возможна значительная экономия.

Недостатки

Первоначальная стоимость является основным недостатком системы рециркуляции горячей воды. Новый блок может быть равен счетам за водопользование за многие месяцы, а установка еще больше увеличивает стоимость. Хорошая новость заключается в том, что большинство рециркуляционных насосов можно установить довольно легко, и у большинства любителей дома есть инструменты и навыки, необходимые для работы.

Новый насос также имеет решающее значение для вашей экономии, поскольку старые модели, как правило, работают непрерывно, а не по требованию. Кроме того, хорошо изолированные водопроводные трубы могут предотвратить потерю энергии и повысить эффективность любой системы водяного отопления.

Рекомендации по установке

Для установки рециркуляционного насоса потребуется добавить несколько трубопроводов, чтобы вода могла непрерывно течь через систему горячего водоснабжения. Обычно насос устанавливается в непосредственной близости от сборного резервуара, но вы также можете установить рециркуляционные насосы рядом с кранами, которые часто используются для обеспечения мгновенной подачи горячей воды в этом месте.

С другой стороны, вода для точечного нагрева может быть более доступной при использовании проточной водяной системы, которую можно установить под шкафом или в соседнем туалете.

Связано: Стоимость водяного теплого пола

Система рециркуляции горячей воды может быть большим капиталовложением для небольших семей, но может быть отличным способом сэкономить деньги в большом доме, где горячая вода пользуется большим спросом за счет большая площадь.

Как правило, если горячая вода доходит до крана более 5 секунд, установка рециркуляционного насоса может сэкономить вам деньги в долгосрочной перспективе, но также может быть хорошей идеей изучить другие методы нагрева. .

Связанные сообщения:

# 1 Услуги по установке и ремонту системы циркуляционного насоса горячей воды

РЕЦИРКУЛЯЦИОННЫЕ НАСОСЫ

Вы ждете у раковины или душа, чтобы вода нагрелась? В стандартном доме, когда кран горячей воды открыт, вода в трубе горячей воды обычно некоторое время находится в трубе и больше не горячая. Любой, кому нужна горячая вода, включает кран и ждет, пока горячая вода из бака водонагревателя не достигнет приспособления.В больших домах, особенно в наиболее удаленных от водонагревателя водопроводных устройствах, это может занять некоторое время, а проточная вода при этом тратится впустую.

Системы рециркуляции горячей воды обеспечивают циркуляцию воды в трубопроводах горячего водоснабжения, поэтому горячая вода всегда доступна и расходуется меньше воды. Это заставляет водонагреватель работать больше, но насколько больше зависит от типа системы. Если в доме используется солнечная система нагрева воды, это не вызывает беспокойства, поскольку нагрев воды стоит недорого или бесплатно.

ЧТО ТАКОЕ СИСТЕМА РЕЦИРКУЛЯЦИИ ГОРЯЧЕЙ ВОДЫ?

Эта система обычно используется при модернизации, но также может быть установлена ​​в новом строительстве. Насос устанавливается под самой дальней от водонагревателя раковиной в ванной. Насос содержит датчик, который включает насос, когда температура воды опускается ниже 85 ° F, и выключает его, когда температура воды достигает 95 ° F. Новые насосы регулируются от 77 ° до 104 °.

В этой системе горячая вода периодически рециркулирует.Горячая вода возвращается в водонагреватель по трубам холодной воды. Это немного повышает температуру холодной воды, но через короткое время она возвращается к обычной холодной температуре.

СИСТЕМА РЕЦИРКУЛЯЦИИ ГОРЯЧЕЙ ВОДЫ, УСТАНОВЛЕННАЯ НА ВОДОНАГРЕВАТЕЛЕ

Эта система может быстро подавать горячую воду в арматуру, не дожидаясь, пока она нагреется. Вместо того, чтобы полагаться на низкое давление воды, обычное для большинства водопроводов, в рециркуляционных системах используется насос для быстрого перемещения воды от водонагревателя к арматуре.Система направляет воду обратно в накопитель горячей воды, чтобы она была готова, как только вы открываете кран. В насосе используется основная подающая линия, что исключает необходимость установки обратной линии. Небольшой циркуляционный насос установлен на выпускной трубе резервуара для горячей воды, чтобы вода в вашей линии оставалась горячей. Клапан на вашем кране обеспечивает байпас, который позволяет воде рециркулировать с использованием уже установленного трубопровода холодной воды в качестве обратной линии к системе горячего водоснабжения. Вместе насос и клапан обеспечивают мгновенную подачу горячей воды из любого крана и душа в доме.На насосе даже есть таймер, чтобы сделать систему еще более эффективной в периоды низкой нагрузки, например, ночью и в полдень.

НАБИРАЮЩАЯ ПОПУЛЯРНОСТЬ БЕЗОПАСНЫХ ВОДОНАГРЕВАТЕЛЕЙ

Бесконтактные водонагреватели используются в Европе и Азии более 20 лет. Они только начинают получать более широкое признание и использование в Соединенных Штатах. Водонагреватели без резервуаров более энергоэффективны, чем традиционные резервуары, потому что они нагревают воду по мере ее использования, а не нагревают и повторно нагревают воду в резервуаре для хранения.Они также распространены в Европе и Японии во многом потому, что занимают значительно меньше физического пространства.

Установка циркуляционного насоса на отопление. Устанавливаем циркуляционный насос в систему отопления

Для повышения производительности системы отопления установлен циркуляционный насос. С его помощью теплоноситель равномерно циркулирует по системе и равномерно распределяет тепло по помещению. Далее рассмотрим, как подключить циркуляционный насос к системе отопления.


Функциональные особенности циркуляционного отстойника для систем отопления

Владельцы автономной системы отопления довольно часто сталкиваются с проблемой неравномерного распределения тепла по разным помещениям. Помещения, которые находятся возле котла, характеризуются высокой температурой воздуха, а дальние — низкой.

Для решения этой проблемы следует использовать следующие параметры:

  • расширить трубы и перепроектировать всю систему;
  • применяется циркуляционный насос, который поможет распределить теплоноситель в системе отопления.

На выполнение второго метода должны быть затрачены минимальные физические и материальные усилия. Подключение циркуляционного насоса к системе отопления позволяет добиться:

  • равномерное распределение тепла в системе;
  • устраняет скопления воздуха и эффективно транспортирует теплоноситель;
  • улучшить работу системы отопления.

Система отопления, основанная на транспортировке теплоносителя, должна быть установлена ​​на циркуляционном оборудовании.Это устройство позволяет принудительно транспортировать теплоноситель в системе отопления, имеющей замкнутый контур.

По конструктивным особенностям циркуляционные насосы принято делить на две группы:

  • оборудование с мокрым ротором;
  • Оборудование с сухим ротором.

Первый вариант отличается наличием ротора и крыльчатки, вращающейся в теплоносителе. Между элементами в виде ротора и статора находится стакан, для изготовления которого чаще всего используется нержавеющая сталь.Кроме того, ротор отличается наличием вала — металлического или керамического происхождения.

Жидкость, которая движется по системе, отвечает за смазку деталей и охлаждение двигателя. Этот насос имеет пятидесятипроцентный КПД.

Более совершенные модели таких насосов имеют модульный принцип. Группировка блоков осуществляется в зависимости от размера насоса и желаемой подачи жидкости. Таким образом, чтобы отремонтировать данное оборудование, достаточно заменить некоторые его части.

Кроме того, этот тип насоса отличается наличием рабочего колеса, имеющего как радиальные, так и осевые особенности. Одно из главных преимуществ таких отложений — независимый отвод лишнего воздуха, который присутствует в системе.

Для перекачки больших объемов жидкости в общественных или промышленных условиях рекомендуется использовать шлам с сухим ротором.

Принцип работы такого оборудования заключается в том, что теплоноситель никаким образом не контактирует с поверхностью ротора при его работе.Кроме того, на участке между конструкцией электродвигателя и основной частью осадка находится торцевой герметик. Между секциями насоса образуется тонкая водная пленка, способная герметизировать оборудование при вращении ротора.

Для изготовления колец используют уголь агломерированного типа. Если им приходится работать в условиях высоких эксплуатационных нагрузок, в качестве основы используется керамика или нержавеющая сталь.

По конструктивным особенностям различают два типа осадка.Первый из них работает в сухой среде и имеет соединение фланцевого типа, а второй отличается наличием соединения муфтового типа. При наличии двух форсунок на одном фрагменте насоса он называется прямоточным, они устанавливаются непосредственно в трубе.

Циркуляционный насос для систем отопления — характеристика и особенности выбора

Процедура выбора циркуляционного насоса — важный процесс, требующий высокой степени ответственности от его исполнителя.Отстойник, используемый в системе отопления, должен быть изготовлен из качественных материалов, так как он должен легко выдерживать температуру теплоносителя, которая достигает отметки более ста градусов.

Кроме того, стоит обратить внимание на такие характеристики устройства:

  • значение рабочего давления определяется метрами;
  • объем рабочего потока.

Выбирая отстойник, следует сравнить его мощность с помещением и системой отопления, в которой он будет установлен.Для этого сначала определите количество тепла, которое необходимо для обогрева всего дома.

Для расчета этого показателя площадь отапливаемого помещения следует умножить на 100 Вт тепла, если расчеты проводятся в жилом доме и на 70 Вт, если в квартире. С улучшенной системой теплоизоляции этот показатель снижается до 50.

Для полноценной транспортировки теплоносителя в системе необходимо правильно рассчитать давление, при котором будут совершаться эти действия.Для этих целей необходимо определить точку системы, расположенную далеко от начальной точки системы, то есть участок наиболее удаленного излучателя.

Для расчета циркуляционного насоса для системы отопления рекомендуем воспользоваться следующей формулой:

K = (A + BxC) / bxs (m), где:

  • K — общая длина между точками;
  • А — гидравлическое сопротивление;
  • Б — рабочая жидкость и ее плотность;
  • С — величина сопротивления секций канализации;
  • b — значение плотности;
  • с — значение ускорения.

Каждое из этих значений находится в технических показателях циркуляционного насоса.

Кроме того, важным фактором является производитель циркуляционного насоса. Предлагаем вам ознакомиться с наиболее популярными производителями этого оборудования, отзывы о продукции которых крайне положительные.

1. Циркуляционный насос для систем отопления Grundfos — среди преимуществ использования данных насосов отметим:

  • оптимальное соотношение малой мощности и высокой производительности;
  • экономное потребление электроэнергии, обеспечивающее работоспособность оборудования;
  • возможность поддерживать необходимую температуру при автономной работе насоса;
  • наличие специальных терморегуляторов, упрощающих работу с системой;
  • простота конструкции не требует особого опыта монтажа и обслуживания данного оборудования;
  • разнообразие моделей с точки зрения конструктивных и технологических возможностей позволяет подобрать оборудование, подходящее под индивидуальные характеристики любой системы отопления;
  • стоимость таких насосов напрямую зависит от их конфигурационных характеристик;
  • отличается высокой практичностью и надежностью, что подтверждают положительные отзывы большинства покупателей.

2. Циркуляционный насос для систем отопления Wilo — немецкого производства, насосное оборудование этого производителя качественно, а также имеет положительные технические характеристики. Среди преимуществ данного оборудования отметим:

  • установка циркуляционного насоса Wilo позволяет значительно повысить КПД системы отопления и улучшить теплообмен;
  • , таким образом, отопительные котлы требуют меньше топлива, а это означает, что затраты на обеспечение теплопроизводительности значительно снижаются;
  • Благодаря наличию высокого давления на трубах не скапливается налет и всевозможные соли.

Схема установки циркуляционного насоса в системе отопления

Монтажные работы по подключению циркуляционного насоса к системе отопления следует проводить в соответствии с такими требованиями:

1. Элементы в виде шаровых кранов устанавливаются по обе стороны от примерного места установки самого насосного оборудования, что поможет остановить поток воды, при необходимости отремонтировать или заменить насос.

2. Клапан фильтра поможет механически очистить воду.Таким образом, насос и система проработают дольше.

3. Ручной клапан поможет решить проблему скопления пара.

4. Также следует обратить внимание на маркировку установленного оборудования.

5. Устанавливайте погружной насос исключительно горизонтально.

6. Убедитесь, что клеммы расположены в правильном направлении.

7. Во избежание всевозможных протечек следует использовать качественный герметик.

8. Подключайте оборудование только к заземленной электросети, тем самым защищая людей, использующих насос и оборудование, от скачков напряжения.

Как установить циркуляционный насос в систему отопления

Серьезное отношение к процессу подключения циркуляционного насоса поможет избежать большинства проблем, возникающих при его эксплуатации, среди них самые распространенные:

  • срочная поломка оборудования;
  • несоблюдение технологии монтажа насосов;
  • неправильное расположение клемм;
  • отсутствие заземления;
  • принудительное кондиционирование;
  • Невыполнение очистки системы;

Установка циркуляционного насоса в открытой системе отопления крайне редка, так как его эффективность не всегда оправдана.

Для проведения работ по установке циркуляционного насоса в системе отопления, наличие:

  • американки
  • байпасная линия;
  • Обратный клапан

  • ;
  • вентиль фильтра;
  • все виды сантехнического инструмента.

После покупки помпы следует процедура установки. Перед его выполнением необходимо обязательно ознакомиться с инструкцией, в которой указаны основные индивидуальные моменты монтажа этого оборудования.

Монтаж циркуляционного насоса в системе отопления осуществляется на обратной магистрали теплоносителя возле котла. Таким образом можно снизить температуру теплоносителя, проходящего через оборудование, и значительно увеличить срок его службы.

Перед проведением монтажа насоса необходимо отключить котел от системы и установить запорные механизмы, блокирующие движение теплоносителя. Далее устанавливается насос с резьбовыми соединениями.

Обратите внимание, что горизонтальное расположение циркуляционного насоса значительно снизит его шумовые характеристики. Так как его вертикальная установка способствует выделению большого количества шума при работе.

Кроме того, следует установить фильтр, который поможет очистить воду от грязных примесей, при пренебрежении этим правилом насос быстро выйдет из строя. При установке циркуляционного насоса в закрытой системе отопления необходимо установить обратный клапан для предотвращения вытекания воды из системы, в системе отопления открытого типа установка обратного клапана необязательна.

Особенности подключения циркуляционного насоса к системе отопления

Для подключения насоса к системе выполните ряд действий:

1. При установке оборудования в ранее работавшую систему отопления рекомендуется полностью избавиться от теплоносителя, слив его из системы.

2. Если система отопления использовалась в течение длительного периода времени, рекомендуется очистить ее, заливая жидкость и промывая систему.

3. Далее монтируется функциональная цепь и запорная арматура. Шаровые краны установлены с обеих сторон насоса. С их помощью можно произвести демонтаж насосного оборудования без слива теплоносителя.

4. В зоне перед насосом следует установить фильтр, ограничивающий поступление механических примесей в насос.

5. Наличие воздушного клапана позволит при необходимости избавить систему от скопления воздуха.

6. Во избежание повреждения рабочей части насоса устанавливайте его только в горизонтальном положении.В этом случае направление выводов должно быть верхним.

7. Для защиты резьбовых соединений от влаги рекомендуется их обработать герметиком.

8. После завершения всех работ запустить охлаждающую жидкость в системе. Далее, открывая центральный винт, система удаляет лишний воздух.

При индивидуальном отоплении циркуляция осуществляется за счет физических свойств поднимающейся вверх теплой воды. Чем сильнее нагревается котел, тем быстрее теплоноситель проходит цикл и нагревает помещение.Но в частных домах или квартирах с большой площадью это приводит к перерасходу источника энергии (газ, электричество, твердое топливо). Технически грамотное решение — установка насоса в систему отопления. Для этого важно выбрать подходящий циркуляционный насос, определить лучшую точку вставки, правильно установить и запустить устройство.

Типы циркуляционных насосов

Установка устройства принудительного обогрева позволяет обеспечить быстрый обогрев всего помещения, независимо от того, как далеко от котла находятся батареи.Работа такого оборудования дает значительную экономию на расходе газа или другого источника теплоносителя. По внутреннему устройству сами насосы делятся на два типа: «мокрые» и «сухие».

Насосы мокрого типа «устроены так, что при работе ротор и рабочее колесо соприкасаются с водой . Жидкость одновременно служит смазкой и охлаждением для вращающихся элементов. Такое оборудование подходит для частного дома, квартиры или загородный коттедж.Он предназначен для небольших теплотрасс, т.е. для частного использования. КПД — 50%. Срок службы 20 лет. Лучше приобретать прибор с корпусом из латуни или нержавеющей стали.

Насосы сухие «Тип имеет две внутренние камеры, разделенные прокладками . Отсутствие контакта между ротором и жидкостью . Смазка производится отдельно. Уплотнения заменяются каждые три года. Насосы имеют повышенный КПД на 80%. Такие циркуляционные устройства монтируются в промышленных системах отопления и торговых центрах.В связи с более громкой работой их устанавливают в отдельных помещениях — котельных.

Не устанавливайте слишком мощный агрегат — это создаст лишний шум. Оптимальной будет установка оборудования, которое по теплопроводности имеет дефицит на 15% от требуемой мощности системы. Эти характеристики позволят полноценно использовать насос без перегрузок.

Вместо одного «сухого» насоса можно параллельно установить несколько «мокрых» насосов. Это увеличивает рабочий потенциал.

Удобно в огромных домах, где кроме отопления есть теплый пол.

Схема установки

Система отопления с принудительной циркуляцией должна работать эффективно. Технически невозможно из-за недостатка места установить насос возле котла. К счастью, современные насосы разработаны с учетом того, что их можно включить в отопительный контур где угодно. Крыльчатка, вращаясь, обеспечивает движение теплоносителя в системе.

Но стоит отметить, что подшипники и пластмассовые детали агрегата «мокрого» типа постоянно контактируют с водой. Поэтому наиболее оптимальной схемой отопления с циркуляционным насосом будет врезка устройства в обратку к котлу . Температура носителя в этом участке контура менее высокая. Следовательно, детали насоса будут меньше подвержены перегреву. Если нет технической возможности установки перед котлом, то возможна установка на подачу.Рабочая температура деталей составляет 110 ° C.

Важная роль байпаса

В цепи циркуляционного устройства должен присутствовать байпас . Это объясняется энергетической зависимостью насоса от электрического тока, в случае внезапного отключения которого отопление должно продолжать работать с естественной циркуляцией. Байпас перекрывает подачу охлаждающей жидкости через насос и направляет воду по прямому каналу .Байпас состоит из двух колен труб, ответвляющих поток от основного канала, и трех шаровых кранов, регулирующих движение воды. Один клапан закрывает прямой трубопровод, два других клапана перекрывают или открывают путь к насосу. Грузоподъемность кранов должна быть равна грузоподъемности системы.

Подобная схема практична и при ремонте циркуляционного насоса. Если вам нужно что-то в нем заменить или проверить, система сможет нормально работать и без этого.Также в межсезонье можно сэкономить электроэнергию на насосе, запустив отопление на время без него. На больших коллекторах байпас может состоять из двух насосов, работающих поочередно или вместе.

Подготовительные работы

Как установить насос для отопления? При интеграции насоса в существующую систему отопления частного дома необходимо :

Установка продукта

Установка насоса принудительной циркуляции теплоносителя дает хорошие результаты по экономии энергоресурсов и более эффективному отоплению.Установка устройства может быть осуществлена ​​самостоятельно при наличии данной инструкции и необходимых инструментов. Если что-то покажется сложным, лучше пригласить специалистов.

Похожие видео

Циркуляционные насосы становятся все более распространенными модулями в системах отопления дома. Они обеспечивают правильную циркуляцию теплоносителя, что способствует равномерному обогреву всего домочадца. Срок службы современных моделей достигает 10-15 лет. Давайте разберемся, как выбрать и установить водяной насос для отопления дома и зачем он вообще нужен.

Потребность в циркуляционных насосах

Прежде чем мы расскажем, как правильно установить циркуляционный насос для отопления дома, давайте немного поговорим о том, зачем он нужен в системе отопления. В продаже недавно появились тонкие пластиковые трубы. Их предшественники толще. металлические трубы большого диаметра. Обладая солидным запасом прочности и повышенной пропускной способностью, они обеспечивали беспрепятственный поток теплоносителя через систему отопления.

Раньше водяные насосы не были нужны, так как толстые трубы не создавали серьезного гидростатического сопротивления.Следует отметить конструкцию старых отопительных приборов — их внушительные внутренние объемы не создавали особых препятствий для протекания теплоносителя. Только здесь нужно было смонтировать контуры по особой схеме:

  • Установлена ​​высокая труба от котла, поднимающая теплоноситель над всеми отопительными приборами;
  • В самой высокой точке был установлен расширительный бачок;
  • Подводящий патрубок установлен под углом, чтобы охлаждающая жидкость беспрепятственно текла в сторону радиаторов;
  • Возвратная труба должна быть установлена ​​под углом к ​​стороне котла.

Эта конструкция без водяных насосов обеспечивала отличную теплопроизводительность.

Проблемы создавались только в том случае, если нужно было отапливать большой дом. При этом теплоноситель протекал по системе с трудом, так как большой контур создает большое сопротивление. Чем длиннее трубы и больше нагревательных приборов, тем больше препятствий. В двухэтажных особняках сопротивление достигает наивысшего уровня. В результате наблюдаем:

Озвученные проблемы решаются двумя способами — путем более тщательного изучения контура системы отопления или с помощью водяного насоса.

  • Неравномерный нагрев системы отопления;
  • Холодные отделения;
  • Перегрев котловой воды.

Особенности современных систем отопления

Насос водяного отопления — это небольшое устройство с электродвигателем и крыльчаткой, обеспечивающее нормальную циркуляцию теплоносителя в системе. В современном отоплении без него можно обойтись — сказывается большое количество изгибов, небольшой зазор пластиковых и металлопластиковых труб, а также малая мощность нагревательных приборов.

Такое количество препятствий вызывает увеличение гидростатического сопротивления в системе отопления. Сказывается и обилие дополнительных элементов — это термостатические клапаны, коллекторы, гидравлические стрелки и многое другое. Очень много проблем создает желание спрятать все трубы в стенах, чтобы снаружи были видны только радиаторы — в этом случае без водяного насоса для отопления дома не обойтись.

Масла в огонь подливает полное отсутствие уклонов в современном отоплении — все трубы расположены в горизонтальной плоскости, без отклонений по высоте.

Водяные насосы востребованы в закрытых системах отопления. Здесь хладагент течет по замкнутому контуру, не контактируя с атмосферой. Для монтажа систем используются тонкие пластиковые трубы, поэтому обеспечить нормальный поток теплоносителя здесь просто невозможно — необходимо поставить на отопление водяной насос.

Насос также может быть установлен в открытой системе отопления сразу после котла, но всегда перед расширительным баком, а не после него.

Два насоса в системе отопления и др.

Для обеспечения экономичной работы отопления советуем приобретать более совершенные энергосберегающие модели водяных насосов.

Водяной насос для циркуляции воды в отоплении частного дома зачастую не единственный в системе. В моде последних лет полы с водяным подогревом. Они обеспечивают обогрев полов, создавая комфортную атмосферу для проживания людей. Поскольку основой для их изготовления являются тонкие трубы из сшитого полиэтилена, самостоятельная циркуляция теплоносителя в них невозможна.Поэтому в системе устанавливается дополнительный насос.

Системы теплого пола требуют установки водяного насоса. Его кладут в распределительную коробку рядом с термостатическими клапанами, после чего необходимо подключить к электросети. Он работает только в контуре теплого пола, при этом второй насос гонит теплоноситель по остальному контуру отопления.

Также существуют схемы систем отопления с несколькими отопительными контурами. Планируя создать автономную систему отопления полов и помещений, потребители задумываются, сколько насосов нужно для обогрева частного дома.Здесь один электронасос ставится совместно, по потоку или по возврату, затем он устанавливается на отдельный насос для каждого контура.

Как выбрать водяной насос для отопления дома

Насос для отопления в частном доме выбирают по нескольким основным параметрам:

  • Производительность и давление;
  • Тип ротора;
  • Потребляемая мощность;
  • Тип управления;
  • Температура охлаждающей жидкости.

Давайте посмотрим, как выбирают водяные насосы для отопления частного дома.

Производительность и давление

Правильно произведенные расчеты помогут подобрать агрегат, наиболее соответствующий вашим потребностям, а значит, поможет сэкономить семейный бюджет.

Под производительностью водяного электронасоса понимается его способность перемещать определенное количество воды в минуту. Для расчета используется следующая формула — G = W / (∆t * C). Здесь C — теплоемкость теплоносителя, выраженная в Вт * ч / (кг * ° C), ∆t — разница температур в обратном и подающем трубопроводах, W — необходимая теплоемкость вашего дома.

Рекомендуемая разница температур при использовании радиаторов 20 градусов. Поскольку в качестве теплоносителя обычно используется вода, ее теплоемкость составляет 1,16 Вт * ч / (кг * ° C). Тепловая мощность рассчитывается индивидуально для каждого домохозяйства и выражается в киловаттах. Подставьте эти значения в формулу и получите результат.

Напор рассчитывается в соответствии с потерей давления в системе и выражается в метрах. Потери считаются следующим образом — учитываются потери в трубах (150 Па / м), а также в других элементах (котел, фильтры водоподготовки, радиаторы).Все это складывается и умножается на коэффициент 1,3 (дает небольшую наценку в 30% на потери в арматуре, изгибах и т. Д.). В одном метре 9807 Па, следовательно, делим полученное суммированием значение на 9807 и получаем необходимое давление.

Тип ротора

Для отопления дома используются водяные насосы с мокрым ротором. Их отличает простая конструкция, минимальный уровень шума и отсутствие необходимости в обслуживании. Также они отличаются небольшими габаритами. Смазка и охлаждение в них осуществляется с помощью охлаждающей жидкости.

Что касается водяных насосов сухого типа, то они не используются в домашнем отоплении. Они громоздкие, обладают высоким уровнем шума, требуют охлаждения и периодической смазки. Также они требуют периодической замены прокладок. Но пропускная способность у них большая — по этой причине они используются в системах отопления многоэтажных домов и крупных промышленных, административных и офисных зданий.

Потребляемая мощность

Наименьшей потребляемой мощностью обладают самые современные водяные насосы с классом энергопотребления «А».Их недостаток — высокая стоимость, но лучше один раз вложиться, чтобы получить разумную экономию энергии. К тому же дорогие электронасосы обладают меньшим шумом и более длительным сроком службы.

Тип управления

Через специальное приложение вы можете получить информацию о работе устройства, где бы вы ни находились.

Обычно скорость вращения, производительность и давление регулируются трехпозиционным переключателем. Более совершенные насосы оснащены электронными системами управления. Они контролируют параметры систем отопления и экономят электроэнергию. Управление самыми продвинутыми моделями осуществляется по беспроводной сети прямо с вашего смартфона.

Температура охлаждающей жидкости

Водяные насосы для отопления частного дома отличаются диапазоном рабочих температур. Некоторые модели выдерживают нагрев до + 130-140 градусов, и именно этому стоит отдать предпочтение — они справятся с любыми тепловыми нагрузками.

Как показывает практика, работа на экстремальных температурах возможна лишь в течение кратчайшего времени, поэтому наличие надежного питания будет плюсом.

Прочие характеристики

При выборе водяного насоса для отопления необходимо обращать внимание на максимальное рабочее давление для выбранной модели, монтажную длину (130 или 180 мм), тип подключения (фланцевое или муфтовое), наличие автоматического дефлектора. . Также обратите внимание на бренд — ни в коем случае не покупайте дешевые модели у малоизвестных разработчиков. Водяной насос — не вещь, на которой стоит экономить.

Подключение циркуляционного насоса к системе отопления

Монтаж циркуляционного насоса в системе отопления частного дома начинается с выбора места его расположения.Следует решить, где делать вставку — в ленту или в обратку. Последний вариант наиболее распространен. В системах открытого типа он также может быть установлен на подающей трубе, но только сразу после котла, в расширительный бак.

Также в правилах установки прописано, что в теплообменнике котла не должно быть разрежения — оно создается водяными насосами. Следовательно, обратная труба является оптимальным местом, а не подающая труба.

Размещение водяных насосов отопления для дома в обратном трубопроводе имеет очень важный плюс — температура теплоносителя в этой зоне ниже, что обеспечивает хорошее охлаждение электронасоса.В подающей трубе он будет работать при температуре, близкой к максимальному значению, а это уже минуты.

В случае полов с подогревом насос монтируется в шкафу управления. При использовании нескольких контуров водяные насосы монтируют как можно дальше от котла, за гидрострелкой — по одному насосу в каждую сторону. Размещение на подающей трубе также возможно, если контур не разветвляется, но он слишком длинный — в этом случае электронасос ставят подальше от котла.

Правильная установка вспомогательного насоса предусматривает его питание и включение отдельно от других насосов в системе.

Положение водяного насоса в пространстве

Мы уже решили, куда поставить циркуляционный насос для отопления и разработали краткую инструкцию — если схема не разветвляется, ставьте на обратку. В случае нескольких контуров схема подключения будет разной — ставим насос на подающие трубы каждого направления.

Независимо от того, где будет установлен водяной насос для отопления дома, ось его ротора должна располагаться строго в горизонтальном положении. На других осях его положение может быть произвольным. Но его электрическая схема не должна располагаться внизу, что является вполне логичным объяснением — в случае аварии контур будет заполнен теплоносителем, что вызовет короткое замыкание.

Монтажные работы

Водяной насос помещается в систему отопления через байпас. Взгляните на его рисунок и познакомьтесь с основными элементами:

Схема байпасного подключения хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную.Также поможет замена водяного насоса без остановки и слива всего отопления.

  • Циркуляционный насос (1) является главным действующим лицом в системе;
  • Запорная арматура (3) — отключить насос от отопления;
  • Перепускной клапан (4) — обеспечивает продвижение теплоносителя только через насос или по обоим каналам;
  • Грязевой фильтр (2) — обеспечивает грубую фильтрацию от крупных механических примесей.

Давайте разберемся, как подключить насос к котлу отопления и что для этого нужно.Сначала осмотрите место установки, чтобы найти свободное место для байпаса. На следующем этапе собираем обводные элементы, подготавливаем краны, гайки, приводы и грязевой фильтр. Также нам понадобится набор ключей для соединения отдельных узлов и пломб.

Приступаем к сборке байпаса — формируем участок с водяным насосом прикручивая грязевой фильтр и отводы к нему. Далее приступаем к осмотру участка трубы, на котором будет проходить вставка. Отрезаем кусок под обводной кран, берем участок с помпой, вырезаем под него отверстия.Далее свариваем все элементы и только потом стягиваем ключами все резьбовые соединения — до сварки этого делать нельзя.

Также можно установить обратный клапан на насос отопления — он поможет избежать движения теплоносителя в неправильном направлении.

Подключив водяную помпу к напольному или настенному котлу, приступаем к электромонтажным работам — подключаем запитанные провода к клеммам. Рекомендуется поставить отдельный автоматический выключатель УЗО, подобрав образец на 1 или 2 кВт.

Следующим шагом будет запуск водяного насоса. Для этого ее необходимо наполнить водой, удалив из нее воздух. Удаление воздушной пробки осуществляется через встроенный воздухоотводчик или через резьбовую пробку. Открываем все краны, открываем спускной клапан или откручиваем резьбовую пробку, ждем пока выйдет воздух и потечет вода. После этого герметизируем систему и пробуем запустить водяной насос. Если устройство шумное, значит, не все воздушные пробки вышли — мы частично откручиваем резьбовую пробку и оставляем систему открытой до тех пор, пока не исчезнут пузырьки воздуха.

Далее остается только отрегулировать частоту вращения вала так, чтобы производительность была немного меньше нормальной. Установить водяной насос в систему отопления своими руками — это нормально, нужно только уметь работать с инструментами. Если возникнут проблемы, посоветуйтесь со специалистами.

Видео

Что такое рециркуляционный насос и как он работает?

Насос рециркуляции горячей воды работает за счет сочетания силы тяжести и механической энергии.

Добавить комментарий

Ваш адрес email не будет опубликован.
