Ионовый котел отопления: Ионные котлы отопления — технические характеристики и средняя стоимость + Видео установке

Содержание

Ионные котлы BERIL 5-33 кВт

В ионных котлах BERIL в режиме on-line контролируется величина и количество электрических зарядов — ионов, движение которых между электродами обеспечивает нагрев теплоносителя.

Использование цифровых технологий в системе управления работой ионного котла «BERIL» — цифровая система управления (ЦСУ), позволяет измерять и информировать пользователя о мощности, потребляемой котлом, и в автоматическом (ионные котлы «BERIL» 380В с симисторным блоком и ЦСУ) или ручном (ионные котлы «BERIL» 220/380В с ЦСУ «ЕВРО») режимах изменять ее в зависимости от заданной программы и качества теплоносителя, что приводит к значительной экономии электроэнергии.

 Ионные котлы «BERIL» с ЦСУ «ЕВРО»
(ручной режим управления мощностью)








Номинальная
мощность, кВт *

Отапливаемое
помещение, м3

Номинальное
напряжение,В

5

7

9

135

190

240

220

220

220



6

9

12

15

160

240

300

375

380

380

380

380

25

625

380

33

900

380

* Мощность котла, в отличие от номинальной, может плавно изменяться в ручном режиме в зависимости от потребности пользователя.


Ионные котлы с ЦСУ «ЕВРО» выпускаются в однофазном (220В) варианте мощностью 5,7,9 кВт (рис.1) и в трехфазном (380В) варианте мощностью 6,9,12,15,25 и 33кВт (рис.2).
Информация об ионных котлах мощностью 100 и 130 кВт в соответствующем разделе сайта.

Инновационные ионные котлы «BERIL»


Рис.1



Рис.2

  • Верхнее расположение энергоблока (три фазы, ноль, земля) упрощает подключение котла к силовой электрической сети.
  • Обслуживание блока электродов котла (профилактика, ремонт, замена) производится без отсоединения котла от отопительной системы.
  • Посторонние включения, находящиеся во взвешенном состоянии в теплоносителе отопительной системы – шлам, оседают в нижней части котла не являющейся его активной рабочей зоной и не оказывают отрицательное влияние на работу котла. Они легко удаляются при профилактическом обслуживании котла.

Основные отличия ионных котлов «BERIL» от электродных и иных ионных котлов.

1. Дополнительные опции:

  • Плавное изменение мощности в ручном или автоматическом режимах с информацией об этом параметре на дисплее в режиме on-line.
  • Наличие электронного самовозвратного предохранителя, позволяющее отопительной системе с ионным котлом работать в автономном режиме без отключения от электросети.

2. Качество:

  • Использование уплотнительных и изоляционных материалов с повышенной термостойкостью (до 250°С).
  • Срок службы ионного котла не менее 10 лет с возможностью гарантийного обслуживания в течение всего срока службы.

3. Экономика:

  • Расход менее половины всей электроэнергии, необходимой для отопления, подтвержденный технико-экономическим обоснованием (ТЭО) работы котла.



Обозначения на рисунке:

1.Силовой электрический блок (контактор).

2.Регулятор мощности котла «BERIL» с электронным самовозвратным  предохранителем.

3.Электромеханический автомат защиты.

4.Двухканальный температурный контроллер с дополнительными        возможностями.

Блок Цифровой Системы Управления (ЦСУ «ЕВРО»)
работой однофазных (220В) и трехфазных (380В) ионных котлов «BERIL»

Рис.3

Технические характеристики ЦСУ «ЕВРО»

  1. Номинальное напряжение питания 220В±10%
  2. Потребляемая мощность не более 10Вт (без учета мощности нагрузки)
  3. Тип датчиков измерения температуры – цифровые DS1820
  4. Два канала измерения температуры теплоносителя – «обратка» и «выход»
  5. Возможность дополнительного подключения датчика температуры воздуха через дистанционную систему управления с помощью GSM
  6. Диапазон регулируемых температур 0-80°С (задается пользователем)
  7. Точность измерения температуры ± 0,5°С
  8. Частота опроса датчика температуры 1 Гц
  9. Автоматический встроенный контроль, позволяющий быстро определить неисправность датчиков (обрыв или короткое замыкание)
  10. Коммутируемая нагрузка с током до 50А 380В по каждой фазе
  11. Автоматический контроль тока, позволяющий ЦСУ отключить нагрузку при превышении рабочего тока и включать ее при токе, меньше номинального
  12. Индикация на дисплее потребляемой котлом мощности в режиме on-line.
  13. Наличие функции «антизамерзание дома» (поддержание минимальной температуры)
  14. Автоматический контроль и управление работой циркуляционного насоса
  15. Вес 1,9 кг
  16. Размер (мм) 95 х 200 х 255
  17. Сохранение всех уставок в энергонезависимой памяти
  18. Индикация параметров и ошибок на дисплее (СДИ)
  19. ЦСУ «ЕВРО» может использоваться с любым ионным котлом «BERIL»

ЦСУ котла автоматически круглосуточно поддерживает заданную температуру теплоносителя по двум каналам – «прямая» и «обратка». Подключение дополнительного блока дистанционного управления (ДУ) с третьим датчиком измерения и контроля температуры воздуха в помещении дает потребителю возможность программировать температурные режимы на любой час и день недели и использовать при этом мобильную связь GSM (подробности в каталоге товаров, раздел «котлы «BERIL» + ДУ + GSM»).

Изменение номинальной мощности происходит в ручном режиме с минимальным шагом 200Вт. Наличие электронного самовозвратного предохранителя повышает надежность работы отопительной системы с ионным котлом в автономном режиме. При превышении котлом рабочего тока выше заданного (или номинального) электронный предохранитель отключит котел на определенное время. При понижении значения тока котел автоматически включается. Этот процесс может повторяться неоднократно с выводом на дисплей сообщения «error» (ошибка). Алгоритм работы циркуляционного насоса поддерживается автоматически с учетом индивидуальных особенностей каждой отопительной системы.

Работа ионных котлов с ЦСУ, как было сказано выше практически не зависит от качества теплоносителя.

При пониженном или повышенном значении удельного электрического сопротивления теплоносителя ЦСУ автоматически будет поддерживать заданную мощность котла. В случае очень высокого значения этого параметра (вплоть до сравнимого с параметром у дистиллированной воды) применяется специальный ингибитор коррозии для снижения удельного электрического сопротивления теплоносителя. Ни в коем случае нельзя использовать для этих целей различные соли, т.к. это неизбежно приведет к выходу из строя отопительного оборудования в результате интенсивной коррозии и выделению газообразного водорода. В разработанный ингибитор коррозии (см. раздел сайта «Защита от коррозии» добавлены специальные присадки, замедляющие процесс коррозии различных конструктивных элементов отопительной системы (железо, медь, алюминий и т.д.), предотвращающие разрушение уплотнителей (резины, тефлона, паранита и пр.).

Технические характеристики и эксплуатация ионных котлов «BERIL» с симисторным блоком и ЦСУ (ручной или автоматический режим управления)


Ионные котлы «BERIL» с ЦСУ и дополнительным силовым симисторным блоком выпускаются только в трехфазном (380В) исполнении.

На рис. 4 представлены ионные котлы «BERIL» мощностью 6,9,12,15,25 и 33 кВт с симисторным силовым блоком.





Ионные котлы (380В) мощностью от 6 до 33 кВт с симисторным блоком
  с открытой и закрытой защитной крышкой

Рис.4

Силовой симисторный блок, являющийся составной частью ионных котлов «BERIL» мощностью 6-33 кВт, позволяет ЦСУ производить бесшумное изменение мощности не менее одного раза в одну миллисекунду, что необходимо при работе ЦСУ в ПИД (пропорционально-интегрально-дифференциальном) режиме управления температурными параметрами.



На рис.5 ЦСУ ионного котла (380В) мощностью 6-33 кВт с симисторным блоком. Обращает на себя внимание отсутствие силового электрического блока-контактора (поз.1 на рис.3). Его функцию с расширенными возможностями выполняет силовой симисторный блок ионного котла. Остальные технические характеристики ЦСУ остаются без изменения.

Рис.5

ПИД режим регулирования температуры.

При стандартном методе регулирования с датчиком температуры воздуха внутри помещения происходит следующее: при понижении температуры в помещении ниже заданной включается система отопления и на максимуме (по температуре теплоносителя) нагревает помещение до тех пор, пока температура в помещении не поднимется до заданной. Срабатывает датчик температуры воздуха в помещении, а затем, после отключения нагрева, выделяется еще масса избыточного тепла от перегревшегося контура отопления. При остывании системы отопления и дальнейшем ее включении процесс повторяется. Как следствие несовершенства этого метода идет большой перерасход электроэнергии (до 20%).

Стратегия ПИД-регулятора, который содержит усилитель, интегратор и дифференциатор, выглядит следующим образом. Обнаружив на своем входе рассогласовывание (разница между заданной и текущей температурой), усилитель регулятора в первый момент включает котел на полную мощность, но строго дозировано, компенсируя значительную часть рассогласовывания. Затем в работу вступает интегратор, который медленно, чтобы не «проскочить» температурную точку (уставку) приближает температуру к заданному значению. Дифференциатор, реагирующий на скорость изменения, форсирует работу котла в тех случаях, когда температура начинает быстро отклоняться от заданных параметров (открытая форточка, распахнутая дверь, разбитое окно и т. п.).

Экономика ионных котлов «BERIL»

Использование ЦСУ и ПИД-регулятора температурными параметрами отопительной системы с ионным котлом «BERIL» позволяет в ручном или автоматическом режимах, изменяя мощность котла, время и скорость нагрева помещения избавиться от вышеуказанного перерасхода электроэнергии (до 20%).

Эти данные получены на основе анализа общемировой практики по использованию ПИД-режима во всех типах котлов — электрических, газовых, жидкостных и т.д., а также по результатам натурных испытаний по разработанной программе МАТЛАБ.

Представленная конструкция котла позволяет увеличить коэффициент преобразования электрической энергии в тепловую в 1,5-1,6 раза благодаря запатентованным в котлах «BERIL» механизмам и принципам использования энергии окружающей среды. Кроме того , алгоритм управления работой ионных котлов с симисторными блоками позволяет одному блоку ЦСУ управлять работой неограниченному количеству ионных котлов любой мощности если они работают в единой системе отопления. (Подробности в разделе сайта «тепловые модули BERIL»).

Ионные котлы «BERIL» с ЦСУ и симисторным блоком более энергоэффективны (до 20%) и комфортнее ионных котлов «BERIL» без симисторного блока за счет наличия функции автоматического изменения мощности.

Чтобы заказать продукцию свяжитесь с нами в разделе КОНТАКТЫ, также Вы можете задавать любые интересующие вопросы, будем рады ответить на них


Поделиться ссылкой на страницу:

Ионный котел отопления для частного дома

Проблемы и недостатки отопления ионным котлом

Говорить о достоинствах этого оборудования считаю излишним, они и так очевидны: компактный размер (прибор мощностью 2кВт имеет высоту 315 мм и вес 1. 5 кг), высокий КПД, почти полное отсутствие шумов, хорошая экономичность в рабочем диапазоне температур. Посему остановлюсь на значимых недостатках, с которыми рано или поздно столкнется любой заказчик.

Рецепт рассола

Рассолом на сленге тех, кто решился на покупку ионника, называют теплоноситель – солевой раствор электролита. Сразу хочу предостеречь: ни дистиллированная вода, ни обычная водопроводная вода из-под крана для этого не годится. Дистиллят не способен переносить ионы и потому не сможет замкнуть электрическую цепь должным образом. Водопроводная вода также не обладает достаточной проводимостью. По этой причине многие производители ионников предлагают в качестве допродажи специальную жидкость для заливки в систему.

Другим вариантом служит приобретение специальной соли для самостоятельного приготовления солевого раствора. В этом случае необходимо внимательно изучить рекомендации производителя и подготовить теплоноситель в строгом соответствии с этими требованиями.

Нестабильное сетевое напряжение

По поводу «холодного запуска» системы отопления на ионном котле я уже писал выше. Но здесь отмечу другой казус.

Для нашей страны нередка ситуация, когда напряжение в бытовых сетях значительно ниже положенных 220 В. Сплошь и рядом можно столкнуться с тем, что реальное напряжение в розетке составляет 180-200 В.

Кстати, энергоснабжающие организации падение напряжения в сети менее 10% от номинала не считают чем-то из ряда вон выходящим. Поэтому, если в вашей домашней розетке фактически имеется, скажем 198В-200В, то жаловаться бесполезно – в ответе будет содержаться формальная отписка о том, что это приемлемо для бытового потребителя.

Но ионный котел будет терять мощность по мере падения напряжения в сети. Этот факт также следует иметь в виду. Однако, здесь имеется и положительное качества котла-ионника: при полном отключении электроэнергии прибор просто отключиться и не создаст существенных проблем.

Избежать зависимости бесперебойной работы ионного котла от перепадов напряжения в сети несложно, но связано это с некоторыми финансовыми затратами. Приобретение стабилизатора напряжения оградит вас от нестабильной работы не только отопления, но и прочих бытовых приборов. Многие наши сограждане рано или поздно приходят к такому решению, даже безотносительно к виду используемого отопления.

Регулярная замена теплоносителя

Большинство изготовителей выдвигают требования регулярно, раз в 1-2 года производить замену солевого раствора. С одной стороны, полезно прислушаться к такой рекомендации, но с другой, известна масса примеров непрерывной бесперебойной работы ионных котлов в течение 5, 7 и даже 10 лет без замены солевого раствора вообще.

Многое зависит от изначально залитого раствора, его качества, удачно «приготовленного рассола», используемой для этого воды, условий эксплуатации оборудования и т.д. Другими словами, кому как повезет, но все же стоит осуществлять замену солевого раствора с некой периодичностью.

ГВС

Электрический ионный (электродный) котел: принцип работы и устройство, популярные модели электрокотлов

Электродные (ионные) котлы являются разновидностью электрических котлов и предназначаются для использования в автономных отопительных системах. Основная отличительная черта этого отопительного оборудования – блок электродов, заменивший в качестве нагревательного элемента традиционный ТЭН.

Это позволило устранить некоторые проблемы агрегатов на ТЭНах – недолговечность нагревательных элементов, низкую экономичность, сложность управления нагревом с помощью современных видов автоматики.

Принцип работы электродного котла

В отопительном оборудовании данного типа нагрев воды происходит за счёт ионов, движущихся между электродами. При включении агрегата происходит ионизация теплоносителя, при которой молекулы распадаются на ионы: положительные и отрицательные. Образовавшиеся ионы направляются к электродам: отрицательному и положительному. Этот процесс осуществляется с выделением тепла, которое и передаётся теплоносителю. Таким образом, происходит прямой нагрев жидкости без участия «посредников», в качестве которых в традиционных электрических котлах выступают ТЭНы.

Вода, которая в отопительных агрегатах играет роль элемента электрической цепи, нуждается в специальной подготовке для получения нужной величины электросопротивления. Подготовка, как правило, заключается в добавлении в воду поваренной соли.

Набор мощности в ионных агрегатах происходит постепенно. При нагреве теплоносителя его электрическое сопротивление снижается, величина тока возрастает, количество тепла увеличивается.

Возможно подключение электродного котла в сочетании с другими видами отопительного оборудования: твердотопливным или газовым. При необходимости для существующей отопительной системы может применяться схема параллельного подключения двух или более электродных агрегатов.

Котёл «Галан» – продукт конверсионных разработок

Отопительный агрегат «Галан» выпускается по нормативам, предъявляемым к военной технике, поскольку это устройство является конверсивной разработкой предприятий, выпускающих приборы для отопления подводных лодок и военных кораблей.

Электродный котёл «Галан» представляет собой цилиндр, диаметр которого – 60 мм и длина  – 310 мм. Ток подаётся к агрегату с помощью концентрических трубчатых электродов, затем передаётся к теплоносителю. Разогретый теплоноситель циркуляционным потоком распространяется по трубам и радиаторам. В отопительных системах с электродными устройствами «Галан» циркуляционный насос служит для ускорения разогрева теплоносителя, а затем его можно отключить.

Преимущества ионного котла марки «Галан»:

  • наличие встроенного датчика автоматического контроля нагрева;
  • высокий КПД – до 98%;
  • низкая чувствительность к перепадам напряжения;
  • небольшое энергопотребление;
  • отсутствие необходимости согласования на установку и использования с котлонадзором;
  • более компактные, чем у ТЭНовых агрегатов, габариты;
  • невысокая стоимость – от 250-300 долларов.

Для этих агрегатов был разработан специальный антифриз «Поток». Добавки к этой жидкости замедляют образование накипи на стенках устройства и протекание коррозионных процессов металла.

При монтаже своими руками электрической части обогревательной схемы необходимо пользоваться «Инструкцией» Главгосэнергонадзора  21.03.94 г. №42-6/8-ЭТ.

«ЭОУ» – энергосберегающие отопительные установки

«ЭОУ» представляют собой электродные отопительные установки проточного типа. Могут применяться в замкнутых водяных отопительных системах, предназначенных для обогрева дач, коттеджей, производственных и складских помещений площадью 20-2400 м2. ЭОУ — отличные котлы для отопления частного дома.

Достоинства «ЭОУ»:

  • экономичность, КПД равен примерно 98%
  • компактность, однофазные модификации имеют длину 300 мм, а диаметр – 42 мм, трёхфазные модели имеют длину 400 мм, а диаметр – 108 мм;
  • может монтироваться в замкнутую систему водяного отопления любого типа без установки циркуляционного насоса;
  • применение спецматериалов гарантирует долговечность эксплуатации установки;
  • нагревательный элемент не выйдет из строя, если при подаче электропитания в установке отсутствовал теплоноситель.

При отсутствии централизованного газоснабжения установка котлов электродного типа является одним из наиболее экономичных и надёжных вариантов организации автономного отопления.

Выбираем электродный или индукционный электрокотел

Целесообразность использования оборудования данного типа в жидкостных системах отопления часто подвергается сомнению. Скепсис объясняется высокими тарифами на эл/энергию и их постоянным ростом. Насколько верны подобные суждения? Не говоря уже о ряде простых (и вполне законных) способах снизить уровень энергопотребления, есть и еще один, мало кем принимаемый во внимание – грамотный выбор разновидности отопительной установки. Кроме котлов с ТЭН, на рынок поставляются и иные модификации: электродные, индукционные. Зная специфику их функционирования, несложно определить, что лучше приобрести для своего дома.

Электродный котел

Устройство оборудования данной группы простое и мало чем отличается от аналогов с ТЭН. Основная разница – в виде нагревательных элементов. В таких котлах вместо привычной спирали в «колбе» установлен блок электродов, помещенный в теплоизолированный корпус (бак водогрейного котла).

Принцип действия основан на преобразовании кинетической энергии ионов солей, растворенных в жидкости, в тепловую; чем с большей скоростью они перемещаются, тем выше степень ее нагрева. Она зависит не только от постоянной смены полюсов (~U 50 Гц), но и регулирования процесса подаваемым на электроды котла напряжением; изменяя его значение, пользователь выбирает приемлемую температуру теплоносителя на выходе отопительной установки. Принципиальное отличие от работы ТЭНового котла в том, что вода является частью электрической схемы; ток проходит через нее.

Что это означает? Эл/сопротивление жидкости напрямую связано с температурой. Поднимая ее, удается достичь более рационального расходования эл/энергии (75 0С – оптимальный режим). А специфика процесса, протекающего в баке котла, исключает теплопотери.

Плюсы электродных моделей

  • Большой сортамент. Выбор по способу подключения (1 или 3 фазы) и мощности (в диапазоне 2–50 кВт).

  • Проект для установки электродного котла, в отличие от газового оборудования, не требуется.

  • Высокий КПД – до 98%.

  • Компактность.

  • Инертность к перепадам пром/напряжения. Его нестабильность на работе установки не отражается.

  • Инерционность электродного котла нулевая. Вся тепловая энергия тратится на повышение температуры воды, а не предварительный разогрев ТЭН.

  • Универсальность эксплуатации. В схемах отопления с электродными котлами может использоваться вода или «незамерзайка».

  • Надежность. Все устройство – бак + металлические штыри; ломаться нечему.

  • Удобство монтажа. Электродному, как и любому иному эл/котлу, дымоход не нужен; ограничений по месту установки практически нет.

  • Возможность автоматизации. Хотя дорогие модели изначально оснащены всем необходимым.

  • Электродные котлы способны работать в каскадных схемах. А это увеличение мощности + резервирование.

  • Для обслуживания, замены электродов вызывать специалиста не обязательно.

  • Демократичные цены на оборудование.

Минусы

  • Требования к режиму. При превышении температуры теплоносителя значения в 75 0С растет энергопотребление. Для отопительных систем с большой протяженностью труб сложно выбрать котел соответствующей мощности. Причины: лимит поставки эн/ресурса для частного сектора, повышенная нагрузка на линию.

  • Чувствительность к качеству жидкости. Как и на ТЭН, на электродах постепенно откладываются солевые образования; необходима регулярная очистка.

  • Неуклонное снижение мощности. Связано с естественным «истончением» электродов. Их нужно регулярно менять, как и ТЭН в традиционных моделях.

  • Надежное заземление. В квартире организовать сложно, но это обязательное условие монтажа оборудования. Ток в баке проходит сквозь теплоноситель, и, эксплуатируя незаземленный электродный котел, пользователь рискует ощутить удар даже при легком прикосновении к радиатору отопления.

  • Одно из условий экономичной эксплуатации – качественная автоматика. А она стоит дорого.

Как недостаток в ряде источников указывается, что электродные котлы подключаются только к сети переменного напряжения; при U= происходит ионизация теплоносителя. У каждого хорошего хозяина имеется резервный агрегат (дизельный или бензиновый), значит, данный минус неактуален.

Примечание. Для повышения эффективности электродного котла нужно грамотно готовить теплоноситель, добиваясь оптимального удельного сопротивления току. Используются вещества, имеющиеся в каждом доме (к примеру, пищевая сода) и дистиллированная вода. Но не все препараты пригодны для этого; некоторые инициируют коррозию металла. Нужно еще и грамотно определить концентрацию «раствора», иначе мощность отопительной установки резко снизится. Без консультации с профессионалом лучше не практиковать!

Индукционный котел

Устройство отопительной установки этой разновидности иное. Теплообменник является сердечником катушки индуктивности, на обмотку которой подается напряжение. Разогрев корпуса, а значит, и циркулирующей внутри воды, производится наведенными токами.

Принцип работы несложно понять, вспомнив школьные уроки физики. Кратко процесс описывается так: при протекании тока по обмотке образуется эл/магнитное поле, повышающее температуру теплообменника. В результате происходит нагрев воды контура ОВ.

Плюсы индукционных котлов

Практически все достоинства электродных аналогов относятся и к отопительным установкам этой группы. Но имеется и ряд характерных особенностей.

  • Высочайшая степень надежности. Обмотка не контактирует с теплоносителем. Межвитковое замыкание исключено: намотка медной проволоки не плотная, а с шагом + дополнительная изоляция компаундом. Ни одной трущейся детали – ломаться в принципе нечему. Долговечность определяется лишь устойчивостью «сердечника» к жидкости. Но его разрушение столь мизерное, что лет 35–40 индукционному котлу ремонт не понадобится.

  • Регулярность определяется электрической схемой, в которой используются мощные полупроводники (транзисторы). Именно от них зависит, как долго проработает индукционный котел.


  • Мощность не меняется в течение всего эксплуатационного периода. Объяснение простое – отсутствуют ТЭН или электроды, и накипи откладывать попросту негде. Внутренние стенки теплообменника также не зарастают по причине постоянной его вибрации в процессе работы; любые взвеси тотчас уносятся водой дальше, в магистраль.

  • Компактность. Этим индукционные котлы выгодно отличаются от моделей иных групп.

  • Полная безопасность. Но при условии качественной автоматики.

Минусы

  • Самостоятельный ремонт невозможен; его стоимость высокая.

  • Некоторые индукционные котлы (характерно для недорогих в своем классе моделей) шумят. Монтировать в доме нецелесообразно.

  • Цены на индукционные отопительные установки превышают стоимость электродных аналогов примерно раза в два. При том, что сравнительный анализ основных параметров (экономичность, КПД) показывает – существенной разницы нет.

Не зная особенностей дальнейшей эксплуатации котла, утверждать, какая из модификаций (электродная или индукционная) лучше, нельзя. Выбор делать покупателю, но консультация профессионала лишней точно не будет. Только специалист способен оценить нюансы использования оборудования применительно к конкретному строению.

Совет. Если приобретать электрокотел, то только брендовый. Некоторые производители (дилеры), пользуясь неосведомленностью покупателя, позиционируют электродные, индукционные модели как очередной «прорыв», повышающий КПД до 100% и более. Этим и объясняют высокие цены.

В чем лукавство?

  • Закон сохранения энергии действует независимо от чьих-то изобретений.

  • Все, что реализовано в таких котлах, давно и успешно используется в различных сферах. Например, в металлургии (сталеплавильные печи).

  • Индукционные, электродные модели действительно позволяют снизить расходы на отопление, но при условии их оснащенности качественной автоматикой. И вот здесь репутация производителя – фактор определяющий.

Не можете понять, какой электрический котел купить? Обратитесь в компанию «АЛЬФАТЭП»; вы не только сэкономите деньги и время, но и сделаете оптимальное приобретение. На сайте alfatep.ru отопительные установки всех типов, в большом сортаменте.

Мы гарантируем:

  • Высокое качество котельного оборудования и приемлемые цены – прямые поставки от производителей с безупречной репутацией.

  • Оперативность. Быстрая отгрузка, доставка товара по всем регионам.

  • Профессиональное консультирование, помощь в выборе котла; телефон «горячей линии» 8 (495) 109 00 95.

Мы предлагаем:

  • Взаимовыгодное сотрудничество, постоянным клиентам – существенные скидки и льготные условия.

  • Жителям Подмосковья комплекс услуг: проектирование отопительных систем, монтаж оборудования с обвязкой котла, пуск в эксплуатацию, сервисная поддержка (обслуживание + ремонт).

Установка электродных (ионных) котлов | Server Service

Электродный котел – современный представитель электрического отопительного оборудования. Отличительная черта – отсутствие нагревательного элемента (ТЭНа). Вместо него используется блок с электродами.

Такие агрегаты начали применять для обогрева обычных жителей не так давно. Ранее этими котлами обогревали военные объекты.

Как работает?

Воду в котле подогревают ионы, которые быстро перемещаются между электродами. После включения котла молекулы воды (теплоносителя) распадаются на положительные и отрицательные частицы, те в свою очередь направляются к электродам с соответствующим полюсом. Так образуется тепло, которое перенимает теплоноситель.

В чем особенность?

Вода в ионном котле требует особой подготовки: чтобы получить электрическое сопротивление надлежащей величины, в нее добавляется пищевая соль. Причина кроется в том, что изначально эти котлы рассчитывались на работу с морской водой. Кстати, нагреть дистиллированную воду, используя этот котел не удастся.

Преимущества

  • коэффициент полезного действия у электродного котла равен 100%.
  • агрегат мощный, компактный и не требует наличия дымохода.
  • автоматический контроллер поддерживает температуру на установленном уровне и существенно снижает потребление электроэнергии.
  • прибор способен повышать давление в отопительном контуре без постороннего вмешательства.
  • птрепады напряжения не останавливают функционирование ионного котла – изменяется исключительно мощность.
  • Такой способ обогрева не вредит экологии.

Недостатки

  • электродный котел работает только с переменным током. Постоянный ток приводит к электролизу теплоносителя.
  • переменное напряжение становится причиной износа электродов, то есть они нуждаются в регулярной замене.
  • необходимость контроля постоянства электропроводимости носителя тепла.
  • образующаяся на электродах накипь существенно снижает мощность котла.
  • рекомендуемая температура котла – не выше 75 градусов.
  • электродный котел сильнее (по сравнению с другими видами) подвержен коррозии.

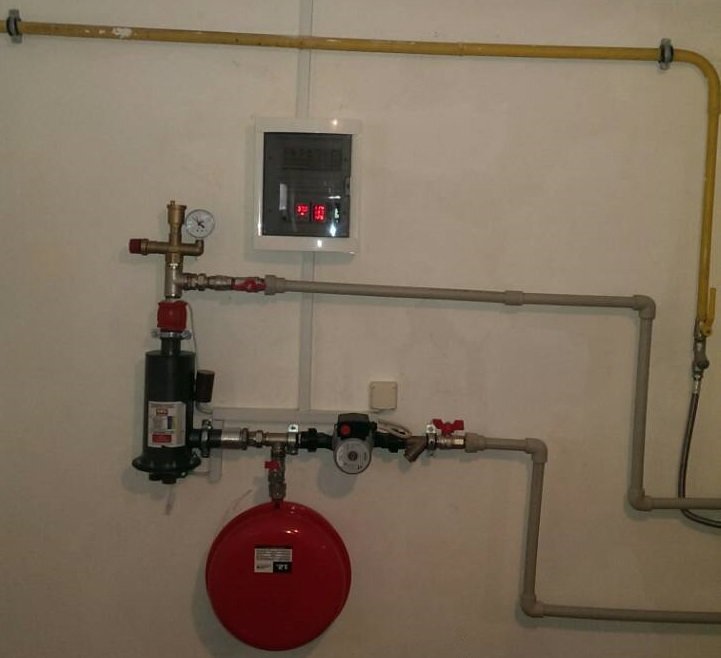

Как устанавливается электродный (ионный) котел

Монтаж электродных котлов подразумевает крепление устройства к стене в вертикальном положении.

В системах открытого типа арматура монтируется вслед за расширительным баком. В закрытых системах установка запорной арматуры проходит на отрезке трубопровода вслед за расширительным баком и перед вводом в котел.

Нужно помнить о безопасности при работе с котельной и обратить пристальное внимание на заземление. Сечение заземляемого медного провода должно составлять от 4 до 6 мм, а сопротивление – не больше 4 Ом. Внизу котла есть нулевая клемма, к которой крепится проводник.

Конечно, лучше всего устанавливать ионный котел в новую систему отопления. Но если такой возможности нет, то нужно как следует промыть контур. Подходящее соотношение воды и спецсредств указывается в техпаспорте котла. Это делается с целью удалить накипь, которая препятствует корректной настройке омического сопротивления.

Еще несколько важных моментов!

Подбирая радиатор для системы с ионным котлом, следует уточнить, сколько он расходует теплоносителя. После того, как определяется количество потребляемых литров у одного радиатора, необходимо подсчитать общее количество литров, опираясь на требуемое количество радиаторов.

Чтобы запустить ионный котел, требуются амперметр или нагрузочные клещи. Но самим ввести в эксплуатацию оборудование не получится. Только специалист знает, до какой степени понизить омическое сопротивление воды, чтобы проводимость жидкости повысилась до подходящего уровня. Помимо прочего, под рукой должны быть приборы для проверки электропроводимости теплоносителя, которая меняется во время работы.

Компания Server Service предлагает услуги по установке электродного котла. Специалисты нашей компании постоянно повышают квалификацию и проходят стажировку на производственных базах. Они имеют в распоряжении необходимые инструменты и расходные материалы. Все это позволяет мастерам выполнять свою работу качественно и в короткие сроки.

Если вам требуется монтаж ионного электрокотла, то звоните нам по телефону в Ташкенте:

+998 (71) 207-33-32;

+998 (99) 835 18 33

Электрические электродные котлы для отопления частного дома – виды, устройство и принцип работы

Электродные котлы относятся к самым простым в конструктивном отношении электрическим нагревательным приборам, так как не содержат нагревательных элементов.

Проводником, выделяющим тепло при протекании электрического тока, в устройствах этого типа служит сам теплоноситель, циркулирующий по отопительной системе.

Физической основой работы электродных котлов отопления служит процесс электролитической ионизации солевого раствора, каковым, по сути, является недистиллированная вода.

По этой причине котельные установки данного типа иногда называют ионными. Это означает, что необходимую электрическую проводимость вода приобретает только за счёт присутствия в ней ионов посторонних химических соединений.

Производители котельного оборудования для отопления электродного типа в инструкциях по эксплуатации формулируют требования, которым должен отвечать используемый теплоноситель.

Типовой рекомендацией является использование в качестве базовой основы дистиллированной воды с последующим растворением в ней строго определённого количества поваренной соли.

В этом заключается одна из основных проблем эксплуатации электрических котельных установок ионного типа. В ходе эксплуатации оборудования бывает трудно добиться требуемой концентрации соли:

  • с одной стороны, не всегда можно точно оценить объём теплоносителя в системе отопления;
  • с другой — его количество может изменяться вследствие испарения или утечек.

В то же время электрическая проводимость, следовательно, и потребляемая мощность определяются именно концентрацией солей в теплоносителе.

К этому следует добавить, что химический состав электролита, коим является в данном случае теплоноситель, изменяется в результате протекания гальванических процессов. Таким образом, электрическая мощность ионного котла может изменяться самопроизвольно, что не может быть оценено как положительное качество.

КОНСТРУКЦИЯ ЭЛЕКТРОДНОГО КОТЛА

Ионные отопительные котлы для дома более компактны по сравнению с электрическими водонагревателями других типов (тэновыми или индукционными) ввиду отсутствия в них нагревательных элементов или обмоток.

Типовая конструкция такого котла представляет собой цилиндрический корпус (которым может служить отрезок трубы), внутри которого расположены электроды, имеющие штыревую форму. Электроды изготавливаются из стальных прутков чаще всего имеющих круглое сечение.

Электрические котельные установки для дома могут иметь как однофазное, так и трёхфазное питание. В однофазных моделях используется один электрод, располагающийся по оси цилиндрического корпуса. Роль второго электрода, к которому подключается нулевой провод, играет сам корпус.

В трёхфазном варианте электроды расположены в вершинах равностороннего треугольника и ориентированы параллельно оси корпуса. Активной частью котла является пространство, заключённое между электродами. В этих промежутках, заполненных теплоносителем, протекает рабочий ток и происходит выделение тепловой энергии.

Основные технические характеристики электродных котлов отопления для дома определяются двумя факторами:

  • конструкцией активной части — длиной электродов и расстоянием между ними;
  • химическим составом теплоносителя.

Электрод или блок электродов выполняются в виде съёмной конструкции. Электроды устанавливаются на крышке, крепящейся болтами к торцевой части корпуса котла. Для обеспечения подвода электропитания применяются проходные изоляторы или крышка целиком изготавливается из электроизоляционного материала.

Доступ к электродам котла необходим для осуществления их профилактической очистки и замены в случае износа. Разрушение поверхности электродов вследствие электрохимической коррозии происходит значительно более интенсивно, чем в случае с тэновыми нагревательными системами.

ОСОБЕННОСТИ ПРИМЕНЕНИЯ ЭЛЕКТРОДНЫХ КОТЛОВ

Главной отличительной чертой котлов ионного типа является наличие непосредственной гальванической связи электропроводного теплоносителя с питающей электрической сетью. Это обстоятельство послужило причиной появления особых требований к эксплуатации устройств этого класса.

В соответствии с ПУЭ все котлы электродного типа, имеющие занулённый корпус и питающиеся от общей сети с глухозаземлённой нейтралью должны отвечать следующим требованиям:

  • соединение корпуса котла с нулевым проводом должно быть выполнено сваркой или болтовым креплением;
  • перед вводом питания котла должно быть выполнено повторное заземление нулевого провода.

В случае установки котлов, корпус которых изолирован, должна быть обеспечена изоляция котла от заземления и от трубопроводов системы отопления.

Для обеспечения изоляции от трубопроводов присоединение к ним осуществляется через изолирующие вставки, сопротивление воды в которых должно быть не менее 200 Ом. Сам котёл размещается внутри защитного ограждения.

Электродный котёл относится к оборудованию, не слишком хорошо известному неспециалистам. Это обстоятельство послужило причиной появления многих небылиц, которые выдумывают продавцы оборудования с целью выгодно продать товар.

Главная уловка, к которой очень часто прибегают с рекламной целью — сравнение КПД электрических котлов различного типа.

Например, в сети можно найти информацию, что КПД электродного котла на 40% превышает аналогичный показатель теновых нагревателей. Это очень грубая ложь, рассчитанная на совершенно неподготовленных людей.

Правда же заключается в следующем. Коэффициент полезного действия электрических котлов любого типа очень высок — его значение близко к 100%. Выше этой отметки, как говорится, не прыгнешь (исключение составляют тепловые насосы, но это другая тема).

Но всё – же есть у ионных котлов и реальные преимущества перед их электрическими собратьями:

  • предельная простота конструкции, в них просто нечему ломаться;
  • при отсутствии теплоносителя, котёл на электродах не выходит из строя, как теновый, а просто не работает.

О недостатках уже было сказано выше, резюмируя их можно отметить высокую степень зависимости технических характеристик электродного оборудования для отопления домов от химического состава теплоносителя и необходимость принятия дополнительных мер безопасности при его эксплуатации.

ВЫБОР КОТЛА ДЛЯ ОТОПЛЕНИЯ ЧАСТНОГО ДОМА

Электрическое отопление дома, в том числе на основе электродного оборудования, нередко используется в качестве дополнительной системы, служащей для догрева помещения или резервирования основного отопления.

Высокие тарифы на электроэнергию ограничивают использование электричества в качестве основного источника тепла. Тем не менее, в отдельных случаях альтернативы электрическому отоплению дома просто не существует.

Выбор электродного котла для отопления частного дома производится по его основным техническим характеристикам:

  • номинальной мощности;
  • функциональным возможностям;
  • качеству оборудования;
  • цене.

Расчёт мощности, необходимой для отопления помещений дома определённой площади производится так же, как и при выборе любого другого оборудования для отопления. Очень грубо, для дома со стандартной высотой потолков можно воспользоваться соотношением 1 кВт на 10 м2 площади дома.

Не следует забывать, что номинальную мощность электродное котельное оборудование потребляет при определённой концентрации соли в воде.

Повышенное содержание солей может привести к перегрузке электропроводки в доме, а пониженное — к недогреву дома.

При необходимости нагревания не только теплоносителя системы отопления, но и воды для горячего водоснабжения дома, следует обратить внимание на двухконтурные котельные установки.

При оценке качества, предпочтение лучше отдать заводской продукции, а выбирая среди производителей обратить внимание на предоставляемую гарантию и наличие сервисных центров. Монтаж электрической части системы отопления следует поручить профессионалам.

  *  *  *

© 2014-2021 г.г. Все права защищены.
Материалы сайта имеют ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

Почему электродные котлы быстро нагревают помещение

Знаете ли вы, что первые модели электродных котлов разрабатывались для военно-морского флота СССР? Благодаря чему они сейчас широко используются в быту? Как они работают и как их устанавливают? Ответы на эти вопросы вы найдете в данной статье.

Где используются электродные котлы

Какие вы знаете способы отопления дома с помощью электроэнергии? Первым делом, когда вы представляете монтаж систем отопления, перед глазами возникает такая картинка: котел с водяным ТЭНом. Нихромовая нить, обладая высоким сопротивлением, внутри такого ТЭНа нагревается, передает тепло наполнителю трубки, затем металлической оболочке и потом — воде.

Но ученые решили упростить задачу и нагревать теплоноситель, минуя посредника, с помощью электродов и проводов, подключенных к электропитанию. Напомним, что первые модели электродных (ионных) котлов первоначально разрабатывались для военно-морского флота СССР (это было в середине прошлого века). А для гражданских целей электронные котлы стали выпускать и применять всего пару десятков лет назад.

Итак, электродные (ионные) котлы — это разновидность электрических котлов. Они используются в автономных отопительных системах. Главная отличительная черта такого отопительного оборудования – блок электродов, который заменил в качестве нагревательного элемента традиционный ТЭН.

Ионными котлами можно обогревать частные дома, дачи, магазины, ларьки, мастерские.

Принцип работы электродного котла

В электродном котле вода нагревается за счет ионов, которые движутся между электродами. Когда он включается, происходит ионизация теплоносителя, при этом молекулы распадаются на положительные и отрицательные ионы. Вновь образовавшиеся ионы направляются к отрицательному и положительному электродам. При этом выделяется тепло, которое передается теплоносителю. Таким образом, жидкость нагревается напрямую, без участия «посредников», которыми в традиционных электрических котлах являются ТЭНы.

Вода в ионных котлах играет роль элемента электрической цепи. Она нуждается в специальной подготовке для получения электросопротивления нужной величины — в добавлении в нее поваренной соли, ведь первоначально такие котлы создавались с учетом использования морской воды. Если же вы возьмете дистиллированную воду и попытаетесь нагреть ее с помощью ионного котла, ничего из этого не получится.

Ионные агрегаты набирают мощность постепенно. Когда теплоноситель нагревается, его электрическое сопротивление снижается, величина тока возрастает, а количество тепла увеличивается.

Иногда электродный котел используют в сочетании с другими видами отопительного оборудования: твердотопливным или газовым. При необходимости для существующей отопительной системы может применяться схема параллельного подключения двух или более электродных агрегатов.

Преимущества электродных котлов:

  • высокий КПД, почти 100%;
  • очень компактный размер при высокой мощности;
  • не нужен дымоход;
  • электродный котел способен самостоятельно поднимать давление в контуре отопления;
  • высокая степень безопасности. Если у котлов с ТЭНами при недостаточном уровне теплоносителя в емкости котла может произойти авария, то в электродном котле недостаток теплоносителя приведет только к остановке котла;
  • очень малая инертность позволяет эффективно управлять температурным режимом при помощи автоматики, как результат — минимум затрат энергии, и температура в помещении будет всегда на том уровне, который вы задали автоматическому контроллеру;
  • не страшны ионному котлу перепады напряжения в электросети, в таком случае его работа не прекращается, только меняется мощность;
  • возможна установка нескольких ионных котлов одновременно;
  • экологически чистый вид обогрева.

Как видим, у электродных котлов очень много плюсов. Однако когда вы выбираете монтаж системы отопления, то должны взвесить и минусы.Недостатки электродного котла:

  • он потребляет только переменный ток, а при постоянном токе произойдет электролиз воды;
  • необходимо контролировать электрическую проводимость теплоносителя. При изменении электролитических характеристик выработка тепла резко снижается;
  • как любому нагревательному прибору с водяным ТЭНом, ему требуется заземление. При этом, если произойдет пробой изоляции, риск поражения электротоком выше, чем у ТЭНовых водонагревателей;
  • есть ограничение по температуре нагрева теплоносителя — она не должна превышать 75 °С, в противном случае энергопотребление котла сильно возрастает;
  • неизменное образование накипи на электродах понижает мощность котла, потому что это препятствует ионизации;
  • предъявляются высокие требования к качеству отопительных приборов;
  • отопительная система должна быть оснащена циркуляционным насосом;
  • из-за переменного напряжения тока происходит износ электродов, как результат — их нужно периодически менять;
  • коррозия в завоздушенном отопительном контуре, который содержит теплоноситель-электролит, происходит во много раз быстрее;
  • в одноконтурной системе нельзя использовать нагретую воду для бытовых нужд;
  • пусконаладочные работы самостоятельно произвести невозможно, нужно вызывать специалистов. Дело в том, что неспециалист не сможет понизить омическое сопротивление воды с повышением ее проводимости до нужного уровня;
  • нужно иметь специальное оборудование, чтобы проверять электропроводность теплоносителя, которая в процессе эксплуатации изменяется.

Технические характеристики

При монтаже систем отопления нужно знать технические характеристики. Бытовой ионный котел имеет форму цилиндра, его диаметр обычно не больше 320 мм, длина — 600 мм, вес — 12 кг. Наименьшая мощность — 1-2 кВт, подходит для отопления помещения примерно 80 м2 (при этом достаточно 40 л воды в отопительной системе), максимальная — 50 кВт, для помещений около 1600 м2. Однофазные котлы имеют мощность 2-6 кВт, трехфазные — 9-50 кВт. Напомним, что температура в 75 °С является оптимальной для ионных котлов.

Если площадь 100 м2, нужно умножить показатели на 5 – котел должен быть 5 кВт, объем помещения — не более 300 м3, а в отопительной системе должно находиться до 240 л воды.

Количество потребляемой энергии зависит от коэффициента теплопотери здания.

При режиме «максимум», который подходит для температуры -23 °С, работа котла в сутки занимает 8 часов (имеется в виду нагрев и остывание). Чтобы рассчитать количество потребляемой энергии, предлагается такая схема: мощность котла умножается на количество часов его работы в сутки.

Как установить электродный котел

Электродный котел должен быть укомплектован автоматическим воздухоотводчиком, обратнопредохранительным клапаном, манометром. В системах открытого типа регулирующую или запорную арматуру нужно устанавливать только после расширительного бачка. Это значит, что участок трубопровода между выходом из котла и до расширительного бачка не должен содержать какой-либо запорной арматуры.

В системах закрытого типа запорную арматуру устанавливают на отрезке трубопровода после расширительного бачка и до ввода в котел. В том случае, если сразу после выхода из котла стоит группа безопасности, расширительный бачок нужно установить на обратке.

Ионные котлы, независимо от их модели, устанавливают в отопительную систему вертикально, с помощью крепления к стене. Первые 1200 мм обвязки на подаче теплоносителя в котел делают из металлической неоцинкованной трубы, а дальше можно использовать металлопластиковые трубы.

Очень важно надежное заземление ионного котла. Заземляющий медный провод должен иметь сечение 4-6 мм, его сопротивление — не более 4 Ом. Проводник подключается к нулевой клемме, которая расположена в нижней части котла.

Наилучший вариант — когда электродный котел устанавливают в новую отопительную систему, промытую до этого чистой водой. Когда котел врезают в уже существующий контур, нужно тщательно промыть его водой, причем добавив в нее спецсредства. Какие именно и в каких пропорциях — это указано в техническом паспорте на котел и зависит от производителя. Если это условие не соблюдать, то накипь помешает точной настройке омического сопротивления.

Когда вы выбираете радиаторы для системы с ионным котлом, обратите внимание на потребление ими теплоносителя. Нужно выяснить, сколько литров потребляет один радиатор, а затем вычислить общий литраж, исходя из нужного вам количества радиаторов. Слишком вместительные отопительные приборы не подойдут, ведь такая система будет потреблять более 10 л теплоносителя на киловатт установленной мощности котла. Для этого он должен работать безостановочно, а это повлечет очень большие затраты электроэнергии. Общий литраж отопительной системы должен быть примерно 8 л на киловатт мощности.

Для запуска ионного котла нужны амперметр или нагрузочные клещи.

После подключения котла к системе отопления и включения питания амперметром измеряется потребляемая мощность. Если сила тока больше, чем та, что указана в техпаспорте, нужно добавить в систему отопления дистиллированную воду. Если же сила тока меньше необходимой, добавляют пищевую соду из расчета 30 г на 100 л воды (соду размешивают в теплой воде).

Выбор радиаторов отопления

Для монтажа систем отопления с электродным котлом больше всего подходят биметаллические и алюминиевые радиаторы. Причем при выборе алюминиевых радиаторов поинтересуйтесь происхождением алюминия. Он может быть первичным, т. е. полученным из природных материалов — алунитов, бокситов, нефелинов и т. д., или вторичным, т. е. переплавленным из вторсырья. Более дешевые радиаторы из вторичного алюминия выполнены из сплава, в котором большое содержание примесей, повышающих сопротивление теплоносителя.

Материалы

В открытые системы отопления рекомендуют устанавливать отопительные приборы из алюминия с внутренним полимерным покрытием, которое снижает коррозию. А в закрытых системах такие радиаторы не нужны, поскольку коррозия активизируется при наличии воздуха в объеме теплоносителя, таким образом, содержание солей в нем не станет причиной коррозии.

А вот чугунные радиаторы для монтажа систем отопления с нагревом от электродного котла подходят меньше всего, потому что сильно загрязнены изнутри, а грязевые частицы влияют на проводимость теплоносителя. Также чугунные радиаторы потребляют большой объем теплоносителя, что может превысить установочную мощность конкретной модели ионного котла, понадобится более мощная модель. Если в Ваших радиаторах используются гидроцилиндры, то не забудьте штоки для гидроцилиндров купить в ООО ПТК «КРПМС».

Производители электродных котлов допускают использование чугунных радиаторов при таких условиях: они произведены по евростандарту (в Турции или Чехословакии) и перед вводом в котел, на обратке, в трубопроводе стоят уловители шлама и фильтры грубой очистки.

Бренды

В странах СНГ представлены электродные котлы таких производителей: российское ЗАО «Фирма «Галан», латвийское ООО «Stafor EKO» и украинский СПД-ФЛ Гончаренко О. А. У первых двух — одноименные бренды, у последнего бренд «ЭОУ» (энергосберегающая отопительная установка).

Стоимость электродного котла напрямую зависит от его мощности. При этом комплект автоматики продается, как правило, отдельно и стоит вдвое дороже котла.

Срок гарантии на электродный котел — от года до двух лет. В среднем они служат около десяти лет, при условии, что четко соблюдаются эксплуатационные требования к теплоносителю и своевременно, т. е. раз в два-четыре года меняются электроды.

Некоторые нюансы

Если вы делаете монтаж системы отопления, которая основана на нагреве теплоносителя от ионного котла, нужно учесть такие нюансы:

  • лучше всего устанавливать ионный котел в контур, созданный специально под него;
  • если вы используете в качестве теплоносителя антифриз, то особое внимание уделите разъемным соединениям — текучесть антифриза выше, чем у воды;
  • трубы, которые образуют отопительный контур, оберните слоем теплоизоляции, чтобы котел смог выйти на оптимальный рабочий режим;
  • если группы отопительных радиаторов расположены на разных этажах здания, то более эффективно установить независимые ионные котлы нужной мощности на каждую группу;
  • ионные котлы не подходят для монтажа систем отопления «теплый пол», потому что температура циркулирующего теплоносителя там не должна превышать 45 °С, а значит, котел не сможет выйти на необходимую рабочую температуру.

Расчет мощности

В инструкциях по эксплуатации ионных котлов, как правило, приводится максимальная площадь помещения, которую можно обогреть, если у строения небольшие теплопотери.

Мощность котла нужно выбирать с небольшим запасом, учитывая при этом мощность электросети. Если отопление действует с такой электронагрузкой, которая близка к предельно допустимой, то делают трехфазную подводку с нулевым проводом и устанавливают трехфазный котел. Он обладает, по сравнению с другими агрегатами, большими возможностями для регулировки мощности. А трехфазное сетевое питание расширяет возможность использования разного электрооборудования.

Электропитание происходит за счет прокладки двухфазных линий и установки трехфазного счетчика. Это не дороже, чем провести мощную однофазную линию.

Таким образом, ионными котлами можно отапливать частные дома, дачи, магазины и т. д. Если нет централизованного газоснабжения, то такие котлы — выход из ситуации.

Как установить электрический котел, подключить к нему питание и спустить воздух и отрегулировать давление, узнаете из этого видеоролика:

Physics — Действительно ли ионные нагреватели значительно эффективнее обычных электрических нагревателей?

TL; DR: Нет, эффективность не более 100%, проведенный тест, вероятно, был признан недействительным из-за использования теплосчетчика, предполагающего воду в качестве теплоносителя, в то время как фактически использовалась смесь пропиленгликоль / вода.


Подробный:

Некоторые подробности о том, как проводился тест, можно найти на сайте чешского реселлера:

  1. Ионный котел STAFOR 3-5
  2. Циркуляционный насос Vilo 25/7
  3. Радиатор Korad T22 300/400 500w
  4. Панель управления ионным котлом STAFOR 3-5
  5. Теплосчетчик Сонометр Dunfos 1100
  6. Анализатор электроэнергии Fluke 430
  7. Термостатический датчик
  8. Гидравлическая группа защиты
  9. Стенд для проверки работоспособности из медных труб

Подробности о том, как эти части были связаны, не описаны, но, скорее всего, это было более или менее то, что можно увидеть в видео YouTube в 0:07.

При проверке отдельных единиц используемого оборудования одна вещь выглядит очень подозрительной: сонометр Danfoss 1100 предназначен для использования с водой в качестве циркуляционной среды. В этом тесте почти наверняка использовалась другая жидкость, так как жидкостью, необходимой для работы котла, является теплоноситель STATERM EKO E40, который «сделан на основе пропилена». Под «пропиленом» здесь, скорее всего, подразумевается пропиленгликоль (точка плавления -59 ° C), который обычно используется в качестве теплоносителя (вряд ли это может быть пропен, который является легковоспламеняющимся газом с температурой кипения -47. .6 ° С.).

Поскольку ультразвуковые теплосчетчики вычисляют энергию, измеряя расход и температуру и умножая измеренный объем на удельную теплоемкость, при допущении свойств воды на водном растворе пропиленгликоля делается ошибка.

Жидкий теплоноситель на основе пропиленгликоля с температурой кипения 120 ° C составляет прибл. 85% пропиленгликоль (см. Точка кипения водных растворов пропиленгликоля), с удельной теплоемкостью 2,51 * 0,85 + 4,18 * (1-0,85) Дж / (г · К) = 2,76 Дж / (г · К) (см. Удельную теплоемкость пропиленгликоля и удельная теплоемкость воды), которая равна 1.В 51 раз ниже теплоемкости воды, поэтому кажущаяся теплопередача составляет прибл. В 1,51 раза выше, чем есть на самом деле. Учитывая, что концентрация пропиленгликоля не указана, я только оцениваю ее, я нашел результат достаточно близким, чтобы быть вероятным объяснением результата 1,57 COP.

О котлах ионного отопления FAQ

+372 5561 7007, +372 5805 5058

  • Кыйк пуиду яокс

    • Naturaalne ROOTSI VÄRV

      • ROOTSI VÄRV galerii

      • Linaõlivärv-peits NATURA

        • Linaõlivärv-peits NATURA galerii

        • LUBI värv-паста

        • Looduslik PIIMAVÄRV

        • Looduslik linaõli puidule

          • Looduslik linaõli puidule galerii

          • TÕRVAÕLI puidule

            • TÕRVAÕLI galerii

            • Бревенчатый дом Hermeetik (RHKPALKEHITIS)

              • Hermeetik LOG HOUSE (RÕHKPALKEHITIS) галерея

              • Соуюсканджа

                • STATERMi soojuskandjad küttesüsteemidele

                • STATERM EKO ökoloogiliselt ohutud soojuskandjad

                • STATERM SOLAR soojuskandja päikesekollektoritele

                • STATERM S -20 сооюз. Союспумпаделе

                • СТАТЕРМ ОЧИСТИТЕЛЬ küttesüsteemide puhastusvahend

                • STATERM lisaseadmete kogumid

                • СТАТЕРМ ЭКО Е40 соуюскандя ioonkateldele

                • Kontaktid

                  • Кыйк пуиду яокс

                  • Соуюсканджа

                  • Kontaktid

                  • О обогревателях

                    • Новости

                    • Сильные стороны ионных котлов STAFOR

                    • Видео про ионные котлы (обогреватели)

                    • COP — коэффициент полезного действия

                    • Директивы Европейского Союза

                    • Галерея

                    • Котлы ионного отопления

                      • Комплекты ионных котлов

                        • Ионный котел STAFOR 3-5

                        • Ионный котел STAFOR 5-10

                        • Ионный котел STAFOR 6-9

                        • Ионный котел STAFOR 10-20

                        • Ионный котел STAFOR 20-30

                        • Ионный котел со встроенным теплообменником

                          • Ионный котел с теплообменником STAFOR 6-9HE

                          • Ионный котел с теплообменником STAFOR 10-20HE

                          • Ионный котел с теплообменником STAFOR 20-30HE

                          • Специальные ионные отопительные котлы и аксессуары

                            • Встроенный бак ионный нагреватель STAFOR 5-10SI

                            • Буферная емкость теплоносителя для ионных котлов первого контура

                            • Управление ионными котлами автоматическое

                              • Комплекты панелей управления

                                • Для ионного котла (ТЭН) 3-5

                                • Для ионного котла (ТЭН) 5-10

                                • Для ионного котла (ТЭН) 6-9

                                • Для ионного котла (ТЭН) 10-20

                                • Для ионного котла (ТЭН) 20-30

                                • Дополнительное оборудование пультов управления ионными котлами

                                  • Цифровой комнатный термостат-программатор (C55)

                                  • Беспроводной комплект для недельного программатора (C55)

                                  • Симистор регулятор максимальной мощности STAFOR MPC

                                  • Механический термостат

                                  • Аварийный термостат

                                  • GSM термостат-программатор для ионного котла

                                  • Теплоноситель для ионных котлов

                                  • Как купить

                                  • Служба поддержки

                                    • Часто задаваемые вопросы

                                      • О котлах ионного отопления

                                      • Об эксплуатационных расходах

                                      • Об установке

                                      • Об управлении автоматическим

                                      • Инструкция по регулированию ионного котла

                                      • Документы

                                        • О обогревателях

                                          • Новости

                                          • Сильные стороны ионных котлов STAFOR

                                          • Видео про ионные котлы (обогреватели)

                                          • COP — коэффициент полезного действия

                                          • Директивы Европейского Союза

                                          • Галерея

                                          • Котлы ионного отопления

                                            • Комплекты ионных котлов

                                              • Ионный котел STAFOR 3-5

                                              • Ионный котел STAFOR 5-10

                                              • Ионный котел STAFOR 6-9

                                              • Ионный котел STAFOR 10-20

                                              • Ионный котел STAFOR 20-30

                                              • Ионный котел со встроенным теплообменником

                                                • Ионный котел с теплообменником STAFOR 6-9HE

                                                • Ионный котел с теплообменником STAFOR 10-20HE

                                                • Ионный котел с теплообменником STAFOR 20-30HE

                                                • Специальные ионные отопительные котлы и аксессуары

                                                  • Встроенный бак ионный нагреватель STAFOR 5-10SI

                                                  • Буферная емкость теплоносителя для ионных котлов первого контура

                                                  • Управление ионными котлами автоматическое

                                                    • Комплекты панелей управления

                                                      • Для ионного котла (ТЭН) 3-5

                                                      • Для ионного котла (ТЭН) 5-10

                                                      • Для ионного котла (ТЭН) 6-9

                                                      • Для ионного котла (ТЭН) 10-20

                                                      • Для ионного котла (ТЭН) 20-30

                                                      • Дополнительное оборудование пультов управления ионными котлами

                                                        • Цифровой комнатный термостат-программатор (C55)

                                                        • Беспроводной комплект для недельного программатора (C55)

                                                        • Симистор регулятор максимальной мощности STAFOR MPC

                                                        • Механический термостат

                                                        • Аварийный термостат

                                                        • GSM термостат-программатор для ионного котла

                                                        • Теплоноситель для ионных котлов

                                                        • Как купить

                                                        • Служба поддержки

Высокотехнологичный ионный нагреватель котла промышленного назначения

О продуктах и ​​о Поставщики:
 Исследуйте массив.Нагреватель ионного котла  Коллекция  на Alibaba.com. Ты можешь купить.  Нагреватель ионного котла  различной номинальной мощности и топлива ..  Нагреватель ионного котла  также подходит для бытового и промышленного использования. Эти продукты пригодятся в различных отраслях промышленности, таких как фармацевтическая, текстильная, пищевая, строительная и т. Д. Нагреватель с ионным бойлером

на Alibaba.com работает на газе / угле / масле / электричестве. Изделие изготовлено из высококачественной стали, предотвращающей ржавление при длительном использовании.Выходная температура колеблется от 170 до 350 градусов по Цельсию. Файл. Ионный бойлер Нагреватель типа варианты бывают вертикальные и горизонтальные. Рабочее давление, номинальная мощность, номинальное напряжение и другие подобные характеристики зависят от использования и отрасли. Тип конструкции - водяная труба или пожарная труба. Выход файла. Ионный котел Нагреватель работает либо на горячей воде, либо на паре. Основными преимуществами продуктов являются быстрая сборка, меньшая площадь пола, автоматизированная панель управления и т. Д. Тип циркуляции, давление, теплоемкость, материал, применение - важные факторы, влияющие на покупку.

Нагреватель ионного котла

имеет большие поверхности нагрева и высокую тепловую эффективность. Они также обеспечивают чистое сгорание, сводя к минимуму возникающее загрязнение. Файл. Ионный бойлер Нагреватель серии также имеет ряд мер безопасности. Например, защита от утечек, двойной регулируемый регулятор давления, предохранительный клапан полного подъема и т. Д. Нагреватель ионного котла прост в эксплуатации, экономичен, портативен и высокоэффективен. Продукция соответствует международным стандартам и имеет несколько сертификатов.

Хватай увлекательно. Нагреватель ионного бойлера от Alibaba.com гарантирует максимальную окупаемость ваших инвестиций. Если да. ионный котел нагреватель поставщик, находите себе сделку по крупным заказам. Посетите сейчас и получите доступ к продуктам мирового класса.

Поставщики ионных нагревателей котлов, производитель, дистрибьютор, заводы, Alibaba

Страна / регион:

Польша

Основные продукты:

Солнечные контроллеры, Контроллеры отопления для котла , Контроллеры охлаждения, Контроллер вентиляции, Все автоматические

Страна / регион:

Польша

Основные продукты:

электрические котлы , электродные котлы , электрические отопительные, электрические котлы

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Южная Европа 40%
, Восточная Европа 40%
, Северная Европа 10%

Страна / регион:

Латвия

Основные продукты:

Ион Котлы , Теплоноситель, Изделие для бревенчатых домов, Насосы, Строительный материал

Топ-3 рынка:

Южная Европа 11%
, Средний Восток 11%
, Северная Европа 11%

Страна / регион:

Китай

Основные продукты:

Рутений-иридиевый титановый электрод, платиновый электрод, иридий-тантал-титановый электрод, электролитическая ячейка, титановый электрод с платиновым покрытием

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Северная Америка 15%
, Океания 10%
, Южная Европа 10%

Страна / регион:

Южная Корея

Основные продукты:

Китай, Япония, Европа, Канада

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 30%
, Северная Европа 11%
, Северная Америка 11%

Страна / регион:

Китай

Основные продукты:

масляная горелка, газовая горелка, мазутная горелка, метанольная горелка, контроллер

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Средний Восток 30%
, Африка 25%
, Восточная Европа 25%

Страна / регион:

Китай

Основные продукты:

Электрический водонагреватель Нагреватель , блендер, диспенсер для воды, тостер, машина для приготовления сои

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Восточная Европа 78,5%
, Южная Азия 5,5%
, Восточная Азия 5.0%

Страна / регион:

Китай

Основные продукты:

биомасса котел , уголь / мазут (газ) котел , термомасляный котел , печь на древесных гранулах, парогенератор электрического отопления

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Южная Америка 15%
, Северная Европа 15%
, Восточная Европа 14%

Страна / регион:

Китай

Основные продукты:

Электрическая вода Нагреватель , Кран электрического отопления, электрический Котел

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40.0%
, Южная Азия 10,0%
, Центральная Америка 8,0%

Страна / регион:

Китай

Основные продукты:

Труба электрического отопления, сушильная печь, термопара, устройство контроля температуры, электрическая нагревательная плита

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 20%
, Внутренний рынок 20%
, Северная Америка 15%

Страна / регион:

Китай

Основные продукты:

Электротехника для гостиничных номеров, Чистящие средства для гостиниц, Гостиничные принадлежности, Принадлежности для вестибюля гостиниц, Принадлежности для ресторанов гостиницы

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 20%
, Центральная Америка 10%
, Восточная Европа 5%

Страна / регион:

Китай

Основные продукты:

Трубчатый Нагреватель , Электрический нагревательный элемент, Картридж Нагреватели , Керамический Нагреватель , Электрический нагревательный провод

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 47%
, Южная Азия 12%
, Юго-Восточная Азия 8%

Страна / регион:

Китай

Основные продукты:

Электрическая вода Водонагреватели , Электрические водопроводные краны, Электрические водопроводные Котлы

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 43.0%
, Внутренний рынок 20,0%
, Северная Америка 6,0%

Страна / регион:

Китай

Основные продукты:

Погружной нагреватель , Картридж нагреватель , Керамический эмиттер, Печь нагреватель , Ленточный нагреватель

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Южная Европа 7%
, Южная Азия 7%
, Внутренний рынок 7%

Страна / регион:

Китай

Основные продукты:

Печатная машина (термопресс, режущий плоттер, трафаретная печатная машина, флэш-сушилка, УФ-экспонирование)

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 35%
, Западная Европа 30%
, Океания 20%

Страна / регион:

Китай

Основные продукты:

Вытяжной вентилятор, охлаждающая подставка, Нагреватель , воздухозаборник, светофильтр

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 20%
, Внутренний рынок 15%
, Южная Азия 15%

Страна / регион:

Китай

Основные продукты:

Кофемашина, кофемолка, автомат для производства газированных напитков, фритюрница, чайник Moka

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Юго-Восточная Азия 17.0%
, Океания 14,0%
, Восточная Европа 13,0%

Страна / регион:

Китай

Основные продукты:

Сварщик пластмасс, винт, болты, крепеж, картридж Нагреватель

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Западная Европа 29%
, Внутренний рынок 12%
, Восточная Европа 11%

Страна / регион:

Китай

Основные продукты:

Электрический котел , Электрогеотермальный котел, Электрический водонагреватель , Электрический Проточный водонагреватель , Газовый котел

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 15%
, Юго-Восточная Азия 12%
, Средний Восток 12%

Страна / регион:

Китай

Основные продукты:

Трубчатый нагреватель , Нагревательный провод, лента Нагреватель , электрический нагревательный элемент, термопары

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Внутренний рынок 40%
, Восточная Европа 20%
, Средний Восток 10%

Страна / регион:

Китай

Основные продукты:

погружной водяной нагреватель , нагревательный элемент, удлинитель, пильный диск, сверло

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Южная Америка 70%
, Юго-Восточная Азия 5%
, Африка 5%

Страна / регион:

Китай

Основные продукты:

полиимидная пленка обогреватель , полиэфирная пленка ПЭТ обогреватель , силикон обогреватель , полимерная пленка обогреватель , обогреватель слюдяной

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Южная Европа 10%
, Океания 10%
, Северная Европа 10%

Страна / регион:

Китай

Основные продукты:

Электрическая вода Нагреватель , Кран электрического отопления, электрический Котел

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Внутренний рынок 40.0%
, Южная Азия 10,0%
, Южная Америка 8,0%

Страна / регион:

Китай

Основные продукты:

Парковка Обогреватель , Детали кондиционера

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Океания 25%
, Западная Европа 25%
, Северная Америка 15%

Страна / регион:

Китай

Основные продукты:

Электрический водонагреватель быстрого нагрева Нагреватель , Электротермический смеситель, Электрический водонагреватель , Электрический смеситель быстрого приготовления, Электрический водопроводный кран

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 90%
, Восточная Азия 10%

Страна / регион:

Китай

Основные продукты:

Картридж Нагреватель Элемент, лента нагрева, провод нагревательного элемента, PTC, контроль температуры, аксессуары

Топ-3 рынка:

Внутренний рынок 80.0%
, Северная Америка 8,0%
, Юго-Восточная Азия 5,0%

Страна / регион:

Китай

Основные продукты:

Водяной Нагреватель , Электрический водяной Нагреватель , Газовый Водяной Нагреватель , Проточный водонагреватель Нагреватель , Безбаковый водонагреватель Нагреватель

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 25%
, Средний Восток 15%
, Внутренний рынок 15%

Страна / регион:

Гонконг S.А.

Основные продукты:

Оборудование для испытания скважин, добыча природного газа, аксессуары для нефтехимии

Общий доход:

1 миллион долларов США — 2,5 миллиона долларов США

Топ-3 рынка:

Внутренний рынок 40%
, Средний Восток 30%
, Африка 15%

Страна / регион:

Китай

Основные продукты:

нагревательный элемент, нагревательное оборудование, датчик температуры, нагревательная пленка, хомут для шланга из нержавеющей стали

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Внутренний рынок 30%
, Северная Америка 15%
, Средний Восток 8%

Страна / регион:

Китай

Основные продукты:

Электрический водонагреватель Водонагреватель , Электрический водонагреватель Котел , газовая колонка, накопитель воды Водонагреватель , бытовая техника

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 40%
, Южная Азия 18%
, Западная Европа 12%

Страна / регион:

Китай

Основные продукты:

Трубчатые нагревательные элементы, погружные Нагреватели , картридж Нагреватели , силиконовые Нагреватели , Ребристые Нагреватели

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Северная Америка 35%
, Юго-Восточная Азия 25%
, Океания 15%

Страна / регион:

Китай

Основные продукты:

Электрический водяной Нагреватель , тепловой насос

Общий доход:

50 миллионов долларов США — 100 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 54.0%
, Океания 25,0%
, Юго-Восточная Азия 9,0%

Страна / регион:

Китай

Основные продукты:

резервуар для воды из нержавеющей стали, изделие из металлической пластины

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Западная Европа 60%
, Северная Европа 15%
, Южная Европа 10%

Страна / регион:

Китай

Основные продукты:

Электронагревательная трубка, нагревательная трубка, термопара, нагревательный кабель, датчики давления

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Юго-Восточная Азия 30%
, Северная Америка 20%
, Южная Америка 10%

Страна / регион:

Китай

Основные продукты:

Электрический водонагреватель Нагреватель , Газовый водонагреватель , Тепловой насос Водяной Нагреватель , Вытяжка, Газовая плита

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 30%
, Африка 5%
, Восточная Европа 5%

Страна / регион:

Китай

Основные продукты:

Электроприборы, Датчик температуры, Духовка / электрическая духовка, Направляющая / мост, Изоляционные материалы

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Восточная Европа 15%
, Океания 10%
, Центральная Америка 10%

Страна / регион:

Китай

Основные продукты:

Электрическая вода Нагреватель

Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Восточная Европа 70%
, Юго-Восточная Азия 10%
, Западная Европа 10%

Страна / регион:

Китай

Основные продукты:

сушильная печь, вставка канала нагреватель , теплоноситель нагреватель , трубка нагреватель , электрический нагревательный элемент

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Южная Америка 20%
, Восточная Европа 20%
, Северная Америка 20%

Сильные стороны ионных котлов STAFOR

Эффективность

Система ионного нагрева STAFOR — единственная система, которая имеет повышенную степень преобразования энергии из электрической в ​​тепловую с COP с 1 (100%) до 2.04 (204%), в зависимости от модели котла и режима работы. У других производителей этот параметр меньше 1. Это означает, что при использовании котла STAFOR электрический ток выполняет большую работу и, соответственно, снижаются затраты на отопление. При использовании 1кВт электроэнергии ионный котел (нагреватель) STAFOR вырабатывает до 2,04кВт тепловой энергии.
Не переплачивайте за отопление! Используйте высокопроизводительные котлы STAFOR!

Электробезопасность

Оригинальная запатентованная конструкция котла принципиально отличается от конструкций других производителей.Это позволяет использовать принцип разделения рабочего и защитного поля («ячейка Фарадея»). На сегодняшний день это единственный ионный (электродный) котел проточного типа, который полностью соответствует требованиям Директивы Европейского сообщества по низковольтному оборудованию № 73/23 / EEC по электробезопасности и разрешен к продаже и использованию в странах-членах ЕС. .
Не подвергайте свою жизнь и жизнь других людей опасности. Используйте электробезопасные ионные котлы STAFOR!
Котлы других производителей могут иметь опасную утечку электрического тока на корпус котла!

Качество и надежность

При проектировании ионного котла STAFOR заложен большой запас прочности по материалам.Использование высокотехнологичных сплавов и пластиков (с жаростойкостью до 700 ° C, с повышенными диэлектрическими свойствами) обеспечивает высокое качество и надежность котла STAFOR, что делает его предпочтительным по сравнению с продукцией других производителей. Все материалы, используемые при изготовлении котла, имеют европейские сертификаты качества. Конструкция котла и используемые материалы исключают проявления деструктивных процессов в котле (электролиз, химические реакции и др.), Которые, к сожалению, есть у некоторых других производителей.Такие проявления могут привести к преждевременной эрозии электродов и других элементов конструкции котла, вплоть до их полного разрушения, нестабильной работе котла, повышенному энергопотреблению, снижению КПД.

Опыт использования ионных котлов STAFOR свидетельствует о том, что оборудование, отработанное более 5 лет, не показывает признаков эрозии электродов и других элементов конструкции котла, рабочие параметры котла стабильны. Срок службы ионного котла STAFOR при соблюдении правил монтажа и эксплуатации составляет не менее 10 лет.

Эффективная и надежная автоматика ионных котлов STAFOR, в отличие от продукции других производителей, имеет функции защиты от перегрузки, от рассогласования фаз тока, пропадания одной фазы тока. Обеспечивает стабильную и энергоэффективную работу котла.

Тепловой карьер STATERM EKO E40, используемый для ионного котла STAFOR, обеспечивает стабильный ионный состав, стабильность электрических параметров котла и высокий КПД.
Не экономьте на качестве, используйте надежные котлы STAFOR!

Универсальный и адаптируемый

Оригинальная система ионного отопления STAFOR может использоваться как основной источник тепла для систем отопления с радиаторами, «теплый пол».Его можно использовать для нагрева только водогрейного котла или фанкойла.

Система ионного нагрева STAFOR может быть подключена и может работать вместе с:

  • Котлы твердотопливные,
  • Жидкотопливные котлы,
  • Солнечные коллекторы,
  • Технология умного дома,
  • Фотоэлектрические системы,
  • Ветрогенераторы,
  • Все прочие системы отопления и энергосбережения.

(PDF) ТЕХНОЛОГИИ УТИЛИЗАЦИИ ОТХОДОВ ДЫМОХОДА ТЕПЛОГО КОТЛА Ion V.ION +, Gheorghe CIOCEA ++, Florin POPESCU +

ТЕХНОЛОГИИ УТИЛИЗАЦИИ ОТХОДОВ ТЕПЛА ДЫМОХОДА НАГРЕВАТЕЛЬНОГО КОТЛА

TERMOTEHNICA Supliment 1/2016 117

Таблица V

Результаты расчета производительности.

Электроэнергия системы

Стоимость

[€] Стоимость топлива [€] Сопутствующие расходы.

с капиталом

инвестиции [€]

O&M

затраты [€] Налог на выбросы CO2

[€] Общая годовая стоимость

[€]

Парниковый эффект

Выбросы газа

[кг CO2-экв.]

Капитал

стоимость

добавлено

Годовая

экономия Окупаемость

период

Котел (базовый

cas) 4120.61 124479,76 2366,00 0,00 20296,65 151263,02 1014833 — — —

котла с

HREHP 18897,97 87116,47 30394,00 1519,70 14739,13 152667,27 736956,34 154000 22585,93 6,82

котла с

HRAHP 4632,13 93823,64 22417,18 1120,86 15349,07 137342,88 767453,54 72100 30144,60 2,39

[4] Chen Q. и др., Применение конденсационных котлов в перерабатывающей промышленности

, Applied Energy 89, 2012, стр. 30–36.

[5] Чен, В., Обзор промышленных конденсационных котлов

(Технология и стоимость).Пример: тепловой проект конденсационного котла

в крупномасштабном районе, работающем на биомассе.

Отопительная установка

(40 МВт), отчет подготовлен SUWIC,

Шеффилдский университет, 2010 г.

[6] Рибикис Л., Ион В.И., и др., Energy Saving Technologies,

RTU Press, Рига, 2015.

[7] Riffat SB, Zhao X., Doherty PS, Применение сорбционных систем рекуперации тепла

в нагревательных приборах —

Технико-экономическое обоснование, Applied Thermal Инжиниринг 26, 2006,

с.46–55.

[8] Хебенстрейт Б. и др., Технико-экономическое исследование теплового насоса

с улучшенной рекуперацией тепла дымовых газов для котлов на биомассе

, Биомасса и биоэнергетика, 71, 2014, стр. 12-22.

[9] Илиев, И., Камбурова, В., Терзиев, А., Венев, М., Тепло

Утилизация отработанных газов мазутного котла

с использованием теплообменников с тепловыми трубками, Журнал

по науке о пищевых продуктах и ​​упаковке, технике и

технологий, 2, 2013 г., стр.52-55.

[10] Кан Чжу, Цзяньцзюнь Ся, Сяоюнь Се, Полная рекуперация тепла

газового котла абсорбционным тепловым насосом и теплообменником прямого контакта

, Прикладная теплотехника, 71, 2014,

стр. 213-218 .

[11] Лаццарин Р., Конденсационные котлы в зданиях и установках

ремонт, Энергетика и здания, 47, 2012, 61–67.

[12] Тацуо Ф., Деятельность по разработке низкотемпературных

устройств рекуперации отходящего тепла с использованием абсорбируемого тепла

насосов, 2010 Международный симпозиум по кондиционированию воздуха и охлаждению Next-

поколения

, 17-19 февраля 2010 г., Токио, Япония.

[13] Вестерлунд Л., Херманссон Р., Фагерстром Дж., Очистка дымовых газов

и рекуперация тепла: котел на биомассе

, снабженный открытой абсорбционной системой, Appl. Energy,

96, 2012, стр. 444-450.

[14] Глюсенкамп К. и др., Тенденции в абсорбционных машинах,

Труды

, Международная конференция по сорбционным тепловым насосам

, Падуя, Италия, Vol. 1, 2011, с. 13-23.

[15] Бельпаем М., Гаркуша К., Ион В.И., и другие. Тепловые насосы,

БГАТУ, Минск, 2015.

[16] Лабус Дж. М. и др., Обзор абсорбционной технологии с акцентом на абсорбционные машины

малой мощности,

THERMAL SCIENCE, Vol. 17, № 3, 2013, с. 739-76.

[17] *** Окриджская национальная лаборатория, SorpSim — инструмент моделирования

для абсорбционных систем замкнутого цикла и жидкостных

адсорбционных систем.

[18] Ион В.И., Попеску Ф., Збарча О., Энергосбережение в отопительном котле

, Труды 4-й Международной конференции

по тепловому оборудованию, возобновляемым источникам энергии

и развитию сельских районов, Посада Видрару, 04 — 06 июня

2015, стр.39-44.

[19] Валеро, А., Лозано, М.А., Серра, Л., Цатсаронис, Г.,

Пиза, Дж., Франгопулос, гл. и Фон Спаковский, М.Р.

Проблема CGAM: определение и традиционное решение,

Energy, Vol. 19, 1994, 279–286.

[20] *** Предложение по ДИРЕКТИВЕ СОВЕТА о внесении поправок в Директиву

2003/96 / EC о реструктуризации Сообщества

рамки налогообложения энергетических продуктов и

электроэнергии

(http: // ec.europa.eu/taxation_customs/resources/documen

ts / taxation / com_2011_169_en.pdf)

[21] *** Краткий обзор технологий тепловых насосов, IEA-ETSAP и

IRENA © Technology Brief E12 — January 2013

( www.irena.org)

[22] *** Дорожная карта технологий. Энергоэффективные здания:

Оборудование для обогрева и охлаждения, International Energy

Agency, (www.iea.org)

[23] *** http://homes.et.aau.dk/mbb/fjernkulde/seminar13031

2 / технологический каталог.pdf

[24] *** Здания с нулевым потреблением энергии и роль газа

Абсорбционные тепловые насосы Stone Mountain Technologies

Inc., октябрь 2015 г.

(www.stonemountaintechnologies.com/wp-

content / uploads / 2015 / 11 / White-Paper-

ZeroEnergyBuildings_GAHP-Role.pdf)

[25] Куойлин С. и др. Термоэкономическая оптимизация отходов

Рекуперация тепла Organic Rankine Cycles, Applied Thermal

Engineering 31, 2011 , стр.2885-2893.

[26] Сепер Санайе, Хасан Хаджабдоллахи, Многоцелевой

Оптимизация кожухотрубных теплообменников, Applied

Thermal Engineering 30, 2010, стр. 1937-1945.

[27] Манн Дж. Интеграция процессов: объединяющие концепции,

Промышленные приложения и реализация программного обеспечения,

докторские диссертации, Политехнический институт Вирджинии и Государственный университет

, 1999

(https: //theses.lib.vt. edu / theses / available / etd-102199-

101855 / unrestricted / Chapter_5.PDF)

STATERM EKO E40 Теплоноситель для ионных котлов, Хладагенты (теплоносители) STATERM —

Экологически чистый теплоноситель — теплоноситель для систем отопления с ионными котлами, не содержащий вредного для организма человека этиленгликоля. Изготовлен на основе пропилена не токсичен и поэтому подходит для отопления домов и квартир. Используется в системах с оборудованием из стали, пластика, железа и меди. Защищает систему от замерзания. Продлевает срок эксплуатации отопительного оборудования и защищает его от замерзания.

СОСТАВ: теплоноситель содержит пропилен, антикоррозионные добавки, антипир, стабилизирующие добавки, специальные добавки.

НЕДВИЖИМОСТИ:

  • Не замораживать при температуре до -40˚С;
  • Предотвращает коррозию отопительного оборудования;
  • Не повредить уплотнения;
  • Предотвращает образование накипи и кипящих отложений на поверхностях нагревательного оборудования;
  • Точка кипения + 120˚C;
  • При использовании по правилам срок службы в системе отопления не менее 5 лет;
  • Обеспечивает стабильную и недорогую работу ионных котлов.

УСЛОВИЯ ИСПОЛЬЗОВАНИЯ: Запрещается разбавлять теплоноситель-хладагент из-за сбалансированного пакета присадок. Перед запуском нагрева в системе ионного нагрева регулируют необходимую проводимость теплоносителя-теплоносителя, как рекомендует производитель ионного котла (нагревателя), с помощью специальной добавки для регулирования мощности STATERM POWER. Залейте теплоноситель в систему отопления и эксплуатируйте систему в соответствии с инструкциями по эксплуатации.

ХРАНЕНИЕ: Хранить в плотно закрытой таре при температуре выше 5 ° C в сухом проветриваемом помещении.

Доставка

  • в офисе (SIA «STAFOR», Kuldīgas iela 53a, Rīga)
  • DPD (доставка 6,00 €)
  • курьер (в зависимости от расстояния)

Оплата

  • банковский перевод
  • кредитная карта, Swedbank, SEB, Citadele, Nordea
  • PayPal

Варианты доставки для каждого заказа индивидуальны, в зависимости от объема заказа и адреса доставки. Перед подтверждением заказа вам будут предложены доступные способы доставки и возможность получить заказ в офисе STAFOR — ул.

Добавить комментарий

Ваш адрес email не будет опубликован.
