Как установить расширительный бак в системе отопления

Содержание

Вы успешно подобрали и приобрели бак мембранного типа на свою систему отопления. Пришло время его установить, и тут возникает масса вопросов: куда ставить, как подключать и так далее. На просторах интернета на эту тему советов – множество и все противоречивые. Чтобы прояснить все спорные моменты и подробно рассмотреть, как правильно производится установка расширительного бака, предлагаем вашему вниманию данную статью.

Где ставить расширительный бак в закрытой системе отопления?

К слову сказать, в частных домах не бывает открытых и закрытых систем, бывают гравитационные и напорные (насосные). В первых вода движется за счет разности удельного веса (естественная циркуляция), а во вторых – принудительно побуждается насосом.

Для справки. Открытая система работает одновременно на отопление и ГВС, применяется только в крупных централизованных сетях. Вот почему все индивидуальные системы – закрытые.

Чтобы правильно установить расширительный бак в системе отопления, надо выполнить следующие требования:

• расположение бачка – помещение топочной, недалеко от котла,
• аппарат должен стоять в таком месте, где к нему будет свободный доступ для настройки и обслуживания,
• в случае крепления бачка к стене на кронштейне рекомендуется выдержать высоту, удобную для доступа к его воздушному клапану и запорной арматуре,
• труба подводки вместе с кранами не должна нагружать своим весом расширительный бачок. То есть, подводку следует крепить к стене отдельно,
• подводку к напольному расширительному баку для отопления не допускается прокладывать по полу поперек прохода,
• емкость не ставить вплотную к стене, оставить достаточный просвет для осмотра.

Резервуары небольшой вместительности допускается подвешивать к стене при условии, что ее несущей способности будет достаточно. Что же касается ориентации бачка в пространстве, то тут много противоречивых советов. Одни рекомендуют способ установки, при котором труба присоединяется к емкости сверху, а воздушная камера, соответственно, находится снизу. Обоснование – легче удалить воздух из-под мембраны при заполнении, вода его вытеснит.

На самом деле в первоначальном состоянии резиновая «груша», поджимаемая с одной стороны давлением воздуха, не оставляет места для него с другой стороны, как показано на фото выше. Специалисты по монтажу как раз советуют устанавливать расширительный бак присоединительным патрубком вниз, и только так. В некоторых моделях штуцер изначально находится на боковой стенке, в ее нижней части, и сосуд по-другому поставить невозможно (см. фото ниже).

Пояснить это просто. Аппарат будет функционировать в любом положении, хоть и лежа на боку. Другое дело, что рано или поздно в мембране появятся трещины. Когда установка мембранного расширительного бака выполнена воздушной камерой вверх, а патрубком вниз, то воздух будет проникать сквозь трещины в теплоноситель очень медленно и резервуар еще прослужит какое-то время. Если же он будет стоять вверх ногами, то воздух, будучи легче воды, быстро перетечет в камеру с теплоносителем и бачок придется срочно менять.

Примечание. Некоторые производители предлагают осуществлять монтаж расширительного бака системы отопления, как раз подвешивая его «головой» вниз, на кронштейне. Это не запрещается, все будет работать, только в случае неисправности мембраны узел выйдет из строя сразу же.

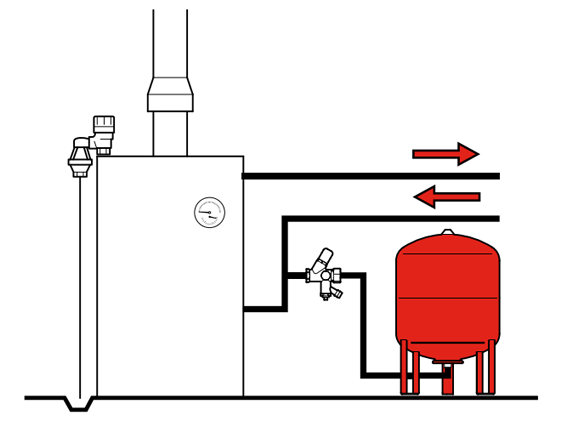

Как подключить расширительный бак

После того как емкость надежно закреплена на стене или зафиксирована на полу, необходимо правильно подключить расширительный бак к трубопроводам отопления. Для этого нужно наметить трассу для трубы, проходящую кратчайшим путем к месту присоединения. Считается, что наилучшее место подключения для закрытых мембранных бачков находится на обратном трубопроводе. Только не перед самым входом в котел, а до циркуляционного насоса (если он не установлен на подаче) и сопровождающей его запорной арматуры. Ниже показана схема установки расширительного бака:

Обоснований такой врезке несколько:

• в обратке температура теплоносителя значительно ниже, что продлит срок службы мембраны,
• если место установки и врезки находится на обратном трубопроводе, то циркуляционный насос работает в комфортном режиме,

в подающем трубопроводе твердотопливного котла может возникать критическое давление и пароводяная смесь вследствие перегрева по разным причинам. Попадание этой смеси в резиновую «грушу» емкости приведет к тому, что она прекратит выполнять свои функции.

На самом деле практика показывает, что большой разницы для присоединения между подачей и обраткой нет. Просто принято подключение расширительного бака к системе отопления через обратный трубопровод, так надежнее. А вот что точно не помешает, так это отсекающий шаровой кран на подводке, а еще лучше – штуцер для опорожнения и второй кран. Тогда в любой момент бак можно отсечь от системы, слить из него воду и снять для ремонта или замены.

Совет. Для тех, у кого газовый котел не снабжен манометром или группой безопасности, нелишним будет встроить ее в контур расширительной емкости, используя такую схему монтажа:

Указания по настройке

После монтажа и врезки аппарата в тепловую сеть требуется произвести его настройку. Она заключается в том, чтобы обеспечить необходимое давление в воздушной камере, соответствующее вашей системе. Это нужно для избегания гидроударов в сети, их может создавать мембрана бачка во время остывания теплоносителя и выталкивания его излишков из камеры. Операция выполняется в такой последовательности:

• когда монтаж бака закрытого типа завершен, система заполняется холодной водой,
• с помощью клапанов и кранов Маевского из труб и радиаторов удаляются воздушные пробки,
• манометром измеряется давление в системе, а потом в воздушной камере бачка,
• стравливанием или подкачиванием давление в камере устанавливается на 0.2 Бар ниже, чем давление в системе.

Теперь, когда произведена правильная установка расширительного бачка с последующей настройкой, можно запускать котел. Давление в емкости будет расти одинаково плавно при нагреве и остывании теплоносителя.

Что в итоге?

В принципе, монтаж компенсирующей емкости не является слишком уж сложной процедурой. Какие-то специальные инструменты или приспособления тоже не требуются, достаточно обычного набора, что есть у каждого рачительного хозяина. Но чтобы установить бак в системе отопления и настроить его, надо быть внимательнее и не пропускать никаких мелочей. Тогда аппарат прослужит долго и без проблем.

Установка расширительного бака в системе отопления открытого и закрытого типа: виды баков, правила установки

В целях компенсации температурного расширения теплоносителя в отопительной системе устраивают баки открытого или закрытого типа. Они бывают с естественной и принудительной циркуляцией. Объем жидкости имеет свойство изменяться, так как теплоноситель при работе расширяется и сжимается. Чтобы стабилизировать давление на внутренние стены элементов в системе отопления, а также компенсировать изменения объема жидкости применяют расширительные баки.

Содержание:

  1. Виды баков
  2. Расширительный бак открытого типа
    2.1 Достоинства и недостатки
    2.2 Как работает бак открытого типа. Правила установки
  3. Расширительный бак закрытого типа
    3.1 Безмембранные баки
    3. 2 Мембранные баки
    3.3 Преимущества и недостатки мембранного бака
    3.4 Как выбрать мембранный бак
    3.5 Установка закрытых расширителей

Виды баков

Есть два типа расширительного бака:

1. Расширительный бак открытого типа.
2. Расширительный бак закрытого типа.

При снижении температуры жидкости в трубопроводе и для ее естественного возращения, устанавливают бак открытого типа в самой высокой точке отопительной системы. Бак такого типа представляет собой объемную емкость, которая сообщается с атмосферой.

Расширительный бак закрытого типа имеет вид герметичного сосуда, который заполнен на одну половину жидкостью, а на вторую — газом либо воздухом, который находится под давлением. После нагрева жидкость продвигается в экспанзомат, а газ в это время сжимается. Жидкость возвращается обратно после охлаждения, а получившаяся разница в объемах заполняется газом.

Расширительный бак открытого типа

Рассмотрим подробнее все особенности бака открытого типа. Бак используют при небольшой протечке для восполнения воды. А также для забора воздуха из системы.

Такой бак может быть цилиндрическим или прямоугольным и изготавливается обычно из стальных или полимерных материалов. Так как устанавливают экспанзомат вверху, то трубопроводы отопления должны быть длинными. Для обслуживания данного устройства, а также очистки от загрязнений сверху бака устроена крышка.

Установить расширительный бак открытого типа можно в специальном помещение на крыше дома, лестничном проеме или на чердаке. Если в вашем доме высокие потолки, то такой бак хорошо разместиться в санузле или хоз. помещении. Если емкости выходят за пределы отапливаемого помещения, то их следует утеплять для избегания потерь тепла.

Достоинства и недостатки

Достоинства баков открытого типа:

1. Сбрасывает давление и отводит воздух из отопительной системы.
2. Невысокая стоимость устройства.

К недостаткам относятся:

1. Большие потери тепла и необходимость утепления некоторых элементов.
2. Перед установкой необходимо устроить дополнительные трубопроводы отопления.
3. Так как система испаряет некоторое количество теплоносителя, то необходимо его периодически пополнять.
4. Возможность образования коррозии стальных элементов из-за контакта с атмосферой.

Из-за недостатков данного оборудования, его используют все меньше, отдавая предпочтение бакам закрытого типа.

Как работает бак открытого типа. Правила установки

Для предотвращения застаивания воды в баке необходимо устроить циркуляцию. Между баком и магистралью трубопровода устраивают контур. Он должен состоять из циркуляционной и расширительной трубы. Отверстие циркуляционной трубы необходимо расположить ниже расширительной на 0,5 см. Благодаря циркуляции из системы отопления пузырьки воздуха выходят в атмосферу. Такая система подходит для принудительной циркуляции. Если же система оснащена естественной циркуляцией, то необходимо подключить расширитель вверху подающего трубопровода.

Расширительный бак закрытого типа

Бак закрытого типа имеет вид герметичного сосуда, который изготовлен из стали. Часть бака заполнена инертным газом, а вторая часть заполнена жидкостью. Расширительный бак закрытого типа бывает двух видов: мембранный и безмембранный.

Безмембранные баки

В таких баках нет внутреннего разделения пространства, поэтому теплоноситель напрямую контактирует с газом. Снаружи устанавливают газовый баллон или компрессор для поддержания давления внутри бака. Подача газа и контроль давления происходят автоматически.

Мембранные баки

Более популярными являются мембранные баки, так как они разделяются при помощи гибкой мембраны. Поэтому газ и жидкость не контактируют.

Бывают баки с тарельчатой мембраной и с грушевидной (баллонной) мембранной.

Первая мембрана крепится в середине бака и похожа на полусферу. Она может становиться вогнутой или выпуклой в зависимости от изменений температуры воды.

Вторая мембрана похожа на сосуд и крепится на разных концах емкости. Между мембранной и металлическими стенками находится газ, поэтому теплоноситель не контактирует со стенками бака. Следовательно, такой бак защищен от коррозии и имеет высокий срок службы. В данном баке можно заменить мембрану. Расширители выпускают с бутиловыми и этиленпропиленовыми мембранами. Они отличаются высокой долговечностью.

Преимущества и недостатки мембранного бака

Преимущества мембранного бака:

• Не обязательно устраивать теплоизоляцию;
• Потери тепла минимальные;
• Работает при высоком давлении;
• Небольшие размеры;
• Установить бак можно почти в любом месте;
• Бак хорошо защищен от коррозии, так как не контактирует напрямую с атмосферой.

К недостаткам можно отнести:

• Периодическая подкачка воздуха или газа;
• Большая стоимость;
• Давление в системе необходимо контролировать.

Как выбрать мембранный бак

Мембранные баки бывают овальной формы и плоские с диафрагмой. Второй вариант более компактный, его можно установить между стеной и внутренней отделкой. Таким образом, вы сэкономите место в вашем доме. Главным параметрам такого бака является необходимый объем жидкости. Его предварительно рассчитывают.

От качества и параметров мембраны зависит срок службы бака.

Основные характеристики мембраны:

1. Материал, из которого изготавливают мембрану.
2. Рабочие температуры и давление.
3. Диффузионная устойчивость.

Баки, которые используют для отопления окрашивают красным цветом, а тем, которые применяются для системы водоснабжения окрашивают в синий.

Установка закрытых расширителей

Если бак закрытого типа с принудительной циркуляцией, то рекомендуется устанавливать его перед циркуляционным насосом. Производить монтаж можно в любом положении, но наиболее хорошим вариантом будет верхний подвод жидкости. Так как пузырьки воздуха будут выводиться естественным образом. Бак будет работать даже при повреждении мембраны.

В некоторых отопительных приборах уже встроен расширительный бак, в таком случае нет необходимости устанавливать дополнительный. Если вы решили сменить воду на другой теплоноситель, то возможно придется заменить бак с более высоким объемом. Но также можно установить дополнительный расширитель.

При установке бака закрытого типа с естественной циркуляцией необходимо установить поплавковый автоматический клапан. Его устраивают вверху системы для сброса воздуха, когда система наполнена. Если при пользовании баком, вы заметили что его объема вам недостаточно, вместо покупки нового будет выгоднее установить дополнительный бак нужного размера.

Читайте также:

Как установить расширительный бак для отопления

Одним из главных элементов каждой автономной системы отопления является расширительный бак. Его роль попросту неоценима. Его наличие предотвращает разрыв труб, а также кранов, так как он берет на себя излишек теплоносителя в процессе расширения. Теперь рассмотрим некоторые подробности, как установить расширительный бак для отопления. При этом увидим принцип его действия, и какие разновидности расширительных бачков бывают.

Принцип работы расширительного бачка

Принцип его работы очень прост.

Зачем нужен расширительный бак

Увидеть это можно по работе водяной системы отопления. Как только температура теплоносителя поднимается на десять градусов, объем жидкости увеличивается на 0,3%. Соответственно, из-за этого в системе образовывается излишнее давление, которое необходимо компенсировать, ведь жидкость несжимаема. Именно для этого и устанавливается этот простой, но, в то же время, важный агрегат. Он позволяет сохранять всю систему отопления в целости и сохранности. Старые системы отопления, как правило, монтируют в самую верхнюю точку. Однако закрытые системы имеют конструктивные различия, поэтому устанавливать по такому принципу их невозможно. Вот по этой причине и был придуман расширительный бачок.

Принцип работы закрытого расширительного бачка

При его выборе крайне важно учитывать объем теплоносителя всей системы. Как правило, объем расширительного бачка должен составлять чуть больше 10% от общего объема теплоносителя. Высчитать это очень просто. Для этого следует подсчитать количество всех радиаторов. Например, одна секция алюминиевого радиатора имеет объем 300 мл или 0,3 литра. Если вся ваша отопительная система имеет 100 секций, тогда она будет содержать в себе 30 литров воды. Также приплюсовывается объем жидкости, которая располагается внутри труб и в котле. Итак, если общий объем внутренней системы отопления составляет 50 литров, тогда вам необходим будет расширительный бачок на 5 литров. Однако, как показывает практика лучше всего иметь небольшой запас.

Открытый и закрытый тип бачка

По-другому расширительный бак называют «экспансомат», что с английского означает расширение. Ранее в системах отопления использовались исключительно открытые расширительные баки, более того, не имели они и циркуляционного насоса. Однако такая технология имеет огромное количество недостатков, что сделало ее менее популярной. Например, повышенная опасность к коррозии по причине доступа в систему кислорода, потребность в постоянном пополнении жидкости, по причине ее испарения. Кроме того, такие баки устанавливаются исключительно в высшей точке, что делать достаточно проблематично. Но если изготавливается отопление с насосом, тогда можно монтировать расширительный бачок закрытого типа. Он представляет собой герметичный бачок, внутри которого располагается эластичная мембрана. Эта мембрана, в свою очередь, может быть двух видов: баллонная и диафрагменная. Ими бак разделяется на две части. В одну из них поступает закаченный воздух. В качестве альтернативы можно использовать инертный газ. В другую – поступает излишек теплоносителя. При поступлении жидкости эластичная мембрана уменьшается, тем самым увеличивается давление. Это компенсирует общее давление во всей системе. Как только температура падает, осуществляется обратный процесс.

Работа предохранительного клапана

Также закрытые расширительные бачки бывают двух типов, а именно:

• с несменной мембраной,
• фланцевый со сменной мембраной.

Устройство закрытого расширительного бачка

Что касается первой, то она пользуются большей популярностью, так как по цене значительно дешевле. Однако фланцевая мембрана имеет больше преимуществ, что и делает ее дороже. Во фланцевых расширительных баках жидкость не контактирует с металлической поверхностью. Вся жидкость попадает внутрь мембраны. Для замены мембраны используется фланец. Немного другая конструкция расширительного бака с несменной мембраной. Она прикреплена к бачку по всему периметру. В исходном состоянии, диафрагма прижата к внутренней поверхности, так как она заполнена газом. В момент повышения давления, жидкость попадает внутрь бака. Мембрана может повредиться только в случае спуска воды с системы. Если отопительная система имеет большой объем теплоносителя, тогда для контроля в ней давления используется манометр, который регулируется при помощи предохранительного клапана.

Особенности выбора и установки расширительных бачков

При выборе этого агрегата важно не только обращать внимание на его размер и тип. Важную роль играют их рабочие характеристики, например:

1. Устойчивость к диффузии.
2. Долговечность.
3. Диапазон рабочей температуры.
4. Полное соответствие санитарным нормам.

Более того, важно определить возможные границы диапазона давления в системе отопления и в баке. Что касается его монтажа, то вся работа должна проходить в четком соответствии с составленным проектом и инструкцией.

Бак открытого типа

Что касается открытого расширительного бака, то такой тип бачков имеет резьбовое соединение на дне. Его установка осуществляется в самой верхней точке. Закрытые же баки можно монтировать в любом месте. Важно правильно осуществить его крепление. Когда бак заполняется водой, то его масса значительно возрастает. Более того, его расположение должно быть удобным для его последующего обслуживания.

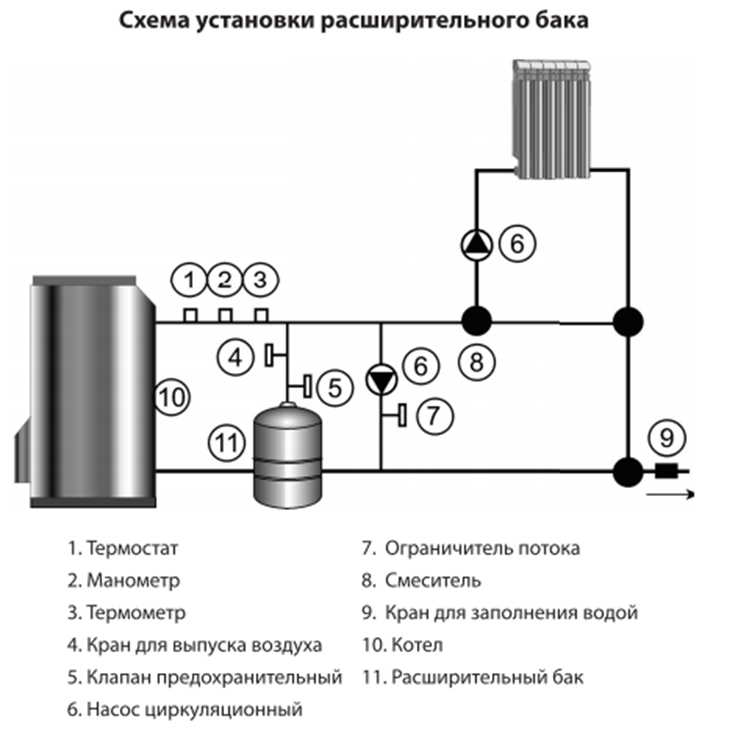

Схема установки бачка

При проведении монтажа, температура воздуха не должна быть ниже 0°С. Чтобы своевременно отрегулировать в воздушной камере давление, необходимо организовать к расширительному бачку свободный доступ. После монтажа у вас не должно быть затруднений к доступу сливного крана, запорной арматуры и шильдика. Чтобы стабильно поддерживать в баке давление, после водомера рекомендуется установить редуктор. Как только срабатывает предохранительный клапан, показатель давления не должен превышать максимально допустимого значение давления в баке. Более того, расширительный бак мембранного типа предполагает, что клапан предохранительный будет устанавливаться перед проточной арматурой, и только по ходу течения.

Обратите внимание!
Расширительный бачок в любом случае должен устанавливаться со стороны подачи холодной воды. На выходе из системы его монтаж недопустим.

Дело только за вами!

Итак, мы рассмотрели некоторые особенности монтажа расширительного бака. В принципе его монтаж можно осуществить и самостоятельно, но не следует полагать, что это очень просто. В каждой работе, так как и в этой важно соблюдать последовательность. Если не соблюдать элементарных технологических требований, то могут возникнуть проблемы в процессе запуска отопительной системы. Например, не стоит использовать дешевый герметик. Лучше всего применять специализированный герметик, который способен выдерживать большое давление. Эти и другие нюансы следует учитывать при самостоятельной работе. Мы уверены в том, что эта статья будет полезной и приоткроет некоторые секреты принципа работы расширительного бачка, а также его установки. В конце этой статьи можете оставлять свои комментарии, что позволит вам делиться своим мнением с другими читателями.

Видео

Смотрите, как подключается расширительный бак к металлопластику:

А это вариант с полипропиленом:

Как установить расширительный бак и не погореть: советы начинающим

Подключить расширительный бак к системе отопления технически несложно; обычно хозяева справляются с монтажными работами самостоятельно. Куда сложнее выбрать подходящее место для сосуда и правильно подвести трубопровод – от этого зависит срок службы резервуара и эффективность отопления в целом. Прежде чем приступить к монтажу, убедитесь, что компенсаторный резервуар окажется в точности там, где ему полагается быть.

Где ставить расширительный бак?

Размещение компенсаторного бака и способ подключения трубы к теплосети лучше всего продумать заранее, ещё на этапе проектирования – тогда останется больше пространства для манёвра.
Выбор места расположения бачка в открытых и закрытых отопительных системах продиктован конструктивными параметрами теплосети. Резервуар проектируется там, где возникает потребность в компенсации расширения воды, причем в некоторых системах требуется несколько баков.

Многие производители котлового оборудования оснащают отопительные приборы встроенными бачками, но в ряде случаев объём штатного резервуара может оказаться недостаточным для стабилизации давления в сети. Потребность в дополнительном резервуаре для сбора воды часто возникает при переоборудовании открытой самотёчной системы в закрытую. Если не произведена замена коммуникаций, ёмкости встроенного бака нового котла не хватит, чтобы вместить излишки воды. Также второй бачок может понадобиться при обустройстве системы «тёплый пол» в придачу к радиаторной сети.

Без расширительного бака не обойтись и в системах ГВС, оснащённых бойлерами косвенного нагрева. Из-за больших потерь горячей воды нет смысла оснащать сбросными клапанами косвенные водонагреватели, как, впрочем, и крупногабаритные электронагреватели. Некоторые компании также выпускают буферные ёмкости с опцией установки компенсаторного сосуда.

В открытых отопительных системах старых зданий расширительные баки располагают в высшей точке теплосети – например, на чердаке. В небольших одноэтажных домах компактные бачки подвешивают под потолком на кухнях рядом с напольными теплогенераторами. Так удобнее приглядывать за давлением, хотя с точки зрения эстетики такое решение выглядит сомнительно.

В закрытых системах устанавливают герметичные диафрагменные баки, которые комфортно чувствуют себя в любой точке системы. Такой резервуар обычно располагают в котельной или на кухне по соседству с котлом. Единственное условие – избегать соседства с насосным оборудованием во избежание колебаний давления в теплосети.

Правила установки расширительных баков

Компенсаторный бак в открытой системе располагают над котлом; при этом агрегаты должны быть соединены вертикальным стояком подводящей трубы. Для упрощения регулировки подачи и уровня воды в бачке в котельную выводят две дополнительные магистрали.

Если резервуар планируется разместить на чердаке, корпус следует основательно утеплить. На случай прорыва трубопровода обустраивают аварийный перелив, который выводят либо в канализацию, либо прямо на улицу через крышу.

Герметичные резервуары в закрытых контурах отопления можно располагать в любом положении – хоть в горизонтальном, хоть в вертикальном. Небольшой сосуд подвешивают на стену на хомут или кронштейн; более объёмный – ставят на пол.

Рекомендации по монтажу диафрагменных баков продиктованы большей частью соображениями эргономики. Беспрепятственный доступ к воздушному отсеку, шильдику, запорной арматуре и сливному крану облегчает техническое обслуживание и ремонт агрегата. Между напольным резервуаром и стенкой должно оставаться свободное пространство, а настенные баки подвешивают на комфортной высоте, так чтобы золотник и отсекающий кран находились под рукой. Не проводите подающую трубу через пол в зоне прохода или по верху на уровне роста, иначе об неё будут постоянно запинаться, а краны и трубопроводы крепятся отдельно, чтобы было проще заменить бачок, когда придёт время. При этом нагрузка от элементов арматуры и подающих магистралей не должна переноситься на патрубок.

Резервуар прослужит намного дольше, если воздушный отсек будет находиться сверху. Когда на диафрагме начнут появляться трещины, внутрь не будет попадать воздух, и бачок продолжит функционировать даже с изношенной резиной до тех пор, пока количество дефектов не достигнет критической отметки, но это случится ещё нескоро.

Для успешного выполнения монтажных работ важно правильно подобрать инструмент. Помимо стандартного набора газовых ключей, понадобится специальный ключ для полимерных труб и ступенчатый ключ для разъёмных сочленений. Для уплотнения стыков используют только специальные герметики для систем отоплению – другие разновидности уплотнителей не выдержат жёсткого температурного режима.

Подключение бака: равнение по давлению

По правилам гидравлики наиболее оптимально подключение расширительного бака к теплосети перед источником тепла и циркуляционным насосом. Подсоединение к подающей магистрали сокращает срок службы резервуара. Если источником тепла служит твердотопливный котёл, подключать бак к подаче нежелательно, так как проникновение пара внутрь мембраны в случае аварии сводит на нет компенсаторные функции резервуара.

Присоединение бака производится через шаровой кран. Тогда резервуар можно отключить без предварительной подготовки и произвести замену агрегата в оперативном режиме, не дожидаясь, пока остынет теплоноситель. Установка тройника со вторым краном на подводящей магистрали даёт возможность опорожнить бачок перед отключением. Для предотвращения перепадов давления редукторное устройство располагают после водяного счётчика, а предохранительный клапан – перед проточной арматурой по течению воды.

Перед подключением и наполнением бака обязательно проверьте манометром давление внутри сосуда. Для этого нужно снять заглушку на воздушном отсеке, под которой обнаружится золотник, и подогнать давление под параметры системы – подкачать резервуар или спустить лишний воздух, нажав на шток.

Когда давление внутри бачка сравняется с давлением в теплосети, поступающая в резервуар вода поджимает мембрану изнутри и не затягивает в бачок воздух, сжимаясь при остывании. Покончив с настройкой, смело заполняйте систему и запускайте котёл. Многие производители теплотехники облегчают клиентам задачу, указывая заводское давление на упаковке бака. В таком случае достаточно подобрать сосуд с подходящими параметрами давления. Тем не менее, научиться проверять давление в резервуаре всё-таки не помешает, иначе придётся вызывать мастера всякий раз, когда автоматика отключает котёл, чтобы убедиться в отсутствии протечек.

Точно следуйте инструкциям производителей по установке и подсоединение расширительных баков. Ошибки при выполнении монтажных работ проявляются не сразу, но могут заявить о себе в самый неудачный момент и привести к срыву отопительного сезона. Не стесняйтесь обращаться за помощью к профессионалам, если что-то в инструкциях покажется непонятным – и с отоплением не будет проблем.

Расширительный бак, клапан, манометр для системы отопления, их подбор

Разрыв трубопровода, радиатора или котла давлением горячей воды– опасная и дорого обходящаяся авария. В системе отопления должны присутствовать устройства, которые устраняют вероятность такого происшествия. Рассмотрим подробнее, как правильно сделать самое главное, создать безопасность системы отопления, предотвратить превращение в бомбу.

Почему возникают поломки

Жидкость при нагревании увеличивается в объеме. Если она замкнута в системе труб, то просто разорвет их. Поэтому системы отопления снабжаются расширительным баком. При нагреве, объем воды, который оказывается лишним, перетекает в эту емкость.

Но в домашнем отоплении случается следующее, чего нужно не допустить:

• Работа системы отопление без дополнительного расширительного бака вообще.
• Бак маленького объема.
• Повышение давления свыше норм с помощью накачки.
• Отсутствие предохранительного клапана, или беспрепятственного слива с него.
• Не проверка работоспособности клапана, его засорение.
• Отсутствие манометра и визуального контроля.

Любая система отопления должна быть снабжена указанными устройствами. Они обязательны, и не являются возможностью сэкономить.

Автоматизированные котлы снабжаются манометром и предохранительным клапаном снаружи на штуцере подачи, а зачастую в них имеется и аварийный расширительный бак, помимо устанавливаемого рядом.

Предохранительный клапан

Небольшое устройство, сбрасывающее воду из системы отопления при превышении давления в ней. Обычно рабочее давление в системе отопления с автоматизированными котлами составляет 1,5 атм (в холодном состоянии) – 2,0 атм (в разогретом). Предохранительный клапан подбирается на давление срабатывания 3,0 атм.

Но ряд простых котлов твердотопливных от малоизвестных производителей предназначены для работы с меньшим давлением – 1,1 – 1,5 атм. Тогда требуется клапан на 1,8 атм, например, что указывается в инструкции от производителя.

Клапан обязательно врезается в подающую магистраль на выходе из теплообменника (из котла).
Его работоспособность проверяется при техническом обслуживании не реже раз в год, открытием с помощью рычага. Не допускаются частые срабатывания, устройство для этого не предназначено, и выйдет со строя, будет течь.

Обеспечение слива с предохранительного клапана

Обязательным условием безопасности является также и организация слива с клапана определенным образом. Здесь нормами являются:

• Отвод струи в емкость или канализацию с помощи трубы.
• Возможность визуального контроля за струей жидкости, возможно с помощью прозрачной колбы.
• Сливная труба не должна иметь запорной арматуры, более одного уголка, и длины более 2,0 метра.

На практике чаще канализация в месте нахождения клапана отсутствует. Поэтому организация слива ограничивается трубкой надетой на штуцер клапана и ведущей к полу, так как и емкость тоже со временем убирают, но это не будет чем-то недопустимым…

Манометр

Применяется специальный манометр для бытовых систем отопления с максимальными показателями обычно в 4 атм.

С твердотопливным котлом манометр, вместе с предохранительным клапаном, а также и с автоматическим воздухоотводчиком устанавливается на едином отводе от подачи, в самой верхней точке системы – в группе безопасности.

В автоматизированных котлах манометры встроенные.

Все пользователи систем отопления должны следить за показаниями давления, принимать меры, в случае отклонений от нормы в большую или меньшую стороны.

Требования к установке – должен быть хорошо виден, не заслонятся ни с какого направления осмотра.
Перед включением манометра, клапана не допускается ни каких кранов.

Группа безопасности, где и как устанавливается

• Некоторые модели твердотопливных котлов имеют специальный разъем для установки группы безопасности — манометра, воздушного клапана, аварийного клапана давления на одном тройнике. Тогда приборы должны быть установлены в соответствии с инструкцией к котлу.
• Если разъема нет, значит группа безопасности устанавливается на подаче, на выходе из котла, до установки шарового отключающего крана. Недопустимо между аварийными приборами и твердотопливным котлом устанавливать шаровый кран.
• Обычно выход подачи из котла является и самой верхней точкой системы. Здесь должен быть установлен воздушный клапан.
• Давление срабатывания аварийного клапана обычно 3 атм. Манометр должен быть хорошо виден. Подтекание воздухоотводчика допустимы для отдельных маделей, устраняется разборкой и очисткой игольчатого клапана.

Типы расширительных баков

Расширительные баки могут быть открытыми (атмосферными) или закрытыми, работающими под давлением. Первый применяются в самотечных системах отопления, давление в которых не повышенное, а жидкость просто вытесняется при нагревании в открытую емкость.

Некоторые доисторические котлы, могут работать только при атмосферном давлении с открытыми расширительными баками, тогда предохранительный клапана и манометр в системе не устанавливаются.

Сейчас рекомендуется создавать только замкнутые системы отопления с принудительной циркуляцией. Для них выбираются мембранные, работающие под давлением.

Как устроен мембранный бак

Устройство для предупреждения сверхнормативного повышения давления в системе отопления разделяется мембраной из прочной технической резины на две половины. Одна предварительно накачивается воздухом. В другой находится теплоноситель, который может сжимать воздух при расширении жидкости.

Со стороны системы отопления находится штуцер для подключения, со стороны воздушной половины – воздушный ниппель под обычный автомобильный насос.

Расширительные баки внешне похожи гидроаккумуляторы для водопроводной сети, у которых вода попадает только в грушу из пищевой резины и не контактирует с другим частями.

Чаще окрас устройств для технических нужд и отопления – красный. Для пищевой воды – синий. Но это не обязательно, и отличить устройства точно можно разве что по характеристикам.

• Для воды – давление до 12 атм, для отопления – только до 4 атм.
• Для воды – температура до 80 град, для отопления – уже до 120 град.

Какой бак для отопления выбрать

Важно отличить бак для отопления от гидроаккумуляторов. Мало проконсультироваться с продавцом, желательно и самостоятельно разобраться в вопросе.

Второй нюанс выбора – какой объем нужен? Это важно, малый объем (более дешевое устройство) не справится с поддержанием давления в норме и оно будет опасно повышаться.

Рекомендуется, в том числе и производителями котлов, не озадачиваться какими-то сложными расчетами и подобрать бак исходя из объема залитого теплоносителя.

Паспортный объема расширительного бака должен быть не меньше 1/10 от системы отопления. Но здесь могут быть некоторые проблемы с определением этого значения – вычислить его не просто. Тогда лучше слить систему и померять в грубом приближении просто ведрами.
Чаще выбираются устройства объемом 6 – 15 литров.

Особенности установки

Есть определенные требования к установке расширительного бака.

• Устройство устанавливается всегда так, чтобы воздушная камера была сверху. Если произойдет растрескивание резины, что обычное явление, то устройство останется работоспособным – воздух будет вверху заполнять свой объем.
• Подключается обычно к обратной магистрали, отводом подальше от насоса. Нормирования по этому вопросу нет, но специалисты не рекомендуют устанавливать на подаче, где пульсация давления от нагрева и насоса выведет мембрану из строя скорейшим образом.

Какое давление в баке, как эксплуатируется

После установки производится накачивание бака воздухом до давления на 0,2 меньше, чем в холодной системе отопления, — обычно до 1,3 атм. После чего система заливается теплоносителем до давления 1,5 атм. Но как указывалось, для некоторых котлов могут быть меньшие ограничения, установленные производителем.

Во время эксплуатации, при уменьшении давления в системе отопления, прежде всего проверяют давление в воздушной камере расширительного бака и накачивают его при необходимости, приводя таким образом систему отопления в норму.

Но часто падение давление будет слишком ощутимым, и возобновить его с помощью накачки невозможно. Это происходит скорее не потому что есть течь, а вследствие выхода растворенного в теплоносителе воздуха через воздухоотоводчик. Систему просто нужно долить до нормы.

Таким образом подобранные и установленные бак, манометр и клапан обеспечат нормальную эксплуатацию системы отопления.

Расширительный бак для водоснабжения — виды и монтаж

В холодное время года, когда за окном холод и сырость, когда хочется уюта и тепла, особенно важно иметь хорошую систему отопления и водоснабжения. А для того чтобы не возникали перебои в их работе, стоит заранее уделить внимание такому важному элементу, как расширительный бак для водоснабжения. Именно от его технического состояния зависит надежность и долговечность этих жизнеобеспечивающих систем.

Содержание

Типы бачков ↑

Расширительные бачки являются неотъемлемыми атрибутами систем водоснабжения, систем отопления, а так же систем пожаротушения. Различают их два основных типа:

• Расширительный бак открытого типа. Представляет собой емкость, на дне которой имеется соединение с трубой системы отопления. Характеризуется зависимостью уровня воды в нем от общего объема жидкости в системе. Чем выше температура воды, тем больший показатель ее объема. Бак размещается в самой верхней точке системы отопления, обычно, на чердаке здания. Для уменьшения тепловых потерь через его стенки емкость теплоизолируют. Открытый расширительный бак негерметичен, неэстетичен, громоздок, поэтому не подходит для размещения в помещении.

• Расширительный бак закрытого типа или мембранный расширительный бак. Является герметичной металлической емкостью-капсулой, имеющей овальную или шарообразную форму. Внутри она разделяется мембраной, выполненной из термостойкой резины. В результате этого образовывается две камеры – жидкостная и воздушная. Внутри воздушного отделения устанавливается клапан, предназначенный для стравливания (спускания) воздуха в момент сильного повышения давления. Таким образом, жидкость занимает внутренний объем бачка.

Нюансы выбора ↑

Для того чтобы осуществить правильный подбор расширительного бака, необходимо точно знать общий объем теплоносителя.

[include id=»1″ title=»Реклама в тексте»]

Кроме того, его выбор должен базироваться на строгом соответствии предельно допустимым границам диапазона давлений в отопительной системе.

Конструкция расширительного бака мембранного типа

Необходимо знать, что завышение заявленного объема расширительного бачка на его эксплуатационные параметры, а так же на функционирование отопительной системы в целом абсолютно не влияет. И наконец, при выборе стоит произвести расчет расширительного бака с учетом того, что теплоносителю отводится ограниченный объем внутри бака. А указанное начальное избыточное и максимально допустимое значения давлений с учетом соответствующих каждому из них коэффициентов определяют самую большую часть общего объема расширительного бака, отведенную под теплоноситель.

Важно знать! Эксплуатация бака, характеризующегося заниженным объемом воды, неизменно повлечет негативные последствия. Очевидно, что его использование в момент максимальных тепловых нагрузок, то есть тогда, когда давление в системе приближается к предельно допустимым величинам, приведет к протеканию теплоносителя в местах резьбовых соединений бака или же к образованию трещин. Расширительный бак для отопления, используемый при функционировании системы при малых тепловых нагрузках, будет являться причиной уменьшения давления в системе, и как следствие уменьшения объема теплоносителя. В результате атмосферный воздух просачивается внутрь емкости.

Обычно баки мембранного типа производятся с несъемной мембраной, которая жестко крепится к сечению бака. Внешняя поверхность емкости покрывается эмалью красного цвета, а внутренняя полость, непосредственно контактирующая с рабочей средой, то есть теплоносителем – специальной влагостойкой краской.

Стоит обратить внимание! К сожалению, не существует универсального материала для изготовления мембран. Но все же в процессе выбора бака стоит обратить внимание на вид и качество мембраны.

Любая мембрана имеет такие  рабочие характеристики:

• диапазон рабочих температур;
• санитарно-гигиенические требования;
• долговечность;
• динамичность работы системы;
• устойчивость к диффузии воды.

Видео: как выбрать расширительный бак ↑

Если проанализировать принцип работы расширительного бака, относящегося к мембранному типу, то он заключается в следующем: нагретый в замкнутом контуре теплоноситель расширяется, когда прирост объема достигает емкости бака, мембрана растягивается, тем самым уменьшая долю воздушного пространства аналогично поршню (то есть воздух сжимается). В этот период давление в емкости расширительного бака, а соответственно и во всей системе увеличивается. Когда же температура воды снижается, ее объем в отопительной системе уменьшается. Кроме того, снижается и давление, поэтому принятая ранее вода посредством сжатого воздуха выталкивается назад в систему.

Важно знать! Перед тем как установить расширительный бак в собственном жилище, еще на стадии подбора необходимо удостовериться в наличии сертификата качества, а в некоторых случаях и сертификата безопасности. Именно в таком случае можно быть уверенным, что выбранный элемент отопительной системы будет надежным и функциональным.

Если происходит незначительная утечка жидкости, то давление и в системе, и в расширительном бачке падает, и сжатый воздух выдавливает резервный объем воды, таким образом происходит подпитка системы отопления. Начальный этап эксплуатации отопительной системы предполагает обстоятельства, при котором давление теплоносителя будет в определенной мере большим, чем гидростатическое давление системы. По этой причине жидкостная камера расширительного бака принимает теплоноситель в том количестве, которое соответствует эксплуатационным потерям. При увеличении объема жидкостной камеры емкости уменьшается объем и увеличивается давление в воздушной камере бака. Таким образом, установившееся давление является начальным эксплуатационным давлением отопительной системы.

Сейчас без проблем можно подобрать расширительный бак с необходимым объемом

Видео: как работает гидробак ↑

Безусловно, монтаж расширительного бака предполагает наличие профессионально составленного проекта, а так же инструкции по установке.

[include id=»2″ title=»Реклама в тексте»]

Изначально бак поставляется с газом, заполняющим весь внутренний объем и находящимся под избыточным давлением. Непосредственно перед выполнением монтажных работ бак заряжается на давление, величина которого предварительно рассчитана.

Установка расширительного бака сопровождается следующими особенностями:

1. Емкость, объем которой превышает 500 л, может не пройти в стандартный дверной проем.
2. Недопустима установка обратных клапанов и фильтров на ответвлении, соединяющем расширительный бак и систему отопления.
3. Подключение расширительного бака должно производиться с учетом дальнейшего обслуживания. А это требует установки запорной арматуры на ответвлении к баку, причем таким образом, чтобы исключить случайное закрытие.
4. Участок трубопровода: отключающий кран-патрубок бака должен быть оснащен дренажным краном.
5. В непосредственной близости с местом монтажа схема подключения расширительного бака должна предполагать установку манометра и предохранительного клапана.

Схемы подключения расширительных баков для водоснабжения ↑

Видео: как подключить расширительный бак к системе водоснабжения ↑

Расширительные баки для систем отопления обычно подразумевают тепловую мощность до 6 МВт. Если же подразумевается эксплуатация отопительных систем большей мощности, то по причине постоянных утечек воды требуется обеспечение круглосуточной бесперебойной работы подпиточных насосов.

Давление в расширительном бачке закрытого типа

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 — 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю. Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя V_t, коэффициент теплового расширения применяемого теплоносителя K_t. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

V_b = V_t * K_t / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Коэффициент расширения воды и водогликолевой смеси

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (P_max -P_b)/ (P_max + 1),

где:

P_max – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
P_b – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

7 простых шагов по установке расширительного бака водонагревателя

Теперь, когда вы знаете правильный размер расширительного бака для воды для вашей системы, вам следует установить его в своем здании. К счастью, этот процесс не требует особых навыков. Вам понадобится только это руководство и несколько инструментов для выполнения этой задачи.

Но сначала вам нужно отправиться в магазин и купить танк. Вы можете купить устройство всего за 40 долларов, а более крупные модели — за несколько сотен долларов. Если вы хотите использовать изделие с нагревателем на 40-50 галлонов, выберите модель на 2 галлона.

Для крепления расширительного бачка можно использовать 3/4 резьбовое соединение. Для идеальной подгонки вам нужно будет разместить тройник над водонагревателем. Теперь вот шаги, необходимые для установки расширительного бачка для воды.

Как установить расширительный бак водонагревателя

Шаг 1: Отключите воду и источник питания

Отключите подачу воды к вашему водонагревателю. Если ваш агрегат прикреплен к подающей линии с запорным клапаном, отключите подачу воды из подающей линии в ваше здание.

Если ваши устройства работают от электроэнергии, выключите прерыватель. Для водонагревателя, работающего на газе, отключите подачу газа. Но если вы не знаете, как выполнить эту задачу, позвоните своему местному поставщику газа за помощью.

Шаг 2: Извлеките расширительный бак и аксессуары

Найдите расширительный бак, который подойдет вашему устройству. Вы можете сделать это, отметив размер нагревателя перед тем, как достать резервуар. Если дойдете до строительного магазина, то сможете еще раз проверить размер.

Не забудьте взять сантехническую ленту и тройник. Вы также должны добавить несколько винтов (1,5 дюйма) и монтажные скобы.

Шаг 3: Подтвердите линию подачи холодной воды

Подойдите к линии холодной воды и найдите ту, которая расположена горизонтально по отношению к водонагревателю. Эта линия понадобится вам для подключения к устройству.

Шаг 4: Установите расширительный бак

Поместите агрегат над трубой, по которой подается холодная вода, чтобы он был ближе к нагревателю.Отметьте место на стене и просверлите несколько отверстий для монтажных труб. Вкрутите расширительный бачок и подсоедините линию подачи холодной воды.

Шаг 5: Присоедините бак нагревателя

Головка к нижней части соединителя на расширительном бачке, затем оберните место водопроводной лентой и прикрепите соединитель к тройнику. Зафиксируйте это соединение гаечным ключом. Не делайте это слишком туго.

Шаг 6: Восстановите подачу воды и питания к нагревателю

Включите подачу воды к вашему нагревателю.Затем включите питание вашего устройства, включив прерыватели. Если ваш обогреватель работает на газе, закрепите трубу подачи газа и включите газ.

Шаг 7: Проверьте расширительный бак

Проверьте резервуар, открыв кран. Затем поместите руку под кран, чтобы проверить, горячая ли вода.

Как узнать, работает ли расширительный бачок?

Допустим, расширительный бак защищает воду от воздуха с помощью диафрагмы. Если он находится в конце водопровода, который обеспечивает холодную воду.Осторожно ударьте по верхней и нижней части расширительного бачка.

Если резервуар кажется пустым, значит, он в идеальном состоянии. Но если вы слышите глухой звук, это означает, что вода попала в верхнюю камеру из-за поврежденной диафрагмы.

Коснитесь верхней и нижней части резервуара, чтобы проверить его температуру. Обычно нижняя часть должна быть теплой, поскольку в ней накапливается нагретая вода из бака. В верхней части вы должны чувствовать прохладу, так как она поддерживает холодный воздух.

Если при работе с неисправным расширительным баком в баке водонагревателя будет высокое давление, вода будет капать через клапан TPR.

Общие вопросы по установке расширительного бака водонагревателя

1. Обязательна ли установка расширительного бака водонагревателя по закону?

Да, особенно если вы используете закрытую систему водоснабжения. Однако его можно использовать в зданиях с открытыми системами водоснабжения. Не стоит беспокоиться о цене, она стоит менее 50 долларов.

2. Стоит ли размещать расширительный бак рядом с водонагревателем

?

Возле водонагревателя необходимо установить расширительный бачок.Вы можете разместить его в любом месте на водопроводе. В большинстве случаев он фиксируется буквой Т на входе холодной воды, которая питает водонагреватель. Однако можно установить его и со стороны линии подачи холодной воды.

3. Каков идеальный угол для моего расширительного бачка?

Расширительный бачок можно закрепить под любым углом. Но некоторые производители рекомендуют вешать его в вертикальном положении. Но подойдет любой другой вертикальный угол.

Просверлите отверстие в трубопроводе и закрепите зажимами.Таким образом он совмещается с резьбовыми отверстиями бака. Но этот метод может разочаровать, поскольку позволяет разместить его в одном месте.

Если вы покупаете расширительный бачок, он включает в себя седловой фитинг. Этот фитинг используется для простого крепления системы без нагрева или использования специальных инструментов. Он подходит к трубе и имеет функции, которые можно подключить к расширительному бачку.

Установка расширительного бака газового водонагревателя

Когда вода нагревается, она расширяется.В старых домах расширенная
вода заталкивается обратно в водопровод. Сегодня в большинстве домов есть
клапаны предотвращения обратного потока, которые предотвращают попадание воды в ваш дом
повторный вход в водопровод. Эти клапаны могут находиться внутри воды
умягчители, клапаны регулирования давления или сам счетчик воды.
Клапаны предотвращения обратного потока (также известные как «обратные клапаны») предотвращают
расширенная вода от повторного попадания в водопровод. Поскольку
расширенной воде теперь некуда деваться, давление воды в
трубы дома могут резко увеличиться, часто до такой степени, что
из выпускной трубы клапана сброса температуры и давления течет вода. А
Бак теплового расширения имеет внутреннюю воздушную камеру, которая может поглощать
расширенная вода, защищающая сантехнику, приборы и воду
обогреватель. По этим причинам в большинстве домов сейчас требуется тепловое расширение.
бак (и правильно отрегулированный клапан регулировки давления). Нет
наличие расширительного бака — наиболее частая причина
капает сливная труба.

Посмотреть видео
«Замена расширительного бака»

Просмотреть руководство для печати (PDF)
«Замена расширительного бака»

ВНИМАНИЕ! Не закрывайте и не заглушайте температуру и давление
Выпускная труба предохранительного клапана. Опасность взрыва.

ВАЖНО — Прочтите и следуйте напечатанным
Инструкции по установке, прилагаемые к вашему водонагревателю. В
напечатанные инструкции и этикетки продуктов содержат
информация, важные предупреждения и указания по технике безопасности. Если вам не хватает
необходимые навыки для установки, устранения неполадок или ремонта воды
обогреватель, обратитесь за помощью к квалифицированному специалисту.

Расширительный бак водонагревателя

— нужен ли мне расширительный бак?

«Что это за странный резервуар над моим водонагревателем?»

«Кто-то сказал мне, что мне нужен« расширительный бак »на мой водонагреватель! Почему?»

«Когда я впервые включаю смеситель, давление воды у меня странно колеблется.В чем дело?»

Если любой из этих вопросов — ваш, читайте дальше! Вот все, что вы должны знать о расширительном бачке, о котором часто забывают.

Примечание: эта статья предназначена только для информационных целей. Сантехнические работы должны выполняться только лицензированным, застрахованным профессионалом. Legacy Plumbing не несет ответственности за любой ущерб или травмы, возникшие в результате использования или неправильного использования этой информации. Ваш доступ, использование и использование любой информации, представленной на нашем веб-сайте, осуществляется исключительно на ваш страх и риск.

Как выглядит расширительный бачок?

Обычный бытовой расширительный бак чем-то похож на небольшой пропановый бак. Самые распространенные цвета — кремовый или синий.

Сверху у него есть воздушный клапан, который вы видите на большинстве шин, и называется клапаном Шредера. Внизу — резьбовое соединение трубы. Обычно они размером с баскетбольный мяч — более или менее в зависимости от размера водонагревателя (ов), который они обслуживают.

Как работает расширительный бачок водонагревателя?

Когда вы нагреете чайник воды на плите, в конце концов чайник начнет свистеть, так как давление, возникающее внутри него, выдувает пар.

Хотя вода в вашем водонагревателе не достигает точки кипения и не превращается в пар, она расширяется при нагревании. Это называется тепловым расширением.

Это дополнительное давление будет поглощено системой водоснабжения муниципалитета и станет незначительным. Без проблем. Однако, если обратный клапан или клапан регулирования давления (PRV) установлен на водопроводной линии, входящей в ваш дом, он удерживает все это избыточное давление в водопроводной системе вашего дома, что вызывает нагрузку на ваши линии подачи, арматуру и приборы.

Вот здесь и появляется расширительный бак. Правильно установленный, он поглощает это избыточное давление. Половина резервуара заполнена водой из основной системы водоснабжения вашего дома. Другая половина заполнена сжатым воздухом. Посередине находится баллон из бутилкаучука. По мере того, как вода в водонагревателе нагревается и расширяется, она давит на мочевой пузырь и еще больше сжимает воздух на другой стороне.

Когда это требуется?

Расширительный бак всегда настоятельно рекомендуется, если у вас есть «замкнутая система», вызванная каким-либо обратным клапаном или клапаном регулирования давления, установленным на линии водоснабжения вашего дома.

Обычная иллюстрация сравнивает высокое давление воды в доме с высоким кровяным давлением. Обычно это не имеет немедленных негативных последствий. Тем не менее, длительный износ этого избыточного давления может сократить срок службы всего в вашей водопроводной системе. Самыми слабыми частями системы обычно являются клапаны наполнения унитаза, линии подачи и соленоидные клапаны стиральных, посудомоечных и льдогенераторов. Они гораздо чаще выходят из строя преждевременно при воздействии высокого давления воды.

Если у вас избыточное давление более 80 P.S.I. Подключаемый к вашему дому из городского водопровода, расширительный бак сам по себе ничего не исправляет. Это работа редукционного клапана (PRV). Когда давление, подаваемое в ваш дом, находится на должном уровне от 40 до 80 P.S.I. и у вас есть PRV или обратный клапан, в который входит расширительный бак. Он защищает от постоянных колебаний высокого давления, вызванных тепловым расширением в замкнутой системе.

В зависимости от того, где вы живете, в городе может потребоваться расширительный бак, независимо от давления воды, для прохождения проверки сантехники, например, при установке нового водонагревателя. Например, во Фриско, штат Техас, в настоящее время во всех новых домах требуются PRV и расширительный бак. Кроме того, на момент написания этой статьи расширительный бак требовался на всех водонагревателях, установленных или замененных в Литтл-Вязах, штат Техас. Это связано с тем, что водомеры поставляются с обратными клапанами, которые создают замкнутую систему.

Проконсультируйтесь с инспектором по сантехнике вашего города, чтобы узнать, какие правила водоснабжения действуют в вашем районе.

Нужно ли мне больше одного, если у меня несколько водонагревателей?

Вам необходимо решение для теплового расширения, размер которого соответствует вашей сантехнической системе.

Например, один водонагреватель на 50 галлонов может обслуживаться расширительным баком на 2 галлона. Если у вас есть более одного нагревателя в одной или подключенной системе, вы можете установить расширительный бак для каждого нагревателя или один расширительный бак большего размера. Опять же, сверьтесь с местными поправками к нормам водоснабжения и со спецификациями производителя расширительного бачка, чтобы убедиться, что у вас есть точная информация для вашей ситуации.

Каков ожидаемый срок службы расширительного бачка?

Срок службы расширительного бачка очень непредсказуем.

Есть много переменных, которые могут повлиять на продолжительность работы, например, качество установленного резервуара, качество воды и надлежащее наполнение резервуара — и это лишь некоторые из них. Мы видели, как некоторые резервуары выходили из строя всего за два года, что привело к серьезному ущербу от воды, а некоторые длились восемь лет или дольше.В качестве меры предосторожности мы рекомендуем заменять их не позднее, чем через год после истечения срока гарантии производителя.

На резервуары, устанавливаемые в этой зоне, обычно предоставляется гарантия сроком на один или пять лет, поэтому замену следует производить каждые два-шесть лет.

Может ли мой расширительный бачок протечь?

Да, как и любая другая часть водопроводной системы вашего дома, расширительный бачок может выйти из строя в процессе эксплуатации.

Обычно они выходят из строя двумя способами. Во-первых, внутренний резиновый баллон изнашивается, и резервуар перестает работать как способ смягчения теплового расширения.Во-вторых, точка соединения между водяным трубопроводом и резервуаром может подвергнуться коррозии и начать течь.

Единственное, что вы можете сделать, чтобы избежать повреждения расширительным бачком, — это поручить его правильной установке квалифицированному водопроводчику. Хороший сантехник установит резервуар, убедившись, что он должным образом поддержан и имеет хорошее соединение. Он также поместит его (если возможно) над поддоном водонагревателя или где-нибудь, что минимизирует риск повреждения в случае утечки.

Еще одна вещь, которую вы можете сделать, чтобы увеличить срок службы вашего решения для теплового расширения, — это приобрести качественный резервуар с пятилетней гарантией производителя.Хорошие резервуары имеют резьбовое соединение из нержавеющей стали и изготавливаются из высококачественных материалов: толстого бутилкаучука, полипропилена, толстой углеродистой стали и т. Д.

Большинство производителей рекомендуют проверять расширительные бачки ежегодно, когда они новые, и чаще, когда баки стареют.

Как я могу проверить, работает ли мой расширительный бак?

ПРИМЕЧАНИЕ. Перед началом проверки убедитесь, что перед расширительным бачком работает запорный клапан.Если во время тестирования произойдет катастрофический сбой, это может привести к серьезным повреждениям. Мы рекомендуем проводить любое тестирование лицензированным специалистом. Если вы заметили какие-либо признаки коррозии на соединении расширительного бачка (см. Рисунки), отключите подачу воды и вызовите лицензированного специалиста. Legacy Plumbing не несет никакой ответственности за ущерб, вызванный неправильным тестированием или неисправностью фитингов во время тестирования.

Есть несколько вещей, которые вы можете сделать, чтобы определить, работает ли ваш расширительный бачок.

Контроль давления: Easy

Самый простой — это визуально контролировать давление воды. Без рабочего расширительного бака в системе с замкнутым контуром вы сможете заметить колебания давления воды при определенных условиях. Всякий раз, когда за периодом интенсивного использования горячей воды следует период, когда вода не используется, это приводит к повышению давления в системе.

Включите горячую воду в кран и смотрите. Он начнет выходить с заметно высоким давлением, а затем начнет падать.Когда избыточное давление стравливается, поток выравнивается и остается стабильным. Просто имейте в виду — из-за других факторов, влияющих на расход и давление, это не окончательное испытание вашего расширительного бачка.

Наружное нарезание резьбы: Easy

Второй способ узнать, работает ли расширительный бачок, — это постучать по нему металлическим предметом. Хотя это тоже не полный тест, это очень простой способ проверить. Нижняя половина исправно функционирующего расширительного бака заполнена водой из водопровода вашего дома.Верх заполнен сжатым воздухом.

При попеременном постукивании металлическим предметом по верхней и нижней части резервуара должна быть четкая разница в издаваемых звуках. Там, где есть воздух, вместо лязга должно быть больше полого кольца. Если нет разницы в звуке, возможно, у вас поврежден расширительный бачок.

Проверьте клапан: Easy

Другой, гораздо более надежный способ определить, не поврежден ли ваш расширительный бак, — это выпустить немного воздуха из клапана Шредера наверху.Если выходит воздух, значит, резиновый пузырь цел. Если выходит вода, значит, произошел разрыв.

Проверка давления: расширенный

Наконец, после того, как вы попробовали предыдущие тесты и ваш расширительный бачок прошел успешно, есть надежный способ определить, находится ли ваш расширительный бачок в хорошем состоянии и правильно ли он отрегулирован. Для этого потребуются манометр и воздушный насос, который вы используете для автомобильных шин.

1. Включите наружный водопроводный кран со шлангом и дайте ему поработать примерно 15 секунд.Это снизит любое потенциальное избыточное давление, создаваемое тепловым расширением, и оставит вам только то давление, на которое установлен ваш PRV.
2. Подсоедините манометр к крану и определите текущее давление воды в вашей системе.
3. Выключите воду в ваш дом с основным запорным клапаном.
4. Откройте кран и слейте все давление из вашей системы.
5. Подойдите к расширительному бачку и подсоедините выпуск вашего насоса к клапану Шредера.
6. Манометр на вашей помпе покажет вам, какое давление воздуха в баллоне. Большинство производителей требуют, чтобы предварительная заправка их баков была такой же, как в предыдущем показании давления воды, полученном на шаге 2.
7. Если предварительная заправка вашего бака не соответствует давлению поступающей воды, вы можете отрегулировать его с помощью насоса до надлежащего P.S.I.
8. После отключения помпы вы можете восстановить подачу воды в дом и дважды проверить герметичность.

После выполнения этой процедуры вы можете быть уверены, что расширительный бачок работает должным образом. Распространенная ошибка сантехников (особенно сантехников) заключается в том, что они забывают предварительно заправить расширительный бак до надлежащего давления при его установке. Эта процедура может исправить эту ошибку установки, если бак еще не был поврежден.

У вас остались вопросы?

Здесь, в Legacy Plumbing, каждый из наших технических специалистов по обслуживанию обучен диагностировать любые проблемы расширительного бачка и правильно их устанавливать.Если у вас есть какие-либо вопросы или опасения по поводу расширительного бачка и его установки, просто свяжитесь с нами, и мы будем рады помочь вам.

Лучшая альтернатива расширительным бакам

Когда дело доходит до комфорта ваших клиентов, водонагреватель играет важную роль. Однако домовладелец не знает, что не все части системы достаточно эффективны или надежны, чтобы поддерживать постоянный комфорт.

В частности, расширительные бачки являются одним из тех элементов, которые, как правило, требуют замены перед другими частями системы. В RWC мы прислушались к отзывам профессионалов о коротком сроке службы расширительных баков и создали более надежное решение.

Новый предохранительный клапан теплового расширения SharkBite

обеспечивает более длительную альтернативу вашим клиентам. Он заменяет громоздкий расширительный бак, запорный клапан и штуцер прямо у водонагревателя, что упрощает установку.

Сходства между предохранительными клапанами теплового расширения и расширительными баками

Предохранительный клапан теплового расширения может заменить расширительный бачок водонагревателя, поскольку он работает аналогично.Оба продукта поглощают избыточное давление в водопроводной системе, создаваемое тепловым расширением. Как известно водопроводчикам, расширительный бак уравновешивает давление во всей водопроводной системе, обеспечивая пространство для протекания горячей воды. Без расширительного бака давление распределялось бы по всей водопроводной системе, вызывая ее нагрузку и сокращая срок ее службы.

Подобно расширительному бачку, новый предохранительный клапан теплового расширения также снимает нагрузку с ваших труб:

• Уравнительное давление
• Управление тепловым расширением воды
• Защита труб от преждевременного разрыва или износа

Однако вместо того, чтобы накапливать воду, предохранительный клапан теплового расширения выпускает ее, решая некоторые проблемы, возникающие при использовании расширительного бачка.

Общие проблемы расширительного бачка

Хотя в большинстве систем водонагревателей с замкнутым контуром требуются расширительные баки, они имеют репутацию неисправных. Общие проблемы с расширительным бачком включают:

• Износ резиновой диафрагмы. Давление под резиновой диафрагмой в резервуаре могло быть установлено неправильно во время установки, например, из-за слишком частого попадания воды в резервуар и преждевременного износа диафрагмы.
• Утечки в отверстиях. Расширительные баки также известны развитием точечных протечек в резиновом баллоне, и нет никакого способа узнать об этом, не стараясь изо всех сил проверить это или не заметив, что предохранительный клапан температуры и давления (T&P) часто срабатывает.
• Чрезмерная конденсация. Баки также могут покрыться конденсатом, если, например, в баке слишком много воды, что может привести к грязному скоплению, опасному капанию и, в конечном итоге, к ржавому расширительному бачку.

Поскольку есть координирующие клапаны и детали как снаружи, так и внутри водонагревателя, которые определяют, эффективно и безопасно ли регулируется давление воды, существует множество точек отказа, которые могут привести к повреждению систем водопровода — и все это без предупреждения.

Почему предохранительный клапан теплового расширения — лучший вариант

Если вам нужно больше времени в течение дня и вы хотите, чтобы ваши клиенты были довольны, вам нужны надежные решения, которые помогут вам завершить работу быстрее, оставаясь при этом рентабельными.Вот несколько способов, которыми новый предохранительный клапан термического расширения SharkBite поможет вам добиться успеха.

Надежность

С предохранительным клапаном теплового расширения нет никаких догадок. Устанавливаемый там же, где и расширительный бак, он представляет собой комбинацию шарового клапана с предохранительным клапаном, который открывается и сливает воду в канализацию, когда давление воды достигает 125 фунтов на квадратный дюйм. Это означает, что не нужно задаваться вопросом, правильно ли работают диафрагма или мочевой пузырь, никакой неизбежной замены. А самое лучшее? Он соответствует требованиям кода.

Установка

Вам также будет легче установить, поскольку нет громоздких предметов, которые нужно было бы обходить, когда все ставили на место. Независимо от того, насколько велика или мала площадь вокруг водонагревателя, вам больше не нужно беспокоиться о том, чтобы найти место для резервуара. Изготовленный с помощью торцевых соединений SharkBite с защелкивающимся соединением, совместимых с трубами из PEX, меди, CPVC и PE-RT, предохранительный клапан теплового расширения просто подключается к водопроводу — дополнительная поддержка не требуется.

Стоимость

И с легкостью приходит большая доступность. Все, что вам нужно, это предохранительный клапан теплового расширения и дренажная линия, тогда как для расширительного бака требуется несколько дополнительных аксессуаров, которые складываются.

Начало работы

Хотя расширительные баки были нормой для предотвращения теплового расширения от повреждения водопроводных систем, они связаны с проблемами надежности, дополнительными затратами на установку и потребностью в пространстве. Мы создали предохранительный клапан теплового расширения, чтобы без проблем дать вам функциональность расширительного бака.

Узнать больше

Что такое расширительный бак водонагревателя и зачем он мне?

Предотвратите необратимое повреждение вашего водонагревателя с помощью расширительного бака

Все водонагреватели, независимо от того, используют ли они топочный мазут, природный газ, пропан или даже электричество, могут испытывать негативные эффекты теплового расширения, поскольку холодная вода, поступающая в резервуар, превращается в горячую нагретую воду, увеличивая общий объем воды за счет расширения и повышение давления внутри бака.Это увеличение объема и давления необходимо уменьшить для общей безопасности.

Что такое расширительный бак?

Вот здесь-то и вступает в игру расширительный бак: при правильном размере и правильной установке он впитывает эту «лишнюю» воду в баллон, расположенный внутри расширительного бачка, и сводит к минимуму избыточное давление в водонагревателе.

Расширительные баки

помогают снизить вероятность гидравлического удара и помогают защитить водопроводную систему от напряжения и повреждений, что приводит к увеличению срока службы бака.Для выполнения своей работы эти резервуары должны быть правильно расположены, иметь размер, подключаться к общей системе и проверяться ежегодно.

Наши специалисты по отоплению и охлаждению обеспечат правильную установку и обслуживание каждого расширительного бачка, чтобы предотвратить гидравлический удар, высокие счета за воду и ненужный износ водонагревателя и сантехники.

Если вас беспокоит, что в вашем водонагревателе нет расширительного бачка, вам может помочь ServiceMark.

Родственная статья: Газовые и электрические печи: преимущества и недостатки

Что вызывает эти проблемы с сантехникой?

Водонагреватель в вашем доме интегрирован с обратным клапаном, который устанавливается в трубопровод подачи холодной воды для повышения эффективности и комфорта. Обратный клапан и трубы называются «закрытой системой» лицензированными специалистами в сантехнической промышленности. Эти односторонние обратные клапаны предназначены для предотвращения обратного вытекания воды из дома по водопроводным трубам, что предотвращает попадание возможных загрязнений в водопровод.

Неотъемлемая проблема обратных клапанов, размещенных в системе, заключается в том, что давление воды в закрытой системе возрастает до тех пор, пока кто-нибудь не откроет клапан. Расширительный бак предотвратит взрыв в вашем водонагревателе из-за высокого давления.Если в вашем водонагревателе есть обратный клапан или клапан регулировки давления, мы рекомендуем приобрести расширительный бак.

ServiceMark может установить ваш расширительный бак!

В ServiceMark наша полностью обученная команда исключительных специалистов по отоплению, охлаждению и сантехнике и обслуживающий персонал готовы 24 часа в сутки, семь дней в неделю, чтобы сделать ваш дом не только комфортным, но и безопасным! Мы предлагаем обслуживание в тот же день и гарантированно прибывающих вовремя сертифицированных технических специалистов. Позвоните в команду ServiceMark, чтобы убедиться, что ваш дом безопасен и удобен в течение всего года.

Связанная статья: Следует ли мне отремонтировать или заменить систему теплового насоса?

411 на расширительных баках водонагревателя

У вас закрытая система водоснабжения? Если да, нужен ли расширительный бачок водонагревателя?

Насколько они необходимы и можете ли вы избежать их отсутствия? В этой статье мы обсудим все, что вам нужно знать о расширительных баках водонагревателя.

Открытые и закрытые системы водоснабжения

Нужен ли вам расширительный бак водонагревателя, зависит как от типа вашего агрегата, так и от вашей системы водоснабжения. Если у вас есть водонагреватель без резервуара, вам не нужно беспокоиться об его установке.

Вам также не стоит беспокоиться об этом, если ваш дом является частью открытой системы водоснабжения. Когда водопроводная система «открыта», она может возвращаться в городское водоснабжение.

В закрытой системе все наоборот.Вода может течь в ваш дом, но единственный способ вытечь снова — через смеситель или душ.

Что такое расширительные баки водонагревателя?

Для нагрева воды в вашем доме водонагреватель использует тепловое расширение ⁽¹⁾ . Это работает именно так, как звучит. Вода внутри вашего устройства расширяется, когда становится теплее.

Тепловое расширение вызовет напряжение в ваших трубах, если воде больше некуда идти.

Поскольку большинство домашних хозяйств имеют закрытую систему водоснабжения, расширительные баки необходимы с любым традиционным баком-водонагревателем.Эти приспособления необходимы для увеличения срока службы вашего устройства, а также спасут ваши трубы.

Расширительный бак пригодится, потому что он может принять дополнительный объем воды после того, как он расширился. Он также служит источником, помогающим регулировать давление воды.

Как установить расширительный бак для воды

После того, как вы определились, что вам нужен расширительный бачок, следующим шагом будет определение бака какого размера вам понадобится. Правильный размер будет зависеть от размера вашего водонагревателя, а также от давления воды в вашей системе.

Невозможно определить нужный размер, но каждый производитель расширительного бачка предоставляет руководство. Это руководство расскажет, какие из их резервуаров будут соответствовать вашим требованиям.

Расширительный бачок большего размера, чем необходимо, не вызовет никаких проблем. Однако слишком маленький резервуар может вызвать утечку в трубопроводе, поскольку предохранительный клапан излишне работает, чтобы не отставать.

Чтобы проверить давление воды, используйте манометр на предохранительном клапане и периодически проверяйте давление в течение 24 часов.Рекомендуемое давление воды составляет 50-60 фунтов на квадратный дюйм. Если это еще не все, убедитесь, что у вас есть редукционный клапан.

Редукционные клапаны помогают обеспечить стабильное давление в вашей системе. Он регулирует гидроудар и работает с предохранительным клапаном для защиты водонагревателя и труб ⁽²⁾ .

Большинство расширительных бачков будут доступны в размере двух или пяти галлонов. Когда у вас будет бак, вы собираетесь подключить его к линии холодной воды. Вот что вы должны сделать, чтобы модернизировать его в своей системе.

1. Припаяйте тройник или используйте седловой клапан, который крепится к трубе болтами.
2. Отрегулируйте давление воздуха в расширительном бачке с помощью манометра. Давление воздуха должно соответствовать максимальному давлению воды в вашем доме.
3. Чтобы добавить воздуха в бак, следует использовать ручной насос, а не электрический. Использование электрического воздушного насоса может вызвать взрыв резервуара.
4. Подсоедините бак к вашей линии холодной воды.Он должен соответствовать месту, где вы установили Т-образный фитинг или седловой клапан.
5. Включите кран с горячей водой, пока не потечет ровная струя.

Замена старого бака

Если вы оказались в ситуации, когда вам необходимо заменить существующий расширительный бачок, вот что вам следует сделать. ⁽³⁾ :

1. Найдите свой старый бак: Обычно они находятся рядом с водонагревателем.
2. Запишите размеры и информацию о своем старом резервуаре: Вам потребуются размеры и соединения, чтобы убедиться, что вы покупаете правильный размер.
3. Найдите желаемый расширительный бачок.
4. Отключите электричество и воду: Вы можете сделать это, закрыв запорный кран. Дать водонагревателю остыть около часа.
5. Слейте воду из водонагревателя: Откройте спускной клапан и дайте воде стечь в ведро.
6. Отсоедините старый расширительный бачок.
7. Создайте давление в вашем новом резервуаре: Убедитесь, что резервуар начинается с нуля, и используйте велосипедный насос, чтобы поднять давление до 12 фунтов на квадратный дюйм или количества, рекомендованного производителем.
8. Проверьте давление и используйте тефлоновую ленту: Ленту следует наматывать только на концы разъемов.
9. Установите новый расширительный бачок.
10. Включите подачу воды: Откройте кран и посмотрите, есть ли у вас проточная вода. Вы также должны проверить наличие утечек.
11. Включите электропитание и водонагреватель: После того, как система нагреется, проверьте свою горячую воду.

Сколько стоят расширительные баки?

Расширительные баки обычно стоят от 40 до 70 долларов ⁽⁴⁾ .Говоря о бюджете, вы должны решить, планируете ли вы устанавливать систему самостоятельно или вызовете специалиста. Если вам неудобно иметь дело с электрическими и водопроводными линиями, мы рекомендуем последнее.

Но если вы все же решите кого-то нанять, вам также нужно будет учесть стоимость установки. Затраты на оплату труда варьируются для каждой компании. Изучив Интернет, мы обнаружили компании, которые взимают от 150 до 800 долларов США за установку расширительного бачка.

Поиск и устранение неисправностей расширительного бачка

Ни одна система не идеальна, и наверняка будут случаи, когда у вас будут проблемы с расширительным бачком. Проблемы могут возникнуть из-за резервуара неправильного размера, но в некоторых случаях это означает, что с вашим устройством что-то не так.

Если ваш расширительный бак теряет воздушную подушку, давление во время каждого «рабочего цикла» может быть слишком высоким. Это может нанести ущерб предохранительному клапану вашего водонагревателя ⁽⁵⁾ .

Более старые расширительные бачки также не имеют внутреннего баллона для разделения воздуха и воды. Итак, если ваш агрегат более старый, вы можете столкнуться с потерей горячей воды. Обычно это происходит, когда воздух смешивается с горячей водой в системе.

Заболачивание и способы устранения

Со временем ваш расширительный бачок может забиться водой. Это может произойти по нескольким причинам.

В старых системах без баллона заболачивание происходит, когда воздух попадает в резервуар и выходит из него. Когда вы теряете столько воздуха, вы теряете давление воздуха, в результате чего вода в резервуаре застаивается. Если это произойдет, вам может потребоваться слить воду из системы.

Однако, если у вас более новая система и ваш резервуар заболочен, вполне возможно, что внутренний мочевой пузырь разорвался.Переувлажнение в новой системе также может быть связано с протечками в вашем резервуаре.

Невоспетый герой вашей горячей воды

Кто знал, насколько важными могут быть расширительные баки? Это не просто еще одно дополнение, которое сантехники пытаются продать вам дороже. Эти приспособления необходимы для того, чтобы в вашем доме было много горячей воды и практически не было наводнений.

Тем из вас, кто пользуется традиционными нагревателями баков, проверьте прямо сейчас, чтобы убедиться, что у вас есть расширительный бачок. Если да, то отлично, а если нет, проверьте, есть ли у вас закрытая система снабжения.Если у вас нет расширительного бачка и ваша система водоснабжения закрыта, позвоните специалисту или купите его.

Есть еще животрепещущие вопросы по расширительным бакам водонагревателя? Оставьте нам комментарий ниже, и мы ответим на все, что вы хотите знать!

Как установить жилой расширительный бак | Home Guides

До того, как вступили в силу новые правила водоснабжения, избыточная вода из водонагревателей текла обратно в городское водоснабжение, вызывая загрязнение. Одним из решений было установить обратный клапан на выходе нагревателя. Однако дополнительное давление привело к чрезмерной нагрузке на бак, что привело к опасности взрыва. Изменения в муниципальных правилах требуют установки расширительного бачка на водонагреватели. Эти резервуары разделены резиновой мембраной, поддерживаемой сжатым воздухом, с достаточным пространством над мембраной для поглощения перелива. Благодаря последним достижениям в сантехнической технике вы можете сэкономить, установив напорный бак самостоятельно.

Бытовое давление

Подберите подходящий расширительный бак, соответствующий размеру вашего водонагревателя.Прочтите требования к давлению сбоку бака; обычно это от 40 до 60 фунтов на квадратный дюйм. Определите статическое давление в доме, прикрепив манометр к крану с резьбой, например, на входе стиральной машины или садовой водозаборной трубе. Выключите все краны и соответствующие приборы, чтобы узнать статическое давление воды в доме. Если оно выше 60 фунтов на квадратный дюйм или ниже рекомендованного давления, указанного на расширительном баке, отрегулируйте редукционный клапан давления воды в доме. Это небольшой компонент с колоколообразным корпусом между счетчиком воды и основным водопроводом.Отверните контргайку под шестигранным винтом, выступающим из верхней части колоколообразного корпуса. Попросите друга следить за манометром, пока он звонит вам по мобильному телефону. Поверните регулировочный винт по часовой стрелке с помощью разводного ключа, чтобы увеличить давление; против часовой стрелки, чтобы уменьшить давление. Когда давление достигнет рекомендуемой настройки расширительного бачка, крепко удерживая регулировочный винт, затяните контргайку вторым разводным ключом.

Давление в баке

Проверьте давление внутри расширительного бака с помощью манометра в шинах, прижатого к клапану Шредера в нижней части бака.Если показание высокое, сбросьте давление. Если давление ниже рекомендуемого, подсоедините ручной насос к клапану Шредера и закачивайте еще воздуха, пока показания манометра не совпадут со статическим давлением в вашем доме. Не используйте воздушный компрессор, так как это может привести к разрыву резинового сильфона внутри резервуара.

Седельный зажим

Найдите запорный клапан бытового водоснабжения на стороне дома на трубе, ведущей от вашего водомера. Полностью поверните ручку, чтобы перекрыть воду, затем откройте кран в ванной или на кухне, пока он не перестанет капать, чтобы сбросить давление воды.Используйте седловой клапан, чтобы обеспечить точку крепления Т-образной муфты на трубе без разрезания трубы или использования припоя. Ослабьте зажимные болты, снимите верхнюю половину зажима и поместите седловой клапан на трубку так, чтобы выпускное отверстие было направлено вниз. Убедитесь, что резиновая прокладка на нижней половине клапана установлена ​​правильно. Сдвиньте седловой клапан вбок, чтобы оставить достаточно места для расширительного бачка между клапаном и водонагревателем. Установите на место верхнюю половину зажима и достаточно надежно затяните болты зажима разводным ключом; не сжимайте трубку, перетягивая зажим.Поверните рукоятку для прокалывания сбоку клапана по часовой стрелке до упора, пока заостренный конец не войдет в медную трубку. Отверните рукоятку прокалывания до полностью открытого положения. Когда резервуар направлен вниз, эта конфигурация выдержит его вес без нагрузки на медную трубку.

Установка

Плотно оберните короткий кусок тефлоновой ленты вокруг соединительной резьбы расширительного бачка. Поднимите бак и прикрутите его по часовой стрелке к седловому клапану до затяжки резьбы.Откройте запорный кран бытовой воды и проверьте герметичность. Если вода капает с основания стержня прокалывающей ручки, осторожно затяните его соединительный штуцер, пока он не перестанет капать. В качестве альтернативы, если вода просачивается из зажима, затяните зажимные винты еще на четверть оборота. Откройте кран с горячей водой дальше всего от бака, чтобы удалить пузырьки воздуха, застрявшие в трубах.

Ссылки

Writer Bio

После окончания Университета Витватерсранда и получения квалификации авиационного инженера Ян Келли присоединился к компании по ремонту кухонь и получил квалификацию сертифицированного дизайнера кухонь (CKD).
