Можно ли ставить циркуляционный насос в открытую систему отопления: Открытая система отопления: разводка схем открытого типа

Открытая система отопления — газ отопление вода электричество

    Терминология, используемая в современной сантехнике, рассчитана на профильных специалистов. Поэтому заказчику ни о чем не говорит такое понятие, как открытая система отопления. Не вникнув в ее суть, он хватается за главный аргумент, преподносимый инсталляторами. Независимость от внешних линий электроснабжения – довод весомый. При этом о современных альтернативах этой системе обогрева, ее особенностях и недостатках многие владельцы усадеб представления не имеют.

Цель этой статьи – объективный анализ работы открытого отопительного контура, обзор его составных частей, описание вариантов разводки и нюансов монтажа.Открытая система отопления

Как работает открытая система отопления

    Принцип ее функционирования прост: нагретая котлом вода расширяется в объеме и создает давление. Для полноценного круговорота «прямая магистраль – обратка» его не всегда хватает. Поэтому в открытой системе отопления трубы монтируют с небольшим уклоном в сторону движения теплоносителя. Сила гравитации помогает жидкости течь в нужном направлении.

    Поскольку котел работает в разных температурных режимах, то объем жидкости в системе периодически меняется. Для компенсации ее избыточного расширения используется открытый бак. Его ставят в самой высокой точке трубной разводки на стояке, расположенном рядом с отопительной установкой. Компенсационная емкость снабжается тремя отверстиями. Через первое поступает излишек жидкости, через второе происходит ее сброс в канализацию. Третье служит для выпуска воздуха.

    Попутно отметим, что открытый расширительный бак дал название рассматриваемой нами системе. Ее главное преимущество очевидно: для циркуляции теплоносителя не нужен электрический насос. Поскольку движение воды активирует сила всемирного тяготения, открытую систему отопления часто называют гравитационной.

    Вы спросите, а почему нагретая вода течет только в одном направлении, а не поступает из котла и в прямую магистраль, и в обратную? Все очень просто. На «обратке» ставят клапан, пропускающий жидкость только в одну сторону. Если не врезать его в трубу, то отопление работать не будет.

Работу открытого контура можно условно разделить на два этапа:

1. Подача.
2. Обратка.

    Нагретая жидкость из отопительной установки движется к радиаторам. Ее излишек выдавливается в расширительный бачок. Отдавая тепло, она остывает и возвращается в котел для получения новой порции энергии.

    Скорость потока теплоносителя в гравитационном контуре невелика (до 0,3 м/с). Для ее повышения в систему ставят циркуляционный насос. Этот вариант принято называть усовершенствованным. Скорость жидкости в этом случае возрастает до 0,7 м/с, обеспечивая более быстрый и равномерный прогрев радиаторов.

    Внедрение насоса не нарушает принципа энергонезависимости системы. Для того чтобы при отключении энергии она продолжала функционировать, помпу ставят на обводной (байпасной) ветке. Лучшее место для ее монтажа – обратная линия. Здесь температура жидкости минимальная, что положительно сказывается на работе и ресурсе насоса.

    Для регулирования движения жидкости используют два запорных крана. Один ставят на байпасный трубопровод. Второй – на обратную магистраль на участке врезки обводной насосной ветки. Пока в домовой сети есть электроток, кран на обратке закрыт и теплоноситель движется через насос. При отключении электроэнергии кран на байпасе закрывают, а на обратке

Скорость потока теплоносителя

открывают. Жидкость при этом начинает двигаться по основному контуру.

Одна или две трубы. В чем разница?

Для монтажа открытого отопительного контура используют два варианта разводки:

1. Однотрубную.
2. Двухтрубную.

    В первом случае для подачи жидкости в радиаторы и ее возврата к котлу монтируется одна магистраль. В двухтрубной системе ставят две независимые друг от друга трубы: подающую и обратную.

    Схема с одной трубой дешевле и проще в монтаже. Однако по эффективности работы она уступает двухтрубной.

    Двухтрубное решение обходится дороже и требует участия монтажников высокой квалификации. При этом затраты времени и средств полностью оправдываются во время эксплуатации. В отличие от однотрубного решения, при котором теплоноситель по мере движения к котлу успевает остыть, в двухтрубной схеме достигается равномерный прогрев всех батарей. Остывшая жидкость сразу же идет в обратку, не перетекая в другие радиаторы.

Как следует монтировать открытую систему

При выполнении монтажа необходимо принимать во внимание следующие моменты:

1. Нормальная циркуляция жидкости будет только в том случае, когда котел ставят в самой низкой точке магистрали. Расширительный бак, напротив, должен быть смонтирован в самом высоком месте трубной разводки. Оптимальная зона его размещения – чердак.
2. Для исключения замерзания воды в зимний период стояк и сам компенсационный бак следует качественно утеплить.
3. При проектировании схемы разводки следует минимизировать количество поворотов труб и соединительных элементов. Каждый из них создает дополнительное гидравлическое сопротивление движению теплоносителя.
4. Поскольку скорость потока жидкости в открытом контуре невелика, то разогрев котла должен осуществляться медленно. Закипание теплоносителя отрицательно сказывается на ресурсе труб и радиаторов.
5. Если зимой система отопления не будет задействована, то до начала холодов воду из нее нужно полностью слить. Это убережет от разрушения не только трубы и радиаторы, но и сам котел.
6. Уровень жидкости в расширительной емкости следует периодически контролировать, восполняя потери. Если этого не делать, то в магистрали появятся воздушные пробки. Теплоотдача радиаторов при этом заметно снизится.
7. Предпочтение в качестве теплоносителя следует отдавать воде. Антифриз из-за его токсичности в открытом контуре лучше не применять.

    Большое значение при монтаже должно уделяться соблюдению нормативного уклона тепловой магистрали. При монтаже труб его величина должна составлять от 5 до 10 мм на один погонный метр горизонтального участка. В противном случае произойдет попадание воздуха в радиаторы и падение их мощности. Уклон подающей ветки делают в сторону радиаторов.

Коллекторная врезка

На обратке он должен быть направлен в сторону котла.

    Кроме того, гравитационный контур нуждается в установке труб большего диаметра, чем насосный (от 50 до 80 мм). Максимально допустимая протяженность разводки здесь почти в 2 раза меньше (не более 30 метров).

    В отличие от насосной схемы теплоснабжения частного дома, где трубы идут на уровне пола, в открытом контуре их расположение иное. Подающая магистраль крепится под потолком. Обратная монтируется в подвальном помещении (где стоит котел) или прокладывается на уровне пола первого этажа.

Можно ли сделать теплый пол в гравитационной (открытой) системе отопления

Востребованная у владельцев частных домов опция «теплый пол» вполне доступна для варианта с открытым контуром.

    Для подключения трубной разводки теплого пола в подающую ветку делается коллекторная врезка. Независимый нагрев двух контуров (радиаторного и подпольного) обеспечивается установкой на каждую линию регулятора температуры. Это усложняет структуру системы, но делает ее более удобной в эксплуатации. Подающую магистраль в этом случае придется поднять еще выше, проложив по чердаку. Ее утепление – обязательное условие безаварийной работы.

    Кроме теплого пола, в открытую систему можно встроить бойлер косвенного нагрева. Его нужно смонтировать достаточно высоко (на 30-50 см ниже компенсационной емкости). Увеличить скорость движения теплоносителя в этом случае можно, подключив к бойлеру насос. Кроме этого, в магистраль водонагревателя придется поставить обратный клапан. Он необходим для предотвращения рециркуляции жидкости.

    Сохранить работоспособность открытого контура с бойлером в период отключения электроэнергии несложно. Для этого его нужно установить на байпасную (обводную) линию, снабженную запорным краном. Отключив ее, мы уменьшим потери давления и обеспечим нормальную циркуляцию жидкости в тепловой магистрали.

    АвтоматикаРезонный вопрос по этому поводу звучит так: кто будет следить за тем, чтобы в момент обесточивания сети байпасные ветки бойлера и циркуляционного насоса в обратке были перекрыты? Это посильная задача для грамотных специалистов-сантехников. Они установят автоматику. Она выполнит все необходимые переключения.

Последовательность работ

    Монтаж двухтрубной системы начинают с установки водогрейного котла. От него отводят стояк, соединяемый с расширительным бачком. В верхней части емкости ставят переливную трубу, подключаемую к внутридомовой канализации. Далее выполняется прокладка подающей трубы к радиаторам. Каждый из них подключают к обратной магистрали.

Завершающая операция – заливка теплоносителя. Если в точках соединений труб контура не обнаружено подтеканий, то можно запускать котел.

Недостатки открытых систем

К числу недостатков гравитационной схемы можно отнести ограниченную область применения. Такое отопление будет нормально работать лишь в небольшом по площади одно- или двухэтажном доме (до 60 м2). Если в систему внедрен циркуляционный насос, то площадь обогрева можно увеличить. К сожалению, при отключении электроэнергии в этом случае нельзя рассчитывать на естественную циркуляцию теплоносителя. Создаваемого гравитацией давления будет недостаточно.

Подводя итог, отметим, что открытая система отопления в чистом виде уступает закрытому (насосному) варианту разводки. Энергонезависимость насосного оборудования обеспечить несложно. Для этого в линию его электроснабжения нужно установить источник бесперебойного питания, оснащенный емкими аккумуляторами.

Они способны поддерживать автономный режим в течение нескольких суток, поскольку суммарная мощность насосов и автоматики невелика. Выгода такого решения заключается не только в возможности использовать трубную разводку меньшего диаметра. Для принудительной циркуляции нет отграничений по протяженности трассы и этажности здания.

Установка циркуляционного насоса или модернизируем систему отопления

Сегодня расскажем, как модернизировать систему отопления, а точнее как может улучшить работу системы отопления установка циркуляционного насоса.

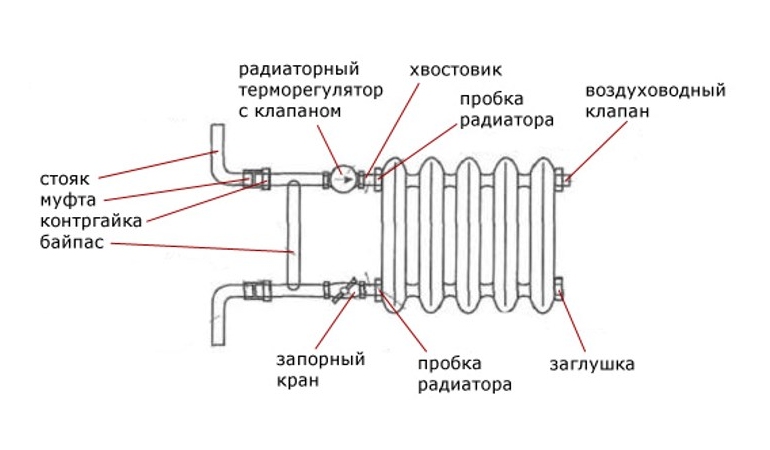

Во многих частных домах, старой постройки, отапливает здание однотрубная система или как ее еще называют: «ленинградка». У этой системы есть один плюс — она малозатратная по финансовым вложениям и очень много минусов, самый главный из них — это большая инерционность, обусловленная большим объемом теплоносителя.

Это связано с увеличенными диаметрами труб, до 2», что дает уменьшение гидравлических сопротивлений трубопровода и несколько улучшает естественную циркуляцию.

При работе ленинградки, радиаторы начинают прогреваться по-очереди, от первого к последнему, поэтому, в последнем радиаторе температура теплоносителя будет минимальной и, чтобы увеличить ее, приходится поднимать температуру на котле.

Получается не очень приятная ситуация: на первом радиаторе температура будет, допустим, 60 градусов, а на последнем — всего лишь 45-50, в зависимости от количества радиаторов.

Если увеличить температуру на котле, чтобы сделать последний радиатор более горячим, то увеличивается расход газа, что приводит к заоблачным платежам при расчетах с поставщиком газа и отрицательно сказывается на семейном бюджете.

Установка циркуляционного насоса

Для улучшения работы системы поможет установка циркуляционного насоса, который позволит быстро и равномерно распределить горячий теплоноситель по всей системе отопления и выровнять температуру радиаторов.

Но здесь возникает одна загвоздка: так как циркуляционный насос работает от электричества и, если, по каким-то причинам, электроэнергия будет отсутствовать, значит и не будет работать насос, то отопление должно функционировать по старой схеме, не теряя своей особенности естественной циркуляции.

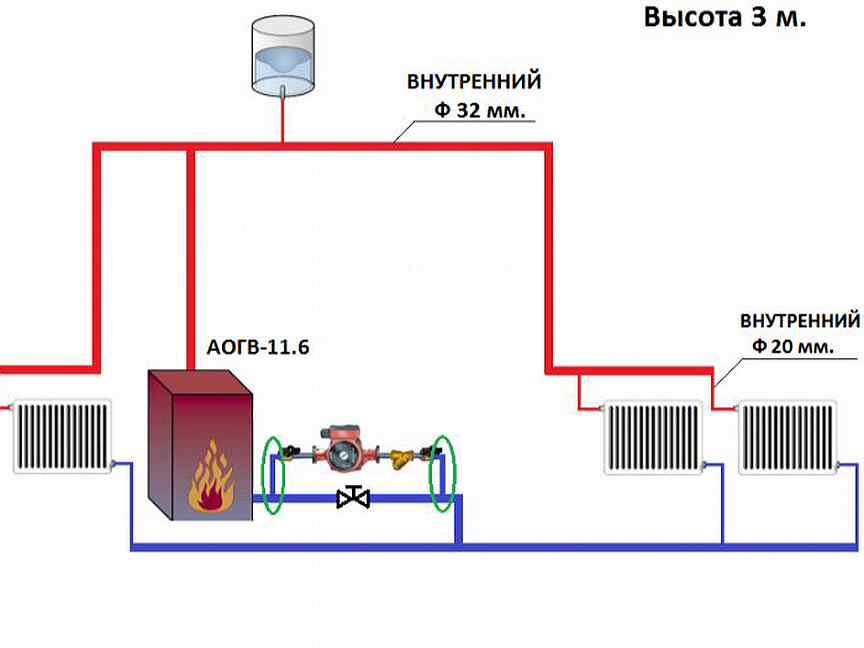

Этого можно добиться, собрав насосный узел по байпасной схеме и на нем нужно установить запорное устройство: отсекающий кран или обратный клапан.

Если запорное устройство будет не установлено, то циркуляция большей части теплоносителя от насоса, пойдет по малому кругу, т. е через байпас, поэтому КПД этой схемы будет низким и, в этом случае, нужно применять насос увеличенной производительности.

Рекомендации по установке байпасного узла

Поэтому, к выбору конструкции байпасного узла следует подойти вдумчиво, учитывая недостатки и преимущества каждого варианта:

1. Отсутствие запорного устройства. Позволяет отоплению работать, при отсутствии энергии для насоса, без вмешательства человека и проще в монтаже. Недостаток: необходимость в установке мощного насоса, что влечет за собой повышенный расход электричества.

2. При установке крана — практически не уменьшается сечение трубы, но при отсутствии электроэнергии его нужно открыть вручную, для возобновления циркуляции от котла через байпас.

3. Установка обратного клапана позволяет системе отопления продолжать работать, при отключении эл.энергии, без вмешательства человека, но клапан уменьшает сечение трубы, что несколько ухудшает естественную циркуляцию. Частично компенсировать этот недостаток позволяет применение шарового обратного клапана, в запорном устройстве которого, применен каучуковый шар.

Насосный узел монтируют как на обратке, так и на трубопроводе подачи, возле котла, там где удобнее проводить эти работы. Монтаж можно выполнить из полипропиленовых фитингов и труб, а те, кто знаком с газосварочными работами, могут «сваять» этот узел из металлической трубы.

Некоторые «умельцы», незнакомые с требованиями по установке насосов, ставят насос таким образом:

Сразу нужно сказать: так делать НЕЛЬЗЯ! Чтобы не вдаваться в подробности, поясним: в данном случае 90% теплоносителя будет циркулировать по малому кольцу, не отдавая системе практически ничего.

Установка циркуляционного насоса на ленинградке дает экономию потребления газа котлом до 30% — этот вывод был сделан на основе наблюдения за показаниями газового счетчика в течении месяца.

Циркуляционный насос в отопительной системе – очевидная выгода

Фото:
prom1. kz

Старые самотечные системы отопления частных домов сегодня считаются безнадежно устаревшими, однако, если в такую систему врезать циркуляционный насос – все меняется.

В настоящее время эффективность работы циркуляционных насосов уже ни у кого не вызывает сомнения. В современных системах отопления такой агрегат стал непременным атрибутом. Поэтому, если вы решили поменять в своем доме старый газовый котел на более инновационный, есть смысл заодно установить и циркуляционный насос. Да и со старым котлом врезка байпаса (обводной магистрали) в существующую магистраль не представляет сложности для специалистов. Ну, а если система отопления монтируется вновь, тут уж сам бог велел позаботиться о циркуляционном агрегате. Вот только монтировать и подключать его нужно правильно.

В каком месте врезать насос

Назначение циркуляционного агрегата и его принцип действия многим потребителям понятен, а вот при монтаже часто возникает вопрос: в какое место конкретно врезать насос? Вариантов два:

— непосредственно перед отопительным котлом на обратной магистрали;

— после котла и группы безопасности на подающем трубопроводе.

Где лучше ставить насос? Какому варианту отдать предпочтение? Точного ответа нет. Вы найдет большое количество сторонников, как первого, так и второго варианта. Как-то убедительно аргументировать свою позицию не получается ни у тех, ни у других. Ведь место установки агрегата не оказывает абсолютно никакого влияния ни на тепловую мощность, ни на усилие насоса.

Единственное утверждение в пользу установки насоса на обратной магистрали, будто при перегреве котла агрегат на прямой трубе пар перегонять не сможет, и котел взорвется, весьма сомнительно. Во-первых, теплоноситель в частных домах редко превышает температуру 70 градусов. Во-вторых, защита у современным котлов стоит мощная. Про холодные северные регионы мы сейчас не говорим, там и подход к отопительным системам иной. Что касается самого циркуляционного насоса, утверждение, что его от перегрева заклинит, тоже не соответствует действительности. Эти агрегаты рассчитаны на работу при высоких температурах, а если их и клинит, так от некачественного грязного теплоносителя. Поэтому насос можно смело монтировать и на прямую, и на обратную магистраль, параметры системы от этого не изменятся. Однако, если у вас стоит старый котел, работающий на твердом топливе, насос лучше врезать в «обратку», поскольку при такой конструкции водогрейного агрегата его перегрев все-таки возможен.

Правила монтажа

Перед установкой насоса внимательно изучите инструкцию по эксплуатации. В ней сказано, в каком положении работает перекачивающий агрегат. Современные изделия можно ставить и вертикально, и горизонтально, соблюдая направление теплоносителя, которое указано на насосе стрелкой. Ротор обязательно должен быть в горизонтальном положении, а не вниз или вверх «головой». Клеммная коробка после монтажа должна быть вверху насоса, чтобы в нее не попала вода в случае поломки изделия. Если в таком положении поставить насос не получается, отверните 4 винта на корпусе, поверните его на 180 градусов вместе с коробкой и снова закрутите винты.

Агрегат ставится на байпасной (обводной) линии и отсекается с обеих сторон запорной арматурой для легкого демонтажа в случае ремонта или замены на аналогичное изделие. На прямой линии, между врезанными трубами байпаса, ставится еще один запорный клапан. При работающем насосе он закрывается, а при неработающем (отсутствующем) или отключенном электричестве открывается. Можно сделать такое переключение автоматическим, поставив вместо запорного клапана на прямой магистрали обратный клапан лепесткового типа. При работающем насосе он не будет давать жидкости идти самотеком, а когда насос отключится, лепестки клапана раскроет давлением, и отопительная система будет работать сама по себе (самотеком). Такой вариант предпочтительнее, ведь на момент перебоя с электричеством вы можете быть и на работе, а лепестковый клапан все сделает за вас.

В открытой отопительной системе грязевик (сетчатый очистной фильтр) ставится перед насосом после крана, а в напорной – перед байпасом. В системах с твердотопливными котлами грязевик врезается перед трехходовым клапаном. В системе принудительной циркуляции теплоносителя байпас не делают, врезая насос прямо в «обратку» между котлом и расширительным баком. Байпас устанавливают только в самотечных системах.

Порядок монтажа

Котел выключают, давая теплоносителю остыть. Опоражнивают систему или тепловой контур, если такая возможность предусмотрена. Если вода в системе грязная, промойте ее. Байпасный узел с запорной арматурой и насосом собирают заранее, предварительно сделав разметку на участке врезки. Собранный узел врезают в трубопровод. Насос запитывают от электросети. Система заполняется водой. Воздушные пробки выгоняются при помощи клапанов и кранов Маевского на концевых радиаторах. Место монтажа внимательно осматривают на предмет обнаружения протечек. Запорный клапан на прямой самотечной магистрали закрывают, а два запорных вентиля на байпасе открывают. Включают котел. Минут через 5-10 труба после насоса нагреется. Потрогайте ее рукой, чтобы определить степень нагрева. Запустите насос. Большинство моделей работает бесшумно, поэтому и нужно трогать трубу. При правильной работе перекачивающего агрегата труба остынет за несколько секунд прямо у вас на глазах. Это значит, что насос погнал нагретый котлом теплоноситель по системе отопления. Отапливайте свой дом и радуйтесь быстрому и равномерному прогреву радиаторов во всех помещениях. Как видите, в монтаже циркуляционного насоса нет ничего сложного. Главное – знать правила установки и неукоснительно их выполнять, тогда при эксплуатации не возникнет никаких проблем.


Михаил Воронцов

Циркуляционный насос

продолжает отключаться

И обычно они находятся между 1 и 3. У меня сейчас проблема, когда мой котел не отключается, за исключением случаев использования главного выключателя. Если я выключу / включу гидромассажную ванну на настенной распределительной коробке, циркуляционный насос снова начнет работать. Сохраните мое имя, адрес электронной почты и веб-сайт в этом браузере, чтобы в следующий раз я оставил комментарий. 4. Это обеспечивает более равномерное распределение тепла и помогает избежать замерзания трубопроводов. Если насос протекает из-за коррозии, то единственное, что нужно сделать, это заменить насос, поскольку коррозия, скорее всего, не остановится с помощью каких-либо простых фиксаторов.Это новое поведение, которого раньше не было. Даже когда я выключаю систему, жду 30 секунд или даже 2 часа, при повторном включении, 10 секунд тишины, загорается индикатор C1, затем щелчок реле и циркулятор включается. На поверхности звучит так, будто вы могли перегореть предохранитель. Недавно я заменил свой насос для бассейна, который был 1,25 л.с., SF 1.00, на насос SF1.25 мощностью 1,00 л.с., и теперь он перегревается и отключается каждые 20-30 минут. Слышен звук из-за грязного фильтра, низкого уровня воды в гидромассажной ванне, заклинивания водосливной заслонки и / или засорения циркуляционного насоса или линии циркуляционного насоса. Ванна работала два раза в день без проблем, пока не возникла проблема, после включения реле. Скотти Килмер, механик в течение последних 46 лет, показывает, как вы можете починить свою машину, когда бензонасос продолжает отключаться, когда вы пытаетесь заправиться. доска. Привет, Джордж. Или используйте ПОИСК, расположенный ниже, чтобы задать вопрос или выполнить поиск в InspectApedia. 24.03.2018 — автор (мод) — циркуляционный насос часто работает, чтобы нагреть горячую воду, а также обеспечить тепло. Установите температуру на 102, F1 или F4 в режиме пенообразования / обогрева. Это без спроса на TT и BT выше лимита.Абсолютно неприятно, почему Aquastat теперь включает реле / ​​циркуляционный насос без необходимости или причины. ГЛАВНАЯ ЗАБОТА в том, что насос находится на стороне возврата, между клапанами закрытой зоны и бойлером. Мне интересно, есть ли замыкание реле зоны, но я не уверен, как узнать, 2014-11-18 по (мод) — устраните неисправность моего реле зоны. Шумный насос Шумный насос. Самолеты взорвались, а потом лопнули … все выключилось. почему циркулятор внезапно работает без остановок? Слитый спа. На 2019-01-06 — by (mod) — изолировать циркуляционный насос? Обогреватель остается выключенным.Если насос работал «всухую», он мог быть изношен или поврежден. это сломано? Привет, Дональд. Новые насосы (например, Grundfos 15/60) будут иметь настройки скорости и расхода. Большинство насосов для жилых систем работают от 120 вольт. Chris Я бы не стал изолировать циркуляционный насос только по той причине, которую вы указали: он может перегреться, сократив срок службы двигателя. В этой серии статей объясняется, как диагностировать и отремонтировать циркуляционный насос системы отопления, который работает, даже когда мы не запрашиваем тепло. Для срезных клапанов ручка должна быть вверху, а для шаровых кранов ручка должна быть параллельна трубе.Не уверен, возможно ли это, но в котельной много проводов и распределительных коробок, поэтому потребуется некоторое время, чтобы сузить круг. Затем снова увидел его в коридоре и спросил, действительно ли он думает, что это может взорваться. Он сказал, что будет продолжать проверять уровень воды все выходные, и что в эти выходные в здании может быть немного холоднее, потому что они будут выключать тепло. Lindsay Некоторые отопительные котлы также включают контур горячей воды, который можно использовать для нагрева отдельного резервуара для горячей воды (водонагреватель непрямого действия), который используется для обеспечения горячей водой для стирки и купания.Если циркуляционный насос не выполняет никаких действий, ваша верхняя панель управления должна выдавать код ошибки, возможно, FLO или OH. Мы также предоставляем ИНДЕКС СТАТЬИ по этой теме, или вы можете попробовать верхнюю или нижнюю панель ПОИСКА как быстрый способ найти нужную информацию. 06.03.2019 — по (мод) — остановка-пуск циркуляционного насоса периодического действия. 26.11.2017, автор: (мод) — нет нагрева после устранения утечки в трубопроводе системы отопления, CircПопробуйте использовать поле поиска чуть выше, чтобы найти серию диагностических статей, в которой используется эта фраза СИСТЕМЫ ВОЗДУШНОГО ОТОПЛЕНИЯ Чтобы просмотреть рекомендации по диагностике и ремонту, которые, скорее всего, устраните описанную вами ситуацию. У нас в доме есть котельная, нам пришлось отключить подачу воды из-за прокола в медной трубе. Мы исправляем прокол, когда снова включаем систему, сам котел включается, но мы не получают тепла от регистров, циркуляционный насос издает уникальный звук, сам насос вибрирует, и он горячий, но труба, ведущая от верхней части насоса, холодная, любые предложения, 2017-11-26 автор (мод) — мой циркуляционный насос отключается до достижения желаемой температуры в доме.1 — самый низкий расход воды, а 3 — самый высокий. Circ. Тим Тим. Я провел некоторое обслуживание котла. звучит как b.s. Следовательно, в гидромассажной ванне нет циркуляции. Неисправна задвижка или она просто выключена. Часто задаваемые вопросы о циркуляционном насосе зоны нагрева не перестают работать. Я имею дело с циркуляционным насосом для тако, который работает без остановок. Я обнаружил это, когда температура в одной зоне поднималась намного выше установленной (установленной на 70, плинтусы все еще горячие при чтении 75-77 градусов 0). Я последовал советам. о том, как устранить неполадки, безрезультатно.Тепловой насос работает постоянно. У меня хороший человек, система теплового насоса на 2,5 тонны, это будет моя вторая зима с … Подробнее. Термостат включает или выключает котел. Думаю, предыдущие хозяева ставили два насоса на одно реле зоны. Возможно, на конфигурации недавно сказалось долгое отключение всей системы. просыпаясь, чтобы включить огонь для нового согревания. Заранее благодарим за любую информацию или совет. Если насос не работает, возможно, вам потребуется его заменить. Нужно ли мне снова переключаться на насос мощностью 1,25 л. .Как и ожидалось, котел и насос запустились. Однако после замены предохранителя все работало, пока я не включил жиклеры, и тот же предохранитель снова не перегорел. Это видео, которое я отправил ей о том, что делать в следующий раз, когда он застрянет. Совет по кондоминиуму сказал мне, что проблема не в котлах, но я не уверен, чему верить. Сначала я бы поискал ослабленное или корродированное электрическое соединение, начиная с термостата и следуя по этому проводу, а затем, возможно, неисправное реле циркуляционного насоса. он снова включается через 15 минут и снова гаснет. По утверждению Grundfos (производителя насоса), возможно повреждение. Мэтт: Я подозреваю, что клапан зоны заблокирован в открытом положении — концевой выключатель включает циркуляционный насос. Двигатель зонального клапана вышел из строя и застрял в открытом положении — концевой выключатель включает циркулятор. Закорочены провода термостата. Если у клапана есть ручной рычаг открытия / закрытия, посмотрите, может ли он открывать и закрывать клапан. Заменил реле протока.Воздух в линии: если произошло отключение электроэнергии или по какой-то причине в линию попал воздух, насос может издавать сильный шум. Если циркуляционный насос неисправен, вы обычно можете услышать его во время работы. Я проверил регулирующие клапаны и не совсем уверен, но похоже, что один или два могут работать со сбоями — трубы к блоку управления горячие / теплые, а теплые / холодные на другой стороне, но я не знаю, приведет ли это к тому, что котел не будет работать. выключить … Эд, если провода термостата были отсоединены со стороны циркуляционного насоса, а циркуляционный насос продолжает работать, я подозреваю, что реле или управление неисправны.Сообщения об ошибках отсутствуют. Это был первый раз примерно за 10 дней, когда насос отключился, как предполагалось. от торгового представителя тако мне. вопрос в том, что случилось? но у нас были более холодные дни. пока я бегаю от тепла, а когда до температуры, вручную выключаю котел наверху лестницы, сплю в кресле в течение 2 часов. Если установленный уровень воды ниже этого, насос может всосать скиммер всухую, что приведет к срабатыванию теплового отключения. Придется решить, нужен ли нам рециркуляционный насос в ближайшие несколько дней, так что пытаемся понять, что лучше.водонагреватель Поделиться. Андреа Вы, несомненно, понимаете, что никто не может точно диагностировать неисправность системы отопления или угрозу безопасности с помощью коротких электронных текстов; вам нужен местный специалист, квалифицированный специалист по отопительной службе. Если в вашем спа-салоне установлен небольшой циркуляционный насос, он может забиться мусором и вызвать низкий поток. Просто снимите фильтр ненадолго, например, на 15 минут, и посмотрите, исчезнет ли код FL1. Насос работал от 18 до 20 часов без циркуляции воды. Мне интересно, не стоит ли мне беспокоиться об этом или, может быть, мне нужно что-то сделать? Также якобы все клапаны закрыты.Мэтт, ты пробовал просто отключить реле зоны? Поскольку жильцы оставляют настройку термостата на Max, даже в дни, когда температура составляет 60 или выше, есть способ установить переключатель, чтобы отключить или изолировать циркуляционный насос, чтобы котел продолжал нагревать горячую воду, но не проталкивал горячую воду в систему. Следующий шаг: продолжите диагностику, отсоединив провода термостата от циркуляционного насоса или контроллера зоны. могло бы это вызвать перегорание предохранителя? Чтобы насос отключался при отключении котла, насос необходимо подключить к управляющей проводке на котле.Привет, Найджел! Долил воду, снял фильтр и заменил датчик потока. Скорость насоса изменяется перемещением указателя при выключенном насосе. Убедитесь, что все клапаны находятся в открытом положении. Да, похоже, что насос, который привязан к кнопке струйного насоса, которую вы нажимаете, может быть заблокирован. Если вы слышите шум из рециркуляционного насоса горячей воды, это плохой знак. новый водогрейный котел на природном газе, 4 зоны, у меня наверху выключен термостат, но я продолжаю получать тепло, у меня постоянно работает циркуляционный насос, мой установщик вернется через пару дней, мой? Заполненный спа.Термическое отключение деактивируется, когда насос снова остынет. Он также поддерживает циркулирующий ток в воде, снижая риск появления вредных водорослей. Их очень легко настроить. Я хотел бы верить, что есть еще ситуация, о которой я просто не знаю, и что они не будут подвергать опасности жизни всех жильцов в здании. Пропустите подачу холодной воды через насос, если установка не запускается из-за перегрева. Открывая юбку ванны для не связанного с ней вопроса, я заметил, что в циркуляционном насосе возникла утечка через уплотнение, поэтому я отключил (отключил автоматический выключатель в доме) гидромассажную ванну примерно на неделю, чтобы получить детали и заменить уплотнения и крыльчатку. У меня есть гидромассажная ванна LA Spas (урожай 2012 года. Если я поменяю режимы, циркуляционный насос больше не включится. Насос Проблема 5: Неправильные настройки скорости насоса. Замените первичный циркуляционный насос 3 A 264 Воздушный вентилятор вышел из строя во время рабочей фазы . Этот параметр не программируется пользователем. Если циркуляционный насос продолжает работать, у вас может быть неисправная плата или циркуляционный насос, Дональд. Я бы сначала проверил ваш главный предохранитель. При работающем насосе. ВЫБОР И РЕГУЛИРОВКА СКОРОСТИ ЦИРКУЛЯТОРНОГО НАСОСА, ОБРАЗОВАТЕЛЬНЫЕ КУРСЫ ДЛЯ ДОМАШНЕГО ОСМОТРА (Канада), ОБУЧЕНИЕ ДЛЯ ДОМАШНЕГО ОСМОТРА: КУРСЫ ДЛЯ ДОМАШНЕГО ОБУЧЕНИЯ, Наши рекомендуемые книги по проектированию, осмотру, диагностике и ремонту строительных и механических систем, а также по внутренней среде и тестированию качества воздуха в помещении , диагностика и очистка находятся в.Отключение котла через t_stat не помогает. Привет, Тони. На самом деле, мне очень редко приходилось включать огонь. не так много места для облегчения импеллера, всасывая его, как будто кто-то пытается высосать только что приготовленный коктейль Венди через соломинку! Неисправный насос может доставлять неудобства в вашем доме, но знайте, что это распространенная проблема. Если у вас есть флотатор, убедитесь, что уровень воды на 3/4 дюйма ниже верхней части отверстия флотатора. Какие-либо предложения? Может ли насос выйти из строя? Попробуйте отключить верхнюю боковую панель управления, а затем выключить и снова включить гидромассажную ванну.Я постоянно чувствую тепло, исходящее от пола, хотя мой термостат не требует тепла. Циркуляционный насос не останавливается, когда я его выключаю, он продолжает работать Я сменил термостат, что мне еще делать, 27.10.2019 автор (мод.) — смотритель моего многоквартирного дома говорит, как он надеялся, что котел не взорвется . К этому времени вода должна сильно остыть, чтобы насос мог выключиться. Все получают надлежащее напряжение и подтверждают работу. Если у вас есть 120 вольт на клеммных соединениях, где провода идут к насосу, то аквастат в порядке и реле работает должным образом. Все работает нормально 2-3 дня. Оба они есть в наличии. Теперь следует проверить помпу. У меня был знакомый насос, который все время прилипал. ЦИРКУЛЯЦИОННЫЙ НАСОС НЕ РАБОТАЕТ. Включите питание спа на выключателе и нажмите кнопку температуры. Если циркуляционный насос включается и не работает, как вы здесь сказали, у вас может быть плохая верхняя часть или плохое соединение на верхней части. Циркуляционный насос продолжает работать, и гидромассажная ванна не остывает. Кроме того, если я отключу насос рециркуляционного контура, но выключу насос и закрою запорные клапаны спереди и сзади насоса, будет много горячей воды повсюду, включая главную ванную комнату.Последние 2 или 3 раза я заправлял свой джип-патриот 2010 года, это длилось вечно. Ваш насос должен работать, чтобы гидромассажная ванна нагрелась. Дайте мне знать, если вам что-то понадобится. Я могу воспроизвести проблему в любое время, отключив циркуляционный насос и забрав горячую воду из любой точки дома. Я снял панель с насоса и обнаружил внутри клеммную колодку, которая удерживала заземляющий, нейтральный и токоведущий провода питающего кабеля от котла. Шаг первый: где вы: страна и город. модель 05-5XCA-60 серийный 05S09919.Я собираюсь попробовать это завтра. Если вал не вращается свободно и заедает, вам придется ослабить его или выяснить, почему он заедает, например, забит ли он или есть проблема с мокрым концом на крыльчатке. Либо насос 1 будет работать на низкой скорости, либо циркуляционный насос … Начните с очистки фильтра, проверки на наличие закупорок и доливки воды, если необходимо. Кажется, что циркуляционный насос закорочен, но я не знаю, как сузить проблему. Эти вопросы и ответы об устранении неисправностей и ремонте не останавливающегося циркуляционного насоса зоны нагрева были изначально размещены на сайте ЦИРКУЛЯТОРНЫЙ НАСОС НЕ ОСТАНАВЛИВАЕТСЯ — возможно, вы захотите ознакомиться с приведенными там советами.Заменен датчик потока [отложения на переключателе], и теперь циркуляционный насос циклически включается и выключается. нам только что заменили насос и реле на нашем Calspa 2005 года выпуска. Этот насос … Далее он сказал, что мой домовладелец был слишком дешев, чтобы заплатить кому-то полтора времени, чтобы он выехал в ту пятницу вечером. Хотя он может работать практически в любом месте контура трубопровода, старожилы, такие как я, предпочитают видеть циркулятор, установленный на обратной стороне контура теплового трубопровода — вода там немного холоднее, чем насос тогда пользуется и который может дать ей более долгая жизнь.Техник забыл открыть шаровой кран, который ведет к циркуляционному насосу, питающему мой бак с горячей водой. Вверху коробки есть маленький указатель, если это мультискоростной. Но циркуляционный насос, который работает всего три секунды, а затем отключается, звучит для меня как проблема с регулятором циркуляционного насоса, термостатом или датчиком температуры, которая требует ремонта. Нужно ли отключать рециркуляционный насос, чтобы предотвратить повреждение, когда вода в доме отключена? Заменил плату и блок отопителя. Необходимо удалить воздух из системы.Это условие приводит к автоматическому отключению циркуляционного насоса, если он работает, чтобы избежать дополнительного нагрева воды в спа-салоне, который может вызвать условия «перегрева». двигатель очень горячий. потом я увидел на нескольких дискуссионных сайтах, что «циркуляционный насос не пострадает». Lindsay Некоторые отопительные котлы также включают контур горячей воды, который можно использовать для нагрева отдельного резервуара для горячей воды (водонагреватель непрямого действия), который используется для обеспечения горячей водой для стирки и купания. Если циркуляционный насос гудит и горячий на ощупь, скорее всего, виноват.Циркуляционный насос гидромассажной ванны продолжает отключаться. Модель Allure 3). Снова заменил, но форсунки еще не включил. Вы хотите знать, идет ли поток по трубе от одной стороны насоса к другой. Если температура в вашей гидромассажной ванне постоянно повышается, у вас могут возникнуть проблемы с потоком воды. Сверху насоса должна быть небольшая «коробочка». В вашей гидромассажной ванне используется циркуляционный насос, обеспечивающий движение воды по циркуляционной системе. Проверка насоса 1 или циркуляционного насоса и нагревателя. Выключите питание спа с помощью прерывателя и отсоедините все аксессуары и насосы, за исключением первого или циркуляционного насоса. Проблема может быть в неисправном двигателе циркуляционного насоса или реле циркуляционного насоса, но более вероятно, что проблема в том, что кто-то в доме работает с горячей водой, а горячая вода производится безбаковой змеевиком в бойлере, и температура в бойлере падает. Чаще всего ваша помпа может работать при неправильном напряжении, перегреваться или просто не справляться с электрическими потребностями вашего района. Я очень мало знаю об этих системах, так как это у меня впервые, но такие частые циклы включения и выключения не кажутся мне нормальными.Когда это происходит, система предназначена для того, чтобы отдавать приоритет человеку в душе. Если это не так, то есть, если в душе никого нет, когда возникает эта проблема, мы снова возвращаемся к мотору циркуляционного насоса и циркуляционному насосу. реле мой циркуляционный насос отключается до достижения желаемой температуры. У меня есть Cal Spa dually Model CP31, лампа всасывания горит и продолжает отключаться при циркуляции… есть ли решение? Спасибо за любой вклад. Циркуляционный насос выключается … Подробнее. Одна зона продолжает требовать тепла при выключенном термостате.В насосе может быть датчик температуры, и если температура воды ниже заданного значения, насос может выключиться. Этот воющий звук может быть признаком забитой крыльчатки или неисправного двигателя. Джон, да. У некоторых местных жителей, таких как большая часть Канады, циркуляционные насосы подключены к непрерывной работе в течение отопительного сезона. Он по-прежнему будет обогревать дом и работать в обычном режиме, когда требуется тепло, но он делает это с перерывами между циклами, каждые 2–5 минут. Надеюсь, мне не нужен новый комп. поскольку это организованный способ устранить причины, по которым циркуляционный насос продолжает работать, несмотря ни на что.Пожалуйста помоги. Если вы отключаете электрическое питание циркуляционного насоса, и он не останавливается, значит, мы знаем, что есть по крайней мере неисправный электрический выключатель, который необходимо заменить. Этот же термостат является единственным регулятором кондиционера, который работает нормально. Замените первичный циркуляционный насос 2 U 213 Разница температур между датчиками подачи и возврата превышает 90 ° F (50 K). Откройте сервисные краны. . К вашему сведению, недавно нам заменили один из насосов. Примерно в течение последнего месяца циркуляционный насос включается, а иногда через 1, 2 или 3 секунды отключается.Мои счета за топливо сумасшедшие, 370 долларов каждые 3 недели, может это быть причиной. Вода должна касаться дна подушек для головы на ровной гидромассажной ванне. В моем номере есть два термостата, и область, с которой у меня нет проблем, контролируется другим термостатом. Большинство циркуляционных насосов горячей воды не отключаются. Выполните сброс устройства, нажав один раз кнопку «Вкл. / Выкл.». Посмотрите, сможете ли вы повернуть вал вручную. Попробуйте отключить верхнюю боковую панель управления, а затем выключить и снова включить гидромассажную ванну. Позвонили в Сандэнс, сказали заменить реле протока.Попал 20 дюймов снега, не время для этого. Конечно, если циркуляционный насос работает, но не нагревается, начните с проверки, будет ли работать котел. Подсказка, на которую стоит обратить внимание, — это то, где установлен циркуляционный насос. 03.01.2020 — автор (мод) — Циркуляционный насос не останавливается, когда я его выключаю. Теперь циркуляционный насос отключается между 12-часовыми циклами. InspectAPedia не допускает конфликта интересов. Есть несколько причин, по которым ваш насос может отключиться случайным образом — поведение, известное как «отключение насоса».»Несколько вопросов, прежде чем я попытаюсь начать процедуру обучения CP. Думая, что он шутит, я продолжил свои дела. Котел ferroli запускается нормально, и насос работает, но когда он достигает желаемой температуры, и газ останавливает циркуляционный насос также останавливается, поэтому котел сохраняет тепло … Это состояние не срабатывает, пока температура воды не поднимется до 95 ° F (35 ° C). Какой номер детали у новой платы и ревизия eprom чипа eprom на новой плате? , промойте и повторите. ваш ценный совет?>.3. Я заменил клапаны управления потоком, думая, что это конвекционное тепло, и заменил термостат. У меня в доме, который мы недавно купили, установлена ​​30-летняя система отопления плинтусом с водогрейным котлом. Уточните этот вопрос. Циркуляционный насос продолжает отключаться. Если вы закроете воду, закроете циркуляционный насос и слейте воду из нижней точки, все будет в порядке. если вы закроете воду, слейте воду из нижней точки, а затем выключите циркуляционный насос, вы можете повредить его. Попробуйте воспользоваться окном поиска чуть ниже или, если хотите, разместите вопрос или комментарий в поле для комментариев ниже, и мы ответим незамедлительно.Щелкните, чтобы показать или скрыть цитаты и ссылки. Все шло нормально, пока электрическая компания не поменяла счетчик дома, на баке показывался код FL1. ЦИРКУЛЯТОРНЫЙ НАСОС НЕ ОСТАНАВЛИВАЕТСЯ Часто задаваемые вопросы на InspectApedia.com — онлайн-энциклопедии инспекции зданий и окружающей среды, тестирования, диагностики, ремонта и советов по предотвращению проблем. Если у вас установлен водонагреватель косвенного нагрева и один циркуляционный насос, обслуживающий все зоны нагрева (и резервуара водонагревателя), то запрос на нагрев на любом термостате ИЛИ падение температуры в косвенном водонагревателе включит циркуляционный насос. Они поддерживают циркуляцию воды даже при отключенном котле. Примечание. Появление вашего комментария ниже может быть отложено: если ваш комментарий содержит изображение, веб-ссылку или текст, который выглядит для программного обеспечения так, как будто это может быть веб-ссылка, ваше сообщение появится после того, как оно будет одобрено модератором. Убедитесь, что питание включено, и что выключатель или тестовая кнопка GFCI не сработали. Привет, Тони. Приснилось с нового. Обычно вам не нужно этого делать. Ниже перечислены несколько распространенных проблем с циркуляционным насосом, на которые вы можете сослаться, чтобы определить, что может быть не так с вашим насосом, и как вы можете исправить это.Последний ответ от 8 декабря 2020 г., автор: Найджел, 2004 г. Модель Sweetwater Bahia: сгорела проводка нагревателя на печатной плате. Примерно две трети моего люкса страдают от этой перебои в отоплении. насос продолжает циклически включаться и выключаться. Котел отключается, а насос продолжает работать, например, Затем за некоторое время до следующего цикла он снова отключается. Мне сообщили, что циркуляционный насос часто работает, чтобы нагревать горячую воду, а также обеспечивать тепло. Ничего не работает, и это не выключатель. Есть идеи, что это может быть? Спасибо! Майк.Но он запускается и выключается, а затем снова запускается через 3 секунды слишком часто … например, каждые 11 минут? Если вал свободно вращается, проверьте проводку к насосу и к плате, чтобы убедиться, что она подключена правильно и нет ли обрывов. Крис, когда вы выключаете систему отопления выключателем питания, ваш циркуляционный насос должен отключаться самостоятельно. Привет, Дэн, я живу в здании кондоминиума (в Канаде), и во всех люксах есть полы с подогревом.

Как насос заставляет воду течь в отоплении плинтуса?

ОТВЕТ ОТ HOME-WIZARD

Уважаемый Скотт:

Относительно вашего первого вопроса, циркуляционный насос в вашей закрытой системе водяного плинтуса работает так: когда термостат в вашем доме определяет, что температура в комнате слишком низкая для этой зоны вашей системы отопления , он посылает сигнал вашей печи (котлу) на включение, а также посылает сигнал циркуляционному насосу для включения этой зоны и начала циркуляции воды, нагретой вашей печью. Это направляет горячую воду к радиаторам плинтуса в комнатах, которые являются частью зоны вашей системы, которая контролируется термостатом. Когда термостат определяет, что температура в помещении достаточно высока, он отправляет сигнал на выключение печи и циркуляционного насоса для этой зоны. То же самое и для других зон в вашем доме.

Теперь, если у вас конкретный вопрос, как этот насос заставляет воду течь по трубам, если система закрыта? Ответ заключается в том, что вращение ротора внутри насоса вызывает снижение давления на впускной стороне насоса и повышение давления на выпускной стороне насоса.Это заставляет воду течь от стороны низкого давления насоса к стороне высокого давления насоса, что заставляет воду циркулировать через петлю вашей системы трубопроводов. Кроме того, по мере того, как ваша печь нагревает воду в вашей закрытой системе отопления, вода расширяется, и ее нужно куда-то уйти, поэтому ваша система будет спроектирована так, чтобы иметь «расширительный бак», чтобы дать этой дополнительной воде место.

Что касается вашего второго вопроса, воздух может поступать в вашу систему горячего водоснабжения несколькими способами, например:

1) воздух растворяется в растворе в пресной воде, которая поступает в вашу систему в качестве подпиточной воды, чтобы заменить воду, которая теряется из-за утечек, а затем, когда эта пресная вода проходит через вашу печь и нагревается, а затем охлаждается, воздух, захваченный этой водой, высвобождается и выходит в виде пузырьков.

2) если у вас есть утечки в уплотнениях циркуляционного водяного насоса, то при включении насоса он может засасывать воздух в вашу систему.

3) если у вас есть утечка в расширительном баке, это может быть источником попадания воздуха в вашу систему.

Вот ссылка на веб-страницу, которая дает общее описание того, как работает плинтусная система горячего водоснабжения, которая может вас заинтересовать: http://acnow.wordpress.com/2008/05/12/baseboard-hot-water -heating-systems /

Надеюсь, это будет полезно.
Home-Wizard.com

Как установить систему рециркуляции без бака

Устанавливается на линию холодной воды Расширение танки на Амазонке

Почему расширение танк на линия холодной воды? Расширительный бак устанавливается на подводящем трубопроводе холодной воды. На некоторых чертежах рециркуляции без резервуара расширительный бак расположен на линии горячей воды рециркуляционного контура. Однако, как правило, рециркуляционный контур не требует расширительного бачка. Однако, если небольшой водонагреватель настроен на очень высокую температуру (135+), то это может вызвать тепловое расширение на «закрытых» контур рециркуляции. Помните, контур рециркуляции «закрыт» из-за обратного клапана. между контуром безбака и рециркуляции. Любая закрытая система опасна для тепловое расширение, особенно если водонагреватель настроен на очень высокую температура. Температура бака для 20 галлонов должна быть 120F или меньше. так как типичная ручная стирка будет 110. Температура выше 140F создает серьезный риск ожога и никогда не должен присутствовать в жилых система водяного отопления, если не требуется стерилизация.Используйте смесительный клапан и отдельные линии горячей воды для безопасности. В большинстве случаев расширительный бак на линии холодной воды гарантирует, что водопроводные линии не подвержены тепловому расширению или высокому давление, которое может вызвать повреждение труб, арматуры и водонагревателей. Купить: расширение резервуары на Amazon Resources Тепловое расширение и закрытая система Установка расширительного бака pdf Преимущества смесительный клапан

Закрыто система: потребность в расширительный бак. -Вода расширяется при нагревании. Когда водонагреватель работает, ‘тепловое расширение приводит к уменьшению объема воды увеличиваются, вызывая увеличение давления воды, оказывая давление на резервуар, трубы и фитинги. Ресурсы Тепловое расширение и закрытая система -‘В открытой системе увеличение давления воды течет обратно в городской водопровод ». В водопроводной скважине, давление возвращается в напорный бак, расположенный у скважины. -‘In закрытая система, повышение давления заблокировано от обратного потока в городское водоснабжение.Результирующее тепловое расширение может создать быстрое и опасное повышение давления в водонагревателе и системный трубопровод ». Симптомы включают выпуск воды из клапана TP, выпуклый водонагреватель или трубы, а также преждевременный выход из строя бака. Расширительный бак правильного размера на входящей линии ХОЛОДНОЙ воды решает проблему проблема теплового расширения. -Ваш водная система, вероятно, не имеет проблем с давлением, если у вас нет редукционный клапан на входящем трубопроводе холодной воды, высокий входной давление воды более 80 фунтов на квадратный дюйм от городского водопровода (установите манометр наружный патрубок для проверки), обратный клапан на входящей холодной воде, или очень высокая установка термостата на водонагревателе. — Часто местные нормы требуют наличия расширительного бачка в качестве ссылки на водопровод. промышленность и не особо по необходимости. с установка прямой обратной линии, сделайте Обратные клапаны на горячих трубках рециркуляционной системы вызывают ‘закрытая система?’ Точно не знаю. Но давайте посмотрим на некоторые факторы: 1) Обратный клапан рециркуляции из бака открыт, когда без танка поставляет горячую воду конечному потребителю …. поэтому мы точно знаем, что расширительный бак защитит при безтанковом режиме работы. 2) Расширительные баки обычно устанавливаются на входящую холодную воду. линии, но с небольшим резервуаром входящая линия подачи холодной воды отсекается обратным клапаном при отключении бака и рециркуляции насос работает, значит технически это могло вызвать замкнутую систему. 3) Нет возможности знать, вызовут ли обратные клапаны проблемы с давлением до тех пор, пока небольшой танк в операции, и тогда симптомом будет выпуск клапана TP на небольшом бак, либо взрыв горячей воды при открытии крана. 4) Маленький резервуар может не вызывать большого расширения. Если в системе прямая обратная линия, термостат на небольшом резервуаре не должен быть установлен на ту же температуру как без танка. Поскольку средний горячая температура на кране составляет 104, термостат небольшого бака может быть установлен на 110 (для компенсации теплопотерь в трубе) … и отсутствие очень горячего вода будет минимизировать (или исключить) тепловое расширение … чем больше циркулирующий насос работает тем больше тепла будет рассеиваться, и тем меньше расширение на линия. 5) Большинство, но не все На диаграммах рециркуляции без бака показаны обратные клапаны.Новее на всех схемах показаны обратные клапаны для прямой обратной линии. установка. 6) На одном старом чертеже рециркуляции без резервуара расширительный бак расположен на линии горячей воды рециркуляционного контура. Ресурс: Nortiz .pdf Однако каждый новый чертеж, доступный от производителя, показывает расширительный бак на входящем трубопроводе холодной воды, как на рисунках на эту веб-страницу. Начиная с .pdf файлы, размещенные на этой веб-странице, в основном показывают обратные клапаны, и показать единственный расширительный бак на входящем трубопроводе холодной воды, мое лучшее предположение заключается в том, что тепловое расширение в контуре рециркуляции не является проблемой.

Циркуляционный насос — обзор

Техническая оценка

Скорее всего, мало — если вообще были — заводов, когда-либо построенных в истории обрабатывающей промышленности, при первоначальном введении кормов работали так, как ожидалось. В этом отношении завод в Бхопале не стал исключением. По этой конкретной причине не только принято, но и ожидается, что период «обкатки» следует сразу же после заключительного этапа строительства завода. Этот «льготный период» позволяет внести соответствующие корректировки за пределы типичных производственных давлений, которые влияют на производительность предприятия при передаче процесса в эксплуатацию.В зависимости от сложности проблем, возникающих на этапе ввода в эксплуатацию, проверка готовности процесса к производству может занять всего несколько дней. В крайних случаях, когда существуют серьезные недостатки, этап ввода в эксплуатацию может длиться значительно дольше — возможно, даже до целого года. После этого терпение, проявленное до этого момента, обычно заканчивается. Если производство вообще возможно после завершения этапа ввода в эксплуатацию, то любые оставшиеся эксплуатационные проблемы обычно решаются в режиме онлайн.Время, затраченное на ввод процесса в эксплуатацию, предназначено для создания уверенности, необходимой для достижения приемлемого уровня безопасности, защиты окружающей среды, надежности и производственных показателей. Длительность ввода в эксплуатацию завода в Бхопале в сочетании с его низким объемом производства указывает на то, что процесс был остановлен из-за хронического сбоя механизма при запуске. Действительно, с самого начала производительность фабрики была ограничена постоянной проблемой надежности активов с серьезными и широко распространенными последствиями.

Некоторые из этих последствий включали прерывание как отбора проб MIC, так и перемешивания в резервуаре. Точка отбора проб MIC находилась на контуре циркуляционного насоса. Следовательно, качество MIC внутри резервуара для хранения не могло быть проверено, когда циркуляционный насос был выведен из эксплуатации для технического обслуживания. Никаких других условий для безопасного получения образца MIC из другого места не было [15].

Обратите внимание, как несовпадение приоритетов, наблюдаемое в этой части временной шкалы Бхопальской катастрофы, соответствует модели, обнаруженной ранее (глава: Выбор процесса).Ограничение производства возникло в этот отрезок времени вскоре после начала этапа ввода в эксплуатацию. Ограничение возникло из-за механизма хронического отказа механического уплотнения, который в равной степени затронул все пять насосов MIC. Ограничение производства требовало от заводских рабочих полного внимания с того момента, как в процесс были добавлены корма. На собственном опыте рабочие пришли к выводу, что утечки жидких MIC не представляют серьезной угрозы для их личного здоровья и безопасности. Ношение основных средств индивидуальной защиты (СИЗ) и применение простых методов управления опасностями было адекватной защитой для предотвращения инцидента, о котором нужно было бы сообщать внутри компании.Этот ярлык позволил рабочим немедленно приступить к процессу, не опасаясь причинения вреда или дисциплинарных взысканий [16]. Это помогло им ускорить процесс ремонта и минимизировать потери MIC из-за утечек.

Руководству было бы трудно установить дисциплину в этом случае, поскольку действия рабочих были направлены на увеличение производства. Игнорирование политики PPE ограничит потерю MIC до изоляции процесса, а также уменьшит MTTR. При таких обстоятельствах рабочие были бы скорее вознаграждены, чем выговорены за свои самоотверженные действия.В системе, столь склонной к сбоям, только грубая сила не могла поддерживать производство. Тем не менее, это именно та ситуация, когда дисциплина (в карательном смысле) необходима больше всего — до того, как инцидент создаст двойные стандарты в отношении конструктивного использования дисциплины. Хорошо управляемая карательная дисциплина является важным компонентом оперативной дисциплины. Однако влияние продемонстрированного здесь отношения оказывает отрицательный эффект, как мы увидим в главе «Изоляция процессов и сдерживание».”

Сравните продемонстрированную здесь приоритизацию опасностей с более ранними событиями, связанными с обращением с фосгеном и MIC на заводе. В этом случае мы увидели такое же несоответствие в способах обращения с двумя, возможно, опасными продуктами. В случае, обсуждаемом в этой главе, мы обнаруживаем несоответствие в том, как приоритизируются обязательства по производству и безопасности. В иерархии промышленных приоритетов безопасность всегда стоит на первом месте — наверху списка [5]. Тем не менее, на практике нередко обнаруживаются ситуации, подобные описанной на заводе в Бхопале, связанные с утечками насосов MIC, где безопасность отошла на второй план при производстве.

Относительная степень боли — это то, что обычно определяет расстановку приоритетов при любых обстоятельствах. Эти отношения не ограничиваются только обрабатывающей промышленностью. Если одна ситуация более болезненна, чем другая, то более болезненный сценарий — это тот, который всплывает наверх. Любой, кто пытается напомнить кому-то о «голосовом» приоритетном сообщении, рискует быть немедленно отключен. Там, где есть боль, обычно следует внимание. Признавая эту тенденцию, находчивые руководители прилагают особые усилия, чтобы оставаться последовательными в вопросах между произнесенными словами и продемонстрированными действиями.

Ограничение производства, вызванное повторяющимися отказами уплотнения насоса MIC, стало непосредственным источником экономических проблем. Частое воздействие процесса утечки могло вызвать временный дискомфорт, но это даже не было близко к острой боли, которую создавало производственное ограничение из-за низкой доступности насоса MIC. Серьезные производственные потери фабрики были главной проблемой после запуска. Всем было ясно, что, если производство не будет восстановлено, бизнес не сможет выжить. Действительно, рабочие многократно доказали, что интимный контакт с жидким МПК возможен без каких-либо последствий, которых можно было бы ожидать при интимном контакте с газообразным фосгеном. Таким образом, рабочие и ремонтные бригады могут постоянно поддерживать в рабочем состоянии хотя бы один изношенный резервуар. Они привыкли обслуживать процесс MIC, не принимая тех же мер предосторожности, которые были необходимы при обслуживании фосгеновой системы.

Если техническое обслуживание перекрывается на обоих изношенных резервуарах, то заводское производство остановится до тех пор, пока не станет доступен перекачивающий насос.Поскольку наработка на отказ каждого насоса MIC составляла около 24 дней, количество ремонтов было примерно в 75 раз больше, чем было необходимо, если бы процесс мог работать с более приемлемым 5-летним циклом ремонта. При фактическом объеме ремонта стоимость дополнительного обслуживания (детали и рабочая сила) не была ни реалистичной, ни приемлемой. Требовалось больше людей, чтобы вмешаться в процесс отказа от сотрудничества. Больше сотрудников только увеличивало бюджетный дисбаланс. Что еще хуже, повторяющиеся сбои вызвали ограничения производства.Мало того, что безубыточные затраты выросли в ответ на чрезмерный ремонт насосов MIC, но и объем безубыточной добычи был невозможен из-за чрезмерного простоя [13]. В результате завод начал убывать с самого начала, еще до завершения этапа ввода в эксплуатацию.

Поскольку немедленный экономический ущерб, понесенный отказом уплотнения насоса MIC, был более разрушительным, чем хроническая проблема безопасности технологического процесса, быстро развивалась другая проблема. Утечки становились нормальным явлением для рабочих. Но не только рабочие привыкли к работе фабрики в этом отношении.Любые выбросы ВПК в атмосферу являлись вредным воздействием на окружающую среду, что также оказывало воздействие за пределами площадки. Сообщество, окружающее завод, также регулярно ожидало утечек и необъяснимых запахов. Эти запахи вскоре исчезнут без объяснения причин, и жизнь продолжится как обычно [17]. Поэтому случайные запахи с завода были обычным явлением для удаленного населения. Спустя короткое время знакомые запахи MIC стали привычной частью жизни рядом с фабрикой. Опять же, утечки насоса MIC внутри или за пределами завода не повлекли за собой серьезных последствий.

Важно осознавать влияние повседневной производственной деятельности на внешнее сообщество. В последующих главах мы сталкиваемся с не имеющей смысла информацией о том, как сообщество отреагировало на опасения рабочих, и с более прямыми предупреждающими признаками надвигающейся катастрофы. В контексте повторяющихся отказов уплотнения насоса MIC эти загадочные действия и решения сообщества имеют смысл.

Описанный здесь процесс кондиционирования представляет собой нормализацию отклонения.Этот опасный образец неоднократно становился предметом серьезной озабоченности по поводу безопасности технологического процесса в истории обрабатывающей промышленности. Мы можем наблюдать это уже здесь, на начальном этапе заводского производства. Подобно взрывам космических челноков, приведенная здесь нормализация отклонений связана с проблемой надежности активов. В контексте нормализации отклонения отказы механического уплотнения, случаи прорыва уплотнительного кольца и удары пены по передней кромке крыла — все равно.Все они представляют собой механизмы хронических отказов, которые стали нормальной частью работы активов в результате процесса кондиционирования, который привел к нормализации отклонений.

Наряду с этим отказы приборов и датчиков резервуара для хранения, о которых мы упоминали ранее, также были приняты как нормальная работа в течение относительно короткого периода времени на заводе в Бхопале. Это понятно с учетом типа механизма отказа, ограничивавшего производство в течение первого года работы завода.Любой отказ циркуляционного насоса приведет к отказу датчиков температуры и сигналов тревоги соответствующего накопительного резервуара MIC. Если температура окружающей среды повысится выше + 11 ° C, то постоянно звучащий сигнал тревоги не будет иметь никакого значения. Если температура окружающей среды поднимется выше + 25 ° C, тогда не только будет активна сигнализация высокой температуры (и не будет никакой пользы), но датчики температуры также выйдут из строя. Эта взаимосвязь серьезно ограничивает чувствительность мониторинга процесса. Незначительные отклонения температуры больше не могут обеспечивать заблаговременное предупреждение о потенциально опасной ситуации, развивающейся внутри резервуаров для хранения.Поскольку датчики и датчики больше не функционируют так, как задумано, только более прямой предупреждающий сигнал может вызвать реакцию человека. Этот прямой сигнал мог означать только то, что происходило за пределами танков, возможно, спустя много времени после того, как восстановление было практичным вариантом.

Циркуляционный насос имел решающее значение в этом аспекте. Для точного измерения температуры необходимо, чтобы циркуляционный насос постоянно работал. Однако сигнализация высокой температуры резервуара для хранения MIC была отключена на очень раннем этапе работы фабрики в Бхопале, чтобы исключить ложную сигнализацию [18]. Это понятно, так как постоянно сбойный (активный) сигнал тревоги не может дать абсолютно никакой пользы, если сбой произойдет внутри резервуара. В конце концов, если отказывает циркуляционный насос, причина срабатывания сигнализации высокой температуры была хорошо известна:

1.

Отказ циркуляционного насоса.

2.

Циркуляционный насос, который вышел из строя, пришлось отключить и изолировать, чтобы остановить утечку MIC.

3.

Застойное содержимое резервуара для хранения не охлаждали.

4.

Единственный способ сбросить сигнал тревоги — это охладить содержимое резервуара.

5.

Охлаждение содержимого бака потребовало ремонта циркуляционного насоса.

6.

Ремонт насоса был временным преимуществом, поскольку новое уплотнение снова выходило из строя в течение 24 дней после замены.

7.

Цикл будет повторяться каждый раз при выходе из строя циркуляционного насоса.

Эта последовательность событий объясняет, почему ремонту насосов было уделено столько внимания.Здесь мы видим развитие потенциально очень опасной ситуации. Если циркуляционный насос выйдет из строя, не только повысится температура MIC, но и не будет возможности обнаружить небезопасные условия эксплуатации внутри резервуаров для хранения. Высокая температура внутри резервуара была нормальным явлением, чего и следовало ожидать. Если в резервуаре будет обнаружена небезопасная ситуация, то не будет возможности получить доступ к строке отклонения MIC (глава: Осведомленность об опасностях процесса и анализ).

В ретроспективе решение отключить сигнализацию высокой температуры резервуара для хранения MIC может быть справедливо подвергнуто критике.Но опять же, в контексте повторяющихся отказов циркуляционного насоса MIC, аварийная сигнализация высокой температуры не служила абсолютно никакой цели, кроме как раздражать кого-либо, назначенного для работы в диспетчерской. Отключение будильника было неизбежным. Единственным решением было устранить механизм хронического отказа, действующий на всех пяти насосах MIC, так что тишина, согласно проекту, была нормой. Обеспечение непрерывной работы насосов без отключения из-за внепланового технического обслуживания было единственным способом обеспечить функционирование технологического процесса в соответствии с проектной базой.Если это было невозможно, то прослушивание постоянных сигналов тревоги не давало никакой защиты. Постоянный сигнал тревоги не позволял обнаружить небезопасное состояние внутри резервуаров для хранения. Это было так же, как если бы не было никакой тревоги; таким образом, он был намеренно отключен, а не просто увеличен до более высокой температуры, чтобы остановить его [19]. Принятые меры, в том числе отключение защиты, стали яркой демонстрацией нормализации отклонений. Высокая температура внутри резервуаров MIC происходила так часто и без происшествий, что стала допустимой.

Что касается хронических отказов уплотнения насоса MIC, общедоступные записи не содержат конкретных подробностей о механизме отказа. Судя по постоянству проблемы и действиям, которые будут обсуждаться более подробно позже, вероятно, что проблема была очень сложной для решения. В главе «Повторные отказы механического уплотнения: пример повышения надежности насоса» документируются уроки, извлеченные из истории болезни, связанной с хроническим отказом механического уплотнения насоса, не поддающимся никакому разумному объяснению в течение длительного периода времени.Чтобы решить эту проблему, потребовалось много времени и терпения. Эта информация может использоваться для диагностики конкретной причины необъяснимых повторяющихся отказов уплотнения. В этом случае, как и в этом случае, нормализация отклонения привела к серии повторных отказов. Однажды установленная нормализация отклонений делает невозможным отличить правильное от неправильного. Ответственная эксплуатация процесса требует настаивать на устранении повторяющихся отказов. Доступная информация о повышении надежности механического уплотнения помогает исключить постоянные повторяющиеся отказы, которые могут причинить значительный вред — как физический, так и моральный.

В современной истории мы наблюдаем, как в конечном итоге заканчиваются хронические неудачи, связанные с нормализацией отклонений. Основываясь на этой оценке, мы понимаем, почему та же участь в конечном итоге постигла производственный процесс, построенный в Бхопале, Индия. Во всех случаях, когда нормализация отклонений развивается, случаются плохие вещи. Поэтому его следует избегать любой ценой. Если то, как вы управляете процессом, опасно, не верьте, что вы можете избежать наказания за ненадлежащее управление без каких-либо последствий навсегда.Ваше решение в конечном итоге повлияет как на вас, так и на окружающих.

Говоря о защите окружающих, фабрика в Бхопале является ярким примером недобровольного участия сообщества. Хотя нормализация отклонений укоренилась внутри фабрики, она также распространилась на территорию, окружающую фабрику. Нам дана способность чувствовать вред и реагировать на него. Это нормально — ожидать, что ваши соседи будут заботиться о ваших интересах и защищать вас, но личная защита всегда более надежна. Факт остается фактом: технологические выбросы на заводе в Бхопале были обнаружены людьми, живущими за пределами завода.

В нефтеперерабатывающей промышленности то же самое с сероводородом (H ₂ S). H ₂ S — ядовитый газ, ежегодно уносящий жизни множества людей в мировой обрабатывающей промышленности. Компаунд представляет собой вещество с характерным запахом тухлых яиц. По этой причине его очень трудно игнорировать, когда он присутствует в низких концентрациях; это будет ситуация, когда кто-то приближается к утечке.При обнаружении запаха требуются немедленные действия. Защитите себя, двигаясь против ветра или бокового ветра, или используйте автономный дыхательный аппарат, пока источник утечки не будет обнаружен и изолирован.

Многократное воздействие любого вредного вещества без последствий создает ложное чувство безопасности. Люди в сообществе, которые подвергаются регулярным инцидентам высвобождения с близлежащего завода, могут потерять свой страх перед процессом, подобно тому, как эти события также влияют на тех, кто работает на заводе. Нормализация отклонений разрушает наше сенсорное восприятие потенциального вреда. Когда мы обнаруживаем знакомое происшествие, вместо того, чтобы немедленно принять меры для защиты себя и других, мы можем подождать, чтобы увидеть, что произойдет. В случае утечки H ₂ S или MIC ожидание, чтобы увидеть, что произойдет, — это слишком долгое ожидание. Дело в том, что никогда не существует приемлемой причины, по которой проблема сохраняется без ее решения. Наша способность обнаруживать опасность и принимать немедленные меры требует не привыкания к потенциально небезопасным, но повторяющимся условиям эксплуатации.Поскольку сообщество за пределами завода в Бхопале перестало бояться процесса, только сигнализация и сирены могли обеспечить защиту в случае более серьезного нарушения процесса.

Сигналы тревоги и сирены, однако, контролируются людьми, на личное мнение которых также может повлиять нормализация отклонений. Эти устройства общественного оповещения доступны только в том случае, если они независимы; то есть, они не становятся инвалидами кем-то, кто вынужден принимать опасности, связанные с конкретным процессом. К сожалению, те, кто контролировал сигналы оповещения населения, которые можно было активировать из диспетчерской фабрики в Бхопале, были теми, кто чувствовал себя комфортно, отключая сигнализацию высокой температуры резервуара для хранения MIC. Эту связь необходимо установить, чтобы объяснить контекст аналогичных действий, которые будут иметь место позже.

Еще раз важно отметить, что многие проблемы на заводе в Бхопале были переданы операциям в конце периода ввода в эксплуатацию. Утечки MIC, потеря перемешивания в резервуаре для хранения, отключенные сигнальные устройства и датчики, чрезмерные затраты на техническое обслуживание и прерывания отбора проб резервуаров — вот лишь некоторые из трудностей, которые были выявлены до завершения фазы ввода в эксплуатацию.Однако самой насущной проблемой были колоссальные производственные ограничения, вызванные повторяющимися отказами механического уплотнения перекачивающего насоса MIC. Из-за этой конкретной проблемы фабрика не была прибыльной, и ей пришлось бы найти способ увеличить производство, чтобы хотя бы окупиться в финансовом отношении. Это потребует устранения производственных ограничений.

В событиях, описанных ранее на временной шкале, мы наблюдали, как проблемы решались путем внесения изменений. Единственное изменение, которое могло бы привести этот случай к удовлетворительному заключению, будет включать корректировки для увеличения MTBF насоса MIC.Однако, глядя на прецедент, созданный в способах решения предыдущих проблем, мы ожидаем конкретных действий в соответствии с шаблоном. Другими словами, было бы разумно предсказать, что проблема с насосами MIC, вероятно, будет решена с помощью импровизированного решения. Как мы уже заметили, импровизированные решения создают новые опасности.

Оптимизируйте вашу систему нагрева теплоносителя

Максимизируйте свою систему нагрева теплоносителя

Хорошая конструкция системы, продуманные процедуры обращения с жидкостью и регулярное техническое обслуживание могут помочь вам максимизировать производительность вашей системы нагрева теплоносителя.

Рис. 1. Каждая система нагрева теплоносителя должна быть спроектирована специально для вашего предприятия и соответствовать вашим технологическим потребностям. Для систем, работающих с объемной температурой выше 500 ° F (260 ° C), рекомендуется использовать расширительный бак с защитой от инертного газа, который при необходимости можно изолировать. Резервуар с холодным уплотнением рекомендуется, если расширительный бак работает при температуре выше 140 ° F (60 ° C) или если вы находитесь в зоне с высокой влажностью.

Проектирование, строительство и эксплуатация системы теплоносителя с термомасляным маслом могут быть рентабельными, если все спланировано должным образом с самого начала.Эти 10 советов, начиная с общих схем дизайна и заканчивая операциями, очисткой и устранением неисправностей, помогут вам максимально эффективно вложить средства.

СОВЕТ 1:

Тщательно спланируйте компоновку системы теплоносителя

Существует бесконечное количество компоновок, и это потому, что каждая компоновка должна быть специально спроектирована для вашего предприятия, чтобы соответствовать потребностям вашего процесса. Некоторые типовые схемы показаны на рисунке 1. Как минимум, для каждой системы требуется нагреватель, насос и расширительный бак.

СОВЕТ 2:

Выбирайте компоненты системы с умом

Компоненты системы включают трубопроводы, резьбовые соединения, фланцы, прокладки, шпильки, гайки, изоляцию, клапаны и насосы. При выборе компонентов для системы горячего масла убедитесь, что они предназначены для систем горячего масла и для температур, которые превышают объемную температуру вашей системы.

Трубопровод. Рекомендуются сварные установки. Если вы используете резьбовые соединения, приварите все соединения назад или используйте герметик для резьбы.

Фланцы. Выберите фланцы со следующими характеристиками: конструкция из кованой стали 300 фунтов; приварная шейка; Рельеф 1/16 дюйма, диаметр отверстия по шкале 40 и рейтинг ASTM A 181. Рекомендуется использование подкладных колец при сварных швах трубы и фланца.

Прокладки . Выберите спирально-навитый, графитовый или расширенный / наполненный ПТФЭ прокладки.

Шпильки. Выберите легированную сталь с непрерывной резьбой, шпильки ASTM A 193 класса B7 или выше.
Орехи.Используйте толстые шестигранные гайки, ASTM A 194, класс 2H или выше.

Изоляция. Силикат кальция или стекловолокно, рассчитанное на температуру 850 ° F (454 ° C), приемлемо там, где вероятность утечки минимальна. Пеностекло с закрытыми ячейками рекомендуется в пределах нескольких футов от фланцев, клапанов, отводов труб или других потенциальных точек утечки. Фланцы следует оставить неизолированными, чтобы облегчить обнаружение утечек.

Клапаны. Выберите клапаны из литой или кованой углеродистой стали с конструкцией под приварку или фланцевую (300 фунтов). Рекомендуется графитовое или расширенное / наполненное PTFE уплотнение штока клапана или сильфонное уплотнение.Запорная арматура должна быть шаровой; для этих целей рекомендуются регулирующие клапаны или шаровые краны. Установите штоки клапанов так, чтобы они могли вытекать из изоляции.

Насосы. Для поршневых насосов прямого вытеснения выбирайте те, которые изготовлены из легированной стали, с конструкцией «шестерня в шестерне» или с лопастями. Для центробежных насосов убедитесь, что у выбранного насоса смачиваемые детали из ковкого или чугуна. Для торцевых уплотнений насосов выберите тип сильфона. Для применений с низким содержанием твердых частиц рекомендуется использовать угольные уплотнительные поверхности вместо уплотнительных поверхностей из карбида кремния или вольфрама.Для приложений с высоким содержанием твердых частиц используйте уплотнительные поверхности из карбида вольфрама, а не из карбида кремния.

СОВЕТ 3:

Помните о безопасности теплоносителя

При проектировании и эксплуатации системы теплоносителя следует учитывать возможность возгорания.
Точка воспламенения и точка возгорания. Температура воспламенения и точка воспламенения теплоносителя определяется путем лабораторных испытаний неиспользованной жидкости. Наиболее распространенным методом испытаний является открытый кубок Кливленда (COC) ASTM D92.Самая низкая температура, при которой пар воспламеняется, называется температурой вспышки. Температура, при которой образуется достаточно пара для поддержания непрерывного пламени, является точкой возгорания.

Хотя эти результаты испытаний предоставляют данные для сравнения различных жидкостей, любая экстраполяция этих результатов на реальные жизненные ситуации должна учитывать три основных условия, необходимых для воспламенения паров:

• Жидкость должна быть на уровне или выше точки воспламенения или точки воспламенения при контакте с воздухом, чтобы произошло горение паров.Этой ситуации может не быть в случае утечек, поскольку вытекающая жидкость будет быстро охлаждаться на воздухе.
• Для поддержания горения должно присутствовать достаточно пара. Любое рассеяние пара может снизить концентрацию ниже уровня, необходимого для воспламенения.
• Источник возгорания должен находиться в облаке пара. Хорошая практика электромонтажа требует, чтобы потенциальные источники воспламенения располагались на расстоянии от трубопроводов или были надлежащим образом ограждены.

Если любое из этих трех условий не выполняется, воспламенение паров не может произойти.

Утечки. Обычные утечки в системе теплоносителя состоят из просачивания жидкости из резьбовых соединений, фланцевых прокладок, торцевых уплотнений и сальников штока клапана и вала насоса. Любые образовавшиеся капли быстро остынут на воздухе. Утечки очень небольшого объема могут привести к появлению светло-серого дыма. Это признак того, что жидкость немедленно окисляется при контакте с воздухом. Существует несколько условий, при которых «нормальные» утечки могут представлять опасность пожара:

Определенные типы изоляции, такие как минеральная вата, стекловолокно или силикат кальция, имеют открытую или пористую структуру, которая позволяет жидкости стекать от источника утечки .По мере того, как жидкость диспергируется внутри изоляции, ее площадь поверхности резко увеличивается, в то время как ее температура остается равной или близкой к рабочей температуре системы. Опасность заключается в том, что значительный процент вытекшей жидкости останется непрореагировавшим внутри изоляции из-за ограниченного количества доступного кислорода. Если подача кислорода внезапно увеличится, оставшаяся в изоляции жидкость загорится. Предотвратите возгорание изоляции, используя непористую изоляцию в пределах нескольких футов от участков, подверженных утечкам, таких как клапаны и фланцы.

Если утечка небольшого объема происходит в плотно замкнутом пространстве, таком как шкаф, доступный кислород может быть израсходован, что приведет к накоплению непрореагировавшего пара. Предотвратите это, убедившись, что все части системы теплоносителя расположены в зонах с соответствующей вентиляцией.

Катастрофический отказ оборудования.

Катастрофический отказ оборудования может привести к быстрому выбросу большого количества теплоносителя. Как жидкость
высвобождается, относительно большая площадь поверхности капель и их скорость приведут к быстрому охлаждению.Когда это происходит, будет присутствовать определенное количество дыма из-за реакции горячей жидкости с воздухом (окисления). Возможные риски возникновения пожара или катастрофического отказа могут быть сведены к минимуму за счет надлежащего проектирования, эксплуатации и технического обслуживания оборудования:

• Никогда не эксплуатируйте теплоноситель выше его точки кипения.
• Обеспечьте хорошую вентиляцию в зоне вокруг оборудования.
• Уменьшите количество топлива, доступного для пожара.

Для этого расширительный бак должен быть оборудован реле низкого уровня для отключения всей системы.

Потеря циркуляции в нагревателе. Существует серьезная опасность возгорания, если поток теплоносителя прерывается без отключения нагревателя. В этом состоянии отсутствия потока температура жидкости внутри все еще находящегося под напряжением нагревателя быстро повышается до уровня, намного превышающего его точку кипения.

Отказ оборудования может привести к самовоспламенению любой вытекшей жидкости. Наиболее эффективной защитой является установка реле высокого / низкого давления на выходе насоса или реле низкого перепада давления на диафрагме или расходомере аналогичного типа.Переключатель должен быть подключен для немедленного отключения системы при потере потока.

СОВЕТ 4:

Практикуйте безопасное обращение с жидкостями

Следуя нескольким простым рекомендациям по хранению жидкости, заполните систему и удалите воздушные карманы, чтобы обеспечить безопасное обращение с жидкостью.

При хранении жидкости бочки следует защищать от воздействия прямых солнечных лучей и атмосферных осадков.

Перед заполнением или повторным заполнением системы откройте все выпускные или спускные клапаны, технологические запорные клапаны, регулирующие клапаны и все клапаны, соединяющие систему с расширительным баком.Для закачки теплоносителя в систему можно использовать любой переносной или бочковой насос достаточной мощности. Не используйте циркуляционный насос системы для добавления жидкости, поскольку работа насоса всухую может привести к повреждению уплотнения.

После открытия клапанов добавьте жидкость в систему. Жидкость следует добавлять в самую низкую точку системы, предпочтительно на всасывающей стороне циркуляционного насоса. Избегайте аэрации жидкости; не доливайте жидкость прямо в расширительный бачок. Когда жидкость вытечет, закройте выпускной и спускной клапаны.Прекратите заполнять систему, когда жидкость выйдет из наивысшей точки. Чтобы удалить воздушные карманы, используйте циркуляционный насос системы для медленной циркуляции жидкости через систему до тех пор, пока все пузырьки газа не выйдут в расширительный бак или не будут выпущены через вентиляционные / спускные клапаны. Добавьте жидкость по мере необходимости для поддержания уровня заполнения расширительного бачка на четверть.

СОВЕТ 5:

Увеличьте срок службы жидкости за счет надлежащей практики эксплуатации
Срок службы жидкости и эффективность процесса могут быть увеличены за счет сведения к минимуму растрескивания, окисления и загрязнения теплоносителя.

Термическое растрескивание. При определенных условиях все нагреватели могут превышать максимальную рекомендуемую температуру пленки теплоносителя. Превышение этой температуры в течение определенного периода времени может вызвать чрезмерное термическое растрескивание и преждевременный выход жидкости из строя. Чрезмерное термическое растрескивание можно свести к минимуму, соблюдая правила эксплуатации:

• Постоянно поддерживайте расчетную скорость жидкости через нагреватель.
• Медленно доведите холодные системы до температуры.
• Избегайте быстрых отключений.
• Обслуживание системного оборудования.
• Проверить камеру сгорания на предмет неправильного распространения пламени или регулировки горелки.

Окисление. Окисление теплоносителя может вызвать загрязнение или коррозию расширительного бачка. Свести к минимуму окисление относительно просто:

• Поддерживайте температуру расширительного бачка ниже 140 ° F (60 ° C).
• Постоянно поддерживайте положительный чистый напор на всасывании насоса (NPSH).

Загрязнение. Загрязняющие вещества могут способствовать разложению жидкости, а также вызывать проблемы в работе. Загрязняющие вещества могут попасть в систему несколькими путями. Защитите себя от их проникновения, следуя передовой практике:

• В новых системах перед сборкой убедитесь, что весь производственный мусор или защитные покрытия удалены. Испытайте систему под давлением с помощью жидкого теплоносителя или инертного газа. Никогда не проводите испытания под давлением водой.
• При ежедневной эксплуатации всегда используйте свежую жидкость для доливки системы.
• При использовании растворителей на органической основе или промывочных жидкостей полностью слейте воду из всех нижних точек системы во время очистки системы.

СОВЕТ 6:

Разумно запускать и останавливать

Правильные процедуры запуска и выключения могут помочь предотвратить термическое растрескивание. Во время запуска рекомендуется использовать системный насос для циркуляции жидкости по системе до включения нагревателя. После прохождения циркуляции через нагреватель оператор должен увеличивать температуру основной жидкости с шагом от 20 до 25 ° F (от 11 до 14 ° C) до тех пор, пока вязкость жидкости не достигнет 10 сП.

В этот момент через нагреватель возникнет турбулентный поток, и нагреватель можно будет увеличить до рабочей температуры.
Во время отключения рекомендуется, чтобы циркуляционный насос работал независимо от нагревателя, чтобы поддерживать непрерывную циркуляцию жидкости до тех пор, пока общая температура жидкости не упадет ниже 250 ° F (121 ° C). Как только жидкость достигнет этой температуры, остаточное тепло в нагревателе будет удалено, и вся система начинает охлаждаться.

СОВЕТ 7:

Регулярный анализ жидкости

Органические теплоносители со временем разлагаются из-за термического растрескивания, окисления и загрязнения.Регулярный анализ жидкости позволит оценить ее состояние и поможет определить, когда нужно проводить техническое обслуживание системы или замену жидкости
необходимо.

Термическое растрескивание. Термический крекинг — это явление, при котором большие молекулы масла разлагаются на твердый кокс (от 90 до 95 процентов углерода) и небольшие молекулы с более низкой температурой кипения. Присутствие этих более мелких и крупных молекул можно определить с помощью тестов, которые измеряют свойства жидкости, на которые влияет молекулярная масса, и затем результаты можно сравнивать со свойствами чистой жидкости.Другие тесты измеряют специфические продукты растрескивания.

Среди тестов, которые могут быть проведены для определения того, произошел ли термический крекинг, есть тесты на диапазон перегонки, кинематическую вязкость, температуру воспламенения жидкости и нерастворимые пентаны.

• Тест на диапазон дистилляции устанавливает относительное количество больших и малых молекул в образце путем измерения температуры, при которой кипят определенные объемные доли.
• Кинематическая вязкость химически подобных жидкостей пропорциональна средней молекулярной массе.Результаты для анализируемого теплоносителя могут или не могут отклоняться от характеристик неиспользованной жидкости из-за смеси более крупных (высокая вязкость) и меньших (низкая вязкость) молекул, поэтому этот тест сам по себе не является достоверным индикатором состояния жидкости.
• Температура воспламенения — это температура, при которой пары жидкости вспыхивают, когда небольшое пламя проходит на определенном расстоянии над образцом. Температура воспламенения жидкости может снизиться по мере образования более мелких и более летучих молекул.
• При испытании нерастворимого пентана измеряется количество кокса и других твердых частиц, взвешенных в жидкости.Для проведения испытания твердые частицы удаляют фильтрованием, промывают пентаном для удаления теплоносителя, сушат и взвешивают.

Окисление. Все органические теплоносители реагируют с воздухом с образованием органических кислот. Эта скорость окисления низкая при температуре окружающей среды, но быстро увеличивается с повышением температуры жидкости.

Эти кислоты могут подвергаться свободнорадикальной полимеризации, что увеличивает вязкость жидкости и в конечном итоге может привести к образованию отложений.Наиболее распространенным тестом, используемым для определения уровня окисления жидкости, является тест на общее кислотное число (TAN), которое является мерой концентрации органической кислоты в жидкости.

НЕ ИСПОЛЬЗУЙТЕ ВОДУ
ЧТОБЫ ОЧИСТИТЬ AN
СБОРНАЯ СИСТЕМА ИЛИ
ДЛЯ ИСПЫТАНИЯ ПОД ДАВЛЕНИЕМ
СИСТЕМА. ВМЕСТО, ИСПОЛЬЗУЙТЕ A
ПРОМЫВНАЯ ЖИДКОСТЬ,
ТЕПЛООБМЕН ИЛИ ИНЕРТНЫЙ ГАЗ.

Загрязнение. Загрязняющие вещества могут катализировать деградацию жидкости и привести к серьезным проблемам в работе и оборудовании.Самым распространенным загрязнителем в жидких теплоносителях является вода. Водный тест Карла Фишера определяет количество воды, присутствующей в жидкости.

Оценка и рекомендации.

Лабораторные данные этих испытаний дают представление о состоянии жидкости.

Данные должны быть помещены во временную перспективу вместе с историей эксплуатации, чтобы получить полный анализ системы. Это позволяет выполнить корректирующие действия до того, как будет снижен срок службы жидкости или эффективность оборудования.

При подготовке пробы жидкости для отправки на анализ берите пробу из «активной» части системы, предпочтительно у потребителя тепла или циркуляционного насоса. Жидкость должна циркулировать при температуре 200 ° F (111 ° C). Не отбирайте пробы из расширительного или сливного бачка. Также важно, чтобы образец был помещен прямо в сосуд для образца.

СОВЕТ 8:

Установите эффективные фильтры теплоносителя

Фильтрация продлит срок службы жидкости и снизит затраты на обслуживание системы.Эти преимущества возрастают по мере увеличения рабочей температуры системы.

Для общих компонентов рекомендуется фильтр 10 мкм. Запорные клапаны должны быть закрытого типа, чтобы можно было очищать фильтр без остановки системы.

Для систем с центробежными насосами рекомендуется установка боковой фильтрации (рисунок 2). При конфигурации с боковым потоком оптимальная скорость потока через фильтр составляет 10 процентов от полного потока системы. Как минимум, обеспечить циркуляцию не менее 3% всего потока системы через боковой фильтр.

Встроенные фильтры следует использовать только с поршневыми (шестеренчатыми) насосами (рис. 3). Никогда не устанавливайте линейный фильтр в системе, в которой используется центробежный насос. Второй фильтр, подключенный параллельно (дуплексный), может быть установлен вместо ручного байпаса для критических применений, таких как высокотемпературные электрические системы.

СОВЕТ 9:

Очистите систему промывочной жидкостью

Промывочная жидкость предназначена для использования при запуске или общем техническом обслуживании систем теплоносителя.Новые системы могут содержать прокатную окалину, брызги сварочного шва, шлак, флюс, охлаждающее масло, защитные покрытия, грязь и воду. Абразивное загрязнение может повредить уплотнения насоса, подшипники и регулирующие клапаны. Мельничная окалина и брызги сварочного шва могут способствовать окислению жидкости и растрескиванию. Масло, покрытия и флюс термически нестабильны и могут вызывать деградацию жидкости. Использование промывочной жидкости для удаления этих загрязнений из системы перед добавлением чистого теплоносителя сведет к минимуму необходимость технического обслуживания и поможет продлить срок службы жидкости.Промывочная жидкость также полезна для удаления твердых частиц, шлама, некоторого количества закоксованного материала и оставшегося использованного теплоносителя перед заправкой системы новым теплоносителем во время замены жидкости.

Не используйте воду для очистки собранной системы или для испытания системы под давлением. Вместо этого используйте промывочную жидкость, теплоноситель или инертный газ. Кроме того, повышайте давление в жидкости азотом, а не воздухом, чтобы минимизировать окисление жидкости.

При заполнении системы промывочной жидкостью медленно закачивайте жидкость в систему снизу вверх, чтобы выпустить воздух.Заливка сверху (заливка в расширительный бачок) затрудняет выход воздуха и излишне аэрирует жидкость. Часто удобное место для заполнения системы — это продувочный штуцер на сетчатом фильтре. Для перекачки жидкости используйте небольшой поршневой насос, а не насос системы.

СОВЕТ 10:

Используйте лист с советами по поиску и устранению неисправностей

В таблице 1 приведен список проблем, которые могут возникнуть с вашей системой, и возможные причины. Если вы можете определить причины, то вы сможете систематически работать над ними, чтобы вернуть вашу систему в нормальное и эффективное состояние.PH

Q&A: Резервная горячая вода без насоса

A. Джозеф Стоддард отвечает: В описанной вами ситуации вы можете получить приемлемые результаты без помпы. Контур «пассивной рециркуляции» горячей воды — это метод, которому я научился у старого водопроводчика много лет назад. Я неоднократно успешно использовал эту технику, когда ванная комната располагалась над водонагревателем. Обеспечивая обратный трубопровод к резервуару для горячей воды, создается естественная циркуляция (называемая термосифоном).Более холодная вода в ванне наверху опускается обратно в водонагреватель, а горячая вода из водонагревателя поднимается вверх и заменяет ее.

У меня были приемлемые результаты, используя медные возвратные трубопроводы диаметром 1/2 дюйма, но я бы предостерегал от использования возвратных труб меньшего диаметра: они могут не позволить достаточному количеству воды циркулировать через петлю.

Для установки пассивной рециркуляционной системы:

1. Отключите питание электрического водонагревателя и закройте кран подачи газа на газовый водонагреватель.Перекрыть подачу воды к водонагревателю.

2. Слейте воду из водонагревателя и соответствующих линий горячей воды и снимите сливной кран в нижней части водонагревателя.

3. Установите тройник с резьбой между баком и сливным краном (см. Рисунок слева). Чтобы предотвратить биметаллическую коррозию, шпильку тройника следует изготавливать из того же материала труб, который используется для соединения сливного крана с резервуаром. Замените сливной кран на конце узла тройника.

4. Установить тройник в линию горячего водоснабжения мойки. Этот тройник следует устанавливать на подающей магистрали как можно выше.

5. Протяните обратную трубу от тройника в верхней точке обратно к тройнику в баке с горячей водой и проверьте герметичность.

Изолируйте как можно большую часть трубопровода на стороне подачи, но оставьте обратный контур неизолированным. Это снизит потери тепла в режиме ожидания, а также поможет поддерживать перепад температур, который «подпитывает» этот пассивный контур рециркуляции.

Бывший строитель Джозеф Стоддард проектирует и продает системы отопления для компании Bailey Co. в Эльмире, штат Нью-Йорк

Простое резервное горячее водоснабжение

Установка циркуляционного насоса горячей воды (руководство по 12 шагам)

Вы хотите знать, как правильно установить циркуляционный насос горячей воды?

Насосы быстрого приготовления горячей воды могут стать отличным дополнением к любому домовладельцу, который устал ждать горячей воды по утрам.

Вот мой полный обзор лучших рециркуляционных насосов горячей воды .

В этом руководстве я рассмотрю …

• Как слить воду из водонагревателя
• Как установить рециркуляционный насос над водонагревателем
• И как установить клапан датчика под самой дальней раковиной

Давайте начнем с этого руководства!

Быстрая поломка насоса рециркуляции горячей воды Установка

В этой статье я дам общий обзор того, что требуется для установки большинства систем рециркуляции горячей воды.

Моим основным справочником в этом руководстве являются рекомендации производителя по установке циркуляционного насоса горячей воды Watts 500800. Если у вас есть сомнения, всегда лучше обратиться к квалифицированному сантехнику. В некоторых городах и округах также может потребоваться получение разрешения у лицензированного сантехника.

Если ваш трубопровод выше водонагревателя не является легко снимаемым гибким трубопроводом (например, с оплеткой из нержавеющей стали), и он медный или из ХПВХ, то для установки рекомендуется привлечь квалифицированного сантехника.

Самый распространенный тип рециркуляционного насоса горячей воды устанавливается над водонагревателем. (Есть несколько насосов, предназначенных для установки под приспособление для раковины, у которых есть их сенсорный клапан как встроенная часть насоса.)

В дополнение к насосу существует сенсорный клапан , который потребуется быть установлен на самой дальней раковине вдали от водонагревателя.

В большинстве домов нет выделенных обратных линий только для рециркуляционного насоса. Что я обычно вижу, так это то, что водяной насос отправляет теплую воду из линии горячей воды обратно в водонагреватель через линию подачи холодной воды.

Вот здесь-то и вступает в игру датчик-клапан. Клапан датчика откроется, когда температура воды в горячей линии упадет примерно до 95 градусов. В основном, циркуляционный насос временно использует линию холодной воды в качестве возвратной линии.

Читайте также: Какие рециркуляционные насосы для горячей воды самые лучшие? (Обзор)

№1. Отключение выключателя водонагревателя и газового клапана

Первым шагом при установке рециркулятора горячей воды является отключение питания водонагревателя.

Найдите выключатель на электрической панели, обычно это 30-амперный выключатель — переверните выключатель. Помимо отключения питания водонагревателя, вы можете закрыть газовый клапан на водонагревателе — если он электрический, вы можете проигнорировать этот шаг.

Рядом с водонагревателем должен быть красный или желтый газовый клапан, просто следуйте за газовой линией, которая выходит из водонагревателя. Поверните газовый вентиль в перпендикулярном направлении, чтобы перекрыть подачу газа.

Если у вас старый водонагреватель и есть контрольная лампа, убедитесь, что она погашена.

Читайте также: каковы плюсы и минусы циркуляционных насосов для горячей воды?

№ 2. Отключение подачи воды в водонагреватель

Теперь вам нужно отключить воду.

Самый простой способ — закрыть водяной клапан, который находится прямо над водонагревателем, который должен быть , или, по крайней мере, рядом. Поверните этот клапан в перпендикулярном направлении.

Если вы не можете найти кран подачи или если у вас есть сомнения, вы можете закрыть главный водяной кран для всего дома.

Читайте также: Какие самые лучшие под раковиной Системы рециркуляции горячей воды?

№ 3. Слив горячей воды из арматуры

После отключения подачи воды вам нужно будет слить или промыть горячую воду из всех трубопроводов дома.

Все, что вам нужно сделать, это найти самое нижнее приспособление в доме и открыть горячую воду. Слейте всю горячую воду из дома. Если он не перестанет стекать, значит, в водонагреватель все еще может идти вода.

№4. Слив воды из водонагревателя

После слива горячей воды из трубопровода необходимо слить воду из водонагревателя.

Водонагреватели имеют сливные клапаны (резьбовой патрубок для шланга) на дне. Подсоедините шланг к патрубку и откройте водяной клапан с помощью отвертки с плоским жалом. Слейте воду в ближайшую канализацию или раковину.

После слива закройте клапан отверткой с плоским жалом.

Читайте также: Как работает циркуляционный насос горячей воды?

№ 5.Отсоединение трубы горячей воды от водонагревателя

Теперь, когда вы слили всю горячую воду из труб и водонагревателя дома, пора снять выпускную трубу горячей воды с водонагревателя.

Надеюсь, у вас есть плетеный гибкий трубопровод, который легко снимается.

Для этого гибкого трубного соединения 3/4 «все, что вам нужно сделать, это использовать гаечный ключ, ослабить гайку и снять трубопровод. Если у вас есть медь, ХПВХ или PEX, и требуются разрезы или пайка, вы можете хочу нанять грамотного сантехника.

№ 6. Подсоедините насос к резьбовому штуцеру

После того, как вы сняли выпускной трубопровод горячей воды, вы можете просто установить водяной насос на резьбовой штуцер выхода горячей воды.

Убедитесь, что водяной насос установлен правильно, а стрелка на корпусе указывает направление потока воды (в сторону от водонагревателя). Всегда помните: Если на ниппеле с внутренней резьбой есть резиновая прокладка, то тефлоновая сантехническая лента не требуется.

№ 7. Подключение линии подачи горячей воды к насосу

Поскольку вы только что установили рециркуляционный насос на водонагреватель, теперь вам необходимо подключить линию горячей воды к выходному штуцеру водяного насоса. Просто затяните гайку 3/4 дюйма гаечным ключом.

Если на конце гибкого трубопровода с внутренней резьбой нет резиновой прокладки, установите тефлоновую ленту, чтобы обеспечить герметичное соединение.

Прочтите также: Какие лучшие Grundfos Рециркуляторы горячей воды?

# 8.Включить воду

Пора снова включить воду в водонагреватель (или весь дом).

После заполнения водонагревателя включите водопроводную арматуру, пока весь воздух не будет удален из трубопроводов дома.

№ 9. Расположите раковину дальше всех от циркуляционного насоса

После того, как вы установили рециркуляционный насос, вам нужно будет расположить раковину дальше всего от водонагревателя, чтобы установить сенсорный клапан.

Если у вас возникли проблемы с определением самой дальней раковины, найдите раковину, которая занимает больше всего времени для подачи горячей воды.

Клапан с датчиком с резьбовыми ниппелями 1/2 «

# 10. Запорные (стопорные) клапаны для воды в раковине

Теперь пора перекрыть подачу воды в раковину. Будет один запорный клапан для горячей воды и один для холодной воды. Поверните запорные клапаны под раковиной перпендикулярно или на выдвиньте это тип push / pull с круглой ручкой.

Читайте также: Как получить мгновенный душ с горячей водой? (Все продукты)

№ 11. Снимите и подсоедините гибкие трубопроводы к сенсорному клапану

Снимите гибкие водяные трубопроводы непосредственно с запорных клапанов у стены (не с концов под раковиной).

Эти гибкие концы водопровода будут иметь размер 1/2 «или 3/8». Если линии подачи вашей мойки сделаны из цельного металла, такого как медь или сталь, вы захотите заменить их гибкой оплеткой из нержавеющей стали.

Клапан датчика, скорее всего, будет иметь только соединения 1/2 «.

Вы можете купить гибкие трубы с концами от 1/2 до 3/8 дюйма — от 1/2 до 1/2 дюйма — или От 3/8 «до 3/8». Вы также можете купить переходные фитинги от 1/2 «до 3/8» вместо покупки новых шлангов.

Как правило, вы подключаете линии подачи воды к выходам холодной и горячей воды на верх датчика клапана.Затем вы подключаете новые гибкие трубопроводы от запорных клапанов к сторонам клапана датчика.

№ 12. Установка более одного сенсорного клапана

Если у вас очень большой дом и имеет разветвленных трубопроводов , где имеется более одной магистрали горячей воды, вы можете установить еще один сенсорный клапан в другом месте дома.

Кроме того, вы также можете установить сенсорные клапаны в параллельно под той же раковиной, чтобы увеличить поток воды и снизить более низкие температуры.

Читайте также: Какие унитазы с двойным смывом самые лучшие? (Обзор)

Заключительные мысли по установке систем рециркуляции горячей воды

Честно говоря, если у вас уже есть гибкие линии, подключенные к верхней части вашего водонагревателя, установка рециркуляционного насоса и сенсорного клапана не займет слишком много времени.
