Насос для отопления центробежный: Центробежный насос для отопления дома: как выбрать?

Содержание

Центробежный насос для отопления дома: как выбрать?

В частных домовладениях, особенно имеющих автономные коммуникации, центробежный насос для отопления является одним из самых востребованных компонентов – с его помощью легче рационализировать отдачу от обслуживающих здание систем. Такая техника проявляет высокую эффективность при условии, что на этапе выбора были учтены все характеристики сетей.

Принцип работы центробежного насоса для отопления дома

Распространены ситуации, когда отопительный котел уже практически кипит, но в дальних комнатах батареи все еще холодные. Чтобы повысить эффективность системы обогрева в таких условиях можно заменить трубы на большие по диаметру – это трудоемкое и дорогостоящее мероприятие.

Более удобным решением проблемы может стать может стать монтаж в уже работающую схему центробежного насоса. Использование оборудования поможет выровнять температурные показатели радиаторов во всех помещениях, нивелировать риск возникновения воздушных пробок, препятствующих нормальной циркуляции среды.

Центробежные помпы используются для обеспечения принудительной циркуляции теплоносителя в замкнутой отопительной системе. Конструктивными компонентами всех моделей являются стальной корпус и ротор. На вале мотора крепятся крыльчатки, осуществляющие выброс воды. Ключевое рабочее звено насоса – электродвигатель.

Насос, внедренный в отопительную схему, за счет центробежной силы производит забор воды с одной стороны и выброс в трубопровод – с другой. Агрегат создает напор, достаточный для преодоления гидравлического сопротивления всех рабочих элементов системы и трубопровода.

Разновидности центробежных насосов

По принципу действия выделяют 2 базовые категории – сухое и мокрое оборудование. Оба типа заслуживают детального рассмотрения.

Сухие агрегаты

Здесь ротор не вступает в прямой контакт с теплоносителем. Рабочая зона насоса отделена от электродвигателя с помощью особых уплотнительных колец, выполненных из высококачественной нержавеющей стали. Во время запуска оборудования эти кольца начинают вращаться, что приводит к образованию тонкой водяной пленки и полноценной герметизации зоны стыка. Такой эффект возникает вследствие разницы внешнего (окружающего) давления и в рабочей среде.

КПД помп сухого типа держится в районе 80%. Их работа сопровождается сильным шумом, поэтому специалисты рекомендуют монтировать их в обособленные помещения, оснащенные всесторонней звукоизоляцией.

Сухие центробежные насосы бывают горизонтальными, вертикальными и блочными. Первые устанавливаются так, чтобы остывающий патрубок у них был в переднем сегменте вала, нагнетательное ответвление располагается на корпусе. Электродвигатель фиксируется в горизонтальном положении, откуда и пошло название подвида. В вертикальных насосах патрубки размещаются на одной оси, в них рабочий компонент устанавливается перпендикулярно полу.

Мокрые вариации

В таком исполнении ротор и крыльчатка погружаются в теплоноситель, последний также выполняет функции охладителя и смазки. Статор и ротор здесь разделены с помощью специального стакана. Последний изготавливается из укрепленной нержавеющей стали, он необходим для создания герметичных условий вокруг той части двигателя, которая работает под напряжением. Для выполнения корпуса мокрого насоса могут быть использованы бронза и латунь. При выборе оборудования данного типа нужно убедиться, что его сердцевина изготовлена из керамики.

По сравнению с сухими помпами эти модели не столь требовательны относительно ремонта и планового обслуживания. Также они менее шумные.

Базовые критерии выбора насоса для отопления

Ключевым параметром является мощность агрегата, но здесь будет ошибкой покупка самого производительного из доступных на профильном рынке. Такая модель будет дорого стоить, к тому же ее работа сопровождается сильным шумом. Чтобы выбрать вариант, оптимально соответствующий реальным запросам системы, необходимо рассчитать потенциальную мощность оборудования.

Здесь имеют особое значение:

  • диаметр трубопровода;
  • интенсивность напора воды;
  • пропускная способность развязок;
  • средняя температура теплоносителя;
  • заявленная производительность котла.

Центробежный насос отопленияСпециалисты сегодня готовы предложить вам очень широкий выбор центробежных насосов

Специалисты рассчитают требуемую мощность оборудования с учетом указанных выше позиций и расхода теплоносителя, длины трубопровода.

Популярные производители и примеры лучших насосов

Лидерами в данном сегменте являются такие бренды, как Grundfos, Wilo, NEOCLIMA, Wester и DAB. Самая недорогая продукция реализуется под марками Калибр, Беламос, Джилекс.

Серия Grundfos UPS привлекает своей универсальностью – она способна обслуживать разные типы систем, в том числе подключенные к теплым полам. Оборудование пользуется особым спросом среди профессионалов – оно не издает высокого уровня шума, отличается низким энергопотреблением и усиленной износоустойчивостью. Насосы реализуются в высоком ценовом сегменте, пожалуй, это их единственный минус.

Центробежный насос отопленияЦентробежный насос отопления Wilo

Линейка Wilo Star-RS относится к числу мокрых агрегатов, имеет встроенный фильтр и ручную регулировку вращения. Корпус выполнен из чугуна, стальной вал оснащен угольными подшипниками, рабочее колесо укреплено стекловолокном. Модели привлекают легким монтажом, возможностью внедрения в любом положении.

Насосы Джилекс Циркуль характеризуются низким уровнем шума, они высокопроизводительны, в них можно регулировать мощность. Важно, что эти модели могут обслуживать даже трубопроводы с небольшим диаметром.

Центробежные насосы DAB VA активно внедряются в инженерные коммуникации двух- и одноэтажных загородных коттеджей. Предусмотрено 3 режима работы, переключение между ними производится с помощью ручного рычага. Резьбовые соединения облегчают монтаж, присутствует встроенный термовыключатель, отвечающий за токовую защиту в тепловом режиме. Устройство функционирует практически бесшумно – сказывается особая конструкция защитной сферы ротора.

Выбор места для установки центробежного насоса

Здесь предусмотрена предварительная подготовка системы – полный слив жидкости, при необходимости – чистка всех разводок. Перекачивающее оборудование устанавливается в соответствии со схемой подключения, предлагаемой производителем или профессиональными монтажниками. Вода вводится только после полной сборки связок, далее необходимо избавить насос от излишков воздуха, использовав центральный винт. Последняя манипуляция должна сопровождать каждое включение насоса.

Важно правильно выбрать место для монтажа агрегата. Специалисты отмечают, что наиболее целесообразно его внедрение в обратку непосредственно перед котлом. Эта мера оправдана тем, что при установке насоса на подачу во время эксплуатации котла в верхней его части может собираться воздух. В таком случае агрегат будет вытягивать воздух из емкости, и возникнет вакуум, в этой зоне котел будет закипать.

Если насос будет стоять перед котлом, вода будет с силой подаваться в рабочую емкость, она полностью заполнится. Насос будет работать в условиях более низкой температуры, в результате его эксплуатационный ресурс будет существенно продлен.

Монтаж центробежного насоса

После подготовки участка системы для монтажа центробежного оборудования формируют байпас, то есть небольшой трубный отвод. Эта деталь в случае отключения электричества или поломки одного их компонентов отопительной системы позволит при открытии крана провести теплоноситель по основному трубопроводу. Диаметр байпаса должен быть чуть меньше параметров основного трубопровода.

Центробежный насос отопленияОриентируйтесь на стрелку на корпусе, которая показывает, в каком направлении теплоноситель системы должен двигаться.

Вал насоса полностью погружают в воду, при частичном контакте производительность оборудования может снизиться втрое. Вверху располагается клеммная коробка, с двух сторон монтируют шаровые краны. Фильтр – неотъемлемый спутник насоса, он защитит оборудование от проникновения механических частиц, способных вызвать поломку агрегата.

В верхней части обводной линии трубопровода устанавливают клапан автоматического или ручного типа. Этот компонент отвечает за своевременный вывод воздушных пробок.

Установка центробежного насоса помогает справиться с неравномерным распределением тепла в комнатах. Но чтобы работа оборудования соответствовала ожиданиям, важно правильно рассчитать его мощность и качественно вмонтировать в систему отопления.

Какой центробежный насос лучше подойдет для отопления частного дома: виды, расчет параметров, установка

Выбор центробежного насоса

Выбор центробежного насосаВ наше время немало собственников частных домовладений для обеспечения комфортной температуры внутри своих жилищ устраивают в них автономную систему отопления. В процессе её эксплуатации актуальным для них становится вопрос равномерного распределения тепла во всех помещениях дома. Чтобы добиться этого, они устанавливают в систему отопления циркуляционные насосы. Непосредственно перед монтажом они раздумывают над тем, каким образом расположить насос, чтобы он работал бесперебойно и надежно и при этом демонстрировал высокую эффективность работы.

Причины установки центробежного оборудования

Неравномерное распределение тепла — основная проблема, возникающая у владельцев домов, использующих автономную систему отопления. Ситуации, когда котел уже закипает, а в дальних помещениях дома батареи едва теплые, встречаются часто. Владельцам приходится искать способы, как повысить эффективность своей системы отопления.

Для того чтобы обеспечить равномерное распределение тепловой энергии, они прибегают к следующим решениям:

  • увеличение диаметра труб, используемых в системе отопления;
  • монтаж в уже функционирующую систему отопления насоса.

Если говорить про первый способ, то он не только действенный, но и практичный. Однако его реализация требует от владельца больших усилий, поскольку в этом случае приходится выполнять демонтаж старых труб и менять их на новые. Гораздо проще подключить к системе циркуляционный насос. Благодаря этому оборудованию можно обеспечить одинаковые температурные показатели во всех комнатах жилища. Наряду с этим такое оборудование предотвращает воздушные пробки. А именно они в большинстве случаев и являются главной причиной плохой циркуляции в системе отопления воды, которая обычно и выступает в качестве теплоносителя. К тому же установка этого оборудования требует от владельца меньше усилий.

Устройство оборудования и принципы его работы

Оборудования системы отопления

Оборудования системы отопленияЕсли подробно говорить о таком оборудовании, как циркуляционный насос, то основным его предназначением является принудительная циркуляция теплой воды в системе отопления замкнутого типа. Конструкция насоса состоит из корпуса, выполненного из нержавеющей стали, и стального ротора, прикрученного к нему. В некоторых насосах вместо ротора используется мотор. На валу мотора выполняется закрепление крыльчатки. Именно она и обеспечивает выброс теплоносителя.

Работа насоса обеспечивается благодаря электродвигателю. Установка, работающая в составе системы отопления, стягивает воду с одной стороны, а потом выбрасывает ее в трубопровод. Это обеспечивается за счет центробежной силы. Ее возникновение происходит, когда начинает вращаться крыльчатка. Создаваемый насосом напор без проблем должен преодолевать гидравлическое сопротивление трубопровода, радиаторов и других элементов, входящих в состав системы отопления.

Типы насосов

Все разнообразие циркуляционных насосов, предназначенных для отопления, можно разделить на два типа:

Сухие насосы

Как выбрать насос для системы отопления

Как выбрать насос для системы отопления

Особенность конструкции сухого насоса заключается в том, что ротор в нём не взаимодействует с теплоносителем. От электродвигателя его рабочая область отделена специальными уплотнительными кольцами из нержавейки. При пуске происходит вращение этих колец, в результате возникающая тонкая водяная пленка между кольцами герметизирует соединение. Обеспечивается это благодаря разнице показателей давления в системе и во внешней среде.

Насосы сухого типа имеют коэффициент полезного действия 80%. Главным их недостатком является большой шум. Поэтому при выборе места для размещения этого оборудования необходимо выделять отдельную комнату, в которой имеется хорошая шумозащита.

Если говорить о сухих насосах, то они разделяются на три вида:

  • вертикальные;
  • горизонтальные;
  • блочные.

Особенность конструкции горизонтальных сухих насосов заключается в том, что остывающей патрубок у них располагается на передней части вала. На корпусе находится нагнетательный. В горизонтальном положении закрепляется электродвигатель. На одной оси патрубки располагаются в вертикальных циркуляционных насосах. В вертикальном положении установлен электродвигатель.

Мокрые насосы

Главным отличием «мокрых» насосов от «сухих» является то, что в теплоноситель погружен ротор вместе с крыльчаткой. Теплоноситель таких насосов выступает в качестве смазки и охладителя. Специальный стакан разделяет ротор и статор. Этот элемент выполнен из нержавейки и его посредством обеспечивается герметичность части электродвигателя, находящейся под напряжением. Корпус «мокрого» насоса, предназначенного для отопительной системы, обычно изготавливается из таких материалов, как латунь или бронза.

При выборе агрегата внимание обращать следует на то, что ротор у него был выполнен из керамики. «Мокрые» насосы отличаются тем, что они менее требовательны в плане обслуживания и ремонта. Кроме этого при работе они издают гораздо меньше шума.

Как выбрать циркуляционный насос отопления?

Типы насосов для отопления

Типы насосов для отопленияПодбирая циркуляционное насосное оборудование, следует учитывать такой параметр, как мощность агрегата. Многие владельцы частных домов, выбирая для своей системы отопления такое оборудование, стараются купить самую мощную модель. Такая установка обойдется дороже, а кроме этого при работе будет издавать много шума, притом, что потребности в использовании её мощности по максимуму у владельца не будет.

Чтобы не потратить лишних денег и приобрести хороший насос, необходимо произвести расчеты мощности оборудования, которой будет достаточно для вашего дома. При их выполнении важными являются следующие параметры:

  • диаметр трубы;
  • температура теплоносителя;
  • уровень напора теплоносителя;
  • производительность котла;
  • пропускная способность.

Еще нужно знать про количество литров воды, которая может пройти через отопительную систему в течение одной минуты. Также следует выполнить расчеты количества воды, которое необходимо для работы радиатора и колец системы отопления в нормальном режиме.

Длина трубопровода также является важным фактором, от которого зависит мощность циркуляционного насоса. Обычно на 10 метров трубопровода требуется полметра насосного напора.

Чтобы выполнить расчет расхода теплоносителя, необходимо приравнять его параметры к мощности котла. Например, если мощность установки равна 25 кВт, то в этом случае расход теплоносителя будет находиться на уровне 25 литров в минуту. Если системе отопления мощность батарей составляет 15 кВт, то для их нормальной работы потребуется 15 литров воды в минуту. С уменьшением диаметра трубопровода возрастает сопротивление, возникающее при передвижении теплоносителя.

Расчет расхода циркуляционного насоса для отопления

Любое циркуляционное насосное оборудование имеет ряд показателей, посредством которых определяется производительность установки. Основным параметром является напорный расход. Он отражается производителем оборудования в техническом паспорте.

При расчете расхода насоса отопления используют следующую формулу:

Q = N t 2 -t1 ,

где N- мощность котла;

t1,t2- температура, выходящая из источника тепла и находящаяся в оборотном трубопроводе.

Подобным образом выполняется расчет напора насоса отопления. Если отталкиваться от европейских стандартов, то 100 Ватт мощности оборудования необходимо на 1 квадратный метр частного строения.

Установка насоса: этапы и нюансы при монтаже

Монтаж насоса для отопления

Монтаж насоса для отопленияПервое, что следует сделать — слить из системы отопления всю жидкость. Затем, если в этом имеется необходимость, нужно выполнить очистку трубопровода. В соответствии со схемой подключения должна производиться работа по установке оборудования и арматуры. Когда монтаж отопительной системы будет завершён, выполняют заливку воды, после чего удаляют из насоса лишний воздух. Делается это посредством открытия центрального винта. Обращаем внимание, что перед каждым включением агрегата необходимо обязательно выполнять работу по удалению воздуха.

Когда насос циркуляционный для отопления приобретён, необходимо определиться с местом, где будет выполняться его монтаж. Специалисты рекомендуют устанавливать это оборудование на обратке перед котлом. Все дело в том, что воздух может собираться вверху котла в процессе эксплуатации, если установку насоса выполнить на подаче. Это может привести к тому, что он будет вытягивать его из котла, что приведет к возникновению вакуума, следствием чего станет закипание этой части котла.

Если же монтаж насоса выполнить перед котлом, то вода будет вталкиваться в нагревательную установку. Следствием этого станет возникновение воздушного пространства, и установка будет полностью заполненной. Кроме этого при таком варианте монтажа работа насоса будет происходить при более низких температурах, что положительно отразится на сроке его эксплуатации.

Выбрав участок монтажа насосного оборудования, далее создают байпас или отвод. Необходимость в нём связана с тем, что в случае поломки или когда отключат электричество, благодаря ему не произойдет прекращения работы всей отопительной системы и будет возможность для прохода теплоносителя через главный трубопровод благодаря открытому крану. При устройстве байпаса необходимо помнить о том, что диаметр трубы у него должен быть меньше, чем диаметр у основного трубопровода. Когда байпас готов, переходят к основной стадии работ по установке агрегата.

Вал насоса на отопление должен полностью находиться в воде. Если он будет погружен в теплоноситель лишь частично, то это приведет к снижению производительности оборудования на 30%. В худшем случае рабочая зона станет неисправной.

Помимо этого монтаж предусматривает и установку клеммной коробки с верхним расположением.

Кроме этого, устанавливаются шаровые краны с двух сторон насоса. В процессе эксплуатации оборудования они потребуются для выполнения обслуживания насоса и его демонтажа в случае необходимости.

В состав системы обязательно должен входить и фильтр. Он обеспечит защиту агрегата от механических частиц. Попав внутрь его конструкции, они могут отрицательно сказаться на работе насоса.

Ручной или автоматический клапан необходимо смонтировать сверху обводной трубопроводной линии. Он необходим для выпуска через определенные промежутки времени воздушных пробок.

Заключение

Проблема неравномерного обогрева помещений в частном доме актуальна для многих владельцев. Поэтому для ее решения необходимо установить циркуляционный насос. Чтобы он эффективно работал и обеспечивал равномерное распределение тепла, необходимо правильно выбрать это оборудование. Но перед этим следует произвести расчет необходимой мощности для вашей системы отопления. Также важна и качественная установка оборудования. Грамотный монтаж позволит обеспечить длительный срок службы и высокий КПД работы этого оборудования.

Оцените статью: Поделитесь с друзьями!

Как выбрать центробежный насос для отопления дома

Водяной насос для отопления домаГлавное отличие систем отопления с принудительной циркуляцией от систем, имеющих естественную циркуляцию теплоносителя, заключается в наличии насоса. Его задача – создать оптимальное циркуляционное давление. Как правило, этот показатель достигает 1500 мм вод. ст., что в 20-30 раз выше естественного давления.

Повышенное давление в системе с насосной циркуляцией обеспечивает необходимую скорость перемещения теплоносителя, что дает возможность использовать трубы меньшего диаметра. Это существенно снижает стоимость монтажа системы отопления, при этом повышая ее эффективность.

Принцип работы насоса центробежного типа

На сегодняшний день центробежный насос — самое распространенные оборудование для перекачки жидкостей. Основной рабочий элемент устройства – вращающиеся колеса, расположенные на валу, состоящие из соединенных между собой дисков с лопастями. Во время вращения колес возникает центробежная сила, которая и создает пониженное давление в центре, и повышенное — по краям. Возникновение разности давлений способствует выбрасыванию воды через выходной патрубок. Также в состав оборудования входят: направляющий аппарат, сальники либо торцевые уплотнители, подшипники.

Центробежные насосы для отопления делятся на:

— устройства с «сухим» ротором,
— агрегаты с «мокрым» ротором.

В оборудовании первого типа ротор не контактирует с водой. Для изоляции рабочей части от двигателя используются уплотнительные кольца из керамики, стали или угольного агломерата. Не смотря на тип уплотнения (скользящее торцевое или сальниковое) со временем оно может разрушаться. Для предотвращения этого используется смазка.

«Сухие» насосы имеют высокий КПД, нетребовательны к качеству воды, способны обеспечить высокий напор, доступны по цене.

Крыльчатка и ротор «мокрых» насосов во время работы погружены в теплоноситель, который играет роль смазки и охладителя электродвигателя. Ротор таких устройств выполняется из керамики, корпус может быть чугунный, бронзовый или латунный, подшипники графитовые или керамические. Преимуществом «мокрых» агрегатов является пониженный шум во время работы, удобство ремонта, простота обслуживания. Однако их КПД составляет всего 50%. Поэтому центробежные насосы с «мокрым» ротором рекомендуется использовать в системах небольшой протяженности.

Разновидности центробежных насосов

Данные устройства классифицируются по способу подвода теплоносителя, при  этом они делятся на 2 большие группы:

    — одноступенчатые,
    — многоступенчатые.

Основные критерии выбора насоса для отопленияОдноступенчатые устройства способны работать в широком диапазоне давления и расхода воды, создавая при этом относительно невысокий напор. Многоступенчатые модели являются высоконапорными. Их конструкция предусматривает использование нескольких рабочих колес, расположенных последовательно.
Интересует, какой насос выбрать для системы отопления дома? Обратите внимание на модели с торцевым уплотнителем вала. В сравнении с вариантами, имеющими сальниковую набивку, они более удобны и надежны. К их бесспорным достоинствам относится способность обеспечивать полную герметичность даже при некотором смещении вала и вибрациях. Торцевые уплотнения не нуждаются в обслуживании, при этом уровень энергопотерь на трение находится на минимальной отметке.

По методу отведения жидкости насосы делятся на турбинные и спиральные. По типу конструкции – однокорпусные и секционные. Установка устройства может производиться горизонтально или вертикально направляющей оси водотока.

Решая вопрос, какой насос лучше выбрать для отопления, вы должны знать, что центробежные устройства обладают рядом неоспоримых преимуществ, среди которых:

    — надежность,
    — высокий КПД,
    — долговечность,
    — простота обслуживания,
    — высокие показатели напора и давления,
    — низкий уровень пульсации давления,
    — доступная цена.

Основные критерии выбора насоса для отопления

От правильности выбора устройства во многом зависит эффективность работы всей системы отопления. Грамотный подход к приобретению оборудования будет способствовать снижению уровня шума в радиаторах и трубах, экономии электроэнергии, повышению теплоотдачи.

Функциональные способности оборудования определяет целый ряд параметров, основное место среди которых занимают расход и напор насоса.

Расход насоса для отопления определяется по следующей формуле:
Q = N / (t2-t1)

При этом под Q понимают расход насоса; N – мощность котла; t2 – температуру воды, поступающей из котла и идущей по падающему трубопроводу; t1 – температуру воды в обратной трубе.

Второй, не менее важный параметр устройства – напор насоса. Этот показатель связан с системой отопления и отвечает суммарной величине сопротивлений системы.
Если вам необходимы насосы до отопления, и вы не знаете, как правильно их выбрать, обратите внимание еще и на такой показатель, как потребность дома в тепле. Этот параметр указывается в паспорте на здание. Его определяют еще на стадии проектирования. Если таких данных у вас нет, их можно рассчитать самостоятельно.

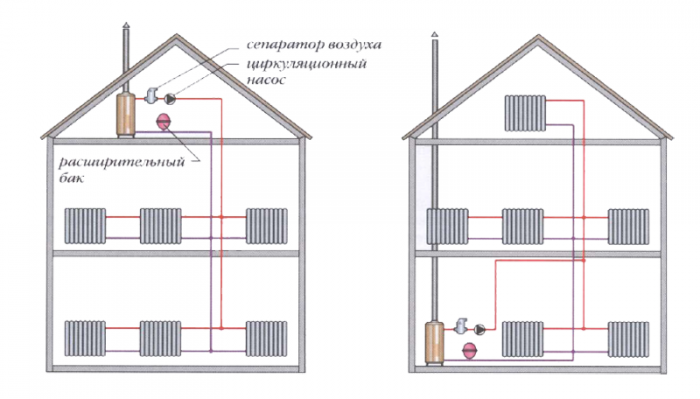

Выбираем место установки центробежного насоса

Выбираем место установки центробежного насосаЕсли в доме радиаторная система отопления, устройство следует устанавливать в наиболее низкотемпературной точке  — возле котла на обратной трубе. Если в доме установлен «теплый пол», оборудование устанавливается на подающей трубе, что позволяет исключить возможность разрыва потока и попадания в систему воздуха.

Для поддержания необходимого давления рекомендуется установка расширительного бака. С его помощью можно не только компенсировать потери теплоносителя в системе, но и балансировать объем воды, который может измениться при нагреве. Объем расширительного бака должен на 10% превышать объем теплоносителя в системе.

Монтаж центробежного насоса

В большинстве случаев монтаж насосного оборудования производится следующим образом: осуществляется монтаж байпаса (обходной линии) меньшего сечения, чем трубопровод. Далее на байпас устанавливают насос, затем идет монтаж обратного клапана и фильтра. Следующий шаг – врезка крана. Если обходная труба установлена горизонтально, рекомендуется предусмотреть дополнительный сброс воздуха. При вертикальном расположении байпаса дополнительный сброс устанавливать не нужно.

Советы по монтажу центробежного насоса для отопления

  • Устройства с «мокрым» ротором ставят на вал горизонтально.
  • Оборудование можно включать только после того, как будут проведены мероприятия по заполнению системы жидкостью и стравливанию воздуха. Даже кратковременное использование насоса  «в сухую» может привести к его поломке.
  • При установке агрегата следите за тем, чтобы в клеммную коробку не попала жидкость.
  • Для того чтобы в насосе не скапливался воздух, устройство должно стоять по направлению жидкости горизонтально или верх.
  • Не рекомендуется ставить агрегат на подающем трубопроводе.
  • Если предстоит работа с «жесткой» водой, отдайте предпочтение моделям с «сухим ротором».

принцип работы в системе отопления, характеристики и критерии выбора

Одним из главных элементов системы горячего водоснабжения является циркуляционный насос

Насос является компактным устройством с нагнетающей и всасывающей функцией, он устанавливается прямо в трубопровод отопительной системы. Он считается основным составляющим элементом систем горячего водоснабжения и отопления.

Содержание статьи

Основное предназначение насоса

Основным назначением считается обеспечение циркуляции (циркуляторный тип), то есть принудительное движение жидкости по замкнутому контуру, и также электронасос может быть использован для рециркуляции.

Циркуляционный насос (помпа) помогает поддерживать нужный напор воды в контуре отопления.

С этим и связана его основная функция поддержания необходимого давления в системе и помощь в преодолении водного сопротивления для труб и радиаторов. Изобрели устройство примерно в начале ХХ века, потом принципиальная электрическая схема и конструкция постоянно усовершенствовались.

Главная задача насоса — это обеспечение постоянной циркуляции тепла

Главный принцип и задачи:

  1. Комфортное пользование системами водоснабжения.
  2. Обеспечение постоянной циркуляции тепла.
  3. Поддержание стабильной температуры воды.

Так как насос должен работать постоянно, его основными характеристиками должны стать низкое потребление энергии, безопасность, бесшумность, простота, удобное положение, доступные ценовые виды. Он широко применяется для радиаторов, систем отопления, горячего водоснабжения дома и теплых полов. Циркуляционный агрегат называется так потому, что работает на кольцевой замкнутой отопительной системе, перемещая и создавая циркуляцию воды. Его задачей не является наполнять и восполнять потери теплоносителя или поднимать уровень воды, это происходит за счет насоса или за счет давления в наружном трубопроводе.

Преимущества использования

Так как на сегодняшний день многие семьи стараются приобрести загородный дом или коттедж, который занимает достаточно большую площадь, и в них необходимо создать комфортный микроклимат с учетом различных климатических условий, использование циркуляционной насосной системы — просто насущная необходимость. С его помощью помещения будут обогреваться равномерно и быстро.

Таким образом, выбор насосов для отопления достаточно широк, и есть возможность подобрать недорогой и качественный агрегат. Главное — разобраться в технических характеристиках и приобретать только известные и проверенные модели.

Циркулирующий насос является достаточно небольшим устройством, его монтаж осуществляется внутрь трубопровода (более удобное расположение), что обеспечивает перемещение теплоносителя по трубам.

Основные преимущества:

  • Значительный эксплуатационный срок;
  • Бесшумность;
  • Маленькие габариты;
  • Низкая цена.

Циркулирующие агрегаты являются прекрасным выбором для систем отопления в загородных домах. В основном для отопления используются модели с мокрым ротором, при этом смазка и охлаждение подвижных частей системы производятся самим теплоносителем, то есть водой.

Конструктивные особенности

Насос устроен просто: 2 параллельных диска соединены между собой выгнутыми лопастями и составляют рабочее колесо. У одного из них имеется отверстие для течения теплоносителя, а у другого — фиксаторы, чтобы зафиксировать конструкцию на валу двигателя крыльчатки.

Перед тем как использовать насос, лучше сперва ознакомиться с его конструкцией

Элементы конструкции:

  • Корпус из различных материалов – это может быть нержавейка или цветные сплавы;
  • Ротор;
  • Роторный вал;
  • Вращающийся ротор;
  • Крыльчатки или лопастное колесо;
  • Электродвигатель.

Для устремления жидкости в нужном направлении и создания кинетической энергии и давления имеется отверстие в форме спирали (в разрезе). В зафиксированном колесе теплоноситель смазывает и охлаждает роторный вал. Статор электродвигателя размещен под напряжением, поэтому он разделен стаканом, который оборудован нержавейкой или углеродным материалом. Ротор агрегата закреплен на керамических подшипниках. Такие насосы используются для отопления при рециркуляции теплоносителя с постоянным или мало изменяемым расходом.

Принцип работы в системе отопления

После подключения к электросети и подачи электрического тока начинает вращаться ротор с установленной на нем крыльчаткой, а вал — при помощи приводного двигателя. Через поглощающий патрубок вода-теплоноситель поступает во внутреннюю часть насоса, где затем отбрасывается центробежной силой и колесом к стенкам рабочей камеры. Вода при воздействии силы выталкивается в нагнетательный патрубок.

Циркулирующие насосы имеют серьёзное отличие и относятся к разным видам:

  • Мокрый;
  • Сухой.

Принцип работы у них несколько отличается. Мокрые используются в основном для отопления жилья, и ротор всегда находится в воде. Вода смазывает все движущиеся элементы и отлично охлаждает.

Насос с сухим ротором работает за счет вращения вала электродвигателя, и при помощи специальной муфты вращение передается крыльчатке. У таких моделей коэффициент полезного действия более высокий (около 80%) и сложная конструкция, что делает непростым его ремонт и обслуживание. Устройство монтируют в трубопровод, а корпус крепится к стене с использованием специальной консоли.

Устройство центробежной насосной системы

Центробежный насос для отопления служит для перекачивания жидкости. В нем движение жидкости и нужный напор происходят из-за центробежной силы, возникающей под воздействием лопастей колеса на воду. Он представляет собой вид оборудования, который перекачивает воду и создает напор при вращении колеса, в итоге появляется центробежная сила.

Агрегат состоит из:

  • Спирального корпуса;
  • Рабочего колеса;
  • Вала, который вращается в подшипниках.

У центробежных насосных устройств единый принцип действия, основные отличия состоят в конструкции, размерах и показателях производительности. Одноступенчатый насос является самым простым и распространенным видом из центробежных.

Его популярность связана с тем, что расход и давление воды находятся в обширных регулирующихся пределах, но напор воды у них небольшой.

Наиболее совершенными считаются многоступенчатые конструкции, в них есть рабочие колеса и ступени, располагающиеся друг за другом. Выбирая центробежный агрегат, надо обращать внимание на модели, которые имеют торцевое уплотнение вала и считаются наиболее современными, чем аналогичные, имеющие сальниковую набивку. Основным преимуществом первой конфигурации считается герметичность и отсутствие протечек.

Схема установки своими руками

При установке циркулирующего насоса в отопительную систему теплоноситель с одной стороны захватывает жидкость и нагнетает ее с другой стороны в трубопровод. При вращении колеса с лопастями образуется центробежная сила. При этом давление в расширительном баке изменяться не будет.

Установить насос вполне можно своими руками, используя специальную схему

Для повышения уровня тепла необходимо устанавливать повышающий насос. Чтобы преодолеть силы сопротивления воды, необходимо устанавливать циркуляционный.

Схема установки:

  1. Устанавливаем агрегат на трубопровод с горячей водой, которая поступает от нагревателя.
  2. Между нагревателем и насосом монтируем пропускной клапан.
  3. Соединяем байпасом трубопровод с обратным и пропускным клапаном.
  4. Для продолжительного удержания воды в колесе на конце трубопровода сооружаем приемник, имеющий обратный клапан.

Такое устройство может развить скорость теплоносителя до 2 м/с. Циркуляционный тип оборудования необходим для ускорения движения воды в системе без нагнетания дополнительного давления. Если в конструкции отопления смонтирована принудительная циркуляция, это является обязательной и важной деталью. Он может различаться по мощности и работать от электричества. В большинстве случаев скорость на них можно регулировать от минимальной до максимальной величины.

Области применения

Циркуляционные системы вынуждают теплоноситель циркулировать с неизменной скоростью, за счет чего тепло начинает равномерно поступать во все помещения. Также при помощи таких приборов можно обеспечить водой дом, если он не подключен к центральному водоводу.

Насос можно использовать для колодцев и скважин

Делает незаменимыми насосы то, что они обеспечивают давление в системе, перекачивая воду из:

  • Скважин;
  • Колодцев;
  • Любых других водоемов.

Если процесс полностью автоматизировать, то это существенно сэкономит электроэнергию. Установку агрегата можно осуществить самостоятельно, так как у него простой принцип действия и устройство. Но его целесообразнее устанавливать в небольших помещениях.

Основной принцип работы циркуляционного насоса состоит в применении центробежной силы.

Центробежные насосные станции обладают жёсткими рабочими параметрами, которые зависят от диаметра рабочего колеса и частоты вращения.

Производительность насоса меняется с изменением частоты вращения колеса. Напор регулируется, когда изменяется частота его вращения. Мощность на валу зависит от того, как изменяется частота вращения колеса в кубе.

Центробежный насос для воды – описание, работа, преимущества

Центробежный насос для воды на сегодняшний день является одним из самых востребованных агрегатов. Это оборудование широко используется и в промышленности и для бытовых нужд, поэтому центробежные агрегаты представлены на рынке широкой линейкой производителей – Grundfos, Wilo, Dab, Джилекс, водолей и многими другими.

Содержание статьи

В этой статье рассмотрим принцип работы, устройство, разнообразные типы и модели оборудования, а так же где лучше применять конкретный водяной центробежный насос.

Принцип действия центробежного насоса.

Работа центробежного насоса (насоса ЦН) основана на принципе силового взаимодействия лопасти с обтекающим её потоком. Название центробежный насос берет от процесса передачи механической энергии от рабочего тела к потоку.

В центробежном агрегате поток жидкости имеет в области лопастного колеса радиальное направление, и поэтому создаются условия для работы центробежных сил.

Вращение колеса центробежного насоса в потоке жидкости создает разность давлений по обе стороны каждой лопасти и, следовательно, силовое взаимодействие потока с лопастным колесом.

Силы давления лопастей на поток создают вынужденное вращательное и поступательное движение жидкости, увеличивая её давление и скорость, т.е. механическую энергию.

Приращение энергии в лопастном колесе зависит от сочетания скоростей протекания потока, скорости вращения колеса, его размеров и формы, т.е. от сочетания конструкции, размеров, числа оборотов и подачи. При постоянном числе оборотов каждому значению подачи лопастного агрегата соответствует определенный напор.

Принцип работы центробежного насоса, описанный выше относится и к агрегатам погружного и поверхностного типов.

На сегодняшний день этот тип насосного оборудования является самым популярным и продаваемым благодаря большому количеству преимуществ:
указатель  широкий диапазон расходно-напорных характеристик;
указатель  простая конструкция;
указатель  быстрый монтаж;
указатель  длительный срок службы;
указатель  легкость технического обслуживания

Но нельзя обойти и недостатки центробежных насосов:
указатель  невозможность создания больших давлений;
указатель  отсутствие самовсасывания – перед запуском насос должен быть заполнен водой;
указатель  среднее значение КПД – около 45 – 55 %.

Характеристика центробежного насоса

График напор – подача (производительность) изображается плавной кривой. Такая кривая называется характеристика центробежного насоса.

Дополнительно на графике характеристики может быть указана мощность, минимальное давление, коэффициент полезного действия(КПД) и сила тока во всем диапазоне.

Все эти характеристики очень важны при выборе каждой конкретной модели, а если Вы приобретаете насосное оборудование, которое будет работать на общую трассу(например для котельных), то без характеристики не обойтись.

Все параметры конкретного центробежного насоса: напор, подача, мощность и т.д. получают в процессе испытания на стенде. Разберем их по очереди.

Напор – показывает на какую высоту центробежный насос способен поднять столб воды, необходим при расчет сопротивления, которое необходимо преодолевать оборудованию. Измеряется в метрах.

Подача(производительность) центробежного насоса – отображает с какой скоростью будет подаваться жидкость. Выражается в м3/ч или л/ч.

Ток и мощность центробежного насоса – характеризуют затраты электроэнергии на агрегат.

Схема центробежного насоса

В процессе эксплуатации центробежного насосного агрегата для перекачки воды возникает необходимость резко увеличить подачу или давление в системе. Это легко сделать организовав системы центробежных насосов — изменив число совместно работающих центробежных аппаратов.

Совместная работа нескольких насосов на общую систему является одним из возможных методов регулирования параметров работы. Рассмотрим подробнее упомянутые выше способы параллельной и последовательной работы центробежных насосов для воды.

Параллельная работа центробежных насосов

Параллельная работа нескольких машин на общую систему применяется для резкого увеличения подачи.

В большинстве случаев параллельная работа оборудования используется при установке резервного агрегата, например монтаж резервного насоса отопления в параллель к основному.

При этой схеме размещения общая производительность системы центробежных насосов складывается из суммы подач обоих агрегатов. Другими словами если вы установите 2 насоса с производительностью, например 3 3/ч и включите их вместе, то подача в трубопроводе будет равняться 6 м3/ч.

Для параллельной работы наиболее подходящими являются насосы с одинаковыми напорными характеристиками. Однако параллельно могут работать центробежные устройства с различными характеристиками, а также устройства разных типов, например, центробежные и поршневые.

Последовательная работа

Последовательная работа насосов применяется для резкого увеличения напора в системе при незначительном увеличении подачи. При этом возможны случаи, когда насосы цн располагаются в непосредственной близости один от другого и когда насосы цн удалены на значительное расстояние. В первом случае корпус второго агрегата должен воспринимать полное давление первого агрегата.

При такой схеме установки производительность не изменяется, но общий напор равняется сумме напоров 2 установленных единиц.

Последовательное соединение механизмов экономически оправдано при крутых характеристиках системы с малым значением напора. Регулирование дросселированием при последовательном включении экономически неоправданно. Целесообразнее использовать регулирование изменением частоты вращения одного из насосов.

Число последовательно включенных насосов лимитируется прочностью корпусов и надежностью работы концевых уплотнений.

Типы центробежных насосов

Оборудование этого класса принято классифицировать по множеству разнообразных параметров, но несмотря на прочие деления основные типы центробежных насосов это:
указатель  осевые,
указатель  консольный,
указатель  погружной,
указатель  вихревой,
указатель  напорный (бустерный),
указатель  водокольцевой,
указатель  шламовый,
указатель  дренажный,
указатель  фекальный,
указатель  скважинный и другие.

При классификации по уровню создаваемого давления выделяют модели:
указатель  низкого,
указатель  среднего,
указатель  высокого давления.

По количеству рабочих колес модели центробежных насосов бывают:
указатель  одноступенчатые,
указатель  многоступенчатые.

По рабочему положению вала оборудование бывает:
указатель  горизонтальное,
указатель  вертикальное.

Насосы центробежные консольные

Центробежные консольные насосы цн выпускаются по ГОСТ. Устройство центробежного насоса консольного типа выглядит следующим образом.

Базовой деталью машины является опорный кронштейн, в котором на двух шарикоподшипниках устанавливают вал. К кронштейну шпильками крепят спиральный корпус, напорный патрубок которого направлен вертикально вверх. В корпусе выполняются отверстия для выпуска воздуха, слива воды и подсоединения манометров.

На консольном конце вала крепят рабочее колесо. Со стороны входной воронки колеса корпус центробежного насоса закрывают крышкой с входным патрубком, обеспечивающим подвод жидкости к рабочему колесу.

Концевое уплотнение насоса сальникового типа, которое при необходимости можно заменить торцевым уплотнением. Незначительные осевые усилия воспринимаются шарикоподшипниками, которые смазываются консистентной смазкой.

Насос с электродвигателем устанавливают на общей плите и соединяют упругой муфтой.

Насосы центробежные консольные широко представлены на рынке, существует несколько разновидностей таких устройств. Подробное описание их конструкции и отличий, а так же технические характеристики мы собрали в этой статье.

Одноступенчатый центробежный насос для отопления

Бытовой центробежный насос для отопления выполняется в двух модификациях – «с мокрым» и «с сухим ротором».

Одноступенчатые насосы с мокрым ротором рассчитаны на постоянный контакт с перекачиваемой жидкостью. Перекачиваемая среда обеспечивает смазывание подшипников и уплотнений, а также снимает лишнее тепло с подшипников и электродвигателя. Конструктивно такие насосы компактны, но характеризуются низкими показателями по мощности. Их используют в качестве насосов подкачки для увеличения давления и в системах отопления.

Одноступенчатые насосы с сухим ротором, отличаются тем, что двигатель вынесен за конструкцию насоса и соединяется с гидравлической частью посредством соединительной муфты.

Такие агрегаты обладают лучшими расходно-напорными характеристиками, большими размерами и высоким уровнем шума. Основное их назначение – централизованные системы подачи воды и отопление.

Насос центробежный погружной

Насос водяной центробежный погружной или скважинный – это ещё одна модификация этого типа оборудования. Оно широко применяется для обеспечения водой частных домов и загородных участков.

Мы собрали для Вас все материалы по центробежным насосам для колодца и скважины в статье про скважинные насосы.

Многоступенчатый насос

Каждому лопастному колесу в агрегате соответствует элементарный насос.

Соединение таких элементарных конструкций в одном агрегате может быть параллельным и последовательным.

При параллельном соединении каждое лопастное колесо подает небольшую часть от общей подачи. Общий поток в агрегате делится на ряд параллельных струй. Такой центробежный насос для воды называется многопоточным.

На входе в многопоточную конструкцию поток делится на две части и поступает в лопастное колесо с двух сторон. Лопастное колесо в этой конструкции представляет собой объединение в одной детали двух лопастных колес, расположенных симметрично.

При выходе из лопастного колеса обе части потока вновь соединяются и поступают в спиральный отвод.

Входной и выходной патрубки машины расположенные в нижней части корпуса, направлены горизонтально в противоположные стороны. Аппарат имеет двусторонние выносные опоры, которые крепятся к его корпусу и фиксируются штифтами. Ротор конструкции опирается на подшипники качения или скольжения в зависимости от размера самой конструкции.

Такая конструкция машины очень компактна и обладает рядом преимуществ.

При последовательном соединении каждое лопастное колесо создает лишь часть полного напора при полной подаче. Напор в центробежном насосе при такой схеме соединения нарастает ступенями.

Такой тип конструкции насоса называется многоступенчатым. Он позволяет увеличить напор во столько раз, сколько у него ступеней. Все колеса многоступенчатого механизма насажены на общий вал и образуют единый ротор насоса.

Корпус механизма имеет торцовый разъем в горизонтальной плоскости. Входной и выходной патрубки расположены в нижней части корпуса и направлены горизонтально в противоположные стороны. Ступени насоса соединены между собой переводными каналами каналами и трубами.

Рабочее колесо, расположенное на первой ступени, обычно имеет повышенную всасывающую способность или двусторонний вход.

Опорами ротора устройства могут быть как подшипники качения, так и подшипники скольжения, устанавливаемые в разъемные корпуса.

Система уравновешивания осевого давления, подшипники, сальники объединяются в одном общем для всех ступеней корпусе, что придает машине компактность, уменьшает вес и снижает стоимость.

Устройство и монтаж

Устройство центробежного насоса в общем случае представляет собой следующую конструкцию:

Насос состоит из крышки корпуса поз.1, корпуса поз.2, нагнетательного патрубка поз.3, всасывающего патрубка поз.11 и свободно вращающегося в нем лопастного колеса поз. 4. Лопастное колесо поз.4 представляет собой камеру, в которой расположена система лопастей.

Центробежный насос не сможет работ без двигателя поз.8, который преобразует электрическую энергию в механическую – вращение ротора.

При вращении колеса лопасти приводят протекающий поток во вращательное движение, увеличивая этим его механическую энергию. Корпус центробежного насоса поз. 2 служит для конструктивного объединения всех элементов в насосе, для подвода жидкости к лопастному колесу, отвода потока от него и для преобразования скорости энергии потока, выходящего из колеса в давление.

Для предупреждения обратного возврата жидкости из области нагнетания в область всасывания через пространство между колесом и корпусом служит уплотнение. Зазор в таком уплотнении делается как можно меньшим для исключения обратных протечек жидкости.

Рабочее колесо центробежного насоса закреплено на валу поз.5, который одновременно служит проводником механической энергии от двигателя. Вал насоса и двигателя соединены муфтой поз.6.

В месте прохода вала через отверстие из корпуса расположено сальниковое уплотнение поз 10, предупреждающее вытекание жидкости из корпуса наружу.
Вал опирается на подшипники поз.9, которые воспринимают как радиальную так и осевую нагрузки, возникающие вследствие действия гидравлических сил и вала.

Особенности монтажа

В зависимости от типа устанавливаемого агрегата выбирается конкретная технология на монтаж центробежного насоса. В общем случае установка начинается с закладывания фундамента, которым может служить бетонная плита и стальная рама.

Фундамент центробежного насоса выверяется по высоте относительно общей реперной точки. Далее корпус агрегата закрепляется болтами на раме.

Самой сложной процедурой монтажа является центрирование насосного агрегата и электродвигателя (если оборудование поставляется раздельно), а также центрирование электронасоса и трубопровода.

В случае установки моделей вертикального исполнения плиты фундамента выверяются по высоте с помощью линейки и в горизонтальном направлении с помощью строительного уровня.

Заканчивается монтаж центробежных насосов выравниваем бетонного основания там, где его необходимо подлить. Далее проверяются сальниковые набивки оборудования и устанавливается дополнительное охлаждение (в случае необходимости).

Затем производится пробный пуск и выход на рабочие параметры.

Область применения и эксплуатация центробежных насосов

Бытовые центробежные насосы для воды широко используются в повседневной жизни и не только в системах коммунального хозяйства, но и на частных загородных участках и огородах.

Например:
указатель  Агрегаты этого типа ежедневно подают воду в автономную систему водоснабжения частного дома из колодца или скважины.
указатель  Они способны обеспечивать полив или орошение загородного участка. А так же использоваться как отдельно, так и быть счастью автоматизированной системы полива.
указатель  Центробежный бытовой насос может устанавливаться в систему отопления обеспечения беспрерывной циркуляции теплоносителя. Применение специальных моделей центробежных насосов в качестве элемента системы отопления позволяет значительно повысить эффективность ее работы, а также снизить затраты на энергоносители.
указатель  Дренажные модели используются для откачивания воды при затоплении подвальных помещений и погребов, а так же удаления скопившейся жидкости с территории приусадебного участка, очистки колодцев от иловых отложений, осушения септиков и сточных ям.

Центробежные насосы удобны для непосредственного соединения с быстроходными типами современных электромоторов. Вследствие вращения лопастного колеса с постоянным числом оборотов скорости потока жидкости в центробежных насосах могут быть значительно более высокими чем в поршневых.

Центробежные машины при тех же значениях подачи получаются значительнее компактнее, легче и дешевле.

Коэффициент полезного действия (КПД) центробежной машины при среднем напоре не уступает КПД поршневого аппарата, поэтому в области низких и средних напоров и больших подач применяют исключительно лопастные насосы.

Эксплуатация центробежных насосов

Универсальных правил, регламентирующих перечень работ для каждой модели оборудования нет, конкретные рекомендации к Вашему агрегату описаны в сопроводительной документации, такой как паспорт или руководство по обслуживанию.

Общими рекомендациями для всех типов электронасосов могут служить:
указатель  соблюдение сроков проведения технического обслуживания,
указатель  соблюдение интенсивности нагрузок, таких как контроль перекачиваемой жидкости (её вязкость, температура, наличие загрязнений в перекачиваемой среде и т.д.).
указатель  контроль параметров электросети – напряжение и силы тока.
указатель  контроль внешних параметров окружающей среды, таких как влажность и температура окружающего воздуха.

Чем в более тяжелых условиях работает оборудование, тем чаще его необходимо проверять. В этом случае при появлении каких либо отклонений от нормальной работы Вы сможете вовремя предпринять меры и избежать дополнительных расходов, которые могут появиться в случае поломки или выхода агрегата из строя.

В дополнение к статье «Центробежный насос для воды – описание, работа, преимущества» Вам может быть интересно:

Насос для котла отопления, дополнительные, центробежные, циркуляционные

Циркуляционный насос для котла отопления в системе играет достаточно важную роль – ведь именно с его помощью производится перемещение теплоносителя. А равномерная циркуляция с определенной скоростью – залог качественного обогрева помещения. Поэтому и выбор насоса для отопительной системы имеет огромное значение, а в некоторых случаях понадобится вспомогательный насос для отопления.

насос для котла отопления

Циркуляционный насос для котла отопления

Виды циркуляционных насосов

Правильная работа циркуляционного насоса обеспечивается специальным элементом – ротором, на концах которого размещены специальные лопасти, при помощи которых и усиливается перемещение теплоносителя в трубах.

В большинстве современных моделей циркуляционных насосов установлен один ротор, однако в некоторых приборах можно встретить и два таких элемента.

Вне зависимости от количества роторов, насосы для котлов отопления эффективно будут работать только в том случае, если в системе нет воздуха.

Существует два основных типа насосов – с мокрым ротором и с сухим.

Насос с мокрым ротором

Как понятно из названия, в насосе с мокрым ротором данный элемент погружен непосредственно в теплоноситель. Специальная конструкция позволяет циркулирующей жидкости соприкасаться с элементами ротора и, таким образом, выступать в роли охладителя и смазки для отдельных элементов насоса. Явное достоинство насоса с мокрым ротором состоит в том, что циркуляционный насос для центрального отопления является практически бесшумным, поскольку вибрация и звук работающего ротора поглощается самим теплоносителем.

Рекомендуем к прочтению:

насосы для котлов отопления

Устройство насоса с мокрым ротором

Мини насосы для отопления данного типа могут применяться как отопительных системах, так и в тех, что осуществляют параллельно и ГВС дома. При этом такой бытовой насос для отопления можно использовать как для жилых домов, так и для промышленных помещений (промышленный циркуляционный насос для отопления). Промышленные насосы для отопления имеют большую мощность.

Проверяется работа насоса двумя способами – визуально (откручивается задняя пробка) или же аппаратно (при помощи специального прибора).

Насос с сухим ротором

Благодаря изолированности деталей от влаги циркуляционный насос для отопления 12в с сухим ротором имеет большую мощность и может перекачивать достаточно большие объемы теплоносителя, что делает допустимым применение подобного оборудования для отапливания больших площадей. Явным отличием между сухим и мокрым насосом, помимо расположения ротора относительно теплоносителя, является еще и то, что при необходимости в насосе с сухим ротором возможна замена мотора на более мощный.

воздушные тепловые насосы для отопления

Насос с сухим ротором

Существует некоторое различие насосов и по соединению мотора. В частности, такие центробежные насосы для отопления бывают:

  • муфтовые;
  • фланцевые.

Зачем нужен циркуляционный насос

Отопительные системы с естественной циркуляцией теплоносителя были популярны довольно давно, однако и сегодня их можно встретить в отдельных домах – здесь не присутствует повысительный насос для отопления. В такой системе теплоноситель перемещается благодаря элементарным законам физики. В основе циркуляции – разная плотность и масса горячего и холодного теплоносителя. Помимо этого, небольшой уклон труб системы также способствует перемещению.

дополнительный насос в системе отопления

Система отопления с циркуляционным насосом

Однако даже небольшие погрешности, допущенные при монтаже системы, могут привести к тому, что качество обогрева помещений будет существенно ниже. Чтобы подобного не случилось, систему и дополняют циркуляционным насосом. Электронасос для отопления дома с легкостью устраняет все недостатки системы с естественной циркуляцией теплоносителя. А именно:

Рекомендуем к прочтению:

  • для системы не требуется уклон труб, который считается необходимым при самопроизвольном перемещении теплоносителя;
  • не выдвигаются жесткие правила к сечению труб – они могут иметь меньший диаметр;
  • в системе из-за разницы температур не создаются пробки, препятствующие циркуляции теплоносителя;
  • прогрев помещения происходит более равномерно, поскольку теплоноситель движется по трубам с определенной, всегда одинаковой скоростью;
  • разница температур на входе и выходе минимальная – проточные насосы отопления позволяют экономить некоторое количество топлива.

мини насосы для отопления

Варианты расположения циркуляционного насоса

Стабильная температура теплоносителя в системе позволяет экономить не только топливо, но и значительно продляет работоспособность отопительного котла. Ведь при таких условиях насос для подкачки системы отопления всегда работает с определенной мощностью – нет условий для перегрева элемента.

Система, в которой задействован циркуляционный смесительный насос отопления, является более экономной.

В частности, в такой системе позволяется использование регуляторов температуры. Расположенные на каждом радиаторе, они позволяют корректировать уровень его прогрева. Таким образом – вы сами можете подбирать, какая именно температура будет вам наиболее комфортна. Кроме того, использование подобных регуляторов несколько снижает уровень прогрева воды, что ведет к экономии топлива.

Кроме того, циркуляционный подкачивающий насос для отопления позволяет за счет активного перемещения теплоносителя сохранить стабильную и комфортную температуру в помещениях даже в том случае, если работа котла временно остановлена. Дополнительными преимуществами системы с циркуляционным насосом является еще и то, что в ней может быть использовано меньшее, чем в системе с естественной циркуляцией, количество теплоносителя.



Кроме того, отдельные модели насосов сделаны таким образом, что даже в неотопительный сезон насос для подпитки системы отопления включается раз в день для того, чтоб прогнать теплоноситель по трубам. Это способствует сохранению нормальной работоспособности системы. Однако, возможно, понадобится дополнительный насос в системе отопления. В частности, это может быть насос для заполнения системы отопления – специальное приспособление, которое требуется для заполнения воды. Воздушные тепловые насосы для отопления составляют отдельную категорию систем отопления, использующихся в современности.

Центробежные насосы

Центробежный насос преобразует входную мощность в кинетическую энергию за счет ускорения жидкости во вращающемся устройстве — рабочем колесе.

Самым распространенным является насос со спиральным корпусом, в котором жидкость попадает в насос через проушину рабочего колеса, которое вращается с высокой скоростью. Жидкость ускоряется радиально наружу от преследующего насоса, и в проушине рабочего колеса создается разрежение, которое непрерывно втягивает больше жидкости в насос.

pump power si imperial units

Энергия от первичного двигателя насоса преобразуется в кинетическую энергию в соответствии с уравнением Бернулли.Энергия, передаваемая жидкости, соответствует скорости на краю или вершине лопасти рабочего колеса. Чем быстрее вращается рабочее колесо или чем оно больше, тем выше будет скорость передачи энергии жидкости жидкости. Это описано в Законах сродства.

Давления и глава

Если разряд центробежного насоса заострен прямо в воздух воля жидкости перекачивается до определенной высоты — или головы — называется отгороженностью головы .Этот максимальный напор в основном определяется наружным диаметром рабочего колеса насоса и скоростью вращающегося вала. Напор будет изменяться при изменении мощности насоса.

Кинетической энергии жидкости, выходящей из рабочего колеса, препятствует создание в потоке сопротивления . Первое сопротивление создается корпусом насоса, который улавливает жидкость и замедляет ее. Когда жидкость замедляется, кинетическая энергия преобразуется в энергию давления.

  • это сопротивление потоку насоса, которое считывается на манометре, прикрепленном к линии нагнетания.

Насос не создает давление, он только создает поток.Манометрическое давление является мерой сопротивления потоку.

В жидкостях термин напор используется для измерения кинетической энергии, создаваемой насосом. Напор — это измерение высоты столба жидкости, который насос может создать за счет кинетической энергии, которую насос передает жидкости.

  • Основная причина использования напора вместо давления для измерения энергии центробежного насоса заключается в том, что давление насоса изменится, если удельный вес (вес) жидкости изменится, но напор не изменится.

Производительность насоса любую ньютоновскую жидкость всегда можно описать с помощью термина «голова».

Различные типы напора насоса
  • Общий статический напор — Общий напор, когда насос не работает
  • Общий динамический напор (Общий напор системы) — Общий напор при работающем насосе
  • Статический напор на всасывании — Напор на всасывании сторона, с выключенным насосом, если напор выше, чем рабочее колесо насоса
  • Статический подъем на всасывании — напор на стороне всасывания, с выключенным насосом, если напор ниже, чем напор рабочего колеса насоса
  • Статический напор на нагнетании — напор на стороне нагнетания насоса с выключенным насосом
  • Динамический напор на всасывании / подъеме — Напор на стороне всасывания насоса с включенным насосом
  • Динамический напор на нагнетании — Напор на стороне нагнетания насоса при включенном насосе

Напор измеряется в футах или метрах и могут быть преобразованы в общепринятые единицы измерения давления, такие как фунты на квадратный дюйм, Па или бар.

  • важно понимать, что насос будет перекачивать все жидкости на одинаковую высоту, если вал вращается с одинаковой частотой вращения

Единственное различие между жидкостями — это количество энергии, необходимое для того, чтобы привести вал к валу. правильные обороты. Чем выше удельный вес жидкости, тем больше требуется мощности.

Обратите внимание, что последний не является машиной постоянного давления, так как давление зависит от напора и плотности. Напор остается постоянным, даже если плотность (и, следовательно, давление) изменяется.

Напор насоса может быть выражен в метрических единицах следующим образом:

h = (p 2 — p 1 ) / (ρ г) + v 2 2 / (2 г) (1)

где

ч = общий развиваемый напор (м)

p 2 = давление на выходе (Н / м 2 )

p 1 = давление на входе (Н / м 2 )

ρ = плотность (кг / м 3 )

г = ускорение свободного падения (9.81) м / с 2

v 2 = скорость на выходе (м / с)

Напор, описанный простыми словами

  • , вертикальный напор насоса «напор» равен вертикальный подъем по высоте — обычно измеряемый в футах или метрах водяного столба — при котором насос больше не может оказывать давление, достаточное для перемещения воды. На данный момент, насос можно сказать, достиг своего «отсечного» напор. На графике кривой потока для насоса «запорная высота» — это точка на графике, где расход равен нулю

КПД насоса

КПД насоса, η (%) является мерой КПД с который насос передает полезную работу жидкости.

η = P out / P дюйм (2)

где

η = КПД (%)

P дюйм = потребляемая мощность

P выход = выходная мощность

.Завод центробежных тепловых насосов

, производственная компания OEM / ODM по индивидуальному заказу центробежных тепловых насосов

Всего найдено 145 заводов и компаний по производству центробежных тепловых насосов с 435 продуктами. Выбирайте высококачественные центробежные тепловые насосы из нашего огромного ассортимента надежных заводов по производству центробежных тепловых насосов.

Бриллиантовый член

Тип бизнеса: Производитель / Завод
, Торговая компания
Основные продукты: Крышный кондиционер, компрессорно-конденсаторный агрегат, холодильная камера, чиллер, сухой охладитель
Mgmt.Сертификация:

ISO 9000

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Шанхай, Шанхай

Бриллиантовый член

Тип бизнеса: Производитель / Завод
Основные продукты: DC Насос , Бесщеточный DC Насос , Homebrew Насос , Диафрагма DC Насос , Водонагреватель Насос
Mgmt.Сертификация:

ISO 9001, IATF16949

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Чанша, Хунань

Бриллиантовый член

Тип бизнеса: Производитель / Завод
Основные продукты: Водяные насосы, бустерные насосы, циркуляционные насосы, струйные насосы, Центробежные насосы
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Тайчжоу, Чжэцзян

Золотой член

Тип бизнеса: Производитель / Завод
Основные продукты: Насос , Вода Насос , Двигатель, Генератор, Генераторная установка
Mgmt.Сертификация:

ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Ниндэ, Фуцзянь

Золотой член

Тип бизнеса: Производитель / Завод
Основные продукты: DC Насос , Аквариум Насос , Водяной Насос , Wavemaker, Протеиновый скиммер
Mgmt.Сертификация:

ISO 9001, ISO 9000

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Шэньчжэнь, Гуандун

Бриллиантовый член

Тип бизнеса: Производитель / Завод
, Торговая компания
Основные продукты: Чиллер, чиллер с водяным охлаждением, промышленный чиллер, чиллер с водяным охлаждением, чиллер с воздушным охлаждением

.Центробежный насос

NSLV | DESMI

Подписка на информационный бюллетень

близко

*
Название*

*
Компания*

*
Адрес электронной почты*

Афганистан

Аландские острова

Албания

Алжир

американское Самоа

Андорра

Ангола

Ангилья

Антигуа и Барбуда

Аргентина

Армения

Аруба

Австралия

Австрия

Азербайджан

Багамы

Бахрейн

Бангладеш

Барбадос

Беларусь

Бельгия

Белиз

Бенин

Бермуды

Бутан

Боливарианская Республика Венесуэла

Боливия

Бонэйр, Синт-Эстатиус и Саба

Босния и Герцеговина

Ботсвана

Бразилия

Британская территория Индийского океана

Британские Виргинские острова

Бруней-Даруссалам

Болгария

Буркина-Фасо

Бурунди

Кабо-Верде

Камбоджа

Камерун

Канада

Карибский бассейн

Каймановы острова

Центрально-Африканская Республика

Чад

Чили

Остров Рождества

Кокосовые (Килинг) острова

Колумбия

Коморские острова

Конго

Конго (ДРК)

Острова Кука

Коста-Рика

Берег Слоновой Кости

Хорватия

Куба

Кюрасао

Кипр

Республика Чехия

Дания

Джибути

Доминика

Доминиканская Респблика

Эквадор

Египет

Сальвадор

Экваториальная Гвинея

Эритрея

Эстония

Эфиопия

Европа

Фолклендские острова

Фарерские острова

Фиджи

Финляндия

Франция

Французская Гвиана

Французская Полинезия

Габон

Гамбия

Грузия

Германия

Гана

Гибралтар

Греция

Гренландия

Гренада

Гваделупа

Гуам

Гватемала

Гернси

Гвинея

Гвинея-Бисау

Гайана

Гаити

Гондурас

Гонконг S.A.R.

Венгрия

Исландия

Индия

Индонезия

Иран

Ирак

Ирландия

Исламская Республика Пакистан

Остров Мэн

Израиль

Италия

Ямайка

Япония

Джерси

Иордания

Казахстан

Кения

Кирибати

Корея

Косово

Кувейт

Кыргызстан

Лао П.D.R.

Латинская Америка

Латвия

Ливан

Лесото

Либерия

Ливия

Лихтенштейн

Литва

Люксембург

Макао С.А.Р.

Македония (БЮРМ)

Мадагаскар

Малави

Малайзия

Мальдивы

Мали

Мальта

Маршалловы острова

Мартиника

Мавритания

Маврикий

Майотта

Мексика

Микронезия

Молдова

Монголия

Черногория

Монсеррат

Марокко

Мозамбик

Мьянма

Намибия

Науру

Непал

Нидерланды

Новая Каледония

Новая Зеландия

Никарагуа

Нигер

Нигерия

Ниуэ

Остров Норфолк

Северные Марианские острова

Норвегия

Оман

Палау

Палестинская администрация

Панама

Папуа — Новая Гвинея

Парагвай

Китайская Народная Республика

Перу

Филиппины

Острова Питкэрн

Польша

Португалия

Княжество Монако

Пуэрто-Рико

Катар

Реюньон

Румыния

Россия

Руанда

Сен-Бартелеми

Сент-Китс и Невис

Сент-Люсия

Сен-Мартен

Сен-Пьер и Микелон

Святой Винсент и Гренадины

Самоа

Сан-Марино

Сан-Томе и Принсипи

Саудовская Аравия

Сенегал

Сербия

Сейшельские острова

Сьерра-Леоне

Сингапур

Синт-Мартен

Словакия

Словения

Соломоновы острова

Сомали

Южная Африка

южный Судан

Испания

Шри-Ланка

Святой Елены, Вознесения, Тристан-да-Кунья

Судан

Суринам

Свальбард и Ян Майен

Свазиленд

Швеция

Швейцария

Сирия

Тайвань

Таджикистан

Танзания

Таиланд

Тимор-Лешти

Идти

Токелау

Тонга

Тринидад и Тобаго

Тунис

Турция

Туркменистан

Острова Теркс и Кайкос

Тувалу

U.A.E.

Внешние острова США

Виргинские острова США

Уганда

Украина

объединенное Королевство

Соединенные Штаты

Уругвай

Узбекистан

Вануату

Вьетнам

Уоллис и Футуна

Мир

Йемен

Замбия

Зимбабве

조선 민주주의 인민 공화국
Страна

Сегмент

Судостроение и оффшор
Промышленность
EnviRo-Clean
Defense & Fuel
Utility

** Должен быть адрес электронной почты

.Насос высокотемпературного масляного насоса

центробежный для теплопроводности

Центробежный насос для высокотемпературного масляного насоса для теплопроводности

Состав продукта:

Продукт Обзор :

Одноступенчатые горизонтальные центробежные насосы одностороннего всасывания серии ISW созданы путем усовершенствования конструкции вертикальных центробежных насосов серии ISG этой компании с рабочими параметрами ISO2858.Продукция производится строго в соответствии с соответствующими требованиями, поэтому они имеют стабильное качество и надежную работу и являются совершенно новыми вместо горизонтальных насосов модели IS, насосов модели DL и т. Д.

Они подразделяются на базовый тип, тип расширения потока, тип резания A, B, C и т. Д. В более чем 250 спецификациях. И, в зависимости от различных жидких сред и температуры, модель IRW — водяной насос, модель IHW химический насос, масляный насос модели IHY и горизонтальный противовзрывной химический насос и т. д.продукты серии проектируются и производятся с одинаковыми характеристиками.

Продукт Модель Значение:

Например, : ISW 80-160A

ISW —— Одноступенчатый горизонтальный центробежный насос одностороннего всасывания серии ISW
80 ——— входной диаметр (мм)
160 ——- диаметр (мм) рабочего колеса
A ——— наружный диаметр рабочего колеса, первый проход

Применение продукта с :

Горизонтальный центробежный насос серии

ISW используется для транспортировки чистой воды и других жидкостей, имеющих такую ​​же физическую природу, что и чистая вода, и подходит для водоснабжения и водоотведения в промышленных и городских районах, для подачи воды в высокие здания, орошения садов, тушения пожаров. наддув, удаленная транспортировка материалов, обогрев, циркуляция холодной-горячей воды и наддув ванных комнат, а также комплектация оборудования.Температура используемой среды ниже 80 ℃

Технические характеристики:

Тип Производительность (м 3 / ч) Напор (м) Мощность двигателя (кВт) Скорость (об / мин) Масса (кг)
ISW25-110

280

4

5.2

16

15

13,5

0,55 2950 31
ISW32-160

3,5

4,5

6

34

32

26

1.5 2950 49
ISW40-200

8,8

12,5

16,3

51,2

50

48

5,5 2950 110
ISW50-200

8.8

12,5

16,3

52

50

48

5,5 2950 108
ISW65-200B

30,5

43,5

56,3

40,6

36

33.4

11 2950 130
ISW80-315C

29

41

53,6

87

85

83

30 2950 316
ISW100-250

70

100

130

87

80

68

37 2950 350
ISW125-200A

90

150

180

48.4

44

40,5

30 2950 348
ISW150-160

112

160

192

35

32

28

22 2950 280
ISW200-400A

262

374

486

48

44

34

75 1480 850
ISW250-300

350

500

600

22

20

17.5

37 1480 735
ISW300-315

540

720

900

35

32

26

90 1480 1200
ISW350-500

800

1000

1200

85

80

75

315 1480 2650
ISW400-600

1500

2000

2400

53

50

42

355 980 3420
БОЛЬШЕ ДАННЫХ СВЯЖИТЕСЬ С НАМИ, ЕСТЬ ОДИН ТИП НАИЛУЧШЕ ПОДХОДЯЩИЙ ДЛЯ ВАС

Приведенная выше таблица параметров является лишь частью целого.Для получения дополнительной информации свяжитесь с нами напрямую.

Чтобы помочь вам выбрать правильный насос, сообщите мне следующие данные:

1. Что такое среда и материал?

2. Что такое / емкость / голова / мощность двигателя и тд

3. Какой диаметр на входе и выходе?

Отправьте мне запрос.

Габаритный чертеж насоса:

Завод Показать:

Продукт ион Процесс:

Товар Категория:

Ссылка на другие продукты.

Профиль компании:

SHANDONG BOSHAN WATER-PUMP EQUIPEMENT FACTORY (CO., LTD)

FAQ:

1. Q: ВЫ ПРОИЗВОДСТВЕННАЯ ИЛИ ТОРГОВАЯ КОМПАНИЯ?

A: Мы являемся производителем водяных насосов с более чем 30-летним производственным опытом.

2. Q: КАКОВ ВАШЕ MOQ?

A: Заказ пробного образца в порядке.

3. Q: КАКОВЫ ВАШИ УСЛОВИЯ ОПЛАТЫ?

A: T / T, L / C, D / P, D / A ….

4. Q: КАКИЕ СЕРТИФИКАТЫ У ВАС ЕСТЬ?

A: CE, ISO 9001, UL ….

5. Q: КАК НАСЧЕТ ГАРАНТИИ?

A: гарантия на насосы 12 месяцев.

6. Q: КАКОЙ СРОК ПОСТАВКИ?

A: 15-30 дней в зависимости от количества клиента.

7. В: МОЖЕТЕ ЛИ ВЫ СДЕЛАТЬ OEM-БРЕНД?

A: Да, добро пожаловать.

8. Q: КАК КУПИТЬ НАШИ НАСОСЫ?

A: Во-первых, мы должны знать от вас:

— Что такое жидкости?

Чистая вода (температура), грязная вода (температура), частицы или шлам?

— Какая вместимость и напор?

— Вместимость и напор?

— Какое напряжение и частота у трехфазного электричества?

Другие условия заказчика, если невозможно: тип насоса, тип двигателя

Имея полную информацию, затем мы выбрали насос и обратимся к вам.

Если у вас есть особые требования к такому материалу, пожалуйста, сообщите нам.

9. Q: НАДЕЖНОЕ КАЧЕСТВО?

A: Мы сотрудничаем с клиентами из Европы, Азии, Африки, Ближнего Востока, Австралии, Северной и Южной Америки уже более 20 лет, обеспечивая высокое качество жизни и соблюдение международных стандартов для каждого типа насосов. Центробежный насос для высокотемпературного масляного насоса для теплопроводность

10. В: КАК ЗАМЕНИТЬ ДЕТАЛИ?

A: В период заказа мы перечислим наши уязвимые части и их количество нашему клиенту и продадим их по конкурентоспособной цене, а затем отправим вместе с насосом, если это необходимо клиенту.

Свяжитесь с нами:

Если вам нужны какие-либо продукты, пожалуйста, дайте мне запрос. Мы будем рады ответить для вас.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
