Содержание

Циркуляционные насосы Грундфос — насосы для отопления промышленных и бытовых помещений

Циркуляционные насосы можно использовать для отопления, горячего водяного снабжения, бытовых и промышленных систем кондиционирования и охлаждения. Мы предлагает купить циркуляционные насосы Грундфос по низким ценам.

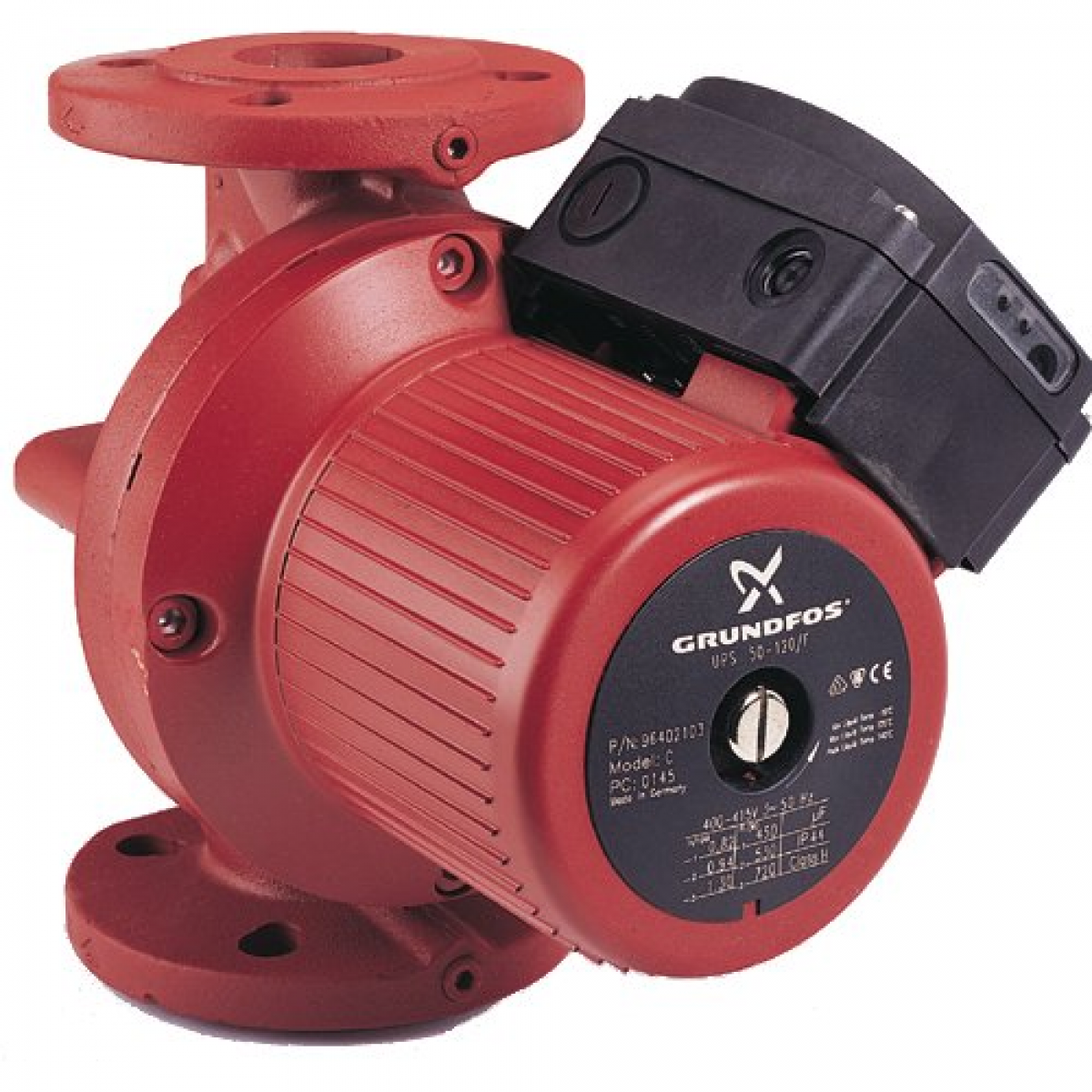

Промышленный насос Grundfos UPS (серия 200) является циркуляционным фланцевым продуктом немецкой инженерной мысли, имеющим три ступени скорости и работающий по типу «мокрый ротор». Это надежные, долговечные и главное бесшумные насосы, созданные для работы в системах с принудительной циркуляцией рабочей жидкости или воздуха – отопление, кондиционирование и горячее водоснабжение. В нашем каталоге представлен широчайший выбор всей линейки модификаций (UPS 32-30F — UPS 40-185F).

Технические характеристики серии UPS 200

Сдвоенные циркуляционные насосы для воды немецкой фирмы Grundfos серии UPSD 200, имеющие встроенные релейные модуляторы, являются весьма востребованной техникой, и тому есть обоснованные причины, например, UPSD 32-60F или UPSD 40-120F отличаются встроенной защитой, а UPSD 32-120F легок в обслуживании и прост в эксплуатации. Так как данная серия является сдвоенной, то это существенно экономит занимаемое пространство, что просто необходимо для малых теплосетей.

Технические характеристики серии UPSD 200

Насосы Grundfos серии ALPHA 2 — самый последний и инновационный продукт Grundfos. ALPHA 2 — это серия энергоэффективных циркуляционных насосов, предназначенных для установки в системах отопления и водоснабжения с регулируемым или переменным расходом. ALPHA 2 используется для циркуляции воды и гликольсодержащих жидкостей в однотрубных, двухтрубных, систем теплых полов и систем ГВС. Насос ALPHA 2 оснащен функцией AUTOADAPT, которая автоматически настраивает насос, используя заводские настройки, для обеспечения автоматического регулирования характеристики насоса в соответствии с действительными потребностями системы. Вам не требуется производить настройки насоса, за вас это сделает функция  AUTOADAPT. Включение насоса осуществляется одной кнопкой.

Технические характеристики серии Alpha

Промышленный одноступенчатый циркуляционный насос Grundfos типа ин-лайн (с соосными патрубками). Он компактен и удобен в обслуживании, работает за счет электродвигателя и имеет торцевое уплотнение вала.
Предназначен для работы в системах водоснабжения (как горячего, так и холодного), а также в отопительных установках, теплоцентралях, в кондиционировании или холодильных установках. Представленный конструктивный ряд имеет до 50 типоразмеров агрегатов и построен по принципу унификации. В нашем каталоге представлены модели начиная с TP 32-200/2 и заканчивая TP 50-190/2.

Циркуляционные насосы Grundfos UPS (серия 100) известны своей надежностью, простотой в обслуживании и экономичностью, но, благодаря, всевозможным модификациям Вы можете выбрать из всей линейки наиболее подходящий агрегат для Вашей системы отопления или водоснабжения. UPS 25-40 оптимален и по характеристикам и легкодоступен по цене, более дорогие модели UPS Solar 25-60 180 имеют характеристики выше и оснащаются керамическими подшипниками, а, например, UPS 32-40 180 имеют систему автоматизации.

Технические характеристики серии UPS

Серия насосов Grundfos Comfort UP предназначены для циркуляции горячей питьевой воды в системах горячего водоснабжения (ГВС). Благодаря чему, горячая вода течет сразу же после открытия крана. Также Comfort UP может применяться в системе «теплых полов». Насосы Grundfos Comfort UP имеют одну скорость вращения. Серия насосов Comfort UP оборудована термостатом, автоматически поддерживающих заданную температуру воды (от +35oC до +65oC) и таймером с суточной шкалой, позволяющий насосу включаться в нужное для Вас время.

Технические характеристики серии UP

Данные насосы представляют собой циркуляционные центробежные насосы с бессальниковым соединением. Они укомплектованы долговечными керамическими подшипниками, корпус покрыт катафорезным покрытием с целью снижения коррозионного воздействия. Электродвигатель не чувствителен к токам блокировки, характеризуется малым энергопотреблением.

Схема циркуляционного насоса

Циркуляционные насосы для воды: обозначения:

  1. таймер с суточной шкалой
  2. штекерный разъем
  3. сферический ротор со встроенным рабочим колесом
  4. бронзовая проточная часть корпуса
  5. термостат для экономичной работы и защиты
  6. индикация работы
  7. электродвигатель с ротором
  8. резьбовое соединение корпуса с электродвигателем
  9. обратный и запорный клапаны
  10. теплоизолирующий кожух



Циркуляционные насосы для отопления и водяного снабжения — бытовые популярные модели и для промышленности

Насос циркуляционный Грундфос предназначен для движения горячей воды в системе отопления.







Купить циркуляционный насос для отопления серии UPS можно по ценам производителя.

Дополнительное оборудование

В дополнение к насосному оборудованию поставляются:

В дополнение к насосному оборудованию поставляются:

Купить или просто узнать цены на водяные насосы для отопления можете, позвонив по телефону.
Доставка в течение суток
7 (499) 653-58-28

Установка циркуляционного насоса в систему отопления — блог об инжиниринге в загородных домах и коммерческих объектах

По этой схеме монтаж насоса в систему отопления выполняется в начале контура – после группы безопасности. Несмотря на то, что современные модели агрегатов способны выдерживать высокую температуру, возле самого котла прибор устанавливать не рекомендуется.

Обязательно схема подключения циркуляционного насоса должна в себя включать сетчатый фильтр-грязевик. Его монтируют перед насосным оборудованием. Такой фильтр задерживает песок и различные металлические примеси, тем самым уберегает мотор и крыльчатку от поломок.

Подключение насоса в разных системах

Универсальным вариантом для разных типов систем является схема подключения насоса отопления на обратке в комбинации с грязевым фильтром. Она оптимально подходит и для закрытых, и для открытых контуров.

Установка насоса в систему отопления на обратную трубу применима также для коллекторных разводок. В таких сетях транспортировка теплоносителя к батареям происходит по автономным подводкам.

Монтаж насоса в систему отопления с принудительной циркуляцией производится в обязательном порядке. Так как контур без нагнетательного оборудования просто не сможет функционировать. Врезка прибора может выполняться в разрыв между обратной или подающей трубой. С двух сторон устанавливают шаровые краны. Арматура необходима для проведения ремонта или, если понадобится замена циркуляционного насоса в системе отопления.

С некоторыми особенностями подключаются циркуляционные насосы в системы отопления открытого типа. Такая сеть может работать в двух режимах – с самотечной или принудительной циркуляцией жидкости. Первый вариант востребован в местности с частыми отключениями электроэнергии. Чтобы наладить движение теплоносителя, нужно обеспечить минимальное гидравлическое сопротивление на всех участках трубопровода. Тормозить нормальное передвижение воды могут перепады высот и сечения магистрали, повороты, а также сопротивление арматуры.

В случае с системами открытого типа нагнетательный агрегат и отсекающая арматура должны размещаться на специальном байпасе. При этом установка циркуляционного насоса в системе отопления выполняется с соблюдением общепринятых правил.

Требования к монтажу в открытой системе:

  • Нельзя размыкать основной контур, врезка прибора производится параллельно ему.
  • Диаметр трубопроводной магистрали должен быть 32 мм и более, а сечение трубы на байпасе – меньше на четверть.
  • Как и в закрытых системах, перед циркуляционным оборудованием и после него нужно устанавливать запорную арматуру. Краны позволят демонтировать прибор без сброса теплоносителя из магистрали.
  • Между врезками насоса на основном трубопроводе нужно установить шаровой кран. Когда теплоноситель подается принудительно, кран перекрывают. Иначе жидкость будет перемещаться только по малому кругу (между местами врезки нагнетателя).

Обычно в открытых и закрытых системах отопления с одним теплогенератором устанавливают один насос. Два и больше приборов рекомендуется врезать, если в отопительный контур вмонтирована буферная емкость, организованы теплые полы или используется несколько котлов, работающих от разного типа топлива.

В схеме с теплыми водяными полами циркуляционный насос со смесительным узлом участвует в процессе приготовления теплоносителя комфортной температуры (35-40 °C). В продаже можно найти уже готовый узел с перекачивающим устройством или же к комплекту гребенки добавить термоголовку, трехходовой клапан, термостат безопасности и дополнительный насос.

От 3-8 перекачивающих устройств могут монтироваться для отопительной системы многоэтажного коттеджа с несколькими ветвями, которые обслуживают различных потребителей: отдельные этажи, радиаторы, бойлер косвенного нагрева и т. п. Дополнительный циркуляционный агрегат необходим также в сетях с гидрострелкой.

Важно помнить, что в некоторых ситуациях установка насоса в систему отопления может и не производиться. Это применимо к небольшим обогревательным сетям с настенными типами котлов. Во многих моделях таких агрегатов имеется свой встроенный прибор для перекачки теплоносителя.

Современные насосы для отопления, какие режимы использовать

Циркуляционные насосы для отопления предыдущего поколения могли работать только с фиксированной скоростью вращения ротора. Наличие трех скоростей делало насосы более гибкими в отношении подстройки под разные системы отопления. Асинхронный двигатель был довольно устойчивым к перегрузкам, и «тянул» заданную скорость.

Современные циркуляционные насосы от известных производителей оснащаются электронным управлением. Они способны работать в нескольких режимах работы, включая и обычный режим «фиксированная скорость».

Снабжены синхронным двигателем, которым управляет процессор. Блок управления регистрирует силу тока, частоту вращения, температуру и др., и может делать «выводы» о том, как лучше подстроится под конкретную гидравлическую сеть, и работать с минимальным энергопотреблением.

Наличие множества режимов в современных циркуляционных насосах позволяет более гибко подстраиваться по гидравлическую сеть. И работать в наиболее экономичном режиме. Это призвано обеспечить лучшее энергосбережение, по сравнению с насосами старых линеек.

Какие режимы работы имеются, и как они сочетаются с различными типами отопительных систем? Выберем наиболее подходящие режимы….

Режимы работы

Сначала рассмотрим насосы предыдущего поколения с фиксированными скоростями вращения ротора. Приведены кривые рабочей характеристики Grundfos UPS 25-40

У этого насоса имеется только один режим работы — «Режим фиксированной скорости вращения ротора «. На выбор, для подстройки под имеющуюся сеть, – три скорости вращения.

На тыльной стороне агрегата в центре имеется заглушка для выпуска воздуха. Также через нее можно провернуть ротор двигателя, если он забился отложениями при длительной остановке (летом).

Далее приведены характеристики режимов работы насоса GRUNDFOS ALPHA2 L 25-40 с электронным управлением режимами работы.

К обычному скоростному режиму (3 скорости) здесь добавилось следующее.

  • Режим пропорционального уменьшения давления. При росте напора в сети (при закрытии контуров…) будет уменьшаться расход, но одновременно уменьшится и напор. Возможны работа в соответствии с двумя кривыми характеристики. Графики в виде диагональных прямых линий (синий цвет).
  • Режим постоянного давления. Насос будет поддерживать одно и тоже давление в сети при изменении ее сопротивления и расхода. Графики в виде горизонтальных прямых линий (красный цвет)

Также улучшены пусковые характеристики. Эта серия насосов не снабжается заглушкой для удаления воздуха. Здесь воздух удаляется из корпуса при кратковременном включении на третьей скорости.

Отсутствует возможность вручную провернуть ротор при его закисании во время летней стоянки. Для этого имеется пусковой режим с большим моментом силы, который позволяет расшевелить ротор, заросший отложениями.

Что дают новые режимы работы

Новые режимы позволяют насосу работать в более экономичной точке при изменении характеристик сети. Рассмотрим режим пропорционального давления.

Распространенная ситуация в обычной системе отопления частного дома: закрываются термостатические клапаны на отдельных отопительных приборах (отключаются отдельные контуры и т.п.), в результате расход в сети падает, а напор растет.

Рабочая точка насоса меняется:
— для нерегулируемого – напор повышается при нужном расходе;
— для регулируемого – напор уменьшается при нужном расходе.

На графиках указано – напор регулируемого насоса будет меньше на величину Н2, при одинаковых расходах. Сеть будет обеспечена в любом случае необходимым количеством теплоносителя, но с регулируемым напор будет меньше, энергопотребление меньше.

Дополнительные функции современных насосов

Также выпускаются насосы ALPHA 2 (не путать с ALPHA 2L) и ALPHA3, у которых имеются дополнительные функции.

  • Летний режим — насос летом будет включаться каждый день на 2 минуты чтобы сгонять отложения на фильтр и не дать застояться.
  • Ночной режим – уменьшение напорных характеристики при снижении температуры или задается вручную.
  • Защита от сухого хода – агрегат отключится при отсутствии жидкости.
  • Дисплей с отображением текущей мощности – потребителям нравится наблюдать за минимальными энергорасходом, и осознавать тот факт, что для движения теплоносителя по дому 200 м кв. потребляется 8 Вт.

Главное отличие ALPHA 2 и ALPHA3 – наличие режима AUTOADAPT. Режим самонастройки, позволяет выбирать наиболее экономичную рабочую точку для данной сети.
Рабочая точка может находиться только в заштрихованной области. Представлены характеристики ALPHA 2 25-40.

Также ALPHA3 имеет возможность управляться дистанционно от гаджетов типа смартфон. Или по сигналам от других систем управления. На гаджет устанавливается специальная программа под андроид. Теперь можно, прохаживаясь вдоль системы отопления, менять режимы работы насоса.

Но реальный практический смысл этого способа настройки, по отзывам отечественных специалистов, до сих пор обнаружен не был…. Вероятно, «для супер-экономии» необходимо обеспечивать обратную связь между элементами системы и самим насосом, что у нас пока реализовано не было…

Какие режимы насосов, когда использовать

  • Режим AUTOADAPT.

    Позволяет наиболее минимизировать энергопотребление и работать с минимальным напором для данной сети. Подходит для большинства «обычных» домашних радиаторных сетей.
    В основном не подходит для системы «теплый пол», так как там нужно поддерживать одинаковый большой напор.

  • Пропорциональное давление.

    Подходит для домашних сетей с терморегулирующими клапанам (балансировочными вентилями), где допускается уменьшение напора насоса при уменьшении расхода. Подходит для обычных радиаторных сетей, с низким сопротивлением, не закрытых клапанами ответвлений.

  • Постоянное давление.

    Для сетей с относительно небольшой потерей давления. Это однотрубные системы отопления, первичные контура (первичное кольцо, контур котла, контур бойлера…), двухтрубные системы с небольшим сопротивлением.
    Системы теплого пола с не длинными контурами, в том числи и при регулировке термоклапанами обратного потока.

  • Фиксированные скорости.

    Фиксированная скорость подходит, когда необходима наибольшая мощность, наибольший расход, например, для загрузки бойлера. Или при кондиционировании комнаты.
    Также фиксированная скорость неплохо подходит для системы теплых полов, которые обычно требуют больше энергии на движение теплоносителя, стабильный высокий напор, особенно при длинных обогревающих петлях.

Какой насос выбрать для отопления в доме

Обычный вопрос – какой насос выбирать для системы отопления в доме. Приведены рекомендации от производителя по расходу и площади отопления:
— для радиаторной сети;
— для теплых полов.
Насосы второго типа регулируемые, с измененной гидравликой, в целом используются большего типоразмера.

Циркуляционный насос в системе отопления частного дома

Выбор и монтаж насоса в систему отопления частного дома – вопрос, который волнует многих владельцев загородных коттеджей. Нужен ли вообще насос, как выбрать циркуляционный насос и какие сложности могут возникнуть в процессе его монтажа – вот, пожалуй, три основных нюанса, которые следует знать.

Нужен ли циркуляционный насос в системе отопления загородного дома

Можно организовать системы отопления в загородном доме с естественной или принудительной циркуляцией. Подробнее о вариантах отопления с принудительным и самотечным движением теплоносителя мы говорили тут. Вкратце напомним о чём речь – при естественной циркуляции теплоносителя система работает благодаря законам физики – вследствие теплового расширения нагретый теплоноситель поднимается вверх, а охлажденный спускается вниз. В подобной системе котёл всегда устанавливается максимально низко, чтобы получить наибольший градиент температурной разницы. Также есть ряд условий при монтаже и проектировании, чтобы самотечная система была эффективна.

Точно нужен циркуляционный насос, когда владелец желает получить преимущества системы отопления с принудительной циркуляцией или если самотечная система не может быть установлена или будет неэффективна.

Циркуляционные насосы вне зависимости от типа модели выполняют одну функцию – перемещение теплоносителя по контуру отопления. При этом циркуляционные насосы помимо непосредственно обеспечения работы системы отопления, позволяют регулировать интенсивность отопления за счет изменения давления в контуре. Например, при начале работы, до достижения желаемой температуры в помещении насос работает более интенсивно, а после прогрева комнат – активность работы уменьшается таким образом, чтобы только поддерживать полученную температуру.

Устройство циркуляционного насоса

Все циркуляционные насосы относятся к устройства центробежного принципа действия – теплоноситель попадает в рабочую камеру, из которой выталкивается лопатками центробежного колеса в боковой выходной патрубок. Заметим, что все устройства такого типа достаточно требовательны к чистоте теплоносителя и обладают КПД не более 80%.

Состоят циркуляционные насосы непосредственно из корпуса, с размещенным внутри электродвигателем, тщательно защищенным от влаги, и рабочим колесом на валу. В насосах закрытого типа колеса состоят преимущественно из двух дисков, между которыми расположены подающие лопасти.

Виды циркуляционных насосов

Среди циркулярных насосов системы отопления выделяют: быстроходные и тихоходные, а также с сухим и мокрым ротором.

Быстроходными называют насосы, частота оборотов в минуту у которых превышает 1500, у тихоходных этот показатель, соответственно, ниже 1500. Частота оборотов оказывает непрямое влияние на давление и потребляемую энергию, в частности изменение мощности пропорционально квадрату изменения напора и кубической степени изменения частоты вращений.

Тихоходные насосы имеют более сложную конструкцию и стоят дороже, при этом позволяют экономить электроэнергию. Если же выбрать модель, которая регулирует частоту вращения вала двигателя в зависимости от температуры, то можно ещё более значительно сэкономить на расходе электроэнергии.

Для получения наибольшего КПД циркуляционные насосы рекомендуется устанавливать таким образом, чтобы рабочая точка находилась в средней трети части характеристик (то есть обращать внимание на те модели, которые в основном процессе не будут работать на максимуме или минимуме своих возможностей).

Впрочем гораздо чаще принципиальный выбор модели циркуляционного насоса проводят в зависимости от типа ротора – с сухим или с мокрым.

Насосы с сухим ротором

У таких моделей в основной поток теплоносителя погружается только рабочее колесо на валу, которое вращается на подшипниках, отдаленных от стартера и ротора торцевыми уплотнениями.

Одна из основных задач – значительная герметизация – решается путем использования плотно прилегающих подпружиненных колец, изготовленных из керамики и высокопрочного графита. Одно из таких колец вращается на валу, а второе статически закреплено в корпусе. В момент вращения между уплотнительными шайбами образуется водная пленка, выполняющая функцию смазки, а также охлаждающая конструкцию.

Сухороторные насосы имеют двигатели с воздушных охлаждением (у моделей с высокой мощностью может присутствовать специальное устройство подачи холодного воздуха на мотор).

КПД подобных циркуляционных насосов зависит от мощности устройства – модели с мощностью до 1500 Вт обладают КПД 30-65%, до 7500 Вт – 35-75%, а более мощные порядка 40-80%.

Наиболее часто подобные модели используются в системах горячего водоснабжения, а также системах отопления, где необходима подача жидкости с большим напором.

Насосы с мокрым ротором

Циркуляционные насосы с мокрым ротором могут применяться с замкнутых контурах отопления для обеспечения значительной скорости перемещения теплоносителя. Такие модели позволяют значительно снизить диаметр труб, а также уменьшить количество теплоносителя, что положительно сказывается на экономичности отопления.

Конструкция таких насосов предполагает наличие разделения стартера и ротора тонкостенным стаканом, при этом ротор вращается в жидкости на подшипниках, смазывающихся и охлаждающихся теплоносителем. Сам стакан изготавливается из немагнитной нержавейки или углеродного волокна с толщиной стенки 0,1-0,3 мм, а подшипники производятся из прессованной керамики или спеченного графитового сплава.

Насосы с мокрым ротором, как правило, бесшумные, а частота вращения в них регулируется ступенчато вручную или при помощи автоматики, отслеживающей разность давления или температуры.

Заметим, что КПД насосов с мокрым ротором ниже, чем у моделей с сухим – при мощности 100 Вт КПД достигает 5-25%, до 500 Вт – 20-40%, а более 500 Вт – 30-40%.

Технические параметры циркуляционных насосов

Среди основных параметров циркуляционных насосов для систем отопления можно выделить следующие:

  • Пропускная способность – указывается в метрах кубических в час или литрах в минуту. Данный параметр отображает объем жидкости, который прокачивает насос за отрезок времени. Пропускная способность зависит от скорости потока и диаметра трубопровода.
  • Напор – указывается в метрах водяного столба и отображает высоту, на которую насос способен вытолкнуть жидкость по вертикали. Наибольший напор бытовых насосов составляет 17 метров, можно найти и более мощные модели, однако они достаточно громоздки, дороги и их нецелесообразно использовать в загородных частных домах.
  • Уровень шума – немаловажный параметр для оборудования, работающего в доме. Заметим, что уровень шума всегда ниже у моделей с мокрым ротором, чем у агрегатов с сухим.
  • Температурный диапазон – учитывая, что в трубах движется горячий теплоноситель оборудование должно выдерживать достаточно высокие температуры. Большинство насосов легко работает с температурами до 110 градусов Цельсия, однако можно встретить модели и с более высоким показателем (до 130 градусов).
  • Габариты – в частности важными параметрами являются монтажная длина и диаметр входного и выходного патрубков.

Следует также учитывать возможность установки насоса в открытые и закрытые системы отопления. В частности, при открытой системе нельзя использовать насос с мокрым ротором (что связано с возможным загрязнением теплоносителя и последующим выходом насоса из строя).

Как рассчитать производительность циркуляционного насоса

Объем подачи циркуляционных насосов можно рассчитать по нескольким формулам, в частности может использоваться следующая:

Q = P/(1,163 х (Tf — Tr))
или
Q = 0,86R/(TF–TR)

В которой:

Q – объем теплоносителя

P – тепловое потребление помещений (тепловая мощность)

Tf-Tr – разница температур выходной трубы и обратки

1,163 – коэффициент удельной теплоемкости воды (если в системе в качестве теплоносителя используется антифриз необходимо использовать значение его коэффициента удельной теплоемкости).

Также можно рассчитать объем подачи насоса по формуле:

Q = 3,6 х P/(С х (Tf — Tr))

Обозначения аналогичны предыдущей формуле, С – теплоемкость (справочный показатель для воды 4,2 кДж/кг*С)

Для определения тепловой мощности помещений можно воспользоваться СНиП для теплосетей, где для двух- и одноэтажных зданий при температуре воздуха на улице используется показатель теплового потребления 173-177 Вт/м2 (для многоэтажных зданий 97-101 Вт/м2).

Данные формулы являются достаточно общими, в том числе вследствие использования усредненных показателей тепловой мощности. Полученные результаты могут использоваться при начальных расчетах системы и применяться при выборе котла, если же котёл уже установлен, то в формуле необходимо использовать его показатели мощности.

Ещё один параметр, который необходимо просчитать – напор. Это вторая значительная характеристика, для определения которой необходимо выяснить гидравлическое сопротивление системы (напор всегда должен быть больше этого показателя):

H = (F х R × L)/(p × g) или (F х R × L)/10000 (м.)

В которой:

H — напор в метрах водяного столба

F — коэффициент, используемый для сантехнической арматуры (показатель для фасонных деталей – 1,3, для термостатического вентиля или клапана – 1,7, при использовании обоих видов комплектующих – 2,2, установка гравитационного тормоза или смесителя повышает коэффициент на 1,2, однако если используются все три вида оборудования коэффициент принимают равным 2,6

R — гидравлическое сопротивление труб, измеряемое в паскалях на погонный метр, в среднем составляет 50-150 Па/м

p — плотность теплоносителя (для воды данный показатель составляет 1000 кг/м3)

g — наибольшая высота подъема водяного столба, которая ограничена атмосферным давлением (при отсутствии гидравлического сопротивления данный показатель составляет 10,33 м и округляется при расчётах до 10)

Какой циркуляционный насос всё-таки выбрать

В загородных домах для систем отопления чаще используются насосы с мокрым ротором – они бесшумные и позволяют значительно уменьшать сечение труб, а значит и количество теплоносителя и затраты на обогрев дома.

В остальном же циркуляционный насос следует подбирать в зависимости от необходимых технических характеристик. Производителей насосов на рынке много, для того, чтобы определиться в марке насоса можно ознакомиться с отзывами о различных моделях или проконсультироваться со специалистами – имея большой опыт в обустройстве систем отопления каждый мастер может отдавать предпочтение конкретной фирме.

Также при выборе следует обратить внимание на количество скоростей, а также возможность их регулирования (вручную или автоматически). Наличие нескольких скоростей, а также автоматического регулирования их переключения позволяет получить достаточно удобную в использовании систему и оптимизировать расход топлива на различных этапах обогрева дома. В частности для быстрого обогрева можно использовать максимальную скорость, а для поддержания температуры в хорошо утепленном здании – минимальную.

Особенности монтажа насоса для отопления

Поставить насос на отопление частного дома одна из простейших задач в монтаже отопительной системы. Однако это не значит, что не нужно соблюдать правила монтажа. К основным требованиям при установке можно отнести следующие:

  • Циркуляционный насос устанавливается в магистраль таким образом, чтобы вал был расположен горизонтально, а направление теплоносителя совпадало со стрелкой на корпусе прибора.
  • Крепление следует производить при помощи резьбового крепежа с прокладками.
  • Подключение к системе энергообеспечения производят согласно индивидуальных схем, предоставляемых вместе с устройствами, при этом используют провода сечением не менее 0,75 мм2.
  • Перед тестовым запуском необходимо убедиться в отсутствии посторонних предметов и частиц в магистрали, а также герметичности резьбовых соединений и правильности подключения электропитания. Нельзя запускать насос при закрытых кранах запорной арматуры.
  • При включении следует удалить воздух из насоса путем выкручивания резьбовой пробки, а также проверить силу тока в обмотке (полученные данные должны совпадать с приведенными на корпусной маркировке). Также при тестовом запуске проверяют уровень вибрации и шума.

При установке циркуляционного насоса следует учитывать некоторые особенности:

  • Желательно устанавливать насос на байпас, что позволит снимать насос для ремонта или замены без удаления теплоносителя из системы. Кроме того, подобное решение позволит переключать систему с принудительной на естественную циркуляцию (если проект системы предполагает не принудительное движение теплоносителя).
  • Выбор циркуляционного насоса лучше доверить специалистам, даже изучив гору материалов сложно определиться, если вы не видели подобные устройства в работе (мастера же, которые занимаются обустройством и обслуживанием систем могут сказать об эффективности не только новых устройств, но и уже отработавших 5-10 лет).
  • Расчёт напора и производительности насоса можно провести самостоятельно, однако многие данные, которые используются в формулах следует дополнительно вычислять и без наличия специальных знаний мало кому удается не допустить ошибки. Также заметим, что вычисление параметров достаточно долгое занятие, в то время как у специалистов помимо значительного опыта есть ещё и специальные программы, что позволяет сэкономить время.

Планируете обустраивать систему отопления в загородном доме – обратитесь к нашим специалистам, мы не только подберем и просчитаем циркуляционный насос и но быстро и грамотно обустроим всю систему.

Циркуляционный насос. Преимущества и недостатки









Просмотров: 22913



Далеко не все понимают, что для поддержания нормальной температуры в помещении требуется не только отопительный котел и трубы с батареями, но и целый ряд достаточно сложных приборов и устройств, без которых тепла попросту не будет. Одним из таких незаменимых приспособлений является, безусловно, циркуляционный насос. И хотя его подбор и монтаж лучше доверить специалистам, ориентироваться в теме стоит и владельцам домов. Надо сказать, что правильный подбор насоса – это гарантия того, что вам удастся избежать различных сбоев в процессе работы системы отопления. Кроме того, такой агрегат будет обеспечивать экономию электрической энергии, также он снизит шумы в радиаторах и в трубопроводе. И, конечно, циркуляционный насос повысит в целом теплоотдачу системы.
Согреть помещение можно старинным способом с помощью печи или камина, можно в каждой комнате поставить электронагреватель, но такое отопление — тема не этого сайта. Наша тема — комфортные гидравлические (жидкостные) системы отопления, в которых циркулирует теплоноситель, согревая дом с помощью отопительных приборов.

Если общая площадь отапливаемых помещений исчисляется сотнями квадратных метров и если эти самые метры занимают несколько этажей, то классического отопления, основанного на естественной циркуляции теплоносителя, будет не достаточно. И в этом нет ничего удивительного — давление в системах с естественной циркуляцией не превышает 0,6 мПа. Повысить давление и улучшить циркуляцию воды в таких системах отопления можно лишь двумя способами — строить замкнутую систему трубами большого диаметра либо ввести в нее циркуляционный насос. Трубы большого диаметра обойдутся недешево, поэтому лучшее решение в отоплении площадей от 100-150 м2 — циркуляционный насос. Под качеством системы отопления понимают способность системы поддерживать комфортную температуру в доме при температуре теплоносителя низкой настолько, насколько это возможно. Тепло к отопительным приборам передается по трубам, соединяющим котел и радиаторы в замкнутую сеть — систему отопления, по которой циркулирует теплоноситель.


Устройство и принцип работы циркуляционного насоса

Циркуляционный насос — небольшой агрегат, который устанавливается непосредственно в трубопровод и обеспечивает перекачку теплоносителя по трубопроводу. Для систем отопления частных домов обычно применяют насосы с так называемым «мокрым ротором». Эти насосы так и называются — циркуляционные. Циркуляционные насосы имеют узкую специализацию — они предназначены для принудительной циркуляции теплоносителя (воды) в замкнутых отопительных системах. Циркуляционный насос состоит из чугунного корпуса, внутри которого расположен ротор (вращающаяся часть) и насаженная на ротор крыльчатка. Ротор вращается — крыльчатка продвигает воду. Одно из основных правил монтажа насоса в системе: ось ротора обязательно должна быть расположена горизонтально . Будучи установленным в отопительную систему, насос засасывает воду с одной стороны и нагнетает ее в трубопровод с другой за счет центробежной силы, возникающей при вращении крыльчатки, во вводном патрубке возникает разрежение, а на выводном- компрессия. При равномерной работе насоса уровень теплоносителя в расширительном бачке не меняется, т.е. с его помощью поднять давление в отопительной системе не удастся — для выполнения этой задачи понадобится повысительный насос. Задача же циркуляционного насоса- в преодолении сопротивления, возникающего на отдельных участках отопительных систем.

Преимущества и особенности использования циркуляционных насосов

Особенностью современных циркуляционных насосов (ЦН) являются экономичность, долговечность, небольшие габариты и бесшумность. При правильном монтаже циркуляционные насосы практически бесшумны. Вы сможете определить, работает ли насос, только по легкой вибрации, когда дотронетесь до него рукой.
Как правильно выбрать циркуляционный насос? Важно правильно подобрать насос в соответствии с гидравлическими параметрами конкретной отопительной системы. Это лучше доверить специалистам. Прежде всего, необходимо знать сколько тепла понадобится для отопления дома. Это достаточно сложный расчет, который включает в себя много параметров и делается специалистами. Важным является все: какие окна установлены в здании, как утеплены стены, пол и перекрытия, предусмотрены ли термостатические вентили в системе и т.д. и т.п. Результатом этих вычислений становится определение необходимой объемной подачи теплоносителя в системе (м3/ч), по которой и подбирается насос. При реконструкции уже существующей системы предпочтительнее воспользоваться регулируемым насосом. Такие ЦН самостоятельно адаптируется к изменению расхода в системе, практически бесшумны и очень экономичны. Самостоятельно произвести расчет для сложной и многоуровневой отопительной системы вам не удастся! Но, если вы все же решили попробовать — формула расчета приводится в СНиП 2.04.05-91*.
Второй очень важный аспект – это напор насоса. Этот параметр связан непосредственно с самой отопительной системой. Он будет равняться общему гидравлическому сопротивлению имеющейся у вас системы. При этом этажность здания во внимание не принимается. Пожалуй, наиболее быстрым и простым способом считается выбор насоса для отопления по каталогам. Это очень удобно, поскольку вы сможете сопоставить различные характеристики самого агрегата, а также характеристики, которые окажутся важными при монтаже насоса и в ходе его непосредственной работы. Выбирая насос для системы отопления, принимайте во внимание один важный момент. Все полученные при вычислениях характеристики рассчитываются на максимум работы насоса. Однако такой режим за весь срок службы агрегата будет использоваться минимальное количество времени. А значит, при выборе циркуляционного насоса для отопления есть смысл немного занизить параметры. Правильным будет выбрать насос, мощность которого превышает необходимую для данной системы отопления на 5-10%. Принимая такое решение, вы сможете сэкономить не только на покупке самого насоса, но и в дальнейшем сохранить немалые средства на оплате электричества. И не стоит беспокоиться о том, что насос с чуть меньшими параметрами не справится с подачей тепла в дом в сильные морозы.
Шум в системе отопления — еще одна проблема. На самом деле, такая проблема вполне может возникнуть, если насос подобран неправильно. Есть и другая причина — шум в трубах из-за наличия в системе воздуха. Поэтому стоит знать, как его удалить из системы отопления. Очень часто домовладельцев волнует вопрос о том, не возникнут ли проблемы во время запуска насоса после теплого времени года, когда агрегатом не пользуются. Современные агрегаты для отопления можно смело отключать на несколько месяцев, вреда им от этого не будет. Даже в том случае, если во время простоя появились отложения, из насоса их удалить очень просто. Нерегулируемый насос для этого нужно переключить в режим максимальной скорости, у регулируемого же агрегата есть функция деблокирования. Еще один важный момент – это материалы, из которых производятся насосы для отопления. Вал и подшипники современных агрегатов производят из керамики. Это позволяет существенно увеличить срок службы насоса, а также обеспечить бесшумность его работы.

Типы циркуляционных насосов

Наиболее распространенными видами являются насосы циркуляционные с «сухим» ротором и «мокрым» ротором.
К насосам циркуляционным с «сухим» ротором относятся моноблочные, консольные, и Inline-насосы. Гарантированную герметичность данному виду насосов обеспечивает наличие скользящего торцевого уплотнения. В конструкциях первого типа ротор не контактирует с перекачиваемой водой, его рабочая часть отделена от электродвигателя уплотнительными кольцами, изготовленными чаще всего из угольного агломерата, реже из нержавеющей стали или керамики, оксида алюминия или карбида вольфрама (материал торцевого уплотнителя зависит от типа теплоносителя). При запуске двигателя насоса уплотнительные кольца вращаются по отношению друг к другу — между отполированными и тщательно пригнанными друг к другу кольцами находится тончайший слой водяной пленки, герметизирующая соединение за счет разницы давлений во внешней атмосфере и в отопительной системе (в системе отопления давление выше). Пружина толкает одно уплотнительное кольцо к другому, в процессе эксплуатации кольца изнашиваются и самоподгоняются друг к другу, срок их службы составит не менее 3-х лет — они более эффективны, чем сальниковая набивка, нуждающаяся в постоянной смазке и охлаждении. Насосы с сухим ротором издают громкий шум при работе, поэтому их устанавливают в отдельном помещении с хорошей звукоизоляцией. При использовании насосов с сухим ротором со скользящими торцевыми уплотнениями следует тщательно отслеживать наличие взвесей в перекачиваемой воде и состояние запыленности воздуха в помещении, где установлен сам насос. Работа «сухого» насоса вызывает воздушные завихрения, притягивающие частицы пыли — частицы пыли и взвеси в теплоносителе могут повредить поверхности колец уплотнения, нарушая их герметичность. Независимо от типа уплотнения, будь оно сальниковое или скользящее торцевое, в работе «сухого» насоса происходит их разрушение, поэтому им требуется присутствие жидкости на роль смазки — при ее отсутствии разрушение торцевого уплотнения неминуемо.

Для оборудования бытовых систем отопления и водоснабжения в настоящее время наибольшее распространение получили насосы циркуляционные с «мокрым» ротором.
Они являются регулируемыми и обладают высокой производительностью, что позволяет применять в отопительных системах трубопроводы меньшего сечения, и легко управлять параметрами системы. Особенностью этих насосов является отсутствие сальниковых уплотнений, а также смазка и охлаждение встроенного электродвигателя перемещаемой жидкостью. Все модели  насосов «мокрого» типа не требуют центрирования при монтаже, не требуют технического обслуживания на протяжении многих лет. Они бесшумны, в отличие от насосов «сухого» типа, где для охлаждения внешних электродвигателей используются достаточно шумные вентиляторы, годами не требуют обслуживания, их проще ремонтировать и выполнять настройку.
Единственным недостатком насосов с «мокрым» ротором является малый К.П.Д. (не более 50%), что и определяет только бытовую сферу их применения. Впрочем, затраты на энергопотери совершенно некритичны, и вполне окупаются несомненными преимуществами данного вида насосов, незаменимых для оборудования систем отопления и горячего водоснабжения для загородных домов.

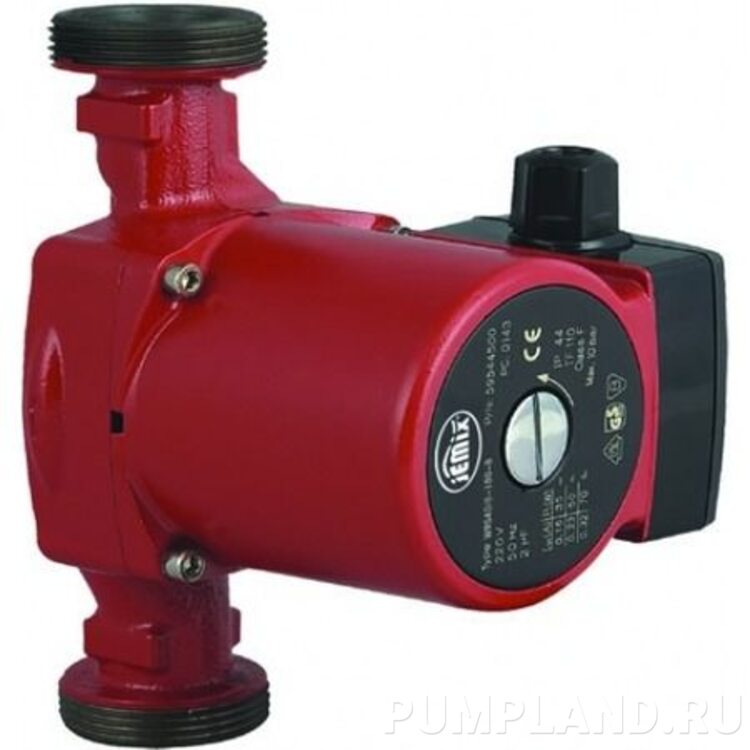

Конструкция циркуляционных насосов с «мокрым ротором»

Современные «мокрые» циркуляционные насосы имеют модульную конструкцию:

  • корпус насоса;
  • электромотор со статором;
  • коробка с клеммниками;
  • рабочее колесо;
  • картуш, содержащий ротор и вал с подшипниками.

Единый блок картуша позволяет легко устранять при пуске скопившийся в корпусе насоса воздух, а сама модульная схема конструкции облегчает ремонтные работы — достаточно лишь заменить неисправный модуль на новый.

Как установить циркуляционный насос.

Правила монтажа

Циркуляционные насосы в современных закрытых системах (с мембранным баком) лучше устанавливать на обратном трубопроводе и как можно ближе к расширительному мембранному баку. Наиболее распространенная ошибка – неправильная установка насоса на трубопровод, которая может привести к значительному уменьшению срока службы насоса или выходу его из строя. Он должен устанавливаться так, чтобы вал двигателя занимал горизонтальное положение. Клеммный модуль насоса должен находиться сверху. Система обязательно должна быть промыта, удалены твердые частицы. Перед пуском насоса с ручной регулировкой часто забывают его развоздушить, что фактически приводит к «сухому ходу». После удаления воздуха из насоса и включения его через несколько минут работы необходимо остановить насос и повторно развоздушить его.
Что такое байпас? Байпас, применяемый в системах отопления, представляет собой небольшой отрезок трубопровода, устанавливаемый параллельно запорной и регулирующей арматуре, его задача — переключение системы отопления на естественную циркуляцию при сбое в энергоснабжении и поломке насоса. Для нормальной работы отопительных приборов диаметр трубы байпаса должен быть равным диаметру стояка, в который врезается. Порядок установки приборов на байпасе, по направлению теплоносителя: фильтр, обратный клапан (если необходим) и циркуляционный насос. Для эффективной работы «мокрого» насоса и для предотвращения накопления воздуха байпас устанавливается строго горизонтально. На всякий случай среди установленных на байпасе приборов можно установить автоматический отводчик воздуха — в любое место, не суть важно, но в вертикальном положении. Преимущества автоотводчика воздуха перед классическим краном Маевского — выпуск и последующее перекрытие этого прибора производится автоматически.

Крупнейшими поставщиками бытовых и промышленных насосов для систем отопления на рынке России являются итальянская компания «DAB» и датская  «Grundfos».
Покупка циркуляционного насоса неизвестной фирмы ведет к большому риску выхода насоса из строя и, следовательно, «размораживанию» системы, к значительному материальному ущербу, связанному с заменой радиаторов отопления, котла и др.


Специалисты компании «Термогород» Москва помогут Вам правильно подобрать, купить, а также смонтировать систему отопления, найдут приемлемое решение по цене. Задавайте любые интересующие Вас вопросы, консультация по телефону абсолютно бесплатна, или воспользуйтесь формой «Обратная связь»
Вы останетесь довольны, сотрудничая с нами!


Подбор насоса. Советы экспертов компании Климат Технологии

Как выбрать циркуляционный насос

Циркуляционный насос обеспечивает принудительную циркуляцию, как следует из названия,  теплоносителя, чаще всего воды. Отопительные системы с естественной циркуляцией применяются все меньше и меньше. Ведь они имеют ряд недостатков. Применение же циркуляционого насоса позволяет уменьшить диаметр трубопроводов, не привязываться к размещению отопительного котла только в нижней точке, да и просто быстрее прогреть помещение и создать комфортную температуру.

Простота конструкции, надежность и долгий срок службы циркуляционных насосов послужили их широкому применению в нашей жизни. Циркуляционные насосы есть в системах отопления, могут применяться в бытовом горячем водоснабжении, использоваться для движения жидкостей охлаждения в системах кондиционирования воздуха. Имея примерно одинаковую конструкцию, для каждого случая применения циркуляционные насосы все таки разнятся, особенно в части материалов для их изготовления.

Из всего вышесказанного следует отметить подбор насоса включает следующие основные критерии:

  • условия эксплуатации, которые включают температуру теплоносителя и вещество, используемое в качестве теплоносителя, а также диаметры трубопроводов
  • необходимую производительность
  • напор

Для того, чтобы подобрать циркуляционный насос необходимо учитывать основные параметры (напор и производительность), которые находятся в непрерывной зависимости друг от друга. Напор, который создается циркуляционным насосом должен преодолевать гидравлические сопротивления элементов системы отопления запорно-регулирующей арматуры, трубы, различных колен и тройников, отопительных приборов.

Для систем отопления частных домов, в основном, применяют насосы с так называемым «мокрым ротором». Рекомендуем обратить Ваше внимание на насосы GRUNDFOS UPS. Конструктивным отличием насосов GRUNDFOS типа UPS является охлаждение и смазка подвижных элементов самой протекающей жидкостью. Современные циркуляционные насосы, особенно ведущих мировых лидеров, таких как Grundfos Дания экономичны, надежны, долговечны и малошумны. Хотя относительные новички, например, циркуляционный насос Спрут завоевывает покупателя своей ценой и неприхотливостью и уже твердо и уверенно зарекомендовал себя на рынке Украины. Чтобы насос работал надежно и не доставлял хлопот, его необходимо правильно подобрать.  Без некоторых расчетов здесь никак не обойтись.

В системах отопления. При подборе насос прежде всего нужно определиться с количеством тепла, необходимого, чтобы не мерзнуть в доме или квартире зимой. Его примерно можно вычислить в зависимости от площади обогреваемого помещения. Исходя из расчетов по европейским стандартам, количество тепла, необходимое на отопление 1 кв.м в доме с 1–2 квартирами составляет 100 Вт, а для многоквартирных домов 70 Вт.

Однако, если теплоизоляция здания не отвечает нормативам, то в расчет берут более высокое удельное потребление тепла. Для производственных помещений и жилых домов с улучшенной теплоизоляцией требуется 30–50 Вт/кв.м.

Далее рассчитывают необходимую производительность насоса:

Расход (объемная подача) рассчитывается по следующей формуле:

 – объемный расход, м3/ч
 – потребная тепловая мощность, кВт
 – температура в подающем трубопроводе, °С
– температура в обратном трубопроводе,°С.

Потребную тепловую мощность определяем по табл.1 (при максимальных тепловых потерях = 100 Вт/м2):

Таблица 1 – Потребная тепловая мощность, кВт




Sот, м2

60

70

80

90

100

120

140

160

180

200

220

240

260

280

300

320

340

360

Ф, кВт

6,0

7,0

8,0

9,0

10,0

12,0

14,0

16,0

18,0

20,0

22,0

24,0

26,0

28,0

30,0

32,0

34,0

36,0

Следующим шагом при подборе насоса будет определение необходимого напора (давления) в трубопроводе — сопротивление, которое насос должен преодолеть при нагревании воды в трубах.
Высота всасывания насоса Н определяется следующей формулой:

где: , — потери давления в подающем и обратном трубопроводах (Па/м), определяются по табл. 2

Таблица 2 — Потери давления

Данная таблица используется для определения вероятных потерь давления в трубопроводе, измеряемых в Па/м (при температуре воды 60°С).
Рекомендуемые потери в трубах – не более 105 Па/м.

,  -длина подающей и обратной линии, м;
,,- отдельные сопротивления, Па.
Значения отдельных сопротивлений можно найти в технических требованиях изготовителей на используемые изделия. При отсутствии данной информации, в качестве приблизительной оценки можно использовать следующие значения:
Котел: от 1000 до 2000 Па
Смеситель: от 2000 до 4000 Па
Термостатический вентиль: от 5000 до 10000 Па
Тепломер: от 1000 до 15000 Па.

На следующем этапе также необходимо определиться еще с одним параметром — количеством скоростей, на которых может работать Ваш насос. Многоскоростные насосы (обычно три скорости – GRUNDFOS UPS) позволяют с легкостью корректировать температуру радиаторов отопления в доме или квартире — скорость работы насоса можно снижать, при увеличении температуры на улице. Регулировка скоростей осуществляется переключателем на корпусе насоса. Если желания возиться с насосом нет, можно приобрести полный автомат, который сам «приспособится» под систему и будет функционировать в оптимальном режиме (GRUNDFOS ALPHA 2).

Исходя из вышеперечисленных критериев, теперь мы можем подобрать необходимый насос. Однако следует учесть, что параметры, которые мы получили в результате приведенных выше расчетов, необходимы для работы при максимальной нагрузке. Но, как правило, такие условия встречаются крайне редко, и большую часть отопительного сезона потребность в тепле не столь велика.

Для приблизительной ориентации можно воспользоваться таблицей:

Таблица 1. Рекомендуемый регулируемый насос








Дом, м2

Объемная подача
в радиаторной системе отопления,
м3

Тип насоса

80-120

0,4

GRUNDFOS ALPHA2 25-40
UPS 25-40

120-160

0,6

GRUNDFOS ALPHA2 25-40
UPS 25-40

169-200

0,7

GRUNDFOS ALPHA2 25-40
UPS 25-40

200-240

0,8

GRUNDFOS ALPHA2 25-40
UPS 25-40

240-280

0,9

GRUNDFOS ALPHA2 25-60
UPS 25-60

Есть один нюанс при использовании циркуляционных насосов для системы горячего водоснабжения. Для циркуляции горячей воды бытового назначения рекомендовано использовать насосы с корпусом из нержавеющей стали, бронзы или латуни. Это связано с быстрым разрушением чугунных корпусов в воде, богатой кислородом. Выбрать нужную модель можно в каталоге, это насосы Comfort UP.

В последнее время потребители все больше задаются вопросом, как много электроэнергии будет потреблять насос. Не смотря на то, что циркуляционные насосы отличаются своей экономичностью и потребление энергии у них не больше, чем, скажем, у небольшой электрической лампочки, однако ведущие производители продолжают работать над их экономичностью.

В заключении хотелось сказать об одном очень важном соглашении, к которому пришли ведущие производители циркуляционных насосов. В соответствии с единой классификацией по энергопотреблению, всем циркуляционным насосам присвоили ярлыки соответствующей категории, имеется ввиду аналогия с бытовой техникой. К примеру, потребление энергии насосов «А» класса (таких как, GRUNDFOS ALPHA 2) составляет в среднем 6 Вт, что соответствует 90 кВтч в год. Безусловно, надо отметить тот факт, что на сегодняшний день наиболее экономичными являются регулируемые циркуляционные насосы.

Циркуляционные насосы. Применение циркуляционных насосов в системах отопления

Циркуляционные насосы в основном применяются в системах отопления в городских многоквартирных домах и загородных коттеджах. Системы отопления по способу перемещения теплоносителя в трубопроводе делятся на системы с естественной циркуляцией теплоносителя и системы с принудительной насосной циркуляцией теплоносителя.

В системах отопления с естественной (гравитационной) циркуляцией, нагретый теплоноситель поднимается по подающему стояку (вертикальной трубе), благодаря механизму естественной конвекции. Горячая жидкость имеет меньшую плотность, чем холодная и поэтому перемещается наверх. Нагретый теплоноситель поступает к отопительным приборам, где отдает большую часть тепла. Плотность остывающего теплоностителя увеличивается и теплоноситель возвращается в котел по «обратной трубе», вытесняя нагретую в котле жидкость в подающую трубу. Таким образом создается постоянная циркуляция жидкости в в системе теплоснабжения.

Эффективность естественной циркуляции определяется величиной циркуляционного давления, которое зависит, в основном, от двух параметров – разницы между температурой нагретого теплоносителя и температурой остывшего теплоносителя, а также от высоты размещения отопительного прибора ( радиатора) относительно нагревательного котла. Для достижения циркуляционного давления, достаточного для эффективного отопления, в системах с естественной циркуляцией применяют трубы большого диаметра, уложенные под наклоном, система разводки труб должна быть максимально простой. Кроме того, системы отопления с естественной циркуляцией потребляют большое количество топлива. К недостаткам таких систем относится и то, что возможность регуляции температуры очень негибкая, а также в них нельзя использовать некоторые современные материалы.

По причине всего вышеперечисленного, системы отопления с естественной циркуляцией теплоносителя все реже применяются в настоящее время.

Намного более эффективны системы отопления с принудительной (насосной) циркуляцией теплоносителя. Циркуляция теплоносителя в них осуществляется благодаря работе специальных циркуляционных насосов.

Циркуляционные насосы очень экономичны и потребляют совсем немного электроэнергии, затраты электроэнергии для циркуляционного насоса сопоставимы с энергопотреблением простой электрической лампочки (приблизительно 60-120 ватт). Это объясняется тем, что циркуляционный насос не перемещает воду наверх, а только сообщает теплоносителю энергию, необходимую для преодоления сопротивления в системе трубопровода.

Система отопления, укомплектованная циркуляционным насосом, позволяет эффективно отопливать здания с любой конфигурацией разводки трубопровода, состоящей из труб небольшого диаметра, в том числе скрытых в стенах или полах. Применение циркуляционных насосов в системах отопления позволяет сделать гибкую систему регуляции температуры, отдельную для каждого помещения, с помощью установки на радиаторе термостатического вентиля, автоматизирующего терморегуляцию.

Циркуляционные насосы GRUNDFOS, применяемые в системах отопления, чрезвычайно рациональны и удобны в эксплуатации, поскольку при их применении нет необходимости в установке датчика давления и и дополнительный мер для защиты электродвигателя.

Циркуляционные насосы GRUNDFOS также успешно применяются в системах кондиционирования, вентиляции и горячего водоснабжения.

Wilo 4035479 SB30 Вторичный циркуляционный насос 230 В | Насосы центрального отопления

Оценка 5 из
5
к
Wolf60 из
Насос
Именно то, что я искал
Хорошее соотношение цены и качества
Легко установить

Дата выпуска: 2019-04-26

Оценка 4 из
5
к
Bigbeard из
Накачай это
Я установил этот насос на обратной линии рециркуляции горячей воды в мою кухню на первом этаже, находящуюся далеко от баллона с горячей водой на первом этаже.Насос работает достаточно тихо и без усилий выполняет свою задачу на минимальных настройках и не нагнетает воду через вентиляционную трубу, поскольку на выходе насоса установлен обратный клапан. Инструкции, поставляемые с помпой, не имеют смысла и содержат очень мало полезной информации. Я потратил много времени, пытаясь понять, как работают электрические разъемы, и обнаружил, что это маленькие рычаги, которые нужно сильно нажимать, открывая пружины с отверстиями для приема гибкого кабеля. Насос очень универсален, так как его можно вращать в своем корпусе и он подходит в очень маленьком пространстве.Клапаны насоса не входят в комплект поставки. Screwfix были лучшими по цене среди обычных надежных розничных продавцов, но даже в этом случае товар стоит дорого, как и все бронзовые насосы.

Дата публикации: 2017-02-13

Оценка 5 из
5
к
RaveyDavey100 из
Дорогой, но хороший
Купил его для использования в качестве дестратного насоса в системе ГВС. Это качественный и хорошо спроектированный насос, который также подходит для питьевой воды (внутренние детали не вызывают коррозии).Работает красиво и тихо, поэтому я доволен, но это было довольно дорого для того, что есть.

Дата публикации: 2015-05-25

Оценка 5 из
5
к
EliteSweeps от
Отличный вторичный доход!
Экономичный насос для использования в системе вторичного возврата. Помпа была куплена на замену неисправной детали и пришлась по душе. Никаких хлопот, никаких проблем!

Дата выпуска: 2012-04-10

тепловой насос или печь? Как лучше всего обогреть ваш дом?

Тепловые насосы и печи обогревают ваш дом — но по-разному.Узнайте, как и какая система может вам подойти.

Когда дело доходит до отопления дома, у вас есть выбор. И если вы не опытный профессионал (что маловероятно), понимание того, как выбрать правильную систему отопления, может показаться непосильной задачей. Не волнуйтесь, вот что вам нужно знать, чтобы сделать правильный выбор.

ЧТО ТАКОЕ ТЕПЛОВЫЙ НАСОС?

Тепловой насос, как часть системы центрального отопления и охлаждения, использует наружный воздух как для обогрева дома зимой, так и для охлаждения летом. По сути, это означает, что ваш тепловой насос будет действовать как кондиционер, когда становится жарко, и обогреватель, когда на улице холодно, что делает тепловые насосы одним универсальным продуктом. Тепловые насосы не только гибкие, но и энергоэффективные. Думайте о тепловом насосе как о теплоносителе, постоянно перемещающем теплый воздух из одного места в другое, туда, где он нужен или не нужен, в зависимости от сезона. Зимой насос забирает тепло из наружного воздуха или земли и распределяет его по дому. Летом горячий воздух из дома удаляется, создавая более прохладную атмосферу в помещении.

ЧТО ТАКОЕ ПЕЧЬ?

Печь, как часть системы центрального отопления и охлаждения, преобразует топливо в уютное тепло, которое затем доставляется по всему дому. Все печи состоят из четырех основных компонентов: 1) горелок, которые подают и сжигают топливо, 2) теплообменников, 3) воздуходувки и 4) дымохода, который действует как выхлоп для газообразных побочных продуктов. В зависимости от вашей ситуации, региона и потребностей вы можете выбрать отопительную систему, работающую на газе или мазуте в качестве топлива.

ЧТО ТАКОЕ ДВОЙНАЯ ТОПЛИВНАЯ СИСТЕМА?

Двухтопливные системы сочетают в себе лучшие характеристики газовой печи и теплового насоса. Двухтопливная система включает в себя как тепловой насос, так и газовую печь, и будет управлять тепловым насосом при более низких температурах, когда тепловой насос более эффективен, а при понижении температуры наружного воздуха система автоматически переключится на газовую печь. Это не только дает домовладельцу максимальный комфорт в его доме, но и переключается между тепловым насосом и газовой печью в зависимости от того, какая из них наиболее эффективна, экономя домовладельцам наибольшую сумму денег.

СТОИМОСТЬ УСТАНОВКИ

Общая стоимость установки вашей печи, теплового насоса или двухтопливной системы в значительной степени зависит от совместимости вашего дома и текущей настройки системы. Например, в некоторых домах может не быть доступа к природному газу, что делает установку кондиционера и печи более дорогой альтернативой системе теплового насоса. В качестве альтернативы дома, которые не подключены к дополнительному отоплению, связанному с системой теплового насоса, могут нести дополнительные расходы.Ваш дилер — отличный ресурс для определения того, какие системы лучше всего подходят для вашего дома, и может помочь объяснить эти затраты на установку.

ЭНЕРГОЭФФЕКТИВНОСТЬ

В идеальных условиях тепловой насос может передавать на 300 процентов больше энергии, чем потребляет. Напротив, газовая печь с высоким КПД имеет КПД около 95%. Тепловые насосы работают от электричества, поэтому вы можете существенно сэкономить на расходе топлива. Он более чем на 100 процентов эффективен в различных условиях умеренного климата и может служить как обогревателем, так и кондиционером.

КАЧЕСТВО ВОЗДУХА

Одни и те же соображения по качеству воздуха в помещении (IAQ) могут быть приняты как для вашего теплового насоса, так и для системы газовой печи. Такие продукты, как очиститель воздуха для всего дома или вентилятор приточного воздуха, являются отличными вариантами, когда речь идет о максимальном качестве воздуха в вашем доме!

ЭФФЕКТИВНОСТЬ ХОЛОДНОЙ ПОГОДЫ

Газовая печь сжигает топливо, поэтому в самые холодные дни оно может выделять тепло. Если температура наружного воздуха обычно опускается ниже нуля, тепловому насосу может быть трудно вырабатывать достаточно тепла для поддержания тепла в вашем доме.Дополнительные системы доступны для работы в тандеме с вашим тепловым насосом и работают в самые холодные дни. К сожалению, эти системы потребляют много энергии, что при слишком частом использовании сводит на нет преимущества с точки зрения энергоэффективности. Двухтопливная система может работать как с умеренными, так и с отрицательными температурами, переключаясь между источниками тепла в зависимости от температуры наружного воздуха и потребностей в отоплении дома.

КОМФОРТ

Как правило, воздух от теплового насоса не такой горячий, как от газовой печи. Дом по-прежнему согревает, но «дует прохладнее». Некоторым это не нравится. В отличие от горячего и сухого воздуха печи, тепловые насосы циркулируют воздух, который от природы влажный, поэтому они не сушат вашу кожу так сильно, как жар печи.

СРОК СЛУЖБЫ И ОБСЛУЖИВАНИЕ

Газовая печь обычно имеет более длительный срок службы, чем тепловой насос. Печи при правильном уходе могут прослужить 20 и более лет. Срок службы теплового насоса, как и кондиционера, обычно составляет 15 лет.Поскольку нагревательные элементы газовой печи используются только несколько месяцев в году, требования к техническому обслуживанию ниже, чем у теплового насоса. Газовая печь также имеет меньше механических частей, чем тепловой насос, что означает меньше вещей, которые могут выйти из строя или выйти из строя.

Где вы живете имеет значение

Понимая, что потребности каждого дома и домовладельца индивидуальны, есть несколько общих рекомендаций, которые помогут вам решить, какой источник тепла вам подходит.

Тепловой насос может подойти вам, если вы живете в мягком климате.

Если средняя температура зимой составляет около 30-40 градусов по Фаренгейту, тепловые насосы могут идеально подойти для вашего дома. Такой климат, как юго-восток, с более мягкими зимами, хорошо подходит для теплового насоса. Кроме того, места с низкими тарифами на электроэнергию являются основными кандидатами для установки тепловых насосов.

Печь может подойти вам, если вы живете в холодном климате.

Если у вас очень холодные зимы и температура постоянно ниже нуля, печь может быть лучшим выбором для вас.Печи лучше работают в холодном климате, потому что они не зависят от температуры наружного воздуха, чтобы преобразоваться в тепло.

Двойное топливо сочетает в себе лучшее из обеих систем.

Двойное топливо — отличный выбор в регионах с мягкой или суровой зимой. Двухтопливные системы выбирают лучший вариант отопления, тепловой насос или печь, в зависимости от ваших потребностей в отоплении, что делает их идеальным вариантом независимо от погоды.

НИЖНЯЯ ЛИНИЯ

Ваш лучший ресурс для выбора идеального отопительного решения для вашего дома — это ваш местный специалист Trane по комфорту.Вы получите индивидуальную рекомендацию, основанную на ваших предпочтениях и конкретных потребностях вашего дома.

Часто задаваемые вопросы об электрическом тепловом насосе

Что такое электрический тепловой насос?

Электрический тепловой насос — это единый блок, который одновременно обогревает и охлаждает ваш дом. Тепловой насос является наиболее эффективной системой отопления и охлаждения, доступной на сегодняшний день, поскольку он генерирует более одной единицы тепла на каждую единицу потребляемой энергии.

Если он охлаждает и нагревает, почему его называют тепловым насосом?

Простой.Он перекачивает тепло. Летом он отводит тепло из дома наружу. Зимой он переносит тепло из наружного воздуха внутрь вашего дома. Для этого используется хладагент, который нагнетается компрессором через внутренний и внешний змеевики

.

Зимой на улице жарко?

Вы делаете ставку. Наружный воздух с температурой 0 градусов по Фаренгейту содержит 82% тепла, доступного в воздухе с температурой 100 градусов по Фаренгейту (попросите учителя физики средней школы сказать вам, почему!). Одна из удивительных особенностей теплового насоса заключается в том, что он может извлекать тепло из наружного воздуха и перекачивать его в ваш дом.

Вам нужна дополнительная система отопления с электрическим тепловым насосом?

Электрический тепловой насос наиболее эффективно работает при температурах ниже 30 ° C. Когда температура опускается ниже этого значения, требуется дополнительное нагревание. Но не забывайте, что в наших краях выше 32 градусов тепла более 94% времени отопительного сезона. Дополнительное отопление может осуществляться электронагревателем или газовой печью.

Могу ли я сэкономить деньги, используя понижающий термостат с тепловым насосом?

Вы сэкономите немного больше, особенно летом. Рекомендуемая настройка термостата — 78 градусов для охлаждения и 70 градусов для обогрева.

Я слышал, что тепловые насосы не согревают вас так же тепло, как газовая печь. Это правда?

Некоторые думают, что это правда, потому что к тепловому насосу нужно немного привыкнуть. С тепловым насосом вы не получите тех неудобных струй горячего воздуха, которые вы получаете с газовой печью. Тепловой насос поддерживает более постоянную температуру в помещении, чем газовая печь, поэтому вам все время комфортнее. Если вы похожи на большинство людей, которым иногда бывает слишком жарко, а иногда слишком холодно с газовой печью, электрический тепловой насос, вероятно, вам подойдет.

Значит, тепловой насос действительно нагнетает более прохладный воздух, чем газовая печь?

Право. Именно это помогает поддерживать постоянную комфортную температуру в вашем доме, которую лучше переносят люди, домашние животные и растения.

Значит, он должен работать дольше, чем газовая печь, верно?

Снова верно. Но помните, что он производит от двух до трех единиц тепла на каждую единицу потребляемой энергии (по сравнению с менее чем одной единицей тепла от газовой печи), поэтому в конце месяца вы получаете значительную экономию.

Но если он будет работать дольше и будет работать летом

и зимой, он быстрее изнашивается, верно?

Неправильно. Тепловой насос предназначен для работы в течение всего года — как и ваш холодильник (и когда вам в последний раз приходилось его заменять?) Журнал Appliance Magazine сообщает, что тепловые насосы имеют примерно такой же срок службы, как и обычный центральный кондиционер, работающий на газе. печь. И даже Институт газовых исследований признает в отчете об исследовании, что «с повышением эффективности тепловых насосов их ожидаемый срок службы также увеличивается.«Напротив, в том же исследовании Институт газовых исследований предполагает, что ожидаемый срок службы газовых печей будет уменьшаться по мере повышения их эффективности.

Должен ли я увеличить размер моего блока с помощью теплового насоса или установить воздуховоды большего размера?

В тепловом насосе используются воздуховоды того же размера, что и в типовой газовой печи / центральной системе кондиционирования воздуха. И в отличие от газовых печей, размер которых обычно слишком велик, вам не нужно увеличивать размер теплового насоса. Если вы устанавливаете тепловой насос в доме Energy Action, вам может даже понадобиться устройство меньшего размера.Причина в том, что дома Energy Action построены для максимальной экономии энергии.

А как насчет режима охлаждения? Тепловые насосы в режиме охлаждения менее эффективны, чем обычные центральные кондиционеры?

Нет. Современные тепловые насосы обычно столь же эффективны, как и обычные центральные кондиционеры.


Источник: ТУ ЭЛЕКТРИЧЕСКАЯ

Colony Air Conditioning & Heating — это компания по кондиционированию и обогреву с рейтингом A +, предоставляющая быстрые и сертифицированные услуги по ремонту кондиционеров и обогревателей во Фриско, Техас, Плано, Техас, Маккинни, Техас, Аллен, Техас, Флауэр-Маунд, Техас, Хайленд-Виллидж, Техас, Льюисвилл, Техас, Коппелл, Техас, Кэрроллтон, Колония, Техас, Литтл Вяз, Техас, и Северный Даллас, Техас

Мы принимаем наличные, чеки и все основные кредитные карты

Ремонт и установка тепловых насосов, Аннаполис, Мэриленд

Делаем работу правильно с первого раза

Наши специалисты по ремонту систем отопления, вентиляции и кондиционирования в округе Анне Арундел в Barstow and Sons обладают высокой квалификацией и опытом в обслуживании, ремонте и установке тепловых насосов. Мы обслуживаем клиентов по всему Аннаполису, Северному парку и Пасадене. Если вы решите нанять нас для проверки и ремонта вашего теплового насоса, вы можете рассчитывать на нашу надежность и качество изготовления. Мы можем решить практически любую проблему, которая может возникнуть с любой маркой и моделью.

Мы обслуживаем следующие типы тепловых насосов:

  • Насосы тепловые электрические
  • Геотермальные тепловые насосы
  • Беспроводные тепловые насосы
  • Тепловые насосы мини-сплит

Если вам потребуется ремонт, установка или другие услуги, связанные с тепловыми насосами, мы будем рядом, чтобы помочь вам и предоставить правильное решение.

Ремонт насоса отопления

Наши опытные специалисты обслуживают все марки и модели, поэтому могут осмотреть и отремонтировать неисправный насос отопления или порекомендовать заменить его на новый агрегат. Каждый из наших профессионалов работает быстро и надежно, стремится максимально удовлетворить потребности клиентов. Предварительная цена предоставляется при каждом обращении к установке, замене или обслуживанию. Свяжитесь с нами, если вы заметили признаки неисправности теплового насоса, например, если из ваших воздуховодов поступает недостаточное количество тепла, слышны странные шумы или насос вообще не работает.

Установка теплового насоса

Тепловые насосы

— это инвестиция, но мы предлагаем много возможностей для экономии, а также варианты финансирования, которые помогут вам работать в рамках вашего бюджета, при условии получения утвержденного кредита. Наши опытные установщики безопасно доставят агрегат и подключат его к вашей системе HVAC и связанным с ней линиям. Правильная установка помогает максимизировать срок службы и преимущества вашей системы отопления. Он также обеспечивает правильную работу насоса, поэтому насосная система потребляет лишь небольшое количество электроэнергии.

Обслуживание тепловых насосов

Мы полностью оборудованы и умеем устанавливать самые современные системы. Когда необходим ремонт, наши специалисты работают быстро, дружелюбно и аккуратно. Назначьте встречу для мелкого ремонта и профилактического обслуживания. Мы рекомендуем ежегодное обслуживание всего нашего оборудования HVAC, включая тепловые насосы, системы кондиционирования воздуха, кондиционеры, увлажнители и котлы. Ваше оборудование продолжит работать эффективно, а вероятность неожиданных и дорогостоящих поломок уменьшится.

Выбор подходящего типа отопительного насоса

Предлагаем несколько типов тепловых насосов. Свяжитесь с Barstow and Sons, чтобы узнать, какой из них лучше всего подходит для вас.

Электрические тепловые насосы

Современные устройства отличаются высокой эффективностью. Потребляя небольшое количество электричества, они эффективно отбирают тепло из наружного воздуха и направляют его внутрь. Они полезны, когда зимой требуется постоянное тепло. Летом он работает наоборот и отводит тепло изнутри.

Геотермальные тепловые насосы

Эти тепловые насосы, получающие тепло из грунтовых вод или нагретого воздуха под поверхностью Земли (который является довольно постоянным в течение всего года), не подвержены влиянию колебаний температуры снаружи, даже от сезона к сезону. Будь то палящая жара или мороз, насос использует относительно постоянную температуру под землей. Подземный теплообменник регулирует поток для обогрева или охлаждения вашего дома до наиболее комфортной температуры.

Бесконтактные тепловые насосы

Бесканальный тепловой насос относительно прост.Он обеспечивает комфорт круглый год и повышает энергоэффективность вашей системы электрического отопления / охлаждения. Система без воздуховодов, часто используемая с настенными обогревателями, электрическими печами и плинтусами, бесшумна. Кроме того, он объединяет нагревание, охлаждение и фильтрацию очистки воздуха, подходящую для нового строительства и реконструкции, а также при добавлении новых домов.

Мини-разделенные тепловые насосы

Системы

Mini Split являются бесканальными и эффективны для снижения потерь тепла и энергии. Компрессор или конденсатор находится снаружи, тогда как вентиляционная установка обычно находится в помещении.Эта конфигурация полезна для обогрева отдельных комнат и зон и является более гибкой с точки зрения размещения, в то время как таймеры и другие настраиваемые функции легче интегрируются.

Как семейная компания, мы стремимся к качественному обслуживанию клиентов. Вы всегда можете рассчитывать на то, что мы ясные, предварительные цены и профессиональные специалисты. Свяжитесь с нами сейчас по телефону (410) 544-2606, чтобы узнать стоимость ремонта или установки теплового насоса!

Как работает тепловой насос | Как работают тепловые насосы

Основные сведения о тепловом насосе

Один очень важный момент, который следует понимать, отвечая на вопрос «как работают тепловые насосы?» заключается в том, что тепловые насосы не производят тепло — они перемещают тепло из одного места в другое. Печь создает тепло, которое распространяется по всему дому, но тепловой насос поглощает тепловую энергию из наружного воздуха (даже при низких температурах) и передает ее воздуху в помещении. В режиме охлаждения тепловой насос и кондиционер функционально идентичны, они поглощают тепло из воздуха в помещении и отводят его через наружный блок. Щелкните здесь, чтобы узнать больше о тепловых насосах и кондиционерах.

При рассмотрении того, какой тип системы лучше всего подходит для вашего дома, следует учитывать несколько важных факторов, включая размер дома и местный климат.У местного дилера Carrier есть опыт, чтобы должным образом оценить ваши конкретные потребности и помочь вам принять правильное решение.

Важные компоненты системы теплового насоса

Типичная система теплового насоса с источником воздуха состоит из двух основных компонентов: наружного блока (который выглядит так же, как наружный блок сплит-системы кондиционирования воздуха) и внутреннего блока обработки воздуха. Как внутренний, так и наружный блоки содержат различные важные компоненты.

Наружный блок

Наружный блок содержит змеевик и вентилятор.Змеевик работает либо как конденсатор (в режиме охлаждения), либо как испаритель (в режиме нагрева). Вентилятор обдувает змеевик наружным воздухом для облегчения теплообмена.

Внутренний блок

Как и наружный блок, внутренний блок, обычно называемый блоком обработки воздуха, содержит змеевик и вентилятор. Змеевик действует как испаритель (в режиме охлаждения) или как конденсатор (в режиме нагрева). Вентилятор отвечает за перемещение воздуха через змеевик и воздуховоды в доме.

Хладагент

Хладагент — это вещество, которое поглощает и отводит тепло при его циркуляции в системе теплового насоса.

Компрессор

Компрессор нагнетает хладагент и перемещает его по системе.

Реверсивный клапан

Часть системы теплового насоса, которая меняет направление потока хладагента, позволяя системе работать в противоположном направлении и переключаться между нагревом и охлаждением.

Расширительный клапан

Расширительный клапан действует как дозирующее устройство, регулируя поток хладагента, когда он проходит через систему, что позволяет снизить давление и температуру хладагента.

Как работает тепловой насос — режим охлаждения

Одна из самых важных вещей, которые нужно понять о работе теплового насоса и процессе передачи тепла, заключается в том, что тепловая энергия естественным образом стремится переместиться в области с более низкими температурами и меньшим давлением. Тепловые насосы полагаются на это физическое свойство, позволяя теплу контактировать с более прохладной средой с более низким давлением, чтобы тепло могло передаваться естественным образом. Так работает тепловой насос.

Тепловой насос в режиме охлаждения.

Шаг 1

Жидкий хладагент перекачивается через расширительное устройство на внутреннем змеевике, которое функционирует как испаритель.Воздух из помещения проходит через змеевики, где тепловая энергия поглощается хладагентом. Получающийся в результате холодный воздух обдувается воздуховодами дома. Процесс поглощения тепловой энергии приводит к нагреванию жидкого хладагента и его испарению в газообразную форму.

Шаг 2

Теперь газообразный хладагент проходит через компрессор, который сжимает газ. В процессе сжатия газа он нагревается (физическое свойство сжатых газов). Горячий хладагент под давлением проходит через систему к змеевику наружного блока.

Шаг 3

Вентилятор наружного блока перемещает наружный воздух через змеевики, которые служат змеевиками конденсатора в режиме охлаждения. Поскольку воздух снаружи дома холоднее, чем горячий сжатый газовый хладагент в змеевике, тепло передается от хладагента к наружному воздуху. Во время этого процесса хладагент снова конденсируется до жидкого состояния при охлаждении. Теплый жидкий хладагент перекачивается через систему к расширительному клапану внутренних блоков.

Шаг 4

Расширительный клапан снижает давление теплого жидкого хладагента, что значительно его охлаждает. В этот момент хладагент находится в холодном жидком состоянии и готов к перекачке обратно в змеевик испарителя внутреннего блока для повторного запуска цикла.

Как работает тепловой насос — режим отопления

Тепловой насос в режиме обогрева работает так же, как и в режиме охлаждения, за исключением того, что поток хладагента реверсируется с помощью реверсивного клапана, названного так же удачно. Реверсирование потока означает, что источником тепла становится наружный воздух (даже при низкой температуре наружного воздуха), а тепловая энергия выделяется внутри дома.Внешний змеевик теперь выполняет функцию испарителя, а внутренний змеевик выполняет роль конденсатора.

Физика процесса такая же. Тепловая энергия поглощается в наружном блоке холодным жидким хладагентом, превращая его в холодный газ. Затем к холодному газу прикладывают давление, превращая его в горячий газ. Горячий газ охлаждается во внутреннем блоке за счет прохождения воздуха, нагрева воздуха и конденсации газа до теплой жидкости. Теплая жидкость сбрасывается под давлением, когда она входит в наружный блок, превращая ее в охлаждающую жидкость и возобновляя цикл.

Как работает тепловой насос — Обзор

Тепловой насос — это универсальная и эффективная система охлаждения и обогрева. Благодаря реверсивному клапану тепловой насос может изменять поток хладагента и либо обогревать, либо охлаждать дом. Воздух проходит через змеевик испарителя, передавая тепловую энергию от воздуха хладагенту. Эта тепловая энергия циркулирует в хладагенте в змеевике конденсатора, где она высвобождается, когда вентилятор продувает воздух через змеевик. Благодаря этому процессу тепло перекачивается из одного места в другое.

Местный эксперт Carrier HVAC может помочь оценить ваши потребности в отоплении и охлаждении и порекомендовать подходящую систему теплового насоса.

Мы отвечаем на 8 самых распространенных вопросов о тепловых насосах

Тепловой насос Mitsubishi сохраняет на кухне прохладу летом и тепло зимой.

Тепловые насосы — это круто — все так говорят? Но они еще в некотором роде… волшебные? Не совсем, конечно. Но технология, которая приводит в действие тепловые насосы, загадочна, если вы не эксперт в физике, а также в области отопления и охлаждения.И большая часть литературы в Интернете либо хочет, чтобы вы купили тепловой насос, либо не хочет, чтобы вы покупали тепловой насос и использовали масло или пропан для тепла. Поэтому мы решили демистифицировать тепловые насосы для всех и прямо ответить на вопросы, чтобы вы могли принимать собственные обоснованные решения о покупке. Вы готовы учиться? Поехали:

Что такое тепловой насос?

Тепловой насос — это автономное двухкомпонентное устройство, в котором используются холодильная техника и электричество для обогрева и охлаждения домов, предприятий и других приложений.Тепловой насос состоит из двух компонентов: конденсатора, который чаще всего находится вне дома, который производит обогрев или охлаждение, и внутреннего блока, который обычно устанавливается на стене и пропускает горячий или холодный воздух в дом; поскольку конденсатор и воздухообрабатывающий агрегат разделены или «разделены» линией хладагента, тепловые насосы иногда могут называться «мини-разделителями». Тепловые насосы предлагают чрезвычайно высокий КПД, а также возможность обеспечивать обогрев и охлаждение без необходимости прокладки воздуховодов в доме; поскольку использование воздуховодов не требуется, вы можете услышать, что тепловые насосы называют «бесканальными».”

Вот пример обычного типа теплового насоса:

Настенная кассета Mitsubishi с тепловым насосом (внутренний блок) вверху и конденсатор (наружный блок) и пульт дистанционного управления внизу. Обратите внимание, что эти изображения непропорциональны, и конденсаторы обычно составляют два или более футов в поперечнике.

Как работает тепловой насос?

Как работает тепловой насос — на этой диаграмме показан процесс охлаждения.

Проще говоря, тепловой насос использует электричество и хладагент для передачи тепла из одного места в другое.

Тепловой насос для выработки тепла забирает тепло из воздуха за пределами вашего дома и передает его охлаждающему хладагенту. Затем хладагент сжимается, что значительно увеличивает температуру; затем хладагент перемещается во внутренний блок теплового насоса, который затем пропускает воздух над горячим хладагентом, повышая его температуру, чтобы удовлетворить термостатический запрос тепла внутри дома.

Тепловой насос состоит из двух основных частей — «настенной кассеты», которая устанавливается внутри вашего дома, и конденсатора, который остается снаружи вашего дома.Настенные кассетные и конденсаторные блоки теплового насоса соединены линией хладагента.

Внутренняя настенная кассета с термостатическим управлением, обеспечивающая как обогрев, так и охлаждение. Когда поступает запрос на тепло, тепловой насос включает вентилятор в наружном блоке, чтобы начать процесс отвода тепла из воздуха за пределами вашего дома. Линия хладагента передает это тепло к внутреннему блоку, который затем передает тепло воздуху внутри вашего дома через вентилятор внутри настенной кассеты.В режиме охлаждения процесс обратный: тепло выводится из дома, а холодный воздух возвращается внутрь.

В чем преимущество теплового насоса?

Тепловые насосы действительно экономят ваши деньги на расходах на электроэнергию.

Поскольку тепловой насос использует электричество только для выработки энергии, а не для выработки тепла, он обеспечивает чрезвычайно высокий КПД. При использовании традиционного резистивного электрического нагрева — например, электрического плинтуса или обогревателей — количество выделяемого тепла пропорционально количеству используемой электроэнергии: одна единица тепла на единицу электроэнергии для 100% эффективности.

При использовании теплового насоса коэффициент полезного действия резко возрастает, поскольку потребляемая электроэнергия используется только для питания двух вентиляторов (испарителя и конденсатора), компрессора и насоса, чтобы сконцентрировать тепло снаружи и передать его в ваш дом. Благодаря этому тепловые насосы способны обеспечивать более 3 единиц тепла на каждую единицу электроэнергии, используемой при КПД более 300%. Средняя зимняя температура в штате Мэн составляет 37 градусов, поэтому сезонная эффективность Mitsubishi Hyper Heat составляет около 285%

Это означает более низкие счета за электроэнергию для комфортного дома — тепловые насосы очень недороги в эксплуатации, увеличивая ваши счета за электроэнергию в среднем на 75 долларов в месяц за тепловой насос, который постоянно работает в доме.Если вы используете тепловой насос вместе с основной системой отопления, такой как масляная, газовая или электрическая, вы получите дополнительную экономию, используя тепловой насос для компенсации расхода основного топлива: один тепловой насос может компенсировать до 300 галлонов масла. в типичном доме, экономя деньги на дорогих ископаемых видах топлива. Кроме того, тепловые насосы помогут снизить углеродный след вашего дома.

Как тепловой насос влияет на мои счета за отопление и электричество?

Heat Pumps повысит ваши счета за электроэнергию, но снизит ваши затраты на другие виды топлива для отопления.

Каждый отдельный блок (часто называемый индивидуальным) тепловой насос, который используется ежедневно, увеличивает ваш счет за электроэнергию на 50–100 долларов в месяц. Однако тепловой насос соответственно снизит ваши счета за отопительное топливо — для типичного домашнего хозяйства, которое использует 800 галлонов масла в год, тепловой насос может уменьшить количество используемого масла на 300 галлонов. Если нефть стоит 2,75 доллара за галлон, цена за миллион британских тепловых единиц (британских тепловых единиц, стандартная мера тепла в США) составит 28,06 доллара. Чтобы получить такое же количество тепла, 1 миллион БТЕ, от теплового насоса с текущим стандартным тарифом на электроэнергию 14.5 центов за киловатт-час, это будет стоить вам 14,71 доллара. Другими словами, отопление дома с помощью теплового насоса эквивалентно отоплению дома маслом по цене 1,44 доллара за галлон, или на 48% меньше.

Каковы преимущества теплового насоса при использовании солнечной энергии?

Дом с панелью солнечных батарей на крыше

Преимущество солнечных панелей заключается в том, что в течение дня, когда светит солнце, панели на крышах собирают солнечную энергию и преобразуют ее для использования в вашем доме в качестве электричества. Во многих домах энергия, вырабатываемая массивом, которая не используется в доме, возвращается вам вашей электроэнергетической компанией и используется для компенсации вашего счета за электричество в конце каждого месяца. В большинстве домов по-прежнему будет выставляться счет за электроэнергию, использованную в ночное время, во время штормов или в периоды интенсивного использования, например, в очень жаркие периоды лета.

Однако ваш тепловой насос питается от электричества — и когда вы соединяете солнечные панели для электричества с тепловыми насосами для тепла (которые используют электричество для выработки энергии), вы отапливаете свой дом в среднем примерно на 9 центов за кВтч по сравнению с14,5 цента за кВтч без солнечной энергии, что эффективно снижает ваши затраты на эксплуатацию теплового насоса почти на 40% в год.

Правда ли, что тепловые насосы перестают работать, когда становится очень холодно?

Сервисный техник True North с конденсаторным агрегатом теплового насоса

Да, но чтобы тепловой насос полностью перестал работать, должно стать очень, очень холодно.

Различные модели тепловых насосов имеют разные характеристики того, насколько холодно может быть, прежде чем они перестанут быть эффективными.Для этого примера мы будем использовать рейтинг теплового насоса Mitsubishi Hyper Heat ™, который рассчитан на обеспечение достаточной тепловой мощности до -13 градусов по Фаренгейту.

Тепловые насосы рассчитаны на «мощность». В этом примере при температуре 30 градусов тепловой насос легко будет производить 100% своей мощности с максимальной эффективностью. Однако, когда температура начинает падать, начинает падать и мощность, а когда мощность начинает падать, тепловой насос будет «усерднее» поддерживать температуру в доме.Это похоже на то, как вам приходится нажимать на педаль газа, чтобы поднять машину на крутой холм, именно здесь эффективность тепловых насосов начинает падать — больше энергии используется, чтобы производить меньшую мощность.

При использовании теплового насоса Mitsubishi Hyper Heat ™ КПД начинает падать примерно при 2 градусах по Фаренгейту. При -2 градусах вы получите около 87% мощности устройства. А при -13 градусах вы получите около 76% мощности устройства. Неясно, при какой температуре устройство полностью перестанет работать — у нас еще не было достаточно холодного дня, чтобы продемонстрировать это с тепловыми насосами Hyper Heat ™, хотя в некоторых документах Mitsubishi предлагается точка остановки -18 градусов.

В старых домах с меньшей изоляцией, большими потерями тепла или сквозняками тепловому насосу также потребуется больше работать, чтобы компенсировать быструю потерю тепла из-за этих проблем. Однако новые дома часто имеют отличную изоляцию и построены для предотвращения потерь тепла — в этих случаях тепло, создаваемое тепловым насосом, сохраняется внутри дома и помогает тепловому насосу работать с большей эффективностью.

Могу ли я отапливать дом с помощью тепловых насосов без каких-либо других источников тепла?

В некоторых регионах с более теплым климатом тепловые насосы могут быть единственным источником тепла зимой. Однако здесь, в штате Мэн, мы рекомендуем, чтобы в большинстве домов был либо основной, либо резервный источник тепла на очень холодные дни или длительные периоды низких температур, в течение которых тепловые насосы будут иметь проблемы с восстановлением после потери тепла. Этими другими источниками могут быть нефть, газ, пропан, электричество или биомасса. True North предлагает тепло из древесных гранул из биомассы или тепло природного газа для снижения затрат на топливо для отопления и снижения выбросов углерода, которые способствуют изменению климата.

Что такое водонагреватель с тепловым насосом?

Этот водонагреватель с гибридным электрическим тепловым насосом Geospring Pro был установлен в подвале штата Мэн для максимальной эффективности

Водонагреватель с тепловым насосом использует ту же технологию теплового насоса, которая описана выше, для нагрева горячей воды в доме.Водонагреватели с тепловым насосом очень хорошо изолированы, и вода может очень хорошо удерживать тепло — как таковые, водонагреватели с тепловым насосом могут обеспечить горячей водой типичную семью из четырех человек при очень низких эксплуатационных расходах, чаще всего 15 долларов или меньше в месяц.

Есть вопросы? Хотите узнать, подходит ли для вашего дома тепловой насос или водонагреватель с тепловым насосом? Позвоните нам в любое время по телефону 207-221-5677 или напишите нам по адресу [email protected]!

Страница 1 из 11

Сколько стоит замена насоса центрального отопления?

Многие владельцы недвижимости в Неваде полагаются на насосы центрального отопления, чтобы поддерживать тепло в своих домах.К сожалению, со временем тепловые насосы изнашиваются, выходят из строя и требуют замены. Итак, сколько стоит заменить центральный тепловой насос, когда ваш перестанет работать?

На самом деле стоимость замены насосов центрального отопления может варьироваться от 2000 до 9000 долларов. Узнайте больше о возможных расходах здесь. Вы также можете поговорить со специалистом по установке тепловых насосов, позвонив в компанию Ambient Edge по телефону (888) 240-8283.

Сколько стоит замена насоса центрального отопления?

Замена насоса центрального отопления может повлечь за собой различные расходы.Ожидайте, что зарезервируйте средства на покрытие:

  • Ваш новый насосный агрегат отопления . Цены на новые тепловые насосы различаются в зависимости от размера приобретаемого вами агрегата и марки, которую вы выбираете.
  • Затраты на расходные материалы и материалы . Новые тепловые насосы обычно не поставляются со всеми материалами, необходимыми для их работы. Возможно, вам потребуется приобрести дополнительные трубы, фитинги и оборудование.
  • Стоимость установки .Установка нового теплового насоса включает в себя услуги по планированию, подготовке, установке и очистке. Если для вашей установки требуется специальное оборудование, такое как землеройное оборудование для установки геотермального насоса, это также может увеличить расходы.

Знание затрат перед покупкой и планирование установки вашего нового теплового насоса может помочь устранить любые неприятные сюрпризы из процесса установки.

Сколько стоят разные отопительные насосы?

Есть много различных марок тепловых насосов.Некоторые бренды стоят больше, чем другие, а цены на модели в пределах одного бренда будут различаться. Как правило, цены на тепловой насос зависят от системы:

  • HSPF (Сезонный коэффициент производительности отопления)
  • Рейтинг энергоэффективности
  • Уровень звукоизоляции

Кроме того, более крупные тепловые насосы, которые могут надлежащим образом охлаждать большие дома, будут стоить дороже. Хотя цены различаются в зависимости от марки и других факторов, приблизительное представление о стоимости тепловых насосов разных размеров можно получить здесь:

  • Тепловой насос 5 тонн: примерно 1400 долларов
  • Тепловой насос 2 тонны: примерно 1500 долларов
  • 5 тонн Тепловой насос: около 1700 долларов
  • Тепловой насос 3 тонны: около 1800 долларов
  • Тепловой насос 5 тонн: около 1900 долларов
  • Тепловой насос 4 тонны: около 2000 долларов
  • Тепловой насос 5 тонн: около 2200 долларов

Эти затраты являются приблизительными оценка моделей среднего качества, так как разные компании устанавливают широкий диапазон цен на свои тепловые насосы. Некоторые устройства могут стоить более 4000 долларов без учета затрат на установку и оплату труда.

Сколько стоит установка теплового насоса?

Стоимость установки нового теплового насоса будет зависеть от размера приобретаемого вами блока и выбранной вами марки. Стоимость установки может варьироваться от 2200 до 8000 долларов, в зависимости от ваших индивидуальных потребностей.

Вы также должны знать, что геотермальные тепловые насосы обычно дороже в установке, чем воздушные тепловые насосы.Это потому, что геотермальные тепловые насосы могут потребовать обширных земляных работ. Однако они обычно требуют меньшего обслуживания и могут снизить затраты на электроэнергию в долгосрочной перспективе.

Что нужно для замены насоса центрального отопления?

Замена насоса центрального отопления — важное решение. Иногда у домовладельцев нет выбора, если их старый отопительный агрегат выходит из строя. Независимо от того, столкнулись ли вы с чрезвычайной ситуацией или нет, вы заслуживаете профессиональной помощи по установке теплового насоса.

Бригады по установке системы отопления в Ambient Edge могут помочь вам заменить ваш старый насос центрального отопления.Наши технические специалисты:

  • NATE-Certified . Сертификация NATE представляет собой высший стандарт обучения монтажу систем отопления. Вы можете рассчитывать на нашу команду, которая установит ваш новый насос центрального отопления быстро и правильно
  • Доступно круглосуточно . Мы знаем, что иногда установка нового теплового насоса — это аварийная ситуация. Если ваша система отопления отключится в зимние месяцы, вы можете сразу позвонить нам
  • Со 100% гарантией соответствия .Здесь, в Ambient Edge, мы подкрепляем всю нашу работу 100% гарантией удовлетворения, включая замену насосов центрального отопления

. Вы также можете составить график технического обслуживания вашего нового насоса центрального отопления после установки. Правильное обслуживание и уход за вашей системой могут продлить ее работу в оптимальном состоянии, увеличивая время, прежде чем вам потребуется еще раз заменить систему отопления.

Добавить комментарий

Ваш адрес email не будет опубликован.
