схема, плюсы и минусы, отзывы, фото

Факт остается фактом, уже порядком подзабытая, достаточно древняя, но многократно проверенная на практике система отопления Ленинградка в частном доме вновь набирает былую популярность у владельцев загородных домов и небольших дач. Почтенный возраст схемы не помешал хозяевам новых домиков подключить ленинградскую систему отопления, и, как оказалось, подобное решение имеет в себе рациональное зерно.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Современный вариант Ленинградки

Устройство и принцип работы системы отопления Ленинградка

Возраст системы отопления, которая использовалась в домах полвека назад, еще не говорит о том, что принципы, заложенные в конструкции, были неправильными, или раздача тепла была недостаточно эффективной. Не спешите делать выводы, не ознакомившись с основными преимуществами использования схемы разводки Ленинградки, тем более что в некоторых моментах система выглядит даже более привлекательной, чем современные многотрубные контура с котлом.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Правильное устройство отопительного контура по ленинградской схеме

Общая схема устройства классической Ленинградки в одноэтажном частном доме приведена на эскизном рисунке. В нее входят следующие элементы:

  • Котел водяного отопления;
  • Разливная или подающая часть контура с горячей водой;
  • Сборная часть контура отопления для охлажденной воды;
  • Радиаторы или батареи водяного отопления.

Такое разделение на элементы для несложной по своему устройству системы не случайно, в зависимости от способов подключения радиаторов и расположения труб контура можно реализовать несколько различных вариантов ленинградской схемы. Некоторые из них считаются достаточно удачными, но есть и откровенно проблемные. В любом случае система отопления Ленинградка без насоса считается одной из наиболее простых и доступных для изготовления своими руками.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Закольцованный контур по ленинградской схеме

В стандартном исполнении система обогрева представляет собой кольцевой контур из труб, подключенный к отопительному котлу. Через определенные промежутки к трубам горячей воды врезаны радиаторы отопления. По мере того, как вода циркулирует через секции, она охлаждается и одновременно собирается в бак через возвратную систему, так называемую трубу-обратку.

Плюсы и минусы ленинградской системы отопления

Сразу возникает вопрос, если данная схема работает эффективно, то почему от нее отказались в пользу иных конструкций. Проблема заключается в том, что у данной системы отопления обогрева имеется достаточно много отрицательных сторон и буквально две-три положительных.

Привлекательность ленинградской системы разводки контура

Плюсы Ленинградки, как отопительной системы, в сравнении с мелкими недостатками выглядят более весомо и убедительно:

  • За счет простой конструкции ленинградская схема разводки труб обладает невероятной надежностью и выносливостью, даже при небольших ошибках в планировании гравитационная система отопления будет работать и нормально греть дом;
  • Сделать отопление в частном доме на основе Ленинградки не составит особого труда, даже если нет базовых знаний об устройстве и планировании гравитационных или насосных систем обогрева с использованием котла;
  • Наконец, самая важная деталь, – если грамотно выбрать схему и правильно сделать отопление, Ленинградку не нужно будет перенастраивать и балансировать перед началом отопительного сезона.

Примером надежности и стабильности может служить тот факт, что Ленинградка, как система отопления в многоквартирных домах, используется и по сей день.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Важно! Один раз водяной контур будет сбалансирован по расходам горячей воды и запущен в работу, после чего система может функционировать на протяжении десятков лет без риска разморозить любой радиатор, даже самый дальний от котла.

Кроме того, большинство мастеров считают Ленинградскую систему обогрева наиболее простой и менее металлоемкой, как по трубам, так и по системам врезки в отопительный контур. Последнее как бы не имеет особого значения, особенно, если планировать делать своими руками отопление ленинградкой из полипропилена, но то, что объем работы значительно меньше, чем в других конструкциях, — это факт.

Минусы ленинградской схемы

Из отрицательных моментов можно выделить два наиболее значимых:

  • Во-первых, необходимо точно выдерживать рекомендации по планированию системы отопления, любая самодеятельность или несоблюдение условий подключения батарей к трубам контура напрочь нивелируют преимущества схемы;
  • Во-вторых, радиаторы нагреваются и отдают тепло в помещение неодинаково. Те батареи, что расположены ближе всего к горячей стороне котла, нагреваются сильнее всего и выдают максимальное количество тепла, остальные радиаторы оказываются более холодными.

Чтобы выровнять степень нагрева, нужно использовать регулировочные шайбы или вентили на входе в радиатор, а кроме того, нужно правильно выбрать схему подключения батарей к трубам контура.

Типы циркуляции в системе отопления Ленинградка

Как и в любой другой системе обогрева с использованием жидкого теплоносителя, тепло передается из греющего контура котла к радиаторам с помощью потока жидкости. В этом смысле Ленинградка ничем не отличается от иных систем отопления. Хотя максимальная эффективность достигается при использовании классического гравитационного притока воды.

Система отопления Ленинградка с естественной циркуляцией

Классический вариант размещения радиаторов и труб по Ленинградской методике приведен на схеме ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

За счет нижнего подвода к радиатору регистры не забиваются трубным илом

Стандартный вариант отопления Ленинградка в частном доме открытого типа предполагает наличие расширительного бака в верхней точке контура. Горячая вода самотеком перемещается по трубам, последовательно отдавая тепло.

Зачастую хозяева, стремясь сэкономить на обустройстве водяного обогрева, не делают отдельные отводы на вход и выход в радиатор, а подключают батареи по проточной схеме, примерно так, как указано ниже на рисунке.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Такой вариант проще, но его хватает буквально на 4-5 лет работы, дальше систему нужно будет промывать

На первый взгляд, нет никакой разницы, но это не так. Радиаторы, соединенные между собой трубами основного контура без дополнительной врезки в систему разлива воды, эффективно отдают тепло только на первых годах службы. По мере того, как на стенах труб, особенно на входе в регистр, образуются пробки из-за отложений, эффективность теплоотдачи уменьшается в несколько раз. Стоит образоваться на входе пробке хотя бы в одном из радиаторов, как начинает страдать вся система отопления, и водяной котел в том числе, так как проток воды существенно уменьшается.

Еще хуже обстоит ситуация, если радиаторы установлены в разных квартирах многоквартирного дома, и на каждом входе имеется регулировочный кран. В этом случае жильцы ближайшего к котлу помещения, регулируя свою заслонку, могут заморозить батареи в остальных комнатах и квартирах.

Поэтому любители экономить и упрощать Ленинградку впоследствии вынуждены дорабатывать конструкцию:

  • Ставить байпасы;
  • Переделывать ленинградскую версию по закрытой схеме;
  • Использовать принудительное перекачивание воды циркуляционным насосом.

Соответственно вырастут затраты как на отопление, так и на электроэнергию. Кроме того, система лишается своего главного преимущества — высокой надежности отопительного контура. Понятно, что такое отопление в частном доме Ленинградкой закрытого типа будет эффективно греть, пока встроенный насос будет в состоянии разгонять горячую воду по всем помещениям, но сделано это будет явно непрофессиональным способом, так как теряется сам смысл простой и супернадежной схемы.

Система отопления Ленинградка с принудительной циркуляцией

Нельзя сказать, что вариант с использованием дополнительного циркуляционного насоса хуже классической открытой разводки. Например, для загородных домов и даже дач отопление по схеме Ленинградки с насосом будет оптимальным, если хозяева не живут постоянно, а выбираются за город один-два раза в неделю.

В этом случае в систему потребуется врезать байпас, циркуляционный насос и расширительный бачок. В общем система становится более эффективной, но менее надежной и в полной мере зависимой от наличия электроэнергии в дачном поселке.

К положительным качествам можно отнести тот факт, что циркуляционная схема позволит намного быстрее прогреть основательно застывший дом. Понятно, что для таких конструкций приходится отказаться от воды в пользу незамерзающего антифриза для бытовых отопительных приборов. В целом использование антифриза не только улучшает работу Ленинградки, но и эффективно защищает крыльчатку насоса и алюминиевые радиаторы от коррозии.

Схемы подключения системы отопления Ленинградка

Прежде чем пытаться собрать систему по одному из вариантов ленинградской разводки труб, будет правильным обратить внимание на то, каким образом выполняется подключение радиаторов. Кроме того, существуют различия в разводке контура для одноэтажного и двухэтажного здания, действуя по Ленинградской схеме, нужно будет привязывать расположение радиаторов к конкретному типу помещения.

Схема системы отопления Ленинградка для одноэтажного дома

Наиболее оптимальным вариантом для одноэтажного дома будет простая схема с нижним подключением отопительных радиаторов, схема представлена ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

В этом случае по периметру дома укладывается кольцо отопительного контура, называемое еще разливной трубой. Каждая секция врезается к разливу двумя отводами, подключенными к нижним патрубкам радиатора.

Преимущества такого решения:

  • Легко отрегулировать приток воды через батарею, соответственно, можно выставить необходимую температуру, не влияя на работу Ленинградки по однотрубной системе отопления;
  • Относительно просто решаются проблемы с просечками и заменами регистров, для этого не потребуется останавливать работу всего отопительного контура.

Важно! Одной из наиболее важных особенностей подобной конструкции является то, что регистры не забиваются осадочным илом после нескольких десятков лет эксплуатации.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Второй вариант подключения секций считается более энергоэффективным. В этом случае ввод в регистр подключается не в нижнем, а в верхнем приточном фланце радиатора. Такая схема называется еще диагональной, на самом деле вся зона, расположенная под проводом, оказывается мертвой, приток воды через нижний угол батареи получается минимальным, поэтому эффективность такого решения под большим вопросом. Для самопроточной или гравитационной системы подобный вариант лучше не использовать, тогда как для насосных или закрытых конструкций диагональное подключение может использоваться без ограничений.

Схема ленинградской системы отопления для двухэтажного дома

На приведенном ниже рисунке выполнен эскиз или схематическое изображение, как может выглядеть классический вариант Ленинградки для частного дома с мансардой или вторым этажом.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Однотрубный вариант контура

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

В этом случае нижний этаж будет прогреваться неравномерно, ближайшее к котлу помещение будет нагреваться сильнее всего, а радиаторы на обратке окажутся наиболее холодными. Второй этаж будет нагреваться более-менее равномерно.

Чтобы избавиться от перекосов в подаче тепла, используют Ленинградку с двухтрубной системой отопления. Один из таких вариантов указан на схеме ниже.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Двухтрубный вариант Ленинградки

Формально подвод тепла в контур выполняется в срединной части кольца, поэтому распределение горячей воды происходит более-менее равномерно, а остывшая часть потока сбрасывается в обратную трубу в нейтральной точке.

По мнению большинства экспертов, это наиболее оптимальный вариант построения Ленинградской системы отопления для двухэтажных зданий.

Ленинградская система отопления многоэтажного дома

Кольцевая система подачи тепла может использоваться в зданиях в 3-5 этажей. Основное отличие системы отопления в многоквартирном доме на основе Ленинградки заключается в том, что подача воды выполняется первоначально на самый верхний этаж, откуда горячий поток последовательно под собственным весом перетекает по радиаторам нижестоящих радиаторов.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Схема для многоэтажного дома

Такое планирование обусловлено тем, что верхняя часть многоэтажных зданий, как правило, сильнее охлаждается из-за более сильной ветровой нагрузки, в этом смысле Ленинградка оказывается более оптимальной и эффективной.

Диаметры труб для системы отопления Ленинградка

Наилучшим материалом для отопительного контура по ленинградскому варианту разводки труб будет полипропиленовая труба с армированным стекловолокном подслоем. Для двухэтажных зданий потребуется специальная полипропиленовая труба «стаби» с армированием алюминиевой фольгой.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Если планировать систему с естественной циркуляцией, то диаметр разливной трубы можно ограничить в 1,5 дюйма. Тогда отводы на ближайшие к котлу алюминиевые радиаторы достаточно спаять из 20-й трубы, а на самых дальних батареях ставят подводы с сечением, увеличенным на 30%.

Для принудительной циркуляции расчет сечения труб выполняют по секундному расходу воды, обычно диаметр получается на 30-35% меньше, чем в первом случае.

Особенности монтажа системы отопления Ленинградка

Для того чтобы схема работала, необходимо соблюдать несколько условий. Во-первых, трубы придется укладывать с уклоном. Первая половина контура выполняется с отрицательным углом наклона, обратная – с положительным.

Однотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видеоОднотрубная и двухтрубная система отопления Ленинградка: схема, монтаж, видео

Во-вторых, система будет работать только при наличии кранов Маевского или вентилей для сброса воздуха, даже если в контур включены байпас и циркуляционный насос. Кроме того, Ленинградка практически не работает при использовании накопительного бойлера.

Заключение

Система отопления Ленинградка в частном доме идеально работает для больших помещений. Например, если в загородном коттедже нет деления на несколько комнат, а жилое пространство оформлено по типу студии или охотничьего домика. Поэтому еще одно название Ленинградки, уже порядком забытое, – барачное отопление. Это означает, что даже в условиях низкой температуры воздуха разморозить котел и батареи практически невозможно.

Отзывы о системе отопления Ленинградка

Сафиулин Шамиль, 65лет, г. Уфа:

Сделал отопление по Ленинградке в бане, подсобке и пристроенной летней кухне, котел стоит в доме, трубы стальные. Зимой даже без насоса греет так, что приходится открывать двери. Сама по себе система неплохая, но трудно регулировать раздачу тепла кранами. Когда баню грею, по нескольку раз приходится бегать в дом, чтобы убавить или добавить газа, а так горя не знаю.

Малахов Алексей, г. Санкт-Петербург:

Случайно разморозил старую систему со встроенным насосом, хотя специалисты говорили, что с байпасом и расширительным баком батареи заморозить нельзя. Оказалось, что в поселке выключили свет на сутки, и все размерзлось. Мой совет – выбрасывайте насос, ставьте открытый бак, а сами трубы только пластиковые. Не будут гудеть батареи, и можно не бояться разморозить отопление.

особенности схем, однотрубная, своими руками

Содержание статьи:

Отопительная система «Ленинградка» – это популярный, экономичный и несложный способ обогрева небольших площадей. Такой метод известен еще со времен СССР и применяется до сих пор. Подходит для установки в постройках с одним или двумя этажами. Сделать однотрубную схему отопления можно самостоятельно. Для этого нужно разобраться с принципами работы, основными техническими характеристиками и технологией монтажа.

Принцип действия

Ленинградка – классическая схема отопления

Классическая система «Ленинградка» – это набор отопительных устройств, которые соединены единым трубопроводом. По всему контуру циркулирует теплоноситель, в роли которого выступает вода или антифриз. При появлении нового отопительного оборудования систему усовершенствовали, сделали ее управляемой и расширили функционал.

В зависимости от того, как расположен трубопровод, отопительная схема делится на две группы:

  • горизонтальная;
  • вертикальная.

Расположение труб может быть верхним и нижним. В первом случае эффективность теплоотдачи выше, но монтаж сложнее. Нижнюю установку системы производить проще, при этом обязательно нужно ставить насос.

Циркуляция носителя тепла в контуре может осуществляться двумя способами – естественным и принудительным с помощью насоса. Также системы бывают закрытые и открытые.

Рекомендуемое число отопительных устройств при установке системы «Ленинградка» – 5. Это значение можно увеличить до 6-7, предварительно выполнив соответствующие расчеты. Установка большего числа радиаторов не будет эффективной, а ее стоимость будет неоправданно высокой.

Можно сделать отопление в частном доме «Ленинградка» своими руками. Схема сборки, выбор типа циркуляции зависят от индивидуальных характеристик строения.

Преимущества и недостатки

Система лучше всего подходит для одноэтажных домов небольшой площади

Отопительная система «Ленинградка» имеет свои положительные и отрицательные стороны. К плюсам относятся:

  • Простота схемы разводки и монтажа. Существенно снижен объем монтажных работ. Можно произвести установку, не прибегая к помощи специалистов.
  • Высокий КПД.
  • Экономичность. Расход труб ниже на 30%, чем у других отопительных систем. К тому же не требуется покупка дорогого оборудования.
  • Внедрение регулировочных элементов (байпасы, шаровые краны) позволило усовершенствовать схему и отрегулировать температурный режим в разных помещениях.
  • Добавление новых элементов позволяет проще производить ремонт и замену, не отключая всю систему отопления в доме.
  • Универсальность. Система может применяться в одно- и двухэтажных домах. Разница в схемах будет небольшой.
  • Надежность. Отопительная система будет функционировать без сбоев.
  • При нижнем расположении в строении с одним этажом можно спрятать трубы в толщу пола. При этом важно соблюдать меры теплоизоляции и герметичности соединений.

«Ленинградка» хорошо зарекомендовала себя в одноэтажках с небольшой площадью.

К основным минусам относят сложность расчетов. Количество секций, диаметры труб зависят от многих параметров, включая индивидуальные особенности дома, поэтому могут появиться проблемы с правильным определением параметров. Также сложности возникают и при балансировке системы. Для ее выполнения может потребоваться дополнительное оборудование и проведение ремонтных работ. Систему невозможно провести в крупных многоквартирных домах из-за ее неэффективности.

Важно учитывать, что горизонтальная «Ленинградка» не дает возможности подключения теплых полов или сушилок для полотенец.

Особенности каждой схемы

Самотечная горизонтальная схема

Горизонтальная и вертикальная системы отопления имеют свои особенности и применяются в разных типах зданий. С ними нужно ознакомиться, прежде чем выбирать подходящую.

Горизонтальная схема

В маленьких одноэтажных домах целесообразно ставить именно горизонтальную схему «Ленинградки». Заранее необходимо учесть, что все нагревательные приборы должны находиться на одном уровне.

Простейшая схема состоит из следующих компонентов:

  • Обогревательный котел. Он подсоединяется к системе подачи воды и канализации. Может использоваться газовый, дровяной или электрический.
  • Расширенный бак с патрубком. Необходим для открытой системы. Из патрубка вытекают излишки жидкости, появляющиеся при закипании в котле.
  • Насос. Отвечает за циркуляцию теплоносителя по контуру.
  • Трубопровод для горячей воды и отвода охлажденного носителя тепла.
  • Радиаторы с кранами Маевского. Необходимы для выпуска лишнего воздуха.
  • Фильтр для воды. Позволяет собрать мелкие острые частицы, которые могут повредить трубопровод изнутри.
  • Шаровые краны и байпасы. При открытии одного контур заполняется водой, второй – секретный для слива воды.

Все батареи можно соединить снизу или выполнить диагональное подключение. Оно отличается повышенной эффективностью. Теплоноситель поступает с верхней части, а выходит с обратной стороны снизу.

Такая схема имеет недостатки. В случае необходимости ремонта придется полностью отключать всю отопительную систему и сливать воду. Также в приведенной схеме нет возможности регулировки теплоотдачи батарей.

Решить перечисленные проблемы можно путем применения усовершенствованной схемы с шаровыми кранами, помещенными в трубопровод, и байпасами с игольчатыми клапанами в нижней трубе. Эти механизмы дают возможность прекратить подачу теплоносителя в радиаторную батарею. При необходимости демонтажа не требуется перекрытие всего контура, достаточно лишь перекрыть краны. Через байпасы вода будет циркулировать по нижней трубе. Они также служат для регулирования количества теплоносителя в радиаторе.

Система с принудительной циркуляцией

Закрытая горизонтальная система «Ленинградка» с принудительной циркуляцией работает по другому принципу. Здесь подача горячей воды или антифриза осуществляется через коллекторную трубу. Она собирает остывшую жидкость и переводит ее в котел для отработки. При такой схеме вся система находится под давлением из-за закрытого бака. Кроме того, есть элементы контроля и управления:

  • Предохранитель. Выбирается по техническим характеристикам котла – давлению.
  • Отвод воздуха. Выводит излишки воздушных масс из системы.
  • Манометр. Позволяет регулировать и измерять давление в контуре. Оптимальное значение составляет 1.5 атмосфер, показатель может варьироваться в зависимости от модели. Все данные прописаны в документации к системе.

При использовании горизонтальной системы есть возможность контроля и регулировки параметров за счет автоматизации.

Вертикальная схема

Вертикальная схема

В двухэтажных домах с небольшой площадью ставятся вертикальные системы «Ленинградка». Они также бывают открытые и закрытые с двумя видами циркуляции. Отопление с циркуляционным насосом работает по схожему алгоритму.

Вертикальная схема с естественной циркуляцией закрытого вида работает следующим образом:

  • Трубопровод монтируется в верху стены под определенным наклоном.
  • Носитель тепла передается из котла в бак.
  • Из него пол давлением вода перемещается в трубы и радиаторы.

Котел при этом должен монтироваться ниже уровня установки радиаторов, тогда эффективность работы будет выше.

Естественная и принудительная циркуляция

Есть две системы движения теплоносителя в контуре – самотечная и с использованием насоса. Они имеют разный принцип действия, положительные и отрицательные черты.

Для организации естественного движения воды в контуре нужно проделать сложную работу по расчету углов наклона, диаметра труб, длины водопровода. Система должна работать бесперебойно и эффективно в одноэтажном доме. В зданиях с большим числом этажей схема будет неэффективной.

Система с естественной циркуляцией выглядит менее эстетично, так как размеры труб для ее реализации больше, чем при работе от насоса. В помещении с самотечной схемой должен иметься подвал, в который будет установлен котел. Бак ставят на хорошо утепленном чердаке.

Недостатки естественной циркуляции:

  • При установке в двухэтажных домах батареи наверху греют лучше, чем на нижних этажах. Для частичного устранения проблемы устанавливают краны и байпасы. Также на первом этаже устанавливают радиаторы с увеличенным числом секций.
  • Удорожание системы. Связано с увеличением количества расходного материала.
  • Нестабильность работы. Качество зависит от напора воды и других факторов, которые не оказывают влияния при использовании циркуляционного насоса.
  • Сложность расчетов. Минимальное отклонение от нормы может испортить функциональность всей системы.

Самотечная система не подходит для установки в домах мансардного типа. Это связано с невозможностью ровного расположения трубы при отсутствии полноценной крыши.

Система с насосом отличается надежностью и стабильностью работы. Монтаж такой схемы проще, так как не требуется проведение точных расчетов углов наклона трубопровода.

Особенности монтажа

При скрытом монтаже нужна теплоизоляция стен

Обустройство однотрубной системы «Ленинградка» требует внимательность при расчетах и исполнении. Для ее внедрения необходимо заранее вычислить размеры труб, количество секций в радиаторе, подготовить помещения и сделать ряд других работ.

Система состоит из следующих обязательных элементов:

  • котел;
  • трубопровод;
  • секции отопительных батарей;
  • бочок расширительный;
  • тройники.

Если будет организована система отопления «Ленинградка» с принудительной циркуляцией, потребуется еще насос. Чтобы улучшить возможности, применяются шаровые краны (по 2 штуки на одну батарею) и байпасы с игольчатым клапаном.

Главная магистраль может монтироваться в плоскость стены или по ее поверхности. При нахождении внутри стен, пола или потолка важно сделать качественную теплоизоляцию. В ином случае будут возрастать тепловые потери и температура в радиаторах будет ниже. Это связано с микротрещинами, которые образуются в процессе штробления стен.

Заранее выбирается место установки расширительного бака и котла. Бак следует ставить выше уровня радиаторов – например, на чердаке. Котел обычно монтируют в подвале.

Выбор материалов

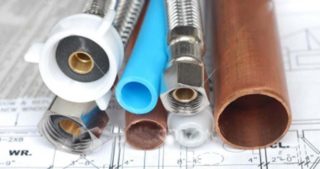

Трубы выбирают с учетом протяженности магистрали, температуры теплоносителя, способа монтажа

От материала труб зависит количество тепла в радиаторе. Обычно используются полипропиленовые или металлические изделия.

Отопление в частном доме из полипропиленовых труб «Ленинградка» легко сделать своими руками. Важно учесть, что такие трубы не подходят для монтажа в домах, расположенных в северных регионах. Это связано со свойствами материала. Полипропилен плавится при достижении +95°С, из-за чего возрастает риск разрыва труб при максимальной теплоотдаче системы.

Металлические изделия монтируются сложнее, так как требуется сварка компонентов, но их качество и надежность находятся на высоком уровне. Они способы выдерживать высокие температуры. Отличаются долговечностью.

Диаметр трубы зависит от количества обогревателей. Если в доме будет установлено 4-5 радиаторов, нужны трубы с диаметром 25 мм и байпас на 20 мм. При числе батарей, равном 6-8, выбирается магистраль 32 мм и байпас на 25 мм. В случае создания самотечной системы покупаются трубы с диаметром 40 мм и более. Размер также зависит от количества батарей в схеме.

При выборе количества секций радиаторов нужно учитывать, какую долю тепла будет получать то или иное отопительное устройство. Максимальный КПД будет отмечен в первой батарее. В ней температура воды понижается минимум на 20°С. Во второй радиатор попадает уже более холодная вода, из-за чего понижается КПД. Для компенсации потерь тепла следует увеличить число секций радиаторов. На первый учитывается 100% от всей мощности, на последующие уже 110%, 120% и более.

Соединение элементов и труб друг с другом

Байпас служит для бесперебойной работы системы отопления

В собранную магистраль встраиваются байпасы. Они изготавливаются отдельно с отводами, расстояние между которыми рассчитывается с погрешностью 2 мм. Допускается наличие люфта на подравнивание 1-2 мм. При повышении этого расстояния система может протечь. Для определения точных размеров в радиаторе выворачиваются угловые вентили, между центрами муфт измеряется расстояние.

К отводам нужно приварить или присоединить тройники. Одно отверстие должно отводиться под байпасы. Второе выбирается по расстоянию между центральными осями отводов.

Сварка частей

Металлические трубы соединяются методом сварки. Для этого мастер должен иметь специальное оборудование и навыки работы с ним. В ином случае монтаж следует доверить профессионалам.

При сварке важно следить за тем, чтобы не образовывался внутренний наплыв. Это приведет к уменьшению количества теплоносителя, который попадает в радиатор. При образовании наплывов работу следует переделать.

После сварки всей частей радиаторы помещаются на стену при помощи угловых вентилей и муфт. В штробы укладываются байпасы с отводами. Измеряется их длина, отрезается лишнее.

Заключительные работы

Перед пуском системы отопления необходимо убрать лишний воздух. Для этого открывают краны Маевского. Важно провести визуальный осмотр всех соединений.

После этого выполняется тестирование собранной схемы и выполнение балансировки. Температуру следует выровнять во всех радиаторах при помощи игольчатого клапана.

Схема отопления Ленинградка — устройство для частного дома, особенности подключения системы, фотографии +видео

Содержание:

1. Особенность схем отопления Ленинградка

2. Преимущества модернизации ленинградской системы

3. Особенности горизонтальной системы Ленинградка

4. Особенности вертикальной системы Ленинград

5. Достоинства и недостатки ленинградской системы

6. Особенности монтажа Ленинградки

Обеспечить комфортное проживание в собственном доме невозможно без создания надежной и эффективной системы теплоснабжения. Поэтому так важен выбор варианта отопительной конструкции. Также следует учитывать цену материалов для монтажа и стоимость последующей эксплуатации.


схемы отопления частного дома ленинградка

По утверждению специалистов, в индивидуальном строительстве самой востребованной является система отопления Ленинградка – схема монтажа ее отличается простотой.

С помощью такого конструкционного решения можно организовать обогрев любого дома, при этом значительно сэкономив на приобретении материалов и монтажных работах. В процессе эксплуатации ленинградской системы отопления у жильцов имеется возможность регулировать уровень теплоснабжения отдельно в каждой комнате и тем самым создавать в них оптимальный микроклимат.

Особенность схем отопления Ленинградка


Прежде всего, следует отметить, что схема системы отопления Ленинградка – однотрубная. Принцип разводки теплоснабжающее магистрали состоит в том, что на контуре путем последовательной установки располагают отопительные приборы. По ним подогретый теплоноситель перетекает из одного радиатора в другой (подробнее: «Схема однотрубного отопления частного дома закрытого типа на примерах»).

Схема подключения отопления Ленинградка может иметь либо горизонтальную, либо вертикальную, а также верхнюю или нижнюю разводку трубопровода, в чем их различия видно на фото. Определиться с выбором, какой способ будет востребован, владельцу недвижимости следует на этапе проектирования (прочитайте: «Какая схема подключения радиаторов отопления оптимальна»).

Используется схема отопления Ленинградка для двухэтажного дома максимум. Здания, имеющие больше этажей, при помощи такой конструкции не обогревают. Принцип действия ленинградской системы заключается в следующем: нагретый теплоноситель от котла (газового, электрического) направляется в подающую линию, проложенную по всем помещениям дома. Затем вода (антифриз) возвращается в котел.

Таким образом, контур получается замкнутым, а теплоноситель проходит по нему полный цикл.


схема системы отопления ленинградка

В каждой комнате монтируют радиаторы отопления и подключают их к подающему трубопроводу. Для обеспечения эффективного нагрева помещений их может быть разное количество в зависимости от потребностей.

При разработке схемы отопления частного дома Ленинградка предусматривают или естественную циркуляцию теплоносителя, или принудительный вариант (подробнее: «Ленинградская система отопления: схема, устройство, монтаж»). Второй способ реализуют путем установки специального насоса. Современные технологии предполагают использование в схеме различной запорной арматуры и приборов, осуществляющих контроль над функционированием отопления. Безусловно, что их установка приводит к удорожанию реализации проекта, но с другой стороны эффективность системы значительно возрастает.

Преимущества модернизации ленинградской системы

Установив в систему Ленинградка современные устройства можно получить ряд преимуществ:

  1. Появляется возможность регулировать температурный режим в каждой комнате и подсобных помещениях. Например, повысить обогрев до максимума или понизить до минимальных значений. При этом не рекомендуется полностью отключать отопление, иначе помещение невозможно поддерживать в надлежащем состоянии.
  2. Несмотря на снижение или повышение степени нагрева каждого отопительного прибора, это не влияет на работу системы в целом и ее отдельных элементов.
  3. Когда появляется необходимость в ремонте отдельно расположенного радиатора, его можно будет отключать. Одновременно все остальные батареи продолжат свое функционирование в прежнем режиме и обогрев частного домовладения не пострадает.


схема отопления ленинградка для двухэтажного дома

Особенности горизонтальной системы Ленинградка

Если запроектирована горизонтальная схема отопления Ленинградка частного дома, то при разводке труб следует учитывать некоторые нюансы:

  1. Магистральный трубопровод нужно укладывать в плоскость пола. Трубы размещают или поверх напольного покрытия или под ним. В последнем варианте потребуется теплоизоляция трубопровода, в противном случае потери тепла в системе будут большими.
  2. Монтаж разводки труб выполняют до того, как укладывают напольное покрытие вне зависимости от варианта их укладки.
  3. Когда делают однотрубное водяное отопление Ленинградка – схема размещения поверх пола может видоизменяться (прочитайте: «Схема водяного отопления частного дома — возможные виды расчета»).
  4. Подающую часть трубопровода необходимо устанавливать с небольшим уклоном в направлении движения теплоносителя в сторону отопительных радиаторов.
  5. Все батареи надо монтировать на одном уровне и на каждом приборе следует поставить краны Маевского, предназначенные для удаления воздуха, который может попасть в систему при заполнении ее жидким теплоносителем.

Особенности вертикальной системы Ленинград

Когда планируется вертикальная схема отопления Ленинградка, требуется установка циркулярного насоса. Как показала практика, его отсутствие самым негативным образом отражается на работе отопительной системы (прочитайте также: «Вертикальный радиатор отопления — стильно и эффективно»).

Среди преимуществ вертикальной разводки труб следует отметить:

  • быстрый нагрев радиаторов;
  • равномерное распределение нагретого теплоносителя по всем элементам контура;
  • возможность монтировать трубы меньшего диаметра.


схема отопления одноэтажного дома ленинградка

Что касается недостатков вертикальной схемы разводки отопления частного дома, то он один – необходимость приобретения циркулярного насоса, что требует дополнительных затрат на его покупку и оплату потребляемой им электроэнергии. Если отключится электричество, насос не сможет работать.


Когда реализуется вертикальная схема отопления одноэтажного дома Ленинградка, расстояние от нагревательного котла до последнего радиатора не может превышать 30 метров. Во всем остальном, в том числе относительно монтажа дополнительных приборов, эта система аналогична горизонтальному варианту.

Достоинства и недостатки ленинградской системы

Как и всякая отопительная система, Ленинградка имеет достоинства:

  • экономичность реализации проектного решения, как в части материалов, так и относительно стоимости проведения работ;
  • доступность элементов отопительной конструкции. Все комплектующие системы – котел, трубы, арматура (регулирующая, запорная и контролирующая) всегда имеются в широком ассортименте в специализированной торговой сети;
  • недорогая эксплуатация;
  • простота проведения ремонта;
  • несложность монтажных работ – сделать ленинградскую отопительную систему можно самостоятельно. Главное разобраться со схемой разводки после ознакомления с информацией на данную тему;
  • наиболее эффективна схема отопления двухэтажного дома Ленинградка (прочитайте также: «Оптимальная схема разводки отопления двухэтажного дома»).




схема подключения отопления ленинградка

Имеющиеся у системы недостатки поддаются нивелированию:

  • при использовании схемы с естественной циркуляцией теплоноситель распределяется неравномерно. Устранить недостаток поможет наращивание дополнительных секций на радиаторах в самых дальних помещениях;
  • при горизонтальной разводке труб установить полотенцесушители или систему «теплый пол» не удастся;
  • конструкция эффективно работает только при наличии циркулярного насоса. Благодаря этому прибору увеличивается давление и степень обогрева.

  Однотрубная схема отопления, детали на видео:


Особенности монтажа Ленинградки

  1. Трубопровод монтируют по периметру здания.
  2. Обязательно наличие расширительного бака. Он необходим для создания небольшого давления внутри трубопровода и таким образом обеспечивается равномерное передвижение теплоносителя.
  3. Радиаторы в магистраль врезают одним из двух способов. Первый из них – нижний – предполагает подключение по расположенным внизу входным отверстиям. Второй вариант называется диагональным: вход теплоносителя идет от нижнего патрубка, а выход происходит с верхнего отверстия.
Однотрубная система отопления ленинградка и принцип ее работы

Строительство собственного дома — дело ответственное. Владельцу участка предстоит решить множество важных задач, одна из которых — это организация автономного обогрева. Сделать его можно по-разному. Но чаще всего для этих целей используют однотрубную систему отопления «ленинградка». Смонтировав ее еще на этапе строительства, можно впоследствии самостоятельно создавать комфортный микроклимат в доме, контролируя температуру обогрева.

Особенности схемы

Схема отопления Ленинградка

Чем ленинградка отличается от других систем? Тем, что при ее создании применяется однотрубная схема разводки магистрали. Она в последовательном порядке соединяет все радиаторы, расположенные в каждой комнате. Последовательность может быть собрана как в вертикальном, так и в горизонтальном направлении. Выбор устройства происходит еще на этапе капитального ремонта или на первом этапе внутренней отделки дома.

В качестве теплоносителя чаще всего используется горячая вода, реже антифриз. С точки зрения монтажа однотрубная система является самой простой. Поэтому именно ее выбирает тот, кто собирается работать над отоплением частного дома самостоятельно. Перечислить основные элементы описываемой системы очень просто. Это котел, батареи, расширительный бак и трубы.

Котел устанавливается в подсобном помещении, и от него прокладывается подающая линия. Она тянется к первому радиатору, от него к другому, и так постепенно обвязываются все отопительные приборы, после чего магистраль возвращается к котлу. Создается замкнутая система, по которой циркулирует теплоноситель. Он может двигаться естественным образом — тогда необходимо устанавливать магистраль под определенным уклоном. А можно организовать циркуляцию при помощи насоса. В этом случае ленинградка становится энергозависимой.

Стандартная схема может быть дополнена не только насосом, но и клапанами, термостатами и вентилями, обеспечивающими балансировку. Что это дает? Увеличение эффективности системы отопления и возможность контролировать температурный режим. Иногда некоторые комнаты в частном доме пустуют, и нет необходимости их протапливать основательно. Термостаты помогут уменьшить здесь температуру и не тратить топливо впустую. Эти же элементы помогут повысить температуру там, где это необходимо, например, в детской комнате, когда за окном стоит зимняя стужа.

Ленинградка, она же однотрубная система, усовершенствованная и доукомплектованная описываемыми элементами, позволяет повышать или понижать температуру в отдельной комнате, не затрагивая другие отопительные приборы в соседних помещениях. Использование затворных кранов и байпасов делает возможным ремонт радиатора или его замену без выключения всей системы.

Горизонтальная или вертикальная схема?

Многих интересует вопрос, какая схема — горизонтальная или вертикальная — лучше? Какую проще собирать своими руками в частном доме? Ответить можно, лишь узнав, в чем отличия их монтажа.

При горизонтальной схеме однотрубная система укладывается строго в плоскости пола. Трубы можно утопить в нем, а можно положить поверх финишного напольного покрытия. Если выбирается первый вариант, придется делать надежную теплоизоляцию основания. В противном случае потери теплоотдачи будут колоссальными, а система отопления в частном доме будет работать вхолостую.

Укладывать трубы своими руками на пол проще. На этом можно сэкономить, отказавшись от изоляции основания. Трубы просто располагаются с некоторым наклоном так, чтобы вода могла самостоятельно циркулировать. Этот принцип необходимо учитывать даже в том случае, если теплоноситель циркулирует при помощи насоса. Зачем такие сложности?

Отопление с насосной циркуляцией

Дело в том, что при отключении электричества насос работать не будет, и установка байпаса поможет переключить теплоноситель с принудительной циркуляции в режим естественного тока. Правильно выполненный уклон позволит эксплуатировать систему в двух режимах.

Обратите внимание! Описываемая схема однотрубной магистрали будет успешно работать только в том случае, если все радиаторы в комнатах установлены на одном уровне. Целесообразно сразу смонтировать на каждом отопительном приборе краны Маевского. Перед началом отопительного сезона они позволят стравить воздух из системы и запустить ее в работу.

Установить вертикальную ленинградку можно, используя лишь принудительную циркуляцию. Специалисты отмечают, что вертикальный способ сборки работает более эффективно, чем горизонтальный. Батареи прогреваются лучше, теплоотдача ставится сильнее, но такая схема будет энергозависимой.

Можно ли использовать естественную циркуляцию? Можно, но для этого необходимо взять трубы большего диаметра и провести их монтаж своими руками под определенным уклоном. Замечено, что вертикальная схема плохо вписывается в современный декор интерьера.

Обратите внимание! Выбирая вертикальную схему, необходимо учитывать, что ленинградка не может быть длиннее 30 метров. Здесь также можно использовать байпасы, чтобы впоследствии легко было выполнять точечный ремонт системы, не отключая всю ее полностью.

Особенности монтажа

Монтаж системы отопления

Существуют характерные особенности, которые присущи исключительно однотрубной системе отопления:

  1. Прокладывать трубопровод нужно строго по периметру всего дома. Существующая схема замыкается на котле. Недалеко от него проводится врезка, и устанавливается вертикальная труба, которая ведет к расширительному баку.
  2. Использование расширительного бака обязательно. Он создает в системе необходимое давление.
  3. Радиаторы устанавливаются на одинаковой высоте и подключаются к системе последовательно двумя способами — нижним и диагональным.
  4. Принцип работы ленинградки заключается в следующем. Используется закон физики, основанный на разной плотности горячей и холодной жидкости. Горячий теплоноситель, попав в замкнутую систему, стремится занять наивысшую точку, легко вытесняя холодную воду.
  5. Протекание подобных процессов возможно лишь при эффективном нагревании воды и возможности ее быстрого остывания.

Ключевые преимущества и недостатки ленинградки

Универсальных и одновременно идеальных систем организации отопления не бывает. И у однотрубной схемы есть преимущества и недостатки.

Рассмотрим сначала плюсы:

  • Главное преимущество — возможность спрятать подающие трубы в пол и установить их под дверь.
  • Возможность выполнить сборку системы самостоятельно, используя минимальное количество элементов.
  • Отсутствие трудоемких процессов, что позволяет максимально снизить стоимость работ.
  • В собранном виде однотрубная схема состоит из минимума торчащих труб, а что увеличивает эстетическую составляющую сборки.
  • Ленинградку можно одновременно подключать к двум отопительным котлам. Поэтому легко охватить большой дом одним кольцом, включив в него систему теплого водяного пола.
  • При условии существования байпасов легко выполнить своими руками ремонт радиаторов.

Установка радиатора отопления в доме

Недостатки у системы есть, но их легко можно устранить, собрав своими руками правильную однотрубную систему отопления частного дома. Чтобы во всех радиаторах была одинаковая температура, необходимо установить в конце системы батареи с большим количеством секций. Это поможет уровнять температуру везде.

Обратите внимание! Выбирая горизонтальную прокладку, нельзя устанавливать в ванной комнате полотенцесушители и монтировать в систему водяной теплый пол.

Для нормального функционирования ленинградки необходимо увеличивать давление теплоносителя. Поэтому использование циркуляционного насоса желательно. Увеличить давление можно, подняв температуру теплоносителя. Но в этом случае увеличится и расход топлива.

Обобщение по теме

Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.

Однотрубная ленинградская система отопления: схема для частного дома

С ростом частного домостроения возрос интерес к автономным системам отопления. Разработанные в далекие советские времена однотрубные схемы в связи с этим были переработаны и усовершенствованны. Их эффективность возросла за счет применения прогрессивного оборудования и новейших материалов, выдерживающих большие нагрузки и имеющие большой срок эксплуатации. Одной из популярных стала ленинградская система отопления частного дома, в упрощенном варианте — «ленинградка».

Особенности устройства

Принцип работы всех однотрубных типов отопления состоит в движении теплоносителя по замкнутой цепочке последовательно соединенных между собой обогревающих приборов. Батареи в таких схемах имеют два отвода, сквозь которые циркулирует сквозной поток воды, а магистраль одновременно выполняет функции подающего и обратного трубопровода.

ленинградская система отопления
Проходя через нагревающий котел, жидкость на каждом витке снабжает радиаторы теплом, увлекая за собой уже успевшие остыть массы. Температура обогрева зависит от уровня нагревания теплоносителя, интенсивности его движения по контуру.

Однако достичь одинаковой температуры во всех батареях проблематично. Наибольший градус воды всегда будет присутствовать в приборах ближе к выходу из котла и понижаться по мере удаленности от источника подогрева. Чтобы добиться равномерности тепла во всех помещениях, в радиаторах от комнаты к комнате постепенно увеличивают количество секций, последний из них имеет самые большие размеры.

От своих конструктивных собратьев «ленинградка» отличается:

  • горизонтальной нижней разводкой;
  • подключением отопительных приборов по обе стороны трубопровода.

Ленинградская система эффективна для одно- и двухэтажных домов при использовании 5 радиаторов. Большее количество — от 6 до 8 приборов, требует тщательного расчета мощности ведущих элементов системы. Дальнейшее увеличение числа батарей, секций с усложнением схемы себя не оправдывает.

Основные элементы

Схема устройства «ленинградки» проста и требует, по сравнению с другими (двухтрубными), минимума исходных материалов. При желании, наличии базовых знаний произвести монтаж батарей, соединение, подключение радиаторов отопления можно своими руками, что тоже позволяет экономить средства.

Для функционирования однотрубной системы отопления с естественной циркуляцией «ленинградки» необходимы:

  1. Котел: газовый или электрический.
  2. газовый котел

  3. Расширительный бачок — резерв для накопления теплоносителя и добавления его в систему.
  4. Расширительный бачок закрытого типа

  5. Отопительные устройства: радиаторы, батареи.
  6. батарея отопления

  7. Трубы — для магистрали подбираются в 2 раза большего диаметра, чем для подводки.
  8. Вентили — для слива воды, заполнения контура, аварийные.
  9. Канализационный слив.

Модернизация системы

Применение технологий 21 века, учитывая все плюсы и минусы схем, повышает эффективность обогрева однотрубкой на 30% по сравнению с двухтрубным отоплением, финансовые затраты при этом снижаются на 15%. Современное оснащение обеспечивает стабильность, безопасность работы, удобный температурный контроль как всей системы, так и ее отдельных участков.

К элементам модернизации относят:

  1. Термостатические балансировщики — датчики, клапаны, вентили, которые регулируют поток теплоносителя, а при необходимости полностью перекрывают поступление жидкости в радиатор.
  2. термостатный клапан

  3. Шаровые краны — устанавливаются на подводке и отводке отопительных устройств, что позволяет производить их отключение без прерывания работы всей системы.
  4. кран шаровый для отполения

  5. Кран Маевского — врезается в батареи для извлечения воздуха вручную. Существуют автоматические системы для выполнения этой задачи.
  6. кран маевского

Циркуляция теплоносителя

В качестве теплоносителя применяются: вода, спиртовой раствор или антифриз. Движение по трубам предусмотрено как естественное, так и принудительное — с одним или несколькими насосами.

Естественная циркуляция

Самотек обеспечивается свойствами жидкости расширяться при увеличении температуры. В котле горячая вода, так как имеет меньшую плотность, вытесняется холодной наверх, начинается перемещение по системе. Остывая и увеличивая плотность, она стремится в начальную точку, к котлу. Таким образом замыкается контур.

разводка труб с с естественной циркуляцией

Напор обеспечивается:

  1. Разницей температур внутри системы и в помещении. Чем прохладнее в доме, тем быстрее перемещается горячая жидкость.
  2. Разницей установки по высоте котла и нижней магистрали с отопительными приборами. Обогреватель стараются всегда располагать ниже (подвал, цокольный этаж), и чем больше перепад высот — от 3 м, тем больше скорость передвижения теплоносителя. В небольших зданиях этим условием пренебрегают за счет правильного подбора размеров элементов конструкции.

Чтобы уменьшить сопротивление труб, горизонтальные участки располагают под уклоном по направлению движения воды. Верхней точкой схемы служит открытый расширительный бак. При правильной сборке возникновение воздушных пробок в батареях исключается, они естественным путем вытесняются в бачок.

На скорость циркуляции влияют:

  1. Диаметр труб разводки — изделия подбирают с увеличенным внутренним сечением, чтобы снизить сопротивление при движении жидкости. Имеет ленинградка система отопления диаметры байпаса и патрубков в 2 раза меньше значения внутреннего сечения основного русла.
  2. Выбор материала. Лучшим признан трубопровод с полипропиленовой трубой. Пропускная способность синтетики в несколько раз выше по сравнению со стальными изделиями того же диаметра. Объясняется это устойчивостью полипропилена к известковым отложениям и коррозии. Металлопластик применять не рекомендуется.
  3. Сложность схемы — определяется количеством стыковок, переходов от одного диаметра труб к другому, радиусом поворотов, типом запорных и регулирующих приборов. Наибольший эффект достигается при линейном размещении отопительных устройств.

При добавлении к основной конструкции дополнительных контуров обязательно учитывается установка игольчатого вентиля. Регулятор сбалансирует поток между разного диаметра трубами полипропиленовыми, отопление станет более равномерным. При циркуляции без насоса время бесперебойной эксплуатации системы из полимерных, оцинкованных труб с биметаллическими отопительными приборами — от 50 лет.

Однако у схемы с самотеком есть свои недостатки:

  • нагрев до необходимой температуры в радиаторах занимает несколько часов, так как изначально перемещение охлажденной жидкости по магистрали медленное;
  • длина контура имеет ограничение — около 30 м.

Принудительная циркуляция

Для увеличения скорости теплоносителя устанавливают насос. Искусственный разгон жидкости обеспечивает быстрый обогрев даже при небольшом диаметре магистрали, что является востребованным для обогрева двухэтажных домов не выше 30 м.



Искусственное продвижение потока всегда имеет закрытый тип системы, то есть без доступа воздуха. Так как единственным местом взаимодействия с внешней средой в конструкциях является расширительный бак, для закрытого типа его выбирают герметичным.

Стабильное давление определяется типом и мощностью котла, часто норма в границах 1,5 атмосфер. Дополнительным оборудованием, обеспечивающим безопасность работы системы отопления двухэтажного частного дома типа «ленинградка», служат:

  1. Манометры — контролируют и регулируют давление внутри контура;
  2. Предохранительный клапан — устанавливается на расширительном баке, при излишнем давлении через него автоматически выводятся излишки воды;
  3. Воздухоотводчик — также находится на расширительном бачке, служит для извлечения воздуха, который образуется в процессе закипания воды в экстренных ситуациях сбоя системы терморегуляции.

Насос рекомендуется устанавливать в точке самой низкой температуры теплоносителя — на обратном контуре в непосредственной близости от котла. Такое расположение позволяет уменьшить негативное воздействие горячей жидкости на резиновые прокладки прибора и тем самым увеличить срок его безремонтной эксплуатации.

«Ленинградка» с циркуляционным насосом работает от сети переменного тока. Чтобы обеспечить непрерывность функционирования схемы в периоды отключения электроэнергии, устанавливают:

  1. Бензогенератор в качестве резервного источника энергии.
  2. Байпас, с помощью которого можно будет перевести систему в режим естественной циркуляции. Для этого перед и после насоса устанавливаются перекрывающие вентили, один из которых оснащен фильтром.

Перекрывание теплоносителя также бывает необходимым, когда нужно очистить, заменить фильтр грубой очистки прибора или сам насос, не прерывая движения жидкости по основному руслу.

система отопления с естественной циркуляцией и насосом

Типы «ленинградки»

Классическая горизонтальная схема уже была приведена в качестве примера при описании видов циркуляции. Информацию стоит дополнить тем, что радиаторы должны строго располагаться на одной линии. Монтаж магистрали однотрубной системы может проводиться чуть выше уровня пола, внутри и под полом, что повышает эстетику и избавляет от дополнительных хлопот по уходу за трубами. Следует учесть, что коммуникации при скрытом монтаже теряют тепло, поэтому им требуется теплоизоляция.

В зависимости от расширителя схема может быть открытого типа — без насоса, или закрытого — с насосом. Конструкция рекомендована для домов разной этажности, отопительный контур которых достигает 30 м.

Вертикальная схема состоит из магистрали, проложенной на чердаке, от которой спускаются трубы, подающие воду в радиаторы. Обогревательные устройства устанавливаются у окон строго друг над другом. Так как основная труба проходит через холодное помещение, для нее требуется утепление.

Магистраль располагают под небольшим углом. Схема нагревательного одноэтажного отопления отличается от аналогичной для двухэтажного дома числом горизонтальных линий с батареями. Как и при естественной циркуляции, для вертикальной системы подходят трубы большого внутреннего сечения. При усложнении контура требуется настройка гидродинамического сопротивления, с которой справляются насос и игольчатые вентили.

По внешнему виду вертикальная схема отопления двухэтажного частного дома «ленинградка» с насосом проигрывает горизонтальной, так как спрятать коммуникации невозможно.

Кроме двух основных типов существуют комбинации, сочетания по развязке и виду циркуляции.

Теплотехнический расчет

Индивидуальный расчет позволит определить мощность котла, количество радиаторов, дополнительных приборов для типа строения и избавит от лишних трат.

Расчет мощности котла в зависимости от площади

По СНиП, для помещений с высотой потолка 2,5 м предусмотрен 1 кВт на 10 м2 с учетом корректирующего коэффициента.

Мощность отопительного котла = (S x Wуд.)/10 м2,

где S — суммарная площадь всех помещений;

Wуд. (кВт) — удельная мощность, которая определяется климатической зоной:

  • для Москвы и области — 1,5;
  • Средняя полоса — от 1,2 до 1,3;
  • Крайний север — от 1.5 до 2;
  • Южные регионы России — от 0.7 до 0.9.

На выбор котла влияет объем помещения, расположение комнат, толщина внешних стен, тип остекления и т.д.

Количество радиаторов

При вычислениях исходят из возможности системы поддерживать необходимую температуру, в том числе и на участках контура. Количество секций получают, учитывая материал конструкции, размер прибора, объем помещения.

Стандартная мощность секции (Вт):

  • биметаллическая — от 100 до 180;
  • биметаллический радиатор

  • чугунная — от 120 до 160;
  • чугунная батарея

  • алюминиевая — от 180 до 205.
  • алюминевый радитор

Во внимание берутся потери теплоотдачи системы отопления. У радиаторов она зависит от материала и способа соединения с магистралью:

  • при нижней подводке — 12-13%;
  • диагональном — 2%;
  • однотрубном — 19-20%.

Ленинградская система отопления схема с естественной циркуляцией позволяет пользоваться приблизительными данными, а для конструкций с насосом необходимо более тщательно проводить вычисления. Разводка трубопровода полипропиленом трубой на чертеже поможет определить длину и необходимое количество труб для покупки.

Монтаж «ленинградки» в частном доме

После осуществления расчета, разработки схемы и покупки всех необходимых материалов можно приступать к сборке элементов конструкции.

Последовательность основных работ:

  1. Устанавливается бак;
  2. Трубопровод полипропиленом трубой прокладывается по периметру здания, начиная от котла и замыкая на нем весь контур;
  3. После прокладки магистрали на небольшом расстоянии от источника подогрева теплоносителя осуществляется технологическая врезка для вертикальной трубы;
  4. На вершине этого участка прикрепляется расширительный бак;
  5. В последнюю очередь магистрали соединяют с радиаторами: к патрубкам снизу — нижнее горизонтальное подключение, а входная и выходная трубы врезаются в батарею на разной высоте — диагональное.

Несмотря на внешнюю простоту ленинградской системы отопления частных домов схемы, заниматься самостоятельным обустройством без специальных знаний опасно. Необходима консультация с профессионалами на всех этапах подготовки и монтажа.

описание схемы, преимущества и недостатки, способы разводки

Что такое ленинградская система отопления?Что такое ленинградская система отопления?Индивидуальное домостроительство с каждым годом набирает популярности. Несмотря на нестабильность экономики в стране люди стараются самостоятельно решать вопрос покупки собственного жилья. Из практики стало ясно, что такой подход к решению жилищной проблемы является оптимальным. Но вопрос обогрева квадратных метров дома с минимальными затратами на монтаж отопительной системы по-прежнему стоит очень остро среди счастливых домовладельцев.

Особенности однотрубной отопительной системы частного и многоквартирного дома ленинградка Особенности однотрубной отопительной системы частного и многоквартирного дома ленинградка На сегодняшний день одной из самых простых и доступных схем отопительной системы считается «ленинградский», способ соответствует всем требованиям современного обогрева домов: она обладает высокой эффективностью и экономичностью при сравнительно несложном монтаже и дальнейшем обслуживании. Плюс ко всему такой тип отопления имеет независимое подключение, что абстрагирует его от центральной отопительной магистрали.

Что подразумевается под «ленинградкой»?

Такое эксцентричное название отопительная система приобрела благодаря одноимённому городу, где её впервые использовали для обогрева многоквартирных построек. Её разрабатывали во время острой недостачи жилплощади в бывшем Союзе с целью максимально сэкономить на изделиях трубопрокатной промышленности. Однако с того времени схема отопления была сильно изменена и усовершенствована, хотя и сохранила все основные преимущества, которые и по сей день привлекают очень много домовладельцев стремящихся не сильно тратиться на организации обогрева собственного дома:

  • минимальный объем расходных материалов;
  • простота проведения монтажных работ, которые вполне под силу выполнить самостоятельно;
  • доступность покупки всех комплектующих;
  • простота и дешевизна в процессе эксплуатации.

В основе схемы обустройства современного отопления «ленинградка» лежит простейший принцип подключения всех приборов отопления последовательным способом одним трубопроводом, по которому будет циркулировать теплоноситель. При этом пройдя полный круг и выйдя из самого дальнего радиатора, остывшая вода снова возвращается в центральный агрегат — котёл для повторного нагрева. Благодаря этому происходит перемещение теплоносителя, в качестве которого используют горячую воду в замкнутом отопительном контуре. При этом в процессе движения воды она отдаёт своё тепло батареям, которые прогревают воздух в помещении.

Принципиальные особенности функционирования «ленинградки»

Что такое ленинградская система отопления?Что такое ленинградская система отопления?Как уже упоминалось, ленинградская схема разводки отопительной системы подразумевает последовательное подключение всех приборов начиная от котла. Поэтому показатели температуры на входе обратной трубы возврата теплоносителя будут намного ниже, чем на выходе подающего трубопровода. Именно благодаря такой разнице температур, вода естественным путём, по законам физики, циркулирует по контуру системы отопления. При этом однотрубная схема «ленинградки», несмотря на всю кажущуюся простоту, может применяться даже в двухэтажных строениях.

Поскольку в предусмотренной схеме возможна прокладка трубопровода ниже уровня напольной поверхности, то необходимо побеспокоиться о качественной теплоизоляции. Если этим вопросом пренебречь, то значительно упадёт эффективность ленинградской отопительной системы и плюс ко всему конструктивные элементы пола будут сильно перегреваться, так как температура теплоносителя в трубе достаточно высокая.

Плюсы и минусы схемы отопления «ленинградка»

Основными преимуществами, обеспечивающимися отопительной системой «ленинградка» при организации водяного обогрева помещения являются: высокая экономичность, простой монтаж и обслуживание. Но к сожалению, такие системы однотрубного отопления не лишены и недостатков:

  • Ленинградка - система отопления, схемы и особенностиЛенинградка - система отопления, схемы и особенностинаиболее отдалённые от котла отопительные батареи в последовательной цепи трубопровода должны иметь максимальное количество секций, так как вода, доходящая до них по трубе, будет охлаждённой;
  • система отопления «ленинградка» не предусматривает подключения тёплого пола или полотенцесушителя;
  • теплоноситель по контуру циркулирует под достаточно высоким давлением.

Но такого рода недостатки присуще традиционной однотрубной схеме отопления, в которой не используются элементы регулировки подачи теплоносителя в радиаторы. Поэтому установка байпаса с игольчатым клапаном на каждую батарею позволяет вручную задавать температуру каждого отдельно взятого радиатора. Это позволило добиться гибкости и экономичности в регулировке водяной отопительной системы.

Усовершенствованная и модифицированная система отопления «ленинградка» считается прекрасным выбором для отопления помещений разного рода. Поэтому её применение поможет создать простой и в то же время эффективный и недорогой обогрев как загородного коттеджа, так и городской квартиры или частного дома.

Способы разводки отопления «ленинградка»

При монтаже отопительной системы «ленинградка» используется два способа прокладки основной тепловой магистрали — вертикально или горизонтально.

  1. Основные элементы системы отопления ЛенинградкаОсновные элементы системы отопления ЛенинградкаВ горизонтальной схеме разводки предусматривается объединение всех радиаторов одного этажа в единую линию, с её подсоединением к центральному отопительному стояку. Трубы в такой системе монтируют или внутри напольной поверхности или непосредственно на ней. При этом первый вариант выгоднее с эстетической стороны.
  2. Особенности ленинградской системы отопления, преимущества и недостаткиОсобенности ленинградской системы отопления, преимущества и недостаткиВ случае с вертикальной разводкой обязательно наличие общего стояка в местах размещения батарей. При этом подводящую магистраль, соединяющую отдельно взятые стояки, обычно подводят сверху. В такой схеме появилась возможность улучшить нагрев каждого отдельно взятого радиатора и использовать трубопровод с меньшим диаметром.

Вертикальную систему не используют в многоквартирных постройках, так как её конструктивные особенности не позволяют вести индивидуальный учёт потребления тепловых ресурсов. В случае с частным домостроительством она более предпочтительна по той простой причине, что обладает большей эффективностью теплоотдачи а, следовательно, и экономичностью.

Отопление «ленинградка» – схема открытой разводки

Схема отопления ленинградка в частном доме: основные нюансы монтажаСхема отопления ленинградка в частном доме: основные нюансы монтажаОткрытая схема водяного отопления «ленинградка» имеет интересную особенность — последовательное размещение всех конструктивных элементов по внешнему контуру стен. Центральным узлом такой однотрубной системы является отопительный котёл, который посредством подающего стояка подсоединяется к первой батарее. Потом с первого радиатора горячая вода попадает в следующий элемент и так пока не пройдёт по всем нагревательным узлам во всём доме. Пройдя все батареи, остывшая вода по трубе обратки возвращается назад в котёл для повторного нагрева и всё повторяется заново, образуя замкнутый круговорот.

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Закрытая схема отопления «ленинградка»

Однотрубная схема ленинградкиОднотрубная схема ленинградкиОднотрубную схему разводки отопительной системы «ленинградка» часто выполняют в закрытом варианте. Такой обогрев дома предусматривает установку расширительного мембранного бака, благодаря которому в системе создаётся избыточное давление. В большинстве случаев его уровень, невысокий, и достигает не более 1,5 атмосферы. Плюс ко всему такую отопительную систему обязательно оснащают манометром, воздухоотводчиком и предохранительной системой в виде клапана.

Желание многих людей создать в своём частном доме однотрубную отопительную систему «ленинградка» в первую очередь обусловлено доступностью покупки всех составляющих частей, простотой монтажа и дальнейшим обслуживанием и ремонтом. Главное, правильно всё рассчитать и выполнить монтаж в соответствии с требованиями, предъявляемыми к современным отопительным системам.

Оцените статью: Поделитесь с друзьями!

видео-инструкция по монтажу своими руками, цена, фото







В этой статье нам предстоит познакомиться с одной из наиболее простых и распространенных схем отопления – ленинградкой, или барачной системой. Мы узнаем, какие достоинства и недостатки она имеет на фоне альтернатив, как правильно подключать к ней отопительные приборы и на какие диаметры труб стоит ориентироваться. Итак, в путь.

Принципиальная схема ленинградки.

Принципиальная схема ленинградки.

Что это такое

Ленинградка – это, упрощенно говоря, труба розлива, опоясывающая дом или отапливаемое помещение по периметру. Отопительные приборы врезаны непосредственно в нее короткими подводками. Перепад, необходимый для циркуляции, обычно создается циркуляционным насосом или врезкой в теплотрассу через элеваторный узел.

Для настройки скорости циркуляции теплоносителя (и, соответственно, температуры дальних от начала кольца радиаторов) могут использоваться:

  • Плавная или ступенчатая регулировка производительности циркуляционного насоса.
  • Дросселирующая запорная арматура.
  • Подпорная шайба.

Кроме того: ленинградка может использоваться в системах с естественной циркуляцией теплоносителя (гравитационных).
В этом случае скорость циркуляции регулируется нагревом теплообменника в печи или котле.

Области применения

Ограничения вытекают из устройства барачной схемы.

  1. Она может применяться в помещениях, конфигурация которых позволяет сделать кольцо неразрывным. Большое количество перегородок, панорамные окна и дверные проемы не то чтобы ставили на ленинградке крест, но они сделают ее монтаж настолько трудоемким, что поневоле задумаешься об альтернативах.
  2. Эта схема не подходит для многоэтажных строений. По крайней мере, в чистом виде: в пределах отдельных квартир в новостройках однотрубное кольцо часто используется; однако система отопления каждой квартиры врезана в пару вполне традиционно разведенных стояков.

Модификация ленинградки для двухэтажного дома.

Модификация ленинградки для двухэтажного дома.

Плюсы и минусы

Что полезно знать о ленинградке?

Достоинства

  • Она безотказна. Абсолютно безотказна. Ситуация, когда система останавливается из-за завоздушивания, полностью исключена.
  • Она допускает независимую регулировку отопительных приборов и их демонтаж. При этом отключение, дросселирование или отсутствие одного радиатора не влияет на работу остальных.
  • Как уже упоминалось, она может работать с принудительной и естественной циркуляцией.
  • Запуск контура предельно прост вне зависимости от наличия в нем воздуха. Поскольку давление в водопроводе или теплотрассе существенно превышает атмосферное, при расположении радиаторов над розливом воздух будет вытеснен в их верхнюю часть.
  • Циркуляция теплоносителя начнется даже при завоздушенной системе, причем за счет теплопроводности отопительных приборов они будут полностью прогреты до стравливания воздуха.

При вытесненном в верхнюю часть батареи воздухе циркуляция будет идти через ее нижний коллектор.

При вытесненном в верхнюю часть батареи воздухе циркуляция будет идти через ее нижний коллектор.

Нюанс: схема будет работать описанным образом лишь при схеме подключения радиаторов “снизу вниз”.

Недостатки

К ним можно отнести, пожалуй, только неизбежный разброс температур между первыми и последними отопительными приборами в контуре. Если быть точным, разброс будет ощутимым на входе радиаторов: балансировка отопительной однотрубной системы при необходимости способна выровнять теплоотдачу.

Особенности монтажа

Есть ли какие-то правила, которых стоит придерживаться при монтаже ленинградки своими руками?

  • Радиаторы не разрывают розлив, а врезаются параллельно ему. При последовательной врезке отопительных приборов поток теплоносителя через них несколько увеличится, зато мы лишимся всех плюшек барачной схемы – простого запуска, отказоустойчивости и возможности независимой регулировки температуры на каждой батарее.
  • Как уже говорилось, лучше использовать врезку “снизу вниз”: подводки подключаются к нижним резьбам радиатора с обеих сторон. Инструкция связана с тем, что именно при такой схеме наличие воздуха в батарее не будет влиять на циркуляцию через ее нижний коллектор. Из тех же соображений розлив стоит расположить под отопительными приборами, а не над ними.

Оптимальная схема врезки радиатора.

Оптимальная схема врезки радиатора.

Нюанс: эти рекомендации неприменимы для системы с естественной циркуляцией.
Для движения воды самотеком розлив волей-неволей придется проложить с уклоном; первые радиаторы окажутся ниже него.
Впрочем, при открытом расширительном баке стравливание воздуха определенно не станет проблемой.

Гравитационная система требует прокладки розлива с постоянным уклоном.

Гравитационная система требует прокладки розлива с постоянным уклоном.

  • В качестве отопительных приборов не стоит использовать конвекторы (змеевики с оребрением для увеличения теплоотдачи). Они опять-таки лишат нас одной из плюшек ленинградки – способности работать на обогрев даже в завоздушенном состоянии.
  • При проектировании системы стоит придерживаться следующих минимальных размеров:
Элемент системы отопленияМинимальный ДУ
Подводка к радиатору15
Розлив в системе с принудительной циркуляцией при длине до 50 метров20
Розлив в системе с принудительной циркуляцией при длине 50-100 метров25
Розлив в гравитационной системе32

Нюанс: разумный максимум протяженности розлива в системе с естественной циркуляцией – около 40 метров.
При большей площади дома лучше разориться на циркуляционный насос.

  • Каждый отопительный прибор комплектуется следующим набором арматуры:
    • Отсекающим шаровым вентилем на входе. Он позволит полностью отключить радиатор для ремонта или замены, не сбрасывая весь контур.
    • Дросселем на выходе. С его помощью можно опять-таки полностью отсечь отопительный прибор или ограничить циркуляцию через него, тем самым снизив температуру. Вместо дросселя может быть установлена термостатическая головка, которая будет регулировать собственную проходимость в автоматическом режиме, в зависимости от температуры в помещении.

На фото - термоголовка, устройство для автоматической регулировки проходимости.

На фото – термоголовка, устройство для автоматической регулировки проходимости.

Полезно: из соображений экономии вместо дросселя или термоголовки можно установить еще один вентиль. Его цена значительно ниже; однако регулировать вентилем проходимость подводки довольно неудобно.

  • Воздушником на одной из верхних пробок радиатора. Для стравливания воздуха может использоваться кран Маевского, вентиль или обычный водоразборный кран.
  • При монтаже на стальные подводки со стороны пробки с левой резьбой ставится съемный сгон, позволяющий при необходимости демонтировать радиатор без сварки.
    Как правило, стальные подводки в комплекте с биметаллическими радиаторами используются в домах, подключенных к центральному отоплению с его не всегда предсказуемыми температурами и давлением.

    В автономных системах используются трубы из полипропилена и металлопластика; для подключения батарей в этом случае проще поставить пару американок.

Достоинство американки - простая разборка соединения.

Достоинство американки – простая разборка соединения.

Заключение

Надеемся, что предложенный вниманию читателя материал поможет ему в проектировании системы отопления и ее монтаже. Как всегда, в прикрепленном к статье видео можно найти дополнительную тематическую информацию. Успехов!

Основная вода центрального отопления — радиатор трубопровода

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из котла, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос циркулирует воду через трубопровод и радиаторы и обратно в котел. Существует целый ряд различных устройств котлов, трубопроводов и питания радиаторов; У каждой системы есть свои преимущества и недостатки.

На этой странице описана циркуляция трубопроводов, см. Соответствующие страницы (см. Справа) для других частей системы.

Трубопровод

Существует 3 основных устройства для трубопровода, соединяющего котел с радиаторами:

  • Однотрубная петля
  • Трубы подачи и возврата
  • Микро отверстие

Общая практика заключается в прокладке трубопровода под радиатором. С подвесными деревянными полами это не представляет большой проблемы, так как трубы могут быть установлены под половицами, при этом стояки к каждому радиатору проходят через отверстия в досках.Трубопровод обычно проходит либо между балками, либо через балки через прорези, вырезанные в верхней части балок. За исключением микробуры, трубопровод следует поддерживать под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самим трубопроводом.

Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с опускными трубами, питающими одиночные или смежные радиаторы. Там, где потолок помещения подвешен, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилище.

Третий вариант — прокладывать подающие трубы вокруг верха стены чуть ниже потолка с помощью опускных труб. На самом деле никогда не желательно запускать питающие трубы на уровне пола, возникают проблемы, когда трубы должны пересекать дверные проемы, хотя трубы могут быть подняты вокруг дверной рамы или зарыты под полом.

В тех случаях, когда на чердаке должны быть установлены подающие трубы высокого уровня, трубопровод должен быть изолирован. Обычно не считается необходимым изолировать трубопроводы под подвесными полами, однако потенциально (в общем случае небольшие) возможности для энергосбережения существуют, если это необходимо.

Если уровень циркуляционного трубопровода выше радиаторов, в трубопроводе должны быть предусмотрены спускные клапаны, позволяющие выпускать любой воздух из системы.

Однотрубная петля

Однотрубный контур имеет, как следует из названия, один контур трубопровода, идущий от котла и возвращающийся в котел. Каждый радиатор «сидит» на трубе, причем оба соединения радиатора выполнены на одной трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (повышение горячей воды) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком этой схемы является то, что первый радиатор нагревается сильнее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода отдаст большую часть своего тепла предыдущим радиаторам вдоль трубопровода.

В принципе, количество радиаторов, которые могут быть установлены на одну петлю трубы, не ограничено, но чем больше радиаторов установлено, тем больше охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где петлевые трубы могут быть очень большими, эти системы все еще можно найти в старых бытовых помещениях, но, как правило, они являются старой установкой и не считаются эффективными.

Подача и возврат труб.

Эта система более эффективна, чем однотрубная петля. Нагретая вода из котла подается на одну сторону каждого радиатора (питающую трубу), а другой конец каждого радиатора соединяется с отдельной общей возвратной трубой. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать местную среду на одинаковое количество.

Предохранительный клапан (или автоматический перепускной клапан) подключен между подающей и обратной трубами, что позволяет насосу циркулировать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов в основном ограничено размером циркуляционного насоса. Стандартный насос для домашнего использования, вероятно, сможет обеспечить до 12 радиаторов.

Другое ограничение вызвано размером трубопровода — обычно магистральные трубы к котлу и от него большие (не менее 22 мм), а трубы меньшего размера (15 мм) разветвлены для питания нескольких радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых прогонов труб — чем длиннее прогон, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Micro Bore трубопроводов

В микропористой системе используются обычные трубопроводы для подачи из котла в коллекторы и из коллекторов обратно в котел на обратной стороне. От каждого коллектора, небольшой трубопровод (обычно 8 мм) подключен к ряду радиаторов. Трубопроводы между коллекторами и каждым радиатором обычно находятся ниже 5 метров.

Можно использовать специальный фитинг радиатора, чтобы и подающие, и обратные микропористые трубы были подсоединены к одному и тому же концу каждого радиатора (как показано на верхних 2 радиаторах на рисунке).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как показано на двух нижних радиаторах).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающими и обратными трубами котла для защиты котла в случае отключения всех радиаторов.

Преимущество микропористой системы состоит в том, что меньшие трубы содержат меньше воды, поэтому при каждом проходе трубы теряется меньше тепла. Кроме того, микропористый трубопровод легко изгибается при монтаже и не требует одинакового количества соединений.

Недостатки заключаются в том, что, будучи очень маленькими, трубы могут легко заблокироваться из-за внутренних отложений, и насос должен преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В зонах с жесткой водой известковая накипь может накапливаться в любом циркуляционном трубопроводе, это особенно влияет на системы циркуляции микробуры, и для этого необходима подходящая добавка или устройство для смягчения воды.


одинарная труба — подача и возврат — микроотверстие

,

Изолированные трубы — Диаграммы тепловых потерь

Приведенные ниже диаграммы тепловых потерь основаны на металлических трубах с изоляцией из стекловолокна, теплопроводность 0,25 БТЕ / ч o F ft 2 / в и в условиях наружного воздуха с умеренным ветром 20 миль / ч . Коэффициент безопасности 10% включен.

  • внутри помещения — уменьшить значения с 10%
  • изоляция из минеральной ваты — увеличить значения с 6%
  • жесткий ячеистый полиуретан — уменьшить значения на 30%
  • Диаграмма тепловых потерь (Вт / фут)

Тепловые потери в трубе — толщина изоляции 4 дюйма

Pipe heat loss diagram - insulation thickness 4 inches

  • 1 Вт / фут = 3.41 БТЕ / ч фут = 3,28 Вт / м
  • 1 o F = 0,555 o C

Тепловые потери в трубе — толщина изоляции 3 дюйма

Pipe heat loss diagram - insulation thickness 3 inches

Тепловые потери в трубе — толщина изоляции 2,5 дюйма

Pipe heat loss diagram - insulation thickness 2.5 inches

Тепловые потери в трубе — толщина изоляции 2 дюйма

Pipe heat loss diagram - insulation thickness 2 inches

Тепловые потери в трубе — толщина изоляции 1,5 дюйма

Pipe heat loss diagram - insulation thickness 1.5 inches

Тепловые потери в трубе — толщина изоляции 1 дюйм

Pipe heat loss diagram - insulation thickness 1 inch

Потеря тепла в трубе — толщина изоляции 0.5 дюймов

Pipe heat loss diagram - insulation thickness 0.5 inches

.

Piping Systems

Размеры труб и труб, материалы и емкости, расчеты и диаграммы перепада давления, диаграммы изоляции и потери тепла

• Коды и стандарты

Коды и стандарты трубопроводов — ASME, ANSI, ASTM, AGA, API, AWWA, AWWA , BS, ISO, DIN и др ..

• Коррозия

Коррозия в системах трубопроводов — вызванная термодинамическими и электрохимическими процессами — проблемы коррозии и методы защиты и предотвращения

• Стратегии проектирования

Системы трубопроводов и стратегии проектирования — документация , P & ID, блок-схемы — пропускная способность и пределы

• Поток жидкости и падение давления

Трубопроводы — поток жидкости и потеря давления — вода, канализация, стальные трубы, трубы из ПВХ, медные трубы и многое другое

• Потери тепла и изоляция

Потери тепла из труб, труб и резервуаров — с изоляцией и без нее — пена, стекловолокно, минеральная вата и многое другое

• Рейтинги давления

Рейтинги давления труб и их фитингов — углеродистая сталь, нержавеющая сталь, пластик, медь и более

• Температурное расширение

Тепловое расширение труб и труб — нержавеющая сталь, углеродистая сталь, медь, пластик и более

• Размеры

Размеры и размеры труб и труб и их фитингов — внутренний и наружный диаметр, вес и более

• Стандарты клапанов

Международные стандарты для клапанов в трубопроводных системах

Коэффициент сжатия — сжатый воздух против ,Free Air

Коэффициент сжатия — это отношение давления сжатого воздуха к давлению свободного воздуха.

ASME / ANSI B36.10 / 19 — Трубы из углеродистой, легированной и нержавеющей стали. Размеры

Размеры труб, внутренние и наружные диаметры, стенки толщина, графики, момент инерции, поперечная площадь, вес трубы, заполненной водой — Стандартные единицы США

ASME / ANSI B36.10 / 19 — Трубы из углеродистой, легированной и нержавеющей стали — Размеры — Метрические единицы

Размеры труб внутри и наружные диаметры, толщина стенки, графики, вес и вес трубы, заполненной водой — Метрические единицы

Коэффициенты расхода шарового клапана — C v

Коэффициенты потока — C v для типовых шаровых кранов — уменьшенное и полнопроходное

кипящих жидкостей — максимальная скорость всасываемого потока

Рекомендуемая максимальная скорость всасываемого потока при перекачке кипящих жидкостей

Boiling Liqui ds — максимальная скорость потока накачки

Рекомендуемая максимальная скорость потока на стороне подачи (давления) при перекачке кипящих жидкостей

Бронзовые фланцы — ASME / ANSI 150 фунтов

Диаметры фланцев, толщина, окружности болтов, цифры и диаметры болтов для ASME / ANSI B16.15 — Литые бронзовые резьбовые фитинги — Бронзовые фланцы 150 фунтов с плоскими поверхностями

Бронзовые фланцы — ASME / ANSI 300 фунтов

Диаметры фланцев, толщина, окружности болтов, количество и диаметр болтов для ASME / ANSI B16.15 — Литые бронзовые резьбовые Фитинги — бронзовые фланцы 300 фунтов с гладкими поверхностями

Клапаны-бабочки — типичные коэффициенты потока — C v

Клапаны-бабочки и типичные коэффициенты потока — C v

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 150

ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — фланцы класса 150 — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Класс 1500

ASME / ANSI B16.5-1996 Труба Фланцы и фланцевые фитинги — класс 1500 Фланцы — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Класс 2500

ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 2500 — наружные и внутренние диаметры, окружности болтов, номера и диаметры болтов

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 300

ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — фланцы класса 300 — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Класс 400

ASME / ANSI B16.5-1996 Труба Фланцы и фланцевые фитинги — класс 400 Фланцы — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Class 600

ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — Фланцы класса 600 — наружные и внутренние диаметры, окружности болтов, номера и диаметры болтов

Фланцы из углеродистой и нержавеющей стали — ASME / ANSI Класс 900

ASME / ANSI B16.5-1996 Трубные фланцы и фланцевые фитинги — фланцы класса 900 — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Фланцы из углеродистой стали — Номинальное давление и температура

Максимальные номинальные значения для фланцев, соответствующих размерам и материалу стандарта 2229 ИСО Спецификация AST-A-105

Трубы из углеродистой стали — Сравнение американских и европейских стандартов

Сравнение стандартов на трубы из углеродистой стали из США, Германии, Великобритании и Швеции

Чугун

Существует четыре основных типа чугуна — белый чугун , серый чугун, ковкий чугун и ковкий чугун

Чугунные фланцы — класс ASME / ANSI 125

ASME / ANSI B16.1 Чугунные трубные фланцы и фланцевые фитинги — фланцы класса 125 — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Чугунные фланцы — ASME / ANSI Класс 25

ASME / ANSI B16.1 — 1998 — Чугун Трубные фланцы и фланцевые фитинги — фланцы класса 25 — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Чугунные фланцы — ASME / ANSI Класс 250

ASME / ANSI B16.1 Чугунные трубные фланцы и фланцевые фитинги — Фланцы класса 250 — наружные и внутренние диаметры, окружности болтов, числа и диаметры болтов

Сравнение американских и британских стандартов на трубопроводы

Сравнение американских и американских (ASTM) и британских (BSi) стандартов на трубопроводы — технические характеристики, марки и описания материалов

Содержание горизонтальных или наклонных цилиндрических резервуаров и труб

Объем частично заполненных горизонтальных или наклонных цилиндрических резервуаров и труб — онлайн калькулятор 900 07

Содержимое труб и цилиндрических резервуаров

Объем жидкости в частично заполненных горизонтальных резервуарах или трубах

Линии трубопроводов охлаждающей воды

Определение размеров трубопроводов охлаждающей воды — максимально допустимый расход, скорость и перепады давления

Медные трубки — потеря тепла

Потери тепла от неизолированных медных труб при различных разностях температур между трубой и воздухом

Медные трубы — Изоляция и потеря тепла

Потери тепла на окружающий воздух из изолированных медных труб

Перекрестная ссылка на спецификации материалов ASTM

Фитинги, фланцы, соединения и Литые и кованые клапаны

Мембранные клапаны и мембранные материалы

Типичные мембранные материалы и их основные свойства при использовании в мембранных клапанах

Загрузить ANSI, Американский национальный институт стандартов, Стандарты

ANSI — это частное некоммерческое членство организа n, который выступает не как разработчик стандартов, а как орган по координации и утверждению стандартов

EN 10255 — Трубы из нелегированной стали, пригодные для сварки и нарезания резьбы — Размеры

Размеры и масса стальных труб в соответствии с BS EN 10255

Вода для пожаротушения

Объемный расход воды для пожаротушения

Коэффициент расхода C v против коэффициента потока K v

Сравнение коэффициента расхода C v и коэффициента потока K v

Характеристики прокладок

Прокладки используются для создания водонепроницаемого или газонепроницаемого уплотнения между двумя поверхностями

Расстояние между опорами подвески — размеры стержня горизонтальные трубы

Рекомендуемый максимальный интервал поддержки между подвесками — и размеры стержней для прямых горизонтальных труб

Диаграмма HVAC

— онлайн Draw

Draw HVAC диаграммы — Онлайн с помощью инструмента рисования Google Drive

Трубопроводы, нагруженные льдом

Масса ледяных покровов на горизонтальных трубопроводах

Калькулятор несжимаемого потока

Номинальная мощность трубы для однофазного несжимаемого потока

Максимальная скорость прокачки легкого масла

Макс. Скорость потока легкой нефти со стороны насоса

Скорость всасывания легкого масла

Рекомендуемая скорость всасывания при перекачке светлых масел

NDT — Неразрушающий контроль

Неразрушающий контроль конструкций

NPS — «Номинальный размер трубы» и DN — «Диаметр» Номинальное значение ‘

Размеры труб, фитингов, фланцев и клапанов часто указываются в дюймах как NPS — Номинальный размер трубы или в метрических единицах как DN -‘ Номинальный диаметр ‘

Диаграмма P & ID — онлайн-инструмент для рисования

Рисование диаграмм P & ID онлайн в браузере с Google Docs

Дробный эквивалент ts

Сравнение фракций труб и десятичных дюймов

Трубы и трубки — расширение температуры

Трубы расширяются при нагревании и сжимаются при охлаждении, а расширение можно выразить по формуле расширения

Трубы Относительная емкость

Относительная емкость между большими и трубы меньшего размера

Пневматический порошок и твердые вещества — транспортные системы

Пневматические транспортные системы используются для перемещения порошка и других твердых продуктов

Пневматический транспорт и транспортировка — Скорость транспортировки

Рекомендуемая скорость воздуха для пневматической транспортировки таких продуктов, как цемент, уголь, мука и более

Пневматика — транспортировка твердых частиц и типы сепараторов

Сепараторы, используемые в пневматических системах транспортировки твердых частиц — минимальный размер частиц

Пневматика — транспортировка твердых частиц и размер частиц

Типичные размеры частиц для обычных продуктов lik Уголь, песок, зола и многое другое

Потеря давления в стальных трубах График 40

Поток воды и потеря давления в графике 40 стальных труб — Единицы измерения и СИ — галлоны в минуту, литров в секунду и кубических метров в час

Пропилен Жидкие теплоносители на основе гликоля

Точки замерзания жидких теплоносителей на основе пропиленгликоля — подходят для пищевой промышленности

Номер Рейнольдса

Введение и определение безразмерного числа Рейнольдса — онлайн-калькуляторы

Транспорт жидкого навоза — минимальная скорость потока

Избегать оседания твердых веществ в системах транспортировки навозной жижи со скоростями потока выше определенных уровней.

Трубы из нержавеющей стали — сравнение американских и европейских стандартов

Сравнение американских — США — и европейских — немецких, британских (Великобритания) и шведских — стандартов из нержавеющей стали

Трубы из нержавеющей стали

— размеры и вес HTS ANSI / ASME 36.19

Размеры, толщина стенок и вес труб из нержавеющей стали в соответствии с ASME B36.19 — Трубы из нержавеющей стали

Размеры стальных труб — ANSI Расписание 40

Внутренние и внешние диаметры, площади, веса, объемы и количество резьб для ANSI график 40 стальных труб

Размеры стальных труб — график ANSI 80

Внутренние и наружные диаметры, площади, массы, объемы и количество резьб для графика 80 стальных труб

Стальные трубы — диаграмма тепловых потерь

Потери тепла из стальных труб и трубы — размеры в диапазоне 1/2 — 12 дюймов

Стальные трубы и температурное расширение

Температурное расширение труб из углеродистой стали

Прямые сквозные мембранные клапаны — Коэффициенты потока — C v — и Коэффициенты потока — K v

Типичные коэффициенты расхода — C v — и коэффициенты потока — K v — для мембранных клапанов с прямым проходом

Коэффициенты температурного расширения материалов трубопровода

Коэффициенты расширения для распространенных материалов, используемых в трубах и трубах — алюминий, углеродистая сталь, чугун, ПВХ, HDPE и др.

Термопластичные трубы — температура и расстояние между опорами

Максимальное пространство между опорами для труб из ПВХ, ХПВХ, ПВДФ и ПП

Фитинги с резьбовыми и раструбными соединениями — классы и графики давления

Классы давления, графики и массы труб для резьбовых соединений и патрубков сварные фитинги

Типы клапанов

Классификация клапанов

Клапаны — типичные рабочие диапазоны

Типы клапанов и их типичные рабочие размеры

Клапаны — типичные рабочие температуры

Рабочие температуры для типичных типов клапанов — шаровые краны, дроссельные клапаны и больше

Клапаны для специальных служб

В случае конкретной услуги — выбор клапана может быть упрощен при следовании установленной практике

Руководство по выбору клапанов

Руководство по выбору клапанов

Вязкие жидкости — рекомендуемая скорость всасывания

Рекомендуемая скорость всасывающего потока насоса для вязких жидкостей

Вязкие жидкости — рекомендуемая скорость потока подачи

Скорости потока на сторонах нагнетания насосов в вязких системах

Вода — Скорость потока подачи

Необходимые скорости потока в системах транспортировки воды — при доставке сторона насоса

Вода — скорость всасываемого потока

Рекомендуемые скорости потока воды на всасывающих сторонах насосов

Мембранные клапаны Weir — Коэффициенты потока — C v — и Коэффициенты потока — K v

Типичный Фло коэффициенты w — C v — и коэффициенты потока — K v — для мембранных клапанов с перегородкой

.

Цилиндры и трубы — теплопроводность Тепловые потери

Cylinder or pipe - heat loss

Неизолированный цилиндр или труба

Проводящие потери тепла через стенку цилиндра или трубы могут быть выражены как

Q = 2 π л i — т o ) / [ln (r o / r i ) / k] (1)

, где

Q = теплопередача из цилиндра или трубы (Вт, БТЕ / час)

k = теплопроводность материала труб (Вт / мК или Вт / м o C, БТЕ / (час o Ф фут 2 / фут))

L = длина цилиндра или трубы (м, футы)

π = pi = 3.14 …

t o = температура наружной трубы или цилиндра (K или o C, o F)

t i = температура внутри трубы или цилиндра (K или o C, o F)

ln = натуральный логарифм

r o = внешний радиус цилиндра или трубы (м, футы)

r i = внутренний цилиндр или труба радиус (м, фут)

Изолированный цилиндр или труба

Проводящие потери тепла через изолированный цилиндр или трубу можно выразить как

Q = 2 π L i — т o ) / [(ln (r o / r i ) / k) + (ln (r s / r o ) / k s )] (2)

, где

r с = внешний радиус o f изоляция (м, футы)

k с = теплопроводность изоляционного материала (Вт / мК или Вт / м o C, БТЕ / (ч o F фут 2 / фут))

Уравнение 2 с внутренним конвективным тепловым сопротивлением может быть выражено как

Q = 2 π L (t i — t o ) / [1 / (h c ) r i ) + (ln (r o / r i ) / k) + (ln (r с / r o ) / k s )] (3)

, где

ч с = коэффициент конвективного теплообмена (Вт / м 2 К)

,

Отправить ответ

avatar
  Подписаться
Уведомление о
