Открытая и закрытая отопительные системы: обзор. Обновлено 09.04.2020


В этом материале мы расскажем о плюсах и минусах открытой и закрытой систем. Выбор и устройство каждой из них имеют свои нюансы, которые необходимо учесть, чтобы в пик холодов не возникло проблем с отоплением.


Если сравнивать открытую и закрытую отопительные системы, можно выделить ряд важных нюансов в процессах установки и эксплуатации.

Содержание:

  1. Характерные особенности
  2. Открытые системы
  3. Закрытые системы
  4. Выбираем отопительный котел правильно

Характерные особенности

Если сравнивать открытую и закрытую отопительные системы, можно выделить ряд важных нюансов в процессах установки и эксплуатации.

При использовании отопительной системы каждого типа допускается возникновение некоторых сложностей.

В частности, необходимо исключить проникновение воздуха в открытую систему — она должна быть полностью герметичной. Это может вызвать снижение параметров теплопередачи, что неизбежно приведет к появлению ржавчины на стенках труб и нарушению движения теплоносителя. Также могут возникнуть воздушные пробки, что повлечет за собой возникновение кавитации. Это довольно опасное явление, способное привести к появлению эрозии и разрушению конструкции трубопровода.

Температуру жидкости в расширительном баке надо время от времени контролировать — чрезмерное охлаждение и значительное испарение вследствие высокого нагрева в равной степени нежелательны. Также приходится постоянно поддерживать заданное давление в системе с помощью специальных установок, а это требует дополнительных финансовых затрат на их покупку.

Еще один изъян открытой системы — она медленно нагревается после запуска котла. При достаточно больших размерах КПД такой системы довольно низок.

Основной недостаток закрытой системы отопления — неспособность работать при отсутствии электропитания, необходимого для запуска насоса. При выборе данной разновидности отопительных систем специалисты рекомендуют установить источник бесперебойного электропитания небольшой мощности.

К неблагоприятным особенностям также относится вероятность появления протечек и снижения давления в ситуации нарушения герметичности соединений.

Еще один нюанс эксплуатации закрытой системы состоит в том, что заполнение бака теплоносителем осуществляется чуть более чем наполовину всего объема — это максимум. И, чем больше объем бака, тем меньше жидкости заливается. Сам расширительный бак — тяжелая громоздкая конструкция, найти место под которую подчас оказывается непросто.

Открытые системы

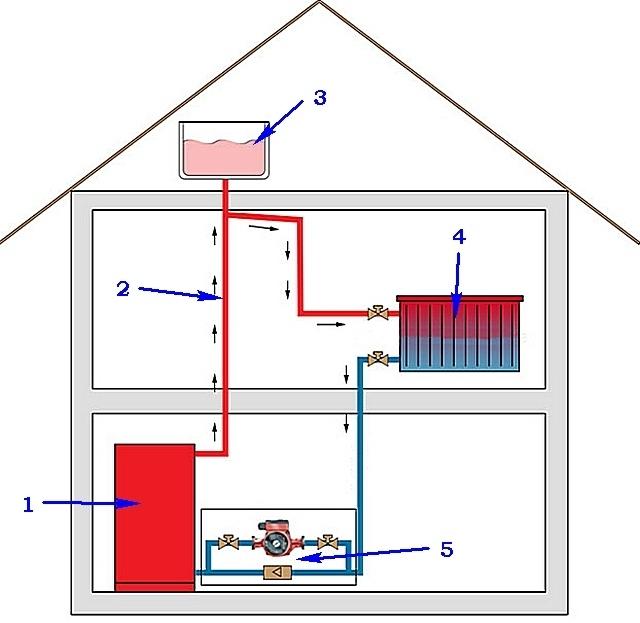

В рамках открытой отопительной системы жидкость передвигается по трубопроводу естественным образом — перемещение жидкости обеспечивается за счет разницы в плотности горячей и холодной воды. Когда температура увеличивается, показатель плотности снижается, и вода с меньшей температурой (соответственно, с большей плотностью) движется в ту сторону, где плотность среды ниже, выталкивая более горячую воду вперед.

Так запускается процесс циркуляции — разогретая в котле вода поднимается вверх под давлением более холодных нижних слоев и идет по трубам к радиаторам. В процессе нагревания жидкость имеет свойство расширяться, тем самым, образуется излишек, который направляется в расширительный бак. Это позволяет не допустить аварии, когда котел и трубы рискуют попросту разорваться, распираемые изнутри. Внутри бака теплоноситель постепенно остывает и затем вновь продолжает свое движение по трубопроводу.

Для нормальной работы системы рекомендуется монтировать бак как можно выше. Многие хозяева частных домов устанавливают расширительные баки на неотапливаемых чердаках. В межсезонье в прохладную погоду теплоноситель остывает особенно быстро, что положительно влияет на скорость работы системы. Для предотвращения сильных теплопотерь в зимний сезон, а также для того, чтобы при критически низких температурах не произошло замерзание жидкости, бак рекомендуется утеплить. В крышке стоит предусмотреть крохотное вентиляционное отверстие, либо прикрыть бак неплотно, оставив небольшой зазор.

Чтобы избежать возникновения внутри системы такого неприятного явления, как воздушные пробки, нужно постоянно следить за тем, чтобы уровень жидкости в баке не превышал максимальную отметку.

Поскольку температура воды в открытой системе после запуска котла увеличивается медленно, важно отслеживать этот процесс. Постепенное нагревание до стабильной отметки необходимо для обеспечения длительной службы системы. Если же регулярно допускать закипание теплоносителя, система быстро выйдет из строя.

Монтировать открытую отопительную систему необходимо, строго следуя инструкции. Это позволит не допустить утечки теплоносителя и его замерзания в холодное время года. Специалисты рекомендуют соблюдать следующие правила:

  1. Проверить, имеют ли трубы надлежащий уклон. Рекомендуется располагать горизонтальные трубы так, чтобы их уклон в сторону радиаторов составлял 10 мм на один погонный метр (0,005-0,01%).
  2. Минимизировать количество стыков. Чем меньше в системе будет элементов соединения, тем герметичнее она будет, и тем дольше прослужит без необходимости в ремонте.
  3. Сечение трубы на выходе из отопительного котла должно быть наибольшим во всем трубопроводе.
  4. Сечение труб важно подобрать в соответствии с ее объемом. Так, при площади здания от 50 до 100 м2 диаметр труб составляет 40 мм. И этот показатель увеличивается пропорционально. Диаметр труб, ведущих к радиаторам, должен быть равен диаметру стояка. Подводящие трубы могут быть меньшего сечения.

В теплое время года, когда нет необходимости в отоплении, важно тщательно слить воду, чтобы избежать корродирования труб и арматуры, что неизбежно приведет к снижению ресурса службы оборудования.

Закрытые системы

В отличие от открытой, закрытая отопительная система требует установки циркуляционного насоса, задача которого — обеспечивать движение жидкости по трубам. Нагревание теплоносителя происходит с более высокой скоростью, чем в открытых системах.

При установке оборудования закрытой отопительной системы эксперты рекомендуют придерживаться определенных правил.

  1. Монтаж расширительного бака выполняется в отапливаемой части помещения. Это имеет свои преимущества, в частности, затраты на установку отопительной системы заметно снижаются, ведь утеплять бак не придется.
  2. Сечение труб рекомендуется подбирать в соответствии с площадью отапливаемого здания. Не рекомендуется при этом экономить, выбирая трубы наименьшего сечения. Это может вызвать неполадки в виде скачков давления, что в конечном итоге негативно отразится на работе циркуляционного насоса.
  3. Насос должен монтироваться таким образом, чтобы ось его ротора располагалась в горизонтальном положении. Это исключит шум при работе и уменьшит трение, создаваемое теплоносителем. Для установки насоса и расширительного бака выбирают место перед входом в котел отопления.

В закрытой системе предусмотрен специальный мембранный расширительный бак, конструкция которого позволяет при необходимости разбавить теплоноситель антифризом. В результате риск, что система заморозится, сводится практически к нулю.

Чтобы исключить аварийные ситуации, в системе предусмотрена специальная группа безопасности, включающая в себя комбинацию из предохранительного клапана, манометра и автоматического воздухоотводчика, смонтированных на одном коллекторе. И когда происходит сбой в работе расширительного бака, и происходит резкий скачок давления теплоносителя в трубах, группа безопасности в автоматическом режиме выравнивает этот показатель до нормы.

Выбираем отопительный котел правильно

Завод «Теплодар» выпускает отопительные котлы, подходящие для установки в системах обоих типов. Однако существуют определенные нюансы выбора:

  1. Для открытой системы рекомендуется выбирать котел, который функционирует на газе или на дровах. Его нужно разместить в отдельной комнате, где пол застелен негорючим материалом.
  2. В закрытой схеме допускается устанавливать котел на любом виде топлива — газе, дровах, угле, дизельном топливе. Самый выгодный вариант — газовый прибор.

В обоих случаях система может быть одно- или двухконтурной и дополняться бойлером для обеспечения жильцов горячей водой.

Каждая из отопительных систем частного дома обладает определенными преимуществами и недостатками, которые стоит учитывать при выборе оборудования. Обязательным условием нормального функционирования отопления является грамотный монтаж.

Закрытая система отопления и ее преимущество

Закрытая система

Если рассматривать систему водяного отопления частного дома, то это схема определенного соединения различных приборов и оборудования. Выполняется оно в строгом порядке. Теплоноситель тоже движется только в одном направлении, и смена его невозможна. Ведь действуют законы физики, когда нагретая вода поднимается вверх, а охлажденная опускается. Только есть одно НО. Существуют две системы отопления, которые отличаются друг от друга закрытостью и герметичностью. Многие специалисты считают, что закрытая система отопления более эффективна. Так ли это? Попробуем разобраться.

Особенность закрытой системы

Чтобы понять, чем закрытая система отличается от открытой, сначала разберемся с расширительными баками.

Это емкость из металла или пластмассы. Устанавливают ее в верхней части системы, как можно выше. Выполняет она двойную функцию:

  • Во-первых, создает небольшое давление внутри трубопроводов.
  • А, во-вторых, собирает излишки теплоносителя, после того как он нагреется. Ведь жидкости с повышением температуры расширяются, и это закон физики.

Открытая система от закрытой отличается тем, что теплоноситель в расширительном баке соприкасается с воздухом. Во второй системе все герметично, и никакого соприкосновения нет.

К чему такие сложности? Есть в этом деле один положительный аспект. Во многие отопительные сети частных домов устанавливаются циркуляционные насосы, которые повышают эффективность работы системы за счет равномерного распределения теплоносителя по радиаторам отопления. Это дает экономию топлива, а значит, и денежных средств из семейного бюджета. А циркуляционный насос может работать только в закрытой системе.

Небольшое отступление. Установка теплого пола в частных домах возможна с устройством насоса — без него эта система работать будет, но не так эффективно, как хотелось бы. А значит, если вы решили установить в своем доме «теплый пол», вы просто обязаны принять закрытую систему отопления.

Однако установка циркуляционного насоса ставит отопление в зависимость от энергоснабжения. Все правильно — небольшие затраты будут, но они перекроются экономией основного топлива, причем в несколько раз.

Внимание! Устанавливать насос необходимо на магистраль обратного движения теплоносителя. Это делается с единственной целью — защитить от высоких температур резиновые детали насоса (манжеты, уплотнительные кольца и сальники). Тут же около насоса необходимо расположить стояки, который соединяют магистраль с расширительным бачком.

Преимущества закрытой системы отопления

Установка подключения

Конечно, затраты на приобретение и монтаж циркуляционного насоса существенны, но от этого прибора система только выигрывает. Какими же преимуществами отличается этот вариант?

  1. Упрощается монтаж за счет того, что отпадает необходимость выставлять углы наклона магистралей, и не нужна теплоизоляция трубопроводов.
  2. Снижается стоимость монтажа отопительной системы за счет использования труб меньшего диаметра. Ведь в открытой схеме чем больше объем воды внутри, тем лучше. В закрытой системе такой зависимости нет.
  3. Теплоноситель не испаряется, что позволяет не контролировать его уровень и не требует периодического пополнения. Кроме того, в закрытой системе нагрев теплоносителя происходит гораздо быстрее. А горячая вода равномерно распределяется по всем радиаторам независимо от схемы разводки.
  4. Увеличивается срок службы нагревательного котла за счет снижения разницы теплоносителя в магистралях подачи и обратки. А также уменьшаются процессы коррозии за счет высокой герметичности.
  5. Появляется возможность использовать в качестве теплоносителя не воду, а антифриз.
  6. Повышается процесс теплоотдачи.

Есть ли у системы недостатки? Есть, но их не так много. Первое — это энергозависимость, поскольку насос подключен к сети подачи электроэнергии. Второе — объем расширительного бака должен быть больше, чем в открытом контуре. Специалисты рекомендуют брать бак объемом, равным 10% от объема теплоносителя. Поэтому стоимость такого резервуара может быть достаточно высокой.

Элементы отопительной схемы

Составляющие систему

Давайте перечислим, из каких узлов состоит закрытая отопительная система частного дома. От открытой ее отличают только несколько дополнительных приборов и измененная конструкция расширительного бачка.

Как обычно:

  • это котел;
  • трубы;
  • фитинги;
  • запорная арматура;
  • отопительные батареи;
  • иногда распределительный коллектор;
  • мембранный расширительный бак;
  • циркуляционный насос.

При этом можно сэкономить на диаметре труб, фитингов и запорной арматуре, хотя добавляется циркуляционный насос. Мембранный расширительный бак можно приобрести только в готовом виде, а вот в открытой системе можно использовать баки, изготовленные своими руками. То есть плюсы и минусы друг друга перекрывают.

Как работает закрытая схема отопления

Все достаточно просто и традиционно. Теплоноситель нагревается в системе, расширяется, а его излишки перемещаются в расширительный бачок. Он представляет собой герметичную капсулу, разделенную на две части. Нижняя — это гидравлическая камера, куда поступает теплоноситель. Верхняя — это газовая камера, которая в заводских условиях заполняется азотом с определенным давлением.

Встраивание дополнительного насоса

До запуска котла и нагрева воды давление в расширительном бачке равно давлению теплоносителя в контуре. Как только начинается нагрев, теплоноситель заполняет нижнюю камеру, выдавливая азот через мембрану к верхней плоскости бака. Азот сжимается, а его давление повышается. При этом выравнивается давление в контуре и расширительном баке, и оно становится равным давлению азота.

Все остальное происходит по старой схеме. Теплоноситель проходит по всем магистралям отопления и возвращается в отопительный котел. И все это благодаря тому, что работает циркуляционный насос.

Конструктивные особенности

  • Во-первых, все конструктивные элементы отопления можно разместить в одном помещении. Это и котел, и насос, и расширительный бачок. В таком случае нет необходимости поднимать бак на большую высоту. Ведь два элемента создают давление в контуре — это насос и азот внутри бачка. Все это дает несколько преимуществ — уменьшение диаметра трубопроводов, несоблюдение углов наклона, и отсутствие испарения теплоносителя.
  • Во-вторых, появляется возможность использовать такую схему в домах с большой площадью и объемом. С открытой системой добиться эффективной работы отопления в большом доме будет очень сложно.

Котел и разделитель

Есть вопрос, который сегодня волнует определенную часть застройщиков частных домов. Он касается переделки открытой схемы в закрытую. В этом плане никаких проблем нет. Не нужно менять трубы и другие элементы, нужно лишь врезать в обратный контур циркуляционный насос и поменять расширительный бак, установив мембранную модель.

Но не будут ли образовываться воздушные карманы в местах наклона трубопроводов? Такая вероятность есть здесь важно подобрать мощность насоса и размеры расширительного бачка. Если все будет в норме, то воздух будет проталкиваться под давлением теплоносителя.

Монтаж отопительной закрытой системы

Сразу же оговоримся, что никакой разницы нет — проводите вы сборку открытой или закрытой схемы. Вам придется столкнуться со всеми сложностями подобной работы. И если вы в чем-то сомневаетесь, то доверьте монтаж специалистам. Самое важное здесь — правильно подобрать узлы и приборы, чтобы они соответствовали нужным показателям и параметрам. Особенно это касается нагревательного котла, радиаторов, насоса и расширительного бака. Не будем забывать и трубы — в закрытом контуре их внутренний диаметр может быть равен 20 миллиметрам.

Оптимальный вариант — это организовать отдельную котельную, если дело касается обогрева большого дома, и без напольного котла не обойтись. Если домик небольшой, то настенный агрегат справится с задачей обогрева, а в его конструкции уже есть и расширительный бак, и циркуляционный насос. К тому же не придется монтировать его в отдельном помещении — для этого подойдет и кухня.

Заполнение отопления теплоносителем

Котельная в подвале

Итак, монтаж закончен, и теперь необходимо систему проверить и запустить. Для этого потребуется заполнить ее водой. Вариантов здесь два. Первый — подключить к водопроводу, установив запорное устройство в виде крана, вентиля или задвижки. Этот способ актуален, если выбрана однотрубная схема разводки. Но если давление воды в водопроводе достаточное, то можно его использовать и в двухтрубной схеме.

Второй — с помощью ведра и собственных рук. Для этого придется выше всех элементов вывести стояк, оборудованный воронкой и герметичной заглушкой. Снимаете заглушку, устанавливаете воронку, заливаете воду в систему, после заполнения снимаете воронку и на место устанавливаете заглушку. Заглушка — это изготовленный в виде колпака элемент с резьбовым соединением и резиновой прокладкой в глубине колпака. Соответственно, стояк должен быть оборудован сгоном с внешней резьбой. Правда, заливка теплоносителя ручным способом требует и времени, и сил.

Итак, система заполнена. Теперь необходимо пройтись по всему контуру и осмотреть все без исключения стыки и соединения на предмет утечек. Если таковых нет, то можно включать насос и снова проверять, нет ли протечек. Если опять все нормально, можно зажигать котел. Но на этом проверка не прекращается. Когда теплоноситель наберет необходимую температуру, еще раз проверяем магистрали.

Рекомендация! Перед запуском отопления необходимо провести опрессовку с давлением в полтора раза большим, чем создает насос. Это особенно понадобится, если к системе отопления подключен «теплый пол». Он будет замурован, поэтому ремонт после отделки провести очень сложно.

Заполнение теплоносителем

Как правильно выполнять опрессовку? Для этого понадобится специальный насос —электрический или ручной. Подключаете его через вентиль, повышаете давление внутри схемы и перекрываете вентиль. В таком состоянии система должна находиться некоторое время — оно точно покажет, есть утечки или нет. После этого открываете вентиль и понижаете давление, спустив часть теплоносителя.

Заключение по теме

Устраивая закрытую систему отопления, необходимо принять во внимание все аспекты, о которых шел разговор выше. Конечно, эта система лучше, но если вы являетесь счастливым обладателем небольшого домика, то нет необходимости все это городить. Используйте схемы проще и с небольшим количеством различных элементов. Это не только упростит процесс монтажа, но и сократит значительную часть расходов, связанных со строительством дома в целом.

Закрытая система отопления, подпитка, заполнение, схема

Хоть открытая схема отопления – это распространенное явление, которое очень популярно среди пользователей автономных систем, но все-таки она обладает несколькими недостатками, основным из которых выступает то, что теплоноситель контактирует с атмосферой, принося в систему коррозию. Закрытая и открытая система отопления – это два вида схем отопления. Но широко применима закрытая система отопления, особенно в последние годы.

Закрытая система отопления

Преимущества закрытой системы отопления

Из-за того, что открытые системы характеризуются множеством недостатков, популярность закрытой системы отопления только возрастает. В такой системе, как закрытая система отопления без насоса, контакт с воздухом изолируется, поэтому возможность попадания кислорода сводится к минимуму. Для компенсирования расширения теплоносителя следует применять специальные расширительные баки.

Закрытая система отопления без циркуляционного насоса

Когда носитель тепла расширяется при нагреве, он увеличивается в объеме, так, излишек идет именно в бак, а когда остывает – все происходит наоборот. Расширительный бак разделен внутри резиновой мембраной, которая достаточно эластична. Одна из двух частей при разделении служит в качестве воздушной камеры, которая заполнена газом (как правило, азотом), а вторая – водяной камеры, именно сюда идет носитель тепла.

Рекомендуем к прочтению:

При нагревании воды происходит заполнение системы отопления закрытого типа, затем вода вытесняется из системы, под давлением идет под мембрану и сжимает азот в соседней камере.

Объем расширительного бака обязательно должен быть тщательно подобран так, чтоб он смог обеспечить давление при максимуме нагрева носителя тепла. Если же давление в закрытой системе отопления под влиянием разных факторов будет превышать максимум, то на баке нужно поставить предохранительный клапан.

Схема движения теплоносителя в закрытой системе отопления

Недостатки закрытой системы отопления

Хоть система отопления закрытого типа – это очень популярная схема, но и она обладает несколькими недостатками. Заметим, что основной недостаток касается больших систем, ведь именно их нужно оснащать объемными расширительными баками. А все дело в том, что среднее заполнение мембранного бака жидкостью – всего-то 30-60%, при этом меньший показатель относится как раз таки к большим бакам.

Закрытая система отопления должна иметь большой расширительный бак

Когда схема отопления закрытого типа больших размеров используется, ее объем измеряется в тысячах литров, что вызывает необходимость в огромных расширительных баках. Обычно их размещают на специальных установках, которые поддерживают давление в диапазонах, строго допустимых. Такие установки достаточно просты – это безнапорный бак и узел регулирования давления, который работает при помощи насосов.

Рекомендуем к прочтению:

Принцип функционирования закрытой системы отопления

Закрытые системы отопления частного дома работают так: при повышении температуры открывается клапан, и лишний объем теплоносителя идет в бак. При снижении температуры специальными насосами (или насосом) теплоноситель подается обратно в систему. Так, установка способна регулировать давление в заданных небольших пределах.

Безнапорный бак может быть наполнен и на 100% теплоносителем, поэтому можно сделать установку поддержания более компактной, чем если бы это был обычный мембранный бак. Установка поддержания способна не только эффективно регулировать давление в системе, но и производить такое действие, как автоматическая подпитка закрытой системы отопления, и даже – деаэрация носителя тепла.

Но как бы надежно система отопления закрытого типа не была изолирована от атмосферы, все равно в нее может попасть воздух – это случается в то время, как заполнить закрытую систему отопления первый раз, а также при последующих пополнениях, разгерметизации стыков.

Чтобы удалить воздух из верхних точек системы применяются автоматические поплавковые отводчики воздуха, стандартные краны Маевского. Чтобы отвести растворенный в теплоносителе воздух, лучше применять сепараторы, которые ставят в трубопроводе. Благодаря им делается успешная деаэрация носителя тепла, обеспечивается стабильность в работе такой системы, как отопление закрытого типа.

типы, особенности эксплуатации, принцип работы

Система отопления частного дома – последовательность соединенных трубами элементов, по которым циркулирует теплоноситель. Температура обычно нестабильна, она то выше, то ниже. Вместе с температурой увеличивается/уменьшается объем теплоносителя, так как он, как и любая жидкость, при нагревании расширяется, увеличиваясь в объеме, а при остывании сжимается. Чтобы при нагревании не разорвало трубы или радиаторы,  устанавливают специальное устройство – расширительный бачок, в который вытесняется излишек теплоносителя при высокой температуре. Из него же при понижении температуры он попадает обратно с систему. Таким образом поддерживается стабильное давление в контуре отопления (в определенных пределах). Бачок может быть открытого или зарытого типа, соответственно и система тогда называется открытой или закрытой.

Открытая и закрытая система отопления

Если  установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток –  не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

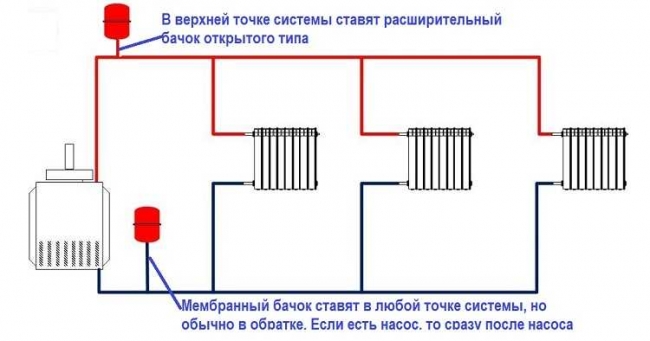

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее,  у них есть еще несколько плюсов:

  • не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
  • более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи  невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы, но там другой принцип работы).

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

Недостатков немного:

  • для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием  естественной циркуляции с достаточными уклонами;
  • при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Контроль работоспособности закрытой системы

Основной показатель работоспособности – давление. Оно контролируется манометрами. Для индивидуальных систем отопления закрытого типа с принудительной циркуляцией рабочее давление составляет 1,5-2 Атм. Причем врезать манометры в ключевые точки желательно через трехходовые клапаны, которые дают возможность снять устройство для ремонта/замены, продуть или сбросить на ноль.

В этой системе мы видим расширительный бак (красный слева) и менометры

Если система большая и мощная, то точек контроля (манометров) много:

  • с обоих сторон от котла;
  • перед и после циркуляционного насоса;
  • при использовании регуляторов отопления — до и после них;
  • желательна установка до и после грязевиков и фильтров для контроля степени их засоренности.

По показаниям манометров в этих точках можно контролировать работоспособность всей системы.

Что делать, если в системе падает/возрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

  • Если статическое давление тоже падает  – где-то  есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
  • Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

  • Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе.  Если стабилизировалось  — виноват он.
  • Прочищаем фильтры и грязевики.
  • Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
  • Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
  • Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки  находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Подробнее о воздухоотводчиках (спускных клапанах) читайет тут.

Спускной клапан — автоматически отводит воздух

Как создать давление в закрытой системе отопления

Для быстрого движения теплоносителя по трубам  требуется создание определенного давления. Его величина определяется типом системы – для естественной циркуляции давление должно быть только немного выше атмосферного, и этого будет достаточно, а для принудительной циркуляции требуется как можно большая его величина, но не превышающая 2 Бар.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура). Для нормальной работы нужен уклон

Для создания необходимого перепада давления в схемах с естественной циркуляцией (ЕЦ) необходимо соблюдать уклон – 1 см на 1 метр длины трубопровода. На подающей магистрали уклон идет от котла вниз. На обратке — наоборот, к котлу трубы понижаются с той же разницей высот. При использовании труб недостаточного диаметра такой величины может не хватить, тогда можно уклон увеличить до 5% (5см на метр трубы). Вообще, для нормальной гравитационной системы необходим тщательный подбор диаметров труб и уклона – только тогда она будет нормально работать.

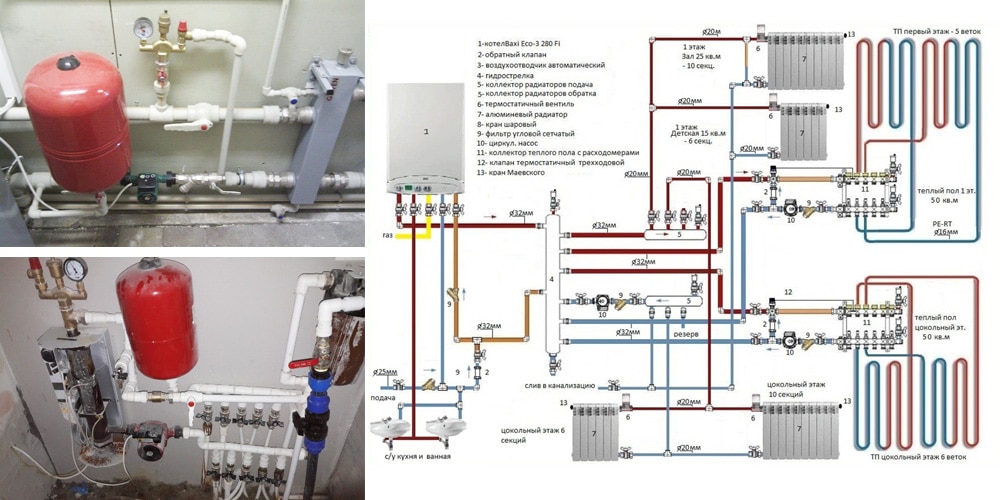

Двухтрубная горизонтальная система с принудительной циркуляцией

Схема с ЕЦ требует обязательной установки группы безопасности, в которую входит манометр и подрывной клапан, настроенный на рабочее давление. При возрастании давления клапан сработает, предотвращая разрыв самого «слабого» из элементов. Такая ситуация может случиться при использовании котла без автоматического управления, в частности твердотопливного, который то сильно разогревается, то практически затухает. Выручает эта группа и при сбоях автоматики.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов  – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой —  большой плюс:

  • позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
  • повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
  • меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем. Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико.

Итоги

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Схема системы отопления. Теплообменник. Закрытая схема отопления и открытая схема отопления.

Виды и схемы подключения системы отопления.

Системы отопления подразделяются:

на закрытые системы отопления, когда теплоноситель используется только для отопления дома;

на открытые системы отопления, когда теплоноситель используется для отопления и горячего водоснабжения дома.

Как правило, в закрытых системах отоплениях отбор теплоносителя на какие-либо иные нужды запрещен.

Отопительная система может подключаться к тепловым сетям по зависимой или независимой схеме.

Зависимая схема системы отопления.

Зависимая схема системы отопления – система центрального отопления предназначена для работы на перегретой воде. С ТЭЦ или центральной котельной должна выходить вода, особенно в сильные морозы, с температурой до 130-1500С и давлением 6-10 Кгс/см2. Из-за повышенного давления вода не вскипает в трубах с образованием пара.

Если на улице температура наружного воздуха (-30-400С), температура воды на вводе в дом должна быть не менее (t=80-950С). Перегретая вода из магистральной внешней теплосети смешивается с обратной водой (t=70-750С) внутридомовой системы отопления и в результате вода необходимой температуры, подается в отопительные приборы. При таком подключении внутридомовые тепловые пункты, как правило, оснащаются смесительными установками (элеваторами).

Независимая схема системы отопления.


Независимая схема системы отопления
 (теплообменник)  – перегретая вода из котла подается в теплообменник.

Теплообменник.

Теплообменник (водонагреватель) — это устройство, в котором нагрев холодной воды до нужной температуры и предназначенной для отопления здания, происходит за счет перегретой воды котельной.

По сути, теплообменник использует принцип — «труба в трубе». Корпус теплообменника состоит из трубы большого диаметра, внутри которого находятся другая труба, но меньшего размера. Холодная вода протекает по внутренней трубе и нагревается за счет горячей воды в межтрубном пространстве. По сути, теплообменник представляет собой аппарат, в котором осуществляется передача теплоты от перегретой воды котельной, к холодной (нагреваемой) воде дома. Любая хозяйка использует принцип теплообменника, когда при приготовлении пищи применяет «паровую баню» помещая кастрюльку с застывшим медом в другую кастрюлю, в которой кипит вода. Постепенно нагреваясь от горячей воды, мед станет жидким и горячим.

Открытая и закрытая система теплоснабжения: отличия, недостатки и преимущества

Теплоснабжение — это обеспечение теплом зданий и сооружений. Оно необходимо не только для отопления жилых домов, общественных зданий и промышленных объектов, но и для организации в них горячего водоснабжения, вентиляции, и для различных технологических нужд производственных сооружений. По способу доставки теплоносителя потребителю существует на сегодняшний день открытая и закрытая система теплоснабжения. Существующая схема теплоснабжения бывает как централизованной, обслуживающей целые районы, или поселки, так и местной, для обслуживания одного или группы зданий.

Открытая система

При данном типе теплоснабжения поставка горячей воды, необходимой потребителю, осуществляется прямо из теплосети. Из системы потребителями горячая вода может разбираться полностью иди частично. Весь расход воды постоянно компенсируется подачей воды из теплоцентрали, и вся оставшаяся в теплосети вода идет на отопление или вентиляцию. Главным достоинством такой схемы является ее экономичность, именно поэтому до начала 90-х годов на территории бывшего Советского Союза до 50% всех систем отопления были именно открытого типа.

Но в этой системы имеются и недостатки. Горячая вода в открытой системе не может соответствовать строгим стандартам санитарной гигиены, она довольно низкого качества и не отличается прозрачностью и чистотой. Протяженные трубопроводные сети, по которым циркулирует вода, отопительные приборы с признаками коррозии и ржавчины, придают ей неприятный запах, цвет, а часто в воде даже присутствуют различные примеси и болезнетворные микробы и бактерии.

Все попытки очистить воду делают такую сеть теплоснабжения менее экономичной, ведь огромная протяженность сетей трубопровода значительно увеличивает затраты на мероприятия по очистке воды, без достижения эффекта.

Закрытая система

Для закрытой системы теплоснабжения характерно то, что вся вода, находящаяся в трубопроводах, применяется только в качестве теплоносителя, а для нужд горячего водоснабжения вода из такой системы не забирается. Коммуникация эта полностью соответствует своему названию и изолирована от окружающей среды, обычно имеет постоянный объем воды, а в случае утечки теплоносителя потери автоматически компенсируются при помощи специального регулятора подпитки. При такой схеме обеспечения теплом теплоноситель требуемой температуры от централизованного поставщика тепла направляется в тепловые пункты, где он доводится до определенной температуры перед тем, как будет осуществляться водоразбор потребителями.

Такая система позволяет получать воду очень качественную, и экономит энергию на подогрев воды, но меры по водоподготовке в такой системе теплоснабжения сложны технологически, тепловые пункты обычно расположены на удаленном расстоянии от централизованного поставщика тепла, и друг от друга, что существенно увеличивает затраты на доставку воды

Открытая и закрытая система теплоснабжения к централизованному поставщику теплоэнергии может подсоединяться зависимым или независимым способом.

Часть материалов для статьи взяты с сайта www.1poteply.ru

типы с насосом, схема двухтрубной, открытая лучше или какая

Закрытая система отопления частного дома – идеальный выбор для обогрева коттеджа или дачи

В частном секторе в черте города или за его пределами отсутствует возможность подключения дома к центральному отоплению, поэтому владельцы коттеджей занимаются монтажом автономного отопления. Возможна установка открытой и закрытой систем обогрева

Система отопления закрытого типа с насосом: особенности системы

Автономное отопление – система соединенных между собой элементов, которые нагреваются при подключении к источнику тепла. Это может быть как печное, так и водяное или электрическое отопление – все зависит от того, находятся там жильцы постоянно или приезжают периодически.

Правильно монтированное водяное отопление может питаться от любого источника энергии – газа, твердого топлива, отработки.

Теплоснабжение закрытого типа состоит из труб, котла, циркуляционного насоса, батареи и расширительного бака. Все элементы герметичны – вода при нагреве и циркуляции не испаряется.

Различия между закрытой и открытой системами обогрева:

  1. Открытая автономная система отопления предусматривает установку расширительного бака в самом высоком месте – на чердаке под крышей, в закрытой он может размещаться где угодно.
  2. В отличие от открытой, закрытая система обогрева герметична и изолирована от потоков воздуха.
  3. В открытой отопительной системе используются широкие трубы, которые устанавливаются под определенным наклоном для лучшей циркуляции. Для закрытой системы нужны трубы меньшего диаметра.
  4. Для закрытой обогревательной системы важно правильно установить и отрегулировать насос.

Циркуляционные насосы обеспечивают равномерное распределение теплоносителя по трубам, повышают продуктивность работы системы и помогают экономить расход топлива.

Система отопления закрытого типа: преимущества и недостатки

Герметичная система отопления с насосом работает под давлением и в полной атмосферной изоляции, что приводит к меньшему окислению металлических элементов.

Плюсы системы:

  • Теплоноситель – вода, не испаряется, он постоянно находится в системе. При необходимости можно использовать антифриз, что позволяет системе не замерзать, даже если она отключена на недолгий срок.
  • Использование насоса для круговорота теплоносителя позволяет системе быстрее работать и соответственно, быстрее обогревать помещение.
  • Расширительный бак можно поставить в непосредственной близости от котла, что делает систему более компактной.
  • С помощью специальных кранов можно корректировать температуру в помещении или отключать ту или иную комнату от системы в случае ненадобности.
  • При монтаже системы берутся трубы небольшого диаметра.
  • Герметичность системы исключает появление воздушных пробок в радиаторах.

Среди минусов можно выделить тот факт, что система не сможет функционировать без электроэнергии. При отключении электроснабжения работа насоса приостановиться.

Единственным решением проблемы отключения электроэнергии может стать установка автономного генератора, но это дополнительный источник расходов.

При неправильном монтаже труб системы воздух может попадать внутрь, что вызовет нарушение ее работы. Поэтому очень важно после установки всех элементов отопительной системы проверить ее на герметичность.

Система отопления закрытого типа: схема однотрубная

Закрытую отопительную систему можно собрать своими руками, определившись, какая схема – однотрубная или двухтрубная, будет использоваться при монтаже.

Однотрубная система обогрева является замкнутой и считается оптимальной для небольших коттеджей.

Все отопительные приборы – радиаторы, связываются между собой по очереди. При монтаже системы нужно использовать мощный насос, который поможет теплоносителю быстрее добраться до конечной точки системы.

Расширительный бак выполняет ряд важных функций в системе. О том, для чего он нужен и как правильно его подобрать, можно почитать на https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/otoplenie/rasshiritelnyj-bak-dlya-otopleniya

В данной системе нет возможности установить стояки обратной подачи теплоносителя. В процессе использования нельзя регулировать подачу тепла в определенных помещениях, при уменьшении температуры в одной комнате, снизится температура по всему дому.

В многоэтажных домах лучше всего использовать вертикальную однотрубную систему, при этом подключение происходит с самой верхней точки. Не рекомендуется подключать по стояку более 10 отопительных приборов. Как правило, на 1 этаже батареи греют слабее, чем на последнем.

Что представляет собой двухтрубная система отопления закрытого типа

В двухтрубной системе теплоснабжения закрытого типа носитель (вода, антифриз) идет по стояку вверх и подключается напрямую к отдельному радиатору. Система отопления характеризуется высокими показателями – вода распространяется по батареям с одинаковой температурой, затем спускается по стояку обратно в отопительный котел.

Для частного дома используется двухтрубная горизонтальная разводка системы отопления.

При данной схеме отопления можно регулировать подачу и температуру на каждом радиаторе, установив термостат на батарею. На все остальные батареи отключение одного элемента не повлияет. Специалисты рекомендуют устанавливать для каждого радиатора необходимо ставить кран Маевского для выгонки лишнего воздуха при запуске системы перед отопительным сезоном.

В двухтрубной системе обогрева закрытого типа нет нужды устанавливать гидравлический насос – теплоноситель распространяется по трубам самостоятельно.

Выбирая между двумя схемами отопления, нужно учитывать, что при всей эффективности двухтрубной схемы, она требует в 2 раза больше материалов – труб и крепежных элементов.

Виды закрытой системы отопления частного дома (видео)

Владельцы небольших коттеджей часто выбирают систему теплоснабжения с естественной циркуляцией. О видах таких систем, их достоинствах и недостатках читайте в нашей статье: https://homeli.ru/stroitelstvo-doma/inzhenernye-sistemy/kanalizatsiya/sistema-otopleniya-s-estestvennoj-tsirkulyatsiej.

Система отопления закрытого типа имеет много преимуществ, отсюда и вытекает ее популярность. При правильном монтаже элементов системы и последующей эксплуатации отопления владельцу не потребуется вмешиваться в работу долгое время. Важно периодически чистить расширительный бак и воздухоотвод, чтобы избежать неисправностей.



Оцените статью:

Поделитесь с друзьями!

Лучшая система для лучистого отопления — это наша открытая система прямого нагрева.

Есть много способов сделать теплую воду, которая будет проходить через трубы под вашим полом, и нас постоянно спрашивают, какая система лучше.

Вот важные моменты (не обязательно по порядку)

  • Система должна быть работоспособной. Он не должен стоить дорого.
    Почему открытая прямая система так энергоэффективна?
    1. Открытая прямая система — это комбинированная система , получающая два использования одного устройства . Исключаются потери двух блоков в режиме ожидания.
    2. Деньги, сэкономленные от отказа от покупки бойлера, можно использовать для приобретения высококачественной воды для конденсации, такой как Polaris.
    3. Общая низкая температура блока повышает эффективность .
    4. Лучистое отопление — самая эффективная система теплопередачи.
    5. Общая простота установки означает, что стоимость паразитной электрической накачки минимальна .
    6. Поток холодной подпиточной воды через пол снижает охлаждающую нагрузку летом.
    7. Это нежелательное тепло передается в водонагреватель, где оно способствует экономии энергии.
    8. Открытая прямая система подходит для использования солнечной энергии.
  • Система должна иметь разумные капитальные затраты .Во-первых, это не должно стоить слишком дорого.
  • Это должен быть простой , и он должен легко устанавливаться и легко ремонтироваться.
  • Детали должны быть легкодоступными, и для выполнения работы не требуется специалиста.
  • Это должно длиться очень долго.
  • Некоторые из нас захотят, чтобы этот выбор энергии был экологически ответственным . Загрязнений должно быть минимум. Он должен экономить энергию, чтобы нашим детям и внукам было чем пользоваться в будущем.По возможности и по возможности его следует преобразовывать в солнечное тепло

СДЕЛАЙТЕ ОТЛИЧНУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ

Открытый вентилируемый или герметичный?

Меня часто спрашивают, что лучше.

N.B. Эта страница относится к системам центрального отопления, а не к системам горячего водоснабжения, где возникает похожий, но другой вопрос (открытая вентиляция или давление в сети?)

На этой странице описаны два различных метода заполнения и поддержания заполнения системы центрального отопления:

Центральное отопление с открытой вентиляцией — это «напорный бак» на чердаке, который изначально заполняет систему котла и радиатора и поддерживает ее долгосрочное пополнение водой для компенсации потерь от испарения и / или незначительных утечек. Поплавковый клапан в баке (более правильное название — «бак подачи и расширения», бак F&E), подключенный к водопроводной воде, поддерживает уровень воды в баке и системе отопления. Основным преимуществом системы с открытой вентиляцией является то, что не требуется вмешательства пользователя для пополнения системы водой.

Общие проблемы, возникающие в системах с открытой вентиляцией:

1) Поплавковый клапан заклинивает и заклинивает. Затем, по прошествии месяцев и лет, уровень воды в баке F&E падает до нуля, а затем уровень воды в самой системе отопления падает.В конце концов, насосу не хватает воды, и система перестает работать. Иногда случаются стук котла и срабатывание термостата перегрева котла. Легко фиксируется путем снятия поплавкового клапана и повторного заполнения системы.

2) Блоки труб холодного наполнения. Это более распространено, чем вы могли подумать. Тройник, в котором труба холодного наполнения присоединяется к системе, накапливает коррозионные отложения, и они образуют каменную пробку, которая приводит к симптомам, аналогичным 1), за исключением того, что бак F&E остается заполненным водой! Исправление — вырезать тройник и припаять новый.

3) «Перекачка». Здесь вода выходит из открытой вентиляционной трубы в бак F&E, когда насос работает. Это плохо, потому что, во-первых, это указывает либо на неправильную конструкцию трубопроводов, либо на накопление коррозионных отложений вокруг тройника холодного заполнения, во-вторых, потому что это вызывает постоянное повторное насыщение кислородом циркулирующей воды, что ускоряет внутреннюю коррозию, и, в-третьих, потому что бак F&E нагревается. и может рухнуть, в-четвертых, потому что чердак наполняется паром!

Герметичная система (иногда известная как «герметичное») центральное отопление — это когда бак F&E заменяется более сложным и подверженным отказам оборудованием FAR.(Можете ли вы угадать, какую из двух систем я предпочитаю? ;-)) Поскольку бак F&E больше не доступен для компенсации расширения воды, содержащейся в системе, при ее нагреве, вместо него устанавливается расширительный бак. Это герметичный контейнер, снабженный сжимаемой воздушной камерой, подключенной к контуру отопления, и часто устанавливается внутри котла.

Второе необходимое устройство — это метод первоначального заполнения системы и ее дозаправки, если / когда давление в системе упадет до нуля.Это называется «наполняющим контуром» и обычно представляет собой отрезок гибкой трубы с серебряной оплеткой длиной около 12 дюймов, который соединяет магистраль холодной воды с трубой контура отопления и имеет клапаны на обоих концах. Установщик или пользователь поворачивает на клапанах, чтобы вручную заполнить систему, и снова выключает ее при заполнении и правильной установке давления, и, строго говоря, должен отключать контур (но никто этого не делает). Где-то в системе будет манометр, чтобы пользователь мог обратите внимание, чтобы выключить цикл заполнения, когда система заполнена до нужной степени, но он не обязательно будет рядом с контуром заполнения!

Третье необходимое устройство — это предохранительный клапан (PRV).Он открывается, если давление в системе когда-либо становится опасно высоким, чтобы предотвратить повреждение труб, радиаторов и т. Д. Оно сбрасывает избыточное давление по трубе наружу.

Проблемы, возникающие в «закрытых системах»: (длинный участок!)

1) Потеря давления в системе. Большинство (хотя и не все) систем отопления теряют воду из-за крошечных утечек в системе. Это означает, что давление в системе постепенно снижается до нуля в течение (надеюсь) длительного периода времени. (1,0 бар обычно считается «правильным» давлением в системе.) Скорость падения до нуля зависит от скорости утечки. После достижения нулевого давления утечки могут происходить в обратном направлении, впуская воздух, когда система остывает, а не воду, когда она нагревается. Это приводит к попаданию воздуха в трубы и, в конечном итоге, к повреждению насоса и теплообменника и котла. Пользователь должен следить за манометром системы и периодически доливать его до 1,0 бар, используя контур заполнения. (Поднимите руки, кто это знал!)

Чтобы предотвратить повреждение котла из-за попадания воздуха, некоторые модели котлов (особенно комбинированные) имеют внутреннее реле давления, которое выключает котел, если давление в системе падает почти до нуля. Естественно, многие пользователи интерпретируют это как поломку котла и вызывают инженера по котлу только для того, чтобы обнаружить, что они могли бы сэкономить на оплате вызова, если бы поняли, что могли бы пополнить ее сами.

2) Потеря давления в системе. На этот раз потеря давления произошла по другой причине. Расширительный бак перестал работать. Котел разжигает и нагревает воду в системе. Расширительный бак не может вместить увеличение объема содержимого системы, и давление значительно возрастает.Когда давление достигает 3,0 бар, автоматический предохранительный клапан открывается и позволяет уйти столько воды, сколько необходимо для предотвращения повышения давления выше 3,0 бар. Когда система охлаждается позже, давление падает ниже 1,0 бар, потому что в системе меньше воды. Реле давления котла (если оно есть) отключает котел до тех пор, пока кто-нибудь не поднимет давление в системе.

Расширительные баки обычно перестают работать по любой из трех причин. Воздушный заряд мог просочиться через клапан типа автомобильных шин, используемый в первую очередь для их накачки, неопреновый пузырь мог погибнуть и просочился воздух в циркулирующую воду, или гибкий шланг, соединяющий его с системой, может быть поврежден. забит отложениями коррозии.

3) Избыточное давление в системе. Это проявляется в том, что вода постоянно течет из выпускной трубы предохранительного клапана, а манометр показывает 3,0 бар. Это почти всегда вызвано тем, что пользователь не отсоединяет контур наполнения после использования, что маскирует отказ клапана контура наполнения, чтобы он отключился должным образом. Система продолжает работать отлично, но постоянное обновление оборотной воды новой насыщенной кислородом водой приводит к быстрой и дорогостоящей в ремонте внутренней коррозии системы и преждевременному выходу из строя клапана сброса давления.

Менее распространенной причиной той же проблемы в комбинированных котлах является внутренняя утечка внутри пластинчатого теплообменника, который нагревает водопроводную воду. Давление в сети заставляет водопроводную воду через место утечки попадать в воду системы отопления и выводиться через PRV. Необходим новый пластинчатый теплообменник.

Итак, что лучше? На мой взгляд, открытая вентиляция, руки опущены. Но у герметичных систем есть свои применения. Например, квартиры, где поиск высокого и доступного места для резервуара F&E может быть головной болью, а также дома с переоборудованными чердаками, где возникают аналогичные проблемы.Резервуар F&E должен быть выше верхнего предела самого высокого радиуса в системе, и он должен быть доступен для обслуживания и иметь путь непрерывного падения наружу для переливной трубы.

Геотермальные системы с открытым контуром и замкнутые геотермальные системы

Во всех геотермальных системах используются контуры заземления для измерения постоянной температуры земли для обеспечения обогрева и охлаждения. Существует несколько различных подходов к проектированию контура заземления, но все они делятся на две основные категории: замкнутый контур и разомкнутый контур.

Хотя каждый контур заземления выполняет одну и ту же функцию, у каждой конструкции есть свои плюсы и минусы. В этом посте мы рассмотрим ваши варианты, чтобы вы могли найти подходящее решение для геотермального отопления и охлаждения для своего дома.

Что такое геотермальная система с замкнутым контуром?

В геотермальной системе с замкнутым контуром теплоноситель непрерывно циркулирует по заглубленным или погруженным в воду пластиковым трубам. Петля заполняется только один раз и требует умеренного количества раствора.Одно и то же решение используется снова и снова в замкнутом контуре ! Эти подземные трубы подключаются к внутреннему тепловому насосу для обеспечения отопления и охлаждения.

Для получения дополнительной информации о различных способах проектирования систем с замкнутым контуром ознакомьтесь с нашим подробным руководством по геотермальным системам заземления.

Что такое геотермальная система с открытым контуром?

Геотермальная система с открытым контуром направляет чистую грунтовую воду непосредственно из ближайшего водоносного горизонта в внутренний геотермальный тепловой насос.После того, как вода покидает дом, она выходит обратно через сливной колодец, расположенный на подходящем расстоянии от первого. Воду также можно направлять в местный пруд или в утвержденную дренажную канаву, в зависимости от местных норм.

Поскольку в системах с открытым контуром вода используется «за один проход», их часто называют системами «насос-сброс».

Что лучше: геотермальные системы с замкнутым или разомкнутым контуром?

Стоимость:

Поскольку системы с разомкнутым контуром не требуют рытья траншей, бурения или заглубления сотен футов пластиковых труб, системы с разомкнутым контуром являются самым простым и зачастую дешевым типом геотермальных источников для установки.

Эти затраты неизбежны при установке любой геотермальной системы с замкнутым контуром.

Осуществимость:

Геотермальные системы с открытым контуром подходят только в том случае, если на объекте имеется достаточное количество чистой пресной воды. Этот источник воды также должен соответствовать требованиям геотермальной системы в галлонах на расход, даже при сезонных изменениях.

Геотермальные системы с замкнутым контуром практичны как для небольших, так и для просторных домов и не полагаются на близлежащий источник воды для обогрева и охлаждения.

Прочность:

Производительность системы с разомкнутым контуром может со временем ухудшиться, если присутствуют такие проблемы с качеством воды, как ил, отложения или высокое содержание минералов, или если подача воды уменьшается по какой-либо причине.

Замкнутые геотермальные контуры заземления могут прослужить 50+ лет — даже до 100 лет при минимальном обслуживании или его отсутствии. После установки заглубленный контур заземления будет постоянным приспособлением на участке до тех пор, пока есть здание, которое нужно обогревать и охлаждать.

Заботы об окружающей среде:

Системы с открытым контуром могут поднимать ил и отложения, которые могут повлиять на водоносные горизонты бытовой воды для домовладельцев, которые зависят от колодезной воды. Кроме того, из-за опасений загрязнения или нарушения окружающей среды некоторые муниципалитеты вообще не разрешают использовать системы с открытым контуром.

В геотермальных системах с замкнутым контуром циркулирует смесь воды и небольшого количества антифриза. Смесь одуванчика состоит всего из 22% пропиленгликоля, нетоксичного пищевого антифриза.После установки замкнутые системы обмениваются теплом с землей, ничего не вкладывая в землю и не извлекая из нее.

Важность замкнутых водных систем

Важность замкнутых водяных систем для водоподготовки

Вода в вашей системе охлаждения или обогрева существенно влияет на производительность. Если вы регулярно следите за водой в охлаждающем механизме и обрабатываете ее, это уменьшит проблемы от отложений воды.Тем не менее, мониторинг качества воды в вашей системе охлаждения или обогрева может быть задачей, которую вы не имеете опыта или оборудования, чтобы выполнить самостоятельно. Не волнуйся. Вы можете получить квалифицированное обслуживание воды в вашей замкнутой системе охлаждения. Но прежде чем запрашивать расценки, вы должны понять свою систему и понять, почему очистка воды является такой важной частью ее обслуживания.

Обзор водяной системы с замкнутым контуром

Системы охлаждения или нагрева, использующие воду, могут иметь один из двух основных типов систем отвода тепла, получаемого жидкостью — замкнутый контур или открытый контур.Каждый из них имеет свои преимущества, когда он является частью системы охлаждения или обогрева. Критическая разница между ними — это степень воздействия воды на воздух. Более закрытые системы сохраняют объем и качество воды.

Определение замкнутой системы водоснабжения

Системы охлаждения и обогрева работают за счет использования температуры воды и хладагента для передачи тепла от здания наружу. В открытых контурах охлаждающая вода поступает в открытую градирню, через которую поверхность воды выходит на воздух. Напротив, замкнутые контуры не позволяют воде получать прямой контакт с воздухом.

Открытые системы, иногда более экономичные в установке, могут иметь многочисленные проблемы с попаданием загрязняющих веществ в воду градирни. В зависимости от температуры вода также может испаряться или замерзать из градирни, что требует постоянного контроля уровня воды для работы системы. Из-за более высоких требований к обслуживанию открытой системы, этот тип со временем может иметь более высокую цену по сравнению с замкнутой системой с более низким уровнем обслуживания.

В системе с замкнутым контуром вода полностью закрывается внутри труб. Процесс включает охлаждение воды внутри трубок в дополнение к хладагенту. Системы охлаждения выполняют три необходимых шага, которые меняются при нагревании.

  1. Удаление тепла из здания: Для охлаждения охлажденная вода покидает здание и попадает в чиллер. Там вода отдает тепло циркулирующему хладагенту. После выхода тепла охлажденная вода возвращается в здание, где участвует в технологическом охлаждении или охлаждении воздуха.
  2. Нагревательный хладагент внутри чиллера: Хладагент очень эффективно поглощает тепло. Когда он забирает тепло, отдельная линия охлаждающей воды между чиллером и градирней поглощает тепло, передавая его в градирню.
  3. Высвобождение тепла внутри градирни: Внутри градирни с замкнутым контуром вода со стороны градирни выделяет тепло, возвращаясь в холодное состояние. Охлажденная вода поступает в чиллер для отвода тепла от хладагента и отвода тепла обратно в градирню.

Рекомендации для систем с замкнутым контуром

Системы с замкнутым контуром имеют меньшую вероятность загрязнения, но они не требуют обслуживания. Пренебрежение обслуживанием закрытой системы способствует росту ила и отложений. Самая распространенная проблема с этими системами — отложения грязи из черного магнитного оксида железа. Со временем частицы магнитного оксида железа связываются и собираются на суженных частях системы. Наиболее частые места для этого шлама:

  • Суженные трубы
  • Поверхности теплопередачи
  • Охлаждающие или нагревательные змеевики
  • Фанкойлы

Из-за падения уровня pH воды могут возникнуть другие проблемы.Пониженный pH может указывать на рост бактерий или утечку в системе. Бактерии могут привести к протечкам в трубах, что может повлиять как на уровень воды, так и на химический состав. Помимо утечек, бактерии или минеральные отложения могут снизить способность системы передавать тепло за счет покрытия поверхностей деталей. Регулярный уход за вашими компонентами посредством тестирования воды и химического обслуживания предотвращает коррозию внутренних компонентов системы. В закрытой системе вы не увидите результатов коррозии, пока в системе не появятся признаки отказа.

В то время как в открытых системах требуется мониторинг уровня воды и наблюдение за твердыми частицами из окружающей среды в воде, в системах с замкнутым контуром требуется контроль химического состава воды. Обработка воды для предотвращения коррозии и замерзания является частью обслуживания этих систем. Правильный мониторинг и уход обеспечат долгую работу системы.

Несмотря на необходимость тестирования воды, замкнутые системы не теряют воду и не подвергаются риску внешнего загрязнения. Системы с открытым контуром потребуют более частого обслуживания, чтобы предотвратить проблемы с системой и ее водой.

Отрасли, использующие технологию замкнутого цикла

В некоторых секторах используются более эффективные системы охлаждения с замкнутым контуром. Этим отраслям необходимо инвестировать в систему, которая будет работать на пике своих возможностей и потребовать более низкого уровня обслуживания в течение года. Производители, больницы, промышленные предприятия и многие другие предприятия и отрасли используют технологию замкнутого цикла для обеспечения долгосрочной эффективности и экономии.

Технология замкнутого цикла в промышленных аварийных системах

Отрасли промышленности часто нуждаются в планах резервного копирования на случай потери электроэнергии. Некоторым предприятиям требуются генераторы, чтобы свет оставался включенным, тогда как другим необходима система аварийного охлаждения для продолжения процесса и охлаждения компонентов в случае отказа основного механизма.

Например, резервные генераторы энергии, используемые для коммерческих структур, таких как больницы или промышленность, обычно имеют системы с обратной связью. Двигатели в этих генераторах не требуют регулярного использования, но при работе им потребуется система охлаждения. Повышенная эффективность замкнутой системы гарантирует, что генератор имеет достаточное количество охлаждающей воды и всегда готов.

На атомных установках и других электростанциях используется водяное охлаждение с замкнутым контуром для компонентов безопасности и небезопасных компонентов. Благодаря нескольким каналам охлаждения части установки остаются при безопасной рабочей температуре. На ядерных установках резервные механизмы охлаждения имеют решающее значение для безопасности станции. Если в установке прекращается первичное охлаждение, замкнутая система позволяет продолжать отвод тепла. Подобно резервным генераторам в больницах, системы с обратной связью для атомных электростанций всегда должны быть готовы к полному включению в аварийную ситуацию.

Промышленные применения систем с замкнутым контуром

Системы с замкнутым контуром используются чаще, чем в чрезвычайных ситуациях. Многие отрасли промышленности используют их для технологического охлаждения. Например, большинство предприятий по переработке пищевых продуктов и напитков используют открытые градирни для технологического охлаждения. Однако некоторые предприятия выбрали для охлаждения более энерго- и водосберегающие замкнутые системы. Эти объекты могут использовать адиабатические системы, которые изменяют давление для изменения температуры. Другие аналогичные замкнутые системы используются рядом с охладителями напитков для более эффективного и более строго контролируемого охлаждения для каждого отдельного процесса.

Помимо аварийного использования, замкнутые системы охлаждения также служат для охлаждения компонентов на электростанции. Водяные системы помогают охлаждать подшипники, в то время как другие охладители охлаждают смазочные материалы, воздушные компрессоры и масло. На электростанции движущиеся части могут выделять огромное количество тепла. Использование системы охлаждения снижает тепловой износ этих компонентов, а система с обратной связью охлаждает, не требуя при этом меньшего обслуживания.

Преимущества замкнутой системы

Замкнутые системы имеют несколько преимуществ по сравнению с открытыми системами.Хотя на начальном этапе нагрев или охлаждение с замкнутым контуром обходятся дороже, со временем эти затраты компенсируются экономией за счет повышения эффективности в любых условиях. Если у вас уже есть система с обратной связью, вы почувствуете, что сделали качественное вложение. Если вам нужно заменить систему, подумайте, как закрытая система может сэкономить вам деньги за те годы, когда вы ее используете.

1. Повышает эффективность

Замкнутые системы более эффективны, чем открытые. Поскольку их конструкция удерживает воду внутри системы, закрытые системы не требуют периодического добавления воды для восполнения потери воды в результате испарения.Эффективность также увеличивается зимой, когда системы с обратной связью могут работать всухую, что предотвращает замерзание в холодные месяцы.

Еще одним аспектом эффективности этих систем является их меньшая потребность в обслуживании. Хотя вы не должны полностью отказываться от ухода за своей системой, конструкции с замкнутым контуром требуют меньшего количества проверок в течение года. Вы сэкономите деньги за счет более низких затрат на обслуживание и более длительной эксплуатации системы.

Эффективность использования пространства — это еще один вариант, когда системы с замкнутым контуром являются лучшим выбором, чем их открытые аналоги.Без необходимости в отдельном теплообменнике, поскольку этого требуют открытые системы, замкнутые системы занимают меньше места. При использовании только одного устройства замкнутым системам требуется гораздо меньше драгоценного места на вашем предприятии.

Для дополнительной экономии энергии системы охлаждения с замкнутым контуром позволяют изменять скорость насоса. Снижение скорости насоса может сэкономить энергию при уменьшении потребности в охлаждении. Гибкость адаптации к потребностям в охлаждении и энергии делает системы с обратной связью более энергоэффективными. Однако это не единственный способ адаптации закрытых систем к изменениям.

2. Способность адаптироваться к оптимальной производительности

Способность адаптироваться к потребностям в охлаждении и наружным температурам делает системы охлаждения с замкнутым контуром лучшим вариантом, чем системы с открытым контуром. У систем с замкнутым контуром есть четыре способа адаптации к изменениям температуры для повышения производительности и эффективности до 50% экономии по сравнению с открытыми системами.

  • Сухой режим: Система работает без охлаждающей воды, что защищает систему от замерзания и избавляет от необходимости тестирования воды и химической обработки. Этот вариант лучше всего работает в умеренную погоду, когда вытяжные вентиляторы соединяются с теплообменником. Для этого варианта вам не нужна охлаждающая вода.
  • Свободная работа: Свободная работа происходит, когда вы выключаете чиллер. В этом варианте для охлаждения технологической воды используется температура окружающей среды, а не охладитель.
  • Адиабатическое охлаждение: Объектам, работающим в жарких условиях, может потребоваться изменение давления адиабатического охлаждения. В жарком климате напорная система может помочь охладить воду до даже более низких температур, чем можно достичь с помощью традиционных методов.
  • Переменная скорость: Чтобы максимизировать энергоэффективность без ущерба для охлаждающей способности, в закрытых системах используются переменные скорости. Это позволяет лучше контролировать процесс охлаждения. По сравнению с вентиляторами, которые имеют только двухпозиционное управление, регулируемые вентиляторы сокращают потребление энергии до 25 процентов.

Адаптивность делает закрытые системы лучшим вариантом для переменного климата, но в конечном итоге содержание системы будет определять ее стоимость с течением времени. К счастью, конструкция систем с обратной связью снижает потребность в регулярной тщательной очистке и техническом обслуживании.

3. Минимизирует воздействие загрязняющих веществ

Системы с замкнутым контуром не имеют отверстия для воздуха, но это не означает, что система имеет полную защиту от инородных тел в воде. Однако вода подвергается воздействию минимального количества загрязняющих веществ. Уменьшение количества загрязняющих веществ и мусора в системе продлевает срок службы всей системы за счет увеличения времени до замены компонентов.

Благодаря закрытой конструкции, с хорошо очищенной и контролируемой водой, система может пропускать недели между химическими обработками.В системе без утечек, при условии, что мониторинг и очистка воды происходят регулярно, этого графика должно быть достаточно. Однако, если в системе есть отверстия, химическая обработка воды не приведет к необходимому балансу. Если вы слишком долго пренебрегаете системой, в ней могут возникнуть протечки, что затруднит обслуживание.

Для предотвращения коррозии деталей из углеродистой стали вода должна поддерживать высокий или щелочной pH. Для поддержания правильного химического баланса специалисты по водоподготовке имеют в своем распоряжении несколько вариантов:

  • Обработка полимером: Когда-то применялась исключительно для открытых градирен, теперь обработка полимером помогает поддерживать закрытые системы.При такой обработке в воде рассеиваются компоненты, которые могут вызвать коррозию или накипь. Благодаря плотно закрытой системе обработка полимером не влияет на окружающую среду.
  • Нитрит натрия: Нитрит натрия имеет нелогичное действие. Этот химикат целенаправленно равномерно корродирует всю систему, но при равномерной коррозии неровностей для дополнительного износа не остается. Обратной стороной использования нитрита натрия в закрытой системе являются бактерии в системе.Некоторые бактерии потребляют нитрит натрия, что увеличивает их популяцию. Высокий уровень бактерий может создавать пленки, способствующие коррозии.
  • Молибдат натрия: Молибдат натрия ингибирует окисление. К сожалению, цена на это соединение сильно варьируется из-за политических волнений в областях, связанных с молибдатом.

Эти вещества — не единственные варианты обслуживания замкнутой системы, но они представляют собой некоторые из тех продуктов, которые могут использовать профессионалы по обслуживанию.

Свяжитесь с Chardon Labs по вопросам водоподготовки с замкнутым циклом

Не пренебрегайте своей системой водоснабжения с замкнутым циклом. Он по-прежнему нуждается в очистке воды, несмотря на мифы об обратном. Регулярная очистка воды и самой системы обеспечит безупречную работу в течение многих лет. Без регулярного ухода ваша вода может вызвать коррозию или чрезмерное отложение минералов на частях замкнутой системы. Эти условия могут быстро вывести из строя вашу систему без вашего ведома, пока эффективность не упадет до обнаруживаемого уровня.

Узнать больше о наших услугах по замкнутому циклу

Чтобы предотвратить серьезный ущерб от неочищенной воды, вам необходимо часто обрабатывать систему и ее содержимое. Системе с обратной связью потребуется эксперт для замены фильтров, проверки баланса pH и технического обслуживания. В Chardon Labs мы можем помочь с этими и многими другими задачами для вашей системы. У нас есть профессионалы по очистке воды, которые знают, как правильно сбалансировать химический состав воды в вашей системе. Мы не будем продавать вам химикаты.Мы предоставляем вам чистую систему благодаря нашему квалифицированному обслуживанию. Для получения дополнительной информации о нашей системе очистки воды и обслуживании систем свяжитесь с нами сегодня. Мы хотим помочь вам получить чистую систему, которая прослужит долго.

Поделиться:

Следует ли оставлять внутренние двери открытыми или закрытыми во время обогрева и охлаждения?

Стоимость охлаждения (и обогрева) вашего дома может быть довольно высокой, особенно если вы живете в Западном Лос-Анджелесе. Несмотря на то, что нам посчастливилось наслаждаться одной из самых лучших погодных условий в США, бывают времена, когда температура колеблется.Когда погода становится теплой или прохладной, может стать еще дороже попытаться сохранить комфорт в своем доме. Поэтому многие домовладельцы и арендаторы задаются вопросом, лучше ли оставлять двери открытыми или закрытыми при использовании моей системы HVAC?

Простой ответ: оставьте их открытыми.

Видите ли, когда работает система HVAC, она лучше всего работает как единое целое, обеспечивая циркуляцию воздуха по всему дому. Итак, когда вы закрываете несколько дверей в своем доме и вокруг него, вы фактически нарушаете характер работы вашей системы HVAC.В конечном итоге это не только обойдется вам дороже, но и может вызвать дополнительные проблемы.

Зачем оставлять двери открытыми?

Несмотря на распространенное мнение, закрывание дверей в комнатах, которые вы не используете, не сэкономит вам денег на отоплении или охлаждении. Это только заставит вашу систему HVAC работать сверхурочно, что может нанести долгосрочный ущерб. Это также может оказать негативное влияние на качество воздуха в помещении, поскольку ваша система HVAC может попытаться компенсировать смещение из-за закрытых дверей.

Когда двери остаются закрытыми, воздух, который все еще нагнетается из домашней системы отопления, вентиляции и кондиционирования воздуха, продолжает накапливаться в закрытой комнате, что фактически создает давление в воздухе и заставляет возвратное вентиляционное отверстие работать сверхурочно. Это похоже на закрытие всех вентиляционных отверстий в доме во время работы системы HVAC. Проблема в том, что воздух найдет выход, будь то открывание дверей, чтобы позволить ему циркулировать, или через трещины вокруг обшивки, окон, дверей и стен.Между тем, возвратный воздухозаборник все еще ищет воздух для впуска и при необходимости забирает его снаружи. Отрицательное давление заставляет наружный воздух попадать в трещины и щели

Как это повлияет на ваш дом?

Помимо потенциально повреждения стен и отделки, циркуляция наружного воздуха внутри вашего дома может вызвать множество проблем. Это может повлиять на качество воздуха в помещении, увеличивая влажность или способствуя проникновению плесени, аллергенов и других загрязнителей воздуха в дом, вызывая накопление этих загрязнителей внутри дома.Открывая все двери во время обогрева и охлаждения дома, вы не только предотвращаете возникновение всех этих проблем, но и не тратите лишние деньги без необходимости на счета за коммунальные услуги.

Чтобы получить больше советов и рекомендаций по поддержанию максимального комфорта в доме, свяжитесь с нами в Facebook и Twitter. Мы всегда делимся советами и рекомендациями, которые помогут жителям Лос-Анджелеса в течение всего года чувствовать себя комфортно в своих домах.

Обслуживание котла и радиатора

В наши дни не принято устанавливать дома с котельной и радиаторной системой отопления, но старых систем достаточно.Если у вас дома есть такая система, вот руководство, которое поможет вам понять, как она работает и что вам нужно делать для обслуживания.

Как работает система

Хотя радиаторы могут показаться старомодными, они обеспечивают очень комфортное и стабильное тепло для вашего здания. Они также не сушат воздух и не выдувают пыль, как система принудительной подачи воздуха. Они также имеют тенденцию служить очень долго, особенно при правильном уходе.

В такой системе отопления радиатор, бойлер и все соединительные трубы заполнены водой.Это называется «закрытой системой», потому что вода циркулирует бесконечно, а не стекает из дома, как по водопроводу. Бойлер нагревает эту воду примерно до 180 градусов по Фаренгейту, а насос толкает нагретую воду к радиатору, где тепло распространяется по окружающему воздуху. Затем охлажденная вода возвращается в котел для повторного нагрева.

Виды радиаторов

Радиаторы могут быть изготовлены из нескольких металлов. В старых системах обычно используются чугунные радиаторы.Если вы когда-нибудь использовали чугунную посуду, вы наверняка знаете, как работает этот металл. Он имеет тенденцию медленно нагреваться, но затем сохраняет тепло в течение очень долгого времени, даже после того, как его сняли с источника тепла. Чугунный радиатор ничем не отличается и будет сохранять тепло долгое время после отключения системы, что делает его очень эффективным при обогреве дома.

К сожалению, чугун очень тяжелый и дорогой, поэтому новые радиаторы, как правило, изготавливаются из других металлов, например из стали. Эти радиаторы работают так же, как чугунные, но они нагреваются и охлаждаются быстрее, а также имеют тенденцию быть легче и дешевле.

Обслуживание радиатора

Если у вас есть радиатор, вы должны раз в год проводить базовое обслуживание, чтобы поддерживать его в наилучшем состоянии. Самая важная задача — «стравить» радиатор воздуха, попадающего в систему. Несмотря на то, что трубы закрыты, со временем из воды может выходить воздух. Поскольку воздух легче воды, он поднимается к верхней части системы, которая оказывается верхней частью радиатора.

Стравить воздух очень просто:

В целях безопасности выключите систему и дайте воде остыть (или выполните это обслуживание прямо перед включением системы, когда погода станет прохладнее).

Найдите маленький клапан в верхней части радиатора. Поскольку закрытая система находится под давлением, открытие клапана приведет к выпуску воздуха. Чтобы открыть клапан, у вас должен быть специальный спускной ключ, который прилагается к дому. Если у вас его нет, вы можете купить новый в хозяйственном или антикварном магазине, или иногда подойдет плоская отвертка.

Удерживая таз прямо под отверстием под спускным клапаном, поверните спускной ключ против часовой стрелки. Вы должны услышать шипение, когда воздух выходит.

Как только вода начнет вытекать в чашу, снова закройте клапан, повернув спускной ключ по часовой стрелке.

Не волнуйтесь, если вода в вашей миске выглядит отвратительно, это нормально!

Проверка давления в котле

После того, как вы удалите воздух из системы, важно проверить и убедиться, что давление в котле правильное. Сделайте этот шаг перед тем, как включить котел, поскольку температура в системе будет влиять на его давление.

Откройте сервисную панель на котле, и вы должны увидеть датчик температуры и датчик давления.Котел должен иметь давление 12 фунтов на квадратный дюйм, когда вода холодная, и 18 фунтов на квадратный дюйм, когда вода горячая. Если в холодном состоянии давление ниже 12 фунтов на кв. Дюйм, вам необходимо добавить немного воды в систему.

В котел будет входить труба холодной воды. Чтобы увеличить давление, медленно поверните клапан, управляющий этой трубой. Следите за манометром, и когда он достигнет 12 фунтов на квадратный дюйм, закройте клапан.

Если вы случайно оставите клапан открытым, и в системе появится избыточное давление (обычно около 25 фунтов на кв. Дюйм), существует предохранительный клапан, который открывается, чтобы система не сломалась.Однако это приведет к выливанию галлонов воды на ваш пол, поэтому не оставляйте клапан открытым без присмотра!

С другой стороны, если в вашей системе слишком высокое давление (более 15 фунтов на кв. Дюйм в холодном состоянии), вам необходимо сбросить его. Подсоедините шланг или поместите ведро под слив котла и открывайте вентиль, пока не будет слито достаточное количество воды. Опять же, следите за манометром и не оставляйте систему дренажной без присмотра.

Обслуживание камеры сгорания

Для нагрева воды в вашем котле есть камера сгорания, которая использует огонь для выработки тепла.Если в камере сгорания скапливается слишком много грязи, она не будет работать так же эффективно. Очистка этой части системы опасна, потому что она связана с газом, маслом и пожаром, поэтому лучше, чтобы специалист по HVAC проводил техническое обслуживание каждые несколько лет.

Я надеюсь, что это дало вам лучшее представление о том, как работает система радиаторов / котлов и что вам нужно делать, чтобы система работала бесперебойно и эффективно. Если правильно ухаживать за своей системой водяного отопления, она может прослужить десятилетия.Если у вас есть дополнительные вопросы или вы хотите профессиональное обслуживание котлов и радиаторов, свяжитесь с нами в Complete Protection!

Теплый пол, открытый или закрытый Страница

Типы систем лучистого отопления — открытые, закрытые и косвенные
Система лучистого отопления « закрытая » чаще всего относится к ситуации, когда ваш источник тепла предназначен исключительно для нагрева воды для системы лучистого отопления. Термин «закрытый» относится к тому факту, что вода в системе лучистого тепла непрерывно рециркулирует от источника тепла через трубы или радиаторы и снова возвращается к нагревателю.См. Седьмую страницу с примером конструкции оборудования закрытой системы «только лучистое отопление».

Система « открытая » относится к ситуации, когда источник тепла — обычно водонагреватель — обеспечивает горячую воду как для бытовых нужд, так и для система лучистого отопления.
При запросе тепла вода забирается из водонагревателя, циркулирует по системе отопления, а затем возвращается обратно в водонагреватель. Эта же вода смешивается с водой в баке, который также является прямым источником горячей воды для бытового потребления.Итак, когда кран открыт, вода, прошедшая через систему отопления, направляется в душевые, посудомоечные машины и т. Д.
Это очень эффективная система, потому что всю работу выполняет один источник тепла. Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает. Открытая система с использованием нагревателя резервуарного типа, такого как «Phoenix», является наиболее эффективной и простой излучающей системой, которую вы можете использовать, и ее можно заказать с внутренней солнечной батареей.На странице 9 приведен пример «открытой» системы лучистого отопления с использованием нагревателя резервуарного типа. Нагреватель также может быть проточным водонагревателем. См. Страницу 10, где приведен пример «открытой» системы лучистого отопления с использованием проточного водонагревателя.

Хотя Универсальный сантехнический кодекс допускает использование открытых систем, если производитель одобряет это.
Но некоторые местные строительные инспекции не делают
.

Перед тем, как выбрать систему определенного типа, вы должны понять, что разрешено в вашей области.
Система лучистого отопления « непрямого действия» позволяет отделить бытовую / питьевую воду от воды в системе отопления и при этом использовать один источник тепла. Размещая теплообменник между водонагревателем и системой лучистого тепла, отделяя воду системы отопления от питьевой воды. См. Стр. 8, где приведен пример «открытой» системы лучистого отопления с использованием нагревателя резервуарного типа. См. Стр. 11, где приведен пример «открытой» системы лучистого отопления с использованием проточного водонагревателя.
Система косвенного лучистого отопления направляет воду непосредственно в систему отопления из водонагревателя, насос выталкивает воду из бака через теплообменник, который имеет ряд пластин внутри. В то же время вода в излучающей системе циркулирует по другую сторону этих же пластин в теплообменнике. Тепло от водонагревателя передается через пластины воде системы отопления. Следовательно, вода в системе отопления нагревается «косвенно» от водонагревателя.Косвенные системы — это « закрытых» систем .
Выбранный вами обогреватель должен иметь входную мощность в британских тепловых единицах для одновременного обогрева дома и горячей воды.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2021 © Все права защищены.
