Самотечная система отопления с естественной циркуляцией – расчеты, уклоны, виды

Для частных загородных домов и дач, часто устанавливается система отопления с естественной циркуляцией теплоносителя. Данное решение имеет свои положительные и отрицательные стороны. Схему выполняют четырьмя различными способами.

Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.

Принцип работы системы с естественной циркуляцией

Схема отопления частного дома с естественной циркуляцией пользуется популярностью благодаря следующим преимуществам:

  • Простой монтаж и обслуживание.
  • Отсутствие необходимости в установке дополнительного оборудования.
  • Энергонезависимость – во время работы не требуются дополнительные расходы на электроэнергию. При отключении электричества, система обогрева продолжает работать.

Принцип работы водяного отопления, с использованием самотечной циркуляции, основан на физических законах. При нагревании уменьшается плотность и вес жидкости, а при остывании жидкостной среды, параметры возвращаются в первоначальное состояние.

При этом, давление в системе отопления практически отсутствует. В теплотехнических формулах принимается соотношение 1 атм., на каждые 10 м. напора водяного столба. Расчет системы отопления 2-х этажного дома покажет, что гидростатическое давление не превышает 1 атм., в одноэтажных зданиях 0,5-0,7 атм.

Так как при нагреве жидкость увеличивается в объеме, для естественной циркуляции, обязательно потребуется расширительный бак. Вода, проходящая через водяной контур котла, нагревается, что приводит к увеличению в объеме. Расширительный бачек должен находиться на подаче теплоносителя, в самом верху системы отопления. Задачей буферной емкости является компенсация увеличения объема жидкости.

Система отопления с самоциркуляцией может применяться в частных домах, делая возможным следующие подключения:

  • Подсоединение к теплым полам – требует установить циркуляционный насос, только на водяной контур, уложенный в пол. Остальная система продолжит работать с естественной циркуляцией. После отключения электричества, помещение продолжит отапливаться с помощью установленных радиаторов.
  • Работа с бойлером косвенного нагрева воды – подключение к системе с естественной циркуляцией возможно, без необходимости в подключении насосного оборудования. Для этого бойлер устанавливают в верхней точке системы, чуть ниже воздушного расширительного бака закрытого или открытого типа. Если это невозможно, тогда насос устанавливают непосредственно на накопительную емкость, дополнительно устанавливая обратный клапан, чтобы избежать рециркуляции теплоносителя.

В системах с гравитационной циркуляцией, движение теплоносителя осуществляется самотеком. Благодаря естественному расширению, нагретая жидкость поднимается вверх по разгонному участку, а после, под уклоном «стекает», через трубы, подключенные к радиаторам, обратно к котлу.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

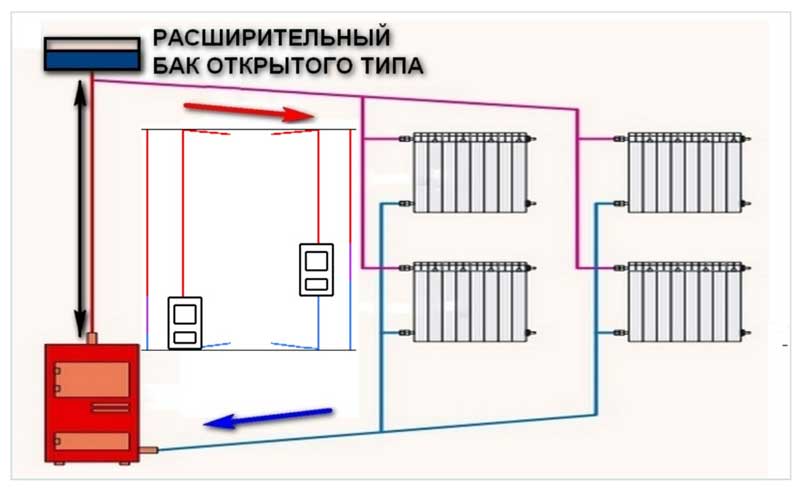

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Как правильно сделать водяное отопление с естественной циркуляцией

Все гравитационные системы объединяет общий недостаток – отсутствие давления в системе. Любые нарушения во время проведения монтажных работ, большое количество поворотов, несоблюдение уклонов, моментально отражаются на работоспособности водяного контура.

Чтобы сделать грамотно отопление без насоса, учитывается следующее:

  1. Минимальный угол уклонов.
  2. Тип и диаметр труб, используемых для водяного контура.
  3. Особенности подачи и вид теплоносителя.

Какой уклон труб нужен при самотечной циркуляции

Нормы проектирования внутридомовой системы отопления с гравитационной циркуляцией, подробно прописаны в строительных нормах. В требованиях учитывается, что движению жидкости внутри водяного контура будет мешать гидравлическое сопротивление, препятствия в виде углов и поворотов, и т.д.

Уклон отопительных труб регламентируется в СНиП. Согласно указанным в документе нормам, на каждый погонный метр требуется сделать наклон в 10 мм. Соблюдение данного условия гарантирует беспрепятственное движение жидкости в водяном контуре.

Нарушение наклона при прокладке труб, приводит к завоздушиванию системы, недостаточному прогреву отдаленных от котла радиаторов, и, как следствие, снижению теплоэффективности.

Нормы уклона труб при естественной циркуляции теплоносителя указаны в СП 60.13330 (ранее СНиП 41-01-2003) «Прокладка трубопроводов отопления».

Какие трубы применяют для монтажа

Выбор труб для изготовления отопительного контура имеет важное значение. Каждый материал имеет свои теплотехнические характеристики, гидравлическую сопротивляемость и т.д. При самостоятельном выполнении монтажных работ, дополнительно учитывают сложность монтажа.

Чаще всего используют следующие строительные материалы:

  • Стальные трубы – к достоинствам материала следует отнести: доступную стоимость, устойчивость к высокому давлению, теплопроводность и прочность. Недостатком стали является сложный монтаж, невозможный, без применения сварочного оборудования.
  • Металлопластиковые трубы – имеют гладкую внутреннюю поверхность, не дающую контуру засориться, небольшой вес и линейное расширение, отсутствие коррозии. Популярность металлопластиковых труб несколько ограничивает небольшой срок эксплуатации (15 лет) и высокая стоимость материала.
  • Полипропиленовые трубы – получили широкое применение благодаря простоте монтажа, высокой герметичности и прочности, длительному сроку эксплуатации и устойчивости к размерзанию. Трубы из полипропилена монтируются с помощью паяльника. Срок службы не менее 25 лет.
  • Медные трубы – не получили широкого распространения за счет большой стоимости. Медь имеет максимальную теплоотдачу. Выдерживает нагрев до + 500°С, срок эксплуатации свыше 100 лет. Особенной похвалы достоин внешний вид трубы. Под воздействием температуры, поверхность меди покрывается патиной, что только улучшает внешние характеристики материала.

Какого диаметра должны быть трубы при циркуляции без насоса

Правильный расчет диаметров труб на водяное отопление с естественной циркуляцией осуществляется в несколько этапов:

  • Подсчитывается потребность помещения в тепловой энергии. К полученному результату добавляют около 20%.
  • СНиП указывает соотношение тепловой мощности к внутреннему сечению трубы. Высчитываем по приведенным формулам сечение трубопровода. Чтобы не выполнять сложные вычисления, стоит воспользоваться он-лайн калькулятором.
  • Диаметр труб системы с естественной циркуляцией должен быть подобран согласно теплотехническим расчетам. Чрезмерно широкий трубопровод приводит к снижению теплоотдачи и увеличению расходов на отопление. На ширину сечения влияет тип используемого материала. Так, стальные трубы не должны быть уже 50 мм. в диаметре.

Существует еще одно правило, помогающее усилить циркуляцию. После каждого разветвления трубы, диаметр сужают на один размер. На практике это значит следующее. К котлу подключена двухдюймовая труба. После первого разветвления контур сужают до 1 ¾, дальше до 1 ½ и т.д. Обратку наоборот собирают с расширением.

Если расчеты диаметра были выполнены верно, и соблюдены уклоны трубопроводов при проектировании и выполнении монтажных работ системы отопления с самотечной циркуляцией, проблемы в работе встречаются крайне редко и в основном происходят по причине неправильной эксплуатации.

Какой розлив лучше сделать – нижний или верхний

Естественная циркуляция воды в системе отопления одноэтажного дома во многом зависит и от выбранной схемы подачи теплоносителя непосредственно к радиаторам. Принято классифицировать все типы подключения или розлива на две категории:

  • Система с нижним розливом – имеет привлекательный внешний вид. Трубы располагаются на уровне пола. Однотрубная система с нижней разводкой имеет малую теплоэффективность и требует тщательного планирования и проведения расчетов. Схемы с нижним розливом наиболее востребованы для трубопроводов высокого давления.
  • Система с верхним розливом – данное решение оптимально подходит для частного дома. Подача горячей воды осуществляется посредством трубы, расположенной под потолком. Поступающий сверху теплоноситель, вытесняет скопившийся воздух (воздух стравливается через краны Маевского). Однотрубная система водяного отопления с верхним розливом, также отличается эффективностью.

Ошибки в выборе типа розлива приводят к необходимости модифицировать водяной контур посредством установки циркуляционного оборудования.

Какой теплоноситель лучше для систем с самоциркуляцией

Оптимальный теплоноситель для системы отопления с естественным движением жидкости – это вода. Дело в том, что антифриз имеет большую плотность и меньшую теплоотдачу. Для нагрева гликолевых составов до необходимого состояния, требуется больше времени, сжигаемого топлива, при этом теплоотдача остается на уровне воды.

За использование незамерзающей жидкости, в качестве довода можно привести два довода:

  1. Высокая текучесть материала, улучшающая циркуляцию.
  2. Способность сохранять текучесть при достижении -10°С, -15°С.

Антифриз используют, если планируется в течение долгого времени не отапливать помещение, или делать это с периодичностью, а постоянно сливать жидкость из системы нет возможности.

Какое отопление лучше выбрать – естественное или принудительное?

Конструктивные особенности системы с естественной гравитационной циркуляцией, простота монтажа и возможность самостоятельного выполнения работ, сделали такую схему достаточно популярной у отечественного потребителя.

Но самоциркулирующая конструкция проигрывает по сравнению с контуром, подключенным к насосному оборудованию, в следующих аспектах:

  • Начало работы – система отопления с естественной циркуляцией начинает работать при температуре теплоносителя около 50°С. Это необходимо, чтобы вода расширилась в объеме. При подключении к насосу, жидкость двигается по водяному контуру сразу после включения.
  • Падение мощности отопительных приборов при естественной циркуляции теплоносителя по мере отдаленности от котла. Даже при грамотно собранной схеме, разница температуры составляет порядка 5°С.
  • Влияние воздуха – основной причиной отсутствия циркуляции является завоздушивание части водяного контура. Воздух в системе отопления может образовываться из-за несоблюдения уклонов, использования открытого расширительного бачка и других причин. Чтобы продавить систему, приходится включать котел на максимальную мощность, что приводит к существенным затратам.
  • Отопление двухэтажного дома при естественной циркуляции теплоносителя затруднено по причине существующих препятствий для движения жидкости.
  • Относительно регуляции нагрева, самоциркулирующие системы также уступают контурам, подключенным к насосам. Современное циркуляционное оборудование подключается к комнатным термостатам, что обеспечивает точность теплоотдачи и нагрев температуры в помещении с погрешностью до 1°С. Установка терморегуляторов допускается и в схемах с самоциркуляцией, но погрешность настроек составит 3-5°С.

Выбрать систему с естественной циркуляцией, оправдано, в случае отопления небольших одноэтажных зданий. Если требуется отапливать коттеджи и загородные дома площадью более 150-200 м², нужна установка циркуляционного оборудования.

Главным достоинством схем с самоциркуляцией является их энергонезависимость, но произведя несложные расчеты, можно прийти к выводу, что экономия на электроэнергии не оправдывает потери тепла в процессе самостоятельного движения теплоносителя. Схемы с принудительной циркуляцией имеют большую теплоотдачу и эффективность.

Закрытая система отопления частного дома, схема с естественной циркуляцией

Система водяного отопления, в которой используется мембранный расширительный бак и теплоноситель никоим образом не контактирует с атмосферным воздухом, считается закрытой и работает под давлением. Эта схема — наиболее распространенная на данный момент, поскольку обладает множеством преимуществ. В данной статье мы разберем, что такое закрытая система отопления частного дома, ее плюсы и минусы, а также особенности обслуживания.

Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

  • теплоноситель, находящийся под давлением, нагревается быстрее;
  • вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
  • теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
  • установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
  • нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Схема закрытой системы отопления

В частном домостроительстве традиционно применяется 2 вида схем:

  • однотрубная;
  • двухтрубная.

Однотрубная, больше известная как «ленинградка», удовлетворительно работает в одно – и двухэтажных домах небольшой площади, когда на каждом этаже установлено не более 5 радиаторов. Реализация схемы требует точного расчета диаметров труб и количества секций батарей, так как теплоноситель значительно остывает после прохождения каждого последующего радиатора. В соблюдении этих требований нуждается и однотрубная схема системы отопления закрытого типа с верхней разводкой, что изображена ниже на рисунке:

Примечание. Независимо от выбранного типа схемы закрытая система должна содержать в своем составе группу безопасности, иногда она идет в комплекте с котлом. Группа состоит из манометра для контроля давления, воздухоотводчика и предохранительного клапана для аварийного сброса воды. Узел устанавливается на подающем трубопроводе, выходящем из котла, причем без всякой запорной арматуры.

Двухтрубная схема закрытой системы проще в расчете и монтаже, славится популярностью благодаря хорошим рабочим показателям. Ведь теплоноситель ко всем радиаторам доставляется с одинаковой температурой, а при реализации попутной схемы еще и проходит одинаковое расстояние. Пример двухтрубной системы показан на рисунке:

Некоторые дополнения имеет закрытая система отопления с твердотопливным котлом. Во избежание образования конденсата в топке теплогенератора схема дополняется смесительным узлом с трехходовым клапаном и байпасной линией. Клапан заставляет оборачиваться воду по байпасу до тех пор, пока она не нагреется до установленной температуры, и только потом запускает в котел теплоноситель из магистрали.

Как заполнить систему теплоносителем?

Когда штуцер подпитки присоединен к водопроводной сети посредством шарового крана, то осуществить заполнение системы отопления закрытого типа теплоносителем достаточно просто. Для этого дела есть смысл привлечь помощника, особенно если дом имеет несколько этажей. Один человек управляет краном подпитки, а второй занимается выпуском воздуха из батарей. Кран открывается примерно на треть, чтобы напор не был сильным.

Человек, находящийся в котельной, следит за показаниями манометра, подпитка закрытой системы отопления закрывается, когда давление достигнет 2 Бар. Теперь помощник посредством кранов Маевского стравливает воздух из радиаторов, после чего давление падает. Цель – выйти на расчетное давление, удалив из трубопроводов весь воздух путем его постепенного вытеснения водопроводной водой.

Сложнее закачать теплоноситель в закрытую систему, когда подпитка из водопровода отсутствует либо нужно залить незамерзающую жидкость. Для этого понадобится специальный ручной или электрический насос и емкость для теплоносителя, из которой он будет перекачиваться в систему. Предварительно надо открыть все воздушные краны на радиаторах, а потом заполнять трубы через сливной штуцер, подключив к нему насос с обратным клапаном.

По мере того как происходит закачка жидкости, надо закрывать краны Маевского, из которых потечет теплоноситель. Накачав систему до 1.5 Бар, надо выполнить удаление воздуха, после чего давление доводится до рабочего. В конце производится пробный запуск котла и корректировка давления, а при необходимости – стравливание воздуха.

Почему падает давление в закрытой системе отопления?

Причина, по которой падает давление, существует одна – отсутствие герметичности, то бишь, протечка. Вопрос в том, чтобы ее найти. Характерным признаком протечки служит лужица в определенном месте либо бурое пятно, когда вода успевает высохнуть. В процессе поиска следует осмотреть следующие узлы и элементы:

  • соединения труб и фитинги: бывает, что в последних возникают трещины;
  • автоматические воздухоотводчики: неисправный элемент с застрявшим поплавком будет пропускать воду;
  • запорно — регулирующая арматура, предохранительный клапан;
  • расширительный бак: трещина в мембране вызовет падение давления, появление воздуха в системе и частое отключение котла.

Для устранения протечки не обойтись без частичного или полного опорожнения трубопроводов. По окончании работ придется снова залить воду в систему, создать необходимое давление и проследить за манометром в течении нескольких дней.

Заключение

Закрытая отопительная система обладает массой достоинств, отсюда ее популярность. Если монтаж и пуск в эксплуатацию произведен правильно, то она долгое время не требует вмешательства в свою работу. Большинство возникающих неисправностей можно спокойно устранить своими руками, как и обслуживание системы. Желательно ежегодно проверять работоспособность таких элементов, как воздухоотводчики, клапаны и расширительный бак.

типы, особенности эксплуатации, принцип работы

Система отопления частного дома – последовательность соединенных трубами элементов, по которым циркулирует теплоноситель. Температура обычно нестабильна, она то выше, то ниже. Вместе с температурой увеличивается/уменьшается объем теплоносителя, так как он, как и любая жидкость, при нагревании расширяется, увеличиваясь в объеме, а при остывании сжимается. Чтобы при нагревании не разорвало трубы или радиаторы,  устанавливают специальное устройство – расширительный бачок, в который вытесняется излишек теплоносителя при высокой температуре. Из него же при понижении температуры он попадает обратно с систему. Таким образом поддерживается стабильное давление в контуре отопления (в определенных пределах). Бачок может быть открытого или зарытого типа, соответственно и система тогда называется открытой или закрытой.

Открытая и закрытая система отопления

Если  установлен расширительный бачок открытого типа, то и система называется открытой. В простейшем варианте он представляет собой какую-то емкость (кастрюля, пластиковая небольшая бочка и т.п.) к которой подсоединены следующие элементы:

Сегодня открытые системы делают все реже, а все потому, что в ней постоянно присутствует большое количество кислорода, который является активным окислителем и ускоряет процессы коррозии. При использовании этого типа в разы быстрее выходят из строя теплообменники, разрушаются трубы, насосы и другие элементы. К тому же приходится из-за испарения постоянно контролировать уровень теплоносителя и периодически его подливать. Еще один недостаток –  не рекомендуют в открытых системах использовать антифризы – из-за того, что они испаряются, то есть вредят окружающей среде, а также изменяют свой состав (увеличивается концентрация). Потому все более популярными становятся закрытые системы – они исключают поступление кислорода, и окисление элементов происходит в разы медленнее потому считается, что они лучше.

Бачок мембранного типа устанавливается в закрытых системах отопления

В закрытых системах устанавливают бачки мембранного типа. В них герметичная емкость разделена упругой мембраной на две части. Внизу находится теплоноситель, а верхняя часть заполнена газом – обычным воздухом или азотом. Когда давление в небольшое, бак или пуст, или содержит небольшое количество жидкости. С увеличением давления в него вытесняется все большее количество теплоносителя, который сжимает содержащийся в верхней части газ. Чтобы при превышении порогового значения не разорвало устройство, в верхней части бака устанавливают воздушный клапан, который срабатывает при определенном давлении, выпуская часть газа, выравнивает давление.

Преимущества и недостатки

Кроме того, что окисление в закрытой системе происходит медленнее,  у них есть еще несколько плюсов:

  • не испаряется теплоноситель, нет его контакта с внешней средой, что позволяет использовать не только воду, но и специальные составы, повышающие эффективность отопления и улучшающие ее характеристики;
  • более высокое давление и скорость циркуляции теплоносителя, потому — бесшумное движение его по трубам.

При правильной организации отопления разница между температурой обратки и подачи  невелика, что положительно влияет на длительность эксплуатации котла (исключение – конденсационные котлы, но там другой принцип работы).

Однотрубная схема открытого типа — расширительный бачок устанавливается в верхней точке

Недостатков немного:

  • для эффективной работы требуется активное движение теплоносителя, что достигается или установкой насоса или созданием  естественной циркуляции с достаточными уклонами;
  • при большом объеме системы требуется бак большого размера, место для которого отыскать непросто (его объем должен быть 10% от объема теплоносителя).

Контроль работоспособности закрытой системы

Основной показатель работоспособности – давление. Оно контролируется манометрами. Для индивидуальных систем отопления закрытого типа с принудительной циркуляцией рабочее давление составляет 1,5-2 Атм. Причем врезать манометры в ключевые точки желательно через трехходовые клапаны, которые дают возможность снять устройство для ремонта/замены, продуть или сбросить на ноль.

В этой системе мы видим расширительный бак (красный слева) и менометры

Если система большая и мощная, то точек контроля (манометров) много:

  • с обоих сторон от котла;
  • перед и после циркуляционного насоса;
  • при использовании регуляторов отопления — до и после них;
  • желательна установка до и после грязевиков и фильтров для контроля степени их засоренности.

По показаниям манометров в этих точках можно контролировать работоспособность всей системы.

Что делать, если в системе падает/возрастает давление

Если обнаружили снижение давления, первым делом нужно выключить насос. И делее действовать исходя и з показаний манометра:

  • Если статическое давление тоже падает  – где-то  есть течь. Нужно осмотреть все элементы и устранить ее. Учтите, что причиной может быть даже очень маленькая дырка (меньше миллиметра), так что найти повреждение бывает сложно. При большой протяженности трубопровода можно локализовать участок утечки: поочередно отключать ветки. Как только падение прекратилось, участок определен – разгерметизация на том, который только что отключили.
  • Если при отключенном насосе давление стабильно – вышел из строя насос, его нужно нести в ремонт или менять.

Рост давления наблюдается реже, но также бывает. Он вызван обычно повышением температуры в системе, а она поднимается из-за недостаточной циркуляции теплоносителя. А вот почему плохо циркулирует теплоноситель нужно разбираться.

  • Сначала проверяем работоспособность насоса. Отключаем и смотрим. Если рост давления продолжается, дело не в насосе.  Если стабилизировалось  — виноват он.
  • Прочищаем фильтры и грязевики.
  • Если давление по-прежнему растет, может быть образовалась воздушная пробка – спускаем воздух в системе.
  • Если и это не помогло, проверяем состояние запорных кранов – может случайно или намеренно кто-то его закрыл, перекрыв поток теплоносителя.
  • Еще одна причина – из-за поломки или сбоя автоматики система под постоянной подпиткой.

По этому алгоритму вы сможете самостоятельно определить причину нештатного состояния системы отопления и устранить ее.

Как спустить воздух

Теперь немного о том, как спустить воздух в закрытой системе. Все зависит от типа разводки. Если разводка нижняя – на каждом радиаторе устанавливают краны «Маевского». Через них и спускают воздух в каждой батарее. Для этого с помощью специального ключа или отвертки поворачивают находящийся в центре замок. Если воздух есть, слышно шипение и воде если и идет, то не ровным потоком, а как газированная. Когда воздух выпущен, струйка течет ровно. Так обходят все радиаторы по кругу несколько раз. Так как при нижней разводке верхушки радиаторов – практически самые верхние точки всей системы, то весь воздух скапливается в них.

Для стравливания воздуха из системы устанавливают на радиаторы кран «Маевского»

Если в системе сеть обходной контур (например над дверью), верхние точки  находятся выше уровня батарей и котла. Тогда в контуре ставят спускной клапан, через который и происходит автоматическое удаление воздуха.

При верхней разводке аналогичные спускные клапана ставят в верхних точках подачи. Они также работают в автоматическом режиме, не допуская закупорки потока. Во многих современных котлах такие же клапана стоят во встроенных группах безопасности. Если такого устройства нет, ставят насосы с деаэраторами. Даже если в котле будет стоять клапан, при проектировании системы, лучше предусмотреть их установку в самых высоких точках: затраты небольшие, а эксплуатация становится легче.

Подробнее о воздухоотводчиках (спускных клапанах) читайет тут.

Спускной клапан — автоматически отводит воздух

Как создать давление в закрытой системе отопления

Для быстрого движения теплоносителя по трубам  требуется создание определенного давления. Его величина определяется типом системы – для естественной циркуляции давление должно быть только немного выше атмосферного, и этого будет достаточно, а для принудительной циркуляции требуется как можно большая его величина, но не превышающая 2 Бар.

Самотечная система однотрубная с вертикальной разводкой на два крыла (контура). Для нормальной работы нужен уклон

Для создания необходимого перепада давления в схемах с естественной циркуляцией (ЕЦ) необходимо соблюдать уклон – 1 см на 1 метр длины трубопровода. На подающей магистрали уклон идет от котла вниз. На обратке — наоборот, к котлу трубы понижаются с той же разницей высот. При использовании труб недостаточного диаметра такой величины может не хватить, тогда можно уклон увеличить до 5% (5см на метр трубы). Вообще, для нормальной гравитационной системы необходим тщательный подбор диаметров труб и уклона – только тогда она будет нормально работать.

Двухтрубная горизонтальная система с принудительной циркуляцией

Схема с ЕЦ требует обязательной установки группы безопасности, в которую входит манометр и подрывной клапан, настроенный на рабочее давление. При возрастании давления клапан сработает, предотвращая разрыв самого «слабого» из элементов. Такая ситуация может случиться при использовании котла без автоматического управления, в частности твердотопливного, который то сильно разогревается, то практически затухает. Выручает эта группа и при сбоях автоматики.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

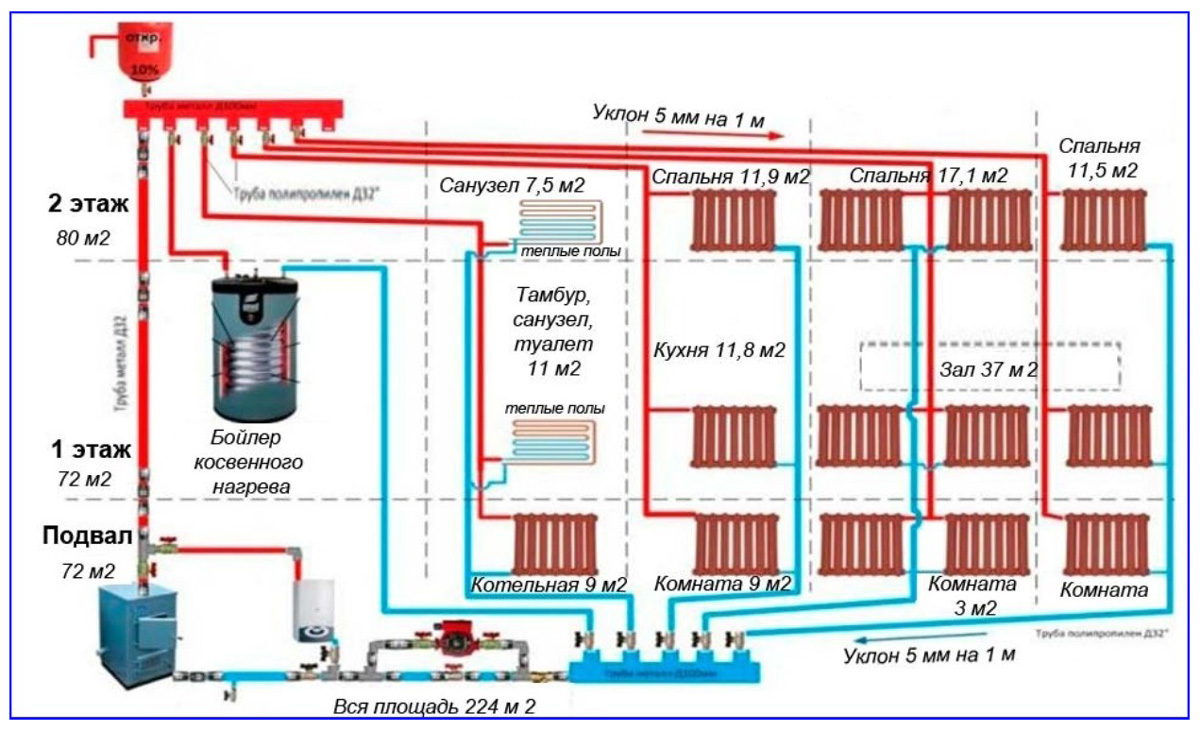

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов  – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой —  большой плюс:

  • позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
  • повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
  • меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем. Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико.

Итоги

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Открытая система отопления и закрытая

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе, кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос.

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

  1. По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
  2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
  3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
  4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
  5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

  • простое обслуживание системы;
  • отсутствие насоса обеспечивает бесшумную работу;
  • равномерный прогрев отапливаемого помещения;
  • быстрый пуск и остановка системы;
  • независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
  • высокая надёжность;
  • не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

  • возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
  • воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
  • возможность замерзания теплоносителя в расширительном баке;
  • медленный нагрев системы после включения;
  • необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
  • невозможность использования антифриза в качестве теплоносителя;
  • достаточна громоздка;
  • низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

  • простой монтаж;
  • нет необходимости постоянно контролировать уровень теплоносителя;
  • возможность применения антифриза, не боясь размораживания системы отопления;
  • путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
  • из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
  • самостоятельное регулирование давления;
  • система экономичная и технологичная, имеет более длительный срок эксплуатации;
  • возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

  • самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
  • при работе насоса требуется электричество;
  • для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
  • при нарушении герметичности стыков возможно попадание воздуха в систему;
  • размеры расширительных мембранных баков в закрытых помещениях большой площади;
  • бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
  • возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него.

Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Оцените статью: Поделитесь с друзьями!

VALTEC | Мифы «гравитационки»

Несмотря на то что отопительная техника с каждым годом совершенствуется и дополняется новыми прогрессивными техническими решениями и высокоэффективным оборудованием, системы водяного отопления с естественной циркуляции теплоносителя продолжают занимать весьма существенную долю в теплоснабжении. Они широко и успешно применяются как в индивидуальном жилищном и коттеджном строительстве, так и при сооружении объектов в районах, где электроснабжение либо отсутствует, либо осуществляется с перебоями.

Гравитационная система водяного отопления, принцип действия которой показан на рис. 1,  была изобретена еще в 1777 г. французским физиком Боннеманом (Bonneman) для обогрева инкубатора.

Рис. 1.  Принцип действия гравитационной системы отопления.

Начиная с 1818 г., системы отопления Боннемана стали широко применяться в Европе, правда, в основном для теплиц и оранжерей. Основы методики теплового и гидравлического расчета систем с естественной циркуляцией были разработаны англичанином Гудом (Hood) в 1841 г. Именно он теоретически доказал пропорциональность скоростей циркуляции теплоносителя квадратным корням из разницы высот центра нагрева и центра охлаждения, то есть перепада высот междукотлом и радиатором. Естественная циркуляция воды в системах отопления была достаточно хорошо изучена и имела мощную теоретическую поддержку. Однако споявлением насосных отопительных систем интерес ученых к «гравитационке» постепенно угасал. Теорию естественной циркуляции бегло и поверхностно освещаютв институтских курсах. При устройстве таких систем монтажники в основном пользуются советами «бывалых» да теми скупыми требованиями, которые изложены внормативных документах. Но нормативные документы лишь диктуют требования, но не дают объяснения причин появления того или иного «постулата». В связи с этим в кругу специалистов циркулирует достаточно много мифов, которые и хотелось бы немного развеять.

Рис. 2. Пример двухтрубной системы отопления с естественной циркуляцией

Для этого используем пример классической двухтрубной гравитационной системы отопления (рис. 2), со следующими исходными данными: первоначальный объем теплоносителя в системе – 100 л; высота от центра котла до поверхности нагретого теплоносителя в баке Н = 7 м; расстояние от поверхности нагретого теплоносителя в баке до центра радиатора второго яруса h1 = 3 м, расстояние до центра радиатора первого яруса h2 = 6 м.

Температура на выходе из котла – 90 °С, на входе в котел – 70 °C. Действующее циркуляционное давление для радиатора второго яруса можно определить поформуле:

Δp2 = (ρ2ρ1) · g · (Hh1) = (977 – 965) · 9,8 · (7 – 3) = 470,4 Па.

Для радиатора первого яруса оно составит:

Δp1 = (ρ2 ρ1) · g · (Hh1) = (977 – 965) · 9,8 · (7 – 6) =117,6 Па.

При более точных расчетах учитывается также остывание воды в трубопроводах.

Миф 1. Трубопроводы должны прокладываться с уклоном по направлению движения теплоносителя. Не спорим, так было бы не плохо, но на практике это требование не всегда удается выполнить. Где-то балка покрытия мешает, где-то потолки устроены в разных уровнях и т.п. Что же будет, если выполнить подающий трубопровод с контруклоном (рис. 3)?

Рис. 3. Пример выполнения верхнего розлива с контруклоном

Если грамотно подойти к решению этого вопроса, то ничего страшного не произойдет. Циркуляционное давление если и снизится, то на ничтожно малую величину (несколько паскалей), за счет паразитного влияния остывающего в верхнем розливе теплоносителя. Воздух из системы придется удалять с помощью проточного воздухосборника и воздухоотводчика. Пример этого устройства показан на рис. 4. Дренажный кран служит для выпуска воздуха в момент заполнения системы теплоносителем. В «крейсерском» режиме этот кран закрыт. Такая система останется полностью работоспособной.

Рис. 4. Пример устройства для выпуска воздуха из верхнего розлива

Миф 2. В системах с естественной циркуляцией охлажденный теплоноситель вверх двигаться не может. Это вовсе не так. Для циркуляционной системы понятие «верха» и «низа» очень условны. Если обратный трубопровод на каком-то участке поднимается, то где-то он на эту же высоту и опускается. То есть гравитационные силы уравновешиваются.Все дело лишь в преодолении дополнительных местных сопротивлений на поворотах и линейных участках трубопровода. Все это, а также возможное остываниетеплоносителя на участках подъема должно учитываться в расчетах. Если система грамотно рассчитана, то схема, представленная на рис. 5, вполне имеет право на существование. Мало того, в начале прошлого века такие схемы достаточно широко применялись, несмотря на свою слабую гидравлическую устойчивость.

Рис. 5. Схема с верхним расположением обратного трубопровода

Миф 3. В гравитационных системах подающий трубопровод должен проходить над всеми ярусами радиаторов. Это тоже совсем не обязательно. Расположение подающего трубопровода с надлежащим уклоном под потолком верхнего этажа или на чердаке позволяет удалять воздух из системы через открытый расширительный бак. Однако проблему удаления воздуха можно решить и с помощью автоматических воздухоотводчиков (рис. 6) или отдельной воздушной линии.

Рис. 6. Схема с нижним расположением подающей линии

Миф 4. При естественной циркуляции теплоносителя радиаторы обязательно должны располагаться выше центра теплогенератора (котла). Это утверждение справедливо только при расположении отопительных приборов в один ярус. При количестве ярусов два и более, радиаторы нижнего яруса можно располагать и ниже котла, что, естественно, должно быть проверено гидравлическим расчетом. В частности, для примера, показанного на рис. 7, при H = 7 м, h1 = 3 м, h2 = 8 м, действующее циркуляционное давление составит:

g · [H  · (ρ2 ρ1)  – h· (ρ2ρ1)  – h· (ρ2ρ3)] = 9,9 · [ 7· (977 – 965) – 3 · (973 – 965) – 6 · (977 – 973)] = 352,8 Па.

Здесь: ρ1 = 965 кг/м3 – плотность воды при 90 °С; ρ2 = 977 кг/м3 – плотность воды при 70 °С; ρ3 = 973 кг/м3 – плотность воды при 80 °С.

Циркуляционного давления вполне достаточно для работоспособности такой системы.

Рис. 7. Однотрубная гравитационная система с расположением радиаторов ниже котла

Миф 5. Гравитационную систему отопления, рассчитанную на водяной теплоноситель, можно безболезненно перевести на незамерзающий теплоноситель. Без расчета такая замена может привести к полному отказу системы отопления. Дело в том, что этилен- и полипропиленгликолевые растворы обладают значительно большей вязкостью, чем вода. Кроме того, удельная теплоемкость этих смесей несколько ниже, чем у воды, что требует, при прочих равных условиях, ускоренной циркуляции теплоносителя. Эти два фактора вместе взятые существенно увеличивают расчетное гидравлическое сопротивление системы, заполненной теплоносителями с низкой температурой замерзания.

Миф 6. В открытый расширительный бак необходимо постоянно доливать теплоноситель, т.к. он интенсивно испаряется. Да, это действительно большое неудобство, но его можно легко устранить. Для этого используется воздушная трубка и гидравлический затвор, устанавливаемый, как правило, ближе к нижней точке системы, рядом с котлом (рис. 8). Такая трубка служит воздушным демпфером между гидравлическим затвором и уровнем теплоносителя в баке, поэтому, чем больше ее диаметр, тем лучше. Тем меньше будет уровень колебаний уровня в бачке гидрозатвора. Некоторые умельцы умудряются закачивать в воздушную трубку азот или инертные газы, тем самым предохраняя систему от проникновения кислорода.

Рис. 8. Воздушная трубка с гидрозатвором

Миф 7. Насос, установленный на байпасе главного стояка, не создаст эффекта циркуляции, т.к. установка запорной арматуры на главном стояке междукотлом и расширительным баком запрещена. Можно поставить насос на байпасе обратной линии, а между врезками насоса установить шаровой кран. Такое решение не очень удобно, т.к. каждый раз перед включением насоса надо не забыть перекрыть кран, а после выключения насоса – открыть. Установка обычного пружинного обратного клапана невозможна из-за его значительного гидравлического сопротивления. Домашние мастера пытаются препарировать обратные клапаны, снимая с них пружинки совсем или устанавливая их «наоборот» (превращая клапан в нормально открытый). Такие переделанные клапаны создадут в системе неповторимые звуковые эффекты из-за постоянного «хлюпанья» с периодом, пропорциональным скорости теплоносителя.Есть гораздо более эффективное решение: на главном стояке между врезками байпаса устанавливается поплавковый обратный клапан для гравитационных систем VT.202 (рис. 9), который скоро появится в ассортименте VALTEC. Поплавок клапана в режиме естественной циркуляции открыт и не мешает движению теплоносителя. При включении насоса на байпасе клапан перекрывает главный стояк, направляя весь поток через байпас с насосом.

Рис. 9. Установка поплавкового нормально отрытого обратного клапана

Водяные системы отопления с естественной циркуляцией окутаны еще многими мифами, которые предлагаем вам развеять самостоятельно:

  • расширительный бак можно врезать только над главным стояком;
  • в таких системах нельзя ставить мембранный расширительныйбак;
  • регулировать тепловой поток от радиаторов в гравитационных системах нельзя;
  • естественная циркуляция не работает в межсезонье;
  • байпасы перед радиаторами в таких системах недопустимы;
  • водяные теплые полы в гравитационных системах работать не будут.

Автор: В.И. Поляков

Самотечная система отопления одноэтажного дома с естественной циркуляцией: схема и диаметр труб

Частный загородный дом практически не ограничивает хозяина в выборе типа и схемы прокладки отопительных конструкций. Разнообразие вариантов позволяет сформировать систему для строений малых и больших площадей, оборудовать экономный способ получения тепла из самых разных энергоносителей. Оптимальный вариант – самотечная система отопления, особенности и характеристики которой следует рассмотреть подробно.

Принцип действия системы отопления с естественной циркуляцией

Работа выстроена на физических законах. При нагревании плотность и вес воды снижаются, а при остывании показатели возвращаются к стандартным параметрам. Давление в системе почти отсутствует – в формулах теплотехнических расчетов принимается соотношение 1 атм. на 10 м напорного водяного столба. Таким образом, при обустройстве отопительной системы в 2-х этажном строении расчет гидростатического давления показывает не более 1 атм., в одноэтажных не более 0,7 атм. на 10 м напорного водяного столба.

Из-за увеличения объема прогретой жидкости самотечная система отопления частного дома дополняется расширительным баком, который устанавливается на трубе подачи теплоносителя вверху системы. Задача емкости – компенсировать повышение объема воды.

Самоциркулирующая система используется в частных строениях и позволяет выполнять подключения:

  1. К теплым полам. Циркуляционный насос нужен только на водяной контур теплого пола, вся остальная теплосистема будет работать в самотечном режиме. При отключении питания (электричества) комната будет отапливаться посредством радиаторов.
  2. К бойлеру косвенного нагрева воды. В этом случае нет нужды в насосном оборудовании, бойлер ставится в верхней точке всей конструкции, рядом или чуть ниже расширительного бака. При невозможности монтажа бойлера, систему дополняют насосом, который ставится на расширительный бак. Для предупреждения рециркуляции теплоносителя на бак устанавливается обратный клапан.

Физические свойства воды помогают транспортировке жидкости по трубопроводам – при нагревании жидкость устремляется вверх самотеком по разгонному участку трубопровода, а после остывания перемещается от радиаторов обратно в котел. Важно выложить трубопровод с определенным углом наклона, иначе гравитационная циркуляция не будет работать.

Преимущества и недостатки самотечной системы

Популярностью система отопления одноэтажного дома с естественной циркуляцией пользуется из-за простоты монтажа и удобства эксплуатации. Нет необходимости в установке дорогостоящего дополнительного оборудования, не будет расходов на электроэнергию. Поддержание автономности работы отопления – еще один плюс.

К минусам можно отнести только небольшую эффективность конструкции – отопление с принудительной транспортировкой обладает повышенной теплоотдачей. Это достигается за счет ускорения транспортировки нагретого теплоносителя, вода не успевает остывать и доходит в нужном температурном режиме до самых крайних радиаторов. Однако снижение температуры теплоносителя наблюдается в помещениях значительных площадей, а если обустраивается тепловая конструкция в строении малого объема, отопление самотеком является лучшим выбором.

Основные виды гравитационной системы отопления

Различается 4 типа самоциркулирующейся конструкции с гравитационным течением теплоносителя. Выбор варианта зависит от требований хозяина по производительности отопления, материала строения, утепления дома и прочих нюансов.

Определяя, какое лучше делать водяное отопление в частном доме без насоса, требуется выполнить несколько расчетов, принять во внимание технические характеристики источника тепла, просчитать диаметр трубы и составить проект.

Закрытая система

Рекомендуем к прочтению:

Принцип работы такой:

  • Нагрев теплоносителя приводит к вытеснению воды из контура отопления. Под воздействием повышенного давления жидкость перемещается в закрытый расширительный бак с мембраной.
  • В этом баке одна половина заполнена газом, вторая – пустая. Пустая половина заливается прогретым теплоносителем, что приводит к сжатию газообразного вещества.
  • Как только вода остывает, газ снова расширяется и выталкивает из бака воду.

Простое решение пока не набрало популярность, однако возможность полной автономности и поддержания оптимального давления в трубах – явные плюсы варианта, которые пригодятся хозяевам частных домов небольшой площади. Минус конструкции в повышении объема емкости при необходимости прогревать большие помещения, поэтому закрытая система в основном используется в домах площади до 40 м2.

Открытая система

Этот вариант отличается от закрытого лишь конструкцией расширительного бака. Схему можно увидеть в старых строениях, где бак установлен под кровлей или потолком жилого помещения. Емкость можно сделать самостоятельно, но при такой схеме есть риск завоздушивания радиаторов, что снижает эффективность работы системы. Кроме того, кислород в воде приводит к образованию коррозии, появлению дефектов внутри труб и быстрому выходу элементов из строя.

Важно! При открытой системе самотечного отопления необходимо установить радиаторы под определенным углом и оснастить каждую батарею краном Маевского.

Двухтрубная система

Особенности конструкции:

  1. Прокладывается 2 трубы – одна для подачи теплоносителя, вторая для обратки. Подающий трубопровод соединяется входным отводом, обратный подводкой стыкуется с баком и батареей.
  2. Двухтрубная схема систем отопления частного дома с естественной циркуляцией обеспечивает равномерное распределение тепла по помещению.
  3. Нет необходимости добавлять секции батарей, расположенных далеко от бака, чтобы гарантировать прогрев комнаты.
  4. Для контура выбираются трубы меньшего диаметра, регулировать интенсивность подачи теплоносителя и уровень нагрева намного проще.

В 2-х трубной системе можно допустить некоторые отклонения от параметров уклона труб, причем это не скажется на скорости транспортировки теплоносителя. Выполнить работы по силам домашнему мастеру, ошибки в расчетах устраняются в процессе обустройства конструкции.

Однотрубная система

Это простая горизонтальная схема выкладки с одной трубой, которая подключена последовательным образом ко всем батареям. Подача носителя через верхний отвод – отток через нижний, таким образом, вторая батарея получает чуть более остывший носитель, третья – еще более прохладный. От крайнего радиатора обратка возвращается в бак для прогрева.

Обустроить такую самотечную систему не представляет труда, но если количество радиаторов более 3-5 шт., однотрубная система не является целесообразной. Даже если увеличить количество секций последней батареи, температура носителя слишком мала, чтобы обеспечить равномерность отопления.

К достоинствам схемы относят простоту монтажа, экономию средств, а недостаток наблюдается только при установке одной трубы в больших комнатах. Сформировать однотрубную схему в 2-х и более этажных строениях без насоса нельзя – велик риск допустить ошибку в уклонах трубопроводов, из-за чего теплоноситель не будет транспортироваться с нужной скоростью, и строение останется без отопления.

Какое отопление лучше, естественное или принудительное?

Если дом не отличается величиной площадей, насчитывает всего 1 этаж и количество радиаторов не превышает 3-5 шт., самотечная система отопления будет оптимальным решением задачи.

Во всех прочих случаях следует продумать установку циркуляционного насоса, и вот по каким причинам:

Рекомендуем к прочтению:

  • При наличии насоса жидкость быстрее прогревается, достигает положенной температуры в + 50 С, расширяется и начинает циркулировать по системе. То есть прогрев помещений будет более быстрым.
  • При самотечном движении воды теплоноситель в крайнем радиаторе будет остывшим, поэтому число модулей в батарее нужно увеличить, а это дополнительные расходы.
  • Если стоит насос, риск завоздушивания батарей минимальный, даже при формировании открытой системы отопления.

При подключении насоса есть возможность управлять температурой прогрева, интенсивностью подачи теплоносителя в трубы, самотечная система такого не подразумевает.

Правила монтажа системы отопления без насоса

Во всех гравитационных схемах один минус – нет давления в системе, потому нарушения в монтаже приводят к снижению функциональности конструкции. На работу влияют повороты, высокие или низкие уклоны, отсутствие продуманной схемы.

Чтобы сформировать правильную теплосистему, следует обратить внимание на:

  • выкладку уклонов;
  • тип, диаметр трубы;
  • подачу, вид теплоносителя.

Выбор труб и их уклона в системе отопления

Различается несколько видов материала, пригодного для сооружения трубопровода:

  1. Сталь. Это трубы с относительно невысокой стоимостью, но увеличенной теплопроводностью, прочностью. Сталь хорошо переносит разницу давлений, стойко противостоит коррозии. Минус – потребуется сварка.
  2. Металлопластик. Трубы с гладкой внутренней стороной, минимизирующие образование засоров. Малый вес и линейное расширение – плюсы, небольшой срок эксплуатации (15 лет) и высокая цена – минусы.
  3. Полипропилен. Простой монтаж, герметичность, прочность, длительный срок пользования и неподверженность к промерзанию – достоинства труб, а вот цена товара – минус. Следует учитывать, что стыковка осуществляется пайкой, что снижает затраты на монтаж. Срок службы до 25 лет.
  4. Медь. Предельно прочный материал, который выдерживает нагрев до +500 С. Срок пользования от 100 лет, предельная стойкость к коррозии – плюсы. Но очень высокая цена и масса – явные минусы трубопроводов.

Что касается выбора диаметра, то его нужно просчитать так:

  • учесть потребность помещения в тепловой энергии и к конечной цифре добавить 20%;
  • по СНиП найти параметры соотношения мощности теплосети к внутреннему сечению трубы;
  • выбрать в таблице материал, из которого сделаны трубы, принять в расчет стандартные параметры, в частности, для стальных труб диаметр должен быть не менее 50 мм, но при подборе широких труб эффективность теплоносителя снижается.

Важно! Чтобы самотечная система работала без сбоев, можно сделать так: после каждого разветвления трубы диаметр снижать на один размер. То есть, если к котлу подсоединяется труба в 2 дюйма, после первой батареи диаметр 1,2 дюйма, после следующей – 1,3 дюйма.

Что касается уклона, то по строительным нормам на каждый погонный метр трубы нужно делать наклон размером в 10 мм. Эти стандарты и нужно принимать в учет, планируя отопление самотеком, а схема выкладки, предварительно составленная в виде проекта, поможет промерить параметры укладки при проведении монтажных работ.

Выбор теплоносителя для системы

Чтобы естественная циркуляция в системе отопления частного дома поддерживалась с нужной скоростью, следует выбрать оптимальный теплоноситель. В большинстве случаев выбирается чистая вода – безопасный и дешевый вариант. Можно применять антифриз, но большая плотность с меньшей теплоотдачей нивелируют достоинства жидкости. Гликолевые составы нужны только при условии, что теплосистема не будет использоваться очень длительное время, антифриз не замерзает, и в отличие от воды не прорывает трубы.

Выбор верхнего или нижнего разлива

Если применяется нижний розлив, то трубопровод прокладывается на уровне напольного покрытия. При формировании однотрубной самотечной схемы нижний розлив считается не теплоэффективным, схема оправдана для трубопроводов с высоким давлением теплоносителя.

Верхний розлив лучше подходит для частных строений. В этом случае горячий поток подается через трубу под потолком, вода вытесняет воздух, который можно стравить краном Маевского. При верхнем розливе можно делать однотрубную схему отопления, теплоэффективность в этом случае поддерживается на оптимальных величинах.

Зная, как сделать циркуляцию воды без насоса, следует внимательно относиться ко всем этапам проектирования и монтажа. Ошибки в работе приводят к переустановке всех элементов, модификации контура или монтажу насоса, а это увеличивает финансовые вложения.

Расширительные бачки для системы отопления закрытого типа

Автор Монтажник На чтение 10 мин Просмотров 9.4к. Обновлено

В подавляющем числе индивидуальных домов собственникам приходится самостоятельно решать проблемы выбора вида и монтажа автономной отопительной системы. Большинство хозяев отдают предпочтение варианту с принудительной циркуляцией теплоносящей жидкости, в котором нашли применение специальные расширительные бачки для системы отопления закрытого типа.

Перед выбором расширительного (накопительного, мембранного) гидробака полезно изучить его принцип действия, правила подбора объема и настройки. Также важно исполнять рекомендации специалистов по монтажу расширительного резервуара, установить его правильно и в нужном месте отопительного контура.

Рис. 1 Примеры применения расширительных бачков

Разновидности бытовых отопительных систем с жидким теплоносителем

Существует множество различных вариантов отопления индивидуальных домов. Помещения можно обогревать электрическими конвекторами, тепловыми насосами, нагревательными электрокабелями, плитами, пленками, получать тепловую энергию при помощи солнечных батарей.

Однако в повседневной реальности в силу ряда причин большинство потребителей используют водонагревательные котлы, теплоноситель от которых направляют в контуры теплых полов или на радиаторные теплообменники. При этом различают следующие два основных вида гидравлических отопительных систем.

Рис. 2 Схема гравитационной системы

Самотечная

В самотечных (гравитационных) системах, как следует из названия, циркуляция отопительной жидкости по контуру происходит естественным путем.

Связано это с простым физическим законом, согласно которому нагретая вода имеет более низкую плотность, чем холодная. В итоге, после подогрева в котле, она выталкивается холодными водными массами и поднимается вверх.

Нагретый тепловой носитель заполняет расширительный бачок и растекается вниз по контуру с теплообменными радиаторами. Самотечная система имеет следующие особенности:

  • Накопительный бак для поддержки напора делают с открытой крышкой. В итоге наблюдается постоянное испарение жидкости и ее приходится регулярно пополнять, что создает значительные эксплуатационные неудобства.
  • В открытой системе отопления нельзя использовать недорогую ядовитую незамерзающую жидкость этиленгликоль. В качестве незамерзайки придется применять пропиленгликоль, стоимость которого в два раза выше, или обходиться обычной дистиллированной водой.
  • Рабочий напор в самотечных системах редко превышает показатель в 1 бар и требует для его получения поднятого на высоту в 10 м от котла гидробака. Этого явно недостаточно для длинных отопительных контуров с радиаторными теплообменниками и тем более теплых полов. В итоге в самотечную систему отопления часто устанавливают дополнительный циркуляционный электронасос.
  • Скорость движения теплоносителя в гравитационных контурах невелика, поэтому для обеспечения хорошей теплопередачи требуется использование трубопроводов больших диаметров в 32 или 40 мм.

Рис. 3 Бачки гравитационных систем

Статья по теме:

Отопление в частном доме из полипропиленовых труб – нюансы, расчет. Возможно будет интересно подробнее почитать про организацию системы отопления из полипропиленовых труб в частном доме.

  • Трубопровод в гравитационных системах отходит к теплообменным приборам сверху вдоль стен, что не способствует повышению эстетичного внешнего вида помещений.
  • Если расширительный бак в системе отопления открытого типа находится на чердаке, и он не отапливается, его придется хорошо утеплять для снижения тепловых потерь.
  • Также процесс нагрева воды сопровождается некоторым шумом, что ухудшает комфортность проживания в жилых комнатах.
  • Так как тепловой носитель контактирует с воздухом, он насыщается кислородом. Это приводит к ускоренной коррозии металлических элементов котла, запускает процессы разложения незамерзающих жидкостей.
  • Весомым преимуществом гравитационной системы можно считать возможность ее работы при отсутствии электроэнергии, однако и это утверждение является не совсем корректным, так как большинство нагревательных котлов не могут нормально функционировать при отсутствии электричества.
  • Более важное достоинство заключается в верхнем расположении расширительного бака в открытой системе. Благодаря этому эффективно решается проблема отвода воздуха и можно обойтись без ряда воздухоотводчиков. Это позволяет сэкономить некоторые финансовые средства.

Рис. 4 Закрытая схема

Закрытого типа

При рассмотрении открытой системы отопления были приведено довольно много недостатков, которые имеет такая схема подключения. Это привело к широкому использованию другой схемы с закрытым гидробаком и принудительной подачей рабочего тела.

В закрытой системе отопления тепловой носитель не имеет контакта с окружающей средой, что позволило получить следующие ее особенности:

  • Теплоносителем может являться вода или любой вид ядовитых незамерзаек — они не могут покинуть пределы контура.
  • Применение для перемещения теплового носителя циркуляционного насоса позволило регулировать скорость потока и соответственно варьировать время обогрева помещений. Связано это с тем, что практически каждый циркуляционник имеет 3 положения переключения скоростей.
  • Получение любого давления в системе не вызывает каких-либо сложностей. В контур просто нагнетают жидкость с рабочим напором, который контролируют манометром.
  • Закрытый гидробак имеет гибкую и эластичную мембрану, что существенно снижает последствия гидравлических ударов.
  • Нагрев теплоносящей жидкости в контуре не сопровождается повышенными шумами.
  • Так как трубопровод отходит от котла снизу и не поднимается вверх, его можно прокладывать под полом или снизу вдоль стен. Это не портит внешний эстетичный вид помещений в отличие от гравитационных систем.
  • Считается, что система с принудительной циркуляцией не может работать при отсутствии электроэнергии. Однако выходом из положения может быть использование бензиновых генераторов, которые способны длительное время вырабатывать электроток при его отсутствии, потребляемый в основном работающими электронасосами.

Рис. 5 Конструкция и материалы изготовления отопительных гидробаков

Зачем нужен расширительный бак

Не стоит путать бак для системы отопления с гидравлическим аккумулятором, который нашел применение в системах индивидуального водоснабжения, невзирая на то, что они выполняют примерно одинаковые функции. Разница между этими приборами заключается и в их названии: первый вид собирает расширившуюся в объеме рабочую среду, а второй ее аккумулирует (накапливает) в своем резервуаре.

Расширительный бак для систем отопления играет следующую роль:

  • Общеизвестно, что при нагревании вода становится менее плотной, что при сохранении той же массы приводит к ее увеличению в объеме. Если нагреть 100 литров воды с температурой в 20 °С до 90 °C, то ее объем вырастет на 3,5 литра. Именно сбор увеличившейся в объеме жидкости — главное назначение расширительного бака.
  • Как и гидравлический аккумулятор в водопроводной магистрали, расширительный бак препятствует повреждению оборудования, трубопроводов, арматуры от гидроударов.
  • Закрытый расширительный гидробак стабилизирует давление во всем контуре при различных температурных параметрах рабочего тела, препятствует его резким перепадам.

Рис. 6 Устройство и функционирование мембранного бачка

Устройство расширительного бака и принцип его работы

Чтобы не вводить покупателя в заблуждение, расширительные баки выпускают красного цвета. Приборы от некоторых производителей и зарубежных поставщиков иногда имеют другие цвета — белый, серый, черный.

Типовой расширительный бак конструктивно выполнен в виде двух запрессованных друг с другом половинок, основной материал изготовления которых — углеродистая сталь, покрытая эпоксиполиэфиром или иными лакокрасочными материалами.

Между ними расположено эластичное полотно (мембрана), выдерживающая температурные нагрузки до 100 °С. Материалом изготовления большинства мембран выступает EPDM (этилен-пропилен-диеновый термополимерный каучук).

Конструкция бака может быть разборной или не разборной в зависимости от производителя. Поэтому у не разборных моделей при повреждении мембраны резервуар придется менять.

В зависимости от емкости, гидробаки имеют конструктивное исполнение для подвешивания на стену или установки в напольное положение на ножки. Их объем может колебаться в довольно широких пределах от нескольких единиц до многих сотен литров.

Спереди типового резервуара находится резьбовой штуцер (обычно размером 3/4 дюйма), посредством которого производят подключение расширительного бака к системе отопления. Сзади емкости расположен ниппель, из которого производится закачка или спуск воздуха.

Также на рынке можно встретить конструкции в виде двух приплюснутых половинок, их подсоединительный штуцер и ниппель размещаются сбоку на одной стороне.

Принцип работы расширительного бака довольно прост. Увеличившаяся в объеме, как результат нагревания, жидкость затекает в бак и давит на мембрану. Она прогибается внутрь и обеспечивает таким образом постоянный напор в системе. Охлаждаясь, теплоноситель уменьшается в объеме и выдавливается мембраной обратно в контур.

Рис. 7 Расширительные бачки для системы отопления закрытого типа бренда Valtec их характеристики и размеры

Статья по теме:

Каким должно быть давление в системе отопления, как поднять или снизить. Чтобы было тепло в доме теплоноситель должен постоянно циркулировать по системе отопления, а если в системе низкое давление, то батареи будут холодными. Почитайте в отдельной статье про давление в системе отопления, и способы его увеличить!

Расширительные бачки для системы отопления закрытого типа — правила выбора

При покупке мембранного расширительного бака руководствуются следующими соображениями.

Главным критерием его выбора служит объем резервуара. Так как нагретая вода расширяется примерно на 3,5%, при заполнении измеряют количество залитой в контур жидкости и из этих данных находят требуемую емкость гидробака.

Следует учитывать и то, что расширительный бачок для увеличения срока службы мембраны не должен заполняться в полном объеме. Также при использовании незамерзаек их тепловое расширение немного выше, чем у обычной дистиллированной воды.

Поэтому общепринято подбирать объем гидробака в 10% от количества теплового носителя.

Не стоит забывать и о том, что некоторые котлы оснащены внутренним небольшим расширительным бачком. В этом случае внешний мембранный бак выбирают чуть меньшей емкости с учетом внутреннего котлового.

Рис. 8 Схема правильного монтажа мембранного гидробака

Как установить расширительный бак в системе отопления

Перед тем, как подключить расширительный бак, необходимо выставить правильное давление воздуха внутри его емкости относительно напора в отопительном контуре.

Для этих целей руководствуются следующим алгоритмом действий:

  • По паспортным данным находят максимум давления отопительной жидкости в котле. К примеру, если оно равно 3 бара, то в системе отопления закрытого типа должен поддерживаться напор приблизительно в 2 раза ниже, то есть 1,5 бара. Соответственно в гидробаке внутреннее давление воздуха на мембрану должно быть на 10 — 15% ниже, то есть необходима его настройка примерно на 1,3 бара.
  • Давление воздуха внутри бака проверяют измерительным прибором, для чего откручивают защитную крышку с заднего ниппеля и приставляют к нему манометр. Если нужно, воздух спускают или подкачивают его ручными автомобильным, велосипедным насосом.

Установка расширительного бака в системе отопления должна осуществляться по следующим правилам:

  • Резервуар располагают в месте, удобном для его демонтажа, техобслуживания и проведения ремонтных работ.
  • Основной вариант, куда крепить бачок — близлежащая стена, вдоль которой проложен трубопровод.
  • Напольные приборы не должны располагаться вплотную к стене.

Правильное месторасположение мембранного бака — непосредственно перед циркуляционным электронасосом и как можно ближе к нему.

  • Сам циркуляционник следует подключать в линию обратки. Таким образом, насос непосредственно всасывает жидкость из накопительного резервуара и проталкивает ее далее по контуру.
    Преимущества такого расположения — одинаковое давление на любых участках отопительного контура, а также более высокий эксплуатационный срок оборудования из-за пониженной температуры рабочей среды. Стоит отметить, что если монтаж расширительного бака системы отопления произведен после циркуляционного электронасоса, напор теплового носителя на разных участках отопительной магистрали может отличаться.
  • Расположение расширительного бачка строго по вертикали резьбовым подсоединительным патрубком вниз наиболее предпочтительно. Это предотвратит собирание в нем жидкости и увеличит эксплуатационный срок, снизит вероятность засорения проходного канала грязью.
  • Для ремонта и обслуживания мембранного бака с возможностью его снятия, прибор в систему отопления подключают через отсечной шаровой вентиль.

Рис. 9 Стоимость и разновидности баков

Расширительные бачки для системы отопления закрытого типа играют важную роль в любой закрытой отопительной системе. На рынке реализуют широкий ряд подобных приборов различных объемов, нужные параметры которых довольно просто рассчитать самостоятельно. При монтаже следует установить давление воздуха внутри расширительного резервуара чуть ниже напора в контуре отопления и соблюдать пару простых правил при расположении прибора на трубопроводе и в пространстве.

Системы водяного отопления: переход от гравитационных систем к системам с принудительной циркуляцией

Системы горячего водоснабжения долгое время были предпочтительным способом передачи тепла от центральной точки (бойлера) в удаленные помещения или комнаты, где требуется тепло. Первыми системами водяного отопления были гравитационные системы. Когда вода нагревается, она увеличивается в объеме; следовательно, он становится светлее и поднимается. Одновременно падает более холодная и тяжелая вода. Это принцип работы гравитационных циркуляционных систем.У гравитационных систем есть множество характеристик, которые можно порекомендовать. Они производят равномерное тепло, бесшумны, используют воду низкой температуры, надежны, очень эффективны и практически не требуют обслуживания. Во многих зданиях до сих пор используются гравитационные системы водяного отопления, некоторым из которых более 100 лет! Недостатки гравитационных систем: они требуют трубопроводов очень большого диаметра для подачи и возврата. Низкотемпературная вода обеспечивала скорость тепловыделения всего около 150 БТЕ на квадратный фут излучения в час.Следовательно, радиаторы должны были быть большими.

По мере роста затрат на рабочую силу и материалов установка гравитационных систем стала очень дорогой. Люди больше не будут терпеть большие громоздкие радиаторы, необходимые для гравитационных систем. Размещение 6, 8 или даже 10-дюймовых труб для магистральных сетей стало непомерно дорогим. Медленное время отклика гравитационной системы на изменение спроса также наносило ущерб.

Изобретение в 1929 году циркуляционных подкачивающих насосов преодолело все возражения гравитационных систем, сохранив при этом все преимущества отопления горячей водой.Подкачивающий насос настолько ускорил движение воды, что можно было использовать меньшее излучение, подаваемое по трубопроводу гораздо меньшего размера. Системы с принудительной циркуляцией позволили использовать более высокие температуры воды, что привело к увеличению выбросов. Радиатор площадью 60 квадратных футов со средней температурой воды 170 ° F будет излучать тепло со скоростью 150 БТЕ на квадратный фут в час или 9000 БТЕ в час. Радиатор площадью 45 квадратных футов с температурой воды 197 ° F будет выделять 200 БТЕ на квадратный фут в час, производя те же 9000 БТЕ в час.

При использовании автоматических устройств зажигания и более точного управления использовались более высокие температуры воды без ущерба для передовых методов проектирования.

Энергия расходуется на перемещение воды по трубам, радиаторам, котлам и т. Д. Чтобы использовать экономию меньших труб и радиаторов в системах горячего водоснабжения с принудительной циркуляцией, скорость воды должна быть выше, чем в гравитационных системах, чтобы выдерживать необходимую мощность в БТЕ. . Подкачивающий насос создавал напор, намного больший, чем в гравитационных системах, для достижения необходимых скоростей.

DP — это величина потери давления между любыми двумя точками в системе. Трение между внутренними стенками труб, радиаторов, бойлера и движущейся водой вызывает падение давления. В горизонтальной трубе, наполненной водой, в которой нет потока, давление во всех точках одинаковое. Начинается мгновенный поток, возникает трение, которое увеличивается прямо пропорционально скорости потока. Изменение DP можно рассчитать при увеличении или уменьшении скорости потока (галлонов в минуту).Разделите конечный GPM на начальный GPM и возведите результат в квадрат. Умножьте этот результат на исходный DP. Ответ — новый DP.

Пример:

Система с объемным расходом 3 галлона в минуту и ​​DP 5 фунтов. необходимо увеличить до 6 галлонов в минуту. Каким будет новый ДП? (Это необходимо знать, чтобы правильно выбрать подкачивающий насос.)

20 фунтов. это новый DP. (В этой формуле также можно использовать скорость в футах в секунду.)

Напор используется для обозначения производительности подкачивающего насоса. Это способ описания DP. Максимальный «напор» насоса действительно является максимальным D P, против которого насос может вызвать поток воды. Напор часто выражается в «футах водяного столба». Только трение в системе ограничивает производительность насоса. Это значение называется «напор».

Должно быть достаточно мощности, чтобы преодолеть DP системы и обеспечить расчетный GPM.Это означает, что DP каждой составной части системы должен быть известен при проектировании GPM.

Подкачивающий насос обеспечивает мощность. Производители насосов публикуют значения DP и GPM или диаграммы для своих насосов. Данные могут быть выражены в фунтах на квадратный дюйм, футах водяного столба или милах. Эти цифры легко поменять местами.

1 фунт / кв. = 2,31 фута воды

1 фут воды = 0,43 фунта / кв. дюйм

1 фут воды = 12000 мил дюймов

Статическое давление не следует путать с давлением напора.Они представляют собой совершенно разные давления и не имеют никакого отношения друг к другу. Статическое давление создается за счет веса воды в системе. Не влияет на производительность насоса. Чтобы проиллюстрировать статическое давление, представьте замкнутую систему горячего водоснабжения как вертикальный водяной контур. См. Рисунок 1. Если манометр 3 находится на высоте 40 футов над котлом, а контур полностью заполнен водой, но не находится под давлением, манометр 3 покажет 0 фунтов на кв. Дюйм. Манометры 1 и 5 расположены на высоте 10 футов над котлом, манометры 2 и 4 — на 20 футов выше котла.При выключенном насосе давление в вертикальной трубе «A» идентично давлению в вертикальной трубе «B».

Рисунок 1.

Если все манометры имеют шкалу в фунтах на кв. Дюйм, манометры 1 и 5 будут показывать 12,9 фунта на квадратный дюйм (30 футов воды выше них, а фут воды равен 0,43 фунта), манометры 2 и 4 — 8,6 фунта на квадратный дюйм. Манометр на котле будет показывать 17,2 фунта на квадратный дюйм.

Хорошей практикой является создание давления в замкнутой системе, особенно если расчетная температура воды близка или выше точки кипения воды при атмосферном давлении.Дополнительные 4 фунта на квадратный дюйм — это рекомендуемое минимальное дополнительное давление, добавляемое к статическому давлению, необходимому для подачи воды в верхнюю точку системы. На нашей иллюстрации датчик 3 показывает 4 фунта на кв. Дюйм. а все остальные приборы покажут на 4 фунта больше. Дополнительное статическое давление одинаково увеличивается по всей системе.

Стоит повторить еще раз. Не путайте статическое давление с давлением напора. Эти два термина часто используются неправильно. Одно не имеет ничего общего с другим!

Что произойдет с нашей системой, показанной на Рисунке 1, если после заполнения до надлежащего статического давления мы включим насос? Может, ничего; может быть много шума!

Перед выбором насоса нам необходимо знать расчетный расход и расчетное давление напора.Насос должен иметь дело только с потерями на трение, DP, развиваемыми при необходимой скорости потока, галлонов в минуту.

Предположим, наша система была разработана для циркуляции 10 галлонов в минуту при давлении напора 6 футов. Проконсультируясь с таблицами производителя насосов, можно выбрать правильный насос. См. Рисунки 2 и 3. Это «кривые» для некоторых насосов B и G. Введите диаграммы либо на стороне «общий напор в футах», либо на стороне «пропускной способности в галлонах в минуту». Отметьте пересечение линий GPM и головы. Выберите насос, ближайший к этому перекрестку, но над ним.На нашей иллюстрации насосом может быть SLC-30 (Рисунок 2) или серия 100 (Рисунок 3).

Рисунок 2.

Рисунок 3.

Если бы потребовался насос для подачи 80 галлонов в минуту при напоре 25 футов, правильным выбором был бы PD38 (Рисунок 3).

Примечание: Не увеличивайте размер насоса слишком сильно. Если размер насоса недостаточен, это приведет к плохой циркуляции или ее отсутствию, а завышение размера приведет к шуму скорости и избыточной кавитации.Кавитация скоро приведет к выходу насоса из строя. Небольшое увеличение скорости потока предпочтительнее уменьшения скорости потока ниже проектных спецификаций.

Системы горячего водоснабжения с принудительной циркуляцией подразделяются на одно- и двухтрубные. Эти классификации далее подразделяются на системы с прямым и обратным возвратом. Рисунки 4, 5, 6 и 7 иллюстрируют эти классы систем.

Рисунки 4, 5, 6 и 7

На Рисунке 4 показана система с «двухтрубным прямым возвратом».Обратите внимание, что горячая вода, подаваемая в первый радиатор, также первой возвращается в котел. Это происходит по контуру, так что последний радиатор последним возвращает более холодную воду в котел. Радиаторы, расположенные ближе всего к котлу, имеют тенденцию к короткому замыканию воды, поэтому более удаленные агрегаты не могут обеспечить надлежащую циркуляцию. Эта система должна быть установлена ​​с использованием балансировочных клапанов и тщательно сбалансирована. На рис. 5 показана система «двухтрубного обратного возврата».Эта система рекомендуется при проектировании двухтрубных систем. Ее установка дороже, поскольку требуется больше трубопроводов, чем двухтрубная система прямого возврата, но она работает намного лучше. В этой системе первый радиатор, на который подается горячая вода, имеет самый длинный возврат, а последний радиатор, на который подается горячая вода, имеет самый короткий возврат. Эта система имеет тенденцию уравновешивать себя до тех пор, пока капли подачи и возврата имеют одинаковый размер и длину.

Рисунок 6, система «последовательного контура» — самая дешевая в установке.Он просто состоит из прокладки трубы в каждый радиатор и из него, что делает радиаторы частью контура трубопровода. Длина и размер последовательной петли очень важны. Из-за падения давления и температуры в последовательном контуре его длина ограничена.

Петли серии

должны быть тщательно спроектированы. Когда вода проходит через каждую часть излучения, она охлаждается. По мере прохождения воды по контуру в каждый последующий радиатор подается более холодная вода, и, следовательно, скорость его выброса снижается.Если разработчик системы принимает во внимание все факторы, последовательные циклы могут быть эффективными.

На рис. 7 представлена ​​система, использующая отводные тройники, часто называемые однопоточной или «монопоточной» системой. Горячая вода отводится в радиаторы с помощью специально разработанных тройников Вентури, а более холодная вода возвращается в ту же трубу, которая служит как подающей, так и обратной магистралью. Эта система сочетает в себе эффективность двухтрубных систем с низкой стоимостью установки последовательной петлевой системы.Тройники Monoflo могут быть как входными, так и обратными. См. Рис. 8. Подающий тройник ограничивает поток воды, в результате чего некоторое количество воды поднимается по стояку. Возвратный монофлок приводит к увеличению скорости основной подаваемой воды по мере прохождения потока через сопло. Это увеличение скорости приводит к тому, что область пониженного давления вокруг сопла и возвратных стояков «засасывает» воду обратно в магистраль (эффект Бернулли).

Рисунок 8.

Для радиаторов выше основного с нормальным сопротивлением необходимо использовать только один тройник для каждого радиатора, обычно используемый на обратной стороне.

Для радиаторов с высоким сопротивлением или если радиаторы находятся ниже магистрального, необходимы как подающий, так и обратный монофлоки.

Рисунок 9.

На рисунке 9 показана система излучающего панельного отопления. В этой системе змеевики труб закапываются в потолок, пол или стены, превращая потолок, пол или стену в радиатор, излучающий лучистое тепло в комнату. Особое внимание следует уделить конструкции системы излучающих панелей. Из-за небольшого размера трубки падение давления велико, а длина контура имеет решающее значение.Используются коллекторы с балансировочными кранами. Системы излучающих панелей — самые дорогие в установке системы из всех систем горячего водоснабжения, но они являются самыми тихими, чистыми и удобными из всех систем.

Для правильной работы системы водяного отопления с принудительной циркуляцией необходимы специальные приспособления и аксессуары.

Начиная с подачи холодной воды, для снижения давления воды на входе в систему до рабочего давления устанавливается «подающий клапан», который фактически является клапаном понижения давления.Он используется для первоначального заполнения системы и будет добавлять воду, когда давление в системе упадет ниже настройки клапана. Стандартная заводская настройка обычно составляет 12 фунтов. Этот параметр является правильным для статической высоты примерно до 18 футов, что подходит для большинства двухэтажных зданий. Для более высоких статических напоров клапан можно отрегулировать до 25 фунтов. Доступны клапаны, которые можно отрегулировать до 60 фунтов. Все редукционные клапаны B&G имеют встроенный сетчатый фильтр и обратный клапан. Многие из них могут быть оснащены функцией быстрого заполнения, позволяющей быстро заполнить систему на начальном этапе или после того, как система была слита для ремонта.(В то время как большинство редукционных клапанов подачи котла подаются слишком медленно, чтобы их можно было использовать на сантехнической арматуре, редукционные клапаны высокого давления моделей 6 и 7 B&G можно использовать для защиты сантехнической арматуры от чрезмерного давления в трубопроводе.)

Компрессионный или расширительный бак предназначен для компенсации колебаний объема воды в замкнутой системе.

Вода расширяется при нагревании прямо пропорционально изменению ее температуры до точки насыщения или кипения. Компрессионный бак действует на систему как пружина, постоянно поддерживая в ней давление.Если резервуар слишком мал или становится заболоченным, предохранительный клапан открывается, когда котел нагревается и сливает воду. Когда цикл нагрева закончится, вода остынет, давление в системе упадет, подающий клапан откроется и будет подавать воду до тех пор, пока давление в системе не вернется к «нормальному». При следующем запросе тепла вода снова расширится, в результате чего откроется предохранительный клапан. Цикл будет повторяться снова и снова, пока не будет заменен слишком маленький резервуар, не будет добавлен другой расширительный резервуар или пока затопленный резервуар не будет опорожнен и должным образом заполнен правильным количеством воздуха и воды.

Объем и температура воды в системе определяют размер бака. Если резервуар слишком большой, повышения давления в системе может быть недостаточно, поскольку система нагревается и приближается к кипению, особенно в верхней точке системы, где существует низкий статический напор. Правильный выбор размера компрессионного бака очень важен для безотказной работы системы, будь то предварительно заправленный бак с баллоном, разделяющим воду и воздух, или стандартный расширительный бак.

Подобрать размер расширительного бачка — утомительная задача.Предполагая, что компрессионный бак будет должным образом оборудован фитингом компрессионного бака, чтобы в баке не происходило повышение температуры системы, для определения размера компрессионного бака можно использовать следующую формулу:

VT = Размер бака сжатия в галлонах

VS = Объем системы в галлонах

EW = Устройство расширения воды

EW-EP = Устройство расширения системы

PA = Атмосферное давление в фунтах на квадратный дюйм, абсолютное

PF = Начальное давление в баллоне в фунтах на квадратный дюйм, абсолютное

PO = Конечное давление в баллоне, абсолютное давление в фунтах на квадратный дюйм

.02VS = Воздух, выходящий из новой системной воды при нагреве, 2% от объема воды.

Легко! Просто введите все числа и решите формулу. Правильный размер бака!

Есть способ попроще. Это не так точно, но будет достаточно.

Во-первых, необходимо знать объем воды в системе. Это можно оценить с помощью таблицы A. Введите таблицу A в столбец MBH, ближайший к номинальной мощности котла. Затем прочитайте и сложите галлоны воды для каждого состояния системы.Например: Система состоит из обычного бойлера мощностью 150 000 БТЕ, плинтуса из медных оребренных труб и двухтрубной системы трубопроводов.

Бойлер = 36 галлонов

Плинтус из цветных металлов = 5,5 галлона

Двухтрубная система = 34 галлона

Всего = 75,5 галлонов воды в системе

Таблица A.

Затем определите «среднюю расчетную температуру воды».Это просто среднее значение расчетных температур подачи и возврата. Если наивысшая расчетная температура составляет 190 ° F и для расчета использовалось падение температуры на 20 ° F, очень распространенное значение DT, 180 ° F, является средней расчетной температурой воды. 190 + 170 ÷ 2 = 180. Введите Таблицу B в столбец «Объем воды в галлонах» и перейдите к ближайшему объему, найденному для системы. В нашем примере это 80. Перейдите к числу, указанному в столбце средней расчетной температуры. В нашем примере это 8. 8 — это размер в галлонах расширительного бачка для нашей примерной системы.Обратите внимание, что наш выбор был основан на давлении наполнения 12 фунтов и установленном предохранительном клапане 30 фунтов, или допустимом увеличении давления в системе на 18 фунтов. Для других условий необходимо применить поправочные коэффициенты к резервуару, выбранному из таблицы B.

Таблица B.

Если бы наше давление наполнения составляло 18 фунтов. с 30-фунтовым предохранительным клапаном нам потребуется использовать Таблицу C для корректировки размера резервуара. Войдите в Таблицу C в разделе «Начальное давление …». колонке и спуститесь до ближайшего значения для заправочного клапана.Перейдите к коэффициенту, находящемуся под столбцом, представляющим настройку предохранительного клапана, 30 фунтов, минус настройку наполнительного клапана, 18 фунтов, или 30-18 = 12. Коэффициент равен 1,94. Умножьте размер резервуара, указанный в таблице B, на 1,94, чтобы получить скорректированный размер резервуара 8 x 1,94 = 15,52. Используйте ближайший к вам резервуар, имеющийся в продаже. В данном случае это бак B&G на 15 галлонов.

Многие системы заполнены смесью антифриза и воды. Расширение смеси гликоля и воды больше, чем расширение одной воды.В таблице D показан поправочный коэффициент для смеси гликоль / вода. Если наша примерная система была заполнена 50% смесью гликоля и воды, множитель поправочного коэффициента мог бы быть 1,6 или 1,5, так как наша максимальная расчетная температура составляла 190 ° F. Если умножить размер резервуара 15,52 галлона на 1,5 или 1,6, получится размер резервуара 23,28 или 24,83 галлона, то есть резервуар на 24 галлона является коммерчески доступным размером.

Таблица D.

Все эти цифры основаны на использовании стандарта A.S.M.E. бак сжатия, то есть бак без баллона. Сегодня доступно множество расширительных баков с предварительной заправкой и баллоном, разделяющим воздух и воду. Основная формула для определения размеров этих резервуаров такая же, но необходимо сделать поправку на «приемочный объем». Другие факторы влияют на установку и размер этих типов резервуаров, но, поскольку компания Climatic Control на сегодняшний день не продает их, в этой статье не будут подробно рассказываться о размерах резервуаров. Желающие могут запросить бюллетень B&G TEH-981 у Hydro-Flo для обсуждения резервуаров под давлением.

Расширительный бак должен быть единственным воздушным пространством в системе. Воздух абсорбируется водой, поэтому необходимы некоторые средства предотвращения самотечной циркуляции более холодной воды, содержащей воздух в резервуаре, в систему, не ограничивая прохождение свободного воздуха из системы в резервуар. B&G ATF представляет собой такое устройство для резервуаров диаметром до 24 дюймов, а ATFL — для резервуаров большего размера. При холодной заливке компрессионный бак должен быть на 2/3 заполнен водой и на 1/3 — воздухом. Для этого можно обрезать вентиляционные трубки ATF и ATFL даже на баках, оборудованных смотровым окном.

Идеальное место для отделения воздуха от воды в системе — точка максимальной температуры и самой низкой скорости. Эти параметры в котле соблюдаются.

Арматура верхнего выпуска ABF

B&G, установленная в верхней части котла, отлично справляется с удалением пузырьков воздуха из верхней части котла и передачей их в расширительный бак. В этом случае вода без пузырьков может циркулировать по системе. Компания B&G раньше делала ABFSO, бойлер с боковым выходом Airtrol, но больше не производит их.Бойлер с боковым выходом Airtrols не работал так хорошо, как верхний выход, и спрос на них упал до такой степени, что дальнейшее производство фитингов Airtrol с боковым выходом стало невозможным.

Воздухозаборники, такие как B&G IAS, входят в линейные воздухоотделители. Они работают по принципу, что воздух легче воды движется по верхней части горизонтальной трубы. Когда воздух попадает в воздухозаборник, пузырьки воздуха собираются перегородками в воздухозаборнике и поднимаются в верхнюю камеру.Там воздух может быть выпущен, если используется расширительный бак баллонного типа, или подключен к стандартному расширительному бачку для сбора воздуха.

Удаление воздуха из системы, за исключением расширительного бачка, имеет первостепенное значение. Необходимо удалить воздух из системы, иначе может произойти шумная работа и даже полная блокировка циркуляции. Вентиляционные отверстия должны использоваться на всех высоких точках системы. Это единственный способ полностью выпустить весь воздух при первоначальном заполнении системы. Так называемые «продувочные и сливные» клапаны не работают достаточно хорошо, чтобы удалить весь воздух, и ничего не делают с накопившимся воздухом после того, как система работает.

Существует два основных типа вентиляционных отверстий: автоматические и ручные. Автоматические вентиляционные отверстия бывают двух типов. Тип поплавка и тип фибрового диска. Поплавковые вентиляционные отверстия имеют поплавок, прикрепленный к клапану, и все они заключены в оболочку. Когда корпус заполнен водой, поплавок удерживает клапан закрытым. Когда в оболочке накапливается достаточно воздуха, поплавок опускается, открывая клапан, и воздух выходит, пока вода снова не заполняет оболочку, закрывая клапан. По мере накопления воздуха цикл повторяется.

Поплавковые вентиляционные отверстия работают хорошо и служат долго.К сожалению, даже самое маленькое вентиляционное отверстие может оказаться слишком большим, чтобы поместиться внутри крышек плинтуса с ребристыми трубами.

Автоматические вентиляционные отверстия с волоконно-оптическим диском физически очень малы, такого же размера, как ручные вентиляционные отверстия «незакрепленный ключ» или «монеты». В них используются специальные диски, которые разбухают при попадании на них воды. По мере того, как воздух накапливается и заменяет воду вокруг дисков, диски высыхают, сжимаются и открывают небольшое вентиляционное отверстие. Воздух выпускается, вода снова достигает дисков, и цикл повторяется — какое-то время. Автоматические вентиляционные отверстия с фибровыми дисками склонны к быстрому отказу, например, заеданию или постоянному стеканию воды.

Лучшие вентиляционные отверстия — это ручные вентиляционные отверстия, называемые отверстиями под ключ или монетными отверстиями. Отверстия для монет можно открывать или закрывать с помощью десятицентовика или небольшой отвертки. Вентиляционные отверстия с незакрепленным ключом требуют небольшого ключа, чтобы открыть или закрыть их. Любой из них — это всего лишь небольшой игольчатый клапан с металлическим седлом. Помимо того, что они практически неразрушимы, они дешевы! Единственный их недостаток — их нужно открывать и закрывать вручную. Если скапливается воздух, кто-то должен его выпустить. Если система оборудована ручными вентиляционными отверстиями, рекомендуется не реже одного раза в год открывать каждое вентиляционное отверстие, чтобы позволить любому скопившемуся воздуху выйти.

Большинство проблем с воздухом можно устранить путем тщательного проектирования, хорошего обслуживания и правильного первого запуска системы. Наиболее часто упускаемая из виду часть системы принудительного горячего водоснабжения — это правильный запуск.

После того, как система установлена, промыта и заполнена до надлежащего статического напора, котел следует запустить и медленно нагреть до температуры воды не менее 225 ° F и выдержать в таком состоянии примерно полчаса. Это высвободит увлеченный воздух из воды и направит его в расширительный бак.Чем горячее вода, тем больше воздуха она выделяет. Циркуляционный насос (ы) должен быть выключен во время этого начального нагрева. Теперь дайте котлу остыть до нормальной рабочей температуры, запустите все циркуляторы и откройте все клапаны зон, если они используются. Снова увеличьте температуру воды как минимум до 225 ° F и прокачивайте всю воду в течение 15–30 минут. Это вытеснит большую часть воздуха из пресной воды, и пока в системе нет утечек, проблемы с воздухом будут предотвращены. Каждый раз, когда система опорожняется, например, при ремонте, и снова заполняется, процедура запуска должна повторяться.

Рисунок 10.

На Рисунке 10 представлена ​​типовая котельная установка со стандартным расширительным баком. Подача холодной воды всегда должна поступать в систему в баке сжатия, чтобы любой увлеченный воздух немедленно попадал в бак.

Рисунок 11.

На рис. 11 показана система с расширительным баком под давлением или баллоном. Обратите внимание на то, что встроенный воздушный сепаратор используется с поплавковым вентиляционным отверстием. Flo-регулирующие клапаны или flochecks — это клапаны специальной конструкции, похожие на поршневые клапаны, которые останавливают гравитационную циркуляцию в системе принудительного горячего водоснабжения, чтобы предотвратить перегрев, когда циркуляционный насос (ы) выключен.Клапаны управления потоком B&G SA оснащены ручным открывателем для обеспечения гравитационной циркуляции в аварийной ситуации, если насос выйдет из строя. Даже несмотря на то, что трубы системы горячей воды с принудительной циркуляцией имеют небольшие размеры, гравитационная циркуляция может быть весьма эффективной для сохранения тепла, если это необходимо.

Каждый водогрейный котел должен иметь предохранительный клапан, который будет поддерживать давление на уровне рабочего давления котла или ниже.

A.S.M.E. Кодекс (Американского общества инженеров-механиков) гласит: «Каждый водогрейный водогрейный котел должен иметь по крайней мере один официально установленный предохранительный клапан для сброса давления, равного или ниже максимально допустимого рабочего давления котла.Предохранительные клапаны должны быть подключены к верхней части котла с вертикальным шпинделем, если это возможно. Между предохранительным клапаном и котлом или на сливной трубе между таким клапаном и атмосферой не должно быть никаких запорных устройств любого описания ».

Предохранительный клапан должен удовлетворительно работать в двух условиях. Он должен сбрасывать давление за счет выпуска воды из-за теплового расширения и сброса давления за счет выпуска пара. Слив воды обычно является признаком переувлажнения расширительного бака или неисправного заправочного клапана.Диагностировать несложно. Если статическое давление холодного наполнения быстро увеличивается до уставки давления предохранительного клапана при розжиге котла, резервуар забивается водой. Слейте воду и заново наполните расширительный бачок до необходимого уровня воды и воздуха. Слишком маленький расширительный бачок для системы может показывать аналогичные симптомы. Если вы подозреваете, что резервуар слишком мал, пересчитайте размер резервуара и либо добавьте еще один резервуар, либо замените существующий резервуар на резервуар подходящего размера. Отверстие в расширительном бачке быстро приведет к его заболачиванию.Опять же, он наполнится водой и протечет. Расширительные баки в системах горячего водоснабжения не потеют, поэтому любая капля воды из расширительного бака свидетельствует о негерметичности бачка. Неисправный или негерметичный заправочный клапан приведет к чрезмерному увеличению статического давления заправки в холодной системе.

Выпуск пара через предохранительный клапан является аварийным состоянием и предъявляет критические требования к клапану. Когда температура воды в бойлере составляет около 212 ° F или выше, и предохранительный клапан срабатывает, внезапное падение давления заставляет воду вспыхивать и превращаться в пар.Емкость предохранительного клапана должна справиться с этим. Существует огромная разница между выпуском воды и выпуском пара. Фунт воды занимает 27,7 кубических дюйма пространства. Фунт пара при атмосферном давлении занимает 26,8 кубических футов! В 1600 раз больше места, чем воды! Таким образом, A.S.M.E. предохранительный клапан испытан и рассчитан на работу с паром, хотя это клапан для водогрейного котла.

Предохранительные клапаны подходящего размера должны выдерживать полную мощность котла. Предохранительные клапаны водогрейного котла рассчитываются в БТЕ в час при определенном номинальном давлении.Пока этот рейтинг соответствует или превышает номинальную мощность горелки, предохранительный клапан будет достаточно большим для котла. Чтобы облегчить выбор клапана, производители предохранительных клапанов печатают диаграммы, показывающие их пропускную способность при различных настройках давления. См. Рисунок 12.

Рисунок 12.

Двойные блоки, блоки, в которых сочетаются наполняющий клапан и предохранительный клапан, не соответствуют нормам.

Большинство производителей котлов теперь рекомендуют устанавливать на водогрейные котлы отсечки по низкому уровню воды.Это требуется по многим местным нормам. Несмотря на то, что котел может быть защищен от взрыва, потому что он имеет A.S.M.E. предохранительный клапан, сухой огонь все еще может его испортить. Большинство повреждений водогрейного котла связано с низким уровнем воды.

Существует неправильное представление о том, что редукционный клапан заполнения будет поддерживать систему в заполнении при любых обстоятельствах. Это неправда. Чтобы проиллюстрировать проблему, типичная система будет иметь редукционный клапан заполнения, установленный на величину от 12 до 18 фунтов, и предохранительный клапан, установленный на открытие при давлении 30 фунтов.и близко к 26 фунтам. Если предохранительный клапан открывается для слива воды из-за избыточного давления, очевидно, что наполняющий клапан не восполнит потерю воды. Если подпиточная вода не восполняет потери через предохранительный клапан, это может привести к низкому уровню воды.

Есть много других причин, по которым система может потерять воду, что приведет к ее низкому уровню. Утечки в котле, трубопроводах или через уплотнения насоса. Небрежность, такая как слить воду из бойлера для ремонта и забыть долить воду в систему, является еще одной распространенной причиной низкого уровня воды.Отключение при низком уровне воды спасет котел, поскольку не позволит горелке включиться до тех пор, пока не будет исправлен недостаток воды.

При определенных обстоятельствах отключение по низкому уровню воды может оказаться недостаточной защитой. Топливный клапан может открыться; контакты могут замкнуться при сварке из-за перегрузки или короткого замыкания, что сделает отключение по низкому уровню воды неэффективным. Лучшая рекомендация для охвата всех установок, чтобы обеспечить максимальную безопасность, — это использовать комбинированный податчик воды и ограничитель воды. Подающая часть обычно способна подавать воду в котел с такой скоростью, с какой она может быть выпущена через предохранительный клапан.Хотя комбинация отключения питателя увеличивает стоимость установки, по сравнению со стоимостью замены котла, это «дешевая» страховка. Помните, что коды — это минимум требований, «как минимум», которые должны быть выполнены. Превышение требований кодекса — это всегда хорошая практика, особенно в том, что касается безопасности.

Хотя Climatic Control Company обычно не проектирует системы принудительного нагрева воды, знание того, что требуется, может помочь вам помочь клиенту найти проблему в проблемной системе, над которой он работает, и продать соответствующие устройства для устранения проблемы.

Что такое гравитационная печь?

Давным-давно гравитационные печи были очень популярным средством обогрева дома. Вместо того, чтобы нагнетать давление и продувать воздух через вентиляционные отверстия в каждой комнате вашего дома в Бэкингеме, гравитационная печь использовала гравитацию для перемещения теплого воздуха между комнатами.

Эксплуатация этих печей довольно проста. При включении печь, которая находится в вашем подвале, сжигает топливо, как газ или масло, и выделяет тепло. Это тепло отводится через воздуховоды на верхний уровень вашего дома, используя естественные свойства силы тяжести (горячий воздух поднимается вверх).Горячий воздух выходит из вентиляционных отверстий, поднимаясь по дому и выделяя тепло в комнату.

Зачем заменять гравитационную печь

Хотя гравитационные печи могут работать почти вечно и иметь очень мало механических проблем, они невероятно дороги в эксплуатации и занимают много места. Из-за огромного объема воздуховодов, необходимых для распределения воздуха по дому, и затрат на нагрев достаточного количества воздуха, чтобы обеспечить его надлежащий подъем, эффективность нагрева составляет 50% или ниже.

Фактически, примерно половина энергии, которую вы потребляете для нагрева воздуха в гравитационной печи, выкачивается прямо через дымоход. Это пустая трата денег, и замена поможет вам сэкономить деньги практически сразу.

Новые печи имеют КПД до 95%, что делает их почти вдвое эффективнее гравитационных печей. Кроме того, они занимают меньше места, а с современными компонентами вы можете устанавливать новые устройства, такие как элементы управления зонами, электронные считыватели и дисплеи и многое другое.Это фантастический способ наслаждаться стабильным и надежным теплом в вашем доме, не вкладывая целое состояние в топливо, необходимое для его работы.

Комфорт имеет значение

Еще одна вещь, которую следует учитывать, — это уровень комфорта вашего дома. Поскольку гравитационные печи выпускают теплый воздух через середину дома, а холодный воздух возвращается вниз по стенам, дома, в которых они есть, редко бывают комфортными, кроме как в середине дома. Печи с принудительной подачей воздуха с нагнетательными вентиляторами намного эффективнее распределяют нагретый воздух и соответствуют выбранным настройкам термостата.

Теги: Buckingham, печи, Harleysville, Heating, Jamison

Понедельник, 9 января 2012 г., 8:00 | Категории: Отопление
|

Системы водяного отопления: гравитационные системы водяного отопления

Системы гравитационного водяного отопления

Самотечные системы водяного отопления все еще можно найти в старых зданиях. Их обычно можно отличить по чугунным котлам и по водопроводной сети из кованого или черного чугуна большого диаметра, которая используется для подачи горячей воды в комнаты.Эти старые чугунные котлы изначально работали на угле или дровах, но были переоборудованы для работы на нефти или газе; см. главу 16 «Переоборудование котлов и печей» в этом томе.

Разница в весе (удельном весе) воды при разных температурах используется для циркуляции воды в самотечной системе водяного отопления. Другими словами, движущая сила возникает из-за разницы в плотности воды при разных температурах; тяжелый, когда холодно, легкий, когда горячий. По этой причине гравитационные системы также называются тепловыми или естественными системами водяного отопления .

Самотечная водонагревательная система обеспечивает непрерывное равномерное нагревание. Температуру воды можно регулировать с помощью дроссельной заслонки с ручным управлением, расположенной в каждой комнате. Температуру воздуха в помещении можно регулировать поворотом клапана радиатора.

Для того, чтобы горячая вода передавала тепло от котла (отопительного агрегата) к радиаторам или другим теплоизлучающим устройствам, должно быть постоянное движение (циркуляция) воды от водонагревателя к радиаторам и обратно.Как упоминалось выше, такая циркуляция в гравитационных системах происходит из-за разницы в плотности (вес на

ед. Объема) воды при разных температурах. Например, 1 фут3 воды при, скажем, 68 ° F весит 62,31 фунта; при 212 ° F он будет весить 59,82 фунта. Эта разница в весе составляет 2,49 фунта (62,31–59,82), что позволяет вызвать циркуляцию, как показано на Рисунке 7-11.

Разница в весе вызвана расширением воды при повышении ее температуры.Этот принцип проиллюстрирован на Рисунке 7-12. Обратите внимание, что верхняя поверхность abcd кубического фута A расширилась до A , увеличение объема, представленное линейным увеличением aa’.

В двухтрубной системе, показанной на Рисунке 7-13, неуравновешенный груз между водой в стояке и спускной трубой образует

движущая сила, которая заставляет воду циркулировать через систему, как показано стрелками.

Двухтрубная самотечная система горячего водоснабжения, показанная на Рисунке 7-13, оснащена расширительным баком. В процессе работы после начала пожара температура воды в котле повышается, а вода расширяется. Это нарушает равновесие системы, заставляя более холодную и тяжелую воду в нисходящей трубе течь вниз, выталкивая более теплую и более легкую воду в стояке вверх, таким образом запуская циркуляцию.

Циркуляционная или байпасная труба предназначена для создания непрерывного пути для текущей воды в случае, если все радиаторы отключены.В отсутствие этого условия вся вода в трубе восходящего потока будет выталкиваться вверх в расширительный бак с последующим выпуском пара.

Расширительный бак выполняет две основные функции для этой системы. Когда вода нагревается, она расширяется, и резервуар обеспечивает пространство для этого увеличения объема. Таким образом, при нагревании вода будет расширяться, скажем, с отметки M до отметки S в расширительном баке

.

(рисунок 7-13). Чем выше высота резервуара, тем большее давление может быть оказано на воду в котле (из-за напора).В результате при желании система может работать при более высоких температурах.

Иногда в систему отопления может быть встроен специальный трубопроводный контур (см. Двухтрубная система с прямым возвратом и Двухтрубная, обратная Возврат n Система в этой главе). В двухтрубной системе самотечного водяного отопления, показанной на Рисунке 7-14, одна магистраль от котла проходит к высокой точке под потолком подвала, а затем проходит по ее длине как можно дальше до обратного патрубка котла. котел.Контур трубопровода, образованный этой магистралью, состоит из замкнутого контура очень большой трубы в подвале с шагом не менее 1⁄2 дюйма на 10 футов пробега. Основная подает все стояки к радиаторам, расположенным выше. Эта компоновка не так эффективна, как двухтрубная система, показанная на рис. 7-13, и по этой причине магистраль контура должна иметь очень большие размеры, чтобы снизить трение до минимума.

В так называемой однотрубной системе, показанной на рис. 7-15, используются специальные распределительные тройники для отвода части воды из магистрали в радиаторы, позволяя балансировке течь через магистраль к следующему радиатору.Это называется однотрубной системой, потому что одна труба обслуживает вход и выход каждого радиатора. В этой системе должна быть сторона с восходящим потоком L и сторона с нисходящим потоком F. Таким образом, на самом деле существует две основные трубы, но функционирует только одна основная труба . Нисходящий поток можно рассматривать как продолжение восходящего потока, а не как вторую трубу. Основное возражение против этой системы (а также против системы, показанной на рис. 7-14) — это отсутствие единообразия.

в распределении тепла, в первую очередь потому, что радиаторы на стороне L восходящего потока более горячие, чем радиаторы на стороне F.

Distributio Тройники n (Рисунок 7-16) используются в этой однотрубной системе. Они снабжены перегородкой, которая отклоняет часть воды из магистрали внутрь и из радиатора, обходя балансир по линии, указанной стрелками на рисунке.

Другая система трубопроводов, используемая для распределения горячей воды, — это устройство overhea d , показанное на Рисунке 7-17. Это практически то же самое, что и так называемая однотрубная система (Рисунок 7-15), за исключением того, что в ней есть разделенный контур в верхней точке, соединяющийся с нисходящей магистралью.Нет необходимости в вентиляционных отверстиях, потому что устройство устроено так, что весь воздух направляется вверх и уходит в расширительный бак. Одно из преимуществ этой системы — лучшая и

более равномерное распределение тепла. Горячая вода поступает в каждую нисходящую трубу с одинаковой температурой, уравновешивая тепло, выделяемое каждой парой радиаторов.

Хотя расположение подвесных трубопроводов подходит не для всех классов зданий, существует множество зданий, таких как квартиры, магазины, офисные здания и отели, где общая компоновка подходит для этой системы.

Входящие поисковые запросы:

Самотечная система горячего водоснабжения — насос не требуется

Самотечная система горячего водоснабжения | Это верх газовой колонки. Горячая вода выходит из бака с левой стороны. Трубка рециркуляционного контура снова входит в бак через спускной клапан внизу.

Гравитационная система горячего водоснабжения СОВЕТЫ

  • Простота установки в домах ранчо с подвалом или ползком
  • Работает с использованием магии конвекции — не требуется электричество или насос
  • ПОСМОТРЕТЬ видео с альтернативным насосом ниже
  • Наслаждайтесь горячей водой мгновенно все приспособления
  • НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЙ И ВЕСЕЛЫЙ информационный бюллетень Тима!

Самотечная система рециркуляции горячей воды

«Самотечная система горячей воды работает, потому что нагретая вода, которая легче, поднимается по контуру.Поскольку вода охлаждается в конце контура, где последняя часть контура не изолирована, она перекачивается обратно в водонагреватель ».

УВАЖАЕМЫЙ ТИМ: Я не большой поклонник холодного душа. Каждое утро мне приходится ждать 15-20 секунд, чтобы горячая вода поступила в мой душ.

Это похоже на ужасную трату воды и денег. Есть ли способ избежать этого?

Можно ли что-нибудь сделать с моим домом на ранчо ? Может ли домашний мастер выполнить исправление? HO

УВАЖАЕМЫЙ H.O .: Бррррр! Я знаю это чувство.

Холодный душ неприемлем

Холодный душ — это облом. Угадай, что? Мы можем решить вашу проблему с помощью простого самотечного рециркуляционного контура горячей воды. Они эффективны, недороги и просты в установке.

Вы тратите воду впустую?

Однако сначала я хочу рассмотреть ситуацию с отходами. Чистая вода — это природный ресурс, и ее нельзя тратить зря, если вы получаете ее из муниципальной системы водоснабжения.

Почему бы не собрать воду из душа ведром, пока ваша петля не заработает? Используйте его для полива растений или для наполнения стиральной машины.

Бесплатные и быстрые СТАВКИ

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить для вас самотечный контур горячей воды!

Какова фактическая стоимость сточных вод?

Стоимость использованной воды мизерная. Предположим, вы платите всего 1,5 цента за каждый кубический фут воды (это была моя ставка, когда я писал эту колонку).

Если у вас есть водопроводная труба длиной 25 футов 3/4 дюйма между водонагревателем и душем, вы тратите 0,076 кубических футов воды каждое утро или 0,001178 доллара.

Чтобы потратить воду на $ 1,00, потребуется 849 душа. Имейте это в виду, если вы выберете необычный способ решения своей проблемы.

Альтернативный вариант рециркуляционного насоса

Если вы не хотите устанавливать реальный контур и хотите, чтобы горячая вода сразу попала в сантехнику, вы можете установить хороший насос, который выполняет то же действие, что и самотечный контур.

Эти насосы работают по таймеру и пропускают горячую воду по системе, когда вы считаете, что она вам понадобится. У них есть специальный клапан, который подключается под раковиной, поэтому ОТХОДОВ ВОДЫ НЕ БУДЕТ.

Охлажденная вода в линии горячей воды перекачивается обратно в линию холодной воды, как только насос запускается. Когда горячая вода достигает специального перепускного клапана, клапан закрывается, поэтому горячая вода не расходуется впустую.

Это надежный рециркуляционный насос, который можно установить поверх водонагревателя.Странный резьбовой штуцер проходит под самой дальней от насоса раковиной. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ НАСОС.

Видео о рециркуляционном насосе

Посмотрите это короткое видео, чтобы показать, где установлен насос и специальный байпасный клапан.


Отзывы клиентов о моем Gravity Loop

«Я звонил вам по поводу моей недавно установленной гравитационной петли. Вы четко указали, что я сделал не так. У меня была правильная теория и соединения, но неправильный размер трубы.Я использовал медную трубку 1/4 дюйма для возвратной петли. Как известно, не вышло. По вашей информации, я увеличил его до трубы 3/4 дюйма. Вы сказали, что 1/2 дюйма может подойти, но я не хотел рисковать. Бинго! — Это работает сверх того, на что я надеялся — «Мгновенная горячая вода». Боб Чартье, Вестленд, штат Мичиган,

НАЖМИТЕ ЗДЕСЬ, чтобы установить телефонный звонок с главным водопроводчиком и основателем AsktheBuilder.com — Тимом Картером!

«Я реконструировал его около года назад и читал эту колонку о петлях силы тяжести.Установили петлю, работает она фантастически. В дальнем конце дома есть горячая вода почти мгновенно. Я бы не поверил, что что-то настолько простое может работать так хорошо… »Пол Вигерт


Рециркуляционные контуры — новая идея?

В больницах, отелях, мотелях и других крупных зданиях уже много лет используются контуры рециркуляции горячей воды. В некоторых из этих контуров используются электрические рециркуляционные насосы, в то время как в других используется сила тяжести.

Исходя из того, что ваш водонагреватель находится в подвале вашего дома, Мать-природа сделает эту работу бесплатно!

Как гравитация нагревает воду Работа системы?

Самотечная система горячего водоснабжения работает, потому что нагретая вода, которая легче, поднимается по контуру.По мере того, как вода охлаждается в конце контура, где последняя часть контура не изолирована, она перекачивается обратно в водонагреватель с помощью термосифона.

Вода поступает в нижнюю часть нагревателя на входе сливного клапана. Этот поток воды медленный, но постоянный.

Где должен быть водонагреватель?

Водонагреватель должен располагаться внизу контура. Ранчо и двухэтажные дома с подвалами — прекрасные кандидаты. В домах, построенных на плитах или имеющих трубопроводы горячей воды под водонагревателем, необходимо использовать простой встроенный циркуляционный насос.

Завершение контура

Все, что вам нужно для завершения контура, — это линия обратной воды от дальнего конца линии горячей воды. Найдите конец существующей линии горячей воды.

Разрежьте трубу в том месте, где труба в подвале поднимается вверх, чтобы войти в приспособление на первом этаже. Установите тройник вместо 90-градусного фитинга.

Одна часть тройника позволит вам повторно подключиться к водопроводу. Другая часть тройника будет началом обратной петли к водонагревателю.

ВАЖНЫЙ СОВЕТ: Не уменьшайте размер трубы обратного контура. Система будет работать лучше всего, если вы используете трубу диаметром 3/4 дюйма. Трубка диаметром в полдюйма может подойти, но не рискуйте.

Дренажный водонагреватель

Выключите электропитание вашего водонагревателя, прежде чем начинать этот проект. Особенно это актуально, если вы греете воду электричеством. Если нагревательный элемент включен и не окружен водой в баке, он сразу же сгорит.

Затем отключите подачу воды к водонагревателю.Слейте воду из водонагревателя и снимите сливной клапан, повернув его против часовой стрелки.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить для вас самотечный контур горячей воды!

Снимите сливной клапан — установите тройник и слив бойлера

Установите диэлектрический штуцер или изолирующий ниппель вместо клапана. Это снизит вероятность коррозии, если вы работаете с водопроводами из меди или оцинкованного железа.

Следующим шагом будет установка тройника в основании нагревателя.Петлевой патрубок соединяется с одной частью тройника, а из другой части вы установите новый слив бойлера, чтобы в будущем можно было слить воду из обогревателя.

Изолировать 98% контура

Для экономии энергии и использования функции контура необходимо изолировать контур, когда он выходит из верхней части водонагревателя. Изоляция должна начинаться в дюймах выше того места, где линия горячей воды выходит из водонагревателя, и должна проходить по всей петле, пока она проходит через дом и начинает свой путь обратно к водонагревателю.

В новом строительстве изолируйте всю трубу горячего водоснабжения до каждой арматуры.

Последние 15 футов — БЕЗ ИЗОЛЯЦИИ

Не изолируйте последние 15 футов трубы, когда она приближается к обогревателю. Эту трубу необходимо открыть, чтобы вода остыла. Это охлаждение воды — это то, что приводит в действие гравитационно-конвекционный двигатель, который заставляет горячую воду медленно течь по контуру.

Имеется пенопластовая изоляция, которая будет скользить по трубе при ее установке. Вы также можете использовать формованное стекловолокно с защитным покрытием.Изоляция из пеноматериала намного удобнее в использовании. Помните, что для обеспечения хорошей производительности не допускайте изоляции последних 15 футов петлевого трубопровода, когда он возвращается к нагревателю.

Обратный клапан заслонки

Если контур не работает, вода может течь в обратном направлении через систему от водонагревателя. Остановить это можно с помощью обратного клапана. Установите обратный клапан в неизолированной части контура примерно в 5 футах от нижней части водонагревателя.

Вы ДОЛЖНЫ использовать обратный клапан откидного типа, а не подпружиненный.Пружинные обратные клапаны не сработают и заблокируют медленную струйку воды по контуру.

Просверлить отверстие 1/8 дюйма

Просверлить отверстие 1/8 дюйма в заслонке, чтобы небольшое количество воды могло стекать обратно в нагреватель для поддержания циркуляции воды в контуре. Если кажется, что петля не работает, медленно увеличивайте диаметр этого отверстия, но не более 1/4 дюйма в диаметре.

Современные тепловые ловушки с подогревателем!

Если вы устанавливаете новый водонагреватель, вам необходимо удалить надоедливое устройство, установленное для сохранения тепла в водонагревателе.Многие современные водонагреватели имеют теплоуловитель в верхней части выхода горячей воды. Это небольшие обратные клапаны с заслонкой, которые не позволяют горячей воде течь по линии горячей воды, когда горячая вода не используется. Снимите устройство улавливания тепла, чтобы заставить работать гравитационную петлю.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить для вас самотечный контур горячей воды!

Колонна 147

Осмотр гравитационной печи — InterNACHI®

Ника Громицко, CMI®

Гравитационные печи — это нагревательные блоки и связанное с ними оборудование, которые используют силу тяжести для перемещения теплого воздуха по всему зданию.Эти устаревшие печи были установлены с конца 1800-х до середины 20-х годов -х годов века и до сих пор используются в некоторых старых зданиях.

Их конструкция проста: топливо вводится через дверь в камеру сгорания, которая нагревает окружающий воздух, прежде чем он поднимется на верхние этажи жилища по воздуховодам, проходящим через стены и полы здания. Вентиляционные отверстия, которые стратегически прикреплены к воздуховодам, позволяют горячему воздуху выходить в комнаты дома.Эту конструкцию иногда называют «печь осьминога».

Первоначально гравитационные печи сжигали только уголь, хотя многие в конечном итоге были переоборудованы для работы на более новых источниках топлива, таких как нефть, природный газ и пропан. Требования к воздуху для горения и вентиляции одинаковы в самотечных печах и печах с принудительной подачей воздуха, а теплообменник аналогичен. Однако гравитационные печи больше, чем системы с принудительной подачей воздуха. У них меньше движущихся частей (что может объяснить их долговечность), и в них отсутствует нагнетательный вентилятор.Без нагнетательного вентилятора, нагнетающего воздух в дом, печь работает тише, чем современные системы, поднимает меньше пыли, жители замечают меньше горячих точек вокруг вентиляционного отверстия, а поток теплого воздуха в комнату менее силен и очевиден.

Эти преимущества незначительны по сравнению со следующими недостатками системы:

  • неэффективность. По мнению некоторых специалистов, только половина тепла, выделяемого гравитационной печью, используется для обогрева дома, а остальное отводится через дымоход.Напротив, многие современные печи с принудительной подачей воздуха имеют КПД 95%;
  • расходы на отопление. Из-за их неэффективности домовладельцы обычно платят больше за отопление своих домов с помощью гравитационной печи, чем с помощью обычной печи;
  • медленное время отклика. Не имея средств, не зависящих от силы тяжести, чтобы нагнетать воздух по всему дому, эти печи могут долго нагревать комнату после включения;
  • выбросов парниковых газов. Поскольку для обогрева дома необходимо сжигать больше топлива, гравитационные печи выделяют больше парниковых газов, чем современные альтернативы;
  • без кондиционера.Поскольку гравитационные печи не имеют нагнетательного вентилятора для распределения воздуха, они не могут быть соединены с центральным блоком кондиционирования воздуха;
  • асбест. Прежде чем стало известно об опасностях, связанных с асбестом, асбестовая изоляция использовалась в качестве изолятора и огнезащитного материала на гравитационных печах при их установке. Инспекторы могут заметить толстую белую обертку вокруг печи и ее компонентов. Этот материал токсичен, его волокна известны как канцерогены, и его нельзя трогать или трогать.Потенциальные покупатели должны договориться о цене дома с учетом затрат на удаление асбестовой изоляции и, возможно, печи квалифицированным специалистом;
  • негабаритные воздуховоды. Воздуховоды печи слишком велики и расположены не в том месте, где их можно использовать в современных печах. Когда гравитационная печь в конечном итоге будет заменена, необходимо будет также изменить или отказаться от воздуховодов; и
  • монооксид углерода в приточном воздухе, который может образоваться из отверстий в швах камеры горелки.

Осмотр может также включать следующие дефекты:

  • предметов, хранящихся поблизости, которые могут блокировать поток воздуха, например, уборочное оборудование или газеты;
  • Пыль или ворс на кассе. Без периодического обслуживания пыль или ворсинки могут попадать в топку через тягу; и
  • коррозия.

Функциональные гравитационные печи, несмотря на их ограничения, не требуют замены. Однако обычно рекомендуется их замена, поскольку все еще находящиеся в эксплуатации агрегаты превысили ожидаемый срок службы и им не хватает явных преимуществ и безопасности современных систем воздушного отопления.

Таким образом, гравитационные печи неэффективны и устарели, хотя они по-прежнему работают приемлемо там, где они есть, в некоторых старых зданиях.

Гравитация горячей воды — Домашняя инспекция

Как и в случае с системой гравитационного теплого воздуха, система гравитационного горячего водоснабжения неэффективна, плохо реагирует на меняющиеся потребности в тепле и больше не устанавливается в новых зданиях. Однако его можно найти во многих старых домах. Принцип работы аналогичен принципу работы гравитационной системы теплого воздуха: при нагревании вода становится легче, чем более холодная вода, и имеет тенденцию подниматься.Поскольку система заполнена водой, по мере того, как горячая вода поднимается, она вытесняет более холодную воду, заставляя ее возвращаться в бойлер для повторного нагрева и, таким образом, вызывает циркуляцию. Для поддержания минимального сопротивления потоку размер распределительного трубопровода относительно велик — около 3 дюймов в диаметре — по сравнению с распределительным трубопроводом в принудительной системе — около 1 дюйма в диаметре.

Гравитационные системы также можно классифицировать по тому, являются они открытыми или закрытыми. В открытой системе расширительный бак имеет переливную трубу, открытую в атмосферу.Расширительный бачок должен располагаться над самым высоким радиатором, чтобы радиатор был заполнен водой. Обычно он находится на чердаке с переливной трубой, проходящей через крышу или боковую часть здания. (См. РИС. 14-6.) Если чердак был разделен на комнаты, расширительный бак можно найти в туалете или углу. Если резервуар находится в незавершенной неотапливаемой зоне, он должен быть изолирован, чтобы свести к минимуму потери тепла и защитить от замерзания в случае неисправности системы.

Системы горячего водоснабжения и пара обычно оснащены автоматическими предохранительными клапанами.

Рис. 14-6. Расширительный бак для «открытой» самотечной системы горячего водоснабжения — на чердаке.

, которые нагнетаются, когда давление превышает 30 фунтов на квадратный дюйм и 15 фунтов на квадратный дюйм, соответственно. Однако предохранительный клапан не требуется в открытой самотечной системе горячего водоснабжения, потому что, если давление поднимется до точки, превышающей расчетное давление, вода просто выйдет через переливную трубу в расширительном баке.

В закрытой системе никакая часть расширительного бака не открыта в атмосферу. В этом случае расширительный бак может располагаться в любом месте системы, обычно рядом с котлом. Поскольку система закрыта, она может работать при более высоких давлениях и, следовательно, более высоких температурах, не превращаясь в пар. Более высокие температуры позволяют использовать радиаторы меньшего размера.

В закрытых системах используются расширительные баки двух типов — на воздушной подушке и диафрагменные. В типе с воздушной подушкой воздух первоначально задерживается в резервуаре, чтобы создать подушку, которая сжимается, когда вода в системе расширяется и поступает в резервуар.С годами воздух в баке может поглощаться водой, что приводит к «заболачиванию» расширительного бака. В этом случае, когда система отопления включена, поскольку нет места для расширения, давление будет быстро увеличиваться до тех пор, пока предохранительный клапан не сработает. В этом случае необходимо промыть расширительный бачок и переустановить воздушную подушку.

Для исключения переувлажнения был разработан мембранный расширительный бачок. В этом резервуаре используется прорезиненная диафрагма для отделения воздушной подушки от воды.По большей части диафрагма устраняет переувлажнение. Однако в случае неисправности диафрагмы происходит переувлажнение.

Если система отопления — самотечное водяное, не волнуйтесь. Его можно преобразовать в систему принудительного горячего водоснабжения, установив центробежный насос с соответствующими элементами управления для циркуляции воды по распределительным трубам и радиаторам. Если система открытого типа, расширительный бачок придется заменить на закрытый.

Читать здесь: Принудительная горячая вода

Была ли эта статья полезной?

Система полов с замкнутым контуром Hydro излучающая

спасибо за совет, ребята (без снисхождения от одного из вас),
у меня действительно есть мой подрядчик на этой неделе, и эта система
настроен на основе его совета и рекомендаций лучистого отопления
специалистов в Familian NW, где я получил все свои принадлежности.я действительно являюсь
«по-настоящему» (не знаю, зачем кому-то тратить время на сочинение такой истории, как
это).
я видел такие простые системы в работе, и из
исследования, которые я провел на этой доске и в других местах в Интернете, я вижу
есть верные приверженцы определенных систем. пространство, которое я отапливаю, это
маленький (385 кв. футов), и я хочу сделать это как можно проще,
не будучи настолько глупым, чтобы рассчитывать на то, что
просто не сработает. отсюда и мой пост.
отметка,
Я не уверен, как мне установить давление в системе на
что я хочу (12 фунтов на квадратный дюйм, как вы говорите).мой предохранительный клапан стандартный
тип, который поставляется с HWT, и снижает давление до 150 фунтов на квадратный дюйм (
aquapex и все компоненты имеют как минимум такой же высокий рейтинг, особенно для
при относительно низких температурах я буду работать). очевидно это
предохранительный клапан не будет делать то, что вы предлагаете. пожалуйста, извините мой
невежество … если бы я понял это лучше, я бы не спрашивал. Я не
установить манометр, и я предполагаю, что это единственный способ
узнать, какое будет давление в системе.однако … я
измерения давления, создаваемого насосом во время работы, или
давление в системе при первоначальном питании от городской воды
поставлять? поскольку система настроена сейчас, температура будет установлена ​​на
Термостат HWT. Рискуя показаться еще более невежественным, мне интересно,
Вы могли бы объяснить, где будет давление, которое я регулирую
из. как я понимаю, у меня давление от проточного насоса (толкающий
вода по линиям и обратно до верха бака), и
давление, создаваемое тепловым расширением горячей воды.я (видимо
по незнанию) думал, что чрезмерное давление меня беспокоит только в
регулирующее давление, создаваемое расширяющейся водой. и это, я
думал, это работа расширительного бачка. есть что-то, что я
действительно не хватает здесь?
у меня будет профессионал, чтобы осмотреть его, прежде чем я выстрелю
это вверх .

Добавить комментарий

Ваш адрес email не будет опубликован.
