Схема отопления дома

Любой уважающий себя хозяин загородной недвижимости в скором времени задумывается о качественном обогреве своего жилья. К счастью, сейчас можно подобрать массу вариантов, которые максимально подойдут для конкретного типа сооружения. Но из-за климата и некоторых архитектурных особенностей частного дома не все варианты будут идеально подходить. Поэтому самым оптимальным способом является электрическое отопление. Схема электрического отопления дома очень проста, поэтому ее можно сделать даже самостоятельно.

Обогревать помещение электричеством можно по-разному. Есть два способа по обустройству обогрева частного дома:

  • с установкой промежуточного теплоносителя. Этот способ включает в себя систему с циркуляцией самого теплоносителя, при помощи которого разогревается котел до необходимой температуры. Работает котел, как известно, на электричестве. Необходимо иметь чертеж системы отопления.
  • с наличием прямой теплоотдачи. В этом случае используют специальное оборудование, которое преобразует электричество в тепло. В качестве оборудования могут быть разные обогреватели, специальные конвекторы и другая техника.

Стоит отметить, что отопление частного дома при помощи электричества очень эффективно. Из основных преимуществ можно выделить высокий уровень КПД, а также долговечность самой системы. Схема электрического отопления частного дома очень проста, поэтому монтировать ее очень просто. Также электрическая система очень удобна в эксплуатации и не требует постоянного ухода.

Профессионалы твердят, что схема электрического отопления частного дома очень безопасна.

Главным недостатком такой системы является высокая стоимость на электроэнергию. Но такую проблему можно быстро решить, установив на обогревательные приборы специальные регуляторы. Они будут выключать прибор после того, как он разогреет помещение до необходимой температуры. Также можно выставить специальный режим, чтобы прибор включался только в определенное время и не тратил лишнюю энергию. Такая схема электроотопления частного дома является наиболее экономной.

Основным препятствием перед установкой электрической системы отопления является недостаточно мощная линия. Поэтому схема отопления дома нуждается в предварительном расчете. Это очень просто сделать. Нужно измерить площадь дома и посчитать, сколько кВт уходит в час. В среднем для того, чтобы обогреть площадь 10 кв. метров нужно 1 кВт в час. Поэтому, если дом имеет большую площадь, то линия может не выдержать.

Также нужно учесть тот факт, что кроме отопительных приборов в доме постоянно включена и другая техника, которая дает определенную нагрузку на центральную линию.

Схема отопления дома должна быть максимально точно просчитана, поэтому, лучше всего пригласить профессионалов, которые установят отопление частный дом схема. Конечно, можно установить отопление дома своими руками схема которой будет рассчитана также самостоятельно, но для этого понадобятся немалые знания в этом деле.

Самым популярным способом при отоплении электричеством, является установка конвекторов. Конвектор представляет собой корпус из металла, в который встроенные термостат и другие элементы под аббревиатурой «ТЭНы». У каждого есть проводник повышенного сопротивления, который помещен в специальную оболочку из керамики. Эта оболочка надежно закреплена в корпусе из алюминия или стали. Благодаря прочной конструкции можно улучшить взаимодействия с воздухом, что существенно увеличит его нагрев.

Стандартная температура самих элементов в конвекторе колеблется от 100 до 60С. После того, как в работу включатся конвектора, начнется основной нагрев ТЭНов.

Если верить физике, то холодный воздух опуститься в низ, после чего пройдет через решетку и попадет в саму конструкцию, где нагревательные элементы разогреют его и поднимут вверх. Такой процесс повторяется много раз, за счет чего в доме будет нормальная температура. Если есть необходимость, то можно подключить вентиляторы, которые существенно ускорят нагревание помещения, если схема отопления дома установлена правильно.

Также можно воспользоваться напольным вариантом обогрева частного дома. Если есть такая система отопления в доме, схема потребуется обязательно. Для этого потребуются приборы, которые требуется установить под стены у окон и плинтуса. Такая схема подключения отопления дома не является сложной.

Несмотря на то, что такая конструкция намного меньше, чем настенные конвекторы, времени для полного нагрева воздуха в доме им понадобится меньше. Такие устройства имеют специальные термостаты, которые являются встроенными или выносными.

В этом случае воздух не будет пересушиваться, так как конструкции не предполагают сжигание воздуха, так как такая схема отопления дома наиболее эффективная. Расчет мощности приборов исходит из объема самого помещения. Таким образом, можно наверняка заявить, что конвекторы – это самая эффективная схема электроотопления частного дома. Благодаря конвекторам можно обустроить безопасный и экономный обогрев частного дома.

Схема подключения электрокотла отопления в частном доме, поэтапный монтаж

Причина популярности подключения электрокотла к системе отопления частного дома – это простота монтажа и легкость расчета. В отличие от газовых аппаратов, их можно врезать в любое место системы, что очень удобно. Кроме того, электрокотлы – это экологически чистый и эффективный способ обогрева.

Нюансы работы

Электрические тепловые генераторы обладают высоким КПД, а значит подходят для больших площадей. Наиболее экономичны из всех электродные котлы.



Все электрические котлы оснащены регулировочной системой для температурного контроля и стабилизатором, защищающим от скачков напряжения – аппараты почти всегда чувствительны к ним. Кстати, основная проблема расчета электрического котла – это чаще всего именно нагрузка на сеть, которая, как правило, бывает больше нормы.

Компоненты

Правильное подключение электрокотла к системе отопления обеспечивает дальнейшую безаварийную работу и эффективность. Система для монтажа электрокотла состоит из следующих компонентов:

    • аппарат;
    • температурные датчики;
    • радиаторы;
    • сливные и запорные вентили;
    • расширительный бачок;
    • циркуляционный насос и фильтр.

Выбор места и правила

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.

Знать для безопасности

Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.

Если котел потребляет не больше 3,5 кВт, то может быть подключен к обычной электрической розетке. Котлы мощностью 3,5-7 кВт подключаются непосредственно к щитку выделенным кабелем. Для них допустимо питание от 220 В.

Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.

Полезные функции и недостатки

Также стоит подумать об установке универсального твердотопливного котла со встроенными электрическими тэнами. У некоторых моделей имеется даже варочная поверхность, что не потребует дополнительной внешней отделки.

Электрокотлы с легкостью переносят отключение электричества до 6 месяцев. Это делает их хорошим вариантом в случае нерегулярного использования системы или при перебоях с поступлением электроэнергии, необходимой для отопления частного дома.

Недостатком использования электрического котла является необходимость мощных подводящих кабелей с большим сечением.

Процедуры установки

Для подвеса аппарата нужна монтажная планка, которая входит в комплект поставки: ее крепят к стене четырьмя дюбелями или анкерными болтами  с обязательным выравниванием по горизонтали и вертикали. Если это напольный котел, то он устанавливается на специальную подставку.

Аппарат необходимо заземлить, осмотреть и убедиться, что он находится в правильном положении, давление воды в системе в норме, а также присоединены все коммуникации.

Электрические отопительные агрегаты должны подключаться проводом, сечение которого указано в документации на оборудование. Провода ведутся в специальных защитных коробах.

Варианты схем

Существуют различные схемы: схема подключения электрокотла с радиаторами отопления, схемы с возможностью монтажа каскада. Последний вариант применяется, если необходимо отапливать большие площади. Для работы аппаратов в каскаде клеммы управляющего агрегата соединяются с клеммами управляемого. Если системой установок руководит комнатный регулятор, то его управляющие контакты соединяются с клеммами ведущего оборудования.

Обвязка отопительного аппарата

Обвязка может проводиться по прямой и смесительной схеме. Прямая схема предполагает регулировку температур горелкой, смесительная – смесителем с сервоприводом. Обвязка проводится следующим образом.
Устанавливается котельный коллектор, к котлу присоединяется труба необходимого диаметра.

На входе устанавливается трехходовый смесительный клапан, который будет регулировать температуру. На обратной линии устанавливается циркуляционный насос и монтируется блок контроля. После обвязки можно наполнять систему теплоносителем и провести испытание работы оборудования на правильность.

Не нужно недооценивать этот этап: в реальности он не так прост и незначителен, как может показаться. Нормальная обвязка позволяет использовать оборудование без системы автоматики, а это сильно уменьшает затраты. Поэтому она должна быть выполнена на профессиональном уровне и с учетом особенностей конструкции системы и котла.

Обвязку электрического котла должен делать специалист. Если все-таки ее приходится делать самостоятельно, то нужны уже собранные распределительные узлы.
Общая схема реализации системы отопления в доме.

Монтаж и установка электрокотла в частном доме своими руками

Обогрев частного дома с помощью электричества считается одним из наиболее удобных способов отопления. Тепловые агрегаты, потребляющие электроэнергию, отличаются экологичностью, бесшумностью и высоким КПД, а также не требуют к себе постоянного внимания домовладельца. Благодаря этому многие из них приобретают электрические теплогенераторы в качестве основного или дополнительного источника тепла. Наша задача – рассказать, как выполняется установка электрокотла и его присоединение к инженерным сетям дома.

Общие рекомендации

Многих пользователей волнует вопрос, касающийся требований к помещению для теплогенератора. Существующая нормативная база не выдвигает никаких требований относительно того, в каком месте следует располагать агрегат и нужно ли для него отдельное помещение. Однако, существуют Правила Устройства Электроустановок (ПУЭ), ими и следует руководствоваться при монтаже этого вида водонагревателей.

Если вы стремитесь сделать все правильно и обеспечить электробезопасность в своем доме, то рекомендуется соблюдать следующие правила установки котла:

Агрегат лучше всего поместить в топочной или другом техническом помещении. Тогда никто из проживающих в доме (особенно детей) не сможет случайным образом получить доступ к электросиловому оборудованию. Исключение – ТЭНовые котлы заводского изготовления, их можно ставить на кухне;

Не прокладывайте силовые кабели под трубами водоснабжения или отопления. В ситуации, когда этого избежать не удается, надо принять все меры для защиты кабеля от попадания на него воды, например, заключив его в специальные монтажные короба из пластика или металла;

При подключении котла к трубопроводам отопления не допускайте, чтобы последние нагружали своим весом корпус агрегата. Трубы надо надежно крепить к стенам;

Соблюдайте сечение жил силового кабеля, соответствующее потребляемой мощности и силе тока. Корпус электрокотла должен быть обязательно подключен к контуру заземления.

Надо сказать, что схемы установки электрических котлов разнятся в зависимости от типа применяемого агрегата. На данный момент для отопления дома можно использовать такие виды электроустановок:

  • ТЭНовые;
  • электродные;
  • индукционные.

Котлы с традиционными нагревательными элементами (ТЭНами) обычно представляют собой настоящую микрокотельную, заключенную в одном корпусе. В комплект устройства входит циркуляционный насос, средства автоматизации и безопасности, а в некоторых моделях — нагревательный элемент для ГВС. Благодаря такой конструкции монтаж электрического котла с ТЭНами значительно упрощен. В свою очередь, электродные и индукционные теплогенераторы — это водогрейные элементы, требующие наружной обвязки.

Присоединение электрокотла к системе отопления

Для начала необходимо установить сам агрегат, надежно прикрепив его к стене. ТЭНовый котел подвешивается на уровне не ниже 1.5 м от пола, индукционный или электродный агрегат можно ставить и ниже, насколько это удобно при выполнении обвязки. При этом два последних вида теплогенераторов монтируются в вертикальном положении.

Осуществить подключение ТЭНового котла, снабженного циркуляционным насосом и автоматикой безопасности, к системе отопления достаточно просто. Ниже представлена схема монтажа, согласно которой надо выполнять обвязку:

Выходные патрубки присоединяются к трубопроводам через шаровые краны, для удобства снабженные американками. К обратной магистрали подключается мембранный расширительный бак, на ней же устанавливается сетчатый фильтр – грязевик. Чтобы его было удобно очищать, не опорожняя всей системы, перед грязевиком ставится дополнительный шаровой кран.

Примечание. На схеме условно не показано местонахождение патрубка для опорожнения трубопроводов. Обычно данный патрубок вместе с запорной арматурой врезается в обратный трубопровод возле теплогенератора.

Несколько сложнее установка электрокотлов индукционного и электродного типа. Причина в том, что эти агрегаты не комплектуются насосами, которые нужно задействовать в обвязке отдельно. Кроме того, особенность работы этих котлов требует включения в схему группы безопасности. Она состоит из манометра, автоматического воздухоотводчика и предохранительного клапана. Последний настраивается на давление срабатывания, что указано в технической документации, прилагающейся к электрическому котлу. Схема обвязки показана на рисунке:

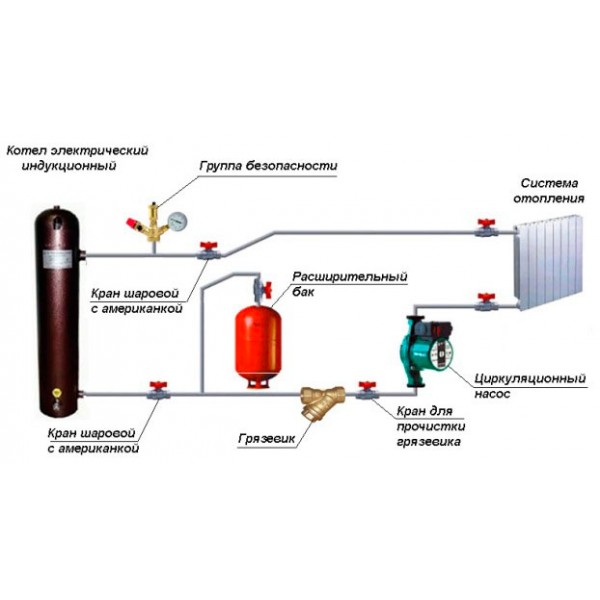

Примечание. На рисунке изображено присоединение индукционного теплогенератора, включение электродного котла будет выглядеть идентично.

Очень часто домовладельцы ставят электрический котел как дополнение к твердотопливному. Это создает дополнительное удобство в эксплуатации отопительного оборудования, особенно в ночное время. Когда дрова в топке прогорают, а сделать новую закладку некому, то в работу включается электронагреватель, поддерживая температуру в системе до самого утра. Кроме того, ночной тариф на электроэнергию существенно ниже, чем дневной. В этом случае совместная схема обвязки выглядит так:

Примечание. На схеме показано ТЭНовый котел в применении  со встроенным насосом. Если надо поставить электродный или индукционный нагреватель, то насос придется купить и установить отдельно на обратную магистраль.

Подключение к электросети

Перед тем как приступить к выполнению данных работ, следует внимательно изучить инструкцию по эксплуатации теплогенератора. В ней указывается минимальное сечение силового кабеля, которое надо обязательно выдержать, точки и схемы подключения. В том случае, когда по каким-либо причинам эта информация отсутствует, для определения сечения жил можно воспользоваться таблицей:

Еще один важный момент, который надо учесть при подключении нагревателя к электросети своими руками. В схеме включения силовой цепи котла в домовую сеть обязательно надо предусмотреть устройство защитного отключения (УЗО) и автоматические выключатели соответствующих номиналов. Это прямые требования ПУЭ, цель которых – обезопасить оборудование и людей от поражения электрическим током. Типовая схема подсоединения показана на рисунке:

Помимо включения в электросеть, при монтаже индукционных и электродных теплогенераторов нужно поставить выносной блок управления и датчики температуры, после чего проложить между ними провода. Эти работы следует выполнять в соответствии со схемой в техническом паспорте нагревателя.

Важно! Не забудьте перед производством работ отключить напряжение в домовой сети!

Заключение

В действительности установка электрического котла в частном доме не представляет собой большой сложности. Нужно быть внимательным при выполнении обвязки агрегата и следить за качеством соединений. Также надо помнить о Правилах электробезопасности и в точности следовать схеме, что представлена в документации на изделие.

Установка электрокотла, подключение электрокотла своими руками

Отопление с использованием электричества не слишком выгодно, зато дает массу преимуществ: комфортная эксплуатация, сравнительно невысокая цена оборудования, безопасность. Данная статья посвящена установке и подключению электрокотла в частном доме. Изучив наше подробное руководство, любой мастеровитый домовладелец без проблем выполнит монтаж электрического котла своими руками.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

Важное замечание. Некоторые производители, например, «Галан», Protherm или «Эван» требуют в инструкции по эксплуатации, чтобы монтаж и подсоединение электрокотла к сети выполнял специально обученный персонал. Самостоятельное подключение повлечет отказ от гарантийных обязательств.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1. 5 и получаем 15 кВт.

Для получения более точных результатов предлагаем изучить методику расчета нагрузки на систему отопления

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

  1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
  2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
  3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Ценный совет. Не слушайте россказни продавцов, расхваливающих экономичность тех или иных электрокотлов. Они любят применять выражения «энергосберегающий», «вечный», «экономный» и так далее. Запомните: все типы обогревателей одинаково эффективно преобразуют электрическую энергию в тепловую с КПД 98—99%.

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

  • громкие звуки включения от срабатывания контактора или магнитного пускателя;
  • постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
  • электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки

Указания по монтажу отопителя

Электрические водогрейные котлы всех типов рассчитаны на крепление к стене и комплектуются монтажными скобами либо хомутами. Пояснять разметку и забивку дюбелей нет смысла – каждый домовладелец знает, как это делается.

Для справки. В напольном исполнении продаются универсальные электро-дровяные и угольные котлы, описываемые в другом нашем материале.

Другой вопрос – как правильно выбрать помещение и конкретное место монтажа электрокотла. С одной стороны, нормативные документы не запрещают ставить теплогенератор в любой комнате. С другой стороны, существуют правила пользования электроустановками (ПУЭ), накладывающие ограничения на размещение теплосиловых устройств большой мощности.

Настенную версию можно повесить хоть в коридоре, но туда придется тянуть все коммуникации

Дадим несколько общих рекомендаций, как правильно установить электрокотел в частном доме:

  1. Учитывая большой ток в цепи работающих электронагревателей, приборы лучше устанавливать в отдельном техническом помещении, например, топочной или гараже. Цель – ограничить доступ к силовому электрооборудованию и защитить аппараты от воздействия влаги.
  2. ТЭНовые мини-котельные допускается размещать в кухне либо прихожей. Но учтите важный нюанс: туда придется тянуть главную магистраль системы отопления и мощный силовой кабель. Вряд ли эти коммуникации гармонично впишутся в интерьер, разве что заделать трубы в стену.
  3. При монтаже теплогенератора на деревянную стену либо другую сгораемую перегородку соблюдайте требования, предъявляемые к навесным газовым котлам. Под заднюю часть корпуса, прилегающую к дереву, проложите лист кровельной стали или базальтового картона, как сделано на фото.
  4. Обеспечьте подход и доступ к отопителю для удобства подключения и обслуживания. Индукционные и электродные котлы устанавливайте с таким расчетом, чтобы рядом поместить расширительный бак и насос. Шкаф управления располагайте на высоте 1.5—1.8 м от пола.

    Рекомендуемые отступы до котельного агрегата «Протерм Скат», указанные в инструкции

  5. Кабели прокладывайте выше отопительных и канализационных трубопроводов, дабы их не залило водой в случае прорыва.
  6. Трубы отопления не должны нагружать своим весом присоединительные штуцеры агрегата.

Важно! Корпус электрокотла обязательно присоедините к заземляющей шине. Если таковая отсутствует, сделайте на улице контур заземления и проложите в котельную. Подробную инструкцию найдете ниже.

Как правило, электрический генератор тепла выступает в роли резервного аппарата при основном твердотопливном либо газовом котле. Значит, нужно правильно скомпоновать теплогенераторы и вспомогательное оборудование, чтобы вышло минимум пересечений трубопроводов. Обдумайте и нарисуйте схему заранее.

Обвязка электрокотла с системой отопления

Мини-котельные настенного типа со встроенным расширительным баком, насосом и группой безопасности эксплуатируются в закрытых системах отопления с принудительной циркуляцией, работающих под давлением. Подключение предельно простое и не требует отображения в виде схемы: подающий и обратный трубопровод подсоединяются к соответствующим патрубкам электрокотла.

Примечание. Автоматика подобных теплогенераторов следит за давлением в отопительной сети посредством датчика. При напоре теплоносителя ниже установленного порога (обычно – 1 Бар) аппарат не включится.

Дальше мы хотим представить типовые схемы подключения электрокотлов к системам отопления для таких случаев:

  • когда нужно установить агрегат, не оснащенный собственным насосом и расширительной емкостью;
  • параллельная работа в паре с твердотопливным либо газовым котлом;
  • обвязка с буферной емкостью;
  • подключение двухконтурной версии агрегата к магистралям отопления и ГВС;
  • соединение с бойлером косвенного нагрева.

Группа безопасности защищает систему от превышения давления и сбрасывает лишний воздух

Первая схема иллюстрирует подключение электродного либо индукционного котла к отопительной сети закрытого типа с мембранным расширительным баком. На прямом выходном участке подающей трубы ставится группа безопасности, после нее – отсекающий шаровой кран. Насос и фильтр — грязевик с одинаковым успехом ставятся на подаче или обратке.

Примечание. На этой и последующих схемах условно не показан трубопровод подпитки. Его следует врезать в обратную магистраль отопления.

Аналогичным образом подсоединяется ТЭНовая версия электрокотла, не оборудованная расширительным баком, группой безопасности и насосом. Если же требуется организовать подключение к самотечной (гравитационной) системе отопления открытого типа, то трубопроводы прокладываются с уклоном 3 мм на каждый погонный метр, а циркуляционный насос монтируется на байпасе.

Способность работать самотеком не дает схеме большого преимущества — без электричества котел все равно отключится

В верхней точке сети размещается открытый расширительный бачок. Для обеспечения стабильного самотека производитель электродных котлов «Галан» рекомендует выдержать высоту вертикального участка между отопителем и емкостью 2 метра. Соответственно, бак выносится на чердак частного дома.

Замечание. Установка настенного электрокотла, чьи патрубки обращены книзу, не позволит теплоносителю циркулировать естественным образом за счет конвекции. Пример – агрегаты бренда «Эван» либо «Протерм». К гравитационным системам подойдут отопители с боковыми и верхними штуцерами – «Галан», «ВИН» и им подобные.

Соединение с другими котлами и теплоаккумулятором

Чтобы подключить электрический теплогенератор совместно с твердотопливным котлом, воспользуйтесь схемой с двумя обратными клапанами, накладным термостатом и комнатным регулятором температуры. Данный вариант присоединения обеспечивает автоматический «подхват» остывающей системы электрокотлом после прогорания закладки дров.

Обратные клапаны не дают теплоносителю перетекать в соседний контур и двигаться во встречном направлении

Алгоритм работы схемы выглядит так:

  1. Тт-котел действует в качестве основного, электрический аппарат находится в дежурном режиме.
  2. Когда порция дров либо угля сгорает, температура воздуха в здании начинает снижаться. При охлаждении до установленного пользователем порога комнатный терморегулятор включает электронагреватель.
  3. Накладной термостат фиксирует падение температуры в обратке твердотопливного котла и отключает его насос.
  4. После загрузки дров в топливник подогрев возобновляется, термостат запускает принудительную циркуляцию. С помощью собственного датчика электрокотел «видит» нагретый теплоноситель и не включается в работу до следующей команды терморегулятора. Подробнее о принципе работы рассказано экспертом в следующем видео:

Примечание. Способ обвязки пригоден и для других типов котлов – газовых, дизельных и так далее. Учтите один нюанс: электронагреватель здесь используется в качестве резервного источника тепла.

Подключение к буферной емкости, изображенное на очередной схеме, тоже позволяет объединить несколько источников тепла и накопить достаточное количество энергии в баке. Теплоаккумулятор весьма полезен в ситуации, когда электрический отопитель функционирует ночью, пользуясь дешевым тарифом. Днем аппарат бездействует, а здание обогревается теплом из буферного резервуара.

В данной схеме можно организовать работу электронагревателя по расписанию с помощью таймера

Задача смесительного узла с трехходовым клапаном – подавать радиаторам воду требуемой температуры, ведь теплоаккумулятор «заряжается» до 80—90 °С. Если в комнатах устроены водяные контуры напольного обогрева, для них делается второй смесительный узел, подготавливающий теплоноситель с температурой 35—45 °С (максимум – 50 °С).

Схемы с горячим водоснабжением

Получить от электрокотла горячую воду на хозяйственные нужды можно двумя способами:

  • приобрести и поставить двухконтурный отопительный агрегат;
  • подсоединить к одноконтурному котлу бойлер косвенного нагрева.

В первом случае подключение аппарата производится по типовой схеме, изображенной на картинке. Сложностей здесь минимум, главное, — правильно смонтировать запорную арматуру.

Для удобства чистки грязевики должны стоять в горизонтальном положении

Обвязка с бойлером косвенного нагрева выполняется через трехходовой электроклапан переключающего типа. По команде термостата, встроенного в накопительный бак, элемент переключает поток теплоносителя на подогрев воды для ГВС либо радиаторы отопления. Загрузка бойлера в приоритете: пока емкость не прогреется до установленной температуры, радиаторная сеть тепла не получит.

В случае с индукционным либо электродным агрегатом погружной термостат подсоединяется к контактам термореле

Важный момент. По указанной причине большую роль играет подбор мощности теплогенератора. Если ее недостаточно, нагрев бака растянется надолго, комнатный воздух успеет охладиться. Подробнее о работе системы смотрите в обучающем видеосюжете.

Заключение

Чтобы не совершать глупых ошибок в процессе монтажа и обвязки, перед установкой электрокотла стоит пообщаться со специалистом в данной области. Операция не настолько проста, как может показаться. Особое внимание уделите электрической части, поскольку высокое напряжение является источником повышенной опасности.

виды электрических котлов, особенности, правила выбора

Современный рынок изобилует большим количеством оборудования для обогрева домов. Наряду с газовыми доступны и электрокотлы. Но разумно ли использовать их в качестве основного элемента системы отопления частного дома? Каким образом происходит подключение электрокотла и какое питание необходимо для полноценной работы этого оборудования? В этом мы будем разбираться далее.

Какими они бывают?

Из названия этого оборудования каждому понятно, что во время его работы происходит преобразование электроэнергии, потребляемой установкой, для нагрева теплоносителя, в качестве которого может выступать вода, антифриз или масло. Каким образом это происходит? Все во многом зависит от типа котла.

Электрокотлы с ТЭНами

В основе их работы лежит простой принцип действия. В баке с водой расположено несколько нагревательных элементов трубчатого типа. Благодаря им и обеспечивается нагрев воды. Регулировка мощности осуществляется ступенчатым подключением ТЭНов.

В качестве примера приведем электрический котел для отопления частных домов с мощностью 12 кВт. В таком приборе может быть размещено до 6 нагревателей с мощностью до 2 кВт каждый. Современные установки при снижении температуры теплоносителя сами в нужный момент в автоматическом режиме подключают нужное количество элементов. Впрочем, у владельца электрокотла имеется возможность ограничить мощность установки при помощи панели управления.

Электрокотлы для домов этого типа, которые снабжены двумя контурами, могут использоваться еще и для удовлетворения потребности в горячей воде для хоз.нужд. При этом происходит приостановка процесса нагрева теплоносителя на время водоразбора.

Преимущества:

  • доступная цена электрокотлов для частных домов этого типа. В их конструкции отсутствуют сложные элементы;
  • в системе отопления, основным элементом которого выступает электрический котел для отопления дома, может использоваться любой теплоноситель. Кроме воды, в качестве такового может выступать антифриз или масло. Главное требование к теплоносителю – стойкость к перемерзанию в ситуациях остановки электрокотла для отопления. ТЭНам совсем неважно, что нагревать.

Недостатки:

  • большие размеры. Нагревательные элементы электрокотлов для отопления должны быть размещены в довольно большом объеме воды. Да и сами ТЭНы довольно габаритные;
  • возникновение накипи, когда в качестве теплоносителя используется вода.

Электродные котлы отопления для частного дома

В котлах подобного вида в отличие от электрических котлов для отопления частного дома процесс нагрева теплоносителя происходит по другому принципу. В установке размещены электроды с разницей потенциалов. В воде растворена соль, благодаря чему она превращается в электролит. В результате в ней возникает переменный ток. Обусловлено это тем, что у электродов полярность может меняться с частотой 50 Гц. Сопротивление воды в котле все же достаточно большое, а при наличии проводника и сопротивления нагрев – неизбежное явление.

Использование этого оборудования в условиях частного дома несет для владельца следующие преимущества:

  • компактные размеры. Чтобы использовать котел в доме, не нужен бак большого объема. Помимо этого можно вполне обойтись без циркуляционных насосов;
  • низкая стоимость. Котлы подобного вида имеют простую конструкцию, что отражается на их цене. Она невысока, и такое оборудование доступно для многих собственников домовладений;
  • безопасность установки. Если в электрокотле на ТЭНах происходит утечка теплоносителя, то в этом случае отключение нагрева происходит благодаря включающемуся термореле. Однако оно срабатывает не всегда. А вот в электродных котлах отопления остановка нагрева происходит без дополнительной страховки. Если отсутствует проводник, то, значит, не будет и тока. Это и исключает нагрев.

У этого оборудования имеются и определенные недостатки:

  • особый принцип работы этих установок не позволяет использовать в качестве теплоносителя ничего, кроме воды. Причем должна применяться вода, имеющая определенное удельное сопротивление. Если использовать в качестве теплоносителя дистиллированную воду, то котел отопления просто не будет работать;
  • в процессе эксплуатации установки происходит постепенное растворение электродов. Поэтому необходимо периодически производить их замену.

Индукционные котлы отопления

Еще одна разновидность оборудования для обогрева домов – индукционные котлы. Если говорить о них простыми словами, то основным элементом их конструкции выступает труба из диэлектрика, вокруг которой навита катушка. Внутри же трубы расположен сердечник. Когда ток попадает в катушку, то благодаря электромагнитной индукции он оказывается и в сердечнике. А так как течь ему некуда, то вследствие наведенной разницы потенциалов внутри сердечника начинают происходить процессы миграции заряженных частиц, что и приводит к его нагреву.

Может показаться, что наличие в котлах этого вида столь сложной конструкции вкупе с передачей энергии в несколько этапов должны привести к падению КПД. Однако его снижения не происходит. Благодаря слою теплоизоляции, размещенному снаружи, тепло, которое выделяется обмоткой, тоже расходуется на нагрев теплоносителя. Возникновение индукционных токов происходит только внутри катушки. Там же образуется и вся энергия, потребляемая обмоткой.

Отметим, что такой котел при желании каждый может сделать своими руками. При этом задача эта не такая и сложная, как может показаться на первый взгляд. Труба 50 мм из полиэтилена выступает в качестве трубы-изолятора. С её торцов располагаются пресс-фитинги. Обмотку можно взять, смотав её с любого достаточно мощного трансформатора. В качестве сердечника выступает пруток из стали. Его фиксацию в трубе можно выполнить любым удобным способом.

Достоинства:

  • установка имеет неограниченный ресурс и при этом устойчива к отказам. Такие явления, как накипь и перегрев сердечнику не страшны. Обмотка тоже может служить долго;
  • в оборудовании заводского производства отсутствуют разъемные соединения, что исключает риск утечек;
  • возможность использования в котлах любого теплоносителя. Главное – он должен быть жидким.

Недостатки:

в сравнении с другими видами котлов приобретение индукционной установки для дома обойдется заметно дороже.

Общие особенности

Все электрические котлы имеют общие особенности в плане конструкции и своей функциональности.

  • в составе конструкции этого оборудования присутствует термостат. Его основное назначение состоит в контроле за температурой теплоносителя. Кроме этого, он управляет мощностью установки. Во всех моделях электрических котлов имеется возможность для подключения внешнего датчика. С его помощью можно до определенного значения прогревать воздух в помещении;
  • в настоящий момент электрические котлы с мощностью менее 3,5 кВт не выпускаются. Подключать оборудование стоит к отдельному щитку. Если подсоединить электрический котел к розетке, то это приведет к перегреву проводки. При этом оборудование с мощностью до 7 кВт подключается на 220В. А если владелец домовладения запланировал установку в своем доме котла большей мощности, то в этом случае обязательным условием является наличие 380В;
  • ошибочным является мнение, что более экономичным оборудованием выступают индукционные и электродные котлы. Все это было придумано, чтобы повысить продажи оборудования этих видов.

Выбор в пользу электрического котла для отопления дома означает, что при работе в тепло будет превращаться 100% расходуемой на его работу электроэнергии. Другой вопрос, что идти на нагрев теплоносителя будет не вся энергия. Это зависит от того, какую конструкцию имеет корпус электрического котла. Принцип работы оборудования особого значения не имеет.

Расчет мощности

Если вы решили свой дом обогревать при помощи электрического котла, то в этом случае, чтобы не ошибиться при покупке с выбором установки, придется рассчитать мощность котла. Сделать это довольно просто. Чтобы узнать величину нужного вам параметра, необходимо на 10 разделить площадь, которую будет обогревать приобретаемый электрический котел. Полученный результат – пиковая мощность установки.

Не стоит пугаться цифр, которые вы получили во время расчетов. Если подсчеты показали, что в свое домовладение вам необходим котел 12 кВт, то это не означает, что агрегат круглые сутки будет потреблять столько электричества. Не нужно забывать, что при работе мощность отопительного электрокотла регулируется термостатом. Поэтому при использовании большую часть времени он будет проводить в простое.

Подключение

Если рассматривать такое оборудование, как отопительные электрокотлы с точки зрения пожарной безопасности, то, отметим, что они не несут никакой опасности для человека. Ни при каких условиях электрокотел не может стать причиной возгорания деревянного дома. Однако имеются нюансы, о которых следует знать. При расчете проводки во внимание необходимо принимать мощность отопительной установки. Если её сечение будет меньше, чем требуется для вашего оборудования, то она будет греться. А это уже небезопасно и для дома, и для людей, проживающих в нем.

При определении оптимального сечения провода исходят из расчета: 8А на 1 мм2 сечения. Если в дом будет установлен отопительный котел 6 кВт, то минимальная величина сечения провода, ведущего к нему, не должно быть меньше 3,4 мм2.

Водяной теплый пол является оптимальной системой отопления для электрокотла. Среди всех установок, предназначенных для обогрева помещений, электрокотел для отопления частных домов – самый дорогой класс. В 3-4 рубля обходится кВт*ч тепловой мощности при работе этого оборудования. Располагая агрегат в нижней части помещения, можно обеспечить наиболее эффективное применение подведенного тепла.

Альтернативы

Если предположить, что рядом с участком нет газопровода, а переходить на дровяную установку обогрева нет никакого желания, то в этом случае необходимо искать замену газовому отоплению.

Другие варианты использования электрической энергии для обогрева жилища

  • пленочный теплый пол с мощностью до 150 Вт/м2. Главным плюсом его использования является отсутствие необходимости в разводке под полом труб и радиаторов. К тому же такая система отопления не боится низких температур, чем отличается от водяного отопления;
  • тепловые насосы могут осуществлять перекачку тепла с улицы. 5 кВт на 1 кВт электрической мощности составляет их тепловая мощность. Однако использовать их можно при температуре наружного воздуха до -25С;
  • использование ИК-обогревателей создает субъективное ощущение тепла, поэтому температура в обогреваемом помещении может быть ниже;
  • использование для обогрева домовладений ИК-панелей дает возможность для существенной экономии. При снижении температуры в комнате на 2С происходит уменьшение расхода электричества на 20%.

Заключение

Если участок не газифицирован, то лучшее решение для обогрева жилища – электрокотел для отопления. На рынке они представлены различными видами оборудования. Зная об их преимуществах и особенностях эксплуатации, можно правильно подобрать подходящую установку. Подключив котел, в вашем доме всегда будет комфортный микроклимат вне зависимости от погоды на улице. Но помните: чтобы выбранное оборудование без сбоев обеспечивало ваш дом теплом, следует поручить работы по его установке высококвалифицированным специалистам. В этом случае вы сможете сэкономить и на обслуживании отопительного устройства.

Оцените статью: Поделитесь с друзьями!

Электрокотел для частного дома: выбор идеальной системы отопления

Перед началом стройки, при составлении проекта – рачительный хозяин всегда подумает об устройстве системы отопления своего жилища. Современная промышленность предлагает множество вариантов обогрева жилых помещений: от традиционных печей на угле и дровах, до экзотических систем с солнечными батареями. Одним из самых разумных решений для обогрева частного можно считать электро котлы.

электро котлы для частного дома -внешний вид

А нужен ли вам электрический котел, может выбрать что-либо другое?

отопительная система

Давайте подумаем, какие именно качества вы ходите получить от отопительной системы в своем жилище?

  • система должна быть долговечной (не хочется переделывать ее каждые пару лет), но в то же время ее должно быть просто ремонтировать,
  • она должна быть прочной, чтобы не обрушить ее случайным прикосновением,
  • отопление должно быть простым в управлении и не требовать сложных регулировок,
  • оно должно быть безопасным и не аварийным,
  • отопительная система должна бесперебойна работать в течении всего времени отопительного сезона (а в северных регионах нашей страны он может быть очень продолжительным),
  • отопление не должно нарушать интерьерные решения, заложенные при проектировании жилища.

Одним из самых популярных вариантов решения по созданию системы отопления в частных жилищах является электрическое отопление.

Суть электрического отопления жилища

При нагревании помещения посредством электрического тока в тепловом балансе вашего жилища будет отсутствовать посредник – теплоноситель. Допустим, в системах водяного отопления необходимо нагреть сначала жидкий теплоноситель – воду, а уж затем она отдаст тепло всему объему помещения. В случае с электрическим отоплением тепловая энергия, получаемая от работы электрических нагревательных элементов будет передана непосредственно в ваше жилье.

Многих владельцев домов от выбора системы электрического отопления жилища отталкивают предрассудки о якобы большой затратности и ненадежности таких систем. Однако, современные электрические котлы уже лишены недостатков, присущих их «дедушкам» и показывают великолепный коэффициент полезного действия и солидный срок безаварийной работы.

Распространенные типы электрических котлов для частного дома, какой лучше?

Электро котлы на ТЭНах

электро котлы ТЭНовые

Самым распространенным и знакомым типом электро котла для частного дома является котел на ТЭНе, то есть бак с водой-теплоносителем, имеющим внутри себя электрическую нагревательную спираль.

На начальном этапе работы таких котлов они показывают КПД до 80 процентов. Но затем, после образования накипи на нагревательном элементе – их эффективность начинает снижаться. Так, всего пару миллиметров накипи может снизить эффективность такого котла на величину до 80 процентов. После этого их владельцам уже приходится платить деньги за электроэнергию, расходуемую впустую.

Современные модификации таких котлов оснащены «хитроумной» автоматикой, которая значительно замедляет процесс образования накипи.

Как положительный момент – можно отметить достаточно низкую цену такого типа электро котлов и простоту их монтажа.

Электродные котлы

электродные котлы

Наиболее оптимальным выбором по критерию «цена-качества» при подборе системы отопления станет электродный котел. В их конструкции используется естественная электроповодность воды, а нагревательные электроды разнесены друг от друга на некоторое расстояние.

Электродный котел нагревает воду во много раз быстрее, чем обычные ТЭНы, кроме того, он расходует гораздо меньше электроэнергии.

Но такой электро котел требует тщательного и грамотного монтажа. Его необходимо качественно заземлять. Кроме того, раз в год электроды в таких котлах все-таки придется чистить от накипи. Но всё это перекрывает высочайшая эффективность – котел на электродах преобразует в тепло до 96 процентов поступающей в него электрической энергии.

Индукционные электро котлы

индукционный котел

Последнее время позиции электродных котлов успешно теснят индукционные нагревательные электро котлы. Принцип их действия идентичен используемому в индукционных электроплитах.

Индукционные катушки, используемые для нагрева воды в таких системах практически безопасны и показывают фантастическую эффективность – они переводят в тепло 99 процентов поступающей в него электроэнергии. Хорошие производители таких типов котлов могут давать гарантию до тридцать лет. Возможно вас может оттолкнуть немаленькая цена индукционных котлов, но помните, что в итоге вы платите не только за оборудование, но и за срок его работы, а также за энергию, которую он будет потреблять в будущем.

Комбинированная отопительная система жилого дома на основе электрокотла

Зачастую, системы электрического отопления в частных домах монтируются параллельно с другими устройствами. В этом случае их можно использовать по очереди. Классический пример – система электрического отопления и дровяной камин. В этом случае, при разжигании камина вы всегда можете отключить контур отопления одного из помещений, чтобы не перегревать его. Кроме того, системы электрического отопления могут работать автономно, поддерживая заданную температуру в отсутствии хозяев, а после того, как они вернуться домой- они могут разжечь камин или запустить печь, работающую на угле.

Кроме того, комбинированное отопление может быть удачным выбором, если в вашем регионе существуют разные тарифы за ночное и дневное потребление электроэнергии.

Комбинировать можно любые системы отопления. если вблизи вашего дома проходит газовая магистраль – то естественно проще будет воспользоваться преимуществами газового отопления. Если в регионе имеется дешевый каменный уголь, то возможно часть системы может работать на нем. При отсутствии других альтернатив придется прибегнуть к классическому решению – комбинировать с электро котлом печное отопление на дровах.

Подключение электро котлов в частном доме

Процесс подключения электро котлов для частного дома, в принципе несложен. Просто нужно внимательно следовать инструкции, приложенной к оборудованию. Так, электро котлы могут иметь различное устройство и различные комбинации дополнительного оборудования. Свои нюансы требуются при установке верхней разводки или системы принудительной циркуляции, системы теплых электрических полов или закрытого контура теплоносителя. В любом случае, при составлении проекта отопления частного дома с использованием электро котла вам необходимо провести предварительный просчет и спланировать не только покупку оборудования и дополнительных устройств, но и процесс его монтажа.

Обучающее видео по выбору электро котла для частного дома

Понравилась статья?
Сохраните, чтобы не потерять!

Схема отопления частного дома с газовым котлом

Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов есть отличия по схеме от других видов теплогенераторов, мы с вами ее разберем немного подробнее.

Кроме того, схема отопления частного дома с газовым котлом в настенном или напольном исполнении также подразумевает некоторые отличия. Они касаются производства горячей воды для ГВС, о них чуть ниже.

И наконец, схема отопления частного дома с газовым котлом в отдельно стоящей котельной также привносит «разнообразие» в обустройство СО в нашем доме.

Итак, давайте по порядку.

Самая простая схема отопления с газовым котлом

Самая простая схема отопления дома с газовым котлом – это однозначно система отопления, запитанная от настенного котла.

Почему? Потому что обычно настенный котел уже включает в себя циркуляционный насос и расширительный бак – экспанзомат. Кроме того, современные котлы также уже содержат в комплекте группу безопасности.

Все эти устройства вместе с теплообменником котла и газовой горелкой объединяются в одном корпусе – получается современный газовый котел.

С одной стороны удобно. С другой стороны, схема с раздельными ЦН и расширительным баком гораздо более ремонтнопригодна.

Итак, что у нас включает простая схема:



  1. Газовый настенный котел в качестве телогенератора.
  2. Трубы подачи теплоносителя в СО.
  3. Радиаторы системы отопления или теплые жидкостные полы.
  4. Запорная арматура.

Фактически это все. В такой комплектации при наличии коаксиального дымохода можно вешать турбированный газовый котел на кухне при соблюдении требований газовой компании.

Схема с ГВС

Что касается производства горячей воды для ГВС. То если вы используете настенный двухконтурный котел, то больше в эту схему вы ничего не добавляете. Достаточно подвести подающий трубопровод с холодной водой ко второму контуру котла, ответственному за ГВС, и вы получает на выходе горячую воду. При помощи труб можно подавать ее к точкам разбора воды – в ванную, санузел, на кухню.

Если же у вас одноконтурный газовый котел, настенный или напольный, то чтобы получать горячую воду для ГВС, вам потребуется бойлер косвенного нагрева, который будет нагревать водопроводную воду благодаря снимаемому с подающего трубопровода СО теплу.

То есть, в нашей схеме появилась еще одна единица – бойлер косвенного нагрева или БКН.

Подключать его лучше ближе к потребителям, необязательно размещать БКН в котельной. Если же вы хотите максимально эффективно использовать тепло вашего котла, то потребуется обустроить систему подачи горячей воды с циркуляцией.

В противном случае водопроводная вода будет остывать в «тупиках» системы ГВС перед точками водоразбора, когда краны перекрыты. То есть, практически 90-95 процентов всего времени.

Газовый котел в отдельной котельной

Можно позволить себе разместить газовый котел в отдельной котельной. В этом случае к нашей схеме добавится тепломагистраль от котельной до дома. Естественно, тепловая магистраль должна быть утеплена – как подающая линия, так и обратка.

Делать котельную в доме или ставить котел в отдельно стоящей котельной? Тут надо считать, что выгоднее. Иногда дотянуть газовую трубу до самого дома дороже, чем тянуть на такое же расстояние тепломагистраль в утепленном виде. И это даже с учетом предстоящих в процессе эксплуатации неизбежных теплопотерь на теплотрассе.

Системы домашнего отопления | Министерство энергетики

Отопление вашего дома потребляет больше энергии и стоит больше денег, чем любая другая система в вашем доме, обычно составляя около 42% ваших счетов за коммунальные услуги.

Независимо от того, какая у вас система отопления в вашем доме, вы можете сэкономить деньги и повысить свой комфорт, правильно обслуживая и модернизируя свое оборудование. Но помните, что сама по себе энергоэффективная печь не окажет такого большого влияния на ваши счета за электроэнергию, как использование всего дома.Сочетая надлежащее обслуживание и модернизацию оборудования с рекомендуемыми настройками изоляции, воздушного уплотнения и термостата, вы можете сэкономить около 30% на счетах за электроэнергию при одновременном снижении выбросов в окружающую среду.

Наконечники нагрева

  • Установите программируемый термостат на настолько низкое значение, которое комфортно зимой, и понизьте уставку, когда вы спите или вдали от дома.
  • Очищайте или заменяйте фильтры на печах один раз в месяц или в соответствии с рекомендациями.
  • Очистите регистры теплого воздуха, обогреватели плинтуса и радиаторы по мере необходимости; убедитесь, что они не заблокированы мебелью, ковровым покрытием или шторами.
  • Один или два раза за сезон удаляйте воздух из радиаторов горячей воды; если не знаете, как выполнить эту задачу, обратитесь к профессионалу.
  • Поместите термостойкие отражатели радиатора между наружными стенами и радиаторами.
  • Выключите кухонные, банные и другие вытяжные вентиляторы в течение 20 минут после того, как вы закончите готовить или принимать ванну; при замене вытяжных вентиляторов подумайте об установке высокоэффективных малошумных моделей.
  • Зимой держите шторы и шторы на окнах, выходящих на юг, открытыми в течение дня, чтобы солнечный свет проникал в ваш дом, и закрывайте их на ночь, чтобы уменьшить холод, который вы можете ощущать от холодных окон.

Выбирайте энергоэффективные товары при покупке нового отопительного оборудования. Ваш подрядчик должен иметь возможность предоставить вам информационные бюллетени по энергопотреблению для различных типов, моделей и конструкций, чтобы помочь вам сравнить энергопотребление. См. Стандарты эффективности для получения информации о минимальных номинальных значениях и ищите ENERGY STAR при покупке новых продуктов.

Автономное отопление частного дома: какой выбрать. Схема автономного отопления частного дома

Жизнь в собственном доме имеет несомненные преимущества, которые сложно переоценить.В то же время владелец несет ответственность за обеспечение безопасности и комфорта. Для поддержания необходимой температуры в помещении необходимо наличие автономного отопления частного дома. Если раньше было достаточно обогреть небольшое помещение обычной печью, то в современных условиях это не всегда получится. В зависимости от отапливаемых площадей для их использования требуются соответствующие источники энергии и устройства. Для дачи вполне подойдет твердотопливный котел. Он может быть даже изготовлен самим, чтобы вы могли любоваться открытым огнем по вечерам.И этим занимаются многие дачники, предпочитающие экзотические решения. В случае с загородным домом все зависит от его посещаемости и расположения ряда источников энергии. Необходимый комфорт обеспечит автономное газовое отопление частного дома, что экономически целесообразно и не требует подготовки и хранения топлива. Также не требует много труда и времени на ремонт и обслуживание.

Автономное отопление частного дома. Какой тип отопления выбрать?

Перед постройкой дома всегда стоит вопрос выбора способа отопления.В первую очередь следует определить источник энергии и затраты на нее.

Виды энергии

Любой дом нагревает теплоноситель, который движется по всем комнатам. Он отдает тепло, обогревая комнату. Это может быть жидкость, циркулирующая по трубам, воздух, подаваемый в помещения, электрический ток, подводимый к отопительным приборам. У каждого энергоносителя есть свои достоинства и недостатки. Самый важный показатель — экономическая эффективность. Автономная система отопления частного дома чаще всего водяная или электрическая.

Затраты на отопление

Материальные затраты на строительство системы отопления включают покупку котла, труб, радиаторов, арматуры, клапанов и другого вспомогательного оборудования. Здесь очень многое зависит от выбора материалов. Например, стальные котлы дешевле чугунных, но последние более долговечны. Трубы должны быть пластмассовые или металлопластиковые. Они намного дешевле металлических. Самые дорогие радиаторы из нержавеющей стали. Для подключения газа требуются значительные затраты.Они для многих слишком дороги, и им приходится делать выбор в пользу отопления твердым топливом. Работы по проектированию и монтажу лучше доверить специалистам, которые грамотно установят автономное отопление частного дома. Цена на установку зависит от выбора компании, но здесь лучше не экономить. За надежность системы лучше платить сразу, иначе экономия на квалификации специалистов потом будет дорого стоить.

Горячий водонагреватель

Для автономного отопления частного дома используется нагретая вода, которая закачивается по трубам с присоединенными к ним радиаторами посредством круговой циркуляции.После охлаждения он возвращается в бойлер для повторного нагрева. Чаще всего используют воду, потому что она имеет уникальные свойства и ничего не стоит. По схеме автономное отопление частного дома предполагает ручное или автоматическое регулирование теплового режима.

Естественная циркуляция хладагента

Хладагент движется за счет конвекции с разницей в плотности в нагретом и охлажденном состоянии. Горячая вода нагнетается холодной из-за ее меньшей плотности. Отдав тепло, остывшая, более тяжелая вода спускается вниз и самотеком подается в котел для отопления.Система не зависит от электроснабжения, если отапливается простым котлом без автоматического управления. Для большого дома площадью более 100 м 2 такую ​​систему сделать сложно. Нужен точный расчет диаметров труб, соблюдение уклонов и отсутствие застойных зон. Даже небольшое количество воздуха, попадающего в систему, может вызвать перебои в ее работе.

Принудительный контур отопления

Принудительный контур позволяет равномерно подавать теплоноситель ко всем радиаторам.Пройдя систему, вода снова нагревается в бойлере. Встроенный насос также можно использовать в системе естественной циркуляции. Устанавливается в нагнетательный патрубок. С помощью вентилей и байпаса меняются режимы охлаждения. Важно, чтобы котел был пригоден для работы с естественной и принудительной циркуляцией.

Схемы водоснабжения

Система, работающая только на отопление дома, называется одноконтурной системой.

По двухконтурному нагревателю нагревается вода.

В свою очередь, системы отопления отличаются расположением труб к ТЭНам:

  • Однотрубная система работает по принципу пропускания воды через все радиаторы и возврата в котел для отопления. При этом первые перегреваются, а вторые остаются слишком холодными. Регулировать температуру с помощью этой опции невозможно.

  • Двухтрубный способ предполагает последовательное распределение горячей воды на радиаторы и отвод общей трубы охлажденной к котлу.В этом случае теплопередача будет равномерной и управляемой.

  • Коллекторная система предусматривает подачу и отвод воды к одному радиатору или их группам по отдельным трубопроводам. Метод наиболее удобный, но и наиболее материалоемкий.

Расширительный бак занимает особенно важное место в системе отопления. Резервуар на чердаке ушел в прошлое. К тому же вода в нем может замерзнуть, что приводит к полной остановке системы отопления.Поэтому повсеместно применялись напорные баки мембранного типа, установленные в котельной. Они должны обеспечивать постоянное давление в системе и ее устойчивую работу.

Типы котлов

Для нагрева воды используются водогрейные котлы. Из них наиболее распространен газовый. Они самые экономичные из-за невысокой стоимости энергии. Для этого возле дома должна пройти газовая магистраль, к которой вы хотите подключиться. Хотя стоимость газа постоянно растет, а котлы требуют особого ухода, спрос на него не падает.Высокая стоимость подключения — серьезная проблема.

Автономное газовое отопление частного дома следует выбирать с системой безопасности, которая включает регулировку пламени и датчики огня, отключающие подачу в неприятных ситуациях. Самыми дешевыми считаются стальные котлы, которые служат до 20 лет, а чугунные — до 50 лет. Главный критерий их выбора — мощность, которая должна немного превышать расчетную. Маленькие модели изготавливают в настенном варианте, а более мощные — в напольном.Автономное отопление частного дома газом для выполнения многих функций требует установки двухконтурного котла, который также будет нагревать воду для ванной, кухни или бассейна. Некоторые модели содержат встроенные резервуары для горячей воды.

Твердотопливные котлы также остаются популярными. Для них подходит любой вид топлива: дрова, уголь, поддоны. Конструкции продолжают улучшаться в направлении повышения эффективности. Длительное сжигание твердого топлива значительно снижает необходимость ручного труда при обслуживании котла.Этот источник тепла дает возможность отапливать дом независимо от подачи электроэнергии. Он должен быть доступен как альтернатива газу. Кроме того, интересным вариантом является комбинированный котел, в котором можно использовать как газовое, так и твердое топливо.

Автономное электрическое отопление частного дома очень удобно в обслуживании, но намного дороже. При периодическом использовании в загородном доме этот вариант будет оптимальным. Есть много видов электрокотлов. Автономное отопление частного дома удобнее производить с помощью навесного электрокотла.Также стоит рассмотреть вариант отопления дома электрическими радиаторами без бойлера и разводки водопроводных труб. Их можно в выходные дни перевезти на дачу на машине и подключить к электросети.

Отопление дома электричеством

Для электрического отопления существует множество способов и устройств, на которые нужно правильно определиться. Наиболее распространены электроконвекторы, система теплого пола и обогрева циркулирующего в помещениях воздуха.

Электроконвекторы

Если решено установить автономное отопление частного дома электричеством, то желательно сразу использовать электроконвекторы. Количество устройств зависит от объема обогрева. Для помещения без теплоизоляции потребляемая мощность 40 Вт / м 3 . Для жилой площади 100 м 2 и высоты потолка 2,5 м объем помещения составит 250 м 3 . Тогда для обогрева потребуется мощность 10 кВт.Поскольку обогреватели устанавливаются под окнами, необходимо посчитать их количество. Например, на 5 окон нужно столько же конвекторов мощностью 2 кВт. В месяц потребляемая мощность составит 7200 кВт. При цене на электроэнергию 2,85 руб. / КВт днем ​​и 1,38 руб. / КВт ночью, потребление электрического отопления составит более 17 тысяч рублей. в месяц. Вы можете сэкономить, оптимально распределяя тепло по помещению и вовремя. Автономную систему отопления частного дома можно дополнить другими источниками тепла, например, твердотопливным котлом, что значительно снизит затраты.Уже становится реальностью использование альтернативных вариантов, таких как солнечные батареи и ветряные турбины. Их подключение к системе может обеспечить значительную экономию.

Система теплого пола

Схема автономного отопления частного дома отопительными приборами также имеет недостатки, наиболее существенный из которых — отвод тепла к потолку. Чтобы не было холода в нижней части комнаты, используйте систему «теплый пол». Для этого используются кабельные, пленочные и стержневые нагревательные элементы.

В санузле устанавливают теплый пол, когда помимо центрального делают дополнительное автономное отопление квартиры. Отопление частного дома часто решают, комбинируя этот метод с другими системами.

Обогреватели можно заливать бетоном, заделывать в стяжку пола или в слой плиточного клея. Применяются системы в виде тонких пластинок, которые накладываются сверху. В шведской системе электрическое отопление выполняется под всем домом с возможностью регулирования температуры в отдельных комнатах.Вывод кабелей производится на один пульт управления.

При автономном отоплении частного дома газом или твердым топливом можно использовать пол с водяным подогревом, что даст большую экономию.

Применяются системы внешнего обогрева кровли, тротуаров, лестниц с целью предотвращения их обледенения. Его можно включить в автономное отопление частного дома или использовать в общественных местах.

Воздушное отопление

Воздушное отопление основано на том же принципе, что и обычное отопление.Теплогенератор вырабатывает тепло за счет естественной конвекции. Воздух вентилятором подается в теплообменник, где нагревается до 45-60 ºС и через воздуховод попадает в помещения сверху. После охлаждения он всасывается по нижним патрубкам и возвращается в теплогенератор. Система позволяет контролировать температуру и влажность в помещениях. При этом скорость обогрева помещения намного выше. В теплое время года система используется для вентиляции всего дома, что является ее весомым преимуществом.Подавая прохладный воздух в комнаты, он действует как кондиционер. Но в то же время должна существовать возможность связи системы с внешней средой.

Заключение

Уже на стадии проекта необходимо правильно определиться, какой должна быть схема автономного отопления частного дома. От правильного выбора зависит следующее:

Разработка, монтаж и пуско-наладочные работы котла должны выполняться лицензированными специалистами.

Гидравлическое отопление (горячей водой): электрический или газовый котел?

В Квебеке каждый должен иметь возможность рассчитывать на эффективную систему отопления.Confort Expert предлагает широкий выбор эффективных и надежных систем водяного отопления. Но как выбрать между электрическим и газовым котлом? Эта статья поможет вам принять осознанное решение. Приятного чтения!

Как работает водяное отопление?

В системе водяного отопления тепло, производимое электричеством, природным газом или маслом, переносится водой к радиаторам, которые распределяют его по различным частям дома. Затем вода покидает радиаторы и возвращается, охлажденная, в так называемый бойлер (или чайник).Затем котел повторно нагревает жидкость, которая снова отправляется обратно в радиаторы. В большинстве случаев циркуляция воды обеспечивается насосной системой; в других случаях процесс происходит естественным путем, под действием силы тяжести.

Два типа котлов для вашего комфорта

В Confort Expert мы предлагаем электрические и газовые котлы.

  • Электрические котлы: Простые в установке электрические котлы представляют собой чистые и компактные отопительные установки, подходящие как для частных домов, так и для коммерческих помещений.Надежные, они остаются на 100% эффективными практически неограниченное время. Электрические котлы также могут использоваться в двухэнергетическом режиме в очень холодную погоду, что позволяет воспользоваться тарифом Hydro-Québec DT.
  • Котлы, работающие на природном газе: Котлы, работающие на природном газе, являются одними из самых эффективных систем отопления на рынке. Какой бы тип газового котла вы ни выбрали (с атмосферным выхлопом или конденсацией), он будет генерировать очень мало загрязняющих частиц. Кроме того, ежегодный осмотр вашего газового котла гарантирует его долговечность и эффективность.

Одно можно сказать наверняка: выбрав водяное отопление, вы получите очень эффективную систему! В Confort Expert мы доверяем лучшим брендам для обеспечения вашего комфорта: Thermo 2000, Lockinvar, Granby Industries и Buderus.

По всем вопросам отопления в Лавале и Монреале обращайтесь к Confort Expert!

Наши опытные специалисты удовлетворят все ваши потребности, связанные с отоплением электричеством, природным газом и жидким топливом в Монреале и Лавале. Свяжитесь с нами, чтобы получить бесплатную домашнюю оценку!

Электрокотлы

Зачем нужно электричество?

Одно из основных преимуществ, помимо возможности быть экологически чистым, электрический котел меньше, чем аналогичный газовый котел.Компактный электрический бойлер поместится в кухонном шкафу или в других узких местах, где раньше вы изо всех сил пытались установить газовый котел или более крупные модели. Кроме того, электрический котел с гораздо меньшей вероятностью потребует каких-либо дорогостоящих затрат на техническое обслуживание или нестандартного ремонта. Большинство типов котлов могут быть ненадежными, поэтому они часто имеют длительный гарантийный срок. Как только эта гарантия истечет, вы легко можете потратить сотни на ремонт, запчасти и проверки. С комбинированным электрическим котлом этот риск сведен к минимуму, и вам не нужно так много обслуживать его.

По цене они ничем не отличаются от своих газовых альтернатив: цены на электрические бойлеры колеблются между отметками 1500 и 2000 фунтов стерлингов. Единственным недостатком электрических котлов является то, что эксплуатационные расходы выше, если вы все еще подключены к сети. Электрические котлы, работающие только на отопление, намного дешевле — всего около 400 фунтов стерлингов. Затраты на установку котла для типичного электрического пароконвектомата могут быть сопоставимы с альтернативой газу, но на самом деле это может также повлечь дополнительные расходы, потому что некоторые старые системы отопления могут потребовать модернизации, чтобы обеспечить своевременный нагрев радиаторов, расположенных дальше от котла.

Электрические котлы — популярный выбор в многоэтажных домах, потому что им не нужен дымоход. Замена котла на 5-м этаже или выше может оказаться очень дорогостоящей работой, потому что нам нужно будет установить строительные леса, чтобы можно было работать с дымоходом. Это, к сожалению, совершенно недоступно для значительной части людей, живущих в многоэтажных жилых домах. Если вы выберете электрический пароконвектомат, такой проблемы не возникнет. Он не требует дымохода и может быть установлен на верхнем этаже небоскреба.Все, что нужно, это водоснабжение и электроснабжение, и вас рассортировывают.

Кроме того, электрические альтернативы имеют преимущество с точки зрения безопасности и технического обслуживания. Вы не можете контролировать температуру газового пламени, но можете контролировать тепло с помощью электричества. С природным газом средняя температура внутри пламени составляет 1960 градусов. При таких экстремальных температурах теплообменники и другие детали подвержены перегреву и чрезмерному износу. С электронагревательным элементом такой проблемы нет — электричество позволяет точно регулировать температуру, поэтому детали котла никогда не нагреваются больше, чем требуется.В электрическом котле очень редко возникают механические неисправности, чего нельзя сказать о газовых котлах.

В отличие от некоторых других крупных компаний, которые еще не устанавливают электрические котлы, мы в Glow Green это делаем. Если вы считаете, что ваш дом выиграет от электрического бойлера, позвоните нам по телефону 0330 113 9488 и поговорите с одним из наших консультантов, чтобы обсудить ваши варианты или получить дополнительную информацию.

Что означает грант Green Homes Grant для котлов? — EnvironmentJournal

Что означает грант Green Homes Grant для котлов и как домовладельцы могут более эффективно отапливать свои дома?

Правительство объявило о предоставлении гранта на строительство зеленых домов в размере 2 млрд фунтов стерлингов, цель которого — повысить эффективность около 600 000 домов.

С сентября 2020 года по март 2021 года домовладельцы и домовладельцы могут подать заявку на получение гранта в размере до 5000 фунтов стерлингов (10000 фунтов стерлингов для домохозяйств с низким доходом) для поддержки установки энергоэффективных мер.

Энергоэффективные меры, предусмотренные грантом, включают установку возобновляемой системы отопления и улучшение изоляции чердаков, пола или пустотелых стен.

Удивительно, но, несмотря на то, что бойлеры используются в более чем 20 миллионах британских домов, они не упоминаются в рамках гранта Green Homes Grant.

Чтобы Великобритания достигла цели по достижению нулевых выбросов углерода к 2050 году, необходимо повысить эффективность домов.

По оценкам, около 20% всех выбросов углерода в Великобритании приходится на отопление домов, и это в основном связано с тем, что 85% домов используют природный газ — ископаемое топливо, которое при сгорании выделяет углерод в атмосферу.

В последние годы были достигнуты большие успехи в повышении эффективности котлов — не более, чем конденсационные котлы.

Конденсационные котлы являются высокоэффективной альтернативой неконденсирующим котлам, поскольку они могут вырабатывать больше тепла из того же количества топлива.

Котлы без конденсации достигают максимальной эффективности около 75%, в то время как конденсационные котлы достигают эффективности более 90%. Более эффективный котел не только выбрасывает меньше углерода, но и помогает снизить счета за электроэнергию.

Однако из 24 миллионов котлов в Великобритании до 6 миллионов не имеют конденсации. Замена этих котлов без конденсации конденсационными моделями будет иметь большое значение для сокращения выбросов углерода от отопления дома.

Несмотря на то, что домовладельцы не могут получить финансирование на замену котла в рамках программы Green Homes Grant, поддержка доступна в другом месте.

Схема обязательств энергетической компании (ECO3) дает домовладельцам и частным арендаторам право на определенные льготы на грант, который может покрыть полную стоимость нового котла.

Вместо котлов грант на первичные зеленые дома фокусируется на возобновляемых системах отопления, включая тепловые насосы и солнечные тепловые панели.

Обе эти технологии не требуют значительного обслуживания, имеют долгий срок службы и, что наиболее важно, не выделяют углерод в атмосферу.

Однако установка дооснащения может оказаться непрактичной, особенно когда речь идет о тепловых насосах.Там, где возможна установка теплового насоса, жизненно важно, чтобы недвижимость была хорошо изолирована.

Недостаточная теплоизоляция будет означать, что любая система отопления — будь то бойлер или тепловой насос — не сможет эффективно обогреть дом.

Тепловые насосы производят тепло до более низкой температуры, чем котлы, поэтому они лучше всего подходят для больших радиаторов или полов с подогревом, поэтому необходима достаточная изоляция.

Между тем, плохо изолированный дом с бойлером заставит котел работать больше, что означает использование большего количества топлива, увеличение выбросов углерода и увеличение ваших счетов за электроэнергию.

The Green Homes Grant — прекрасная возможность для домовладельцев повысить теплоизоляцию своей собственности при финансовой поддержке государства.

Несмотря на то, что грант Green Homes Grant не поддерживает установку новых газовых котлов, они должны сыграть большую роль в будущем отопления домов.

Великобритания имеет разветвленную газовую сеть, которая доставляет природный газ на объекты недвижимости по мере необходимости. Таким образом, вместо замены технологий, используемых для обогрева наших домов, решение проблемы низкоуглеродного будущего может заключаться в используемом нами топливе.И одна из альтернатив природному газу — водород.

Водород — это высокоэффективное топливо, при сгорании которого не образуются выбросы углерода. Переключение газовой сети на водород означало бы, что домовладельцы могли бы отапливать свои дома с помощью котла без образования углерода.

К сожалению, водород в настоящее время является дорогостоящим в производстве топливом, и при его производстве может образовываться углерод.

Переход на водород не произойдет в одночасье, вместо этого он будет постепенно добавлен в газовую сеть.Это известно как водородное смешение. Смесь всего 20% водорода с природным газом потенциально может сэкономить до 6 миллионов тонн углерода от выбросов в атмосферу ежегодно.

Производители котлов, Worcester Bosch и Baxi, уже продемонстрировали свою поддержку водородного будущего, разработав водородные котлы. И растет поддержка того, что все котлы, установленные с 2025 года, будут готовы к работе с водородом.

Таким образом, хотя в рамках гранта Green Homes Grant о котлах не упоминается, они по-прежнему должны сыграть огромную роль в низкоуглеродном будущем Великобритании.

Для получения дополнительной информации щелкните здесь.

Фото кредит — Pixabay

Energy Wars: Типы систем отопления

Чему может научить нас выдуманная далекая галактика об энергоэффективности на Земле? Посмотрите видеовстречу в Google с некоторыми из экспертов из национальных лабораторий Министерства энергетики, чтобы узнать больше о тепловом выхлопном отверстии Звезды Смерти, электронных лучах и дефлекторных экранах:

Мы можем только догадываться, какую энергию вселенная «Звездных войн» использовала для нагрева и охлаждения, уничтожения планет и возведения ворот-щитов, но, скорее всего, они используют энергию, которую мы можем найти прямо здесь, на планете Земля.Если вы ищете лучший способ использования энергии на Земле, вот некоторые из наиболее распространенных методов отопления, а также их рейтинг эффективности использования топлива и наши рекомендации. Присоединяйтесь к Энергетическому альянсу и вместе противьтесь злу потери энергии и неэффективности.

«Я един с Силой. Сила со мной ».

Energy Wars: Какие типы систем отопления лучше?

Так как отопление помещений (не космического пространства) является самым большим расходом энергии в среднем за U.S. home, а сейчас сезон «Звездных войн», мы подумали, что было бы уместно провести энергетическую войну между различными типами доступных вам систем отопления. Начнем с самого распространенного метода отопления и топлива: печи на природном газе.

1. Печь на природном газе

Самым распространенным видом топлива, используемым для отопления дома, является природный газ. Его используют примерно в 60% американских домов (energy.gov).

Печь, работающая на природном газе, которую иногда обычно называют «системой центрального отопления», использует вентиляторный двигатель и воздуховоды для распределения теплого воздуха, который выпускается через регистры / решетки.Печи также известны как «канальные» системы.

Печи могут использовать различные виды топлива для получения тепла. Природный газ — наиболее распространенный вид топлива, но некоторые печи работают на пропане, мазуте или электричестве.

Эффективность печи определяется тем, сколько топлива используется для обогрева дома. Это известно как годовой коэффициент топливной эффективности (AFUE). Чем выше процент, тем он эффективнее. Итак, если вы видите рекламируемую печь с 94% AFUE, это означает, что 94% сожженного топлива используется для отопления дома, а оставшиеся 6% теряются в процессе сгорания.Это очень эффективная печь. Большинство печей имеют рейтинг AFUE от 60% до 90%. Высокоэффективные печи имеют рейтинг AFUE более 90%.

Если у вас есть печь с рейтингом AFUE ниже 80%, подумайте о замене устройства на более эффективное. Средняя продолжительность жизни газовой печи составляет от 15 до 30 лет, в зависимости от регулярного ухода и технического обслуживания.

Установки с более высокой эффективностью используют «потраченное впустую» тепло, направляя дымовые газы через второй теплообменник.Эти системы отводят дымовые газы через вентиляционное отверстие в боковой стенке, а не через дымоход, проходящий через крышу.

Узнайте больше о газовых печах, а также о том, как сэкономить энергию и деньги, из нашего Руководства по поиску и устранению неисправностей в печах.

2. Котлы

Бойлеры названы в честь их назначения, хотя вода в закрытом сосуде не обязательно нагревается до кипения. Печи переносят тепло в теплый воздух, в то время как системы котлов сначала нагревают воду, которая затем распределяет тепло, проходя через радиаторы по всему дому.В бытовых котлах будет использоваться природный газ или мазут, однако также можно использовать пропан, смеси биодизеля и электричество.

Котлы не используют типичную систему воздуховодов, которую мы ассоциируем с домашней печью. Вместо этого они работают через насос, который перекачивает воду из труб в радиаторы, а затем из комнаты в комнату. Если вы хотите внести изменения в свой дом, проще установить «зональные» термостаты и регуляторы для отдельных комнат, используя систему горячего водоснабжения, такую ​​как бойлер, часто называемую гидронной системой, а не систему принудительной подачи воздуха.Если вам нужны зоны HVAC и у вас нет бойлера, подумайте о бесканальных мини-сплит-системах.

Котлы

имеют средний КПД 50-90%, что делает их немного менее эффективными, чем топочные системы. Однако продолжительность жизни примерно такая же — 15-30 лет.

Главный недостаток котла — высокая стоимость монтажа и опасность замерзания труб.

3. Электрические обогреватели помещений

Подключаемые нагреватели, как их часто называют, относительно недороги в приобретении, но более дорогостоящие в использовании.Большинство людей даже не понимают, как работают электрические обогреватели. Они думают, что если вы включите его в розетку, тепло станет волшебством! Однако происходит то, что обогреватель преобразует электрический ток из настенной розетки непосредственно в тепло, которое затем распределяется в пространстве.

В среднем по стране стоимость электроэнергии составляет 12 is кВтч. Использование обогревателя обойдется вам в 18 центов в час. После кратковременного чрезмерного использования ваши затраты на электроэнергию намного превысят его первоначальную закупочную цену.Об этом следует подумать, прежде чем включать тепло зимой.

Если вы все же используете обогреватели, наиболее эффективным методом будет оставаться рядом с ними все время и следить за тем, чтобы система центрального отопления была выключена. Хотя электричество очень эффективно (большая часть используется для прямого нагрева), высокие затраты на электроэнергию делают его более дорогим в эксплуатации по сравнению с приборами для сжигания.

Убедитесь, что вы используете надлежащие меры безопасности при обогреве помещения, чтобы избежать опасной ситуации:

Источник: esfi.орг

4. Дровяные печи и камины

Нет ничего более романтичного или согревающего, чем дровяной камин холодной зимней ночью. Это может выглядеть великолепно, но с точки зрения обогрева камин не имеет лучшей эффективности. Вы также рискуете загрязнить воздух в помещении. Если камин не имеет дверцы из герметичного стекла, камин, как правило, теряет больше тепла, чем обеспечивает.

Если вы живете в более сельской местности, дровяное отопление не только приятно, но и логично.Новое поколение систем отопления на дровах и пеллетах (сертифицированных Агентством по охране окружающей среды) чище, эффективнее и может обеспечить надежное отопление. Качество воздуха в помещении, эффективность, контроль температуры и общие предпочтения комфорта — это все, что необходимо учитывать, прежде чем топить печь или вместо этого принять решение о включении термостата. Если у вас есть современный дровяной котел, лучший способ повысить эффективность отопления — это использовать какую-нибудь систему циркуляции.

Если у вас есть дровяная печь или камин, вы должны ежегодно чистить и проверять его.Это ежегодное обслуживание необходимо и для других систем отопления.

5. Тепловые насосы и бесканальные мини-разъемы

Тепловые насосы используются как для обогрева, так и для охлаждения дома. Они могут сделать это, отбирая тепло из окружающего воздуха для обогрева дома. Хладагент поглощает тепло, а затем проходит через компрессор, пока не отдает тепло внутри через систему вентиляторов.

Два наиболее распространенных типа — это с воздушным источником и с наземным источником (третий тип — геотермальный ).

Возможно, вы не думаете, что тепло доступно, когда на улице холодно, но тепловые насосы на самом деле могут отбирать тепло с температур до -15 ° C. В нем используется та же технология, что и в вашем холодильнике для извлечения тепла изнутри и распределения это через катушки сзади. По сути, хладагент становится настолько холоднее, чем наружный воздух, что тепло поглощается, а затем распределяется в помещении.

Воздушные тепловые насосы являются наиболее распространенным типом тепловых насосов. Они доступны в версии без воздуховодов (известной как бесканальный мини-сплит) для тех, кому нужны зоны HVAC в доме.

Если вам нужно более подробное описание того, как тепловые насосы и кондиционеры получают тепло от холода, прочтите эту статью консультанта по экологическому строительству.

С точки зрения энергоэффективности тепловые насосы, как правило, являются более разумным решением в более умеренном климате, где температура не опускается ниже нуля. Они представляют собой энергоэффективную альтернативу для домов с умеренными потребностями в отоплении и охлаждении.

Кто побеждает в энергетической войне?

В среднем семья в США тратит около 700 долларов на отопление с использованием природного газа и около 1700 долларов на отопление с использованием топочного мазута.В большинстве случаев природный газ является наиболее эффективным средством отопления дома, поэтому большинство американских домохозяйств его используют.

Бытовые системы отопления: Хотя для обогрева наших домов доступно несколько различных видов топлива, почти половина из нас использует природный газ. | Источник: Сборник данных по энергии в зданиях, 2011 г., 2.1.1 Потребление первичной энергии в жилищах, по годам и типу топлива (квадриллион БТЕ и процент от общего количества).

Хотя системы отопления и виды топлива могут иметь большое значение, лучший способ сэкономить энергию и деньги — это правильно ухаживать за оборудованием и утеплять дом.Благодаря стратегическому использованию настроек термостата, изоляции, вентиляции и надлежащего обслуживания вы можете сэкономить около 30% на счетах за отопление, а также сократить потери энергии.

Перед установкой или заменой системы отопления убедитесь, что вы улучшили изоляцию вашего дома. Повышение энергоэффективности вашего дома может дать вам право на установку меньшего размера, что позволит сэкономить деньги и энергию. Узнайте, как подготовить свой дом к зиме.

Выбор правильной системы отопления и топлива

Работаем со всеми типами систем отопления.Если вы хотите, чтобы что-то было установлено, мы поможем вам выбрать для установки из ассортимента качественных продуктов. Для некоторых наших клиентов газовая печь имеет наибольший смысл. Для других лучше всего подойдет тепловой насос или бесканальный мини-сплит. Все зависит от вашего дома, поэтому позвоните нам, чтобы получить бесплатную консультацию по отоплению .

Когда вы приедете в Hiller по поводу отопления, мы поможем вам оценить все ваши возможности и найти лучшую систему для вас и вашей семьи.Не стесняйтесь обращаться к нам с любыми вопросами. Мы доступны 24/7/365.

Сводка по источникам тепла

Источник: energy.gov

НАГРЕВАТЕЛЬНЫЕ СОВЕТЫ (через energy.gov)

  • Установите программируемый термостат на настолько низкое значение, которое комфортно зимой, и понизьте уставку, когда вы спите или вдали от дома.
  • Очищайте или заменяйте фильтры на печах один раз в месяц или в соответствии с рекомендациями.
  • Очистите регистры теплого воздуха, обогреватели плинтуса и радиаторы по мере необходимости; убедитесь, что они не заблокированы мебелью, ковровым покрытием или шторами.
  • Удаляйте воздух из радиаторов горячей воды один или два раза за сезон; если не знаете, как выполнить эту задачу, обратитесь к профессионалу.
  • Поместите термостойкие отражатели радиатора между наружными стенами и радиаторами.
  • Выключите кухню, ванну и другие вытяжные вентиляторы в течение 20 минут после того, как вы закончили готовить или принимать ванну; при замене вытяжных вентиляторов подумайте об установке высокоэффективных малошумных моделей.
  • Зимой оставляйте шторы и шторы на окнах, выходящих на юг, открытыми в течение дня, чтобы солнечный свет проникал в ваш дом, и закрывайте их на ночь, чтобы уменьшить холод, который вы можете ощущать из-за холодных окон.

Я полностью переоборудовал дом на электричество. Вот как это работало — и сколько это стоило

Барри Корица — генеральный директор калифорнийской компании Cinnamon Energy Systems.

***

Я пишу это в Сан-Хосе, под марсианским красным небом, иногда падающим легким пеплом и слабым запахом дыма в воздухе. Выработка солнечной энергии снизилась на 60 процентов, несмотря на то, что горящие огни находятся по крайней мере в 50 милях отсюда.

Некоторые говорят, что это новая норма.По всей вероятности, ситуация будет ухудшаться, поскольку мы будем испытывать больше экстремальных погодных явлений и повышения уровня моря из-за таяния ледяных щитов. Многие люди в Калифорнии буквально бессильны, поскольку наша коммунальная инфраструктура не успевает за последствиями изменения климата, усиленными растущими потребностями нашего общества в электроэнергии.

К счастью, с доступными в настоящее время солнечными батареями, технологиями теплового насоса и солнечными батареями каждое двухэтажное здание с солнечной крышей может быть чистым генератором энергии — по существу, отрицательного углерода.Более того, с подключенными к сети батареями здания могут легко обеспечить отказоустойчивость, в которой нуждается наша сеть во время перебоев в подаче электроэнергии и отключений электроэнергии.

Если не считать альтруизма, генерация дешевле, чем консервация существующих зданий. Более рентабельно добавить солнечную батарею и аккумуляторы, чем повышать эффективность оболочки здания или заменять существующее оборудование HVAC до его окончания на новое высокоэффективное оборудование.

Пора сжечь мост к природному газу

Бывший U.Министр энергетики Эрнест Мониш позиционировал природный газ как мост к возобновляемым источникам энергии. Мы перешли этот мост; местные возобновляемые источники энергии теперь дешевле природного газа для всех применений, кроме промышленного тепла и дальних перевозок.

Человечество столкнулось с чрезвычайной ситуацией, связанной с изменением климата, «готовой всеми руками». Поскольку солнечные батареи и накопители на крыше могут быть установлены быстро и недорого, мы не должны останавливаться на нулевом выбросе углерода — мы должны стремиться сделать все здания углеродно-отрицательными как можно быстрее.

Экономика клиентов для использования возобновляемых источников энергии на месте является убедительной. Рассмотрим дом, в котором для отопления помещений используется 1 000 термов природного газа в год; по цене 2 доллара за термостат, получается 2000 долларов в год. Существующие тепловые насосы потребляют 8 300 киловатт-часов в год для обеспечения того же количества тепла; по цене 0,30 доллара за киловатт-час, что составляет около 2500 долларов за электричество.

Однако при использовании солнечной энергии на крыше в уравнении со средней ставкой 0,10 долл. США / кВтч годовые эксплуатационные расходы на тепловой насос составят 830 долл. США.Аналогичная энергетическая математика также показывает, что водонагреватель с тепловым насосом превосходит водонагреватель, работающий на природном газе.

Преодоление нашей зависимости от ископаемого топлива является сложной задачей, поскольку на здания приходится 28 процентов от общего потребления энергии в Калифорнии. К сожалению, существует ограниченная литература о реальных примерах электрификации существующих зданий. Является ли модернизация электрификации практичной, рентабельной и удобной? Могут ли здания ежегодно вырабатывать всю необходимую энергию?

Чтобы выяснить это, я приступил к проекту по полностью переоборудованию 50-летнего дома в Сан-Хосе на электричество.Больше никаких ископаемых видов топлива.

По пути я столкнулся с несколькими камнями преткновения, но также получил несколько очень положительных сюрпризов. Следующее обсуждение разбивает опыт электрификации зданий на три основных этапа: подготовка, создание и преобразование.

Подробности показаны в следующей таблице и в обсуждении ниже.

Приготовление: Низко висящие фрукты

Принято считать, что начать с энергоаудита. Я использую программы энергоаудита более 40 лет, в том числе программу советника по энергетике в домашних условиях Министерства энергетики США.К сожалению, в этих программах редко учитываются местные тарифы на коммунальные услуги, стимулы для использования солнечной энергии и накопителей, а также снижение затрат на солнечную энергию и накопление, а также новые тепловые насосы и бытовые приборы.

Мой противоположный совет — отложить энергоаудит и вместо этого сосредоточиться на низко висящих фруктах — как правило, на светодиодном освещении; герметизация протекающих окон, дверей и воздуховодов; и эффективное управление электроприборами при самых низких тарифах на электроэнергию.

Тем не менее, есть некоторые продукты и услуги, которые предоставляют отчеты о потреблении электроэнергии в режиме реального времени; Эти услуги весьма полезны для выявления и последующего сокращения потребления электроэнергии в зданиях.

Для этого проекта не имело экономического смысла повторно утеплять стены или модернизировать оставшиеся стеклопакеты. Тем не менее, древняя изоляция чердака была вакуумирована и добавлено 18 дюймов выдувной целлюлозы, что повысило значение R с менее 7 до 60.

Заменить все лампы накаливания и КЛЛ светодиодами было несложно. . Старый односкоростной насос для бассейна был заменен новым насосом с регулируемой скоростью, который настолько тих, что его можно использовать ночью, когда тарифы на электроэнергию были низкими.Устранение энергетических нагрузок вампиров, использование понижающего термостата и работы приборов в непиковое время дало дополнительную экономию.

Производство: солнечная энергия и накопители

После того, как простые и дешевые меры по повышению энергоэффективности будут реализованы, почти в каждом случае следующим шагом будет производство электроэнергии с помощью солнечной энергосистемы на крыше. Окупаемость этих систем происходит быстрее, чем при обновлении функциональной техники, добавлении дополнительной изоляции стен или замене дверей и окон.

Поскольку данных о предыдущем потреблении энергии в доме не было, было подсчитано, что около 10 кВт фотоэлектрических панелей на крыше приведет к нулевым счетам за электроэнергию, включая HVAC, нагрев воды, приготовление пищи, насосы для бассейнов и один электромобиль. Я также установил 20 кВтч накопителя энергии и два инвертора (один с возможностью зарядки электромобилей).

Текущие тарифы на электроэнергию составляют $ 0,48 / кВтч с 16 до 21:00. и 0,17 долл. США / кВтч в остальное время. Сохраняя солнечную энергию в батарее в течение дня (вместо того, чтобы продавать ее обратно в сеть по более низким полуденным тарифам), а затем используя эту энергию в ночное время, потребители батарей могут эффективно избежать высоких пиковых тарифов на электроэнергию.Кроме того, есть очевидное преимущество наличия резервного питания для основных нагрузок в доме во время отключений электроэнергии, вызванных отказами коммунального оборудования, пожарами и отключениями электроэнергии в целях общественной безопасности.

Модернизация: замена всех газовых приборов

Покупка новых высокоэффективных приборов для замены существующих функциональных приборов редко бывает рентабельной. Лучше подождать, пока старые приборы не умрут, кроме случаев, когда эффективность существующего прибора крайне низка или есть другие причины (например, комфорт, шум или непреодолимая экологическая вина).

В рамках подготовки к этому проекту полной электрификации, первоначальная основная сервисная панель на 200 А была модернизирована до новой «солнечной» сервисной панели. Поскольку эта работа проводилась одновременно с установкой солнечных батарей и солнечных батарей, на эту модернизацию распространялась федеральная налоговая льгота.

Хотя существующая газовая печь была в рабочем состоянии, компрессор кондиционера работал ненадежно, а воздуховоды в доме были в плохом состоянии. Для обеспечения как отопления, так и кондиционирования воздуха была установлена ​​двухзонная система теплового насоса, а также два блока вентиляторов, новые воздуховоды и два термостата с подключением к Интернету.

Обратите внимание, что это была не «раздельная» бесканальная система, а скорее традиционная канальная система, в которой использовались существующие схемы вентиляции в каждой комнате. При работе эту высокоэффективную инверторную систему отопления, вентиляции и кондиционирования практически невозможно услышать. Кроме того, внешний компрессорный блок занимал меньше места, чем существующий цилиндрический компрессор кондиционера, а удаление старой газовой печи и системы вентиляции освободило дополнительное место в гараже.

В Сан-Хосе действует программа скидок, поощряющая установку водонагревателей с тепловым насосом.Существующий газовый водонагреватель на 65 галлонов был заменен на водонагреватель с тепловым насосом на 65 галлонов. Поскольку время использования обеспечивает дополнительные преимущества для стирки в непиковое время, газовая сушилка была заменена электрической сушилкой.

После того, как эти изменения были внесены в прибор, старинная газовая плита была единственным газовым прибором, оставшимся в доме. Вместо этой газовой плиты была установлена ​​индукционная варочная панель, завершившая электрификацию дома. Однако остались два редко используемых уличных газовых прибора: газовый обогреватель для бассейна / спа и газовый гриль.Поскольку эти газовые приборы, загрязняющие окружающую среду, используются редко и не имеют убедительных электрических опций, их оставили на месте.

Извлеченные уроки

  • Дома, которые полностью электрифицированы — с тепловым насосом HVAC, водонагреватель с тепловым насосом, электрическая плита / духовка, электрическая сушилка, солнечная энергия, хранилище, EV — не могут обойтись меньшими электрическими услугами на 100 или 125 ампер. Затраты для отдельных потребителей могут варьироваться от 5000 долларов США за простое обновление электроснабжения до более чем 20 000 долларов США, если потребуется обновить подземную проводку или трансформаторы.Как правило, авансовые платежи за инженерные коммуникации и задержки составляют шесть месяцев и более. Города и штаты, планирующие электрифицировать существующие здания, должны найти способы упреждающей оптимизации и снижения затрат на модернизацию электроснабжения. Ни один домовладелец в здравом уме не будет ждать от трех до шести месяцев без отопления или горячей воды, чтобы обновить электричество. Они просто заменят вышедшие из строя газовые приборы на новые.

  • Технология тепловых насосов быстро развивается. Однако подрядчики HVAC могут не понимать проблем интеграции с солнечной энергией, накоплением и резервным питанием.Некоторые цитаты, которые я получил, рекомендуют природный газ или резервное электрическое тепло, а также более старую и менее эффективную технологию теплового насоса, которая не будет работать во время отключения электроэнергии. Установленный мультизональный инверторный тепловой насос компактен и эффективен, а также имеет низкое потребление рабочего и пускового тока.

  • Сантехники иногда путают водонагреватели с тепловым насосом с водонагревателями мгновенного действия или обычными водонагревателями с электрическим баком (что фактически запрещено в некоторых регионах).Для установки водонагревателя с тепловым насосом может потребоваться дополнительная электрическая цепь на 30 А, что является электрической задачей, выходящей за рамки работы обычных сантехников.

  • Определить размер солнечной системы довольно просто, если использовать исторические данные об энергии. Более сложные инженерные расчеты необходимы для определения дополнительной солнечной мощности, необходимой при рассмотрении водонагревателя с тепловым насосом, системы HVAC или электромобиля. При проектировании аккумуляторной системы необходимо учитывать как мощность, доступную от аккумулятора, так и энергоемкость аккумулятора, и эти требования к мощности / энергии зависят от размера солнечной системы, а также от устройств, которые, как ожидается, будут работать во время отключения электроэнергии.

  • Хотя оборудование для полностью электрических домов является надежным, большинство программного обеспечения и протоколов связи все еще находятся на начальной стадии. Эти системы (и соответствующие приложения для мобильных телефонов) редко общаются друг с другом. Самые большие проблемы в этом проекте связаны с настройкой этих приложений и обеспечением их надежного взаимодействия.

  • В этом проекте участвовали семь различных типов подрядчиков: изоляция, бассейн, электричество, солнечная энергия / накопление, HVAC, сантехника и столярные изделия.Домовладельцы, которые не знакомы с инженерными компромиссами, должны рассмотреть вопрос о найме консультанта, который разбирается в доступных вариантах оборудования, а также в местных нормах, тарифах на электроэнергию и льготах.

  • В этом проекте были значительно улучшены комфорт и безопасность. Электрическая система безопаснее; HVAC, водонагревание и приготовление пищи не создают выбросов или пожарной опасности; обогрев и охлаждение более тихие и комфортные; и резервное питание автоматическое, бесшумное и безопасное.

  • После года эксплуатации становится ясно, что солнечная система на крыше мощностью 10 кВт была бы подходящим размером.Однако во время установки были установлены дополнительные панели, в результате чего мощность системы увеличилась до 12,8 кВт. По истечении первого года система произвела 17 404 кВтч, что превышает сумму в 7 788 кВтч согласно счету за коммунальные услуги. Если бы дома заряжались два электромобиля, а не один, то избытка энергии было бы намного меньше. 20 кВтч накопителя энергии обеспечили достаточную мощность, чтобы избежать пикового энергопотребления в 335 дней в году из 365. Только в очень жаркие, дымные или пасмурные дни было необходимо потреблять электроэнергию в часы пик.

Политические рекомендации

Ощутимые последствия изменения климата вынуждают Калифорнию электрифицировать здания и транспорт в более короткие сроки. Все газовые приборы нуждаются в замене, а также необходима недорогая и надежная электроэнергия. Модернизация существующих зданий с использованием солнечных батарей и хранилищ — самый быстрый и наименее затратный способ достижения этой цели. Поскольку дополнительные затраты на добавление большего количества солнечной энергии и накопителей относительно невысоки, поощрение снижения выбросов углерода в зданиях выгодно для окружающей среды, энергосистемы и налогоплательщиков.

Эффективные переходы такого масштаба ускоряются за счет благоприятной экономики потребителей. С финансовой точки зрения существует частный капитал как от собственников зданий, так и от банковского сектора. Однако этот переход откладывается и сдерживается действующими коммунальными предприятиями. Стремление коммунальных предприятий, принадлежащих инвесторам, генерировать увеличивающуюся прибыль, в корне противоречит потребности Калифорнии в быстром переходе на безопасную и доступную электроэнергию; единственное решение — пересмотреть бизнес-модель коммунальных предприятий — задача не из легких.

Реальные результаты этого проекта предполагают три ключевых политики для улучшения экономики и ускорения электрификации зданий:

  1. Справедливая компенсация хост-клиентам

Потребители и инвесторы должны продолжать получать справедливую компенсацию как за энергию (кВтч), так и за мощность (кВт), которую они поставляют в сеть. Они должны получить компенсацию за инвестиции, которые они делают в солнечную энергию и накопители, тем более, что эти миллионы солнечных и аккумуляторных систем обеспечивают энергию и электроэнергию во время перебоев в подаче электроэнергии и отключений электроэнергии.Инвесторы в коммунальные услуги не должны использовать упущенную прибыль для увеличения затрат потребителей, особенно когда есть более быстрые и менее дорогие альтернативы налогоплательщикам.

  1. Избавьтесь от бумажной работы, упростите стимулы, автоматизируйте межсетевое соединение

Эти ненужные бюрократические расходы добавляют 30 или более процентов к проектам электрификации, особенно связанным с улучшениями, которые связаны с электрической сетью. Управление стимулами и взаимосвязями должно быть вырвано из рук существующих отраслей, которые явно выступают против этих мер самогенерирования и сохранения.Это смехотворно, что коммунальные предприятия, принадлежащие инвесторам, настолько сознательно и эффективно неправильно управляют программами стимулирования, что затраты на обработку этих документов часто превышают ценность самого стимула. Задержки подключения от четырех до шести месяцев типичны для аккумуляторных проектов, соразмерно уменьшая финансовые выгоды для клиентов (пятимесячная задержка со счетом за электричество в 300 долларов означает, что дополнительные 1500 долларов идут коммунальному предприятию, а не экономятся клиентом).

  1. Модернизация жилой электрической инфраструктуры

Процесс обновления электроснабжения дома нарушен, и его необходимо отремонтировать.Когда у домовладельца умирает водонагреватель или печь, или он покупает электромобиль, или он хочет установить солнечную батарею на крыше, чтобы удовлетворить все (или более) свои электрические потребности, или он хочет установить аккумулятор для резервного питания и услуг по поддержке сети , они не могут ждать шесть месяцев и потратить до 20 000 долларов на свое коммунальное предприятие, чтобы дойти до обновления услуги. Эти дополнительные расходы и задержки часто полностью сводят на нет усилия домовладельцев по электрификации. Лучшим курсом действий для правительства была бы координация модернизации электроснабжения для групп близлежащих домов.Домовладельцам не нужно было бы ориентироваться в непрозрачном наборе коммунальных и городских правил для модернизации, можно было бы выбрать одного подрядчика для выполнения дорогостоящих подземных и воздушных электромонтажных работ в районе, а затем домовладельцы могли бы электрифицировать свои дома, когда это будет удобно.

Ускоряя переход Калифорнии к электрификации, у нас есть потенциал избежать наихудших последствий глобального потепления, одновременно улучшая окружающую среду и экономику. Хорошая новость заключается в том, что для поддержки этих усилий по электрификации существуют как технологии, так и экономика.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
