Эффективное подключение радиаторов отопления в частном доме: Схемы подключения радиаторов отопления в частном доме: особенности и принцип функционирования разных вариантов

Содержание

Схемы подключения радиаторов отопления в частном доме

Различают три схемы подключения радиаторов отопления к отопительной системе. Каждая из них имеет свои достоинства и недостатки и применяется в зависимости от общей схемы отопления.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке)  или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Нижнее подключение

При нижнем подключении радиаторов подающая труба подключена к нижнему боковому отверстию прибора отопления, а отвод теплоносителя производится из нижнего отверстия, расположенного на противоположной стороне радиатора. Благодаря естественной конвекции тепло, поступающее снизу, поднимается вверх и полностью прогревает прибор отопления. Однако в верхних углах радиатора при таком подключении образуются застойные холодные зоны, наличие которых снижает эффективность работы прибора отопления в среднем на 5%.

Несмотря на этот  недостаток, нижняя схема обвязки радиатора широко распространена в частных домах, особенно при использовании однотрубной системы отопления. Как правило, основным аргументом в ее пользу является малая материалоемкость — труб для нижней схемы подключения потребуется немного меньше, чем при реализации диагональной схемы подключения.

Диагональная схема подключения радиаторов

При диагональном подключении радиаторов подающая труба подходит с одной стороны прибора отопления, а выход теплоносителя происходит через отверстие, расположенное напротив по диагонали радиатора. При этом подача может быть подключена в верхний угол, тогда выходным будет нижнее отверстие с противоположной стороны.

Если подача подключена в нижний угол, то выходным будет верхнее отверстие, расположенное с противоположной стороны прибора отопления.

Диагональная схема подключения радиаторов считается наиболее эффективной, а наиболее верным вариантом подключения считается подвод теплоносителя в верхний угол, а его выход через противоположное нижнее отверстие. При таком подключении радиаторы работают с максимальной теплоотдачей.

Как выбрать схему подключения радиаторов?

Какой схеме подключения радиаторов отдать предпочтение во многом зависит от схемы разводки отопления.

Различают несколько схем отопления:

  • однотрубную
  • двухтрубную
  • коллекторную

Выбор схемы отопления во многом зависит от способа движения теплоносителя: самотеком или принудительно, с помощью циркуляционного насоса.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Однотрубная система отопления

При однотрубной системе отопления  теплоноситель поступает в радиатор, проходит по нему и возвращается вновь в ту же трубу. При этом температура теплоносителя постепенно снижается при движении от одного прибора отопления к другому. В результате первый радиатор является самым нагретым и работает с полной теплоотдачей.
Для обеспечения расчетной мощности отопления второй радиатор должен быть большей мощности, а третий прибор отопления еще более мощным.

В частных домах трудно точно рассчитать требуемую мощность приборов отопления при подключении их к однотрубной системе. Как правило, подбор радиаторов происходит «на глазок», что приводит к неравномерному прогреву помещения: в одной комнате, близкой к котлу будет жарко, а в другой, напротив, холодно.

Остается добавить, что реальной экономии на трубах при монтаже однотрубной системы отопления также не удается получить.

Коллекторная схема системы отопления

При коллекторной схеме отопления теплоноситель от  котла поступает вначале в распределительный коллектор, а затем от него к радиаторам. При этом к каждому прибору отопления идет труба подачи и труба обратки.

Для эффективной работы такой системы отопления важным условием является равные длины труб к каждому радиатору. Достичь этого можно только при расположении коллектора в центре отапливаемого дома, что удается далеко не всегда.

Если создать систему отопления с равными длинами труб к каждому прибору отопления не удается, приходится балансировать систему , создавая искусственно препятствия для движения теплоносителя (открывая и придавливая запорную арматуру), что приводит к необходимости использования более мощного циркуляционного насоса и может стать причиной неравномерного прогрева помещений.

Попутная схема отопления

При попутной схеме отопления сумма длин труб подачи и обратки  каждого радиатора равны, а значит, равны гидравлические сопротивления каждого прибора отопления. Для такой схемы отопления не нужна балансировка.

Реализуется попутная схема отопления достаточно просто: к каждому прибору отопления подходит труба подачи, а обратка движется в попутном направлении к котлу. В итоге, чем ближе к котлу расположен радиатор, тем короче его труба подачи, и тем длиннее труба обратки. И, наоборот, у самого отдаленного радиатора самая длинная труба подачи и самая короткая труба обратки.

Подведем итоги

Несмотря на многообразие схем подключения радиаторов для частного дома наиболее эффективной является попутная схема отопления с диагональным подключением радиаторов.

Схемы подключения радиаторов отопления в частном доме

При устройстве системы водяного отопления в частном доме каждый предварительно задумывается, как все скомпоновать, какие элементы как разместить, чтобы отопление работало максимально эффективно. Одним из вопросов, который нужно решить, выступает, по какой схеме сделать разводку радиаторов отопления?

Общая схема разводки отопления в частном доме

На рисунке отображены основные схемы подключения радиаторов и теплых полов в частном доме. Как видно из рисунка, на первом этаже установлен котел отопления, от которого начинается разводка по всему дому. Здесь изображена коллекторная схема подключения радиаторов и теплого пола. При этом разводку отопления можно произвести еще по двум схемам: однотрубной и двухтрубной, которые будут рассмотрены ниже.

Подающая труба на рисунке изображена красным цветом, а обратка – синим, причем сами радиаторы можно также подключить по-разному.

Однотрубная система отопления

В однотрубной системе отопления теплоноситель подводится к батареям отопления и отводится от них по одной и той же трубе. При этом, если в многоэтажных домах делают и горизонтальную, и вертикальную системы отопления, то в частном доме используют в основном однотрубную горизонтальную систему. Схема такой системы отопления показана на рисунке ниже.

Схема горизонтальной однотрубной системы отопления для частного дома

На рисунке красной стрелкой обозначена подача теплоносителя, а синей – его отведение. Однотрубную систему можно также подключить по- разному, при этом следует отметить, что при подключении по верхней схеме КПД системы будет выше, так как циркуляция теплоносителя лучше.

Для хорошей циркуляции теплоносителя в системе нужно обязательно на каждой батарее при проводке однотрубной сети соединять подающую и отводящую трубу, так называемый байпас.

К достоинствам однотрубной системы отопления следует отнести:

  1. Простота – монтаж однотрубной системы намного проще чем, например, двухтрубной или лучевой.
  2. Низкая стоимость – поскольку эта система проще, то она и намного дешевле. Такую систему отопления ставят в основном при ограниченном бюджете на проведение отопления.

При  этом у такой системы отопления есть несколько недостатков:

  1. Однотрубную систему отопления сложнее регулировать и балансировать. Такой балансировки, как при других схемах разводки, добиться почти невозможно.
  2. При использовании самотечной системы отопления самые дальние от котла батареи будут прогреваться хуже, чем ближние радиаторы. Поэтому на такую систему дальние радиаторы нужно делать немного больше, чем ближние, или ставить циркуляционный насос.
  3. Такая система не может быть слишком большой, поэтому не сильно подходит для большого дома.
  4. Требуются трубы большего диаметра, чем для других систем отопления.Этих недостатков лишена двухтрубная схема подключения.

Двухтрубная система отопления

В такой системе отопления теплоноситель подводится к батареям по одной трубе, а отводится – по другой. Такая система намного лучше настраивается и регулируется, но более дорогостоящая, чем однотрубная. Существует несколько вариантов двухтрубной разводки: горизонтальная и вертикальная.  Схемы таких систем показаны на рисунке ниже.

Вертикальная и горизонтальная двухтрубные схемы разводки системы отопления

На рисунке показаны схемы горизонтального и вертикального подключения. Красным цветом отмечен подающий трубопровод, синим – отводящий. При этом следует знать, что циркуляционный насос и расширительный бачек устанавливают на обратный трубопровод системы отопления.

Достоинства:

  1. Возможность лучшей балансировки и регулировки такого отопления.
  2. Меньший диаметр труб отопления.
  3. Равномерный прогрев всех радиаторов системы отопления.

Недостатки:

  1. Более высокая стоимость.
  2. Более сложный монтаж отопительного оборудования.

Лучевая или коллекторная система отопления

При  монтаже по этой схеме на каждом этаже устанавливаются специальные коллекторы на подачу и обратку, от которых идут трубы к каждому радиатору отопления на этаже. Таким образом, при использовании такой системы отопления можно добиться самой лучшей балансировки и регулировки, но она считается самой дорогостоящей и не может работать в безнапорном режиме.

Для выбора оптимального решения можно объединить все системы в одну и сделать так называемую комбинированную систему отопления. Например, для теплых полов и бойлера косвенного нагрева использовать коллекторную схему подключения, для незначительных помещений: коридора и прихожей – однотрубную, для остальных – двухтрубную.

Подключения радиаторов

Помимо разной разводки сетей отопления можно еще по-разному подключить отопительные батареи. Причем при разном подключении они будут по-разному работать. Существует четыре типа подключения радиаторов: диагональное, одностороннее, седельное и нижнее. Все схемы подключения изображены на рисунке ниже.

Схемы подключения радиаторов отопления

Как видно из рисунка, батареи можно подключить четырьмя разными способами. От  способа подключения зависит, прежде всего, КПД системы отопления. Красной стрелкой показан приход теплоносителя, синей – его отвод.

Рассмотрим подробно все схемы подключения радиаторов:

  1. Диагональное – считается самым лучшим по теплоотдаче и рекомендуется для обязательного использования, если батареи шириной более 1 метра. Теплопотери при этом минимальны и составляют 2-3%.
  2. Одностороннее – такой тип подключения не настолько эффективен как диагональный, но более удобен, например, для установки балансировочного автоматического клапана.
  3. Седельное – у такого типа подключения теплопотери еще больше, но его достоинство в том, что отопительные трубы спрятаны и не нарушают общий интерьер помещения.
  4. Нижнее – это самый неэффективный способ подключения, его единственный плюс в том, что трубы вообще можно спрятать в стену и скрыть с глаз.

Помимо того, как подключены батареи, большое значение имеет, где они установлены. Радиаторы устанавливают в основном под окнами, ничем по возможности не загораживая, чтобы ограничить поступление холодного воздуха из окна в помещение.

Всякого рода декоративные перегородки сильно уменьшают теплоотдачу от радиатора. Современные радиаторы имеют красивый внешний вид и потому не сильно нуждаются в дополнительном улучшении.

Выбор батарей. Видео

О том, как правильно выбрать радиаторы отопления исходя из заданных условий эксплуатации, делится полезной информацией это видео.

Рассмотрев все схемы подключения, можно браться за составление эскиза собственного проекта. При этом предварительно нужно все взвесить и сделать выбор в пользу того или иного способа подключения. Лучшим решением в этом случае будет комбинировать несколько схем подключения для достижения наилучшей эффективности и лучшего соотношения цена/качество.

Facebook

Twitter

Вконтакте

Одноклассники

Как правильно подключать радиаторы отопления в частном доме

Схемы подключения радиаторов отопления: обзор самых лучших способов

В каждом доме установлены батареи отопления. Или почти в каждом. Они стали привычным атрибутом каждого интерьера. Часто никто не обращает внимание на различия, особенности и мелкие детали способа установки отопительной батареи. А зачастую от них и зависит эффективность ее работы. Точнее – насколько тепло у вас будет зимой и какие счета за отопление вы получите. Проанализируем способы и схемы установки радиаторов отопления и сделаем обзор лучших из них.

Что требуется для оптимальной работы батарей?

Как бы вы не установили и подключили радиатор отопления, эффективность его работы определяется несколькими параметрами:

  • равномерность прогрева,
  • равномерность прогрева цепочки подключенных батарей,
  • возможность регулировки,
  • возможность отключения отдельной батареи для ремонта или, когда он не требуется.

Речь идет о нормальной или функциональной циркуляции теплоносителя внутри радиатора. В большинстве случает внутренняя структура радиатора – секционная. То есть он собран из отдельных секций. При нормальной циркуляции теплоноситель, не потерявший тепло, должен протекать через каждую секцию и отдавать его по всей плоскости каждой секции: снизу-вверх. При проверке рукой вся поверхность должна быть полностью прогрета. Без холодных участков. Что делать, если батарея не греет, можно прочитать здесь.

Кроме равномерности прогрева одного устройства нужно оценить все ли радиаторы в цепи равномерно прогреваются. Чтобы этого добиться, нужно провести ряд манипуляций, о которых мы расскажем ниже. Перечень таких манипуляций зависит от типа разводки трубопроводов отопления, через который батареи соединяются между собой.

Немаловажным фактом будет и возможность регулировать каждую батарею независимо. Каждое из помещений частного дома имеет свой объем воздуха, и для их прогрева потребуются либо батареи с разным количеством секций, что будет правильным, либо возможность регулировки каждой батареи отдельно. Первый вариант предпочтительнее, так как стоимость зависит напрямую от количества секций. Также, как и его эффективность.

Предварительный расчет количества секций для каждого из помещений можно сделать исходя из принципа: 200 Вт отопления на 5 м3 помещения. Так для комнаты площадью 20 м2 с высотой потолков 2,5 м потребуется: 2 кВт. Это максимальный эквивалент мощности при качественно выполненном утеплении.

Регулировка температуры каждого радиатора должна минимально влиять на температуру соседнего или всей системы. Это достигается установкой терморегулятора на каждый радиатор.

Возможна регулировка протока теплоносителя через радиатор и с помощью регулировочного винта нижнего узла подключения. Нижний узел снабжен перемычкой или байпасом, что позволяет проводить регулировку с наименьшим влиянием на проток через соседние радиаторы. Кроме неудобства работы прямо над полом, это способ еще сложен и тем, что визуальный контроль регулировки затруднен.

Отопление своими руками в частном доме: схемы

Основные трубопроводы отопления в частном доме при невысокой этажности можно прокладывать двумя способами:

  • вертикально, то есть стояками
  • горизонтально или лежаками

При первом способе теплоноситель подается к верхней точке розлива, а затем по чердачному или верхнему лежаку доставляется к каждому стояку. При этом каждый радиатор связывает с верх- и ниже лежащим. Для удобства регулировки каждая батарея снабжается перемычкой.

Часто в нее врезают отсекающий вентиль, чтобы при необходимости направить весь поток теплоносителя в батарею.

Для стравливания воздуха каждый стояк снабжают воздушным спускником в верхней его точке. На батарею устанавливают терморегулятор и кран Маевского для сброса воздуха из него. Горизонтальная разводка трубопроводов осуществляется от одного радиатора на этаже к следующему на этом же этаже.

Горизонтальное подключение радиаторов отопления- 3 основные схемы

Специфика однотрубной системы

Недостатком однотрубной системы является то, что стоящий первым в очереди радиатор получит теплоноситель наибольшей температуры, а все последующие – все более низкой. Чтобы этого избежать необходима регулировка терморегуляторами в обратном порядке. Первый радиатор должен получать наименьший объем теплоносителя, следующий за ним – больше и так далее.

Двухтрубная система отопления – преимущества и недостатки

По сравнению с однотрубной – двухтрубная система более дорогостоящая, так как, как видно из ее названия, трубопроводы ведут двумя линиями. Это параллельное подключение радиаторов, когда по прямому трубопроводу подается теплоноситель от источника отопления, а по обратному или обратке – отводится охлажденный теплоноситель.

Обратный ток может быть самотечный, может обеспечиваться вторым циркуляционным насосом. Его применяют редко из-за дороговизны и сложности автоматики прямого и обратного насосов.

При отсутствии 2 обратного насоса приходится проводить точную настойку каждого радиатора, так как протяжка теплоносителя через каждый радиатор при такой схеме сильно зависит от гидротехнических показателей соседних. Особенно это касается самых удаленных от источника тепла батарей. Для такой настойки советуем вам пригласить специалистов.

Двухтрубная система может быть организована и с вертикальной геометрией.

Лучевая или коллекторная схема отопления

Наиболее затратной, но наиболее эффективной будет схема отопления коллекторного типа. При ней от подающего коллектора через индивидуальный балансировочный вентиль к каждому радиатору прокладывается прямой трубопровод и от него же к обратному коллектору кладется обратка. Удобная регулировка, индивидуальное отключение и подключение батарей – основные преимущества такой системы.

Способы подключения радиатора отопления к трубопроводу

  • Через узел нижнего подключения, при этом производитель радиатора должен предусматривать такой вариант подключения. Так обычный чугунный радиатор не получится так подключить из-за того, что при литье отверстия предусматриваются только с боков.
  • Нижнее подключение, когда входная и выходная трубы соединяется с нижними футорками.
  • Верхне-нижнее подключение, когда теплоноситель подается в нижнее отверстие батареи, а выходит через верхнее. Это очень эффективный, но несколько не эстетичный способ подключения.



Сергей Добронравов – автор сайта remohouse. ru. Эксперт в сфере ремонта, строительства, инфраструктурных проектов и эксплуатации зданий. Опыт работы в строительстве более 25 лет.

Как правильно подключить радиатор отопления при двухтрубной системе

Правильное подключение радиаторов отопления при двухтрубной системе – залог уюта в доме. Сама по себе эта система позволяет распределять тепло по нескольким помещениям. Но ведь вам необходимо, чтобы радиаторы эффективно отапливали дом или квартиру!

Чтобы двухтрубная система хорошо работала и обеспечивала равномерный обогрев всего здания необходимо правильно подключить и рассчитать радиаторы. Немаловажен и тип подключения, а их существует несколько. В этой публикации мы расскажем об их преимуществах, недостатках и особенностях.

Схема двухтрубной системы

Основа двухтрубной системы отопления – две трубы. Через одну нагретая вода поступает в батареи, через другую охлажденная отводится из них. Нагрев производится любым источником тепла – тепловым насосом, бойлером, котлом.

Если подключение радиаторов отопления при однотрубной системе отопления – последовательное и вода по мере прохождения батарей остывает, то при двухтрубной – параллельное и прогрев более равномерный.

Отличие двухтрубной системы отопления от однотрубной в том, что она практически равномерно нагревает все радиаторы. Небольшие потери тепла возможны из-за расстояния от нагревательного прибора – чем дольше вода идет по трубе, тем больше она остывает.

Схема двухтрубной системы отопления.

Эффективное подключение радиаторов отопления

Есть четыре основных схемы подключения радиаторов отопления при двухтрубной системе:

  • Боковое;
  • Верхнее;
  • Нижнее;
  • Диагональное.

Некоторые радиаторы рассчитаны на определенные типы подключения, но есть такие, которые считаются универсальными.

Боковое подключение

При таком типе подключения вода в батарею отопления поступает и выходит с одной и той же стороны. При этом она медленнее проходит через секции, которые дальше от точек подключения. За счет этого температура в этом месте ниже и радиатор греет менее эффективно.

Цветами показано, насколько прогревается радиатор с боковым подключением.

Верхнее подключение

Если так подключить обычный радиатор, он будет малоэффективен. Теплая вода будет протекать в верхней его части и прогревать только ее.

При таком подключении радиатор практически не будет обогревать помещение.

Есть радиаторы, предназначенные для верхнего подключения. В них установлена заглушка, которая перенаправляет воду в нижнюю часть радиатора и она циркулирует как в диагональном. Такие радиаторы хорошо прогреваются по всей площади.

Радиатор с таким внутренним строением будет работать эффективно.

Нижнее подключение радиаторов отопления

Если так подключить обычный радиатор, основной поток воды будет проходить в его нижней части. Часть ее за счет естественной конвекции будет подниматься вверх и радиатор прогреется, но не полностью.

Радиаторы с нижним подключением не работают на полную мощность.

Существуют специальные радиаторы с заглушкой, расположенной по аналогии с батареями, предназначенными для верхнего подключения. Они более эффективны, чем обычные.

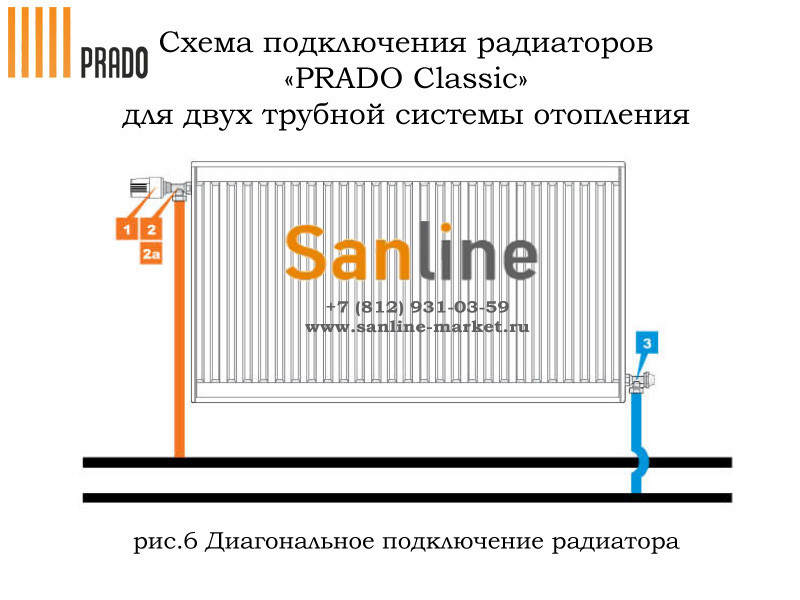

Диагональное подключение радиатора отопления

При таком способе подключения горячая вода распределяется равномерно по все поверхности радиатора. И обеспечивает равномерный прогрев по всей его площади.

Диагональное подключение — идеальный вариант для двухтрубной системы.

Как правильно подключить радиатор при двухтрубной системе?

У однотрубной системы есть один большой минус. Чем больше тепла использует первый радиатор, тем меньше тепла отдаст каждый последующий.

В двухтрубной системе отопления в каждый радиатор подается вода примерно одинаковой температуры, поэтому нужно использовать ее по максимуму.

Соответственно, для обычных радиаторов лучше всего использовать диагональную систему отопления, либо ставить радиаторы, специально предназначенные для верхней или нижней системы. От боковой системы подключения лучше отказаться.

Советы по подключению радиаторов

Больше влияние на качество обогрева помещений имеет правильная установка радиаторов. Если не соблюдать нормы и правила, тепло будет уходить в никуда, а обогрев дома будет неравномерным.

Некоторые устанавливают вентили для регулирования скорости подачи воды в отдельный радиатор. При полном или частичном перекрытии такого вентиля повышается нагрузка на остальную систему. В результате может произойти прорыв, или выйти из строя насос. Поэтому пользоваться таким способом регулировки температуры стоит аккуратно.

При прохождении по трубам, соединяющим радиаторы, вода остывает. Поэтому чем дальше расположен радиатор, тем хуже он греет. Можно подключить к нему дополнительные секции, но проще изолировать саму трубу.

Напоследок предложим вам видео, в котором профессионал расскажет о особенностях разных систем подключения.
